Как подключить два светильника к одному выключателю

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос — как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

Все источники света люминесцентные (экономки), лампы накаливания, светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости. А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее.

Последовательное и параллельное подключение двух и более источников света

Для того чтобы подключить самую простую лампочку накаливания, как в принципе и любую другую, нужно подключить её один контакт к фазе, а другой к нулю, самому распространённому в бытовых условиях стран СНГ переменному напряжению 220 вольт.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

Видео о подключении ламп

Два светильника на потолке, монтаж и схема подключения

Сегодня будет простая статья про то, как подключить два светильника от одного двухклавишного выключателя. Для электриков это очень простая вещь, но знаю точно, что более половины мужского населения России при подключении люстры легко запутается в трёх проводах. Не в обиду сказано. Для них как раз эта статья.

Подробно, пошагово, со схемами рассмотрю все аспекты монтажа и подключения двух потолочных светильников с 2 лампами.

Для чего понадобилась переделка освещения в данном случае. В квартире был небольшой ремонт с перепланировкой, и конфигурация зала изменилась – он стал более квадратным, и люстра, ранее висевшая посередине комнаты, теперь стала с краю.

Поэтому было решено установить ещё одну люстру (светильник). Это решение имеет следующие плюсы:

• можно раздельно включать освещение комнаты по зонам,
• можно экономить электроэнергию,
• при одновременном включении светильников освещение более равномерное, нет резких теней,
• в случае перегорания одной из лампочек в люстрах остальные её резервируют.

Из минусов можно выделить только затраты на строительные работы и покупку светильника.

Предвосхищая комментарии про алюминиевую проводку, скажу, что менять всю проводку в квартире нет смысла. В коробках алюминий качественно сварен, розетки и выключатели подключены лично мною, а вся квартира разбита на две линии, которые защищены автоматами по 16А. И да, минус в том, что розетки и освещение висят параллельно, сейчас так никто не делает.

Чем отличается люстра от светильника?

Для начала разберемся с терминологией. Что такое люстра, и что такое светильник?

Светильник – наиболее широкое понятие, он может быть любым по конструкции, креплению и по источнику света. Может быть потолочным, точечным, настенным (по месту установки), светодиодным, галогеновым (по типу ламп), комнатным, уличным (по виду исполнения).

Люстра – это светильник, который имеет две особенности, которые его выделяют в ряду светильников:

1. Люстра обязательно крепится к потолку и имеет висячую конструкцию,
2. Люстра является предметом роскоши, декоративно оформленным и, как правило, имеющих более 1 лампы.

Приводу список моих статей, в которых рассмотрены различные виды приборов освещения и приведено множество фото:

Я веду это к тому, что между люстрой и светильником с электрической точки зрения разницы очень не много. Просто понятие “люстра” входит в понятие “светильник”.

Старая люстра и немного теории

Итак, имеем на начало установки двух люстр следующую картину:

Этот светильник был установлен примерно 10 лет назад, и на момент ремонта он морально и материально устарел.

Вот как он был подключен:

Сразу скажу, чтобы не было путаницы – надписи “Фаза 1” и “Фаза 2” не относятся к двухфазному или трехфазному напряжениям, и между этими фазами совсем не 380 В)). И по отношению к нулю на этих проводах одинаковое напряжение. Подробнее, чем отличается однофазное напряжение от трехфазного, 220В от 380В, линейное напряжение от фазного, рассказано здесь.

Что за черные штучки прикручены к клеммнику параллельно лампочкам, подробно рассказано в статье “Почему выключенная энергосберегающая лампочка мигает” . Кстати, выключатели – с подсветкой 😉

Для полноты картины (если кто подзабыл школьный курс физики) приведу классическую схему, на которой изображен светильник с двумя лампами (две лампочки в параллели), который включается через одноклавишный выключатель:

Схема 1. Как подключить люстру с двумя лампами, схема подключения через одноклавишный выключатель

Светильник условно показан пунктиром, ноль на лампы подан постоянно, а фаза коммутируется выключателем.

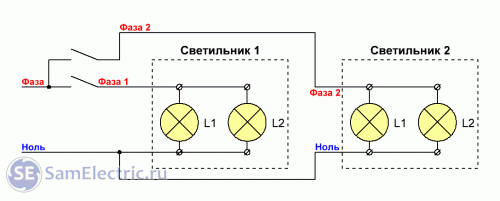

Вот схема подключения люстры с двумя лампами, которая была на момент начала ремонта:

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Схема подключения люстры с двумя лампами через двухклавишный выключатель

Такие схемы обычно используют в больших помещениях для включения люстр, содержащих две и более лампочки, для экономии электроэнергии и ресурса ламп.

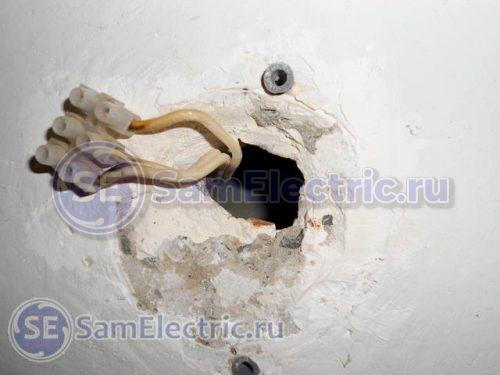

Снимаю старую люстру, вот что остается на потолке – клеммник (ноль отмечен маркером), дюбеля для крепления люстры к потолку, и виднеется загнутый крючок, на котором висела предыдущая люстра:

Расковыряв перфоратором отверстие и выкинув старый крючок, получаем такое отверстие:

Тут надо ещё раз вернуться к теории. Потолочные плиты перекрытия устроены таким образом, что в них есть пустоты, на расстоянии 185 мм друг от друга:

Чертеж потолочной плиты, в которой прокладывается кабель к люстре

В этих пустотах и прокладывают питание ко всем светильникам в квартире, а иногда туда закладывают и силовые провода.

В плите буром на 12-16 мм сверлится отверстие, в которое кабель входит со стены, и выходит там, где должна быть люстра. Провод, который я освободил от старой штукатурки, свободно болтался в пустоте плиты.

Про устройство потолочных перекрытий и вообще жилых зданий и прокладке там проводки я уже подробно рассказывал в статье про замену проводки в панельных домах.

Прокладка нового кабеля ко второй люстре

Теперь нужно сделать отверстие, в которое будет выходить кабель для второй люстры. В этом мне помог, как всегда, мой надежный друг и помощник – перфоратор. На одной линии вдоль плиты делаем отверстие:

Отверстие в потолочной плите для кабеля нового светильника

Вот как выглядят две точки; новая и справа вдали – старая:

Как выглядит потолок перед монтажом двух люстр

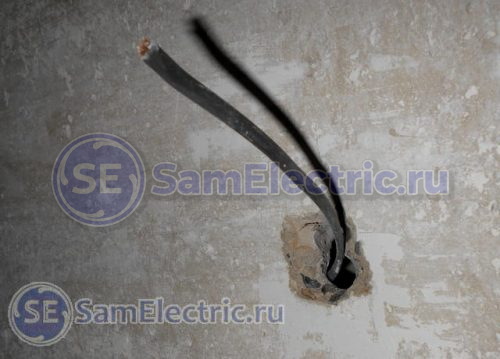

Кабель ВВГ-нг 3х1,5 заходит в плиту со свистом:

Прокладка нового кабеля к второй люстре

Даже, когда не планируется использование третьего провода, я стараюсь использовать трехжильный кабель. Много раз уже было, что резервный провод оказывался очень кстати!

Кабель питания второй люстры проложен

Место нового светильника:

Кабель питания второй люстры проложен

Временное подключение двух светильников

Пока длился ремонт в комнате, я временно подключил старые патроны с лампами. И, конечно, использовал мои любимые клеммы Wago. Быстро, надежно и просто.

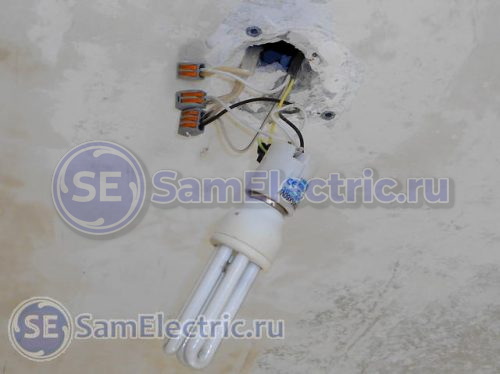

Временное подключение лампочки через клеммы Ваго

Лампочка на новом месте:

Временное подключение лампочки через клеммы Ваго

Поближе, соединение через Ваго:

Временное подключение лампочки через клеммы Ваго

Монтаж и подключение двух люстр на потолке

Настало время подключать два новых светильника на потолке. Отсоединяем старые временные лампочки:

Провода для подключения люстры с двумя лампочками

Далее использую Ваго с пастой Wago 2273.

Такие, например, применялись при подключении алюминия к меди при переносе розетки.

Подготовка проводов для подключения светильника с двумя лампами

Чтобы упростить жизнь, провода нуля применяем синие (с синей полоской), фазы – белые. Длину выбираем с запасом!

Тут нужно вставить схему подключения двух новых светильников:

Схема подключения двух светильников через двухклавишный выключатель

Как видно из схемы, теперь каждая клавиша включает свой светильник с двумя лампами. Таким образом, комната получается разбитой на зоны по освещению.

Аккуратно прячем наши клеммники в канал в плите, наружу выходит только медь. Две фазы и два нуля, каждая для своей лампочки данного светильника.

Вывод проводов для подключения светильника: 2 фазы и 2 нуля

Не смотря на то, что на схеме показано, что в светильник с двумя лампами входят два провода (ноль и фаза), в данном случае проще разводку сделать до светильника, и завести в него 2 фазы и 2 нуля, даже если обе лампы включаются параллельно.

Светильник с двумя лампами

Решено было не вешать на потолок громоздкую старорежимную мещанскую люстру, а установить компактные аккуратные светильники в минималистическом стиле.

Это раньше в благочестивых домах было модно вешать в зале люстру с множеством плафонов, стекляшек и висюлек, которая пылилась, и об которую били детей, сидящих на плечах. И меня били, и я бил 🙂

Крепим на 2 самореза светильник. Благо, в нём много отверстий, и можно подобрать так, чтобы не работать перфоратором.

• Первое правило, перед выполнением любой работы: подумать, что можно сделать, чтобы эту работу не делать.
• Второе правило: подумать, как эту работу сделать проще, быстрее, качественней
• Третье правило: подумать, как получить кайф от выполнения работы.

Дело не в лени, а в оптимизации труда. 😉

Светильник с двумя лампами прикручен к потолку. Провода готовы к подключению.

Около клемм обоих патронов выводим фазу и ноль, которые мы подключили заранее. Подключаем так, чтобы фаза была на центральном контакте патрона лампы, ноль – на резьбе лампы.

Патроны подключены, почти всё готово!

Вкручиваем 2 лампочки в светильник

В люстре горят 2 одинаковые лампы

В люстре горят 2 одинаковые лампы

В итоге, вкрутили в каждую люстру одну светодиодную лампу, и одну – накаливания на 40 Вт. Так более приятно для зрения.

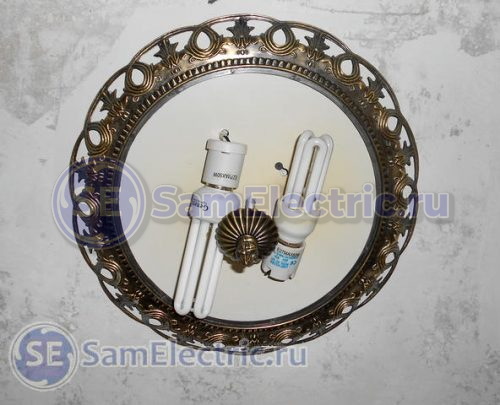

Что получилось в итоге – на фото в начале статьи и здесь:

Комфорт проживания складывается из многих составляющих, среди которых важное место занимает управление системой освещения. Его можно сделать более удобным, установив двухклавишные электроприборы.

Согласитесь, было бы неплохо научиться выполнять такую работу самостоятельно, особенно, если предстоит капитальный ремонт жилья и обновление электропроводки. Но прежде чем подключить двойной выключатель на две лампочки, необходимо определиться со схемой и изучить порядок действий.

Мы поможем вам осуществить задуманное. В статье описаны нюансы реализации разных схем подключения, а также приведен пошаговый инструктаж установки двухклавишного выключателя. Текстовый материал дополнен наглядными иллюстрациями и видео-обзорами.

Плюсы и минусы двойного подключения

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет + ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Поэтапная инструкция по монтажу

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап #1 – подготовка стен

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Этап #2 – подключение в распредкоробке

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Существуют внутренние и внешние модели, но работать легче и оперативнее всегда с внешними. Если потребуется срочное расключение проводов по причине замены электроустановки, то для доступа к встроенной распредкоробке придется демонтировать штукатурку, а затем производить ремонт.

Корпус внешней модели всегда на виду: достаточно открутить крышку и произвести необходимые действия.

Если провод трехжильный – а сейчас чаще всего применяют именно его – то в распредкоробке, аналогично нулевой жиле, происходит скрутка «земли». А если проводка старая, но надежная, то смысла менять ее нет, и нужно использовать подключение, указанное на схематическом изображении.

Существует несколько способов соединения проводов. Самые распространенные – скрутка с последующей изоляцией и использование клемм.

Пайку применяют крайне редко. Если вы привыкли пользоваться клеммниками, то можно рассмотреть вариант распредкоробки с уже предустановленными клеммами.

Этап #3 – монтаж светильников

Как производится установка люстры с двумя лампами или двух раздельных светильников, зависит от многих факторов:

• модели осветительного прибора;
• готовности проводки;
• основы для монтажа.

Проще всего менять осветительное оборудование, когда провод выведен в месте установки, например, в центре комнаты.

Если потолок новый и представляет собой подвесную конструкцию (натяжной, пластиковый или гипсокартонный), то для монтажа люстры следует установить дополнительный крепеж или закладные.

Когда от двухклавишника к светильнику подаются два фазных провода, их подключают поочередно – каждый к своей лампе. Также из распредкоробки протянуты две нулевых жилы – их тоже раскидывают по разным лампам.

Если обе лампочки присоединить к одному и тому же проводу, то они будут включаться/выключаться одновременно, и смысла устанавливать двойной выключатель нет.

При установке двух раздельных ламп в разных комнатах принцип подключения остается прежним, меняется только протяжка проводов от распредкоробки – они направляются в разные стороны. Как правило, комнаты находятся по соседству. Распредкоробку лучше монтировать над выключателем, примерно в 15-20 см от потолка.

Этап #4 – установка выключателя

Ни в монтаже, ни в подключении двухклавишника никаких сложностей нет. Его устанавливают в подрозетник или прямо в стену, зафиксировав лапками или винтовым соединением. Как именно присоединяются провода, показано на фото.

Если в люстре не две, а более ламп, что встречается гораздо чаще, то подключение выполняется по группам. Все лампы делят на две равнозначные или неравнозначные группы, и тогда провод с контакта L1 направляется к одной, а провод с контакта L2 – ко второй.

Условное деление на группы производится в зависимости от желаемой степени освещенности комнаты. Если нужны два режима интенсивности, слабый и яркий, то можно к одной лампе подвести первую жилу, а к остальным вторую. Чтобы достичь максимального уровня яркости, достаточно нажать обе клавиши.

Общие рекомендации и полезные советы

Существует несколько важных моментов, о которых забывать нельзя. Они касаются как монтажных работ, так и выбора оборудования.

Выполнение простых правил сделает систему более безопасной и надежной, что актуально для сети закрытого типа.

Не забывайте, что любые действия с электрическими приборами и установками производятся только после отключения электроэнергии на общеквартирном щите. Перед каждой операцией с проводами следует убедиться в том, что контур обесточен.

Если вместо обычного двухклавишника вы захотите установить выключатель бесконтактного типа или прибор с диммером, обязательно изучите схему, так как монтаж таких устройств может отличаться.

Выводы и полезное видео по теме

Как правильно выполнить соединение проводов и установить приборы, лучше всего представить, просмотрев обучающее видео.

Двухклавишник на два светильника:

Нюансы подключения люстры:

Полезные советы по подключению:

Процедуру установки и подключения двойного выключателя можно выполнить без привлечения квалифицированного мастера, однако во время работ следует помнить о правилах безопасности. Перед электромонтажными работами необходимо учесть все факторы и выбрать верную схему.

Есть, что дополнить, или возникли вопросы по подключению двойного выключателя? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Как подключить вторую лампочку к выключателю

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Домашняя электрика относится к тем видам работ, которые большинство из нас предпочитают доверять специалистам. И, тем не менее, заменить вышедшую из строя электрическую розетку или простой одноконтурный светильник многие хозяева всё же решаются самостоятельно. Но такая задача, как подключить двухклавишный выключатель на две лампочки, вызывает некоторые вопросы — и сам выключатель с «лишним» контактом, и опять-таки «лишний» провод в монтажном проёме. А уж обилие соединений в разветвительной коробке просто приводит в шок. Постараемся развеять некоторую часть страхов и сомнений. Тем более что двух, а то и трёхконтурные светильники в последнее время – не исключение, а скорее правило.

Отдельный разговор – дачное строительство. Каких только схем освещения беседок и придомовых территорий не придумывают хозяева фазенд. Как подключить два выключателя на две лампочки таким образом, чтобы в зависимости от необходимости увеличивать или уменьшать уровень освещения?

Пару слов об электрическом токе

Не «загружая» теорией и сложными физическими понятиями, напомним элементарные азы электрики. Бытовая электрическая сеть имеет напряжение 220 В, тип тока – переменный. Что это значит? Один из контактов, «фаза», имеет постоянно меняющийся потенциал с «+» на «−» (50 циклов в секунду), а другой «ноль» служит своеобразным аккумулятором, позволяя электронам то накапливаться в избытке, то перетекать обратно.

Каждая лампа имеет два контакта: цокольный и центральный. Для того чтобы наш осветительный прибор начал работать, ноль и фазу необходимо подключить к этим двум контактам. Причём в случае с переменным током и обычной бытовой лампой полярность не играет никакой роли.

Но расположение «ноля» и «фазы» знать всё же необходимо. Существует специальный прибор — «пробник», с помощью которого определяется, какой из проводов фазовый. Это необходимо иметь в виду для правильного включения в схему размыкающего устройства – выключателя. Он обязательно должен разрывать «фазу», таковы требования безопасности.

Схема подключения простейшего светильника

На примере простейшего одиночного светильника, «лампочки Ильича», рассмотрим основные элементы электрической схемы.

В любой квартире проводка, как правило, прокладывается в стене по периметру на расстоянии около 10-15 см от потолка. Это магистраль. На ней установлены разветвительные коробки. Они нужны для того, чтобы «врезавшись» в магистральный кабель, запитать розетку или выключатель со светильником.

Рассмотрим схему соединения проводов в разветвительной коробке. Вниз от неё уходит кабель на выключатель, вверх – на светильник, слева и справа – магистральный кабель. На самом деле это, конечно же, условность, порядок ввода проводов в коробку определяется только исходя из соображений целесообразности.

Нулевой провод, с ним просто. Он ответвляется непосредственно от магистрали и направляется прямым ходом к светильнику. Не намного сложнее обстоит дело с фазным проводом, он так же идёт к осветительному прибору, но только через выключатель. Вот и вся премудрость.

Обычный одноклавишный выключатель имеет сзади два контакта для присоединения проводов. В данном случае полярность роли не играет. А как подключить люстру на два выключателя? Намного ли усложниться задача?

Двухконтурная люстра — схема подключения

Для более рационального расходования электроэнергии в квартирах очень часто используются светильники с двумя, а то и более, контурами. По сути, это то же самое, как подключить два выключателя на две лампочки. Схема может быть такой: одна клавиша выключателя зажигает две лампы в люстре из пяти, оставшиеся лампы включает вторая клавиша. Схема не сложная, но, тем не менее, позволяет использовать сразу три варианта освещения в комнате:

• слабый свет – первая клавиша — две лампы;
• средний свет – вторая клавиша — три лампы;
• сильный свет – обе клавиши — все пять ламп.

Как правильно подключить выключатель с двумя клавишами, показано на схеме. Нулевой провод прямо из разветвительной коробки разводится по светильникам. Разводка «нуля» по отдельным лампам, как правило, выполнена уже на заводе-производителе осветительных приборов, и электрик лишь подключает «ноль» к клемме чёрного или синего цвета.

«Фаза» же направляется на двойной выключатель, от которого приходят два провода: для первого и второго контуров.

Замена двухклавишного выключателя двумя одноклавишными

При необходимости один двойной выключатель можно спокойно заменить двумя одиночными. Единственное, что для этого понадобится – это короткая перемычка между принимающими клеммами.

Как подключить два выключателя на две лампочки, схема показана на рисунке. На ней видно как просто, без особых хитростей двухклавишный выключатель заменяется двумя одноклавишными.

Такая схема может быть оправдана не только отсутствием двухклавишного выключателя в хозяйстве. Иногда освещение, скажем, стоянки для машины на даче неплохо сделать управляемым из разных точек: от выходной двери домика и от устройства, смонтированного на столбе ворот.

И тут мы плавно переходим к следующей теме. Точно так же, как подключить два выключателя на две лампочки, но гораздо практичнее, можно воспользоваться проходными выключателями.

Что такое проходной выключатель?

Что же это за устройства и где они применяются? Кроме рассмотренного варианта, как подключить два выключателя на две лампочки, есть возможность получше: при помощи двух выключателей, расположенных в разных точках, управлять одним осветительным прибором.

Устройство стандартных бытовых выключателей, как правило, однотипно. Имеются два контакта – неподвижный, закрепленный на корпусе устройства и подвижный, смонтированный на коромысле. Коромысло изменяет своё положение под действием клавиши. Прибор соответственно имеет два положения «Включено» и «Выключено».

Проходной выключатель (правильнее будет назвать его «переключатель») не имеет положения «Выключено». Как видно из рисунка, он имеет положения:

• включена 1 линия;
• включена 2 линия.

Для чего используются проходные выключатели

Один вариант использования проходных выключателей тот же, что и рассмотренный ранее: лампа или прожектор, освещающий автостоянку частного домовладения. Использование проходных устройств позволит включить освещение площадки из одной точки, скажем из коридора садового домика, а выключить – из другой. Например, перед самым отъездом выключателем, смонтированным на входной калитке. Причём порядок включения-выключения может быть абсолютно любым.

Второй вариант – длинный, лишённый естественного освещения, коридор. Свет включается в его начале, а выключается в конце или наоборот. Удобно? Безусловно. Так что перед тем как подключить два выключателя на две лампочки, стоит хорошенько подумать, не заменить ли эту схему на вариант с проходными выключателями.

Схема освещения коридора с использованием двух проходных выключателей

Внешне проходные выключатели почти ничем не отличаются от обычных. Только на обратной стороне вместо двух имеются три клеммы:

Как подключить светильник на два выключателя правильно, показано на схеме.

«Ноль» на светильник поступает по синему проводу. Фаза – по красному. Из рисунка хорошо видно, что питание на лампу поступит только в том случае, если оба переключателя будут находиться в одинаковых положениях. Изменение положения клавиши на любом из устройств повлечёт разрыв цепи и прекращение питания осветительного прибора. Ну, а после того как свет выключен, щелчок любым из выключателей снова замкнёт цепь, и наш коридор опять осветится.

На лестничных клетках, в длинных коридорах или туннелях вместо дорогостоящих инфракрасных датчиков можно просто подключить два проходных выключателя.

Меры безопасности при установке

Вот набор некоторых стандартных правил, позволяющих избежать неприятностей при монтаже осветительных приборов:

1. Выключатель нельзя устанавливать на «ноль», им всегда должна разрываться «фаза». Только в этом случае выключатель в положении «выкл.» позволяет производить любые ремонтные работы со светильником, вплоть до его замены, не обесточивая весь дом.
2. При выполнении соединения проводов в разветвительной коробке «вскрутку» ни в коем случае нельзя соединять между собой алюминиевые и медные провода. Металлы с разными потенциалами образуют гальваническую пару, контакт со временем ослабнет, начнёт «искрить». Иногда это приводит к пожарам.
3. Перед началом работ стоит запастись пробником для определения фазного провода и, на всякий случай, толстыми резиновыми перчатками.
4. Не стоит заклеивать открытую проводку (хоть в двойной изоляции, хоть в тройной, безразлично) бумажными обоями, другими горючими отделочными материалами.
5. Не стоит пользоваться б/у проводкой. Неизвестно, каким нагрузкам подвергалась она в прошлом, а проверить состояние каждой жилы внутри оплётки на всём протяжении невозможно.

Советы профессионалов

Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.

При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.

Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.

Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключать к одному коммутационному аппарату сразу две лампочки позволяет сэкономить материалы, время и силы, потому что не придётся устанавливать второй выключатель, прокладывать лишние провода, долбить дополнительные отверстия и штробы в стенах.

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

• Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
• В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода. Их можно делать при помощи различных инструментов:

• Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
• Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
• Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
• Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Устройство выключателя

Перед тем, как подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного аппарата. Оно несложное, а разобравшись с конструктивным исполнением, вы легко потом справитесь и со схемой подключения.

Главной составляющей всего механизма является рабочая часть, которая непосредственно устанавливается в подрозетник. Выглядит она как металлическая конструкция, на ней закрепляется привод, с помощью которого и происходит включение-отключение аппарата. Если рассмотреть детально, то привод, по сути, представляет собою подвижный контакт, который меняя своё положение, замыкает либо размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен соединяться с фазным проводом из питающей сети. Второй контакт называют выходящим, он соединён с фазным проводом, идущим на лампочки. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, аппарат считается отключенным, цепи между питающей сетью и светильником нет, лампочка не светится. Как только вы нажмёте на клавишу выключателя, подвижный контакт замыкает между собой два неподвижных, по образованной замкнутой цепи из питающей сети напряжение поступает к светильнику, и лампа горит.

Для безопасности рабочая часть выключателя помещается в корпус из диэлектрического материала (фарфора либо пластика).

Второй составляющей частью выключателей является защита, это рамка и клавиши, обычно их выполняют пластиковыми. Клавиша закрепляется на приводе рабочей части, с её помощью человек осуществляет нажатие, тем самым меняя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного соприкосновения человека с контактной частью выключателя, находящейся под напряжением. Она всю её закрывает и изолирует, то есть возможность прикосновения к рабочим частям отсутствует. Рамка закрепляется при помощи пластиковых защёлок или винтов.

Отличие 2-х клавишного выключателя состоит лишь в том, что у него два выходящих контакта. Каждый из них должен быть соединён с фазным проводом одной из двух лампочек.

Схема с двухклавишным выключателем

Перед тем, как соединить провода в схему, у вас должны быть установлены:

• Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
• Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
• Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
• Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.

Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.

В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.

Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.

В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.

Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.

В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.

В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.

Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.

Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.

Подробно схема с двойным выключателем рассматривается в этом видео:

Схема с одноклавишным выключателем

Всё абсолютно аналогично, только в этом случае в распределительную коробку приходят четыре двухжильных провода – один из питающей сети, второй от одноклавишного выключателя, и два от лампочек.

В коробке производятся следующие соединения:

• нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
• фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
• жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.

Такая схема применяется, когда лампы накаливания установлены в разных направлениях. Если в одном направлении, то для экономии провода, вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вполне сможете самостоятельно подключить две лампочки на один выключатель.

Как подключить две лампочки к одному выключателю | Электирика в доме и квартире

как подключить две лампочки к одному выключателю

Как подключить выключатель света?

На сегодняшний день существуют устройства выключения света с одной, двумя и тремя клавишами. На самом деле подсоединять их к сети довольно просто, главное немного разбираться в электрике и знать, какой провод куда должен идти. Далее мы рассмотрим, как самому подключить выключатель света с одной, двумя и тремя клавишами, но сначала немного поговорим о том, где может использоваться каждая из моделей.

О предназначении выключателя света, думаю, знает любой электрик-новичок. Обычное одноклавишное изделие позволяет обесточить всю группу светильников подведенную к нему. Такой продукт принято устанавливать в любой комнате, имеющей одну группу лампочек.

Предназначение двухклавишного выключателя – управлять светильником, имеющим две группы лампочек. К примеру, для освещения на кухне. несколько софитов установлены над столешницей, а несколько над обеденным столом. Во время приготовления пищи не обязательно включать все лампочки, а достаточно только осветить столешницу.

Принцип работы трехклавишного изделия аналогичен предыдущему, вот только в данном случае возможно регулирование трех групп лампочек. Обычно такие изделия устанавливаются в гостиных и спальнях, для регулировки освещения многорожковых люстр.

Сейчас мы рассмотрим, как правильно подключить выключатель света с одной, двумя и тремя клавишами, предоставив краткую инструкцию, все необходимые схемы и видео уроки, которые должны быть понятны даже для чайников в электрике.

Подготовительные мероприятия

Перед тем, как приступить к основному процессу, необходимо подготовить все материалы и инструменты, а так же осуществить несколько действий, которые нужны для безопасности электромонтажных работ.

Сначала определимся с основными моментами:

1. Способ соединения проводов в распределительной коробке. пайка либо клеммы wago.
2. Перед началом работ необходимо отключить электроэнергию в доме (либо в квартире) и убедиться в отсутствии тока в сети с помощью индикаторной отвертки.
3. Инструкция будет предоставлена пошагово, с того этапа, когда штроба будет подготовлена, а распределительная коробка установлена на своем месте. Подробно узнать о данных процессах Вы можете в статье: монтаж электропроводки в доме .
4. К выключателю света необходимо подводить фазный провод (L), а не нейтральный (N). Это связано с тем, что напряжение проходит по фазе. При неправильном подключении проводки (если подводить ноль), во время замены лампочки Вас может ударить током.
5. Перед тем, как приступать к работе, Вы должны ознакомиться с цветовой маркировкой проводов. что бы правильно соединить жилы между собой (фазу к фазе, ноль к нулю).

Среди инструментов и материалов Вам понадобятся:

• Набор отверток (фигурная, прямая, индикаторная)
• Соединитель (если пайка, тогда паяльник и припой)
• Плоскогубцы
• Острый нож

Ознакомившись со всей необходимой информацией и подготовив все инструменты, можно переходить к основному процессу!

Разводка проводов

При подключении одноклавишного, двухклавишного и трехклавишного выключателя своими руками схема разводки проводов от соединительной коробки к светильникам будет немного отличаться. Сейчас мы рассмотрим каждый из вариантов!

Одна клавиша

Подключить одноклавишный выключатель самому проще всего. В распределительную коробку входят два провода – нулевой и фазный.

Вводной ноль (синего цвета) сразу же соединяется с нулем светильников (см. на схеме).

Вводная фаза сначала идет к выключателю, потом назад в коробку и после этого уже соединяется с фазой лампочки.

Вот и вся схема разводки проводов одинарного устройства. Как вы видите, ничего сложного нет, главное не перепутать жилы между собой (что бывает очень часто, несмотря на то, что в стене выведены только два провода).

Две клавиши

Схема подключения двухклавишного выключателя немного отличается. Это связано с тем, что разрыв цепи будет осуществляться для каждой группы светильников отдельно.

Как и в предыдущем случае, в распределительную коробку будет входить две жилы. Синий проводник на входе в коробку сразу же соединяется с остальными синими проводами.

Как подключить лампочку и выключатель?

Как подключить лампочку и выключатель? — задача на первый взгляд простейшая, при наличии определённых навыков и опыта работы с электропроводкой. Новички же, столкнувшись с такой ситуацией, могут оказаться беспомощными. Можно конечно, обратиться к профессиональным электрикам, только они не всегда бывают в зоне доступа. Да и знания в хозяйстве никогда не будут лишними.( Спонсор написания этой статьи Мастерская по Реставрации ванн )

Подключение лампочки и выключателя. при всей простоте процесса работы, требуют соблюдения установленных правил, прежде всего, в безопасности. Перед началом работы нужно отключить напряжение в электропроводке и тщательно это проконтролировать.

Подготовить материалы – двужильный кабель достаточной длины, выключательное устройство, патрон лампочки, сама лампочка, рабочие инструменты. При необходимости штробления – наполнитель и закрепляющий раствор, и, если есть, штроборезка.

Делается разметка мест, куда планируется установить лампочку и выключатель. Выключатели, как правило, сидят на высоте чуть меньше метра от поверхности пола, но это расположение может быть индивидуальным. Если вся проводка установлена по старым шаблонам советских квартир – на высоте вытянутой руки, то и новую точку с выключателем не резон опускать низко. Не стоит располагать выключатель за дверьми, под мебелью – это не совсем удобно и небезопасно. Следует наметить линию кабеля от выключателя и лампочки к распределительной розетке – это в том случае, если схема подключения будет питаться напряжением от розетки. Если же подпитка предусматривается от распределительной коробки, проводка от лампочки и выключателя должна идти к ней.

Подключать лампочки и выключатели приходится и в новых застройках, и в дополнение к уже имеющимся, в помещениях с законченным ремонтом. Во избежание нарушения целостности стен и неприятной грязи и пыли в доме, лучше воспользоваться кабель-каналами. Кабель-каналы продаются в большом ассортименте по приемлемым ценам, существенно облегчают работу в прокладке электрокабеля. Если ремонт продолжается, или же отсутствуют альтернативные способы прокладки, вынужденно приходитсяштробировать.Штробы- бороздки небольшой глубины, проложенные в стенах, в потолке, реже — на полу, для утопления в них электрокабеля. После укладки проводки эти продолблённые каналы  заполняются, поверхность разравнивается соответствующим раствором. Процесс этот утомительный, требует немало сил и сноровки.

Монтаж проводки предусматривает уложение кабеля в  кабель-каналы  при поверхностной укладке, или в  приготовленные штробные углубления  при глубокой, скрытой укладке. Во втором  варианте предусмотрено закрепление проложенной укладки раствором алебастра. Работать придётся ускоренным темпом – алебастр быстро твердеет. Оставив хороший запас, провод можно отрезать.

После монтажа проводки необходимо соединить выключатель с патроном. Для этого необходимо снять слой первичной изоляции на куске 3-5 см. длины. Затем  очистить ещё примерно 1 см. открытой жилы. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.На одну лампочку в выключателе есть только два контакта, это исключает ошибку при подключении. Подключая патрон, можно не контролировать полярность, лампочка загорится независимо от направленности фазы и ноля. Для безопасности нужно лишь только, чтобы нулевая жилка была в резьбовом контакте, фаза – в центральном.

Главным этапом в подключении лампочки и выключателя является подсоединении проводки к коробке распределения. Этот процесс не усложнит работу, если источники питания заранее известны. Если же источник неизвестен, его необходимо найти. В незнакомых или сложных коммуникациях может возникнуть нужда применения детектора для поиска скрытых электропроводок. Подключить проводку непосредственно к электрощитку необходимо по правилам Инструкции установки автомата в щитке.

Чтобы приступить к этой фазе работы, нужна индикаторная отвёртка, она определит фазу и ноль. Обычно коричневый или белый провод соответствует фазе, синий цвет означает ноль, если укладка и монтаж электросети дома был сделан качественно и в последние 10-15 лет, определение кабелей фазы, ноля и  заземления не составит труда. Обветшалая проводка  с ещё советских времён может совсем не иметь цветовой маркировки, здесь всё определяется индикаторной отверткой. Не стоит забывать, что работать под напряжением нельзя, этого не делают даже опытные электрики, а новичку, только изучающему вопрос, это категорически запрещено.

Выключатель целесообразней запитывать через фазу, т.е. провод напряжения подсоединить к коричневому или белому кабелю, идущему от выключателя. Нулевой кабель соединяется в жилкой, идущей от лампочки. Оставшиеся две жилки — белая и синяя, соединить между собой. Все скрутки должны быть тщательно изолированы изоляционной лентой.

Категорически нельзя скручивать проводки из меди и алюминия, это может привести к пожару! Их подсоединяют специальными клеммами, такие клеммы доступны в широком выборе.Для повышения безопасности  и увеличения срока службы электропроводки, целесообразно вместо скруток воспользоваться клеммами. Это облегчит работу при демонтаже электропроводки.

В этом заключаются все основные моменты подключения лампочки и выключателя. Работа несложная только на первый взгляд. Без опыта и навыка это дело лучше сделать под присмотром хорошего профессионала и быть уверенным в качестве и надёжности полученного результата. Но  подключение лампочки и выключателя в доме есть необходимый минимум для хозяина. И, к тому же, ведь самые крутые и опытные профессионалы тоже с чего-то начинали, не правда ли?

Как соединить две лампочки на один выключатель

По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко. Перед началом работы по подключению, рекомендую ознакомиться с устройством люстры. Аналогичным образом подключаем отходящие провода. Если в квартире электропроводка выполнена с заземляющим проводом он должен быть желто — зеленый, но может быть и любого цвета, то его тоже нужно подсоединить к клемме, к которой подсоединен желто — зеленый провод люстры Во многих квартирах электропроводка выполнена без заземляющего проводника, в старых люстрах, или арматура у которых из пластмассы тоже нет заземляющего проводника. Все понял, спасибо большое! В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп. На фотографии двух клавишный блок со светодиодной подсветкой и одной розеткой. Он считается более дорогим, но и обладает большей эффективностью. Что бы хорошо ориентироваться при выборе лампочек для люстры рекомендую ознакомиться со статьей сайта Все о лампочках, какая лампочка лучше?

Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы. Не допускается скрутки соединения из разных металлов, например, медь и алюминий, так как такое соединение будет интенсивно окислятся, что ухудшит контакт, вследствие чего перегрев соединения при нагрузках и короткое замыкание. У двойного выключателя имеется три вывода, общий вывод, на него приходит фаза с распред коробки и два вывода которые отключаются и подключаются к фазному выводу при нажатии на клавиши. Для прихожей и кухни ставите еще одну коробку. Разбираться с проводкой лучше в светлое время суток, пока комната освещена дневным светом. Определяется из трех выходящих из потолка общий провод. Проще говоря нужно воплотить схему подключения одноклавишного выключателя два раза. Мы недавно переселились на съемную квартиру.

Существуют двойные выключатели, в которых контакты скрыты корпусом,  в этом случае поможет  индикатор с функцией прозвонки. Подскажите, пожалуйста, решение. Работает схема так:например, Вы зашли в первую комнату и включили свет выключателем 1. Вариантов применения много, но схема включения двухклавишного выключателя при этом всегда одинакова. И в завершении схемы подключения двухклавишного выключателя осталось подключить нулевые провода в распредкоробке. Санузлы, если их два, также объединяете под одну коробку. Стрелками показано направление фазы. Если в тот момент, когда оба выключателя работают, выключить свет в ванной, то погаснет свет и в кухне. Если разобрать внимательно схему, становится понятным, что двухклавишный выключатель, можно представить, как два одноклавишных объединенных в единый корпус. Если схема собрана правильно, то так быть не должно.

Все 3 провода разделяются по клеммам, в это время выключатель нужно оставить во включенном состоянии, так как тогда можно определить фазу на каждом проводе с помощью вольтметра. Ящик с автоматами я поставил в прихожей возле входной двери на высоте около 1,7 м. Напряжение и сопротивление измерить есть чем? Вопрос как подключить двухклавишный выключатель представляется для многих огромной проблемой. На двух проводах из трех, которые идут от люстры надета тканевая оплетка — решил, что их нужно подключить к фазам. Если есть сомнения в достаточности сечения электропроводки, то о нагрузочной способности электропроводов можно узнать из статьи Выбор сечения провода. Данный вид выключателя имеет три винтовых контакта, к которым подключаются провода и два распорных винта, они приводят в движение распорные лапки.

Источники: http://samelectrik.ru/kak-pravilno-podklyuchit-vyklyuchatel-sveta.html, http://domomastera.ru/27.html, http://kak-soedinit-dve-lampochki-na-odin-vy-klyuchatel.eel.zapto.org/

Комментариев пока нет!

Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В. Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке (1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

Как подключить несколько лампочек к одному проводу

Подписка на рассылку

О том, как подключать к электросети обыкновенные лампочки, знают практически все, но вот подключение низковольтных галогенных или люминесцентных ламп часто становится проблемой. В большинстве случаев используется иная схема подключения лампы — сложная, но более экономичная.

Подключение галогенных ламп

Рисунок 1. Схема подключения галогенной лампы через трансформатор В целях повышения безопасности эксплуатации и экономии электроэнергии все чаще применяется схема подключения лампы освещения, предполагающая использование пониженного напряжения. Низковольтные галогенные лампы такие же яркие, как и обычные, но при этом потребление энергии существенно сокращается.

Подключение галогенных ламп осуществляется при помощи специальных источников питания (трансформаторов) на 6 В, 12 В или 24 В. Кроме того, использование такой схемы подключения с применением понижающего трансформатора продлевает жизнь лампочек.

Сама схема подключения довольно проста: галогенные лампы соединяются между собой параллельно и подсоединяются к трансформатору, при этом общая мощность всех ламп не должна превышать мощности используемого трансформатора. Управление освещением осуществляется простым выключателем, подключаемым к трансформатору на стороне 220 В.

Единственное, чем такая схема подключения галогенных ламп неудобна — нужно где-то поместить трансформатор, что не всегда удобно, несмотря на небольшие размеры устройства.

Подключение люминесцентных ламп

Рисунок 2. Схема подключения одной люминесцентной лампы через стартер Рисунок 3. Схема подключения двух люминесцентных ламп через стартер Люминесцентные лампы проще всего включать в электрическую сеть по распространенной стартерной схеме. Такая схема подключения дневной лампы не только проста, но и эффективна. По подобной схеме можно подключать и несколько ламп (тандемная схема).

Здесь применяется специальный «пускатель» — стартер, который представляет собой биметаллический контакт. Есть два распространенных типа стартеров, на которых может базироваться схема подключения люминесцентных ламп: рассчитанных на сетевое напряжение в 127 В и 220 В.

Способы подключения ламп

Рисунок 4. Последовательное подключение ламп Галогенные, люминесцентные и прочие энергосберегающие лампы можно подключать двумя способами: последовательно и параллельно.

Последовательное подключение. Подразумевает подключение нуля и фазы к первой лампе, подключение к ней следующей и т. д. Эта схема применяется довольно редко, так как имеет ряд недостатков: уменьшение яркости ламп, а также тот факт, что если одна лампа в цепи перегорит, все последующие за ней тоже перестают работать.

Рисунок 5. Параллельное подключение ламп Параллельное соединение. Подразумевает, что все элементы электрической цепи будут своими контактами подключены к фазе и нулю. Если в такой схеме перегорит одна лампа, остальные будут и дальше гореть.

Кабельно-проводниковая продукция для подключения ламп

Как правило, для подключения большинства типов ламп вполне достаточно использование медного многожильного провода с сечением жил 0,5–1,5 мм (например, ПВС 2х1,5 или ПВС 3х1,5).

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные виды выключателей света, предназначенные для управления освещением, можно разделить на:

1. Одноклавишные, двухклавишные, трехклавишные и т.д.
2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного дросселя и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. Определить фазу легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку:

Вся сущность подключения двух и более ламп к проходному выключателю предоставлена на видео:

Заключение

Последовательное подключение двух ламп к сети через выключатель имеет одну отрицательную сторону и поэтому используется крайне редко. Она заключается в том, что при выходе из строя одного источника света, вся цепочка перестаёт работать, а это очень неудобно. При параллельном подключении такого эффекта нет, поэтому то оно и является самым распространенным и востребованным, как вы бытовых условиях, так и на производстве. Что же касается самого выключателя, то основным его рабочим элементом является контактная часть, которая рассчитана на определённый ток, а превышение этого номинала приведёт к его перегреву, подгоранию и в результате к выходу его из строя. Надеемся, теперь вам стало понятно, как подключить две лампочки к одному выключателю света и какая схема наиболее подходящая!

Будет полезно прочитать:

Как известно, в быту повсеместно используется параллельное подключение ламп. Однако последовательная схема также может применяться и быть полезна.

Давайте рассмотрим все нюансы обеих схем, ошибки которые можно допустить при сборке и приведем примеры практической их реализации в домашних условиях.

В начале рассмотрим простейшую сборку из двух последовательно подключенных лампочек накаливания.

две лампы вкрученные в патроны

два провода питания выходящие из патронов

Что нужно, чтобы подключить их последовательно? Ничего сложного здесь нет.

Просто берете любой конец провода от каждой лампы и скручивает их между собой.

На два оставшихся конца вам необходимо подать напряжение 220 Вольт (фазу и ноль).

Как будет работать такая схема? При подаче фазы на провод, она пройдя через нить накала одной лампы, через скрутку попадает на вторую лампочку. И далее встречается с нулем.

Почему такое простое соединение практически не применяется в квартирах и домах? Объясняется это тем, что лампы в этом случае будут гореть менее чем в полнакала.

При этом напряжение будет распределяться на них равномерно. К примеру, если это обычные лампочки по 100 Ватт с рабочим напряжением 220 Вольт, то на каждую из них будет приходиться плюс-минус 110 Вольт.

Соответственно и светить они будут менее чем в половину от своей изначальной мощности.

Грубо говоря, если вы подключите параллельно две лампы по 100Вт каждая, то в итоге получите светильник мощностью в 200Вт. А если эту же схему собрать последовательно, то общая мощность светильника будет гораздо меньше, чем мощность всего одной лампочки.

Исходя из формулы расчета получаем, что две лампочки светят с мощностью равной всего: P=I*U=69.6Вт

Если они отличаются, допустим одна из них 60Вт, а другая 40Вт, то и напряжение на них будет распределяться уже по другому.

Что это дает нам в практическом смысле при реализации данных схем?

Лучше и ярче будет гореть лампа, у которой нить накала имеет большее сопротивление.

Возьмите к примеру лампочки, кардинально отличающиеся по мощности — 25Вт и 200Вт и соедините последовательно.

Какая из них будет светиться почти в полный накал? Та, что имеет P=25Вт.

Удельное сопротивление ее вольфрамовой нити значительно больше чем у двухсотки, а следовательно падение напряжения на ней сравнимо с напряжением в сети. При последовательном соединении ток будет одинаков в любом участке цепи.

При этом величина силы тока, способная разжечь 25-ти ваттку, никак не способна «поджечь» двухсотку. Грубо говоря, источник света с лампой 200Вт и более, будет восприниматься относительно 25Вт как обычный участок провода, через который течет ток.

Можно увеличить количество ламп и добавить в схему еще одну. Делается это опять все просто.

Два конца питающего провода третьей лампы, скручиваете с любыми концами от первых двух. А на оставшиеся опять подаете 220В.

Как будет светиться в этом случае данная гирлянда? Падение напряжения будет еще больше, а значит лампочки загорятся не то что в полсилы, а вообще будут еле-еле гореть.

Помимо существенного падения напряжения, вторым отрицательным моментом такой схемы, является ее ненадежность.

Если у вас сгорит всего одна из лампочек в этой цепочке, то сразу же потухнут и все остальные.

Еще нужно сделать замечание, что такая последовательная схема будет хорошо работать на обычных лампах накаливания. На некоторых других видах, в том числе светодиодных, никакого эффекта можете и не дождаться.

У них в конструкции может быть заложена электронная схема, которой нужно питание порядка 220В. Безусловно, они могут работать и от пониженных значений в 150-160В, но 90В и менее, для них уже будет недостаточно.

Кстати, некоторые электрики при монтаже освещения в квартире могут совершить случайную ошибку, которая как раз таки связана с последовательным подключением источников освещения.

В результате, у вас будет наблюдаться следующий эффект. При включении выключателя света будет загораться одна лампочка в комнате, а при его выключении — другая.

При этом невозможно будет добиться того, чтобы потухли обе сразу. Как такое возможно?

Ошибка кроется в том, что электрик просто перепутал место присоединения одного из проводов выключателя и воткнул его в разрыв между двух ламп разной мощности. Вот наглядная схема такой неправильной сборки.

Как видно из нее, при включении напряжения, через контакты одноклавишника на второй источник освещения подается напряжение 220V, и он как положено загорается.

При этом первый источник остается без питания, т.к. с обоих сторон к нему подведена «одноименка».

А когда вы разрываете цепь, здесь уже образуется та самая последовательная схема и лампа меньшей мощности будет светиться.

В то время как большей, практически потухнет. Все как и было описано выше.

Где же можно в быту, применить такую казалось бы не практичную схему?

Самое широко известное использование подобных конструкций — это елочные новогодние гирлянды.

Также можно сделать последовательную подсветку в длинном проходном коридоре и без особых затрат получить освещение в стиле лофт.

Постоянно горят лампочки в подъезде или дома из-за большого напряжения? Самый дешевый выход — включить последовательно еще одну.

Вместо одной 60Вт, включаете две сотки и пользуетесь ими практически «вечно». Из-за пониженного напряжения в 110В, вероятность выхода их из строя снижается в сотни раз.

Еще одно оригинальное применение, которым я все таки не рекомендую пользоваться, но отдельные электрики в безвыходных ситуациях к нему прибегают. Это так называемая фазировка трехфазных цепей.

Допустим, вам нужно подключить параллельно между собой два трехфазных (380В) ввода, от одного источника питания. Вольтметра, мультиметра или тестера у вас под рукой нет. Что делать?

Ведь если перепутать фазы, то запросто можно создать междуфазное КЗ! И здесь вам опять поможет последовательная сборка всего из двух лампочек.

Собираете их по самой первой приведенной схеме и подсоединив один конец провода питания на фазу ввода №1, другим концом поочередно касаетесь жил ввода №2.

При одноименных фазах, лампочки светиться не будут (например фА ввод№1 — фА ввод№2).

А при разных (фА ввод№1 — фВ ввод№2) — они загорятся.

Такой эксперимент только с одной лампой, вам бы никогда не удался, так как она бы моментально взорвалась от повышенного для нее напряжения в 380В. А в последовательной сборке с двумя изделиями одинаковой мощности, к ним будет приложено напряжение в пределах нормы.

Как сделать такую простую и незамысловатую инфракрасную печку, читайте в статье по ссылке ниже.

Что-то подобное зачастую применяется в инкубаторах.

Теперь давайте рассмотрим параллельную схему соединения.

При параллельном включении концы питающих проводов двух лампочек, просто скручиваются между собой. Далее, на них подается напряжение 220V.

Таким образом можно подключить любое количество светильников. Самое главное, чтобы сечение питающих проводников было рассчитано на такую нагрузку.

В этом случае все светиться и гореть у вас будет ровно с такой яркостью, на которую изначально и были рассчитаны светильники.

На практике, конечно в одну кучу все провода не скручиваются, а поступают несколько иначе. Пускают один общий протяженный кабель, а уже к нему, в виде отпаек, подсоединяются отдельные лампочки.

Пи этом схема может быть как шлейфная, так и лучевая. Но обе они являются параллельными.

Данная схема применяется повсеместно — в многорожковых люстрах, в уличных светильниках, в домашних декоративных светильниках и т.д.

И если при этом перегорит любая лампочка, остальные как ни в чем ни бывало продолжат светиться.

Напряжение на них подается одновременно и всегда составляет номинальные 220В.

Но все таки при монтаже освещения у себя дома, используя параллельное подключение, не забывайте и о последовательном.

Как было указано выше, оно тоже имеет свои преимущества в определенных ситуациях и может здорово помочь с решением множества задач (декоративная подсветка, светильники-обогреватели, «вечная» лампочка и т.д).
