Подключение дифавтомата: схема подключения, как установить

Дифференциальный автоматический выключатель подачи электроэнергии — это модульное устройство, объединяющее в своей конструкции два электротехнических прибора: автомат включения/выключения и УЗО (устройство защитного отключения). Прибор способен защитить электропроводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть при утечке тока через поврежденную изоляцию или при касании человеком частей электроприборов, находящихся под напряжением. Следовательно, дифавтомат выполняет две функции: защищает проводку и электроприборы от перегрузок, а человека от поражения электротоком.

Универсальность устройства наделяет его определенными преимуществами перед раздельно установленными автоматом и УЗО. Физически дифференциальный автомат занимает меньше места, стоит дешевле, чем два защитных модуля автомат + УЗО. Но недостатки у этого электротехнического изделия тоже есть: при выходе из строя одной из составляющих частей устройства, придется полностью заменять весь дифавтомат, а это несколько дороже. Но достоинства дифференциального автомата, конечно, нивелируют этот несущественный его недостаток!

Все модели дифавтоматов, трехфазные и однофазные, имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства — перегрузка по мощности или ток утечки. Это очень важно при выяснении обстоятельств аварийного отключения. Дифференциальные выключатели-автоматы устанавливаются в распределительных электрощитах, чаще всего, на специальных DIN-рейках. В этой статье мы с вами последовательно рассмотрим следующие вопросы: принцип работы и схемы подключения дифференциального автомата, а также как правильно подключить дифавтомат к сети.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

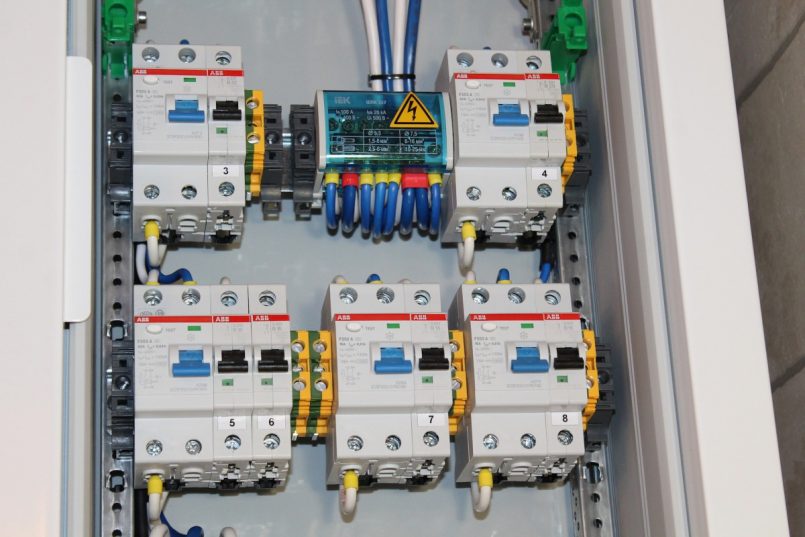

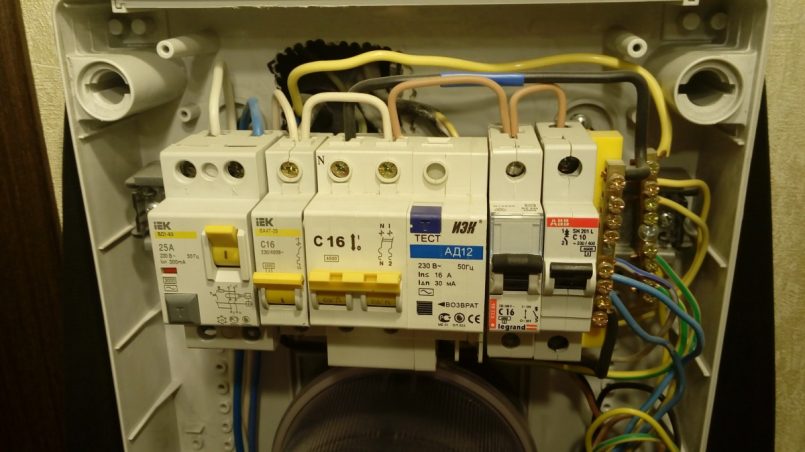

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Заключение

Подключение дифференциального автоматического выключателя к сети своими руками — вполне решаемая задача, но только если вы обладаете навыками выполнения монтажных электротехнических работ. В противном случае, учитывая сложность этого изделия и необходимость учета многих параметров и характеристик сети, следует обратиться к профессиональным электрикам. При таком варианте установки дифавтомата можно не сомневаться, что он надежно защитит бытовую сеть от перегрузок, а вас от удара электрическим током!

Видео по теме

Подключение дифавтомата и установка своими руками: схема, видео, фото

Назначение дифференциального автомата заключается в трех основных функциях: защита от короткого замыкания, утечки тока и перенапряжения электросети. Как Вы понимаете, данное устройство представляет собой сочетание УЗО и автоматического выключателя в одном корпусе. Далее мы поговорим о том, как должны происходить установка и подключение дифавтомата своими руками!

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока, короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

В трехфазной сети

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Селективная схема

Устанавливаем изделие

После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам. На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции. Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

1. Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.
2. Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!
3. Установите дифавтомат на DIN-рейку, как показано на фото.
4. Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции, который не повредит токоведущий контакт.
5. Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата. Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.
6. Включите электропитание и проверьте работоспособность устройства.

Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.

Основные ошибки подключения

Как мы уже сказали, при неправильном подключении дифавтомата к сети могут возникнуть такие проблемы, как его ложное срабатывание либо вообще полный выход из строя.

Виновниками неисправностей могут быть следующие ошибки подключения:

1. Нулевой провод на выводе из корпуса соединен с остальными нулями. Как уже было сказано ранее, проходящие токи будут провоцировать устройство на ложное срабатывание.
2. Вводные L и N заведены снизу корпуса. Такая ошибка встречается очень часто на практике, свидетельствуя о невнимательности электрика, который совершал установку. Даже на передней панели дифференциального автомата нарисована схема, согласно которой ввод осуществляется только сверху.
3. Ноль соединяется с «землей». Такой вариант иногда используют в старых домах, где применяется двухпроводная сеть. Результат неправильного подключения – ложное срабатывание защиты.
4. Провод N заведен к электроприбору напрямую (мимо защиты). В этом случае также будет происходить срабатывание.
5. В схеме присутствуют несколько диф автоматов и при этом электроприбор подсоединен фазой к одному, а нулем к другому. Результат – отключение одного либо двух сразу защитных устройств.

Наглядно увидеть ошибки Вы можете на видео ниже:

Неправильное подключение дифференциального автомата

Вот и все что хотелось рассказать Вам о том, как правильно установить и подключить дифавтомат своими руками.

Похожий материал:

Подключение дифавтомата в однофазной сети

Подключение дифавтомата в однофазной сети – ответственный этап, ведь этот прибор защищает систему электроснабжения от утечки тока и превышения уровня нагрузки. Наличие такого прибора позволяет обезопасить пользователей от поражения током, если оборудование внезапно выйдет из строя.

Подключение дифавтомата в однофазной сети

Содержание статьи

Что такое дифавтомат и как он функционирует

Как мы уже говорили, дифференциальные автоматы необходимы для защиты электросети от непредвиденных обстоятельств. Его работа заключается в одновременном отключении фазы и ноля. Получается, что устройство контролирует наличие короткого замыкания и утечки тока. Если говорить точнее, то это оборудование характеризуется следующими функциями:

• отслеживание токов короткого замыкания и мгновенное отключение линии;
• отключение питания при чрезмерной нагрузке (когда возникает опасность оплавления проводки).

Исходя из этого можно сделать вывод, что дифавтомат выполняет функции двух приборов – автоматического выключателя и УЗО. Только здесь эти устройства соединяются общим корпусом.

Дифференциальный автомат выполняет функции двух приборов, но при этом занимает минимальное пространство

Преимущества и недостатки дифавтоматов

Очевидным плюсом выбора этого устройства является надежная защита электросети (только при соблюдении правил установки). Кроме того, достаточно выбрать прибор с номинальным значением тока, к которому не придется искать подходящее УЗО (оно уже встроено в автомат). Еще это значительно облегчает процесс установки автоматики в электрощите.

Тем не менее, каждое устройство имеет недостатки, в том числе и дифавтомат. Так, при наличии устройства без специального флажка, не получится определить, по какой причине произошло отключение питания на данный момент. Поэтому следует избегать приобретения подобного оборудования.

Видео – Принцип работы дифавтомата

Кроме того, если произойдет поломка только одной части дифавтомата, придется менять устройство целиком. Это будет стоить дороже, чем замена только автоматического выключателя или УЗО.

При этом следует учитывать, что не в каждом городе имеется большой выбор похожих устройств. Поэтому, если дифавтомат выйдет из строя, жильцам придется немало времени просидеть без электричества. Чтобы избежать такой проблемы, рекомендуется ставить дифференциальный автомат только в те точки, где он действительно необходим.

Цены на дифавтоматы

Дифавтомат

Где устанавливают дифференциальный автомат для замены УЗО

Если это простая система электросети, и вы не планируете выполнять монтаж защитной автоматики на группы энергопотребителей, то рекомендуется установить на входе дифференциальный автомат. Такая примитивная электросеть часто бывает в дачных домиках, где имеется несколько светильников и розеток, поэтому монтаж дифавтамата после электросчетчика позволит обеспечить безопасность системы.

Видео – УЗО или дифференциальный автомат

Параметры дифференциального автомата

Выбирать ту или иную модель дифавтомата необходимо, оценивая несколько характеристик. Главным критерием является напряжение, ведь есть приборы, предназначенные для однофазных или трехфазных сетей. Как правило, такая маркировка указывается на корпусе оборудования рядом с частотой тока.

Размер прибора тоже будет отличаться по количеству фаз

Кроме того, необходимо учитывать, что дифавтоматы имеют различное внутренне устройство.

Таблица 1. Типы внутреннего устройства приборов.

Тип	Описание
Электромеханический	Такие приборы не требуют наличие внешнего источника питания, это значит, что они всегда сохраняют работоспособность.
Электронный	Такие устройства питаются только от фазы, а если она пропадет, то перестают функционировать. По этой причине они являются менее популярными по сравнению с предыдущим типом.

Параметры тока приборов

В бытовых электросетях чаще всего используются дифференциальные автоматы типа С16, а другие не пользуются популярностью. В цепочках осветительных приборов применяют устройства с номинальным значением тока утечки до 30 мА. При наличии одиночных цепочек используют дифавтоматы – 10 мА. Защита для входных автоматов предполагает номинальный ток утечки до 300 мА.

Получается, что большинство энергопотребителей используют больше энергии именно в момент пуска, а не во время работы. Такие токи принято считать пусковыми, которые превосходят токи эксплуатации.

Маркировка на приборе

Для того, чтобы не прекращалась подача питания при включении электрического двигателя большой мощности, дифавтомат функционирует таким образом, что отключение происходит только при повышении номинального тока в несколько раз.

Согласно параметрам тока, при которых происходит срабатывание защиты, автоматы разделяют на следующие виды:

• B – выдерживает нагрузку до пяти раз;
• C – выдерживает нагрузку до десяти раз;
• D – питание отключается при увеличении номинального тока до двадцати раз.

Если в сети имеется некоторое количество потребителей с минимальной емкостью, то лучше установить устройство типа «B». В среднестатистической квартире или частном доме подключают устройство типа «C». В условиях промышленных объектов, где имеется мощное оборудование, устанавливают приборы типа «D».

Условия использования дифавтоматов

Поскольку автоматику чаще всего устанавливают в помещениях с отоплением, устройства рассчитываются на работу при температуре от 6 до 34 градусов. Если требуется выполнить монтаж оборудования за пределами помещения, то применяют специальные устройства с соответствующей защитой.

На корпусной части морозоустойчивого прибора должна быть снежинка

Установка дифференциального автомата в сеть с одной и тремя фазами

Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.

Правила подключения

При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.

Видео – Подключение дифференциального автомата в сеть с одной фазой

Установка дифавтомата с четырьмя полюсами необходима при наличии трехфазной электросети, где напряжение будет 380 В. В остальном, способ подключения не имеет принципиальных отличий. Разница в том, что трехфазный аппарат имеет внушительный размер, а значит, требует больше места. Обуславливается это потребностью установки вспомогательного блока дифференциальной защиты.

Существуют определенные типы защитных устройств, где имеется маркировка 230/400 В. Особенность их в том, что они предназначаются для сетей как с одной, так и с тремя фазами.

Схемы подсоединения

Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.

Схема подключения дифференциального автоматаСхема подключения дифференциального автомата

Вводной автомат

Дифавтомат при таком подключении необходимо закрепить на вводе проводки. Схема подсоединения получила характерное название потому, что предполагает защиту разных групп потребителей и ветвей.

При выборе устройства для этой схемы необходимо брать в расчет все критерии линии, особенно степень потребляемой мощности. Такой метод подключения аппарата защиты имеет множество преимуществ:

• экономия средств на покупку оборудования, ведь на целую электросеть, устанавливается только одно УЗО;
• отсутствие необходимости приобретения габаритного щитка (устройство имеет минимальный размер).

Подключение вводного автомата на несколько энергопотребителей

Тем не менее, такая электросхема имеет и некоторые недостатки:

• при наличии перебоев с работой системы защиты, отключается подача электроэнергии на квартиру или частый дом, а не на отдельные линии;
• опять же, в случае неисправностей придется потратить много времени и сил для того, чтобы найти неработоспособное ответвление. Кроме того, придется искать причину возникновения сбоя.

Особенности установки отдельных дифавтоматов

Такой способ подключения предполагает монтаж нескольких аппаратов. Так, защитное устройство фиксируют на каждую отходящую линию и энергоемкие потребители. К тому же, дополнительное устройство устанавливается отдельно перед группой УЗО. Получается, что на светильники ставят первый прибор, второй на группу розеток, третий на варочную панель и духовку.

Установка отдельных аппаратов по группам энергопотребления

Такой способ имеет очевидные плюсы, ведь обеспечивается полноценная защита системы. Кроме того, при возникновении неисправности, будет легко обнаружить проблемную линию и отремонтировать. Из недостатков следует отметить то, что жильцам придется потратить немало средств на покупку нескольких дифференциальных автоматов, которые стоят дороже обычных УЗО.

Подключение дифференциального автомата в электросхеме без заземления

Годами ранее при возведении любых объектов было обязательным наличие контура заземления. К нему подводили каждый распределительный щиток многоквартирного дома. Теперь при строительстве жилых и нежилых помещений не всегда предусматривают наличие контура заземления.

Обратите внимание!  Установка дифференциальных автоматов по-прежнему обязательна, чтобы обеспечить оптимальный уровень защиты сети. При этом аппарат в такой схеме не только препятствует неполадкам, но и служит элементом заземления, предотвращает утечку тока.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

• Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

Следует обращать внимание на обозначения разъемов

• Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза — L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
• При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Подключение дифавтомата — пошаговая инструкция

Теперь останется разобраться с процессом правильного подключения аппарата в электрощите. Стоит отметить, что переходить к этапу подключения необходимо только после приобретения всех материалов и приспособлений.

Если вам требуется только подсоединить дифавтомат в щиток, когда другое оборудование уже установлено, то этот процесс не займет много времени.

Шаг 1. Тщательно осмотрите с каждой стороны корпусную часть прибора, на ней не должно присутствовать дефектов, а особенно трещин. Подобные недочеты становятся причиной сбоев оборудования.

Корпус устройства должен быть целым

Шаг 2. Теперь необходимо опустить вниз рукоятку рубильника в распределительном щите квартиры.

Следует обесточить электросеть

Шаг 3. Затем необходимо взять отвертку-индикатор и поочередно провести проверку контактов каждого энергопотребителя, чтобы убедиться в отсутствии напряжения.

Если напряжение отсутствует, то лампочка на конце отвертки-индикатора не загорается

Шаг 4. Теперь с помощью защелки, которая находится на задней части корпуса дифавтомата необходимо закрепить его на ДИН-рейке.

Прибор должен надежно держаться на планке

Шаг 5. С помощью бокорезов необходимо снять изоляционный слой на концах проводников, затем сделать опрессовку с помощью специальных гильз.

После опрессовки жилы должны выглядеть таким образом

Шаг 6. Теперь необходимо выполнить подключение фазных и нейтральных жил: от питающего провода к верхним зажимам устройства и от выбранной линии к нижним зажимам.

Так выглядит соединение

После завершения монтажа необходимо убедиться в работоспособности устройства с помощью проверки.

Цены на различные виды вольтметров

Вольтметр

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке — значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Советуем также ознакомиться с нашей статьей по теме — Как подключить УЗО и автоматы правильно: простая пошаговая инструкция.

Подводим итоги

При подключении автоматики в распределительном щитке необходимо перепроверять правильность соединений. От этого зависит работоспособность электрооборудования, а также безопасность человека.

75 фото и порядок работ при подключении

Правила техники безопасности всегда должны стоять в приоритете. Это касается всего: работы, строительных конструкций, электропроводки и т.д. Одним из важных элементов при проектировании и монтаже электропроводки, является правильная и эффективная система защиты от короткого замыкания и утечки тока на «землю».

Можно конечно использовать два разных прибора: автоматический выключатель при перегрузке по току и устройство защитного отключения (так называемое – УЗО). Однако сегодня существуют комбинированные автоматы, которые совмещают в себе два этих устройства и при всем том, они стоят дешевле, их проще монтировать, т.е., они обладают несомненным преимуществами.

Эти универсальные защитные приборы называются дифференциальными автоматами или дифавтоматами. И хотя, схема подключения дифавтомата в принципе не отличается от подключения от обычного автоматического выключателя, имеется ряд специфических моментов, которые необходимо учитывать при выборе, монтажных работах и практическом применение дифференциальных устройств электрозащиты.

Именно об особенностях установки, конструктивного исполнения, технических параметрах, пойдет речь в данной статье.

Дифавтомат – особенности и параметры

Дифференциальный автоматический выключатель представляет собой устройство защиты электрических цепей от перегрузки по току и его утечки.

Самый обычный вариант, он же самый распространенный – подключение дифавтомата в однофазной сети, т.е., бытовое его использование, являющееся оптимальным вариантом, как в контексте электрической защиты, так и сочетании цены и качества.

Перегрузки по току возникают при коротком замыкании или при подключении к сети нагрузки, превышающей ее расчетные возможности. Токи утечки могут возникать при повреждении изоляции проводов или диэлектрических прокладок либо изоляторов в конструкции электроприбора.

Кроме того, если человек задевает токоведущие элементы и через его тело начинает протекать определенный ток на землю, это также является утечкой.

В случае, если ток утечки превысит заданное значение для автоматического выключателя, защита также сработает и напряжение в сети будет отключено.

Таким образом, правильное подключение дифавтомата обеспечит необходимый уровень защиты проводки и электробезопасности вашего жилья, а также является некой гарантией от возникновения пожаров и позволяет экономить электроэнергию, поскольку своевременно обнаруживает токи утечки и уходящие помимо полезной нагрузки, через поврежденную изоляцию.

Характеристики дифавтоматов

Характеристики дифавтоматов определены его предназначением, а именно:

Рабочий или номинальный ток

Измеряется в амперах и определяет ток, который автомат может выдерживать неопределенный, длительный промежуток времени.

Автоматы могут быть рассчитаны на малые токи – до 16А, средние – до 40А и мощные – свыше 40А. Расчетный номинальный ток автомата должен соответствовать назначению сети.

Временная, токовая характеристика

Данный параметр предопределяет возможность выдерживать автоматом переходные токовые броски. Т.е. в процессе пуска электрооборудования происходит скачок тока в сети, чтобы автомат не реагировал на такие резкие изменения, он может отличаться по конструкции магнитного выключателя.

В целом, различают три вида автоматов: категория B – автомат может выдерживать кратковременное превышение тока в пять раз, относительно номинального, категория C – в десять раз и категория D – в 20 раз соответственно.

Выбор той или иной категории предопределяется видом нагрузки: активная, индуктивная или емкостная.

Напряжение и частота

Параметр показывает, на какое напряжение сети и частоту рассчитан автомат. В данном случае, напряжение может быть 220 или 380 вольт.

Частота для нашей страны всегда составляет 50 Гц. Если на автомате имеется маркировка 220/400, то он может работать в сети как 220, так и 380 вольт.

Номинальный ток утечки отключения дифавтомата

Данный параметр определяет уровень тока утечки, при котором сработает защита. Обычно используют автоматы на 10 и 30 мА.

Ток отключения

Параметр предопределяет ток, при котором автомат не только отключится, но и останется в рабочем состоянии.

Токоограничение

Показывает время, при котором автомат отключится при коротком замыкании.

Диапазон рабочих температур

Название говорит само за себя и не требует дополнительного пояснения.

Имеется еще один важный параметр – класс дифференциальной защиты, который определяет, от какого вида токов утечки может защитить автоматический выключатель. Этот параметр выбирается в соответствии с типом подключенной к сети нагрузки.

Лучше предварительно проконсультироваться со специалистом, поскольку в данном случае требуются знания электротехники.

Установка дифференциального защитного автомата

Поскольку рассматриваемый защитный выключатель представляет собой обычный прибор, вполне возможна установка дифавтомата своими руками. Конструктивно, как правило, он крепится к специальной дин-рейке в установленных распределительных щитках.

При установке и подключении необходимо строго соблюдать правила техники безопасности, осуществлять монтажные работы необходимо только при отключенном питании.

Все контакты должны быть надежно закреплены. Монтаж необходимо осуществлять в строгом соответствии со схемой подключения прибора.

Заметим: главная особенность дифавтомата в том, что для корректной его работы требуется заземление. Однако в большинстве старых строений его нет.

Лучше будет предварительно его сделать и провести соответствующую проводку – это самый оптимальный с позиции электробезопасности вариант.

В некоторых случаях дифференциальную защиту можно подключать без заземляющего провода, для этого предусмотрены специальные схемы включения, однако полноценную безопасность в таком случае гарантировать невозможно.

Фото подключения дифавтомата

Также рекомендуем посетить:

Схема подключения и правила монтажа дифавтомата в однофазной сети

Помимо благ, которые несет человеку электрификация, она же подвергает его опасности пожара или поражения электрическим током. Помочь защитить себя и свое жилье от этих рисков во многом способен автоматический выключатель дифференциального тока (АВДТ), или по другому дифавтомат. Он выполняет одновременно несколько функций – защищает сеть от перегрузок, короткого замыкания, а также обеспечивает защиту человека от удара током.

Как правильно подключить дифавтомат своими руками, будет рассказано далее в статье.

Краткое содержимое статьи:

Монтаж дифавтомата с заземлением

Основное требование к подсоединению – на дифавтомат подаются фаза и ноль той цепи, защиту которой он обеспечивает. То есть, ноль, прошедший через дифавтомат, не объединяют с другими нолями. В противном случае будет постоянно происходить его сработка.

Вариантов подключения автомата при наличии заземления два:

• дифференциальный автомат стоит на входе и обеспечивает защиту всей цепи в целом, включая все имеющиеся в ее составе группы;
• дифавтомат защищает какую-то обособленную группу.

Чтобы собрать схему по первому варианту, сеть делится на группы посредством подключения автоматов, выводы которых подключены к нижним контактам дифференциального автомата.На верхние его клеммы заводится питание. Данный тип подключения имеет серьезный недочет – при проблемах в любой из групп, обесточивается вся цепь, включая все группы.

В домах со старой, отжившей свой век проводкой характерна постоянная сработка дифавтомата на утечку тока, решить проблему позволяет применение автоматов с более высоким порогом срабатывания, например, 30 мА.

устройство и принцип работы, монтаж, схемы и способы подключения в распределительном щите

Электричество — это, безусловно, благо. Однако, обращаться с ним нужно осторожно, ведь из-за короткого замыкания или перепадов напряжения в электросети могут пострадать бытовые приборы. А для человека, случайно соприкоснувшегося с электропроводкой под напряжением, может все кончится летальным исходом. Защитить имущество и окружающих можно с помощью специального прибора, о нем и пойдет речь ниже.

Дифференциальный автомат: общие сведения

Дифференциальный автомат (дифавтомат) — является электромеханическим устройством, которое имеет два основных предназначения:

• защитить электрическую цепь от утечки токов на землю;
• защитить цепь от перегрузки в сети и короткого замыкания.

Дифференциальный автомат соединяет в себе функции УЗО и автоматического выключателя. Как УЗО, дифавтомат полностью защищает человеческий организм от поражения электричеством при соприкосновении с токонесущей частью электрооборудования.

Кроме этого, дифференциальный автомат отлично защищает сеть от короткого замыкания и перегрузок, то есть ведет себя, как автоматический выключатель.

Конструкция дифавтомата отличается от аналогичных ему устройств. В малом с виду корпусе удачно сочетаются и действуют два защитных прибора: УЗО и автоматический выключатель. Благодаря этому, дифференциальный автомат может быстро произвести защитное отключение. Соответственно это может произойти в случае утечки тока, перегрузки сети или короткого замыкания.

Принципы работы дифавтомата

Встроенный в дифавтомат автоматический выключатель обеспечивает защиту от перегрузок в сети и короткого замыкания. В этот защитный модуль входит устройство расцепления контактов. Оно сработает если в электрической сети возникнет перегрузка или короткое замыкание. Также автомат имеет рейку сброса. Она приводится в действие благодаря внешнему механическому воздействию.

Для защиты человека от воздействия электричества в дифавтомате встроен модуль дифференциальной защиты, в который входит дифференциальный трансформатор. Это устройство проводит постоянное сравнение текущих через него токов на входе и на выходе. Если обнаружится разница, которая несет угрозу, защитный модуль с помощью усилителя и электромагнитной катушки преобразует электрический ток в механическое действие, что и обесточит цепь.

Монтаж и схема подключения дифференциального автомата

При подключении дифавтомата нужно руководствоваться следующим правилом: в дифференциальный автомат подсоединяются ноль и фаза той цепи, которую будет защищать дифавтомат. Ни в коем случае нельзя объединять нулевой провод, приходящий с автомата с другим нулевым проводом. Это приведет к отключению дифавтомата.

Монтаж дифавтомата: схема подключения №1

Первая схема подключения защищает все электрические группы при помощи одного дифференциального автомата. Устройство устанавливают на входе цепи.

Во второй схеме дифавтомат, подключенный в цепь, защищает определенную электрическую группу. Этот вариант применяется для разработки надежной электробезопасности в помещении, где находится электрическая группа.

Если дифавтомат подключается по первому варианту, то к верхним клеммам прибора подводятся провода с питающим напряжением, а к нижним — подключают нагрузку от каждой группы в отдельности. При этом группы предварительно разделены электрическими выключателями.

Главный минус такого варианта подключения является то, что в случае аварийного срабатывания автомата полностью отключатся все электрические группы.

Чтобы избежать ложного срабатывания вводного дифавтомата, рекомендуется применять автомат с током утечки 30 мА.

Монтаж дифференциального автомата: схема подключения №2

Этот вариант защиты электрической сети дифавтоматом считается наиболее надежной и удобной. Часто эта схема применяется в помещениях с повышенными требованиями по электробезопасности или во влажных помещениях — кухня или ванная комната. Особенностью второй схемы подключения дифавтомата является то, что аварийное отключение одного дифавтомата не повлечет за собой отключение остальных. Безусловно, это положительный момент такой схемы подключения дифференциального автомата для защиты необходимых групповых линий. Впрочем, эта схема стоит дороже по сравнению с первой.

Монтаж дифавтомата: подключение по селективной схеме

Разобраться, чем отличается селективная схема подключения от неселективной, можно на примере двух схем, приведенных ниже.

Для простоты понимания опишем эти схемы, как схемы условной электрической разводки на лестничной площадке дома. Вводный дифавтомат размещается в распределительном щите на площадке, а остальные дифавтоматы пусть будут установлены в трех квартирах.

Схема с селективным подключением дифавтомата.

Принцип работы такой: если из-за повреждения происходит аварийное отключение автомата в одной из квартир, то автоматы в остальных квартирах и дифавтомат в распределительном щите будут продолжать работать. В селективной схеме дифавтомат имеет обозначение «S» — селективный.

Схема без селективного подключения дифавтомата.

При срабатывании на отключение автомата в квартире, происходит отключение дифавтомата и в распределительном щите. Кроме поврежденной линии обесточиваются и две рабочие. Это происходит потому что дифавтомат в распределительном щите рассчитан на ток утечки 100 мА, а отводные автоматы рассчитанны на 30 мА. Очень важно правильно подобрать автомат по току утечки.

В зависимости от вида дифавтомата, схема подключения будет либо селективной либо неселективной.

Правила монтажа дифавтомата в распределительном щите

Подключая дифавтомат в распределительном щите, нужно следовать определенным правилам.

1. Подсоединять фазу следует на вход дифавтомата, то есть туда, где на верхней части устройства имеются обозначения «1» или «L».
2. Рядом с ними будет стоять буква «N» — это вход нуля на дифавтомат.
3. Выход фазы с устройства находится в нижней части и обозначен «2» или «L».
4. Выход нуля с прибора тут же и имеет обозначение «N».

Дифавтомат подключается, следуя приложенной к прибору инструкции.

Мастер, производящий подключение, должен четко осознавать какой из проводов и куда нужно подключать. Определить фазу можно с помощью отвертки-индикатора.

Дифавтоматы подключаются как к однофазной сети, так и к трехфазной сети переменного тока.

Подключение дифференциального автомата проводится с соблюдением всех мер электробезопасности.

Если недостаточно средств или не хватает места в распределительном щите, то стоит выбрать схему №1. Но нужно учесть, что если сработает водный дифавтомат — вся квартира будет обесточена. Также в этой схеме очень сложно искать неисправности.

Если есть время и желание повозится с более сложной схемой, хватает финансов на покупку дифавтоматов, а также имеется много места в распределительном щите, то можно смело выбирать схему №2. Она обеспечит надежность и безопасность. Ведь в случае аварии отключится лишь одна линия, а, значит, искать неисправность в такой схеме будет гораздо легче.

Что касается селективной и неселективной схем, то они, независимо от выбора дифавтомата, считаются очень надежными и вполне могут защитить людей, бытовые приборы и сеть.

Схема подключения дифавтомата

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно. Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом. Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…

Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:

1. Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
2. Соблюдение полярности. На дифавтомат заводятся и фаза «L» и нуль «N». У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N — это для подключения нулевого проводника. Цифра 1 — это для подключения приходящего фазного проводника. Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
3. Следите за нулевыми проводниками. Как мы привыкли «нуль» должен быть везде общим и должен объединять все нулевые проводники. А вот  использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.

Схема подключения дифавтомата

Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.

В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.

Плюсы такой схемы:

• дешевизна, так как необходим только один АВДТ;
• необходимо немного места в распределительном щитке.

Минусы:

• при срабатывании дифавтомата обесточивается вся квартира;
• затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)

Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.

В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА. Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа «S» (селективного). Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.

Плюсы такой схемы:

• надежность и безопасность;
• при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.

Минусы:

• дороговизна, так как дифавтоматы стоят недешево;
• необходимо много место в распределительном щитке, чтобы все это разместить;
• сложность схемы (может это и не минус).

Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ. Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.

Если у Вас остались вопросы, то задавайте их в комментариях. Будем вместе разбираться что к чему.

Вот несколько фотографий, где показано наглядно подключение дифавтоматов. Это моя работа по сборке и подключению электрощитов. Для заказа разработки схемы распределительного щита и его сборки пишите запрос в любой форме на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. . Готовые электрощиты отправляю в любую точку России через транспортные компании. При заказе сборки схему разрабатываю бесплатно.

Специально для Елены ответ на комментарий №2. Схема подключения дифавтомата как делать НЕЛЬЗЯ.

Улыбнемся:

Тост:
Висел на столбе электромонтер, сжимал зубами два куска провода. Бежала мимо лиса:
— Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил!
Молчит монтер, сжимает провода пуще прежнего. А лиса не унимается:
— Монтер, ты бы хоть паяльник взял, разве можно зубами?
Молчит монтер. А лиса снова:
— Монтер, ты электричество-то выключи, ведь тебя сейчас током долбанет!
Не выдержал монтер, разжал зубы да как гаркнет во все горло:
— А ну вали отсюда, дура рыжая, ты еще будешь меня учить работать!
А как разжал зубы — вниз брякнулся и ногу вывихнул. А провода разомкнулись, и во всем городе свет погас.
Так выпьем за то, чтобы не обращать внимания на советы дилетантов.
