Не стоит забывать о том, что это временное решение: большая часть старых телевизоров, не имеющих цифрового тюнера, физически не способна воспроизводить каналы высокой четкости или DOLBY звук, а их трансляция – вопрос ближайшего времени. Поэтому  задумайтесь не только о покупке переходника, но и о приобретении нового телевизора в обозримом будущем.

Вместо заключения

Справитесь с подключением?

Легко!Вызову мастера!

Несмотря на то, что старые телевизоры не имеют внутреннего цифрового тюнера, их по-прежнему можно использовать, если подсоединить приставку-ресивер. Вариантов подключения много, равно как и адаптеров на все типы интерфейса, поэтому подобрать тот, который нужен в конкретном случае, можно легко.

Подключение и настройкаИнструкция по настройке эфирных каналов цифрового ТВ на телевизоре

Подключение и настройкаНастройка каналов цифрового ТВ на телевизорах Toshiba

как подключить цифровую приставку к телевизору и что для этого нужно

Видео с красивой и четкой картинкой доставляет зрителю больше удовольствия, чем расплывчатое и блеклое изображение. Передачи сверхвысокого качества транслируются в цифре.

Чтобы улавливать сигналы ТВЧ, нужно убедиться в наличии следующих компонентов:

• Антенна;
• Цифровая приставка или ресивер;
• Кабели;
• Телевизор, поддерживающий нужные форматы вещания.

С помощью ресивера можно смотреть как бесплатное цифровое телевидение, так и платные каналы через подписку. Этот прибор открывает доступ к действительно огромным объемам видеоконтента. Из этой статьи вы узнаете, что нужно для подключения цифровой приставки к телевизору.

Антенна

Выбирать антенну нужно, исходя из расстояния до источника сигнала. Устройства, улавливающие радиоволны, бывают:

• Комнатные. Эффективно работают в городской черте, пока находятся в зоне досягаемости передающей сигнал вышки.

• Наружные. Такой тип приемника рекомендуется использовать для улавливания сигналов с расстояний, превышающих 15 км.

Что нужно для успешной работы прибора, так это его способность принимать волны дециметрового диапазона. Телевизионные каналы могут также транслироваться в метровом диапазоне. Ключевое отличие заключается в длине поступающих на приемник сигналов.

Дециметровый диапазон – это интервал, в котором лежат значения волн с длиной от 10 см до 1 м, то есть, начиная от 1 дециметра и заканчивая 10 дециметрами. Так как 10 см равны 1 дм, к дециметровому диапазону относятся все величины волн, которые могут быть выражены с помощью дм. Частота волн этого интервала выражается в Гц и находится в пределах от 300 МГц до 3 ГГц.

Данный диапазон считается высокочастотным. Он входит в состав более широкого интервала частот. В СССР его называли УКВ, или ультракороткие волны. К ним относятся все радиоволны с длиной до 10 м. Обычно в городских условиях можно поймать 20 каналов этого диапазона, работающих бесплатно.

Антенны ЦЭТВ должны быть способны работать с диапазоном от 470 до 860 МГц. Постарайтесь также подобрать антенну со встроенным усилителем сигнала. Он очень пригодится, если расстояние от вашего прибора до передатчика радиоволн слишком велико. На значительном удалении от телевышки и без помощи усилителя вам не удастся получить изображение хорошего качества.

С приставкой DVB-T2 даже не стоит вопроса, как настроить антенну. Напряжение на устройство можно подавать прямо с цифрового приемника. Поиск каналов осуществляется через меню телевизора.

ВАЖНО! Перед покупкой антенны попробуйте обсудить этот вопрос с соседями. Возможно, они уже сталкивались с этой ситуацией и могут посоветовать тип антенны, хорошо принимающей сигналы из вашего конкретного района.

Приставка (ресивер)

Чтобы ловить сигнал цифрового эфирного телевизионного вещания, или ЦЭТВ, понадобится использовать тюнер dvb. Его также называют ТВ-приставкой или цифровым ресивером. Не стоит выбирать самый дорогой из возможных вариантов. Большое количество дополнительных функций прибора после покупки может вам никогда больше не понадобиться. Переплату делать ни к чему, так как телевизионный сигнал все устройства такого типа ловят примерно одинаково.

Какими дополнительными опциями может быть оснащен цифровой ресивер:

• Медиапроигрыватель. Опция позволяет подключать к устройству флэш-накопитель и смотреть видео прямо с него.
• Функция TimeShift дает возможность эффективнее распоряжаться своим расписанием. Если вы не хотите пропустить какую-то передачу, в то время как ваше присутствие необходимо в другом месте, просто задайте время начала трансляции в соответствующих настройках. Пусть устройство само запишет передачу, а позже вы придете и посмотрите ее в удобный для вас момент. Данная функция может также носить название «Планировщик».
• Увеличенный объем оперативной памяти и качественно поднятые показатели мощности процессора. К примеру, в этом направлении развивается компания «Ростелеком».

При покупке телевизора обратите внимание, упомянут ли DVB-T2 тюнер в базовой комплектации устройства. Многие современные аппараты оснащены модулем для просмотра ЦЭТВ по умолчанию, а потому не требуют приобретения дополнительного устройства.

Нужен соответствующий тюнер к телевизору, чтобы улавливать ЦЭТВ.

Цифровое эфирное телевидение распространяется согласно следующим стандартам:

• DVB-T. Европейский стандарт первого поколения.
• DVB-T2. Стандарт ЦЭТВ второго поколения.

Третьего поколения в этой линейке стандартов нет. Некоторые русскоязычные пользователи принимают стилизованно написанную букву «B» в названии за цифру «3», но dv3 – это вообще ноутбук.

Виды подключений

Тюнер dvb t2 может подключаться через:

• RCA-порт, через соответствующий кабель с типом штекера «тюльпан», или «колокольчик». Это композитный соединитель, он же AV-разъём. RCA расшифровывается как «Радиокомпания Америки»
• HDMI – специальный интерфейс для передачи сигналов телевидения сверхвысокой четкости. HDMI-разъемы очень востребованы в современном мире и добавляются на подавляющее большинство технических устройств. Через него передается не только видео, но и многоканальный звук в цифре. Успешно заменяет аналоговые переходники и не требует дополнительной конвертации цифровых сигналов для их подачи на устройство воспроизведения.
• Антенный вход. Радиочастотный разъем для подключения коаксильного кабеля. В коаксильном кабеле центральный проводник сперва прикрывается изоляцией, потом окружается экранированным слоем внешнего проводника, а затем только заключается в оболочку из полиэтилена, характерную для обмотки большинства кабелей.

Антенное соединение представлено двумя видами окончаний:

• Штекер или «вилка». На конце провода находится штырь.
• Порт или «розетка». Гнездовое окончание провода. Насаживается на штекер.

RCA-кабель

Подключение через RCA-кабель уже давно привычно российскому потребителю. Изображение, переданное «тюльпаном», будет проигрывать в качестве HDMI-картинке сверхвысокого разрешения. Однако на устройствах с небольшими диагоналями разница будет малозаметна.

Перед подключением ресивера к телевизору обесточьте оба прибора. Затем вставьте штекеры кабелей в разъемы на приставке. После этого антенна соединяется с тюнером через порт, подписанный буквами «RF IN».

ВАЖНО! Обратите внимание на цвет пластика штекеров. Он должен совпадать с цветом окружающих гнезда пластиковых колечек или любых других визуально заметных отметок на разъемах. Обычно желтым обозначается видеокабель и видеовход, а красным и белым помечены гнезда для разных аудиоканалов.

В некоторых случаях RCA-разъемы отсутствуют. Вместо них на устройствах можно обнаружить гнезда типа «SCART». Он выглядит как широкий прямоугольник с двумя рядами соединяющих штырей внутри. Чтобы соединить RCA-кабель со SCART-разъемом, понадобится специальный переходник.

HDMI разъем

Через HDMI передается видео с разрешением до 1080p, и звуковые сигналы частотой до 192 кГц. Это показатели, отвечающие высоким стандартам в сфере мультимедиа.

ВАЖНО! Если на вашем телеприемнике есть HDMI-вход, подключайте тюнер именно через него. Так вы будете получать ТВ-сигнал хорошего качества.

Антенный кабель

Подключить цифровое телевидение без приставки можно через антенный вход. Однако им можно также воспользоваться и для работы с ресивером.

Если телевизор старый и на нем не предусмотрены нужные разъемы, воспользуйтесь входом «RF OUT». Через него подсоедините к телеприемнику кабель от ТВ-ресивера. Производить подключение нужно через коаксильный шнур.

ВАЖНО! На выходе вы получите изображение не самого лучшего качества. На старом телевизоре оно может выглядеть приемлемо, однако с разрешением HDMI ему не сравниться.

Настройка каналов

Через цифровой ресивер можно принимать:

• Платные каналы. Услуги платного вещания предоставляются провайдерами за определенное денежное вознаграждение. За эти деньги владельцы компании покупают доступ к каналам. А каналы заказывают покупку передач и фильмов, или снимают свои собственные. Чтобы смотреть платные каналы на приставке, потребуется купить CAM-модуль. В CAM-слот загружается смарт-карта нужного вам провайдера. Просмотр платных каналов даже через уже купленную смарт-карту и CAM-модуль, требует внесения регулярной абонентской платы.
• Бесплатное эфирное вещание. Не менее 20 каналов, финансируемых из других источников.

Как настроить ЦЭТВ:

• Запустите телевизор с заранее подсоединенной приставкой.
• Переключите устройство в режим AV.
• Перейдите в меню.
• Нажмите «Автопоиск».
• Тюнер обнаружит примерно 20 бесплатных каналов.
• По окончании процесса, устройство предложит сохранить сформированный список.
• Можно приступать к просмотру.

Самые надежные телевизоры 2018 года

Samsung UE58MU6100U – широкоэкранная жидкокристаллическая панель с технологией HDR и разрешением 4К.

Телевизор LG 43UJ634V – красивое недорогое устройство с типом подсветки Direct LED. поддерживает разрешение 4К и технологию Smart TV. Имеет 2 встроенных тюнера

Hyundai H-LED24F402BS2 – дешевый, но надежный ТВ-приемник с поддержкой HD-формата. Задняя подсветка Direct LED, встроенные модули DVB-T2 и DVB-T.

LG 49UK6450 – большой и красивый жидкокристаллический телевизор с задней подсветкой. В наличии HDR, Smart TV и Wi-Fi.

что это такое, как подключить

В связи с переходом на цифровое телевидение в 2019 году аналоговое будет полностью отключено. В связи с этим всем владельцам старых телеприемников потребуется приобрести DVB-T2 тюнер для телевизора для приема цифровых каналов, если встроенный тюнер в их технике отсутствует.

Что такое цифровое вещание в формате DVB T2

Перед тем, как приступить к выбору тв тюнера для телевизора, нужно понять, что такое цифровое телевидение. Это новый способ передачи звукового и видеосигнала путем кодирования этих данных в формате MPEG c применением цифровых каналов.

Всего насчитывается несколько стандартов этого типа вещания, на территории Российской Федерации действует европейский DVB стандарт.

Он имеет несколько разновидностей:

• DVB-C и DVB-C2. Стандарт кабельного телевещания;
• DVB-S и DVB-S2. Спутниковое телевидение;
• DVB-T и DVB-T2. Эфирное телевещание.

Даже бюджетные современные телевизоры обычно имеют встроенный цифровой тюнер в телевизоре, а на более дорогих телеприемниках количество тюнеров больше, т.к. добавляются тюнеры для кабельного и спутникового тв.
На телевизорах старого образца встроенный цифровой тюнер отсутствует, но если пользователь желает смотреть цифровые каналы, решением проблемы станет покупка ресивера для кабельного, спутникового или эфирного телевидения.

Если для первых двух видов такие приставки приобретаются или идут в комплекте с оборудованием провайдера, предоставляющего услугу, то тв ресиверы для эфирной антенны продаются повсюду, стоят недорого, подключаются и настраиваются очень быстро.

Для чего нужен тюнер

Если вы не можете позволить себе покупку нового телевизора с цифровым тюнером, чтобы не остаться без любимых телевизионных передач после отключения аналогового телевидения вы можете приобрести и подключить цифровой ресивер к старому телевизору.
Многие покупатели интересуются, что такое цифровой тюнер для телевизора. Это небольшая портативная DVB-T2 приставка, к которой через антенный выход подключается кабель от эфирной антенны.

Сама она, в свою очередь, кабелем HDMI, RCA, SCARD или любым другим по выбору пользователя и в зависимости от имеющихся разъемов подсоединяется к телевизору. Ресивер получает сигнал от антенны, преобразовывает его в подходящий формат и передает на телеприемник.
Помимо приема DVB-T2 телеканалов, приставка оснащается разъемом USB для подключения флешек и жестких дисков и последующего воспроизведения аудио и видеофайлов, а также графических изображений.
Помимо независимых цифровых приставок, пользователь может приобрести приставку Смарт ТВ, совмещенную с DVB-T2 тюнером. Кроме просмотра телевидения, такое устройство предоставит доступ к Интернету для просмотра фильмов онлайн, прослушивания музыки, серфинга в Сети, установки приложений и игр и т.д. Выход в Интернет возможен, если приставка идет с Wi-Fi или разъемом Ethernet, если же гаджет не имеет встроенного беспроводного модуля, можно подключить внешний Wi-Fi адаптер и установить соединение.

Как выбрать тв тюнер

При покупке автоматического антенного тюнера для DVB-T2 тв в первую очередь важно обратить внимание на производителя. Высоким спросом пользуются такие марки, как BBK, D-Color, Harper, Supra и другие фирмы. Покупатели часто интересуются, сколько каналов показывает тот или иной приемник. Независимо от бренда, при уверенном приеме любой ресивер показывает 20 цифровых телеканалов.

При выборе ресивера нужно учитывать разъемы на телевизоре и выбирать приставку в соответствии с ними, чтобы не приобретать дополнительные переходники с AV на SCARD и т.д. Также следует учесть и дизайн, габариты прибора, наличие дисплея и т.д.
USB разъем сегодня есть на каждой приставке, это позволит воспроизводить мультимедийный контент с флешки или жесткого диска. На другие опции – запись эфира и т.д. – следует обратить внимание только в том случае, если они необходимы пользователю.
В том случае, если пользователь желает смотреть цифровое телевидение по стандарту IPTV, а также получить доступ к сети Интернет, ему нужно приобрести Smart TV приставку со встроенным приемником DVB-T2.

Лучшие тюнеры для телевизора

В рейтинг лучших тв тюнеров, пользующихся высокой популярностью у пользователей, входят следующие модели цифровых приемников. Они отличаются высоким качеством и надежностью, приобретая такую технику, можно не беспокоиться о том, что устройство выйдет из строя.

Harper HDT2-1005

Недорогой бюджетный ресивер для DVB-T2 телевидения без каких-либо лишних функций. Дисплей отсутствует, на передней панели размещены лишь USB-порт и ИК-приемник для получения сигнала с пульта дистанционного управления. Для подключения к телевизору на тыльной стороне есть разъемы HDMI и AV.
Благодаря выходу USB пользователь может с флешки смотреть фильмы, фотографии, слушать музыку. Есть функция записи телевизионных передач.

D-Color DC1302HD

Удобный и качественный приемник с дисплеем, USB разъемом и клавишами управления на лицевой панели. Для подключения к телевизору предусмотрены разъемы HDMI и AVI. Поддерживается просмотр мультимедийного контента с флешек и жестких дисков, доступна запись эфира.

Как подключить

После покупки приемника обычно у пользователя возникают вопросы – как правильно подключить тюнер для цифрового тв и как настроить тв тюнер на телевизоре.
Чтобы подключить тюнер к телевизору, нужно оба устройства выключить, а затем с помощью кабеля HDMI, AVI или другого, в зависимости от имеющихся выходов, подсоединить приставку к телевизору. Телевизионный кабель подключается к антенному входу на ресивере.

Далее нужно включить оба устройства и на телевизоре выбрать в качестве источника сигнала тот разъем, к которому подключен ресивер. Если все сделано верно, на экране появится изображение с тюнера.

Настроить тюнер можно сразу после первого включения. Приставка предложит выбрать регион просмотра, а затем определить, какие каналы – аналоговые или цифровые – нужно найти. Далее устройство в автоматическом режиме выполнит поиск телеканалов и сохранит их в память, после чего пользователь сможет приступить к просмотру.

Если возникнет необходимость выполнить настройку заново, сделать это можно в меню приставки. Более подробно прочитать, как настроить тюнер через меню конкретного устройства, можно в инструкции по эксплуатации, идущей в комплекте с прибором.

Заключение
Если на старом телевизоре нет встроенного тюнера DVB-T2 или же он поврежден, для просмотра цифрового телевидения можно приобрести отдельную приставку. Чтобы правильно выбрать устройство, нужно знать, что это такое и для чего нужен DVB-T2 ресивер, а также понимать критерии его выбора.

Как подключить цифровую приставку к телевизору

Переход на цифровой формат телевещания постепенно подходит к своему логическому завершению, количество аналоговых ретрансляторов значительно сократилось. Соответственно пришло время разобраться, как подключить цифровую приставку к телевизору. Чтобы обеспечить просмотр телепередач в цифровом формате, потребуется подходящая антенна и приставка DVB-T2.

Содержание статьи:

1. Как выбрать подходящую антенну
   1. Наружная антенна
   2. Комнатная антенна
2. Типы подключений
   1. RCA
   2. SCART
   3. HDMI
   4. RF
3. Подсоединяем ресивер к новому ТВ
4. Подсоединяем к старому ТВ
5. Поиск доступных каналов
6. Наиболее распространенные проблемы при подключении
7. Можно ли подключить к приставке два телевизора
8. В завершение

Как выбрать подходящую антенну

Как подключить приставку цифрового телевидения к телевизору рассмотрим несколько позже. Первостепенно нужно выбрать хорошую антенну, которая обеспечит устойчивый сигнал. Она бывает двух типов – комнатная и наружная. Итоговый выбор зависит от удаленности телевышки. Если расстояние не превышает 15 км, то подойдет комнатная модель, если больше – наружная.

Наружная антенна

В специализированных магазинах антенны представлены в широком ассортименте. Чтобы выбрать нужную, следует придерживаемся таких правил:

1. Лучше всего покупать антенну без дополнительного усилителя. Она значительно устойчивее к помехам.
2. Используем направленную антенну, если нет значимых препятствий, она усиливает сигнал.
3. Широкоугольная антенна – это лучший вариант в затрудненных условиях приема сигнала. Ее конструкция обеспечивает больший охват.
4. В самых сложных ситуациях необходима антенна, дополнительно укомплектованная предусилителем.

Комнатная антенна

Как подключить ресивер DVB-T2, используя домашнюю антенну, интересует многих, ведь она идет в комплекте с большинством телевизоров. Проблема в том, что подобные приемные устройства выделяются минимальными параметрами усиления, поэтому дополнительно комплектуются всевозможными усилителями. Вот только они проблему не решают, любые колебания и помехи сразу отображаются на качестве изображения.

Типы подключений

Принцип подключения во многом зависит от доступных разъемов, причем как на тюнере, так и на телевизоре. Теперь определимся, как подключить ТВ приставку к своему телевизору, через основные разъемы:

RCA

Наиболее простой и доступный вариант подключения. Если диагональ ТВ не слишком большая, изображение будет достойного качества. В процессе подсоединения, потребуется тюльпаны вставлять в порты соответствующего цвета. Так, по желтому проводу подается видео, красный и белый отвечают за звук.

SCART

Подобный интерфейс не частый гость на современных приставках. Встречается только на старых моделях. Для соединения с телевизором потребуется переходной шнур SCART на RCA.

HDMI

Новейшая технология, доступная только на современных ТВ. Если позволяют устройства, то лучше всего применять данный разъем. Именно через него осуществляется трансляция наиболее качественного сигнала, что позволит наслаждаться идеальным изображением.

RF

С этими разъемами знакомы абсолютно все пользователи. На приставке их два, RF IN используется для приема закодированного сигнала, а через RF OUT организовывается подключение к телевизору. Подобный вариант может стать актуальным, если телевизор совсем старый.

Подсоединяем ресивер к новому ТВ

Теперь рассмотрим подробно, как настроить цифровую приставку к телевизору Самсунг со Смарт ТВ (такая настройка подойдет и к другим моделям ТВ с технологией Smart TV). Алгоритм действий такой:

• все работы необходимо проводить при выключенном телевизоре, запустить его можно будет только после того, как все завершиться.
• с помощью кабеля соединяем антенну с ресивером, применяя соответствующий вход;
• используя кабель с разъемами HDMI, подсоединяем ресивер к ТВ;
• подключаем питание;
• на экране ТВ отобразится помощник, который поможет выполнить все настройки правильно.

Сразу необходимо будет выбрать удобный язык, страну и формат изображения. После этого, можно запускать поиск доступных каналов.

Подсоединяем к старому ТВ

Многие задают вопрос, как подключить старый телевизор к новой цифровой приставке. Далеко не у всех дома ТВ последнего поколения, что учли и производители приставок. Подобные устройства оснащаются дополнительными разъемами, позволяющие подсоединить даже очень старые телевизоры. Пользователям доступно несколько способов:

• применяя порт SCART, приобретя предварительно тюнер с подобным разъемом;
• наиболее старые ТВ подсоединяются через стандартный антенный разъем;
• с помощью кабеля RCA-RCA.

Соответственно изучив свой телевизор, выбираете подходящий принцип подсоединения.

Поиск доступных каналов

Как настроить приставку цифрового телевидения к телевизору уже определились, теперь приступаем к поиску всех доступных каналов. Наиболее доступный метод – это активировать автосканирование. Действуем следующим образом:

• заходим в меню ресивера, используя соответствующую клавишу на пульте;
• выбираем раздел «поиск каналов»;
• в открывшемся меню выбираем автопоиск и запускаем его;
• процедура занимает несколько минут, после чего, сохраняем полученный результат.

Если найденное количество каналов соответствует заявленному, настройка считается полностью завершенной. В ситуации, когда не хватает определенных трансляций, лучше попробовать поискать их вручную, обязательно проверьте положение антенны.

Если после всех манипуляций определенных каналов так и нет, а подключение выполнено правильно, тогда восстанавливаем базовые настройки на приставке. Далее повторно запускаем поиск.

Наиболее распространенные проблемы при подключении

Если видео прерывается или появляются квадратики, то это не проблема с приставкой, а довольно слабый поступающий сигнал, решить можно за счет смены положения антенны. Также следует попробовать применить отраженный сигнал. Подобная неполадка может быть из-за проблем с кабелем или разъемом. Обязательно проверяем целостность провода, а также корректность установки разъемов.

Еще одна распространенная ошибка при подключении – это черно-белое изображение. Чаще всего возникает подобный дефект, если кабель установлен не в тот разъем. Обязательно проверяем в меню ресивера настройки изображения, устанавливаем режим AUTO. В редких случаях может быть поломана сама приставка.

Можно ли подключить к приставке два телевизора

Если у вас дома несколько ТВ, чтобы обеспечить доступ к разным каналам потребуется использовать два ресивера. При подключении нескольких ТВ к одной приставке, работать они будут синхронно, повторяя изображение. Если такой вариант устраивает, для подсоединения потребуется сплиттер или стандартный кабельный делитель. С их помощью сможете разделить антенный сигнал на несколько ТВ.

В завершение

Подробно изучив способы подсоединения, в том числе и как подключить приставку к более старому телевизору через тюльпаны, можно смело сказать, что все выполняется самостоятельно. Необходимо придерживаться представленных рекомендации. В таком случае через несколько минут сможете наслаждаться качественным цифровым телевидением.

Как подключить цифровую приставку к телевизору: инструкция

При переходе с аналогового на цифровое телевидение можно купить новый телевизор со встроенным ресивером или установить недорогое дополнительное оборудование и смотреть передачи в хорошем качестве на старом мониторе.

Перед тем, как подключать цифровую приставку к телевизору, следует изучить внимательно имеющиеся разъемы и порядок соединения между собой оборудования.

Что должно быть в комплекте цифровой приставки

Для получения изображения на экране телевизора и качественного звука следует использовать преобразователь, который расшифровывает цифровые сигналы, преобразуя их в картинку и звук.

В некоторых современных моделях имеется встроенный ресивер. К остальному оборудованию достаточно подключить тюнер.
Антенна используют дециметровую, принимающую сигналы с частотой 470 – 860 МГц. В крупных городах хорошее покрытие, поэтому достаточно комнатного тюнера.

Остальным следует монтировать наружное приемное оборудование. Для приема цифрового сигнала в районах с плохим покрытием, тюнер устанавливается со встроенным усилителем.
В комплект ресивера входят кабеля и все необходимое для качественного подключения, техническая документация. Комплектация не стандартная, может отличаться типом кабелей и их количеством.

В набор чаще всего входит:

• ресивер;
• пульт управления;
• сетевой адаптер;
• кабель RCA c 3 разъема для подключения – «Тюльпан»;
• батарейки – питание для пульта;
• руководство пользователя – технический паспорт;
• гарантийные талоны;
• упаковочная коробка.

В корпусе приставки вместе с ресивером имеется встроенный тюнер did t2. В комплект может входить кабель HDMI. Если его нет, следует сразу купить. Вместо сетевого адаптера в комплект может входить блок питания.
В Руководстве пользователя указаны все технические характеристики оборудования, а также подробно, со схемами, расписано, как правильно подключать цифровую приставку к телевизору и настроить каналы.

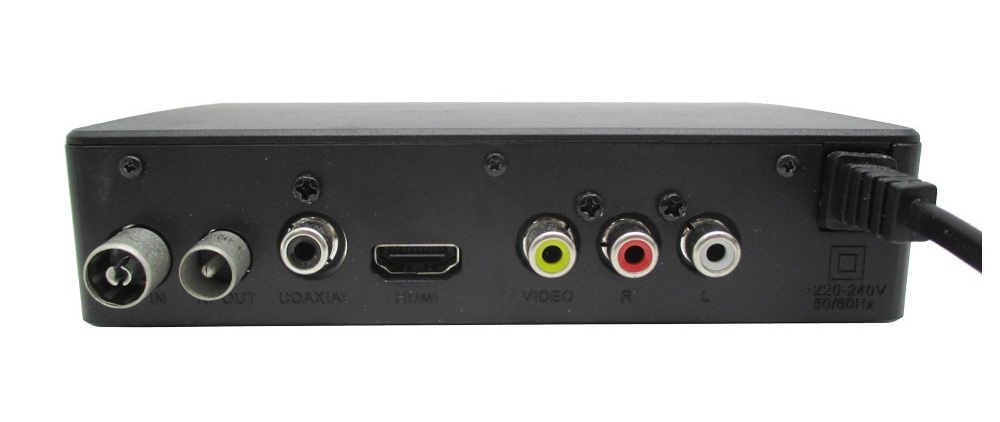

Прежде чем подключить цифровой ресивер, необходимо ознакомиться с разъемами, имеющимися на его панели. Слева направо находятся гнезда для подключения.

Проверить их назначение можно по маркировке на панели.

1. Ant-out. Из него выходит антенна и через нее сигнал.
2. Ant-in рядом. Служит для подключения антенны.
3. Продолговатый разъем HDMI OUT. По нему передается картинка и звук.
4. Три круглых гнезда в одной рамке с подписью Video out предназначены для подключения RCA кабеля «тюльпан». Различаются цветовой маркировкой.

Как подключить цифровое телевидение, чтобы оборудование работало и в режиме видеозаписи. Это возможно, если кроме перечисленных гнезд, имеется разъем SCART.
Гнезда антенн располагаются рядом. Обычно они заключены в рамку. Вместо разъема под Тюльпан может находиться гнездо для HDMI кабеля.
Расположение их стандартное, другие варианты встречаются крайне редко.

Подключение цифровой приставки к новому телевизору по шагам

Как следует подключать приставку цифрового телевидения к новому оборудованию. Интерфейс подключения приставки выбирается на стадии ее покупки.

Сначала следует изучить гнезда на телевизоре:

• аналоговый – Тюльпан, SCART, D-SUB;
• цифровой – HDMI, DVI.

Тип разъема зависит от модели телеприемника и его возраста. Чтобы сделать правильный выбор ресивера, надо определить, что именно подойдет для данного телевизора, его следует подключать, аналоговым кабелем Scart или цифровым HDMI DVI.

На приемниках класса FULL HD имеются оба вида гнезд. Но подавать на них следует цифровой канал. В противном случае прием сигнала будет плохим, из-за двойного преобразования, сильно пострадает качество изображения.

Дальнейшее подключение идет по стандартной схеме.

1. Проверить, чтобы все оборудование было выключено из сети.
2. Проверить наличие необходимых кабелей. В комплекте к ресиверу может какой-то отсутствовать и его следует приобрести отдельно.
3. Освободить оборудование и кабеля от упаковки и защитных пленок.
4. Установить приставку на ее постоянное место.
5. Вставить штекеры в гнезда.
6. Подключить к приставке питание.
7. Подключить антенну ко второму гнезду.
8. Вставить в пульт элементы питания. Включить телевизор.

Разъемы кабеля перепутать невозможно, они имеют различную форму. У Тюльпана цвет корпуса совпадает с кольцами на гнездах.
Если в автоматическом режиме в списке может появиться мало каналов или устройство не найдет вообще ничего.

Следует удалить весь список и перейти на ручной режим. Для этого в открывшемся окошке указать частоты, на которых работает местный провайдер.

Необходимая информация есть на официальном сайте поставщика телевизионных услуг и ее сообщают потребителям по телефону. Для цифрового ТВ надо проводить 2 ручных поиска, на разных частотах.

Если телевизор или приставка будут включены в электросеть – розетку во время подсоединения кабелей, оборудование может быть повреждено.

Питание подключается напрямую в розетку при наличии сетевого адаптера. При его отсутствии подсоединяется выносной блок к гнезду риверса.

Антенна подключается одна из имеющихся:

• к спутниковой тарелке;
• антенне, улавливающей дециметровые частоты;
• кабельное ТВ.

Они имеют одинаковый кабель под разъем Ant-in.
После решения вопроса, как подключить цифровое телевидение и настройки приставки, появляется возможность смотреть 20 каналов и больше, бесплатного цифрового телевидения.

Увеличить количество программ можно за счет платного пакета. Потребитель телеуслуг покупает карточку с подходящим ему набором каналов. Она вставляется в адаптер. Работает по принципу мобильного телефона, необходимо ежемесячно оплачивать услуги провайдера.
Можно через роутер подключить к телевизору смарт приставку IP TV и получить интерактивное телевидение с функциями компьютера.

Это не просто ресивер для изменения сигнала, а устройство с большим количеством программ, соединенное с интернетом. В помощью IP TV можно просматривать контент и делать покупки в интернете, смотреть видео с Ютуба, сохранять информацию в облаке.

Подключение приставки к старому телевизору

Можно смотреть цифру на старом оборудовании. Но оно не обеспечит должного качества картинки. Проще всего подключить цифровую приставку к старому телевизору через разъем для антенны. Одного покупного оборудование и кабелей недостаточно.

Обычно для подключения понадобится модулятор или конвертер.

Надо самостоятельно изготовить штекера.

1. Взять антенный провод необходимой длины.
2. Припаять на обоих концах антенные штекеры.
3. Подключаем к соответствующим гнездам на приставке и телеприемнике.

У некоторых провайдеров цифры, например у Триколора, оборудование выдается в аренду и подключается бесплатно специалистами фирмы. Они подсоединяют антенну через приставку кабелем SCART и USB.
На телевизорах с входами под воспроизведение аудио и видео используем их и подключаем кабеля сначала в гнезда телевизора, затем в разъемы приставки под RCA кабель. Используем L-audio и Video.

Соединяем гнездо под антенну с RF IN.
Возможно подключение цифрового телевидения без приставки. Это новые модели со встроенным ресивером и смарт-приставкой. Им для приема сигнала и его обработки нужна только антенна.
Второй случай – кабельное телевидение. Если провайдер перешел на цифру, то достаточно, чтобы телевизор поддерживал стандарт MPEG-2, MPEG-4, DVB-C и можно смотреть передачи цифрового телевидения.

Как подключить 2 телевизора к цифровой приставке

В современных домах мониторы и плазмы имеются не только в гостиной, но на кухне и в спальне. Сколько телевизоров можно подключить к одной приставке и, какие недостатки имеет такой способ соединения.

Используя сплиттер, специальный переходник, разделяющий сигналы, можно подсоединить 2 приемника. Используется антенный разъем и два кабеля от переходника к телеприемникам.

Недостаток такого подключения в невозможности смотреть разные передачи одновременно на 2 экранах. От приставки идет один сигнал. Поэтому по факту будет 2 трансляции одной передачи.

Подключение более 2 телевизоров возможно при использовании большего количества сплитеров. Но это не имеет смысла, поскольку каждый переходник ухудшает качество сигнала. В результате картинка будет не четкой, звук с помехами.

Настройка каналов после подключения

Приставка после подключения настраивается по аналогии с телевизором.

1. Взять пуль дистанционного управления, нажать кнопку меню.
2. Запустить сканирование каналов, выбрав соответствующую команду.
3. По завершении сканирования сохранить список каналов. Их можно разделить на группы и каждую озаглавить.

Подробно все шаги настройки описаны в технической документации на приставку. Они сопровождаются картинками и схемами, что помогает потребителю быстро ориентироваться и производить настройку.

Можно ли подключить цифровую приставку к ноутбуку

Просматривать цифровое телевидение на мониторе ноутбука удобно и подключиться можно разными способами. Удобнее всего подключить приставку к ноутбуку через HDMI. Это возможно на моделях, имеющих разъем под кабель HDMI. Их выпускают не все производители.
С эфирной приставки Т2 цифровой сигнал подается на HDMI IN разъем ноутбука. Вместо Т2 можно подсоединить спутниковый ресивер или медийный проигрыватель.

При отсутствии разъема HDMI, подключение осуществляется через USB-разъем внешней карты видеозахвата. Качество изображения цифрового телевидения плохое, карта не относится к дешевым приобретениям.
Хорошую картинку обеспечит подключение тюнера для ноутбука USB DVB-Т2. Его можно использовать на любом оборудовании, от компьютера до планшета. Подключать следует через USB-разъем. После установки драйверов следует присоединить антенну и запустить поиск каналов.

Как правильно подключить цифровую приставку к телевизору

Чтобы настроить цифровое вещание, нужно сначала купить и подсоединить к телевизору DVB-T2-ресивер. У многих пользователей возникают с этим трудности. Проблемы появляются из-за незнания принципов работы оборудования. Подробно рассмотрим, как правильно подключить цифровую приставку к телевизору , а также какой модели целесообразней отдать предпочтение.

Необходимое оборудование

Сначала необходимо обзавестись антенной, способной обеспечить качественный приём «цифры». Что касается ресивера, то его необходимость определяется в соответствии с тем, о каком именно телевизоре идёт речь. Современные модели оборудованы встроенным модулем DVB-T2. Поэтому антенный кабель можно подключать к ТВ напрямую.

Современному потребителю предложен большой выбор антенн и приставок к телевизору . В зависимости от модели изменяются спецификации, оказывающие влияние на качество приёма сигнала и другие аспекты цифрового вещания. Подробно проанализируем, какие именно устройства понадобятся пользователям, а также рассмотрим критерии выбора оборудования.

Какую выбрать антенну

Основной критерий для классификации телеантенн – тип. Согласно этому принципу они подразделяются на комнатные и наружные. Пользователи, проживающие в зоне уверенного приёма, т.е. неподалёку от ретрансляторов сигнала, смогут обойтись установкой самой бюджетной комнатной антенны. Абонентам из отдалённых районов предстоит купить устройство для наружной установки. Не исключено, что придётся задействовать усилитель сигнала.

Вне зависимости от расстояния до телевышки, покупайте антенну с ДМВ-диапазоном. Модели этого типа способны принимать частоты в диапазоне 470-860 МГц. Комнатные телеантенны обеспечивают качественное и бесперебойное вещание при условии, что пользователь живёт в городе или в непосредственной близости к ретранслятору. Наружные модели необходимо покупать, если до вышки больше 15 км.

В инструкции ресивера подробно описано, как подключить приставку к антенне и телевизору . Всё необходимое оборудование можно купить в специализированных магазинах. Перед приобретением приставки и телеантенны поинтересуйтесь у соседей, какими устройствами пользуются они? Возможно, вам дадут действительно дельный совет.

На даче или в загородном доме для настройки бесперебойного цифрового вещания потребуется антенна со встроенным усилителем. Без этого дополнительного устройства невозможно добиться качественной трансляции. Актуальность использования усилителя обусловлена слишком большим расстоянием до ближайшего ретранслятора.

Выбор приставки

Начните с изучения сопроводительной документации телевизора. Если она не сохранилась, найдите технические характеристики устройства в интернете. Модели, оборудованные встроенным DVB-T2-модулем, позволяют настроить каналы без ресивера. Просто подсоедините антенный кабель в соответствующий разъём. Цифровые приставки подключаются к телевизорам разных моделей, но далеко не во всех случаях это обязательно.

Тюнеры представлены в необычайно широком ассортименте. Разные модели отличаются спектром доступных функций, стоимостью, дизайном и т.д. Практика показывает, что новички покупают слишком дорогие устройства, поскольку переплачивают за бесполезные опции, которыми в дальнейшем не пользуются.

Выбирая DVB-T2 приставку для телевизора , отталкивайтесь от собственных предпочтений и нужд. Например, вы планируете настроить и смотреть только эфирные каналы, в этом случае совершенно необязательно переплачивать за функции, превращающие тюнер в мультимедийный центр. Что касается качества приёма сигнала, то практически все модели обладают примерно одинаковыми параметрами, за исключением чрезмерно дешёвых ресиверов.

Если в планах просмотр не только каналов, но и воспроизведение контента в режиме онлайн, подключение платных кинозалов, проигрывание фильмов и сериалов с внешних носителей, есть смысл переплатить и купить более дорогостоящую модель. Например, многие смарт-приставки поддерживают подключение к интернету по Wi-Fi, читают практически все популярные аудио- и видеоформаты.

Нельзя забывать и о дополнительных функциях. Опция TimeShift позволяет ставить просмотр на паузу или включить перемотку. Пользователи смогут также записывать трансляцию на встроенный винчестер или внешние носители. Включите необходимый телеканал, а потом включите функцию записи.

Всё чаще появляются положительные отзывы о тюнерах «Ростелеком». Этот производитель делает ставку на мощную аппаратную комплектацию: большой объём оперативной и встроенной памяти, мощный ЦП, эффективная система охлаждения. Процесс подключения абсолютно не отличается от подсоединения других ресиверов. Практически все приставки продаются вместе с пультом ДУ.

Ещё не купили телевизор, а только подбираете подходящую модель? Обязательно сделайте ставку на ТВ со встроенным DVB-T2-модулем. Это решение позволит неплохо сэкономить, поскольку автоматически отпадает необходимо покупать ресивер.

Стандартная комплектация цифровой приставки

Базовая комплектация практически во всех случаях идентична. Стоимость и производитель устройства влияют на неё лишь в редких случаях. Поэтому в коробке ресивера пользователь найдёт:

1. Техническую документацию: паспорт, инструкцию, гарантийный талон.
2. Шнур RCA с тремя штекерами разного цвета. С помощью этого провода можно подключить ресивер к ТВ.
3. Сам тюнер, обеспечивающий дешифрование цифрового сигнала, а также его последующее преобразование в аналоговый.
4. Пульт ДУ.
5. Батарейки.
6. Блок питания.

Совсем незначительные изменения в комплектации иногда встречаются. Более современные устройства комплектуются кабелем HDMI вместо RCA. Не исключено, что вы купите приставку со встроенным сетевым адаптером, поэтому вместо отдельного блока будет представлен только шнур питания.

Виды подключений приставки к ТВ

Схема подключения тюнера к телевизору будет изменяться в зависимости от доступных интерфейсов. Если пользователь придерживается экспертных рекомендаций и инструкций, то проблем не возникнет. Чтобы подсоединить приставку для цифрового телевидения , воспользуйтесь одним из следующих интерфейсов:

• RCA;
• HDMI;
• SCART;
• антенный вход.

Во многом на итоговом выборе сказывается и модель телевизора. Например, старые ТВ не оборудованы цифровым интерфейсом HDMI, поэтому придётся настраивать подключение с помощью аналоговых разъёмов. Рассмотрим каждый из представленных вариантов более подробно.

RCA-разъём («тюльпаны»)

Это очень универсальный и простой вариант. К использованию аналогового интерфейса RCA прибегают преимущественно владельцы старых телевизоров. Новая техника оснащена цифровыми разъёмами. « Тюльпаны » способны стать причиной снижения качества трансляции, но если речь идёт о подключении кинескопного ТВ с небольшой диагональю, то это не должно стать проблемой. Потеря качества будет практически незаметна.

Если вы планируете смотреть Full HD-каналы, новинки кинематографа, тогда этот вариант вам не подойдёт. Для просмотра потребуется телевизор с большой диагональю, оборудованный интерфейсом HDMI.

С целью настройки подключения вставьте штекеры кабеля RCA в соответствующие разъёмы. Они промаркированы разными цветами. Поэтому можно легко определить, какой штекер нужно вставить в тот или иной порт. Для наглядности расшифруем значение штекеров:

• жёлтый цвет – видео;
• белый и красный цвет – аудио.

Когда штекеры вставлены, подключите телеантенну к тюнеру. Кабель следует подсоединить в разъём с маркировкой RF IN.

Ранее было упомянуто о том, что некоторые ТВ не имеют разъёма RCA. Например, многие старые телевизоры оснащены интерфейсом SCART. Чтобы подсоединить приставку, купите специальный переходник SCART на RCA.

HDMI

Цифровой интерфейс обеспечит одновременную передачу видео и аудио. Разъём HDMI выгодно отличается от альтернатив чистым звучанием и картинкой высокого качества. Через такой кабель может передаваться изображение с разрешением в 1080p. Частота трансляции звука – 192 кГц. Представленные параметры полностью соответствуют премиум-стандартам передачи медиаконтента. К современным телевизорам DVB- T2-приставки подключаются именно через интерфейс HDMI. Такая схема соединения будет оптимальной также для тех пользователей, которые хотят использовать тюнер в качестве мультимедийного центра. Не стоит покупать слишком длинный кабель, поскольку это может стать катализатором потери качества.

SCART

Этим интерфейсом преимущественно оснащены компактные тюнеры. По техническим характеристикам разъём ничем не уступает «тюльпанам». Настроить подключение можно с помощью кабеля RCA при условии наличия переходника на SCART. На телевизорах порт встречается редко, преимущественно им оборудованы старые модели.

Кабель антенны

Есть ещё вариант с подсоединением тюнера к ТВ через антенный кабель . Этот метод актуален для владельцев дешёвых ресиверов, которые не оборудованы альтернативными интерфейсами. Вставьте коаксиальный кабель в разъём ресивера с маркировкой RF IN. Второй конец нужно подключить к порту RF OUT, который находится на задней панели телевизора.

Когда кабель подключён, запустите процесс поиска каналов. Когда передачи будут найдены, список отобразится на экране ТВ. Ручной поиск займёт больше времени. Пользователю предстоит ввести частоту, на которой вещает местная вышка. Главный недостаток такого подключения – низкое качество трансляции. Конечно, HDMI превосходит данный вариант по всем параметрам. Преимущественно антенным кабелем подсоединяются к тюнерам старые телевизоры.

Подключение цифровой приставки к телевизорам с Smart TV

Зачастую телевизоры с поддержкой платформы Smart TV не требуют подключения приставки для настройки цифрового телевидения , поскольку такие модели оборудованы специальным адаптером, обеспечивающим поддержку стандарта вещания DVB-T2. Впрочем, даже если ваш телевизор стал исключением из этого правила, то наверняка он оборудован интерфейсом HDMI.

Подключение к старому телевизору

Частично эта тема была рассмотрена ранее. Практика показывает, что старые модели оснащены аналоговыми разъёмами: RCA, SCART. Впрочем, встречаются устройства, которые вообще не имеют разъёмов, за исключением антенного. Конечно, чёткость картинки будет не очень высокой, но на старом телевизоре практически незаметна потеря.

Чтобы сделать кабельное подключение «цифры» на старом TV, используйте небольшой кусочек антенного провода. Дополнительно также понадобятся антенные штекеры. Оптимальным вариантом станет использование паяльника, но если необходимого оборудования нет, воспользуйтесь F-разъёмами. Снимите изоляцию с коаксиального кабеля. Делать это нужно максимально аккуратно. Риск повреждения экранирующей оплётки чрезвычайно высок.

Зачистите кусок кабеля на 1,5 сантиметра. Загните оплётку, снимите изоляционную оболочку с центральной жилы. Проведите зачистку 10 миллиметров центрального провода. Теперь можно накручивать разъёмы, вращая их по часовой стрелке. Продолжайте, пока центральная жила не начнёт выпирать примерно на 2 миллиметра из разъёма. Сделанный кабель вставьте в гнездо для подключения антенны. Теперь вы знаете, как подключается приставка DVB- T2 к старым моделям TV.

Как подключить 2 телевизора к цифровой приставке

Конечно, намного проще подсоединить несколько телевизоров к смарт-приставке. Особенность заключается в том, что такое оборудование предполагает раздачу вещания на разные устройства с опцией индивидуального управления каждым ТВ. Если говорить о самом обычном ресивере, то на всех телевизорах будет дублироваться трансляция. Чтобы подсоединить несколько ТВ, купите разветвитель. Теперь вы знаете, как подключить цифровую приставку .
