Как преобразовать ватт в люкс (лк)

Как преобразовать электрическую мощность в ваттах (Вт) в освещенность в люксах (лк).

Вы можете рассчитать люкс по ваттам, световой отдаче и площади поверхности.

Единицы измерения ватт и люкс представляют собой разные величины, поэтому вы не можете преобразовать ватты в люкс.

Формула расчета ватт в люкс

Расчет ватт в люкс с площадью в квадратных футах

Световой поток Φ _V в люменах (лм) равен мощности P в ваттах (Вт), умноженной на световую отдачу η в люменах на ватт (лм / Вт):

Φ _{V (лм)} = P _(Вт) × η _{(лм / Вт)}



Освещенность E _v в люксах (лк) равна 10,76391, умноженному на световой поток Φ _V в люменах (лм), деленный на площадь поверхности A в квадратных футах (фут ² ):

E _{v (лк)} = 10,76391 × Φ _{V (лм)} / A _(фут 2 ₎



Таким образом, освещенность E _v в люксах (лк) равна 10,76391 умноженной на мощность P в ваттах (Вт), умноженному на световую отдачу

η в люменах на ватт (лм / Вт), деленную на площадь поверхности A в квадратных футах (фут ^2. ):

E _{v (лк)} = 10,76391 × P _(Вт) × η _{(лм / Вт)} / A _(фут 2 ₎

Итак

люкс = 10,76391 × Вт × (люмен на ватт) / (квадратный фут)

или

дк = 10,76391 × Ш × (лм / Вт) / фут ²

пример

Какова освещенность при потребляемой мощности 60 Вт, световой отдаче 15 люмен на ватт и площади поверхности 200 квадратных футов?

Φ _V = 10,76391 × 60 Вт × 15 лм / Вт / 200 футов ² = 48,44 лк

Расчет ватт в люкс с площадью в квадратных метрах

Световой поток Φ _V в люменах (лм) равен мощности P в ваттах (Вт), умноженной на световую отдачу η в люменах на ватт (лм / Вт):

Φ _{V (лм)} = P _(Вт) × η _{(лм / Вт)}



Освещенность E _v в люксах (лк) равна световому потоку Φ _V в люменах (лм), деленному на площадь поверхности A в квадратных метрах (м ² ):

E _{v (lx)} = Φ _{V (lm)} /

A _(м 2 ₎



Таким образом, освещенность E _v в люксах (лк) равна мощности P в ваттах (Вт), умноженной на световую отдачу η в люменах на ватт (лм / Вт), деленную на площадь поверхности A в квадратных метрах (м ² ):

E _{v (лк)} = P _(Вт) × η _{(лм / Вт)} / A _(м 2 ₎

Итак

люкс = Вт × (люмен на ватт) / (квадратные метры)

или

дк = Вт × (лм / Вт) / м ²

пример

Какая освещенность при потребляемой мощности 60 Вт, световой отдаче 15 люмен на ватт и площади поверхности 18 квадратных метров?

Φ _V = 60 Вт × 15 лм / Вт / 18 м ² = 50 лк

Таблица световой отдачи

Тип света	Типичная световая отдача (люмен / ватт)
Лампа накаливания вольфрамовая	12,5-17,5 лм / Вт
Галогеновая лампа	16-24 лм / Вт
Флюоресцентная лампа	45-75 лм / Вт
Светодиодная лампа	80-100 лм / Вт
Металлогалогенная лампа	75-100 лм / Вт
Натриевая лампа высокого давления	85-150 лм / Вт
Натриевая лампа низкого давления	100-200 лм / Вт
Лампа на парах ртути	35-65 лм / Вт

Энергосберегающие лампы обладают высокой светоотдачей (больше люмен на ватт).



Вычисление люкс в ватт ►



---

Смотрите также

как называется прибор для измерения, мера освещенности

Освещенность — это величина, часто используемая при расчетах электроэнергии. Обладает большим количеством необходимых свойств для измерений. Численно равняется тому значению, какое имеет световой поток, падающий на территорию единичного участка поверхности. Что собой представляет уровень освещенности, в чем измеряется, как измерить освещенность? Об этом и другом далее.

Свойства света

Свет представляет собой электромагнитный вид излучения, который воспринимается человеческим глазом в объеме 400 ньютон на метр. В физике это суммарное количество фотонов. Фотоны отражаются и преломляются. Это основные свойства света. Если отражение зависит от того, какая плотность у материала и угол лучевого падения, то преломление зависит от направления лучевого распределения в процессе прохождения их через материал.

Основное свойство света

Единица измерения

Освещенностью называют световую величину, которая равно потоку света, падающему на поверхность, к его площади. Считается прямо пропорциональной световому источнику. Отличается равномерным распределением на площади. Находится делением канделовой силы света на расстояние до светоисточника и перемноженного на косинус угла падения солнечных лучей.

Обратите внимание! Измеряется согласно международной классификационной системе в люксах, что равно десяти фотам или одному люмену на один квадратный метр. Поэтому единицей измерения освещенности является именно люкс. Стоит отметить, что его можно перевести в канделу и ватт.

Основная измерительная единица люкс

Кандела

Кандела, что в переводе с английского свеча, является единицей измерения силы светоисточника по международной единичной системе. Была сформирована в 1979 году. Равна 540⋅1012 Гц или 683 лм/Вт. Измеряется в канделах разные светоисточники, к примеру, лампа накаливания со свечой, сверхъярким светодиодом, люминесцентной лампой и солнцем. Дополнение: примерная солнечная сила в канделах равна 2,8⋅10, что в переводе на ватты 3,83⋅1026

Кандела

Люмены и люксы

Люмен является единицей измерения, которая равна потоку солнечного света, который испускает источник, равный канделе и стерадиану. В люменах измеряется весь светопоток, однако при вычислении не учитывается сила линзы с отражателям, поэтому получающийся показатель — не прямой параметр оценки яркости с КПД источника.

Люкс — измерительная подъединица люмена по СИ. В отличие от люмена, люкс дает оценку светового потока, который падает на квадратный метр. Тот же дает понимание того, какой световой поток у светоисточника.

Обратите внимание! То есть люкс это характеристика, которая позволяет узнать КПД светильника на конкретной площади.

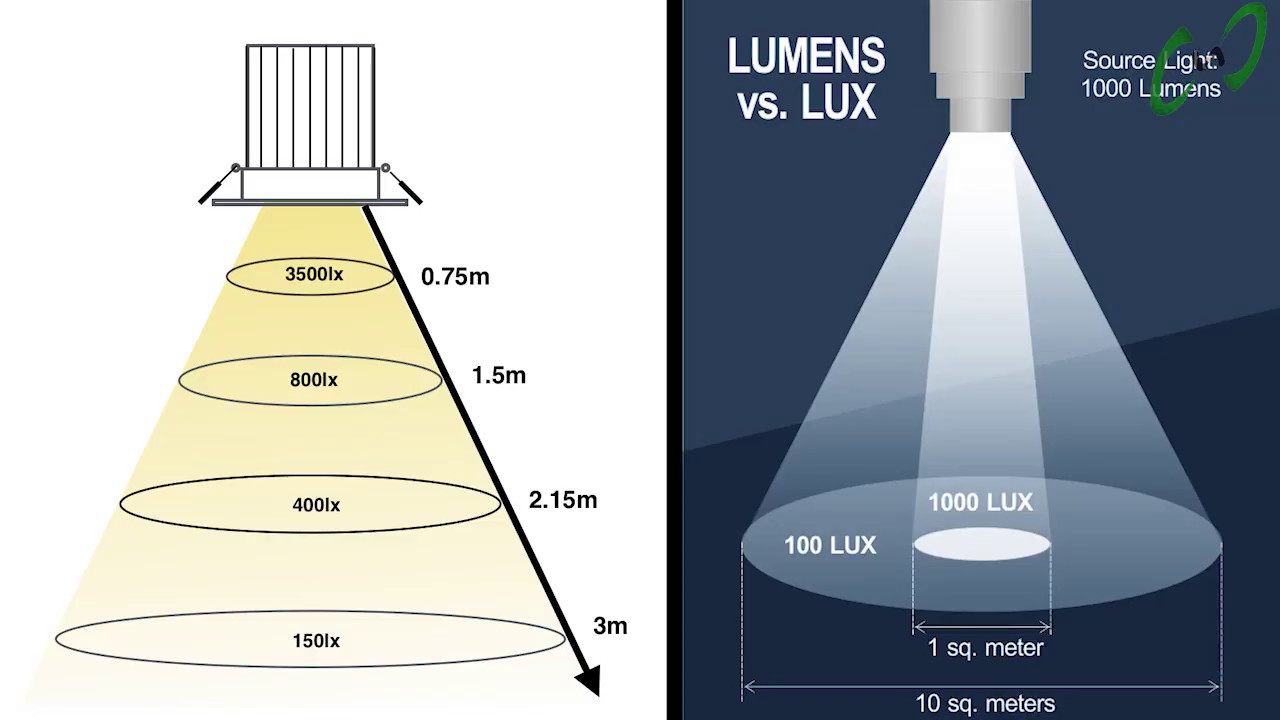

Чтобы лучше понять их основное отличие, стоит рассмотреть рисунок. Он наглядно показывает, как при увеличении высоты расширяется освещение и как убывает яркость.

Люмен и люкс в качестве измерительной единицы

Люмен и ватт

Как было изложено выше, люменом называют полноценное число света от светоисточника. Ватт — показатель того, какая мощность, тепловой поток, звуковая энергия и полная мощность электротока или излучения у прибора. Один ватт равен 100 люменам.

Перевод самостоятельно можно осуществить по специальным формулам или с содействием калькуляторов. Нередко все необходимые показатели даны на самом приборе.

Стоит отметить, что самыми лучшими показателями обладают современные светодиоды. Они имеют высокую яркость, гармоничное спектровое распределение, долговечность, устойчивость к разного рода воздействиям. Интересно, если взять приборы с одинаковой освещенностью, то ими будет потребляться в десять раз меньше электрической энергии, чем лампами накаливания.

Обратите внимание!

Учитывая реальный срок службы и сниженные эксплуатационные инвестиционные расходы, то покупка этих изделий будет экономически целесообразной.

Перевод люмена в ватты

Кратные единицы

Чтобы было удобно, люменные единицы разбирают на части. Так, есть килолюмены, мегалюмены и гигалюмены. В одном килолюмене 1000 люмен, мегалюмене — 1000000, а гигалюмене — 1000000000. Также есть еще величины с приставками дека, гекто, тера,пета, экса, зетта и иотта.

Дольные единицы

К дольным величинам применяется тот же подход. Базовыми являются миллилюмены, микролюмены и нанолюмины, которые равны 10 в −3 степени, 10 в минус 6 степени и 10 в минус 9 степени. Также имеются приставки деци, санти, пико, фемто, атто, зепто и иокто. Стоит отметить, что дольные, как и кратные величины используются только в профессиональных условиях и при выполнении физических задач. В жизни не используются для расчетов меры освещенности и прочих параметров.

Прибор для измерения освещенности

Чтобы проверить, соответствует ли нормативам освещенность помещения, берется в работу люксметр. В конструкцию измерителя входит встроенный или выносной чувствительный датчик с преобразователем, стрелочным или цифровым индикатором. Детектор помещается на поверхности в горизонтальном положении.

Обратите внимание! Замеры выполняются по госту от 1996 и 2012 годов. Используется аппарат согласно инструкции на упаковочном изделии. Добавочно, при желании, можно просмотреть имеющиеся видеоуроки.

В дополнение к теме, как называется прибор для измерения освещенности, стоит отметить, что также есть люменометр. Отдельно проверяется искусственная с естественной освещенностью. В момент исполнения процедуры проверки исключается попадание тени с другими помехами. Важно отметить, что для того чтобы результаты не были искажены, измерительную проверку проводят после нескольких часов непрерывной работы осветительных источников. Желательно, чтобы процедура была повторена.

Люксметр

Мера освещения

Согласно существующей нормативной документации, мера освещения в каждом помещении своя. Отличается величина на производстве и складе, в общественном, жилом и вспомогательном здании. Свои нормативы имеются для наружного, витринного, рекламного и аварийного светопотока.

Если привести некоторые примеры, то необходимая величина светопотока автомагистрали — 30 люкс, пешеходной зоны — 6, пешеходных подземных переходов — 50, архивов — 75, конференцзалов — 200, аналитических лабораторий — 500, учебных аудиторий — 400, спортивных залов — 200, обеденных ресторанных залов — 200, парикмахерских — 500. Весь представленный список дан в актуальных стандартах и снипах. Стоит отметить, что есть не только минимальные, но и предельно допустимые нормы. Особенно это правило действует на витрины и рекламные стенды.

Обратите внимание! Узнать показатель освещенности конкретного помещения можно при помощи люксметра или любого другого измерительного агрегата, выводящего результаты в ваттах, канделах и прочих величинах.

Мера освещения

В целом, освещенность — понятие, обозначающее суммарное количество солнечного света. Измеряется в люменах и люксах при помощи специального измерительного прибора, переводится при необходимости в ватты. Пользоваться измерительным прибором очень просто, согласно инструкции. Сфер применения его очень много: начиная бытовым электрооборудованием, заканчивая промышленным.

Характеристики фонарей.

Что такое люмены, канделы, люксы? Люмен – единица измерения освещенности

Еще десять лет назад выбрать нужную лампочку было проще, ведь лампы накаливания имели маркировку с максимальной мощностью. В настоящее время все большую популярность приобретают новые LED-лампы. Выбрать изделие нужной мощности в современную эпоху освещения сложнее, ведь LED-лампы, компактные люминесцентные и другие энергосберегающие лампы полностью изменили значения мощности. Теперь ориентироваться на ватты будет не совсем правильно, да и не всегда возможно. Если в обычном магазине специалист еще может помочь подобрать нужную лампочку, то совершая покупку через интернет, ватт в описании этой лампочки вы вряд ли найдете.

Что такое световой поток?

Ватты означают количество потребляемой энергии. Например, больше энергии использует лампочка мощностью 100 Вт, чем лампочка в 60 Вт. Это значение показывает то, сколько энергии будет тратиться – оно никак не показывает количество световых лучей, которое дает лампа. То, сколько света вы получаете от лампочки, показывает 1 люмен.

Люмен — это единица измерения светового потока в системе исчислений. Чем ярче лампочка, тем больше будет это значение. Например, обычная лампа накаливания мощностью 40 Вт обладает световым потоком 300 люмен. Перевести люмены в ватты не так просто, как кажется.

На упаковке каждого изделия обязательно должна быть информация о том, какое количество света дает данное изделие. Когда электроэнергия преобразовывается в световые лучи, часть ее теряется и поэтому большие значения не достигаются. Можно заметить, что этот показатель ламп накаливания равен 12 люмен к одному ватту, тогда как люминесцентные лампы дают 60 люмен к одному ватту. У светодиодных ламп максимальное освещение при минимальном потреблении энергии – до 90 люмен на ватт.

Воспользовавшись таким подходом, не всегда можно получить верные результаты, ведь даже у лампочек одного типа с одинаковой мощностью может быть разное отношение светового потока к энергетическим затратам, причем разница может быть довольно значительна. Ниже приведена таблица, которая позволяет осуществить перевод ватт в люмены для светильника при первом использовании. С ее помощью можно легко узнать, сколько люмен в лампе накаливания, например.

Из таблицы следует, что светодиодная лампа со световым потоком 600 лм не является эквивалентом лампы накаливания 60 Вт, а 1 000 лм – не эквивалент лампы накаливания 100 Вт.

Параметры, определяющие показатель светового потока и его расчет

Луч состоит из потока частичек – фотонов. Когда эти частички попадают человеку в глаза, возникают определенные зрительные ощущения. Чем больше фотонов попало на сетчатку глаза в определенный промежуток времени, тем более освещенным кажется нам предмет. Таким образом, лампы испускают световой поток из фотонов, которые, попадая в глаза, позволяют нам хорошо видеть предметы перед собой.

К сожалению, чем дольше лампочка используется, тем меньшую яркость она сможет давать. Ухудшить показатель освещенности может также сама лампа, ведь часто потери зависят от качества материала лампы. Самые большие потери светового потока наблюдаются у газоразрядных источников, у люминесцентных ламп эти потери могут составлять 20–30%, у ламп накаливания – 10–15%. Светодиодные лампы обладают наибольшей светоотдачей – световые потери составляют менее 5%.

Чтобы перевести в люмены световой поток лампы, используйте средние значения светоотдачи:

• для диодных изделий умножьте мощность на 80–90 лм/вт для лампочек с матовой колбой и получите светопоток;
• для диодных филаментных (прозрачные изделия с желтыми полосками) умножайте энергопотребление на 100 лм/вт;
• люминесцентные энергосберегающие лампы умножайте на 60 лм/вт;
• для лампы ДНаТ это значение будет 66 лм/вт для 70W; 74 лм/вт для 100W, 150W, 250W; 88 лм/вт у 400W;
• для дуговой ртутной лампы множитель будет 58 лм/вт;
• лампа накаливания мощностью 100 Вт дает поток примерно 1 200 люмен. Если мощность уменьшить до 40 Вт, поток достигнет 400 лм. А вот лампочка в 60 ватт имеет показатель около 800 лм.

Если необходимо точно определить световой поток, понадобится прибор люксометр. С его помощью можно вычислить, какой световой поток будет в выбранных точках помещения по известной методике.

Один люкс соответствует определенному световому потоку, попадающему на освещаемую поверхность площадью в один квадратный метр. Определить приблизительное значение светового потока, создаваемое определенным источником, можно, воспользовавшись формулой:

Ф = Е х S,
где S – это площадь всех поверхностей исследуемого вами помещения (в кв. метрах), а Е – это освещенность (в люксах).

Так если площадь поверхности 75 кв. метров, а освещенность 40 люкс, световой поток равен 3 000 люмен. Для точного расчета светового потока придется учитывать множество других пространственных факторов.

Если вы правильно, по всем параметрам подберете светодиодную лампу, при соблюдении всех требований завода-изготовителя она гарантированно прослужит долгие годы. В настоящее время наименее энергозатратные и обеспечивающие наибольшую освещенность изделия стоят недешево, но со временем они станут доступны всем потребителям.

В советские времена выбирая лампочку, потребители ориентировались на количество ватт в ней. Чем их больше — тем ярче светило данное устройство. Однако сегодня (когда на прилавках магазинов появилось множество новых разновидностей ламп) все чаще приходиться сталкиваться с таким понятием, как «люмен». Что такое это, чем отличается от ватта и что за единица называется люмен на ватт? Давайте найдем ответы на эти вопросы.

Что такое «люмен»

В средине ХХ в. для избегания путаницы в единицах измерения между различными странами была введенная универсальная система СИ. Именно благодаря ей мы имеет ватты, амперы, метры, килограммы и т.п.

Согласно ей, (видимое электромагнитное излучения) является Фактически в этих единицах измеряют количество света, исходящего от его источника.

Так же на вопрос о том, что такое «люмен, можно ответить, что это название известной российской рок-группы из Уфы. Начав свою деятельность в 1998 г., она уже почти двадцать лет продолжает оставаться любимой многими слушателями в Российской Федерации и за ее пределами.

Происхождение слова

Узнав, что такое люмен, стоит уточнить, откуда пришло данное слово в российский язык.

Как и большинство названий единиц измерения в системе СИ, рассматриваемый термин является латинизмом. Он образован от слова «свет» (lūmen).

При этом отдельные лингвисты утверждают, что существительное могло быть образовано и от праиндоевропейского слова leuk (белый) или от lucmen (значение точно не установлено).

Чем отличается люмен от люкса

Рассматривая значение слова «люмен», стоит упомянуть о таком близком к нему понятии, как «люкс».

Оба этих термина относятся к световым энергетическим единицам, однако люмен — это весь излученный источником свет, а люкс — то его количество, которое дошло до освещаемой поверхности, а не было остановлено какими-то преградами с образованием теней.

Взаимозависимость данных единиц можно отразить при такой формуле: 1 люкс = 1 люмен/1 квадратный метр.

Например, если лампа, освещающая территорию размером в 1 м 2 , излучает 50 люменов, то освещенность данного места равна 50 люксам (50лм/1м 2 = 50 лк).

Однако если все та же лампа с аналогичным количеством света используется для помещения в 10 м 2 , то освещенность в нем будет меньшей, нежели в предыдущем случае. Всего 5 люксов (50лм/10м 2 = 5 лк).

Кроме того, при таких подсчетах не бралось во внимание наличие различных преград, препятствующих достижению световых лучей поверхности, что существенно снижает уровень освещенности.

В связи с такой ситуацией в любой стране мира существуют нормы освещенности для различных зданий. Если она ниже их, зрение человека недополучает света и ухудшается. По этой причине, задумав делать ремонт или перестановку в своем жилище, всегда важно учитывать данный нюанс.

Также существует целый ряд дизайнерских программ, в которых производятся подобные расчеты автоматически.

Люмен и ватт

Узнав отличие и значение люмена и люкса, стоит обратить внимание на еще одну единицу системы СИ — ватт.

Из-за того, что их используют для лампочек, некоторые полагают, что можно свободно соотносить между собою данные единицы. Однако это не совсем так.

Дело в том, что в ваттах измеряется мощность энергии, которую потребляет лампочка, а в люменах — количество света, которое она излучает.

Во времена существования только ламп накаливания высчитать количество света от такого прибора было проще. Так как 100 Вт лампочка выдавала около 1600 лм света. В то время как аналогичный прибор в 60 Вт — 800 лм. Получалось, чем больше потреблено энергии — тем лучше освещение.

Но сегодня все не так. В последние десятилетия изобретено несколько новых видов источников освещения люминесцентные и т.п.). Их преимуществом является экономичность. То есть они светят ярче при меньшем количестве использованной энергии.

В связи с этим при необходимости составить соотношения между ваттами и люменами нужно учитывать тип лампы и искать ее светосилу в специальных таблицах.

Стоит отметить, что обычному человеку иногда не хочется перестраиваться и разбираться во всех этих тонкостях. Поэтому большинство отечественных производителей лампочек нового типа на этикетках указывают не только количество люменов, а насколько меньше ватт потребляет данный прибор (по сравнению с лампой накаливания). Например: лампа в 12 ватт выдает свет как при 75 Вт.

Единица измерения «люмен на ватт»: значение ее и сфера применения

Например, классическая лампа накаливания в 40 Вт имеет светоотдачу в 10,4 лм/Вт. При этом у индукционной лампочки с такой же мощностью этот показатель гораздо выше — 90 лм/Вт.

По этой причине, выбирая себе осветительный прибор в дом, все-таки стоит не полениться, а узнать уровень его световой отдачи. Как правило, такие данные есть на этикетках.

На рисунке ниже обозначено, где проявляются свойства потока света от источника, соответствующие единицам измерения — люменам, канделам и люксам.

Люмен , в отличие от кандел и люксов, реже используемых единиц, является мерой общего количества света, исходящего от источника, т.н. ‘светового потока’. Что-то вроде лошадиных сил в двигателе. На самом деле это довольно общий показатель, поскольку не опирается на стандартизированную единицу измерения, с которой его можно было бы сравнить. Мера в люменах не учитывает наличие в фонаре рефлектора и линзы, тип поверхности рефлектора, поэтому не может служить описанием практической яркости фонаря, или его полезной производительности.

Кандела , ‘сила света’, была бы лучшим описанием фонарей, особенно используемых как повседневный инструмент. Она показывает, насколько ярок источник света, относительно того, насколько далеко он может быть замечен. Если опять использовать сравнение с двигателем — это как крутящий момент.

Одна кандела — это как одна горящая свеча, интенсивность свечения которой в теории не меняется, даже если свету поставить преграду, и остаётся постоянной при наблюдении под разными углами на том же расстоянии. В том смысле, что если смотреть на свечу под любым углом на расстоянии 20 метров, яркость её будет постоянной. Так что кандела не только описательная характеристика, это настоящая мера возможностей фонарика.

Также кандела относится к измерению сфокусированного луча света, в то время как люмен — к общему количеству испускаемого света. Один люмен равен световому потоку, испускаемому источником c силой света, равной одной канделе — это в намеренно упрощённом виде без важных подробностей.

Люкс же, ‘освещённость’ — мера количества света, падающего на поверхность заданной площади. Люкс равен освещённости поверхности площадью 1 кв. м. при световом потоке падающего на неё излучения, равного 1 люмену. Так что эта мера соотносится с поверхностью, которую вы намереваетесь осветить.

Если всё ещё слишком сложно, то подведём черту: сравнивайте люмены с люменами, а канделы с канделами. Если вы сравниваете два разных товара, описываемые разными единицами измерения, то рассчитайте соотношение, в интернетах полно калькуляторов и таблиц.

Выбор единиц измерения, в которых оценивается фонарь, зависит от того, как вы собираетесь использовать фонарь. Если вы хотите освещать область заливным светом, то такой фонарь лучше оценивать в люменах. Канделы лучше подходят для характеристики концентрированного луча, как у поискового фонаря. Один подойдёт для освещения пространств и осмотра комнат, другой и индивидуальной подсветки целей.

Помимо того, что нужно отличать разные единицы измерения, важно понимать, что больше — не обязательно лучше. Одна из причин этого — ограниченное поле зрения у человека, а когда вы освещаете пространство бОльшее, чем ваше зрение и сознание могут обработать, это вряд ли на пользу. Такая подсветка может выдать вас, или подсветить кого-то, кого вы предпочли бы не высвечивать. При осмотре комнаты вам нужно её осветить, но не нужно, чтоб лучи света пробивались на улицу через щели. до тех пор, пока не отыщете плохого парня.

Есть дополнительные соображения при принятии решения, в какой фонарик вложиться. А покупка крепкого надёжного фонаря — это серьёзное вложение. Если выбирать по цене и внешнему виду, а не изучив опыт пользователей — легко прогадать. Известные производители с хорошей репутацией обеспечивают лучшую гарантию, сервис, и в конечном итоге — работоспособность, однако одно только название фирмы не должно быть определяющим.

Для этой категории снаряжения есть правило: «Два — это один, а один — это ничего! «. Даже если у вас есть запасная батарейка или запасная лампочка, есть шансы, что с вашим основным фонарём возникнут проблемы, и потребуется пустить в дело запасной. Товарищей очень раздражает, когда вы постоянно одалживаетесь у них.

Много споров ведётся о том, какой тип аккумулятора лучше. Если вы не меняете батарейку (или не заряжаете аккумулятор) перед каждым выходом, вам нужен запасной фонарь.

Ниже на фото показаны аккумуляторы типоразмеров: 10430 (аналог батарейки ААА), 14500 (аналог батарейки АА), 16340 (аналог батарейки CR123), 18650, 26500 (аналог батарейки C):

Испытайте свой фонарь прежде, чем выходить за дверь, это избавит вас от лишней головной боли. Дополнительные опции могут включать регулируемую фокусировку, стробоскоп, и разные типы источников света. Некоторые фонари меняют режимы с помощью нескольких нажатий на одну кнопку.

Хотя регулируемый фокус может оказаться сподручным при осмотрах помещений, спасательных операциях и так далее, реальность боевых действий в условиях высокой интенсивности не позволит воспользоваться этой функцией. То же самое относится и к переключению режимов хитрой комбинацией коротких и длинных нажатий на кнопку.

Большинство моих знакомых предпочитают не полагаться на мелкую моторику при действиях в условиях стресса. Подобные манипуляции, с точно выверенными многократными нажатиями, очень сложно практиковать.

Вообще, очень много нюансов влияют на эффективность применения фонаря. В недавние годы произошёл скачок в технологии линз и источников света. После быстрой и лёгкой замены светового модуля старый фонарь буквально преображается, становясь современным, мощным и экономичным.

Не менее важно, кроме наличия хорошего фонаря, ещё и . Применение фонаря на оружии, вместе в оружием, да и повседневные нужды делают этот вопрос весьма актуальным, поэтому обучение — ключ к успеху.

А — занятие, требующее изрядного просветления. Воссияйте же! =)

При выборе светодиодной лампы обратите внимание на люмены, чтобы убедиться, в нужном Вам количестве света.

Обычно мы покупаем вещи исходя из того количества, которое нам необходимо, не так ли? Когда мы покупаем молоко, мы покупаем его в литрах. Тогда почему же со светом должно быть иначе? Десятилетиями мы покупали лампочки, руководствуясь тем, сколько энергии они потребляют (ватты) – и, не обращая внимания на то, сколько света они нам дают (люмены).

Люмен показывает, сколько света вы получаете от лампочки. Чем больше люменов, тем ярче свет. Меньшее количество люменов дает меньше света.

Но яркость и количество люменов может сильно разниться, поэтому есть определенный способ расчета подходящих характеристик.

Практический способ расчета:

• чтобы заменить 100-ваттную лампу накаливания, ищите светодиодную лампочку, которая даст 1100 люменов;
• 75-ваттную лампу ‒ около 750 люменов;
• 60-ваттную лампу ‒ около 550 люменов;
• 40-ваттную лампу ‒ около 200 люменов.

Если нужно что-либо менее яркое, приобретайте светодиодные лампы с меньшим количеством люменов.

Эффективность освещения:

Но нельзя забывать, что Люмен — это полный световой поток от источника. Однако, это измерение обычно не принимает во внимание сосредотачивающую эффективность отражателя или линзы и поэтому не является прямым параметром оценки яркости или полезной производительности луча светильника. У широкого светового луча может быть тот же самый показатель люмен, как и у узкосфокусированного. Люмены не могут использоваться, чтобы определить интенсивность луча, потому что оценка в люменах включает в себя весь рассеянный и бесполезный свет.

Люкс — единица измерения освещённости.

Так например 1 Люкс равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 люмен. Если собрать 100 люменов и спроецировать их на область в 1 м², то освещенность этой области составит 100 люкс. Если те же самые 100 люменов направить на 10 м², то освещенность составит 10 люкс.

Этикетка для светодиодных ламп:

Что должно быть на упаковке когда вы покупаете светодиодные приборы освещения?

Чтобы помочь потребителям лучше понять переход от ватт до люмен, Федеральная торговая комиссия предложила новую этикетку для светодиодных ламп. Такая этикетка поможет людям покупать лампочки, которые подходят именно для них.

Так же, как и этикетки для продуктов питания, этикетка для осветительных приборов поможет понять потребителям, что они действительно покупают. На этикетке четко указываются: световой поток, вид колбы, цена, оценочная стоимость эксплуатации за год и цвет свечения от теплого белого (с желтоватым оттенком) до холодного белого до холодного (с синим оттенком).

Любой кто начинает изучать характеристики светильников и отдельных видов ламп, обязательно сталкивается с такими понятиями как освещенность, световой поток и сила света. Что они означают и чем отличаются друг от друга?

Давайте попробуем простыми, понятными для всех словами, разобраться в этих величинах. Как они связаны между собой, их единицы измерения и каким образом все это дело можно замерить без специальных приборов.

Что такое световой поток

В старые добрые времена, основным параметром по которому выбирали лампочку в прихожую, на кухню, в зал, была ее мощность. Никто никогда и не задумывался спрашивать в магазине про какие-то люмены или канделы.

Сегодня с бурным развитием светодиодов и других видов ламп, поход в магазин за новыми экземплярами сопровождается кучей вопросов не только по цене, но и по их характеристикам. Одним из наиболее важных параметров является световой поток.

Говоря простыми словами, световой поток – это количество света, которое дает светильник.

Однако не путайте световой поток светодиодов по отдельности, со световым потоком светильников в сборе. Они могут существенно отличаться.

Надо понимать, что световой поток это всего лишь одна из множества характеристик источника света. Причем его величина зависит:

• от мощности источника

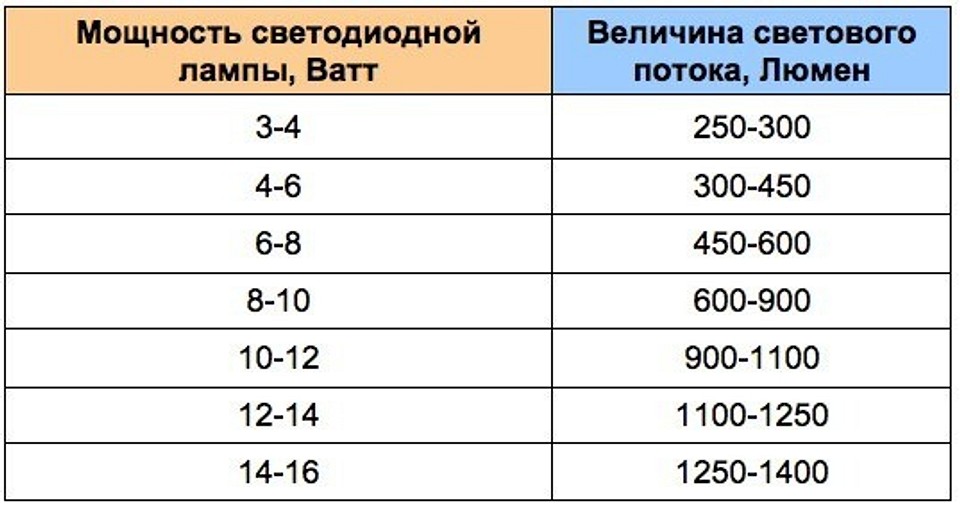

Вот таблица этой зависимости для светодиодных светильников:

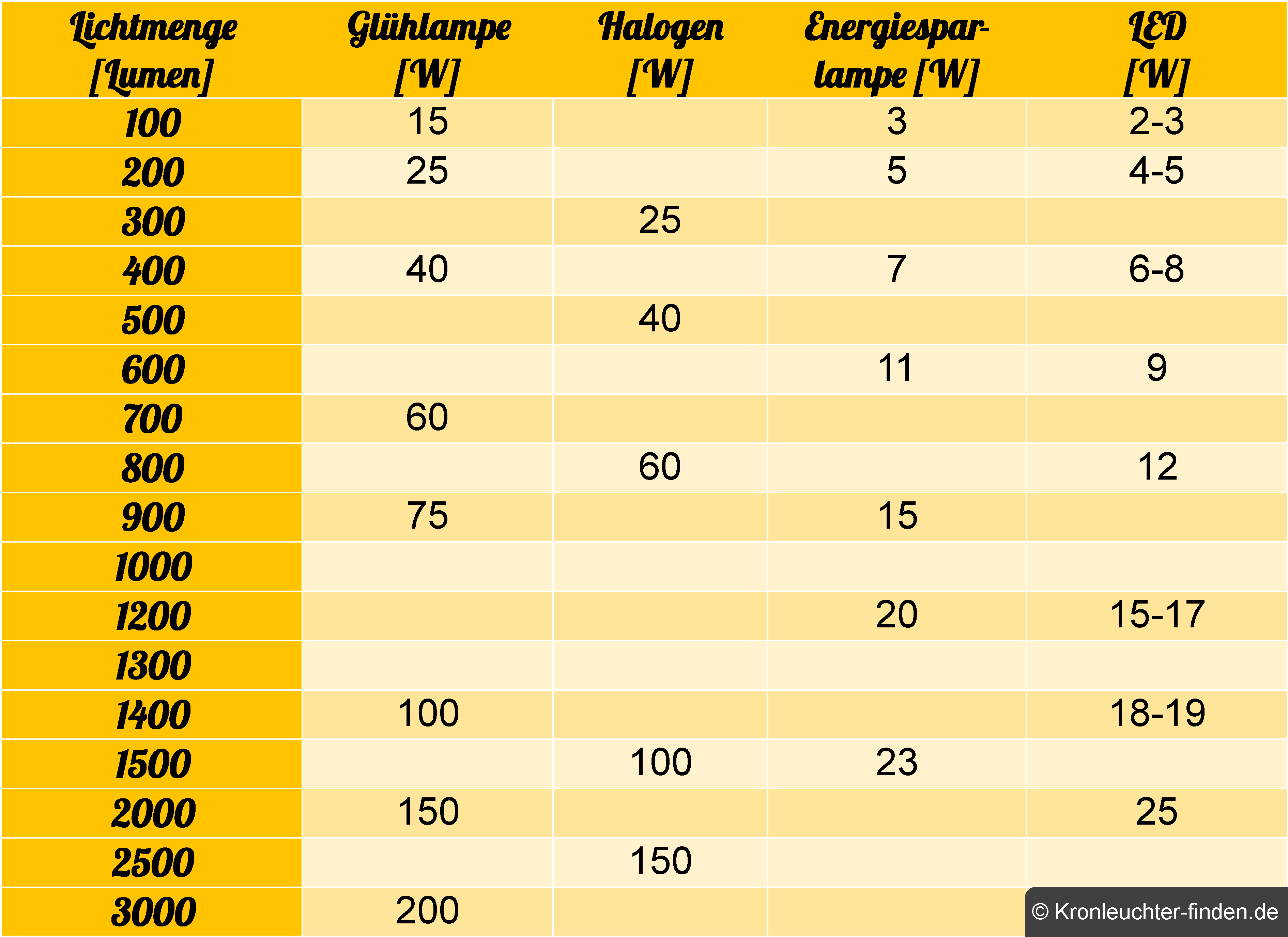

А это таблицы их сравнения с другими видами ламп накаливания, люминесцентных, ДРЛ, ДНаТ:

Лампочка накаливания Люминесцентная лампа Галогенная ДНаТ ДРЛ

Однако есть здесь и нюансы. Светодиодные технологии до сих пор еще развиваются и вполне возможен вариант, когда светодиодные лампочки одинаковой мощности, но разных производителей, будут иметь абсолютно разные световые потоки.

Просто некоторые из них ушли более вперед, и научились снимать с одного ватта больше люмен, чем другие.

Кто-то спросит, для чего нужны все эти таблицы? Для того, чтобы вас тупо не обманывали продавцы и производители.

На коробочке красиво напишут:

• светопоток 1000Лм

• аналог лампы накаливания 100Вт

На что вы будете смотреть в первую очередь? Правильно, на то что более знакомо и понятно — показатели аналога лампы накаливания.

Но с такой мощностью вам и близко не будет хватать прежнего света. Начнете ругаться на светодиоды и технологии их несовершенства. А дело то оказывается в недобросовестном производителе и его товаре.

• от эффективности

То есть, насколько эффективно тот или иной источник преобразует электрическую энергию в световую. Например, обычная лампа накаливания имеет отдачу 15 Лм/Вт, а натриевая лампа высокого давления уже 150 Лм/Вт.

Получается, что это в 10 раз более эффективный источник, чем простая лампочка. При одной и той же мощности, вы имеете в 10 раз больше света!

Измеряется световой поток в Люменах – Лм.

Что такое 1 Люмен? Днем при нормальном свете, наши глаза больше всего чувствительны к зеленному цвету. К примеру, если взять два светильника с одинаковой мощностью синего и зеленого цвета, то для всех нас более ярким покажется именно зеленый.

Длина волны зеленого цвета равна 555 Нм. Такое излучение называется монохроматическим, потому что содержит в себе очень узкий диапазон.

Конечно, в реалии зеленый дополняется и другими цветами, чтобы в итоге можно было получить белый.

Но так как чувствительность человеческого глаза максимальна именно к зелени, то и люмены привязали к нему.

Так вот, световой поток в один люмен, как раз таки и соответствует источнику, который излучает свет с длиной волны 555 Нм. При этом мощность такого источника равняется 1/683 Вт.

Почему именно 1/683, а не 1 Вт для ровного счета? Величина 1/683 Вт возникла исторически. Изначально, основным источником света была обычная свечка, и излучение всех новых ламп и светильников как раз таки и сравнивались со светом от свечи.

В настоящее время эта величина 1/683 узаконена многими международными соглашениями и принята повсеместно.

Для чего нам нужна такая величина как световой поток? С ее помощью можно легко произвести расчет освещенности помещения.

Это напрямую влияет на зрение человека.

Отличие освещенности от светового потока

При этом многие путают единицы измерения Люмены с Люксами. Запомните, в люксах измеряется именно освещенность.

Как наглядно объяснить их разницу? Представьте себе давление и силу. С помощью всего лишь маленькой иголки и небольшой силы, можно создать высокое удельное давление в отдельно взятой точке.

Также и с помощью слабого светового потока, можно создать высокую освещенность в отдельно взятом участке поверхности.

1 Люкс – это когда 1 Люмен попадает на 1м2 освещаемой площади.

Допустим, у вас есть некая лампа со световым потоком в 1000 Лм. Внизу этой лампы стоит стол.

На поверхности этого стола должна быть определенная норма освещенности, чтобы вы могли комфортно работать. Первоисточником для норм освещенности служат требования сводов правил СП 52.13330

Для обычного рабочего места это 350 Люкс. Для места, где производятся точные мелкие работы – 500 Лк.

Данная освещенность будет зависеть от множества параметров. К примеру, от расстояния до источника света.

От посторонних предметов рядом. Если стол находится около белой стены, то и люксов соответственно будет больше, чем от темной. Отражение обязательно скажется на общем итоге.

Любую освещенность можно замерить. Если у вас нет специальных люксометров, воспользуйтесь программами в современных смартфонах.

Правда заранее приготовьтесь к погрешностям. Но для того, чтобы сделать навскидку первоначальный анализ, телефон вполне сгодится.

Расчет светового потока

А как узнать примерный светопоток в люменах, вообще без измерительных приборов? Здесь можно воспользоваться значениями светоотдачи и их пропорциональной зависимости к потоку.

Как выбрать светодиодную лампу для дома по виду и эффективности освещения

Дата публикации 08.02.2018 | Обновлено 13.02.2018 |

Еще 10-15 лет назад выбор освещения помещений был предельно прост и понятен даже школьнику старших классов. С приходом светодиодных ламп ситуация изменилась, и ориентироваться исключительно на мощность будет не совсем правильно.

Точнее, ориентироваться-то можно, но следует понимать, что взаимосвязь между мощностью и освещенностью в приборах LED иная, чем в традиционных. Раньше при покупке всем нам привычных ламп накаливания мы даже не задумывались о таком понятии, как световой поток. Все было просто – чем больше мощность, тем ярче свет. Пользователи прекрасно понимали, что лампочка 40 Вт – светит не очень ярко, но подходит для подсобных помещений и санузлов, 60-ватную можно купить в прихожую или коридор, 100 и больше ватт – освещение для гостиных, спален и других больших комнат.

Светодиодные в разы экономичней ламп накаливания, поэтому при выборе элементов освещения ориентироваться на мощность не имеет смысла. В маркировке LED-лампочек вместо привычных нам 40, 60, 100 Вт вы найдете цифры в несколько раз меньше, но это не означает, что освещенность будет низкой, как раз наоборот. Попробуем разобраться в нюансах выбора светодиодов.

Как выбрать светодиодную лампу

При покупке LED-освещения ориентироваться нужно не на мощность, а на уровень освещения, который характеризуется световым потоком. Это самый точный способ получить представление о том, как будет освещена рабочая зона конкретным осветительным элементом. Ватты не отражают полной картины, поскольку мощность показывает количество потребляемой энергии.

Принцип работы светодиодного светильника кардинально отличается от того, как светит лампочка накаливания. LED-лампы оснащены дайверами – полупроводниковыми элементами, преобразующими электрические сигналы в световой поток. В светодиодах, в отличие от люминесцентных и осветительных элементов с вольфрамовой нитью, ток преобразуется в световое излучение практически без потерь. Вот почему, казалось бы, слабенькая светодиодная лампочка дает световой поток такой же, как мощная лампа накаливания, да еще и экономит электроэнергию.

При выборе LED-освещения следует ориентироваться на следующие параметры:

• световой поток;
• цветовая температура;
• тип цоколя;
• рабочий ресурс;
• угол рассеивания;
• наличие радиатора;
• пульсацию.

Самые распространенные виды цоколей – Е27 и Е14. Это знакомое нам стандартное и уменьшенное резьбовое соединение. Когда выбираете светодиодную лампу для дома, обращайте внимание на такой параметр, как угол рассеивания. Если вам нужно, чтобы свет от одной лампочки охватывал как можно большую площадь, следует приобретать светильник с рассеивающей линзой и люминофорным покрытием.

Что такое люмен и способы расчета

Выше упоминалось, что уровень освещенности зависит от светового потока. Единицей измерения этого параметра является люмен. Это достаточно сложная для понимания величина, которая зависит от параметров, не совсем понятных пользователям. Вот, что говорит нам Википедия: «Люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света, равной одной канделе, в телесный угол величиной в один стерадиан».

Кроме того, люмен – не достаточно объективная величина для трактовки освещенности, поскольку не учитывает характеристик отражателя. Один и тот же световой поток может иметь как широкий, так и сфокусированный луч света. Поэтому люмены принято переводить в люксы. Это более корректная и понятная нам величина, тем более, что она точнее характеризует освещенность. Люксы показывают, сколько люменов требуется, чтобы осветить конкретную площадь.

Для того, чтобы вы ориентировались в характеристиках и могли правильно выбрать осветительный элемент, приведем некоторые цифры. Для освещения подсобки требуется 50 Люкс (Лк), гардеробной – 75 Лк, ванной комнаты – 50 Лк, лестницы – 20 Лк, кухни или гостиной – 150-200 Лк, детской комнаты – 200 Лк, офиса, где сотрудники работают за компьютерами – 300 Лк, офиса, в котором выполняются чертежные работы – 500 Лк.

Но все-таки в характеристиках светодиодных и других ламп указывается именно величина светового потока, а не уровень освещенности, поэтому следует понимать, как перевести люмены в ватты. Светодиодная лампа мощностью в 3-4 Вт имеет величину светового потока 250-300 Люмен (лм), 4…6 Вт = 300…450 лм, 6…8 Вт = 450…600 лм, 8…10 Вт = 600…900 Лм, 10…12 Вт = 900…1100 лм, 12…14 Вт = 1100…1250 лм и так далее.

Чтобы вы почувствовали разницу, приведем аналогичные цифры по лампам накаливания. Так, 40-ватная лампочка дает световой поток, равный 200 люменов, 60-ватная – 550 лм, 75-ватная – 750 лм, 100-ватная – 1100 лм. Таким образом, чтобы заменить традиционную лампочку накаливания 100 Вт, необходимо приобрести LED-светильник мощностью всего 12 Вт.

Эффективность освещения

Одним из недостатков светодиодных ламп является их высокая цена, но, учитывая те преимущества, которые дают светодиоды, затраты с лихвой окупаются. Срок службы LED-светильников в разы превышает срок других осветительных элементов, они намного экономичней, не нагреваются, устойчивы к ударам и вибрациям, не имеют ограничений по размерам и формам. И главное – светодиоды экологически чисты, а значит, абсолютно безопасны для здоровья.

Учитывая все перечисленные параметры, можно с уверенностью сказать, что светодиодные лампы самые эффективные. Вот некоторые цифры, которые показывают эффективность освещения различных типов светильников. Чтобы получить световой поток в 700-800 люмен, требуется LED-лампочка мощностью 10 Вт, срок службы которой 30-50 тысяч часов. Аналогичный уровень освещенности может дать 75-ватная лампа накаливания, 45-ватная галогеновая, 15-ватная люминесцентная. Срок службы этих источников света 1000, 2500, 8000 часов соответственно.

Виды светодиодных ламп

Одной из важных характеристик осветительных элементов является цветовая температура. От этого параметра зависит то, насколько комфортным будет свет. Разнообразие видов светодиодных ламп позволяет выбрать светильник с теплой, нейтральной и холодной цветовой температурой.

Теплые (2700-3500 К)

Лампы с теплым светом создают в доме уют, поэтому лучше всего подходят для спален и гостиных. Они излучают желтое свечение, помогают расслабиться и отвлечься от негативных мыслей.

Нейтральные (4000-5000 К)

Это всем нам знакомые лампы дневного света. Они излучают белое свечение, которое лучше всего воспринимается глазами. Идеальны для чтения, работы с бумагами, нанесения макияжа.

Холодные (5500 К и выше)

Лампы холодного света позволяют быстрее проснуться, создают более энергичное настроение. Устанавливаются обычно в ванных комнатах и гаражах.

Какая лампа лучше — светодиодная или энергосберегающая

Энергосберегающие лампочки еще называют люминесцентными, свет в таких светильниках создается путем преобразования электрического разряда, проходящего через газ. Единственным преимуществом люминесцентных ламп перед светодиодными является более низкая цена. По показателям долговечности и энергоэффективности они проигрывают почти в два раза, имеют более низкий старт, не любят частых включений, могут выйти из строя при перепадах напряжения в сети.

Широкий ассортимент светодиодных ламп представлен в нашем интернет-магазине. Обращайтесь к консультантам, и они помогут выбрать лучший светильник для вашего помещения. Доставка осветительных приборов осуществляется по всей Украине.

1000 лк = 15 мкмоль/с/м2 / Хабр

Статья «

Освещение растений белыми светодиодами

» вызывала живое обсуждение практических задач, и стало ясно — методы нужно упрощать.

Как элементарно пересчитать освещенность в единицы фотосинтетической активной радиации: PPFD, YPFD и радиометрическую плотность мощности? И что из этого действительно нужно?

Измерение и запись параметров осветительной установки

На заглавной фотографии показана построенная детьми осветительная установка, для которой, в отличие от многих коммерческих решений, известен полный набор параметров: {0,3 м

²

; 50 Вт; 11000 лк; 3000

К

;

R_a

= 98; 165 мкмоль/с/м

²

; 24×7}. Параметры могут быть не оптимальны, но их запись позволяет решение обсуждать, перенимать опыт, предлагать и пробовать другие варианты. Не делать такие записи в образовательном проекте некорректно и непедагогично.

Для оценки величины освещенности растения небелым светом требуется спектрометр. Освещенность белым светом измеряется гораздо более доступным люксметром. А так как форма спектра белого света с достаточной для агротехнических целей точностью описывается обычно известными цветовой температурой и цветопередачей [1], измерение освещенности в люксах позволяет оценить фотосинтетически активную радиацию в любых других единицах.

Когда белый свет не только оправдан, но и желателен

Под белым светом растения эволюционировали всю историю жизни на Земле, хорошо растут под ним и в искусственной среде. Эффективность современных белых светодиодных светильников, выраженная в мкмоль/Дж в актуальном диапазоне 400…700 нм, примерно соответствует лучшим специализированным ДНаТ и незначительно уступает светодиодным фитосветильникам с обедненным спектром [1]. Что делает использование белого света энергетически оправданным.

Проект Фитекс

представил результаты эксперимента

по выращиванию различных культур в одинаковых условиях, но под светом различного спектра. Эксперимент показал, что спектр на параметры урожая влияет. Чрезвычайно любопытно сравнить растения, выросшие под белым светом, под светом ДНаТ и узкополосным розовым (рис. 2).

Рис. 2 Салат, выращенный в одинаковых условиях, но под светом различного спектра. Изображения из видеозаписи, опубликованной проектом «Фитэкс» в материалах конференции «Технологии Агрофотоники» в марте 2018г.

По численным показателям первое место занял уникальный небелый спектр под коммерческим названием Rose, который по форме не сильно отличается от испытываемого теплого белого света высокой цветопередачи R_a=90. Сюрпризом оказалось, что еще меньше он отличается от спектра теплого белого света экстравысокой цветопередачи R_a=98 (того самого, что использован детьми в осветительной системе на заглавной фотографии). Основное различие в том, что у Rose небольшая доля энергии из центральной части удалена (перераспределена к краям):

Перераспределение энергии излучения из центра спектра к краям либо ни к чему не приводит, либо снижает эффективность фотосинтеза листьев нижнего яруса [2]. Зато свет становится розовым.

Розовый свет или желтый свет ДНаТ может быть использован в промышленных теплицах. Но когда люди делят общее с растениями помещение необходим белый свет. К примеру, в образовательных проектах растения должны быть наблюдаемы постоянно и нет альтернативы белому свету высокой цветопередачи, обеспечивающему зрительный комфорт человека и хорошие условия для развития растения [1].

Сравнение различных вариантов спектров для освещения растений

Прямое сравнение спектров источников света (рис. 3) показывает, что свет самых распространенных белых светодиодов 4000

К

/

R_a

=80 богаче спектра ДНаТ и несколько уступает по содержанию красной компоненты типичному спектру розового света для освещения растений с прижившимся, но явно некорректным коммерческим названием «

grow light full spectrum

». Белый свет высокой цветопередачи по спектральному составу богаче остальных вариантов и ближе к сплошному спектру естественного света.

Рис. 3 Сравнение спектров белого светодиодного света и основных вариантов специализированного света для выращивания растений

По графикам видно, что рост цветопередачи белого света приводит к росту доли бесполезного для фотосинтеза света с длиной волны больше 700 нм. Но эта доля не превышает нескольких процентов и не выше, чем у «grow light full spectrum».

Спектральные составляющие, выполняющие только сигнальную функцию, и не входящие в спектр белого светодиодного света – прежде всего 400 нм и 730 нм, могут быть добавлены к белому свету с использованием отдельных светильников с узкополосными светодиодами. Проверка целесообразности такой добавки и определение ее оптимальной интенсивности для каждой выращиваемой культуры достаточно проста. Но первым делом должна быть удовлетворена основная потребность растения в свете – энергетическая.

LER: Luminaire Efficacy Rating

Параметр

LER

[лм/Вт] имеет ту же размерность, что и световая отдача η[лм/Вт], характеризующая светильник, но обозначает световой поток в люменах, соответствующий одному ватту радиометрической мощности излучения.

LER слабо зависит от цветовой температуры КЦТ, и имеет значимый разброс при фиксированной цветопередаче R_a (рис. 4). В качестве оценки LER можно пользоваться округленным значением LER = 300 лм/Вт.

Рис. 4 Зависимость LER белого светодиодного света от общего индекса цветопередачи

Зная величину LER, легко посчитать радиометрическую мощность по формуле W = F / LER и плотность радиометрической мощности W / S = E / LER, где W[Вт] — радиометрическая мощность, F [лм] — световой поток, S[м²] — площадь, на которую падает световой поток, E[лк] — освещенность.

Если необходимо максимизировать радиометрическую мощность при заданном энергопотреблении, светильник может быть выбран по критерию максимального энергетического КПД, который рассчитывается по формуле: КПД = 100% · η / LER, где η[лм/Вт] — световая отдача светильника.

Радиометрическая плотность светового потока редко используется в рекомендациях по освещению растений. Оценка LER полезна пониманием, что радиометрическая плотность потока пропорциональна освещенности в люксах, а спектральными параметрами белого света в первом приближении можно пренебречь. Также оценка LER позволяет оценить КПД осветительной установки в целом по формуле КПД = 100% · E ·S / LER / P, где E[лк] — фактическая измеренная освещенность, создаваемая на площади S[м²] осветительной установкой, потребляющей мощность P[Вт]. КПД — важный интегральный параметр контроля эффективности.

Энергетическая ценность единицы света

Энергетическая ценность света для растения определяется величиной

PPF

(Photosynthetic Photon Flux) в микромолях в секунду в диапазоне 400…700 нм, или более точно величиной

YPF

(Yield Photon Flux) с учетом поправки на кривую

McCree

1972 [4]. Большинство приводимых в научной литературе данных, на которые приходится опираться при оценке осветительной системы оперируют значениями

PPF

, и это делает интересным анализ соотношения

PPF

и

YPF

.

Для белого света между PPF и YPF зависимость достаточно тесна, слабо зависит от цветопередачи и определяется цветовой температурой (рис. 5).

Рис. 5 Зависимость соотношения между PPF и YPF от цветовой температуры белого цвета

Для практических целей достаточно учесть, что зависимость почти линейна и PPF для 3000 К больше YPF примерно на 10%, а для 5000 К — на 15%. Что означает примерно на 5% большую энергетическую ценность для растения теплого света по сравнению с холодным при равной освещенности в люксах.

PPF и PPFD

Для типовых значений спектральных параметров

PPF

и

PPFD

получаются следующими:

Видно, что несколько большую энергетическую ценность для растения при равной освещенности имеет теплый свет и свет с высокой цветопередачей.

Величины в таблице отличаются от круглого значения 15 единиц не более чем на 7%, поэтому для практических целей можно использовать правило: поток 1000 лм соответствует PPF = 15 мкмоль/с, а освещенность 1000 лк соответствует PPFD = 15 мкмоль/с/м².
По данным из работы [3], специализированные ДНаТ для освещения теплиц мощностью 600…1000 Вт имеют эффективность около 1,6 мкмоль/Дж, 1000 лм светового потока соответствуют около PPF = 12 мкмоль/с, а освещенность 1000 лк соответствует около PPFD = 12 мкмоль/с/м². Таким образом белый свет для растения на четверть «калорийней» по сравнению со светом ДНаТ, и одинаковая освещенность в люксах означает больший PPF.
Также эти данные позволяют пересчитывать для ДНаТ люксы в мкмоль/с/м² и пользоваться опытом освещения растений в промышленных теплицах.

Оценка коэффициента использования светового потока

Коэффициентом использования светового потока

k

называется доля светового потока от осветительной установки, падающая на листья растений. Это значение может быть использовано, например, для оценки

PPFD

по формуле:

PPFD

[мкмоль/с/м

²

] =

k

·15·

F

[клм]/

S

[м

²

], где

F

— световой поток в килолюменах,

S

— освещаемая площадь в квадратных метрах.

Неопределенность величины k увеличивает ошибку оценки. Рассмотрим возможные значения k для основных типов осветительных систем:

1) Точечные и линейные источники

Освещенность, создаваемая точечным источником на локальном участке, падает обратно пропорционально квадрату расстояния между этим участком и источником. Освещенность, создаваемая линейными протяженными источниками над узкими грядками, падает обратно пропорционально расстоянию.

Падение освещенности происходит не из-за того, что свет «слабеет» с расстоянием, а из-за того, что с увеличением расстояния все большая доля света попадает не на листья. Это делает крайне невыгодным освещение одиночных растений или одиночных протяженных грядок высоко подвешенными светильниками. Сужающая световой поток оптика позволяет направить на растение большую долю светового потока, но в общем случае неизвестно какую.

Сильная зависимость освещенности от расстояния и неопределенность эффекта применения оптики не позволяют определить коэффициент использования k в общем случае.

2) Отражающие поверхности

При использовании закрытых объемов с идеально отражающими стенками весь световой поток попадает на растение. Однако реальный коэффициент отражения зеркальных или белых поверхностей меньше единицы. И это приводит к тому, что от отражательных свойств поверхностей и геометрии объема доля светового потока, падающего на растения, все же зависит. И определить k в общем случае невозможно.

3) Большие массивы источников над большими посадочными площадями

Большие массивы точечных или линейных светильников над большими площадями посадок энергетически выгодны. Квант, излученный в любом направлении, на какой-то лист да попадет, коэффициент k близок к единице.

К примеру, «детская» осветительная система на заглавной фотографии сочетает преимущества большого массива источников света (закрепленные на гладкой основе канцелярским скотчем светодиодные ленты) и отражающих поверхностей (покрашенные белой водно-дисперсионной краской стенки), фактическое значение коэффициента использования светового потока для него k>0,9.

Промежуточный вывод: для всех рассмотренных геометрий осветительной установки неопределенность доли света, идущего на растения, выше разницы между PPFD и YPFD, и выше погрешности, определяемой неизвестностью цветовой температуры и цветопередачи. Следовательно, для практической оценки интенсивности фотосинтетически активной радиации целесообразно выбирать достаточно грубую методику оценки освещенности, не учитывающую эти нюансы. И при возможности замерять фактическую освещенность люксметром.

Ошибка измерения освещенности

При прямых измерениях необходимо принять во внимание неравномерность освещенности, создаваемой осветительной установкой. Характерный пример: стандарт EN 12464-1 «The Lighting of Workplaces» требует отношение минимальной освещенности к средней не более 0,7. Что на практике означает разницу освещенностей различных участков до 30% и значимую ошибку средней величины при небольшом количестве измерений.

Кроме того, на несколько процентов от истинных значений могут отличаться показания люксметра в соответствии с его классом точности. Так ГОСТ 24940-2016 «Здания и сооружения. Методы измерения освещенности» требует использовать люксметры с погрешностью не более 10%, а наиболее распространенные в РФ модели люксметров «еЛайт02» и «ТКА-ПКМ» имеют погрешность 8%.

Влияние ошибки в значении

PPFD на результат

В соответствии с законом ограничивающего фактора («Бочка Либиха») дефицитный фактор, которым может быть свет, влияет на урожай линейно. Однако оптимальный уровень

PPFD

обычно выбирается по критерию максимизации урожайности, а значит, на границе или за границей линейной зависимости. К примеру, в работе [5] определена оптимальная интенсивность освещения китайской капусты

PPFD

= 340 мкмоль/с/м

²

, и в качестве критерия использовался аргумент, что при больших уровнях освещенности урожайность с ростом освещенности растет настолько слабо, что увеличение освещенности экономически нецелесообразно. В частном сообщении авторы этой работы указали, что при усовершенствованной методике выращивания той же культуры линейный рост урожайности наблюдался при освещенностях вплоть до 500 мкмоль/с/м

²

.

Таким образом, ситуация значимого влияния уровня PPFD на урожайность сама по себе является признаком недостаточности уровня освещенности. Достаточное количество света нивелирует значимость ошибки в определении уровня освещенности и делает неоправданным использование высокоточных оценок.

Заключение

Наиболее адекватная оценка фотосинтетически активного потока белого света достигается, если измерить освещенность E с помощью люксметра, пренебречь влиянием спектральных параметров на энергетическую ценность света для растения, и оценивать

PPFD

белого светодиодного света по формуле:

Благодарности

Автор выражает благодарность за помощь в подготовке статьи сотруднику ГНЦ РФ-ИМБП РАН к.б.н. Ирине О. Коноваловой; техническому директору Gorshkoff.ru Николаю Н. Слепцову; специалисту компании CREE Михаилу Червинскому; светотехнику Анне Г. Савицкой; старшему научному сотруднику ИРЭ РАН к.ф.-м.н. Александру А. Шаракшанэ, ведущему сотруднику ИРЭ РАН и профессору МГМУ им И.М. Сеченова д.ф.-м.н. Андрею А. Аносову.

ЛитератураЛитература

[1] Sharakshane A., 2017, Whole high-quality light environment for humans and plants. Life Sci. Space Res.

doi.org/10.1016/j.lssr.2017.07.001

[2] Avercheva, O.V., Berkovich, Yu.A., Konovalova, I.O., Radchenko, S.G., Lapach, S.N., Bassarskaya, E.M., Kochetova, G.V., Zhigalova, T.V., Yakovleva, O.S., Tarakanov, I.G., 2016. Optimizing LED lighting for space plant growth unit: joint effects of photon flux density, red to white ratios and intermittent light pulses. Life Sci. Space Res.

dx.doi.org/10.1016/j.lssr.2016.12.001

[3] Sharakshane A., 2017, White LED Lighting for Plants. Biorxiv.org,

doi.org/10.1101/215095

(в русском переводе опубликовано по адресу:

geektimes.ru/post/293045

)

[4] McCree, K.J. (1972) Action Spectrum, Absorptance and Quantum Yield of Photosynthesis in Crop Plants. Agricultural Meteorology, 9, 191-216.

http://doi.org/10.1016/0002-1571(71)90022-7

[5] Коновалова И.О., Беркович Ю.А., Смолянина С.О., Помелова М.А., Ерохин А.Н., Яковлева О.С., Тараканов И.Г. Влияние параметров светового режима на накопление нитратов в надземной биомассе капусты китайской (Brassica chinensis L.) при выращивании со светодиодными облучателями. Агрохимия. 2015. № 11. С. 63–70.

Этот пост является адаптированным авторским переводом статьи «An easy estimate of the PFDD for a plant illuminated with white LEDs: 1000 lx = 15 μmol/s/m²«. Методы и подробности вычислений на русский язык не переводились. Но язык проще, добавлены примеры и картинки.

Что такое Люмен, PPFD, PPF?

У меня в боксе стоит 1 фул спектр bridgelux 50w, прожектор 50w от тексан и на досвет 3 лампы 20w.

(с) Галерея

Ниже приведен перевод данной статьи.

Перевод сделан для Telegram-канала @myxled

Способы измерения количества и качества света для
растений.

Если вы интересовались LED освещением для выращивания растений, то могли заметить, что производители ламп используют различные величины, чтобы показать эффективность или иные характеристики, обеспечиваемые их продуктом.

Скорее всего вы встречались с такими понятиями как «ватт», «люмен», «люкс», «ФАР»(PAR), «PPF», «PPFD», «эффективность светодиода». Не смотря на то, что все эти термины в той или иной степени выражают эффективность или количество света, испускаемое светодиодом или иным источником, только часть из них действительно важна, чтобы оценить осветительное оборудование для выращивания растений.

Цель данной статьи — определить эти термины и сокращения, исправить некоторые распространенные заблуждения и помочь понять, какие показатели применимы к системам освещения для садоводства, а какие нет.

«ЛЮДИ ВИДЯТ ЛЮМЕНЫ»

и выходит примерно 5 гр с 2к люменов

(с) Цитата из Telegram.

Растения и люди видят свет по разному. Большую часть визуальной информации человек получает, используя дневное зрение. Люмен — это базовая единица измерения, созданная на основе чувствительности человеческого глаза. На рисунке 1 показана кривая, обозначающая диапазон и чувствительность к световому излучению человеком. Из рисунка видно, что человеческий глаз намного лучше воспринимает зеленую область спектра, нежели красную или синюю. Люкс(lux) это величина показывающая интенсивность света, используется для определения освещенности в жилых и нежилых помещениях. Размерность – Люмен на метр в квадрате. Люмен/м2.

Человеческий глаз лучше воспринимает зеленую область спектра, а
растения лучше воспринимают красную и синюю составляющую света.

Используя люксы или люмены для измерений освещенности растений получаются результаты, которые не будут отражать действительной картины. Если вы берет источник света, например бытовая LED лампа(или любой другой), и вы знаете, что данная лампа выдает 5000 люмен, затем сравниваете ее с лампой, в которой спектрограмма специально подобрана под выращивание растений и она выдает тоже 5000 люмен(допустим вы люксометром сделали подобное измерение). Но при такой оценке, будет не правильно считать, что лампы имеют одинаковую эффективность, при условии что спектрограмма второй будет подобрана более верно. Безусловно, имея данные о люменах , можно сделать оценку эффективности лампы в той или иной степени. Но, во первых, необходимо всегда учитывать спектрограмму, а во вторых не забывать, что данная оценка носит приблизительный характер.

Основная проблема при использовании люксов в измерении интенсивности света в системах освещения для садоводства заключается в недостаточном представлении синего (400 — 500 нм) и красного (600 — 700 нм) света в видимом спектре. Человеческий глаз недостаточно чувствителен в данных диапазонах, но растения очень эффективно используют красный и синий свет для фотосинтеза. Поэтому люмены, ЛЮКСы не используется в качестве измерительной величины, когда речь идет об освещении растений.

Фотосинтетически активная радиация(PAR).

PAR – это фотосинтетически активная радиация. PAR это свет в дипазоне от 400 до 700 нанометров(нм) который используется для фотосинтеза растениями. PAR является широко используемым термином, когда речь идет о свете для растений, но часто его понимают неправильно. PAR это не измерительная величина, такая как метр, килограмм или ватт. Этот термин определяет тип световых волн, которые участвуют в фотосинтезе. Именно количество и спектральное качество света в диапазоне PAR является одной из самых важных характеристик для освещения растений. Для того чтобы измерить количество света и его спектральные характеристики используются специальные приборы – спектрофотометры или комплекс из нескольких приборов, позволяющих получить спектрограмму света от источника, его интенсивность и иные важные характеристики.

PAR — это не величина! PAR — там часть света которая участвует в
фотосинтезе. Диапазон длин световых волн от 400 до 700нм

Здесь следует немного отклониться от перевода и сделать заметку по поводу длин волн. Не смотря на то, что фотосинтез активно идет в диапазоне 400 -700нм, на биологическую активность растений, так же влияет ультрафиолет(в случае с растениями это UVA[315-400нм]и UVB[280- 315нм] и ближний инфракрасный дипазон[700-760нм]. Данные составляющие света влияют на различные биологические реакция в растении, что достойно отдельной статьи.

Сколько света в PAR-диапазоне излучает лампа? (измеряем фотосинтетический поток фотонов, или PPF)

PPF — фотосинтетический поток фотонов. Это абсолютное количество фотонов в PAR диапазоне, которое излучает источник света каждую секунду. Для того чтобы провести подобное измерение, нужно использовать так называемую интегральную сферу, которая регистрирует и измеряет все фотоны испускаемые лампой. Единица измерения – микромоли в секунду(μmol/s). Это достаточно важный способ измерения эффективности ламп, используемых для садоводства. Важно отметить, что PPF не показывает, сколько измеренного света фактически попадает на растения, но является важным показателем, если вы хотите рассчитать, насколько эффективна система освещения при создании PAR.

PPF — количество фотонов гарантировано усваиваемых растением.

Сколько света в PAR-диапазоне от лампы доступно растениям (какова плотность фотосинтетического потока фотонов)?

PPFD это плотность фотосинтетического потока фотонов. Показывает количество света в PAR диапазоне(400-700нм), которое попадает непосредственно на растение, или можно сказать иначе: «это количество фотосинтетически активных фотонов, которые падают на измеряемую поверхность каждую секунду». PPFD это точечное измерение в конкретной точке и его величина отражается в микромолях в метре квадратом в секунду(μmol/m2/s).

Если вы хотите знать сколько света от лампы падает на освещаемую ей площадь( например, на площадь 1 на 1 метр) важно измерить показания PPFD в нескольких разных точках на этой площади, а так же определить высоту с которой проводилось измерение. На разной высоте будет разный поток фотонов(читай- разное значение PPFD).
 Многие производители ламп указывают PPFD исключительно в центральной точке под лампой, при этом часто не указывая высоту с которой измерение было произведено. Такие данные дают очень мало полезной информации и зачастую являются сильно завышенными от реальной картины в целом. Для того чтобы оценить истинную эффективность лампы, необходимо делать замеры в нескольких точках, при этом указывая с какой высоты и в какой области на площади было произведено измерение( т.е. создать так называемую PAR-карту,par-map).

PPFD — количество света падающее в конкретную точку на поверхности, которое растение сможет поглотить!

Сколько энергии потребляется чтобы получить нужный световой поток в PAR диапазоне( эффективность светодиода)?

Эффективность светодиодов показывает как источник света преобразует электрическую энергию в фотоны в PAR-диапазоне. Если использовать в качестве оценки эффективности просто потребление электроэнергии лампы (мощность= ватт=вт=W) или величину ватт на метр(W/m) то такой подход не дает понимания реальной эффективности лампы. Однако, если известна величина PPF и потребление светодиодов в лампе, можно посчитать как эффективно данная лампа преобразовывает электрическую энергию в световую. Данный параметр будет иметь размерную величину μmol/J. Получается она из простых вычислений: PPF измеряется в μmol/s, а ватт это J/s(джоуль на секунду) , затем PPF делим на Ватт и получаемся эффективность лампы. PPF/W= Photon Efficiency.

Эффективность светодиода — это отношение между испускаемым
полезными светом и потребляемой им электроэнергии. Светодиод кушает
электричество, часть его он преобразует в свет, другую часть — в тепло. И
никак иначе. 100% КПД это ОБМАН.

На данном этапе перевод заканчивается. Если вам была интересна и полезна данная информация — подписывайтесь на наш канал в Telegram [email protected] Там будет еще больше полезных статей по освещению растений и другим техническим решениям.

Выводы.

Для того чтобы оценить качество и эффективность светодиодной или иной лампы, если речь идет о выращивании растений, необходимо учитывать несколько важных понятий:

• PAR. Найдите спектрограмму лампы, визуально оцените ее распределение в диапазоне 400-700нм. Это поможет понять насколько эффективно свет излучаемой лампы будет использоваться растением.

• PPFD. Попробуйте получить данные от производителя, какой световой поток создает лампа в диапазоне PAR. Просите максимум данных, которые производитель может дать. Будет отлично если вам смогут дать так называемую PAR-map(par-карта), на которой должно быть достоверно указаны значения PPFD в измеряемых точках на площади. С указанием высоты от лампы до прибора измерения. Именно par-карта позволит вам оценить эффективность распределения света от лампы по площади и понять, как будет распространяться свет в вашем гроубоксе или ином месте выращивания.

Всегда учитывайте измерения в боксе со светоотражающими стенками и измерения произведенные на открытой площади. И те и другие значения будут важны, с учетом специфики использования лампы.

• Эффективность. Если вам важно выжать из минимального потребления электроэнергии максимум света, этот параметр не стоит оставлять без внимания. Но рассматривать его необходимо вместе с другими. В отрыве от спектрограммы, он может дать не достаточное количество понимания эффективности лампы в целом.

Перевод сделан для Telegram-канала @myxled

Telegram-канал @myxled является официальной информационной площадкой российского производителя современного LED-освещения для растений Big
Cock Design.

Big Cock Design — молодая российская команда из Москвы, которая с помощью комплексного подхода решает вопросы эффективного освещения растений. В нашем каталоге вы найдете как промышленные лампы для профессионального использования, так и лампы попроще, для использования в личных целях. Выполняем проекты под заказ. Серийное производство в России.

Люмены — ценная характеристика ламп 2020 года

Прогресс не стоит на месте и в 2020 году продолжает стремительно развиваться во всех направлениях. Не стала исключением и сфера организации освещения. В последнее время миру было явлено видовое разнообразие приборов, каждый из которых имеет свои особенности. Всё большее распространение продолжают получать люминесцентные и светодиодные приборы для освещения. Они предлагают качество и более высокие рабочие характеристики. К тому же, данные виды экономичнее в процессе работы и бесперебойно функционируют в течение нескольких лет. Благодаря этим преимуществам они стремительными темпами вытесняют лампы накаливания и другие традиционные варианты. Светодиодные лампы также отличаются друг от друга. Среди представленного магазинами разнообразия покупателю трудно определиться с выбором и приобрести самый подходящий вариант.

Что такое люмены?

Работа источников освещения зависит от множества характеристик и определяется рядом показателей. Среди покупателей распространено заблуждение об исключительной важности такой характеристики, как мощность. Оно берёт своё начало с давних времён, когда единственными вариантами для организации освещения были лампы накаливания. По их мощности можно было довольно точно определить яркость лампочки. Сейчас же всё большую популярность продолжают получать LED лампы. Традиционные варианты встречаются все реже. У современных источников освещения довольно проблематично определить интенсивность света по мощности. Степень освещения прибора определяется рядом параметров, и мощность является далеко не самой важной характеристикой. Лампочки с одинаковыми мощностями могут излучать световой поток различной интенсивности вследствие разного КПД и спектральных характеристик. Поэтому куда более определяющей величиной является количество люменов.

Люмен – это единица измерения светового потока, излучаемого светильником. Данная величина была введена в середине прошлого века и быстро стала одной из определяющих. В люменах измеряется количество всего света, исходящего от прибора. Похожим параметром является величина люкс. Её отличие от люменов заключается в том, что люкс измеряет освещение, падающее на 1 квадратный метр поверхности. Данные величины взаимосвязаны между собой. Так, для создания освещения в 1 люкс на одном квадратном метре необходим световой поток в один люмен. Для обеспечения того же освещения на площади 10 квадратных метров потребуется 10 лм. Чтобы узнать точное количество люксов на определённом участке, следует воспользоваться специальным прибором – люксометром. Он позволит моментально узнать величину без выполнения сложных действий.

Важные параметры, влияющие на интенсивность освещения

Стоит заметить, что световой поток не является самостоятельной величиной. Он определяется рядом факторов, среди которых стоит выделить следующие:

• Длина волны. От данного параметра зависит воспринимаемая глазом яркость. Как правило, излучение в зелёной части спектра кажется глазу более ярким, нежели на синем или красном участке;
• Количество всего излучаемого источником света;
• Цветовая температура, указываемая в Кельвинах. Тёплые тона воспринимаются глазом, как менее яркие. Поэтому при выборе таких ламп необходимо делать запас в сторону увеличения мощности.

Сколько люменов в 1 Вт лампочки

Определить количество люменов в единице Вт не так просто. Это связано с тем, что на упаковке производители указывают характеристики для светодиодов, а не для самой лампочки. В связи с этим, оптимальным и наиболее результативным вариантом для определения данного параметра является применение специальных измерительных инструментов. В среднем, при потреблении 1 Вт энергии светодиоды излучают порядка 100 лм.

Как перевести люмены в ватты?

Как отмечалось выше, люмен является одним из определяющих показателей. Зная количество люменов в лампочке, можно без труда определить, сколько ватт содержится в приборе. Для определения в сети существует множество инструментов, которые в большинстве случаев работают по одному принципу.

• Эффективность и световая отдача в зависимости от типа ламп

Воспользовавшись специальным калькулятором, можно мгновенно узнать точное значение. Чтобы узнать, сколько люмен в 100-ваттной лампочке, в соответствующее поле калькулятора необходимо ввести значение мощности и нажать “перевести в люмены”. Таким же образом все желающие смогут произвести обратный перевод. Введя известное количество люменов, можно определить мощность прибора. Чтобы узнать, сколько люменов в лампе накаливания 100, необходимо знать характеристику лампы, выраженную в определённом отношении лм/Вт. Для этого существуют специальные соотношения величин, представленные в таблице ниже.

Источники света	Характеристика лампы, лм/Вт
Лампа накаливания	10 – 15
Люминесцентная лампа	30 – 40
Светодиодная лампа	80 – 100

Найдя и рассчитав необходимые показатели, приступаем к расчёту степени освещённости для тех или иных помещений. После определения необходимого светового потока осуществляется расчёт количества ламп, которые смогут обеспечить необходимый поток. Бывают случаи, когда люди сталкиваются с трудностями при замене лампы накаливания на современные светодиодные варианты. Порой бывает трудно угадать с новой лампой и найти прибор, который бы обеспечил ту же интенсивность освещения, что предыдущая лампа накаливания. Для облегчения выбора используйте следующие соотношения:

• для замены 100-ватной лампы накаливания нужно подобрать светодиодный вариант, световой поток которого составляет 1100 лм;
• для замены 75-ваттной лампочки достаточно будет светодиода с показателем светового потока в 750 люменов;
• чтобы заменить лампу 40 Вт, следует остановить выбор на варианте с потоком в 200 люменов.

Уменьшение светового потока лампочек в процессе работы

Длительная работа не лучшим образом сказывается на эксплуатационных характеристиках ламп. Со временем последние значительно ухудшаются. Стоит заметить, что каждый из видов ламп “стареет” с разной скоростью. Так, больше всего со временем сдают газоразрядные лампы. Потери интенсивности их освещения могут составлять порядка 30%. Лампы накаливания со временем теряют порядка 15-20% яркости. Меньше всего портятся светодиодные лампочки – теряют около 5%. Во многом это связано с оптимизированной конструкцией и прогрессивной работой. Как следствие, последний вариант является самым оптимальным. Кроме того, светодиоды в 2020 году обеспечивают наиболее экономичный режим работы. Благодаря этому относительно высокая стоимость быстро окупается за счёт меньших затрат электроэнергии.

Соотношение люкса и люмена

Несмотря на важность и информативность показателя, люмены редко применяют в качестве основной величины для оценки яркости светильника. Главной причиной является то, что люмены показывают весь рассеянный свет. Вследствие этого, у широкого луча нередко фиксируется такой же показатель интенсивности потока, как у более фокусированного. Более информативной величиной в этом плане является люкс. Он показывает интенсивность освещения на одном квадратном метре. Для сравнения величин, 1 люкс равен освещённости одного квадратного метра при направленном падении на него светового потока в 1 лм. Так, если на квадратный метр направить 10 лм, освещённость участка будет равна 10 люкс. Если тот же световой поток в 10 лм отправить на площадь в 10 метров, освещённость будет равна 1 люмену. Наглядная иллюстрация соотношения люменов к люксам представлена на картинке.

• Люмены и люксы

Как выбрать лампу с подходящим освещением

При выборе лампы очень важно учитывать освещённость. Для каждого помещения данный показатель принимает различные значения. При неправильно подобранном источнике со слишком большой или малой освещённостью ухудшится качество излучаемого света. Сильно пострадает визуальное представление и общий интерьер комнаты. Людям будет неудобно находиться в таком помещении. Дабы не прогадать с выбранным источником, следует руководствоваться оптимальными значениями. Примерные цифры для помещений различных категорий представлены в таблице:

Тип помещения	Освещённость, лк
Жилые комнаты, спальни и гостиные	150
Кухни, столовые	150
Детские	200
Холлы, коридоры, ванные комнаты	50
Подсобные помещения	30
Раздевалки и гардеробные	75

Таким образом, вместо мощности и других спектральных характеристик покупателям рекомендуется обращать внимание на интенсивность светового потока (лм), а также количество света, дошедшее до поверхности (лк). Как отмечалось выше, даже на упаковках современных лампочек редко указываются данные параметры. Поэтому стоит внимательно подходить к выбору и брать с запасом мощности. Неправильно подобранные варианты будут создавать дискомфорт и значительно ухудшать общее впечатление о комнате. Слишком низкая яркость создаст тусклую и монотонную атмосферу, а слишком яркое освещение будет создавать неприятные ощущения в глазах, не позволит сосредоточиться на объектах интерьера и вести какую-либо деятельность.

Видео по теме

Если у вас остались вопросы после прочтения статьи «Люмены – ценная характеристика ламп 2020 года», задайте их в комментарии, мы обязательно постараемся дополнить материал ответами на них.

Удобства отеля и контактная информация

Международный аэропорт Шанхай Хунцяо (SHA)

SHA

Телефон аэропорта: +86 21 6834 7575

Расположение отеля: 16,2 мили SW

Этот отель не предоставляет услуги трансфера.

• Альтернативный вид транспорта: частный трансфер на автомобиле; по запросу
• Ориентировочная стоимость такси: 100 CNY (в одну сторону)
• Метро, ​​плата: 5 CNY (в одну сторону)

Посетите веб-сайт аэропорта SHA

Как добраться

Rainbow rd от Hongxiang 3rd Rd и Qilu Rd, направляйтесь s в сторону Hongxiang 3rd Rd Поверните налево на Hongxiang 3rd Rd, поверните направо на Shen Da Wu Lu, направо на Wenhong Rd, направо на 1-й перекрестке улиц на, Плавный поворот налево, съезд налево на Рейнбоу на возвышенной дороге направо на развилке и продолжайте движение по Радужной дороге.Двигайтесь по скоростной автомагистрали S20, скоростной автомагистрали S5 Hujia и Zhonghuan Rd до Gonghe New Rd в районе Чжабэй. Сверните на съезд Guangzhong W Road с северной и южной возвышенностей, выезд на эстакаду Merge Rainbow, 2,8 км, выезд на выездную точку Merge N, выезд на S20 налево, выезд на внешнее кольцо S20 на высокой скорости, выезд S5 / Jiading City / Zhonghuan Rd в сторону S5 Hujia Expressway , направо на развилке на S5 Скоростная автомагистраль Hujia съезд слева NS надземной дороги направо на развилке продолжить движение по выезду NS надземной дороги / мост Лупу и объединиться с NS надземной дорогой, съехать с Гуанчжун-З-Р в направлении Gonghe New Rd, прямо на развилке свернуть на Guangzhong West Rd. объединиться с Gonghe New Rd, повернуть направо на Guangzhong W Rd, сделать разворот, повернуть направо, повернуть направо, пункт назначения будет слева

Международный аэропорт Шанхай Пудун (PVG)

PVG

Телефон аэропорта: +0 21 3253-1090

Расположение гостиницы: 30.0 миль SE

Этот отель не предоставляет услуги трансфера.

• Альтернативный вид транспорта: частный трансфер на автомобиле; по запросу
• Ориентировочная стоимость такси: 200 CNY (в одну сторону)
• Метро, ​​плата: 7 CNY (в одну сторону)

Посетите веб-сайт аэропорта PVG

Как добраться

Как добраться Скоростная автомагистраль S1 Yingbin от Pudong Airport Rd, направляйтесь n, продолжайте движение по Pudong Airport Rd, прямо на Pudong Airport Rd, прямо на развилке на S1 Welcome High Speed, продолжайте движение по S1 Yingbin Expressway.Следуйте по Шанхайской кольцевой скоростной автомагистрали G1501 / кольцевой пригородной линии, по проспекту Учжоу и по улице Чжунхуань до улицы Gonghe New Rd в районе Чжабэй. Сверните на выезд на западную улицу Гуанчжун с N / S Elevated Rd, слияние S1. Продолжайте движение по S1 Welcome High Speed. Сверните на выезд G1501 / мост Дунхай / город Баошань в направлении G1501 Shanghai Ring Expressway / Suburban Loop, держитесь правой стороны на развилке на G1501 Shanghai Ring Expressway. / Пригородная петля, частичный проезд, налево, продолжайте движение по 610 County Rd / Wuzhou Avenue, продолжайте движение по пятой авеню, продолжайте движение по туннелю Xiangyin Rd, налево и выезжайте на, сверните на выезд с севера на юг по эстакаде / мост Лупу, чтобы слиться с северной / южной эстакадой дорога, сверните на съезд Guangzhong W Rd в сторону Gonghe New Road, держитесь правой стороны, выезжайте на, сверните на Guangzhong W Rd Merge Gonghe New Rd Поверните направо на Guangzhong West Rd, сделайте разворот, поверните направо, поверните направо, пункт назначения слева.

Отель Scott’s Addition продан, планируется переоборудование смешанного типа на сумму 30 млн долларов

Здание Quality Inn & Suites по адресу 3200 W. Broad St. в Scott’s Addition было продано за 5,9 млн долларов. (Майкл Томпсон)

В связи с быстрым ростом арендной платы местная некоммерческая организация надеется предоставить доступное жилье в самом популярном районе Ричмонда.

На прошлой неделе The Better Housing Coalition купила здание Quality Inn & Suites по адресу 3200 W. Broad St., в районе Скоттс-Аддишн за 5 долларов.9 миллионов. Планы некоммерческой организации предусматривают преобразование этой собственности на сумму 30 миллионов долларов в недвижимость смешанного назначения со смешанным доходом в Скоттс Аддишн.

По завершении строительство станет крупнейшей разовой инвестицией БХК в город за 28-летнюю историю некоммерческой организации, говорится в сообщении о планах. Ожидается, что строительство начнется летом 2017 года.

«В течение следующих девяти месяцев или года мы рассчитываем на сотрудничество с городом, сообществом и нашими инвестиционными партнерами, чтобы воплотить это развитие в этом стратегическом сообществе возможностей», — заявила Грета Харрис, президент и главный исполнительный директор BHC. релиз.

В пятницу пресс-секретарь Стейси Бирчетт заявила, что в ближайшие выходные ожидается прекращение работы отелей в Quality Inn. Звонки в отель в пятницу остались без ответа.

Бирчетт не может сказать, какое соотношение рыночной стоимости и доступного жилья будет или сколько единиц и сколько коммерческих площадей будет частью проекта.

Построенный в 1963 году 6-этажный отель Quality Inn представляет собой здание площадью 136 000 квадратных футов, расположенное на 3,5 акрах земли, ограниченное проспектами МакТавиш и Саммит.

Продавцом в сделке с BHC была компания Midtown Hospitality LLC, которая купила гостиницу в 2006 году за 3,8 миллиона долларов. Согласно городским данным, недавно посылка была оценена в 8,8 миллиона долларов. БХК приобрела недвижимость через компанию под названием Pineapple Acquisitions LLC.

BHC использовал комбинацию долга Union Bank & Trust и прямых инвестиций для финансирования покупки. Стивен Маркел, тезка и вице-председатель местного страхового гиганта Markel Corp., является одним из инвесторов проекта.Бирчетт не сказал, сколько еще инвесторов было привлечено.

BHC надеется привлечь больше заемных средств, акционерного капитала и грантов по мере развития проекта. Бирчетт не смог прокомментировать, потребуется ли для планов БХК специальное разрешение на использование.

Она сказала, что архитектором этого проекта будет Баскервиль, а генерального подрядчика еще предстоит выбрать.

Она сказала, что проект появился в ответ на повышение арендной платы в Scott’s Addition и на расположение объекта рядом с предстоящей остановкой скоростного автобуса GRTC.

«Скоттс Аддишн — престижный, быстро развивающийся район», — сказал Бирчетт. «Арендная плата стремительно растет и становится недосягаемой для многих семей со скромным доходом».

Ожидается, что арендная плата в переоборудованном отеле Quality Inn составит от 700 до 1000 долларов в месяц за квартиру с двумя спальнями. По словам BHC, квартиры потенциально могут обслуживать семьи с доходом от 28 000 до 58 000 долларов США на семью из двух человек.

Средняя арендная плата в Scott’s Addition росла за последние три года.По словам Эндрю Кука, директора по исследованиям CBRE | Ричмонд, средняя арендная плата за квартиру в Scott’s Addition в четвертом квартале 2013 года составила 949 долларов. Ко второму кварталу 2016 года средняя арендная плата за квартиру составила 1162 доллара.

Кук сказал, что он насчитал более 1200 квартир в Scott’s Addition во втором квартале 2016 года. Это больше, чем 550 в конце 2013 года. Цифры учитывают только единицы в тех объектах, где есть не менее 30 квартир.

Бирчетт сказал, что планы BHC предоставят большему количеству семей больше вариантов жилья.

«Мы планируем выделить здесь место для семей со скромным доходом», — сказал Бирчетт.

Развитие будет осуществляться под руководством внутреннего управляющего подразделения BHC. Жители будут иметь бесплатный и добровольный доступ к внеклассным программам, программам развития карьеры и программам для пожилых людей, предлагаемым BHC на месте или где-либо еще.

В выпуске

BHC будущее развитие описывается как «развитие, ориентированное на транзит», которое описывается как «многофункциональный комплекс с высокой плотностью населения в пешей доступности от транзитной станции».”

Эта некоммерческая организация также работает над преобразованием 2230 Venable St. в Черч-Хилл за 8,8 миллиона долларов в жилой комплекс из 52 квартир для арендаторов с доходом от 50 до 60 процентов от среднего дохода в районе.

«За последние несколько лет мы вложили много средств в Черч-Хилл», — сказал Бирчетт. «Скоттс Аддишн — это место, где многие люди не смогут позволить себе жить».

Проект Quality Inn

BHC добавит к постоянному потоку новых разработок, которые либо запланированы, либо уже ведутся в Scott’s Addition.Недавно были сданы в эксплуатацию несколько перепланировок офисов, а новые жилые башни находятся в стадии разработки.

Your Room / Suite, University Housing в Университете Иллинойса

Жильцы могут использовать разумное количество одобренных UL электронных устройств в своей комнате / люксе, если они не представляют опасности возгорания или не потребляют слишком много энергии. Устройства с оголенным нагревательным элементом считаются пожароопасными. В общежитиях допускается установка следующей техники:

• Будильник
• Блендер
• Компьютер
• Щипцы для завивки, электробритва и фен
• Настольная / рабочая лампа
• Электрическое одеяло
• Электрическая кофеварка / чайник
• Вентилятор
• Микроволновая печь (до 800 Вт) — одна на комнату
• Попкорн
• Холодильник (не более 4.4 кубических фута) — по одному на комнату
• Игровые системы
• Стереосистема и / или динамики
• телевизор

Приготовление еды разрешено только в специально отведенном зале или на кухне. Кухни холлов не предназначены для регулярного приготовления еды, так как не могут вместить количество проживающих в каждом зале.

Использование микроволновых печей, попперов для попкорна или других одобренных электроприборов разрешено в жилых комнатах / люксах для приготовления закусок.Один мини-холодильник установлен во всех номерах Sherman Hall и Daniels Hall. Вы не можете готовить еду в своем номере / люксе, так как это нарушение норм здоровья штата. Если вы это сделаете, с вас могут взыскать до 50 долларов за каждый случай или вы потеряете договор на университетское жилье. Мелкие бытовые приборы с открытыми нагревательными элементами (например, тостеры, тостеры и электрические грили) запрещены в жилых помещениях в любое время.

Разветвители питания с ограничителями перенапряжения настоятельно рекомендуются для всех электрических нужд, особенно для крупных бытовых приборов, таких как холодильники, компьютеры и стереосистемы.Разветвители питания должны иметь минимальный номинал ETL и иметь автономный автоматический выключатель не более 15 А. Это снизит риск срабатывания автоматического выключателя на полу в случае скачка напряжения. Не подключайте несколько удлинителей друг к другу и не подключайте удлинитель к удлинителю. Удлинители без автоматического выключателя не допускаются.

Мебель, предоставленная в комнатах, должна оставаться в назначенной комнате. Вы несете ответственность за всю мебель в вашем номере / люксе и будете нести ответственность за любой причиненный ущерб.Дополнительная мебель не может быть удалена жильцами из двухместных номеров, арендованных как одноместные, или трехместные, арендованных как двухместные.

Кровати

В большинстве залов есть двухъярусные кровати. Если жители хотят, чтобы кровати были двухъярусными, разобранными или двухуровневыми, они должны подать запрос через MyHousing. Оба соседа по комнате должны отправить запрос, чтобы он был удовлетворен. Чтобы предотвратить несчастные случаи и повреждение мебели, персонал University Housing должен выполнять эту задачу за жильцов. Несанкционированная смена кроватей повлечет за собой штраф в размере 30 долларов за номер плюс штраф за любой возможный ущерб.Поручни доступны для тех жителей, которые спят в верхней части двухъярусных кроватей, а удлинители кроватей доступны для жителей, которым требуется более длинная спальная поверхность. Вы также можете запросить их через MyHousing, если хотите приобрести перила или удлинитель кровати на год.

Переносные оконные кондиционеры не допускаются в университетские корпуса. Залы, в которых университет установил оконные блоки, имеют повышенную электрическую мощность, необходимую для размещения дополнительной электрической нагрузки.Агрегаты в Hopkins Hall — это комбинированные агрегаты для охлаждения и обогрева. Эксплуатация этих устройств в других зданиях (таких как Бэбкок, Блейсделл, Карр, Сондерс, Скотт, Снайдер и Уэстон) в зимнюю погоду может создать угрозу безопасности или серьезно повлиять на срок службы устройства. Во время промежутка времени от перерыва на День Благодарения до весеннего перерыва (или позже, в зависимости от погоды), предусмотренная схема оконного кондиционера отключается. Студентам рекомендуется не включать кондиционер в другие розетки, чтобы обойти ограничение.Если вы хотите использовать оконный кондиционер в течение этого периода, обратитесь к своему директору-резиденту, и это будет рассматриваться в индивидуальном порядке.

Переносные воздухоохладители

Переносные воздухоохладители разрешены в общежитиях без кондиционирования воздуха (Бартон, Лундгрен, Тафт, Ван Дорен, Леонард и Шелден). Все портативные воздухоохладители не должны превышать 350 Вт. Ограничьте количество переносных воздухоохладителей на одного жителя. Переносные воздухоохладители не должны требовать вентиляции через окно. Оба портативных воздухоохладителя должны быть подключены к одному удлинителю с автономным автоматическим выключателем.Разветвитель питания должен иметь минимальный номинал ETL и автономный автоматический выключатель не более 15 А.

Если вы добавите свои личные штрихи в номер / люкс, это поможет сделать его индивидуальным. Мы рекомендуем вам размещать украшения, плакаты или изображения, если они не портят и не повреждают поверхность или структуру комнаты / люкса. Не используйте кнопки или гвозди в стенах, книжных шкафах, дверях, столах или кроватях, а лучше используйте клей для плакатов или ленту для плакатов, предоставленную в начале года. Учтите, что карнизы или карнизы для штор не выдержат вес растений.Вы можете использовать дополнительную мебель в своей комнате / люксе, если ваши соседи по комнате / соседи по комнате согласны с этим. Из-за ограниченного пространства для хранения нельзя выносить университетскую мебель из жилых комнат / люксов. Ковровая лента трудно снимается и разрушает плитку. Пожалуйста, не используйте его на ковре в номере / люксе.

Переоборудование номеров / люксов

Каждая комната будет проверяться до, во время и / или после заселения жильцами, и с жильцов будет взиматься плата за любой ущерб.Обслуживающий персонал составляет график ремонтных работ и определяет фактическую стоимость ремонта или замены. Только обслуживающий персонал может красить или ремонтировать имущество Университета. При оценке затрат на материалы и рабочую силу будет учитываться нормальный износ.

Сотрудники жилищного фонда могут входить в вашу комнату / апартаменты для выполнения текущих работ по обслуживанию здания, технического обслуживания или проверки безопасности жизнедеятельности. Уведомления о плановом техническом обслуживании будут заранее вывешиваться на полу досках объявлений, на дверях номеров / люксов или в почтовых ящиках резидентов.Рабочие по техническому обслуживанию и ремонту будут запирать вашу комнату, когда они уходят, даже если комната / апартаменты были разблокированы, когда они вошли. Сотрудник University Housing может входить в жилые комнаты, если подозревается опасность для жизни, безопасности, здоровья или имущества. Кроме того, сотрудники могут открыть вашу комнату / апартаменты для сотрудников правоохранительных органов, которые преследуют скрывающегося подозреваемого или предъявят соответствующий ордер. Никакие другие третьи лица (включая родителей, братьев и сестер, романтических партнеров и т. Д.) Не будут допущены к доступу в ваш номер / люкс сотрудником.Кроме того, вход в ваш номер / люкс может быть разрешен, если нарушение общественного порядка исходит из комнаты, например из-за громкого будильника или стереосистемы, и вы не присутствуете для решения проблемы. Вы будете уведомлены, если в этих обстоятельствах в ваш номер / люкс войдет сотрудник. Если какие-либо запахи гари, оставленные без присмотра (включая, помимо прочего, пищу, сигареты или другие табачные вещества), могут быть обнаружены из коридора, сотрудники могут войти в вашу комнату / апартаменты, чтобы убедиться, что не существует опасной для жизни ситуации. .

Осмотр помещений / люксов

Во время объявленных периодов и во время отпуска сотрудники могут осматривать вашу комнату / апартаменты, чтобы оценить возможные возгорания и опасности для жизни. Во время этих осмотров также будут отмечены повреждения в вашей комнате. Персонал не открывает ящики и не обыскивает личные вещи. Они сообщат о явных нарушениях правил или уставов в соответствующий офис. И вам, и вашему соседу (-ам) / соседу (-ам) будет выставлен счет за повреждения, недостающую мебель или нарушения, обнаруженные в номере / люксе, если персонал не может определить, кто несет ответственность.

Инспекции помещений / апартаментов по обеспечению безопасности жизни проводятся в начале осеннего семестра и снова по мере необходимости местным консультантом или персоналом университетского жилищного фонда. Персонал оценит опасности или проблемы безопасности жизни, связанные со следующими предметами:

• Электрические шнуры: использование удлинителей без автоматических выключателей, шнуры, которые повреждены, перегружены, проложены под ковром, не одобрены UL и т. Д.
• Перегруженные электрические розетки: Следует использовать удлинители, одобренные UL, с автоматическими выключателями
• Холодильники: менее 4.4 кубических фута, разрешается только один на комнату, необходимо подключить непосредственно к розетке
• Опасные устройства для приготовления пищи и бытовые приборы: Микроволновые печи являются единственными разрешенными приборами для приготовления пищи; галогенные лампы и обогреватели запрещены
• Легковоспламеняющиеся жидкости: Хранение керосина, топлива или топливных контейнеров запрещено
• Петли для самозакрывающихся дверей: нельзя снимать с дверей студенческой комнаты и коридора
• Избыточные горючие материалы: излишки мусора или вторсырья; потолки, датчики дыма, стены или окна, покрытые шторами или плакатами; чрезмерные праздничные световые струны; и т.п.
• Чердаки: чердаков, не предоставленных Университетским жилищным фондом, запрещены
• Меблировка: в контакте с обогревателями
• Детектор дыма: функционирует, не вскрывается, не закрывается, не отсоединяется и не снимается
• Сигареты, свечи, благовония, испарители: использование в общежитиях запрещено

Кроме того, следующие предметы будут проверены на соответствие правилам общежития:

• Домашние животные: рыба — единственное разрешенное домашнее животное (аквариум должен быть не более пяти галлонов)
• Обстановка для холла: для общего пользования, а не для отдельных комнат / люксов
• Знаки на автомагистралях / улицах / строительных объектах: считается украденным имуществом и будет сообщено в университетскую полицию
• Емкости для спирта: нельзя использовать для украшения, даже если они пустые.

Если проблема будет выявлена, жители будут уведомлены и у них будет три дня, чтобы исправить проблему. Несоблюдение может повлечь дисциплинарные взыскания и штрафы.

Если вы еще этого не сделали, проверьте положения любого семейного домовладельца или страхования личного имущества, которое у вас может быть для покрытия вашего личного имущества в общежитиях. Страхование университета не распространяется на личное имущество студентов. Мы рекомендуем гравировать все ценные вещи с аббревиатурой вашего штата и номером водительского удостоверения для целей идентификации.Это может помочь полиции в отслеживании украденных вещей по всей стране. Если вы решите привезти в кампус дорогостоящее оборудование, обязательно опишите и запишите серийные номера для своих записей.

Студенты несут ответственность за сохранность своего имущества. Университет и общежития не несут ответственности за кражу, повреждение или другую потерю денег, ценностей или личных вещей в или на территории Университета или общежития, включая складские помещения и автостоянки. Проверьте раздел личного имущества вашего полиса страхования жилья на предмет покрытия в случае такой потери.Жителям настоятельно рекомендуется приобрести страховку арендатора для покрытия своего имущества.

Для уменьшения краж:

• Запирать дверь комнаты постоянно (в том числе при принятии душа)
• выгравировать собственность с номером водительского удостоверения
• сообщить о посторонних или несопровождаемых гостях на этаже
• Позвонить сотруднику, когда что-то или кто-то покажется подозрительным
• незамедлительно сообщайте о любой краже в университетскую полицию и персонал компании Residential Life

В течение семестра любые личные вещи, оставленные в прачечных, ванных комнатах или общественных местах, будут выброшены, переработаны или переданы на благотворительность.

Попытка импортировать из TrueKey, требуется помощь с помощью MrC Converter Suite [решено] — 1Password Support Community

Привет.

Очень хочу перейти с ужасного TrueKey. Он у меня был с тех пор, как это был PasswordBox, который потом выкупили, поменяли и снова выкупили.

У меня 420 паролей плюс много заметок и т. Д., Поэтому, очевидно, я хотел бы их импортировать.

Если я прохожу через обычные шаги 1Password, я получаю серые данные.Заголовки и т. Д. Представляют собой серые блоки без текста.

Затем я нашел созданный сообществом инструмент преобразования, но на этапе преобразования я сталкиваюсь с ошибками Perl:

D: \ OneDrive \ Desktop \ mrc-converter-suite> perl convert.pl -v truekey \ tk export.csv
В командной строке указано допустимое имя преобразователя.
Использование: convert.pl …

Поддерживаемые преобразователи:
avastpasswords bitwarden хром Clipperz CSV dataguardian DataVault elpass enpass
EssentialPIM электронный кошелек светлячок fsecurekey HandySafe ironkeyim keepass2 KeePassX хранитель
брелка Keyfinder LastPass licensekeeper msecure msecure5 nortonis onepif passpack
passwordagent passwordboss passworddepot PasswordSafe passwordsplus PasswordWallet
RoboForm safeincloud SafeWallet spbwallet SplashID stickypassword truekey txt2notes vcard
кошелек4 yojimbo

Параметры:
-a или —addfields # добавить нестандартные поля в качестве настраиваемых полей
-c или —checkpass # проверить известные взломанные пароли
-d или —debug # включить вывод отладки
-e или —exptypes # разделенный запятыми список одного или нескольких типов экспорта из списка ниже
-f или —folders # создание и назначение элементов папкам
-h или —help # вывод справки и текста использования
-i или —imptypes # разделенные запятыми список одного или нескольких типов импорта из списка ниже
—info # получить информацию о преобразователях (для вспомогательных программ)
—notimestamps # не устанавливать отметки времени изменения / создания записи
-o или —outfile # использовать файл с именем ofile.1pif в качестве выходного файла
-t или —tags # добавить один или несколько тегов, разделенных запятыми, в запись
-v или —verbose # операции вывода более подробно

Выберите один из преобразователей выше и добавьте его в командную строку, чтобы увидеть больше полных параметров
. Пример:

 perl convert.pl электронный кошелек --help


D: \ OneDrive \ Desktop \ mrc-converter-suite> perl convert.pl -v truekey \ tk export.csv
Файл ‘\ tk’ не существует.

D: \ OneDrive \ Desktop \ mrc-converter-suite> perl convert.pl -v truekey \ tkexport.csv
Файл ‘\ tkexport.csv’ не существует.

D: \ OneDrive \ Desktop \ mrc-converter-suite> perl convert.pl -v truekey \ tkexport.csv
В командной строке указано допустимое имя преобразователя.
Использование: convert.pl …

Поддерживаемые преобразователи:
avastpasswords bitwarden хром Clipperz CSV dataguardian DataVault elpass enpass
EssentialPIM электронный кошелек светлячок fsecurekey HandySafe ironkeyim keepass2 KeePassX хранитель
брелка Keyfinder LastPass licensekeeper msecure msecure5 nortonis onepif passpack
passwordagent passwordboss passworddepot PasswordSafe passwordsplus PasswordWallet
RoboForm safeincloud SafeWallet spbwallet SplashID stickypassword truekey txt2notes vcard
кошелек4 yojimbo

Буду признателен за любой совет, прежде чем я буду искать другой продукт.

Кроме того, должны ли мы нажимать «Сохранить» каждый раз, когда мы вводим новые учетные данные? Нет ли автоматической опции?

Ура.

---

1Password Версия: Не предоставляется
Версия расширения: 1.23.1
Версия ОС: Win 10
Тип синхронизации: Не предоставляется

Тарифы и информация о зале — услуги по проживанию и столовой

Двухместный номер в общественном стиле	Эллисон, Дурвард, Эдвардс, Ингерсолл, Ньюсом, Вестфол	3 093 долл. США	3 093 долл. США
Тройные башни в общественном стиле	Дурвард, Западный Край	3 093 долл. США	3 093 долл. США
Двухместный в общественном стиле	Лавровая деревня	$ 3 428	$ 3 428
Люкс двухместный	Брейден	3 653 долл. США	3 653 долл. США
Люкс двухместный	Корбетт, Пармели	3 680 долл. США	3 680 долл. США
Одноместный в общественном стиле	Дурвард, Западный Край	3 913 долл. США	3 913 долл. США
Люкс двухместный	Лофт Braiden на 4 этаже	$ 4 014	$ 4 014
Люкс двухместный	Summit, Parmelee, лофт, 4-й этаж,	4053 долл. США	4053 долл. США
Двухместный люкс в стиле с собственной ванной	Академическая деревня, Лавровая деревня	4 140 долл. США	4 140 долл. США
Двухместный люкс в четырехместном стиле с собственной ванной	Академическая деревня	4 140 долл. США	4 140 долл. США
Одноместный люкс	Корбетт, Брейден, Пармели	4 140 долл. США	4 140 долл. США
Одноместный номер в общественном стиле	Лавровая деревня	$ 4 357	$ 4 357
Люкс одноместный	Брейден 4-й этаж	5 159 долл. США	5 159 долл. США
Люкс одноместный	Laurel Village, Summit, Parmelee 4-й этаж	5 197 долл. США	5 197 долл. США
Suite-Style Single in Quad	Лавровая деревня	5 197 долл. США	5 197 долл. США
Одноместный люкс с собственной ванной комнатой	Академическая деревня, Лавровая деревня	5 438 долл. США	5 438 долл. США

Замена масла рядом со мной | 543 W Grant Line Rd suite 173

Heartthrob Exhaust System, Borla, MBRP, Corsa Exhaust, PaceSetter Monza, JBA Performance, Skunk2 Megapower, Gibson

Каталитический нейтрализатор, Комплект для подъема грузовика, Комплект для опускания грузовика, Комплект для выравнивания грузовика, подвеска, подъем, опускание, выравнивание, глушитель, Трейси, Стоктон, Мантека, округ Сан-Хоакин, Валли, Калифорния, Центральная долина 209, 415, 916

Beadlock, Beadlocks, Beadlock, Beadlock, колеса Beadlock, колесо Beadlock, Flow master, Flowmaster, Spin Tech, Magna Flow, Magnaflow, Turbo, Turbo глушители, глушители, удаление глушителя, выхлоп, крепления двигателя, индивидуальные воздухозаборники, пользовательский выхлоп , Компоненты подвески, подъемные шпиндели, подъемник шпинделя, комплекты, комплекты болтов, подъемный шпиндель 4 ″, подъем 4 ″, подъем 6 ″, подъем 8 ″, подъем 10 ″, нестандартная труба, работы, нестандартные трубные работы, Nerf, легкая стойка , Fox, Fox Shock, Coil Over, Coilover, Off Road Shocks, Off Road Cars, Race Truck, Lb, Sb, Bed, Long Bed, 1/2 тонны, 3/4 тонны, 1 тонна, Swb, Lwb, Shortbox, Коробка, Грузовик с закрытым кузовом, Флотсайд, Флот, Пикап, Пикап, King Shocks, Performance Shocks, Open Country

Подвеска

Tein, комплект для выравнивания 2015 Silverado, винтовые пружины, заниженный автомобиль, автомобильные пружины, пружины грузовика, комплект подъема 4 дюймов для Chevy Silverado 1500, комплект подъема 6 дюймов для Chevy Silverado 1500, комплект для выравнивания F150 2013, комплект для выравнивания Silverado 2014, F150 4-дюймовый подъемник, сколько стоит подъем грузовика, дешевые подъемные комплекты, подъемный комплект Dodge Ram, 6-дюймовый подъемный комплект для Chevy 1500 4WD, комплект подвески

Lift Kit, Lift Kits, Leveling Kit, Leveling Kits, Шина, Шины, Колеса, Колесо, Обода, Ободья, Хром, Черный, Обработанный Черный, Протектор, Рычаг управления, Амортизаторы, Стойки, Пружины, Койловер, Внедорожник, Внедорожник , Внедорожник, Установка, Выхлоп, Обслуживание механика, Колеса с проушинами 8, Колеса 28 дюймов, Колеса 28 дюймов, Колеса 30 дюймов, Колеса 30 дюймов, Установка, Установка на бездорожье, Установка комплекта подъемника, Установка комплектов подъемника, Установка комплекта выравнивания, Установка комплектов для выравнивания, Установка подвески, Установка нижней пружины, Балансировка дорожного усилия, Баланс Hunter, Крепление, Монтаж, Баланс шин, Подъемные грузовики, Подъемные комплекты для грузовиков, Подъемные комплекты Jeep, Поднятый джип, Подвеска автомобиля, Набор для выравнивания F150, Опускные пружины, 6 дюймовый подъемный комплект, подъемные комплекты Jeep Wrangler, комплект пневматической подвески, подъемные грузовики Chevy, подъемные комплекты Chevy, подъемный комплект F150, подъемный Silverado, комплект подвески подушки безопасности, магазин подвески, комплект любого уровня, подъемный комплект 4 дюйма, подъемные комплекты Jeep Cherokee, Комплект для выравнивания Silverado, установка подъемного комплекта, задняя подвеска, комплект для опускания , 3-дюймовый подъемный комплект, подвеска грузовика, для подъемных комплектов F150, детали подвески, подъемный Chevy, подъемные комплекты Ford, подъемные комплекты кузова, комплект для выравнивания F150 2016, комплект выравнивания F150 2015, комплект для опускания Belltech, передняя подвеска, подъемные комплекты для меньшего, Что такое койловеры, подъемник подвески, 3-дюймовый подъемный комплект для Chevy Silverado 1500, комплект для выравнивания грузовиков, понижающие пружины Eibach, подъемный комплект Chevy Silverado, подъемный комплект F250, подъемный комплект Nissan Titan, подъемный комплект F250, подъемные комплекты Jeep JK, подъемник Jeep JL Комплекты, Jeep TJ Lift Kits, Truck Lift Kits, H&R Downing Springs, XJ Lift Kit, Suspension System, Truck Lift Kit, Lift Blocks, Best Lift Kits, Dodge Dakota Lift Kit, 2 inch Lift Kit,

NORM: Набор для нормализации гласных 1.1

Методы нормализации гласных NORM (версия 1.1)

Здесь описан каждый из методов, реализованных в NORM. Мы выделяем некоторые из основных плюсов и минусов каждого метода, а также особенности его реализации в рамках NORM. Обратите внимание, что эти методы не включают все методы, изначально реализованные в более старых версиях NORM. См. Страницу старых методов NORM (v. 0.9) для получения информации о методах, реализованных ранее. Эти методы также доступны в старой версии (0.9) НОРМ.

Метрика разницы коры

Примерно : Метрика разности Барка — это метод определения гласных, модифицированный на основе формулы, разработанной Сырдалом и Гопалом (1986). Сырдал и Гопал предложили использовать два измерения. Оба включают вычисление различий между значениями, преобразованными Барком (Z). Для улучшения модели они использовали Z ₃ -Z ₂ или Z ₂ -Z ₁ (т.е. 2 минус преобразованный в Кора F ₁ ).В качестве высоты модели они использовали Z ₁ -Z ₀ (F ₁ с преобразованием из коры за вычетом F ₀ с преобразованием из коры). Z ₀ был использован, потому что, при прочих равных, F ₀ имеет тенденцию быть выше для высоких гласных, чем для низких гласных, таким образом минимизируя расстояние между F ₀ и F ₁ для высоких гласных и увеличивая его. для низких гласных. Однако проблема в том, что все остальное редко бывает одинаковым. Интонация, тон и влияние согласных влияют на F ₀ , как и скрип.Эти процессы можно обойти, но другой фактор, влияние старения на F ₀ , не может, по крайней мере, не внутренне говорящий и гласный. В результате Z ₃ -Z ₁ заменяется здесь на Z ₁ -Z ₀ , хотя Z ₃ -Z ₂ сохраняется.

Реализация : NORM преобразует значения формант в кору по формуле (Traunmller 1997):

Z i = 26.81 / (1 + 1960 / Ф и ) — 0,53

Где F _i — значение для данного форманта i . Затем он вычисляет разности Z ₃ — Z ₁ , Z ₃ — Z ₂ и Z ₂ — Z ₁ . Z ₃ — Z ₂ используется для построения нормализованного размера спереди и сзади, а Z ₃ — Z ₁ используется для построения нормализованного размера высоты.

Рисунок 1.Нормализованные гласные лая

Преимущества / недостатки : В целом метод разницы лая выполняет разумную работу по отфильтровыванию физиологических различий при сохранении социолингвистических различий. Поскольку полученные графики отличаются по форме от графиков, полученных с помощью методов внешней гласной, трудно судить, работают ли они лучше или хуже, чем методы внешней гласной.

Безусловно, самым большим преимуществом метода разницы лая является то, что он не требует измерения всех гласных для всех говорящих, которые должны быть включены в исследование.Все методы гласных-внешних работают оптимально, когда измеряется вся система гласных. Это преимущество может иметь решающее значение, если исследование должно включать много выступающих, а у исследователя нет целой армии научных сотрудников для выполнения акустических измерений.

Еще одно преимущество состоит в том, что метод разницы Барка (или любой другой метод, основанный на гласных) состоит в том, что он невосприимчив к различиям в фонологическом инвентаре диалектов или языков. То есть его нельзя исказить при сравнении систем с разными гласными, т.е.g., язык, в котором передние гласные закруглены, а в языке — нет. Во многих сообществах на юге Соединенных Штатов, где белые показывают фронтальную сторону BOOT и BOAT, в то время как афроамериканцы этого не делают, такой перекос потенциально может происходить при использовании гласных-внешних методов. Еще одно проявление этого преимущества связано с «нижним углом» огибающей гласных. В некоторых диалектах есть гласная [a], занимающая этот угол (см. Сопроводительные наборы гласных в ранних NCS и Tyrone), в то время как в других диалектах их нет, и вместо этого они имеют низкую гласную переднего ряда [] и нижнюю гласную заднего ряда, расположенные напротив друг друга (см. сопровождающие центральный Огайо и мексиканские американские наборы гласных).Некоторые методы с внешними гласными имеют тенденцию устанавливать нижнюю часть нормализованного пространства гласных с самой низкой гласной, какой бы она ни была, что может исказить общее пространство гласных в зависимости от того, занят ли нижний угол, но метод с внутренними гласными не может этого сделать.

Наиболее важным недостатком метода разницы коры является то, что он сильно зависит от F ₃ . Для некоторых записей F ₃ может быть нечетким и, следовательно, трудным для измерения — или, что еще хуже, могут быть получены ошибочные показания F ₃ .Кроме того, ротизированные гласные с их низким значением F ₃ не сопоставимы с другими гласными и должны рассматриваться отдельно от остального набора гласных. Если говорящий имеет необычные характеристики F ₃ , которые могут быть следствием физиологических особенностей размеров рта говорящего или гнусавости в голосе говорящего, это также может исказить метод разницы лая.

Еще одним кажущимся недостатком является то, что общая форма гласного часто кажется искаженной.Некоторые искажения реальны; например, высокие неокругленные гласные переднего ряда кажутся вытянутыми выше других высоких гласных, потому что F ₃ для них выше, чем для любых других гласных. Однако другие искажения могут быть более очевидными, чем реальными. Многим исследователям нравится видеть «красивый» график гласных, то есть им нравится график, который напоминает график ненормализованных значений F ₁ / F ₂ . Однако это предпочтение является чем-то вроде предвзятости, потому что большинство из нас привыкло смотреть на графики F ₁ / F ₂ .Если, с другой стороны, мы обычно использовали графики формант Герца (это не совсем невероятно — вспомните, например, что Питер Ладефогед предпочитал использовать F ₂ -F ₁ для представления прогресса), то тогда Графики разности коры могут выглядеть не так уж странно.

---

Лабов Метод (ы) АНАЭ

Рис. 2. Нормализованные гласные Лабова ANAE

Примерно : Метод Лабова — подход нормализации, используемый в фонологическом Атласе североамериканского английского языка — является модификацией метода Нери.Хотя он также использует метод среднего логарифма для нормализации значений формант, основное отличие состоит в том, что он вычисляет единое общее среднее значение для всех говорящих, включенных в исследование (то есть он является внешним говорящим, в то время как Нири обычно является внутренним говорящим). Кроме того, в отличие от Nearey, он вычисляет коэффициент масштабирования для каждого индивидуума, который затем используется для изменения пространства гласных каждого индивидуума, а не для вычисления набора значений, отличных от герца. Другими словами, поскольку он не зависит от говорящего, он может масштабировать исходные значения Герца как часть процесса нормализации.

Реализация : реализация метода Лабова в NORM следует формулам, изложенным Лабовым, Эшем и Бобергом (2006: 39-40). Среднее логарифмическое значение G вычисляется из среднего геометрического натурального логарифма значений F ₁ и F ₂ всех гласных для всех говорящих. Затем вычисляется среднее логарифмическое значение S для каждого говорящего путем натурального логарифма значений F ₁ и F ₂ для всех гласных этого говорящего.Антилогарифм разницы, G — S , взят для F , масштабного коэффициента для этого динамика. Затем значения формант каждого индивидуума умножаются на масштабный коэффициент F , чтобы получить его или его нормализованные значения.

Несколько методов : NORM в настоящее время предлагает три версии метода Лабова. Первый метод, обозначенный как внешний динамик , вычисляет общее среднее значение, как описано выше, с использованием динамиков, представленных в вашей загруженной электронной таблице.Модель , использующая методы Telsur G value , фактически не вычисляет общее среднее значение на основе ваших данных. Вместо этого они используют константу G = 6,896874 в качестве общего среднего. Это значение Labov et al. (2006: 40) в качестве среднего для 345 человек, говорящих на американском английском. На практике разница между двумя методами Лабова должна просто влиять на масштабирование — конкретные значения Герц — вашего вывода. Использование метода Labov ANAE со значением Telsur G для данных американского английского, вероятно, сделает ваши выводы наиболее сопоставимыми с Атласом североамериканского английского языка.

Обратите внимание, что в реализации этого метода между NORM версии 0.9 и 1.0 было небольшое изменение, в результате чего мы предоставили третью версию — алгоритм, реализованный в более старых версиях NORM. Мы считаем, что новая версия более точно соответствует формуле, изложенной Лабовым и др. Различия только в методе при использовании значения G Телсура. Наши тесты показывают, что различия между двумя методами очень малы (~ 13 Гц для F1, ~ 40 Гц для F2; ни в одном из наших тестов различия между двумя методами не достигли статистической значимости).Тем не менее, мы оставляем старую версию доступной для совместимости.

Преимущества / недостатки : Метод Лабова имеет те же преимущества и недостатки, что и формула Нири. Кроме того, однако, практика вычисления единого общего среднего для всех говорящих может привести к искажению некоторых нормализованных значений. Мы наблюдали довольно заметные искажения, особенно для шкалы высоты гласных, при некоторых сравнениях говорящих в наших выборочных наборах данных. Как отмечают Лабов, Эш и Боберг (2006: 40), G, большое среднее значение для всех говорящих, продолжает изменяться по мере увеличения числа испытуемых.Они обнаружили, что выше 345 человек значение G перестает существенно меняться. Это, вероятно, указывает на то, что этот метод (и, возможно, внешние методы говорящего в целом) лучше всего только тогда, когда в исследовании исключительно большое количество субъектов.

---

Метод (ы) Лобанова

Примерно : Метод Лобанова был одной из первых появившихся гласных-внешних формул, но он остается одним из лучших.

Реализация : Следуя Nearey (1977) и Adank et al.(2004), NORM использует формулу (см. Общее примечание ниже):

F n [V] N = (F n [V] — СРЕДНИЙ n ) / S n

Где F _{n [V]} ^N — это нормализованное значение для F _{n [V]} (т. Е. Для форманты n гласной V ). СРЕДНЕЕ _n — это среднее значение для форманта n для рассматриваемого динамика, а S _n — стандартное отклонение для форманта говорящего n .

Рисунок 3. Нормализованные гласные Лобанова (масштабированные)

Преимущества / недостатки : Метод Лобанова отлично справляется с факторизацией физиологически обусловленных различий в формантных значениях при сохранении социолингвистических различий. Более того, Adank et al. (2004) обнаружили, что в целом он показал лучшие результаты из всех техник, которые они тестировали в дискриминантном анализе нормализованных гласных голландских звуков (хотя и ненамного лучше, чем формула Нири), был сопоставим с Нири в снижении физиологической изменчивости и показал себя немного хуже, чем Ближе к сохранению социолингвистической вариативности.Однако Диснер (1980), сравнивший данные по нескольким языкам, обнаружил, что Лобанов был несколько хуже, чем Нири, в уменьшении разброса в измерениях гласных. Она также отметила, что все внешние гласные методы плохо справляются с сохранением «лингвистической достоверности», то есть с сохранением тонких языковых различий в аналогичных гласных.

Лобанов делает привлекательные и легко читаемые графики, напоминающие формантные графики F ₁ / F ₂ . Однако результаты представлены не в виде значений в герцах, поэтому масштабирование необходимо для преобразования нормализованных значений во что-то более знакомое (см. Раздел «О масштабировании»).

Лобанов имеет два основных недостатка. Во-первых, как и другие гласные-внешние формулы, он работает оптимально, когда включены все гласные системы гласных говорящих. Когда некоторые гласные исключены, внешние гласные методы дадут искаженные нормализованные значения. Этот вопрос, конечно же, представляет собой проблему для исследователей с жесткими временными или бюджетными ограничениями.

Другой недостаток, который также присущ другим методам определения гласных, заключается в том, что он может быть нарушен при сравнении разных диалектов или языков, которые показывают разные системы гласных.Например, в сопутствующем центральном наборе данных Огайо, см. Рис. 3, гласные BOOT и BOAT имеют сильный фронт, что приводит к тому, что вся система гласных будет взвешена по отношению к гласным переднего ряда. Когда этот диалект нормализуется вместе с другим диалектом, который не имеет этого фронтинга, нормализованные значения для жителей центрального штата Огайо смещаются немного вправо (то есть все гласные представлены как немного более подкрепленные, чем должны быть).

Общее примечание к Лобанову : Публикация Лобанова (1971), в которой был представлен его метод, фактически сообщала об использовании среднеквадратичного (или среднеквадратичного) отклонения, а не стандартного отклонения для знаменателя формулы нормализации.Хотя общий результат формулы один и тот же (поскольку нас интересует относительное положение гласных и общее пространство гласных, а не фактические числа, полученные из формулы), авторам неясно, почему Nearey (1977) , Аданк и др. (2004) и другие сообщают, что формула Лобанова использует стандартное отклонение. Конечно, для нашей реализации в NORM мы следовали преобладающей современной практике, а также использовали стандартное отклонение.

---

Метод (ы) Нори

Важное примечание : до октября13 августа 2008 г. NORM реализовал только формулу Nearey2 (до тех пор эти методы обозначались просто как «Nearey»). NORM теперь также реализует формулу Nearey1, которая в целом оказалась лучше (см. Adank et al. 2004).

Примерно : NORM реализует две версии метода, разработанного Терренсом Нири в его диссертации 1977 года. Методы Нари являются внешними гласными и в целом довольно похожи на формулу Лобанова, хотя их формулы отличаются тем, что они нормализуются с использованием средних значений.NORM следует Adank et al. (2004) в названии основных ответвлений метода Нири — Nearey1 и Nearey2.

Реализация : для нормализации с помощью метода Nearey1 NORM использует формулу:

F * n [V] = антилогарифмический (log (F n [V] ) — среднее (log (F n ))

Где F ^* _{n [V]} — нормализованное значение для F _{n [V]} , формант n гласной V и среднее значение (log (F _n )) является средним логарифмическим значением всех F _n s для рассматриваемого динамика.

Для нормализации с помощью метода Nearey2 NORM использует формулу:

F * n [В] = анти-лог (журнал (F n [В] ) — СРЕДНИЙ журнал )

Рис. 4. Нормализованные гласные Nearey1 (немасштабированные)

Где F ^* _{n [V]} — нормализованное значение для F 9060 n [V] , формант n гласной V , а MEAN _log — среднее значение логарифма всех F ₁ s и F ₂ s (и F ₃ s, если параметр Включить F3 в обработку установлен. selected) для рассматриваемого динамика.

Проще говоря, разница между Nearey1 и Nearey2 состоит в том, что Nearey1 является формантно-внутренним, а Nearey2 — формантно-внешним.

Важно : Когда в форме NORM выбрано Включить F3 в обработку, значения F3 включаются в генерацию общего среднего значения для Nearey2 — это дает другие числовые результаты для F1 и F2, чем при запуске Nearey2 без F3. По этой причине не может сравнивать динамики, нормализованные со значениями F3, с нормализованными без значений F3.

Преимущества / недостатки : Многое из того, что было сказано о формуле Лобанова, применимо и к Нири. Как отмечалось выше, Adank et al. (2004) обнаружили, что он хорошо показал себя в дискриминантном анализе нормализованных гласных голландских звуков в снижении физиологической изменчивости, и не хуже, чем другие методы по сравнению с сохранением социолингвистической изменчивости. Диснер (1980) обнаружила, что это лучший из всех сравниваемых ею методов уменьшение разброса.

Как и формула Лобанова, формула Нери дает привлекательные и легко читаемые графики нормализованных значений, но их необходимо масштабировать до значений, подобных Герцу (см. «Масштабирование»).

У Нэри те же недостатки, что и у Лобанова. Лучше всего он работает, когда включена вся система гласных, что может быть непрактично для изучения многих говорящих. Использование меньшего количества гласных исказит нормализованные значения. Более того, его эффективность несколько снижается, когда он используется для сравнения лекций с различными фонологическими описаниями, потому что, как отмечалось выше для Лобанова, это приведет к некоторому перекосу нормализованных значений.

---

Ватт и метод Фабрициуса

Примерно : метод Ватта и Фабрициуса является внешним гласным, но в отличие от методов Лобанова, Нери и Лабова, центроид или большое среднее значение, которое он использует для вычисления нормализованных значений, основывается на точках, которые представляют собой углы огибающей гласных. : один для высокого переднего угла, один для высокого заднего угла и один для нижнего угла.В оригинальной формулировке Watt & Fabricius, которая была разработана для диалекта RP английского языка, среднее значение F ₁ и F ₂ гласной BEET использовалось как минимальное значение F ₁ и максимальное значение F ₂ ; минимальное значение свеклы F ₁ также использовалось как минимальное значение F ₂ . Среднее значение F ₁ и F ₂ из BAT (которое Ватт и Фабрициус обозначают как ЛОВУШКУ) составляют точку для нижнего угла конверта гласных. Ватт и Фабрициус (2002) приводят четкий пошаговый пример своего процесса.Фабрициус, Ватт и Джонсон (2009) также подробно обсуждают этот метод.

Реализация : NORM изменяет исходную формулировку Watt & Fabricius следующим образом. Во-первых, NORM приравнивает минимальное значение F ₁ к любому среднему значению F ₁ , которое оказалось самым низким, независимо от того, была это гласная BEET или нет. Во-вторых, то же самое для максимального значения F ₂ . В-третьих, поскольку гласная BAT не имеет наивысшего значения F ₁ в некоторых американских диалектах (и в других языках), NORM назначает гласную с высшим значением F ₁ как точку, представляющую нижний угол диалекта. гласный конверт.Следуя Watt & Fabricius, NORM использует минимальное значение F ₁ как для F ₁ , так и для F ₂ для SCHOOL, заднего верхнего угла конверта гласных. Другими словами, S преобразует , как их называют Watt & Fabricius, вычисляются следующим образом:

S (F 1 ) = (BEET F1 + BAT F1 + SCHOOL F1 ) / 3 S (F 2 ) = (BEET F2 + BAT F2 + SCHOOL F2 ) / 3

Где BEET и BAT означают акустически измеренные верхний-передний и нижний-средний угол конверта гласных, а SCHOOL означает верхний-задний угол, при этом SCHOOL _F1 и SCHOOL _F2 = BEET _F1 ( как описано выше).Затем вычисляются нормализованные значения путем деления среднего значения каждой гласной F ₁ и F ₂ на соответствующее преобразование S . Наконец, обратите внимание, что Watt & Fabricius основывает эти угловые точки на средних значениях, то есть вычисляются средние значения ненормализованных формант, которые затем используются для нормализации гласных.

Рис. 5. Нормализованные гласные Ватта и Фабрициуса (масштабированные)

NORM реализует вторую версию метода Ватта и Фабрициуса (Ватт и Фабрициус, модифицированный), вслед за Фабрициусом, Ваттом и Джонсоном (2009). ).Модифицированная версия Watt & Fabricius идентична основному методу, но вычисляет значение F ₂ нижнего угла конверта гласных (BAT _F2 ) как среднюю точку между BEET _F2 и SCHOOL _F2 .
