Как переделать проходной выключатель в обычный?

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

как переделать проходной выключатель в обычныйПроходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются

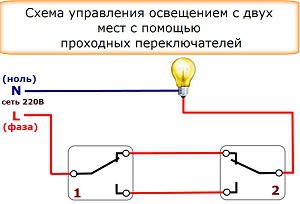

схемы подключения проходного двухклавишного выключателя

. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

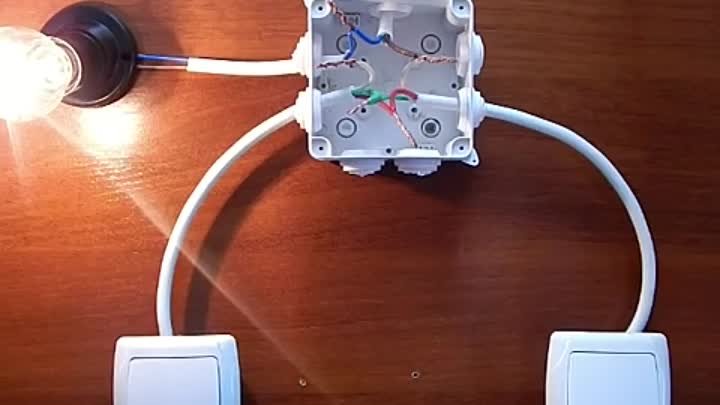

как переделать проходной выключатель в обычныйСнаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки

схем фотореле своими руками

. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

как переделать проходной выключатель в обычный

Проходным выключателем называется устройство, с помощью которого можно управлять одним источником света из различных мест. Эти приспособления устанавливаются в длинных коридорах, а также в переходах и на лестницах. В последнее время их все чаще стали использовать в спальнях: один переключатель на входе в помещение, а второй – около кровати. Удобство их заключается в том, что для того, чтоб выключить свет в коридоре или комнате, нет нужды возвращаться. Используются они и в кабинетах: в этом случае, усевшись за стол и включив настольный светильник, можно, не вставая с рабочего места, погасить верхнюю лампу. В этой статье речь пойдет о том, как сделать проходной выключатель из обычного самому.

Особенности проходного выключателя

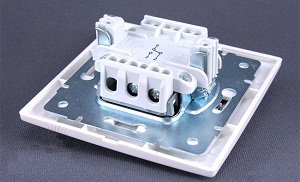

В отличие от обычного двойного выключателя, проходной имеет три контакта. Эти устройства соединяются между собой посредством трехжильного кабеля, который может проходить открыто снаружи, а может быть спрятан внутрь стены в проштробленную канавку.

Подключение осуществляется таким образом, чтобы нулевой провод шел к источнику света, а фаза – в разрыв электроцепи к выключателю. Нулевой кабель идет через коробку электрораспределения на лампу, фаза – на вход.

как переделать проходной выключатель в обычный

К выходу подключается два кабеля, и посредством перемычки происходит попеременное замыкание электрической цепи. Эти провода подключаются ко второму переключателю, и один из них выходит дальше, на светильник. Таким образом, осуществляется переброска электричества с первой линии на вторую.

Такое устройство, как выключатель тройной проходной, сегодня имеется в свободной продаже, вот только стоимость его достаточно велика. И если у вас нет желания переплачивать немалые деньги, можно сделать проходной выключатель своими руками. Для этого не понадобится ни специального инструмента, ни каких-то особых профессиональных навыков.

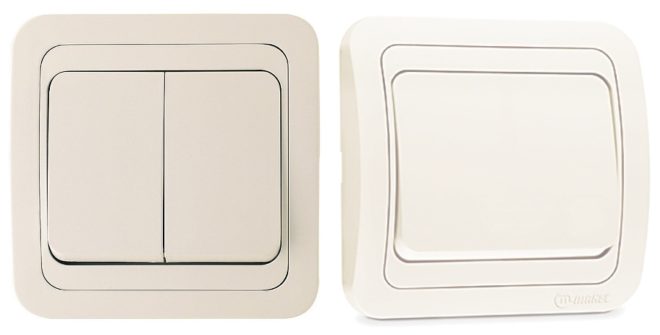

Внешне проходной выключатель неотличим от обычного, и может иметь одну или более клавиш переключения. Разница между ними заключается во внутреннем устройстве. В домашних условиях обычно используются маршевые выключатели с одной клавишей. Впрочем, переходное устройство правильнее называть переключателем, поскольку оно предназначено для переключения электроцепей. Если помещение имеет большую площадь, может понадобиться приспособление с несколькими клавишами.

Переделка: порядок действий

Переработка обычного выключателя в проходной заключается в добавлении третьего контакта. Для этой операции нам желательно иметь два выключателя, сделанных одним производителем: на одну и на две клавиши.

как переделать проходной выключатель в обычный

По размеру они не должны отличаться друг от друга. При покупке двухклавишного устройства нужно обратить внимание, имеется ли возможность поменять клеммы местами таким образом, чтобы замыкание и размыкание каждой из цепей происходило независимо от другой. Таким образом, одно из положений клавиши переключателя будет соответствовать включению первой цепи, другое – второй.

Теперь переходим непосредственно к самой работе по переделке устройства:

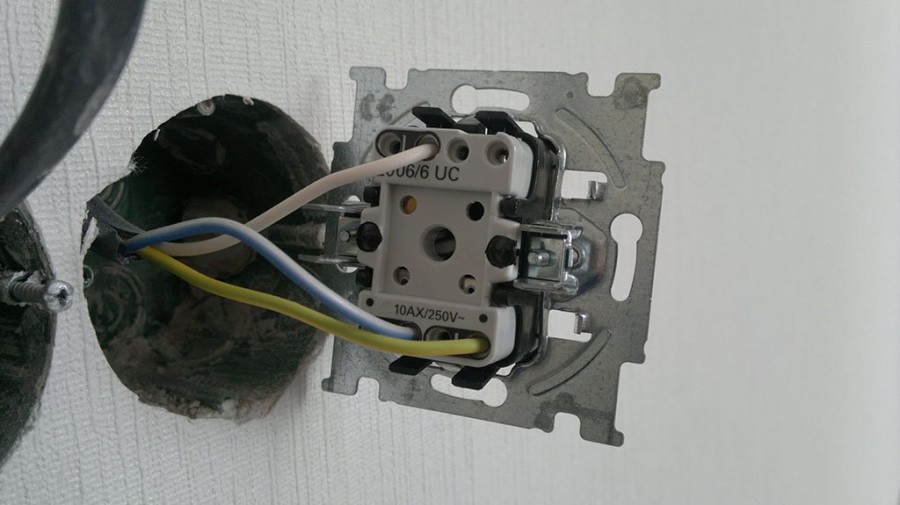

  • Ослабляем зажимы подходящих кабелей, а также винты распорок подрозетника – это нужно для того, чтобы вытащить выключатель из гнезда в стене. Естественно, электричество при этом должно быть выключено. Желательно также определить при помощи щупа местонахождение фазы и сделать соответствующие метки на пластиковой изоляции провода. Это позволит максимально облегчить обратный монтаж приспособления.

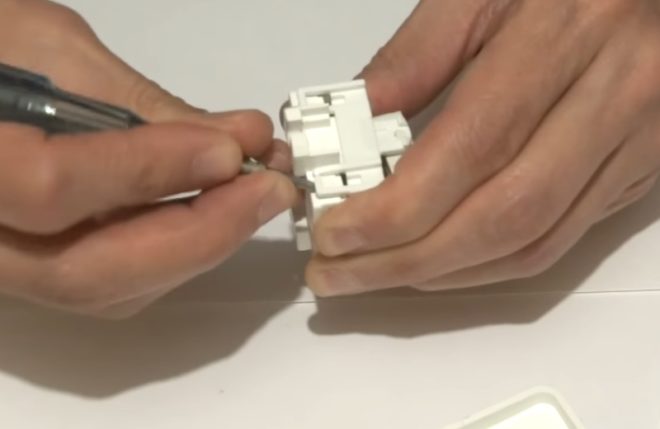

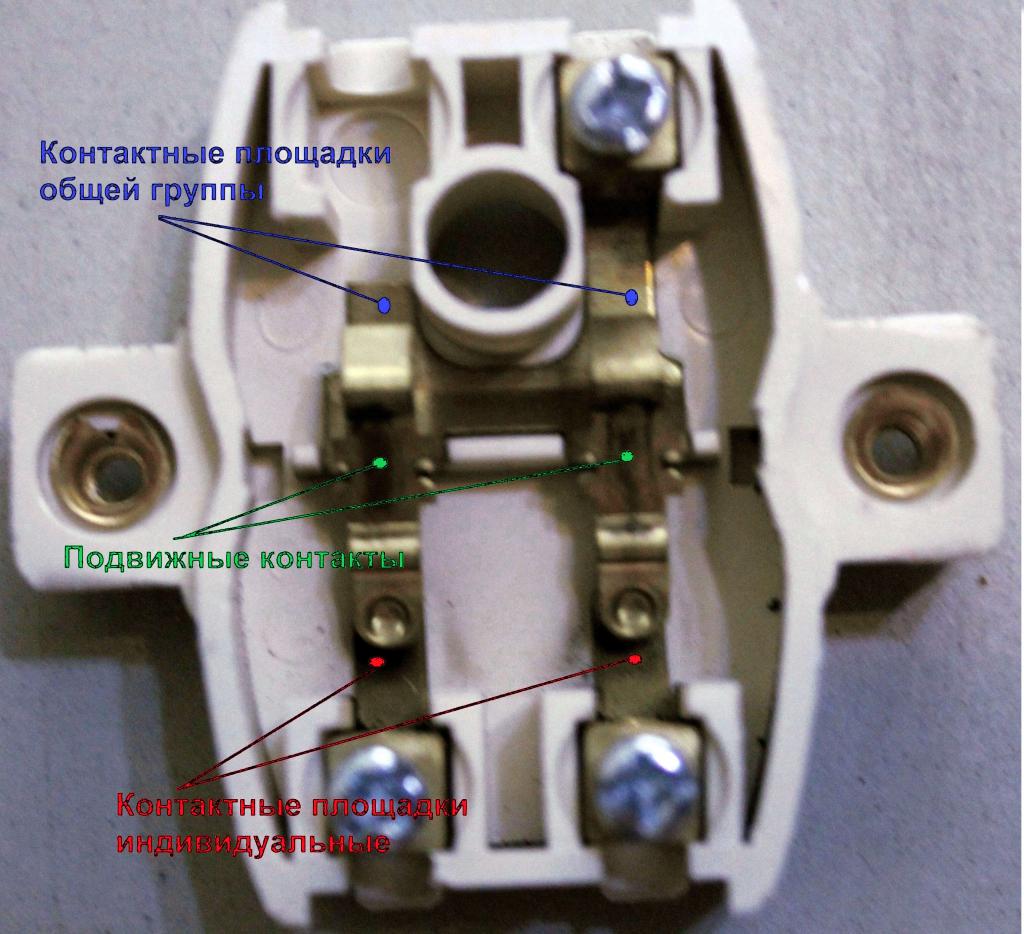

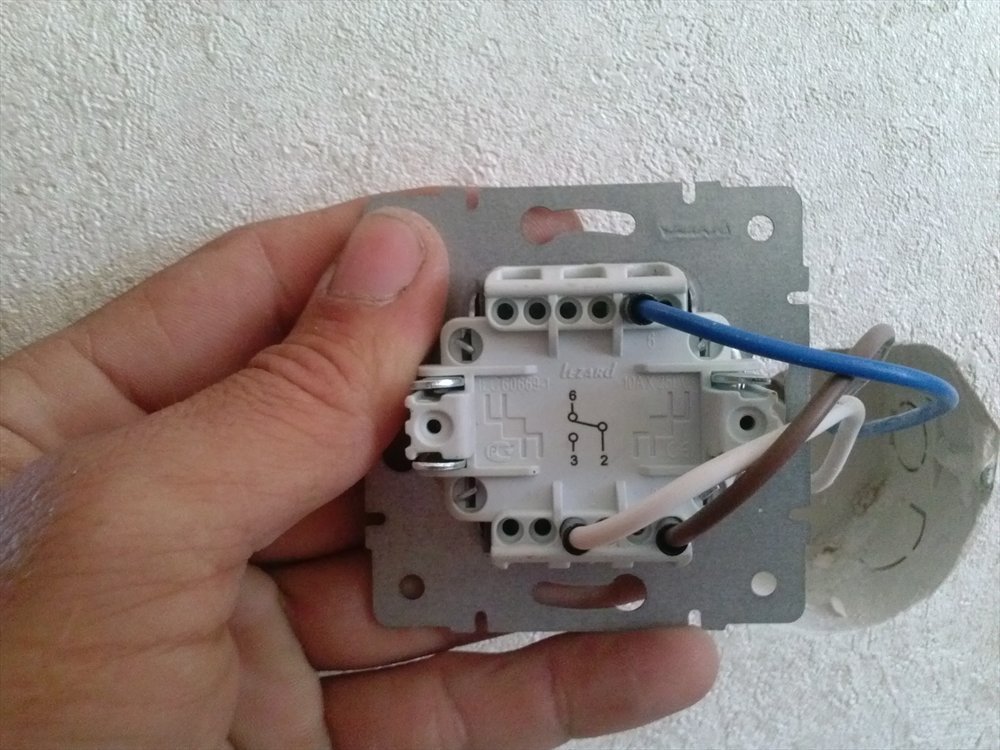

  • Сняв выключатель, переворачиваем его на обратную сторону, разгибаем корпусные зажимы и извлекаем электрическую часть. При помощи обычной отвертки это можно сделать за две-три минуты. Затем толстой шлицевой отверткой вынимаем толкатели-пружинки, находящиеся в станине. Тонкой отверткой сделать это не получится. При извлечении толкателей будьте аккуратны и не торопитесь, чтобы не поломать и не погнуть элементы.

как переделать проходной выключатель в обычный

  • С торцов демонтированной части выключателя имеется два зубца – их нужно поддеть при помощи шлицевой отвертки.

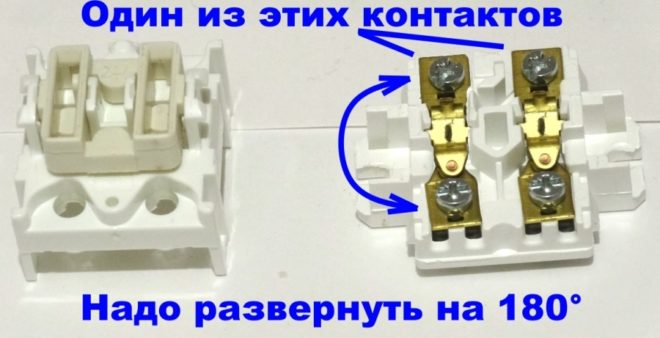

  • Переходим к основному этапу процедуры. На керамической основе устройства имеется три группы контактов: общие, индивидуальные и подвижные (коромысла). Один из контактов-коромысел должен быть развернут на 180 градусов, после чего одну контактную площадку, относящуюся к общей группе, нужно срезать (изолировать после этого не нужно). После этого ранее снятая часть изделия устанавливается на место.

как переделать проходной выключатель в обычный

  • Затем клавишу с одинарного выключателя снимается и устанавливается на переделанное двухклавишное устройство. Если одинарного выключателя у вас нет, можно две кнопки склеить между собой. Проще всего это сделать с помощью специального пистолета. Теперь при замыкании контактов одной цепи другая повиснет в воздухе.

Как видно из вышеописанного, процедура достаточно несложна и не отнимет у вас много времени.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

  • Невозможно определить, выключено или включено устройство, по расположению его клавиш.
  • Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Наглядно процесс переделывания обычного выключателя в проходной на видео:

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Заключение

Проходной переключатель, как приобретенный в магазине, так и сделанный самостоятельно – очень удобное приспособление. Включение и выключение осветительного прибора из разных мест позволяет избежать необходимости возвращаться из одного конца помещения в другой только для того, чтобы щелкнуть клавишей.

В этом материале мы подробно разобрались с тем, как можно переделать обычный выключатель в проходной. При определенной сноровке вы не только сэкономите свои финансы, но и сами сделаете вполне работоспособный и аккуратный переключатель, практически ничем не уступающий фабричному. Применять его можно точно так же, как и заводское изделие. А похвастаться наличием такого самодельного устройства в своем доме может далеко не каждый, поэтому для вас это будет дополнительным поводом гордиться собой.

Как подключить проходной выключатель как обычный?

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

как подключить проходной выключатель как обычный

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

как подключить проходной выключатель как обычный

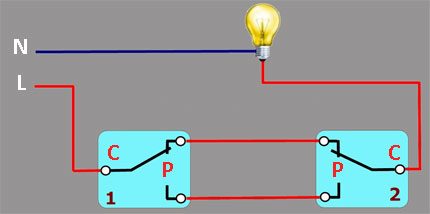

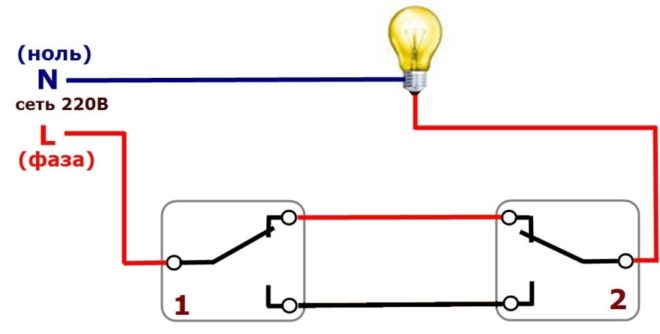

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты. 1 – один прибор; 2 – второй прибор

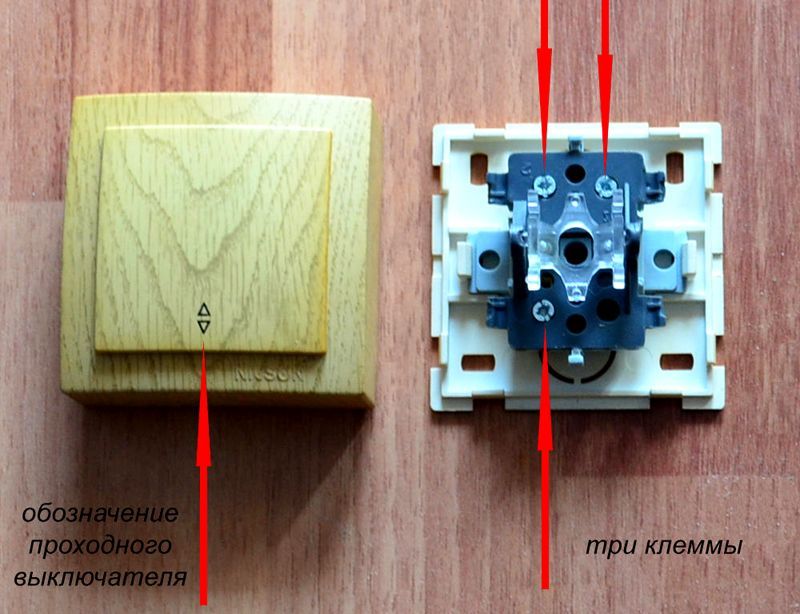

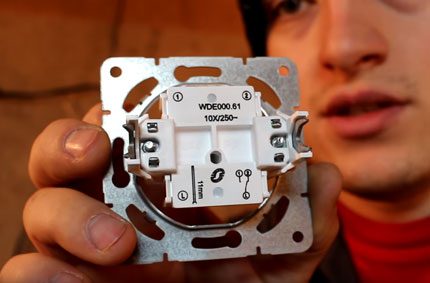

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  1. На первый (C) контакт подключается общая линия.
  2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
  3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

  1. Смонтированный участок цепи обеспечивают напряжением.
  2. Переводят клавишу первого выключателя в режим «Вкл».
  3. Осветительная лампа загорается.
  4. Следуют к точке размещения второго прибора.
  5. Меняют текущее положение клавиши второго устройства.
  6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

как подключить проходной выключатель как обычный

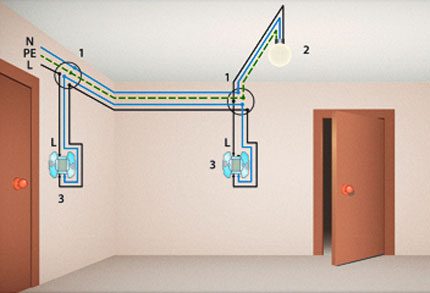

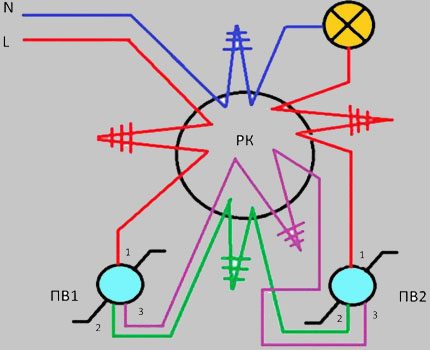

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

как подключить проходной выключатель как обычный

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

как подключить проходной выключатель как обычный

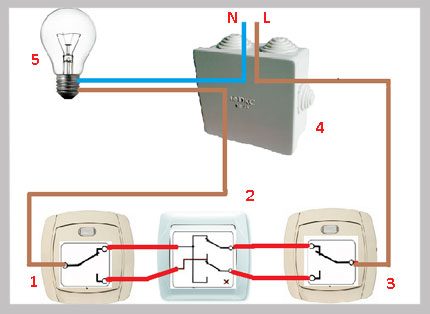

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

как подключить проходной выключатель как обычный

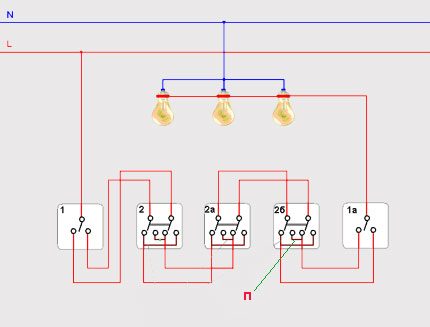

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п — перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Трёхточечная схема коммутации

Реализация этого решения основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один — перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

  1. Сенсорные прямого действия.
  2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

  1. Фазная линия соединяется с клеммой «L».
  2. Линия «L1» образует одну зону освещения.
  3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Программирование сенсорных переключателей

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  2. После звукового сигнала снять касание и перейти к следующему прибору.
  3. Касание сенсора второго прибора.
  4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр. Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Осветительный прибор, который находится, допустим, в спальне, можно включить обычным выключателем, расположенным в этом же помещении. Но возникают ситуации, когда одним светильником требуется одновременно управлять из разных комнат. В такой схеме обычный выключатель без модификации вряд ли поможет, поэтому используют другой вид — проходной, который по функциональному признаку ещё называют переключателем.

При этом не совсем обязательно идти покупать такой прибор. Тут нам и пригодится обычный выключатель, который переделать на проходной по силам каждому домашнему мастеру.

Отличие проходного выключателя от обычного

Проходные выключатели (что это такое — мы уже разбирались на страницах сайта) удобно использовать для управления одним осветительным прибором из разных мест. Поэтому в электрической цепи необходимо устанавливать несколько органов управления источником освещения, т.е. несколько проходных или маршевых выключателей.

Такие выключатели очень удобны в проходных длинных помещениях: коридорах, лестницах, переходах. Сейчас их часто устанавливают в спальне – один на входе («зашёл ‒ включил»), другой – у кровати («лёг ‒ выключил»). Удобство их использования состоит в том, что не нужно возвращаться для того, чтобы выключить свет.

Чтобы управлять раздельными источниками света в квартирах и кабинетах применяются

схемы подключения проходного двухклавишного выключателя

. Включать и выключать освещение в таком случае можно из двух, трех и более мест.

Проходные выключатели можно подключать вместе с диммером. О такой схеме можно подробнее узнать здесь.

Если вы зашли в рабочий кабинет ‒ включили свет, а потом сели за рабочий стол, включили настольную лампу, то можно не вставая из-за стола выключить верхний свет.

В частных домах, объединённых с пристройками, тоже очень удобно устанавливать проходной выключатель: перед выходом из дома в подсобное помещение включил свет, а при выходе из этого помещения через дверь, ведущую на улицу, можно выключить свет, не возвращаясь обратно в дом. И таких выключателей можно установить несколько для одного источника света.

На приусадебном участке для ламп, установленных в беседках, возле дорожек, удобно иметь как минимум два выключателя, один для включения ‒ выключения в доме, второй непосредственно возле осветительного прибора. Из двух независимых точек происходит перекидывание тока с одной цепи на другую. Очень удобно и не надо тратить время для возвращения на первоначальную позицию.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки

схем фотореле своими руками

. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Для чего нужно переделывать проходной выключатель из обычного на видео ролике

Как сделать проходной выключатель из обычного, как его правильно подключить

Чтобы получить возможность управления светильником из разных комнат, или разных точек одной большой комнаты, к примеру коридора, применяют переключатели, т.е. проходные выключатели.

Домашний мастер без особых затруднений справится с монтажом устройства. Его можно приобрести в готовом виде, мы рассмотрим, как сделать проходной выключатель из обычного, что потребуется в процессе работы.

Что такое проходной переключатель?

Предназначение проходного переключателя —  управление осветительными устройствами на расстоянии, из разных мест. Обычно схемы таких переключателей сложнее чем у обычных.

Используются, как правило, в больших помещениях, где удобно ставить более одного выключателя:

  • Коридоры
  • Садовые дорожки
  • Спальни
  • Лестницы
Выключатель для длинного коридораВыключатель для длинного коридора

Если говорить просто, то устройство предназначено для включения света в одном месте, и выключения в другом. Такой прибор удобен тем, что не нужно совершать лишних проходок, специально для того, чтобы включить или выключить освещение.

Есть несколько видов переключателей. Их практически столько же, сколько и простых.

По конструкции они могут быть:

  • Одинарным, двойными или тройными
  • Клавишными или сенсорными
  • С дистанционным пультом управления

Основным критерием выбора выключателя, является количество групп проводов, которые будут к нему подключаться. Другие характеристики при выборе устройств не так важны. Главным конструктивным отличием от обычных выключателей является система контактов.

Наличие переходного выключателя и пульта дистанционного управления вместе практически бесполезны, так как при наличии пульта необходимость в подобных приборах пропадает.

Можно ли обычный выключатель сделать проходным

Двойной и проходной выключатели имеют не очень большие различия в конструкции, а именно — в проходном имеется дополнительный контакт. Поэтому для подключения прибора потребуется применить трехжильный кабель.

Переделка обычного выключателя на  переходной — дело не сложное. Задача стоит в добавлении к устройству третьего контакта.

Как сделать проходной выключатель из обычногоКак сделать проходной выключатель из обычногоДля начала заготовим 2 выключателя, если получится — от одного изготовителя: двух- и одноклавишный.
При выборе двухкнопочного устройства, необходимо уточнить, есть ли возможность изменить положение клемм. Клеммы нужно изменить так, чтобы размыкание и замыкание происходили независимо друг от друга.

Сделать проходной переключатель из обычного не сложно, это сравнимо с заменой розетки.

Вся работа по переделке заключается в нескольких этапах:

  • Для начала стоит вытащить выключатель из стены. Для этого нужно ослабить держатели, и ослабить зажимы кабелей. Не будет лишним определить на каком из проводов расположена фаза (это облегчит монтаж устройства после проведенной работы).
  • После нужно ослабить зажимы, и извлечь электрическую основу выключателя.
  • Затем вынимаем толкатели-пружинки, которые находятся в станине. Все эти элементы довольно хрупкие, при работе с ними нужно соблюдать осторожность.
  • С помощью отвертки (желательно шлицевой) необходимо поддеть два зубца, которые находятся на торцах переключателя.

Далее идет основной этап работы, так как все предыдущие были подготовительными.

Устройство оснащено тремя группами контактов:

  • общими
  • подвижными
  • индивидуальными

Перед началом работы, всегда необходимо отключить питание. Далее следует проверить кабели на наличие в них тока. Техника безопасности, как всегда — на первом месте.

Контактную площадку обрезают и разворачивают на 180 градусовКонтактную площадку обрезают и разворачивают на 180 градусовПосле чего одну из контактных площадок необходимо обрезать и повернуть на 180 градусов.

Последним шагом будет установка клавиши на переделаннм устройстве. После чего необходимо установить переключатель на место.

Вся операция не требует больших навыков электрика и справиться с ней сможет любой.

Как подключить двухклавишный проходной выключатель без монтажной коробки

Подключить устройство без монтажной коробки можно, это будет немного сложнее, но существует 2 возможных варианта.

С помощью импульсного реле

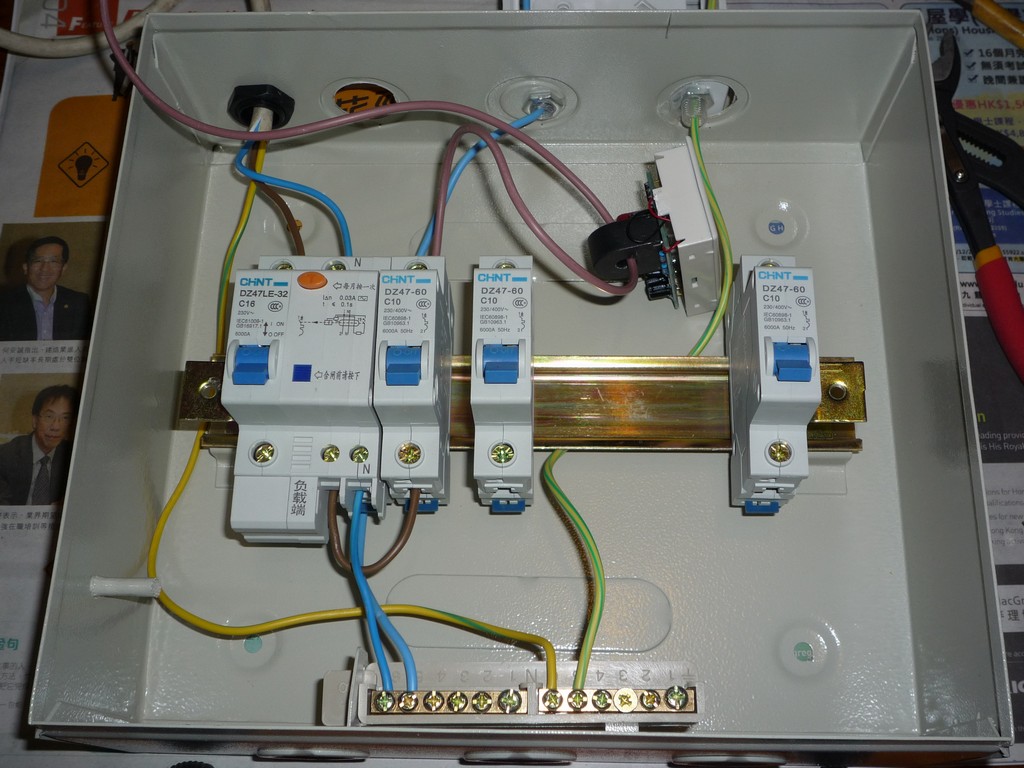

Если в электрический щит возможно добавление дополнительного модуля, то есть возможность подключить переключатель с помощью импульсного реле. Соединение проводов должно быть параллельным, после чего провода должны напрямую заводиться в щиток.

Кроме этих проводов, контакты светильника также должны заводиться напрямую в щит. Всей нагрузкой будет управлять импульсное реле.

На проходных переключателях

Для данного подключения необходимо знать схему подключения выключателей с двух мест. В этом случае подключения через все будет проходить ток нагрузки, поэтому кабели нужно выбирать одинакового сечения.

В роли монтажной коробки у нас будет выступать первый подрозетник. Питание эл. щитка будет направлено в подрозетник. Все провода будут сосредоточены в нем.

Схема подключения переходного выключателяСхема подключения переходного выключателя

Схема подключения переходного выключателя

Но для такого подключения необходим глубокий подрозетник, для более удобного расключения проводов. В нем соединяются заземляющий и нулевой провода от источника света.

Контакт от светильника объединяются с контактом от второго подрозетника. Этот провод будет выступать проводником фазы. Все остальные провода подключаем к клеммам выключателей.

Предлагаем посмотреть видео о правильном подключении проходного выключателя:

Перекрестный и проходной выключатели, в чем отличия

Перекрестный и проходной переключатели отлично сочетаются друг с другом. Если в квартире много комнат и есть длинные коридоры, то к проходным выключателям можно добавить несколько перекрестных и появится возможно сэкономить массу времени.

Подключение перекрестного выключателяПодключение перекрестного выключателяОсновным отличием между проходным и перекрестным выключателем будет наличие четвертого контакта. У проходного их три, а у перекрестного четыре. Принцип действия у таких переключателей сложнее, но ненамного. У такого типа устройств есть возможность не только замыкать, но и размыкать контакты.

Лучше всего устанавливать такие схемы выключателей на стадии ремонта квартиры, так как проводов будет много, и нужно будет продумать, как и куда придется их прятать.

Делаем из проходного двухклавишного выключателя обычный

Если рассуждать логично, то несложно предположить, что можно выполнить обратное действие, т.е. переходной переключатель можно преобразить в обычный. Работа будет заключаться в удалении лишних проводов из переключателя.

Из переходного выключателя делаем обычныйИз переходного выключателя делаем обычный

Из переходного выключателя делаем обычный

Оставляем только 2 провода, этого достаточно для выполнения функций обычного выключателя. Для одной клавиши потребуется задействовать I и III контакты, а для второй II и IY контакты.

В заключении стоит отметить, что сначала рекомендуется провести подготовительные мероприятия, связанные с подготовкой нужных  инструментов. В процессе выполнения — соблюдать правила техники безопасности — обязательно!

Для получения качественного результата не стоит спешить, работа довольно кропотливая, и при неправильном подключении работать схема не будет. Желательно проверить проделанную работу дважды, перед тем как включить питание. Также для успешной работы, нужно выбирать качественные устройства.

Данная работа не является сложной, разобраться в ней сможет любой. Главное правильно и без спешки проводить работу шаг за шагом.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


понятие, отличия, техника выполнения, необходимые материалы и инструменты

В статье вы узнаете, как сделать проходной выключатель из обычного. Это такое устройство, при помощи которого появляется возможность управлять источником освещения из нескольких мест одновременно. Как правило, такие выключатели монтируются в коридорах большой длины, на переходах или лестницах. Их использование очень удобно, не приходится носить с собой фонарик или возвращаться по темной комнате.

Где можно использовать выключатели?

Очень часто их применяют в спальнях. При этом один выключатель вешается непосредственно у входа в комнату, а второй возле кровати. Они довольно удобные, так как для включения или выключения света в комнате или коридоре не придется возвращаться к основному выключателю возле двери. Также можно использовать в рабочем кабинете, чтобы отключить основное освещение и включить настольный светильник. И намного эффективнее использовать проходной выключатель вместо обычного.

Как сделать проходной выключатель из обычного

В этой статье мы поговорим о том, как самостоятельно сделать выключатель проходного типа из обычных. Стоит отметить, что стоимость проходных конструкций довольно высокая, поэтому позволить что сможет себе далеко не каждый. Поэтому и возникает вопрос, а можно ли из пары обычных выключателей самостоятельно изготовить проходной, но чтобы не нарушить работу всей системы в целом.

Особенности конструкции

Если сравнивать с обычными двойными выключателями, то отличия в количестве контактов – у проходных их три. Соединения необходимо осуществлять с помощью трехжильных кабелей. Допускается прокладка как открытой проводки, так и закрытой. В последнем случае провода прячутся в стене, в специально подготовленную для этого штробу. Это канавка в стене, сделанная при помощи зубила.

Как подключить проходной выключатель как обычный

При подключении провод, по которому подается ноль, идет к осветительному прибору. Что касается фазы, то необходимо, чтобы она поступала непосредственно к выключателю, который будет разрывать электрическую цепь. Следовательно, можно упростить конструкцию так: фаза поступает ко входу выключателя, ноль – сразу на осветительный прибор через распределительную коробку. Как вы можете видеть, все управление идет исключительно по фазному проводу.

Особенности подключения

На выход устройства нужно подключать два провода – перемычка, которая имеется в конструкции, попеременно замыкает электрическую цепь. Эти кабели, соединенные с выходом, соединяются со вторым выключателем, но при этом одна жила поступает сразу к осветительному прибору. Следовательно, проходной выключатель просто позволяет осуществить переброску электроэнергии с одной линии на другую.

На сегодняшний день в продаже можно встретить тройные выключатели проходного типа. Конечно, из-за сложности конструкции его стоимость просто запредельная. Вряд ли у кого-то возникнет желание переплачивать за такой девайс, если его можно изготовить из простых. Причем не нужно иметь семь пядей во лбу, специальный инструмент и диагностическую аппаратуру. Работы по изготовлению не отличаются сложностью и выполнить их можно строго по инструкции, приведенной ниже.

Внешний вид устройства

Внешний вид проходного выключателя практически такой же, как у обычного. Причем у проходных также может быть одна или несколько клавиш для переключения линий. Разница наблюдается только лишь во внутренней конструкции. Как правило, в домах используют выключатели маршевого типа, у которых всего одна клавиша.

Как из проходного выключателя сделать обычный двухклавишный

Но проходные устройства нужно называть скорее переключателями, а не выключателями. Дело в том, что они предназначены для того, чтобы переключать электрические цепи между собой. В том случае, если помещение, в котором устанавливается выключатель, большое по площади, возможно, придется использовать устройство с двумя или даже тремя клавишами. Поэтому нужно внимательно ознакомиться со схемой подключения проходного выключателя. Как обычный его включить нельзя, система здесь немного иная.

Переделка выключателя

Изготовление из обычного выключателя проходного заключается только лишь в том, что нужно добавить еще один контакт. Чтобы это сделать, вам придется приобрести сразу два выключателя. Обязательно они должны быть изготовлены одним и тем же производителем, только на одном выключателе должно быть две клавиши, а на втором одна.

Также рекомендуется использовать устройства одинакового размера. Когда будете приобретать двухклавишный выключатель, обратите внимание, можно ли поменять местами клеммы так, чтобы размыкание и замыкание электрических цепей производилось независимо.

Проходной выключатель

Следовательно, в одном положении клавиши произойдет подключение первой цепи, а во втором вы замкните соседнюю линию. А теперь поговорим о том, как изготовить и как подключить проходной выключатель. Как обычный не получится – в линии большее число проводов, которые необходимо коммутировать. Простые выключатели не смогут это сделать.

Последовательность работ

А теперь начинаем проводить работы по переделке обычного выключателя в проходной. Для этого вам нужно выполнить такие манипуляции:

  1. Сначала ослабляете зажимы для подключения подходящего кабеля. Обязательно распорки подрозетника необходимо ослабить. Это необходимо для того, чтобы спокойно демонтировать выключатель из отверстия в стене.
  2. Как вы понимаете, при этом обязательно необходимо отключать полностью электричество в доме. Определите с помощью щупа перед отключением электроэнергии, на каком проводе находится фаза. Обязательно сделайте метки на проводе. В этом случае вы максимально облегчите монтаж устройства.
  3. Снимите выключатель и переверните его внутренней частью вверх. После этого разогните зажимы на корпусе и извлеките всю электрическую часть конструкции. Используя простую отвертку, вы это сделаете за пару минуту.
  4. Затем при помощи плоской толстой отвертки необходимо вынуть пружинки, которые находятся внутри корпуса. Использовать тонкую отвертку не рекомендуется, так как вряд ли получится извлечь пружины. Будьте аккуратны, старайтесь не торопиться, чтобы не погнуть и не сломать элементы конструкции.
  5. С помощью плоской отвертки необходимо на торцах снятой части выключателя поддеть два зубца.

Завершающие работы

Как сделать проходной выключатель

А теперь завершающие этапы изготовления проходного выключателя своими руками. Из обычных выключателей сделать его можно, но для этого осталось выполнить несколько действий:

  1. Проводите основной этап процедуры. Для этого на основной части из керамики найдите группы контактов. Всего их три: индивидуальные, общие, подвижные.
  2. Один из подвижных контактов нужно развернуть на 180 градусов, после чего необходимо площадку контактную, которая относится к общей цепи, немного срезать. Изолировать при этом ничего не нужно.
  3. Как только это сделаете, всю демонтированные часть потребуется установить обратно.
  4. С одинарного выключателя снимите клавишу и установите ее на новое устройство. В том случае, если у вас нет одинарного выключателя, то допускается склеивание между собой двух клавиш. Очень просто это сделать при помощи клеевого пистолета.

Как вы видите, процесс изготовления довольно прост, не отнимет много времени. Конечно, придется немножко повозиться с механизмом выключателя.

Какие недостатки у проходных конструкций

Проходной выключатель своими руками из обычных выключателей

Давайте поговорим о том, какие недостатки можно выделить у выключателя проходного типа. Специфика использования этих устройств довольно оригинальная, поэтому существуют маленькие недостатки:

  1. По положению клавиш нельзя понять, включен осветительный прибор или же выключен.
  2. Не получится из разных мест одновременно выключать или включить осветительную лампу.

Но такие минусы незначительные, при работе устройства вряд ли они смогут сильно повлиять на решение, касаемо их монтажа или же на самостоятельное изготовление. Но вы должны быть готовы, что сразу же после монтажа вы будете немного путаться при включении и выключении осветительных приборов. Но это быстро проходит, человек привыкает ко всему.

Заключение

Как видите, проходные выключатели хоть заводского изготовления, хоть кустарного, являются достаточно удобными приспособлениями. Управление осветительными приборами из различных мест позволит вам избежать необходимости возвращаться, чтобы отключить свет. Причем идти обратно придется по темному коридору.

Проходной выключатель вместо обычного

Особенно это актуально, если в доме прохладно, а вы улеглись в теплую кровать и так не хочется вылезать из-под одеяла, чтобы отключить свет. В этом случае нужно ставить либо проходной выключатель возле изголовья кровати, либо же монтировать детектор хлопков, который позволит отключать свет посредством звука.

И вряд ли кто-то задумается, как из проходного выключателя сделать обычный двухклавишный. Это попросту не нужно – стоимость проходного намного выше, нежели простого. Поэтому, с экономической точки зрения, это делать просто нецелесообразно.

Как сделать проходной выключатель света

Проходной выключатель позволяет организовать удобное управление системой освещения из двух-трех мест одновременно. Это очень практичная система для длинных помещений, коридоров, лестниц и других комнат, в которых неудобно возвращаться к одному переключателю, чтобы выключить и включить свет. Разберем, как сделать проходной выключатель своими руками и в каких случаях он необходим.

Схема подключения

Рассмотрим, как правильно организовать процесс подключения. Для этого вам понадобятся специальные выключатели с тремя контактами. Они так и называются — проходные. Они позволяют включать и выключать свет с нескольких мест.

Схема подключения двух точек

Это очень удобно, если вы проживаете в своем доме, имеете крупные комнаты или длинные коридоры. Представьте — вам нужно пройти шестиметровый коридор ночью. На входе вы включаете свет, пересекаете его, а на выходе — выключаете. То же самое можно проделать и в спальне, выключая свет в кровати, в кабинете и других комнатах. Поможет такая схема и на улице для освещения дорожек, беседок, участков и пр. Она позволяет экономить силы, время и электроэнергию. Конечно, можно заменить ее датчиком движения, но это не всегда удобно, да и тратиться на его покупку в большинстве случаев нецелесообразно.

Виды переключателей

Проходные переключатели выпускаются отдельным видом — они могут иметь одну/две/три клавиши для управления. Но если вы не хотите тратиться, то всегда можете переделать обычное устройство под него. По сути, все зависит только от разводки.

В квартирах обычно используют классический выключатель с одной клавишей. Если вы решили создать проходной выключатель из обычного в большой комнате, особенно если в ней несколько источников света, то можно выбрать устройства с двумя или тремя клавишами включения.

Основное отличие проходного блока от обычного — в наличии трех контактов и работе от трехжильного провода. Учитывайте это при создании проводки.

Обратите внимание: при подключении делайте так, чтобы размыкалась фаза, а ноль шел на лампочку. В этом случае вас не ударит током при ее замене или во время ремонта.

Схема выглядит следующим образом:

  1. Ноль из коробки подается на лампу.
  2. Через переключатель фаза уходит на вход.
  3. На выход уходит два кабеля, оба идут на второй выключатель.
  4. Из второго выключателя идет кабель на лампу.

По сути, в создании схемы нет ничего сложного. Любой сможет быстро разобраться, посмотрев на картинку.

Делаем сами

Если в вашем магазине не продают специализированные переключатели, то не нужно расстраиваться — их можно сделать самому.  Рассмотрим, как из обычного выключателя сделать проходной выключатель. Для этого вам надо купить один классический однокнопочный переключатель и один двухкнопочный. Выбирайте устройства от одного производителя и имеющие одинаковый размер. Затем в двухклавишном механизме произведите замену клемм местами так, чтобы цепи могли включаться и выключаться независимым способом. Получится, что в одном положении всегда включается первая цепь, во втором — вторая. Затем поменяйте две клавиши на одну, и ваш выключатель готов — его можно устанавливать в любом месте.

Схема переделки обычного в проходной

Если вам необходимо установить три переключателя, то понадобится более сложные системы на 4 контакта — два на вход и два на выход. Питать подобную схему нужно четырехжильным проводом, подключая контакты попарно.

Теперь вы знаете, как сделать проходной выключатель света. Чтобы все вопросы отпали, посмотрите наши схемы подключения устройств.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Можно ли подключить проходной выключатель как обычный? По какой схеме? Благодарю

Любой проходной выключатель может быть использован как обычный. Для это достаточно не подключать один из контактов. …Совет прост — подсоединяй фазу в один из угловых (остальные вынь) , и вооружившись тестером — пощёлкай выключателем — куда фаза придёт — туда сажай уходящий на лампу. …Упрощённая схема — <img data-lsrc=»http://content.foto.my.mail.ru/mail/gumange71/_answers/p-2255.jpg» data-big=»1″ src=»//otvet.imgsmail.ru/download/034cf91519849650662d8eda59506126_s-2255.jpg»>

Проходные всегда в паре и связаны друг с другом. Придётся один замкнуть скрутить все три провода которые относятся к данному светильнику, что бы второй переключить на работу обычного выключателя. Потом соединяй два провода. На картинке двойной проходной, значит жёлто-зелёный убирай и на его место втыкай белый и пробуй.

Если фазу подавать на желтый провод, то от желтого провода надо дать перемычку по диагонали на правый нижний. Синий и белый будут отходящими в Вашем случае. Только выключатель надо перевернуть.

Отправить ответ

avatar
  Подписаться
Уведомление о
