Сколько розеток можно подключить на один провод 2.5 квадрата?

Сразу же нужно отметить, что согласно ГОСТ Р 53315-2009 в жилых помещениях (квартиры и частные дома) разрешено делать электропроводку для розеток медным кабелем ВВГнгLS с сечением каждой жилы 2.5мм.кв.

Довольно часто в двух и даже в трехкомнатных квартирах на таком кабеле, идущем от распределительного щитка, установлено 15-20 розеток и это нормально. Розеток можно «повесить» на один кабель сколько угодно, ведь они не являются потребителями электрической энергии и не создают нагрузки на кабель. Каждая розетка (даже если несколько механизмов соединены шлейфом) при надежном подключении являются только проводником (также как и кабель).

Главным условием безопасной работы кабеля является чтобы суммарная потребляемая мощность потребителей (электроприборов, устройств), которые будут включены одновременно, не превысила порогового значения для данного кабеля.

ГОСТовский кабель с сечением жил 2.

5 квадрата рассчитан на длительную передачу тока 25-27А, что равняется мощности электрических устройств 5.5-5.9кВт. Превышение этих показателей приводит к нагреву проводника и как результат – возможность возникновения пожара.

При необходимости подключить электроприборы с большей суммарной мощностью, рекомендуется розетки разделить на две или больше линий. Каждая группа, при этом, запитывается отдельным кабелем.

На сегодняшний день при наличии большого количества электротехники такой принцип используется в квартирах и домах при проектировании и устройстве электропроводки – отдельные линии прокладываются на кухню, в санузлы и в жилые помещения (зал, спальня, детская…).

Для энергоёмких электроприборов, таких, к примеру, как бойлер, стиралка, кондиционер, электроплита, духовой шкаф… прокладывается отдельная линия и устанавливается только одна розетка или прибор подключается напрямую к электро кабелю.

Каждая отдельная линия или розеточная группа должны быть защищены своим автоматическим выключателем или дифавтоматом.

Вывод: на один кабель сечением 2.5 квадрата можно подключить неограниченное количество розеток, с условием, что суммарная мощность подключенных к ним потребителей не будет превышать 5.5-5.9кВт. Но как показывает практика, максимальными нагрузками лучше не злоупотреблять и оставлять 20% запаса мощности для кабеля. Значит безопасной будет максимальная нагрузка на кабель 2.5 квадрата – 4.4 – 4.7кВт.

Как подключить розетку своими силами

Представить себе жизнь без электроэнергии невозможно, и большинство приборов получают её посредством включения в электрическую розетку. Поэтому многие люди задаются вопросом о том, как подключить розетку и выключатель своими силами, по тем или иным причинам не желая прибегать к помощи профессиональных монтажников. На самом деле в этой операции нет ничего особенно сложного, и осуществить её можно самостоятельно. Для этого нужны будут стандартные инструменты, которые обычно имеются в любом доме, соблюдение техники безопасности и следование нижеприведённым инструкциям, в которых мы расскажем, как правильно подключить розетку.

Но перед началом работ не забудьте убедиться, что домовая сеть обесточена!

Какие они бывают

• Встроенные. Они размещаются внутри стены, а снаружи располагается только их внешняя часть с технологическими отверстиями для подключения электроприборов, и декоративная накладка (рамка), прикрывающая их. В последнее время встроенные розетки становятся всё более и более популярны.
• Накладные. От встроенных они отличаются тем, что основной их узел размещается не внутри стены, а снаружи, в пластиковом (чаще всего) корпусе. Такие модели проще в установке, так как для их монтажа не приходится проделывать в стене отверстие, но они занимают больше места и заметно выступают вперёд.
• Заземлённые. Не все модели оснащаются заземлением, но именно их нужно приобретать для подключения ряда приборов, например, стиральных машин. Визуально такую розетку можно отличить от незаземлённой благодаря наличию наличию на ней специальных усиков, к которым крепится заземляющий кабель. Поэтому, собственно, вопрос о том, как подключить розетку с заземлением, и не стоит — всё делается точно так же, как и обычно, за исключением этого кабеля.
• Закрытые. Такие розетки оснащаются специальной крышкой, и их обычно устанавливают с одной из двух целей. Первая — защитить внутреннюю часть розетки от попадания влаги, например, в ванной комнате. Вторая — закрыть розетку от маленьких детей.
• Розетки с таймером. Они позволяют точно регулировать время работы того или иного электрического прибора, автоматически размыкая цепь после срабатывания таймера, который заблаговременно устанавливается на нужное время.
• Розетки с функцией выталкивания вилки. Подобные модели оснащаются специальной кнопкой, нажатие на которую позволяет легко и без усилий извлечь штепсель вилки.

Самостоятельное подключение

Задаётесь вопросом, как правильно подключить несколько розеток? Или, может быть, как подключить двойную розетку? Или любую другую? На самом деле монтаж любых их типов происходит практически одинаково. Для начала нужно обесточить сеть и убедиться в отсутствии тока, для чего можно воспользоваться специальным прибором. В случае замены старой розетки на новую сперва надо разобрать ту, которая больше не будет эксплуатироваться, тщательно очистив при этом подрозетник, в котором обычно накапливается пыль и грязь. Если подрозетника нет, хорошей идеей будет купить и установить новый.

Для того, чтобы облегчить себе работу, достаточно будет оставить порядка 10 сантиметров свободного кабеля. Концы нужно зачистить на длину примерно в 2 сантиметра. Кабели обычно маркируются согласно стандартной схеме, но, если у вас есть сомнения, всегда можно использовать тестер, который поможет определить ноль, фазу и заземление. Стандартная схема подключения такова: справа располагается фаза, слева — ноль, а внизу и по центру — заземление, если таковое предусмотрено конструкцией. Установив провода в узел розетки, их необходимо зафиксировать на месте. В зависимости от модели потребуется либо закрутить их винтами, либо просто вставить их в клеммы, которые сделают всё остальное.

Двойные или тройные розетки в этом плане практически не отличаются от обычных одинарных, так что вопрос о том, как подключить тройную розетку, тут не стоит. Всё то же самое, только контактов внутри узла больше, вот и всё.

Как подключить несколько розеток

Это возможно проделать одним из трёх способов:

• Параллельное подключение. В таком случае для каждой розетки подводятся свои кабели, идущие от распределительной коробки. Этот метод наиболее надёжен, потому что в случае выхода из строя одной из розеток остальные продолжат функционировать. Однако, придётся потратиться на большее количество проводов и аккуратно проложить их все.
• Последовательное подключение. В таком случае все розетки подключаются на одном уровне, друг за другом. Этот способ проще всего, но провода в таком случае подвергаются большей нагрузке. Если Вы раздумываете над тем, как подключить две обычных розетки, можно прибегнуть именно к нему. Но не забывайте, что с точки зрения функциональности последовательное подключение сродни использованию обычного удлинителя, и одновременное использование нескольких электроприборов, потребляющих большое количество энергии, в таком случае нежелательно.
• Смешанное подключение. Комбинация двух вышеперечисленных способов.

Маркировка проводов

Иногда производители не следуют общепринятым стандартам, так что перед подключением кабелей желательно проверить их все тестером. Но чаще всего используются следующие цвета:

• Заземление — жёлтый, зелёный или жёлто-зелёный.
• Ноль — синий, голубой или чёрный.
• Фаза — красный, коричневый или белый.

Провода

Какие провода к розетке подводить? Обычно они уже проложены прямо в стене, но, если их нет, или если Вы хотите их заменить, то просто сообщите нашим консультантам Ваши пожелания, и они вам подскажут. Обычно используются алюминиевые или медные провода, поэтому рассмотреть стоит оба этих варианта. Медная проводка отличается большей гибкостью, но стоит несколько дороже. Разница в цене не критична, хотя более низкая стоимость остаётся одним из факторов огромной популярности алюминиевых кабелей.

Что такое двухклавишная розетка

Она представляет собой сразу два объединённых воедино устройства — розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет не разбрасывать электротехническую аппаратуру по всему помещению, а сгруппировать её всю в одном месте, если, конечно, выбранное место одинаково удобно для обоих целей. Двухклавишную розетку подключить не сложнее, чем любую другую, просто потребуется отдельно подвести провода для самого выключателя. Такой объединённый блок отлично смотрится в большинстве интерьеров, и позволяет реализовать самые разные дизайнерские решения.

Техника безопасности

Работая с любыми электроприборами, никогда не забывайте, что при неправильном к ним подходе они могут представлять собой опасность. Никогда не прикасайтесь к ним, предварительно не убедившись в отсутствии тока в сети. А если у Вас есть сомнения, то доверьте дело профессионалам, которые всё сделают за Вас.

Подключение розеток. Этапы подключения электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

1. — проложен провод;
2. — выбрано место установки;
3. — установлены подрозеточные коробки;
4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа. В этой статье рассмотрен пример подключения розеток скрытого типа.

Подключение розетки в несколько этапов

1. Отключаем автомат. Подключение розетки — работа не сложная, однако не стоит пренебрегать такими вещами как электробезопасность. Для этого необходимо снять напряжение с подключаемой розетки. Сделать это можно отключив автоматические выключатели на вводе или выкрутив пробки ( при их использовании).

2. Проверяем отсутствие напряжения. Перед тем как откручивать крышку и прикасаться руками к оголенным проводом и контактам необходимо окончательно убедится в отсутствии напряжения. Сделать это можно обычным указателем напряжения, индикатором или мультиметром.

Если вы решили заменить розетку на новую то сначала нужно демонтировать старую. Для этого снимаем крышку, откручиваем винты прижимающих «лапок». Когда прижимающие «лапки» перестанут удерживать розетку, вытягиваем ее с коробки и аккуратно откручиваем питающие провода.

3. Зачищаем провод. Перед подключением розетки необходимо подготовить торчащий из подрозетника провод. Если проложенный провод или кабель с двойной изоляцией (типа ПВС, ШВВП, ВВГ) то с него снимают 15 – 20 см внешней изоляции. После этого он становится более гибким для подключения.

Если провожен сдвоенный провод с одинарной изоляцией (типа ППВ) то можно на 5 – 10 см отделить жилы друг от друга.

4. Подключаем новую розетку. Сначала нужно подсоединить питающий провод к контактам. Для этого примерно на 5 – 10 мм снимается изоляция с токопроводящих жил провода. Оголенная часть провода заводится в клемму для подключения и надежно затягивается винтом. При затягивании винта не нужно оказывать чрезмерных усилий, иначе можно передавить провод.

Существует «хорошее» и «надежное» подключение проводов.

При хорошем подключении зачищенные провода заводятся в клеммы и затягиваются. При надежном подключении зачищенные провода сгибаются в кольцо диаметром 4 – 5 мм.

Такой способ подключения контактов хоть и занимает больше времени, однако имеет несколько преимуществ:

• — во-первых, соединение более надежно;
• — во-вторых, при таком соединении площадь соприкосновения токопроводящего контакта с проводом будет больше, следовательно, контакт меньше будет нагреваться.

Если провод многожильный, то перед подсоединением его лучше залудить припоем.

Если производится подключение розеток с заземлением, заземляющий провод подсоединяется к соответствующей клемме – «клемма заземления». Эта клемма соединяется с заземляющими усиками. Перед подключением заземляющей жилы провода необходимо убедится, что именно эта жила является заземляющей.

5. Установка розетки в подрозетник. После присоединения всех питающих проводов нужно установить рабочую часть розетки в подрозетник. Устанавливать ее нужно ровно без перекосов на одном уровне со стеной. Питающие провода при этом аккуратно скрывают в подрозетнике.

Когда розетка будет выставлена ее необходимо надежно закрепить в этом положении. Для этого на ней имеются специальные прижимающие «лапки» с винтами. Закручивая эти винты, «лапки» раздвигаются, тем самым фиксируют розетку.

В розетках нового образца прижимающие «лапки» не предусмотрены. Их фиксируют с помощью винтов, которые расположены в подрозетнике.

6. Прикручиваем крышку. Когда рабочая часть розетки будет надежно установлена в подрозетнике, можно прикручивать крышку.

Как подключить двойную розетку

Рассмотрим пример подключения двойной розетки двух типов:

• — стационарная двойная;
• — собранная двойная.

Стационарная двойная розетка

Для подключения двойной розетки в ней предусмотрены контакты с зажимами. Часто бывает, что двойная розетка не имеет верх или низ. То есть контакты для подсоединения к ней проводов расположены как сверху, так и снизу – две пары контактов.

Исходя из этого, можно сделать вывод, что подключить двойную розетку можно «правильно» и «не правильно».

Правильное заключается в подключении питающих проводов к разным токопроводящим пластинкам.

Не правильное когда два питающих провода фазу и нуль подсоединяют к одной токопроводящей пластинке. Такое подсоединение крайне опасно, так как при включении автомата произойдет короткое замыкание, и возможно повреждение электропроводки.

Собранная двойная розетка

Под понятием собранная двойная, имеется ввиду расположенных рядом двух и более одинарных розеток.

Что делать если необходимо подключение двух розеток но питающий провод подведен только к одному подрозетнику?

Для этого нужно сделать перемычку, перебросить кусок провода из первой коробки во вторую и подсоединить все эти провода параллельно между собой.

Понравилась статья — поделись с друзьями!



Установить двойную розетку вместо одинарной.

Параллельное и последовательное соединение розеток

Все большую популярность набирают двойные розетки, подключение которых улучшает качество быта в современных квартирах. В этой статье также представлены описания компьютерных и телефонных розеток, способы их подключения и монтажа.

Количество бытовых электроприборов в доме увеличивается, следовательно, требуется больше гнезд, куда можно их включить. Ничего сложного в установке нет, надо лишь знать элементарные правила электробезопасности и последовательность выполнения работ. Перед любыми работами с электричеством необходимо отключить напряжение в щитке (выключив автомат питания) и проверить его отсутствие индикатором напряжения.

По способу подключения существует два типа двойных розеток:

Выбор кабеля перемычек очень важен. Материал провода внутреннего подключения должен совпадать с материалом входного кабеля. Если к розетке подходит медный кабель, то перемычку следует сделать медную. Если алюминиевый, то, соответственно, использовать чтобы избежать окисления контактов. Сечение провода для перемычек также должно совпадать с сечением входного кабеля для равномерного распределения нагрузок.

Немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

Рассматривается на примере подключения двойной розетки с параллельным соединением. Для начала надо определить, где фаза, а где ноль на подведенном проводе. Для этого следует кратковременно включить автомат питания и проверить наличие напряжения индикаторной отверткой. Снова отключить электричество. Каждый провод завести в подрозетник через разные отверстия. Подключение двойной розетки производится в самом корпусе. Нужно проложить в паз между двумя подрозетниками кусок кабеля для перемычки, отрезанный на нужную длину. Лучше всего провода зачистить стриппером (ручной инструмент для аккуратной зачистки) на 1,5 см от края и обжать наконечниками при помощи кримпера (ручной инструмент для обработки концов кабеля), закрепить в клеммы розетки. Если специального оборудования нет, можно зачистить провод от изоляции острым ножом, стараясь не повредить жилы, скрутить концы проводов пальцами и облудить паяльником.

После того как кабель будет приготовлен к подключению, двойную розетку подносят к подрозетнику и прикручивают входящие провода к первому гнезду. Важно прикрутить фазу на один контакт, а ноль — на другой. Затем от первой розетки протягивают через паз в стене (высверленный ранее) провода перемычки ко второй розетке и подключают к клеммам. Соответственно, фазу — к фазе, ноль — к нулю. Подключение двойной розетки с заземлением отличается наличием еще одного проводка желто-зеленого цвета. Он приходит к подрозетнику и соединяется с пластиной заземления на розетке, обхватывает лапками вилку с наружной стороны.

Подключение двойной возможно, но нежелательно, так как есть риск перегорания электроприборов при коротком замыкании и поражения человека электрическим током. Тем не менее в старых домах заземление в проводке не предусмотрено, и большинство жителей обходится без него.

Бывают случаи, когда необходимо подключение двух двойных розеток. Тогда все они соединяются параллельно, либо покупается сетевой фильтр на четыре и более гнезд.

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине. Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами — вставляется розетка, затягиваются болты крепления. Завершающий этап — установка декоративной панели.

Иногда требуется совместить двойной выключатель с розеткой, подключение такого устройства часто необходимо в коридоре около санитарной комнаты. Чем отличается его монтаж от подключения обычной розетки? Во-первых, необходимостью высверливать овальное отверстие в стене для подрозетника (кстати, последний должен быть тоже овальной формы), во-вторых, подключением большего количества проводов.

К подрозетнику подходят провода с фазой и с нулем, еще к каждому выключателю подводятся по два провода от осветительного оборудования (например, из коридора и санузла). Последовательность работы такая же, что и в случае подключения двойной розетки. Отличается лишь схема подключения.

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель — витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета — какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора — внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

Телефонная розетка легче в подключении, чем электрическая, и не представляет опасности для жизни (в режиме ожидания — 60 В). Отключить телефонную линию часто не представляется возможным, поэтому нужно соблюдать требования по электробезопасности при работе. Необходимо помнить, что в момент входящего вызова напряжение в цепи составляет 120 В.

Розетки бывают разных типов, предлагается рассмотреть самый распространенный вариант — 6P2C (RJ11), представленный на фото.

Для того чтобы подсоединить телефонную розетку, нужно выполнить несколько пунктов:

Подключение двойной телефонной розетки ничем не отличается от одинарной, потому что различия схемы уже присутствуют в самом корпусе.

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Решить проблему можно, если произвести монтаж двойной розетки.

Перед началом работы необходимо определить, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки. Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.

Кабель используется одинакового с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А.

Этапы установки — делаем все по порядку

Схема подключения двойной розетки состоит из следующих этапов:

На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.

Видео о том, как установить двойную розетку

Мало кому удавалось избегать проблемы недостатка розеток в квартире. Особенно это касается домов, построенных еще во времена СССР, где количество розеток в комнате, высоту и место их установки определяли какие-то неведомые никому правила из «тайных манускриптов», лишенных инженерного обоснования и здравого смысла. В результате жители получали розетки, как будто специально скрытые за шкафами и диванами и «паутину» дополнительных удлинителей, тянущихся к нужным местам под диванами и коврами.

Такие меры хоть и являлись тогда единственным спасением, но безопасности они не добавляли, так как в один удлинитель могли «втыкать» одновременно электрокамин, утюг, фен и другие мощные потребители электрической энергии. И очень хорошо, если в щитке срабатывал , но происходило это далеко не всегда. Настоящей «спасительной соломинкой» в такой ситуации может послужить двойная розетка, которая устанавливается вместо одинарной в ту же монтажную коробку. В статье мы рассмотрим в каких случаях можно устанавливать эти устройства, какие существуют их разновидности, подробно разберем сам процесс монтажа.

Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной . Состав механизма можно увидеть на следующем рисунке.

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Цены на двойные розетки

двойная розетка

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

• Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
• В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.

• Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
• Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
• В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2-5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.

• В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).

Как выбрать хорошую двойную розетку

Для того чтобы правильно подобрать двойную розетку стоит узнать какие разновидности их есть. Кратко рассмотрим этот вопрос и сразу прокомментируем в каком случае стоит применять тот или иной вариант.

В России, странах бывшего СССР и в большинстве европейских государств применяют два основных стандарта разъема:

• Разъем типа C . В таких розетках отсутствует заземляющий контакт, отверстия находятся на расстоянии 19 мм. вилки могут иметь штырьки диаметром 4 или 4,8 мм и длиной 19 мм. такой разъем предназначен для подключения тех электроприборов, которые не требуют заземления, например, фен, электробритва, пылесос, ручной блендер и другие. У этих приборов вилка также не имеет заземляющего контакта. Такие розетки в нашей стране еще называют «советские», хотя в СССР были немного другие стандарты. Тем не менее после увеличения диаметра отверстий в крышке сверлом или надфилем большинство европейских вилок «принималось» советскими розетками.

Цены на на двойные розетки с заземлением

двойные розетки с заземлением

• Разъем типа F . Этот стандарт еще называется Schuko (Шуко), он был разработан в Германии и широко распространен в Европе. Мы его знаем, как розетки с заземлением или «евророзетки». Разъем типа F отличается от разъема типа C тем, что в розетках, кроме фазы и нуля, есть изогнутые скобы, подключенные к проводу заземления. На вилке присутствуют плоские металлические контакты защитного нуля, которые при вставке в розетку подключаются к скобам раньше. Вся сложная бытовая техника, продаваемая в России и требующая заземления корпуса, оснащена вилками типа F. Розетки этого стандарта также могут «принять» все вилки стандарта C.

Если предполагается устанавливать двойную розетку в квартире или доме, где имеется система заземления, то следует выбирать однозначно стандарт F, а если нет, то стандарт C. однако, надо сделать важное замечание – некоторая бытовая техника обязательно должна подключаться к розетке с заземлением. Как же тогда быть, когда третьего провода в розетке просто нет? В этом случае от подъездного щитка проводят отдельный трехпроводный кабель под защитой своего автомата соответствующего номинала. В квартире для таких приборов устанавливают розетки с заземлением. Кабель временно проводят открыто в или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением.

Некоторые «умельцы» устанавливают розетку с заземлением и в ней делают перемычку между рабочим нулем и защитным нулем (заземлением). Это является грубейшим нарушением и опасно для жизни!

По способу монтажа розетки могут быть:

• Встроенные розетки – те, что монтируются при скрытой проводке в монтажную коробку.
• Накладные розетки – монтируемые на поверхность стен при открытой проводке.

В некоторых ситуациях очень выгодно установить накладную розетку, так как некоторые модели имеют два отдельных механизма собранных в одном корпусе. Это означает, что все те недостатки двойных розеток, о которых мы говорили выше, не будут их касаться.

По степени защиты IP (защита оболочки устройства) двойные, да и любые другие, розетки, применяемые в быту, могут быть:

• IP22 – это означает, что в розетку нельзя проникнуть предметами, имеющими диаметр более 12,5 мм (пальцы) и вертикально капающая вода не должна нарушить работу устройства. Эта степень защиты достаточна для жилых помещений, но если в доме есть дети, то рекомендуется выбирать изделия с более «серьезной» IP.
• Розетки со степенями защиты IP33 и IP43 уже имеют защитные шторки, препятствующие проникновению внутрь различных предметов от 2,5 мм в диаметре (IP33) и от 1 мм (IP43). То есть любознательные дети не смогут засунуть в розетку ни палец, ни отвертку, ни проволоку, ни даже мамину шпильку. От воздействия вертикальных или «косых» брызг эти устройства также защищены, но в санузлах и банях их лучше не применять.

Цены на на двойные розетки «Legrand»

двойные розетки «Legrand»

• IP44 – эти розетки можно устанавливать в санузлах. Они имеют защитные крышки с резиновыми прокладками и не боятся брызг, попадающих с любого направления. Но это вовсе не означает, что такие розетки можно смело поливать из душа.

• IP55 – розетки с такой защитой можно смело размещать на улице, так как они не боятся ни пыли, ни брызг, ни даже водяных струй. Для бытовых розеток IP55 – это наивысшая защита.

На что еще следует обратить внимание при выборе модели двойной розетки? Главное правило при выборе – это не слепая вера в слова продавца, а личный осмотр механизма.

• Розетки на 220 В выпускают на токи 10 A или 16 A. И хоть не факт, что через какую-либо розетку будет протекать ток хотя бы 10 A, все равно надо делать выбор в пользу моделей на 16 A. Запас прочности никогда не помешает.
• Некоторые модели двойных розеток привлекают низкой ценой неопытных покупателей. А при «вскрытии» оказывается, что в этих розетках отсутствует суппорт или он примитивный в виде двух «ушек». Также с осторожностью следует относиться к пластиковым суппортам, они очень хрупкие и при монтаже могут расколоться.

• Если розетка оборудована защитной накладкой для контактной группы, то это говорит о ее качестве. Такая защита помогает защитить контакты от внешней среды, предотвращает появление поверхностных «гуляющих» токов, вызывающих утечки и разогрев.

• Желательно, чтобы винты подтяжки клемм находились с лицевой стороны механизма. Об удобстве этого мы выше уже сообщили.
• Если контактную группу не видно под накладкой, то ее надо аккуратно снять и убедиться, что клеммы оборудованы пружинными скобами. А также желательно посмотреть, что из себя представляет гайка – кусок жести с резьбовым отверстием или что-то помощнее.

Слева — обычная контактная группа, а справа хорошая

• Все розетки, в том числе и двойные, обязательно должны быть оборудованы монтажными лапками из нормального металла, который не будет сгибаться при малейшем усилии. При раскручивании винтов, отвечающих за положение лапок они самостоятельно должны прижиматься к корпусу розетки при помощи встроенной пружины. Однако, некоторые производители экономят на пружинах и лапки просто стягивают обычной резинкой, которыми стягивают пучки зелени на рынках. Такой подход говорит о многом – если сэкономили на пружинках, то, наверняка «косяки» в конструкции еще обязательно будут.

• Большинство механизмов современных розеток оборудованы так называемым пожильным вводом. На самом деле это просто отверстие, которое «пропускает» к зажимной клемме только одну жилу провода. В розетках на 16 Ампер, это медная моножила с площадью поперечного сечения 2,5 мм² или обжатая наконечниками НШВИ многогопроволочная жила того же сечения. Обычно у каждой из клемм расположено два таких отверстия, что дает намек на параллельное включение розеток шлейфом, чего делать категорически не стоит. Наличие в розетке пожильного ввода с какой-то долей вероятности гарантирует, что под клемму не «напихают» разнородных проводов самых несовместимых диаметров.

Пожильный ввод — это не что иное, как ограничение доступа к клеммам

Пожильный ввод – это, безусловно, хорошая опция для большинства, но не для профессиональных электриков. Для них это является своеобразным «наказанием». Самым надежным и с механической, и с электрической точки зрения, является резьбовое соединение с винтом, шайбой, клеммой и гайкой, но провод вводится в не прямым, а свернутым в колечко с диаметром немного больше, чем у винта. По площади контакта такое соединение превосходит то, что предлагают в розетках с пожильным вводом в 2-3 раза, соответственно и надежность, и долговечность также выше.

Несмотря на неказистый вид — это одно из самых надежных соединений провода с розеткой. Кстати, слева колечко зажато в клемме неправильно

В былые времена опытные электрики даже расплющивали колечко на наковальне, чтобы улучшить контакт. Таким способом можно соединять и несколько проводов, и даже делать контакт с алюминием. Главное условие – каждый провод должен соединяться с предыдущим только через стальную шайбу.

В современных розетках электрики «старой закалки» уже лишены возможности работать привычными для них способами и пожильный ввод, ограничивающий доступ к клемме тому подтверждение.

Видео: Как выбрать розетку, обзор розеток

Краткий обзор характеристик и цен на двойные розетки

Практически в каждой коллекции каждого производителя электротехнического оборудования представлены в том числе и двойные розетки. Мы не имеем намерения «объять необъятное» и представим модели, пользующиеся хорошим спросом, у которых и с качеством все в порядке и цена не сильно «кусачая».

Миниатюра	Производитель, модель	Краткое описание	Средняя цена (июнь 2018 г), руб
	Розетка двойная Legrand Valena, 16 А	Встраиваемая двойная розетка с заземлением, винтовые клеммы, степень защиты IP20	374
	Розетка двойная Legrand Valena Allure, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, безвинтовые пружинные клеммы, степень защиты, IP21	648
	Розетка двойная Legrand Etika, 16 A	Встраиваемая двойная розетка с заземлением, без шторок, винтовые клеммы, IP20	186
	Розетка двойная Legrand Quteo, 16 A	Накладная двойная розетка с заземлением и шторками, винтовые клеммы, IP21	207
	Розетка двойная влагозащищенная Legrand Quteo, 16 A	Накладная двойная влагозащищенная розетка с заземлением, винтовые клеммы, IP44	523
	Розетка двойная Schneider Electric Duet WDE000120, 16 A	Встраиваемая двойная розетка без заземления, винтовые клеммы, IP20	110
	Розетка двойная Schneider Electric Duet WDE000226, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP20	130
	Розетка двойная Schneider Electric W59 RS16-254-18, 16 A	Встраиваемая двойная розетка без заземления с защитными шторками, винтовые клеммы, IP21	113
	Розетка двойная Schneider Electric Rondo RA16-227B-BI, 16 A	Накладная двойная влагозащищённая розетка с заземлением и защитными шторками, винтовые клеммы, IP44	245
	Розетка двойная Viko Yasemin, 16 A	Встраиваемая двойная розетка с заземлением, винтовые клеммы, IP20	80
	Розетка двойная Viko Carre, 16 A	Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP21	120

Монтаж двойной розетки

В принципе, монтаж двойной розетки ничем не отличается от монтажа одинарной, ведь используется та же монтажная коробка, способ крепления тот же. Очень часто двойные розетки устанавливают взамен старых, которые для своего монтажа требовали посадочные места другого диаметра и обычно он был больше, чем диаметр современной коробки 68 мм. В посадочном отверстии старого образца могла быть пластиковая коробка, металлический стакан или просто голая бетонная поверхность.

Кратко рассмотрим из каких этапов может состоять установка двойной розетки.

Изображение	Описание процесса
Монтаж монтажной коробки «с нуля»
	В намеченном месте бурится отверстие коронкой диаметром 68 мм на нужную глубину. Для стандартных монтажных коробок глубина 40 мм, ля увеличенных – 60 мм. коробка примеряется в отверстии и при необходимости оно дорабатывается зубилом.
	Для прокладки питающего кабеля к монтажному отверстию по заранее размеченной трассе прорезается штроба глубиной 20-25 мм. Лучше всего это делать штроборезом с пылесосом.
	В штробу укладывается кабель ВВГ, ВВГнг или NYM 3*2,5 мм². Применение гибких проводов типа ПВС для стационарной прокладки недопустимо!
	В монтажной коробке делается вырез под кабель в нужном месте
	Монтажное отверстие очищается от пыли и смачивается водой из пульверизатора. В небольшой емкости разводится водой небольшое количество гипса и перемешивается до сметанообразной консистенции.
	Узким шпателем в монтажное отверстие намазывается на заднюю и боковую стенку гипс, а потом сразу помещается монтажная коробка (подрозетник) с введенным кабелем. Монтажная коробка должна с усилием входить в отверстие, выдавливая гипс. Незаполненные полости сразу замазываются гипсом. Одновременно идет установка по уровню, определяемым метками на стене и вкрученными в коробку саморезами.
	Через несколько минут монтажная коробка будет надежно зафиксирована в отверстии, а оставшийся гипс можно использовать для замазывания штробы.
Установка монтажной коробки в старую металлическую
	В домах старого фонда розетки могли монтировать в специальных металлических стаканах, удалить которые очень трудно, не нарушив окружающую отделку. Поэтому лучше сделать вставку из пластиковой монтажной коробки диаметром 68 мм. Для этого вначале удаляются бокорезами или ножом все боковые выступающие части.
	Ножом в нужном месте коробки делается вырез под ввод кабеля.
	Задняя часть монтажной коробки отрезается ножом или ножницами по металлу.
	Подрозетник примеряется на месте и от него отрезаются все выступающие части, мешающие расположиться в металлическом стакане. При подгонке монтажной коробки необходимо сохранить целостность отверстий под саморезы крепления. и именно по ним надо выставить ее по горизонтали и вертикали.
	После подгонки коробки в металлическом стакане она крепится к нему короткими саморезами по металлу с пресс-шайбой. Крепление производится в трех местах при помощи шуруповерта с удлинителем. Точки крепления должны быть взаимно расположены под 120° и находиться на цельных частях пластика.
	Крепление пластиковой вставки в металлический стакан также может производиться при помощи строительного клея «Жидкие гвозди» или сочетанием его и саморезов.
Подготовка нового кабеля к монтажу двойной розетки
	Вначале проверяется наличие или отсутствие напряжения в кабеле и в случае необходимости производится отключение соответствующего автоматического выключателя в щитке.
	Кабель вытягивается наружу, монтажная коробка очищается внутри от всех загрязнений при помощи пылесоса.
	От края монтажной коробки отмеряется на кабеле 5-7 см запаса, а остальное срезается.
	Снимается внешняя изоляция кабеля до ввода его в монтажную коробку. Наиболее безопасно это делать специальным инструментом, ножом с пяткой Knipex.
	С концов проводов снимается изоляция на длину примерно 12 мм. Для этого лучше всего воспользоваться специальным инструментом – стриппером, которые не повреждает жилу провода.
Монтаж розетки
	Розетка разбирается, чтобы узнать с какой стороны механизма должны подходить провода к клеммам.
	При помощи пассатижей проводам придается такая форма, чтобы при подключении к соответствующе клемме, провод бы не испытывал никаких напряжений и не появлялось бы усилие выдергивания из клеммы. Механизм розетки примеряется к проводам. Фаза (коричневый провод) подается слева, рабочий ноль (провод синего цвета) – справа, а защитный ноль (провод желто-зеленого цвета) – по центру.
	Провода поочередно зажимаются в соответствующих клеммах механизма розетки.
	При помещении механизма в монтажную коробку надо сразу учесть, куда будут укладываться провода, чтобы они не мешали механизму. Возможно, что придется придать определенный профиль, чтобы они, например, складывались «гармошкой». Механизм двумя саморезами прихватывается к монтажной коробке.
	При помощи лазерного или строительного небольших размеров уровня механизм выравнивается по вертикали и горизонтали потом затягиваются саморезы крепления к коробке. После этого можно подстраховать розетку в монтажной коробке монтажными лапками.
	Устанавливается крышка розетки, подается напряжение и производится его контроль.

Если двойная розетка будет подключаться к уже имеющейся проводке, то разницы никакой не будет, за исключением того, что оголенные концы проводов, участвовавшие в предыдущем монтаже, просто откусываются, а дальше процесс идет как с новыми.

Если кого-то «угораздило» увидеть в своей монтажной коробке алюминиевый провод, который необходимо подключить к двойной розетке, то здесь надо принять определенные меры. А именно- вначале надо перейти с алюминия на медь, а потом уже подключить розетку. В современных розетках контакты латунные. В этом сплаве меди больше всего (не менее 60%). Когда в латунной клемме окажется алюминиевый провод, они образуют гальваническую пару, которая будет способствовать быстрому разрушению места контакта. Особенно быстро будет «таять» алюминиевый провод, а если в помещении повышенный уровень влажности, то нарушение контакта, искре́ние и возможное зажигание дуги «не за горами».

Для перехода с алюминия на медь существует несколько способов, но на сегодняшний день самый простой и эффективный – это использование миниатюрных клемм Wago серии 2273 с контактной пастой, которая снимает оксидную пленку с алюминия, а потом защищает от повторного окисления. Эти клеммы имеют маленькие размеры и легко умещаются в монтажной коробке за механизмом розетки. Для соединения достаточно снять изоляцию с провода на 11 мм и вставить его в клемму до упора. В клемме могут соединяться одножильные площадью поперечного сечения от 0,5 до 2,5 мм².

Видео: Как заменить розетку в квартире своими руками

Видео: Установка двойной розетки Legrand Quteo

Заключение

Независимо от массы критических высказываний по поводу двойных розеток, они продолжают широко использоваться в домашних электропроводках, заняв среднюю нишу между встраиваемыми розетками и наружными. А в переходном периоде, когда далеко не везде проводка модернизирована и отвечает всем современным нормам, двойные розетки играют просто неоценимую роль, повышая безопасность домов и квартир. Две двойные розетки – это минус один удлинитель и минус два тройника, а эти «штучки» могут доставить немало неприятностей.

Мы рекомендуем придерживаться простого правила касающегося каждой установленной двойной розетки. Никогда не следует включать в одну розетку два мощных электроприбора! Например, стиральную и посудомоечную машину; бойлер и посудомоечную машину; кондиционер и электрическую духовку и т. д. А еще мы рекомендуем при выборе двойной розетки следовать нашим рекомендациям и никогда не гнаться за дешевизной, так как плохая двойная розетка ничем не лучше тройника или удлинителя.

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер.

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Подрозетник

Кабель (если предстоит установка розетки, а не ее замена)

• Саморезы

• Мультметр

  Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Проложить кабель

Установить подрозетники

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно.

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным.

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

В квартире обычно есть достаточно свободных розеток, но зачастую получается так, что в одну из них надо включить как минимум два устройства. Решение проблемы очень простое, если заранее озаботиться тем, как подключить двойную розетку. Это один из самых надежных способов раз и навсегда решить проблему выпадающих тройников, параллельно расшатывающих контакты одиночных розеток.

Что собой представляют двойная или тройная розетки

Обычная розетка представляет собой металлические контакты, закрепленные в диэлектрическом корпусе. К каждому из них болтовым соединением крепятся провода. Двойная розетка, устанавливаемая в один подрозетник, состоит из таких же контактов, только они сделаны по краям пластины и на каждой из них есть болтовое крепление для фазного или нулевого провода. Так как медная или латунная пластина в любом случае обладает большей пропускной способностью, чем провод, то именно он является потенциальным «слабым звеном», поэтому во время подключения двойной розетки к затягиванию контактов надо отнестись со всем вниманием.

Принципиальная схема подключения тройной розетки ничем не отличается от двойной – фаза и ноль подводятся к контактам, что находятся на медных или латунных пластинах. Между собой же тройные розетки конструктивно различаются на треугольные или ленточные. Вторая их разновидность это та же двойная, но с дополнительным гнездом для третьего штепселя – все контакты находятся на цельных пластинах. Треугольные в свою очередь приходится делать из нескольких кусков, соединяя их между собой заклепками. Теоретически это несколько снижает надежность контактов, но если не нарушать правила эксплуатации то треугольная тройная розетка, устанавливаемая в один подрозетник, без нареканий работает долгие годы.

Почему именно двойная розетка

Недостатки у решения поставить двойную розетку найти очень сложно. Едва ли не единственный довод который приводится против, высказывается скорее всего просто «из вредности» и говорит о том, что ее подсоединение к сети повышает риск перегрузки – кроме семей, в которых есть электрики, никто не станет даже задумываться о том, «потянет» ли одна точка два мощных электроприбора.

На практике же для подключения таких устройств, стабильно потребляющих ток большого ампеража, делают отдельные розетки, поэтому в обычных условиях для возникновения длительной опасной перегрузки должно сойтись несколько факторов, сочетание которых представляется очень и очень маловероятным.

На что рассчитана среднестатистическая розетка

Первый момент это сила тока, которую может выдержать розетка – обычно этот параметр указан на ее крышке, реже – на внутренней части. Старые советские устройства, которые сейчас все реже можно найти (их заменяют едва ли не в первую очередь из-за необходимости подключать современные евроштепсели), в основной свей массе, рассчитаны на ток 6 Ампер. Современные, даже посредственного качества, имеют маркировку уже 10 (если она без заземления) или 16 Ампер.

Что означают эти цифры, поможет узнать школьная формула расчета мощности электрического тока – в ней должны разобраться даже гуманитарии. P (мощность) = I (сила тока) * U (напряжение), а учитывая что напряжение в бытовой сети всегда постоянное и равняется 220 Вольт, вычислить о чем говорит маркировкой по силе тока достаточно просто.

• 220 Вольт * 6 Ампер = 1320 Ватт = 1,3 кВт
• 220 Вольт * 10 Ампер = 2200 Ватт = 2,2 кВт
• 220 Вольт * 16 Ампер = 3520 Ватт = 3,5 кВт

Мощность бытовых электроприборов

Наглядно представить, где можно без опасений выполнять подключение двойной розетки, можно по сравнению наиболее часто используемых электроприборов:

Учитывая рекомендации ПУЭ: как правильно подсоединить мощные кухонные электроприборы, бойлеры и кондиционеры – к ним всегда подводится отдельная линия, очень сложно представить себе в какой ситуации монтаж двойной розетки повлечет за собой одновременное включение двух устройств, суммарной мощностью большей чем 2,2 кВт. Пользоваться утюгом одновременно с пылесосом или феном достаточно проблематично – остаются только микроволновка с электрочайником, но вместе они работают максимум 5-8 минут, а запас прочности в электротехнике не пустой звук. Плюс ко всему, для таких электроприборов обычно ставят хорошие розетки на 16 Ампер.

Установка двойных и тройных розеток

Нет никакой разницы между тем, как сделать подключение тройной розетки, двойной или ординарной – все шаги полностью одинаковые. Разумеется, все работы надо выполнять с отключенным электричеством:

• В стене высверливается отверстие, куда будет устанавливаться подрозетник и штроба, по которой будет подводиться провод (если выполняется установка с ноля).
• Готовится гипсовый или цементный раствор – немного, чтобы хватило закрепить в стене подрозетник.
• Заподлицо со стеной устанавливается коробка подрозетника (провода заводятся внутрь него, а перед этим их концы надо замотать изолентой, чтобы на жилы не попал гипсовый раствор). Потом надо выждать положенное время, чтобы раствор полностью затвердел – в зависимости от состава это может занять от 15 минут до суток.
• Далее с концов проводов снимается изолента, при необходимости нужное количество изоляции, жилы заводятся в крепления контактов и затягиваются. Вопреки некоторым мнениям, нет никакой разницы, как подключить тройную розетку (это же касается двойной и одинарной) – фазный провод можно зажимать как на правом контакте, так и на левом. Главное, чтобы был хороший контакт между жилой и клеммой, для увеличения его площади, жилу можно немного сплющить плоскогубцами.
• Затем внутренняя часть устанавливается в подрозетник – выставлять здесь ничего не придется, так как на ней есть ограничитель, которым она прижимается к стене. Когда розетка полностью выравнена, затягиваются распорные лапки, а ограничитель прикручивается к подрозетнику.
• Последний шаг это закрепление крышки – она прикручивается к внутренней части болтами.

На каком шаге нужно включать электричество зависит исключительно от степени любопытства – правильно выполнено соединение или нет. Можно проверить напряжение сразу же после подключения проводов, после установки внутренней части в подрозетник или после того, как монтаж полностью завершен.

Процесс установки двойной розетки показан в этом видео:

Двойные и тройные розетки, набранные из ординарных

Смысл такого подключения в том, что от распределительной коробки к одной из розеток подходят фазный и нулевой провода, а от ее клемм следующим проводом подключается третья и так далее. По сути это получаются не двойные, а сдвоенные (строенные) розетки, что подключаются в отдельный блок, который все равно запитан от одного провода.

Соединенный таким образом ряд розеток легко поддается ремонту – если какая-то его часть выйдет из строя, то поменять придется только поломанную деталь.

Соединяющий блоки розеток провод подбирается такого же сечения, как и тот, что приходит к первой из них. Если такого же нет, то без особых проблем можно взять провода с жилой большего сечения, но ни в коем случае не наоборот – при нагрузке большей чем щадящая, соединяемый в такие контакты провод скоро начнет греться и окисляться. Блоки розеток вообще устанавливаются в тех местах, где не предполагается использование большого количества мощных приборов, хотя, если подводящий и соединяющий провода достаточного сечения и контакты розеток хорошо зажаты, то работу обогревателя в паре с еще несколькими устройствами они свободно выдержат.

Еще один нюанс есть при установке подрозетников – их монтаж можно делать по одному, или найти целый блок, который сразу вставляется в высверленные в стене отверстия. В остальном все делается так же, как и с обычной розеткой.

Подробный рассказ о подключении блока розеток в этом видео:

Что лучше выбрать

Как итог – использование двойных и тройных розеток это прекрасная альтернатива необходимости подключать в ординарные переноски, тройники и прочие устройства, позволяющие работать от одной точки сразу нескольким приборам.

Единственное правило, которое надо запомнить, не утруждая себя подсчетами киловаттов – не включать в одну розетку или их группу несколько мощных устройств, например обогревателей. В бытовых условиях очень сложно представить себе ситуацию, когда это может понадобиться, но если такая необходимость возникла, то лучше выбирать розетки на разных, а лучше противоположных, стенах.

Рекомендуем также

Создание электросети: как подключить розетку к щитку?

При создании домашней электропроводки важно определиться со схемой соединения точек доступа к электричеству со щитком (счетчиком), способом прокладки сети. От того, как подключить розетку, зависит пожарная безопасность дома, комфортность использования электроприборов. Никому не хочется, чтобы свет выключался после каждого включения чайника или приборы ломались от перегрева. Подключение розетки можно выполнить одним из 3 способов: параллельное, смешанное, последовательное соединение. Либо использовать популярный в Европе кольцевой метод.

Самая удачная схема подключения розеток не обеспечит желаемого результата, если они не сделаны по государственным нормам и правилам электротехнической безопасности.

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

Преимущества: параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Недостатки метода:

Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

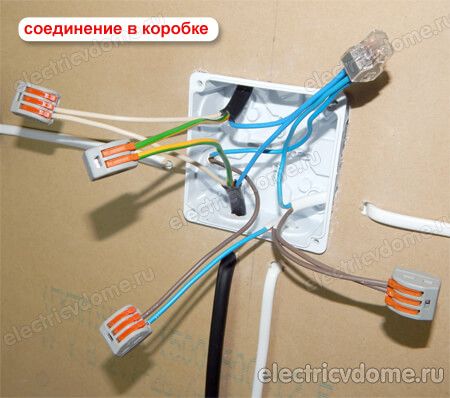

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

Преимущества метода:

повышает надежность системы, в которой используются шлейфовые соединения;
экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Создание шлейфа

Подключение розеток, их соединение – работа для профессионала. Выполняя её не имя достаточного опыта, вы подвергаете жилище опасности. Ввиду недобросовестности некоторых исполнителей нельзя слепо верить нанятому человеку — нужно хотя бы в общих чертах знать, как правильно подключить розетку и как соединить две розетки. Это позволит проконтролировать ход выполнения задачи.

Самое простое соединение — проведение отрезков проводов (перемычек) от одного контакта розетки к аналогичному контакту следующей. Данный метод — не самый лучший. Он применяется неопытными электриками. Из-за подключения розетки к розетке таким способом страдает клемма первого прибора — вся нагрузка проходит через него. Из-за этого деталь со временем выгорает.

Чтобы качественно соединить 2 или несколько устройств, нужно подсоединить провода в каждом подрозетнике следующим образом:

Начинают с последней ячейки блока, к ней подводят основной кабель. Каждый из проводов (фазу, ноль и заземление) заводят в специальный СИЗ-колпачок и в него же — два отрезка того же цвета. Один подводится к контактной группе, другой — перемычка, которую выводят в следующий стакан.
В последующих ячейках действуют по аналогичной схеме. Проведенная перемычка — это силовой кабель, по которому будет передаваться ток.

Подключение двух и более точек доступа таким способом — гарантия более длительной службы всего блока, так как основная нагрузка проходит по соединяющему провода колпачку.

Как провести провода

Устанавливая в доме розетки, перед тем как их подключить, необходимо определить, какая будет сеть – внешняя или внутренняя. Из названий понятно различие двух способов прокладки: в первом случае монтаж осуществляется поверх стен, во втором — провода прячутся внутри. Каждый из методов имеет свои преимущества и недостатки, о которых нужно знать, чтобы сделать осознанный выбор.

Наружная проводка

Используются специальные коробы (кабель-каналы), в которые укладывают провода. Их стоимость будет не особо заметной в общей цене электропроводки. Вариант попроще — монтаж на скобы. Но тогда кабель не будет защищен.

Преимущества:

Перед тем как подключить розетки, не придется штробить стену, а после работы заделывать её. Сеть удобнее расширять.
Монтаж не требует использования специнструмента.
Бесшумность работы.
В случае обрыва проводки, возникновения поломки легко найти проблемное место, не нужно вскрывать стену.
Высокая скорость — в 2–4 раза быстрее, чем монтаж скрытой проводки. В ходе выполнения задачи не появится форс-мажоров по типу поломанного инструмента или отвалившегося куска стены.

Недостатки:

Незащищенность кабелей от внешних воздействий — электромагнитных излучений, механических повреждений, перепадов температур. Оболочка провода постепенно изнашивается, даже если он находится в кабель-канале.
Эстетическая непривлекательность. Внешняя сеть может испортить интерьер помещения. Но если применить фантазию, возможно сделать её преимуществом, выгодно обыграть.
Если стены деревянные, понадобятся специальные крепежи, позволяющие отдалить проводку на 5–10 мм.

Данный способ оправдан, если создаваемая сеть временная или в дальнейшем будет расширяться. Если планируется добавить 1-2 точки доступа, лучше выполнять скрытый монтаж — провести розетку от розетки можно будет по стене.

Скрытая проводка

Для работы понадобится штроборез. Перед тем как провести розетку, создать сеть, нужно сделать разметку, начертить план, выполнить расчеты. Исправление ошибок будет стоить достаточно дорого.

Многие спрашивают: можно ли сделать скрытую проводку в деревянном доме. Да, но провода должны укладываться в металлические трубы.

Преимущества:

проводка не портит внешний вид помещения, не мешает делать облицовку стен;
соответствует всем требованиям пожарной безопасности;
защищенность проводов;
подключёнными точками доступа безопасней пользоваться, так как все части, находящиеся под напряжением, спрятаны в стене.

Недостатки:

во время установки будет шумно и пыльно;
сложно делать ремонт проводки в случае её повреждения, необходимо использовать детектор, чтобы найти место возникновения неполадки;
можно повредить один провод гвоздем или саморезом при простых домашних работах.

Правильное планирование нивелирует недостатки, делает их незначительными. Если начертить схему расположения кабелей, в будущем не возникнет проблем с их поиском.

Подключение розеток от одной розетки. Как подключить четыре розетки от одного провода

Выполнение рутинных бытовых обязанностей существенно облегчают многочисленные технические устройства и оборудование. «Неутомимые труженики» освещают помещения, стирают, взбивают, пекут, моют посуду вместо нас. Однако просто купить их недостаточно, технику требуется грамотно подключить, согласитесь.

Вспомните, сколько негативных эмоций вызывает сработавший автомат, отключивший линию из-за перегруза в крайне неподходящий момент. Совсем немного удовольствия доставляет испорченный бойлер, компьютер, холодильник. А ведь перечисленные неприятности можно банально предупредить и вообще исключить, в чем мы с удовольствием готовы помочь.

Для этого нужно всего лишь выяснить, как производится параллельное и последовательное подключение розеток для домашней техники, в каких случаях применяются схемы «шлейфом» и «звездой». С этой весьма полезной информацией ознакомит предложенная нами статья.

Сегодня подключение розеток осуществляют двумя способами: в первом обустраивается для каждой точки отдельная линия электропроводки, во втором – к одной ветке подключается сразу несколько точек.

Тип устанавливаемых розеток тесно связан со разновидностью разводки: используются ли однофазные розетки, оснащенные заземлением или без него, либо же устанавливаются трехфазные устройства для запитки приборов, которые работают при сети напряжением в 380Вольт.

Преобладающее большинство технических устройств, нуждающихся в подключении к электроснабжению, расположено или приурочено к кухне и ванной комнате:

Галерея изображений

Розетки для мощных потребителей, например, электрических духовых шкафов или бойлеров, подключают отдельной линией. По возможности используют при монтаже цельные куски кабеля, лишенные каких-либо соединений. Электролинии прокладываются по отдельности от щитка до каждой точки, что несколько напоминает по схеме исходящие от звезды лучи.

При необходимости подключения каждого такого потребителя запитываемая точка должна выдерживать номинальный ток в 16 – 32А. На ток с таким же показателем рассчитан и стоящий на входе .

Шлейфовое подключение выбирают в том случае, если необходимо запитать электрические розетки одной группы. Эти группы формируются в соответствии с расположением по дому приборов.

Розетки с отдельными линиями – единственно верный вариант для обслуживания мощных бытовых приборов типа стиральной машинки или электроплиты

Способ предполагает соединение всех элементов к общей питающей линии электропроводки.

Чтобы свести на «нет» риск выведения из строя сразу нескольких точек, мастера рекомендуют в одну систему включать не более двух-трех розеток. Этот момент четко прописан в СП 31-110-2003: подключать шлейфом допускается до трех дополнительных электроприемников.

Существенным «минусом» такой схемы является то, что при случайном повреждении одной из жил в месте контакта перестают работать все следующие за ней элементы

Единственное условие – чтобы суммарная нагрузка по току не превышала в два раза значение рабочего номинального тока первого (головного) электроприемника.

Но, при любом раскладе, созданная подобным образом цепь рассчитана на нагрузку, суммарный показатель которой не превышает 16А. При несоблюдении условий эксплуатации велика вероятность создания аварийных ситуаций.

При подключении розеток вовсе не обязательно применять чистый тип разводки. При грамотном подходе их можно комбинировать, например, довести питающий кабель до . А после нее направить один кабель в виде шлейфа, другой же подвести отдельно к точке запитки мощного оборудования в доме.

Количество проложенных от щитка питающих линий зависит от того, сколько маршрутов электропроводки предполагается проложить.

Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для , например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» – провода с белым оттенком;
• «нуль» – изоляция окрашена в синий цвет;
• «заземление» – оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Перед тем как подключить розетку, надо решить каким именно способом ее подсоединить к существующей сети. Для этого надо точно представлять себе как она будет использоваться в дальнейшем: для одного электроприбора небольшой мощности или нескольких устройств.

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения , а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки , используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

Существующие способы подключения

Две или большее количество розеток могут быть подключены относительно друг друга и других элементов цепи только тремя способами: последовательно, параллельно или смешанным соединением. Другими словами первые два способа называются подключение розеток шлейфом и звездой.

У каждого из них есть свои преимущества и недостатки, которые надо учитывать перед решением, какая будет использоваться схема подключения розеток в каждом конкретном случае – главным образом от нее зависит какой нужен кабель и его количество.

Не меньшее внимание надо уделять тому, какая проводка уже установлена в квартире – если подключаемый прибор высокой мощности, то вероятно, что для подключения розетки придется тянуть новый провод от распределительного щитка возле счетчика.

Самое важное правило, которое во всех случаях надо учитывать при соединении розеток в схемы – каждая скрутка проводов между собой является слабым звеном электрической цепи – чем их больше, тем выше вероятность что со временем проводка выйдет из строя.

Параллельное подключение – соединение звездой

Суть способа в том, что подсоединение несколько точек происходит в одном месте на которое и ложится вся нагрузка при одновременном включении в них электроприборов. На практике параллельное соединение розеток означает что в распределительную коробку комнаты приходит один главный кабель, от которого запитываются остальные розетки. Важным моментом является то, что при этом способе, к каждой точке от распределительной коробки идет отдельный провод.

Преимущества способа очевидны – каждая розетка работает автономно и если одна из них выйдет из строя, то остальные будут работать дальше. Недостатком является то, что если отгорит центральный контакт, от которого запитаны все точки, то напряжения не будет ни в одной из них, но это одновременно и преимущество, так как с высокой долей достоверности будет известно, где искать обрыв.

Следующий недостаток, которым выделяется параллельное подключение розеток – большой расход провода, ведь от центральных контактов к каждой точке надо прокладывать отдельную жилу. Частично проблема решается тем, что к центральным контактам можно проложить провод большего сечения, а от него к розеткам пустить жилу потоньше, но в таком случае применяется уже смешанное соединение.

Последовательное соединение – подключение шлейфом

Соединять розетки шлейфом, значит подключать их одну за другой, причем вместо скруток проводов используются контакты самих розеток. Т.е. на первую розетку приходит фаза и ноль, а от нее провода перекидываются на вторую, третью и так далее – до последней точки.

В чистом виде соединение розеток шлейфом применяется только если надо подключать блок розеток или перенести точку на некоторое расстояние. В последнем случае не всегда старая розетка убирается – зачастую она оставляется, ведь если будет перестановка, то опять ковырять стену нецелесообразно.

Следующая особенность, которой выделяется подключение розеток шлейфом – к ним нельзя подключать мощные устройства, такие как кондиционеры, стиральные машинки, микроволновые и обычные электропечи. Продиктован этот запрет большим количеством соединений, которыми отличается шлейфовое соединение, а каждое из них это слабое звено в электрической схеме.

О подключении блока розеток шлейфом подробно рассказано в этом видео:

Смешанное соединение и заземление при шлейфовом подключении

Увеличить надежность проводки, когда применяется последовательное соединение розеток, можно используя смешанное соединение. Его суть в том, что основной кабель приходит в распределительную коробку комнаты, а затем от нее подключается самая дальняя розетка. Далее от этого провода делаются ответвления к остальным розеткам, которые находятся между дальней точкой и распределительной коробкой.

При таком подключении экономится кабель для проводки, а надежность сети повышается, так как если одна из розеток выйдет из строя, то остальные будут работать (если только не отгорит скрутка возле основного кабеля).

подключение земли через ответвление, скрутка прячется в подразетнике

Когда используется последовательное подключение розеток, таким образом, в обязательном порядке делается и заземление – если просто провести заземляющий провод от клеммы к клемме, то при перегорании его на одной из них, остальные розетки остаются без защиты. Если провести один кабель через все розетки, но возле каждой из них сделать ответвление, то надежность повышается.

Самый правильный способ, как правильно подключить розетку смешанным соединением, который применяется в большинстве случаев – основной провод пустить под потолком и от него делать ответвления вниз к розеточным коробкам. Если сечение проводки позволяет, то там уже на один спустившийся провод можно несколько точек подключить шлейфом.

Недостаток у такого подключения такой же как и у последовательного соединения – большое количество скруток (плюс, на каждом ответвлении, надо сделать маленькую распределительную коробку). Чтобы лишний раз не думать, можно ли включать в такие розетки мощные электроприборы, надо тщательно рассчитывать проводку, а лучше использовать параллельное соединение.

В этом видео можно посмотреть как делается смешанное соединение: земля подключается через ответвление, а фаза и ноль — шлейфом.

Кольцевое соединение

Несколько экзотическая для постсоветских стран схема подключения, но, несомненно, обладающая своими преимуществами. Смысл ее в том, чтобы от главного электрощитка проложить по всей квартире полный круг основного кабеля, который вернется к своему началу. В каждом помещении в него делаются врезки, которые и будут распределительными коробками, от которых свое кольцо прокладывается уже по комнате, а от него ответвления уже идут на отдельные розетки или их шлейфовые группы.

В таком случае если провод перегорает в любом месте, то последующая часть проводки остается рабочей, так как ток придет к ней с другой стороны кольца. Таким образом по надежности такой способ практически ничем не хуже параллельного соединения. С другой стороны, если проводка перегорает, то ее в любом случае надо ремонтировать, а расход провода все равно выше, чем у стандартного подключения.

Как выбрать правильный способ

Все упирается в сумму, которую можно позволить себе потратить, мощность прибора, который будет к этой розетке подключаться, а также наличия или отсутствия отделки на стенах (желания и возможности ее испортить).

В любом случае самый надежный способ как соединить любую розетку – это отдельное (параллельное) подключение напрямую к главному щитку или распределительной коробке в комнате (если позволяет сечение кабеля). Если же розетка планируется только для подключения телевизора или подобных не особо мощных устройств, то вполне подойдет и шлейфовое соединение.

Если же планируется проводка в новом доме или модернизация (замена) старой в квартире, то в первую очередь надо без лишней скромности представить себе какие электроприборы хотелось бы иметь – что может быть подключено в сеть в принципе. Исходя из этого уже можно рассчитать необходимое сечение проводов и способ их подключения.

Способ установки розетки зависит от типа проводки, которых существует всего два:

Открытый

В случае установки розетки для скрытой проводки, в стене продалбливается отверстие, устанавливается подрозетник, в которую затем устраивается сама розетка.

При установке розетки для открытой проводки, процесс становится гораздо проще, так как розетка устанавливается непосредственно на стену. Для старых моделей розеток может понадобиться деревянная накладка для увеличения безопасности их эксплуатации, а современные розетки не нуждаются и в этом.

Как правильно установить и подключить розетку?

Первое, что нужно сделать перед установкой, это правильно выбрать месторасположение будущей электрической точки.

В зависимости от того, в каких помещениях устраиваются розетки, должны быть выдержаны определенные расстояния:

В жилых комнатах — на расстоянии 20-30 см от пола

В квартирах, в которых присутствуют дети — выше их роста или же следует использовать специальные накладки

В кухнях — на расстоянии 1.3 метра от пола

От газовых труб и электроприборов — на расстоянии не менее 50 см

В ванных и душевых — 1 м от пола

Еще некоторые правила вы найдете на картинке ниже

Разобравшись с местом установки, можно начинать подготавливать место в стене для монтажа розетки.

Подготовка отверстия под розетку

Для того чтобы устроить розетку в бетонной стене понадобится:

Перфоратор

Алмазная коронка

• Установочная коробка

  Штукатурный раствор

В случае если розетка будет устанавливаться в гипсокартонную перегородку, то можно вместо перфоратора использовать обычную дрель и коронку, приспособленную специально для гипсокартона.

В данном случае будет рассмотрена установка розетки в бетонную стену . Для того чтобы устроить в такой стене отверстие, нужно сначала сделать разметку. Для этого берется подрозетник, карандашом обводятся его контуры, и к нему уже прикладывается коронка.

После этого отверстие прорезается на необходимую глубину, равную размерам подрозетника, и при помощи зубила и молотка камень выбивается и вынимается из углубления.

Затем от готового отверстия продалбливается штроба под проводку. В подрозетнике может быть предусмотрено отверстие для ввода кабеля, а может и нет, и тогда его придется выломать самостоятельно.

После подготовки штробы, можно прокладывать в нее кабель и устанавливать подрозетник, для этого отверстие обязательно очищается от мусора, мелких камушков и пыли. Затем наносится грунтовка и укладывается штукатурный раствор, который позволит надежно закрепить установочный короб.

Когда коробка будет установлена в отверстие, по краю ее также нужно будет обмазать штукатуркой.

Подключение розетки

После того как штукатурный раствор высохнет и будет отшлифован, можно подключать провода к розетке. Для того чтобы сделать это правильно, нужно разобраться в ее устройстве.

На колодке розетки можно увидеть 3 контакта: 2 из них предназначены для подключения фазы и ноля, а третий — для заземления.

Подключаются они вот по такой схеме:

Важно! Перед тем, как начинать подключать провода, нужно обязательно обесточить квартиру. Проверить отсутствие напряжения в розетке можно при помощи специального прибора — мультиметра.

Разобравшись с тем, куда какой провод будет подключаться, нужно зачистить концы проводов и подсоединить их к контактам розетки. Подключение производится при помощи пружинного или винтового зажима. После этого можно скрутить излишки проводов и аккуратно уложить их в коробе.

Завершающий этап

После подключения остается только прикрепить колодку к стене и завершить процесс. Колодка крепится либо при помощи винтов, либо при помощи шурупов. А после прикрепления розетки, нужно установить пластиковую накладку, все — установка розетки завершена.

Установка розетки с выключателем

Розетка, совмещенная в выключателем в одном блоке — это довольно распространенная конструкция.

Вот так она выглядит:

Такое устройство чаще всего устраивается около ванной комнаты или туалета, что делает более удобным управление источниками света в этих двух помещениях.

Для подключения розетки с выключателем нужно 5 проводов: фаза, ноль, заземление и 2 провода, которые подключаются к 2-м лампочкам.

Схема подключения такова:

Заземление и нулевой проводник подключаются к розетке, а вот фаза перемычкой подключается и к розетке, и к выключателю.

Остаются еще 2 провода, которые соединяются с двумя источниками света в комнатах.

В итоге получается, что в розетке находится все три проводника, а на выключателе (на нижнем контакте) — фаза. При нажатии клавиш, фаза перейдет на верхний контакт, и, соответственно, лампа загорится.

Нулевой и заземляющий проводник, необходимые для нормальной работы светильников, проводятся из распределительной коробки точно так же, как и при подключении розетки.

Если блок состоит из розетки и одноклавишного выключателя, то схема подключения отличается только отсутствием одного из верхних контактов.

Следуя инструкциям, подключить розетку одинарную или розетку с выключателем, будет достаточно просто. Однако важно соблюдать все правила безопасности при устройстве электрических точек. При отсутствии необходимых навыков и понимания вопроса, лучше воспользоваться услугами электрика.

Современную жизнь трудно представить без электричества. И это касается не только освещения, а так же, подключение различной бытовой техники и приборов, зарядка девайсов и многое другое. Вспомогательным устройством для этого выступает всем известная розетка. Их различают по назначению (электрические, телефонные, компьютерные и даже водяные розетки), по степени защищённости, по специфике монтажа (внешние и внутренние), и по дизайну. Но все они выполняют одну функцию – быстроразнимаемое подключение приборов и устройств.

Подсоединение розетки

Определившись с выбором розетки и при наличии проложенного кабеля можно приступать к монтажу. Прежде всего, следует отключить подачу электроэнергии на проводник. Это делается в квартирном щитке, посредством отключения автомата.

Необходимые инструменты:

• Пассатижи;
• Набор отвёрток.

Перед подключением и установкой, при помощи отвёртки откручиваем болт и снимаем лицевую часть розетки. На основании, находим токопроводящие элементы и ослабляем болты на леммах.

Перед началом работ, индикаторной отвёрткой или другим измерительным прибором проверьте, что силовой провод обесточен.

Используя нож или пассатижи, зачищаем от изоляции концы провода примерно на 8 – 10 мм. L – фаза (чёрного или белого цвета), N – ноль (синего цвета) и PE – земля (жёлто –зелёного цвета).Вставляем провода в клеммы, фаза и ноль – боковые с гнёздами, земля – центральный контакт. Выравниваем основание розетки по горизонтали и крепёжными болтами фиксируем его к подрозетнику. Устанавливаем лицевую часть.

Как подключить несколько розеток подряд

Подсоединение нескольких розеток к одному кабелю называют – подсоединение «шлейфом ». Данное соединение подразумевает подключение нескольких элементов одной группы (в нашем случае розеток) в один блок. Стоит учитывать, что соединение розеток « шлейфом » подходит, для питания электроприборов и оборудования небольшой мощности. Этот вид соединения, позволяет подключать две розетки и более.

Список инструментов для монтажа и подключения:

• Отвёртки;
• Пассатижи;
• Перфоратор;
• Уровень.

Согласно расположению питающего кабеля просверливаем в стене ниши для подрозетников, предварительно выравниваем их по уровню. После установки подрозетников, подготавливаем соединительные перемычки (используйте кабель того же сечения, что и питающий). К клеммам первой розетки подключаем фазный и нулевой провода, а так же аналогичные провода «шлейфа» идущего к следующей розетке.

Важно знать! При подключении розеток «шлейфом» недопустимо нарушение целостности контура заземления. Подключение производится не «шлейфом», а отдельным проводом для каждой розетки.

Закрепляем подключенные основания розеток в подрозетниках и устанавливаем лицевую часть, отдельно как для каждой розетки, так и в виде одной рамки для всего блока.

Подключение розеток шлейфом: плюсы и минусы

Существует несколько видов соединения розеток. Различают их по нескольким критериям: финансовые затраты, больший или меньший объём проделанной работы при монтаже, а так же по схеме подключения.

Если самым оптимальным вариантом для вас является подключение розеток «шлейфом», нужно принять во внимание положительные и отрицательные стороны данного вида соединения.

Плюсы соединения «шлейфом»:

• Простота конструкции;
• Меньший объём работы;
• Финансовая составляющая.

Несомненно, положительные составляющие данного вида подключения могут стать ключевыми при выборе. Но не стоит забывать и о минусах.

Минусы соединения:

• Ненадёжность (при обрыве контакта или выходе из строя одного из элементов, все последующие работать не будут;

Стоит помнить, что розетки, подсоединённые «шлейфом», не подлежат эксплуатации приборами большой мощности. Для этих целей прокладывается отдельный кабель (желательно без соединений, идущий прямо от автомата в электрощите).

Сколько розеток можно подключить к одному проводу? Надёжность напрямую зависит от количества элементов. Чем их меньше, тем надёжнее конструкция.

И только теперь, учитывая все за и против, можно рационально подойти к этому вопросу, и понять, подходит ли вам данный вид соединения.

Схема подключения блока розетка-выключатель одноклавишный

До появления совмещённых блоков розетка – выключатель, монтаж каждого элемента производился отдельно, чем усложнялась не только схема подключения, но и время работы. Конечно, в раздельном подключении есть свои плюсы. Но благодаря своей конструкции совмещённый блок помогает добиться высокой эффективности и удобства использования.

Так же упрощается монтаж устройства (не нужно прокладывать лишние провода и сверлить дополнительные ниши для подрозетников). Минусом таких блоков, является невозможность замены отдельного элемента (если вышла из строя розетка или выключатель, полежит замене всё устройство).

Инструменты для подключения:

• Пассатижи;
• Монтажный или канцелярский нож;
• Отвёртки.

Для подключения блока с заземлением, понадобится кабель с четырьмя жилами. Для начала монтируем в стену кабель и подрозетник. Заводим провод в подрозетник и распределительную коробку и зачищаем концы. Теперь фазный (чёрный или белый) провод и нулевой (обычно синего цвета), нужно соединить с боковыми клеммами розетки с гнёздами, а заземление (жёлто – зелёного цвета), с центральной клеммой. Оставшийся провод подключаем к клемме выключателя.

Обязательно убедитесь, что все провода в блоке и распределительной коробке, соединены правильно. Недопустимо соединение двух контактов с разной полярностью.

Подключаем провода в распределительной коробке. Фазный провод, идущий к розетке, соединяем с фазой питающего кабеля. Нулевой провод от розетки и ноль идущий к осветительному прибору (люстра или светильник), так же соединяем с нулём питающего кабеля. Фазный провод от выключателя соединяем с фазой, уходящей на осветительный прибор. Прикручиваем лицевую часть блока.

Если при соединении проводов в распределительной коробке не используются зажимные клеммы, надёжно изолируйте оголённые контакты изолентой.

Правильная схема подключения розетки (видео)

Работу, связанную с электричеством, всегда лучше доверять профессионалам. Но встречаются ситуации, когда что – то нужно сделать самостоятельно, не имея опыта в этой сфере. Пользуйтесь подсказками мастеров, изучайте схемы подключения, и вы легко справитесь с поставленной задачей.

Электрическую розетку. Сейчас Я подробно расскажу о способах подключения электрических розеток на 220 Вольт между собой или от распределительной коробки электропроводки.

Перед началом работ необходимо отключить автомат в электрощите вашей квартиры, дома или гаража, от которого подключена розетка. Приступайте к подключению своими руками только после того, как убедитесь в отсутствии напряжения при помощи .

Схема подключения электрической розетки

Все электрические розетки между собой или к распределительной коробке подключаются параллельно — на каждый контакт от одной до другой розетки подключаются соответственно провода одного цвета. Не имеет значения на какой из двух контактов подключать фазу или ноль, только не сделайте короткое замыкание.

Очень важно на третий контакт заземления подключать только третий заземляющий проводник, который не участвует в работе электроприбора. У него только одна функция- в защите нас от поражения электрическим током и снижения уровня электромагнитного излучения от холодильника, стиральной машины и другой бытовой техники с металлическими корпусами. Заземляющий контакт в электрической розетке всегда находится открыто, а подключается по середине между основными контактами.

Способов подключения всего два:

Я при составлении плана электропроводки для квартиры, дома или гаража, стараюсь все электрические розетки или их блоки подключать напрямую от распределительной коробки. Исключение составляют случаи, когда одиночные или двойные розетки находятся рядом, а коробка электропроводки- гораздо дальше. На блоки из 2, 3, 4, 5 розеток всегда прокладывайте отдельный кабель от распределительной коробки.

Согласно общепринятым нормам, в электропроводке синий провод- это ноль, желто-зеленый- заземление и красный (белый)- фаза.

Пошаговая инструкция подключения розетки

Очень важно во избежание возникновения КЗ, что бы не была повреждена или защищена изоляция на проводах больше чем надо.

Подключение двойной розетки

В стандартную одиночную монтажную коробку (за исключением уменьшенных вариантов) без труда возможно установить двойную или двухместную электрическую розетку. А подключить ее проще некуда.

На боковые контакты зажимаем Фазу и Ноль, а на центральный с незащищенными металлическими пластинами заземления- заземляющий проводник. Если необходимо от двойной розетки подключить шлейфом другую, тогда подключаем аналогично попарно на каждый контакт одного цвета провода или жилы кабеля.

Подключить в своем доме, квартире или гараже электрическую розетку на 220 Вольт достаточно просто, гораздо сложнее на 380 Вольт. Рекомендую прочитать нашу .

Как подключается блок из розеток или комбинация выключатель+ розетка Вы узнаете из следующей нашей статьи.

Похожие материалы.

Когда после капитального ремонта или строительства жилье сдается в эксплуатацию, в нем предусмотрено определенное количество розеток. Их количество определяется нормами и правилами специальных документов.

Но порой необходимо добавить дополнительные точки подключения для электроприборов. Если они не очень мощные, можно протянуть провод от существующей к новой розетке.

С этой задачей способен справиться даже начинающий электрик. Как провести розетку от розетки, подскажут советы опытных мастеров. Дополнительные точки подключения к сети придадут комфорт быту.

Виды розеток

Изучая технологию того, как провести розетку от розетки, необходимо рассмотреть все их существующие виды. В нашей стране выделяют три основных типа.

Первый из них маркируется как С1А. Это контура. Она работает при напряжении 10 А (постоянный ток) или 16 А (переменный ток). К ней можно подключать маломощные потребители (светильники, небольшие бытовые приборы и т. д.).

Следующая разновидность маркируется как С2А. Это розетка евроформата. В ней предусмотрено заземление (по бокам).

К такой сетевой точке можно подключать обогреватели, печи, мощные бытовые приборы.

Розетка С3А также предусматривает подключение контура РЕ, но от предыдущей разновидности она отличается конфигурацией. В центре розетки есть стальной стержень, а в вилке — углубление для него. Это устройство также подходит для мощных приборов.

Выбор провода

Электропроводка в квартире обустраивается очень щепетильно. Если не выполнять требования стандартов, контакты могут перегреваться. При этом возникают поломки электроприборов. Возможно даже возгорание.

Чтобы этого не произошло, необходимо уделить особое внимание набору провода. Если розетка не имеет заземления, он будет состоять из 2 жил (фаза и ноль). Это самый простой вариант подключения.

Но для повышения безопасности эксплуатации провода обустраивается Это позволит избежать удара током. Провод в этом случае состоит из 3 жил.

Помимо этого критерия необходимо уделять внимание диаметру сечения кабеля. Чем больше нагрузка будет подаваться на провод, тем толще проводник потребуется. Бывают медные и алюминиевые жилы. Требования пожарной безопасности говорят о целесообразности применения для внутренней проводки в жилом помещении первой разновидность материала. Медь выдерживает большую нагрузку, чем алюминий, и не перегревается.

Последовательное и параллельное подсоединение

Это позволяет добавить дополнительную точку подключения к сети наиболее безопасным способом. Например, розетка электрическая с заземлением должна устанавливаться при неразрывном проводе РЕ. Его разрезать допускается только в некоторых случаях, когда объект недвижимости уже был сдан в эксплуатацию хозяевам.

Помимо параллельного включения иногда допускается проводить розетки от другой розетки. В этом случае необходимо тщательно проследить за выполнением всех требований электрической безопасности. Этот способ применяется тогда, когда будет нецелесообразным.

Правила последовательного подключения

Последовательное подключение розеток необходимо выполнять только в самых крайних случаях. Но классическая ситуация представленного типа — не редкость. Вопрос о том, как провести розетку на балкон от розетки для обустройства освещения, решается именно последовательным подключением.

Если на лоджии не будут включаться в сеть мощные приборы (обогреватели, бытовая техника и т. д.), проще провести кабель от ближайшей розетки. Вся работа потребует минимум сил, времени и затрат материалов.

Последовательное подсоединение розетки от розетки будет вполне безопасным, если в обе эти точки сети не включается мощная техника. Как правило, такие элементы электрической цепи рассчитаны на 10А или 16А. Этот фактор необходимо обязательно учитывать, включая в них различные приборы. По сути, это один узел их питания, который рассчитан на указанную мощность.

Подготовка к подключению

Изучая процесс, как от розетки провести другую розетку, необходимо начать с подготовительного этапа. Сначала исходная точка подключения обесточивается. Далее ее необходимо разобрать. Инструменты для проведения этой работы должны иметь определенную защиту, как минимум прорезиненные ручки.

Снимается лицевая панель розетки. Чаще всего колодка с клеммами должна выниматься из монтажной коробки. Для этого в соответствующих местах ослабляются винты. остается на своем прежнем месте в стене.

Если же пластина-подрозетник конструктивно совмещена с механизмом, с нее демонтируется только корпус. Также заранее подготавливаются соответствующие провода и новая розетка.

Подключение кабеля

Рассматривая, как соединить розетки, следует уделить внимание подсоединению проводов. При покупке кабеля можно увидеть, что его жилы запаяны в единую оболочку. От нее необходимо избавиться.

Ножом надрезают пластик и снимают его с проводника. Жилу надрезать нельзя, поэтому выполняют аккуратно. От изоляции провод освобождается приблизительно на 1 см. Именно эти оголенные участки будут подключены к клеммам. В подрозетнике эти чистые жилы ни в коем случае не соприкасаются.

Оголенные кончики сворачивают в кольца. Их надевают на соответствующие клеммы. Необходимо выдерживать разделение на ноль, заземление и фазу. Далее требуется затянуть клеммы. Это делают туго, но не очень сильно.

Соединение проверяется на крепость. Проводки необходимо немного дернуть. Эту розетку можно собрать. Далее нужно приступить к созданию новой точки питания.

Обустройство новой розетки

Провод подводится к месту, где будет смонтирована дополнительная точка питания. Электропроводка в квартире может быть выполнена скрытым и поверхностным способом. Для новой розетки вполне подойдет второй вариант.

В соответствующем месте необходимо сначала установить подрозетник. В этом случае лучше выбрать накладное оборудование. Тогда не придется просверливать отверстие в стене. Если основание деревянное, подрозетник монтируется сразу же при помощи саморезов.

Для бетонной стены придется сначала наметить места крепежа, а затем просверлить под них отверстия. Затем подрозетник устанавливается на свое место. Провод также освобождается от изоляции и подключается к соответствующим клеммам. Устанавливается лицевая панель розетки.

Проверка и эксплуатация

Изучив, как провести розетку от розетки, необходимо сказать несколько слов о ее эксплуатации. После того как вся описанная выше работа будет проделана, необходимо включить электрическую сеть. Далее проверяются старая и новая розетки на предмет функционирования.

Если не появилось запаха гари, искр, значит, все сделано правильно. Подключенный через них энергопотребитель должен работать в своем обычном режиме.

Розетки этой группы следует воспринимать как единую точку подпитки с суммарной нагрузкой, не превышающей 10-16А (в зависимости от характеристик устройства). С их помощью, например, можно заряжать телефон, фотоаппарат, освещать небольшой лампой помещение.

Ни в коем случае сюда не включают обогреватели, утюг, бойлер или другую подобную технику. Выполняя эти требования, можно ожидать длительного и продуктивного срока эксплуатации системы.

Зная, как провести розетку от розетки, начинающий электрик сможет выполнить эту работу быстро и правильно. Соблюдая правила техники безопасности и требований по обустройству электросети, удастся создать надежную систему. Она будет функционировать долго. Также, выполняя рекомендации профессиональных электриков, будет возможно создать надежную и безопасную систему энергоснабжения.

Достаточно трудно представить свою сегодняшнюю жизнь без электрических приборов. Все эти устройства не только делают нашу жизнь более простой, но и существенно дополняют её. Однако, вместе с тем, для того, чтобы электрические прибора работали, необходимо иметь источники для их подключения, которыми и являются электрические розетки, а, следовательно, появляется и вопрос о том, как подключить розетку.

Правильно подключить розетку сможет любой взрослый человек

Розетки имеются в каждом доме, и к тому же по нескольку штук, но вот что делать в том случае, если необходимо установить новую розетку, например, после ремонта или при простой необходимости подключать больше электроприборов, что чаще всего и происходит. Стоит отметить, что подключить электрическую розетку вполне возможно и самостоятельно, без вызова на дом электрика, но в этом случае необходимо знать азы и принцип установки.

Виды электрических розеток

Какой бы простой с первого взгляда не казалась конструкция электрической розетки, но, тем не менее, розетка розетке рознь, и следует их различать между собой.

Существует большая разновидность розеток, но у нас больше всего популярны розетки класса С

• Розетки типа С5 имеют вид «стандартной» советской розетки, которые сохранились в жилищах большинства людей. Такие розетки имеют квадратный вид, большой круглый вырез под вилку электрического прибора, и два круглых отверстия, куда вставляется сама вилка. Данные розетки наиболее эффективны для большинства старых приборов, прекрасно маскируются на стене, их не требуется заземлять, однако при всём этом, их дизайн имеет не самый лучший вид.
• Розетки типа С6 или так называемые «евро розетки» гораздо больше выделяются на поверхности стены, их легче сломать. В тоже время, розетки данной серии имеют более приятный внешний вид, выдерживают силу тока до 16 А, в то время как розетки серии С5 всего лишь до 6 А. Кроме того, такие розетки используются большинством домашних электроприборов, так как отверстия под вилку здесь несколько шире, а также, такие розетки могут быть заземлены, что естественно, в большей степени безопасно как для электрических приборов, так и для людей.

Устройство электрических розеток

Вопреки большинству ожиданий, электрические розетки помимо своего внешнего вида имеют и существенные отличия во внутренней конструкции. Связано это в первую очередь с тем, чтобы максимально улучшить конструкцию розетки, сделать её более безопасной.

Электрические розетки типа С5 наиболее просты в своём конструкторском исполнении. На их внутренней стороне к керамическому или пластиковому основанию прикреплены два переходных контакта, которые в свою очередь прикрепляются к электрической проводке вашей квартиры. Принцип действия розетки типа С5 довольно прост: вставляя вилку в розетку, вы замыкаете два расположенных там контакта, и электричество идёт к вашему электроприбору.

Стоит отметить, что в зависимости от типов электрических контактов в розетках типа С5, они делятся на пружинные и лепестковые. Лепестковые контакты менее надёжны, так как способны со временем потерять свою жёсткость и при вставке электрической вилки, она может отходить и искрить. Пружинные контакты являются более надёжными, так как износ пружины практически не происходит, а сам механизм может работать до нескольких десятков лет.

Как правило, отверстия под электрическую вилку в розетках типа С5 имеют диаметр в 4 миллиметра, в то время как большинство современных электрических устройств имеют диаметр штырей вилки в 4,8 миллиметра, в результате чего, в качестве дополнения к такой розетке всего скорее придётся покупать переходник под евро розетку.

Устройство розетки типа С6 выполнено более качественно с конструкторской точки зрения. Связано это в первую очередь с тем, что конструкцией предусмотрено наличие специального заземляющего контакта. Как правило, устройство контактов в розетках типа С6 практически всегда является лепестковым, но благодаря улучшенной конструкции, такие розетки не разбалтываются в течение долгого времени, а, следовательно, и не искрят по прошествии некоторого времени. Тем не менее, всё остальное устройство розеток типа С6, практически полностью идентично устройству розеток С5.

Подключение электрических розеток

Для того чтобы подключить электрическую розетку, необходимо сперва определить с тем, для каких целей вы её устанавливаете. Если розетка необходима вам исключительно для того, чтобы подзаряжать свой мобильный телефон или включать настольную лампу, то способ подключения в этом случае будет довольно простым. Сперва, отсоедините от своей розетки керамический или пластмассовый контактор, подключаемые провода электрической проводки тщательно зачистите, сверните их в небольшое колечко, вставьте полученное колечко в полость контактора и прижмите специально имеющимся там винтиком.

Аналогичную операцию следует произвести и со вторым проводом, также хорошо закрепив его при помощи зажимного винта. После этого, необходимо вставить пластмассовый или керамический контактор в саму полость розетки, закрепите его имеющимися там защёлками (зажимами) и установите розетку на необходимое вам место в стене.

В случае если вы намереваетесь подключать мощные электрические приборы, то стоит учитывать факт того, что проходящий по ним большой ток, приводит к расширению металла, в результате чего, с течением времени розетка может начать искрить. Чтобы избавиться от этой проблемы, необходимо использовать специальные пружинящие прижимные шайбы, которые устанавливаются под головку зажимных винтов. Во всём же остальном, процесс установки полностью совпадает.

Может возникнуть вопрос о том, как . Для этого достаточно лишь обзавестись розеткой типа С6, в которой, при вставке вилки электрического прибора, происходит касание заземляющего контакта, в результате чего, нет необходимости в подключении дополнительных проводов.

Способы установки электрической розетки

Как правило, электрические розетки монтируются на стене, однако способ их закрепления может отличаться. Розетки типа С5 закрепляются на поверхности стены при помощи специальных усов-зажимов, которые можно регулировать при помощи затяжки крепёжного винта. В случае если одних лишь зажимов недостаточно, то в стену монтируется специальный деревянный брусок, на который устанавливается пластмассовый или керамический контактор (в зависимости от вида розетки) после чего, розетка при помощи крепёжного винта закрепляется на контакторе, таким образом, максимально плотно прилегая к поверхности стены.

Розетки типа С6 обычно не имеют усов-зажимов, а потому, процесс установки их в стену осуществляется исключительно на специальных подложках или при помощи установки всё того же деревянного бруска.

Параллельное подключение электрических розеток

Как правило, подключение электрических розеток производится параллельно. Связано это в первую очередь с тем, что в таком случае на электрическую цепь оказывается меньшая нагрузка, провода не греются, а стабильность работы подключаемых электрических приборов гораздо выше.

Для того чтобы подключить электрическую розетку по параллельной схеме, необходимо из текущей розетки (если она уже подключена) вывести два провода к другой розетке (подключаемой параллельно), и закрепить их при помощи всё тех же зажимных винтов. Схема подключения розетки в параллельном режиме, как правило, реализована в сетевых фильтрах, и в местах, где требуется подключить много электрических приборов, например на кухне.

Перенос электрических розеток

Проблема переноса электрических розеток прекрасно известна каждому. Связано это, как правило, с проведением ремонта, когда на старом месте размещения розетки устанавливается какая-либо преграда, например мебель, что не позволяет использовать эту розетку.

Обычно, перенос розетки осуществляют путём наращивания электрического провода, то есть добавлением провода необходимой длины. Такой вариант наиболее прост, но, тем не менее, небезопасен, так как может вызвать короткое замыкание. Наиболее актуальным способом переноса электрической розетки является полная замена электрического провода от распределительной коробки.

После того, как электрическая проводка получила достаточную длину, можно подключать электрическую розетку, описанными выше способами. Для того чтобы скрыть провод, можно использовать специальные короба, или же вовсе заштукатурить провод в стене.

Правила техники безопасности при подключении электрических розеток

Электромонтажные работы требуют соблюдения правил безопасности

Стоит отметить, что при подключении электрических розеток следует придерживать строгой техники безопасности:

1. Перед началом электромонтажных работ, следует в обязательном порядке отключить электричество, после чего в очередной раз убедиться в том, что электрическая сеть разорвана.
2. Работать исключительно специальным инструментом с изолированными ручками.
3. При большой длине электрического провода, следует аккуратно его закладывать в стену, или же обрезать до необходимой длины
4. При наращивании электрического провода, следует обязательно спаивать его, а не делать «скрутки».
5. Использовать только специально предназначенные для электрических работ провода и оборудование, рассчитанные на номинальную мощность и силу тока.
6. При монтаже электрической розетки в поверхность стены, следить за тем, чтобы она была плотно установлена и изолирована.

Соблюдение элементарных правил позволит вам качественно и безопасно произвести любые работы связанные с подключением и эксплуатацией электрических розеток.

Как установить несколько электрических розеток в существующем доме | Руководства по дому

Автор: SF Gate Contributor Обновлено 21 января 2021 г.

Электрические розетки имеют две пары клемм, так что вы можете последовательно подключить несколько розеток к одной цепи в существующем доме. Однако установка слишком большого количества розеток в цепи представляет вероятность перегрузки выключателя, поэтому разумным подходом является распределение розеток между двумя или более цепями, особенно при добавлении нескольких розеток в одной комнате.Таким образом, если один из выключателей выйдет из строя, у вас все равно будет действующая розетка. Стандартный электрический код позволяет подключать розетки на 15 ампер проводом 14-го калибра, но безопаснее использовать 12-калибр, который толще.

1. Отключите питание

2. Отключите электропитание перед работой над электрическим проектом, — инструктирует Этот старый дом. Установите электрическую коробку для каждой розетки, которую вы хотите добавить. Использование старой работы или переделки коробки позволяет избежать снятия настенного покрытия, чтобы прибить коробку к стойке.

3. Найдите шпильки

4. Найдите шпильки с помощью прибора для поиска шпилек и поместите коробку где-нибудь между двумя из них. Это может быть любое удобное расстояние от пола. Обведите карандашом контур задней части коробки на гипсокартоне и вырежьте отверстие пилой для гипсокартона.

5. Протяните кабели через отверстия

6. Протяните кабели, необходимые для подключения розетки, к каждому из отверстий.Процедура будет варьироваться в зависимости от того, как вы решите подключить каждую розетку, но в целом вы можете избежать удаления гипсокартона, пропустив кабели через 3/4-дюймовые отверстия в верхней или нижней пластине стены и пропустив их сбоку через чердак или пространство для обхода.

7. Протяните силовой кабель к первой розетке

8. Установите серию розеток для каждой цепи и проложите силовой кабель к первой в серии. Проложите второй кабель от этой розетки ко второму в серии, третий кабель от этого к третьему и так далее.Проложите кабель питания до точки, в которой он подключается к источнику питания, но пока не подключайте его.

9. Прикрепите коробку к гипсокартону

10. Пропустите кабели для каждой розетки через заднюю часть старой рабочей коробки, вытащите провисание примерно на 6 дюймов, затем вставьте коробку в отверстие и закрепите ее на гипсокартоне. повернув винты спереди с помощью отвертки Phillips.

11. Используйте инструменты для зачистки проводов, чтобы обнажить концы

12. Снимите примерно 6 дюймов оболочки с кабелей в каждой коробке и обнажите примерно 1/2 дюйма на концах каждого изолированного провода с помощью инструментов для зачистки проводов.Различайте провода между входящим, токоведущим и исходящим, подающим питание на другую розетку.

13. Подсоедините провода к клеммам

14. Оберните входящие провода вокруг верхней пары клемм на розетке с помощью плоскогубцев, сообщает InspectaPedia. Подключите черный провод к латунной клемме, а белый провод к серебряной. Затяните клеммные винты отверткой. Таким же образом подключите отходящие провода к другой паре клемм.Скрутите вместе оголенные провода заземления и оберните их вокруг зеленой клеммы заземления.

15. Закрутите розетку на место

16. Вставьте каждую розетку в коробку после того, как вы закончите электромонтаж, и прикрутите ее на место. Прикрутите крышку с помощью отвертки с плоским жалом.

17. Включите питание

18. Подключите кабель питания к источнику питания, который может быть выключателем на панели или устройством в другой цепи, после того, как вы установили все розетки.

Совет

Вы должны установить розетку прерывания замыкания на землю в определенных местах, например, на кухнях, в ванных комнатах, прачечных и на открытом воздухе. Вы можете подключить GFI шлейфом, как обычную розетку, с одним отличием. Входящие провода должны подключаться к клеммам «линии», а исходящие провода должны подключаться к «нагрузке».

Предупреждение

Не меняйте полярность розетки, подключая провода к неправильным клеммам. Розетка по-прежнему будет работать, но это будет небезопасно и может вызвать пожар.

Сколько розеток можно подключить к одной цепи?

Лучший способ определить, сколько розеток вы должны установить в цепи, — это подумать, для чего вы будете использовать эти розетки. Большие энергоемкие приборы, такие как обогреватели и сушилки, требуют гораздо большей мощности, чем лампочки или компьютеры. Установите меньше розеток в цепях, питающих энергоемкие приборы.

В рекомендациях Национального электротехнического кодекса не указывается конкретный предел количества розеток, которые вы можете установить в одной цепи.Это потому, что количество торговых точек имеет гораздо меньшее значение, чем то, для чего они используются. По мере того, как вы подключаете дом и устанавливаете розетки, вам придется планировать электрическую схему для каждой комнаты. Выясните, сколько мощности вам потребуется от каждой розетки, и вычислите остаток, чтобы определить, сколько вам осталось для работы — и сколько еще розеток вам следует установить в конкретной цепи. Вот что вам следует знать об установке цепей и розеток, в том числе чего следует избегать, какую мощность могут выдержать ваши цепи и выходы и как это спланировать:

Что произойдет, если у вас слишком много розеток в одной цепи?

Потенциально ничего.Сами розетки не потребляют электроэнергию. Только когда вы подключаете устройства к розетке, они начинают передавать электрический ток. Следовательно, вы потенциально можете установить все виды розеток в цепь — вы начнете сталкиваться с проблемами только тогда, когда начнете подключать приборы. Если вы также подключаете и используете много приборов одновременно в одной цепи, ваши требования перегрузят эту цепь.

Если вы когда-либо пытались включить кондиционер, настольную пилу и фен (или другую комбинацию устройств) в одной комнате, вы, вероятно, сталкивались с этим.Автоматические выключатели в вашем доме (надеюсь!) Отключаются при перегрузке, чтобы предотвратить поражение электрическим током и возгорание.

Чтобы цепи в вашем доме не срабатывали постоянно, спланируйте количество подключенных устройств и требуемую мощность. Для больших бытовых приборов, таких как посудомоечные машины и сушилки, требуется выделенная цепь, которая обслуживает исключительно их потребности в электроэнергии.

Какую мощность могут выдерживать мои схемы?

Пришло время для небольшой домашней проводки 101. Есть три показателя электричества, которые вам нужно понять, чтобы ответить на вопрос:

• Амперы измеряют величину электрического тока.
• Вольт измеряет силу электрического тока.
• Ватт измеряет мощность электрического тока.

Если представить электричество как воду, протекающую по трубе, амперы — это объем воды, напряжение — это давление воды, а ватты — это количество энергии, которое вода может обеспечить. Формула для расчета ватт (первое, на что следует обратить внимание):

Вт = Вольт X Ампер.

Итак, как это повлияет на ваши электрические розетки? Домашние цепи — это либо 15-амперные, либо 20-амперные цепи, работающие при напряжении 120 вольт.Количество ампер напечатано на каждом автоматическом выключателе в вашей распределительной коробке. Чтобы определить, сколько ватт они поставляют, мы умножаем:

15 ампер x 120 вольт = 1800 ватт мощности
20 ампер x 120 вольт = 2400 ватт мощности

Однако рекомендуется использовать только 80% мощности. эта потенциальная мощность для учета потенциальных скачков напряжения и перегрузок. Это означает:

Цепь на 15 ампер должна быть рассчитана на нагрузку 12 ампер или 1440 Вт.
Цепь на 20 ампер должна быть рассчитана на нагрузку 16 ампер или 1 920 Вт.

Сколько энергии мне нужно от розеток?

Теперь вы знаете, сколько мощности может обеспечить ваша схема. Следующим шагом будет определение ваших потребностей в энергии. Это зависит от того, сколько человек живет в вашем доме и какие устройства вы подключаете и получаете электроэнергию в любой момент времени. На электрических устройствах часто указывается требуемая мощность в ваттах. Светильники — это просто, поскольку лампы обычно работают от 40 до 60 Вт.Вот несколько распространенных устройств и среднее количество ватт, которые они потребляют из вашей цепи, когда вы их подключаете.

• Электрические обогреватели: 1500 Вт
• Холодильники: 1000 Вт
• Микроволны: 1000 Вт
• Фены: 1200 Вт
• Компьютеры: 200 Вт
• 32-дюймовые ЖК-телевизоры: 55 Вт
• Электрические сушилки: 4000 Вт
• Системы видеоигр: 100 Вт

Все это средние значения, чтобы дать вам представление о том, сколько энергии вам может потребоваться в цепи .Посмотрите на свое конкретное устройство, чтобы узнать точное потребление. Как видите, важно сбалансировать большие и маленькие устройства и почему для более крупных устройств, таких как сушилка, требуется собственная цепь. Теперь вы можете модернизировать свои розетки по мере необходимости.

Добавление электрических розеток к вашим схемам

Если в вашей домашней электропроводке есть современная электропроводка и заземление, добавление или замена розеток относительно легко для домашнего мастера, привыкшего к электричеству.

Первый важный шаг — определить, какой тип розетки вам нужен.Розетки рассчитаны на 15 или 20 ампер, поэтому посмотрите на автоматический выключатель, чтобы определить, какой из них вам понадобится. Если вы устанавливаете розетку в помещении с повышенной влажностью, например в ванной, кухне или прачечной, вам необходимо использовать розетку с прерывателем цепи замыкания на землю (GFCI). Это розетки с кнопками «тест» и «сброс». Они отключатся, если влага препятствует прохождению тока.

Когда у вас будет подходящая розетка, выполните следующие действия:

1. Отключите источник питания в цепи.Используйте ночник или тестер напряжения, чтобы убедиться, что в розетке нет напряжения.
2. Снимите настенные пластины и винты корпуса с существующей розетки.
3. Снимите розетку со стены и открутите стенные провода.
4. Подсоедините к новой розетке провода от стены, как в предыдущей розетке. Если вы устанавливаете новую розетку, следуйте прилагаемой схеме подключения и следующим правилам:
   — Черные провода несут питание и прикрепляются к латунному винту
   — Белые провода являются нейтральными и прикрепляются к серебряному винту
   — Зеленые или неизолированные медные провода подключаются. заземления и прикрепите к серебряному винту
5. Зафиксируйте розетку в корпусе и замените лицевую панель.
6. Включите питание автоматического выключателя.
7. Проверить работоспособность новой розетки.

Модернизируйте розетки в ваших городах-побратимах.

Знание того, как работают электрические цепи, розетки и мощность, может многое рассказать вам о том, как работает ваша собственная электрическая система. Например, если вы чувствуете, что ваши цепи слишком часто ломаются, это может быть связано с тем, что вы требуете от них слишком большую мощность. С другой стороны, если у вас недостаточно розеток, можно добавить больше — или перераспределить нагрузку, чтобы оптимизировать их использование.

Самое главное, помните: вам не нужно самостоятельно выяснять свои розетки и схемы. Когда дело доходит до перераспределения электроэнергии, установки розеток или изменения электропроводки, всегда полезно получить профессиональную помощь. Лицензированные электрики EarlyBird всегда готовы помочь вам снять нагрузку с ваших плеч. Если вам нужна помощь по любому проекту электропроводки, немедленно свяжитесь с EarlyBird. Мы поможем вам настроить — гарантировано.

Подключение нескольких розеток к ответвлению с предохранителем — на что рассчитывает электрик?

Привет,

Мой дом был построен в прошлом году, и в нем была двойная розетка в гараже, на шпоре, соединенном через стену с кухней (см. «Оригинал» ниже).

Я хотел добавить больше розеток в гараж для удобства, но мне не нужна дополнительная мощность, поэтому я ограничиваю весь гараж до 13А через FCU (изначально у меня был выключатель, как в более ранней публикации, но электрику это не понравилось, поэтому я выбрал более стандартный FCU).

Я добавил 7 сокетов (знаю много, но они в удобных местах), но для простоты на схемах нарисовал только 4. Вся проводка, в том числе до и после FCU, имеет длину 2,5 мм T&E.

Я попросил электрика посмотреть, что я сделал.Однако ему не понравилось, как я подключил розетки, см. «Попытку №1» ниже, в которой использовалось несколько распределительных коробок, ответвляющихся не радиально. Я считал, что 13A FCU означает, что я могу подключать его как угодно, но он сказал, что это должно быть радиальное.

Итак, я выбрал «попытку №2» ниже, которая полностью радиальная. В результате общая длина ответвления составляет почти 30 м, а это означает, что я думаю, что я мог видеть падение напряжения до 7 В на основе номинальных значений T&E 2,5 мм (0,018 x 13 A x 30 м = 7 В).Но я думаю, это должно быть в определенных пределах.
Однако электрик теперь говорит, что он обеспокоен тем, что, поскольку «ответвление с плавким предохранителем подается радиально от розетки и не соединено напрямую, чтобы сформировать часть окончательного кольца», то «нагрузка на первой части цепи от skt к ответвлению может превышают номинал кабеля, который его питает », и ему нужно пойти и сделать некоторые расчеты.

Мне это кажется действительно странным. Нагрузка на FCU будет такой же, как и после нее, верно? А одинарная шпора с двойным гнездом или FCU с одной точки в кольце — это совершенно стандартно, не так ли?

Итак, два моих вопроса к электрикам, которые могут это прочитать:

1) Прав ли он, что мне пришлось заменить проводку на этом ответвлении с разветвления на полностью радиальную.
2) Почему теперь возникла проблема с нагрузкой между кольцом и FCU? Что ему на самом деле нужно здесь вычислить?

Заранее благодарим за любой вклад.

Добавление розеток — DIYWiki

В этой статье рассматриваются способы безопасного расширения существующих схем розеток для обеспечения большего количества розеток.

Сколько розеток

Выбор полностью за вами. Просто имейте в виду, что было сделано множество дополнений к сокетам, но позже обнаружилось, что требуются другие.Количество используемой бытовой электроники продолжает расти, поэтому то, что сегодня подходит, вероятно, не будет позже.

Но бывает и слишком много

Кольцо и радиальные цепи

Британские схемы розеток всегда кольцевые или радиальные. Кольцевая цепь образует полный цикл от CU (блока предохранителей) до каждого гнезда и обратно к CU. Радиальный кабель имеет только один проход от блока управления к розеткам, обратного кабеля нет.

Расширение радиальных цепей

Радиалы можно удлинить из любой точки радиального контура.См. Раздел о размерах кабеля.

Расширение кольцевых цепей

Новые розетки могут быть добавлены как часть кольца, так и на ответвлении. Настоятельно рекомендуется добавлять их как часть кольца, где это целесообразно. Это означает разрыв существующего кольца и частое добавление кабеля.

Относительно простой способ добавить новые розетки как часть кольца — это отрезать существующий кабельный участок и установить 2 новых розетки, по одной на каждый конец кабеля, а затем соединить эти 2 разъема с новым отрезком кабеля. Удлинители также могут быть включены в кольцо из единственной существующей позиции гнезда.Смотрите эту технику.

Шпоры

Иногда единственный практический вариант — проложить один кусок кабеля от существующей точки цепи к новой розетке. Это называется несросшейся шпорой.

Ответвитель без предохранителя должен питать только одну одиночную или одну сдвоенную розетку, либо один соединительный блок с предохранителем. «Разветвители питания» с тремя и четырьмя розетками должны быть подключены с помощью блока подключения с предохранителем или со вставным предохранителем на 13 А.

Общее количество ответвлений без предохранителей не должно превышать общее количество розеток и элементов стационарного оборудования, напрямую подключенных к цепи.2, вы можете получить гораздо большую общую пропускную способность, разделив ее на 2 радиальных элемента. Одно кольцо диаметром 4 мм 30A или 32A может превратиться в два радиальных кольца 32A.

При разделении кольца регистры требуют проверки падения напряжения на конце новых радиалов. Также проверьте допустимую нагрузку на ток кабелей, если они проложены в изоляции, так как изоляция позволяет им выдерживать меньший ток.

Если вам удастся найти удобную точку примерно посередине кольца и проложить два новых кабеля обратно к потребительскому блоку, вы можете разделить кольцо на два кольца.2 провода к клеммам розетки могут быть проблемой!

• Информация о максимальной длине кольцевой цепи и допустимых методах установки находится здесь
• Радиалы 4 мм 30 / 32A могут быть установлены только в соответствии с эталонными методами B и C
• BS 3036 с возможностью перенастройки предохранителей не разрешается использовать в радиальных радиаторах 30 А 4 мм или 20 А 2,5 мм из-за поправочного коэффициента, применяемого к кабелю при использовании предохранителей этого типа.
• 6 мм, 30 / 32A, необходимо использовать, если кабель устанавливается способами A, B, 100 и 102.2 иногда используется в радиальных цепях и обычно используется там, где старый подводящий кабель погружного нагревателя повторно используется для питания розеток. Эта схема никогда не должна использоваться со сменным предохранителем BS3036 с током более 6 А. Можно использовать предохранитель BS1361 на 15 А, предохранитель BS-88 на 16 А или автоматический выключатель на 16 А при условии, что кабель установлен в соответствии с эталонными методами 100, 102, B или C, приведенными здесь.

  Можно использовать кабель большего диаметра, чем требуется, если он подходит к клеммам используемых принадлежностей.

  Позиции розеток

  Кабельные трассы

  Безопасные зоны для электрических кабелей

  Кабельные трассы и защита

  Защита УЗО

  Для новых цепей розеток теперь требуется УЗО.Добавление новых розеток к существующим также требует УЗО. УЗО устанавливается в блоке управления или блоке предохранителей, но многие старые блоки предохранителей не могут вместить УЗО. В этом случае действующие правила требуют от вас установки нового блока управления.

  Цепь присоединяется к

  См. Основную статью Электрическое подключение

  Кабельные соединения в розетке бывают двух типов:

  • доступен, что означает, что до него можно легко добраться с помощью инструмента
  • недоступно, например, закопано под плитку

  Доступные соединения обычно выполняются с помощью винтовых соединений либо в самой розетке, либо в соединительной коробке, либо в ленте с винтовым блоком, находящейся внутри электрической задней коробки (для защиты от пожара.)

  В труднодоступных соединениях нельзя использовать винтовые соединения, так как они могут со временем ослабнуть. Разрешенные способы подключения:

  Из них обжим является самым простым и наименее подверженным проблемам в неопытных руках.

  Другой подход к соединению кабелей — заменить его новым достаточно длинным куском кабеля. Иногда это практично.

  Распределительные коробки

  См. Основную статью Электрическое подключение

  Вышедшие из употребления кабели

  Убедитесь, что неиспользуемые кабели отсоединены с обоих концов, и, если они могут случайно оказаться под напряжением, соедините все жилы с землей со стороны блока питания / потребителя.

  См. Также

  Сколько проводов можно подключить к розетке? — Модернизированный дом

  В новых домах, если вы откроете розетку, вы обычно увидите два провода. Один входит и обеспечивает питание розетки, другой выходит и обеспечивает питание выходов ниже по потоку. Иногда может быть третий провод для заземления розетки или для подачи питания на нисходящую линию в другом направлении.

  Согласно стандартам NEC (Национальный электротехнический кодекс), вы можете использовать не более одного провода на винт.Никогда не подключайте более одного провода под одной винтовой клеммой, так как это может вызвать искривление проводов или ослабление контакта с ними, поскольку провода нагреваются и охлаждаются. В конечном итоге это приведет к возгоранию и возникновению других угроз безопасности.

  Если вы работаете с розеткой, которая находится в середине цепи, в розетке есть два кабеля. Один кабель — это источник питания, входящий в коробку с одной стороны. Другой кабель выходит из коробки через другую сторону, продолжая путь от источника к нижним точкам.Если цепь идет в другом направлении, например, вверх или вниз, также может быть третий кабель, чтобы продолжить этот путь.

  Когда дело доходит до подключения розетки к входящему и исходящему силовым кабелям, у вас обычно есть два варианта: с помощью гибкого кабеля и прямой проводки.

  Не хочешь делать это сам?

  Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

  НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

  Использование косички для соединения проводов

  Первый вариант заключается в том, что вы подключаете розетку к проводам цепи с помощью косичек.Косички — это короткие отрезки проводника, которые добавляются к стыку для подключения устройства. Таким образом можно подключать переключатели и розетки, так как цепь не будет прервана, если устройство выйдет из строя или будет удалено.

  Пигтейлы будут подключаться к проводам цепи, проходящим через коробку. Использование пигтейлов приведет к тому, что электрическая нагрузка будет течь как к розетке, так и к другим розеткам в цепи ниже по потоку, независимо от перемещения через соединительный язычок розеток.

  Прямое подключение вашей розетки

  Второй вариант — проложить цепь через розетку. Здесь вы возьмете входной кабель и прикрепите его к одной паре винтовых клемм под напряжением и нейтралью на розетке. Затем вы прикрепляете выходной кабель к другому набору винтов, создавая сквозной проход.

  При использовании этого метода цепь будет постоянно протекать через розетку, используя соединительные выступы и создавая непрерывный путь цепи. Проблема в том, что если розетка выходит из строя, любые розетки на выходе также перестанут работать.Если позже вы захотите заменить розетку, вам также нужно будет отсоединить эту проводку.

  Когда у вас есть два кабеля в розетке, один — это входящая линия питания, а другой — выходной кабель нагрузки. Функция нагрузочных кабелей заключается в предоставлении доступа к цепи любым другим розеткам, подключенным ниже по потоку.

  Винты и провода с согласованной цветовой гаммой

  Если вы используете стандартную розетку на 120 В, вы увидите три разных типа винтовых клемм. Имеются винтовые клеммы цвета латуни, серебра и зеленого цвета.Они имеют цветовую кодировку, чтобы было легче понять, какие провода к каким подключать, поскольку каждый из них выполняет разные функции.

  Винт цвета латуни, термообработанный черный

  Винт цвета латуни предназначен для черных проводов, которые являются «горячими» проводами. Это линия, по которой электричество от панели выключателя подается в розетку. Обязательно проявляйте особую осторожность при обращении с ними, так как именно здесь находится вся электрическая нагрузка и всегда следует считать, что они находятся под напряжением.

  Винт серебристого цвета, белый нейтральный провод

  Винт серебристого цвета предназначен для белых проводов, которые являются нейтральными проводами.Они подключаются к нейтральной шине электрической панели. Как только питание покидает электрическую панель через горячий провод, оно возвращается к сервисной панели с помощью нейтрального провода. Это вернет ток в электрическую сеть. Они по-прежнему несут ток, обычно несбалансированная нагрузка, поэтому вы также должны обращаться с ними осторожно.

  Экран зеленого цвета, зеленый провод заземления

  Винт зеленого цвета предназначен для подключения неизолированных медных заземляющих проводов. Они будут подведены к шине заземления в электрической панели, чтобы обеспечить путь к земле.Когда вы даете электричеству возможность вернуться на землю через электрическую панель, это называется заземлением.

  Заземление — безопасный способ отвода избыточной энергии. Он защищает вашу технику, ваш дом и всех остальных от скачков электричества. Если ваша система заземлена, то вся избыточная энергия уйдет на землю, а не куда-нибудь в небезопасное место.

  Цветные провода других типов

  В старых домах провода в стенах могут не соответствовать этим вариантам цветовой кодировки.Горячие провода также могут иметь красную изоляцию на оболочке провода, нейтральные провода могут быть серыми, а также есть провода других цветов. В целом, если ваш дом был построен за последние 40 лет, он будет следовать черной, белой, зеленой цветовой гамме. Для старых домов вы можете найти различные цвета и полосы, поэтому для уверенности лучше использовать тестер проводов.

  Почему так много проводов

  Цепи обычно состоят из соединительных коробок, соединенных гирляндной цепью. Вот почему в коробке может быть больше проводов, чем подключено к розетке.Шлейфовое соединение означает, что горячий и нейтральный провод идет только от одного провода, а затем направляется к другому проводу. Это помогает сократить количество проводов, необходимых в вашем доме. Расположенные рядом розетки будут подключены друг к другу, а не к автоматическому выключателю. Это избавляет электрика от необходимости прокладывать длинные провода по дому.

  Только один провод будет подключен к автоматическому выключателю и будет содержать горячую / нейтральную мощность. Остальные провода предназначены для передачи питания к следующей розетке или заземления соединения.Если у вас больше проводов, чем винтов, вам понадобится косичка.

  Размер коробки, пределы проводов и заполнение коробки

  Знание того, сколько проводов вы можете подключить к исходящей почте, очень важно, если вы выполняете свои домашние электромонтажные работы. Вам нужно будет соблюдать Национальный электротехнический кодекс (NEC) для любой проводки, которую вы делаете, чтобы убедиться, что это безопасно.

  По соображениям безопасности NEC ограничивает количество электрических проводов, которые могут быть внутри распределительной коробки. Слишком большое их количество может вызвать короткое замыкание и перегрев из-за плотной упаковки проводов.Сумма, которая может быть у вас внутри, называется «заполнением ящика». Вам также нужно будет рассмотреть кабельные зажимы, розетки, переключатели и другие предметы, которые входят в коробку.

  Разные коробки позволяют разное количество проводов

  Производитель коробки сообщит, сколько проводов можно поместить внутрь коробки. Как правило, если есть винты, вы можете использовать один провод на винт. То же самое и с отверстиями: одно отверстие подходит для одной проволоки. Раньше для быстрого электромонтажа разрешалось использовать провода 12 и 14 калибра, но теперь можно использовать только провода 14 калибра.

  Размер коробки является решающим фактором, определяющим количество проводов, которые вы можете использовать. Каждый объем коробки имеет фиксированную норму использования проводов. Существуют правила, которым нужно следовать, чтобы определить минимальный объем коробки, в которой можно разместить определенное количество проводов, устройств и зажимов.

  Не хочешь делать это сам?

  Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

  НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

  Связанные вопросы

  Можно ли пропустить два провода через одно и то же отверстие?

  Вы должны пропустить только один провод через каждое отверстие.Это сделано для того, чтобы они не были слишком тесными. Когда электричество проходит по проводке, оно нагревается и охлаждается, расширяясь и сжимаясь. Если через отверстие проходит слишком много проводов, это может создать опасную ситуацию. Когда проводка нагревается и расширяется, она может врезаться в коробку и повредить провод или вызвать ожоги от трения.

  Сколько розеток может быть в цепи на 20 А?

  Практическое правило состоит в том, что каждая розетка имеет максимальное потребление 1,5 ампер, поэтому вы можете безопасно подключить 10 розеток к цепи на 20 ампер.Поскольку электрические розетки не потребляют электроэнергию, пока вы что-то не подключите, вы можете использовать больше. Но в целях безопасности лучше не допускать случайной перегрузки вашей цепи.

  Шон Джарвис

  Шон Джарвис — декоратор интерьеров, писатель и опытный разнорабочий. Он хорошо разбирается во всем, что касается домашнего улучшения, он отлично умеет манипулировать словами и пробелами и улучшать все вокруг. Шон специализируется на написании кратких руководств по ремонту и установке бытовой техники, дому и образу жизни, а также другим жилым проектам.

  Недавно опубликованные

  ссылка на том, не работает на Roku Remote? (У нас есть исправление!) ссылка на My Roku продолжает терять соединение (Узнайте, почему!)

  Мой Roku продолжает терять связь (Узнайте, почему!)

  Вы любите смотреть телевизор и фильмы со своим Roku. Но время от времени устройство отключается, и ваши шоу внезапно останавливаются. Итак, что это продолжает происходить? И что с этим делать…

  Трассировка 3-проводных цепей | JLC Онлайн

  Q. Во многих домах, в которых мы работаем, нас просят оценить электрическую систему. Иногда мы находим провод 10/3, используемый в цепях на 110 вольт с 15- и 20-амперными выключателями в панели. Установщик использовал красный и черный провода для отдельных цепей. Это приемлемая установка или ее нужно вытащить и поменять?

  А. Рекс Колдуэлл отвечает: Приемлемость такой схемы подключения зависит от того, куда ведет провод.

  Частично переключаемая розетка. Трехжильный провод имеет две точки — черный и красный — и белую нейтраль. Хотя обычно трехпроводной провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Например, для частично переключаемой розетки отломайте язычок на латунной стороне розетки.Затем черный и красный провода подключаются к теперь независимым латунным винтам, по одному проводу к каждому; не имеет значения, какой провод на каком винте. Нейтральная сторона емкости остается нетронутой. Это делает верхнюю часть дуплексной розетки независимой от нижней, в то время как они оба имеют одну и ту же нейтраль (см. Иллюстрацию ниже). Черный или красный могут перейти на постоянно горячее питание, а другой — на настенный выключатель, создавая переключаемую розетку. Эта схема хорошо подходит для включения настольной лампы в комнате без верхнего освещения, но для нее не требуется толстый провод 10-го калибра.

  Чтобы подключить частично переключаемую розетку (вверху), отломите язычок на латунной (горячей) стороне розетки. Затем подключите черный и красный провода входящего питания к теперь независимым латунным винтам. Оставьте язычок на нейтральной стороне нетронутым. Верхняя часть дуплексной розетки теперь постоянно горячая, а нижняя — переключена. И верхняя, и нижняя части имеют одинаковую нейтраль.

  Если вы обнаружите, что красный провод и черный провод от одного и того же трехжильного кабеля входят в панель, а затем идут к отдельным однополюсным выключателям, вам необходимо проверить установку.Этот сценарий не является автоматически неправильным, но на всякий случай я предполагал, что это было так, пока я не отследил проводку от панели. Это может быть один из нескольких вариантов, но обычно это многопроволочная цепь или цепь 220 В.

  Многопроволочные схемы. Трехжильный провод можно использовать для питания одной цепи, для которой в противном случае потребовались бы две двухпроводные цепи. Например, черный может питать линию розеток, а красный — линию утопленных светильников в той же области.Белый цвет является общим для обоих (см. Иллюстрацию ниже). Если нагрузки на каждом проводе почти сбалансированы, нейтральный провод пропускает только несимметричный ток, что приводит к меньшему падению напряжения и потерям мощности, чем это было бы в двух двухпроводных схемах. В этой ситуации черный и красный должны быть подключены к противоположным фазам на панели, чтобы предотвратить перегрузку нейтрального (белого) провода.

  Трехпроводный Romex может использоваться для питания двух отдельных цепей с общей нейтралью.Например, здесь черный провод питает цепь розетки, а красный — цепь освещения. Хотя в некоторых случаях многопроводные ответвленные цепи разрешены правилами, автор не рекомендует их для жилой проводки.

  Такой тип разводки называется многопроволочной ответвленной цепью. Хотя это распространено во многих областях, я не рекомендую его. Эта система регулируется определенными правилами кодекса. Многопроволочная ответвленная цепь должна иметь возможность отключать обе фазы (то есть обе ветви) за один ход выключателя.Следовательно, эти схемы должны быть объединены вместе. Если кто-то разделит ветви на части, и обе они приведут к одной и той же фазе на панели, токи нейтрали будут сложены. Такая перегрузка могла иметь плачевные результаты. Кроме того, розетки, переключатели и другие устройства в многопроводных ответвленных цепях всегда должны быть соединены , как показано на рисунке выше. Это сделано для того, чтобы нейтраль не была прервана из-за плохого механического соединения на устройстве (проволочная гайка — гораздо более надежное соединение).Из-за этих требований и проблем, связанных с многопроволочными цепями, я советую не использовать их для проводки в жилых помещениях, где домашние мастера могут возиться с ними.

  220-вольтовые цепи. Подобная схема (красный и черный для противоположных фаз панели) часто используется самоделками для питания электрических обогревателей плинтуса или какой-либо другой цепи на 220 вольт. Но мастера-самоделки часто не знают, как использовать двухполюсный выключатель, или не забывают соединять перемычки между ручками выключателя.Это также может объяснить проволоку 10-го калибра: кто-то ошибочно предположил, что нагревателям нужен более тяжелый провод. Самоделы часто не знают, что прерыватель защищает проводку.

  Было бы невозможно перечислить все мыслимые ситуации, правильные или неправильные, которые вы могли обнаружить. Суть в следующем: проследите за проводами. Посмотрите, куда они идут и с чем связаны. Или бросьте выключатели и посмотрите, что не работает. Затем проследите его.

  Электромонтаж электроприборов в жилых помещениях (Великобритания)

  (см. На этой странице изменения в цветах кабелей в 2004 г.)

  кольцевая цепь — розетки с предохранителями — высокая мощность — на открытом воздухе

  Обращаем ваше внимание, что вся электрическая проводка и детали установки даны на diydata.com предназначен только для информационных целей . С 1 января 2005 года Часть P Строительных правил требует в Англии и Уэльсе, чтобы только сертифицированные специалисты могут выполнять электромонтажные работы, либо работа должна быть сертифицирована по завершении — см. это страницу для более подробной информации.

  ---

  Кольцевая цепь

  Обычные розетки в доме обычно подключаются к кольцевой цепи (также называемой кольцевой магистралью). Кольцевые цепи жилого дома питают розетки и стационарную бытовую технику в помещении.

  «Кольцо» образовано кабелем, идущим от блока потребителя к первому разъему, затем ко второму разъему, а затем к следующему разъему и т. Д., Пока кабель не вернется к модулю потребителя. Это означает (простыми словами), что каждое гнездо в кольцевой цепи имеет два кабельных маршрута обратно к источнику питания. Кабель кольцевой схемы состоит из коричневого (под напряжением), синего (нейтрального) провода и неизолированного медного заземляющего провода, причем все три провода заключены в наружную оболочку из ПВХ. В домашних кольцевых цепях используется кабель 2.Двойная жила 5 или 4,0 кв. Мм и земля, они рассчитаны (на открытом воздухе) на 24 или 32 ампера соответственно.

  Каждая кольцевая цепь защищена предохранителем на 32 А или расцепителем, встроенным в блок потребителя. Современные установки включают в себя устройство защитного отключения (УЗО) перед блоком потребителя, которое отключает всю систему при обнаружении неисправности.

  В старых домах кабели для кольцевых цепей (и других цепей) могут проходить через полость в стене, при этом кабели входят в заднюю часть настенной розетки.Это недопустимо в новых помещениях и пристройках. Теперь считается, что кабели внутри полости могут намокнуть, что приведет к разрушению изоляции кабеля и попаданию влаги по кабелю в розетку. При ремонте старых домов новые кабели не должны проходить через полость, они должны проходить через новые воздуховоды, встроенные во внутренние поверхности стен или под половицы.

  Считается, что кольцевая цепь рассчитана на 30 ампер (7200 Вт). Кольцо может обслуживать до 100 кв. М площади пола и теоретически может иметь любое количество розеток или соединителей с предохранителями, подключенных к нему.Каждая розетка обычно рассчитана на 13 ампер, как «практическое правило», они ограничены до двадцати розеток, маловероятно, что разнообразие бытовых приборов, используемых одновременно, превысит 30 ампер. Длина кабеля, используемого в кольцевой цепи, ограничена 50 метрами для цепей, защищенных автоматическим выключателем. Розетки обычно устанавливаются заподлицо со стеной, хотя коробки для поверхностного монтажа часто легче установить, если розетки добавляются к цепи.

  Электроприборы большой мощности (например, плиты, душевые кабины и т. Д.) не следует подключать к кольцевой сети, даже если они используют меньший ток, чем номинальный ток кольцевой цепи 30 ампер. Подключение таких устройств уменьшит количество других устройств, которые можно использовать одновременно, и приведет к нежелательным отключениям в блоке потребителей.

  Желательно иметь не менее двух кольцевых сетей во всех помещениях, в многоэтажных домах по одной на каждый этаж. На кухне может быть большое количество электроприборов, поэтому отдельная кольцевая схема для кухни также может иметь смысл, это имеет дополнительное преимущество, заключающееся в том, что морозильная камера не будет повреждена, если возникнет неисправность в другом месте.Цепь с одним кольцом должна обслуживать площадь не более 100 кв. М (или 120 кв. Ярдов).

  В Великобритании вилки, используемые в современной кольцевой цепи, имеют квадратные контакты, и каждая вилка оснащена предохранителями на 3 или 13 ампер. Всегда следует устанавливать правильный предохранитель, подходящий к прибору, предохранители на 3 ампера для приборов мощностью до 750 ватт (лампы, радиочасы и т. Д.) — предохранители на 13 ампер для более крупных приборов до 3000 ватт.

  Удлинители ответвлений могут быть подключены к кольцевой цепи. Ответвление — это розетка, соединенная с кольцом одним кабелем, поэтому розетка не имеет всех преимуществ двух кабельных маршрутов к потребительскому блоку.При добавлении розетки часто используются ответвления, проще подключить с помощью одного кабеля, чем расширять кольцевую цепь, чтобы включить новую розетку. Удлинитель ответвления может быть подключен к кольцевой цепи при условии, что он питает только розетку на 13 А (хотя это может быть двойная розетка) или одно стационарное устройство. Общее количество ответвлений по всему кольцу не должно превышать количество розеток непосредственно на главном кольце. К каждому выходу на кольце можно подключать не более двух отдельных ответвлений.

  Удаление передней части розетки даст представление о подключенной к ней цепи:

  Примечание: на этом рисунке показаны «старые» цвета проводки — «новые» (после 2004 г.) цвета: коричневый = под напряжением, синий = нейтраль, земля остается прежней.

  • Один кабель, подключенный к клеммам, указывает на то, что это уже существующий ответвление.
  • Два кабеля могут указывать либо на то, что он находится в главной кольцевой цепи, либо на то, что это ответвление с другим подключенным к нему ответвлением.Это не признанная конфигурация, но возможна, если оба ответвительных разъема являются одиночными.
  • Три или четыре кабеля обычно обозначают розетку в главной кольцевой цепи с одной или двумя ответвлениями, идущими от нее.

  Если проводка была изменена предыдущим мастером, возможно, удастся идентифицировать любые добавленные кабели, а затем определить исходную схему.

  Кольцевые розетки с предохранителями

  Если требуется подключение к стационарному прибору, розетку с предохранителем можно прикрепить к стене (а не штепсельную розетку) и подключить к кольцевой сети.Эти розетки требуют правильного номинала предохранителя для прибора и подключаются к прибору с помощью кабеля или гибкого кабеля. Розетка может быть переключаемой или неотключаемой и может быть оснащена световым индикатором, показывающим, когда питание подключено.

  Если к обогревателю любого типа (например, к обогревателю ночного магазина) применяется гибкий кабель, он должен быть специального «высокотемпературного» типа, подходящего для встречающихся повышенных температур. Использование обычного гибкого кабеля приведет к разрушению изоляции, в результате чего гибкость станет опасной.

  Розетка для часов — это устройство аналогичного типа, но с небольшим предохранителем, установленным в специальной вилке, подключенной к шлейфу. Вилку можно удерживать в розетке винтом или винтом с накатанной головкой. Хотя они называются выходами для часов, они также подходят для других небольших слаботочных приборов, таких как вытяжные вентиляторы, дверные звонки.




  Цепи высокой мощности.

  В жилых помещениях может быть несколько приборов с высокой мощностью, наиболее распространенными из которых являются электрическая плита, погружной нагреватель и электрический душ.Каждое из этих устройств должно быть подключено к потребительскому блоку с помощью специального предохранителя / расцепителя и кабельной трассы. В инструкциях по установке устройства должны быть указаны мощность устройства (которая также обычно указывается где-нибудь на устройстве), сила тока предохранителя / расцепителя и требуемый размер кабеля. Все переключатели в этих цепях также должны иметь подходящий номинальный ток.

  Электропитание на открытом воздухе.

  Когда требуется электричество для сарая, внутреннего дворика, садового пруда или для других целей на открытом воздухе, следует использовать отдельную цепь от блока потребителя.Если устройство защитного отключения (УЗО) еще не установлено перед блоком потребителя, его следует установить. Устройство остаточного тока отключит электричество почти мгновенно, если в цепи возникнет неисправность.

  Водонепроницаемые розетки должны использоваться там, где требуется внешняя розетка, также рекомендуется использовать внутренний контрольный переключатель, чтобы при необходимости внешнюю розетку можно было изолировать.

  Существует ряд альтернатив использованию электричества в саду, есть садовые светильники и приборы низкого напряжения, которые снижают риск использования электричества на открытом воздухе.

  ---

  кольцевая цепь — розетки с предохранителями — высокая мощность — на открытом воздухе

  .
