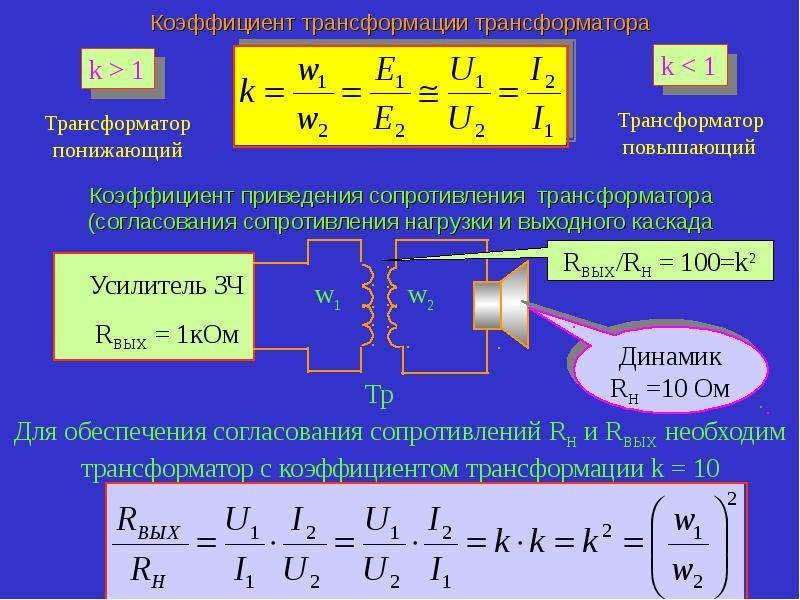

При работе в трансформаторе возникают потери энергии. Коэффициентом полезного действия трансформатора (КПД) называют отношение отдаваемой мощности Р2 к мощности Р1 поступающей в первичную обмотку:

η = P2/P1 = (U2I2 cos φ2)/(U1I1 cos φ1)

или

η = (Р1 — ΔР)/Р1 = 1 — ΔР/(Р2 + ΔР),                                 (2.49)

где ΔР — суммарные потери в трансформаторе.

Высокие значения КПД трансформаторов не позволяют определять его с достаточной степенью точности путем непосредственного измерения мощностей Р1 и Р2, поэтому его вычисляют косвенным методом по значению потерь мощности.

Рис. 2.38. Энергетическая диаграмма трансформатора

Процесс преобразования энергии в трансформаторе характеризует энергетическая диаграмма (рис. 2.38). При передаче энергии из первичной обмотки во вторичную возникают электрические потери мощности в активных сопротивлениях первичной и вторичной обмоток ΔРэл1 и ΔРзл2, а также магнитные потери в стали магнитопровода ΔРм (от вихревых токов и гистерезиса).

Поэтому

Р2 = Р1 — ΔРэл1 — ΔРэл2 — ΔРм                                              (2.50)

и формулу (2.49) можно представить в виде

η =

P2 P2 + ΔPэл1 + ΔPэл2 + ΔPм

= 1 —

ΔPэл1 + ΔPэл2 + ΔPм P2 + ΔPэл1 + ΔPэл2 + ΔPм

(2.51)

Величину Рэм = Р1 — ΔРэл1 — ΔРм, поступающую во вторичную обмотку, называютвнутренней электромагнитной мощностью трансформатора. Она определяет габаритные размеры и массу трансформатора.

Определение потерь мощности. Согласно требованиям ГОСТа потери мощности в трансформаторе определяют по данным опытов холостого хода и короткого замыкания. Полу­чаемый при этом результат имеет высокую точность, так как при указанных опытах трансформатор не отдает мощность нагрузке. Следовательно, вся мощность, поступающая в первичную обмотку, расходуется на компенсацию имеющихся в нем потерь.

При опыте холостого хода ток I0 невелик и электрическими потерями мощности в первичной обмотке можно пренебречь. В то же время магнитный поток практически равен потоку при нагрузке, так как его величина определяется приложенным к трансформатору напряжением. Магнитные потери в стали пропорциональны квадрату значения магнитного потока. Следовательно, с достаточной точностью можно считать, что магнитные потери в стали магнитопровода равны мощности, потребляемой трансформатором при холостом ходе и номинальном первичном напряжении, т. е.

ΔРм ≈ Р0.                                                          (2.52)

Для определения суммарных электрических потерь согласно упрощенной схеме замещения (см. рис. 2.33,a) полагают, что 1’2 = 11. При этом

ΔPэл = ΔPэл1 + ΔPэл2 = I12R1 + I’22R2 ≈ I’22 (R1 + R’2) ≈ I’22Rк, (2. 53)

или

ΔРэл ≈ β2I’22номRк ≈ β2ΔPэл.ном,(2.54)

где ΔPэл.ном — суммарные электрические потери при номинальной нагрузке.

За расчетную температуру обмоток — условную температуру, к которой должны быть отнесены потери мощности ΔРэл и напряжение ик, принимают: для масляных и сухих трансформаторов с изоляцией классов нагревостойкости А, Е, В (см. § 12.1) температуру 75°С; для трансформаторов с изоляцией классов нагревостойкости F, Н — температуру 115 °С.

Величину ΔРэл.ном ≈ I’22номRк ≈ I12номRк  можно с достаточной степенью точности принять равной мощности Рк, потребляемой трансформатором при опыте короткого замыкания, который проводится при номинальном токе нагрузки. При этом магнитные потери в стали ΔРмвесьма малы по сравнению с потерями ΔPэл из-за сильного уменьшения напряжения U1, a следовательно, и магнитного потока трансформатора и ими можно пренебречь. Таким образом,

ΔРэл = β2Pк(2.55)

Полные потери

ΔP = Po + β2Pк (2.56)

Подставляя полученные значения Р в (2.

51) и учитывая, что Р2 = U2I2cosφ2 ≈ βSномcosφ2, находим

η = 1 — (β2Pк + P0)/(βSномcosφ2 + β2Pк + P0).

(2.57)

Эта формула рекомендуется ГОСТом для определения КПД трансформатора. Значения Ро и Рк для силовых трансформаторов приведены в соответствующих стандартах и каталогах.

Зависимость КПД от нагрузки. По (2.57) можно построить зависимость КПД от нагрузки (рис. 2.39, а). При β = 0 полезная мощность и КПД равны нулю. С увеличением отдаваемой мощности КПД увеличивается, так как в энергетическом балансе уменьшается удельное значение магнитных потерь в стали, имеющих постоянное значение. При некотором значении βопт кривая КПД достигает максимума, после чего начинает уменьшаться с увеличением нагрузки. Причиной этого является сильное увеличение электрических потерь в обмотках, возрастающих пропорционально квадрату тока, т. е. пропорционально β2, в то время как полезная мощность Р2возрастает только пропорционально β.

Максимальное значение КПД в трансформаторах большой мощности достигает весьма высоких пределов (0,98—0,99).

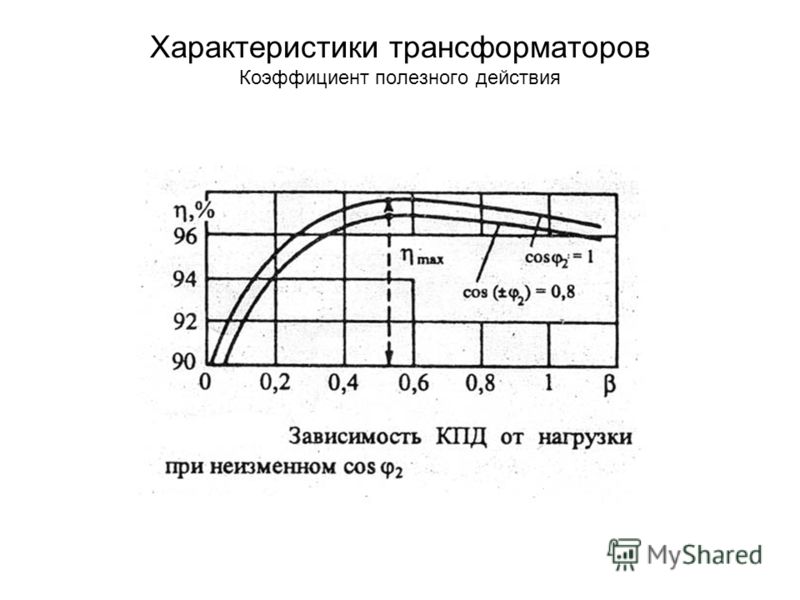

Рис. 2.39. Зависимость КПД трансформаторов η от нагрузки β

Оптимальный коэффициент нагрузки βопт, при котором КПД имеет максимальное значение, можно определить, взяв первую производную dη/dβ по формуле (2.57) и приравняв ее нулю. При этом

β2оптPк = P0   или   ΔРэл = ΔРм

(2.58)

Следовательно, КПД имеет максимум при такой нагрузке, при которой электрические потери в обмотках равны магнит ным потерям в стали. Это условие (равенство постоянных и переменных потерь) приближенно справедливо и для других типов электрических машин. Для серийных силовых трансформаторов

βопт = √P0/Pк ≈ √0,2 ÷ 0,25 ≈ 0,45 ÷ 0,5(2.59)

Указанные значения βопт получены при проектировании трансформаторов на минимум приведенных затрат (на их приобретение и эксплуатацию). Наиболее вероятная нагрузка трансформатора соответствует β = 0,5 ÷ 0,7.

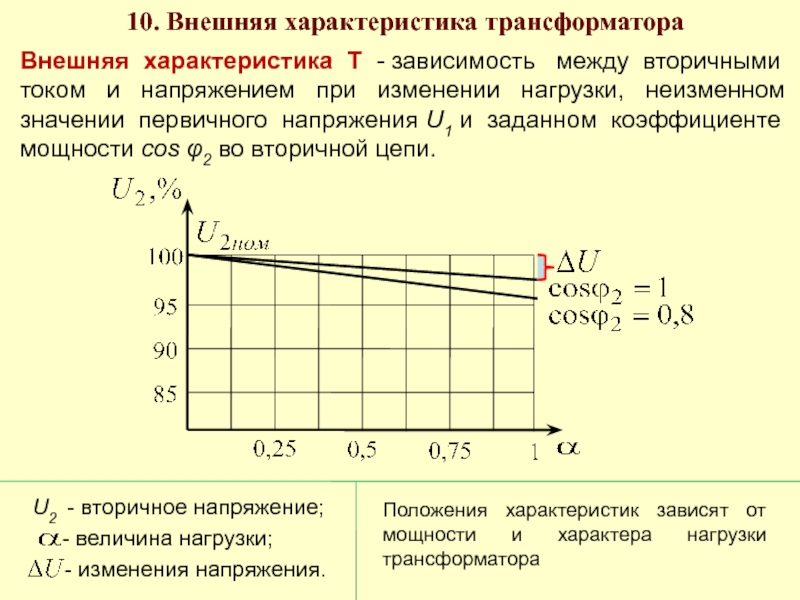

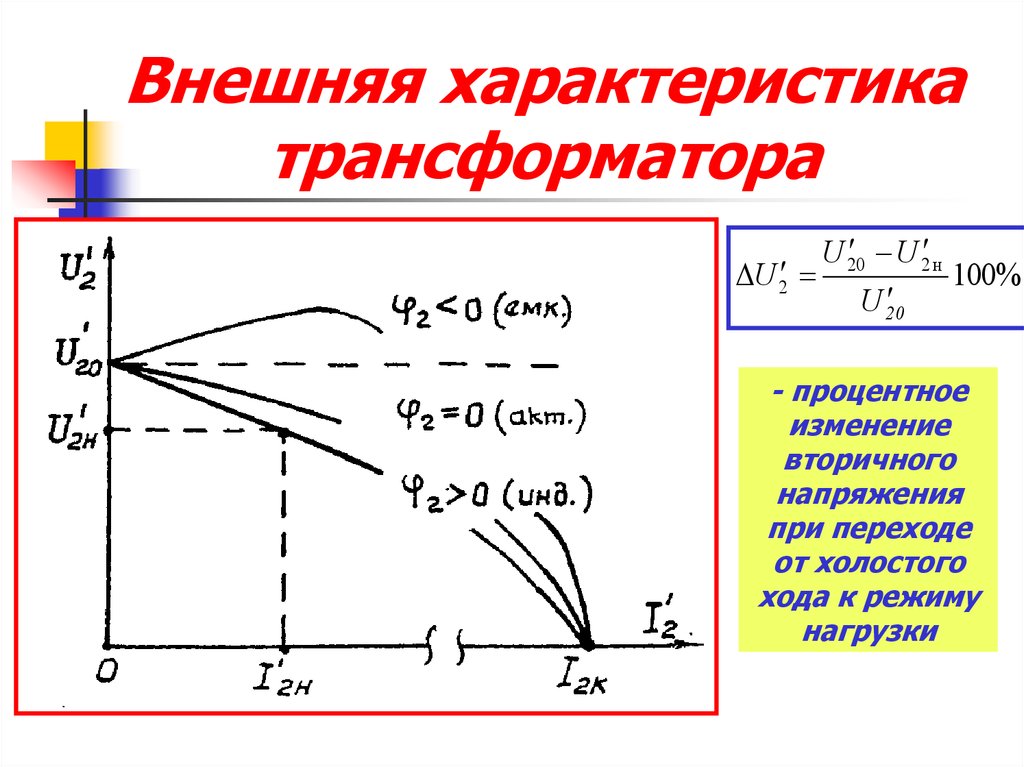

В трансформаторах максимум КПД выражен сравнительно слабо, т. е. он сохраняет высокое значение в довольно широком диапазоне изменения нагрузки (0,4 < β < 1,5). При уменьшении cosφ2 КПД снижается (рис. 2.39,6), так как возрастают токи 12 и I1 при которых трансформатор имеет заданную мощность Р2.

В трансформаторах малой мощности в связи с относительным увеличением потерь КПД существенно меньше, чем в трансформаторах большой мощности. Его значение составляет 0,6—0,8 для трансформаторов, мощность которых менее 50 Вт; при мощности 100-500 Вт КПД равен 0,90-0,92.

КПД трансформатора, потери в стали

КПД трансформатора всегда будет меньше 100% т.к. в каждом трансформаторе всегда имеются потери электрической энергии, вследствие чего из первичной обмотки во вторичную передаётся не вся энергия, а лишь бОльшая её часть.

Различают два вида потерь в трансформаторе — потери в меди (в проводах, которыми он намотан) и потери в стали (в сердечнике).

Потери в меди обуславливаются наличием в проводах обмоток трансформатора электрического сопротивления. Ток, протекающий в обмотке, создаёт на таком проводнике падение напряжения. На обмотке развивается некоторая электрическая мощность и часть энергии преобразуется в тепло, нагревающее обмотку.

Потери в стали

Потери в стали состоят из двух видов потерь:

• потери из-за вихревых токов;
• потери на циклическое перемагничивание.

Возникновение вихревых токов в сердечнике можно объяснить следующим образом. Сердечник, изготовленный из стали, представляет собой металлический проводник, помещённый в переменное магнитное поле. В сердечнике так же, как и в витках любой обмотки, будет создаваться индуктированная Э.Д.С., и по сердечнику будет протекать ток. Так как сечение сердечника велико, то его электрическое сопротивление мало. Поэтому токи, протекающие в сердечнике, достигают больших величин. При этом происходит активное расходование энергии и преобразование её в тепло, которое нагревает сердечник.

Величина потерь второго вида, т.е. потерь, возникающих при циклическом перемагничивании, сильно зависят от материала сердечника. Материал сердечника можно представить как бы состоящим из большого числа элементарных магнитиков (магнитных диполей), которые в обычном состоянии расположены хаотически. При внесении такого материала в магнитное поле магнитные диполи начинают поворачиваться в направлении действия магнитного поля. Если магнитное поле переменное, то диполи будут периодически поворачиваться сначала в одну, а потом в другую сторону с частотой изменения данного поля. При этом возникают силы трения и энергия магнитного поля также переходит в тепло, нагревающее сердечник.

Для увеличения КПД трансформатора нужно уменьшить все виды потерь. Потери в меди можно уменьшить путём увеличения сечения проводов обмоток. Однако при этом значительно увеличатся размеры, вес и стоимость трансформатора. Поэтому увеличение сечения проводов производится лишь до такой величины, при которой не наблюдается заметного нагрева обмоток. Потери на перемагничивание значительно уменьшаются, если в качестве материала сердечника трансформаторов применить специальную магнитомягкую сталь, имеющую определённый состав и структуру.

Наконец, для уменьшения потерь на вихревые токи сердечник собирается не из монолитных стальных брусков, а из отдельных изолированных друг от друга пластин толщиной в несколько десятых долей миллиметра. Кроме того, в состав материала сердечника вводится в качестве присадки кремний. И то и другое способствует увеличению электрического сопротивления сердечника, которое, в свою очередь, влечёт за собой уменьшение величины вихревых токов.

В результате всех этих мер КПД трансформатора обычно равен 85-90%.
