Содержание

Как определить фазу и ноль без приборов как найти мультиметром

В состав любого кабеля в обязательном порядке входит одна нулевая жила и одна либо несколько фазных.

От правильного определения функционального назначения жил кабеля зависит простота монтажа и эксплуатации системы электроснабжения, а также безопасность лиц, обслуживающих ее и производящих какие-либо электромонтажные работы.

Основные понятия

Давайте сперва разберемся, что такое ноль и фаза в электричестве.

Итак, фаза в электричестве – это проводник, по которому электрический ток движется в направлении энергопринимающего устройства. Ноль, в свою очередь, является проводником, по которому электрический ток движется в обратном направлении.

Современные требования, предъявляемые к безопасности организации электрических сетей, предполагают также наличие еще одного проводника в составе токоведущего кабеля, который будет выполнять защитную функцию. Заземляющий проводник – это элемент, преднамеренно соединенный с заземляющим контуром и предназначенный для того, чтобы уберечь человека от поражения электрическим током.

Неправильное определение, а также соединение нулевых и фазных жил токоведущего кабеля может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению человека электрическим током. По этой причине чрезвычайно важно уметь отличать фазный и нулевой проводники.

Как отличить фазу от нуля

Существует целый ряд способов – как профессиональных, так и не очень – для определения функционального назначения проводников, входящих в состав кабеля.

С применением мультиметра

Как мультиметром определить фазу и ноль

Просто и надежно определить, где ноль, а где фаза в электропроводке, можно при помощи мультиметра (тестера). Прежде всего, необходимо включить мультиметр в режим измерения переменного напряжения и выбираем подходящий предел измерения (выше напряжения в электрической сети). Далее вы можете избрать один из описанных ниже способов идентификации фазного проводника.

  1. Один из щупов мультиметра зажимается пальцами, другим необходимо коснуться той или иной жилы токоведущего кабеля. В случае соприкосновения щупа с фазой на дисплее мультиметра отобразится показание, приближенное к 220 В.
  2. Если вы ни в коем случае не желаете прикасаться к щупам мультиметра руками, то один из них, как и в предыдущем случае, скоммутируйте с идентифицируемым контактом, а другим дотроньтесь до оштукатуренной стены либо заведомо заземленной металлической поверхности.
  3. Как упоминалось выше, в современных системах электроснабжения предусмотрен также заземляющий проводник. Чтобы разобраться в назначении жил трехжильного либо многожильного кабеля следует попеременно касаться пар проводов щупами мультиметра. На его дисплее при контакте с фазой и нулем, а также с фазой и заземлением будет отображаться значение напряжения, близкое к 220 В (при этом фаза и заземление дают меньшее значение, нежели фаза и ноль). При одновременном касании щупами нулевого и заземляющего проводов, как и при касании двух фаз, на дисплее мультиметра будет «0».

Важно! При идентификации проводников по первому из вышеописанных методов обязательно убедитесь в том, что мультиметр включен в режим измерения напряжения, до того, как будете касаться пальцами одного из его щупов.

Как определить ноль и фазу индикаторной отверткой или отверткой для прозвонки сети

Со специальной индикаторной отверткой работать еще проще. Этот инструмент внешне очень похож на отвертку обыкновенную, но имеет относительно непростую внутреннюю конструкцию. Такую отвертку в народе также называют «контролькой».



Индикаторные отвертки

Важно! Не следует применять индикаторную отвертку для осуществления манипуляций над винтовыми соединениями (откручивания винтов и их закручивания). Такие действия являются наиболее распространенной причиной выхода из строя описываемого устройства.

Для того, чтобы определить функциональное назначение кабельных жил с ее помощью, нужно просто поочередно коснуться каждой из них жалом данного инструмента, нажимая при этом специальную кнопку в торцевой его части. Если в процессе указанных манипуляций светодиодная лампочка на отвертке загорится, значит, вы касаетесь фазного проводника, в противном случае – нулевого.

Не стоит путать индикаторную отвертку с отверткой, предназначенной для прозвонки сети. Последней также можно определить функционал той или иной жилы, однако нажимать на металлическую пластину в ее верхней части не нужно – иначе отвертка будет светиться в любом случае. Отвертка для прозвонки сети предусматривает в своей конструкции наличие батареек.

Визуальное определения фазы и нуля

При отсутствии вышеупомянутого инструментария вы можете задаться вопросом, как определить фазу и ноль без приборов. Одним из таких способов является их визуальная идентификация. Дело в том, что в соответствии с требованиями к монтажу электропроводки изоляция каждой жилы кабеля должна быть окрашена в свой собственный цвет.

При этом если с заземлением и нулем все понятно – они должны иметь желто-зеленую (желтую, зеленую) и синюю (голубую) окраску соответственно, то изоляционный слой фазного провода может быть выполнен в одном из следующих цветов: коричневый, черный, серый, а также красный, фиолетовый, розовый, белый, оранжевый, бирюзовый, — в зависимости от действующих на момент прокладки кабельной трассы нормативов.

По цвету проводки

Помимо цветовой, имеет место и буквенно-цифровая маркировка кабельных жил. В соответствии с ней ноль, фаза и земля обозначаются соответственно буквами N (neutral), L (line), PE (protectearth).

Контрольная лампочка

Еще один способ решения вопроса, как найти фазу и ноль без приборов, это самостоятельная сборка так называемой контрольной лампочки. Для ее изготовления потребуется обыкновенная лампа накаливания, подходящий к ней патрон, а также два отрезка медного провода (примерно по 50 сантиметров длиной).

Лампочка вкручивается в патрон, а проводники подключаются к его контактам. Другой конец одного из проводников необходимо закрепить на зачищенном до металлического блеска радиаторе системы отопления (либо на иной заведомо заземленной поверхности), а другим концом второго следует попеременно касаться проводников неопределенного функционала. При этом во время контакта с фазным проводом лампочка должна начать светиться.

Важно! В случае планирования систематического использования контрольной лампочки целесообразно ее саму поместить в защитный кожух, а к концам подсоединенных к патрону проводников прикрепить щупы (как у мультиметра).

Контрольной лампочкой

Контрольная картофелина

Название данного подраздела звучит весьма абсурдно, но тем не менее можно определить функциональное назначение токоведущих жил электрического кабеля и при помощи обыкновенной картофелины. Как и в вышеописанном методе с использованием самодельной контрольной лампочки, нам понадобятся два пятидесятисантиметровыхпровода.

Картофель разрезается пополам и в срез овоща на довольно приличном друг от друга расстоянии вставляются подготовленные проводники. Далее конец одного размещается на отопительной батарее(либо на иной заведомо заземленной поверхности), а конец другого соединяется с идентифицируемой жилой кабеля. Чтобы получить результат, придется подождать пять-десять минут. Если по прошествии указанного времени на срезе картофелины образовалось темное пятно, значит вы проверяли фазный проводник. Если изменений не произошло – нулевой.

Важно! Последние два из вышеописанных методов идентификации функционала токоведущих проводников кабеля системы электроснабжения вы используете на свой страх и риск. При работе с такого рода конструкциями следует соблюдать предельную осторожность, чтобы не получить поражение электрическим током.

Разобравшись с тем, что такое фаза и ноль в электричестве, а также найдя для себя сразу несколько ответов на вопрос, как найти эти самые фазу и ноль в проводке, вы можете выбрать любой подходящий для вас способ. Тем не менее, для того, чтобы проверить фазу и ноль, рекомендуем вам такие методы, как проверка тестером либо специализированной отверткой.

Как определить фазу и ноль мультиметром, индикаторной отверткой и без приборов

Проведение ремонтных работ в любом помещении, важным моментом является оснащение этого помещения электричеством. Помимо электропроводки, не стоит забывать о необходимости установки розеток и выключателей, при помощи которых будет происходить регулирование освещения. Тут достаточно важным моментом будет найти фазу, ноль и заземляющего проводника системы.

Для профессиональных монтажников данная задача является очень простой, чего не скажешь о простых обывателях, которые далеко не всегда могут справиться с подобной задачей. Тем не менее, поиск фазы и нуля является процессом не настолько сложным, как может показаться изначально, при этом включает в себя несколько способов определения.

Следует понимать, что проводка в квартире обычно имеет напряжение в 220В, поскольку она предусматривает подключение к нулевому проводнику и к одной из фаз. При этом обязательным является заземление, что делает электрификацию помещения безопасной для обитателей.

Что такое фаза и ноль в электричестве для новичка

Чтобы уловить принцип нахождения фазы и нуля в сети, следует для начала определить для себя, что означают данные термины, которые для простого обывателя могут звучать как совершенно непонятные понятия. Любая система, независимо от ее протяженности, состоит из трех фаз, причем касается также и низковольтных линей, задачей которых является питание жилых домов.

Между двумя любыми фазами возникает линейное напряжение, составляющее 380В. Однако напряжение бытовой сети составляет 220В, главной задачей является появление требуемого для сети напряжения. Для этой цели в любой сети присутствует нулевой провод, которой в сочетании с любой фазой образует разность потенциалов в 200В, которая и будет представлять собой фазное напряжение.

Нулем в электрической цепи называется проводник, который соединяется с контуром земли и используется для создания нагрузки от фазы. Фаза эта подключена к противоположному концу обмотки на ТП. Таким образом, в стандартной розетке, для наглядности, один вход принимается за фазу, а второй за ноль.

Если говорить более простым языком, то фаза представляет собой провод, по которому поступает ток. По нулевому проводу ток возвращается обратно к источнику. В зависимости от количества фаз, система имеет несколько проводов. Допустим, в трехфазовой цепи имеются три фазовых провода и один обратный, нулевой.

Цветовое обозначение. Не редко многих интересует вопрос, какого цвета провода фаза ноль земля, как определить, где какой провод, часто предоставляется возможным при помощи используемых в электрике цветовых разграничений. Однако сработает данный метод только в случае, если проводка действительно выполнена по всем правилам. Изоляция нулевого провода обычно обозначается синим или голубым цветом, земля сочетает в себе сразу две окраски – зеленую и желтую. Провод фазы по правилам обозначается в коричневый, белый или черный цвет.

Обозначение фазы и нуля буквы. Помимо цветовых обозначений, возможной является также буквенная маркировка проводов. Фаза обычно обозначается латинской буквой “L” а нулевой провод принято маркировать буквой “N”. Кроме того, свое обозначение имеет и заземление, обозначать которое принято буквой “G”.

Как определить фазу и ноль индикаторной отверткой

Для нахождение фазы и нуля в сети можно использовать различные инструменты. Наиболее удачным изобретением в помощь начинающим электрикам считается индикаторная отвертка, имеющая специальные чувствительные элементы и индикатор-отражатель.

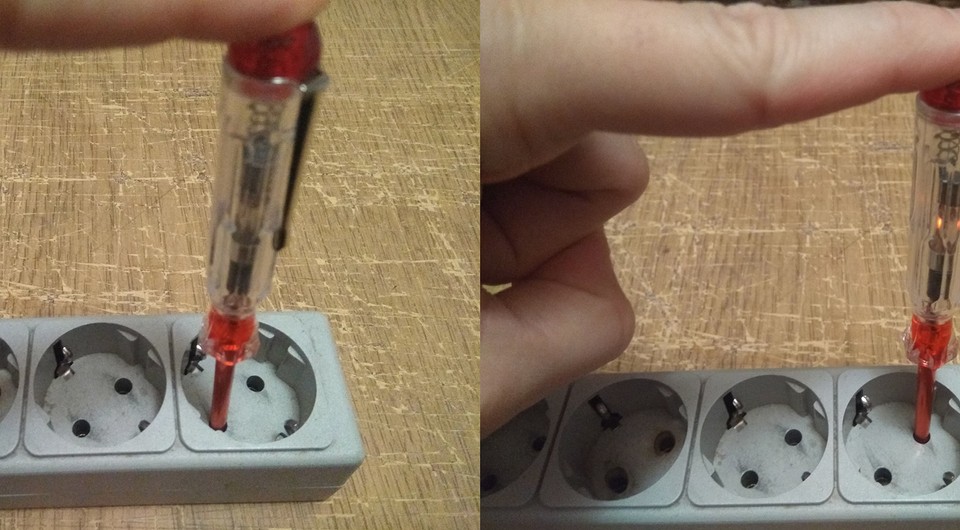

Осуществлять проверку фазу и нуля в сети при помощи отвертки проще простого. Отвертку следует зажать между большим и средним пальцем. Касаться неизолированной части жала отвертки не разрешается. Палец указательный следует поставить на металлический круглый выступ в конце рукоятки.

Далее жало прикладывают к оголенным концам проводов. В том случае, если произошло касание с фазным проводником, в отвертке загорается соответствующий светодиод.

Определить принцип действия индикаторной отвертки нетрудно, внутри нее расположена специальная лампа, а также резистор, представляющий собой сопротивление. Лампа загорается, если замыкается цепь. Благодаря сопротивлению, можно не бояться поражения током во время проверки, поскольку оно снимает его значение до минимального показателя.

Как узнать где фаза а где ноль в розетке индикаторным пробником видео

Найти ноль такой отверткой, соответственно, не получится. Кроме того, подобный способ нередко дает сбой из-за не слишком хорошей чувствительности. В итоге индикаторная отвертка, реагируя на наводки, может выдать напряжение там, где его совершенно нет.

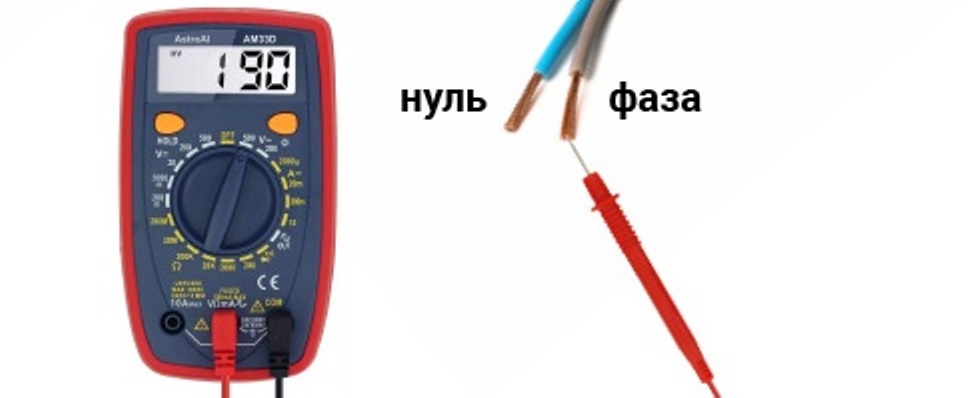

Как определить фазу и ноль мультиметром

Помимо применения индикаторной отвертки, возможным является использование мультиметра, который также позволит узнать где фаза а где ноль в сети. Обязательным условием для его использования является предварительная зачистка проводов.

На приборе перед использованием требуется установить значение предела измерения переменного тока, величина которого должна превышать 220В. Ориентироваться также следует по маркировке гнезд, куда включены щупы прибора. Для данного типа проверки потребуется щуп, включенный в гнездо с маркировкой «V».

Сама проверка заключается в прикосновении щупа к одному из проводов, следя при этом за показаниями прибора. Если мультиметр идентифицирует какое либо напряжение, то данный провод является фазным. Если другой провод покажет нулевое значение, то это, соответственно, нулевой провод.

Прибор для работы может использоваться любого типа – стрелочный или с цифровым индикатором. В любом случае, важным моментом будет соблюдение мер безопасности, а также правильная индикация прибором показаний с проводов. Точность этого прибора обычно выше индикаторной отвертки.

Главным правилом при использовании мультиметра является запрет на одновременное касание фазы и заземляющего контура. Такая халатность может привести к короткому замыканию и, как следствие, к травматическим ожогам.

Как определить фазу и ноль без приборов

Несмотря на столь широкое распространение приборных способов определения фазы и нуля в сети, далеко не всегда под рукой может оказаться нужное устройство, которое позволит сделать верное заключение. При этом неправильное выявление проводов в сети «на глаз» может привести к достаточно опасным последствиям.

Первый метод, позволяющий справиться с данной задачей, был описан в одном из разделов выше.

Заключается он в нахождении проводов, в зависимости от цвета их изоляции, а также от маркировки. Однако это окажется верным только в том случае, если проводка была выполнена по всем правилам.

Второй способ определить их – это сделать так называемую контрольную лампочку, применяя при этом подручные средства. Для этого потребуется простая лампа накаливания и два отрезка провода, длиной примерно 50 сантиметров. Жилы проводов следует присоединить к лампочке, при этом вторым концом одного из проводов следует прикоснуться к трубам отопления (зачищенным), а вторым прикоснуться к «прозваниваемым» проводам. Тот провод, при прикосновении к которому загорается лампочка, является фазным.

Определение фазы без индикатора и прибора видео

Стоит обратить внимание, что описанный способ является очень опасным и может привести к поражению током во время его использования. Ни в коем случае не рекомендуется применять его в случае наличия предельного напряжения в сети, а также нельзя касаться оголенных проводов.

Альтернативной лампочки накаливания может стать лампочка неоновая, которая позволит найти полярность системы.

В заключении следует отметить, что ответ на вопрос: как определить фазу и ноль имеет несколько решений. А именно: индикаторной отверткой, мультиметром, а также можно без приборов. Все зависит от возможностей и наличия приборов под рукой. Обязательным является соблюдение всех мер безопасности при работе с электричеством.

Как найти фазу и ноль? несколько способов определения фазного и нулевого провода » сайт для электриков

Способ №3 – Картошка в помощь!

Забавная, но все же эффективная идея, которая позволяет определить фазу и ноль без индикатора, мультиметра либо другого тестера. Все, что Вам нужно – картошина, 2 провода по 50 см и резистор на 1 МОм. Найти напряжение можно по методике, описанной выше. Конец первого проводника подключается к трубе, второй конец вставляется в срез картошки, как показано на фото. Что касается второго провода, один его конец нужно вставить в тот же срез, на максимально возможном расстоянии от уже вставленной жилы, а вторым Вы будете щупать те выводы, на которых Вам нужно найти фазу и ноль без приборов.

Определение происходит следующим образом:

  • Если на срезе образовалось небольшое потемнение – это фазный проводник;
  • Никакой реакции не произошло – Вы «нащупали» ноль.

Следует сразу же отметить, что в данном случае определение должно происходить с небольшой выдержкой времени при контакте жилы со срезом картошки. Вы должны дотронуться проводом к картошине и подождать около 5-10 минут, после чего будет виден результат!

Наглядный видео урок по определению полярности без приборов своими руками

По похожей методике можно определить полярность контактов в цепи постоянного тока. Для этого два провода опускаются в чашку с водой и если возле одного из них начинают образовываться пузыри, как показано на фото ниже, значит, это минус и, соответственно, вторая жила – плюс.

Цифровой мультиметр очень полезная вещь в быту. С помощью тестера просто определить, какой из проводов фаза, ноль, а какой заземление.

Любая электросеть, как бытовая, так и промышленная может быть с постоянным током или с переменным. При постоянной подаче электронапряжения электроны перемещаются в одном направлении, при переменной подаче это направление постоянно меняется.

Переменная сеть в свою очередь состоит из двух частей – рабочей и пустой фазы. На рабочую, которую называют в электричестве так и называют — «фазой», подаётся рабочее электронапряжение, а на пустую, которая получила название «ноль» — нет. Она нужна для создания замкнутой сети для работы и подключения электроприборов, а также для заземления сети.

Домашняя электропроводка: находим ноль и фазу

Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).

Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

Проверка с помощью электролампы

Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

  • Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
  • Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
  • Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
  • Контактная площадка, позволяющая при прикосновении к ней создать цепь.

Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.

При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.

Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.

Как отличить друг от друга фазу и ноль?

Для того чтобы отличить «фазу» от других проводов можно воспользоваться таким инструментом, как индикаторная отвёртка.

Если дотронуться до металлической части провода, жалом этой отвёртки при этом, придерживая противоположный торец указательным пальцем то индикатор, будет светиться при наличии фазного провода. Также можно определить «фазу» с помощью мультиметра.

Для этого необходимо включить прибор в режим измерения переменного тока.

Выставить максимально возможное напряжение на приборе. Минусовой щуп необходимо подсоединить к какому-нибудь заземлённому предмету, например, к радиатору отопления, а другой попеременно подключать к проводникам.

Когда прибор покажет напряжение, которое примерно равно 220 В. то проводник, к которому вы подключились и есть фазный провод.

Как определить «фазу» и «ноль» без измерительных приборов.

Для того чтобы обнаружить фазу можно использовать проверенный временем, очень простой и недорогой способ.

С помощью обыкновенного патрона с лампой накаливания несложно определить пару «ноль» — «фаза». Нужно взять патрон и два провода, которые отходят от него попеременно подсоединять к проводам с предполагаемыми фазным и нулевым проводами.

Когда же лампочка загорится это будет означать что один из подключённых проводов является фазным. Теперь останется узнать какой именно. Очень просто это сделать если в электрической сети включена система УЗО. В этом случае если подключить патрон с лампой одним концом к третьему проводу, который является в данном случае заземлением, а другой попеременно к другим проводникам.

В момент, когда произойдёт автоматическое отключение электричества, будет означать то, что второй провод, к которому вы подсоединили щуп мультиметра, является «фазой». Соответственно третий проводник будет «ноль».

Если нет УЗО то после определения пары «фаза» — «ноль», один провод следует подключить к заземлению, а второй будет слегка искрить при соприкосновении с «фазой».

Заблуждения, которые могут возникнуть при определения фазного провода.

Это не совсем заблуждения, просто, если следовать этому способу определения фазы можно неправильно сделать вывод о том, где именно она находится.

Способ определения фазы по цвету провода

Если рабочие, которые занимались монтажом проводки сделали всё правильно то фазный провод должен быть чёрного или коричневого цвета.

Но полностью полагаться на такой способ определения фазы нельзя, т. к. не исключено, что при подключении, провода просто перепутали. И вместо фазного провода чёрного цвета там будет «земля» или «ноль».

В заключении стоит отметить, что заниматься самостоятельными электромонтажными работами стоит только в том случае если вы очень хорошо разбираетесь в том, что делаете, в противном случае стоит обратиться к специалистам, которые выполнят работы по монтажу проводки, качественно и в срок.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

  • Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
  • Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
  • Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

  • Способы определения потребляемой мощности электроприборов
  • Что такое чередование фаз
  • Как определить сечение кабеля по диаметру жилы

Как определить ноль и фазу? Самые быстрые способы

Часто при монтаже бытового электрооборудования мастеру важно знать, где находится «фаза». Такая необходимость возникает в тех случаях когда, например, требуется установить выключатель или подключить чувствительные к правильной фазировки электротехнические устройства

Если выключатель света подключён правильно, то при положении «выкл» будет обесточен участок проводки который ведёт к патрону и можно абсолютно спокойно проводить монтажные работы в этом месте, например замену лампочки, не опасаясь удара электрическим током.

Определить наличие или отсутствие электрического тока в цепи «на глаз» не представляется возможным, поэтому стоит приобрести специальные приборы и инструменты.

  • Индикаторная отвёртка.
  • Тестер или мультиметр.
  • Пассатижи.

Цена их, как правило, не велика. При выборе стоит отдать предпочтение только тем моделям, которые имеют надёжную изоляцию.

Определение фазы, нуля и заземляющего провода

Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.

  1. Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
  2. Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
  3. Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
  4. Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.

Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.

Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.

Правила работы с индикаторной отверткой

При отсутствии заземляющего провода решить задачу, как определить фазу будет очень легко. Достаточно воспользоваться обыкновенной индикаторной отверткой.

В этом случае действия происходят следующим образом:

  • Вначале обесточивается сеть путем отключения автомата. После этого на проводах острым ножом зачищается изоляция примерно на 1-1,5 см. Жилы нужно развести между собой, чтобы исключить случайное соприкосновение.
  • Включается автомат и подается напряжение. Концом индикаторного устройства нужно по очереди коснуться зачищенных мест проводников. При попадании на фазовый провод светодиод начнет светиться.
  • Обнаруженную фазу следует отметить, после чего вновь выключить автомат и сделать все запланированные подключения.
  • Подключая освещение, выключатель нужно соединять с фазным проводом. Именно он будет обеспечивать разрыв контакта, выключение и включение осветительных приборов.

При работе с трехпроводной сетью все проводники могут оказаться одинакового цвета, поэтому нужно обязательно установить назначение каждого из них. Процесс обнаружения происходит в следующем порядке:

  • Задача, как найти фазу решается теми же способами, что и в двухпроводной сети, после этого провод нужно отметить, отделив его от других проводов.
  • Ноль и землю определяют мультиметром в режиме измерения напряжения. Один щуп касается фазного провода, а другой – нулевого и заземляющего, по очереди. Меньшее напряжение показывает нулевой провод.
  • В случае одинакового напряжения измеряется сопротивление провода заземления. Оно должно быть не выше 4 Ом, а сопротивление нуля будет заметно выше.

Как определить фазу и ноль

Индикаторная отвертка

Что такое фаза, как определить фазу и ноль в электричестве

Цвет проводов фаза, ноль, земля

Схема подключения люстры с 3 лампами

Как определить сечение провода

Народный способ

Существует также народный способ идентификации нулевой и фазовой жилы. Несмотря на то, что некоторые специалисты относятся к нему довольно саркастически, этот метод работает достаточно эффективно.

Для определения понадобятся следующие элементы:

  • 2 многожильных провода, длиною около полуметра;
  • резистор номиналом на 1 МОм;
  • крупная картофелина.

Схема проверки напоминает идентификацию фазы на контрольной лампочке. Один конец провода крепят к металлу (зачастую используют отопительные или водопроводные трубы), другой плотно примыкают к разрезанной вдоль картофелине. Второй проводник также примыкают к овощу, а другой его конец соединяют с резистором и интересующей жилой.

Результат исследования придется подождать около 10 мин. При контакте с фазой мякоть овоща потемнеет, а в случае с нулем она останется неизмененной.

Проверить назначение проводника можно с помощью подручных средств. Но такие методы далеко не безопасны. Поэтому применять их нужно исключительно в крайних случаях. А лучше – обзавестись специальной индикаторной отверткой.

Назначение фазы и нуля

Чтобы полностью понять, что же именно подразумевает словосочетание “фаза и ноль в электрике” обратимся к аналогии. Электрический ток наиболее удобно сравнивать с водой, а токонесущие провода – с трубами.

Итак, представим следующее. У нас имеется одна труба, по которой горячая вода из резервуара поступает в большую кастрюлю. Также имеется вторая труба, которая по мере наполнения кастрюли сбрасывает излишек поступающей горячей воды обратно в резервуар. Теперь расшифровка: первая труба – фаза, кастрюля – полезная нагрузка, вторая труба – ноль. Ток по фазе приходит к нагрузке, а по нулевому проводу уходит обратно. Вот и все.

Теперь представим что произойдет, если из-за неисправности второй трубы горячая вода из кастрюли не будет уходить обратно в резервуар. В этом случае кастрюля очень быстро наполнится, а кипяток начнет с нее выливаться и может нас ошпарить.

Чтобы этого избежать, подводим к кастрюле третью трубу. Эта труба будет играть роль аварийного выхода для поступающей воды. Тогда, если вторая труба, отводящая воду отказывается работать, то излишек воды будет уходить через третью трубу. А третья труба идет в землю в специально выкопанный для этого котлован. Вот именно этот пример нам наглядно демонстрирует заземление.

Выше мы описали работу тока в однофазной сети, а также назначение фазы и нуля. В трехфазной происходит то же самое, только ток течет одновременно по трем проводам, а возвращается по четвертому.

Из примера становится понятно, что нельзя путать фазу с нулем, а также нельзя их соединять между собой. Для удобства все кабеля имеют свою цветовую маркировку, благодаря которой можно без всяких приборов определить принадлежность провода к фазе или нулю.

Внимание! Для пущей уверенности лучше перед началом работы все-таки прозвонить кабель, несмотря на цветовую маркировку. Очень часто в силу собственного незнания, неопытные электрики вообще не заморачиваются по поводу цвета проводов, и именно из-за этого существует опасность

Тут хорошо работает правило: доверяй, но проверяй!

По поводу цветовой маркировки. В электричестве приняты следующие обозначения: фазный провод коричневого, черного либо белого цвета, нулевой – голубого или синего, а провод заземления имеет желто-зеленый цвет.

Имейте ввиду, цвета не всегда могут быть такими: не так давно мне в трехфазной сети попались три красных провода (фаза), а нулевой провод был черного цвета.

Другие варианты проверки

Кроме перечисленных способов проверки фазы и нуля мультиметром, существует проверка с использованием контрольной ламы.
Способ довольно необычный и требует особой осторожности, но действенный. Для такого устройства необходим патрон, лампа, провод со срезанной на концах изоляцией

При использовании лампы удастся определить — есть фаза или нет, а какой именно фазный проводник — установить не получится. Если во время соединения проводки контрольной лампы с определяемыми жилам она засветится, тогда один из проводов фазный, а второй вероятнее ноль. Если не засветится, то фазы нет либо фазы, либо ноля, что тоже возможно

Для такого устройства необходим патрон, лампа, провод со срезанной на концах изоляцией. При использовании лампы удастся определить — есть фаза или нет, а какой именно фазный проводник — установить не получится. Если во время соединения проводки контрольной лампы с определяемыми жилам она засветится, тогда один из проводов фазный, а второй вероятнее ноль. Если не засветится, то фазы нет либо фазы, либо ноля, что тоже возможно.

Правильно определить фазу

Провода трехжильные

Начнем терминами. Слова ноль русский язык лишен. Зато употреблялось обиходом за счет легкого произношения. Ноль – искаженный нуль, восходящий корнями к латинскому языку. Программист знает: под термином NULL принято подразумевать пустые, неопределенные переменные (лишенные типа). Иногда вид данных удобен для составления алгоритмов (при передаче значений функции).

Теперь попробуем найти фазу. Типичная отвертка-индикатор образована стальным щупом, вслед идет высокоомное сопротивление (к примеру, углерода), ограничивающее ток, источником света выступает газоразрядная лампочка малого размера. Мелочи, но незнающие термина контактная кнопка, определить ноль бессильны. На конце ручки отвертки-индикатора металлическая площадка. Это контактная кнопка, которую потрудитесь касаться пальцем. Иначе лампочка при прикосновении к фазе светиться откажется.

Обнаружение фазы имеет основополагающее значение, напряжение не должно выходить на патрон люстры при выключенном выключателе. В противном случае обычный процесс замены лампочки может стать опасным, последним. По нормативам, фаза розетки слева. Если выключатели стоят, как принято (включается нажатием вверх), способы определения фазы вырождаются умением найти левую руку, понять, где находится низ:

  1. В розетке фаза занимает левое гнездо. Соответственно, правое считается нулем. Остается провод, изоляция желто-зеленая – земля (в противном случае – резервный провод питания напряжением 220 вольт).

  2. В двойном выключателе входные, выходные контакты разнесены по разную сторону. Одни находятся внизу, другие – наверху. Бок, где один-единственный контакт, станет фазой. Два других, соответственно, – нулевым проводом (рабочий плюс защитный). Подразумевается, разводка электрики квартиры сделана верно, в старых домах часть раскладки верна, другая выполнена наоборот.
  3. Для одинарного выключателя столь просто определить фазу не получится, контакты лежат на одном боку (хотя если есть исключение, нуль находится снизу, если выполнены условия, указанные выше). Допускается попросту прозвонить тестером патрон. Сразу говорим, это нарушение техники безопасности, и прибор может сломаться. Поэтому рекомендовать метод штатным не можем. Попробуйте измерить переменное напряжение: 230 вольт окажется лишь меж двумя точками: фаза выключателя и нуль патрона.

Фазы автомобиля

Электрические сети помогают многим объектам. Автомобиль считается относительно простым устройством. Основу снабжения составляют аккумулятор 12 вольт (реально – 14,5 В), генератор, уровень выходного напряжения которого регулируется сообразно вариациям оборотов. Напряжение после выпрямления пригодно подпитывать аккумулятор бортовой сети. Активация вала генератора ведется аккумулятором через специальное регулирующее устройство.

Трехфазная схема Ларионова

Выпрямляемые диодным мостом схемы Ларионова фазы питают авто. Популярная сегодня методика. Диодов присутствует шесть штук. Фазы сливаются механическим объединением после выпрямления единой магистралью. Обеспечивает максимальную мощность. Чувствительные компоненты авто (бортовой компьютер), дополнительно выпрямляют нестабильный ток. Чтобы продлить срок службы устройства.

Далее напряжение идет потребителям. Дворники, система индикации, освещение, зажигание. Бортовой компьютер может выдать закодированное сообщение: пора проверить датчик фаз. Элемент, работа которого использует эффект Холла, определяет положение распределительного вала двигателя. Подобными оснащают стиральные машины, оценивая скорость вращения. Авто определяет угловое положение вала. Датчик выдает импульсы, оценивая параметры которых компьютер получит нужную информацию.

Сенсорами авто напичкан. На две клеммы подается питание, третья формирует сигнал. Для проверки посмотрим схему: местонахождение узлов. Затем вплотную займемся прозвонкой. Имитируя условия формирования импульсов, пользуйтесь постоянным магнитом.

Вопрос, как определить фазу и ноль мультиметром на авто, отпадает. Опорой служит корпус автомобиля – масса. Понятное дело, генератор работает только при запущенном двигателе. Внутри квартиры ищем фазу и нуль, здесь масса задана априори. Можно вызванивать пробитую изоляцию (например, диодов выпрямительного моста). На авто проще простого измерить три фазы мультиметром. Действующее значение косвенно сказали. Порядка 20 вольт (учитывая потери неидеального моста).

Ошибки пользователей мультиметра

Китайские мультиметры настроены работать, даже если неправильно поставлены щупы. Сломать прибор случайно остерегайтесь. Избегайте способа: воткнуть черный провод в разъем измерения высоких токов, красный – на свое место. Попытаетесь измерить переменное напряжение высоковольтной линии – ремонт обеспечен. Нельзя применять неправильные диапазоны. Зарекитесь пытаться измерить переменное напряжение, применив шкалу постоянного. Проверка фаз станет последней в жизни мультиметра.

Прибор выводится из строя большим напряжением переменной полярности. Прочее (к примеру, неправильная полярность щупов) не так страшно.

Фаза и нуль в электрике

Электроэнергия появляется в результате упорядоченного движения заряженных частиц в проводах — электронов. Рождаются эти электроны в огромных электростанциях — таких как, например, Волгоградская ГРЭС (гидроэлектростанция), Нововоронежская АЭС (атомная электростанция) и многих других в нашей стране. Далее по очень толстым проводам эта энергия передается на промежуточные подстанции (как правило, такие стоят по периферии городов), а от них — до местных КТП (комплектная трансформаторная подстанция), которые есть почти в каждом дворе.

Уровни напряжения в таких сетях варьируются от 750000 вольт до 380 вольт в конечной КТП. И именно последние делают так, что в розетке обычного дома появляется 220В. Казалось бы, все просто, но! В розетке находятся два провода. И из уроков физики каждый знает, что в электрике есть «фаза» и «нуль». Эти два слова дают нам свет, тепло, воду, газ и многое другое, чем мы пользуемся каждый день. Теперь по-порядку.

Замер сопротивления «кольца фаза-нуль»

Для планового контроля и своевременного обнаружения и устранения нарушений безопасности в электросети обеспечения её нормальной работы, проводятся систематические замеры сопротивления кольца фаза-нуль, так как причинами поломок приборов освещения являются сетевые перегрузки и короткое замыкание.

Самый быстрый и эффективный способ выявления и предотвращения таких случаев – это замер сопротивления.

Не всем известно, что значит понятие «кольцо фаза-нуль». Оно означает контур, созданный соединением нулевого проводника, расположенного в заземленной нейтрали. Замыкание этой электрической сети образует кольцо фаза-нуль.

Сопротивление в контуре измеряется:

  1. Падением напряжения в выключенной цепи.
  2. Падением напряжения вследствие сопротивления растущей нагрузки.

По цвету провода

Узнать назначении жилы можно по цвету ее изоляции. Существует стандарт цветовой маркировки проводников. Нулевые провода принято обозначать голубым либо синим цветом. Заземление можно найти по зеленому цвету изоляционного материала. Впрочем, здесь допустимо использовать также желтую маркировку либо сочетание зеленого и желтого цветов.

С фазовым проводом дело обстоит труднее. Палитра оттенков его обозначения довольно широка:

  • белый;
  • черный;
  • красный;
  • коричневый;
  • серый;
  • оранжевый;
  • розовый;
  • фиолетовый цвет.

Встречаются фазы даже бирюзового цвета. В этом случае следует быть очень аккуратным, чтобы случайно не перепутать его с зеленым заземлением или с голубым нулем.

Строго говоря, определение по цвету изоляции – не самый надежный способ. Поэтому специалисты часто называют его условным. Во-первых, цветная маркировка встречается далеко не всегда, – например, в старых постройках использовали исключительно белый цвет изоляции для всех кабелей. Во-вторых, сами специалисты-электромонтажники часто пренебрегают установленными правилами маркировки, подсоединяя к системе те провода, которые оказались под рукой.

5 способов быстро определить ноль и фазу в 2021 году — с индикатором и без него

Ситуации, когда неопытному электрику нужно найти нейтральный и заряженный провод, случаются довольно часто. Такая необходимость может возникнуть при ремонте проводки или установке новой розетки. Существует несколько несложных методов нахождения нулевого электропроводника, с которыми сможет справиться даже новичок.

С помощью индикаторной отвертки

Наиболее распространенный и правильный метод нахождения заряженного кабеля проводится с использованием специального индикатора.

Это приспособление должно быть у каждого уважающего себя электрика.

При прикосновении отвертки к фазе электрической цепи должен загореться специальный индикатор, что будет свидетельствовать о наличии подключения.

По цветовой маркировке проводов

Иногда специальный тестер может и не понадобиться. Например, если каждая жила обмотана изоляционной лентой определенного цвета. В таком случае определить назначение проводов можно с помощью специальной таблицы маркировки.

Как видно из рисунка, синим цветом отмечается нейтральный рабочий элемент, а желто-зеленым – заземление.

С помощью мультиметра или тестера

Для прощупывания проводки с тремя жилами обычного индикатора недостаточно. В данной ситуации лучше использовать тестер или авометр. Эти приборы помогут найти ноль, фазу и заземление.



Чтобы определить, где какой элемент, достаточно поочередно измерить разность потенциалов между ними. Где будет 220 В, там фаза и ноль. Оставшийся провод, соответственно, будет землей.

Лампочка вам в помощь

Если все предыдущие способы не подходят, можно попытаться самостоятельно сделать контрольную лампочку. Для этого необходимо найти обычную лампу накаливания, патрон и два многожильных провода по полметра каждый.

Жилы следует подсоединить к разъемам патрона. Далее один провод крепится к куску металла, а вторым тестируются проводники. Если лампочка загорелась, значит, перед вами фаза.

Такой способ определения нуля является опасным. Из-за большого количества оголенных жил возникает высокий риск поражения электрическим током. Использовать данный метод необходимо только при острой необходимости.

Опасный, но действенный метод с картошкой

Народные умельцы придумали еще один довольно забавный способ «прощупывания» проводов. Для него необходимо взять половинку картошки, 2 провода по 50 см и резистор на 1 МОм.

На картофелине следует проделать небольшой срез и вставить в него оба проводника. Как и в предыдущем методе, один из кабелей нужно подключить к металлу, а вторым протестировать жилы. При подключении к фазе в течение 10 минут на срезе должно появиться небольшое потемнение.

Данный метод является крайне опасным, поэтому использовать его не рекомендуется. Неправильное подключение или нарушение техники безопасности может привести к печальным последствиям.

Лучше приобрести необходимые инструменты и осуществить проверку с их помощью.

Определить ноль и фазу в проводке не сложно даже для начинающего электрика. Для этого необходимо иметь специальные инструменты, такие как индикаторная отвертка или мультиметр.

Загрузка…

Как узнать где фаза, а где ноль без индикатора, тестера и мультиметра

Как узнать где фаза, а где ноль без индикатора, тестера и мультиметра

Иногда возникают такие ситуации, когда нужно узнать, где фаза, а где ноль на проводе, а под рукой ничего нет, даже индикаторной отвёртки. Например, вам нужно подсоединить розетку так, чтобы фаза по правилам была с правой стороны.

Далеко не все знают, как определить, где фаза, а где ноль без специальных приборов на это. На самом же деле все достаточно просто, ведь определить фазный проводник не составит труда, даже ничего не имея для этих целей под рукой: ни тестера, ни индикатора, ни мультиметра.

Визуальный осмотр и определение фазы

Итак, наиболее надежный способ определить, на каком конкретно проводе фаза, это цвет изоляции. Фазу обычно подключают либо к коричневому, либо к черному проводу. Это общеизвестное правило ПУЭ, которое должен беспрекословно соблюдать каждый электрик.

Цветовая маркировка проводов является очень важной нормой в электрике. Просто недопустимо бросать фазу на синий провод, поскольку синяя маркировка предназначена только для рабочего нуля. Ниже будет представлена таблица цветовой маркировки проводов в электрике.

Как видно из таблицы, фаза всегда, это либо коричневый, либо черный, либо красный провода. К проводу же с синей или голубой изоляцией подсоединяется рабочий нуль, а к жёлто-зелёному или зеленому проводнику подсоединяется заземляющая система.

Поиск фазного проводника контролькой

Вторым способом найти, где фаза, а где ноль, является использование контрольки. Сделать её очень просто, для этого понадобится лампа с патроном и провода с зачищенными концами. Подсоединяем провода к патрону, после чего вкручиваем в него лампочку — простейшая контролька готова.

Как найти фазу контрольной лампой? Здесь также существует несколько способов. Самый безопасный из них, это подсоединение одного из проводов, идущих от патрона к системе заземления, а второго к остальным двум проводам. Таким образом, когда лампа загорится, 100% будет найдена именно фаза.

Данный способ найти фазный проводник без индикатора не подходит в том случае, если нет заземления. В таком случае можно подкинуть один из проводов от патрона, к металлической трубе отопления, а затем прощупать вторым проводом, по аналогии с предыдущим способом, фазный проводник.

Очень важно! Данный способ поиска фазы небезопасный, поскольку в результате можно получить удар током. Ни в коем случае не стоит прикасаться к оголённой жиле проводов или проделывать данную операцию в многоквартирном доме, где в результате могут пострадать и его жильцы в том числе.

Существуют и некоторые другие способы найти фазу и ноль без индикатора или мультиметра. Однако в виду опасности выполнения описывать их нельзя. На сайте elektriksam.ru были перечислены только самые достоверные способы поиска фазы, но некоторые из них все равно остаются рискованными.

Лучшим вариантом проверки будет купить простейший индикатор фазы, который стоит недорого.

Как определить фазу и ноль мультиметром: инструкции, фото, видео

Чтобы правильно подключить приборы освещения, розетки и другие электроустройства нужно знать, где фаза и ноль. Для этого можно воспользоваться очень полезным и функциональным измерителем — мультиметром. Несмотря на кажущуюся простоту этого прибора, нужно научиться им пользоваться, в некоторых случаях одно неверное действие может привести к неприятным и даже плачевным результатам. Мы расскажем вам, как определить фазу и ноль мультиметром, и вы сможете безопасно организовать электричество в своём доме.

Для неискушённых пользователей: что такое фаза и ноль

Чтобы понять, как определить фазу и ноль мультиметром, нужно сначала узнать, что такое «фаза и ноль». Здесь нам пригодится элементарная физика. Вспомним определение электротока, знакомое многим из нас со школы, — это упорядоченное движение заряженных частиц, то есть электронов. Все электросети сгруппированы так:

  1. С постоянным током, когда частицы движутся в едином направлении.
  2. С переменным, когда направление носит переменчивый характер.

Нам нужен второй вид. Переменная сеть включает в себя две части:

  1. Фаза (официальное название — рабочая фаза), по которой идёт рабочее напряжение.
  2. Ноль или пустая фаза, необходимая для образования замкнутой сети, чтобы подключались и работали электроприборы. Кроме того, она используется для сетевого заземления.

Когда электроприборы включаются в однофазку, расположение этих двух фаз не имеет значения. Но для монтажа электропроводки и её присоединения к общедомовой сети без этих знаний не обойтись.

О том, как проверить мультиметром фазу и ноль, мы и поговорим далее, но сначала вспомним простейшие меры безопасности.

Самое важное: правила безопасности

  1. Не используйте нерабочие щупы.
  2. Не используйте измеритель там, где царит высокая влажность.
  3. При выборе диапазона измерений переключатель важно сразу ставить к наибольшему значению во избежание поломки мультиметра.
  4. Не изменяйте измерительные границы или режим тестера прямо в ходе замеров. Проще говоря, не вертите переключатель мультиметра, когда делаете измерение.
  5. Перед эксплуатацией мультиметра прочитайте руководство по его применению. Есть разные модели и обозначения. Чтобы правильно расставить щупы, выбрать точный режим и диапазон значений, изучите руководство к своей модели тестера. Полезно прочитать и наш материал о том, как пользоваться мультиметром.

Как определить фазу мультиметром

Для начала включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~. Сразу ставим максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.

Кстати, если вы хотите убедиться в работоспособности определённого тестера (а это очень важно!), проверьте свою розетку. Сделать это очень просто: вставить щупы в розеточные гнёзда. О полярности не беспокойтесь, здесь она значения не имеет. Главное правило — не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на дисплее вы увидите значение около 220-230В.

Теперь можно продолжить рассказывать о том, как найти мультиметром фазу в розетке 220В.

Проще всего обстоят дела, если перед нами три проводка: земля, ноль и фаза. Всё, что нужно сделать в такой ситуации — проверить напряжение всех пар. Между землей и нулём напряжения почти нет, значит, другой проводок — фаза.

Если же перед вами два проводка, всё немного иначе. Теперь нам нужно организовать подходящие условия для движения электричества по прибору. Итак, дальнейшие действия для проверки фазы мультиметром:

  1. Наконечником алого провода тестера дотрагиваемся до исследуемого проводка.
  2. Наконечник темного провода мультиметра прижимаем пальцами или касаемся им заземленного предмета (второй вариант предпочтительнее!). Им может быть стальной каркас рядом стоящей стены, отопительная батарея и т.п. Главное — выбрать заземленный предмет.
  3. Смотрим на показания мультиметра. Если вы видите показания, приближенные к 220В, значит, вы нашли фазу. Цифра может чуть отличаться в зависимости от условий, но будет находиться в пределах указанного значения. Если проверяемый вами кабель не является фазой, значит, вы увидите на дисплее 0 или немного вольт.

Есть ли риск в этом методе? Да, но он очень маленький. Дело в том, что сетевое напряжение движется через значительное сопротивление резистора, который встроен в наш измерительный прибор. Поэтому удара током нет. А рабочий этот резистор или нет, мы предварительно проверяем с помощью розетки способом, который описали выше. Без рабочего резистора, конечно, складываются отличные предпосылки для короткого замыкания, а его не заметить невозможно.

И лучше всего не зажимать наконечник пальцами, а использовать для этого заземлённые устройства. Но это возможно не всегда. Если вы будете использовать свою руку, советуем не пренебрегать такими принципами безопасности, как резиновый коврик под ногами или диэлектрические ботинки. Кроме того, прикоснитесь к щупу правой рукой сначала быстро: если нет никаких неприятных ощущений, то выполняйте измерения.

Рекомендуем посмотреть видео о том, как узнать мультиметром фазу и ноль:

Конечно, не забудьте перед описанными манипуляциями выбрать режим измерения именно напряжения переменного тока.

Если же вы не уверены, что всё пройдет благополучно, не беритесь за это дело, а доверьте опытным электрикам. Кроме того, можно использовать вместо мультиметра индикаторную отвертку (её индикатор загорается/не загорается при проверке).

А вот ещё одно интересное видео в тему, как мультиметром узнать, где фаза:

Как найти ноль мультиметром

Логично предположить, что ноль располагается по отношению к фазе, поэтому искать его легко: если вы нашли фазу, второй проводок из пары — ноль. Но не всё так просто, потому что другой провод может также быть землей. Ноль и заземление почти одинаковы. Иногда эти два провода связываются в щите и выявить их весьма нелегко. Как определить ноль мультиметром?

Советуется выключить кабель ввода от заземлительной шины в щитке. В таком варианте, когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при тестировании ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно иного проводника, даже если он нулевой.

Как проверить ноль мультиметром в розетке:

  1. Красный провод мультиметра подвести к дырке, где фаза.
  2. Черный провод соединить сначала с одним контактом, потом с другим.
  3. Зафиксировать оба напряжения. Где оно меньше — там земля, где чуть больше — ноль.

Теперь вы знаете, как определить фазу и ноль мультиметром. Делитесь в комментариях своим опытом.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как определить фазу цифровым мультиметром?

Ответ: Включите тестер и выберете функцию тестирования напряжения переменного тока. Чаще всего она отмечена знаком V~. Поставьте максимальный предел измерения, например, 750В. Не забудьте правильно установить щупы в гнезда. Обычно черный подключается к отверстию с надписью COM, а красный к VΩmA.



Вопрос: Как безопасно найти фазу мультиметром?

Ответ: Для этого нужно убедиться в работоспособности мультиметра с помощью проверки розетки. Вставьте щупы в розеточные гнёзда, не касайтесь руками частей щупов, которые проводят ток. Если с вашим тестером всё в порядке, нет затруднений с электроснабжением и подключением розетки, на дисплее вы увидите значение около 220-230В.



Вопрос: Как правильно проверить фазу и ноль мультиметром?

Ответ: Сначала можно найти фазу. Как это сделать, зависит от количества проводов: два или три. В первом случае наконечником алого провода тестера дотрагиваемся до исследуемого проводка. Наконечник темного провода мультиметра прижимаем пальцами или касаемся им заземленного предмета (второй вариант предпочтительнее!). После определения фазы можно найти ноль и заземление.



Вопрос: Как можно найти фазу в розетке 220В мультиметром?

Ответ: Проще всего это сделать, если три проводка: земля, ноль и фаза. Нужно только проверить напряжение всех пар. Между землей и нолём напряжения почти нет, значит, другой проводок — фаза. Если провода два, нужно организовать подходящие условия для движения электричества по прибору.



Вопрос: Как лучше всего найти ноль мультиметром?

Ответ: Нужно выключить кабель ввода от заземлительной шины в электрощитке. Когда будет проверяться напряжение между землёй и фазой, 220В не будет, как при проверке ноля и фазы. Если в щитке имеется дифференциальная защитная система, она проявит себя, когда будут проверяться заземлительные проводки относительно иного проводника, даже если он нулевой.



Как найти фазу и ноль без приборов, мультиметра и индикатора

С помощью современных индикационных отверток несложно разобраться в том, как отличить ноль от заземления. Для поиска применяется световой сигнал, возникающий внутри отвертки при обнаружении фазы. Следовательно, другая цепь будет нолем (землей). Несмотря на простоту задачи, имеются в этом деле и определенные нюансы, о которых пойдет речь в этой статье.

Поиск фазы

Индикационная отвертка включает металлический щуп, за которым расположено сопротивление (чаще всего углеродистое), благодаря чему ограничивается ток. Световой сигнал образуется за счет газоразрядной лампы небольшого размера.

Со стороны ручки на отвертке имеется металлическая контактная площадка, представляющая собой кнопку. Эту кнопку следует прижать пальцем, так как в противном случае индикатор не станет светиться.

Принцип работы отвертки можно объяснить в нескольких предложениях. У тела имеется емкость — небольшая, но достаточная для пропуска малого тока. Как только фаза начинает колебаться, электроны начинают движение — в сеть и обратно. Благодаря таким движениям, создается мизерный ток. Показатель тока ограничивается резистором, поэтому переживать насчет собственной безопасности не стоит, даже если взяться за контактную площадку индикационной отвертки и, например, водопроводную трубу.

Обратите внимание! Найти отверткой-индикатором ноль нельзя.

Нахождение фазы чрезвычайно важно, поскольку напряжение не должно покидать, к примеру, ламповый патрон, когда выключатель находится в выключенном положении. Если же что-то пошло не так, простая замена лампы может стать крайне опасным мероприятием.

Согласно техническим нормам, фаза должна располагаться в левой части розетки. Если выключатель установлен как полагается (включение нажатием кнопки вверх), то для обнаружения фазы нужно лишь знать, где находится левая рука и низ:

  1. Фаза находится в левом гнезде розетки. В правом гнезде располагается нуль. Если имеется провод в зелено-желтой изоляционной ленте, это земля. Вместо этого провода можно обнаружить резервный провод электропитания напряжением 220 В.
  2. В двойном выключателе контакты входа и выхода находятся по разным сторонам — внизу и вверху. Сторона, где расположен один контакт, является фазой, а сторона, где есть пара контактов, — нулем. Здесь важно сделать замечание, что сказанное верно только для тех помещений, где разводка выполнена правильно.
  3. В случае с одиночным выключателем определить фазу несколько сложнее, поскольку контакты чаще всего располагаются с одной стороны. Бывают и исключения, когда ноль находится внизу. Для определения фазы патрон прозванивается тестером. Следует заметить, что описываемый способ является нарушением правил безопасности, да к тому же может привести к поломке устройства. Именно поэтому данный способ нельзя рекомендовать — мы лишь сообщаем о его возможности. Кроме того, возможен замер переменного напряжения: 220 В можно обнаружить лишь между фазой выключателя и нулем патрона.

Определение фазы по цвету изоляции

Провод нуля чаще всего синий, а провод земли — зелено-желтый. Фаза имеет коричневую или красную расцветку. Однако из любого правила есть исключения. В зданиях старой постройки часто встречаются двухжильные провода с только белым цветом изоляционного материала. Также следует заметить, что некоторые приборы, например, датчики освещения или движения, оснащаются проводами нетипичного цвета. К примеру, нуль может быть черным. Поэтому во многих случаях перед началом проверки рекомендуется заглянуть в руководство по эксплуатации.

Поиск нуля в квартире

Согласно техническим регламентам, электрощит, расположенный в подъезде, должен быть заземленным. В старых зданиях следует ориентироваться на большую клемму, зафиксированную болтом. В новых домах рекомендуется обращать внимание на количество жил. Чаще всего нулевой шине свойственно иметь наибольшее количество подключений, а вот фазы распределяются по отдельным квартирам.

Указанные обстоятельства можно отследить по раскладке защитных автоматов или электросчетчиков. Общий провод является нулем. При этом цвет проводов в данном случае не имеет определяющего значения, хотя, согласно нормативам, современные кабели также оснащаются цветной изоляцией.

Важно! Если здание оснащено заземлением, минимальное количество жил на входе составит не менее пяти. В таких случаях корпус электрощита обычно содержит зелено-желтый провод, а провод нуля используется для отвода тока от электроприборов, то есть замыкания цепи. Причем объединение указанных веток на стороне потребителя не допускается правилами безопасности.

Ниже представлено несколько правил, благодаря знанию которых будет легче понимать устройство электрощита в подъезде:

  1. Защитный автомат должен прерывать именно фазу. Изредка можно встретить модификации с двумя полюсами, однако их использование оправдано только для помещений, эксплуатация которых связана с высокой опасностью. Таким образом, по расположению провода можно уверенно говорить, что это фаза. После этого автомат можно отключить и сделать прозвон жилы на стороне потребителя. В результате определится положение фазы.
  2. Напряжение между нулем и фазой составляет чаще всего 220 В. На основании этого принципа можно определить жилу, которая передает на любую другую жилу разницу напряжения. При этом фазный разброс равен 380 В. Реальные значения могут быть больше на 8-10 %, поскольку российские сети пытаются отвечать европейским стандартам.
  3. Делаем замеры значений во всех жилах при помощи токовых клещей. Суммарное значение всех трех жил должно проходить обратно в электросеть по проводу нуля. Следует заметить, что заземление чаще всего не применяется очень интенсивно, а потому ток будет почти на нуле в любое время дня и ночи. Участок, где отмечается наибольшее значение, является проводом нуля.
  4. Заземлительная клемма распределительного электрощита расположена на видном месте. Исходя из этого, легко определить провод нуля в зданиях с NT-C-S. В других случаях необходим подвод заземления.

Дополнительная информация

Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В. При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.

Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено. Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).

Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.

Индикационные отвертки

Если отсутствует определенность с цветами изоляции, можно использовать обычную индикационную отвертку. В инструкции к этому приспособления указывается, что с помощью щупа можно определить землю. Однако таким образом находится не только земля, но и любой длинный проводник, в том числе прерванная возле пробки фаза, провод нуля. В результате далеко не всякая индикационная отвертка позволит правильно найти землю.

Необходимо учитывать следующие обстоятельства:

  1. С помощью активной индикационной отвертки можно найти длинный проводник методом отправки к нему сигнала и получения отклика на этот сигнал.
  2. В случае некачественных контактов волна быстро сходит на нет. Таким образом, индикатор может определить землю даже на разорванной фазе возле пробок.
  3. Чтобы найти землю, необходимо дотронуться пальцем до контактной площадки. В данном случае речь идет об активной отвертке. В случае же с пассивным индикатором условие обратное — не должно быть никаких физических контактов с указанной областью.

Современные модели индикационных отверток позволяют проверить наличие тока в проводах даже дистанционно. Для этого в них предусмотрена специальная функция. Причем данная функция подразделяется еще на два режима: повышенная чувствительность и пониженная. С помощью такой отвертки легко определить неиспользуемую часть проводов.

Обратите внимание! Не так уж редко встречаются ситуации, когда в здание по ошибке заводятся две фазы, а не одна, или же происходит другая путаница. Применять отвертку при работе с подобной проводкой нужно крайне осторожно.

Измерить сопротивление проводки не самая простая задача. Намного проще определить фазу. Тем более что в такой ситуации отсутствует риск порчи тестера, что не редкость при попытках замеров сопротивления жилы, находящейся под напряжением. Еще один фактор: низкоомные цепочки часто устанавливаются с ошибкой. К примеру, большая часть тестеров при непосредственном замыкании щупов не показывает нуль. Однако даже если поиск земли при помощи активной индикационной отвертки не дал результата, то некачественные контакты найдутся наверняка.

Обратите внимание! Если пробки отключены, а отвертка светится с пальцем на контактной площадке, скорее всего, нужно менять распредкоробку, а скрутки понадобится заменить, например, на колпачки.

Советы по маркировке проводов

Если ремонты проводятся часто, а провода не имеют маркировки, рекомендуется пометить их принтерной краской. Для фазы можно выбрать красный цвет, для нуля — синий, для земли — желтый. Принтерная краска хорошо держится и плохо смывается. Также по своему усмотрению можно использовать и черный цвет.

Пометив провода, задачу поиска нуля, фазы и земли решите раз и навсегда. Если же маркировку нужно будет удалить, для этой цели лучше всего подойдет концентрат уксусной кислоты.

В щитке, на линии электроплиты есть УЗО или его аналог в виде дифференциального автомата(узо с встроенной защитой от сверхтока), или может быть еть общее узо на вводе? 1. Пригласить электрика, имеющего измерительное оборудование(вольтметр, мультиметр) — пусть он голову ломает.

По-хорошему — нечего вам с проводами копаться, не имея допуска и необходимых знаний и оборудования. Либо сервис инженера для подключения вашей электроплиты.

Ориентировочно, предполагается что схема питания квартиры трехпроводная. Защитный проводник идет от ввода, либо зануление выполенно в щите. Для более качественного и полного ответа надо знать схему питания вашей квартиры.

2. Незконные методы(по отношению к вам), но могущие быть примененными электриками:

Чисто прозвонка линий —

2.1. Отключить вводный рубильник. 2.1.1. Отключить все электроприборы от сети. 2.1.1.1 Взять мультиметр, перевести его в режим измерения сопротивления. Взять длинный провод, один конец которого соединить с любым проводником, не являющимся фазой, а другим концов к щупу мультиметра. 2.1.1.2 Отсоединить в щитке все проводники от шины зануления. 2.1.1.3. Вторым щупом попытаться найти второй конец провода на кухне, среди отключенных. 2.1.1.4. Если не ищется, то перевесить длинный провод на другой, не фазный, проводник на кухне.

Использование особенностей работы узо —

2.2. Взять торшер или лампу. 2.2.1. Соединить одним выводом вилки с фазным проводником, торчащим из стены. 2.2.2. Вторым выводом вилки попеременно коснуться двух не фазных проводников — при контакте с нулевым рабочим, лампа будет гореть, а при контакте с нулевым защитным, у вас вышибет узо этой линии, или общее.

Использование прозвонки, без монтажных операций в щите, если в квартире выполнена трехпроводная однофазная проводка(в смысле все бытовые розетки имеют защитный контакт) —

2.3. Выключить вводный автомат. 2.3.1. Один щуп омметра присоединить к защитному контакту любой розетки. 2.3.2. Вторым щупом найти среди двух не фазных проводов, торчащих из стены на кухне, провод, при контакте с которым омметр покажет минимальное сопротивление.

Советы, реальные:

3. Никогда не пользуйся пробником — он не дает точной картины, может показывать наводку с фазного проводника, на неподключенном проводе. Все показания пробника необходимо проверять тестером или специальными двухщуповыми индикаторами.

4. Вызови электрика.

Давайте попробуем разобраться, как в домашних условиях, не обладая сложными специализированными измерительными инструментами и электронными приборами, самому определить где фаза, где ноль, а где земля в проводке.

Из всех известных методов, наиболее простого определения фазы и ноля, мы отобрали самые, по нашему мнению, доступные в реализации и в то же время безопасные. По этой причине, в статье вы не увидите советов — как найти фазу с помощью картошки или же призывов к кратковременному касанию проводов различными частями тела.

На самом деле, вариантов определения фазы, нуля или заземления, например, в розетке, без применения специализированного оборудования не так уж и много, и порой, в зависимости от ваших целей и задач, бывает достаточно лишь знать стандарт цветовой маркировки электрических проводов принятый у нас, чтоб их различить.

Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует

стандарт IEC 60446 2004 года

, который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Рабочий ноль (нейтраль или ноль) — Синий провод или сине-белый

Защитный ноль (земля или заземление) — желто-зеленый провод

Фаза – Все остальные цвета среди которых – черный, белый, коричневый, красный и т.д.

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет. Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

Этот вариант определения фазы своими силами, наиболее предпочтителен и мы рекомендуем пользоваться именно им, тем более что стоимость индикаторной отвертки более чем доступная. Главным недостатком этого способа, является вероятность ошибочного срабатывания, когда индикаторная отвертка, реагируя на наводки, определяет наличие напряжения там, где его нет.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы. Способ неоднозначный, но действенный, требующий особой осторожности.

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Как видите, в различных ситуациях, при разных схемах электропроводки, реализованных в квартире, способы и методы определения нуля, фазы и заземления меняются. Если вы столкнулись с ситуацией, не описанной в этой статье, обязательно пишите в комментариях к статье, мы постараемся вам помочь.

А если вы знаете еще, простые способы того, как в домашних условиях, без специализированного инструмента определить фазу, ноль и землю, пишите в комментариях. Статья будет обязательно дополнена. Главное требование, к методам определения, это простота, возможность обойтись в поиске лишь подручными, бытовыми средствами, имеющимися у многих.

Необходимость решения такой задачи может возникнуть при установке розетки, когда к ней подходят немаркированные проводники. В этом случае, перед монтажом розетки должно быть выполнено определение, какой из проводов за что отвечает. Рассмотрим, как определить фазу, ноль и землю индикаторной отверткой, мультиметром, а также подручными средствами.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

  • Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
  • На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

Читать также: На сколько ампер бывают автоматы

  • Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Определение мультиметром или тестером

Начнем с того, что определить фазу лучше всего с помощью отвертки, совмещенной с индикатором. Будем исходить из того, что если в хозяйстве есть мультиметр, индикатор найдется наверняка. В крайнем случае, можно сделать следующее. В некоторых случаях может помочь определение с помощью мультиметра напряжения между проводом и трубой отопления или водоснабжения. К сожалению, результат здесь не всегда предсказуем. Чаще всего, напряжение между фазой и системой отопления близко к 220 В, во всяком случае, оно должно быть выше, чем между тем же отоплением и нулем. Картина может измениться, например, если вороватый сосед использует трубы отопления как рабочее заземление.

В трехпроводных схемах мультиметр покажет рабочее напряжение между проводником, на который подана фаза и любым из двух других. Определение, какой ноль рабочий, а какой – земля, можно проводить по методике, изложенной выше, то есть, отсоединив на щитке один из приходящих нулей и воспользовавшись контрольной лампой.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета

В такой ситуации важно правильно определить полюса проводов или контактов

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

О чем еще важно знать?

Иногда определение назначения токоведущих жил может быть облегчено благодаря знанию их общепринятой цветовой маркировки:

  • Ноль может маркироваться латинской буквой N. Общепринятый цвет изоляции – голубой или синий. Другой вариант окраски изоляции – белая полоса на синем фоне.
  • Земля маркируется латиницей PE. В системе заземления, объединяющей функции защитного и рабочего нуля, обозначается PEN. Цвет применяемой изоляции – желтый, имеющий одну или две полосы ярко – зеленого оттенка.
  • Фаза может обозначаться латинской буквой L или маркироваться как фаза трехфазной электрической сети, то есть A, B или C. Цвет изоляции может быть произвольный, но не повторяющий тех, которыми обозначается земля (защитное заземление) или нулевой проводник. В большинстве случаев, это красный, коричневый или черный цвет.

Полезно знать и правила монтажа электропроводки. Это также может помочь определить, где фаза, ноль и земля. Фаза всегда должна приходить в распределительный щиток на автоматический выключатель или плавкий предохранитель. Нулевая жила может крепиться на шине специальной конструкции, которая имеет несколько клемм. В металлических щитках и клеммных ящиках старого типа, ноль или земля крепились под гайку болтом, приваренным к корпусу ящика. Эти правила могут облегчить определение функций приходящих проводников. Узнать больше о том, как определить фазу и ноль без приборов, вы можете из нашей отдельной статьи.

Теперь вы знаете, как определить фазу, ноль и землю мультиметром или же индикаторной отверткой. Надеемся, предоставленные рекомендации помогли вам решить вопрос самостоятельно!

Наверняка вы не знаете:

  • Способы определения потребляемой мощности электроприборов
  • Что такое чередование фаз
  • Как определить сечение кабеля по диаметру жилы

Способ 1 — визуальный

Самый простой способ определить, где фаза, а где ноль, это посмотреть на цвет изоляции проводов. Дело в том, что цвет каждого провода имеет свою маркировку. Таким образом, можно предполагать, что на коричневые или черные провода подаётся фаза, а на голубой — ноль. Провод жёлто-зелёного цвета, по международным стандартам, служит для того, чтобы подключить заземление.

Ниже на фото можно рассмотреть, какой из проводов относится к фазе, нулю и заземлению.

Как видно на рисунке, синий провод это всегда ноль, а жёлто-зелёный относится к заземлению. Фазный провод может быть различных цветов, но, чаще всего, он коричневый. Конечно же, определение фазы по цвету провода, не всегда 100% рабочий способ, но все же, он имеет место быть.

Если цвет провода определить не удалось, то, не отчаивайтесь, ниже будут приведены другие способы, как можно найти ноль и фазу без приборов.

Индикатор конечной точки — обзор

10.2.4 Неопределенность

При применении методов землепользования возникает ряд неопределенностей. Во-первых, применяемые индикаторы качества охватывают только часть причинно-следственной связи землепользования (рис. 10.1). Большинство методов средней точки относятся только к качеству почвы, тогда как методы конечной точки учитывают только прямую потерю видов. Некоторые эффекты, такие как фрагментация, утрата уникальных ландшафтов или регулирование климата альбедо, не охватываются этими индикаторами.

Во-вторых, несмотря на то, что конечные показатели позволяют нам агрегировать несколько эффектов экосистемы, такие как землепользование, экотоксичность и эвтрофикация, при двойном учете экологических воздействий возникает определенный риск (Hauschild et al. , 2008a). Утрата видов отражает не только последствия землепользования, но и другие воздействия, вызванные сельским хозяйством, такие как последствия использования пестицидов или удобрений (Goedkoop and Spriensma, 1999).

В-третьих, расчет CFS на землепользование требует выбора исходных условий.Можно выбрать историческое состояние землепользования или потенциальное состояние землепользования после восстановления, но без учета эволюции земель (Milà i Canals et al. , 2007a). Среднее видовое богатство региона (Koellner, 2000), максимальное видовое богатство (Weidema and Lindeijer, 2001) или другая альтернативная система также могут рассматриваться как исходные (Milà i Canals et al. , 2007a).

В-четвертых, часто оккупация происходит на территории, которая уже используется. Таким образом, преобразование и восстановление земель в большинстве случаев исключаются в ОЖЦ продуктов.Однако включение этих двух видов землепользования в категорию воздействия «землепользование» в основном актуально, когда происходят новые преобразования естественных земель. Что касается производства продуктов питания, то это относится к континентам, где сельское хозяйство все еще расширяется, например, производство сои в Южной Америке.

В-пятых, для каждого региона количество видов разное. Это делает регион индикатора видового богатства зависимым, что существенно влияет на результаты. В то время как работа Келлнера и других (Koellner and Scholz, 2007, 2008; Koellner, 2000; Muller-Wenk, 1998) разработана для Центральной Европы, ReCiPe2008 (Goedkoop et al., 2008) использует комбинацию швейцарских и британских данных, LIME основан на японских видах (Itsubo, 2008), а Schmidt (2008) представил типы землепользования в Малайзии. Чтобы сделать ОВЖЦ землепользования глобально применимой, необходимо разработать более региональные CF.

В-шестых, соотношение видов и площадей, применяемое для расчета CF конечных точек, делает расчетную площадь зависимой. Schmidt (2008) вычисляет CF для площади размером 100 м 2 , Koellner и Scholz (2008) применяют размер площади 1 м 2 , а Goedkoop et al. (2008 г.) площадью 10 000 м 2 2 . Какой размер области использовать, еще не стандартизирован.

Наконец, используя общую потерю видов в качестве индикатора, не делается никакого различия между видами, которые вносят больший вклад в экосистему, чем другие (ключевые виды). Чтобы различать уязвимые виды, потерю целевых видов можно рассматривать как индикатор видового богатства. И метод LIME (Itsubo, 2008), и работа Koellner и Scholz (2008) дают возможность следовать этому подходу.

Определение тенденций с помощью линии накопления / распределения

Линия накопления / распределения была создана Марком Чайкиным для определения потока денег в ценную бумагу или из нее. Не следует путать ее с линией роста / падения. Хотя их инициалы могут быть одинаковыми, это совершенно разные индикаторы, как и их пользователи. Линия роста / падения дает представление о движениях рынка, а линия накопления / распределения используется трейдерами, стремящимися измерить давление покупки / продажи на ценную бумагу или подтвердить силу тренда.

Закрыть значение местоположения

Первым шагом в создании линии накопления / распределения (A / D) является нахождение значения близкого местоположения (CLV), которое смотрит на местоположение закрытия и сравнивает его с диапазоном для данного периода (один день, неделя или месяц). CLV будет иметь значение от +1 до -1:

  • Нулевое значение означает, что цена закрылась на полпути между максимумом и минимумом диапазона.
  • Значение +1 означает, что цена закрытия равна максимуму диапазона.
  • Значение -1 означает, что цена закрытия равна минимуму диапазона.

CLV можно рассчитать следующим образом:

CLV знак равно ( C — L ) — ( ЧАС — C ) ЧАС — L куда: C знак равно цена закрытия ЧАС знак равно высокий из ценового диапазона L знак равно нижняя часть ценового диапазона \ begin {align} & \ text {CLV} = \ frac {(\ text {C} — \ text {L}) — (\ text {H} — \ text {C})} {\ text {H} — \ text {L}} \\ & \ textbf {где:} \\ & \ text {C} = \ text {цена закрытия} \\ & \ text {H} = \ text {высокая цена диапазона} \\ & \ text {L} = \ text {нижний предел диапазона цен} \\ \ end {выровнен} CLV = H − L (C − L) — (H − C), где: C = цена закрытия, H = максимум диапазона цен, L = минимум диапазона цен.

Затем CLV умножается на объем соответствующего периода, и общая сумма формирует линию A / D.Чтобы взглянуть на предшественника CLV, балансовый объем читается как Балансовый объем: путь к умным деньгам .

Преимущества и недостатки использования линии A / D

В некоторых случаях использование линии A / D может дать трейдерам явное преимущество:

  • Monitor General Money Flow — Линия A / D может использоваться как индикатор общего денежного потока. Движение линии A / D вверх является сигналом о том, что давление покупателей начинает преобладать. С другой стороны, нисходящее движение линии A / D сигнализирует об усилении давления продавцов, которое начинает укрепляться.
  • Подтверждение — Вы также можете использовать линию A / D для подтверждения силы и, возможно, продолжительности текущего движения.

Есть также несколько недостатков, о которых следует помнить при анализе ценной бумаги с использованием линии A / D:

  • Торговые разрывы — Линия A / D не принимает во внимание торговые разрывы, поэтому эти разрывы, когда они возникают, могут вообще не учитываться в линии A / D. Следовательно, если цена акции сделала гэп вверх, но закрылась около средней точки, этот разрыв будет проигнорирован, потому что линия A / D формулируется с использованием цен закрытия.
  • Незначительные изменения — Иногда бывает трудно обнаружить незначительные изменения в объемных расходах. Скорость изменения нисходящего тренда может замедляться, но это будет трудно (если не невозможно) обнаружить, пока линия A / D не развернется вверх.

Бычьи и медвежьи сигналы

Линия A / D создает как бычьи, так и медвежьи сигналы. Эти сигналы основаны на расхождении и подтверждении.

Бычьи сигналы

Бычьи сигналы возникают, когда цена ценной бумаги движется вниз или находится в нисходящем тренде, но линия A / D направлена ​​вверх (см. Рисунок 1).Это расхождение сигнализирует об усилении покупательского давления, что может указывать на ослабление силы продавцов. Обычно за этим следует изменение тренда ценной бумаги с нисходящего на восходящий.

Изображение Сабрины Цзян © Investopedia 2021

Рисунок 1: График Goldman Sachs (NYSE: GS) ясно показывает, что текущая линия A / D изменилась в положительном направлении, в то время как акция продолжает находиться в нисходящем тренде.

Медвежьи сигналы

Медвежий сигнал формируется, когда линия A / D направлена ​​вниз, но цена ценной бумаги имеет восходящий тренд (см. Рисунок 2).Давление на продажу начинает расти, что обычно сигнализирует о будущем понижательном тренде цены.

Изображение Сабрины Цзян © Investopedia 2021

Рисунок 2: График AT&T (NYSE: ATT) показывает, что линия A / D движется вниз, в то время как цена акций продолжает свой восходящий тренд. Хотя расхождение рано, вы ищете разделение между ценой и линией A / D.

Обнаружение расхождения

Чтобы обнаружить медвежьи или бычьи сигналы, в базовой ценной бумаге должен быть обнаружен тренд.Как только это будет установлено, начните искать отклонение от этой тенденции. При обнаружении этих дивергенций, будь то бычьих или медвежьих, лучше всего подождать одну или две недели для развития сигналов. В случае медвежьих паттернов следите за плоскими сигналами или сигналами без резкой дивергенции — они также могут сигнализировать о том, что никаких изменений в будущем не ожидается.

Прочие показатели

Вместе с линией A / D можно использовать и другие индикаторы:

Индекс денежного потока

Индекс денежного потока (MFI) — это взвешенный по объему индикатор импульса, рассчитываемый с использованием 14-дневного периода.Этот индикатор сравнивает положительный денежный поток с отрицательным денежным потоком, создавая индикатор, который затем можно сравнить с ценой ценной бумаги, чтобы определить текущую силу или слабость тренда.

MFI имеет шкалу от 0 до 100. Эта шкала представляет собой диапазон:

  • Ценная бумага, близкая к 100, обычно сигнализирует о перекупленности. В действительности о перекупленности может свидетельствовать значение MFI около 80.
  • Ценная бумага, близкая к нулю, сигнализирует о позиции перепроданности.Значение около 20 обычно квалифицирует позицию как перепроданную.

Индекс относительной силы

Другой индикатор, который можно использовать с линией A / D, — это индекс относительной силы (RSI), импульсный осциллятор. RSI рассчитывается путем сравнения величины недавнего прироста акции с величиной недавних потерь акции. RSI имеет диапазон чисел от 0 до 100. Как и MFI, он используется в первую очередь для выделения условий перекупленности и перепроданности. RSI лучше всего использовать в качестве дополнения к другому техническому инструменту для анализа ценной бумаги.

Комбинированные индикаторы и осцилляторы

Хотя использование линии A / D само по себе действительно возможно, еще более выгодно добавить либо MFI, либо RSI, либо и то, и другое. Поскольку MFI и RSI обеспечивают диапазоны, их можно использовать для выявления экстремальных условий, для которых линия A / D не предназначена.

Хотя RSI и MFI пытаются выделить позиции перекупленности или перепроданности, они делают это по-разному:

  • MFI измеряет поток денег в ценную бумагу, независимо от того, являются ли деньги положительными или отрицательными.
  • RSI сравнивает величину недавней прибыли акции с ее недавними потерями.

Ни один из этих технических инструментов не пересекается, поэтому их действительно можно использовать вместе с линией A / D.

Примеры линии A / D

Ниже приводится трехмесячный график Kellogg Co. (NYSE: K). Это прекрасный пример линии A / D, показывающий нам, что сила восходящего тренда действительно хорошая. По мере продолжения восходящего тренда A / D показывает, что этот восходящий тренд имеет долговечность.Даже после небольшого падения цен на акции, начавшегося 11 августа 2008 г., линия A / D продолжала сигнализировать о силе. Затем акция снова начала разворачиваться.

Изображение Сабрины Цзян © Investopedia 2021

Рисунок 3

Следующий пример — Pfizer Inc. (NYSE: PFE). На этом двухмесячном графике линия A / D подтвердила как восходящий, так и нисходящий тренд. Справа от графика акции указывают на то, что они начинают следовать за линией A / D, о которой сигнализировала в начале августа 2008 года.

Изображение Сабрины Цзян © Investopedia 2021

Рисунок 4

Ниже представлен двухмесячный график Apple Inc. (Nasdaq: AAPL). Линия A / D и цена акций идут рука об руку. Apple находится в нисходящем тренде, и линия A / D подтверждает существующее давление продаж на акции, вынуждая их снижаться. Линия A / D подтверждает нисходящий тренд на последнюю дату на графике.

Изображение Сабрины Цзян © Investopedia 2021

Рисунок 5.

Итог

Линия A / D — эффективный инструмент для выявления давления со стороны покупателей и продавцов на ценную бумагу.Это также отличный способ подтвердить существующий тренд. Использование одной только линии A / D — это один из способов анализа ценной бумаги, но ее также можно использовать с MFI или RSI для уточнения анализа. Поскольку и RSI, и MFI хорошо работают с линией A / D, их совместное использование может помочь лучше понять ситуации перекупленности или перепроданности. В конце концов, линия A / D — эффективный инструмент в арсенале любого трейдера.

9.2: Кислотно-основное титрование — Chemistry LibreTexts

В обзоре этой главы мы отметили, что конечная точка титрования должна совпадать с точкой эквивалентности.Чтобы понять взаимосвязь между конечной точкой кислотно-основного титрования и точкой его эквивалентности, мы должны знать, как изменяется pH титранта во время титрования. В этом разделе мы узнаем, как рассчитать кривую титрования с использованием расчетов равновесия из главы 6. ​​Мы также научимся рисовать хорошее приближение любой кривой кислотно-основного титрования, используя ограниченное количество простых расчетов.

Титрование сильных кислот и сильных оснований

Для нашей первой кривой титрования давайте рассмотрим титрование 50.{14} \) — мы можем рассматривать реакцию \ ref {9.1} как завершающуюся.

Первая задача — рассчитать объем NaOH, необходимый для достижения точки эквивалентности, V экв. . В точке эквивалентности мы знаем из реакции \ ref {9.1}, что

\ [\ begin {align} \ text {moles} \ mathrm {HCl} = & \ text {moles} \ mathrm {NaOH} \\ M_ {a} \ times V_ {a} & = M_ {b} \ times V_ {b} \ end {align} \ nonumber \]

, где нижний индекс « a » указывает кислоту, HCl, а нижний индекс « b » указывает основание, NaOH.Объем NaOH, необходимый для достижения точки эквивалентности, составляет

.

\ [V_ {eq} = V_ {b} = \ frac {M_ {a} V_ {a}} {M_ {b}} = \ frac {(0.100 \ \ mathrm {M}) (50.0 \ \ mathrm { mL})} {(0.200 \ \ mathrm {M})} = 25.0 \ \ mathrm {mL} \ nonumber \]

До точки эквивалентности HCl присутствует в избытке, и pH определяется концентрацией непрореагировавшей HCl. В начале титрования раствор составляет 0,100 M в HCl, что, поскольку HCl является сильной кислотой, означает, что pH равен

. {+} \ right] = — \ log \ left [\ text {HCl} \ right ] = — \ log (0.100) = 1,00 \ nonumber \]

После добавления 10,0 мл NaOH концентрация избытка HCl составляет

\ [[\ text {HCl}] = \ frac {(\ text {mol HCl}) _ \ text {initial} — (\ text {mol NaOH}) _ \ text {added}} {\ text {общий объем }} = \ frac {M_a V_a — M_b V_b} {V_a + V_b} \ nonumber \]

\ [[\ mathrm {HCl}] = \ frac {(0.100 \ \ mathrm {M}) (50.0 \ \ mathrm {mL}) — (0.200 \ \ mathrm {M}) (10.0 \ \ mathrm {mL} )} {50.0 \ \ mathrm {mL} +10.0 \ \ mathrm {mL}} = 0,0500 \ \ mathrm {M} \ nonumber \]

, а pH увеличивается до 1.{-13} \ \ mathrm {M} \ nonumber \]

, чтобы определить, что pH равен 12,10. Таблица 9.2.1 и рисунок 9.2.1. показать дополнительные результаты для этой кривой титрования. Вы можете использовать этот же подход для расчета кривой титрования для титрования сильного основания сильной кислотой, за исключением того, что сильное основание находится в избытке до точки эквивалентности, а сильная кислота находится в избытке после точки эквивалентности.

Таблица 9.2.1 . Титрование 50,0 мл 0,100 М HCl 0,200 М NaOH
объем NaOH (мл) pH объем NaOH (мл) pH
0.00 1,00 26,0 11,42
5,00 1,14 28,0 11,89
10,0 1,30 30,0 12,10
15,0 1,51 35,0 12,37
20.0 1,85 40,0 12,52
22,0 2,08 45,0 12,63
24,0 2,57 50,0 12,70
25,0 7,00
Рисунок 9.2.1 . Кривая титрования для титрования 50,0 мл 0,100 М HCl 0,200 М NaOH. Красные точки соответствуют данным в таблице 9.2.1. . Синяя линия показывает полную кривую титрования.

Упражнение 9.2.1

Постройте кривую титрования для титрования 25,0 мл 0,125 М NaOH с 0,0625 М HCl.

Ответ

Объем HCl, необходимый для достижения точки эквивалентности, составляет

\ [V_ {e q} = V_ {a} = \ frac {M_ {b} V_ {b}} {M_ {a}} = \ frac {(0.{-13} \ \ mathrm {M}} \ end {array} \ nonumber \]

pH составляет 12,85.

Для титрования сильного основания сильной кислотой значение pH в точке эквивалентности составляет 7,00.

Для объемов HCl, превышающих точку эквивалентности, pH определяется концентрацией избытка HCl. Например, после добавления 70,0 мл титранта концентрация HCl составляет

\ [[\ mathrm {HCl}] = \ frac {(0,0625 \ \ mathrm {M}) (70,0 \ \ mathrm {mL}) — (0,125 \ \ mathrm {M}) (25.0 \ \ mathrm {mL})} {70.0 \ \ mathrm {mL} +25.0 \ \ mathrm {mL}} = 0,0132 \ \ mathrm {M} \ nonumber \]

, что дает pH 1,88. Здесь показаны некоторые дополнительные результаты.

объем HCl (мл) pH объем HCl (мл) pH
0 13,10 60 2,13
10 12.85 70 1,88
20 12,62 80 1,75
30 12,36 90 1,66
40 11,98 100 1.60
50 7,00

Титрование слабой кислоты сильным основанием

Для этого примера рассмотрим титрование 50,0 мл 0,100 М уксусной кислоты, CH 3 COOH, 0,200 М NaOH. Опять же, мы начинаем с расчета объема NaOH, необходимого для достижения точки эквивалентности; таким образом

\ [\ operatorname {mol} \ \ mathrm {CH} _ {3} \ mathrm {COOH} = \ mathrm {mol} \ \ mathrm {NaOH} \ nonumber \]

\ [M_ {a} \ times V_ {a} = M_ {b} \ times V_ {b} \ nonumber \]

\ [V_ {e q} = V_ {b} = \ frac {M_ {a} V_ {a}} {M_ {b}} = \ frac {(0.-] = \ frac {(\ text {mol NaOH}) _ \ text {added}} {\ text {total volume}} = \ frac {M_b V_b} {V_a + V_b} \ nonumber \]

Например, после добавления 10,0 мл NaOH концентрации CH 3 COOH и CH 3 COO — равны

\ [\ left [\ mathrm {CH} _ {3} \ mathrm {COOH} \ right] = \ frac {(0. {-} \ right] = \ frac {(0.200 \ \ mathrm {M}) (10.0 \ \ mathrm {mL})} {50.0 \ \ mathrm {mL} +10.0 \ \ mathrm {mL}} = 0,0333 \ \ mathrm {M} \ nonumber \]

, что дает нам pH

\ [\ mathrm {pH} = 4,76 + \ log \ frac {0,0333 \ \ mathrm {M}} {0,0500 \ \ mathrm {M}} = 4,58 \ nonumber \]

В точке эквивалентности моль изначально присутствующей уксусной кислоты и моль добавленного NaOH идентичны. Поскольку их реакция эффективно протекает до завершения, преобладающим ионом в растворе является CH 3 COO —, который является слабым основанием.{-13} \ \ mathrm {M} \ nonumber \]

, что дает pH 12,10. Таблица 9.2.2 и рисунок 9.2.2. показать дополнительные результаты для этого титрования. Вы можете использовать этот же подход для расчета кривой титрования для титрования слабого основания сильной кислотой, за исключением того, что начальный pH определяется слабым основанием, pH в точке эквивалентности — его конъюгированной слабой кислотой, а pH после точка эквивалентности по избытку сильной кислоты.

Таблица 9.2.2 . Титрование 50,0 мл 0,100 М уксусной кислоты 0.200 М NaOH
объем HCl (мл) pH объем HCl (мл) pH
0,00 2,88 26,0 11,43
5,00 4,16 28,0 11,89
10,0 4.58 30,0 12,10
15,0 4,94 35,0 12,37
20,0 5,36 40,0 12,52
22,0 5,63 45,0 12,63
24.0 6,14 50,0 12,70
25,0 8,79
Рисунок 9.2.2 . Кривая титрования для титрования 50,0 мл 0,100 M CH 3 COOH с 0,200 M NaOH. Красные точки соответствуют данным в таблице 9.2.2. . Синяя линия показывает полную кривую титрования.

Упражнение 9.2.2

Постройте кривую титрования для титрования 25,0 мл 0,125 M NH 3 с 0,0625 M HCl.

Ответ

Объем HCl, необходимый для достижения точки эквивалентности, составляет

\ [V_ {aq} = V_ {a} = \ frac {M_ {b} V_ {b}} {M_ {a}} = \ frac {(0,125 \ \ mathrm {M}) (25,0 \ \ mathrm { mL})} {(0,0625 \ \ mathrm {M})} = 50,0 \ \ mathrm {mL} \ nonumber \]

Перед добавлением HCl значение pH такое же, как для раствора 0.{-10} \ nonumber \]

, получив значение 5,31.

После точки эквивалентности pH определяется по избытку HCl. Например, после добавления 70,0 мл HCl

\ [[\ mathrm {HCl}] = \ frac {(0,0625 \ \ mathrm {M}) (70,0 \ \ mathrm {mL}) — (0,125 \ \ mathrm {M}) (25,0 \ \ mathrm {mL} )} {70.0 \ \ mathrm {mL} +25.0 \ \ mathrm {mL}} = 0,0132 \ \ mathrm {M} \ nonumber \]

и pH 1,88. Здесь показаны некоторые дополнительные результаты.

объем HCl (мл) pH объем HCl (мл) pH
0 11.17 60 2,13
10 9,84 70 1,88
20 9,42 80 1,75
30 9,07 90 1.66
40 8,64 100 1,60
50 5,31

Мы можем расширить этот подход для расчета кривой титрования слабая кислота – сильное основание на реакции, в которых участвуют мультипротонные кислоты или основания, а также смеси кислот или оснований.Однако по мере увеличения сложности титрования необходимые вычисления занимают больше времени. Неудивительно, что для построения кривых титрования доступны различные алгебраические методы и методы работы с электронными таблицами.

Следующие статьи предоставляют информацию об алгебраических подходах к вычислению кривых титрования: (a) Willis, C.J. J. Chem. Educ. 1981 , 58 , 659–663; (b) Nakagawa, K. J. Chem. Educ. 1990 , 67 , 673–676; (c) Гордус, А.A. J. Chem. Educ. 1991 , 68 , 759–761; (d) de Levie, R. J. Chem. Educ. 1993 , 70 , 209–217; (e) Chaston, S. J. Chem. Educ. 1993 , 70 , 878–880; (f) de Levie, R. Anal. Chem. 1996 , 68 , 585–590.

Следующие документы предоставляют информацию об использовании электронных таблиц для построения кривых титрования: (a) Currie, J. O .; Уайтли, Р.В. J. Chem. Educ. 1991 , 68 , 923–926; (b) Breneman, G.L .; Parker, O.J. J. Chem. Educ. 1992 , 69 , 46–47; (c) Картер, Д. Р .; Frye, M. S .; Mattson, W. A. ​​ J. Chem. Educ. 1993 , 70 , 67–71; (d) Фрейзер, Х. Концепции и вычисления в аналитической химии , CRC Press: Boca Raton, 1992.

Построение кривой кислотно-основного титрования

Чтобы оценить взаимосвязь между точкой эквивалентности титрования и его конечной точкой, нам нужно построить только разумную аппроксимацию точной кривой титрования.В этом разделе мы продемонстрируем простой метод построения кривой кислотно-основного титрования. Наша цель — быстро нарисовать кривую титрования, используя как можно меньше вычислений. Давайте воспользуемся титрованием 50,0 мл 0,100 M CH 3 COOH с 0,200 M NaOH, чтобы проиллюстрировать наш подход. Это тот же пример, который мы использовали для расчета кривой титрования слабая кислота – сильное основание. Вы можете просмотреть результаты этого расчета в Таблице 9.2.2. и на рисунке 9.2.2 .

Начнем с расчета объема точки эквивалентности титрования, который, как мы определили ранее, равен 25.0 мл. Затем рисуем оси, помещая pH на оси x и объем титранта на оси x . Чтобы указать объем точки эквивалентности, мы рисуем вертикальную линию, которая пересекает ось x при 25,0 мл NaOH. Рисунок 9.2.3 а показывает первый шаг в нашем эскизе.

Рисунок 9.2.3 . Иллюстрации, показывающие этапы, используемые для наброска приблизительной кривой титрования для титрования 50,0 мл 0,100 M CH 3 COOH с 0,200 M NaOH: (а) определение объема точки эквивалентности; (б) нанесение двух точек перед точкой эквивалентности; (c) нанесение двух точек после точки эквивалентности; (г) предварительная аппроксимация кривой титрования прямыми линиями; (e) окончательная аппроксимация кривой титрования с помощью гладкой кривой; (f) сравнение приблизительной кривой титрования (сплошная черная линия ) и точной кривой титрования (красная пунктирная линия ).См. Текст для получения дополнительных сведений.

Перед точкой эквивалентности определяют pH титранта с помощью буфера из уксусной кислоты, CH 3 COOH, и ацетата, CH 3 COO —. Хотя мы можем рассчитать pH буфера, используя уравнение Хендерсона – Хассельбаха, мы можем избежать этого расчета, сделав простое предположение. Вы можете вспомнить из главы 6, что буфер работает в диапазоне pH, который простирается примерно на ± 1 единицу pH по обе стороны от значения p K для слабой кислоты, равного .Значение pH находится в нижней части этого диапазона, pH = p K a — 1, когда концентрация слабой кислоты в \ (10 ​​\ раз \) больше, чем концентрация ее сопряженного слабого основания. Буфер достигает своего верхнего предела pH, pH = p K a + 1, когда концентрация слабой кислоты в \ (10 ​​\ раз \) меньше, чем концентрация ее конъюгированного слабого основания. Когда мы титруем слабую кислоту или слабое основание, буфер охватывает диапазон объемов от примерно 10% объема точки эквивалентности до примерно 90% объема точки эквивалентности.

Фактические значения составляют 9,09% и 90,9%, но для наших целей удобнее использовать 10% и 90%; это, в конце концов, одно из преимуществ приближения!

Рисунок 9.2.3 b показывает второй этап нашего эскиза. Сначала мы накладываем лестничную диаграмму уксусной кислоты на ось y , включая ее буферный диапазон, используя значение p K a , равное 4,76. Затем мы добавляем две точки: одну для pH на уровне 10% от объема точки эквивалентности (pH 3,76 на 2,5 мл) и одну для pH на уровне 90% от объема точки эквивалентности (pH 5.76 при 22,5 мл).

Третий шаг — добавить два балла после точки эквивалентности. Значение pH после точки эквивалентности фиксируется концентрацией избытка титранта NaOH. Как мы видели ранее, вычислить pH сильного основания несложно. Рисунок 9.2.3 c включает точки (см. Таблицу 9.2.2. ) для pH после добавления 30,0 мл и после добавления 40,0 мл NaOH.

Затем мы проводим прямую линию через каждую пару точек, продолжая каждую линию через вертикальную линию, которая представляет объем точки эквивалентности (рисунок 9.2.3 г). Наконец, мы завершаем наш набросок, рисуя плавную кривую, соединяющую три отрезка прямых (рис. 9.2.3). д). Сравнение нашего рисунка с точной кривой титрования (рис. 9.2.3). е) показывает, что они полностью согласны.

Упражнение 9.2.3

Нарисуйте кривую титрования для титрования 25,0 мл 0,125 M NH 3 с 0,0625 M HCl и сравните с результатом из упражнения 9.2.2. .

Ответ

На рисунке ниже показан эскиз кривой титрования.+ \). Две черные точки после точки эквивалентности ( V HCl = 60 мл, pH = 2,13 и V HCl = 80 мл, pH = 1,75) относятся к ответу на упражнение 9.2.2. .

Как показано в следующем примере, мы можем адаптировать этот подход к любому кислотно-щелочному титрованию, включая те, где точные вычисления более сложны, включая титрование полипротонных слабых кислот и оснований, а также титрование смесей слабых кислот или слабых кислот. базы.

Пример 9.2.1

Набросок кривых титрования для следующих двух систем: (a) титрование 50,0 мл 0,050 MH 2 A, дипротонной слабой кислоты с ap K a1 of 3 и ap K a2 из 7; и (b) титрование 50,0 мл смеси, содержащей 0,075 M HA, слабую кислоту с ap K a из 3 и 0,025 M HB, слабую кислоту с ap K a из 7. Для обоих титров предположите, что титрант равен 0.10 М NaOH.

Раствор

Рисунок 9.2.4 а показана кривая титрования для H 2 A, включая лестничную диаграмму для H 2 A на оси y , две точки эквивалентности при 25,0 мл и 50,0 мл, две точки перед каждой точкой эквивалентности, две точки точки после последней точки эквивалентности и прямые линии, используемые для построения кривой окончательного титрования. Перед первой точкой эквивалентности pH контролируется буфером H 2 A и HA —.Буфер HA – / A 2– контролирует pH между двумя точками эквивалентности. После второй точки эквивалентности pH отражает концентрацию избытка NaOH.

Рисунок 9.2.4 b показывает кривую титрования для смеси HA и HB. Опять же, есть две точки эквивалентности; однако в этом случае точки эквивалентности расположены неравномерно, поскольку концентрация HA выше, чем концентрация HB. Поскольку ГК является более сильной из двух слабых кислот, она вступает в реакцию первой; таким образом, pH перед первой точкой эквивалентности контролируется буфером НА и A —.Между двумя точками эквивалентности pH отражает титрование HB и определяется буфером HB и B —. После второй точки эквивалентности избыток NaOH определяет pH.

Рисунок 9.2.4 . Кривые титрования для примера 9.2.1 . Сплошные черные точки показывают точки, используемые для построения кривых титрования (показаны синим цветом), а красные стрелки показывают расположение точек эквивалентности.

Упражнение 9.2.4

Нарисуйте кривую титрования для 50.0 мл 0,050 M H 2 A, дипротонной слабой кислоты с p K a1 из 3 и p K a2 из 4, используя 0,100 M NaOH в качестве титранта. Тот факт, что p K a2 попадает в буферный диапазон p K a1 , представляет собой проблему, которую вам необходимо принять во внимание.

Ответ

На рисунке ниже показан эскиз кривой титрования. Кривая титрования имеет две точки эквивалентности, одну при 25.{2 -} \)). При построении кривой мы наносим две точки перед первой точкой эквивалентности, используя p K a1 из 3 для H 2 A

\ [V _ {\ mathrm {HCl}} = 2,5 \ \ mathrm {mL}, \ mathrm {pH} = 2 \ text {и} V _ {\ mathrm {HCl}} = 22,5 \ \ mathrm {mL}, \ mathrm {pH} = 4 \ nonumber \]

две точки между точками эквивалентности с использованием p K a2 из 5 для HA —

\ [V _ {\ mathrm {HCl}} = 27,5 \ \ mathrm {mL}, \ mathrm {pH} = 3, \ text {и} V _ {\ mathrm {HCl}} = 47.5 \ \ mathrm {mL}, \ mathrm {pH} = 5 \ nonumber \]

и две точки после второй точки эквивалентности

\ [V _ {\ mathrm {HCl}} = 70 \ \ mathrm {mL}, \ mathrm {pH} = 12,22 \ text {и} V _ {\ mathrm {HCl}} = 90 \ \ mathrm {mL}, \ mathrm {pH} = 12,46 \ nonumber \]

Проведение плавной кривой через эти точки ставит нас перед следующей дилеммой: кажется, что pH увеличивается, когда объем титранта приближается к первой точке эквивалентности, а затем, кажется, уменьшается, когда он проходит через первую точку эквивалентности.Это, конечно, абсурд; поскольку мы добавляем NaOH, pH не может уменьшаться. Вместо этого мы моделируем кривую титрования перед второй точкой эквивалентности, проводя прямую линию от первой точки ( V HCl = 2,5 мл, pH = 2) до четвертой точки ( V HCl = 47,5 мл. , pH = 5), игнорируя вторую и третью точки. Результаты являются разумным приближением к точной кривой титрования.

Определения индикаторов — TrendSpider

Осциллятор абсолютной цены (APO)

Осциллятор абсолютной цены отображает разницу между двумя экспоненциальными скользящими средними для цены ценной бумаги и выражается в абсолютном значении.Торговые сигналы генерируются, когда индикатор пересекает нулевую линию или когда существует расхождение между ценой акции и значением индикатора.

Полосы ускорения

Acceleration Bands измеряет волатильность в течение определенного периода времени путем построения простой скользящей средней как средней точки с равноудаленными верхней и нижней полосами. Торговые сигналы генерируются, когда цена вырывается из полосы или опускается ниже верхнего или нижнего максимума.

Линия накопления / распределения (ADL), осциллятор

Линия накопления / распределения и осциллятор — это индикатор, основанный на объеме, который измеряет базовое предложение и спрос, вычисляя промежуточный итог объема денежного потока за каждый период.Если ADL падает, это может быть признаком того, что трейдеры становятся медвежьими, и наоборот, когда индикатор растет.

ADX DI

Индекс среднего направления (ADX) — это осциллятор, который измеряет силу тренда, глядя на индикатор отрицательного направления (-DI) и индикатор положительного направления (+ DI), которые измеряют импульс. Цена имеет тенденцию к росту, когда + DI выше -DI, ​​и наоборот.

AlphaTrends с привязкой VWAP (AVWAP)

AlphaTrends Anchored VWAP — это взвешенная по объему скользящая средняя, ​​которая реагирует на «привязанные события», такие как отчет о доходах или президентские выборы.Индикатор обычно используется для отображения областей потенциальной поддержки и сопротивления при учете этих разовых событий.

Скользящее среднее Арно Легу

Скользящая средняя Арно Легу пытается устранить небольшие колебания цены и улучшить обнаружение тренда, применяя скользящую среднюю слева направо и справа налево. Индикатор показывает области потенциальной поддержки и сопротивления без такого шума, как другие скользящие средние.

Aroon, Осциллятор

Индикаторы Aroon-Up и Aroon-Down измеряют количество периодов с момента максимума или минимума X-дня.Обычно их комбинируют для создания Осциллятора Аруна. Показания выше нуля предполагают, что новых максимумов больше, чем новых минимумов, что указывает на бычье движение вверх, и наоборот, для значений ниже нулевой линии.

Трейлинг-стоп по ATR

Трейлинг-стоп среднего истинного диапазона может помочь вам установить уровни скользящего стоп-лосса стоп-лосса в зависимости от текущей степени волатильности цены. Благодаря корректировке на волатильность, индикатор упрощает установку точных уровней стоп-лоссов, не беспокоясь о преждевременной остановке из-за волатильности.

Индекс среднего направленности (ADX)

Индекс среднего направления — это индикатор импульса, который измеряет силу тренда. Значения выше 25 предполагают наличие сильного тренда, тогда как значения ниже 20 предполагают, что тренда нет, при условии, что установлен ADX по умолчанию (14). Трейдеры по тренду могут использовать эти показания, чтобы определить, когда переходить к торгам по тренду и выходить из них и избегать боковых рынков.

Средний истинный диапазон (ATR), трейлинг-стопы

Средний истинный диапазон измеряет волатильность путем декомпозиции цен за период времени.В отличие от других индикаторов, ATR — это не индикатор направления, а, скорее, мера степени заинтересованности или незаинтересованности на рынке. Трейлинг-стопы ATR обычно используются трейдерами по тренду для установки уровней стоп-лосса, которые движутся вместе с трендом.

Потрясающий осциллятор

Awesome Oscillator — это индикатор импульса, который вычисляет разницу между двумя скользящими средними, используя средние точки каждого бара. Торговые сигналы генерируются, когда значение пересекает нулевую линию выше или ниже, в то время как трейдеры также могут искать пики, впадины или тарелки в самом индикаторе.

Баланс сил

Индикатор баланса сил измеряет рыночную силу покупателей и продавцов, определяя способность каждой стороны влиять на экстремальные уровни цен. Торговые сигналы формируются при отклонении значения индикатора от цены.

BB / KC Выжимка

Торговая марка Боллинджера (R) Сжатие канала Келтнера помогает определить возможности прорыва, когда и верхняя, и нижняя полосы Боллинджера (R) совпадают с каналом Келтнера. Когда полосы Боллинджера (R) начинают выходить из канала Келтнера, сжатие прекращается, и может произойти движение.

Полосы Боллинджера (R),% B, ширина

Полосы Боллинджера (R) — это конверты скользящих средних с верхней и нижней границами, которые обычно представляют собой два стандартных отклонения от 20-дневной простой скользящей средней. Торговые сигналы генерируются, когда цена достигает верхней или нижней границы или пробивает верхнюю или нижнюю границы. Полоса Боллинджера (R)% B — это индикатор, который измеряет процентную полосу пропускания между верхней и нижней границами, в то время как ширина полосы Боллинджера (R) измеряет абсолютную разницу цен.

Диапазон свечей, время

Индикаторы Candle Range и Candle Time в первую очередь предназначены для использования в технических стратегиях или динамических предупреждениях, где вы хотите учитывать диапазон данной свечи или время суток. Показания произвольны для повседневного использования, но они могут помочь вам настроить ваши стратегии.

Денежный поток Чайкина, осциллятор, волатильность

Индикатор «Денежный поток Чайкина» представляет собой средневзвешенное значение накопления и распределения за определенный период времени.Торговые сигналы генерируются, когда значение индикатора пересекает выше или ниже нулевой линии, а также когда значение индикатора отклоняется от цены.

Стоп Chande Kroll, импульсный осциллятор

Chande Kroll Stop — это индикатор, следующий за трендом, который рассчитывается с использованием среднего истинного диапазона и обычно используется в качестве точки стоп-лосса. Сигналы на продажу генерируются, когда цена пересекает линии ниже готических линий, а сигналы на покупку генерируются, когда цена пересекает обе линии.Осциллятор Chande Momentum Oscillator использует тот же индикатор в формате осциллятора.

Люстра Exit

The Chandelier Exit — индикатор, используемый для установки скользящего стоп-лосса на основе среднего истинного диапазона. Индикатор, использующий максимум или минимум периода, ATR и множитель, предназначен для удержания трейдеров в тренде и предотвращения преждевременных выходов. Уровни стоп-лосса срабатывают, когда цена касается линии индикатора сверху (длинная продажа) или ниже (закрытие короткой позиции).

Индекс изменчивости (CHOP)

Индекс изменчивости — это индикатор волатильности, предназначенный для определения того, является ли рынок изменчивым или трендовым.Хотя это не предназначено для прогнозирования направления цены, это полезно для трейдеров, которые хотят избежать случаев, когда они могут быть остановлены из-за растущей волатильности. Значения, близкие к 100, предполагают изменчивый рынок, тогда как значения, близкие к нулю, предполагают тенденцию на рынке.

Индекс товарного канала (CCI)

Индекс товарного канала измеряет текущую цену относительно средней цены за период времени, чтобы определить, есть ли восходящий или нисходящий тренд. Сигналы на покупку генерируются, когда значение поднимается выше +100, а сигналы на продажу генерируются, когда значение опускается ниже -100.Трейдеры также ищут совпадения или расхождения с ценой.

Коннорс RSI (CRSI)

Connors RSI — это составной индикатор импульса, состоящий из RSI, длины восходящего движения и скорости изменения. Значения выше 90 считаются перекупленными, а значения ниже 10 — перепроданными. Трейдеры также ищут расхождения между ценой и CRSI, чтобы определить потенциальные точки перегиба.

Кривая Коппока

Кривая Коппока — это индикатор долгосрочного ценового импульса, используемый для определения основных минимумов на рынке.Хотя индикатор доказал свою точность на месячных графиках, с 1980-х годов было получено лишь несколько сигналов с использованием исходных индикаторов. Многие трейдеры используют его на дневных и минутных графиках для генерации сигналов при пересечении нулевой линии.

Схема вылета

График отклонения — один из старейших технических индикаторов, который измеряет разницу между двумя скользящими средними (короткой и длинной). Хотя он в основном используется для определения тенденций, он также полезен для определения условий перекупленности и перепроданности.

Осциллятор цены без тренда (DPO)

Осциллятор цены без тренда пытается устранить долгосрочные тенденции цен. Используя смещенную скользящую среднюю, он избегает реакции на самое последнее ценовое действие, чтобы лучше показать промежуточные условия перекупленности или перепроданности. Трейдеры часто ищут пики или впадины, чтобы определить промежуточные циклы.

Индекс направленного движения (DMI)

Индекс направленного движения определяет силу тренда, основываясь на различиях между максимумами и минимумами.В отличие от других индикаторов импульса, он не показывает направление тренда. Восходящие линии индикатора указывают на сильный тренд (вверх или вниз), а значения выше 25 указывают на сильный тренд.

Каналы Дончиана, ширина канала

Каналы Дончиана — это конверты скользящих средних, созданные с использованием самого высокого максимума и самого низкого минимума за определенный период времени. Трейдеры используют индикатор для оценки волатильности на рынке (например, ширины канала Дончиана), где прорывы представляют собой периоды растущей волатильности.

Легкость передвижения (EMV)

Индикатор Ease of Movement помогает трейдерам увидеть взаимосвязь между ценой и объемом. Более высокие значения предполагают, что цена увеличивается при низком объеме, в то время как более низкие значения предполагают, что цена падает при низком объеме. Трейдеры часто используют скользящую среднюю индикатора в качестве триггерной линии.

Elder Ray, Elder’s Force Index

The Elder Ray — это осциллятор, который использует «бычью силу» и «медвежью силу» для расчета силы рыночного тренда.Трейдеры часто смотрят на наклон индикатора, чтобы определить, есть ли быки или медведи и набирает силу. Индекс силы Элдера преобразует осциллятор в значение индикатора с нулевой линией, которое трейдеры могут использовать для оценки силы тренда.

Конверт

Индикатор Envelope пытается определить верхнюю и нижнюю полосы для торговли путем нанесения двух конвертов скользящих средних на ценовой график. Один смещается на определенное расстояние вверх, а другой смещается на определенное расстояние, чтобы создать конверт вокруг цены.Трейдеры рассматривают каждый конец конверта как область поддержки или сопротивления.

Экспоненциальная скользящая средняя, ​​двойная, тройная (EMA)

Экспоненциальная скользящая средняя — это взвешенная скользящая средняя, ​​которая придает больший вес последним данным о ценах. В отличие от простой скользящей средней (SMA), EMA предполагает, что недавние цены более важны, чем цены в далеком прошлом, поэтому она изменяется быстрее, чем SMA.

Полосы Фибоначчи-Боллинджера (R)

Полосы Фибоначчи-Боллинджера (R) — это просто Полосы Боллинджера (R) со встроенными в них коррекциями Фибоначчи, чтобы показать области поддержки и сопротивления.Базис обычно рассчитывается с использованием скользящей средней, взвешенной по объему, а полосы отстоят от среднего на три стандартных отклонения.

Преобразование Фишера

Индикатор «Преобразование Фишера» преобразует цены в нормальное распределение Гаусса, чтобы выделить моменты, когда цены достигли экстремального значения по сравнению с недавними ценами. Трейдеры часто используют индикатор, чтобы определять поворотные точки в цене актива, ища пики и впадины.

Осциллятор прогнозов

Forecast Oscillator — это индикатор на основе линейной регрессии, который сравнивает цену закрытия с прогнозом временного ряда.Значение выше нуля предполагает, что прогнозируемая цена выше текущей цены, и наоборот, если значение ниже нуля. Трейдеры могут использовать эти показания, чтобы сформировать предвзятое мнение о том, куда могут идти цены статистически.

Змеиный разрыв

Индикатор Gap Snake — это специальный индикатор TrendSpider, который выделяет самые последние разрывы на любом таймфрейме, пока они не будут закрыты. Вы можете использовать их вместе со сканерами рынка или тестером стратегии для поиска возможностей или просто установить динамические предупреждения, чтобы получать уведомления о заполнении.

Преобразование Гильберта

Преобразование Гильберта — это сложный технический индикатор, основанный на одноименной математической концепции. Индикатор пытается различать циклическую и трендовую ценовую активность. Трейдеры используют индикатор, чтобы сигнализировать об условиях перекупленности и перепроданности на циклическом рынке.

Исторический коэффициент волатильности

Коэффициент исторической волатильности — это показатель волатильности за фиксированный период времени. Трейдеры используют индикатор, чтобы увидеть, как меняется волатильность за определенный период времени.

Скользящая средняя Халла (HMA)

Hull Moving Average — это индикатор скользящего среднего, предназначенный для меньшего запаздывания и большей отзывчивости, а также меньшего шума по сравнению с другими скользящими средними. Многие колеблющиеся и позитивные трейдеры используют индикатор для определения основного тренда ценной бумаги и, реже, для определения точек входа и выхода.

Облако Ишимоку

Облако Ишимоку — это набор технических индикаторов, которые показывают уровни поддержки и сопротивления, а также основной тренд и импульс.Цена выше «облака» указывает на бычий восходящий тренд, и наоборот, для цены ниже «облака». «Облако», движущееся в том же направлении, что и цена, представляет еще более бычий тренд. Различные скользящие средние также предоставляют области поддержки и сопротивления, за которыми следует следить.

Индекс внутридневной интенсивности, процент

Индекс внутридневной интенсивности — это технический индикатор, предназначенный для приблизительного определения объема институциональной торговли в течение определенного периода. Хотя многие индикаторы показывают, как объем влияет на цену, этот индикатор помогает увидеть, как большие блок-ордера могут влиять на цену (например,грамм. более интенсивный поток заказов).

Адаптивная скользящая средняя Кауфмана (КАМА)

Адаптивная скользящая средняя Кауфмана — это индикатор скользящей средней, предназначенный для устранения рыночного шума и волатильности. Индикатор точно отражает цены при низком уровне шума и при увеличении расстояния в периоды нестабильности. Индикатор используется так же, как и любая другая скользящая средняя, ​​хотя он может иметь больше последствий.

Канал Кельтнера

Каналы Кельтнера представляют собой полосы скользящих средних с нижней и верхней полосами, которые адаптируются к изменениям волатильности с использованием среднего истинного диапазона.Трейдеры часто ищут прорывы каналов как признак предстоящего изменения тренда или смотрят на общее увеличение или уменьшение как на признак силы тренда.

Осциллятор Клингера

Осциллятор Клингера предназначен для отслеживания долгосрочных тенденций денежных потоков путем объединения объема с ценой. Трейдеры следят за расхождениями между индикатором и сигнальной ценой, чтобы найти потенциальные развороты, в то время как сигнальная линия осциллятора также используется для генерации сигналов на покупку или продажу.

Know Sure Thing (KST)

Know Sure Thing — это импульсный осциллятор, который упрощает интерпретацию показаний скорости изменения.Как и в случае с MACD и другими осцилляторами, сигналы на покупку генерируются, когда KST пересекает нулевую линию или пересекает сигнальную линию. Противоположный сигнал возникает, если под крестиком стоит крестик.

Стохастический осциллятор Лейна
Стохастический осциллятор

Lane измеряет положение текущей цены относительно максимума или минимума периода. Трейдеры используют осциллятор так же, как они используют аналогичные осцилляторы, ища пересечения или пересечения с нулевой линией и сигнальной линией.

Скользящее среднее методом наименьших квадратов (LSMA)

Скользящее среднее методом наименьших квадратов вычисляет линию регрессии наименьших квадратов для предыдущих периодов времени, которая создает прямую проекцию для текущего периода. Трейдеры используют скользящую среднюю, чтобы понять, что может произойти, если линия регрессии продолжится в будущем, что дает ценные подсказки для уровней поддержки и сопротивления.

Линия линейной регрессии, пересечение, наклон

Линия линейной регрессии — это технический индикатор, предназначенный для отображения направления тренда путем рисования линии «наилучшего соответствия» для линейной регрессии между начальной и конечной точкой.Трейдеры могут смотреть на индикатор, чтобы оценить направление тренда или найти торговые возможности для возврата к среднему значению. Наклон линии указывает на силу тренда.

Индикатор пересечения линейной регрессии рассчитывается с использованием метода линейной регрессии или LR, аналогичного индикатору прогноза линейной регрессии. Для каждой точки данных индикатор строит точку пересечения линии тренда.

Наклон линейной регрессии — это осциллятор, похожий на многие индикаторы импульса.Как следует из названия, он колеблется выше и ниже центральной линии, проведенной в нуле. Его можно использовать для измерения силы или слабости, а также направления преобладающего тренда и импульса.

Схождение-расхождение скользящих средних (MACD)

Схождение-расхождение скользящих средних — один из самых популярных осцилляторов, показывающих взаимодействие между двумя скользящими средними. Если краткосрочный тренд растет или падает быстрее, чем долгосрочный, это может быть признаком того, что тренд набирает силу.Трейдеры смотрят на направление этих тенденций, пересечения с нулевой линией и любые расхождения или схождения с ценой.

MA Cloud от Ripster

Облако MA принимает две скользящие средние в качестве входных данных, а затем заполняет область между ними, чтобы создать облачный вид, что заставляет пользователя рассматривать использование скользящих средних как большего диапазона, чем как одну линию.

MA Ribbon от Стива Бернса

Лента скользящих средних построена с использованием пяти экспоненциальных скользящих средних или EMA, включая 5-дневную, 10-дневную, 20-дневную, 30-дневную и 50-дневную, которые фильтруют настроения рынка с разных временных рамок.Например, 5-дневная EMA служит индикатором импульса, а 50-дневная EMA используется для обозначения отката от восходящего тренда.

Индекс массы

Индекс массы рассматривает разницу между максимумом и минимумом за период времени. Когда ценовой диапазон выходит за пределы определенной точки, индикатор предполагает, что может произойти разворот текущего тренда. Идея аналогична популярной стратегии возврата к среднему.

МакГинли Динамический

Индикатор McGinley Dynamic — это тип скользящей средней, которая адаптируется к рыночной скорости.Сводя к минимуму разделение цен и волатильные быстрые развороты, индикатор стремится отображать движение цены более точно, чем использование более простых простых скользящих средних или экспоненциальных скользящих средних.

Адаптивная скользящая средняя MESA

Адаптивная скользящая средняя MESA — это попытка адаптироваться к движениям цены на основе скорости изменения фазы, измеренной дискриминатором преобразования Гильберта. Трейдеры используют скользящую среднюю так же, как и другие скользящие средние, ища общий тренд и пересечения, которые могут указывать на прорыв или пробой.

Средняя точка за период

Индикатор MidPoint OverPeriod смотрит на самую высокую и самую низкую точки за период и строит среднюю точку между ними за период времени. Глядя на среднюю точку, трейдеры могут видеть среднее движение цены, а не смотреть на максимумы и минимумы, которые могут быть нестабильными.

Импульс

Осциллятор Momentum измеряет величину изменения цены в заданном направлении с течением времени. Значения выше 100 указывают на положительную динамику (например,грамм. возрастающая цена), а значения ниже 100 указывают на отрицательную динамику (например, снижение цены). Трейдеры часто рисуют на осцилляторе линии тренда, чтобы определить периоды, когда цена может быть перекуплена или перепродана.

Индекс денежного потока (MFI)

Индекс денежного потока — это осциллятор, который измеряет поток денег в ценную бумагу и из нее с течением времени. В то время как индекс относительной силы (RSI) отслеживает цену, MFI смотрит как на цену, так и на объем, чтобы определить условия перекупленности или перепроданности.Значения ниже 20 указывают на уровни перепроданности, а значения выше 80 указывают на состояние перекупленности.

Лента скользящей средней

Лента скользящих средних отображает серию скользящих средних разной длины на одном и том же графике, чтобы обеспечить трехмерный взгляд на рынок. Обычно ленты скользящих средних состоят из восьми различных экспоненциальных скользящих средних, которые расположены на одинаковом расстоянии друг от друга.

Скользящее стандартное отклонение

Скользящее стандартное отклонение — это показатель волатильности рынка.Вычисляя стандартное отклонение скользящих средних за определенный период времени, трейдеры могут быстро увидеть ожидаемую волатильность на основе исторического движения цены. Трейдеры ожидают увеличения стоимости, когда рынки становятся более нестабильными, что указывает на возможный прорыв или обвал.

Объем нетто

Индикатор чистого объема вычитает объем роста ценной бумаги из объема спада, чтобы определить настроение рынка. Положительный чистый объем является признаком того, что ценная бумага переживает бычий подъем, в то время как отрицательный чистый объем предполагает медвежий спад.

Балансовый объем (OBV)

Балансовый объем — это совокупный индикатор, измеряющий давление покупателей и продавцов. Индикатор растет, когда объем в дни с повышением цены превышает объем в дни с понижением, и наоборот. Трейдеры часто подтверждают тенденции, ища растущие или падающие значения, в то время как расхождения могут указывать на краткосрочный разворот тренда.

Parabolic SAR

Parabolic SAR (Stop And Reverse) — это индикатор следования за трендом, который пытается определять тенденции и идеальные точки стоп-лосса.Трейдеры часто используют индикатор при установке скользящих стоп-лоссов, он также может быть полезен для определения направления разворота тренда.

Осциллятор процентной цены (PPO)

Осциллятор цены в процентах — это импульсный осциллятор, который измеряет разницу между двумя скользящими средними и выражает разницу в процентах от большей скользящей средней. Движение на положительную территорию отражает сильный бычий импульс, в то время как движение на отрицательную территорию отражает сильный медвежий импульс.Трейдеры также ищут расхождения между индикатором и ценой как признак разворота.

Осциллятор процентного объема (PVO)

Осциллятор процентного объема (PVO) — это импульсный осциллятор, который используется для измерения объема, а не цены. Измеряя разницу между двумя скользящими средними на основе объема в процентах от более крупного скользящего среднего, он показывает, как объем ценной бумаги изменяется с течением времени.

Pivot Points ежедневно

Pivot Points — это широко используемые ежедневные вычисления уровней поддержки и сопротивления.Многие трейдеры наносят на график точки разворота, чтобы показать потенциальные области поддержки и сопротивления, полагаясь при этом на другие технические индикаторы для подтверждения.

Цена Сравнить

Индикатор сравнения цен может использоваться для просмотра ценового действия другого актива наряду с текущим активом, который вы просматриваете. Например, вы можете добавить индекс S&P 500 ($ SPY), чтобы сравнить текущую безопасность с популярным индексом.

Диапазон
, предыдущая сессия, открытие сегодня

Диапазон просто показывает диапазон цен за определенный период времени.Хотя большинство трейдеров используют средний истинный диапазон (ATR), необработанный диапазон цен может быть полезен для оценки волатильности в некоторых случаях.

Скорость изменения (ROC)

Индикатор скорости изменения — это импульсный осциллятор, который измеряет процентное изменение между текущей ценой и прошлой ценой. Как и в случае с другими осцилляторами, трейдеры ищут сигналы о перекупленности или перепроданности, а также о пересечениях с центральной линией и расхождениях с ценовым графиком.

Индекс относительной силы (RSI)

Индекс относительной силы — один из самых популярных осцилляторов импульса, который измеряет скорость и изменение ценовых движений.Значения выше 70 указывают на состояние перекупленности, а значения ниже 30 указывают на состояние перепроданности. Расхождения с ценовым графиком могут указывать на то, что в ближайшие сессии произойдет разворот.

Индекс относительной бодрости (RVI)

Индекс относительной силы — это осциллятор, который измеряет силу тренда, сравнивая его цену закрытия с торговым диапазоном и сглаживая результаты. Как и в случае с другими осцилляторами, трейдеры обычно ищут условия перекупленности или перепроданности, а также расхождения с графиком базовой цены для признаков предстоящего разворота.

Индекс относительной волатильности (RVI)

Индекс относительной волатильности — это осциллятор, который измеряет стандартное отклонение изменений цен за период времени, а не абсолютные изменения цен (как RSI). Многие трейдеры используют RVI в сочетании со стратегиями пересечения скользящих средних как подтверждение, а не как отдельный индикатор.

Последовательный счет

Индикатор последовательного счета показывает количество последовательных дней роста или дней падения.Хотя индикатор создает загруженный график, он может быть особенно полезен при создании предупреждений.

Простое скользящее среднее (SMA)

Простая скользящая средняя, ​​как следует из ее названия, является самым простым расчетом скользящей средней. В отличие от экспоненциальной скользящей средней или взвешенной скользящей средней, он не учитывает новизну движения цен. Тем не менее, он остается важным индикатором потенциальных уровней поддержки и сопротивления, а также популярной частью торговых систем.

Эргодический осциллятор SMI

Эргодический осциллятор SMI — это стохастический осциллятор с двойным сглаживанием, разработанный для четкого отображения тенденций за счет уменьшения сжатия в областях перекупленности и перепроданности. Вместо этого трейдеры смотрят на триггерную линию для сигналов покупки и продажи, когда она опускается ниже -20 или выше +20.

Сглаженное скользящее среднее

Сглаженные скользящие средние объединяют концепции простых скользящих средних и экспоненциальных скользящих средних. Используя более длительные периоды для определения среднего значения, индикатор присваивает вес ценовым данным, поскольку среднее значение рассчитывается для сглаживания колебаний и обеспечения более четкой картины долгосрочного тренда.

Стохастик, Индекс моментума, RSI

Стохастический RSI, StochRSI, применяет стохастический осциллятор к набору значений индекса относительной силы, а не к стандартным ценовым данным. В результате получается индикатор, который более чувствителен и адаптирован к конкретным ценным бумагам. Значения выше 80 считаются перекупленными, а значения ниже 20 — перепроданными.

Супер Тренд

Super Trend — индикатор импульса, похожий на скользящие средние или MACD, за исключением того, что он использует средний истинный диапазон для вычисления значений.Сигналы на покупку и продажу генерируются, когда цена пересекает значение выше или ниже значения индикатора, при этом трейдеры также используют линию как область поддержки или сопротивления.

Страт

The Strat — это индикатор, разработанный для поддержки популярной торговой стратегии Роба Смита, TheStrat. Индикатор определяет более 20 различных паттернов, используемых стратегией для определения прорывов, расширений, продолжений и разворотов.

Треугольное скользящее среднее

Треугольная скользящая средняя — это двойная сглаженная скользящая средняя, ​​которая придает наибольший вес среднему сегменту ценовых данных.Таким образом, это смесь простой скользящей средней с равномерным распределением и экспоненциальной скользящей средней, которая имеет большой вес для более свежих цен. Как и в случае с другими скользящими средними, трейдеры используют индикатор для определения тенденций или областей поддержки или сопротивления.

TRIX

Индикатор TRIX объединяет тренд и импульс в один индикатор. Глядя на скорость изменения тройной экспоненциально сглаженной скользящей средней, индикатор показывает силу и направление тренда.Трейдеры обычно ищут возможности для расхождений и пересечений сигнальных линий.

Индекс истинной силы (TSI)

Индекс истинной силы — это импульсный осциллятор, который дважды сглаживает изменения цены, чтобы отфильтровать шум. Как и в случае с другими осцилляторами, трейдеры ищут уровни перекупленности или перепроданности, пересечения с центральной линией и расхождения с ценой, чтобы указать на потенциальные развороты.

Выжимка TTM

Индикатор TTM Squeeze измеряет взаимосвязь между полосами Боллинджера (R) и каналами Келтнера.Находя участки полос Боллинджера (R), которые попадают в каналы Кельтнера, трейдеры могут легко увидеть, когда рынок испытывает сильный импульс. Индикатор построен вместе с осциллятором Momentum Oscillator для отображения сигналов покупки и продажи.

Окончательный осциллятор

Ultimate Oscillator — это осциллятор импульса, который учитывает импульс на трех таймфреймах. Осциллятор повышается, когда покупательное давление велико, и падает, когда покупательное давление слабое. В то время как самый короткий таймфрейм имеет наибольший вес, трейдеры могут извлечь выгоду из более широкого диапазона таймфреймов для информирования своего анализа.Трейдеры обычно ищут расхождения, чтобы определить конкретные торговые сигналы.

Окончательный RSI

Ultimate RSI от Брэда Крюгера — это технический индикатор, который по своим функциям аналогичен Индексу относительной силы, но предлагает некоторые полезные дополнения.

Вертикальный горизонтальный фильтр

Вертикальный горизонтальный фильтр (VHF) — индикатор тренда и ярости, разработанный Адамом Уайтом. Индикатор вычитает самое высокое закрытие из самого низкого закрытия и делит на сумму абсолютного значения разницы самого высокого и самого низкого закрытия за определенный пользователем период времени.

Стоп волатильности

Индикатор Volatility Stop использует значение, кратное среднему истинному диапазону, для определения потенциальных точек стоп-лосса на преобладающем тренде. Трейдеры обычно рассматривают пересечение как сигнал для закрытия короткой позиции и пересечение как сигнал для выхода из длинной позиции. Хотя он не предназначен для сигналов входа, трейдеры также могут рассматривать эти уровни как сигналы на покупку.

Объем, нижний, по цене, WMA

Индикаторы, основанные на объеме, предоставляют столь необходимый контекст для ценового действия.Например, скользящая средняя, ​​взвешенная по объему (VWMA), включает объем в расчет скользящей средней, чтобы обеспечить лучшее указание важных ценовых уровней при создании гладкого среднего. Уменьшение объема и Объем по цене также могут дать представление о том, как объем влияет на цену.

Скорость изменения объема

Индикатор Volume Rate of Change измеряет скорость изменения объема за определенный период времени. В частности, VROC измеряет текущий объем, сравнивая его с объемом «n» периодов или сеансов назад.VROC может быть мощным техническим индикатором, который дает представление о динамике объема.

Средневзвешенная цена по объему

Средневзвешенная цена по объему (VWAP) — это отношение стоимости сделки к общему объему торговли за определенный период времени. По сути, он измеряет среднюю цену, по которой акции торговались в течение определенного периода времени, и предоставляет контекст для фактического поведения трейдеров на рынке.

Скользящее среднее, взвешенное по объему

Скользящее среднее, взвешенное по объему (VWMA) — это скользящее среднее, взвешенное на основе объема за определенный период времени.В отличие от обычной скользящей средней, VWMA учитывает торговую активность за период, что делает ее потенциально более надежным индикатором средних цен.

Индикатор вихря (VI)

Индикатор Vortex представляет собой комбинацию двух осцилляторов, которые фиксируют положительные и отрицательные тенденции. Хотя формула сложна, трейдеры ищут случаи, когда положительный тренд пересекает выше или ниже отрицательного тренда как признак медвежьей или бычьей возможности соответственно.Трейдеры также могут искать пересечения или пересечения под средней линией.

Взвешенное скользящее среднее

Взвешенные скользящие средние — это скользящие средние, которые присваивают больший вес последним данным и меньший вес прошлым данным. В отличие от EMA, WMA придает ценам закрытия линейно убывающий вес при перемещении в прошлое (например, не экспоненциально). Трейдеры используют WMA так же, как и другие скользящие средние — для определения областей потенциальной поддержки и сопротивления, а также для лучшего наблюдения за общим трендом.

Индекс свинга Уэллса

Индекс колебаний Уэллса (SI) Индекс колебаний — это технический индикатор, разработанный Уэллсом Уайлдером для оценки изменений направления и силы тренда по отношению к быстрым колебаниям цен. Индикатор дает представление о моменте, когда поведение трейдеров меняется, чтобы предвещать более крупные движения цены.

Скользящее среднее Уайлдера
Скользящее среднее

Уайлдера — это расчет скользящего среднего, который обычно используется в других индикаторах Уайлдера, включая средний истинный диапазон, индекс относительной силы и другие в их истинной форме.Хотя скользящая средняя Уайлдера похожа на экспоненциальную скользящую среднюю, существует разница в способе преобразования периода времени в дробную часть, что немного отличает его.

Вильямс% R, Аллигатор, Фракталы

Williams% R — это импульсный осциллятор, который является инверсией быстрого стохастического осциллятора. Значения -20 указывают на уровни перекупленности, тогда как значения выше -80 индикаторов перепроданности. Трейдеры также обращают внимание на неудачные движения в зону перекупленности или перепроданности как на признаки того, что быки или медведи теряют импульс, соответственно.

Вуди CCI

Woodies CCI — импульсный осциллятор, основанный на 14-периодном индексе товарного канала. В качестве неограниченного индикатора трейдеры должны смотреть на осциллятор в заданном контексте, а не на конкретные уровни перекупленности или перепроданности. Трейдеры также ищут расхождения с ценой, которые могут сигнализировать о потенциальном развороте.

Экспоненциальная скользящая средняя с нулевым запаздыванием

Экспоненциальная скользящая средняя с нулевым запаздыванием направлена ​​на устранение запаздывания, связанного с экспоненциальными скользящими средними, путем добавления члена импульса.Результирующая скользящая средняя следует за ценой более точно, чем обычная EMA. Как и в случае с другими скользящими средними, трейдеры рассматривают индикатор как потенциальную область поддержки или сопротивления, а также для оценки общей тенденции.

[В начало] (# в начало)

Что, когда и как получить нулевые выбросы

Примечание редактора: эта статья была обновлена ​​в мае 2021 года и включает последнее исследование WRI и информацию о новых национальных целях с нулевым нулевым показателем.

Последнее исследование однозначно: чтобы избежать наихудшего воздействия на климат, глобальные выбросы парниковых газов (ПГ) должны сократиться вдвое к 2030 году и достичь нулевого уровня примерно к середине века.

Признавая эту безотлагательность, быстро растущее число национальных правительств, местных органов власти и руководителей предприятий берут на себя обязательства по достижению нулевых выбросов в пределах своих юрисдикций или предприятий. На сегодняшний день более пятидесяти стран сообщили о таких «чистых нулевых целях», в том числе крупнейшие в мире источники выбросов (Китай и Соединенные Штаты).Вдобавок к этому еще сотни регионов, городов и предприятий поставили собственные цели.

Эти цифры быстро растут, в частности, потому, что Генеральный секретарь ООН попросил страны выступить с нулевыми целями. Кампания ООН по борьбе с изменением климата на высоком уровне «Гонка к нулю» также призывает регионы, города, предприятия, инвесторов и гражданское общество представить планы по достижению нулевых выбросов к 2050 году в преддверии переговоров Организации Объединенных Наций по климату (COP 26) в Глазго, США. Ноябрь 2021 г.

Но что означает «нулевой чистый результат», какова наука, стоящая за чистым нулевым показателем, и какие страны уже взяли на себя такие обязательства? Вот девять общих вопросов и ответов о чистом нуле:

1. Что означает достижение нулевых выбросов?

Чистые нулевые выбросы будут достигнуты, когда все выбросы парниковых газов, выделяемые людьми, будут уравновешены путем удаления парниковых газов из атмосферы в процессе, известном как удаление углерода.

В первую очередь, антропогенные выбросы (например, от автомобилей и заводов, работающих на ископаемом топливе) должны быть сокращены как можно ближе к нулю.Затем любые оставшиеся парниковые газы должны быть уравновешены эквивалентным количеством удаления углерода, что может произойти за счет таких вещей, как восстановление лесов или использование технологии прямого улавливания и хранения воздуха (DACS). Достижение нулевого уровня выбросов сродни достижению «климатической нейтральности».

2. Когда миру нужно достичь нулевых выбросов?

В соответствии с Парижским соглашением страны договорились ограничить потепление значительно ниже 2 градусов C (3,6 градуса F), в идеале до 1,5 градусов C (2.7 градусов по Фаренгейту). Глобальные климатические воздействия, которые уже проявляются при сегодняшнем потеплении на 1,1 градуса Цельсия (2 градуса по Фаренгейту) — от таяния льда до разрушительных волн тепла и более сильных штормов, — демонстрируют неотложную необходимость минимизировать повышение температуры.

Последние научные данные предполагают, что для достижения целей Парижского соглашения по температуре потребуется достижение нулевых чистых выбросов в следующие сроки:

  • В сценариях, ограничивающих потепление до 1,5 ° C, двуокись углерода (CO2) должна достичь нулевого значения в период с 2044 по 2052 год, а общие выбросы ПГ должны достичь нулевого значения в период между 2063 и 2068 годами.Достижение чистого нуля в диапазоне раньше позволяет избежать риска временного превышения значения на 1,5 ° C. Достижение максимума диапазона почти гарантирует превышение 1,5 ° C в течение некоторого времени, прежде чем оно в конечном итоге упадет.
  • В сценариях, ограничивающих потепление до 2 градусов C, CO2 должен достичь чистого нуля к 2070 году (с вероятностью 66% ограничения потепления до 2 градусов C) до 2085 года (с вероятностью 50-66%). Общие выбросы парниковых газов должны достичь нулевого уровня к концу века или позже.

Специальный отчет о глобальном потеплении 1.5˚C , от Межправительственной группы экспертов по изменению климата (МГЭИК), считает, что если к 2040 году в мире достигнут нулевой уровень выбросов, вероятность ограничения потепления до 1,5 ° C значительно выше. Чем раньше пик выбросов и чем ниже они в этой точке, тем более реалистичным становится достижение чистого нуля. Это также снизит зависимость от удаления углерода во второй половине века.

Это не означает, что все страны должны одновременно достичь нулевых чистых выбросов.Однако шансы на ограничение потепления до 1,5 ° C в значительной степени зависят от того, как скоро крупнейшие источники выбросов достигнут нулевого уровня выбросов. Соображения, связанные с справедливостью, включая ответственность за прошлые выбросы, равенство выбросов на душу населения и способность действовать, также предполагают более ранние сроки для более богатых стран с более высокими выбросами.

Важно отметить, что временные рамки для достижения нулевых чистых выбросов различаются только для CO2 и для CO2 плюс другие парниковые газы, такие как метан, закись азота и фторированные газы.Для выбросов иных, чем CO2, чистая дата нулевого значения наступает позже, поскольку модели показывают, что некоторые из этих выбросов, такие как метан из сельскохозяйственных источников, труднее ликвидировать. Тем не менее, эти мощные, но короткоживущие газы в краткосрочной перспективе приведут к повышению температуры, что потенциально может привести к тому, что изменение температуры превысит пороговое значение в 1,5 градуса Цельсия намного раньше.

В связи с этим странам важно указать, охватывают ли их нулевые целевые показатели только CO2 или все ПГ. Комплексная цель нулевых выбросов будет включать все парниковые газы, обеспечивая также сокращение выбросов иных, чем CO2, газов.

3. Что необходимо сделать для достижения нулевых выбросов?

Политика, технологии и поведение должны измениться повсеместно. Например, при переходе к 1,5 градусам Цельсия возобновляемые источники энергии, по прогнозам, будут обеспечивать 70-85% электроэнергии к 2050 году. Энергоэффективность и меры по переходу на другой вид топлива имеют решающее значение для транспорта. Повышение эффективности производства продуктов питания, изменение диетических предпочтений, прекращение обезлесения, восстановление деградированных земель и сокращение пищевых потерь и отходов также имеют значительный потенциал для сокращения выбросов.

Чрезвычайно важно, чтобы структурный и экономический переход, необходимый для ограничения потепления до 1,5 ° C, осуществлялся справедливо, особенно для рабочих, связанных с высокоуглеродными отраслями промышленности. Хорошая новость заключается в том, что большинство необходимых технологий доступны и становятся все более конкурентоспособными по сравнению с альтернативами с высоким содержанием углерода. Солнце и ветер в настоящее время обеспечивают самую дешевую электроэнергию для 67% населения мира. Рынки начинают осознавать эти возможности и риски высокоуглеродной экономики и соответственно изменяются.

Также необходимы инвестиции в удаление углерода. По оценке МГЭИК, все способы достижения 1,5 ° C в определенной степени зависят от удаления углерода. Удаление CO2 из атмосферы компенсирует выбросы в секторах, в которых достичь нулевого уровня выбросов труднее, например в авиации. Удаление углерода может быть достигнуто несколькими способами, в том числе с помощью наземных подходов и технологических подходов.

4. Достигнет ли мир нулевых выбросов?

Несмотря на преимущества действий по борьбе с изменением климата, прогресс происходит слишком медленно, чтобы мир мог достичь нулевого уровня к середине века или сократить выбросы, необходимые к 2030 году.

В некоторых случаях выбросы действительно ухудшаются. Несмотря на колоссальный рост использования возобновляемых источников энергии, для достижения целей на 2030 и 2050 годы потребуется увеличение их внедрения в пять раз. Текущие темпы обновления как жилых, так и коммерческих зданий, например, падают в среднем от 1% до 2% в год, тогда как к 2030 году они должны достичь 2,5-3,5% в год. И миру необходимо резко замедлить вырубку лесов и увеличить их количество. к 2030 году древесный покров будет расти в пять раз быстрее.

5. Сколько стран имеют цели с нулевым нулевым показателем?

Глобальный импульс к установлению нулевых целевых показателей быстро растет, и такие обязательства сформулировали такие ключевые страны, как Китай, США и Европейский Союз. Бутан был первой страной, которая установила нулевой показатель в 2015 году. В настоящее время более 50 стран, на которые приходится более половины глобальных выбросов, установили целевой показатель чистого нуля.

Net-Zero Tracker

Climate Watch показывает, как были установлены эти цели, например, посредством определяемых на национальном уровне вкладов (NDC), долгосрочных стратегий развития с низким уровнем выбросов парниковых газов (LTS), внутреннего законодательства, политики или политических обещаний высокого уровня со стороны глав государств. или другие члены кабинета.

6. Почему и как страны должны согласовывать свои цели по сокращению выбросов на 2030 год с целью нулевых выбросов?

Начиная путь к достижению нулевых чистых выбросов к середине века, страны должны предпринимать краткосрочные действия с учетом своих долгосрочных целей. Это поможет избежать привязки к углеродоемким, неустойчивым инфраструктурам и технологиям. Страны также могут сократить краткосрочные и долгосрочные расходы, инвестируя в «зеленую» инфраструктуру, от которой не потребуется постепенно отказываться, разрабатывая последовательную политику и посылая убедительные сигналы частному сектору инвестировать в действия по борьбе с изменением климата.

В соответствии с Парижским соглашением страны согласились представлять климатические планы каждые пять лет, известные как определяемые на национальном уровне вклады или NDC. НЦД — важный инструмент для согласования краткосрочных и долгосрочных целей. Будучи основанными на долгосрочном видении страны, эти документы могут помочь правительствам в реализации тех видов политики, сигналов, целей и других стратегий улучшения, которые необходимы в ближайшем будущем для реализации амбициозной цели середины века.

Многие страны с нулевыми целевыми показателями начинают включать их непосредственно в свои краткосрочные НЦД.Эти цели также выражаются во многих странах в других законах и политических документах. В конечном итоге наиболее выгодным действием будет для стран выразить свои обязательства с нулевым показателем в как можно большем количестве исходных документов, включая НЦД. Это сделает цель максимально прочной и обязательной, что позволит осуществлять синергетическое планирование.

Источники, в которых сообщается о целях страны с нулевым нулевым показателем
В этой таблице показаны источники, в которых сообщается о текущих нулевых целевых показателях стран.Странам выгодно сообщать цели из как можно большего числа источников, чтобы обеспечить надежность.

7. Обязывает ли страны Парижское соглашение добиваться нулевых выбросов?

Короче да. Однако, хотя Парижское соглашение устанавливает глобальную цель, которая подразумевает достижение нулевых чистых выбросов, она осталась нерешенной, когда отдельные страны должны достичь этой цели.

Парижское соглашение устанавливает долгосрочную цель достижения «баланса между антропогенными выбросами из источников и абсорбцией поглотителями парниковых газов во второй половине этого века на основе справедливости и в контексте устойчивого развития и усилий». искоренить бедность.«Эта концепция уравновешивания выбросов и абсорбции сродни достижению нулевых чистых выбросов.

Парижское соглашение также обязывает правительства выдвигать планы по резкому сокращению выбросов и наращивать усилия по достижению нулевых выбросов. Приглашение в Парижском соглашении к странам представить долгосрочные стратегии развития с низким уровнем выбросов до КС 26 — это одна из возможностей для стран установить нулевые целевые показатели и наметить, как они стремятся осуществить такой переход.

В конечном счете, обязательства по созданию смелых краткосрочных и долгосрочных целей, которые соответствуют будущему с нулевыми выбросами, посылают важные сигналы для всех уровней правительства, частного сектора и общественности, что лидеры делают ставку на безопасное и процветающее будущее.

8. Являются ли цели Net-Zero одной из форм зеленого промаха?

Нет, но их можно использовать в качестве предлога для отказа от решительных действий по борьбе с изменением климата в ближайшем будущем.

Хотя цели «нулевой нулевой уровень» продолжают набирать обороты со стороны правительств и компаний, раздаются скептические голоса — от академических журналов до предвыборных групп и выступления Греты Тунберг в Давосе. Критические оценки нулевых целей включают:

а. «Чистый» аспект целевых показателей чистого нуля может свести на нет усилия по быстрому сокращению выбросов.

Критики обеспокоены тем, что это может способствовать чрезмерной зависимости от удаления диоксида углерода, позволяя лицам, принимающим решения, использовать нулевые целевые показатели, чтобы избежать сокращения выбросов в ближайшем будущем. Лица, принимающие решения, могут решить эту проблему, установив целевые показатели абсолютного сокращения (целевые показатели, которые не зависят от вывозки) наряду со своими долгосрочными целевыми показателями чистого сокращения.

г. Целевые показатели с нулевым нулевым показателем для некоторых стран основываются на закупке сокращений выбросов, задерживая сокращение выбросов в пределах своих границ.

Некоторые страны устанавливают нулевые целевые показатели, которые полагаются на инвестирование или оплату сокращений выбросов в других странах для достижения своих собственных целей. Есть опасения, что лидеры правительства могут использовать эту стратегию, чтобы избежать сокращения собственных выбросов в долгосрочной перспективе. Лица, принимающие решения, могут решить эту проблему, установив целевые показатели по глубокому сокращению выбросов, которые явно избегают или ограничивают использование компенсаций для достижения своих целей.

г. Временной горизонт для достижения целей с нулевым нулевым показателем — обычно до 2050 года — кажется далеким.

Современная инфраструктура может прослужить десятилетия и существенно повлиять на цели середины века. Лица, принимающие решения, должны учитывать это, устанавливая краткосрочные и среднесрочные ориентиры на пути к нулевым выбросам, в том числе устанавливая амбициозные цели по сокращению выбросов до 2030 года в рамках своих ОНВ. НЦД подчиняются механизмам прозрачности и подотчетности в соответствии с Парижским соглашением, которые могут способствовать реализации в ближайшем будущем, что имеет решающее значение для того, чтобы долгосрочная цель с нулевым нулевым показателем была надежной.

Короче говоря, обязательства с нулевым нулевым показателем должны быть надежными, чтобы быть эффективными и продвигать действия по борьбе с изменением климата. Страны должны предпринять конкретные шаги для установления надежных целей.

2: Индикаторы и триггеры | Стандарты оказания помощи в кризисных ситуациях: набор инструментов для индикаторов и триггеров

Перри, А. Г., К. М. Мур, Л. Э. Левеск, В. Л. Пикетт и М. Дж. Коренберг. 2010. Сравнение методов прогнозирования посещений отделений неотложной помощи при респираторных заболеваниях с использованием звонков Telehealth Ontario. Канадский журнал общественного здравоохранения 101 (6): 464-469.

Полгрин, П. М., Я. Чен, Д. М. Пеннок, Ф. Д. Нельсон и Р. А. Вайнштейн. 2008. Использование поиска в Интернете для эпиднадзора за гриппом. Клинические инфекционные болезни 47 (11): 1443-1448.

Прайс, Р. А., Д. Фагбуи, Р. Харрис, Д. Хэнфлинг, Ф. Плейс, Т. Б. Тодд и А. Л. Келлерманн. 2013. Возможность самопроверки через Интернет родителями детей с гриппоподобным заболеванием: поучительная история. Журнал педиатрии Американской медицинской ассоциации 167 (2): 112-118.

Ривара, Ф. П., А. Б. Натенс, Г. Дж. Юркович и Р. В. Майер. 2006. Могут ли травматологические центры реагировать на стихийные бедствия? Журнал травм 61 (4): 949-953.

Э. Роллан, К. Мур, В. А. Робинсон и Д. МакГиннес. 2006. Использование телефонной линии медицинской помощи «телемедицины» Онтарио в качестве системы раннего предупреждения: протокол исследования. BMC Health Services Research 6: 10-16.

Саттертуэйт, П. С. и К. Дж. Аткинсон. 2012. Использование «обратной сортировки» для увеличения пропускной способности больниц: реакция Королевской больницы Дарвина на катастрофу на рифе Эшмор. Журнал неотложной медицины 29 (2): 160-162.

Шмидт, К. В. 2012. Использование социальных сетей для прогнозирования и отслеживания вспышек заболеваний. Перспективы гигиены окружающей среды 120 (1): A31-A33.

Schull, M. J. 2006. Пропускная способность больницы: если вы не всегда можете получить то, что хотите, можете ли вы получить то, что вам нужно? Annals Emergency Medicine 48 (4): 389-390.

Швайглер, Л. М., Дж. С. Десмонд, М. Л. Маккарти, К. Дж. Буковски, Э. Л. Ионидес и Дж. Г. Янгер. 2009. Модели прогнозирования загруженности отделений неотложной помощи. Академическая неотложная медицина 16 (4): 301-308.

Болезнь. 2013. Болезнь. http://www.sickweather.com (по состоянию на 5 марта 2013 г.).

Синьорини А., А. М. Сегре и П. М. Полгрин. 2011. Использование Twitter для отслеживания уровней активности заболеваний и обеспокоенности общественности в США.S. во время пандемии гриппа A h2N1. PLoS ONE 6 (5): e19467.

Спранг, К. Л., Дж. Л. Циммерман, М. Д. Кристиан, Г. М. Джойнт, Дж. Л. Хик, Б. Тейлор, Г. А. Ричардс, К. Сандрок, Р. Коэн и Б. Адини. 2010. Рекомендации по подготовке отделений интенсивной терапии и больниц к эпидемии гриппа или массовому бедствию: Сводный отчет Целевой группы Европейского общества интенсивной терапии по сортировке отделений интенсивной терапии во время эпидемии гриппа или массового бедствия. Отделение интенсивной терапии 36 (3): 428-443.

Штат Мичиган. 2012a. Мичиганская система синдромного эпиднадзора (MSSS) — электронная синдромная подача в Департамент общественного здравоохранения штата Мичиган: подробные сведения о фоновых и электронных данных синдромного эпиднадзора для MSSS. Лансинг, Мичиган: Департамент общественного здравоохранения. http://michiganhit.org/docs/Syndromic%20Submission%20Guide.pdf (по состоянию на 21 мая 2013 г.).

Штат Мичиган. 2012b. Руководство по этическому распределению ограниченных медицинских ресурсов и услуг во время чрезвычайных ситуаций в области общественного здравоохранения в Мичигане. Лансинг, Мичиган: Департамент общественного здравоохранения, Управление готовности к общественному здравоохранению. http://www.mymedicalethics.net/Documentation/Michigan%20DCH%20Ethical%20Scarce%20Resources%20Guidelines%20v.2.0%20rev.%20Nov%202012%20Guidelines%20Only.pdf (по состоянию на 14 февраля 2013 г.).

Штат Мичиган. 2013. Michigan Emergency Department Syndromic Surveillance System . Лансинг, Мичиган: Департамент общественного здравоохранения. http://www.michigan.gov/mdch/0,4612,7-132-2945_5104_31274-107091—,00.html (по состоянию на 12 апреля 2013 г.).

Исполнительная палата штата Нью-Йорк. 2013 (12 января). Объявление чрезвычайной ситуации в штате Нью-Йорк и временное разрешение фармацевтам на вакцинацию детей от сезонного гриппа. http://www.governor.ny.gov/executiveorder/90 (по состоянию на 11 марта 2013 г.).

Суббарао И., М. К. Виниа и Ф. М. Беркл. 2010. Слон в комнате: сотрудничество и конкуренция между организациями по оказанию помощи во время громких стихийных бедствий. Журнал клинической этики 21 (4): 328-334.

Тадмор, Б., Дж. Макманус и К. Л. Кениг. 2006. Искусство и наука всплеска: опыт Израиля и вооруженных сил США. Академическая неотложная медицина 13 (11): 1130-1134.

Департамент здравоохранения штата Теннесси. 2009. План ответных мер на пандемический грипп . Нэшвилл: Департамент здравоохранения Теннесси. http://health.state.tn.us/ceds/PDFs/2006_PanFlu_Plan.pdf (по состоянию на 14 февраля 2013 г.).

Тимби, Дж.W., JS Ringel, DS Fox, DA Waxman, F. Pillemer, C. Carey, M. Moore, V. Karir, TJ Johnson, N. Iyer, J. Hu, R. Shanman, JW Larkin, M. Timmer, А. Мотала, Т. Р. Перри, С. Ньюберри и А. Л. Келлерманн. 2012. Распределение ограниченных ресурсов во время массовых несчастных случаев . Роквилл, Мэриленд: AHRQ. http://www.ncbi.nlm.nih.gov/books/NBK98854/pdf/TOC.pdf (по состоянию на 6 июня 2013 г.).

Голод | ФАО | Продовольственная и сельскохозяйственная организация Объединенных Наций

Многое изменилось с 1974 года, когда ФАО впервые начала сообщать о масштабах голода в мире.Население мира неуклонно растет и становится все более урбанизированным. Технологии непрерывно развиваются, а экономика становится все более глобализированной. В то же время наблюдаются вызывающие тревогу глобальные тенденции в области недоедания, включая быстрый рост избыточного веса и ожирения, даже при сохранении форм недоедания. Способы производства, распределения и потребления продуктов питания во всем мире также кардинально изменились. Этот совершенно другой мир требует новых взглядов на голод и отсутствие продовольственной безопасности.

В рамках своего мандата ФАО стремится искоренить голод, отсутствие продовольственной безопасности и все формы недоедания.Поддержка средств к существованию мелких производителей продуктов питания, повышение устойчивости систем производства продуктов питания и поощрение устойчивого использования природных ресурсов — все это ключ к выполнению этого мандата и достижению Цели 2 в области устойчивого развития (ЦУР 2), мира без голода, отсутствия продовольственной безопасности и недоедание.

Что такое голод?

Голод — это дискомфортное или болезненное физическое ощущение, вызванное недостаточным потреблением диетической энергии. Он становится хроническим, когда человек не потребляет достаточное количество калорий (диетической энергии) на регулярной основе, чтобы вести нормальный, активный и здоровый образ жизни.На протяжении десятилетий ФАО использовала показатель распространенности недоедания для оценки масштабов голода в мире, таким образом, «голод» может также обозначаться как недоедание .

Что такое отсутствие продовольственной безопасности?

Человек страдает отсутствием продовольственной безопасности, когда у него нет регулярного доступа к достаточно безопасной и питательной пище для нормального роста и развития, а также для активной и здоровой жизни. Это может быть связано с отсутствием пищи и / или недостатком ресурсов для ее получения.Отсутствие продовольственной безопасности может проявляться в разной степени серьезности. ФАО измеряет отсутствие продовольственной безопасности с помощью приведенной ниже шкалы оценки отсутствия продовольственной безопасности (FIES):

Как голод и отсутствие продовольственной безопасности связаны?

Когда кто-то серьезно страдает от отсутствия продовольственной безопасности, у него закончилась еда, и он целый день или более не ел. Другими словами, они, скорее всего, испытывали голод.

Серьезное отсутствие продовольственной безопасности является одной из крайностей масштабов, но даже умеренное отсутствие продовольственной безопасности вызывает беспокойство.Для тех, кто испытывает умеренное отсутствие продовольственной безопасности, доступ к продовольствию затруднен. Возможно, им придется пожертвовать другими базовыми потребностями, чтобы иметь возможность есть. Когда они все же едят, это может быть самая доступная или самая дешевая еда, а может быть, и не самая питательная еда. Рост ожирения и других форм недоедания частично является результатом этого явления. Высококалорийные продукты с высоким содержанием калорий, насыщенных жиров, сахара и соли часто дешевле и легче, чем свежие фрукты и овощи.Употребление этих продуктов может означать, что ваша ежедневная потребность в калориях удовлетворяется, но вам не хватает необходимых питательных веществ, чтобы ваше тело было здоровым и хорошо функционировало. Кроме того, стресс от жизни с ограниченным доступом к пище и периодов без еды может привести к физиологическим изменениям, которые могут способствовать избыточному весу и ожирению. Дети, которые сегодня сталкиваются с голодом, отсутствием продовольственной безопасности и недоеданием, могут иметь более высокий риск избыточного веса, ожирения и хронических заболеваний, таких как диабет, в более позднем возрасте. Во многих странах недоедание и ожирение сосуществуют, и то и другое может быть следствием отсутствия продовольственной безопасности.

Мониторинг голода и отсутствия продовольственной безопасности в мире

ФАО использует несколько индикаторов для мониторинга различных аспектов этих сложных вопросов.

Два из этих показателей, распространенность недоедания (PoU) и распространенность умеренного или серьезного отсутствия продовольственной безопасности среди населения, основанные на Шкале оценки отсутствия продовольственной безопасности (FIES) , используются для мониторинга всего мира. прогресс в достижении ЦУР 2.

PoU и распространенность отсутствия продовольственной безопасности на основе FIES дают разные точки зрения и используют очень разные методологии и источники данных.

  • Распространенность недоедания (левая ось)
  • Количество недоедающих (правая ось)

ПРИМЕЧАНИЯ: * Прогнозируемые значения на 2020 год на рисунке показаны пунктирными линиями. Заштрихованные области показывают нижнюю и верхнюю границы предполагаемого диапазона. ИСТОЧНИК: ФАО.


Распространенность недоедания (PoU) — это традиционный показатель ФАО, используемый для мониторинга голода на глобальном и региональном уровнях и основанный на страновых данных о наличии продовольствия, потреблении продовольствия и энергетических потребностях.Он оценивает адекватность калорийности рациона населения. Исторически количество голодных людей в мире (от 720 до 811 миллионов) определялось с использованием этого подхода. Оценки PoU не могут быть достаточно детализированы, чтобы иметь возможность идентифицировать конкретные уязвимые группы населения внутри стран, что является ограничением для мониторинга очень амбициозной цели «Нулевой голод» в программе, которая направлена ​​на то, чтобы никого не оставить без внимания.

Распространенность умеренного или серьезного отсутствия продовольственной безопасности среди населения на основе шкалы опыта отсутствия продовольственной безопасности (FIES). — это оценка процента населения страны, которое сталкивается с трудностями в доступе к достаточно безопасным и питательным продуктам питания для нормального роста. развитие и активный и здоровый образ жизни.Данные собираются посредством прямых интервью, когда людям задают вопросы об опыте, связанном с ограниченным доступом к пище. FIES может обеспечивать измерения отсутствия продовольственной безопасности на индивидуальном или домашнем уровне и на разных уровнях серьезности. Оценки можно сравнивать по странам и подгруппам внутри стран. Эта методология может использоваться не только для национальных тенденций, но и для выявления «кто» и «где» в отношении отсутствия продовольственной безопасности, отвечая на вопросы: какие группы населения испытывают наибольшее отсутствие продовольственной безопасности и где они проживают?

При мониторинге прогресса в достижении ЦУР 2 этот показатель ФАО измеряет долю населения, которое испытывает умеренное или серьезное отсутствие продовольственной безопасности в общей численности населения.

Люди, испытывающие умеренное отсутствие продовольственной безопасности , снизили качество и / или количество своей еды и не уверены в своей способности добывать еду из-за нехватки денег или других ресурсов. Умеренное отсутствие продовольственной безопасности может повысить риск некоторых форм недоедания, таких как задержка роста у детей, дефицит питательных микроэлементов или ожирение у взрослых.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
