Как обжать витую пару

Как обжать витую пару. Инструменты для обжимки сетевого кабеля.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:

2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или кримпер):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11.

Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – стриппер. Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима. Существует два варианта обжима коннектора на кабеле “витая пара”:

• для создания прямого кабеля – используется для соединения компьютера с коммутатором;
• для создания перекрёстного кабеля (называемого кроссовер) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B. Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт

T568B.

Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля (crossover) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля. Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.

2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:3. Разведите и расплетите проводки:Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B.

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.

8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:

На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера. В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

Метки: монтаж сети, сетевое оборудование

Как обжать витую пару | Обжим витой пары за 3 шага

Итак, перед Вами отрезок кабеля, несколько коннекторов и вопрос — как обжать витую пару? К вышеизложенному комплекту также необходим специальный инструмент для обжима «кримпер» или по простому обжимка. Необходимось обжать витую пару возникает тогда, когда нужно либо изготовить патч-корд из многожильного провода, либо осуществить оконечивание витой пары, которую завел провайдер интернета к Вам в помещение. Во втором случае, скорее всего, это будет одножильный провод, т.к. именно такие разновидности используются для подключения абонентов к сети интернет.

Чаще всего требуется обжать витую пару, когда разъем RJ-45 по какой-то причине отсоединился от интернет-кабеля абонента. Незачем вызывать, ждать а потом платить монтажнику — давайте сами научимся и выясним вопрос «как обжать витую пару» самостоятельно, это на самом деле довольно просто!

Например, модель HT-500 RJ-45 RJ-12 Hypernet

Первое с чем нужно определиться перед непосредственным обжимом витой пары, это схема по которой и будет производиться опрессовка.

В подавляющем большинстве при производстве заводских патч-кордов и других соединительных Ethernet шнуров используется прямой порядок обжима. Данное расположение проводников используется для реализации подключения сетевой карты компьютера к маршрутизатору, хабу, коммутатору, приставке и так далее. Перекрестный порядок обжима (crossover) витой пары не так широко распространен и используется для соединения сетевых карт двух компьютеров между собой. Другими словами, для создания сети из двух компьютеров.

В свою очередь, стандартов и прямого и перекрестного обжима существует два:

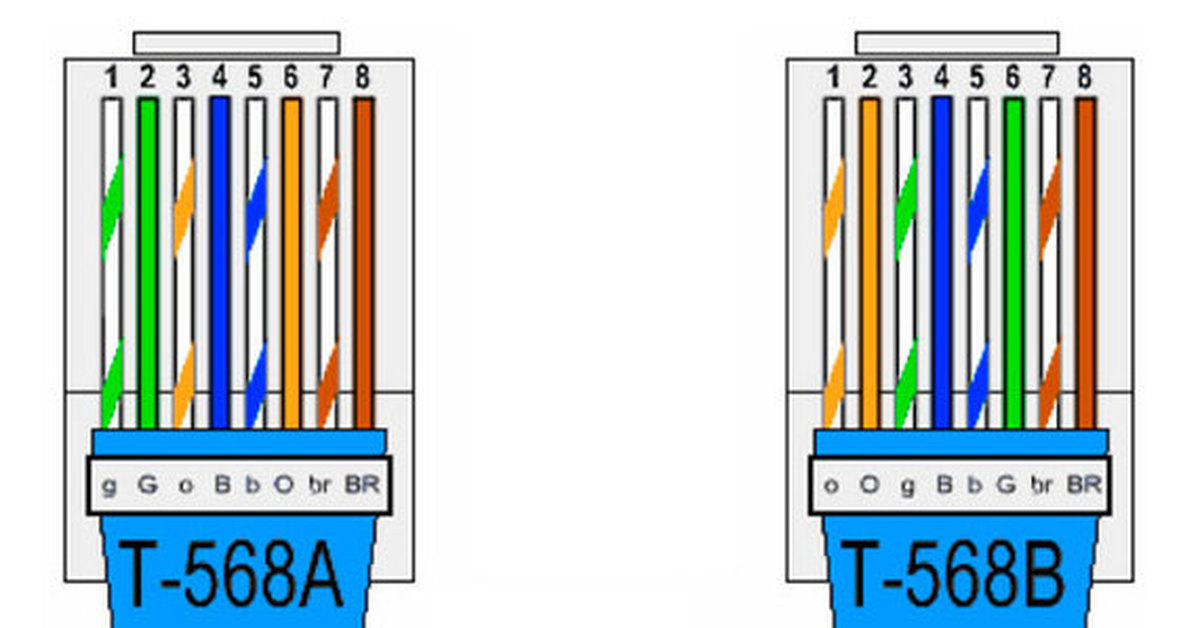

• T568А (Стандарт «А» на рисунке)
• T568В (Стандарт «В» на рисунке)



Скорее всего, если Вы намереваетесь обжать витую пару для дальнейшей эксплуатации дома или в офисе, то речь идет расстановке по схеме T568В. Данная порядок размещения имеет самое широкое распространение. Следовательно, обжатая витая пара в соответствии с инструкцией T568В будет выглядеть следующим образом:









Порядок расположения в контактных пазах считается слева направо:





Шаг 1. Зачистка изоляции



Для доступа к начинке провода нам необходимо выполнить зачистку внешней оплетки. С этой функцией могут справиться:

• специальный инструмент для зачистки и обрезки
• кримпер (обжимка) с функцией обрезки оболочки
• в самом крайнем случае подручные средства (нож, лезвие), но при этом главное не повредить внутренние проводники и их изоляцию

Согласно протоколов по СКС, удаление оболочки не должно превышать 13 мм. На практике расстояние иногда выходит больше, но суть заключается в том, что чем меньше снято оплетки, тем лучше. Полностью разобраться в вопросе Вы можете ознакомившись с отдельной статьей «Как правильно зачистить витую пару».



При использовании зачистной функции в обжимном устройстве, нужно поместить кабель в паз для снятия изоляции, зажать рукояти и произвести круговое движение устройства. В результате у Вас должно получиться приблизительно так:







Шаг 2. Развитие и ровная обрезка



После удаления оболочки нужно расплести жилы и расположить их согласно цветовой схемы. Развитие пар также должно быть минимально возможным, т.к. чрезмерная размотка приводит к значительному ухудшению характеристик обратных потерь. Разумно развить пары на один виток или 90 градусов. Этого должно хватить для осуществления нашей цели.

После необходимого расплетения пар и распределения по цветам, осуществляем обрезку для выравнивания общей длинны всех порводников. Удобнее всего это делать теми же инструментами, которые использовались для снятия оболочки.





Шаг 3. Обжим

Еще раз проверяем правильность расположения проводников. Берем коннектор, держа защелкой вниз и вставляем в него горизонтально расположенные жилы — до упора. Каждый проводок должен зайти в свое посадочное место. Провода должны равномерно распределиться в корпусе разъема.





Повторно проверьте правильное размещение проводов. Все верно? Отлично! Аккуратно помещаем разъем с жилами в соответствующий паз обжимки.



И медленно сжимаем ручки до самого упора. При обжиме не бойтесь приложить слишком много усилия, это не страшно. Здесь важнее сжать максимально сильно пока ход рукоятей не закончится. Разжимаем клещи — вуаля, все готово. Теперь Вы знаете как обжать витую пару!

Как правильно обжать витую пару, схемы обжима, что для этого нужно?

Прямой обжим RJ-45. Для соединений всего современного оборудования, устройство автоматически определяет какой кабель к нему подключен и автоматически меняет пары (Auto-MDIX).

Для прямого обжима, существуют два стандарта: T568A и T568B. Отличаются только зеленой и оранжевой парой. (1,2,3,6 сигнальные пары).
Т.е опрессовка с обоих концов витой пары осуществляется либо по схеме 568A или по схеме 568B.
При использовании технологии 100BASE-TX 4 жил, передача и прием будут ограничены скоростью 100 Мбит/с и только по 2 парам.
При использовании 1000BASE-T, 8-ми проводников, передача и прием будут ограничены скоростью  1-10 Гбит/с, в зависимости от используемой технологии, типа кабеля и пропускной способности сети. Передача/прием происходит по 4 парам (сигнал передается одновременно в обоих направлениях)
В видеонаблюдении для передачи питания по технологии Poe используются свободные пары: 4,5,7,8

1. Схема обжима tia-eia 568a:

бело-зеленый
зеленый
бело-оранжевый
синий
бело-синий
оранжевый
бело-коричневый
коричневый

2. Схема обжима tia-eia 568b (более распространенный вариант):

бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый

Обратный-кросс. Схема опрессовки. Для соединений однотипных устройств: типа  компьютер-компьютер, хаб-хаб. Для кросс обжима один конец кабеля обжимают по стандарту T568A, а второй по T568B.

Рассмотрим два варианта обжима:
1. С помощью кримпера RJ-45.
Снимаем защитную изоляцию около 2 см с каждого конца кабеля.
Раскручиваем и выпрямляем жилки витой пары.
Выставляем жилы в нужной цветовой последовательности (коннектор располагаем так: язычком от вас, кабель заходит снизу, цвета идут слева направо).
Обрезаем концы всех 8 жил, ровно, так чтобы их длина составляла 10-12 мм.
Аккуратно вставляем кабель в коннектор до упора -каждую жилу на свое место.
Вставляем коннектор в кримпер (обжимное устройство), разъем RJ-45 и сжимаем ручки обжимая коннектор. Давим сильно, но без фанатизма.





2. С помощью отвертки с плоским шлицем.
Все тоже самое, только при обжиме с помощью отвертки вручную надавливаем на каждый нож разъема, так чтобы он прорезал изоляцию жилы и вошел внутрь.
Эту операцию повторяем для каждой жилы, всего 8 раз!
После того как все ножи запрессованы остается зажать прозрачный нож коннектора, чтобы тот держался на изоляции кабеля.
Проверить работоспособность обжатого собственноручно кабеля RJ-45 можно с помощью мультиметра или с помощью тестера rj-45. Все жилы должны звониться в нужной последовательности, в зависимости от типа кабеля: прямой/кроссовер или стандарта TIA A или B.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: [email protected]

Как обжать витую пару с помощью кримпера: пошаговая инструкция

После знакомства со схемами и стандартами обжима кабеля “витая пара”, а также с инструментарием сетестроителя, пора переходить к практике.
Сегодня поговорим о том, как обжать витую пару с помощью специальных щипцов, чтобы получить патч-корд для связи компьютера с сетевым оборудованием (маршрутизатором, свитчем) или двух ПК между собой. Но сначала вспомним, что для этого понадобится. Итак…

Кабель utp с экранированной RJ45

Материалы и инструменты

Прежде чем приступать к операции, подготовьте следующее:

• Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ – максимальная длина сегмента – 100 м.

Кабель UTP 4 пары

• Коннекторы RJ45 (8Р8С) – минимум два на один почт-корд. Это небольшие “детальки” из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные “ножи”, которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен “язычком” – фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы – покрытые слоем металла, который внутри соединяется с экраном провода.

RJ45

• Кримпер или обжимные щипцы (как обжать витую пару без него, мы расскажем в другом материале). О том, как выбрать кримпер для дома или работы, мы писали ранее, поэтому, надеемся, вы уже держали этот инструмент в руках и представляете, как им пользоваться.

Кримпер

• Стриппер – нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.

Стриппер

• Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим кабеля витая пара – все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.

Тестер для сетевого кабеля

Схемы опрессовки

Теперь немного вспомним порядок обжима витой пары по стандарту TIA/EIA-568. Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая – между двумя свитчами или двумя ПК.

Прямая обжимка

Кроссовый обжим

Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки – они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.

Порядок обжима

Наконец, переходим к основному – к тому, как правильно обжимать витую пару. Рассказываем пошагово:

1. Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно – выравнивать его вы будете потом;
2. Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции;

   Снимаем изоляцию

3. Расплетите скрутки и расположите жилы в нужном порядке по одной из приведенных выше схем. Нейлоновую нить, которая придает кабелю прочность, отведите назад;

   Отмеряем зачищенные жилы

4. Отступите от среза внешней изоляции 12-14 мм. Строго перпендикулярно оси кабеля срежьте концы проводников – так, чтобы все они были одной длины;

   Срезаем лишнее

5. Выровняйте проводники и вставьте конец кабеля в разъем RJ45 до упора. Так, чтобы при взгляде со стороны ряда контактов оранжево-белая (зелено-белая) жила располагалась наверху;

   Надеваем коннектор

6. Дальше выполняется непосредственно обжим кабеля витая пара: вставьте разъем в гнездо кримпера “8Р” и сожмите инструмент до щелчка;

   Обжимаем коннектор

7. Проверьте надежность крепления: потяните руками кабель и разъем в разные стороны. Правильно подключенный коннектор не удастся вырвать даже силой. Выработайте привычку делать это всегда, чтобы не создавать себе или другим людям лишней проблемы: слабо прикрепленный коннектор может оторваться от кабеля, когда будет вставлен в гнездо устройства. А вытащить его оттуда очень трудно;
8. Следующий этап – тестирование патч-корда. Подключите разъемы к тестеру (какой к какому модулю – не имеет значения). Включите аппарат и наблюдайте за поведением светодиодов. Если опрессовка выполнена качественно, на обоих модулях будут поочередно зажигаться зеленые огоньки. Отсутствие свечения какого-либо индикатора указывает на обрыв проводника, а красный огонек – на то, что данная жила перекрещена или замкнута накоротко;

   Проверяем правильность и надежность соединения

При обнаружении дефекта кабель придется опрессовать заново. Если все нормально – он готов к использованию.

Заключение

Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось – с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен “помучаться” десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.

В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.

О том, как обжимать витую пару отверткой, читайте в наших следующих материалах.

Как обжать витую пару | Miatis

Структура кабеля «витая пара» — несколько попарно соединенных проводников в изоляции разного цвета, плотно скрученных между собой. Каждая пара имеет собственный номер, наименование и назначение. Поэтому обжим витой пары с установкой коннектора (разъема) без применения специального инструмента невозможен. Используя подходящие приспособления, даже неспециалист сможет:

• быстро подготовить отрезки провода к подключению;
• обеспечить качественное и надежное соединение разъема с кабелем;
• не повредить оболочку провода и проводящие жилы;
• установить каждую пару на свое место, исключив путаницу с жилами.

Перечень необходимого оборудования

Для обжима кабеля «витая пара» следует приготовить отрезок провода, разъемы подходящей конфигурации и несколько приспособлений:

• Кримпер — клещи для обжима с гнездами разной формы в прессах для разных типов разъемов. Работать с ними несложно: достаточно вставить конец провода в гнездо и нажать на ручки до слышимого щелчка, указывающего на совершённую опрессовку. Важно, чтобы инструмент был эргономичным и массивным, способным обеспечить нужное давление на пластик коннектора и имел идеально симметричные половинки, расположенные друг против друга без смещения или деформации.
• Стриппер — инструмент для снятия изоляции и обрезки кабеля. Рекомендован для применения, т.к. выгодно отличается от монтажного ножа бережным воздействием на хрупкие материалы. Не применяется для разделки экранированного провода.
• Тестер — позволяет уточнить качество обжима и обнаруживает возникшие дефекты в конструкции провода: повреждения, падение скорости, затухание сигнала и т.д.

Отдельно стоит отметить инструмент для кросс-обжима, применяемый для монтажа розеток и аналогичных работ. Данное приспособление входит в рабочий набор приспособлений для сетевых администраторов.

При отсутствии оборудования некоторые специалисты рекомендуют осуществлять обжим витой пары обычной отверткой. При этом существенно возрастает риск повреждения изоляции или жилы провода, что сводит на нет качество и целесообразность проделанной работы.

Применяемые схемы обжима

С учетом назначения и типа соединения обжим кабеля может осуществляться одним из двух способов:

• Прямая — подразумевает одинаковую схему обжима концов отрезанного фрагмента с идентичным взаимным расположением витых пар. Данный способ применяется при соединении компьютера с модемами, роутерами и коммутаторами.
• Кросс-обжим — предусматривает изменение расположения первой и второй пары жил. Подходит для взаимного подключения двух компьютеров или маршрутизаторов. В настоящее время используется сравнительно редко.

Последовательность обжима

Витая пара 8 жил ровно обрезается, чтобы жилы были расположены на одном уровне друг относительно друга. Затем приблизительно на 15 мм срезается слой изоляции. Освобожденные проводники раскручиваются, выравниваются и выкладываются в нужной последовательности. Далее:

• Коннектор располагается так, чтобы пластиковая защелка была внизу.
• Проводники сжимаются пальцами и вставляются в окно разъема с равномерным распределением по всей длине коннектора. Важно следить, чтобы их взаимное расположение не поменялось.
• Проводники задвигаются до перегородки, пока они не упрутся в ее поверхность. Повторно проверяется правильность их расположения.
• Коннектор с проводами вставляется в инструмент и обжимается нажатием на ручки.

Проверить правильность операций можно, подключив провод к сетевому оборудованию. Если появилась соответствующая индикация, кабель готов к эксплуатации. При обнаружении ошибки перечисленные выше операции повторяются.

Практические рекомендации по осуществлению качественного обжима

• При отсутствии рулетки точно рассчитать необходимую длину кабеля можно с помощью простого измерения: расстояние от пальцев одной руки до точки плеча другой составляет ровно 1 метр.
• Оболочка кабеля зажимается одновременно с проводами. Такое решение позволяет избежать случайного обрыва разъема и повышает прочность обжима.
• Все провода должны вставляться в коннектор до упора, не образуя зазоров. Образование последних способствует ухудшению проводящих свойств соединения.
• Проконтролировать качество обжима можно с помощью обычного тестера.
• Обжим с использованием скотчлоков лучше осуществлять с помощью кримпера для кнопочных коннекторов. Они повышают производительность и не ухудшают качество соединителей.
• Витая пара может использоваться как проводник только в слаботочных системах. Подключение через ее активного оборудования не допускается.
• При работе с экранированными коннекторами сначала необходимо подготовить провода внешнего слоя, а уже затем дополнительно обрезать оболочку и обжать непосредственно экран.

Оптимальное решение — использовать для обжима набор профессионального оборудования, где есть все необходимые устройства для работы с кабелями разных видов.

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).





Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный















В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий







На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Обжать витую пару, руководство.

Многие считают, что это самый сложный этап прокладки сети, поскольку проводков так много, в них так легко запутаться, нужно покупать специальный обжимной инструмент и т. д. На самом деле все довольно просто. Для обжима витой пары вам потребуются специальные клещи и пара коннекторов RJ-45.



Обжимной инструмент RJ-45/RJ12

Коннекторы RJ45

Последовательность действий при обжиме:
1. Аккуратно обрежьте конец кабеля, при этом лучше всего пользоваться резаком, встроенным в обжимной инструмент.
2. Снимите с кабеля слой наружной изоляции (но не на самой витой паре). Можно использовать специальный нож для зачистки изоляции витой пары, его лезвие выступает ровно на толщину изоляции, так вы не повредите проводники. Впрочем, если нет специального ножа, можно воспользоваться обычным или взять ножницы.
3. Разведите и расплетите проводки, выровняйте их в один ряд, при этом соблюдая цветовую последовательность.
4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра.
5. Вставляйте проводники в разъем RJ-45
6. Проверьте, правильно ли вы расположили проводки
7. Убедитесь все ли провода полностью вошли в разъем и уперлись в его переднюю стенку. 8. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

Цветовая последовательность проводников
Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны.

Сетевая карта Коммутатор по стандарту: T568A
При такой раскладке информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.

Сетевая карта Коммутатор по стандарту: T568B
При такой раскладке информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Сетевая карта, коммутатор, роутер Сетевая карта, коммутатор, роутер (Кроссовер кабель)

Обжатая таким образом, витая пара может вам понадобиться в 2 случаях:
1. Для соединения двух компьютеров без коммутатора
2. Для соединения двух или более Hub/Switch/Router

Как легко заделать кабели с помощью разъема RJ45

ШАГ 1 С помощью обжимного инструмента обрежьте конец концевого кабеля, чтобы убедиться, что концы токопроводящих проводов ровные.

STEP 2 Соблюдая осторожность, чтобы не повредить внутренние проводящие провода, снимите примерно 1 дюйм оболочки кабеля с помощью модульного инструмента для обжима или устройства для зачистки кабеля UTP.

ШАГ 3 Отделите 4 пары витых проводов друг от друга, а затем размотайте каждую пару, чтобы в итоге получилось 8 отдельных проводов. Как можно сильнее выровняйте провода, так как они должны быть очень прямыми для правильной вставки в разъем.

STEP 4 Удерживая кабель концами от себя. Двигаясь слева направо, расположите провода в виде плоской ленты бок о бок, расположив их в следующем порядке: белый / оранжевый, сплошной оранжевый, белый / зеленый, сплошной синий, белый / синий, сплошной зеленый, белый. / коричневый, сплошной коричневый.

STEP 5 Удерживая разъем RJ45 так, чтобы его контакты были обращены от вас, а сторона с зажимом для вилки была обращена вниз, осторожно вставьте сплющенные, расположенные провода в разъем, нажав до тех пор, пока концы проволоки не выйдут из штырей.Для прочности соединения также вставьте как можно больше оболочки кабеля в разъем.

STEP 6 Убедитесь, что концы проводов, выходящие со стороны контактов разъема, находятся в правильном порядке; в противном случае извлеките их из разъема, переставьте в надлежащую форму и снова вставьте. Помните, что после обжима разъема на кабеле он становится постоянным. Если вы поймете, что была сделана ошибка в порядке проводки после завершения, вам придется отрезать разъем и начать все сначала!

STEP 7 Вставьте подготовленный разъем / кабельный узел в слот RJ45 вашего обжимного инструмента.Плотно сожмите ручки клещей, пока не перестанете двигаться дальше. Освободите ручки и повторите этот шаг, чтобы обеспечить надлежащий обжим.

STEP 8 Если ваш обжимной пресс не обрезает автоматически концы проводов при заделке, осторожно обрежьте концы проводов, чтобы они были как можно заподлицо с поверхностью разъема. Чем ближе концы проводов обрезаны, тем лучше будет окончательное штекерное соединение.

STEP 9 После завершения первого заделки повторите процесс на противоположном конце кабеля

Инструменты для обжима и тестирования сетевого кабеля

В этом руководстве подробно описаны наиболее распространенные инструменты для тестирования и обжима сетевых кабелей витой пары. Изучите инструменты, которые можно использовать для обжима и тестирования сетевых кабелей с витой парой.

Кабели являются основой проводной сети. Стабильность, надежность и производительность проводной сети зависят от кабелей. Установка и обслуживание кабелей в проводной сети — сложная задача.

Чтобы облегчить эту задачу, доступны различные инструменты для опрессовки и тестирования сетевых кабелей. В этом руководстве мы не только обсудим некоторые из наиболее распространенных инструментов для обжима и тестирования сетевых кабелей, но также разберемся с их функциями и функциями.

Инструмент для обжима сетевого кабеля витой пары (STP и UTP)

Обжимные инструменты используются для следующих целей.

• Отрезать сетевой кабель необходимой длины из жгута.
• Для снятия внешней и внутренней оболочки сетевого кабеля.
• Для крепления разъемов на обоих концах кабеля.

Некоторые обжимные инструменты обеспечивают все функциональные возможности, в то время как другие предоставляют одну или две функции. Наиболее распространенные инструменты для обжима сетевого кабеля витой пары описаны ниже.

Кусачки для проводов : — Чтобы отрезать сетевой кабель необходимой длины из жгута, вы можете использовать любой стандартный инструмент для резки проволоки или инструмент для резки проволоки, специально разработанный для кабеля витой пары. Кусачки для витой пары обычно включают в себя дополнительные лезвия для снятия изоляции с провода.

Инструмент для зачистки проводов : — Этот инструмент используется для снятия внешней и внутренней оболочки сетевого кабеля.Как правило, вам не нужно покупать этот инструмент отдельно, так как все стандартные кусачки для витой пары оснащены устройствами для зачистки проводов.

На следующем изображении показаны два инструмента для резки проволоки для витой пары, оборудованные устройствами для зачистки проводов.

Обжимной инструмент : — Этот инструмент используется для прикрепления разъемов к кабелю. Как правило, этот инструмент также включает в себя кусачки и инструмент для зачистки проводов. Так что, если вы покупаете инструмент для обжима, вам не нужно покупать кусачки и инструмент для снятия изоляции отдельно.

На следующем изображении показано обжимное устройство, оснащенное устройством для зачистки проводов и кусачками.

Какой инструмент вам следует купить, зависит от ваших требований и бюджета. Например, если вы хотите установить дюжину сетевых кабелей, вы можете купить менее дорогие инструменты, такие как недорогой инструмент для зачистки проводов и дешевое устройство для обжима. Но если вы занимаетесь настройкой сетевого кабеля или имеете сеть среднего или крупного размера, вам следует купить обжимной инструмент со встроенным устройством для зачистки проводов и кусачком.Высококачественный инструмент для обжима витой пары обойдется вам примерно в 100 долларов, но в долгосрочной перспективе избавит вас от многих головных болей.

Инструменты для тестирования и устранения неисправностей сетевого кабеля

Инструмент для тестирования и устранения неисправностей сетевого кабеля используется для следующих целей.

• Для измерения длины сегмента или сетевого кабеля.
• Для обнаружения ослабленных разъемов.
• Для идентификации немаркированного сетевого кабеля от всех сетевых кабелей.
• Найти обрыв сетевого кабеля.
• Сертифицировать установку кабеля.

В следующем разделе описаны наиболее распространенные инструменты для тестирования и устранения неисправностей сетевого кабеля.

Сертификат кабеля

Это устройство тщательно проверяет сетевой кабель и удостоверяет, что установка кабеля соответствует специальным стандартам проводки, таким как Cat 5e, Cat 6, Cat 6a и т. Д. Это устройство может проверять и тестировать общую длину сегмента, перекрестные помехи, шум, схему разводки, сопротивление, импеданс и возможность передачи данных с максимальной номинальной частотой для кабеля.

На следующем изображении показан центр сертификации сетевого кабеля.

Поскольку это устройство выполняет полное тестирование и сертифицирует установку кабеля, оно будет стоить вам больше, чем все другие тестовые устройства, перечисленные в этом разделе. Если у вас сеть среднего размера или вы можете купить это устройство, вам всегда следует покупать и использовать это устройство для управления сетевыми кабелями.

Базовый тестер кабеля

Если вы не можете позволить себе сертификат сетевого кабеля, вы можете купить это устройство и использовать его для управления сетевыми кабелями.Помимо сертификации прокладки кабеля, это устройство обеспечивает все остальные функции сертифицирующего устройства сетевого кабеля. Он может проверить длину кабеля, перекрестные наводки и обрывы в кабеле. Он также может проверить, правильно ли подключены разъемы на обоих концах сетевого кабеля.

На следующем изображении показан базовый тестер сетевого кабеля.

Тональный генератор и зонд

Это устройство используется для отслеживания немаркированных сетевых кабелей. Это устройство состоит из двух частей: тонального генератора и пробника.Тональный генератор генерирует тональные сигналы или сигналы и помещает их в сетевой кабель. Зонд обнаруживает эти сигналы на другом конце кабеля.

Этот инструмент можно использовать для определения сетевых кабелей, идущих от центра к удаленным местам. Например, если вы работаете с патч-панелью или коммутатором и пытаетесь выяснить, какой сетевой кабель подключается обратно к конечному устройству (например, ПК), то вы можете использовать это устройство.

Разместите тон-генератор на одном конце соединения (оконечное устройство) и используйте пробник на другом конце (переключателе или коммутационной панели), чтобы определить, к какому сетевому кабелю подключен тон-генератор.

На следующем изображении показан пример тонального генератора и пробника.

Рефлектометр

Это устройство используется для измерения длины сетевого кабеля, а также его разрывов. Это устройство передает сигнал на одном конце и измеряет время, за которое сигнал достигает конца кабеля. Вы также можете использовать это устройство для поиска обрывов кабеля. Например, это устройство может приблизительно сказать, как далеко находится разрыв кабеля.

На следующем изображении показан рефлектометр во временной области.

Вот и все для этого урока. Если вам нравится этот учебник, не забудьте поделиться им с друзьями через свою любимую социальную сеть.

Как установить кабельные соединители для витой пары

В настоящее время витая пара Ethernet Cabling является наиболее распространенной, особенно кабель UTP, для локальных сетей и телефонных сетей. Основной метод установки разъемов на витую пару — это опрессовка.Вы используете инструмент, называемый кримпером, чтобы протолкнуть металлические контакты внутри разъема на отдельные проводники в кабеле, тем самым выполняя соединение.

Во-первых, нужно знать типы коннекторов для витой пары

Два основных типа разъемов / штекеров используются для подключения кабеля витой пары в установках передачи голоса и данных: разъемы RJ-11 и RJ-45. На рисунке 1 показаны примеры разъемов RJ-11 и RJ-45 для кабеля витой пары . Обратите внимание, что эти разъемы в основном такие же, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. Также обратите внимание, что разъем типа RJ-11, показанный на рисунке 1, хотя и имеет шесть позиций, сконфигурирован только с двумя металлическими контактами вместо шести. Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонного применения требуется только два проводных контакта. И наоборот, вы редко встретите разъем RJ-45, у которого менее чем все восемь позиций сконфигурированы с контактами.
Фигура 1 Разъемы

RJ-11 из-за их небольшого форм-фактора и простоты исторически использовались как в служебных, так и в жилых телефонных приложениях, и по-прежнему широко используются в домашних условиях. С другой стороны, разъемы RJ-45 из-за количества поддерживаемых ими проводов (всего восемь) используются в основном в приложениях LAN. Текущие рекомендации заключаются в установке разъемов RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают как разъемы RJ-11, так и RJ-45.

Оба типа разъемов изготовлены из пластика с металлическими «пальцами» внутри (как вы можете видеть на Рисунке 1).Эти пальцы вдавливаются в отдельные жилы кабеля витой пары во время процесса обжима. Когда эти пальцы обжимаются и соприкасаются с проводниками в кабеле витой пары, они становятся точками контакта между проводниками и контактами внутри разъема RJ-11 или RJ-45.

Две версии соединителей RJ: многожильный и одножильный

>> Кабель многожильный витая пара

Многожильные кабели типа витая пара состоят из множества крошечных, похожих на волоски медных жилок, скрученных вместе в более крупный провод.Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

>> одножильные кабели

Большинство кабелей UTP, устанавливаемых в стенах и потолках между коммутационными панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве коммутационных кабелей, одножильные кабели легче всего соединять, поэтому многие люди делают свои собственные коммутационные шнуры из одножильных кабелей

.

Инструменты для опрессовки разъемов

Первый инструмент, который вам понадобится, — это стриппер Fiber Stripper , как показано на Рисунке 2.Он прорежет только внешнюю оболочку кабеля, а не проводники внутри. Существует множество различных видов приспособлений для зачистки кабеля, но наиболее распространенными являются маленькие пластиковые приспособления, которые легко помещаются в кармане рубашки. Их производство и покупка дешевы.
Фигура 2 Еще один инструмент, который вам понадобится при установке разъемов на кабель UTP или STP, — это устройство для обжима разъемов кабеля. Инструмент для обжима сетевых кабелей различных стилей позволяет обжимать разъемы на кабелях UTP или STP.На рисунке 3 показан пример обжима, который может обжимать разъемы RJ-11 и RJ-45.

Обратите внимание на два отверстия для разных соединителей и режущего стержня.

Рисунок 3

Последний инструмент, который вы собираетесь использовать, — это тестер кабеля. Это устройство проверяет наличие непрерывного сигнала от разъема источника до пункта назначения, а также проверяет качество этого соединения

Установка соединителя

Теперь мы рассмотрим этапы установки разъемов.Обратите особое внимание на порядок этих шагов (показанный на рисунке 4) и обязательно следуйте им.

Для оборудования некоторых производителей может потребоваться выполнить несколько других действий с предупреждением. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.

Рисунок 4

Чек

Убедитесь, что все проводники контактируют и все контакты обжаты в соответствующих проводниках. Если коннектор не обжался должным образом, отрежьте коннектор и заново подсоедините его.

способы опрессовки, схема подключения. Раздавите сетевые провода с помощью разъема RJ45. Распиновка разводки для создания локальной сети Какие контакты используются в RJ45

Сразу признаюсь, что я не специалист по заливке витой пары, и большого опыта в этом деле не имею, но кое-что еще знаю. Сетевой кабель мне уже не раз приходилось делать, да еще и специальные клещи купил. На самом деле ничего сложного нет. Может есть возможность включить скрученную парочку.Правда, желательно иметь специальный инструмент — опрессовку. И уже есть небольшие проблемы. Скорее всего, вам нужно сразу сделать сетевой кабель необходимой длины, а покупать кримпер для этого не очень правильно. Вы воспользуетесь им один раз, и, скорее всего, он вам больше не пригодится. И это не копейки. Есть возможность включить сетевой кабель без специального инструмента. Например, отверткой. Это не очень правильно, но вполне реально. Как вариант сделать кабель в домашних условиях вполне может быть.Об этом я писал в статье:. А в этой инструкции я покажу, как все делать с помощью этого особенного инструмента.

Что касается самого кабеля, то витая пара, то я о нем более подробно рассказывал в статье:. Как вы наверное поняли из названия статьи, там же я писал о схемах, по которым можно сделать сетевой кабель. Все зависит от того, для какого назначения вам нужен кабель. Мы вернемся к этому вопросу, когда перейдем непосредственно к изготовлению кабеля.

Что понадобится для изготовления сетевого кабеля?

Давайте посмотрим, какие материалы и инструменты нам понадобятся.

С набором материалов и инструментов мы разобрались. Теперь выберем схему, по которой будем обжимать сетевой кабель. Это очень важный момент.

Выбор схемы обжима белой пары

Есть две схемы, по которым можно сделать сетевой кабель. Давайте выясним, какой метод вам подходит.

Практически уверен, что нужен обычный прямой кабель.Который можно подключить к роутеру свой компьютер, телевизор, игровую приставку. Или, например, соедините два роутера между собой.

Зажим опрессовочный (витая пара) с опрессовкой

Со всеми нюансами разобрались, пора переходить к самому интересному. Опишу все пошагово, и конечно же покажу на фото.

1 Нам нужно снять верхнюю изоляцию с кабеля. Для этого вставляем кабель в специальное отверстие на кримонте, и круговым движением срезаем изоляцию.

Получается так:

2 Далее нам нужно разорвать витую пару, и выровнять проводку по схеме обжима. Использую «прямую опрессовку по схеме T568B». Фото схемы вы можете найти выше. Обрезка проводки должна оставаться примерно на сантиметр, а то и чуть больше.

3 Совместите проводку, проверьте, правильно ли они выставлены (согласно схеме), и вставьте их в разъем RJ-45. Разъем нужно держать защелкой снизу.Как на фото ниже. Вы увидите, как каждая проводка займет свое место в разъеме. Вставьте кабель до упора. У меня на фото ниже кабель не до конца (только начал вставлять). Сами проводки должны проходить под блестящими контактами и уходить в стену.

4 Проверьте правильность подключения проводов в разъеме. И вставлены ли они до конца в разъем. 5 Вставьте разъем в обжим и медленно обожмите кабель, сжимая ручку.Сжимать ручки Кримпера нужно сильно.

После опрессовки:

Аналогично производим опрессовку на другом конце кабеля. Наш кабель готов, можете проверить.

Я подключил ваш ноутбук к роутеру с помощью этого кабеля, и все заработало. Может я выполнил витую пару обератора не совсем идеально, для этого, конечно, нужно потренироваться, но все получилось. А это значит, что у вас все получится.

Без специального инструмента, crmper, обрезать сетевой кабель, конечно, сложнее.Единственное отличие состоит в том, что после зачистки, выравнивания и установки кабеля в разъем вам понадобится что-нибудь острое (например, отвертка). В свою очередь продайте каждый контакт на разъеме.

Если у вас есть вопросы по каким-то моментам, то задавайте их в комментариях.

Согласно спецификации EIA / TIA-568 в разъеме RJ-45 предусмотрено несколько цветовых схем сетевого кабеля витой пары (патч-корда) для подключения компьютера к роутеру, хабу, болванке или соединения двух компьютеры.

Сетевой разъем называется RJ-45, хотя его правильное название — 8p8c. А Rj (Registered Jack) — это название стандарта, описывающего конструкцию вилки и розетки.

На всех фотографиях, представленных ниже, показан один разделенный на части кабель UTP для использования в сетях LAN (цифровая абонентская линия) и DSL (цифровая абонентская линия), с присоединенными на его концах витыми парами к разъемам RJ-45.

Цветовая схема обжима RJ-45 Компьютер — хаб для интернета

по варианту Б, наиболее распространенный вариант.

Цветовая маркировка Обжимной кабель LAN Витая пара по опции A.

Как видно на фото, в обоих вариантах концы кабеля LAN обжаты по одной и той же электрической цепи, только две витые пары заменены местами. На месте оранжевой витой пары сжатый зеленый цвет, а на месте зеленой витой пары — оранжевый.

Скрученные кабельные пары UTP, сжатые как по варианту A, так и по запросу во взаимозаменяемых . Так что обжимать можно по любому варианту цветовой гаммы, что больше похоже, на работоспособность локальной сети это никак не отразится.

Цветовая схема обжима двухпарного кабеля RJ-45 витая пара

В настоящее время в продаже появилась витая пара сетевого кабеля, в которой вместо традиционных четырех витых пар всего две. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется всего две витые пары.

Как видите, электрическая схема подключения выводов RJ-45 не изменилась, только вместо зеленой пары обжата синяя.

Такой кабель витой пары по варианту Б обжимают по схеме, представленной выше на фото.При включении в вариант а пары просто меняются местами. Вместо оранжевой пары гофрирован синий, а вместо синего — оранжевый.

Цветовая схема опрессовки RJ-45 Компьютер — Компьютер

Если вам необходимо создать локальную сеть LAN из двух или более компьютеров без использования дополнительного активного оборудования (концентратор, коммутаторы или маршрутизатор), например, для коллективных игр, то для этого случая в спецификации EIA / TIA предусмотрен следующий режущий кабель витых пар. Чтобы создать сеть из двух компьютеров, достаточно вставить один такой кабель в их сетевые порты.

Обратите внимание на противоположные концы кабеля LAN. Компьютер-компьютер отключен до разных цветовых схем.

Обжим витых пар RJ-45 выполняется с помощью клещей для опрессовки. Если под рукой нет клещей, то можно воспользоваться технологией опрессовки пар без клещей.

Все вышеперечисленные цветовые схемы кабеля пары UTP в настоящее время теряют актуальность. Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии AUTO-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю настройку.Так что современный компьютер при создании сети можно подключить хотя бы к концентратору или другому компьютеру, не задумываясь о цветовой гамме кабеля или кабеля витой пары.

Цветовая схема обжима RJ-45

Согласно PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3aF предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство по одному кабелю из витых пар, гофрированному разъему RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Независимо от вариантов сжатия RJ-45, при положительном выходе блока питания напряжение подается одновременно на контакты 4 и 5 (синий пар), а отрицательное — на 7 и 8 (коричневая пара).

Как правило, разводка витых пар по стандарту PoE IEEE 802.3af используется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый коммутатор PoE ROKA R-KM-POE0801, в для каждого порта предусмотрена возможность питания через RJ-45.постоянное напряжение 12 мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для интернета

Когда вы подключаете компьютер к Интернету или создаете локальную сеть, редко кто использует возможности LAN с витыми парами полностью. Обычно это связано с недостатком информации.

При передаче сигнала по кабельной паре категории SAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует электрическую схему подключения сетевой карты компьютера кабелем витых пар с гнездом RJ-45 к вертлюгу или роутеру.

Как видно из схемы, каждая из двух пар кабеля LAN подключена к компьютеру и коммутатору концентратора или маршрутизатору по симметричной схеме трансформатора. Достоинством трансформаторной схемы является подавление опилок и помех и обеспечение высокой степени защиты от коротких замыканий и ошибок при установке в кабель витой пары.

В случае необходимости прокладки лишней линии или при частичном повреждении пар в сетевом кабеле витой пары возможно без ухудшения скорости передачи данных увеличить количество линий в два раза или отремонтировать кабель витой пары , запекаем вилки RJ-45 на ранее использованных витых парах.

Ниже показаны цветовые схемы компрессионного кабеля кабеля RJ-45, не отличающиеся от приведенных выше, но они показывают только жилу кабеля LAN витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но сигнал по ним не передается и их можно использовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 Wires Computer — Hub

Обжим витой пары, вариант Б.Сигнал передается только оранжевой и зеленой парами.

Обжим витой пары, вариант А. Сигнал тоже передается только зеленой и оранжевой парами, но витые пары прижимаются в вилке RJ-45 к другим контактам.

Цветовая схема Crips RJ-45 4 Wire Computer — Computer

Обжим витой пары компьютерный. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема опрессовки RJ-45 Компьютер — Хаб в ремонте

Чем отличается патч-корд от кабеля витой пары

Патч-корд

, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронных устройств, например компьютера с концентратором, коммутатора или двух компьютеров между собой, если устройства во время работы необходимо перемещать относительно друг друга. друг другу.

Для изготовления патч-корда берется кабель витой пары, жилы в котором сделаны из многожильного провода, чтобы они не обламывались у частых попрошаек. Для опрессовки такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если они при работе часто перемещаются относительно друг друга.

Сетевой кабель или витая пара — это специальный провод, состоящий из четырех витых пар медных жил.Такое количество прожитых и сама конструкция позволяет снизить влияние разного рода помех. Сетевой кабель нужен для закрепления на нем специальных разъемов (коннекторов) для подключения к компьютеру. С его помощью создайте локальную сеть и привяжите устройства друг к другу.

При опрессовке чаще всего используются разъемы 8p8c с 8 контактами. Чаще всего их называют RJ45. Сама обжимка кабеля не сложна, но нужно тщательно выбирать разъем — некоторые из них используются только профессионалами. Они бывают двух типов:

• Неэкранированные, которые используются для проводов UTP;
• Экранированный — для STP или FTP.

Есть также разъемы со вставкой, но они предназначены только для мягких многожильных проводов. Если проволока цельная, то пользоваться ими крайне неудобно.

Внутри разъема восемь канавок для проводов. Над ними расположены металлические контакты. В этих отложениях должны быть размещены фиксаторы шнура, и когда разъем замыкается, они соединятся с контактами.Разъем с защелкой необходимо поставить на себя, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основные схемы распространения: EIA / TIA-568A и EIA / TIA-568B. Они расположены по-разному. В сетевом шнуре всего четыре пары, реже — две. Для таких проводов схема будет другой.

Варианты опрессовки

Существует несколько схем обжима витой пары RJ 45: крестовая и прямая. Разница в использовании:

• Direct применяется, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или друг с другом) и подключения клиентского оборудования. Этот метод используется чаще всего.
• Cross используется для связи компьютеров между собой. Другое оборудование использовать нельзя. Реже этот метод используется для связи устройств через порты Up-Link.

Можно использовать любой метод, но оба конца должны иметь одинаковую форму. Обычно при прямом прожиге используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырех витых пар всего две. С их помощью можно подключить всего два устройства. Если локальный трафик высок, этот метод нежелателен, поскольку скорость передачи данных снизится с 1 Гбит / с до 100 Мбит / с.

Используются либо оранжевый и зеленый, либо синий и коричневый.Контакты подключаются так же, как и в случае использования всех 8 проводов.

Для изготовления кросс-кабеля один конец шнура обжимают по схеме 568 В, второй — 568а. Используйте все провода. Этот метод дает относительно небольшую скорость.

Для обеспечения большей скорости используется особая схема: один конец кабеля обжат по цветовой схеме 568V, а распиновка сетевого кабеля на другом конце должна быть такой:

1. белый с зеленым;
2. зеленый;
3. белый с апельсином;
4. белый с коричневым;
5. коричневый;
6. оранжевый;
7. синий;
8. белый с синим.

Для создания сети из двух и более компьютеров без использования другого оборудования (коммутаторов, маршрутизаторов и прочего) используется витая пара с другой распиновкой.

Цветовая схема для 8 проводов позволяет подключить два устройства, просто вставив кабель в их сетевые порты. Разные концы закручены разными схемами.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется клещи для опрессовки.Другое название используют специалисты — Кримпер.

Обжимные прессы бывают двух типов: рычажные и прессовые. Рычаг (слева на картинке) дешевле, но с ними сложнее работать: нужно приложить физические усилия, но сжатие все равно неравномерное. Конструкция второго подразумевает наличие гребешка, которая движется перпендикулярно разъему, устанавливая в него контакты.

Для усиления кабеля нужно сначала разделить и очистить витые пары, вставить их в выемку на RJ-45, а всю конструкцию — в выемку на обжиме.После этого доведите его ручки до упора. Затем нужно прижать разъем к корпусу и снять с клещей.

Есть способ, позволяющий усилить кабель без обжима. Для этого вам потребуются тиски (или другое приспособление, которое позволит закрепить заглушку RJ-45), отвал, молоток. Необходимо сначала вставить проводку в контакт, затем закрепить с выездами за боковые детали. Затем наконечником отвала и молотком можно аккуратно заглубить ламели, защелкнуть кабельный зажим — и все готово.

В этом способе важно, чтобы кончик наконечника был не более 55 мм, иначе он распределит изолирующие грани, потому что ламели в разъемах имеют толщину 56 мм. Если это произошло, нужно обрезать свисающие края острым ножом, иначе контакты будут цепляться за края, и контакта не будет.

Применяемые соединители

Если нужно срочно модернизировать кабель, но под рукой нет нового разъема, можно использовать старый.Для этого необходимо нажать на фиксатор разъема и отбор, чтобы аккуратно зажать ламели, потянув их на 1 мм. Затем ножом обрежьте трос со стороны кабеля, вытащите его и старые витые пары. При этом снимается фиксатор кабеля, а чтобы закрепить новый, в образовавшееся пространство нужно уронить силикон или герметик.

Обжим после удаления старого сетевого шнура происходит так же, как если бы разъемы были новыми. Если вам нужно устранить повреждение шнура или его удлинить, используйте зажим или шип вместо обжима нового кабеля.Шип намного надежнее.

Сетевые шнуры, как и прочие технически аксессуары, выходят из строя в самый неподходящий момент. Но при наличии навыков обжима, нового разъема и необходимого инструмента проблема может быть решена за несколько минут.

Еще одна сложность в том, что интернет-провода скручены, и чаще используется оставшийся кабель на 4 пары. Поэтому, помимо практических навыков, потребуется правильная распиновка RJ-45 — подходящая цветовая гамма. Если ошибешься с раздачей проводников, можешь остаться без интернета.

В этом материале мы расскажем об особенностях витой пары и приведем несколько схем опрессовки кабеля.

Обычный электрический провод, например, WGng 3 * 2,5 состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами — сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

Обычно используются готовые патч-корды — отрезки кабеля стандартной длины (в среднем от 0.От 3 м до 30 м). По обе стороны от заводского шнура сжимают разъемы — маленькие 8-контактные вилки, в которые можно вставлять, разъем на роутере, ПК, ТВ и другом оборудовании.

Для домашнего использования предлагаются одно- и многожильные кабели, но чаще используются последние. В продаже витая пара входит в отсеки, реализуется метро

Но пригодится и кусок заранее не обжатого кабеля: например, иногда необходимо провести кабель через небольшой, не более 5 мм, кабель. дыра в стене.Обжим в этом случае происходит после установки.

Характеристики интернет-провода RJ-45, которые могут быть полезны:

Галерея изображений

Стандартные схемы опрессовки

Обрызгивание витой пары и установка разъемов подпадает под регулирование международного EIA / TIA -568, описывающий порядок и правила коммутации внутриквартальных сетей. Выбор схемы обжима зависит от назначения кабеля и характеристик сети — например, от пропускной способности.

Вам не нужно беспокоиться о том, что кабель слишком длинный или короткий — вы всегда можете усилить патч-корд нужной длины. Если сетевой провод вдруг задевает собаку или она просто настигнет, можно оперативно отремонтировать.

Вам также может быть интересно узнать, как можно соединить пару анимаций вместе, для этого действуйте программно.

Есть вопросы по сморщиванию витой пары? Просим задавать их в блоке с комментариями, а мы постараемся предельно внятно объяснить непонятные моменты.

| Опубликовано 11.04.2017 |

Как правильно обжать разъемы RJ-45 (5 категорий, витая пара). Прямая верстка. Кросс-макет

1. Прямая процедура обжима витой пары, ведущей от рабочей станции к концентратору.

2. Сшивка (крест, поперек) Порядок опрессовки пары.

Используется в том случае, когда необходимо подключить 2 концентратора, которые не переключают UPLink / Normal, а также для прямого подключения 2 компьютеров .

Варианты проводов (обрезки) восьмизвенной витой пары

Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а остальные четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568а или 568b, выбор за вами. Чаще используется второй вариант (568b). Самое главное, чтобы во всей сети использовалась одна из опций.

Внешний вид разъема RJ-45 с нумерацией контактов

Разводка кабеля для подключения компьютера к сетевому оборудованию (патчкорду) представлена ​​в таблице, на рисунках справа от таблицы изображен внешний вид кабеля, подготовленного для вставки в разъем (оба разъема имеют одинаковую окраску. ):

Разводка кабеля для подключения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами.Проще говоря, мы получаем кабель, от которого будет запитан один разъем по опции 586A, а второй по опции 586b . Такой кабель называется кроссовером (Crossover) или кабелем с нулевой концентрацией. Такая же компоновка используется для каскадных (составных) концентраторов. В виде таблицы этот вариант выглядит так:

Два компьютера можно соединить с помощью проводки и в таблице ниже, но это намного сложнее запомнить, поэтому я привожу этот вариант только для полноты вопроса.

Витая пара, продукты CAT5

Кабель UTP Экранированный разъем Winncom RJ45

	WB3175A	Кабельная катушка — 1000 футов.Инфраструктурный кабель CAT5e с объемной оболочкой (BBDGe — стальная броня с медным покрытием)	Кабели и кабельные сборки	На складе	$ 1350.00 Логин
	WB3176A	Кабельная катушка — 328 футов (100 метров) инфраструктурный кабель CAT5e в объемной оболочке (BBDGe — стальная броня с медным покрытием)	Кабели и кабельные сборки	На складе	495 долларов США.00 Логин
	949-00125	ETH-STP-25-CAP, 25 м для установки вне помещений, с заделкой RJ45, с защитой от УФ-излучения, экранированный STP кабель CAT5e с кабельным вводом M20 и M25	Беспроводная точка доступа WAN и LAN к многоточечным системам	На складе	$ 121.00 Логин
	949-00150	ETH-STP-50-CAP, 50 м для установки вне помещений, с заделкой RJ45, с защитой от ультрафиолетового излучения, экранированный кабель CAT5e с кабельным вводом M20 и M25.Цена продажи при наличии последних	Беспроводная точка доступа WAN и LAN к многоточечным системам	Логин	$ 165.00 Цена продажи: Войти
	949-00175	ETH-STP-75-CAP, 75 м на открытом воздухе, с заделкой RJ45, с защитой от УФ-излучения, экранированный кабель CAT5e с кабельным вводом M20 и M25.Цена продажи при наличии последних	Беспроводная точка доступа WAN и LAN к многоточечным системам	На складе	$ 242.00 Цена продажи: Войти
	AT0040101	Cbl / 25 в сборе, кабель CAT5e ODU-IDU, 25 м, в сборе с разъемами RJ45	Кабели и кабельные сборки	На складе	75 долларов США.00 Логин
	AT0040103	Cbl / 50 Assy, Кабель CAT5e ODU-IDU, 50 м, в сборе с разъемами RJ45	Кабели и кабельные сборки	Логин	$ 125.00 Логин
	AT0040104	Cbl / 75 в сборе, кабель CAT5e ODU-IDU, 75 м, в сборе с разъемами RJ45	Кабели и кабельные сборки	На складе	170 долларов.00 Логин
	AT0040106	Cbl / 100 в сборе, кабель CAT5e ODU-IDU, 100 м, в сборе с разъемами RJ45	Кабели и кабельные сборки	Логин	$ 217.00 Логин
	AT0060871	HSS-Cbl / 5 в сборе, кабель синхронизации узловой площадки (HSS), 5 м, в сборе с разъемами RJ45	Кабели и кабельные сборки	Логин	$ 47.00 Логин
	AT0060872	HSS-Cbl / 15 в сборе, кабель синхронизации узловой площадки (HSS), 15 м, в сборе с разъемами RJ45	Кабели и кабельные сборки	Логин	$ 66.00 Логин
	AT0060873	HSS-Cbl / 50 в сборе, кабель синхронизации узловой площадки (HSS), 50 м, в сборе с разъемами RJ45	Кабели и кабельные сборки	На складе	170 долларов.00 Логин
	RW-9911-0005	Cbl / 5 в сборе, кабель CAT5e ODU-IDU, 5 м, в сборе с разъемами RJ45	Кабели и кабельные сборки	На складе	$ 47.00 Логин
	80i-CAT5-100	Ethernet CAT5 одинарный экранированный кабель для наружной установки с заземлением с разъемами типа RJ-45, 100 футов (~ 30 м)	Кабели и кабельные сборки	На складе	35 долларов.00 Логин
	80i-CAT5-300	Ethernet CAT5 одинарный экранированный кабель для наружной установки с заземляющими разъемами типа RJ-45, 300 футов (~ 91 м)	Кабели и кабельные сборки	На складе	$ 275.00 Логин
	04-001-55	Superior Essex EnduraGain (ранее BBDG) OSP Армированный широкополосный медный кабель витая пара CAT5E, черный, цена за фут, SOI	Кабели и кабельные сборки	На складе	0 руб.96 Логин
	04-001-55-328	Superior Essex EnduraGain (ранее BBDG) OSP Армированный широкополосный медный кабель витая пара CAT5E, черный, катушка 328 футов (100 метров), SOI	Кабели и кабельные сборки	На складе	$ 264.00 Логин
	04-001-58	Superior Essex EnduraGain (ранее BBD) OSP Неэкранированный широкополосный кабель витой пары CAT5E, черный, цена за фут, SOI.Цена продажи при наличии последних	Кабели и кабельные сборки	На складе	$ 0,40 Цена продажи: Войти
	361-00115-050м	164 ‘CAT5e-4x2x24 УФ-устойчивый экранированный кабель FR-PVC с разъемами RJ45-to-RJ45, специальный корпус WYLTW для базовых станций PureWave, SOI	Кабели и кабельные сборки	На складе	235 долларов.00 Логин
	361-00115-075м	246 ‘CAT5e-4x2x24, устойчивый к ультрафиолетовому излучению, FR-PVC Экранированный кабель с разъемами RJ45-to-RJ45, специальный защитный кожух WYLTW для базовых станций PureWave, SOI	Кабели и кабельные сборки	На складе	$ 331.00 Логин
	361-00115-100м	328 ‘CAT5e-4x2x24, устойчивый к ультрафиолетовому излучению, FR-PVC Экранированный кабель с разъемами RJ45-to-RJ45, специальный корпус WYLTW для базовых станций PureWave, SOI	Кабели и кабельные сборки	На складе	424 доллара.50 Войти
	8393204	Teldor CAT5e-4x2x24 Устойчивый к ультрафиолетовому излучению FR-PVC Экранированный кабель витой пары, цена за фут, SOI	Кабели и кабельные сборки	Логин	$ 1.03 Логин
	935026	Alvarion XTRM-CBL-BS-POE-50, BreezeMAX Extreme Power over Ethernet кабель для подключения между источником питания Extreme PoE и базовой станцией Extreme, длина 50 м.Цена продажи при наличии последних	Кабели и кабельные сборки	На складе	$ 150.00 Цена продажи: Войти
	C5CMX-414BK	CAT5E для наружной установки, 24AWG, 4 пары, 8 сплошных неизолированных медных проводников, черная оболочка из ПВХ CMX для УФ-излучения (UL / ETL), цена за фут, SOI	Кабели и кабельные сборки	На складе	0 руб.19 Войти
	C5CMXD-4706BK	CAT5E для наружного монтажа, двойной экранированный кабель, 24AWG, 4 пары, 8 сплошных неизолированных медных проводников, алюминиевая фольга с экранированием оплеткой TC, оболочка из полиэтилена низкой плотности, черный, цена за катушку 1000 футов, SOI	Кабели и кабельные сборки	Логин	440 долларов.00 Логин
	C5CMXT-2152BKWS	Высококачественный экранированный кабель CAT5E, наружная оболочка UV / LSZH, прямое закапывание, водоблокирующая лента, дренажный провод, 24AWG 8 / C Solid BC, черный, цена за фут, SOI	Кабели и кабельные сборки	На складе	$ 0.30 Логин
	КАБИНА-CAT5E-SH-BK WRCCAT5E-UVS-BLK-DB	Winncom Высококачественный экранированный кабель витой пары CAT5E с защитой от ультрафиолетового излучения, черный, цена за 1000 футов вытяжной коробки, только для заказа 1000 футов, количество на складе в футах, SOI.Акционная цена продажи	Кабели и кабельные сборки	На складе	$ 260.00 Цена продажи: Войти
	CAM-CMM5-SYNC-CBL	Кабель CAT5e длиной 20 м для CMM5 компании Cambium — cnPulse с разъемами RJ45 и RJ12, SOI. Цена продажи при наличии последних	Кабели и кабельные сборки	На складе	69 долларов.00 Цена продажи: Логин
	CN1-3002-Z5	Разъем EZ-RJ45 для круглого одножильного и многожильного кабеля CAT5E	Кабели и кабельные сборки	На складе	$ 0.90 Логин
	CW-CAT5E-RJ45-ST-10FT	Кабель для внутренней установки 10 ‘CAT5e с ботинками и разъемами RJ45	Кабели и кабельные сборки	На складе	$ 3.00 Логин
	TL1-4591	Инструмент для обжима кабеля CAT6 / CAT6A, с храповым механизмом, для модульных вилок RJ45	Принадлежности	На складе	$ 145.00 Логин
	TL1-6201	EXO ™ Инструмент для обжима рам с матрицей EZ-RJ45 для кабелей CAT5e / CAT6	Принадлежности	Логин	164 доллара.00 Логин
	WC-STK-25	25 ‘экранированный кабель CAT5e, оканчивающийся разъемами RJ45, продажная цена при наличии последних	Кабели и кабельные сборки	На складе	$ 18.00 Цена продажи: Войти
	WRCCAT5-7919A	Belden, экранированный кабель витой пары CAT5 7919A с защитой от УФ-излучения, CAT5E, цена за фут, черный, SOI	Кабели и кабельные сборки	На складе	0 руб.94 Логин
	WRCCAT5-CRIMP	Инструмент для обжима с храповым механизмом для сетевого кабеля CAT5	Принадлежности	Логин	$ 139.00 Логин
	WRCCAT5E-UVS-BLK-DB-10	10-дюймовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения с разъемами RJ45, черный, SOI	Кабели и кабельные сборки	Логин	19 долларов.00 Логин
	WRCCAT5E-UVS-BLK-DB-100	100-футовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения с разъемами RJ45, черный, SOI	Кабели и кабельные сборки	Логин	$ 56.00 Логин
	WRCCAT5E-UVS-BLK-DB-150	150-футовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения с разъемами RJ45, черный, SOI	Кабели и кабельные сборки	Логин	76 долларов.00 Логин
	WRCCAT5E-UVS-BLK-DB-200	200-футовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения, оконцованный разъемами RJ45, черный, SOI	Кабели и кабельные сборки	Логин	$ 97.00 Логин
	WRCCAT5E-UVS-BLK-DB-250	250-футовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения с разъемами RJ45, черный, SOI	Кабели и кабельные сборки	Логин	117 долларов.00 Логин
	WRCCAT5E-UVS-BLK-DB-300	300-дюймовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения, оконцованный разъемами RJ45, черный, SOI	Кабели и кабельные сборки	Логин	$ 139.00 Логин
	WRCCAT5E-UVS-BLK-DB-50	50-дюймовый высококачественный экранированный кабель CAT5E Winncom с защитой от ультрафиолетового излучения с разъемами RJ45, черный, SOI	Кабели и кабельные сборки	Логин	35 долларов.00 Логин
	WRCCAT5E-UVS-CONN	для кабеля витой пары CAT5E, CN1-011-8C5SH	Кабели и кабельные сборки	На складе	$ 0,65 Войти

Как обжать кабель Ethernet

Интернет очень быстро и чрезвычайно прочно вошел в жизнь современного человека.Сейчас сложно даже представить себе жилье, которое не оборудовано линией подключения к глобальной сети, проводной или оптоволокно. Вы почти никогда не обойдетесь без прокладки кабелей LAN (локальной сети) при улучшении вашего Домашняя сеть. Саму витую пару купить не проблема. Но зачем платить за то, что возможно делать самому?

Давайте поговорим об обжатии кабеля Ethernet, также известного как кабель витой пары. Использование качественный кабель витая пара и его обжатие по стандарту — гарантия качественный и отказоустойчивый канал связи.

На самом деле ничего сложного в этом нет. Любой желающий может правильно сжать кабель Ethernet. За это, желательно иметь специальный инструмент — щипцы .

Примечание: Мы готовы оплатить ваш Обратите внимание, что в этой статье мы поговорим об опрессовщиках с Разъем RJ45 . RJ12 используется на плоских шнурах, которые соединяют основание телефона к стене. RJ11 — его более старая версия. В Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками), а RJ12 использует шесть.

Ну давайте обо всем по порядку…

Что нужно для создания сети Кабель?

Вы уже знаете, что кабели могут передавать информацию по всей своей длине. Чтобы получить эту информацию, вам необходимо правильно подключить штекер RJ45. Для этой процедуры нам понадобятся три вещи:

1. Ethernet-кабель , другими словами витая пара , особый вид сетевого кабеля на основе одной или нескольких пар изолированных и скрученных. проводники (категория кабеля, например CAT5 / CAT5e / CAT6 / CAT6a, зависит от их количества).В Сверху витой пары обычно накрывают защитную пластиковую оболочку.
2. Модульный инструмент для обжима разъемов RJ45
3. RJ45 , сокращенная форма Зарегистрированный Jack 45 , также известный как 8P8C , потому что у него восемь позиций и восемь контактов (восемь золотых булавок).Это стандартный тип физического разъема для Ethernet. кабели.

Примечание: производительность любого кабеля TP (витая пара) зависит от используемой длины и способа заделки кабеля.

Методы и схемы обжима Ethernet Кабель

Для корректной работы витой пары необходимо соединить контакты в RJ45 разъем в соответствующем порядке.Делать это нужно как с одного, так и с другого конца кабеля. Для простота опрессовки, все провода маркируются стандартизированными цветами. Есть только два стандартных обжима схемы: Straight Through и Crossover .

• Прямой кабель — используется для подключения компьютеры, ноутбуки и другие устройства с маршрутизаторами и другим сетевым оборудованием. Скорее всего вам понадобится сжать витую пару таким образом. Прямой кабель можно создать по одному двух стандартов TIA / EIA: T568A и T568B.

Как видите, разница в расположении зеленый и оранжевый провода.

Примечание: Когда два ПК подключаются прямым подключением, локальная сеть работать не будет. Кроссовер решит эту проблему.

• Перекрестный кабель — работает для соединения двух компьютеры, а также ПК и телевизор, или позволяет подключать маршрутизатор к маршрутизатору. Тогда вы будете использовать следующая схема:

Обжим кабеля Ethernet с помощью Кримпер

1. Вставьте кабель в специальное отверстие на обжиме и отрежьте оболочка кабеля круговым движением;
2. Разделите пары проводов и выровняйте провода в соответствии с TIA / EIA. стандарт;
3. Обрежьте лишние провода так, чтобы около 1/2 дюйма (1.3 см) остается;
4. Обеспечьте правильный порядок. Вставьте провода в разъем RJ45. Толкать их до самого конца;
5. Еще раз убедитесь в правильности порядка. Вставьте вилку в обжимной пресс и обжать его.

Примечание: Удерживайте кабель в середина штекера при опрессовке вниз. Старайтесь не делать это сбоку, потому что он будет сморщиваться с одной стороны и не будет смотреться очень хорошо.

Для закрепления знаний и в качестве лучшего наглядного примера предлагаем вам посмотреть небольшой видеоролик.

Популярные продукты

Как проложить и обжать интернет-кабель. Инструкции по обжиму витой пары

Содержание:

При устройстве слаботочных компьютерных сетей чаще всего применяется схема опрессовки витой пары из 8 проводов. Эта операция выполняется с соблюдением правил и вполне может быть проведена самостоятельно. Самое главное — знать процедуру и уметь пользоваться щипцами.

Стандарт обжима TIA / EIA-568

Этот тип опрессовки используется в глобальном масштабе при прокладке кабельных локальных сетей (LAN).Этот метод позволяет обжимать восьмижильные провода двумя основными способами.

Первый прямой, в котором все проводники на каждом конце патч-корда расположены в одинаковой последовательности. Обжимаются оба разъема одинаково. Перекрестная обжимка витой пары из 8 жил допускает перекрещивание части проводов, следовательно, нарушается симметрия разъемов.

Опрессовка витой пары из 8 жил прямым способом может выполняться в двух вариантах: тип Б (T586B) или тип A (568A). Они отличаются расположением зеленых и оранжевых проводов.Все остальное, в том числе и область применения, для них одинаковы. Тем, кто впервые столкнулся с опрессовкой, рекомендуется более внимательно изучить один метод, чтобы не было путаницы.

Подготовка к опрессовке

Из материалов в первую очередь потребуется отрезок кабеля длиной не более 100 метров, а также разъемы RJ45 из расчета 2 шт. один сегмент. Необходимо подготовить щипцы для опрессовки — клещи для опрессовки, а также нож для снятия изоляции.В дальнейшей работе вам понадобится тестер кабеля. Подготовив все необходимое, можно приступать к непосредственной обжимке восьмижильного кабеля.

Как обжать витую пару 8 жил

Обжим витой пары осуществляется в определенной последовательности. От конца кабеля нужно отступить примерно 3-5 см, затем ножом по кругу разрезается внешняя изоляция. Во время эксплуатации нельзя допускать повреждения проводов. С кабеля необходимо снять срезанную изоляцию, после чего жилы раскручивают и распределяют в правильном порядке согласно таблицам.

Деблокированные транзакции затем выравниваются. От края изоляции необходимо отступить не более чем на 1,2-1,4 см, чтобы провода полностью располагались внутри разъема. Их удлинение повлияет на прочность сустава. Все лишние провода обрезаются щипцами. Обязательно соблюдайте строгую перпендикулярность между линией реза и осью кабеля, иначе самые короткие жилы могут не обжаться.

Подготовленный конец кабеля полностью вставляется в разъем контактами к себе.Сверху должна быть первая оранжевая или зеленая проволока. После этого кабель обжимается. Для этого разъем вставляется в гнездо обжимного устройства, обозначенное как 8P. Затем щипцы сжимают до щелчка. После этого готовый патч-корд проверяется на разрыв, растягивая кабель и разъем в разные стороны.

Схема опрессовки витой пары на 8 проводов вместе с надежной опрессовкой позволяет выдерживать даже значительные нагрузки. Второй разъем подключается аналогично, после чего патч-корд проверяется на пригодность для дальнейшего использования.

Эта операция выполняется с помощью тестера кабеля. К нему подключаются разъемы, после чего прибор необходимо включить. Необходимо наблюдать за поведением индикаторов, которые должны светиться симметрично на обоих модулях. Погашенный индикатор означает обрыв или слабое сжатие сердечника, а красный свет указывает на короткое замыкание или перекрещивание провода.

Обжим витой пары 8 и 4 жил

Порядок подключения проводов витой пары к разъемам RJ-45 зависит от назначения магистрали, технологии и стандарта передачи данных.Ниже приведены цифры для локальных сетей Ethernet по стандартам с использованием медного кабеля — витая пара (Twisted Pair). Аббревиатура таких стандартов обычно имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Число в названии стандарта указывает несущую частоту передачи данных. Для каждого стандарта используются особые схемы обжима кабелей, используются разные кабели, применяются определенные ограничения по длине кабеля и количеству разъемов и коммутационных устройств.

Ниже представлен относительно универсальный метод обжима для 10Base-TX и 100Base-TX, задействованы только оранжевые и зеленые провода (контакты 1 + 2 и 3 + 6). Синяя пара часто используется для телефонных линий (контакты 4 + 5). Для технологий 1000Base-TX и ряда других, менее популярных, задействовано 8 контактов, а для гигабитных технологий я рекомендую использовать экранированную витую пару.

При обжиме кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть около 8-13мм.Слишком короткое расплетение неудобно для работы. Слишком длинный — разъем будет менее надежным. Предварительно снимать изоляцию с жил не нужно … При опрессовке с помощью щипцов изоляция прижимается автоматически. Прокладывая кабель, избегайте резких изгибов, которые могут повредить проводники.

Прямой порядок опрессовки витой пары

Используется в схемах «компьютер-коммутатор», когда кабель идет от рабочей станции к коммутатору, концентратору или маршрутизатору.

Сшивка (поперечная) заказать

Используется в схемах «компьютер-компьютер». Позволяет соединить между собой 2 концентратора без коммутации uplink / normal, а также для прямого подключения 2 компьютера … 2 пары меняются местами: с 1-2 по 3-6.

На следующем рисунке показаны варианты обжима 4-жильного кабеля ( Две пары ): прямой и перекрестный. Двух пар может хватить для наших локальных сетей, при этом ограничение скорости 100 Мбит / с.Если оборудование не поддерживает скорости более 100 Мбит / с, то наличие 8 ядер вообще не даст никаких преимуществ. Теоретически 4 пары витых пар обеспечивают скорость до 1000 Мбит / с (1 Гбит / с).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать как прямые, так и перекрестные кабели.

Видео обжима разъемов RJ-45:

Обжим витой пары — это простая и сложная процедура, которую может выполнить каждый. Главное — подходить к опрессовке витой пары внимательно и ответственно.

Довольно часто на форумах можно встретить вопросы, как обжать сетевой кабель. Давайте посмотрим на это внимательно и начнем с того, что нам нужно при обжиме сетевого кабеля.

Обжим витой пары — какие инструменты нужны

Итак, вы решили провести сетевой или сделать проводной интернет, который, кстати, имеет ряд преимуществ перед (например, стабильность соединения). Как это сделать? Все просто, для этого нам и нужно.

1. Сетевой кабель или, как его еще называют, витая пара.Здесь мы не будем описывать, куда и куда ему нужно идти, поскольку ситуации разные. Главное, что сжатие витой пары подразумевает ее непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в котором должна быть сетевая карта. Выглядит это так:

1. Специальное приспособление — обжим. Им нужно будет обжать сетевой провод. Обычно обжим выглядит так:

1. Джеки.Это специальные разъемы RJ-45, которые необходимо соединять с помощью обжима с кабелем. Вот как они выглядят:

Итак, все необходимое у нас есть. Перейдем к непосредственной обжимке сетевого кабеля.

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили изготовить сетевой кабель своими руками, придется соблюдать конкретную разводку проводов сетевого провода.

А таких схем всего две, и запомнить их не так уж и сложно.Здесь следует отметить, что если вы решили сделать подключение по витой паре или просто увеличить сеть, то в зависимости от ситуации нужно применить нужную схему обжима. А если вы просто решили подключить свой компьютер к роутеру, то советуем не отклоняться от общепринятых стандартов, а сжимать витую пару по схеме Б. Как это сделать? Читай дальше!

Итак, как мы уже говорили, есть 2 схемы подключения на витой паре для подключения компьютера через роутер.Подробно все показано на картинке:

На рисунке показано, как должна располагаться витая пара для правильного подключения компьютера к сети. На нем показаны две схемы — А и Б. В принципе при подключении витой пары и просто при подключении они равнозначны. Но на практике чаще используется схема Б.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через роутер или коммутатор, нужно одинаково обжать оба конца кабеля.А если вы решили обойтись без роутера, то опрессовку проводов следует производить методом «Крест» или, как его еще называют «Кроссовер», как на картинке:

При использовании этого метода патч-корд (витая пара, обжатый на обоих концах) будет иметь разные последовательности на каждом конце провода. Теоретически мы рассказали, как сделать сетевой кабель для компьютера, перейдем к практическим советам.

Правильная опрессовка сетевого кабеля

Конечно, при первом обжиме витой пары возникнут определенные трудности.Наши следующие советы о том, как правильно обжать сетевой кабель, помогут вам выполнять эту работу быстрее и лучше. Попробуем делать все последовательно:

• Осторожно разрежьте изоляцию кабеля, снимите ее с витой пары.

• Распутаем провода и расправляем их, чтобы было легче уложить их в нужном порядке.
• Совмещаем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца и не перепутать начало последовательности.Более подробно можно увидеть на картинке:

• Попробуйте подогнать оплетку витой пары к разъему RJ-45. Это убережет провода от повреждений и сделает кабель надежным.

• Вставляем витую пару с установленным разъемом в обжим и обжимаем кабель.

Если вы все сделаете аккуратно, у вас обязательно все получится.

Подключение по витой паре

Подключить сетевой кабель несложно.Достаточно вставить кабель витой пары в гнездо сетевой карты компьютера или ноутбука, а другой конец подключить к роутеру или другой сетевой карте.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов данных. Многие провайдеры подключают Интернет через сетевой кабель, что сегодня принято практически в любом городе России. Мы надеемся, что эта статья была полезной, и теперь вы разобрались, как сделать сетевой кабель самостоятельно.!

Комментарии (67)

• Денис

• RDX2

• Сергей

• Алмаз

• Сергей

• Сергей

• Торнео

  • SMARTRONIX

  • Торнео

  • SMARTRONIX

• Торнео

• Торнео

• Стандартный

• Стандартный

• Ну, ребята, в наш век Интернета вы должны уметь прокладывать провода, по крайней мере, до своей комнаты (или квартиры), чтобы получить доступ, так сказать, во всемирную паутину.Конечно, протянуть интернет-кабель недостаточно, ведь напрямую в сетевую карту компьютера его не втыкаешь, для этого нужен какой-то коннектор? Которую нужно установить на конец провода (или витой пары), а вот надеть просто нельзя — нужно «прижать». Конечно, не надо заморачиваться и идти за готовым в магазине, но он будет стоить в 5, а то и в 10 раз дороже, чем сделанный своими руками. Этим мы и займемся сегодня …

  Кабель для Интернета называется витой парой.Наверное, многие задавались вопросом, почему? Это просто.

  Витая пара — кабель состоит из восьми медных проводов, которые в свою очередь идут попарно, на самом деле они скручены между собой и похожи по цвету. Обычно это оранжевый и бело-оранжевый, синий и бело-синий, зеленый и бело-зеленый и т. Д. А так как они идут попарно и скручены друг с другом, провод получил такое название.

  Для чего нужны восемь проводов?

  Справедливый вопрос. Такая конструкция, о которой говорят, с запасом на будущее.На заре высокоскоростного Интернета такие кабели использовались во внутренних сетях. То есть либо с компьютера на компьютер, либо с компьютера на «коммутатор» или «маршрутизатор» (то есть в общую сеть). Так что тогда (да, на многих предприятиях и сейчас) использовалось всего 4 провода. Это так называемая сеть 100Мб, как вы уже догадались — максимальное соединение может работать на такой скорости, это максимальная передача данных в секунду.

  Но прогресс не стоит на месте, все чаще встречаются более продвинутые сети — 1Gb / s (как правило, теперь это поддерживают все встроенные и отдельные сетевые карты), это уже намного серьезнее.А для такой скорости нам достаточно всего 8 проводов или 4 витых пар.

  Что нужно для опрессовки

  Для обжима витой пары нам понадобится сам провод. Вот ребята — вы сами решаете, что это должно быть, если вам хватает скорости 100 Мб / с, то берем 4 ядра, если нужно 1 Гб / с, то берем 8 ядер. Однако он должен быть особенным для сетей и Интернета. Однако они бывают двух типов:

  Есть так называемые кабели STP — экранированные, большой минус, очень дорогие и ненужные для использования в квартире.Переплачивать просто незачем!

  А UTP — это неэкранированная витая пара, которая чаще всего используется везде и везде! Дешево и достаточно практично.

  В свою очередь UTP делится на категории, это 3, 5, 6 и 7. Как вы понимаете, 3 — это самый дешевый и не очень качественный (тонкие жилы, тонкая оплетка, легко повредить и т. Д.). Но 7-я категория — самая стойкая и надежная, но опять же очень дорогая. Ссылаясь на свой многолетний опыт, скажу — пользуйтесь 5 категорией, покупать легко (стоит средняя), качество на уровне, и практически все организации используют — «золотая середина».

  Разъем RJ-45. Это стандартный разъем для подключения к сетевым устройствам, именно его мы будем надевать на жилы без изоляции.

  Обжимной инструмент — это обычный перочинный нож и специальные ножницы, или, как многие называют, плоскогубцы.

  Инструмент специфический и скажем прямо — он нужен не всегда (обычному человеку)! Но если вы планируете делать качественную витую пару, то она вам необходима!

  Часто слышу в интернете — зачем они (клещи) нужны, ножницами все можно выжать! В этом есть доля правды — выжать можно! Но как тогда это будет работать? ДА, а если взять самые простые клещи, то они будут стоить не дороже 200 рублей (я не говорю о профессиональных, которые можно купить за 2000).И это не такие уж большие деньги.

  Как сочетать цвета?

  Я коснулся этого на краю, но стоит вспомнить. Всего существует два типа подключения, это стандарт T568A и стандарт T568B. Если вас это не беспокоит, то вся разница между ними в расположении двух витых пар — бело-оранжевая — оранжевая и бело-зеленая — зеленая. Смотрим на схему.

  Честно скажу, что в России выдавливают и делают версию Т568В, так уж вышло.Хотя дома (во внутренней сети) можно сжимать как угодно.

  Как обжать 8-жильный кабель

  Начнем с самого простого — обжима 8 проводов (для сети 1 Гб). С ростом скорости интернета сейчас это самая востребованная «обжимка».

  • Нам нужно зачистить конец кабеля, примерно на 3 см.
  • После этого расплетаем все жилки друг от друга, чтобы они разделились.
  • Берем разъем RJ-45, именно в него будем вставлять провода, и для начала их нужно «прикинуть», предварительно установить и посмотреть, что все «каналы» исправны, то есть провода доходят до конца, иногда бывает брак.
  • Вставить нужно в следующие контакты (смотрим на группу контактов сверху, то есть она должна быть вам в лицо). Контакты и цвета расположены так:

  Первая бело-оранжевая

  Второй оранжевый

  Третий — бело-зеленый

  Четвертый — Синий

  Пятый — бело-синий

  Шестой — зеленый

  Седьмой — бело-коричневый

  Восьмой — коричневый

  Подставляем и смотрим, если все дошли до конца, то можно выжать.

  • Витую пару, которую мы зачистили на 3 см, нужно разрезать, обычно это делается для того, чтобы провод плотно прилегал и не «порхал», ведь у RJ-45 есть специальная ручка, которая будет зажимать обмотку .
  • Обрезаем, вставляем провода в разъем и затем устанавливаем в плоскогубцы, там не перепутаешь, у плоскогубцев есть специальный разъем, позволяющий устанавливать только в одном положении. Тогда просто нажмите сильно, и все готово!
  Как обжать на 4 жилы

  Здесь практически все то же самое, повторяться нет смысла, однако нужно учитывать расположение проводов, ведь есть всего 4 контакта, которые нужно совмещать с определенными проводами.Снова берем разъем «лицом к себе», расплетаем и соединяем провода.

  Рабочие контакты 1,2,3 и 6

  Первый контакт бело-оранжевый

  Второй оранжевый

  Третий — бело-зеленый

  Шестой зеленый.

  Нужно проверить, как они входят в разъем, если все в порядке, вырезать и вставить полностью. Потом плоскогубцами и обжимаем.

  Как видите, процесс сжатия довольно простой! В этом нет ничего сложного, главное не перепутать — оба конца провода нужно обжимать вот так!

  Посмотреть видеоверсию сейчас.

  Сколько вы сэкономили?

  Если покупать кабель для интернета в магазине, то стоимость около 150 рублей — метр, то есть два метра, будет стоить 300 рублей!

  Если обжимать самостоятельно — разъем (5 рублей, нам нужно два), кабель 2 метра (25 рублей) = 35 рублей — это почти в 10 раз дешевле! Даже если вы купите ножницы за 200 рублей, вы все равно сэкономите 65 рублей, и тогда будет только прибыль, можно даже подзаработать.

  Вот и все, такая большая, но нужная статья.Читайте нашу строительную площадку.

  Локальная компьютерная сеть и Интернет-сеть создаются с помощью специальных кабелей. А чтобы уменьшить влияние различных помех, используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 схемы» подробно расскажут о типах таких кабелей, их установке и особенностях использования. Конструкция кабеля состоит из 8 жил, которые скручены вместе и помещены в общую оплетку.

  Типы цветовых схем опрессовки кабелей LAN

  В соответствии со спецификацией EIA / TIA-568 предусмотрено несколько цветовых схем для опрессовки сетевого кабеля из витых пар (патч-кордов) в разъем RJ-45 для подключения компьютеров к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров вместе. .

  В чем разница между патч-кордом и кабелем витой пары? Патч-корд, или, как его еще называют, патч-корд, предназначен для соединения электронных устройств, таких как компьютер с концентратором, коммутатором или двумя компьютерами вместе.Для изготовления патч-корда берется витая пара, жилы которого выполнены из многожильного провода, чтобы они не порывались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45.

  Разновидности кабеля для интернета

  Экранирование обеспечивает наилучшую защиту от электромагнитных помех, как внешних, так и внутренних, и т. Д. Экран соединен по всей длине неизолированным заземляющим проводом, который объединяет экран в случае разделения на секции из-за чрезмерного изгиба или растяжения кабель.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — вокруг отдельной пары отсутствует защитный экран, чаще всего это UTP категории 5 и выше;
  • Фольговая витая пара (FTP — Foiled twisted pair) — также известна как F / UTP, имеется один общий внешний экран из фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — для каждой пары есть защита в виде экрана и общий внешний экран в виде сетки;
  • Foil Shielded Twisted Pair (S / FTP — Screened Foiled Twisted Pair) — внешний экран из медной оплетки и каждая пара в оплетке из фольги;
  • Незащищенная экранированная витая пара (SF / UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

  Обжим витой пары отверткой

  Сетевой кабель можно обжать без обжима. Если под рукой нет специального приспособления, можно воспользоваться обычной плоской отверткой.

  Надежно обжать отверткой действительно можно — здесь нет ничего сложного, главное заранее зачистить провода, чтобы они равномерно входили и оставались в разъеме, а затем аккуратно прижать металлические пластины отверткой, перевернув и положив разъем на ровную поверхность.Вы четко почувствуете, что давления достаточно — тесьма проколота и проволока надежно закреплена. Нажимайте на инструмент до тех пор, пока защелка не перестанет выступать за края разъема. Только в этом случае электропровод будет надежно закреплен и закреплен.

  Видео — как правильно обжимать без инструмента

  Технология прокладки кабеля для розеток

  Распиновка гнезда RJ45 не требует специального оборудования, нужен только один инструмент — ножницы для ногтей или небольшой нож с тонким лезвием.Вот последовательность действий:

  1. Срезан верхний слой обмотки. Отрежьте примерно 10 см для облегчения проводки.
  2. Скрутки всех пар размотаны, а провода выровнены так, чтобы они не пересекались от основания верхнего слоя к концам жил.
  3. Каждая розетка имеет две цветные маркировки. «А» — перекрестное соединение, «Б» — стандартное соединение. По последней маркировке выполняется распиновка RJ45.
  4. Прикрепив основу оплетки к плате, жилы сначала вставляются в дальние разъемы.Обязательно проверьте натяжение кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в необходимых разъемах, производится опрессовка. Удерживая ногтевые ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо надавливать на стержень сверху до характерного металлического щелчка.

  При установке розетки вилки всегда должны быть направлены вниз. Это защищает контакты от забивания пылью и влагой, а при быстром подключении кабеля снизу меньше шансов случайно сбить настенное крепление.
