Как называется тройник для розетки – Как называется такая штука, которую в розетку пихаешь, а через неё можно еще 5-6 приборов подключить? Для компьютеров.

Электрический разветвитель — Википедия

Материал из Википедии — свободной энциклопедии

Электрический разветвитель (переноска) — электротехническое устройство, предназначенное для подключения нескольких электроприборов, непосредственно у стационарной розетки.

Имеет минимум два посадочных места. Может быть как обычным, так и заземлённым, иметь выключатель. В зависимости от числа посадочных мест называется двойником, тройником, четверником и т.д.

  • Цепочка различных штепселей

  • Электрический разветвитель с заземлением, выключателем, на три розетки

  • Электротройник с выключателем

  • Разветвители на два посадочных места. Слева — заземлённый, справа — обычный

  • Мини-тройники на 6 (слева) и 10 ампер (справа)

  • Т-образный незаземлённый тройник с вилкой типа Schuko

  • ГОСТ Р 51322.1-99 «Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1: общие требования и методы испытаний»
  • Удлинитель // Краткая энциклопедия домашнего хозяйства. — М.: Государственное Научное издательство «Большая Советская энциклопедия», 1959.

Тройник, удлинитель или сетевой фильтр — Simple Cable Company

Нужно подключить электроприборов больше, чем розеток в комнате? Доставить источник электроэнергии в точку пространства, где отсутствует розетка или не достает сетевой шнур? Обеспечить питанием дорогостоящую технику (обычно компьютерную)? Или подключить вилку условного стандарта А в розетку столь же условного стандарта Б?
В современных условиях все эти вопросы решаются «без шуму и пыли» с помощью не столь сложных изобретений, как переходники, сетевые разветвители, удлинители, сетевые фильтры.

Немаловажно правильно выбрать конкретное устройство согласно той группе задач, которую оно должно решить.

Тройник

Правильнее назвать его «сетевым разветвителем с тремя гнездами». Распространены разветвители и на 2, и на 4 гнезда, но зачастую их тоже называют тройниками.

Устройство решает одну основную и одну попутную задачу. Основная — увеличить число доступных гнезд, то есть «размножить» розетку. А попутно может играть роль «переходника» между различными «вилочно-розеточными» стандартами.

Сетевые разветвители нужно использовать в том случае, если необходимо подключить бытовую технику, не чувствительную к характеристикам электропитания. К этой группе бытовой техники относятся устройства, не имеющие в своем составе сложных электронных плат. Электрочайник, фумигатор, кипятильник почувствуют себя достаточно комфортно в тройнике.

Удлинитель

Основная задача удлинителя — «телепортация» розетки. Или иначе — доставить источник энергии туда, где в нем наиболее нуждаются. Вполне может выступать в роли переходника, например, предоставляя потребителю евророзетку, при этом имея собственную вилку советского стандарта. Если удлинитель на одно гнездо, то его круг задач ограничивается перечисленным. На практике редко встречается удлинитель на одно гнездо, чаще — от 2 до 5. Такой удлинитель берет на себя и роль тройника.

Важная характеристика удлинителя — длина сетевого шнура. Выбирать ее необходимо из соображений здравого смысла: так, чтобы шнур не оказался коротким и, как результат, натянутым, как канатная дорога. Но и чтобы после включения всего необходимого не осталось пары-тройки лишних метров, совсем не придающих комнате визуального эффекта, а еще и выступающих весьма эффективным пылесборником.

Но если удлинитель нужен для пользования им не постоянно, а только по возникшей необходимости, то есть смысл прибрести устройство с длинным шнуром: оно выручит почти во всех случаях жизни.

Как и тройник, удлинитель нужно использовать для подключения нечувствительной/малочувствительной бытовой техники.

Но лучше использовать тройники, если все планируемые приборы находятся рядом с розеткой, а удлинитель применять тогда, когда не обойтись именно без «удлинения».

Сетевой фильтр

Сетевой фильтр — наиболее дорогое, но и наиболее функциональное устройство. Его основная задача — защитить технику от неполадок в сети: от скачков напряжения , от электромагнитных и радиочастотынх помех. Включать чувствительную технику в розетки необходимо только посредством сетевого фильтра. А к чувствительным относятся приборы, внутри которых прячутся сложные электронные платы: компьютеры, ноутбуки, стиральные машины, домашние кинотеатры, электроника газовых котлов. При неполадках в электросети фильтр принимает первый удар на себя, а в крайнем случае может даже пожертвовать собственными предохранителями. Техника же получает напряжение, очищенное от помех и скачков. Это помогает избежать проблемы битых пикселей на дисплеях, сгоревших плат бытовой электроники, потерянных данных на ноутбуке.

Чем дороже и чувствительнее техника, тем качественнее следует выбирать сетевой фильтр.

Сетевые фильтры могут выполняться в форм-факторе удлинителя, в форм- факторе тройника или однорозеточными. Соответственно, дополнительно к основной функции, первый позволяет воспользоваться всеми радостями удлинителя, второй – получить преимущества тройника. Последний сосредоточен на своей основной задаче. Как удлинитель и тройник, может выполнять функции переходника.

Целесообразно выбирать фильтр-удлинитель, когда необходимо в одной точке комнаты организовать, к примеру, «IT-уголок»: монитор, системный блок, МФУ, колонки, роутер, зарядное устройство для планшета. В приведенном примере подключаем 5-6 устройств, относительно чувствительных к помехам в электросети.

Кстати, тройник и удлинитель на 6 гнезд встречаются очень редко, а вот фильтр-удлинитель бывает и на 8. Выберем такую длину шнура, которая соответствует удаленности нашего «уголка» от розетки.

Целесообразно выбрать фильтр-тройник, если нужно подключить, к примеру, стиральную машину и газовый котел. Если же один котел – то логично и вовсе воспользоваться однорозеточным фильтром.

Выбирая сетевой фильтр, следует руководствоваться тем, насколько ценна подключаемая техника. Чем ценность больше, тем качественнее фильтр необходимо выбирать и тем тщательнее следует отнестись к репутации производителя и продавца. Как и в ситуации с любым товаром, низкая цена выдает низкое качество, вплоть до грубой подделки.

Совет. При выборе любого вида из перечисленных устройств обдумайте, какие вилки имеют домашние приборы, какой стандарт у домашних розеток, и какая вилка у приобретаемого прибора. Подберите такой сетевой фильтр, удлинитель или тройник, которые давали бы возможность обойтись без переходников. Если это невозможно, запаситесь необходимыми переходниками.

Осторожность и предусмотрительность

Строго говоря, электрики советуют обходиться без удлинителей и тройников, а прокладывать в помещении как можно больше стационарных розеток. Но не всегда есть такая возможность. И, конечно, практически совсем невозможно обходиться без сетевых фильтров.

Коварны тройники, удлинители и сетевые фильтры, которые предоставляют в пользование несколько гнезд. Есть соблазн загрузить все гнезда – но ни в коем случае нельзя поддаваться ему без осознания ситуации. Нагружая удлинитель, к примеру, утюгом, телевизором и микроволновкой, мы нагружаем ту единственную розетку, к которой подключен сам удлинитель. Вряд ли розеточная линия рассчитана на такой «удар». Как результат – перегрев розетки, кабеля внутри стены, самого фильтра. Другими словами, шаг навстречу возгоранию.

С другой стороны, практически все устройства нашего «IT–уголка» можно включить в один сетевой фильтр, то есть нагрузить одну розетку — ведь все эти приборы маломощные.

И вообще не рекомендуется включать в удлинители нагревательные приборы. Очень плохим тоном считается включение удлинителя в удлинитель.

Обязательно нужен предусмотрительный хозяйский глаз и элементарные электротехнические навыки для безопасного использования тройников, удлинителей, сетевых фильтров. Немаловажно выбирать качественный товар. Тогда применение рассмотренных приборов хорошо отразится на эргономике и эстетике помещения и принесет желаемый полезный эффект.

Розетки, вилки, тройники и удлинители: zuhel — LiveJournal

Вознегодовал по поводу надежности и эргономики имеющихся розеток, удлиннителей и тройников. Купил розеточную колодку для сомостоятельного монтажа взамен порченой. Как раскрутил и увидел нутро — вознегодовал втрично.

Зашел в спецотдел электрического супермаркета — на полках в ассортименте разложен разнообразный кал. На дымящейся куче возвышается продукция китайских брендовъ с немецким окцэнтом. Короли бытового электромейнстрима стоят уже под 1 тыс руб, но на ощупь почти тот же кал. Грошей не жалко, но не за кал. Негодуя вернулся домой.

Поиск в интернете дал ровно тот же ассортимент, что и лежал на полке в лабазе.

Продолжаю поиск пацанской фирмы по производству переносных вилок IP54 — прочных и удобных, таких же переносных розеток, таких же розеточных колодок для самостоятельного скручивания удлиннителя.

Чота я завелся. А потому непременно найду производителя уже не нормальных, а самых пиздатых в мире розеток и вилок и сюда напишу. Но советы приветствуются.

Чувствую, что с проводом тоже не все просто.

По вилкам, удлинителям, переносным розеткам и кабелям расклад следующий.

То, что нас интересует, называется стандарт Schuko — он же евроразъем с заземлением. Придуман немцем Альбертом Бюттнером в 1925 году. После себя немец оставил фирму, которая по инициалам создателя называется ABL Sursum. Фирма здравствует до сих пор. Самые крутые промышленные соединения стандарта Schuko в ее линейке называются Schuko UltraPro. Они совсем уже ударопрочные, соединение осуществляется одной рукой, имеют датчик наличия напряжения, в рабочем состоянии обеспечивают пыле- и влагозащиту по IP55.

Вилка стоит 400₽, розетка переносная 800₽, розетка на поверхность 150₽, колодка-тройник 1600₽. Это цены официального представительства ABL Sursum RUS со скидками 50%. Охуевшие дистрибьюторы вместо скидок накручивают от 100 до 150%.

Это самое крутое, что мне удалось найти. Шнайдеры-Леграны на фоне ABL курят дорогие папиросы в сторонке. Mennekes курит дорогие сигары промышленного образца, а линейка «домашнего» стандарта Schuko у него «родом из 60-х», настолько она убогая. Кто знает лучше, подскажите.

Закупился на семь тысяч, как приедут — скручу удлинители и тройники, запитаю, попрыгаю на них ногами, брошу в лужу и напишу результат. Немец Валера зуб дал, что не разочарует.

Теперь о кабелях. Названия кабелям придумали, видимо, когда расписывали пропись: ААБЛ, АБвБбШ, ААШВ, АВБбШ… Для удлинителей нам нужен кабель из трех медных жил (одна заземление) сечением по 1,5 мм2 каждая. Это для нужд «в быту+». Для тройников можно и 3х2,5мм, но я пока взял моток 3х1,5мм и посмотрю, если будет греться — докуплю покрупнее сечением.

Электрики по-старинке для удлинителей, тройников и подключения инструмента используют два вида кабелей: ПВС и КГ. ПВС — белый, не слишком гибкий, ломается со временем, не особо любит механические нагрузки и минусовую температуру. КГ (кабель гибкий) — радикально ч0рный, само собой гибкий, но, сука шершавый и норовит зацепиться за каждый угол, каждый торчащий болт, сука блять. Иногда кажется, что он имеет разум и делает это назло.

Иностранный стандарт кабеля, который нам нужен, чтобы с запасом обеспечить потребности подлюченных в тройник приборов, а также противостоять активному уничтожению людьми, детьми, котами и механизмами в любых погодных условиях и при любых температурах, называется H07RN-F. Полная формула H07RN-F 3G1,5. Это с запасом. Такой кабель используют телевизионщики для полевых эфиров, его можно раскатывать прямо в мокрую грязь.

Пацанские кабели делает немецкая фирма Helukabel, консорциум LAPP и понторезная контора Klotz. Наверняка, есть ещё сто респектабельных марок (хвалят, например, Кольчугинский кабельный завод), но нам нужна одна. Helukabel по 68₽ за метр был на складе в Германии, а в наличии оказался его аналог типа тоже немецкой фирмы TKD. В целом же фирмы, торгующие кабелями, норовят впарить бухту 50-100 метров. А нам вначале надо понять, понравится или не понравится. Ведь есть ещё и совсем специальные кабели для тройников и удлинителей…

Специальность их заключается в повышенной гибкости и еще более повышенной устойчивости к механическим повреждениям. А еще в задорном желто-оранжевом исполнении, чтобы каждый вокруг знал: этот пацан заморочился спецкабелем для тройников, три раза «ку». Есть варианты с двойной оплеткой — когда протрется верхняя желтая, из-под нее в местах протирания станет видна вторая оплетка — ярко-красная. Охуеть, все продумано, можно заморочиться отдельным хобби.

Модели спецкабеля для подключения инструмента и удлинителей: Helukabel PUR-GELB, Helukabel YELLOWFLEX, LAPP ÖLFLEX 450 P, LAPP ÖLFLEX 500 P. Есть еще силиконовые термостойкие супергибкие кабели, в том числе экранированные и устойчивые к мех.нагрузкам, но это уже, наверное, перебор.

Пока, значит, из комплектующих ABL и кабеля TKD H07RN-F 3×1,5 я на днях скручу два удлинителя и один тройник. Стоимость их без учета доставки кабеля Деловыми линиями, такова:

Удлинитель 7м — 1 700 ₽

Удлинитель 10м — 1 941 ₽

Тройник 5м — 2 371 ₽

Продолжаю постижение мира токопроводящих херовин.

Вилка ABL стандарта Schuko, то есть для нормальных домашних и рабочих розеток.

В целом изделие раскручивается и разбирается при помощи рук и отвертки. Ничего вырезать, подпиливать и выламывать не нужно. Фиксация кабеля на входе автоматически происходит при скручивании двух половин корпуса.

Фиксатор контактной группы внутри корпуса.

Внутри корпуса контактная группа фиксируется не винтом, как может показаться, а поворотным запором со шлицом под отвертку. Повернул на 90 градусов и можно вытряхнуть сборку контактной группы для подключения введенного внутрь корпуса кабеля.

Контактная группа

Вынув контактную группу, видишь, насколько прочен корпус, удерживающий ее. Подсоединение проводов не требует ни пайки многожильного провода, ни обжима его гильзами.

Особо прочные контакты заземления.

Не скажу, что такого нигде больше нет, но я вижу впервые, чтобы контакты заземления были исполнены из цельного куска 2-миллиметровой стали, а не из гнутой жестяночки.

Индикатор напряжения.

В розетке имеется индикатор напряжения. Это, конечно же, чрезвычано полезный элемент токопроводящего истройства, особенно при использовании переносного инструмента на производстве, когда надо понять, почему встала работа: перебит провод? выбило автомат? сломался инструмент? или проблема в контактах? С другой стороны, при использовании в быту это ещё одна лампочка на гирлянде из гаджетов, зарядников и бытовых приборов, которые все вместе превращают квартиру после выключения света в новогоднюю ёлку.

После сборки станет ясно, не слишком ли яркий получился этот индикатор.

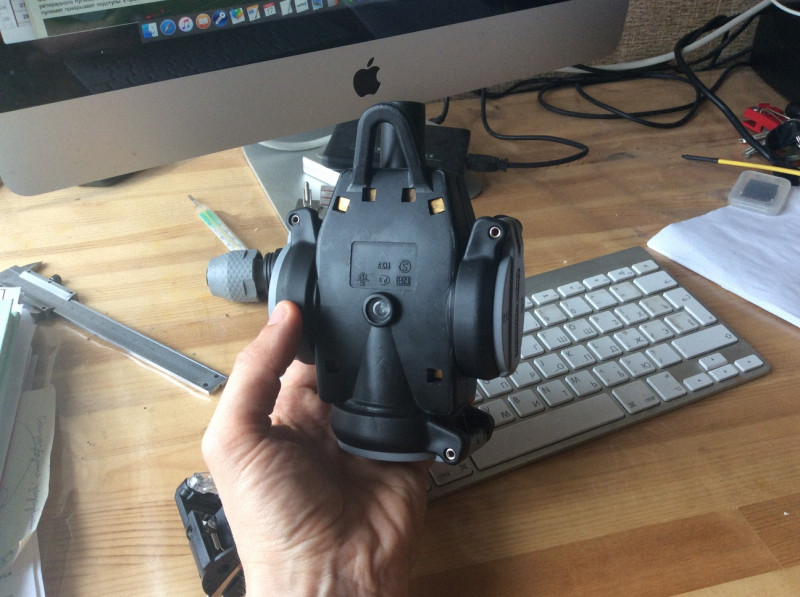

Розеточная колодка тройника.

В каталоге и на сайте колодка выглядит большой, а на самом деле помещается в ладонь. Пластиковые крышки откываются большим пальцем той же руки, что и держит колодку. Плотное примыкание крышек к резиновым основаниям обеспечивают защиту IP54, т.е. первая 5 — это «небольшое количество пыли может проникнуть внутрь, но не нарушит работу истройства», а вторая 4 — это «защита от брызг, летящих с любых направлений». Основания крышек крутятся, так что откидывать крышки можно в любую сторону, в зависимости от того, как и с какой стороны подходят к тройнику провода потребителей.

На корпусе имеется уже описанный выше индикатор напряжения.

Есть также крупная пластиковая петля для подвешивания тройника. Кстати, корпус тройника выглядит на фото резиновым, но на самом деле это очень твердая и очень прочная резина. Петлю оторвать не получится.

Розетка для установки на поверхность.

Встраиваемые розетки — это, конечно, красиво, но проще и во многих случая безальтернативно поставить розетку на поверхность, т.е. защищенную коробку, в которую и будет встроена розетка.

Под крышкой стоит резиновое уплотнительное кольцо. Это значит, что в закрытом состоянии розетка защищена по IP54, а с вышеописанными вилками эта розетка также будет образовывать защищенное по IP54 подключение и в рабочем состоянии.

Защищенное соединение по IP54.

И розетки на поверхность, и переносные розетки сделаны так, что образуют с вилками из этой серии защищённое соединение по IP54.

Защищённое подключение тройника.

Розеточная колодка тройника, разумеется, тоже рассчитана на создание защищенных подключений. В лужу ее ронять не нужно, но будучи подвешенной под дождем, она будет работать с вилками из этой серии без опасности КЗ и поражения током.

Розетки IP54 для монтажа на поверхность.

Все установочные изделия достаточно компактны. Розетки, кстати, позволяют подключать к ним силовые провода как снизу, так и сзади. А также имеют резиновую прокладку по контуру, так что при правильной установке коробка с розеткой будет также защищена и от пыли и от дождя.

Учимся правильно эксплуатировать розетки, тройники и удлинители

Здравствуйте уважаемые читатели сайта «Популярная электроника»! Сегодняшнюю статью я хочу посвятить правильной эксплуатации розеток, тройников и удлинителей в доме. Да-да не смейтесь именно правильной эксплуатации. Что же там сложного – тыкнул вилку от электроприбора (телевизора, микроволновки, холодильника и т.д.) и все наслаждайся его работой. На самом деле многие из нас просто не замечают, как небрежно пользуются этим простейшим, но таким необходимым связующим устройством между потребителями и производителями электрической энергии. И дело не только в том, что сама розетка со временем выходит из строя и ее нужно менять. Кстати с установкой и заменой электрических розеток мы уже разобрались. Дело, прежде всего, в потенциальной опасности для вашего жилища неисправной розетки.

Что ж обо всем по порядку. И еще, почему я решил написать эту статью в разделе «Домашнему электромастеру». Какая связь между установкой и правильной эксплуатацией электроприборов? По собственному опыту знаю, что такие «мелочи» как домашние электроприборы, включая розетки и выключатели, мало заботят некоторых членов семьи. Можно дернуть шнур с розетки так, что она чуть не вырывается из установочного гнезда или навешать через кучу тройников почти все приборы в доме на одну розетку и не видеть в этом ничего плохого. Обычно ответственность и забота о электробезопасности в доме ложится на одного человека, собственно и выполняющего роль «домашнего электромастера».

Самая распространенная ситуация в квартире или доме со старой планировкой электрических розеток – это их постоянная нехватка. Самый распространенный выход из этой ситуации – всеми любимый и почитаемый, самый универсальный электроприбор на просторах бывшего СССР – тройник. Кстати вездесущая китайская электронная промышленность пошла еще дальше, в продажу одно время стали попадать электрические разветвители (тройники) с 5-ю, 7-ю и выше возможным количеством одновременно включенных потребителей. Поймите, чем больше приборов подключено, тем больше нагрузка на розетку и тем выше опасность всевозможных замыканий, а следовательно и пожаров.

Да тройники советского типа достаточно надежны, о китайских я вообще не говорю – их конструкция вообще противоречит всем нормам и правилам. Но при всей надежности тройников надо помнить, что они рассчитывались на потребляемую электрическую мощность значительно меньшую, чем сейчас. Самым мощным потребителем был утюг, который потреблял 700-1000 Ватт. Для сравнения современный импортный утюг потребляет в два раза больше. И эта особенность характерна для большинства электроприборов. Тем более, что их в доме в наше время еще и в несколько раз больше. Поэтому помните, даже если и есть крайняя необходимость использования тройника, нельзя, чтобы суммарная потребляемая мощность всех подключенных приборов превысила 700-1000 Ватт. И это при том условии, что вы используете качественный тройник. При включении тройника сомнительного качества, предварительно застрахуйте свое жилье.

Теперь, что касается новомодных удлинителей с возможностью подключения нескольких потребителей (от 2-х до 10-ти). По сути это та же розетка, но размноженная в несколько раз. Тут дело обстоит также как и из тройниками – есть качественные удлинители и не очень. Но определить это не разбирая его порой сложно даже профессионалу. И не верьте тем параметрам, которые обозначены на упаковке – обычно они немного завышены – так сказать маркетинговый ход. Если на упаковке написано, что это не просто какой-то там удлинитель, а целый сетевой фильтр с массой всевозможных защит – в 90% случаев это тоже маркетинговый ход. Та суперкнопочка на его корпусе – это обычный выключатель, иногда совмещенный с сетевым предохранителем. Надеяться на то, что этот с упер прибор защитит ваш телевизор или компьютер от всех возможных скачков в сети и замыканий – просто обманывать себя. Лучшая защита – это выполнение правил электробезопасности. Во-первых, помните что удлинитель, как и тройник, подключается к одной электрической розетке. Поэтому нельзя ни в коем случае превышать суммарную электрическую мощность подключенных приборов. Если удлинитель качественный, то она равняется 2000 Ваттам или 2 КВт.  Такие мощные потребители как утюг, обогреватель, кондиционер и электрочайник безопаснее всего подключать прямо в розетку без всяких удлинителей и тройников. Во-вторых, не оставляйте сам удлинитель, подключенным к розетке, если он не используется. Надеяться на его «всестороннюю супер защиту» просто глупо. И в-третьих, при малейших видимых неисправностях удлинителя просто выбросьте его – не пытайтесь ремонтировать. Ну и последнее, хороший удлинитель – это собственноручно собранный удлинитель. Как это не парадоксально звучит, но даже наша промышленность (не говоря уже о вездесущей китайской) грешит некачественной сборкой подобных устройств.  Но самостоятельно сделать качественный удлинитель не профессионалу достаточно сложно. Об этом мы поговорим в одной из следующих статей.

И последнее, давайте вернемся к самим электрическим розеткам. Запомните простую истину – электрический контакт в розетке должен обязательно быть надежным. То есть вилка в розетку должна входить плотно, при этом не должно возникать никаких искрений. Нельзя допускать, чтобы воткнутая вилка шаталась в гнезде розетки. Если такое происходит, то можно попытаться восстановить надежный контакт. Для этого, соблюдая все правила безопасности при работе  с электричеством, нужно разобрать розетку и немного подогнуть контакты внутрь. Не забудьте перед этим обесточить вашу электросеть в частном доме или квартире. Подгибая контакты, не переусердствуйте, иначе вилка прибора вообще не войдет в гнездо розетки. Но лучше, конечно же, заменить розетку на новую. Ее стоимость намного меньше стоимости электроприборов, которые могут выйти из строя по причине плохого контакта.

На сегодня пока все. Пусть ваше жилье будет в безопасности и никакие короткие замыкания и  плохие контакты не портят «здоровье» вашим любимым электроприборам!

< Предыдущая   Следующая >

Как называется переходник чтобы одновременно в розетку несколько вилок включать

пилот/тройник

тройник переноска

Тройник вообще то

Семейная розетка

Многовилочник, в смысле многорозеточник :-))
