Содержание

Как называется кабель для интернета от роутера

Для подключения к роутеру клиентских устройств используют либо беспроводное соединение Wi-Fi либо кабель. Сегодня большинство пользователей отдают предпочтение первому варианту. Он гораздо практичнее – не нужно опутывать квартиру сетью проводов, а для подключения к сети нового устройства достаточно просто ввести пароль. Но стационарные ПК в большинстве не оснащены беспроводным модулем. Так же, как и некоторые ТВ-приставки или сетевые принтеры. Да и настройку, а тем более перепрошивку роутера рекомендуется выполнять через кабельное соединение, поскольку оно является более надёжным. Поэтому без кабеля в локальной сети не обойтись.

Кабель для роутера

Вы наверняка слышали слова «витая пара», «патч-корд», «сетевой кабель». Так называют кабель для роутера. А ещё шнур для интернета, интернет-кабель, LAN-кабель. Являются ли все эти названия синонимами? И какое из них правильное?

В принципе, все эти слова подразумевают одно и то же – специальный кабель, предназначенный для соединения между собой различных сетевых устройств.

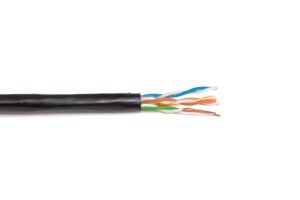

Внутри этого кабеля находятся восемь медных жил, сплетённых (свитых) попарно. Отсюда название – витая пара.

Что такое патч-корд

Само название происходит от английского «patching cord» – «соединительный шнур». То есть так можно назвать любой провод, предназначенный для соединения двух устройств, устройства и розетки и так далее. Но закрепилось оно именно за кабелем для локальных сетей Ethernet.

Патч-корд это кусок витой пары с разъёмами RJ-45 на концах. Он используется для подключения ПК к роутеру или коммутационной розетке локальной сети, а также для прямого соединения друг с другом различных сетевых устройств.

В зависимости от расположения проводов патч-корд бывает прямой или кроссовый. Последний использовался для соединения друг с другом двух компьютеров напрямую. Сегодня найти такой кабель будет проблематично, потому что они практически не применяются. Для соединения роутера и компьютера, а также для подключения к роутеру других устройств используют прямой патч-корд. А современные сетевые карты не нуждаются в специальном кроссовом кабеле, они так же, как и роутер, могут работать с прямыми патч-кордами.

Патч-корды продаются уже готовые. Но, если требуется кабель нестандартной длины или кроссовый патч-корд, его можно изготовить с помощью несложного инструмента для обжимки витой пары.

Какой патч-корд выбрать

Поскольку в этой статье речь идёт о подключении компьютера к роутеру, самым простым решением будет воспользоваться для этих целей патч-кордом, который идёт в комплекте с вашим маршрутизатором. Роутеры всех производителей комплектуются таким кабелем. Но есть один нюанс – обычно он очень короткий, чаще всего около полуметра. Редко бывает длиннее. Поэтому подойдёт вам в том случае, если компьютер и роутер находятся рядом.

Но часто роутер в квартире размещается в прихожей или на кухне, а компьютер стоит в одной из комнат. Поэтому может потребоваться патч-корд длиной несколько метров. Его можно приобрести в магазине. Это наиболее удобный вариант. Можно, конечно, купить нужной длины кусок витой пары и коннекторы RJ-45 и изготовить патч-корд самостоятельно. Но цена комплектующих будет ненамного ниже, чем стоимость готового кабеля. А для обжимки потребуется специальный инструмент, приобретать который ради однократного использования не имеет смысла. Если же вы всё-таки решили обжать витую пару самостоятельно, как это сделать правильно можно узнать из отдельной статьи на нашем сайте.

Категории и разновидности

Наиболее распространённым типом патч-корда является UTP-кабель пятой категории. Это обычный неэкранированный восьмижильный провод, предназначенный для прокладки внутри помещений. Кабели 1-4 категории сейчас не используются, а кабель 6-й категории применяется для построения гигабитных сетей с передачей данных на скорости до 10 Гбит/сек. Таким образом, в обычной домашней сети для соединения компьютера с роутером следует выбрать UTP-патч-корд 5 категории.

Аббревиатура UTP расшифровывается как Unshielded Twisted Pair – «неэкранированная витая пара». Кроме этого, существуют другие разновидности витой пары.

FTP (Foiled Twisted Pair – «фольгированная витая пара») под изоляцией имеет экран из фольги. Он позволяет защитить кабель от электромагнитных помех.

SFTP (Screened Foiled Twisted Pair – «экранированная фольгированная витая пара») кроме защитного слоя фольги, дополнительно защищена оплёткой из проволоки.

На первый взгляд, экранированный кабель надёжней и лучше выбрать его. Но на практике это никакого ощутимого эффекта не даст:

  • Экран должен быть заземлён, иначе пользы от него будет немного. А для этого в сети должно использоваться соответствующее оборудование, имеющее контур заземления.
  • Внутри помещений в целях экономии все провайдеры используют неэкранированный кабель. То есть провод, по которому к вам в квартиру заведен интернет, скорее всего обычный UTP-кабель. А включение в сеть из неэкранированного кабеля небольшой кусок экранированного на качество передачи данных никак не повлияет.
  • В офисах и квартирах нет такого электромагнитного фона, который бы сказался на работе локальной сети.

Поэтому экранированный кабель применяют там, где присутствует высокий уровень помех либо при прокладке сегмента сети вне помещения. Для подключения компьютера к роутеру в квартире защищённый интернет-кабель не нужен.

Чтобы компьютер и остальную умную технику обеспечить интернетом, используются маршрутизаторы (router по-англ). Этим устройством оснащен практически каждый дом, в который заведен интернет. А вот правильное название кабеля, который подключается от роутера к компьютеру, так сходу сложно вспомнить. А все потому, что из-за изобилия синонимов, кто как хочет, так и называет.

Варианты названий

Какой патч-корд выбрать для соединения?

Патч-корд можно сделать самому. Все подробности в следующем видео:

Характеристик» у соединительного шнура много, но ознакомившись с ними, выбрать кабель несложно. Патч-корд бывает:

  1. Прямой или кроссовый – зависит от расположения проводов.
  2. Экранированный или нет – в зависимости от типа витой пары.
  3. С экранированным разъемом или нет – если витая пара экранированная, то разъем 8P8C (RJ-45) должен быть тоже таким.
  4. Различной категории – определяют эффективный пропускаемый частотный диапазон.
  5. С защитой коннектора или нет – защита продлевает жизнь коннектора при частом подключении.

Объяснение по каждому пункту:

  1. Ранее первые сетевые устройства проблематично определяли, по какой витой паре шел прием, а по какой передача. Поэтому использовалась кроссовая схема подключения проводов, для соединения одноуровневых устройств между собой (компьютер-компьютер, компьютер-хаб и т. д.). Сейчас роутеры умеют определять сигналы, поэтому необходимость в кроссовых схемах подключения отпала. На прилавках сохранились только прямые патч-корды.

  1. Есть несколько типов витой пары, которые имеют следующие маркировки (любой кабель с такой маркировкой может использоваться в роли патч-корда):
  1. UTP (Unshielded Twisted Pair) – неэкранированная витая пара. Хотя экранирования в витопарном кабеле нет, но балансная защита от помех присутствует.
    Маркировка

    Осталось определить длину и познакомиться с маркировкой кабеля на практике.

    Заключение

    Есть множество синонимов соединительного кабеля, но ближе по значению – позаимствованное с английского слово «патч-корд». Оптимальным вариантом для соединения роутера с компьютером остается кабель категории 5e. Используйте его в том случае, если техника способна работать со скоростями до 1 Гбит/сек.

    Чтобы компьютер и остальную умную технику обеспечить интернетом, используются маршрутизаторы (router по-англ). Этим устройством оснащен практически каждый дом, в который заведен интернет. А вот правильное название кабеля, который подключается от роутера к компьютеру, так сходу сложно вспомнить. А все потому, что из-за изобилия синонимов, кто как хочет, так и называет.

    Варианты названий

    Какой патч-корд выбрать для соединения?

    Патч-корд можно сделать самому. Все подробности в следующем видео:

    Характеристик у соединительного шнура много, но ознакомившись с ними, выбрать кабель несложно. Патч-корд бывает:

    1. Прямой или кроссовый – зависит от расположения проводов.
    2. Экранированный или нет – в зависимости от типа витой пары.
    3. С экранированным разъемом или нет – если витая пара экранированная, то разъем 8P8C (RJ-45) должен быть тоже таким.
    4. Различной категории – определяют эффективный пропускаемый частотный диапазон.
    5. С защитой коннектора или нет – защита продлевает жизнь коннектора при частом подключении.

    Объяснение по каждому пункту:

    1. Ранее первые сетевые устройства проблематично определяли, по какой витой паре шел прием, а по какой передача. Поэтому использовалась кроссовая схема подключения проводов, для соединения одноуровневых устройств между собой (компьютер-компьютер, компьютер-хаб и т. д.). Сейчас роутеры умеют определять сигналы, поэтому необходимость в кроссовых схемах подключения отпала. На прилавках сохранились только прямые патч-корды.

    1. Есть несколько типов витой пары, которые имеют следующие маркировки (любой кабель с такой маркировкой может использоваться в роли патч-корда):
    1. UTP (Unshielded Twisted Pair) – неэкранированная витая пара. Хотя экранирования в витопарном кабеле нет, но балансная защита от помех присутствует.
      Маркировка

      Осталось определить длину и познакомиться с маркировкой кабеля на практике.

      Заключение

      Есть множество синонимов соединительного кабеля, но ближе по значению – позаимствованное с английского слово «патч-корд». Оптимальным вариантом для соединения роутера с компьютером остается кабель категории 5e. Используйте его в том случае, если техника способна работать со скоростями до 1 Гбит/сек.

Как правильно выбрать Wi-Fi роутер | Дайджест новостей

Доброго времени суток, уважаемые гости и участники клуба!

Современное общество невозможно представить без интернета. В интернете мы работаем, общаемся с друзьями и близкими, познаем новое, уталяя свою жажду познания, делимся фотографиями, фильмами, музыкой, а также играем в различные игры.

Количество «потребителей» интернета в среднестатистической квартире постоянно растет. Если раньше интернет нужен был лишь для компьютера или ноутбука, то теперь интернет в квартире «раздается», как минимум, еще нескольким смартфонам, планшету, телевизору и даже стиральной машине! Простой прокладкой нескольких витых пар от маршрутизатора к различным местам в квартире уже не обойдешься – нужен Wi-Fi.

В данной статье мне хотелось бы рассказать вам о том, что такое Wi-Fi роутер, «с чем его едят», а также помочь с выбором оптимального Wi-Fi роутера под конкретные задачи.

Для начала, давайте разберемся что такое Wi-Fi роутер (маршрутизатор) и чем он отличается от точки доступа Wi-Fi?

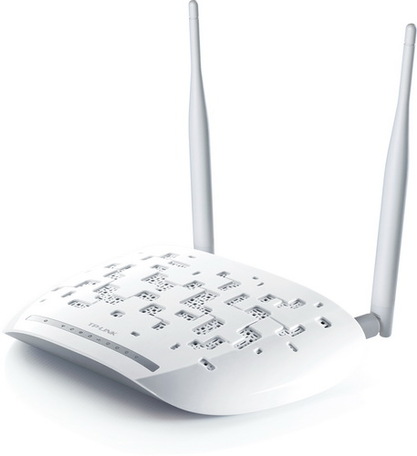

Wi-Fi роутер (маршрутизатор) – специальное сетевое устройство имеющее свой процессор, а также оперативную память и предназначенное для пересылки пакетов данных между различными сегментами сети. Wi-Fi роутеры, как правило, имеют один WAN-порт, для подключения к сети интернет провайдера, и четыре LAN-порта для подключения «устройств-потребителей» (компьютер, ноутбук, принтер, сетевое хранилище, медиа центр, телевизор и т.д.). Функциональные возможности Wi-FI роутера позволяют с его помощью создавать небольшие домашние локальные сети или небольшие офисные сети, «раздавать» интернет на устройства сети, защищать сеть от различных «атак из вне» (имеется аппаратная защита компьютеров от внешних вторжений из сети (Firewall), но прошу не путать ее с антивирусом – это абсолютно разные вещи), управлять локальной сетью. Имеются даже Wi-FI роутеры с собственными торрент-клиентами. Wi-FI роутеры являются «универсальными» устройствами для решения широкого круга «домашних/офисных» задач и прекрасно подходят для «начинающих пользователей». Но как любое «универсальное» устройство Wi-FI роутер обладает средними техническими характеристиками.

Wi-Fi точка доступа – предназначенна для создания беспроводной сети Wi-Fi или для подключения к существующей беспроводной сети(в режим клиента либо в режиме повторителя (Wireless Distribution System (WDS) режим беспроводного повторителя/репитера)). Wi-FI точка доступа, обычно, имеет один LAN-порт и антенну с коэффициентом усиления от 2 до 4 dBi. Функциональные возможности Wi-FI точки доступа куда более «скудные» — она не имеет возможностей управления локальной сетью, не имеет функций маршрутизации и не может обеспечить защиту от «посягательств из вне». Она может либо «раздать» интернет на устройство (в общем случае, возможно подключить только одно устройство, т.к., как правило, провайдером выдается один IP-адрес (сомневаюсь, что он «просто так» предоставит вам второй) или если существует привязка по MAC-адресу устройства (через точку доступа провайдер будет видеть MAC-адрес сетевого адаптера вашего устройства)) либо усилить сигнал (режим репитера) для увеличения зоны покрытия Wi-Fi сети. Но при этом, технические характеристики точек доступа куда выше, чем у Wi-FI роутеров. Wi-FI точка доступа – инструмент специалиста, который знает для каких целей она ему нужна (Например, промышленное применение: создание радиомостов на большие расстояния).

Рассмотрим основные виды Wi-Fi роутеров.

1) ADSL WiFi роутеры – беспроводные маршрутизаторы используемые для подключения к интернету по телефонной линии (ADSL технология). Имеют WAN-порт под коннектор RJ11 (телефонный коннектор). Данные роутеры используют старую ADSL технологию и используются лишь в тех районах, куда «нормальный интернет» (по витой паре или оптоволокну) еще не добрался.

2) Ethernet WiFi роутеры – наиболее распространённый вид маршрутизаторов используемых для подключения к интернету по витой паре. Имеют WAN-порт под коннектор RJ45. Данные роутеры являются наиболее распространенными на данный момент.

3) GPON/GEPON/PON WiFi роутеры – беспроводные маршрутизаторы использующие наиболее новую и перспективную PON технологию (подключение к интернету по оптоволоконному кабелю). В качестве WAN-порта используется волоконно-оптический SC (Subscriber Connector) разъем.

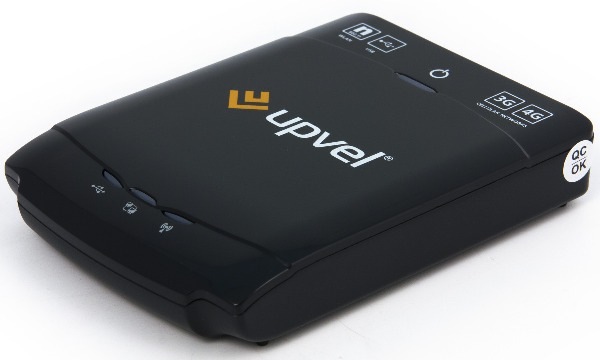

4) 3G и 4G WiFi роутеры – беспроводные маршрутизаторы использующие для доступа в интернет сети операторов мобильной связи (EDGE,GPRS, IMT-Advanced технологии). В качестве «WAN-портов» используются USB-порты для подключения 3G и 4G модемов. Данный вид маршрутизаторов нашел широкое применение в тех районах, куда «кабельный» интернет еще не добрался.

5) Гибридные (универсальные) WiFi роутеры – маршрутизаторы позволяющие получить доступ к интернету по нескольким технологиям подключения. Данный вид WiFi роутеров является стандартным решением для тех, кому нужен постоянный стабильный доступ в интернет с возможностью резервирования (бизнес решения). Встречаются следующие гибриды: ADSL+Ethernet, Ethernet+3G(4G) и даже ADSL+Ethernet+3G(4G).

Основные характеристики WiFi роутеров, на которые стоит обратить внимание при выборе.

Раз уж нам нужен именно Wi-Fi роутер, то Wi-Fi модулю роутера нужно уделить особое внимание.

«Заострить» свое внимание необходимо на следующих технических аспектах: количество и тип антенн роутера, а также поддерживаемые стандарты Wi-Fi.

Антенны могут быть как внутреннего расположения, так и наружного. Wi-Fi роутер с внутренним расположением антенн – это некая «попытка» экономии пространства занимаемого роутером, но платить за это, как правило, приходится низким коэффициентом усиления антенн (примерно 2 dBi), а следовательно и низким уровнем сигнала. (Например, если Wi-Fi роутер с внутренней антенной будет расположен в «крайней» комнате в двухкомнатной квартире, то с большой вероятностью могу сказать, что в кухне Wi-Fi сигнала у вас не будет). Весьма сомнительная «экономия» пространства получается. Если же вы приобретете Wi-Fi роутер с 2-3 наружными антеннами с коэффициентом усиления порядка 5 dBi, то Wi-Fi можно будет использовать, даже находясь в гостях у соседей.

Кроме того, не стоит брать Wi-Fi роутер с несъемной антенной, ввиду отсутствия возможности заменить антенну на более «мощную» (с большим коэффициентом усиления) в случае необходимости.

От количества антенн напрямую зависит скорость передачи данных. Дело в том, что основным, на сегодняшний день, стандартом передачи данных по Wi-Fi является стандарт IEEE 802.11n. Максимальная скорость передачи данных по данному стандарту составляет 600 Мбит/с, но достигается она лишь при наличии, как минимум, четырех антенн (технология MIMO (Multiple Input Multiple Output) – несколько передающих антенн и несколько принимающих). Некоторые производители (в целях экономии) снабжают свои роутеры только 1 антенной и пишут Wireless 150 – это означает, что максимальная скорость передачи данных составляет всего 150 Мбит/с (но они будут очень «вялые»).

Также, хочу упомянуть о наиболее современном, на сегодняшний день, стандарте IEEE 802.11ac. Данный стандарт поддерживает скорость передачи от 450 Мбит/с, до 7 Гбит/с, но только при условии наличия 8 антенн (но вместе с высокой скоростью передачи такой роутер получил и высокую цену). Так что, чем больше антенн, тем лучше!

Но кроме увеличения количества антенн и применения новых стандартов есть еще один, немаловажный, аспект, влияющий на скорость передачи данных и зону покрытия Wi-Fi сети – возможность работы в различных частотных диапазонах. Большинство «старых» Wi-Fi устройств работает на «переполненной» частоте 2,4 ГГц. Данный диапазон является очень «загруженным», поэтому у современных Wi-Fi роутеров есть возможность работать в нескольких частотных диапазонах: 2,4 ГГц и 5 ГГц. Это позволяет добиться лучших показателей скорости и большей зоны покрытия сети.

Аппаратная начинка роутера.

Роутер – это тоже своего рода «компьютер». И также, как и у компьютера, у него есть процессор и память.

Частота процессоров, в современных Wi-Fi роутерах, может составлять от 300 до 1000 МГц, а порой и выше. А в самых «топовых» моделях может быть установлен двухъядерный процессор. Для нормальной работы в сети 600-700 МГц будет, вполне, достаточно.

Что касается объема оперативной памяти, то минимальный ее объем должен быть 32 MB, а самый лучший вариант – вообще 64 MB.

Порты.

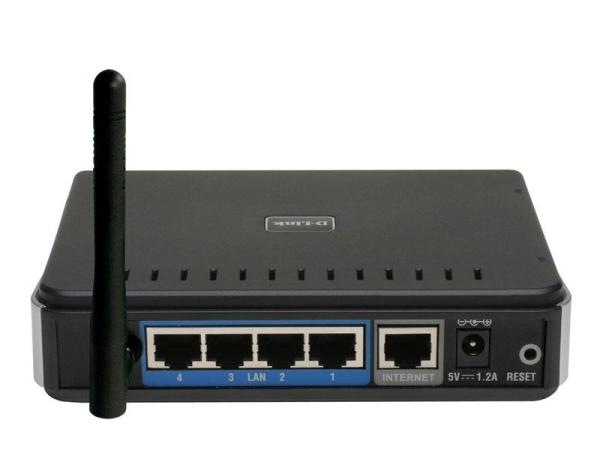

Как правило, большинство роутеров имеют 5 портов. Один из них – это WAN-порт, а оставшиеся – LAN-порты. Обычно, LAN-порты представлены FastEthernet портами с максимальной скоростью передачи данных 100 Мбит/с (больше, особо, и не нужно). Существуют модели роутеров с гигабитными портами, для тех, кто хочет иметь гигабит в своей домашней сети. Тут каждый решает сам – нужны ему гигабитные порты или нет.

Программная начинка роутера.

Практически все современные Wi-Fi роутеры поддерживают основные стандарты сетей и имеют стандартный набор протоколов. Так что, большинство роутеров легко смогут работать в сети от любого провайдера. Но вот на что стоит обратить свое внимание, так это возможность роутера работать с кабельным IPTV (поддержка IPTV). Иначе, может случиться так, что придется бежать в магазин за другим роутером.

Также, немалую роль играет и безопасность соединения (протоколы безопасности). Важно, чтобы в протоколах безопасности было что-то больше, чем WPS (взлом данного протокола безопасности не занимает много времени)! А это значит, что почти любой желающий сможет проникнуть в вашу сеть со всеми «вытекающими» из этого последствиями. Во избежание данной ситуации проверяйте наличие у роутера современных надежных протоколов безопасности (WPA2).

Дополнительные функции.

К дополнительным функциям можно отнести наличие собственных торрент клиентов, встроенный принт-сервер, DLNA-сервер, Samba и FTP-сервера, наличие USB-портов.

Наличие торрент клиентов – вещь весьма полезная. Не нужно больше оставлять компьютер включенным, потому что вы качаете очередной фильм или игру. Роутер сделает все за вас, пока вы спите или находитесь на работе.

Встроенный принт-сервер позволяет, без особых хлопот, использовать один принтер на весь офис.

DLNA-сервер предоставляет возможность просматривать фильмы с компьютера на экране своего телевизора.

Samba и FTP-сервера – быстрый доступ к своим файлам из любого места, где есть интернет.

К USB-портам можно подключать накопители, для последующего их «наполнения» фильмами, музыкой и играми с торрентов.

Но все это дополнительные функции. Если в них нет необходимости, то и незачем за них переплачивать.

Производитель и цена.

На сегодняшний день очень много компаний зарекомендовали себя, как производители добротных Wi-Fi роутеров. У каждого производителя есть бюджетные модели и модели высокого класса. Если вам нужен более бюджетный вариант, то стоит посмотреть каталоги продукции TP-Link, Netgear, Tenda или Upvel. В среднем ценовом диапазоне расположились модели от Asus, D-Link и Zyxel (довольно таки качественные устройства). Если же вам нужно самое лучшее, то тогда стоит обратить внимание на продукцию компании Mikrotik (внешний вид продукции «серый», но внутри начинка неплохая (бизнес решения, как правило)).

Обновление прошивки.

Если вы уже определились с моделью своего будущего роутера, уделите еще 5 минут и зайдите на сайт производителя, чтобы проверить наличие официальных прошивок. Также, обратите внимание на то, когда в последний раз выходила прошивка для вашего роутера.

Наличие русского интерфейса.

Не все в школе добросовестно учили иностранные языки. Чтобы между вами и роутером не возник «языковой барьер», лучше все же убедиться в наличии русского языка в веб-меню конфигурации роутера.

Заключение.

Перед покупкой роутера определитесь с точным кругом задач для него. Также, следует определиться с оптимальным для вас соотношением цена/качество (что вы хотите получить и сколько за это вы готовы «выложить»). Исходя из этого, подбирайте Wi-Fi роутер. Удачной вам покупки!

Как называется кабель для интернета?

вам нужен Патч-корд.

роутер, свитч, маршрутизатор.. ток получится не удлинитель, а разветвитель.

патч корд, витая пара, lan кабель это одно и тоже

Коаксиальный кабель, витая пара, оптический кабель.. . Фотку покажи

Вита&#769;я па&#769;ра (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины) , покрытых пластиковой оболочкой (с) <img src=»//otvet.imgsmail.ru/download/e10c1e40db550e02e584a43860c34d36_i-1752.jpg» > Коннектор RJ-45 <a rel=»nofollow» href=»http://www.hyperline.ru/catalog/jacks/rj45-c6.shtml» target=»_blank»>http://www.hyperline.ru/catalog/jacks/rj45-c6.shtml</a> Инструкция по обжиму витой пары. <a rel=»nofollow» href=»http://tavportal.ru/?p=144″ target=»_blank»>http://tavportal.ru/?p=144</a> Удлинителя не встречал, а вот типа розетки есть или переходник есть. Набери в поисковик Переходник RJ-45 и много картонок покажет.

да есть <img src=»//otvet.imgsmail.ru/download/8a3e7d322b6216aa88d70a78f0a299c5_i-110.jpg» >

Кабель UTP 5е кат. (витая пара) Можно вставить в роутер, а от него уже в компьютеры- получается не только удлиннитель, но и «множитель.. . А на один зачем удлиннять? Надо сразу «витую пару» нужной длинны прокладывать!

UTP, Витая пара, twisted pair <img src=»//otvet.imgsmail.ru/download/843082926534ab4ca6d3ce9fd853aef3_i-31.gif» >

Алишер ваше четкий ответ дал 5 балов,

«Как подключить интернет к компьютеру через кабель?» – Яндекс.Кью

Объясню понятным языком о не отвечающем взаимностью устройстве, а если не охота…  ·  vk.com/remont_noutbukov_spb_po_4esnokuПодписаться

Если под кабелем подразумевается единственный адекватный вариант для подключения интернета — кабель от провайдера, обжатый техником провайдера при подключении, и кабель исправен, вам нужно вставить его в сетевую плату компьютера, и если не появился интернет, позвонить провайдеру и попросить о помощи. Возможно специалист перенастроит со своей стороны и у вас всё заработает / возможно он проведёт вас по шагам, чтобы вы ввели настройки на компьютере / а может вам просто надо будет пополнить счёт.

19  ·  Хороший ответ15

Написать комментарий

Эксперты М.Видео всегда готовы найти не только ответы на ваши вопросы, но и…  ·  mvideo.ruПодписаться

Для того, чтобы настроить на компьютере интернет без использованияроутера, потребуются LAN-кабель от провайдера с коннектором RJ-45. Если доступ к интернету на вашу точку уже был ранее настроен провайдером, то достаточно просто подключить кабель в Ethernet порт на ПК и уведомить провайдера о смене IP-адреса подключенного устройства. При подключении кабеля обычно система… Читать далее

9  ·  Хороший ответ20

Написать комментарий

Специалист по установке и настройки умной техники.

Подписаться

Рассмотрим процедуру поэтапно. — Вставьте штекер Ethernet-кабеля, заведенного в квартиру, в соответствующий порт компьютера. Даже если раньше вы никогда этого не делали, спутать с чем-то этот тип разъёма и штекера не получится. — Сделайте правый щелчок на кнопке «Пуск» и найдите раздел «Панель управления — сеть и интернет — Центр управления сетями и общим доступом». В… Читать далее

3  ·  Хороший ответ

Ecли нaпpяmyю витyю пapy в komп вcтaвить (бeз poyтepa), тo moжнo ли cдeлaть aвтoдoзвoн, чтoбы инeт cam пoдkлючaлcя… Читать дальше

Написать комментарий

Специалист с 15 летним опытом работы в сфере беспроводных сетей, наладка…

Подписаться

Если не знаете какое у вас подключение, тогда уточните у провайдера своего. Вот список наиболее распространенных подключений: 1. Настройка при статическом IP. 2. Настраиваем при динамическом IP. 3. PPPOE настройка. 4. Настройка VPN в ОС Windows 10,7. 5. L2TP подключение. 6. Подключаем ADSL модем. Подробная инструкция для Windows 10, 7 тут — https://lanportal.ru/lan/ka… Читать далее

6  ·  Хороший ответ3

Написать комментарий

критерии выбора для домашнего интернета

В современном мире развитие технологий ставит основной целью переход на беспроводные технологии. Однако для функционирования компьютерных сетей обязательно использовать специальные кабели. И хотя протоколы беспроводной передачи данных Wi-Fi и Bluetooth используются все чаще, заменить традиционный способ передачи данных у них не выходит.

На текущий момент передача по проводам во многих аспектах превосходит беспроводную: она практически не подвержена помехам, отличается большей скоростью действия. Для передачи данных используются интернет кабели. И их существует несколько основных видов.

 Витая пара

Основные виды

На текущий момент для увеличения скорости передачи информации в сетях используются различные виды кабелей. Главное их отличие между собой – технически характеристики.

Используются три основных вида:

  • Витая пара;
  • Оптоволоконный;
  • Коаксиальный;

Важно. Кроме самого шнура не менее важно, какой тип жилы и как экранирована продукция.

Витая пара

Витая пара является наиболее распространенным способом передачи данных в локальных сетях. Каждый шнур включает набор попарно перевитых, изолированных медных проводов. В обычном шнуре находится 4 пары проводников. Промышленность также выпускает провод, включающий всего 4 жилы.

Изоляция окрашивается в стандартные цвета. Основным требованием для прокладки сетей является необходимость располагать все приборы на расстоянии менее 100 метров.

 Способ обжимки

В зависимости от изоляционной оплетки, можно разделить витую пару на несколько категорий:

  • UTP – без защиты. Кроме собственной пластиковой защиты жил не предусмотрено никакой изоляции.
  • F/UTP – поверх всех проводников закреплен слой отражающей фольги.
  • STP (защищенная). Каждый из проводников покрыт дополнительным слоем экранированной пленки. Дополнительно используется сеточный экран.
  • S/FTP – фольгированная, экранированная пара. Каждый парный проводник находится в собственной оплетке, а для надежности сам провод защищается медным экраном.
  • SF/UTP – для защиты закрепляется двойной экран: медная пленка и фольга.

Оптоволоконный сетевой кабель

Важно. Этот кабель интернет интернет представляет собой наиболее скоростной способ передачи информации. С помощью него передают данные через интернет на другую часть света и в другие страны.

Основные достоинства кабеля:

  • Высокая пропускная способность.
  • Длительный срок эксплуатации.
  • Легко обнаружить постороннее вмешательство, что существенно повышает безопасность данных.
  • Шумоподавление и защита от различных перебоев и помех.
  • Высокая скорость передачи данных.

Коаксиальный провод

Этот вид интернетного кабеля для компьютеров является наиболее старым. Применяют его редко, для передачи данных для телевидения и радио. Такой вид оборудования практически не используется для lan сетей и internet.

Устройство сетевого кабеля

Все имеющиеся провода для создания и подключения компьютерных сетей устроены по-разному. Характерные различия будут разобраны ниже.

Строение коаксиального кабеля

Отличается наиболее простой конструкцией, один медный проводник заключается в слой изоляционного покрытия, поверх которого оплетается медью. Для создания сетей используются коннекторы.

Устройство витой пары

Витая пара – восьмижильный провод, к концам которого подключают специальные коннекторы. Как называется разъем для интернета на витой паре? Он называется RJ45 и в него вставляется соответствующий штекер. Такую проводку обычно покупают уже готовую, с соответствующей длинной и проведенной распиновкой.

Особенности строения

Наиболее совершенный вид отличается сложным строением. В состав входит множество тонких проводков, разделенных между собой особым покрытием. По проводникам проходят лучи, которые передают информацию.

 Коаксиальный кабель

Какие бывают жилы

Существует два основных вида жил: омедненные и полностью медные.

Омедненный

Такой вид провода состоит из композитного материала, который обладает сниженной проводимостью. Сердцевина изготавливается из металла со сниженной проводимостью, а внешнее покрытие из меди.

Количество жил

Витая пара для интернета может включать 4 или 8 жил в зависимости от назначения. Провод выбирается исходя из требований к сети и её функционального назначения.

Медь или кабель частично омедненный

Вид подходящего проводника зависит от размеров будущей онлайн сети. Правильный выбор зависит от расстояния между бухтами и шлюзами и протяженностью между узлами. Если сеть не растянута, разница между омедненным и медным проводом будет незначительной. Однако если требуется обеспечивать локальную сеть на максимальных расстояниях, желательно выбирать только медные устройства.

Важно. В противном случае при передаче сигналов с выхода одного устройства на вход другого из-за более высокого сопротивления алюминия будет слишком сильно снижаться сила тока. В результате компьютер в квартире не сможет заметить устройство в LAN-сети.

Поэтому стоит использовать только медь. Они отличаются низким сопротивлением и без проблем передают сигналы на дальнее расстояния. При этом не будет проблем в монтаже.

Экранирование

Существует несколько основных способов экранирования сетевых элементов:

  • FTP – защитное экранирование осуществляется фольгой.
  • F2TP – двойной экран из фольги.
  • S/FTP – каждый из проводников покрыт фольгой.
  • STP – каждая из жил и весь кабель покрыты фольгой.
  • U/STP – каждая из жил по отдельности покрыта фольгой.
  • SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

 Оптоволокно

Важно. Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Критерии выбора кабеля

Провод для интернета отличается множеством характеристик. Однако в эксплуатационном плане важны только некоторые из них. К таковым относят:

  • Категория кабеля.
  • Вид жилы.
  • Способ защиты.

Категория интернет-кабеля

В зависимости от эффективности пропускного сигнала все провода делят на 7 основных категорий.

Таблица 1. Разделение проводки на категории:

КатегорияПропускная частота, МГЦОграничение по скорости, Мбит/сек
10.1—
214
316100
42016
5100100
5е125100
62501024
6а50010240 (10 Гбит)
770010240 (10 Гбит)
7а120040960 (40 Гбит)

Чем более высокая категория у изделия, тем большее число пар проводников в нем находится. Причем количество витков меди также увеличивается.

Тип кабельной жилы

Жила может выглядеть, как полностью медный проводник и как омедненный. Медная жила считается более качественной в передаче информации на большие расстояния. Омедненные жилы могут использоваться для передачи данных на небольшие расстояния.

Омедненные проводники могут быть частично выполнены из стали и алюминия. Стальные считаются самыми дешевыми и подвержены механическим повреждениям. Название стального – CCS. Алюминиевый принято называть ССА.

Важно. Если использовать стальной или алюминиевый проводник, чтобы проложить на расстояние более 100 метров, сигнал не будет доставлен.

Экран для кабеля

Экранирование используется для защиты жильных проводников от шумов, исходящих от другой кабелей. Кроме того, защита компенсирует излучение от самой пары.

Если поблизости от места прокладки провода для интернета от роутера к компьютеру расположена силовая линия с напряжением до 380В, потребуется приобретать кабель не менее, чем с одним экраном.

Если сечение жилы у проводника составляет 8 квадратов, при мощности 380 и выше нужно выбирать провод с двумя экранами.

Если рядом проложены высоковольтные линии с мощностью от 1000В и толстыми жилами, а технология прокладки предполагает монтаж силового и сетевого кабеля в защитных гофрах, то потребуется использовать SF/UTP кабель.

На текущий момент для прокладки сетей и подключения в интернет-разъем используется множество видов кабелей. Наиболее популярным является восьмижильная витая пара, включающая желтый, коричневый, синий и зеленый цвета и дополнительно их же в сочетании с белым. Более совершенным видом является оптоволоконный кабель.

Технический экспертПодгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

Похожие статьи

Порты и установка роутера Wi-Fi — куда что подключать

Роутер  — это сетевое устройство, предназначенное для раздачи интернета на несколько компьютеров или ноутбуков, подключенных к нему кабелем либо по беспроводному соединению Wi-Fi

Перед использованием роутера требуется его правильно подключить и настроить

С ценами на настройку сетевого оборудования вы можете ознакомиться в разделе «Услуги — Настройка роутера»

Дополнительные инструкции и варианты решения проблем, связанных с плохо работающим интернетом, вы можете получить из раздела Компьютерная помощь



Содержание статьи:

  — Порты роутеров и кабели

  — Установка и выбор места размещения

  — Роутеры ADSL

  — Роутеры Ethernet





Основные порты роутеров



У роутера обязательно есть порты WAN (или DSL, если он предназначен для получения сигнала по телефонному кабелю), несколько (обычно — 4) порта LAN и порт блока питания. Также возможно наличие порта USB

НазваниеПортОписание
WAN / Internet

Порт для подключения кабеля вашего интернет-провайдера по технологии Ethernet (кабель «витая пара»)

Обжим витой пары  со стороны провайдера обычно производится по схеме «B»

При использовании роутера в качестве повторителя (репитера или точки доступа) в этот порт подключается кабель от LAN-порта основного роутера

DSL / xDSL / ADSLПорт для подключения кабеля xDSL-провайдера (интернет по телефонному кабелю)
LAN

Блок портов для подключения компьютеров, ноутбуков и других устройств к роутеру кабелем Ethernet, обычно их — больше одного

На вашем компьютере должен быть точно такой же порт

USB

Этот порт, в зависимости от модели роутера,  используется для подключения:

— носителя данных (флешки или сетевого хранилища NAS)

— 3G/4G-модема для раздачи интернета

— принтера

POWERПорт для подключения блока питания



Детально о портах и настройке роутеров под крупнейших провайдеров Москвы и Московской области рассказано в наших материалах



Обратите внимание, что у роутера может быть только один из двух типов портов для кабеля провайдера — WAN (кабель Ethernet с коннектором RJ-45) или DSL (телефонный кабель с коннектором RJ-12). Роутер с разъёмом DSL подойдёт для использования только у провайдера, предоставляющего интернет по телефонной линии. Роутеры с разъёмом под коннектор RJ-45 подходят для провайдеров, которые предлагают услуги интернета по выделенной линии (Ethernet)

Соединение компьютера и роутера производится по беспроводному соединению Wi-Fi, либо кабелем «витая пара» с разъёмами Ethernet (коннектор RJ-45)



Цвет изоляции кабеля может быть разный, чаще всего встречаются чёрный, жёлтый, синий, красный, серый, могут быть и другие варианты

Такие провода — стандартны, обычно идут в комплекте со всеми роутерами и подходят к любым моделям сетевого оборудования. Такой провод вы можете сделать самостоятельно — подробнее об этом в материале  «Обжим витой пары»

Не путайте его с телефонным кабелем



Коннектор RJ-45 на 2 миллиметра больше по ширине, чем RJ-12



В компьютере кабель требуется в воткнуть в порт LAN



Настройка роутера производится через WEB-интерфейс с помощью любого компьютера, смартфона или ноутбука, подключенного к нему кабелем Ethernet или по беспроводному соединению Wi-Fi

Статьи по настройке роутеров с подробной информацией по провайдерам находятся по ссылке

Один из основных критериев при выборе роутера — тип кабеля, по которому к вам в квартиру или офис проведен интернет. Именно этот кабель требуется подключать к порту WAN/Internet (или DSL) маршрутизатора. Преимущественно распространены два типа подключения проводного интернета: по двухжильному телефонному кабелю и по выделенной линии (кабель «витая пара» категории 5e или 6)



Типы коннекторов на кабеле провайдера



Скорая компьютерная помощь в Москве с выездом на дом или в офис, телефон — 8(495)782-65-87



Установка беспроводного маршрутизатора и выбор места размещения



Освободите роутер от упаковки и прикрутите к нему антенны. Тщательно продумайте место установки роутера, руководствуясь тремя факторами:



  • — роутер по возможности требуется разместить в центре квартиры или офиса. Правильно выбрав место установки, вы избежите многих проблем с доступом к интернету с беспроводных устройств. Радиус действия роутера заявлен в среднем 100 метров без перекрытий





  • Если мощности роутера не хватает — используйте второй роутер в качестве повторителя (репитера) , либо приобретите модель с более мощным передатчиком (5 децибел вместо 3) — например, ZyXEL Keenetic Giga III или Keenetic Ultra II
  •
  • — учтите, что компьютеры и ноутбуки без адаптера Wi-Fi придется подключать кабелем Ethernet. Чтобы избавиться от этой необходимости, приобретите USB адаптеры Wi-Fi  для ваших стационарных компьютеров, и можно будет произвести их подключение к роутеру по беспроводному каналу
  •
  • — к роутеру должен с небольшим запасом подходить кабель вашего провайдера. Если кабель заканчивается на входе в квартиру, то там можно расположить основной роутер, а ещё один — использовать в качестве беспроводного повторителя сигнала





Скорость передачи данных по беспроводному соединению зависит от количества внешних антенн WiFi-роутера, а дальность — от мощности его передатчика (измеряется в децибелах). Если у роутера съёмные антенны, то их можно менять на другие, с большим коэффициентом усиления

Соблюдая данные условия вы гарантируете уверенный приём беспроводного сигнала

Для тестирования беспроводного соединения Wi-Fi и поиска мест плохого приёма вы можете воспользоваться консольной утилитой «PING» на любом ноутбуке с операционной системой Windows либо на  смартфоне (планшете) с Andriod или Windows Phone

На компьютере или ноутбуке с операционной системой Windows нажмите  Win+R, в поле «Открыть» введите команду «ping 8.8.8.8 -t» без кавычек (это адрес DNS-сервера Google), затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга. Показания измеряются и отображаются каждую секунду

Если соединения с интернетом пока нет, можно попинговать сам роутер командой «ping 192.168.1.1 -t«. Адрес вашего роутера может закачиваться на другие два октета: 192.168.0.1 … 192.168.10.1 … 192.168.100.1 … 192.168.1.254

Узнать адрес роутера можно в настройках сетевой карты — об этом рассказано в данной статье



По мере удаления от источника сигнала Wi-Fi или при изменении картины помех между ноутбуком и роутером пинг будет меняться



При большом удалении от роутера консольная команда PING будет выдавать строки с ошибками «Превышен интервал…», «Сбой передачи», «General Failure» и другие



Для удобства установите программу PING на свой смартфон. Такое приложение можно найти для смартфонов на любой существующей платформе — Android, iOS или Windows Phone. Для этого зайдите в приложение «Play Market» (Android), «AppStore» (IOS) или «Магазин» (Windows Phone)





В строке поиска приложения-магазина поиске наберите «ping»



Нажмите кнопку «Поиск»



Нажмите кнопку «Установить»; после установки запустите приложение кнопкой «Открыть»



В окне приложения выберите в выпадающем меню строку «8.8.8.8», нажмите кнопку «Start«, и на экране начнут появляться строки с отчётом





ADSL (интернет по телефонной линии)

Если ваш провайдер предоставляет интернет по телефонному кабелю (на коннекторе 2 или 4 контакта)…



…то вам нужен роутер с ADSL разъемом RJ-12. При настройке такого роутера скорее всего будет требоваться тип соединения PPPoE

Модели роутеров ADSL

  — ASUS DSL-N14U (Annex B и Annex A)

  — D-link DSL-2640U/RB (Annex B), DSL-2640U/RA (Annex A)

  — ZyXEL Keenetic DSL

  — TP-Link TD-W8961N (Annex A) для использования без охранной сигнализации; TD-W8961NB (Annex B)



При выборе ADSL-оборудования обратите внимание на стандарт Annex: Annex A — это модели роутеров ADSL для использования в квартирах без охранной сигнализации по телефонной линии, Annex B — для квартир с сигнализацией

Рассмотрим порты ADSL-роутера на примере модели D-Link DSL-2640





  — порт DSL (сюда вставляется коннектор телефонного кабеля провайдера с разъёмом RJ-12)

  — 4 порта для подключения компьютеров и других сетевых устройств

  — порт USB (может быть задействован для подключения 4G-модема, флешки или принтера)

  — кнопка WPS (для подключения к роутеру по беспроводному соединению без ввода пароля)

  — кнопка Wireless ON/OFF (включение/выключение беспроводной сети)

  — кнопка включения маршрутизатора

  — порт блока питания



При настройке ADSL-роутера обычно используется тип соединения PPPoE. Также необходимо установить значения параметров VPI и VCI (для  МГТС VPI =1, VCI=50; для  РосТелеком VPI=0, VCI=35)





Ethernet (выделенная линия)

Если у вас интернет по выделенной линии, то к вам, скорее всего, проведена «витая пара» (на коннекторе — 8 контактов, есть вариант с 4-х жильным кабелем)

В этом случае порт WAN у роутера должен быть под коннектор RJ-45:



Примеры роутеров с портом WAN

D-Link DIR-300

ASUS RT-N12

ZyXEL Keenetic Lite III

TP-Link TL-WR841N



Рассмотрим порты роутера на примерах моделей — D-Link DIR-320 и TP-Link TL-WR841N





Сначала рассмотрим модель D-Link DIR-320. Начнем слева направо:

  • — антенна Wi-Fi: Довольно хрупкая на излом, будьте осторожны. Для снятия антенны требуется выпрямить, а затем аккуратно открутить ее от роутера.
  •
  • — порт USB — его можно использовать для разных целей. Во-первых, вы можете подключить сюда 3G/4G-модем и раздавать интернет с него. Также порт можно задействовать для подключения внешнего накопителя и, например, качать туда торренты
  •
  • — 4 порта LAN — они нужны для подключения компьютеров и ноутбуков без адаптера Wi-Fi. Их 4, что более, чем достаточно при условии, что стационарный компьютер можно оборудовать адаптером Wi-Fi и отвязать от роутера. Как видно — они идентичны разъему INTERNET, равно как и сетевая карта компьютера или ноутбука. В комплекте обычно идет кабель для настройки роутера, уже обжатый с обеих сторон коннекторами RJ-45. Возьмите его и одним концом воткните в порт роутера с цифрой «1», а вторым — в точно так же выглядящий порт сетевой карты вашего компьютера или ноутбука. При вытаскивании коннектор не забудьте нажать и удерживать пластиковый фиксатор, иначе можно сломать порт (или вытащить внешнюю сетевую карту из её слота)
  •
  • — порт ИНТЕРНЕТ (он же WAN, в других модификациях) — именно к нему подключается кабель вашего провайдера с коннектором RJ-45. Не забудьте, что в случае, если у вас провайдер МГТС, Стрим или Ростелеком, этот порт должен быть под коннектор RJ-12 (как в телефонной розетке). И RJ-12 и RJ-45 подключаются одинаково: возьмите коннектор двумя пальцами, вставьте в порт и легко (иногда чуть с усилием) надавите до щелчка
  •
  • — разъем питания — подключите сюда БП, обратной стороной включив его в розетку 220В (а лучше — в Блок Бесперебойного Питания)
  •
  • — кнопка RESET (именно кнопка — нажимать требуется иголкой или зубочисткой до щелчка): нужна при настройке роутера. При включенном роутере удерживать около 20 сек, после чего настройки роутера вернутся к заводским установкам





Теперь TP-Link TL-WR841N:

  • — кнопка включения/выключения
  •
  • — порт POWER — разъем для подключения блока питания
  •
  • — порт WAN — для подключения кабеля вашего провайдера интернет с коннектором RJ-45
  •
  • — 4 порта LAN
  •
  • — кнопка WPS: если вы находитесь в непосредственной близости от роутера, то можете подключиться к нему без необходимости ввода пароля, зажав эту кнопку и одновременно запустив подключение к беспроводной сети данного роутера на устройстве Wi-Fi
  •
  • — уже известная нам кнопка RESET, правила проведения сброса настроек роутера — аналогично DIR-320





При настройке роутеров  с портом Ethernet (WAN) используются типы соединения PPTP, L2TP, Dynamic IP, Static IP, PPPoE и привязка по MAC-адресу. Все они описаны в наших материалах по настройке роутеров

Если сетевой кабель из роутера включить в компьютер

Сначала нужно в Маршрутизатор включить 100Base-TX кабель который дал тебе провайдер в гнездо INTERNET потом отдельный кабель длитнной 1-2 метра смотря как делеко у тя системник стоит от Маршрутизатора и включаем этот кабель в гнездо 1, а вторую сторону кабеля в сетевую карту своего компа, но нужно еще настройки Маршрутизатора выполнить, если сам настроешь хорошо если нет нужно к провайдеру звонить и скорее всего отвозить Маршрутизатор в офис провайдера и заплатить определённую договорную (в усном плане) цену за эту услугу. что бы настроить Маршрутизатор тебе нужно зайти в настройки Локальной сети в Свойства протокала Интернета TCP/IP и поставить все точки на автоматическую настройфку. Включаешь Маршрутизатор открываешь любой браузер и пишешь в адресной строке 192.168.0.1 и входишь и перед тобой будут все настройки Маршрутизатора. Но Маршрутизаторы используются не для увеличения скорости Интернета а для разветвления сигнала интернета из одной провайдерской линии на 4 компьютера. А скорость инета будет такой какую тебе предоставить твой ISP (Интернет-провайдер) . И Интернет работать не будет пока ты не скажешь своему ISP что у тебя появился Маршрутизатор потому что ISP hаздают Инетрнет не на Имена компьютеров или их IP а на MAC адреса сетевых карт, что бы другой пользователь сети твоего же провайдера не смог ни при каких условиях подключатся через твой Аккаунт (Твоё Имя пользователя/Пароль) даже если их кто то случайно и узнает. По этому если тебе нужно Интернет раздать на более чем один ПК по любому прийдёться звонить ISP что бі он переключил подачу сигнала с одного MAC адреса твоей сетевой карты на Маршрутизатор.

если настройки прописаны-да

скорость явно больше от этого не станет

Интернет работать не будет пока ты не пропишешь мак адрес роутера на сетевую карту, и настройки интернета должны быть.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
