Как найти короткое замыкание мультиметром?

Многие люди считают, что свет в их доме будет всегда. А что делать, если его вдруг не станет? Как найти короткое замыкание? Происходит оно в том случае, когда внешнее сопротивление цепи уменьшается до низкой отметки из-за нарушения изоляционного покрытия токопроводящих частей оборудования либо электропроводки. Причиной этому может послужить влага, механические повреждения или износ изоляции. Для обнаружения КЗ используют специальный прибор – мультиметр.

Содержание:

1. Что такое короткое замыкание? Его последствия.
2. Как визуально обнаружить источник КЗ?
3. Как определить короткое замыкание мультиметром?

Что такое короткое замыкание. Его последствия

Происходит КЗ в розетках, вилках, распределительных коробках и в прочих местах, где присутствует соединение проводов. Причина всему – некачественный контакт. Он приводит к увеличению нагрузки и — как следствие – к нагреву. Чаще всего результатом становится перегорание изоляции, вследствие чего питающие провода замыкаются между собой.

Короткое замыкание очень опасно для человека и в большинстве случаев является причиной возгорания. В связи с этим определить его местоположение необходимо достаточно оперативно.

Для того чтобы предотвратить короткое замыкание, необходимо периодически проводить испытание силовых кабельных линий напряжением, что позволит избежать тяжёлых последствий.

Как визуально обнаружить источник КЗ?

Если в доме внезапно погас свет и присутствует характерный запах плавленой изоляции, первое, что необходимо сделать, – это сразу обесточить объект. После этого просмотреть все розетки и соединительные контакты. Если последние были нарушены, то такая изоляция будет иметь коричневый или чёрный оттенок. А когда вы подсоедините нагрузку, то в этом месте будет идти нагрев провода. Данную неисправность необходимо устранить сразу же, пока не случилось что-то непоправимое (например, пожар).

Как определить короткое замыкание мультиметром?

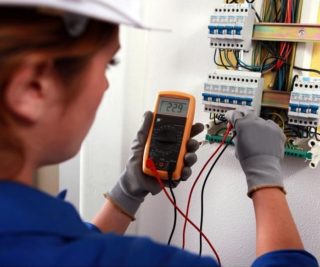

Для того чтобы определить неисправность в электрической цепи, в том числе и источник КЗ, вам понадобится специальный прибор – мультиметр. С его помощью необходимо проверить сопротивление цепи, выставив на нём соответствующий режим. Но помните:  это не измерение величины тока либо напряжения, поэтому все работы стоит производить при отключённом питании!

Если проверяемый участок цепи не повреждён, то прибор подаёт звуковой сигнал и выводит величину замеренного сопротивления. В противном случае (если значение слишком большое либо высвечивается цифра «1») необходимо:

• отключить питание;
• отсоединить поочерёдно все провода в распределительной коробке;
• выключить всё из розеток и выкрутить лампы;
• прозвонить каждую цепь в отдельности;
• после определения цепи с коротким замыканием, необходимо определить причину. Для этого нужно поочерёдно прозвонить все оставшиеся провода.

Перед каждым измерением необходимо проверить работоспособность мультиметра, закоротив его щупы между собой.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения испытаний силовых кабельных линий, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать испытания силовых кабельных линий ] или задать вопрос, звоните по телефону: +7 (495) 181-50-34.

Как найти короткое замыкание в проводке дома и квартиры

Наверняка в новостях Вы не раз слышали о том, что причиной пожара в какой-либо квартире стало возникновение тока КЗ, который и повлек за собой неблагоприятные последствия. Дело в том, что короткое замыкание в электропроводке довольно опасно и происходит совсем неожиданно, если Вы вовремя не проверили всю сеть в доме и не устранили вероятную причину возникновения. Далее мы подробно рассмотрим, как найти короткое замыкание проводке квартиры либо дома и устранить его своими силами.

Причины возникновения

Короткое замыкание в электросети возникает при резком возрастании силы тока, который в свою очередь увеличивается при снижении сопротивления проводки. В итоге повышенный ток создает критические значения температуры, результатом чего станет возгорание всех легковоспламеняемых материалов, в том числе и изоляции жил.

Причины, по которым возникает ток КЗ это прежде всего:

• Старение сети. Изолирующий слой со временем изнашивается и образуются разрывы в местах перегиба, где и оголяется контакт.
• Затопление соседями в результате чего влага ухудшает липкую сторону изоленты, которая защищает скрутку.
• Механическое повреждение изоляции жил. К примеру, если вбить гвоздь прямо в место залегания кабеля. Именно поэтому рекомендуется изначально найти провод в стене, а потом уже переходить к строительным работам.
• Негативное действие крыс, которые жертвуют своей жизнью и просто перегрызают кабель. В этом случае избежать опасности можно применяя меры по защите проводки от грызунов.
• Длительная перегрузка сети, что приводит к расплавлению изоляционного слоя.
• Выход из строя электроприбора, который в свою очередь и «коротит» электрическую цепь.

Проще говоря, если две оголенных жилы разных полюсов соприкоснуться (фаза и ноль), возникнет резкое возрастание температуры и дальнейшие неблагоприятные последствия короткого замыкания, о которых мы и поговорим далее.

Возможные последствия

Тут все очевидно и Вы наверняка знаете, чем грозит возникновение короткого замыкания в электрической цепи.

Среди основных последствий необходимо выделить:

• расплавление жил, которые при взрыве могут брызгами навредить и здоровью человека в том числе;
• воспламенение изолирующего слоя, следствием чего может стать пожар;
• выход из строя электроприборов (возможно безвозвратный).

Методы поиска

Заранее определить, где может возникнуть ток КЗ очень сложно, да и никому нет дела до такого мероприятия. Чаще всего приходят к поиску после того, как выбьет автоматический выключатель.

Найти короткое замыкание в проводке дома можно следующим образом:

Визуальный осмотр

. Если изоляция в определенном месте повреждена и две оголенных жилы соприкасаются, причина находится именно здесь. Чаще всего повреждения обнаруживаются в распределительных коробках, розетках и выключателях в местах соединения проводов. Увидели подгорелую оболочку – вероятнее всего это и есть место неисправности.

Используя мегаомметр (либо мультиметр) необходимо проверить сопротивление цепи. Подключаетесь одним проводом тестера к фазе, другим к нулю (потом к заземлению). Если на табло ноль, значит проводка в норме, если есть какое либо значение, контакты соприкасаются. О том, как правильно пользоваться мультиметром, мы рассказали в соответствующей статье!

Обращаем Ваше внимание на то, что найти короткое замыкание мультиметром не всегда возможно, что связано с его малым напряжением. Как правило, данный вид тестера используется на участке цепи не более 3 метров.

Если виновником ситуации является сам электроприбор, а не сеть, его можно быстро вычислить. При возникновении короткого замыкания в скрытой проводке автоматический выключатель сразу же выбивает. Сначала выключаете всю технику с розеток, потом включаете автомат и поочередно подсоединяете каждый прибор.

Методом исключения нужно найти вышедший из строя участок проводки и отремонтировать его.

Кстати, существует народный метод поиска короткого замыкания на линии – по звуку. Суть заключается в том, что в месте, где контакты коротят будет слышно потрескивание. Схожий способ – определить по запаху горелой пластмассы проблемную зону в квартире либо доме.

Опираться на дедовские способы мы не рекомендуем и советуем отдавать предпочтение тестерам, которые помогут точно найти место неисправности даже в стене.

Также рекомендуем просмотреть видео инструкцию, на которой продемонстрирован метод поиска с помощью радиоприемника:

Как найти КЗ в электропроводке

Способы устранения и профилактика

Сначала рассмотрим, как исправить короткое замыкание в сети:

1. Поврежденный участок нужно удалить и заново соединить контакты, тщательно заизолировав место скрепления.
2. Если розетка или выключатель подгорели, не нужно пробовать их восстанавливать. Дешевле и безопаснее будет купить новое изделие и установить.
3. Старую электропроводку нужно полностью заменить, т.к. даже если Вы решите проблему один раз, через время она может возникнуть в другом месте.
4. Если причина в бытовой технике отремонтируйте своими руками поломку.

Что касается мер предотвращения, Вы должны осуществлять следующие действия:

1. Если розетка начала искрить, отремонтируйте ее либо замените на новую, т.к. часто именно это изделие замыкает.
2. Обязательно делайте ревизию сети освещения и силовой группы проводов раз в несколько месяцев, т.к. КЗ может возникнуть не сразу, а со временем. Начало процесса можно обнаружить по цвету корпуса приборов – он пожелтеет и подплавится если короткое замыкание протекает по линии.
3. Обязательно установите автоматический выключатель и устройство защитного отключения. Данные приборы эффективно справляются с такими проблемами, как КЗ и предотвращают плачевные последствия.
4. При монтаже электропроводки правильно рассчитывайте сечение кабеля, чтобы не возникало перегрузок от мощных приборов.
5. Все группы кабелей не нужно тесно складывать рядом друг с другом при монтажных работах, чтобы не повредить защитные оболочки.
6. Перед сверлением стены проверьте ее самодельным металлоискателем, чтобы случайно не наткнуться на кабель под штукатуркой.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Поиск КЗ прибором

Вот и вся информация о том, как найти короткое замыкание в проводке дома и исправить его без вызова специалиста. Надеемся, что данная инструкция была для Вас полезной и помогла при решении проблемы. Также рекомендуем узнать о том, как сделать заземление в доме!

Как найти короткое замыкание в электропроводке дома и квартиры?

Нередко виновниками аварий в электросетях становятся короткие замыкания. Они же часто являются источником возникновения пожара, причиной выхода из строя электроприборов и отдельных участков сетей. Эффективной мерой в борьбе с последствиями замыканий является применение плавких предохранителей или использование современных автоматов защиты, которые отсекают от питания неисправные участки цепей. Но тогда возникает проблема: как найти короткое замыкание на обесточенном проводе или приборе. Поиск неисправности всегда труднее, чем устранение дефекта, поэтому о некоторых простых способах обнаружения КЗ пойдёт речь в данной статье.

Причины возникновения КЗ

Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».

Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.

На рисунке 1 показана схема короткого замыкания фазных проводников.

Рис.1. Короткое замыкание фаз

Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.

Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.

Довольно часто короткие замыкания вызывает:

1. Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
2. В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
3. Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
4. Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
5. Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.
6. Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.

Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.

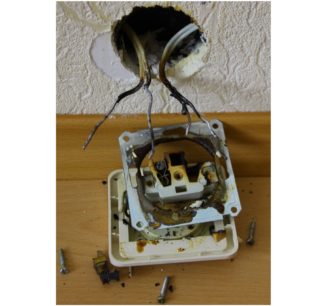

Рис. 2. КЗ, вызванное неисправностью розетки

До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.

Способы поиска короткого замыкания

Если неприятность всё-таки случилась в квартире, где установлены стандартные предохранители или автоматические выключатели, то вы, в худшем случае, отделаетесь лёгким испугом. Вам также придётся пережить временные неудобства, связанные с отсутствием электричества.

Ваши действия: вызывайте электрика либо пытайтесь устранить короткое замыкание самостоятельно.

Алгоритм поиска места КЗ.

Первым делом обесточьте электрическую цепь, удалив предохранители или выключив все не сработавшие автоматы. Потом отключите от питания все электрические приборы и займитесь поиском неисправности.

Визуальный осмотр

В результате короткого замыкания выделяется значительное количество тепла, прежде всего, сильно нагревается точка контакта проводов. Это вызывает процесс возгорания проводки, с выделением запаха и большого количества нагара. Именно по этим признакам можно определить где произошло короткое замыкание или локализовать место поиска.

Если розетки целые, без признаков горения, перейдите к вскрытию распределительных коробок. Вскрывая их по очереди, можно обнаружить возгорание изоляции или даже найти причину этой неприятности.

Пример, демонстрирующий видимые последствия КЗ показан на рис. 3.

Рсунок 3. КЗ электроприборов в шкафу

В случае, когда визуальный осмотр не дал результатов – замените неисправный предохранитель и вверните пробки, либо включите автоматы. Они могли сработать от чрезмерной нагрузки сети или от КЗ в одном из электроприборов. Если это так, то такими действиями вы восстановите электропитание сети. Признаком работоспособности может служить то, что автоматы не срабатывают, а предохранители не перегорают.

Для убеждения включите освещение. По очереди включайте все электроприборы и наблюдайте за светом лампочек. Если при включении очередного потребителя тока свет погаснет – ищите причину КЗ в нём.

Применение мегаомметра или мультиметра

Короткое замыкание может произойти на участке скрытой электропроводки. Это худший из возможных вариантов. Поиск КЗ в стене и способ его устранения очень затруднён. Он требует определённых навыков и наличия оборудования, например мегаомметра или мультиметра. Если вы умеете пользоваться мультиметром, то попытайтесь с его помощью определить неисправную цепь. Облегчить задачу поиска вам наличие схемы проводки.

Проделайте следующие шаги:

1. При отключённых электроприборах (обязательно на обесточенной сети) замеряйте сопротивления цепи на отельных её участках. По возможности используйте электрическую схему электроснабжения вашего дома. На исправных участках прибор будет показывать бесконечно большое сопротивление. А на участке, где есть короткое замыкание, сопротивление должно равняться нулю. Однако прибор мультиметр может показать и большую величину сопротивления, особенно если до места КЗ большое расстояние. Для такого случая лучше использовать мегаомметр (при наличии).
2. При отсутствии упомянутых приборов используйте контрольную лампу с автономным источником тока. Оборудуйте для этого щупами карманный фонарик (лампочка должна загораться от прикосновения штырьков между собой). Замыкая поочерёдно соответствующие жилы проводки на скрутках распределительных коробок, вы, по загоранию лампочки, точно определите, на каком участке сети со скрытой проводкой есть короткое замыкание.
3. Устраните повреждённый провод. Проведение точечного ремонта электропроводки не имеет смысла. Во-первых, скрытая проводка находится под штукатуркой или другой облицовкой, а это дополнительные расходы на заделывание стены. Во-вторых – лучше заменить весь (по возможности) повреждённый провод, так как не исключено повторное замыкание на данном участке. Если позволяют условия, новый провод спрячьте за плинтусом. Используя специальный короб, подведите его к розетке.

Бывают случаи, когда короткое замыкание является причиной обрыва проводки. Для поиска обрыва используйте те же приборы, что и для определения замыканий. Чтобы найти обрыв замыкайте свободные концы проводов на конце участка поиска. В данном случае нулевое или близкое к нулю сопротивление – признак исправности, а бесконечно большое – показывает разрыв. Контрольная лампочка погаснет при подсоединении её к проводу, на котором есть обрыв.

На рисунке 4 показан пример использования мультиметра для поиска КЗ.

Рис. 4. Поиск короткого замыкания при помощи мультиметра

Метод исключения

Данный метод работает, когда есть возможность поочерёдно исключать из зоны поиска неповрежденные приборы или участки цепи.

Народный метод по звуку и запаху

Принцип поиска короткого замыкания по источнику запаха, описанный выше. Что касается звука, то здесь всё сложнее. Если вы не услышали хлопка в момент КЗ, то вряд ли сможете его воспроизвести при поиске на обесточенной цепи. Можно, конечно, принудительно удерживать рычаг автомата во включённом положении или вместо стандартного предохранителя поставить мощный «жучок», но последствия от этого могут быть катастрофическими.

По звуку вы можете определить разве что неисправный контакт. Его уличает потрескивание или шипение. Нагревание неисправного участка электрической цепи служит дополнительным признаком плохого контакта.

Методы устранения и профилактика

• Розетки, шнуры питания и другие замкнувшие элементы сети лучше заменить.
• Для устранения коротких замыканий в электроприборах пользуйтесь услугами специализированных мастерских, либо ремонтируйте самостоятельно (при наличии знаний и опыта).
• Разрыв кабеля ликвидируйте путём замены повреждённого участка новым проводом. При этом следите, чтобы коэффициент сопротивления изоляции соответствовал величине тока.

В целях профилактики проверяйте исправность контактов. Вовремя меняйте розетки. Используйте только стандартные электроприборы. Не допускайте превышения уровней нагрузок. К источнику тока подключайте только исправные электроинструменты и другую бытовую технику.

На рис. 5 показаны последствия эксплуатации электрогенератора с неисправным шнуром.

Рисунок 5. КЗ неисправного шнура

Помните, что ваша безопасность во многом зависит от надёжности системы электроснабжения жилых и бытовых помещений. Это тот, из немногих случаев, где экономия не уместна.

Видео в дополнение темы

Как найти короткое замыкание в проводке автомобиля

Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.

Меню Перейти к содержимому

• Главная
• Вопросы / ответы
• Задать вопрос
• Своими руками
  • 3D model 3296W STP, STEP
  • 3D model arduino nano STEP
  • 3D model biper EMX STEP
  • 3D model DIP-8 and DIP16 STEP
  • 3D model OLED display 128×64 adafruit STEP
  • 3D model автомобильного реле
  • 3D модель SMD 1206 ,STL, STEP, Компас3D
  • 3D модель диска
  • 3D модель корпуса SO-8
  • 3d модель сервопривода SG90 форматы STEP, STL, MD3
  • 3д модель вилки STP, STL, компас 3д, bip
  • 3д модель корпуса брелка своими руками
  • LCR-T4 Atmega 328 3D model step
  • Nissan note предохранитель прикуривателя
  • OLED 128*32 в формате STEP, STL, компас 3D
  • Prado 120 предохранитель сигнала
  • Демонтаж
  • Диагностический разъём на киа пиканто 2018-2019
  • Диагностический разъем Ниссан жук
  • Замена ламп климата королла 150
  • Замена лампы подсветки клавиши обогрева заднего стекла
  • Замена подсветки клавиш стеклоподъёмника Альмера
  • Изготовление оригинального разборного мангала из металла своими руками без сварки
  • Как заменить батарейку в ключе киа пиканто 2018-2019
  • Как сбросить сервис на Ниссан Тиида
  • Кашкай предохранитель прикуривателя
  • Не работает задний дворник Каптива
  • Ниссан Марч К12 предохранители
  • Ниссан мурано z51 схема приводных ремней
  • Паджеро спорт предохранитель прикуривателя
  • Подмотка спидометра своими руками
  • Прадо 150 снять личинку замка
  • Предохранители Mazda Capella
  • Предохранители Тойота белта
  • Предохранитель и реле бензонасоса Ниссан алмера 16
  • Предохранитель и схема звукового сигнала Ниссан мурано z51
  • Предохранитель прикуривателя киа пиканто 2018-2019
  • Предохранитель прикуривателя Ниссан Альмера 16
  • Предохранитель сигнала ниссан альмера 16
  • Проверка датчика блокировки компрессора кондиционера rx330
  • Проверка указателя уровня топлива Хонда Аирвэйв, Фит
  • Распиновка BCM Nissan Note, Micra K12
  • Реле и предохранитель бензонасоса киа пиканто 2018
  • Реле и предохранитель кондиционера киа пиканто 2018
  • Реле и предохранитель сигнала киа пиканто 2018
  • Самая крутая контролька автоэлектрика своими руками!
  • Создание модели вентилятора в компас 3д
  • Схема драйвера форсунок Прадо 120 1KD-FTV
  • Тойота Опа замена подсветки климата
  • Установка и подключение сидений от лексус на логан
  • Фото платы BCM Nissan Note, Micra, March K12
  • Комфортные поворотники
  • Как подключить видеорегистратор на короллу 120 левый руль
• статьи
  • 17901FP схема подключения, распиновка
  • 3S-FE отсечка на 3000 об
  • 3д модель крышки пивной бутылки
  • 3д модель отвёртки в форматах STEP, STL, компас 3д
  • 4 основные причины проблем с отопителем
  • 5002A схема подключения, распиновка
  • ASX генератор
  • B1200 Mitsubishi
  • BMW X5 E70 предохранитель вебасто
  • C1205, C1210, U1000 Nissan 4WD
  • C120A TOYOTA PRADO 150
  • C1606 EPS MOTOR Nissan
  • Cadillac Escalade не работает парктроник ошибка B0959-06
  • CAN шина Pajero Sport — ID датчика положения руля
  • card not detected renault megane 2
  • Code P1579 and P1542 Volkswagen Golf plus
  • dtc lexus
  • Freelander 2 распиновка датчиков коленвала и распредвала
  • Freelander 2 распиновка дросселя дизель
  • Freelander 2 свечи накала
  • Freelander 2 схема АКПП
  • Freelander 2 схема системы контроля давления шин
  • Freelander 2 схема управления двигателем ECM
  • Fuse and headlight washer relay on Hyundai Santa Fe 2013-2016
  • Fuse and relay heating windshield Hyundai Santa Fe 2013
  • Fuse and relay wipers Hyundai Santa Fe 2013-2016
  • Fuse of the fuel pump and ignition coils Hyundai Santa Fe 2013-2016
  • FX35/FX45 масса катушек зажигания
  • FX35/FX45 предохранитель и схема вентилятора отопителя
  • FX35/FX45 расположение разъёмов и жгутов проводов
  • FX35/FX45 схема IPDM
  • FX35/FX45 схема авто регулировки сидений, рулевой колонки и зеркал
  • FX35/FX45 схема подогрева сидений
  • FX35/FX45 схема системы AWD
  • FX50 порядок расположения цилиндров
  • Honda Accord 7 схема круиз контроля
  • Honda Airwave предохранитель габаритов и прикуривателя
  • Honda CR-V адаптация дроссельной заслонки.
  • Honda CRV глохнет.
  • Honda CRV трещит замок зажигания
  • Honda Stream предохранитель прикуривателя
  • Hyundai Santa Fe 2013-2016 сақтандырғыш және реле тазалағышы
  • Hyundai Santa Fe, не работают правые габариты и замки
  • Hyundai Tucson горит лампа зарядки.
  • Hyundai Tucson проблемы с сигнализацией
  • Infiniti FX35/45 схема и распиновка MAF сенсора
  • Infiniti QX56 эмулятор катализатора
  • JE331BA8304A фото платы
  • Lamborghini hand made!
  • Lexus GX460 электросхемы
  • Lexus GX470 мигает чек, ошибки P0307, P0420, P0430
  • Lexus GX470 предохранители прикуривателя и розетки 12В
  • Lexus LX470 низкая эффективность катализатора
  • Lexus NX 200 разъём диагностики
  • Lexus RX330 ошибка В1150 — OCCUPANT CLASSIFICATION SYSTEM MALFUNCTION
  • Lexus RX330 ошибки P0010 / P0020
  • Lexus rx330 ошибки P0420/P0430
  • Lexus rx330 предохранитель прикуривателя
  • Lexus RX350 ошибка P0420, устранение
  • Location relay and fuse horn in Nissan note
  • LX570 / TLC200 ошибки P0230, P0171, P0174
  • M59557FP микросхема
  • Mazda atenza ошибка P0171
  • Mazda CX7 ошибка B1884
  • Mitsubishi ASX предохранители
  • Mitsubishi ASX реле и предохранитель сигнала
  • Mitsubishi ASX схема обогрева заднего стекла
  • Mitsubishi ASX схема подогрева зеркал
  • Mitsubishi ASX схема подогрева сидений
  • Mitsubishi ASX схема предохранителей
  • Mitsubishi ASX схема электропривода сиденья
  • Mitsubishi Colt генератор
  • Mitsubishi Colt предохранители.
  • Mitsubishi Colt схема блока SRS
  • Mitsubishi Colt схема иммобилайзера
  • Mitsubishi Colt схема ламп заднего хода
  • Mitsubishi Colt схема люка
  • Mitsubishi Colt схема магнитолы
  • Mitsubishi Colt схема обогрева заднего стекла
  • Mitsubishi Colt схема прикуривателя
  • Mitsubishi Colt схема регулировки зеркал
  • Mitsubishi Colt схема сигнала
  • Mitsubishi Colt схема стоп сигналов
  • Mitsubishi Colt схема фар
  • Mitsubishi L200 не включаются свечи накала.
  • Mitsubishi Montero ошибка P0125
  • MMC Colt глохнет в движении, не заводится
  • MMC Colt не включается стартер
  • MMC Colt реле бензонасоса
  • MMC Colt схема стеклоочистителя и омывателя
  • MMC L200 схема распределителя зажигания, трамблёра
  • MMC Outlander 3 схема ЭБУ 4B1
  • MMC Outlander 3 электросхема фар
  • MMC Outlander XL предохранитель прикуривателя
  • MMC Outlander XL разряжается аккумулятор
  • MMC Pajero не работает подсветка компаса
  • MT3608 STEP Model
  • Nissan Infiniti U1000 U1001 CAN communication line
  • Nissan Qashqai alternator circuit
  • Nissan Qashqai power socket fuse
  • Nissan Rogue Hibrid starter wiring diagram
  • Nissan X-Trail врет указатель уровня топлива
  • Nissan горит чек, ошибка P1400
  • Nissan ошибки P2122, P2123, P2127, P2128, P2138
  • Not working rear wiper and washer on Nissan note
  • Outlander 3 схема противотуманных фар
  • Outlander XL схема подогрева сидений
  • P0031 Oxygen Sensor (front) Heater Circuit Low Input
  • P0068 Trustful Check Manifold Absolute Pressure
  • P0090 Fuel Pressure Control Solenoid Valve System
  • P0100 Air Flow Sensor System Mitsubishi Colt
  • P0107 Manifold Absolute Pressure Sensor Circuit Low Input
  • P0110 Intake Air Temperature Sensor System MMC Colt
  • P0115 Engine Coolant Temperature Sensor System Mitsubishi
  • P0135 Oxygen sensor Heater System Mitsubishi Colt
  • P0140 Oxygen Sensor (rear) Circuit No Activity
  • P0201, P0202, P0203, P0204 Mitsubishi Colt
  • P0300 Random/Multiple Cylinder Misfire Detected
  • P0603 EEPROM Malfunction
  • P0622 Alternator FR Terminal System Mitsubishi
  • P1222 Toyota D4 Trottle motor circuit
  • P1603 Battery Backup Circuit Malfunction Mitsubishi
  • P1978 Throttle Valve Control Servo Malfunction
  • P2100 Throttle Valve Control Servo Circuit (open)
  • P2122, P2123, P2127, P2128 ошибки MMC Colt
  • Pajero Sport реле бензонасоса
  • Pontiac Vibe горит чек, ошибка P0303
  • Pontiac Vibe ошибка P0420, низая эффективность катализатора
  • Pontiac Vibe предохранитель прикуривателя
  • Prado 120 ошибка p0031 диагностика и устранение
  • Prado 150 горит чек, ошибка P0137
  • Prado ошибка C1832 — KDSS
  • Premio Alion предохранитель прикуривателя
  • RAV4 SXA1 руководство по ремонту АКПП
  • Renault Clio Symbol предохранители и реле
  • Renault Clio Symbol распиновка ЭБУ двигателя
  • Renault Clio Symbol схема и снятие ремня
  • Saugiklių ir priekinių žibintų plovimo relė „Hyundai Santa Fe“ 2013 — 2016 m
  • SPF5003 схема подключения, распиновка
  • SsangYong Korando (action new) снять обшивку двери
  • SsangYong Korando (action new) снять обшивку двери багажника
  • SsangYong Korando (action new) схема ABS
  • SsangYong Korando (action new) схема AWD
  • SsangYong Korando (action new) схема АКПП
  • SsangYong Korando (action new) схема габаритов
  • SsangYong Korando (action new) схема корректора фар
  • SsangYong Korando (action new) схема магнитолы
  • SsangYong Korando (action new) схема освещения салона
  • SsangYong Korando (action new) схема парктроника
  • SsangYong Korando (action new) схема поворотов и аварийки
  • SsangYong Korando (action new) схема противотуманных фар
  • SsangYong Korando (action new) схема стеклоочистителей
  • SsangYong Korando (action new) схема стоп сигналов
  • SsangYong Korando (action new) схема фар.
  • SsangYong Korando (Actyon New) кардан
  • SsangYong Korando (Actyon New) размер шин и дисков
  • SsangYong Korando аварийное открывание багажника
  • SsangYong Korando вентилятор отопителя и фильтр салона
  • SsangYong Korando замена батарейки в ключе
  • SsangYong Korando замена ламп
  • SsangYong Korando номер двигателя и VIN
  • SsangYong Korando открыть лючок бензобака
  • SsangYong Korando предохранители
  • SsangYong Korando проверка уровня технических жидкостей
  • SsangYong Korando снять центральную консоль
  • SsangYong Korando схема AIRBAG
  • SsangYong Korando схема BCM
  • SsangYong Korando схема CAN шины
  • SsangYong Korando схема безключевого доступа
  • SsangYong Korando схема вентиляторов радиатора
  • SsangYong Korando схема отопителя и кондиционера
  • SsangYong Korando схема панели приборов
  • SsangYong Korando схема подогрева и регулировки сидений
  • SsangYong Korando схема подогрева руля
  • SsangYong Korando схема прикуривателя
  • SsangYong Korando схема регулировки зеркал
  • SsangYong Korando схема свечей накала
  • SsangYong Korando схема сигнала
  • SsangYong Korando схема стартера и генератора
  • SsangYong Korando схема управления двигателем ECM
  • SsangYong Korando схема электропривода стеклоподъёмников
  • SsangYong Korando схема электроусилителя руля.
  • SsangYong Korando(action new) схема обогрева стекла и зеркал
  • SsangYong Korando(action new) схема центрального замка
  • Subaru flashing check engine
  • Subaru legacy троит
  • Subaru Outback (BP) троит, дёргается
  • suzuki grand vitara heater blower not working
  • Suzuki Grand Vitara XL-7 не работает вентилятор печки
  • Suzuki Grand Vitara ошибка C1237
  • Suzuki SX4 ошибка B1041
  • Suzuki SX4 ошибка P0420, установка обманки
  • Suzuki SX4 ошибки C1025, C1026 не работает ABS
  • TLC100 , 105 мигает лампа блокировки заднего дифференциала
  • TLC100 не выключаются дворники и не работает омыватель
  • TLC100 схема стартера и генератора
  • TLC200 не заводится, нет реакции на кнопку СТАРТ
  • TLC200 не открывается багажник
  • TLC200 нет зарядки, гудит генератор
  • TLC200 ошибки P0046, P0047, P0048, P004B, P004C, P004D
  • TLC200 предохранитель звукового сигнала
  • TLC200 предохранитель прикуривателя
  • TLC200 предохранитель противотуманных фар
  • TLC200 предохранитель розетки прицепа
  • Toshiba TB9070F распиновка, datasheet
  • Toyota corolla 120, filder, spasio — предохранители
  • Toyota FJ Cruiser электросхемы
  • Toyota ipsum предохранитель прикуривателя
  • Toyota Land Cruiser 200 ошибки P2442/P2440
  • Toyota land cruiser prado не работают кнопки на ключе
  • Toyota Rav 4 do not work windows
  • Toyota Rav 4 non funziona Windows
  • Toyota Rav4 гудит генератор, загорается значок зарядки
  • Toyota Rav4 не работает звуковой сигнал, горит SRS.
  • Toyota RAV4 ошибка p0171
  • Toyota Rav4 ошибки P0420 и P0430, устранение
  • Toyota Rav4 предохранитель сигнала
  • Toyota RAV4 устранение ошибки P0420
  • Toyota Tundra P2442 trouble code
  • U1073 Bus Off Mitsubishi
  • U1102 ABS-ECU Mitsubishi
  • автомобильный кондиционер

Как определить короткое замыкание мультиметром — Вода в доме

Мультиметр является инструментом для измерения электричества, таким же, как линейка для определения расстояния, секундомер для времени или весы для веса. Его отличие заключается в том, что он многофункционален, то есть может измерять разные величины. Большинство мультиметров имеет переключатель, который позволяет выбрать то, что необходимо измерить.

Что измеряет прибор?

Мультиметры способны замерять ток, сопротивление и напряжение, а также контролировать непрерывность цепи, подавая сигнал в том случае, если две вещи электрически соединены. Это пригодится, например, при монтаже проводки и скручивании или пайке проводов. Звуковой сигнал указывает, что соединение есть, и ничего не разъединилось. Также прибор можно использовать для того, чтобы убедиться, что электрическая связь между двумя проводниками отсутствует. Это поможет выявить короткое замыкание.

Мультиметром можно тестировать диоды. Они подобны одностороннему клапану, пропускающему ток лишь в одну сторону. У разных производителей реализация может отличаться. При работе с диодами, если нет уверенности в том, как он включен в цепь, либо в его исправности, возможность проверки будет как нельзя кстати. Если тестер-мультиметр имеет данную функцию, чтобы выяснить, как именно она работает, следует прочитать инструкцию.

Более дорогие приборы могут, например, проверять работоспособность и замерять характеристики конденсаторов и транзисторов.

Азы электротехники

Информация о том, как пользоваться мультиметром, для «чайников». Сопротивление, напряжение, ток – параметры, которые могут быть измерены в единицах, обозначаемых символами. Например, расстояние выражается в метрах или символом м. В электронике это:

1. Напряжение выражает, с какой силой электроны проталкиваются по цепи. Большее значение эквивалентно приложению большего усилия. Измеряется в вольтах (V).
2. Сила тока выражает, сколько по цепи движется электронов. Большее значение соответствует большему расходу электричества. Измеряется амперами (А).
3. Сопротивление выражает, как трудно электронам проходить через что-то. Чем оно выше, тем сложнее проходить току. Выражается в омах (Ω, омега).

Символ, обозначающий единицу измерения, отличается от переменной в уравнении. Например, закон Ома выражается как:

• U = IR, где I – ток, U – напряжение и R – сопротивление.

Вольт, Ампер и Ом обозначаются V, A, Ω.

Таблица соответствия символов

Переменная	Обозначение	Единица измерения	Обозначение
Напряжение	U	Вольт	V
Сила тока	I	Ампер	A
Сопротивление	R	Ом	Ω

Чтобы понять, как пользоваться мультиметром, для «чайников» будет полезно привести в помощь простую аналогию. Ток подобен движению воды в трубе. Больший ее расход означает больший ток. Давление, создающее движение воды, – это напряжение; более высокое давление сильнее «проталкивает» воду, увеличивая ток. Сопротивление – как препятствие в трубе. Например, через трубу, забитую мусором, вода будет течь с трудом. Сопротивление ее будет больше, чем у трубы, свободной от препятствий.

Переменный и постоянный ток

Еще одна информация, которую необходимо усвоить до того, как пользоваться мультиметром. Для «чайников» будет интересным узнать, что постоянный ток движется в одном направлении. Его источником может быть, например, обычная батарея. Различные мультиметры по-разному обозначают постоянное напряжение и ток. Как правило, это DCV и DCA, или прямая черта над V и А.

Переменный ток изменяет направление движения много раз в секунду. В домашней сети это происходит 50 раз (в США – 60 раз в секунду). В разных мультиметрах переменное напряжение и ток обозначаются по-своему. Как правило, ACV и АСА, или волнистая линия (~) рядом или выше V и А.

Параллельное и последовательное соединение

При пользовании мультиметром необходимо определить порядок его подключения, который зависит от того, что требуется определить. В последовательной цепи ток, протекающий через каждый ее элемент, одинаковый. Таким образом, для его измерения необходимо подключить прибор последовательно. В параллельной цепи каждый элемент имеет одинаковое напряжение. Поэтому, для его измерения мультиметр необходимо подключить параллельно.

Что означают символы на передней панели?

Еще одна информация, которую необходимо знать до того, как пользоваться мультиметром. Для «чайников» будет сложно разобраться во множестве символов на его передней панели, особенно если отсутствуют надписи. Не стоит беспокоиться. Они представлены единицами измерения V, A, Ω.

Большинство мультиметров использует метрические приставки, которые ведут себя в отношении к единицам измерения электричества так же, как с расстоянием и массой. Метр, например, – единица расстояния, километр – 1000 м, миллиметр – 1/1000 м. То же относится к килограммам, граммам и миллиграммам массы. Наиболее часто встречающиеся метрические приставки, используемые в мультиметрах:

• μ (микро)=10^-6;
• m (милли)=10^-3;
• k (кило)=10³;
• М (мега)=10⁶.

Эти метрические приставки используются для Ампер, Вольт и Омов. Например, 200kΩ – двести килоОмов, что соответствует 200 000 Ом.

Установка пределов

Одни мультиметры настраиваются автоматически, другие требуют ручной установки диапазона измерений. В последнем случае всегда следует выбирать диапазон немного превышающий ожидаемую величину. Это похоже на линейку и рулетку. Если нужно измерить что-то, что составляет 60 см в длину, то 50-сантиметровая линейка будет слишком коротка, и придется использовать рулетку.

То же относится и к мультиметру. Допустим, необходимо измерить напряжение батареи AA, значение которого ожидается равным 1,5 В. Есть варианты для 200 мВ, 2 В, 20 В, 200 В, 600 В. 200 мВ слишком мало, нужно выбрать следующее большее значение 2 В. Еще большие варианты слишком велики, их выбор привел бы к потере точности (это как пользоваться 5-метровой рулеткой с сантиметровыми делениями без миллиметровых).

Что значат другие символы?

В измерительных приборах часто используются следующие обозначения:

1. Волнистая линия. Располагается около символов V, А вместе с метрическими приставками. Обозначает переменность измеряемой величины.
2. Сплошная линия, пунктир. Располагается рядом или выше V или А и обозначает постоянное напряжение или ток.
3. Серия параллельных дуг. Используется при проверке электрического соединения. О том, как прозвонить провода мультиметром, описано ниже.
4. АС, DC. Вместо линий может использоваться сокращенное наименование переменного (AC) и постоянного (DC) тока.
5. Треугольник с проведенными через него линиями. Используется для тестирования диодов.

Параметры выбора

Каким должен быть хороший мультиметр? Отзывы пользователей позволяют выделить следующие его черты, на которые следует обратить внимание в первую очередь:

• провода не должны обрываться после нескольких использований;
• наличие автоматического отключения;
• удобство расположения кнопок и разъемов;
• автоматический выбор диапазона измерений;
• достаточный по размеру ЖК-экран;
• класс точности;
• диапазоны измерений.

Мультиметр: инструкция по подсоединению проводов

Измерительные приборы продаются вместе с красными и черными проводами со щупами. Один их конец подключается к мультиметру, а щуп используется для тестирования цепи. Красный щуп принято использовать для положительных, а черный – для отрицательных значений.

Хотя проводов только 2, мест для их подключения больше, что может стать причиной путаницы. Способ подключения провода зависит от предмета измерения и модели, поэтому для уточнения следует обратиться к руководству пользователя.

Большинство мультиметров защищено от большого тока предохранителем, который плавится и разрывает цепь. Это предотвратит выход прибора из строя.

Если приложить щупы к элементу или участку цепи, то цифровой дисплей покажет результат. Переключателем устанавливается напряжение, ток либо сопротивление, а также пределы измерений.

Определение целостности соединения

Как прозвонить провода мультиметром? Для этого необходимо:

• вставить красный провод в разъем Ω, а черный – в COM;
• установить переключатель на символ звукового сигнала в виде параллельных дуг;
• соединить щупы с тестируемыми точками;
• прибор подаст звуковой сигнал, если соединение между двумя щупами существует (т. е. сопротивление близко к нулю), и будет молчать при его отсутствии.

Мультиметр: инструкция по измерению сопротивления

Проблема с резисторами состоит в том, что производители хотят, чтобы пользователи запомнили цвет, которым кодируются их характеристики. Вот как правильно пользоваться мультиметром для определения сопротивления:

• вставить красный щуп в гнездо Ω, а черный – в COM;
• соединить щупы с контактами сопротивления;
• выбрать требуемый предел измерений;
• считать значение.

Если ваш индикатор высветит 1, то предел слишком мал. Необходимо устанавливать переключатель на большее значение до тех пор, пока не будет получено верное показание. Если значение близко к нулю, то предел слишком высок. Его нужно уменьшать до получения реального показания. Если значение по-прежнему 0 на наименьшем пределе, то измеряемое сопротивление имеет нулевое значение.

Определение напряжения

Для измерения постоянного напряжения необходимо:

• вставить красный щуп в гнездо V, а черный – в COM;
• соединить красный щуп с положительной стороной батареи или схемы, а черный – с отрицательной или заземлением;
• установить переключатель пределов в положение измерения постоянного напряжения ожидаемого диапазона;
• считать показания прибора.

На приборе рядом с гнездами указаны максимально допустимые ток и напряжение. При несоблюдении этих значений схема мультиметра может быть повреждена.

Чтобы определить переменное напряжение, необходимо выбрать соответствующий предел. При этом порядок соединения щупов значения не имеет.

Измерение тока

• Вставить черный провод в разъем COM.
• Вставить красный провод в разъем, соответствующий предполагаемому диапазону измерений. Мультиметр 832, например, имеет разъемы для токов до 200 mA и 20 A.
• Установить переключатель пределов в положение измерения постоянного тока предполагаемого диапазона.
• Считать показания.

Следует соблюдать требования по ограничению проверяемого тока, указанные на приборе. В противном случае сработает предохранитель, если он установлен для данного диапазона измерений или схема мультиметра может быть повреждена.

fb.ru

Приборы для поиска неисправностей в электропроводке

Для поиска короткого замыкания или обрыва проводки можно использовать прибор «мультиметр».

Если нужно определить только наличие или отсутствие напряжения на участке цепи, то можно использовать специальный световой индикатор 12 В. Также подойдет контрольная лампа, которую можно сделать своими руками. Для этого к автомобильной лампе (не более 4 Вт) следует припаять два провода длиной не менее 50 см.

Как найти обрыв проводки в автомобиле

При обрыве электрическая цепь размыкается. Часто причиной отсутствия напряжения является плохой контакт в разъеме цепи. Корпус колодки скрывает окислившиеся контакты, поэтому поиск неисправности может занимать длительное время. Обрыв может обнаружиться при покачивании колодок или проводов.

Чтобы найти обрыв в проверке нужно выставить мультиметр в режиме омметра или прозвонки. Выводы прибора подсоединяем к концам проверяемой цепи:

• Если обрыва нет — мультиметр подаст звуковой сигнал (в режиме прозвонки) или сопротивление будет минимальным (в режиме омметра).
• Если в проводке обрыв — звукового сигнала не будет (в режиме прозвонки), а сопротивление будет очень большим (в режиме омметра).

Как найти короткое замыкание в проводке автомобиля

Короткое замыкание — это недопустимое соединение части цепи с «массой» или другой частью цепи. Часто причиной короткого замыкания бывает сильное окисление контактов в колодке, либо повреждение изоляции проводов. Если после замены неисправного предохранителя он снова перегорает, вероятно, в электропроводке есть короткое замыкание.

Чтобы найти короткое замыкание следует отсоединить проверяемый участок электропроводки от остальной проводки автомобиля. Мультиметр устанавливаем в режим прозвонки. Один щуп прибора подсоединяем к участку цепи, а другой — к кузову («массе»).

• Если короткого замыкания на участке цепи нет — прибор не будет подавать звуковых сигналов.
• Если есть короткое замыкание — мультиметр подаст звуковой сигнал (цепь окажется замкнутой).

Осматриваем весь участок цепи на наличие повреждений.

Напомним, выполнять диагностику проводки удобней тогда, когда под рукой есть схемы электрооборудования автомобиля (для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Niva 4×4).

Ключевые слова: универсальная статья

Похожие материалы

Причины, почему не заводится Нива 4х4 (стартер не крутит)

Ремонт подогрева сидений Лада Ларгус

Расшифровка кодов ошибок Лада Калина, Приора

лада.онлайн

Что такое короткое замыкание. Его последствия

Происходит КЗ в розетках, вилках, распределительных коробках и в прочих местах, где присутствует соединение проводов. Причина всему – некачественный контакт. Он приводит к увеличению нагрузки и — как следствие – к нагреву. Чаще всего результатом становится перегорание изоляции, вследствие чего питающие провода замыкаются между собой.

Короткое замыкание очень опасно для человека и в большинстве случаев является причиной возгорания. В связи с этим определить его местоположение необходимо достаточно оперативно.

Для того чтобы предотвратить короткое замыкание, необходимо периодически проводить испытание силовых кабельных линий напряжением, что позволит избежать тяжёлых последствий.

Как визуально обнаружить источник КЗ?

Если в доме внезапно погас свет и присутствует характерный запах плавленой изоляции, первое, что необходимо сделать, – это сразу обесточить объект. После этого просмотреть все розетки и соединительные контакты. Если последние были нарушены, то такая изоляция будет иметь коричневый или чёрный оттенок. А когда вы подсоедините нагрузку, то в этом месте будет идти нагрев провода. Данную неисправность необходимо устранить сразу же, пока не случилось что-то непоправимое (например, пожар).

Как определить короткое замыкание мультиметром?

Для того чтобы определить неисправность в электрической цепи, в том числе и источник КЗ, вам понадобится специальный прибор – мультиметр. С его помощью необходимо проверить сопротивление цепи, выставив на нём соответствующий режим. Но помните:  это не измерение величины тока либо напряжения, поэтому все работы стоит производить при отключённом питании!

Если проверяемый участок цепи не повреждён, то прибор подаёт звуковой сигнал и выводит величину замеренного сопротивления. В противном случае (если значение слишком большое либо высвечивается цифра «1») необходимо:

• отключить питание;
• отсоединить поочерёдно все провода в распределительной коробке;
• выключить всё из розеток и выкрутить лампы;
• прозвонить каждую цепь в отдельности;
• после определения цепи с коротким замыканием, необходимо определить причину. Для этого нужно поочерёдно прозвонить все оставшиеся провода.

Перед каждым измерением необходимо проверить работоспособность мультиметра, закоротив его щупы между собой.

energiatrend.ru

Что нужно знать о приборе, чтобы прозванивать провода

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Последовательность действий при прозвонке

1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Правила безопасной прозвонки с использованием мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания.
   Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

yaelectrik.ru

Вы заметили, что не работают, например, лампы габаритного света левого борта. Заглянув в блок предохранителей, увидели, что один из них сгорел. С надеждой, что это произошло случайно, вы ставите второй предохранитель и… он тоже перегорает. Третий уже не стоит ставить, он точно также перегорит как первый и второй, т.к. в цепи есть короткое замыкание.

Метод поиска таких неисправностей очень прост:

• Вместо сгоревшего предохранителя подключить лампу мощностью 20-40Вт или амперметр.
• Включить зажигание, лампа загорится (амперметр покажет ток утечки).
• Определить какие ещё цепи защищает этот предохранитель.
• По-очереди отключать участки проверяемых цепей, начиная от потребителя, до тех пор, пока лампа не погаснет (амперметр покажет значение «0»). Это значит, что короткое замыкание находится в только что отключенном участке и искать неисправность нужно именно здесь.

Теперь посмотрим, как применить этот метод на практике. Возьмем конкретный пример.

За 4 часа стоянки автомобиля АКБ «высаживало» в ноль так, что даже не загорались плафоны подсветки салона. Диагноз понятен, где-то есть КЗ(короткое замыкание). Первое что нужно сделать, это проверить ток утечки АКБ. Отсоединяем минусовую клемму и подключаем последовательно амперметр. Ток утечки больше 9А!



Приличная КоЗа! Для облегчения поиска нужно «разбить» проводку на две части, т.е. отсоединить жгут моторного отсека от салонного, тем самым сузим круг поиска и быстрее достигнем желаемого результата. Снимаем приборный щиток и рассоединяем за ним все разъемы.

Подключаем амперметр к АКБ. Ток утечки остался прежним, значит неисправность находится в моторном отсеке. Амперметр оставляем подключенным к АКБ. По очереди отключаем все разъемы поглядывая на амперметр. Все разъемы отключены, а ток утечки по-прежнему остался 9А.

Остался последний потребитель – генератор. Отключаем два розовых провода с 30-ой клеммы генератора и КЗ исчезает.

Теперь нужно определить где именно КЗ, в проводке или в генераторе. Соединяем вместе два розовых провода и смотрим на амперметр, ток утечки остался равен 0А.

Значит КЗ в генераторе. Снимаем его и разбираем. Сразу бросается в глаза взорвавшийся выпрямительный диод. Вся подкова покрыта белым порошком образовавшимся от коррозии. Контактные площадки клемм статора покрыты толстым слоем ржавчины.

Прозваниваю остальные дополнительные и выпрямительные диоды – в двух пробой в обе стороны. Вот здесь и была неисправность из-за которой так быстро «садилась» АКБ.



Вот еще один случай из практики.

На инжекторной 2109 перегорал предохранитель главного реле — Y (обведен кругом). В а/сервисе клиенту поменяли бензонасос! Неисправность осталась, что, собственно, и должно было случится, т.к. диагноз вынесен необдуманно и преждевременно. Сначала надо проверить все цепи и полностью убедится в вынесенном приговоре. Только после этого можно менять узлы и агрегаты.

Поиск проводим вышеуказанным методом. Смотрим по схеме какие цепи находиться под защитой этого предохранителя и поочереди отключаем потребители, т.е. снимаем колодку с ДМРВ, реле вентилятора охлаждения радиатора, жгута форсунок, бензонасоса, датчика скорости(ДС).

В моем случае замыкал плюсовой провод датчика скорости на массу(обведен прямоугольником). Это был заводской дефект. Жгут к ДК проложили не правильно, он оказался прижат тросом дроссельной заслонки к вакуумному усилителю тормозов. Красный — плюсовой провод, со временем перетерся и стал замыкать на массу сосприкосаясь с корпусом вакуумного усилителя. Как только я рассоединил разъём ДС, короткое замыкание пропало!



Звонит клиент:

— Володя, летом прошлого года вы устанавливали на моей машине ВАЗ-21213 сдвоенный допвентилятор от 21214. Недавно сгорел предохранитель и расплавилась его колодка. Что делать?

— Приезжайте, посмотрю в чем дело.

Приезжает. Колодка и предохранитель оплавились образовав единый нераздельный комок. С первого взгляда трудно понять что это было. Под запаской сгоревший провод.

Ток в цепи включения вентиляторов большой и поэтому я не стал подключать мультиметр, воспользовался мотор-тестером MTS-5100 в режиме измерения тока с помощью слаботочных клещей.

Вентиляторы на этой машине включены параллельно. Чтобы узнать какой неисправен, отключаю один из них.

На исправном вентиляторе ток, в момент включения, достигает 21,55А и потом падает до 13,8А.

На неисправном ток возрастает до 21,55А и остается в этом значении до выключения нагрузки.

Причины: возможно, межвитковое замыкание в моторе или заклинило вентилятор из-за механических повреждений. Проворачиваю рукой лопасть. Её подклинивает в одном положении. Обращаю внимание на отвернувшийся болтик мотора, который вращается в момент подклинивания лопасти.

Картина прояснилась! Вывернувшийся болтик стал внутренней механической причиной подклинивания ротора. В какой-то момент он остановился, возрос ток, сгорел и оплавился предохранитель и провод.

В новой 2111 перегорал предохранитель F9 мотора заднего стеклоочистителя. Случай этот интересный и достаточно редкий.

К сожалению, схема не соответствовала действительности и на поиски было потрачено очень много времени. Пришлось идти по проводу и потрошить всю проводку. КЗ было между задним сиденьем и задним левым фонарем. Точное место я не смог установить и поэтому сделал вставку на этом промежутке. Еще раз проверил цепь на КЗ, его нет! Собрал все назад и проверил работоспособность. После включения заднего стеклоочистителя, предохранитель снова сгорел. Я немного растерялся. Как же так, неисправность найдена и устранена, а предохранитель горит?! Снова иду по проводке. Неисправность опять указывает на задний жгут идущий к мотору стеклоочистителя, но уже по другому проводу. В этот раз просматриваю внимательно всю проводку и нахожу КЗ на левой задней арке колеса. На обоих проводах, в первом случае желтый, а во втором — белый, повреждена изоляция. Этим местом они касались кузова, что вызывало устойчивое КЗ.

На Шевроле-Ниве не работает подсветка приборной панели, прикуривателя и ручек управления печкой.

Я предположил, что неисправность простая и устраню в течении часа. Скорее всего вышел из строя регулятор яркостью подсветки приборной панели или кнопка включения габаритов, но не тут-то было! Регулятор и кнопка работали нормально и на их контактах, как положено, было соответствующее напряжение — 12В. Но только на среднем контакте оно не изменялось и всегда было 0В. Значит в этой цепи есть КЗ.

Поиск начинаю уже по вышеописанной методике. Сначала снимаю панель приборов, центральную консоль и отключаю по-очереди все разъемы в этой цепи. Ничего не изменяется. По электрической схеме остается только одна цепь — обогрев передних сидений. Снимаю блок предохранителей, за ним находится разъем задней части проводки,

рассоединяю его и на среднем контакте регулятора яркости появляется напряжение. Уже ближе к цели! Снимаю водительское сиденье, поднимаю коврики… Вот засада… От разъема отходил один белый провод, по которому было обнаружено КЗ, а районе водительского сиденья уже три белых провода. Ситуация немного усложняется. Теперь надо не ошибиться и обрезать кусачками именно тот провод, по которому есть КЗ. Шелчок кусачками и… КЗ исчезает. Этот провод как раз идет на обогрев сидений. Снимаю пластмассовую накладку КПП и РК, поднимаю коврики пола выше, иду по проводу. Наконец нахожу место где провод касается кузова — это кронштейн ручника.

Процесс поиска неисправности:

В нашем сервисе мы предоставляем услуги по отключению иммобилайзера.

Изменения и добавления

18.07.05.

www.chipmaster.ru

Как прозвонить проводку мультиметром в доме или квартире

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.

Что нужно знать о приборе, чтобы прозванивать провода

режим прозвонки

Если вы планируете прозвонить проводку в квартире, нужно знать о мультиметрах несколько принципиально важных фактов. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдёт недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего использовать устройство, в котором есть сама функция прозвонки. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть её в направлении значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода при замыкании контактов прозвучит звуковой сигнал.

Но наличие звукового сопровождения совершенно необязательно для прозвонки проводов мультиметром. О том, что цепь разорвана, будет свидетельствовать единица на дисплее, показывающая, что уровень сопротивления между щупами выше, чем предел измерений. Если же на исследуемом участке повреждений нет, на экран будет выведено значение сопротивления, которое в идеале должно стремиться к нулю (при условии работы в бытовых сетях небольшой протяжённости).

Последовательность действий при прозвонке

1. Перед тем, как прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Установить концы (измерительные провода) в соответствующие гнёзда. Чёрный провод в гнездо, обозначенное СОМ (иногда оно может быть обозначено «*» или знаком заземления), а красный – в гнездо, где указан знак Ω (иногда ставят знак R). Стоит отметить, что знак Ω может быть нанесён как отдельно, так и в сочетании с обозначениями других единиц измерения (V, mA). Это правильное положение измерительных проводов, которое позволит соблюдать полярность при проведении дальнейших измерений. Хотя если будет проверяться только целостность проводов, взаимное положение их на полученный результат никак не повлияет.
3. Включить прибор. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работ.
4. Замкнуть измерительные концы между собой. Если прозвучит сигнал, значит, прибор исправен и готов к работе.
5. Взять проверяемый кабель или провод (предварительно его концы должны быть оголены от изоляции, зачищены до металлического блеска, удалена с поверхности грязь, окислы). Прикоснуться измерительными проводами к оголённым участкам проводника.
6. В случае целостности прозвучит сигнал, а показания прибора будут или равны 0, или укажут на значение сопротивления. Если на дисплее будет отображена 1 и не будет звукового сигнала, это означает, что проверенный проводник оборван.

Правила безопасной прозвонки с использованием мультиметра

прозвонка сетевого кабеля мультиметром

Работа с электричеством не допускает непрофессионализма, поэтому сложился определённый перечень правил, которые позволяют сделать её максимально точной, быстрой и безопасной.

1. Удобнее всего при прозвонке использовать на концах измерительных проводов специальные наконечники, которые получили более распространённое название «крокодилы». Они позволят сделать контакт устойчивым и освободят руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (необходимо удалить даже слаботочные батарейки). Если в цепи стоят конденсаторы, они должны быть разряжены закорачиванием. В противном случае при проведении работ прибор просто сгорит.
3. Перед тем как проверить целостность проводника большой длины при проведении измерений важно не прикасаться руками к его оголённым концам. Это связано с тем, что полученные в результате показания могут быть некорректны.

При прозвонке многожильного кабеля необходимо с обоих концов разделить и зачистить все имеющиеся жилы. После этого нужно проверить цепь на наличие в ней коротких замыканий: для этого на каждой жиле поочерёдно закрепляется «крокодил», ко всем оставшимся прикасаются другим измерительным концом во всех возможных комбинациях.

Проверяем нет ли короткого замыкания между жилами кабеля. Если на индикаторе «1» и нет звукового сигнала, значит все в порядке, иначе — короткое замыкание.

В данном случае звуковой сигнал будет означать наличие между проверяемыми жилами короткого замыкания. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением это принципиально важно.

Прозваниваем жилы кабеля. Есть звуковой сигнал — все хорошо, иначе — жила повреждена.

Чтобы определить целостность жил выполняется та же операция, только на одном из концов кабеля все зачищенные жилы скручиваются вместе. При поиске обрыва важно учитывать, что отсутствие на каком-либо из концов звукового сигнала будет говорить о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим в качестве примера современную квартиру, в которой проводка выполнена в соответствии с действующими требованиями и нормами. Это значит, что при прокладке линии освещения и питания розеток были разведены, и в каждую из комнат для них проложены отдельные провода. Каждая из таких цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат исчез свет, для начала стоит проверить исправность светильника. Перед началом работ необходимо обесточить комнату/квартиру в зависимости от схемы питания. При использовании в светильнике непрозрачной лампы накаливания, целостность нити визуально определить сложно, поэтому потребуется мультиметр и его функция прозвонки. Давайте поэтапно разберёмся, как правильно это сделать.

Вначале нужно проверить щиток на наличие сработавших автоматов. В первом случае они будут находиться во включенном положении (тогда неисправность может скрываться в комнатном выключателе, лампе или патроне). Вероятность повреждения проводки в такой ситуации мала. Если же аппарат сработал, нужно будет проверять всё кроме комнатного выключателя, включая сам щитовой автомат.

Если автоматы не сработали

Прозваниваем выключатель. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

1. Убедиться в наличии напряжения на входе и выходе автомата. Если оно есть, можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность закорачиванием измерительных концов.
3. Выкрутить из патрона лампу.
4. Одним из измерительных щупов коснуться цоколя (металлической части лампы с резьбой), а вторым – центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания прибора, которые отличны от 0 или 1, означают, что лампа исправна. Если неисправна, нужно её заменить, что и станет решением проблемы.
6. Проверяем на исправность патрон. Для этого нужно разобрать светильник, убедиться в целостности подведенных проводов, контактов. Если всё в порядке, то причина поломки не в патроне. При обнаружении неисправностей их нужно устранить. Лампу пока вкручивать нельзя.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую накладку, откручиваем винты и достаём его из монтажной коробки. Осматриваем оборудование на предмет появления нагара, проверяем затяжку креплений. Если всё исправно, нужно измерительные концы тестера установить на контакты выключателя. Появление звукового сигнала при прозвонке во включенном положении будет свидетельствовать о том, что оборудование исправно. Провода при этом можно не отсоединять.

В ходе такой проверки, как правило, выявляется неисправность, которая и становится причиной всех неприятностей. Её устранение позволяет быстро решить проблему.

Если автомат сработал

Для обеспечения электробезопасности при проведении работ в этом случае напряжение отключается при помощи общеквартирного автомата. Далее определяется исправность патрона и подведенных к светильнику проводов по алгоритму, описанному выше. При отсутствии неисправностей, нужно проверить саму проводку, используя мультиметр и функцию прозвонки. Такие неисправности случаются достаточно редко, но всё же бывают, к примеру, при установке подвесных потолков или декоративных элементов интерьера.

Прозвонка проводки в этом случае выполняется следующим образом.

1. С помощью отвёртки отключаем подведенный проводник (при правильно выполненном монтаже он находится снизу) и отводим его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под автоматами.
2. Выкручиваем из патрона лампу накаливания. При помощи готового к работе тестера проверяем линию, подключаясь одним из измерительных щупов к «нулю», а другим – к отсоединённому проводнику. Если прибор подаёт звуковой сигнал, значит, проводка закорочена.
3. В этом случае в комнате под потолком вверху над выключателем находим и вскрываем соединительную коробку. Рассоединяем провода.
4. Проверяем все группы проводов на наличие в них короткого замыкания.
   Для определения участка цепи, в котором имеется короткое замыкание, снова проверяем мультиметром цепи на квартирном щитке. Если сигнал прозвучит, значит, ремонту подлежит именно провод, проложенный от щита до коробки в комнате. В противном случае, поиски нужно будет продолжить до получения результата.

Видео

Из всего вышеизложенного можно сделать вывод о том, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким прибором в большинстве случаев можно будет быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.

что это такое, причины и методы поиска, предупреждение

Содержание статьи:

Неполадки в электросети являются частой причиной поломки электроприборов. Одно из распространенных негативных явлений – короткое замыкание. Оно опасно не только для техники, но и для самого дома, так как может привести к возгоранию. Бороться с КЗ можно с помощью предохранителей и автоматов защиты в активной цепи. Но в случае обесточенного провода или прибора поиск замыкания усложняется. Есть разные способы обнаружения и устранения дефекта сети.

Причины короткого замыкания

Замыкание в цепи освещения

Основной фактор, вызывающий короткое замыкание – это резкое возрастание силы тока. Оно сопровождается снижением сопротивления электропроводки и приводит к повышению температуры выше нормального значения. Это приводит к тому, что может произойти возгорание легковоспламеняемых материалов.

Почему происходит короткое замыкание:

• Износ электросети. С течением времени изоляция изнашивается, оголяется часть провода, и на этом участке может произойти короткое замыкание.
• Влага. Попадание жидкости на изоленту, защищающую скрутку, может произойти во время затопления. Это приводит к отклеиванию липкой стороны ленты и оголению места соединения.
• Механическое воздействие на изоляцию. Во время ремонтных работ можно случайно вбить гвоздь в место прокладки кабеля и повредить защитный слой. Также перегрызть провода могут грызуны.

• Перегрузки электросети в течение длительного времени. Приводит к плавлению изоляции.
• Неправильный выбор номинала автоматического выключателя. Устройство защиты может не среагировать и пропустить скачки напряжения, из-за чего повышается риск возникновения короткого замыкания.
• Неверно выбраны электропровода для проводки.
• Слабый и ненадежный контакт в месте соединения двух проводников или при подключении к розетке, выключателю, распределительной коробке. Если электропроводка старая, может встречаться соединение, выполненное методом скрутки. Если неправильно замкнуть контакт, он быстро нагревается, разрушается и может коротнуть.
• Поломка электроприбора, который приводит к закорачиванию всей электрической цепи.

При соприкосновении двух оголенных жил разных полюсов на месте контакта резко возрастает температура, и на этом участке может возникнуть короткое замыкание.

Расчет тока короткого замыкания

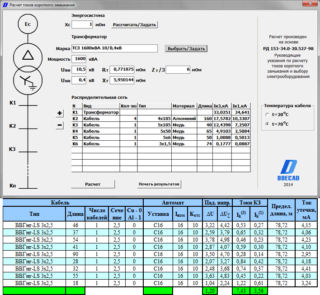

Расчет токов короткого замыкания в программе DDECAD

Напряжение короткого замыкания – это напряжение, при котором на замкнутой обмотке трансформатора протекает электрический ток, равный номинальному.

Определять напряжение КЗ можно по падению напряжения на трансформаторе. Эта величина характеризует полное сопротивление обмоток.

Токи, возникающие при коротком замыкании, значительно превышают номинальное значение, на которое рассчитана вся электрическая схема. Они могут выжигать слабые места, разрушать их и приводить к возгоранию.

Чтобы исключить аварийную ситуацию, специалисты на стадии проектирования начинают бороться с дефектом и вычислять теоретическую возможность возникновения больших токов. С учетом рассчитанных данных выбираются силовые элементы и защитные компоненты схем. Борются с токами большой величины и при эксплуатации оборудования.

Расчет тока однофазного КЗ и трехфазного осуществляется с помощью закона Ома, полного сопротивления схемы, силовой характеристики мощности и структуры используемой электроустановки. Точность может отличаться в зависимости от предназначения приборов.

Возможные последствия

Последствия короткого замыкания в электрощитке

Короткое замыкание – это негативное явление, которое может привести к пожару и поломке бытовой техники. Но также можно выделить другие проблемы, вызываемые дефектом:

• Плавление жил. В случае взрыва они могут причинить вред здоровью людей.
• Воспламенение изоляции. Актуально для некачественных изоляционных слоев или выполненных из легковоспламеняемых материалов.
• Поломка техники.

Чтобы не допустить всех негативных последствий, нужно вовремя найти короткое замыкание и устранить его.

Способы поиска замыкания

Поиск короткого замыкания при помощи мультиметра

Заранее определить место, в котором есть риск возникновения короткого замыкания, практически невозможно, особенно если проводка новая. Обычно поиском занимаются после выбивания автоматов.

Как найти короткое замыкание в проводке:

• Зрительный осмотр проводов. Нужно проверить целостность и вид изоляции, отсутствие перегибов кабелей и подгорелой оболочки. Особое внимание следует уделить участкам, в которых проводилось наращивание и соединение проводов. Также нужно искать и проверять места подключения к распределительному щитку, розетке, выключателю.
• Проверка с помощью специальных приборов – мегаомметров, мультиметров, тестеров. С помощью устройства, показывающего сопротивление цепи, можно найти короткое замыкание. Щупами тестера нужно прикоснуться к фазе и нулю, затем к заземлению. Если на дисплее высвечивается ноль, проводка в порядке. При появлении какого-либо значения можно судить о соприкосновении контактов. Нужно учитывать, что при помощи мультиметра не всегда возможно найти короткое замыкание. Обычно он применяется для участков электрических цепей до 3 метров.

• Короткое замыкание может происходить не только в электропроводке, но и на самом бытовом приборе, включенном в сеть. Вычислить неполадку тогда несложно – при аварийной ситуации выбьет автомат. Нужно отключить из розеток всю технику, включить автоматический выключатель и поочередно подсоединять к электросети каждое устройство. Методом исключения и будет найден сломавшийся участок цепи.
• Поиск по звуку. Это ненадежный народный метод, который лучше не использовать. Суть заключается в следующем – при закорачивании контактов происходит характерный треск. По этому признаку находится вышедший из строя участок. Также находят проблемные места по запаху горелой пластмассы.

Самый верный способ поиска проблемных участков – проверка тестером. По звуку или запаху достоверно определить место короткого замыкания нельзя.

Как устранить

Замена розетки после короткого замыкания

Когда найдено место, где коротит проводка, нужно провести ее замену и ремонт. Предварительно помещение нужно обесточить и только потом менять проблемный участок. Место соединения двух проводников нужно надежно заизолировать. Также важно правильно выбрать способ создания контакта. Если под действием тока короткого замыкания подгорел выключатель или розетка, рекомендуется приобрести и установить новое изделие. Это дешевле и надежнее, чем чинить сломанный прибор.

В старых домах электропроводка выполнялась из алюминия. Это ненадежный устаревший способ прокладки сетей, поэтому ее нужно полностью заменить. Именно алюминиевая проводка может закоротить.

Когда замыкает бытовой прибор, починкой должен заниматься профессионал. Самостоятельно чинить устройство без профессионального инструмента, навыков и умений опасно для здоровья.

Профилактика КЗ

Выполнить профилактические действия безопаснее, надежнее и дешевле, чем восстанавливать проводку после КЗ. Периодически нужно проверять розетки. Если они начинают искрить, нужно их ремонтировать или менять.

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию. Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя. Также при соединении надо правильно выбрать способ создания контакта и приобрести заранее необходимое оборудование. Нельзя соединять провода методом скрутки.

Если надо сверлить стену, следует проверить место самодельным металлоискателем или изучить схему электропроводки. Таким образом можно обнаружить кабель скрытой проводки, который мастер мог бы случайно повредить.
