Формула силы Ампера в физике

Содержание:

Определение и формула силы Ампера

Определение

Сила, действующая на проводник с током в магнитном поле, называется силой Ампера. Ее обозначения: $\bar{F}, \bar{F}_A$ . Сила Ампера векторная величина. Ее направление определяет правило левой руки: следует расположить ладонь левой руки так, чтобы силовые линии магнитного поля входили в нее. Вытянутые четыре пальца указывали направление силы тока. В таком случае отогнутый на большой палец укажет направление силы Ампера (рис.1).

Закон Ампера

Элементарная сила Ампера ($d\bar{F}_A$) определена законом (или формулой) Ампера:

$$d \bar{F}_{A}=I d \bar{l} \times \bar{B}(1)$$

где I – сила тока, $d \bar{l}$ – малый элемент длины проводника – это вектор, равный по модулю длине проводника, направленный в таком же направлении как вектор плотности тока, $\bar{B}$ – индукция магнитного поля, в которое помещен проводник с током.

Иначе эту формулу для силы Ампера записывают как:

$$d \bar{F}_{A}=\bar{j} \times \bar{B} d V(2)$$

где $\bar{j}$ – вектор плотности тока, dV – элемент объема проводника.

Модуль силы Ампера находят в соответствии с выражением:

$$d F=I \cdot B \cdot d l \cdot \sin \alpha(3)$$

где $\alpha$ – угол между векторами магнитной индукции и направление течения тока. Из выражения (3) очевидно, что сила Ампера максимальна в случае перпендикулярности линий магнитной индукции поля по отношению к проводнику с током.

Силы, действующие на проводники с током в магнитном поле

Из закона Ампера следует, что на проводник с током, равным I, действует сила равная:

$$\bar{F}_{A}=I \int_{l} d \bar{l} \times \bar{B}(4)$$

где $\bar{B}$ магнитная индукция, рассматриваемая в пределах малого кусочка проводника dl. Интегрирование в формуле (4) проводят по всей длине проводника (l). Из выражения (4) следует, что на замкнутый контур с током I, в однородном магнитном поле действует сила Ампера равная $\bar{F}_{A}=0(H)$

Сила Ампера, которая действует на элемент (dl) прямого проводника с током I₁, помещённый в магнитное поле, которое создает другой прямой проводник, параллельный первому с током I₂, равна по модулю:

$$d F=\frac{\mu_{0}}{2 \pi} \frac{I_{1} I_{2}}{d} d l(5)$$

где d – расстояние между проводниками, $\mu_{0}=4 \pi \cdot 10^{7}$ Гн/м(или Н/А² ) – магнитная постоянная. Проводники с токами одного направления притягиваются. Если направления токов в проводниках различны, то они отталкиваются. Для рассмотренных выше параллельных проводников бесконечной длины сила Амперана единицу длины может быть вычислена по формуле:

$$\frac{F}{l}=\frac{\mu_{0}}{2 \pi} \frac{I_{1} I_{2}}{d}$$

Формулу (6) в системе СИ применяют для получения количественного значения магнитной постоянной.

Единицы измерения силы Ампера

Основной единицей измерения силы Ампер (как и любой другой силы) в системе СИ является: [F_A]=H

В СГС: [F_A]=дин

Примеры решения задач

Пример

Задание. Прямой проводник длины l с током I находится в однородном магнитном поле B. На проводник действует сила F. Каков угол между направлением течения тока и вектором магнитной индукции?

Решение. На проводник с током, находящийся в магнитном поле действует сила Ампера, модуль которой для прямолинейного проводника с током расположенном в однородном поле можно представить как:

$$F=F_{A}=I B \operatorname{lsin} \alpha$$

где $\alpha$ – искомый угол. Следовательно:

$$\alpha=\arcsin \left(\frac{F}{I B l}\right)$$

Ответ. $\alpha=\arcsin \left(\frac{F}{I B l}\right)$

Слишком сложно?

Формула силы Ампера не по зубам? Тебе ответит эксперт через 10 минут!

Пример

Задание. Два тонких, длинных проводника с токами лежат в одной плоскости на расстоянии d друг от друга. Ширина правого проводника равна a. По проводникам текут токи I₁ и I₂ (рис.1). Какова, сила Ампера, действующая на проводники в расчете на единицу длины?

Решение. За основу решения задачи примем формулу элементарной силы Ампера:

$$d \bar{F}_{A}=I d \bar{l} \times \bar{B}(2.1)$$

Будем считать, что проводник с током I₁ создает магнитное поле, а другой проводник в нем находится.Станем искать силу Ампера, действующую на проводник с током I₂. Выделим в проводнике (2) маленький элемент dx (рис.1), который находится на расстоянии x от первого проводника. Магнитное поле, которое создает проводник 1 (магнитное поле бесконечного прямолинейного проводника с током) в точке нахождения элементаdxпо теореме о циркуляции можно найти как:

$$B \cdot 2 \pi x=\mu_{0} I_{1} \rightarrow B=\frac{\mu_{0} I_{1}}{2 \pi x}$$

Вектор магнитной индукции в точке нахождения элемента dx направлен перпендикулярно плоскости рисунка, следовательно, модуль элементарной силы Ампера, действующий на него можно представить как:

$$B \cdot 2 \pi x=\mu_{0} I_{1} \rightarrow B=\frac{\mu_{0} I_{1}}{2 \pi x}$$

где ток, который течет в элементе проводника dx, выразим как:

$$B \cdot 2 \pi x=\mu_{0} I_{1} \rightarrow B=\frac{\mu_{0} I_{1}}{2 \pi x}$$

Тогда выражение для dF_A, учитывая (2.2) и (2.4) запишем как:

$$B \cdot 2 \pi x=\mu_{0} I_{1} \rightarrow B=\frac{\mu_{0} I_{1}}{2 \pi x}$$

где из рис.1 видно, что $a \leq x \leq a+b$, по условию задачи силу следует найти на единицу длины, значит $0 \leq l \leq 1$ . Для нахождения суммарной силы Ампера, действующей на проводник (2) возьмем двойной интеграл от выражения (2.

{a+b} \frac{\mu_{0} I_{1}}{2 \pi x} \cdot \frac{I_{2}}{b} d x=\frac{\mu_{0} I_{1}}{2 \pi} \cdot \frac{I_{2}}{b} \ln \left|\frac{a+b}{a}\right|$$

Проводники действуют друг на друга с силами равными по модулю и так как токи направлены одинаково, то они притягиваются.

Ответ. $F_{A}=\frac{\mu_{0} I_{1}}{2 \pi} \cdot \frac{I_{2}}{b} \ln \left|\frac{a+b}{a}\right|$

Читать дальше: Формула силы выталкивания.

Как перевести Амперы в киловатты: формула, таблица

Основная характеристика большинства электроприборов мощность, которая указывается в ваттах или киловаттах, а главным параметром уставки защитных приборов и кабелей является ток, который измеряется в амперах.

Поэтому при выборе защитной аппаратуры, сечения проводов и в некоторых других случаях необходимо выполнить перерасчёт. Для этого необходимо знать, как перевести амперы в киловатты.

Для чего это необходимо

Ток, потребляемый электроприборами, подключёнными к одной линии, ограничен нагревом кабелей. При превышении этого параметра токоведущая жила начинает перегреваться, что приводит к выходу изоляции из строя, её разрушению и короткому замыканию.

Допустимый ток для проводов разного сечения указан в ПУЭ гл. 1.3. Исходя из этого параметра, подбираются уставки защитных автоматов и номинальный ток УЗО и реле напряжения.

Вторым фактором, отграничивающим мощность, является предельный ток бытовых розеток. Для большинства коммутационных устройств он составляет 16 А, поэтому мощность бытовых электроприборов производители ограничивают величиной 3,5 кВт.

На электрических вилках, счетчиках электрической энергии, предохранителях, розетках, автоматах, стоит маркировка в Амперах. Она указывает на максимальный ток, который способен выдержать прибор.

Однако на самих электроприборах наносится другая техническая характеристика. На них ставят маркировку, выраженную в Ваттах или Киловаттах, которая отображает мощность, потребляемую прибором.

Часто возникает проблема с подбором автоматов для определённой нагрузки.

Совершенно понятно, что для электрической лампочки нужен один автомат, а для стиральной машины или бойлера – более мощный.

Тут – то и возникает вполне логический вопрос и проблема как перевести Амперы в Киловатты. Благодаря тому, что в России напряжение в электрической сети переменное, существует возможность самостоятельно рассчитать соотношение Ампер \ Ватт, используя нижеприведённую информацию.

Какие параметры необходимы для расчёта

Непосредственно рассчитать, сколько ампер в одном киловатте невозможно, это разные величины, как объём и вес, и для пересчёта необходимо использовать несколько параметров и специальные формулы.

Обозначение напряжения, тока и мощности

Для определения потребляемого электроприбором тока, а так же перед тем, как перевести амперы в киловатты, необходимо измерить и использовать следующие параметры сети и оборудования:

• Напряжение. Это разность потенциалов между различными участками электроцепи. Для бытовых электроприборов это потенциал между фазным и нейтральным проводами. Условно напряжение можно сравнить с давлением воды в водопроводе. Единица измерения этого параметра называется «вольт», свое название он получил в честь итальянского физика и физиолога Алессандро Вольты. Условное обозначение напряжения в формулах «U», числовое значение разности потенциалов указывается, как *В или *V.
• Сила тока. Указывает на количество заряженных частиц, проходящих по проводнику за 1 секунду. Аналогом силы тока может служить поток воды в трубе. Единица силы тока называется «ампер» и она так называется в честь французского физика Андре́-Мари́ Ампе́ра. В формулах ток указывается «I», а величина силы тока обозначается *А.
• Мощность. Определяет работу, выполненную в единицу времени. Этот параметр носит название «ватт», в формулах он указывается как «Р», а числовое значение выглядит как «Вт» или *W. Мощность электроприборов большой мощности измеряется в «киловаттах» или «кВт», причём 1кВт=1000Вт. Название единице мощности дано в честь шотландско-ирландского изобретателя-механика Джеймса Уатта (Ватта).

Как измеряется электрическая мощность

Мощность, потребляемую электроприбором или вырабатываемую генератором нельзя узнать простым измерением, как ток или напряжение. Его величина зависит от обоих параметров, и существует несколько способов узнать эту её значение:

• Использовать ваттметр. У этого прибора имеются две пары выводов, одна из которых включается параллельно с оборудованием и измеряет проходящий через него ток, а вторая пара определяет напряжение сети.
• Отдельно при помощи мультиметра узнать протекающий ток и напряжение на подключении к оборудованию. После этого использовать соответствующие формулы и произвести расчёт мощности.
• Измерить только ток, а величину напряжения в сети принять равной 220В или использовать паспортные данные блока питания, после чего произвести расчёт. Это самый простой, хотя и приблизительный метод определения мощности.

Информация! При падении напряжения в сети, особенно в сёлах, где имеется значительная протяжённость линий электропередач, одновременно падает мощность электрообогревателей, бойлеров и электроплит.

По какой формуле выполняется расчет

На корпусе большинства аппаратов не указан ток потребления и для того, чтобы определить соответствие приборов и проводки необходимо произвести перевод ампер в киловатты.

Эти два параметра, согласно законам электротехники связаны между собой, поэтому для того, чтобы узнать, сколько киловатт выдержит автомат на 40 Ампер, достаточно применить соответствующую формулу или использовать один из онлайн-калькуляторов.

Расчёт мощности производится путём произведения между собой тока и напряжения, причём все величины должны иметь одинаковую разрядность — ватты, вольты и амперы или киловатты, киловольты и килоамперы.

Самый простой вид имеет формула для постоянного тока и бытовых электроприборов Р=UxI, где:

1. Р — мощность;
2. U — напряжение;
3. I — сила тока.

Для более точного расчёта следует учитывать коэффициент мощности, или cosφ, указывающий соотношение активной и полной мощности. В этом случае формула имеет следующий вид P=I*U*cosφ. Этот параметр учитывается при расчёте мощных трансформаторов и других промышленных электроприборов

В трёхфазной сети учитывается так же сдвиг фаз и расчёт мощности производится по формуле:

P = √3*U*I*сos φ

Перевод Ампер в киловатты

Однозначно сказать, сколько ампер в 1 киловатте невозможно. Для этого необходимо учесть напряжение сети и количество фаз. В основе этих расчётов находятся формулы, согласно которым мощность равна произведению силы тока и напряжения P=U*I или, используя алгебраическое преобразование ток равен результату деления мощности на напряжение I=P/U.

В разных сетях эти формулы немного отличаются друг от друга, учитывая особенности конкретной ситуации.

Однофазная сеть

В России, странах СНГ и некоторых других государствах напряжение однофазной сети равно 220В и, несмотря на то, что фактические параметры сети могут отличаться в любую сторону, при расчёте сечения проводов и уставок автоматических выключателей используется именно эта величина.

Следовательно, формулы перевода амперов в киловатты и обратно имеют следующий вид:

• Определение силы тока. Для этого используется выражение I=P/U=Р/220. При этом допускается использовать упрощённый вариант расчёта I(А)=Р(кВт)*4.45≈Р(кВт)*5.
• Расчёт допустимой мощности. В том случае, если имеется кабель или автомат, то для определения мощности электроприборов применяется формула P=U*I=220*I или Р(кВт)=I(А)/4,5≈I(А)/5

Использование упрощённых вариантов расчёта является в некоторой степени более правильным, так как при этом автоматически добавляется необходимый запас сечения кабеля или уставки автомата.

Трехфазная сеть

Расчёт в трёхфазной сети производится в двух случаях — подключение к линии большого количества однофазных приборов или для монтажа электродвигателя. В первом случае вычисления выполняются для каждой фазы в отдельности, а для электродвигателя необходимо учитывать коэффициент мощности cosφ, для электромашин он равен 0,8-0,85.

Формулы для трёхфазных электродвигателей имеют следующий вид:

• Расчёт силы тока для выбора автомата и сечения провода. В сети 380В ток рассчитывается по формуле I=P/(U*√3*cosφ)=Р/(380*1.7*0.80)=Р/516. Допускается применять упрощённый вариант I(A)≈Р(кВт)*2.
• При наличии автоматического выключателя и кабеля необходим расчёт максимальной мощности электродвигателя в данной сети. Для этого используется выражение P= √3*U*I*сos φ=1,7*380*I*0.80 или Р(кВт)≈I(А)/2.

Важно! Для выбора уставки тепловой защиты необходимо использовать паспортные данные электродвигателя.

Сеть постоянного тока

В сети постоянного тока применяется первоначальный вариант формул I=P/U и P=I*U. Чаще всего этот расчёт производится для выбора блока питания светодиодной ленты, в параметрах которой указываются только напряжение питания и мощность одного метра, или длины ленты, которую можно подключить к данному источнику напряжения.

Поэтому при вычислении используется длина ленты L и формулы приобретают вид I(бп)=P*L/U=P*L/12 и L=I(бп)/(Р/U). Кроме того, для увеличения срока службы драйвера (блока питания) его необходимо выбирать с 10% запасом мощности.

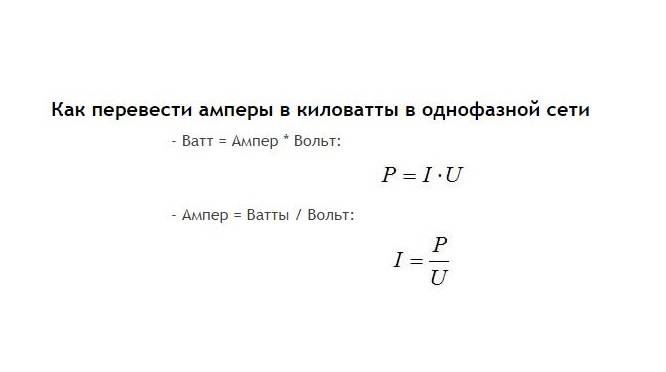

Как перевести амперы в киловатты в однофазной сети

1. — Ватт = Ампер * Вольт:

• — Ампер = Ватты / Вольт:

Для того чтобы Ватты (Вт) перевести в киловатты (кВт) нужно полученное значение разделить на 1000. То есть в 1000 Вт = 1 кВт.

Как перевести амперы в киловатты в трехфазной сети

1. — Ватт = √3 * Ампер * Вольт * сos φ:

1. — Ампер = Ватты / (√3 * Вольт * cosφ):

Итак, например, рассчитывая ток, который будет течь по проводам при включении электрического чайника мощностью 2 кВт (2000 Ватт) и с переменным напряжением в сети 220 Вольт, следует применить следующую формулу. Разделить 2 кВт на 220 Вольт. В итоге получим 9 – это и будет количество Ампер.

Информация! сos φ — коэффициент мощности, показывающий потребление реактивной мощности. Его нужно учитывать для таких нагрузок как электродвигатели, трансформаторы, линии электропередач. Коэффициент мощности cosφ для бытовых электроприборов принимается равным 1 и при расчётах не учитывается.

По сути это не малый ток, поэтому, подбирая кабель, следует учитывать его сечение. Провода, изготовленные из алюминия могут выдерживать значительно меньшие нагрузки, чем медные того же сечения.

Но и слишком тонкие провода из меди тоже могут не выдержать нагрузки. В лучшем случае они просто перегорят или «выбьет» автоматы. В худшем – может стать причиной пожара. Поэтому подходить к выбору автоматов и сечения провода нужно крайне ответственно.

Пример перевода ампер в киловатты

Для лучшего понимания того, как перевести амперы в киловатты, можно рассмотреть несколько практических примеров применения этих формул.

Для однофазной сети 220 Вольт

Предположим, что выделенная линия розеток подключена к автоматическому выключателю С16, имеющему уставку 16А. Необходимо узнать, какая общая мощность электроприборов может быть подключена к сети.

Расчёт выполняется по формуле P=U*I=220В*16А=3520 Вт=3.5 кВт. Однако желательно уменьшить эту величину на 10-15% для того, чтобы предотвратить ложные срабатывания защиты или использовать упрощённое выражение Р(кВт)=I(A)/5=16/5=3,2 кВт.

В паспорте кондиционеров указываются сразу два значения мощности — тепловая и электрическая, причём тепловая в несколько раз больше. Это связано с тем, что этот аппарат работает по принципу теплового насоса и при расчётах необходимо учитывать именно электрическую мощность.

Для трехфазной сети 380 Вольт

При подключении трёхфазных электродвигателей чаще всего производится выбор автомата и кабеля, а не мощности электромашины. Предположим, имеется электродвигатель 5 кВт, сколько ампер должна быть уставка автомата?

Этот расчёт в сети 380В производится по формуле I=P/(U*√3*cosφ)=5000/(380*1. 7*0.80)=5000/516=9,68А или по упрощённому варианту I(A)≈Р(кВт)*2=5*2=10А.

Сеть постоянного тока 12 Вольт

Достаточно часто возникает ситуация при которой необходимо подобрать блок питания к светодиодной ленте. Предположим, что в наличии имеются 4 метра полосы, на этикетке которой указано, что мощность одного метра 14,4 Вт/м. В этом случае вычисления производятся в несколько этапов:

1. 1. Узнать ток потребления 1метра ленты. Расчёт выполняется по формуле I=P/U=14.4/12=1,2 А/м.
2. 2. Определяется общий ток полосы. I=1,2*4=4,8 А.
3. 3. Берётся необходимый коэффициент запаса мощности 10%. I=4,8А*110%=4,8А*1,1=5,28 А.

Следовательно, выходной ток блока питания должен быть не меньше 5,28 А.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Формула силы тока

ОПРЕДЕЛЕНИЕ

Сила тока определяется как отношение количества заряда, прошедшего через какую-то поверхность, ко времени прохождения.



В формуле – сила тока, – количество заряда, – время.

Единица измерения силы тока – А (ампер).

Обычно под поверхностью, через которую прошёл заряд, понимают сечение проводника. В цепях с постоянным током силу тока находят по закону Ома:



Где – напряжение, – сопротивление проводника. Прибор, которой используется для измерения силы тока, называют амперметром.

Примеры решения задач по теме «Сила тока»

ПРИМЕР 1

Задание	Найти силу тока в проводнике, если за 50 сек через него прошёл заряд 43 кКл.
Решение	Напомним, что кКл = Кл. Подставим численные значения в формулу:
Ответ	Сила тока была равна 860 Ампер.

ПРИМЕР 2

Задание	Через сечение проводника за 1 минуту прошёл заряд 10 Кл. Найти сопротивление участка цепи, если напряжение в нём 50 В.
Решение	Найдём силу тока через заряд:     По закону Ома:     Сопоставим формулы:     Подставим числа: (Ом)
Ответ	Сопротивление цепи равно 300 Ом.

Понравился сайт? Расскажи друзьям!

Формула силы Ампера

ОПРЕДЕЛЕНИЕ

Сила Ампера – сила, действующая на проводник тока, находящийся в магнитном поле и равная произведению силы тока в проводнике, модуля вектора индукции магнитного поля, длины проводника и синуса угла между вектором магнитного поля и направлением тока в проводнике.



Здесь – сила Ампера, – сила тока в проводнике, – модуль вектора индукции магнитного поля, – длина участка проводника, на который воздействует магнитное поле, – угол между вектором индукции магнитного поля и направления тока.

Единица измерения силы – Н (ньютон).

Сила Ампера — векторная величина. Сила Ампера принимает своё наибольшее значение когда векторы индукции и направления тока перпендикулярны ().

Направление силы ампера определяют по правилу левой руки:

Если вектор магнитной индукции входит в ладонь левой руки и четыре пальца вытянуты в сторону направления вектора движения тока, тогда отогнутый в сторону большой палец показывает направление силы Ампера.

Исторически электрическим током принято считать движение положительного заряда, то есть направление сила тока – от плюса к минусу.

Примеры решения задач по теме «Сила Ампера»

ПРИМЕР 1

Задание	Найти силу Ампера, действующую на прямой проводник длиной 3 м, по которому проходит ток силой 7 А. Вектор магнитной индукции составляет угол с проводником, его абсолютное значение – 2 Тл.
Решение	Электрический ток течёт по проводнику, значит направлен он также, как расположен проводник. Следовательно, угол между вектором магнитной индукции и проводником равен углу между ним и вектором движения тока. Остаётся только подставить значения в формулу:
Ответ	Сила ампера равна 21 ньютон.

ПРИМЕР 2

Задание	На рисунке изображены два параллельно расположенных проводника, указаны направления сил тока и вектора магнитной индукции. В ответе указать, каким образом будет действовать на них сила Ампера (сближать проводники, отталкивать или действовать как-то иначе). Как изменится ситуация, если направить вектор магнитной индукции параллельно проводникам?
Решение	Определим направление силы Ампера по правилу левой руки. Очевидно, если расположить левую руку так, чтобы вектор входил в ладонь, а пальцы направить по линии движения тока в первом случае (вертикально вверх), то отогнутый большой палец будет направлен от наблюдателя. Также будет направлена и сила Ампера. Во втором проводнике ток направлен вертикально вниз, а сила Ампера – на наблюдателя. Оказалось, что под действием силы Ампера первый проводник отталкивается от наблюдателя, а второй притягивается к нему. Пусть вектор сонаправлен движению тока в первом проводнике, тогда   и   При вычислении силы Ампера нас интересуют не сами углы, а их синусы:   и   Сила Ампера в обоих проводниках равна нулю.
Ответ	Если вектор магнитной индукции направлен так, как показано на рисунке, то сила Ампера в первом проводнике будут направлена на наблюдателя, во втором – от него. Если вектор магнитной индукции направить параллельно проводникам, то сила Ампера возникать не будет.

Понравился сайт? Расскажи друзьям!

Как определить силу электрического тока, как узнать, вычислить какой ток в схеме, цепи.

Известно, что электрический ток заряженных частиц лежит в основе работы всей электротехники. Знание его величины дает понимание о режиме работы той или иной цепи, схемы. Если для специалиста электрика, электронщика не составит особого труда определить силу тока, то для новичка это может оказаться проблемой. В этой теме давайте с вами рассмотрим, какими именно способами можно узнать, вычислить, найти электрический ток используя как непосредственные измерения так и формулы.

Основными электрическими величинами являются напряжение, ток, сопротивление, мощность. Пожалуй главной формулой электрика является формула закона Ома. Она имеет вид I=U/R (ток равен напряжение деленное на сопротивление). Данную формулу приходится использовать повсеместно. Из нее можно вывести две другие: R=U/I и U=I*R. Зная любые две величины всегда можно вычислить третью. Напомню, что при использовании формул нужно пользоваться основными единицами измерения. Для тока это амперы, для напряжения это вольты и для сопротивления это омы.

К примеру, вам нужно быстро определить силу тока, которую потребляем электрочайник. Напряжение нам известно, это 220 вольт. Берем в руки мультиметр, электронный тестер, меряем сопротивление в омах. Далее мы просто напряжение перемножаем на это сопротивление. В итоге мы получаем искомую силу тока в амперах. Хочу уточнить, что данная форума работает только для цепей с активной нагрузкой (обычные нагреватели, лампы накаливания, светодиоды и т.д.). Для реактивной нагрузки формула имеет иной вид, где уже используется такие величины как индуктивность, емкость, частота.

Силу тока можно определить и по другой формуле, которая в себе содержит напряжение и мощность. Она имеет вид: I=P/U (сила тока равна электрическая мощность деленная на напряжение). То есть, 1 ампер равен 1 ватт деленный на 1 вольт. Две других формулы, выходящие из этой, имеют такой вид: P=U*I и U=P/I. Если вам известны любые две величины из тока, напряжения и мощности, всегда можно вычислить третью.

Помимо формул силу тока можно определить и практическим путем, через обычное измерение тестером, мультиметром. Для новичков сообщаю, что силу тока нужно измерять в разрыв электрической цепи. То есть, к примеру, у нас схема, прибор, с него выходит кабель с двумя проводами питания. Берем измеритель, выставляем на нем нужный диапазон измерения. Далее, один щуп измерителя мы прикладываем к одному из проводов питания устройства, а другой щуп измерителя к одному из контактов самого электропитания. Ну, и оставшийся провод, идущий от устройства мы также подсоединяем ко второму контакту питания. После включения самого устройства на измерителе появится величина тока, которую он потребляет при своей работе.

При измерении силы тока нужно помнить, что имеет значение какой вид тока течет по цепи (переменный или постоянный). Допустим, на большинство электротехники подается переменное напряжение, следовательно и измерять на входе ток нужно переменного типа. Внутри устройств обычно стоят блоки питания, которые снижают сетевое напряжение до меньших величин и делают его постоянным. Значит ту часть электрической цепи, что стоит после выпрямляющего диодного моста (делающая из переменного тока постоянный) уже нужно измерять как постоянный ток. Если вы попытаетесь измерить силу тока не своего типа, то и показания вы получите неверные.

Напряжение измеряют по другому. Измерительные щупы уже прикладываются не в разрыв цепи, как это делается у тока, а параллельно контактам питания. И в этом случае тип напряжения имеет значение (переменное или постоянное). Так что будьте внимательны, когда выставляете тип тока (напряжения) и их предел на тестере.

P.S. Именно сила тока в электротехнике делает всю работу, что мы воспринимаем как свет, тепло, звук, движение и т.д. Для облегчения понимания, что такое ток, а что такое напряжение можно привести аналогию с обычной водой. Так вот давление в воды в водопроводе будет соответствовать примерно электрическому напряжению, а движение самой воды это будет ток.

Закон Ампера: формула, определение, применение

Закон Закон Ампера — один из важнейших и полезнейших законов в электротехнике, без которого немыслим научно-технический прогресс. Этот закон был впервые сформулирован в 1820 году Андре Мари Ампером. Из него следует, что два расположенные параллельно проводника, по которым проходит электрический ток, притягиваются, если направления токов совпадают, а если ток течёт в противоположных направлениях, то проводники отталкиваются. Взаимодействие здесь происходит посредством магнитного поля, которое перманентно возникает при движении заряженных частиц. Математически закон Ампера в простой форме выглядит так:

F = BILsinα,

где F — это сила Ампера (сила, с которой проводники отталкиваются или притягиваются), где B — магнитная индукция; I — сила тока; L — длина проводника; α — угол между направлением тока и направлением магнитной индукции.

Интересное видео с уроком о силе Ампера:

Любые узлы в электротехнике, где под действием электромагнитного поля происходит движение каких-либо элементов, используют закон Ампера. Самый широко распространённый и используемый чуть-ли не во всех технических конструкциях агрегат, в основе своей работы использующий закон Ампера — это электродвигатель, либо, что конструктивно почти то же самое, генератор.

Именно под действием силы Ампера происходит вращение ротора, поскольку на его обмотку влияет магнитное поле статора, приводя в движение. Любые транспортные средства на электротяге для приведения во вращение валов, на которых находятся колёса, используют силу Ампера (трамваи, электрокары, электропоезда и др). Также магнитное поле приводит в движение механизмы электрозапоров (электродвери, раздвигающиеся ворота, двери лифта). Другими словами, любые устройства, которые работают на электричестве и имеющие вращающиеся узлы основаны на эксплуатации закона Ампера. Также он находит применение во многих других видах электротехники, например, в громкоговорителях.

В громкоговорителе или динамике для возбуждения мембраны, которая формирует звуковые колебания используется постоянный магнит. На него под действием электромагнитного поля, создаваемого расположенным рядом проводником с током, действует сила Ампера, которая изменяется в соответствии с нужной звуковой частотой.

Ещё одно видео о законе Ампера смотрите ниже:

Работа и мощность тока — урок. Физика, 8 класс.

При прохождении тока в цепи электрическое поле совершает работу по перемещению заряда. В этом случае работу электрического поля называют работой электрического тока.

При прохождении заряда \(q\) по участку цепи электрическое поле будет совершать работу: \(A=q\cdot U\), где \(U\) — напряжение электрического поля, \(A\) — работа, совершаемая силами электрического поля по перемещению заряда \(q\) из одной точки в другую.

Для выражения любой из этих величин можно использовать приведённые ниже рисунки.

Количество заряда, прошедшее по участку цепи, пропорционально силе тока и времени прохождения заряда: q=I⋅t.

Работа электрического тока на участке цепи пропорциональна напряжению на её концах и количеству заряда, проходящего по этому участку: A=U⋅q.

Работа электрического тока на участке цепи пропорциональна силе тока, времени прохождения заряда и напряжению на концах участка цепи: A=U⋅I⋅t.

Чтобы выразить любую из величин из данной формулы, можно воспользоваться рисунком.





Единицы измерения величин:

работа электрического тока \([A]=1\) Дж;

напряжение на участке цепи \([U]=1\) В;

сила тока, проходящего по участку \([I]=1\) А;

время прохождения заряда (тока) \([t]=1\) с.

Для измерения работы электрического тока нужны вольтметр, амперметр и часы. Например, для определения работы, которую совершает электрический ток, проходя по спирали лампы накаливания, необходимо собрать цепь, изображённую на рисунке. Вольтметром измеряется напряжение на лампе, амперметром — сила тока в ней. А при помощи часов (секундомера) засекается время горения лампы.



Например:



I = 1,2 АU = 5 Вt = 1,5 мин = 90 сА = U⋅I⋅t = 5⋅1,2⋅90 = 540 Дж



Обрати внимание!

Работа чаще всего выражается в килоджоулях или мегаджоулях.

\(1\) кДж = 1000 Дж или \(1\) Дж = \(0,001\) кДж;
\(1\) МДж = 1000000 Дж или \(1\) Дж = \(0,000001\) МДж.

На практике работу электрического тока измеряют специальными приборами — счётчиками электрической энергии. Их можно увидеть как в каждом частном доме, так в каждом подъезде многоквартирного дома.



Механическая мощность численно равна работе, совершённой телом в единицу времени: N = Аt.  Чтобы найти мощность электрического тока, надо поступить точно также, т.е. работу тока, A=U⋅I⋅t, разделить на время.

Мощность электрического тока обозначают буквой \(Р\):

P=At=U⋅I⋅tt=U⋅I. Таким образом:

Мощность электрического тока равна произведению напряжения на силу тока: P=U⋅I.

Из этой формулы можно определить и другие физические величины.
Для удобства можно использовать приведённые ниже рисунки.





За единицу мощности принят ватт: \(1\) Вт = \(1\) Дж/с.



Из формулы P=U⋅I следует, что

\(1\) ватт = \(1\) вольт ∙ \(1\) ампер, или \(1\) Вт = \(1\) В ∙ А.



Обрати внимание!

Используют также единицы мощности, кратные ватту: гектоватт (гВт), киловатт (кВт), мегаватт (МВт).
\(1\) гВт = \(100\) Вт или \(1\) Вт = \(0,01\) гВт;
\(1\) кВт = \(1000\) Вт или \(1\) Вт = \(0,001\) кВт;
\(1\) МВт = \(1 000 000\) Вт или \(1\) Вт = \(0,000001\) МВт.

Пример:

Измерим силу тока в цепи с помощью амперметра, а напряжение на участке — с помощью вольтметра.





Так как мощность тока прямо пропорциональна напряжению и силе тока, протекающего через лампочку, то перемножим их значения:



I=1,2АU=5ВP =U⋅I=5⋅1,2=6Вт.



Ваттметры измеряют мощность электрического тока, протекающего через прибор. По своему назначению и техническим характеристикам ваттметры разнообразны.

В зависимости от сферы применения у них различаются пределы измерения.



Аналоговый ваттметр	Аналоговый ваттметр	Аналоговый ваттметр	Цифровой ваттметр



Подключим к цепи по очереди две лампочки накаливания, сначала одну, затем другую и измерим силу тока в каждой из них. Она будет разной.







Сила тока в лампочке мощностью \(25\) ватт будет составлять \(0,1\) А. Лампочка мощностью \(100\) ватт потребляет ток в четыре раза больше — \(0,4\) А. Напряжение в этом эксперименте неизменно и равно \(220\) В. Легко можно заметить, что лампочка в \(100\) ватт светится гораздо ярче, чем \(25\)-ваттовая лампочка. Это происходит оттого, что её мощность больше. Лампочка, мощность которой в \(4\) раза больше, потребляет в \(4\) раза больше тока. Значит:



Обрати внимание!

Мощность прямо пропорциональна силе тока.

Что произойдёт, если одну и ту же лампочку подсоединить к источникам различного напряжения? В данном случае используется напряжение \(110\) В и \(220\) В.





Можно заметить, что при большем напряжении лампочка светится ярче, значит, в этом случае её мощность будет больше. Следовательно:



Обрати внимание!

Мощность зависит от напряжения.

Рассчитаем мощность лампочки в каждом случае:



I=0,2АU=110ВP=U⋅I=110⋅0,2=22Вт

I=0,4АU=220ВP=U⋅I=220⋅0,4=88Вт.



Можно сделать вывод о том, что при увеличении напряжения в \(2\) раза мощность увеличивается в \(4\) раза.
Не следует путать эту мощность с номинальной мощностью лампы (мощность, на которую рассчитана лампа). Номинальная мощность лампы (а соответственно, ток через нить накала и её расчётное сопротивление) указывается только для номинального напряжения лампы (указано на баллоне, цоколе или упаковке).





В таблице дана мощность, потребляемая различными приборами и устройствами:



Название	Рисунок	Мощность
Калькулятор		\(0,001\) Вт
Лампы дневного света		\(15 — 80\) Вт
Лампы накаливания		\(25 — 5000\) Вт
Компьютер		\(200 — 450\) Вт
Электрический чайник		\(650 — 3100\) Вт
Пылесос		\(1500 — 3000\) Вт
Стиральная машина		\(2000 — 4000\) Вт
Трамвай		\(150 000 — 240000\) Вт

Как легко рассчитать преобразование в вольтах, амперах и ваттах

Как легко рассчитать преобразование в вольтах, амперах и ваттах B asic электрическая теория утверждает, что: Вольт — это мера силы или давления, под которым течет электричество. Ампер — это измерение текущего расхода электронов. Вт — это измерение созданной электрической мощности.1 ватт равен одному джоулю энергии в секунду. I В солнечной отрасли способность легко преобразовывать вольты, ватты и амперы необходима для каждой части бизнеса, от определения размера системы до закупки солнечных панелей, инверторов и баланса компонентов системы, таких как разъемы и проводка. M -й коллега Стюарт Уодсворт, преподаватель из Boots on the Roof, познакомил нас с использованием легко запоминающейся таблицы для расчета вольт, ампер и ватт. T Чтобы использовать эту таблицу преобразования, вам потребуются как минимум два из трех требуемых электрических значений для конкретной нагрузки. Отсюда вы можете рассчитать третий. Просто нарисуйте треугольник, затем поместите W для ватт вверху. Затем поместите V для вольт в один из нижних углов и A для ампер в оставшийся угол. A — это пример того, как работает таблица преобразования, допустим, солнечная панель рассчитана на 60 Вт, 12 В и 5 ампер. T формула для Вт: вольт умноженный на ампер. Чтобы использовать диаграмму, закройте W на диаграмме пальцем и используйте оставшееся видимое вычисление диаграммы: В, , умноженное на A. Используя данные нашего образца панели, 12 вольт, умноженные на 5 ампер, равны 60 ваттам. T Формула для Вольт — это ватты, разделенные на амперы. Чтобы использовать диаграмму, закройте пальцем V и используйте оставшееся вычисление диаграммы: Вт , разделенное на A. Исходя из данных нашего образца панели, 60 Вт, разделенные на 5 ампер, равны 12 вольт. T Формула для ампер — Вт, разделенная на вольты. Чтобы использовать диаграмму, закройте пальцем A и используйте оставшееся вычисление диаграммы: Вт, , разделенное на В. Используя данные нашего образца панели, 60 Вт, разделенные на 12 вольт, равны 5 ампер. НАЖМИТЕ ЗДЕСЬ, чтобы связаться с нами для получения дополнительной информации

Напряжение ток сопротивление и электрическая мощность общие основные электрические формулы математические вычисления формула калькулятора для расчета мощности энергия работа уравнение закон мощности ватт понимание общая электрическая круговая диаграмма расчет электричества электрическая ЭДС напряжение формула мощности два разных уравнения для расчета мощности общий закон Ома аудио физика электричество электроника формула колеса формулы амперы ватты омы уравнение косинуса звуковая инженерия круговая диаграмма заряд физика мощность звук запись вычисление электротехническая формула мощность математика пи физика взаимосвязь

напряжение ток сопротивление и электрическая мощность общие основные электрические формулы математические вычисления формула калькулятора для вычисления энергии уравнение работы степенной закон ваттс понимание общая электрическая круговая диаграмма расчет электричества электрическая ЭДС напряжение формула мощности уравнение два разных уравнения для расчета мощности общий закон омов аудио физ sics электричество электроника формула колесо формулы амперы ватт вольт ом косинус уравнение аудио инженерия круговая диаграмма заряд физика мощность звук запись вычисление электротехника формула мощность математика пи физика отношение взаимосвязь — sengpielaudio Sengpiel Berlin

Электрический ток , Электроэнергия , Электрическое напряжение

Электричество и Электрический заряд

Наиболее распространенные общие формулы, используемые в электротехнике
008 ● Основные формулы и Расчеты ●

Взаимосвязь физических и электрических величин (параметров)
Электрическое напряжение В , удельное сопротивление R , полное сопротивление Z , мощность и мощность P
В В , ампер A, сопротивление и импеданс Ом Ом и ватт Вт

Номинальный импеданс Z = 4, 8 и 160007 Ом (для громкоговорителей обычно принимается сопротивление 9153). Р . Уравнение (формула) закона Ома: V = I × R и уравнение (формула) степенного закона: P = I × V . P = мощность, I или J = латиница: приток, международный ампер или интенсивность и R = сопротивление. В = напряжение, разность электрических потенциалов Δ В или E = электродвижущая сила (ЭДС = напряжение).

Введите любые два известных значения и нажмите «вычислить», чтобы решить для двух других. Пожалуйста, введите только два значения.

Используемый браузер, к сожалению, не поддерживает Javascript. Программа указана, но фактическая функция отсутствует.

Колесо формул электротехники

В происходит от «напряжения», а E — от «электродвижущей силы (ЭДС)». E означает также энергии , поэтому мы выбираем V . Энергия = напряжение × заряд. E = V × Q . Некоторым нравится лучше придерживаться E вместо V , так что сделайте это. Для R возьмите Z .

12 самых важных формул: Напряжение В = I × R = P / I = √ ( P × R ) в вольтах В Ток I = V / = P / V = √ ( P / R ) в амперах A Сопротивление R = V / I = P / I 2 9015 2 9015 V 2 / P в омах Ω Мощность P = V × I = R × I 2 = V 2 / R в ваттах

См. Также: The Formula Wheel of Acoustics (Audio)

The Big Формулы мощности Расчет электрической и механической мощности (прочности)

Формула мощности 1 — Уравнение электрической мощности: Мощность P = I × V = R × I 2 = V 2 ⁄ , где мощность P в ваттах, напряжение В в вольтах, а ток I в амперах (постоянного тока). Если есть переменный ток, посмотрите также на коэффициент мощности PF = cos φ и φ = угол коэффициента мощности (фазовый угол) между напряжением и силой тока. Electric Energy — это E = P × t — измеряется в ватт-часах или также в кВтч. 1J = 1N × м = 1 Вт × с Формула мощности 2 — Уравнение механической мощности: Мощность P = E ⁄ t где мощность P ватт, Мощность P = работа / время ( Вт ⁄ т ). Энергия E в джоулях, а время t в секундах. 1 Вт = 1 Дж / с. Мощность = сила, умноженная на смещение, деленное на время P = F × с / т или Мощность = сила, умноженная на скорость (скорость) P = F × v. Неискаженного мощного звука в этих формулах нет. Пожалуйста, берегите уши! Барабанная перепонка и диафрагмы микрофона действительно двигаются только волнами . звуковое давление .Это не влияет ни на интенсивность, ни на мощность, ни на энергию. Если вы занимаетесь звукозаписывающим бизнесом, разумно не особо заботиться об энергии, мощность и интенсивность, поскольку вызывают , больше заботьтесь об эффекте звукового давления p и уровень звукового давления в ушах и микрофонах; смотрите соответствующий аудио напряжение В ~ p ; см .: Звуковое давление и звуковая мощность — Эффект и причина Очень громко звучащие динамики будут иметь большую мощность, но лучше присмотритесь к самому важно КПД динамиков.Сюда входит типичный вопрос: Сколько децибел (дБ) на самом деле в два или три раза громче? Действительной мощности RMS нет. Слова «среднеквадратичная мощность» неверны. Есть расчет мощности, которая является произведением среднеквадратичного напряжения и среднеквадратичного тока. Ватт RMS бессмысленно. Фактически, мы используем этот термин как крайнее сокращение от силы в . ватт рассчитывается на основе измерения среднеквадратичного напряжения. Прочтите, пожалуйста, здесь: Почему не существует таких понятий, как «среднеквадратичная ваттность» или «среднеквадратичная мощность ватт», и никогда не было. Мощность «RMS» — довольно глупый термин, получивший широкое распространение среди аудиолюбителей. Мощность — это количество энергии, которое преобразуется в единицу времени. Ожидайте, что заплатите больше, когда требуя более высокой мощности.

Андр-Мари Ампре был французским физиком и математиком. Его именем названа единица измерения электрического тока в системе СИ — ампер . Алессандро Джузеппе Антонио Анастасио Вольта был итальянским физиком. Его именем названа единица измерения электрического напряжения в системе СИ — вольт . Георг Симон Ом был немецким физиком и математиком. Его именем названа единица измерения электрического сопротивления СИ Ом . Джеймс Ватт был шотландским изобретателем и инженером-механиком. Единица измерения электрической мощности (мощности) в системе СИ ватт была названа его именем.

Мощность, как и все величины энергии, является в первую очередь расчетным значением.

Слово «усилитель мощности» используется неправильно, особенно в аудиотехнике. Напряжение и ток можно усилить. Странный термин «усилитель мощности» стал пониматься как усилитель, предназначенный для управления нагрузкой например, громкоговоритель. Мы называем произведение усиления по току и усилению по напряжению «усилением мощности».

Совет: треугольник электрического напряжения В = I × R (закон Ома VIR)
Введите два значения , будет рассчитано третье значение. Треугольник мощности P = I × V (Power law PIV)
Введите два значения , будет рассчитано третье значение.

С помощью волшебного треугольника можно легко вычислить все формулы. Вы прячетесь с
пальцем значение, которое нужно вычислить. Два других значения показывают, как производить расчет.

Расчеты: Закон Ома — магический треугольник Ома
Измерение входного и выходного сопротивления

ПЕРЕМЕННЫЙ ТОК (AC) ~

В _l = линейное напряжение (вольт), V _p = фазное напряжение (вольт), I _l = линейный ток (амперы), I _p = фазный ток ( амперы)
Z = полное сопротивление (Ом), P = мощность (ватты), φ = угол коэффициента мощности, VAR = вольт-амперы (реактивные)

Ток (однофазный): I = P / V p × cos φ	Ток (3 фазы): I = P / √3 V l × cos φ или I = P /3 ​​ V p × cos φ
Питание (однофазное): P = V p × I p × cos φ	Питание (3 фазы): P = √3 V l × I l × cos φ или P = √3 V p × I p × cos φ

Коэффициент мощности PF = cos φ = R / (R2 + X2) ^1/2 , φ = угол коэффициента мощности.Для чисто резистивной схемы PF = 1 (идеально).
Полная мощность S вычисляется по Пифагору, активная мощность P и реактивная мощность Q . S = √ ( P ² + Q ² )

Формулы питания постоянного тока Напряжение В дюймов (В) вычисление из тока I дюймов (А) и сопротивления R дюймов (Ом): В (В) = I (А) × R (Ом) Мощность P в (Вт) рассчитывается исходя из напряжения В дюймов (В) и тока I дюймов (А): P (Вт) = В (В) × I (A) = V 2 (V) / R (Ω) = I 2 (A) R (Ω) 50 Формулы питания переменного тока Напряжение В в вольтах (В) равно току I в амперах (А), умноженному на импеданс Z в омах (Ом): В (В) = I ( A) Z ((Ом) = (| I | × | Z |) и ( θ I + θ Z ) Полная мощность S в вольт-амперах (ВА) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A): S (VA) = V (V) I (A) = (| V | × | I |) и ( θ V — θ I ) Реальная мощность P в ваттах (Вт) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A), умноженному на коэффициент мощности (cos φ ): P (Вт) = V (V) × I (A) × cos φ Реактивная мощность Q в вольт-амперах, реактивная (VAR) равна напряжению V в вольтах (В), умноженному на ток I в амперах (A) на синус комплексного фазового угла мощности ( φ ): Q (VAR) = V (V) × I (A) × sin φ Коэффициент мощности (FP) равен абсолютному значению косинуса комплексного фазового угла мощности ( φ ): PF = | cos φ |

Фактический коэффициент мощности, а не стандартный коэффициент смещаемой мощности 50/60 Гц

Определения электрических измерений
Кол. Акций	Имя	Определение
частота f	герц (Гц)	1 / с
сила F	ньютон (Н)	кг · м / с²
давление р	паскаль (Па) = Н / м²	кг / м · с²
энергия E	рабочий джоуль (Дж) = N · м	кг · м² / с²
мощность П	ватт (Вт) = Дж / с	кг · м² / с³
электрический заряд Q	кулонов (Кл) = A · с	А · с
напряжение В	вольт (В) = Вт / д	кг · м² / A · s³
ток I	ампер (А) = Q / с	А
емкость C	фарад (Ф) = C / V = ​​A · с / В = с / Ом	A² · с 4 / кг · m²
индуктивность L	генри (H) = Wb / A = V · s / A	кг · м² / A² · s²
сопротивление R	Ом (Ом) = В / А	кг · м²A² · s³
проводимость G	сименс (S) = A / V	A² · s³ / кг · m²
магнитный поток Φ	Вебер (Wb) = V · с	кг · м² / A · с²
плотность потока B	тесла (T) = Вт / м² = V · с / м²	кг / А · с²

Поток электрического заряда Q упоминается как электрический ток I. Размер начисления за единицу времени изменение электрического тока. Ток протекает с постоянным значением I. в течение времени t , он переносит заряд Q = I × t . Для временно постоянной мощности соотношение между зарядом и током: I = Q / t или Q = I × t. Благодаря этой взаимосвязи основные единицы усилителя и второй кулон в Установлена ​​Международная система единиц.Кулоновскую единицу можно представить как 1 C = 1 A × s. Заряд Q , (единица измерения в ампер-часах Ач), ток разряда I , (единица измерения в амперах A), время t , (единица измерения в часах час).

В акустике имеется « Акустический эквивалент закона Ома »

Соотношение акустических размеров, связанных с плоскими прогрессивными звуковыми волнами

Преобразование многих единиц, таких как мощность и энергия

префиксы | длина | площадь | объем | вес | давление | температура | время | энергия | мощность | плотность | скорость | ускорение | сила

[начало страницы]

Калькулятор силы тока

— Deelat Industrial USA

Используйте этот калькулятор для определения электрического тока в амперах (A).

Текущий тип Постоянный токAC — однофазныйAC — трехфазный

Тип напряжения Линия к линии Линия к нейтрали

Как пользоваться калькулятором силы тока

1. Выберите тип тока (постоянный ток, переменный ток — однофазный, или переменный — трехфазный)
2. Введите мощность в ваттах
3. Введите напряжение в вольтах
4. (для систем переменного тока) Введите коэффициент мощности
5. (только для трехфазного переменного тока) Введите тип напряжения: от линии к линии или от линии к нейтрали
6. Нажмите РАССЧИТАТЬ

Преобразование ватт в амперы (система постоянного тока)

Вычислить ток I в амперах (A) можно, разделив мощность P в ваттах (Вт) на напряжение V в вольтах (В):

Преобразование ватт в амперы (однофазная система переменного тока)

Определите фазный ток I в амперах (A), разделив мощность P в ваттах (Вт) на коэффициент мощности PF, умноженный на действующее значение напряжения V в вольтах (В):

(Коэффициент мощности — это отношение реальной мощности, протекающей к нагрузке, к полной мощности в цепи.Значения коэффициента мощности могут находиться в диапазоне от 0 до 1.

Среднеквадратичное значение напряжения — это квадратный корень из среднего за один цикл квадрата мгновенного напряжения.)

Преобразование ватт в амперы (трехфазная система переменного тока)

Линейное напряжение:

Рассчитайте фазный ток I в амперах (A), разделив мощность P в ваттах (Вт) на квадратный корень из 3-кратного коэффициента мощности PF, умноженного на среднеквадратичное напряжение VL-L между линиями в вольтах (В):

(Коэффициент мощности — это отношение реальной мощности, протекающей к нагрузке, к полной мощности в цепи.Значения коэффициента мощности могут находиться в диапазоне от 0 до 1.

Линейное напряжение — это напряжение, измеренное между любыми двумя линиями в трехфазной цепи.)

Напряжение между фазой и нейтралью:

Определите фазный ток I в амперах (A), разделив мощность P в ваттах (Вт) на 3-кратный коэффициент мощности PF, умноженный на действующее значение напряжения VL-N между фазой и нейтралью в вольтах (В):

(Коэффициент мощности — это отношение реальной мощности, протекающей к нагрузке, к полной мощности в цепи.Значения коэффициента мощности могут находиться в диапазоне от 0 до 1.

Напряжение между фазой и нейтралью — это напряжение, измеренное между любой линией и нейтралью.)

Ампер в Вольт-ампер (ВА) Калькулятор преобразования электрической энергии

Преобразуйте амперы в вольт-амперы, указав значения тока и напряжения ниже. Калькулятор поддерживает трехфазные схемы, но стандартные однофазные схемы установлены по умолчанию.

Вы хотели вместо этого преобразовать вольт-амперы в усилители?

Как преобразовать амперы в вольт-амперы

Перед преобразованием ампер в вольт-амперы будет полезно лучше понять, что это за измерения. ампер (А) — это мера электрического тока, а вольт-ампер (ВА) — мера полной мощности в электрической цепи.

Поскольку это преобразование тока и напряжения в мощность, можно использовать формулу для мощности.
Мощность = Напряжение × Ток

Поменяв переменные на амперы, вольт-амперы и вольты, мы получим следующую формулу:
Мощность _(ВА) = Напряжение _(В) × Ток _(A)

Используя эту формулу, вольт-амперы можно найти, умножив вольты на амперы.

Например, давайте найдем вольт-ампер для однофазной цепи с током 20 ампер и напряжением 120 вольт.

Мощность _(ВА) = 120 В × 20 A
Мощность _(ВА) = 2400 ВА

Таким образом, цепь на 120 вольт и ток 20 ампер должна иметь полную мощность 2400 вольт-ампер.

Как преобразовать амперы в вольт-амперы для трехфазной цепи

Преобразование ампер в вольт-амперы немного отличается для трехфазных электрических цепей.Для расчета потребуется модифицированная формула.

Мощность _(ВА) = √3 × Напряжение _(В) × Ток _(A)

Для трехфазных цепей полная мощность в вольт-амперах равна квадратному корню из трех значений напряжения, умноженного на ток в амперах.

В этой формуле напряжение — это линейное напряжение цепи.

Например, давайте найдем ампер для трехфазной электрической цепи 480 В и силы тока 60 А.

Мощность _(ВА) = √3 × 480 В × 60 A
Мощность _(ВА) = 49,883 ВА

Таким образом, трехфазная электрическая цепь на 480 вольт с током 60 ампер имеет полную мощность 49 883 вольт-ампер.

Калькулятор

Ватт в Ампер — Преобразование Ватт в Ампер

Используйте этот калькулятор для преобразования ватт в ампер. Выбирайте из потоков переменного (AC) и постоянного (DC) тока.

Как перевести ватты в амперы?

Чтобы преобразовать ватты (электрическая мощность) в амперы (электрический ток) при фиксированном напряжении, вы можете использовать разновидность формулы закона Ватта: Мощность = ток × напряжение (P = IV).Работая в обратном направлении, мы получаем уравнение: Ампер (ток) = Ватт (мощность) ÷ Вольт, которое мы можем использовать для преобразования ватт в амперы.

амперы = ватты ÷ вольт

Сколько ватт в усилителе?

При 120 вольт 1 ампер равен 120 ваттам. При 220 вольт 1 ампер равен 220 ваттам.

Сколько ампер в 1500 Вт?

Если у вас есть электроприбор, потребляющий 1500 Вт мощности в цепи 120 В, вы можете использовать уравнение Ток (Амперы) = Мощность (Вт) ÷ Напряжение, чтобы рассчитать, что потребляемая мощность электрического прибора составляет 1500/120 = 12.5 ампер.

Таблица преобразования ватт в амперы

Ватты в амперы (при 120 В — переменный ток)

Мощность	Текущий	Напряжение
50 Вт	0,417 ампер	120 вольт
100 Вт	0,833 ампер	120 вольт
150 Вт	1,25 ампер	120 вольт
200 Вт	1.667 ампер	120 вольт
250 Вт	2,083 ампер	120 вольт
300 Вт	2,5 ампер	120 вольт
350 Вт	2,917 ампер	120 вольт
400 Вт	3,333 ампер	120 вольт
450 Вт	3,75 ампер	120 вольт
500 Вт	4.167 ампер	120 вольт
600 Вт	5 ампер	120 вольт
700 Вт	5,833 ампер	120 вольт
800 Вт	6,667 ампер	120 вольт
900 Вт	7,5 ампер	120 вольт
1000 Вт	8,333 ампер	120 вольт
1100 Вт	9.167 ампер	120 вольт
1200 Вт	10 ампер	120 вольт
1300 Вт	10,833 ампер	120 вольт
1400 Вт	11,667 ампер	120 вольт
1500 Вт	12,5 ампер	120 вольт
1600 Вт	13,333 ампер	120 вольт
1700 Вт	14.167 ампер	120 вольт
1800 Вт	15 ампер	120 вольт
1900 Вт	15,833 ампер	120 вольт
2000 Вт	16,667 ампер	120 вольт
2100 Вт	17,5 ампер	120 вольт
2200 Вт	18,333 ампер	120 вольт
2300 Вт	19.167 ампер	120 вольт
2400 Вт	20 ампер	120 вольт
2500 Вт	20,833 ампер	120 вольт
Примечание. преобразований являются ориентировочными и округлены до максимум 3 десятичных знаков.

Ватты в амперы (при 12 В постоянного тока)

Мощность	Текущий	Напряжение
5 Вт	0.417 ампер	12 вольт
10 Вт	0,833 ампер	12 вольт
15 Вт	1,25 ампер	12 вольт
20 Вт	1,667 ампер	12 вольт
25 Вт	2,083 ампер	12 вольт
30 Вт	2,5 ампер	12 вольт
35 Вт	2.917 ампер	12 вольт
40 Вт	3,333 ампер	12 вольт
45 Вт	3,75 ампер	12 вольт
50 Вт	4,167 ампер	12 вольт
60 Вт	5 ампер	12 вольт
70 Вт	5,833 ампер	12 вольт
80 Вт	6.667 ампер	12 вольт
90 Вт	7,5 ампер	12 вольт
100 Вт	8,333 ампер	12 вольт
110 Вт	9,167 ампер	12 вольт
120 Вт	10 ампер	12 вольт
130 Вт	10,833 ампер	12 вольт
140 Вт	11.667 ампер	12 вольт
150 Вт	12,5 ампер	12 вольт
160 Вт	13,333 ампер	12 вольт
170 Вт	14,167 ампер	12 вольт
180 Вт	15 ампер	12 вольт
190 Вт	15,833 ампер	12 вольт
200 Вт	16.667 ампер	12 вольт
210 Вт	17,5 ампер	12 вольт
220 Вт	18,333 ампер	12 вольт
230 Вт	19,167 ампер	12 вольт
240 Вт	20 ампер	12 вольт
250 Вт	20,833 ампер	12 вольт
Примечание. преобразований являются ориентировочными и округлены до максимум 3 десятичных знаков.

Еще примеры преобразования ватт в амперы

Чтобы найти усилители, вы используете формулу закона Ватта и действуете в обратном направлении, деля мощность (произведенная мощность / P) на напряжение (V):

Ток (I) = Мощность (P) ÷ Напряжение (В)

Так…

амперы = ватты ÷ вольт

Пример: 600 Вт передается при 120 вольт. Какой ток?

Ток = Мощность ÷ Напряжение
Ток = 600Вт ÷ 120В Ток = 5А

А также…

Если вы работаете с более крупными агрегатами, вы должны помнить, что 1 киловатт равен 1000 ватт.Формула закона Ватта остается неизменной до тех пор, пока вы выражаете мощность в ваттах (ваша сумма будет неверной, если вы используете «5 Вт» для означает «5 кВт»; вместо этого вам нужно использовать 5000 Вт).

Пример: 2,4 кВт передается при 120 вольт

Ток = Мощность ÷ Напряжение
Ток = 2400Вт ÷ 120В
Ток = 20A

Общие сведения о ваттах, амперах и вольтах

ампер

Амперы — это амперы, единица измерения электрического тока.Может быть полезно представить электрический ток как воду в шланге. По этой аналогии количество (объем) воды будет в амперах.

Вольт

Вольт — это единица измерения силы. Они измеряют силу, необходимую для протекания электрического тока (в амперах). В аналогии со шлангом вольт будет давлением воды. Дома в Северной Америке обычно используют 120 В для электроснабжения, в то время как 230 В. многие другие страны.

Вт

Ватты представляют собой количество энергии, производимой усилителями и вольтами, работающими вместе.Умножение ампер (объема воды) на вольты (давление воды) дает вам мощность (результирующую мощность или энергию). Водяное колесо вращалось бы быстрее и дольше, производя больше энергии, если бы он использует увеличенный объем воды и более высокое давление воды; то же самое относится к мощности при увеличении ампер и вольт.

AC / DC

DC означает постоянный ток, когда ток течет в одном направлении. Фонарь с батареей использует постоянный ток.

AC означает переменный ток, когда ток периодически меняет направление.В Северной Америке и Западной Японии это обычно происходит 60 раз в секунду или 60 Гц / герц. В Европе, Великобритании, Восточной Японии и большей части Австралии, Южной Америки, Африки и В Азии ток меняет направление 50 раз в секунду, что составляет 50 Гц. Для питания домов и предприятий используется источник переменного тока.

На самом деле это просто, но если после всех этих цифр вы чувствуете себя закороченным, просто воспользуйтесь нашим калькулятором ватт на ампер в верхней части этой страницы.

Как часть нашей коллекции калькуляторов энергии, у нас также есть калькулятор люмен в ватт.

Если у вас возникнут проблемы с использованием этого калькулятора ватт и ампер, свяжитесь со мной.

Калькулятор ватт в ампер

Этот калькулятор ватт в ампер (также известный как калькулятор ампер в ватт или калькулятор силы тока) поможет вам понять , как рассчитать ватт в цепи в зависимости от типа тока . Прочтите, чтобы узнать, как преобразовать ватты в амперы или наоборот, и узнать о различиях между конфигурациями линейного и линейного напряжения, применяемыми к трехфазным токам.

Условные обозначения в ваттах, амперах и вольтах

Говоря об основном законе Ома, мы рассматриваем несколько физических величин: сопротивление R , напряжение В и ампер I . Электрический ток также может быть источником мощности P , так что он может выделять или передавать некоторую энергию. Единицей измерения напряжения в системе СИ является вольт, единицей силы тока является ампер (обычно сокращается до ампер), а единицей измерения мощности является ватт.

Все эти единицы измерения от вольт и ампер до ватт описывают напряжение, силу тока и мощность соответственно, поскольку они короче и их легче произносить. Это соглашение обычно используется в мире электроники, поэтому всякий раз, когда вы слышите, что кто-то хочет преобразовать амперы в ватт или ватт в ампер, вы будете знать, что этот человек хочет найти связь между силой тока и электрической мощностью .

Как преобразовать ватт в амперы или амперы в ватты?

На самом деле, этот вопрос недостаточно точен — вы должны спросить: «Как преобразовать вольт и ампер в ватты?» Чтобы ответить на него, вам сначала нужно знать , с каким током вы имеете дело с .Можно выделить три основных типа силы тока:

1. Постоянный ток ,
2. AC — однофазный ток ,
3. AC — трехфазный ток , который, в зависимости от конфигурации системы, можно разделить на:

• Соединение треугольником — относится к линейному напряжению (VLL),
• Соединение звездой — относится к линейному напряжению (VLN).

Единственное, что нам нужно сделать, это выбрать конкретные формулы, которые преобразуют ватты в амперы для любого типа протекающего тока.Они подробно описаны в следующем разделе.

Как рассчитать ватт?

Формула для преобразования ватт постоянного тока в амперы является хорошо известным выражением для электрической мощности:

I = P / V .

Выражение, используемое для однофазного переменного тока, который можно представить как синусоидальный сигнал, очень похоже:

I = P / (V * PF) ,

, где PF — коэффициент мощности. Он говорит нам о соотношении между реальной мощностью, которая выполняет работу, и мощностью, подаваемой в цепь.Он варьируется от 0 до 1. Значения, близкие к единице, обычно получаются только для резистивных нагрузок, тогда как наличие емкости или особенно индуктивности снижает это значение.

Формула для трехфазного переменного тока изменяется с постоянным коэффициентом, как показано ниже:

• I = P / (√3 * V * PF) для линейного напряжения,
• I = P / (3 * V * PF) для линейного напряжения.

Как использовать калькулятор ватт-ампер?

Давайте посмотрим, как этот калькулятор силы тока работает на практике.Представьте, что мы хотим узнать мощность тока в 15 ампер и трехфазного переменного тока, линейного напряжения с нейтралью, с амплитудой 100 вольт (другими словами, каков результат преобразования 15 ампер в ватты). для ВЛН равно 100 вольт). Мы предполагаем, что коэффициент мощности равен 0,9.

1. Во-первых, перепишите начальную формулу ватт в ампер в уравнение ампер в ватт: P = 3 * V * PH * I ,
2. Пока все значения имеют желаемые единицы , просто введите их в формулу: P = 3 * 100 В * 0.9 * 15 А = 4050 Вт ,
3. Результат можно выразить как: «15 ампер на ватты, для сети VLN, равной 100 вольт, получается 4050 Вт».

Если вы не уверены в результате, просто воспользуйтесь нашим калькулятором ватт-ампер, выберите соответствующий тип тока, введите все значения и проверьте, есть ли какие-либо расхождения. Если вы правы, его не должно быть!

Разница между линейным и межфазным напряжениями

Трехфазный ток обычно применяется в электрических сетях, подключенных к нашим домам.Трехфазный означает, что имеется три отдельных провода, каждый из которых передает один и тот же сигнал, но в другой фазе . Также есть еще один провод нейтрального потенциала, относящийся к земле. Разность потенциалов между любыми двумя кабелями всегда выше, чем между любым проводом и нейтралью. На приемном конце все эти провода соединяются вместе, и их конфигурация может быть реализована двумя способами, конфигурацией звезды или конфигурацией треугольника, которые показаны на следующей схеме:

Разница в концевом соединении приводит к разной выходной мощности, поэтому вам следует выбрать подходящий вариант трехфазного напряжения в нашем калькуляторе ватт-ампер.

Кстати, вы всегда можете контролировать величину напряжения, которое хотите подавать на свои устройства. Если окажется, что сигнал слишком высокий, стоит реализовать какой-то делитель напряжения, чтобы его уменьшить.

Калькулятор

Ватт | Амперы, Ом, Ватты в Ватты

С помощью нашего ватт-калькулятора вы лучше поймете, что такое закон Ватта и какова единица измерения электрической мощности. Хотите узнать, как найти ватт? А что насчет того, что соединяет вольт, ампер, ватт и ом? Что ж, для этого нам нужно погрузиться в суть уравнения мощности!

Если вы хотите узнать, как тип тока влияет на расчет ватт в цепи, ознакомьтесь с нашим калькулятором ватт в ампер.

Как рассчитать ватт? — Уравнение Ватта

Наш калькулятор основан на двух законах, описывающих простые электрические цепи. Один из них — закон Ватта — гласит, что:

Мощность = Напряжение * Ток — в символах: P = В * I .

Это уравнение мощности, как и силовой агрегат, названо в честь Джеймса Ватта — шотландского инженера. Один ватт — это мощность, при которой работа, выполняемая за одну секунду, равна одному джоулю:

1Вт = 1Дж / 1с

В электрических цепях один ватт определяется как скорость работы, когда ток в один ампер протекает через проводник, имеющий разность электрических потенциалов (напряжение) в один вольт. :

1 Вт = 1 В * 1 А

Так что же такое сила? Мощность в электрической цепи — это скорость передачи электрической энергии в единицу времени.

Закон Ома: вольты, амперы и омы

В нашем калькуляторе ватт используется вторая формула — закон Ома. В нем говорится, что:

Напряжение = ток * сопротивление или В = I * R

Что означают эти имена?

Электрический ток — это мера количества заряда (электронов), проходящего через любую точку провода за единицу времени. Его единица СИ — ампер [А].

Сопротивление описывает силу данного провода противодействовать потоку электронов.Единица измерения сопротивления — Ом [Ом].

Напряжение — это разность электрических потенциалов между двумя точками провода. Единица измерения напряжения в системе СИ — вольт [В].

Мощность, напряжение, сопротивление, ток

С помощью уравнений Ома и Ватта вы можете рассчитать четыре переменные — мощность, напряжение, сопротивление и ток. Если вам известны значения двух из этих переменных, вы можете преобразовать приведенные выше уравнения в соответствии с вашими потребностями. Ниже мы перечисляем все эти преобразования:

1. Сопротивление:

• R = V / I
• R = V 2 / P
• R = P / I 2

2. Текущий:

• I = V / R
• I = P / V
• I = √ (P / R)

3. Напряжение:

• V = I * R
• V = P / I
• V = √ (P * R)

4. Мощность:

• P = V * I
• P = V 2 / R
• P = I 2 * R

Продолжайте читать, чтобы увидеть пару примеров, на которых мы узнаем, как находить ватты и рассчитывать амперы из ватт и вольт!

Примеры преобразования между вольт, ампер, ватт и ом

Чтобы использовать наш калькулятор ватт, все, что вам нужно сделать, это ввести два числа, а все остальные поля будут заполнены самостоятельно.
