Как на чертежах обозначаются розетки и выключатели – ГОСТ 21.210-2014 Система проектной документации для строительства (СПДС). Условные графические изображения электрооборудования и проводок на планах

Содержание

Обозначение розеток и выключателей: инструкция и фото

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

  1. По степени защиты.
  2. По способу установки.
  3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

  1. Сдвоенные однополюсные с заземлением.
  2. Сдвоенные однополюсные без заземляющего контакта.
  3. Одинарные однополюсные с защитным контактом.
  4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

  • одиночные однополюсные с заземлением;
  • сдвоенные однополюсные;
  • силовые трехполюсные;
  • одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

  1. Одинарные однополюсные устройства.
  2. Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

Таблица с условными обозначениями электрических приборов

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.


Рекомендуем прочесть: как правильно подключить розетку.

Условное обозначение розеток и выключателей на чертежах

При электромонтажных работах необходимо опираться на план расположения электросетей. Понимание всех условных знаков и символов, нанесенных на них, помогает на всех этапах рабочего процесса.

Условное обозначение блока розетка выключатель

Характеристика

Чтобы составить подобный план, необходимо начертить однолинейную схему, отображающую все элементы сети. Подобные планы составляются на основе ГОСТов 21.614 и 21.608, разработанных, чтобы соблюдать единообразие в оформлении и, соответственно, понимании чертежей. Там же указаны стандарты условных знаков, в частности, для электророзеток и других элементов.

Условное обозначение розеток таково:

Обозначение розеток на схемах

В электрических схемах указываются все детали и элементы сети, а также, при необходимости, способы монтажа и остальные нюансы.

Расшифровка

Наиболее часто встречаются такие символы:

Они означают двухполюсные внешние электророзетки, основные компоненты в электропроводке. Устройства от разных производителей отличаются от друга своими характеристиками — количеством полюсов, степенью защиты и способом установки. Исходя из свойств устройства, символ, обозначающий его на плане электросети, будет модифицироваться.

Для моделей открытого монтажа используют следующие символы:

Обозначение розеток и выключателей

Для скрытого монтажа используются такие условные обозначения розеток:

Обозначение розеток на чертежах и схемах

При повышенном уровне влажности или при необходимости монтажа на улице необходимы устройства с защитными элементами, которые будут препятствовать попаданию влаги, пыли во внутреннюю часть элемента.

Для обозначения розеток и выключателей с влагозащитой используют такие символы:

Обозначения розеток c влагозащитой на схемах

Особенности

В таблице приведены электроизделия, их характеристики и обозначающие их символы:

Обозначение розеток и выключателей на чертежах имеет особенности, связанные с выбором определенного типа устройства. Так как в некоторых видах разные по характеристикам компоненты совмещают в единый блок, важно знать их расшифровку.

Закрашенный черным круг указывает на повышенный уровень защиты.

Розетки и выключатели влагозащищенные

Также на плане можно увидеть выключатели и другие элементы сети, например переключатели и пакетные двух- и трехполюсные устройства, которые используют для включения электрического двигателя и для подачи электроэнергии в помещении. Также используются переключатели на два направления, с их помощью можно управлять включением и выключением одновременно из нескольких точек.

Уровень защищенности обозначается буквами IP и двумя цифрами – первая указывает на степень защиты от загрязнений, вторая – на уровень влагозащиты. Диапазон составляет 0-9, самые распространенные устройства имеют пометки IP44, IP54, IP65, IP20.

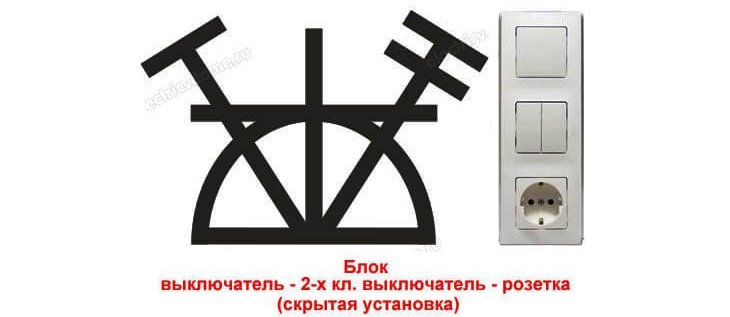

Обозначение блока

Очень часто розетку или несколько и выключатель монтируют совместно. Это удобно для экономии и места, и штроб при монтаже. Для размещения на схемах подобных коммутационных устройств предусмотрены условные обозначения блока розеток.

Первый тип – электророзетка и однокнопочный выключатель, второй – более сложный, электророзетка с заземлением, одно- и двухклавишный выключатель. Для них разработано собственное обозначение розеток на схеме, которое может видоизменяться в зависимости от состава блока (добавляются дополнительные детали, штриховка и пр.).

Сейчас существует огромное количество видов розеток и комбинированных блоков. Все они имеют свои символы для отметки их на чертежах. Благодаря единой системе условных знаков для элементов электрической сети чтение и понимание чертежей и схем не составляет труда.

Обозначение розеток и выключателей на строительных чертежах и схемах

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

  1. По степени защиты.
  2. По способу установки.
  3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

  1. Сдвоенные однополюсные с заземлением.
  2. Сдвоенные однополюсные без заземляющего контакта.
  3. Одинарные однополюсные с защитным контактом.
  4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

  • одиночные однополюсные с заземлением;
  • сдвоенные однополюсные;
  • силовые трехполюсные;
  • одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

  1. Одинарные однополюсные устройства.
  2. Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

Рекомендуем прочесть: как правильно подключить розетку.

Обозначение телевизора на плане. Условные обозначения розеток и выключателей на электрических схемах

От нужного количества электророзеток, а также от их правильного местоположения зависит комфорт и уют в доме. Современные квартиры заполнены всевозможной бытовой техникой, и если не позаботиться о правильном ее подключении, комнаты заполнятся удлинителями и тройниками. Больше всего энергии потребляет кухня, именно здесь находится подавляющая часть техники. К сожалению, при планировке современного эргономичного дизайна кухни многие забывают продумать план розеток. В итоге, возникают сложности с использованием бытовых приборов. Чтобы этого не случилось, необходим план расположения всех приборов и, исходя из него, схема расположения розеток на кухне. Кухонные электророзетки можно располагать не только на стенах, но еще и столешницах и на рабочих фартуках. Наша статья расскажет о том, где лучше всего установить электророзетки на кухне.

Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода — он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).

Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток (они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.

Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:

  • Над мойкой и плитой.
  • В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.

Обозначение розеток на чертежах электрической сети: как выглядит схематическое изображение?

Обозначение розеток на плане или схеме производится условно. Подробные параметры (например, высота) не указываются. В чертеж обязательно включаются не только условные обозначения розеток и выключателей, но еще и распределительных коробок. Давайте посмотрим, как на схеме обозначается розетка. На чертежах можно увидеть схематическое изображение розетки накладной и штепсельной (с заземлением и без). На схемах электророзетки изображаются в виде двух точек в конце провода или в виде квадрата с двумя точками.

Подробнее о расположении и обозначениях розеток на чертежах

Как обозначается электрическая розетка на чертеже, схеме?

Прокладывание проводки в помещении начинается с разработки проекта — составления и утверждения электросхемы. Условные обозначения на строительных схемах регламентируются ГОСТ 21.614-88.

Что касается обозначения розетки на электрической схеме, то его определяет ГОСТ 21.608-84. Согласно данному нормативному документу, все штепсельные розетки подразделяются на:

  • те, которые предназначаются для открытой установки;
  • те, которые устанавливаются скрытым способом;
  • блоки, состоящие из электророзетки с выключателем.

Данные виды розеток могут быть одно-, двух- или трехполюсными. Двух- и трехполюсные источники электропитания могут обладать защитным контактом.

Условные обозначения розетки на схеме продемонстрированы на фото ниже.

Чем отличаются план и схема электропроводки, и какие особенности их составления?

План электропроводки отличается от схемы тем, что на нем отображаются все особенности помещения, может осуществляться привязка к масштабу.

Сначала на бумаге вычерчивается полная планировка квартиры, включая жилые комнаты, санузел, кухню и прихожую. Далее на плане схематически намечают окна, двери, лоджию/балкон. Можно также отметить расположение бытовой техники и мебели — это даст полную картину прокладки проводки.

Далее производится разметка групповых электролиний — их количество зависит от площади квартиры, ее планировки, оснащения бытовой техникой. Чтобы равномерно распределить нагрузку, линии для электрических приборов и освещения лучше разделить. Затем производится обозначение розеток на чертежах, выключателей, лампочек.

Изображение ниже продемонстрирует пример плана проводки в двухкомнатной квартире, а также то, как на чертежах обозначаются розетки и выключатели.

Подскажите, какое размещение розеток оптимальное для кухни?

В кухонном помещении часто устанавливается крупногабаритная техника (электроплита, холодильник, посудомоечная машина, вытяжка, СВЧ-печь) — данные приборы нуждаются в стационарном электроснабжении. Поэтому на вопрос как на кухне расположить розетки для этих приборов есть один ответ — внизу.

Для мелких бытовых приборов, которые используются периодически (тостер, чайник, кухонный комбайн), можно использовать дополнительные источники питания, расположенные в фартуке, либо встроенные в столешницу.

Розетку для вытяжки лучше разместить над кухонным гарнитуром. Если вытяжка встроенная, источник питания лучше поместить внутрь того шкафчика, в который она вмонтирована. Также сверху можно расположить розетки для мебельного освещения.

Запрещено размещение розетки на кухне:

  • над мойкой;
  • плитой;
  • непосредственно за корпусом бытового прибора.


Как правильно обозначить выключатели на строительных схемах?

Как и розетки, выключатели света заносятся в проектную документацию. Рассмотрим, как на схеме обозначается выключатель света.

Обозначение выключателей регламентируется ГОСТ 21.614-88 и зависит от их конструкции, параметров работы и степени защиты. Конструкционно выключатели делятся на одно-(сдвоенные или строенные), двух- и трехполюсные. Также существуют отдельные обозначения для выключателей открытой и закрытой установки, моделей с разной степенью защиты.

Данный ГОСТ определяет также обозначения для переключателей – электромеханических устройств, которые используются для соединения/разъединения электрических цепей.

Существуют ли правила, регулирующие количество и размещение розеток в доме, или квартире?

Четких правил, регламентирующих расположение розеток в квартире или частном доме, не существует. В СП 31-110 от 2003 года рекомендовано устанавливать выключатели по стороне дверной ручки. Для удобного использования источника электроэнергии, он должен находиться не выше 1 м от пола. Установка розеток под потолком допускается в том случае, если управление ими производится при помощи шнура.

В целях безопасности, розетка должна находиться на расстоянии 0,5 м от газопровода и 0,6 м от раковины, мойки, душевой.

Как и где размещать розетки в квартире зависит от предназначения помещения. В коридоре достаточно одной розетки в углу возле плинтуса для подзарядки телефона. В ванной комнате можн

Обозначение розеток и выключателей на строительных чертежах и электрических схемах.

Любое строительный процесс или монтаж электрических цепей зданий и сооружений начинается с проекта. Для удобства ориентации в многочисленных типах монтируемого оборудования, а также для исключения монтажных ошибок, существуют условные обозначения. Не обязательно их все запоминать. Достаточно знать нормативные документы, в которые можно заглянуть при возникновении трудной ситуации. Рассмотрим, как выяснить, где на чертеже розетки и выключатели.

Регламентирующие документы

Главным строительным или монтажным документом является проект. СНиПы и ГОСТы — более глобальные документы, распространяющие свой регламент в масштабах государства или отрасли. Проект — это более узкий, в этом плане, документ. Он распространяет свой регламент на конкретный объект.

Проект должен быть универсальным в плане понимания условных обозначений всеми категориями специалистов, осуществляющих монтаж. Для этого и разработаны государственные и отраслевые нормативные документы, регламентирующие вид условных обозначений всех категорий монтируемого оборудования и его элементов (СНиПы и ГОСТы).

Электрооборудование также имеет условные обозначения.

Существует две основных разновидности обозначений электрооборудования:

  • Условное обозначение электрооборудования (в частности, розеток и выключателей) на строительных чертежах.
  • Условное обозначение электрооборудования на электрических схемах.

Такие обозначения имеют существенную разницу. Поэтому их следует рассмотреть по отдельности. Но прежде необходимо разобраться в нормативных документах, которые устанавливают правила в соответствии графических обозначений тому или иному электрическому оборудованию.

В настоящее время на территории России действует следующий стандарт:

ГОСТ 21.614–88 «Изображения условные графические электрооборудования и проводок на планах» из раздела «Система проектной документации для строительства».

Этот государственный стандарт введён в действие ещё в 1988 году.

ГОСТ 21.614–88

Условные графические обозначения электрооборудования

Только этот документ регламентирует графические обозначения электрооборудования на планах, схемах и чертежах. В частности, изображения бытовых и промышленных выключателей, розеток.

Другое электротехническое оборудование (их условные графические обозначения) стандартизированы другим документом:

ГОСТ 2.721–74 «Обозначения условные графические в схемах».

Электрические схемы силовых и оперативных цепей электрооборудования составлены с использованием графических обозначений, указанных в этом ГОСТе.

ГОСТ 2.721–74

Условные обозначения электрооборудования

Обозначение розеток

Существуют розетки различных типов и назначения. Их исполнение зависит от класса напряжения, степени защищённости, наличия заземляющих контактов, способа монтажа и прочее. Рассмотрим поэтапно графические условные обозначения для каждого типа розеток.

На строительных планах, схемах, чертежах условное графическое обозначение розеток для скрытой проводки выполняется следующим образом:

Ррозетки скрытой установки

Общее условное графическое изображение розеток

Графическое условное обозначение для розеток открытой проводки выполнено следующим образом:

Розетки открытой установки

Общее условное графическое изображение розеток

Условные графические обозначения розеток влагозащищенного исполнения на схемах и строительных чертежах выполняются следующим образом:

Розетки влагозащищенного исполнения

Общее условное графическое изображение розеток

В кодировке IP, изображённой на электрооборудовании, зашифрован показатель степени защиты корпуса оборудования от механических повреждений токоведущих частей и попадания на них влаги. IP — заглавные буквы выражения Ingress Protection Rating (англ. — степень защиты от проникновения). Классификация электрооборудования, согласно этого показателя, соответствует международным стандартам IEC 60529, DIN 40050, а также ГОСТ-14254.

Кодировка степени защиты составляется таким образом:

IP X1X2 AM где:

Х1 — цифра, характерезующая степень защиты токоведущих частей оборудования от попадания твёрдых частиц;

X2 — цыфра, характерезующая степень защиты токоведущих частей оборудования от попадания влаги;

АМ — буквы, характеризующие степень защиты оборудования от проникновения людей к токоведущим частям. Первая буква может быть А, И, С, D. Каждая из них имеет свои характеристики. Вторая буква несёт дополнительную информацию, например, о классе рабочего напряжения, об испытаниях оборудования и другое. Эта буква может быть Н, М, S, W.

Для удобства ориентации в кодировке степени защиты приведена справочная таблица.

Характеристики электрооборудования, согласно кодировке IP.

Характеристика электрооборудования по IP

Справочная таблица

Графические обозначения выключателей

Выключатели, как и розетки, классифицируются по своему исполнению. Которое, в свою очередь, зависит от класса рабочего напряжения выключателя, способа установки, степени защиты и другого.

Основные типы выключателей и их условные графические обозначения на строительных планах, чертежах и схемах приведены ниже.

Условные обозначения выключателей на схеме

Обозначение основных типов выключателей

Наглядный пример:

Однополюсные выключатели

Условные обозначения выключателей

Международная классификация IP распространяется на выключатели аналогично розеткам.

Отдельного внимания заслуживает комбинированное электрооборудование. Для рассматриваемого оборудования — это совмещённый блок из розетки и выключателя. Он также имеет своё условное графическое обозначение.

Блок розетка и выключатель

Совмещенное электрооборудование

Условные символы на электрических схемах

С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.

Условные обозначения на электрических схемах

Обозначения электрооборудования

Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.

Выключатель автоматический однополюсный

Условное графическое обозначение

Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.

Автоматический трёх или четырёхполюсный выключатель с термомагнитным расцепителем

Условное обозначение

А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей. Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.

Электроснабжение помещения

Условные обозначения выключателей (автоматических) на электрической схеме

Современное электрооборудование обновляется новыми разработками с внушительной скоростью. Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс. Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.

Условные обозначения выключателей и розеток

Было бы слишком просто, если бы я сейчас начал рассказывать про ГОСТ 21.614. Думаю, большинство знает его очень хорошо. Дело в том, что в этом ГОСТе не хватает всех необходимых условных обозначений. Кстати, в проекте новая редакция данного ГОСТа.

Насколько мне известно, последняя версия ГОСТ 21.614-88.

Я разработал свои условные обозначения для розеток и выключателей на основе данного документа. Ведь ничто нам не запрещает вводить новые обозначения?

Может быть мои обозначения получат более широкое распространение и станут поводом для внесения в данный ГОСТ, т.к. я сомневаются, что разработкой ГОСТов занимаются проектировщики. А посторонние от проектирования люди не всегда знают тех тонкостей, с которыми сталкиваются при проектировании.

Я все розетки и выключатели делю по категориям.

1 В зависимости от исполнения:

  • скрытой установки;
  • открытой установки.

2 В зависимости от степени защиты от попадания влаги и пыли:

  • без защиты IP20;
  • с защитой IP44 (IP54).

На основе этой классификации я разработал свои обозначения.

Условные обозначения розеток:

Условные обозначения розеток

Для розеток скрытого исполнения IP44 я ввел обозначение в виде «заливки половины области розетки», чтобы было видно как бы вертикальную черту розетки, которая указывает, что розетка скрытого исполнения, розетка открытого исполнения IP44 имеет всю залитую область розетки.

Для двухместных, трехместных и четырехместных розеток ввел также дополнительные обозначения.

Все розетки с заземляющим контактом.

Условные обозначения выключателей:

Условные обозначения выключателей

Похожее обозначение ввел и для выключателей. Двухполюсные и трехполюсные выключатели понадобятся для обозначения пакетных выключателей вблизи двигателей, переключатель на два направления 2Р – нужен для обозначения проходного выключателя при управлении из трех или более мест (средние выключатели по схеме).

Можно было бы расширить список обозначений или даже наоборот, некоторые исключить, т.к. они возможно и не существует в природе, но пока остановлюсь на таком списке.

На выключатели и розетки у меня сделано 2 блока. Сейчас я их тестирую и буду применять уже в новых проектах. Данные условные обозначения буду прилагать к каждому проекту.

P.S. Скоро поговорим и о блоках программы AutoCAD, а все те, кто оказывает помощь в развитии блога, будут периодически получать подарки в виде моих блоков.

Советую почитать:

Интернет розетка обозначение на схеме

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Стандарты для обозначений

Порядок указания условных знаков на схемах регламентируется ГОСТ 21.614.88. Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Интернет розетка обозначение на схеме

Включение в схему другого оборудования должно отвечать требованиям ГОСТ 2.721.74. Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ 2.721.74

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Интернет розетка обозначение на схеме

Фурнитуру принято классифицировать по нескольким признакам:

  • степень защищенности;
  • способ монтажа;
  • количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

  • сдвоенность, однополюсность и заземление;
  • сдвоенность, однополюсность и отсутствие заземляющего контакта;
  • одинарность, однополюсность и наличие защитного контакта;
  • силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

  • одиночные с одним полюсом и заземлением;
  • спаренные с одним полюсом;
  • силовые с тремя полюсами;
  • одиночные с одним полюсом и без защитного контакта.

Интернет розетка обозначение на схеме

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

  • одинарные с одним полюсом;
  • одинарные с одним полюсом и заземлительным устройством.

Интернет розетка обозначение на схеме

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Интернет розетка обозначение на схеме

Условные знаки для выключателей на схемах

Все выключатели на электрических схемах показывают так:

Интернет розетка обозначение на схеме

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

Интернет розетка обозначение на схеме

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

Интернет розетка обозначение на схеме

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

Интернет розетка обозначение на схеме

Есть три основных вида обозначения розетки, это штепсельная, под номером один, штепсельная и накладная розетки с контактом для подключения заземления — соответственно под вторым и третьим номером.

Общее, что объединяет эти изображения, это полукруг с входящей центральной линией. Данный полукруг может быть полностью окрашен в черный цвет, а так же иметь множество входящих линий, показывающих число полос, защитных контактов, выключателей. Подробнее в прилагаемой таблице с условными обозначениями, которые соответствуют ГОСТу.

Интернет розетка обозначение на схеме

Интернет розетка обозначение на схеме

Интернет розетка обозначение на схеме

Интернет розетка обозначение на схеме

Розетка на два полюса (фаза+ноль) без заземления накладная или открытой установки — полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Интернет розетка обозначение на схеме

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки — полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Интернет розетка обозначение на схеме

Розетка на два полюса (фаза+ноль) без заземления встроенная или скрытой установки — разрезанный одной линией полукруг лежащий на разрезе, сверху одна вертикальная полоска, если полоски две, то розетка сдвоена.

Интернет розетка обозначение на схеме

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки — разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если из углов отходят ещё две полоски, то розетка трёхполюсная, т.е. на 380 Вольт.

Интернет розетка обозначение на схеме

Розетка на два полюса (фаза+ноль) с заземлением встроенная или скрытой установки — разрезанный одной линией полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходят две вертикальные полоски.

Интернет розетка обозначение на схеме

Розетка на два полюса (фаза+ноль) с заземлением накладная или открытой установки — закрашенный полукруг лежащий на разрезе, сверху одна горизонтальная полоска, лежащая на полукруге и от неё отходит одна вертикальная полоска, если без горизонтальной полоски, то розетка без заземления.

Интернет розетка обозначение на схеме

Если розетка находится в одном блоке вместе с выключателями, то к ним пририсовывается значок в форме буквы «Т»

Интернет розетка обозначение на схеме

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Интернет розетка обозначение на схеме

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Условное обозначение электрических элементов выполняется при помощи графических символов – треугольников, окружностей, прямоугольников, линий и т. д.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

  1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
  2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Интернет розетка обозначение на схеме

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

Интернет розетка обозначение на схеме

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Эти устройства отличаются от обыкновенных тем, что у них имеется третий контакт, к которому подсоединяется провод заземления.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Интернет розетка обозначение на схеме

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

Интернет розетка обозначение на схеме

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Интернет розетка обозначение на схеме

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

  • Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
  • Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Интернет розетка обозначение на схеме

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Интернет розетка обозначение на схеме

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Обозначение выключателей

Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.

Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:

Интернет розетка обозначение на схеме

Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:

Интернет розетка обозначение на схеме

Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.

Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:

Интернет розетка обозначение на схеме

Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55. На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:

Интернет розетка обозначение на схеме

Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.

Эти коммутационные аппараты подключаются по специальной схеме и дают возможность управлять одним и тем же осветительным прибором из разных мест (их применение очень удобно в длинных коридорах, на лестничных маршах).

Они также бывают двухклавишными или трёхклавишными:

Интернет розетка обозначение на схеме

Обозначение блоков

Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе). Компонуют подобные блоки по-разному.

Наглядно про блоки на следующем видео:

Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:

  • Блок скрытой установки из одного выключателя и одной розетки.
  • Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.

Интернет розетка обозначение на схеме

  • Блок скрытой установки из двух выключателей и розетки с защитным заземлением.
  • Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.

Интернет розетка обозначение на схеме

Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
