Во время ремонта или сборки радиоэлектронных устройств у всех радиолюбителей возникает необходимость проверить транзистор мультиметром. И для этого есть очень простой и самый распространенный способ. В основном эта статья предназначена для начинающих радиолюбителей, поэтому я более доступно для понимания расскажу, как это сделать. Для начала нужно представить, что собой представляет биполярный транзистор (о том, как проверить полевой транзистор будет написано в отдельной статье). Это 2 p-n перехода. Как мы уже знаем диод имеет один переход. Поэтому представим, что транзистор состоит из двух диодов, как на рисунках ниже. N-p-n и p-n-p структур. n-p-n транзистор p-n-p транзистор Получается, что транзистор это два встречно включенных диода с отводом от средней точки, который является базой. Но на самом деле его структура намного сложнее. Наша задача заключается в том, чтобы проверить диоды на исправность. Как проверить диод есть уже отдельная статья. Т.е. сначала проверяем диоды в одну сторону, а потом в другую сторону. Как это сделать видно на рисунках ниже. Для примера взят n-p-n транзистор кт315. Мультиметр включается в режим проверки диодов. Напомню, что при проверке диодов при прямом включении, кода плюс (+) мультиметра подсоединен к аноду, а минус (-) к катоду падение напряжения при исправном диоде будет составлять от 0,1 до 0,8 вольта. А при обратном включении, когда полярность щупов мультиметра поменяна, будет максимальным около 3 вольт, потому что сопротивление диода будет стремиться к бесконечности (т.к. не проводит ток в обратном включении). На фото обозначена полярность щупов, цоколевка транзистора и выделен режим мультиметра. Ножки транзистора я удлиннил для наглядности. База — коллектор База — эмиттер Проверка при прямом включении переходов   База — коллектор База — эмиттер Проверка при обратном включении переходов Если хотя бы один переход пропускает ток в обоих направлениях или не пропускает в обе стороны, то такой транзистор является неисправным. И еще одним этапом проверки транзистора является проверка проводимости между коллектором и эмиттером. Ток не должен проходить ни в одном направлении. Бывает, что пробивает транзистор между коллектором и эмиттером по подложке. Если хотя бы в одном направлении проводит, значит, транзистор не исправен. Как это сделать видно на фото ниже. Коллектор — эмиттер Эмиттер — коллектор Проверка перехода между коллектором и эмиттером Кратко весь процесс можно описать следующим образом. Сначала проверяются переходы «база-коллектор» «база-эмиттер» в одном направлении, потом в обратном. Далее проверяется переход «коллектор-эмиттер» в одном направлении и в другом. По результатам проверки делаются выводы о исправности транзистора. Вся проверка занимает не более 1 минуты. Проверив несколько десятков транзисторов, вы будете делать это уже на «автомате», и за более короткое время. И в заключение хочу сказать, что транзисторы необходимо проверять не только при ремонте радиотехники, но и при создании каких либо радиоэлектронных устройств. Часто бывает так, что купленный в магазине или выпаянный из вторичной платы транзистор оказывается неисправным. Кроме простых биполярных транзисторов существует множество других видов. Это однопереходные, составные и так далее. Которые могут содержать в себе дополнительно резисторы, диоды и предохранители. Методика их проверки иная. Поэтому перед проверкой сначала узнайте характеристики транзисторов.   Анекдот: Открыли супермагазин в котором есть ВСЕ:  Приходит мужик:  — Взвесьте мне полкило крокодильего хвоста.  — Пожалуйста…  Приходит другой:  — Дайте мене 2 десятка яиц бурундука.   — Нет проблем.  Приходит третий:  — Дай мене 2 кг ни%уя.  Продавец немного растерялся — решил позвать директора, тот пришел и  говорит:  — Я сам обслужу этого покупателя.  Приглашает мужика пройти с ним. Заходят они в подвал, свет выключен.  Директор спрашивает:  — Что вы видите???  Тот:  — Ни%уя…  Директор:  — Здесь как раз 2 кило. Берите и пройдем в кассу!!!

Как проверить транзистор простым мультиметром

Как проверить состояние транзистора, используя самый обычный мультиметр?

Ситуация: у вас есть мультиметр и транзистор, как же проверить работоспособность последнего? Некоторые скажут что это никак не сделать, если у прибора нет функции измерения коэффициента усиления транзистора. Но все не так плохо! Ведь если у измерителя есть функция диодного тестирования или же функция измерения сопротивления, то транзистор можно проверить и обычной, самой дешевой моделью.

Но стоит уточнить, что проверить можно только биполярные транзисторы. Способ проверки полевых транзисторов несколько отличаются и об их реализации мы поговорим позже. Итак, будем проверять биполярные транзисторы используя мультиметры.

От слова к делу

Ну вот и настал момент проверки транзистора. Берем транзистор, измеритель и начинаем. Переключаемся в режим диодного теста. Известно, что биполярный транзистор работает как два диода, а раз так, нам просто нужно найти базу и дело за малым, но обо всем подробнее.

• Итак, включаем прибор, устанавливаем щупы и ставим режим диодного теста или измерения сопротивления.
• Далее, начинаем касаться щупами контактов транзистора. Поставьте красный щуп на центральный контакт, а черным прикасайтесь к крайним контактам. Если мультиметр показывает падение напряжения на крайних контактах, значит, у вас NPN биполярный транзистор. Для проверки PNP транзисторов нужно касаться красным щупом крайних выводов, а на центральном выводе оставить черный щуп.
• Если падение напряжения у NPN транзистора приблизительно одинаково и собственно вообще присутствует, значит транзистор исправен. При прикосновении красного щупа к крайним выводам транзистора падение напряжения будет наблюдаться на центральном — PNP транзистор исправен.

Вот собственно и весь способ.

Если нет функции тестирования диодов, необходимо использовать функцию измерения сопротивления, которой обладают все мультиметры. В любом случае, если транзистор исправен, от базы к коллектору или эмиттеру будет проходить ток, а вот в обратном направлении не будет. Если же ток будет проходить в обоих направлениях — транзистор неисправен. При этом неисправным может быть как один переход, так и два сразу.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Поделиться в соцсетях

У транзистора звонятся только 2 крайние ноги.

Как проверить различные типы транзисторов мультиметром? Как проверить мультиметром полевой транзистор

Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра.

Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме.

Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором. Вследствие этого разделяют n-p-n и p-n-p транзисторы.

Итак, схематически биполярный транзистор можно представить следующим образом.

Рисунок 1. Схематическое представление транзистора а) n-p-n структуры; б) p-n-p структуры.

Для упрощения понимания вопроса p-n переходы можно представить в виде двух диодов, подключенных друг к другу одноименными электродами (в зависимости от типа транзистора).

Рисунок 2. Представление транзистора n-p-n структуры в виде эквивалента из двух диодов, включенных анодами друг к другу.

Рисунок 3. Представление транзистора p-n-p структуры в виде эквивалента из двух диодов, включенных катодами друг к другу.

Конечно же для лучшего понимания желательно изучить как работает p-n переход, а лучше как работает транзистор в целом. Здесь лишь скажу, что чтобы через p-n переход тек ток его необходимо включить в прямом направлении, то есть на n – область (для диода это катод) подать минус, а на p-область (анод).

Это я вам показывал в видео для статьи «Как пользоваться мультиметром » при проверке полупроводникового диода.

Так как мы представили транзистор в виде двух диодов, то, следовательно, для его проверки необходимо просто проверить исправность этих самых «виртуальных» диодов.

Итак, приступим к проверке транзистора структуры n-p-n. Таким образом, база транзистора соответствует p- области, коллектор и эмиттер — n-областям. Для начала переведем мультиметр в режим проверки диодов.

В этом режиме мультиметр будет показывать падение напряжения на p-n переходе в милливольтах. Падение напряжения на p-n переходе для кремниевых элементов должно быть 0,6 вольта, а для германиевых – 0,2-0,3 вольта.

Сначала включим p-n переходы транзистора в прямом направлении, для этого на базу транзистора подключим красный (плюс) щуп мультиметра, а на эмиттер черный (минус) щуп мультиметра. При этом на индикаторе должно высветиться значение падения напряжения на переходе база-эмиттер.

Здесь необходимо отметить, что падение напряжения на переходе Б-К всегда будет меньше падения напряжения на переходе Б-Э . Это можно объяснить меньшим сопротивлением перехода Б-К по сравнению с переходом Б-Э , что является следствием того, что область проводимости коллектора имеет большую площадь по сравнению с эмиттером.

По этому признаку можно самостоятельно определить цоколевку транзистора, при отсутствии справочника.

Так, половина дела сделана, если переходы исправны, то вы увидите значения падения напряжения на них.

Теперь необходимо включить p-n переходы в обратном направлении, при этом мультиметр должен показать «1», что соответствует бесконечности.

Подключаем черный щуп на базу транзистора, красный на эмиттер, при этом мультиметр должен показать «1».

Теперь включаем в обратном направлении переход Б-К , результат должен быть аналогичным.

Осталось последняя проверка – переход эмиттер-коллектор. Подключаем красный щуп мультиметра к эмиттеру, черный к коллектору, если переходы не пробитые, то тестер должен показать «1».

Меняем полярность (красный -коллектор, черный — эмиттер) результат – «1».

Если в результате проверки вы обнаружите не соответствие данной методике, то это значит, что транзистор неисправен .

Эта методика подходит для проверки только биполярных транзисторов. Перед проверкой убедитесь, что транзистор не является полевым или составным. Многие изложенным выше способом пытаются проверить именно составные транзисторы, путая их с биполярными (ведь по маркировки можно не правильно идентифицировать тип транзистора), что не является правильным решением. Правильно узнать тип транзистора можно только по справочнику.

При отсутствии режима проверки диодов в вашем мультиметра, осуществить проверку транзистора можно переключив мультиметр в режим измерения сопротивления на диапазон «2000». При этом методика проверки остается неизменной, за исключением того, что мультиметр будет показывать сопротивление p-n переходов.

А теперь по традиции поясняющий и дополняющий видеоролик по проверке транзистора:

Представляют собой трехслойную структуру своего рода сендвич, в зависимости от того как чередуются эти слои мы получаем два типа npn или pnp . Эти зоны можно представить в виде диодов подключенными одинаковыми концами друг к другу, общий конец которых представляет собой базу транзистора, а два других называются коллектором и эмиттером. Получается что для того чтобы проверить транзистор нужно проверить эти два диода.

Проводимость npn и pnp транзисторов

Для проверки транзистора в основном используют тестеры настроенные как Омметры. А весь способ проверки заключается в проверки сопротивления переходов. В некоторых мультиметрах есть функция проверки диодов, в этом случае мильтиметр показывает величину пробивного напряжения. Некоторые имеют специальные разъемы для подключения транзистора, которые показывают коэффициент усиления в случае его исправности.

Допустим, что у нас транзистор с проводимостью npn . Для проверки этого транзистора нам нужно выставить мультиметр, выставить его в режим омметра, далее взять плюсовой провод и подключить его к базе. Минусовой провод сначала подключаем к эмиттеру и смотрим на показания тестера. В данном случае мы подключили переход база-коллектор в прямом направлении. А как известно сопротивление диода в прямом направлении минимально, в результате мы увидим какие либо показания на экране тестера. А если мы этот переход подключим в обратном направлении, к базе минусом а к коллектору плюсом, то тестер покажет бесконечное сопротивление.

Аналогичным образом, не отключая плюсовой провод от базы мы подключаем минусовой провод на коллектору по аналогии описанной выше мы получаем схожий результат. Измеряем сопротивление в перехода база-коллектор в прямом и обратном напрявлении.

Если бы у нас был транзистора вида pnp то для проверки нужно было к базе подключить минусовой провод, а плюсовой последовательно подключать сначала к эмиттеру а затем к коллектору. Проверка транзистора pnp проводимости при помощи тестера представлена на рисунке ниже.

Схема проверки транзистора

Все эти показания мультиметра означают только одно, что наш транзистор исправен и мы можем смело брать его и использовать в своих целях.

Если замерить сопротивление закрытого транзистора между коллектором и эмиттером то тестер покажет бесконечное сопротивление. Сопротивление «закрытого» транзистора равно бесконечности или очень велико, причем не зависимо от того как вы подключаете тестер.

Так же транзистор можно проверить, собрав не большую схемку. В коллекторную цепь включить какую нибудь нагрузку, а в цепь базы подать небольшой ток. В случае исправности транзистора в цепи коллектора появиться небольшой ток. Но собирать схему для того чтобы просто проверить транзистор мне кажется мало кто будет. Проще взять тестер и за пару минут узнать работает он или нет.

Схема включения транзистора для проверки его работоспособности

Некоторые тестеры имеют, как я уже говорил, специальные разъёмы под ножки транзистора, все что нужно это вставить ножки транзистора в эти отверстия и смотреть на показания дисплея. Но прежде чем это делать нужно знать расположение выводов транзистора и тип его проводимости npn или pnp . На рисунке видно два разъема для проверки транзистора разных проводимостей. Перед тем как проверять транзистор переключатель тестера нужно выставить в положение Hfe.

Печать

Самый быстрый и действенный способ проверки исправности транзисторов — это проверка (прозвонка) его переходов мультиметром, хотя 100% гарантии в некоторых случаях это не дает, но об этом ниже.

Итак, как проверить транзистор мультиметром.

Транзистор можно представить в виде двух диодов включенных навстречу (p-n-p — прямой) и в обратном (n-p-n — обратный) направлении. На принципиальных схемах структура транзисторов обозначается стрелкой эмиттерного перехода. Если стрелка направлена к базе, значит это структура p-n-p, а если от базы, значит это транзистор структуры n-p-n. Смотрите рисунки

Чтобы проверить P-N-P транзистор мультиметром , минусовым щупом (черного цвета) касаемся вывода базы, а плюсовым (красного цвета) поочередно касаемся выводов коллектора и эмиттера. Если транзистор цел, то падение напряжения в режиме проверки (прозвонки) в милливольтах, будет находиться в пределах 500 – 1200 Ом и при этом разница этих значений должна быть невелика. После этого меняем местами щупы, мультиметр не должен показывать никакого падения. Далее проверяем коллектор — эмиттер в обе стороны (меняем местами щупы), здесь также не должно быть никаких значений.

Проверка N-P-N транзисторов мультиметром идентична, с той лишь разницей, что мультиметр должен показать падение напряжения на переходах при касании плюсовым щупом базы транзистора, а черным поочерёдно коллектора и эмиттера.

Посмотрите небольшое видео проверки транзистора мультиметром.

В начале я упоминал, что в некоторых случаях, такая проверка может дать ложный вывод. Бывает в ходе ремонта телевизора, при проверке выпаянного транзистора мультиметром, все переходы показывают нормальные значения, но в схеме он не работает. Выявить это можно только заменой.

Составной транзистор проверяется вставляя в отверстия на панели мультиметра или другого прибора. Для этого нужно знать какой проводимости он является и после этого уже вставлять, не забыв переключить в соответствующее положение тестер.

Проверить силовой транзистор, а так же строчный можно по этой же методике исследуя переходы Б-К, Б-Э, К-Э, но так как в этих транзисторах в большинстве случаев имеются встроенные диоды (К-Е) и сопротивления (Б-Э) все это нужно учитывать. При незнакомом элементе лучше посмотреть его даташит.

Как проверить на плате

Проверить транзистор на плате можно аналогичным способом, но в некоторых случаях установленные рядом в обвязке резисторы с малым сопротивлением, дроссели или трансформаторы могут вносить ложные значения. Поэтому лучше иметь специальные приборы предназначенные для таких проверок, типа ESR-mikro v4.0.

Проверить биполярный транзистор не выпаивая может ESR-mikro v4.0

Проверка полевого

Оценить исправность полевого транзистора сложно и если с мощными это вполне безопасно, то с маломощными — труднее. Дело в том что эти элементы управляются по затвору напряжением и легко пробиваются статическим напряжением.

Работоспособность полевых транзисторов проверяется с осторожностью, желательно на антистатическом столе с антистатическим браслетом на руке (хотя по большей части это касается маломощных элементов).

Сами по себе переходы покажут бесконечное сопротивление, но как видно из предложенных выше сильноточный полевой транзистор имеет диод, его можно проверить. Показатель того, что нет короткого замыкания, это уже хороший знак.

Переводим прибор в режим «прозвонки» диодов и вводим полевой тр-тор в режим насыщения. Если он N-типа, то минусом касаемся стока, а плюсом — затвора. Исправный транзистор должен открыться. Далее плюсовой, не отрывая минусового, переводим на исток, мультиметр покажет какое-то сопротивление. Далее нужно запереть радиодеталь. Не отрывая «плюса» от истока, минусовым нужно коснуться затвора и возвратить на сток. Транзистор будет заперт.

Для элементов P- типа щупы меняем местами.

Современные электронные мультиметры имеют специализированные коннекторы для проверки различных радиодеталей, включая транзисторы.

Это удобно, однако, проверка не совсем корректная. Радиолюбители со стажем помнят, как проверить транзистор тестером со стрелочной индикацией. Техника проверки на цифровых приборах не изменилась. Для точного определения состояния полупроводникового прибора, каждые его элемент тестируется отдельно.

Классика вопроса: как проверить биполярный транзистор мультиметром

Этот популярный проводник выполняет две задачи:

• Режим усиления сигнала. Получая команду на управляющие выводы, прибор дублирует форму сигнала на рабочих контактах, только с большей амплитудой;
• режим ключа. Подобно водопроводному крану, полупроводник открывает или закрывает путь электрическому току по команде управляющего сигнала.

Полупроводниковые кристаллы соединены в корпусе, образуя p-n переходы . Такая же технология применяется в диодах. По сути – биполярный транзистор состоит из двух диодов, соединенных в одной точке одноименными выводами.
Чтобы понять, как проверить транзистор мультиметром, рассмотрим отличие pnp и npn структуры.

Так называемый «прямой» (см. фото)

С обратным переходом, как изображено на фото

Разумеется, если вы спаяете диоды так, как показано на условной схеме – транзистор не получится. Но с точки зрения проверки исправности – можно представить, что у вас обычные диоды в одном корпусе.

То есть, положив перед собой схему полупроводниковых переходов, вы легко определите не только исправность детали в целом, но и локализуете конкретный неисправный p-n переход. Это поможет понять причину поломки, ведь полупроводник работает не автономно, а в составе электросхемы.

Как проверить биполярный транзистор мультиметром – видео.

Возникает резонный вопрос: Как определить маркировку выводов транзистора, не имея каталога? Такая практика пригодится не только для проверки радиодеталей. При сборке монтажной платы, незнание конструкции транзистора приведет к его перегоранию.

Такие полупроводниковые элементы, как транзисторы, являются неотъемлемой частью практически всех электронных схем — от радиоприемников до системных плат сверхсложных вычислительных центров. Проверка этого элемента на работоспособность — операция, которую обязан уметь выполнять любой человек, так или иначе занимающийся ремонтом электронных плат, будь он профессиональный ремонтник или любитель.

Для осуществления этой операции можно применять специальный тестер транзисторов, но если его нет под рукой, или в его надежности есть сомнения, можно воспользоваться самым обыкновенным мультиметром. Даже те модели, которые не имеют специального гнезда для проверки биполярных или полевых транзисторов, могут быть использованы для точной проверки. Для этого мультиметр выставляется в режим максимального сопротивления, либо «прозвонки», если таковой есть.

Общий алгоритм проверки

Как проверить транзистор мультиметром? В общем и целом алгоритм выглядит так:

Дальнейшие действия по проверке будут зависеть от того, какого типа элемент требуется проверить. В основном в электронике применяются полупроводниковые элементы двух видов — биполярный и полевой.

Биполярный

Как проверить биполярный транзистор мультиметром? В первую очередь нужно выяснить, к какому из двух подтипов — npn или pnp он относится. Для этого вспомним, что же вообще такое биполярный транзистор.

Это полупроводниковый элемент, в котором реализован так называемый npn или pnp переход. N-p-n — это переход «электрон — дырка — электрон», p-n-p, соответственно, наоборот, «дырка — электрон — дырка». Конструктивно он состоит из трех частей — эмиттера, коллектора и базы. Фактически биполярник — это два сопряженных обыкновенных диода, у которых база является общей точкой соединения.

На схеме pnp транзистор отличается от своего npn-собрата направлением стрелки в круге — стрелки эмиттерного перехода. У схемы p-n-p она направлена к базе, у n-p-n — наоборот.

Эту разницу нужно знать для проверки биполярного транзистора. Pnp-схема открывается приложением к базе отрицательного напряжения, npn — положительного. Но перед этим необходимо выяснить, какой из контактов проверяемого транзистора является базой, какой эмиттером, а какой коллектором.

Обратите внимание, что определить описанным ниже способом, какой из контактов — база, а какие — эмиттер и коллектор, можно только у исправного элемента. Сам по себе факт прохождения транзистором этой проверки говорит о том, что он, скорее всего, исправен.

Инструкция здесь может быть следующая:

1. красный (плюсовой) щуп подключается к первому попавшемуся выводу, например левому, черным (минусовым) поочередно касаются центрального и правого. Фиксируют значение «1» на центральном, и 816 Ом, например, на правом;
2. красный щуп мультиметра закорачивают с центральным контактом, черный — поочередно с боковыми. Прибор выдает «1» на левом и какое-либо значение, допустим, 807 — на правом;
3. при контакте красного щупа мультиметра с правым выводом, а черного — с левым и центральным получаем в обоих случаях «1». Это означает, что база определена — это и есть правый контакт транзистора. А сам транзистор — pnp-типа.

В принципе, этого достаточно, чтобы сказать, что транзистор исправен. Теперь, чтобы проверить его структуру и конкретное расположение эмиттера и коллектора, закорачиваем черный (минусовой) щуп мультиметра с базой, а красный — по очереди с левым и центральным контактом.

Тот контакт, что дает меньшую величину сопротивления, будет коллекторным (в нашем случае 807 Ом). Тот, что большую — 816 Ом — является эмиттерным.

Проверка транзистора npn типа происходит так же, только к базе прикладывается плюсовой контакт.

Это способ проверки p-n переходов между базой и коллектором и базой и эмиттером. Показания мультиметра могут быть разными, в зависимости от типа транзистора, но всегда будут лежать в пределах 500-1200 Ом. Для завершения испытания коснитесь щупами эмиттера и коллектора. Исправный элемент при этом будет выдавать бесконечно большое сопротивление вне зависимости от своего типа, как бы вы ни меняли полярность. Если значение на экране отличается от «1» — один из переходов пробит, деталь непригодна к работе.

Проверка без выпаивания

Если у вас нет уверенности, что проверять нужно именно этот транзистор, измерить его параметры можно и на плате, не выпаивая. Но при этом мультиметр должен показывать значения в пределах 500-1200 Ом. Если они измеряются единицами или даже десятками Ом — схема зашунтирована низкоомными резисторами. Для точной проверки транзистор придется выпаять.

Полевой

Полевой, он же — mosfet транзистор отличается от биполярного тем, что в нем может протекать либо только положительный заряд, либо только отрицательный («дырка» или электрон). Его контакты имеют иное значение — затвор, сток, исток.

Как проверить полевой транзистор мультиметром? Методика проверки почти та же, что и в предыдущем случае, но предварительно, во избежание выхода элемента из строя, необходимо снять с себя заряд статического электричества, так как полевик очень чувствителен к статике. Используйте антистатический браслет либо просто коснитесь рукой заземленного металлического элемента, например корпуса приборного шкафа.

Полевики всегда имеют небольшую проводимость между стоком и истоком, которая выявляется на экране мультиметра как сопротивление порядка 400-700 Ом. Если поменять полярность, сопротивление незначительно изменится, возрастет или упадет на 40-60 Ом. Перед этим необходимо закоротить исток и сток между собой, чтобы «обнулить» емкости переходов.

Если при проверке с помощью мультиметра между истоком и стоком обнаруживается бесконечно большое сопротивление, полевой транзистор неисправен.
Между истоком и затвором либо стоком и затвором также будет обнаруживаться проводимость, но только в одну сторону. Плюс, приложенный к затвору, а минус — к истоку, вызовет открытие перехода и, соответственно, значение на экране в границах 400-700 Ом. Обратная схема — плюс к истоку, минус к затвору — у исправного полевика даст «1», то есть. очень большое сопротивление.

Проверка линии сток-затвор проходит аналогично. Если же линия исток-затвор или сток-затвор имеет проводимость в обе стороны, это значит, что полевой транзистор пробит.

В заключение надо сказать несколько слов о составном типе. Составной транзистор — это элемент, соединяющий в себе два обычных биполярных транзистора (иногда три и более). Проверка мультиметром производится аналогично методологии для простого «биполярника».

Проверка исправности биполярных тразисторов — презентация онлайн

1. Проверка исправности биполярных тразисторов

2. Виды транзисторов и их применение

В технике используются различные виды
транзисторов – биполярные, полевые,
составные, многоэмиттерные, фототранзисторы
и тому подобные. В данном случае будут
рассматриваться наиболее распространенные и
простые — биполярные транзисторы. Такой
транзистор имеет 2 р-n перехода. Его можно
представить как пластину с чередующимися
слоями с разными типами проводимости. Если в
крайних областях полупроводникового прибора
преобладает дырочная проводимость (p), а в
средней – электронная проводимость (n), то
прибор называется транзистор р-n-p. Если
наоборот, то прибор называется транзистором
типа n-p-n. Для разных видов биполярных
транзисторов меняется полярность источников
питания, которые подключаются к нему в
схемах. Наличие в транзисторе двух переходов
позволяет представить в упрощенном виде его
эквивалентную схему как последовательное
соединение двух диодов.

3. Порядок проверки устройства — следуем по инструкции

Процесс измерений состоит из
следующих этапов:
проверка работы измерительного
прибора;
определение типа транзистора;
измерение прямых сопротивлений
эмиттерного и коллекторного
переходов;
измерение обратных
сопротивлений эмиттерного и
коллекторного переходов;
оценка исправности транзистора.

4. Проверка транзисторов

При проверке исправности биполярного транзистора можно упрощённо считать, что каждый из
переходов биполярного транзистора является аналогом диода (Рис. 1)
Рис.1
Поэтому для проверки исправности транзистора необходимо проверить исправность переходов
база — коллектор, база – эмиттер по методике проверки исправности полупроводникового
диода.
После этого необходимо проверить отсутствие пробоя между коллектором и эмиттером
транзистора. Сопротивление между коллектором и эмиттером транзистора при любой
полярности приложения щупов мультиметра должно быть близко к бесконечности.
Некоторые типы мощных транзисторов могут иметь встроенный демпферный диод между
коллектором и эмиттером, а так же защитный резистор 30-50 Ом между эмиттером и базой
(Рис.2)
Рис.2
То есть между базой и эмиттером такого транзистора мультиметр будет показывать сопротивление 30-50 Ом
при любой полярности приложения щупов, а между коллектором и эмиттером прозваниваться как диод. И это
нормально. Это нужно учитывать при определении исправности такого транзистора, что бы не отправить в
мусор абсолютно исправную деталь.

5. Перед проверкой

Перед тем, как проверить биполярный
транзистор мультиметром, необходимо
убедиться в исправности
измерительного прибора. Для этого
вначале надо проверить индикатор
заряда батареи мультиметра и, при
необходимости, заменить батарею. При
проверке транзисторов важна будет
полярность подключения. Надо
учитывать, что у мультиметра на выводе
«COM» имеется отрицательный полюс,
а на выводе «VΩmA» – плюсовой. Для
определенности к выводу «COM»
желательно подключить щуп черного
цвета, а к выводу «VΩmA» -красного.

6. Проверка транзистора мультиметром

На следующем этапе проверки переключатель операций
мультиметра устанавливается в положение измерения
сопротивлений. Выбирается предел измерения в «2к».
Перед тем, как проверить pnp транзистор мультиметром,
надо минусовой щуп подключить к базе устройства. Это
позволит измерить прямые сопротивления переходов
радиоэлемента типа p-n-p. Плюсовой щуп подключается по
очереди к эмиттеру и коллектору. Если сопротивления
переходов равны 500-1200 Ом, то эти переходы исправны.

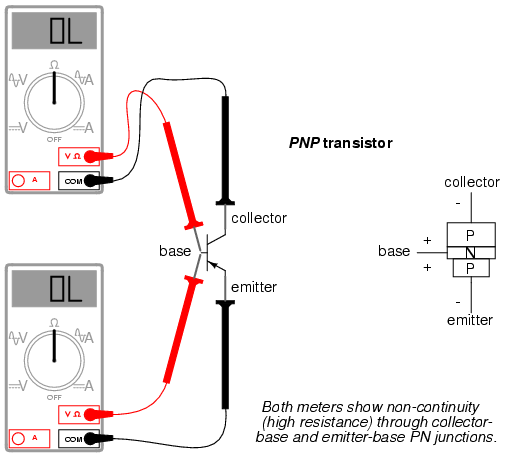

При проверке обратных сопротивлений переходов к базе
транзистора подключается плюсовой щуп, а минусовой по
очереди подключается к эмиттеру и коллектору
Проверка npn транзистора мультиметром происходит по
такой же методике, но при этом полярность подключаемых
щупов меняется на противоположную. По результатам
измерений определяется исправность транзистора:
если измеренные прямое и обратное сопротивления перехода
большие, то это значит, что в приборе имеется обрыв;
если измеренные прямое и обратное сопротивления
перехода малы, то это означает, что в приборе имеется
пробой. В обоих случаях транзистор является неисправным.

7. Оценка коэффициента усиления

Характеристики транзисторов
обычно имеют большой разброс
по величине. Иногда при сборке
схемы требуется использовать
транзисторы, у которых имеется
близкий по величине
коэффициент усиления по току.
Мультиметр позволяет подобрать
такие транзисторы. Для этого в
нем имеется режим переключения
«hFE» и специальный разъем для
подключения выводов
транзисторов 2 типов. Подключив
в разъем выводы транзистора
соответствующего типа можно
увидеть на экране величину
параметра h31.

8. Вывод

Вывод: С помощью мультиметра
можно определить исправность
биполярных транзисторов. Для
проведения правильных
измерений прямого и обратного
сопротивлений переходов
транзистора необходимо знать
тип транзистора и маркировку
его выводов. С помощью
мультиметра можно подобрать
транзисторы с желаемым
коэффициентом усиления.

Как проверить транзистор | Умелые руки

Уважаемые читатели! В начале статьи я хотел бы поблагодарить Вас за то, что подписываетесь на канал и ставите лайки. Благодаря Вам канал уверенно развивается. Спасибо!

Данный вопрос, к сожалению, рано или поздно возникает у всех, кто использует электронную бытовую технику, особенно вопрос актуален для тех, кто пытается провести ремонт этой техники своими руками. Ну что же перейдем к делу.

Транзистор может быть повреждён во время эксплуатации: от перегрева, при превышении напряжения питания, может произойти деградация кристалла транзистора от очень длительного срока использования. При пайке, транзистор тоже можно очень легко «сжечь» если использовать высокотемпературный припой либо паяльник большой мощности, поэтому при пайке транзистор сначала прикручивают к радиатору охлаждения, а затем паяют. Если радиатор не предусмотрен можно прихватить пинцетом ножку транзистора выше места пайки, таким образом получится своеобразный теплоотвод, который очень не плохо работает. Итак, если есть подозрение на неисправность транзистора, есть два лёгких способа его проверить (прозвонить).

Проверка транзистора мультиметром (тестером)
Для лучшего понимания процесса прозвонки транзистора мультиметром на рисунке изображён npn-транзистор в виде»диодного аналога». Т.е. транзистор как бы состоит из двух диодов.

Схема транзистора

Схема транзистора

Итак, для проверки тестер устанавливается на в режим проверки диодов и проверяется каждая пара контактов в обоих направлениях, это значит на контакт B ставим плюсовой щуп, а на контакт Е минусовой щуп, затем наоборот. Всего есть шесть вариантов проверки.

• База — Эмиттер (BE): соединение должно вести себя как диод и
  проводить ток только в одном направлении. Если ток проходит или не проходит в обоих направлениях, транзистор неисправен.
• База — Коллектор (BC): соединение должно вести себя как диод и
  проводить ток только в одном направлении. Если ток проходит или не проходит в обоих направлениях, транзистор неисправен.
• Эмиттер — Коллектор (EC): соединение не должно проводить ток ни в каком направлении.

При проверке pnp-транзистора «диодный аналог» будет выглядеть также, но стрелки диодов будут направлены в другую сторону. Соответственно направление прохождения тока будет обратное, но вариантов проверки будет также шесть и результаты проверки будут такие же, как и в случае npn-транзистора, главное не забывайте чередовать плюсовой и минусовой щупы на проверяемых контактах.

Проверка транзистора включением в простую схему

Если мультиметра нет, а транзистор нужно проверить, соберите схему с вашим транзистором, как показано на рисунке ниже.

Проверка транзистора с помощью простой схемы

Проверка транзистора с помощью простой схемы

В этой схеме транзистор работает как «ключ». Такая схема может быть быстро собрана даже на «коленке», при этом можно использовать кусочек чистого текстолита, а все контакта соединить пайкой, при помощи проводков в изоляции. Обязательно установите в схему резистор 10 кОм, который включается в базу транзистора. Это очень важно, иначе транзистор попросту «сгорит» во время проверки. Теперь проверим транзистор, если он исправен, то при нажатии на кнопку светодиод должен загораться и при отпускании кнопки — гаснуть.

На рисунке изображена схема для проверки npn-транзисторов. В случае проверки pnp-транзистора, в этой схеме надо поменять местами контакты светодиода, т.е. стрелочка светодиода на схеме развернется в другую сторону, еще нужно подключить наоборот источник питания.

Если у вас есть электрическая схема вашего устройства, то по ней можно определить структуру вашего транзистора, если в кружочке схемы транзистора стрелка наружу — структура n-p-n, стрелка внутрь — p-n-p. На практике структура транзистора определяется при помощи мультиметра, но об этом будет отдельная статья. Также будет отдельная статья по полевым транзисторам.

Желаю Вам успеха! Ставьте лайк, если понравилась статья, а также подписывайтесь на канал, узнаете много нового!

Посмотреть весь канал можно здесь.

Можете почитать:

Создание надежных паролей

Устранение проблем с изображением на компьютере

Диагностируем ПК с AIDA64 Extreme Edition

Как подключить USB и WiFi устройства к компьютеру

Как самостоятельно найти драйверы на компьютер

мосфет или полевик, мультиметром не выпаивая, с изолированным затвором на неисправность

Использование полевых транзисторов очень распространено. Если происходит поломка необходимо найти неисправную деталь. Иногда требуется точно определить, работоспособен ли полевой транзистор. Это возможно выполнить с использованием мультиметра. Как проверить полевик — подробнее рассказывается далее.

Полевой транзистор — что это

Он включает три основных элемента — исток, затвор и сток. Для их создания используются полупроводники n-типа и p-типа. Они могут сочетаться одним из способов:

1. Сток, исток соответствуют n-типу, а затвор — p-типу. Их называют транзисторы n-p-n типа.
2. Такие, у которых используется полярность p-n-p. Тип проводимости у каждой части транзистора изменён на противоположный в сравнении с предыдущим вариантом.

Проверка мультиметром

Если эту деталь соединить с источником питания, то ток будет отсутствовать. Но всё будет иначе, если это сделать между истоком и затвором или стоком и затвором. Нужно, чтобы к затвору было приложено напряжение, соответствующее по знаку его типу проводимости (положительное для p-типа, отрицательное для n-типа). Тогда через эту деталь потечёт ток. Чем более высокое напряжение было подано на затвор, тем он будет сильнее.

Отличие полевого от биполярного транзистора

Транзистор станет открытым при условии, что на затвор подаётся разность потенциалов нужной полярности. В этом случае при помощи электрического поля создаётся канал между истоком и стоком, через который могут перемещаться электрические заряды. У других разновидностей транзисторов управление происходит на основе тока, а не напряжения.

Рассматриваемые электронные компоненты также называют мосфетами. Это слово происходит из аббревиатуры MOSFET — Metal Oxide Semiconductor Field Effect Transistor (в переводе это означает: металл-окисел-полупроводник полевой транзистор).

Разновидности полевиков

Как работает

Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:

• с управляющим переходом;
• с изолированным затвором.

Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия.

В качестве основы используется полупроводник с n-проводимостью. К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.

Транзистор с управляющим переходом

Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток. Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.

Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга.

В p-канальных транзисторах принцип работы будет аналогичным.

Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным. Здесь будет рассмотрен более подробно первый из них: n-p-n.

В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника. Эта часть является затвором, а полоски — это исток и сток.

Устройство транзистора

Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком. Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком.

Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.

Транзистор открыт

Какие случаются неисправности

Полевые транзисторы могут быть перегружены током во время проведения проверки и, в результате перегрева прийти в неисправное состояние.

Важно! Они уязвимы к статическому напряжению. В процессе проведения работы нужно обеспечить, чтобы оно не попадало на проверяемую деталь.

При работе в составе схемы может произойти пробой, в результате которого полевой транзистор становится неисправным и подлежит замене. Его можно обнаружить по низкому сопротивлению p-n-переходов в обоих направлениях.

Определить то, насколько транзистор является работоспособным можно, если прозвонить его с помощью цифрового мультиметра.

Назначение выводов

Это нужно делать следующим образом (для примера используется широко распространённая модель М-831, рассматривается полевой транзистор с каналом n-типа):

1. Мультиметр нужно переключить в режим диодной проверки. Он отмечен на панели схематическим изображением диода.
2. К прибору присоединены два щупа: чёрный и красный. На лицевой панели имеются три гнезда. Чёрный устанавливают в нижнее, красный — в среднее. Первый из них соответствует отрицательному полюсу, второй — положительному.
3. Нужно на тестируемом полевом транзисторе определить, какие выходы соответствуют истоку, затвору и стоку.
4. В некоторых моделях дополнительно предусмотрен внутренний диод, защищающий деталь от перегрузки. Сначала нужно проверить то, как он работает. Для этого красный провод присоединяют к истоку, а чёрный — к стоку.

Проверка диода в прямом направлении

На индикаторе должно появиться значение, входящее в промежуток 0,5-0,7. Если провода поменять местами, то на экране будет указана единица, что означает, что ток в этом направлении не проходит.

Проверка диода в обратном направлении

5. Дальше осуществляется проверка работоспособности транзистора.

Если присоединить щупы к истоку и стоку, то ток не будет проходить по ним. Чтобы открыть затвор. Необходимо подать положительное напряжение на затвор. Нужно учитывать, что на красный щуп подан от мультиметра положительный потенциал. Теперь достаточно его соединить с затвором, а чёрный со стоком или истоком, для того, чтобы транзистор стал пропускать ток.

Открытие канала

Теперь, если красный провод подключить к истоку, а чёрный — к стоку, то мультиметр покажет определённую величину падения напряжения, например, 60. Если подключить наоборот, то показатель будет примерно таким же.

Если на затвор подать отрицательный потенциал, то это закроет транзистор в обоих направлениях, однако будет работать встроенный диод. Если полевик закрыт не будет, то это указывает на его неисправность.

Проверка мофсета с p-каналом выполняется аналогичным образом. Отличие состоит в том, что при проверке там, где раньше использовался красный щуп, теперь используется чёрный и наоборот.

Работа полевого МДП транзистора

Способы устранения

Для того, чтобы при проверке не повредить деталь, нужно применять при проверке такие мультиметры, у которых используется рабочее напряжения не более 1,5 в.

Если в результате проверки на мультиметре было обнаружено, что полевой транзистор вышел из строя, то его необходимо заменить на новый.

Инструкция по прозвонке без выпаивания

Чтобы проверить, исправен ли полевой транзистор, нужно его выпаять и прозвонить с мультиметром. Однако могут возникать ситуации, когда нужно в схеме есть несколько таких деталей и неизвестно, какие из них исправны, а какие — нет. В этом случае полезно знать, как проверить полевой транзистор мультиметром не выпаивая.

Цифровой мультиметр

В этом случае применяют проверку без выпаивания. Она даёт примерный результат.

Важно! После того, как будет определён предположительно неисправный элемент, его отсоединяют и проверяют, получив точную информацию о его работоспособности. Если он функционирует нормально, его устанавливают на прежнее место.

Проверка без выпаивания выполняется следующим образом:

1. Перед проведением прозвонки полевого транзистора цифровым мультиметром устройство отключают от электрической розетки или от аккумуляторов. Последние вынимают из устройства.
2. Если красный щуп соединить с истоком, а чёрный — со стоком, то можно рассчитывать, что мультиметр покажет 500 мв. Если на индикаторе можно увидеть эту или превышающую её цифру, то это говорит о том, что транзистор полностью фунукционален. В том случае, если эта величина гораздо меньше — 50 или даже 5 мв, то в этом случае можно с высокой вероятностью предположить неисправность.

С управляющим p-n-переходом

3. Если красный мультиметровый щуп переставить на затвор, а чёрный оставить на прежнем месте, то на индикаторе можно будет увидеть 1000 мв или больше, что говорит об исправности полевого транзистора. Когда разница составляет 50 мв, то это внушает опасение, что деталь испорчена.
4. Если чёрный щуп тестера поставить на исток, а красный поместить на затвор, то для работоспособного транзистора можно ожидать на дисплее 100 мв или больше. В тех случаях, когда цифра будет меньше 50 мв, имеется высокая вероятность того, что проверяемая деталь неработоспособна.

Нужно учитывать, что выводы, получаемые без выпайки, носят вероятностный характер. Эти данные позволяют получить предварительные выводы об используемых в схеме полевых транзисторах.

Для проверки их нужно выпаять, произвести проверку и установить, если работоспособность подтверждена.

Подготовка к работе

Правила безопасной работы

Мосфеты очень уязвимы по отношению к статическому электричеству. В этом случае может произойти пробой. Для того, чтобы этого не случилось, нужно при помощи проведения тестирования его удалять.

При пайке возможна ситуация, когда тепло, попадающее на транзистор, приведёт к его порче. В этом случае нужно обеспечить теплоотвод. Для этого достаточно придерживать выводы транзистора плоскогубцами в процессе пайки.

Полевики имеют широкое распространение в современных электронных приборах. Когда происходит поломка, необходимо знать, как проверить мосфет. Выяснить, исправен ли он, возможно, если использовать для этого мультиметр.

Проверка диода — биполярного транзистора и диодного моста

Проверка диода осуществляется мультиметром с фунцией прозвонки полупроводников «Diode». Подключаем плюсовой вывод мультиметра к аноду, а минусовый к катоду — при исправном диоде на дисплее прибора отобразится величина падения напряжения. Чаще всего показания мультиметра будут находится в диапазоне 0.200-0.700. После такой проверки меняем полярность подключения выводов диода и повторяем считывание показаний. Значение падения напряжения должно быть больше верхнего предела измерения мультиметра, т. е. близким к бесконечности. При неисправном «пробитом» диоде значение на дисплее будет 0.00 в обоих случаях.



Состояние транзистора, как правило, проверяют при помощи мультиметра, включенного по схеме омметра, или с помощью специального тестера с индикацией усиления транзистора(коэффициент передачи по току). В первом случае прежде всего необходимо определить расположение выводов и тип транзистора. Если они неизвестны, нужно сравнить транзистор с другими моделями, описанными в многочисленных специализированных изданиях и справочниках. В наиболее трудных случаях приходится действовать на ощупь (при этом нет никакого риска повредить прибор), пока не обнаружится подходящая конфигурация. Если определить ничего не удалось, скорее всего, транзистор неисправен.

Сначала необходимо сопоставить цвета измерительных щупов с полярностью напряжения на гнездах мультиметра. Если проверяют транзистор n-p-n типа, то положительный щуп подключают к базе и тестируют оба перехода: база-коллектор (В-С) и база-эмиттер (В-Е), которые должны пропускать ток (индикация в диапазоне между 0.600 и 0.800).

Аналогичная операция, на этот раз с отрицательным щупом, дает индикацию бесконечного сопротивления (переход не пропускает ток). С транзистором p-n-p типа производят те же действия, но тут они должны привести к противоположным результатам. Остается проверить переход коллектор-эмиттер, который не должен пропускать ток. Следует иметь в виду, что транзисторы Дарлингтона иногда имеют защитный диод. Переход, замкнутый накоротко, дает на индикаторе показание 0.00. Транзистор, не отпаянный от схемы, может выдать ошибочные показания из-за соединенных с ним компонентов. Если есть сомнения, лучше отпаять его полностью. Такую процедуру тестирования можно использовать для всех компонентов с полупроводниковыми переходами, например для диодов, светодиодов или оптопар (с обеих сторон).
Наконец, есть четырехэлектродные транзисторы, обычно имеющие два вывода базы. В этом случае применяется такая же процедура тестирования.





Диодный мост иногда нелегко протестировать из-за соединения с вторичной обмоткой трансформатора. В таком случае его необходимо предварительно демонтировать. При проверке диодных мостов надо присоединить один из измерительных щупов к отрицательному или положительному выходу моста и протестировать подключенные к этому выводу диоды.

Для проведения полной проверки необходимо выполнить восемь тестов. При этом полезно иметь под рукой эквивалентную схему, которая отражает внутреннее строение диодного моста.

Примеры работ
Услуги
Контакты

Время выполнения запроса: 0,00433015823364 секунд.

Как проверить транзистор BJT с помощью цифрового мультиметра

Биполярные транзисторы состоят из трехслойного полупроводникового «сэндвича», PNP или NPN. Таким образом, транзисторы регистрируются как два диода, подключенных друг к другу при тестировании с помощью функции «сопротивление» или «проверка диода» мультиметра, как показано на рисунке ниже. Показания низкого сопротивления на базе с черными отрицательными (-) выводами соответствуют материалу N-типа в базе транзистора PNP. На символе на материал N-типа «указывает» стрелка перехода база-эмиттер, которая является базой для этого примера.Эмиттер P-типа соответствует другому концу стрелки перехода база-эмиттер, эмиттеру. Коллектор очень похож на эмиттер, а также является материалом P-типа PN перехода.

Проверка счетчика транзисторов PNP: (а) прямые B-E, B-C, сопротивление низкое; (б) обратные B-E, B-C, сопротивление ∞.

Здесь я предполагаю использование мультиметра с функцией только одного диапазона непрерывности (сопротивления) для проверки PN-переходов. Некоторые мультиметры оснащены двумя отдельными функциями проверки целостности цепи: сопротивлением и «проверкой диодов», каждая из которых имеет собственное назначение.Если ваш измеритель имеет назначенную функцию «проверки диодов», используйте ее, а не диапазон «сопротивления», и измеритель будет отображать фактическое прямое напряжение PN-перехода, а не только то, проводит ли он ток.

Показания счетчика, конечно, будут прямо противоположными для NPN-транзистора, при этом оба PN-перехода обращены в другую сторону. Показания низкого сопротивления с красным (+) проводом на базе — это «противоположное» состояние для NPN-транзистора.

Если в этом тесте используется мультиметр с функцией «проверки диодов», будет обнаружено, что переход эмиттер-база имеет немного большее прямое падение напряжения, чем переход коллектор-база.Эта прямая разница напряжений возникает из-за несоответствия в концентрации легирования между эмиттерной и коллекторной областями транзистора: эмиттер представляет собой гораздо более легированный кусок полупроводникового материала, чем коллектор, в результате чего его соединение с базой создает более высокое прямое напряжение. уронить.

Зная это, становится возможным определить, какой провод какой на немаркированном транзисторе. Это важно, потому что упаковка транзисторов, к сожалению, не стандартизирована.Конечно, все биполярные транзисторы имеют три провода, но расположение трех проводов на физическом корпусе не организовано в каком-либо универсальном стандартизированном порядке.

Предположим, технический специалист находит биполярный транзистор и приступает к измерению целостности цепи с помощью мультиметра, установленного в режиме «проверки диодов». Измеряя между парами проводов и записывая значения, отображаемые измерителем, технический специалист получает данные, показанные на рисунке ниже.

Неизвестный биполярный транзистор.Какие терминалы являются эмиттерным, базовым и коллекторным? Показания омметра между клеммами.

• Контактный провод счетчика 1 (+) и 2 (-): «OL»
• Контактный провод счетчика 1 (-) и 2 (+): «OL»
• Контактный провод счетчика 1 (+) и 3 (-) : 0,655 В
• Контактный провод счетчика 1 (-) и 3 (+): «OL»
• Контактный провод счетчика 2 (+) и 3 (-): 0,621 В
• Контактный провод счетчика 2 (-) и 3 ( +): «OL

. Единственными комбинациями контрольных точек, дающими проводящие показания счетчика, являются провода 1 и 3 (красный измерительный провод на 1 и черный измерительный провод на 3), а также провода 2 и 3 (красный измерительный провод на 2 и черный тестовый провод на 3).Эти два показания должны указывать на прямое смещение перехода эмиттер-база (0,655 В) и перехода коллектор-база (0,621 В).

Теперь мы ищем один провод, общий для обоих наборов показаний проводимости. Это должно быть базовое соединение транзистора, потому что база является единственным слоем трехслойного устройства, общим для обоих наборов PN-переходов (эмиттер-база и коллектор-база). В этом примере этот провод имеет номер 3 и является общим для комбинаций контрольных точек 1-3 и 2-3.В обоих наборах показаний измерителя тестовый провод , черный (-) касался провода 3, что говорит нам о том, что база этого транзистора сделана из полупроводникового материала N-типа (черный = отрицательный). Таким образом, транзистор представляет собой PNP с базой на проводе 3, эмиттером на проводе 1 и коллектором на проводе 2, как показано на рисунке ниже.

Клеммы BJT, идентифицируемые омметром

• E и C высокий R: 1 (+) и 2 (-): «OL»
• C и E высокий R: 1 (-) и 2 (+): «OL»
• E и B вперед: 1 (+) и 3 (-): 0.655 В
• E и B назад: 1 (-) и 3 (+): «OL»
• C и B вперед: 2 (+) и 3 (-): 0,621 В
• C и B назад: 2 ( -) и 3 (+): «OL»

Обратите внимание, что базовый провод в этом примере — это , а не — средний вывод транзистора, как можно было бы ожидать от трехслойной «сэндвич-модели» биполярного транзистора. транзистор. Это довольно часто бывает и сбивает с толку новичков, изучающих электронику. Единственный способ узнать, какой именно провод — это проверить счетчик или обратиться к документации производителя на этот конкретный номер детали транзистора.

Знание того, что биполярный транзистор ведет себя как два встречных диода при тестировании с помощью измерителя проводимости, полезно для идентификации неизвестного транзистора исключительно по показаниям измерителя. Это также полезно для быстрой функциональной проверки транзистора. Если бы техник измерил целостность цепи более чем в двух или в любом менее чем двух из шести комбинаций измерительных выводов, он или она немедленно узнал бы, что транзистор неисправен (или что это не биполярный транзистор, а скорее что-то еще — отличная возможность, если для точной идентификации нельзя сослаться на номера деталей!).Однако модель транзистора с «двумя диодами» не может объяснить, как и почему он действует как усилительное устройство.

Чтобы лучше проиллюстрировать этот парадокс, давайте рассмотрим одну из схем транзисторного переключателя, используя физическую схему на рисунке ниже, а не схематический символ, представляющий транзистор. Таким образом будет легче увидеть два PN-перехода.

Небольшой ток базы, протекающий в переходе база-эмиттер с прямым смещением, позволяет протекать большому току через переход база-коллектор с обратным смещением.

Диагональная стрелка серого цвета показывает направление потока электронов через переход эмиттер-база. Эта часть имеет смысл, поскольку электроны текут от эмиттера N-типа к базе P-типа: переход явно смещен в прямом направлении. А вот переход база-коллектор — совсем другое дело. Обратите внимание, как толстая стрелка серого цвета указывает в направлении потока электронов (вверх) от базы к коллектору. Поскольку основание выполнено из материала P-типа, а коллектор из материала N-типа, это направление электронного потока явно противоположно направлению, обычно ассоциируемому с PN-переходом! Обычное PN-соединение не допускает этого «обратного» направления потока, по крайней мере, без существенного сопротивления.Однако насыщенный транзистор оказывает очень слабое сопротивление электронам на всем пути от эмиттера до коллектора, о чем свидетельствует освещение лампы!

Очевидно, что здесь происходит что-то, что противоречит простой объяснительной модели биполярного транзистора «с двумя диодами». Когда я впервые узнал о работе транзисторов, я попытался построить свой собственный транзистор из двух последовательно включенных диодов, как показано на рисунке ниже.

Пара встречных диодов не работает как транзистор!

Моя схема не работала, и я был озадачен.Каким бы полезным ни было описание транзистора «два диода» для целей тестирования, оно не объясняет, как транзистор ведет себя как управляемый переключатель.

В транзисторе происходит следующее: обратное смещение перехода база-коллектор предотвращает ток коллектора, когда транзистор находится в режиме отсечки (то есть, когда ток базы отсутствует). Если переход база-эмиттер смещен в прямом направлении управляющим сигналом, обычно блокирующее действие перехода база-коллектор отменяется, и через коллектор разрешается ток, несмотря на то, что электроны проходят «неправильным путем» через этот PN соединение.Это действие зависит от квантовой физики полупроводниковых переходов и может иметь место только тогда, когда два перехода должным образом разнесены и концентрации легирования трех слоев правильно пропорциональны. Два диода, соединенные последовательно, не соответствуют этим критериям; верхний диод никогда не может «включиться» при обратном смещении, независимо от того, сколько тока проходит через нижний диод в контуре базового провода. См. Раздел «Биполярные переходные транзисторы», глава 2, для получения более подробной информации.

То, что концентрации легирования играют решающую роль в особых возможностях транзистора, также подтверждается тем фактом, что коллектор и эмиттер не являются взаимозаменяемыми.Если рассматривать транзистор просто как два соединенных друг с другом PN перехода или просто как простой сэндвич из материалов N-P-N или P-N-P, может показаться, что любой конец транзистора может служить коллектором или эмиттером. Однако это не так. При подключении «в обратном направлении» в цепи ток база-коллектор не сможет управлять током между коллектором и эмиттером. Несмотря на то, что эмиттерный и коллекторный слои биполярного транзистора имеют одно и то же легирование типа (либо N, либо P), коллектор и эмиттер определенно не идентичны!

Ток через переход эмиттер-база пропускает ток через переход база-коллектор с обратным смещением.Действие базового тока можно представить как «открытие затвора» для тока через коллектор. Более конкретно, любая заданная величина тока между эмиттером и базой допускает ограниченную величину тока между базой и коллектором. На каждый электрон, который проходит через переход эмиттер-база и далее через базовый провод, через переход база-коллектор проходит определенное количество электронов, и не более того.

В следующем разделе это ограничение тока транзистора будет исследовано более подробно.

Сводка

• При тестировании мультиметром в режимах «сопротивление» или «проверка диода» транзистор ведет себя как два встречных PN (диодных) перехода.
• PN-переход эмиттер-база имеет немного большее прямое падение напряжения, чем PN-переход коллектор-база, из-за более сильного легирования полупроводникового слоя эмиттера.
• Переход база-коллектор с обратным смещением обычно блокирует прохождение любого тока через транзистор между эмиттером и коллектором.Однако этот переход начинает проводить, если ток проходит через базовый провод. Базовый ток можно рассматривать как «открытие затвора» для определенного ограниченного количества тока через коллектор.

---

Статья извлечена из Урока Тони Купхальда по электрическим схемам, Том III, Полупроводники в соответствии с условиями Лицензии на научное проектирование.

Проверка транзистора цифровым мультиметром

Несколько неисправностей, которые могут возникнуть в цепи, и сопровождающие их симптомы показаны на рисунке ниже.Симптомы показаны в виде неверных измеренных напряжений. Если схема транзистора работает неправильно, рекомендуется проверить, что VCC и земля подключены и работают. Простая проверка в верхней части резистора коллектора и на самом коллекторе быстро установит, присутствует ли VCC и работает ли транзистор нормально, или находится в состоянии отсечки или насыщения.

Если он в отключенном состоянии, напряжение на коллекторе будет равно VCC; если он находится в состоянии насыщения, напряжение коллектора будет близко к нулю.Еще одно ошибочное измерение можно увидеть, если на пути коллектора есть обрыв. Термин с плавающей точкой относится к точке в цепи, которая электрически не связана с землей или «постоянным» напряжением. Обычно очень малые и иногда колеблющиеся напряжения в диапазоне от мВ до мВ обычно измеряются с плавающей запятой. Неисправности на рисунке ниже являются типичными, но не отражают все возможные неисправности, которые могут произойти.

Проверка транзистора с помощью цифрового мультиметра

Цифровой мультиметр можно использовать как быстрый и простой способ проверить транзистор на наличие открытых или коротких переходов.Для этого теста вы можете рассматривать транзистор как два диода, подключенных, как показано на рисунке ниже, для транзисторов npn и pnp. Переход база-коллектор — это один диод, а переход база-эмиттер — другой.

Хороший диод покажет чрезвычайно высокое сопротивление (или открытый) при обратном смещении и очень низкое сопротивление при прямом смещении. Неисправный открытый диод покажет чрезвычайно высокое сопротивление (или открыт) как для прямого, так и для обратного смещения. Неисправный закороченный или резистивный диод покажет нулевое или очень низкое сопротивление как для прямого, так и для обратного смещения.Открытый диод — наиболее частый тип отказа. Поскольку pn-переходы транзистора фактически являются диодами, применимы те же основные характеристики.

Положение для проверки диода цифрового мультиметра

Многие цифровые мультиметры (DMM) имеют положение для проверки диодов, которое обеспечивает удобный способ проверки транзистора. Типичный цифровой мультиметр, показанный на рисунке ниже, имеет небольшой диодный символ, обозначающий положение функционального переключателя. В режиме проверки диодов измеритель выдает внутреннее напряжение, достаточное для прямого и обратного смещения транзисторного перехода.

Когда транзистор исправен

На рисунке (а) красный (положительный) вывод измерителя подключен к базе npn-транзистора, а черный (отрицательный) вывод подключен к эмиттеру для прямого смещения перехода база-эмиттер. Если переход в порядке, вы получите показание от 0,6 В до 0,8 В, при этом 0,7 В является типичным для прямого смещения. На рисунке (b) выводы переключаются для обратного смещения перехода база-эмиттер, как показано.Если транзистор работает правильно, вы обычно получаете индикацию OL. Только что описанный процесс повторяется для перехода база-коллектор, как показано на рисунках (c) и (d). Для pnp-транзистора полярность выводов измерителя меняется на обратную для каждого теста.

Когда транзистор неисправен

Когда транзистор вышел из строя из-за открытого перехода или внутреннего соединения, вы получаете показание напряжения холостого хода (OL) как для прямого, так и для обратного смещения для этого перехода, как показано на рисунке (a).Если соединение закорочено, измеритель показывает 0 В как при прямом, так и при обратном смещении, как указано в части (b). На передней панели некоторых цифровых мультиметров имеется тестовый разъем для проверки транзистора на значение hFE (β _DC ). Если транзистор неправильно вставлен в гнездо или если он не функционирует должным образом из-за неисправного перехода или внутреннего соединения, на обычном измерителе будет мигать 1 или отображаться 0. Если значение β _DC находится в пределах нормального диапазона для отображается конкретный транзистор, устройство работает нормально.Нормальный диапазон β _DC можно определить из таблицы данных.

Проверка транзистора с помощью функции ОМ

Цифровые мультиметры

, у которых нет положения для проверки диодов или гнезда hFE, можно использовать для проверки транзистора на обрыв или короткое замыкание, установив функциональный переключатель в положение Ом. Для проверки прямого смещения исправного pn перехода транзистора вы получите показание сопротивления, которое может варьироваться в зависимости от внутренней батареи измерителя. Многие цифровые мультиметры не имеют достаточного напряжения в диапазоне Ом для полного прямого смещения перехода, и вы можете получить показание от нескольких сотен до нескольких тысяч Ом.

При проверке обратного смещения исправного транзистора вы получите индикацию выхода за пределы допустимого диапазона на большинстве цифровых мультиметров, поскольку обратное сопротивление слишком велико для измерения. Индикацией выхода за пределы допустимого диапазона может быть мигающая цифра 1 или отображение тире, в зависимости от конкретного цифрового мультиметра.

Даже если вы не можете получить точные показания прямого и обратного сопротивления на цифровом мультиметре, относительных показаний достаточно, чтобы указать на исправное функционирование pn-перехода транзистора. Индикация выхода за пределы диапазона показывает, что обратное сопротивление очень велико, как и следовало ожидать.Значение от нескольких сотен до нескольких тысяч Ом для прямого смещения указывает на то, что прямое сопротивление мало по сравнению с обратным сопротивлением, как и следовало ожидать.

Проверка неисправного npn-транзистора

Engineering Tutorial Ключевые слова:

• как проверить транзистор с помощью цифрового мультиметра pdf
• как проверить транзистор с помощью цифрового мультиметра
• тестировать транзисторы с помощью мультиметра
• тестовый транзистор
• тест npn транзистора с помощью мультиметра
• https: // engineeringtutorial com / testing-a-transistor-with-a-digital-multimeter /
• тестирование pnp-транзистора с функцией диода
• Какая настройка мультиметра используется для проверки транзистора
• можно ли проверить транзистор
• как тестовый транзистор с мультиметром

Как проверить транзистор с помощью цифрового мультиметра?

Транзистор — это полупроводниковое устройство, используемое для усиления и переключения электронных сигналов и электроэнергии.Он состоит из полупроводникового материала с как минимум тремя выводами для подключения к внешней цепи. Напряжение или ток, приложенные к одной паре выводов транзистора, изменяют ток, протекающий через другую пару выводов.
Поскольку управляемая (выходная) мощность может быть выше управляющей (входной) мощности, транзистор может усиливать сигнал. Сегодня некоторые транзисторы упакованы индивидуально, но гораздо больше встроено в интегральные схемы.

Все типы выводов базы транзистора, вид и тип smd

ВЫБОР ДИОДНОГО РЕЖИМА ЦИФРОВОЙ МУЛЬТИМЕТР.
Прямое смещение:

Шаг 1.

• Подключите цифровой мультиметр (+) Тестовый красный провод к базе
• ………… .DMM (-) Тестовый черный провод к коллектору = на дисплее отображается значение = 0,615 В
• ………… .DMM (-) Тестовый черный провод к эмиттеру = 0,645 В

Проверка: Если показание цифрового мультиметра от 0,641 В до 0.645в состояние ХОРОШЕЕ.

Обратное смещение:

Шаг 2.

• Подключите цифровой мультиметр (-) Тестовый провод к BASE
• ………… .DMM (+) Измерительный провод к коллектору показывает = OL или «1» или OPEN
• ………… .DMM (+) Измерительный провод к эмиттеру = OL или «1» или открыт.

Проверка: Если показание цифрового мультиметра OL, состояние ХОРОШЕЕ.

Шаг 3.

• DMM (+) Измерительный провод к коллектору
• Цифровой мультиметр (-) Измерительный провод к эмиттеру.

DMM Показывает показания = OL или «1» или разомкнут (перегрузка), состояние ХОРОШЕЕ

Шаг 4.

• Цифровой мультиметр (-) Измерительный провод к коллектору
• Цифровой мультиметр ( +) Тестовый провод к эмиттеру

Цифровой мультиметр Показания показывают = OL или «1» или разомкнуто ( перегрузка), состояние ХОРОШЕЕ.
Проверка: Если вы получаете показания с прямым смещением как 0000 или «OL» или «1» или открытое и обратное смещение как 0000 (или) низкие значения, транзистор может выйти из строя и нуждается в замене.

КАК ПРОВЕРИТЬ СИЛОВОЙ ТРАНЗИСТОР?

Тестирование транзистора BU 208 или 2N3055

Прямое смещение: Подключите цифровой мультиметр (+) Тестовый красный провод к базе
DMM (-) Тестовый черный провод к коллектору показывает показания = 0,449 В
DMM (-) Тестовый провод к эмиттеру = 0.502v
Проверка: Если показание цифрового мультиметра находится в диапазоне от 0,502 до 0,449 В, состояние ХОРОШЕЕ.

Обратное смещение:

Подключите цифровой мультиметр (-) Тестовый провод к BASE
DMM (+) Тестовый провод к коллектору, показание = OL или 1 или разомкнуто
DMM (+) Тестовый провод к эмиттеру = OL или 1 или разомкнут
DMM Показания показывают = OL (перегрузка) состояние ХОРОШО

Проверка: Если вы получаете показания с прямым смещением как 0000 или OL или 1 или открытое и обратное смещение как 0000 (или) низкие значения, транзистор может выйти из строя и нуждается в замене.

ТЕСТИРОВАНИЕ ТРАНЗИСТОРА ПО НИЖНЕЙ ЦЕПИ (ТИП SL-100)

Цепь проверки транзисторов : —

Необходимые компоненты: R1k, Rl-470E, Tr SL-100, Тумблер-1. Подключите светодиод последовательно с коллектором RL (нагрузочный резистор) светодиода.

Шаг-1.
Когда переключатель разомкнут, светодиод не горит.
Замкните переключатель sw1 на базу, теперь состояние светодиода: ВКЛ.

Какие два теста транзистора можно выполнить с помощью омметра? — Мворганизация.org

Какие два теста транзистора можно выполнить с помощью омметра?

Тестирование транзисторов с помощью омметра С помощью омметра можно выполнить два теста: усиление и сопротивление перехода.

Какие два метода тестирования транзистора?

Инструкции по сборке Свернуть

• Первый способ. Первый метод, который я использую чаще всего, — это светодиодный метод.
• Второй способ. Второй метод — использование диодной функции мультиметра.
• Третий способ. Третий метод проверки транзисторов — использование мультиметра с функцией проверки транзисторов.

Как проверить тип транзистора?

Подсоедините плюсовой провод мультиметра к ЭМИТТЕРУ (E) транзистора. Подсоедините отрицательный вывод измерителя к BASE (B) транзистора. Для исправного NPN-транзистора вы должны увидеть «OL» (Превышение предела). Если вы проверяете транзистор PNP, измеритель должен показать падение напряжения между 0.45 В и 0,9 В.

Может ли тест транзистора быть хорошим, но плохим?

Маловероятно, что ваши транзисторы вышли из строя и все еще измеряют нормально при тестировании диодов B-E. Это может произойти в приложениях с высоким напряжением по прошествии определенного времени, но очень необычно для кратковременных сбоев в приложениях с низким напряжением.

Как определить разницу между транзисторами PNP и NPN?

В NPN-транзисторе положительное напряжение подается на вывод коллектора для создания тока, протекающего от коллектора к эмиттеру.В транзисторе PNP на вывод эмиттера подается положительное напряжение для создания тока, протекающего от эмиттера к коллектору.

Можете ли вы проверить МОП-транзистор в цепи?

Тестирование MosFet. Подключите «Источник» MosFet к отрицательному (-) проводу измерителя. 1) Удерживайте MosFet за корпус или язычок, но не касайтесь металлических частей тестовых щупов какими-либо другими выводами MosFet до тех пор, пока это не понадобится. 2) Сначала прикоснитесь плюсовым проводом измерителя к «воротам» MosFet.

Для чего нужен байпасный диод?

Функция обходных диодов заключается в устранении явлений горячей точки, которые могут повредить фотоэлементы и даже вызвать пожар, если свет, падающий на поверхность фотоэлементов в модуле, неоднороден.Байпасные диоды обычно размещаются на подстрочниках фотоэлектрического модуля, по одному диоду на до 20 фотоэлементов.

Сколько ватт может выдержать контроллер заряда на 20 ампер?

480 Вт

Цифровой мультиметр с диапазоном измерения 3-1 / 2 разряда 19 с тестом транзисторов

Цифровой мультиметр диапазона 3-1 / 2 разряда 19 с тестом транзистора

Этот цифровой мультиметр представляет собой компактный, легкий инструмент — выгодная сделка, если вам нужно что-то недорогое и надежное . Сердцем прибора является микросхема ICL7106, соединенная с большим 3-1 / 2-значным, 7-сегментным, 0.5-дюймовый ЖК-дисплей с максимальным показанием 1999. Включает батарею 9 В. Устройство может измерять постоянное напряжение (0,1–1000 В), переменное напряжение (0,1–750 В), постоянное напряжение постоянного тока (0,1–10 А), Ом (0,1–2 МОм. ) прямое падение напряжения на диоде и hFE для биполярных транзисторов PNP и NPN.

Параметры измерений:

Измерение переменного напряжения

• Подключите красный провод к разъему «VOmA», а черный измерительный провод к разъему «COM».
• Установите поворотный переключатель в желаемое положение V ~
• Подключите измерительные провода к источнику или нагрузке, которую вы хотите измерить, и прочитайте значение напряжения на ЖК-дисплее.

Измерение напряжения постоянного тока

• Подключите красный измерительный провод к разъему «VOmA», а черный измерительный провод к разъему «COM».
• Установите поворотный переключатель в желаемое положение. Если измеряемое напряжение неизвестно, установите переключатель диапазонов в положение наивысшего диапазона, а затем уменьшайте его до получения удовлетворительного разрешения.
• Подсоедините измерительные провода к источнику или нагрузке, которые измеряются. Считайте значение напряжения и полярность на ЖК-дисплее.

Измерение постоянного тока

• Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Для измерения токов от 200 мА до 10 А вставьте красный провод в гнездо «10 А» (без предохранителя).
• Установите поворотный переключатель в желаемое положение.
• Разомкните цепь, в которой необходимо измерить ток, и подсоедините измерительные провода. последовательно со схемой
• Считайте текущее значение на ЖК-дисплее вместе с полярностью подключения красного провода.

Измерение сопротивления

• Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Полярность красного провода в этом режиме положительная «+».
• Установите поворотный переключатель в желаемое положение диапазона.
• Подключите измерительные провода к измеряемому сопротивлению и считайте показания на ЖК-дисплее.

Примечание: Если измеряемый резистор подключен к цепи, отключите питание и разрядите все конденсаторы перед проведением измерений!

Тест транзисторов

Перед тем, как пытаться вставить транзисторы в гнездо для тестирования, всегда убедитесь, что измерительные провода отключены от любых измерительных цепей.Также нельзя подключать компоненты к гнезду hFE при измерении напряжения с помощью измерительных проводов!

• Установите поворотный переключатель в положение «hFE».
• Определите, является ли проверяемый транзистор типом NPN или PNP, и найдите выводы эмиттера, базы и коллектора.
• Вставьте провода в соответствующие отверстия гнезда hFE на передней панели.
• Мультиметр покажет приблизительное значение hFE при условии базового тока 10 мкА и Vce 3 В.

Проверка диодов

• Подключите красный измерительный провод к разъему «VOmA», а черный провод к разъему «COM». Полярность красного провода — положительный «+».
• Установите поворотный переключатель в положение проверки диодов.
• Подключите красный провод к аноду проверяемого диода, а черный провод к катоду диода.
• Прямое падение напряжения на диоде будет отображаться в мВ. При обратном подключении должна отображаться только цифра «1» для исправного диода.
• Замена батареи и предохранителя

Если на ЖК-дисплее появляется знак «BAT», это означает, что батарея старая и ее необходимо заменить. Ослабьте винты на задней крышке и откройте корпус. Замените разряженный аккумулятор на новый того же типа (9V 6F22 или NEDA 1604). Заменить предохранитель несложно, и его следует заменить аккумулятором того же номинала (F250mA / 250V).

Устройство имеет широкий диапазон рабочих температур: от -20 ° C до 75 ° C (от 32 ° F до 104 ° F) и температуру хранения: от -10 ° C до 50 ° C (от 10 ° F до 122 ° F) .Гарантированно сохраняется точность в следующих пределах в течение 1 года при использовании при 23 ° C ± 5 ° C и относительной влажности менее 75%: Напряжение переменного тока

Диапазон частот: от 45 Гц до 450 Гц. Отклик: средний отклик, откалиброванный в среднеквадратичном значении синусоидальной волны.

Диапазон	Разрешение	Точность
200 В	100 мВ	± 1,2% от показаний ± 10 цифр
750V	1V497 ± 10 разрядов

Примечание: некоторые модели имеют максимальное входное напряжение только 600 В переменного тока с защитой от перегрузки 600 В постоянного или среднеквадратичного переменного тока для всех диапазонов переменного напряжения.

Напряжение постоянного тока

rdg ± 2 цифры

Диапазон	Разрешение	Точность
200 мВ	0,1 мВ	± 0,5% от показаний ± 2 цифры
20V	10mV	± 0,5% rdg ± 2 цифры
200V	100mV	± 0,5% rdg ± 2 цифры					± 0.8% от показания ± 2 цифры

Входное сопротивление: 1MO
Максимальное входное напряжение: 1000 В постоянного тока или 750 В среднеквадратичного значения (шкала 200 мВ: 500 В постоянного тока или 350 В переменного тока среднеквадратического значения) Примечание: некоторые модели имеют максимальное входное напряжение постоянного тока только 600 В с защитой от перегрузки 250 В переменного тока для диапазона 200 мВ и 600 В постоянного или переменного тока для других диапазонов.

Постоянный ток

Защита от перегрузки: предохранитель F250mA 250V (диапазон 10A не используется!).

Диапазон	Разрешение	Точность
200 мкА	0.1 мкА	± 1,0% от показаний ± 2 цифры
2000 мкА	1 мкА	± 1,0% от показаний ± 2 цифры
20 мА	0,01 мА	± 1,0% от показаний
200 мА	0,1 мА	± 1,5% от показаний ± 2 цифры
10A	10 мА	± 3,0% от показаний ± 2 цифры

3 Максимальное напряжение разомкнутой цепи 9000 V
Защита от перегрузки: 250 В среднеквадр.AC на всех диапазонах.

Диапазон	Разрешение	Точность
200O	0,1O	± 0,8% от показаний ± 3 цифры
2000O	1O4 ± 2 0498% от
20KO	10O	± 0,8% от показания ± 2 цифры
200KO	100O	± 0,8% от показания ± 2 цифры
2000KO ±	10% от показания ± 2 цифры

Другие характеристики

Диод прибл. испытательное напряжение 2,8 В при токе 1 мА. Защита от перегрузки в режиме проверки диодов составляет 250В RMS. AC.
Индикация выхода за пределы диапазона: цифра «1» на дисплее.
Размер: 126 × 70 × 25 мм
Вес: 170 г

Подробнее о продукте
Марка	Parts Express
Модель		DT Номер детали	390-500
UPC	844632089091
Единица измерения	Каждый
Вес	0.4

Как построить тестер транзисторов и как он работает?

Тестер транзисторов

Биполярные транзисторы

часто используются в различных электрических и электронных проектах в качестве основного компонента для проверки функционирования транзисторов. Основным мотивом этой схемы является проверка транзисторов NPN и PNP и их подключения. Берутся транзисторы и определяется их расположение выводов, то есть ECB и EBC. Транзисторы проверяются с их расположением выводов и наблюдаются их типы.Создавать тестовую схему на макетной плате становится неудобно. Итак, мы разработаем простую, которая будет незамысловатой схемой, позволяющей тестировать транзисторы.

Тестер транзисторов для транзисторов PNP и NPN

В общем, тестер транзисторов используется в дорогостоящих устройствах на базе микропроцессоров и может похвастаться роскошной индикацией выводов транзисторов с использованием букв b, e и c. Тестер транзисторов — это инструмент, который используется для проверки электрических характеристик транзистора или диода.Мультиметры или омметры подходят для тестирования транзисторов PNP и NPN.

Тестер транзисторов для PNP и NPN

Типы тестеров транзисторов

Тестер транзисторов — это тип прибора, используемый для проверки электрических характеристик транзисторов. Существует три типа тестеров транзисторов, каждый из которых выполняет эксклюзивную операцию:

• Устройство быстрой проверки цепи
• Тестер типа обслуживания
• Лабораторный стандартный тестер

Устройство быстрой проверки цепи

Тестер транзисторов для быстрой проверки цепи используется для проверки правильности работы транзистора в цепи.Этот тип тестера транзисторов указывает технику, работает ли транзистор или нет. Преимущество использования этого тестера заключается в том, что среди всех компонентов в схеме не удаляется только транзистор.

Тестер транзисторов служебного типа

Этот тип тестера транзисторов обычно выполняет три типа тестов: усиление прямого тока, ток утечки от базы к коллектору с открытым эмиттером и короткие замыкания от коллектора к базе и эмиттеру.

Лабораторный стандартный тестер

Лабораторный стандартный тестер используется для измерения параметров транзистора в различных условиях эксплуатации.Показания, измеренные этим тестером, являются точными, и среди важных измеренных характеристик входят входное сопротивление Rin, общая база и общий эмиттер.

Процедура для тестера транзисторов

Цифровой мультиметр или цифровой мультиметр — один из наиболее распространенных и полезных элементов испытательного оборудования. Он используется для проверки PN перехода между базой и эмиттером и PN-переходом между базой и коллектором биполярного транзистора.

Процедура тестера транзисторов с использованием цифрового мультиметра

Цифровой мультиметр используется для проверки соединения базы с эмиттером и базы с коллекторным PN переходом BJT.Используя этот тест, вы также можете определить полярность неизвестного устройства. Транзисторы PNP и NPN можно проверить с помощью цифрового мультиметра.

Тестер транзисторов с использованием цифрового мультиметра

Цифровой мультиметр состоит из двух проводов: черного и красного. Подключите красный (положительный) вывод к клемме базы транзистора PNP, а черный (отрицательный) провод к эмиттеру или клемме базы транзистора. Напряжение исправного транзистора должно быть 0,7 В, а измерение на коллекторе эмиттера должно показывать 0.0V. Если измеренное напряжение составляет около 1,8 В, то транзистор не работает.

Аналогичным образом подключите черный провод (отрицательный) к клемме базы NPN-транзистора, а красный провод (положительный) к клемме эмиттера или коллектора транзистора. Напряжение исправного транзистора должно быть 0,7 В, а измерение на коллекторе эмиттера должно быть 0,0 В. Если измеренное напряжение составляет около 1,8 В, то транзистор не работает.

Схема тестера транзисторов

Эта схема тестера транзисторов, в которой используется микросхема таймера 555, подходит для тестирования транзисторов PNP и NPN.Эта схема проста по сравнению с другими тестерами транзисторов и поэтому полезна как для технических специалистов, так и для студентов. Его можно легко построить на печатной плате общего назначения. Для разработки этой схемы используются базовые электронные компоненты, такие как резисторы, диоды, светодиоды и NE5555. Используя эту схему, можно проверить различные неисправности — например, узнать, в хорошем ли состояние транзистор, открыт или закорочен, и так далее. NE 555 Timer IC — это мультивибратор, который работает в трех режимах: нестабильный, моностабильный и бистабильный.Также эта схема может работать от батареи в течение длительного времени.

Схема тестера транзисторов

Схема работы тестера транзисторов такова, что она работает на частоте 2 Гц. Выходные контакты 3 составляют схему тестера транзисторов с положительным напряжением, а затем с ненулевым напряжением. На другом конце этой цепи делитель напряжения подключен к средней точке примерно на 4,5 В, и результат будет таким:

Если к тестеру не подключен транзистор, зеленый и красный светодиоды мигают попеременно.Когда транзистор помещается на измерительный провод, оба светодиода мигают. Если мигает только один светодиод, состояние транзистора в порядке. Если напряжение будет только в одном направлении, это приведет к короткому замыканию пары светодиодов. Если ни один из светодиодов не мигает, транзистор будет закорочен, а если оба светодиода мигают — транзистор будет открыт.

Тестер транзисторов на основе светодиодов, проект

Вышеупомянутая схема представляет собой простую схему тестера транзисторов; где КМОП с входом Quad2 (комплементарный металлооксидный полупроводник), ИС затвора И-НЕ, CD4011B является сердцем схемы.В этой схеме мы использовали два светодиода для отображения состояния. Используя эту схему, мы можем проверить как транзисторы PNP, так и NPN. Внутри ИС из четырех вентилей NAND используются только три логических элемента. Эти ворота используются как ворота НЕ, закорачивая их входные клеммы.

Тестер транзисторов на основе светодиодов

Здесь резистор R1, конденсатор C1, вентили U1a и U1b образуют генератор прямоугольной формы. Частота этого генератора регулируется с помощью резистора R1, а выходной сигнал генератора инвертируется с помощью затвора U1c.Выходы инвертированного и неинвертированного генератора подключены к базе тестируемого транзистора через резисторы R2 и R3.

Тестируемый статус светодиодов указывает на состояние транзистора. Если красный светодиод горит, это означает, что транзистор NPN исправен. Если зеленый светодиод горит, это означает, что транзистор PNP исправен. Если горят оба светодиода, это означает, что тестируемый транзистор закорочен. Если оба светодиода не горят, это означает, что проверяемый транзистор открыт или неисправен.

Автоматический аварийный свет со светодиодами

Основная цель этого проекта — разработать схему автоматического аварийного освещения, которая может автоматически включать светодиодные фонари (питание от аккумуляторных батарей) всякий раз, когда происходит сбой питания в ночное время.

Автоматический аварийный свет со светодиодной блок-схемой от Edgefxkits.com

В этой схеме мы используем транзистор PNP в качестве переключателя, который активируется при обнаружении отсутствия сетевого питания. Преимущество этого аварийного освещения заключается в том, что мы используем его в комнате со светодиодным источником света, который питается от батарей с высокой эффективностью преобразования энергии.В этой цепи используются аккумуляторные батареи типа NiCd, NIMh или LI-Ion для увеличения срока службы.

Автоматический аварийный свет со светодиодным проектным комплектом от Edgefxkits.com

Итак, речь идет о схеме тестера транзисторов и цифровом мультиметре. Тестеры транзисторов имеют важные переключатели и элементы управления для правильной настройки тока, напряжения и сигнала. Кроме того, эти тестеры транзисторов предназначены для проверки твердотельных диодов. Существуют также предпочтительные тестеры для проверки транзисторов и выпрямителей с высоким напряжением.Кроме того, если у вас есть какие-либо вопросы по этой теме, вы можете оставить комментарий ниже в разделе комментариев.

Top 10 Лучший тестер с диодами 2020 — Bestgamingpro

Топ 10 лучших тестеров с диодами 2020

#	Предварительный просмотр	Товар
1		Многофункциональный тестер, Longruner 1,8-дюймовый цветной дисплей Карманная многофункциональная подсветка TFT…	Проверить цену сейчас
2		Цифровой мультиметр для измерения напряжения, сопротивления, тока, целостности цепи, батареи и …	Проверить цену сейчас
3		AITRIP LCR-TC1 Цветной дисплей Карманный многофункциональный тестер транзисторов с подсветкой TFT для диод …	Проверить цену сейчас
4		Цифровые клещи UNI-T UT210E Pro с автоматическим определением диапазона измерений, измеритель VFC NCV с подсветкой, переменного / постоянного тока…	Проверить цену сейчас
5		Тестер транзисторов 1PACK, тестер конденсаторов транзисторов Mosfet, транзисторный диод Mega328 NPN PNP …	Проверить цену сейчас
6		Цифровой мультиметр с автоматическим выбором диапазона TRMS 6000 с зажимами типа «крокодил» для батарей Испытательные провода AC / DC …	Проверить цену сейчас
7		Цифровой мультиметр KAIWEETS с футляром, вольтметром переменного тока постоянного тока, измерителем сопротивления вольт-ампер и проверкой целостности цепи…	Проверить цену сейчас
8		LCR-T4 Mega328 Цифровой тестер транзисторов Сопротивление емкости Емкость диодного триода …	Проверить цену сейчас
9		Комплект для сборки многофункционального измерителя, графический тестер транзисторов ACEIRMC Mega 328, триод диодов NPN PNP …	Проверить цену сейчас
10		Цифровой мультиметр Neoteck с автоматическим переключением диапазонов, постоянный и переменный ток, напряжение, ток, сопротивление, частота, диод…	Проверить цену сейчас

1. Цифровой мультиметр WeePro Vpro850L, вольтметр постоянного тока, переменный ток, измеритель сопротивления вольт-амперметра, электрический

• Устранение неисправностей электрических цепей с помощью темпа и точности: этот мультиметр имеет скорость выборки два экземпляра в секунду; Встроенный жидкокристаллический дисплей с подсветкой показывает три ½ разряда (1999 г.), 0,6 дюйма, чрезмерную полярность вместе с разрушительными и оптимистичными показаниями.
• Встроенный звуковой сигнал обрыва цепи, проверьте вольтметр и поддержите информацию: зуммер сработает, если сопротивление упадет более чем на 30 Ом ± 20 Ом; информацию поддерживать выполнять для четкого изучения; Цифровой мультиметр weepro поставляется с изолированной подставкой в ​​резиновом футляре для облегчения захвата и упрощения изучения, а использование абс-материалов в то же время обеспечивает максимальную безопасность клиентов.
• Универсальный цифровой мультиметр: подходит для всех типов семейного и промышленного использования. будут использоваться в хозяйственных магазинах, предохранители, аккумуляторы (вместе с автомобилями), устранение неисправностей автомобильных цепей, система зарядки, тестирование электроники в транспортных средствах и т. д. это вольтметр постоянного / переменного тока, тестер, амперметр, электрический омметр, диод, датчик сопротивления и звуковой сигнал обрыва цепи.
• Цифровой тестер с защитой от перегрузок и напоминанием о низком энергопотреблении: используйте цепь безопасности ptc для измерения сопротивления и частоты.должна отображаться индикация перегрузки «1»; Индикация низкого заряда батареи должна отображаться при низком уровне заряда батареи.
• Покупайте с уверенностью: все валовые продажи включают пожизненное послепродажное обслуживание. Если у вас возникнут какие-либо проблемы, свяжитесь с нами через: https://www.amazon.com/ss/assist/contact/sellerid=a9jwjvejfycb1; обратная линия, это действительно работает, или ваш возврат. батарея / два 80см взгляните на провода / человек руководство включено

2. Цифровой мультиметр AstroAI с измерителем напряжения усилителя сопротивления и диода

• Безопасное устранение неисправностей: надежные и точные проблемы с автомобильной и семейной электросетью
• Скорость выборки: 2x в секунду.защита от перегрузок на всех диапазонах
• 1 12 месяцев гарантии от astroai
• Взгляните на наше видео слева и быстро ознакомьтесь с тем, как мультиметр точно измеряет: напряжение переменного / постоянного тока, наличие постоянного тока (не переменного тока), сопротивление, целостность цепи, диоды и другие параметры
• Простота использования: поддержание информации и огромный цифровой дисплей с жидкокристаллическим дисплеем с подсветкой для видимости в тускло пологих местах
• Встроенная подставка для громкой связи. защитные резиновые решетки для защиты от падений

3.KOOKYE Mega328 Тестер транзисторов диодный триод Емкость ESR метр MOS / PNP / NPN L / C / R с прозрачным

• Автоматически взгляните на штифт элемента и отобразите его на жидкокристаллическом дисплее
• Катушки индуктивности, конденсаторы, диоды, сдвоенный диод, mos, транзистор, scr, регулятор, светодиодная трубка, esr,
• Жидкокристаллический дисплей 12864 Жидкокристаллический дисплей с подсветкой, цвет подсветки обычно желто-зеленый. Чтобы узнать, как изменить яркость различия, перейдите по этой гиперссылке для просмотра видео: https: // youtu.be / wenzgidk6lc
• Решение об измерении сопротивления равно нулю. 1 Ом, будет измерено 50 Ом
• Перед измерением емкости конденсатор следует разрядить, в противном случае, несомненно, нанесет вред измерителю

4. Цифровой мультиметр с автоматическим выбором диапазона TRMS 6000 с зажимами типа «крокодил» для батарей Испытательные провода AC / DC

• Бесконтактное предупреждение о напряжении: когда обнаруженное напряжение превышает 700 В (среднеквадратичное значение), держитесь рядом с проводником, датчик прибора будет мягко и гудеть.
• Простое использование и четкое обучение: с гигантским обзорным жидкокристаллическим дисплеем с подсветкой, который отображается при слабом, мягком, трех показаниях в секунду, три дисплея с подсветкой цифрового жидкокристаллического дисплея 5/6 для видимости в тускло освещенных областях
• Проверьте целостность цепи и предупреждение о напряжении: используйте цепь безопасности из керамики ptc для измерения сопротивления и частоты и экранирования помех, а диод и целостность цепи — 20000 мкФ
• С 10 автоматическим выбором диапазона: точно измеряет напряжение постоянного и переменного тока, а также текущее напряжение, частоту, сопротивление, диод и целостность цепи. Обратите внимание на ncv, это хороший цифровой мультиметр на 10 функций
• В комплекте поставки: цифровой мультиметр, батарея 9 В, руководство на английском языке, 2 шт. Для ознакомления с проводами, 2 зажима «крокодил»

5.Цифровой мультиметр Etekcity MSR-R500, измеритель напряжения ампер-вольт-ом с диодом

• Удобство использования: кнопка сохранения информации удерживает изучение; гигантский жидкокристаллический дисплей с подсветкой и гигантскими цифрами определенно виден в тускло освещенных местах. разрешение на использование встроенной подставки для рук
• Хорошее послепродажное обслуживание: пожизненная помощь от нашего обслуживающего персонала из Калифорнии.
• Точно измеряет: напряжение переменного / постоянного тока, только для постоянного тока (не для переменного тока), сопротивления, диода, целостности цепи и т. Д.темп выборки: три экземпляра в секунду
• Безопасность: защита от перегрузок на всех диапазонах. защитная резиновая втулка на мультиметре обеспечивает дополнительную защиту от падения
• Word: этот мультиметр нельзя использовать для проверки наличия переменного тока! Пожалуйста, убедитесь, что поворотный переключатель расположен в правильном положении во время использования

6. Цифровой мультиметр Neoteck с автоматическим определением диапазона, постоянный и переменный ток, напряжение, ток, Ом, емкость, частота, диодный транзистор,

.

• ã € в комплекте 9-вольтная батарея ã ì крышка отсека на задней стороне крепится одним винтом с крестообразным шлицем, который легко снять; Кроме того, прилагаемая пара обращает внимание на провода и соединяет банановый штекер с кабелем с зажимом типа «крокодил»
• ã € гигантский жидкокристаллический дисплей с подсветкойã € «автоматическое отображение полярности, простое в освоении гигантское жидкокристаллическое отображение с подсветкой, подсветка делает реальное различие в низких, нежных областях.
• ã € neoteck 2000 считает 8233d профессиональный карманный цифровой мультиметр â € ‘2000 ãf измерения емкости и частоты 200 кГц, точно измеряет текущее, напряжение, сопротивление и другие параметры, большинство изучается с течением времени, автоматический выбор диапазона и зуммер непрерывности
Цифровой мультиметр класса
• ã € с защитой от перегрузок ‘спроектирован для надежного и точного поиска и устранения многих неисправностей в автомобильной и семейной электротехнике
• ã € хороший защитный малиновый корпус со встроенной подставкой € ‘корпус с нашим мультиметром представляет собой несколько видов нескользящего, едва удобного пластика, который может помочь с защитой от падения, подставка размещает систему под углом 45 градусов и делает дисплей легко увидеть без оружия

7.Тестер транзисторов, тестер конденсаторов транзисторов DROK Mosfet, транзисторный диодный резистор Mega328 NPN PNP

• — «гигантский и четкий цифровой дисплей на жидких кристаллах»: в этом превосходном детекторе используется цветной жидкокристаллический дисплей размером 1,8 дюйма с высоким разрешением. кроме того, совершенно другой параметр проверяется с совершенно другой окраской, удобно и просто, так что вы можете проверить параметр.
• ✠”с питанием от батареи: этот монитор питается от батареи постоянного тока 9В (не входит в комплект).
• — »большое программное обеспечение: этот многофункциональный измеритель емкости может использоваться для проверки триода, полевой трубки (fet), диода, резистора, конденсатора, катушки индуктивности, mos, scr, который доступен для различных испытаний электрических транзисторов.
• ✠”автоматическая идентификация: интеллектуальная программа проверки транзисторов DROK готова к регулярному обнаружению npn и pnp транзисторов, n-канальных и p-канальных МОП, диодов, тиристоров, резисторов, конденсаторов и других устройств.
• — функция автоматического отключения: наш превосходный тестер цифровых транзисторов имеет функцию автоматического отключения.на мониторе может отображаться обратный отсчет выключения, и время обратного отсчета будет увеличено до 40 секунд.

8. Токоизмерительные клещи Etekcity с автоматическим выбором диапазона, цифровой мультиметр с усилителем, напряжением, омом, диодом и тестом сопротивления

• Расстояние между губками: зажим измеряет переменный ток в проводнике до 26 мм без прерывания цепи
• Простота переноски: поставляется с удобной сумкой для переноски, удобной для использования в дороге
• Точно измеряет: напряжение переменного / постоянного тока, только при наличии переменного тока (не при наличии постоянного тока), сопротивления и, кроме того, выдает проверку диодов и целостности цепи
• Дополнительные опции: поддержка информации, максимальное обучение и удобный для чтения гигантский жидкокристаллический дисплей
• Спящий режим: обычно переходит в спящий режим после 15 минут бездействия для сохранения жизнеспособности

9.Neoteck 6000 отсчетов TRMS цифровой мультиметр с автоматическим диапазоном измерения NCV детектор постоянного напряжения переменного тока

• ã € измерение температуры ã € ‘идущий с термопарой k-типа для измерения температуры до 1000 ° / 1832 ™, действует как чувствительный измеритель температуры без прямого касания предметов руками
• ã € хорошо защищает оранжевый корпус с подставкой € ‘чехол с нашим мультиметром представляет собой нескользкий нескользящий, неудобный пластик, который помогает с защитой от падений, встроенная подставка для рук под углом 45 ° и удобная для просмотра дисплея , дополнительно есть прорези для пробников
• ã € 6000счетов, автоматическое изменение с защитой от перегрузкиã € ‘гигантское изменение измерения для 6000 отсчетов, разработанное для надежного устранения довольно большого количества автомобильных и семейных электрических сетей, с напряжением постоянного и переменного тока ncv, присутствующим сопротивлением, емкостью, частотой, температурой, соотношением ответственности, целостностью диодного транзистора. -выкл измерения
• ã € гигантский жидкокристаллический дисплей с подсветкойã € «автоматическое отображение полярности, простое в освоении гигантское жидкокристаллическое отображение с подсветкой, подсветка делает реальное различие в низких, нежных областях.
• ã € дополнительный бонус € ‘1 пара проводов для осмотра, 1 пара штекеров типа« банан »10a к зажиму типа« крокодил », 1 датчик температуры k-типа, 2 x 1.Батарея 5 В AAA, обычно отключается после 15 минут бездействия для сохранения жизнеспособности

10. Longruner 1,8-дюймовый цветной дисплей Карманный многофункциональный TFT-транзистор с подсветкой LCR-TC1 Тестер

• Поместите штифты элемента в соответствующее пространство, затем наберите небольшую кнопку, и детектор будет регулярно смотреть на нее, наконец, результаты будут четко отображаться на снова мягком дисплее tft. (используйте жидкокристаллический дисплей 12864 с неопытной подсветкой).
• Результаты измерений обозначить графическим изображением tft (160 × 128). Помогите китайскому языку и английскому.
• Для обнаружения транзисторов npn и pnp, конденсатора, резистора, диода, триода, n-канального и p-канального МОП-транзистора, igbt, jfet, симистора и батареи, резистора и конденсатора, различных элементов и т. Д.
• После обнаружения совместите инфракрасное дистанционное управление с нежным «ir», затем нажмите кнопку в дистанционном управлении, если детектор эффективно его декодирует, он покажет инфокод и вид инфракрасной волны.
• Операция одной кнопкой, автоматическое отключение энергии (настраиваемый тайм-аут). можно даже нажать многофункциональную кнопку, чтобы выключить детектор.

Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер. Твиттер-бафф.

.
