Измерение сопротивления изоляции контрольных кабелей | Полезные статьи

Измерение сопротивления изоляции контрольных кабелей входит в комплекс мероприятий по оценке состояния самого кабеля и/или определению безопасности работы определенного участка электрической цепи. Полученные в результате замеров сведения помогают определить примерный остаточный срок службы кабеля — об этом можно судить по качеству (текущему состоянию) его оболочки и/или изоляции токопроводящих жил.

Сопротивление контрольного кабеля производится при определенных условиях со строгим соблюдением правил безопасности. Для выполнения операции измерения используются мегаомметры аналогового или цифрового типа.



Когда и при каких условиях производятся замеры

Согласно современным требованиям, приводимым в ПУЭ и ПТЭЭП документации, испытания изоляции на сопротивление контрольного кабеля должны производиться не реже, чем 1 раз в 3 года (1 раз в год в случае с кабелями, эксплуатируемыми в особо опасных помещениях либо задействованными в работе подвижных установок — лифты, краны и т.

д.). Частота проверок также зависит от условий эксплуатации кабельной продукции — в этом случае испытания должны проводиться согласно правилам эксплуатации, устанавливаемым еще на стадии проектирования цепей управления.

Сопротивление изоляции контрольных кабелей производятся при соблюдении следующих условий:

•    Температура окружающей среды — от –30 до +50°С. Влажность воздуха до 90 %. Допустимая температура и влажность зависят от возможности конкретной модели мегаомметра работать при тех или иных условиях.
•    Участки кабеля, условия измерения и величина напряжения, прикладываемая к токопроводящим жилам, зависят от конкретной марки изделия.

•    При отсутствии документации к конкретной марке контрольного кабеля, согласно ПУЭ (таблица 1.8.39), к жилам прикладывается напряжение величиной от 500 до 1000 В.
•    Контрольный кабель может испытываться со всеми подключенными к нему аппаратами (пускатели, реле, приборы и т. д.).

Меры безопасности:

•    Замеры сопротивления изоляции контрольных кабелей напряжением до 1 кВ допустимо производить специалистами с 3-й или выше группой по электробезопасности.
•    Кабель отключается от питающей сети, после чего с него снимается остаточное напряжение путем заземления токопроводящих частей.

•    Перед началом процедур необходимо убедиться в отсутствии людей у той части аппарата, к которой присоединен мегаомметр.
•    Напряжение прикладывается к токоведущим частям кабеля при помощи измерительных щупов с изолированными держателями.
•    Запрещается прикасаться к токопроводящим жилам, к которым подключен работающий мегаомметр.
•    По завершению измерений с измеряемой части кабеля снимается остаточный заряд путем его кратковременного заземления или включения соответствующей функции мегаомметра (присутствует в некоторых моделях устройств).

Методика проведения измерений

Измерение сопротивления изоляции контрольных кабелей производятся согласно требованиям, предъявляемым к проведению измерения сопротивления низковольтных кабелей (до 1 кВ) за одним исключением: токопроводящие жилы можно не отсоединять от электрооборудования.

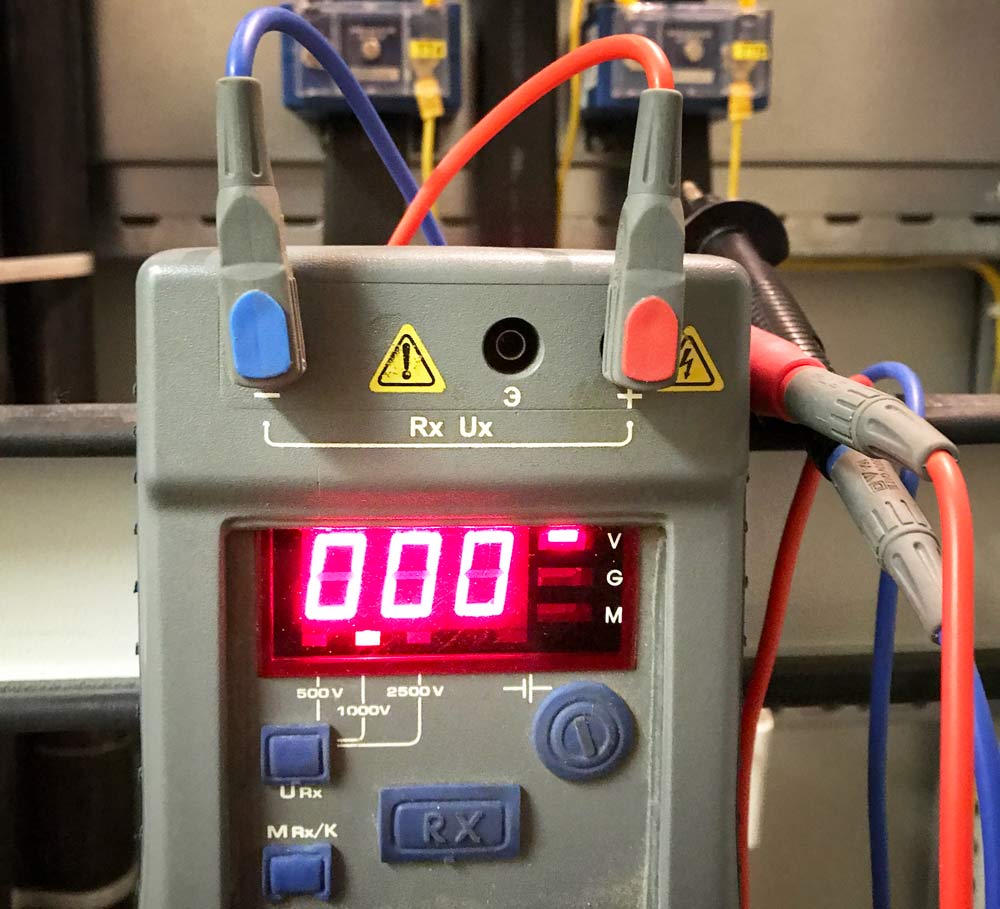

Для выполнения процедуры требуется использование цифрового/аналогового мегаомметра, рассчитанного на работу при напряжении от 500 до 2500 В (зависит от спецификации конкретной марки кабеля). Алгоритм выполнения измерений выглядит следующим образом:

1.    Проверка отсутствия напряжения в испытуемых токопроводящих жилах. Снятие остаточного напряжения путем заземления испытуемых жил.
2.    С испытуемой стороны кабеля концы токопроводящих жил разделываются (оголяются) и разводятся друг от друга на некоторое расстояние (5–10 см).

3.    Каждая жила кабеля испытывается отдельно следующим образом:

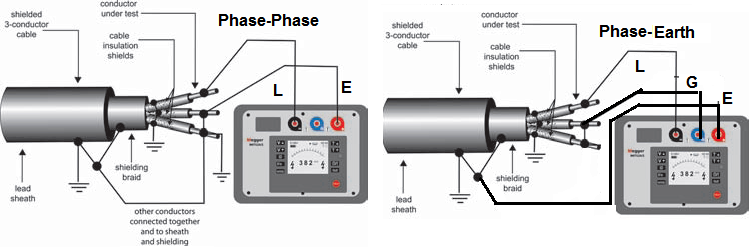

o    Испытуемая жила подключается к одному из входов («+») мегаомметра, все остальные жилы объединяются между собой и подключаются к «земле», куда также подключается второй вход
(«–») прибора (см. рисунок ниже).
o    На кабель подается напряжение. Если мегаомметр снабжен электромеханическим генератором, напряжение генерируется путем вращения рукоятки на оборотах 120–150 об/мин. Если генератор не предусмотрен, используется внешний источник электропитания (питающая сеть или аккумулятор).
o    Испытания проводятся в течение 1 минуты. По истечении этого времени результат заносится в журнал.
o    Далее действия повторяются по отношению к каждой токопроводящей жиле (испытуемая жила подключается к выводу мегаомметра, все другие — объединяются в единую цепь со вторым выводом прибора и подключаются к «земле»).

После каждого измерения с испытуемой жилы необходимо снять остаточно напряжение. Кроме того, мегаомметру дают «отдохнуть» между испытаниями в течение некоторого времени (зависит от спецификации конкретного прибора).

Компания «Кабель.РФ®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку контрольного кабеля по выгодным ценам.

Измерение сопротивления изоляции электропроводки: мегаомметром 1000В

По токоведущим жилам проводов и кабелей ток течет в нужном направлении. А изолирующее покрытие этих жил препятствует прохождению тока в места, где ему нельзя появляться. Это исключает случайное прикосновение людей к токоведущим частям, предотвращает короткие замыкания в распределительных сетях.

Измерение сопротивления изоляции

Но оболочки проводников – вещь непрочная. Уже в процессе прокладки кабеля их можно передавить или содрать об острые кромки предметов, попадающихся на трассе. При разделке концов кабеля можно случайно порезать ножом изоляцию токоведущих жил. При пайке поливинилхлорид плавится и теряет изоляционные свойства, а резина со временем высыхает и трескается, обнажая покрытые ею проводники.

Причины ухудшения изоляции

Способствует ухудшению изоляционных свойств кабелей и локальные нагревы контактных соединений. Тепло, распространяясь по металлической жиле, нагревает материал покрытия, снижая его изоляционные свойства. Это относится и к соединительным коробкам, и к местам подключения проводников к автоматическим выключателям, нулевым шинам, розеткам.

Повреждение изоляции из-за перегрева

Корпуса коммутационных аппаратов: выключателей, автоматов, рубильников – выполняются из изоляционных материалов. Снижение изоляции происходит, если на них оседает пыль, грязь, металлические опилки. Уменьшению изоляционных свойств содействует перегрев корпусов, обугливание их после коротких замыканий.

Бич электрощитовых – влажность. Повреждения трубопроводов, образование конденсата, подтопление подвальных помещений с распределительными устройствами – все это приводит к появлению капелек воды между выводами электрооборудования, находящихся под разными электрическими потенциалами. Вода в чистом виде электрический ток не проводит. Но, попадая на грязь и пыль, покрывающую корпуса электроприборов, она растворяет находящиеся в ней вещества, становясь проводником электрического тока. Происходит короткое замыкание.

Повреждение изоляции кабеля в процессе монтажа

Наибольший риск встретить поврежденную изоляцию возникает после монтажных работ. Второй пик проблем встречается уже в эксплуатации, через некоторое количество лет после монтажа. Отдельным видом выделяются повреждения, связанные с неправильной эксплуатацией электроприборов и электропроводки, затопления квартиры соседями и вбитые в трассу гвозди при попытке повесить картину на стену.

Отличие мегаомметра от мультиметра

Отключился автомат, квартира погрузилась во мрак. Причина – короткое замыкание. Нужно найти место повреждения, иначе света не будет. Если в результате перегрева замкнулись между собой две жилы в соединительной коробке или в кабеле, найти его можно и мультиметром в режиме измерения сопротивления. На неисправной паре жил он покажет ноль. Но это – простой случай.

Обугленный участок изоляции имеет сопротивление, далекое от нуля. Через него протекает небольшой ток, подогревая оболочку, постепенно ухудшая изоляцию. В какой-то момент происходит пробой, ток резко возрастает, срабатывает защита. Поврежденный участок мгновенно остывает, его сопротивление увеличивается. Мультиметр покажет, что оно равно бесконечно большой величине. Чтобы нейти такое повреждение, нужен прибор, выдающий при измерениях в тестируемую цепь напряжение, соизмеримое или большее, чем напряжение в сети. Таким прибором является мегаомметр.

Устройство мегаомметра

Для измерений этот прибор выдает в проверяемую цепь постоянный ток. Переменный для этой цели не годится, поскольку все кабельные линии обладают емкостным сопротивлением. А конденсаторы переменный ток проводят. Это приведет к искажению результатов измерений.

В зависимости от рабочего напряжения сети и тестируемой аппаратуры, выпускаются мегаомметры с напряжением 100, 500, 1000 и 2500 В. Стовольтовые используются для проверки изоляции низковольтных кабелей и полупроводниковой техники, на 500 В – обмоток электрических машин небольшой мощности. Приборы с напряжением 2500 В предназначены для измерений на высоковольтных аппаратах, кабельных и воздушных линиях. Какой прибор выбрать для проведения измерений – указано в нормативно-технической документации по наладке или эксплуатации, ПУЭ, паспортах на электрооборудование.

Для измерения сопротивления изоляции в бытовых осветительных и розеточных сетях используются мегаомметры на напряжение 1000 В.

В устаревших конструкциях мегаомметров для выработки измерительного напряжения использовался генератор, ротор которого приводился во вращение рукояткой. Ее раскручивали до скорости 120 оборотов в минуту, иначе напряжение на выходе оказывалось ниже номинального. Измерительный механизм у таких устройств – аналоговый, со шкалой и стрелкой. Шкала делилась на две части – верхнюю и нижнюю, соответствующие двум диапазонам измерения сопротивлений. Отметки на шкале располагались неравномерно, что усложняло отсчет показаний. Да и снимать эти показания, одновременно вращая ручку мегаомметра, было не очень-то удобно – корпус прибора дергался, стрелка прыгала. К тому же у пользователя были заняты обе руки: одной он удерживал прибор на месте, другой – крутил ручку. Измерительные щупы на контактах удерживал его помощник, либо к ним припаивали зажимы типа «крокодил».

Мегаомметр М4100

Для каждого измерительного напряжения выпускался свой мегаомметр. Лишь модель типа ЭСО 202 содержала переключатель на 500, 1000 или 2500 В. Для выполнения измерений в электролабораториях содержали целый парк мегаомметров.

Мегаомметр ЭСО 202/2

Современные приборы стали полупроводниковыми. Выбор пределов измерений у них происходит автоматически, а испытательное напряжение выбирается перед измерениями в меню или с помощью переключателя. Габариты прибора позволяют его удерживать в руке совместно с одним из щупов, что позволяет проводить измерения единолично. Некоторые модели снабжаются кнопкой запуска на одном из щупов.

Мегаомметр Fluke

Но многие современные мегаомметры имеют один существенный недостаток, переводящий их в режим обычного пробника. По правилам, измеренным сопротивлением изоляции является величина, показанная прибором через 60 секунд после начала испытания. Большинство же моделей выдают испытательное напряжение на несколько секунд и не имеют режима длительной генерации напряжения. Не все дефекты можно выявить за столь короткое время.

Правила проведения измерений мегаомметром

Мегаомметр относится к приборам, измеряющим характеристики электрооборудования, связанные с определением возможности его безопасной эксплуатации. А на его выводах при измерениях присутствует опасное для жизни напряжение. Поэтому его применение возможно в случаях:

  1. Прибор должен проходить метрологическую поверку один раз в год.
  2. Пользоваться мегаомметром дозволяется обученному персоналу.
  3. Правом выдачи протокола с заключением о пригодности электропроводки к дальнейшей эксплуатации обладает только лицензированная электротехническая лаборатория. Измерения, проведенные другими лицами, юридической силы не имеют.

Если в вашем распоряжении оказался мегаомметр, то измерять сопротивление изоляции вы можете только по личной инициативе. Закончили монтаж электропроводки соседу, измерили — убедились в отсутствии дефектов. Но если при подключении соседского домика к сети энергоснабжающая организация потребует протокол измерений – ваши труды не зачтутся. Соседу придется вызывать специалистов и платить им деньги за ту же самую работу.

В детских садах, школах, учреждениях и на предприятиях сопротивление изоляции электропроводок измеряется регулярно. Результаты оформляются протоколами, которые требуют представители пожарной охраны и энергонадзора. К протоколам прикладываются регистрационные документы лаборатории, выполнившей измерения. Без них они – никому не нужная бумажка.

Протокол измерения сопротивления изоляции

Если в помещении организации произойдет пожар, первым делом от ее руководителей требуют протоколы измерений изоляции. Если их нет – виновные определяются автоматически. То же происходит и при поражении сотрудника электрическим током. Даже, если он сам засунул в розетку отвертку, держась за ее стержень. Если при расследовании несчастного случая не обнаружится протокол измерений изоляции – проблемы руководству обеспечены.

Тем не менее, мегаомметр – прибор, полезный для людей, занимающихся монтажом электропроводки. Лучше найти дефект сразу, до приезда специально обученных персон. Иначе они приедут еще раз, после устранения дефекта. Искать его самостоятельно персонал лаборатории не обязан. Вернувшись, они заставят владельца выложить дополнительную сумму за труды. Скорее всего, он вычтет ее из вашего гонорара.

После замены электропроводки в квартире измерения изоляции официально не требуются. Поэтому их не помешает выполнить для самоуспокоения, а в глазах клиента ваш рейтинг в итоге только возрастет.

Правила измерения изоляции мегаомметром

Перед каждым использованием у любого мегаомметра проверяют целостность изоляции измерительных проводов. Это важно, так как повреждения приводят к электротравмам.

На мегаомметре устанавливают необходимое испытательное напряжение , затем проверяют исправность измерительной цепи и прибора. Для этого щупы соединяют накоротко, производят измерение. Прибор покажет ноль. Щупы рассоединяют и снова проводят измерение. Прибор покажет бесконечность. Эти манипуляции производят регулярно, чтобы своевременно обнаружить сбитые настройки, оборвавшийся провод, ослабевший контакт или неисправность мегаомметра.

Правила измерений сопротивления изоляции требуют, чтобы для кабельной линии была измерена изоляция между жилами во всех возможных комбинациях. Для трехжильного кабеля – три измерения, для четырехжильного – шесть, пятижильного – десять. В реальности реализовать эту проверку можно, имея в наличии кабель с отключенными жилами. Отключать их для проверки после монтажа – операция сложная.

Измерение сопротивления изоляции кабельной линии

Поскольку в системах с глухозаземленной нейтралью нулевой рабочий и защитный проводники соединены между собой, то и прибор между ними покажет ноль. Но, даже если отключить от объекта питающий кабель, все нулевые рабочие и защитные проводники, объединенные на шинах, покажут одно и то же сопротивление между собой. Если оно укладывается в норму, то все хорошо. А если нет – придется их отсоединять от шин по очереди, следя за изменениями изоляции.

Упрощенный способ измерения для розеточных групп – измерить сопротивление фазного проводника от автоматического выключателя питания относительно нулевой и РЕ шины.

Для осветительной сети все сложнее. Под фазным потенциалом при работе светильников оказывается участок от автомата питания до осветительного прибора, проходящий через выключатель. Если не вывернуть лампу из светильника, прибор покажет его сопротивление. Поэтому при измерениях сопротивления изоляции осветительных сетей лампы выворачивают, а выключатели переводят во включенное положение. Так тестируется участок, реально находящийся под напряжением в эксплуатации.

И не забываем про полупроводниковые ПРА. У них на входе выпрямитель. Чтобы его не повредить, провода от светильника отключают. Хотя современные мегаомметры, почуяв неладное, резко снижают испытательное напряжение до минимальной величины. Полупроводниковые элементы редко выходят из строя, но испытывать судьбу лишний раз не стоит.

Результаты измерений для бытовой электропроводки должны уложиться в предел 0,5 МОм. Все, что ниже этой планки, подлежит устранению. На самом деле, новые кабельные линии имеют сопротивление изоляции сотни и тысячи мегаом. Значения ниже сотни характерны для старой электропроводки, да еще и порядком изношенной.

Оцените качество статьи:

Измерение сопротивления изоляции кабелей мегаомметром

Измерения сопротивления изоляции кабелей и электропроводок мегаомметром в Москве и Московской области проводятся в составе комплекса работ ППР и диагностики при вводе в эксплуатацию, а, так же, до и после ремонта электроустановок зданий и кабельных линий наружного электроснабжения.

В некоторых случаях, например, для КЛ-0,4 кВ после ремонта, измерение сопротивления мегаомметром является единственным, необходимым и достаточным, компонентом комплекса испытаний.

Базовое предложение на измерения сопротивления изоляции с оформлением Протокола проверки

Базовое (типовое) предложение по измерению сопротивления подходит для испытаний кабелей и кабельных линий 0,4 кВ после ремонта, вновь вводимых в эксплуатацию, а, так же, для контрольных испытаний кабеля на барабане.

Измерение сопротивления изоляции

Описание: Измерение (проверка) сопротивления изоляции кабеля (кабельной линии) мегаомметром на напряжение 2500В в соответствии с Нормами ПТЭЭП с составлением Протокола по результатам

Примечание: По результатам измерений оформляется Протокол проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин по ГОСТ Р 50571.16-99. Возможно оформление Протокола непосредственно на месте проведения работ

Исходные данные: Адрес объекта, доступ к одному из концов проверяемого кабеля

Стоимость: 5000 RUB

Для замеров сопротивления изоляции электропроводки внутри помещений рекомендуем другое базовое предложение, приведенное здесь.

Нормы для измерений сопротивления изоляции кабелей и кабельных линий

Правила измерений сопротивления изоляции кабелей, как и прочих электроиспытаний, устанавливается нормами ПТЭЭП (Правила технической эксплуатации электроустановок потребителей).

В частности, для

силовых кабельных линий, в т.ч. наружных сетей электроснабжения:

Нормы испытания: «Сопротивление изоляции силовых кабелей до 1000В должно быть не ниже 0,5МОм. У силовых кабелей напряжением выше 1000В сопротивление изоляции не нормируется.»

Указания: «Производится мегаомметром на напряжение 2500В в течение 1 мин.»

ПТЭЭП, Приложение 3, п.6.2

Для прочих элементов электрических сетей напряжением до 1000В (в т.ч. электропроводок) следует пользоваться Нормами по ПТЭЭП, Приложение 3.1, таблица 37.

Оформление результатов измерений

По результатам работ оформляется «Протокол проверки (измерения) сопротивления изоляции проводов, кабелей и обмоток электрических машин», форма по ГОСТ Р 50571.

16-99.

Типовой пример Протокола проверки сопротивления изоляции кабеля (воздушная КЛ-0,4 кВ системы наружного электроснабжения)

Акт и Протокол измерения (проверки) сопротивления изоляции — в чем отличия

При обращении электролабораторию Заказчик, зачастую, не может точно пояснить, какой документ по результатам измерений ему требуется — Акт или Протокол, а ведь это разные документы, предназначенные для разных целей и на разных этапах работ. Поясним различия между этими документами:

Акт измерения сопротивления изоляции электропроводок скачать образец в PDF DOC

  • оформляется одной из сторон (Заказчиком или монтажной организацией) и этими же двумя сторонами подписывается, как, впрочем, и все монтажные Акты)
  • для оформления Акта никаких Разрешений и Свидетельств не требуется
  • входит в состав производственной документации, передаваемой Рабочей комиссии при сдаче объекта и предназначен только для этого
  • Протокол проверки сопротивления изоляции скачать образец в PDF

  • оформляется специализированной электролабораторией по результатам электроиспытаний
  • для оформления Протокола требуется Свидетельство о регистрации электролаборатории
  • входит в состав обязательной документации, предоставляемой Заказчиком Государственным органам надзора (Госпожнадзор, Ростехнадзор и пр.
    ) при сдаче электроустановки в эксплуатацию либо в подтверждение исполнения периодических проверок электрооборудования в рамках «системы Планово-предупредительного ремонта»
  • Цены на измерения мегаомметром

    Стоимость измерений (проверки) сопротивления изоляции зависит от удаленности объекта от г.Москва и формируется исходя из базовых расценок.

    Базовые расценки на работы по измерению сопротивления мегаомметром на 2500В:

    • Испытание кабельной линия напряжением 0,4 кВ — 5 т.р.
    • Контрольные испытания кабеля 0,4 кВ на барабане — 5 т.р.
    • Проверка электропроводки в помещении до 100м25 т.р.

    Измерения сопротивления мегаомметром, выполняемые в составе работ по диагностике и испытаниям КЛ-10(6)кВ, оплаты не требуют.

    Какое должно минимальное сопротивление изоляции. Измерение сопротивления изоляции кабелей и проводов. Факторы, влияющие на значение сопротивления изоляции трансформатора

    1. ЦЕЛЬ ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ

    Измерения проводятся с целью проверки соответствия сопротивления изоляции установленным нормам.

    2. МЕРЫ БЕЗОПАСНОСТИ

    2.1. Организационные мероприятия

    В электроустановках напряжением до 1000 В измерения выполняются по распоряжению двумя работниками, один из которых должен иметь группу по электробезопасности не ниже III.

    В электроустановках до 1000 В, расположенных в помещениях, кроме особо опасных в отношении поражения электрическим током, работник, имеющий группу III и право быть производителем работ, может проводить измерения единолично.

    Измерения сопротивления изоляции ротора работающего генератора разрешается выполнять по распоряжению двумя работниками, имеющими IV и III группу по электробезопасности.

    В случаях, когда измерения мегаомметром входят в содержание работ по испытаниям (например испытания электрооборудования повышенным напряжением промышленной частоты), оговаривать эти измерения в наряде или распоряжении не требуется.

    2.2. Технические мероприятия

    Перечень необходимых технических мероприятий определяет лицо, выдающее наряд или распоряжение в соответствии с разделом 3 и главой 5.4. МПБЭЭ. Измерения сопротивления изоляции мегаомметром должно осуществляться на отключенных токоведущих частях, с которых снят заряд путем предварительного их заземления. Заземление с токоведущих частей следует снимать только после подключения мегаомметра.

    3. НОРМИРУЕМЫЕ ВЕЛИЧИНЫ

    Периодичность испытаний и минимальная допустимая величина сопротивления изоляции должны соответствовать указанным в нормах испытаний электрооборудования и аппаратов Правил устройства электроустановок (ПУЭ), Правил технической эксплуатации электроустановок потребителей (ПТЭЭП).

    В соответствии с ГОСТ Р 50571.16-99 нормируемые величины сопротивления изоляции электроустановок зданий приведены в таблице 9.

    Таблица 1

    Номинальное напряжение цепи, В

    Испытательное напряжение

    Сопротивление изоляции,

    постоянного тока, В

    МОм

    Системы безопасного сверхнизкого напряжения (БССН) и

    0,25

    функционального сверхнизкого напряжения (ФССН)

    До 500 включительно, кроме систем БССН и ФССН

    0,5 *

    Выше 500

    1000

    1,0

    * Сопротивление стационарных бытовых электрических плит должно быть не менее 1 МОм.

    Вместе с тем, в соответствии с гл. 1.8 ПУЭ для электроустановок, напряжением до 1000 В допустимые значения сопротивления изоляции представлены в таблице 2.

    Наименьшее

    Испытуемый элемент

    Напряжение

    допустимое значение

    мегаомметра, В

    сопротивления

    изоляции, МОм

    Шины постоянного тока на щитах управления и в распределительных

    500 — 1000

    устройствах (при отсоединенных цепях)

    Вторичные цепи каждого присоединения и цепи питания приводов

    500 — 1000

    выключателей и разъединителей 1

    Цепи управления, защиты, автоматики и измерений, а также цепи возбуждения

    500 — 1000

    машин постоянного тока, присоединенные к силовым цепям

    4. Вторичные цепи и элементы при питании от отдельного источника или через разделительный трансформатор, рассчитанные на рабочее напряжение 60 В и ниже 2

    Электропроводки, в том числе осветительные сети 3

    1000

    Распределительные устройства 4 , щиты и токопроводы (шинопроводы)

    500 — 1000

    Измерение производится со всеми присоединенными аппаратами (катушки проводов, контакторы, пускатели, автоматические выключатели, реле, приборы, вторичные обмотки трансформаторов тока и напряжения и т. п.)

    Должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых элементов.

    Сопротивление изоляции измеряется между каждым проводом и землей, а также между каждыми двумя проводами.

    Измеряется сопротивление изоляции каждой секции распределительного устройства.

    Анализ этих требований показывает противоречия в части тестирующего напряжения и сопротивления изоляции для вторичных цепей напряжением до 60 В (ПУЭ, гл. 1.8) и систем БССН и ФССН, входящих в этот диапазон (50 В и ниже), согласно ГОСТ 50571.16-99.

    Кроме того сопротивление внутренних цепей вводно-распределительных устройств, этажных и квартирных щитков жилых и общественных зданий в холодном состоянии в соответствии с требованиями ГОСТ 51732-2001 и ГОСТ 51628-2000 должно быть не менее 10 МОм (по ПУЭ, гл. 1.8 — не менее 0,5 МОм).

    В данной ситуации при определении нормированных величин сопротивления изоляции до введения в действие соответствующих технических регламентов следует руководствоваться более четкими требованиями.

    4. ПРИМЕНЯЕМЫЕ ПРИБОРЫ

    Для изменения сопротивления изоляции будет применяться мегаомметр Е6-32 с испытательным напряжением от 50 до 2500 В (шаг установки 10 В).

    Пределы допускаемой основной абсолютной погрешности установки испытательного напряжения, %: от 0 до плюс 15.

    Ток в измерительной цепи при коротком замыкании не более 2 мА.

    Диапазоны измерения сопротивления

    Пределы допускаемой основной абсолютной погрешности

    от 1кОм до 999 МОм

    (0,03×R+ 3 е.м.р.)

    от 1,00 до 9,99 ГОм

    (0,05×R + 5 е.м.р.) (испытательные напряжения менее 250 В)

    от 10,0 до 99,9 ГОм

    (0,05×R + 5 е.м.р.) (испытательные напряжения не менее 500 В)

    от 100 до 999 ГОм

    (0,15×R + 10 е. м.р.) (испытательные напряжения не менее 500 В)

    Мегаомметр обеспечивает автоматическое переключение диапазонов и определение единиц измерения.

    Погрешность нормирована при использовании кабеля измерительного РЛПА.685551.001.

    5. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЭЛЕКТРООБОРУДОВАНИЯ

    5.1. Измерение сопротивления изоляции силовых кабелей и электропроводок

    При измерении сопротивления изоляции необходимо учитывать следующее:

    — измерение сопротивления изоляции кабелей (за исключением кабелей бронированных) сечением до 16 мм 2 производится мегаометром на 1000 В, а выше 16 мм 2 и бронированных — мегаометром на 2500 В; измерение сопротивления изоляции проводов всех сечений производится мегаометром на 1000 В.

    При этом необходимо производить следующие замеры:

    — на 2- и 3-проводных линиях — три замера: L-N, N-РЕ, L-PE;

    На 4-проводных линиях — 4 замера: L 1 -L 2 L 3 PEN, L 2 -L 3 L 1 PEN, L 3 -L 1 L 2 PEN, PEN-L 1 L 2 L 3 , или 6 замеров: L 1 -L 2 , L 2 -L 3 , L 1 -L 3 , L 1 -PEN, L 2 -PEN, L 3 -PEN;

    На 5-проводных линиях — 5 замеров: L 1 -L 2 L 3 NPE, L 2 -L 1 L 3 NPE, L 3 -L 1 L 2 NPE, N-L 1 L 2 L 3 PE, PE-NL 1 L 2 L 3 , или 10 замеров: L 1 -L 2 , L 2 -L 3 , L 1 -L 3 , L 1 -N, L 2 -N, L 3 -N, L 1 -PE, L 2 -РЕ,L 3 -РЕ, N-PE.

    Если электропроводки, находящиеся в эксплуатации, имеют сопротивление изоляции менее 1 МОм, то заключение об их пригодности делается после испытания их переменным током промышленной частоты напряжением 1 кВ в соответствии с приведенными в данном издании рекомендациями.

    5.2. Измерение сопротивления изоляции силового электрооборудования

    Значение сопротивления изоляции электрических машин и аппаратов в большой степени зависит от температуры. Замеры следует производить при температуре изоляции не ниже +5 С кроме случаев, оговоренных специальными инструкциями. При более низких температурах результаты измерения из-за нестабильного состояния влаги не отражают истинной характеристики изоляции. При существенных различиях между результатами измерений на месте монтажа и данными завода-изготовителя, обусловленных разностью температур, при которых проводились измерения, следует откорректировать эти результаты по указаниям изготовителя.

    Степень увлажненности изоляции характеризуется коэффициентом абсорбции, равным отношению измеренного сопротивления изоляции через 60 секунд после приложения напряжения мегаомметра (R 60) к измеренному сопротивлению изоляции через 15 секунд (R 15), при этом:

    К абс = R 60 / R 15

    При измерении сопротивления изоляции силовых трансформаторов используются мегаомметры с выходным напряжением 2500 В. Измерения проводятся между каждой обмоткой и корпусом и между обмотками трансформатора. При этом R 60 должно быть приведено к результатам заводских испытаний в зависимости от разности температур, при которых проводились испытания. Значение коэффициента абсорбции должно отличаться (в сторону уменьшения) от заводских данных не более, чем на 20 %, а его величина должна быть не ниже 1,3 при температуре 10 — 30 С. При невыполнении этих условий трансформатор подлежит сушке. Минимально допустимое сопротивление изоляции для установок, находящихся в эксплуатации, приведены в таблице 11.

    Сопротивление изоляции автоматических выключателей и УЗО производятся:

    1. Между каждым выводом полюса и соединенными между собой противоположными выводами полюсов при разомкнутом состоянии выключателя или УЗО.

    2. Между каждым разноименным полюсом и соединенными между собой оставшимися полюсами при замкнутом состоянии выключателя или УЗО.

    3. Между всеми соединенными между собой полюсами и корпусом, обернутым металлической фольгой. При этом для автоматических выключателей бытового и аналогичного назначения (ГОСТ Р 50345-99) и

    УЗО при измерениях по пп. 1, 2 сопротивление изоляции должно быть не менее 2 Мом, по п. 3 — не менее 5 Мом.

    Для остальных автоматических выключателей (ГОСТ Р 50030.2-99) во всех случаях сопротивление изоляции должно быть не менее 0,5 Мом.

    Таблица 3

    Минимально допустимые значения сопротивления изоляции электроустановок напряжением до 1000В

    (Приложение 3; 3.1 ПТЭЭП)

    Наименование элемента

    Напряжение

    Сопротивление

    Примечание

    мегаомметра, В

    изоляции, МОм

    Электроизделия и аппараты на

    номинальное напряжение, В:

    до 50

    Должно

    свыше 50 до 100

    соответствовать

    свыше 100 до 380

    500 — 1000

    указаниям

    свыше 380

    1000 — 2500

    изготовителей,

    но не менее 0,5

    Распределительные устройства, щиты

    1000 — 2500

    Не менее 1

    При измерениях полупроводниковые приборы в

    и токопроводы

    изделиях должны быть зашунтированы

    Электропроводки, в том числе

    1000

    Не менее 0,5

    Измерения сопротивления изоляции в особо

    осветительные сети

    опасных помещениях и наружных помещениях

    производятся 1 раз в год. В остальных случаях

    измерения производятся 1 раз в 3 года. При

    измерениях в силовых цепях должны быть приняты

    меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов.

    полупроводниковых приборов. В осветительных сетях должны быть вывинчены лампы, штепсельные розетки и выключатели присоединены.

    Вторичные цепи распределительных

    1000 — 2500

    Не менее 1

    Измерения

    производятся

    со

    всеми

    устройств, цепи питания приводов

    присоединенными

    аппаратами

    (катушки,

    выключателей и разъединителей, цепи

    контакторы, пускатели, выключатели, реле,

    управления, защиты, автоматики,

    приборы, вторичные обмотки трансформаторов

    телемеханики и т. п.

    напряжения и тока)

    Краны и лифты

    1000

    Не менее 0,5

    Производится не реже 1 раз в год

    Стационарные электроплиты

    1000

    Не менее 0,5

    Производится при нагретом состоянии плиты не

    реже 1 раз в год

    Шинки постоянного тока и шинки

    500 — 1000

    Не менее 10

    Производится при отсоединенных цепях

    напряжения на щитах управления

    Цепи управления, защиты,

    500 — 1000

    Не менее 1

    Сопротивление изоляции цепей, напряжением до 60

    автоматики, телемеханики,

    В, питающихся от отдельного источника,

    возбуждения машин постоянного тока

    измеряются мегаомметром на напряжение 500 В и

    на напряжение 500 — 1000 В,

    должно быть не менее 0,5 МОм

    присоединенных к главным цепям

    Цепи, содержащие устройства с

    микроэлектронными элементами,

    рассчитанные на напряжение, В:

    до 60

    Не менее 0,5

    выше 60

    Не менее 0,5

    Силовые кабельные линии

    2500

    Не менее 0,5

    Измерение производится в течение 1 мин.

    Обмотки статора синхронных

    1000

    Не менее 1

    При температуре 10 — 30 С

    электродвигателей

    Вторичные обмотки измерительных

    1000

    Не менее 1

    Измерения

    производятся

    вместе

    трансформаторов

    присоединенными к ним цепями

    Анализ требований ПУЭ (приемо-сдаточные испытания) и ПТЭПП (эксплуатационные испытания) к минимально допустимым значениям сопротивления изоляции показывает наличие серьезных противоречий, а именно: для распределительных устройств при приемо-сдаточных испытаниях достаточное сопротивление изоляции 0,5 МОм, а при межремонтных профилактических — 1 МОм.

    Данное обстоятельство может привести к тому, что при приемо-сдаточных испытаниях РУ может быть признано годным, а при первых межремонтных — забракованным (при 0,5

    5.3. Порядок проведения измерений

    При измерении сопротивления изоляции следует учитывать, что для присоединения мегаомметра к испытываемому объекту необходимо пользоваться гибкими проводами с изолирующими рукоятками на концах и ограничительными кольцами перед контактными щупами. Длина соединительных проводов должна быть минимальной исходя из условий проведения измерений, а сопротивление их изоляции не менее 10 МОм.

    5.3.1 Измерения сопротивления изоляции мегаомметром Е6-32 проводятся в следующей последовательности:

    1. Проверить отсутствие напряжения на испытываемом объекте;

    2. Очистить изоляцию от пыли и грязи вблизи присоединения мегаомметра к испытываемому объекту;

    3. Подключение кабелей к мегаомметру Е6-32 для проведения измерения

    сопротивления изоляции на примере кабеля показано на рисунке 1.

    Рисунок 1.

    Для измерения сопротивлений более 10 ГОм с заданной точностью необходимо подключить экранированный измерительный кабель РЛПА.685551.001, как показано на рисунке.

    Силовые кабельные линии

    Силовые кабельные линии напряжением до 1 кВ испытываются по пп.1, 2, 7, 13, напряжением выше 1 кВ и до 35 кВ — по пп.1-3, 6, 7, 11, 13, напряжением 110 кВ и выше — в полном объеме, предусмотренном настоящим параграфом.

    1. Проверка целостности и фазировки жил кабеля. Проверяются целостность и совпадение обозначений фаз подключаемых жил кабеля.

    2. Измерение сопротивления изоляции. Производится мегаомметром на напряжение 2,5 кВ. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением.

    3. Испытание повышенным напряжением выпрямленного тока.

    Испытательное напряжение принимается в соответствии с табл. 1.8.39.

    Таблица 1.8.39 Испытательное напряжение выпрямленного тока для силовых кабелей

    ________________

    * Испытания выпрямленным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных на воздухе, не производятся.

    Для кабелей на напряжение до 35 кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения составляет 10 мин.

    Для кабелей с резиновой изоляцией на напряжение 3-10 кВ длительность приложения полного испытательного напряжения составляет 5 мин. Кабели с резиновой изоляцией на напряжение до 1 кВ испытаниям повышенным напряжением не подвергаются.

    Для кабелей на напряжение 110-500 кВ длительность приложения полного испытательного напряжения составляет 15 мин.

    Допустимые токи утечки в зависимости от испытательного напряжения и допустимые значения коэффициента асимметрии при измерении тока утечки приведены в табл.1.8.40. Абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытания ток утечки должен уменьшаться. Если не происходит уменьшения значения тока утечки, а также при его увеличении или нестабильности тока испытание производить до выявления дефекта, но не более чем 15 мин.

    Таблица 1.8.40 Токи утечки и коэффициенты асимметрии для силовых кабелей

    Кабели напряжением, кВ Испытательное напряжение, кВ Допустимые значения токов утечки, мА Допустимые значения коэффициента асимметрии ()
    6 36 0.2 8
    10 60 0.5 8
    20 100 1.5 10
    35 175 2.5 10
    110 285 Не нормируется Не нормируется
    150 347 То же То же
    220 610 » »
    330 670 » »
    500 865 » »

    При смешанной прокладке кабелей в качестве испытательного напряжения для всей кабельной линии принимать наименьшее из испытательных напряжений по табл. 1.8.39.

    4. Испытание напряжением переменного тока частоты 50 Гц.

    Такое испытание допускается для кабельных линий на напряжение 110-500 кВ взамен испытания выпрямленным напряжением.

    Испытание производится напряжением (1,00-1,73) . Допускается производить испытания путем включения кабельной линии на номинальное напряжение . Длительность испытания — согласно указаниям завода-изготовителя.

    5. Определение активного сопротивления жил. Производится для линий 20 кВ и выше. Активное сопротивление жил кабельной линии постоянному току, приведенное к 1 мм сечения, 1 м длины и температуре +20 °С, должно быть не более 0,0179 Ом для медной жилы и не более 0,0294 Ом для алюминиевой жилы. Измеренное сопротивление (приведенное к удельному значению) может отличаться от указанных значений не более чем на 5%.

    6. Определение электрической рабочей емкости жил.

    Производится для линий 20 кВ и выше. Измеренная емкость не должна отличаться от результатов заводских испытаний более чем на 5%.

    7. Проверка защиты от блуждающих токов.

    Производится проверка действия установленных катодных защит.

    8. Испытание на наличие нерастворенного воздуха (пропиточное испытание).

    Производится для маслонаполненных кабельных линий 110-500 кВ. Содержание нерастворенного воздуха в масле должно быть не более 0,1%.

    9. Испытание подпитывающих агрегатов и автоматического подогрева концевых муфт.

    Производится для маслонаполненных кабельных линий 110-500 кВ.

    10. Проверка антикоррозийных защит.

    При приемке линий в эксплуатацию и в процессе эксплуатации проверяется работа антикоррозионных защит для:

    Кабелей с металлической оболочкой, проложенных в грунтах со средней и низкой коррозионной активностью (удельное сопротивление грунта выше 20 Ом/м), при среднесуточной плотности тока утечки в землю выше 0,15 мА/дм ;

    Кабелей с металлической оболочкой, проложенных в грунтах с высокой коррозионной активностью (удельное сопротивление грунта менее 20 Ом/м) при любой среднесуточной плотности тока в землю;

    Кабелей с незащищенной оболочкой и разрушенными броней и защитными покровами;

    Стального трубопровода кабелей высокого давления независимо от агрессивности грунта и видов изоляционных покрытий.

    При проверке измеряются потенциалы и токи в оболочках кабелей и параметры электрозащиты (ток и напряжение катодной станции, ток дренажа) в соответствии с руководящими указаниями по электрохимической защите подземных энергетических сооружений от коррозии.

    Оценку коррозионной активности грунтов и естественных вод следует производить в соответствии с требованиями ГОСТ 9.602-89.

    11. Определение характеристик масла и изоляционной жидкости.

    Определение производится для всех элементов маслонаполненных кабельных линий на напряжение 110-500 кВ и для концевых муфт (вводов в трансформаторы и КРУЭ) кабелей с пластмассовой изоляцией на напряжение 110 кВ.

    Пробы масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС должны удовлетворять требованиям норм табл.1.8.41 и 1.8.42.

    Таблица 1.8.41 Нормы на показатели качества масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС

    Примечание. Испытания масел, не указанных в табл.1.8.39, производить в соответствии с требованием изготовителя.

    Таблица 1.8.42 Тангенс угла диэлектрических потерь масла и изоляционной жидкости (при 100, %, не более, для кабелей на напряжение, кВ)

    110 150-220 330-500
    0,5/0,8* 0,5/0,8* 0,5/-

    ________________

    * В числителе указано значение для масел марок С-220, в знаменателе — для МН-3, МН-4 и ПМС

    Если значения электрической прочности и степени дегазации масла МН-4 соответствуют нормам, а значения tg δ, измеренные по методике ГОСТ 6581-75, превышают указанные в табл.1.8.42, пробу масла дополнительно выдерживают при температуре 100 °С в течение 2 ч, периодически измеряя . При уменьшении значения tg δ проба масла выдерживается при температуре 100 °С до получения установившегося значения, которое принимается за контрольное значение.

    12. Измерение сопротивления заземления.

    Производится на линиях всех напряжений для концевых заделок, а на линиях 110-500 кВ, кроме того, для металлических конструкций кабельных колодцев и подпиточных пунктов.

    Наша электролаборатория оказывает услуги проведения различных электротехнических измерений. Мы располагаем штатом квалифицированных специалистов и полным набором испытательного и измерительного оборудования. Наша аккредитация и сертификаты позволяют выдавать протоколы и акты установленного образца. Мы оперативно откликаемся на обращения наших клиентов, быстро и качественно выполняем заказы.

    Существует множество ситуаций, когда требуется произвести измерение сопротивления изоляции кабельных линий. Одно дело, когда такие измерения проводятся собственным электротехническим персоналом предприятия или организации для того, чтобы убедиться в исправности кабельной линии. Совсем другое дело, когда на выходе должен появиться юридический документ, именуемый «протоколом проверки сопротивления изоляции проводов и кабелей».

    Такой документ будет иметь юридическую силу только в случае, если его выдала прошедшая аккредитацию в уполномоченном государственном органе (Росаккредитация) и имеющая соответствующий аттестат. Например, такой протокол может затребовать энергоснабжающая организация в случае аварийного отключения кабельной линии перед повторным её включением.

    Ещё протоколы предоставляются в органы Энергонадзора для приёмки в эксплуатацию вновь смонтированных или реконструируемых электроустановок, при подключении их к электросети энергоснабжающей организации. Требования ПТЭЭП предписывают производить замеры изоляции не реже одного раза в год. Такие протоколы должны хранится у лица ответственного за электрохозяйство. К ним очень «неравнодушны» пожарные инспектора.

    Меры безопасности при проведении измерений

    Организационные и технических мероприятия, обеспечивающие безопасность персонала во время измерений и испытаний кабельных линий, регламентируются «Правилами по охране труда» Эти правила определяют порядок оформления работ, состав бригады и квалификацию персонала производящего замеры и испытания в зависимости от категории электроустановки. Стоит заметить, что даже измерение изоляции кабельных линий и электропроводки 0. 4 кВ с помощью мегомметра должны производить специалисты прошедшие обучение и имеющие соответствующую группу допуска по электробезопасности.

    Нормы сопротивления изоляции

    Параметры изоляции кабелей определяются требованиями пункта 1.8.40 ПУЭ (Правил устройства электроустановок). Для силовых кабелей, осветительных электропроводок, цепей вторичной коммутации до 1000 В. нормой являются 0.5 Мом и выше для каждой жилы кабеля между фазными проводами, по отношению к нулевому проводу и проводу защитного заземления.

    Для кабельных линий напряжением выше 1000 В сопротивление не нормируется. Для определения соответствия нормам ПУЭ применяется другой параметр – ток утечки, измеряемый в миллиамперах. Испытания проводят на основе методик, утверждённых Ростехнадзором. Величина испытательного напряжения, величина допустимого тока утечки зависят от рабочего напряжения кабеля и типа его изоляции. Кратность испытательного напряжения зависит от рода тока испытательной установки. С помощью мегомметра можно только оценить качество изоляции высоковольтного кабеля.

    Электрики в повседневной практике считают нормальной изоляцию в 1 Мом на каждый киловольт рабочего напряжения. Так сопротивление изоляции кабеля 10 кВ можно считать нормальным, если оно превышает 10 Мом измеренных мегомметром на 2.5 кВ.

    Вам нужно провести измерения? Обращайтесь к нам!

    Наша электролаборатория аккредитована и имеет свидетельство регистрации электролаборатории в Ростехнадзоре в установленном порядке и проводит все необходимые электротехнические измерения. Например, такие, как измерение сопротивления изоляции электропроводок и кабелей, измерение сопротивления цепи фаза-ноль, измерения связанные с сетью заземления.

    Мы оказываем услуги клиентам, расположенным в Москве и Подмосковье. Сфера наших возможностей не ограничивается только измерениями. Еще мы занимаемся проектированием электроустановок и их ремонтом. Обо всем этом вы можете узнать на нашем сайте. Связавшись с нами, вы получите компетентные консультации по всем интересующим вас вопросам.

    Как любое оборудование, техника, со временем из строя начинают выходить и электрические кабели различных видов. Одной из методик определение запаса прочности кабеля и выявления дефектов является измерение сопротивления изоляции. В этой статье рассказывается о том, что это, когда и как оно проводится.

    Обследование электропроводки

    В каждой организации, в ведении которой находится электроустановки, должен быть ответственный за электрохозяйство. В его обязанности входит составление планово-предупредительных работ по ремонту этого оборудования, а также проведения периодических испытаний и измерений, обследования электропроводки. Периодичность таких измерений, как правило, составляется на основе требований ПТЭЭП. Например, по поводу измерения сопротивления изоляции там сказано, что испытания стоит проводить 1 раз в 3 года.

    Что такое измерение сопротивления изоляции

    Это измерение специальным прибором (мегаомметром) сопротивления между двумя точками электроустановки, которое характеризует ток утечки между этими точками при подаче постоянного напряжения. Результатом измерения является значение, которое выражается в МОм (мегаОмы). Измерение проводится прибором – мегаомметром, принцип действия которого состоит в измерении тока утечки, возникающего под действием на электроустановку постоянного пульсирующего напряжения. Современные мегаомметры выдают различные уровни напряжения для испытания разного оборудования.

    Допустимое сопротивление для различного оборудования

    Основным руководящим документом является ПТЭЭП, в котором приводится периодичность испытаний, величина испытательного напряжения и норма значения сопротивления для каждого вида электрооборудования (ПТЭЭП приложение 3.1, таблица 37). Ниже приводится выдержка из документа.

    Не стоит путать сопротивление электрических кабелей с сопротивлением коаксиального кабеля и волновым сопротивлением кабеля, т.к. это относится к радиотехнике и там действуют другие принципы подхода к допустимым значениям.

    Вопрос электробезопасности

    Измерение сопротивления изоляции проводится с целью обезопасить человека от поражения током и в целях пожарной безопасности. Отсюда минимальное значение сопротивления – 500 кОм. Оно взято из простого расчета:


    U – фазное напряжение электроустановки;

    RИЗ – сопротивление изоляции электрооборудования;

    RЧ – сопротивление тела человека, для расчетов по электробезопасности принимается RЧ =1000 Ом.

    Подставляя известные значения (U=220 В, RИЗ=500 кОм), получается ток утечки 0,43 мА. Порог ощутимого тока 0,5 мА. Таким образом, 0,5 МОм – это минимальное сопротивление изоляции, при котором среднестатистический человек не будет чувствовать тока утечки.

    При измерении мегаомметром также стоит обратить внимание на безопасность, т.к. аппарат выдает до 2500 В на своих щупах, оно может быть смертельным для человека. Поэтому проводить измерения может только специально обученный персонал. Подключение мегаомметра и измерения должны проводиться на отключенной от электрической сети электроустановке. Необходимо провести проверку электропроводки на отсутствия напряжение. Если проходят испытания для кабеля, следует обезопасить это место от случайного прикосновения к неизолированным частям кабеля на противоположном конце от места испытания.

    Методика измерения сопротивления изоляции кабеля

    Сначала персонал должен определить отсутствие напряжения на кабеле с помощью указателя напряжения. На противоположном конце жилы кабеля должны быть разведены на достаточное расстояние, чтобы не было случайного замыкания. Затем вывешиваются запрещающие знаки в зоне проведения испытания. Также необходимо провести визуальный осмотр кабеля, если это возможно, чтобы определить, есть ли места перегрева или оголенные участки. После этого можно приступать к измерениям. Необходимо измерить сопротивление изоляции между фазами (А-В, А-С, В-С), между фазами и нулем (А-N. B-N, C-N), между нулем и заземляющим проводом. Время каждого измерения – 1 минута. После каждого испытания необходимо заземлять жилу кабеля, хотя современные мегаомметры могут проводить самостоятельную разрядку. Полученные результаты записываются в протокол. Стоит помнить, что, если полученные данные делаются для какой-то проверяющей комиссии, протокол имеет право делать только специализированная электролаборатория.

    Приборы для проведения измерений

    Для проведения испытаний именно постоянным пульсирующим напряжением наилучшим выбором является мегаомметр. В приборах старых конструкций для получения напряжений использовался встроенный механический генератор, работающий по принципу динамо-машины. Чтобы выдать необходимое напряжение, надо было усиленно крутить ручку. В настоящее время мегаомметры выполняются в виде электронных устройств, работающих от батарей, они имеют компактный размер и удобное программное обеспечение.
    временные мегаомметры имеют память, где хранятся несколько испытаний. При каждом измерении проводится автоматический подсчет коэффициента абсорбции. Его значение определяется отношением тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции коэффициент абсорбции близок к 1. При сухой изоляции R60 (сопротивление изоляции через 60 сек после начала испытания) на 30-50 % больше, чем R15 (через 15 сек).

    amperof.ru

    Как проверить изоляцию

    Когда делают проводку, говорят о сечении проводника. Когда создают электрический контакт, думают о площади соприкосновения проводников, достаточной ли будет она для надежного контакта. А вот площадь соприкосновения изоляции с проводником в проводах, кабелях или изоляционных подложках никак и никогда не рассматривается. Как же тогда говорить об этом, и вообще, как измерить сопротивление изоляции?

    Иллюстрация 1

    Для измерения сопротивления различных материалов можно взять образец материала определенной формы и размера и, при приложении некоторого напряжения к двум торцам, получить некоторый ток. Измерить его и по закону Ома получить сопротивление

    Формула

    Удельное сопротивление будет равно


    Формула 2

    Оно, в отличие от R, не зависит ни от длины (толщины) материала, ни от контактной площади.

    По такому принципу для различных материалов удельные сопротивления измерены, и их можно найти в справочных таблицах. И для изоляторов тоже.

    То есть для работы можно было бы просто выбирать изолятор, который получше, и использовать. Да это и не нужно бывает, потому что обычно слово «изолятор» говорит само за себя. Электрические материалы выпускаются промышленностью с учетом всех нормативов. Задача изолятора — не пропускать ток, оказывая сопротивление (как видим из таблицы — сопротивление огромное), а просто изолировать одни проводники от других.

    Но эталонные значения сопротивления изоляторов с течением времени могут меняться. Все материалы стареют, разрушаются, разлагаются под действием изменений температуры, от света, вибраций, их структура нарушается. Появляются микротрещины, шелушения, отслоения. Они истончаются, в поры проникает вода, могут разлагаться химически. Происходит запыление, а не всякая пыль является изолятором. То есть изолирующие свойства диэлектриков со временем ухудшаются.

    Поэтому хотелось бы быть уверенным, что именно данный изолятор на данном проводе или электрической шине будет хорошо играть свою роль.

    Тогда и проверяют сопротивление изоляции кабеля (или проводов и кабелей, шнуров и так далее). А вместе с этим и проверяют на электрическую прочность при определенном измерительном напряжении. Все это делается в силовых электрических цепях, где такие характеристики жизненно важны.

    Норма сопротивления изоляции кабеля

    Существуют Правила эксплуатации электроустановок потребителей (ПЭЭП, изд. 5, 1997 г., МинТопЭнерго РФ, Москва), в которых прописаны нормативы, касающиеся безопасной эксплуатации электрических установок, а также линий электропередач и помещений, где работает электрическая техника. В таблице 43 приложения 1 описано, какими напряжениями следует проводить испытание изоляции на различных электроустановках до 1000 вольт. Конкретно, в каких местах мерить и какое нормативное сопротивление должно быть у изоляции.

    Часть таблицы привожу здесь (без пространных указаний, где именно измеряется сопротивление изоляции по многим из приведенных в ней видов установок).

    Как видим, сопротивление изоляции должно быть, в основном, не выше 0,5 МОм*м.

    А измерения (испытания) проводятся напряжением до 1000 вольт, и это опасное для жизни напряжение. Методика такова, что испытание проводится в установках на местах их расположения. Чтобы испытание не повредило элементы схем, они предварительно шунтируются.

    Кабели испытываются подачей напряжения на один из их проводов, а измеряют сопротивление изоляции между ним и другими проводами кабеля.

    Приборы для измерения сопротивления изоляции

    Любой прибор для измерения электрического сопротивления в своей конструкции использует эталонный источник напряжения. Некоторые мультиметры позволяют для измерения больших сопротивлений подключать еще внешний источник высокого напряжения. Только есть приборы, специально предназначенные, чтобы проводить измерение сопротивления изоляции кабеля. Называются они мегомметры. Ими проводятся: измерение сопротивления изоляции электропроводки, проверка сопротивления изоляции на пробой высоким напряжением, замеры сопротивления изоляции в различных устройствах, проведение замеров сопротивления изоляции силового электрооборудования и так далее.

    Мегомметр Прибор для измерения Кабели

    Для проведения работы мегомметр должен отвечать следующим характеристикам:

    • быть исправен — с точки зрения внешнего осмотра;
    • официально поверен в метрологической лаборатории, срок очередной поверки должен быть не закончен;
    • на нем должна быть ненарушенная пломба метрологов;
    • высоковольтная часть должна быть испытана в электротехнической лаборатории на исправность изоляции, в комплекте должны быть высоковольтные провода с измеренным и достаточным для работ с высоким напряжением сопротивлением изоляции;
    • на нем должен быть проведен контрольный замер изоляции образца с известным сопротивлением.

    Необходимо иметь в виду, что:

    Любая работа с мегомметром относится к категории опасных. Опасность касается как людей, непосредственно проводящих измерение, так и всех, кто может оказаться в месте проведения испытаний. Опасности подвергается также и оборудование, которое может быть повреждено испытательным напряжением.

    Опасность исходит от высокого напряжения, под которое во время испытания ставятся проводники установок, кабели, шины заземления.

    Подготовка к проведению испытания сопротивления изоляции

    Большая часть подготовки к проведению измерений касается безопасности работ. Все действия необходимо проводить тщательно во избежание несчастных случаев. Особое внимание нужно уделить оповещению людей, которые не участвуют в измерениях, но могут оказаться по каким-либо причинам вблизи мест проведения работ.

    • Измерение сопротивления изоляции мегомметром должно проводиться на проводниках, отключенных от напряжения питания. Окружающее оборудование также должно быть обесточено, чтобы избежать влияния на результаты измерения электрических полей.

    Несмотря на то, что испытательное напряжение, когда делается замер сопротивления изоляции электропроводки, высокое, само измерение является тонким и подверженным влиянию совсем небольших помех. Это объясняется тем, что сквозь изоляцию даже при высоком напряжении проникают токи микроамперных величин ввиду чрезвычайно высоких удельных сопротивлений изоляторов. Измерение этих токов и дает, в конечном счете, величину сопротивленияпорядка единиц мегомов.

    • Проверяемый кабель, являющийся частью рабочей проводки оборудования, до проведения измерений должен быть отсоединен полностью от остальной проводки.
    Схема подготовки к измерению сопротивления изоляции

    Схема подготовки к измерению сопротивления изоляции:

    • Необходимо учитывать конфигурацию и протяженность испытываемого кабеля, так как он весь окажется под высоким испытательным напряжением. Надо исключить воздействие этого напряжения на людей по всей длине его нахождения. Это достигается вывешиванием предупреждающих табличек, контролем зоны проведения испытаний.
    • Длинные кабели, обычно находящиеся под воздействием высоких напряжений, после отключения могут нести в себе значительные остаточные заряды или заряды наводок от окружающего высоковольтного оборудования. Это опасно для людей и может повредить оборудование в случае разряда. Это может повлиять на результаты измерений. По всем этим причинам испытываемый кабель, а также все проводящие электричество детали схем должны быть разряжены через заземление.
    Как пользоваться мегаомметром
    • Использовать защитные средства, перед началом работы на конкретном месте проведения замеров устанавливать переносное заземление.
    Защитные атрибуты Защищенный инструмент Приспособление

    Методика измерения сопротивления изоляции

    Испытаний на кабельных линиях предусмотрено несколько, они охватывают все возможные варианты пробоев линии в разных направлениях. Подобные же измерения изоляции кабеля мегомметром периодически проводятся и в местах установки электрооборудования.

    Проводится замер сопротивления изоляции проводов относительно земли.

    Последовательность такова:

    • Сначала устанавливается переносное заземление.
    • Одним концом оно подключается к проводу заземления.
    • Другим концом по очереди подключаются все провода кабельной линии, чтобы разрядить их от остаточных зарядов. Все жилы кабеля закорачиваются между собой.
    • Не снимая заземления с них, провод заземления подключается к прибору.
    • Проводится отключение жил проводов кабельных линий от заземления.
    • К жилам подключается второй провод мегомметра.
    • Производится включение испытательного напряжения — порядка 1000 В. Оно должно быть подано на кабель в течение примерно минуты, чтобы все переходные процессы в проводах линии завершились.
    • Делается замер по прибору, и результаты заносятся в испытательную таблицу.

    Измерение сопротивления изоляции проводов в кабельной линии относительно друг друга

    Отличие от предыдущего испытания в том, что замер делается последовательно в проводниках кабеля относительно проводника заземления.

    Подготовка к замеру изоляции жил Продолжение замера

    Точно так же можно измерить сопротивление изоляторов жил относительно нулевого провода и относительно друг друга.

    Между проведением разных испытаний испытательное напряжение выключается, а участвовавшие в испытании жилы кабельных линий разряжаются через заземление.

    Измерения изоляционных свойств диэлектриков силового оборудования относительно земли.

    Измерение изоляции оборудования проводится относительно заземления. Работы подобного рода должны выполняться только после тщательного изучения схем оборудования. Сначала все оборудование отключается от внешних сетей, после этого разряжается через заземление, после чего проводится испытание его изоляции на клеммах основных питающих оборудование шин.

    Измерение изоляции оборудования

    Проверка полов и стен на сопротивление изоляции мегомметром.

    Схема прозвонки стен и полов

    Полы и стены проверяются несколько раз на разных расстояниях от оборудования. Сначала в непосредственной близости, потом через несколько метров. Один провод мегомметра подключается к заземлению, другой — к электроду из куска плоского металла размером не менее 250х250 мм. Электрод, под который подкладывается мокрая бумага или ткань, прижимается к стене (полу) на время измерения. Для прижатия используется минимальное усилие: 750 Н — к полу, 250 Н — к стене.

    Все работы проводятся в резиновых защитных перчатках и защитных ботах.

    После выполнения всех мероприятий результаты оформляются протоколом.

    domelectrik.ru

    Здравствуйте, читатели блога «Заметки электрика».

    В прошлой статье про испытание кабельных линий я рассказывал Вам, что одним из пунктов испытания кабельных линий является измерение сопротивления изоляции кабеля.

    Вот об этом мы подробно с Вами и поговорим. Рассмотрим как правильно произвести измерение сопротивления изоляции, как силовых, так и контрольных кабелей. А также познакомимся с методикой проведения этих замеров.

    Подготовка к измерению сопротивления изоляции кабеля

    Перед началом проведения работ по измерению сопротивления изоляции кабеля необходимо точно знать температуру окружающего воздуха.

    С чем это связано?

    А связано это с тем, что при отрицательных температурах, при наличии в кабельной массе частиц воды, эти частички будут находиться в замерзшем состоянии, т.е. в виде кусочков льда. Все Вы знаете, что лед является диэлектриком, т.е. не обладает проводимостью.

    Поэтому при проведении измерения сопротивления изоляции при отрицательных температурах эти частички замерзшей воды выявлены не будут.

    Приборы и средства измерения

    Второе, что нам необходимо для проведения измерения сопротивления изоляции кабельных линий, это наличие приборов и средств измерений.

    Для измерения сопротивления изоляции кабелей различного назначения я и работники нашей электролаборатории используем прибор MIC-2500. Есть и другие приборы, но мы их используем несколько реже.

    Этот прибор производства фирмы Sonel и с помощью него можно замерить сопротивление изоляции кабельных линий, проводов, шнуров, электрооборудования (двигатели, трансформаторы, выключатели и т.п.), а также произвести замер степени старения и увлажненности изоляции.

    Хочу заметить, что прибор MIC-2500 входит в государственный реестр приборов, которые разрешены для измерения сопротивления изоляции.

    Прибор MIC-2500 должен ежегодно сдаваться в государственную поверку. После прохождения поверки на прибор ставят голограмму и штамп о прохождении поверки. В штампе указывается серийный номер прибора и дата следующей поверки.

    Соответственно, что производить измерение сопротивления изоляции необходимо только исправным и прошедшим поверку прибором.

    Нормы сопротивления изоляции для различных кабелей

    Перед тем, как перейти к нормам сопротивления изоляции кабелей, необходимо как то их классифицировать.

    Я Вам предлагаю свою упрощенную классификацию кабелей.

    Кабели по назначению делятся на:

    • высоковольтные силовые выше 1000 (В)
    • низковольтные силовые ниже 1000 (В)
    • контрольные и кабели управления, будем их называть просто контрольными (сюда входят вторичные цепи РУ, цепи питания электроприводов выключателей, отделителей, короткозамыкателей, цепи управления, цепи защиты и автоматики и т.п.)

    Измерение сопротивления изоляции, как для высоковольтных кабелей, так и для низковольтных силовых кабелей производится мегаомметром на напряжение 2500 (В). А контрольные кабели измеряются мегаомметром на напряжение 500-2500 (В).

    Соответственно, у каждого кабеля существуют свои нормы сопротивления изоляции. По ПТЭЭП (п.6.2. и таблица 37) и ПУЭ (п. 1.8.37 и таблица 1.8.34):

    • Высоковольтные силовые кабели выше 1000 (В) — не нормируется, но сопротивление изоляции должно быть не ниже 10 (МОм)
    • Низковольтные силовые кабели ниже 1000 (В) — сопротивление изоляции не должно быть ниже 0,5 (МОм)
    • Контрольные кабели — сопротивление изоляции не должно быть ниже 1 (МОм)

    Методика измерения сопротивления изоляции высоковольтных силовых кабелей

    Для более яркого представления выполнения работ по измерению сопротивления изоляции высоковольтных силовых кабелей, приведу Вам наглядную схему и порядок действия.

    1. Проверяем отсутствие напряжения на кабеле указателем высокого напряжения

    2. Устанавливаем испытательное заземление со специальными зажимами типа «крокодил» на жилы кабеля со стороны, где будем проводить измерение сопротивления изоляции.

    3. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

    4. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение.

    5. Измерение сопротивления изоляции высоковольтного силового кабеля проводим мегаомметром на 2500 (В) поочередно на каждой жиле в течение 1 минуты.

    Например, проводим измерение сопротивления изоляции на жиле фазы «С». При этом устанавливаем испытательное заземление на жилы фаз «В» и «А». Один конец мегаомметра подключаем к заземляющему устройству, или проще сказать к «земле». Второй конец — на жилу фазы «С».

    На примере это выглядит вот так:

    6. Показания, полученные во время измерения сопротивления изоляции высоковольтного кабеля записываем в блокнот.

    Методика измерения сопротивления изоляции низковольтных силовых кабелей

    Методика измерения сопротивления изоляции низковольтных силовых кабелей отличается от предыдущей (описанной выше), но незначительно.

    Аналогично:

    2. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

    3. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение.

    4. Измерение сопротивления изоляции низковольтного силового кабеля проводим мегаомметром на 2500 (В) в течение 1 минуты:

    • между фазными жилами (А-В, В-С, А-С)
    • между фазными жилами и нулем (А-N, В-N, С-N)
    • между фазными жилами и землей (А-РЕ, В-РЕ, С-РЕ), если кабель пятижильный
    • между нулем и землей (N-PE), предварительно отключив ноль от нулевой шинки

    5. Показания, полученные во время измерения сопротивления изоляции низковольтного кабеля записываем в блокнот.

    Методика измерения сопротивления изоляции контрольных кабелей

    Ну вот мы и добрались с Вами до измерения сопротивления изоляции контрольных кабелей.

    Особенностью их измерения является то, что жилы кабеля можно не отсоединять от схемы и производить замер вместе с установленным электрооборудованием.

    Измерение сопротивления изоляции контрольного кабеля выполняется аналогично.

    1. Проверяем отсутствие напряжения на кабеле с помощью средств защит, предназначенных для работ в электроустановках.

    2. Измерение сопротивления изоляции контрольного кабеля проводим мегаомметром на 500-2500 (В) следующим образом.

    Подключаем один вывод мегаомметра на испытуемую жилу. Остальные жилы контрольного кабеля соединяем между собой и на землю. Второй вывод мегаомметра подключаем либо на землю, либо к любой другой не испытуемой жиле.

    Для наглядности смотрите фото:

    В течении 1 минуты производим замер испытуемой жилы. Далее измеренную жилу возвращаем к остальным жилам кабеля и приступаем к измерению следующей жилы.

    Итак каждую жилу.

    3. Все полученные показания сопротивления изоляции контрольного кабеля записываем в блокнот.

    Протокол измерения сопротивления изоляции кабеля

    Во всех вышеперечисленных электрических измерениях, после получения показаний сопротивления изоляции кабеля, необходимо сравнить их с требованиями и нормами ПУЭ и ПТЭЭП. На основании сравнения необходимо сделать вывод-заключение о пригодности кабеля к дальнейшей эксплуатации и составить протокол измерения сопротивления изоляции.

    P.S. На этом статью я завершаю. Если возникли вопросы, то смело задавайте их. А также не забывайте подписываться на новые статьи с моего сайта.

    zametkielectrika.ru

    Измерение сопротивления изоляции кабеля является одним из главнейших пунктов испытания кабелей. Например, если оболочка, которая обладает свойствами, оберегающими кабель, повреждена, тогда возможны неприятные последствия, среди них распространенными являются различные нарушения в системе энергосбережения. Именно это является главной причиной, того, что нужно делать замер сопротивления изоляции кабелей.

    Чтобы избежать людей электрическим током, пожарам и другим неприятным ситуациям и т.д., необходимо постоянно делать электроизмерения сопротивления изоляции кабелей ВВГ для того, чтобы выявить неисправные участки в электропроводке.

    Для того чтобы сделать замер сопротивления, нужно начать с осмотра электропроводки, а также проводов. Нужно особенно уделить внимание на те кабеля, которые имеют присоединения к аппаратам защиты. Не должно быть оплавленных концов для того, чтобы кабель в процессе работы не нагревался, так как это может значительно усложнить работу. Например, кабель может нагреваться от неправильного присоединения жил к зажимам также причиной может быть, что автоматический выключатель находится в неисправном состоянии.

    Для того чтобы сделать замер, нужно:

    1. Во-первых, выключить все электроприборы от всех кабелей и проводов, которые подлежат электроизмерению.
    2. Перед тем как делать измерение нужно убрать из осветительных приборов все лампочки. В то же время, должны быть включены все выключатели приборов освещения.
    3. Необходимо выключить электропитание кабелей и проводов.

    После проведения всех вышеперечисленных указаний энергосистема будет полностью готова к измерению сопротивления изоляции.

    Допустимое показание сопротивления изоляции кабеля должно быть выше 0,5 мОм. Если эти показатели не отвечают, тогда этот кабель должен пройти демонтаж.

    Также нужно обязательно учесть, что определение сопротивления проводится только после его фазировки, а также проверки на целостность. Делать измерение сопротивления кабеля нужно с помощью мегаомметра. (Рис 1)

    Если вы проводите измерение с большой величиной значения, его будет лучше делать, когда стрелка, которая колеблется, полностью успокоится. Также нужно, чтобы были вынуты все электроприборы из сети.

    Запрещается определять сопротивление линий, которые находятся близко от других похожих линий.

    Рис 1. Мегаомметр

    Определение сопротивленияпроводится мегаомметром с напряжением 2500 (В) в течение 1 минуты.

    Замеры:

    • (A – B; В – С; С – А), то есть меж фазными проводниками;
    • (А – N; B – N; C – N), также меж нейтральными и фазными проводниками;
    • (А – РЕ; В – РЕ; С – РЕ), также между землёй и фазными проводниками;
    • (N – PE), и, наконец, между землёй и нейтральными проводниками.

    Есть некоторые правила, которые нужно учесть, когда будете делать измерение сопротивления изоляции кабеля:

    • Во-первых, для того, чтобы сделать замер, нужно знать точную температуру окружающего воздуха. Потому что, если будет отрицательная температура, а в кабельной массе будет находиться вода (даже в малых количествах), тогда она превратится в кусочки льда. А лед сам по себе есть диэлектриком, то есть он не имеет способностями проводимости. Тем более что при проведении изоляции вы не сможете определить эти кусочки льда, поэтому нужно сразу позаботиться о приемлемой температуре. Оптимальная температура должна быть не ниже +5°C (исключением являются случаи, которые оговорены в специальных инструкциях.).
    • Во-вторых, если сопротивление электропроводки, которая находится в рабочем состоянии менее 1 МОм, тогда вывод об их пригодности дается после сначала проводится специальная проверка этой электропроводки, которая состоит в действии на нее переменным током промышленной частоты, но с напряжением в 1 кВ, а потом делаются выводы об их пригодности.
    • В-третьих, нужно не забывать, что при измерении должны использоваться только гибкие провода (у них на концах специальные изолирующие рукоятки, а также перед контактными щупами у них находятся ограничительные кольца). Провода, которые соединяют, имеют минимальную длину.
    • В-четвертых, Для определения используется мегомметр от 1000 В и выше. Приборы, которые не прошли ежегодные государственные проверки, не допускаются к использованию.

    Если напряжение в электроустановках выше 1000 (В), делать измерение сопротивления кабеля нужно проводить в диэлектрических перчатках.

    Для того чтобы определить нормы сопротивления изоляции кабелей, нужно сначала сделать классификацию этих кабелей:

    Классификация кабелей:

    • выше 1000 (В), то есть высоковольтные силовые;
    • ниже 1000 (В), то есть высоковольтные силовые;
    • а также кабели управления.

    Соответственно, нормы сопротивления изоляции, разные для каждого вида кабелей, например:

    1. Для кабелей выше 1000 (В), высоковольтных — нет определенной нормы, но при этом сопротивление будет выше, чем 10 (МОм).
    2. Для кабелей ниже 1000 (В), низковольтных — сопротивление должно быть выше 0,5 (МОм).

    Используются показатели высокого или низкого напряжения, все зависит от напряжения вашей электроустановки.

    myfta.ru

    Силовые кабельные линии

    Силовые кабельные линии напряжением до 1 кВ испытываются по пп.1, 2, 7, 13, напряжением выше 1 кВ и до 35 кВ — по пп.1-3, 6, 7, 11, 13, напряжением 110 кВ и выше — в полном объеме, предусмотренном настоящим параграфом.

    1. Проверка целостности и фазировки жил кабеля. Проверяются целостность и совпадение обозначений фаз подключаемых жил кабеля.

    2. Измерение сопротивления изоляции. Производится мегаомметром на напряжение 2,5 кВ. Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением.

    3. Испытание повышенным напряжением выпрямленного тока.

    Испытательное напряжение принимается в соответствии с табл.1.8.39.

    Таблица 1.8.39 Испытательное напряжение выпрямленного тока для силовых кабелей

    ________________

    * Испытания выпрямленным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных на воздухе, не производятся.

    Для кабелей на напряжение до 35 кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения составляет 10 мин.

    Для кабелей с резиновой изоляцией на напряжение 3-10 кВ длительность приложения полного испытательного напряжения составляет 5 мин. Кабели с резиновой изоляцией на напряжение до 1 кВ испытаниям повышенным напряжением не подвергаются.

    Для кабелей на напряжение 110-500 кВ длительность приложения полного испытательного напряжения составляет 15 мин.

    Допустимые токи утечки в зависимости от испытательного напряжения и допустимые значения коэффициента асимметрии при измерении тока утечки приведены в табл.1.8.40. Абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытания ток утечки должен уменьшаться. Если не происходит уменьшения значения тока утечки, а также при его увеличении или нестабильности тока испытание производить до выявления дефекта, но не более чем 15 мин.

    Таблица 1.8.40 Токи утечки и коэффициенты асимметрии для силовых кабелей

    Кабели напряжением, кВ Испытательное напряжение, кВ Допустимые значения токов утечки, мА Допустимые значения коэффициента асимметрии ()
    6 36 0.2 8
    10 60 0.5 8
    20 100 1.5 10
    35 175 2.5 10
    110 285 Не нормируется Не нормируется
    150 347 То же То же
    220 610 » »
    330 670 » »
    500 865 » »

    При смешанной прокладке кабелей в качестве испытательного напряжения для всей кабельной линии принимать наименьшее из испытательных напряжений по табл.1.8.39.

    4. Испытание напряжением переменного тока частоты 50 Гц.

    Такое испытание допускается для кабельных линий на напряжение 110-500 кВ взамен испытания выпрямленным напряжением.

    Испытание производится напряжением (1,00-1,73) . Допускается производить испытания путем включения кабельной линии на номинальное напряжение . Длительность испытания — согласно указаниям завода-изготовителя.

    5. Определение активного сопротивления жил. Производится для линий 20 кВ и выше. Активное сопротивление жил кабельной линии постоянному току, приведенное к 1 мм сечения, 1 м длины и температуре +20 °С, должно быть не более 0,0179 Ом для медной жилы и не более 0,0294 Ом для алюминиевой жилы. Измеренное сопротивление (приведенное к удельному значению) может отличаться от указанных значений не более чем на 5%.

    6. Определение электрической рабочей емкости жил.

    Производится для линий 20 кВ и выше. Измеренная емкость не должна отличаться от результатов заводских испытаний более чем на 5%.

    7. Проверка защиты от блуждающих токов.

    Производится проверка действия установленных катодных защит.

    8. Испытание на наличие нерастворенного воздуха (пропиточное испытание).

    Производится для маслонаполненных кабельных линий 110-500 кВ. Содержание нерастворенного воздуха в масле должно быть не более 0,1%.

    9. Испытание подпитывающих агрегатов и автоматического подогрева концевых муфт.

    Производится для маслонаполненных кабельных линий 110-500 кВ.

    10. Проверка антикоррозийных защит.

    При приемке линий в эксплуатацию и в процессе эксплуатации проверяется работа антикоррозионных защит для:

    — кабелей с металлической оболочкой, проложенных в грунтах со средней и низкой коррозионной активностью (удельное сопротивление грунта выше 20 Ом/м), при среднесуточной плотности тока утечки в землю выше 0,15 мА/дм ;

    — кабелей с металлической оболочкой, проложенных в грунтах с высокой коррозионной активностью (удельное сопротивление грунта менее 20 Ом/м) при любой среднесуточной плотности тока в землю;

    — кабелей с незащищенной оболочкой и разрушенными броней и защитными покровами;

    — стального трубопровода кабелей высокого давления независимо от агрессивности грунта и видов изоляционных покрытий.

    При проверке измеряются потенциалы и токи в оболочках кабелей и параметры электрозащиты (ток и напряжение катодной станции, ток дренажа) в соответствии с руководящими указаниями по электрохимической защите подземных энергетических сооружений от коррозии.

    Оценку коррозионной активности грунтов и естественных вод следует производить в соответствии с требованиями ГОСТ 9.602-89.

    11. Определение характеристик масла и изоляционной жидкости.

    Определение производится для всех элементов маслонаполненных кабельных линий на напряжение 110-500 кВ и для концевых муфт (вводов в трансформаторы и КРУЭ) кабелей с пластмассовой изоляцией на напряжение 110 кВ.

    Пробы масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС должны удовлетворять требованиям норм табл.1.8.41 и 1.8.42.

    Таблица 1.8.41 Нормы на показатели качества масел марок С-220, МН-3 и МН-4 и изоляционной жидкости марки ПМС

    Примечание. Испытания масел, не указанных в табл.1.8.39, производить в соответствии с требованием изготовителя.

    Таблица 1.8.42 Тангенс угла диэлектрических потерь масла и изоляционной жидкости (при 100, %, не более, для кабелей на напряжение, кВ)

    110 150-220 330-500
    0,5/0,8* 0,5/0,8* 0,5/-

    ________________

    * В числителе указано значение для масел марок С-220, в знаменателе — для МН-3, МН-4 и ПМС

    Если значения электрической прочности и степени дегазации масла МН-4 соответствуют нормам, а значения tg δ, измеренные по методике ГОСТ 6581-75, превышают указанные в табл.1.8.42, пробу масла дополнительно выдерживают при температуре 100 °С в течение 2 ч, периодически измеряя . При уменьшении значения tg δ проба масла выдерживается при температуре 100 °С до получения установившегося значения, которое принимается за контрольное значение.

    12. Измерение сопротивления заземления.

    Производится на линиях всех напряжений для концевых заделок, а на линиях 110-500 кВ, кроме того, для металлических конструкций кабельных колодцев и подпиточных пунктов.

    Как измерить сопротивление изоляции проводов и кабелей?

    Причины повреждений изоляции

    Прежде чем измерять сопротивление нужно убедиться в безопасности этого процесса. Не нужно лезть с приборами к оголенным и рваным проводам. Для изготовления покрытия жил используются качественные и прочные материалы. Но иногда изоляция теряет защитные свойства. Причин для этого может быть несколько:

    • повышенная влажность окружающей среды;
    • резкие колебания температуры;
    • механические деформации, которые возникают при монтаже или эксплуатации;
    • износ.

    Если обнаружены явные повреждения в покрытии кабеля, измерять сопротивление не имеет смысла. В этом случае требуется ремонт или полная замена дефектного участка.


    Выбор приборов для измерений

    Чтобы провести качественно измерение сопротивления изоляции, необходимо выбрать соответствующие по характеристикам приборы. Наиболее подходящие из них:

    • мегаомметры М400;
    • измерители: Ф4101, Ф4102;
    • приборы ЭС-0202/1Г и ЭС-0202/2Г;
    • цифровой аппарат Fluke 1507.

    Подбирая оборудование для измерения сопротивления изоляции, необходимо обращать внимание на предварительно проверенные с лицензией от производителя изделия.


    Как проверить сопротивление изоляции?

    До проведения осмотра состояния изоляции необходимо определить объект для проверки параметра. Им может быть:

    • электропроводка;
    • низковольтная линия передачи электроэнергии;
    • силовой кабель высокого напряжения;
    • провода для контроля.

    Для вышеперечисленных категорий выбирается индивидуальная методика проведения измерений сопротивления покрытия жил проводов.

    Электропроводка

    До начала замеров сопротивления изоляции необходимо обесточить проводку и отключить от нее все потребители.


    В однофазной сети параметр определяется в такой последовательности:

    • между фазой и нулевым проводом подсоединяются щупы мегаомметра;
    • измеряется сопротивление обоймы между фазой и заземляющей жилой;
    • число замеров равно количеству жил в электропроводке.

    При показаниях мегаомметра сопротивления ниже 0,5 Мом понадобится электролинию разбить на несколько коротких отрезков. Если будет обнаружен участок с некачественной изоляцией, его придется заменить.

    Низковольтные кабели

    После проверки отсутствия на элементах опасных напряжений нужно:

    • снять остатки напряжения, используя переносное заземление;
    • освободить кабельные жилы и развести их в разные стороны;
    • подсоединить один щуп мегаомметра к проверяемой фазе;
    • подключить другой щуп мегаомметра последовательно к нулю и земле;
    • замеры сопротивления покрытия выполнять по 1 минуте;
    • полученные измерения сравниваются со значениями, разрешенными для изоляции жил по прилагаемой к кабелю инструкции.

    Проведение замеров выполняется мегаомметром, который рассчитан на напряжение генерации 1000 В.

    Высоковольтные кабели

    Сопротивление изоляции измеряется мегаомметром на каждой фазе относительно стальной оболочки заземления. Затем делаются замеры между элементами. Последовательность выполнения замеров включает такие этапы:

    • освобождаются и разводятся друг от друга все жилы;
    • подключается к двум кабельным жилам испытательное заземление;
    • один щуп мегаомметра подключается к заземлению;
    • второй щуп мегаомметра подключается к тестируемому элементу;
    • измеряется сопротивления обмотки 1 минуту;
    • процесс повторяется для оставшихся двух жил.

    Все работы выполняются при отключении приборов.

    Контрольные провода

    При этом можно не отсоединять кабель от схемы. Сопротивления изоляции контрольного провода включает:

    • подключение одного щупа прибора к тестируемой жиле;
    • соединение оставшихся жил между собой и с землей;
    • подключение другого щупа мегаомметра к земле или другой любой жиле;
    • измерение сопротивления изоляции 1 минуту;
    • замеры параметров на оставшихся жилах кабеля.
    Контроль целостности изоляции измерением ее сопротивления является эффективным способом выявить дефекты провода и обеспечить безопасность эксплуатации электролиний.

    Высоковольтные испытания кабеля — МАКС-ЭНЕРГО в Самаре и Тольятти

    Низкая надежность изоляционных материалов высоковольтных кабельных линий может привести к существенным неисправностям и сбоям в системе электроснабжения. Чтобы предотвратить возможные неполадки, обращайтесь к нам. Электротехническая лаборатория «Макс-энерго» оказывает услуги по высоковольтным испытаниям кабелей. Данная процедура является обязательной после монтажа, во время проведения которой часто случаются неисправности. Мы выполняем широкий спектр работ, гарантируя высокое качество и оперативность их проведения.

    Профессионально выполненные испытания дают возможность определить состояние изоляции кабеля, а также обнаружить слабые места. В ходе проверки на жилы подается высокое напряжение – если в оболочке возникают пробои, это свидетельствует о наличии дефектов. Своевременные высоковольтные испытания кабеля дают возможность предотвратить последующие механические повреждения и перегрузки, а качество проверки напрямую сказывается на эксплуатационном ресурсе оборудования и стабильности его работы.

    Испытания высоковольтных кабелей обязательно проводятся перед сдачей — кабельные линии проверяют на соответствие нормам и специальным общепринятым стандартам.

     Согласно исследованиям, электрические кабели в основном выходят из строя по 4 причинам:
    — нарушение целостности защитной оболочки ввиду неправильно проведенных работ, нарушений технологического характера;
    — ошибки в выборе приоритетной технологии испытаний и ее осуществлении;
    — из-за старения материала, из которого изготовлен кабель электросети;
    — разрывы и трещины на экране, из-за чего происходит нарушение функций защиты и изоляции.

    Существует довольно много типов испытаний, мы рассмотрим основные. Итак, как можно проверить целостность жил кабеля и кабельных линий?

    1. Проверка сопротивления изоляции. Процедура проводится с применением прибора (мегаомметра) с подачей напряжения в 2,5 кВ. По результатам испытаний кабеля напряжением ниже 1 кВ сопротивление изоляции не должно быть меньше 0,5 МОм, у изделий напряжением 1 кВ и выше этот показатель может быть любым — норма в это случае не установлена.

    2. Выявить изъяны в полотне изоляции можно применением повышенного напряжения, в процессе проведения испытаний следят за характером изменения токов утечки и асимметричность по фазам). У этого способа два явных преимущества: первый заключается в возможности выявить местные дефекты путем доведения слабых мест до пробоя; второе кроется в том, что таким образом можно найти повреждения кабеля, которые не могут быть выявлены с использованием мегаомметра. Обязательное требование: повышенное напряжение подают по очереди, исключительно к одной жиле кабеля, в этом время остальные оболочки заземляют.

    3. Испытания повышенным напряжением постоянного тока жил кабеля напряжением 2-35 кВ в течение продолжительного времени — до 10 минут; кабеля напряжением 110-500 кВ повышенным напряжением переменного тока промышленной частоты — 15 минут. По итогам исследования асимметрия утечки токам по фазам не должна составлять более 50 процентов.

    4. Целостность кабельных линий можно проверить омметром. Достаточно организовать замкнутую цепь и измерить сопротивление жил кабеля.

    5. Измерение распределения тока по кабельным жилам — показатель неравномерности распределения не должен превышать 10%.

    6. Проверка характеристик масла и изоляционной жидкости.

    7. Проверка антикоррозионных защитных покрытий кабелей с металлической оболочкой. При проверке измеряются токи в оболочках кабельных линий и определяются параметры защитных свойств электросети.

    8. Проведение исследований для рабочей электрической емкости кабелей напряжением более 20 кВ. При этом используются две методики — мостовая схема и применение вольтамперметра.

    9. Для маслонаполненных кабельных линий проводится проверка содержания нерастворенных газов на напряжение 110-500 кВ. По результатам испытаний количество нерастворенного газа не должно превышать 0,1 процент.

    10. Проверка на содержание отдельных растворенных газов — методика анализа хроматографического типа по газам Н2, СО и СО2. Как и в случае с исследованиями на содержание нерастворенных газов, она производится только для маслонаполненных кабельных линий. Внимание при этом акцентируется именно на уровне роста газа в количественном отношении. В такой ситуации дальнейшие действия согласовываются с предприятием энергетической области.

    11. Проведение испытаний заземляющего устройства — заделок и концевых муфт.

    12. Проверка оболочки из пластмассы для кабелей на напряжение 110 кВ путем повышенным выпрямленным напряжением, которое прикладывается между металлической оболочкой и землей. Продолжительность процедуры — 1 минута. Мероприятия данной категории чрезвычайно важны и востребованы. Это связано с тем, что электрооборудование постепенно устаревает, а элементы системы, работающие в непрерывном режиме, изнашиваются и выходят из строя.

    Мероприятия данной категории чрезвычайно важны и востребованы. Это связано с тем, что электрооборудование постепенно устаревает, а элементы системы, работающие в непрерывном режиме, изнашиваются и выходят из строя.

    В перечень оказываемых услуг входят следующие виды испытаний:

    — диагностика кабелей;
    — проверки наземных и воздушных линий;
    — испытания трансформаторов;
    — поиск обрывов и обломов;
    — контроль разъединителей, замыкателей и отделителей;
    — испытания предохранителей и ограничителей;
    — проверки разрядников и многое другое.

    Вместе с этим проводим и комплекс пусконаладочных мероприятий.

    Все работы выполняются опытными инженерами, имеющими должный квалификационный уровень, необходимые разрешения и допуски. Это позволяет гарантировать высокое качество услуг и безопасность при их оказании. После проведения испытаний заказчик получает подробный технический отчет о состоянии системы и отдельных ее компонентов, а также профессиональные рекомендации по устранению выявленных проблем. При этом цены остаются на доступном уровне.

    Для заказа услуги позвоните по контактному номеру телефона в Тольятти или закажите обратный звонок. Мы предоставим исчерпывающую консультацию по всем возникающим вопросам и сформируем выгодное коммерческое предложение.

    Методика проведения испытаний силовых кабелей 0,4 — 10 кВ.  — посмотреть

    Также интересные статьи можно найти в наших группах в соц сетях по хэштэгам # Испытание высоковольтного кабеля # Испытание высоковольтного кабеля в Тольятти # Испытание высоковольтного кабеля в Самаре # Высоковольтные испытания

    Что такое тест Megger и как он проводится

    Устройство используется с 1889 года, популярность возросла в течение 1920-х годов, так как давно разработанное устройство не изменилось по своему назначению и целям тестирования, в последние годы появилось мало реальных улучшений с его дизайном и качеством тестера. Теперь доступны качественные варианты, которые просты в использовании и достаточно безопасны.

    Тест Меггера — это метод тестирования использования измерителя сопротивления изоляции, который поможет проверить состояние электрической изоляции.

    Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. Е. Температурой, влажностью, влажностью и частицами пыли. На него также оказывают негативное воздействие из-за наличия электрического и механического напряжения, поэтому стало очень необходимо регулярно проверять IR (сопротивление изоляции) оборудования, чтобы избежать смертельного исхода или поражения электрическим током.

    IR измеряет стойкость изолятора к рабочему напряжению без каких-либо путей утечки тока.Он дает представление о состоянии изолятора. Он измеряется с помощью прибора под названием Megger test, способного измерять напряжение постоянного тока между двумя датчиками, автоматически вычисляя и затем отображая значение IR.

    Тест

    Megger настолько популярен, что « Сопротивление изоляции » и « Megger Test » используются как синонимы.

    Почему проводится тестирование Megger?

    Сопротивление изоляции электрической системы со временем ухудшается, условия окружающей среды i.е. температура, влажность, влажность и частицы пыли. На него также оказывают негативное воздействие из-за наличия электрического и механического напряжения, поэтому становится очень необходимо регулярно проверять ИК (сопротивление изоляции) оборудования, чтобы избежать смертельного исхода или поражения электрическим током.

    Другой сценарий: в вашем доме только что произошел пожар, и пожарная часть покинула место происшествия. Электрическая компания выключила у вас газ и электричество, и вы в темноте.По милости Божьей все, что повреждено, — это ваш дом, и вам нужно начать процесс восстановления. Ваша страховая компания сообщает вам, что местная юрисдикция или сама страховая компания требуют проведения «теста Megger» для проверки целостности системы электропроводки в вашем доме.

    Когда происходит пожар или другое событие с высокой температурой (молния, взрыв и т. Д.), Проводка и соответствующие ей элементы (изоляция и т. Д.) Подвергаются сильному нагреву. Все металлы и физические соединения имеют точку плавления.Во время некоторых пожаров достигается эта точка плавления и нарушается целостность проводки по току. Изоляция могла расплавиться внутри, либо оплавились и провод, и изоляция. Когда это происходит, у вас есть карман сопротивления, который образуется, когда электрический ток пытается течь через эту расплавленную область. По мере того, как ток увеличивается, пытаясь пересечь карман, он выделяет тепло. Это тепло может создать достаточно температуры, чтобы вызвать еще один пожар. Именно то, что вам не нужно! Самое страшное в этих поврежденных проводах заключается в том, что вы можете не догадываться, что это произошло, поскольку провод может быть скомпрометирован за стенами или на вашем чердаке

    Тестирование

    Megger не вызывает никаких повреждений, что делает его хорошим вариантом, когда кто-то не хочет проделывать дыры в стенах для проверки электрической изоляции на предмет каких-либо проблем или проблем.Тестовое устройство работает только от 500 до 1000 вольт, что относительно мало. Из-за низкого напряжения некоторые проколы в изоляции остаются незамеченными. Обычно он предоставляет информацию о токе утечки и наличии чрезмерной грязи или влаги на изоляционных участках, а также о количестве влаги, износе и повреждениях обмотки.

    Что делается во время тестирования Megger?

    Мы можем протестировать ваши цепи на наличие существующих соединений и участков с расплавленными неисправностями, которые могли возникнуть во время пожара.Затем эти результаты анализируются, и определенные цепи могут быть изолированы и заменены, чтобы убедиться, что в затронутых цепях больше нет проблем. Если у вас был пожар, поговорите со своим Настройщиком и посмотрите, требуется ли тестирование мегомметром. Обычно это покрывается страховкой, поскольку последнее, что они хотят сделать, — это оплатить еще одну претензию через месяц после того, как вы сможете восстановить свое место жительства.

    Carelabs имеет под рукой оборудование и опыт для проведения тестирования Megger и регистрации этих результатов в вашей страховой компании, а также в местном строительном департаменте.Мы здесь, чтобы помочь вам убедиться, что ваша существующая проводка безопасна, и, конечно же, при необходимости установить новую проводку. Мы готовы удовлетворить все ваши потребности в электричестве.

    Как выполняется тестирование Megger?

    Мультиметр используется в качестве измерителя сопротивления изоляции в некоторых условиях, и в большинстве случаев выполняется только проверка целостности цепи. Но для обнаружения и тестирования тока утечки в нормальных условиях или в условиях перегрузки используется специальный прибор, известный как тестер изоляции.

    Мы измеряем утечку тока в проводе, и результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Мы проверяем уровень электрической изоляции любого устройства, например двигателя, кабеля, обмотки генератора или общей электрической установки. Это очень важный тест, проводимый очень давно. Не обязательно, он показывает нам точную область электрического прокола, но показывает величину тока утечки и уровень влажности в электрическом оборудовании / обмотке / системе.

    Порядок проверки сопротивления изоляции или мегомметра приведен ниже:

    • Сначала отключим все линейные и нейтральные клеммы трансформатора.
    • Измерительные провода мегомметра
    • подключены к шпилькам вводов НН и ВН для измерения значения сопротивления изоляции IR между обмотками НН и ВН.
    • Измерительные провода мегомметра
    • подключаются к шпилькам высоковольтного ввода и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками высокого напряжения и землей.
    • Измерительные провода мегомметра
    • подключаются к шпилькам вводов НН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками НН и землей.

    Эмпирическое соотношение, приведенное ниже, дает рекомендуемое минимальное значение для IR, его единица измерения составляет мега Ом (МОм). . Показатели стоимости дают нам представление о прочности изоляции кабеля и о том, повреждена она или нет.

    IRmin (в МОм) = кВ + 1

    Где кВ = номинальное рабочее напряжение в кВ

    Бывают случаи, когда измеренное значение IR почти в 10–100 раз превышает значение IRmin, полученное из приведенного выше уравнения.

    Общая процедура измерения состоит из измерения IR между тремя фазами, а также между отдельной фазой и землей. IR также измеряется для корпуса оборудования. Процедура варьируется от оборудования к оборудованию. Существуют разные уровни напряжения, которые применяются к кабелям в зависимости от их номинала и размера. Для проведения теста мегомметром кабеля HT 33 кВ. Применяемый уровень напряжения составляет 5000 В, а значение IR может находиться в диапазоне от 1 Гига Ом до 200 Гига Ом.

    Когда мы используем мультиметр, мы измеряем сопротивление, напряжение и ток.Исходя из этого, я надеюсь, что мы знакомы с термином «изоляция». Это означает, что ток не может проходить или течь через определенный проводящий провод, если он должным образом изолирован или защищен. Эти провода могут быть внутри здания, бытовой техники или электродвигателя.

    Вы в основном проверяете сопротивление провода. Например, если вы хотите увидеть, неисправен ли двигатель, вы проведете его «тест мегомметром», проверяя каждую из трех фаз двигателя на землю и между собой, чтобы увидеть, не замкнут ли он на землю или на саму себя.

    Принцип работы Megger Test
    • Напряжение для тестирования, производимое ручным тестером мегомметром путем вращения кривошипа, в случае ручного типа, для электронного тестера используется батарея.
    • 500 В постоянного тока достаточно для проведения испытаний на оборудовании с напряжением до 440 Вольт.
    • От 1000 В до 5000 В используется для тестирования высоковольтных электрических систем.
    • Отклоняющая катушка или токовая катушка, подключенные последовательно и позволяющие пропускать электрический ток, принимаемый проверяемой цепью.
    • Управляющая катушка, также известная как катушка давления, подключена к цепи.
    • Токоограничивающий резистор (CCR и PCR), подключенный последовательно с управляющей и отклоняющей катушками, для защиты от повреждений в случае очень низкого сопротивления во внешней цепи.
    • При ручном испытании мегомметром для создания испытательного напряжения используется эффект электромагнитной индукции, т. Е. Якорь перемещается в постоянном магнитном поле или наоборот.
    • Где, как и в электронном тестовом мегомметре, используются батареи для создания испытательного напряжения.
    • По мере увеличения напряжения во внешней цепи отклонение указателя увеличивается, а отклонение указателя уменьшается с увеличением тока.
    • Следовательно, результирующий крутящий момент прямо пропорционален напряжению и обратно пропорционален току.
    • Когда проверяемая электрическая цепь разомкнута, крутящий момент, создаваемый катушкой напряжения, будет максимальным, а стрелка показывает «бесконечность», что означает отсутствие короткого замыкания во всей цепи и максимальное сопротивление в тестируемой цепи.
    • Если есть короткое замыкание, указатель показывает «ноль», что означает «НЕТ» сопротивления в проверяемой цепи.

    Типы Megger Test

    Это можно разделить в основном на две категории:

    1. Электронный (работает от батарей)
    2. Ручной тип (с ручным управлением)

    A Преимущества электронного типа Megger Test
    • Уровень точности очень высокий.
    • Значение IR цифрового типа, легко читаемое.
    • Один человек может работать очень легко.
    • Отлично работает даже в очень загруженном пространстве.
    • Очень удобный и безопасный в использовании.

    Преимущества ручного Megger Test
    • По-прежнему играет важную роль в мире высоких технологий, поскольку это самый старый метод определения значения IR.
    • Для работы не требуется внешний источник.
    • На рынке дешевле.

    Но есть и другие типы теста мегомметра, который представляет собой тип с приводом от двигателя, который не использует батарею для создания напряжения. Требуется внешний источник для вращения электрического двигателя, который, в свою очередь, вращает генератор теста мегомметра.

    Испытание сопротивления изоляции или инфракрасное излучение проводится инженерами по техническому обслуживанию, чтобы убедиться в исправности всей системы изоляции силового трансформатора. Он отражает наличие или отсутствие вредных загрязнений, грязи, влаги и грубого разложения. IR обычно будет высоким (несколько сотен МОм) для системы с сухой изоляцией. Инженеры по техническому обслуживанию используют этот параметр как показатель сухости изоляционной системы.

    Это испытание выполняется при номинальном напряжении или выше, чтобы определить, есть ли пути с низким сопротивлением к земле или между обмоткой и обмоткой в ​​результате ухудшения изоляции обмотки.На значения тестовых измерений влияют такие переменные, как температура, влажность, испытательное напряжение и размер трансформатора.

    Это испытание следует проводить до и после ремонта или при выполнении технического обслуживания. Данные испытаний должны быть записаны для будущих сравнительных целей. Для сравнения значения испытаний следует нормализовать до 20 ° C.

    Общее практическое правило, которое используется для приемлемых значений для безопасного включения питания: 1 МОм на 1000 В приложенного испытательного напряжения плюс 1 МОм.

    Меры предосторожности при тестировании Megger

    При выполнении теста мегомметром вы можете получить травму или повредить оборудование, с которым работаете, если не соблюдаете следующие МИНИМАЛЬНЫЕ меры безопасности.

    • Используйте тест мегомметром только для измерений высокого сопротивления, таких как измерения изоляции или для проверки двух отдельных проводников на кабеле.
    • Ни в коем случае не прикасайтесь к измерительным проводам во время поворота ручки.
    • Обесточьте и полностью разрядите цепь перед подключением теста мегомметром.
    • Отключите проверяемый элемент от других цепей, если возможно, перед использованием теста мегомметром.

    Преимущества тестирования Megger
    • Профилактический анализ состояния оборудования
    • Снижение риска отказа системы аварийного электроснабжения
    • Застрахованная доступность
    • Профилактический ремонт
    • Управление активами
    • Прогнозируемый ожидаемый срок службы оборудования

    Испытание изоляции или испытание мегомметром для кабелей низкого напряжения — ваше лучшее руководство, шаг за шагом за 6 минут

    Прежде всего, вам нужно знать, зачем нам делать этот тест? И когда мы сделаем этот тест?

    Кабель может быть одножильным (жила) или многожильным (жила).

    Каждый проводник имеет свою изоляцию, а кабель имеет внешнюю изоляцию, окружающую все жилы.

    После вытягивания кабелей и перед подачей питания на них необходимо убедиться, что после подачи питания не произойдет сбоев.

    Эта неисправность может возникнуть сразу после подачи питания или может занять некоторое время.

    Зависит от качества изоляции жил.

    Итак, мы должны проверить и протестировать качество изоляции проводов перед подачей напряжения.

    Теперь я расскажу, как выполнить проверку изоляции кабелей, шаг за шагом.

    Во-первых, мы проведем этот тест с помощью устройства, называемого тестером изоляции.

    Это устройство представляет собой портативный инструмент наподобие омметра со встроенным генератором, который выдает высокие значения постоянного напряжения.

    Испытательное напряжение выбирается в соответствии с заводским выдерживаемым напряжением кабеля.

    Обычно напряжение, подаваемое на кабели низкого напряжения, составляет от 500 до 1000 вольт в течение 60 секунд.

    Во многих проектах необходимо знать, что они будут называть этот тест тестом мегомметра, но это неправильное название теста, так как правильное название этого теста — тест изоляции.

    Megger — торговая марка (производитель), которая производит это устройство для проверки сопротивления жил кабеля.

    И поскольку он широко использовался в проектах, люди называли его тестом мегомметра. Однако другие известные компании также производят устройства для проверки изоляции, такие как Fluke, kyoritsu и т. Д.

    Основная концепция испытания изоляции кабеля низкого напряжения заключается в приложении определенного значения напряжения к двум проводникам кабеля в течение определенного времени, а затем измерения сопротивления между ними.

    Время теста, обычно от 30 секунд до 60 секунд.

    Поскольку напряжение, подаваемое на устройство, известно, устройство измеряет значение тока, протекающего в проводнике, а затем вычисляет его, чтобы получить сопротивление.

    Обычно показания составляют сотни мегаом, или гигагом, или даже могут достигать тераомов.

    Зависит от качества изоляции.

    Вам необходимо знать, что хорошая изоляция имеет высокое сопротивление, а плохая изоляция — относительно низкое сопротивление.

    Фактические значения сопротивления кабеля могут быть выше или ниже,

    в зависимости от таких факторов, как температура или влажность изоляции (сопротивление уменьшается при температуре или влажности).

    Как вы можете видеть на этой фотографии, у нас есть многожильный кабель, состоящий из 4-х жил.

    Секция кабеля низкого напряжения — многожильный, медный, армированный стальной проволокой

    Цвета жил кабеля: красный, желтый, синий, черный.

    Максимальное выдерживаемое напряжение для жил кабеля составляет 1 кВ = 1000 В.

    Примечание: После этого значения изоляция жил кабеля начнет разрушаться.

    Перед началом этого теста вам необходимо обратить внимание на следующие моменты:

    1- Убедитесь, что клеммы кабеля сняты с любой панели или выключателя.

    Это только для кабеля, к которому нужно применить тест.

    2- Убедитесь, что на каждом кабеле есть бирка или этикетка с обоих концов.

    Это сделано для того, чтобы избежать ошибок, особенно если у вас несколько кабелей протянуты в одном месте.

    3- Сначала необходимо провести проверку целостности кабеля, чтобы убедиться в отсутствии соприкосновения между жилами одного и того же кабеля.

    4- Между жилами кабеля с обоих концов есть разделение.

    5- В том месте, где вы будете проводить испытание изоляции и подавать напряжение на конец кабеля, убедитесь, что внешняя оболочка кабеля и изоляция проводов удалены.

    Это позволяет подключать выводы измерителя изоляции к проводам для проверки.

    6- Вам необходимо убедиться, что тестер изоляции откалиброван и имеет действующий сертификат калибровки.

    Этот сертификат с результатами проверки при осмотре необходимо приложить к консультанту.

    Этот сертификат калибровки важен для обеспечения правильности показаний.

    7- Перед началом проверки убедитесь, что вы настроили тестер изоляции на требуемое приложенное напряжение и время на кабеле.

    Теперь мы узнаем практическую процедуру применения теста к кабелю низкого напряжения:

    A — Итак, допустим, мы будем подавать постоянное напряжение величиной 1000 В только на два провода: красный и желтый.

    B- Мы приложим это напряжение в течение 60 секунд, а затем запишем сопротивление между этими двумя проводниками, красным и желтым.

    C- Как только мы запишем показания в лист, мы удалим провода тестера изоляции и подключим их к двум другим проводам.

    Мы будем следовать тем же шагам, чтобы проверить сопротивление между следующими проводниками:

    Красный с синим.

    Красный с черным.

    Желтый с синим.

    Желтый с черным.

    Синий с черным.

    Итак, мы запишем все показания и поместим их на стол в форме, готовой для этого теста.

    После этого отдел контроля качества отправит консультанту запрос на проверку, чтобы он прибыл на место и физически проверил результаты.

    Как только консультант обнаружит, что представленные результаты почти идентичны результатам, полученным во время его присутствия, он одобряет тест.

    Теперь вы готовы подключить кабели.

    Вы выполните вышеуказанные шаги для всех низковольтных кабелей в вашем проекте.

    Читайте также:

    Установка и гибка кабелепровода EMT — лучшее руководство за 7 минут

    Термоусадочные трубки и их важность в панелях — лучшее практическое руководство за 5 минут

    Светильники аварийного освещения — что нужно знать за 5 минут

    Схема электрических панелей в проектах — 23 важные примечания, которые вам необходимо знать

    Пробойник для выбивных отверстий — как использовать за 5 простых шагов

    Динамометрический ключ — лучшее руководство за 4 минуты

    Электрические панели — No.1 Руководство по их практической установке на месте

    10 самых важных инструментов с электриком на инфраструктурных работах

    7 распространенных ошибок MEP и решения в строительных проектах — ваш лучший путеводитель

    Ваше руководство Easy BMS «Система управления зданием» в проектах — Руководство № 1

    Ваше простое руководство по пониманию системы пожарной сигнализации от А до Я, вы останетесь довольны на 100%

    Самые важные 10 СИЗ в строительных проектах

    Ваш №1 Руководство для лучшего понимания сетей инфраструктуры MEP в строительных проектах

    Простое руководство № 1 по системам VRF и VRV

    Присоединяйтесь к нашему профессиональному списку рассылки, чтобы получать уведомления о новых курсах, бесплатных загрузках, статьях … и многом другом e Тестер изоляции

    против мегомметра | Fluke

    Проверка сопротивления изоляции необходима для обеспечения правильной работы проводов и двигателей. Мегомметры позволяют быстро и легко определить состояние изоляции проводов, генераторов и обмоток двигателя.Мегомметр — это электрический счетчик, который измеряет очень высокие значения сопротивления, посылая сигнал высокого напряжения на тестируемый объект. Однако обычно это единственная функция, которую выполняет мегомметр.

    Хотя мегомметры часто неофициально называют тестерами изоляции, строго говоря, это неточно. Почему? В чем разница между мегомметром и тестером изоляции? Тестер изоляции выполняет основную функцию измерения, которую выполняет мегомметр — измеряет очень высокие значения сопротивления, посылая сигнал высокого напряжения на проверяемый объект, — и часто он делает гораздо больше; обычно он выполняет больше функций, включая более сложные испытания и запись измерений.

    Полнофункциональный тестер изоляции может выполнять испытания сопротивления изоляции под высоким напряжением и многое другое.

    Чем отличаются тестеры изоляции

    Например, в отличие от мегомметров, тестеры изоляции также могут измерять напряжение и ток. Мультиметр изоляции Fluke 1587 FC, например, может выполнять испытания изоляции при напряжении до 1000 вольт, и это полнофункциональный цифровой мультиметр. Fluke 1550c может генерировать до 5000 вольт для испытаний изоляции.Тестеры изоляции также могут выполнять более сложные тесты, такие как компенсация условий окружающей среды, таких как влажность и температура, во время теста, чтобы предоставить информацию о том, как двигатели работают в меняющихся условиях. Поскольку условия окружающей среды и / или химическое загрязнение ускоряют ухудшение изоляции, очень важно сравнивать результаты испытаний сопротивления изоляции, скорректированные для различных условий испытаний.

    Тестеры изоляции, такие как Fluke 1587 FC и Fluke 1550c, обладают еще одним преимуществом перед мегомметрами.Хранение в памяти с помощью Fluke Connect® сохраняет измерения на вашем телефоне или в облаке, поэтому вам не нужно записывать результаты. Это экономит время, уменьшает количество ошибок и сохраняет данные для исторического отслеживания с течением времени.

    Выбор между тестером изоляции и мегомметром зависит от потребностей вашего бизнеса. Все, что вам нужно, — это мег-тест. Но если вам нужна повышенная мощность, удобство, профилактика и безопасность, лучшим выбором может быть тестер изоляции.

    Сравнение тестеров изоляции и мегомметров

    904 904 В, 500 В, 1000 В Измерение напряжения 9040
    Fluke 1587 FC Мультиметр изоляции Fluke 1550c Тестер изоляции Megger MIT230 Extech 380363
    250 В, 500 В, 1000 В, 2500 В, 5000 В 250 В, 500 В, 1000 В 250 В, 500 В и 1000 В
    Измерения сопротивления 2.2 ГОм 2 ТОм 1 ГОм 10 ГОм
    PI / DAR x x
    Температурная компенсация x x x Запись данных Без ограничений с Fluke Connect® 99 внутренних, без ограничений с FC Ввод вручную 9 записей
    Передача данных x x
    0-1000 В 25 В — 600 В 999 В
    Измерение тока 400 мА постоянного или переменного тока
    Проверка целостности x x x
    Измерение частоты 99.99 кГц
    Измерение емкости 9999 мкФ 15 мкФ
    Измерение температуры от от 40 ° C до 5368 ° F от -40 ° C до 538 ° C F

    Получите бесплатную демонстрацию

    Тестирование сопротивления оболочки кабеля | Кабели Eland

    Применяемое напряжение зависит от конкретного кабеля: для низковольтных проводов ниже 600 В оно составляет 250 В постоянного тока, 500 В постоянного тока или 1000 В постоянного тока, а для кабелей среднего и высокого напряжения постоянный ток превышает 2500 В (2.5кВ) и 5000В (5кВ). Перед измерением и записью ток прикладывается в течение 1 минуты.

    Тестирование сопротивления оболочки

    часто используется компанией Network Rail для проверки целостности оболочки рельсовых силовых кабелей NR / PS / ELP / 00008 с графитовым покрытием. Графитовое покрытие обеспечивает полупроводящий слой, через который пропускается потенциальный ток, и для проведения испытания это покрытие необходимо стереть по заранее определенной длине. Приложенное напряжение определяется минимальной средней толщиной материала оболочки, равной 8 кВ на миллиметр толщины, но не более 25 кВ.Это испытание проводится, пока кабель все еще находится на кабельном барабане, чтобы продемонстрировать отсутствие повреждений во время транспортировки.

    Кабель подключается к генератору через соединительные отклоняющие катушки, соединяющие материал оболочки и экран из металлической медной проволоки. Этот неразрушающий тест может выявить любое проникновение воды, влагу, утечку тока, короткое замыкание проводки и снижение сопротивления, что, в свою очередь, указывает на нарушение целостности оболочки.

    Измерения сопротивления оболочки согласно IEC 60364-6 должны быть следующими:

    • Сверхнизкое напряжение (испытательное напряжение 250 В постоянного тока) ≥ 0.5 МОм
    • До 500 В (испытательное напряжение 500 В постоянного тока) ≥ 1,0 МОм
    • Более 500 В (испытательное напряжение 1000 В постоянного тока) ≥ 1,0 МОм

    Следует помнить, что минимальное значение сопротивления оболочки определяется при температуре окружающей среды 20 o ° C, и любая разница в этом значении при испытании потребует применения поправочных коэффициентов.

    Аналогичное испытание с потенциалом 10 кВ затем проводится на установленном кабеле перед соединением, чтобы убедиться, что дальнейший пробой не повлиял на целостность оболочки.

    Испытание целостности оболочки кабеля также обычно используется для кабеля DNO, хотя кабели оператора распределительной сети не имеют графитового полупроводящего слоя, поэтому нет необходимости удалять его перед испытанием.

    Cable Lab проводит тестирование Megger как часть оценки неисправностей на месте. Если возможно, образец поврежденного кабеля затем будет передан в лабораторию для дальнейших испытаний, включая сопротивление изоляции

    .

    Каковы приемлемые показания теста Megger? — Цвета-Нью-Йорк.com

    Каковы приемлемые показания теста Megger?

    Включите и снимите показания счетчика. Все значения между 2 МОм и 1000 МОм обычно считаются хорошим показанием, если не были отмечены другие проблемы. Значение менее 2 МОм указывает на проблему с изоляцией.

    Что такое отчет об испытаниях Megger?

    Тест Меггера — это метод тестирования с использованием измерителя сопротивления изоляции, который помогает проверить состояние электрической изоляции.IR дает меру продолжительной способности изолятора выдерживать рабочее напряжение без каких-либо путей утечки тока.

    Как вы проводите тест мегомметра?

    Если вы проверяете сопротивление изоляции относительно земли, поместите положительный щуп на провод заземления или заземленную металлическую распределительную коробку, а отрицательный щуп на провод или клемму. Подайте питание на мегомметр на 1 минуту. Считайте значение сопротивления в конце минутного теста и отметьте его в своей таблице.

    Сколько стоит тест Megger?

    Все товары Megger

    1000-434 Megger 1000-434 Плата для калибровки и определения расстояния с двумя зажимами Рекомендуемая розничная цена 135 долларов.00 Распродажа $ 107.28
    1005-634 Megger 1005-634 CAT IV, 600 В, набор проводов Кельвина для серии DLRO100, 5 м (16,4 фута) 800,00 долл. США
    1005-635 Megger 1005-635 CAT IV, набор проводов Кельвина 600 В для серии DLRO100, 10 м (32,8 фута) Посмотреть цену в корзине $ 1,100,00

    Может ли меггер убить вас?

    Обычное напряжение мегомметра составляет 500 В, а сопротивление нашего тела может быть 1 МОм или чуть меньше. Это означает максимальный ток 1 мА или немного больше, что небезопасно, хотя и не смертельно (если не считать сопротивление измерителя).

    Как проверить кабель Megger?

    Закрепите зажим «крокодил» на одном из щупов мегомметра на проводе или кабеле, прикоснитесь другим щупом к оголенному проводнику и нажмите кнопку тестирования. Мегомметр будет генерировать ток между датчиками, а измеритель будет регистрировать сопротивление оболочки течению тока.

    Какое наименьшее допустимое сопротивление изоляции для кабеля?

    Можно сформулировать правило: сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения с минимальным значением в один МОм.Например, двигатель, рассчитанный на 2400 вольт, должен иметь минимальное сопротивление изоляции 2,4 МОм.

    Что означает плохое показание сопротивления изоляции?

    Целью ИК-теста является проверка на повреждение изоляции, это может быть механическое повреждение или повреждение от тепла (перегрузка кабелей), показания менее 2 МОм указывают на повреждение изоляции, значения 2-50 МОм указывают на большую длину цепи. , влажность и загрязнения и не указывают на качество изоляции.

    Какое сопротивление изоляции кабеля?

    Сопротивление изоляции — это сопротивление проводов, кабелей и электрического оборудования в Ом.Важно предохраняться от поражения электрическим током и не допускать повреждения оборудования в результате случайных разрядов. Метод измерения сопротивления изоляции заключается в испытании и оценке состояния изоляции (голова и тело).

    Как рассчитать сопротивление изоляции кабеля?

    Как рассчитывается и проверяется сопротивление изоляции? Все мы должны быть знакомы с законом Ома. Если мы подадим напряжение на резистор и затем измерим последующий ток, мы сможем использовать формулу R = U / I (где U = напряжение, I = ток и R = сопротивление) для расчета сопротивления изоляции.

    Как проверить сопротивление изоляции кабеля?

    Измерение сопротивления изоляции выполняется с помощью ИК-тестера. Это портативный инструмент, который представляет собой более или менее омметр со встроенным генератором, который используется для выработки высокого постоянного напряжения. Напряжение обычно составляет не менее 500 В и вызывает протекание тока по поверхности изоляции.

    Что такое сопротивление изоляции?

    При испытании сопротивления изоляции (IR) измеряется общее сопротивление между любыми двумя точками, разделенными электрической изоляцией.Таким образом, испытание определяет, насколько эффективно диэлектрик (изоляция) сопротивляется прохождению электрического тока.

    Какое допустимое значение сопротивления заземления?

    5,0 Ом

    Можно ли измерить сопротивление изоляции мультиметром?

    Вы используете мультиметр изоляции для проверки сопротивления изоляции каждого проводника относительно земли и каждого проводника к двум другим.

    Что вызывает низкое сопротивление изоляции?

    Разрушение изоляции может быть быстрым или медленным Тем не менее, даже сегодня изоляция подвержена многим воздействиям, которые могут привести к ее выходу из строя — электрическому напряжению, механическому повреждению, вибрации, чрезмерному нагреву или холоду, грязи, маслу, коррозионным парам, влажности в результате технологических процессов и т. Д. или просто влажность в душный день.

    Какое минимальное сопротивление изоляции для цепи 400 В?

    Испытательное напряжение 500 В для установок или цепей 230 В или 400 В с минимальным сопротивлением изоляции 1 МОм (1000000 Ом). Комбинированное сопротивление 2 МОм или менее для всей цепи следует дополнительно исследовать, чтобы найти отдельные цепи, которые могут вызывать низкие показания.

    Какое минимально допустимое сопротивление изоляции для прибора класса 2?

    2 МОм

    Что может повлиять на сопротивление изоляции?

    Факторы, влияющие на измерения сопротивления изоляции, включают такие параметры, как температура, влажность, предыдущее кондиционирование, испытательное напряжение, зарядный ток и продолжительность испытательного напряжения (время электрификации).

    Какие два основных фактора влияют на сопротивление изоляции?

    Основными факторами, влияющими на сопротивление изоляции кабеля, являются температура, влажность и чистота материала.

    Какой метод улучшения сопротивления изоляции?

    После протравливания меди для избирательного обнажения участков поверхности изоляционного материала в процессе печатной схемы на основе материала изоляционной подложки, плакированной медной фольгой, открытые участки поверхности изоляционного материала контактируют с водным щелочным раствором перманганата для удаления с участков. …

    На что указывает увеличение сопротивления изоляции со временем?

    Стабильные значения сопротивления изоляции со временем указывают на хорошие изоляционные свойства оборудования.Если значения сопротивления уменьшаются, это указывает на то, что в будущем могут возникнуть потенциальные проблемы, и в ближайшее время следует запланировать более тщательное профилактическое обслуживание.

    Как проверить сопротивление изоляции двигателя?

    Измерение сопротивления изоляции выполняется с помощью мегомметра — омметра высокого сопротивления. Вот как работает тест: между обмотками и массой двигателя подается постоянное напряжение 500 или 1000 В.

    Какие тесты используются для обнаружения ухудшения изоляции?

    Настоятельно рекомендуется регулярная программа проверки сопротивления изоляции, чтобы предотвратить поражение электрическим током, обеспечить безопасность персонала и сократить или исключить время простоя.Это помогает обнаружить ухудшение изоляции, чтобы запланировать ремонтные работы, такие как: чистка пылесосом, очистка паром, сушка и перемотка.

    Как проверить сопротивление обмотки?

    Сопротивление обмотки измеряется с помощью следующей настройки; Через измеряемую обмотку (-ы) подается испытательный постоянный ток, измеряется падение напряжения, а также испытательный ток и рассчитывается сопротивление.

    Сколько Ом должен показывать двигатель?

    Показание должно быть в пределах 0.От 3 до 2 Ом. Если 0, значит короткое замыкание. Если оно больше 2 Ом или бесконечно, есть обрыв. Вы также можете высушить разъем и повторно протестировать, чтобы получить более точные результаты.

    Как уменьшить сопротивление обмотки?

    Пояснение: В трансформаторе напряжения сопротивление обмотки обычно минимизируется за счет использования толстых проводов и использования небольшой длины витков. Объяснение: Поддерживая вместе первичную и вторичную обмотки в датчике P.T. а также уменьшая поток утечки, мы можем минимизировать реактивное сопротивление утечки.

    Сколько Ом должен показывать трансформатор?

    Найдите значение от 1 до 10 Ом. Если какая-либо обмотка показывает сопротивление выше 10 Ом, вы, вероятно, нашли неисправный трансформатор. Если только вы не получили хорошее соединение с проводами катушки с тестовыми проводами.

    Как проверить трансформатор мультиметром?

    Для получения точных показаний проверьте входное напряжение с помощью мультиметра. Установите шкалу на считывание напряжения переменного тока в соответствующем диапазоне (обычно 200 В переменного тока) и прикоснитесь проводами к входным клеммам.Если трансформатор подключается к розетке, просто вставьте провода в розетки.

    Как проверить обмотку трансформатора мультиметром?

    Чтобы проверить трансформатор, просто прикоснитесь красным и черным контактами омметра к противоположным концам проводки трансформатора. Прочтите показания дисплея и сравните сопротивление на вашем омметре с сопротивлением, указанным в паспорте трансформатора. Иногда это указывается на корпусе трансформатора.

    Какая сторона трансформатора имеет большее сопротивление?

    Понижающие трансформаторы

    вопросов по методике тестирования Megger

    Если кто-то еще это ищет, я связался с Megger.Это был ответ, который я получил.

    Способ подключения отведений более гибок, чем обычно предполагается. В отсутствие каких-либо других соображений промышленным стандартом является минус (-) для схемы, плюс (+) для заземления. (К разным моделям тестеров применяются различные соглашения о маркировке; некоторые обозначаются буквой L для линии и E для земли.) Эта конфигурация сбивает с толку некоторых операторов, в зависимости от того, знакомы ли они с соглашениями, используемыми в других типах тестирования. В большинстве случаев это не имеет значения; такое же значение сопротивления будет преобладать, если провода поменять местами.Однако было замечено, что некоторые типы экзотических изоляционных материалов (например, некоторые керамические) дают разные показания в зависимости от конфигурации испытательного провода. В таких случаях было замечено, что вышеупомянутая конфигурация дает меньшее из двух показаний. Это желаемое из двух показаний, потому что тестирование изоляции обычно связано с безопасностью, техническим обслуживанием и поиском неисправностей, и поэтому показания наихудшего случая будут теми, которые дают наиболее актуальную информацию.Принятие стандартной процедуры подключения отведений освобождает оператора от необходимости устанавливать конкретные знания о каждом типе материала, с которым он может столкнуться, относительно того, демонстрирует ли он этот эффект, и предотвращает непреднамеренное принятие менее информативных более высоких значений в качестве окончательного результата теста. .
    Кроме того, некоторые специалисты утверждают, что обратное соединение может вызвать попадание небольших количеств загрязняющих веществ в изоляцию с током утечки, тогда как принятая конфигурация будет иметь противоположный эффект.
    Говоря более конкретно, при тестировании провода или кабеля отрицательный вывод будет идти к проводнику (проводам), положительный — к заземлению, экрану, броне или кабелепроводу. В крайних случаях, например, при прямом заглублении одиночного проводника, заземляющий стержень можно вбить в почву в непосредственной близости от испытания и подсоединить к нему положительный вывод. Дополнительное сопротивление почвы при прохождении тока утечки к стержню не имеет значения по сравнению с сопротивлением изоляции. В двигателях, генераторах и трансформаторах отрицательный вывод идет к обмоткам, а положительный — к корпусу.В электрических инструментах и ​​другом оборудовании отрицательный полюс относится к схемам, а положительный — к раме.
    Однако оператор имеет дополнительную свободу в использовании других конфигураций подключения. Просто будьте осторожны, чтобы избежать непреднамеренных проверок целостности, когда элементы, которые считаются изолированными, на самом деле подключены. Ознакомьтесь с основной схемой подключения тестируемого объекта. Помните, что между двумя элементами, к которым подключаются провода, должен быть изолирующий барьер. В качестве примера, провод и кабель можно проверить на фазу-нейтраль или между фазами, но не забывайте отключать на другом конце цепи.В противном случае это только проверка целостности цепи высокого напряжения, и результирующее нулевое показание будет неверно истолковано как указание на неисправный кабель. Хуже того, если остается подключенное оборудование, вы можете в конечном итоге послать высокое напряжение через его схемы.
    Оператор волен сделать разумный выбор, проверять ли оборудование целиком как единое испытание или разбивать на части. Например, токоведущий и нейтральный проводники можно соединить вместе и проверить на землю; аналогично с тремя фазами.Или каждый провод можно тестировать отдельно, либо на землю, либо между собой. Выбор в основном остается за операторами, но стандартная процедура состоит в том, чтобы сначала провести полный тест, а затем перейти к разделенным тестам только в том случае, если первый тест привел к неудовлетворительному чтению. Помните, что тестирование всего оборудования сразу дает наихудший результат, потому что электрически изоляция хороша ровно настолько, насколько хорошо ее самое слабое место. Если вся пьеса прошла успешно, ее отдельные элементы будут читаться еще выше.
    Наконец, многие модели имеют третий терминал. Это защита, а не земля, как операторы иногда неправильно интерпретируют обозначение G. Подключение его к земле послужит только для короткого замыкания теста и выдачи неверных показаний. Его фактическое назначение — действовать как шунтирующая цепь для удаления параллельных путей утечки из результатов измерения. Если испытуемый объект имеет более одного параллельного пути утечки, один из них можно шунтировать по измерительной цепи, подключив его к ограждению, оставив более конкретное измерение другого пути.Таким образом, защитный кожух действует как дополнительный диагностический инструмент, позволяющий проводить более глубокие аналитические испытания и устранение неисправностей. Требуется достаточно глубокое знание объекта тестирования, но при использовании охранник может предоставить бесценные детали.

    Сообщите нам, если у Вас возникнут дополнительные вопросы.

    С уважением,
    Брайан

    Брайан Хаммершмидт
    Специалист по приложениям
    Megger
    Корпоративный центр Valley Forge
    2621 Van Buren Ave.
    Норристаун, Пенсильвания, 19403–1007, США.

    Услуги по тестированию Megger | ООО «Тесс Электрик»

    Если у вас есть яхта или коммерческое судно, само собой разумеется, что обеспечение максимальной производительности вашей электрической системы чрезвычайно важно. Несмотря на то, что существует ряд тестов, которые можно запустить для определения работоспособности электрической системы, тестирование мегомметром обязательно должно быть частью этого арсенала.

    Что такое тестирование Megger?

    Тест мегомметром, также известный как испытание сопротивления изоляции , проводится в системе электропроводки вашей яхты и помогает определить любые проблемы в электропроводке, которые могут привести к сбоям в электросети, пожарам или короткому замыканию.Чтобы измерить утечку тока в проводе, через электрическую систему яхты пропускают ток, чтобы определить уровень электрической изоляции в любом устройстве, таком как двигатель, кабель и трансформатор. Результаты этого теста измеряются в мегаомах.

    Тесты Megger работают по принципу электромагнитного притяжения. Когда катушка с током находится под воздействием магнитного поля, на нее действует сила. За счет этой силы создается крутящий момент, который затем используется для отклонения точки устройства, которая дает некоторые показания.

    Что такое мегом или мегомметр?

    Тест Megger необходим, потому что он проверяет состояние электрической системы вашей яхты или других коммерческих судов. Тесты Megger, также известные как испытания сопротивления изоляции, используют измеритель высокого сопротивления с испытательным напряжением около 500 вольт постоянного тока.

    Почему проводится тестирование Megger?

    Тестирование

    Megger проводится для проверки общего состояния электрической изоляции яхты или любого коммерческого судна. Посредством испытания сопротивления изоляции вы можете легко определить, ухудшилось ли качество сопротивления изоляции вашей яхты или коммерческого судна из-за износа окружающей среды и наличия частиц пыли.

    Информация, которую вы можете получить в результате тестирования Megger, облегчит вам определение того, требует ли ваше судно ремонта или является ли оно безопасным для использования.

    Тестирование эффективности

    Тестирование мегомметром измеряет эффективность электрической системы, присутствующей в сосуде, и ее диэлектрическое состояние в определенный момент времени. С помощью тестирования мегомметром любая утечка обнаруживается и измеряется через диэлектрические материалы в изоляции.

    Что делает изоляцию плохой?

    Когда электрическая изоляция на вашей яхте новая, ожидается, что она будет первоклассной формы.Однако независимо от того, как производители стремятся создавать лучшие провода, кабели и двигатели для электрической системы яхты, ее изоляция в конечном итоге может выйти из строя из-за механических повреждений, вибрации, чрезмерного нагрева или холода, агрессивных паров и влажности. Чем чаще используется сосуд, тем больше он подвергается воздействию элементов, которые могут отрицательно сказаться на его функциональности и сроке службы.

    Со временем эти враги изоляции начнут повреждать электрическую систему вашей яхты, в результате чего ток утечки будет иметь низкое сопротивление.

    Что такое «хорошая» изоляция?

    Каждый провод на вашей яхте покрыт какой-либо электрической изоляцией. Сам провод обычно делается из алюминия или меди — материалов, которые, как известно, являются хорошими проводниками электрического тока, которые могут легко запитать ваше оборудование.

    «Хорошая» изоляция — это изоляция, которая сопротивляется току и удерживает ток на своем пути вместе с проводником.

    Преимущества тестирования Megger

    Возможность идентифицировать любые утечки тока — одно из самых больших преимуществ проведения тестирования Megger.Если не устранить эти утечки тока, они могут вызвать повреждение других электрических цепей и механизмов на вашей яхте, что приведет к неправильной работе судна.

    Что делается во время тестирования Megger?

    Тесты

    Megger полезны для определения исправности электрической системы вашей яхты или коммерческого судна, но их следует проводить осторожно. Использование неправильных процессов или оборудования не позволит вам оценить состояние электрической системы вашей яхты и увеличит вероятность несчастных случаев.

    Тест мегомметра для кабелей

    Тест мегомметром для кабелей — это проверка целостности цепи, которая означает, что питание цепи должно быть отключено. Чтобы провести тест мегомметра для кабелей, вы должны выключить прерыватель или отсоединить его. Определите подключение кабеля, который вы хотите протестировать, чтобы получить доступ к оголенным проводникам, прикрепите зажим «крокодил» к одному из соединительных зондов на кабеле, а затем нажмите кнопку тестирования.

    Megger создаст ток между датчиками, и измеритель покажет сопротивление оболочки на основе протекания тока.Вы должны поддерживать не менее 30 секунд, чтобы получить надежные показания.

    Тест мегомметра для трансформаторов

    Чтобы провести тест мегомметра для трансформаторов, начните с отключения всех нейтральных клемм и линий трансформатора. После этого подключите Megger к шпилькам вводов низкого и высокого напряжения, чтобы рассчитать важность сопротивления изоляции IR.

    Как выполняется тестирование Megger?

    Испытания мегомметром выполняются путем приложения испытательного напряжения постоянного тока с ограничением по току между шасси оборудования и проводниками.Испытательный ток или испытательное напряжение устанавливаются в соответствии с отраслевым стандартом в одну минуту, чтобы гарантировать, что все показания основаны на одном и том же отрезке времени.

    Типы мегомметров

    Помимо знания того, как работает тест Megger, также важно знать различные типы Megger, которые следует использовать. Как уже упоминалось, знание правильных процессов и использование правильного оборудования обеспечит точность ваших измерений.

    Преимущества Megger электронного типа

    Электронный мегомметр имеет цифровой дисплей, двухпроводные выводы, переключатели и индикаторы.Использование мегомметра этого типа выгодно, потому что уровень точности его считывания высок, значение ИК-излучения указано в цифровом виде, что означает, что его легко читать, и им может управлять один человек. Электронный мегомметр также отлично работает даже в очень перегруженных помещениях, удобен и безопасен в использовании.

    Преимущества ручного мегомметра

    Некоторые из наиболее важных частей ручного Megger — это аналоговый дисплей, рукоятка и провода. Использование этого типа Megger также выгодно, потому что вам не нужен внешний источник для его работы, и он очень дешев на рынке.

    Меры предосторожности Megger

    Для обеспечения вашей безопасности при проведении теста мегомметром вы должны использовать мегомметры только при измерениях с высоким сопротивлением, таких как измерения изоляции, или при проверке двух отдельных проводов на кабеле. Кроме того, никогда не прикасайтесь к щупам при проворачивании ручки или разряжайте цепь перед подключением мегомметра.

    Меры безопасности при выполнении тестов Megger

    При проведении теста мегомметром следует использовать защитное снаряжение, такое как защитные очки, изоляционные перчатки и огнестойкую одежду.Украшения следует снимать и стоять только на изоляционном коврике.

    Самое главное, что при подключении измерительных проводов вы должны использовать изолированные резиновые перчатки.

    Запланировать тестирование Megger в Южной Флориде сегодня

    Если вы хотите запланировать испытание сопротивления изоляции для вашей яхты или коммерческого судна, свяжитесь с опытными морскими электриками в Tess Electrical LLC, чтобы запланировать полное обследование яхты.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
