Как измерить сопротивление мультиметром – что надо знать

Есть немало ситуаций, когда будет полезно знать, как измерить сопротивление мультиметром и есть ли разница, каким устройством это лучше делать. Даже если человек не является заядлым радиолюбителем, то при домашних работах с электрикой часто возникает необходимость как минимум «прозвонить» провода – по сути, убедиться, что сопротивление провода находится в пределах допустимого.

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

Если часто возникает необходимость выполнить замер большого сопротивления, к примеру, изоляции, то надо приобретать мегаомметр.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

В остальном, для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

  • Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

  • 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
  • Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала. Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора.

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Если включить тестер в режим прозвонки, то он будет подавать звуковой сигнал, если сопротивление измеряемого проводника будет меньше 50 Ом. В некоторых приборах это может быть 100 Ом, поэтому если нужна точность, то надо свериться с паспортом устройства.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

  • Если провод целый, то мультиметр издаст звуковой сигнал.
  • Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
  • Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
  • Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

  • Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

  • Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.
    е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
  • Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

Если проверяется элемент с несколькими выводами, то эту деталь надо полностью выпаивать из схемы.

  • Человеческое тело проводит ток и обладает определенным электрическим сопротивлением. Поэтому, как и в случае с впаянными в плату деталями, надо исключить возможность их контакта с посторонними предметами – в данном случае это руки замеряющего. В крайнем случае можно прижимать пальцами одной руки контакт к щупу, но прикасаться другой рукой ко второму категорически недопустимо – результат измерений в таком случае будет заведомо неверным.

  • В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как измерять сопротивление мультиметром – итоги

Управление современных цифровых мультиметров, да и большинство аналоговых, сделано максимально удобным для оператора и не требует глубоких познаний. Оно интуитивно понятно даже непрофессионалу без профильного образования – зачастую для освоения и правильного использования прибора достаточно вспомнить школьные уроки физики по построению и проверке электроцепей. Желательно при проведении измерений помнить про перечисленные выше нюансы, ведь они в любом случае «вылезут» в процессе использования мультиметра.

Как измерить сопротивление мультиметром. Измерение сопротивления мультиметром

У каждого человека хотя бы раз в жизни возникала необходимости провести те или иные измерения электрических величин. Будь то напряжение в розетке или просто проверить зарядку аккумулятора в автомобиле все мы прибегаем к помощи измерительных приборов. Во времена СССР с измерительными приборами было очень туго, достать их было очень трудно, и не все понимали, как ими пользоваться.

На сегодняшний день проблем с приобретением того или иного инструментами нет можно купить что душе угодно хоть лабораторию для измерений, как говорится – «любой каприз за ваши деньги».

Но речь в сегодняшней статье пойдет не о лаборатория для измерений (это уже на профессиональном уровне), а об обычных мультиметрах которыми так часто пользуются электрики включая меня.

Приветствую всех друзья на сайте «Электрик в доме». Ранее я уже публиковал статьи о том как пользоваться мультиметром при проведении измерений, но ввиду того что мне приходит очень много вопросов и комментариев с просьбой рассказать как можно проверить исправность лампочки или замерить сопротивление резистора, решил опубликовать подробный материал как измерить сопротивление мультиметром.

Метод измерения электрического сопротивления – как работает прибор

Принцип, по которому выполняется измерение электрического сопротивления мультиметром, основан на самом главном законе электротехники — законе Ома. Формула известна нам из школьного курса физики, говорит следующее: сила тока, протекающая по участку цепи прямо пропорциональна напряжению (ЭДС) и обратно пропорциональна сопротивлению на этом участке I (сила тока) = U (напряжение) / R (сопротивление).

Именно по этой связи работает прибор. Зная две из величин, можно легко вычислит третью. В качестве источника напряжения используется встроенный источник (DC) питания прибора, которым является штатная батарейка напряжением 9 В.

По сути измерения выполняются косвенным методом. Если приложить к щупам прибора измеряемое сопротивление, например Rх, ток протекающий в цепи будет зависеть только от него. Зная силу тока и напряжение можно легко вычислить сопротивление.

Настройки прибора перед измерениями

Итак, друзья давайте поближе познакомимся с самим прибором. В моем случает это цифровой мультиметр DT9208A. В стандартном комплекте идет одна пара щупов для силовых измерений и термопара для измерения температуры, которой я еще ни разу не пользовался.

На передней панели имеется круговой переключатель. Именно с помощью этого переключателя выполняется выбор рабочего режима и диапазона измерений. Переключатель работает как «трещетка» и фиксируется в каждом новом положении.

Вся круговая панель разбита не сектора и имеет разноцветную маркировку (это в моем случае). Иногда сектора обводят отдельными линиями, как бы отделяя необходимый параметр.

Сектор измерения сопротивлений расположен вверху и разбит на семь диапазонов: 200, 2k, 20k, 200k, 2M, 20M, 200M. Приставки «k» и «M» означают кило (10 в 3-й степени) и мега (10 в 6-й степени) соответственно.

Для работы необходимо переключатель установить на нужную позицию сектора. Нас интересует сопротивление, соответственно, перед тем как измерить сопротивление мультиметром нужно выставить переключатель в сектор обозначенный значком «Ω».

Для удобства работы с прибором щупы имеют разную расцветку. Разницы нет, куда вставлять какой щуп но общепринятым правилом считается что черный щуп вставляется в клемму обозначенную «com» (сокращенно от common — общий), а красный щуп вставляется в клемму обозначенную «VΩCX+».

Перед выполнением любых измерений необходимо проверить работоспособности самого прибора, так как может оказаться обрыв в измерительной цепи (например, плохой контакт щупов). Для этого концы щупов закорачивают между собой. Если прибор исправен и в цепи нет обрыва, то на дисплее появятся нулевые показания. Возможно, показания будут не нулевыми, а тысячные части Ом. Это связано с сопротивлением проводов измерительных проводов и переходным сопротивлением между щупами и их клеммами.

При разомкнутых щупах на дисплее будет отображаться «1» (единица) с отметкой диапазона измерений.

Такими несложными действиями выполняется подготовка мультиметра для измерения сопротивления.

Некоторые мультиметры оснащаются полезной опцией, называемой «прозвонкой». Если установить переключатель режимов работы на значок диода, при замыкании щупов звучит сигнал (зуммер). Это позволяет проверять исправность цепей и прямые переходы полупроводников сопротивлением до 50 Ом на слух, не отвлекаясь на дисплей.

Как измерить сопротивление резистора мультиметром

С теорией ознакомились и на первый взгляд вроде бы все понятно, однако как показывает практика, именно при практических работах у людей часто возникают вопросы. Поэтому давайте попробуем провести измерения какого-нибудь элемента, например резистора.

Берем вот такой постоянный резистор. Это один из распространенных видов постоянных резисторов. Его сопротивление должно быть 50 кОм, я это точно знаю, так как покупал его в магазине. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой — к другому концу.

Перед тем как измерить сопротивление мультиметром необходимо выставить рабочий переключатель в нужный диапазон. На какую отметку устанавливать ползунок, если не известно номинал резистора?

Необходимо чтобы переключатель всегда находился в ближайшем большем положении измерений. Так как я заведомо знаю, что номинал резистора 50 кОм я выставляю переключатель в ближайшее большее положение, в данном случае это — 200k. Если установить переключатель в положении меньше соответствующему сопротивлению (на отметку 20k) на дисплее НЕ БУДУТ отображаться данные. Сработает внутренняя блокировка.

Это касается не только измерения сопротивлений, но и при измерении таких величин как напряжение и ток. Например если вы хотите измерить напряжение в розетке, а по шкале из рабочих диапазонов положения 200 и 750 В, переключатель необходимо установить в положение 750 В. Если установить переключатель в положение 200 В и сунуть щупы в розетку прибор от этого не повредится так как внутри имеется защитная блокировка на этот счет, но все равно вы ни каких данных не получите.

Еще один из резисторов который у меня оказался под рукой номиналом 10 Ом, давайте замерим его сопротивление.

Выставляем переключатель мультиметра на отметке 200 (это является ближайшее большее положение для данного номинала) и измеряем.

Друзья хочу отметить, что переключатель необходимо выставлять именно на ближайшее большее положение это этого будет зависеть точность измерений. Чем выше предел измерений от номинала измеряемого сопротивления, тем большую погрешность будет давать прибор.

Измеряем сопротивление переменного резистора

Друзья это мы замеряли сопротивление постоянного резистора, электрическое сопротивление которого не изменятся и не может регулироваться. Давайте теперь попробуем выполнить замеры для переменного резистора.

Отличие между ними в том, что сопротивление последнего можно менять вручную переключая ползунок в нужное положение.

У меня имеется переменный резистор на 10 кОм о чем свидетельствует надпись на нем.

Как измерить сопротивление мультиметром в этом случае? Все очень просто значение 10 кОм соответствует между двумя крайними контактами. Контакт который расположен по середине является «плавающим». Если приложить щупы между крайним и средним контактом и регулировать ползунок (крутить по или против часовой стрелки), то можно увидеть, как изменяется сопротивление в зависимости от положений ползунка.

Сопротивление должно равномерно и непрерывно возрастать или уменьшаться от нуля до номинального значения. Самая частая неисправность – исчезновение контакта токосъемника при прокручивании проявится показанием «бесконечности» прибором.

Проверка лампочек накаливания мультиметром

А теперь давайте рассмотрим практическое применение мультиметра в бытовых условиях. Часто дома возникают такие неприятные ситуации как неисправность освещения.

Причем причина может быть самой неординарной от перегорания самой лампочки до неисправности светильника или выключателя освещения либо куда хуже повреждение в распределительной коробке.

Наиболее частые неисправности, конечно же, является перегорание лампочки, поэтому прежде чем ковырять распредкоробку, нужно проверить целостности лампочки. Визуально осмотром целостности нити не всегда удается выявить неисправность. Тем более, не обязательно может произойти перегорание нити. Реже случается короткое замыкание в цоколе и токовых вводах (электродах).

Поэтому с помощью обычного тестера можно легко проверить не только домашнюю лампу накаливания, но и фару автомобиля или мотоцикла.

Как измерить мультиметром сопротивление нити? Нужно установить минимальный предел измерения «Ω». Одним щупом надо прикоснуться к корпусу цоколя, другой кончик прижать к верхнему контакту цоколя.

Как можно видеть сопротивление рабочей лампы накаливания мощностью 100 Вт составляет 36,7 Ом.

Если при измерениях на дисплее мультиметра будет отображаться «1», а для аналоговых (стрелочных) приборов показание «бесконечность» это будет свидетельствовать о внутреннем обрыве/перегорании нити в лампе.

На этом все дорогие друзья, надеюсь, в данной статье был полностью раскрыт вопрос как измерить сопротивление мультиметром. Если остались вопросы задавайте их в комментариях. Если статья была для вас интересной буду признателен за репост в соц.сетях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как измерить сопротивление мультиметром, режим измерения малых сопротивлений

Мультиметр может пригодиться не только специалисту-электрику, но и практически каждому хозяину в быту. Это многофункциональный и компактный прибор, измеряющий силу тока, напряжение, и многие другие параметры. Чтобы провести проверку сопротивления мультиметром, потребуется всего пару минут. В продаже сегодня можно найти как электронные модели, так и аналоговые, но по большей части разница между ними заключается лишь в способе отображения и подробности информации.

Разновидности

Сначала пару слов о разновидностях приборов. Раньше чаще всего использовался аналоговый мультиметр, в котором установлены обычные стрелочки для отображения показаний. Сегодня более востребованы электронные модели, но и аналоговые не спешат уходить в прошлое, ими пользуются преимущественно профессионалы.

Причины этого кроются в следующем. Стрелочные более стабильно работают в зонах электромагнитных полей. Кроме того, электронные модели требуют питания (чаще всего батарейки), а износ элементов питания может напрямую сказаться на погрешности измерений. Стоит также отметить и возможность выхода из строя из-за сильных электростатических разрядов. Аналоговый мультиметр показывает более точный результат.

Есть преимущества и у цифровых моделей. Они доступнее отображают информацию, и способы выводить на экран разницу между измеряемыми показателями и эталонными.

Основы управления прибором

У многих моделей мультиметров есть свои характерные особенности, но имеются также и общие для всех разновидностей правила. К примеру, для начала измерений следует прикоснуться концами металлических щупов (они снабжены ручками из изолирующего материала) к проводнику.

Величина того параметра, который измеряется мультиметром в текущий момент должна быть в пределах диапазона, который задается специальным переключателем на корпусе.

Именно поэтому рекомендуется производить замеры, выставляя максимальный режим измерения, а после подгоняя точность или наоборот. Впрочем, наиболее технически продвинутые аппараты способны определять пределы измерений автоматически.

Также следует помнить правила:

  • для того чтобы измерить силу тока, вначале потребуется создать разрыв в цепи и подключить в образовавшийся промежуток амперметр;
  • для использования вольтметра его необходимо подключать к точкам с разным потенциалом;
  • для измерения сопротивления требуется вначале полностью отключить элемент от цепи, после чего через него пропускается ток от встроенного элемента питания мультиметра.

Схема подключения щупов следующая. Тот, который с черным проводом, вставляется в гнездо СОМ (отрицательный полюс), красный – в гнездо VΩma. Помните, что сегодня на рынке имеется широкий ассортимент моделей, так что нюансы использования могут варьироваться. Чтобы избежать досадной неудачи, рекомендуется дополнительно ознакомиться с руководством пользователя.

Устройство

У подавляющего большинства моделей основа устройства полностью идентична. Единственной разницей могут стать обозначения, ряд дополнительных возможностей и пределы измерения. В любом случае, на фронтальной панели располагаются все элементы управления устройством. Среди них: гнезда для подключения щупов, экран, а также переключатель режима измерения сопротивления.

За аппаратную составляющую отвечает микросхема 1CL7106. При измерении напряжения сигнал проходит через резистор R17 и передается на вход 31. Сила тока воспринимается резисторами в зависимости от того, какой диапазон был установлен пользователем. Падение напряжения в результате поступает на вход 32.

Щупы

В бюджетных моделях тестеров щупы чаще всего особым качеством не отличаются. Не стоит в данном случае судить по внешнему виду, так как их специально делают максимально красивыми и глянцевыми. Внимание следует обратить, в первую очередь, на провод – он должен быть максимально эластичным и хорошо держаться.

Для того чтобы проколоть изоляцию провода или найти выводы микросхемы с малым шагом, концы щупа сделаны в форме игл. В качестве материала для их изготовления используется бронза, которая не слишком хорошо держит заточку. В отдельных случаях некачественные щупы могут обламываться в местах заделки. Наконец, некачественные щупы могут давать ненадежный контакт в гнездах мультиметра.

В качестве решения специалисты чаще всего «доводят их до ума» собственными силами. Для этого они припаивают провода к наконечникам и подгоняют разъемы в гнезда. Наконечники в таком случае требуется обязательно залудить, иначе показатели будут разные в зависимости от нажима. Для уменьшения сопротивления, провода можно заменить кабелем более толстого сечения, комплектные обладают сопротивлением до 0,5 Ом и выше.

Проверка перед работой

Токоведущие жилы в щупах мультиметра с течением времени изнашиваются, что крайне негативно сказывается на точности измерения. Именно поэтому важно проверять их до начала работы. Делается это просто. Переключатель ставят на самый низкий диапазон, после чего замыкают провода друг с другом. Следом аналогичным образом проверяется изоляция на ручках. Если контакт плохой, показания на экране начнут сбиваться. Отдельно следует отметить вариант проверки в режиме прозвонки. В случае неустойчивого звукового сигнала контакты следует заменить.

Инструкция

Итак, как измерить сопротивление мультиметром? Для этого требуется всего три шага, однако вначале следует в обязательном порядке убедиться, что проверяемая сеть полностью обесточена.

Измерительный провод черного цвета вставляется в гнездо COM, после чего шнур красного цвета вставляется в VΩmA. Затем требуется включить прибор. Чаще всего это делается поворотом переключателя измерений. Для работы с самыми малыми сопротивлениями потребуется поставить переключатель на букву «омега» и установить диапазон на 200, то есть в пределах 0,1-200 Ом (измерение малых сопротивлений). Далее производится проверка на замыкание измерительной цепи, для чего щупы замыкаются между собой. Если мультиметр исправен, на экране появится показатель порядка 0,3-0,7 и, как уже говорилось, он должен быть постоянным. Данный показатель отображает сопротивление самих измерительных проводов. Если этот показатель выше или часто меняется, следует обновить провода. Если провода разомкнуты, на экране должна быть единица, что показывает очень высокое (бесконечное) сопротивление.

Для того чтобы произвести измерение, требуется одновременно прикоснуться к контактам цепи. Если система работает исправно, мультиметр измерит показания. Если производится проверка на обрыв питания, тестер отобразит новые показания. Сопротивление в таком случае должно быть достаточно низким, вплоть до 1,5 Ома. Если же требуется померить сопротивление потребителя тока, например, лампочки или обмотки трансформатора, показатель может подскочить до 150-200 Ом. Имеется достаточно характерная особенность: с ростом мощности потребителя тока проверка сопротивления прибора мультиметром показывает более низкий результат.

Если цифры на экране тестера при измерениях не меняются, следует переключиться на более высокий диапазон.

Если мультиметр отображает все те же значения – переходим к новому диапазону и продолжаем попытки. Имеется здесь важный момент. Если поставить переключатель на 2000к и взяться за контакты щупов голыми руками, то получится, что мы меряем сопротивление тела, что, разумеется, скажется на результатах.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров.
Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.

Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат.
Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

Пример измерения

Рассмотрим на примере как проверить сопротивление наушников. Чаще всего они присоединяются к ПК или плееру при помощи разъема miniJack. Он состоит из трех частей. Наиболее близкая к держателю – общий канал, потом идет раздельные для правого и левого каналов.

Для проверки достаточно прикоснуться одним щупом мультиметра к общему каналу, а вторым к правому и левому по очереди. Точное сопротивление указывается в техническом паспорте наушников, но чаще всего оно составляет порядка 40 Ом. Если показания сильно отличаются, значит в проводе имеется короткое замыкание. Для проверки дополнительно меряем так. Прикасаемся одним щупом к правому каналу, а вторым – к левому. В идеале сопротивление должно быть ровно вдвое больше.

Как видно, измерения сопротивления проводить довольно просто. Надо быть уверенным в исправности мультиметра и понимать значение измеряемой величины.

Как измерить сопротивление провода

Характеристик электрического тока существует много. Одной из самых главных является электрическое сопротивление. Оно характеризует способность проводника тока препятствовать свободному и беспрепятственному прохождению последнего. Обозначается сопротивление буквой латинского алфавита R, а измеряется в Омах.

Важность этой величины трудно переоценить, поэтому любые современные многофункциональные приборы содержат в себе функцию измерения сопротивления. В этой статье подробным образом будет разобрано, что такое сопротивление провода изоляции, как определить сопротивление резистора мультиметром и чем меряют сопротивление вообще.

Что такое сопротивление провода изоляции

Сопротивление изоляции — это один из важнейших параметров любых кабелей и проводников. Основано это на том, что все провода в процессе их эксплуатации подвергаются сторонним воздействиям. Помимо внешнего влияния присутствуют также и внутренние: влияние жил одного провода друг на друга, взаимодействие по электромагнитным полям. Все это, так или иначе, приводит к появлению утечек.

Именно поэтому любые электрические и неэлектрические провода создаются с изоляцией, защищающей проводник от внешнего влияния. Среди популярных изоляционных материалов выделяют резину, поливинилхлорид, масло, дерево и бумагу. Используются эти материалы исходя из самого предназначения кабеля. Например, провода, прокладываемые под землей, изолированы сравнительно толстой лентой диэлектрика, а кабеля телекоммуникаций могут быть заключены в простую обертку из алюминиевой фольги.

Важно! Изоляция — это защита жил от воздействия потусторонних факторов, защита жилок друг от друга, от замыкания и от различных утечек. Сопротивление же изоляции это величина сопротивления между жилами провода или между одной из жил и изоляционным слоем.

Любой материал со временем эксплуатации стареет и разрушается, что ведет к ухудшению его характеристик и снижению сопротивления изоляции постоянному или переменному току. Характеристика сопротивляемости изоляции указывается на кабеле и нормируется в его ГОСТе. Определяют его в лабораторных условиях при при температуре в 20 градусов.

Низкочастотные кабели связи имеют минимальное сопротивление изоляции в 5 Гигаом на километр, а коаксиальные в свою очередь — 10 Гигаом на километр. Измерение и проверку сопротивляемости проводят на регулярной основе мегаомметром: на установках мобильной связи — один раз в 6 месяцев, на объектах повышенной опасности — один раз в 12 месяцев, на других объектах — один раз в три года.

Чем можно измерять сопротивление

Прибор для измерения сопротивления называется Омметром, а для измерения больших величин — Мегаомметром. Как правило, радиолюбителями и простыми людьми такие приборы не используются, поскольку это не практично. Их применяют на фабриках и заводах, электростанциях, которые производят резисторы или в научно-исследовательских центрах.

На практике для дома и работы электриками используются мультиметры и тестеры, которые объединяют в себе вольтметры, амперметры, омметры и многие другие функции для определения характеристик электрической сети.

Мультиметром

Сопротивляемость любого проводника и изоляции можно измерить мультиметром. Чтобы сделать это, сперва необходимо выбрать проверяемый элемент: провод, резистор, предохранитель и так далее. Общим правилом будет извлечение исследуемого объекта из электрической цепи или проведение замеров до его подключения. Это основано на том, что при измерении параметров включенного элемента, данные могут быть неточными, так как на них влияют другие факторы.

Важно! Перед измерением мультиметром следует включить его и настроить на определение соответствующей величины, вставить щупы в разъемы, если они не вставлены.

Тестером

На самом деле, понятия тестер и мультиметр тождественны. Когда на рынке СНГ появились первые цифровые мультиметры, их начали называть тестерами за способность тестировать работоспособность электрических элементов по типу диодов, транзисторов, резисторов. Также они способны прозвонить сеть или проводку. Понятие «мультиметр» более правильное для этого вида приборов.

Часто тестерами называют менее функциональные приборы, которые не могут проверять температуру и обладают более низкой ценой, чем мультиметры. На самом деле это одно и тоже. Любой мультитестер может измерять сопротивление и другие важные электрические характеристики.

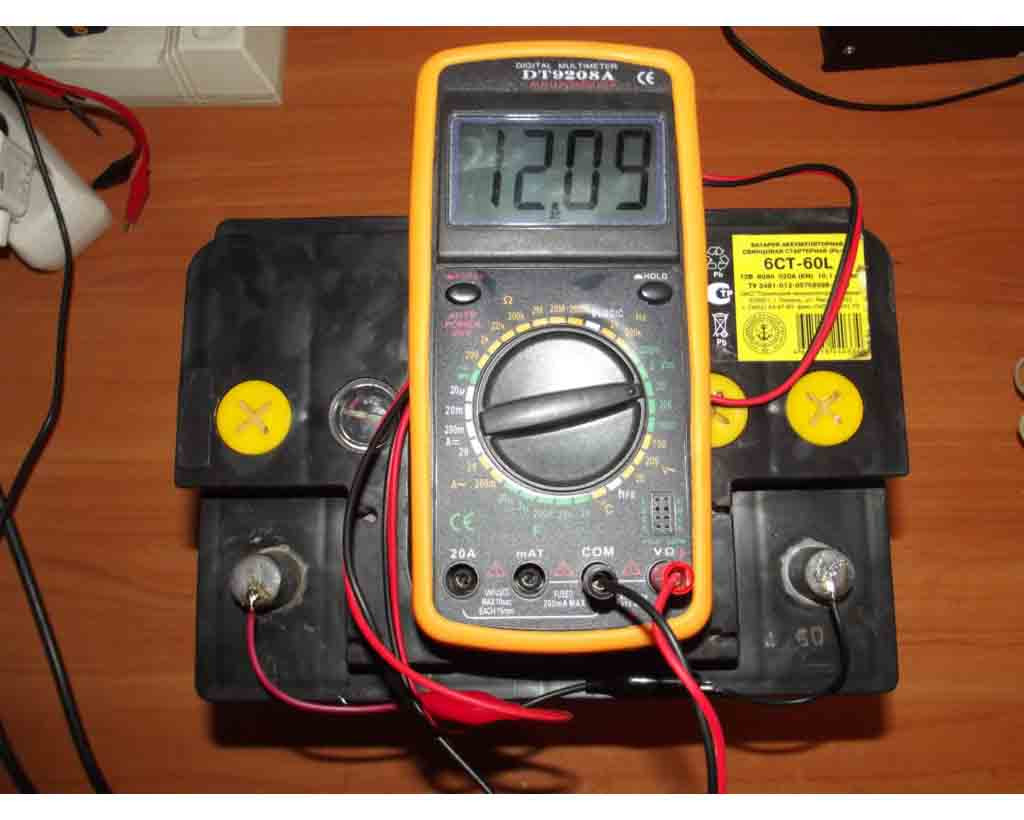

Что такое мультиметр

Мультиметр или мультитестер — это компактный, эргономичный и многофункциональный прибор для проведения замера основных параметров электрической сети в любых целях. Все мультиметры позволяют с определенной точностью производить измерения силы тока, напряжения, сопротивления и даже температуры с помощью своих щупов.

Мультиметры бывают двух видов:

  • Аналоговые, которые выводят результаты измерений с помощью механических инструментов отображения: стрелок, столбиков и цены делений, показывающей количественную характеристику измеряемой величины;
  • Цифровые. Наиболее часто используемые типы приборов, вывод информации у которых производится через встроенный дисплей, а все данные рассчитываются в цифровом виде.

Зачем нужно измерять сопротивление провода

Любую электрическую сеть нужно обезопасить и обеспечить ей бесперебойную работу, которая может зависеть от множества параметров, среди которых есть и качество изоляции и сопротивления. Замер этой величины позволяет безопасно использовать электросеть и подключенные к ней приборы. Периодический анализ сопротивляемости предотвращает возникновение аварийных ситуаций и поломок, которые могут привести к выходу аппаратуры из строя и человеческим жертвам.

Как обозначается

Как уже стало понятно, померить сопротивление мультиметром не сложно и никаких проблем это принести не должно. Измеряется параметр в Омах в честь немецкого физика, который первый подтвердил связь между силой тока, напряжением и сопротивлением. На мультиметрах и тестерах эта величина имеет обозначение греческой буквы «омега» — Ω.

Как правильно измерять

Для правильно измерения параметров сопротивляемости провода или кабеля нужно:

  • Включить мультиметр и настроить его на соответствующие величины;
  • Подсоединить любым способом один щуп к одному контакту провода или элемента, а другой — другому свободному;
  • Если на дисплее загорелась единица, то максимальной мощности не хватает и нужно установить больший предел;
  • Сравнить полученные значения с номинальными маркировками.

Важно! В процессе замера следует придерживаться простых, но важных мер безопасности: не браться за оголенные части щупов руками и быть осторожным при замере параметров некоторых видов электроприборов.

Таким образом, электросеть может определяться многими параметрами, одним из которых является сопротивление. Мультиметровый способ узнать сопротивляемость — один из самых распространенных и простых. Для этого не нужно никаких специальных знаний и умений. Достаточно наличия предмета анализа и аппарата, чтобы проверить и зафиксировать соответствующие данные.

Есть немало ситуаций, когда будет полезно знать, как измерить сопротивление мультиметром и есть ли разница, каким устройством это лучше делать. Даже если человек не является заядлым радиолюбителем, то при домашних работах с электрикой часто возникает необходимость как минимум «прозвонить» провода – по сути, убедиться, что сопротивление провода находится в пределах допустимого.

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

Если часто возникает необходимость выполнить замер большого сопротивления, к примеру, изоляции, то надо приобретать мегаомметр.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

В остальном, для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

  • Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

  • 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
  • Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала. Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора.

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Если включить тестер в режим прозвонки, то он будет подавать звуковой сигнал, если сопротивление измеряемого проводника будет меньше 50 Ом. В некоторых приборах это может быть 100 Ом, поэтому если нужна точность, то надо свериться с паспортом устройства.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

  • Если провод целый, то мультиметр издаст звуковой сигнал.
  • Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
  • Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
  • Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

  • Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

  • Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
  • Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

Если проверяется элемент с несколькими выводами, то эту деталь надо полностью выпаивать из схемы.

  • Человеческое тело проводит ток и обладает определенным электрическим сопротивлением. Поэтому, как и в случае с впаянными в плату деталями, надо исключить возможность их контакта с посторонними предметами – в данном случае это руки замеряющего. В крайнем случае можно прижимать пальцами одной руки контакт к щупу, но прикасаться другой рукой ко второму категорически недопустимо – результат измерений в таком случае будет заведомо неверным.

  • В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как измерять сопротивление мультиметром – итоги

Управление современных цифровых мультиметров, да и большинство аналоговых, сделано максимально удобным для оператора и не требует глубоких познаний. Оно интуитивно понятно даже непрофессионалу без профильного образования – зачастую для освоения и правильного использования прибора достаточно вспомнить школьные уроки физики по построению и проверке электроцепей. Желательно при проведении измерений помнить про перечисленные выше нюансы, ведь они в любом случае «вылезут» в процессе использования мультиметра.

Сопротивлением называют характеристику проводника, описывающую его способность препятствовать прохождению электрического тока. Она увеличивается с повышением силы и/или понижением напряжения тока, идущего по проводу. Другими словами, чем ниже сопротивление проводника, тем выше напряжение тока, который он способен пропускать. Поэтому сопротивление провода — важная характеристика.

Если сопротивление слишком высокое, произойдет перегрев металла, снизится напряжение тока. В реальных условиях подобные случаи приводят к пожару. Поэтому для изготовления проводников используют материалы, которые обладают одними из самых низких показателей — медь и алюминий. Лучше проводят электричество только серебро и золото. Но проводов из них не производят по понятным причинам.

Существует масса стандартов, которые не позволят производителю создавать продукцию, опасную для использования с переменным током 220 В/50 Гц. Поэтому можно не беспокоиться о том, подойдет ли купленный товар для применения. Необходимо знать, как проверить сопротивление, чтобы определить, есть ли разрывы на линии. При их наличии показатель повышается. Кроме этого, данная характеристика позволяет узнать о работоспособности трансформаторов, предохранителей, ТЭНов, плат — тех устройств, о состоянии которых нужно знать заранее, где недопустимо правило «Проверю во время работы агрегата».

Какое оборудование использовать?

Для замера этого показателя лучше всего пользоваться мультиметром. Это универсальное устройство, которым можно измерять также силу тока, напряжение проводника, емкость батареи.

Существует два типа мультиметров:

  • Цифровые — современные устройства, которые моментально выводят интересующие показатели на экран. Преимущества — в высокой скорости, удобстве работы, точности. Замер сопротивления провода мультиметром — дело нескольких секунд. Недостаток — дороговизна и сложность ремонта по сравнению с аналоговыми приборами. Поэтому не стоит рассматривать подобный вариант, если есть деньги только на дешевую модель — изделие может быстро выйти из строя, а его ремонт окажется нецелесообразным.
  • Аналоговые — показатели отображаются на шкале, по которой перемещается стрелка. Работать с подобными изделиями сложнее, но они проще устроены. Средние по стоимости модели служат намного дольше аналогичных в своей категории цифровых устройств.

Если есть прибор, позволяющий замерить только напряжение и силу тока, узнать интересующий показатель можно с помощью расчета. Формула, выходящая из закона Ома:

R = U/I, где R — искомая величина, U — напряжение, I — сила тока.

Выполняем замер

Алгоритм измерения сопротивления кабелей:

  1. Работа начинается с проверки мультиметра.
  2. Провод, подключаемый к черному щупу, устанавливают в разъем COM, а другой — в гнездо VΩmA.
  3. Переключатель устройства устанавливается в положение Ω, значение 200 (измерение сопротивлений в диапазоне 0—200 Ом).
  4. Щупы замыкают между собой (притрагиваются ими друг к другу).
  5. Если появилось значение из диапазона 0,3—0,7 Ом, прибор работает нормально.
  6. Проверить обоими щупами жилы кабеля. При этом сами щупы не должны соприкасаться друг с другом.
  7. На табло цифрового прибора высветится значение. Стрелка аналогового устройства переместиться по шкале. Как правило, сопротивление кабелей, используемых в домашних условиях, находится в диапазоне 0,7—1,5 Ом.
  8. Если в процессе измерений нет результатов, но вы точно уверены, что прибор исправен, нужно переместить переключатель в более широкий диапазон 0—2000 Ом.
  9. Процесс продолжается до тех пор, пока не найден нужный диапазон. Если сопротивление проводника слишком высокое — он поврежден.

Поиск места повреждения — отдельная тема. Проводка, проложенная в стенах, тестируются с помощью специального прибора. Предварительно рекомендуем сократить круг поиска, прозвонив распаячные коробки комнат.

Это важно

Несколько правил, которых нужно придерживаться при поиске сопротивлений кабелей:

  • Мультиметр нужно проверять на работоспособность перед тем, как измерить сопротивление каждого из кабелей. Неизвестно, выйдет ли из строя прибор после очередного теста. Хотя они достаточно долговечны. Некоторые используют изделия, купленные при СССР.
  • Перед работой просчитайте, какое сопротивление должны иметь кабели. Как это сделать, описано ниже.
  • В ходе работы держитесь только за неметаллические участки щупа. Прикосновение к жалам может исказить результаты. Тот, кто измерял небольшие детали, знает, что можно придерживать их только одной рукой — тогда искажения не будет.
  • На измеряемой поверхности не должно быть грязи, влаги, посторонних веществ. Лучше немного зачистить кабель перед работой.

Каким должен быть показатель?

Самый простой метод определения — внимательно прочесть маркировку проводника. На современных изделиях есть вся необходимая информация о том, какое сопротивление создается жилами, для какого тока они предназначены.

Иногда приходится проводить тестирование старых кабелей, на которых надписи либо отсутствовали вовсе, либо стерлись. Узнать, каким должно быть сопротивление кабеля можно, посчитав его. Расчет сопротивления выполняется по формуле:

где R — искомая величина, ρ — удельное сопротивление материала (измеряется в Ом•мм 2 /м, табличное значение), l — длина провода, S — площадь проводника.

Обратите внимание, что удельное сопротивление всегда указывается в Ом•мм 2 /м. Поэтому длина провода берется в метрах, что позволяет узнать удельное сопротивление всего отрезка, а площадь сечения, подставляемая в формулу, обязательно переводится в мм 2 .

Результаты расчёта могут немного отличаться от реальных значений, так как конкретное удельное сопротивление зависит от металла. Если в нем есть какие-либо примеси, проводник может иметь более высокий или более низкий показатель. Также мультиметр может немного ошибаться. Поэтому, если показания прибора и полученные расчеты расходятся на несколько процентов — не страшно.

404 page not found | Fluke

Найдены результаты 88, содержащие слова: %d0%b8%d0%b7%d0%bc%d0%b5%d1%80%d0%b5%d0%bd%d0%b8%d0%b5 %d1%81%d0%be%d0%bf%d1%80%d0%be%d1%82%d0%b8%d0%b2%d0%bb%d0%b5%d0%bd%d0%b8%d1%8f

СоответствиеДата
  • Термометр «Стик» 1552А

    Обеспечивая повторяемость результатов измерения и погрешность измерения ± 0,05 °C во всем диапазоне измерений, термометры 1551A/1552A «Stik» признаны новым «золотым стандартом» промышленной калибровки температуры.

    Продукт

  • PLS 180G KIT, Cross Line Green Laser Kit

    The new PLS 180G green laser levels offer the durability and precision you expect from PLS, a Fluke Company. The fast settling, self-leveling pendulum gives you accurate point and reference lines almost instantly. Additionally, these products feature a pendulum lock to secure the laser during transport or if dropped.

    Продукт

  • PLS 180R KIT, Cross Line Red Laser Kit

    The new PLS 180R red laser levels offer the durability and precision you expect from PLS, a Fluke Company. The fast settling, self-leveling pendulum gives you accurate point and reference lines almost instantly. Additionally, these products feature a pendulum lock to secure the laser during transport or if dropped.

    Продукт

  • Fluke 180LR и Fluke 180LG

    Самовыравнивающиеся двухлинейные лазерные нивелиры помогают установить опорные точки … быстро, точно и надежно

    Продукт

  • Инфракрасная камера Fluke TiS10

    Простой в использовании тепловизор начального уровня, работающий по принципу «навести и снять» с разрешением 80×60 — идеально подходит для быстрого сканирования и осмотров.

    Продукт

  • Тепловизор Fluke Ti300 PRO

    Профессиональный тепловизор с разрешением 240 × 180. Самый удобный, интуитивно понятный пользовательский интерфейс. Повышенная тепловая чувствительность для фиксации малейших перепадов температуры. Новейшая технология, обеспечивающая четкость изображения на экране.

    Продукт

  • Термометр «Стик» 1552А

    Обеспечивая повторяемость результатов измерения и погрешность измерения ± 0,05 °C во всем диапазоне измерений, термометры 1551A/1552A «Stik» признаны новым «золотым стандартом» промышленной калибровки температуры.

    Продукт

  • Инфракрасная камера Fluke TiX560

    Ваше представление об инфракрасной технологии изменится на 180°. Ответ находится у вас перед глазами, даже если цель не видна.

    Продукт

  • Fluke 424D Лазерный дальномер

    Новая модель Fluke 424D представляет собой самую продвинутую версию лазерного дальномера, оснащенную разнообразными функциями для экономии времени в самых различных ситуациях.

    Продукт

  • Fluke 419D Лазерный дальномер

    Новый профессиональный лазерный дальномер 419D увеличивает расстояние измерения до 80 метров (260 футов) и гарантирует еще больший уровень точности.

    Продукт

  • 96040A Опорный источник с низким фазовым шумом

    Широкий, универсальный охват рабочей нагрузки 96040A выполняет калибровку разнообразных устройств для калибровки ВЧ, включая: • анализаторы спектра; • измерители и анализаторы модуляции; • измерители мощности и датчики ВЧ; • частотомеры; • аттенюаторы; • и многое…

    Продукт

  • 96270A Опорный источник 27 ГГц с низким фазовым шумом

    Охватывает широкий спектр нагрузки ВЧ с помощью одного прибора 96270A выполняет калибровку разнообразных устройств калибровки ВЧ, в том числе: анализаторов спектра, включая высокочастотные модели; ВЧ-датчиков мощности; измерителей и анализаторов модуляции; приемников измерений; частотомеров; ВЧ-аттенюаторов…

    Продукт

  • Жидкости, заливаемые в ванны

    Вязкость, летучесть и другие свойства, меняющиеся с температурой, влияют на поведение жидкостей в регулируемых ваннах и циркуляторах. Fluke Calibration испытала и использовала каждую из продаваемых нами жидкостей. В диапазонах, рекомендованных в следующей таблице, каждая жидкость…

    Продукт

  • Компактные поверочные термостаты 6330/7320/7340/7380

    6330 Этот поверочный термостат обеспечивает любые высокие температуры, которые могут потребоваться пользователю, вплоть до 300 °C. Благодаря стабильности и однородности при температуре 300 °C лучше, чем ±0,015 °C и ±0,020 °C соответственно, можно легко проводить калибровку…

    Продукт

  • Комплект Fluke 179/EDA2

    Fluke 179 True RMS digital multimeter with industrial strength test lead probe kit in a compact lightweight soft case

    Продукт

  • Fluke TL80A Basic Electronic Test Lead Kit

    Test leads are an integral part of the complete measurement system and extend the capabilities of your digital multimeter. The TL80A Basic Electronic Test Lead Kit has the fundamental accessories for testing electronics.

    Продукт

  • Fluke 805ES

    Fluke 805ES — это внешний датчик вибрации, который идеально подходит для ситуаций, когда использование наконечника встроенного датчика вибрации виброметра 805 представляется сложным или непрактичным.

    Продукт

  • PLS FS Floor Stand

    The PLS FS is a metallic floor stand for the PLS 3, 5, 6, and 180 with a 1/4-20” thread mounting screw.

    Продукт

  • PLS UB9

    The UB9 Universal Ceiling/Wall Bracket is designed for use with the PLS 4, PLS 6R, PLS 6G, PLS 180R, and PLS 180G when used with the PLS MLB, PLS 20295, or PLS 21025 magnetic wall bracket (not included).

    Продукт

  • PLS MLB Magnetic L-Bracket

    The PLS MLB is a metallic wall bracket with magnets for the PLS 3, 5, 6, and 180 with a 1/4-20” thread mounting screw.

    Продукт

  • Fluke 80PK-18 Pipe Clamp Temperature Probe Kit

    The 80PK-18 Pipe Clamp Temperature Probe kit combines the standard 80PK-8 pipe clamp with the larger sized 80PK-10 pipe clamp, to give you a full range of measurement sizes.

    Продукт

  • PLS SLD RED

    The PLS SLD-RED is a red line laser detector compatible with the PLS 6R, PLS 180R, PLS 360, PLS 480, HVL 100 and previous PLS 4 and PLS 180 models.

    Продукт

  • PLS SLD GREEN

    The PLS SLD-GREEN is a green line laser detector compatible with the PLS 6G and PLS 180G and previous PLS 180 Green models.

    Продукт

  • Fluke H80M Protective Holster with Magnetic Hanging Strap

    Now 80 Series owners can benefit from the Fluke Magnetic Hanging System. The easy-to-clean, snap-on holster absorbs shocks and protects your DMM, and is especially designed to hang from just about any metal surface.

    Продукт

  • 80AK-A Адаптер термопар

    Adapts Type-K thermocouple mini-connector to dual shrouded banana plug inputs, measurement range and accuracy: probe dependent, suitable for low voltage applications(below 30 V AC, 60 V DC).

    Продукт

  • Fluke Connect® Frequently Asked Questions

    General   Q: How much does the app cost? A: The mobile app is free to download on compatible devices from the Apple App Store or Google Play. There are multiple options for purchasing subscriptions of Fluke Connect® Assets. Apple Store (iTunes) – One 12 month license subscription costs USD $249.99 Google Play – One 6 month subscription costs USD $149.99 You may also purchase both single and multiple licenses at once for your team. You can get 5-license subscriptions at USD $1,199.99…

    Статья

  • Что такое сопротивление?

    Сопротивление — это величина, которая отражает противодействие движению тока в электрической цепи.

    Статья

  • Контакты — Россия

    О компании Fluke Corporation — Контакты, Общие сведения о компании, Компании в составе корпорации Fluke, Программа целостности и соответствия, Пресс-релизы компании

    Статья

  • Гарантийное обслуживание

    Ограниченная пожизненная гарантия (Limited Lifetime Warranty) на промышленные изделия   Пожизненная гарантия действует в течение всего срока производства и дополнительных семи лет после того, как Fluke прекращает производство данного продукта, но при этом гарантийный срок должен…

    Статья

  • Компании в составе корпорации Fluke

    Компании в составе корпорации Fluke: Comark, Datapaq, DH Instruments, Fluke Biomedical, Fluke Networks, Hart Scientific, Hawk IR, Irisys, Ircon, Raytek. Fluke является  мировым лидером в области измерительного оборудования и измерительных технологий.

    Статья

  • Варианты заказа для последовательного кабеля Fluke USB-IR

    Можно заказать IR-кабель у местного представителя Fluke или напрямую во Fluke с помощью услуги заказа Fluke по телефону 800-993-5853. За пределами США IR-кабель можно заказать у местного дистрибьютора Fluke или в местном сервисном центре Fluke.. Номер детали для дистрибьютора: IR189USB Номер…

    Загрузка программного обеспечения

  • IAQ Specialist Rich Prill Offers Advice On Getting Into The Field

    When it comes to expanding your HVAC business to include indoor air quality (IAQ) analysis and remediation, you´ll want to talk to Rich Prill. Thirty years of experience has qualified Prill as one of the nation´s leading experts in indoor air quality (IAQ). Prill serves as building science and indoor air quality specialist for the Washington State University Extension Energy Program. He spends 80 percent of his time on the road, delivering practical guidance on air quality and energy management issues to school districts, tribes, building operators and private businesses across the West. This application note features some of Rich´s great tips for attaining Indoor Air Quality.

    Документ

  • What is True Rms and Why is it So Important

    From the control room to the plant floor, the Fluke 80 Series family of digital multimeters has earned its reputation as the digital multimeter industrial technicians trust. When productivity is on the line, the Fluke 80 Series delivers the accuracy and advanced troubleshooting capabilities you need to solve problems fast. In this video, you’ll learn what is True RMS and why it so important.

    Видео

виды, измерить сопротивление, правильно провести измерение

Измерить какие-либо электрические величины — такая необходимость возникает иногда у любого современного человека. Не вызывать же каждый раз мастера или обращаться к знакомым при возникновении простейшей неисправности в быту? Любой автомобилист постоянно сталкивается с ситуациями, когда необходимо проверить напряжение питания аккумуляторной батареи или проверить целостность электрических предохранителей под капотом машины. Приобретение прибора, название которого мультиметр, и работа с ним позволит подойти ближе к решению возникшей проблемы.

Как измерить сопротивление при помощи мультиметра

Из названия прибора следует, что он является комбинированным устройством, объединяющим в себе несколько приборов различного назначения.

Назначение омметра, области его применения

Прибор, используемый в мультиметре для измерения электрического сопротивления цепи, называется омметром. В его названии первая часть происходит от единицы величины электрического сопротивления Ом. С помощью него измеряют электрическое сопротивление участка цепи, резисторов. Проверяют исправность катушек индуктивности, целостность обмоток силовых трансформаторов, плавких предохранителей. В простейшем случае можно оценить исправность электрической лампочки.

Его можно использовать при поиске неисправностей в цепях высокочастотных коаксиальных телевизионных кабелей. Причиной срыва телевизионного изображения может быть неправильный монтаж телевизионных штекерных вилок: ненадёжная пайка основной жилы кабеля и его экранирующей оплётки, короткое замыкание между ними. С помощью омметра можно быстро определить такие дефекты.

Радиолюбители часто используют омметр для оценки целостности проводников на печатных платах, правильного функционирования полупроводниковых диодов и транзисторов. Можно проверить конденсатор на пробой между его обкладками.

Метод измерения сопротивления

В основу измерения положен закон Ома, который известен многим из школьного курса физики. Он определяет силу тока (I), протекающего в электрической цепи, как величину, пропорциональную величине напряжения (U), приложенному к этому участку и обратно пропорциональную сопротивлению ® этого участка. Или:

I = U / R

В приборе имеется источник питания постоянным током, которым является штатная батарейка или комплект штатных батареек. Если подключить измеряемое сопротивление к щупам прибора, то, измерив величину тока, протекающего через сопротивление, можно определить его величину по шкале (цифровому индикатору), которая покажет его величину уже в единицах сопротивления.

Классификация мультиметров

Мультиметры, используемые для измерения сопротивления, по своему исполнению могут быть аналоговыми и цифровыми. У аналоговых приборов значение измеренной величины сопротивления можно определить проградуированной шкалы прибора, на котором остановилась стрелка прибора во время проведения измерения. У цифровых приборов величина измеренного значения отображается в виде цифрового значения на собственном дисплее.

Аналоговые приборы

Аналоговые мультиметры имеют другое название — стрелочные. С ними продолжают работать опытные пользователи и профессиональные электрики. Появились они несколько десятилетий назад, намного раньше цифровых приборов. Их основу составляет стрелочный микроамперметр с набором дополнительных резисторов и шунтов высокого класса точности.

Измерение сопротивления мультиметром производится при установке галетного переключателя, расположенного на его передней панели, в различные точки сектора «Ω». В зависимости от величины измеряемого сопротивления положения переключателя определяют границы диапазона, в котором ожидается результат. Это могут быть отметки: Ом (Ω), кОм (1к), десятки кОм (х10), сотни кОм (х100).

Величины сопротивлений более 1 МОм аналоговым мультиметром обычно не измеряют. Это связано с нелинейностью шкалы прибора. Наибольшую точность она имеет в правой части (примерно первые 2/3). Затем её оцифровка сжимается. Соответственно, левую часть шкалы лучше не использовать, переключиться на другой предел измерений.

Напряжение батарейки, участвующей в измерениях величины сопротивления, ограничено её номинальным значением, следовательно, при измерении сопротивления большой величины ток, протекающий через него, имеет очень незначительную величину. Стрелка прибора едва отклоняется в левой части шкалы, в которой погрешность измерения имеет максимальное значение. В любом случае точность измерений не превышает 2%.

Перед проведением измерения сопротивления концы щупов прибора необходимо замкнуть между собой и вращением рукоятки переменного резистора, выведенной на переднюю панель, выставить положение стрелки, соответствующее нулевой отметке шкалы измерения сопротивлений. Если установить стрелку на «0» не удаётся, то принимается решение о замене батарейки.

Цифровые устройства

Цифровыми мультиметрами сегодня пользуется большинство людей, которым необходимо производить измерения сопротивлений. Результат произведённого замера отображается на табло индикаторов цифрами, которые соответствуют величине измеряемого сопротивления. Для этого галетный переключатель на передней панели прибора необходимо перевести в одно из положений сектора «Ω». В зависимости от значения измеряемого сопротивления выбор этого положения должен быть таким, чтобы предел измерения был выше величины сопротивления, которую надо измерить.

У мультиметров последних моделей существует 5 пределов измерения, которые начинаются с 200 (до 200 Ом) и закачиваются 2000к (2.000.000 Ом).

Измерительные щупы мультиметра необходимо соединить с крайними точками детали (резистора). Если номинальное сопротивление резистора больше предела измерения выбранного диапазона, то на цифровом индикаторе прибора отобразится «1». После этого необходимо изменить предел измерения в сторону увеличения. При правильном выборе диапазона цифры на индикаторе покажут значение величины сопротивления резистора. Цифра «1» на любом из выбранных диапазонов говорит о неисправности резистора или, что бывает довольно часто, об отсутствии контакта между щупами прибора и резистором.

Также нередки случаи обрывов в проводах измерительных щупов. Для проверки их исправности необходимо их концы надёжно соединить между собой, выставив предварительно переключателем низший предел измерений. При этом цифры на индикаторе должны показывать значение, близкое к нулю. После такой проверки следует принять решение: неисправен проверяемый резистор либо измерительные щупы. В последнем случае необходимо провести их тщательный ремонт. Исправное состояние измерительной части в дальнейшем сэкономит много времени.

Кстати, такая же неприятность может случиться и при работе с аналоговым мультиметром.

Сравнение мультиметров разных видов

Работать с цифровыми мультиметрами проще, чем с аналоговыми. Многие начинающие пользователи считают, что пользование аналоговым мульльтиметром требует специальной подготовки и большого практического опыта работы с ними. Это действительно так.

Показания стрелки надо ещё правильно интерпретировать в зависимости от выбранной шкалы («Ω «) и положения множителя галетного переключателя. Точность аналоговых мультиметров также невелика. Она зависит от класса точности микроамперметра, применяемого в них. Класс точности обозначается на шкале прибора.

С другой стороны показания аналоговых мультиметров более стабильны. Информация стрелки прибора является усреднённой и не меняется при мгновенных колебаниях измеряемой величины. Это свойство присуще магнитоэлектрической системе микроамперметра. Показания же цифрового мультиметра в этой ситуации будут хаотически изменяться. А причиной таких резких колебаний может стать банальный переменный контакт измерительных щупов с проверяемой деталью.

Аналоговые мультиметры менее восприимчивы к различным электромагнитным излучениям. Схемы же цифровых приборов содержат определённое количество полупроводниковых элементов, а они очень восприимчивы к таким внешним воздействиям.

Мультиметры обоих видов используют батарейку. В цифровых приборах схема предусматривает наличие датчика разряда источника питания. По его команде прибор отключается, сигнализируя об этом. В такой же ситуации аналоговый мультиметр продолжает работу с выдачей неверных показаний.

Многие цифровые мультиметры имеют функцию «прозвонка» со звуковой сигнализацией. Это очень удобно. Если сопротивление измеряемой цепи меньше 50 Ом, то звучит тональный звуковой сигнал, привлекающий внимание. Самые «продвинутые» модели снабжены функцией запоминания измеренного значения (кнопка «HOLD» на передней панели прибора). С такими образцами удобно работать в труднодоступных местах. Но на кнопку надо нажимать не до, а во время проведения измерения. В противном случае показания окажутся недостоверными.

Советы пользователям

Нижеприведенные советы будут полезны как для неопытных пользователей мультиметра, так и для тех, кто давно с ним знаком:

  • При измерении сопротивления резисторов нельзя касаться выводов детали руками. Это относится и к металлическим частям щупов прибора. Если не выполнить это условие, показания прибора не будут соответствовать действительности. Будет произведён замер параллельного соединения резистора и участка тела человека, который обладает своим собственным сопротивлением. Показания прибора окажутся заниженными.
  • При необходимости проверить сопротивление элемента, впаянного в схему, необходимо предварительно обесточить схему.

Элемент необходимо выпаять из схемы и только после этого производить необходимые измерения. В противном случае замеряется сопротивление не конкретного элемента, а параллельное соединение его самого и участка схемы, в котором он установлен.

Как измерить электрическое сопротивление цепи мультиметром

Омметр – это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. О том, что такое Ом в популярной форме изложено в статье сайта «Закон силы тока».

Структурная схема и обозначение на схемах Омметра

Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Функцию измерения сопротивления имеют все комбинированные приборы – стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Примеры из практики измерения сопротивления изделий

Теоретически обычно все понятно, однако на практике часто возникают вопросы, на которые лучше всего помогут ответить примеры проверки омметром наиболее часто встречающихся изделий.

Проверка ламп накаливания

Перестала светить лампочка накаливания в светильнике или в автомобильных бортовых приборах, как узнать причину? Неисправен может быть выключатель, электрический патрон или электропроводка. С помощью тестера легко проверяется любая лампа накаливания из домашнего светильника или фары автомобиля, нити накала ламп дневного света и энергосберегающих ламп. Для проверки достаточно установить переключатель прибора в положение измерения минимального сопротивления и прикоснуться концами щупов к выводам цоколя лампочки.

Сопротивление нити накала лампочки составило 51 Ом, что свидетельствует о ее исправности. Если бы нить была в обрыве, то прибор показал бы бесконечное сопротивление. Сопротивление галогенной лампочки на 220 В мощностью 50 ватт при свечении составляет около 968 Ом, автомобильной лампочки на 12 вольт мощностью 100 ватт, около 1,44 Ом.

Стоит заметить, что сопротивление нити лампы накаливания в холодном состоянии (когда лампочка не горит) в несколько раз меньше, чем в разогретом. Это связано с физическим свойством вольфрама. Его сопротивление с разогревом нелинейно возрастает. Поэтому лампы накаливания, как правило, перегорают в момент включения.

К сожалению светодиодные и энергосберегающие лампы без разборки мультиметром не проверить, так как питающее напряжение с выводов цоколя подается на диодный мост драйвера.

С помощью онлайн калькулятора вы можете самостоятельно рассчитать сопротивление любой лампочки накаливания или нагревательного элемента, например, ТЭНа, электрического паяльника.

Проверка звуковоспроизводящих наушников

Бывает у наушников в одном из излучателей, или в обоих сразу, звук искажаться, периодически исчезает или отсутствует. Тут возможны два варианта, либо неисправны наушники, или устройство, с которого поступает сигнал. С помощью омметра легко найти причину их поломки и отремонтировать наушники.

Для проверки наушников нужно подсоединить концы щупов к их разъему. Обычно наушники подключаются к аппаратуре с помощью разъема типа Джек 3,5 мм, показанному на фотографии.

Одним концом щупа прикасаются к общему выводу, а вторым по очереди к выводам правого и левого каналов. Сопротивление должно быть одинаковым и составлять около 40 Ом. Обычно в паспорте на наушники сопротивление указывается.

Если сопротивление каналов сильно отличается, то возможно в проводах имеется короткое замыкание или обрыв провода. Убедиться в этом легко, достаточно концы щупов подсоединить к выводам правого и левого каналов. Сопротивление должно быть в два раза больше, чем одного наушника, то есть уже 80 Ом. Практически измеряется суммарное сопротивление последовательно включенных излучателей.

Если сопротивление при шевелении проводников во время измерений изменяется, значит, провод в каком-то месте перетертый. Обычно провода перетираются в местах выхода из Джека или излучателей.

Для локализации места обрыва провода нужно во время измерений, изгибать провод локально, зафиксировав остальную его часть. По нестабильности показаний омметра вы определите место дефекта. Если у Джека, то нужно приобрести разборный разъем, откусить старый с участком плохого провода и распаять провод на контакты нового Джека.

Если обрыв находится у входа в наушники, то нужно их разобрать, удалить дефектную часть провода, зачистить концы и припаять, к тем же контактам, к которым провода были припаяны раньше. В статье сайта «Как паять паяльником» Вы можете ознакомиться об искусстве пайки.

Измерение номинала резистора (сопротивления)

Резисторы (сопротивления) широко применяются в электрических схемах. Поэтому при ремонте электронных устройств возникает необходимость проверки исправности резистора или определения его величины.

На электрических схемах резистор обозначается в виде прямоугольника, внутри которого иногда пишут римскими цифрами его мощность. I – один ватт, II – два ватта, IV – четыре ватта, V – пять ватт.

Проверить резистор (сопротивление) и определить его номинал можно с помощью мультиметра, включенного в режим измерения сопротивления. В секторе режима измерения сопротивления, предусмотрено несколько положений переключателя. Это сделано для того, чтобы повысить точность результатов измерений.

Например, положение 200 позволить измерять сопротивления величиной до 200 Ом. 2k – до 2000 Ом (до 2 кОм). 2M – до 2000000 Ом. (до 2 МОм). Буква k после цифр обозначает приставку кило – необходимость умножения числа на 1000, M обозначает Мега, и число нужно умножить на 1 000 000.

Если переключатель установить в положение 2k, то при измерении резистора номиналом 300 кОм прибор покажет перегрузку. Необходимо переключить его в положение 2М. В отличие, от измерения напряжения, в каком положении находится переключатель, не имеет значения, всегда можно в процессе измерений его переключить.

Онлайн калькуляторы для определения номинала резисторов


по цветовой маркировке

Иногда при проверке резистора, омметр показывает, какое-то сопротивление, но если резистор в результате перегрузок изменил свое сопротивление и оно уже не соответствует маркировке, то такой резистор применять недопустимо. Современные резисторы маркируются с помощью цветных колец. Определить номинал резистора, маркированного цветными кольцами удобней всего с помощью онлайн калькулятора.

Онлайн калькулятор для определения сопротивления резисторов


маркированных 4 цветными кольцами

Онлайн калькулятор для определения сопротивления резисторов маркированных


5 цветными кольцами

Проверка диодов мультиметром или тестером

Полупроводниковые диоды широко применяются в электрических схемах для преобразования переменного в постоянный ток, и обычно при ремонте изделий, после внешнего осмотра печатной платы в первую очередь проверяют диоды. Диоды изготавливают из германия, кремния и других полупроводниковых материалов.

По внешнему виду диоды бывают разной формы, прозрачные и цветные, в металлическом, стеклянном или пластмассовом корпусе. Но они всегда имеют два вывода и сразу бросаются в глаза. В схемах в основном применяются выпрямительные диоды, стабилитроны и светодиоды.

Условное обозначение диодов на схеме представляет собой стрелку, упирающуюся в отрезок прямой линии. Обозначается диод латинскими буквами VD, за исключением светодиодов, которые обозначаются буквами HL, В зависимости от назначения диодов в схему обозначения вносятся дополнительные элементы, что и отражено на чертеже выше. Так как в схеме диодов бывает больше одного, то для удобства после букв VD или HL добавляется порядковый номер.

Проверить диод гораздо легче, если представлять, как он работает. А работает диод как ниппель. Когда Вы надуваете мячик, резиновую лодку или автомобильное колесо, то воздух в них входит, а обратно его не пускает ниппель.

Диод работает точно также. Только пропускает в одну сторону не воздух, а электрический ток. Поэтому для проверки диода нужен источник постоянного тока, которым и может служить мультиметр или стрелочный тестер, так как в них установлена батарейка.

Выше представлена структурная схема работы мультиметра или тестера в режиме измерения сопротивления. Как видно, на клеммы подается напряжение постоянного тока определенной полярности. Плюс принято подавать на красную клемму, а минус на черную. При прикосновении к выводам диода таким образом, что плюсовой выход прибора окажется на анодном выводе диода, а минусовой на катоде диода, то ток через диод пойдет. Если щупы поменять местами, то диод ток не пропустит.

Диод обычно может иметь три состояния – быть исправным, пробитым или в обрыве. При пробое диод превращается в отрезок провода, будет пропускать ток при любом порядке прикосновении щупов. При обрыве напротив, ток не будет идти никогда. Редко, но бывает и еще одно состояние, когда изменяется сопротивление перехода. Такую неисправность можно определить по показаниям на дисплее.

По выше приведенной инструкции можно проверять выпрямительные диоды, стабилитроны, диоды Шоттки и светодиоды, как с выводами, так и в SMD исполнении. Рассмотрим, как проверять диоды на практике.

В первую очередь необходимо, соблюдая цветовую маркировку, вставить в мультиметр щупы. Обычно в COM вставляется черный провод, а в V/R/f – красный (это плюсовой вывод батарейки). Далее необходимо установить переключатель режимов работы в положение прозвонки (если есть такая функция измерений), как на фотографии или в положение 2kOm. Включить прибор, сомкнуть концы щупов и убедиться в его работоспособности.

Практику начнем с проверки древнего германиевого диода Д7, этому экземпляру уже 53 года. Диоды на основе германия сейчас практически не выпускают из-за высокой стоимости самого германия и низкой предельной рабочей температуры, всего 80-100°С. Но эти диоды имеют самое маленькое падение напряжения и уровень собственных шумов. Их очень ценят сборщики ламповых усилителей звука. В прямом включении падение напряжения на диоде из германия составляет всего 0,129 В. Стрелочный тестер покажет приблизительно 130 Ом. При смене полярности мультиметр показывает 1, стрелочный тестер покажет бесконечность, что означает очень большое сопротивление. Данный диод исправен.

Порядок проверки кремниевых диодов не отличается от проверки сделанных из германия. На корпусе диода, как правило, помечается вывод катода, это может быть окружность, линия или точка. В прямом включении падение на переходе диода составляет около 0,5 В. У мощных диодов напряжение падения меньше, и составляет около 0,4 В. Точно также, проверяются стабилитроны и диоды Шоттки. Падение напряжения у диодов Шоттки составляет около 0,2 В.

У мощных светодиодов на прямом переходе падает более 2 В и прибор может показывать 1. Но тут сам светодиод является индикатором исправности. Если при прямом включении видно, даже самое слабое свечение светодиода, то он исправен.

Надо заметить, что некоторые типы мощных светодиодов состоят из цепочки включенных последовательно несколько светодиодов и внешне это не заметно. Такие светодиоды иногда имеют падение напряжения до 30 В, и проверить их возможно только от блока питания с напряжением на выходе более 30В и включенным последовательно со светодиодом токоограничивающим резистором.

Проверка электролитических конденсаторов

Различают два основных вида конденсаторов, простые и электролитические. Простые конденсаторы можно включать в схему как угодно, а электролитические только с соблюдением полярности, иначе конденсатор выйдет из строя.

На электрических схемах конденсатор обозначается двумя параллельными линиями. При обозначении электролитического конденсатора обязательно обозначается его полярность подключения знаком «+».

Электролитические конденсаторы низко надежны, и являются самой распространенной причиной отказа электронных блоков изделий. Вздутый конденсатор в блоке питания компьютера или другого устройства, не редкая картина.

Тестером или мультиметром в режиме измерения сопротивления можно успешно проверять исправность электролитических конденсаторов, или как еще говорят, прозвонить. Конденсатор нужно выпаять из печатной платы и обязательно разрядить, чтобы не повредить прибор. Для этого нужно закоротить его выводы металлическим предметом, например пинцетом. Для проверки конденсатора переключатель на приборе нужно установить в режим измерения сопротивления в диапазоне сотен килоом или мегаом.

Далее нужно, прикоснуться щупами к выводам конденсатора. В момент касания стрелка прибора должна резко отклониться по шкале и медленно вернуться в положение бесконечного сопротивления. Скорость отклонения стрелки зависит от величины емкости конденсатора. Чем емкость конденсатора больше, тем медленнее будет возвращаться на место стрелка. Цифровой прибор (мультиметр) при прикосновении щупов к выводам конденсатора, сначала покажет маленькое сопротивление, а затем все возрастающее вплоть до сотен мегом.

Если поведение приборов отличается от выше описанного, например сопротивление конденсатора составляет ноль Ом или бесконечность, то в первом случае имеется пробой между обмотками конденсатора, а во втором, обрыв. Такой конденсатор неисправен и применению не подлежит.


Роман 11.11.2015

Александр, здравствуйте!
При выпайке одного из выводов резистор поломался пополам. Подскажите пожалуйста номинал сопротивления, цифры на нем такие есть ОМЛТ 12К 5% 7к4.
И просто интересно, поломанный резистор если спаять, он получается будет рабочий?

Александр

Здравствуйте, Роман!
Номинал резистора 12 кОм. Даже номинал переломленного резистора без маркировки можно определить с помощью мультиметра.
Резистор представляет собой керамическую трубку, на который нанесен резистивный слой.
Щупы тестера прикладываются к выводу и на торце нащупывается этот слой по показанию прибора. Так же поступают со второй половинкой. В сумме получится номинал целого резистора.
Спаять сломанный резистор не получится, так как резистивный слой представляет собой тонкий слой резистивного материала.

Как измерить сопротивление цифровым мультиметром

Зачем измерять сопротивление? Чтобы определить состояние цепи или компонента. Чем выше сопротивление, тем меньше ток, и наоборот.

Как правило, сопротивление компонентов, используемых для цепей управления (таких как переключатели и контакты реле), вначале очень низкое и со временем увеличивается из-за таких факторов, как износ и грязь. Нагрузки, такие как двигатели и соленоиды, со временем уменьшаются в сопротивлении из-за пробоя изоляции и попадания влаги.

Для измерения сопротивления:
1. Выключите питание цепи.

  • Если в цепи есть конденсатор, разрядите конденсатор перед снятием показаний сопротивления.
2. Поверните циферблат цифрового мультиметра на сопротивление или ом, которое часто делится точкой на шкале с одним или несколькими другими режимами тестирования / измерения (целостность цепи, емкость или диод; см. Рисунок ниже).
  • На дисплее должно отображаться OLΩ, потому что в режиме сопротивления, даже до подключения измерительных проводов к компоненту, цифровой мультиметр автоматически начинает измерение сопротивления.
  • На дисплее может появиться символ МОм, потому что сопротивление открытых (неподключенных) измерительных проводов очень велико.
  • Когда выводы подключены к компоненту, цифровой мультиметр автоматически использует режим автоматического выбора диапазона для настройки наилучшего диапазона.
  • Нажатие кнопки диапазона позволяет технику вручную установить диапазон.
  • Наилучшие результаты будут достигнуты, если проверяемый компонент будет удален из цепи. Если компонент оставить в цепи, на показания могут повлиять другие компоненты, параллельные проверяемому компоненту.

3. Сначала вставьте черный измерительный провод в разъем COM.
4. Затем вставьте красный провод в гнездо VΩ.

  • Когда закончите, снимите провода в порядке , обратном : сначала красный, затем черный.
5. Подсоедините измерительные провода к тестируемому компоненту.
  • Убедитесь, что контакт между измерительными проводами и цепью хороший.

Совет: Для измерений очень низкого сопротивления используйте относительный режим (REL; см. Пункт 11).Он также может называться нулевым или дельта-режимом (Δ). Он автоматически вычитает сопротивление измерительных проводов — обычно от 0,2 Ом до 0,5 Ом. В идеале, если измерительные провода соприкасаются (закорочены), на дисплее должно отображаться 0 Ом.

Другие факторы, которые могут повлиять на показания сопротивления: посторонние вещества (грязь, припой, масло), контакт тела с металлическими концами измерительных проводов или параллельные цепи. Человеческое тело становится параллельным путем сопротивления, снижая общее сопротивление цепи. Таким образом, не прикасайтесь к металлическим частям измерительных проводов, чтобы избежать ошибок.

6. Прочтите результат измерения на дисплее.
7. По окончании выключите мультиметр, чтобы предотвратить разряд батареи.

Расширенные возможности цифрового мультиметра

8. Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.

  • Обязательно обратите внимание на сигнализатор (например, K или M) после измерения на дисплее.
9. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение — его можно будет просмотреть позже.
10. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение.
  • Мультиметр издает звуковой сигнал каждый раз, когда записывается новое показание.
11. Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение.
  • Отображаются измерения выше и ниже эталонного значения.

Анализ измерения сопротивления

Значимость показаний сопротивления зависит от тестируемого компонента. Как правило, сопротивление любого компонента меняется со временем и от компонента к компоненту. Незначительные изменения сопротивления обычно не критичны, но могут указывать на закономерность, на которую следует обратить внимание.Например, когда сопротивление нагревательного элемента увеличивается, ток, проходящий через элемент, уменьшается, и наоборот. См. Диаграмму ниже.

При работе с печатной платой может потребоваться снять один из выводов резистора с платы, чтобы измерить правильное сопротивление резистора. Измерение сопротивления, отображаемое цифровым мультиметром, представляет собой полное сопротивление на всех возможных путях между щупами измерительных проводов. При измерении сопротивления компонента, входящего в цепь, необходимо соблюдать осторожность.

Сопротивление всех компонентов, подключенных параллельно с проверяемым компонентом, влияет на показания сопротивления, обычно понижая его. Всегда проверяйте электрическую схему на наличие параллельных путей.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Связанные ресурсы

Как измерить сопротивление с помощью мультиметра »Электроника

Знать, как измерить сопротивление с помощью мультиметра, легко — здесь мы приводим некоторые инструкции о том, как выполнять измерения сопротивления с помощью мультиметра, а также даем несколько советов и подсказок.


Учебное пособие по мультиметру включает:
Основы работы с измерителем Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


Одним из важных измерений, которое можно выполнить с помощью мультиметра, является измерение сопротивления.Это можно сделать не только для проверки точности резистора или проверки его правильного функционирования, но измерения сопротивления могут потребоваться и во многих других сценариях.

Это может быть измерение сопротивления неизвестного проводника или проверка на короткое замыкание и разрыв цепи.

На самом деле есть много случаев, когда измерение сопротивления представляет большой интерес и важность. Во всех этих случаях мультиметр является идеальным тестовым оборудованием для измерения сопротивления

.

Основы измерения сопротивления

При измерении сопротивления все мусиметры используют один и тот же принцип, будь то аналоговые мультиметры или цифровые мультиметры.Фактически, другие виды испытательного оборудования, которое измеряет сопротивление, также используют тот же основной принцип.

Основная идея состоит в том, что мультиметр подает напряжение на два щупа, и это вызывает протекание тока в элементе, для которого измеряется сопротивление. Измеряя сопротивление, можно определить сопротивление между двумя щупами мультиметра или другого тестового оборудования.

Как измерить сопротивление аналоговым мультиметром

Аналоговые мультиметры хороши при измерении сопротивления, хотя следует отметить несколько моментов в том, как это делается.

Первое, на что следует обратить внимание, это то, что сам счетчик реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя устанавливается на левой стороне шкалы, а низкое сопротивление соответствует более высокому току, и стрелка измерителя отклоняется сильнее, поэтому она появляется с правой стороны шкалы как показано ниже.

Также можно заметить, что калибровки становятся намного ближе друг к другу по мере увеличения сопротивления, т.е.е. на левой стороне циферблата.

Калибровка циферблата аналогового мультиметра

Другой аспект использования аналогового мультиметра для измерения сопротивления заключается в том, что перед измерением его необходимо обнулить. Это делается путем соединения двух щупов вместе так, чтобы возникло короткое замыкание, а затем с помощью «нулевого» регулятора, чтобы получить полное отклонение шкалы на измерителе, то есть нулевое сопротивление.

Каждый раз, когда изменяется диапазон, измеритель необходимо обнулять, так как положение может меняться от одного диапазона к другому.Измеритель необходимо обнулить, потому что отклонение полной шкалы будет меняться в зависимости от таких аспектов, как состояние батареи.

Для измерения сопротивления аналоговым мультиметром необходимо выполнить несколько простых шагов:

  1. Выберите элемент для измерения: это может быть что угодно, где необходимо измерить сопротивление, и оценить, какое сопротивление может быть.
  2. Вставьте щупы в необходимые гнезда. Часто мультиметр имеет несколько гнезд для контрольных щупов.Вставьте их или проверьте, что они уже вставлены в правильные гнезда. Обычно они могут быть помечены как COM для общего, а другие, где виден знак ома. Обычно он совмещен с гнездом для измерения напряжения.
  3. Выберите требуемый диапазон Требуется включить аналоговый мультиметр и выбрать требуемый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшее показание. Обычно на функциональном переключателе мультиметра указывается максимальное значение сопротивления. Выберите тот, при котором расчетное значение сопротивления будет ниже, но близко к максимуму диапазона.Таким образом можно сделать наиболее точное измерение сопротивления.
  4. Обнулить счетчик: необходимо обнулить счетчик. Это делается путем плотного соединения двух щупов вместе, чтобы возникло короткое замыкание, а затем регулировки нулевого уровня, чтобы получить показание нулевого сопротивления (отклонение полной шкалы). Этот процесс необходимо повторить, если диапазон изменен.
  5. Проведите измерение Когда мультиметр будет готов к измерению, датчики могут быть применены к объекту, который необходимо измерить.При необходимости диапазон можно отрегулировать.
  6. Выключите мультиметр. После измерения сопротивления целесообразно повернуть функциональный переключатель в положение высокого напряжения. Таким образом, если мультиметр снова используется для другого типа считывания, то не будет причинен ущерб, если он будет использован случайно без выбора правильного диапазона и функции.

Аналоговые мультиметры — идеальное тестовое оборудование для измерения сопротивления. Они относительно дешевы и предлагают достаточно хороший уровень точности и общих характеристик.Обычно они обеспечивают уровень точности, более чем достаточный для большинства работ.

Как измерить сопротивление цифровым мультиметром, DMM

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, поскольку нет необходимости обнулять счетчик. Поскольку цифровой мультиметр дает прямое показание измерения сопротивления, аналогового мультиметра также нет эквивалента обратному показанию.

Для измерения сопротивления цифровым мультиметром необходимо выполнить несколько простых шагов:

  1. Выберите элемент для измерения: это может быть что угодно, где необходимо измерить сопротивление, и оценить, какое сопротивление может быть.
  2. Вставьте щупы в необходимые гнезда. Часто цифровой мультиметр имеет несколько гнезд для контрольных щупов. Вставьте их или проверьте, что они уже вставлены в правильные гнезда. Обычно они могут быть помечены как COM для общего, а другие, где виден знак ома.Обычно он совмещен с гнездом для измерения напряжения.
  3. Включите мультиметр
  4. Выберите требуемый диапазон Требуется включить цифровой мультиметр и выбрать требуемый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшее показание. Обычно на функциональном переключателе мультиметра указывается максимальное значение сопротивления. Выберите тот, при котором расчетное значение сопротивления будет ниже, но близко к максимуму диапазона. Таким образом можно сделать наиболее точное измерение сопротивления.
  5. Проведите измерение Когда мультиметр будет готов к измерению, датчики могут быть применены к объекту, который необходимо измерить. При необходимости диапазон можно отрегулировать.
  6. Выключение мультиметра После измерения сопротивления мультиметр можно выключить для сохранения батарей. Также целесообразно установить функциональный переключатель в положение высокого напряжения. Таким образом, если мультиметр снова используется для другого типа считывания, то не будет причинен ущерб, если он будет использован случайно без выбора правильного диапазона и функции.
Цифровые мультиметры

— идеальное тестовое оборудование для измерения сопротивления. Они относительно дешевы, обладают высокой точностью и общими характеристиками.

Общие меры предосторожности при измерении сопротивления

Как и при любом другом измерении, при измерении сопротивления следует соблюдать некоторые меры предосторожности. Таким образом можно предотвратить повреждение мультиметра и сделать более точные измерения.

  • Измерьте сопротивление, когда компоненты не подключены в цепь: Всегда рекомендуется , а не измерять сопротивление элемента, находящегося в цепи.Всегда лучше проводить измерение компонента отдельно от цепи. Если измерение выполняется внутри схемы, все остальные компоненты вокруг него будут иметь значение. Любые другие пути, по которым будет проходить ток, будут влиять на показания, делая их в некоторой степени неточными.
  • Не забудьте убедиться, что на тестируемую цепь не подается питание. В некоторых случаях необходимо измерить значения сопротивления на самом деле. При этом очень важно убедиться, что на не подается питание на схему.Любой ток, протекающий в цепи, не только приведет к недействительности любых показаний, но и при достаточно высоком напряжении возникший ток может повредить мультиметр.
  • Убедитесь, что конденсаторы в проверяемой цепи разряжены. Опять же, при измерении значений сопротивления в цепи необходимо убедиться, что все конденсаторы в цепи разряжены. Любой ток, протекающий в результате них, приведет к изменению показаний счетчика. Также любые разряженные конденсаторы в цепи могут заряжаться под действием тока мультиметра, и в результате может потребоваться некоторое время для стабилизации показаний.
  • Помните, что диоды в цепи будут вызывать разные показания в любом направлении. При измерении сопротивления в цепи, которая включает диоды, измеренное значение будет другим, если соединения поменять местами. Это потому, что диоды проводят только в одном направлении.
  • Путь утечки через пальцы в некоторых случаях может изменить показания. При выполнении некоторых измерений сопротивления необходимо удерживать резистор или компонент на щупах мультиметра.Если проводятся измерения высокого сопротивления, утечка через пальцы может стать заметной. При некоторых обстоятельствах путь сопротивления через пальцы может быть измерен всего на несколько МОм, и в результате это может стать значительным. К счастью, уровни напряжения, используемые в большинстве мультиметров при измерении сопротивления, низкие, но некоторые специализированные измерители могут использовать гораздо более высокие напряжения. Целесообразно проверить.

Измерить сопротивление мультиметром очень просто и удобно.При рассмотрении того, как измерить сопротивление, это довольно просто как для аналоговых, так и для цифровых мультиметров, и процесс практически одинаков в обоих случаях, хотя снятие показаний может быть не так просто, если сопротивление велико и измерения должны быть взяты там, где калибровки близки друг к другу. Тем не менее, какое бы испытательное оборудование ни использовалось, сопротивление легко измерить.

Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в меню тестирования.. .

Как пользоваться мультиметром

Добавлено в избранное Любимый 59

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм.Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение резистора .

  • В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную дробь на три разряда вправо или 970 Ом. ).

  • Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом). В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

  • Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%.Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10,5 кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим измеритель до следующего минимального значения, 2 кОм. Что происходит?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной запятой есть еще одна цифра, что дает нам немного более высокое разрешение при чтении.А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей.Окружающие компоненты на печатной плате могут сильно повлиять на показания.



← Предыдущая страница
Измерение напряжения

Как измерить сопротивление | HIOKI E.E. CORPORATION

Хотите узнать об измерении сопротивления? Основные методы измерения сопротивления, меры предосторожности и сопутствующая информация

Обзор

Электрическое сопротивление играет чрезвычайно важную роль в схемах электронных устройств.Такие устройства могут выйти из строя, если сопротивление в их схемах отклоняется от надлежащего уровня. Однако электричества не видно. Для проверки того, имеет ли цепь надлежащее сопротивление, необходим специальный измерительный прибор.

Для измерения сопротивления необходим такой прибор, как тестер, но как это измерение проводится? На этой странице представлено подробное описание того, как тестер или мультиметр можно использовать для измерения сопротивления.

Как измеряется сопротивление?

Сопротивление измеряется с помощью такого инструмента, как аналоговый мультиметр или цифровой мультиметр.Оба типа приборов могут измерять не только сопротивление, но также ток, напряжение и другие параметры, поэтому их можно использовать в различных ситуациях.

Однако измерение сопротивления не предполагает измерения самого сопротивления цепи. Вместо этого сопротивление рассчитывается путем измерения тока и напряжения, приложенных к цепи. Когда в измеряемой цепи подается ток, в цепи (сопротивлении) появляется напряжение (точнее, падение напряжения).Сопротивление можно рассчитать, измерив ток и напряжение по закону Ома.

В результате можно определить значение сопротивления цепи, если известны измеренные значения тока и напряжения. Аналоговые мультиметры и цифровые мультиметры используют принцип измерения закона Ома для измерения сопротивления.

Измерение сопротивления аналоговым тестером

При измерении сопротивления аналоговым мультиметром отключите питание измеряемой цепи. Подключите красный измерительный провод к положительной входной клемме со знаком «+», а черный измерительный провод — к входной клемме COM.Переключите прибор в режим Ω и установите кнопку выбора диапазона в зависимости от предполагаемого сопротивления цепи.

Замкните черный и красный тестовые штифты и установите иглу на 0 Ом с помощью ручки регулировки 0 Ом. Затем поместите красный и черный испытательные штыри в контакт с обоими концами измеряемой цепи и снимите показания счетчика.

Имейте в виду, что подача напряжения на измерительные провода, когда прибор находится в режиме сопротивления, может повредить тестер.Кроме того, если вы не можете выполнить коррекцию 0 Ом, возможно, разрядился аккумулятор аналогового мультиметра. Если вы столкнулись с этой проблемой, проверьте напряжение батареи.

  • Цепь измерения сопротивления аналогового измерителя

Всегда проводите настройку нуля при измерении сопротивления.
(Механическая и электрическая регулировка нуля)
Ситуации, когда подается напряжение, опасны, поэтому разделение критически важно.

Измерение сопротивления цифровым мультиметром

Обычно сопротивление измеряется цифровым мультиметром так же, как и аналоговым мультиметром, и это очень простой процесс.Единственное отличие состоит в том, что значение указывается в цифровом виде, а не аналоговой стрелкой; в остальном основной метод в основном тот же. Однако цифровые мультиметры поддерживают два метода измерения:

В большинстве случаев при измерении сопротивления цифровым мультиметром вы будете использовать метод измерения с двумя выводами. В этом методе применяется постоянный ток и измеряется значение сопротивления с помощью вольтметра прибора. Этот метод аналогичен методу аналоговых мультиметров. Однако двухконтактное измерение имеет недостаток, заключающийся в получении значений сопротивления, которые включают проводку между прибором и измеряемой цепью.

  • Двухконтактный метод измерения

Чтобы минимизировать влияние этого дополнительного сопротивления, измерительные провода закорачивают перед измерением, чтобы установить нулевое значение сопротивления. Однако полностью устранить эффекты этот метод не может. Для устранения этого недостатка было создано четырехполюсное измерение. При четырехконтактном измерении используются четыре измерительных провода и отдельные цепи вольтметра и амперметра.

  • Четырехконтактный метод измерения

Существуют различные типы сопротивления, включая сопротивление проводов, реле и разъемов, а также внутреннее сопротивление батарей, поэтому важно использовать правильный прибор для выполнения задачи измерения рука.Приобретая инструмент, выберите тот, который соответствует вашим целям.

  • Кабель с зажимом
    (Кабель с зажимом для 4-контактного измерения)

  • Измерители сопротивления

Источники ошибок при измерении сопротивления

Сопротивление проводки измерительных проводов — не единственный фактор, влияющий на сопротивление результаты измерения стоимости. Следующие факторы также играют роль:

  • Электродвижущая сила
  • Тепловой шум
  • Ток утечки
  • Диэлектрическое поглощение
  • Шум трения
  • Внешний шум
  • Температура, влажность и ветер

Измерители сопротивления обеспечивают функциональность для снижения влияние температуры и других факторов, например, путем считывания разницы между датчиком температуры, подключенного к измерителю, и эталонной температурой и соответствующей корректировкой значений сопротивления.Если измеренные значения сопротивления демонстрируют нестабильность, вам необходимо оценить факторы, влияющие на измерения, и предпринять шаги по их устранению.

Rt = Rt0 × {1 + αt0 × (t — t0)}

Rt : Фактически испытанное сопротивление [Ом]
Rt0 : Компенсированное сопротивление [Ом]
t0 : Нормальная температура [° C]
t : Текущая температура окружающей среды [° C]
αt0 : Температурный коэффициент при t0

Используя измеритель сопротивления с температурной компенсацией, вы можете автоматически регистрировать значение сопротивления, преобразованное в температуру.

Используйте четырехконтактный измеритель сопротивления для более точного измерения низкого сопротивления.

Аналоговые и цифровые мультиметры используют закон Ома для расчета сопротивления на основе тока и напряжения, а не для измерения самого сопротивления. Оба типа инструментов используются одинаково. Цифровые приборы предоставляют такие функции, как четырехконтактное измерение для большей точности.

На значения сопротивления влияют различные внешние воздействия. Если результаты измерений нестабильны, необходимо определить причину и принять меры для ее устранения.

Сопутствующие товары

Основные операции, уход и обслуживание, а также расширенное устранение неисправностей для квалифицированных специалистов

Вы изучили измерения напряжения и тока, но вы обнаружите, что измерения сопротивления разными способами. Сопротивление измеряется при выключенном питании цепи. Омметр пропускает собственный ток через неизвестное сопротивление, а затем измеряет этот ток, чтобы обеспечить считывание значения сопротивления.

Роль батареи

Омметр, несмотря на то, что он считывает сопротивление, по сути остается устройством для измерения тока.Омметр создается из измерителя постоянного тока путем добавления группы резисторов (называемых резисторами умножителя ) и внутренней батареи. Батарея обеспечивает ток, который в конечном итоге измеряется измерителем. По этой причине используйте омметр только в обесточенных цепях .

В процессе измерения сопротивления щупы вставляются в гнезда счетчика. Затем провода присоединяются к концам любого сопротивления, которое необходимо измерить. Поскольку ток может протекать в любом направлении через чистое сопротивление, полярность подключения выводов измерителя не требуется.Батарея измерителя пропускает ток через неизвестное сопротивление, внутренние резисторы измерителя и измеритель тока.

Омметр разработан таким образом, что он показывает 0 Ом, когда измерительные провода соединены вместе (нулевое внешнее сопротивление). Измеритель показывает бесконечное (I) сопротивление или превышение предельного (OL) сопротивления, когда провода остаются открытыми. Когда между выводами помещается сопротивление, показания увеличиваются в зависимости от того, сколько тока это сопротивление позволяет протекать.

Для экономии заряда батареи никогда не следует оставлять омметр включенным для измерения сопротивления, когда он не используется.Поскольку ток, доступный от измерителя, зависит от состояния заряда батареи, для запуска цифровой мультиметр должен быть настроен на ноль. Для этого может потребоваться не более чем проверка соприкосновения двух щупов друг с другом.

На рис. 8 показано, как измеряются сопротивления.

Примечание:
1000 Ом = 1 кОм
1000000 Ом = 1 МОм

Рисунок 8: Использование цифрового мультиметра для измерения сопротивления

  1. Отключить питание цепи.
  2. Вставьте черный измерительный провод в общий входной разъем.Подключите красный или желтый провод к входному гнезду сопротивления.
  3. Выберите настройку сопротивления.
  4. Коснитесь наконечниками щупов компонента или участка цепи.
  5. Просмотрите показания и запишите единицы измерения, омы, килоомы или мегаомы.

Процедуры измерения сопротивления

Для измерения сопротивления выполните следующие действия:

  1. Перед началом испытаний технический специалист всегда должен знать, каких результатов следует ожидать, исходя из технических характеристик производителя, номинальных значений паспортной таблички, закона Ома и закона Кирхгофа.Слепое тестирование опасно и контрпродуктивно.
  2. Выключите питание и убедитесь, что измеряемая цепь «обесточена», используя метод тестирования T3 и процедуры измерения напряжения. Обязательно используйте СИЗ, поскольку мы всегда предполагаем, что цепь находится под напряжением, пока не будет доказано обратное.
  3. Удалите или изолируйте проверяемый компонент.
  4. Подключите измерительные щупы к соответствующим гнездам пробников, Common и Ω. Обратите внимание, что используемые гнезда могут быть теми же, что и для измерения вольт.
  5. Выберите функцию измерения сопротивления, повернув функциональный переключатель в положение измерения сопротивления.Начните с самого низкого значения.
  6. Соедините щупы вместе, чтобы проверить провода, соединения и срок службы батареи. Измеритель должен показывать нулевое или очень маленькое сопротивление тестовых проводов. Когда провода разнесены, на измерителе должен отображаться OL или I, в зависимости от производителя.
  7. Подключите концы щупов к разрыву в компоненте или участке цепи, для которого вы хотите определить сопротивление. Если вы получили OL (превышение предела), переключитесь на следующую максимальную настройку.
  8. Просмотрите показания на дисплее. Обязательно укажите единицу измерения.
  9. Выключите глюкометр после завершения тестирования, чтобы продлить срок службы батареи.

Видео: Измерение сопротивления

Как мультиметр измеряет сопротивление

Автор: Шаан

Как сотрудник Amazon, я зарабатываю на соответствующих покупках

Электрические приборы технически должны облегчить работу, но иногда это невозможно, и мы выясняем, как именно можно выполнять некоторые работы. заставьте ваш разум кружиться и сокрушить вас.В этой статье мы рассмотрим все, что касается мультиметра, в попытке разгадать этот прибор и, в частности, выяснить, как этот мультиметр используется для определения сопротивления и, таким образом, выяснить, как его использовать.

Мультиметры и сопротивление

Мультиметр — это электронный прибор, который объединяет несколько функций измерения в одну, отсюда и название «мультиметр». Другими словами, он служит универсальным магазином для всех ваших электронных потребностей. Его можно использовать для измерения сопротивления, тока или напряжения, и по этой причине его также называют вольт-ом-миллиметром или ВОМ.Он портативный и обычно имеет цифровой дисплей для считывания напряжения-тока или сопротивления. Он служит для обнаружения неисправностей и комплексной диагностики. Они используются для устранения проблем в приборах, двигателях и цепях.

Электрическое сопротивление — это сопротивление устройства протеканию тока. На сопротивление цепи или устройства влияют несколько факторов, в том числе материал, толщина и длина. Эти факторы важны для определения того, является ли материал хорошим проводником или плохим проводником, другими словами, электрическим изолятором или электрическим проводником.Сопротивление обычно измеряется в омах и обозначается Ω.

Сопротивление может быть получено из напряжения и заданного тока, которые известны с использованием закона Ома, или его можно измерить с помощью простого прибора, такого как омметр, или составного прибора, такого как мультиметр. Резистор — это электрический компонент, который препятствует прохождению тока. Существуют различные виды резисторов; некоторые из них фиксированы, а другие — переменны.

Типы мультиметров

Существуют аналоговые и цифровые мультиметры.Аналоговые мультиметры полезны при обнаружении медленных изменений напряжения, поскольку вы можете видеть, как стрелка постепенно перемещается по шкале. Однако они могут оказаться сложной задачей для получения точных результатов, и поэтому большинство пользователей предпочитают использовать цифровые мультиметры. Поэтому большинство используемых в настоящее время мультиметров являются цифровыми и обеспечивают более высокую точность и надежность.

Части мультиметра

Штатный мультиметр состоит из следующих частей: дисплея, кнопок, поворотного переключателя и входных разъемов.Дисплей показывает показания, а также действует как дисплей для входных измерений. Кнопки различаются в зависимости от используемой модели и выполняют различные функции. Поворотный переключатель или циферблат, как его чаще называют, используется для выбора значений измерения. Входные гнезда обеспечивают порт для подключения проводов. Провода представляют собой проводники между тестируемым устройством и мультиметром.

Как измерить сопротивление с помощью мультиметра

  1. Если измеряемый компонент каким-либо образом подключен к источнику питания, выключите источник питания.
  2. Измеряемый объект должен быть отключен от любых существующих цепей, так как мультиметр работает путем подачи напряжения на измеряемый объект.
  3. Вставьте красный провод в положительный входной разъем, а черный провод — в отрицательный входной разъем.
  4. Сначала поверните шкалу на самое низкое значение омического сопротивления в омической области, затем отрегулируйте шкалу на сопротивление, большее, чем измеряемое для оптимальной чувствительности.
  5. Диапазон составляет от 200 Ом до 2 мегаом

Таким образом, для измерения сопротивления 1 Ом установите шкалу на 20 Ом

Назначение

Мультиметры выполняют множество функций, в том числе

Best Budget Multimeters

Итак Имея всю эту новообретенную информацию обо всем, мультиметр может столкнуться с дилеммой, какой мультиметр лучше всего подходит для ваших нужд.Список довольно длинный, но некоторые попадают в пятерку лучших. Это лучшие доступные бюджетные мультиметры.

К ним относятся:

Как проверить сопротивление заземления с помощью мультиметра

Мультиметр также можно использовать для определения сопротивления заземления. Электричество стремится найти путь наименьшего сопротивления к земле. Поэтому для определения безопасности жизненно важно регулярно измерять сопротивление системы заземления. Система заземления должна иметь сопротивление не более 25 Ом. Неправильное заземление опасно и может сделать ваш дом уязвимым для пожара, поэтому очень важно часто проверять заземление.

Определение сопротивления заземления:

  • Подключите щупы мультиметра к измерителю, красный к положительному разъему, а черный провод к отрицательному разъему.
  • Отключите любой ток, ранее протекавший в цепи
  • Установите мультиметр на Ом
  • Подключите красный провод к нейтрали
  • Коснитесь черным проводом порта заземления в розетке

Как выбрать мультиметр

Чтобы упростить поиск мультиметра, вот несколько вещей, которые следует учитывать при покупке.

Проверьте имеющиеся в наличии провода зонда и определите, какой из них лучше всего соответствует вашим потребностям.Ваш выбор варьируется между тестовыми пробниками, зажимами из крокодиловой кожи и крючками для микросхем. В зависимости от того, каким прибором измеряется сопротивление, выбор должен подходить как перчатка.

Проверьте диапазон сопротивления измерителя, чтобы убедиться, что он работает с измеряемым элементом. Убедитесь, что он дает вам достаточно места для эффективного измерения сопротивления.

Определите, какие другие дополнительные функции были бы полезны в вашем мультиметре, и обязательно выберите измеритель, отвечающий этим требованиям. Хотя это может не помешать сделке, если вы можете использовать мультиметр, который измеряет непрерывность и емкость, то почему бы и нет.

Как и при всех необходимых покупках, цена играет жизненно важную роль при принятии решения, какой мультиметр выбрать. Выбранный вами мультиметр не должен вдавить ваши карманы, так как существует широкий выбор мультиметров, доступных для покупки во всех ценовых диапазонах.

Безопасность

Информацию о мерах безопасности см. В руководстве пользователя. Кроме того, в целях безопасности держите пальцы подальше от любых токопроводящих частей устройства и беритесь только за пластмассовые или изолированные области. Когда мультиметр используется для проверки источников питания большой мощности, в качестве меры предосторожности следует использовать защитные очки.Часто проверяйте проводку на предмет повреждений, чтобы предотвратить случайное короткое замыкание или другие несчастные случаи.

Если вам понравилась эта статья, вас также заинтересует:

Как проверить сопротивление мультиметром

Ом — это электрическое сопротивление между двумя точками проводника.

Сопротивление измеряется в омах и обозначается как. Мультиметр можно использовать для проверки сопротивления путем измерения сопротивления конкретного проводника. Его можно использовать для измерения точности и функциональности резистора.

Измерение сопротивления имеет большое значение, когда вы хотите проверить цепь на обрыв или разрыв, отсюда и необходимость в мультиметре.

Аналоговые и цифровые мультиметры могут использоваться для измерения сопротивления в омах. Идея состоит в том, что мультиметр передает некоторое напряжение на щупы, заставляя ток течь в проводнике, создавая сопротивление.

Пошаговое руководство по проверке сопротивления с помощью мультиметра

Выбор объекта для измерения

Выберите объект, сопротивление которого необходимо измерить.

Проверьте компонент перед подключением его к цепи или сначала отключите его от цепи, чтобы получить точные результаты. В противном случае вы получите неточные результаты.

Вставьте щупы в гнезда

Мультиметр имеет несколько гнезд для щупов. Возьмите черный зонд с концом в форме банана и вставьте его в гнездо COM.

Подключите другой красный щуп к разъему с маркировкой Ом. Проделайте то же самое с концом в форме банана.

Включите мультиметр

Если вы используете цифровой мультиметр, включите его.

Выберите правильный диапазон

Если вы используете аналоговый мультиметр, установите его на тот же диапазон, что и расчетное сопротивление, которое необходимо измерить. На весах есть острая стрелка для отсчета показаний. Убедитесь, что крайнее правое значение соответствует расчетному сопротивлению измеряемого объекта.

Таким образом, вы можете определить наиболее правильное сопротивление для измерения. Если вы используете цифровые мультиметры, выберите диапазон, который может соответствовать расчетному сопротивлению для получения точных результатов.Цифровой мультиметр имеет значения; поэтому просто установите ручку почти на максимум, чтобы получить полный диапазон.

Обнуление измерителя

Возьмите два щупа и надежно соедините их вместе, чтобы избежать короткого замыкания при использовании цифрового мультиметра.

Сделайте это, чтобы мультиметр показывал нулевое сопротивление; в противном случае вручную установите нулевое значение.

Выполните измерение

Подключите щупы мультиметра к измеряемому объекту, затем считайте результаты измерений на шкале или на экране в случае цифрового мультиметра.

Подождите, пока числа не перестанут увеличиваться и уменьшаться, чтобы получить точное количество Ом.

Выключите мультиметр

После снятия показаний в омах вы можете выключить мультиметр при высоком напряжении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
