Как измерить силу тока батарейки

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.

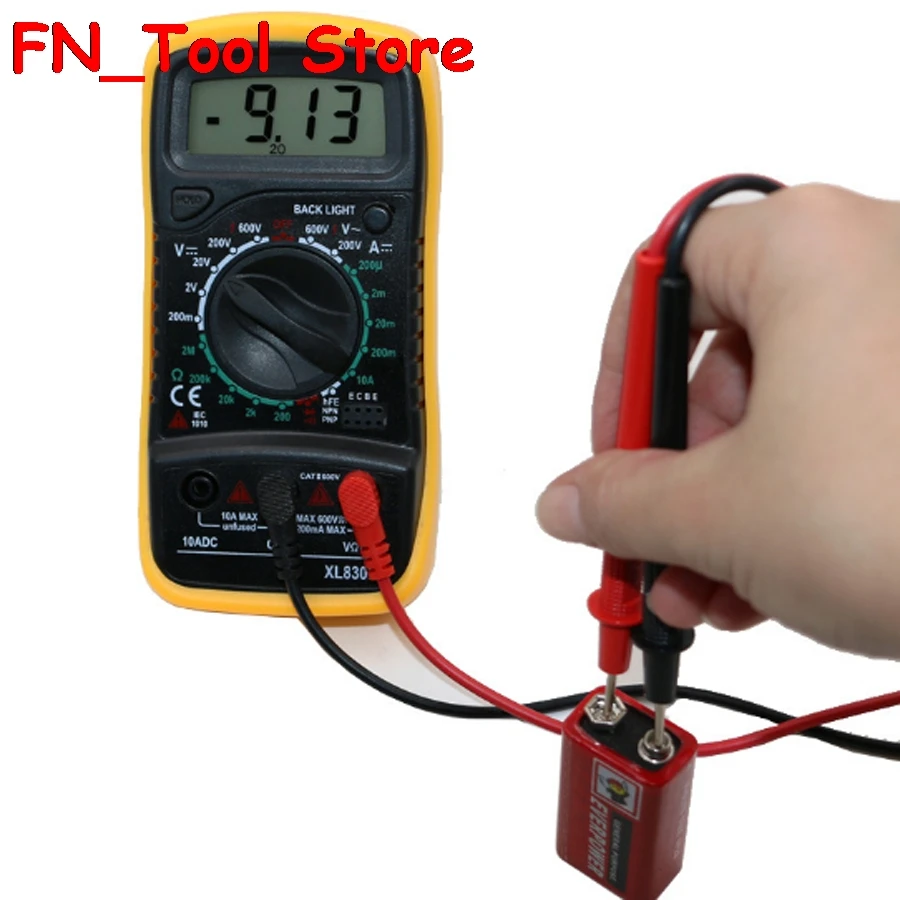

• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке.

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

• Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Как проверить амперы мультиметром, знает каждый электрик. Это прибор, который функционирует, как вольтметр и другие подобные устройства. С помощью такой техники можно измерять такие показатели, как постоянного напряжения, переменного напряжения, силы тока, мощности сопротивления, работоспособности диодов, пригодность к эксплуатации транзистора, частоты передачи сигнала.

Амперы и мультиметр: что это такое

Ампер — это единица, в которой измеряется сила, присутствующая у электрического тока в системе СИ. Измерители для ее определения именуют мультиметрами, которые бывают цифровыми и аналоговыми или стрелочными.

Отличия между ними есть. В первом случае информация отображается на жидкокристаллическом экране, во втором присутствует стрелочная шкала. У аналогового аппарата слишком высокая погрешность в замерах. При работе с ним нужно исключить малейшие колебания. В противном случае, результат может быть неточным. Цифровой более:

• удобный;
• надежный;
• функциональный;
• практичный;
• универсальный.

Как правильно подключать

В таком вопросе, как проверить амперметры мультиметром, нужно руководствоваться ниже представленными рекомендациями:

• Вычисляют диапазон для замера показателей. У аккумулятора он 1,5В, 7,5В и 12 В. Значение устанавливается чуть больше нормы. Это будет запасом, который предотвратит порчу прибора.
• Правильно определяют направление тока, т.е. полярность клемм, на который будет выполнено измерение. За ориентир берут обозначения общепринятого вида, указанные на корпусе.
• Необходимо грамотное подсоединение щупов. Черный — минусовый, ставят в гнездо общего типа под названием COMMON (COM). Плюсовой — устанавливают в красный разъем.

Схема дальнейших действий:

• Устройство настраивается в нужном диапазоне измерения.
• Значение выставляется на 10% больше того, которое предполагается.
• Если показатель неизвестен, то за крайнюю отметку берется максимум.
• Щупы устанавливаются по схеме, соответствующей типу проводимого измерения. Красный в разъемы, где измеряется ток, напряжение или сопротивления. Черный в общий разъем.
• Щупы подносятся к исследуемому прибору или сети питания. Красный ставится на плюс, черный на минус.
• Нужно оценить полученные показатели.
  Может потребоваться изначальная корректировка положения указателя («на ноль»), чтобы сведения были более достоверными.

Как проверять амперы в разных устройствах?

Есть несколько видов проверки.

В зарядном устройстве

Зарядный прибор нужно проверять, если есть необходимость определить причину, по которой он неисправен. Сила тока у каждого определенного прибора отличается. Например, на телефонных и планшетных устройствах она одинаковая, а на автомобильных намного больше.

К сведению. Допустимая норма указана на этикетке изделия или нанесена на корпус, как маркировка.

Принцип действия точно такой же. Отличие заключается в том, что при малых размерах контактов на разъеме сложно выполнить подсоединение щупов.

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

• Внутрь контактов вставляются швейные иглы из стали.
• Для этого используют плоскогубцы, а на руки надевают перчатки.
• К кончикам иглы нужно подсоединить щупы через нагрузку.
• Если это невозможно, то нужно разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.

Нужно грамотно соблюдать технику безопасности и обращать внимание на рекомендации от производителя. В некоторых изделиях запрещено вскрывать крышку, а другие и вовсе одноразовые, то есть не подлежат ремонту.

В аккумуляторе

Проверить литий-ионный аккумулятор на автомобиле можно, выполнив следующее:

• Мультиметр ставится в режим вольтметра, на котором исследуется напряжение.
• Устанавливают диапазон в 0-20В.
• Замерять аккумулятор желательно только при отключении от питания транспортного средства.
• Красный щуп прикладывается на положительное гнездо.
• Черный щуп кладется на отрицательное гнездо через нагрузку.
• Полученные показания нужно зафиксировать.

Теперь необходимо оценить результат:

• Напряжение = 12,6 вольт. Устройство пригодно для эксплуатации. Нет необходимости выполнять зарядку.
• Напряжение меньше 12 В. Автомобильную батарею нужно поставить на зарядку. Она разрядилась.
• Показания более 15 В. Такой прибор запрещено применять. Это приведет к порче генератора. Необходимо приобретение нового аккумулятора.

К сведению. Чтобы получить точные данные, измерять их нужно спустя 6 часов после отключения от автомобиля.

В блоке питания

Вполне возможно осуществить проверку ампер мультиметром на блоке питания. Процедура выполняется на разрыв и обязательно применяется нагрузка. Принцип действия такой же, как и при работе с другим оборудованием. Нужно лишь отметить, что блок питания имеет высокую мощность. Соответственно, замеры делают максимально оперативно, до того, как нагреются провода щупов.

В качестве примера стоит рассмотреть ситуацию изучения блоков питания кассы, фотоаппарата, сотового телефона и т.д. В данном случае мультиметр нужен для измерения силы тока. Это необходимо для того, чтобы понять, работоспособен ли прибор. В некоторых случаях выдаваемое напряжение — вольтаж не всегда может гарантировать функционирование.

Изучение делается в разрыв с нагрузкой:

• Переключатель режима тестера нужно установить в максимальное значение в 10 ампер.
• Измерение блока питания с мощностью более 10 ампер запрещено на обычном мультиметре.
• Далее нужно разорвать цепь. Если нет возможности открыть корпус, перерезается одна жила из питающих проводов.
• Для замыкания один провод соединяется с щупом тестера, а второй подключается к питающей цепи — проводу, идущему с блока питания. Так происходит замыкание цепи на устройстве при помощи мультиметра.
• В качестве энергопотребителя выступает аккумулятор. Он полностью разряжен. Сила тока будет в два раза превышать рабочую.
• Постепенно с увеличением уровня зарядки можно наблюдать снижение силы тока, стремящийся к показателю 0.

Даже если стрелка не двигается с отметки 0, не стоит пугаться. Это не значит, что прибор сломан.

Внимание! Для измерения достаточно пары секунд. Если напряжение 12вольт, а сила тока составляет как минимум 3-5 ампер, то провода могут нагреться до такого состояния, когда произойдет их обугливание. Это может вывести из строя все агрегаты, подключенные к цепи.

В автомобиле

Для определения пригодности генератора транспортного средства к эксплуатации, нужно проверить уровень его заряда. Правила применения прибора те же самые, что с аккумулятором. При некорректных данных, необходимо проверить каждую составляющую устройства:

• щетки;
• кольца;
• диодный мост;
• регулятор напряжения;
• статорный прибор;
• ротор.

Техника безопасности

Проверить силу тока просто. Достаточно подключить мультиметр, в соответствии с правилами эксплуатации. Необходимо соблюдение инструкции, чтобы не нарушать технику безопасности:

• Подключение прибора проводят в обесточенном состоянии.
• Предварительно осматривают изоляцию на проводах. При длительном сроке службы, нарушается ее целостность. Есть вероятность получить удар тока.
• Мерить амперы нужно только в резиновых перчатках.
• Запрещены замеры в помещении, где повышенная влажность. У влаги высокая электрическая проводимость. Риск поражения возрастает в несколько раз.
• Того, кто пострадал от удара током, независимо от его мощности, нужно срочно доставить в ближайший медицинский пункт. Запрещено работать с электричеством в одиночестве. При внештатной ситуации напарник может вызвать скорую.
• Категорически запрещено работать с аппаратами, которые искрят, сломаны, когда подключены к аналоговым источникам питания, например, к аккумулятору, батарейкам или блоку питания. Все это может привести к удару током. Не слишком сильному, но способному нанести вред нервной системе и сердцу человека.
• Запрещено пользоваться мультиметром после удара, точно также, как и склеивать его скотчем, изоляционной лентой. Лучше воспользоваться новым устройством или доверить его мастеру для ремонта и тестирования на предмет пригодности.

После использования мультиметрового прибора, кабели, которые были разрезаны соединяют при обесточенной цепи.

Мультиметр — это прибор, без которого просто невозможно обойтись в бытовых условиях и других областях. Имея даже самые минимальные знания по его работе, можно починить приборы. Зная показания, несложно определить их непригодность.

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

1. Лампа 12 В подключается к АКБ.
2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Как проверить аккумулятор мультиметром — емкость, заряд, напряжение и утечку тока

При проблемах с заводом автомобиля, следует убедиться в том, что это связано не с аккумулятором. Наиболее простым и эффективным способом проверки состояния АКБ можно назвать использование мультиметра.

Можно выделить следующую последовательность действий при проверке аккумулятора мультиметром:

1. Проводим установку прибора в необходимый режим. Мультиметр позволяет проверять несколько показателей, в зависимости от того, какой способ используется для вычисления необходимых данных.
2. Устанавливаем диапазоны выше, чем указаны в спецификации АКБ. В противном случае, измерить необходимые показатели нельзя.
3. Щуп, который имеет черный цвет, устанавливаем в гнездо минуса. Все подобные приборы имеют 2 щупа – красного и черного цвета.
4. Красный щуп подключаем к гнезду красного цвета.
5. В течение нескольких секунд происходит фиксация основных показателей.
6. После того, как были получены необходимые данные, разъединяем цепь.

Подобным образом можно провести проверку работу АКБ. Однако, важно не только получить данные, но и знать, что они могут обозначать. Примером можно назвать определение заряда. Мультиметр не может измерить подобный показатель, его нужно получить исходя из полученного напряжения при проверке цепи.

Проверка заряда и емкости

Заряд аккумулятора можно проверить, только переведя полученные данные от мультиметра. Проверять рекомендуется при условии, что с момента его отключения от автомобиля или подзарядки прошло около 5 часов. Это позволит получить более точные данные. Стоит отметить, что температура окружающей среды не может оказать влияние на точность показаний.

При рассмотрении показателей отметим следующую закономерность:

1. Напряжение 12.8 В говорит о полном заряде аккумулятора. Данное значение может быть даже несколько выше. Однако, значительное превышение говорит о серьезных неисправностях.
2. Показатель 12.6 В соответствует 75% заряда.
3. Напряжение 12.2 В – АКБ имеет только половину заряда.
4. 12 В на мультиметре говорит о заряде 25 %.

Если напряжение в созданной цепи менее 12 В то заряд опустился ниже 25%.

Еще одним важным показателем можно назвать емкость аккумулятора.

Провести проверку емкости можно следующим образом:

1. Следует провести полную зарядку АКБ.
2. Для того, чтобы получить необходимые данные на аккумулятор, следует подать нагрузку, для чего можно соединить несколько автомобильных фар в одну цепь.
3. Тусклое свечение при показателе меньше чем 12.4 В говорит о том, что в зимнее время возможны проблемы с заводом автомобиля.
4. Если показатель опустился менее 12 В, значит следует провести замену АКБ.

Регулярная проверка состояния источника питания автомобиля позволяет исключить вероятность того, что на момент движения возникнут проблемы. Своевременная подзарядка на момент простоя автомобиля позволяет продлевать срок службы АКБ.

Показатели мультиметра

Мультиметр – востребованный инструмент не только у автомобилиста. Он используется в любых сферах, где приходится проводить измерения тока: напряжения, сопротивления и его силы.

Его многофункциональность характеризуется тем, что в состав прибора входят следующее:

1. Вольтметр.
2. Амперметр.
3. Омметр.

Устройство компактное, его легко можно переносить и хранить в автомобиле. Благодаря постоянному использованию для проверки состояния АКБ, его можно поддерживать в рабочем состоянии на протяжении длительного времени.

Существует несколько вариантов исполнения подобного прибора.

При его выборе рекомендуется обратить внимание на следующее:

1. Проводится измерение постоянного напряжения показателей в пределах от 0 до 200 мВ, а также 2 В, 20 В, 200 В, 1000 В.
2. Постоянный ток может измеряться в пределах 2 мА, 20 мА, 200 мА.
3. Переменное напряжение имеет разбег от 0 до 200 В, 750 В.
4. Сопротивление можно измерять в пределах от 0 до 200 Ом.

Существуют более сложные варианты исполнения мультиметра.

Измерение напряжение аккумулятора

Важным показателем АКБ является его напряжение. Именно поэтому многие проводят замер именно этого показателя.

При работающем двигателе, есть возможность провести замер напряжения. Нормальным напряжением считается показатель от 13.5 до 14 В. А вот напряжение выше этого показателя на момент работы двигателя говорит о том, что АКБ имеет низкую зарядку и регулятор напряжения подает с генератора большее количество энергии для его зарядки. Стоит учесть, что зимой это частое явление, так как аккумулятор за ночь может серьезно разрядиться.

Повышение напряжения на аккумуляторе – явление, которого не стоит бояться. Если с техническим состоянием электрооборудования автомобиля все в порядке, через 10 минут показатель напряжения стабилизируется и будет в пределах 14 В.

Однако, если через 10 минут этого не произошло, тогда стоит задуматься о состоянии регулятора напряжения. Постоянная работа при подобных показателях может привести к выкипанию аккумулятора. Еще одно явление, которое определяет проблему с неправильным показателем напряжения – прохождение процесса окисления на контактах.

Для предотвращения подобного явления, нужно зачистить контакты. При падении напряжения ниже 13 В, следует провести замену АКБ, так как подобные данные говорят о его неисправности.

При проведении измерений на момент заглушенного двигателя, можно выделить следующие нюансы:

1. Напряжение менее 12 В может привести к тому, что автомобиль не заведется, особенно на момент холодов. При падении температуры окружающей среды, масло в двигателе загустевает, также меняются свойства топлива. Поэтому АКБ не может провернуть коленчатый вал, так как требуется больше усилий при подобных условиях.
2. Нормальным напряжением, которого будет достаточно для завода двигателя, можно считать 13 В.
3. Измерение следует проводить не сразу после окончания движения, а перед его началом.
4. Высокий уровень заряда говорит о способности аккумулятора держать напряжение на протяжении длительного времени. Чем меньше уровень заряда, тем быстрее проходит его потеря. Поэтому новые аккумуляторы или те, которые находятся в хорошем техническом состоянии, способны на протяжении длительного промежутка времени сохранять свою работоспособность даже без подзарядки.

Вышеуказанные нюансы рекомендуется учитывать при проверке состояния АКБ автомобиля.

Замер утечки тока

Минимальный ток утечки можно найти практически в любом автомобиле, даже в новых моделях. Это связано с тем, что некоторые системы автомобиля проводят минимальное потребление электричества даже на момент выключенного двигателя или когда ключа нет в зажигании.

В разных источниках показатель подобного тока колеблется в пределах от 10 до 80 мА. Большое значение утечки говорит о том, что электрооборудование автомобиля находится в неисправном состоянии. Значение утечки 60 мА определяет то, что аккумулятор в подобном состоянии может прослужить многие годы при правильной эксплуатации.

Куда более негативное влияние оказывает ситуация, когда аккумулятор не заряжают на протяжении нескольких дней. Провести измерение утечки можно также при помощи мультиметра.

Процедура измерения заключается в следующем:

1. Устанавливаем режим измерения на 10 А или 20 А. Лучше всего установить больший показатель, если это позволяет используемый прибор.
2. Проверять рекомендуется при разрыве массы с точки зрения безопасности.
3. Снимаем минусовую клемму.
4. Один из щупов подключаем к минусу АКБ.
5. Другой подсоединяем к снятому проводу.
6. Получаем определенный результат.

Для точного показателя следует правильно подготовить автомобиль:

1. Отключаем освещение в салоне, выключаем магнитолу и другие потребители.
2. Вынимаем ключи из зажигания.

Если полученный результат находится в пределах 60 мА, то с электрооборудованием автомобиля все в порядке. При получении большего значения, нужно провести поиск цепи, которая потребляет большее количество тока. Для этого можно проводить поочередное снятие предохранителей и измерение значения в каждом из положений.

Другие способы проверки аккумулятора мультиметром

Классическим способом проверки емкости аккумулятора можно назвать применение контрольного заряда:

1. Для начала проводят полную зарядку аккумулятора.
2. Затем придают нагрузку так, чтобы ток разрядки был расчетным согласно данным с паспорта.
3. После этого в цепь включают измерительный прибор.
4. Измеряют время, которое понадобится для снижения показателя силы тока менее чем 50% от нужного показателя. Подобное время указано в паспорте АКБ.

Современные аккумуляторы в хорошем состоянии теряют силу тока при прохождении примерно указанного расчетного времени. Если этот процесс происходит быстрее, значит аккумулятор теряет свою емкость.

Статья была полезна?

0,00 (оценок: 0)

Как измерить силу тока мультиметром

Очень хорошо, когда в инструментальном «арсенале» владельца дома или квартиры имеются контрольно-измерительные приборы. В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах.

Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности. И, кстати, эта операция, по сравнению с другими упомянутыми, наиболее сложна и в определенных условиях бывает наиболее опасна.

Поэтому темой предлагаемой публикации станет вопрос, как измерить силу тока мультиметром.

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

• Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
• Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
• Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
• Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
• Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

мультиметр

• Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Для измерения силы тока используются специальные приборы, название которых говорит само за себя – амперметры. В продаже чаще всего встречаются амперметры стационарной установки, в виде панелек или для DIN-рейки. Они обычно монтируются в распределительном щите и позволяют отслеживать текущие показатели силы тока, например, за всю локальную систему электроснабжения или на какой-то выделенной её линии.

Устанавливают такие приборы, если в этом есть необходимость, только специалисты электрики. Измерить силу протекающего тока с помощью них – проще простого. Необходимо просто взглянуть на текущие показания при включенной на линии нагрузке.

Этим, по сути, их функциональность и ограничивается. Естественно, у хозяина квартиры (дома) не будет возможности снять подобный прибор с места его стационарной установки для проведения замеров в другом месте.

Другой вариант, который уже позволяет работать в нужном месте – это так называемый лабораторный амперметр. Настольный прибор, в котором имеются клеммы, то есть предусмотрена возможность подключения измерительных проводов со щупами для проверки силы тока на том или ином участке цепи.

Но приобретать такой «девайс» для домашнего инструментального «арсенала» — вряд ли имеет смысл. Просто по той причине, что замером силы тока все и ограничивается. А это измерение, кстати, как уже говорилось, проводится на «бытовом» уровне, пожалуй, реже всего.

Поэтому такие приборы популярности себе не снискали. И оптимальным вариантом является мультитестер (мультиметр).

Эти измерительные многофункциональные приборы представлены в продаже в очень большом разнообразии. Первое, сразу бросающееся в глаза различие – приборы могут быть стрелочными, со снятием показаний со шкал. Несмотря на то что считаются уже «вчерашним днем», некоторые мастера отдают предпочтение именно им. Но для новичка может быть затруднительно на первых порах считывать показания – со шкалами и шагом из градуировки по неопытности несложно запутаться.

Поэтому максимальной популярностью пользуются все же цифровые мультиметры, демонстрирующие на дисплее показания в абсолютном выражении. Умение пользоваться такими приборами приобретается гораздо быстрее. Стоимость многих моделей – весьма доступная, и подобные мультитестеры прочно вошли в домашний инструментальный набор.

Но и среди них бывают существенные различия, которые необходимо знать и учитывать при проведении измерения электрических параметров.

Наиболее удобны, наверное, мультиметры, в которых достаточно выставить лишь режим измерений. Допустимый диапазон при этом не указывается – прибор автоматически подстроится под параметры цепи, проведет замер и выдаст искомый результат.

Цены на мультиметр Ц4353

мультиметр Ц4353

Пример показан на иллюстрации:

Рукоятка переключателя режимов (поз.1) имеет всего несколько положений. Это напряжение – объединено переменное V AC (значок ~) и постоянное DC (—), в вольтовом и милливольтом диапазоне. Аналогично и с силой тока – А, тоже без разделения на тип тока, но с градацией на амперы и миллиамперы. Кроме того, обязательно имеется опция замера сопротивления и прозвона цепи. Могут быть и другие заложенные функции.

В нижней части расположены гнезда для подключения измерительных проводов со щупами. Их бывает три или четыре. Обязательно имеется гнездо СОМ – для «общего» провода (поз. 2), как правило – черного цвета. Гнездо поз. 3 – для красного провода при проведении подавляющего большинства измерений. Под гнездом имеется надпись с указанием допустимых пределов измерений по напряжению и току. И, наконец, гнездо поз. 4 – выделено для замеров силы тока, исчисляемой в амперах. Также указан допустимый предел — не более 10 А.

Показания высвечиваются на цифровом дисплее (поз. 5).

Такие приборы удобны, однако их стоимость в несколько раз превышает цену на широкодоступные мультиметры. Поэтому их чаще можно увидеть у профессионалов.

Более распространенный вариант – мультиметры, при пользовании которыми необходимо не только переключать режим и переставлять измерительные провода, но еще и указывать предполагаемый диапазон измерений.

При пользовании таким мультиметром требуется не только указать режим работы, но и выставит переменный или постоянный ток. И уже в этом секторе установить переключатель в предполагаемый диапазон измерений, выраженный в миллиамперах мА (бывает еще и в микроамперах, µА) или в амперах А.

Аналогично дело обстоит и с режимами замера напряжения.

Еще нюанс – показан пример с четырьмя гнездами подключения проводов. Здесь для измерения силы тока для красного провода выделено два гнезда. Одно – с токами до 200 мА, второе – до 10 А.  Все остальные замеры (напряжения, сопротивления, емкости и другие) проводятся через отдельное гнездо.

Но обычно под этими гнездами-клеммами располагается понятная схема, позволяющая избежать ошибок. Просто надо быть внимательным.

А теперь – еще один очень важный нюанс. Показанные выше приборы позволяют проводить замер силы тока как постоянного, так и переменного. Но очень часто обычными пользователями приобретаются мультиметры с «усеченными» возможностями. Такие приборы широко популярны из-за своей супердоступной цены. И некоторые потенциальные владельцы не обращают внимание на этот их недостаток.

Так, наиболее распространенными на бытовом уровне являются мультитестеры типа DT830 или DT832. Они позволяют выполнить бо́льшую часть возможных измерений. Но, обратите внимание, функции амперметра для переменного тока у них НЕ ПРЕДУСМОТРЕНА.

Таким образом, если есть необходимость проверить силу тока в цепи работающего от сети 220 В/50 Гц бытового прибора, то просто так это не получится. Потребуется искать другой, более совершенный мультиметр. Или придумывать дополнительные «усовершенствования», которые позволят обойтись и таким тестером. Об этом будет сказано ниже.

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы. Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности. Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах.

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Что важно знать об опасности электрического тока

Электричество – это величайший помощник человечества. Но при неграмотном, беспечном или откровенно наплевательском отношении к соблюдению безопасности – карает мгновенно и беспощадно. Что необходимо накрепко запомнить об опасности электрического тока, прежде чем приступать к любым электромонтажным работам – читайте в специальной публикации нашего портала.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем. То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

В этом разделе статьи рассмотрим несколько наиболее характерных случаев.
И для начала ответим на один почему-то весьма часто задаваемый, и при этом – совершенно безграмотный вопрос.

Ответ категоричный – НИКАК!

Никакого тока в розетке не ищите – там есть только напряжение на контактах, между фазой и нулем. А ток возникнет лишь тогда, когда к розетке будет подключена нагрузка – неважно что это, лампочка накаливания или бытовой прибор. Естественно, рассчитанный на работу с сетевым напряжением 220 вольт.

А что будет, если в режиме амперметра все же вставить щупы мультитестера в розетку? Да все произойдет очень просто и быстро. Собственное сопротивление прибора – невелико, то есть практически гарантированно получается короткое замыкание. Вспомните закон Ома – при стремящемся к нулю сопротивлении сила тока возрастает до огромных значений. Хорошо, если все ограничится срабатыванием защиты и перегоранием плавкого предохранителя в мультитестере. Если он «unfused», о чем говорилось выше – гарантированное перегорание, и прибор нередко остается только выбрасывать. И это еще в лучшем случае – иногда бывают и «фейерверки».

Запомните «золотую истину» – пока к розетке ничего не подключено, ток в ней однозначно равен нулю. И проверять это экспериментально – себе дороже!

А вот замер силы тока в цепи подключённого к розетке бытового прибора – это уже совсем другой случай.

Нельзя сказать, что подобная проверка проводится часто, но иногда она помогает разобраться с правильностью организации домашней электросети. То есть сопоставить соответствие реальной силы тока подведенным к розетке проводам и возможностям другого электротехнического оборудования. Или же дает возможность проверить реальную потребляемую мощность бытового прибора. Если она сильно отличается от паспортной в ту или иную сторону, это может говорить о пока еще не выявленной неисправности.

Схема в общих чертах выглядит следующим образом

1 – розетка 220 вольт.

2 – условно – бытовой прибор.

3 – кабель питания прибора.

4 – точки разрыва цепи (подсоединения щупов тестера). В данном случае они показаны на фазном проводе, хотя для проверки силы переменного тока это не имеет никакого значения — могут быть и на нулевом.

5 – мультиметр, установленный в режим измерения переменного тока 10 А

6 – измерительные провода мультитестера.

Все просто – после сборки такой схемы необходимо подсоединить кабель питания к розетке, а затем запустить бытовой прибор в нужном режиме выключателем. И спустя 3÷5 секунд (некоторым приборам требуется время для выхода на номинальный режим) снять показания силы тока в амперах.

Но как это осуществить, так сказать, технологически? Резать изоляцию и затем – один из проводов кабеля питания, чтобы подключить в разрыв амперметр? Иногда поступают и так. Пример показан на иллюстрации.

Согласитесь, не слишком привлекательный вариант. Нарушается целостность внешней оплетки провода. Концы придется после замеров сращивать и изолировать. Для разовой срочной проверки – может, и сгодится, но не более того.

Городить дополнительные провода между розеткой и вилкой, чтобы «вклинить» между ними амперметр? Тоже довольно неудобно.

Чтобы замеры были безопасными, а их проведение занимало минимум времени и усилий, можно изготовить специальное приспособление. Для этого потребуется небольшая фанерная площадка, две накладные (внешние) розетки (самые дешевые) и отрезок сетевого шнура с вилкой.

Схематично этот «испытательный стенд» будет выглядеть так:

На небольшом жестком фрагменте (поз. 1) например, фанерном, текстолитовом и т.п., крепятся две розетки, так, как показано на схеме. Розетки совершенно условно пронумеруем №1 и №2, а их контакты назовем соответственно 1а и 1б, 2а и 2б.

К розеткам поводится сетевой шнур (поз.4) с вилкой (поз.3). Эта вилка будет подключаться в обычную сетевую розетку.

Шнур разделан, и два его провода подключены к клеммам одноимённых контактов обеих розеток. То есть на схеме это 1а и 2а. А вторая пара, 1б и 2б контактов соединена перемычкой из одножильного провода.

Как проводить замеры с таким приспособлением?

• Для начала – витка сетевого шнура подключается к розетке (к любой или к тестируемой, то есть к той, к которой подключается на постоянной основе испытываемый бытовой прибор). Вся конструкция у нас после сборки полностью закрыта, изолирована, никаких открытых токопроводящих деталей нет.
• Имеет смысл для начала проверить напряжение в розетке. Если конечной целью ставится определение реальной мощности прибора, то этот параметр желательно уточнить. Иногда, если домашняя сеть не имеет стабилизатора, он значительно отличается от заявляемых 220 вольт. То есть это может повлиять на конечный результат.

Проверить напряжение несложно. Мультиметр переключается в режим ~V (ACV) с диапазоном больше 220 вольт (обычно это 750 вольт). Штекера проводов устанавливаются в соответствующие гнезда прибора (СОМ и ~V). Затем щупы прибора вставляются в контакты розеток 1а и 2а, как показано на схеме ниже.

• После этого в одну розетку (любую) вставляется вилка сетевого шнура испытываемого прибора. Цепь не замкнута – разрыв ее получается на второй розетке.
• Мультитестер переводится в режим амперметра переменного тока (~A или ACA) в максимальный диапазон. Штекер красного измерительного провода переставляется в соответствующий разъем.

• После этого щупы мультитестера вставляются в гнезда оставшейся свободной розетки. И теперь осталось только включить испытываемый бытовой прибор и снять с мультитестера показания силы тока.

Все исходные данные есть – можно рассчитать потребляемую мощность прибора на момент замера. Можно воспользоваться расположенным ниже калькулятором:

Перейти к расчётам

Как видите, и довольно сложную задачу замера силы тока питания бытового прибора вполне можно решить с должным уровнем безопасности и комфорта.

Бывает, что требуется измерить силу переменного тока, примерно так, как показывалось выше. но в распоряжении лишь мультиметр, не рассчитанный на такую операцию. И приобретать новый – нет желания или возможности. Если ли выход?

Да, можно выполнить замер и в такой ситуации. Существует для этого несколько способов. Но в любом случае придётся сначала провести некоторые подготовительные работы.

Да, это совершенно серьезно, именно с помощью вольтметра. Снова вспомним закон Ома для участка электрической цепи:

I = U / R

Но если сопротивление на этом участке будет равно ровно одному ому, то получается, что номиналы силы тока и напряжения – совпадут.

I (A) = U(V) / 1 = U(V)

Значит, задача состоит в том, чтобы в разрыв цепи поместить резистор номиналом ровно в 1 ом, а затем промерить напряжение на его концах.

Талой резистор можно приобрести в магазине. Правда, не забываем, что на нем будет потребляться весьма внушительная мощность, и лучше приобретать керамический резистор на 10 или даже 50 Вт.

Правда, такие резисторы далеко не всегда есть в продаже. Да и стоить они могут немало. Можно обойтись и самодельным, накрутив спираль из нихромовой проволоки.

В интернете полно таблиц с удельными сопротивлениями нихромовых проводников различных диаметров. То есть провести расчет требуемой длины, чтобы «выскочить» на 1 ом – не столь сложно.

Например, будет использоваться нихромовая проволока диаметром 0,4 мм (сечение 0,123 мм²). Ее удельное сопротивление составляет 7,94 Ом/м. Несложно рассчитать, что для сопротивления 1 ом потребуется 126 мм проволоки.

Из этого отрезка навивается спираль. Или, что еще удобнее и безопаснее – можно намотать проволоку на панельку их стеклотекстолита, как показано на иллюстрации. После намотки проводят проверку мультиметром в режиме омметра. При необходимости – корректируют длину, чтобы сопротивление было 1 ом с максимально возможной точностью.

Ознакомьтесь с назначением и приемами работы с мегаомметром, из нашей новой статьи на нашем портале — «Как пользоваться мегаомметром».

Концы резистора можно прикрепить, например, к штырям разобранной вилки – чтобы удобнее было их подключать к разрыву цепи.

Если резистор готов, можно приниматься за измерения.

Цены на мультитестеры

мультитестер

В свободную розетку к ее контактам присоединяют самодельный резистор. После этого можно сразу к его концам «крокодильчиками» подцепить щупы мультиметра. Провода и сам тестер должны быть настроены на режим вольтметра для переменного тока.

Включается прибор-нагрузка. Но дисплее мультиметра показывается  напряжение (в вольтах) для участка цепи сопротивлением 1 ом . Это же значение, но только в амперах – искомая сила тока в замкнутой цепи.

Важно – резистор при таком замере может очень быстро нагреваться, буквально докрасна. Поэтому снятие показаний должно выполняться с максимальной оперативностью. Как только подключенный прибор вышел на свою мощность, показания на дисплее стабилизировались – их записывают и выключают нагрузку.

Есть и другой способ измерения силы переменного тока при отсутствии соответствующего амперметра. Ток можно выпрямить с помощью диодного моста. Подробнее об этом – в предлагаемом видеосюжете.

Еще один частый случай, когда приходится переключать мультитестер в режим измерения силы тока. Речь идет о проверке элементов питания. Помогает как при приобретении батареек в сомнительных торговых точках, так и при ревизии накопившегося дома запаса.

Безусловно, для начала будет неплохо проверить батарейки по напряжению. Для этого переключатель режимов мультиметра устанавливается на постоянное напряжение (DCV). Предел измерений – в соответствии с заявляемым напряжением элемента питания. Если это наиболее распространенные 1.5 вольта, то оптимальным будет предел 2000 мВ (= 2В). Можно установить и 20 В – в этот предел вкладываются практически все используемые элементы питания.

Щуп черного провода (СОМ) прикладывается к отрицательному полюсу элемента питания. Красный, установленный в соответствующее гнездо – к положительному. Производится быстрый замер напряжения. И если оно менее 1.2 В, то такую батарейку можно смело отправлять на утилизацию – она села, и чудес от нее ждать не приходится.

Кстати, о полярности. При работе с переменным током, ясное дело, это не имеет значения. А при замерах постоянного напряжения или тока ее соблюдение важно для стрелочных мультиметров. Если щупы расположены неправильно – стрелка начнет валиться влево, и никаких показаний не будет. Для цифровых же приборов ошибка не станет большой проблемой – просто перед числовым показателем на дисплее появится минус. Тем не менее, «культура пользования» все же предполагает правильное расположение полярности. Тем более что бывают ситуации, когда это имеет важное значение. И хорошо, если правильное расположение щупов просто войдет в привычку.

Вернемся к проверке. Измерение напряжения – это лишь первый шаг, позволяющий отсеять явно негодные элементы питания. А само значение еще ни о чем не говорит – неизвестно, как поведет себя батарейка под нагрузкой. Поэтому и следует проверить ее еще и по току.

Для этого мультиметр переключается в режим DCA с максимальным пределом измерения, то есть на 10 или 20 А (в зависимости от модели прибора). Это важно, так как токи при замыкании батарейки через амперметр бывают нешуточные. Красный провод, естественно, переставляется в соответствующее гнездо.

После этого опять черный провод прикладывается к отрицательному полюсу батарейки. А красным производят кратковременное замыкание цепи на положительном полюсе. Это очень важный момент: замер не должен превышать одной – двух секунд. Можно постараться уложиться и менее чем за секунду. Необходимо быстро засечь пиковое значение силы тока, когда оно перестанет расти. Если же затянуть с измерением, это повлечет активный разряд элемента питания.

• В новых, качественных элементах питания проверка может показать порядка 4÷6 ампер. Они подойдут для самых ответственных мест установки.
• Диапазон от 3 до 3.9 ампера говорят, что батарейка вполне работоспособная, хотя ее функциональные способности все же несколько снижены. Но она еще послужит немало.
• От 2 до 3 ампер – элемент питания уже «посажен», но еще вполне пригоден для использования в приборах с незначительным потреблением энергии.
• Менее 2 ампер – батарейка, скорее всего, пригодна лишь для пульта дистанционного управления.
• Ну а если ток едва достигает 1.1 ампер или ниже – это почти всё. Возможно, такую батарейку еще можно поставить в пульт ДУ, но только если на текущий момент вообще нет другой замены. И вполне можно ожидать, что отказ в работе способен произойти в любой момент.

Проведя такую ревизию нередко скапливающегося дома запаса батареек, можно сразу избавиться от «балласта». А остальные — отсортировать по возможности дальнейшего применения.

Еще одно практическое приложение измерения силы тока мультиметром. Это — самостоятельная диагностика своего автомобиля на предмет токов утечки, которые способны привести к быстрому разряду аккумулятора.

Проводится она примерно в следующем порядке:

• Проверка должна проводиться при полностью заряженном аккумуляторе.
• Перед тестированием требуется выключить все потребляющие электроэнергию приборы. Имеется в виду освещение, аудиосистема, парктроник, и т.п. При проверке, возможно, придётся открывать двери в салон. Поэтому необходимо каким-то образом закрепить в нажатом положении концевые выключатели, ответственные за габаритные огни на дверях.

Безусловно, следует учитывать и иные особенности своего авто. Так, нередко требуется определенное время на полное «засыпание» бортового компьютера. Могут быть нюансы и с системой сигнализации. Хозяин машины должен с этим разобраться.

• С клеммы аккумулятора снимается кабель массы («минус»).
• Мультитестер переводится в режим амперметра с пределом измерений постоянного тока до 10 ампер. Ток утечки, безусловно, намного меньше, но подстраховаться никогда не мешает. А на точности снятия показаний это особо не отразится – двух знаков после десятичной запятой будет вполне достаточно. Красный провод устанавливается в соответствующее гнездо на 10 А.
• Далее, черный провод мультитестера необходимо подсоединить к минусовой клемме аккумулятора. Это можно сделать, например, с использованием обычного хомута.
• Замыкаться же цепь будет контактом щупа красного провода с клеммной снятого кабеля массы. Значение, высвечивающееся при этом на дисплее мультиметра, как раз и покажет ток утечки.

Нормальным считается ток утечки в пределах 0,03÷0,05 А (30 ÷ 50 мА), и чем ниже, тем лучше. Иногда может быть и больше, если автомобиль «нафарширован» электроникой. Но даже в таком случае – никак не выше 0,08 А.

• Если ток в пределах нормы – то можно только порадоваться. Но в том случае, когда он явно выходит за пределы допустимого, следует сразу локализовать проблему, то есть выявить участок, где такая утечка происходит.
• Для этого последовательно вынимаются предохранители, отвечающие за разные участки электросети автомобиля. При этом необходимо проверить все – не только в коробке под капотом, но и размещенные в салоне.

Итак, предохранитель достали из гнезда. Если показания не изменились, его можно сразу вернуть на место. Значит, на этом участке   проблем нет.

• Рано или поздно снятие какого-то предохранителя приведет к резкому снижению показаний силы тока на мультиметре. Вот он – тот самый участок, более детальной диагностикой которого предстоит заняться.

Кстати, причин утечки может быть и несколько. Например, снятие одного из предохранителей снизило показания силы тока с 0,25 до 0,12 А. Да, это проблемный участок, но очевидно, что ток все равно великоват. Значит, не устанавливая обратно этот предохранитель, поиск продолжают, пока не будет отыскано следующее «слабое звено». И так далее – пока показатель утечки не войдет в пределы нормы.

Ну а дальше – предстоит проводить более детальную диагностику, чтобы окончательно разобраться с проблемой. Но это уже – совсем другая тема.

измерить напряжение, сопротивление и силу тока

Мультиметр – это комбинированный прибор, совмещающий ряд функций для произведения измерений параметров электрической сети.

О том, как правильно пользоваться мультиметром, пойдет речь в данной статье.

Устройство мультиметра

В минимальном наборе мультиметр, также зачастую называемый тестером, сочетает в себе возможности вольтметра, амперметра, а также омметра.

Тестеры бывают электронными и аналоговыми. Как бы не казались аналоговые приборы пережитком прошлого, но порой их применение оправдано и в наши дни. В частности, они выигрывают при следующих обстоятельствах:

• при измерении переменных параметров стрелка устройства в режиме реального времени будет показывать амплитуду колебаний сигнала;
• стрелочный тестер способен выявить паразитные пульсации силы тока и напряжения;
• для работы цифрового прибора требуется источник питания, аналоговый же требует его только при режиме омметра;
• аналоговый тестер может работать при условиях сильных высокочастотных помех, где его электронный собрат не сможет функционировать без должной защиты.

Противовесом вышеизложенному будут служить следующие достоинства цифровых тестеров:

• простота конструкции и процесса изготовления;
• устойчивость к вибрациям;
• легкость эксплуатации и снятия показаний;
• самокалибровка.

Стрелочный мультиметр

Итак, самый обычный мультиметр имеет на передней панели экран (жидкокристаллический или стрелочный), ниже которого расположен переключатель диапазонов. Данный переключатель можно установить на один из режимов работы прибора:

• OFF– выключенный мультиметр;
• AVC – измерение переменного напряжения;
• DCV – измерение постоянного напряжения;
• DCA– измерение силы постоянного тока;
• Ω — измерение сопротивления;
• прозвонка сети.

Важно! Некоторые тестеры также оснащены функцией измерения силы переменного тока и иными полезными функциями.

Еще ниже располагаются гнезда для подключения щупов. Последних у прибораимеется два: красный – положительный и черный – отрицательный. Черный щуп всегда подключается к гнезду «COM» («COMMON», «земля»), которое при стандартном расположении трех гнезд вертикально справа является самым нижним. Большинство измерений производится при красном щупе, вставленном в среднее гнездо, в верхнее гнездо его устанавливают, когда необходимо измерять силу тока, находящуюся в диапазоне от 200мА до 10А.

Помимо вышеописанной конфигурации на рынке электротехники можно встретить модели тестеров с горизонтальным расположением гнезд, а также с различным их количеством – от двух до четырех. Четвертое гнездо предназначается для измерения микротоков (менее 200мА).

Произведение измерений посредством мультиметра

Как померить сопротивление мультиметром

Чтобы измерить сопротивление каких-либо элементов электрической цепи, необходимо переключатель мультиметра установить в одно из положений, находящихся в зоне, обозначенной буквой Ω (диапазон измерений изначально может быть любым). После этого щупами одновременно касаемся входов.

Проверка резистора

Если в ходе измерений на табло мультиметра высвечивается «1», «OL» или «OVER», то перемещением переключателя повышаем диапазон измерений; при показаниях прибора «0» требуется понизить диапазон. Точно также можно подобрать требуемую точность производимых измерений.

Как измерить напряжение мультиметром

Учитывая тот факт, что измеряемое напряжение может быть постоянным либо переменным, выставляем переключатель мультиметра в соответствующее положение. Следующим этапом должен быть выбор диапазона измерений. Если с этим возникают трудности, целесообразно установить переключатель на максимальное значение, а затем, исходя из показаний прибора, понизить его до приемлемого уровня.При измерении напряжения щупы тестера подключаются к цепи параллельно.

В частном порядке рассмотрим, как померить напряжение в розетке мультиметром. Для этого выставляем переключатель прибора в положение «750В» зоны AVC и вставляем щупы в отверстия розетки.

Важно! Перед началом обязательно проверьте состояние изоляции щупов и не прикасайтесь при работе к их оголенным частям. В противном случае вы рискуете получить поражение электрическим током.

Маловероятно, что на дисплее прибора вы увидите заветные 220 вольт, в соответствии с ГОСТом, допускается отклонение 10%от номинальной величины в ту или иную сторону.

Теперь вам известно, как мультиметром проверить напряжение в сети 220В.

Как замерить силу тока мультиметром

При отсутствии представления о том, сила тока какого порядка подлежит измерению, рекомендуется установить красный щуп тестера в гнездо для измерения больших токов, чтобы не привести прибор к негодности.

Замер потребляемого тока

Если величина, получаемая в результате измерений, меньше 200 мА, можете смело поменять гнездо для красного щупа с целью получения более точного результата. Из таких же соображений переключатель мультиметра устанавливаем на максимальное значение диапазона, а затем при необходимости идем от большего к меньшему.

Измерение силы тока мультиметром осуществляется при приборе, подключенном последовательное, то есть в разрыв цепи.

Прозвонка электрической сети тестером

Данный режим помогает проверить целостность проводников. Если при касании щупами в данном режиме концов провода, прибор издает звуковой сигнал, значит обрыва на данном участке электрической цепи не имеется.

Кроме того, тестером при режиме прозвонки сети можно определять функциональное назначение жил кабеля, иными словами, отличать, где находятся фазный, нулевой и защитный заземляющий проводники.

Как проверить аккумулятор мультиметром

При помощи тестера можно проверить параметры различных аккумуляторных устройств – от автомобильных до телефонных.

Проверка напряжения

Проверка напряжения аккумулятора посредством тестера позволяет определить уровень его заряда. В частности, для проверки автомобильного аккумуляторного устройства необходимо отсоединить его от электропроводки автомобиля, и, выставив на тестере диапазон работы от 0 до 20 вольт зоны DCV, подсоединить его красный и черный щупы к положительному и отрицательному контакту аккумулятора соответственно.

Проверка аккумулятора

Если последний полностью заряжен, на дисплее тестера вы увидите значение, максимально приближенное к 13 вольтам. При меньших показаниях аккумулятор нуждается в дозарядке, если же тестер показывает напряжение 12 вольт, то аккумулятор практически полностью разряжен и вам необходимо срочно зарядить его. Если вдруг напряжение автомобильного аккумулятора оказалось меньше 11 вольт, значит, данное устройство подлежит замене.

Важно! Для получения достоверных данных необходимо выждать пять-шесть часов после отключения аккумулятора от электропроводки автомобиля и только после истечения этого времени браться за проверку его зарядка тестером.

Проверка емкости

Емкость аккумулятора – важная характеристика, дающая информацию о том, какое количество заряда отдается устройством за определенный промежуток времени при определенном напряжении. Единицы измерения данного параметра – ампер-часы (А*ч). Проверку емкости аккумулятора можно проводить следующими методами:

• под нагрузкой;
• контрольным разрядом.

При использовании обоих методов аккумулятор должен быть предварительно полностью заряжен.

Нагрузкой для проверки емкости аккумулятора может выступать обыкновенная лампочка накаливания, берущая на себя половину всего его тока. Заметим, что если при подключении она начинает постепенно затухать, то проводить проверку не имеет смысла – аккумулятор неработоспособен.

Итак, к отключенному от генератора аккумулятору подключается нагрузка, под которой прибор должен профункционировать пару минут. Далее нагрузка снимается и к контактам аккумулятора подсоединяются щупы тестера, включенного на режим измерения напряжения.

Исправный автомобильный аккумулятор в результате такого эксперимента должен иметь напряжение более 12,4 вольт, в противном случае срок службы его будет недолгим, вскоре потребуется замена.

Для проверки емкости аккумуляторной батареи таким способом, как метод контрольного разряда, потребуется измерить силу тока мультиметром на аккумуляторе. Предварительно заряженный аккумулятор нагружается таким образом, чтобы сила тока разрядки соответствовала паспортной. В полученную цепь включается тестер при режиме работы амперметра.

Необходимо зафиксировать время, через которое сила тока уменьшится вдвое, и сравнить полученные результаты с данными из паспорта аккумуляторной батареи. Новые устройства достигают указанного момента вскоре после паспортного времени. Если этот момент наступил раньше, ваш аккумулятор теряет свою емкость, а если значительно раньше (например, вдвое быстрее), стоит начать задумываться о замене батареи.

Теперь вы осведомлены не только о том, как работает мультиметр и о расшифровке обозначений на нем, но и разбираетесь в тонкостях того, как пользоваться тестером для измерения напряжения, силы тока, сопротивления, а также как проверить напряжение, емкость и ампераж аккумулятора мультиметром.

Как измерить силу тока мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений данного вида замера – выяснение допустимой мощности подключаемых приборов. Проще всего решить вопрос, зная, как измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Содержание статьи

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» — устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.

Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными энергопотребителями при замерах любого типа проводки – с постоянным или переменным током – необходима предельная осторожность и соблюдение правил безопасности. В противном случае лучшим исходом будет выход из строя мультиметра.

Измерение силы тока мультиметром. Как измерить силу тока в розетке мультиметром

Измерение силы тока мультиметром. Как измерить силу тока в розетке мультиметром

Перед началом проведения замеров к прибору в первую очередь подключаются измерительные щупы. Каждый из них имеет собственный цвет – черный и красный. Щуп черного цвета обычно общий, нулевой или минусовой, поэтому его подключение осуществляется к нижнему разъему, обозначенному символами СОМ. Другой щуп красного цвета при выполнении измерений подключается к среднему разъему. Существует разъем, расположенный в верхней части мультиметра, в который подключается красный щуп когда измеряется переменный ток величиной до 10 ампер.

После подключения щупов выбирается нужный режим работы путем поворота круглого переключателя и установки его в нужное положение. Если величина измеряемого параметра известна заранее, то выставляемый предел измерений должен немного превышать его. Такая мера позволяет уберечь мультиметр от перегорания. В том случае когда сведения о возможных показаниях прибора отсутствуют, выставляется максимально возможный предел измерений.

При измерении напряжения прибор включается в цепь параллельно, а для замеров силы тока – последовательно. Измерение полупроводников или параметров сопротивления выполняется при отключенном питании в данной схеме. Напряжение в электрической розетке 220В также можно измерить с помощью мультиметра. Для этого переключатель необходимо перевести в положение ACV на отметку 750 вольт, после чего провести замер. Точно так же выполняется измерение в сети с напряжением 380В. Сила тока в розетке измеряется путем выставления прибора в режим замеров переменного тока.

Как измерить силу тока зарядного устройства. Измерение тока утечки

Мы рассмотрели способы, как мультиметром проверить напряжение аккумулятора, измерить величину ЭДС, убедиться в исправности зарядного устройства. При помощи тестера можно провести еще одно измерение, полезное для АКБ автомобиля – ток утечки.

Наверное, каждый из автолюбителей сталкивался с ситуацией – вернулся из отпуска, автомобиль простоял в гараже полтора месяца, аккумулятор разряжен. Вроде все было выключено, и на улице нет минусовой температуры. Почему разряжается батарея?

Любой современный автомобиль имеет сервисные электронные модули, которые остаются включенными даже без ключа зажигания. Иммобилайзер, блок комфорта, модуль управления двигателем, магнитола, хранящая в памяти настройки станций, и многое другое. Как выяснить причину разряда АКБ?

При помощи мультиметра. Снимите плюсовой провод с клеммы аккумулятора, и включите в разрыв ваш тестер в режиме измерения силы тока.

Важно! Ток утечки может достигать нескольких ампер, поэтому правильно установите предел измерений на мультиметре.

Зафиксируйте провода при помощи зажимов типа «крокодил», и начинайте поочередно извлекать предохранители, ответственные за электронные модули автомобиля. Разумеется, без технического руководства не обойтись.

Когда вы найдете модуль или электроцепь, которые дают максимальное значение тока утечки – приступайте к локальной проверке. Отсоедините разъемы, и с помощью мультиметра проверьте сопротивление проводки. Вы легко сможете найти причину повышенной утечки, не обращаясь в сервис.

Вывод: Для поддержания вашего аккумулятора в бодром состоянии не обязательно приобретать дорогое оборудование. Вполне можно обойтись обычным мультиметром.

Как измерить силу тока мультиметром dt830b. Описание и особенности

Мультиметр DT-830B представляет собой электронный измерительный прибор для тестирования диодов, транзисторов, замеров тока, напряжения и сопротивления. Он собран в пластиковом корпусе с размерами 126х70х26 мм. Вес прибора составляет 140 г, благодаря чему он может свободно поместиться в кармане.

Показания параметров выводятся на жидкокристаллический дисплей с разрядностью 3,5. Точность измерения обеспечивается наличием аналого-цифрового преобразователя двойного интегрирования. Скорость измерения составляет 3 раза в секунду.

Переключение режимов проводится при помощи многопозиционного переключателя, расположенного на лицевой стороне тестера. Для проведения замеров поворотный переключатель фиксируется в 1 из 20 секторов, имеющих маркировку измеряемого параметра. Чтобы провести измерения на нужном участке, используют комплектные щупы черного и красного цвета.

Первый (земля) вставляется в гнездо на фронтальной панели, обозначенное СОМ, второй — в отверстие с надписью В, Ом, мА. В случае измерения силы постоянного тока 1-10 А красный щуп переставляется в гнездо с соответствующим обозначением.

Питается прибор от батарейки типа «Крона» напряжением 9 В. Чаще всего источник электроэнергии в комплекте отсутствует. Чтобы его установить, необходимо снять заднюю крышку, которая крепится на 2 винтах. Для подсоединения к прибору имеется ответная клеммная планка. Но в некоторых изделиях китайского производства вместо клеммника установлены пружины.

В цепи, предназначенной для измерения тока 10 А, установлен предохранитель. Прибор имеет высокую чувствительность -100 мкВ. Если в процессе измерения будет превышен параметр проверяемой величины, то на дисплее отразится цифра 1, символизирующая перегрузку. В отличие от стрелочных тестеров, здесь полярность постоянного тока или напряжения определяется автоматически. О противоположном знаке величины свидетельствует символ «-» перед значением измеряемого параметра.

Все надписи на фронтальной панели выполнены на английском языке, как и вся другая документация, идущая в комплекте с изделием. У тестера Ресанта DT-830B инструкция на русском языке, он имеет более качественную сборку, а в комплекте идут батарейка и качественные щупы. Погрешность прибора не превышает 1%.

Как измерить силу тока в автомобиле. Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

• Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
• Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
• Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
• Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
• Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Как измерить силу тока трансформатора мультиметром. Как измерить силу тока мультиметром

Измерение силы тока в цепи домашней электропроводки – важный этап определения ее характеристик. Одно из применений данного вида замера – выяснение допустимой мощности подключаемых приборов. Проще всего решить вопрос, зная, как измерить силу тока мультиметром – этот универсальный прибор есть в большинстве домов.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Важно: если в розетку (на выключатель) не подключено никакое энергопотребляющее устройство, электрическая цепь разомкнута и тока в ней нет!!! Замерять силу тока непосредственно в розетке или на контактах выключателя бесполезно и опасно! При этом происходит короткое замыкание.

Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А. Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра.

Фактически для проверки выполняется такая последовательность действий:

1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром . Эта процедура безопасна даже под нагрузкой;
2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.

Как измерить силу тока мультиметром на аккумуляторе

Для маломощных аккумуляторов и батареек замер силы тока проще, чем для сети с переменным током.

Измерение силы тока мультиметром в этом случае проводится на диапазоне измерений «постоянный ток», величина выставляется с учетом маркировки аккумулятора или, при отсутствии данных, на максимально допустимое значение диапазона.

Замеры также, как и в случае с переменным током, производятся в присутствии «нагрузки», контакты подключаются параллельно.

Схема для замера тока в автомобильном аккумуляторе приводится ниже. Важно: здесь измеряется ток утечки.

Заключение

При работе с мощными энергопотребителями при замерах любого типа проводки – с постоянным или переменным током – необходима предельная осторожность и соблюдение правил безопасности. В противном случае лучшим исходом будет выход из строя мультиметра.

Как измерить силу тока мультиметром dt-838. Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Видео КАК ИЗМЕРИТЬ МУЛЬТИМЕТРОМ НАПРЯЖЕНИЕ И ТОК [РадиолюбительTV 80]

Узнаем как измерить силу тока мультиметром? Подготовка и измерение мультиметром

Выяснение информации о причине поломки электронных и бытовых приборов всегда начинается с измерения их параметров и проверки каждой детали. Для этой цели используют различные приспособления, способные замерить силу тока, сопротивление и вольтаж. Можно пользоваться отдельными аппаратами: например, вольтметром или амперметром, но лучше для такой проверки иметь под рукой комплексный прибор для измерений – мультиметр. Как измерить силу тока мультиметром и что это за прибор?

В продаже встречаются два основных типа мультиметров: аналоговые и цифровые. У каждого из них есть свои достоинства и недостатки. Аналоговая модель достаточно дешевая, надежная и долговечная в использовании, но такой инструмент дает большую погрешность при измерении параметров. К тому же им достаточно неудобно пользоваться: новичкам будет трудно сориентироваться в замерах из-за разных градаций на шкале индикаторов у каждой отдельно взятой модели (этим недугом особенно страдают аналоговые приборы, сделанные в странах Азии). Тем, кому важна точность в замерах, кто не хочет долго копаться в инструкции, чтобы понять, за что отвечают индикаторы на устройстве, и кому вопрос цены не так важен, как удобство использования, стоит озаботиться покупкой цифрового варианта аппарата.

Как уже было сказано, мультиметр соединяет в себе несколько приборов одновременно. Один из способов его применения – это замер силы тока. Он поможет определить этот параметр электрической сети в аккумуляторе, розетке, блоке питания персонального компьютера или зарядного устройства. С помощью такого устройства можно замерить силу тока в электрической цепи с постоянным или переменным током.

Как измерить силу тока мультиметром? Чтобы понять принцип работы аппарата, нужно вначале разобраться с таким вопросом, как работа его индикаторов и разъемов. Следует понять, для чего они нужны и как вообще используются во время проведения замеров. В любой модели мультиметра можно найти два отдельных вывода и несколько гнезд под штекеры. Гнезд может быть от 2 до 4, на приборах старой конструкции их несколько больше. Вывод черного цвета используется для замера «минус» параметра сети, красный, соответственно, для «плюса».

Перед началом работы фиксируем черный щуп в гнезде с пометкой «-», красный – «+». Если есть дополнительные гнезда, то они обычно предназначены для измерений силы тока в разных диапазонах: например, разъем с пометкой «мА» для замера силы тока до 1 ампера, с меткой «А» – для проверки этого параметра в диапазоне от 1 до 10 А и т. д.

Также на аппарате может быть несколько переключателей. Их предназначение схоже по своему принципу работы с гнездами для щупов – они нужны для смены проверяемых диапазонов вольтажа и сопротивления.

Как используется мультиметр для замера силы тока?

Для того чтобы получить ответ на вопрос, как измерить силу тока мультиметром (тем, кто успел подзабыть уроки физики, напоминаем, что этот параметр электрической сети измеряется в Амперах), нужно для начала установить измерительные щупы в соответствующие разъемы. Далее выбираем сеть, которую мы планируем измерять, то есть сеть с постоянным или переменным током. В аналоговых моделях для этой цели устанавливаем тумблер в необходимое положение, а на цифровом приборе нажимаем соответствующую кнопку для выбора нужной сети. Перед проверкой также надо знать напряжение проверяемого электрического прибора. Этот параметр фиксируется на мультиметре с помощью все того же переключателя или клавиши. После начальной подготовки следует сама проверка: щупами прикасаемся к плюсовым и минусовым выводам проверяемого устройства. При правильных настройках мультиметра информацию о силе тока в сети можно будет увидеть на индикаторе или циферблате прибора для проверки.

При измерении силы тока есть отдельные нюансы, касающиеся замеров параметра у определенных устройств, приборов и электрических цепей.

Измерение силы тока в аккумуляторах

Перед тем как измерить силу тока аккумулятора мультиметром, устанавливаем максимально допустимые значения проверяемых параметров на самом приборе. Затем параллельно подключаем выводы тестера к проверяемому устройству: черный – к «минусу», красный – к «плюсу». Время проверки – минимальное. При появлении ожидаемой информации на экранной панели прибора щупы надо сразу же отключить, ведь в результате такой процедуры происходит короткое замыкание, которое очень негативно влияет на дальнейшую работу источника питания.

Замер силы тока в электрической розетке

Первое важное правило того, как измерить силу тока мультиметром в розетке: нельзя делать проверку работы розетки напрямую. Если вы подключите измерительный прибор без нагрузочных электронных устройств, то вы его попросту сожжете. То есть в цепь «мультиметр-розетка» между ними вставляется электрический прибор: например, мультиметр-лампочка-розетка. После правильного последовательного соединения делаем замеры силы тока в цепи. Затягивать проверку на длительный период не стоит, желательно, чтобы процедура по времени была не дольше 10-15 секунд.

Проверка силы тока в зарядном устройстве

Измерить силу тока зарядного устройства мультиметром легко и просто. Для этого при замерах, чтобы не сжечь мультиметр, опять же ставим максимальные значения проверяемого параметра на измерительном приборе. Также переводим аппарат в режим работы с сетями с постоянным током. Затем подключаем прибор к зарядному устройству в режиме проверки силы тока: один из щупов подсоединяем к проводу, идущему к зарядному устройству, на месте разрыва. Чтобы не повредить источник питания и тестер, делаем замеры как можно быстрее.

Замер силы тока в цепях с переменным током

Измерить силу переменного тока мультиметром рекомендуется следующим образом:

• Сам мультиметр подключается через место разрыва цепи.
• Тестер выставляем на максимальный диапазон проверки нужного параметра.
• Затем черный щуп соединяем с «минусовым» проводом.
• После на короткий срок времени прикасаемся красным щупом к плюсовому кабелю или клемме.
• После считывания параметров силы тока сразу же отключаем красный щуп.

Стоит отметить тот факт, что не все тестеры для комплексной проверки могут работать в сетях с переменным током. Если для вас важен именно этот параметр для проверки, то перед покупкой обязательно выясните, сможет ли приобретаемый мультиметр работать с сетями данного типа. Потому, что не все приборы позволяют измерить силу тока в цепи мультиметром.

Проверка силы тока в блоках питания электрических приборов

Измерить силу тока блока питания мультиметром также можно через разрыв электрической цепи. После подключения щупов к гнездам тестера черный щуп подключаем к минусовой клемме блока питания, а «плюсовой» к специально сделанному месту разрыва сети, то есть к «плюсовому» кабелю, идущему от блока питания. После получения информации отключаем мультиметр.

Общая информация о проверке силы тока в электрических цепях с использованием мультиметра

Главное отличие измерения силы тока в цепи мультиметром от замеров сопротивления и напряжения заключается в способе подключения тестового прибора: он соединяется с электрической цепью не параллельным, а последовательным способом. То есть прибор подключают в специально созданном месте разрыва кабеля. Если устройством хотят воспользоваться для проверки мультифазной цепи (например, трехфазной), то такой разрыв делается для каждой отдельной фазы.

Замер параметров мультиметром в сетях с постоянной силой тока

Как измерить силу постоянного тока мультиметром? Замер силы тока в данных сетях практически ничем не отличается от проверки этого же параметра в сетях с переменным током. Важно правильно выбрать тип проверяемой сети на мультиметре, а остальные действия идентичны процедурам проверки силы тока для сетей вышеописанного типа.

Несколько полезных рекомендаций по работе с мультиметром

• При работе с устройством аналогового типа во время замеров, когда важны точные результаты, желательно держать прибор в горизонтальном положении: если мультиметр стоит вертикально или скособочен, то информация на индикаторе может быть искаженной и неправдивой.
• Для получения достоверной информации перед каждым использованием прибор должен проходить калибровку. Сделать ее очень просто: достаточно соединить щупы между собой и потенциометром.
• При неизвестных параметрах проверяемого устройства стоит выставить на мультиметре начальные значения на максимально допустимый уровень, чтобы не сжечь тестер.
• Если вам предстоит проверять приборы с мелкими деталями, то стоит приобрести дополнительный комплект выводов с тонкими, игольчатыми щупами. Если нет под рукой тонких щупов, можно воспользоваться вспомогательными подручными средствами: например, распрямленной скрепкой, к которой с помощью провода прикручивается щуп.

Как измерить силу тока мультиметром? Для выполнения такой простой задачи надо иметь рабочий прибор и определенный запас знаний. Ведь каждый предмет имеет свои особенности измерения. Мультиметр очень прост в использовании и не представляет никакой угрозы для жизни. Но все-таки детям его давать не рекомендуется.

батареек — безопасно ли измерять ток батареек AAA напрямую мультиметром?

  В = I x R
1,5 = 5,38 х R
R = 0,28 Ом
