Как сделать самодельный металлоискатель своими руками

Содержание

  1. О принципе действия металлоискателя
  2. Из чего сделать прибор?
  3. Сложный способ создания устройства
  4. Простой способ изготовления металлоискателя



1. О принципе действия металлоискателя

Прежде чем задаваться вопросом, как сделать самодельный металлоискатель своими руками, предлагаем ознакомиться с его принципом работы. Он основывается на законе магнитного притяжения. Есть две катушки: одна из них создает магнитное поле, которое направляется в почву, вторая служит приемником и воспринимает сигналы от находящихся в грунте металлических элементов. Катушку с блоком управления соединяет держатель, представляющий собой длинную штангу. Блок управления имеет плату, микродинамик и элементы питания. О находке пользователя оповещает тональный сигнализатор. Когда металлический предмет находится на глубине, доступной для генерируемого магнитного поля,  сигнализатор меняет тональность.

Это свидетельствует  о том, что находка близка к участку сканирования. На чувствительность прибора влияет размер катушки, создающей магнитное поле. Чем она больше, тем чувствительнее металлоискатель.

Знаний этого принципа и основ школьного курса физики вполне достаточно для того, чтобы собрать металлоискатель своими руками. Причем вам не нужно делать серьезных вложений. Большинство деталей можно найти дома и приобрести в магазине радиоэлектроники. А необходимый инструмент есть у каждого практичного хозяина. Перечислим, что же вам понадобится…



2. Из чего сделать прибор?

  • Плата из текстолита
  • Микросхемы
  • Резисторы
  • Транзистор
  • Конденсаторы
  • Выключатель питания (например, MTS-1)
  • Медный провод сечением 0,25 – 0,3 мм (без оболочки)
  • Медный провод сечением 0,5 мм (без оболочки)
  • Провод двухжильный для соединения блока и катушки
  • Низкоомные наушники (можно от плеера)
  • Разъем для наушников
  • Батарейка крона на 9 В
  • Пластиковый контейнер для блока управления
  • Изолента
  • Фольга
  • Черенок от лопаты
  • Саморезы

Из инструментов вам понадобится



3.

Сложный способ создания устройства

Есть множество способов изготовления металлоискателя своими руками – начиная от простых, на которые уходит всего несколько минут, и заканчивая сложными, требующими пайки компонентов плат. Сначала расскажем о методе, который заинтересует любителей радиотехники и умельцев, имеющих опыт пайки.

Собираем блок управления

В основе работы лежит плата с основными рабочими элементами. Во-первых, это поисковый генератор (его компоненты IC1.3, IC1.4, C3, R4, R5, R6), к которому будет подключена катушка. Во-вторых, эталонный генератор (его компоненты IC1.3, IC1.4, C3, R4, R5, R6). Он работает на той же частоте, что и поисковый. В-третьих, смеситель (собран на IC1.2) – именно на него будет поступать сигнал с генераторов. В-четвертых, фильтр (сконструирован на R3, C4), который принимает сигнал со смесителя и передает его без высокочастотных помех. В-пятых, есть усилитель (VT1), через который в наушники подается низкочастотный сигнал.

Помимо основных рабочих компонентов на плате предусмотрены: резистор для установки нужной громкости наушников (R2), переменный резистор для установки тональности (R4), усилитель звука с питанием от батарейки, стабилизатор напряжения (IC2) для питания микросхемы IC1.

Все компоненты платы припаиваются в соответствии со схемой. Важно, чтобы паяльник контактировал с выводами не более 1 секунды, чтобы избежать перегрева. Пример представлен на рисунке ниже.

Схема самодельного металлоискателя

Совет: вы можете нарисовать плату в специальной программе, распечатать ее на глянцевой фотобумаге и перевести на заготовку из текстолита. Для этого приложите распечатку к поверхности платы и нагрейте утюгом. Для более глубокого пропечатывания рисунка можно прибегнуть к травлению в растворе соли. Только помните, что распечатывать нужно зеркальное отражение схемы.

Делаем поисковую катушку

Прежде чем делать катушку для металлоискателя, определитесь с ее размером.

Подумайте, какие именно предметы вы хотите искать. К примеру, для обнаружения арматуры и металлического профиля достаточно катушки диаметром до 90 мм. Если ваша цель – монеты и так называемое пляжное золото, диаметр катушки должен быть 130 – 150 мм. Для поиска металлолома больших размеров данный параметр увеличивается до 200 – 500 мм.
Возьмите любой цилиндрический предмет, подходящий по диаметру под будущую катушку. Начинайте обматывать его проводом диаметром в 0,25 или 0,3 мм. Нужно сделать 70 – 80 витков. К примеру, можно взять ведро и наматывать провод в нижней его части плотными витками. После этого получившийся моток снимают. Не забудьте оставить выводы с катушки – 2 провода длиной около 4 см. Полученный круг нужно плотно обмотать изолентой. Лучше сначала зафиксировать ее по окружности короткими отрезками – в 8 местах вполне хватит.

Следующим шагом будет изготовление экрана поисковой головки. Для данной цели подойдет фольга из электролитических конденсаторов. Перед использованием ее обязательно нужно хорошо промыть и просушить. Только потом можно будет наматывать на катушку. Делайте плотную намотку, а концы фольги закрепите изолентой – в процессе эксплуатации она не должна разматываться.  Не забудьте оставить отверстия для вывода проводов. Далее с провода диаметром в 0,5 мм требуется снять лаковое покрытие – для этого подойдет наждачная бумага. Затем поверхность провода следует облудить паяльником, после чего его используют для обмотки катушки по окружности с шагом между витками в 1 см.  Остается только вывод на 12 см. В местах выводов между началом и концом намотки оставляют зазор. Затем выполняют обмотку заготовки еще несколькими слоями изоляционной ленты. Вы получите катушку с 3 выводами. Последним шагом на данном этапе будет создание контактной площадки для крепежа. Возьмите небольшую пластину из металла и припаяйте ее к выводу от экрана.

Соединяем все составляющие

Плату помещают в пластиковый контейнер, который будет служить блоком управления.

Он крепится на черенке сверху. Можно прикрутить его саморезами. Лучше использовать деревянный черенок. Если же вы используете металлическую штангу либо рукоять из другого материала, то ее низ должен быть неметаллическим. Один из выводов катушки нужно зафиксировать с помощью самореза на штанге. Место соединения следует заизолировать. Чтобы соединить катушку с блоком управления, используют двужильный провод. Его концы припаиваются к выводу экрана катушки и к общей шине на плате.

Выполнение настройки и тестирование прибора

Чтобы убедиться в том, что собранный своими руками прибор будет работать, необходимо выполнить основные регулировки. Порядок действий будет следующим. На плате требуется выставить в среднее положение резисторы – подстрочный R2 и переменный R4, а подстрочный R5 перевести в любое крайнее. Затем включается питание. Наденьте наушники и начните вращать R5. Вы услышите сигнал, громкость и частота которого будут меняться от вращения резистора. Найдите такое положение, в котором звук будет самым громким. При дальнейшем вращении он должен снижаться и совсем пропадать. Запомните найденное положение и оставьте резистор в нем. Следующее действие: резистором R4 ищите низкочастотный сигнал. Приблизьте катушку к какой-либо металлической вещи – частота сигнала будет меняться. Если потребуется изменить интенсивность звукового сигнала, в этом поможет резистор R2.

В итоге вы получите поисковый прибор с катушкой на штанге, который удобно удерживать в руках и исследовать местность, не нагибаясь к земле.



4. Простой способ изготовления металлоискателя

Если ваш интерес в изготовлении поискового прибора не заходит так далеко, чтобы паять платы, вы можете пойти простым путем. Достаточно взять радио и калькулятор. Основой для простейшего металлоискателя будет плотная картонная обложка от книги. На одну ее внутреннюю часть крепят калькулятор, на другую – радио. Можно зафиксировать их двухсторонним скотчем. Радиоприемник в диапазоне АМ настраивается на свободную от трансляций волну, и включается максимальная громкость.

Включите калькулятор – из динамика радио будет доноситься шум. Книжку складывают до такого положения, пока шум не снизится, а в идеале – совсем не пропадет. Антенна не будет принимать импульсы. В этом положении нужно зафиксировать книжку распоркой и резинкой. Поиск металла осуществляется следующим образом: книжку подносят к исследуемому участку и начинают медленно водить ею. Как только послышится звук из динамика радиоприемника, можно догадаться о находке.

Теперь вы можете попробовать сделать металлоискатель своими руками по одной из представленных инструкций. Возможно, это будет для вас первым шагом к искательству. А когда это станет настоящим увлечением, появится повод задуматься о более серьезном приборе. Тогда можно купить металлоискатель известного бренда. Современные модели обладают множеством полезных функций и заметно упрощают процесс. В настройках можно задавать параметры поиска предметов из конкретных металлов, чтобы не копать зря, натыкаясь на ненужный лом. Желаем удачных поисков!

Самодельные металлоискатели, или как сделать металлоискатель своими руками — Мир искателей

Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.

Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателях, буду собранны: лучшие схемы металлоискателей, их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.

Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.

Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.

Для сборки металлоискателя своими руками вам обязательно понадобится:

В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.

  1.  Паяльник, припой, олово и другие паяльные принадлежности.
  2.  Отвертки, плоскогубцы, кусачки и прочий инструмент.
  3.  Материалы и навыки по изготовлению печатной платы.
  4.  Минимальный опыт и знания в электронике и электротехники также.
  5.  А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.

У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:

Металлоискатель Малыш FM и малыш FM-2
Принцип работы Электронного частотомера FM
Дискриминация металлов есть (Черный и все остальные)
Максимальная глубина поиска 0,6 метра
Программирумые микроконтроллеры есть
Рабочая частота 19 кГц
Уровень сложности начальный
Металлоискатель ПИРАТ
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 1,5 метр
Программирумые микроконтроллеры нет
Рабочая частота
Уровень сложности начальный
Металлоискатель ШАНС
Принцип работы PI (импульсный)
Дискриминация металлов есть
Максимальная глубина поиска 1 метр
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI AVR
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Clone PI W
Принцип работы PI (импульсный)
Дискриминация металлов нет
Максимальная глубина поиска 2,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота
Уровень сложности средний
Металлоискатель Квазар
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4 — 17 кГц
Уровень сложности Средний
Металлоискатель Квазар ARM
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1-1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4 — 16 кГц
Уровень сложности Средний
Металлоискатель Соха 3TD-M
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 5 — 17 кГц
Уровень сложности Средний
Металлоискатель Фортуна
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 1,5 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Средний
Металлоискатель Фортуна ПРО-2
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Высокий
Металлоискатель Фортуна М2 и М3
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 4,5 — 19,5 кГц
Уровень сложности Высокий
Металлоискатель Фортунам М
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1,5 — 2 метра (Зависит от размера катушки)
Программирумые микроконтроллеры есть
Рабочая частота 7 — 16 кГц
Уровень сложности Высокий
Металлоискатель ТЕРМИНАТОР-3
Принцип работы IB
Дискриминация металлов есть
Максимальная глубина поиска 1 метр (Зависит от размера катушки)
Программирумые микроконтроллеры нет
Рабочая частота 7 — 20 кГц
Уровень сложности Высокий

Металлоискатель своими руками — 96 фото постройки чувствительного прибора

Металлоискатели или металлодетекторы – это разнообразное семейство измерительных приборов, действие которых основано на отличиях в электромагнитном излучении предметов.

Содержимое обзора:

Использование металлоискателя

Профессиональные высокочувствительные металлодетекторы используются в повседневной работе различных пунктов досмотра, с их помощью ведутся поисковые и дознавательные действия полицейских и спасательных служб.

Огромная армия любителей-кладоискателей по всему миру практикует долгие и неспешные походы с металлоискателями. Иногда такое развлечение приносит доход и даже известность.

В наше время уже налажена индустрия детекторных (распознающих) приборов на все случаи жизни, отличающихся не только по принципам работы, но и широким диапазоном цен и технических характеристик.

Простые магнитные детекторы

Принцип работы простейшего металлоискателя основан на электромагнитной индукции – в приборе находится электромагнитная катушка, которая за счет колебаний и искажений своего поля фиксирует находящиеся поблизости электропроводящие и железо-магнитные материалы, создавая при этом звуковой или визуальный сигнал.

Первый опыт сборки металлоискателя в домашних условиях может стать началом серьезного увлечения: новые конструкторские решения и даже изобретения в этой сфере прикладной радиоэлектроники не исключены даже на любительском уровне.

На схеме показано строение простейшего низкочастотного магнитного детектора.

В производстве металлодетекторов используются сотни различных разработок. Для того чтобы претворить в жизнь одну из них самостоятельно, нужно будет изготовить печатную плату своими руками, закупить необходимые катушки, транзисторы, резисторы, конденсаторы и т.п., и осуществить сборку прибора.

Металлоискатель из подручных средств

Другой вариант – сборка металлоискателя из подручных средств, больше подходит гуманитариям и начинающим технарям со страстью к поиску кладов и затерянных артефактов.

Во время работы такого самодельного прибора электромагнитные волны излучаемые калькулятором ловятся на АМ-диапазоне приемника.

Индикатором нахождения объекта в этом устройстве служит поворот электромагнитного поля при переизлучении, который изменяет параметры звукового сигнала. Фото такого металлоискателя, сделанного своими руками, можно найти на просторах сети и в конце нашего материала.

Для применения такого сборного варианта нужна не подробная схема или инструкция по сборке, а соблюдение определенных требований предъявляемых к двум основным составным частям самодельного детектора, а именно — исправно работающим калькулятору и радиоприемнику.

Оба устройства должны быть из разряда самых дешевых, в приемнике должен быть АМ-диапазон и магнитная антенна, а калькулятор должен при работе излучать импульсные радиопомехи.

Для работы над моделью понадобиться также подходящая по размеру пластмассовая коробка с открывающейся крышкой, наподобие книжки, которая станет корпусом искателя.

Для этих целей идеально подойдет старая коробка от СD дисков. Для крепления деталей понадобится двухсторонний скотч.

Сборка металлоискателя

  • Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
  • Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
  • Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
  • Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.
  • Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Обратите внимание!

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

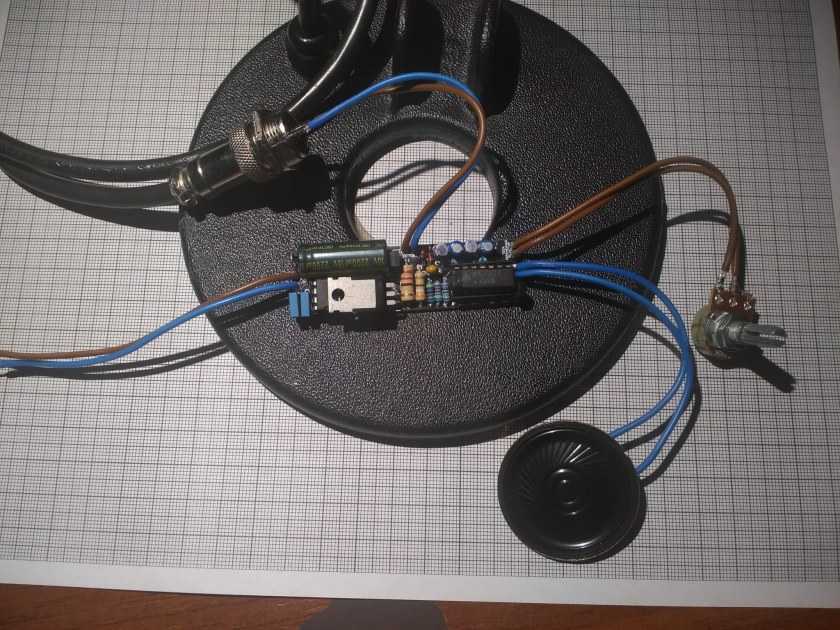

Фото металлоискателей своими руками

Обратите внимание!

Обратите внимание!



Как сделать металлоискатель своими руками: пошаговые видео уроки

Как сделать металлоискатель своими руками: пошаговые видео уроки

Металлоискатель – электронный аппарат, который с высокой точностью может обнаружить металл в слабо проводящей, нейтральной среде. Использование доступных материалов и относительная простота электрических схем позволяет изготовить устройство самостоятельно, без помощи специалистов. Простые конструкции требуют минимальных знаний физики и опыта работы с радио- и электроприборами.



ВСЕ КУРСЫ ОНЛАЙН сделали подборку бесплатных обучающих видео уроков по конструированию металлоискателя своими руками в домашних условиях.

Простой вариант



Устройство работает на микросхемах по принципу баланса индукции. Состоит из двух блоков генератора, работающих на одинаковой частоте. Обладает отличной чувствительностью, способен обнаружить предметы на глубине от 15 до 80 см. Показана рекомендуемая схема и печатная плата. Автор доступно рассказывает о специфике работы, сборке катушек, правильности настройки резисторов приемника. Все компоненты размещаются в пластиковой коробке, детали соединяются термоклеем.



Пират



Автор канала «How to make» показывает мастер-класс по изготовлению надежного металлоискателя с использованием недорогих радиодеталей. Сначала производится распечатка рисунка платы, перенос макета на текстолит. Шилом проделываются отверстия под радиокомпоненты. Пошагово продемонстрирована последовательность пайки электронной части с учетом полярности; сборка катушки из пяльцев, пластиковой неармированной трубы, медной проволоки.  Для придания эстетичного вида применяется черная изоляционная лента. После монтажа всех модулей и настройки проводится тестирование с помощью мелких предметов для показа радиуса действия. Под видео ссылка на травление печатных плат.





Импульсный



Просмотр видео поможет изготовить импульсный металлоискатель на базе Arduino. Рекомендуемая схема основана на принципе трансформирования частоты генератора при изменении индуктивности катушки. Собирается и паяется на макетной плате с небольшим количеством радиодеталей: конденсаторов, транзисторов, резисторов. Рассказано, как рассчитать диаметр катушки, увеличить чувствительность при помощи витого провода. При сборке использован клеевой пистолет. Для корпуса необходимы полипропиленовые трубы, муфты, пластиковая бутылка, мягкий утеплитель для удобной рукоятки. Для вывода звука используется динамик, усилитель, гнездо для наушников.



С наушниками



В ролике дается несложный способ изготовления металлоискателя с наушниками. Зачищенные провода крепятся каплями клея на DVD-R и СD-R диски, фиксируются изоляционной лентой. Показана последовательность полной сборки деталей, подключение к девятивольтной батарейке типа «Крона» с соблюдением полярности, калькулятору без солнечной батареи. Радиус действия прибора – 15-25 см.





«Бабочка»



Простейший прибор с низкой чувствительностью, рассчитан для поиска металлических предметов на небольшом расстоянии. Показан процесс изготовления двух катушек, способ намотки провода при помощи самодельного приспособления с винтами и изоляционной лентой. Смонтированная по схеме плата приклеивается к корпусу (пластмассовая мыльница). Детали монтируются на основе из гофрированного пластика. Добавляется аккумулятор, штанга с удобным держателем «под руку». В работе используется дрель и клеевой пистолет.



Индукционный баланс



Автор канала «Паяльник TV» рассказывает, как самостоятельно изготовить устройство для поиска металла, используя свойство индукционного баланса. Схему условно делит на две части. Доступно объясняет предназначение каждой радиодетали, принцип их работы для получения частоты слышимого диапазона, звукового сигнала. Для катушек берет обмоточный эмалированный провод с оптимальным диаметром. Дно коробки, в которую помещается плата с припаянными компонентами, рекомендует покрыть изоляционной лентой, чтобы исключить замыкание. Пошагово показан процесс сборки.





Бюджетный способ



На канале «Копаем вместе» делают металлоискатель из подручных средств. Аппарат ручной сборки, с удобным выключателем и регулятором чувствительности. Состоит из круглой катушки с обмоткой, пластиковой трубы с закрепленной пластмассовой коробкой. В ней размещены самодельная плата с радиодеталями, динамик, питание – обычная «Крона» (9 вольт). Металлодетектор отличается высокой мощностью, радиус действия примерно 80 см.



Многофункциональный



Стандартная десятидюймовая поисковая катушка с внутренней обмоткой соединена с раздвижной телескопической штангой при помощи обычных сантехнических муфтовых гаек. Корпус снабжен ручками управления: включения (с регулировкой ширины импульса), громкости, гнездом для наушников. Источник питания – небольшой аккумулятор, который можно перезарядить. Статический прибор может работать с любыми насадками, чувствительность от 30 см до 1 м.





Герметичный



Александр Голд предлагает сделать мощный герметичный детектор для подводного поиска. Небольшой корпус собирается из сантехнических пластиковых труб со вставленной платой, аккумулятором и диодами для световой индикации, катушка – из витого компьютерного кабеля. Сбоку крепится фонарик. Прибор реагирует на металлические предметы, драгоценный металл. Радиус действия – до 10 см. Водонепроницаемый прибор рекомендуется для подводного поиска потерянных на пляже ювелирных украшений.



Мини-искатель



Представлена несложная, модифицированная схема с описанием правильного расположения деталей и выполняемой ими функцией. Для сборки катушки берется два компакт-диска, плотный картон, витки медного провода. Процесс пайки показан со всех ракурсов для удобства зрителя. Блогер проводит тест с использованием металлических предметов, поиска замурованной в стене проводки.

Изучив принцип работы простейшего детектора из подручных средств с добавлением необходимых деталей легко осуществить сборку индивидуальной модели с визуальными, звуковыми сигналами. Следует помнить: подобные изделия не приспособлены для серьезных исследований глубоко под грунтом из-за сравнительно небольшого радиуса действия.

Металлоискатель из пульта дистанционного управления


Очень простой металлоискатель может собрать каждый своими руками не разбираясь в электронике вообще. С помощью него можно вести поиск металлических предметов как в земле, так и в стене. Конструкция состоит всего из трех предметов, которые наверняка валяются почти у каждого в ящике без дела.

Понадобится


  • Ненужный пульт дистанционного управления от любого устройства.
  • Радиоприемник AM/FM.
  • Проволока для изготовления катушки диаметром 0,4-0,2 мм.


Изготовление металлоискателя из пульта ДУ и радиоприемника


Первым делом необходимо изготовить катушку. Тут нужно понять, что все размеры и количества витков подбираются исключительно опытным путем, и пример ниже не является идеалом.
Возьмите провод 0,35 мм и намотайте катушку диаметром 10 см. Количество витков 50. Чтобы не размоталась скрепите ее изолентой или нейлоновыми стяжками.

Разбираем пуль. Зачищаем эмалированные вывода и припаиваем их паралельно инфракрасному светодиоду.


Далее собираем пульт ДУ. Обязательно вставляем хорошие батарейки в него. Включаем радиоприемник и выставляем его на «AM» диапазон (средние волны).

Нажимаем на любу кнопку пульта.

Приемник располагаем вблизи пульта, а катушку немного вдалеке.

В приемнике должны быть слышны повторяющиеся звуки, которые при отпускании кнопки должны пропадать. Вращением настроечного колеса приемника добиваемся минимальной слышимости этих колебаний.
Подносим металлический предмет к катушке на некотором расстоянии. Звук в при этом должен усиливаться.

Вот и все. Чувствительность при правильной регулировки вполне приемлемая: ее хватит чтобы обнаружить в стене стальные дюбеля или арматуру.
Данный металлоискатель работает по принципу паразитных гармоник. Как только металл подносится к катушке, меняется ее индуктивность, а значит частота сигнала и всех гармоник. Что собственно и улавливает радиоприемник.
Чтобы повысить чувствительность необходимо поэкспериментировать с катушкой меняя ее размеры и количество витков. И с радиоприемником, меняя диапазоны и производя точный поиск регулировкой.

Смотрите видео


Пример работы смотрите в видео:

Как в домашних условиях превратить мультиметр в металлоискатель ? А что

превратить мультиметр в металлоискатель с помощью швабры

Бродя по просторам «интЫрнета» наткнулся на очень простую схему, а точнее методику волшебного превращения любого мультиметра достаточно быстро в неплохой металлоискатель.

Углубившись в тему , я понял что …. Реализовать подобный проект можно даже у себя дома на кухне с использованием легкодоступных и уже имеющихся в своем распоряжении средств. Вся операция по превращению займет около 10-15 минут при условии, что все необходимое было заблаговременно приобретено.

Что понадобится: Мультиметр, Швабра без щетины, Синяя изолента, Моток проволоки.

Разумеется Мультиметр нужен хороший и чем дороже тем лучше!

Выбрав и купив Мультиметр любимой марки, можно поискать Швабру

Швабра должна быть с удобной рукояткой и желательно деревянная, но в крайнем случае подойдет и пластиковая, но без металлических деталей.

Запасы проволоки и синей изоленты должен быть у вас дома (если Вы конечно хозяйственный муж). Но не беда ели нет — всё можно приобрести в интернет магазине воспользовавшись поисковой строкой Яндекс Маркета.

Как сделать металлоискатель из мультиметра?

Сразу берем проволоку с изоляцией (без изоляции не подойдет) и быстренько делаем из нее катушку индуктивности для будущего металлоискателя. Проще всего это сделать при помощи пары гвоздей забитых прямо в швабру. Вбиваем гвозди в дерево на расстоянии в пять дюймов друг от друга, после чего начинаем наматывать на них проволоку по часовой стрелке. Делаем на глаз 150-378 витков. Фиксируем намотку синей изолентой.

Теперь, зачистив концы проводов нашей катушки, подключаем щупы мультиметра. Импровизированный металлоискатель готов!

С конструкцией вроде разобрались, а теперь стоит понять что нужно сделать чтобы мультиметр работал как металлоискатель ?
Специалисты рассказывают и пишут, что необходимо использовать его в режиме прозвонки диодов!
Оказывается в этом режиме устройство подает на щупы переменный ток!!!! а так как полярности у катушки нет, то в ней возникает резонанс !!!

Как только рядом с катушкой появляется металл, меняется ее индуктивность, что в свою очередь замечает мультиметр.
Правда у данной конструкции есть маленький недостаток. Для обнаружения металла катушка не должна оставаться на месте, так как в этом случае на мультиметре всегда будет показание в нуль.

И ТУТ Я ПОНЯЛ — МЕНЯ РАЗВОДЯТ !

Я тщательно перечитал статью и не увидел ни намека на юмор или смайлик означающий, что всё это первоапрельская шутка. Кроме ссылок на статьи аналогичного содержания в этом опусе был призыв СТАВИТЬ ЛАЙКИ и ПОДПИСЫВАТЬСЯ НА КАНАЛ.
Наверное я настолько глуп, что до сих пор не научился выпрашивать лайки и подписки с помощью кнопок, — простите староват однако!

Как любитель «Самодельного творчества», я и сам изготавливал не раз смешные металлоискатели буквально из всего , что попадет под руку — Радиоприемников, Магнитофонов, Лампочек, Контакторов и реле, Герконов и Датчиков Холла, но все эти изделия вполне сносно погут служить примером находчивости и творческого подхода к решению электротехнических задач.
А тут простой , банальный обман!
Удивительно, но в обсуждении (комментариях) мало кто усомнился в правдивости изложения, а ведь есть чему удивиться — Мультик для проверки диодов выдаёт переменный ток !?!?! Где это видано ?

А ведь на самом деле, кабы автор удосужился прочитать оригинал статьи которую он переписал из сети Интернет или хотя-бы призадумался о том — Какой мультиметр можно использовать и в каком режиме — то такой глупости он бы не допустил.

СДЕЛАТЬ МЕТАЛЛОИСКАТЕЛЬ из МУЛЬТИМЕТРА МОЖНО !!!

Для это достаточно знать в каком режиме простые измерительные приборы реагируют на изменения индуктивности катушки.
Конечно есть мультиметры способные измерять индуктивность и , разумеется они будут реагировать на её (индуктивности) изменение при приближении к металлу. Ведь всё так просто!
Зачем было врать про переменный ток в режиме прозвонки диодов и необходимости махать катушкой вдоль металла !?!?

Как в домашних условиях превратить мультиметр в металлоискатель ?

Для этого Вам прежде всего понадобится мультиметр с режимом измерения индуктивности

Далее по плану — Подключите к клеммам для измерения индуктивности готовую катушку , соленоид или даже трансформатор и Ваш металлоискатель готов. При приближении металла индуктивность и показания прибора изменятся и вы их заметите.
А про синюю изоленту и швабру я не шутил — это просто очень удобно — крепить на швабре всевозможные рукотворные самоделки. =)

П.С. И как только вставляют эти кнопки с подписками и лайками ? ума не приложу.

Простой металлоискатель своими руками: пошаговая видео инструкция

Некоторые используют металлоискатель при необходимости, а некоторые для развлечения, например, для поиска интересных предметов во время отдыха. Для тех и других целей покупать профессиональные устройства, которые используются в промышленности, не имеет смысла. Для собственного пользования запросто подойдет более простое устройство, сделанное своими руками. Но, как же сделать простой металлоискатель дома? В этом поможет пошаговая инструкция.

Выбор электрической схемы

Прежде чем начать сооружение прибора необходимо подумать над выбором электрической схемы, ведь их может быть несколько (см. видео). Это будет влиять на будущую работоспособность металлоискателя. На что нужно обращать внимание при выборе схемы? Прежде всего, необходимо оценить ее витиеватость, возможность достать детали для будущего ремонта или замены, а также возможность осуществлять настройки. Хорошо, если к устройству прилагается пошаговая инструкция, согласно которой его можно собрать. После выбора наиболее простой электрической схемы, ее сборки и настройки параметров обычно переходят к изготовлению своими руками рамки и катушки.

Самостоятельная сборка устройства

Каждый металлоискатель, даже самый простой, нуждается в катушке индуктивности. Ее размеры будут зависеть от размеров предметов, которые планируется искать. Так, ее диаметр может составлять от 6 до 16 сантиметров (см. фото). На катушку обычно наматывается провод из меди сечением около полсантиметра. После намотки он закрепляется при помощи изоляционного материала, который будет защищать его от воздействия чрезмерной влажности и различных повреждений. После этого на катушку наматывается фольга, на которую с шагом 1 сантиметр наматывается провод из меди, который подключается к шнуру, ведущему к электронному блоку.

Мастера рекомендуют изготавливаться несколько катушек одновременно, каждая из которых будет применяться в каждом конкретном случае. На завершающем этапе работ электронный блок вставляют в герметичный корпус, который будет защищать его от пыли и влажности, а катушку устанавливают на один из краев пластиковой или деревянной палки, длина которой подобрана под определенного пользователя (см. фото). Для передачи звукового сигнала могут использоваться динамики или наушники, а работать металлоискатель может благодаря аккумулятору или батарейкам.

Еще один вариант сборки

Есть еще один способ создания простого устройства своими руками. Так, прежде всего, понадобится коробка от компьютерного диска. Согласно инструкции одну ее створку необходимо приклеить к задней стенке радиоприемного устройства. Сделать это можно с помощью, например, двухстороннего скотча. На другую створку коробки внутри необходимо прикрепить калькулятор (см. фото).

После этого можно переходить к настройкам устройства. Радиоприемный аппарат необходимо включить и настроить на AM-диапазон. В динамике должно слышаться только шипение, больше никаких посторонних звуков. После того как это условия соблюдено необходимо проверить работоспособность металлоискателя. Для этого коробку нужно немного прикрыть, после чего в определенный момент должен послышаться звук, который будет оповещать о том, что радиоприемное устройство ловит волны, излучаемые калькулятором. При открывании коробки этот звук должен пропадать.

Крышку с калькулятором необходимо настроить так, чтобы шум в радиоприемном устройстве был слышен не слишком сильно. При поднесении такой конструкции к металлическим предметам его интенсивность должна увеличиваться. Это означает, что самодельный металлоискатель работает правильно. Использовать такое устройство можно как дома, на приусадебном участке, так и в поле или лесу.

Создание глубинного металлоискателя

Глубинное устройство от обычного отличается большей чувствительностью, которая позволяет находить предметы из металла на глубине даже до нескольких метров. Кроме того такой металлоискатель можно настроить так, что он будет «не замечать» мелкие предметы. Инструкция по сборке такого устройства своими руками практически такая же, как и в первом варианте, но при этом используется катушка диаметром около 30 сантиметров (см. фото). При этом настройка прибора может потребовать использования специальной аппаратуры.

Информация о поиске драгоценных камней, золотых и серебряных руд

.


.

Энциклопедия разведки Криса, Ваш лучший источник информация о: золотые самородки, промывка золота, как спроектировать и построить свой собственный горное оборудование, поиск самородков, дноуглубительные работы на золото, поисковые книги, Калифорнийская разведка, 49ers, скальные гончие, инвестирование, акции горнодобывающих компаний, материнская жила, сульфиды, бирюза, украшения, серебро, золото, драгоценные камни, золотые хлопья, поисковые приключения, добыча собственного золота, наша геологоразведочная энциклопедия, самодельные шлюзовые ящики, самодельные земснаряды, поиск золота в Неваде, самодельные моечные машины и многое другое.я недавно опубликовал книгу «Fists Full Of Gold», посвященную поиску этого охватывает все, что вам нужно знать о поиске золота.

Базовая добыча россыпи
Вы когда-нибудь мечтали найти свои собственные золотые самородки? Проверять здесь, чтобы узнать об основах добычи россыпей — и о том, как вы можете найти свой собственная россыпь золота. Будь то очистка, промывка, обнаружение металлов, дноуглубительные работы или сухая мойка — вот целая серия страниц, которые составляют базовое руководство о том, как работает добыча золота, и как вы можете принять участие.

Места на проспекте золота
Золото трудно найти, и вам нужно найти правильное место для поиска, если вы собираетесь успешно в поисках золота. Вот обширная информация о местах, где вы можете ищите россыпное золото, в том числе отличные места для кемпинга с семьей в Калифорнии, Аляске, Неваде и Аризоне и в другом месте.

All About Placer Mining
Самородки россыпи — цель многих старателей. Этот раздел содержит массу информации, в том числе информацию об исторических методы добычи россыпи, крупные самородки, как образуются самородки, знаменитая россыпь районы и многое другое.

Горняки Справочные страницы
Золотодобыча может немного технических вопросов, и это, кажется, вызывает много вопросов. Хотите узнать, как добыть золото из черного песка? Интересно узнать о сульфидах, теллуридах и другие минералы, содержащие золото или серебро? Вся эта информация и гораздо больше находится здесь.

Создайте свое горное оборудование
C
действительно не можете позволить себе дорогое оборудование для поиска золотых самородков? Находятся Вы убежденный энтузиаст DIY, заинтересованный в создании собственного самодельного горнодобывающего оборудования? Проверьте здесь бесплатные планы и другая информация о конструкции по созданию собственного геологоразведочного оборудования и улучшению того, что у вас уже есть.Я сделал это, и Я дам вам прямую и честную информацию.

Криса Поисковые приключения
Вот мой опыт поиска золота, серебра и драгоценные камни. Я бываю по всему западу США и использую разнообразное оборудование, в том числе металлоискатели, земснаряд и другие геологоразведочные инструменты.

Сборщики минералов Страница
Хотите узнать больше о минералах? На этих страницах есть куча отличных фото и другой информации обо всем разном минералы, которые так важны в нашей жизни. Твердость, цвета, где они на этих веб-страницах можно найти и другие важные данные.

Уголок рокхаунда
Многие золотоискатели также интересуются охотой и коллекционированием драгоценных камней. и минералы — в нас есть немного камней.Здесь можно найти интересующую информацию горные собаки и коллекционеры минералов. Эти страницы включают комбинацию драгоценных камней ссылки, мой опыт и места для охоты за драгоценными камнями.

Золотая лихорадка История и азарт
История золотой лихорадки — это история рост и заселение планеты.В поисках богатства гнали молодых и крепких мужчин через опасные и трудные условия. Только некоторые стали богатыми, но все узнали о пионерском духе. Читайте о волнение от этой истории и их переживаний, в основном их собственными словами.

Драгоценный камень Криса, Серебряный и золотые рудники
Владение собственным заявлением на добычу полезных ископаемых — одна из последних оставшихся больших возможностей американцам. Зайдите сюда, чтобы совершить виртуальный тур по шахтам Криса и заявкам на золото, серебро и драгоценные камни. Посмотрите, что это такое в отдаленных уголках великой Америки. Запад.

Рекомендуется
Металлоискатели
Для поиска золота:
Библиотека и книжный магазин
Там всегда есть чему поучиться.Вот большой список книг, которые я рекомендую на сайте Prospecting для коллекционирование золота, горных пород и минералов, геология, изготовление ювелирных изделий и т. д. Каждый выбор есть ссылка, по которой вы можете купить эти книги прямо на Amazon, если вы желание. Привет, если вы ищете отличную книгу по поиску золота, Проверить: Кулаки, полные золота, Крис Ральф

Добыча кварца и твердых пород
Шахтеры упорно трудились, добывая золото из твердых твердых пород кварцевые жилы и другие месторождения золота и серебра.Эти веб-страницы рассказывают, как они делали это в былые времена и как развивалась технология.

Поиск золота с помощью MXT
MXT — интересный многоцелевой металлоискатель, подходящий для различных сред, включая как разведку, так и общая охота за монетами и охота за сокровищами.

Инвестирование в золото и Добыча металлов
Поиск и добыча собственного золота — это весело, но задумывались ли вы когда-нибудь о инвестировать в золото и серебро? Вот обсуждение инструментов инвестирования в золото и обсуждение инвестирования в акции золотых и серебряных рудников. Акции горнодобывающих компаний — это возможность с высоким риском, но с высокой прибылью. До тебя начните с некоторых вещей, которые вам следует знать.

Основы поиска золота и серебра
Ищущий пытается найти золото и серебро (или другие ценные материалы) и знания — это то, что вам нужно, чтобы помочь вам в ваш квест. На этих страницах представлена ​​основная информация, необходимая для поиска ваше собственное золото и серебро.

Всемирно известные месторождения золота
Вот основная информация и история некоторые из крупнейших и наиболее продуктивных золотых регионов мира. Узнать о геология, история золотой лихорадки и другие важные аспекты величайшего золота несущие регионы на планете.

отметка Поисковые приключения Твена
Молодой Сэм Клеменс (позже известный как Марк Твен) приехал в Неваду и заболел очень тяжелым делом «Золото и Серебро». Лихорадка ». Он стал старателем и разъезжал по Неваде и Калифорнии. поиск драгоценных металлов. К счастью, он писал лучше, чем в поисках золота.

Энциклопедия драгоценных камней
На этих страницах даны ответы на часто задаваемые вопросы о драгоценных камнях. Есть страницы и фотографии для всех типов отдельных драгоценных камней с изображением самые популярные камни, а также некоторые менее известные особые камни.

Сделайте свои собственные украшения
Некоторые старатели и горные собаки заинтересованы в переработке золота. и камни они находят в украшениях.Это специализированный вид искусства, но многие люди сделали все возможное, чтобы людям было проще попробовать. Взгляните и посмотрите, в чем дело.

Ознакомьтесь с моими последними поисками статей при подписке на:

Отличная разведка приключенческие видео и демонстрации продукции по адресу:

Хотите узнать немного больше о сумасшествии старатель, стоящий за этим сайтом? Что ж, вот еще немного обо мне и о том, как я попал в разведку: Крис ‘ Разведывательная история

Металлоискатель своими руками — можно ли сделать металлоискатель? • История обнаружения

Металлоискатели, изготовленные своими руками, интересны не только новичкам, которые хотели бы попытать счастья в создании своей собственной машины, но и опытным детекторам, которые были там и испробовали все это, и в конечном итоге хотят попытаться создать свою собственную машина.

Имейте в виду, что это не стопроцентное практическое руководство, которое поможет вам шаг за шагом сделать металлоискатель сразу после прочтения сообщения. Вместо этого в этом посте мы рассмотрим три самых популярных способа изготовления металлоискателей в домашних условиях и обсудим, какие детали могут вам понадобиться, какие подходы вы можете предпринять и какие трудности могут встать у вас на пути.

Как сделать металлоискатель — 3 популярных способа изготовления самодельного металлоискателя

Несмотря на то, что создать действительно мощный металлоискатель своими руками, который мог бы составить конкуренцию металлоискателям известных брендов по своим функциям и характеристикам, является сложной задачей, все же можно сделать более простую машину из подручных материалов.Возможно, вы захотите обзавестись специальным металлоискателем для металлоискателя своими руками, а можете попробовать все сделать самостоятельно.

Если вы предпочитаете пропустить ярлыки, то, скорее всего, вам понадобятся следующие инструменты и материалы:

  • макет
  • провода
  • плоскогубцы
  • пинцет
  • проволока для пайки
  • паяльник
  • два компаса
  • линейка
  • ручка
  • высококачественный острый нож
  • горячий клей
  • резистор
  • конденсатор
  • печатная плата
  • аккумулятор
  • кабель аккумулятора
  • провода
  • зуммер или динамик
  • медный провод
  • клейкая лента
  • столярный клей

Эти инструменты и материалы будут полезны для любого из трех вариантов самодельного металлоискателя, которые мы обсудим ниже. Говоря о блоке управления, валу и катушке, вы можете попробовать деревянные рамы или даже высококачественные картонные рамы. Однако, если у вас есть такая возможность, вы можете заказать распечатку рам на 3D-принтере.

Металлоискатель Arduino

Для металлоискателя Arduino вам понадобится плата Arduino Nano. Это плата микроконтроллера, разработанная Arduino.cc. Эти блоки Arduino постоянно используются во всех видах электроники, от примитивных до более сложных проектов.Коробки Arduino в основном создавались для людей без технического образования или приличного опыта — например, студентов. Помимо того, что Arduino является отличным инструментом для электронных проектов и предметов домашнего обихода, вокруг него есть настоящее сообщество, поэтому там можно попросить помощи и поддержки.

Технические характеристики ArduinoNano таковы:

  • рабочее напряжение — 5 В
  • Флэш-память
  • — 32 КБ
  • тактовая частота — 16 МГц
  • входное напряжение 7-12 В
  • потребляемая мощность — 19 мА
  • Размер печатной платы — 18 x 45 мм
  • вес — 7 г

Плата использует Mini USB вместо стандартного USB-соединения (о чем следует помнить) и программируется с помощью программного обеспечения Arduino IDE, установленного на компьютере.Для переноса программы записи с ПК на плату не требуется никакого специального дополнительного программного обеспечения, просто подключите его к ПК с помощью кабеля Mini USB.

Чтобы сделать работающий металлоискатель Arduino своими руками, вы должны сначала начать с прототипа. То есть не беспокойтесь о штанге, рукоятке и всех этих деталях, пока не убедитесь, что ваша электрическая цепь работает, и что ваш запрограммированный блок управления также работает должным образом. Во-первых, сделайте блок управления и катушку, два основных рабочих компонента, без которых невозможно обнаружение металла.Подключите все элементы схемы и только после этого перепрограммируйте плату Arduino Nano. Затем еще раз проверьте, все ли хорошо работает вместе.

Если ваша схема и ваша плата Arduino работают правильно вместе, ваш прототип готов, и вы можете начать работу над другими элементами — валом, ручкой (или подлокотником, если вы делаете большой металлоискатель) и, возможно, вместо крышки катушки голого цикла поиска. Вы можете сделать прочный вал, который будет удобно держать, и убедитесь, что стержень от катушки до блока управления не торчит, потому что вы зацепитесь им и можете легко повредить его.

Металлоискатели

DIY Arduino очень популярны среди искателей сокровищ, которые обладают необходимыми навыками для изготовления этих устройств дома, в основном из-за (сравнительно) простых возможностей программирования Arduino.

Импульсный индукционный металлоискатель

Очень низкочастотные самодельные металлоискатели также могут быть изготовлены с помощью Arduino Nano, но они также могут быть изготовлены с использованием доступного модуля генератора сигналов с регулируемой частотой.Ожидаемая доступная рабочая частота такого самодельного УНЧ металлоискателя составляет от 2 до 5 кГц. Лучшее в замене Arduino Nano модулем генератора сигналов — это то, что настройки становятся чрезвычайно упрощенными, так что справится даже полный новичок. Более того, появляется возможность для дополнительных экспериментов.

Еще одна интересная вещь заключается в том, что вы действительно можете использовать смартфон в качестве дисплея и интерпретатора сигнала для этого металлоискателя. Существуют приложения для обнаружения металлов, которые могут фактически превратить сам смартфон в металлоискатель, но производительность смартфона не может сравниться с нормальной поисковой катушкой, даже самодельной.Итак, если у вас есть запасной Android-смартфон, возможно, он вам понадобится для большего удобства.

Кроме того, для более плавной работы металлоискателя СНЧ, вы можете рассмотреть возможность создания не концентрической круглой или эллиптической катушки, а формы двойной буквы D. Для этого вам понадобятся две одинаковые катушки, состоящие примерно из 55 витков каждая, одинакового размера. Затем согните каждую катушку в форме буквы D и сложите их вместе так, чтобы точки D располагались по разным сторонам. Это ваша поисковая катушка, просто убедитесь, что она неподвижна и не трясется.

Перед тем, как опробовать свой прототип, убедитесь, что катушки создают одинаковое электрическое поле и получают отклик аналогичным образом; вы не хотите, чтобы каждая половина катушки работала по-разному.

Если ваша схема, программное обеспечение и катушка хорошо работают вместе, соберите их все в один детектор, используя стержень, вал, крышку катушки и ручку. Обычно даже самодельные ОНЧ-детекторы показывают удивительно хорошие результаты.

Как сделать катушку металлоискателя

Прежде чем вы сделаете свою собственную поисковую катушку для металлоискателя своими руками — любую из описанных выше — вам необходимо определиться со всеми аспектами вашей поисковой катушки.Катушка металлоискателя своими руками необходима, она должна быть устойчивой и устойчивой.

Перво-наперво определитесь с размером вашей катушки. Катушки меньшего размера обычно хорошо работают с небольшими и неглубокими предметами и эффективны в захламленных местах с большим количеством предметов на близком расстоянии друг от друга. Катушки большего размера обычно позволяют покрывать большие площади и обеспечивают лучшую глубину досягаемости. Однако это особенно актуально для металлоискателей, производимых на заводах; Если мы говорим о самодельной машине, то делать большую катушку не имеет смысла, потому что в любом случае она не будет работать так хорошо.Так что лучше сделайте катушку от маленькой до средней и постарайтесь не делать ее слишком тяжелой.

Во-вторых, определитесь с формой. Вы можете сделать его круглым или эллиптическим. Круглые стабильны по производительности и предсказуемы. Эллиптические катушки менее устойчивы, но более маневренны и показывают хорошие характеристики на неровных поверхностях. Учитывая эти характеристики, сделать катушку круглой формы может быть намного проще; однако, если вы хотите, чтобы самодельный металлоискатель не для развлечения, а на самом деле протянул руку где-нибудь в доме и поискал металлические предметы, возможно, вам подойдет эллиптическая катушка.

В-третьих, определитесь с конфигурацией. Вы можете сделать концентрическую катушку, монопетлю или конфигурацию DD. Monoloop — это самый простой вариант самодельного металлоискателя, потому что приемная и передающая катушки имеют примерно одну и ту же обмотку, а Monoloop обеспечивает лучшую глубину, чем, скажем, катушки DD. Катушки DD также легко изготовить в домашних условиях, и они более универсальны в эксплуатации. Концентрические катушки требуют более тщательного проведения, но они очень точны в обнаружении объектов.

После того, как вы определитесь с размером, формой и конфигурацией, возьмите провода и сделайте обмотки. От 30+ до 50+ — хорошее количество обмоток для эффективной катушки.Убедитесь, что обмотки не трясутся; вы можете сделать прочное покрытие или залить провода эпоксидной смолой. Некоторые люди используют картон или даже дерево и приклеивают к такой крышке провода.

Как сделать пинпоинтер для металлоискателя

http://www.youtube.com / watch? v = es_h70Ky-tM & feature = channel & list = UL

Вы должны вырезать и вставить эти другие ссылки, чтобы увидеть эти видео на Youtube.

Создание собственного металлоискателя — это идеальный проект для школы, колледжа или хобби. Требуется очень мало навыков или оборудования.

Создавайте этот проект с уверенностью совершенно бесплатно, ничего не стоит, гарантированно работает и было создано тысячами пользователей по всему миру.

Это должен быть действительно хороший проект, потому что люди продолжают его воровать и называть своим собственным.

СПИСОК СТЫДА

как здесь Стив Робдей / делать проекты

а здесь Матни

и здесь Scott W Hotaling

и вот Radioshack The Great Create. Они его никогда не создавали. Они украли это отсюда.

Make projects и Radio Shack рекомендуют вам купить для этого проекта комплект из 500 резисторов.

а так же много других дорогих вещей

Но, как и все неудачники, они все допускали ошибки при копировании, так что вам лучше здесь с оригиналом, который работает

Простой Металлоискатель БФО

BFO (генератор частоты биений) в металлоискателях используются два генератора, каждый из которых производит радиочастоту.Один из этих генераторов использует катушку с проволокой, которую мы вызовите цикл поиска. Второй генератор использует катушку с проволокой гораздо меньшего размера, и обычно находится внутри блока управления и называется опорным генератором. К настраивая генераторы так, чтобы их частоты были почти одинаковыми, разница между ними становится слышимой в виде нот ударов, эта нота ударов изменяется слегка при перемещении поисковой петли над металлическим предметом или рядом с ним. Она имеет На практике было обнаружено, что лучше всего установить поисковый генератор, скажем, на 100 кГц и сделать так, чтобы опорный генератор настраивался на 100 кГц плюс или минус 250 Гц.Это дает ноту ударов от 250 Гц до 0–250 Гц. Нота удара исчезает или обнуляется, когда два осциллятора примерно равны. Этот тип Детектор наиболее чувствителен, когда нота ударов близка к нулю, около 5 Гц (моторная лодка ) заметны любые незначительные изменения.

Детали список

Источник питания:


Идеально подойдет любая батарея 9в PP3.

Конденсаторы:


2 электролитических 220 мкФ 16 В.
5 оф.01 мкФ полиэстер.
5 шт. Полиэстер .1 мкФ.

Резисторы:


Все резисторы 1/4 Вт 5%
6 шт. 10 кОм
1 шт. 1K
1 шт. 2,2 м ===== 2,2 МОм
2 шт. 39 кОм

Транзисторы:


Все BC 184B, или 2N3904, или 2N2222A. Подойдет практически любой слабый сигнал npn с усилением 250+. Там сотни на выбор.

Аудиовыход:
2,5-дюймовый динамик 8 Ом будет работать, но наушники или динамик предпочтительнее. чем выше импеданс, тем лучше.

Многие из вышеперечисленных деталей могут быть восстановлены из сломанного транзисторного радиоприемника или куплены у таких компаний, как RS Components, Maplin Electronics, Farnell или Digikey, которые часто появляются в верхней части этой страницы. .

После того, как компоненты Полученная схема может быть построена за несколько часов, используя медь картон, или, если у вас есть возможности, сделайте печатную плату, используя макет ниже. Исходный макет, показанный ниже, должен быть распечатан примерно 50 мм x 100мм.

Катушки
Это это единственная сложная часть. Поисковую петлю лучше всего наматывать на фанерный формирователь. Метод 1: Вырежьте три круга из фанеры толщиной 3 мм, один диаметром 15 см и два круга диаметром 16 см. диаметр. С помощью столярного клея сделайте бутерброд с кругом 15 см в центре. Когда клей застынет, можно намотать 10 витков. Проволока из эмалированной меди толщиной 25 мм вокруг канавки на краю каркаса. Подключите эту катушку, когда закончите, к точкам, отмеченным катушкой 1 на схеме. Метод 2: Вырежьте круг диаметром 16 мм из фанеры толщиной 10 мм. потом зажимая этот круг в тисках, проведите пилой по краю круга так, чтобы сделать прорезь глубиной около 5 мм и шириной 2 мм по краю для размещения обмотки. Если у вас есть доступ к осциллографу или частотомеру, запишите частоты. В идеале эта катушка будет колебаться на частоте около 104 кГц, с амплитуда около 0,5В от пика до пика. Второй или опорный генератор нужно сделать намного меньше, и если можно прикрепить к блоку управления, чтобы его можно было отрегулировать по мере необходимости. использовал.Чтобы сделать действительно хороший регулируемый опорный генератор, вам придется посетите магазин DIY, то, что вам нужно, это некоторые пластиковые водопроводные арматуры, два примера показаны ниже. Меньший один — это входная труба к пластиковому шаровому крану, снабженному латунной гайкой. Более крупный — это пластиковый соединитель бака с латунной гайкой от старого нажмите. Оба они работают хорошо и приклеены к блоку управления в положении где их можно отрегулировать. Сама эталонная катушка намотана на кусок дерево или пластик диаметром около 10/12 мм и длиной около 50 мм Фактическое количество витков этой катушки зависит от диаметра бывшие и могут быть обнаружены только экспериментальным путем.Начнем примерно со 125 оборотов. 25 эмалированных медный провод (эта катушка, когда закончена, должна поместиться внутри пластикового трубку) и убирайте витки, пока две частоты не сойдутся. Эта катушка прикреплен к печатной плате в точках, отмеченных катушкой 2. Если все в порядке, детектор должен выть в этот момент. Когда два осциллятора в порядке совпадение должно быть возможным путем регулировки латунной гайки внутрь или наружу, чтобы ударьте ноту до остановки или нуля.

Примечание.На работающем детекторе, показанном на этих фотографиях, мы намотали 10 витков на поисковую катушку, которая затем колебалась с частотой 104 кГц. Затем мы наматываем на кусок деревянного дюбеля диаметром 12 мм и длиной 50 мм (взятый из клетки для птиц) 120 витков проволоки. Его вставляли внутрь пластиковой трубки с резьбой из узла шарового крана. Он колебался на частоте 96 кгц без латунной гайки и постепенно увеличивался по мере навинчивания латунной гайки до 106 кгц. Это идеально подходило для настройки детектора.

Поисковая катушка из фанеры толщиной 10 мм

Эталонная катушка (катушка настройки) намотана на кусок деревянного дюбеля диаметром примерно 12 мм и длиной 50 мм.Он должен входить в пластиковую трубную арматуру, расположенную выше, и настраивается путем перемещения латунной гайки. Просверлите очень маленькие отверстия диаметром 1 мм через каждый конец дюбеля, чтобы вы могли пропустить концы проволоки через эти отверстия, чтобы обмотки оставались на месте.

Это большая катушка имеет ширину 30 см и длину 60 см (12 дюймов на 24 дюйма) и сделана из Фанера 10мм. Он имеет 5 витков проволоки в канавке глубиной 3 мм, вырезанной по краю. с пилой. он колеблется на частоте 104 кГц. Если вы хотите сделать катушки разного размера начните с большого, так как всего за 5 оборотов вы можете изменить его только большими прыжками например.4 витка = 115 кГц и 6 витков = 85 кГц. затем сделайте эталонную катушку на соответствие. затем сделайте следующую самую маленькую катушку и так далее. Катушки меньшего размера легче сопоставить, поскольку добавление или удаление поворота за раз изменяет только частота в небольших количествах . Я разработал эту схему, чтобы не беспокоиться о толщине провода. .25 .31 .4 будут работать. Должен быть заизолирован провод. медь эмалированная. Я сделал катушки, которые хорошо работают, используя проволоку с пластиковым покрытием 7 / 0,2 мм. Пластиковое покрытие подходит для больших катушек с несколькими витками, но становится немного громоздким для настроечной катушки и маленьких катушек.

Эта катушка 600×600, сделанная из пластиковой переливной трубы и колен от B&Q, имеет 4 витка провода с пластиковым покрытием 7 / 0,2 и дает действительно хороший сигнал на чем-то вроде крышки люка. Чтобы проволока не вибрировала, нужно нанести очень небольшое количество тонкой краски на внутреннюю поверхность.

Создание практичного извещателя для использования вне помещений будет зависеть от навыков и материалов, имеющихся в вашем распоряжении. Золотое правило металлоискателей — делать их легкими.Избегайте использования тяжелых материалов, таких как древесина твердых пород или плексиглас. Круглая поисковая петля должна быть приклеена или закреплена на деревянной / пластиковой ручке, а печатная плата находится внутри небольшой пластиковой коробки на другом конце для баланса. При использовании вам потребуется довольно часто настраивать опорный генератор.

Самый простой способ сделать это — использовать планки, покрытые медью (0,1 дюйма), но при этом могут возникать ошибки. Для начала осмотрите лупу через лупу. Убедитесь, что на дорожках нет порезов или коротких замыканий (небрежная пайка) между дорожками.Если разрезать картон, то крошечные медные вискеры иногда могут попасть на рельсы. Чтобы свести тебя с ума. Если вы делаете разрывы гусениц, используйте пальцами небольшое острое сверло диаметром 3 мм. (не перфоратор).

Катушка A = поисковая катушка: Катушка B = эталонная катушка: B + = красный провод батареи от PP3 9 В или аналогичного

B — = черный провод аккумуляторной батареи. Вы можете вставить выключатель в красный или черный провод аккумулятора.

Заметки для новичка в электронике

.

2 выкл. 220 мкФ / 16 В Электролитический: Они работают на 220 мкФ / 16 В Напряжение. Вы можете использовать более высокое рабочее напряжение, но не меньше. Высшая рабочая Конденсаторы напряжения работают точно так же, но они становятся больше физически. У них есть отрицательный вывод, который необходимо подключить к аккумулятору — дорожка. Эти компоненты должен идти правильным путем.

5 выкл. .1 и .01 полиэстер: Они также имеют рабочее напряжение. 63 вольт в довольно обычное дело и будет идеальным.Если вы хотите использовать макет печатной платы выше, вы нужны конденсаторы с шагом выводов 5 мм. .1 может быть отмечен как .1 или 100n или иногда 104: .01 может быть помечено как .01 или 10n или иногда 103. Эти компоненты могут идти как угодно.

Все резисторы 1/4 Вт 5%: Это углеродные пленочные резисторы общего назначения с допуск 5% и номинальная мощность 1/4 Вт. Вы можете использовать резисторы более высокого мощность, так как это не влияет на работу, они просто становятся больше. 1 ватт или больший размер не поместится на доске.Эти компоненты могут быть разными.

Транзисторы: Описан транзистор bc 184b с аудиосистемой, слаботочный, общего назначения. NPN. Их довольно легко получить в Великобритании, но может быть трудно получить в других странах. страны. Существуют сотни типов небольших пластиковых NPN-транзисторов. доступны по всему миру, и почти все будут работать в этой схеме. Ты хотя нужно быть уверенным в распиновке. Вы можете получить распиновку для большинства транзисторы с сайтов производителей.Это будет наиболее вероятная проблема площадь при строительстве этого проекта. Эти компоненты должны быть правильно подключены. Типы PNP не работают.

Другие транзисторы: 2N 3904 — 2N2222A —BC183 — работают самые маленькие npn-транзисторы

Часто задавал вопросы.

Q. Я ничего не знаю об электронике, но люблю что-то делать, и всегда этим занимался. очарован этими маленькими электронными компонентами, похожими на сладости. у меня есть оборудования нет, но я готов бездельничать с этим целыми днями, пока он работает.Как ты думаешь, я справлюсь?

А. Что ж, если у вас мало знаний в области электроники и нет оборудования, это будет сложно, но сотни таких людей, как вы, сделали это. Вам нужно придерживаться в планах ровно и есть немного, если повезет. Сопротивляйтесь искушению изменить вещи и добавить такие вещи, как метр, пилотный свет или регулятор громкости. Что бы ни случилось, этого не будет стоит дорого, и в конце концов вы узнаете кое-что об электронике.

Q. Я делаю этот детектор для своего школьного учебного проекта, не могли бы вы прислать мне подробное объяснение со схемами, как это работает.

А. Хотел бы, но нет времени.

Q. Сколько метров вниз, могу ли я обнаружить одну золотую монету с помощью этого детектора.

А. Никто. Для монетки это около 120 мм, если повезет. Немного больше для большего объекты.

В. Я построил это, но я не могу заставить его работать.

A. Хорошо он действительно работает, и обычно сразу. Наиболее вероятные причины не работы было бы. Транзистор неправильного типа, например.PNP, или неправильно подключен. Неправильный распиновка. Можно использовать полосовую панель, но будьте осторожны, чтобы не попали перемычки из припоя. по рельсам. Если поисковая катушка и эталонная катушка не соответствуют частоте вы не получите никакого звука. Многие другие сайты скопировали этот проект, но при копировании делают ошибки. В этом плане нет ошибок, и он будет работать. Если вы не можете получить звук, попробуйте сделать две одинаковые катушки и соединить их. Затем поднесите к катушкам куски металла. Вы должны услышать звук и уметь настраивать детектор, перемещая куски металла рядом с катушками.

Q. Какой размер лучше всего подходит для поисковой катушки.

А. Чем больше катушка, тем глубже она идет. Но большие катушки не годятся для маленьких. такие предметы, как монеты и кольца. Катушка диаметром 16 см идеально подходит для монет и кольца.

В. Можно ли использовать металлический вал и кронштейн к поисковой катушке.

А. Любой металл рядом с катушкой или на ней будет влиять на частоту, вы должны принять это во внимание. учитывать при намотке катушки. Маленькая союзная скоба не принесет много пользы. разница.Если вы используете металлический столб, и он двигается, как вы его обнаруживаете, он будет переделать настройку.

В. Могу ли я купить комплект части от вас для этого проекта.

А. Нет, мы не продаем ничего, связанного с этим проектом.

Q. Наш сын хочет построить этот детектор для школьного экзамена, не могли бы вы построить это для него и отправьте нам.

А. Не говори ему, что читы никогда не преуспеют (беда в том, что читы процветают). Они продолжают развивать этот проект

.

Электронная почта Саксы # Easytreasure.co.uk Пожалуйста укажите имя и местонахождение, например Джон из Алабамы

Пожалуйста поместите Металлоискатель в поле темы

# = @

Если вы успешны в этом проекте, отправьте нам электронное письмо, маленькая картинка будет приятно, но не обязательно.

От Трансильвания

А Датчик

Другой датчик

Иоав

Стив Робдей Поддельные проекты

христианин

Питер

Педро Из Испании

Том и Генри Хамерник Чикаголенд США

Раду из Румынии

Крейг из Западной Вирджинии 2N3904 Транзисторы

Daniele из Италии BC549C транзисторы

Хайме из Филиппин 2N5551 транзисторы

Ионут из Румынии 2N2222 транзисторы

Спирос из Греции 549 г. до н.э.

Жан-Юго Бушар из Канады

2Н 2222А

Ссылки на этот сайт приветствуются.Пожалуйста, не копируйте, а вставьте этот сайт на свой сайт.

Википедия

Ссылки на этот сайт из Wiki были удалены там братьями-социалистами. В Wiki вы не найдете ничего полезного в отношении металлоискателей.

ХОРОШО УДАЧА

2 члена Палаты представителей США подали в суд за использование металлоискателей

АТЛАНТА (AP) — Конгрессмены из Джорджии и Техаса подали федеральный иск, утверждая, что использование металлоискателей для проверки членов Конгресса неконституционно и что меры безопасности используются несправедливо против Республиканцы.

Представители Эндрю Клайд из Джорджии и Луи Гомерт из Техаса в воскресенье подали иск в федеральный суд Вашингтона, округ Колумбия, против сержанта по оружию Уильяма Уокера и главного административного сотрудника палаты Кэтрин Шпиндор.

Клайд, торговец оружием и первый член группы с северо-востока Джорджии, был дважды оштрафован за обход металлоискателя, в том числе 5000 долларов после нарушения 3 февраля и 10 000 долларов после нарушения 5 февраля. Во втором случае Клайд сказал, что обошел металлоискатель, потому что у него не хватало времени, чтобы проголосовать в зале.Клайд сказал, что пропустил еще одно голосование 14 апреля, потому что застрял в очереди за металлоискателем.

Гомерт сказал, что он был оштрафован после инцидента 4 февраля, во время которого он покинул этаж, чтобы воспользоваться туалетом, и отказался пройти проверку во второй раз, заявив, что в предыдущих случаях его не требовали проверять. Гомерт на своем девятом сроке представляет район восточного Техаса.

Уокер не сразу ответил на электронное письмо с просьбой о комментарии.

Клайд и Гомерт заявили, что демократам разрешили войти в зал без проверки, в том числе спикеру Палаты представителей Нэнси Пелоси в феврале.4.

«Спикер Пелоси ввел неконституционную политику применения правила отбора против только членов республиканского меньшинства в Палате представителей и освобождения членов демократического большинства от его применения, в результате чего только республиканские члены были оштрафованы и имели их зарплаты в Конгрессе снизились, и все с целью создания ложного повествования в интересах демократического большинства », — говорится в иске.

Это требование игнорирует штраф в размере 5 000 долларов, наложенный Комитетом по этике Палаты представителей на третьего демократа Палаты представителей, член палаты представителей.Джим Клайберн из Южной Каролины, которого поймали во время входа в камеру без проверки в апреле.

Палата представителей проголосовала за использование металлоискателей после того, как бунтовщики штурмовали Капитолий 6 января. Некоторые республиканцы после этого заявили, что у них было оружие в Вашингтоне, а член палаты представителей Энди Харрис, штат Мэриленд, активировал металлоискатель, когда пытался войти в камеру с скрытым пистолетом в конце января. Оружие запрещено в Капитолии США, но законодатели не проходят проверку по периметру комплекса и могут приносить незаряженное оружие в свои офисы.

В иске утверждается, что штрафы, которые вычитаются из их заработной платы, если члены не платят их добровольно, нарушают 27-ю поправку к Конституции США, которая запрещает изменение заработной платы в Конгрессе до проведения следующих выборов. В нем также говорится, что мера безопасности нарушает Конституцию, потому что отказ пройти через металлоискатель не является «хулиганским поведением», за которое член может быть наказан, и потому что члены не могут быть арестованы, за исключением «государственной измены, тяжкого преступления и нарушения общественного порядка». .”

___

Следите за сообщениями Джеффа Эми в Twitter по адресу http://twitter.com/jeffamy.

Комиссия по этике Палаты представителей отклонила штраф в размере 5000 долларов США от металлоискателя против законодателя Республиканской партии штрафная комиссия по этике дома поддерживает штраф в размере 000 металлоискателей против депутата Республиканской партии БОЛЬШЕ (R-Pa.) за то, что он не прошел проверку безопасности перед входом в палату Дома.

Смакер — третий республиканец в Палате представителей, чья апелляция против уплаты штрафа была отклонена Комитетом по этике Палаты представителей.

Двое других республиканцев — представители Луи Гомерт Луис (Луи) Буллер Гомерт Хаус принимает закон, чтобы положить конец неравенству приговоров в отношении крэка и порошкового кокаина Республиканцы держатся подальше от митинга «Справедливость для J6» Силы безопасности под давлением, чтобы предотвратить повторение 6 января БОЛЬШЕ (Техас ) и Эндрю Клайд (Джорджия.) — подали иск в начале этого месяца, оспаривая конституционность использования штрафов для обеспечения соблюдения требований металлоискателей, установленных за пределами палаты палаты представителей после восстания 6 января.

РЕКЛАМА

В своем иске, поданном в федеральный суд округа Колумбия, Гомерт и Клайд утверждали, что штрафы являются «средством преследования демократически избранных представителей, которые являются членами оппозиционной партии в Палате представителей».

Комитет по этике Палаты представителей в прошлом месяце согласился снять штрафы с металлоискателей, наложенные на Кнут, принадлежащий большинству Палаты представителей Джеймса Клайберна (D-S.C.) и член палаты представителей Хэл РоджерсХарольд (Хэл) Даллас Роджерс Депутат Республиканской партии Шестого Дома оштрафовал на металлоискатель К. Дом принимает законопроект о расходах, чтобы повысить зарплату полиции Капитолия и штата Хилл Демократы отменили запрет на финансирование абортов за рубежом БОЛЬШЕ (R-Ky.). Двупартийное большинство равномерно разделенной группы, в которую входят пять демократов и пять республиканцев, должно согласиться, чтобы апелляция была успешной.

Другое дело, касающееся штрафа, наложенного на республиканскую партию Вирджинии Фокс, Вирджиния Энн Фокс, депутат Республиканской партии Шестого Дома наложил штраф на металлоискатель K Республиканцы обнародовали законопроект о запрете федерального финансирования критически важной расовой теории Байден продлевает паузу в выплатах студенческих ссуд до 2022 года БОЛЬШЕ (R-N.C.), все еще находится на рассмотрении.

Согласно отчету полиции Капитолия, поданному вместе с уведомлением о штрафе, выданным Смакеру, республиканец Пенсильвании вошел в палату Палаты представителей 19 мая, не подвергшись досмотру, несмотря на попытки полицейских привлечь его внимание.

Офицеры в конце концов смогли сообщить Смакеру, что ему нужно пройти через магнитометр. Затем Смакер прошел проверку после того, как он уже проголосовал в Палате представителей.

РЕКЛАМА

Штрафы вычитаются из официальной заработной платы депутатов.Членам палаты категорически запрещается выплачивать им средства из бюджетов своей избирательной кампании или офиса Конгресса.

Демократы Палаты представителей проголосовали за установление штрафов в начале этого года, потому что многочисленные республиканцы уклонились от металлоискателей вопреки полицейским Капитолия, организовавшим новые проверки после 6 января. Опасения демократов по поводу возможного ношения оружия республиканцами подтвердились после того, как полицейские Капитолия обнаружили спрятанный пистолет на конгрессмене Энди ХаррисеЭндрю (Энди) Питер ХаррисРеспубликанцы, требующие импичмента Блинкену, забывают одну вещь — депутат Республиканской партии Шестой палаты Конституции наложил штраф на металлоискатель K. Верховный суд штата Миссури вынес решение в пользу расширения программы Medicaid | Генеральный прокурор Миссисипи просит Верховный суд отменить дело Roe v.Уэйд МОРЕ (R-MD) в январе, когда он проходил проверку металлоискателем за пределами палаты Дома.

Демократы также наложили штрафы в начале этого года, чтобы обеспечить соблюдение правил, требующих, чтобы все носили маски на полу в Палате представителей после того, как некоторые республиканцы отказались подчиниться.

Требование маски больше не соблюдается после того, как в начале этого месяца врач Капитолия дал зеленый свет людям, полностью вакцинированным против COVID-19, отказаться от масок в палате Палаты представителей.

Комитет по этике Палаты представителей, тем не менее, поддержал на прошлой неделе штраф в размере 500 долларов против трех республиканцев, которые отказались носить маски в дни после того, как Центры по контролю и профилактике заболеваний объявили в мае, что полностью вакцинированным людям не нужно носить маски для лица в большинстве случаев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
