Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

снять прорезанный по кругу кусок внешнего изолятора. Затем сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

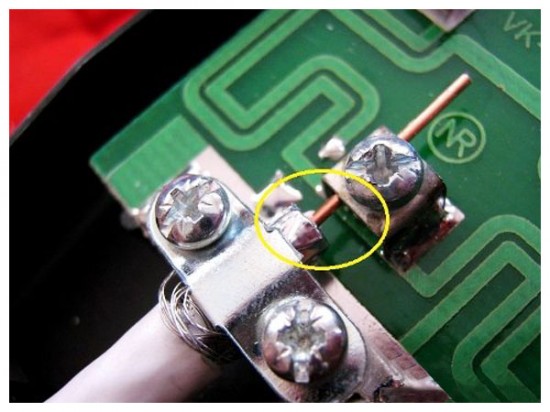

ВАЖНО. металлическая оплетка должна касаться нижней залуженной площадки штекера БП , иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти . Не допускайте замыкания оплетки и центральной жилы . При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло .

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

Блоки питания, или БП, входят в комплектацию антенн с усилителями для улучшения сигнала. Блоки питания могут использоваться в усилителях сигнала для тв, мобильной и спутниковой связи, а также интернета. БП необходим, когда используется Wi-Fi адаптер, который тоже представляет собой антенну. Существует отдельный класс устройств, который применяется для нужд оборонной промышленности. Везде, где в работе задействуются радиоволны, есть принимающие антенны, для многих из которых необходимы БП.

Больше всего вопросов вызывают блоки питания, работающие от обычных сетей в 220 Вт. Эти элементы встроены в общее устройство антенны или располагаются отдельно и подключаются через определенный порт. Если речь идет о встроенных устройствах, то в конструкции используется бестрансформаторная схема. Здесь стабилизация напряжения происходит за счет широтных импульсных модуляций. БП включаются в обычную электрическую розетку с напряжением в 220 вольт и рассчитаны на среднюю мощность в 10Вт, которая и обеспечивает питание антенны. Таким образом, данные элементы занимает достаточно небольшой объем, но при поломке выводят из строя всю систему приема.

Внешние устройства обычно рассчитаны на то, что при поломке определенный уровень сигнала все же сохраняется. Хотя рассчитывать на то, что этот сигнал будет хорошим, нельзя. Еще одно преимущество внешних блоков питания для антенны заключается в том, что их проще заменить.

Основная схема построена на трансформаторе, а выходное напряжение питания стабилизируется параметрически. Стандартными значениями для выходных напряжений являются показатели в 24, 18, 12 и 5 Вт. Необходимое значение определятся, исходя из технических параметров антенны. Использование трансформатора позволяет добиться более стабильной работы в условиях электрических сетей, для которых характерны скачки напряжения, например, на даче или загородном участке.

Принцип работы

Любые бытовые блоки питания, как правило, изготавливаются производителями с минимальными затратами, что же можно сказать об их надежности. Это относится как к более дешевым китайским, так и дорогим европейским тоже. Зачастую данные элементы очень быстро выходят со строя, что объясняется круглосуточной работой данного оборудования. К тому же за счет постоянного перегрева радиодетали устройства постоянно работают с повышенной нагрузкой.

Поэтому вопросы об устройстве, ремонте и замене различных деталей этого оборудования так часто встречаются в сети. Для того чтобы понять принцип работы антенны и, как подключить антенный кабель, рассмотрим одну из схем.

Схема данного устройства состоит из нескольких основных элементов:

• трансформатор, в конструкцию которого входит предохранитель от пробоя тока Т1;
• стабилизатор напряжения DA1;
• выпрямитель VD1-VD4;
• фильтры по низкой C5 и высокой C6 частотам;
• индикатор напряжения 12 В HL1.

Обращаем внимание на то, что данная схема БП подразумевает нерегулируемую конструкцию, предназначенную для работы антенного усилителя для осуществления регуляции уровня усиления сигнала посредством регулируемого БП. Конструкция последнего дополняется переменным резистором, благодаря чему возможно изменение напряжения питания, подаваемого на антенный усилитель.

Как правильно подключить БП

В активную антенну антенный усилитель уже встроен, а в пассивную – нет, чтобы решить это проблему проводится подключение блока питания. Для подсоединения кабеля БП к антенне, в первую очередь, потребуется смонтировать антенный кабель со специально предназначенным для этих целей штекером. Рассмотрим, как это делается на примере БП Дельта.

Для этого сначала выполняется подготовка кабеля, что подразумевает его зачистку: тонкий круговой срез на расстоянии 15 мм от края кабеля.

Главное условие при выполнении данной работы – аккуратность, старайтесь не повредить расположенные под внешним слоем изоляции достаточно тонкие волоски экранированной оплетки. Далее упомянутые волоски экрана осторожно отгибаются, а находящаяся возле них полоска фольги удаляется.

Следующий этап подготовки кабеля подразумевает то, что следует выполнить еще один круговой срез, но, уже отступив от загнутого края оплетки на 5-7 мм, что поможет удалить внутренний изолятор. Далее подготовленный к монтажу провод просовывается под соответствующие крепления в коробке БП Дельта и затягивается винтами.

Обратите внимание! Когда подключается кабель, его металлическая оплетка должна обязательно иметь контакт с предусмотренной конструкцией корпуса БП Дельта – залуженной площадкой. В противном случае питание на антенну поступать не будет. Также следует учитывать и то, что оплетка кабеля не должна касаться центральной жилы кабеля. Если это произойдет, индикатор работы БП работать не будет, так как произойдет замыкание.

На заметку. При правильном подсоединении блока питания антенного усилителя с антенным кабелем, после проведения соответствующих настроек, телевизор начнет показывать намного больший диапазон каналов.

Неисправности

Существует ряд наиболее распространенных неисправностей антенного БП:

• выход со строя такого элемента конструкции блока, как трансформатор;
• поломка стабилизатора;
• неисправность фильтра устройства.

Также нередко поломка блока питания связана с выходом из строя предохранителя, что, как правило, вызывает перегрузка вторичной цепи или же скачки напряжения. Для выявления данной проблемы при неисправности БП достаточно измерить сопротивление на вилке устройства. Заметим, что отсутствие напряжения может говорить и об обрыве первичной трансформаторной обмотки.

Неисправность стабилизатора вызывает понижение или повышение напряжения питания усилителя антенны, что зачастую приводит к его поломке (полный выход со строя). Для выявления проблемы выполняется замер напряжения на выходе БП.

Немалую роль в работе блока питания играют и фильтрующие конденсаторы, неисправность которых может вызывать серьезные помехи изображения при просмотре телевизора. Как правило, такая поломка имеет характерные признаки: помехи в виде достаточно широких горизонтальных черных полос, которые медленно перемещаются по телеэкрану.

Внимание! Как и любая техника, блок питания антенного усилителя имеет ограниченный ресурс эксплуатации. Для его увеличения не забывайте отключать устройство, если вы надолго уезжаете из дома.

Ремонт блока питания антенного усилителя

Большинство владельцев телевизионных антенн с усилителем при поломке такого элемента устройства, как блок питания, сразу спешат в точки продажи данных устройств для покупки нового. Тем не менее, справиться с возникшей проблемой и «реанимировать» неработающий БП довольно просто. Главное – это определить, где произошла поломка.

Признаки неисправности БП и первичная проверка

Первый признак, говорящий о неисправности блока питания для антенного усилителя, – это отсутствие индикации на корпусе устройства либо же периодически гаснущий светодиод.

Первичная проверка подразумевает измерение посредством тестера первичной обмотки трансформатора. Заметим, что диапазон результатов измерений должен соответствовать таким показателям – 2,5-2,7 кОм. Отсутствие цепи явно указывает на такие возможные неисправности, как выход со строя трансформатора или обрыв провода, соединяющего между собой трансформатор и вилку устройства.

Следующий шаг – проверка показателей сопротивления такого элемента конструкции, как антенный штекер, к контактам которого припаян кабель питания (прибор должен указывать на отсутствие КЗ).

Важно! Иногда достаточно просто прозвонить кабель к блоку питания. Неисправность может заключаться в простом обрыве провода.

Особенности разборки БП и последующая проверка

Для разборки блока следует вывинтить шурупы, удерживающие крышку корпуса, после чего ее необходимо снять. Далее осуществляется демонтаж платы устройства, для чего выкручивается саморез.

Обращаем внимание! В некоторых блоках питания для удержания платы используются специальные фиксаторы, что облегчает процесс разборки БП.

Проверка диодов и стабилизаторов

Для оценки работоспособности блока следует осуществить проверку диодов (D1-D4).

Важно учитывать! Показатели сопротивления исправных диодов соответствуют таким цифрам – 450-650 Ом, в противном случае – до бесконечности.

Проверка стабилизатора подразумевает наличие работоспособности у микросхемы. Для этого к точкам входа осуществляется подключение щупов тестера. Нормальные показатели величины напряжения, питающего микросхему стабилизатора, должны быть в пределе 21 В. Далее производится проверка напряжения на выходе (как правило, в этом случае норма – нулевые показатели). Возникновение скачков (изменение показателей от 0 до 18 В) говорит о неисправности стабилизатора.

Демонтаж и замена схемы стабилизатора

Если такой элемент конструкции БП, как стабилизатор напряжения, неисправен, следует выполнить его правильный демонтаж (выпаивание микросхемы с маркировкой 78L12). Взамен вышедшего из строя элемента нужно подобрать аналогичный, выполнить корректные соединения и припаять. После проведения всех манипуляций выполняется проверка напряжения БП на выходе: нормальные показатели – 12,1 В. По сути, на этом ремонт блока питания антенны заканчивается.

Другие способы подключения блока питания

Используя блок питания, можно решить вопрос о том, как подключить антенный кабель к кабельному телевидению через уже входящий в квартиру провод. Обычно для разветвления используется краб. Но довольно часто при слабом изначальном сигнале применение краба приводит к тому, что качество изображения сильно падает, или телевизор начинает ловить меньше каналов, чем раньше.

Решить эту проблему можно, если подключаться не просто по кабелю, а с использованием усилителя сигнала и блока питания. Используя эту схему, можно подсоединить блок питания и сделать прием телевизионного сигнала более устойчивым.

Видео

Многие пользователи спутникового телевидения сталкиваются с проблемой подключения антенного кабеля к блоку питания. Мы попытались решить эту проблему и ниже приводим несколько советов по ее устранению.

Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.

1. Вначале осуществляем разделку кабеля. Для этого отступаем от его конца на полтора и по кругу удаляем изоляцию с помощью ножа. Старайтесь ни в коем случае не нанести повреждения оплетке кабеля, который находится под изоляцией. Это разные проводки и фольга экрана.

2. Снимаем кусок отрезанного внешнего изолятора и сдвигаем волоски экрана и фольгу назад.

3. Отступаем от сдвинутого края оплетки на полсантиметра и срезаем вкруговую внутренний слой-изолятор. После этого убираем его.

4. Берем кабель и помещаем его под хомут штекера блока питания. Все действия выполняем очень аккуратно, следим за тем, чтобы центральная жила была вставлена в фиксатор, а металлическая оплетка и экран соприкасались с залуженной площадкой.

5. Зажимаем винты и фиксируем контакты кабеля блока питания.

При правильном выполнении всех действий вы увидите на экране телевизора все каналы сразу же после сканирования и осуществлении настроек. При отключении блока питания от сети каналы или исчезнут с экрана телевизора, или же ухудшится качество их изображения.

Как антенный телевизионный усилитель подключить к блоку питания, инструкция

Существуют места, в которые телевизионный сигнал поступает в очень низком качестве. В таких случаях приходится пользоваться внешней антенной, на вибраторе которой расположен антенный усилитель. Он позволяет усилить сигнал даже на расстоянии 100 км от вышки.

Широко используемыми усилителями являются SWA усилители. Они имеют низкую цену и обеспечивают достаточную надежность. Они имеют различный коэффициент усиления и рассчитаны на разный диапазон каналов. В дециметровом диапазоне коэффициент усиления равен 34-43 дБ и 10-15 дБ в метровом. На фото ниже можно увидеть усилитель модели SWA-555/LUX.

Усилитель сигнала SWA работает от постоянного источника питания 12 В. Существует схема, позволяющая подавать напряжение на усилитель по коаксиальному кабелю вместе с сигналом. На рынке можно найти адаптер, одновременно являющийся блоком питания, который позволяет решить проблему. Он показан на фото ниже.

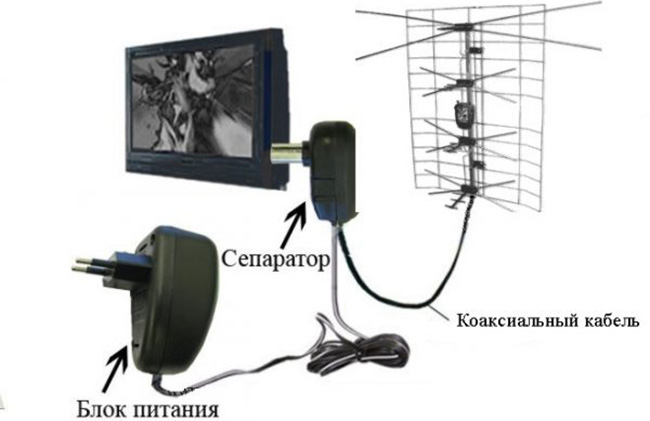

Подключение адаптера не требует навыков. В один коаксиальный кабель вставляем провод, который идет к телевизору, в другой – провод антенны. Адаптер устанавливается в розетку. Перепутать провода не возможно, так как на их концах расположены различные разъемы.

Блок питания – адаптер для антенного усилителя

Открыв блок питания с адаптером, можно обнаружить силовой трансформатор, простой и электролитический конденсаторы, 4 диода, дроссель, микросхему, выступающую в роли стабилизатора напряжения.

Все, кроме трансформатора, расположено на печатной плате.

Электрическая принципиальная схема блока питания с адаптером

Показанный на фото выше адаптер собирается по классической схеме. Переменное напряжение сети 220 В поступает на Т1 (трансформатор), который в свою очередь снижает его до 12 В – 15В. VD1-VD4 (диодный мост) выполнят функцию выпрямителя напряжения. Для сглаживания пульсаций применен конденсатор С1. После чего получается постоянное напряжение, значение которого около 16 В. Затем оно поступает на DA1 (интегральный стабилизатор).

На элементах C3, L1 выполнен LC-фильтр. Он установлен на входе приемника. Он исключает пропадание постоянного напряжения и потерю видеосигнала.

L1 (дроссель) предотвращает протекание высокочастотного сигнала на схему блока питания. При этом, постоянный ток свободно поступает на центральную жилу кабеля телевизора, который идет от усилителя. C3 (конденсатор) не дает протекать постоянному току от источника питания к входу телевизора. Потерь сигнала в этом случае нет.

Для самостоятельного изготовления блока питания, можно применять детали различного типа. Трансформатор можно применить любой с напряжением на выходе 15-18 В. Это обусловлено тем, что антенный усилитель не превышает потребление тока более 2 Вт и 150 мА. В качестве дросселя можно использовать отрезок диэлектрика, например текстолита, ширина которого 5 мм. На него наматывается от 25 до 30 витков медного эмалированного провода.

Недостатки представленной конструкции блока питания с адаптером

Из недостатков можно отметить наличие участка, не имеющего экран на центральной жиле телевизионного кабеля. Этот участок расположен в месте пайки с печатной платой. При работе техники, такой как пылесос, это может привести к наводке помех на видеосигнал. Этого можно избежать, установив дополнительный экран.

Самостоятельное изготовление адаптера
для подачи питающего напряжения на антенный усилитель

Если вам потребуется переходник – адаптер, имеющий широкие технические возможности, его можно изготовить в домашних условиях из краба — разветвителя антенны. Чтобы запитать усилитель и дополнительно подключить несколько телевизоров к антенне, схему краба придется дополнить 3 деталями.

Устройство и схема краба

Телевизионный краб – это металлический корпус, имеющий F – разъемы. Внутри него распаяны высокочастотные трансформаторы разветвителя теле сигнала. Они находятся на центральных выводах. На вид высокочастотный трансформатор – трубка либо кольцо, выполненное из феррита. Он имеет магнитную проницаемость 600-2000. Сверху намотаны витки эмалированного провода, диаметр которого 0,2мм–0,3 мм. Они располагаются равномерно по всей окружности. Число таких витков может достигать от 1 до 10.

На фото краб. Задняя крышка снята. Как видно, ферритовые трансформаторы распаяны для того, чтоб подключать 3 телевизора. Он был изготовлен по принципиальной электрической схеме, которая приведена ниже.

Все крабы изготавливаются по этой схеме. Она может иметь некоторые отклонения – установленные дросселя, резисторы, фильтрующие, разделительные конденсаторы.

Как самому сделать адаптера
для подачи питающего напряжения на антенный усилитель

Чтоб изготовить адаптер, предназначенный для подачи напряжения на усилитель антенны, я не стал устанавливать разъем под блок питания. Решил использовать один разъем для подключения F – штекера. Чтоб это сделать, необходимо было удалить один трансформатор. Число подключаемых телевизоров снизилось до двух.

В итоге принципиальная схема потерпела изменений.

Схема краба на два телевизора.

Прежде чем использовать адаптер по назначению, следует установить LC – фильтр в краб. Корпус краба изготовлен из дюралюминия, поэтому мною была изготовлена латунная клемма. К корпусу она была закреплена при помощи винта и фасонной гайки.

В результате чего схема слегка изменилась. Трансформатор Т1 остался на своем месте, были добавлены 2 конденсатора и дроссель.

Чтоб провести согласование схемы, желательно установить резистор на 150 Ом между выходными выводами XW3 и XW2. Адаптер можно установить в любом удобном месте. Как на входе кабеля в квартиру, так и вблизи телевизора.

Если вы будете пользоваться только одним телевизором, Т1 можно убрать из схемы. Правый вывод С1 (конденсатор) припаять к центральному выводу разъема XW3 либо XW2. Кабель будет подключаться к разъему, к которому будет припаян конденсатор.

Подключение блока питания к адаптеру

Я ранее писал, что хочу подключать кабель через F – разъем. Поэтому, из двойного провода, который шел с блока питания, мною был сделан переходник на коаксиальный кабель.

Для реализации этой идеи понадобится взять антенный кабель, длинной около 5 см. Затем произвести его разделку, чтоб получился один конец и надеть F – накрутку. На фото показаны дальнейшие действия. Берем провода, которые выходят из блока питания, и со сдвигом припаиваем ко второму концу кабеля. «+» необходимо припаивать к центральной жиле кабеля антенны.

Если нет желания проделывать эти операции, в корпус краба можно установить разъем, к которому будет подключаться блок питания. И уже через него напряжение будет подаваться на усилитель антенны через адаптер, который мы изготовили.

По материалам сайта: ydoma.info

Как подключить антенный кабель к блоку питания

Как подключить антенный кабель к блоку питания

Written by Administrator on 19 января 2016. Posted in Cделай Cам

Рейтинг:  4 / 5

Для соединения антенного кабеля к блоку питания (БП) усилителя установленного в корпусе  антенны типа «Польская решётка» необходимо аккуратно подсоединить кабель к штекеру блока питания активной антенны.

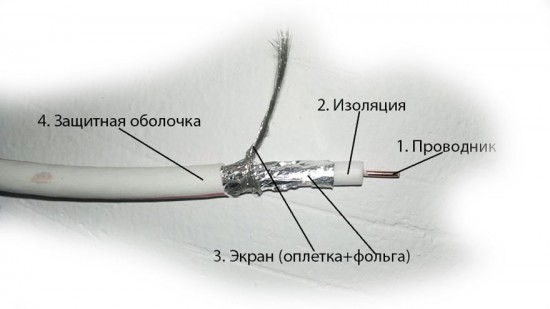

Для начала нужно правильно разделать кабель. Отходим от конца тв кабеля 1,5 см и аккуратно срезаем изоляцию по кругу

Самое главное не повредите оплетку и экран кабеля под изоляцией (проводки и фольга экрана под изоляцией кабеля).

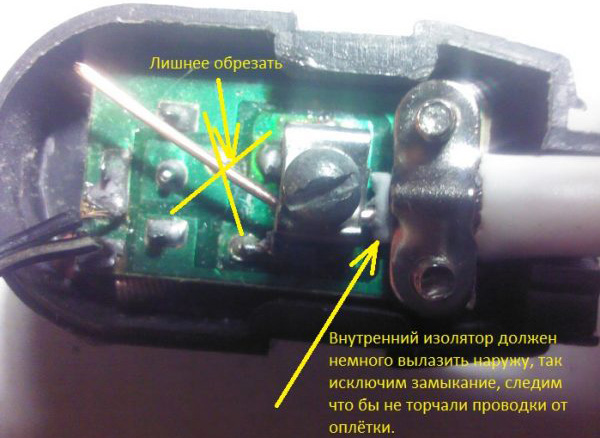

снять прорезанный по кругу кусок внешнего изолятора. Затем  сдвинуть волоски экрана и фольгу назад. отойти от сдвинутого края оплетки 5 мм, и сделать круговой срез уже внутреннего слоя-изолятора и удаляем его. Аккуратно заводим кабель под хомут штекера БП чтобы металлическая оплетка и экран касались нижней залуженной площадки а центральная жила была вставлена в свой фиксатор. После чего винты зажимаются для достаточной фиксации контактов кабеля и БП.

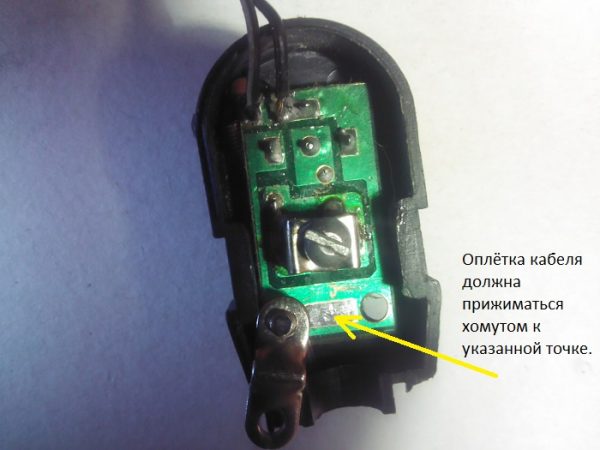

ВАЖНО!!! металлическая оплетка должна касаться нижней залуженной площадки штекера БП, иначе напряжение питания 12В на антенный усилитель по тв кабелю может не дойти. Не допускайте замыкания оплетки и центральной жилы. При замыкании лампочка индикатор на блоке питания будет гаснуть или гореть тускло.

Если все соединения на самой антенне и на блоке питания выполнены правильно, то телевизор начнет показывать каналы сразу после их сканирования и настройки.

При этом если отключить БП от сети питания настроенные каналы должны перестать работать или качество картинки будет значительно ухудшаться.
