Кабель utp 8 жил: Витая пара UTP 8 жил 5 категории

Содержание

Кабель (utp 2, utp 4, utp 8,utp 10,utp 16, utp 25, utp 50 пар кат 5, ftp 4,ftp 8,ftp 10, ftp 16,ftp 25,ftp 50 кат 5е)

Кабель UTP, 2 пары, кат. 5е

Кабель UTP (unshielded twisted pair — неэкранированная витая пара) для внутренней прокладки, 2 пары (solid), категория 5, используется в абонентской разводке при предоставлении доступа к услугам сети передачи данных.

1 — Внешняя оболочка

2 — Витая пара solid

Проводник: оголенный медный провод Ø0.51±0.01 мм, 24 AWG
Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
Диаметр провода 0.92±0.02 мм
Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый
2 витые пары покрыты ПВХ оболочкой минимальная толщина оболочки 0.
4 мм
Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании
Рабочая температура: -20°C – +75°C
Внешний диаметр кабеля 4.6±0.2мм
Стандарты: UL444/UL1581, TIA/EIA 568B.2.

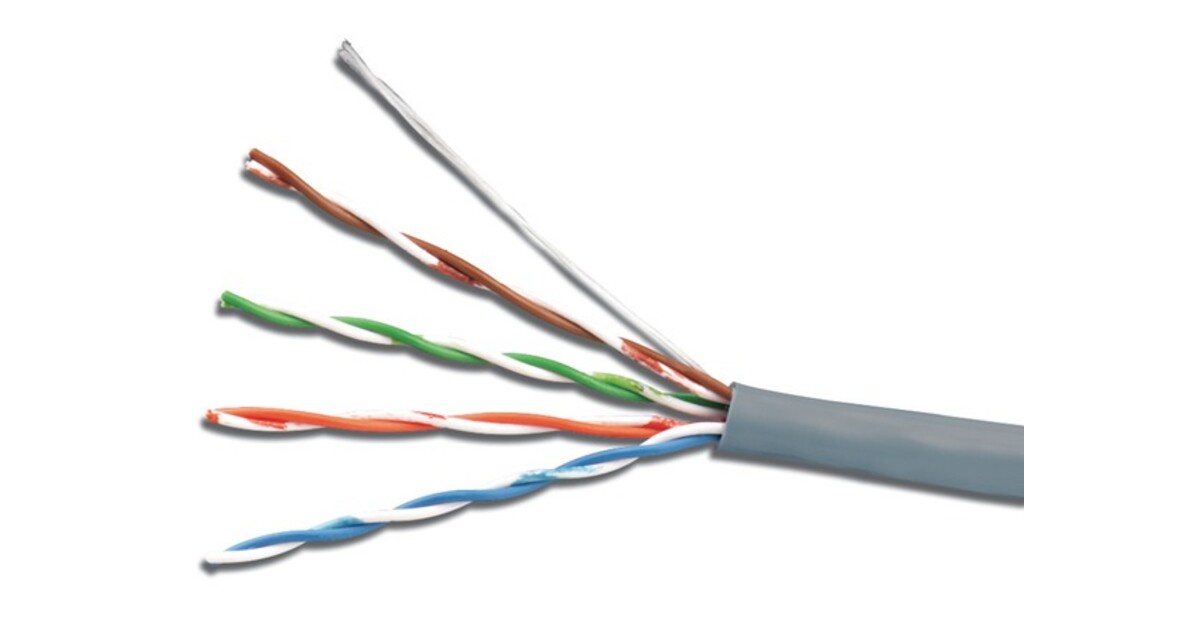

Кабель UTP, 4 пары, кат. 5е

Неэкранированный 4-х парный кабель категории 5е со сплошными медными проводниками и предназначен для использования в приложениях с пропускной способностью до 1Gb.

1 — Внешняя оболочка

2 — Витая пара solid

Проводник: оголенный медный провод Ø0.51±0.01 мм, 24 AWG
Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
Диаметр провода 0. 9±0.02 мм
Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый
4 витые пары покрыты ПВХ оболочкой минимальная толщина оболочки 0.4 мм
Внешний диаметр кабеля 5.1±0.2 мм
Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании
Рабочая температура: -20°C – +75°C
Огнестойкость: СМ
Стандарты: UL444/UL1581, TIA/EIA 568B.2.

Кабель FTP, 4 пары, кат. 5е

Кабель FTP (foiled twisted pair — витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов) для внешней прокладки, 4 пары (solid), категория 5e.

1 — Внешняя оболочка

2 — Экран — фольга

3 — Дренажный провод

4 — Защитная пленка

5 — Витая пара solid

Проводник: оголенный медный провод Ø0. 51±0.01 мм, 24 AWG
Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
Диаметр провода 0.9±0.02 мм
Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый
4 витые пары экранированы лентой из алюминиевой фольги размером 0.025 мм х 20 мм
Кабель имеет дренажный провод Ø0.5 мм
Кабель покрыт оболочкой из полиэтилена минимальная толщина оболочки 0.65 мм
Внешний диаметр кабеля 7.0±0.2мм
Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании
Рабочая температура: -40°C – +60°C
Огнестойкость: CMX
Стандарты: UL444/UL1581, TIA/EIA 568B.
2.

Кабель FTP, 4 пары, кат. 5е с тросом

Кабель FTP (foiled twisted pair — витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов) для внешней прокладки с тросом, 4 пары (solid), категория 5e.

1 — Внешняя оболочка

2 — Экран — фольга

3 — Дренажный провод

4 — Защитная пленка

5 — Витая пара solid

6 — Металлический трос

Проводник: оголенный медный провод Ø0.51±0.01 мм, 24 AWG
Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
Диаметр проводника с оболочкой: 0.92±0.02 мм
Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый
4 витые пары экранированы лентой из алюминиевой фольги размером 0. 025 мм х 20 мм
Кабель имеет дренажный провод Ø0.5 мм
Кабель покрыт оболочкой из полиэтилена минимальная толщина оболочки 0.65 мм
Внешний диаметр кабеля: 7.0±0.2 мм
Несущий трос: оцинкованная сталь
Толщина оболочки троса: 0.6±0.05 мм
Диаметр троса: 2.0±0.1 мм
Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании
Рабочая температура: -40°C – +60°C
Огнестойкость: CMX
Стандарты: UL444/UL1581, TIA/EIA 568B.2.

Кабель FTP, 10 пар, кат. 5е

Экранированный медный кабель, 10 пар, изоляция — полиэтилен высокой плотности, оболочка — полиэтилен, устойчивый к воздействию ультрафиолетовых лучей.

Кабель предназначен для внешней прокладки , категория 5е.

1 — Внешняя оболочка

2 — Рип-корд

3 — Экран-фольга

4 — Дренажный провод

5 — Защитная пленка

6 — Полимерная лента

7 — Витая пара solid

Проводник: оголенный медный провод Ø0.51±0.01 мм, 24 AWG. Количество жил — 20
Луженый дренажный провод диаметром 0,5 мм.
Оболочка из полиэтилена, устойчивая к воздействию ультрафиолетовых лучей. Толщина оболочки не менее 1,0 мм.
Внешний диаметр кабеля примерно 12 мм.
Рабочая температура от -40°C до +60°C.

Кабель для создания сетей передачи данных с развитием информационных технологий и Интернета стал наиболее востребованной продукцией. Компьютерные сети окружают нас повсюду: на работе и дома, в учебных заведениях и поликлиниках, в магазинах и банках. Надёжность и качество связи в сети во многом зависят от вида используемого кабеля.

Например, Вы решили сэкономить и между зданиями проложили кабель utp 2 или utp 4, предназначенный для эксплуатации только внутри помещения. В результате Вы получите постоянные зависания сети и потери данных. В то же время использование кабеля ftp 25 пар для внешней прокладки – это бессмысленная трата денег в случае создания домашней сети для пары компьютеров.

Консультанты торгового дома «Генерация» готовы ответить на все вопросы по подбору кабеля для Ваших целей. Впрочем, маркировка кабеля для создания сетей передачи – вопрос несложный. Прочитав следующие сведения, Вы без труда сможете самостоятельно подобрать необходимый вид кабеля.

Неэкранированная витая пара (UTP 2, UTP 4, UTP 10, UTP 25, UTP 50)

Неэкранированная витая пара – так расшифровывается название кабеля с маркировкой от UTP 2 ДО UTP 10. Чаще всего этот вид кабеля применяют для создания домашних и офисных сетей в помещении.

UTP 2, состоящий из двух пар свитых друг с другом проводов, отлично справится с небольшими объёмами данных. Кабели категорий UTP 4 до UTP 50 пар кат е подходят для создания сетей с большой пропускной способностью.

UTP кабель представляет собой несколько витых медных пар с внешней оболочкой из ПВХ.

Обычно кабели серии UTP используют внутри помещения, но существуют модели для внешней прокладки, например, кабель UTP РЕ 25 пар кат 5.

К недостаткам кабеля UTP, прежде всего, относится его плохая защищённость от внешних наведённых токов, которые есть как на улице, так и в помещении. В связи с этим кабель UTP пригоден для применения при незначительных внешних электромагнитных наводках, виды UTP 2 – UTP 10 прокладывают на относительно небольших расстояниях между узлами сети передачи данных.

Чтобы организовать надёжную сеть, лучше использовать вместо кабеля UTP 25 пар — FTP кабель с большей защитой от помех.

Экранированная витая пара (FTP 4, FTP 8, FTP 10, FTP 16)

Кабель с маркировкой FTP , то есть экранированная витая пара, лучше защищён от воздействий внешних наведённых токов и помех вообще. Кабели FTP 4/8/10/16 имеют соответствующее маркировке число витых пар и снабжены экранирующей оболочкой из фольги. FTP кабель содержит в своей комплектации дренирующий медный провод без изоляции, соединяющий разрозненные участки фольги, повреждённые при монтаже или эксплуатации.

Большее количество витых пар в кабеле, с одной стороны, увеличивает его пропускную способность, но при этом заметнее проявляется действие внутренних помех. FTP 10 пар с разным шагом витка в каждой паре частично решает эту проблему. Этот подход позволяет в значительной степени увеличить расстояние между узлами различных частей сети передачи данных. Именно поэтому FTP кабель часто используют для проведения сетевых коммуникаций между зданиями. Самым востребованным видом кабеля для организации сети вне помещения можно назвать внешний FTP 5e. Металлический трос на определённых видах кабеля FTP 4 и FTP 10 создаёт возможность воздушной прокладки сети без применения дополнительных подвесных систем. Полиэтиленовая оболочка внешнего FTP 5e делает его более устойчивым к воздействию ультрафиолетового излучения.

Чтобы сетевой кабель служил долго

Даже самый качественный и дорогой кабель FTP 4 серии 5e быстро придёт в негодность, если произвести его неправильный монтаж или систематически нарушать правила эксплуатации кабельной сети. Сотрудники торгового дома «Генерация» напоминают своим заказчикам, что сетевой кабель не выдержит изгиб на радиус, который превышает величину более 8 диаметров самого кабеля. Слишком сильный изгиб повреждает внутренний экран из фольги, а это, в свою очередь, заметно ухудшит качество кабеля и снизит скорость связи внутри сети.

Если Вам необходима консультация специалиста, чтобы определиться с выбором кабеля, обратитесь к нашим сотрудникам. Ответы на свои вопросы Вы можете получить по телефону, по электронной почте или посредством ICQ.

Торговый дом «Генерация» предлагает Вам широчайший ассортимент кабельной продукции в наличии на складе. Обратившись к нам, Вы можете рассчитывать на оперативное и профессиональное обслуживание!

Заказать кабель

Пожарный сертификат на кабели высокочастотные парной скрутки Генерация. pdf

Сертификат ГОСТ Р на кабели высокочастотной парной скрутки Генерация.pdf
