Важно! Не стоит в целях экономии использовать два разных кабеля, если прокладка охватывает улицу и помещение. Точка их соединения станет еще одним фактором, резко затухающим сигнал!

Проблему потери уровня сигнала при использовании можно решить, выбирая антенну с усилителем независимо от климатических особенностей на местности.

Какой кабель использовать для кабельного тв

Телевидение сегодня пока еще остается основным источником важной информации, несмотря на быстрое развитие интернета. И хотя некоторые модели этих устройств можно подключить к сети интернет, именно телевизорами их делает разъем для присоединения антенны. В него можно воткнуть телевизионный кабель. Источником сигнала в нем может быть телевышка, спутник или ТВ-провайдер. Чтобы читатель получил информацию о том, как выбрать антенный кабель для телевизора, рекомендуем внимательно прочесть эту статью.

Проблема предложения

Иногда можно встретить такое словосочетание, как телевизионный провод, или антенный провод. Это некорректное словосочетание, тем не менее, указывает на кабели, которые конструктивно отличны от провода. Так, например, самый простой провод содержит только одну токопроводящую жилу в изоляции. Видов кабелей с одной токопроводящей жилой не существует. Кабель для подключения телевизора содержит два проводника, по которым проходит сигнал. Конструктивно это антенный коаксиальный кабель, в котором один проводник расположен внутри другого.

Разнообразие моделей, которыми представлен ТВ-кабель, на любом рынке просто огромно. Поэтому выбор телевизионного кабеля превращается в проблему не в связи с тем, что его сложно купить, а оттого, что покупатель опасается продешевить. В свою очередь, многие продавцы не предоставляют правильную информацию покупателю. Многим из них проще убедить его в том, что не существует принципиальной разницы между продаваемыми моделями кабеля, чем подробно разъяснять, какой телевизионный кабель лучше. Любой ТВ-кабель содержит проводник и экран.

Но на самом деле качественный телевизионный кабель имеет такие характерные признаки:

• его проводник, называемый также центральной жилой, легко гнется по причине мягкости отожженной меди, из которой он изготовлен. Если жила-проводник изготовлен из стали и покрыт медью в местах царапин, которые непременно появятся при монтаже, со временем начнется коррозия. Жесткая жила при деформациях под острым углом с последующим распрямлением не даст выпрямиться, и телевизионный кабель в этом месте получит дополнительное сопротивление;

Итак, перечисленные изображения, которые показывают, как выбрать телевизионный кабель, должны пригодиться нашим читателям. Однако не будет лишним подытожить эти данные в виде небольшой инструкции. Она будет о том, какой кабель покупателю лучше выбрать из имеющихся в наличии моделей с учетом дополнительных действий. Их обязательно надо выполнить, если мы выбираем имеющиеся в продаже телевизионные кабели

• для антенны;
• для цифрового или аналогового сигнала, поступающего в телевизионный приемник;
• для цифрового ТВ;
• для кабельного телевидения.

Итак, начинаем с вопроса к продавцу о том, какой антенный кабель он посоветует купить. Продавец, конечно же, задаст ряд встречных вопросов, чтобы понять, какой лучше предложить кабель для наших потребностей.

1. Получив предложение кабеля и, убедившись, что его наружный слой не скользкий и не издает сильный неприятный запах, просим продавца отрезать от него примерно 10–15 см, которые, естественно обязуемся учесть при покупке, но при условии, что товар качественный.
2. Просим разделать образец, сняв с одного конца примерно 1 см защитной оболочки. Взявшись за оболочку, надавливаем зачищенным концом о прилавок. Таким образом, проверяем, сместится слой или нет. Если произошло какое-либо смещение, просим сделать замену другой моделью. В качественном кабеле ни жила-проводник, ни изоляция не сместятся.
3. Затем изгибаем тестируемый образец. В качественной модели не появится пролом или деформация в середине согнутой части.
4. Внимательно осматриваем жилу-проводник и проверяем ее мягкость. Она должна быть цвета меди на срезе, и если не покрыта серебром, то и по всей поверхности так же. На поверхности жилы не должно быть никаких пленок. Серебряное покрытие делается в самых лучших моделях, но и при этом увеличивает их цену. Волновое сопротивление таких проводников радиосигнала самое низкое и позволяет получить малошумящее антенное подсоединение, которое наиболее актуально для получения сигналов от удаленных источников.
5. Осматриваем оплетку и фольгу. Они должны быть одинакового серебристого цвета.
6. Изоляция при сдавливании пальцами не должна мяться, как пенопласт. Она на ощупь при хорошем качестве подобна ластику.

Разновидности телевизионных кабелей

Телевизионный приемник — это радиоэлектронное устройство, которое содержит специальную электронную часть для обработки сигнала, поступающего с радиоволной. Для этого используются коаксиальные кабели, для которых сопротивление 75 Ом является стандартом, так же как и частоты, используемые для формирования радиосигнала. Однако по мере развития информационных технологий появились устройства для подключения к телевизору, такие как видеомагнитофоны и видеоплееры, а со временем и компьютеры. Эти аналоговые подключения выполняются соответствующими композитными кабелями.

В них используются обычно два или три коаксиальных кабеля, которые объединены общей наружной изоляцией. Один или два служат для передачи моно- или стереосигнала для двух каналов воспроизведения звука, а третий транслирует изображение. Этот вид кабеля может иметь разновидности в зависимости от конструкции разъемов видеомагнитофона и телевизора. Поскольку существует определенное многообразие моделей видеомагнитофонов и плееров, у которых может быть многоканальный звук, для их подключения необходим и более сложный кабель.

Разновидности композитных кабелей

Появление игровых приставок, в которых применялись компьютерные технологии и телевизионные приемники, специально приспособленные для соединения с такими приставками, потребовали определенной модификации композитного кабеля. Появились так называемые компонентные модели с увеличенным числом разъемов.

Дальнейшая компьютеризация бытовой электроники вызвала полное совмещение телевизоров с компьютерами, и поэтому на корпусах телеприемников добавились разъемы HDMI и DVI, которые применяются в компьютерах для соединения с мониторами. Телевизор тоже стало возможно использовать в качестве монитора.

Дополнительная информация

• Для получения качественного изображения ТВ-кабель любой разновидности рекомендуется располагать подальше от бытовых электроприборов, в которых происходят коммутационные процессы.
• Вместе с ТВ-кабелями можно прокладывать только аналогичные проводники, предназначенные для передачи слабых сигналов, — витые пары компьютеров, USB-соединения и т.п.
• Монтаж рекомендуется выполнять с минимальным числом промежуточных соединений отрезков.
• Для распределения сигнала не рекомендуется использовать кустарные устройства.
• Не создавать петель и углов, отличных от 90 градусов, в том числе и при пересечении ТВ-кабелей.

Качество изображения на экране телевизора в очень большой мере зависит от свойств ТВ-кабеля и его пространственного расположения. Мы постарались отразить в статье основные моменты этого и надеемся, что наши читатели получили необходимую информацию.

Телевизионный кабель представляет собой провод, предназначенный для передачи цифрового сигнала на телевизор. В зависимости от вида качество передачи импульсов будет разным.

Как устроен телевизионный кабель

HDMI, DVI кабели

Как выбрать хороший кабель

Для цифрового и кабельного ТВ

Для спутниковой антенны

Для прокладки внутри помещения

Для наружной прокладки

Обзор популярных моделей

Рекомендации по подключению

Видео «Как обжать телевизионный кабель?»

Комментарии и Отзывы

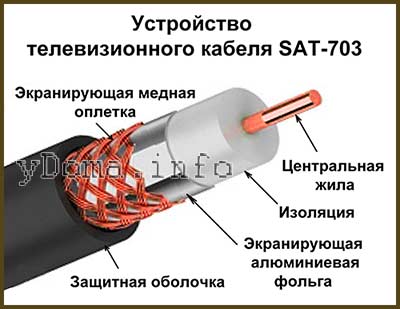

Как устроен телевизионный кабель

Шнур, подключение которого осуществляется к телевизору, имеет следующее устройство:

1. Внутренний провод. Элемент обычно выполняется из одножильного либо многожильного проводника, медной трубки. Качество материала определяет дальность передачи сигнала вещания, а также радиус изгиба изделия.
2. Диэлектрическая составляющая, выполненная в виде прослойки. Предназначается для обеспечения неподвижности самого провода. В зависимости от производителя диэлектрическая прослойка может выполняться из фторопласта, полиэтилена или поливинилхлорида. В некоторых изделиях используется воздушная прослойка. Качество материала, из которого выполнена эта составляющая, определяет параметр сопротивления, а также затухания проходящих по проводнику импульсов.
3. Внешний проводник. Элемент выполнен в виде оплетки. Она может изготовляться из фольги, гофрированной трубки или алюминиевой пленки. Некоторые производители используют проволоку из стали для создания внешнего проводника. Качество, из которого выполнен проводник, определяет уровень защиты сигнала от внешних помех.
4. Наружная оболочка. Предназначена для защиты внутренней составляющей провода.

Все телевизионные кабели для антенны высокой четкости имеют практически идентичное устройство. Отличаются только материалы, из которых выполняются структурные составляющие.

Вкратце разберем разновидности изделий.

Коаксиальный кабель

Этот тип проводников самый распространенный из тех, которые используются для обустройства телевизионных сетей. В любом телевизоре есть выход для подключения провода. Одна из особенностей проводника — низкое качество характеристик. Использование коаксиальных кабелей актуально для подключения домашних антенн к ТВ устройствам. По конструкции в таких изделиях компоненты электромагнитного поля всегда устанавливаются между проводниками, они изолированы относительно друг друга. Благодаря этому конструкция обеспечивает максимальную защиту от воздействия внешних помех и способствует снижению вероятности потери поля на излучение.

В коаксиальных телекабелях передача импульса всегда производится по внутреннему проводнику.

Канал chipdip. представил подробный обзор коаксиального кабеля и рассказал о выборе проводов.

Композитный кабель

Изделие композитного типа конструктивно включает в себя три проводника. Один из них предназначен для передачи видеосигналов, а остальные два — для стереоимпульсов. Композитные кабели используются для подключения различных видеоустройств к телевизору либо монитору. Тип провода позволяет передавать только аналоговые импульсы. Подключать кабель к оборудованию надо с учетом цветов проводника и штекеров.

Компонентный кабель

Компонентные изделия относятся к категории проводников первого поколения. Если нужен кабель, который сможет качественно транслировать цифровые импульсы для спутникового телевидения, то компонентный вариант будет самым оптимальным. Конструктивно состоит из трех шнуров, каждый из которых передает видеосигналы. Комплектация таких проводов независимо от производителя должна включать в себя специальный набор для подсоединения звуковых дорожек. Процедура подключения проводника к телевизору осуществляется с учетом цветов.

HDMI, DVI кабели

Использовать такой тип проводов следует для передачи видеоимпульсов высокого качества. Если телевизор оборудован выходом HDMI, то рекомендуется подключать кабель именно к этому разъему, чтобы обеспечить максимально качественный контакт. Что касается DVI изделий, то они используются для передачи видеосигналов, при этом аудиодорожки проводником не применяются, для них предназначен HDMI выход. Такой тип кабелей нашел широкое применение в компьютерных технологиях, он используется для подключения игровых приставок и другого аналогичного оборудования.

О подключении HDMI проводника к телевизору рассказал Алексей Виноградов.

Как выбрать хороший кабель

Общие параметры выбора изделия:

1. Если надо купить провод, обратите внимание на величину волнового сопротивления. Для качественной передачи сигналов она составит не меньше 75 Ом. Чем выше параметр, тем качественнее передается сигнал.
2. Посмотрите на срез проводника. На нем вы увидите наружную и внутреннюю жилы, а также два экрана, выполненные в виде стальной оплетки и алюминиевой фольги. Качественные проводники оснащаются плотным фольгированным слоем. Фольга уложена внахлест, а если края отклеиваются от оболочки, лучше воздержаться от покупки такого товара.
3. Обратите внимание на изолирующий слой, он должен иметь большой диаметр, иначе внутрь проводника будет попадать влага. Если слой изоляции не плотный, то провод отработает недолго.
4. Оцените качество оплетки. На ней не должно быть дефектов, поскольку их наличие приведет к появлению помех. Особенно часто они проявляются при просмотре телевидения в плохую погоду.
5. Уточните у продавца, из какого материала изготовлена основная жила. Она может выполняться из меди или металлических сплавов, но особой разницы в этом нет. Кабели, жилы которых изготовлены из металлических сплавов, имеют более низкую стоимость. Но качество передачи импульсов в них аналогичное тому, которое достигается при использовании медных жил.
6. Диаметр проводника составит не менее 3,5 мм. Чем выше параметр, тем больший диапазон приема сигнала сможет обеспечить изделие. При использовании кабелей с меньшим диаметром можно дополнительно применять усилитель. Это понизит вероятность появления потерь, а также увеличит общий коэффициент полезного действия системы.
7. Если перед вами качественное изделие, то оно будет иметь два слоя экранирования — медную составляющую и фольгу.
8. При использовании проводников в регионах с экстремальными погодными условиями есть смысл остановить выбор на кабелях с пропиткой. Благодаря ее наличию обеспечивается защита внутренних компонентов проводника от воздействия температурных перепадов и влаги.
9. Для получения качественного результата лучше отдать предпочтение изделиям от проверенных производителей.

Не рекомендуем покупать телевизионные кабели с одним слоем экранирования, поскольку работа таких изделий не соответствует нормам передачи импульсов, что приведет к снижению качества изображения.

О выборе проводников для подключения к телевизору рассказал канал AllCables.

Для цифрового и кабельного ТВ

Практика показывает, что делить провода для кабельного и цифрового телевидения нецелесообразно. Покупать проводники для отдельных типов ТВ нет смысла. Дело в том, что частотные каналы связи, помимо эфирного и телевизионного, не особо отличаются между собой. Рабочие частоты умещаются в диапазоне от 49 до 800 МГц. Для работы в таких условиях подходят все типы проводников марки SAT, DG или РК.

А если длина кабеля составит не более тридцати метров, то потребители даже не столкнутся с проблемой потери или затухания сигнала. В качестве бюджетного варианта для подключения телевизора можно использовать проводники RG-6, а также любые продукты из семейства Cavel.

Для спутниковой антенны

При необходимости подключить спутниковую антенну надо учитывать, что рабочая частота каналов у спутников намного выше, диапазоны измеряются в тысячах МГц. Поэтому проводник, качественно передающий сигналы, должен обладать высокой помехозащищенностью. Учтите, что при работе в условиях высокой частоты потери сигналов будут весомыми, чем длиннее кабель, тем их больше. По проводу осуществляется передача специальных сигналов, а также напряжения для конвертерного гетеродина.

Спутниковые каналы связи характеризуются высокой чувствительностью к радиопомехам, значит проводнику нужно качественное экранирование. Также важно при покупке учитывать такой параметр, как устойчивость наружной оболочки изделия. В результате того, что спутниковая тарелка всегда располагается вне дома, часть проводника будет на улице. На его работу и срок службы могут оказывать влияние внешние факторы, в частности, осадки и погода.

Для спутниковой антенны рекомендуем покупать провод, характеризующийся:

• небольшим затуханием;
• высокопрочной жилой;
• качественным экраном;
• эффективной оболочкой, которая будет обладать углеродным слоем защиты.

Mihail B рассказал о подготовке телевизионного провода для подключения к спутниковой антенне.

Для прокладки внутри помещения

Если нужно прокладывать кабель в квартире, то можно остановить свой выбор на обычных проводниках для цифрового телевидения. Такие провода могут пропустить увеличенное число радиоволн на любых частотных диапазонах. Поскольку изделие будет укладываться в помещении, такие характеристики, как устойчивость к воздействию низких температур и ультрафиолетовых лучей, неважны.

Для наружной прокладки

Если телевизионный кабель будет прокладываться на большие расстояния по улице, то остановите выбор на специальном проводнике, оснащенном несущей жилой. Причем последняя будет стальной, а не медной. Использование таких проводов актуально, когда они висят между домами. Уличные кабели устойчивы по отношению к воздействию низких температур и ультрафиолетовым лучам. Если изделие не предназначено для работы в таких условиях, то спустя определенное время его внешний слой потеряет прочность и будет хрупким. В итоге через появившуюся трещину он может напитаться влагой, которая выведет из строя телевизор.

Обзор популярных моделей

Наиболее качественные модели проводников:

1. RG-6U. Один из востребованных типов проводников. Получил популярность среди потребителей благодаря низкой цене и высоким свойствам. Кабели RG-6U часто используются для замены старых проводников типа РК. Основной недостаток заключается в быстром износе и поломке, если провод прокладывается по улице. В основе изделия лежит медный проводник, продукты RG-6U характеризуются наличием двойного слоя экранирования. Изоляционная составляющая выполнена из специального полиэтилена, а в качестве внешнего проводника применяется лента из алюминия. Оболочка изделия изготавливается из полиэтилена черного или белого цвета, первый вариант лучше использовать для укладки по улице, а второй — в помещениях.
2. SAT-50. Вариант относится к категории более качественных изделий. Представляет собой антенный провод, в котором внутренний проводник выполнен из меди, его размер составляет 1 мм. Экранирующий слой изготовляется из полиэстера и алюминия, в кабеле он выполняется в виде медной оплетки. Величина сопротивления в таких проводниках составляет 75 Ом. По утверждению производителя, ресурс эксплуатации в среднем составляет около пятнадцати лет.
3. DG-113. Стоимость этого изделия более высокая, но и кабели имеют хорошие характеристики. Изделие обладает повышенным параметром экранирования, в таких продуктах он составляет от 90 Дмб. Это способствует передаче высококачественных импульсов. По факту сбои и помехи практически не наблюдаются. Ресурс эксплуатации составит не менее десяти лет.
4. SAT-703. Один из качественных проводников. Изделие позволяет осуществить передачу импульсов, его целесообразно использовать для подключения к спутниковым тарелкам. Практика показывает, что провода SAT-703 отлично справляются со своими задачами в условиях улицы, поэтому их можно использовать для внешней прокладки. Это достигается благодаря устойчивости к температурным перепадам. В качестве основы применяется центральная жила, а сам проводник характеризуется наличием двойного экранирования. Ресурс эксплуатации в среднем составляет от пятнадцати лет.
5. RG-59U. Востребованный тип проводников, его использование способствует качественной передаче высокочастотных импульсов на большие расстояния. Оснащается двойным слоем экранирования. В основе кабеля лежит внутренний провод, выполненный из стали. Такая конструкция обеспечивает высокую прочность и гибкость изделия, что важно при монтаже кабельных сетей. Ресурс службы в среднем составляет около десяти лет.

Рекомендации по подключению

Нюансы, которые следует учесть при подключении:

1. Коаксиальные изделия рекомендуется прокладывать как можно дальше от электрооборудования. Речь идет о холодильниках, утюгах, микроволновках, посудомоечных машинах и т. д.
2. Телевизионные сети можно укладывать вместе со слаботочными проводами. Имеются в виду кабели для подключения сети, телефонии и т. д.
3. Выполняя установку, необходимо снизить количество соединений и мест спаек кабелей. Для качественной передачи сигнала нужен целый проводник, при наличии соединения его качество значительно снизится.
4. Если имеются разветвления, то для них применяются качественные разветвители. Их надо покупать отдельно, сооружать устройства своими руками не нужно.
5. При наличии загиба его следует выполнить так, чтобы проводник изгибался под прямым углом.
6. Покупая изделие, нужно учитывать расход электроцепей на изгибы и спуски.
7. Подключение коаксиальных кабелей в щитовых может осуществляться только путем пайки. При наличии оголений эти места надо заизолировать.
8. Монтаж усилительных устройств и разветвительных механизмов производится в защищенном месте. У пользователя должен быть доступ к нему, это упростит процедуру обслуживания. Укладка компонентов выполняется в монтажные кабельные короба. Желательно, чтобы канал был выполнен из затухающей пластмассы.

Видео «Как обжать телевизионный кабель?»

Антон Баитов рассказал о процедуре подготовки ТВ-проводника для подключения к телевизору.

Для подключения антенны напрямую к телевизору потребуется только антенный кабель, который давно знаком по приемникам метрового диапазона (МВ, аналоговое телевидение). Его основная задача — транспортировать сигнал от антенны и вывести изображение на телевизор. При этом у всех антенных проводов есть существенный недостаток — снижение качества сигнала. По этой причине нужно ответственно подойти к вопросу, как выбрать антенный кабель. Но перед этим требуется узнать его свойства, о которых рассказывается в данной статье.

Как устроен телевизионный кабель

Антенный кабель сильно отличается от привычных сетевых проводов более сложной структурой и каждый компонент нужно рассмотреть отдельно. Провода такой структуры называются коаксиальными кабелями.

Центральный провод, напоминающий сердцевину при поперечном срезе. По составу бывают из меди или сплавов. Первый вариант предпочтительнее в целях безопасности — медь более подвержена нагреву и имеет высокий уровень теплопроводности. Следовательно, при коротком замыкании или поступлении на кабель сверхтоков произойдет быстрый нагрев и рост сопротивления, на что сразу среагирует предохранитель телевизора. Стальные сплавы в этом случае будут менее эффективными.

Также желательно выбирать более толстую жилу (

1 мм), т.к. с ростом диаметра падает коэффициент затухания.

Экран

Внешний проводник, который не дает сигналу ослабиться путем распространения за пределы кабеля. По своим функциям сравним с рефлектором спутниковых антенн. Сегодня существуют три варианта исполнения экрана — фольга, алюминиевая пленка и проволочная оплетка. Последний вариант изготовления экрана менее затратный и такие кабели самые дешевые. Однако внешний провод не сплошной, что сильно увеличивает коэффициент затухания. Использовать такой кабель для цифрового телевидения возможно лишь при эксплуатации комнатной антенны. Значительная потеря сигнала гарантируется при расстоянии от приемника до телевизора более 1 м.

Фольга и пленка относятся к сплошным экранам, которые сводят коэффициент затухания к нулю. Такой кабель рекомендуется для подключения эфирного и спутникового телевидения с уличной антенной. Фольга будет предпочтительнее, но нужно помнить, что она не является гибкой и разрушается при сильном изгибе. Если выбрана установка антенны на крыше МКД, необходим длинный кабель для проводки до квартиры и планируются сильные изгибы, придется купить кабель для телевизора самого дорогого исполнения, экран которого состоит из фольги с поверхностной оплеткой. В данном случае она используется для защиты экрана от повреждения в местах загиба.

Оболочка

Изоляционный материал, изготавливающийся из ПНД или ПВХ. Бывает белого или черного цвета, реже серого. Выбрать кабель для ТВ можно без особой заинтересованности к оболочке, т.к. она не влияет на системные характеристики кабеля. Рекомендуется рассматривать более плотный материал (т.к. он менее подвержен износу и нагреву), но в разумных пределах, т.к. с ее увеличением снижается гибкость.

Штекер

На рынке встречается штекеры двух вариантов: в единой конструкции и в формате винта с гайкой. В последнем случае достаточно оголить кабель и вставить внутрь штекера, после чего закрутить его. Данный способ отлично подходит тем, кто не разбирается в электрике и хочет быстро подключить антенный провод. Если имеются навыки обращения с паяльником, надежнее приобрести штекер в единой конструкции и выполнить спайку проводов.

Кабеля для спутникового и эфирного цифрового ТВ

Цифровой сигнал передается в дециметровом диапазоне волн (ДМВ), что соответствует частотам 0.3 — 1 ГГц (эфирное ТВ) и 1 — 3 ГГц (спутниковое ТВ). Физические характеристики этого сигнала сильно отличается от такового аналогового телевидения в метровом (МВ) диапазоне — проецируемая на приемник волна имеет меньшую толщину в поперечнике. Также частотность поступления (не путать с частотой) такого сигнала выше, поэтому требуется кабель большей толщины.

Оптимальными характеристиками антенного кабеля будут:

• толщина жилы 0.3 — 1 мм;
• толщина в поперечном сечении от 3.5 мм;
• сопротивление 65 — 75 Ом.

Для спутникового телевидения рекомендуется рассматривать более высокие значения, т.к. с ними лучше сохраняется сигнал каналов, вещающих на высоких частотах (от 1 ГГц).

Телевизионный кабель

Когда кабель к телевизору подключается напрямую от приемника и подбирать его не сложно. Но у старых моделей отсутствует ТВ-тюнер (декодер) и для просмотра телевидения в цифре потребуется подключить цифровой ресивер. Еще нужно выбрать телевизионный кабель, необходимый для подсоединения приставки к телевизору.

У современных ресиверов есть большой набор разъемов разных форматов, следовательно, широкий выбор телевизионных кабелей. У каждого из них есть общая характеристика, по которой следует выбирать способ подключения — пропускная способность, определяющая скорость передачи данных. От нее зависит, какой максимальной четкости изображение способен передать провод от ресивера после расшифровки цифрового сигнала в привычный вид. Но это единственный параметр, объединяющий все провода, в остальном они совершенно разные.

Разновидности телевизионных проводов

Если антенный кабель один, то телевизионных проводов большая разновидность. Каждый из них отличается способом вывода информации и внешним видом.

Коаксиальный

Самый распространенный тип антенных кабелей, которые уже были рассмотрены в начале статье. Стоить лишь добавить, что к коаксиальным относятся не только антенные кабели, но и любые электрические провода, которые в своей архитектуре включают центральную жилу (их может быть несколько), экран (внешний проводник) и изоляционный материал. Коаксиальный кабеля лучше распространен не только для эфирного ТВ, но и используется провайдерами для организации сети кабельного ТВ.

Композитный

К данному типу относятся любой кабель, от которого отходят более одного разъема. Название отражает многозадачность провода, т.е. передачу сразу нескольких форматов сигнала. В случае с телевидением — это отдельный вывод изображения и звука на телевизор после декодирования. Типичные представители композитного провода — RCA- и AV-кабель для ТВ. Также они используются для подключения видеопроигрывателя, акустики и других аудио-видео устройств к ресиверу или телевизору.

Компонентный

Внешне такие провода схожи с композитными кабелями, однако сильно отличаются принципом работы. Все присутствующие входы выводят изображение, и только один из них вместе с видео передает и звуковой сигнал. Компонентные кабели обладают более высокой пропускной способностью по сравнению с композитными аналогами. Они не предназначены для подключения с отдельным выводом видео и звука, т.е. не совместимы с цифровым ТВ и используются для просмотра мультимедиа с накопителя или интерактивного телевидения.

HDMI | DVI

С развитием широкоформатного телевидения в цифре стало доступно вещание в формате 4K (

4000p). Несмотря на предварительное сжатие в цифру, для трансляции изображения сверхвысокой четкости требуется передать большой объем информации. У ранее существующих проводов не было достаточной пропускной способности, поэтому был разработан новый кабель — hdmi. Если в телевизоре и у ресивера присутствует разъем под телевизионный кабель данного вида, телеустройства поддерживают вывод изображения высокой четкости и рекомендуется их подключать именно с помощью hdmi-кабеля.

Современные Smart телевизоры и ресиверы по возможностям сопоставимы с компьютером и в них присутствует мощный видеоадаптер от 1 ГБ. Хотя у них также присутствует hdmi-разъем, для поддержки видеоигр и других графических приложений нужно выполнять подключение от видеокарты, у которой присутствует разъем VGA. Для этого используется DVI-кабель.

Какой кабель лучше использовать для подключения приставки лучше ориентироваться на максимальное пиксельное разрешение телевизора, т.к. при подключении провода с более высокой пропускной способностью не увеличит четкость вещания, но повысит энергопотребление ресивера.

Марки и характеристики

Все телевизионные кабели имеют единственную архитектуру для каждого, т.к. она должна строго соблюдаться для обеспечения конкретного формата вывода информации. Антенных проводов, наоборот, встречается большая разновидность.

Их отличие в физических характеристиках, которые определяют режим и срок эксплуатации:

• RG-6U . Универсальная марка кабеля по соотношению цена/качество. У него медная жила и хорошая двойная изоляция, что дает максимум возможностей для изгиба и низкий коэффициент затухания. У данной провода есть существенный недостаток — посредственный уровень износа по причине изготовления оболочки из полиэтилена низкой плотности. Кабель марки RG-6U станет наиболее удачным выбором для прокладки внутри помещения под комнатную антенну.
• SAT-50 . Самая популярная марка антенного кабеля в России. Жила выполнена из меди, а экран представлен алюминиевой пленкой с медной оплеткой. Изоляция изготовлена из пластика высокой плотности, благодаря чему срок эксплуатации составляет 15 лет. ТВ кабель марки SAT-50 отлично принимает сигнал с ретранслятора и спутника благодаря центральной жиле диаметром 1 мм.
• DG-113 . Марка наиболее дорогого антенного кабеля. Жила и изоляционный материал имеют характеристики, сходные с SAT-50. Отличие данного кабеля — улучшенный экран с коэффициентом усиления сигнала до 90 дБ. Такой кабель нужен в тех случаях, когда от антенны до телевизора большое расстояние (например, при установке на крыше МКД). При прокладке до 40 м помехи и искажение изображения не наблюдается.
• SAT-703 . Аналог кабеля марки SAT-50, рассчитанный на эксплуатацию в суровых климатических условиях. Его особенность — жила из стальных сплавов, которая медленнее нагревается и более устойчива к перепадам температуры. Стоимость SAT-703 также сопоставима с SAT-50. При этом такой провод лучше не покупать для комнаты, т.к. это будут лишние расходы.

Монтаж и эксплуатация

Антенный провод для телевизора по своим характеристикам достаточно устойчив к внешним факторам. При этом требуется соблюдать ряд рекомендаций по его монтажу и эксплуатации в целях обеспечения безопасного использования и срока службы:

• Изоляционный материал должен быть устойчив к текущим климатическим условиям . Если наблюдаются перепады температуры на улице — выбирается провод для антенны со стальной жилой, т.к. ее теплопроводность ниже. В комнате, наоборот, лучше использовать медную жилу. В этом случае единственным фактором нагрева может быть только короткое замыкание, на которое провод резко среагирует и сработает предохранитель телевизора. Этот момент крайне важен, т.к. с нагревом растет и сопротивление. Оно снижает скорость перемещения сигнала, и он сильнее затухает до поступления на декодер.
• Расстояние между приемником и устройством . Ввиду рассеивания сигнала от жилы он слабеет во время транспортировки. Даже самые плотные двойные экраны с пленкой и оплеткой допускают малый коэффициент затухания. Поэтому нужно стараться минимизировать расстояние от антенны до декодера. Если это невозможно, потребуется подключить антенный усилитель. В этом случае энергопотребление приемника вырастет.
• Способ подсоединения . Современные приемники предусматривает крепежа и зажимы для более простого подключения провода. Несмотря на их наличие, самым надежным способом остается спайка. Без нее уровень сигнала сильно падает при переходе от приемника на кабель.

Проблемы изгиба кабеля

Практика изгиба кабеля всегда остается самым сложным моментом при эксплуатации.

Причина этого в двух взаимоисключающих факторах:

• При любом изгибе наблюдается значительная потеря уровня сигнала . Ее может компенсировать только прямое отражение от экрана на жилу, которое возможно лишь при изгибе под прямым углом.
• Со временем повышается абсорбция кабеля, он становится более рыхлым. Следовательно, при изгибе под прямым углом в данной точке уже через год сильно повышается риск разрушения экрана

По этой причине сложно найти баланс между изгибом и длительным сроком эксплуатации. Рекомендуется по возможности обойтись без изгибов. Везде, где возможно, нужно рассматривать плавную смену направления кабеля в пределах допустимой эластичности.

Ни один способ соединения не способен сохранить тот же уровень сигнала при прохождении по нему, который обеспечивается при транспортировке по целому кабелю. Разделка коаксиального кабеля хоть и исключает разрушение экрана в будущем, однако сигнал значительно понизится еще на стадии перемещения по проводу. Чтобы убедиться в этом, можно проверить разность регистрируемого уровня сигнала в разных случаях.

Выбор оптимального варианта

Какой лучше выбрать провод для цифрового ТВ — задача на деле не сложная.

Единственный критерий, которого нужно придерживаться — это место прокладки:

• На улице . Нужно учитывать климат, который будет влиять на проводники — температура и влажность. Если наблюдаются сильные изменения погоды, лучше использовать антенный кабель со стальной жилой, в остальных случаях достаточно плотной изоляции.
• В помещении . Какой кабель выбрать, лучше исходить из стоимости, т.к. здесь внешние факторы отсутствуют.

Проблему потери уровня сигнала при использовании можно решить, выбирая антенну с усилителем независимо от климатических особенностей на местности.

какой лучше использовать для телевизора коаксиальный кабель

Коаксиальный (телевизионный) кабель является связующим звеном между антенной и телевизором. От его качества зависит мощность сигнала и его чистота. Чтобы правильно подобрать коаксиальное устройство, необходимо знать, какие виды телевизионных кабелей существуют, уметь читать маркировку на наружной оболочке и визуально отличать хороший товар от подделки.

Маркировка

Устройство коаксиального кабеля одинаковое для всех типов подключаемых устройств приема информации, будь-то спутниковая тарелка или самый простой прибор передачи аналогового сигнала. Антенный кабель для телевизора состоит из:

1. Внутреннего алюминиевого или медного провода. От его сечения зависит дальность передачи сигнала.
2. Диэлектрической защитной пленки из полиэтилена или ПВХ. Ее цель — защищать центральный стержень от соприкосновения с внешним заземляющим проводником.
3. Металлической прослойки (алюминиевая пленка, стальная проволока, слой фольги или медной оплетки). Она осуществляет защиту стержня от внешних электромагнитных воздействий, обеспечивая тем самым высокое качество сигнала.
4. Наружной защитной оболочки.

Свойства слоев могут отличаться, поэтому нужно знать, как читается маркировка, коаксиальный кабель какого типа и предназначения предлагает производитель. Существует 2 способа маркировки — отечественная и европейская. В первом случае все просто:

1. Буквы «РК», стоящие на первом месте, расшифровываются как радиочастотный кабель.
2. Сразу за ними следует числовой показатель, указывающий на степень сопротивления. Чем он выше, тем чище будет сигнал.
3. Следующее число — диаметр центрального канала. Сразу за ним идет обозначение теплостойкости изоляции и порядковый номер разработки.
4. Завершает маркировочную строку ссылка на ТУ, в соответствии с которыми было осуществлено изготовление антенного кабеля.

Маркировка по западным стандартам немного отличается и включает намного больше характеристик:

1. Сначала пишется название фирмы производителя.
2. Затем следует тип кабеля (RG, DG, SAT).
3. Идущие за ним английские буквы указывают на материал проводника и оплетки.
4. За ними следует цифровое значение толщины центральной жилы.
5. Два числа, написанные через звездочку, отображают информацию о толщине и плотности металлической оплетки.
6. Обязательно прописывается тип защитной оболочки и сопротивление кабеля.
7. В конце буквенно-цифровое обозначение сертификата соответствия (ISO).

Выбираем качественный кабель

Перед тем как выбрать антенный кабель, следует проанализировать тип приемного устройства и количество телевизоров, измерить протяжность и определить место расположения изделия, обратить внимание на наличие факторов механического воздействия. После этого можно приступать к выбору требуемых характеристик.

Прочность внешней оболочки

Внешний слой защиты может обладать разными свойствами, что зависит от сфер применения. Так, для протягивания кабеля внутри помещения достаточно ПВХ-покрытия, а для наружного использования требуется более прочная оболочка. Таковой может быть защита из светостабилизированного полиэтилена с дополнительным оснащением гелеобразным слоем, защищающим конструкцию от проникновения влаги.

Проверить качество оболочки можно путем растягивания и сгибания кабеля. В разрезе хорошо видно толщину покрытия и наличие дополнительных прослоек.

Качество экранирующего слоя

Ответственно нужно подойти к выбору оплетки (коэффициент экранирования может быть указан в строке маркировки перед знаком «%»). Она будет защищать проводник от внешних электромагнитных излучений и не пропускать сигнал наружу.

Самыми надежными в этом плане кабелями считаются те, у которых этот слой приклеен к диэлектрику. Во время сгибания изделия оплетка не смещается, образуется целостный экран.

Плотность оплетки

В качестве защитного экрана чаще всего используются фольга, оплетка из медной или алюминиевой проволоки сечением 0,12 мм, накрученная вокруг диэлектрика по спирали.

Ее качество оценивается плотностью нитей и частотой их пролегания. Для получения качественного сигнала сетка должна быть густой и прочно удерживаться на своем месте.

Проверка диэлектрика

Во всех моделях телевизионного кабеля большую роль играет диэлектрик, который изолирует защитный экран от проводника. От его качества во многом зависит срок службы линии передачи сигнала.

Визуально определить, насколько хорошо он сделан, не представляется возможным, но рекомендуется проверять его плотность и силу скрепления с металлическими слоями.

Класс коаксиала

Класс кабеля зависит от внутренней изоляции, предотвращающей рассеивание сигнала и воздействие внешних помех, т.е. плотность наматывания оплетки и наличие дополнительных экранов. По типу коаксиала изделия бывают:

• с оплеткой и фольгированным экраном;
• с поочередным расположением экрана, затем оплетки и снова фольги;
• насчитывающие 4 слоя — оплетка/фольга/оплетка/фольга.

Чтобы проверить класс модели, нужно аккуратно снять защитную оболочку и расслоить экран.

Тип и толщина сердечника

От материала изготовления сердечника и его толщины зависит скорость передачи сигнала и сопротивление телевизионного кабеля. Жила может быть медной или омедненной.

Первый тип обладает самыми подходящими характеристиками. Чем больше сечение, тем больше проводящая поверхность. Такой кабель имеет высокую стоимость, поэтому некоторые производители с целью снизить затраты используют алюминий, покрытый тонким слоем меди.

Проверить жилу легко: если сердечник мягкий и при соскобе не меняет цвет, то центральная жила медная, если же провод жесткий и в разрезе серебристый — проводник омедненный.

Назначение кабеля

С момента появления спутникового и цифрового телевидения с высоким качеством передаваемого сигнала пользователи сталкиваются с проблемой нечеткой и размытой картинки, ряби и других помех. Иногда не отображаются некоторые каналы.

Причиной этого может стать неподходящая устаревшая линия. В таком случае решается вопрос, какой телевизионный кабель лучше выбрать, чтобы обеспечить технологические требования, определить марку и характеристики.

Если есть возможность, следует обратить внимание на обозначение на схеме прокладки линий электрических и радиопередачи. Возможно, там есть точные данные о применяемых изделиях.

Для цифрового и кабельного ТВ

Частота передачи сигнала цифрового и кабельного телевидения находится в пределах 49-800 МГц, поэтому особых требований к кабелю не выдвигается. Особенно если протяженность всей линии не будет превышать 30 м. Для обеспечения качественной картинки можно подобрать любые, даже самые бюджетные модели SAT, DG или РК.

Для спутниковой антенны

Передача сигнала от спутника измеряется в тысячах мегагерц. Какой лучше проводник использовать для спутникового телевидения, — вопрос первостепенной важности, иначе вместо ожидаемого чистого изображения можно получить черный экран и надпись об отсутствии сигнала. Сердцевина должна быть обязательно медной и с максимально возможным сечением.

Следует также учитывать чувствительность спутниковой передачи к различным радиопомехам, поэтому защитный экран должен быть наибольшего класса.

Еще один важный фактор — расположение тарелки на улице, что говорит о постоянном воздействии окружающей среды (ветер, осадки, перепады температур). По этой причине особые требования выдвигаются к верхней оболочке и наличию углеродной защиты, иначе велик риск образования трещин и разрывов, через которые может попасть вода.

Для прокладки внутри помещения

Кабель, пролегающий внутри здания, должен обладать высокими передающими и отражающими способностями. Прочность защитной оболочки не играет особой роли. В таком случае отлично справится с поставленной задачей бюджетная модель проводника.

Для наружной прокладки

Если прокладка телевизионного кабеля подразумевает уличный монтаж некоторых участков или продолжительных конструкций, на первое место выходит прочность изделия, способность противостоять воздействию внешней среды и ультрафиолетового излучения.

Наиболее качественным, способным прослужить максимальное количество лет является специальный кабель, оснащенный несущей стальной жилой. Ввиду высокой стоимости такого проводника, некоторые умельцы предпочитают выбирать прочное защитное покрытие, а линию усиливать несущими проволочными конструкциями.

Обзор популярных моделей

Для того чтобы решить, какой выбрать кабель, многие тщательно изучают телевизионные кабели, их разновидности, свойства и эксплуатационные характеристики. Не стоит забывать и про производителя. На рынке на данный момент существует огромное множество различных производителей коаксиального кабеля, но качество у них разное. Одним из проверенных производителей является итальянская кабельная фабрика CAVEL, работающая с 1968 года.

Рассмотрим обзор наиболее подходящих моделей телевизионных проводников:

1. RG-6U является самым популярным товаром, благодаря доступной цене и высоким характеристикам. Его массово используют для замены старых линий. Центральная жила изготовлена из меди. В качестве экрана намотана алюминиевая лента. Единственным существенным минусом можно считать хрупкость внешней оболочки из белого или черного полиэтилена, что исключает расположение кабеля на улице.
2. SAT-50 относится к более качественным изделиям. Изделие оснащено медной сердцевиной сечением 1 мм, экраном из алюминия и меди. Внешняя оболочка изготовлена из полиэстера. Проводник имеет наиболее оптимальное сопротивление — 75 Ом и срок службы — до 15 лет.
3. DG-113 — изделие из высшей ценовой категории, что объясняется отличными характеристиками, обеспечивающими качественную передачу сигнала и полное отсутствие помех.
4. SAT-703 чаще всего выбирают для подключения спутниковой тарелки. Он не только обеспечивает отличный сигнал, но и прекрасно переносит эксплуатацию в условиях улицы. Кабель имеет двойное экранирование, прочную центральную жилу. Срок службы — свыше 15 лет.
5. RG-59U рекомендуется к выбору, если необходимо протянуть линию на длинные дистанции. Наряду с высокими техническими характеристиками, такими как двойной экран, низкое сопротивление, гибкость, кабель оснащен внутренним стальным проводом, который обеспечивает прочность натянутых участков и предотвращает их разрушение и разрыв.

Чтобы выбор коаксиального кабеля в строительном магазине не поставил в тупик, учитывая количество заполнения рынка товарами такого типа, нужно определиться с наиболее подходящим изделием и лишь потом отправляться за покупкой.
