Кабели UTP и STP: чем они отличаются? — Новости

Кабели UTP и STP: чем они отличаются?Apr 11, 2019

Кабели UTP против STP: в чем разница между ними?

Сетевые кабели с витой парой широко используются для передачи информации, особенно на большие расстояния. Перекручивание провода устраняет любые магнитные помехи, которые могут возникнуть в проводке. Существует два распространенных типа кабелей витой пары: STP и UTP. S обозначает экранированный, U обозначает неэкранированный, а TP обозначает витую пару для обоих. Кроме того, есть ли другие различия между ними? Здесь будут обсуждаться кабели UTP и STP из их определений и приложений.

UTP против STP: Что такое кабель UTP?

Неэкранированная витая пара (UTP): UTP — это медный носитель, унаследованный от телефонии, который используется для все более высоких скоростей передачи данных и быстро становится де-факто стандартом для горизонтальной проводки, соединения между розеткой и завершение в коммуникационном шкафу.

Витая пара — это пара медных проводов диаметром 0,4-0,8 мм, скрученных вместе и обмотанных пластиковым покрытием. Скручивание повышает устойчивость к электрическим помехам и снижает частоту ошибок по битам (BER) при передаче данных. Кабель UTP содержит от 2 до 4200 витых пар.

Качество UTP может варьироваться от телефонного провода до чрезвычайно высокоскоростного кабеля. Кабель имеет четыре пары проводов внутри оболочки. Каждая пара скручена с разным количеством витков на дюйм, чтобы помочь устранить помехи от соседних пар и других электрических устройств. EIA / TIA (Ассоциация электронной промышленности / Ассоциация телекоммуникационной промышленности) установила стандарты UTP и оценила пять категорий проводов.

Категории использования неэкранированной витой пары:

* Категория 1 Только голос (телефонный провод)

* Данные категории 2 до 4 Мбит / с (Local Talk)

* Данные категории 3 до 10 Мбит / с (Ethernet)

* Данные категории 4 до 20 Мбит / с (Token Ring 16 Мбит / с)

* Категория 5 данных до 100 Мбит / с (Fast Ethernet)

* Категория 5e Данные до 1000 Мбит / с (Gigabit Ethernet)

* Данные категории 6 до 10000 Мбит / с (10Gigabit Ethernet)

* Категория 6a Данные до 10000 Мбит / с (10Gigabit Ethernet)

* Кабель Cat7 для передачи данных до 10000 Мбит / с (10Gigabit Ethernet)

Одним из различий между различными категориями UTP является герметичность скручивания медных пар. Чем сильнее скручивание, тем выше поддерживаемая скорость передачи и тем больше стоимость за фут. Купите лучшие Ethernet-кабели, которые вы можете себе позволить; большинство школ приобретают кабель категории 3 или категории 5. Кабель категории 5 настоятельно рекомендуется. Чтобы узнать о различиях между кабелями Cat5, Cat5e, Cat6, Cat6, Cat7 и Cat8, ознакомьтесь с кратким обзором кабелей Ethernet. Cat5, Cat5e и Cat 6 и Cat6 против Cat7 против Cat8: в чем разница?

Если вы проектируете сеть Ethernet со скоростью 10 Мбит / с и планируете сэкономить на покупке провода категории 3 вместо категории 5, помните, что кабель категории 5 предоставит больше возможностей для роста по мере роста технологий передачи. UTP категории 3 и 5 имеют максимальную длину сегмента 100 метров. Во Флориде кабель категории 5 требуется для грантов на модернизацию. 10BaseT относится к спецификациям для неэкранированной витой пары (категории 3, 4 или 5), несущей сигналы Ethernet.

UTP против STP: Что такое кабель STP?

Экранированная витая пара (STP): STP тяжелее и сложнее в изготовлении, но он может значительно улучшить скорость передачи сигналов в данной схеме передачи. Скручивание обеспечивает подавление магнитно-индуцированных полей и токов на паре проводников. Магнитные поля возникают вокруг других сильноточных проводников и вокруг больших электродвигателей. Доступны различные сорта медных кабелей, причем 5-й класс является лучшим и самым дорогим.

Медь 5-го класса, подходящая для использования в приложениях со скоростью 100 Мбит / с, имеет большее количество витков на дюйм, чем более низкие. Больше изгибов на дюйм означает больше линейных футов медной проволоки, используемой для прокладки кабеля, а больше меди — больше денег.

С точки зрения использования UTP является наиболее распространенной и популярной кабельной системой, которая используется в большинстве домов, офисов и даже в крупных компаниях из-за ее более низкой стоимости. STP обычно используется крупными компаниями в высокопроизводительных приложениях, которым требуется максимальная пропускная способность. Кабели STP также используются в уличных условиях, где кабели подвергаются воздействию элементов, искусственных конструкций и оборудования, которые могут создавать дополнительные помехи. Хорошим примером этого могут служить телефонные / интернет-кабели, которые идут от вашего дома к распределительной коробке, вплоть до учреждений вашего провайдера или интернет-провайдера.

Для большинства распространенных применений не имеет значения, используете ли вы STP или UTP, поскольку оба, вероятно, будут работать хорошо. UTP является более логичным выбором, так как его дешевле и гораздо проще найти в большинстве компаний, торгующих компьютерной техникой.

UTP vs STP Кабели Резюме:

• STP-кабели экранированы, а UTP-кабели неэкранированы.

• STP-кабели более защищены от помех и шума, чем UTP-кабели.

• STP-кабели лучше обеспечивают максимальную пропускную способность по сравнению с UTP-кабелями.

• Стоимость кабеля STP на метр больше по сравнению с кабелями UTP

• STP-кабели тяжелее на метр по сравнению с UTP-кабелями.

• Кабели UTP более распространены в сетях SOHO, в то время как STP используется в более высокопроизводительных приложениях.

Разница между кабелями UTP и STP

UTP (неэкранированная витая пара) и STP (экранированная витая пара) — это типы кабелей витой пары, которые действуют как среда передачи и обеспечивают надежное подключение электронного оборудования. Хотя дизайн и производство разные, но оба служат одной цели.

Основное различие между UTP и STP заключается в том, что

UTP (неэкранированная витая пара) — это кабель с проводами, которые скручены вместе, чтобы уменьшить шум и перекрестные помехи. Напротив, STP (экранированная витая пара) — это кабель витой пары, заключенный в фольгу или сетчатый экран, который защищает кабель от электромагнитных помех.

Сравнительная таблица

Основа для сравненияUTPSTP
основнойUTP (неэкранированная витая пара) — это кабель с проводами, которые скручены вместе.STP (экранированная витая пара) — это кабель витой пары, заключенный в фольгу или сетчатый экран.
Генерация шума и перекрестных помехВысокий сравнительно.Менее подвержен шуму и перекрестным помехам.
Заземляющий кабельНе требуетсяОбязательно требуется
Простота в обращенииЛегко устанавливается, поскольку кабели меньше, легче и гибче.Монтаж кабелей сравнительно сложен.
Стоимость
Дешевле и не требует особого ухода.Умеренно дорого.
Скорость данныхМедленно сравнительно.Обеспечивает высокую скорость передачи данных

Определение UTP-кабеля

Неэкранированная витая пара (UTP) является наиболее распространенным типом телекоммуникационной среды, используемой сегодня. Его частотный диапазон подходит для передачи как данных, так и голоса. Поэтому они чаще всего используются в телефонных системах.
Витая пара состоит из двух изолированных проводников (обычно медных) в витой конфигурации. Цветные полосы используются в пластиковой изоляции для идентификации. Кроме того, цвета также определяют конкретные проводники в кабеле и указывают, какие провода принадлежат парам и как они связаны с другими парами в большем пучке.

Два провода скручены в витой паре, что значительно снижает шум, создаваемый внешним источником. Шум, о котором мы здесь говорим, возникает, когда два провода параллельны, что вызывает повышение уровня напряжения в проводе, ближайшем к источнику, а также неравномерную нагрузку и повреждение сигнала.

Определение кабеля STP

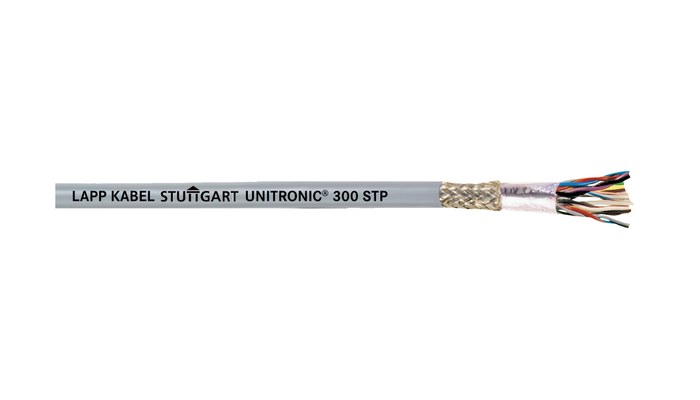

Экранированная витая пара (STP) имеет дополнительное плетеное сетчатое покрытие или металлическую фольгу, которая обматывает каждый набор изолированных проводников. Металлический корпус перехватывает проникновение электромагнитных помех . Это также может устранить явление, называемое перекрестными помехами, которое является нежелательным воздействием одной цепи (или канала) на другую схему (или канал).

Это происходит, когда одна линия (действующая как своего рода приемная антенна) улавливает некоторые сигналы, проходящие по другой линии (действуя как своего рода передающая антенна). Этот эффект может ощущаться во время телефонных разговоров, когда можно слышать другие разговоры в фоновом режиме. Экранирование каждой пары витой пары может устранить большинство перекрестных помех.

STP имеет такой же коэффициент качества и использует те же разъемы, что и UTP, но экран должен быть заземлен .

Основные различия между кабелями UTP и STP

  1. UTP и STP — это типы витой пары, где UTP — неэкранированный тип, тогда как STP — экранированный, для этого используется металлическая фольга или плетеная сетка.
  2. UTP уменьшает перекрестные помехи и шум по сравнению с параллельным расположением проводов, но не в значительной степени. Напротив, STP значительно уменьшает перекрестные помехи, шум и электромагнитные помехи.
  3. Кабели UTP легко устанавливаются, в то время как прокладка кабелей STP затруднительна, если они больше, тяжелее и жестче.
  4. Заземление в кабелях UTP не требуется. В отличие от кабелей STP требуется заземление.
  5. Кабели UTP недороги, тогда как кабели STP сравнительно дороги из-за дополнительных материалов и изготовления.
  6. Кабели STP включают в себя проводящий экран, построенный из металлической фольги, охватывающей витые пары проводов, что препятствует электромагнитным помехам, позволяя ему передавать данные с повышенной скоростью. Напротив, UTP обеспечивает меньшую скорость передачи данных.

Заключение

Кабели UTP и STP отличаются по конструкции и структуре, где кабель STP имеет дополнительную металлическую фольгу, обернутую в изолированных проводах.

Однако оба кабеля STP и UTP имеют свои достоинства и недостатки, когда дело доходит до правильной установки и обслуживания в подходящей для их использования ситуации, оба работают отлично.

Категории кабеля витых пар в компьютерных сетях | Виды кабеля

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.
Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.
Витая пара, — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.
Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45).



Виды кабеля, применяемых в сетях.

Как сигналы, распространяющиеся по кабелю, так и элементы его конструкции нуждаются в защите. В зависимости от наличия определенного типа защиты — электрической, химической, механической — определяют разновидности данной технологии. Проволочные оплетки, применяемые к отдельным парам, обозначаются термином «Shielding» (русскоязычный термин — экранирование). Оплетки, применяемые ко всему кабелю целиком, обозначаются термином «Screening», что соответствует русскоязычному термину «бронирование».
  Для продления срока работы и защиты медных проводников от кислорода-воздуха применяются, как алюминиевые фольги, так и алюминизированные пленки, обозначаемые термином «Foiled» — фольгированные. На электрические и механические свойства кабеля фольги почти не влияют. Кроме того, могут применяться специальные защиты, например, от солнечного света — дополнительная оболочка из черного полиэтилена, тогда используется термин «Double Jucket».

* Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

UTP (U/UTP) — (Unshielded Twisted Pair), — витая пара без экрана, неэкранированная витая пара, кабель не имеет защитного экрана.
FTP (F/UTP) — (Foiled Twisted Pair), — фольгированная витая пара, имеет один внешний общий защитный слой из фольги.
STP (S/UTP) — (Shielded twisted pair), — экранированная витая пара, имеет экран, внешнюю защиту наподобие сетки, оплётки.
S/FTP (SF/UTP) — (Screened Foiled Unshielded twisted pair), — фольгированная экранированная витая пара, имеет фольгированную защиту каждой пары, а также внешний экран из медной сетки.
U/FTP — экранирование фольгой каждых отдельных пар. Защищает от внешних и от перекрёстных между витыми парами помех.
F/FTP — индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных между витыми парами.
SF/FTP — кабель с общим для всех экраном в виде фольги и наружной оплетки для дренажа наводок.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех.

Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  — AWG (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.
Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.
Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.
— моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
— диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.

— количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
— оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Чаще можно встретить следующие виды оболочки:

 PVC — ПВХ-пластиката. Для внутреннего применения;
PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С;
PE — полиэтилен. Для внешней прокладки;
FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин;
LS — Low Smoke пониженное дымовыделение при горении;
ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы;
В — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля;
С — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.



Материал проводников.

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

 Алюминиевый проводник (Al)

Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.

 Омеднённый алюминий (CCA)

В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного.

Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.).

  Медь (Cu)

Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.
Поэтому, надо учитывать цели. Если вы хотите выполнить на омедненном или алюминиевом кабеле сеть офиса и рассчитываете, что она будет работать несколько лет – это одна из критических ошибок. Сеть выполненная качественно и с использованием медных проводников служит более 25 лет.

  Solid или Stranded

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded.

Solid careStranded
Подходит для передачи на большие расстояния. Используется для монтажа горизонтальной подсистемы СКС.Гибкий и лёгкий в обращении. Используется в основном, для изготовления патч-кордов.



Таблица значений AWG для одножильных кабелей.

AWGДиаметр кабеля, мм (mm)Сечение кабеля, мм² (mm²)Сопротивление кабеля Ом/м [Ohm/m]
220. 6440.3260.0530
230.5730.2580.0668
24 0.5110.2050.0842



Коннекторы RJ-45 соответствующие категориям.



rj-45 cat.5 (24AWG)rj-45 cat.6 (23AWG)rj-45 cat.6a, 7 (22/23AWG)





Категории кабеля витых пар.

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).
  Ччастоты, МГцПримечаниеОписание
Cat. 10,1 (0,4?)Телефонные и старые модемные линии1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat.21 (4?)Старые терминалы (такие как IBM 3270)2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat. 31610BASE-T, 100BASE-T4 Ethernet4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.420token ring, сейчас не используетсякабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
Cat.5100100BASE-TX Ethernet (LAN, ATM,CDDI)4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e1001000Base-T4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6250Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet)применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat. 6a500Gigabit Ethernet (10GBASE-T Ethernet)применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2.
Cat.7600Gigabit Ethernet (10GBASE-T Ethernet)спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).
Cat.7aдо 1200Gigabit Ethernet (40GbE, 100GbE)разработана для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м.





Конструкция витопарного кабеля.

   Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26-22AWG. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур.
Также внутри кабеля иногда встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников.
Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.
Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Для изготовления оболочки могут использоваться полимеры, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen, российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях). Кабели для внешней прокладки поверх поливинилхлоридной оболочки имеют оболочку из полиэтилена для защиты от солнечного излучения. Эти кабели распространяют горение даже при одиночной прокладке. Открытая прокладка таких кабелей в зданиях и сооружениях запрещена.
В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.
Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.
Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель.
Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

* Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 100±15 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных, а так же больших потерь сигнала, может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Различия сетевых Ethernet-кабелей витая пара: UTP, FTP и STP

    Небольшая заметка о витых парах: эту технику изобрел сам Александр Грэм Белл, еще в конце 19 века. Телефонные кабели изначально имели только прямые проводники. По мере того, как активно стали появляться помехи от линий электропередач, Белл обнаружил, что может значительно уменьшить эти электромагнитные помехи, создаваемые близлежащими электрическими линиями, просто скручивая телефонные проводники. Тот же самый революционный подход до сих пор используется в кабелях Ethernet в качестве меры защиты от помех. Во всех упомянутых типах кабелей используются витые пары проводников.

    Скручивания пар проводников не всегда достаточно. Некоторые среды подвержены большему, чем обычно, уровню электромагнитных помех, поэтому существуют кабели, предназначенные для обеспечения еще большей защиты от помех. Эта защита называется экранированием, и она возвращает нас к «U», «F» и «S».

Неэкранированная витая пара – UTP

    В обычных условиях сетевые кабели Ethernet хорошо работают просто со скручиванием пар проводников без дополнительного использования экранов. Такие кабели, как правило, используются в домашних и небольших офисных сетях, где нет большого количества оборудования, вызывающего электромагнитные помехи. Поскольку он неэкранированный («U»), его называют «неэкранированной витой парой» (или сокращенно UTP). Гораздо дешевле производить кабели без дополнительного внутреннего экранирования, поэтому UTP самый дешевый кабель Ethernet, который Вы можете купить.


    Без жесткого экранирующего материала внутри UTP является самым тонким и гибким Ethernet-кабелем на рынке, что делает его наиболее простым в эксплуатации и установке. Он также имеет дополнительное преимущество в том, что не требует заземления.


UTP — это в настоящее время наиболее распространенный и базовый метод построения кабеля, состоящий из пар проводов, скрученных вместе. Экранирования нет, вместо этого симметричная скрутка проводов создает сбалансированную линию передачи, помогая снизить электрические шумы и электромагнитные помехи. Кроме того, для того, чтобы снизить перекрестные помехи, при производстве кабеля применяется разная скорость скручивания каждой пары. В более защищенных кабелях витой пары можно найти перекрестный наполнитель, разделяющий отдельные пары, что способствует уменьшению посторонних перекрестных помех от соседних кабелей.

F/UTP — фольгированный, или FTP с неэкранированной витой парой, отличается от UTP тем, что неэкранированные витые пары обернуты в общий экран из фольги.  Когда экран задействован правильно, нежелательные шумы перенаправляются на землю, обеспечивая дополнительную защиту от EMI RFI.

S/UTP – экранированный или STP с неэкранированной витой парой. Эта конструкция кабеля имеет общий экран из оплетки с неэкранированными витыми парами. Данный вид кабеля способен поддерживать гораздо более высокие скорости передачи данных на больших расстояниях, чем обычный неэкранированный UTP, и обеспечивать лучшую механическую прочность и заземление благодаря оплетке.


SF/UTP. Этот вид кабеля имеет общий экран из оплетки и экран из фольги с неэкранированными витыми парами. Такой кабель обеспечивает повышенную защиту от электромагнитных помех, а также лучшее заземление за счет дополнительной оплетки.

Экранированная витая пара

    Теперь мы рассмотрим типы кабелей на основе FTP и STP. Разновидностей экранированных кабелей Ethernet несколько и часто такие кабеля путают между собой, но все же четкая структура в характеристиках и терминологии имеется.

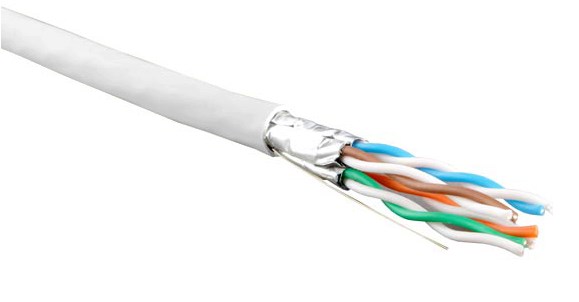

U/FTP. Этот тип кабеля не имеет общего экрана, но при этом каждая из витых пар в этом кабеле обернута слоем фольги, что обеспечивает защиту, как от электромагнитных и перекрестных помех, так и от соседних пар и отдельных кабелей.


F/FTP. Этот тип кабеля характеризуется наличием общего экрана из фольги и экранов из фольги для каждой из пар кабеля. Его основное отличие от F/UTP заключается в наличии слоя фольги на отдельных парах. Такой кабель обеспечивает гораздо большую защиту от перекрестных помех, которые появляются от соседних пар и кабелей, а также защиту от радиочастотных и электромагнитных помех.

S/FTP. В этом кабеле, как и в F/FTP, отдельные пары защищены слоем фольги, но при этом общие экран состоит из оплетки, а не из фольги. Такая конфигурация уменьшает перекрестные помехи от отдельных пар и других кабелей. Металлическая оплетка обеспечивает лучшее заземление.


SF/FTP. Конфигурация с максимальной защитой. Имеется общий экран из фольги и общий экран из оплетки. Также, дополнительно, каждая пара кабеля обернута в экран из фольги. Таким образом, кабель SF/FTP обеспечивает максимальную защиту от RFI EMI, перекрестных и посторонних помех. За счет оплетки достигается хорошее заземление.

Заключение

С кабелями STP и FTP Ethernet труднее работать, потому что дополнительное экранирование делает его толще и жестче, а необходимость сохранять неповрежденным экранирование делает кабель более хрупким. Оба типа кабеля также требуют заземления, так как именно здесь шунтируются помехи, улавливаемые экраном. Экранированные кабели лучше всего устанавливать и обслуживать проффесионалам, так как они могут правильно использовать их свойства.

▷ ТИПЫ ВИТОЙ ПАРЫ: UTP-КАБЕЛИ, STP-КАБЕЛИ И FTP-КАБЕЛИ — УЧЕБНЫЕ ПОСОБИЯ

У кого сегодня нет интернета? Даже вы будете использовать кабель UTP, или кабель STP, или кабель FTP . Все они представляют собой кабели типа «витая пара». Если вы не знаете, что это за кабели этих типов, мы сразу увидим, какие они, как они изготовлены, а какие лучше и хуже.

Указатель содержания

В обновленной версии мы полностью окружены миром Интернета, миром, который, несомненно, полностью изменил нашу жизнь со своими хорошими и плохими вещами. Для подключения к Интернету мы всегда используем электронное устройство, которым могут быть наши мобильные телефоны, планшеты или настольные компьютеры .

Технологические достижения и все больше и больше устройств используют беспроводную среду, называемую Wi-Fi, для установления этого интернет-соединения. Преимущества очевидны, большая мобильность и хорошая скорость, и, конечно, мы можем быть где угодно. Особенно сейчас, когда внедряются первые маршрутизаторы с протоколом 802.11ax, которые обеспечивают очень важные преимущества в беспроводных соединениях, достигая скорости во внутренних сетях более 2, 5 Гбит / с.

Но мы еще не говорили о кабелях, и правда заключается в том, что они очень важны сегодня и будут продолжать существовать благодаря важным преимуществам по сравнению с беспроводным соединением: более высокая пропускная способность, по крайней мере до сих пор, гораздо меньшая задержка и более высокая расстояния соединения . В 90% случаев, когда мы заключаем договор на подключение к Интернету у нас дома, наш маршрутизатор будет подключен через кабель Интернет, кабель витой пары или оптоволоконный кабель . Главными героями в этой статье будут кабели витой пары, поэтому без дальнейших задержек начнем.

Что такое витая пара

Кабель витой пары — это кабель, который чаще всего используется для установления передачи данных по сети. Он получил свое название, потому что он имеет два изолированных и чередующихся электрических проводника, чтобы устранить помехи, вызванные внешними источниками тока и электромагнитными волнами.

Сегодня кабель витой пары имеет не только два из этих взаимосвязанных кабелей, но и их большее количество. Конечно, всегда в четных числах и всегда скручивается два на два по спирали . Изобретателем этого типа кабелей был некий Александр Грэхан Белл, в 1881 году Белл обнаружил, что волны, которые распространяются двумя независимыми и спирально переплетенными кабелями, подавляются, вызывая уменьшение возникающих помех, тем самым улучшая передачу. данных.

И самое интересное, без сомнения, это то, что если мы сгруппируем набор переплетенных кабелей два в два, мы также будем следить за тем, чтобы каждая из этих групп имела меньше помех от себя и от групп вокруг них, и даже от внешних воздействий. такие как кабели более высокого напряжения или микроволны, которые пересекают эту физическую среду.

Каждая из этих витых пар будет идентифицироваться изолирующим материалом и цветом, чтобы различать каждую из пар и каждый из проводников. В каждой из этих пар электрический сигнал сконфигурирован в дифференциальном режиме, то есть один является обратным другому. Таким образом, шум обоих сигналов отменяется, в противном случае он суммирует.

Когда вы начали использовать этот тип кабелей?

В самых ранних сетях телефонной связи использовалась телеграфная сеть, основанная на разомкнутом проводе и заземлении, но эта система вскоре перестала бы быть осуществимой из-за возросшей частоты связи и строительства трамваев возле них. сетей. Будучи одним кабелем, шум сильно повлиял на эти объекты, значительно ухудшая качество передачи.

С развитием электрических сетей в городах использование сбалансированных сетей, которые были разработаны, чтобы избежать шума трамваев, также было недостаточно, главным образом из-за их высокого напряжения и магнитного поля, которое они генерировали вокруг них. Именно тогда изобретение Грэма Белла имело смысл, и системы витой пары стали использоваться для объединения больших городов посредством воздушной линии с повторителями на каждом определенном расстоянии. Кроме того, эта система учитывает большую пропускную способность и пропускную способность, что делает ее также одной из основных причин, почему развитие телекоммуникаций продвинулось так далеко.

Конечно, этот кабель до сих пор используется во многих местах, а не только для подключения к локальной сети. Традиционные воздушные линии ADSL основаны на витой паре. С развитием телекоммуникаций и острой потребностью в более быстрых системах это привело к замене многих кабелей витой пары на гораздо более быстрые оптоволоконные кабели с большей пропускной способностью и способностью достигать гораздо большего. без помех, поскольку они полагаются на оптический, а не электрический сигнал.

Преимущества и недостатки витой пары

В целом, эти кабели обеспечивают очень хорошую производительность для локальных сетей и, в конечном счете, для средних и междугородних линий, если есть повторители сигнала на расстоянии 2 или 3 километра. Самые высокие характеристики этих кабелей имеют пропускную способность до 40 Гбит / с, но на небольших расстояниях и в хорошо защищенных средах. Эти кабели не являются полностью невосприимчивыми к шуму, как это могут быть волоконно-оптические кабели, несмотря на то, что они экранированы и экранированы в самых высоких категориях, шумовой элемент всегда будет означать наличие.

Основные преимущества:

  • Возможность подачи подключенного оборудования. PPPoE. Простота использования и установки. Низкая стоимость производства и приобретения. Высокая пропускная способность для передачи данных в локальных сетях. Быстрое подключение и возможность обновления. Высокая задержка в сетях LAN.

Основные недостатки:

  • Невосприимчивость к шуму Ограниченная пропускная способность по сравнению с оптоволоконными кабелями Ограниченное расстояние и необходимость в ретрансляторах Частота ошибок, которую следует учитывать на высоких скоростях

Типы витой пары: UTP, STP и FTP

В настоящее время существуют различные конфигурации кабелей для витой пары. В зависимости от метода их построения они ориентированы на бытовое, промышленное использование или на передачу нескольких сигналов данных одновременно. Основным отличием всех этих типов является форма изоляции, которую они реализуют, поскольку базовая конфигурация всегда одинакова: два провода с винтовой оплеткой.

Отсюда мы сосредоточимся почти исключительно на кабелях четырех витых пар, которые мы используем в наших домах. Он состоит из 8 кабелей, разделенных на 4 пары блокировок. Чтобы узнать категорию кабеля, нам нужно только взглянуть на внешнюю оболочку.

Кабель UTP

Они обозначают « Неэкранированная витая пара » или неэкранированная витая пара . Кабели этого типа содержат свои неэкранированные витые пары, то есть между каждой парой кабелей нет средства разделения, которое изолирует их от других пар.

Он почти всегда используется в локальных сетях ближнего действия, поскольку, поскольку они более уязвимы, сигнал будет ухудшаться, если повторитель сигнала вводится не так часто. Эти кабели недороги и обычно имеют характеристическое сопротивление 100 Ом .

Эти кабели использовались в домашней телефонной сети в виде двух витых пар с разъемом RJ11 . Но они также используются в 4-парной конфигурации с использованием разъема RJ45, DB25 или DB11.

Кабель FTP

Сокращение от « Foiled Twisted Pair » или экранированной витой пары . В этом случае у нас есть кабель, витые пары которого отделены друг от друга базовой системой на основе пластика или непроводящего материала . В этом случае экранирование не индивидуальное, а глобальное, которое охватывает всю группу витых пар и выполнено из алюминия.

Он не имеет таких хороших преимуществ, как кабели STP, но они улучшают UTP с точки зрения расстояния и изоляции. Они широко используются и используют разъем RJ45, а их полное сопротивление составляет 120 Ом.

STP кабель

Перейдем к следующему кабелю в этом списке, инициалы которого означают « Экранированная витая пара » или по-испански индивидуальная экранированная витая пара. В этом случае каждая из витых пар уже окружена защитным кожухом, обычно сделанным из алюминия .

Эти кабели используются в сетях, которые требуют более высокой производительности, таких как новые стандарты Ethernet, где требуются высокая пропускная способность, очень низкие задержки и очень низкий уровень ошибок по битам. Они являются более дорогими кабелями, чем предыдущие, и позволяют отслеживать большие расстояния без использования повторителя. Его характеристическое сопротивление составляет 150 Ом.

Эти сабли обычно используются с разъемами RJ49.

Кабель SSTP

Экранированная экранированная витая пара или индивидуальный экранированный кабель из многослойной витой пары. Свертывание языка здесь сложное, теперь у нас есть кабель со структурой кабеля STP, то есть каждая пара покрыта алюминием. Но в свою очередь мы также находим глобальную подкладку вокруг материала LSZH.

Этот кабель является кабелем с самыми высокими характеристиками, с отличной защитой от высоких частот и большой пропускной способностью на большие расстояния. Ваш глобальный экран будет в основном подключен к заземлению оборудования, чтобы исключить остаточные напряжения. Конечно, это самый дорогой кабель в списке.

Его сопротивление составляет 100 Ом, и оно совместимо с разъемами RJ45.

SFTP кабель

Экранированная фольгированная витая пара или индивидуальный экранированный ламинированный кабель. Этот кабель основан на конструкции кабеля FTP, но в общем экране металлическая сетка LSZH была добавлена вокруг него, чтобы увеличить изоляцию этого кабеля. Как и предыдущий, этот лист будет подключен к заземлению на устройствах, которые его имеют.

Они улучшают производительность кабеля FTP, хотя они по-прежнему уступают кабелям SSTP.

Категории витой пары

Зная различные типы кабелей, которые существуют с точки зрения их конструкции, они также делятся на категории в зависимости от скорости их передачи. Это подразделение категории соответствует спецификации 568A EIA / TIA (Альянс электронной промышленности / Ассоциация телекоммуникационной промышленности).

Ширина полосыиспользованиечерты
Категория 1Телефония и модемКабель UTP
Категория 24 Мбит / сСтарые терминалы (устарело)Кабель UTP
Категория 310-16 Мбит / с

16 МГц

10 BASE-T / 100 BASE-T4 EthernetКабель UTP
4 категория16 Мбит / с

20 МГц

Token RingКабель UTP
Категория 5100 Мбит / с

100 МГц

10 BASE-T / 100 BASE-TX EthernetКабель UTP
Категория 5е1 Гбит / с

100 МГц

100 BASE-TX / 1000 BASE-T EthernetКабель UTP / FTP
Категория 61 Гбит / с

250 МГц

1000 BASE-T EthernetКабель FTP / STP / SFTP / SSTP
Категория 6е10 Гбит / с

500 МГц

10GBASE-T EthernetКабель FTP / STP / SFTP / SSTP
Категория 7Multitrasferencia

600 МГц

Телефония + телевидение + 1000BASE-T EthernetКабель FTP / STP / SFTP / SSTP
Категория 7аMultitrasferencia

1000 МГц

Телефония + телевидение + 1000BASE-T EthernetSFTP / SSTP кабель
Категория 840 Гбит / с

1200 МГц

40GBASE-T Ethernet или

Телефония + телевидение + 1000BASE-T Ethernet

SFTP / SSTP кабель
Категория 925000 МГцВ созданииКабель SFTP / SSTP 8 пар
Категория 1075000 МГцВ созданииКабель SFTP / SSTP 8 пар

Это в основном типы витой пары, которые существуют сегодня.

Вы также можете быть заинтересованы в этих сетевых статьях:

Знаете ли вы, что все эти типы кабелей и категорий существовали? Как вы думаете, какой кабель у вас есть? Если у вас есть какие-либо вопросы или предложения по этому вопросу, напишите нам.

Cu и CCA, UTP и FTP

Витая пара (англ. twisted pair) — вид кабеля связи, представляющий собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Витая пара применяется при прокладке локальных вычислительных сетей, а также используется в системах видеонаблюдения, построенных на основе IP-камер.

В данной статье мы расскажем о маркировках данного типа кабеля, а также о том, какую именно витую пару выбрать для организации системы видеонаблюдения.

Cu или CCA

Существует два проводника, которые используются при производстве витой пары — медь (Cu) и омедненный алюминий (CCA). Стоимость кабеля на основе омедененного алюминия значительно ниже стоимости медного кабеля, однако по сравнению с медной омедненная витая пара обладает рядом недостатков:

— меньшая электропроводимость, что уменьшает предельную длину трассы от камеры до коммутирующего устройства;

— высокая вероятность окисления контактов;

— малая совместимость с технологией PoE.

Медный же кабель, несмотря на более высокую цену, практически лишен описанных недостатков. Сети, построенные на основе медной витой пары, служат дольше, а обслуживаются реже. Не стоит забывать также о большей максимальной длине трассы от камеры для коммутирующего устройства, что обусловлено большей электропроводностью медного кабеля.

UTP и FTP

Кабель UTP и кабель FTP различаются по конструкции:

  • кабель UTP (Unshielded Twisted Pair) представляет собой неэкранированную витую пару, жилы покрыты ПВХ изоляцией и имеют общую оболочку из поливинилхлорида;
  • кабель FTP (Foiled Twisted Pair) — это экранированная витая пара; кабель FTP имеет такое же строение, как и кабель UTP, за исключением наличия общего экрана из алюминиевой фольги, обеспечивающего защиту от внешних электромагнитных излучений.

Казалось бы, кабель FTP использовать предпочтительнее. Но существует одно условие, при котором будет работать экран: вместе с кабелем FTP должно использоваться соответствующее оборудование (маршрутизатор, коммутатор) с заземлением для экрана. В противном случае использование такого типа кабеля нецелесообразно, поскольку цена его значительно выше, чем у кабеля UTP, а экран без заземления может начать работать, как антенна и притягивать помехи.

В нашем магазине вы можете недорого купить качественную медную витую пару. На выбор предлагается как неэкранированный уличный или внутренний кабель UTP, так и экранированный уличный FTP. Весь кабель в наличии в Красноярске. При желании покупателя мы можем отправить его в любой город России.

Кабель витая пара (UTP, FTP, ParLan, СПЕЦЛАН) :: Статьи

С появлением телефонной связи, а особенно интернета, особое развитие получили провода, для передачи сигналов. Скорость передачи росла, с развитием технологий. Шины для передачи данных так же развивались, согласно новым требованиям.

Первые телефонные провода удовлетворяли основную потребность в передаче сигнала. Но со временем скорость передачи увеличивалась, появлялось оборудование, значительно улучшающее качество передачи пакетов с данными, появился интернет, видеосвязь. Было изобретено оптоволокно и между оборудованием пакеты начали передаваться со скоростью света. Появилась потребность в улучшении качества кабеля, соединяющего коммутатор непосредственно с аппаратом, где по-прежнему используются медные провода. Название витая пара – это дословный перевод с английского языка термина телефонный кабель, где две жилы скручены со своим, определенным шагом, при котором передача сигнала на большие расстояния стала качественнее, быстрее и происходит с наименьшими потерями.

Маркировка кабеля производится следующим образом: UTP(FTP) 5е Nх2хP, без экрана или с экраном. Материал для изготовления экрана – алюминиевая фольга. 5е – является самой распространенной категорией, однако, в последнее время, в связи с продолжающимся развитием, все чаще используют категории 6, 6А (с внутренним разделителем пар и частотным диапазоном до 250 МГц)

Так же 7А, у которого частотный диапазон до 650 Мгц, достигаемый за счет экранирования отдельно пар и общего экрана (F/FTP).



 N – количество пар, цифра 2 говорит о том, что кабель парный, Р – диаметр жилы. Встречается маркировка витой пары в таком виде: UTP 4х2   cat 5e  CU  24AWG. CU – означает, что жила сделана из чистой меди. Некоторые поставщики, особенно из Китая, чтобы удешевить производство, делали сердечник не медным, а из другого материала и покрывали сверху медью. Допускается ли такая жила, на сколько падает качество данного кабеля – вопрос дискуссионный, однако руководством нашей компании «Атлас» было принято решение с подобным кабелем не работать. Наши партнеры — отечественные производители кабеля проверенные и вопросов к качеству их продукта не возникает.

Аббревиатура AWG пришла к нам из Америки и переводится как Американский калибр проводников. 24 – самый распространенный калибр, соответствует диаметру 0,51 или сечению 0,2. Чем выше цифра калибра, тем меньше значение диаметра, сечения.  Жила используется монолитная (Solid), т.к. она дешевле и проще в производстве, однако  в некоторых случаях, при прокладке с многочисленными изгибами, необходимо использовать гибкую, многопроволочную жилу (Patch). Так же многопроволочная жила используется при создании так называемых патч-кордов – кусков провода для соединения двух цифровых устройств.



Пар может быть от одной до тысячи. Самые распространенные 1,2,4-х парные, при этом все четыре пары задействую, если необходимо создать сеть со скоростью до 1 Гбит/с. Для создания сетей, со скоростью до 100 Мбит/с, пожарной сигнализации и домофонов достаточно использовать две пары.



Мы рассмотрели самый распространенный витой кабель, который больше всего используется в технологии Ethernet. В нашей компании «Атлас» Всегда в наличии бухты по 305 метров как экранированного (FTP)

так и без экрана (UTP). Поддерживаем складское наличие также витой пары для внешней прокладки Oudor.



Прогресс не стоит на месте, появляются новые технологии, новые скорости, новые требования. Наши отечественные производители, с которыми мы плотно сотрудничаем, идут в ногу со временем, принимают вызовы современной промышленности и с блеском их решают. Наиболее плотно мы работаем с двумя лидерами, производителями отечественной витой пары заводами «Спецкабель» и «Паритет», которые вышли на новый уровень в разработках и производстве и оба завода имеют свою торговую марку «Спецлан» и «ParLan».

Как первый, так и второй имеют широкую линейку кабеля витой пары и могут предложить для проектировщиков и пользователей решение любой задачи с помощью своего продукта.

Хотелось бы отметить, что у «Спецкабеля» есть еще кабель КВП – кабель витая пара.

Он производится как с самой обыкновенной оболочкой ПВХ, так же и с оболочкой ПВХ пониженного дымо-газовыделения, а так же с оболочкой ПВХ пониженной токсичностью и безгалогенной композиции. Основное и главное отличие спецкабелевского КВП от «Спецлана» то, что «Спецлан» дополнительно получает оболочку из огнестойкой композиции и маркируется буквами FR.



Более подробно конструкцию и маркировку широкой линейки наших партнеров заводов- изготовителей рассмотрим в следующей статье.


Что такое экранированная витая пара и как она работает?

Что такое экранированная витая пара (STP)?

Экранированная витая пара (STP) — это особый вид медной телефонной проводки и проводки локальной сети (LAN), используемой в некоторых бизнес-установках. Он добавляет внешнее покрытие или экран, который функционирует как заземление к обычной проводке витой пары.

Витая пара — это обычный медный провод, соединяющий многие компьютерные сети с телефонной компанией. Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга.Для каждого сигнала на витой паре требуются оба провода.

В отличие от неэкранированной витой пары (UTP), экранированная витая пара также закрывает эти провода экраном и заземляет их, чтобы еще больше уменьшить электромагнитные и радиочастотные помехи. Кабели STP дороже и сложнее в установке, чем проводка UTP.

Экранированная витая пара добавляет дополнительное внешнее покрытие к стандартной проводке витой пары.

Как устанавливается экранированная витая пара?

Так как некоторые телефонные аппараты или настольные компьютеры требуют нескольких подключений, витая пара иногда устанавливается двумя или более парами — все в одном кабеле.Предприятия часто используют экранированную витую пару в своих кабельных системах, в то время как наиболее распространенным видом проводов, устанавливаемых в домах, является UTP.

Часто витая пара теперь подключается к дому с двумя парами кабелей. Дополнительная пара позволяет при необходимости добавить еще одну линию — возможно, для использования модема.

Витая пара, будь то UTP или STP, также поставляется с уникальной цветовой кодировкой каждой пары, когда она упакована в несколько пар. Для различных целей, таких как аналоговые, цифровые и Ethernet, требуются разные парные мультипликаторы.Таким образом, цветовое кодирование упрощает различение пар.

Хотя витая пара часто используется в домашних условиях, предприятия часто используют витую пару более высокого класса для горизонтальной проводки в локальных сетях, поскольку она дешевле, чем коаксиальный (коаксиальный) кабель. Коаксиальные и оптоволоконные кабели являются основными альтернативами витой паре.

В бизнес-среде с электрическими помехами экранированная витая пара использует разъемы RS-449, RJ-45, RS-232 и RJ-11 для максимального снижения помех.

Чем экранированная витая пара отличается от кабеля Ethernet или телефонного кабеля?

Телефонный кабель или кабель Ethernet, купленный в местном хозяйственном магазине для подключения телефона или компьютера к настенной розетке, не то же самое, что неэкранированный или экранированный кабель витой пары. Это параллельная проволока, известная как серебряный атлас .

Настенная розетка, к которой прикреплены эти кабели, может иметь до пяти видов расположения отверстий или выводов, в зависимости от того, какие типы проводов будут подключены при установке — например, цифровой, аналоговый или LAN.(Вот почему пользователи могут иногда обнаруживать, когда они переносят свой ноутбук в другое место, что соединения настенной розетки не соответствуют их вилке, когда они не подключаются к локальной сети по беспроводной сети.)

В чем разница между STP, FTP и S / FTP и UTP?

Давайте кратко рассмотрим разницу между кабелями экранированной витой пары и некоторыми альтернативами витой пары:

  • СТП. Экранированная витая пара действует как проводящий экран, закрывая четыре пары сигнальных проводов как средство уменьшения электромагнитных помех.Существует множество различных типов кабелей STP, например, витая пара из фольги (FTP) и экранированная витая пара из фольги (S / FTP).
  • FTP. Существуют также кабели STP, в которых используется более легкий экран из фольги. Однако обратите внимание, что во время установки необходимо контролировать радиус изгиба и растягивающее усилие, чтобы предотвратить разрыв этих экранированных кабелей.
  • S / FTP. Чтобы избежать возможности разрыва, существуют также кабельные системы STP, в которых используется толстый экран с оплеткой, чтобы сделать кабель более прочным.По сути, отдельные пары проводов внутри кабеля скручены и экранированы, чтобы обеспечить наилучшую защиту от перекрестных помех и электромагнитных помех.
  • UTP. Наиболее распространенным видом проводов, прокладываемых в доме, является неэкранированная витая пара. В отличие от STP, FTP и S / FTP, кабели UTP не имеют физического экранирования для блокировки помех. Вместо этого UTP полагается на медиа-фильтры и балансирующие устройства — от «сбалансированного до несбалансированного» — в качестве механизмов балансировки и фильтрации.

По сути, основное различие между этими типами кабелей заключается в их конструкции. Однако их цель одна и та же: обеспечение надежного подключения к коммуникационному оборудованию.

STP и скорость передачи данных

Экранированные витые пары бывают разных категорий. Наиболее популярными сегодня являются Cat5e, Cat6, Cat6a и Cat7. Давайте подробнее рассмотрим различные категории STP и сравним их пропускную способность и максимальную скорость высокоскоростной передачи данных.

Сравнение назначения, пропускной способности и максимальной скорости передачи данных наиболее распространенных типов экранированных кабелей витой пары

UTP против STP: неэкранированные или экранированные витые кабели?

Не только поклонники нашего PATCHBOX® задаются вопросом, следует ли им использовать версию с кабелем UTP или с соединительным кабелем STP. Поэтому в нашем блоге мы хотим объяснить, в чем разница между неэкранированной витой парой и экранированной витой парой , где используются эти кабели и какой из них, вероятно, вам больше всего подходит.

Что такое UTP?

UTP означает неэкранированную витую пару , неэкранированный кабель, сделанный из простых медных проводов, подобных тем, которые используются в телефонных линиях и сетевых стойках.

Что такое STP?

STP, с другой стороны, означает Shielded Twisted Pair — экранированные кабели с витыми парами проводов. Кабели защищены от мешающих факторов проволочной сеткой и фольгой.

UTP vs.STP? Какой соединительный кабель мне нужен?

Существует лишь несколько конкретных случаев, когда требуется STP. Обычно это для защиты от высокоуровневых помех , которые могут исходить от электромагнитных полей, линий электропередач и даже радиолокационных систем. Это не одна из стандартных сетевых ситуаций, поэтому кабели STP обычно используются в сетевых шкафах в конкретных упомянутых ситуациях.

STP: более популярен в центрах обработки данных

Еще несколько лет назад практически только в немецкоязычном мире использовались экранированные медные кабели передачи данных STP в ИТ-сетях.Остальной мир полагался на более дешевую и удобную для установки неэкранированную медную технологию UTP.

Сегодня медные соединения, которые могут передавать данные со скоростью до 40 Гбит / с, стандартизированы для центров обработки данных. Для этой цели во всем мире используются только экранированные кабельные компоненты.

Это революция. В будущем весь неэкранированный мир столкнется с проблемой экранирования! — Но это не так уж и плохо, потому что это влияет только на центры обработки данных.Здесь часто используются предварительно смонтированные кабельные каналы.

Где используются кабели UTP?

В локальной сети соединения 1 Гигабайт / с (класс E / категория 6) на полу часто являются вполне достаточными. В современных локальных сетях также используется класс EA / категория 6A. Эти соединения подходят для 10 Gigabit Ethernet . Сегодня в этом нуждаются лишь немногие опытные пользователи. Соединения сервера и коммутатора для пользовательских портов и конечных устройств также относятся к классу E / категории 6 или классу EA / категории 6A.Все эти каналы Ethernet могут быть реализованы по технологии UTP.

Кроме того, недавно появились шлюзы и контроллеры на базе TCP / IP для автоматизации зданий, а также контроллеры Industrial Ethernet в производственном секторе. Здесь часто бывает достаточно даже маршрутов класса D / категории 5. Однако следует также учитывать электромагнитную среду. Рядом с крупными машинами могут возникать заметные помехи передачи даже при использовании экранированных соединений.

UTP и STP

Сетевые кабели: разница между неэкранированной витой парой и экранированной витой парой

Экранированные сетевые кабели, также называемые кабелями с экранированной витой парой или STP-кабелями, содержат электропроводящую алюминиевую фольгу, металлическую фольгу или металлическую оплетку.Неэкранированные кабели передачи данных, также называемые неэкранированной витой парой или кабелями UTP, обходятся без них. Международный стандарт ISO / IEC-11801 (2002) E обозначает их как компоненты U / UTP.

В кабелях UTP только оболочка и ее механическое оборудование защищают четыре витые пары внутри от внешних воздействий.

Кабели

UTP до категории 6 сравнительно просты по конструкции и, соответственно, тонкие и гибкие. Это особенно выгодно для установок с высокой плотностью упаковки.Указанная частота передачи здесь составляет 100 МГц. Здесь электромагнитные воздействия между кабелями не играют серьезной роли. По этой причине сетевые менеджеры во всем мире в основном выбирают неэкранированные медные кабели для компонентов категории 6. Они дешевле и проще в обращении, чем кабели STP.

UTP против STP: преимущества и недостатки экранирования Кабели

STP содержат металлический экран, который защищает передачу сигнала в кабеле от внешних электромагнитных помех.Кроме того, экранирование не позволяет никаким сигнальным компонентам кабеля проникать наружу. Таким образом, сигналы могут передаваться по кабелю без внешнего воздействия и не мешать соседним передачам. Этот снижает частоту ошибок по битам и количество отклоненных дефектных пакетов Ethernet и приводит к высокой скорости передачи.

Недостатками технологии STP являются более высокая цена на и большие затраты на установку. Здесь, например, установщик должен правильно подключить экран в IT-стойке, чтобы предотвратить опасные токи утечки.При подключении полевых соединителей он должен обеспечивать экранирование на 360 ° по всему периметру. Это стоит времени.

с UTP до 10 Gigabit Ethernet

Многие сетевые операторы принимают эти недостатки, когда хотят спроектировать свою сеть для 10 Gigabit Ethernet. Это первый стандарт Ethernet, который активно использует все четыре пары проводов кабеля для передачи сигнала, и это доводит технологию UTP до предела своих возможностей.

10 Gigabit Ethernet может передавать данные на частоте 500 МГц с использованием медных кабелей класса EA и компонентов категории 6A.Для этого также предусмотрена неэкранированная технология, но ее преимущества сокращаются. Чтобы сигнал одной витой пары не влиял на соседнюю, неэкранированные кабели категории 6A имеют больший диаметр по сравнению с круглыми кабелями, но это также делает их более прочными и тяжелыми в обращении — проще в обращении, они гораздо более удобны для изгиба. кабели, которые мы также используем в нашем PATCHBOX®, что дает много преимуществ .

Это позволяет неэкранированным кабелям иметь такое же поперечное сечение, как и экранированные.Это влияет на уровень исправлений: здесь для установок категории 6A-U / UTP требуются большие расстояния, чем раньше. Кроме того, кабели больше не обязательно дешевле, чем экранированные.

Все это упрощает переход на экранированную технологию при проектировании сети для 10 Gigabit Ethernet. Однако это еще не конец истории. Потому что ISO / IEC-11801 (2002) E определяет множество вариантов экрана для кабелей Ethernet, которые делятся на две категории: кабели с общим экраном и кабели с экраном пары.

Медный кабель передачи данных с общим экраном

Многие сетевые кабели STP имеют электрически проводящий экран между оболочкой и витыми парами. В этом случае электропроводящая пластиковая фольга с испарением алюминия, алюминиевая фольга или проволочная оплетка прикрепляются вокруг всего жгута проводов в кабеле. Некоторые кабели даже содержат фольгу и оплетку. ISO / IEC-11801 определяет следующие обозначения для различных вариантов: S / UTP (оплетка), F / UTP (фольга), SF / UTP (оплетка и фольга).Первая буква обозначает экранирующий материал всего экрана. В этих случаях четыре пары передающих проводов внутри не получают никакого дополнительного экранирования и поэтому называются «UTP».

Идеально для 10 Gigabit Ethernet: кабели с экранированием пар

Экранирование пар особенно полезно для кабелей для передачи данных 10 Gigabit Ethernet. Здесь каждая пара проводов обернута пластиковой фольгой, испаренной алюминием, или алюминиевой фольгой. Это гарантирует, что передаваемые сигналы пары проводов не будут нарушены сигналами от соседних пар проводов.Эти кабели также называются кабелями PiMf, где PiMF означает пара в металлической фольге. Если кабель также имеет общий экран и рассчитан на частоты до 2000 МГц, он соответствует категориям 8.1 и 8.2. Операторы центров обработки данных могут использовать их для передачи 25 и 40 Gigabit Ethernet на расстояние до 30 метров.

Вот правильные обозначения согласно ISO / IEC-11801:

U / FTP (без общего экрана), S / FTP (оплетка), F / FTP (фольга) и SF / FTP (оплетка и фольга).

UTP против STP: что лучше? Монтажные кабели

U / FTP доступны так же, как кабели категории 6E U / UTP с диаметром AWG 23. Благодаря тонкой экранирующей фольге они, по крайней мере, так же гибки, как неэкранированные кабели с заполнителями и разделителями из пластика. и дороже они не стоят. В то же время экран из фольги вокруг пар проводов обеспечивает хорошую электрическую изоляцию.

Кто бы ни сделал здесь выбор, он должен взвесить более простую установку с UTP и, возможно, более высокое качество передачи кабеля U / FTP.При прокладке кабелей UTP необходимо учитывать, что оператор обычно должен находиться на большом расстоянии от кабелей питания. Для экранированных кабелей достаточно разделительной пластины. Для скоростей передачи данных выше 10 Гбит / с речь идет только о технологии экранированной меди или волоконной оптики.

Независимо от решения, наш PATCHBOX® является идеальным решением для уровня исправлений. Это позволяет четко и экономно организовать управление исправлениями. Он доступен в версиях для оптоволокна UTP, STP и . Мы оснащаем его гибкими, чрезвычайно компактными U / UTP или U / FTP или волоконно-оптическими ленточными кабелями.

Варианты экранирования кабелей витой пары 12 900
Неэкранированный U / UTP
Общий экран Оплетка (S) S / UTP Общий
S / FTP
SF / FTP
Фольга (F) F / UTP
F / FTP
SF / FTP
Парное экранирование Фольга (F) U / STP
F / STP
SF / STP
9024

BU: Международный стандарт кабельной разводки в информационных технологиях ISO / IEC 11801 определяет девять вариантов экрана в дополнение к кабельной разводке U / UTP.

Будь то UTP или STP: PATCHBOX® поможет вам!

Мы предлагаем наш PATCHBOX® 365, а также наш PATCHBOX® Plus + с UTP и STP — так что вы можете спроектировать свою стойку так, как вам нравится, а также использовать кабели по вашему выбору.

Разница между кабелями UTP и STP (со сравнительной таблицей)

UTP (неэкранированная витая пара) и STP (экранированная витая пара) — это типы кабелей витой пары, которые действуют как среда передачи и обеспечивают надежное соединение электронного оборудования.Несмотря на то, что конструкция и изготовление различаются, они служат одной цели.

Основное различие между UTP и STP — это UTP (неэкранированная витая пара). — это кабель с проводами, скрученными вместе для уменьшения шума и перекрестных помех. Напротив, STP (экранированная витая пара) — это кабель витой пары, заключенный в экран из фольги или сетки, который защищает кабель от электромагнитных помех.

Содержание: кабель UTP против кабеля STP

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия
  4. Заключение

Сравнительная таблица

Основа для сравнения UTP STP
Basic UTP (неэкранированная витая пара) — это кабель, жилы которого скручены вместе. STP (экранированная витая пара) — это кабель витой пары, заключенный в экран из фольги или сетки.
Образование шума и перекрестных помех Сравнительно высокий. Менее восприимчив к шуму и перекрестным помехам.
Кабель заземления Не требуется Обязательно требуется
Простота обращения Легко устанавливается, поскольку кабели меньше, легче и гибче. Прокладка кабелей сравнительно сложна.
Стоимость
Дешевле и не требует особого обслуживания. Умеренно дорого.
Скорость передачи данных Сравнительно низкая. Обеспечивает высокую скорость передачи данных

Определение кабеля UTP

Неэкранированная витая пара (UTP) кабель является наиболее распространенным типом телекоммуникационной среды, используемой сегодня. Его частотный диапазон подходит для передачи как данных, так и голоса.Поэтому они чаще всего используются в телефонных системах.

Витая пара состоит из двух изолированных проводов (обычно медных) в скрученной конфигурации. Цветные полосы используются в пластиковой изоляции для идентификации. Кроме того, цвета также определяют конкретные проводники в кабеле и указывают, какие провода принадлежат парам и как они соотносятся с другими парами в более крупном жгуте.
Два провода скручены в витую пару, что значительно снижает шум, создаваемый внешним источником.Шум , о котором мы говорим, возникает, когда два провода параллельны, что вызывает повышение уровня напряжения в проводе, ближайшем к источнику, а также неравномерную нагрузку и поврежденный сигнал.

Определение кабеля STP

Экранированная витая пара (STP) Кабель имеет дополнительное покрытие из плетеной сетки или металлической фольги, которая оборачивает каждый набор изолированных проводов. Металлический кожух препятствует проникновению электромагнитных помех .Это также может устранить явление, называемое перекрестными помехами, которое является нежелательным воздействием одной цепи (или канала) на другую цепь (или канал).
Это происходит, когда одна линия (действующая как своего рода приемная антенна) улавливает некоторые сигналы, идущие по другой линии (действуя как своего рода передающая антенна). Этот эффект может наблюдаться во время телефонных разговоров, когда в фоновом режиме слышны другие разговоры. Экранирование каждой пары кабеля витой пары может устранить большую часть перекрестных помех.

STP имеет такой же коэффициент качества и использует те же разъемы, что и UTP, но экран должен быть подключен к заземлению .

Ключевые различия между кабелями UTP и STP

  1. UTP и STP — это типы кабелей витой пары, где UTP является неэкранированным типом, а STP — экранированным, для этого используется металлическая фольга или плетеная сетка.
  2. UTP снижает перекрестные помехи и шум по сравнению с параллельным расположением проводов, но не в значительной степени.Напротив, STP значительно снижает перекрестные помехи, шум и электромагнитные помехи.
  3. Кабели
  4. UTP легко устанавливаются, в то время как установка кабелей STP затруднена из-за того, что кабели больше, тяжелее и жестче.
  5. Для кабелей UTP заземление не требуется. В отличие от кабелей STP требуется заземление.
  6. Кабели
  7. UTP недороги, тогда как кабели STP относительно дороги из-за дополнительных материалов и изготовления.
  8. Кабели
  9. STP включают в себя проводящий экран из металлической фольги, окружающий скрученные пары проводов, который препятствует электромагнитным помехам, позволяя передавать данные с повышенной скоростью.Напротив, UTP обеспечивает меньшую скорость передачи данных.

Заключение

Кабели

UTP и STP различаются по конструкции и конструкции, в которых кабель STP имеет дополнительную металлическую фольгу, обернутую изолированными проводниками.

Однако и STP, и UTP-кабели имеют свои достоинства и недостатки, когда дело доходит до правильной установки и обслуживания в подходящей для их использования ситуации, оба работают нормально.

Все о кабеле STP. Мы знаем, что EMI (электромагнитные… | by Cloris Cai

) Мы знаем, что EMI (электромагнитные помехи) представляют собой помехи в кабелях с витой парой.Это влияет на работу электрической цепи за счет электромагнитной индукции, электростатической связи или проводимости. Основным способом борьбы с электромагнитными помехами в кабелях является использование экранирования. Экранирование может воздействовать на электромагнитные помехи двумя способами: во-первых, оно может отражать энергию; во-вторых, он может предотвратить шум и отвести его на землю. С помощью экранирования кабеля кабели могут быть невосприимчивы к помехам и поддерживать стабильное соединение. И в этой статье будут представлены некоторые знания о кабеле STP (экранированная витая пара).

Обзор кабеля STP

Прежде всего, давайте сделаем краткий обзор кабеля STP. Как следует из названия, кабель STP имеет металлический экран вокруг каждой витой пары, который состоит из медной ленты, слоя проводящего полимера или оплетки (в основном из меди или алюминия). И экран может быть применен к каждой паре кабеля или ко всем парам вместе. Обычно кабель STP дороже кабеля UTP (неэкранированная витая пара). А из-за хрупкого и жесткого экрана кабеля STP необходимо уделять большое внимание установке и обслуживанию кабеля STP.

Типы экранов

В основном существуют два типа экранов: экран с оплеткой и экран из фольги. Плетеный экран состоит из плетеной сетки из голых или луженых медных проволок. Оплетка значительно упрощает заделку кабеля путем обжима или пайки при присоединении разъема. Однако плетеный экран не обеспечивает 100% покрытия. Обычно он обеспечивает покрытие от 70% до 95% в зависимости от плотности переплетения. Но на самом деле 70% покрытия всегда достаточно, если кабели закреплены.Еще одна защита — фольгированный щит. В этом типе экранирования используется тонкий слой алюминия. Поскольку он тонкий, с ним труднее работать, особенно при установке коннектора. Он обеспечивает 100% покрытие окружающих проводов.

Так как медь имеет более высокую проводимость, чем алюминий, а оплетка имеет больший объем для проведения шумов, оплетка более эффективна в качестве экрана. Если окружающая среда очень шумная, для кабеля можно использовать несколько слоев экранирования как с оплеткой, так и с фольгой.Вот рисунок плетеного экрана, фольгированного экрана и плетеного / фольгированного экрана, из которых вы можете лучше понять внутреннюю структуру этих трех типов экранов.

Различные конструкции экранирования

Когда вы планируете купить в магазине экранированный 100-метровый кабель cat6, вам, возможно, придется сделать выбор между различными конструкциями экранирования. А вот некоторые часто используемые конструкции экранирования:

1) Индивидуальный экран

U / FTP — это типичное индивидуальное экранирование с использованием алюминиевой фольги.Такая конструкция имеет по одному экрану на каждую витую пару или четверку над проводником и изоляцией. Индивидуальный экран особенно защищает соседние пары от перекрестных помех.

2) Общий экран

F / UTP, S / UTP и SF / UTP являются общим экраном из разных материалов экрана. Под общим экраном понимается все покрытие вокруг всего кабеля. Этот тип экранирования помогает предотвратить попадание или выход электромагнитных помех из кабеля.

3) Индивидуальная и общая защита

F / FTP, S / FTP и SF / FTP являются индивидуальной и общей защитой.Этот тип конструкции имеет оба слоя экранирования. И его устойчивость к помехам EMI значительно улучшена.

Значение сокращенных букв:

U = неэкранированный

F = фольгированный экран

S = плетеный экран

TP = витая пара

Области применения

Силовые кабели имеют экранирование для обеспечения электромагнитной совместимости ), чтобы свести к минимуму образование шума, который влияет на многие другие системы, такие как радиосвязь и передача данных.Массовые кабели Ethernet экранированы для предотвращения воздействия на данные, передаваемые от EMI. Чтобы еще больше предотвратить перекрестные помехи и связи, некоторые объемные кабели Ethernet также спарены и индивидуально экранированы. В некоторых приложениях, например в тех, где требуются сервокабели, двойные или даже тройные, требуется экранирование отдельных проводов, витых пар и всего кабеля. Кстати, если вы используете для своей сети экранированный кабель cat6, выбранная вами патч-панель cat6 также должна быть экранирована.

Заключение

Применение экранирования кабеля витой пары является эффективным методом предотвращения помех от электромагнитных помех при передаче сигнала. Для обеспечения надежного соединения между электронными устройствами очень важен выбор правильного экранированного кабеля витой пары.

STP против UTP, что лучше? | by Monica Geller

Когда вы готовитесь к покупке кабеля Ethernet, вы должны выбрать между кабелями STP (экранированная витая пара) и UTP (неэкранированная витая пара).Это действительно сложно решить, если вы недостаточно знакомы с этими двумя типами кабелей. Вы хотите знать больше? Прочтите эту статью, и вы найдете ответ.

Почему используются кабели STP и UTP?

При передаче данных в кабелях существуют электромагнитные помехи (EMI). EMI, также называемые радиочастотными помехами (FRI), представляют собой помехи. Это нарушение вызвано внешним источником, влияющим на электрическую цепь за счет электростатической связи, электромагнитной индукции или проводимости.Внешний источник может быть естественным или искусственным. Например, естественные источники включают солнце, грозы и т. Д., В то время как искусственные источники — системы зажигания транспортных средств, сотовые телефоны и т. Д. EMI могут вызывать ошибки данных и влиять на качество передачи кабельных систем. С точки зрения снижения или предотвращения электромагнитных помех экранирование является одним из методов защиты кабельных систем.

Что такое кабели STP ?

Кабель STP имеет внутри экран, состоящий из медной ленты, слоя проводящего полимера или оплетки (в основном из меди или алюминия).Существуют различные типы экранирования, такие как экранирующая оплетка, фольга и экранирование. Это обеспечивает разные уровни экранирования, включая STP, SSTP (экранированная экранированная витая пара), FTP (фольговая витая пара). Экран может быть применен к каждой из пар кабеля или ко всем парам вместе.

Преимущества кабелей STP

Во-первых, экран кабелей STP может снизить электромагнитные помехи. Это хорошо для повышения качества передачи данных в зданиях, где установлено микроволновое оборудование, системы отопления, вентиляции и кондиционирования воздуха или радиопередатчики.Он блокирует помехи, создаваемые такими устройствами, как электроинструменты и пылесосы. Хотя кабели UTP по-прежнему способны уменьшить помехи, их характеристики не так хороши, как кабели STP.

Во-вторых, кабели STP могут уменьшить перекрестные помехи при правильной установке и обслуживании. Кабели STP могут сопротивляться сигналам от прохождения через внешнее покрытие и случайного попадания в соседние провода из-за особой конструкции кабеля. Кабели STP совершенно необходимы для борьбы с перекрестными помехами, особенно если в вашем здании много сетевых устройств.

Что такое кабели UTP ?

Кабели UTP не имеют экранирования для уменьшения помех. Кабели UTP уменьшают электромагнитные помехи за счет скручивания пар внутри кабеля. Таким образом, кабели UTP легче и тоньше, чем кабели STP.

Преимущества кабелей UTP

Во-первых, простота установки и обслуживания. Кабели UTP не содержат экранов, и они тоньше, чем кабели STP, что упрощает установку и обслуживание кабелей, особенно в ограниченном пространстве.В то время как экраны кабелей STP довольно хрупкие и жесткие. Если экран был поврежден, то на кабельные системы могут повлиять помехи. Что еще хуже, ремонтировать его непросто и требует особого обращения.

Второй, более гибкий. Кабели UTP сравнительно легче. С одной стороны, это упрощает монтаж, транспортировку и техническое обслуживание. С другой стороны, это делает кабели UTP более подходящими для использования в ограниченном пространстве.

В-третьих, меньшая стоимость. Кабели UTP дешевле, чем кабели STP.То же самое относится и к соответствующему оборудованию. Кроме того, как упоминалось выше, кабели UTP просты в установке и обслуживании. Вам не нужно тратить слишком много денег на техническое обслуживание, поскольку кабели UTP не зависят от внешнего экрана. Таким образом, они экономят ваши инвестиции на установку и обслуживание.

Приложения

Из-за разных характеристик два типа кабелей используются в разных средах.

Кабели STP часто используются в ситуациях, когда оборудование находится рядом с оборудованием, вызывающим электромагнитные помехи.Например, в аэропортах, медицинских центрах и на заводах есть много машин, которые могут создавать помехи, поэтому обычно используются кабели STP. Кабели STP также полезны, когда кабели необходимо проложить рядом с люминесцентными лампами, микроволновыми печами или мощными двигателями. Более того, кабели STP можно использовать на открытом воздухе. Некоторые подключают камеры наружного наблюдения к проводке STP. Таким образом, видеопоток может избежать помех, создаваемых транспортными средствами и линиями электропередач. И это может помешать преступникам использовать глушилки для прерывания связи между камерами и внутренними мониторами или записывающим оборудованием.Кабели

UTP подходят для использования в офисах и домах. Они дешевле, чем кабели STP. Поэтому, если помехи или перекрестные помехи не являются вашей основной проблемой, вам предлагается выбрать кабели UTP для экономии затрат на прокладку кабелей. Помните, что не следует выбирать кабели UTP, если ваше место полно мощных магнитных полей, которые могут снизить скорость сети или вызвать сбой сети. Поэтому вам лучше внимательно оценить потенциальные источники помех.

Заключение

Выбор правильного кабеля может улучшить производительность вашей сети и продлить срок службы вашего оборудования.Прежде чем принять решение, важно хорошо изучить кабели STP и UTP. Вы должны точно знать преимущества и области применения каждого из них. Если вам нужны лучшие возможности защиты от помех, вы можете выбрать кабели STP. Если вы ставите стоимость в качестве первого фактора, вы можете выбрать кабели UTP. Для обоих типов кабелей вы можете найти на FS.COM. По любым вопросам обращайтесь к нам по адресу [email protected].

Первоначально опубликовано на сайте www.fiber-optic-equipment.com

Что такое кабель STP | Типы кабелей экранированной витой пары, цена, преимущества и недостатки

Абхишек Гупта Сети, Без категорий,

Кабель STP или Экранированная витая пара Кабель представляет собой пару проводов, намотанных друг на друга, и каждая пара помещена в защитную пленку для защиты от перекрестных помех .Это дешевле, чем оптоволоконный кабель, но дороже, чем UTP . Экранированная витая пара обеспечивает лучшую защиту от перекрестных помех и других помех по сравнению с неэкранированной витой парой . Цена кабеля STP составляет около 50 рупий / метр.

Типы кабелей STP (экранированная витая пара)

Категория 5e: Определяет экранированный кабель, который работает на частоте 350 МГц и передает данные со скоростью до 1000 Мбит / с. Он передает высококачественный сигнал при перемещении по высоковольтным или силовым кабелям.Кабели Cat 5e используются в сетях, передачах данных и телефонных линиях.

Экранированный кабель на 150 Ом: Определяет кабель, в котором витые пары по отдельности покрыты экраном из фольги и снова заключены во внешний экран из плетеной проволоки. Экранирование помогает минимизировать электромагнитные помехи и перекрестные помехи. Максимальная частота сигнализации — 16 МГц.

Характеристики кабеля STP
Характеристики Описание
Максимальная длина кабеля 100 метров
полоса пропускания 100 Мбит / с
Тип разъема RJ-45
Стоимость Дороже, чем UTP, но дешевле, чем оптоволоконный кабель
Защита от помех Лучшая защита от перекрестных помех и внешних помех
Режим передачи сигнала Основная полоса
Сопротивление 50 Ом

Преимущества кабеля STP
  • Лучшая защита от перекрестных помех.
  • Лучшая защита от внешних помех.
  • Защищенная передача данных.

Недостатки кабеля STP
  • Дороже, чем UTP
  • Трудно установить по сравнению с UTP.

Теги: Экранированный кабель 150 Ом, преимущества и недостатки кабеля stp, кабель cal 6, кабель cat 5e, кабель cat5e, кабель cat6, характеристики кабеля STP, разница между кабелем utp и stp, кабель Ethernet, кабель локальной сети, сетевой кабель, сеть кабель, кабель rj45, экранированная витая пара, кабель stp, кабель stp, преимущества и недостатки кабеля stp, разъем кабеля stp, определение кабеля stp, полная форма кабеля stp, цена кабеля stp, скорость кабеля stp, типы кабелей stp, кабель витой пары, типы сетевого кабеля, неэкранированная витая пара, utp, utp vs stp

Похожие сообщения

Различные типы экранов, используемых в STP (экранированный кабель витой пары)

Медные витые пары

Ethernet подразделяются на две категории.Кабель неэкранированной витой пары (UTP) и кабель экранированной витой пары (STP). В кабеле с экранированной витой парой (STP) используются различные методы экранирования, чтобы ограничить выход любого сигнала от кабеля или провода и уменьшить электромагнитные помехи от внешней среды.

Экран — это электропроводящий материал, который используется для намотки провода или кабеля. Два основных типа экранов, используемых для кабелей, — это фольга и оплетка.

Для экранирования фольги используется тонкая алюминиевая фольга. Фольга обеспечивает полное покрытие кабелей.Поскольку фольга тонкая, работы по заземлению затруднены.

Оплетка — это еще один тип экрана, используемый для кабелей с экранированной витой парой (STP). Тесьма — это плетеная сетка из медной или аналогичной металлической проволоки. Основное наше преимущество в том, что оплетка обеспечивает низкое сопротивление пути к земле. Также проще справиться с заземлением. Недостаток оплетки в том, что оплетка не полностью закрывает кабель.

Экранирование кабелей с экранированной витой парой (STP) может уменьшить электромагнитные помехи двумя способами.

• Экранирование может отражать электромагнитные помехи.
• Мы можем заземлить экран, чтобы он мог улавливать электромагнитные помехи от окружающей среды и передавать их на землю через дренажный провод.

Кабели

с экранированной витой парой (STP) обычно используются для прокладки кабелей Ethernet, где используется тяжелое электрическое оборудование и имеется большое количество электрических кабелей, которые могут вызывать электромагнитные помехи. Пример: фабрики.

Следующие коды широко используются и принимаются TIA / EIA для обозначения различных типов кабелей с экранированной витой парой (STP).

Код Значение
TP Витая пара
U неэкранированный
Ф Фольгированный экранированный
S Экранированная оплетка

Из кодов, описанных в таблице выше, давайте попробуем разобраться в различных типах кабелей с экранированной витой парой (STP).

Кабели экранированной витой пары (STP) типа F / UTP

Кабели с экранированной витой парой (STP) типа

F / UTP имеют общий экран из фольги (F). Но витые пары неэкранированные (UTP).

На следующем изображении показан кабель экранированной витой пары (STP) типа F / UTP.

Кабели экранированной витой пары (STP) типа S / UTP

Кабели с экранированной витой парой (STP) типа

S / UTP имеют общий экран с оплеткой (S). Но витые пары неэкранированные (UTP).

На следующем изображении показан кабель экранированной витой пары (STP) типа S / UTP.

Кабели экранированной витой пары (STP) типа SF / UTP

Кабели с экранированной витой парой (STP) типа

SF / UTP имеют общий экран из оплетки (S), а также общий экран из фольги (F). Но витые пары неэкранированные (UTP).

На следующем изображении показан кабель экранированной витой пары (STP) типа SF / UTP.

Кабели экранированной витой пары (STP) типа S / FTP

Кабели с экранированной витой парой (STP) типа

S / FTP имеют общий экран с оплеткой (S).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
