Общее описание.

Кабели на напряжение 10 кВ по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60502-2 и гармонизированному документу HD 620 S1. В подавляющем большинстве случаев, это одно- и трёхжильные проводники.

Применение находят в основном в сетях с номинальной частотой 50 Гц, с заземленной и изолированной нейтралью.

Кабель 10 кв с гибкой изоляцией применяется преимущественно для прокладки сетей передвижных подстанций, крупногабаритной техники, а также других временных или мобильных источников питания. Он очень прост в применении, неприхотлив к условиям эксплуатации и может использоваться в широком температурном диапазоне, а также при повышенной влажности. Данные образцы очень просты в установке, однако же рекомендуется привлекать для работы с ними профессионалов. Это будет гарантией правильного монтажа образцов и дальнейшей корректной работы оборудования. На кабель 10 кв цена в нашей компании будет если не лучшей, то одной из лучших на рынке за счет оптимальных условий взаимодействия с партнерами как в области производства, так и в области логистической обработки кабельной продукции.

Кабели на напряжение 10 кв с изоляцией из сшитого полиэтилена.

В номенклатуре 10 киловольтных кабелей занимают отдельную нишу проводники с изоляцией из сшитого полиэтилена (СПЭ), которые также часто упоминаются как кабели с изоляцией из вулканизированного полиэтилена. Применять в производстве различных проводников, улучшая свойства высоковольных кабелей, таких, к примеру как 6 или 10 киловольтный кабель медный сшитый полиэтилен начали более, чем 20 лет назад, и с тех пор они постепенно приходят на замену кабелям с бумажно-пропитанной изоляцией.

Структура сшитого полиэтилена представляет из себя монолитную конструкцию, что позволяет достичь дифферентных электрических и физических характеристики относительно обычного полиэтилена. К примеру кабель 10 кв из сшитого полиэтилена будет иметь температуру плавления изоляции на уровне около 250 градусов Цельсия (в зависимости от конкретной марки), тогда как температура плавления обычного полиэтилена составит примерно 140 градусов Цельсия. При внедрении в конструкцию изоляции такого материала, как сшитый полиэтилен кабель 10 кВ показывает снижение показателя диэлектрической проницаемости до уровня примерно в 15 раз меньше, чем у конструктивно аналогичных проводников в бумажно-пропитанной изоляции.

Также, кабель сшитый полиэтилен 10 кВ отличается от 10 кВ кабелей с другими типами изоляции тем, что он защищен от грызунов. Дело здесь в том, что пероксидная сшивка делается при помощи катализатора – перекиси дикумила. При механическом повреждении изоляции такого кабеля, сразу появляется резкий специфический запах, непереносимый для крыс, мышей, и даже насекомых. Поэтому кабель из сшитого полиэтилена можно спокойно применять для прокладки в подвальных помещениях.

Наиболее востребованые марки 10 киловольтного медного и алюминиевого кабеля с изоляцией из СПЭ:

Изготовление кабеля 10 кв

В наших предложениях на кабель 10 кв цена полностью оправдывает качество представленных образцов. Ведь все они в обязательном порядке проходят строжайшую сертификацию. Она состоит из нескольких этапов. Первый – это проверка изделий непосредственно на производстве на линии контроля качества. Второй – официальная сертификация продукции, которая распространяется на все выпускаемые предприятием партии. Только на основании нее могут быть выданы документы о соответствии, либо же оформлен отказ на них. Третий – это контрольная проверка полученной партии уже на нашем складском центре. Она предусматривает осмотр образцов на предмет повреждений и сверку документов. Благодаря этим этапам проверки вы, обращаясь к нам, можете быть полностью уверены в том, что поставка будет содержать только качественные образцы, соответствующие техническим требованиям вашей электрической сети, ведь малейшее несоответствие в данном вопросе может привести к выходу из строя всех приборов.

Кабель 10 кВ медный

Силовой кабель, рассчитанный на напряжение 10 кВ с медной токопроводящей жилой отличается большей прочностью, надёжностью и повышенным эксплуатационным сроком. Медная жила имеет высокие показатели проводимости тока, лучший контакт, чем при использовании алюминия. Если Вы планируете прокладывать кабель 10 кВ, медный проводник станет лучшим выбором, если Вам требуется высокое КПД при передаче тока, а также долгий срок службы. Но если Вам требуется снизить бюджет проекта, то от медных кабелей лучше отказаться, и выбрать алюминий, достоинство которого – более низкая стоимость по сравнению с медью.

Наиболее востребованые марки 10 киловольтного медного кабеля (в список не включен кабель с изоляцией из СПЭ):

Запросить сертификаты соответствия нашей продукции, а также узнать, какова на кабель 10 кв цена в нашей организации, вы можете уже сегодня. Информацию по данному вопросу вам предоставят наши консультанты по телефону: +7 (495) 989-21-22

Сшитый полиэтилен кабель. 10 технических характеристик кабеля с изоляцией из сшитого полиэтилена. Конструкция и состав.

Кабель из сшитого полиэтилена — отличия, все характеристики, сечения, оболочка

Кабель с изоляцией из сшитого полиэтилена (СПЭ), еще его называют кабель из вулканизированного полиэтилена, начал производиться более 20 лет назад. Сегодня такие кабеля приходят на замену кабелям с бумажно-пропитанной изоляцией.

В Европе уже практически все новые линии монтируются именно из СПЭ. При этом КЛ со свинцовой броней и вовсе запрещены. Мало того, их даже нельзя оставлять в земле. При ремонте они в обязательном порядке должны быть извлечены из грунта и утилизированы.

Как производится

Например, если температура плавления обычного полиэтилена около 140 градусов, то у сшитого уже 250 градусов цельсия. Также и диэлектрическая проницаемость у нового материала в 15 раз меньше, чем у бумажно-пропитанной изоляции.

Кроме этого, СПЭ очень твердый материал. Он всего лишь на 5 единиц уступает по твердости стали.

Сшивка полиэтилена может происходить двумя способами:

• радиационным – облучением жесткими гамма-лучами

Химический способ в свою очередь также делится на 2 вида:

• пероксидная сшивка

Самый эффективный способ это облучение. Однако после такой обработки в кабеле остается большое количество остаточной радиации. Поэтому такой кабель опасен для обычной эксплуатации.

Одним из главных преимуществ пероксидной сшивки является то, что она делается при помощи катализатора – перекиси дикумила. При механической обработке, например снятии или просто распиливании изоляции у такого кабеля, сразу появляется резкий специфический запах.

Этот запах не переносят ни грызуны, ни насекомые.

А значит, такой кабель из сшитого полиэтилена, можно спокойно выбирать для прокладки в подвальных помещениях.

При этом не боясь, что его погрызут мыши или крысы.

Изначально после сшивки, в изоляции кабеля находится метан. Поэтому его необходимо выдержать в специальной камере под давлением с температурой 70-80 градусов, чтобы удалить все газы.

Если кабель не качественный, то при монтаже муфт на КЛ из СПЭ возможны возгорания, именно из-за воздействия пламени горелки и метана выделяющегося из оболочки.

При производстве продукции особое внимание уделяется сверхвысокой чистоте полиэтилена. Допускается наличие примесей размером в 5 кубических микрон на 1см3. Это примерно как поместить один теннисный мячик в большом спортзале.

По конструкции кабели с изоляцией из сшитого полиэтилена чем-то напоминают кабели с отдельно освинцованными жилами. Например БМПИ до 35кв:

Здесь присутствует токоведущая жила круглой формы, на которую нанесен изолирующий слой. А поверх этого слоя идут дополнительные защитные слои.

Ранее, для высокого напряжения использовались и используются маслонаполненные кабели:

• и высокого давления

Однако затраты на эксплуатацию таких сетей очень большие. Практически за 10 лет работы требуется затратить столько же денег, сколько стоит сама кабельная линия.

Конструкция кабеля с изоляцией из сшитого полиэтилена единообразна для всех напряжений 6-10-35-110кв до 500кв включительно. Разница заключается в толщине основной изоляции.

• для 6-10кв – 3,4мм

• для 20кв – 5,5мм

• для 110кв – 15мм

• для 500кв – 42мм

Технические характеристики кабелей СПЭ

Маркировка и обозначение букв в названии кабеля СПЭ:

Сравнительные характеристики кабеля с СПЭ изоляцией 6-35кв и кабелей с бумажной изоляцией:

Таблицы технических характеристик для кабелей из сшитого полиэтилена на 6-10кв, 20кв, 35кв, 110кв, 220кв (сечение, толщина изоляции, вес, номинальный ток):

6-10кв20кв35кв110кв220кв

Дополнительные характеристики (токи КЗ, сопротивление, емкость, вместимость барабанов):

Допустимые токи КЗ для КЛ 6-10-35квПоправочные коэффицентыСопротивление жил кабеляЕмкость кабеляЗначение тока утечкиИндуктивное сопротивление жилВместимость кабельных барабанов

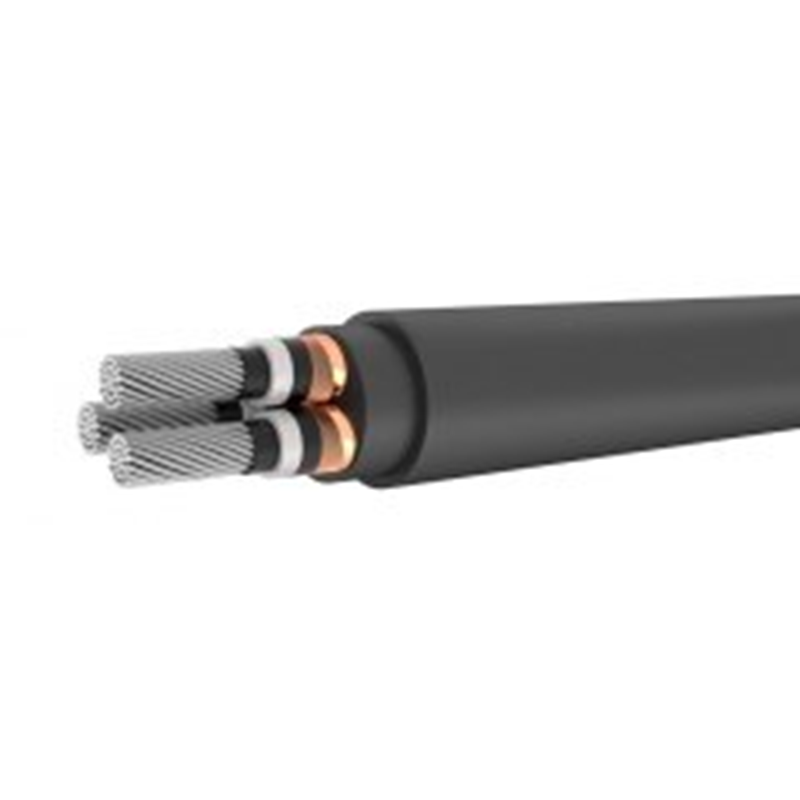

Трехфазные кабели с изоляцией из сшитого полиэтилена

Правда следует учитывать, что трехфазные делают только на напряжение до 35кв. От 110кв и выше, уже идут только однофазные варианты.

Преимущественная форма жилы – круг. Такие виды более эффективны, чем секторные.

Электромагнитное поле распространяется наиболее далеко именно от выступающих мест на токоведущих частях. А круглые жилы таких выступов практически не имеют.

Кроме того, при расположении круглых жил в равностороннем треугольнике образуется симметричное магнитное поле, потери в котором достаточно низкие.

Трехфазные кабеля СПЭ с заполнением могут прокладываться в условиях любой влажности.

Разве что, при монтаже в воде, применяют дополнительные защитные слои, герметизирующие внутреннюю поверхность.

Трехфазные кабеля без полноценного заполнения внутренних полостей, имеют несколько недостатков:

• затрудняется их эксплуатация на протяженных трассах

При установке манжет и муфт возникают полости на сторонах треугольника жил. Отсюда вытекает риск недостаточной герметизации. Поэтому такие кабеля, без заполнения внутренних полостей, не предназначены для прокладки в земле.

• общая форма кабеля треугольник, а не круг

• на сегодняшний день, нет нормального заводского инструмента для разделки таких жил (секторных)

Приходится снимать изоляцию вручную. При этом не всегда квалификация электромонтеров кабельщиков позволяет это сделать грамотно.

Именно поэтому широкое распространение получили именно кабеля с круглыми жилами с внутренним заполнением.

Статьи по теме

domikelectrica.ru

Кабель СПЭ 1кв 10кв 35кв 110кв

Кабели с изоляцией из сшитого полиэтилена в России имеют сокращенное обозначение СПЭ (в Англии — XLPE, в Германии VPE, в Швеции PEX). У таких кабелей лучшие электрические и механические свойства по сравнению с КЛ из бумажно-пропитанной изоляции.

Давайте разберемся в чем их существенные отличия и какова конструкция.

Кабели СПЭ до 1кв

Конструкция кабелей из сшитого полиэтилена и обычных до 1кВ, зачастую трудно отличимы. Вот, например марка АПвБбШв-1.

Этот вид очень похож на марку АВБбШв изготовленной из ПВХ пластиката.

Однако имеет одно существенное отличие:

• толщина фазной изоляции у кабеля из сшитого полиэтилена, меньше чем у обычного ПВХ

Зачастую более чем на 25%.

Другие технические характеристики кабелей СПЭ на 0,4кв:

Номинальный токТолщина изоляцииДопустимый ток КЗСечения нулевых жилТолщина наружной оболочки

А вот вся остальная конструкция практически не отличается.

• защитный покров в виде шланга вокруг жил

• внешний покров из шланга поливинилхлоридного пластиката

Если они так похожи между собой, как их отличить неопытному монтеру или электрику? Есть два способа:

• по толщине изоляции жил, как говорилось выше. И то если вы имеете перед собой одновременно два кабеля, чтобы их сравнить.

• обыкновенным поджиганием этой самой изоляции

Достаточно посмотреть, как она горит. Если изоляция ПВХ, то горение будет сопровождаться с выделением большого количества копоти.

Если это кабель СПЭ, то пламя будет слегка голубоватое без большой копоти, но с активным расплавлением самого полиэтилена.

Марки кабеля более 1кв

Наиболее распространенные марки кабелей с изоляцией из сшитого полиэтилена 6-10-35-110кв:

• ПвП, АПвП — для прокладки в земле

• ПвПу, АПвПу – с усиленной оболочкой при сложных трассах

• ПвПг, АПвПг – для прокладки в траншеях с влажным грунтом

Более подробно рассмотрим из чего состоит кабель на 10кв АПвП или ПвП из сшитого полиэтилена.

В середине расположена токоведущая жила из алюминия или меди.

Поверх нее нанесен токопроводящий слой, который состоит из того же самого сшитого полиэтилена, но в него включены специальные добавки, основная часть из которых — это сажа.

Сажа добавлена для того, чтобы получить полупроводящий слой, выполняющий функцию выравнивания электромагнитного поля.

Без него, на отдельных жилах напряженность может быть увеличена до 30% по сравнению с остальными. А это способно вызвать частичные разряды между изоляцией и жилой.

Далее идет основная изоляция. Ее толщина зависит от напряжения.

Поверх основной изоляции также накладывается полупроводящий слой. Сажи в нем до 40%.

После идут различные защитные материалы:

Она может быть выполнена из кабельной бумаги или из нетканого материала с полупроводящими свойствами

• экран из медных проволок

• в противоположную сторону наложения проволок, на экран накручивается лента медной фольги

Ее функция обеспечить контакт между проволоками, для того чтобы распределить равномерно ток протекающий по ним.

• еще один защитный слой из кабельной бумаги или ленты нетканого материала

Он удерживает экран в плотно намотанном состоянии.

• поверх всего этого накладывается оболочка из защитного полиэтилена

Здесь уже применяется обычный полиэтилен со свойствами светостабилизации и хорошей механической прочности.

В другой конструкции кабеля АПвПуг-10 две новые буквы обозначают:

У

усиленная оболочка

Она по свойствам такая же как и обычная, но большей толщины.

Кабеля с усиленной оболочкой прокладываются по сложным трассам, в трубах и там, где имеется большее количество пересечений с другими кабелями, водопроводами или иными инженерными сооружениями.

Г

наличие под экраном герметизирующего слоя

Этот слой препятствует распространению воды вдоль кабеля при повреждении внешней оболочки. По своим свойствам эта водоблокирующая лента напоминает детский памперс.

То есть, при попадании воды во внутрь кабеля, эта лента разбухает и препятствует дальнейшему распространению влаги.

Если в названии присутствует индекс “2г”, то это означает двойную герметизацию. Одна водоблокирующая лента обеспечивает продольную герметизацию, а внешний слой, выполненный из алюмополимерной ленты – поперечную.

Причем этот защитный слой, может полностью защитить кабель от незначительных трещин на внешней изоляции.

Трехфазные кабеля АПвПуг-10 фактически представляют из себя собранные воедино однофазные модели в общей защитной оболочке.

При этом многим электрическим характеристикам такие кабеля соответствуют обыкновенным видам с бумажно-пропитанной изоляцией.

Главное их отличие и достоинство заключается в том, что даже при повреждении внешних покровов и попадании воды на основную изоляцию (экран, подложки), кабель спокойно будет продолжать работать.

В отличии от обычных КЛ, где внешний дефект в итоге очень быстро сказывается на самих жилах.

Изоляция жил из сшитого полиэтилена не гигроскопична и поэтому обеспечит нормальную работу электроустановки. Фактически зафиксированное время работы кабеля СПЭ, с поврежденной и разрушенной внешней защитной оболочкой, на реальном объекте — порядка 5 лет.

Разница и сравненение кабеля с СПЭ изоляцией 6-35кв и кабеля с бумажной изоляцией:

Основные технические характеристики для высоковольтных кабелей из сшитого полиэтилена (сечение, толщина изоляции, вес, номинальный ток):

6-10кв20кв35кв110кв220кв

Дополнительные характеристики (токи КЗ, сопротивление, емкость, вместимость барабанов):

Допустимые токи КЗ для КЛ 6-10-35квПоправочные коэффицентыСопротивление жил кабеляЕмкость кабеляЗначение тока утечкиИндуктивное сопротивление жилВместимость кабельных барабанов

Кабель СПЭ с ПВХ оболочкой

Марки кабеля ПвВ и АПвВ – это изделия с внешней оболочкой из поливинилхлоридного пластиката. Она применяется для прокладки в пожароопасных помещениях и там, где выставляются дополнительные условия по пожарной безопасности.

У них в аббревиатуре появляется дополнительная маркировка:

Нг

не поддерживающий горения

Некоторые переводят как ”не горючий”, но это не совсем верно. Он горит при воздействии прямого огня. Однако стоит огонь убрать, и поддерживать горение далее он не будет.

Такие кабеля в основном прокладываются внутри помещений. Для прокладки их в земле необходимо, чтобы влажность грунта не превышала 14%.

индекс Ls

с оболочкой пониженного дымовыделения

Например АПвВнг(В) – Ls 10.

Буква ”В” в скобках – кабель для эксплуатации в пожароопасных помещениях. Буква ”А” – во взрывоопасных. Иногда для огнезащитного барьера используется стеклолента.

Кабель АПвВнг(А) – Ls FRHF 10.

• FR – огнестойкий

• HF – без галогенный

Самый опасный галоген в кабелях это хлор. При горении вышеуказанная марка кабеля выделяет минимум дыма, горит только внутри пламени и не распространяет при пожаре вредных веществ.

Преимущества кабеля СПЭ

• высокая надежность, так как фазы расположены раздельно

• высокая электрическая прочность и низкие диэлектрические потери

• гибкость и высокая механическая прочность, даже без брони наружных покровов

• меньший вес за счет отсутствия металлической оболочки и стальной брони

• большая пропускная способность по току. Жилы кабеля могут спокойно нагреваться до 90 градусов в рабочем режиме и до 250 С в послеаварийном.

• большие строительные длины

В крупных городах средняя длина кабеля 6-10кв от ТП до ТП составляет около 900 метров.

Для таких трасс не составляет труда изготовить кабель СПЭ длиной, что называется от наконечника до наконечника.

• прокладка на трассах с какой угодно разностью уровней

В особенности это касается выходов из подземной части КЛ с подъемом по опоре и переходом в воздушную линию.

Не нужно беспокоиться о стекании маслонаполненной изоляции и высыхании отдельных отрезков КЛ.

Статьи по теме

domikelectrica.ru

Маркировка кабеля из сшитого полиэтилена | Полезные статьи

Полиэтилен имеет великолепные диэлектрические характеристики. По этой причине он применяется для создания электрозащиты в виде кабельной изоляции. При изготовлении кабелей особенно часто используется сшитый полиэтилен (сокращенно СПЭ). Какие существуют марки кабеля сшитого полиэтилена? Какими способами прокладывается кабель данного вида?

Как узнать, что кабель из сшитого полиэтилена и каковы преимущества такого изделия?

Маркировка кабеля из сшитого полиэтилена позволяет установить, для каких целей предназначено изделие, в каких условиях оно может быть использовано. Понять, что кабель из сшитого полиэтилена помогут буквы в маркировке. О наличии изоляции из сшитого полиэтилена свидетельствуют буквы «Пв». К примеру, расшифровка АПвП (этот кабель из сшитого полиэтилена пользуется наибольшим спросом) означает следующее:

А — алюминиевые токопроводящие жилы;Пв — изоляция жил из сшитого полиэтилена;П — оболочка из полиэтилена.

Любой сертифицированный кабель из сшитого полиэтилена обладает значимыми преимуществами:

•    Можно применять на напряжение 1–330 кВ. •    Солидная пропускная способность.•    Низкий уровень повреждаемости.•    Экологичность.•    Возможна прокладка в сложных условиях. Для решения такой задачи в конструкцию кабеля включают бронепокровы и/или усиливают оболочку, при этом в маркировку кабеля добавляются соответствующие буквы: броня — «Б», «Ка», «Кс», усиленная оболочка — «у».•    Для монтажа не требуется особое оборудование.•    Влагоустойчивость (не возникает необходимости в дополнительной защите). Обеспечивается за счет применения в конструкции продольной и/или поперечной герметизации. При этом в маркировку добавляются буквы «г», «2г», «гж», «2гж».•    Повышенная надежность и пожаробезопасность.•    Большой температурный диапазон эксплуатации.

Кабель из сшитого полиэтилена: варианты прокладки

Сегодня широко применяются разные типы кабелей из сшитого полиэтилена. Они могут быть проложены несколькими способами. Ниже имеется список марок и рекомендуемый способ прокладки для них:

•    В земле (траншее) — ПвБШв, АПвПуг, АПвПу2г, ПвКаВ. •    По воздуху — АПвАП-1Т, АПвАП-Тп.•    Под водой — АПвПу2г, ПвПуг.•    В коллекторах — АПвПуг, ПвП, ПвПг.•    В блоках (трубах) — АПвПуг, ПвП, ПвПг.•    В помещениях производственного назначения (в кабельных каналах, по стенам) — АПвПу, ПвП, ПвПг, АПвПуг.•    В кабельных сооружениях (эстакады, галереи, туннели) — АПвПуг, ПвП, ПвВГ.

Покупая данный вид кабеля, учтите, для чего вы будете его использовать. Также обязательно примите к сведению, каким способом будет выполнена прокладка кабеля. Если неправильно расшифровать маркировку кабеля, может возникнуть неприятная ситуация, которая потребует материальных затрат. Поэтому при необходимости обязательно проконсультируйтесь со специалистом.

cable.ru

Кабели из сшитого полиэтилена

Полиэтилен обладает отличными диэлектрическими свойствами, именно поэтому он широко используется для изготовления электрозащиты в виде трансформаторных прокладок и кабельной изоляции. Особенно преуспел в этой области «сшитый» полиэтилен PEX (в ТУ на изготовление кабеля обозначается СПЭ), имеющий уникальные прочностные, термо-и электроизоляционные характеристики. На данный момент кабели из сшитого полиэтилена считаются одними из самых надежных, удобных в использовании и долговечных.

Основные свойства «сшитого» кабеля

Состав материала

Изначальное полиэтиленовое сырье – полимер углеводорода этилена, называемый «полиэтиленом», имеет линейную структуру молекул. Он является неплохим диэлектриком, но неизменно теряет свои свойства при нагревании до температуры плавления +80 — +110 0C. Подвергаясь процессу «сшивки», то есть модификации на молекулярном уровне, полиэтилен приобретает трехмерную сетчатую структуру (поперечно-сшитую) с появлением боковых межмолекулярных связей. Такое изменение дает ему большую эластичность и повышение прочности на разрыв, а также значительное улучшение изоляционных свойств и стойкости к очень высоким температурам.

Для изготовления кабеля используется полиэтилен, «сшитый» по следующим двум технологиям, в результате которых получаются несколько разные материалы:

• PEXb – это более дешевый и наиболее распространенный продукт. Получается «силановым» (силанольным) способом в присутствии кремневодородов и температуры 80-90 0C, при гидролизе силанольных групп. Имеет около 65% «сшитых» молекул. Кабельная изоляция из него обозначается SXLPE.
• PEXa – более дорогой материал, имеющий до 75-80 % сшивки и получаемый с помощью перекиси водорода («пероксидный» метод) при повышении температуры до 400 0C (обозначение изоляции XLPE).

В целом, прочностные и термостойкие характеристики этих двух веществ примерно одинаковы, но из-за неравномерности сшивки PEXb имеет такое же неравномерное распределение физико-механических свойств по всему объему. Поэтому его термо-и электростойкость при напряжении более 1 кВ получается меньшей, чем для PEXa, и такая изоляция быстро стареет.

ВНИМАНИЕ! Силановым способом получают кабельную изоляцию, рассчитанную на напряжение не более 1 кВ, а для высоковольтного кабеля на 10-35 кВ и более применяют только PEXa – пероксидный сшитый полиэтилен.

Технические характеристики

Кабельная изоляция из сшитого полиэтилена обладает следующими техническими показателями:

1. Возможность длительно выдерживать температуру жилы до 90 0C
2. Стойкость к повышению температуры в аварийной ситуации до 130 0C
3. Максимум возможной температуры жилы при коротком замыкании до 250 0C
4. Допустимый ток короткого замыкания, действующий на площади 1 мм2:
   • Для жилы из меди — до 144 А,
   • Для алюминия – до 93 А.
5. Диэлектрическая проницаемость изоляции при t0=20 0C – 2,4
6. Диэлектрические потери – 0,001.

Классификация

Сшитый полиэтилен применяется для изоляции одножильных и трехжильных кабелей в оболочке из других материалов – полиэтилена, стальной и алюминиевой брони и т.п. При этом кабели СПЭ изготавливаются с площадью сечения от 35-ти до 3000 мм2, с толщиной изоляции до 35-ти мм. Их принято группировать по возможному для них напряжению, для которых изоляция изготавливается разной слойности и толщины:

• От 6-ти до 35-ти кВ, с площадью сечения от 35-ти до 1600 мм2, толщиной от 3,4 до 8,5 мм,
• От 45-ти до 150-ти кВ, с площадью сечения от 70-ти до 2000 мм2, толщиной от 8,0 до 23,0 мм,
• Для 220-ти и 330-ти кВ, с площадью сечения от 400 до 2000 мм2, толщиной от 20,0 до 28,0 мм

Также в настоящее время выпускаются высоковольтные кабели, рассчитанные на напряжение от 400 до 550 кВ, с площадью сечения от 630-ти до 3000 мм2, толщиной от 27-ми до 35-ти мм.

Преимущества СПЭ-кабеля

До изобретения полимерных материалов электропроводные кабели изолировались пропитанной маслом бумагой («маслонаполненный кабель»). Их производство было достаточно трудоемким и дорогим, а применение неудобным: провод был слишком тяжелым и не годился для вертикальной прокладки из-за стекания масла и потери изоляционных свойств при намокании. Появление сшитого полиэтилена произвело революцию в кабельной промышленности, сделав электрические и связные провода намного прочнее, надежнее и дешевле.

Для СПЭ-изоляции стали возможны:

• Высокие изоляционные характеристики при минимальных диэлектрических потерях,
• Увеличение пропускной способности на 20-30% благодаря повышению верхней границы допустимых температур,
• Термическая устойчивость ситуаций короткого замыкания,
• Отличная влагоустойчивость кабеля, при которой отпала необходимость в дополнительной его защите,
• Высокая гибкость провода, позволяющая сгибать его с очень малым радиусом поворота,
• Уменьшение нагрузки на опорные конструкции за счет уменьшения веса кабеля,
• Возможность монтажа сетевых систем при отрицательных температурах без предварительного подогрева.

Производство

Силовые высоковольтные кабели с изоляцией из сшитого полиэтилена выпускаются ведущими мировыми производителями ABB, NKT Cable, Pirelli и другими. Отечественное производство РФ налажено компанией «Москабель» (Москва), «Севкабель» (С.-Петербург), Украины – «Южкабель» (Харьков).

При выпуске кабель маркируется как цветовым, так и буквенно-цифровым способом. Цветом обычно обозначают назначение (фазный, защитный, нейтральный), а буквенная маркировка дает полную информацию о материалах, где наличие изоляции из сшитого полиэтилена обозначается как Пв.

Конструктивно разделяются группы СПЭ-кабельных изделий, маркированных следующим образом:

• ПвВГ и АПвВГ – это медно-и алюминиевожильные (А) в СПЭ-изоляции, имеют оболочку из поливинилхлорида. Используются в виде одиночных линий при отсутствии вероятности механических повреждений. При прокладке нескольких линий требуют дополнительной огнезащиты.
• ПвВГнг и АПвВГнг – те же, но здесь в качестве наружной оболочки применяется поливинилхлорид пониженной горючести. Такой кабель в дополнительной огнезащите не нуждается.
• ПвБбШв и АПвБбШв – кабели с защитой из брони с дополнительной герметизацией. Используются для подземных однолинейных коммуникаций, не зависят от качества грунта, коррозионной активности среды и наличия грунтовых вод.
• ПвБбШнг и АПвБбШнг – те же с герметизирующим слоем пониженной горючести. Используются для подземной групповой прокладки.

propolyethylene.ru

Кабель из сшитого полиэтилена: технические характеристики, основные преимущества

На мировом рынке кабель из сшитого полиэтилена появился в прошлом веке, в первой половине 1970-х годов. Компании, использующие данную технологию, успели получить большой запас опыта. Это относится к монтажу, испытаниям данной продукции и ко всем эксплуатационным моментам. На постсоветском пространстве кабель, выполненный по такой технологии, появился относительно недавно.

Преимущества кабеля из полиэтилена

Кабель с изоляцией из сшитого полиэтилена имеет ряд преимуществ перед остальными. Именно поэтому он отлично зарекомендовал себя в странах СНГ.

Преимущества кабеля СПЭ:

1. Сшитый полиэтилен намного лучше переносит высокие температуры. Это позволяет проводу оставаться холодным, что увеличивает пропускную способность. Также при подаче высокого напряжения изоляция не плавится (жила может довольно сильно раскалиться).
2. Отлично переносит скачки напряжения и не портится при коротких замыканиях. Изоляция это выдерживает.
3. Снижена стоимость готового изделия, так как не нужно применять стальной переплёт провода. Такую возможность даёт высокий показатель влагостойкости.
4. Переносит сильное сгибание, что позволяет значительно уменьшить радиус поворота при монтаже электросети.
5. Его не нужно прогревать при прокладке в условиях экстремально низких температур, потому что полиэтилен очень эластичный и гибкий. Такие характеристики и у изоляции.
6. Благодаря гибкости и эластичности его можно проложить в одну электрическую сеть сразу на нескольких уровнях.
7. Его просто монтировать в любых условиях, потому что сшитый полиэтиленовый кабель очень лёгкий, а его размер относительно небольшой.
8. Сравнительная себестоимость низкая. Это возможно благодаря простоте в изготовлении.

На данный момент такой кабель применяется повсеместно. При прокладке новых линий электропередачи используют именно его.

Технология производства

Люди давно знали, что сшитый полиэтилен является отличным изоляционным материалом. Но полный потенциал данного изолятора раскрыли только недавно, так как технология применения в производстве провода была сильно недоработана.

Обычный термопластичный полиэтилен имеет множество недоработок и недостатков, если его использовать в производстве кабелей. Критическая температура — +85 градусов. На пороге +85 он начинает плавиться и изменять свою форму. Изоляционные свойства резко снижаются.

Сшитый полиэтилен не начинает деформироваться даже при +135 градусах. Термит «сшивка» в этой отрасли на самом деле обозначает вулканизацию, то есть нагрев до предельной для материала температуры. В структуре происходят связи на молекулярном уровне. Образуется сетка, благодаря которой у материала появляется термоустойчивость, повышенная прочность, а также повышенная электроизоляционная характеристика.

Виды вулканизации

На данный момент все мировые производители кабелей с изоляцией из сшитого полиэтилена используют два типа вулканизации. В каждом из них используется разный полимер для процесса термообработки.

Виды сшивки:

1. Пероксидная сшивка очень часто используется в производстве. Пероксиды — основной компонент, используемый в процессе вулканизации обычного полиэтилена. Данную процедуру выполняют при очень высоких температурах от +300 до +400 градусов по Цельсию. Используемое давление — до 12 атмосфер. Это сухой способ сшивки. Кабель, полученный пероксидной вулканизацией, используют при строительстве линий электропередачи средней и высокой мощности. Предельное напряжение — 35 кВ.
2. Во втором способе используется смесь, которая называется силан. Данная технология именуется силальной. В этом варианте температуры низкие — от 80 до 90 градусов. Также используется вода и водяной пар. Технические характеристики такого кабеля ниже. Используется для сетей с напряжением до 1 кВ.

Этот кабель имеет сложную конструкцию, в нём применяется многослойная изоляция. При соединении и подключении провод нужно разделать. Для этого потребуются специальные приспособления и инструменты.

Разделка кабеля

На рынке представлено большое количество инструмента от разных производителей. Но специалисты отдают первенство специальным съёмникам. Съёмник — это специальное устройство для быстрого и лёгкого снятия изоляционных слоёв. При этом жилы силового кабеля не повреждаются.

К разделке силового кабеля нужно относиться очень ответственно и скрупулёзно (чтобы не было никаких деформаций жил), так как эта конструкция состоит из многих слоёв. Иначе он может начать сильно перегреваться. В данном процессе используются два съёмника. Каждый из них предназначен для своей задачи. Первый снимает наружную изоляцию. Второй применяется для очистки самой жилы. У каждого инструмента можно менять лезвия. Также есть возможность выбирать глубину прорези.

В магазинах можно приобрести комплекты для разделки кабелей из сшитого полиэтилена. В них входят два съёмника, кромкорез (применяется для фаски провода), а также нож, который используется при обработке краёв жилы.

Технология испытаний

Независимо от вида кабеля, испытания должны проводиться в обязательном порядке. В процессе проверяется соответствие всех характеристик и свойств на соответствие нормам. Раньше такие испытания подразумевали пропуск тока, сила которого была в несколько раз больше, чем номинальная (примерно в 6 раз).

Этот метод отбросили, потому что в процессе поверки у ЛЭП снижались характеристики из-за слишком высокого напряжения. В особенности у тех, которые уже давно использовались и имели плохую изоляцию.

В настоящее время для испытаний используют другую технологию. Её ещё называют «щадящей». При этом методе используют напряжение, которое выше номинального всего в 3 раза. Но при этом частота тока равняется 0,1 Гц. Объёмные заряды не образуются при таких испытаниях. Благодаря этому, нет негативного воздействия на изоляционные слои.

220v.guru

Прокладка кабеля из сшитого полиэтилена

Монтажом кабелей СПЭ должны заниматься специализированные бригады, с соответствующим оборудованием, спец.инструментом, механизмами и обученным персоналом.

Два основных действующих норматива, которыми нужно при этом руководствоваться:

• СНиП 3.05.06-85 ”Строительные нормы и правила. Электротехнические устройства” — скачать

• Правила устройства электроустановок

Практически все правила в них, которые касаются обычных силовых кабелей, в равной степени применимы и к кабелям с изоляцией из сшитого полиэтилена.

Температура прокладки

Прокладка кабеля СПЭ разрешена при температуре окружающего воздуха не ниже -20 градусов. Но это, если его оболочка выполнена из полиэтилена. То есть, это марки – ПвП, АПвП, ПвПу, АПвПу.

Если же внешняя оболочка изготовлена из ПВХ пластиката, т.е. марки ПвВ, АПвВ, ПвВнг, АПвВнг и другие, предельная температура для прокладки – не ниже -15 градусов.

При температуре (до -40С), монтаж разрешен только после предварительного прогрева кабеля. Если t меньше -40C, монтаж СПЭ запрещен.

При метеоусловиях от -20С до -40С разрешается укладка, если кабель хранился в отапливаемом помещении и температура его верхних слоев не меньше +15 градусов.

Однако в этом случае имеется большой риск того, что можно не успеть размотать кабель с барабана, до того как он остынет.

Поэтому в большинстве электросетей условно придерживаются правила, что монтаж кабелей с изоляцией из СПЭ допускается при температуре не ниже -10С.

Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.

Обязательно должны быть указаны:

• места установки барабанов

• вспомогательные устройства

• расстановка контролирующих лиц

• механизмы для протяжки

• количество поворотов

• переводы в трубах

• пересечения с различными сетями (водопровод, канализация, другие кабеля)

К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.

Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.

Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.

Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:

• микроскопические трещины на оболочке

• сдвиги ленточной брони

• разрывы проволок экрана

• растяжение сшитого полиэтилена основной изоляции

Вариант расположения кабелей и устройств для тяжения при монтаже:

Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.

Раскатка с барабанов и транспортных тележек

Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.

Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.

Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.

При установке барабана на домкрат следует соблюдать правило:

При раскатке кабеля он должен сматываться сверху, а не снизу!

Тяжение кабеля

Схема подключения кабеля на барабане к тяговому тросу:

Заметьте, что на этом устройстве имеется динамометр, который контролирует усилие тяжения. Максимально допустимые усилия для кабелей СПЭ можно взять из таблиц:

Технические характеристики для кабелей из сшитого полиэтилена на 6-10кв, 20кв, 35кв, 110кв, 220кв.

6-10кв20кв35кв110кв220кв

В современных монтажных организациях для монтажа используются тяговые лебедки оснащенные миникомпьютером, который автоматически контролирует тяжение и составляет протокол протяжки кабеля.

В таком протоколе указывают усилие тяжения, скорость и другие данные монтажа. Протокол входит в паспорт любой кабельной линии СПЭ.

На сложных трассах, при больших длинах, широко применяют подтягивающее устройство. Кабель проходит сквозь него.

Работать такое устройство должно синхронно с тяговой лебедкой. Достигается это путем соединения их цепей управления между собой.

Захват кабеля

Для захвата конца кабеля при тяжении, можно использовать два приспособления:

• чулок изготовленный из стальных проволок

• клиновой захват

Клиновой захват цепляется за оголенную токоведущую жилу. Прокладка кабеля в трубах с его использованием запрещена. Дело в том, что в трубах, зачастую встречаются остатки воды.

Они там появляются в результате промывки, после проколов под землей.

Кроме того, при дождливой погоде, также запрещено протягивать кабель СПЭ с помощью клинового захвата.

Поэтому в 90% случаев используется чулок. Сначала на конец КЛ устанавливается капа, а уже затем, на нее одевается сам чулок.

Поверх чулка наносится несколько витков бандажей. Бандажи выполняются либо медной, либо стальной (не магнитной) проволокой. Количество бандажей – минимум 5шт.

При протяжке, несколько из них могут разрушиться. Остальные должны удержать чулок в натянутом состоянии. Поставите меньше, они все оборвутся и кабель у вас при прокладке, может застрять посередине трубы.

Придется вытягивать его обратно, перетаскивать трос и начинать все по новой.

Есть специальные чулки, предназначенные для закрепления одновременно на трех однофазных кабелях. Правда, у вас должна иметься возможность протягивать три фазы СПЭ одновременно.

Правило ограничивающее такой монтаж – не более двух поворотов по трассе, с углом максимум в 30 градусов.

Еще имеются промежуточные чулки. Они представляют из себя разъемную сетку, которая накладывается на кабель. Далее все это скрепляется тросом, вплетенным в эту сетку.

Такой крепежный захват можно одевать в любом месте кабеля без риска его повреждения. Применяется это для установки в середине КЛ вспомогательной лебедки, с целью соблюдения допустимых усилий тяжения.

Приспособления для прокладки

Основные устройства помогающие прокладывать кабель в траншеях и туннелях — это ролики. В непосредственной близости от раскаточного барабана ставится приемный ролик.

Ширина его должна быть не меньше ширины самого барабана. Если у вас в комплекте инструмента отсутствует подобный ролик, его можно заменить самодельной конструкцией.

В ней, в качестве направляющих, применяют полиэтиленовые трубы. При скольжении полиэтилена по полиэтилену, очень низкий коэффициент трения. Поэтому такая конструкция во многих сложных условиях монтажа вполне оправдана.

Перед непосредственным спуском кабеля в траншею (канал), ставится опорный ролик или желоб.

Уже в самой траншее используются простые линейные ролики. У них на раме должны быть отверстия. Через них ролик можно зафиксировать на любой поверхности.

На углах трассы применяются поворотные ролики.

Причем через специальные крепления по бокам, можно собрать целую поворотную систему.

Помимо вышеперечисленных применяются и специальные:

• устанавливаемые в распорку траншеи

• на край траншеи

Длительное нахождение (лежание) кабеля на раскаточных роликах более 3-х часов не допускается.

Способы укладки кабеля СПЭ в траншее

Однофазные кабеля из сшитого полиэтилена в траншею можно уложить 2-мя вариантами:

• треугольником

• в один ряд или плоскость

Основной способ это треугольник. В этом случае, образуется симметричная система и минимальные потери на взаимоиндукцию. Но самое главное – это экономия места, тем более это актуально в городских условиях монтажа кабелей СПЭ.

Укладка 3-х фаз производится поочередно. Причем, проложив эти три фазы, их сразу же необходимо увязать в треугольник, и только после этого приступать к прокладке остальных фидеров. Иначе вполне реально перепутать фазы разных КЛ.

По условиям прокладки, в стандартную траншею рекомендуется укладывать не более 6-ти кабельных линий СПЭ (шесть треугольников). Но если позволяет ширина трассы, то умещают и более.

А если прокладывать их в ряд, то поместится максимум 2 кабельных фидера.

При стесненных условиях, для защиты соседних кабелей, в качестве перегородок применяют вертикально стоящие железо-бетонные плиты. Высоты кирпича для этих целей не хватит.

Увязка однофазных КЛ 6-10кв СПЭ в треугольник производится ПВХ хомутами.

Могут применяться и другие приспособления. Самое главное, чтобы они были не магнитными.

Переходы в трубах

При выполнении переходов через дороги, труба перед непосредственной протяжкой должна визуально проверяться на просвет. При этом если труба не цельная, соединения труб нужно залить бетоном.

Применение самодельных муфт для этих целей не допускается.

Кроме этого, в начале и конце трубы необходимо устанавливать направляющую воронку.

Она представляет из себя разъемную конструкцию с ограничивающим кольцом.

Также для защиты от трения, при протяжке в трубах, кабели необходимо смазывать. При протяженности переходов до 100м, можно использовать обыкновенный мыльный раствор.

При большей длине, такая смазка успевает высохнуть и эффект скольжения пропадает. Поэтому на таких переводах применяют технический вазелин или тавот. В общем все смазки, которые не оказывают вредного химического воздействия на оболочку.

Чтобы посторонние предметы и вода не могли свободно попасть во внутрь трубы с кабелем, ее требуется герметизировать. Для этого можно использовать:

• манжету с термоусадкой

• строительную монтажную пену (позаботьтесь о том, чтобы она была морозостойкой)

• ветошь, промоченную в цементной болтушке

Ошибки при монтаже

В процессе укладки время работы может затянуться, и кабель остынет до недопустимой температуры, вследствие чего при изгибах изоляция будет повреждена.

Статьи по теме

domikelectrica.ru

Кабели из сшитого полиэтилена — преимущества, расшифровка

Применять кабели из сшитого полиэтилена (КСПЭ) в мире начали с 1970-х годов 20 века. С тех пор у стран запада накопился опыт в их эксплуатации, испытаниях и монтаже. В странах, где понимают буквы, которые я пишу, использовать данный тип кабелей стали относительно недавно, вследствие чего существует множество вопросов и необходимость раскрыть эту тему подробнее.

Плюсы и минусы кабелей из сшитого полиэтилена

Массовое внедрение КСПЭ вместо маслонаполненных и кабелей с пропитанной бумажной изоляцией связано во первых с более высокими характеристиками новых кабелей и во-вторых с высоким показателем отказов старых кабелей. Показатель отказов характеризуется количеством пробоев изоляции на сто километров. Сам встречал ситуации, когда кабель представляет из себя сплошные муфты, которые ставят после очередного пробоя, а количество муфт растет с каждым новым повреждением. Чем же так хороши КСПЭ.

преимущества кабеля из сшитого полиэтилена над КПБИ

• низкая удельная повреждаемость

По статистическим данным использования этих кабелей в Германии на напряжении 6-35кВ по сравнению с кабелями пропитанной бумажной изоляцией (КПБИ), показатели повреждения у КСПЭ в два-три раза ниже чем у их бумажных “коллег”. Это в свою очередь снижает затраты на капремонты КЛЭП.

• меньшая емкость

По сравнению с КПБИ, емкость у КСПЭ меньше на 17%, что означает меньший емкостной ток замыкания на землю, да и меньше разряжаться будет такой кабель после испытаний.

• большая пропускная способность

Для прохождения больших токов нагрузки у кабеля из сшитого полиэтилена требуется меньшее сечение жил. А допустимая рабочая температура жил составляет 90 градусов, против 70-ти у КПБИ.

• меньший вес

Это упрощает прокладку и монтаж данного кабеля.

• отсутствие масла и разного рода жидкостей

  Здесь сразу множество плюсов. Это и возможность прокладки на разных уровнях, более легкие условия монтажа и установки муфт, отсутствие течи масла, что благоприятно сказывается на окружающей среде.

• большая строительная длина

Этот показатель определяется длиной кабеля в барабане, чем он больше, тем меньше нужно муфт при прокладке. Однако, не всегда это хорошо, ведь, бывает, нужно 60 метров, а минимум в барабане 300м, но это уже лирика.

• высокая морозоустойчивость

Кабели позволяют производить прокладку без подогрева при температурах до -20 градусов, что несомненно относится к преимуществам.

• при прокладке в воздухе допускают протекание большего тока, нежели под землей

Недостатки кабеля из сшитого полиэтилена

• отсутствие многолетних данных эксплуатации

В ходе эксплуатации могут возникать дефекты и факты, для устранения которых потребуются затраты при последующем проектировании кабелей. В случае со старыми типами кабелей, как говорится, все учтено. Однако, с каждым годом актуальность данного пункта будет уменьшаться.

• высокая стоимость

Высокая стоимость обусловлена сложность самого процесса производства. Однако это может измениться, вопрос когда?

• потери в кабеле из сшитого полиэтилена

Из-за возможности пропускать ток большей величины и большей возможной рабочей температуры (90 градусов) увеличивается активное сопротивление и связанные с этим потери активной мощности. При присутствии же реактивной нагрузки все еще хуже, потому что одножильные КСПЭ имеют большее индуктивное сопротивление чем трехжильные КБПИ, а следовательно и потери реактивной мощности. При прокладке КСПЭ в линию их индуктивное сопротивление примерно в 1,6 раз больше, чем при прокладке “треугольником”.

• ток в экране одножильного кабеля

Возникающий в экране одножильного кабеля ток при прокладке трех жил достигает величин равных току жилы. Для уменьшения величины этого тока рекомендуют производить транспозицию экранов. Экранов!, а не кабелей.

Существенных недостатков не выявлено, а вот достоинств хоть отбавляй. Отсюда приходим к выводу, что КСПЭ высоконадежные элементы энергосистемы, внедрение которых идет на пользу надежности и долговечности работы электросетей.

Типы кабелей из СПЭ

КСПЭ выпускаются на средние напряжения 6-35кВ (одно- и трехжильные), высокие и сверхвысокие вплоть до 500кВ (одножильные) с медной или алюминиевой жилой. Чтобы было нагляднее приведем рисунок, на котором покажем вид в разрезе одножильного кабеля из сшитого полиэтилена.

Состоит одножильный кабель из: токопроводящей жилы (медная или алюминиевая) круглая многопроволочная, внутреннего и внешнего (относительно СПЭ) полупроводящего слоя, сама изоляция из сшитого полиэтилена, экран из медных проволок, окруженный внешним и внутренним разделительным слоем водоблокирующей ленты и оболочка из полиэтилена. При напряжении выше 110кВ выпускаются КСПЭ, в которых три жилы помещены в стальную трубу.

Маркировки кабелей из сшитого полиэтилена

Теперь, представив, как примерно выглядит кабель в разрезе, постараемся разобраться с русскими и зарубежными маркировками кабелей и их расшифровками. Для этого сведем собранные данные в табличку.

Числовые значения, например, 1х240/50 означают одна жила, сечение жилы и сечение экрана в миллиметрах квадратных.

Как испытать кабель из СПЭ

В реалиях устанавливающейся эксплуатационной практики, нормы и объем испытаний определялись заводами-изготовителями продукции. Однако, в последних редакциях норм объема испытаний электрооборудования в Беларуси, например, установлены следующие нормы высоковольтных испытаний:

• испытание жил переменным напряжением частотой 0,1 Гц в течение 15 минут трехкратным номинальному напряжению. То есть для 6-18, для 10-30 и так далее.
• испытание оболочки выпрямленным напряжением 10 кВ в течение 600 секунд, или 10 минут. Это напряжение прикладывается между металлическим экраном и заземлителем.

Для испытаний используют специальные высоковольтные установки для подачи переменного напряжения малой частоты. Об этом напишу отдельный материал. ну и естественно до и после испытаний мегаомметром испытываем кабель на 2500В.

По запросу у заводов-изготовителей можно узнать данные емкостей, сопротивлений активных и индуктивных. Активное сопротивление может изменяться в зависимости от сечения от 0,01 до 0,4 Ом/км, индуктивное (в зависимости от сечения для класса напряжения 6-35кВ) — от 0,08 до 0,2 Ом/км.

Радиус изгиба кабелей из сшитого полиэтилена должен быть не менее 15 наружных диаметров кабеля для напряжения до 35кВ и двадцати диаметров для напряжения 110-220кВ.

Поделитесь с коллегами и сокурсниками

pomegerim.ru

Кабели 6–10 кВ с изоляцией из сшитого полиэтилена. Требования к прокладке

В настоящее время в электрические сети среднего напряжения различного назначения всё шире внедряются силовые кабели с изоляцией из сшитого полиэтилена (XLPE, СПЭ). Применение в кабелях такой изоляции имеет определенные преимущества по сравнению с бумажно-пропитанной изоляцией. К этим преимуществам следует прежде всего отнести более высокие значения пропускной способности, сниженные себестоимость изделия и эксплуатационные затраты.

Немаловажным преимуществом является также и отсутствие жидких компонентов в конструкции кабелей, что не накладывает дополнительных требований по перепаду высот вдоль трассы их прокладки.

Надежная эксплуатация этих кабелей зависит в том числе и от условий их прокладки. Именно способы прокладки в большой мере определяют тепловой режим эксплуатации кабелей, а, следовательно, и надежность как самого кабеля, так и электропитания потребителей.

Вместе с тем проектирующими организациями уделяется недостаточное внимание условиям прокладки кабелей с изоляцией из СПЭ, что в ряде случаев приводит к перегреву и даже к возгоранию кабелей в нормальном эксплуатационном режиме. Этот вопрос на страницах нашего журнала рассматривают ученые из Новосибирска.

Кира Кадомская,

д.т.н., профессор

Юрий Лавров,

к.т.н.

Семен Кандаков,

магистрант

Новосибирский государственный технический университет

Наиболее распространенными в сетях 6–10 кВ в настоящее время являются кабели с СПЭ-изоляцией (более часто их называют кабелями с пластмассовой изоляцией (КПИ)) в однофазном исполнении (рис. 1).

Такое исполнение конструкции кабеля обусловлено требуемыми большими строительными длинами, легкостью монтажа, а также возможностью выполнения кабелей с большими номинальными сечениями жилы. Однофазная конструкция КПИ накладывает определенные ограничения на способы их прокладки в отличие от кабелей традиционных трехфазных конструкций с бумажно-пропитанной изоляцией. Например, в [1] оговариваются допустимые температурные условия эксплуатации кабеля при различных способах его прокладки, а в [2,3] подчеркиваются особенности прокладки КПИ в местах, требующих их механической защиты с помощью труб: при пересечении инженерных сооружений, естественных препятствий и т.п.

Невыполнение регламента прокладки КПИ в этих случаях может привести по крайней мере к двум негативным явлениям: к термическому разрушению кабеля при его эксплуатации в номинальном режиме либо локальному снижению электрической прочности СПЭ-изоляции на участке кабеля, заключенного в трубу.

Деградация CПЭ-изоляции при комбинированном воздействии электрического и теплового полей больше сказывается на снижении электрической прочности СПЭ при высокочастотных импульсных перенапряжениях, которые, например, могут инициировать вакуумные выключатели. Таким образом, неправильное проектирование прокладки КПИ однофазного исполнения на «особых участках» может с течением времени спровоцировать аварийную ситуацию, связанную с тепловым разрушением кабеля или его электрическим пробоем.

О тепловом режиме эксплуатации кабелей

Перегрев кабеля может быть вызван выделением тепла как внутри конструкции кабеля, так и в окружающем его пространстве. Источником теплового поля внутри и снаружи кабеля являются электрические токи, протекающие по всем металлическим элементам конструкции: по жиле кабеля и экрану из медных проволок.

Следует отметить, что в ряде проектов на определенных участках кабельной трассы (зачастую под дорогами) предполагается пофазная прокладка кабелей в металлических трубах. При такой прокладке дополнительным источником тепла являются токи Фуко, протекающие по металлической трубе. Так как длина защитных стальных труб обычно на порядок и более меньше общей длины кабельной линии, то при расчете токов в экранах можно с большой степенью точности пренебречь наличием стальной трубы. Проведенные расчеты подтвердили это предположение (рис. 2).

Рис. 1

Конструкция кабеля с СПЭ-изоляцией однофазного исполнения

Рис. 2

Направления токов в металлических элементах конструкции при пофазной прокладке кабеля в трубе

Токи в экранах кабелей в общем случае прокладки трех фаз кабеля

Рассмотрим общий случай прокладки трех фаз кабельной линии, экраны которых заземляются по концам его строительных участков (рис. 3). Расчеты производились как с помощью аналитической методики, основанной на анализе электромагнитного поля в соответствующих электрических схемах, так и на основе численного анализа поля с помощью векторного метода конечных элементов (ВМКЭ). При использовании численного метода использовалось понятие векторного магнитного потенциала, описывающего распределение магнитного поля в проводящей среде и в диэлектрике.

На рис. 4 приведены зависимости отношений токов в экранах к токам в жилах от расстояния между фазами кабеля при горизонтальной прокладке трех фаз в грунте. Рассмотрен кабель 10 кВ фирмы Nexans с изоляцией из сшитого полиэтилена типа N2XSY10 1•500. Токопроводящая жила и экран выполнены из меди. Сечение токопроводящей жилы 500 мм², сечение экрана 35 мм², номинальный ток при прокладке в земле 745 А, толщина изоляции по жиле – 4 мм, толщина ПВХ оболочки – 2,5 мм. Внешний диаметр кабеля – 45 мм. Заглубление центров фаз кабелей – 0,7 м.

Этот и аналогичные расчеты показали, что токи в экранах кабелей однофазного исполнения могут составлять значительную величину – начиная с 10–15% от тока в жиле при расположении фаз кабеля в непосредственной близости друг от друга и до 40–50% при значительном удалении фаз. Следовательно, при пофазной прокладке фаз в стальной трубе токи в экранах являются существенным дополнительным источником тепла.

Рис. 3

Заземление экранов по концам строительного участка КЛ

Рис. 4

Зависимость отношения токов в экранах к токам в жилах от расстояния между центрами фаз

Тепловыделение в стальной трубе

Произведенные расчеты показали, что при прокладке стальной трубы в грунте вихревые токи вследствие существенно большей проводимости трубы, выполненной из конструкционной стали (107См/м), замыкаются лишь по самой трубе. Тепловыделение в ней, определенное с помощью численного расчета теплового поля от вихревых токов при прокладке фазы кабеля с параметрами, указанными выше, и номинальном токе в нем составило 129 Вт/м.

Распределение температуры в плоскости сечения кабеля, проложенного в стальной трубе

При решении уравнения теплопроводности в рассматриваемой системе (однофазный кабель в трубе) были приняты следующие правомочные допущения:

— поверхность земли принята изотермической при заданной температуре,

— на границе расчетной области тепловой поток принят равным нолю,

-на границах сред с различными значениями коэффициента теплопроводности принималось условие непрерывности температурного поля (T₁ = T₂).

При проведении расчетов учитывались температурные зависимости теплофизической теплопроводности воздуха и электропроводности медной жилы и экрана. Распределение температуры в плоскости сечения конструкции приведено на рис. 5.

Рис. 5

Распределение температуры в плоскости сечения фазы кабеля, проложенной в металлической трубе

Рис. 6

Последствие прокладки фазы кабеля с пластмассовой изоляцией в стальной трубе

Рис. 7

Температурное поле в сечении конструкции при прокладке трех фаз кабеля в стальной трубе

Из рисунка видно, что температура жилы в рассматриваемой конструкции составляет величину порядка 150^ОС, что значительно выше длительно допустимой температуры нагрева изоляции из сшитого полиэтилена (90ºС).

Правомочность приведенных результатов подтверждается непосредственными измерениями температуры трубы при повреждении кабеля длиной 110 м, связывающего генераторы теплоэлектростанции с КРУ (длина стальных труб с проложенными под дорогой пофазно кабелями составляла 13 м). При этих измерениях температура стальной трубы оказалась равной 140–145^ОС. На рис. 6 приведена фотография поврежденной фазы кабеля.

Избежать повреждения кабеля, проложенного пофазно в стальной трубе, можно, нагрузив его не более чем на 50–60% от номинального тока. Очевидно, что такая недогрузка кабелей вряд ли допустима.

Одной из возможных мер уменьшения рабочей температуры кабелей при прокладке их в стальных трубах является расположение всех трех фаз вплотную в вершинах правильного треугольника в общей стальной трубе.

Распределение температурного поля при прокладке трех фаз, расположенных в стальной трубе в вершинах правильного треугольника, приведено на рис. 7. Из рисунка видно, что при такой прокладке температура наиболее нагретой жилы составила 85^ОC, что не превышает допустимого значения.

Можно заметить, что в наихудших условиях с точки зрения температуры находится верхняя фаза (фаза А на рис. 7), так как через неё проходит тепловой поток от нижних фаз.

Заключение

1. Пофазная прокладка кабелей среднего напряжения в стальных трубах недопустима из-за появления дополнительного источника тепла в виде вихревых токов в стальной трубе, что приводит к повышению температуры в конструкции, существенно превышающей допустимую.

2. Снизить тепловыделение в стальной трубе можно путем прокладки трех фаз однофазных кабелей вплотную, в вершинах правильного треугольника в общей стальной трубе. Тепловыделение в трубе при этом становится соизмеримым с тепловыделением в жиле и экране кабеля, а максимальная рабочая температура не превышает предельно допустимых значений.

3. Если это не требуется по условиям механической прочности, то следует по возможности избегать прокладки кабелей в трубах из ферромагнитных материалов, а применять отрезки неметаллических труб (например, асбоцементные, керамические, пластмассовые или из иного немагнитного материала).

Литература

1. Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 10, 20, 35 кВ. Технические условия. ТУ 16.К71-335-2004. (ОАО ВНИИКП).

2. Инструкция по прокладке кабелей силовых с изоляцией из сшитого полиэтилена на напряжение 10, 20 и 35 кВ. RUKAB/ID 23-2-019 (ABB Москабель).

3. Инструкция. Прокладка силовых кабелей на напряжение 10 кВ с изоляцией из сшитого полиэтилена. ИМ СК-20-03 (Камкабель).

Кабели силовые с изоляцией из сшитого полиэтилена на напряжение 10,20,35 кВ

Кабельная продукция

ТУ 16.К71-335-2004

Марки: АПвВ-10, АПвВнг-LS(В)-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу2г-10, АПвПуг-10, ПвВ-10, ПвВнг-LS(А)-10, ПвП-10, ПвП2г-10, ПвПг-10, ПвПу-10, ПвПу2г-10, ПвПуг-10.

Предназначены для передачи и распределения
электрической энергии в стационарных установках на номинальное переменное напряжение 10 кВ частотой 50 Гц в сетях с изолированной и заземлённой нейтралью. Кабели соответствуют международному стандарту МЭК 60502-2 и гармонизированному документу HD 620 S1(2) в части метода испытаний на ускоренное старение – HD 605-S1/ A1(3).

NA2XS2Y (6/10 кВ) — Одножильный кабель с изоляцией из сшитого полиэтилена и полиэтиленовой внешней оболочкой — Кабели высокого напряжения 3 630 кВ | kabelové centrum — allkabel s.r.o.

NA2XS2Y (6/10 кВ)

NA2XS2Y (6/10 кВ)

Изолированный одножильный кабель с изоляцией из сшитого полиэтилена с полиэтиленовой внешней оболочкой

Приложение:

Для прокладки непосредственно в земле, на открытом воздухе, в помещении и в кабельных каналах.

Строительство:

1 ….. многожильные (RM) алюминиевые провода
2 ….. внутренний слой из полупроводящего материала
3 ….. изоляция жил из сшитого полиэтилена
4 ….. внешний слой из полупроводящего материала
5 ….. экран из медных проводов
6 ….. внешняя оболочка из полиэтилена (PE), черная

Стандарты:

DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 класс 2 (конструкция)

Технические данные:

ИДЖВ22-6 / 10КВ-3120 армированный кабель из сшитого полиэтилена с медным проводником

ИДЖВ22-6 / 10КВ-3 бронированный кабель из сшитого полиэтилена 120 с многожильным медным проводником

Описание:

CU / XLPE / STA / PVC, IEC 60502

МЭК 60502, МЭК 60228, ГБ / Т 12706.1-2008.

CE, CCC, KEMA

Конструкции

Проводник: многопроволочный медный провод, соответствует IEC 60228 класс 2

Изоляция: XLPE / A

Внутреннее покрытие: ПВХ

Броня: оцинкованная стальная проволока или лента

Оболочка: ПВХ типа ST2 по IEC 60502, черная

Примечание: цвет изоляции в соответствии со стандартами или требованиями заказчика

Приложения

Используется для линий передачи и распределения электроэнергии с номинальным напряжением 35 кВ и ниже.По сравнению с силовым кабелем с ПВХ изоляцией силовой кабель из сшитого полиэтилена может похвастаться не только характеристиками отличного электричества, механических характеристик, устойчивости к нагреву и старению, устойчивости к внешним воздействиям и химической коррозии, но также простой конструкцией, легким весом, отсутствием ограничений при укладке падения, и допуск на высокие температуры для длительной работы.

Для укладки внутри и снаружи помещений. Способен выдерживать определенное тяговое усилие во время установки, но не внешние механические силы. Стандарты

Международный: IEC 60502, IEC 60228

Китай: GB / T 12706.1-2008

Другие стандарты, такие как BS, DIN и ICEA, по запросу

Технические характеристики

Номинальное напряжение: 2-35 кВ

Макс. Температура проводника: нормальная (90 ° C), короткое замыкание не более 5 с (160 ° C при площади сечения менее 300 мм2, 140 ° C при площади сечения более 300 мм2)

Мин. Температура окружающей среды: Кабель должен быть предварительно нагрет, если температура окружающей среды ниже 0 ° C

Мин. Радиус изгиба: одножильный кабель 20 (d + D) ± 5%

Многожильный кабель 15 (d + D) ± 5%

Сертификаты

CE, RoHS, CCC, KEMA и другие по запросу

4 Таблица напряжений, жил и сечений

Кабель с номинальным напряжением категории А используется в ситуации, требующей не более 1 мин.продолжительного времени замыкания на землю. Для кабеля с номинальным напряжением категории B время замыкания на землю обычно составляет не более 1 часа, макс. продолжительность работы не более 8 часов, общее время ежегодной продолжительности замыкания на землю не должно превышать 125 часов, Категория C включает все системы, кроме категорий A и B.

Упаковка и отгрузка

Мы способны соблюдать самые строгие графики поставок в соответствии с заказом на поставку.Соблюдение сроков всегда является высшим приоритетом, поскольку любая задержка с доставкой кабеля может привести к общей задержке проекта и перерасходу средств.

Кабель поставляется в деревянных бухтах, гофрокоробах и бухтах. Концы кабеля заклеиваются самоклеящейся лентой БОПП и негигроскопичными заглушками для защиты концов кабеля от влаги. Требуемая маркировка должна быть нанесена с помощью водонепроницаемого материала на внешней стороне барабана в соответствии с требованиями заказчика.

Наши услуги

♦ Мы являемся одним из крупнейших производителей электрических проводов и силовых кабелей в Китае и имеем более чем 20-летний опыт производства и сбыта продукции.
♦ Мы принимаем OEM. Размер и материал кабеля индивидуальны. Приветствуются ваш собственный логотип и собственный дизайн. Мы изготовим в соответствии с вашими требованиями и описанием;
♦ Отправьте нам запрос для получения дополнительной информации о продуктах, и мы ответим Вам в течение 12 часов.

FAQ

1. Доставка: Морским или воздушным транспортом из-за большого веса. Образцы будут отправлены по DHL, FedEx. и т. д.
2. Оплата: Мы принимаем T / T, L / C, просто выберите то, что вам нравится
3. Срок поставки : Обычно 7 ~ 10 рабочих дней после получения депозита. По количеству.
4. MOQ: Обычно наши MOQ составляет 1000 метров. образцы ниже 20 сантиметров могут быть предоставлены бесплатно.

Высококачественный воздушный кабель с изоляцией из сшитого полиэтилена 10 кВ, котировки в режиме реального времени, цены последней продажи -Okorder.com

Описание продукта:

Воздушный кабель с изоляцией из сшитого полиэтилена 10 кВ

Введение

Кабель с изоляцией из сшитого полиэтилена или покрытый изоляцией с изоляцией из сшитого полиэтилена без экрана или с экраном, фазный провод может быть AAC, AAAC, ACSR или медью.

Рабочие характеристики

Рабочее напряжение: 10кВ;

Макс. допустимая длительная рабочая температура жилы с изоляцией из сшитого полиэтилена: 90 ° C;

Макс. температура жилы при коротком замыкании (макс. длительность 5 с) не должна превышать: 250 ° C;

Температура окружающей среды при установке не должна быть ниже: -20 ° C;

Рекомендуемый радиус изгиба кабеля:

Одножильный кабель: не менее 20 диаметров кабеля;

Многожильный кабель: не менее 15 диаметров кабеля.

Заявка

Воздушный кабель с изоляцией из сшитого полиэтилена 10 кВ в качестве воздушного кабеля нового типа используется для воздушной передачи и распределения электроэнергии, широко используется при восстановлении сетей электрифицированных проводов в городских и лесных районах. Это повышает безопасность и надежность сетей из электрифицированной проволоки.

Производственные стандарты

GB / T 14049-2008, IEC 60502-2

Введение в нашу компанию

Наша компания является профессиональным производителем проводов и кабелей в Китае, в основном поставляет кабели в комплекте с антенной, Домашний электрический провод, Изолированный воздушный кабель, Алюминиевый проводник, армированный сталью, Управляющие кабели из ПВХ, Силовые кабели из сшитого полиэтилена, Электрические провода BV, Кабель с нейлоновой оболочкой, Скрытый кабель, Высоковольтный кабель, Домашний электрический провод, Одноядерный гибкий медный кабель, Гражданские провода и кабели и т.п.серия проводных и кабельных изделий, искренне приветствуем всех посетить.

ВОПРОС: ПОМОЩЬ ПО ФИЗИКЕ !! Электропровод с диаметром?

23 см / 0,88 см 26,1, так что у вас будет 26 витков провода. Длина каждого витка равна длине окружности цилиндра, которая составляет 2 * 28 * π 176 см, поэтому для провода 26 x 176 4576 см требуется 1 оборот, один оборот равен 2π, поэтому для 26 витков вам нужно повернуть на 26 * 2π. радианы. .

В: Из розетки исходит запах горящего / плавящегося пластика?

Есть несколько возможных причин.1. Нагреватель потребляет больше тока, чем может выдержать приемник. Могут быть и другие устройства вывода (приспособления), также потребляющие ток. Недостаточно, чтобы выключить выключатель, но достаточно, чтобы приемник стал горячим. 2. Ослабленное соединение проводов в распределительной коробке. 3. Прерыватель большего размера и слишком маленький провод. 4. Может быть сам ТЭН. 5. Электрический провод может быть слишком маленьким, чтобы выдерживать нагрузку. Выключатели — это защитные устройства. Если в цепи установлен выключатель увеличенного размера, он не сработает.У провода 12 AWG должен быть прерыватель на 20 ампер. У провода 14 AWG должен быть прерыватель на 15 ампер. Я бы не стал рисковать с проводом в стене. Я бы поменял его и рецепт. Я также проверил напряжение и ток на розетке, я также проверил ток, подаваемый на нагреватель. Я бы также выяснил, что все в цепи, чтобы убедиться, что нет перегрузки. Рассчитайте ватты, вольты и амперы. Запомните эту формулу: Ватт, разделенный на Вольт, Ампер. Пример 1500 Вт, разделенный на 240 В 6.25 ампер или 1500 Вт разделить на 120 вольт 12,5 ампер Сделайте это для каждого выходного устройства в цепи и сложите общие амперы, чтобы увидеть, не перетягиваете ли вы. Количество ампер должно быть меньше, чем количество ампер на выключателе в коробке главной панели. Не забывайте учитывать правильный размер проводов для усилителей в цепи. Желаю, чтобы я мог вам больше помочь — удачи

В: где отсоединить электрические провода от двери Jeep Grand Cherokee 1994 года, чтобы я мог снять дверь?

Вам нужно снять дверную панель, сначала вывернув все винты, затем отсоединить защелки по краю двери и надеть ее на дверную ручку, но сначала вам придется отключить динамик и выключатель стеклоподъемника.После того, как он выключен, все, что вам нужно сделать, это проследить за проводкой, которая проходит через втулку в промежности двери, где она закрывается возле крыла, и есть много проводов, поэтому убедитесь, что вы не торопитесь и не отрываете крючки ремня безопасности, потому что они легко тормозятся. Некоторые из них будут подключены к динамику, а некоторые — к окну / замкам / зеркалам главной двери. Если вы посмотрите на упомянутую ранее втулку, вытащите ее, и вы можете пропустить все провода через это открытое отверстие, и все готово. Многое из этого приклеено или прикручено, так что не торопитесь, если он не уходит с первого рывка, посмотрите, что вас держит.Надеюсь, это именно то, что вам нужно, и если вам нужно больше болезней, примите письмо по этой ситуации

Q: что такое 10-жильный электрический шнур?

Стандартные цвета для шнуров питания в наши дни: белый (для нейтрали / возврата), черный (для «горячего» — подумайте о плохих парнях в черных шляпах, это провод, который ударит вас, если вы держитесь за кухонный смеситель, когда живете, и вы дотронетесь до него ), и зеленый (для земли). Обратите внимание, что белый провод — это обратный путь, по которому проходит ток, в то время как зеленый обычно подключается к корпусу или шасси и должен отключать автоматический выключатель, если он начинает проводить ток.Догадка? Название Powr Panl предполагает, что это распределительный щит с несколькими розетками. Возможно, цветовая кодировка использовалась для отслеживания соединений с объединенными панелями. Только предположение. Возможно, используя более подробную информацию, можно было бы сделать более обоснованное предположение. Как выглядит панель? Насколько велики провода? С чем они связаны? Не стесняйтесь писать по электронной почте для уточнения.

Q: Модель кабеля ZB и ZR В чем разница

ZR означает антипирен, антипирен A, B, C три, ZB от имени антипирена класса B, антипирен класса C по умолчанию ZR.Огнезащитные свойства ZA & gt; ZB & gt; ZC. Огнестойкий резиновый кабель один, используйте этот продукт — гибкие кабельные изделия из шахтной резины. Применимо к номинальному напряжению Uo / U для угля 1,9 / 3,3 кВ и ниже и аналогичному оборудованию для подключения к электросети. Больше использовать в угольных шахтах. Во-вторых, использование условий Долгосрочная допустимая рабочая температура 65 ℃, минимальный радиус изгиба кабеля диаметром в 6 раз больше кабеля. Кабель в желтой оболочке нельзя подвергать длительному воздействию солнечных лучей.

В: отключение автосигнализации может испортить мои электрические провода?

Это может все испортить. Если вы не знакомы с тем, как они устанавливаются, я бы отнес его кому-нибудь, кто сможет удалить его за вас.

Q: Электропроводка питания. Более конкретный вопрос.?

Наконец, кто-то, кто знает, о чем говорит. N2Audio совершенно прав. Если вам нужно, чтобы провод изгибался или заходил в узкие углы, с тонкопроволочной проволокой работать намного проще.Провод 1/0 невозможно было бы проложить, если бы он был толстым, как провод питания. Скин-эффект — это тенденция высокочастотного радио течь по поверхности проводника. Вот почему некоторые большие антенные линии имеют полые центральные проводники, а маленькие антенные линии могут использовать сталь, плакированную медью.

Q: Что такое коробка слабого электричества FD? Нет описания в графе

Lenovo продать бренд, бренд большой, естественно дорого.Помимо Шэньчжоу, многие аксессуары производятся самостоятельно, хотя у Lenovo есть возможность производить, но теперь она все больше и больше похожа на Founder, Tsinghua Tongfang, как на бренд, и все больше и больше приближается к OEM-продуктам. И тогда Lenovo этот бренд, работа и материалы лучше, поэтому чем выше добавленная стоимость, тем выше цена. Шэньчжоу конфигурация не дает усадки, но работа и материалы не так хороши. Выделите цену.

Q: Кто-нибудь может сказать мне, почему кошки грызут провода?

Моему нравятся мои удочки, и он чистит зубы нитью проволокой.Я принес ему стоматологические игрушки и еще кое-что, чтобы пережевывать пищу, и он остановился на проводах. Почистите им зубы или купите игрушки для зубов, и это должно прекратиться.

Q: Помогите перенастроить электрическую проводку !?

Извините, нет простого способа правильно подключить это. Я действительно восхищаюсь вашей смекалкой. Чтобы сделать это правильно и не иметь пожаров и коротких замыканий, просто вызовите электрика и прикиньте его к ленивому мужу. Для посудомоечной машины действительно должна быть отдельная схема на 20 ампер.Это не то, что нужно делать самому, если только вы действительно не умеете это делать. С тем, как вы описали проблему, нет просто отламывания вкладок и переустановки. Следующее — начните кормить мужа обедами из телевизора, хлопьями и одноразовой посудой. Через пару недель у вас, вероятно, будет связь .———————— p.s. У вас есть коммутируемая розетка, которая питается от выключателя для утилизации. Обычно в этой розетке больше не будет проводов, которые можно было бы отключить для подключения посудомоечной машины.Еще раз, советы в Интернете только настолько хороши. Если муж не приедет, обратитесь к электрику. Эта конкретная проблема может травмировать или убить вас, если соблюдаются подходящие обстоятельства.

N2XSY XLPE PVC — Кабель 6/10 (12) кВ

Рубрика: Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS (FL) 2Y Алюминиевый проводник XLPE PE- кабель 18/30 (36) кВ отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS (FL) 2Y Алюминиевый проводник с изоляцией из сшитого полиэтилена PE-12/20 (24) кВ кабель отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS (FL) 2Y Алюминиевый провод с изоляцией из сшитого полиэтилена PE-6/10 (12) кВ кабель отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS (F) 2Y Алюминиевый проводник XLPE PE - кабель 18 / 30k (36) V отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS (F) 2Y Алюминиевый проводник XLPE PE - кабель 12/20 (24) кВ отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS (F) 2Y Алюминиевый проводник XLPE PE - кабель 6/10 (12) кВ отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS2Y Алюминиевый проводник XLPE PE - кабель 18 / 30k (36) В отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS2Y Алюминиевый проводник XLPE PE - кабель 12/20 (24) кВ отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XS2Y Алюминиевый проводник XLPE PE - Кабель 6/10 (12) кВ отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи N2XS (FL) 2Y - 12/20 (24) kV Cable отключены Опубликовано в Энергетика, силовой кабель среднего напряжения | Комментарии к записи N2XS (FL) 2Y - 6/10 (12) kV Cable отключены Опубликовано в Электроэнергетика, силовой кабель среднего напряжения | Комментарии к записи N2XS (F) 2Y - 18/30 (36) кВ кабель отключены Опубликовано в Энергетика, силовой кабель среднего напряжения | Комментарии к записи N2XS (F) 2Y XLPE PE - кабель 12/20 (24) кВ отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи N2XS (F) 2Y XLPE PE - Кабель 6/10 (12) кВ отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи N2XS2Y XLPE PE - кабель 18/30 (36) кВ отключены Опубликовано в Электроэнергетика, силовой кабель среднего напряжения | Комментарии к записи N2XS2Y XLPE PE - 12/20 (24) кВ кабель отключены Опубликовано в Энергетика, силовой кабель среднего напряжения | Комментарии к записи N2XS2Y XLPE PE - 6/10 (12) кВ кабель отключены Опубликовано в Энергетика, силовой кабель среднего напряжения | Комментарии к записи NA2XSY Алюминиевый проводник с изоляцией из сшитого полиэтилена, ПВХ - кабель 18/30 (36) кВ, отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XSY Алюминиевый проводник с изоляцией из сшитого полиэтилена, ПВХ - кабель 12/20 (24) кВ, отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи NA2XSY Алюминиевый проводник XLPE PVC - Кабель 6/10 (12) кВ отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи N2XSEY XLPE PVC - 6/10 (12) kV Cable - 6/10 (12) kV Cable - 6/10 (12) kV Cable отключены Рубрика: Электроэнергетика, Силовой кабель среднего напряжения | Комментарии к записи N2XSY XLPE PVC - 18/30 (36) kV Cable - 18/30 (36) kV Cable отключены Рубрика: Электроэнергетика, Силовой кабель среднего напряжения | Комментарии к записи N2XSY XLPE PVC - 12/20 (24) kV Cable - 12/20 (24) kV Cable отключены Опубликовано в Энергетика, Силовой кабель среднего напряжения | Комментарии к записи N2XSY XLPE PVC - 6/10 (12) kV Cable - 6/10 (12) kV Cable отключены Рубрика: Электроэнергетика, Силовой кабель среднего напряжения | Комментарии к записи BS 6622 XLPE MDPE 6 отключены.Кабель 35/11 (12) кВ Рубрика: Энергетика, Кабель среднего напряжения | Комментарии к записи BS 6622 XLPE PVC 6.35 / 11 (12) kV Cable

BS 7835 XLPE LSZH 6.35 / 11 (12) kV Cable

Китайский производитель силовых кабелей, ABC Cable, ACSR поставщик

Huatong Cable Inc. создала подразделение воздушных проводов, подразделение силовых кабелей и подразделение проводов и кабелей для …

Huatong Cable Inc. создала подразделение воздушных проводов, подразделение силовых кабелей и подразделение проводов и кабелей для оборудования. Подразделение, соответственно, отвечает за производство и продажу воздушных проводов, силовых кабелей, а также проводов и кабелей для оборудования. В 2002 году наша компания создала отдел исследований и разработок кабельной промышленности, обеспечивающий техническую поддержку при проектировании и производстве продукции.Наша компания внедряет независимые инновации и стремится к сотрудничеству с академическими учреждениями, включая Шанхайский научно-исследовательский институт электрических кабелей и Китайский научно-исследовательский институт электроэнергетики, чтобы удовлетворить индивидуальные потребности клиентов и потребности в производстве специальных кабелей. Теперь наша компания владеет 25 исключительными правами на использование товарных знаков, зарегистрированных в стране и за рубежом, и 14 независимыми патентами на интеллектуальную собственность. Алюминиевый трос ACSR-720/50, армированный сталью, прошел техническую оценку Китайского совета по электричеству.Провод сверхвысокого напряжения напряжением 500 кВ или выше был запущен в производство, введен в эксплуатацию и имел хорошие эксплуатационные характеристики.

В 2013 году торговая марка Huatong была удостоена награды WELL KNOWN MARK OF China от Управления по товарным знакам Государственного управления промышленности и торговли, заслужив высокую репутацию на внутреннем рынке. Честь и юридический статус отражают признание клиентов и поддержку Государственного управления промышленности и торговли. Это единственное предприятие кабельной промышленности в провинции Хэнань, удостоенное «ХОРОШО ИЗВЕСТНОГО ЗНАКА Китая», а бренд Huatong будет служить обществу в будущем.

Процесс AWTT для кабеля с изоляцией из сшитого полиэтилена 10 кВ.

Контекст 1

… Испытания на образование водяных деревьев на кабелях 10 кВ были выполнены, как показано на Рисунке 1. Условия теста следующие: …

Контекст 2

… может Из уравнения (2) можно предположить, что увеличение диэлектрических потерь для образцов B и C может быть связано с комбинацией проводимости и низкочастотной релаксации, что может быть ясно показано на рисунке 3, что новый пик потерь α и увеличенная проводимость γ появляются для старых образцы.Рисунок 10 иллюстрирует заметно увеличенную проводимость γ в области низких частот с увеличением времени старения. Следует отметить, что изменение проводимости будет уменьшаться при более высокой частоте, что предполагает, что проводимость на очень низких частотах может использоваться в качестве эффективного параметра, показывающего поведение изоляции кабеля при старении. …

Контекст 3

… Таким образом, можно предположить, что пик потерь α на частоте 10 Гц представляет собой типичный процесс дебаевской релаксации. На рисунке 11 энергия активации дебаевской релаксации образца C3 была рассчитана в соответствии с уравнением Аррениуса:…

Контекст 4

… из результатов физических и химических испытаний можно сделать вывод, что процесс старения AWTT приведет к более низкой плотности, что означает наличие некоторых дефектов, таких как микропустоты в изоляционных материалах кабеля из сшитого полиэтилена. Между тем, повышенная проводимость и дополнительная низкочастотная релаксация с энергией активации 0,14 эВ, показанные на рисунке 11, были обнаружены для состаренных образцов. Таким образом, можно сделать вывод, что AWTT приведет к значительному изменению диэлектрических свойств и микроструктуры до того, как будет обнаружено некоторое очевидное древовидное поведение….

Контекст 5

… зазор между связями полимера составляет около 8,5 эВ, а большая часть энергии связи C-H или C-C в полимере составляет около 4,0 эВ [19]. Ясно, что энергия активации пика α 0,14 эВ, показанного на рисунке 11, намного меньше, чем энергия связи 4,0 эВ. Следовательно, наиболее вероятно, что новая низкочастотная релаксация для состаренных образцов вызвана релаксацией межфазной поляризации дефектов, образовавшихся в процессе АВТТ. …

Контекст 6

…. сравнивая две энергии активации, можно убедиться, что релаксация вызвана поляризацией границы раздела новых сгенерированных дефектов, показанных на рисунке 12. Во время этого процесса старения новые сгенерированные носители также приводят к значительному увеличению низкочастотной проводимости, как показано на рисунке Рисунок 10. …

Первые кабели сверхвысокого напряжения с изоляцией из сшитого полиэтилена 525 кВ, предназначенные для Дачаошань

Шесть современных кабелей с изоляцией из сшитого полиэтилена на напряжение 525 кВ соединят генераторные трансформаторы на ГЭС Дачаошань мощностью 1350 МВт в провинции Юньнань, Китай, с сетевой подстанцией.

Важным шагом вперед в производстве кабельных систем сверхвысокого напряжения из сшитого полиэтилена стала установка шести кабелей с изоляцией из сшитого полиэтилена номиналом 525 кВ на гидроэлектростанции в Китае (рисунки 1 и 2). Объединение подземных подстанций обещает стать растущим рынком для кабелей с изоляцией из сшитого полиэтилена большой емкости.

Кабели соединят шесть турбогенераторов Фрэнсиса на ГЭС Дачаошань мощностью 1350 МВт на реке Ланьцзян в Юньсяне, провинция Юньнань, с сетью электропередачи.Кабели 525 кВ, а также два кабеля 220 кВ, идущие параллельно с кабелями 525 кВ, будут поставлены немецким производителем ABB Energiekabel GmbH из Мангейма.

Кабели 525 кВ длиной примерно 2500 м будут проходить через вертикальную шахту глубиной 145 м, чтобы соединить трансформаторы турбогенератора Фрэнсиса с подстанциями с элегазовой изоляцией, при этом в каждом случае будут использоваться 12 концевых муфт с изоляцией из сшитого полиэтилена на элегаз-GIS. Планируемая дата запуска этого гигантского проекта — октябрь 2003 года, хотя первый блок будет запущен в конце 2001 года.

ГЭС

Река Ланьканг протекает на западе провинции Юньнань, затем течет на юг, в конечном итоге сливаясь с рекой Меконг на своем пути к морю. Длина реки составляет 1240 км с общим перепадом воды 1780 м в пределах провинции Юньнань, как показано на карте расположения, рис. 3.

Среднегодовой расход составляет 1330 м3 / с при расчетном расходе паводка 18 200 м3 / с. Энергетический потенциал составляет 25 500 МВт, а полезная гидроэнергетика оценивается в 23 480 МВт.

Плотина Дачаошань находится в 131 км выше по течению от завершенной ГЭС Манвань и в 600 км от города Кумминг, столицы провинции Юньнань. Весь сброс используется для выработки электроэнергии. Общая установленная мощность составляет 1350 МВт, установленная мощность — 363,1 МВт. Среднегодовая выработка электроэнергии составляет 5931 ГВтч и достигнет 7021 ГВтч после завершения строительства верхнего водохранилища для гидроэлектростанции Сяовань.

Бетонная плотина с роликовым уплотнением имеет максимальную высоту 111 м над ее основанием, с уровнем гребня на отметке 906 м, максимальной длиной гребня 460 м, включая 254 м участка плотины в русле реки.Огромный резервуар вмещает 940 x 106 м3 воды с регулируемой емкостью 367 x 106 м3.

Подземная система электростанции, показанная на Рисунке 4, включает в себя главное здание электростанции размерами 233,5 м x 62,33 м x 26,4 м, камеру вспомогательной установки, камеру трансформатора генератора, галерею сборных шин и другие вспомогательные камеры. Система силовых туннелей имеет свои туннели, работающие под давлением, туннели с отсасывающими трубами, уравнительные камеры хвостовой части и туннели, конфигурация которых показана на Рисунке 5.

Максимальный напор на шести General Electric Canada Ltd 229.Турбогенератор Фрэнсиса мощностью 6 МВт составляет 72,5 м. Системы цифрового регулятора ABB Generation AB HPC640 используются для управления турбиной.

Классифицированная в соответствии с Законом о корпорациях Китайской Народной Республики как IPP, компания Yunan Dachaoshan Hydropower Co. Ltd. была основана как совместная корпорация Государственной корпорации развития и инвестиций, Yunnan Hongta Industrial Co. Ltd, Юньнаньской корпорации развития и инвестиций и Yunnan Electric Power group Co.Ltd с соотношением долей участия 5: 3: 1: 1.

Подключение подстанции

Существуют две кабельные системы из сшитого полиэтилена 525 кВ для передачи электроэнергии от генераторных трансформаторов к сетевым трансформаторам и подстанции 11/500 кВ, каждая из которых обслуживает два турбогенераторных агрегата. Это трехфазные системы, в которых в общей сложности используются шесть кабелей сечением 800 мм2, с двенадцатью специально разработанными, прошедшими типовые испытания и сертифицированными выводами SF6-GIS. Каждая из этих систем рассчитана на полную мощность всех четырех блоков в случае сбоя.

Для оставшихся двух турбогенераторов две кабельные системы 220 кВ, которые только что были заказаны у ABB Energiekabel в Мангейме, используются для подключения отдельных блочных трансформаторов к другой подстанции. Это в высшей степени инновационная система, обеспечивающая большую гибкость и избыточность с существенной операционной прибылью.

Схема расположения и прокладка кабеля

Из шести турбогенераторов блоки 1 и 2 и блоки 3 и 4 будут выполнены в виде двух парных соединений по воздуховоду SF6, через выключатели и главные трансформаторы, затем через два кабеля с изоляцией из сшитого полиэтилена на 525 кВ, а затем подключены к КРУЭ 525 кВ. .

Блоки 5 и 6 будут выполнены как два соединения генератор-трансформатор с помощью двух кабелей из сшитого полиэтилена на 245 кВ, а затем подключены к КРУЭ на 245 кВ. Все шесть блоков и их вспомогательное оборудование установлены в подземной электростанции. От главного трансформаторного зала до здания КРУЭ на 525 кВ кабели будут проложены по вертикальной шахте высотой 145 м. Общая протяженность маршрута около 400 метров.

Конструкция кабеля

большей мощности и дальности передачи уже использовались и позволяют накопить богатый опыт эксплуатации в таких проектах, как Copenhagen Metropolitan Link 420 кВ, центральная токийская подземная сеть электропередачи TEPCO на 500 кВ и восточная часть Берлина. к западу подземная кабельная линия.В этом последнем примере есть две трехфазные цепи с кабелями на 400 кВ, рассчитанные на максимальные нагрузки, превышающие 1600 МВА каждая (см. Modern Power Systems, март 1999 г. и приложение для Германии, сентябрь 2000 г.). Все эти примеры предназначены для применения в густонаселенных городских системах распределения электроэнергии, но рабочее напряжение 525 кВ является важным шагом вперед в технологии подземных кабелей из сшитого полиэтилена для использования в крупных комплексах электростанций, с особыми экономическими преимуществами для вида применения, встречающегося в Дачаошань, где максимальная мощность не должна намного превышать 500 МВА.

Экструзия диэлектрика — ключевой процесс при производстве кабелей с изоляцией из сшитого полиэтилена. Качество системы изоляции, включая полупроводниковые экраны, во многом зависит от параметров экструзии и конструкции фильеры, а также от качества и обработки сырья для непрерывного процесса вулканизации.

Рисунок 6 иллюстрирует конструкцию нового кабеля, а процесс типовых испытаний показан на рисунке 1. Поперечное сечение медного проводника 800 мм было определено для непрерывной нагрузки и имеет стандартную круглую, многопроволочную и уплотненную конструкцию.

Провод покрыт экраном проводника, изоляцией и изоляционным экраном. Эти три слоя экструдируются одновременно с помощью тройного экструдера, таким образом достигается гладкая поверхность между изоляцией и проводником и изоляционными экранами. Следующий слой состоит из токопроводящих лент, которые наклеиваются поверх изоляционного экрана.

Экран состоит из медных проводов и встречной спирали из медной ленты, покрытой набухающим порошком, который образует продольный водный барьер при контакте с водой.

Кабель имеет радиально-водонепроницаемую многослойную оболочку для защиты от внешних воздействий. Ламинированная оболочка состоит из покрытой сополимером алюминиевой ленты, прикрепленной к внешней полиэтиленовой оболочке. В то время как полиэтиленовая оболочка обеспечивает защиту от механических повреждений, алюминиевая лента предотвращает радиальное проникновение воды или водяного пара. Огнестойкий слой экструдируется вместе с полиэтиленовой оболочкой для защиты кабелей в случае пожара.

Конструкция заделки SF6 — GIS является дальнейшим развитием концепции, которая была успешно протестирована в ходе одногодичного предварительного квалификационного испытания 400 кВ для кабельных систем из сшитого полиэтилена в CESI (Centro Elettrotecnico Sperimentale Italiano), проведенного от имени BEWAG и с учетом строгих требований, установленных СИГРЭ.Конструкция заделки показана на чертеже в разрезе на Рисунке 7.

Предварительный квалификационный тест

Следующие эксплуатационные испытания были проведены в декабре 2000 года.

Кабель: 100 м кабель из сшитого полиэтилена, сечение жилы 1 × 800 мм2

Принадлежности: клеммы GIS, тип EHSV 525 (с датчиками частичного разряда)

Продолжительность: 1 год, начало 16.
