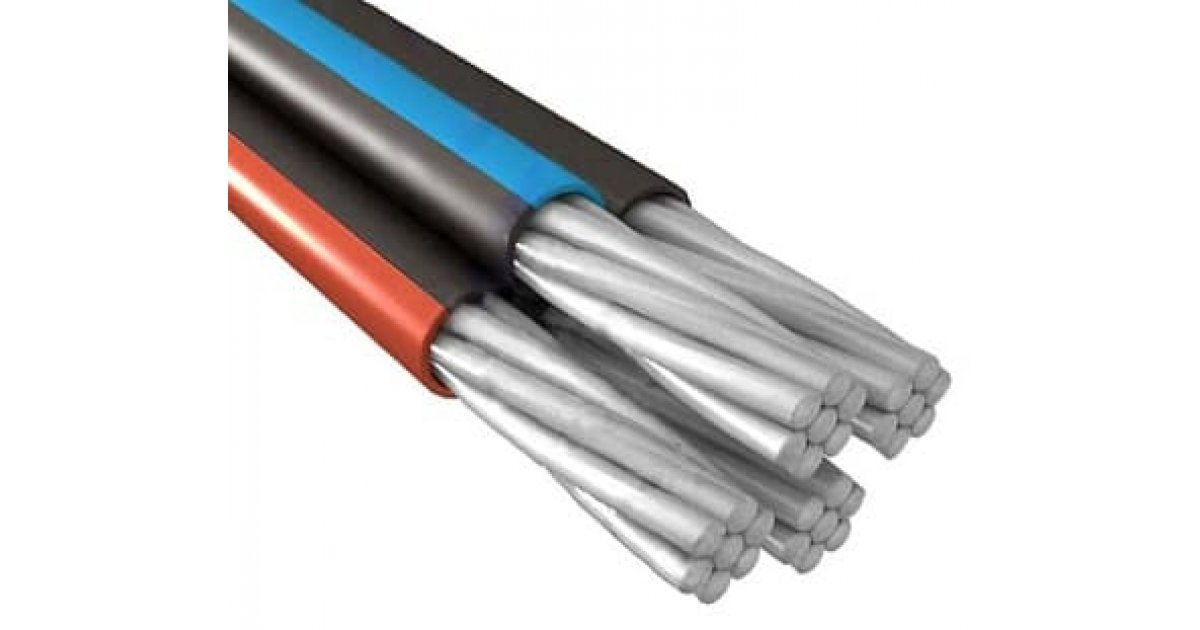

Кабель самонесущий изолированный: СИП Самонесущий изолированный провод купить в Москве не дорого с доставкой, цена, фото, гарантия производителя.

Содержание

Самонесущий изолированный провод или кабель СИП – как правильно называть?

Довольно распространенная ошибка многих – называть СИП кабелем. Если посмотреть внимательно, то на поверхности в самой аббревиатуре электротехнического изделия – самонесущий изолированный провод, указано, что это именно провод. Но, почему же многие путают провод с кабелем, далее разберемся в основных особенностях данных элементов.


Довольно распространенная ошибка многих – называть СИП кабелем. Если посмотреть внимательно, то на поверхности в самой аббревиатуре электротехнического изделия – самонесущий изолированный провод, указано, что это именно провод. Но, почему же многие путают провод с кабелем, далее разберемся в основных особенностях данных элементов.

Основные элементы конструкции

Все электрические проводники состоят из определенных конструктивных элементов. В составе проводника могут насчитываться далеко не все следующие части сразу, а только несколько:

  • Токопроводящие жилы.
    Отвечают за проведение тока при наименьшем риске нагрева. Данный элемент обязательно должен быть гибким, проявлять стойкость к образованию на нем ржавчины, отличаться высокой электропроводимостью и быть довольно недорогим.
  • Изоляционный слой. За счет изоляции обеспечивается максимальное сопротивление проводимому по жиле току. Изоляция должна отличаться максимальными диэлектрическими характеристиками в максимальном диапазоне температур. Также изоляционный слой должен легко сгибаться.
  • Поясная изоляция. Она необходима, чтобы обеспечить дополнительную защиту проводника от пробоев.
  • Экран. Защищает токопроводящую жилу от различных электромагнитных помех извне. Экранирующий слой должен на 100% покрывать изоляционный слой при изгибах.
  • Защитный слой. Это дополнительный слой оболочки, который необходим в случае эксплуатации кабельно-проводниковой продукции в тяжелых ситуациях.
  • Оболочка. Данный элемент отвечает за защиту проводника от повреждений, атмосферного воздействия и влияния влаги.

Далее перейдем к разбору основных отличий провода и кабеля по отдельности.

Из чего состоит провод?

Провода – это представители электротехнических изделий, состоящие из одной или нескольких жил, скрученных в жгут между собой. Жилы бывают:

  • изолированные;
  • неизолированные.

Во втором варианте несколько неизолированных жил являются одной многопроволочной жилой. В то же время данный провод может защищаться неметаллической оболочкой – чаще всего берется специальный полиэтилен. Но кроме того может присутствовать оплетка/обмотка из волокнистых материалов, проволок.

Также есть совершенно голые провода. Но данные изделия почти не эксплуатируются в быту – их зачастую применяют с целью передачи электричества по воздушной линии и на прочих участках, куда человек не имеет прямого доступа. Но также для воздушных линий электропередач используется самонесущий провод с изоляцией – СИП.

Изолированные провода могут применяться в домашних сетях – АППВ, ППВ, ПВ и прочие. Отдельный момент – провода не предназначены для подземной прокладки или эксплуатации в воде. В сравнении с кабелем, в данном случае жилы защищены не настолько мощно.

Конструкция кабеля

Кабель можно назвать «тяжеловесом» в нише проводниковой продукции. Как и у проводов, у него есть жилы, идентично – одна или несколько в изоляции. Но основное отличие от провода заключается в том, что у кабеля по стандарту жилы должны быть непременно в изоляции, а также с оболочкой. Сверху есть защитный покров. Подобные качества позволяют изделию называться кабелем и дает ему «повышенную проходимость». Кабель может применяться для прокладки в агрессивной среде – в водоеме, под землей. Также сверху жил бывают заполнители, например, гидрофобные.

Кабели можно поделить на пару разновидностей (для какого вольтажа подходит изоляционный слой):

  • высоковольтные;
  • низковольтные.

В сфере связи также используются кабели – они приспособлены для трансляции сигнала с максимальной частотой. Кабелем можно назвать нежную «витую пару» или массивный коаксиальный фидер – это только в сфере связи. Что касается электротехники, то кабель отличается многими защитными слоями и «высокой проходимостью».

Итог: основные отличия

Отдельное и самостоятельное изделие это провод – изолированный или неизолированный. Определенное количество изолированных проводов в одном пучке, которые скручены между собой – это многожильный провод. Если подобные изделия сверху еще имеют дополнительный слой изоляционного материала – защищенные провода.

Когда между жилами защищенных проводов также присутствуют дополнительные конструктивные элементы в виде армирующих нитей, мелования или часть внешней оболочки «утапливается» между жилами – это кабель. Также выделим еще один момент: гибкий провод, используемый для подсоединения к сети бытовой техники – шнур.

Провода самонесущие изолированные для воздушных линий электропередач (СИП)

Главная » Каталог » Каталог продукции » Провода самонесущие изолированные для воздушных линий электропередач (СИП)

Провода самонесущие изолированные для воздушных линий электропередач (СИП)

СИП — самонесущий изолированный провод, предназначен для передачи электроэнергии в воздушных электрических сетях.

Эта технология призвана существенно повысить надежность электроснабжения.

Преимущества СИП

  • Исключено вороство проводов, так как они с трудом подлежат вторичной переработке;
  • Снижение падения напряжения благодаря значительно меньшему реактивному сопротивлению;
  • Уменьшение затрат на монтаж ЛЭП (ВЛИ)
  • Упрощение процесса прокладки новой линии СИП;
  • Уменьшение безопасных расстояний до зданий и инженерных сооружений при прокладке СИП;
  • Возможность установки дополнительных проводов СИП параллельно существующим для удвоения мощности сети;
  • Возможность совместной прокладки проводов СИП на одних и тех же опорах с неизолированными или защищенными проводами высоковольтных воздушных линий 6-35 кВ;
  • Возможность одновременного монтажа на одних и тех же опорах телефонных линий;
  • Резкое снижение (до 80%) эксплутационных затрат при эксплуатации линии СИП;
  • Простота монтажных работ на линии СИП, возможность подключения новых абонентов под напряжением;
  • Высокая безопастность обслуживания проводов линии СИП;
  • Провода защищены от схлестывания;
  • Снижение риска возникновения пожаров при падении провода СИП на землю;
  • Бесперебойное электроснабжение в случвае срыва СИП с опор;
  • Повышенная надежность линий СИП в зонах интенсивного гололедообразования, уменьшение гололедно-ветровых нагрузок на опоры.

Марки

Загрузить каталог «Провода самонесущие изолированные для воздушных линий электропередач (СИП)»

По вопросам получения каталога в печатном виде или же получения его по электронной почте обращайтесь в группу отдела реализации:

МаркаНормативный документКод ОКПООписание
СИП-1 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332 Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей неизолированной жилой из алюминиевого сплава
СИП-2 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332 Провод самонесущий с алюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым ПЭ
СИП-3 ГОСТ 31946-2012; ТУ 16-705. 500-2006 35 5332 Провод самонесущий защищенный с токопроводящей жилой из алюминиевого сплава, с защитной изоляцией из светостабилизированного сшитого ПЭ
СИП-4 ГОСТ 31946-2012; ТУ 16-705.500-2006 35 5332 Провод самонесущий изолированный без несущей жилы, с алюминиевыми токопроводяящими жилами, с изоляцией из светостабилизированного сшитого ПЭ

Конструкция

Новейшие разработки

Технические характеристики





Заинтересовала наша продукция?
Оставьте заявку и мы свяжемся с вами!

Провода неизолированные и СИП | Комплексэнерго

Самонесущий изолированный провод (СИП) – это надежное силовое оборудование для подачи на объекты разного назначения электрической энергии. Его применение существенно снижает эксплуатационные расходы, которые необходимы, чтобы обеспечивать потребителей электроэнергией непрерывно и безопасно.

Преимущества СИП

Благодаря использованию СИП для прокладки воздушных линий электропередач не требуется делать в лесных массивах широкие просеки и регулярно расчищать их в процессе эксплуатации этих линий.

В изготовлении СИП используется ПЭ (полиэтилен), не являющийся (в отличие от ПВХ) полярным диэлектриком, а потому не образующий химических и электрических связей с контактирующими с ним веществами, что исключает образования обледенелой корки.

Каплеструйный метод нанесения маркировки на изделия с изоляцией из полиэтилена позволяет легко оттирать краску (с ПВХ она стирается с трудом), поэтому чтобы маркировка не стиралась, изоляцию подвергают специальной электростатической обработке, а это предотвращает налипание на СИП мокрого снега – он просто стекает с округлой поверхности проводов. А вот конструкция марок А и АС такова, что вдоль проводов идут канавки (желобки), в которых мокрый снег застревает, превращаясь во время заморозков в наледь.

По сравнению с марками А и АС, провода СИП очень просты в монтаже, что позволяет существенно снижать не только затраты на прокладку линий электропередач, но и сокращать сроки выполнения работ. В условиях города монтаж ведется по фасадам зданий, проводам этого типа требуются более короткие опоры. Нет необходимости в изоляторах и дорогостоящих траверсах (для ВЛИ-0,4 кВ): в процессе эксплуатации изолированных проводов СИП энергопотери на линиях снижаются вследствие того, что в разы уменьшается реактивное сопротивление – по сравнению с неизолированными марками А и АС. Кроме того, имеется возможность прокладки СИП путем совместной подвески с кабелями высокого и низкого напряжения, линиями связи, а это – ощутимая экономия на отдельных опорах.

Способ прокладки проводов СИП значительно снижает риск несанкционированных подключений к линиям электропередач, а также количество случаев хищений провода и вандализма.

Недостатки СИП

Провода марки СИП несколько дороже неизолированных марок А и АС за счет изоляции, но все окупается дешевизной их монтажа, обслуживания в процессе эксплуатации и высокой износостойкостью при прокладке в местностях с неблагоприятными погодными условиями.

Кабель самонесущий изолированный Телсил — СтройКомплектСервис, ООО СКС. Поставки по РФ строительной и промышленной техники, оборудования и материалов из Новосибирска по низким ценам!



Информационно-силовой кабель (в соответствии с ГОСТ Р 52373-2005)







Цена уточняется при заказе! Звоните!

Фазные и несущая жилы изготавливаются в соответствии с ТУ 3500-005-46600751-2006, ГОСТ Р 52373-2005 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи» (СиП).



Оптический элемент представляет собой оптоволоконный кабель связи, соответствующий ТУ 3587-006-001-450.628-2-99 «Кабели связи оптические».



Конструкция токопроводящих жил:


  • Фазные жилы — уплотненные алюминиевые в изоляции из светостабилизированного сшитого полиэтилена. Число жил: 1-4, номинальное сечение: 16-150 мм².
  • Несущая жила — уплотненная из алюминиевого сплава в изоляции из светостабилизированного сшитого полиэтилена. Номинальное сечение: 25-95 мм².


Конструкция оптического элемента:



Сердечник состоит из центрального силового элемента (круглого стержня из стеклопластика) и внешнего повива, включающего в себя следующие элементы:

  • Оптические модули (трубки из термопласта, внутри которых располагаются 2, 4, 6 или 8 оптических волокон).
  • Кордельные заполнители из стеклопластика.
  • Число элементов во внешнем повиве – 4, 6, 8 или 12.



Поверх внешнего повива сердечника наложена скрепляющая обмотка из стеклонитей и наружная оболочка из высокоплотного полиэтилена черного цвета.





Кабели разработаны для одновременного использования в распределительной сети напряжением 0,6/1 кВ и 20 кВ и в телекоммуникационных сетях (телефон, цифровое телевидение, интернет и др.).



  • Сокращение затрат на монтаж и прокладку электрических и телекоммуникационных линий.
  • Сокращение стоимости и сроков решения задачи по обеспечению конечного потребителя электроэнергией и телекоммуникационными услугами (телефон, цифровое телевидение, интернет и др.)
  • Решение проблемы создания магистральной линии по одновременной передаче информационных потоков и электрической энергии по цепям линий электропередач.
  • Соединяет в едином технологическом процессе скрутку силовых и телекоммуникационных элементов.
  • Позволяет использовать информационную часть кабеля для диспетчерской связи, монтажа и эксплуатации кабеля.

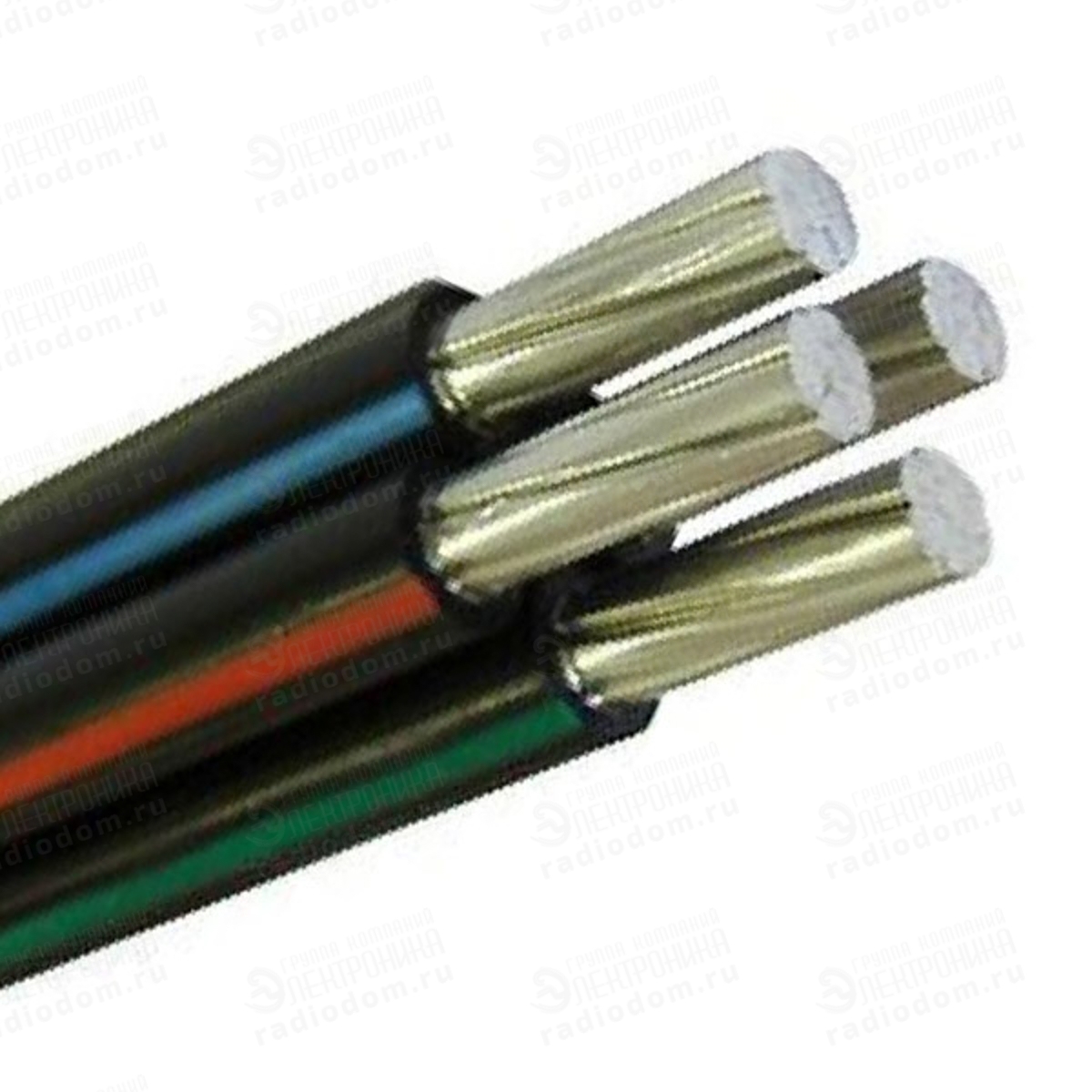

Самонесущий изолированный провод СИП-4 4х16-0,6/1 СИП-4 4х16-0,6/1 Неустановленный

Маркоразмер кабельного изделия СИП-4 4х16-0,6/1
Марка кабельного изделия (без категории пож.опасности) СИП-4
Показатель пожарной опасности (кабельная маркировка) без маркировки
Количество основных жил 4
Сечение основных жил 16мм²
Количество вспомогательных жил
Сечение вспомогательных жил
Сечение нулевой несущей жилы
Материал токопроводящих жил алюминий
Наличие и материал сердечника
Сечение сердечника жил
Материал изоляции жил сшитый полиэтилен
Диаметр кабеля, мм (точн. знач.)
Диаметр кабеля, мм (округлен.знач.)
Номинальное переменное напряжение U₀/U 0,6/1кВ
Номинальная частота 50Гц
Номинальное постоянное напряжение
Конструктивная особенность
Тип присоединения
Особенности области применения
Тип прокладки воздушные линии
Применение во взрывоопасных зонах нет
Класс пожарной опасности нет
Климатическое исполнение В
Диапазон температур эксплуатации от -60°C до 50°C
Температура монтажа кабельного изделия не ниже -20°C
Срок службы кабельного изделия 40 лет
Тип определяющего документа
Номер определяющего документа
Примечание
Альтернативные названия СИП4 СИП 4 4х16 4×16 4 16
Страна происхождения
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FN15.182.1.182
Статус компонента у производителя

Самонесущий изолированный провод СИП: полное описание

Провод СИП (самонесущий изолированный провод) используется при монтаже электрических сетей для подачи напряжения на такие объекты, как квартира, дом, производственное помещение и другие постройки. Как и кабели других типов, используемых в этих целях, СИП имеет характерные преимущества и недостатки, а также особенности монтажа. В данной статье рассказывается о них, а также о том, как правильно выбрать кабель для подключения дома к сети.

Почему СИП лучше?

Раньше практически во всех частях нашей страны для проведения высоковольтных линий электропередачи использовались неизолированные многопроволочные кабели из алюминия. Применение такого материала объяснялось отсутствием достаточного количества надежных изоляционных материалов, которые могли бы длительное время работать в уличных условиях – под физической и температурной нагрузкой. Для монтажа таких линий приходилось использовать опорные изоляторы и, с целью обеспечения безопасности, размещать провода на некотором удалении друг от друга. Поэтому такие ВЛ занимали много места. Несмотря на это под воздействием ветра провода все равно иногда перехлестывались, что приводило к проблемам: обрывы, короткие замыкания и т.д.

Приход на смену устаревшим технологиям СИП позволил решить большинство этих проблем, так как эти провода могли спокойно располагаться в непосредственной близости, что, в свою очередь, позволило уменьшить требуемое для прокладки линий пространство. Кабель имеет изоляционную оболочку из полиэтилена, устойчивого к воздействию дождя, снега, солнечного света, мороза. Расчетный срок службы этого материала составляет 25 лет.

Структура и технические характеристики

Провод СИП по структуре представляет скрутку из нескольких изолированных друг от друга алюминиевых жил и одной несущей жилы (отсутствует в некоторых кабелях). Чаще всего выпускаются кабели с 3-4 основными жилами. Их делают из алюминия с уплотнителем, но встречаются и медные варианты. Каждая жила имеет изоляционную оболочку из полиэтилена высокой плотности. Для прокладывания питания на осветительные сети, как правило, выбирают СИП с несущей жилой и площадь поперечного сечения от 16 мм2 до 25 мм2.

На схемах подключения основные жилы обозначаются латинской буквой N, а несущие – PE. В процессе их изготовления скручиваются несколько алюминиевых проводов, обеспечивая сверхпрочное сплетение, способное выдержать силу до 295 Н/мм2.

Технические характеристики СИП указаны в ГОСТП 52737-2005. В этом документе прописано, что самонесущие изолированные провода применяются для прокладывания линий электропередачи с рабочим напряжением от 600 В до 1 кВ по воздуху. Кроме того, ГОСТом регламентированы и другие характеристики:

  • самонесущий изолированный провод может включать от 1 до 4 основных жил;
  • сечение несущей жилы может составлять от 25 до 92 мм2, а основных – от 16 до 240 мм2;
  • если в кабель не входит нулевая жила, сечение должно составлять 16 или 25мм2;
  • рядом с несущей жилой могут находиться 1-3 дополнительные с сечением от 16 до 35 мм2 для наружных осветительных сетей, и от 1,5 до 4 мм2 – для цепей контроля;
  • номинальное напряжение защищенного СИП провода может составлять 10-30 кВт.

Буква «Г» в маркировке СИП провода означает, что он изготовлен из влагоизолирующего материала. Чаще всего это сшитый светостабилизированный полиэтилен. В случае нарушения его целостности и разгерметизации влага распространяется на длину до 3 м.

Эксплуатационные характеристики СИП проводов представлены в следующей таблице:

Параметр Величина
Температура окружающей среды -60˚C — +50˚C
Напряжение (номинал) 0,6-1 кВт
Предельная длительная температура работы 90˚C
Минимальная температура прокладки без прогрева -20˚C
Предельная температура при перегрузке 130˚C
Минимальный радиус прокладки 10 внешних диаметров кабеля
Предельная температура жил при коротком замыкании 250˚C
Срок эксплуатации от 40 лет

Марки

В зависимости от принципа сборки и используемого материала СИП кабели делят на следующие виды:

  1. Провода СИП 1 и СИП-1А. Токопроводящие фазные жилы изготавливаются из алюминия и покрываются сверху полиэтиленовой термопластичной оболочкой. Её преимущество в устойчивости к ультрафиолетовому излучению. Помимо трех фазных в провод включена одна несущая нулевая жила, изолированная светостабилизированным полиэтиленом в проводах СИП-1А. Провода данного типа широко используются для проведения ответвления от высоковольтных магистралей до дома или хозяйственных построек. Не вызывает затруднений их безопасное крепление на стене или столбе.
  2. Технические параметры проводов марки СИП-2 и СИП-2А практически полностью соответствуют предыдущему типу. Однако данный кабель имеет более прочную изоляцию, которая из сшитого светостабилизированного полиэтилена. Эти кабели находят применение при прокладывании ВЛ с напряжением до 1кВ, подвергаемых сильному воздействию внешних факторов (погода, температура и т.п.) – магистральных линий, питающих веток местного потребления в холодной или умеренной климатической зоне. Небольшое отличие есть и в максимальной длительной температуре кабеля. Для основных жил СИП-1 она составляет 70˚C, а для СИП-2 – 90˚C.
  3. Провода с маркировкой СИП-3 конструктивно отличаются от двух представленных выше вариантов. Этот кабель состоит из одной изолированной жилы со стальным сердечником, вокруг которого располагаются скрученные проволоки из AlMgSi сплава. Для изготовления оболочки используется устойчивый к ультрафиолету полиэтилен. СИП-3 подойдет для монтажа ВЛ электропередачи с напряжением до 20 кВ и подведения ветки от магистрали до дома в районах с тропическим, холодным и умеренным климатом.Рабочая длительная температура проводов СИП-3 равна 70˚C, а предельный диапазон от -20˚C до +90˚C.
  4. Провода марки СИП-4 и СИП-4н скручиваются из двух или четырех изолированных токопроводящих жил и не имеют нулевой жилы. Буква «Н» в маркировке говорит о том, что в качестве проводника используется алюминиевый сплав, а не алюминий, как в обычном СИП-4. Изоляционная оболочка проводов данного типа изготавливается из ПВХ, не подверженного влиянию ультрафиолета.
  5. Кабель СИП-5 состоит из пары токопроводящих жил из алюминия, но отличается от предыдущего типа материалом изоляции – здесь для этого используется так называемый сшитый полиэтилен. Он позволяет увеличить пределы допустимой рабочей температуры приблизительно на 30% относительно СИП-4.

Преимущества СИП проводов

  • Монтаж. Крепление СИП проводов производится очень легко. Для этого используют специальную арматуру, исключающую установку на опоры высоковольтной линии изоляторов и траверса. Это позволяет значительно ускорить работу. Разрешается также прокладывать СИП провод по стене дома или другого здания.
  • Обслуживание. СИП провода требуют значительно меньших затрат на ремонт и обслуживание, поскольку имеют более долговечную конструкцию и высокие рабочие характеристики. Они практически полностью исключают возможность возникновения короткого замыкания при перехлестывании и очень прочны на разрыв.
  • Низкие потери. На высоковольтной линии, проведенной по воздуху с помощью самонесущих изолированных проводов, наблюдаются очень низкие потери. Это обусловлено тем, что кабель имеет изолированный проводник, чье реактивное сопротивление почти в 3 раза ниже, чем у неизолированных.
  • Подключение к ВЛ из СИП может осуществляться без необходимости снятия с электроустановки напряжения.
  • Срок эксплуатации СИП провода не меньше 25 лет. Такая прочность объясняется использованием сшитого полиэтилена, устойчивого к ультрафиолету.
  • Кабель из самонесущего изолированного провода существенно уменьшает риск воровства электроэнергии, так как к нему гораздо сложнее незаметно подключиться.
  • Для СИП проводов не опасно нахождение в непосредственной близости от растительности – вам не потребуется вырубать или обрезать деревья возле дома, если те дорастут до высоты расположения магистрали.

Монтаж

Первое, что нужно сделать перед тем, как приступить к монтажу силового ввода, это узнать технические условия в ответственном за участок подразделении Энергосбыта. Кто-то может сказать, что это необязательно и можно действовать без разрешения, однако лучше все-таки потратить на это время – так вы избавите себя от риска возникновения разногласий с тамошними электриками непосредственно во время монтажа, которые, не дай бог, еще и потребуют все переделывать.

Для прокладки ввода для дома лучше всего выбрать кабель типа СИП-4 без несущей жилы. Токопроводящие жилы должны иметь одинаковую толщину и суммарное сечение 16 мм2. Можно, конечно, выбрать и более толстый СИП провод, однако это имеет смысл лишь на некоторых объектах с высокой нагрузкой. Для бытового применения 16 мм2 вполне достаточно.

Даже если по расчету для питания подходит кабель с меньшей площадью сечения, мы не можем его использовать – правилами электротехнических установок запрещено использовать в электрических сетях алюминиевые провода с сечением меньше 16 мм2.

Чтобы выбрать провод с подходящим количеством жил следует ориентироваться на тип сети. В однофазной применяются двухжильные самонесущие изолированные провода, в трехфазной – четырехжильные.

Крепление ответвляющего провода к магистрали легко осуществляется с помощью специальных прокалывающих зажимов.

Неоспоримым плюсом данного метода подключения является отсутствие необходимости зачищать магистральный провод от изоляции. Если расстояние от дома до столба превышает 25 метров, между ними необходимо поставить опору, а на ней – натяжитель и поддерживающий крепеж. Впрочем, на практике такая необходимость редко возникает при электрификации частных домов, поскольку расположение ВЛ учитывается еще до его постройки.

В месте подвода кабеля к стене устанавливается анкерный зажим на кронштейне, который будет осуществлять крепление и натяжение СИП. Он также относится к числу штатных СИП арматур и проблем с тем, как правильно его установить, не возникает.

Теперь, если дом построен из негорючего материала, можно прокладывать кабель открытым способом по стене. Правда, в некоторых случаях толстый провод черного цвета сильно выделяется на фоне фасада, однако это вопрос красоты и стиля, который тоже можно решить. Поэтому считается, что правильно – укладывать СИП провод в электрическую гофру или кабель-канал.

Если дом построен из дерева, то требование спрятать провод в изолирующий короб является обязательным – правила ПЭУ запрещают прокладывать силовые кабели по стене или поверхности, сделанной из горючего материала.

Как проложить внутрь?

После того, как силовой провод СИП был подведен к месту ввода в дом, следует определиться с тем, как организовать его дальнейшую прокладку: завести внутрь или подсоединить к кабелю другого типа, предназначенному для использования внутри жилых помещений, например, ВВГнг на 6-10 мм2.

В данном вопросе есть несколько точек зрения, способных повлиять на решение. С одной стороны, среди профессиональных электриков считается, что правильно использовать самонесущие изолированные только на улице. Они советуют на месте ввода в дом соединить СИП с ВВГнг кабелем. Для этого можно воспользоваться уже упомянутыми прокалывающими зажимами или ответвительными сжимами («орешками»). Да и изготавливаются токопроводящие жилы из алюминия, который не рекомендован для прокладки проводов внутри помещений.

Однако Энергосбыт отрицательно относится к любым разрывам вводного кабеля, считая, что они создают дополнительные возможности для хищения электричества. Дополнительным аргументом выступает прочность СИП – едва ли кабель, рассчитанный на уличные условия, будет менее безопасным при эксплуатации внутри зданий. Да и всевозможные соединительные устройства вроде «орешков» и зажимов создают дополнительную уязвимость.

Некоторые  компании при строительстве и разводке сети в современных домах подводят кабель СИП непосредственно в распределительный щиток. И такая схема не вызывает противоречий со стороны контролирующих организаций.

Однако оптимальным способом прокладывания вводного кабеля внутрь зданий считается установка автоматического защитного устройства (2- или 4-полюсного – для однофазных и трехфазных сетей соответственно). В таком случае к его входным клеммам подключается СИП, а к выходным – ВВГнг кабель, помещенный в электрогофру. Целесообразно для конструкции подобрать крепкий корпус для наружной установки. Заранее рассчитайте номинал этого автомата, он должен быть выше того, который установлен в силовом щитке дальше по цепи. Иначе придется каждый раз при отключении света из-за перегрузки выходить наружу.

Пожалуй, использование такой схемы наиболее правильно, поскольку удовлетворяет всем требованиям – на улице и в помещении используются провода соответствующего типа, отсутствуют разрывы, улучшена пожарная и электротехническая безопасность дома.

Для армирования вводного отверстия необходимо применять стальную (с заземление) или пластиковую трубу. Электрическая гофра в данной ситуации не подойдет из-за недостаточной прочности. Механические и диэлектрические характеристики резиновых шлангов постепенно ухудшаются, поэтому использовать их тоже нельзя.

Провод СИП цена | Провод СИП

В интернет-магазине «77 Вольт»предлагается купить кабель СИП – самонесущий изолированный провод по приемлемой цене за метр с доставкой в Москве. Изделие используется для электропередачи в силовых и осветительных сетях.

Особенности продукции

Провод СИП представляет собой конструкцию, проводящую электрический ток. Он состоит из скрученных алюминиевых жил покрытых изоляцией из термопластичного полиэтилена. Количество скрученных проволок определяет сечение кабеля.

Каждая жила имеет свой окрас изоляции:

  • «земля» или провод заземления обозначается зеленым или желтым цветом;
  • «ноль» или нейтраль имеет синий цвет;
  • «фаза» — красный, коричневый, черный и другие цвета, кроме синего, желтого и зеленого.

Принята следующая маркировка проводов СИП в зависимости от конструкции:

  • СИП 1 – наличие несущей жилы без изоляции;
  • СИП 2 – наличие несущей нейтрали в изоляции;
  • СИП 3 – одножильный провод;
  • СИП 4 – кабель без несущей жилы (максимальные пролеты до 40 метров).

Применение

Кабель СИП широко применяется при устройстве воздушных линий электропередач на магистралях. Продукция служит ответвлениями для подключения к электроснабжению разных потребителей. С помощью медной шины в вводном щитке осуществляется соединение алюминиевого кабеля СИП и проводов с медью — из дома и от заземлителя. Продукция подходит для сетей 0,6-35 кВ.

Среди основных преимуществ проводов СИП:

  • Надежность, длительный срок службы;
  • Повышенная пожаробезопасность;
  • Возможность подключения потребителя электроэнергии без временного отключения от питания остальных;
  • Удобство проведения монтажа. Применение изолированных проводов позволяет использовать более короткие столбы, выполнять под них узкие просеки и осуществлять проводку между зданиями.

Кабель применяется для устройства уличных линий электропередач. Он устойчив к негативным климатическим условиям, а также к распространению воды в продольном направлении и к нагрузкам растяжения.

В нашем интернет-магазине в продажу представлен однофазный и трехфазный провод СИП, реализуемый оптом и в розницу. Предлагается купить изделия для электромонтажа проводки на даче и в загородном доме. СИП заводят в электрический щит, а также в вводный автомат. Далее через автоматы подключают к счетчику.

Расшифровка наименования провода СИП

  • С — самонесущий;
  • И — изолированный;
  • П — провод.

Технические характеристики провода силового электрокабеля СИП

Параметры СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
Рабочие жилы (количество штук) 1…4 1 2…4
Сечение 1 нити, мм2 16…120 35. .240 16…120
Материал рабочих жил алюминий Al + стальной трос — сердечник алюминий
Наличие нулевой нити Алюминий + сердечник нет
Допустимое напряжение 0,4…1,0 10…35 0,4…1,0
Температура окружающей среды -60 оС…+50 оС
Стойкость к изгибу при температуре (не ниже) -40оС
Материал изоляции Полиэтилен
Допустимая температура монтажа (не ниже) -10 оС
Срок службы 45 лет
Гарантия 5 лет

Так же предлагаем выгодные цены для оптовиков.

Материал проводника изолированного кабеля системы самоподдержки собственной личности

надземным алюминиевым

Описание продукта

Воздушный пучок кабеля Самонесущая система Кабель ABC с изоляцией из сшитого полиэтилена

Краткие сведения

Место происхождения: КИТАЙ

Фирменное наименование: Zhenglan

Номер модели: антенный пучок кабеля

Тип: низковольтный воздушный кабель abc

Приложение: накладные расходы

Материал проводника: алюминий

Изоляционный материал: XLPE

Название продукта: 0.Алюминиевый антенный кабель 6 / 1кВ

Стандарт: NFC IEC

Упаковка: БАРАБАН

Сертификат: ISO9001 / ISO14001 / OHSAS18001 / CCC

Проводник: AAC AAAC

Оболочка: XLPE PE

Возможность поставки: 100000 метров в месяц

Антенна в пучке кабелей Самонесущая система Кабель ABC с изоляцией из сшитого полиэтилена Конструкция:

1. Проводник: Алюминий 1350, класс 2.

2. Изоляция: сшитый полиэтилен XLPE.

3. Обозначение сердечника: маркировка на ребрах

Воздушный пучок кабеля Самонесущая система Кабель ABC с изоляцией из сшитого полиэтилена СТАНДАРТЫ

МЭК 60228; IEC 60811-201; IEC 60811-401; IEC 60811-402; МЭК 60811-501; IEC 60811-502; IEC 60811-507; IEC 60811-511; ASTM B 231; ICEA S-76-474;

НТП 370,254; NTP 370.258; NTP-IEC 60228; NFC 33-209

Артикул:

(Кол-во ядер x Раздел) + (Кол-во.проводники x секция уличного освещения) + NA (Нейтральная секция вестника) — Год — Последовательная длина.

Антенна в комплекте Кабель Самонесущая система Кабель ABC с изоляцией из сшитого полиэтилена Применение:

Этот кабель обычно используется для городских и сельских вторичных распределительных сетей с напряжением до 1000 В. Они позволяют использовать более длинные пролеты, более низкий монтаж, минимальную поддержку и упрощенную установку, особенно среди деревьев или в густонаселенных районах. Он также обеспечивает максимальную безопасность персонала и защиту от простоев.Устойчивость к истиранию, изгибу и воздействию тепла, влаги, солнечного света и холода гарантирует высокую надежность в течение долгих лет эксплуатации.

LT антенный пучок кабель надземный кабель с изоляцией из сшитого полиэтилена AC 1 кВ кабель ABC Технические характеристики

Размер кабеля Текущий рейтинг (Примечание 1) Рейтинг короткого замыкания (Примечание 2) Сопротивление проводника при 20 ° C Сопротивление проводника (перем. Ток) при 80 ° C Самонесущая система Поддержка базовой системы
Индукционное реактивное сопротивление при 50 Гц Полное сопротивление
(z) при 50 Гц при 80 ° C
Поддерживающий размер сердечника Индукционное реактивное сопротивление при 50 Гц Полное сопротивление
(z) при 50 Гц при 80 ° C
мм² (А) кА (/ км) (/ км) (/ км) (/ км) мм² (/ км) (/ км)
25 105 2. 3 1.200 1,490 0,096 1.493 54,6 0,101 1.493
35 144 3,2 0,868 1.078 0,096 1,082 54,6 0,097 1,082
50 183 4,6 0,641 0.796 0,090 0,801 54,6 0,089 0,801
70 228 6,4 0,443 0,550 0,089 0,557 54,6 0,086 0,557
95 277 8,5 0,320 0,397 0,086 0.406 54,6 0,081 0,405
120 322 11,0 0,253 0,314 0,084 0,325 70 0,079 0,324
150 350 13,8 0,206 0,256 0,082 0,269 95 0. 079 0,268

О нас

Zhenglan Cable Technology CO., Ltd., ранее известная как HENAN Zhengzhou Cable Co., Ltd., является одним из крупных магистральных предприятий в проводной и кабельной промышленности Китая. Уставный капитал компании составляет около 4 миллионов 6 тысяч юаней, а ее штаб-квартира расположена на 49 этаже южной башни Гренландского центра высокой железнодорожной станции Чжэнчжоу (башни-близнецы Петронас). Завод расположен в промышленном парке науки и технологий Чжэнчжоу в промышленной зоне Учжи.Это современный индустриальный парк, сочетающий передовые технологии исследований и разработок и производственные технологии.

Основными продуктами компании являются 9 основных категорий, 10 серий продуктов и 60 разновидностей, включая все виды неизолированных проводов, силовые кабели (сшитые кабели, пластиковые кабели и т. Д.), Специальные кабели (огнестойкие, огнестойкие, кабели без дыма и галогенов), контрольные кабели, воздушные изолированные кабели, ткань и провода, tec. Ведущие продукты компании включают кабели с изоляцией из сшитого полиэтилена 1 кВ, 10-35 кВ, пластиковые кабели, облученные кабели, специальные кабели, воздушные провода и т. Д.

Подвесные зажимы

для самонесущих изолированных проводов Производители, поставщики, завод — оптовая цена

Описание

Подвесной зажим предназначен для поддержки изолированного антенного кабеля (ABC) с размером коммуникационного кабеля от 25 до 120 мм² в прямом и под углом. Подвесной зажим, как правило, используется для обозначения всех типов зажимов, которые подвешиваются для проводов или кабелей к столбу или опоре.

Корпус подвесного зажима снабжен стяжной деталью, состоящей из винта и зажима, позволяющей установить (зафиксировать) коммуникационный кабель в канавке для подвешивания. Металлический крюк подвесного зажима позволяет устанавливать его на опору с помощью ленты из нержавеющей стали и крючка для косичек или скоб. Крючок зажима ADSS может быть изготовлен из нержавеющей стали по вашему желанию.

Подвесной зажим PSP25-120 предназначен для монтажа и подвешивания четырехжильных кабелей LV ABC или изолированных коммуникационных линий к столбам или стенам.Может использоваться на прямых и угловых линиях. Максимальный угол линии составляет 90 градусов.

● Размер кабеля: 4x (25–120 мм²)

● Простота установки без повреждений, оснащена барашковой гайкой.

● Зажим изготовлен из горячеоцинкованной стали и атмосферостойкого материала.

● Без незакрепленных деталей

● Стандарт: EN 50483-2

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Модель

9007 PSP92 25-120

9002 PSP92 25-120

900 Размер (мм²)

4x (25-120) мм²

Материал корпуса

Горячеоцинкованная сталь и атмосферостойкий материал.

FAQ:

Q1: вы торговая компания или завод?

A2: Мы являемся фабрикой, и мы являемся поставщиком 35% компании в этой области.

Q2: Можете ли вы настроить продукт под меня?

A2: Да, у нас есть профессиональная команда R&D и полная машина для литья под давлением.

Q3: Каков приемлемый срок оплаты?

A3: кредитная карта, West Union, Paypal или T / T.

Q4: Какой пакет может быть?

A4: Мы можем изготовить специальный дизайн в соответствии с вашими требованиями.

Q5: Какова ваша дневная мощность?

A5: 10000-20000шт

Hot Tags: подвесные зажимы для самонесущего изолированного провода, производители, поставщики, завод, оптовая торговля, цена, дешево, производство Китай

самонесущий кабель abc с изоляцией из полиэтилена или полиэтилена с изоляцией из полиэтилена и полиэтилена для передачи электроэнергии низкого напряжения

Описание продукта

1. Заявление

Воздушный изолированный кабель соответствует стандартам NFC-33-209, который в основном используется для воздушных линий связи, таких как: уличное освещение, наружное освещение и временное обслуживание в строительстве. Предназначен для использования при межфазном напряжении 600 В или ниже и при температуре проводников не выше 90 ℃. Проводники с изоляцией из сшитого полиэтилена (XLPE).


2. Строительство

Фазовый провод: круглый многожильный алюминий или AAAC, ACSR

Нейтральный провод: круглый многожильный алюминий или AAAC, ACSR

Осветительный провод: круглый скрученный из алюминия или AAAC, ACSR

Изоляция: ПВД.HDPE. XLPE.PVC

3. стандарт

IEC60502, NFC33209, BS7870, ANSI / ICEA S-76-474 AS / NZS 3560 и т. Д.

Кабель

«SANHE» также может быть спроектирован и изготовлен для специальных требований применения.

4.Технические характеристики

5.Фотографии

Информация о компании

Zhengzhou Sanhe Cable Co ltd, основанная в 2008 году, с отличным опытом экспорта.

Продукция компании популярна более чем в 20 странах и регионах

, включая Ближний Восток, Африку, Южную Америку и Юго-Восточную Азию. Мы завоевали большую популярность и одобрение иностранных импортеров кабеля. SANHE придерживается принципа «честности и хорошего качества», хорошее качество означает для нас самое важное.

Упаковка и доставка

Несколько типов упаковки на ваш выбор!

Контактная информация

Пожалуйста, обращайтесь к нам!

Сопутствующие товары

Прочие Основные продукты для справки!

‘Щелкните здесь для получения дополнительной информации’

Самонесущая конструкция с сухой изоляцией — новая оконечная нагрузка DOC

Германия, Винтербах: Pfisterer расширяет свой ассортимент концевых муфт, представив DOC — первую сухую и самонесущую концевую муфту для наружных работ напряжением до 170 кВ.

Полностью собранный и полностью протестированный, он сокращает время установки с часов до минут. Energie Steiermark в Австрия уже использует это , не требующее обслуживания, экологически безопасное и безопасное в эксплуатации решение .

Сухие концевые заделки для наружных кабелей с твердой изоляцией и более легкие, чем обычные масляные или газонаполненные заделки, используются во всем мире на протяжении десятилетий. Силиконовая твердая изоляция обеспечивает экологическую и эксплуатационную безопасность, а также долговечность при использовании на подстанциях и на воздушных линиях электропередачи без риска утечки.Первая самонесущая, сухая и компактная версия до 170 кВ надежна и не требует технического обслуживания при длительной эксплуатации и соединяет кабельные системы с воздушными линиями и сборными шинами .

«Цельная самонесущая конструкция сокращает количество компонентов и упрощает установку на месте использования. Центральный блок DOC, состоящий из полого изолятора, устройства выравнивания напряжений и опорной плиты, доставляется на место в полностью собранном виде и проходит плановые испытания », — поясняет Тарек Фахми , старший менеджер по продукции компании Pfisterer.Тестирование в соответствии с IEC 60840 раздел 9 проводится на всем центральном блоке, а не (как обычно) только на устройстве классификации напряжений. DOC также соответствует всем критериям наивысшего класса загрязнения согласно IEC 60815-3 . Поэтому он подходит для помещений с высоким уровнем запыленности, даже в пустынях.

Модульная конструкция DOC, собранная за считанные минуты, упрощает работу во время транспортировки и установки. Благодаря твердой силиконовой изоляции, заливка на месте не требуется.Провод подключается быстро и надежно с помощью винтовой технологии SICON , без каких-либо гидравлических прессовых инструментов. С FrontCon компания предлагает сложное решение для подключения даже для однопроводных изолированных проводов.

Источник: Pfisterer

Vindhya Telelinks

Проводник Каждый проводник состоит из круглой проволоки из отожженной меди с высокой проводимостью.
Изоляция Каждый проводник изолирован твердой полиэтиленовой изоляцией средней / высокой плотности.
Twinning Два изолированных проводника скручены равномерно, образуя пару. Длина пролета пар выбирается так, чтобы перекрестные помехи были минимальными.
Юниты и Супер Юниты 10 или 20 номеров витых пар укладываются в группу, составляющую единое целое. Каждый блок должен иметь перекрытие для идентификатора цвета. В случае кабелей Имея более 100 пар, 5 единиц из 10 пар или 20 пар складываются в 50 или 100 пар суперблоков соответственно.
Скрутка Для кабеля до 20 пар необходимо количество витых пар, скрученных в жилу кабеля.Для кабелей на 50 и 100 пар 5 номеров из 10 парные или 20-парные блоки скручены для образования 50- и 100-парных кабелей соответственно. Для кабелей, имеющих более 100 пар, необходимое количество суперблоков скручено для образования сердечника кабеля.
Обмотка и грохочение сердечника Жила кабеля оборачивается как минимум одной спиральной или продольной пластиковой лентой. После этого одна алюминиевая лента, покрытая сополимером с обеих сторон. сторон наносится продольно поверх жилы кабеля с заданным нахлестом.Лента герметизируется и приклеивается к внутренней поверхности полиэтиленовой оболочки.
Подвесной трос / прядь Предоставляется подвесной трос / прядь.
Обшивка Экранированная жила кабеля вместе с подвесным тросом, являющимся неотъемлемой частью кабеля, покрыта черной полиэтиленовой оболочкой, образуя фигуру 8
Самонесущий воздушный телефонный кабель

— Vindhya Telelinks Limited, Rewa

Самонесущий воздушный телефонный кабель — Vindhya Telelinks Limited, Rewa | ID: 1273447948

Описание продукта

Эти кабели предназначены для установки в воздухе.

ПРИЛОЖЕНИЕ

Воздушное приложение

Местные распределительные сети.


ХАРАКТЕРИСТИКИ

Наличие стандартных размеров проводников диаметром 0,4, 0,5, 0,6 и 0,9 мм

Конструкция с рисунком 8107

Наличие до 200 пар.

КОНСТРУКЦИЯ

Проводник — Каждый проводник состоит из круглого провода из отожженной меди с высокой проводимостью.

Изоляция — Каждый проводник изолирован твердой изоляцией из полиэтилена средней / высокой плотности.

Двойное соединение — Два изолированных проводника скручены равномерно, образуя пару. Длина пролета пар выбирается так, чтобы перекрестные помехи были минимальными.

Блоки — 5, 10 или 20 Количество витых пар уложено в группу, составляющую единое целое. Каждый блок и супер блок имеют открытую спиральную притирку цветной ленты для идентификации.

Скрутка — Для кабеля до 20 пар необходимое количество витых пар скручено в виде жилы кабеля. Для кабелей, состоящих из 50 и 100 пар, 5 штук по 10 или 20 пар скручены для образования 50 и 100 пар кабелей соответственно.

Обертывание и экранирование жил — Заполненная жила кабеля оборачивается по крайней мере одной спиральной или продольной пластиковой лентой. После этого одна алюминиевая лента, покрытая полиэтиленом с обеих сторон, накладывается в продольном направлении поверх жилы кабеля с заданным перекрытием. Лента герметизируется и приклеивается к внутренней поверхности полиэтиленовой оболочки.

Подвесной трос / прядь — Подвесной трос / прядь предоставляется.

Оболочка — Экранированная жила кабеля вместе с подвесным тросом, являющимся неотъемлемой частью кабеля, покрыта черной полиэтиленовой компаундом в соответствии со спецификацией.

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1984

Юридический статус компании с ограниченной ответственностью (Ltd. /Pvt.Ltd.)

Характер бизнеса Производитель, Розничный торговец

Количество сотрудников От 101 до 500 человек

Годовой оборот 1000–5000 крор

Участник IndiaMART с января 2002 г.

GST23AAACV7757J2ZZ

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Проектирование, инженер и производство Коммерческое, военное и промышленное электронное и электрическое оборудование Провод и кабель

A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, Z

S


S — a) Сокращенное обозначение посеребренной меди.Также сокращенно SPC . б) Переносной шнур для старшего обслуживающего персонала с резиновой изоляцией на 600 вольт. 18 AWG двухжильный и 6 AWG четырехжильный.

2S — Сокращенное обозначение двойного экрана из посеребренной меди.

SA — a) Аббревиатура для сплава с серебряным покрытием. б) Номенклатура изоляционного материала из силиконовой резины с высокотемпературным барьером или стеклянного комбинезона для использования при температурах до 125 C.

S BABAND — Полоса микроволновых частот. См. Диапазон частот.

SC — сокращение для меди, покрытой серебром. Также сокращенно SCC .

2SC — Аббревиатура для двух покрытых серебром медных экранов.

SCB — Сокращенное обозначение кадмиевой бронзы, покрытой серебром. Также сокращенно SCCad Br .

SCBerC — сокращение для бериллиево-медного сплава с серебряным покрытием.

SCC — сокращение для меди, покрытой серебром. Также сокращенно SC .

SCCA — Аббревиатура для алюминия, плакированного медью, покрытого серебром. Также сокращенно SCCAL .

SCCad Br — сокращение от кадмиевой бронзы с серебряным покрытием. Также сокращенно SCB .

SCCAL — Аббревиатура для алюминия с медным покрытием, покрытым серебром. Также сокращенно SCCA .

SCCS — Сокращенное обозначение покрытой серебром стали, плакированной медью. Также сокращенно SCS .

SCHSCA — Высокопрочный медный сплав с серебряным покрытием.

SCPE — Полупроводящий полиэтилен.

SCS — Сокращенное обозначение покрытой серебром стали, плакированной медью. Также сокращенно SCCS .

SCW — сокращение для посеребренного проводника Copperweld . Copperweld является товарным знаком компании Copperweld Steel Company.

SD — Аббревиатура мягкотянутого (отожженного).

ВТОРИЧНАЯ ИЗОЛЯЦИЯ — Диэлектрический материал с высоким сопротивлением, который помещается поверх первичной изоляции для защиты от истирания.

СЕКТОРНАЯ ПРОВОДКА — Группа проводов, проложенных в треугольной форме со скругленными углами, для использования в качестве одной жилы трехжильного кабеля с углом 120 между гранями и с углом 90 для четырехжильного кабеля.

СЕГМЕНТНЫЙ ПРОВОДНИК — В одножильных кабелях один миллион (1 000 000) см или более, проводники разделены на три или четыре сегмента, изолированных друг от друга бумажными лентами, чтобы снизить сопротивление току в цепях переменного тока.

SELENIUM CURE — Процесс, используемый для отверждения неопрена и проводов и кабелей в резиновой оболочке.Процесс
позволяет получить плотную, прочную и долговечную куртку. Неопрен является товарным знаком компании DuPont de Nemours Co.

САМООТУШЕНИЕ — Характеристика материала, пламя которого гаснет после удаления пламени зажигания.

САМОПОДДЕРЖИВАЮЩИЙСЯ АЭРИАЛЬНЫЙ КАБЕЛЬ — Кабель, состоящий из одного или нескольких изолированных проводов, собранных
или связанных со стальным сердечником, или прикрепленных к отдельному стальному кабелю, который выдерживает вес кабеля. Он может быть от столба к столбу или в вертикальном положении на вышке.

САМОПОДДЕРЖИВАЮЩИЙСЯ КАБЕЛЬ — Кабель со стальной опорной жилой, способный выдерживать вес кабеля на всех участках.

ПОЛУПРОВОДЯЩАЯ КУРТКА — Куртка, имеющая достаточно низкое сопротивление, так что ее внешняя поверхность может удерживаться практически под потенциалом земли с помощью заземленного проводника, контактирующего с ней через частые промежутки времени.

ПОЛУПРОВОДНИК — Любой из класса твердых тел, электрическая проводимость которых находится между проводником и изолятором, почти такая же высокая, как у металла при высоких температурах и почти отсутствует при низких температурах.

ПОЛУЖЕСТКОЕ — Жесткое в той или иной степени.

ПОЛУЖЕСТКИЙ БУФЕР — Тип конструкции волоконно-оптического кабеля, в котором каждое волокно свободно окружено защитным покрытием диаметром 900 микрон.

СЕПАРАТОР — Слой изоляционного материала между: (а) проводниками и изоляцией; и (b) между компонентами кабеля и оболочкой.

ОБСЛУЖИВАНИЕ КАБЕЛЯ — Подача — это разделитель, устанавливаемый непосредственно над проводником.Подача может состоять из одного или нескольких материалов, таких как бумага, хлопок, шелк, нейлон или вискоза. Эти материалы можно наносить по спирали или сбоку.

SF — Монтажный провод, с изоляцией из силиконовой резины. Может быть одножильным или многожильным.

SFF — То же, что SF , но с гибкой скруткой.

SH-A — Портативный силовой кабель, широко известный как кабель лопаты, оболочка из неопрена , обычно три или четыре жилы с индивидуальным экранированием.Кабель на напряжение 5 кВ. Неопрен является товарным знаком компании DuPont de Nemours Co.

SH-B — аналогично SH-A , за исключением защиты всех проводников.

SH-C — Аналогично SH-B , за исключением основания.

SH-D — Аналогично SH-A , за исключением основания.

ОБОЛОЧКА — Наружное покрытие или оболочка поверх изолированных проводников для обеспечения механической защиты проводников.

SHF — Аббревиатура от сверхвысокой частоты.См. Диапазон частот.

SHIELD — В кабелях металлический слой, размещаемый вокруг проводника или группы проводников для предотвращения электростатических или электромагнитных помех между изолированными проводами и внешними полями.

ПОКРЫТИЕ ЭКРАНА (ПРОЦЕНТЫ) — Физическая площадь кабеля, фактически покрытая экранирующим материалом, выражается в процентах.

ЭКРАНИРОВАННЫЙ ПРОВОДНИК — Изолированный провод, экранированный медной оплеткой или лентой, алюминиевой фольгой, медной фольгой или полупроводящим винилом.Цель состоит в том, чтобы ограничить электрическое поле.

ЭКРАНИРОВАННЫЙ МНОГОПРОВОДНИК — Кабель с множеством жил с металлическим или неметаллическим экраном поверх жилы кабеля.

ШОРТЫ — Длина провода или кабеля меньше стандартной, образующаяся в результате разрезов по специальному заказу, т.е. остатки.

SHRINK TUBING — Термопластическая трубка при нагревании сжимается и затвердевает до меньшего диаметра. Используется для герметизации стыков и т. Д.

SHUNT WIRE — Проводник, соединяющий две части электрической цепи для отвода части тока.

СИГНАЛ — Ток, используемый для передачи информации, цифровой, аналоговой, аудио или видео.

СИГНАЛЬНЫЙ КАБЕЛЬ — Кабель, рассчитанный на ток менее 1 ампера на провод.

ГЕНЕРАТОР СИГНАЛОВ — Устройство, используемое для подачи тока с известной частотой, модулированного и для подачи измеренного напряжения только на клеммы генератора без заметного излучения в любой другой точке.

СООТНОШЕНИЕ СИГНАЛ-ШУМ — В любой точке электронной схемы, устройства или системы передачи, отношение одного параметра полезного сигнала к такому же или соответствующему параметру шума. В вещательной связи отношение сигнал / шум часто указывается в децибелах, а параметр шума принимается как его среднеквадратичное значение.

SIL / DAC-VI — Аббревиатура для дакроновой оплетки поверх силиконовой резины, тип VI, в соответствии с MIL-C-17.

СИЛИКОН — Изоляция из термопластичного эластомера с отличной термостойкостью.

СИЛИКОНОВАЯ ПРОПИТКА — полное пропитывание изоляционных лент или оплеток составом силиконового лака. Процесс можно проводить под вакуумом. Компаунд служит огнестойким и огнестойким, а также связующим веществом.

SIMPLEX CABLE — Одноволоконный оптический кабель.

ОДНОМОДНОЕ ВОЛОКНО — Оптический волновод, в котором распространяется только одна мода из-за его небольшого диаметра сердцевины примерно 9 микрон.

СПЕЧЕННЫЙ — Обычно относится к отверждению PTFE .Сделать однородную массу путем нагревания без плавления.

SIS — Электропровод из сшитого полиолефина.

SJ — Переносной шнур с резиновой изоляцией, 300 В для младших классов, одобренный UL, с резиновой оболочкой. 18 AWG с двумя проводниками через 16 AWG с четырьмя проводниками.

SJO — Портативный шнур с резиновой изоляцией, 300 В для младших классов, одобренный UL, куртка из неопрена . Неопрен является товарным знаком компании DuPont de Nemours Co.

SJT — портативный шнур с виниловой изоляцией, 300 В для младших служб, одобренный UL, переносной шнур, виниловая куртка.

SJTO — 300 вольт. То же, что и SJO , за исключением конструкции из термопласта.

СКЕЛЕТНАЯ ОПЛЕТКА — Широко разделенная оплетка из волокна, меди или стали может использоваться для удержания сердечника вместе, для усиления оболочки или для экранирования.

ЭФФЕКТ КОЖИ — В системе переменного тока явление, которое возникает на повышенных частотах, вызывая увеличение сопротивления проводника, в результате чего внешняя оболочка переносит большую часть тока.Явление тем сильнее, чем выше частота.

РУКАВА — Плетеная трикотажная тканая трубка.

SNCCS — Сокращенное обозначение покрытой серебром никелированной стали, плакированной медью.

SO — Переносной шнур из неопрена , 600 В для пожилых людей; 18 AWG двухжильный и 10 AWG четырехжильный. Неопрен является товарным знаком компании DuPont de Nemours Co.

SOLDER — Металл или металлический сплав, используемый при плавлении для соединения металлических поверхностей; так использовали сплав свинца и олова.

НЕЙЛОНОВЫЙ ЗАПЫВАЕМЫЙ LITZ — Литц-проволока, состоящая из припаянных прядей с нейлоновой рабочей одеждой.

SOLDEREZE — Магнитопровод, изолированный полиуретановой основной эмалью.

ТВЕРДЫЙ ПРОВОДНИК — Проводник, состоящий из одного провода. Обычно от 18 до 6 AWG используются там, где не требуется гибкости.

SONAR — Аббревиатура от звукового навигационного ранжирования. Метод обнаружения и определения местоположения подводных объектов путем передачи импульса звуковой энергии, обычно ультразвукового, с последующим измерением отраженного отраженного эха.

SP-1 — Шнур лампы, параллельный, полностью резиновый, двухжильный, 300 вольт.

SP-2 — Аналогично SP-1 , за исключением более тяжелой изоляции.

SP-3 — Аналогично SP-1 , за исключением более тяжелой изоляции, также может иметь заземление.

КОЭФФИЦИЕНТ ПРОСТРАНСТВА — Указанные значения в обмотке катушки для количества доступного пространства.

ИСПЫТАНИЕ — Испытание провода или кабеля для определения наличия дефектов изоляции.Полудеструктивное испытание, при котором обнаруживаются слабые места в изоляции за счет искры, пробивающейся через тонкие пятна или микроотверстия в оболочке при приложении высокого потенциала напряжения от проводника к внешнему источнику. Там, где возникают эти искры, кабель обрезается, укорачивая его. Этот тест следует проводить только один раз на проводе или кабеле.

SPC — Сокращенное обозначение посеребренной меди. Также сокращенно S .

УДЕЛЬНАЯ ВЕС — Отношение плотности (массы на единицу объема) материала к плотности воды.

УДЕЛЬНАЯ ИНДУКТИВНАЯ МОЩНОСТЬ — Диэлектрическая проницаемость изоляционного материала. Сокращенно K , SK , SIC .

SPHINCTER RING — термоусаживаемая втулка для снятия натяжения с высоким коэффициентом сжатия, которую можно надеть на кабельную сборку после ее изготовления.

SPIRAL SHIELD — Металлический экран из тонких многожильных проводов, наложенных по спирали, а не в оплетке.

SPIRAL WRAP — Спиральное наматывание материала на сердечник.

SPLICE — Постоянное соединение между двумя оптическими волноводами.

SPOOL — Круглый контейнер, на который наматывается провод для хранения или транспортировки, обычно сделанный из пластика, бумаги или металла.

SP SHIELD — Сокращенное обозначение посеребренного щита.

SPT-1 — То же, что SP-1 , за исключением пластика.

SPT-2 — То же, что SP-2 , за исключением пластика.

SPT-3 — То же, что SP-3 , за исключением пластика.

кв. — Сокращенное обозначение кв.

SR — Аббревиатура для кабеля с изоляцией из силиконовой резины, 600 вольт.

SRAW — Аббревиатура для изоляции из силиконовой резины, общая стеклянная оплетка, с никелированным медным проводником,
гибкая скрутка, 600 вольт.

SRL — Сокращенное обозначение структурных возвратных потерь.

SRML — Аббревиатура для обозначения провода двигателя из силиконовой резины.

SS — Аббревиатура для нержавеющей стали.

SSC — Аббревиатура для покрытой серебром полосы.

SSPE — Аббревиатура для полутвердого полиэтилена. Также сокращенно SS poly.

SS Poly — Аббревиатура от полутвердого полиэтилена. Также сокращенно SSPE .

SSPS — Аббревиатура полутвердого полистирола.

SSTFE — Аббревиатура для полутвердого тетрафторэтилена, TFE .

SSTUBE — Аббревиатура для трубки из нержавеющей стали.

ST — То же, что SJT , за исключением 600 вольт.

КОЭФФИЦИЕНТ СТАБИЛЬНОСТИ — Разница между коэффициентом мощности в процентах при 80 В / мил и 40 В / мил, измеренном на проводе, погруженном в воду при 75 C в течение определенного времени.

STANCOTE — Торговое наименование Standard Wire & Cable Co. для проводов с пластмассовой изоляцией.

СООТНОШЕНИЕ СТОЯЧИХ ВОЛН — В линии передачи, волноводе или аналогичной системе показатель качества, используемый для выражения эффективности системы при передаче мощности, особенно с учетом несоответствия между источником, линией и нагрузкой.Коэффициент стоячей волны S определяется по формуле:

S = V max / V min = I max / I min


В идеально подобранной системе S = 1 , что означает наличие чистой бегущей волны и отсутствие отраженной мощности. По мере увеличения доли отраженной мощности S приближается к бесконечности, что указывает на чистую стоячую волну.

STANFLELEX — Standard Wire & Cable Co.торговое наименование переносных шнуров и кабелей в резиновой оболочке.

STATIC — Помехи, создаваемые в радио, телефоне или телевизионном приемнике атмосферными или различными естественными или искусственными электрическими помехами.

СТАЦИОНАРНЫЙ РЕЖИМ — См. Непрерывный режим.

STEP INDEX — В волоконной оптике профиль показателя преломления характеризуется равномерным показателем преломления внутри сердечника и резким уменьшением на границе раздела сердечника и оболочки.Обычно это относится к многомодовому волокну.

STRAND — Один неизолированный провод.

ПРЯМОЙ ПРОВОДНИК — Проводник, состоящий из определенного количества жил. Например, прядь свивки каната представляет собой проводник, состоящий из нескольких групп прядей (нитей). Пряди свивки 7 x 19 имеют 19 проводов, уложенных в группу, а затем семь таких групп, уложенных в провод.

ПРОЧНОСТЬ — Включен в конфигурацию кабеля только для увеличения прочности на разрыв.Не проводит никакой энергии или сигнала.

ПОЛОСНАЯ ИЗОЛЯЦИЯ — Полосовая технологическая изоляция состоит из одной или нескольких продольных полос невулканизированного термореактивного материала, свернутых вокруг проводника и вулканизированных после нанесения.

ПОДВОДНЫЙ КАБЕЛЬ — Кабель, используемый под водой от одной точки до другой для питания или связи. Свинцовая оболочка и / или резиновая оболочка.

ПОДЛОЖКА — Изоляционный материал печатной схемы.

ПРЕДЛАГАЕМОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ — Обычно относится к напряжению переменного тока, которое может быть приложено между соседними проводниками.

SUPER HIGH FREQUENCY — См. Диапазон частот.

SUSCEPTANCE — символ B. Мнимая часть адмиттанса, Y , которая определяется по формуле:

Y = G + iB


, где G — это проводимость, а i равно. Для цепи, содержащей и сопротивление, R , и реактивное сопротивление, X , восприимчивость определяется как:

B = -X / (R 2 + X 2 )


SV — Вакуум шнур для чистки 18/2, 300 вольт, легкая резина, переносной.

SVO — То же, что SV , за исключением куртки из неопрена . Неопрен является товарным знаком DuPont de Nemours Co.

SVT — То же, что SV , за исключением немаркированной пластмассовой оболочки.

SWEEP TEST — Метод определения частотной характеристики кабеля путем генерирования напряжения RF , частота которого изменяется с быстрой постоянной скоростью в заданном диапазоне. Тест, обычно проводимый на коаксиальных кабелях
.

SWEPT COAX — Коаксиальный кабель, прошедший проверку методом развертки и сертифицированный производителем.

SWITCHBOARD WIRE — Провод с высокотемпературной изоляцией, такой как TA или AVB , используемый для подключения распределительных щитов и аппаратуры управления. Он устойчив к воздействию тепла, пламени и коррозионных паров.

SYN. ТЕРЕТЬ. — Аббревиатура от синтетического проводящего каучука.

SYNTH — Аббревиатура синтетического.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
