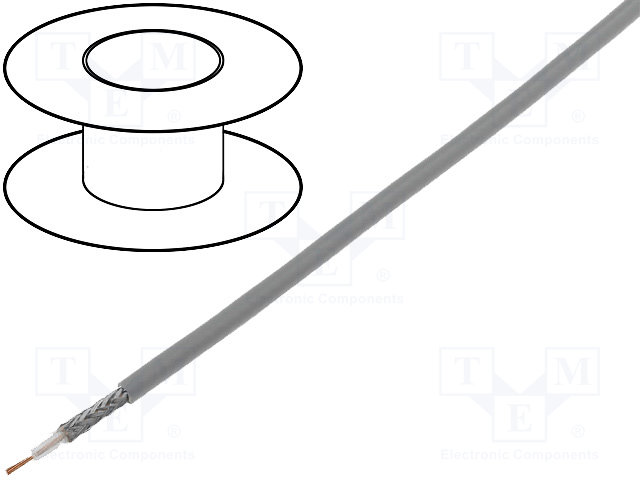

Коаксиальный ВЧ кабель RG-178

       ВЧ кабель RG-178 применяется в радиоэлектронной аппаратуре с рабочим диапазоном частот до 3000 МГц. Кабель изготовлен по спецификации стандарта MIL-C-17  Министерства Обороны США.

       В качестве диэлектрика применен фторопласт; ВЧ кабель RG-178 имеет центральный проводник с посеребрением; медную посеребренную оплетку и фторопластовый внешний изолятор.

       Особенностью фторопласта, как изолятора в кабеле, является:

  • термостойкость, что позволяет произвести качественную пайку микрокабеля RG-178   без применения спец.инструмента;
  • малый коэффициент усадки при нагреве;
  • устойчивость кабеля к агрессивным средам;
  • устойчивость к старению (на свету и в среде кислорода).



       Высокочастотный кабель RG-178 совместим с радиочастотным кабелем RG-174 и RG-316 по используемым ВЧ разъемам, но в отличае от RG-174, кабель RG-178 позволяет передавать/принимать более мощный сигнал.

       Радиочастотный кабель RG-178 обладает низким затуханием и стабильным сопротивлением и КСВ в широком диапазоне частот.

       ВЧ кабель RG-178 предназначен для решения широкого спектра задач, что достижимо благодаря высокой стабильности параметров, тепло- и огнестойкости, устойчивости кабеля RG-178 к агрессивным средам.

       Кабельные переходники на основе RG-178 рекомендуется использовать в составе СВЧ аппаратуры, а так же для передачи сигналов с акустических датчиков, в измерительной аппаратуре, в частности, в трансмиттерах и ресиверах, в компьютерной технике — во всех случаях, когда к качеству кабельно-разъемного соединения предъявляются повышенные требования.



Технические характеристики коаксиального кабеля RG-178:
Импеданс, Ом 50±3
Погонная ёмкость, пФ/м 104,9
Коэффициент укорочения 1,19
Материал центрального проводника Посеребрённая медь (SCC)
Материал диэлектрика Фторопласт (PTFE)
Материал оплетки Посеребрённая медь (SCC)
Материал внешней оболочки Экструдированный тефлон (FEP)
Диаметр центрального проводника, мм 7 х 0,101
Диаметр диэлектрика, мм 0,83
Диаметр внешней оболочки, мм 1,81
Плотность оплетки,% 95,0
Коэффициент экранирования, макс.
, дБ
52
Диапазон рабочих температур, °С -40…+ 165
Вес 1 м кабеля, гр. 15
Возможность реализации метражом Да
Минимальная заказываемая длина, м 1
Наценка за порезку Нет



Таблица затухания для коаксиального кабеля RG-178:
Частота, МГц Затухание, дБ при длине кабеля :
  100 м 50 м 10 м 5 м 1 м
100 16.0 8.0 1.6 0.8 0.16
200 21.6 10.8 2.16 1.1 0.22
400 33. 0 16.5 3.3 1.65 0.33
800 43.3 21.7 4.33 2.2 0,43
1000 52.0 26.0 5.2 2.6 0.52
2000 71.0 35.5 7.1 3.6 0.71
3000 80.5 40.3
8.1
4.05 0.81
5000 110.3 55.2 11.1 5.52 1,11



Затуханиев других типах кабеля.

Сравнить характеристики всех типов кабеля

RG-58 кабель коаксиальный радиочастотный

RG-58 кабель коаксиальный радиочастотный, антенный, с медной луженой многопроволочной жилой состоящей из 19 проволок диаметром 0,18 мм каждая, в изоляции из полиэтилена диаметров 2,95 мм, с экраном в виде оплетки из медных луженых проволок общим диаметром 3,43 мм и плотностью заполнения 93%, в оболочке из ПВХ пластиката черного цвета диаметром 5 мм.

Технические характеристики кабеля RG-58

Волновое сопротивление кабеля RG-58: 50 Ом.

Емкость: 100 пФ в метре.

Скорость распространения 66%.

Затухание при 20 градусах Цельсия (дБ\100м):

50 МГц

 10.7

200 МГц

 23.5

300 МГц

 29.6

470 МГц

 38.7

862 МГц

 55.4

1000 МГц

 61.1



Коэффициент подавления возвратной волны в кабеле RG-58 (дБ):

30 — 300 МГц

 26

300 — 600 МГц

 25

600 — 1000 МГц

 24



Коэффициент экранирования:

5 — 30 МГц

мОм/м

> 8

30 — 1000 МГц

дБ

> 55

СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА

Ом/км

38. 5

СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА

Ом/км

16.5

ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ

Ом/км

55



Максимальная мощность(Вт):

100 МГц

200

400 МГц

60

1000 МГц

35



Напряжение пробоя 5000 Вольт.

Вес коаксиального кабеля RG-58: 35,9 кг\км.

Минимальный радиус изгиба 25мм.

Разрывное усилие 90 Ньютонов.

Конструкция кабеля RG-58

1)      Жила – медная луженая, состоит из 19 проволок диаметром 0,18 мм.

2)      Изоляция – из полиэтилена, диаметром 2,95 мм.

3)      Экран – из медных луженых проволок общим диаметром 3,4 мм, плотностью повива 93%.

4)      Оболочка – из ПВХ пластиката черного цвета.

Применение кабеля RG-58

Коаксиальный радиочастотный антенный кабель RG-58 применяют для передачи аналогового аудио и видео сигнала, как внутри так и вне помещений.

RG 6 (коаксиальный кабель RG 6)

ТУ 16.К99-006-2001



Коаксиальный кабель RG 6 предназначен для передачи высокочастотных сигналов в различной электронной аппаратуре, особенно в радио- и ТВ – передатчиках, компьютерах, трансмиттерах.



Схема кабеля кабель RG 6:



  • Центральная медная  токопроводящая жила

  • Изоляция из вспененного полиэтилена

  • Экран в виде луженой медной оплетки

  • Оболочка из ПВХ – пластиката



Конструкция и размеры кабеля RG 6



Серия

h226A00 PVC

Материал проводника

Медь

Диаметр проводника, мм

1. 0

Материал диэлектрика

Вспененный ПЭ

Диаметр диэлектрика, мм

4.57±0.15

Тип фольги

Al-PET-Al

Количество слоев

2

Материал оплетки

Луженая медь

Покрытие оплеткой, %

40

Диаметр внешнего проводника, мм

5.25±0.2

Материал оболочки

ПВХ

Диаметр оболочки, мм

6. 9±0.2

Мин. радиус изгиба, мм

35

Макс. предел прочности на разрыв, Н

55

№ по каталогу

46081

Цвет

черный

белый

Длина на барабане, м

91.4/100
250/250
300
500

Вес, кг/км

48.5





Электрические характеристики кабеля RG 6



Сопротивление, Ом

75±3

Ёмкость на единицу длины, пФ/м

54±2

Скорость распространения, %

82. 0

Сопротивление пост. току, Ом/км
    шлейф
    внутренний проводник


49
23

Сила тока, А

6

Затухание, дБ/100м



на частоте 5 МГц

1.7

на частоте 10 МГц

2.0

на частоте 50 МГц

4.5

на частоте 100 МГц

6.4

на частоте 200 МГц

9.1

на частоте 230 МГц

9.6

на частоте 300 МГц

11. 0

на частоте 400 МГц

13.2

на частоте 600 МГц

16.4

на частоте 800 МГц

19.2

на частоте 860 МГц

19.9

на частоте 1000 МГц

21.7

на частоте 1350 МГц

25.6

на частоте 1600 МГц

28.3

на частоте 1750 МГц

29.6

на частоте 2150 МГц

33.3

на частоте 2400 МГц

35.5

Обратные потери, дБ
     на частоте 5-470 МГц
     на частоте 470-862 МГц
     на частоте 862-2150 МГц


>23
>20
>18

Экранирующий эффект, дБ

>85

ЦЕНА —-



Поставка кабельной продукции производится в течение 3-х рабочих дней.



Самые выгодные цены, ассортимент и качество. Доставка, отправка в любые регионы.
(499) 290-30-16, (495) 973-16-54, 740-42-64, 973-65-17
E-mail для заказа продукции: [email protected]

Кабель RG 6


Использование коаксиального кабеля RG 6

Это надежный кабель для передачи высокочастотных сигналов внутри помещений и вне..

Кабель имеет медный центральный проводник. Такой проводник имеет малый коэффициент затухания и это дает практически бесперебойную  передачу сигнала на большие расстояния.

Высокочастотные сигналы — это сигналы с частотой 1 МГц и выше, применительно к данному типу кабеля верхний потолок частоты передаваемого сигнала четко не установлен, но с уверенностью можно говорить о возможности беспроблемной передачи сигнала частоты от 1 МГц до 1000 МГц (1 ГГц).

Коаксиальный кабель RG6 легок в монтаже,  в эксплуатации и обслуживании.

Изоляция из вспененного полиэтилена и оболочка из ПВХ позволяют использовать его не учитывая влажность окружающей среды и внешние нагрузки: кручение, изгиб, удары.

В качестве экрана оплетка из омедненного алюминия, такая оплетка делает коаксиальный кабель RG 6 помехоустойчивым.

Кабель используется  в системах видеонаблюдения, благодаря неприхотливости к погодным условиям — любые виды внешнего соединения зданий, устройств и антенн.

Технические характеристики коаксиального кабеля RG 6

1.   Тип кабеля: Коаксиальный кабель RG 6;

2.      Внешний диаметр: 6,9 мм +/- 0,1 мм;

3.      Диаметр проводника: 1.02 мм;

4.      Волновое сопротивление: 75 Ом;

5.      Проводник производится из стали планкированной медью;

6.      Оболочка выполнена из ПВХ;

7.      Экран, это 32 алюминиевые нити, толщина 0,12 мм и алюминиевая фольга;

8.       Оболочка белого цвета;

9.      В упаковке: 100 м.

Одножильный провод

Марка кабеля

AWG

Диаметр, мм

Сечение, мм²

Погонное сопротивление, Ом/км

Погонный вес, кг/км

Коаксиальный кабель RG 6

4

5.189

21.15

0. 815

188.0

Коаксиальный кабель RG 6

6

4.115

13.30

1.297

118.2

Коаксиальный кабель RG 6

8

3.264

8.37

2.061

74.38

Коаксиальный кабель RG 6

10

2.588

5.26

3. 277

46.77

Коаксиальный кабель RG 6

11

2.304

4.17

4.134

35.05

Коаксиальный кабель RG 6

12

2.052

3.31

5.217

29.46

Коаксиальный кабель RG 6

13

1.829

2.626

5. 562

23.36

Коаксиальный кабель RG 6

14

1.628

2.084

8.268

18.45

Коаксиальный кабель RG 6

15

1.450

1.652

10.43

14.69

Коаксиальный кабель RG 6

16

1.290

1.309

13. 19

11.62

Коаксиальный кабель RG 6

17

1.151

1.039

16.57

9.24

Коаксиальный кабель RG 6

18

1.024

0.826

20.96

7.32

Коаксиальный кабель RG 6

19

0.912

0.652

26. 41

5.80

Коаксиальный кабель RG 6

20

0.813

0.519

33.14

4.61

Коаксиальный кабель RG 6

21

0.724

0.412

41.99

3.66

Коаксиальный кабель RG 6

22

0.643

0.325

53. 15

2.89

Коаксиальный кабель RG 6

23

0.574

0.259

66.60

2.31

Коаксиальный кабель RG 6

24

0.511

0.205

84.32

1.82

Коаксиальный кабель RG 6

25

0.455

0.163

106. 3

1.44

Коаксиальный кабель RG 6

26

0.404

0.128

134.5

1.14

Коаксиальный кабель RG 6

27

0.361

0.102

168.8

0.91

Коаксиальный кабель RG 6

28

0.320

0.081

214. 2

0.72

Коаксиальный кабель RG 6

29

0.287

0.065

266.4

0.58

Коаксиальный кабель RG 6

30

0.254

0.051

341.2

0.45

Коаксиальный кабель RG 6

31

0.226

0.040

427. 0

0.359

Коаксиальный кабель RG 6

32

0.203

0.032

538.0

0.238

Коаксиальный кабель RG 6

33

0.180

0.025

679.0

0.226

Коаксиальный кабель RG 6

34

0.160

0.020

856. 0

0.179

Коаксиальный кабель RG 6

35

0.142

0.016

1086.0

0.142

Коаксиальный кабель RG 6

36

0.127

0.013

1361.0

0.113



Многожильный провод

Марка кабеля

AWG

Количество и диаметр жил, AWG (мм)

Диаметр проводника,мм

Сечение, мм²

Вес, кг/км

Сопротивление, Ом/км

Коаксиальный кабель RG 6

4

7 х 12 (2,052)

6,16

23,2

212,0

0,78

Коаксиальный кабель RG 6

4

19 х 17 (1,151)

5,75

19,8

181,0

0,92

Коаксиальный кабель RG 6

6

7 х 14 (1,628)

4,88

14,6

131,0

1,24

Коаксиальный кабель RG 6

6

19 х 19 (0,912)

4,56

12,4

114,0

1,46

Коаксиальный кабель RG 6

8

7 х 16 (1,290)

3,87

9,15

83,8

1,98

Коаксиальный кабель RG 6

8

19 х 21 (0,724)

3,62

7,82

71,6

2,32

Коаксиальный кабель RG 6

8

49/25 (0,455)

3,734

8,00

70,7

2,20

Коаксиальный кабель RG 6

10

37 х 26 (0,404)

2,921

4,77

42,1

3,64

Коаксиальный кабель RG 6

10

49 х 27 (0,361)

2,946

5,04

44,5

3,58

Коаксиальный кабель RG 6

10

105 х 30 (0,254)

2,946

5,37

47,3

3,22

Коаксиальный кабель RG 6

12

7 х 20 (0,813)

2,438

3,66

32,3

4,76

Коаксиальный кабель RG 6

12

19 х 25 (0,455)

2,370

3,10

24,43

5,58

Коаксиальный кабель RG 6

12

65 х 30 (0,254)

2,413

3,32

29,26

2,74

Коаксиальный кабель RG 6

14

7 х 22 (0,643)

1,854

2,28

20,2

7,58

Коаксиальный кабель RG 6

14

19 х 27 (0,361)

1,854

1,95

17,2

8,86

Коаксиальный кабель RG 6

14

41 х 30 (0,254)

1,854

2,09

18,5

8,30

Коаксиальный кабель RG 6

16

7 х 24 (0,511)

1,524

1,44

12,7

12,0

Коаксиальный кабель RG 6

16

19 х 29 (0,287)

1,473

1,24

10,9

14,0

Коаксиальный кабель RG 6

16

26 х 30 (0,254)

1,499

1,33

11,7

13,1

Коаксиальный кабель RG 6

18

7 х 26 (0,404)

1,219

0,90

8,0

19,2

Коаксиальный кабель RG 6

18

16 х 30 (0,254)

1,194

0,82

7,2

21,3

Коаксиальный кабель RG 6

18

19 х 30 (0,254)

1,245

0,97

8,6

17,9

Коаксиальный кабель RG 6

20

7 х 28 (0,320)

0,960

0,56

5,2

32,0

Коаксиальный кабель RG 6

20

10 х 30 (0,254)

0,889

0,51

4,5

33,9

Коаксиальный кабель RG 6

20

19 х 32 (0,203)

0,940

0,62

5,5

28,3

Коаксиальный кабель RG 6

22

7 х 30 (0,254)

0,762

0,36

3,2

48,4

Коаксиальный кабель RG 6

22

19 х 34 (0,160)

0,787

0,38

3,4

45,1

Коаксиальный кабель RG 6

22

26 х 36 (0,127)

0,762

0,33

2,9

52,3

Коаксиальный кабель RG 6

24

7 х 32 (0,203)

0,610

0,23

2,2

76,4

Коаксиальный кабель RG 6

24

10 х 34 (0,160)

0,582

0,20

1,8

85,6

Коаксиальный кабель RG 6

24

19 х 36 (0,127)

0,610

0,24

2,1

69,2

Коаксиальный кабель RG 6

26

7 х 34 (0,160)

0,483

0,142

1,25

122,4

Коаксиальный кабель RG 6

26

10 х 36 (0,127)

0,533

0,128

1,13

136,1

Коаксиальный кабель RG 6

26

19 х 38 (0,102)

0,508

0,156

1,37

113,0

Коаксиальный кабель RG 6

27

7 х 35 (0,143)

0,457

0,112

0,99

178,7

Коаксиальный кабель RG 6

28

7 х 36 (0,127)

0,381

0,072

0,79

212,9

Коаксиальный кабель RG 6

28

19 х 40 (0,079)

0,406

0,093

0,82

186,0

Коаксиальный кабель RG 6

30

7 х 38 (0,102)

0,305

0,057

0,50

338,6

Коаксиальный кабель RG 6

30

19 х 42 (0,064)

0,305

0,061

0,53

286,4

Коаксиальный кабель RG 6

32

7 х 40 (0,079)

0,203

0,034

0,30

538,1

Коаксиальный кабель RG 6

32

19 х 44 (0,051)

0,229

0,039

0,34

447,5

Коаксиальный кабель RG 6

34

7 х 42 (0,064)

0,191

0,022

0,20

777,6

Коаксиальный кабель RG 6

36

7 х 44 (0,051)

1,152

0,014

0,13

1217,2


RADIOLAB RG-174 A/U Коаксиальный СВЧ кабель

Описание

RADIOLAB RG-174 A/U Коаксиальный СВЧ кабель


Коаксиальный СВЧ кабель 50 Ом повышенной гибкости.



RADIOLAB RG-174 A/U — высококачественный коаксиальный СВЧ кабель. Для наилучшего экранирования в кабеле присутствует слой алюминиевой фольги.
Высокая стабильность КСВ в широком диапазоне частот, достигнутая благодаря использованию диэлектрика из пероксидно-сшитого полиэтилена (XLPE).  Практически не усаживается при пайке.

Аналог:    Belden 8216, РК 50-1,5-12, LMR-100A

Основные характеристики коаксиального кабеля RADIOLAB RG-174 A/U


Импеданс: 50±2 Ом
Погонная емкость: 92.16 пФ/м
Коэффициент укорочения: 1,38
Диаметр центрального проводника: 0,48 мм
Материал проводника: ССS — Омедненная сталь, покрытая серебром
Диаметр диэлектрика: 1,52 мм
Материал диэлектрика: XLPE — Пероксидно-сшитый полиэтилен
Внешний диаметр оболочки: 2,55 мм
Материал оболочки: PVC —  Поливинил-хлорид  (цвет-черный)
Основной экран : 1.64 мм DF — алюминиевая фольга
Внешняя оплетка (16x5x0. 1 мм) (95% плотности): 1.98 мм
Материал оплетки: TC —  Луженая медь
Диапазон рабочих температур: -40 +70 °C.

Электрические характеристики кабеля RADIOLAB RG-174 A/U


Относительная диэлектрическая проницаемость: 1.91
Коэффициент укорочения: 1.38
Относительная диэлектрическая проницаемость: 2.07
Импеданс: 50±2 Ом
Номинальная погонная емкость: 92.16 пФ/м
Номинальная погонная индуктивность: 0.23 мкГн/м
Сопротивление центрального проводника
по постоянному току: 318.2  Ом/км
Сопротивление оплетки по постоянному току: 35.1 Ом/км
Сопротивление изоляции: 5000 МОм*км
Испытательное напряжение изоляции частотой 50 Гц ( мин.): 2000 В
Эффективность экранирования (максимальная): 50 дБ
Напряжение пробоя оболочки: 2000 В

Механические характеристики кабеля RADIOLAB RG-174 A/U


Минимальный радиус изгиба (однократно): 15 мм
Минимальный радиус изгиба (многократно): 30 мм
Вес: 14. 9 кг/км
Стойкость к сдавливанию: 0.18  кг/мм
Усилие на разрыв: 9.5 кг

Таблица затухания для коаксиального кабеля RG-174 A/U


Частота, МГц  Затухание, дБ/100м
50 19
150 34.3
450 66.7
800  95.1
900  101.7
1200  119.9
1800     146.7
1900
150.6
2450
172.8
3000
194.3

Кабель RG-58

КОНСТРУКЦИЯ

  1. Проводник — однопроволочный медный.
  2. Изоляция из сплошного П/Э.
  3. С внешним проводником в виде оплетки из медных луженых проволок плотностью 88-92% наложенных поверх алюминированного лавсана.
  4. Оболочка кабеля из светостабилизированного полиэтилена (СПЭ), для наружной прокладки.

ПРИМЕНЕНИЕ

Коаксиальный кабель RG-58 применяется в качестве кабеля связи и контактного кабеля, в радиоантеннах и системах передачи данных, прокладка наружная и внутри зданий. Коаксиальный кабель RG58 A/U, C/U — высококачественные версии стандартного RG58/U в различном исполнении. Кабель связи RG-58 имеет медную луженую оплетку. В качестве диэлектрика применяется твердый полиэтилен. Эти конструктивные особенности дают высокую стабильность работы RG-58 максимальном диапазоне радиочастот. Коаксиальный кабель RG-58 полностью соответствует всем стандартам и может работать в наиболее ответственных приложениях на VHF/UHF.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики коаксиального кабеля RG-58

A/U

C/U

Волновое сопротивление

50+/-2 Ом

50+/-2 Ом

Погонная емкость

85 пФ/м

93,5 пФ/м

Коэффициент замедления

1,28

1,51

Диаметр центрального проводника

19/0,203 мм

19/0,18 мм

Материал проводника

ТС

ТС

Диаметр диэлектрика

2,9 мм

2,9 мм

Материал диэлектрика

FPE

PE

Внешний диаметр оболочки

5. 03 мм

5,03 мм

Материал оболочки

NC-PVC

NC-PVC

Основной экран

AI-PET

— — —

Плотность экрана

100%

— — —

Дополнительный экран (оплетка)

16х7/0,12 мм

16х7/0,12 мм

Материал оплетки

ТС

ТС

Таблица затухания для коаксиального кабеля RG-58

Частота, МГц

Затухание, дБ/100м

50

11,3

100

16

200

25,7

500

41

800

51,9

1000

60

Коаксиальный кабель RG 174 A/U H+S

Мнемоника: RG 174 A/U

Артикул: 22511579

Производитель: HUBER+SUHNER

Мнемоника: RG 174 A/U

Артикул: 22511579

Производитель: HUBER+SUHNER

Кабельная группа: U2

Семейство: RG

Волновое сопротивление, Ом: 50

Нижняя рабочая частота, ГГц: 0

Верхняя рабочая частота, ГГц: 1

Центральный проводник: многопроволочный StCu

Материал изоляции: PE

Экран: оплетка CuSn

Материал оболочки: PVC

Внешний диаметр, мм: 2. 8

Верхняя рабочая температура, °C: 85

Применение: Городской транспорт / Портативная и носимая аппаратура / Тоннели

Серия часто задаваемых вопросов о коаксиальном кабеле

: Что такое кабель RG?

Коаксиальные кабели — это классификация кабелей, оснащенных двумя проводниками на общей оси, один окружающий другой и разделенных диэлектрическим изолятором. Внутренние части кабеля обернуты металлическим экраном и синтетической внешней оболочкой. Также известные как коаксиальные кабели, они обычно используются для передачи высокочастотного сигнала в коммерческом радио, широкополосном Ethernet и кабельном телевидении.

Мы рады представить новую серию часто задаваемых вопросов по коаксиальному кабелю, состоящую из трех частей, которая даст нам возможность поделиться своими отраслевыми знаниями с нашими читателями, ответив на некоторые из ваших наиболее распространенных запросов по коаксиальному кабелю.

Часто задаваемый вопрос № 1:

Что означает RG при обсуждении коаксиальных кабелей?

Когда речь идет о различных типах коаксиальных кабелей, RG означает «Radio Guide», обозначение, полученное из военных спецификаций Второй мировой войны. Каждый тип коаксиального кабеля имеет разное сопротивление RG, что помогает различать различные характеристики и спецификации кабелей. Например, в обозначении «RG — # / U» буква «U» означает «для общего использования.


Делать обобщения о различных типах RG может быть сложно; цифры в обозначении несколько произвольны и поэтому не всегда указывают на конкретную форму и функцию кабеля. Цифры просто означают, что кабель не соответствует исходным (теперь устаревшим) спецификациям Radio Guide.

Хотя каждый тип кабеля RG предлагает множество возможностей, ниже приведены некоторые из наиболее распространенных вариантов, а также их идеальное использование в потребительских приложениях:

  • RG-6 — отраслевой стандарт для кабельной и спутниковой передачи сигналов, RG-6 — это тонкий кабель, который можно легко свернуть или согнуть для установки в жилых помещениях в стене или потолке.
  • RG-11 — Толстый негибкий кабель, используемый для минимизации потерь сигнала на больших расстояниях, RG-11 обычно прокладывают снаружи или под землей. Например, он будет расположен во дворе перед домом, а не внутри дома.
  • RG-59 — Еще один популярный кабель в жилых помещениях, RG-59 работает аналогично RG-6, но имеет еще более тонкий центральный провод. Это различие делает RG-59 лучшим выбором для коротких и низкочастотных передач внутри дома, но в остальном уступает RG-6 в других приложениях.

Consolidated Electronic Wire & Cable предлагает обширную линейку стандартных коаксиальных кабелей для различных отраслей промышленности, а также специальные услуги для разработки правильного решения для вашего приложения.

Для получения дополнительной информации о наших стандартных и нестандартных решениях для коаксиальных кабелей посетите наш веб-сайт и обязательно ознакомьтесь со следующей частью нашей серии часто задаваемых вопросов.



Описание кабеля RG-6 — объединенные электронные провода и кабели

Коаксиальные кабели десятилетиями использовались в таких приложениях, как коммерческое радио и кабельное телевидение, обеспечивая передачу высокочастотного сигнала.

Изобретенные Оливером Хевисайдом коаксиальные кабели представляют собой электрические кабели на основе меди с внутренними проводниками, окруженными трубчатым изолирующим слоем, а затем обернутыми вместе металлическим экраном и часто также синтетической внешней оболочкой.

Название «коаксиальный» произошло от внутреннего проводника и внешнего экрана, имеющих общую геометрическую ось.

Что делает эти коаксиальные кабели уникальными среди других экранированных кабелей, так это их способность функционировать в качестве линий передачи за счет контролируемых размеров кабеля с постоянным расстоянием между проводниками.

Коаксиальные кабели являются стандартными кабелями своего типа и совместимы с большинством электроники повседневного использования. Несмотря на то, что существует несколько коаксиальных кабелей, часто встречающийся тип кабеля в домашних и жилых помещениях — это кабель RG-6.

Просмотр коаксиальных кабелей

Что такое RG?

Кабель RG прошел долгий путь и приобрел значимость с момента его первоначального использования. RG фактически означает «Radio Guide» и происходит от Второй мировой войны, RG Cable использовался для U.S. военных спецификаций, так как изначально это был единичный индикатор для объемной радиочастоты.

Это объясняет, почему кабели связаны с числовыми значениями, поскольку каждый тип коаксиального кабеля имеет различный рейтинг RG с различными характеристиками и спецификациями. Если кабель RG также был обозначен буквой «U», это означало «универсальный» или для общего использования.

Номера, связанные с кабелями RG, не имеют большого значения в сегодняшнем использовании, поскольку они используются только для спецификаций оригинального Radio Guide, которое в настоящее время устарело.

Тем не менее, эти важные в отрасли коаксиальные кабели по-прежнему называются своими оригинальными названиями, такими как обычно используемые, RG-6. Эта опция RG используется в широком спектре потребительских приложений и становится отраслевым стандартом.

Подробнее: Типы кабелей RG

RG-6

RG-6 в основном используется для кабельной и спутниковой передачи сигнала в жилых или коммерческих помещениях.

Этот коаксиальный кабель тонкий и легко изгибается для установки на стене или потолке и остается предпочтительным выбором для ретрансляции сигналов кабельного телевидения.

Кабель имеет большой проводник, который обеспечивает лучшее качество сигнала, а также имеет более толстую диэлектрическую изоляцию, что снижает вероятность прохождения повреждающих электрических токов.

Коаксиальный кабель RG-6 имеет лучшее экранирование, что делает его совместимым с сигналами уровня ГГц и обеспечивает превосходную защиту от помех сигналов.

Кабель позволяет уменьшить статическое электричество и улучшить качество изображения. Эти кабели, используемые для сигналов высокого разрешения в домашних и коммерческих развлекательных системах, бывают разных вариантов для спецификаций, включая подземные или подверженные воздействию влаги области.

Конечно, есть и другие кабели RG, актуальные в современной индустрии, такие как RG-11, предназначенные в основном для прокладки на открытом воздухе или под землей, и RG-59, который, как известно, работает для низкочастотных передач. Однако в последние годы RG-6 стал стандартом и заменил другие коаксиальные кабели.

Эти типы коаксиальных кабелей теперь широко используются в кабельных установках и могут работать с различными электронными системами. Также известно, что кабели RG-6 относительно доступны по цене использования и совместимости.


Для получения дополнительной информации о стандартных и нестандартных решениях Consolidated для коаксиальных кабелей, свяжитесь с экспертом сегодня.

В чем разница между RG59 и RG6? — Sewell Direct

Сводка

Кабель

RG6 более толстый, имеет изоляцию и экранирование, предназначенные для высокочастотных приложений с высокой пропускной способностью, таких как Интернет, кабельное телевидение и сигналы спутникового телевидения. Если вы не знаете, какой кабель выбрать, тогда лучше всего подойдет кабель RG6.

Кабель

RG59 тоньше и рекомендуется в приложениях с низкой пропускной способностью и низкой частотой, таких как аналоговое видео и системы видеонаблюдения.

Ознакомьтесь с коаксиальными кабелями Sewell RG6 и RG59

Выбор между RG 6 и RG 59 для вашей установки

Прямо сейчас вы можете задать массу вопросов относительно того, какой тип коаксиального кабеля вам следует купить. Что лучше: RG-59 или RG-6? Вам нужно экранирование Quad? А как насчет плетения? Вам нужен кабель с номинальной пленкой? Или прямое захоронение? Существует бесконечный список вариантов, и выбор неправильного типа коаксиального кабеля может привести к потере намного больше денег, чем вы планировали.В этой всеобъемлющей статье мы рассмотрим несколько основ коаксиального кабеля, поэтому вы должны знать, что вам нужно.

Во-первых, что такое RG?

Коаксиальные кабели

используют рейтинги RG, чтобы различать разные типы кабелей. RG — это старый, почти забытый военный термин, обозначающий «радиогид». Номер указывает на разные характеристики кабеля, но они назначаются случайным образом, поэтому не ищите какой-либо порядок в числах. Буквально десятки коаксиальных кабелей были изготовлены за эти годы, но большинство людей должны беспокоиться только о кабеле RG 6 и кабеле RG 59, так что это два типа, на которых мы собираемся сосредоточиться здесь.

RG 6 против RG 59 Приложения

RG 6 рекомендуется для кабельного телевидения, спутниковой связи, телевизионной антенны или широкополосного Интернета. RG 59 обычно лучше подходит для большинства систем видеонаблюдения и других аналоговых видеосигналов. Что вам действительно нужно учитывать, так это номинальные частоты, которые использует ваше оборудование. Если ваше оборудование использует более высокие частоты (выше 50 МГц), вам следует использовать RG 6. Если ваши частоты ниже этого значения, вам следует использовать RG 59.

RG 59 (Углубленное)

Кабель

RG59 существует уже давно.Раньше этот кабель использовался большинством людей для подключения к кабельному телевидению, и он очень часто устанавливается в старых домах и коммерческих зданиях. Однако многие современные требования к сигналам сделали этот кабель менее популярным за последние несколько лет. RG 59 имеет проводник меньшего размера, чем RG 6, что означает, что он не может обеспечить такое же качество сигнала, как RG 6. Способ его экранирования также означает, что он не очень хорошо удерживает сигналы уровня гигагерц внутри проводника. Вот почему RG 59, вероятно, не лучший выбор для вашего телевизора или подключения к Интернету.

Плетеный экран в RG 59 был разработан для (относительно) длинных волн мегагерцовой интерференции. Это делает его подходящим для сигналов с более низкой частотой (менее 50 МГц). Он обычно используется для композитных или компонентных видеосигналов (часто в виде мини-коаксиалов). Это также делает его хорошим выбором для системы видеонаблюдения замкнутого телевидения (CCTV). Вы даже можете упростить установку, купив так называемый «сиамский коаксиальный кабель». Этот кабель состоит из кабеля RG 59, соединенного с кабелем питания 2C.Используя этот тип кабеля, вы можете одновременно включать питание и видео для своих камер видеонаблюдения, что вдвое сокращает время установки.

RG 6 (в глубину)

Спутниковые и интернет-сигналы передаются на более высоких частотах, чем традиционное аналоговое видео, и когда телевизионное вещание изменилось с аналогового на цифровое, а кабельные компании начали переходить на цифровое, более высокие частоты потребовали поиска более эффективного коаксиального кабеля. Кабель RG6 был разработан с учетом этих требований.У него более крупный проводник, что обеспечивает гораздо лучшее качество сигнала. Также была увеличена толщина диэлектрической изоляции. RG 6 также выполнен с другим типом экранирования, что позволяет более эффективно обрабатывать сигналы уровня ГГц. В то время как многие кабели RG 59 используют экран из фольги в дополнение к оплетке, RG 6 сделал это обязательным. Первоначально оплетка была более рыхлой (например, 60% по сравнению с 90% + RG59), но многие кабели RG6 теперь также используют высокопроцентную оплетку.

Выбор между RG 59 и RG 6 — это только часть процесса.Кабели каждого класса могут иметь разные типы экранирования или оболочки и могут иметь или не соответствовать выбранной вами установке.

РГ-6 / У

RG-6 также можно найти с обозначением «RG-6 / U», но для U нет официального обозначения. Некоторые говорят, что это означает «универсальный» или «для общего пользования». Другие говорят, что это относится к типу оболочки кабеля, но это не всегда так. Во всех смыслах и целях RG-6 и RG-6 / U одинаковы. Если вам нужна куртка определенного типа, обязательно проверьте ее характеристики.Но мы поговорим о других типах курток позже.

Экранирование

Экранирование предотвращает «шум» от помех вашему сигналу и, следовательно, сохраняет качество вашего сигнала. Коаксиальные кабели обычно имеют два типа экранирования: оплетку и фольгу. Большинство коаксиальных кабелей включают оба (хотя некоторые кабели RG 59 по-прежнему используют одинарный экран). В целом, чем больше у вас экранирования, тем лучше будет работать ваш кабель, особенно при более длинных участках, но есть различия в том, что экраны защищают.Экранирование из фольги обычно включает алюминиевую или майларовую фольгу, приклеенную к диэлектрику под металлической оплеткой. Фольга очень эффективна для защиты от высокочастотных электромагнитных помех (ЭМП). Экранирование оплеткой представляет собой совокупность множества небольших проволочных жил, оплетенных вокруг диэлектрика (и / или фольги). Оплетка эффективна против низкочастотных помех. Кабель RG 59 использует медную оплетку, а RG 6 может использовать медную или алюминиевую оплетку.

Существуют кабели с четырехкратным экранированием, которые имеют дополнительный слой фольги и оплетки и обеспечивают лучшую защиту.Однако в более новых коаксиальных кабелях может использоваться 95% оплетка, чтобы работать лучше без лишних габаритов и веса четырехэкранированных кабелей.

Потеря сигнала

Хотя методы экранирования не позволяют внешнему сигналу влиять на наши сигналы, всегда есть некоторые потери сигнала по длине любого кабеля. Вот разбивка потерь сигнала (затухания) в децибелах для 100 футов кабеля. Просто помните, чем длиннее ваш кабель, тем больше потери сигнала вы испытаете. Вот почему желательно, чтобы монтажная длина была как можно короче.

RG 59 Потери сигнала (в дБ) на 100 футов
  • Потери на 50 МГц: 2,4 дБ
  • Потери на 100 МГц: 3,4 дБ
  • Потери на частоте 400 МГц: 7,0 дБ
  • Потери на частоте 900 МГц: 11,1 дБ
  • Потери на 1000 МГц: 12,0 дБ
RG 6 Потеря сигнала (в дБ) на 100 футов
  • Потери на 50 МГц: 1,5 дБ
  • Потери на 100 МГц: 2,0 дБ
  • Потери на частоте 400 МГц: 4.3 дБ
  • Потери на частоте 900 МГц: 6,8 дБ
  • Потери на 1000 МГц: 7,0 дБ

Кабельная оболочка

Рейтинг пленума

Приточные камеры — это открытые пространства над потолком или под полом, которые используются для циркуляции воздуха. Эти пространства важны для циркуляции воздуха в коммерческих зданиях, но они также создают некоторые проблемы в случае пожара из-за высокого содержания кислорода и отсутствия противопожарных барьеров.

Использование необработанных кабелей в приточных камерах может очень быстро распространить огонь на другие участки и распространить ядовитый дым по всему зданию.Кабели статического давления покрыты антипиреном и изготовлены из специальных пластиков, которые не выделяют токсичных газов или дыма почти так же, как другие пластики, что помогает предотвратить эту проблему. Любой кабель, который вы прокладываете через камеры статического давления, должен быть рассчитан на герметичность.

Коаксиальный кабель для наружного и прямого захоронения

Если вы прокладываете кабель снаружи, он должен иметь дополнительную защиту от погодных условий и непогоды. Внешний кабель специально разработан для защиты от атмосферных воздействий.Они поставляются с оболочкой из полиэтилена (полиэтилена) вместо оболочки из ПВХ, обработанного УФ-излучением. Куртка для наружного применения делает этот кабель чрезвычайно устойчивым к холоду, влаге, химическим веществам, истиранию и порезам.

Когда вы закапываете коаксиальный кабель, влага становится еще большим препятствием. Без дополнительной защиты от влаги существует риск попадания влаги и загрязнений в кабель и коррозии экрана и жилы. Прямой подземный кабель имеет специальную полиэтиленовую оболочку, которая есть у внешнего коаксиального кабеля, а также специальное гелеобразное вещество в оболочке, которое блокирует воду и влагу, разъедающие проводник и повреждающие сигнал.

Хотя многие компании используют RG6 и RG59, Sewell Direct упрощает общение и техническую поддержку для вашей установки. Независимо от того, пытаетесь ли вы установить систему безопасности или даже просто использовать кабель, Sewell вас поддержит. У нас есть специалисты, которые работали установщиками, и технические специалисты, которые были в отрасли, готовые ответить на ваши вопросы.

Мы также контролируем производство наших кабелей (что не могут сделать многие розничные продавцы), чтобы снизить затраты и обеспечить высокое качество. Что бы ни было для вас наиболее важным, стоимость или функциональность, вы должны найти то, что лучше всего для вас.Ознакомьтесь с некоторыми из наших самых продаваемых кабелей RG59 и RG6 или свяжитесь с нами!

Что такое коаксиальный кабель и как он используется?

Коаксиальный кабель обычно используется операторами кабельной связи, телефонными компаниями и интернет-провайдерами по всему миру для передачи данных, видео и голосовой связи клиентам. Он также широко используется в домах.

Это технология существует уже давно (с начала 20 века) и имеет много уникальных преимуществ для надежной и точной передачи.

Он также имеет ограничения, из-за которых в некоторых случаях его заменяют оптоволоконным кабелем, кабелем категории или, иногда, беспроводными сигналами.

Ключом к успеху коаксиального кабеля стала его экранированная конструкция, которая позволяет медной жиле кабеля передавать данные быстро, без помех или повреждений от факторов окружающей среды.

Три наиболее распространенных размера кабеля: RG-6, RG-11 и RG-59:

  • RG означает «радиогид.«Номера различных версий кабеля RG относятся к диаметру (59 означает 0,059, а 6 означает 0,06 и т. Д.). Их также называют RF-кабелями, что означает« радиочастота ».
  • Большинство непромышленных коаксиалов теперь известно как RG-6, но установщики могут использовать более толстый кабель, например RG-11.
  • Кабели
  • RG, используемые в домах, должны иметь полное сопротивление 75 Ом.

Большинство разъемов представляют собой разъемы F-типа, но возможно, что ваша система использует разъемы N-типа. Разъемы F-типа для кабелей RG-6 бывают нескольких типов:

  • Соединители компрессионные
  • Разъемы с саморезом
  • Разъемы обжимные

Для подключения вам потребуются вилка и розетка одного типа.У штекерных разъемов центральный провод торчит, а у гнездовых разъемов есть место для вставки центрального провода.

Имейте в виду, что в коаксиальных кабелях иногда возникает утечка сигнала, известная как входящий или выходной. Это вызывает мозаичные, нечеткие или снежные сигналы.

Что такое коаксиальный кабель?

Коаксиальный кабель — это тип кабеля, у которого есть внутренний проводник, окруженный изолирующим слоем, окруженный проводящим экраном. Многие также имеют изолирующую внешнюю оболочку. На схеме ниже показана конструкция типичного кабеля.Электрический сигнал проходит по центральному проводнику.

  1. Центральный провод — сталь, плакированная медью.
  2. Зажим центрального проводника — используется чистый удаляющий полимер, препятствующий миграции влаги.
  3. Диэлектрик — полиэтилен, обеспечивающий механически стабильную пену с закрытыми порами и высоким VP.
  4. Первый внешний проводник — экран с алюминиево-полимерно-алюминиевой лентой, надежно прикрепленный к диэлектрическому сердечнику.
  5. Второй внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
  6. Третий внешний проводник — дополнительная лента алюминий-полимер-алюминий используется в конструкциях с тремя и четырьмя экранами для дальнейшего усиления изоляции экрана ВЧ до и после изгиба.
  7. Четвертый внешний проводник — дополнительная алюминиевая оплетка 34 или 36 AWG используется в конструкциях с четырьмя экранами для дальнейшего улучшения изоляции экрана НЧ в условиях экстремальных радиочастотных шумов.
  8. Средство для защиты от коррозии
    1. Для помещений и антенн — непротекающий материал, предназначенный для предотвращения миграции влаги в конструкцию кабеля.
    2. Подземный — текучая смесь, способная заделать небольшие разрывы кожуха.
  9. Куртка — устойчивая к ультрафиолетовому излучению внешняя оболочка из полиэтилена (PE) или огнестойкого поливинилхлорида (PVC) доступна для защиты сердечника во время установки и на весь срок службы кабеля.
  10. Интегральный посыльный — опорный элемент из оцинкованной углеродистой стали, прикрепленный к кабелю с помощью отделяемой перемычки.

Что лучше: коаксиальный кабель или оптоволоконный кабель?

Оба этих типа кабеля могут использоваться для передачи видео, аудио и других форм данных, и оба могут предложить вам явные преимущества и недостатки при настройке вашей сети.

Решение, которое лучше всего подходит для вашей ситуации, зависит от расстояния вашего подключения и объема данных, которые вы отправляете.Волоконно-оптические кабели передают сигнал на несколько миль, прежде чем потребуется ретранслятор. В коаксиальном кабеле потери сигнала выше, поэтому его следует использовать на меньших расстояниях. Оптоволоконные кабели несут гораздо больше информации. Оптоволоконный кабель также значительно дороже. Волоконно-оптические кабели реже встречаются в жилых и потребительских помещениях, чем коаксиальные.

Коаксиальные кабели

просты в установке и очень долговечны. Поскольку оптоволокно обеспечивает более высокую и быструю передачу данных, чем коаксиальный кабель, его лучше всего использовать для профессиональных сетей, например, в бизнес-кампусе или университете.Если вы работаете в домашней установке или в сети передачи данных средней емкости, вам, вероятно, будет лучше использовать коаксиальный кабель.

Многие современные компании используют кабельные соединения для предоставления бизнес-услуг широкополосного доступа. Самый большой недостаток кабельного Интернета — колебания скорости. Если снова взглянуть на оптоволоконный и кабельный интернет, то услуги кабельного интернета обычно распределяются между несколькими абонентами. Это означает, что если в кабельном регионе есть большое количество пользователей, которые одновременно работают с приложениями с интенсивной полосой пропускания, использующими Интернет, скорость каждого из них может варьироваться от 100% до 25% от обещанной скорости.

Что касается стоимости волокна по сравнению с коаксиальным кабелем, то стоимость волокна обычно намного выше. После установки стоимость выделенного доступа в Интернет по оптоволокну также будет выше, чем стоимость общего кабельного подключения к Интернету.

Направляющая коаксиального кабеля | Амфенол РФ

Amphenol RF предлагает широкий спектр разъемов, предназначенных для подключения ко многим коммерчески доступным типам коаксиальных кабелей. В следующем руководстве по кабелям перечислены стандартные гибкие, полужесткие и приспосабливаемые кабели с низкими потерями, микрокоаксиальные и гофрированные кабели, а также соответствующие ссылки для продуктов.

Гибкие кабели RG
Товаров
Тип кабеля Mil Обозначение Импеданс Диэлектрик OD (дюймы) Конструкция щита Кабельная группа Ссылки на сопутствующие товары
RG-8 52 PE 0,405 Тесьма G4 Разъемы
RG-9 51 PE 0. 420 Тесьма G4 Разъемы
RG-55 53,5 PE 0.200 Тесьма C1 Разъемы
RG-58 /28 -RG58 53,5 PE 0,195 Тесьма С Разъемы
RG-59 /29 -RG59 73 PE 0.242 Тесьма E Разъемы
RG-62 93 PE 0,242 Тесьма E Разъемы
RG-87 50 ПТФЭ 0,425 Тесьма G4
RG-122 /54 -RG122 50 PE 0.160 Тесьма С Разъемы
RG-140 75 ПТФЭ 0,233 Тесьма E
RG-141 50 ST 0,190 Тесьма C1 Разъемы
RG-142 /60 -RG142 50 ST 0. 195 Тесьма C1 Разъемы
RG-174 50 PE 0,100 Тесьма B Разъемы
RG-178 /93 -RG178 50 ST 0,072 Тесьма А Разъемы
RG-179 /94 -RG179 70 ST 0.100 Тесьма B1 Разъемы
RG-179 Двойная оплетка 75 ST 0,125 Двойная оплетка B3 Разъемы
RG-180 /95 -RG180 93 ST 0,140 Тесьма К3 Разъемы
RG-187 75 ПТФЭ 0.105 Тесьма B1 Разъемы
RG-188 50 ПТФЭ 0,105 Тесьма B Разъемы
RG-188 Двойная оплетка 50 ПТФЭ 0,105 Двойная оплетка B2
RG-195 95 ПТФЭ 0. 450 Тесьма К3 Разъемы
RG-196 50 ПТФЭ 0,072 Тесьма А Разъемы
RG-210 93 ПТФЭ 0,242 Тесьма E
RG-213 /74 -RG213 50 PE 0.405 Тесьма G4 Разъемы
RG-214 /75 -RG214 50 PE 0,425 Тесьма G4 Разъемы
RG-223 /84 -RG223 50 PE 0,211 Двойная оплетка C1 Разъемы
RG-225 50 ПТФЭ 0.430 Тесьма G4 Разъемы
RG-302 /110-RG302 75 ST 0,201 Тесьма G4
RG-303 /111-RG303 50 ST 0,170 Тесьма С Разъемы
RG-304 /112-RG304 50 ST 0. 280 Тесьма C1
RG-316 /113-RG316 50 ST 0,102 Тесьма B Разъемы
RG-316 с двойной оплеткой 50 ST 0,102 Двойная оплетка B2 Разъемы
RG-393 /127-RG393 50 ST 0.390 Тесьма G4 Разъемы
RG-400 /128-RG400 50 ST 0,195 Тесьма C1 Разъемы
Другие гибкие кабели
Товаров
Тип кабеля Mil Обозначение Импеданс Диэлектрик OD (дюймы) Конструкция щита Кабельная группа Ссылки на сопутствующие товары
AT&T 734A 75 PE 0. 235 Тесьма I Разъемы
AT&T 735A 75 PE 0,129 Тесьма I2
Belden 1152A 75 FFEP 0,273 Тесьма G1
Belden 1426A 75 FHDPE 0.242 Тесьма E1 Разъемы
Belden 1505A 75 FHDPE 0,233 Тесьма E1 Разъемы
Belden 1506 75 PE 0,133 Тесьма F1
Belden 1794A 75 FHDPE 0.320 Тесьма / фольга Специальный Разъемы
Belden 1855A 75 FHDPE 0,159 Тесьма К3 Разъемы
Belden 1865A 75 FHDPE 0,150 Тесьма К3 Разъемы
Belden 4794R 75 FHDPE 0. 320 Тесьма / фольга Специальный Разъемы
Belden 4855R 75 FHDPE 0,159 Тесьма / фольга Специальный Разъемы
Belden 735A1 75 FHDPE 0,129 Тесьма I2 Разъемы
Belden 7806A 50 FHDPE 0.195 Тесьма С Разъемы
Belden 7807A 50 FHDPE 0,195 Тесьма C2 Разъемы
Belden 82108 75 FFEP 0,202 Тесьма F1 Разъемы
Belden 8232A 75 FHDPE 0.315 Тесьма Специальный
Belden 8241 75 PE 0,240 Тесьма E Разъемы
Belden 8263 MIL-C-17D 75 PE 0,241 Тесьма E
Belden 8279 75 PE 0. 220 Тесьма E Разъемы
Belden 8281 75 PE 0,305 Тесьма E1 Разъемы
Belden 88240 53 FEP 0,159 Тесьма D Разъемы
Belden 89248 75 FFEP 0.222 Тесьма G1 Разъемы
Belden 89907 50 FFEP 0,160 Тесьма D Разъемы
Belden 9100 75 FPE 0,237 Тесьма E1 Разъемы
Belden 9104 75 PE 0.144 Тесьма F1 Разъемы
Belden 9209 75 PE 0,222 Тесьма E Разъемы
Belden 9221 75 FHDPE 0,097 Тесьма B1 Разъемы
Belden 9258 50 FPE 0. 242 Тесьма G2 Разъемы
Belden 9290 75 FPE 0,288 Тесьма G1
Belden 9907 50 FHDPE 0,185 Тесьма С
Belden 9913 50 PE 0.405 Тесьма G3 Разъемы
Belden 9914 50 FHDPE 0,403 Тесьма G3
Полужесткие и гибкие кабели
Товаров
Тип кабеля Mil Обозначение Импеданс Диэлектрик OD (дюймы) Конструкция щита Кабельная группа Ссылки на сопутствующие товары
RG-401 (0. 250 полужесткий) /129-RG401 50 ST 0,250 Cu. S-R L3 Разъемы
RG-402 (0,141 полужесткий) /130-RG402 50 ST 0,141 Cu. S-R L Разъемы
RG-405 (0,086 полужесткий) /133-RG405 50 ST 0.086 Cu. S-R L2 Разъемы
0,047 Полужесткий 50 ПТФЭ 0,047 Тесьма L4 Разъемы
0,085 Полужесткий 50 ПТФЭ 0,085 Тесьма L2 Разъемы
Кабели с малыми потерями (LMR
® )
Товаров
Тип кабеля Mil Обозначение Импеданс Диэлектрик OD (дюймы) Конструкция щита Кабельная группа Ссылки на сопутствующие товары
LMR-100A-PVC 50 FEP 0. 100 Тесьма B Разъемы
LMR-195 50 FEP 0,195 Тесьма С Разъемы
LMR-200 50 FEP 0.200 Тесьма C2 Разъемы
LMR-240 50 FEP 0.240 Тесьма G2 Разъемы
LMR-400 50 FEP 0,405 Тесьма G3 Разъемы
LMR-600 50 FEP 0,590 Тесьма К Разъемы
Микрокоаксиальные кабели
Товаров
Тип кабеля Mil Обозначение Импеданс Диэлектрик OD (дюймы) Конструкция щита Кабельная группа Ссылки на сопутствующие товары
0. 81 мм 50 FEP 0,810 Тесьма П1 Разъемы
1,13 мм 50 FEP 1,130 Тесьма P2 Разъемы
1,32 мм 50 FEP 1.320 Двойная оплетка П3 Разъемы
1,37 мм 50 FEP 1,370 Тесьма П4 Разъемы
Гофрированные кабели
Товаров
Тип кабеля Mil Обозначение Импеданс Диэлектрик OD (дюймы) Конструкция щита Кабельная группа Ссылки на сопутствующие товары
1/4 «Винтовой 50 PE 0. 250 Тесьма N Разъемы
3/8 «Винтовая 50 PE 0,375 Тесьма №1 Разъемы
1/2 «Винтовой 50 PE 0,519 Тесьма N2 Разъемы

Разница между кабелями RG59 и RG6

Коаксиальные кабели являются одними из наиболее часто используемых электрических кабелей.У них много разных применений и применений, и покупатели этих коаксиальных кабелей часто не понимают, какой из них купить.

Наиболее заметное из этих недоразумений возникает в результате споров о кабелях RG6 и RG59.

Чем они отличаются? Для чего они нужны? Эта статья поможет вам найти ответы на эти вопросы и предоставит дополнительную информацию об этих двух популярных типах коаксиальных кабелей. Это включает в себя то, чем они отличаются по конструкции и их использованию.

Что такое кабели RG?

Кабели RG служат для кабелей Radio Guide.Сначала они использовались в военной связи, но теперь широко используются для обеспечения широкополосного подключения к Интернету или телевизионных сигналов.

Поскольку он старый, на протяжении многих лет было выпущено множество различных версий кабелей RG. Однако наиболее заметными из них являются кабели RG6 и RG59.

Общая структура кабелей RG

Существует общая структура кабелей RG с кабелями разных номиналов, имеющими изменения в структуре. Это позволяет им действовать по-разному.Общая структура:

1. Внутренний проводник

Первая часть кабеля — это внутренний проводник. Этот проводник обычно изготавливают из меди или используют стальную проволоку с медным покрытием. Это то, что проводит электрический сигнал.

2. Изолятор

Поверх внутреннего проводника используется изолятор, закрывающий его. Обычно это диэлектрический изолятор, который служит для предотвращения утечки и повышения эффективности кабеля.

3. Экран

Изолятор покрыт металлическим экраном.Он состоит из металлических оплеток, и некоторые кабели могут иметь более одного слоя. Цель состоит в том, чтобы предотвратить постороннее вмешательство.

4. Куртка

Весь провод обернут пластиковой оболочкой для защиты.

Это основная конструкция всех кабелей RG. Сначала мы рассмотрим кабель RG6, а затем RG59, чтобы увидеть и понять их различия.

Обзор кабеля RG6

Эти кабели также обозначаются как кабели RG6 / U, где U означает служебную.Как следует из названия, это универсальный сетевой провод, который используется для широкополосного Интернета и передачи спутникового сигнала. Кабель RG6 претерпел несколько изменений.

  • В кабелях RG6 используются более толстые медные жилы. Обычно они рассчитаны на 18 AWG. Это помогает им более эффективно передавать сигналы на большие расстояния. Более толстые медные проводники увеличивают пропускную способность (объем передаваемых данных). В кабелях
  • RG6 используются экраны из алюминия в оплетке.Это улучшает их экранирующую способность и делает их менее восприимчивыми к помехам. Также присутствуют экраны из фольги для дальнейшего увеличения защиты.
  • Кабели имеют более прочную изоляцию и поэтому безопаснее в использовании. Его изоляция покрыта антипиреном, чтобы свести к минимуму риск возгорания.

Диапазон частот кабеля RG6

Кабели RG6 могут работать с сигналами в диапазоне гигагерц. Частично это связано с высокой экранирующей способностью кабелей RG6, которая предотвращает помехи и искажения.Лучше всего они работают с частотами выше 50 мегагерц.

Преимущества использования кабелей RG6

Кабели RG6 надежно работают с чрезвычайно высокочастотными сигналами. Они построены так, чтобы иметь меньшее затухание (потери энергии с течением времени), что является обычным для высокочастотных сигналов.

Таким образом, использование кабелей RG6 обеспечит высокое качество сигнала. Они также имеют гораздо меньше проблем с потерей сигнала.

Еще одним преимуществом их кабелей является то, что из них можно без проблем изготавливать длинные кабели.Обычно при использовании более длинных кабелей качество сигнала ухудшается, но это не относится к кабелям RG6.

Итак, если вам нужно использовать более длинные кабели, лучше всего подойдут кабели RG6.

Применение кабелей RG6

Сильными сторонами кабелей RG6 являются их способность передавать чрезвычайно высокочастотные сигналы без потери качества на большие расстояния, поэтому они имеют несколько важных применений. В основном эти кабели используются для обеспечения широкополосного подключения к Интернету.

Другое использование — для передачи спутникового сигнала. Эти передачи используют очень высокочастотные сигналы (около 1-5 гигагерц).

И эти сигналы чувствительны к ухудшению качества сигнала, но экранирование фольгой (с некоторыми кабелями RG6, использующими четырехкратное экранирование) помогает предотвратить это, делая передачу этих высокочастотных сигналов возможной.

Обзор кабеля RG59

Эти кабели являются еще одним широко используемым кабелем RG. Их структура подробно описана ниже:

  • Внутренний проводник намного тоньше, особенно по сравнению с кабелями RG6 с номиналом 20 AWG.Диаметр меньше, но по-прежнему используется медь.
  • Его изоляция намного меньше по сравнению с кабелями RG6. Это делает кабели RG59 более восприимчивыми к внешним помехам.
  • Экраны из меди. Это приводит к снижению экранирующей способности и делает кабели RG59 плохим выбором, если сигналы имеют частоты в диапазоне гигагерца.

Диапазон частот кабеля RG59

Поскольку в кабелях RG59 используется более тонкий проводящий медный провод и более слабые экраны, их нельзя использовать для передачи сигналов с очень высокими частотами.Обычно они используются для сигналов с частотой 50 мегагерц или ниже.

Преимущества использования кабелей RG59

Кабель RG59 используется не так часто, как другие кабели; у него по-прежнему есть то преимущество, что он очень хорошо передает низкочастотные сигналы.

Если вам нужно передавать сигналы в мегагерцевом диапазоне частот и вам нужно хорошее качество сигнала, кабели RG59 — один из лучших вариантов.

Кабели

RG59 также обычно дешевле. Их также намного проще установить, поскольку их часто объединяют с кабелем питания, чтобы сократить время установки.

Применение кабелей RG59

Кабели RG59 чувствительны к помехам, если используются длинные кабели. Из-за этого ограничения они часто используются в установках замкнутой цепи и для композитных видеосигналов.

Чаще всего кабели RG59 применяются в камерах видеонаблюдения и видеонаблюдения. Они дешевы и просты в установке, что делает их идеальными для работы, поскольку камеры видеонаблюдения используют более низкочастотные сигналы.

Помимо камер видеонаблюдения, они также используются в видеопроекторах и некоторых телевизионных системах.

Сравнение кабелей RG6 и RG59

Так как у вас есть краткое изложение основных характеристик двух кабелей, давайте сравним их.

Ширина полосы

Кабели RG6 имеют большие токопроводящие провода, чем кабели RG59. Это означает, что они имеют более высокую пропускную способность и могут быстрее передавать больше данных.

Экранирование

В кабелях RG6 используются экраны из алюминиевой фольги и четырехкратное экранирование. В кабелях RG59 используется медный экран. Таким образом, кабели RG6 имеют лучшее экранирование и поэтому менее восприимчивы к внешним помехам.

Диапазон частот

Кабели RG6 могут работать с частотами от 1 до 5 ГГц, но неэффективны при передаче сигналов в диапазоне МГц. Кабели RG59 не могут передавать сигналы в диапазоне частот ГГц из-за их более низкого экранирования, но очень хороши для передачи сигналов на частоте 50 МГц или ниже.

Затухание

Кабели RG6 имеют меньшее затухание. Таким образом, эти кабели можно сделать длиннее без проблем с потерей сигнала. Кабели RG59 имеют большее затухание. Кабели RG59 нельзя делать слишком длинными, и обычно они должны быть короткими, чтобы предотвратить потери во время передачи сигнала.

Приложение

Кабели RG6 в основном используются для кабелей спутниковой передачи и широкополосного подключения к Интернету из-за их высокой пропускной способности и отличного экранирования. Кабели RG59 используются для видеонаблюдения и видеопроекторов.

Цена

Кабели

RG6 дороже кабелей RG59 такой же длины. Это из-за лучшего экранирования и более толстого проводника.

Какой выбрать?

Самый большой решающий фактор между этими двумя кабелями — это то, для чего вам нужен кабель.Как вы можете видеть, между их использованием очень мало или совсем нет совпадений, и вы не можете заменить их для каких-либо целей.

Хотя кабели RG59 дешевле, их нельзя использовать вместо кабелей RG6 для радиопередачи или широкополосного Интернета. Точно так же кабели RG6 с трудом переносят низкочастотные сигналы с хорошим качеством, и для этого вам нужно будет использовать кабели RG59.

Итак, в конце концов, самое важное, на что вам нужно обратить внимание, — это то, для чего вам нужен кабель.Как только у вас будет ответ, выбрать кабель будет просто.

Заключение

Споры о кабеле RG6 и кабеле RG59 ведутся очень часто, но я считаю, что эта статья дала вам некоторое представление о том, насколько все это просто.

Есть несколько ключевых отличий, которые помогают каждому кабелю работать по-разному. Всякий раз, когда вам нужно выбрать между ними, всегда вспоминайте, для чего вам нужен конкретный кабель.

Номера «RG» для коаксиальных кабелей — что они означают?

Стюарт Берри 29 марта 2016 г.

Что означает rg в коаксиальных сетях Ethernet?

«RG» означает «Radio Guide» и был оригинальной военной спецификацией для коаксиального кабеля в тридцатых годах.RG-1 оказался довольно непопулярным, тогда как RG-6 стал бешено успешным!

Коаксиальный кабель RG Номера обычно являются лишь индикатором размера. Например, фактические характеристики двух разных коаксиальных кабелей RG6 могут сильно отличаться. Большинство номеров RG относятся к кабелям определенного диаметра (поскольку более толстые диаметры обычно имеют меньшее затухание на большой длине), но также относятся к экранированию, типу оболочки и типу диэлектрика (что дает свойство сопротивления).

Важно знать, какие частотные сигналы вы хотите передавать по коаксиальному кабелю, а затем более подробно изучите спецификации кабеля.Сегодня многие стандарты стали расплывчатыми, а это означает, что, например, RG58B / U может иметь очень разные характеристики от производителя к производителю.

Выделим три наиболее распространенных типа коаксиальных кабелей для видеоприложений — RG6 / U, RG11 / U и RG59 / U.

Вы, вероятно, встречали RG-6, так как это отраслевой стандарт для кабельной и спутниковой передачи сигналов. RG-6 — это тонкий кабель, который идеально подходит, когда вам нужно свернуть или согнуть стену.Отлично подходит для домашних установок.

RG-11 более толстый и негибкий. Вы можете использовать его для минимизации потерь сигнала на больших расстояниях, поэтому его обычно используют снаружи или под землей.

RG-59 имеет более тонкий центральный провод, чем RG-6. Это делает RG-59 лучшим выбором для коротких передач и низкочастотных передач в помещении, но в остальном он уступает RG-6.

Во многих ситуациях особенно важен кабель с низкими потерями. Он идеально подходит для любой конфигурации «антенна-радио» и часто широко используется в установках беспроводных систем.Кабель с низкими потерями часто называют его серийным номером, например, кабель серии 200, который обычно приблизительно соответствует диаметру кабеля.

Чем больше число (например, 400, 800 и т. Д.), Тем толще и тяжелее кабель и тем меньше затухание по длине. Из-за этого более высокие порядковые номера обычно используются в случаях, когда антенна постоянно установлена ​​на некотором расстоянии от радиостанции. Меньшие порядковые номера используются в тех случаях, когда антенна расположена ближе, особенно в портативных установках, где важен вес кабеля.

Суть коаксиального кабеля в стиле RG заключается в том, что если вам нужно получить определенный тип кабеля для вашего приложения, вы должны указать характеристики кабеля в своем запросе. Фактический стандарт может иметь некоторые изменения, которые сделают продукт непригодным для некоторых обстоятельств.

Если вам нужен коаксиальный кабель, ITM Components может посоветовать и предоставить вам коаксиальный кабель и кабельные сборки L-com типа RG, ​​а также широкий выбор коаксиальных кабелей с низкими потерями. Ассортимент L-Com — один из самых широких в отрасли.

Линия коаксиальных продуктов

L-com включает популярные коаксиальные кабели, ВЧ-разъемы, ВЧ-кабели и другие высококачественные коаксиальные продукты, такие как разъемы SMA, коаксиальные адаптеры и инструменты.

Коаксиальные интерфейсы включают: BNC, SMA, TNC, Type F, RCA, SMB, MCX, MC-Card, Type-N и другие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
