См. также: Подбор и расчет греющего кабеля

Общие рекомендации по монтажу греющего кабеля

Установка греющего кабеля снаружи трубы

Установка греющего кабеля внутри трубы

Общие рекомендации по монтажу греющего кабеля

При прокладке трубопроводов с установкой системы защиты от замерзания, нет необходимости размещать трубопровод ниже уровня промерзания грунта.

Трубы после монтажа должны быть обязательно теплоизолированы, так как это значительно уменьшает теплопотери. Рекомендуемые значения минимальной толщины теплоизоляции см здесь.

На трубах и траншее с трубой должны быть сделаны отметки, указывающие на то, что установлены нагревательные кабели. Обязательна табличка с предупреждающей надписью.

Не рекомендуется монтировать кабель при температуре ниже -15°С.

Диаметр изгиба кабеля должен быть не менее шести диаметров самого кабеля.

Система защиты от замерзания должна быть снабжена устройством защитного отключения (УЗО), подобранным в соответствии с ПУЭ.

Использование греющего кабеля без защитной оплетки на неэлектропроводных трубах и поверхностях (синтетические трубы, трубы и поверхности с покрытием) в целях безопасности не разрешено!

После установки необходимо проверить омическое сопротивление нагревательного кабеля и изоляции.

Установка греющего кабеля снаружи трубы

Кабель должен быть аккуратно, без усилия (натяжения) установлен на трубе во избежание повреждений. Он должен плотно прилегать к трубе по всей своей длине. Это можно сделать при помощи алюминиевой липкой ленты. Пластиковую ленту применять запрещено!

Вначале монтажа кабель крепят к трубе при помощи отрезков алюминиевой ленты, с интервалом приблизительно 30 см. Затем он должен быть закреплен алюминиевой лентой вдоль по всей длине. Таким образом, нагревательный кабель не будет иметь прямого контакта с теплоизоляционным материалом, и будет прочно закреплен к поверхности трубы и иметь хороший теплоотвод.

Перед установкой нагревательного кабеля на пластиковой трубе, её поверхность необходимо оклеить алюминиевой фольгой или лентой. Таким образом, тепло равномерно будет распределяться по всей длине трубы.

Соединительная муфта между нагревательным кабелем и подводящим холодным концом также должна быть установлена на поверхности трубы с помощью алюминиевой липкой ленты.

Прокладывайте греющий кабель вдоль арматуры, вентилей и т.д., так чтобы при ремонте и обслуживании они были легко доступны и их можно было в любое время заменить, не перерезая при этом обогревательного контура. Проще всего этого можно добиться, сделав достаточно большую петлю кабеля.

Существует несколько способов установки нагревательного кабеля на поверхность трубы:

Установка греющего кабеля внутри трубы

Для этого типа установки необходимо точно измерить длину обогреваемого участка трубопровода. Длина кабеля должна быть равна длине этого участка.

Участок трубы, который будет обогреваться изнутри, должен быть выполнен с минимальным количеством фиттингов. Все повороты должны быть естественными изгибами трубы.

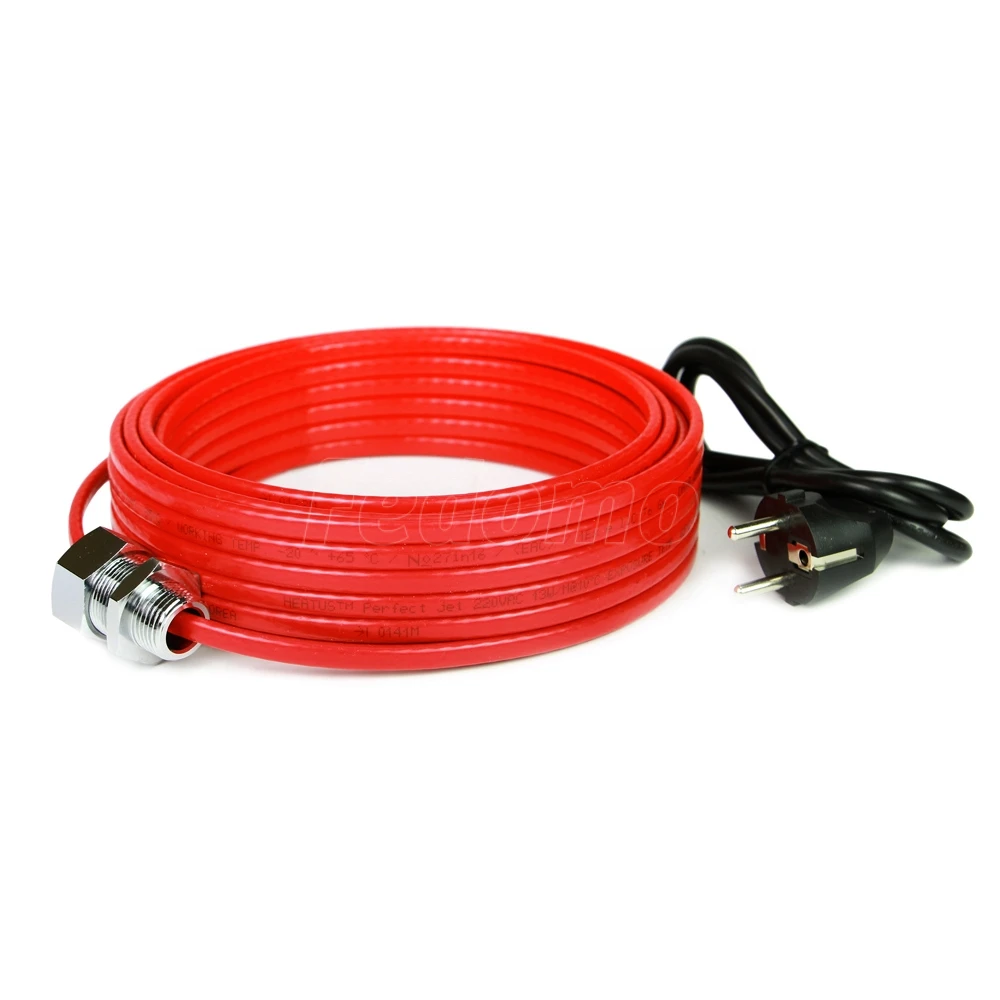

Нагревательный кабель для обогрева внутри труб нельзя прокладывать сквозь запорные вентили.

Нужно отметить место установки греющего кабеля предупреждающей надписью.

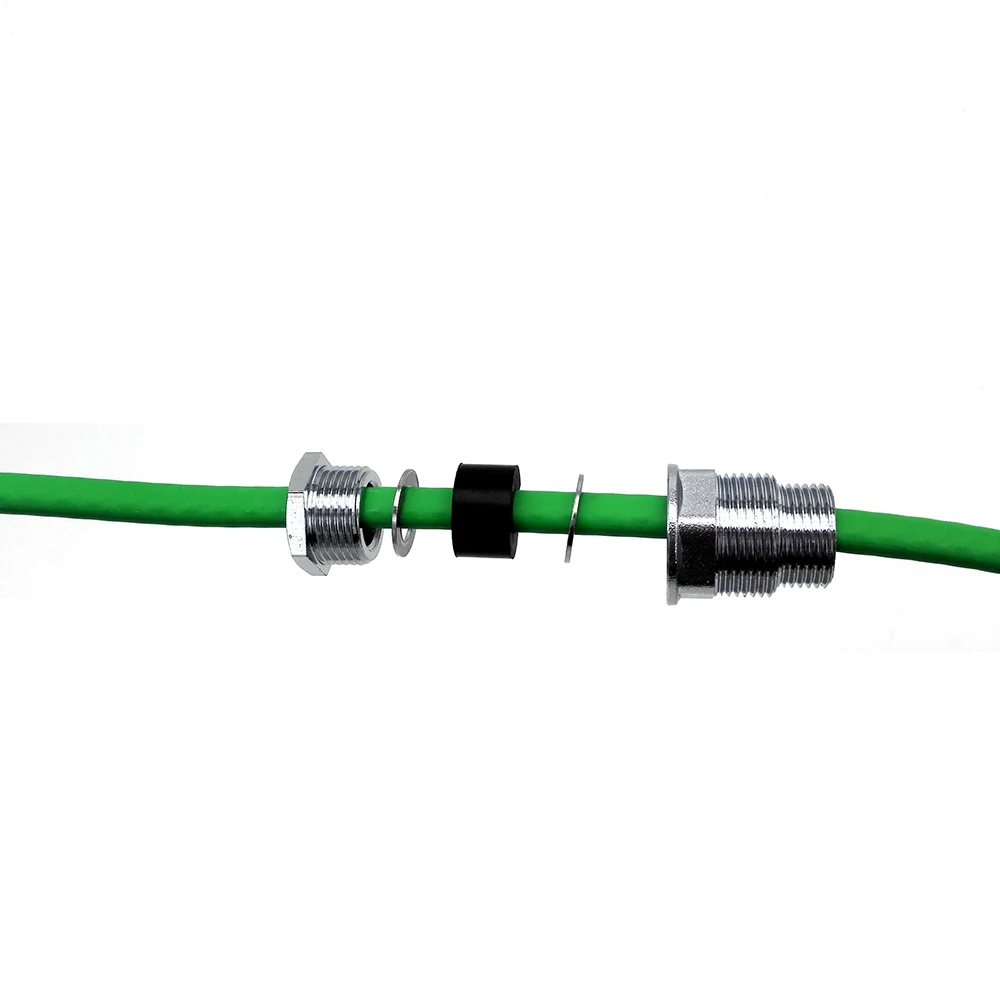

Запрещается фиксировать питающий кабель и соединительную муфту проходкой и сальником из комплекта для ввода кабеля в трубу.

Все действия должны осуществляться аккуратно и с особым вниманием, во избежание повреждения оболочки кабеля. Резьба на фитингах и другие острые предметы должны быть закрыты в процессе установки нагревательного кабеля, например, заводской лентой.

Ключевые слова: антиобледенение, обогрев трубопроводов, обогрев труб, монтаж греющего кабеля

Как смонтировать саморегулирующийся нагревательный кабель на трубопровод?

В данной статье изложены основные правила и рекомендации по монтажу саморегулирующегося нагревательного кабеля на трубопроводах.

Перед монтажом необходимо измерять сопротивление изоляции нагревательного кабеля – измеренная величина должна составлять не менее 20 МОм. Рекомендуемое напряжения для испытания – 1500 В DC, минимальное испытательное напряжение 500 В DC.

Следующим шагом является подготовка трубопроводов к укладке кабеля. Предварительно окрашенные или лакированные трубы должны полностью высохнуть. Для полного высыхания необходимо 3 недели. Все острые края и неровности должны быть устранены, поскольку могут повредить нагревательный кабель. Обогреваемая поверхность должна быть чистой и сухой.

При укладке кабеля нельзя превышать минимальный радиус изгиба 25 мм.

Запрещено механическое воздействие и чрезмерное натяжение на кабель при сматывании и разматывании во время транспортировки и монтажа.

Концы греющего кабеля должны быть надежно защищены от воздействия влаги.

При разматывании с катушки нагревательный кабель необходимо тянуть по прямой.

Наиболее удобным и корректным способом монтажа нагревательного кабеля является продольная укладка вдоль трубопровода в одну или несколько “ниток”.

Путем хорошего прилегания достигается хорошая теплопередача от нагревательного кабеля к трубопроводу. Если необходимо – сократить шаг крепления.

Отрезать нагревательную секцию необходимо после того, как он будет уложен на трубопровод и закреплен. Концы секции защитить от влаги – заклеить самоклеющейся лентой или присоединить концевую заделку.

Для установки соединительных муфт и концевых заделок на каждой нагревательной секции необходимо предусмотреть по 500 мм.

Для крепления нагревательного кабеля используется клейкая лента:

Шаг крепления клейкой лентой составляет 200 – 250 мм.

Запрещено использовать теплоизоляцию из ПВХ или ленту клейкую, которая содержить поливинилхлорид или винилхлорид.

После монтажа нагревательный кабель по всей длине должен быть проклеен самоклеющейся алюминиевой лентой для улучшения теплообмена.

РИСУНОК

Пластмассовые трубопроводы перед монтажом кабеля следует покрыть по всей площади алюминиевой фольгой для эффективного распределения тепла, поверх кабеля также наклеить ленту алюминиевую. Нагревательный кабель будет находиться в средине алюминиевой ленты.

Кабель, монтирующийся вдоль трубопровода, должен быть уложен в соответствующих точках на циферблате “4 часа 30 минут” и “7 часов 30 минут”.

Кабель нельзя монтировать в самой низшей точке на горизонтальных трубопроводах. Также на таких трубах не допускается прокладка нагревательной ленты в верхней точке окружности, поскольку кабель может быть поврежден механически, а процесс распределения тепла наименее эффективный.

На арматуре, фланцах опорах, насосах, имеющихся на трубопроводе, возникают дополнительные теплопотери, которые, для поддержания требуемой температуры продукта, необходимо компенсировать. Также вся арматура должна быть доступна для обслуживания и проведения ремонтных работ.

Решить эти задачи можно путем укладки на оборудование дополнительного количества кабеля в виде петли.

Основные способы прокладки нагревательного кабеля представлены на рисунках ниже:

Для монтажа системы электрообогрева в целом необходимы следующие элементы:

• Соединительные и концевые муфты;
• Распределительные клеммные коробки;
• Силовой кабель для подвода электрического питания;
• Крепежные аксессуары;
• Устройства для прохода через теплоизоляцию;
• Приборы для контроля температуры;
• Таблички “Внимание электрообогрев”.

Соединительная муфта и концевая заделка должны быть смонтированы перед подключением к источнику питания.

Распределительные коробки следует установить в легкодоступном месте для удобства обслуживания.

После проведения монтажа кабеля, перед началом укладки тепловой изоляции, должно быть измеряно сопротивления изоляции каждого нагревательного контура.

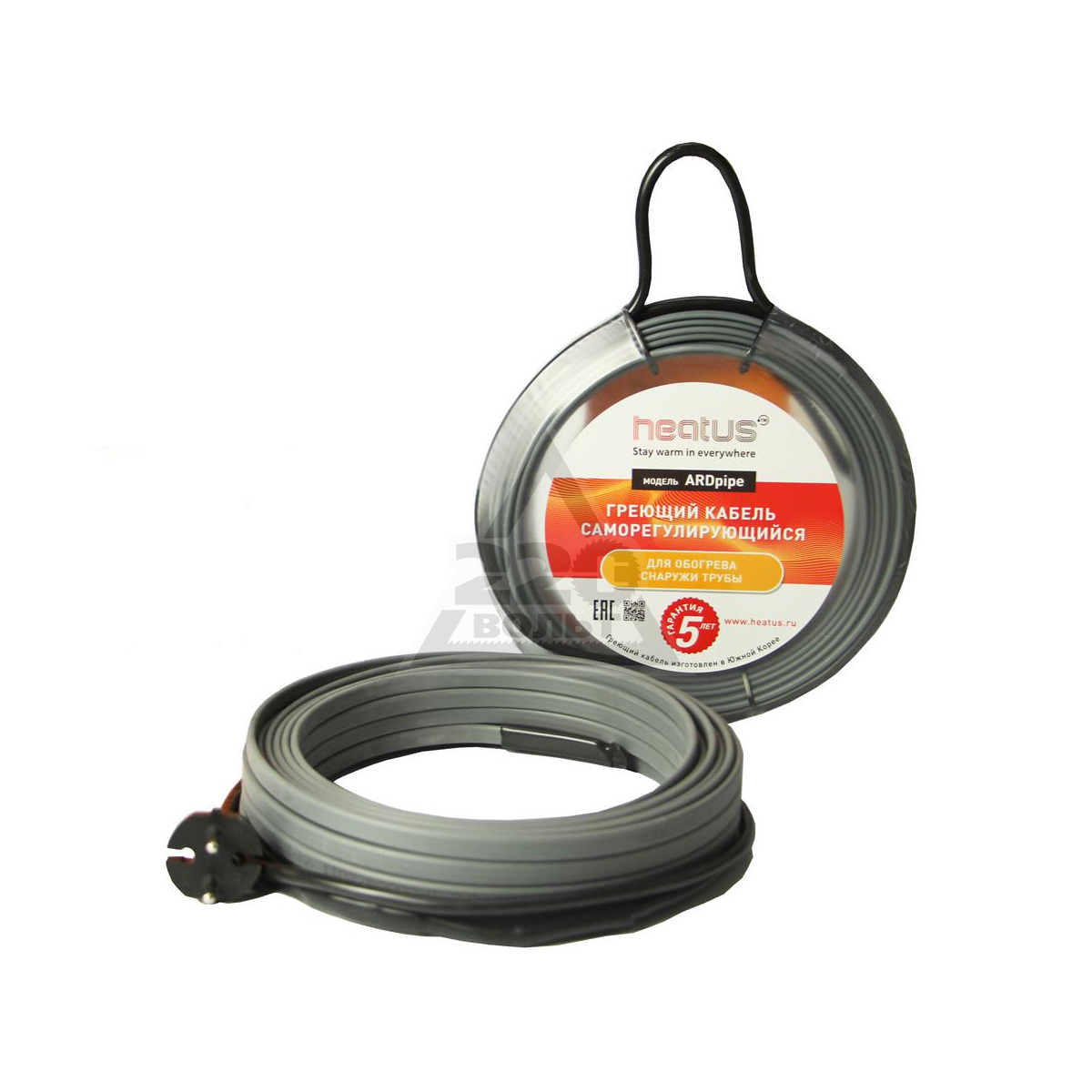

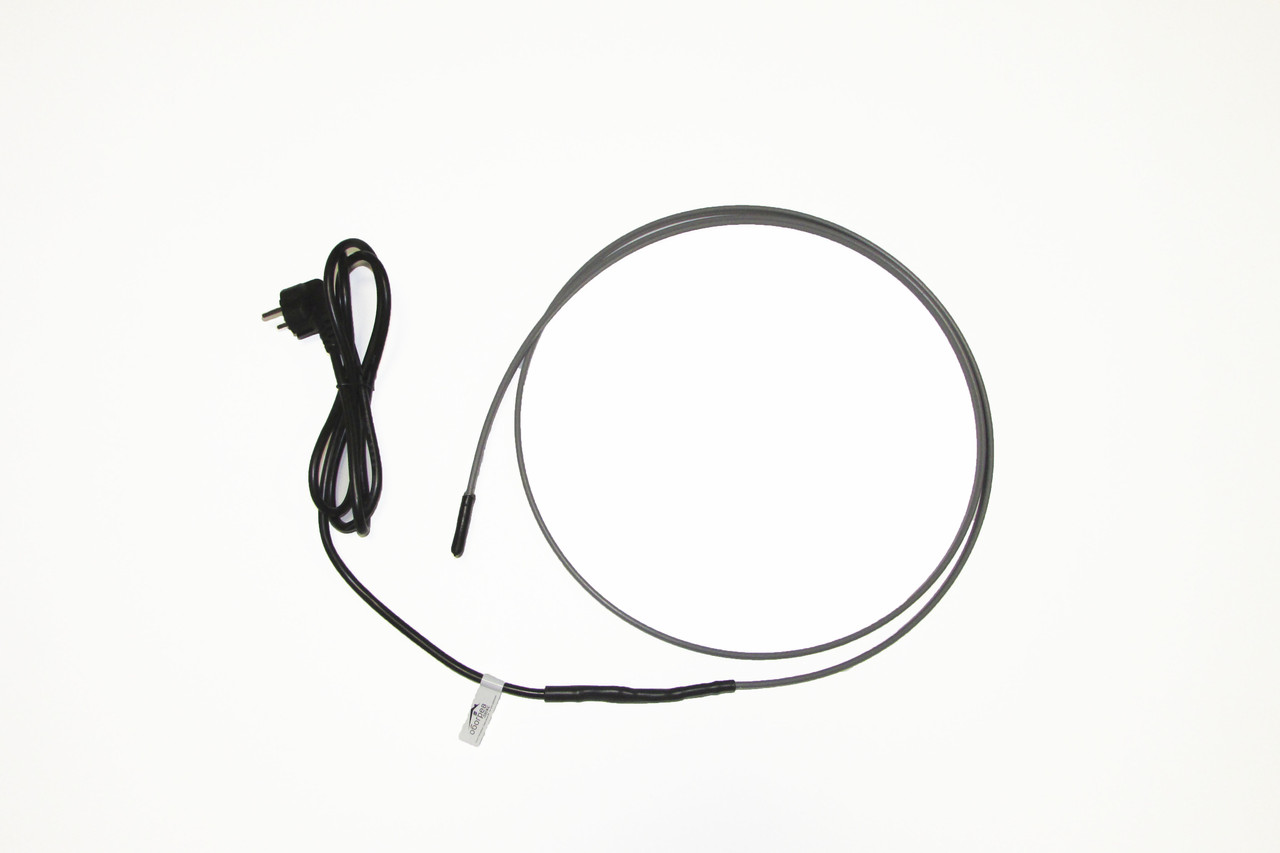

Греющий кабель саморегулирующийся для обогрева труб

Саморегулирующийся нагревательный кабель представляет собой ленточный электрический нагреватель с параллельными проводниками. Греющая матрица наносится на луженые оловом медные шины, состоящие из большого количества скрученных проволок. Тепловыделяющим элементом греющего кабеля является сама матрица, меняющая тепловыделение в зависимости от температуры окружающей среды.

Устройство и монтаж греющего кабеля

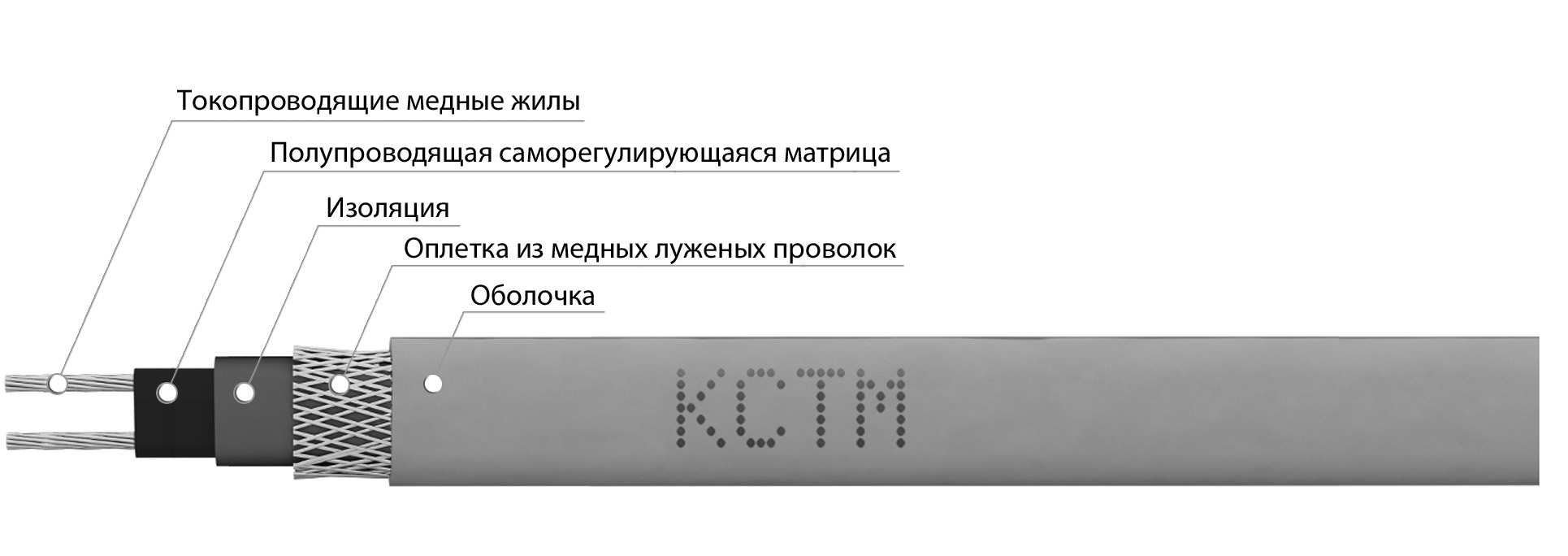

Устройство саморегулируемого кабеля:

1 Жилы провода

2 Саморегулируемая проводящая основа

3-4 Модифицированная полиолефиновая оболочка

5 Экранирующая оплётка

6 Внешняя изоляция (модифицированный полиолефин или фторполимер)

Инструкция по монтажу нагревательного ( греющего) кабеля на трубопроводе:

Перед началом монтажа рекомендуем ознакомиться с инструкцией по монтажу и эксплуатации нагревательного ( греющего) кабеля.
От качества монтажа во многом зависит эффективность и работоспособность системы.

1. Подготовьте трубопровод к монтажу: очистите трубу от грязи и ржавчины:

2. Установите нагревательный ( греющий) кабель на трубу:

Либо вдоль трубы:

Либо используя намотку по спирали

Шаг укладки выбирать в соответствии с Табл. 1 или Табл. 2.

3. Закрепите нагревательный ( греющий) кабель на нижнюю часть обогреваемой трубы при помощи крепежной ленты и подальше от нижней стороны фланцев и других соединений, которые могли бы пропускать жидкости на работающий нагревательный ( греющий) кабель.

4. Смонтируйте теплоизоляцию, при этом установочный провод ( провод питания «холодный конец») нагревательного ( греющего) кабеля должен остаться снаружи теплоизоляции.

5. Подведите питание к нагревательному ( греющему) кабелю от электрического щита или розетки:

Если нагревательный ( греющий) кабель смонтирован на значительном удалении от электрического щита, рекомендуется использование распаечной коробки.

Внимание:

• Нагревательные ( греющие) кабели нельзя устанавливать на подвижных элементах.
• При монтаже допускается пересечение нагревательного (греющего) кабеля между собой.
• Для надежной и безопасной эксплуатации нагревательного ( греющего) кабеля рекомендуется использовать узо — устройство защитного отключения на ток утечки 30 ма, срабатывающее при снижении сопротивления изоляции нагревательного ( греющего) кабеля или силового кабеля. Устройство монтируется на din- рейку в электрощите.
• В целях экономии электроэнергии рекомендуется использовать терморегуляторы.

Таблица 1 ( для металлических трубопроводов):

Таблица 2 (для пластиковых трубопроводов):

Важно:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Трубопровод обязательно должен быть теплоизолирован.
• В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить кабель, в скобках приведен шаг укладки кабеля в метрах.
• Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчет длин нагревательного ( греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Греющий кабель: монтаж своими руками.

Решили сделать обогрев трубы своими руками, защитить водопровод от замерзания? Для этого необходимо знать методику и нюансы, поскольку некачественный монтаж может привести к выходу из строя всей системы электрического обогрева, короткому замыканию, повреждению электричеством, пожару. Поэтому монтаж нагревательного кабеля на трубе следует проводить с применением техники личной и пожарной безопасности.

Советы по монтажу обогревающего кабеля

Правильно произведенный монтаж обогрева трубы позволит эффективно и долго работать всей системе. При монтаже следует учесть некоторые моменты: нельзя сгибать и протягивать через острые края греющий кабель; избегайте любых повреждений кабеля. Установку кабеля эффективней производить вдоль трубы (экономит время, предотвращение повреждения кабеля пи теплоизоляционных работах). Но и здесь есть нюансы:

• Избегайте прокладывать кабель по крайне верхней и нижней точке горизонтально расположенной трубы, этим Вы избежите случайные механические повреждения кабеля;
• Термодатчик не следует устанавливать вблизи греющего кабеля;
• Крепите греющий кабель алюминиевой лентой с шагом не менее 20 см., а для лучшего теплообмена покройте кабель алюминиевой клейкой лентой.

Если Вы используете трубы из пластика или других синтетических материалов, следует покрыть их алюминиевой лентой под греющим кабелем или под ним и сверху него. Вот лишь некоторые нюансы самостоятельного монтажа греющего кабеля на трубе, так же порой есть необходимость обогрева внутри трубы, о нем читайте здесь.

Советы по подбору кабеля

Подбор греющего кабеля и комплектующих к нему. Для подбора кабеля нужно знать некоторые параметры: расчетные потери тепла кабеля, максимальная рабочая температура, максимально допустимая температура окружающей среды, длина и температурный класс кабеля.

На сегодняшний день существует три вида греющих кабелей: резистивный, резистивный зональный, саморегулирующийся. Зная специфику работы этих кабелей, можно спроектировать всю систему, но следует учесть, что резистивные кабели, хоть и стоят недорого, имеют свой минус. При их использовании в неоднородной температурной среде высока вероятность локального перегрева кабеля и выхода из строя всей системы. К тому же этот вид кабелей выпускается стандартной длины, что ограничивает выбор. Произвольно обрезать такой кабель нельзя.

Эффективно использовать на трубе саморегулирующийся кабель (не перегревается, нарезка необходимой длинны, простота монтажа). В бытовом применении такой кабель используется без термостатов и сложных систем управления. Советы по муфтированию смотрите в инструкции.

Однако, при проектировании обогрева на коммерческих объектах и промышленных трубопроводах следует использовать термостаты и шкафы управления. Это позволит сэкономить на электроэнергии, гарантирует надежную и безопасную работу всей системы в любое время года.

Рекомендуем греющий кабель для труб:

Монтаж саморегулирующегося кабеля на канализационную трубу в Москве

Нагревательные кабели появились в России сравнительно недавно. Данное электрическое оборудование применяется для устройства систем антиобледенения, широко распространено как в частных домохозяйствах, так и в промышленности. В суровых климатических условиях в регионах России в зимний период времени повышается риск промерзания труб, что часто приводит к непоправимым последствиям. Именно поэтому на отечественном рынке представлен огромный ассортимент нагревательных проводов, которые делятся на два вида:

• резистивные – наиболее примитивные провода с многослойной обмоткой, одной или двумя жилами;
• саморегулирующиеся – современные устройства, оснащенные специальной матрицей из полимера.

Более дорогостоящие кабели саморегулирующего типа пользуются спросом, несмотря на высокую цену. Их особенностью является способность корректировать степень прогрева труб в зависимости от температурного режима окружающей среды. То есть устройства работают автономно. Кроме того, они характеризуются незначительным потреблением электроэнергии, поэтому быстро окупаются. Подходят как для внутреннего, так и для наружного монтажа.

Особенности внешнего монтажа саморегулирующих кабелей

Если вы предпочли саморегулирующийся греющий кабель, монтаж его на поверхности труб не займет много времени. Провод устанавливается непосредственно на поверхности, фиксируется при помощи специальной алюминиевой ленты с клейкой основой. Несмотря на простоту установки, монтаж устройства должен осуществляться исключительно специалистами. Самостоятельно заниматься этим не рекомендуется, поскольку в таком случае повышается риск допустить критическую ошибку.

В целом установка должна проводиться с учетом следующих правил и требований:

• прокладка кабеля осуществляется исключительно вдоль трубы, что позволяет вовремя заметить или предупредить повреждения оболочки, а также сэкономить время;
• спиральный монтаж саморегулируемого греющего кабеля на трубу возможен в том случае, если это указано в утвержденном проекте;
• не допускается перекрещивание проводов в процессе установки ввиду риска замыкания или возгорания устройства.

Чтобы осуществить монтаж греющего кабеля правильно, требуется соответствующая квалификация специалистов и соблюдение техники безопасности. Именно поэтому стоит воспользоваться профессиональной установкой греющего провода.

Компания «ЭССЭО» предлагает ознакомиться с ассортиментом электрического оборудования для обогрева канализаций, водопроводных труб, карнизов, кровли и желобов. Мы также осуществляем проектирование и установку в Москве и МО, доставляем продукцию по всей России.

Греющий кабель для кровли — принцип работы: какой выбрать саморегулирующийся или нагревательный, фото и видео инструкции

Содержание статьи:

Чтобы обогреть крышу осенью – чаще всего используют греющий кабель для кровли.

В нашей статье и пойдет речь о греющем кабеле, о его монтировании, о разновидностях греющего кабеля для кровельных конструкций. Основные функции греющего кабеля – устранение ледяной кромки на кровле и обеспечение бесперебойной работы системы водостока.

Отметим, что обогревательные системы для кровли могут работать только в осенний и весенний периоды. Зимой их включают на время оттепели, потому что при температуре –15 градусов система не приносит пользы. Также они могут повредить кровлю.

Причины:

• При низкой температуре почти не происходит образование влаги в первом механизме. При этом снижается количество влаги во втором механизме;
• Снег, который образовывается на кровле во время зимних осадков, быстро тает;
• Чтобы отвести влагу и растопить снег – требуется включение сильной мощности.

При устройстве обогрева кровли следует учитывать, что система должна обязательно иметь датчик температуры. Кроме того в ней должен быть установлен специализированный терморегулятор, или, другими словами, миниатюрная метеостанция. Помимо управления работой всей системы, терморегулятор отвечает за выполнение подстройки различных параметров температуры. Естественно, при этом учитываются все особенности климатической зоны, количество этажей и местонахождение здания.

Саморегулирующий кабель и его монтаж

Важно: Обеспечьте свободный сток воды, которая образуется при кровельных работах. Только тогда кабель для обогрева кровли будет работать эффективно.

При выполнении электроподогрева кровли, нужно учитывать различные нормативы, которые регламентируют мощность кабелей и других элементов системы подогрева. При нарушении этих требований – эффективность работы системы снизится. Если же нормативы будут превышены – это приведет к избыточному расходованию электрической мощности, при этом эффективность повышена не будет.

К таким нормативам можно отнести:

• Удельные мощности кабелей для обогрева – их монтаж должен проводиться на горизонтальных кровельных элементах.
• Значение удельной суммарной мощности для желоба или лотка должно быть не меньше 180–250 Вт/м2;
• Удельная мощность кабеля, который расположен в водостоках. Значение – не менее 25–30 Вт/м. Если длина водостока увеличивается – то мощность нагревательного кабеля для водостоков, соответственно, возрастает до 60–70 Вт/м.

Важно: Узлы, которые используют для крепления кабелей, должны быть изготовлены из материалов, аналогичных материалам для возведения кровли.

Узлы крепления должны быть не только надежными, но и долговечными. Оболочка кабелей ни в коем случае не может быть поврежденной. Для подогрева кровли – это большой минус. Саморегулирующий греющий кабель на мягких кровлях должен крепиться особым способом. Очень важно при этом не повредить кабель.

Как правило, греющий кабель укладывается в лотки, задерживающие и удаляющие снег. При этом используется цементно-песчаная или бетонная стяжка. Она помогает устранить повреждение кабеля, а также повысить эффективность нагревания (как известно, бетон аккумулирует тепло).

Электро– и пожаробезопасность обогревающего кабеля – пожалуй, главные функции нагревательной системы.

При этом должны соблюдаться следующие условия:

• К обогревающим кабелям должны прилагаться соответствующие сертификаты. Например, сертификат пожарной безопасности. При работе с кабелями в антиобледенительной системе – у вас должны быть на руках рекомендации производителей;

• Отдельные элементы нагревательной системы должны быть оснащены УЗО или дифференциальным автоматом. Стандарт тока утечки не должен быть больше 30 мА. Электробезопасность – не больше 10 мА;
• Антиобледенительные системы кровли со сложной конструкцией должны иметь несколько зон. Токи утечки каждой из них должны быть заявлены в пределах, указанных выше.

Типы испытаний антиобледенительных систем:

1. Приемо-сдаточные – как правило, начинаются с испытания сопротивлений изоляции. Затем происходит тестирование УЗО или дифференцированных автоматов – в итоге составляют протоколы. В них указывают значения тестов. Самая полная информация содержится в протоколах испытания на функционирование. Это своеобразное тестирование качества и быстроты работы системы.

2. Периодические испытания – проводятся в сентябре. Таким образом проверяется техническое состояние системы и ее готовность к работам. Начинаются испытания с проверки сопротивления изоляции и поиска слабых элементов. Второй шаг – тестирование состояния оборудования и тестовый запуск системы. Наконец, проверяются настройки терморегуляторов и выполняется основной запуск системы. Обычно ее оставляют работать в режиме ожидания.

Нагревательный кабель для кровли и его монтаж

Современное строительство предусматривает разнообразные конструкции. При этом используются современные технологии и материалы, которые позволяют осуществить практически любое дизайнерское и архитектурное решение. К примеру, последние этажи домов обычно обустраивают под мансарды. Если под кровлей отсутствует холодное помещение чердака – то необходимо провести нагрев не только наружной кровли, но еще и внутренней.

Очень важно это учесть, так как в противном случае могут быть негативные последствия:

• Появление сосулек на крыше;
• Поломка лотков для водостока;
• Прорыв водосточного трубопровода;
• Образование «соляного налета»;
• Порча верхних слоев рубероида плоской кровли;
• Возникновение зазоров в местах стыков листов из металлочерепицы.

Саморегулирующийся нагревательный кабель должен быть установлен во всех желобах и трубах системы водостока. Особенно важно уложить кабель в наиболее холодных местах крыши, а также в ендовы.

Полезно: При отсутствии с краю скатной кровли водосточного желоба, проведите кабель, который «обрежет» все сосульки.

Важно: Нагревательный кабель своими руками требует сохранения целостности верхнего слоя кровельного покрытия. В этих условиях целесообразно использовать заклепки только там, где невозможно иначе закрепить кабель.

Обогревающий кабель для кровли и его оборудование (этапы):

• Составление проекта элементов и их согласование;
• Работы с распределительной сетью;
• Монтирование распределительного шкафа;
• Установка кабелей для обогрева и датчиков на крышу;
• Монтаж элементов управления;
• Пробное включение системы.

Кабельный обогрев крыши подразумевает осенью и весной пробный запуск системы. Это необходимо для того, чтобы оценить работоспособность системы антиобледенения. В осенний и весенний периоды на крышах появляются сосульки и наледь. Они способны повредить не только саму кровлю, но и нанести вред людям, находящимся под крышей. Чтобы предотвратить их образование – выполняйте кровельный обогрев с использованием системы антиобледенения и греющих кабелей.

Греющий кабель своими руками полностью защитит вашу кровлю в холодное время года. Вам не надо будет устанавливать дополнительные нагревательные элементы. Достаточно лишь правильно осуществить монтаж кабеля. Принцип работы греющего кабеля мы описали выше – как правило, все стандартные элементы работают по единой системе. Выбрать наилучший вариант нагревательного кабеля для кровли вам помогут фото- и видеоматериалы. На их основе вы сможете теоретически оценить работу нагревательной системы.

Рекомендуем также обратиться за помощью к профессионалам. Они не только подскажут, какому производителю кабелей отдать свое предпочтение, но и установят всю нагревательную систему. Монтаж предполагает работу с электричеством, так что лучше довериться профессиональным электрикам. Надеемся, что информация, представленная вашему вниманию, поможет вам обустроить нагревательную систему и защитит дом от заморозков и сосулек.

Руководство по установке кабеля обогрева

Меры предосторожности при прокладке электрического нагревательного кабеля

При хранении, обращении, установке или использовании электрического нагревательного кабеля не допускаются перекосы, спутывание, повторяющиеся перегибы. Строго запрещено повреждение внешней оболочки или изоляции

Перед прокладкой электрического нагревательного кабеля проверьте внешний вид и изоляцию. Значения сопротивления изоляции должны соответствовать значениям, указанным в руководстве по эксплуатации.

При прокладке электрического нагревательного кабеля не складывайте его и не волочите по полу на большое расстояние.

При закреплении электрического нагревательного кабеля оставьте некоторое пространство для реакции, чтобы он не сломался из-за расширения, вызванного теплом, или сжатия, вызванного холодом, во избежание короткого замыкания

Источник питания, подключенный к электрическому нагревательному кабелю, должен соответствовать рабочему напряжению в соответствии с требованиями

Убедитесь, что напряжение стабильно, чтобы избежать частого включения и выключения электрического нагревательного кабеля.

Если клеммная коробка установлена ​​на открытом воздухе, ее следует разместить в обратном порядке на случай, если дождевая вода попадет в коробку, что приведет к возникновению проблем с безопасностью

Следите за свойством продукта электрического нагревательного кабеля.Например, следуйте максимальной длине приложения: 100 м для промышленного применения и 30 м для гражданского применения, в то время как кабель электрического нагрева низкого напряжения составляет 30 м.

После установки электрического нагревательного кабеля проверьте безопасность цепи перед установкой изоляционного слоя. Необходимо использовать резервуар для труб с огнестойкостью и высоким уровнем обогрева, а изоляционный материал следует тщательно выбирать и выбирать

Ключевые моменты для общей прокладки электрического нагревательного кабеля:

1.Электрический нагревательный кабель следует прокладывать вплотную под трубой или наматывать на нее. Используйте алюминиевую липкую ленту; через каждые 0,5 ~ 0,8 м используйте термостойкую липкую ленту, чтобы закрепить электрический нагревательный кабель в радиальном направлении. Электрический следящий кабель, проложенный параллельно трубе, обычно прокладывают под трубой и держат угол 45 ° к горизонтальной оси участка трубы. Если используются 2 электрокабеля, они должны быть проложены симметрично.

2. Минимальный радиус изгиба при прокладке электронагревательного кабеля должен быть не менее 5-6-кратной толщины.

3. При подключении провода электрический нагревательный кабель должен быть правильно закреплен на месте, чтобы избежать короткого замыкания. В то же время подключите сетку для надежного заземления.

4. Удалите заусенцы или острые углы с поверхности трубы или контейнера, чтобы не повредить следящий нагревательный кабель в процессе установки. Антикоррозийное и антисептическое покрытие должно быть сухим; модель трассирующего кабеля должна соответствовать проектному требованию

5.Примерно через каждые 50 см прикрепите электрический нагревательный кабель к сухой трубе с помощью липкой ленты из стекловолокна или алюминиевой липкой ленты. При прокладке электрического нагревательного кабеля старайтесь крепить его под углом 45 ° под трубой

6. Запасной электрический нагревательный кабель длиной 1 м на первом выводе источника питания и на конечном выводе цепи; оставьте определенную длину электрического нагревательного кабеля на всех радиаторах, таких как подставка, клапан, фланец и т. д., чтобы его было удобно снимать, обслуживать или заменять в любое время, когда это необходимо.

7. Везде, где используются 2-сторонние или 3-сторонние аксессуары, каждый порт должен быть зарезервирован с длиной электрического нагревательного кабеля 40 см. Точка питания должна быть разумно выбрана для нескольких электрических нагревательных кабелей, чтобы облегчить обслуживание.

8. Монтаж ленточного кабеля следует начинать только после того, как трубопроводная система будет полностью смонтирована и гидростатически допущена. Строительство изоляционного слоя может быть начато только после того, как электрические нагревательные кабели будут полностью установлены, отрегулированы, испытаны и испытаны при нормальной подаче тока

9.После завершения вышеуказанной установки следует провести испытание изоляции, чтобы убедиться, что сопротивление между жилами электрического нагревательного кабеля и сеткой соответствует требованиям руководства по продукту

10. Материал изоляционного слоя должен быть сухим, а толщина и качество должны быть соблюдены. Следует добавить водонепроницаемую оболочку и пометить предупреждающий знак «внутри электрического нагревательного кабеля» за пределами изоляционного слоя

11. При установке на контейнер электрокабель следует наматывать на среднюю и нижнюю часть контейнера, обычно не более 2/3 высоты контейнера, обычно 1/3

12.При установке электроискрового кабеля необходимо тщательно рассмотреть возможность снятия трубных принадлежностей и оборудования, чтобы не повредить электрический копировальный кабель.

13. При установке аксессуара необходимо, чтобы резиновая прокладка, шайба и крепеж были доступны и были в исправном состоянии. Установка должна быть правильной, закрепленной, чтобы избежать неплотности или попадания воды в коробку

14. Во влажных и агрессивных средах следует использовать усиленный или электрический кабель для обнаружения на море.

Следует обратить внимание на меры предосторожности для специальных промышленных труб и различных материалов:

При продувке паром трубопровода аппарата его необходимо проводить через 2 часа после отключения электропитания, а температура продувки не должна превышать 200 ℃ в течение длительного времени. Если температура слишком высока, перед прокладкой электрического нагревательного кабеля можно заранее положить слой теплозащитного покрова снаружи трубопровода, чтобы предотвратить его возгорание из-за высокой температуры

Для электрообогрева неметаллической трубы необходимо добавить металлический лист (алюминиевая фольга) между внешней стенкой трубы и кабелем электрообогрева для улучшения эффекта обогрева.

Для трубы устройства: не подключайте электрический нагревательный кабель непосредственно к трубке устройства, иначе это приведет к частому включению и выключению электрического нагревательного кабеля, а затем к чрезмерному электрическому току, который, возможно, может способствовать перегрузке сердечника кабеля. выпуск

Процедура установки электрического нагревательного кабеля

Порядок установки одиночного электрокабеля

Используйте чувствительную к давлению ленту из стекловолокна или алюминиевую липкую ленту, чтобы прикрепить электрический следящий кабель к трубе через каждые 50 см.

При прокладке электрокабеля старайтесь закрепить его в положении 45 ° под трубой

Зарезервировать 1 м электрокабеля соответственно на первом выводе источника питания и на конечном выводе цепи

Расположите провод в соответствии с чертежом [коэффициент намотки] (если коэффициент является целым числом, используйте параллельную прокладку, чтобы уменьшить количество точек подключения)

Для всех радиаторов (например, стойки, клапана, фланца и т. Д.) Оставьте длину электрического кабеля в соответствии с требованиями чертежа.Намотайте и закрепите этот отрезок электрического кабеля на основном корпусе радиатора

Следует обратить внимание на следующие меры предосторожности:

* Радиатор должен быть рассчитан на необходимую длину электрокабеля

* Кабели электрообогрева можно складывать и складывать друг на друга или в качестве альтернативы размещать

* При связывании постарайтесь сделать так, чтобы радиатор легко и можно было снять для ремонта или заменить в любое время, когда это необходимо, чтобы избежать повреждения электрического кабеля или воздействия на другие цепи.

* Везде, где используются 2-сторонние или 3-сторонние аксессуары, каждый порт должен быть зарезервирован с длиной электрического кабеля трассировки 40 см.

1) Процедура установки электрического нагревательного кабеля

Порядок установки одиночного электрокабеля

Используйте чувствительную к давлению ленту из стекловолокна или алюминиевую липкую ленту, чтобы прикрепить электрический следящий кабель к трубе через каждые 50 см.

При прокладке электрокабеля старайтесь закрепить его в положении 45 ° под трубой

Зарезервировать 1 м электрокабеля соответственно на первом выводе источника питания и на конечном выводе цепи

Расположите провод в соответствии с чертежом [коэффициент намотки] (если коэффициент является целым числом, используйте параллельную прокладку, чтобы уменьшить количество точек подключения)

Для всех радиаторов (например, стойки, клапана, фланца и т. Д.) Оставьте длину электрического кабеля в соответствии с требованиями чертежа.Намотайте и закрепите этот отрезок электрического кабеля на основном корпусе радиатора

Следует обратить внимание на следующие предостережения:

* Радиатор должен быть рассчитан на необходимую длину электрокабеля

* Кабели электрообогрева можно складывать и складывать друг на друга или в качестве альтернативы размещать

* При связывании постарайтесь сделать так, чтобы радиатор легко и можно было снять для ремонта или заменить в любое время, когда это необходимо, чтобы избежать повреждения электрического кабеля или воздействия на другие цепи.

* Везде, где используются 2-сторонние или 3-сторонние аксессуары, каждый порт должен быть зарезервирован с длиной электрического кабеля трассировки 40 см.

2) Спиральная намотка

Если коэффициент намотки равен 1,4, другими словами, для 5-метровой трубы требуется 7-метровый электрический трассирующий кабель, закрепите оба конца 7-метрового электрического трассирующего кабеля на 5-метровой трубе, намотайте свободный электрический трассирующий кабель на трубу и затем закрепите его.

3) Способ прокладки нескольких кабелей электрооборудования

Проектный чертеж показывает, что коэффициент намотки (n = 1，2…) обычно используется для трубопровода большого диаметра

Метод следующий:

* Электрический следящий кабель проложен от одного конца трубопровода к другому, а затем повернут обратно к начальной точке с маршрутом, равным коэффициенту (обратите внимание на максимальную длину приложения).

* Электрический следящий кабель проложен по очереди от одного конца трубопровода к другому.

* Резервная система, ключевой конвейер используется в качестве резервного подхода в чрезвычайных ситуациях, поэтому каждую цепь следует рассматривать как устройство с независимой схемой с отдельным выводом источника питания.

Типовая иллюстрация установки электрического нагревательного кабеля

Кабельные решения для защиты от обледенения крыш и водостоков, предотвращающие повреждение зданий

LEP может спроектировать и определить систему электрообогрева для предотвращения образования ледяных плотин на крышах и водосточных желобах жилых домов и коммерческих зданий, чтобы предотвратить повреждение здания.Ледяные дамбы могут вызвать попадание воды на крышу, физическое повреждение конструкции или угрозу безопасности из-за падения льда на пешеходов внизу.

Существует несколько способов создания эффективных решений для устранения ледяных плотин — от прокладки тепловых кабелей непосредственно в желобах и водосточных трубах до традиционного зигзагообразного рисунка, который устанавливается на краю линии крыши, и до новой технологии прокладки теплового кабеля. в металлические панели, которые можно установить на самой крыше или под черепицей.Эти системы эффективны для всех типов крыш, включая плоские крыши, скатные крыши, черепичные крыши, мембранные крыши и крыши со стоячим фальцем.

Большинство систем устанавливаются с саморегулирующимся кабелем вместе с термостатом или блоком управления, который может измерять как температуру, так и влажность. Это обеспечивает максимальную энергоэффективность, поскольку система работает только при необходимости, а кабель автоматически регулирует выходную мощность для компенсации колебаний температуры.Многие из наших конструкций использовались для коммерческих зданий, поскольку мы включаем в себя самые современные системы управления и комплекты соединений как часть наших услуг по проектированию, что делает эти системы идеальными для зданий в зонах с легкой и сильной снеговой нагрузкой.

Целостность системы электрообогрева крыши и водостока зависит от того, насколько точно выбран кабель и насколько хорошо он проложен.Неправильно спроектированная и установленная система электронагревателя может привести к тому, что система не будет работать так, как того требует конечный пользователь. Наш многолетний опыт гарантирует, что ваша система будет соответствовать вашим проектным требованиям и будет правильно установлена.

Саморегулирующийся электрический нагревательный кабель

Саморегулирующийся электрический нагревательный кабель идеально подходит для обогрева крыши и / или водостока, поскольку он разработан для поддержания температуры до 150 ° F (65 ° C) и выдерживает температуру до 185 ° F (85 ° C).Он используется в коммерческих и жилых помещениях для металлических и неметаллических крыш, водосточных труб и водостоков.

Доступный с напряжением 120/208/240 В и 5 или 8 Вт / фут, саморегулирующийся нагревательный кабель увеличивает тепловую мощность при понижении температуры и, наоборот, снижает тепловую мощность при повышении температуры, что делает его идеальным для энергоэффективных крыш и водосточных желобов. . Промышленные последовательные кабели содержат два параллельных шинных провода, электрически соединенных лентой из проводящего полимера с положительным температурным коэффициентом (PTC) и фторполимерной внешней оболочкой, которая имеет УФ-ингибиторы, защищающие от повреждений от солнца.

Желоба

Лед может скапливаться в желобах и на краю крыши. Чтобы обеспечить непрерывный путь стекания талой воды, мы спроектируем систему для прокладки кабеля с использованием одной трассы в желобах шириной до 6 дюймов и двух параллельных трасс в желобах шириной от 6 до 12 дюймов.

Million Air Syracuse, NY — Параллельные кабели для удаления обледенения

Million Air Syracuse, NY — алюминиевая крыша с кабелями для защиты от обледенения

Водосточные трубы

Лед может образовываться в водосточных трубах и препятствовать стеканию талой воды с крыши.Мы рекомендуем и предоставим конструкции, в которых греющий кабель проходит внутри водосточной трубы, а затем подключается к водосточной трубе.

Хотя мы можем проектировать и поставлять системы с тройниками от крыши до водосточных труб, опыт показал, что без опытного установщика эти соединения могут быть ненадежными.

Если водосточная труба заканчивается под землей, наши конструкции продлевают нагревательный кабель в обогреваемую зону или ниже линии замерзания.

Кровельные долины

Ледяные дамбы могут образовываться в долине на крыше, где встречаются два разных склона. Чтобы этого не произошло, мы разработаем конструкцию, позволяющую прокладывать нагревательный кабель вниз по долине, а затем на две трети вверх по каждой долине с помощью двойного прохода нагревательного кабеля. Нагревательный кабель должен выходить в желоб, чтобы предотвратить образование ледяной дамбы, которая не позволит воде стекать с крыши.

Характеристики продукта

бывает разных типов. У нас есть доступ ко многим различным опциям, включая:

• 120, 208, 240 и 277 В
• 3, 5, 8, 10 и 14 Вт на фут
• Длина контура до 660 футов
• Утверждено Factory Mutual (FM), внесено в список UL и сертифицировано CSA для обычных областей.Внесен в список UL для защиты от замерзания трубопроводов системы противопожарной защиты
• Утверждены ATEX, IECEx, FM и CSA для опасных (классифицированных) зон при использовании с аксессуарами серий U, HL, DL и EL

Максимальная длина контуров для крыш и водостоков

Алюминиевая защита от обледенения крыши

Edge-Cutter® — это алюминиевый оклад, предназначенный для использования в качестве теплопроводящей пластины, помогающей удерживать снег и лед на краях крыши.Система предназначена для использования только с саморегулирующимися нагревательными кабелями, сертифицированными для использования на крышах и водосточных желобах, поскольку она предназначена для прокладки между кровлей и основанием крыши. Его можно использовать с различными кровельными материалами, такими как битумная черепица, алюминий, сталь и даже шифер. Эта система профилированных алюминиевых профилей с желобом является эстетически приятным вариантом для предотвращения образования льда, сосулек или ледяных плотин на кровлях без традиционного V-образного контура нагревательных кабелей на вашей крыше.

• 4-дюймовый алюминиевый профиль с выступом в комплекте с крышкой
• Доступны плоские и угловые планки для различных требований применения
• Значительно сокращает общее количество необходимого нагревательного кабеля на 75%
• Можно разрезать для настройки на стройплощадке
• Может использоваться со многими различными системами нагревательных кабелей
• Мембрана доступна для металлических крыш
• Не позволит нагревательному кабелю оплавиться или перегреться
• Энергоэффективность по сравнению с традиционными системами защиты от обледенения крыш
• Быстрая установка с помощью шурупов, гвоздей и / или подходящего клея

Принадлежности

Наши предложения включают наш кабель мирового класса, а также полный перечень материалов для вашего проекта, который включает все необходимое для установки системы.

Спецификация материалов может включать одно или несколько из следующих:

• Комплекты для подключения питания
• Зажимы для крыши
• Вешалки для водосточной трубы
• Комплекты для сварки
• Панели управления
• Термостат
• Торцевые уплотнения
• Лента из стекловолокна
• RTD и другие датчики

Что произойдет, если вы не используете водосточные желоба и водосточные трубы с электрообогревом?

Чтобы защитить вашу крышу от снега и льда, нужно больше, чем просто спроектировать и установить правильную систему электрообогрева.Наличие надлежащей теплоизоляции в вашем здании и правильная установка желобов и водосточных труб не менее важны для защиты вашей крыши от повреждений снегом и льдом.

Часто владельцы зданий делают выбор не вкладывать средства в водосточные желоба и водосточные трубы, полагая, что электрический тепловой кабель просто растопит снег и лед, и тогда вода будет свободно стекать с крыши на землю внизу.

К сожалению, это не так, как видно на рисунках ниже.

Что происходит, так это то, что тепловой след действительно тает снег и лед, с которыми он соприкасается, но затем, когда вода начинает стекать с крыши, она быстро меняет температуру до уровня ниже нуля и вызывает образование льда, начинающегося как раз под местом тепла. след заканчивается. Поэтому крайне важно иметь прочную систему водостока и водосточной трубы, поскольку наши системы также включают облицовку водостока и водосточной трубы тепловым следом, чтобы вода могла свободно стекать вниз и от здания.

Когда использовать нагревательный кабель для водостоков и водостоков

Избавьтесь от опасностей зимней погоды и защитите свою крышу с помощью водосточных водостоков с подогревом и водосточных желобов

Когда температура опускается ниже нуля, зимняя погода может повредить вашу крышу в виде ледяных плотин. (Подробнее о ледяных дамбах читайте здесь.) Но даже если ваша крыша хорошо вентилируется и должным образом изолирована, талой воде нужен непрерывный путь, чтобы безопасно стекать с крыши. Вот как кровельные нагревательные кабели могут защитить вашу крышу.

Тепловой кабель для крыши пригодится не только вашему дому или офису. Он также может защитить вашу семью и клиентов. При низких температурах, особенно ночью, вода в водосточных желобах и водосточных трубах может снова замерзнуть, прежде чем она сможет стечь. Без четкого пути для сточных вод талая вода может вытечь из желобов и водостоков на проходы внизу, создавая опасность обледенения для вас, вашей семьи или клиентов. Для полной системы предотвращения установите нагревательный провод внутри водостоков и водосточных труб, чтобы талая вода имела чистый, непрерывный путь отвода воды с крыши на землю, прежде чем она сможет повторно замерзнуть и вызвать повреждение и опасные условия.

Что мне нужно установить, чтобы водосточные желоба и водостоки были чистыми?

Если ваша крыша уже имеет надлежащую вентиляцию и изоляцию, вам потребуется установить саморегулирующийся кабель обогрева только внутри желобов и водосточных желобов, чтобы безопасно направлять слив талой воды с проходов внизу. Саморегулирующийся кабель подает тепло, когда вам это нужно, и отключается, когда вы этого не делаете, адаптируясь к температуре окружающей среды для максимальной энергоэффективности. Кабель обогрева безопасен для металлических, пластиковых или деревянных водосточных труб и водостоков, и он не будет перегреваться даже при наложении.Кабель доступен как на 120, так и на 240 вольт. Выберите предварительно смонтированный кабель длиной от 6 до 100 футов, который подключается к стандартной заземленной розетке. Для более крупных проектов рулоны кабеля доступны в количестве от 50 до 1000 футов. Вам также понадобятся компоненты для закрепления кабеля внутри водосточных желобов и водосточных труб. Для кабеля, отрезанного по длине, вам понадобятся колпачки для герметизации концов.

Для максимальной эффективности и действенности полная система защиты от обледенения водосточных желобов и водосточных труб включает датчик и контроллер.Доступны ручные системы, но они не рекомендуются. Для оптимальной энергоэффективности добавьте модель комбинированного датчика и контроллера внутри водостока, чтобы система могла автоматически реагировать на условия окружающей среды, активируясь, пока вас нет, чтобы предотвратить накопление льда и снега и причинение ущерба при понижении температуры.

Инвестиции в защиту вашего дома сегодня могут предотвратить дорогостоящее повреждение вашего дома зимней погодой завтра и в ближайшие годы. Перед наступлением зимы свяжитесь с Warm Your Floor для получения совета экспертов по выбору правильного решения для защиты от обледенения для вашего коммерческого или жилого проекта!

% PDF-1.I (Is_ & A29: Vh505 9 [OYh% k, PaUVbA2n? LaEs3,2 / Z7] A + duF (qfQOs = f] .`! # FVaGqmTYU / PrURfl $ b7 г: Q: (е> $] + Y7f $ о2 * A $ _> QgRVBli (г & NDgJ% J7] 3Y @ K: && Zg & г & LC5E & CkXWE & V3 && Х &&& TDHh5R & ПЭВИ & O & l8l & s: -. & gLDuO & QB8JJnBjm && Е. И.: & GP & DJJ && Np &&&& RQ &&&& LI7 & rHLT && J & W && VR & ск && C & AIR && S && P &&&& D & Mrp && nJHhXolYch0l: a5a.ghAek & G7_gD & UZ &&& :.6X-q_7Qu &&& ej2 & B & u2gE & WVZnp && м-пт & д & Go & ejZ & FRV & i1_a & R & G6Bqs && CtpCS & Объявление & A_R & HF_ & р && X8h4XnT1l4 & AÜ && о &&& Т54 & Jcf7oA &&& H & Y0 & DKmIoEMPOt &&& R & BZ & K & M & O && & & V & J && ZPGNKC & Q &&& CB & hZBt7_j &&& сек &&&& л &&&&&& Q & КАД &&&& &&&& Ес && Yxn & R & SW &&&& Д.Г. & D2oq & I & Q & Nq & b44ZnTe & nP0i3Y & _eAFfN &&&& д & gGI8k8d && Q18i &&& аО && D &&&& L_ & IWJbH_SRgfTBlYpAY: & CU && N & LL & ZH & м & EC & ND7 &&& F & s & d & d & otsWCA & е && Aud: && LZ &&& ORhhnUX & D && GGM: дь & S & е &&& ОД &&& UI0XPPOD & q9bd && s & VqF6E5l &

& JrL & U1 && RmgMbOpEQ5 && di98 &&& BGO && XQW6 & В7 & V && AP9 & hcsEM & Т-uX_K & sGdr &&& MkmmQHb & O4.Mh && Ю.М. &&& гН & Tum & LFE & n5KlPu & GVE2 & N &&& к & а9 &&& NWjM6T &&&& VDI & Grm & YpYM && Npl_ & Dw & A8lGJ & г: О.Г. & М &&&& г

& HOV &&& ер &&& Нг & г & Qb & PFfqKbB & & К6 & F: & N &&& HakNE.eI & K &&& MZL && т & D7s &&&&& п & RkAkoC1ecZLjJr && Ш & dJXOh4H: B6Do & V &&& М && eV9BR && WYP & F & O & Mf01p &&&& с-Cp & я && s & MQ & HFR & KTB && IKE & nE1 && OKK && J8H & Vl &&&& С9 & N & g7EC.Р.Б. &&& Cg & г & EG0J.YL0I & кс && s2O5k.0 && EfOj & AII3pp & XdXW8Nr & FA & р & R1 & jBch && sJ9o: QHB & o_Cd &&& HZbjgd & E05XRL3 & o7CXD & bsP6jp && F & YO1RbD & jSo7LjbgkMU & BgOL && & G && F && FqHu9jEskWitdiAVobH & om27K &&& OV3pWE &&&&& F & _SXSie_8 & Е.Г. && s & AW & U & O & bDQN & оС &&&&& E & J & Q7DjCKX & D &&&& Lfp2eISXa:. Е && MSOZ &&&& VcHPoRJOG & q16L

& л &&& f9sAA &&& М & cAu4Q &&& о & neQ1 &&& OPJ2 &&& YfpRrLqO & us_Tc6 & W &&&

саморегулирующийся нагревательный кабель | Warmzone

Удалите снег и лед с вашей крыши и водостоков, а также защитите трубы с помощью лучшего в отрасли саморегулирующегося кабеля для обогрева.

При минусовых температурах большинство из нас меньше всего хочет заниматься ручной очисткой снега и льда на открытом воздухе.Поскольку на большей части территории страны температура сохраняет свой морозный контроль, установка системы лучистого тепла для вашей крыши, водостоков и труб — это разумный шаг, потенциально способствующий экономии средств. Саморегулирующийся кабель Warmzone с превосходной внешней оболочкой и углеродным сердечником делает возможной установку в холодных условиях.

Что делает саморегулирующийся кабель Warmzone уникальным? Внешняя оболочка тепловых кабелей других ведущих марок имеет тенденцию «пузыриться» или отделяться от сердечника кабеля, когда с кабелем поворачивают повороты.Эти неровности создают на кабеле точки напряжения, которые позволяют воде достигать сердечника, вызывая беспорядочный нагрев и, в конечном итоге, выход кабеля из строя. Чтобы лучше проиллюстрировать этот момент, рассмотрим представленные фотографии. При радиусе изгиба около 2 дюймов внешняя оболочка других популярных нагревательных кабелей пузырится и отрывается от сердечника, создавая видимую точку напряжения, склонную к просачиванию воды и возможному выходу из строя.

При радиусе изгиба 1,5 дюйма внешняя оболочка кабеля Warmzone гладкая, без признаков пузырей.Прочная внешняя оболочка более гибкая, поэтому она сводит к минимуму «сморщивание» даже при небольшом радиусе изгиба. Эти различия в характеристиках чрезвычайно важны в приложениях, в которых критически важна герметизация кабелей, включая водосточные желоба, крыши и трассировку труб.
