13.1.12. Кабели сельской связи и проводного вещания

Кабели сельской телефонной связи подразделяются на межстанционно-соединительные и абонентские.

Для межстанционной связи применяются высокочастотные одно- и двухчетверочные кабели типов КСПП-1х4 и КСПП-2х4. По ним работают высокочастотные системы передачи — аналоговые КНК-6 и КНК-12 и аппаратура КАМА (30 каналов) и цифровые ИКМ-15. Эти системы позволяют получать по одной четверке от 12 до 30 каналов связи. Дальность передачи по межстанционным СЛ достигает 100 км (в среднем, 40 км). Для АЛ используются обычные кабели ГТС типа ТП емкостью до 50х2, а в основном 10—20 пар. Длина АЛ не превышает 15 км (в среднем 2…3 км). Применяются также однопарные, кабели типа ПРППМ-1х2.

Кабели сельской связи имеют, как правило, медные жилы, полиэтиленовую изоляцию и полиэтиленовую оболочку. В качестве токопроводящих жил используется алюминиевый сплав или биметалл (алюминий, медь и сталь).

Для передачи программ радиовещания на селе, как правило, применяются однопарные кабели усиленной конструкции типа МРМ-1х2 и обычные кабели ПРППМ-1х2.

Кабели пригодны для монтажа при температуре до —10° С и эксплуатации при температурах —40 +50° С.

Одночетверочный высокочастотной кабель типа КСПП-1х4 (рис. 13.17) изготавливается в нескольких модификациях: КСПП-1х4 — с полиэтиленовыми изоляцией и оболочкой; КСППБ-1х4 — с бронированной стальной лентой в полиэтиленовом защитном шланге для подземной прокладки;

КСППК-1х4 — бронированный круглыми стальными проволоками для прокладки через реки;

КСППт и КСППБт — небронированный и бронированный со встроенным несущим тросом для подвески по опорам.

Для влагостойкости кабели могут иметь внутригидрофобное заполнение. Тогда в марке фигурирует буква З, например КСПЗП, КСПЗПБ и т. д. (рис. 13.18, 13.19, 13.20).

а

б)

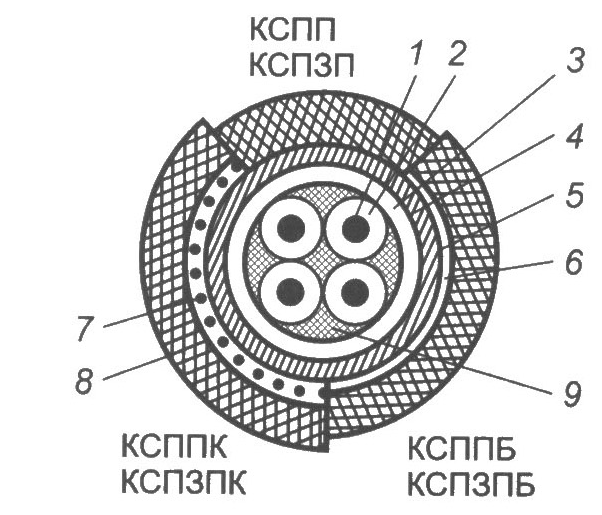

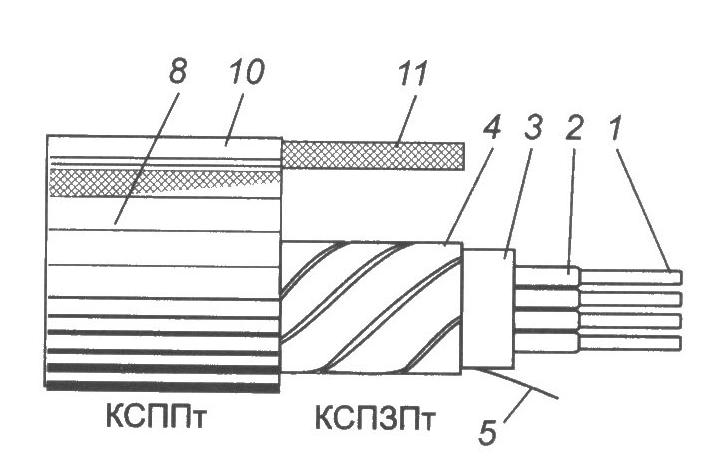

Рис. 13.17. Симметричный кабель типа КСПП-1х4.

1 – токопроводящая жила, 2 – изоляция, 3 – поясная изоляция, 4 – алюминиевый экран, 5 – экранная медная проволока, 6 – стальная ленточная броня, 7 – стальная проволочная броня, 8 – полиэтиленоновая оболочка в небронированных или защитный шланг в бронированных конструкциях, 9- гирофобный заполнитель (в кабелях КСПЗП), 10 – несущий шланг на несущем тросе, 11 – несущий трос.

Одночетверочные кабели имеют медные жилы диаметром 0,9 или 1,2 мм, полиэтиленовую изоляцию толщиной 0,7 0,8 мм. Поверх скрутки накладывается полиэтиленовая оболочка толщиной 0,9… 1,0 мм и алюминиевый экран толщиной 0,1 мм. Наружная полиэтиленовая оболочка имеет толщину 1,2 … 1,5 мм.

Рис. 13.18. Симметричный кабель типа КСПЗПБ-2х4х1,2:

1 – токопроводящая жила, 2 – изоляция, 3 – поясная изоляция, 4 – алюминиевый экран, 5 – стальная ленточная броня, 6 – общий защитный шланг на две четверки, 7 – экранная медная проволока, 8 – гидрофобный заполнитель.

Наружный диаметр кабелей и масса при диаметрах медной жилы 0,9 и 1,2 мм указаны в табл. 13.26. Электрические характеристики кабелей приведены в табл. 13.27.

Двухчетверочный высокочастотный кабель состоит из двух бронированных одночетверочных кабелей КСППБ, имеет общий наружный полиэтиленовый шланг и в сечении представляет собой восьмерочную конструкцию.

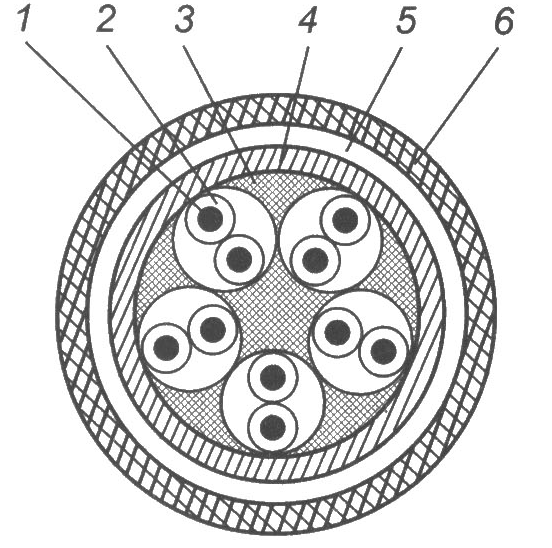

Рис. 13.19. Симметричный кабель типа КЦПЗБШп-2(5х2х0,64)

1 – медная жила, 2 полиэтиленовая изоляция, 3 – поясная изоляция, 4 – алюминиевый экран, 5 – стальная ленточная броня с битумным покрытием, 6 – общий защитный шланг на две экранированные группы.

Таблица 13.26

Кабель

d =0,9 мм

d =1,2 мм

Диаметр кабеля, мм

Масса, кг/км

Диаметр кабеля, мм

Масса, кг/км

КСПП-1х4 КСППБ-1х4 КСППК-1х4 КСППт-1х4 КССПБ-2х4

13

13,5

16,4

14х25 13х22

106

190

210

14

16

17

14х25

14х24

131

229

265

Таблица 13.27

Характеристика

КСПП-1х4х0.9 и 2х4х0,9

КСПП-1х4х1,2 и 2х4х1,2

Сопротивление постоянному току, Ом/км

56,8

31 ,6

Сопротивление изоляции, МОм • км Электрическая емкость, нФ/км Коэффициент затухания, дБ/км, при

15000

38

15000

43,5

частоте, кГц:

120

3,28

3,0

550

6,34

5,64

700

7,03

6,16

Волновое сопротивление, Ом Переходное затухание на ближнем

130

123

конце А0, дБ/сд

Защищенность Аз, дБ/сд

58

66

58

66

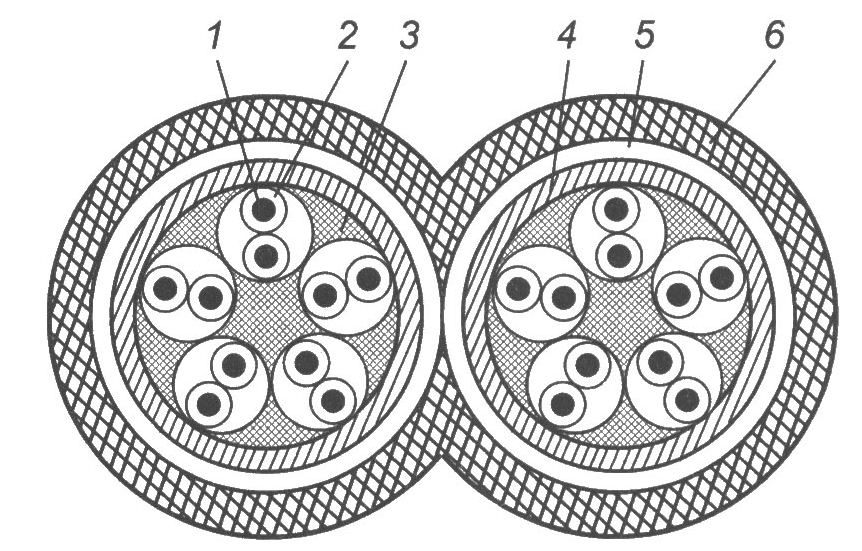

Рис. 13.20. Симметричный кабель типа КТПЗБбШп-5х2х0,64

1 – медная жила, 2 — полиэтиленовая изоляция, 3 – гидрофобный заполнитель, 4 – поясная полиэтиленовая изоляция, 5 – стальная ленточная броня с битумным покрытием, 6 – полиэтиленовая оболочка.

Учитывая, что сердечники одно- и двухчетверочного кабелей одинаковы, основные параметры передачи (сопротивление, емкость, затухание, волновое сопротивление) полностью идентичны.

Достоинством кабеля КСППВ-2х4 является высокое переходное затухание между цепями различных четверок 0 = 100… 120 дБ/сд). Что позволяет осуществлять двухстороннюю связь по кабелю и применять цифровые и аналоговые системы передачи.

Конструктивные и электрические характеристики двухчетверочных кабелей типа КСПП-2х4 приведены в табл. 12.26 и 12.27.

Однопарные кабели показаны на рис. 12.21, 12.22. Кабели имеют, как правило, медные жилы диаметром 0,8; 0,9; 1,2 мм. Изоляция — из полиэтилена. Поверх наложена оболочка из шлангового светостабилизированного полиэтилена (ПРППМ-1х2). Находят также применение конструкции кабелей с поливинилхлоридной изоляцией — ПРВПМ-1х2, однопарные кабели с алюминиевыми (ПРППА-1х2) и стальными (ПРПЖ-1х2) жилами.

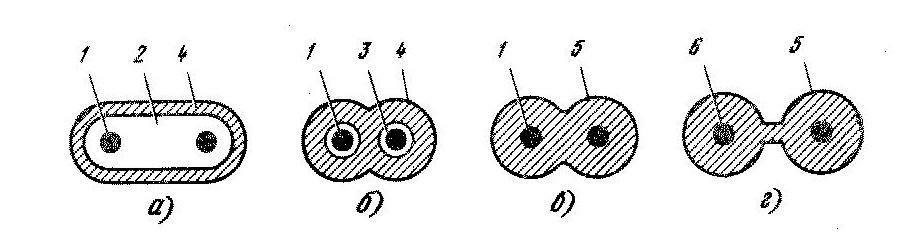

Рис. 13.21. Конструкция однопарных кабелей.

Кабели с полиэтиленовой изоляцией пригодны для работы при температурах —40… 50° С. Для поливинилхлоридной изоляции диапазон отрицательных температур сокращается до —20° С. Строительная длина однопарных кабелей 500 м.

Наибольшее применение для сельской связи имеет кабель с медными жилами, полиэтиленовой изоляцией и оболочкой марки ПРППМ-1х2.

Рис. 13.22. Конструкция однопарного кабеля КАПЗоп.

1 – медная жила, 2 — полиэтиленовая изоляция, 3 – гидрофобный заполнитель, 4 – поясная изоляция, 5 – оплетка из оцинкованной проволоки, 6 – внешняя полиэтиленовая оболочка.

Кабель КАПЗоп – кабель абонентский с полиэтиленовой изоляцией жил, с гидрофобным заполнением сердечника, в оплетке из оцинкованных проволок и полиэтиленовом шланге.

Конструктивные и электрические характеристики однопарных кабелей приведены в табл. 13.28 и 13.29.

Таблица 13.28

Марка кабеля

Проводник

Изоляция

Кабель

Материал

Диаметр, мм

Размеры, мм

Масса, кг/км

ПРППМ-1х2

Медь

0,8

ПЭ

3,6X7,2

29,0

0,19

3,9X7,8

36,0

1,2

4,6X9,2

43,8

ПРПВМ-1х2

»

0,8

ПХВ

3,2X6,7

24,2

1,0

3,8×8,1

36,4

1,2

4,4X9,3

51,0

ПТПЖ-1х2

Сталь

0,6

ПЭ

2,0X6,0

8,6

1,2

2,8X7,6

25,3

1,8

3,6X9,2

51,7

ПРППА-1х4

Алюминий

1,6

ПЭ

4,6X9,4

48,0

Таблица 13.29

Марка кабеля

R, Ом/км

L, мГн/км

C, нФ/км

α, дБ/км U, В

, Ом

U, В

Rиз, МОм • км

ПРППМ-1х2х0.8

72,0

0,7

50

1,24

353

380

6000

ПРППМ-1х2х0.9

56,8

0,7

51

1,0

290

380

6000

ПРППМ-1х2х1,2

32,0

0,7

56

0,83

237

380

6000

ПРПВМ-1х2х1,0

47,8

0,7

58

0,9

240

360

1000

ПРППА-1х2х1.6

29,4

0,7

80

0,65

269

380

6000

ПРПЖ-1х2х1.2

280,0

0,7

56

500

1000

Для сельского радиовещания применяются магистральные фидерные кабели МРМ-1х2 и абонентские кабели ПРППМ-1х2 (см. рис. 13.18).

Кабель МРМ имеет однопарную конструкцию с медными проводниками диаметром 1,2 мм. Изоляция из пористого полиэтилена значительно большей толщины, чем у кабеля ПРППМ. Благодаря этому он может применяться, для радиотрансляционных сетей с напряжением до 960 В, в то время как по кабелям типа ПРПЖ напряжение не должно превышать 360 В.

Кабель КВСМВ — технические характеристики, описание, расшифровка

Расшифровка кабеля КВСМВ:

К — кабель
В — высокочастотный
С — симметричный
М — малогабаритный
В — оболочка из ПВХ пластиката

Элементы конструкции кабеля КВСМВ:


Жила — медная проволока марки ММ, луженая свинцово-оловянным припоем.
Изоляция — полиэтилен.
Скрутка — две жилы кабеля скручены в симметричную пару.
Индивидуальный экран пар — из алюмофлекса с контактным проводником из медной луженой проволоки.
Оболочка пары (модуля) — из ПВХ пластиката. Модуль маркируется цветом оболочки.
Общая скрутка — модули скручиваются в элементарные пучки, затем элементарные пучки скручиваются в сердечник (кабель с двумя модулями не скручивается и имеет плоскую конструкцию).
Общая оболочка — из ПВХ пластиката, не распространяющего горение (кабель с одним модулем не имеет общей оболочки, т.к. является завершенной конструкцией). Цвет общей оболочки — серый.

Область применения кабеля КВСМВ:


Кабель хорошо подходит по своим характеристикам для применения в сетях, передающих цифровые потоки при волновом сопротивлении 120 Ом со скоростью передачи до 2048 бит\сек на частоте до 16 МГц и затуханием не ниже 4,5 дБ\100 м. С кабелем КВСМВ можно монтировать многие полезные системы, в том числе для «умного дома»: управление&degСвещением, управление электроприводами (шлагбаум; ворота гаража, жалюзи), климат-контроль, система вентиляции, система контроля нагрузок и аварийных состояний (контроль протечки воды, утечки газа, перегрузки электросети, контроль проникновения), управление поливом территории, наполнением ванн, управление системой видеонаблюдения, отопления, телевидение и телефония.

Технические характеристики кабеля КВСМВ:


Кабели высокочастотные симметричные малогабаритные соответствуют СТ ТОО 143-1930-10-16-05-2012.
Предельно допустимая рабочая температура кабеля при условии эксплуатации в стационарном состоянии от -40 ºС до +60 ºС , относительной влажности воздуха до 98% при температуре до 35 ºС.
Электрическое сопротивление изоляции токопроводящих жил постоянному току на длине 1 км – не менее 5000 МОм.
Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и температуру 20&degС, не более:
— при номинальном диаметре жилы 0,4 мм — 148 Ом;
— при номинальном диаметре жилы 0,5 мм — 95 Ом;
— при номинальном диаметре жилы 0,6 мм — 65,8 Ом;
— при номинальном диаметре жилы 0,64 мм — 58 Ом;
— при номинальном диаметре жилы 0,7 мм — 48 Ом;
— при номинальном диаметре жилы 0,8 мм — 36,6 Ом.
Коэффициент затухания кабеля, пересчитанный на длину 100 м и температуру +20 ºС:
-Частота тока 1024 кГц:
— при номинальном диаметре жилы 0,5 мм — 3,2;
— при номинальном диаметре жилы 0,64 мм — 2,4;
— при номинальном диаметре жилы 0,7 мм — 2,2;
— при номинальном диаметре жилы 0,8 мм — 2,0;
— при номинальном диаметре жилы 0,9 мм — 1,8.
-Частота тока 2048 кГц:
— при номинальном диаметре жилы 0,5 мм — 4,4;
— при номинальном диаметре жилы 0,64 мм — 3,4;
— при номинальном диаметре жилы 0,7 мм — 3,2;
— при номинальном диаметре жилы 0,8 мм — 2,8;
— при номинальном диаметре жилы 0,6 мм — 2,4.
Испытательное напряжение постоянного тока кабеля в течение 1 минуты, приложенное: между жилами и экраном – 750 В; между жилами рабочих пар – 1000 В.
Оммическая асимметрия кабеля – не более 3%.
Переходное затухание кабеля между парами на длине 150 м: на частоте 1024 кГц – не менее 80 Дб; на частоте 2048 – не менее 60 Дб.
Волновое сопротивление кабеля на частоте 1024 кГц – 120±15 Ом.
Рабочая емкость кабеля — 40+/-6пФ/км.
Минимальный радиус изгиба – не менее 15-ти кратного значения наименьшего наружного размера кабеля.

Кабель МРШМ

Элементы конструкции кабеля МРШМ:

1. Токопроводящая жила, скрученная из медных проволок:
• для сечений 1,0 кв.мм — класс 4,
• для сечений 1,5 кв.мм и 2,5 кв.мм — класс 5;
2. Изоляция из резины на основе натурального и бутадиенового каучуков,
маркировка жил:
• цветовая — счётная пара;
3. Обмотка из полиэтилентерефталатной плёнки;
4. Оболочка из резины на основе изопренового и бутадиенового каучуков.

Область применения кабеля МРШМ:

Кабели предназначены для эксплуатации при переменном напряжении до 380 В частотой до 1200 Гц или постоянном напряжении 500 В.

Кабели предназначены для гибкого токоперехода и работы в диапазоне температур от минус 50°С до плюс 65°С с многократными изгибами и закручиваниями. Кабели изготавливаются для эксплуатации во всех макроклиматических районах на суше и на море, кроме макроклиматического района с очень холодным климатом. Кабели устойчивы к воздействию синусоидальной вибрации в диапазоне частот до 5000 Гц и амплитудой ускорения до 400 м/с2, акустического шума в диапазоне частот до 10000 Гц и уровня звукового давления до 170 дБ, механического удара одиночного действия с пиковым ударным ускорением до 10000 м/с2, механического удара многократного действия с пиковым ударным ускорением до 1500 м/с2, линейного ускорения до 5000 м/с2, повышенного атмосферного давления 2,95х105 Па. Кабели стойки к воздействию солнечного излучения (суммарное время воздействия — 500 часов), инея, морского тумана, плесневых грибов и динамической пыли. Кабели выдерживают 250 циклов перемоток на барабан с диаметром шейки, равным 12 диаметрам кабеля, при температуре не менее минус 50°С.

Наработка кабелей — 50000 часов. Минимальный срок службы — 15 лет.

Гарантийный срок службы кабеля МРШМ — 15 лет.

Количество циклов изгибов с закручиванием, не менее [число циклов]
на угол 1° на 1 см длины кабеля с сечением жил 1,0 кв.мм. 1000
на угол 1° на 1 см длины кабеля с сечением жил 1,5 кв.мм. 1500
на угол 2° на 1 см длины кабеля с сечением жил 2,5 кв.мм. 3000

Кабель МКСБГ

Расшифровка кабеля МКСБГ:
М — Магистральный
К — Кабель
С — Свинцовая оболочка
Б — Броня из двух стальных лент
Г — Отсутствие защитных покровов

Элементы конструкции кабеля МКСБГ:
1. Токопроводящие жилы — из медной проволоки
2. Изоляция – жилы изолированы полистирольной нитью (корделем), наложенной открытой спиралью, и полистирольной лентой, наложенной с перекрытием в сторону, противоположную направлению наложения нити.
3. Четыре жилы с изоляцией различных цветов скручены в звездную четверку с центральным заполнителем из круглой полистирольной нити.
В четверке две жилы, расположенные по диагонали, образуют рабочую пару. Изоляция жил первой пары четверки имеет красный и желтый цвета, второй пары – синий и зеленый.
4. Скрученная четверка обмотана по открытой спирали цветной хлопчатобумажной или синтетической пряжей или лентой из синтетического материала. Цвета пряжи или ленты всех четверок различны; цвета двух смежных четверок (счетной и направляющей) – соответственно красный и зеленый.
5. Четверки скручены в сердечник кабеля. Сердечник кабеля имеет поясную изоляцию из кабельной бумаги.
6. Оболочка – свинцовая наложена поверх поясной изоляции и соответствует ГОСТ 24641
7. Защитный покров типа Б:
подушка из синтетических лент и битума;
— броня из двух стальных лент;
— наружный покров из стеклопряжи, битума и мелового раствора.
Защитный покров типа БГ:
— подушка из синтетических лент и битума;
— броня из двух стальных лент, покрытых битумом и меловым раствором
Защитный покров типа БШп:
— подушка из битума и синтетических лент
— броня из двух стальных лент,
— битум, синтетическая лента и наружный защитный шланг из полиэтилена
Защитный покров типа БпШп:
— подушка из битума, синтетических лент и выпрессованого полиэтиленового шланга, битума, синтетических лент.
— броня из двух стальных лент,
— наружный защитный шланг выпрессованого полиэтилена, битума, синтетических лент.

Область применения кабеля МКСБГ:
Предназначены для использования на магистральных и внутризоновых первичных сетях (ГТС), в цифровых системах передачи со скоростью 8448 кбит/с (тактовой частотой), 34368 кбит/с и аналоговых системах передачи в диапазоне частот до 5000 кГц для работы при переменном напряжении дистанционного питания до 690 В или постоянном напряжении до 1000 В.
Кабель предназначен для прокладки в пожароопасных помещениях, в шахтах, тоннелях, каналах и коллекторах, если кабель не подвергается значительным растягивающим, в районах, не характеризующихся повышенным электромагнитным влиянием.

Технические характеристики кабеля МКСБГ:
-Диаметр токопроводящих жил — 1,20мм
-Число четверок в кабеле — 4, 7
-Толщина свинцовой оболочки кабелей должна соответствовать ГОСТу 24641
-Размер защитных покровов должны соответствовать ГОСТу 7006
-Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и тем-ру 200С, Ом, — 15,85
-Омическая асимметрия жил в рабочей паре на длине 825м, Ом, не более 0,19
-Электрическое сопротивление изоляции каждой жилы относительно всех др.жил, соединенных с оболочкой,
пересчитанное на 1 км длины и тем-ру 200С,мОм, не менее 12000
— Рабочая емкость, нФ на 1 км, при частоте тока 0,8 кГц:
Четырехчетверочных кабелей — 24,5±1,0
Семичетверочных кабелей — 24,0 ±1,0
— Переходное затухание на ближнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц, не менее, дБ:
100% измеренных значений — 59
90% измеренных значений — 65
— Защищенность на дальнем конце между всеми парами на длине 825 м, при частоте тока в диапазоне до 252 кГц, не менее, дБ
100% измеренных значений — 68
90% измеренных значений — 74
-Гарантийный срок эксплуатации кабеля МКСБГ — 4,5 года со дня ввода в экспулатацию.
-Минимальный срок службы кабеля МКСБГ — 40 лет.
