Кабель кг хл характеристики: Кабель КГ-ХЛ — технические характеристики, описание, расшифровка — groupnk.ru — Группа НК — комплексные поставки электрооборудования в Москве и регионах

Содержание

Кабели силовые КГ, КГ-ХЛ — технические характеристики, описание, документация / Библиотека / Элек.ру

1 августа 2009 г. в 02:10
11604

Поделиться
Пожаловаться

Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке КГ, КГ-ХЛ

Применение

Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до +75°С.

Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву «Т». Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы «ХЛ».

Конструкция

Токопроводящая жила — медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки, луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.
Разделительный слой — синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.
Изоляция — из резины изоляционной. Изолированные жилы имеют отличительную расцветку, сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы, кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
Скрутка — изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.
Разделительный слой — поверх скрученных жил синтетическая пленка, или тальк, или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.
Оболочка — из резины шланговой. В одножильных кабелях допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляциии оболочки или удвоенной толщине изоляции.

Технические характеристики

Климатическое исполнение У, ХЛ, Т, категория размещения — 1, 2, 3 по ГОСТ 15150-69.
Диапазон температур эксплуатации:
- КГ — от -40°С до +50°С;
- КГ-ХЛ — от -60°С до +50°С;
- КГ-Т — от -10°С до +55°С.
Прокладка и монтаж кабеля без предварительного подогрева производится при температуре не ниже -40°С.
Строительная длина кабелей:
- с номинальным сечением основных жил до 35 мм² включительно не менее 150 м;
- с номинальным сечением основных жил от 50 до 120 мм² не менее 125 м;
- с номинальным сечением основных жил 150 мм² и выше не менее 100 м.
По согласованию с потребителем допускается сдача кабелей любыми длинами.
Срок службы 4 года (срок службы исчисляется с момента изготовления кабеля).
Гарантийный срок эксплуатации кабелей 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.

Фотографии, изображения

Скачать документацию

Производитель

Кольчугинский завод Электрокабель, ОАО

Открытое акционерное общество «Электрокабель» Кольчугинский завод», расположенное в городе Кольчугино Владимирской области, одно из крупнейших предприятий СНГ, выпускающих кабельно-проводниковую продукцию и металлическую сетку. В 2011 году ОАО «Электрокабель» Кольчугинский завод», наряду с ЗАО «Сибкабель» (г. Томск), ЗАО «Уралкабель» (г. Екатеринбург), ОАО НИКИ (г. Томск), вошло в Холдинг Кабельный Альянс. Основными потребителями продукции завода являются ОАО «РЖД», ОАО «Газпром», ОАО «АК» Транснефть», ОАО «НК» Роснефть», ОАО «МГТС», ОАО «Мосэнерго», ОАО «Ленэнерго», концерн «Росэнергоатом», предприятия энергетики, связи, судостроения, металлургии и строительных комплексов России и стран СНГ.

Смотрите также компании в каталоге, рубрика «Кабели силовые гибкие»

кабель КГ и его модификации, основные достоинства, технические характеристики и область применения

Кабель КГ и его модификация КГ-ХЛ имеют огромную популярность у электриков. Отличается от многих проводников своей гибкостью и устойчивостью к низким и высоким температурам. Силовой проводник имеет широкий диапазон применения.

Чаще всего с его помощью подключают электрические приборы, обладающие большой мощностью. К таким приборам относится, например, сварочный аппарат.

Расшифровка маркировки

У человека, который впервые увидит кабель КГ, возникнет вопрос о расшифровке такого двухбуквенного названия:

«К» говорит о том, что изделие является кабелем;
«Г» указывает на то, что провод гибкий.

В названии проводника КГ могут присутствовать дополнительные буквы, например, «н», «Т» или буквосочетание «ХЛ». Разумеется, они тоже появляются неспроста и

имеют определенную расшифровку:

Дополнительная буква «н» в названии говорит о том, что кабель имеет защиту от огня в виде слоя резины. Название проводника, обозначающегося как «КГн», следует расшифровывать — «кабель гибкий негорючий».
Если проводник обозначен «КГ-Т», значит, он имеет тропическое исполнение. Может быть использован при температуре от -10 °C до +55 °С.
Наиболее устойчивый к воздействиям низких и высоких температур кабель КГ-ХЛ. Он может выдержать -60 °C и + 50 °C. Сама расшифровка КГ-ХЛ обозначается как «холодостойкий».

Часто возникает необходимость провести электричество в суровых климатических условиях, и не каждый проводник может для этого подойти. Если монтировать кабельные линии приходится при температуре, превышающей -30 °C, то можно использовать кабель КГ-ХЛ, который способен выдерживать, не разрушаясь даже при -60 °C. Применяется такой проводник в промышленных целях.

Конструкция проводника

Силовой гибкий кабель КГ имеет очень простую конструкцию. В нем отсутствуют какие-либо сложные элементы. Все максимально просто и понятно.

Стандартный проводник КГ состоит из четырех основных частей:

медная жила;
разделяющий слой из пленки ПЭТ-Э;
резиновый изоляционный слой;
резиновый верхний слой, играющий роль основной оболочки.

Медная жила может присутствовать в кабеле в разных количествах. Максимум в одном проводе может быть пять медных жил. Они могут иметь сечение до 240 кв. мм. Каждая медная жила должна быть покрыта пленочным разделительным слоем, а также резиной, которая играет роль изоляционного материала. Самая верхняя оболочка также является резиновой.

Для маркировки жил могут использоваться либо цифры, либо цвета. В первом случае провода обозначаются числами, начиная с единицы.

Для обозначения контура заземления используется «0». Если маркировка выполняется цветом, то провода могут быть коричневыми, черными, голубыми. Особый цвет — зелено-желтый имеет жила заземления.

Параметры и характеристики

Кабель КГ может быть использован в цепи постоянного тока с номинальным напряжением в 1000 Вольт и в сети с переменным током с напряжением в 660 Вольт. При этом частота переменного тока должна составлять 400 Гц. Что касается рабочей температуры проводника, минимальный ее предел — -40 °C, а максимальный — +50 °C. Конечно, это если говорить только о марке КГ, к названию которой больше не приписываются никакие буквы. Другие разновидности этого проводника могут иметь другую рабочую температуру. Медные жилы кабеля КГ могут вынести температуру до +75 °C. Наименьший радиус изгиба проводника равен 8 наружным диаметрам.

Наибольшая строительная длина кабеля КГ зависит от площади поперечного сечения медных жил. Если оно не превышает 35 кв. мм, то строительная длина составляет, по меньшей мере, 150 м. Если сечение жил больше 50 кв. мм, то максимальная длина может быть меньше на 25 м.

Что касается срока службы, то производители КГ дают на свою продукцию гарантию полгода. Однако проводник может прослужить гораздо дольше, особенно в том случае, если строго соблюдать все правила его эксплуатации. Реальный срок его службы может превышать гарантийный в несколько раз. Самое большое влияние на срок эксплуатации кабеля КГ оказывают температурные показатели.

Если проводник будет использоваться только в установленных температурных пределах, он сможет прослужить довольно долго.

Касаемо такой технической характеристики кабеля КГ, как сопротивление, здесь она зависит от длины изделия, температуры окружающего воздуха или иной среды, а также от мощности и частоты идущего по нему электротоку. Например, при длине проводника в 1000 м, температуре среды в +20 °C, мощности тока в 2500 Вт и частоте в 50 Гц сопротивление составляет 50 млн Ом.

Достоинства и область применения

Кабель КГ пользуется большой популярностью у электриков, так как имеет множество преимуществ. Основных из них три:

Проводник пригоден к использованию при 100% влажности. Фактически его можно прокладывать под водой.
Кабель КГ, как видно из расшифровки его названия, обладает отличной гибкостью.
Его можно применять в установках с высокой вибрацией.

Проводник КГ используют при подключении к электросети передвижных механизмов. Его можно прокладывать как внутри зданий, так и снаружи. Он не боится ни высоких, ни низких температур. Однако стоит помнить о том, что использовать проводник КГ для стационарного подключения запрещено. Также нельзя прокладывать проводник под землей. Если пренебрегать этим правилом, то изоляционный слой кабеля не выдержит механическое воздействие грунта.

Можно создавать кабельную линию на улице на тросах и эстакадах. Однако при этом важно соблюдать технику безопасности.

Нередко проводник КГ используется для включения в сеть аппарата для сварки. Также с его помощью можно подключить погружной насос или кран. Кабель КГ идеально подходит для создания удлинителя, предназначенного для применения под открытым небом.

В группе КГ есть несколько модификаций. Например, одна из них, которая называется — «КГВВ», отличается длительным сроком службы: он может достигать четверти века. Модификация «РКГМ» имеет кремнийорганическую изоляцию. Такой провод можно прокладывать по воздуху.

Кабель КГ: расшифровка, конструкция, технические характеристики

В огромном ассортименте кабельной продукции есть один вид кабеля, на который стоит обратить внимание. Это кабель КГ – очень гибкий водонепроницаемый проводник, с особыми свойствами изоляционного покрытия. Именно изоляционный материал определяет особенности условий эксплуатации данного вида проводки.

Расшифровка маркировки КГ

В данном случае расшифровка аббревиатуры КГ мало что расскажет о самом изделии. Действительно, «К» – означает кабель, а «Г» – принадлежность изделия к классу гибких. Прямо скажем, информации маловато. Ведь все провода семейства силовых кабелей, так или иначе, сгибаются. То есть являются гибкими. Можно предположить, что данная марка принадлежит к классу очень гибких изделий, и это правда.

Чтобы закончить с расшифровкой, отметим, что в маркировке могут встречаться дополнительные буквы. Например:

КГ-Т, где «Т» указывает на то, что данная марка создана для использования в климатических зонах с жарким и влажным (то есть тропическим) климатом;
КГ-ХЛ – кабель, для применения в условиях, где бывают сильные морозы;
КГ-Н – говорит о том, что изоляционная оболочка не распространяет горения. К тому же она ещё и маслостойкая.

Пример провода марки КГ смотрите на рисунке 1.

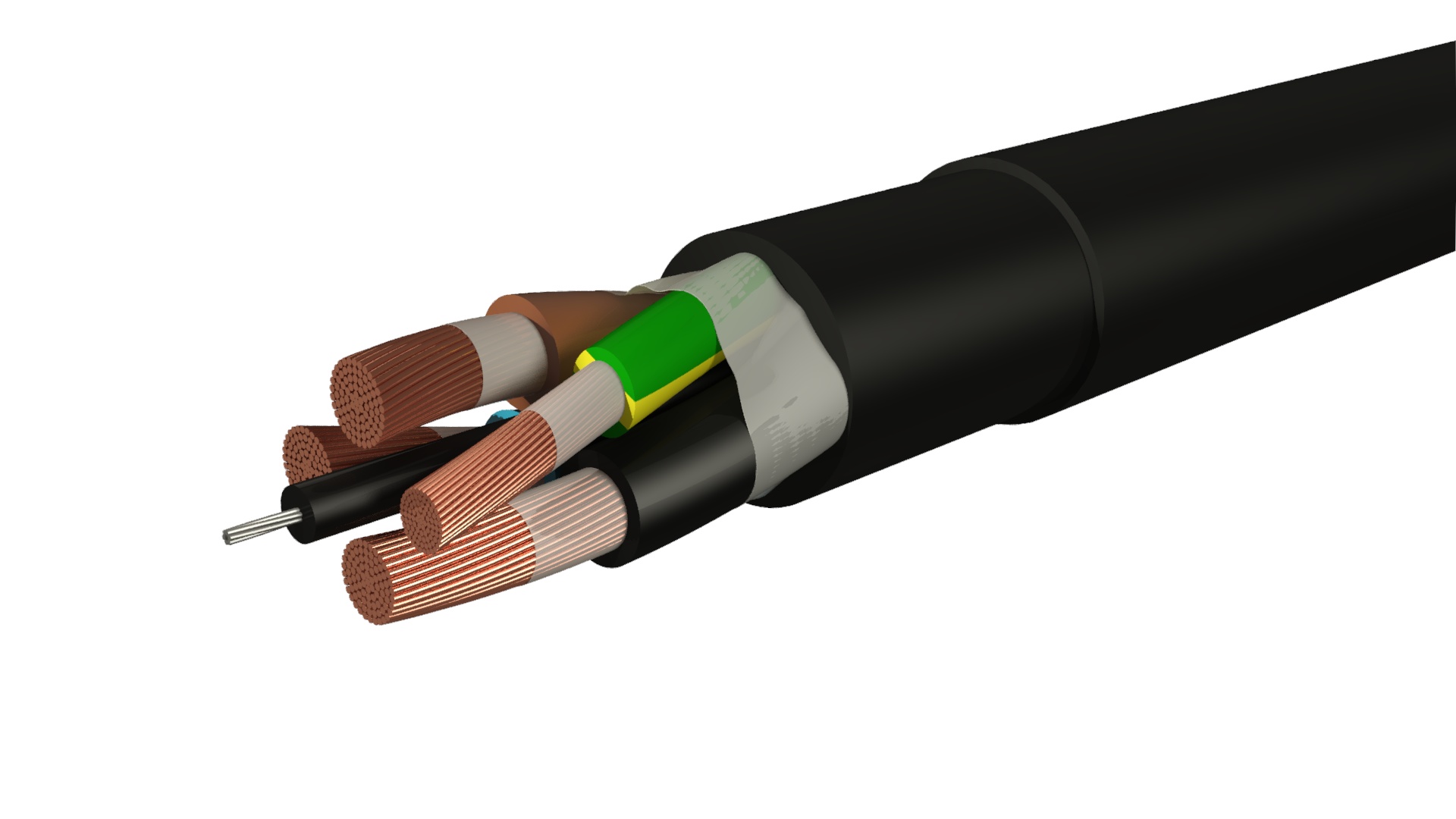

Рисунок 1. Кабель КГ с резиновой изоляцией жил

Конструкция

Данную марку кабеля отличает то, что она имеет резиновую изоляцию. В отличие от поливинилхлорида резина чрезвычайно гибкая и мягкая. Для неё нет ограничений на количество сжатий и растяжений. Она работает практически до момента саморазрушения, которое настаёт в результате природного процесса старения. А этот процесс может длиться больше десятка лет, в зависимости от условий эксплуатации.

Токопроводящую жилу скручивают из тонких (иногда луженных) медных проволок. Многопроволочные жилы покрыты резиновой изоляцией. (см. Рис. 2)

Рисунок 2. Строение кабеля КГ

Буквами обозначено:

А – внешняя оболочка;
В – многопроволочная жила:
С – изоляция жилы.

В конструкции изделий могут быть варианты: в зависимости от особенностей конструкции, изоляция жил может быть из силиконовой резины или её может вовсе не быть в одножильных кабелях большого сечения. Единственная медная жила, или весь их пакет может помещаться в тонкую синтетическую плёнку ПЭТ-Э, применяемую в качестве дополнительной защиты жил. Вся эта конструкция покрыта резиновой оболочкой. На рисунках 3 и 4 изображены образцы одножильных проводов разной конструкции.

Рисунок 3. Гибкий одножильный кабель КГ большого сеченияРисунок 4. Кабель КГ, в котором использована плёнка для обмотки жилы

Маркировка жил цветная либо цифровая. Идентификации светло-синим цветом используется только для заземленной линейной жилы. Жёлто-зелёными продольными полосками обозначают жилы заземления. При этом не допускается использовать эти цвета для маркировки жил по отдельности. Остальные цвета используются в соответствии с международными стандартами.

Количество токопроводящих жил колеблется в диапазоне от 1 до 5 шт., с сечением от 1 мм² до 240 мм². Для их изоляции используется резина РТИ-1 либо РТИ-2-ХЛ. Внешнюю оболочку изготавливают из резины типа РШТ-2, РШТМ-2 или РТИШ (используется в одножильных кабелях).

Технические характеристики

Главное достоинство марки КГ – это гибкость. Однако радиус изгиба ограничивается восемью диаметрами провода. Причём этот радиус определяется лишь класом гибкости медных жил (5 класс). Количество изгибов не влияет на остальные характеристики кабеля:

верхний допустимый предел рабочей температуры жил составляет 75 ºC;
способность функционировать в различных условиях: внутри и вне помещений, независимо от уровня влажности и других погодных условий;
эксплуатация допускается в температурном диапазоне окружающей среды от –40 ºC до +50 ºC, в зависимости от типа провода;

Данная марка кабеля пригодна для работы как с постоянным та и с переменным током. Чаще всего изделие используется для подачи питания на переносное оборудование, работающее от электрической сети. При этом кабель КГ рассчитан на работу под номинальным переменным напряжением 660 В.

Максимально допустимое рабочее напряжение, с которым справляются токопроводящие жилы, не должно превышать 720 В. При использовании постоянного тока, кабель выдерживает рабочее напряжение до 1 кВ.

Растягивающее усилие, по суммарному сечению всех жил, не должно превышать 19,6 Н/мм². При активной его эксплуатации минимальный срок службы составляет 4 года. Однако изделие не выдерживает значительных механических нагрузок.

При выборе кабеля важны такие его параметры как количество жил, сечение и наружный диаметр изделия. Эти технические характеристики всегда можно узнать у продавца или посмотреть в каталоге товаров. Нет смысла перечислять их в данной статье для каждой отдельной модели, так как промышленность выпускает десятки их разновидностей. Для удобства обобщим характеристики наиболее распространённых разновидностей рассматриваемой марки и представим информацию в виде таблицы.

Таблица 1. Характеристики марок кабеля КГ

Марка кабеля	Число жил, шт.	Диапазон сечений жилы, мм²	Наружный диаметр провода, мм
КГ	1	2,5 – 240	6,3 – 34,8
КГ	2: 2 + 1; 3	1,5 – 95	9,2 – 43,6
КГ-Т	4	1,5 –70	10,7 – 44,8
КГ-Т	3 + 1	0,1,5 – 95	12,5 – 49,3
КГ-ХЛ	5	1 — 70	11,7 – 49,4

В заключение добавим, что резина является очень хорошим диэлектриком. Сопротивление изоляции КГ – не менее 50 кОм на метр. Это делает эксплуатацию данной марки кабеля надёжной и безопасной, при условии соблюдения рекомендаций производителя по его применению (изделия имеют целевое назначение).

Применение

Основное назначение марки кабеля КГ – подключение переносных электроприборов к электрической сети. Его можно использовать:

в крытых помещениях;
на площадках под навесом;
на палубах судов;
в разных климатических зонах, при любых погодных условиях.

Обычно кабель прокладывают по земле или по поверхности асфальтированной либо бетонной площадки. Провод убирают после завершения работ. Главное условие – не допускать значительных механических воздействий на внешнюю оболочку.

Мягкость резины, которая делает изоляцию кабеля неуязвимой при изгибах, может стать причиной его разрушения вследствие механического воздействия. Например, наезд транспортного средства или падение на провод тяжёлого предмета может вывести его из строя. К таким воздействиям очень чувствительны многожильные изделия, особенно те, у которых нет наружной прокладки. Наличие внешней прокладки усиливает защитные свойства кабеля.

Дождевая вода, лужи и грязь не влияют на работоспособность изделий с гибкой резиновой изоляцией. Однако, если приходится постоянно работать в условиях высоких температур и повышенной влажности (тропический климат), то лучше использовать марку КГ-Т. Внешняя оболочка такого кабеля изготовлена из специальной резины, устойчивой к развитию плесени, разрушающей изоляцию. Поскольку тропические условия идеально подходят для развития различных грибов и микроорганизмов, то такая изоляция прослужит дольше.

К кабелю можно подключать:

передвижные зерноочистительные механизмы;
электроинструменты;
строительное электрооборудование: бетономешалки, электроподъмные устройства и др.;
устройства для соединения с «массой» и держатели электродов сварочных аппаратов;
переносные электрогенераторы;
другие промышленные и бытовые передвижные электрические приборы.

В применении электрокабеля марки КГ есть ограничения: изделие нельзя использовать в качестве стационарной проводки. Это связано с тем, что его изоляция очень чувствительна к механическим нагрузкам. По той же причине не допускается и подземная прокладка КГ. Внешняя оболочка может быть повреждена даже в результате давления грунта.

Исключением является воздушная проводка на подвесных тросах. Открытую кабельную линию можно также монтировать на эстакадах, предпринимая все меры безопасности.

Упомянутые ограничения по применению относятся также к аналогам марки КГ. Такие изделия можно определить по маркировке: КПГ, КПГС, РПШ или КРПТ. Эти проводники имеют характеристики, близкие по значениям с рассматриваемыми нами разновидностями кабелей. Например, многожильный провод РПШ имеет такие же характеристики как кабель марки КГ, но гибкость его классом ниже. Аналогами можно заменять проводники марки КГ, учитывая условия климатических зон, для которых предназначено изделие.

Основные производители

Кабельная продукция марки КГ отечественных производителей изготавливается согласно ГОСТ-13497-77. Обращают на себя внимание следующие заводы:

ОАО «Электрокабель» Кольчугинский завод» – признанный ведущим производителем кабельной продукции в Российской Федерации.
ООО «КамКабель» выпускает около 40 000 видов и типов кабелей, входит в ТОП-10 лучших производителей.
ОАО «РыбинскКабель», находится на 6 позиции в десятке лучших.

Пользуется популярностью продукция, выпускаемая ООО «Томский кабельный завод», ГК «Севкабель» и других отечественных изготовителей.

Марки КГ проходит испытания на водонепроницаемость и подвергается краткосрочным максимальным нагрузкам переменным током. Поступившие в продажу товары от перечисленных производителей соответствует требованиям ГОСТ по всем основным параметрам, что гарантирует безопасную их эксплуатацию на протяжении всего срока годности.

Кабель КГ: расшифровка маркировки, технические характеристики

Кабель категории КГ и КГ-ХЛ — это гибкий электропроводный кабель, предназначенный для прокладки с целью соединения как неподвижного стационарного и внутрицехового оборудования, так и мобильных устройств (сварочных аппаратов, силовых агрегатов) с распределительными сетями.

Такое широкое применение обусловлено тем, что кабель этой марки состоит из большого количества медных проводков малого диаметра, заключённых в единый кожух, что и наделяет его такой гибкостью и удобством в использовании.

Аббревиатура КГ обозначает «кабель силовой гибкий», ХЛ — «исполнен в холодостойкой вариации».

Буква «Т», добавляемая через тире в названии модели, обозначает вариации для использования в тропических и субтропических условиях климата (например, КГ-Т).

Все вышеперечисленные типы кабеля применяются в условиях со средним переменным напряжением 0.66 киловольт и с частотой 0.4 кГц, или же напряжением 1 киловольт постоянного тока. Допустимый радиус перегиба более восьми диаметров кабеля, наибольший нагрев токопроводных жил +75ºС. Силовой кабель КГ устойчив к многократным растяжениям и заломам.

Конструкция кабелей

Основными составными частями являются:

Токоведущая жила — это пучок множества мелких медных проволочек округлой формы. Стандартом при изготовлении токопроводящей жилы является ГОСТ-22483. Жилы типа «Т» (предназначенные для использования в тропическом и субтропическом климате) состоят из сплава меди с оловом или имеют свинцово-оловянное покрытие, олова в котором содержится 40% или более.
Первый разделительный слой представляет собой плёнку из синтетического материала.
Изоляционный слой состоит из специального изоляционного каучука. Жилы с изоляцией окрашены в идентифицирующие цвета (обычно — голубой у нулевой жилы), либо на них нанесена продольная полоса. Если нулевой жилы нет, то голубой/синий цвет может быть нанесён на любую кроме заземлительной жилы, которую в свою очередь, как правило, выполняют в жёлто-зелёной расцветке (или ставят пометку «0»). Для кабелей с 1–2 жилами нет определённой окраски, но такие цвета, как белый/серый, красный, зелёный и жёлтый (выступая по отдельности не в сочетании) для пометки жил в многожильных кабелях не применяются. Фазные элементы обычно коричневого или чёрного цвета.
Скрутка. Интервал скрутки в жилах с изоляцией составляет приблизительно 16 диаметров по скрутке.
Второй разделительный слой — синтетическая плёнка из аналогичного материала, нанесённая на поверхность скрученных жил (микротальк и тому подобное). Если жилы с изоляцией отделены от оболочки, то в таком случае возможно изготовление без разделительной прослойки.
Внешняя оболочка изготовляется на основе бутадиенового каучука. В кабелях, состоящих из одной жилы, отдельные изоляция и оболочка могут быть заменены объединённой защитно-изоляционной оболочкой. Толщина защитно-изоляционной оболочки равна двум толщинам изоляции либо суммированным толщинам изоляции и оболочки.

Технические характеристики кабелей типа КГ и КГ-ХЛ

Конфигурации в соответствии с погодно-климатическими условиями — У (для умеренной зоны), ХЛ (холодостойкая) и Т (для тропических и субтропических регионов). Стандарт — ГОСТ 15150–69.
Каждый тип кабеля необходимо использовать исключительно исходя из указанных температурных границ:
- Простой кабель — от –40ºС до +50ºС;
- Холодостойкий — от –60ºС до +50ºС;
- Тропический — от –10ºС до +55ºС.
Прокладка не осуществляется при температуре ниже –40ºС без заблаговременного прогрева.
Длина кабелей:
- При 35-миллиметровой толщине в сечении базовых жил — 150 метров;
- При сечении в 50–120 мм² — 125 метров или более;
- При сечении ~150 мм² — не более 100 метров.
Срок службы кабеля — 4 года с момента выпуска.
Несмотря на необходимость в прогреве, КГ-кабели наименее восприимчивы к прямым солнечным лучам и повышенной влажности и являются наилучшей маркой для проведения вне крытых помещений.
Сопротивление составляет 5·10⁷ Ом·км.

Способы прокладки

Способы прокладки электрооборудования в условиях агрессивной среды:

Внутри труб. Метод необходим для предотвращения внешних физических воздействий на открытых участках монтажа. Для этого подходят трубы керамические, ПВХ и прочие. Процесс прокладки должен соответствовать правилам устройства электроустановок, поэтому на местах стыка отдельных частей труба должна быть герметично соединена без каких-либо зазоров с целью предотвращения попадания элементов внешней среды внутрь трубы. Для этого на изгибы надеваются специальные муфты, а на входе и выходе кабеля из трубы применяются различные термоустойчивые материалы (смоляная лента). Диаметр трубы должен превышать диаметр прокладываемого кабеля в 2–2.5 раза.
В желобах. Наиболее популярный способ. Этот способ нужен для прокладывания в условиях химической среды, например, в цехах и прочих производственных помещениях. Для этого используются кабели с площадью поперечного разреза менее 16 мм², так как они укладываются в желоб в один слой с некоторыми промежутками. Соответственно, ширина желоба исходит из количества прокладываемых кабелей.
Натяжение в воздухе. При данном способе стоит учитывать факторы воздействия окружающей среды, так как на несущие конструкции, такие как эстакады и тросы оказывается дополнительная нагрузка. В особо тяжелых случаях механическое и температурное воздействие может вызвать обрыв соединения или его задержку.
Открытый способ. Он не предполагает использование дополнительных материалов и сооружений и осуществляется при отсутствии потенциальных угроз в месте прокладки кабеля. Поэтому прибегать к этому способу стоит в местах малого скопления людей и с достаточной высотой подвеса/крепления кабеля над проходами и согласно всем ПУЭ. Такой способ экономичен, так как не требует сложной техники для прокладывания кабеля, но достаточно опасен в монтаже, поэтому относиться к данному вопросу стоит более чем ответственно.

Проводить КГ-кабель в земле практически невозможно и крайне нежелательно, поскольку собственной внешней защиты ему не хватает для безопасного стабильного функционирования. Высока вероятность повреждения строительными отходами и плотным грунтом. Все работы выполняются квалифицированными работниками с соблюдением всех правил и норм.

Помимо всего прочего, КГ-ХЛ активно используется на судах морского флота.

Наиболее распространёнными аналогами зарубежного производства являются H07RN-F и KRANFLEX NSHTOU (Германия, Китай). Компании, реализующие продукцию данных типов, уже проявили себя только с хорошей стороны в многолетнем опыте эксплуатации и являются наиболее используемыми в сфере прокладки электрооборудования. Несмотря на большую стоимость продукции, использовать товары данной компании является выгодным решением в вопросе надёжности.

К характерным чертам конструкции относится то, что разновидности кабеля по толщине варьируются от 1 до 240 кв. мм. Резина РШТ-2 является основным материалом, используемым для создания внешней оболочки кабеля (а также РШТМ-2). В случаях с проводниками из одной жилы применяется РТИШ-резина.

Маркировка жил производится в точности согласно мировым стандартам.

Видео по теме

ХЛ — расшифровка, характеристики, срок службы, сферы применения

Описание кабеля КГтп-ХЛ

Среди предложений каталога вы можете выбрать необходимые сечения данной марки кабеля. Мы предлагаем выгодные условия его приобретения: низкие цены, доставку по регионам России.

Область применения кабеля

Данный тип промышленного многожильного кабеля КГтп-ХЛ предназначается для использования в промышленности, строительстве, транспорте и сельском хозяйстве. Областью его применения является временное или постоянное обеспечение питанием различных видов передвижного промоборудования, а также межсекционных соединений.
Параметры сети для использования этого кабеля должны обладать силовыми характеристиками в 0.6 кВ/ до 400 Гц переменного тока или 1 кВ постоянного.

Кабель КПГТ-ХЛ(Аналог)

Кабель КПГТ-ХЛ используется для построения систем энергоснабжения электрифицированной техники, эксплуатируемой в тяжелых условиях. За счет усиленной конструкции выдерживает ударные воздействия и растягивающие усилия, допускает волочение по земле. Без дополнительной защиты может эксплуатироваться на открытом воздухе.

Заказать

Кабель КГтп-ХЛ Расшифровка:

Именная литерная маркировка означает:
· КГ – технологические свойства «кабель гибкий»;
· тп – наличие изоляции и защитной оболочки из термоэластопласта;
· ХЛ – эксплуатационные качества «холодостойкий».

Конструктивные особенности КГтп-ХЛ

Основными компонентами конструкции кабеля являются:
· Токопроводящая жила из меди, мультипроволочного типа;
· Термоэластопластовая жильная изоляция;
· Защитная оболочка из специального эластомера, изготовленного на базе sbs-каучука.
Отдельные связанные жилы (скрутка) методом повива.
изоляционный состав заполненый равномерно по структуре кабеля

Кабель КПГ-ХЛ(Аналог)

Кабель КПГТ-ХЛ предназначен для реализации сетей электроснабжения в той их части, которая непосредственно обеспечивает подачу электроэнергии на различные подвижные приемники малой и средней мощности. Может использоваться в помещениях и на открытом воздухе на суше и на воде без применения дополнительных мер защиты.

Заказать

Технические характеристики

Температурный диапазон данной марки составляют диапазон -60…+60 С. Допускается использование кабеля при длительном нагреве жил до 75 С.
Минимальная строительная протяженность составляет 130 м.
Кабель предназначается для использования в областях с холодным климатом, а также промышленных холодильниках.

Сертификаты и гарантии

Эксплуатационный срок для данного типа кабеля составляет не менее 4 лет. Гарантия производителя – 6 мес.

Ближайшие аналоги кабеля КГтп-ХЛ

Аналогичными эксплуатационными свойствами обладает электрокабель КГ-ХЛ , имеющий холодостойкую внутреннюю изоляцию РТИ-2-ХЛ и оболочку РШТ-2.

Кабель гибкий КГ-ХЛ

ЦЕНЫ на кабели марки КГ-ХЛ по ГОСТ здесь

Техническое описание: кабель гибкий КГ-ХЛ

Для подачи напряжения на любую электроустановку, необходим проводник электрической энергии, в наше время это кабели и провода. Чтобы понять и определиться в том, какой именно кабель необходим для эксплуатации в тех или иных условиях, нужно чётко понимать – огромный выбор марок кабеля существует на рынке не просто так. У каждой марки кабеля есть свои характеристики, особенности прокладки, требования условиям окружающей среды и питаемой им нагрузки. Так, если необходим силовой гибкий кабель, предназначенный для питания не стационарного оборудования, выбирают кабель с медными жилами и резиновой изоляцией, КГ. При этом в зависимости от условий эксплуатации выбирают его разновидности:
— в стандартном исполнении, КГ;

— в маслостойкой оболочке, не допускающий горение, КГН;

— для использования в условиях низких температур, в холодоустойчивом исполнении, КГ ХЛ.

Технические характеристики последнего варианта рассмотрим более детально.

Итак, кабель марки КГ-ХЛ, как и другие виды КГ, применяется для питания нестационарных машин и механизмов напряжением до 1000 В. Конструктивно, кабель представляет собой:

1) Многопроволочная токопроводящая жила, выполненная из меди и имеющая круглую форму.

2) Слой синтетической плёнки и изоляции из термоэластопласта, служащий для разделения жил в кабеле.

3) Резиновая изоляция каждой жилы, как правило, для удобства подключения используют разноцветную резину для изоляции жил, цветовая маркировка которой, соответствует международным стандартам.

4) Оболочка – для кабеля КГ ХЛ, это шланг из резины в холодостойком исполнении который опоясывает все жилы, предавая кабелю механическую и электрическую защиту в холодных условиях.

Как и любой другой вид токопроводника, кабель КГ ХЛ имеет свои технические характеристики, которые обязательно нужно учитывать перед эксплуатацией:

1) Сопротивление изоляции кабеля, при одном километре длинны (температура 20 ̊С), не ниже 50 Мом;

2) Кабель выдерживает испытания повышенным напряжением 2500В (с частотой 50Гц) не менее 5 минут.

3) КГ ХЛ рассчитывается на многократные перегибы, в количестве от 30000 циклов.

4) Данную марку кабеля применяют для эксплуатации при температурах от минус 40 ̊С до плюс 50 ̊С.

5) Минимальный гарантийный срок, устанавливаемый производителем – 6 месяцев с момента начала эксплуатации, конечно при соблюдении всех условий завода изготовителя и действующих Правил.

Поскольку, кабель применяется не для стационарной эксплуатации, кроме электрических характеристик, не малое значение уделяется диаметру и массе. Значения самых распространенных сечений кабеля приведены в таблице.

Таблица. Основные параметры КГ ХЛ.

Число и сечение жил кабеля, мм²	Наружный диаметр, мм	Расчетная масса, кг/км	Допустимый ток в основной жиле, А
1х4	6,8	84,19	89
3х4	14,12	305,86	55
5х4	17,36	462,8	49
1х6	7,6	110,26	115
2х6	15,2	334,97	75
4х6	18,1	520,48	69
1х16	1,54	245,74	189
4х16	26,82	1224,9	116
1х25	12,95	372,89	240
3х25+1х10	27,5	1241,42	150
3х35+1х10	35,18	2117,42	180
4х50	41,82	3302,05	226
3х70+1х25	39,96	2903,54	272
3х95+1х35	46,62	3778,46	327
3х120	56,28	5653,24	385
3х120+1х35	59,18	6197,37	385

Это далеко не полный перечень существующих конфигураций данного кабеля, подробности можно найти в справочниках и технической документации заводов производителей.

Технические характеристика этой марки кабеля и удобство практического применения, сделали его лидером по использованию в своей области. Кроме того, цена КГ ХЛ достаточно приемлемая, учитывая всю специфику его назначения.

Если Вы желает купить кабель КГ ХЛ или уточнить цену на интересующий Вас кабель КГ ХЛ, то свяжитесь с нами и наши менеджеры с удовольствием ответят на все Ваши вопросы.

технические характеристики, расшифровка, область применения

КГ (кабель гибкий) — это силовой проводник, имеющий широкую область применения. В основном он используется в качестве электрической проводки или сварочного кабеля. Проводник рассчитан на напряжение 380 В и 660 В. Провод может иметь несколько жил — от одной до четырех. Четырехжильный кабель включает в себя 1 контур заземления и 3 фазы.

Область применения

Кабели КГ используются для подключения передвижных механизмов к электрическим сетям. Они подходят для внутреннего и наружного применения. Не допускается прокладка под землей, а также использование в качестве стационарного подключения установок. Изоляция провода не рассчитана на механические нагрузки. Она может быть повреждена даже от давления твердых грунтов. Однако допускается прокладка кабеля в трубах.

При соблюдении мер безопасности допускается укладка проводника на открытом воздухе. Он способен выдерживать минусовые температуры.

Провод КГ часто используется для подключения кранов, погружных насосов и сварочных аппаратов.

Расшифровка провода

Расшифровка кабеля КГ:

Буквы «КГ» обозначают, что кабель гибкий.
Приставка «Н» — негорючий, с дополнительной прослойкой защиты.
«Т» — пригоден для использования в тропических условиях. Минимальная температура окружающей среды не должна опускаться ниже -10 ºС. В нашем регионе такой кабель практически не встречается.
Приставка «ХЛ» обозначает, что проводник может использоваться даже при -60 ºС.

Технические характеристики

Кабель гибкий КГ обладает некоторыми особенностями, что делает универсальным его внутреннее использование и применение снаружи:

возможность использования при 100% влажности;
кабель силовой — гибкий, допустимый радиус изгиба — не менее 8 диаметров кабеля КГ;
рекомендован для применения на устройствах с высоким уровнем вибрации.

Однако существуют и ограничения. Например, для подключения переносных устройств необходимо учитывать следующие моменты:

максимальное напряжение в электросети — 660 В;
при подключении к сети с переменным током максимальная частота колебаний — 400 Гц;
потребляемая мощность не должна превышать 630 А;
при подключении силового КГ проводника к электрической сети с постоянным током максимальное напряжение — 1000 В;
эксплуатация кабеля должна осуществляться при температуре окружающей среды -50…+70 ºС;
прокладка без подогрева осуществляется при температуре не ниже -15 ºС;
при длительном выполнении работ температура жилы не должна превышать +75 ºС.

При соблюдении вышеперечисленных параметров срок службы кабеля составит 4 года.

Ранее уже отмечалось, что силовой медный провод КГ может состоять из четырех жил. Однако существует еще один параметр, который отвечает за характеристики кабеля КГ относительно мощности нагрузки — сечение жилы. Размеры сечений:

в одножильном проводнике сечение может быть от 2,5 до 50 мм²;
двух- и трехжильный кабель — сечение от 1,0 до 150 мм²;
четырехжильный — от 1,0 до 95 мм²;
пятижильный — от 1,0 до 25 мм².

При этом жила контура заземления всегда имеет значение ниже жилы фазы. Например, кабель КГ 3×6+1×4. Здесь указано, что 3 жилы фазы имеют диаметр сечения 6 мм², а заземление — 4 мм². Исключение составляют сечения 1,0 и 1,5. В таких кабелях заземление имеет аналогичный фазе диаметр.

Не менее важными являются температурные показатели, непосредственно влияющие на срок эксплуатации проводника. Большинство кабелей серии КГ применяются при температуре окружающей среды -40…+50 ºС. Некоторые провода могут использоваться при иных температурных условиях. На них наносится дополнительная маркировка «ХЛ» или «Т».

Проверяя сопротивление провода, за основу берут 1 км сварочного кабеля КГ, температуру воздуха +20 ºС, частоту колебания 50 Гц при мощности 2,5 кВт. В данном случае сопротивление должно быть 50 мОм. Осуществляя проверку одножильного кабеля, его помещают в воду. О пригодности кабеля свидетельствует показатель температуры +75 ºС. Повышенный параметр указывает на наличие проблемы. Это может быть износ изоляционного слоя или излом некоторых жил.

Важно! Длина изделия зависит от используемого сечения:

провод с сечением от 1 до 35 мм² может иметь длину не более 150 м;
35-120 мм² — 125 м;
150 мм² — 100 м.

Модификации

Серия КГ состоит из нескольких модификаций, например, провод КГВВ. Его особенность заключается в том, что он использует изоляцию не из резины, а из поливинилхлорида. Такой подход позволяет увеличить длительность службы на срок до 25 лет. Подобный проводник используется для больших механизмов и аппаратов, которые могут работать как от постоянного, так и от переменного напряжения. В качестве примера можно вспомнить о подъемных кранах, карьерных экскаваторах и прочей передвижной технике.

Поливинилхлоридная оболочка делает возможным эксплуатацию проводника в широком температурном диапазоне: -50…+50 ºС. Это значит, что провод не ограничен никакими параметрами относительно климатических условий.

Кабель КГН — еще одна популярная модификация серии КГ. Его основное отличие заключается в более высокой маслостойкости и негорючести. В соответствии с принятыми стандартами аббревиатура расшифровывается следующим образом:

«КГ» — кабельная продукция обладает гибкими свойствами;
«Н» — использование негорючей резины в качестве изоляционного слоя.

Конструкция кабеля состоит из ряда основных элементов:

медная жила, соответствующая 5 классу гибкости;
разделительный слой, не допускающий прилипание к изоляции;
резиновая изоляция с цветовой маркировкой;
оболочка из маслостойкой негорючей резины.

Кабель КГ ХЛ оснащен медными жилами в резиновой изоляции. Данный проводник предназначен для подключения передвижных крупных механизмов к электросетям. Номинальное напряжение при постоянном токе составляет 1000 В, при переменном — 600 В. Частота импульса — 400 Гц. Допускается изгиб провода не менее 8 диаметров. Максимальная температура нагрева жил +75ºС. При наличии нулевой жилы к маркировке добавляется буква «Н».

Конструкция проводника:

Многопроволочная медная жила 4 класса и выше.
Разделительный слой.
Изоляция жилы. Она может иметь сплошную окраску либо продольные полосы. Заземление обозначается желто-зеленым цветом, ноль — голубым. Если ноля нет, то голубой цвет может быть использован для окраски любой жилы, кроме контура заземления. Производитель может согласовывать с заказчиком типы расцветки жил.
Оболочка из шланговой резины, способной выдерживать низкую температуру.

Еще одна модификация — РКГМ. Аббревиатура обозначает следующее:

«Р» — резина;
«К» — использование кремнийорганической изоляции;
«Г» — провод голый;
«М» — сечение медное.

Диаметр сечения может варьироваться от 0,75 до 120 мм². Высокая гибкость: радиус поворота не должен быть менее двух диаметров. Подключается к сети переменного тока с частотой 40 Гц и напряжением 660 В.

Данные характеристики позволяют использовать проводник для подключения различных устройств и инструментов. Допускается прокладка в условиях открытой местности, поскольку изоляция устойчива к солнечному ультрафиолету и влаге. При этом следует помнить об отсутствии защиты от агрессивных веществ и масел.

Клювовидно-плечевая связка и верхняя плечевая связка имеют сходные количественные характеристики с терминальным слиянием в области подлопаточной мышцы

Arthrosc Sports Med Rehabil. 2021 июн; 3 (3): e645 – e649.

, MD, MSPH, ^a, MD, ^b, ^∗, MD, ^b, MD, ^b, MD, ^c, MD, ^b и, MD ^b

Динеш Дханарадж

^a Penn Medicine Princeton Medical Center, Plainsboro, New Jersey, U. SA

Роберт Л. Парисьен

^b Университет Пенсильвании, Филадельфия, Пенсильвания, США

Кевин Дж. Макхейл

^b Университет Пенсильвании, Филадельфия, Пенсильвания, США

Брайан Кейбл

^b Университет Пенсильвании, Филадельфия, Пенсильвания, США

Антонио Кусано

^c Университет Коннектикута, Фармингтон, Коннектикут, США

Брайан Дж. Сеннетт

^b Университет Пенсильвании, Филадельфия, Пенсильвания, U.SA

John D. Kelly, IV

^b Университет Пенсильвании, Филадельфия, Пенсильвания, США

^a Penn Medicine Princeton Medical Center, Плейнсборо, Нью-Джерси, США

^b Университет Пенсильвании, Филадельфия , Пенсильвания, США

^c Университет Коннектикута, Фармингтон, Коннектикут, США

^∗ Адресная корреспонденция Роберту Л. Паризену, доктору медицины, Пенсильванский университет, 3400 Spruce St, Philadelphia, PA 19104, U.

S.A. [email protected]

Поступило 8 июня 2020 г .; Принята в печать 29 декабря 2020 г.

Это статья в открытом доступе под лицензией CC BY-NC-ND (http://creativecommons.org/licenses/by-nc-nd/4.0/).

Abstract

Цель

Целью этого морфологического исследования трупа было количественное определение состава ранее описанной ткани запятой вместе с ее отношением к прикреплению сухожилия подлопаточной мышцы.

Методы

Для анализа были включены свежезамороженные образцы плеча трупа. Клювовидно-плечевая связка (КПС) была обнажена в ее начале вдоль основания клювовидного отростка и освобождена латерально по ее ходу к малому бугорку, прилегающему к двуглавой борозде. Была идентифицирована верхняя плечево-плечевая связка (SGHL), которая прослеживалась по ее ходу глубоко до CHL в пределах ротаторного промежутка с прикреплением к верхней части меньшего бугорка. Средние диаметры SGHL и CHL и их композитные диаметры вставки в области прикрепления сухожилия подлопаточной мышцы и меньшей бугристости измерялись цифровыми штангенциркулями.Средний диаметр определяли по 3 измерениям каждой связки.

Результаты

Были включены восемь образцов. С помощью цифровых штангенциркулей средний диаметр средней точки SGHL и CHL был определен как 5,99 мм (диапазон 5,25–6,91 мм) и 5,13 мм (диапазон 4,28–5,72 мм), соответственно. Составной диаметр вставки SGHL и CHL как на малой бугристости, так и на прикреплении плечевой кости сухожилия подлопаточной мышцы составлял 9,93 мм (диапазон 6,69–12,05 мм). В момент его введения SGHL и CHL составляли 54% и 46% ткани запятой соответственно.Кроме того, все образцы были идентифицированы как показывающие слияние композитных вставок SGHL и CHL с сухожилием подлопаточной мышцы в точке прикрепления головки плечевой кости.

Выводы

Ткань запятой является стержневой структурой для идентификации, мобилизации и восстановления разрыва втянутого сухожилия подлопаточной мышцы. Следовательно, количественные сведения о диаметре средней точки, диаметре вставки и составном распределении CHL и SGHL, полученные с помощью этого морфологического анализа трупа, могут помочь хирургам в их усилиях по восстановлению естественной анатомии.

Клиническая значимость

Разрыв сухожилия подлопаточной мышцы часто недооценивается во время ремонта вращающей манжеты. Ткань запятой описывается как анатомическая структура, которая может помочь в идентификации, мобилизации и восстановлении разрыва втянутого сухожилия подлопаточной мышцы. Следовательно, количественное знание этого важного артроскопического ориентира может помочь хирургам в их усилиях по восстановлению естественной анатомии.

Изолированные разрывы сухожилия подлопаточной мышцы составляют около 5% случаев ремонта вращательной манжеты; однако при рассмотрении в сочетании с надостной и подостной надостной мышцами частота возрастает до 30%.1 Артроскопическая реконструкция, выполняемая с использованием заднего смотрового портала для определения сухожилия подлопаточной мышцы, может быть сложной задачей, особенно в хронических условиях, когда рубцы и ретракция сухожилия могут изменить естественную анатомию.

«Знак запятой», первоначально описанный Ло и Беркхарт, 2 относится к дуге ткани в форме запятой, исходящей из верхнего гленоида и шейки клювовидного отростка и прикрепляющейся к верхне-латеральному краю подлопаточной мышцы на его уровне. вставка на головку плечевой кости.Она состоит из клювовидно-плечевой связки (CHL) и верхней плечевой связки (SGHL), которые вместе образуют верхне-медиальную границу влагалища двуглавой мышцы. разрыв сухожилия подлопаточной мышцы, особенно при полном хроническом разрыве со значительным втягиванием медиальной части и рубцеванием дельтовидной фасции. В частности, когда разорванная верхняя граница сухожилия подлопаточной мышцы втягивается кнутри, этот верхне-латеральный пучок волокон образует плавный изгиб в форме запятой вместе с сухожилием.Правильная артроскопическая идентификация знака запятой и мобилизация ткани запятой необходимы для воссоздания анатомического прикрепления верхней-латеральной границы сухожилия подлопаточной мышцы к малой бугристости, что позволяет оптимизировать результаты лечения пациентов.

Костные вставки связок ротаторного промежутка (RI) и сухожилия вращающей манжеты хорошо описаны в литературе. Однако их направление и форма не так хорошо изучены. Анатомические исследования пытались очертить эти отношения и их взаимодействие с близлежащими структурами, такими как суставная капсула и сухожилия подлопаточной мышцы.1 ^, 3 Тем не менее количественные морфологические и анатомические оценки CHL и SGHL ограничены. Кроме того, отдельные вклады SGHL и CHL в ткань запятой еще предстоит определить. Целью этого морфологического исследования трупа было количественное определение состава ранее описанной ткани запятой вместе с ее отношением к прикреплению сухожилия подлопаточной мышцы. Мы предположили количественно равное распределение как CHL, так и SGHL в ткани запятой с интеграцией в сухожилие подлопаточной мышцы в точке прикрепления к меньшему бугорку.

Методы

Получено разрешение Оперативного комитета учреждения на использование трупов и узнаваемых частей тела. Для анализа были включены свежезамороженные образцы плеча трупа. Каждое плечо рассекали через широкий дельтопекторальный доступ в имитируемом положении лежа на спине. Комбинация тупой диссекции и мягкой ретракции проводилась до уровня суставного сухожилия. Его происхождение от клювовидного отростка было хорошо развито, что позволило полностью визуализировать его костную структуру и прикрепления мягких тканей.Затем границы RI определялись у его основания клювовидным отростком, сверху — передним краем сухожилия надостной мышцы, а снизу — верхним краем сухожилия подлопаточной мышцы. Плотный фиброзный CHL обнажался в самом начале вдоль основания клювовидного отростка и высвобождался латерально по его ходу к меньшему бугорку, прилегающему к двуглавой бороздке (). SGHL, происходящий из верхней губы, прилегающей к супрагленоидному бугорку, был идентифицирован и прослежен вдоль его курса глубоко до CHL в пределах RI с прикреплением к верхней части меньшего бугорка ().Было обнаружено, что CHL и SGHL образуют перевязочную полосу, окружающую длинную головку сухожилия двуглавой мышцы плеча. Был идентифицирован отражающий шкив двуглавой мышцы плеча, образованный пересечением волокон SGHL и более медиальных волокон CHL. Наконец, были разработаны дистальные аспекты сухожилий подлопаточной мышцы и надостной мышцы, и их связь со шкивом двуглавой мышцы была оценена по достоинству.

Грубое рассечение ткани запятой в правом плече. Знак плюс указывает на верхнюю плечевую связку; звездочка, клювовидно-плечевая связка; и знак фунта, сухожилие подлопаточной мышцы.

После того, как все соответствующие анатомические структуры были надлежащим образом визуализированы, с помощью цифровых штангенциркулей были измерены диаметры средней точки SGHL и CHL и их композитные диаметры вставки на месте прикрепления сухожилия подлопаточной мышцы и меньшей бугристости (). Средний диаметр определяли по 3 измерениям каждой связки.

Количественная оценка ткани запятой в правом плече с помощью цифровых штангенциркулей.

Результаты

Восемь свежезамороженных трупных лопаток были включены для анализа. Средний возраст трупов составил 74,5 года (от 63 до 92 лет). Все трупы принадлежали к белой расе, включая 5 особей мужского и 3 женского пола (). Что касается латеральности исследованных экземпляров, то 5 экземпляров представляли правое плечо и 3 — левое. Средняя высота трупа составляла 168,15 см (диапазон 154,94–175,26 см), а средний вес — 66,68 кг (диапазон 58,97–79,38 кг).

Таблица 1

Характеристики трупных образцов

9013 9013

Характеристика	Данные
Образцы, n	8
Латеральность 14 5		справа
Левый	3
Пол, n
Мужской	5
Женский	3
Возраст14	Возраст14	Средний год	5
Диапазон	63-92
Высота, см
Среднее значение	168,15
Диапазон	154,94-175,26	Среднее значение	66,68
Диапазон	58,97-79,38

При использовании цифровых измерителей средний диаметр средней точки SGHL и CHL был определен как 5. 99 мм (диапазон 5,25-6,91 мм) и 5,13 мм (диапазон 4,28-5,72 мм) соответственно (). Средний композитный диаметр прикрепления SGHL и CHL как на малой бугристости, так и на плечевом прикреплении сухожилия подлопаточной мышцы составлял 9,93 мм (диапазон 6,69–12,05 мм). В момент его введения SGHL и CHL составляли 54% и 46% ткани запятой соответственно. Эти данные предполагают, что знак запятой состоит из примерно равного распределения SGHL и CHL. Кроме того, все образцы были идентифицированы как показывающие слияние композитных вставок SGHL и CHL с сухожилием подлопаточной мышцы в точке прикрепления головки плечевой кости.

Таблица 2

Количественная оценка ткани запятой

5,2139

Анатомическая характеристика	Данные
Средний диаметр (диапазон), мм
) ∗
CHL	5,13 (4,28-5,72) ∗
Вставной диаметр композитного материала, средний (диапазон), мм	9,93 (6,69-12,05) ^†
Вклад,%
SGHL	54
CHL	46

Обсуждение

В этом исследовании мы нашли средний диаметр 5. 99 мм для SGHL и 5,13 мм для CHL. Диаметр композита в месте прикрепления ткани запятой на малом бугорке составил 9,93 мм. Кроме того, в точке прикрепления к сухожилию малой бугристости и подлопаточной мышцы знак запятой состоял из 54% SGHL и 46% CHL, что свидетельствует о примерно равном вкладе SGHL и CHL.

Разрывы сухожилия подлопаточной мышцы, когда-то считавшегося забытым сухожилием, теперь легко идентифицируются артроскопически, учитывая модернизированный подход и понимание патологии вращательной манжеты плеча.Хотя разрывам сухожилия подлопаточной мышцы исторически уделялось меньше внимания, чем разрывам сухожилий надостной и подостной мышцы, распознавание и восстановление разрывов сухожилия подлопаточной мышцы критически важно для восстановления пары плечевой мышцы, что позволяет оптимизировать функциональные результаты. и Burkhart, 2 знак запятой предоставил полезный внутрисуставной ориентир при идентификации разрыва втянутого сухожилия подлопаточной мышцы. Хотя многое известно о его костных вставках, морфологическая анатомия и состав ткани запятой требуют дальнейшего изучения.

В нескольких исследованиях сообщалось о прямых не сухожильных латеральных связях между SGHL и CHL. В своем трупном исследовании 23 плеч с неповрежденными сухожилиями вращающей манжеты Clark et al. Описали капсулу плечевого сустава как непрерывный цилиндр между плечевой и гленоидной костями с расположением CHL выше внутри RI. В последующем анатомическом и гистологическом анализе 30 свежих трупов Кларк и Гарриман6 далее обнаружили, что волокна CHL и SGHL были сконцентрированы в отдельной плоскости между капсулой и сухожилиями вращающей манжеты.Они также описали мускулатуру вращающей манжеты как связанную с CHL и SGHL через встречно-штыревые волокна. Gohlke и др. [7] пролили дополнительный свет на макроскопическую анатомию и архитектуру пучков коллагеновых волокон плечевой капсулы в своем трупном исследовании 43 плеч. В задней капсуле обнаружен узор из круговых и радиальных волокон; однако более сложная сеть пучков спиральных волокон и сложные поперечные сшивки были обнаружены в передне-нижней капсуле и верхней капсуле, соответственно. Эта круговая система способствует внутрисуставному комплексу SGHL-CHL и отображает уникальную взаимосвязь между структурами RI и прилегающими прикреплениями капсульной и вращательной манжеты.

Были предприняты дополнительные усилия, чтобы лучше понять специфическую анатомию и гистологию CHL, учитывая ее биомеханическое значение. Neer et al.8 изучили 63 образца плеча и описали происхождение CHL вдоль латеральной стороны коракоида. КХЛ вставлен в RI в 41 из 59 плеч и сухожилие надостной мышцы в 14 из 49 плеч.Вторичное скольжение от связки к сухожилию подлопаточной мышцы наблюдалось в 16 плечах. В своем трупном анализе 26 свежезамороженных образцов плеча Янг и др. (9) обнаружили, что CHL располагается внутри RI в виде неправильной трапециевидной структуры. Его место прикрепления было различным: 11 образцов вставлялись в сухожилие надостной мышцы, 11 вставлялись в RI и 1 вставлялись в верхний край сухожилия подлопаточной мышцы. На трех плечах обнаружены раздельные прикрепления к сухожилиям надостной и подлопаточной мышц. Гистологически ХЛС имела характеристики, аналогичные характеристикам суставной капсулы, без каких-либо связок. Кольтс и соавт. (10) предположили, что CHL состоит из 2 отдельных сегментов: нижнего участка, происходящего от клювовидного отростка, и корако-гленоидной связки, которую они описали как суставную капсулу спереди, и сухожилия малой грудной мышцы сзади.

Толщина ХЛ в первую очередь изучалась при адгезивном капсулите, при этом исследования предполагают связь между увеличением толщины ХЛ и снижением внешней ротации плечевого сустава.Mengiardi и соавт. (11) сравнили предоперационные магнитно-резонансные артрограммы 22 пациентов с адгезивным капсулитом, получавших артроскопическую капсулотомию, с магнитно-резонансными артрограммами контрольных субъектов того же возраста и пола без адгезивного капсулита. Они обнаружили, что толщина CHL составила 2,7 мм в контрольной группе и 4,1 мм в группе замороженного плеча. Однако было показано, что измерение толщины ХЛ с помощью расширенной визуализации сильно зависит от пользователя, о чем свидетельствует работа Homsi et al. 12 В своем анализе они обнаружили толщину ХЛ 1,34 мм в бессимптомных плечах.

Дополнительные анатомические исследования более точно охарактеризовали морфологию RI. Walch et al.13 обнаружили «скрытые поражения» CHL, SGHL и верхнего края сухожилия подлопаточной мышцы в 19 из 116 случаев. Они описали это как скрытые поражения, поскольку первоначально предполагалось, что в 19 случаях были изолированные поражения сухожилия надостной мышцы. При открытой операции на вращающей манжете можно легко не заметить поражения ПП, если медиальная граница влагалища двуглавой мышцы не нарушена заметно.Walch et al. далее было обнаружено, что CHL соединяется с передним аспектом надостной мышцы на верхнем-латеральном крае сухожилия подлопаточной мышцы с конвергенцией CHL и SGHL в направлении меньшего бугорка. При обследовании 14 свежих трупных плеч Visonà и др. [3] описали связь между верхним латеральным углом сухожилия подлопаточной мышцы и отдельным пучком волокон, исходящих из ВЛС и сухожилия надостной мышцы при медиальной тракции отслоившегося сухожилия подлопаточной мышцы. Этот трупный анализ подтвердил альтернативную теорию патологической анатомии знака запятой, предложенную Dilisio и Neyton в их статье о хирургической технике. Более того, Bennett15 описал связи CHL с SGHL, капсулой плечевого сустава и сухожилием подлопаточной мышцы. Однако, несмотря на общие связи с встречно-штыревыми волокнами, этот автор выявил явные различия между комплексом CHL-SGHL и сайтами прикрепления сухожилия подлопаточной мышцы. В ретроспективном обзоре 165 последовательных артроскопических восстановлений вращательной манжеты и нестабильности, Bennett1 обнаружил, что 47% всех разрывов сухожилия подлопаточной мышцы связаны с комплексом SGHL-CHL, что еще раз подчеркивает тесную связь между поражениями RI и патологией вращательной манжеты.

Наш анатомический анализ дополнительно подтверждает слияние ткани запятой (CHL и SGHL) с плечевым прикреплением сухожилия подлопаточной мышцы, потому что все 8 трупных образцов показали эту интимную морфологическую связь. Наши данные показывают, что знак запятой состоит из примерно равных распределений как SGHL, так и CHL в месте их слияния как с малым бугорком, так и с сухожилием подлопаточной мышцы, с приблизительным диаметром 1 см. Составное морфологическое распределение этих двух структур в ткани запятой ранее не выяснялось.С увеличением числа случаев артроскопической реконструкции сухожилия подлопаточной мышцы подробное знание анатомии ткани запятой может помочь в точной идентификации разорванной верхней-боковой границы сухожилия подлопаточной мышцы. Во время артроскопической мобилизации и восстановления глубокое понимание количественного вклада CHL и SGHL в ткань запятой поможет в точном анатомическом восстановлении переднего края сухожилия подлопаточной мышцы, воссоздавая пару суставно-плечевых сил, что позволяет улучшить результаты лечения пациентов. .Кроме того, сокращение сухожилия подлопаточной мышцы может, по-видимому, активизировать ткань запятой, усиливая ее стабилизирующую функцию. Поэтому рекомендуется провести дополнительные исследования, чтобы лучше понять эту сложную взаимосвязь.

Ограничения

Этот морфологический анализ трупа не без ограничений. Хотя ткань запятой была описана как важный идентификатор ретракции подлопаточной мышцы, в нашем анализе трупа с нулевым временем отсутствует клиническая корреляция с учетом присущего ему дизайна исследования. Кроме того, количественный анализ ткани запятой с помощью цифровых измерителей по своей природе склонен к незначительной степени человеческой ошибки. Кроме того, хотя мы оценивали анатомические структуры, ранее описанные как составляющие ткань запятой, мы не пытались воссоздать знак запятой с помощью секционирования ткани. Наконец, размер выборки был небольшим.

Выводы

Ткань запятой является стержневой структурой для идентификации, мобилизации и восстановления разрыва втянутого сухожилия подлопаточной мышцы.Следовательно, количественные сведения о диаметре средней точки, диаметре вставки и составном распределении CHL и SGHL, полученные с помощью этого морфологического анализа трупа, могут помочь хирургам в их усилиях по восстановлению естественной анатомии.

Сноски

Авторы сообщают о следующих потенциальных конфликтах интересов или источников финансирования: R.L.P. входит в редколлегию журналов Arthroscopy и Arthroscopy, Sports Medicine, and Reservation . J.D.К. получает гонорары за книги от SLACK и Springer, помимо представленных работ; входит в редколлегию журнала Orthopaedics ; и входит в попечительский совет Arthroscopy . Полные формы раскрытия информации об авторах ICMJE доступны для этой статьи в Интернете в качестве дополнительных материалов.

Дополнительные данные

ICMJE формы раскрытия информации автора:

Ссылки

1. Bennett W. Подлопаточная мышца, медиальная и латеральная анатомия прикрепления клювовидно-плечевой связки головки. Артроскопический вид и частота «скрытых» поражений ротаторного промежутка.Артроскопия. 2001; 17: 173–180. [PubMed] [Google Scholar] 2. Lo I.K.Y., Burkhart S.S.Знак запятой: артроскопический ориентир для разрыва сухожилия подлопаточной мышцы. Артроскопия. 2003. 19: 334–337. [PubMed] [Google Scholar] 3. Visonà E., Cerciello S., Godenèche A., Neyton L., Fessy M.H., Nové-Josserand L. «Знак запятой»: анатомическое исследование (рассечение ротаторного промежутка в 14 трупных плечах) Surg Radiol Anat.

2015; 37: 793–798. [PubMed] [Google Scholar] 4. Беркхарт С.С., Брэди П.С. Артроскопическая пластика подлопаточной мышцы: хирургические наконечники и жемчужины от А до Я.Артроскопия. 2006; 22: 1014–1027. [PubMed] [Google Scholar] 5. Кларк Дж., Сидлс Дж. А., Матсен Ф. А. Отношение капсулы плечевого сустава к вращательной манжете. Clin Orthop Relat Res. 1990; 254: 29–34. [PubMed] [Google Scholar] 6. Кларк Дж. М., Гарриман Д. Т., II Сухожилия, связки и капсула вращательной манжеты. Макро и микроскопическая анатомия. J Bone Joint Surg Am. 1992; 74: 713–725. [PubMed] [Google Scholar] 7. Гольке Ф., Эссигкруг Б., Шмитц Ф. Рисунок пучков коллагеновых волокон капсулы плечевого сустава.J Shoulder Elbow Surg. 1994; 3: 111–128. [PubMed] [Google Scholar] 8. Neer C.S., II, Satterlee C.C., Dalskey R.M., Flatow E.L. Анатомия и возможные последствия контрактуры клювовидно-плечевой связки. Clin Orthop Relat Res. 1992; 280: 182–185. [PubMed] [Google Scholar] 9. Ян Х-ф, Тан К-л, Чен В. Анатомическое и гистологическое исследование клювовидно-плечевой связки.

J Shoulder Elbow Surg. 2009. 18: 305–310. [PubMed] [Google Scholar] 10. Кольц И., Буш Л.К., Томуск Х. Анатомия клювовидно-плечевой и коракогленоидальной связок.Анн Анат. 2000. 182: 563–566. [PubMed] [Google Scholar] 11. Mengiardi B., Pfirrmann C.W.A., Gerber C. Замороженное плечо: результаты МР-артрографии. Радиология. 2004. 233: 486–492. [PubMed] [Google Scholar] 12. Хомси К., Бордало-Родригес М., Сильва Дж. Дж., Пень X.M.G.R.G. УЗИ при адгезивном капсулите плеча: Является ли оценка КХЛ ценным диагностическим инструментом? Skeletal Radiol. 2006. 35: 673–678. [PubMed] [Google Scholar] 13. Walch G., Nove-Josserand L., Levigne C., Renaud E. Слезы сухожилия надостной мышцы, связанные со «скрытыми» повреждениями ротаторного промежутка.J Shoulder Elbow Surg. 1994; 3: 353–360. [PubMed] [Google Scholar] 15. Беннетт В. Визуализация анатомии ротаторного промежутка и влагалища двуглавой мышцы. Артроскопия. 2001; 17: 107–111. [PubMed] [Google Scholar]

(PDF) Исследование характеристик пиролиза кабеля из сшитого полиэтилена

589

MO Shan-jun et al. / Procedure Engineering 52 (2013) 588 — 592

Чтобы улучшить характеристики полиэтилена, изучаются многие методы модификации, сшивание полиэтилена,

через межмолекулярную ковалентную связь полиэтилена с образованием ретикулярной структуры, быстрое улучшение Свойства смолы полиэтилена

, такие как: термическая деформация, износостойкость, химическая стойкость, устойчивость к растрескиванию под напряжением серии

, физические, химические свойства.

[1]

XLPE — это английское сокращение от сшитого полиэтилена. Структура полиэтилена линейно-молекулярная, то есть

легко деформируется при высокой температуре. Сшитый полиэтилен превратил его в сетчатую структуру. Эта структура

также обладает сильной анти-деформационной способностью даже при высокой температуре.

Кабель из сшитого полиэтилена представляет собой разновидность органических пероксидов, таких как полиэтилен DCP (дикумилпероксид). Перекись

химически взаимодействует с полиэтиленом при высокой температуре и в атмосфере инертного газа, так что термопластичный полиэтилен

превращается в термореактивный (эластомерный) полиэтилен или сшитый полиэтилен.

Кабель из сшитого полиэтилена

имеет отличные электрические характеристики. Диэлектрические потери должны быть меньше, чем бумажная изоляция и изоляция из ПВХ

. Емкость кабеля из сшитого полиэтилена тоже мала. Таким образом, в системе заземления отсутствие действующей звезды может снизить ток заряда

и ток короткого замыкания.

Еще одно преимущество кабеля с изоляцией из сшитого полиэтилена — простой монтаж. Кабель из сшитого полиэтилена имеет меньший радиус кривизны, по сравнению с

другой аналогичный кабель легкий и имеет относительно простую обработку клемм.Кабель из сшитого полиэтилена не является масляным, поэтому кабель с изоляцией из сшитого полиэтилена укладывается

без учета трассы и капель масла до состояния прокладки.

Превосходные противовозрастные свойства и сверхтермостойкая деформация определяют, что кабель из сшитого полиэтилена при нормальной рабочей температуре

(90

), условиях кратковременного повреждения (130) и короткого замыкания (250) может привести к возникновению большого тока. пройти через.

[2]

В этой статье для исследования характеристик пиролиза сшитого полиэтиленового материала кабели испытываются с помощью спектрометра

TGA-DSC на предмет процесса термического разложения их изоляции из сшитого полиэтиленового материала и

получили соответствующие данные.

2. Исследование характеристик пиролиза сшитого полиэтиленового материала

2.1. Физические свойства сшитого полиэтиленового материала

Сшитый полиэтилен с изоляцией из расчета 0,92 г / см

. Изоляция из ПВХ с плотностью

1,35 г / см

. Из-за сшитого полиэтилена. изоляционные свойства лучше, чем у ПВХ, согласно национальному стандарту (GB / T12706-2002)

позволяет, чтобы толщина сшитой полиэтиленовой изоляции могла быть меньше, чем у ПВХ-изоляции, поэтому диаметр кабеля с сшитой полиэтиленовой изоляцией может быть меньше. меньший размер, меньший вес, более удобная установка, более простое крепление

стыков, чем с изоляцией из ПВХ, и широко используются.

[2]

2.2. Сшитый полиэтилен по сравнению с традиционными материалами

В настоящее время количество кабелей из поливинилхлорида (ПВХ) в кабельной промышленности является самым большим и широко используемым, это

, в основном из-за низкой цены и хорошей огнестойкости ПВХ. Для кабеля связи, сшитого полиэтилена

, наиболее экономически важным является повышение температуры термостойкости исходного изоляционного материала кабеля ПВХ / ПЭ с

65 75 до 90 ~ 120, что означает, что пропускная способность кабеля по току будет значительно увеличена.При той же нагрузке

, уменьшении площади выбора кабеля, для выгоды страны, собственность будет отражена с точки зрения экономии большого количества цветных металлов

, с точки зрения пользователя, они могут снизить удельную стоимость передачи. Кроме того, из-за своей низкой плотности,

отличные электрические характеристики, а не свойства плавления, снижают потребление; повышает безопасность пользователей, широко используется

в многоэтажных домах и важных местах. В настоящее время в развитых странах потребление кабеля из сшитого полиэтилена составляет 60%

и 80% всего полиэтиленового кабеля, но в нашей стране все еще меньше 5%, поэтому в начале этого века Китай будет

активно развивать и применять. кабель из сшитого полиэтилена.Кабели с изоляцией из ПВХ

обладают хорошими технологическими характеристиками, простотой обработки, высокой химической стабильностью (стойкость к кислоте, щелочам

и коррозии), нераспространением пламени, высокой производственной эффективностью, низкой ценой, простой установкой и техническим обслуживанием

; кабель с полиэтиленовой изоляцией имеет хорошие диэлектрические свойства, значение тангенса угла диэлектрических потерь невелико, высокое сопротивление изоляции

; хорошие технологические свойства, простота обработки, хорошая влагостойкость, небольшой удельный вес, но

антикоррозионные свойства кабеля плохие, легко деформируются или растрескиваются, а для более высокого уровня рабочего напряжения необходимо

присоединить к специальной присадке; кабель с изоляцией из сшитого полиэтилена с хорошими электрическими характеристиками, высоким полем пробоя

прочности, малым значением тангенса угла диэлектрических потерь, высоким сопротивлением изоляции; более высокая термостойкость и стойкость к старению

, высокая рабочая температура, большая грузоподъемность, подходит для большой высоты падения и вертикальной прокладки.

— очень многообещающий вид высоковольтного кабеля.

[3]

В таблице 1 приведены 3 вида сравнения характеристик пластика.

[4]

Страница не найдена | Conductix Wampfler Global

Твоя страна * Ваш countryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea- БисауГайанаГаитиОстров Херд и острова МакдональдГондурасГонконгВенгрияI celandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Китса и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Со UTH Sandwich IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaSão Tomé и PríncipeTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUnited Штаты Внешние малые острова IslandsUruguayUzbekistanVanuatuVaticanVenezuelaVietnamVirgin, BritishVirgin остров, U. Сан-Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве Аландские острова

Ваша электронная почта *

достижений в лечении классической лимфомы Ходжкина, нацеленной на CD30 и PD-1 | Journal of Hematology & Oncology

Моноклональные антитела и конъюгаты mAb-иммунотоксин

CD30 является членом суперсемейства рецепторов фактора некроза опухоли (TNF). У здоровых людей его экспрессия ограничена небольшой долей активированных В- и Т-клеток. В cHL CD30 высоко экспрессируется на клетках HRS и является идеальной терапевтической мишенью.Однако активность нескольких неконъюгированных моноклональных антител (mAb) к CD30 в cHL была минимальной. В раннем исследовании CD30 mAb Ber-h3 продемонстрировало превосходное нацеливание in vivo на HRS-клетки, но не оказало противоопухолевого эффекта у шести пролеченных пациентов [5]. В исследовании 1/2 фазы полностью человеческое mAb MDX-60 к CD30 продемонстрировало лишь ограниченную активность против HL, с 2 полными ответами (CR) и 2 частичными ответами (PR) у 63 пациентов [6]. В другом исследовании фазы 1 химерного mAb SGN-30 (cAC10) не было обнаружено объективного ответа у 21 пациента с HL [7].В исследовании фазы 2 SGN-30 также не привел к какому-либо объективному ответу при HL [8]. Причина низкой активности этих неконъюгированных mAb против CD30 в cHL неясна. Одним из возможных механизмов может быть недостаточное уничтожение клеток после связывания CD30. Мы подозреваем, что антителозависимые механизмы уничтожения клеток, такие как антителозависимая клеточно-опосредованная цитотоксичность и антителозависимый клеточный фагоцитоз, нарушены у этих пациентов с иммуносупрессией, подвергавшихся тяжелому предварительному лечению.

С другой стороны, конъюгаты мАт-иммунотоксин, по-видимому, обладают некоторой ограниченной активностью в отношении HL.В одном из ранних исследований конъюгат антител к иммунотоксину Ber-h3-сапорин приводил к уменьшению опухоли у всех четырех пролеченных пациентов, хотя продолжительность ответа была ограничена (до 10 недель) [9]. В исследовании фазы 1 Ki-4. dgA, конъюгат CD30 mAb и дегликозилированной А-цепи рицина, вызывал 1 PR и 1 минорный ответ (MR) у 15 пациентов с HL [10].

Брентуксимаб ведотин

Терапия рецидивирующего или рефрактерного заболевания

Прорыв в CD30-таргетной терапии HL произошел с разработкой брентуксимаб ведотина (SGN-35), ADC, состоящего из химерного CD30 mAb, брентуксимаба (cAC10) и антимитотического препарата. агент монометилауристатин E (MMAE) (таблица 1).В ранней фазе клинических испытаний брентуксимаб ведотин продемонстрировал впечатляющую активность монотерапии в отношении CD30-положительных гематологических злокачественных новообразований, включая HL и анапластическую крупноклеточную лимфому (ALCL). В первой фазе 1 исследования повышения дозы с дозами от 0,1 до 3,6 мг / кг каждые 3 недели максимальная переносимая доза (МПД) составляла 1,8 мг / кг. У 42 пациентов с HL частота объективного ответа (ORR) составила 36%, с 9 CR и 6 PR. Для 12 пациентов, которые лечились в MTD, ЧОО составила 50%, с 4 ПО (33%) и 2 ЧО (17%) [11]. В другом исследовании фазы 1 с увеличением дозы брентуксимаб ведотин давали в дни 1, 8 и 15 каждого 28-дневного цикла в дозах от 0,4 до 1,4 мг / кг. МПД составляло 1,2 мг / кг. У 35 пациентов с HL, эффективность которых оценивалась, ЧОО составила 54%, с 10 CR и 9 PR. Для 12 пациентов, которые лечились в MTD, ЧОО составила 58%, с 3 ПО (25%) и 4 ЧО (33%) [12]. В японском исследовании фазы 1/2 пять CR (56%) и один PR (11%) наблюдались у девяти пациентов с HL во второй фазе (1,8 мг / кг каждые 3 недели) с ЧОО 67% [ 13].

Таблица 1 Основные клинические испытания брентуксимаб ведотина для лечения лимфомы Ходжкина

В ключевой фазе 2 исследования брентуксимаб ведотина при рецидивирующей или рефрактерной ЛГ после ASCT 102 пациента получали брентуксимаб ведотин (1,8 мг / кг) каждые 3 недели. максимум на 16 циклов. Наиболее частыми нежелательными явлениями (НЯ), связанными с лечением, были периферическая сенсорная нейропатия, тошнота, усталость, нейтропения и диарея. ЧОО составила 75%, при 34% CR и 40% PR. Средняя продолжительность ответа (DOR) у пациентов с CR составила 20.5 месяцев [14]. При 3-летнем наблюдении медиана выживаемости без прогрессирования (PFS) и медиана общей выживаемости (OS) составили 9,3 и 40,5 месяцев соответственно [15]. При более длительном периоде наблюдения 5-летняя ВБП и ОВ составили 22 и 41% соответственно. У пациентов, достигших полного ответа, 5-летняя ВБП и ОВ составляли 52 и 64% соответственно, а медиана ВБП и ОВ не была достигнута, что позволяет предположить, что некоторые пациенты могут быть излечены [16]. Это ключевое исследование достигло своей первичной конечной точки (ЧОО) и послужило основанием для одобрения FDA брентуксимаб ведотина в августе 2011 года для пациентов с HL после неудачной попытки ASCT или, по крайней мере, двух предыдущих схем мультиагентной химиотерапии, если они не соответствовали критериям ASCT.Это был первый одобренный FDA препарат для лечения HL с 1977 года.

Брентуксимаб ведотин также продемонстрировал активность при рецидивирующем или рефрактерном HL после трансплантации аллогенных стволовых клеток (Allo-SCT). В многоцентровом исследовании 25 пациентов получали 1,2 или 1,8 мг / кг брентуксимаб ведотина каждые 3 недели. ЧОО составляла 50% при 38% ПР, а средняя ВБП составляла 7,8 месяцев [17].

У пациентов с рецидивом или рефрактерной ЛГ, ранее получавших брентуксимаб ведотин, повторное лечение может быть вариантом.Это подтверждается исследованием фазы 2 у пациентов с HL и ALCL с прогрессированием или рецидивом заболевания после прекращения приема брентуксимаб ведотина после достижения полного или частичного ответа (в предыдущем клиническом исследовании). У 20 пациентов с HL, эффективность которых оценивалась, ЧОО составляла 60%, при 30% ПО и 30% ЧО. Медиана DOR составила 9,2 месяца, а медиана PFS — 9,9 месяца. Профиль НЯ во время повторного лечения был аналогичен профилю, наблюдаемому в основных исследованиях, за исключением более высоких показателей периферической нейропатии из-за кумулятивного эффекта [18].

Брентуксимаб ведотин в комбинации с бендамустином был протестирован при рецидивирующей или рефрактерной ЛГ. В исследовании 1/2 фазы пациенты (преимущественно HL) получали брентуксимаб ведотин в 1-й день и бендамустин в 1-й и 2-й дни каждого 3-недельного цикла до 6 циклов. До включения в исследование 42 пациента получили ASCT, а три пациента — Allo-SCT. Одиннадцать пациентов ранее получали брентуксимаб ведотин. На этапе 1 исследования MTD не был достигнут. Самая высокая доза (брентуксимаб ведотин 1.8 мг / кг и бендамустин 90 мг / м ²) был выбран для фазы 2. ЧОО в фазе 1 ( n = 28, 27 HL) составляло 61%, с CR 18% и PR 43%. ЧОО в фазе 2 ( n = 37, все HL) составляла 78%, с 43% CR и 35% PR. Медиана PFS и OS не были достигнуты во второй фазе [19]. Хотя ЧОО была аналогичной, частота полного ответа оказалась выше по сравнению с таковой в основном исследовании фазы 2 монотерапии брентуксимаб ведотином [14]. Более высокая доза бендамустина может еще больше повысить эффективность этой комбинации.В одноцентровом когортном исследовании, представленном на ежегодном собрании Американского общества гематологов в 2017 г. (ASH 2017), комбинация брентуксимаб ведотина (1,8 мг / кг, день 3) и бендамустина (120 мг / м ², день 1). –2) для 4–6 28-дневных циклов привел к 100% полному ответу у 11 пациентов с рецидивирующим или рефрактерным HL после ASCT. Затем шести пациентам была проведена вторая ASCT, а пяти пациентам была выполнена гаплоидентичная трансплантация. Все пациенты остались в ПР после среднего периода наблюдения 33,4 месяца [20].

Консолидационная терапия после ASCT

Исследование AETHERA представляет собой рандомизированное плацебо-контролируемое исследование фазы 3, в котором оценивалось, может ли брентуксимаб ведотин улучшить ВБП при ранней консолидации после ASCT у пациентов с хелатной лимфомой с высоким риском рецидива (первичная рефрактерность, рецидив в пределах 12 месяцев, экстранодальное поражение в начале предтрансплантационной спасительной химиотерапии) [21].Брентуксимаб ведотин (1,8 мг / кг) или плацебо вводили каждые 3 недели в течение 16 циклов, начиная с 30–45 дней после трансплантации. Медиана ВБП была значительно улучшена у пациентов в группе брентуксимаб ведотина (42,9 против 24,1 месяцев, отношение рисков (HR) = 0,57, P = 0,0013). Основываясь на существенной разнице в PFS, Национальная комплексная онкологическая сеть (NCCN) в настоящее время рекомендует 1 год консолидирующей терапии брентуксимаб ведотином после ASCT у пациентов с cHL с высоким риском рецидива.

Спасательная терапия после первичной терапии

Роль брентуксимаб ведотина в спасательной терапии для пациентов с рефрактерным или рецидивирующим заболеванием после первичной терапии оценивалась в нескольких исследованиях. В исследовании фазы 2 под руководством исследователей City of Hope пациенты с КЛХ получали брентуксимаб ведотин (1,8 мг / кг каждые 3 недели) в общей сложности 4 цикла и переходили к ASCT, если соответствовали критериям, с дополнительной терапией спасения или без нее на основании ремиссии. статус. ЧОО у 37 пролеченных пациентов составила 68%, при 35% ПР и 32% ЧО [22]. Восемнадцать пациентов (13 CR, 4 PR, 1 стабильное заболевание (SD; получало дополнительную лучевую терапию) были переведены на ASCT без дополнительной химиотерапии спасения. Восемнадцать пациентов получили дополнительную терапию спасения, с 11 достигли CR и 4 достигли PR и перешли на ASCT [22, 23]. После среднего периода наблюдения в 17,6 месяцев, показатель безбастарной выживаемости через 18 месяцев после трансплантации составил 73% [23]. В другом исследовании фазы 2, проведенном в онкологическом центре Memorial Sloan Kettering, 45 пациентов получали брентуксимаб ведотин. (1.2 мг / кг в дни 1, 8 и 15 каждого 4-недельного цикла) на 2 цикла. Двенадцать пациентов (27%) достигли отрицательного результата по позитронно-эмиссионной томографии (ПЭТ) и сразу перешли к ASCT. Тридцать два из 33 ПЭТ-положительных пациентов продолжили получать 2 цикла усиленного ICE (ифосфамид, карбоплатин, этопозид). Двадцать два из них достигли отрицательного результата ПЭТ и перешли к ASCT. Остальные 10 пациентов в конечном итоге перешли на ASCT (1 после 1 дополнительного цикла усиленного ICE, 6 после лучевой терапии с вовлеченным полем (IFRT) и 3 без дополнительной терапии). После среднего периода наблюдения 20,1 месяца 2-летняя выживаемость без событий (EFS) составила 80%, а OS — 95% [24]. Эти результаты показали, что брентуксимаб ведотин является активным препаратом первой линии, обеспечивающим полный ответ на 27–35% в качестве единственного агента. Еще 30–49% пациентов могут достичь полного ответа с помощью дополнительной терапии спасения. Большинство пациентов смогли перейти к ASCT.

Брентуксимаб ведотин в сочетании с традиционной химиотерапией спасения потенциально может улучшить исход терапии спасения и сделать больше пациентов с ХЛП подходящими для проведения ASCT.Комбинация брентуксимаб ведотина и ICE показала высокий уровень полного ответа на ПЭТ в качестве терапии первой линии в продолжающемся испытании фазы 1/2 в Вашингтонском университете. Брентуксимаб ведотин (1,2 или 1,5 мг / кг в фазе 1 повышения дозы и 1,5 мг / кг в фазе 2) вводили в дни 1 и 8 каждые 3 недели в сочетании с ICE в течение 2 циклов. Терапия переносилась хорошо. На момент публикации отчета на ASH 2017, 20 (87%) из 23 поддающихся оценке пациентов с КЛЗ достигли полного ответа на ПЭТ, а 19 прошли ASCT [25]. Комбинация брентуксимаб ведотина с ESHAP (этопозид, Solu-Medrol, цитарабин в высоких дозах, цисплатин) также очень эффективна в качестве терапии первой линии спасения.В исследовании GELTAMO фазы 2 пациенты получали брентуксимаб ведотин (1,8 мг / кг каждые 3 недели) и ESHAP в течение 3 циклов. На момент публикации отчета на ASH 2016 66 пациентов с КЛЗ завершили предтрансплантационное лечение. Добавление брентуксимаб ведотина не привело к повышению токсичности. ЧОО составила 96%, при 70% CR и 26% PR. Шестьдесят один пациент прошел ASCT. Из 47 пациентов, по которым имеются данные, 37 (80%) были в ПР и 3 (7%) были в ПР после трансплантации. При среднем сроке наблюдения 11 месяцев прогнозируемая частота безболезненной выживаемости в течение 1 года после трансплантации составила 87%, а частота общей выживаемости — 90% [26].

Брентуксимаб ведотин в сочетании с бендамустином также был очень эффективен для терапии первой линии спасения. В исследовании 1/2 фазы брентуксимаб ведотин (1,8 мг / кг каждые 3 недели) и бендамустин (90 мг / м ² в дни 1 и 2 каждые 3 недели) в течение до 6 циклов приводили к частоте полных ответов 74. % (39/53) и ЧОО 93% (49/53) [27]. Частота ответа была выше, чем при использовании комбинации у пациентов с множественным рецидивом или рефрактерных [19]. Тридцать семь пациентов поступили в ASCT.Расчетная 12-месячная ВБП составила 80% как для пересаженной популяции, так и для всей популяции [27]. В исследовании 2 фазы, проведенном Детской онкологической группой, педиатрические пациенты и молодые взрослые (≤ 30 лет) получали лечение брентуксимаб ведотином (1,8 мг / кг каждые 3 недели) и гемцитабином (1000 мг / м ² в дни 1 и 8). каждые 3 недели) до 4 циклов, частота полного ответа составила 58% (23/40), а частота ответа — 73% (29/40) [28]. Хотя комбинация брентуксимаб ведотина и гемцитабина оказалась менее эффективной в этой ситуации, следует отметить, что популяции в исследованиях сильно различались.

Передовая терапия

Включение брентуксимаб ведотина в первичную терапию HL является текущим направлением исследований в надежде улучшить показатели излечения. В начальном исследовании фазы 1 с увеличением дозы пациенты с ХЛП с объемной болезнью стадии IIA или стадией IIB-IV получали лечение брентуксимаб ведотин плюс ABVD или адриамицин, винбластин, дакарбазин (AVD) в течение до 6 циклов. МПД брентуксимаб ведотина в этом случае не превышала 1,2 мг / кг. Частота полного ответа составила 95% (21/22) в группе ABVD и 96% (24/25) в группе AVD [29].При долгосрочном наблюдении показатели 5-летней безотказной выживаемости (FFS) и общей выживаемости составили 79 и 92% в группе брентуксимаб ведотин плюс ABVD и 92 и 100% в группе брентуксимаб ведотин плюс AVD, соответственно [30 ]. Важно отметить, что комбинация брентуксимаб ведотин плюс ABVD вызвала высокий уровень легочной токсичности (44%) [29], что указывает на непереносимость и невозможность дальнейшей разработки. После этого исследования в крупном исследовании фазы 3 ECHELON-1 сравнивали брентуксимаб ведотин плюс AVD ( n = 664) с ABVD ( n = 670) при ранее нелеченой стадии III или IV cHL.Брентуксимаб ведотин (1,2 мг / кг) плюс AVD или ABVD вводили в дни 1 и 15 каждые 4 недели до 6 циклов. Первичной конечной точкой была модифицированная ВБП, определяемая как время до прогрессирования заболевания, смерти или модифицированного прогрессирования (свидетельство неполного ответа после завершения первичной терапии с последующей последующей противоопухолевой терапией). Режим брентуксимаб ведотин плюс AVD привел к большей миелосупрессии и нейротоксичности, но значительно снизил легочную токсичность и оказался более эффективным для первичной терапии поздней стадии cHL.Частота CR и ORR составляла 73 и 86% в группе брентуксимаб ведотин плюс AVD и 70 и 83% в группе ABVD. После среднего периода наблюдения 24,9 месяцев, 2-летняя модифицированная частота безболезненной выживаемости была значительно выше в группе брентуксимаб ведотин плюс AVD (82,1 против 77,2%, HR = 0,77, P = 0,03) [31]. Основываясь на этих данных, брентуксимаб ведотин был одобрен FDA в марте 2018 года для лечения взрослых пациентов с ранее нелеченными стадиями III или IV cHL в сочетании с химиотерапией. Брентуксимаб ведотин плюс AVD потенциально бросит вызов режиму ABVD как новому стандарту терапии для пациентов с поздней стадией cHL.Однако необходимо учитывать необходимость поддержки факторами роста и высокую стоимость, связанную с этим режимом. Кроме того, поскольку исследование RATHL показало эквивалентные результаты для пациентов с КЛП, получавших 6 циклов ABVD, по сравнению с 2 циклами ABVD с последующими 4 циклами AVD на фоне отрицательного промежуточного результатов ПЭТ [32], преимущество брентуксимаба в снижении легочной токсичности. Ведотин плюс AVD по сравнению с ABVD в течение 6 циклов в исследовании ECHELON-1, вероятно, будет менее привлекательным.

На ранних стадиях ЛГ брентуксимаб ведотин в сочетании с АВД изучались в нескольких исследованиях, и это очень эффективно.В исследовании фазы 2 пациенты с ХЛП с не массивной стадией I – II болезни получали вводный цикл брентуксимаб ведотина (1,2 мг / кг, дни 1 и 15), затем брентуксимаб ведотин плюс AVD в течение 4–6 циклов. После начала монотерапии 18 из 34 (53%) пациентов достигли полного ответа. После 2 курсов брентуксимаб ведотина плюс АВД у 33 пациентов (97%) был полный ответ (1 исключен из исследования из-за токсичности). В конце лечения 30 (88%) пациентов находились в ПР (у 2 было прогрессирующее заболевание (БП), а у 2 не было исследования из-за токсичности).После среднего периода наблюдения в 14 месяцев показатели ВБП и ОВ составили 90 и 97% соответственно [33]. В исследовании фазы 2 КЛЗ I – II стадии с неблагоприятными факторами риска, брентуксимаб ведотин (1,2 мг / кг) и АВД назначали в течение 4 циклов (дни 1 и 15 28-дневного цикла) с последующим введением 30 Гр: лучевая терапия на месте (ISRT), если результаты ПЭТ были отрицательными. После 2 и 4 циклов терапии 90% (26/29) и 93% (27/29) пациентов были ПЭТ-отрицательными, соответственно. Все 25 пациентов, прошедших химиотерапию и ISRT, достигли полного ответа.После среднего периода наблюдения 18,8 месяцев показатель безболезненной выживаемости в течение 1 года по намерению лечить (ITT) составил 93,3% [34]. Во второй когорте этого исследования ISRT был снижен до 20 Гр. Частота ответа была идентична: 90% (26/29) и 93% (27/29) пациентов имели отрицательный результат ПЭТ после 2 и 4 циклов терапии, соответственно. Все 28 пациентов, завершивших все виды терапии, достигли полного ответа [35]. Наконец, продолжающееся рандомизированное исследование фазы 2, проводимое межгруппой Lysa-FIL-EORTC, сравнивает 4 цикла брентуксимаб ведотина плюс AVD с ABVD с последующими 30 Гр лучевой терапии пораженных узлов (INRT) на стадии I – II HL с неблагоприятными факторами риска. .На момент публикации отчета на ASH 2017 93 из 113 пациентов (82,3%) в группе брентуксимаб ведотин плюс AVD и 43 из 57 пациентов (75,4%) в группе ABVD были отрицательными после 2 циклов лечения [36].

Для пожилых пациентов с запущенной стадией заболевания в рамках многоцентрового исследования 2 фазы изучали последовательное назначение брентуксимаб ведотина и АВД. Пациенты ≥ 60 лет со стадией IIB – IV cHL получали два вводных цикла брентуксимаб ведотина (1,8 мг / кг каждые 3 недели) с последующими 6 циклами AVD.Отвечавшие на лечение пациенты получили еще четыре курса консолидированного брентуксимаб ведотина. У 41 пациента, подлежащего оценке, частота полного и полного ответа после вводного исследования составила 30 и 87%, соответственно. После завершения AVD частота полного и полного ответа составила 90 и 95% соответственно. У одного пациента улучшился ответ на CR после консолидации брентуксимаб ведотина, в результате чего окончательная частота CR составила 93%. После среднего периода наблюдения в 24 месяца частота безболезненной 2-летней выживаемости составила 90% [37].

Учитывая чрезмерную легочную токсичность, комбинация брентуксимаб ведотина и ABVD нецелесообразна для дальнейшего исследования [29].Тем не менее, последовательная терапия была изучена в нескольких исследованиях. В многоцентровом исследовании фазы 2 пациенты с ограниченной стадией негабаритной HL получали ABVD в течение 2–6 циклов, а затем брентуксимаб ведотин (1,8 мг / кг каждые 3 недели) в течение 6 циклов. После 2 циклов ABVD 72% из 40 пациентов, подлежащих оценке, дали отрицательный результат ПЭТ. После завершения консолидации брентуксимаб ведотина у 90% пациентов результаты ПЭТ были отрицательными. При среднем сроке наблюдения 12 месяцев расчетная годовая ВБП и ОВ составляли 91 и 96% соответственно [38].Обновленные результаты показали, что 37 из 39 подлежащих оценке пациентов имели отрицательный результат ПЭТ после завершения терапии. При среднем сроке наблюдения 22 месяца расчетная 2-летняя ВБП и ОВ составили 92 и 97% соответственно [39]. В другом исследовании фазы 2 пациенты со стадиями IA, IIA и IIIA HL получали брентуксимаб ведотин (1,8 мг / кг) в течение 2 циклов, а затем ABVD в течение 3 или 6 циклов, с лучевой терапией или без нее. После 2 курсов брентуксимаб ведотина 10 из 12 пациентов (83%) достигли полной ремиссии, а 1 пациент (8%) добился ПР.В конце терапии ЧОО составила 100%, при 92% ПО и 8% ЧО. Показатель безболезненности в течение 1 года составил 92% [40].

Немецкая исследовательская группа по лимфоме Ходжкина включила брентуксимаб ведотин в модифицированный усиленный BEACOPP в качестве передовой терапии для поздней стадии cHL. Пациенты были рандомизированы на 6 курсов: брентуксимаб ведотин плюс ECAPP (этопозид, циклофосфамид, доксорубицин, прокарбазин и преднизон) или брентуксимаб ведотин плюс ECADD (этопозид, циклофосфамид, доксорубицин, дакарбазин).После завершения химиотерапии частота полного ответа составила 86% (42/49) в группе BrECAPP (брентуксимаб ведотин, этопозид, циклофосфамид, доксорубицин, прокарбазин и преднизон) и 88% (46/52) в группе BrECADD (брентуксимаб ведотин, этопозид, циклофосфамид, доксорубицин, дакарбазин и дексаметазон) рука. Объединенная лучевая терапия была проведена семи пациентам в группе BrECAPP и шести пациентам в группе BrECADD (оценка Довиля 4 или выше). После завершения всех терапий частота полного ответа увеличилась до 94% (46/49) в группе BrECAPP, но осталась на уровне 88% (46/52) в группе BrECADD.Показатель ВБП через 18 месяцев составил 95% в группе BrECAPP и 89% в группе BrECADD [41]. Режим брентуксимаб ведотин плюс ECADD был связан с более благоприятным профилем токсичности и в настоящее время сравнивается со стандартным усиленным BEACOPP в исследовании фазы 3 HD21.

Пациенты пожилого возраста с HL, как правило, плохо переносят традиционные схемы химиотерапии переднего плана из-за сопутствующих заболеваний и токсичности, связанной с лечением. Менее интенсивные комбинированные схемы были исследованы у пожилых пациентов с HL.В многоцентровом исследовании фазы 2 пациенты с КЛХ ≥ 60, которые не соответствовали критериям отбора или отказались от стандартной первичной терапии, такой как ABVD или BEACOPP, получали брентуксимаб ведотин (1,8 мг / кг) плюс дакарбазин (до 12 циклов) или бендамустин (до 6 циклов). ). Дополнительные циклы брентуксимаб ведотина позволили завершить в общей сложности 16 циклов или более. ЧОО составляла 100% в обеих группах. Частота полного ответа составила 62% в группе дакарбазина ( n = 22) и 88% в группе бендамустина ( n = 20).Хотя брентуксимаб ведотин плюс бендамустин оказался более активным, этот режим также вызывал более серьезные НЯ (65 против 18%) [42]. Следует отметить, что половина пациентов в этом исследовании страдала как минимум тремя сопутствующими заболеваниями или имели нарушения как минимум в одном аспекте, который существенно влиял на качество их жизни. У этих пациентов брентуксимаб ведотин плюс бендамустин следует применять с осторожностью, и многие пожилые пациенты могут не подходить для этой терапии в этих дозах. В исследовании фазы 1/2 HALO во Франции и Италии более низкая доза брентуксимаб ведотина (1.2 мг / кг) плюс бендамустин (до 6 циклов) применяли у пожилых пациентов с КЛЗ стадии IIB – IVB. Двенадцать пациентов лечились в фазе 1, и связанные с лечением токсические эффекты были в основном гематологическими и управляемыми. В настоящее время исследование находится в фазе 2. На момент публикации отчета на ASH 2016 девять пациентов имели доступ к ПЭТ-сканированию для оценки эффективности. Все пациенты достигли полного метаболического ответа (CMR), семь — после 2 курсов и двое — после 4 курсов [43]. Таким образом, более низкая доза брентуксимаб ведотина в сочетании с бендамустином может быть перспективным вариантом лечения пожилых пациентов.

Также было исследовано применение монотерапии брентуксимаб ведотин для первичной терапии пожилых пациентов с HL. В многоцентровом клиническом исследовании фазы 2 оценивалась эффективность брентуксимаб ведотина у пациентов с КЛХ 60 лет и старше. Двадцать семь пациентов получали брентуксимаб ведотин (1,8 мг / кг каждые 3 недели) в течение до 16 циклов. Пациенты с клинической пользой могли продолжать лечение после 16 циклов до прогрессирования заболевания, неприемлемой токсичности или закрытия исследования. ЧОО составила 92%, при 73% CR.Медиана ВБП была относительно короткой — 10,5 месяцев, а медиана ОВ не была достигнута [44]. Исследование BREVITY в Великобритании — еще одно исследование, в котором оценивали применение монотерапии брентуксимаб ведотин у пациентов с впервые диагностированной HL, не подходящих для стандартной химиотерапии. В исследование были включены тридцать восемь пациентов, которые получали брентуксимаб ведотин (1,8 мг / кг) каждые 3 недели в течение до 16 циклов. На момент доклада на Международной конференции по злокачественной лимфоме (ICML) в 2017 году 31 пациент подлежал оценке на предмет ответа.Частота CMR составила 26% после 4 циклов терапии. ЧОО составила 84%. Медиана ВБП составила 7,4 месяца [45]. У пожилых или непригодных пациентов брентуксимаб ведотин давал высокую ЧОО, но ВБП была короткой. Таким образом, ведение этой группы пациентов остается сложной задачей.

Биспецифические антитела

Иммунотерапия биспецифическими моноклональными антителами, которые связывают опухолевые клетки и иммунные эффекторные клетки, достигла определенного успеха как при солидных опухолях, так и при гематологических злокачественных новообразованиях. Эффективные методы лечения включают катумаксомаб при EpCam-положительном раке желудка и яичников и блинатумомаб при CD19-положительном остром лимфобластном лейкозе (ОЛЛ).В HL эта стратегия находится в стадии разработки. В 1990-х годах Хартманн и его коллеги разработали мышиное биспецифическое Ab, HRS-3 / A9, которое нацелено на CD30 и CD16 (Fcγ-рецептор III на NK-клетках и мононуклеарных фагоцитах). В первой фазе 1/2 исследования они пролечили 15 пациентов с рецидивирующим или рефрактерным HL с помощью HRS-3 / A9 (четыре инфузии каждые 3-4 дня) и наблюдали 1 CR (продолжительностью 6 месяцев), 1 PR (продолжительностью 3 месяца). и 3 MR (длительностью от 1 до 15 месяцев). Лечение хорошо переносилось, и МПД не была достигнута при 64 мг / м ².Однако у восьми пациентов развились человеческие антитела против мышиного иммуноглобулина, и повторное лечение было предотвращено из-за аллергических реакций во всех пяти попытках [46]. В последующем испытании они пролили 16 пациентов на 100 мг HRS-3 / A9 (25 мг в день через день или непрерывная инфузия в течение 4 дней). В случаях с объективным ответом повторное лечение было предпринято через 4 недели, а в случаях со стабильным заболеванием был проведен второй курс после предварительной стимуляции IL-2 с последующим GM-CSF. Всего наблюдались одна ПР и три ПР длительностью 5–9 месяцев.Один CR и один из трех PR были достигнуты после второго курса HRS-3 / A9 с предварительной обработкой IL-2 [47]. Хотя второй курс лечения прошел без осложнений во всех восьми попытках, третий курс лечения был предпринят только у одного пациента с развитой значительной крапивницей, что позволяет предположить, что повторное лечение маловероятно, вероятно, из-за развития антимышиных антител.

Химерное биспецифическое mAb AFM13, нацеленное на CD30 и CD16A, было разработано недавно и представляется многообещающим.В немецком исследовании фазы 1 28 пациентов с тяжелым предварительным лечением рецидивирующей или рефрактерной КЛГ получали AFM13 в возрастающих дозах (от 0,01 до 7 мг / кг, еженедельно по четыре дозы). Еще один курс лечения может быть назначен, если пациенты достигнут SD или выше. Терапия переносилась хорошо, МПД не достигалась. У 26 пациентов, подлежащих оценке, было 3 PR и 13 SD. Все три пациента с PR получали дозу 1,5 мг / кг и выше [48]. Профиль безопасности и результаты эффективности были обнадеживающими, и исследователи предложили дальнейшее развитие с более высокими дозами и более длительным лечением.

Еще одно биспецифическое mAb h32xKi-4 было разработано в конце 1990-х годов, нацелено на CD30 и CD64 (Fcγ-рецептор I на макрофагах и моноцитах). В исследовании фазы 1 10 пациентов с рефрактерной HL лечили возрастающими дозами (1–20 мг / м ² / день через день в течение четырех доз). Терапия переносилась хорошо. В целом было зарегистрировано одно ПО, три ЧР и четыре СО, что указывает на обнадеживающую эффективность [49]. Однако о дальнейшем развитии нацеливания на CD30 / CD64 не сообщалось.

CD30 CAR-T-клетки

Т-клетки, сконструированные для экспрессии химерных антигенных рецепторов (CAR), нацеленных на CD19 или CD20, показали впечатляющую активность при ряде гематологических злокачественных новообразований, таких как ALL и B-клеточная лимфома.CD30 является привлекательной мишенью для иммунотерапии на основе CAR-T-клеток при HL. Недавно были опубликованы два отчета с использованием клеток CD30 CAR-T. В испытание фазы 1, проведенное в Китае, приняли участие 18 пациентов с рецидивирующей или рефрактерной ЛГ. Пациенты получали инфузию в среднем 1,56 × 10 ⁷ CAR-T клеток / кг. Терапия хорошо переносилась, токсичность ≥ 3 степени наблюдалась только у 2 из 18 пациентов (аномалия теста функции печени и систолическая дисфункция левого желудочка, соответственно). Семь пациентов (39%) достигли PR, а шесть достигли стандартного отклонения, что свидетельствует о многообещающей активности CD30 CAR-T-клеток в этой популяции, подвергавшейся интенсивному предварительному лечению [50].Совсем недавно исследователи Baylor сообщили об исследовании фазы 1 CD30 CAR-T-клеток у семи пациентов с HL и двух пациентов с ALCL. Пациенты получали от одной до четырех инфузий 0,2–2 × 10 ⁸ CD30 CAR-T клеток / м ² без кондиционирования и хорошо переносили терапию.

Кабель кг хл характеристики: Кабель КГ-ХЛ — технические характеристики, описание, расшифровка

Кабели силовые КГ, КГ-ХЛ — технические характеристики, описание, документация / Библиотека / Элек.ру

Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке КГ, КГ-ХЛ

Применение

Конструкция

Технические характеристики

Фотографии, изображения

Скачать документацию

Производитель

Похожие документы

кабель КГ и его модификации, основные достоинства, технические характеристики и область применения

Расшифровка маркировки

Конструкция проводника

Параметры и характеристики

Достоинства и область применения

Кабель КГ: расшифровка, конструкция, технические характеристики

Расшифровка маркировки КГ

Конструкция

Технические характеристики

Применение

Основные производители

Кабель КГ: расшифровка маркировки, технические характеристики

Конструкция кабелей

Технические характеристики кабелей типа КГ и КГ-ХЛ

Способы прокладки

Видео по теме

ХЛ — расшифровка, характеристики, срок службы, сферы применения

Описание кабеля КГтп-ХЛ

Область применения кабеля

Кабель КПГТ-ХЛ(Аналог)

Кабель КГтп-ХЛ Расшифровка:

Конструктивные особенности КГтп-ХЛ

Кабель КПГ-ХЛ(Аналог)

Технические характеристики

Сертификаты и гарантии

Ближайшие аналоги кабеля КГтп-ХЛ

Кабель гибкий КГ-ХЛ

технические характеристики, расшифровка, область применения

Область применения

Расшифровка провода

Технические характеристики

Модификации

Клювовидно-плечевая связка и верхняя плечевая связка имеют сходные количественные характеристики с терминальным слиянием в области подлопаточной мышцы

Динеш Дханарадж

Роберт Л. Парисьен

Кевин Дж. Макхейл

Брайан Кейбл

Антонио Кусано

Брайан Дж. Сеннетт

John D. Kelly, IV

Abstract

Цель

Методы

Результаты

Выводы

Клиническая значимость

Методы

Результаты

Таблица 1

Таблица 2

Обсуждение

Ограничения

Выводы

Сноски

Дополнительные данные

Ссылки

(PDF) Исследование характеристик пиролиза кабеля из сшитого полиэтилена

Страница не найдена | Conductix Wampfler Global

достижений в лечении классической лимфомы Ходжкина, нацеленной на CD30 и PD-1 | Journal of Hematology & Oncology

Моноклональные антитела и конъюгаты mAb-иммунотоксин

Брентуксимаб ведотин

Терапия рецидивирующего или рефрактерного заболевания

Консолидационная терапия после ASCT

Спасательная терапия после первичной терапии

Передовая терапия

Биспецифические антитела

CD30 CAR-T-клетки

Добавить комментарий Отменить ответ
