Кабель КГ 1х35 Кольчугино ГОСТ в Санкт-Петербурге за 231.84 руб. в наличии

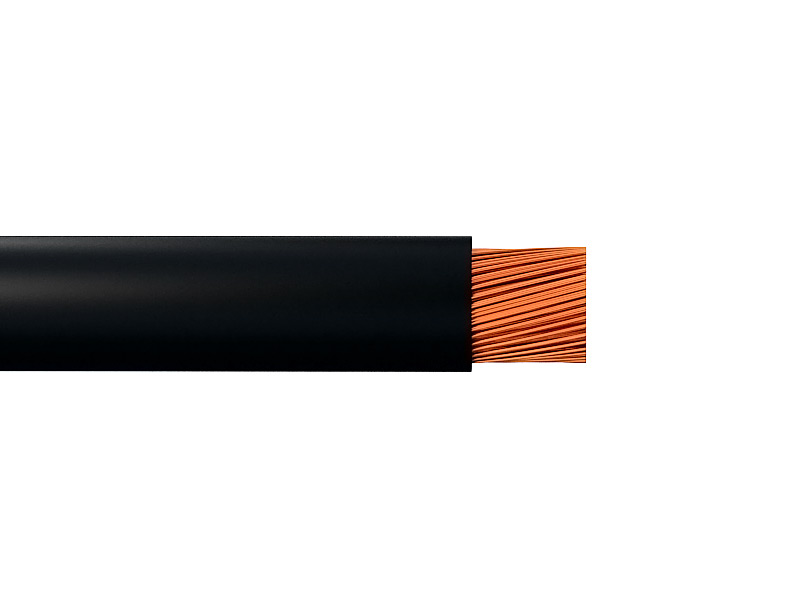

КГ 1х35 – кабель гибкий, медный, круглого исполнения. Токопроводящая жила — круглая медная многопроволочная сечением 10мм². Изоляция и оболочка — из высокомодульной резиновой гибкой силанольно-сшиваемой композиции. Разделительный слой — поверх скрученных жил — полиэтилентерефталатная пленка или тальк. Токовые нагрузки кабелей в теплостойком исполнении должны быть увеличены на 10%.
В силовых кабелях марки КГ первым слоем изоляции токоведущей жилы может быть использована пленка синтетическая полиэтилентерефталатная типа ПЭТ – Э, которая защищает токопроводящую жилу от склеивания с изоляцией. Так же эта пленка может использоваться в качестве защитно-разделительного слоя обеспечивающие отсутствие прилипания изоляции жилы с основной изоляцией. Сама жила многопроволочная, медная, согласно стандартам ГОСТ имеет 5 класс исполнения.
Конструкция кабеля КГ:
1.
Токопроводящая жила — круглая медная многопроволочная сечением 35мм².
2. Изоляция и оболочка — из высокомодульной резиновой гибкой силанольно-сшиваемой композиции.
3. Разделительный слой — поверх скрученных жил — полиэтилентерефталатная пленка или тальк.
Кабели марки КГ предназначены для подключения переносных силовых агрегатов, мобильных устройств, подвижных машин,сварочных аппаратов различных типов. Кабели рассчитаны на передачу переменного и постоянного тока частотой до 400 Гц. и напряжением 0,66 и 1 КВт.
Срок службы и эксплуатации кабеля данной марки составляет 4 года. Кабель КГ устойчив по отношению к солнечным лучам и влажности и является лучшим кабелем для эксплуатации на открытом воздухе.
Технические характеристики кабеля КГ 1х35:- Длительно допустимая температура на жиле, не более [°C] 75
- Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
- Максимальная рабочая температура жилы [°С] 75
- Номинальное переменное напряжение частоты 400 Гц, [кВ] 0.
380-660В - Номинальное постоянное напряжение [кВ] 0.66
- Радиус изгиба кабелей [наружных диаметров] 8
- Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
- Температура окружающей среды, верхний предел [°C] +50
- Температура окружающей среды, нижний предел [°C] -40
- Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
380-660В
Сварочный кабель КГ: технические характеристики
Особенности кабелей- Среди аналогов встречается кабель иностранного производства, а также российского КПГ и КПГС.
Сварочный кабель КГ более удобный в разделке жил, соответственно и в монтаже кабеля, а также обладает лучшими электрическими характеристиками, выгодной ценой в отличии от похожих марок из кабельной продукции. Несмотря на то, что КГ относится к сварочным кабелям, характеристики данного кабеля и его материалы позволяют использовать его, как силовой кабель для внешней прокладки (для улицы), внутри и снаружи помещений, в том числе в подвижных электроустановках, например экскаваторе, в козловом кране.
Повышенная гибкость позволяет использовать его на судах речного флота, КГ является надежным кабелем для использования в мобильных электроустановках. В зависимости от климатических особенностей, может производиться как для холодного климата (индекс КГ-хл), так и для влажного, тропического климата (индекс КГ-т). Используется для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 в частоты до 400 Гц или постоянное номинальное напряжение 1000 в, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до +75 С. Изоляция кабеля выполняется из натуральной или искусственной резины, обеспечивая кабелю дополнительную гибкость и устойчивость к ультрафиолетовому излучению. Кабель КГ нельзя подвергать воздействию ударных и раздавливающих нагрузок.
Запрещается эксплуатация кабеля с поврежденной внешней оболочкой. Перед началом эксплуатации кабеля жилу заземления необходимо подключить к заземлителю, а дополнительную жилу к аппарату контроля целостности жилы заземления, аппарат обеспечивает сигнализацию и автоотключение электрической силовой линии в случае неисправности.
| Показатель | Значение |
|---|---|
| Температура окружающей среды | от -40 до +50 °С |
| Номинальное переменное напряжение частоты 50 Гц | 0,66 кВ |
| Максимальное переменное напряжение частоты 50 Гц | 0,72 кВ |
| Испытательное переменное напряжение частоты 50 Гц в течении 5 минут | 3,00 кВ |
| Рабочее напряжение, при переменном токе при частоте до 400 Гц | 660В |
| Рабочее напряжение, при постоянном токе | 1000В |
| Максимальная температура на жиле | 75 °С |
| Радиус изгиба кабеля | не мене 8 наружных диаметров |
| Относительная влажность воздуха (при температуре +35°С) | 98% |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
| Максимальная температура нагрева жил при коротком замыкании |
200°С (1 сек. |
| Количество циклов короткого замыкания | Не более 10 |
| Электрическое сопротивление изоляции | не менее 100 МОм.км |
| Растягивающее усилие кабелей на 1 кв.мм суммарного сечения всех жил | не более 19,6 (Н) |
| Строительная длина, сечение до 35 кв.мм | 150 м |
| Строительная длина, сечение более 35 кв.мм | 125 м |
| Гарантийный срок эксплуатации | 6 месяцев |
| Минимальный срок эксплуатации | 4 года |
Кабель КГ 1х35 Кольчугино ГОСТ в Саратове за 231.84 руб. в наличии
КГ 1х35 – кабель гибкий, медный, круглого исполнения. Токопроводящая жила — круглая медная многопроволочная сечением 10мм².
Изоляция и оболочка — из высокомодульной резиновой гибкой силанольно-сшиваемой композиции. Разделительный слой — поверх скрученных жил — полиэтилентерефталатная пленка или тальк. Токовые нагрузки кабелей в теплостойком исполнении должны быть увеличены на 10%.
В силовых кабелях марки КГ первым слоем изоляции токоведущей жилы может быть использована пленка синтетическая полиэтилентерефталатная типа ПЭТ – Э, которая защищает токопроводящую жилу от склеивания с изоляцией. Так же эта пленка может использоваться в качестве защитно-разделительного слоя обеспечивающие отсутствие прилипания изоляции жилы с основной изоляцией. Сама жила многопроволочная, медная, согласно стандартам ГОСТ имеет 5 класс исполнения.
Конструкция кабеля КГ:
1. Токопроводящая жила — круглая медная многопроволочная сечением 35мм².
2. Изоляция и оболочка — из высокомодульной резиновой гибкой силанольно-сшиваемой композиции.
3.
Разделительный слой — поверх скрученных жил — полиэтилентерефталатная пленка или тальк.
Кабели марки КГ предназначены для подключения переносных силовых агрегатов, мобильных устройств, подвижных машин,сварочных аппаратов различных типов. Кабели рассчитаны на передачу переменного и постоянного тока частотой до 400 Гц. и напряжением 0,66 и 1 КВт.
Срок службы и эксплуатации кабеля данной марки составляет 4 года. Кабель КГ устойчив по отношению к солнечным лучам и влажности и является лучшим кабелем для эксплуатации на открытом воздухе.
Технические характеристики кабеля КГ 1х35:- Длительно допустимая температура на жиле, не более [°C] 75
- Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
- Максимальная рабочая температура жилы [°С] 75
- Номинальное переменное напряжение частоты 400 Гц, [кВ] 0.380-660В
- Номинальное постоянное напряжение [кВ] 0.66
- Радиус изгиба кабелей [наружных диаметров] 8
- Растягивающее усилие кабелей на 1 кв. мм. суммарного сечения всех жил, не более [Н] 19.6
- Температура окружающей среды, верхний предел [°C] +50
- Температура окружающей среды, нижний предел [°C] -40
- Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
мм. суммарного сечения всех жил, не более [Н] 19.6
ВВГ 1х35 — все технические характеристики силового медного кабеля
Кабели ВВГ других конструкций смотрите здесь!Кабель марки ВВГ 1х35 является силовым медножильным кабелем, который часто используется в ремонтных и строительных работах. В соответствии с требованиями действующих норм и правил, применение кабеля ВВГ невозможно внутри зданий. Такое ограничение введено с целью повышения пожарной безопасности жилых и нежилых помещений.
Характеристики кабеля ВВГ 1х35
по ГОСТ 31996-2012
Кабель ВВГ 1х35 имеет поливинилхлоридный изоляционный слой и наружную оболочку и применяется для цепей, соответствующих следующим условиям:
- напряжение сети не более 1000 В;
- частота сети не более 50 Гц.
Расшифровка обозначения кабеля ВВГ 1х35
- В — «винил», изоляция выполнена из пластиката поливинилхлорида;
- В — «винил», оболочка выполнена из пластиката поливинилхлорида;
- Г — «голый», в кабеле отсутствует броня;
- П (при наличии) — плоская конструкция кабеля;
- 1 — количество жил;
- 35 — площадь сечение одной медной жилы, мм2.
Основные технические характеристики кабеля ВВГ 1х35
Все характеристики кабеля, необходимые для заказа и расчета, мы представили в виде таблицы.
| Наименование характеристики | Ед. изм. | Значение |
|---|---|---|
| ГОСТ | — | ГОСТ 31996-2012 |
| Класс жилы по ГОСТ 22483-2012 | — | 2 |
| Код ОКП | — | 35 2122; 35 3371 |
| Класс пожарной опасности | — | О1.8.2.5.4 |
| Диапазон температур эксплуатации | °С | от -50 до 50 |
| Минимальная температура монтажа | °С | -15 |
| Продолжительность эксплуатации | лет | 30 |
| Напряжение сети | В | до 1000 |
| Частота переменного тока в сети | Гц | 50 Гц |
| Допустимое растягивающее усилие | Н | 1050 |
| Максимально допустимая температура нагрева жил при КЗ | °С | 160 |
| Продолжительность короткого замыкания, не более | с | 5 |
| Расчетная масса (вес) кабеля, 0,66 кВ | кг/км | требует уточнения |
| Расчетная масса (вес) кабеля, 1 кВ | кг/км | требует уточнения |
| Допустимый радиус изгиба | мм | требует уточнения |
| Допустимая токовая нагрузка при прокладке на воздухе | А | 147 |
| Допустимая токовая нагрузка при прокладке в земле | А | 163 |
| Допустимый ток односекундного короткого замыкания | А | 3. 86 |
| Объем горючей массы | л/км | 93 |
| Сопротивление изоляции жил | МОм/км | 7 |
| Толщина изоляции жил, 1 кВ | мм | 1.2 |
| Толщина изоляции жил, 0,66 кВ | мм | 1.1 |
| Масса цветного металла | г/м | 311.5 |
| Максимальная мощность при прокладке в воздухе, 220 В | кВт | 43.12 |
| Максимальная мощность при прокладке в земле, 220 В | кВт | 47.81 |
| Максимальная мощность при прокладке в воздухе, 380 В | кВт | 96.73 |
| Максимальная мощность при прокладке в земле, 380 В | кВт | 107.25 |
| Температура нагрева жил по условию невозгорания | °С | 350 |
| Длительно допустимая температура нагрева жил | °С | 70 |
| Допустимая температура в режиме перегрузки | °С | 90 |
| Электрическое сопротивление жилы | Ом/км | 0. 52 |
Мнение эксперта
Главный редактор LinijaOpory
Александр Новиков — основной автор и вдохновитель нашего сайта. Автор схем и чертежей.
Перед проведением расчетов мы рекомендуем вам дополнительно запросить характеристики кабеля на заводе-изготовителе!
Конструктивные особенности ВВГ 1х35
В представленной ниже таблице отражены особенности конструкции кабеля.
| Наименование характеристики | Ед. изм. | Значение |
|---|---|---|
| Количество жил | шт. | 1 |
| Максимальный диаметр жилы | мм | 7.9 |
| Наружный диаметр кабеля, 0,66кВ | мм | требует уточнения |
| Наружный диаметр кабеля, 1 кВ | мм | требует уточнения |
| Максимальный вес | кг/м | требует уточнения |
| Материал жилы | — | Медь |
| Материал изоляции | — | ПВХ |
| Материал оболочки | — | ПВХ |
| Тип конструкции жилы | — | ок, мк |
Варианты конструкции жил:
- ок — однопроволочная жила;
- мк — многопроволочная жила.
Скачать чертеж кабеля ВВГ 1х35 в формате DWG (Autocad)
Если вы хотите скачать чертеж сечения и проекции кабеля ВВГ 1х35 в редактируемом формате программы Autocad, напишите нам!
Кабель КГ 1х35 Крок/Кольчугино | ElectroTorg
КГ 1х35, биметаллический, страна-изготовитель – Китай, класс качества – «эконом», «ElectroHouse»
КГ 1х35 «Electro House» является кабелем силовым гибким, содержащим биметаллическую токопроводящую жилу многопроводного состава, выполненную из алюмомедной проволоки (алюминиевый сплав АД1, покрытый слоем меди). Кабель имеет резиновую изоляцию, окружен оболочкой из резины.
35pt; text-align: justify; text-indent: -11.35pt; mso-list: l1 level1 lfo2; tab-stops: list 11.35pt;»>- в среднем, уровень цен на китайский кабель силовой КГ, выполненный по технологии плакирования CCA, ниже на 40%, чем уровень цен, установленный на украинские аналоги;— компактный формат бухты КГ производства Китай позволяет занимать кабелю минимальный объем при складировании, что способствует использованию площадей складских помещений с максимальной эффективностью;
— биметаллический КГ 1х35 «ElectroHouse» соответствует спецификации для КГ, предназначенных для европейских потребителей.
Биметаллические кабели силовые КГ предназначены для подключения к электрическим сетям механизмов передвижного типа (для нестационарной прокладки) при величине переменного напряжения 660 В, при значении частоты до 400 Гц, или при величине постоянного напряжения 1000 В.
Токонесущая жила биметаллического КГ 1х35 «ElectroHouse» характеризуется многопроволочной структурой, круглой формой, имеет гибкость пятого класса.
Жилы кабеля силового КГ сформированы из алюмомедной проволоки (Cu+Al), произведенной в соответствии с технологией плакирования CCA. Материалом для проволоки жил служит алюминиевый сплав АД1, покрытый слоем меди, который объединяет в своих свойствах устойчивость к воздействию коррозии и высокую проводимость, присущие меди, с малым весом и низкой стоимостью, которыми обладает алюминий.
Сплав АД1 представляет собой алюминий технически чистого содержания, включающий до 0,7% примесей, основными из которых являются железо и кремний (Fe и Si).
Технический алюминий имеет высокий уровень химической стойкости в ряде агрессивных сред, превосходящий аналогичные характеристики многих других металлов. Высокая химическая стойкость технически чистого алюминия обусловлена наличием на его поверхности достаточно плотного окисного слоя незначительной толщины.
Изоляция КГ выполняется из изоляционной резины. Отличительная окраска изолированных жил кабеля может быть однородной или производиться в виде продольной полосы.
Скрутка изолированных жил кабеля имеет максимальный размер шага – 16 диаметров.
Разделительный слой, проложенный поверх жил КГ представляет собой синтетическую пленку или тальк, допустимо также использование другого материала. Пленка в кабеле КГ может отсутствовать, при условии, что изолированные жилы отделены от оболочки.
Оболочка КГ производится из шланговой резины. В одножильных кабелях КГ возможна замена изоляции и оболочки на изоляционно-защитную оболочку. Номинальная толщина слоя изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки, или удвоенной толщине изоляции.
Виды КГ, в зависимости от климатических характеристик зон эксплуатации:
Для КГ, предназначенных для использования в зонах тропического климата, к типу кабеля, через дефис, добавлена буква «Т».
Для КГ, предназначенных для использования в зонах низких температур, к типу кабеля, через дефис, добавлены буквы «ХЛ».
Монтажные и эксплуатационные характеристики биметаллических КГ
Допустимый диапазон температур эксплуатации: от -40°С до +50°С.
Монтаж и прокладка КГ, без предварительного подогрева, выполняются при температуре не ниже -40°С.
Максимальная температура нагрева токопроводящих жил КГ: +75°С.
Изгиб КГ должен иметь минимальный радиус: 8 диаметров кабеля.
Средняя строительная длина кабелей: 150 м.
Срок службы (исчисляется с момента изготовления кабеля): 4 года.
Технические характеристики биметаллического провода КГ 1х35 («ЭлектроХаус»), китайского производства:
— конструкция КГ: одножильный;
— номинальное сечение жил: 35 кв. мм;
— величина внешнего диаметра: 16,5 мм;
— вид оболочки: резиновая;
35pt; mso-list: l0 level1 lfo1; tab-stops: list 11.35pt;»>- наличие защитного покрова: отсутствует;— вес, при километровой протяженности КГ, расчетный: 384 кг/км;
— величина толщины изоляции КГ: 1,4 мм;
— величина толщины оболочки КГ: 2,2 мм;
— сопротивление жилы постоянному току при +20°С, минимум: 0,42 Ом/км;
35pt;»>- строительная длина для КГ 1х35, минимум: 125 м.
Кабель КГ 1х35 Конкорд ГОСТ в Омске за 231.84 руб. в наличии
КГ 1х35 – кабель гибкий, медный, круглого исполнения. Токопроводящая жила — круглая медная многопроволочная сечением 10мм². Изоляция и оболочка — из высокомодульной резиновой гибкой силанольно-сшиваемой композиции. Разделительный слой — поверх скрученных жил — полиэтилентерефталатная пленка или тальк. Токовые нагрузки кабелей в теплостойком исполнении должны быть увеличены на 10%.
В силовых кабелях марки КГ первым слоем изоляции токоведущей жилы может быть использована пленка синтетическая полиэтилентерефталатная типа ПЭТ – Э, которая защищает токопроводящую жилу от склеивания с изоляцией. Так же эта пленка может использоваться в качестве защитно-разделительного слоя обеспечивающие отсутствие прилипания изоляции жилы с основной изоляцией. Сама жила многопроволочная, медная, согласно стандартам ГОСТ имеет 5 класс исполнения.
Конструкция кабеля КГ:
1. Токопроводящая жила — круглая медная многопроволочная сечением 35мм².
2. Изоляция и оболочка — из высокомодульной резиновой гибкой силанольно-сшиваемой композиции.
3. Разделительный слой — поверх скрученных жил — полиэтилентерефталатная пленка или тальк.
Кабели марки КГ предназначены для подключения переносных силовых агрегатов, мобильных устройств, подвижных машин,сварочных аппаратов различных типов. Кабели рассчитаны на передачу переменного и постоянного тока частотой до 400 Гц. и напряжением 0,66 и 1 КВт.
Срок службы и эксплуатации кабеля данной марки составляет 4 года. Кабель КГ устойчив по отношению к солнечным лучам и влажности и является лучшим кабелем для эксплуатации на открытом воздухе.
Технические характеристики кабеля КГ 1х35:- Длительно допустимая температура на жиле, не более [°C] 75
- Испытательное переменное напряжение частотой 50 Гц, 5 мин. [кВ] 2.5
- Максимальная рабочая температура жилы [°С] 75
- Номинальное переменное напряжение частоты 400 Гц, [кВ] 0.380-660В
- Номинальное постоянное напряжение [кВ] 0.66
- Радиус изгиба кабелей [наружных диаметров] 8
- Растягивающее усилие кабелей на 1 кв.мм. суммарного сечения всех жил, не более [Н] 19.6
- Температура окружающей среды, верхний предел [°C] +50
- Температура окружающей среды, нижний предел [°C] -40
- Электрическое сопротивление изоляции основных жил при 20°С, не менее [МОм х км] 50
[кВ] 2.5
ООО «Энергетек»
КГ на 0,66 кВ по ТУ 16.К73.05-93
Кабели силовые гибкие с медными многопроволочными жилами, резиновой изоляцией и резиновой оболочкой
СТРОИТЕЛЬСТВО
- CONDUCTING GORE — Медь, круглая, многопроволочная, 5 класс по ГОСТ 22483. Токопроводящие жилы кабелей КГ-Т, предназначенных для работы в условиях тропического климата, изготовлены из луженого / свинцово-оловянного сплава (содержание олова не менее 40%). ) плакированные медные провода.
- РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ — полимерная лента, изоляция может наноситься без разделительного слоя
при условии, что резина не прилипает. - ИЗОЛЯЦИЯ — резиновая. Изолированные жилы имеют отличительную окраску, сплошную или полосовую окраску. Изоляция нулевой жилы окрашена в синий цвет; Если нулевая жила отсутствует, синий цвет используется для любой жилы, кроме заземляющей. Жилы заземления имеют желто-зеленый цвет или имеют цифровую отметку «0». Окраска одножильных и двухжильных кабелей не нормируется.Красный, серый, белый, зеленый и желтый (кроме зелено-желтого) цвета не используются для окраски многожильных кабелей.
- СТРУКТУРА — изолированные жилы скручены с шагом жилы не более 16 диаметров на жилу.
- РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ — полимерная лента поверх нитки, или порошка (талька), или любого другого аналогичного материала. Допускается изготовление без ленты при отделении изолированных жил от оболочки.
- ОБОЛОЧКА — из резины обшивки, толщина оболочки
Оболочка кабелей, предназначенная для использования в регионах с холодным климатом, изготовлена из морозостойкой обшивочной резины.Оболочка кабелей, предназначенных для использования в тропических условиях, изготовлена из резины с антисептическими компонентами. В одножильных кабелях КГ допускается замена изоляции и оболочки на изоляционно-защитную. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или двойной толщины изоляции.
) плакированные медные провода. ПРИМЕНЕНИЕ
Применяется для подключения к электрическим сетям на 660 АВ на частотах до 400 Гц или 1000 ВА с радиусом изгиба не менее 8 диаметров кабеля при допустимых температурах нагрева жил до 750С.
Кабели для тропических регионов имеют маркировку «Т». Хладостойкие кабели имеют маркировку «HL». Кабели с нулевой жилой имеют маркировку «n», кабели с 2 и 3 основными жилами и одной или двумя вторичными жилами имеют маркировку «v». Номинальное сечение нулевой жилы, заземляющей жилы и вторичной обмотки жил кабеля КГ, в зависимости от номинального сечения магистральных жил, соответствует норме
КОДЫ ОКП:
35 4441 01 — Кабели KG
35 4441 23 — Кабели KG-T
35 4441 17 — Кабели KG-HL
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Тип климатизации U, HL, T, категория размещения — 1, 2, 3 по ГОСТ 15150-69.Кабели устойчивы к изменению температуры окружающей среды:
КГ ………………………………… ………………………………………….. ……………………… от -400С до + 500С
кг-вл ………… ………………………………………….. ………………………………………….. от -600С до + 500С
КГ-Т ………………………………… ………………………………………….. ……………………. от -100С до + 550С
Строительная длина:
При номинальном сечении основных жил до 35 мм2 включительно , не меньше чем ……….. 150 м
С номинальным сечением основных жил до 50 мм2 и более, не менее ……… 125 м
Марки кабеля КГ
Номер и номинал поперечное сечение, мм2 | Номинальный внешний Диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
| 1х1,5 | 6,7 | 64 |
| 1х4 | 8,0 | 90 |
| 1х6 | 9,0 | 120 |
| 1х10 | 11,1 | 187 |
| 1х16 | 12,4 | 257 |
| 1х25 | 14,6 | 368 |
| 1х35 | 16,4 | 489 |
| 1х50 | 19,0 | 667 |
| 1х70 | 21,5 | 891 |
| 1х95 | 24,2 | 1141 |
| 1х120 | 26,4 | 1403 |
| 1х150 * | 27,2 | 1650 |
| 1х185 * | 29,9 | 2030 |
| 1х240 * | 33,3 | 2650 |
| 1х300 * | 36,1 | 3260 |
| 2х0,75 | 8,2 | 90 |
| 2х1,0 | 8,5 | 100 |
| 2х1,5 | 9,4 | 130 |
| 2х2,5 | 11,2 | 190 |
| 2х4 | 13,5 | 280 |
| 2х6 | 15,5 | 380 |
| 2х10 | 21,2 | 680 |
| 2х16 | 23,7 | 920 |
| 2х25 | 28,4 | 1340 |
| 2х35 | 31,2 | 1680 |
| 2х50 | 38,0 | 2450 |
| 2х70 | 42,2 | 3170 |
| 2х95 | 47,2 | 4040 |
| 2х120 | 50,7 | 4800 |
| 3х0,75 | 8,8 | 110 |
| 3х1,0 | 9,1 | 120 |
| 3х1,5 | 10,1 | 160 |
| 3х2,5 | 12,0 | 230 |
| 3х4 | 14,5 | 350 |
| 3х6 | 16,6 | 460 |
| 3х10 | 22,2 | 840 |
| 3х16 | 25,4 | 1130 |
| 3х25 | 30,4 | 1660 |
| 3х35 | 34,0 | 2150 |
| 3х50 | 39,5 | 2970 |
| 3х70 | 44,7 | 3930 |
| 3х95 | 50,6 | 5100 |
| 3х120 | 54,4 | 6150 |
| 4х1,0 | 9,1 | 120 |
| 4х1,5 | 10,1 | 160 |
| 4х2,5 | 12,0 | 230 |
| 4х4 | 14,5 | 350 |
| 4х6 | 18,4 | 590 |
| 4х10 | 24,3 | 1000 |
| 4х16 | 27,8 | 1400 |
| 4х25 | 33,7 | 2100 |
| 4х35 | 37,7 | 2730 |
| 4х50 | 43,8 | 3700 |
| 4х70 | 49,7 | 5000 |
| 4х95 | 56,6 | 6500 |
| 5×1,0 | 11,1 | 190 |
| 5×1,5 | 12,2 | 240 |
| 5×2,5 | 14,5 | 350 |
| 5×4 | 17,8 | 530 |
| 5×6 | 20,5 | 720 |
| 5×10 | 26,8 | 1250 |
| 5×16 | 30,9 | 1700 |
| 5×25 | 37,4 | 2600 |
| 2х2,5 + 1х1,5 | 11,8 | 220 |
| 2х4 + 1х2,5 | 13,9 | 310 |
| 2×6 + 1×4 | 16,3 | 440 |
| 2х10 + 1х6 | 21,0 | 740 |
| 2×16 + 1×6 | 25,0 | 1070 |
| 2×16 + 1×10 | 25,0 | 1070 |
| 2×25 + 1×10 | 30,0 | 1550 |
| 2×25 + 1×16 | 30,0 | 1550 |
| 2×35 + 1×10 | 32,4 | 1890 |
| 2×35 + 1×16 | 32,4 | 1890 |
| 2×50 + 1×10 | 37,9 | 2600 |
| 2×50 + 1×16 | 37,9 | 2600 |
| 2×50 + 1×25 | 37,9 | 2600 |
| 2×70 + 1×10 | 42,7 | 3400 |
| 2×70 + 1×25 | 42,7 | 3400 |
| 2×70 + 1×35 | 42,7 | 3400 |
| 2×95 + 1×35 | 47,8 | 4400 |
| 2х95 + 1х50 | 47,8 | 4400 |
| 2×120 + 1×35 | 54,4 | 5800 |
| 2×120 + 1×70 | 54,4 | 5800 |
| 3х2,5 + 1х1,5 | 13,2 | 240 |
| 3х4 + 1х2,5 | 15,5 | 340 |
| 3×6 + 1×4 | 18,0 | 460 |
| 3х10 + 1х6 | 23,4 | 790 |
| 3×16 + 1×6 | 27,6 | 990 |
| 3×16 + 1×10 | 27,6 | 1110 |
| 3×25 + 1×10 | 33,1 | 1480 |
| 3×25 + 1×16 | 33,1 | 1590 |
| 3×35 + 1×10 | 36,5 | 1890 |
| 3×35 + 1×16 | 36,5 | 2020 |
| 3×50 + 1×16 | 42,4 | 2580 |
| 3×50 + 1×25 | 42,4 | 2750 |
| 3×70 + 1×25 | 47,7 | 3410 |
| 3×70 + 1×35 | 47,7 | 3580 |
| 3×95 + 1×35 | 53,6 | 4450 |
| 3×95 + 1×50 | 53,6 | 4680 |
| 3×120 + 1×35 | 60,8 | 5490 |
| 3×120 + 1×70 | 60,8 | 5890 |
| 3×150 + 1×50 * | 64,4 | 6800 |
| 3×150 + 1×95 * | 68,3 | 7500 |
| 3×150 + 1×120 * | 68,3 | 7800 |
| 2х2,5 + 2х1,5 | 12,3 | 260 |
| 2х4 + 2х2,5 | 15,0 | 390 |
| 2×6 + 2×4 | 17,4 | 550 |
| 2х10 + 2х6 | 22,5 | 900 |
| 2×16 + 2×6 | 24,5 | 1100 |
| 2х25 + 2х10 | 29,6 | 1600 |
| 2×35 + 2×10 | 32,1 | 1950 |
| 2х50 + 2х10 | 35,9 | 2500 |
| 2х70 + 2х10 | 39,1 | 3000 |
| 3х2,5 + 2х1,5 | 14,2 | 340 |
| 3х4 + 2х2,5 | 17,2 | 500 |
| 3×6 + 2×4 | 20,3 | 710 |
| 3х10 + 2х6 | 25,5 | 1100 |
| 3×16 + 2×6 | 29,8 | 1600 |
| 3х25 + 2х10 | 35,9 | 2300 |
| 3×35 + 2×10 | 40,3 | 3000 |
| 3×50 + 2×10 | 46,5 | 4000 |
| 3х70 + 2х10 | 51,6 | 4900 |
Гибкий кабель с медными жилами.КГ
KG — Кабели силовые гибкие с многопроволочными медными жилами с резиновой изоляцией в резиновой оболочке.
Кабели силовые гибкие с медными жилами (КГ) — особенности, конструкция, применение, характеристики
КабельКГ предназначен для подключения мобильных машин и механизмов к сетям переменного напряжения до 660 В и частотой до 400 Гц или постоянного напряжения до 1000 В.
Токопроводящая жила кабеля КГ — круглая, медная, обязательно многопроволочная, 5 класса гибкости.
Разделительный слой — синтетическая пленка. При отсутствии прилипания резины допускается нанесение утеплителя без пленки.
Изоляция из изоляционной резины. Цвет изоляции жил — сплошной. Допускается использование отличительного цвета в виде продольной полосы. Изоляция заземляющего проводника выполняется только желто-зеленого цвета или маркируется цифрой 0. Гибкий кабель (КГ) с нулевым проводом маркируется дополнительной буквой «n».В этом случае изоляция нейтральной жилы синего цвета. При отсутствии нейтрального проводника синий цвет может использоваться как отличительный цвет для любого проводника, кроме заземляющего. Для одно- и двухжильных кабелей цвета жил не стандартизированы. Для кабелей с 2-3 основными жилами и 1-2 вспомогательными жилами к названию добавляется буква «с».
Скрутка изолированных жил с шагом не более 16 диаметров скрутки.
Синтетическая пленка, тальк или аналогичный материал наносится на скрученные пряди.Если жилы не прилипают к обшивке, допускается изготовление без пленки.
Корпус изготовлен из резинового шланга. В одножильных кабелях KG изоляция и оболочка могут быть заменены изоляционно-защитной оболочкой.
Диапазон рабочих температур — от -40 до +50 0 С
Гарантийный срок эксплуатации — 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления. Срок службы — 4 года со дня изготовления.
Минимальный радиус изгиба — 8 диаметров кабеля.
Максимально допустимая температура нагрева жилы составляет +75 0 С.
Строительная длина кабеля КГ с сечением основных жил 35 кв. Мм. включительно — не менее 125 м, сечение от 50 кв. мм. — 150 м.
Климатические исполнения гибкого кабеля (кг):
ХЛ — морозостойкий, для эксплуатации в регионах с холодным климатом. Рабочие температуры — от -60 до +50 0 С.Изоляция изготовлена из хладостойкой резины для шлангов.
T — тропический, для использования в регионах с тропическим климатом. Рабочие температуры от -10 до +55 0 С. Корпус изготовлен из антисептической резины. Жилы изготовлены из луженой медной проволоки или оловянно-свинцового припоя с содержанием олова не менее 40%.
Табличные данные:
| Количество и номинальное сечение жил, мм 2 | Номинальный наружный диаметр кабеля, мм | Расчетная масса 1 км кабеля, кг |
| KG кабели | ||
| 1 x 2.5 | 6,7 | 80 |
| 1 х 4 | 8,0 | 110 |
| 1 х 6 | 9,0 | 150 |
| 1 х 10 | 11,1 | 230 |
| 1 х 16 | 12,4 | 310 |
| 1 х 25 | 14,6 | 450 |
| 1 x 35 | 16,4 | 590 |
| 1 х 50 | 19.0 | 820 |
| 1 х 70 | 21,5 | 1090 |
| 1 х 95 | 24,3 | 1400 |
| 1 х 120 | 27,7 | 9 17 12 17 30|
| 1 х 150 | 30,1 | 2070 |
| 1 х 185 | 32,7 | 2490 |
| 1 x 240 | 35,3 | 3150 |
| 1 x 300 | 40.1 | 3910 |
| 1 х 400 | 43,4 | 4980 |
| 2 x 0,75 | 8,2 | 90 |
| 2 x 1,0 | 8,5 | 100 |
| 2 x 1,5 | 9,4 | 130 |
| 2 x 2,5 | 11,2 | 190 |
| 2 х 4 | 13,5 | 280 |
| 2 х 6 | 15.5 | 380 |
| 2 х 10 | 21,2 | 680 |
| 2 х 16 | 23,7 | 920 |
| 2 х 25 | 28,4 | 1340 |
| 2 х 35 | 31,2 | 1680 |
| 2 х 50 | 38,0 | 2450 |
| 2 х 70 | 42,2 | 3170 |
| 2 х 95 | 47.2 | 4040 |
| 2 х 120 | 50,7 | 4800 |
| 2 х 150 | 57,5 | 6050 |
| 3 x 0,75 | 8,9 | 110 |
| 3 x 1,0 | 9,1 | 120 |
| 3 x 1,5 | 10,1 | 160 |
| 3 x 2,5 | 12,0 | 230 |
| 3 х 4 | 14.5 | 350 |
| 3 x 6 | 16,6 | 460 |
| 3 х 10 | 22,3 | 840 |
| 3 х 16 | 25,4 | 1130 |
| 3 x 25 | 30,4 | 1660 |
| 3 x 35 | 34,0 | 2150 |
| 3 х 50 | 39,5 | 2970 |
| 3 х 70 | 44.7 | 3930 |
| 3 х 95 | 50,6 | 5100 |
| 3 х 120 | 54,4 | 6150 |
| 3 x 150 | 63,0 | 7870 |
| 4 x 1,0 | 10,1 | 160 |
| 4 x 1,5 | 11,1 | 200 |
| 4 x 2,5 | 13,2 | 290 |
| 4 х 4 | 16.0 | 420 |
| 4 х 6 | 18,4 | 590 |
| 4 х 10 | 24,3 | 1000 |
| 4 х 16 | 27,8 | 1400 |
| 4 х 25 | 33,7 | 2100 |
| 4 x 35 | 37,7 | 2730 |
| 4 х 50 | 43,8 | 3700 |
| 4 х 70 | 49.7 | 5000 |
| 4 х 95 | 56,6 | 6500 |
| 4 х 120 | 62,0 | 8120 |
| 4 х 150 | 69,2 | 9880 |
| 5 х 1,0 | 11,1 | 190 |
| 5 x 1,5 | 12,2 | 240 |
| 5 x 2,5 | 14,5 | 350 |
| 5 х 4 | 17.8 | 530 |
| 5 х 6 | 20,5 | 720 |
| 5 х 10 | 26,8 | 1250 |
| 5 x 16 | 30,9 | 1700 |
| 5 х 25 | 37,4 | 2600 |
| 5 x 35 | 44,5 | 3440 |
| 5 х 50 | 50,1 | 4580 |
| 5 х 70 | 54.5 | 5870 |
| 5 х 95 | 63,3 | 7820 |
| 5 x 120 | 67,0 | 9360 |
| 2 х 0,75 + 1 х 0,75 | 8,9 | 110 |
| 2 х 1 + 1 х 1 | 9,1 | 120 |
| 2 х 1,5 + 1 х 1,5 | 10,1 | 160 |
| 2 х 2,5 + 1 х 1,5 | 11,8 | 220 |
| 2 х 4 + 1 х 2.5 | 13,9 | 310 |
| 2 х 6 + 1 х 4 | 16,3 | 440 |
| 2 х 10 + 1 х 6 | 21,0 | 740 |
| 2 х 16 + 1 х 6 | 25,0 | 1070 |
| 2 х 25 + 1 х 10 | 30,0 | 1550 |
| 2 х 35 + 1 х 10 | 32,4 | 1890 |
| 2 х 50 + 1 х 16 | 37.9 | 2600 |
| 2 х 70 + 1 х 25 | 42,7 | 3400 |
| 2 х 70 + 1 х 35 | 42,7 | 3400 |
| 2 х 95 + 1 х 35 | 48,0 | 4500 |
| 2 х 120 + 1 х 35 | 54,4 | 5800 |
| 2 х 150 + 1 х 50 | 57,5 | 6510 |
| 3 х 2,5 + 1 х 1,5 | 13.2 | 280 |
| 3 х 4 + 1 х 2,5 | 15,5 | 400 |
| 3 х 6 + 1 х 4 | 18,0 | 560 |
| 3 х 10 + 1 х 6 | 23,5 | 950 |
| 3 х 16 + 1 х 6 | 27,6 | 1300 |
| 3 х 25 + 1 х 10 | 33,1 | 1950 |
| 3 х 35 + 1 х 10 | 36.5 | 2400 |
| 3 х 50 + 1 х 16 | 42,4 | 3400 |
| 3 х 70 + 1 х 25 | 47,7 | 4500 |
| 3 х 95 + 1 х 35 | 53,9 | 5810 |
| 3 х 120 + 1 х 35 | 59,1 | 7280 |
| 3 х 150 + 1 х 50 | 64,9 | 8630 |
| 3 х 150 + 1 х 95 * | 68.3 | 7500 |
| 3 х 150 + 1 х 120 * | 68,3 | 7800 |
Кабель силовой гибкий медный многопроволочный с резиновой изоляцией КГ предназначен для подключения мобильных механизмов к электрическим сетям на переменное напряжение 660 В частотой до 400 Гц или постоянное напряжение 1000 В.
Дизайн:
Жила — медная, многопроволочная, круглая, 5 класса по ГОСТ 22483.
Разделительный слой — синтетическая пленка, допускается нанесение изоляции без пленки при отсутствии налипания резины.
Изоляция — изоляционная резина.
Изолированные жилы имеют характерный однотонный цвет или в виде продольной полосы.
Изоляция нулевой жилы синего цвета; если нулевой жилы нет, синий цвет используется для окраски любой жилы, кроме заземляющей.
Заземляющий провод желто-зеленый или обозначен цифрой 0.
Окраска одножильных и двухжильных кабелей не стандартизирована.
Красный, серый, белый и, если они не сочетаются, зеленый и желтый цвета не используются для окраски жил многожильных кабелей.
Скрутка — изолированные жилы скручены с шагом скрутки не более 16 диаметров скрутки.
Разделительный слой — поверх скрученных прядей — синтетическая пленка, тальк или другой аналогичный материал.
Оболочка из резины для шланга.
В одножильных допускается замена изоляции и оболочки на изоляционно-защитную.
Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.
Заявка:
В различных мобильных электрических установках, например, в козловом кране, экскаваторе или сварочном аппарате.
Возможна эксплуатация в закрытых и открытых конструкциях, в районах с умеренным климатом.
Поскольку резиновая изоляция устойчива к ударам солнечных лучей, кабель можно использовать вне помещений.
Технические характеристики:
Рабочая температура кабеля: от -40 ° до + 50 ° градусов Цельсия.
Максимально допустимая растягивающая нагрузка на кабель при эксплуатации: не более 24.5 Н (2,5 кгс).
Минимально допустимый радиус изгиба: — 8 внешних диаметров кабеля.
Испытательное переменное напряжение номинальной частотой 50 Гц (время испытания 5 мин): 15 кВ — для основных токоведущих жил, 2 кВ — для дополнительных жил.
Гарантийный срок эксплуатации: 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Срок службы (с даты изготовления): 4 года
| Тип кабеля | Внешний диаметр, мм | Удельный вес кг / км |
| кг 1х4 | 8,0 | 110 |
| кг 1×6 | 9,0 | 150 |
| кг 1×10 | 11,1 | 230 |
| кг 1х16 | 12,4 | 310 |
| кг 1х25 | 14,6 | 450 |
| кг 1х35 | 16,4 | 590 |
| кг 1х50 | 19,0 | 820 |
| кг 1х70 | 21,5 | 1090 |
| кг 1х95 | 24,3 | 1400 |
| кг 1×120 | 27,7 | 9 17 12 17 30|
| кг 1×150 | 30,1 | 2070 |
| кг 1х185 | 32,7 | 2490 |
| кг 1×240 | 36,8 | 3190 |
| кг 1х300 | 40,1 | 3910 |
| кг 1х400 | 43,4 | 4980 |
| кг 2×0.75 | 8,2 | 90 |
| кг 2×1,0 | 8,5 | 100 |
| кг 2×1,5 | 9,4 | 130 |
| кг 2×2,5 | 11,2 | 190 |
| кг 2×4 | 13,5 | 280 |
| кг 2×6 | 15,5 | 380 |
| кг 2×10 | 21,1 | 680 |
| кг 2×16 | 23,7 | 920 |
| кг 2×25 | 28,4 | 1340 |
| кг 2×35 | 31,2 | 1680 |
| кг 2×50 | 38,0 | 2450 |
| кг 2×70 | 42,2 | 3170 |
| кг 2×95 | 47,4 | 4040 |
| кг 2×120 | 50,7 | 4800 |
| кг 2×150 | 57,5 | 6050 |
| кг 3×0.75 | 8,9 | 110 |
| кг 3×1,0 | 9,1 | 120 |
| кг 3×1,5 | 10,1 | 160 |
| кг 3×2,5 | 12,0 | 230 |
| кг 3×4 | 14,5 | 350 |
| кг 3×6 | 16,6 | 460 |
| кг 3×10 | 22,3 | 840 |
| кг 3×16 | 25,4 | 1130 |
| кг 3×25 | 30,4 | 1660 |
| кг 3×35 | 34,0 | 2150 |
| кг 3×50 | 39,5 | 2970 |
| кг 3×70 | 44,7 | 3930 |
| кг 3×95 | 50,9 | 5100 |
| кг 3×120 | 54,4 | 6150 |
| кг 3×150 | 63,0 | 7870 |
| кг 4×1.0 | 10,1 | 150 |
| кг 4×1,5 | 11,1 | 200 |
| кг 4×2,5 | 13,3 | 290 |
| кг 4×4 | 16,0 | 420 |
| кг 4×6 | 18,5 | 590 |
| кг 4×10 | 24,4 | 1000 |
| кг 4×16 | 27,8 | 1400 |
| кг 4×25 | 33,7 | 2100 |
| кг 4×35 | 37,7 | 2730 |
| кг 4×50 | 43,8 | 3700 |
| кг 4×70 | 49,7 | 5000 |
| кг 4×95 | 56,6 | 6500 |
| кг 4×120 | 62,0 | 8120 |
| кг 4×150 | 69,2 | 9880 |
| кг 5×1.0 | 11,1 | 190 |
| кг 5×1,5 | 12,2 | 240 |
| кг 5×2,5 | 14,6 | 350 |
| кг 5×4 | 17,8 | 530 |
| кг 5×6 | 20,2 | 720 |
| кг 5×10 | 26,8 | 1250 |
| кг 5×16 | 30,9 | 1700 |
| кг 5×25 | 37,4 | 2600 |
| кг 5×35 | 44,5 | 3440 |
| кг 5×50 | 50,1 | 4580 |
| кг 5×70 | 54,9 | 5920 |
| кг 5×95 | 63,3 | 7820 |
| кг 5×120 | 67,0 | 9360 |
| кг 2×0.75 + 1×0,75 | 8,9 | 110 |
| кг 2×1 + 1×1 | 9,1 | 100 |
| кг 2×1,5 + 1×1,5 | 10,1 | 160 |
| кг 2×2,5 + 1×1,5 | 11,8 | 220 |
| кг 2×4 + 1×2,5 | 13,9 | 310 |
| кг 2×6 + 1×4 | 16,3 | 440 |
| кг 2×10 + 1×6 | 21,0 | 740 |
| кг 2×16 + 1×6 | 25,0 | 1070 |
| кг 2×25 + 1×10 | 30,0 | 1550 |
| кг 2×35 + 1×10 | 32,4 | 1890 |
| кг 2×50 + 1×16 | 37,9 | 2600 |
| кг 2×70 + 1×25 | 42,7 | 3400 |
| кг 2×95 + 1×35 | 48,6 | 4500 |
| кг 2×120 + 1×35 | 54,4 | 5880 |
| кг 2×150 + 1×50 | 58,1 | 6590 |
| кг 3×2.5 + 1×1,5 | 13,2 | 280 |
| кг 3×4 + 1×2,5 | 15,5 | 400 |
| кг 3×6 + 1×4 | 18,0 | 560 |
| кг 3×10 + 1×6 | 23,5 | 950 |
| кг 3×16 + 1×6 | 27,6 | 1300 |
| кг 3×25 + 1×10 | 33,1 | 1950 |
| кг 3×35 + 1×10 | 36,5 | 2400 |
| кг 3×50 + 1×16 | 42,4 | 3400 |
| кг 3×70 + 1×25 | 47,7 | 4500 |
| кг 3×95 + 1×35 | 54,5 | 5890 |
| кг 3×120 + 1×35 | 60,9 | 7280 |
| кг 3×150 + 1×50 | 64,9 | 8630 |
Смотрю по этой теме.
Гибкий кабель с резиновой изоляцией в резиновой или пластиковой оболочке используется для подключения движущихся элементов к электросети.
Гибкие кабели с резиновой изоляцией
Кабели этого сегмента имеют медный многожильный провод; для производства изоляции используется EPDM в сочетании с бутилкаучуком — эти материалы обладают повышенной прочностью. Изделие отличается особыми эксплуатационными характеристиками … Имеет:
- устойчивость к маслам;
- морозостойкость;
- противодействие распространению горения;
- невосприимчивость к озону.
Гибкий кабель с резиновой изоляцией допускается использовать при соединении элементов сети с подвижными элементами. Кабельное изделие выдерживает переменное напряжение 660 В при частоте до 400 Гц, а также способно выдерживать постоянное напряжение в пределах 1000 В. Его можно использовать в сочетании со сварочным оборудованием, строительным оборудованием, вентиляционными или климатическими системами. . Производство осуществляется в трех исполнениях:
.- хладостойкие;
- тропический;
Медные кабели с резиновой изоляцией
Медный кабель с резиновой изоляцией имеет скрученный медный провод, который можно лужить.Типовой продукт оборачивается слоем пленки ПЭТ-Э. Резиновая изоляция относится к типу РТИ-1 и изготавливается с использованием бутадиена и, в некоторых случаях, натурального каучука. Многожильные кабели имеют цифровую или цветовую кодировку, а в качестве жил используются полиэфирные нити. Такой медный кабель в резиновой изоляции допускается скручивать без использования жилы. Кожух изготовлен из маслостойкой резины, не распространяет горение, так как в качестве основы используется хлоропрен.
Кабель применяется в наземных и водных условиях, а также в помещениях с естественной вентиляцией.Важно, чтобы не было воздействия ультрафиолета и атмосферных осадков. Может использоваться в помещениях с повышенным уровнем влажности, где часто образуется конденсат.
Провода с резиновой изоляцией для морских судов
Кабель судового типа с резиновой изоляцией, жилы которого могут быть экранированы, а также армированы оплеткой из стальной оцинкованной проволоки. Работает в телефонных и управляющих цепях, может использоваться для подключения к подвижным пантографам внутри и снаружи помещений, но при условии защиты от ультрафиолетового излучения.
Конструктивно провод состоит из медных проводящих скрученных жил. Стальную оплетку изделия необходимо загрунтовать. Допускается гнуть проволоку до 5 внешних радиусов, выдерживает 100% влажность.
Преимущества и недостатки кабелей с резиновой изоляцией
Кабель с резиновой изоляцией имеет достоинства и недостатки, положительным моментом является повышенная эластичность, достигаемая за счет резинового изоляционного слоя. Провода устойчивы к влаге и агрессивным средам:
Кабель с резиновой изоляцией выдерживает высокие температуры при коротких замыканиях.При этом не переносит прямых солнечных лучей, из-за округлых форм токопроводящих жил образуется избыточный внешний диаметр, по сравнению с изделиями с формой сектора.
Кабели силовые в резиновой изоляции используются для передачи, перераспределения электрического тока к стационарно установленным машинам и механизмам, потребляющим переменное напряжение до 660В и постоянное напряжение до 1000В.
Особенностью кабелей является их конструкция.Благодаря использованию резины их можно использовать в помещениях с повышенной влажностью.
Конструкция резинового кабеля
Отличие от других проводов
Кабели этого типа отличаются от других типов следующим:
- сопротивление кручению;
- гибкость;
- высокая степень влагоотталкивания;
- устойчивость изоляции к щелочным, кислотным и масляным средам;
Применение кабелей в резиновой изоляции
Основная среда, в которой применяется гибкий медный многожильный провод с резиновой изоляцией, — это электрические области в различных отраслях промышленности и электроэнергетика.В неизменном виде они используются в шахтах, подвалах, помещениях судов, где влага может присутствовать в течение длительного периода времени. Резиновые кабели применимы для прокладки в вертикальных, горизонтальных и наклонных выработках в шахтах, а также в других местах использования. Возможно использование в помещениях с явлениями вибрации.
В резиновом кабеле используется от 1 до 5 жил, благодаря чему их можно использовать в однофазных и трехфазных сетях.
Количественный показатель жил в кабеле напрямую влияет на назначение, условия использования, фазу, наличие заземления.
Марки кабеля с резиновой изоляцией
| |
- KG — гибкий кабель, набранный из большого количества медных жил. Гибкость обеспечивается свойствами резины, при изменении направления изделия она не теряет сопротивления разрыву. В некоторых маркировках кабель может иметь заземляющий провод, обычно синий, а при его отсутствии используется желто-зеленый.Объем производства корректируется для каждой климатической зоны: умеренного, тропического, арктического климата.
- KG-HL — применяется для временного монтажа распределительного щита или электрооборудования. Часто используется для соединения станков, панелей управления, сборочных линий и конвейеров. Оплетка изготовлена из хладостойкой резины, что позволяет использовать такой кабель в условиях экстремально низких температур.
- RCGM — используется для выводов от электрооборудования.Отличительная особенность — устойчивость к высоким температурам. Основное напряжение, к которому применим кабель, составляет 660 В.
- РПШ — применяется как основное при подключении электроустановок, радиооборудования, а также для нестандартного монтажа. Эксплуатация происходит в районах с умеренным климатом, в помещениях, закрытых от солнечных лучей и атмосферных осадков.
Для прокладки осветительных и электрических сетей, подключения различного оборудования используются специальные провода и кабели, которые не только смогут проводить ток, но и выдерживать любые нагрузки.Сегодня производители предлагают провода и кабели, которые изготовлены из разных материалов (алюминия и меди), могут иметь или не иметь защитную оболочку и использоваться в разных условиях. Чаще всего используются силовые кабели с медными жилами: они практичны, универсальны и доступны по цене. Предлагаем рассказать об этом типе кабелей в этой статье: мы рассмотрим их устройство, особенности и применение.
Конструкция гибкого силового кабеля с медными жилами.
Кабель с медными жилами разных марок имеет практически одинаковую структуру, они могут отличаться материалами, используемыми для защиты и других элементов.
Любой кабель этого типа должен иметь токопроводящую жилу (1), которая сделана из меди. Он может быть многопроволочным, то есть состоять из нескольких медных проводов. Как и у кабеля, провода имеют круглое сечение.
Гибкий многожильный медный кабель может изготавливаться нескольких сечений: от 0,75 до 10 квадратных миллиметров. Стоит отметить, что токопроводящие жилы в нем скручены из медной проволоки, которая обычно представляет собой луженый сплав олова со свинцом или просто олово.
Силовой гибкий кабель с медными жилами должен быть изолирован (2).Он изготовлен из специальной изоляционной резины, толщина которой определяется государственными стандартами.
В кабеле также используется скрутка, состоящая из нескольких изолированных и скрученных жил. Некоторые производители используют сердцевину и дополнительные резиновые наполнители в ней, также встречаются волокнистые материалы и ПВХ пластик.
Волокнистые материалы могут иметь антисептическое покрытие — эти кабели предназначены для тропического климата. Отметим также, что изолированные жилы, которые присутствуют в скрутке, могут быть разного цвета… При этом все кабели (двухжильные и более) должны иметь направляющую жилу и счетную жилу (они отмечены цветом), а также могут присутствовать вспомогательные (6).
В некоторых марках кабелей имеется также специальный разделительный слой (4), который изготавливается из полиэтилентерефталатной пленки. Его наносят поверх перекрученных жилок.
Любой силовой кабель с медными жилами должен иметь оболочку из специального резинового шланга. Он может быть разным: например, для тропического климата кабель изготавливают из антисептической резины, а для других климатических условий можно использовать морозостойкую резину.Толщина такой резиновой оболочки должна быть не менее 1,3 миллиметра, если диаметр кабеля под оболочкой не превышает 10 миллиметров, и 1,8 миллиметра, если диаметр кабеля больше 10 мм.
Отметим также, что конструкция кабеля содержит экран (7), который накладывается поверх изоляции жил, броню (9) из стальной сплошной спирали и т. Д.
Особенности и характеристики.
Производитель рекомендует использовать силовой кабель с медными жилами для подключения мобильных механизмов к электросетям с напряжением до 660 В и частотой 400 Гц.Также их можно использовать в сетях с постоянным напряжением, не превышающим 1000 В. Также существуют марки кабелей, которые подходят для сетей с высоким напряжением.
При использовании кабеля стоит помнить правила его использования. Допускается изгиб, но радиус изгиба может быть разным — у одних он не должен превышать 6, а у других — 8 диаметров используемого кабеля. Температура, при которой можно использовать такой силовой кабель, может варьироваться от -40 до 50 градусов Цельсия. У некоторых марок эти значения температуры могут быть разными, например, выпускаются специальные кабели для тропических условий или, наоборот, морозостойкие кабели, выдерживающие разные низкие температуры.
Способ скручивания жил в кабеле также важен — их нужно скручивать только в правильном направлении. Причем, если жилы имеют сечение 16 мм 2 или больше, то их необходимо скрутить вокруг специальной резиновой жилы.
Отметим также еще одну особенность, касающуюся кабелей только с одной жилой. Производители часто оставляют только одну оболочку, выполняющую как изолирующие, так и защитные функции. Толщина такой универсальной куртки обычно равна общей толщине куртки и утеплителя.
Применение силовых кабелей с медными жилами разных марок и особенностей маркировки кабеля.
В зависимости от типа кабеля может использоваться для подключения к сетям с различным напряжением — от 380 до 660 и даже 3000 В.
Кабели с маркировкой «T» рекомендованы производителем для использования в тропическом климате при температуре воздуха до 60 градусов Цельсия и относительной влажности 98%. Такие провода и кабели не выходят из строя в теплом и влажном климате, не окисляются и не портятся со временем.
Многожильные кабели с медными жилами, для изоляции которых используется резина, обычно используются для подключения любых мобильных и стационарных механизмов к электрическим сетям с напряжением не более 660 В при частоте 400 Гц или с постоянным напряжением. до 1000 В. Климатические условия, в которых они могут использоваться, такие кабели указываются в маркировке буквами «Т» и «ХЛ». У них может быть нулевое ядро - его наличие обозначается буквой «Н». Если у кабеля есть вспомогательные жилы, то в маркировке также будет буква «В».Эти особенности следует учитывать при использовании кабеля с разными механизмами.
Что касается использования кабелей разных марок, отметим, что производители предлагают отдельные версии для разных целей. Итак, силовой медный гибкий экранированный кабель марки ГРШЭ предназначен для шахтного оборудования. Может использоваться для соединения механизмов комбайнов, отрезных станков и другого оборудования. Напряжение в сети для них также не должно превышать 660 В. Существуют также специальные кабели, предназначенные для крутых спусков (ГРШЭП), самоходных автомобилей (ГРЭ) и т. Д.
Аппараты сварочные для дуговой сваркиВ для подключения электрических держателей, для подключения мобильных механизмов к сети используются марки кабеля, имеющие обозначения КОГ-1 и КГ (для разных климатических условий). Для подключения механизмов к сетям напряжением 6 кВ рекомендуются марки: КГЭ, КШВГ, КШВГД, КШВГДМ и др. Также выпускаются для различных климатических условий; при их производстве может использоваться специальная термостойкая резина. Например, такие кабели используются для соединения механизмов экскаватора, а также других мобильных механизмов.
А вот для стационарной прокладки кабеля обычно используют КШВГТ-10. Данную марку можно подключать к сетям переменного напряжения до 10 кВ. Но для стандартного напряжения 220 В обычно используется кабель марки ШРБЭ — шахтный кабель с резиновой изоляцией и экранированием. Его можно использовать, например, для бурового инструмента и других механизмов.
Следует также различать кабели, предназначенные для использования внутри и вне помещений. Так, на улице, но в месте, защищенном от прямых солнечных лучей, можно выбрать кабель ВВГ, в воздухе — NRG, а для помещений — VRG или NYM.Все они доступны в разных размерах, с одним, двумя, тремя или четырьмя проводниками. Применяются для прокладки электрических сетей, подключения стационарного и мобильного оборудования, а также для других целей.
Провод самонесущий СИП-5нг | Кабельный завод
Держатель отсутствует. Конструкция провода представляет собой пучок токопроводящего и нулевого жилы правильного направления с шагом скрутки не более 450 мм. Рабочее напряжение самонесущего изолированного провода до 0.6 кВ / 1 кВ с частотой до 50 Гц. Провода SIP никогда не бывают медными. Его минимальное поперечное сечение начинается от 16 мм2. Цена на самонесущий изолированный провод зависит от сечения.
Наиболее распространенные размеры сечения проводов для подключения в электросетях СИП — 2 × 25, 4 × 16, 4 × 25, 4 × 35, 4 × 50, 4 × 70, 4 × 95.
По сравнению с неизолированными линиями электропередач (например, алюминиевым проводом переменного тока) самонесущий изолированный провод имеет достаточное количество преимуществ:
— За счет твердой изоляции исключены межфазные замыкания и последующие обрывы проводов.Соответственно, на линии больше не будет такой печальной картины, как многочисленные переходы в пролетах;
— можно использовать опоры меньших габаритных размеров, например, вместо опор СВ-110 и СВ-95 возьмите стойки СВ-85. Или даже использовать деревянные;
— расстояния от СИП до зданий и сооружений уменьшены по сравнению с неизолированными проводами, соответственно больше вариантов использования ЛЭП в плотных жилых домах;
— меньшие потери при передаче электроэнергии за счет низкого индуктивного сопротивления;
— возможность прокладки СИП на фасадах зданий;
Основной характеристикой изоляционного материала является то, что он не поддерживает горение.Провод СИП-5нг по большинству характеристик соответствует проводу AsXSn, производимому на европейском оборудовании. Применяется, как и другие СИП-провода, при строительстве ЛЭП и воздушных линий электропередачи.
Конструкция:
Скрутка: изолированных токопроводящих жил скручены с шагом скрутки не более 45 см. Скручивание имеет правильное направление.
Материал сердечника: круглый алюминий, многопроволочный герметичный. Провод делают сечением 16-120 мм2.При этом, если номинальное сечение не превышает 25 мм2, применяется правосторонняя скрутка, для больших размеров — левосторонняя.
Заполнитель: нет
Экран: нет
Броня: нет
Сердечник: стальная проволока
Изоляция: светостабилизированный сшитый полиэтилен, негорючий силаново-сшиваемый состав на основе сополимера полиэтилен с винилацетатом.
Расшифровка SIP-5ng (AsXSn):
Что означает сокращение SIP? Это сокращение означает —
S — самонесущий
I — изолированный
P — провод (это провод, а не кабель, как его ошибочно называют некоторые люди)
ng — не поддерживает горение
Сокращение AsXSn в интерпретации европейской версии — самонесущий провод (-а) с алюминиевыми жилами (A), изолированный из «XLPE», устойчивый к ультрафиолетовому излучению (XS) и огнестойкий (n)
Применение и монтаж самонесущего изолированного провода:
Самонесущий изолированный провод применяется для устройства воздушных линий электропередачи и ответвлений к вводам в жилые дома, хозяйственные постройки, для прокладки ответвлений магистральных линий электропередач, проложенных через воздух, и для их модернизации.С их помощью к электричеству подключаются промышленные предприятия или частные потребители, с помощью которых можно легко организовать ввод электроэнергии на даче или в частном доме. Кроме того, этот провод используется для наружного освещения. Монтаж может производиться на стены зданий, инженерных сооружений, а также на опоры существующих проводов. Линия из такой проволоки может проходить по стенам и фасадам зданий, как промышленных, так и жилых. Обладая высокой термостойкостью (от -60 ° C до + 50 ° C), провод СИП чаще всего используется в регионах с холодным и умеренным климатом и может прослужить до 25 лет.
Особенности прокладки и монтажа самонесущего изолированного провода:
Прокладка проволоки не требует особых навыков. С помощью арматуры для монтажа самонесущего изолированного провода с этим справится практически любой человек. Приведем поверхностный обзор монтажа самонесущего изолированного провода. Анкерные крепления устанавливаются на опору с помощью специальных металлических зажимов, которые будут удерживать специальные зажимы. Самонесущий изолированный провод устанавливается на опоры методом протяжки, на столбах устанавливаются ролики предварительной раскатки, с защитным слоем пластика, предотвращающим повреждение изоляции протягиваемого кабеля, и он растягивается свинцовый трос, намотанный из катушки.Во время установки следует избегать волочения по земле и ветвям деревьев. С помощью динамометра установите допустимое натяжение строп. После этого в пролетах фиксируется проволока. Стыковка и разветвление линии производится герметичными зажимами. Электрический контакт осуществляется путем протыкания защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция прокалывающего зажима позволяет безопасно выполнять эту процедуру.
— Минимальное расстояние по горизонтали от СИП до элементов ближайших зданий и сооружений с наибольшим отклонением:
— до балконов, террас, окон 1.0 м;
— до глухих стен 0,15 м;
— Минимальное вертикальное расстояние при прохождении над крышами зданий:
— для производственных зданий и сооружений 2,5 м;
— для малых архитектурных форм (торговые павильоны, киоски и др.) 0,5 м;
— Минимальное расстояние при прохождении вдоль стены здания
по вертикали:
— 0,3 м над окном или входной дверью;
— над окном или балконом 0,5 м;
— до земли 2,75 м.
по горизонтали:
— до окон 0.5 м;
— до балконов и входных дверей 1,0 м;
— Минимальное расстояние в зазоре от стены здания до самонесущего изолированного провода 6 см;
Допустимые токовые нагрузки провода СИП-5, а также допустимые односекундные токи короткого замыкания в таблице ниже.
| Номинальное сечение жилы, мм2 | Допустимый ток нагрузки для сетей напряжением 0,6 / 1 кВ, А, не более | Допустимый односекундный ток короткого замыкания.кА, не более |
| 16 | 100 | 1,5 |
| 25 | 130 | 2,3 |
| 35 | 160 | 3,2 |
| 50 | 195 | 4,6 |
| 70 | 240 | 6,5 |
| 95 | 300 | 8,8 |
| 120 | 340 | 10,9 |
| Технические характеристики | |
| Допустимая температура нагрева токоведущих проводов в режиме перегрузки (до 8 часов в сутки) | 130 ° С |
| Допустимая температура нагрева токоведущих жил при коротком замыкании с протеканием тока короткого замыкания до 5 секунд | 250 ° С |
| Рабочая температура | от -60 ° С до +50 ° С |
| Минимальная температура прокладки провода | -20 ° С |
| Длительно допустимая температура нагрева активной зоны | +90 ° С |
| Минимальный радиус изгиба при укладке | 10 диаметров проволоки |
| Минимальный срок службы | 25 лет |
| Механические характеристики | |||||
| Номенклатура проводов | Номинальный диаметр жилы, мм | Диаметр проволоки наружный, мм | Расчетная масса 1 км провода, кг | Минимальное разрывное усилие несущих жил, кН, не менее | Номинальная толщина изоляции, мм |
| Провод СИП-5нг 2 × 16 | 4,8 | 16,8 | 138,1 | 5 | 1,2 |
| Провод СИП-5нг 4х16 | 4,8 | 20,2 | 276,2 | 9,8 | 1,2 |
| Провод СИП-5нг 4х25 | 6 | 23,4 | 400,5 | 15,4 | 1,2 |
| Провод СИП-5нг 4 × 35 | 7 | 26,1 | 521,2 | 21,5 | 1,2 |
| Провод СИП-5нг 4 × 50 | 8,4 | 30,9 | 730,8 | 30,7 | 1,4 |
| Провод СИП-5нг 4 × 70 | 9,8 | 34,6 | 983,1 | 43 | 1,6 |
| Провод СИП-5нг 4х95 | 11,6 | 39,9 | 1304,6 | 58,4 | 1,7 |
| Провод СИП-5нг 4х120 | 13 | 43,6 | 1624,4 | 73,7 | 1,7 |
При необходимости мы осуществляем изготовление проводов на заказ, из специального номенклатурного ряда, не входящего в стандартный перечень продукции.Купить провод самонесущий СИП-5нг (AsXSn) по доступной цене оптом можно на заводе производителя кабельной продукции МПКА.
Подробная ошибка IIS 8.5 — 404.11
Ошибка HTTP 404.11 — не найдено
Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.
Наиболее вероятные причины:
- Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
Что можно попробовать:
- Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.
Подробная информация об ошибке:
| Модуль | RequestFilteringModule |
|---|---|
| Уведомление | BeginRequest |
| Обработчик | StaticFile |
| Код ошибки | 0x00000000 |
| Запрошенный URL | https: // www.generalcable.com:443/assets/documents/latam%20documents/mexico%20site/nuestros%20mercados/renovables/optical-fibre-cables-silec.pdf?ext=.pdf |
|---|---|
| Физический путь | C: \ inetpub \ GCKentico \ assets \ documents \ latam% 20documents \ mexico% 20site \ nuestros% 20mercados \ Renovables \ оптоволоконные кабели-сайлент.pdf? Ext = .pdf |
| Метод входа в систему | Еще не определено |
| Вход в систему Пользователь | Еще не определен |
| Каталог отслеживания запросов | C: \ inetpub \ logs \ FailedReqLogFiles |
