Кабели и переходники для ПК
Как выбрать интернет кабели и переходники для ПК
Специальные переходники и адаптеры позволяют расширить сферу применения стационарного компьютера, ноутбука или планшета. Так, кабель для интернета обеспечивает высокую скорость передачи данных. HDMI-провод дает возможность сопрягать монитор с телевизором. Аналоговые переходники со стандартом 3.5 мм позволяют подсоединять к ПК наушники и микрофоны с любым интерфейсом. Выбору пользователей также доступны удлинители, разветвители, коннекторы, колпачки, скобы. Изделия отличаются не только функциями, но и ценой. Она зависит от длины шнура и типа разъемов.
Ethernet
Чтобы прокладывать компьютерную сеть, нужен Ethernet кабель. Производители выпускают три разновидности таких девайсов: витую пару, коаксиальный и оптоволоконный провода. Первый вариант состоит из переплетенных между собой медных проводников. В качестве изоляционной оболочки применяется ПВХ-пластикат. Пропускная способность такого кабеля достигает 40 Гбит/с, максимальная длина – 100 м.
НDMI
Транслировать фильм с компьютера на экран телевизора позволит HDMI кабель. Он дает детализированную картинку и объемный звук. Большинство таких моделей поддерживают стандарт 1.0–1.3b, при котором видео транслируется в FullHD-формате. Чтобы смотреть фильмы в качестве UHD, выбирайте HDMI-провод типа 1.4. Для запуска не нужно устанавливать драйвера.
Обращайте внимание на пропускную способность. Для отображения фото и видео достаточно стандартного варианта. Для фильмов и игр понадобится высокоскоростной провод. Выходы на его концах должны соответствовать типу гнезда. Чтобы синхронизировать несколько устройств, стоит приобрести беспроводной адаптер HDMI.
Благодаря встроенному модулю Bluetooth он выводит картинку и звук со смартфона или ПК на другие устройства. Купить такой переходник стоит для подключения к домашнему кинотеатру и акустической системе.
USB
Чтобы подсоединять периферию к ПК и ноутбукам, не обойтись без кабеля USB. Приспособление также обеспечит питание смартфону или MP3-плееру в случае утери оригинальной зарядки. Кроме того, ЮСБ позволит передавать информацию с компьютера на другое цифровое устройство, и наоборот. Его можно использовать и при создании корпоративной сети для подключения цифровой техники к док-станциям. Приобрести переходник USB стоит и для того, чтобы заряжать телефон в автомобиле. Благодаря компактным размерам шнур легко поместится в кармане рюкзака или куртки. При выборе обращайте внимание на тип входа (A, B или C) и форм-фактор (стандарт, мини, микро). Удобство эксплуатации переходника USB зависит от длины кабеля. Экранирование гарантирует дополнительную безопасность, поскольку подавляет высокочастотные помехи.
Другие аксессуары
Производители выпускают и удлинители. Так, чтобы соединить две части провода с целью расширения коммуникационной линии, стоит приобрести специальный переходник. Для подключения двух мониторов к одному компьютеру понадобится кабель с интерфейсом VGA. Разветвитель даст возможность сопрягать несколько одинаковых девайсов с одним источником сигнала.
Заказывайте компьютерную технику и периферию в интернет-магазине «Фокстрот» с доставкой по Киеву и в другие города Украины.
Какой кабель нужен для подключения компьютера к телевизору. Кабель для соединения компьютера и телевизора.
Какой кабель нужен для подключения компьютера к телевизору?
На сегодняшний день, 2014 год, подключение компьютера к телевизору актуально рассматривать лишь через 4 типа интерфейсов: LAN, VGA, HDMI, DVI.LAN
— локальная вычислительная сеть (ЛВС, локальная сеть; англ. Local Area Network, LAN)— компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт).
VGA
-(англ. Video Graphics Array) — стандарт мониторов и видеоадаптеров. Выпущен IBM в 1987 году. Предназначен только для передачи видеосигнала. Транслировать аудиосигнал по стандарту Video Graphics Array — невозможно. Для воспроизведения аудиосигнала при соединении компьютера с телевизором по VGA разъемам дополнительно необходим аудиокабель.HDMI
-High-Definition Multimedia Interface (HDMI) — интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования. Разъём HDMI обеспечивает цифровое DVI-соединение нескольких устройств с помощью соответствующих кабелей. Основное различие между HDMI и DVI состоит в том, что разъём HDMI меньше по размеру, а также поддерживает передачу многоканальных цифровых аудиосигналов. Является заменой аналоговых стандартов подключения, таких как SCART или RCA.Для вывода изображения с компьютера на телевизор через VGA, DVI(только с переходником), HDMI-разъемы — установка програмного обеспечения НЕ ТРЕБУЕТСЯ! Все манипуляции с кабелями при подключении компьютера к телевизору рекомендуем производить при обесточенной аппаратуре!
DVI
-Digital Visual Interface, сокр.
Подключаем телевизор к компьютеру через LAN кабель.
подключение осуществляется между телевизором и компьютером напрямую или через роутер (через роутер предпочтительнее и проще). После физического соединения кабелем на компьютер устанавливается специальное ПО для «расшаривания» контента внутри вашей домашней сети, телевизор обнаруживает эти файлы и вы с помощью пульта Д/У включаете воспроизведение фильмов, музыки или просмотр фотографий с компьютера на экране ТВ. Каждый производитель рекомендует свою программу для подключения телевизора к компьютеру и «расшаривания» файлов, но существуют и универсальные программы, подходящие для большинства моделей телевизоров, например, Домашний медиа сервер, скачать который можно отсюда.
Подключаем телевизор к компьютеру через VGA кабель.
Подключение выполняется посредством VGA кабеля с 15-ти контактными разъемами на обоих концах кабеля. Возможен вариант VGA-DVI кабеля с одной стороны такого кабеля будет трапецевидный VGA разъем, а с другой прямоугольный DVI.Кабелей VGA-HDMI, VGA-USB, VGA-MiniUSB — НЕ СУЩЕСТВУЕТ!
Переходников VGA-HDMI, VGA-USB, VGA-MiniUSB — НЕ СУЩЕСТВУЕТ!
Подключая телевизор к компьютеру через VGA кабель, имейте ввиду, что стандарт VGA передает только изображение без звука.
Подключаем телевизор к компьютеру через DVI кабель.
Подключение производится с помощью DVI кабеля. Стандарт DVI обеспечивает передачу цифрового сигнала высокого качества. DVI интерфейс передает только изображение без звука. Для передачи аудиосигнала, в таком случае, прийдется использовать еще один кабель аудио джек3.5mm – аудио джек3.5mm, 1.5mВнимание! Телевизоры массовых серий не комплектуются DVI разъемами!
Если на видеокарте вашего компьютера отсутствуют VGA или HDMI разъемы и есть только DVI — используйте переходники: DVI-VGA, DVI-HDMI или специальные кабели с разъемами DVI-VGA, DVI-HDMI.Подключаем телевизор к компьютеру через HDMI кабель.
Подключение наиболее предпочтительное среди остальных. HDMI кабель с HDMI разъемами на обоих концах обеспечит передачу отличной картинки и качественного звука, видеосигнал передается Full HD качества и выше, одновременно с многоканальным аудиопотоком! Все современные телевизоры и видеокарты компьютеров и ноутбуков комплектуются HDMI разъемами.
При покупке телевизора, компьютера или ноутбука — обязательно удостовертесь в наличии HDMI разъема. Не приобретайте устаревшую или малофункциональную аппаратуру!Кабель USB для высокоскоростного соединения Windows-компьютеров, длиной 1.8 метра
Ушли в прошлое ограничения размеров файлов и мучения при передаче файлов с использованием CD, DVD или USB драйверов. Внешнего питания не нужно, питание обеспечивается подключенным USB портом. Просто перетаскиваешь мышкой HD фильмы, музыкальные и другие файлы с одного компьютера на другой—быстро.
- Совместимость со спецификациями USB 2.0, 1.1 и USB 1.0
- Взаимный обмен файлами или данными между двумя ПК.
- Совместимость с операционными системами Windows 10(32/64-bit)/8 или 8.1(32/64-bit)/7(32/64-bit)/Vista(32/64-bit)/XP(32/64-bit)/2000
- Oчень высокой скорости передачи данных – до 160Мбит/с
- Питание от USB-шины. Нет внешний источник питания не требуется
- Plug & Play Автоматическая загрузка драйвера.
- 2-летняя ограниченная гарантия
| Аппаратура | |
| Стандарты | |
| Интерфейс |
|
| Совместмость с операционными системами |
|
| Скорость передачи данных | |
| Режим питания |
|
| Потребляемая мощность |
|
| Вес |
|
| Рабочая температура |
|
| Температура хранения |
|
| Влажность |
|
| Сертификация | |
14 x 0.98 x 0.35 дюйма)| Содержимое упаковки |
|
All references to speed are for comparison purposes only. Product specifications, size, and shape are subject to change without notice, and actual product appearance may differ from that depicted herein.
Data-кабели. Компьютер + мобильник: эффективное взаимодействие
Data-кабели
Хотя data-кабель и называется «кабелем», то есть «пучком проводов», он представляет собой отдельное устройство.
В утолщении в его середине или в одном из разъемов находится довольно сложная электронная начинка, состоящая из микросхемы и нескольких других элементов. Микросхема получает питание от COM– или USB-порта и нужна для преобразования сигналов, идущих от компьютера в телефон и обратно.
Выбор и покупка data-кабеля – самая ответственная операция при соединении телефона и компьютера.
Большая часть data-кабелей выпускается с разъемом USB (рис. 1.7), хотя можно встретить кабели и для последовательного порта. Если к единственному COM-порту вашего компьютера уже подключен внешний модем, выбор однозначно падает на кабель USB. Основные преимущества data-кабелей USB перед кабелями COM – возможность «горячего» подключения устройств (без выключения компьютера) и более высокая скорость передачи данных.
Рис. 1.7. Data-кабель USB.
Однако data-кабели USB обладают и недостатками. Программное обеспечение для перепрошивки телефонов обычно рассчитано на работу через COM-порт.
В настройках этих программ такое устройство, как порт USB, просто не предусмотрено. Для использования телефона в качестве модема GPRS операционная система также требует, чтобы аппарат был подключен к последовательному порту.
Решение этой проблемы возложено на программу – драйвер data-кабеля. Именно драйвер «показывает» остальным программам и операционной системе в том числе, что в компьютере будто бы появился еще один последовательный порт, обычно COM3. Хотя такой порт физически не существует, он отображается в Диспетчере устройств. Все обращения программ к этому порту драйвер незаметно для самих программ направляет в тот порт USB, к которому в действительности подключен кабель.
Поэтому, если вы предполагаете в основном копировать мелодии в телефон и сохранять фотографии из телефона на компьютер, USB-кабель окажется лучшим выбором. Если вы планируете серьезные эксперименты по замене прошивки телефона, более подходящим может оказаться data-кабель для последовательного порта.
При перепрошивке часто нужна подача питания на телефон через data-кабель. При использовании мобильного в качестве GPRS-модема подзарядка через кабель тоже очень полезна: без нее аккумулятор разряжается довольно быстро. Как правило, о такой функции кабеля сообщает надпись на упаковке. В том, что зарядка через data-кабель действительно происходит, можно убедиться практически – достаточно после подключения кабеля обратить внимание на показания индикатора заряда аккумулятора на экране телефона. Впрочем, для копирования файлов или синхронизации телефонной книги поддержка кабелем питания принципиальной роли не играет.
Следующий выбор – между производителями кабелей. На рынке представлены как «оригинальные», выпускаемые самими производителями телефонов, кабели, так и множество изделий других фирм. Главное достоинство «оригинального» кабеля – качество его изготовления и заявленная производителем полная совместимость с данной моделью. Недостаток «оригинального» кабеля – цена, которая может доходить до $40.
При этом ни внешний вид, ни упаковка изделия, ни репутация продавца не гарантируют, что кабель произведен именно той компанией, название которой написано на коробке. К сожалению, подделка кабелей известных производителей оказалась очень выгодным бизнесом.
Кабели сторонних производителей обычно в несколько раз дешевле, и выбор этих изделий гораздо шире. Качество этих устройств может быть самым разным, и оценить его при покупке довольно сложно. Стоит обратить внимание, насколько аккуратно сделаны корпус и разъемы. Всегда должен настораживать исходящий из упаковки резкий запах фенола: если производитель экономит даже на экологической безопасности пластмассовых деталей, в качестве остальных компонентов кабеля стоит усомниться.
Ни советы продавцов, ни любые надписи на упаковке не являются залогом того, что приобретенный кабель будет хорошо работать с вашим телефоном. При покупке data-кабеля желательно следовать такой тактике.
1. Возьмите с собой телефон и отправляйтесь по торговым точкам, обращая внимание на ассортимент кабелей и цены.
В соответствии с действующим законодательством вы обладаете полным правом требовать проверки покупаемой техники, каковой и является data-кабель. Скорее всего, в ларьке на рынке проверить кабель не удастся из-за отсутствия там компьютера, а в супермаркете электроники – из-за внутренних правил магазина. А вот в салонах связи или компьютерном магазине можно смело перейти к следующему пункту.
2. Попросите продавца подключить телефон к компьютеру и убедитесь в работоспособности кабеля. В чем именно заключается процедура подключения телефона к компьютеру, обсудим далее.
Вполне возможно, что в проверке вам откажут. Можно сослаться на «Закон о правах потребителей», но проще в таком случае обратиться в другой магазин.
3. Компьютер должен распознать подключаемое оборудование, а после установки драйверов с прилагаемого к кабелю диска в Диспетчере устройств должно отобразиться несколько новых устройств. Каких именно, зависит от конкретной модели телефона, но в любом случае эти устройства не должны быть помечены вопросительным или восклицательным знаком.
4. Если предыдущий пункт выполнен успешно, остается уточнить условия гарантии и оформить покупку.
Данный текст является ознакомительным фрагментом.
Продолжение на ЛитРесСетевые кабели для компьютера: типы и подключение
Для выстраивания инфраструктуры компьютерных сетей используются специальные кобели. Существует множество разновидностей подобных кабелей. Самыми распространенными из них считаются витая пара, коаксиальный кабель и оптоволоконный. Каковы характеристики всех этих кабелей? Есть ли определенные особенности монтажа сетей из таких кабелей? В этих вопросах мы и попробуем разобраться в данной статье.
Типы кабелей
1.Коаксиальный кабель
Прежде всего стоит рассмотреть коаксиальный кабель.
Это самый старый тип кабеля, который используется для сетевых подключений. По толщине он примерно такой же, как сетевой кабель питания персонального компьютера. Такой кабель рассчитан на работу со стандартной 220-вольтовой розеткой. По структуре коаксиальная конструкция представляет собой металлический проводник, окутанный слоем изоляции, поверх которой расположена оплетка из алюминия или меди. В качестве наружного слоя используется изолирующая оболочка.
Соединение в данном типе кабеля может осуществляться при помощи BNC-терминатора, BNC-коннектора, BNC-барелл-коннектора и BNC-T коннектора. Рассмотрим подробнее специфику каждого из этих соединений. BNC-коннектор используется для размещения в конце кабеля. Он может использоваться для соединения с барелл-коннекторами или T-коннекторами. В качестве препятствия движения сигнала по кабелю может использоваться BNC-терминатор.
Он играет роль изолирующего барьера. Без этого элемента невозможно осуществить корректное функционирование сети.
В том случае, если подключение осуществляется с использованием двух терминаторов, то один из них необходимо заземлить. BNC-T коннектор используется для соединения с основной магистралью. В структуре этого коннектора предусмотрено три слота. Первый слот служит для подключения к разъему сетевой карты. При помощи двух других слотов происходит подключение разных концов магистрали. BNC-баррелл используется для соединения разных концов магистрали или для увеличения радиуса сети.
Достоинством конструкций из коаксиальных кабелей является отсутствие проблем, связанных с соединением двух кабелей этого типа. Нужно просто обеспечить контакт двух проводящих жил, соблюдая технологию сопряжения экранной сети и изоляции. К недостаткам этого вида кабелей можно отнести высокую чувствительность к электромагнитным помехам. Сегодня коаксиальные кабели довольно редко используются для выстраивания компьютерной сети. Этот тип кабеля незаменим при выстраивании инфраструктуры, связанной с передачей телевизионного сигнала от кабельных провайдеров и тарелок.
2.Витая пара
Почему этот тип кабелей имеет такое странное наименование? Все дело в том, что в структуре кабелей данного типа имеются только попарные проводники. Изготавливаются такие проводники из меди. В стандартном кабеле витой пары имеется 8 жил, т.е. 4 пары. Существуют образцы и с 4 проводниками. Распиновка или соотнесение каждой жилы кабеля с определенной функцией предполагает использование на каждом проводнике изоляции разного цвета. Снаружи изоляция витой пары изготовлена из ПВХ. Это позволяет обеспечить проводящим элементам защиту от электромагнитных помех.
Существуют также экранированные кабели такого типа. Это STP и FTP кабели. В первом типе кабелей фольга, выполняющая функцию экранирования, находится на каждом из проводников, во втором фольга покрывает все жилы. Модификация витой пары, не имеющая экранирующего покрытия больше известна под названием UTP. Кабели с экранирующим слоем, как правило, дороже. Смысл их использовать есть только в случае необходимости качественной передачи информации на большие расстояния.
Для домашней сети вполне подойдет неэкранированная витая пара.
Существует несколько классов конструкций соответствующего типа. Каждый тип обозначается аббревиатурой CAT и цифрами от 1 до 7. Чем больше цифра, тем более качественные материалы использовались для создания кабеля, а значит обеспечивается более качественная передача сигнала. В современных сетях для обмена данными по Ethernet-протоколу используются элементы класса CAT5. В таких соединениях витой пары используются разъемы типа 8P8C. Неофициальное наименование таких разъемов RJ-45. Кабели класса CAT6 и CAT5 могут передавать информацию на максимальных для данного типа сетей скоростях, т.е. до 1 Гбит/с.
3.Оптоволокно
На сегодняшний день самыми быстрыми и современными кабелями для построения компьютерных сетей являются оптоволоконные. В структуре таких кабелей есть светопроводящие стеклянные элементы, оснащенные специальной пластиковой изоляцией. Одно из главных преимуществ таких сетей заключается в высокой степени защищенности сети от помех.
При помощи оптоволокна можно осуществлять передачу данных на расстояния порядка 100 километров. Для соединения кабелей этого типа с различными устройствами осуществляется путем использования определенных разъемов. К наиболее распространенным объемам относятся F-3000, FC, SC. Возможности практического использования оптоволоконных кабелей ограничены только высокой стоимостью аппаратуры, необходимой для передачи данных. Многие провайдеры в последнее время все чаще используют именно этот тип кабеля для передачи данных. По мнению IT-экспертов, затраты на приобретение оборудования для организации таких сетей очень быстро окупаются.
Кабельная структура: эволюция
На примере трех рассмотренных типов кабелей для построения кабельных сетей вполне можно проследить эволюционные изменения, которые происходили в аспекте выстраивания компьютерной инфраструктуры. Изначально для передачи данных по сети стандарта Ethernet использовались коаксиальные кабели. Предельное расстояние, на которое мог перейти сигнал от устройства к устройству, не превышало 500 м.
Максимальное значение скорости передачи данных по таким сетям составляло около 10 Мбит/с.
Применение витой пары положительно сказалось на динамике обмена файлами в сетях. Максимальная скорость передачи возросла до 1 Гбит/с. Использование витой пары для создания компьютерных сетей также позволило осуществлять передачу данных в дуплексном режиме. Это значит, что теперь одно и то же устройство могло одновременно и отправлять сигналы и получать их. Появление оптоволокно позволило IT-индустрии разогнаться до скоростей порядка 40 Гбит/сек. Благодаря оптоволоконным технологиям компьютерные сети связывают континенты и страны.
При работе с персональными компьютерами для монтажа сетей могут использоваться и другие типы кабелей. В подобных целях теоретически можно использовать даже USB-кабель. Конечно, это будет не очень эффективно, поскольку максимальное расстояние, на которое можно осуществлять передачу посредством этого вида кабеля составляет всего 20 м.
Подключение витой пары
На сегодняшний день витая пара является самым популярным типом кабелей, используемым для создания компьютерных сетей.
Для практического использования таких кабелей характерны определенные особенности. В частности, это распиновка кабеля. Для осуществления правильного подключения важно знать, как должны располагаться жилы на участке соприкосновения с разъемом. Операция, в процессе которой каждая витая пара соединяется с соответствующим элементом разъема, называется обжимом. Для проведения этой процедуры необходимо использовать специальный инструмент, который предусматривает силовое воздействие.
Особенности обжима
В процессе обжима разъемы фиксируются на концах витой пары. Число контактов должно соответствовать количеству жил. Рассмотрим несколько примеров схем, в рамках которых осуществляется обжим витой пары. Также более подробнее рассмотрим особенности обжима. Прежде всего пользователю, осуществляющему процедуру, нужно правильно взять в руки разъемы.
Разъемы следует держать таким образом, чтобы металлические контакты были расположены сверху, а защелка должна быть направлена в сторону пользователя, осуществляющего обжим.
В этом случае слева будет первый контакт, а справа – восьмой. Правильная нумерация является важным аспектом работы с витой парой. Какие же схемы используют специалисты по организации сетей? Есть схема, имеющая название EIA/TIA 568А. Жилы при использовании такой схемы располагаются в следующем порядке:
— для первого контакта – бело-зеленая;
— для второго контакта – зеленая;
— для третьего контакта – бело-оранжевая;
— для четвертого контакта – синяя;
— для пятого контакта – бело-синяя;
— для шестого контакта – оранжевая;
— для седьмого контакта – бело-коричневая;
— для восьмого контакта – коричневая.
Существует и другая схема контактов EIA/TIA-568B. Для такой схемы характерно следующее распределение контактов:
— для первого контакта – бело-оранжевая;
— для второго контакта – оранжевая;
— для третьего контакта – бело-зеленая;
— для четвертого контакта – синяя;
— для пятого контакта – бело-синяя;
— для шестого контакта – зеленая;
— для седьмого контакта – бело-коричневая;
— для восьмого контакта – коричневая.
Теперь вы знаете, как правильно соединить витую пару с разъемом. Но все-таки полезно более детально изучить специфику различных схем подключения к устройствам.
Тип соединения и обжим
При соединении персонального компьютера с коммутатором или маршрутизатором можно использовать прямой тип подключения. При необходимости организовать обмен данными между двумя ПК без использования маршрутизатора можно использовать перекрестный тип подключения. В прямом методе кабель обжимается при одинаковой распиновке, а при перекрестном один конец кабеля обжимается по схеме 568А, а другой по схеме 568В.
Экономия
У витой пары есть одна интересная особенность. При реализации прямой схемы подключения можно использовать всего две пары проводников. При помощи одного кабеля допустимо обеспечивать соединением одновременно два компьютера. Это дает возможность значительно сэкономить на кабеле и в случае необходимости осуществить подключение.
Скорость обмена при этом, конечно, будет существенно ниже. Но для устройства домашней сети этот способ вполне приемлем. Как же распределить жилы в этом случае? При подключении первого компьютера первый контакт разъема соотносится с бело-оранжевой жилой, второй контакт – с оранжевой жилой, третий контакт – с бело-зеленой жилой, шестой контакт – с зеленой.
Четвертая, пятая, седьмая и восьмая жила при такой схеме не используются. На разъемах для подключения второго компьютера первый контакт соотносится с бело-коричневой жилой, второй контакт – с коричневой жилой, третий контакт – с бело-синей, и шестой контакт – с синей. Стоит отметить, что в случае реализации перекрестной схемы подключения стоит использовать все восемь проводников витой пары.
Пользователю также необходимо реализовать передачу на скоростях 1 Гбит/с, распиновка осуществляется по особой схеме. Первый разъем обжимается по схеме 568 В. Во втором разъеме используется следующее сопоставление контактов и жил: первый контакт – бело-зеленая жила, второй контакт – зеленая жила, третий контакт – бело-оранжевая жила, четвертый контакт – бело-коричневая жила, пятый контакт – коричневая жила, шестой контакт – оранжевая жила, седьмой контакт – синяя жила, восьмой контакт – бело-синяя жила.
Данная схема чем-то напоминает 568А, однако в ней изменено подключение коричневой и синей пары проводников. Важнейшим фактором, влияющим на функциональность сетевой структуры, является соблюдение перечисленных выше правил соотнесения контактов и жил витой пары. При проектировании сети нужно внимательно относится к подключению всех ее элементов. В случае некорректного обжима витой пары, компьютер может попросту не распознавать сетевой кабель.
Типы и описания компьютерных кабелей — БОЛЬШЕ НЕ ИСПОЛЬЗУЕТСЯ
При таком большом количестве типов кабелей трудно найти единственный источник информации, который подчеркивал бы важные различия между ними всеми. Вот обзор наиболее распространенных типов компьютерных кабелей, с которыми вы можете столкнуться при работе с компьютерами.
1. Кабель VGA
Также известен как кабель D-sub, аналоговый видеокабель
Подключите один конец к: монитору компьютера, телевизору (входной порт ПК)
Подключите другой конец к: порту VGA на компьютере (см. Изображение ниже)
2.Кабель DVI
Подключите один конец к: монитору компьютера
Подключите другой конец к: порту DVI на компьютере (см. Изображение ниже)
Однако есть 2 типа DVI, DVI-I и DVI-D.
DVI-D не имеет дополнительных контактов вокруг длинного контакта, это также чистый цифровой сигнал по DVI-I.
3. Кабель HDMI
Подключите один конец к: монитору компьютера, телевизору
Подключите другой конец к: порту HDMI на компьютере (см. Изображение ниже)
Примечание. Если вы подключаете телевизор к компьютеру, мы рекомендуем использовать кабель HDMI в качестве кабеля для подключения к ПК, поскольку он может передавать как изображение, так и звук. Таким образом, вы можете использовать не только экран телевизора. в качестве монитора, но также можно использовать динамики телевизора для воспроизведения звука с ПК.
4. Кабель PS / 2
Подключите один конец к: клавиатуре PS / 2, мыши PS / 2
Подключите другой конец к: портам PS / 2 на компьютере (см. Изображение ниже)
- Фиолетовый Порт PS / 2: клавиатура
- Зеленый Порт PS / 2: мышь
5. Кабель Ethernet
Также известен как кабель RJ-45
Подключите один конец к: маршрутизатору, сетевому коммутатору
Подключите другой конец к: порту Ethernet на компьютере (см. Изображение ниже)
6.Аудиокабель 3,5 мм
Также известен как телефонный разъем (поскольку разъемы 3,5 мм часто встречаются и на мобильных телефонах)
Подключите один конец к: компьютерным динамикам, наушникам 3,5 мм, микрофону 3,5 мм
Подключите другой конец к: аудиопортам на компьютере (на изображении ниже используется зеленая розетка)
- Зеленый аудиопорт: компьютерные колонки или наушники
- Розовый аудиопорт: микрофон
- Синий аудиоразъем: MP3-плеер, CD-плеер, DVD-плеер, проигрыватель винила, электрогитара и т. Д. (Линейный порт для воспроизведения и записи звуков с вышеуказанных устройств)

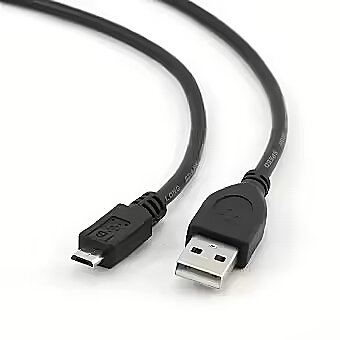

7.Кабель USB
Для подключения компьютерного USB-кабеля существует два популярных формата: USB 2.0 и более новый USB 3.0.
.Как отличить кабели USB 2.0 и 3.0 друг от друга: кабели USB 3.0 имеют синий наконечник, и иногда на нем можно встретить этикетку SS «Super Speed».
Поскольку USB был задуман как соединение с одним компьютерным кабелем, которое заменит их все, неудивительно, что возможные варианты использования порта USB весьма умопомрачительны. Для этого компьютерного кабельного кабеля мы перечислили наиболее распространенные способы его использования ниже:
Подключите один конец к: USB-устройству
- Запоминающие устройства: USB-накопитель, внешний жесткий диск, внешний оптический привод
- Устройства ввода: USB-клавиатура (проводная и беспроводная), USB-мышь (проводная и беспроводная), веб-камера, сканер, геймпад
- Устройства вывода: принтер, МФУ, USB-динамик
- Беспроводные адаптеры: сетевой адаптер (Wi-Fi), адаптер bluetooth, адаптер 3G
- Кабель для передачи данных (и зарядки) для мобильных устройств, таких как мобильный телефон, планшет, MP3-плеер
Подключите другой конец к: USB-портам на компьютере (см. Изображение ниже)
Как узнать USB 2.0 и 3.0 отдельно: порты USB 2.0 имеют черные наконечники, а порты USB 3.0 — синие наконечники. Смотрите изображение ниже:
USB 3.0 обратно совместим … это означает, что вы можете подключить устройство USB 2.0 к порту USB 3.0 и наоборот (но устройства USB 3.0, подключенные к порту USB 2.0, будут работать с пониженной скоростью)
Существуют также USB-кабели для подключения новых внешних накопителей резервного копирования (см. Ниже), они описаны как USB-A — Micro-B

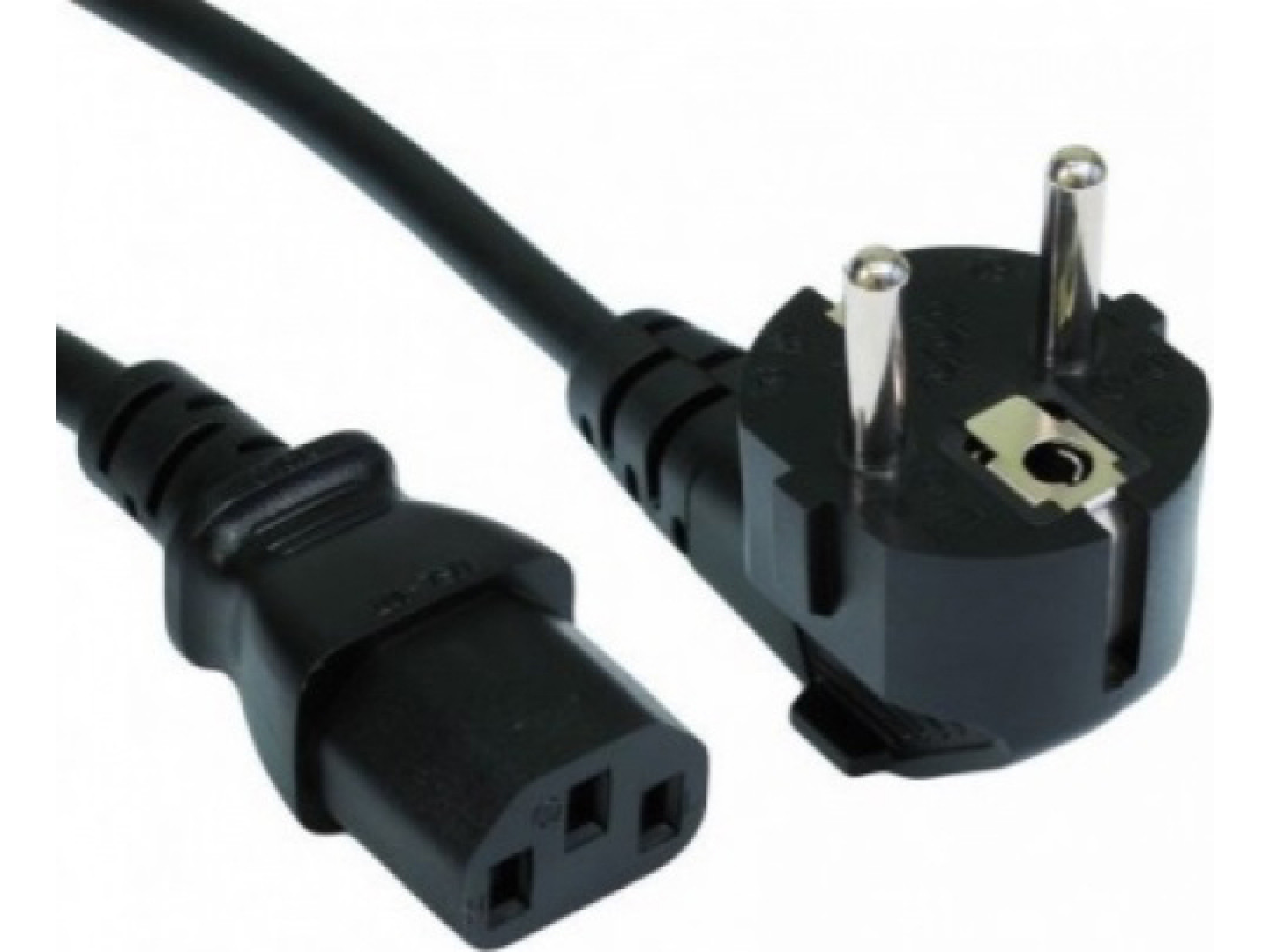

8.Шнур питания компьютера (вилка чайника)
Подключите один конец к: розетке переменного тока
Подключите другой конец к: блоку питания (см. Изображение ниже), монитору компьютера
Примечание. Всегда выключайте блок питания (переключателем 1-0 на задней панели) перед подключением к нему кабеля питания.
9 . ThunderBolt / USB-C
Чаще всего используются на ноутбуках и компьютерах Apple Mac. Эти кабели имеют высокую скорость и могут передавать данные, видео и другую информацию.
В настоящее время существует 2 типа Thunderbolt, более старая версия Thunderbolt 2 показана ниже, но ее также можно спутать с портами Mini Display, поскольку они выглядят одинаково, и только визуальная разница — это изображение рядом с портом. Thunderbolt 2 (слева) имеет символ молнии и передает данные и видео.
Порт мини-дисплея (справа) предназначен только для передачи видео.
и Thunderbolt 3, также известный как USB-C на компьютерах Apple Mac.
10.Порт дисплея
Display Port лучше всего использовать, если вам требуется быстрое изображение с высоким разрешением.
Кабель имеет лучшее качество по сравнению с HDMI и является лучшим вариантом, если у вас есть этот интерфейс.
Компьютерные кабели и адаптеры | B&H Photo Video
Выбор правильного компьютерного кабеля
Компьютерные кабели являются неотъемлемой частью настройки рабочей станции, игрового ПК или серверной комнаты в корпоративной сети.Перед покупкой узнайте о различных типах кабелей, таких как USB, HDMI и Ethernet, в зависимости от планируемого приложения.
Сеть с помощью кабелей Ethernet
Подключение компьютеров, серверов и коммутаторов с помощью сетевых кабелей Ethernet Cat5 или Cat5e обеспечивает скорость, необходимую для доступа к сетевым ресурсам и эффективной передачи данных. Существуют кабели с предварительной заделкой, а также тяговые коробки, которые позволяют соединять и заделывать собственные сегменты кабеля; однако кабели должны быть менее 300 футов в длину, чтобы избежать ослабления или ослабления сигнала.Защитные сапоги защищают язычок кабельного наконечника от зацепления за другое оборудование и отсоединения.
Передача данных через USB и HDMI
Кабели USB— это один из наиболее часто используемых типов компьютерных дополнительных кабелей, используемых для подключения таких устройств, как внешние жесткие диски, принтеры и концентраторы с несколькими портами подключения. Они подключаются к портам USB 2.0 и USB 3.0, которые отличаются скоростью передачи данных, которую они поддерживают. Более новая версия — это USB-C, симметричный порт и кабель, который можно подключать независимо от того, какая сторона кабеля обращена вверх.Другой метод передачи данных — это кабели HDMI, которые в основном используются в развлекательных приложениях, таких как игры и просмотр фильмов, а также для подключения компьютеров к мониторам. Они часто имеют высокопроводящие позолоченные разъемы для стабильного и надежного соединения, обеспечивая высокое качество изображения и звука, а также повышая резкость музыки и звука в фильмах, а также цветов и деталей. Как и кабели Ethernet, более длинный кабель HDMI приводит к более слабому сигналу, который повторители и удлинители помогают усилить, когда соединения растягиваются на большие расстояния.
Устройства мостовые с переходниками
Вы можете использовать два несовместимых устройства, например монитор с портом DVI и компьютер с доступным только портом VGA. Доступно множество компьютерных адаптеров, которые особенно полезны для совместимости старых устройств с новыми. С их помощью вы можете конвертировать USB в FireWire, DVI в DisplayPort и так далее.
Благодаря большому количеству компьютерных шнуров и кабельных аксессуаров, предлагаемых B&H Photo and Video, легко подключить и использовать все необходимое оборудование и устройства.
Что такое кабель?
Обновлено: 06.03.2020, Computer Hope
Кабель может относиться к любому из следующего:
1. Также называемый шнуром , соединителем или штекером , кабель представляет собой один или несколько проводов, покрытых пластиком, которые передают мощность или данные между устройствами или местоположениями. На рисунке показан пример того, как может выглядеть шнур питания для вашего компьютера или монитора. Шнур питания — это один из тысяч других кабелей, которые можно найти в компьютерах и вокруг них.
Существует два основных типа компьютерных кабелей: кабель для передачи данных и кабель питания . Кабель для передачи данных — это кабель, обеспечивающий связь между устройствами. Например, кабель для передачи данных (например, DVI, HDMI или VGA), соединяющий монитор с компьютером, позволяет отображать изображение на мониторе. Другие популярные примеры кабелей для передачи данных включают кабели CAT5, IDE / EIDE, SATA и USB. Кабель питания — это любой кабель, питающий устройство. Например, шнур питания, который подключается к вашему компьютеру, и кабель в стиле Molex внутри компьютера являются хорошими примерами кабелей питания.Ниже приведен список наиболее распространенных типов кабелей, используемых с компьютерами и электроникой, и примеры устройств, которые их используют.
Типы кабелей
- AT — Используется с ранними клавиатурами
- ATA — Используется с жесткими дисками и дисководами
- Cat 5 — Используется с сетевыми картами
- Коаксиальный — Используется с телевизорами и проекторами
- Composite — Используется с телевизорами, проекторами и консолями.Также известны как кабели RCA.
- DisplayPort — Используется с компьютерными мониторами
- DVI — Используется с мониторами, проекторами и другими дисплеями
- eSATA — Используется с внешними дисками
- Firewire ( IEEE-1394 ) — используется с цифровыми камерами и внешними накопителями
- HDMI — Используется с мониторами, проекторами, проигрывателями DVD / Blu-ray и другими дисплеями
- MIDI — Используется с музыкальными клавишными и другим оборудованием
- Мини-штекер — Используется с наушниками, микрофонами, динамиками
- Molex — кабель питания, используемый внутри вашего компьютера
- IDE / EIDE — Используется с жесткими дисками и дисководами
- Параллельный — Используется с принтерами
- PS / 2 — Используется с клавиатурами и мышами
- S-Video — Используется с проекторами, цифровыми камерами и другими дисплеями
- S / PDIF — Используется с DVD и объемным звуком.
- SATA — Используется с жесткими дисками и дисководами
- SCSI — Используется с жесткими дисками, ленточными накопителями и дисководами
- Последовательный ( RS-232 ) — Используется с мышью и модемом.
- Thunderbolt — в основном используется с дисплеями и устройствами Apple
- USB — Используется с клавиатурой, мышью, принтером, MP3-плеерами и тысячами других устройств
- VGA / SVGA — Используется с мониторами и проекторами
2. Кабель может также относиться к кабельному ТВ или кабельному модему , который используется с широкополосным кабелем .
Широкополосный доступ, Кабельные стяжки, Линия передачи данных, Донгл, DSL, Фидерный кабель, Пол, Условия использования оборудования, ISDN, Условия сети, Розетка, Подключи, Подключи и работай, Ленточный кабель, Интеллектуальный кабель, Провод
18 типов компьютерных разъемов и кабелей (с изображениями)
Добро пожаловать в руководство для начинающих и список типов компьютерных разъемов и кабелей. За многие годы компьютерной истории было изобретено и заново изобретено несколько различных типов кабелей — в наши дни так много кабелей, что новичок полностью потеряется в технических джунглях.Так какой же разъем какой? Читай дальше что бы узнать!
СОДЕРЖАНИЕ
ОСНОВЫ КАБЕЛЯ
Хорошо, давайте начнем с некоторых основ, некоторой тривиальной информации, которая может быть полезна.
СТАНДАРТЫ НА КАБЕЛЬ
Компьютерные кабели — это не какие-то случайные куски электрического провода, мы обычно идентифицируем кабели и разъемы с помощью «странных чисел», таких как RJ45 и IEC 60320.Нечего путать, это всего лишь стандартные коды различных международных организаций. Это те немногие, о которых вам следует знать:
- IEEE — Институт инженеров по электротехнике и электронике
- USB IF — границы для разработчиков USB
- RJ — Зарегистрированный домкрат
- IEC — Международная электротехническая комиссия
ВНУТРЕННЯЯ-ВНУТРЕННЯЯ
В мире соединителей есть «пол».
- «Штыревой» компонент относится к стороне разъема с выводами.
- В то время как «мама» относится к стороне розетки.
Ага… это уже по-взрослому.
ДИСПЛЕЙНЫЕ КАБЕЛИ
Теперь, когда мы закончили с основами, перейдем к кабелям дисплея и разъемам.
1) ВИДЕОГРАФИЧЕСКИЙ Массив (VGA)
Это один из старых разъемов дисплея, также называемый «аналоговым видеоразъемом». Раньше это было повсюду в настольных компьютерах и ноутбуках, но разъем VGA больше не мог догнать передовые видеотехнологии.Его заняли разъемы DVI и HDMI.
2) ЦИФРОВОЙ ВИЗУАЛЬНЫЙ ИНТЕРФЕЙС (DVI)
Вследствие необходимости кабеля, способного обрабатывать больше видеоданных, разъем DVI заменил VGA. Некоторое время это был «массовый видеоразъем», до бума на рынке мобильной связи. Люди быстро поняли, что размер разъема DVI не подходит для мобильных устройств, и вскоре его заменили разъемы HDMI.
3) МУЛЬТИМЕДИЙНЫЙ ИНТЕРФЕЙС ВЫСОКОГО РАЗРЕШЕНИЯ (HDMI)
Это «обычный Джо», который вы видите сегодня повсюду, и он бывает разных размеров, чтобы удовлетворить потребности различных устройств на рынке.В частности, 3 наиболее распространенных из них:
- HDMI Type A : полноразмерный HDMI, используемый на настольных компьютерах и некоторых портативных компьютерах.
- Mini HDMI Type C : для небольших планшетов и ультрабуков.
- Micro HDMI Type D : для мобильных устройств.
4) ДИСПЛЕЙПОРТ
DisplayPort разработан специально для мобильных устройств и занимает очень мало места. Но у этого разъема действительно есть интересная идея.Он не предназначен для работы в качестве «прямого соединения», но действует как интерфейс, дополняющий различные типы разъемов. Например, DisplayPort в HDMI, DisplayPort в VGA и так далее.
К сожалению, производители компьютеров не очень полюбили его и посчитали, что прямое подключение намного удобнее; DisplayPort оставался не очень популярным, несмотря на стоящие за ним благие намерения.
КАБЕЛИ ДЛЯ УСТРОЙСТВ
Далее мы переходим к одной из самых запутанных частей компьютерных разъемов — множеству устройств и различных разъемов.
5) ПАРАЛЛЕЛЬНЫЙ
Давным-давно, в каменном веке компьютеров, мы подключали принтеры к компьютерам с помощью этих параллельных кабелей. Они построены как танки и даже не сдвинутся с места, если их сильно дернуть. Конечно, они не могли достаточно быстро обрабатывать большие объемы данных и были полностью прекращены.
6) СЕРИЙНЫЙ НОМЕР
Последовательные разъемы являются двоюродными братьями параллельных разъемов. Как некоторые из вас, возможно, заметили, да, они являются предками USB.
7) ЛИЧНАЯ СИСТЕМА / 2 (PS / 2)
Они изобретены IBM для своей линейки компьютеров под названием Personal System, с целью соединения клавиатуры и мыши. Идея оказалась хорошей, была принята многими другими производителями и стала стандартом де-факто — до тех пор, пока USB не взял верх.
8) УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА (USB)
Я не думаю, что USB требует подробных объяснений, в наши дни USB-устройства есть повсюду.Но что вам действительно нужно знать, так это то, что существует так много типов USB, что это довольно сбивает с толку.
- USB 1.0, 2.0 и 3.0 — это версии USB, и каждая более поздняя версия USB просто поддерживает лучшую скорость передачи данных.
- USB 3.1 и 3.2 — По-прежнему USB 3. Но обеспечивает более быструю передачу данных, а также может потреблять больше энергии для быстрой зарядки.
- USB типа A — Обычный USB-разъем Joe, который вы видите повсюду.
- USB типа B — разъем «квадратного типа», который обычно используется для принтеров.
- Mini и micro Type B USB — используются для мобильных устройств, таких как смартфоны, планшеты и цифровые фотоаппараты.
- Тип C — Также используется для мобильных устройств, но он двусторонний. I.E. Нет направления, и вы можете подключить его вертикально или наоборот.
9) ФЕЙЕРПРОВОД (IEEE 1394)
FireWire — это так называемая ранняя версия USB от Apple, но она несовместима с устройствами USB.Хотя для FireWire создано несколько устройств, он никогда не был слишком популярен и уступил место USB.
10) ТАНДЕРБОЛТ
После не очень популярного FireWire, Thunderbolt является его преемником с изюминкой.
- Thunderbolt 1 и 2 — адаптирована большая часть технологий DisplayPort. Порт Thunderbolt — это универсальный порт, который можно использовать как для подключения устройств, так и для вывода видео.
- Thunderbolt 3 — Если вы не можете выиграть их, присоединяйтесь к ним.Apple наконец-то сломалась под давлением, это в значительной степени порт USB Type-C с возможностью вывода видео.
11) МОЛНИЯ
Lightning — это последнее поколение разъемов iPhone / iPad, предназначенное только для устройств Apple. Что ж, определенная фруктовая компания определенно не любит основные стандарты.
АУДИО КАБЕЛИ
Теперь о аудиокабелях, которые, похоже, являются одними из тех, которые не сильно изменились с давних времен.
12) АУДИО РАЗЪЕМ 3,5 ММ
Это еще один, который часто встречается везде, но заметили черные полосы на разъеме? Соединитель с 2 черными полосами называется 3-полюсным разъемом, а разъем с 3 полосами — 4-полюсным. Причина этой дополнительной стойки заключается в дополнительном микрофоне на наушниках / наушниках — так что да, просто имейте в виду, что они разные.
13) ОПТИЧЕСКИЙ ВОЛОКОННЫЙ АУДИО КАБЕЛЬ
В отличие от традиционных медных проводов, этот использует свет для передачи данных и поэтому называется «оптоволокном».Хотя это дорого, причина, по которой некоторые люди могут выбрать оптическое волокно, заключается в том, что медные провода имеют тенденцию создавать шум (статический звук).
Световые сигналы не создают шума, что обеспечивает более чистый звук. Только не смотрите на концы оптоволоконного кабеля, некоторые могут использовать лазеры и могут ослепить людей.
СЕТЕВЫЕ КАБЕЛИ
Сетевые кабели тоже не сильно изменились с прежних времен, возможно, это потому, что большая часть их стала беспроводной…
14) ETHERNET
Возможно, вы видели это при подключении беспроводного маршрутизатора к модему.Да, в старые времена, когда у нас не было беспроводной связи, мы подключали ПК к маршрутизатору именно так. Для тех из вас, кто хочет выглядеть как настоящие инженеры — стандарт Ethernet — IEEE 802.3, а разъем — RJ45.
15) ТЕЛЕФОН
Что ж, вы должны знать это по домашнему телефону, и он также подключен к принтерам AIO для отправки факсов. Назовите это RJ11, если люди хотят получить техническую информацию.
16) ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ
Когда дело доходит до более быстрого Интернета. Электричество и свет — два самых быстрых средства, которые мы используем для передачи данных.Но, к сожалению, медные провода достигают технических ограничений для передачи данных. Новые поколения «серьезных сетевых устройств» склоняются к использованию оптоволоконных кабелей для сверхбыстрой передачи данных.
СИЛОВЫЕ КАБЕЛИ
В этом последнем разделе мы пройдем через настоящее выживание во времени — шнуры питания, которые никогда не менялись с тех пор… навсегда.
17) ШНУРЫ ПИТАНИЯ
Шнуры питания компьютера соответствуют стандартам IEC, таким же, как и почти все наши другие бытовые приборы.Вот 3 распространенных вилки питания, которые вы видите в компьютерах:
- IEC 60320 C13 и C14 : стандартный разъем для настольных компьютеров. Также известна как «вилка для чайника», потому что она выглядит так же, как та, которую мы используем для электрических чайников.
- IEC 60320 C5 & C6: Это стандартная вилка для зарядных устройств большинства ноутбуков, также известная как «клеверный лист».
- IEC 60320 C7 & C8: Еще один стандартный штекер для зарядных устройств ноутбуков и даже некоторых динамиков.
18) БАРРЕЛЬНЫЙ ДЖЕК ПОСТОЯННОГО ТОКА
Обычный Джо, которого вы видите повсюду в мире электроники … Но обратите внимание — хотя они выглядят одинаково, на самом деле они бывают разного диаметра.
ССЫЛКИ И ССЫЛКИ
КОНЕЦ
Спасибо, что прочитали, и мы подошли к концу этого руководства. Я надеюсь, что это помогло вам лучше понять различные соединители, и если у вас есть чем поделиться с этим руководством, не стесняйтесь оставлять комментарии ниже.Удачи и да пребудет с вами цифровая сила.
Какие самые популярные типы кабелей для компьютерных мониторов?
Цены, спецификации, наличие и условия предложений могут быть изменены без предварительного уведомления. Ценовая защита, соответствие цен или гарантии цен не распространяются на внутридневные, ежедневные предложения или ограниченные по времени рекламные акции. Ограничения по количеству могут применяться к заказам, включая заказы на товары со скидкой и рекламные товары. Несмотря на все наши усилия, небольшое количество товаров может содержать ошибки в ценах, типографике или фотографиях.Правильные цены и рекламные акции подтверждаются в момент размещения вашего заказа. Эти условия применяются только к продуктам, продаваемым на HP.com; предложения реселлеров могут отличаться. Товары, продаваемые на HP.com, не подлежат немедленной перепродаже. Заказы, не соответствующие условиям и ограничениям HP.com, могут быть отменены. Контрактные и оптовые заказчики не имеют права.
Рекомендованная производителем розничная цена HP может быть снижена. Рекомендуемая производителем розничная цена HP указана либо как отдельная цена, либо как сквозная цена, а также указана цена со скидкой или рекламная цена.На скидки или рекламные цены указывает наличие дополнительной более высокой начальной цены MSRP
Следующее относится к системам HP с Intel 6-го поколения и другим процессорам будущего поколения в системах, поставляемых с Windows 7, Windows 8, Windows 8.1 или Windows Системы 10 Pro, пониженные до Windows 7 Professional, Windows 8 Pro или Windows 8.1: эта версия Windows, работающая с процессором или наборами микросхем, используемыми в этой системе, имеет ограниченную поддержку со стороны Microsoft. Дополнительные сведения о поддержке Microsoft см. В разделе часто задаваемых вопросов о жизненном цикле поддержки Microsoft по адресу https: // support.microsoft.com/lifecycle
Ultrabook, Celeron, Celeron Inside, Core Inside, Intel, логотип Intel, Intel Atom, Intel Atom Inside, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Itanium, Itanium Inside, Pentium, Pentium Inside, vPro Inside, Xeon, Xeon Phi, Xeon Inside и Intel Optane являются товарными знаками корпорации Intel или ее дочерних компаний в США и / или других странах.
Гарантия для дома доступна только для некоторых настраиваемых настольных ПК HP. Потребность в обслуживании на дому определяется представителем службы поддержки HP.Заказчику может потребоваться запустить программы самопроверки системы или исправить обнаруженные неисправности, следуя советам, полученным по телефону. Услуги на месте предоставляются только в том случае, если проблема не может быть устранена удаленно. Услуга недоступна в праздничные и выходные дни.
HP передаст в Bill Me Later® информацию о вашем имени и адресе, IP-адресе, заказанных продуктах и связанных с ними расходах, а также другую личную информацию, связанную с обработкой вашего заявления. Bill Me Later будет использовать эти данные в соответствии со своей политикой конфиденциальности.
Microsoft Windows 10: не все функции доступны во всех выпусках или версиях Windows 10.Системам может потребоваться обновленное и / или отдельно приобретенное оборудование, драйверы, программное обеспечение или обновление BIOS, чтобы в полной мере использовать все возможности Windows 10. Windows 10 обновляется автоматически, что всегда включено. Могут применяться сборы интернет-провайдеров, и со временем могут применяться дополнительные требования для обновлений. См. Http://www.microsoft.com.
Участвующие в программе HP Rewards продукты / покупки определяются как продукты / покупки из следующих категорий: принтеры, ПК для бизнеса (марки Elite, Pro и Workstation), выберите «Аксессуары для бизнеса» и выберите «Чернила, тонер и бумага».
Go! Motion к компьютеру, кабель — Vernier
Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу во время навигации по веб-сайту. Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. У вас также есть возможность отказаться от этих файлов cookie.Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра.| Cookie | Тип | Продолжительность | Описание |
|---|---|---|---|
| Chatra | стороннее лицо | 1 неделя | Используется для виджета чата |
| Постоянный Cloud6 | Используется службой CloudFlare для ограничения скорости | ||
| Согласие на использование файлов cookie: необходимо | сеанс12 часов | Используется для сохранения ответа на согласие на использование файлов cookie для необходимых файлов cookie | |
| Согласие на использование файлов cookie: не требуется | постоянный | постоянный 1 год | Используется для сохранения ответа о согласии на файлы cookie для ненужных файлов cookie |
| Согласие на файлы cookie: просмотр политики в отношении файлов cookie | постоянный | 1 год | Используется для запоминания, просматривал ли пользователь политику использования файлов cookie |
| Facebook Pixel | третье лицо | 3 месяца | Используется для отслеживания кликов и представлений, поступающих через рекламу Facebook и Facebook. |
| Google Analytics (_ga) | постоянный | 2 года | Используется для различения пользователей в Google Analytics |
| Google Analytics (_gat) | постоянный | 1 минута | Используется для ограничения скорости запросов Google Аналитика |
| Google Analytics (_gid) | постоянный | 24 часа | Используется для различения пользователей в Google Analytics |
| HubSpot Analytics | стороннее лицо | Различное | Используется для отслеживания настроек согласия и конфиденциальности HubSpot. |
| Сеанс PHP | СеансСеанс | Используется для хранения результатов API для повышения производительности | |
| WooCommerce: Cart | временный | сеанс | Помогает WooCommerce определять, когда содержимое / данные корзины изменяются. |
| WooCommerce: товары в корзине | сеанс | сеанс | Помогает WooCommerce определять, когда содержимое / данные корзины изменяются. |
| WooCommerce: сеанс | постоянный | 2 дня | Помогает WooCommerce, создавая уникальный код для каждого клиента, чтобы он знал, где найти данные корзины в базе данных для каждого клиента. |
| WordPress: сеанс входа в систему | постоянный, сеанс | сеанс или 2 недели (если пользователь нажимает «запомнить меня») | Используется WordPress, чтобы указать, что пользователь вошел на веб-сайт |
| WordPress: данные защищенной учетной записи | постоянный, сеанс | Сессия или 2 недели, если пользователь решил запомнить логин | Используется WordPress для безопасного хранения данных учетной записи |
| WordPress: тестовый файл cookie | сеанс | сеанс | Используется WordPress для проверки наличия браузер принимает файлы cookie |
Наглядное руководство по компьютерным кабелям и разъемам
Компьютерные кабели сбивают с толку большинство пользователей.Вот наглядное руководство, которое поможет вам быстро определить все стандартные кабели и разъемы, которые идут в комплекте с вашими компьютерами, мобильными телефонами и другими электронными устройствами. Вы также можете обратиться к этому руководству за идеями о том, как подключать различные устройства с помощью общедоступных разъемов и преобразователей.
См. Также: Упорядочение компьютерных кабелей с помощью зажимов
1. USB-кабели и разъемы
Вы можете использовать USB-кабели для подключения к компьютеру большинства новых устройств, включая карты флэш-памяти, портативные медиаплееры, интернет-модемы и цифровые камеры. .
Компьютерные аксессуары, такие как мыши, клавиатуры, веб-камеры, портативные жесткие диски, микрофоны, принтеры, сканеры и динамики, также могут быть подключены к компьютеру через порты USB. Кроме того, USB-кабели также используются для зарядки различных гаджетов, включая мобильные телефоны, или для передачи данных с одного компьютера на другой.
Как распознать кабели USB — Стандартный разъем USB, USB-A, представляет собой прямоугольный разъем. Конец USB-A присутствует на каждом USB-кабеле, так как это конец, который подключается к вашему компьютеру.
Другой конец USB-кабеля может иметь разные разъемы, включая USB-B (квадратный разъем, обычно используемый с принтерами, внешними жесткими дисками и большими устройствами) или меньшие разъемы, такие как Mini-USB и Micro-USB, которые обычно используются используется с портативными устройствами, такими как медиаплееры и телефоны.
Кроме того, многие другие разъемы имеют разъемы USB-A на конце, который подключается к компьютеру, и разъем для конкретного устройства на другом конце (например, iPod или Zune).Затем у вас есть разъемы USB Male to Female для увеличения длины USB-кабеля.
Многие другие кабели, отличные от USB, также можно подключать к компьютеру через USB-преобразователь; Эти кабели имеют стандартный разъем USB-A на одном конце, в то время как другой конец может иметь соединения для других портов, таких как Ethernet или аудио.
2. Аудиокабели и разъемы
Разъем для наушников 2,1–3,5 мм
Самым распространенным аудиокабелем является стандартный разъем для наушников, также известный как разъем TSR.Он доступен в нескольких размерах, но наиболее распространенными из них, которые используются с компьютерами, являются мини-аудиоразъем 3,5 мм или 1/8 дюйма.
Большинство динамиков и микрофонов можно подключить к компьютеру с помощью этих аудиокабелей. Порт микрофона на вашем компьютере обычно розовый, а порт динамика, куда вы вставляете стереофонический аудиокабель, окрашен в зеленый цвет. Некоторые компьютеры имеют дополнительные аудиопорты TSR, окрашенные в черный, серый и золотой цвет; они предназначены для выхода на задний, передний и центральный / сабвуфер соответственно.
Более широкий вариант разъема TSR, 1/4 ³ TRS, обычно используется в профессиональном записывающем аудиооборудовании, и его можно подключить к компьютеру с помощью преобразователя 1/4 дюйма в 1/8 дюйма (на рисунке справа).
2.2 — Цифровой оптический звук
Для высококачественного звука, например, когда вы хотите подключить выход DVD-плеера или телевизионной приставки к домашнему кинотеатру Dolby, вам понадобится разъем TOSLINK (или S / PDIF) .
Это оптоволоконные кабели, поэтому они могут передавать чистый цифровой звук через свет. Некоторые ноутбуки и аудиооборудование имеют разъем mini-TOSLINK, но вы можете использовать преобразователь, чтобы подключить его к стандартному порту TOSLINK (Toshiba Link).
3. Видеокабели
3.1 — VGA
Одним из наиболее распространенных видеоразъемов для компьютерных мониторов и телевизоров высокой четкости является кабель VGA. Стандартный разъем VGA имеет 15 контактов, и кроме подключения компьютера к монитору, вы также можете использовать кабель VGA для подключения ноутбука к экрану телевизора или проектору.
Также доступны кабели-преобразователи, позволяющие мониторам VGA подключаться к новым компьютерам, которые выводят только сигналы HDMI или DVI. Меньший вариант VGA, Mini-VGA, доступен на некоторых ноутбуках, но с помощью преобразователя вы можете подключить любой стандартный монитор VGA к порту Mini-VGA вашего ноутбука.
Связано: Как подключить ноутбук к телевизору
3.2 — Порт монитора DVI
Если вы недавно приобрели компьютер, скорее всего, он использует DVI вместо VGA. Новое поколение «тонких» ноутбуков использует меньшие варианты DVI, такие как Mini-DVI и Micro-DVI (впервые появившиеся в MacBook Air).
Кабель DVI имеет 29 контактов, хотя некоторые разъемы могут иметь меньше контактов в зависимости от их конфигурации. Видеосигнал DVI совместим с HDMI, поэтому простой преобразователь может позволить монитору DVI получать входной сигнал с кабеля HDMI.
Кроме того, преобразователи DVI в VGA также доступны для подключения вашей новой видеокарты к старому монитору, который поддерживает только режим VGA.
3.3 — S-Video
Кабели S-Video, также известные как отдельные видеокабели или кабели Super Video, передают аналоговые видеосигналы и обычно используются для подключения DVD-плееров, видеокамер, старых видео консолей к телевизору.
Стандартные разъемы S-Video имеют круглую форму и могут иметь от 4 до 9 контактов.
4. Аудио- и видеокабели
4.1 — Соединительные кабели RCA
Соединительные кабели RCA представляют собой связку из 2-3 кабелей, включая кабели для композитного видео (желтого цвета) и стереоаудио (красный для правого канала и белый или черный для кабеля). левый аудиоканал).
Иногда могут быть включены дополнительные кабели, предлагающие дополнительные аудиоканалы и / или компонентное видео вместо композитного. Компонентное видео обеспечивает лучшее изображение, чем композитный, потому что видеосигнал разделяется на разные сигналы, в то время как в случае композитного все передается через один желтый штекер.
Использование разъемов RCA — Кабели RCA обычно используются для подключения вашего DVD-плеера, стереодинамиков, цифровой камеры и другого аудио / видео оборудования к вашему телевизору. Вы можете подключить кабель RCA к компьютеру через карту видеозахвата, и это позволит вам передавать видео со старой аналоговой видеокамеры на жесткий диск вашего компьютера.
4.2 — Кабели HDMI
HDMI — это новый стандарт, обеспечивающий передачу аудио и видео по одному кабелю.HDMI поддерживает максимальное разрешение 4096Ã — 2160p (HD только 1920Ã — 1200) с возможностью передачи до 8 каналов цифрового звука и используется для подключения проигрывателей Blu-Ray к телевизору высокой четкости.
Стандартные кабели HDMI могут иметь длину до 5 метров, но более качественные кабели могут иметь длину до 15 метров, а длину можно дополнительно увеличить с помощью усилителей. HDMI обратно совместим с DVI, поэтому вы можете использовать конвертер для просмотра видео на устройстве DVI через кабель HDMI, хотя для звука вам придется использовать другой кабель.
4.3 — DisplayPort
Комбинированный цифровой видео- и аудиокабель, который чаще используется в компьютерах, — это DisplayPort и меньший по размеру производный Mini DisplayPort. Оба поддерживают разрешение до 2560 × 1600 × 60 Гц и дополнительно поддерживают до 8 каналов цифрового звука.
Разъем Mini DisplayPort в настоящее время используется в MacBook, но в ближайшем будущем мы сможем использовать их и на других компьютерах.
Стандартные кабели DisplayPort могут иметь длину до 3 метров, но при более низком разрешении длина кабелей может достигать 15 метров.Разъемы DisplayPort доступны для подключения видео и аудио VGA, DVI или HDMI с помощью кабеля DisplayPort или соединения. Кроме того, доступны конвертеры для преобразования Mini DisplayPort в стандартный DisplayPort.
5. Кабели данных
5.1 — Firewire IEEE 1394
Firewire, также известный как IEEE 1394, i.LINK или Lynx, является более быстрой альтернативой USB и обычно используется для подключения цифровых видеокамер и внешних жестких дисков к компьютер. Также возможно подключение компьютеров к одноранговой сети без маршрутизатора через FireWire.
Firewire обычно имеет 6 контактов в своем разъеме, хотя также распространены и 4-контактные разъемы.
5.2 — Кабели eSATA
В то время как кабели SATA используются внутри для подключения жесткого диска к материнской плате компьютера, кабели eSATA предназначены для портативных жестких дисков и могут передавать данные быстрее, чем USB или FireWire.
Однако кабель eSATA не может передавать питание, поэтому, в отличие от USB, вы не можете запитать внешний жесткий диск с помощью eSATA. Кабель eSATA несколько отличается от внутреннего кабеля SATA; у него больше экранирования и разъем большего размера.
6.1 — Телефонный кабель RJ11
Телефонный кабель, также известный как RJ11, до сих пор используется во всем мире для подключения к Интернету через модемы DSL / ADSL. Стандартный телефонный кабель имеет 4 провода, а разъем — четыре контакта.
Разъем имеет зажим наверху для обеспечения плотного соединения.
6.2 — Кабель Ethernet
Ethernet — это стандарт проводных сетей во всем мире. Кабель Ethernet, также известный как RJ45, основан на кабеле витой пары Cat5 и состоит из 8 отдельных проводов.
Разъем Ethernet также имеет 8 контактов и похож на телефонную вилку, но на самом деле толще и шире. У него также есть зажим, который помогает поддерживать плотное соединение, как телефонный разъем.
