Подключение ТВ кабеля к розетке: схема подключения

Современный интерьер устанавливает свои законы, это не обошло стороной и телевизионный кабель. Теперь его ввод совершенно невиден, так как он спрятан в стене, а на поверхности располагается красивая розетка, зачастую объединенная с другими розетками.

Такое красивое оформление требует приобретать все новые навыки и знания, например, необходимо знать правильное подключение ТВ кабеля к розетке.

Такие знания помогут не только при самостоятельном строительстве, но и при въезде в новую квартиру, или когда розетка вышла из строя, и ее необходимо заменить.

Схемы подключения телевизионных розеток

Подключение телевизионного кабеля к розетке осуществляется двумя способами:

• последовательно;
• параллельно (звездой).

При последовательном подключении используется один ввод кабеля от вводного слаботочного щита, установленного на этаже. Прокладывается в квартире до монтажной коробки и выпускается наружу с небольшим запасом.

К нему подключается проходная розетка, имеющая три вывода. Один вывод используется для подключения входного кабеля, другой вывод является выходным соединением на розетке, а к третьему подключается кабель, идущий к другой розетке.

При таком подключении экономится телевизионный кабель, и требуется меньше работы. Недостаток один и очень существенный: при обрыве кабеля или плохом контакте в начале проводки сигнал пропадает или искажается на всех других телевизорах.

При параллельном подключении к каждой розетке подводится свой кабель, идущий от слаботочного щита.

При этом требуется делать более широкие штробы, особенно в начале прокладки, и резко увеличивается расход кабеля, что сказывается на финансах.

Однако, при таком подключении при повреждении одного кабеля, все другие работают нормально.

Виды телевизионных розеток

Прежде чем производить подключение ТВ кабеля к розетке, необходимо иметь представление о разных видах розеток, они бывают:

• оконечные;
• проходные.

Неправильный выбор в разных схемах подключения может привести к плохому или искаженному сигналу, либо к его полному исчезновению. Рассмотрим подробнее каждую из них.

В чем разница между оконченной и проходной розеткой

Почему у некоторых подключение ТВ кабеля к розетке вызывает затруднения? Радиоволны, распространяясь в какой-либо среде, на своем пути встречают сопротивление, что приводит к затуханию сигнала или потере его мощности.

В отличие от активного (резистивного) сопротивления, где общее сопротивление определяется суммой всех последовательно установленных резисторов (если нет параллельных), волновое сопротивление ведет себя другим образом.

Если подключенная другая среда имеет большее сопротивление, то часть сигнала отражается, создавая помехи основному сигналу.

Поэтому вся линия передачи радиоволн и приемник должны иметь одно и то же волновое сопротивление. Современные кабели для телевидения имеют разное

волновое сопротивление, но чаще используется 75 Ом, такое же сопротивление стоит и на входе телевизора.

Сам радиосигнал состоит из электрической и магнитной составляющей, что дает возможность менять сопротивление среды без того, чтобы сигнал отражался. В этом качестве используются резисторы или микросхемы для усиления сигнала.

Другая особенность заключается в том, что радиоволны нельзя просто взять и разделить на несколько потребителей, например, сделав скрутку из нескольких кабелей. Даже если это соединение защитить от помех, создав экран, помехи будут все равно возникать.

Связано это с разным входным сопротивлением разных приемников, так как невозможно создать идентичные резисторы, и разным волновым сопротивлением самого кабеля и разной его длиной.

Поэтому для подключения нескольких телевизоров применяют проходные коробки, в которых искусственно создается разное сопротивление и оконечные, согласующие приемник с линией.

Любое соединение со временем может перестать работать, нарушив передачу сигнала, поэтому лучшим вариантом всегда остается прямое соединение антенны (кабеля) и ТВ приемника.

Этого можно достичь, если на входе в квартиру поставить делитель сигнала, а от него провести отдельные кабели к каждому телевизору (соединение звездой). Концы каждого кабеля снабжают F наконечником для подключения непосредственно к телевизору.

Однако это не всегда возможно, например, если уже проложена телевизионная сеть самими строителями. В этом случае неизбежна установка ТВ розетки. Как же они устроены и в чем разница?

Устройство антенной розетки

Подключение ТВ кабеля к розетке начинается с подбора необходимого устройства. Как правило, в доме необходимо подключить несколько телевизионных приемников, идущих по последовательной схеме. Первая и последующие розетки должны быть проходными, а последняя оконечная.

В этом случае телевизионный сигнал будет более или менее распределен равномерно. Внешне проходная и оконечная розетки могут ничем не отличаться, но поставленные перед ними задачи совершенно разные.

Проходная розетка имеет сквозной канал, на котором затухание сигнала минимально, а отходящий к ТВ приемнику вывод имеет большее затухание.

Оконечная розетка не имеет сквозного канала, она предназначена для непосредственного подключения к нагрузке. В ее электрической схеме могут присутствовать согласующие электронные элементы, позволяющие уравновесить волновое сопротивление линии и телевизора.

Любая розетка имеет корпус, на котором расположены крепежные элементы, плата и F – соединение в виде телевизионного штекера.

Также на корпусе имеется крепежный механизм для монтажа в стене. Чтобы определить, к какому типу относится розетка, можно посмотреть на внутреннюю ее сторону.

Конечные имеют один вход, если не предназначены для подключения двух и более входных кабелей и один выход, расположенный на панели. У проходной розетки имеется также один вход, обычно помечается буквами in и несколько выходов, один из которых соединен с разъемом на панели.

Чтобы понять, как подключить ТВ кабель к розетке, необходимо внимательно изучить маркировку. Рядом с разъемами могут стоять стрелки, показывающие в каком направлении должен идти сигнал.

Немаловажную роль играет и сам кабель, обратим на это внимание.

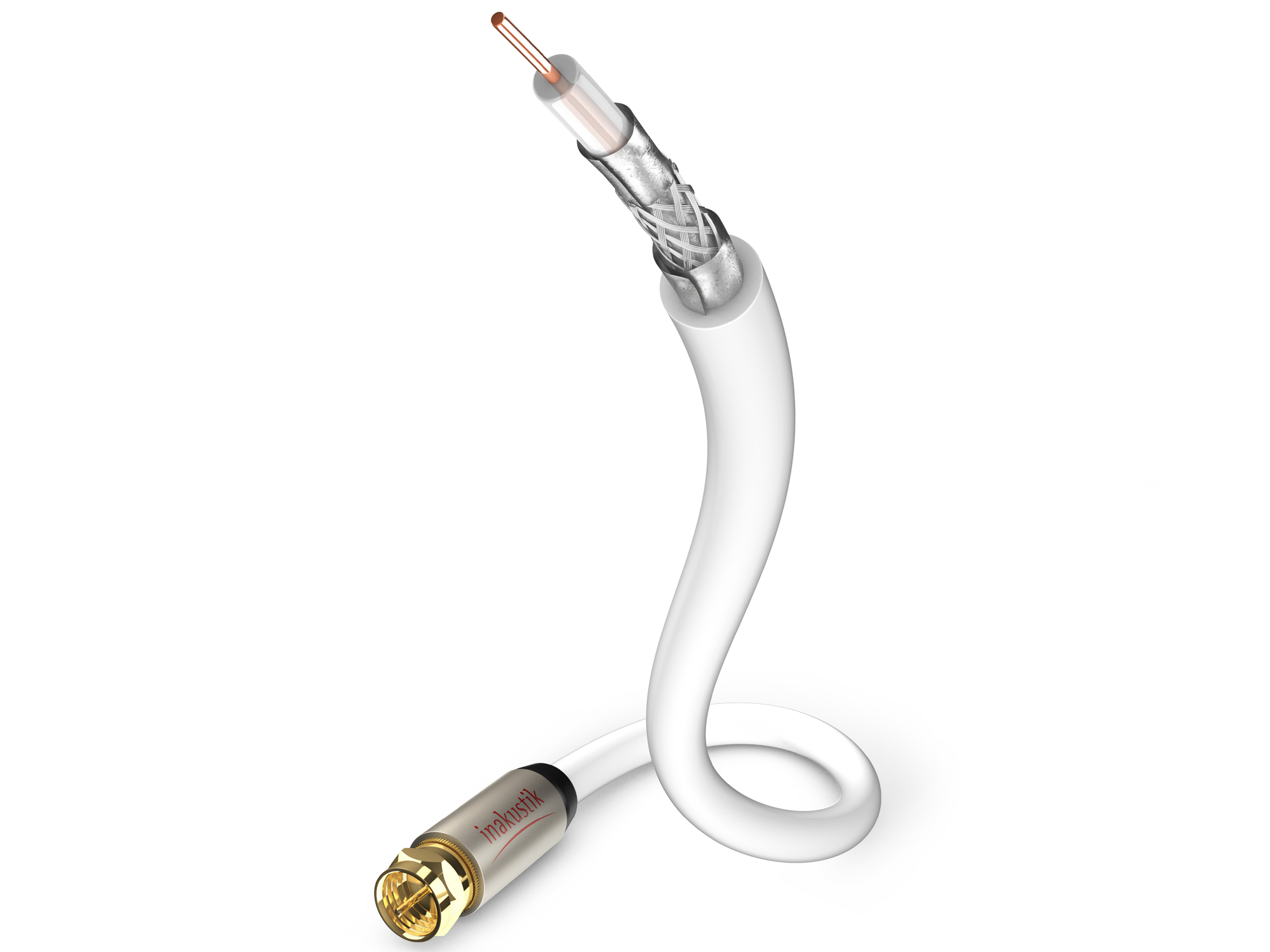

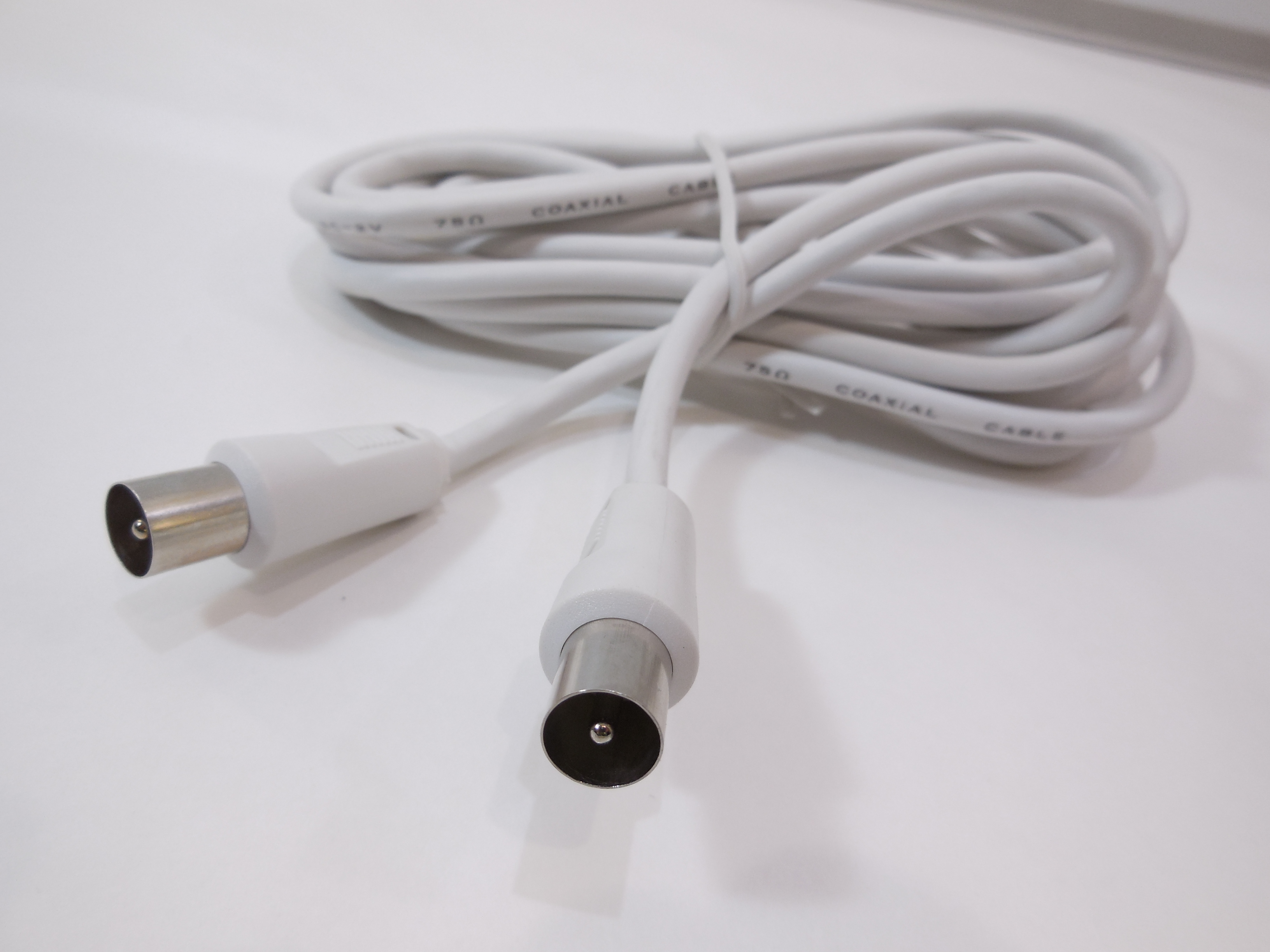

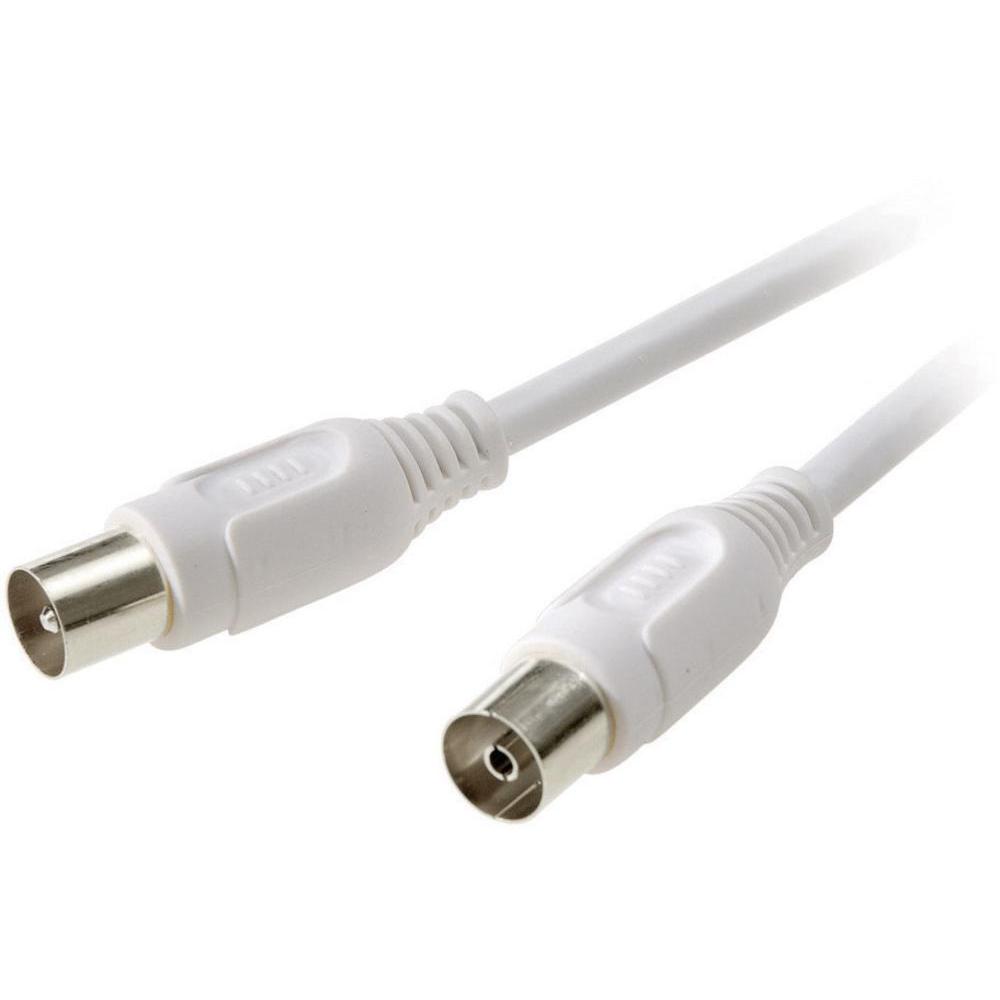

Антенный кабель — устройство

Сам телевизионный кабель существенно отличается от силовых кабелей, в которых также может присутствовать бронирующая оплетка, защищающая его от механического повреждения.

В телевизионном кабеле такая оплетка больше предназначена для изолирования внутренней среды от влияния внешних электромагнитных волн с одной стороны.

С другой стороны, оплетка образует экран, отражающий радиоволны обратно в кабель. В противном случае вся передаваемая энергия была бы растрачена еще задолго до подхода к приемнику.

В идеале расстояние между центральным сердечником и оплеткой должно быть одинаковым на протяжении всей длины кабеля, но технологические процессы не позволяют этого достичь, либо оказываются слишком дорогими для обычного покупателя.

Поэтому часть сигнала, его мощность все же теряются, и тем больше, чем длиннее кабель. Раньше использовались кабели только с проволочной оплеткой, позднее стали использовать сплошную фольгу из цветного металла, а в некоторых видах дополнительно применяют и проволочную оплетку.

Материал, закладываемый между центральным проводом и оплеткой, расстояние между токопроводящими элементами и диаметром внутреннего проводника – все это сказывается на волновом сопротивлении.

Маркировка характеристик должна находиться на самом кабеле или, хотя бы упаковке. Обычно используются кабели с сопротивлением 75 Ом, но лучше заранее уточнить какое сопротивление у подводящий линии.

Монтаж ТВ розетки

Способ монтажа ТВ розетки довольно прост и мало чем отличается от использования разных видов розеток. Вопрос заключается в том, как подключить ТВ розетку таким образом, чтобы избежать лишние потери сигнала и в то же время предотвратить просачивание помех внутрь кабеля.

Для достижения первой задачи необходимо обеспечить надежное соединение ТВ кабеля с клеммами розетки. В первую очередь это относится к центральному проводнику.

Даже небольшое ослабление в контакте может уничтожить сигнал. Поэтому лучше выбирать розетки, где центральный провод крепится винтом.

К сожалению, некоторые производители, чтобы облегчить монтаж розетки сделали крепление пружинным.

Для соединения достаточно подготовленный центральный проводник вставить в этот зажим. Такое крепление может со временем ослабнуть, либо при повторном подключении пружины уже не будут иметь первоначальной гибкости и не смогут плотно прижаться к проводу.

Второе, что нужно закрепить – экран кабеля. Здесь тоже лучше выбирать типы розеток с возможностью закручивания зажима. При необходимости можно будет провести протяжку винтовых соединений, обеспечив хороший контакт.

Стоит обратить внимание на способ разделки кабеля. Он состоит из следующих слоев:

1. внешний защитный;
2. экрана из медной проволоки или металлической фольги, либо того и другого;
3. диэлектрика между оплеткой и центральной жилой;
4. самой жилы.

Экран делается очень тонким, поэтому повредить его не составит труда. Для зачистки от внешнего изоляционного слоя лучше воспользоваться специальным инструментом – стриплером, он рассчитан на разный диаметр кабеля и совершенно не задевает экранирующую оболочку.

К чему может привести повреждение экрана? В первую очередь ухудшаются защитные свойства экрана от помех, во-вторых, может увеличиться потеря полезного сигнала.

После снятия защитного слоя экран заворачивают на верхнюю рубашку кабеля и зачищают центральный проводник. Зачистку делают не более 2-2,5 см, при таком расстоянии удобно работать, а лишний очищенный проводник после можно будет обрезать.

Некоторые монтажники алюминиевую рубашку снова выворачивают, объясняя это тем, что внутренняя сторона фольги не проводит ток.

Но она и не должна этого делать, исключением может быть использование рубашки в качестве проводника для подачи по ней питания усилительному устройству.

Если рубашку не выворачивать повторно, то изоляционный слой между оплеткой и металлическим корпусом розетки образует конденсатор небольшой емкости, свободно пропускающий высокочастотные сигналы, а экран как раз для этого и служит.

Но что действительно важно, так это недопущение случайного соединения экрана и центрального провода. При монтаже к этому необходимо отнестись особо внимательно.

Установка розетки в подрозетник

После того как подключение телевизионного кабеля к розетке было произведено, розетку устанавливают на свое место.

У разных производителей способ монтажа может несколько отличаться, но приведенная инструкция поможет разобраться в этом. Верхняя панель обычно крепится за счет замков, выполненных в виде выступов и углублений, и легко разъединяется, если ее поддеть острым инструментом.

Сама металлическая пластина прикручивается саморезами, а у розетки имеются распорные лапки, входящие под штукатурку и обеспечивающие дополнительную прочность конструкции.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Какую тв розетку выбрать и чем отличаются простые, проходные и оконечные —

• Подробно про ТВ-розетки
• Как подключить TV/SAT розетку
• Как подключить тв розетку
• Подключение ТВ розетки: схемы монтаж Легранд
• Как установить и подключить ТВ-розетку
• — интернет-магазины и отзывы на антенное гнездо для телевизора на AliExpress
• Как установить телевизионную антенну
• для антенного гнезда TV / RF
• Типы ТВ-антенн / спутниковых розеток и настенных панелей
• 3 Лучший телевизионный антенный усилитель 2020
  • Топ-3 лучших усилителей для телевизионных антенн
    • 1. 1byone OUS00-0184 — Лучшая домашняя усиленная HDTV-антенна
    • 2.Winegard LNA-200 Boost XT HDTV предусилитель — лучший усилитель цифровой телевизионной антенны нужно обновить антенну на более современную. Разработанные и спроектированные специалистами по антеннам Winegard, эти передовые усилители оснащены новейшими технологиями, которые устанавливают совершенно новый стандарт для усилителей цифрового телевидения. LNA 200 — отличный предусилитель, и, насколько я могу судить, предусилитель HDP 269 будет более чем адекватной заменой Winegard AP 8700. Winegard утверждает, что так будет не так склонен к перегрузке мощными сигналами, предусилитель Increase имеет более значительную емкость входного сигнала по сравнению с AP 8700. Вы можете эффективно усилить доступные антенные сигналы, часто ослабляемые длинными коаксиальными кабелями или несколькими телевизорами, добавив к вашей антенной системе антенный предусилитель. Предусилитель может быть использован для усиления входящих сигналов с удаленных ОВЧ / УВЧ. Сигнал, принимаемый антенной, который делает ее значительно более мощной к тому времени, когда он достигает предусилителя, будет усиливать сигнал вашего телевизора. Кроме того, он помогает поддерживать мощность сигнала при его прохождении по коаксиальному кабелю.Сигналы, принимаемые вашей телевизионной антенной, становятся хуже, чем дальше путешествие, тем слабее становится сигнал, а также они проходят по коаксиальному кабелю. В случае, если ваши местные радиостанции не передают ярких знаков или вы не живете рядом с вещательными станциями, предусилитель практически необходим, если вам нужно получить четкий сигнал к тому времени, когда он достигнет вашего телевизора, получите его! Winegard LNA-200 стоит своих денег. Проверить цену на Amazon 3.Channel Master CM-7777 — Лучшая внешняя усиленная HD-антенна
  • Заключение
• FTE Maximal APS 75 Surface Box для ТВ розеток

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамкаТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля

, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

• проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
• одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
• конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

Как подключить TV/SAT розетку

Довольно много вопросов от читателей поступает именно про подключение TV SAT розеток. Виной тому существование несколько возможных способов подключения и схем проводки до таких розеток и соответствующие различия в механизмах.

Зачастую, чтобы избежать сложностей при монтаже тв/сат розетки, достаточно просто правильно её выбрать.  Давайте разбираться во всём по порядку.

Первое, что необходимо знать о любых тв розетках, в том числе и о их модификациях, таких как tv/sat и tv/fm/sat, это то, что они бывают оконечные и проходные.

Проходные тв-розетки – как следует из названия, подключаются шлейфом, т.е. сначала кабель от источника сигнала идёт к первой розетке, от неё ко второй, затем к третьей и т. д. последней в этой схеме ставиться оконечная розетка. Соответственно у них два разъема для подключения антенного кабеля — вход и выход.

Оконечные же тв-розетки – подключаются по схеме «звезда», когда от источника сигнала, до каждой розетки проложен независимый кабель.

Как вы поняли, выбор типа используемых тв-розеток, полностью зависит от схемы проводки до них, если «звезда» – ставятся оконечные, если шлейф – «проходные»

(кроме последней, которая как вы помните, концевая).

При выборе типа проводки «звезда» или «шлейф», руководствоваться в первую очередь необходимо минимизацией потерь.

Зачастую, в условиях обычной квартиры, лучше всегда использовать «звезду», и ставить везде оконечные розетки. В случаях же, когда кабельные трассы от источника сигнала до потребителя выполненные «звездой» получаются очень протяженными, лучше использовать «шлейф», так как потери (затухания) в этом случае, будут гораздо меньше, чем даст длинный кабель.

Теперь, что касается tv/sat-розеток, они кроме того, что бывают проходные и оконечные, так же делятся еще на два типа:

— С фильтром

— Без фильтра

К тв-sat розетке с внутренним диапазонным фильтром, подводится всего один кабель, по которому передаются одновременно и телевизионный сигнал и спутниковый, объединенные сумматором. Этот сигнал затем в розетке, с помощью фильтра (делителя), разделяется по частотам на оба штекера tv и sat. Поэтому, когда вы подключите к tv выходу телевизор, а к SAT спутниковый ресивер, они оба будут работать правильно, получая каждый, свой сигнал.

Розетки без фильтра – делителя не разделяют сигнал и к ним подключается два независимых коаксиальных кабеля, один, идущий от оборудования спутниковой тарелки, а другой от эфирной антенны.

Поэтому, чтобы не было проблем с подключением, правильно выбирайте тв/sat розетку. Само присоединение телевизионного кабеля к разъемам, ничем не отличается, от монтажа обычной тв-розетки. Очень подробно такое подключение мы описывали ЗДЕСЬ.

Узнать, к какому типу относится та или иная модель тв/сат розетки можно у консультантов электротехнического магазина или на сайте производителя.

Возможно, я буду вести небольшой список, конкретных моделей тв/сат розеток, разбитых по типам, чтобы вам проще было делать выбор в магазине, придя с конкретным артикулом. Если это действительно необходимо, пишите в комментариях к статье. Кроме того, если вы всё же столкнулись со сложностями с подключением, тоже смело пишите, постараюсь оперативно помочь.

Как подключить тв розетку

Чтобы разобраться в том, как подключить тв розетку, достаточно узнать общие, базовые принципы монтажа, которые позволят вам установить тв-розетку самому, любой конфигурации, от любого производителя.

В первую очередь, давайте рассмотрим, что из себя представляет телевизионный коаксиальный кабель, который в процессе монтажа и подсоединяется к телевизионной розетке.


Антенный кабель (показан на изображении выше), легко отличить от проводов другого типа обычно используемых в современной электропроводке и слаботочных сетях жилых домов и квартир. Круглый в сечении, он чаще всего состоит из:



1. Проводника. Внутренней токопроводящей медной жилы, по которой и передается сигнал.

2. Изоляции. Слоя, полностью состоящего из диэлектрического (токонепроводящего) материала, который разделяет проводники и выполняетфункцию каркаса, надежно фиксируя их положение относительно друг друга.

3. Экрана. Внешнего токопроводящего слоя, чаще всего выполненного в виде комбинации медной или алюминиевой оплетки и фольги.

4. Оболочки. Изоляционного слоя, который защищает провод от возможных негативных внешних воздействий (механических, тепловых и т.п.).

Таким образом, коаксиальный телевизионный кабель представляет собой конструкцию, главным элементом в которой является центральный проводник, именно по нему передается телевизионный сигнал. Немаловажен и экран, защищающий от помех – электромагнитных полей, оказывающих влияние и вызывающих искажения.

Именно эти два элемента и требуют непосредственного подключения к телевизионной розетке. При этом, в зависимости от производителя, конструкции механизмов, способы и методики подключения антенного кабеля к тв розетке могут несколько различаться.



Давайте рассмотрим установку и подключение нескольких основных типов тв розеток от таких мировых лидеров в производстве электроустановочного оборудования как Legrand, ABB и Busch-Jaeger.

Наиболее наглядной и показательной в плане установки, на мой взгляд, является встраиваемая тв розетка ABB Busch-Jaeger серии Basic 55.

Механизм которой максимально прост, он состоит из:

1. Суппорта

2. Лицевой панели

3. Печатной платы

При этом самый главный элемент – печатная плата, к которой и производится подключение коаксиального антенного кабеля, не имеет никаких электронных компонентов. С лицевой стороны на ней расположен разъем, для подключения тв кабеля.





А на тыльной стороне находятся только крепежи для кабеля.





Подключение заключается в установке сигнального проводника телевизионного кабеля в центральной клемме розетки и фиксации экрана скобой, как показано на изображении ниже.



Важно правильно подготовить к установке антенный провод. При этом обычно снимается внешняя оболочка, аккуратно собирается, скручивается экран (обычно оплетка, фольга убирается), оставляется часть внутренней изоляции, а с самого края все снимается до медной жилы проводника, на необходимую для подключения длину.


У модульного механизма ABB NIESSEN серии ZENIT, подключение выглядит иначе, но все же общий принцип сохраняется





Здесь центральный проводник телевизионного кабеля зажимается в соответствующей колодке тв розетки синим фиксатором, а защитный экран откидным креплением к корпусу.




Упростить процесс подключения попробывали инженеры компании Legrand. Их тв розетка, для серии электроустановочного оборудования Valena, разработана таким образом, чтобы максимально уменьшить количество действий при подготовке антенного кабеля к установке.





Здесь для подключения телевизионного кабеля, необходимо отстегнуть крышку, прикрывающую места соединения. Для этого достаточно аккуратно поддеть её отверткой, отстегнув тем самым фиксатор.





Как видите, для крепления центрального сигнального проводника антенного кабеля используется пружинная самозажимная клемма. А вот контакт экрана с корпусом тв розетки, осуществляется за счёт пластины, которая при установке входит под внешнюю оболочку кабеля, тем самым надежно прижимаясь к внешнему экранирующему проводнику.







При этом подготовка антенного кабеля, сводится к снятию всех лишних слоев, оставляя только центральный проводник. Особая подготовка экрана или изолятора не требуется.





Подсоединение телевизионного кабеля к механизму встраиваемой тв розетки Legrand Valena (Легран Валена), выглядит следующим образом.





В целом, общий принцип подключения сохраняется у всех тв розеток, независимо от производителя. Теперь, зная его, вы сможете подключить любую телевизионную розетку самостоятельно не зависимо от её конфигурации или строения. Главное правильно подключить центральную жилу-проводник, по которой идет сигнал, так, чтобы ни в коем случае не было контакта с проводником который экранирует (защищает от помех). Подготовка к монтажу антенного кабеля может различаться, но разобрав механизм розетки,  вы с легкостью сориентируетесь, какие действия требуются.

Довольно много вопросов поступает о подключении совмещенной TV/SAT розетки, поэтому чтобы вам избежать каких либо сложностей с монтажом, обязательно читайте наш материал — «Как подключить TV/SAT розетку»

Если же вы столкнулись с совершенно иной системой подключения тв розетки или просто,по какой-то причине, не получается выполнить монтаж, обязательно пишите в комментариях к статье, мы постараемся помочь!

Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

4. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

2. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

2. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора

1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
4. Укрепление установленной розетки при помощи винтика.
5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

5. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

• у проходных – 10-30 дБ;
• отраженные имеют – 10-20 дБ;
• оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

• отключение проводки;
• откручивается винт, держащий каркас;
• снимается защитная рамка;
• убирается диск, служащий защитой от детей;
• освобождаются жилы, откручиванием фиксирующих винтов;
• снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Как установить и подключить ТВ-розетку

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я расскажу Вам про установку и подключение ТВ-розетки серии Glossa от Schneider Electric (артикул GSL000191).

Слаботочные сети, как и силовые распределительные сети, необходимо прокладывать скрыто, дабы эти кабели не мешались под ногами и явно не бросались в глаза, пытаясь испортить законченный вид ремонта.

Если ранее слаботочным сетям уделяли не особо пристальное внимание и телевизионные кабели могли быть просто напросто проложены под ногами или вдоль плинтуса, то в современный век цифровых и информационных технологий слаботочных кабелей стало значительно больше — это и телевидение, и Интернет, и акустические системы, и системы умного дома, и пожарно-охранная сигнализация, и домофон, и видеонаблюдение, и т.п. Так что в любом случае необходимо позаботиться об их скрытой прокладке. Но речь в данной статье пойдет исключительно об телевизионных кабелях и розетках.

В моем примере телевизионный коаксиальный кабель марки RG-6U проложен скрыто по стенам и потолку в пластиковой гофрированной трубе диаметром 16 (мм).

Гофра крепится к основанию стен и потолка с помощью пластиковых клипс.

От слаботочного квартирного щита телевизионный кабель приходит непосредственно в подрозетник. Советую почитать подробную и наглядную статью про установку распределительного и слаботочного щитов в нишу стены.

Именно в этот подрозетник необходимо установить и подключить ТВ-розетку, чтобы в дальнейшем через нее можно было передавать сигнал от антенной сети на телевизор.

Вдаваться сейчас в подробности установки подрозетников я не буду, об этом на сайте имеется очень подробная и поясняющая статья — знакомьтесь: выбор, разметка и монтаж блока подрозетников в гипсокартонную стену.

Все электроустановочные изделия (розетки, выключатели, диммеры и т.п.) в квартире планируется устанавливать из серии Glossa от Schneider Electric и телевизионная розетка этому не исключение. ТВ-розетка серии Glossa имеет артикул GSL000191. Вот на ее примере я и покажу, как ее установить и подключить.

Внешний вид и габаритные размеры.

Устройство ТВ-розетки достаточно простое. Она состоит из внешней панели с F-разъемом, механизмом для подключения коаксиального кабеля и установочного суппорта для крепления розетки в подрозетнике.

Вот ее технические характеристики:

• рабочая частота 5-862 (МГц)
• входное и выходное сопротивление 75 (Ом)
• затухание на отводе 1(dB)
• степень защиты IP20 (читайте про расшифровку всех кодов IP)

Как видите, ослабление (затухание) сигнала на ответвителе составляет всего 1 (dB). Считаю это вполне хорошим показателем.

Т.к. розетка является оконечной (далее я поясню что это значит), то на плате внутри ее механизма подключен резистор номиналом 75 (Ом). Решил убедиться в этом, измерив помощью мультиметра его значение.

Как подключить ТВ-розетку

Итак, нам нужно подключить выведенный телевизионный кабель в подрозетнике к приобретенной ТВ-розетке.

В первую очередь нам необходимо снять внешнюю оболочку с кабеля на длину порядка 20-25 (мм). Изоляцию с кабелей круглого сечения я обычно снимаю с помощью своего ножа для разделки кабелей Weicon № S4-28.  Если интересно, то переходите по указанной ссылочке и знакомьтесь.

Регулирую глубину реза, затем обхватываю кабель с помощью ножа и выполняю поперечный разрез.

После этого выполняю продольный разрез вдоль кабеля — внешняя оболочка снята.

Экран в телевизионных кабелях встречается в нескольких исполнениях:

• только алюминиевая фольга
• алюминиевая фольга и поверх нее медная оплетка
• только медная оплетка

В моем случае кабель имеет алюминиевую фольгу с медной оплеткой.

Да, кстати, если кабель имеет внешний диаметр менее 7 (мм), то алюминиевую фольгу и оплетку необходимо вывернуть поверх внешней оболочки кабеля, чтобы контакт между металлической крышкой ТВ-розетки и фольгой с оплеткой был достаточно плотным.

У нас как раз таки такой случай — внешний диаметр применяемого кабеля RG-6U составляет 6,5-6,6 (мм).

Теперь нам необходимо отвернуть алюминиевую фольгу с оплеткой назад на оболочку кабеля. Для этого я сначала из медной оплетки делаю косичку.

Затем укладываю косичку на внешнюю оболочку кабеля, а поверх нее заворачиваю фольгу. Получается примерно вот так.

Но учтите, что внутренняя сторона фольги имеет не проводящее покрытие, поэтому половинку отвернутой фольги необходимо изогнуть и вывернуть обратно токопроводящей стороной вверх, иначе у Вас не будет контакта с металлической крышкой телевизионной розетки. Косичку пока оставим в таком положении.

Теперь берем ТВ-розетку, откручиваем крепежный винт на крышке и открываем ее вверх.

Теперь нам необходимо отступить небольшое расстояние от края фольги, примерно 2 (мм), и снять изоляцию с центральной жилы кабеля. Центральная жила должна быть зачищена на длину порядка 7-8 (мм), лишнее отрезается.

Затем необходимо вставить центральную жилу кабеля до упора в клемму телевизионной розетки и затянуть винт.

Здесь прошу обратить внимание на то, что оставшуюся косичку я уложил поверх алюминиевой фольги.

Обратите внимание на отсутствие замыкания фольги и волосинок оплетки кабеля на центральную жилу!

Далее необходимо закрыть металлическую крышку розетки и затянуть ее крепежным винтом, тем самым прижав ее прямо к алюминиевой фольге и оплетке телевизионного кабеля.

Контакт между металлической крышкой розетки и алюминиевой фольгой с оплеткой получается достаточно плотным. Для наглядности я даже рассоединил его, чтобы убедиться в этом.

А теперь осталось установить ТВ-розетку в подрозетник.



Установка ТВ-розетки

Здесь все просто, телевизионная розетка  устанавливается с помощью двух распорных лапок и фиксируется дополнительно двумя крепежными саморезами.

И уже по традиции, уровень установки ТВ-розетки я проверяю с помощью своего карманного уровня электрика Stabila Pocket Electric.

Под общей рамкой здесь еще будут установлены две силовые розетки и компьютерная розетка RJ-45 (кат. 5е). Об установке и подключении компьютерной розетки я напишу отдельную статью, так что подписывайтесь на рассылку сайта, чтобы быть в курсе выхода новой статьи.

Вот так в итоге получилось.

Прошу обратить внимание на то, что подрозетники и механизмы перевернуты на 90°. Это было сделано по причине того, что в продаже не нашлось 4-постовой вертикальной рамки, поэтому была применена горизонтальная, но при этом все механизмы пришлось перевернуть на 90°. Ничего критичного в этом нет, ведь это же не выключатели, которыми в таком случае было бы не удобно пользоваться, а розетки и разницы особой нет в том, как подключать в них вилку, перевернув или нет. Да и в конце концов данный блок вообще будет спрятан за телевизором.

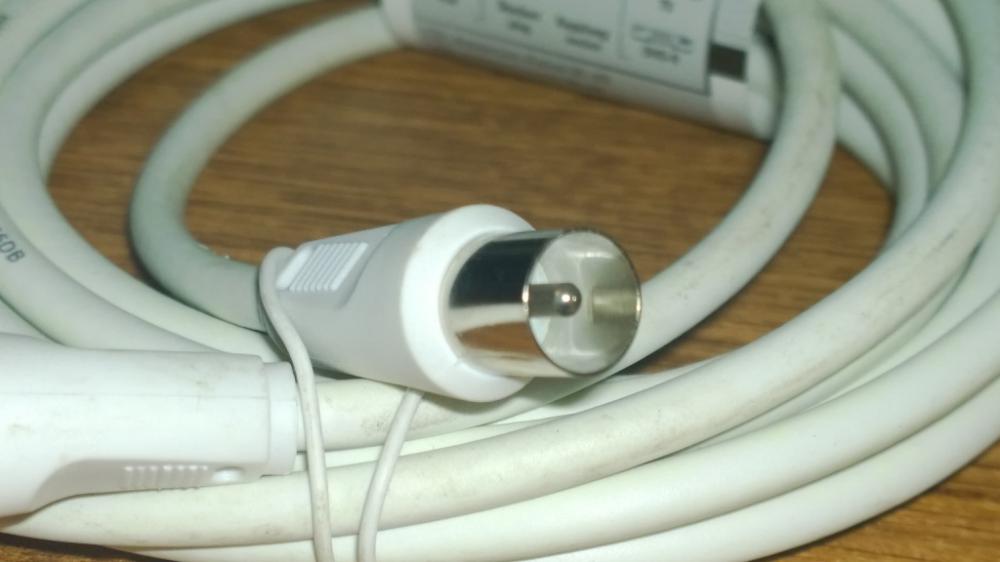

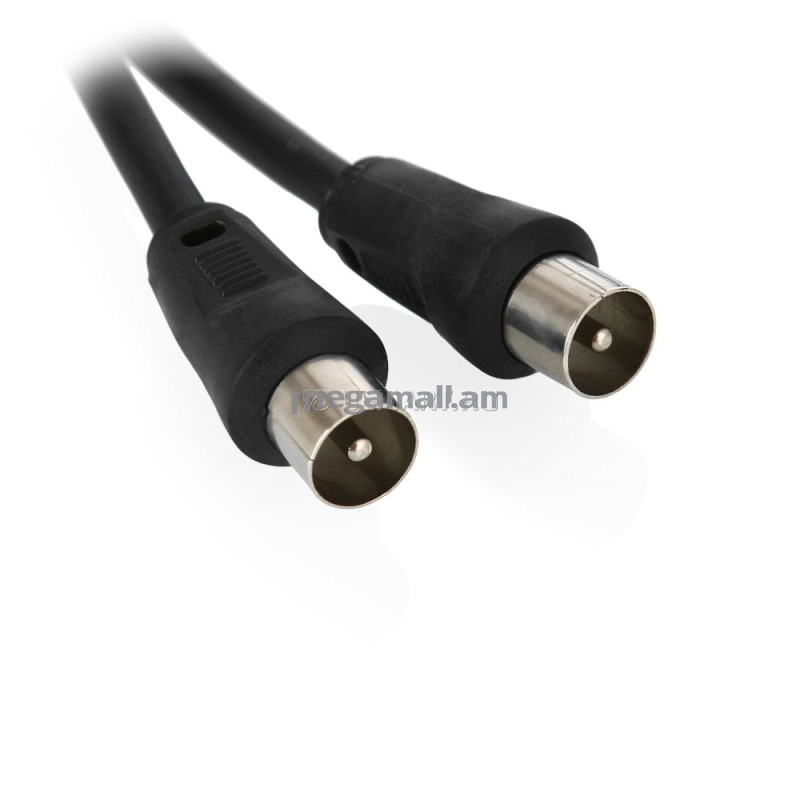

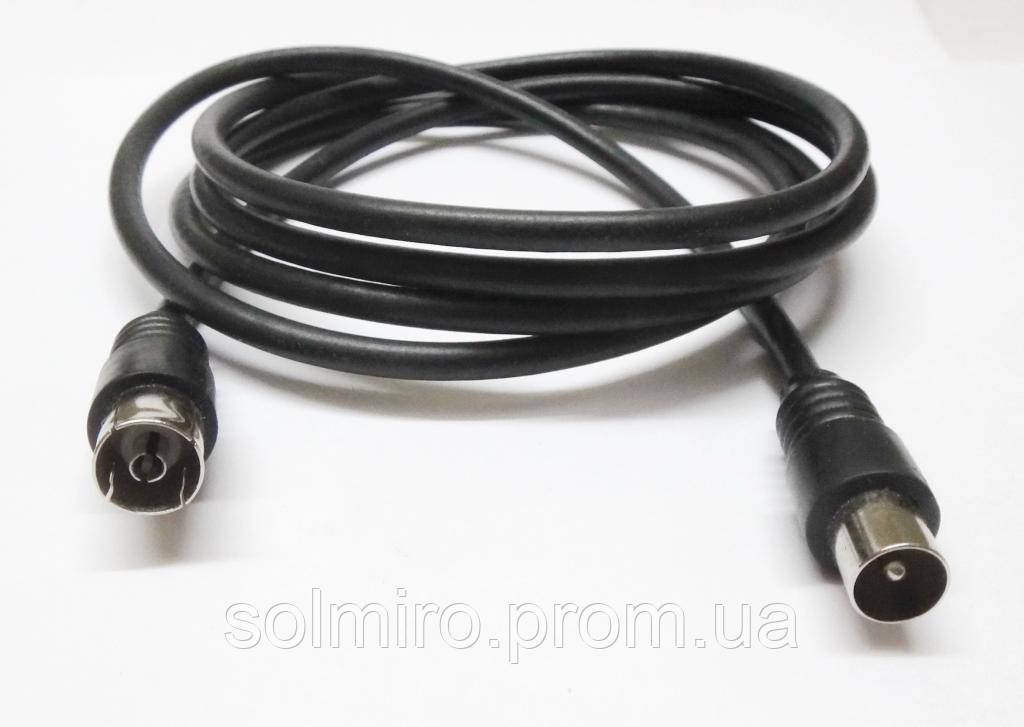

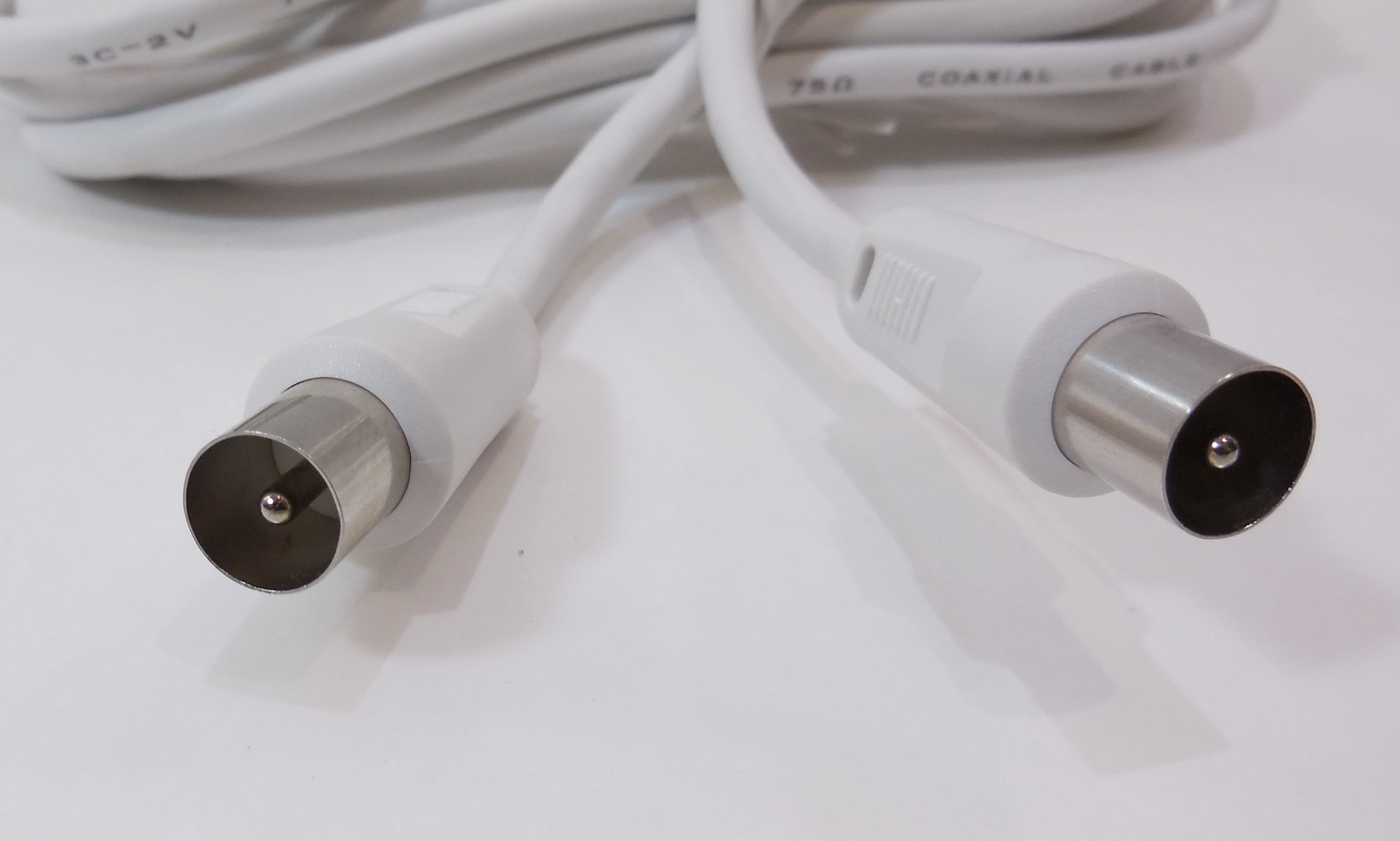

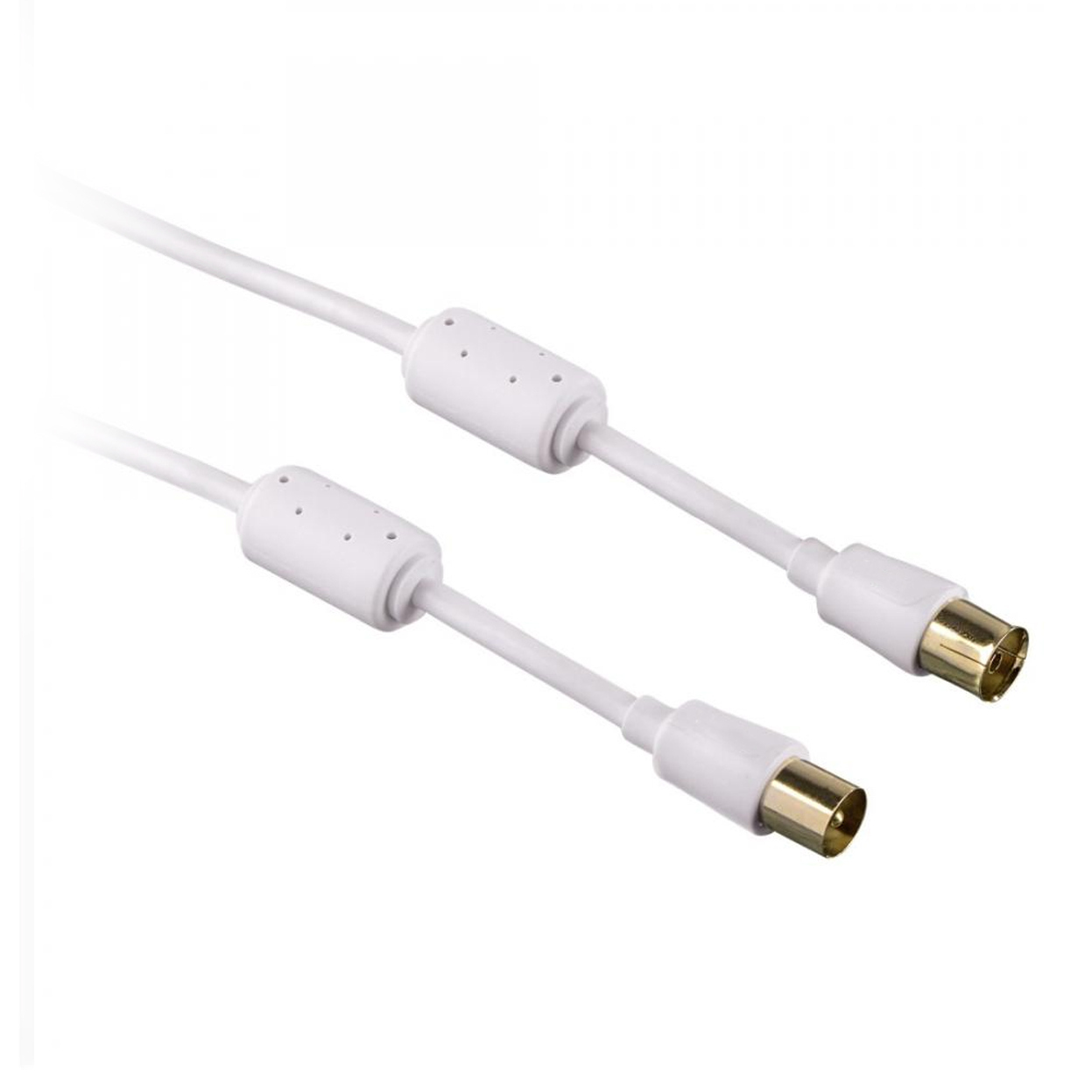

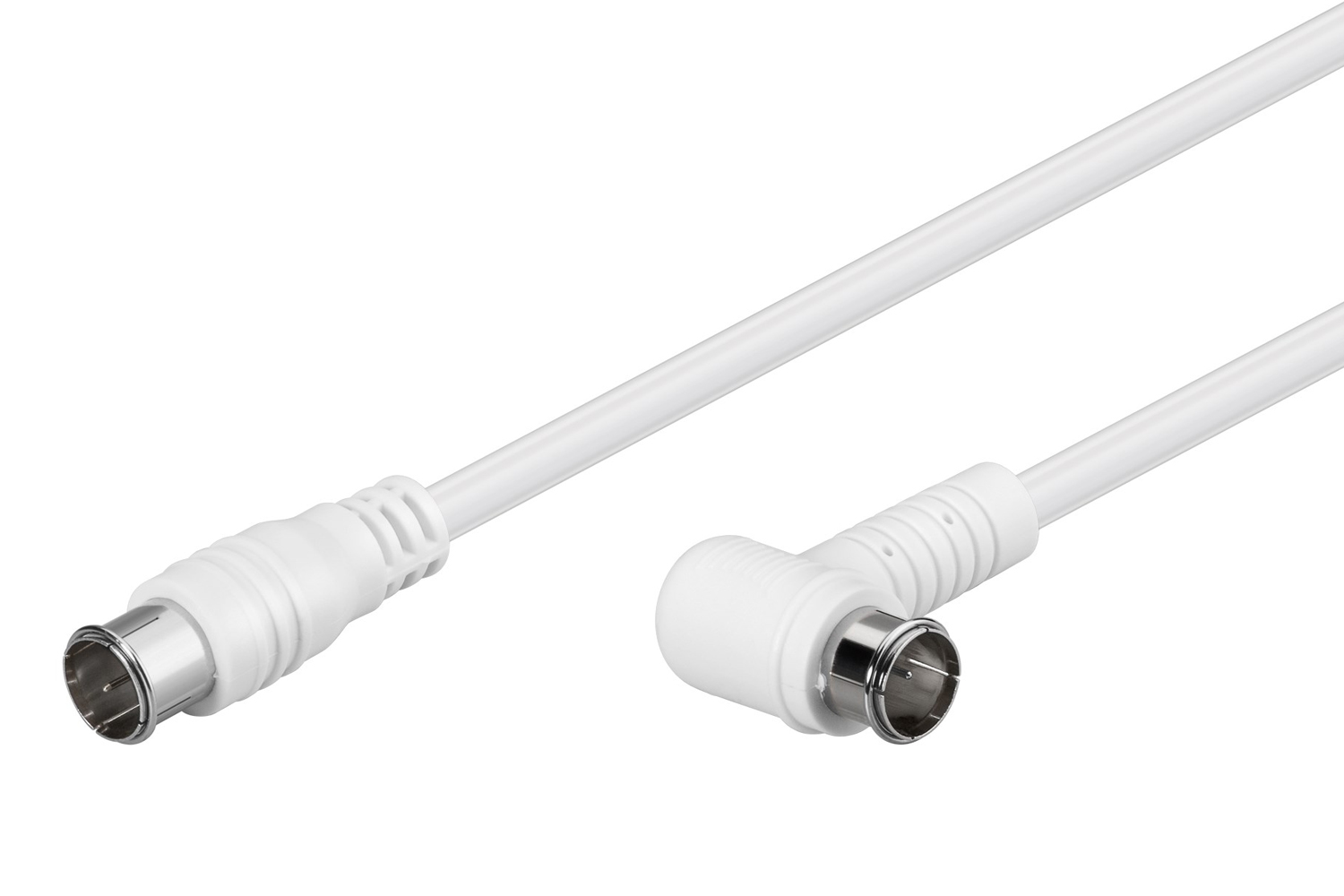

Теперь осталось изготовить перемычку, соединяющую ТВ-розетку с телевизором, но это тема уже отдельной статьи.



Схемы подключения ТВ-розеток

Если у Вас всего один телевизор в доме, то здесь все просто. Используется одиночное (индивидуальное) подключение ТВ-розетки.

Но в настоящее время один телевизор в доме — это уже редкость. Как минимум, граждане устанавливают телевизоры в зале, в детской, на кухне и т.д. Соответственно, встает вопрос о схеме их подключения.

Лично я сторонник того, чтобы телевизионные кабели прокладывать не шлейфом от одной ТВ-розетки к другой, как это многие делают, а чтобы с вводного слаботочного щита от разветвительного устройства (сплиттера) на каждый телевизор шел свой отдельный кабель. Такое соединение называется параллельным или «звездой».

При такой схеме будет гораздо меньше затухания телевизионного сигнала, а также значительно улучшается надежность всей слаботочной сети. Например, при повреждении одного из отходящих телевизионных кабелей, другие телевизоры продолжат работать в штатном режиме. Правда при этой схеме идет перерасход кабеля, но как говорится, за все нужно платить.

Ну и третья схема — это подключение ТВ-розеток в линию, или другими словами, шлейфом.

При подключении ТВ-розеток шлейфом, кабель со слаботочного щита идет сначала на телевизионную розетку №1, от нее уходит на телевизионную розетку №2 и т. д. Обратите внимание, что при использовании такой схемы необходимо применять проходные ТВ-розетки, но при этом последняя розетка всегда должна быть оконечной. Чуть ниже я объясню, чем они отличаются.

При использовании данного способа подключения идет экономия телевизионного кабеля, но при этом идет будет некоторое ослабление сигнала. Если на первой ТВ-розетке сигнал будет сильным, то к последней он будет чуть слабее. На самом деле это и не совсем критично, т.к. входной сигнал кабельного телевидения изначально достаточно мощный, да и практически все современные телевизоры обладают функцией автоматического усиления и регулирования сигнала.

Из недостатков данного метода можно отметить то, что при пропадании контакта или повреждении кабеля до первой ТВ-розетки перестанут работать и остальные.

Типы телевизионных розеток

Напомню, что всего существуют одиночные (их называют еще простыми), оконечные и проходные ТВ-розетки. Это Вы уже успели заметить по обозначениям на вышеприведенных схемах.

Одиночная (простая) ТВ-розетка имеет ту же конструкцию, что и оконечная, только в ее составе нет внутреннего резистора номиналом 75 (Ом). Таким образом, качество передаваемого сигнала будет одинаковым, но при условии, что в каждую из розеток будет включен телевизор.

В случае с одиночной розеткой, при не подключенном к ней телевизоре могут наблюдаться помехи и искажения изображения на других телевизорах, если те подключены по схеме «звезда». Это возникает из-за того, что у одиночной розетки сопротивление линии выравнивается за счет сопротивления подключенного телевизора. Оконечные ТВ-розетки, как Вы уже убедились в начале статьи, имеют встроенный резистор, равный волновому сопротивлению линии 75 (Ом), и им подобные манипуляции не страшны.

Тем не менее я всегда рекомендую приобретать именно оконечные розетки, ведь не факт, что после завершения ремонта у Вас будут сразу приобретены и установлены все телевизоры в доме или квартире.

Проходные ТВ-розетки имеют два зажима (вход и выход). К ним подключается приходящий кабель, а дальше имеется разъем для подключения отходящего кабеля на другую ТВ-розетку. Иногда этот разъем объединен в один разъем, но это все зависит от конкретного производителя.

Правда вот у проходных розеток затухание на отводе составляет порядка 4 (dB), что значительно больше , чем у оконечных розеток, а значит при каждой последующей установленной проходной розеткой сигнал будет все больше и больше уменьшаться. Но как я уже говорил, это на самом деле не так и критично.



Дополнение

В конце статьи решил сделать небольшое дополнение по теме установки ТВ-розеток.

Конечно же, установленная ТВ-розетка смотрится очень красиво и аккуратно.

Но в последнее время вместо установки ТВ-розеток стали активно применять специальные суппорта и выводить ТВ-кабель непосредственно на телевизор, оставляя соответствующий запас кабеля порядка 1 (м).

В таком способе безусловно есть свои преимущества. Во-первых, нет необходимости приобретать ТВ-розетку. Во-вторых, нет необходимости в изготовлении перемычки, которая будет соединять ТВ-розетку с телевизором. В-третьих, нет лишнего соединения, из-за которого может вдруг ухудшиться сигнал.

Данный способ вполне имеет право на жизнь, ведь в любом случае запас провода не будет виден, т.к. эти розетки, как правило, устанавливаются непосредственно за телевизором.

Но и здесь имеется несколько вариантов исполнения.

Первый вариант — это приобрести специальные кабельные выводы, в которых имеется возможно зафиксировать кабель в подрозетнике и вывести необходимый запас.

Но дело в том, что такие суппорта имеют стоимость, соизмеримую с ТВ-розеткой, а может быть и еще дороже, к тому же не каждый производитель выпускает подобные аксессуары. Вот например, у серии Glossa от Schneider Electric подобных аксессуаров не выпускается, они имеются только у серий Sedna и Odace.

Второй вариант — это приобрести специальные заглушки. Они по стоимости гораздо дешевле, чем кабельные выводы. В заглушке высверливается отверстие и выводится ТВ-кабель.

И опять же сталкиваемся с ситуацией, что у серии Glossa от Schneider Electric подобных аксессуаров тоже нет, они имеются только у серий Unica, Sedna и Odace.

Третий вариант — совсем бюджетный вариант, это вообще ничего не устанавливать в этот подрозетник. Ведь это место в любом случае будет скрыто от глаз за корпусом телевизора.

Выбирайте вариант по своим вкусам и возможностям!

Как видите, в подключении телевизионной розетки нет ничего сложного. Общий принцип подключения ТВ-розеток сохраняется в целом у всех производителей. Центральную жилу необходимо подключить в соответствующий зажим или клемму, а экран и оплетку соединить с металлической крышкой, скобой или гибкой связью с печатной платой, к которой непосредственно припаян стандартный F-разъем.

Если кому-нибудь из Вас не хочется читать, то предлагаю посмотреть видеоролик по материалам статьи:

P.S. На этом, пожалуй, и все. Будут вопросы — спрашивайте в комментариях. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Обзоры на антенное гнездо

— интернет-магазины и отзывы на антенное гнездо для телевизора на AliExpress

Отличные новости !!! Вы попали в нужное место для антенной розетки телевизора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот телевизор с антенной розеткой станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели антенную розетку для телевизора на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в антенной розетке для телевизора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести антенный разъем для телевизора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как установить телевизионную антенну

Подключить комнатную антенну, такую ​​как Mohu Leaf, к телевизору, довольно просто, если у вас относительно современный телевизор (построен в 2006 году или позже).Просто прикрутите коаксиальный кабель антенны к разъему «ANTENNA / CABLE» на задней панели телевизора, как показано здесь:

На задней панели телевизора показано, куда подключить антенный кабель

Если у вас есть антенна с питанием, вам придется подключить его в стену для питания (или некоторые модели имеют вилку питания USB, которую вы можете подключить к телевизору, если у него есть USB).

Поиск каналов на телевизоре

Теперь включите телевизор и войдите в меню настроек. Найдите вариант, в котором вы можете выбрать между кабельным и антенным входом, и выберите «антенна».Вот как это выглядит на моем Sony:

Выбор антенного входа на телевизоре

Затем настройте телевизор на автоматический поиск каналов. Вот как это выглядит на моем телевизоре:

Поиск каналов

Нажмите «ОК», и телевизор начнет поиск каналов! Удачи! Возможно, вам придется повторно запустить поиск несколько раз, используя разные конфигурации антенн.

Если проблемы по-прежнему возникают, посетите мою страницу устранения неполадок.

Настройка положения антенны

Скажу честно, как только вы подключите ТВ-антенну.. Чтобы добиться наилучшего приема, необходимо поэкспериментировать с местом, где вы устанавливаете антенну в своей комнате. Может быть большая разница в количестве каналов, которые вы получаете, в зависимости от ориентации, расположения, высоты антенны, а также в помещении или на улице. Изменение угла наклона антенны на несколько градусов может резко изменить прием для определенного канала.

Если вы используете комнатную антенну, я предлагаю разместить ее рядом с окном, а затем сканировать каналы для определения базовой линии.Запишите полученные каналы, переместите антенну и повторите сканирование. Если вы потеряли какие-либо каналы, вручную добавьте их обратно в меню управления каналами телевизора и запишите их, чтобы в итоге получился общий список всех возможных каналов. Затем перейдите к слабому каналу и перемещайте антенну в реальном времени, пока не добьетесь хорошего приема. Возможно, вам придется повторить это для других слабых каналов.

Никогда не знаешь, где будет лучшая позиция антенны. После своего последнего хода я установил антенну возле окна.Прием на десять-двенадцать каналов был очень посредственным. Во время игры с прокладкой кабеля антенна упала на пол. Просто ради удовольствия я просмотрел каналы и обнаружил, что у меня есть еще четыре канала в этом маловероятном положении!

Если вы не получаете десять или двадцать каналов, вы, вероятно, живете слишком далеко от передатчиков или что-то блокирует сигналы, например, гора. Перейдите в раздел антенн, чтобы узнать больше. Если у вас нет доступа к крыше (например, вы живете в квартире), я бы посоветовал использовать антенну Mohu Leaf.Он тонкий, и его легко спрятать в помещении. Это то, что я использую. Вот еще несколько советов по улучшению приема ТВ и увеличению количества каналов.

Если у вас вообще нет каналов, перейдите по ссылке ниже:

Я хочу подчеркнуть одну вещь: разница в количестве каналов, которые вы можете получить с разными внутренними антеннами, довольно мала. Если одна антенна может получить пять каналов, вы не получите 25 каналов внезапно с более дорогой антенной. Так что не стоит покупать все более дорогие антенны в надежде решить проблемы с приемом.Расположение антенны оказывает гораздо большее влияние на прием, чем тип антенны, которую вы используете, если вы не используете дешевую антенну в форме кроличьего уха.

Если вам интересно, вот как я установил антенну в гостиной.

См. «Что показывают по телевизору» — веб-сайт бесплатного путеводителя по каналам.

Хорошо, ваша антенна подключена. Поздравляю! Теперь, как вы видите, какие шоу идут? К счастью, есть онлайн-гид по каналам под названием Titan TV. Вы можете просмотреть это на своем смартфоне, планшете или компьютере.В первый раз установка не сразу очевидна, но я объясню ее ниже.

Сначала зайдите на сайт titantv.com. Перейдите на панель над гидом каналов и нажмите кнопку «+» (она очень скрыта):

Titan TV schedule

Когда вы нажмете эту кнопку, появится всплывающее окно. Щелкните поле «Трансляция», как показано ниже:

Titan TV setup step 1

Затем введите свой почтовый индекс, выберите местность, установив флажок в одном из полей, нажмите «Сохранить», и все готово!

Titan TV setup step 2

Вы можете повторить процесс, если находитесь рядом с двумя зонами вещания.В следующий раз, когда вы посетите этот сайт, ваши настройки будут там. Вуаля! Ваш телегид!

Как использовать вашу антенну с несколькими телевизорами

Что делать, если вы хотите подать сигнал антенны на несколько телевизоров? У вас есть несколько вариантов. Вы можете использовать одну крышку антенны

для антенного гнезда TV / RF

Крышка антенны для антенного гнезда TV / RF — Heinrich Kopp GmbH

Заглушка для антенного гнезда TV / RF, в комплекте: 3 винта (1 шт. M3x13 мм, M3x16 мм, M3x25 мм), подходит для всех ведущих производителей, EUROPA, кремово-белый

Опорное кольцо

Характеристика	Значение
Артикул	348101188
УЕ	5
EAN	4008224583251
С устройством снятия натяжения	№
Соответствует степени защиты (IP)	IP20
Прозрачный	№
Тип крепления	Крепление винтом
Номер RAL (аналог)	1013
Цвет	Кремово-белый (электробелый)
Обработка поверхности	Мэтт
Защита поверхности	Без обработки
Качество материала	Термопласт
Без галогенов	Есть
Материал	Пластик
С отпечатком	№
Способ монтажа	Скрытый монтаж (гипс)
Печатная этикетка	Без поля индикации
С откидной крышкой	№
С пылезащитной крышкой	№
	№
Монтажная схема	Центральная крышка
Глянцевая клемма	№

2019 © Копп. Alle Rechte vorbehalten. Кнопка / крышка для кнопок и индикаторов Розетка с заземлением с откидной крышкой и шторкой Пролистать наверх Предпочтение конфиденциальности

Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

Имя	Политика конфиденциальности Cookie
Провайдер	Eigentümer dieser Веб-сайт
Назначение	Speichert die Einstellungen der Besucher, die in der Cookie Box von Borlabs Cookie ausgewählt wurden.
Имя файла cookie	borlabs-cookie
Срок действия куки	1 Jahr

Имя	Quform
Провайдер	Eigentümer dieser Веб-сайт
Назначение	Speichert die Inhalt der vom Nutzer über das PlugIn Quform in Formulare eingegebenen Daten für die Dauer der Browser-Session. »Save IP» ist deaktiviert / «Ubermittelte Formulardaten in der WordPress-Datenbank speichern» ist deaktiviert. / Speichert nur eine Sitzungs-ID (im Cookie werden keine persönlichen Daten gespeichert) / Wird zur Gewährleistung der Sicherheit benötigt (Schutz vor Cross Site Request Forgery) / Wird für die ordnungsgemäße Funktion des Plugins. CAPTCHA-Lösung korrekt ist)
Имя файла cookie	quform_session
Срок действия куки	Сессия

Типы ТВ-антенн / спутниковых розеток и настенных панелей

Если вы хотите узнать больше о ТВ-антеннах, спутниковых розетках и настенных панелях.Это блог для вас. Я расскажу обо всех различных типах настенных антенн, чтобы вы могли выбрать подходящий для своей установки. Существует множество различных типов телевидения, радио и спутникового телевидения, каждое из которых служит своей цели, поэтому давайте начнем без лишних слов.

Коаксиальные розетки IEC

Самым распространенным типом телевизионных розеток, с которым знакомо большинство людей, является коаксиальная розетка IEC. Этот тип розеток чаще всего используется для подключения телевизионных антенн, но также часто используется для FM-радио.Для подключения к этой настенной пластине вам понадобится гибкий вывод или кабель с коаксиальной вилкой IEC на конце. Какой тип вилки коаксиального кабеля вам понадобится, зависит от того, имеет ли настенная пластина штекерное или гнездовое соединение.

Хотя чаще всего используется для ТВ и FM-радио. Его также можно использовать для DAB-радио и спутникового телевидения при условии, что настенная пластина проходит постоянный ток. Я вернусь к этому позже.

Гнездо коаксиального кабеля IEC

В подавляющем большинстве случаев наиболее распространенным типом коаксиальной настенной пластины будет гнездовой тип.Для подключения к нему вам понадобится кабель с коаксиальным штекером, прикрепленным к концу. Опять же, это коаксиальный разъем, с которым знакомо большинство людей.

Штыревой коаксиальный разъем IEC

По очевидным причинам, противоположным гнезду гнезда является гнездовое гнездо. Если у вас штепсельная розетка, вам понадобится либо кабель с вставленной в нее розеткой, либо вилка с коаксиальным соединителем. Это обеспечит вам женское соединение. Также распространено приобретение RF-выводов, которые имеют гнездо на одном конце и штекер на другом.Обычно они предназначены для подключения к оборудованию и выхода из него, что является обычным явлением, когда у вас есть записывающее устройство Freeview, например, приставка BT Vision и обратная связь с вашим цифровым телевизором.

Лично я не склонен ставить мужские настенные панели, если я не устанавливаю какую-то систему воспроизведения видео, такую ​​как система воспроизведения Sky с волшебными глазами. Это сделано для того, чтобы, когда кто-то подключает систему, было ясно видно, какое завершение является каким.

‍

Экранированные розетки

Если у вас есть выбор между покупкой экранированных и неэкранированных розеток, всегда выбирайте первые.Экранированная розетка означает, что конец кабеля находится в металлическом корпусе. Металлический корпус, в котором находится заделка коаксиального кабеля, помогает предотвратить утечку РЧ-сигнала и потерю сигнала, а также защищает от импульсного шума и электромагнитных / радиочастотных помех, которые могут вызвать пикселизацию телевизионного изображения. Поскольку само соединение окружено металлическим корпусом, оно также имеет тенденцию обеспечивать гораздо более безопасное соединение, которое с меньшей вероятностью будет раскачиваться, выпадать и ломаться.

При установке экранированных розеток вам, как правило, потребуется более глубокая задняя коробка, чем в противном случае вам потребовалась бы модель без экранирования.Для большинства экранированных розеток потребуется как минимум 25-миллиметровая задняя коробка, в идеале — немного больше, чтобы кабель и заделка удобно поместились внутри. Если это означает, что вам придется вставлять заднюю коробку с более глубокой поверхностью, я настоятельно рекомендую это сделать.

Неэкранированные розетки

Противоположностью экранированной розетке будет неэкранированная розетка. Это то место, где кабельная муфта открыта элементами, а не окружена металлическим корпусом. Это вызовет чрезмерную потерю сигнала и станет слабым местом в вашей телевизионной системе, где помехи могут проникнуть в ваш коаксиальный телевизионный кабель и вызвать потерю телевизионного сигнала.

Большинство купленных вами настенных панелей на самом деле будут неэкранированными моделями, особенно в более дешевых версиях. Как и большинство людей, когда они переключают свои дома, они обычно устанавливают соответствующие электрические розетки и розетки для телевизора, и я понимаю, почему. Это означает, что установленные телевизионные розетки на самом деле не установлены известным производителем антенн / спутников, который специализируется на подобных вещах. Это особенно характерно для розеток из матовой стали / хрома и т. Д. Я рекомендую в таких ситуациях либо установить антенные / спутниковые розетки, которые не соответствуют вашим электрическим точкам, даже белые розетки редко бывают такими же, либо установить модульное обрамление, которое соответствует вашим настенным панелям и качественный евро модуль. Я расскажу об этом позже в блоге.

Хотя неэкранированные настенные панели подходят для более мелкой задней коробки, они также более склонны к ослаблению соединения, качению, падению и поломке.

Изолированные коаксиальные настенные панели

Изолированные настенные панели почти всегда неэкранированы, я не знаю, почему не так много экранированных версий даже от известных производителей антенн и спутников. У вас может возникнуть вопрос, зачем вам устанавливать «изолированную» настенную пластину? Ответ на этот вопрос — электробезопасность.В основном они устанавливаются в коммунальных телевизионных системах, чтобы обеспечить гальваническую развязку между разными квартирами. Изолированные настенные панели останавливают прохождение постоянного напряжения с одной стороны настенной панели на другую через внутренний резистор (-ы). По общему признанию, они не так часто устанавливаются, как раньше, поскольку большинство коммунальных телевизионных систем имеют заземление, что означает, что они больше не нужны для обеспечения электробезопасности. Мы до сих пор запасаемся ими, потому что, когда мы работаем, коммунальные системы не были заземлены.

Поскольку изолированные пластины не пропускают через них напряжение постоянного тока, они не подходят для систем, в которых присутствует сетевое питание. Как подключения к спутниковым LNB, к линейным усилителям / усилителям мачты и для подключений, где установлены удаленные глаза Sky. Если у вас есть какие-либо из этих типов соединений, вы должны переключить настенную пластину на неизолированную, чтобы она работала.

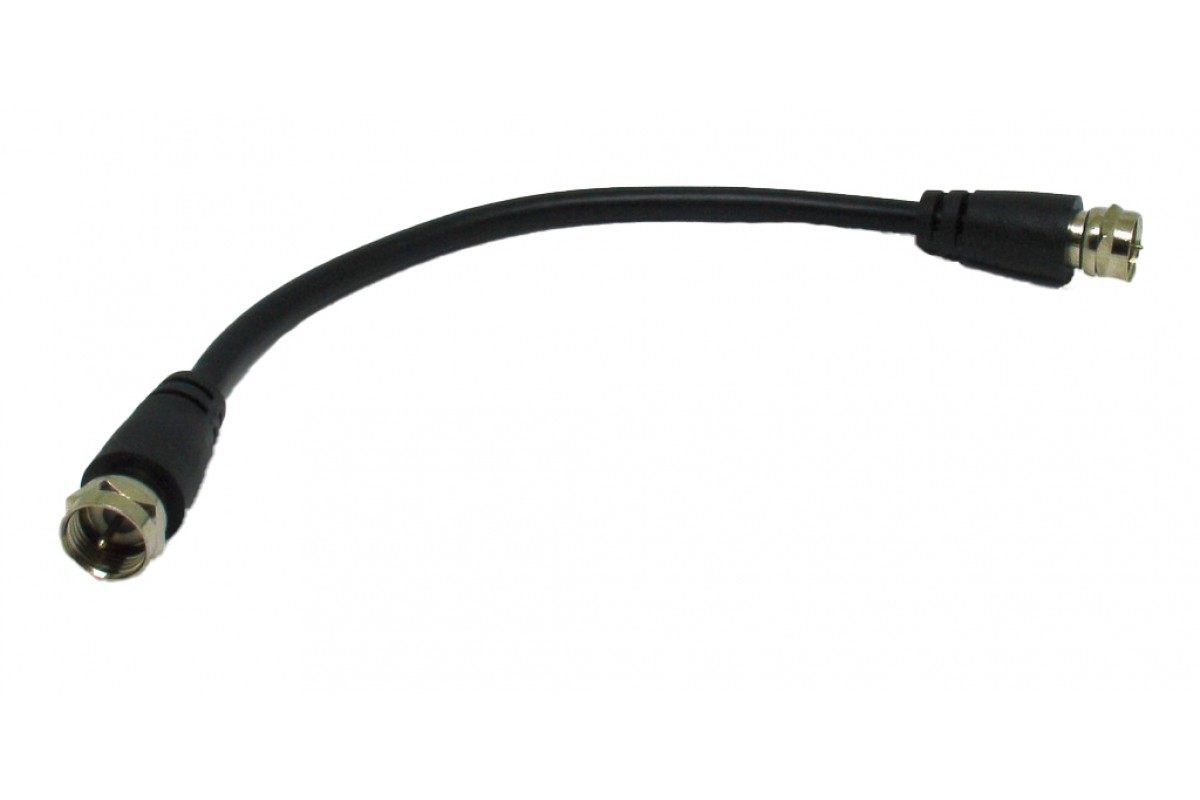

Настенные пластины F

Настенная розетка F — это резьбовое соединение с резьбой, которое вы найдете на задней панели спутникового ресивера и LNB.Как и все другие типы связи, у вас есть мужские и женские связи. Настенные панели всегда являются гнездовой, чтобы в нее можно было вставить вилку, не имеет смысла производить или устанавливать розетки F-типа.

Розетки типа F используются почти исключительно для спутниковых вилок и подключений, например, для ваших боксов Sky & Freesat и для радио DAB. Розетки типа F также можно использовать для подключения телевизионных антенн, и это не обязательно плохо, поскольку, на мой взгляд, подключение F намного превосходит коаксиальное подключение IEC.Однако вы можете не захотеть этого делать, так как это может вызвать путаницу в отношении того, какие сигналы предоставляет сокет. Вы можете столкнуться с тем, что кто-то попытается подключить F-пластину телевизионной антенны к своему спутниковому ресиверу и удивится, почему это не работает.

Розетки типа F всегда не должны быть изолированы, чтобы напряжение постоянного тока могло проходить через спутниковую приставку для питания LNB. Хотите верьте, хотите нет, но на самом деле есть несколько изолированных розеток F, обычно это пережитки прошлого, но не забывайте, если они у вас есть.Это было бы бесполезно для спутниковой связи.

Настенные панели с диплексированием

Настенные панели с диплексированием — это двойная ТВ-розетка, обеспечивающая подключение двух различных типов с помощью только одного входа коаксиального кабеля. Поскольку имеется только один кабельный вход, это означает, что дальше по системе должен быть сумматор сигналов или диплексор, который объединяет два разных сигнала вместе. Самый распространенный тип настенной панели с диплексированием — настенная плита TV / FM или TV / Radio. Разница между ними заключается в том, что тип радио часто позволяет передавать DAB, а также использует более высокую частоту, чем сигналы FM.

Преимущество использования диплексированных, триплексных и четырехплексных настенных панелей состоит в том, что через систему можно распределять больше сигналов без необходимости в дополнительных кабелях или в уменьшении количества необходимых кабелей. Очевидно, это может сэкономить затраты на установку и время установки, так как требуется меньше кабелей.

Тройные розетки

Еще одним расширением настенных панелей комбинированного типа является настенная тройная панель. Триплексный разъем имеет отдельные подключения для трех разных сигналов.У них один кабельный вход, так что опять же должна быть комбинация трех разных типов сигналов. Обычно это ТВ-антенна, радио и спутник. Для объединения сигналов можно использовать триплексор или многокоммутирующий усилитель, который чаще всего используется в коммунальных телевизионных системах.

Обратите внимание, что хотя этот тип настенной панели совместим с большинством спутниковых систем, использующих универсальный LNB, например Freesat и normal Sky. Он не совместим с широкополосным LNB Sky Q. Для использования с Sky Q вам необходимо использовать многокоммутирующий усилитель dSCR LNB или dSCR и установить настройки LNB блока Sky Q в режим SCR.

Quadplexed Socket

Quadplexed socket — это, по сути, тройное гнездо, но с дополнительным подключением для спутника, так что записывающие спутниковые PVR могут быть подключены, как приставки Sky + и Freesat +. В квадроплексе есть два кабельных входа, обычно они используются с усилителями с несколькими переключателями, но вы можете использовать их с кабелем, который питает вход 1 настенной панели, питаемый от триплексора или квадроплексора, который объединяет ТВ, радио и один спутник. кабель и второй кабель, который питает вход 2 настенной панели, идущий прямо от спутникового LNB.

Опять же, настенная пластина этого типа несовместима с Sky Q LNB. Чтобы использовать его, вам необходимо установить / преобразовать сигнал Sky Q в сигнал dSCR и установить блок Sky Q в режим SCR. Для этого требуется только одно спутниковое соединение с приставкой Sky Q.

Модульные настенные панели

Другим полезным и гибким решением являются настенные панели модульного типа, часто называемые евромодулями или чем-то подобным.Это вставки с возможностью нажатия, которые устанавливаются в окантовку. Они бывают IEC, F, триплексные и четырехплексные среди других типов. Вы также можете получить версии с 1 и двумя группами до 4 модулей. Я обычно использую их там, где мне нужно подключить более одного коаксиального кабеля.

При покупке модульных коаксиальных вставок я настоятельно рекомендую покупать их экранированные версии, в которых заделка находится внутри металлического корпуса. Вам может потребоваться более глубокая задняя коробка, но экран поможет свести к минимуму утечку радиочастотного сигнала и сохранить целостность экрана кабеля.

Модульные вставки также очень полезны там, где вам нужно оконцовывать другие типы кабелей, кроме коаксиальных. Например, Cat5 / Cat6 или телефонная проводка. Их можно просто щелкнуть рядом с вашими существующими подключениями.

Мультисервисная настенная панель

Я добавил это, поскольку часто они могут обеспечить единое решение для нескольких заделок кабеля. Типичным примером многофункциональной настенной панели является одинарная двухрядная настенная панель с четырехъядерной секцией и розеткой для обратной антенны для подключения дополнительных телевизоров и телефонной связи / Ethernet.

Двойные настенные панели

Я добавил это также, поскольку вы можете получить двойные настенные пластины, которые используются для подключения двух коаксиальных кабелей к одной розетке. Они бывают разных типов, таких как F & F, Coax & F и т. Д. Лично я не использую эти типы пластин, а просто использую модульные вставки и окантовки для достижения того же результата.

Розеточная коробка на одну поверхность

Последний тип настенной панели, о котором я хочу упомянуть, уникален, поскольку не помещается в стандартную заднюю коробку.Коробка розеток с одной поверхностью бывает как коаксиального, так и F-типа и представляет собой небольшой незаметный кабельный наконечник, который обычно используется для вывода коаксиальных кабелей на подоконники. Хотя я бы не рекомендовал их, поскольку мне еще предстоит найти экранированную версию, я все же храню их в фургоне на тот случай, когда они мне абсолютно необходимы. Чаще всего их устанавливают в старых зданиях, где новые кабели нельзя пропустить через кирпичную кладку, и это обеспечивает хорошую аккуратную заделку.

‍

ТВ-антенна / спутниковая розетка Есть вопросы? Спросите

Если у вас есть какие-либо вопросы о телевизионных антеннах и настенных спутниковых панелях, пожалуйста, не стесняйтесь размещать их в разделе комментариев блога ниже. Если вам требуется демонстрация видео, показывающая, как установить розетки для ТВ / спутникового телевидения, посетите наш канал Youtube и раздел видео «Сделай сам» на этом веб-сайте. Пожалуйста, не звоните по нашим телефонным линиям, если у вас есть только вопросы, здесь нет никого, кто мог бы вам помочь, и мы не предлагаем бесплатные консультации по телефону. Они предназначены только для клиентов. Также имейте в виду, что мы не продаем запчасти, поэтому вам придется покупать их в другом месте. Пожалуйста, не публикуйте свой вопрос по электронной почте или в контактных формах нашего веб-сайта, так как они снова предназначены только для клиентов, вы либо не получите ответа, либо получите ответ с просьбой опубликовать комментарий в разделе комментариев блога. блога.Это также помогает людям, читающим блог, видеть заданные вопросы и полученные ответы. При этом я постараюсь помочь, где смогу.

‍

До следующего раза,

Tom

3 Лучший телевизионный антенный усилитель 2020

Сигнал телевизора ослабевает по мере прохождения по коаксиальному кабелю от антенны до телевизора с помощью предварительного усилителя, но владельцы могут увеличить сигнал.

предусилители расширяют диапазон действия антенны или не втягивают дополнительный сигнал; сигнал от антенны увеличивается до телевизора, чтобы избежать потери сигнала.

Внешний антенный усилитель, также называемый усилителем или предусилителем, используется для усиления существующего слабого антенного сигнала.

При установке рядом с антенной выходной сигнал антенны, что означает более мощный сигнал и лучшее качество изображения, усиливается предусилителем.

Топ-3 лучших усилителей для телевизионных антенн

Последнее обновление от 01.11.2020 в 02:39 / Партнерские ссылки / Изображения из API рекламы продуктов Amazon

---

1.1byone OUS00-0184 — Лучшая домашняя усиленная HDTV-антенна

Многие люди не понимают или не забывают, что существует эфирное цифровое телевидение высокой четкости.

Все, что вам нужно, это антенна, подключенная к вашему HDTV, чтобы начать прием этих станций … и самая лучшая новость — это то, что все это бесплатно.

Если ваше телевизионное изображение нечеткое или вы также не можете принимать слабые сигналы от удаленных вышек, вы можете воспользоваться этим усилителем для улучшения ослабленных сигналов.

В некоторых ситуациях вы можете получить много высококачественных станций, вы можете отказаться от подписки на кабельное телевидение и наслаждаться телевидением, которое бесплатное, как и в старые добрые времена.

Но если вы пойдете по этому пути, у вас не будет никаких кабельных станций, к которым вы привыкли. Но если вы довольны Local Stations Fox и Public TV, вы будете очень счастливы.

Эта антенна тонкая, как бумага, и ее очень легко подключить к телевизору. Только одно соединение с телевизором, а затем шнур питания, который вставляется в крошечную встроенную коробку рядом с разъемом антенны и розеткой переменного тока.

Как приемник, он легко принимает сигналы в нашем регионе и хорошо работает.У нас есть один с дальностью действия 25 миль, а наши башни находятся в пределах 18 миль.

Это только один из тех редких продуктов, которым вы хотите присвоить БОЛЬШЕ пяти звезд. Он заслуживает большего. Спасибо, 1Byone, за этот прекрасный товар.

Проверить цену на Amazon

---

2.Winegard LNA-200 Boost XT HDTV предусилитель — лучший усилитель цифровой телевизионной антенны нужно обновить антенну на более современную.

Разработанные и спроектированные специалистами по антеннам Winegard, эти передовые усилители оснащены новейшими технологиями, которые устанавливают совершенно новый стандарт для усилителей цифрового телевидения.

LNA 200 — отличный предусилитель, и, насколько я могу судить, предусилитель HDP 269 будет более чем адекватной заменой Winegard AP 8700.

Winegard утверждает, что так будет не так склонен к перегрузке мощными сигналами, предусилитель Increase имеет более значительную емкость входного сигнала по сравнению с AP 8700.

Вы можете эффективно усилить доступные антенные сигналы, часто ослабляемые длинными коаксиальными кабелями или несколькими телевизорами, добавив к вашей антенной системе антенный предусилитель. Предусилитель может быть использован для усиления входящих сигналов с удаленных ОВЧ / УВЧ.

Сигнал, принимаемый антенной, который делает ее значительно более мощной к тому времени, когда он достигает предусилителя, будет усиливать сигнал вашего телевизора.

Кроме того, он помогает поддерживать мощность сигнала при его прохождении по коаксиальному кабелю.Сигналы, принимаемые вашей телевизионной антенной, становятся хуже, чем дальше путешествие, тем слабее становится сигнал, а также они проходят по коаксиальному кабелю.

В случае, если ваши местные радиостанции не передают ярких знаков или вы не живете рядом с вещательными станциями, предусилитель практически необходим, если вам нужно получить четкий сигнал к тому времени, когда он достигнет вашего телевизора, получите его! Winegard LNA-200 стоит своих денег. Проверить цену на Amazon

---

3.Channel Master CM-7777 — Лучшая внешняя усиленная HD-антенна

Сигналы будут усилены предусилителем с высоким коэффициентом усиления Channel Master CM-7777 Titan 2.Этот антенный усилитель имеет высокое усиление, а малошумящий предусилитель хорошо подходит для установок, в которых все опоры передачи находятся на расстоянии более 80 миль, и используется для усиления более слабых сигналов на антенне до видимой мощности.

Это внешний блок усиления, который устанавливается на мачте вашей антенной системы, и внутренний блок, который питает внешний блок усиления, двухкомпонентный блок. Внутренний блок находится внутри и подключается к наружному блоку через коаксиальный кабель.

Качество сборки предусилителя неплохое. Корпус сделан из металла, в отличие от многих других недорогих и пластиковых. Производительность неплохая. Поэтому, если это помогает заблокировать вашу подписку в любую погоду, я не вижу причин не устанавливать ее.

Проверить цену на Amazon

---

Заключение

Коэффициент усиления предусилителя устанавливает общую сумму потерь, которую можно побить. Поскольку предусилитель с высоким коэффициентом усиления может перегрузить устойчивый местный сигнал, предусилитель с увеличением мощности не всегда является самым лучшим или самым подходящим товаром.

Кроме того, звук приемника и атмосфера могут быть усилены предусилителем; таким образом, более низкий уровень дБ обеспечивается предусилителем.

Пользователь должен помнить, что сильный предусилитель не всегда означает улучшенное качество. Предусилитель может перегружаться от доминирующих местных станций, что причиняет больше вреда, чем усиливает слабые сигналы, если пользователь живет в месте, которое имеет сильные сигналы от окружающих станций. После установки предусилителя пользователи могут полюбить более четкие изображения и более сильные сигналы.

FTE Maximal APS 75 Surface Box для ТВ розеток

Искать в … Электроника и аксессуары Разъемы HDMI Адаптеры HDMI Кабели HDMI Селектор концентраторов HDMI Разветвитель HDMI Матричный телевизор с поддержкой VESA Адаптеры Фиксированные крепления для телевизора Другие стойки Потолочное крепление для телевизора Подставка для мобильного телефона Регулируемое крепление для телевизора Моторизованное крепление для телевизора Модуляторы Модуляторы Цифровые модуляторы Передатчики Управляющий передатчик Передатчик аудио и видео Радиочастотный передатчик по сетевому кабелю Аппаратные средства и аксессуары Щелочные батареи BricolageCCTV — Система безопасности Камеры наблюдения Аналоговые камеры IP-камеры Камеры WIFI Блоки питания камеры Шпионская камера Имитация камеры Камеры HD-TVI Комплекты для видеонаблюдения Комплекты для дома Комплекты для установки вне помещений Аксессуары для видеонаблюдения Балун Аксессуары для видеонаблюдения Switch PoE Камера Запись Система Регистраторы Жесткие диски Аналоговый регистратор IP-рекордер HD-TVI-рекордер AlarmaVideo Entry System Аксессуары Открывалка Источники питания и декодеры Дистрибьюторы Аксессуары для звонков Модуль Аксессуары Кабели системы ввода Fermax Tools Системы входа Телефоны Комплекты аналоговой системы входа Телефон Комплекты цифровых домофонов Двухпроводные комплекты домофонов Placa de calle Системы видеодомофона Цифровое видео Комплекты Экраны Двухпроводный комплект для видео Комплекты IP-видео Placa de calle Клавиатуры контроля доступа Бесконтактные аксессуары Отпечаток пальца с бесконтактным набором контроля доступа Fermax Skyline Fermax PartsTelephony, оптоволокно, Wi-Fi, данные ICT-телефонные полосы и аксессуары Пользовательские внутренние кабели TB Pair Вторичные регистрационные блоки Структурированные кабели Предварительно подключены Пач-шнуры Соединители и инструменты USB-кабели Кабели для передачи данных UTP Кабели для FTP Инструменты передачи данных Зона Wi-Fi Точки доступа Повторители Wi-Fi Маршрутизатор Антенны Wi-Fi Коммутатор Powerline (PLC) Держатель антенны WiFi Зона 4G Интернет по коаксиальному кабелю Оптоволокно Готовые патч-корды Аксессуары для оптического волокна FC — Аттенюаторы для ПК FC — Сплиттеры для ПК Инструменты для оптического волокна Оптическое волокно Tx-Rx GPON Оптическая точка доступа пользователя Cables de Fibra Óptica Стойки для стоек Панели Мини-шкафы для стоечных шкафов 10-дюймовые настенные шкафы 19-дюймовые напольные шкафы 19-дюймовые аксессуары для стоек Приборы и оборудование Контрольно-измерительные приборы Мультиметры Симуляторы Радиочастотная структурированная кабельная система и телефония Электричество Инструменты Частотомер Устройство ваттметра и искусственных нагрузок Оптическое волокно Измерители уровня звука SLM Установщики Тип A: Здания телекоммуникационной инфраструктуры Тип B: Телекоммуникационные системы Город pe: Аудиовизуальные системы Тип D: Радиовещательные центры Тип F: Инфраструктура нового поколения Измерители поля Экономический измеритель поля h55 и h60 Опции Televes Профессиональные измерители поляАнтенны для караванов и лодок Антенны для караванов и лодок DVB — UHF 12V Антенны Мачты и крепления Параболические антенны для караванов Караваны и лодки Приемники Спутниковые приемники 12 В Приемники DVB 12 В Спутниковое усиление Спутниковые блоки усиления Линейный усилитель FI FI Мачтовый усилитель Внутренние усилители и центральные блоки FI Спутниковые антенны и опоры Спутниковая антенна Поддержка тарелки Планарные антенны Конвертеры LNB LNB — конвертеры LNB — Оптические LNB C-диапазона LNB — unicable Multisat Концевые мультисвичи Двигатели — Актуаторы Multifocus Кронштейн LNB Переключатели DiSEqc Каскадные мультисвитчи Спутниковые комплекты Инструменты для ориентирования Sat трансмодуляторы ellite Спутник — IP-преобразователиDVB-T Антенны и аксессуары FM / DAB Радиоантенны DVB-T антенны Комнатные антенны Распределительные устройства и аксессуары Смесители Разветвители / распределители для распределения телевидения Разъем SCATV Дрифтеры и ответвители Разветвители точек доступа Диммеры Фильтры DVB-T и LTE Кабели и Аксессуары Кронштейны и аксессуары для коаксиального кабеля 75 Ом Специальные кабели на 75 Ом Коаксиальные кабели предварительного подключения Разъемы и инструменты Нагрузка 75 Ом Разъемы типа F Разъемы CEI Соединительные инструменты Разъем BNC Компрессионные разъемы Комплекты DVB Мачты и башни Мачты Кронштейны мачты Аппаратные аксессуары Башни Аксессуары для башен Трансмодуляторы и процессоры Трансмодуляторы Канальные процессоры Регенераторы Источники питания и аксессуары для процессоров Усилитель lifiers Бытовые усилители Одноканальный усилитель Одноканальные усилители Программируемый головной усилитель Усилители кабельного телевидения Аксессуары для монтажа Источники питания для мачтовых усилителей Приемники Приемники DVB DVB — HD DVB с помощью спутниковых приемников и телевизионных аксессуаров Дистанционное управление Аудио и видео кабели Наушники Кабель Scart Ресиверы IP, мультимедиа и Android-ресиверы COMBO DVB и SAT-ресиверы Спутники PCMCIA Спутниковые ресиверы Общий интерфейс и кард-ридер включены High Definition — HD Интернет и WiFi Спутник Linux — Enigma2 Спутниковые Unicable-ресиверы Стандартное разрешение — SD Международные SAT-ресиверы Canales Españoles English Chaînes françaises Canali Italiani Nederlandse grachten Deutsch-Kanäle Норвежские каналы Бельгийские каналы В dian каналы Android-приемникиDomótica Actuadores Controladores SensoresOUTLET

.

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамка ТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

• проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
• одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
• конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg.ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

На правах рекламы

Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

4. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

2. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

2. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора

1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
4. Укрепление установленной розетки при помощи винтика.
5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

5. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

• у проходных – 10-30 дБ;
• отраженные имеют – 10-20 дБ;
• оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

• отключение проводки;
• откручивается винт, держащий каркас;
• снимается защитная рамка;
• убирается диск, служащий защитой от детей;
• освобождаются жилы, откручиванием фиксирующих винтов;
• снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Монтаж, установка и подключение ТВ розетки

В современной квартире или частном доме, как правило, уже давно пользуются двумя или более телевизорами. Старый отечественный телевизионный антенный кабель, марки РК-75 (черный кабель, идущий от распределительного щитка в большинстве старых квартир) если ещё и используется, то давно утратил свои заявленные технические характеристики. Качество сигнала в нем значительно ухудшается, отсюда появляется «снег на экране», изображение в телевизоре будет реагировать на помехи (наводки) от различных бытовых электроприборов. Подключаться к старому телевизионному кабелю на входе в квартиру, например, кабелем RG-6 кабельного телевидения не советую (зачастую при монтаже кабельного телевидения монтажники, чтобы сэкономить время любят подключаться к старому советскому кабелю, уже проложенному по квартире), по причине большого затухания. Правильным и целесообразным решением будет прокладка по дому или квартире нового телевизионного антенного кабеля, с разводкой по комнатам в местах возможной установки телевизора в будущем.

Так как в большинстве случаев ремонт делается с расчетом от нескольких лет до «на всю жизнь», то лучше приобрести качественный ТВ кабель, например SAT 703 или аналогичный кабель, применяемый в спутниковом телевидении. При покупке кабеля будьте осторожны, в продаже встречается очень много китайских подделок!

При монтаже сигнального антенного кабеля вдоль стены следует избегать близкого соприкосновения с силовыми линиями электропроводки. Лучше всего расположить кабель параллельно на расстоянии друг от друга не менее 10 см. Правда, современные телевизоры имеют фильтры от наводок в бытовой электрической сети, и все меньше становится «излучающих» приборов в быту, то от данного требования можно отступить, выполнив монтаж более плотным.

Схемы подключения ТВ розеток

 Схема подключения телевизионных розеток, приведенная в каталоге продукции компании Schneider Electric

Ввод антенного кабеля в квартиру или частный дом один, а телевизоров в современной семье 2-3 и более. Поэтому для разводки ТВ сигнала используют специальное разветвительное устройство, которое называется — сплиттер, у которого один вход и может быть 2-3-4 выхода.



Если в квартире или частном доме всего одна антенна и несколько телевизоров, то чтобы не устанавливать персональную комнатную антенну под каждый телевизор, применяют так называемый телевизионный разветвитель сигналов — сплиттер.



Подключение ТВ розеток по схеме «звезда»



Схема подключения телевизоров звездой, с помощью ТВ сплиттера



Сплиттер (разветвитель, антенный делитель или телевизионный краб) — делит сигнал на равные части и передает его на входы устройств (оконечных ТВ розеток, телевизоров), обеспечивая одинаково качественное изображение на всех подключенных устройствах. Такое оборудование особенно необходимо в многокомнатных квартирах и домах с несколькими телевизорами.



Если сигнал в антенне или в кабельной сети вашего провайдера достаточно сильный, то можно обойтись без специального усилителя ТВ сигналов и развести сигнал на несколько ТВ розеток. В противном случае нужно позаботится о приобретении дополнительного антенного усилителя, предварительно зарезервировав место под усилитель с блоком питания в сигнальной распределительной коробке. Антенный усилитель, если в нем есть необходимость, подключается к антенне входом, а выходом далее на телевизор, сплиттер или сумматор. В нашем случае (см. схему) он ставился бы до сумматора.

Подключение нескольких телевизоров через сплиттер по схеме «звезда» наиболее широко применяется из-за ряда преимуществ:

• антенные кабели выходят из одного места, что удобно при монтаже сигнальной распределительной коробки;
• минимальное затухание сигнала;
• при неисправности одной из сигнальных линий или розеток остальные продолжают исправно работать в штатном режиме.

Пожалуй, из минусов построения домашней телевизионной сети по схеме «звезда», является лишь большой расход антенного кабеля, но так как ремонт, как правило, делается на несколько лет без возможности что-то исправить в дальнейшем, лучше не экономить на длине антенного кабеля и его качестве, а тщательно все спланировать заранее.

Вообще подключение электронных устройств «звездой» много где применяется и к примеру является базовой топологией подключения компьютерных сетей (ЛВС), а также широко применяется при проектировании современной электросети.



Подключение ТВ розеток по проходной схеме



Проходная схема подключения TV розеток



Проходная схема подключения ТВ розеток подразумевает их последовательное соединение в группу. Для ТВ розеток Шнайдер серии Unica количество проходных розеток в схеме должно быть не более трех, так как в каждой проходной розетке вносится определенное затухание сигнала. Последняя розетка, подключенная последовательно по проходной схеме должна быть оконечной. На рисунке выше представлена комбинированная схема (одиночное и проходное подключение вместе) подключения телевизионных розеток, поскольку слева от выхода сплиттера подключена обычная одиночная ТВ розетка (ТВ1), а справа три проходных розетки (ТВ2,ТВ3,ТВ4) плюс оконечная в конце (ТВ5).

В каталоге электротехнической продукции фирмы Schneider Electric (Шнайдер Электрик) приведена схема подключения ТВ розеток где максимально можно развести 10 телевизионных розеток, при условии что сигнал в ТВ линии довольно сильный. При проектировании схемы распределения ТВ розеток данным способом вы можете сэкономить в деньгах на антенном кабеле. У данного способа монтажа TV розеток есть и свои минусы: обрыв или некачественный контакт в первой проходной TV розетке, лишит сигнала всех последующих розеток; по крайней мере у фирмы Шнайдер Электрик проходные и оконечные TV розетки стоят дороже обычных одиночных.



Типы встречающихся ТВ розеток

Существует три типа телевизионных розеток:

• оконечные — применяются при проходной разводке ТВ розеток в качестве последней розетки в «шлейфе», то есть в конце;
• проходные — рассчитаны на схему разводки по типу — «шлейф», устанавливаются в начале и в середине «шлейфа»;
• одиночные — или как их ещё называют простые ТВ розетки, подключаются (через антенный кабель) напрямую к сплиттеру по схеме «звезда».



Установка, монтаж и подключение ТВ розетки



Далее на фото показан монтаж на примере ТВ розетки Schneider Electric MGU5.462.18ZD, это одиночная (простая) TV розетка.

Внешний вид одиночной ТВ розетки

Согласно инструкции по установке ТВ розетки, нам рекомендуется оставить 15 сантиметров антенного кабеля, выступающего из монтажной коробки.

Удалим часть внешней изоляции кабеля, оставив только экранирующую оплетку и центральную жилу, как показано на фото.

Снимем лицевую панель и ослабим прижимной винт, обеспечив свободный проход кабеля в отверстие для ввода кабеля (см. фото ниже).

 ТВ розетка, вид снизу (со стороны ввода кабеля).

Специальное отверстие, для визуального контроля соединения центральной жилы кабеля.

Далее, вставляем наш кабель в отверстие по стрелке до упора и зажимаем его прижимным механизмом с помощью поворота винта, без лишних усилий, но так, чтобы кабель не болтался.

Теперь, до установки ТВ розетки в монтажную коробку, для надежности, неплохо было бы с помощью тестера прозвонить розетку на отсутствие короткого замыкания «экрана» (оплетки) с центральной жилой. Это делать не обязательно, но лишний раз лучше проверить.

Аккуратно, не перегибая кабель, вставляем ТВ розетку в монтажную коробку и фиксируем ее винтами. Одеваем и защелкиваем лицевую панель розетки. Теперь до того, как окончательно зафиксировать винты и надеть рамку на розетку, неплохо было бы ее выронить горизонтально с помощью строительного мини уровня.

После закрепления декоративной рамки, установка ТВ розетки завершена.

Добавить комментарий

Прокладка и установка антенного телевизионного кабеля

   Телевидение давно и прочно вошло в нашу жизнь. Телевизор служит у нас будильником, посредством телевидения человек получает наибольшее количество информации, познает окружающий мир.

   Наши мастера производят такие виды работ: прокладка, замена телевизионного кабеля, разводка антенного тв кабеля в квартире, офисе, доме, коттедже, на даче, монтаж коаксиального кабеля в коробе кабель канале, гофрошланге (гофре), трубах, металлорукаве.

   Качественная прокладка, разводка телевизионного, антенного кабеля одна из составляющих хорошего изображения, которое мы видим на экране телевизора.

   Многие люди думают, что провести телевидение не составляет особого знаний и труда. Казалось бы, что может быть проще сделать телевизионную разводку: надо только проложить соответствующий антенный кабель, подключить в щитке линию и все будет работать. Зачастую бывает, что после окончания ремонта завезли и расставили мебель, бытовую технику, видеоаппаратуру, а телевизор упорно не хочет хорошо работать. И как показывает опыт дело оказывается не в самом ящике. Просто кто-то в процессе строительства не смог грамотно провести телевизионную разводку.

   Многие люди думают, что провести телевидение не составляет особого знаний и труда. Казалось бы, что может быть проще сделать телевизионную разводку: надо только проложить соответствующий антенный кабель, подключить в щитке линию и все будет работать. Зачастую бывает, что после окончания ремонта завезли и расставили мебель, бытовую технику, видеоаппаратуру, а телевизор упорно не хочет хорошо работать. И как показывает опыт дело оказывается не в самом ящике. Просто кто-то в процессе строительства не смог грамотно провести телевизионную разводку.

   Первый вопрос, возникающий при монтаже или замене антенного ТВ кабеля — какой кабель выбрать? Не всякий кабель подходит для эфирного или спутникового телевидения. Это обуславливается показателем затухания передаваемого сигнала на определенной частоте, длине кабеля и пропускной способности определенной частоты. Кабель, предназначенный для эфирного телевидения, не всегда способен пропустить сигнал от спутниковой тарелки. Несмотря на то что стоимость его на порядок ниже, рекомендуем изначально провести телевизионный кабель, способный пропустить спутниковый сигнал, такой монтаж антенного кабеля позволит в будущем смешать эфирный и спутниковый сигнал. Так же для телевизионной разводки не стоит применять тонкий кабель. Пропускная способность зависит от толщины центральной жилы..

   Следует остановиться и на распределительном тв оборудовании. Рассмотрим назначение часто применяемого материала. Делители (сплиттеры, разветвители, в народе просто крабы) применяются для разъединения телевизионного сигнала на несколько точек, розеток, телевизоров. Каждый из них имеет свой рабочий диапазон частот от 5 до 1000 МГц. Используя разветвители можно подключить любое количество телевизоров. Но стоит знать, что каждый краб делит входной сигнал, что вызывает его уменьшение на конечной точке. Сумматоры (диплексеры, смесители) предназначены для суммирования входных телевизионных сигналов разных по частоте. Их применение позволяет смешать эфирное и спутниковое телевидение и передать информацию по одному кабелю. Установка смесителя полностью избавляет от ручного переключения антенного телекабеля. Ответвители предназначены для отвода части высокочастотного сигнала из линии на несколько оппонентов. В конструкции своей имеют вход, выход и абонентские выхода. Широкое распространение получили при монтаже слаботочной системы в подъездах жилых домов. Не покупайте эти материалы с рук, в киосках, не смотря на то, что расценки дороже чем в специализированных магазинах.

   И наконец вопрос — как грамотно проложить разводку телевидения? Существует несколько видов телевизионной антенной проводки. Пожалуй, самый идеальный вариант, когда антенный провод проложен, разведен от одной точки (сплиттера, краба) и отдельным лучом подходит до телевизора или розетки. Смета на такой монтаж, правда, будет отличаться немного большей стоимостью (увеличивается метраж, длина теле сети). Зато такой способ разводки равномерно распределяет мощность сигнала на все точки и все телевизоры показывают одинаково. Еще один вариант предусматривает установку последовательно сплиттеров с подключением от каждого отдельной точки. Самый экономичный является способ проводки, монтажа последовательной прокладки от розетки к розетки. Хотя стоимость работ самая низкая, зато теряется большое количество уровня сигнала, который на последнюю розетку приходит минимальный. Да и если первая розетка выйдет из строя, остальные работать не будут. Исходя из планировки Вашего помещения, количества телевизоров все эти варианты можно комбинировать. Если на входе уровень сигнала хороший, а телевизоров много и на всю телеразводку его не хватает, то положение можно исправить подключением усилителя.

   На качество изображения влияют такие факторы, как длина кабеля и установка разветвителей — их количество по возможности должно быть минимальным.

   Все отдельные участки, проложенного провода, должны быть целыми, не имеющими механических повреждений.

   Если Вы не можете самостоятельно произвести проводку, разводку телевизионной сети (системы) — обращайтесь в специализированные организации, которые выполняют эти работы профессионально, грамотно, с использованием качественного расходного материала и соответствующего инструмента.

   Как Вы и сами понимаете, основная разводка, укладка, проведение телевизионного, антенного тв кабеля (провод, шнур) происходит внутри помещения (в квартире, в офисе, коттедже, на даче). Провести кабель можно за подвесным потолком, по плинтусу, внутри пластикового плинтуса, спрятать внутри стен посредством штробления, в пустотах строительных конструкций. Крепеж выполняется с использованием пластмассовых клипс, скоб стиплера.

   В последнее время большое распространение получила прокладка, проводка тв с использование внутренних или накладных розеток. У такого способа монтажа есть целый ряд как недостатков так и преимуществ. К преимуществам можно отнести — не видно проходящего по плинтусу провода, все ответвления спрятаны в стену (не портит дизайн помещения), при наличии нескольких розеток в комнате телевизор можно переставить в любое место не нарушая целостность всей разводки, к одной розетки допускается подключение нескольких телевизоров. Ну а недостатков, пожалуй только два — телевизионные розетки забирают часть сигнала, но с современными технологиями это не столь важно, качество изображения от этого не страдает, и цена монтажа такой проводки телевидения выше открытой. Один совет — при скрытом монтаже телесети, как и в электрической разводке, все соединения должны быть доступны для обслуживания.

   Несколько советов при прокладке, монтаже на улице:

• Отходящие от антенн кабели связывают между собой и крепят по всей длине трассы — на мачте, элементах крыши, стене. тросе.
• При вертикальном проведении кабель крепят с промежутком 0,5 — 1 м, дабы не допустить растяжения под собственным весом.
• При необходимости провести антенный тв кабель на тросе, струне крепление допускается на расстоянии 1 — 2 м, при условии крепежа защитным от истирания.
• В основном укладка происходит на высоких элементах крыши или под ней, чтобы не препятствовать прохождению представителям коммунального хозяйства, чистки снега и т.д.
• Места подключения к телевизионной антенне во избежание попадания влаги должны быть загерметизированы.
• При пересечении с электрическими проводами тв кабель прокладывают под ними. Расстояние между антенным кабелем и проводами электрической сети, газовыми и водопроводными трубами должно быть не менее 200 см.

   Распространенные причины некачественной работы телевизионной системы:

• Неправильная телевизионная антенная разводка.
• Несоответствующий кабель.
• Некачественное распределительное коммутационное оборудование.
• Не хватает мощности сигнала.
• Плохой контакт в соединениях.
• А иногда и все случаи сразу.

Перечень выполняемых работ Компании на 5:

• Прокладка, замена телевизионного антенного тв кабеля в квартире, офисе, доме, коттедже, на даче.
• Грамотная разводка телевидения от антенны, щита до розетки, телевизора.
• Подключение антены в распределительном щитке.
• Укладка кабеля по плинтусу.
• Настройка телевизора.
• Наружный, накладной и внутренний, скрытый монтаж телевидения.

Штекер телевизионной антенны PAL для разъемов F-кабеля (2 шт. В упаковке) (серебристый) + Worldwideing: Electronics

---

Тип разъема	Винт
Совместимые устройства	Телевизор
Марка	GSS

---

• Для этого товара ускоренная отгрузка недоступна.

Как вывести HDTV от антенны на каждую розетку в доме

Несколько месяцев назад перерезал шнур на кабельном ТВ.Я до сих пор использую кабельную компанию для Интернета, но обменял кабельное телевидение на подписку на Netflix, Sling и Hulu.

Для местных телеканалов я недавно установил HD-антенну на чердаке, и у меня есть сигнал, идущий к шести розеткам в доме от одной антенны. По сути, HD-антенна заменила кабельное телевидение для телевизоров. Кристально чистый прием всех основных сетей. Хороший!

Установка

не будет слишком сложной, если вы понимаете, что вы посылаете одиночный антенный сигнал на главный канал дома.Вот как я это сделал:

Расходные материалы, которые вам понадобятся (см. Инструкции и инструкции):

• HD Антенна
• Коаксиальный кабель достаточной длины, чтобы пройти от точки крепления до точки входа кабеля / спутника на боковой стороне дома.
• Дополнительно: усилитель мощности для кабельного ТВ
• Дополнительно: блок цифрового преобразователя HDTV

Примечание. Детали вашего дома могут немного отличаться.Я включил в эти шаги точки принятия решения, чтобы вы могли убедиться, что ваша установка работает, прежде чем выполнять окончательную установку.

1. Проверьте расстояние от вашего дома до ближайших передатчиков HD. Я использовал http://www.antennapoint.com/. Это важно, потому что это определит, нужна ли вам антенна, рассчитанная на большие расстояния.
2. Находясь на объекте, также обратите внимание на направление передатчиков HD от вашего дома, потому что вам нужно направить антенну в этом направлении.
3. Купите HD-антенну, предназначенную для установки на чердаке или снаружи. Если вы находитесь за пределами 50 миль от ближайших передатчиков, убедитесь, что вы нашли антенну с увеличенной мощностью. Если вы находитесь на расстоянии менее 50 миль, стандартные антенны должны работать, если у вас есть хорошая точка крепления. Но изучите спецификации и отзывы покупателей на этот счет. Я купил эту антенну для установки на чердак в компании GE. Я нахожусь примерно в 25 милях от передающих станций в моем районе.
4. Купите коаксиальный кабель (это тот же тип кабеля, который проходит от стены к задней части вашей кабельной / спутниковой приставки), достаточной длины, чтобы дотянуться до места, где вы собираетесь установить антенну, до места, где находится кабель / спутник. входит в дом.Обычно это сбоку от дома. Я купил 100-футовый кабель, потому что мой вход находился в подвале. Мне, вероятно, нужно было всего около 65-70 футов, но я не хотел быть коротышкой и подумал, что можно использовать дополнительную длину, если мне придется переместить место крепления в будущем.
5. Сначала настройте антенну на отдельном телевизоре, чтобы убедиться, что она достаточно сильна для приема и работает. Я выбрал для тестирования телевизор в спальне наверху, потому что это была самая высокая точка в доме.
6. Выберите место для установки антенны. Чем выше вы установите антенну, тем лучше, так как это увеличит шансы избегать деревьев или других объектов, которые могут ухудшить качество сигнала. Помните, что для наилучшего качества вам нужно направить антенну в направлении передающих станций.
7. Установите антенну на чердаке или снаружи. Если возможно, подключите приобретенный вами длинный коаксиальный шнур к одному телевизору в качестве временной проверки места крепления. Так как я был на чердаке, я провел кабель через чердак, ведущий к телевизору наверху для теста.Это позволит вам при необходимости отрегулировать положение антенны для более оптимального приема.
8. Проложите коаксиальный кабель от антенны до места, где кабельная / спутниковая линия входит в дом. В зависимости от вашего дома и точки крепления, это может быть самый сложный этап процесса. Так как я был на чердаке, я сверлом проделал небольшое отверстие в потолке в непосредственной близости от водосточной трубы в углу дома. Затем я протолкнул коаксиальный кабель через отверстие в потолке на чердак, чтобы взять его изнутри и закрепить.Внутри чердака я закрепил кабель вдоль деревянных балок для защиты. Затем я использовал водосточную трубу, чтобы скрыть кабель от видимости перед домом.
9. Прикрепите другой конец коаксиального кабеля к месту, где старая кабельная / спутниковая линия входила в дом и заканчивалась. Это будет выглядеть примерно так.
10. Вероятно, это какой-то разветвитель, поскольку основной поток от кабельной компании разделяется на линии, идущие к каждой розетке. Это изображение того, как это может выглядеть.Если вы используете кабельный модем для своего кабельного модема, вам нужно разделить его отдельно от телевизионных каналов.
11. Обратитесь к изображению выше и замените фид, идущий к разветвителю, новым кабелем, который подключен к вашей антенне. Подключение от антенны должно идти к разветвителю, у которого есть все остальные кабели, идущие к розеткам в доме.
12. После того, как вы установили это подключение, подойдите к каждому телевизору в доме и убедитесь, что кабельная линия подключена от розетки к телевизору.Вам нужно будет перейти в меню вашего телевизора и в антенную секцию, чтобы позволить ему сканировать станции. Наслаждайтесь кристально чистым HDTV!

Дополнительные элементы:

1. Усилитель мощности / сигнала. В зависимости от длины коаксиального кабеля и количества разветвлений на разветвителе вам может потребоваться усилитель сигнала. Если вы заметили размытие или цифровую пикселизацию, попробуйте усилить сигнал. Я использовал этот усилитель сигнала Motorola. Установите усилитель сигнала между антенным входом и коаксиальным разветвителем, идущим ко всем розеткам в доме.
Коробка преобразователя
2. HD. Подобно кабельной / спутниковой приставке, вы можете купить конвертер HD для антенного сигнала. Это устройство покажет вам информацию о текущем контенте на телевизоре, например название шоу. Большинство устройств, доступных для покупки, также позволяют вставлять USB-накопители для работы в качестве цифрового видеомагнитофона. Я заказал один из этих цифровых телевизоров от ViewTV в качестве основного телевизора в домашнем кинотеатре. Другие телевизоры имеют прямое подключение к задней панели телевизора от розетки.

Как подключить антенну на крыше к проводам кабельного телевидения и сохранить Интернет

Многие люди перерезают шнур и уходят от подписки на кабельное и спутниковое телевидение и устанавливают свою собственную антенну, однако это может быть сложно, если вы также получаете услуги Интернета в своей кабельной компании.

Первое, что вам следует понять, это если вы не особенный и, вероятно, не особенный … провода в вашем доме принадлежат вам, и вы можете делать с ними все, что хотите.Если что-то пойдет не так с вашей внутренней проводкой, кабельная компания не собирается ремонтировать это бесплатно, потому что это ваше оборудование. Они будут взимать с вас либо фиксированную плату за установку новой линии, либо они будут взимать с вас почасовую оплату, если они работают с проводами в ваших стенах.

Если за последние 15 лет у вас была кабельная компания, устанавливающая ваши линии, и ваша территория была застроена для обслуживания кабельного модема, то установка линии к вашему кабельному модему должна быть так называемой линией Home Run.Домашняя линия — это когда один провод идет от коробки кабельной компании снаружи или внутри вашего дома и идет прямо к кабельному модему. Это обеспечивает лучший сигнал для модема, который более требователен, чем телевизионная приставка, которая используется только для приема ТВ.

Если вам повезло еще больше, и ваш дом был подключен к сети после того, как ваш провайдер кабельного телевидения перешел на цифровую связь и начал предлагать фильмы и программы по запросу, у вас на самом деле могут быть домашние линии для каждой из ваших телевизионных розеток. Это оптимально для сигнала, независимо от того, получаете ли вы его от кабеля, антенны или антенны.

Если вы живете в старом доме, в котором 20-30 лет назад был проложен кабель, то установщиками могли быть домовладелец или кабельная компания. Часто тогда кабельная компания выходила и подключала одну розетку в доме, и вы были счастливы иметь кабель на телевизоре в гостиной. Через некоторое время люди захотят разветвлять линии в другие комнаты в доме, перерубят основной провод в доме и установят разветвители. Это отлично работало для аналогового кабельного телевидения, потому что оно было очень щадящим для сигнала.Кроме того, вы можете пойти в любой радиохакер и купить свою обычную кабельную приставку и подключить к ней дополнительные телевизоры без дополнительных ежемесячных затрат. Также тогда люди использовали мусорный коаксиальный кабель для подключения своих домов RG59 вместо принятого сейчас RG6, который часто имеет тройной экранированный и более толстый кабель.

Так что это основная точка зрения большинства людей. Если им очень повезет, в каждой комнате есть кабель RG6. Если им повезет меньше, у них может быть коаксиальный кабель RG6 для кабельного модема и остальной части дома на RG6, который был установлен владельцем дома, но обслуживает все телевизоры со сложными и случайными разветвителями на чердаках и в подвалах … Худшая ситуация — это вы подключите RG59 к дому и один RG6 к кабельному модему.Старый коаксиальный кабель просто не годится для кабельных модемов.

В этом случае владелец дома понятия не имеет, но он хочет сохранить свой Интернет и прикрепить антенну на крыше к проводам, которые уже находятся в стене.

Если кабельный модем находится в спальне, а провод у стены разделен для предоставления услуг телевидения и кабельного модема, тогда им потребуется проложить новый провод непосредственно к кабельному модему.

Вы не должны смешивать антенные сигналы по линиям кабельного телевидения по многим причинам.Первый — это конфликты сигналов, и это достаточно плохо, чтобы останавливаться на достигнутом, но другая причина заключается в том, что если в вашу антенну попадает молния и напряжение возвращается по линии к оборудованию кабельной компании, вы можете в конечном итоге поджарить ретранслятор / усилитель за 15000 долларов и вы даже не хотите думать об этом, потому что они, вероятно, отменит вашу интернет-подписку, даже если вы выложите всю цену.

Вы должны полностью отделить две службы друг от друга.

Если у вас есть внешняя антенна на крыше, а коробка кабельной компании находится снаружи вашего дома, вы можете купить пластиковый ящик для служебных нужд, похожий на их коробку, затем поставить его рядом с кабельной коробкой и перенести все провода от кабельной коробки к вашей коробке, за исключением линейного входа с улицы и линии кабельного модема.

Затем вы можете подключить все провода, которые подключаются к розеткам телевизора, к антенне с помощью разветвителя или усилителя-распределителя.

Помните, что провода в вашем доме являются вашей собственностью, поэтому они принадлежат вам до самого разветвителя кабельной компании. Вы можете использовать их для своей антенны.

Однако я настоятельно рекомендую, чтобы ваша сервисная коробка для вашей антенны выглядела существенно иначе, чем коробка вашей кабельной компании или провайдера телефонной связи, и вы должны четко обозначить ее как «ЯЩИК ДОМАШНЕГО ВЛАДЕЛЬЦА НЕ ПРИКАСАЙТЕСЬ» или что-то в этом роде.

Даже при этом у вас есть высокая вероятность того, что специалист по кабельному обслуживанию проигнорирует уведомление и перережет ваши провода. Но, по крайней мере, если вы сделаете это и, возможно, сделаете снимок, у вас будут доказательства, и вы сможете взимать с кабельной компании расходы на ремонт.

Заключительная записка

Сохранение подключения к Интернету при использовании внутренней проводки для антенны не является очень сложным. Вы, вероятно, сможете завершить его днем, если вы спланируете и купите то, что вам нужно, прежде чем начать.

Всегда используйте высококачественный кабель и разветвители при установке антенны, и хотя вам не нужно двустороннее высокочастотное оборудование для обслуживания антенны, как это может быть для подключения к Интернету по гигабитному кабелю, вы все равно должны использовать качественные продукты, потому что они легко доступны, не делайте этого. Они стоят намного дороже, чем мусорное оборудование и кабель, и на самом деле они значительно улучшат ваш прием.

И наконец, НЕ ИСПОЛЬЗУЙТЕ КОРОБКУ ИЛИ РАЗЪЕМНИК КАБЕЛЬНОЙ КОМПАНИИ ДЛЯ ПОДКЛЮЧЕНИЯ АНТЕННЫ и не заходите на аукцион и не покупайте коробку с названием вашей кабельной компании.. да, люди так делают. но вы можете получить тот, который выглядит по-разному, но похож на него в разных местах. Ищите: Утилита для наружного шкафа… и вы должны найти их за 10-15 долларов США

.

При установке наружной антенны убедитесь, что вы установили блок заземления, через который проходит коаксиальный кабель, и прочный заземляющий провод в землю или в места, где другие заземляющие провода присоединяются для вашей электрической или кабельной службы.

Комбинированная розетка на 15 А и 1 порт для коаксиального кабеля TV — тип F, 1 разъем HDMI и настенная панель 1CAT6

Общий
Марка	Allsmartlife
Кол. Акций	1 + шт.
Цвет формы	Белый
Материал	ПК пластик
Спецификация
Интерфейс	Тип F, розетка, HDMI, CAT6
Тип	Домашний декор, Домашний кинотеатр, Товары для дома, Декор стен
Совместимая модель	Универсальный (настройка) США, Великобритания, Австралия, JP

Размеры и вес
Размеры	4.6×4.6×1.2 дюймов
Вес	2,8 унции

Упаковочный лист
1 х настенная пластина

Все посылки с Allsmartlife.com отправляются без Allsmartlife или какой-либо информации, указывающей Allsmartlife.com. Из-за различий в упаковке от поставщиков упаковка продукта, которую получают покупатели, может отличаться от отображаемой на изображениях.

Чтобы включить оптовые скидки на этом сайте, используйте код купона: Пожалуйста, введите нужное количество в поле Количество, которое вы хотите, все ставки скидки будут созданы автоматически.

Что такое массовая ставка? BulkRate — это система полуоптовых продаж, в которой цены на товары устанавливаются отдельно от розничных. Когда вы используете оптовые тарифы, доставка по большей части страны осуществляется бесплатно, и они автоматически добавляются в вашу корзину для обеспечения доставки посылки. Хотя BulkRate намерен предлагать более низкие цены при покупке оптом, вы автоматически получите скидку в зависимости от количества, которое вы приобрели.Если вы ищете оптовые цены, пожалуйста, свяжитесь с нами. Любые требования на заказ, пожалуйста, свяжитесь с нами.

Описание продукта Настенная панель с одним разъемом HDMI — обеспечивает передачу несжатого видео и многоканального цифрового звука с высокой пропускной способностью между устройствами, совместимыми с HDMI, включая DVD-плееры / рекордеры, телеприставки и цифровые телевизоры. Проходная настенная панель HDMI — поддерживает отображение с высоким разрешением до 1080p

Разъемы в виде муфты имеют розетки как на передней, так и на задней части пластины, поэтому нет необходимости разрезать сростки или паять какие-либо провода.

Эта настенная пластина соединяет коаксиальный кабель от стены

Крепежные винты в комплекте для легкой установки

Изготовлено из качественной конструкции

Бессвинцовая конструкция

Доставка

Если не указано иное, все заказы будут отправлены UPS, DHL, застрахованными, стандартными наземными службами.. Мы упакуем ваш продукт в мешок для пыли или высококачественный пластиковый контейнер, а также в пакет UPS, DHL или картонную коробку, чтобы защитить продукт от повреждений.Однако обратите внимание, что вся наша гарантия доставки не распространяется на любые задержки доставки грузоотправителем.

Если вы заказываете большое количество, доступны FOB и CIF.

Платеж

Как оптовый торговец, вы можете производить оплату через PayPal, Western Union, кредитной картой, чеком или наличными

.

Как стать нашим оптовиком?

1) Заказы свыше 2 шт.

2) Заказы после подтверждения статуса оптового продавца. Это означает, что когда вы закончите заказ, ваша учетная запись станет учетной записью оптового продавца на нашем веб-сайте, вы сможете получить оптовую цену даже на один продукт. Для вас не будет ограничений на количество заказов. более.

Минимальный заказ

Минимальный заказ не ограничен.

Размещение заказов

Пожалуйста, не стесняйтесь заказывать онлайн, выбирая продукты, которые есть на нашем веб-сайте, или отправляйте нам изображения продуктов, которые вы хотите.Мы можем сделать все, что вы хотите, товар занимает всего 7-14 рабочих дней.

Гарантия качества

У нас есть собственный дизайн и персонал НИОКР, мы должны гарантировать качество!

Возможно ли поражение электрическим током от телевизионной антенны или спутникового кабеля?

Можно разрезать или перерезать коаксиальный кабель, чтобы получить более длинный кабель, доходящий до ТВ-приемника, но какова вероятность поражения электрическим током? Соединение кабелей — это деликатная работа, требующая точности и соблюдения надлежащих процедур, но практически любой может сделать это безопасно.

Если вы не уверены, находится ли ваш коаксиальный кабель под напряжением, всегда выключайте электричество в целях безопасности или обратитесь в местную авиастроительную компанию, чтобы сделать это за вас. Если вы не уверены, что сможете правильно и безопасно соединить коаксиальный кабель, всегда консультируйтесь с электриком.

Есть ли ток через антенный кабель?

По своей природе воздушные кабели проводят ток. Телевизионные антенны улавливают радиоволны из воздуха и передают их по коаксиальному кабелю на ваш телевизор.В ходе этого процесса в кабеле используется электричество переменного тока с более высокой частотой, чем в сети.

Но пусть это не пугает вас. Напряжение, поступающее по коаксиальному кабелю от телевизионной антенны, очень низкое. Если вы прикоснетесь к живому току, исходящему от большинства антенн, вы, скорее всего, не почувствуете его, и он не причинит вам вреда. Большинство антенн не могут получить достаточно сигнала, чтобы нанести какой-либо ущерб, если вы дотронетесь до них, пока они находятся в рабочем состоянии.

Можно ли получить удар электрическим током от коаксиальных кабелей спутниковой антенны?

Спутниковые антенны работают иначе, чем антенны, поскольку они получают сигналы со спутников на орбите Земли, а не от волн в воздухе.Многие люди имеют приставку Sky или телевизор со встроенным тюнером для спутникового телевидения. Спутниковая тарелка имеет другой ток, потому что сигналы, идущие от спутников, принимаются на низких уровнях. Сигнал должен быть усилен спутниковым LNB, прежде чем он попадет на ваш ТВ-ресивер. С этой целью на приемник подается постоянное напряжение постоянного тока (DC) для питания LNB. Напряжение составляет в среднем 13 В постоянного тока.

Напряжение выше, чем у пассивных телевизионных кабелей, но все же достаточно низкое, чтобы не причинить никакого вреда, если вы дотронетесь до него.

Однако вы можете почувствовать ток при подключении кабелей к спутниковой антенне, что довольно часто. Вы, вероятно, стоите на металлической лестнице или держите что-то металлическое, когда это происходит. Это также вероятно в сырую погоду. Скорее всего, ток все равно не пострадает, но вы должны принять меры, чтобы не упасть. Если есть возможность, выключите спутниковую антенну или отсоедините ее от приемника, чтобы во время работы с ними не проходил ток в кабелях.

Как это работает с коммунальными телевизионными системами?

Коммунальные системы питают несколько телевизионных систем вместо одной или пары в одном доме. Коммунальные системы могут быть подключены к 50 или 100 домам с помощью такого количества или более телевизионных систем. Совместите это с телевизионным оборудованием, усилителями и т. Д., И в кабелях начнет накапливаться напряжение.

Вероятность поражения электрическим током от кабелей по-прежнему невелика, но не стоит подвергать себя ненужному риску. Коммунальные системы необходимо подключать к заземлению в целях безопасности, но некоторые этого не делают, особенно старые системы, которые не были установлены правильно.

Пределы устройств CAI

CAI имеет предел безопасности до 5 единиц оборудования, подключенных к вашей телевизионной системе одновременно. Как только вы дойдете до 6 или более единиц оборудования, вам необходимо заземлить систему или подписать отказ от ответственности для установщика.

Если к вашей телевизионной системе подключено 6 или более единиц AV-оборудования, ток прикосновения может накапливаться, что потенциально может привести к травме, если к нему кто-то прикоснется. Травма не только из-за тока, но и из-за слишком большого количества оборудования, которое может упасть и причинить вред.

Ограничение на 5 предметов не является правилом, но оно помогает ограничить юридическую ответственность в случае аварии.

Сейф до 50 В

Исследователи отметили, что люди могут поглощать до 50 В за один раз без травм и вреда. Многие системы теперь работают при напряжении до 50 В, чтобы получить максимальную мощность при небольшом риске повреждения. Многие электрические трансформаторы имеют напряжение ниже 50 В для безопасности, а цепь звонка на вашем телефоне, которая заставляет его звонить, когда вы звоните, составляет 50 В.Любое устройство или кабель, работающие при напряжении 50 В или ниже, скорее всего, не причинят никакого вреда или не вызовут сильного поражения электрическим током.

Однако, если система установлена ​​неправильно, в ваших кабелях могут быть большие токи. Кроме того, некоторые телевизоры старого образца, такие как телевизоры с электронно-лучевой трубкой (ЭЛТ), имеют напряжение около 25 000 В. Еще одна проблема в том, что ваш телевизор, в отличие от другой бытовой техники в вашем доме, не заключен в металлический корпус. Часто единственным оголенным металлом является антенная вилка, которая может создавать нежелательное напряжение.К счастью, большинство современных телевизоров спроектированы более безопасно, чем телевизоры старых моделей, и не нагреваются до очень высоких напряжений.

Неправильная установка вашего устройства может вызвать высокое напряжение в коаксиальном кабеле, но это чаще встречается в очень старых установках. В наши дни большинство новых систем включают в себя УЗО и автоматические выключатели, которые отключают электроснабжение, когда что-то идет не так или небезопасно.

Как обезопасить себя от поражения электрическим током?

Хотя в большинстве случаев ток или напряжение в коаксиальных кабелях слишком низкие, чтобы вы могли их заметить или почувствовать, вам все же следует соблюдать все необходимые меры безопасности при работе.Соединение коаксиальных кабелей может быть опасным, если вы что-то сделаете неправильно.

• Начните с очевидного, выключив все телевизионное оборудование.

• Вы также хотите отключить подачу электроэнергии.

• Убедитесь, что вы используете резаки или ручной инструмент с надлежащей электроизоляцией.

• Заземлите телевизионную систему в целях безопасности.

• Наймите профессионала, если не уверены, что справитесь с этим самостоятельно или безопасно.

• Если вы находитесь на лестнице, запрягите себя.

• Не включайте антенну или спутниковую антенну на улице в сырую погоду.

Следуя нескольким дополнительным мерам безопасности, убедитесь, что вы можете соединить коаксиальные кабели так, как вам угодно, не подвергая себя ненужному риску.

ТВ-антенна своими руками с предметами, которые у вас уже есть дома

Люк Баума • 7 марта, 2019

если (has_post_thumbnail ($ post_id)):?> endif; ?>

Телевизионная антенна — отличный способ получить множество каналов HD, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для вашего телевизора.

Одно замечание перед тем, как мы начнем: , если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого зайдите в настройки телевизора. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна с зажимом для бумаг

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

Антенна вешалки для одежды

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете распрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды. Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитные слои вокруг жилы коаксиального кабеля примерно на дюйма от конца (я имею в виду, будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее. Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема.Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, есть некоторая доля «вы получаете то, за что платите». Если вы не получаете того приема, который, по вашему мнению, должен быть у самодельной антенны, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем районе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

Как удлинить коаксиальный ТВ-кабель

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, если вы совершаете покупки по ссылкам на нашем сайте.

Представьте себе это. Вы хотите переставить свою гостиную, чтобы придать ей новый вид.Последний кусок головоломки включает в себя перемещение телевизора на противоположную сторону помещения, чтобы завершить преображение.

Затем вы понимаете, что коаксиальный кабель слишком короткий, что фактически делает последние несколько часов, которые вы потратили на перемещение вещей, пустой тратой драгоценного времени.

С этим ничего не поделать. Это конец пути к вашему проекту внутреннего декора. Либо это?

К счастью для вас и вашего проекта по благоустройству дома, этого не должно быть.Просто установите удлинитель коаксиального кабеля, и готово!

В этом руководстве рассматривается все, что вам нужно знать о том, как профессионально удлинить коаксиальный ТВ-кабель.

Что вам понадобится

Вот некоторые детали и инструменты, которые могут потребоваться для удлинения коаксиального кабеля:

• Мультиметр : для проверки наличия горячих проводов (дополнительно)
• A рулетка : для измерения длина предлагаемой пристройки.
• Дополнительный коаксиальный кабель : Упоминание об этом, возможно, излишне, но помните, какой тип кабеля вы протягиваете.В этой статье рассказывается, как удлинить коаксиальный кабель RG6 или RG59 — типы, обычно используемые для телевизионных сигналов (OTA, спутниковое, кабельное). Фактически, вы можете найти тип кабеля, такой как «RG6», маркированный где-нибудь на оболочке. Коаксиальный кабель обычно заканчивается штекером F (металлическим), который вы подключаете к адаптеру-удлинителю (ниже).
• Коаксиальный кабель с резьбой F-типа удлинительный адаптер : Также известный как «цилиндрический адаптер», это элемент, необходимый для легкого (т.е.е., без проблем с сопротивлением) соедините два коаксиальных кабеля вместе. Типичным удлинителем является удлинительный адаптер коаксиального кабеля GE RG6.
• Обжимные фитинги для коаксиального кабеля (дополнительно): это металлические фитинги, которые закрывают коаксиальный кабель, позволяя подключать его к разъемам устройства. Если вам нужно купить набор фитингов, я рекомендую коаксиальный компрессионный соединитель GoodQbuy, который представляет собой универсальный комплект, в который также входят инструменты для зачистки проводов и обжима.

Шаг 1. Примите необходимые меры безопасности

Перед тем, как приступить к самостоятельному проекту, убедитесь, что коаксиальный кабель, который вы хотите удлинить, отключен от всех электрических устройств.Вы также можете использовать мультиметр, чтобы проверить, нет ли поблизости горячих проводов, прежде чем приступить к работе.

Электрическая авария — это последнее, с чем вы хотите иметь дело, когда ее вообще можно было бы избежать.

После устранения всех потенциальных угроз безопасности переходите к шагу 2.

Шаг 2: Измерьте расстояние

Затем вам нужно измерить длину области, на которую вы собираетесь протянуть коаксиальный ТВ-кабель. Ваши измерения должны быть максимально точными.На всякий случай увеличьте число.

Всегда лучше иметь более длинный кабель, чем более короткий, так как вы всегда можете отрезать его до нужной длины.

Если он окажется слишком коротким, вам, возможно, придется приобрести еще другой кабель и удлинитель, чтобы получить необходимую длину.

Хотя это не должно быть проблемой само по себе, наличие слишком большого количества удлинителей на одной и той же кабельной линии может вызвать потерю сигнала и стать фактором, влияющим на качество передаваемого сигнала.

Так что всегда лучше свести их к минимуму.

Шаг 3. Подготовьте кабели

Следующий этап включает подготовку кабелей к процессу удлинения. Для начала убедитесь, что F-разъемы кабелей надежно закреплены. Вы можете пальцами или плоскогубцами провернуть разъемы, чтобы закрепить их.

Вам нужно будет сделать это как для существующего кабеля, так и для того, который будет использоваться в удлинителе.

Приобретаемый вами удлинительный кабель должен иметь штекерный разъем F-типа на конце телевизора (или телевизионной приставки) и быть несколько длиннее, чем расстояние, которое вы измерили выше в шаге 2.

Шаг 4. Процесс удлинения

Теперь, когда вы подготовили кабели, вы готовы начать процесс расширения.

Подключите удлинительный адаптер к концу телевизионного кабеля, который вы собираетесь удлинить. Убедитесь, что у вас плотное соединение (особенно если оно находится на открытом воздухе — вы, конечно, не хотите, чтобы влага просочилась на конец кабеля).

Затем присоедините второй разъем коаксиального кабеля к другому концу удлинителя. В идеале для удлинения достаточно двух кабелей.

Но вы всегда можете получить дополнительные кабели, удлинители и разъемы, если вам нужно продлить исходный кабель на несколько комнат.

Имейте в виду, что штекерный F-разъем на свободном конце удлинительного кабеля подключается к гнездовому F-разъему телевизора и наоборот.

Шаг 5: Подключите приемник

Присоедините удлинительный кабель к телевизору и подключите другой конец разъема оригинального кабеля к источнику сигнала, например к антенне (если вы отключили его раньше).

Убедитесь, что все соединения надежны и надежны. Включите телевизор, запустите сканирование каналов и убедитесь, что вы можете просматривать все каналы с ожидаемым качеством звука и видео.

Если вы не можете, выполните диагностику подключений, чтобы выявить возможные несоответствия в разъемах и их соответствующих портах.

Выбор лучшего удлинителя коаксиального кабеля

Вот несколько вещей, которые следует учитывать при выборе адаптера для коаксиального телевизионного кабеля.

Доступность

Хороший адаптер для удлинения коаксиального кабеля не должен стоить вам руки и ноги.Упаковка из двух-пяти штук обычно обойдется вам в среднем от 5 до 6 долларов.

Совместимость

Убедитесь, что вы получаете удлинитель, совместимый с большинством (если не всеми) марками коаксиальных кабелей RG59 и RG6.

Таким образом, вы можете использовать его для расширения ТВ, кабельной приставки, спутникового ресивера, эфирной антенны HDTV или любого другого цифрового компонентного аудио / видео кабеля.

Разъемы

Чтобы сигнал передавался с максимальной частотой, всегда лучше использовать удлинители с позолоченными или никелированными латунными разъемами.

Это защищает их от коррозии, эффективно предотвращая окисление центрального проводника кабеля.

Защита от атмосферных воздействий

Если вы собираетесь использовать удлинитель на открытом воздухе, убедитесь, что он поставляется с резиновым кожухом для защиты от погодных условий.

Также убедитесь, что фитинги затянуты достаточно плотно, чтобы влага не попала в кабель.

Простота установки

Вам нужен удлинитель коаксиального кабеля, который легко устанавливать и разбирать.Выберите тот, который позволяет вам прикручивать или снимать его с обеих сторон коаксиального кабеля.

Спасительный лайфхак

Можете ли вы представить себе жизнь в мире, в котором не было ни единого удлинителя коаксиального кабеля? Представьте, что вам нужно покупать новый кабель каждый раз, когда вы хотите удлинить существующий на несколько футов.
