Кабель для спутниковой антенны. Кабель(провод) для коллективной антенны | Полезные статьи
Самостоятельная прокладка телевизионного кабеля, установка спутниковой антенны и присоединение разъемов – эти задачи многим кажутся непосильными. Поэтому большинство абонентов спутникового и эфирного телевидения обращаются за помощью к профессиональным установщикам. Между тем, все эти операции не требуют каких-то особых познаний в области радиоэлектроники и могут быть выполнены любым человеком, который знает, как обращаться с дрелью и шуруповертом.
Кабель(провод) для спутниковой антенны. Выбор, прокладка
Следует помнить, что сигнал, получаемый со спутника на земле очень слабый, поэтому антенна для его приема устроена сложнее, чем обычная дециметровая и ее стоимость выше. Спутниковый сигнал необходимо «ловить», даже небольшое препятствие (ветки деревьев, провода) между тарелкой и открытым небом может существенно затруднить его прием. Однако, все усилия, потраченные на правильную установку антенны, могут оказаться напрасными, если невнимательно отнестись к выбору кабеля для спутниковой антенны.
1. Диаметр центральной жилы – чем больше, тем лучше.
2. Материал, из которого сделана жила – чистая медь лучше, чем помедненная сталь.
3. Материал оплетки (внешнего проводника): алюминиевая фольга в сочетании с медной оплеткой дают достаточный экранирующий эффект.
Исходя из всего вышеперечисленного, идеальным вариантом по соотношению цена/качество будут: SAT 703(компания CAVEL) и H 125 AL (Belden / POPE). При выборе кабеля для антенны следует учесть расстояние, на которое его придется проложить. Если оно меньше 20 метров, можно сэкономить, выбрав кабель для спутниковой антенны с меньшим сечением центрального проводника.
Прежде чем купить антенный провод(кабель), необходимо промерить все расстояния «от изгиба до изгиба» рулеткой. Сложив получившиеся числа, мы получим необходимую длину для подключения кабеля от антенне до ресивера. К ней надо добавить еще 1 метр на всякий случай. Отверстие для прокладки антенного кабеля на улицу лучше сверлить в стене, а не в оконной раме. Его диаметр должен быть на 2-3 мм больше диаметра кабеля. Ту часть антенного кабеля, которая расположена на наружной стороне стены или на крыше необходимо закрепить особенно тщательно (через каждые 25 см для вертикального и горизонтального расположения), его не должно бросать из стороны в сторону порывами ветра. Кабель для антенны лучше не прокладывать вблизи высоковольтных проводов, распределительных щитков и других источников электромагнитных полей. При прокладке нельзя допускать сильной деформации кабеля (допустимый радиус изгиба зависит от диаметра кабеля) и повреждения внешней изоляции.
Кабель для антенны приема наземного сигнала. Выбор, прокладка
Поскольку в наше время большинство многоквартирных домов уже давно получают ТВ сигнал по наземным каналам связи, а не от антенны, расположенной на крыше, то кабель для подключения телевизионной антенны можно выбрать практически любой. И в том и в другом случаях подойдет обычный RG-6 любого производителя (РК75-4,9-312, РК75-4-11А производятся в России) с волновым сопротивлением 75 Ом. Единственное, на что следует обратить пристальное внимание – разводка.
Разветвитель должен быть один на всю квартиру, независимо от того, сколько в ней комнат и телевизоров. Каждое лишнее разветвление может ухудшить качество изображения. Если к сети нужно подключить всего 2-3 телевизора, можно обойтись без разветвителя и использовать только теле-розетки. Следует помнить, что телевизионные розетки бывают проходными и концевыми. Последовательное соединение(прокладка) телевизионного кабеля через множество проходных розеток приводит к сильному затуханию сигнала, поэтому в домашней теле-сети их должно быть как можно меньше.
Присоединение разъемов
1. Удалить внешний изоляционный слой на расстоянии в 1.5 см от конца кабеля, стараясь не повредить оплетку и экранирующий слой фольги.
2. Аккуратно расплести проволоку оплетки и равномерно «задрать» ее вместе с фольгой назад, оголив центральный проводник с диэлектриком.
4. Плотно накрутить разъем так, чтобы оголенный проводник выступал из него на 1 -1.5 мм, при необходимости отрезать выступающую часть проводника.
Классификация высокочастотных кабелей и разъемов
06.04.2020Для подключения антенн к радиоустройствам используется широкое разнообразие кабельной продукции. В данном обзоре будут рассмотрены основные разновидности кабелей и разъемов.
Антенные кабели/кабельные сборки и пигтейлы
Готовые кабели для подключения антенн обычно подразделяют на кабельные сборки и пигтейлы. Оба типа используют коаксиальный кабель (подобный телевизионному) с центральной жилой и оплеткой, разделенных изолятором и полностью аналогичны по назначению. Разница, как правило, заключается в области применения.
Готовые кабели/кабельные сборки используются для подключения внешних антенн к «комплектному» радиоустройству (например, антенны серии Ubiquiti airMAX к радио-модулю Rocket M) и имеют разъемы с резьбовой фиксацией (N-type, SMA, RP-SMA). Большинство кабельных сборок сделаны с использованием погодоустойчивого коаксиального кабеля большого диаметра и погодоустойчивых разъемов.
Пигтейлы, как правило, используются для вывода антенного кабеля от материнской платы беспроводного устройства или карты расширения (например, MikroTik R11e-2HPnD или Compex WLE600VX-7BA) наружу корпуса при создании «комплектного» радио-модуля. Для использования внутри тесного пространства корпуса устройства, пигтейлы имеют небольшую длину и используют тонкий коаксиальный кабель. Один из разъемов, как правило, имеет стандартный разъем с резьбовым соединением, тогда как другой использует компактный коннектор к плате с креплением-защелкой (MMCX, U.FL). Самостоятельная сборка пигтейла без использования специального оборудования практически невозможна.
Все пигтейлы и кабельные сборки используют один принцип работы и могут быть соединены в общую цепь при соответствии разъемов или использовании переходников с одного типа разъема на другой.
Разъемы с резьбовым креплением
Поскольку разъемное соединение состоит из двух частей, все разъемы (соединители с резьбовым механизмом) бывают двух видов, парных друг другу: «вилки» (штыревая часть) и «розетки» (гнездовая часть). Для обозначения вилки также используют термин plug или male («папа»), а для обозначения розетки — jack или female («мама»). Для соединения вилка (plug) накручивается на розетку (jack). Также существуют переходники между различными типами разъемов.
Наиболее прочными разъемами являются коннекторы с резьбовым креплением. Они рассчитаны на высокие нагрузки и поддерживают до нескольких сотен циклов крепления и отключения разъема.
Самый старый из широко используемых в настоящее время коннекторов это N-Type, один из первых типов разъёмов для передачи СВЧ-сигналов. Он был разработан в 1940 году Полом Нейлом (Paul Neill) из Bell Labs для использования в военной аппаратуре связи. «N» в наименовании разъёма — первая буква его фамилии. Изначально разъёмы поддерживали частоты до 1 ГГц но последние варианты позволяют использовать частоты до 18 ГГц.
Для серии N-Type разъемы бывают двух видов: N-Type (male), то есть со штыревой частью:
N-Type (female), то есть с гнездовой частью:
Разъемы SMA были разработаны в 60-х годах в качестве наименьшего по размеру коннектора с резьбовым соединением для промышленного и военного беспроводного оборудования. Изначально они поддерживали частоты до 12.4 ГГц, но последние, наиболее качественные варианты, могут работать на частотах до 24 ГГц.
Разъемы серии SMA бывают следующих видов: SMA (male), SMA (female), RP-SMA (male) и RP-SMA (female).
В SMA вилка и розетка могут иметь либо штыревой, либо гнездовой контакт. Разъемы SMA бывают двух видов: SMA (male), то есть со штыревой частью:
SMA (female), то есть с гнездовой частью:
SMA разъемы с обратной полярностью
Существуют также SMA с обратной полярностью (инверсные разъемы) — RP-SMA (Reverse polarity SMA). Изначально они предназначались для «домашних» устройств, чтобы исключить использование в них мощных «промышленных» антенн, нарушающих установленные государствами правила регулирования по усилению.
В них всё наоборот: вилка имеет гнездовой контакт, а розетка — штыревой. Также в них изменена конфигурация центрального контакта с гнезда на штырь (или наоборот). «Обратная полярность» касается только интерфейса центрального коннектора, но не полярности сигнала.
Разъемы RP-SMA бывают 2-х видов: RP-SMA (male), то есть с гнездовой частью:
RP-SMA (female), то есть со штыревой частью:
Таким образом, устройству, оборудованному розеткой SMA (female), нужна антенна с вилкой SMA (male).
Разъемы с креплением-защелкой
Для крепления антенного кабеля к материнской плате радиоустройства или карте расширения используются предельно компактные разъемы с креплением-защелкой. Они не рассчитаны на большие нагрузки и частое подключение и отсоединение разъема и не являются влагоустойчивыми.
Серия MMCX (уменьшенный вариант MCX) называется также С2.5 или MicroMate™. Это линейка одних из самых маленьких ВЧ-коннекторов, разработанных фирмой «Амфенол» в 1990-е гг. Они представляют собой микроминиатюрные соединители с механизмом защелкивания, позволяющим вращение на 360°, что обеспечивает гибкость при использовании с печатными платами.
Все разъемы серий N, SMA, RP-SMA и MMCX могут быть повернуты относительно кабеля на 90 градусов. Такой вид соединения называется Right Angle (правый угол) и обозначается аббревиатурой RA. Например, RP-SMA-Male-RA – SMA с обратной полярностью (внутренняя резьба, гнездовой центральный контакт).
Самые маленькие высокочастотные соединения, применяемые в беспроводных устройствах, обозначаются аббревиатурой U.FL. U.FL представляет собой миниатюрный разъем RF для высокочастотных сигналов до 6 ГГц, разработанный японской компанией Hirose Electric Group.
U.FL-разъемы обычно используются в устройствах, где пространство ограничено, чаще всего это карты mini-PCI для портативных компьютеров и встроенных систем для подключения Wi-Fi-антенн.
Применяемые в пигтейлах разъемы U.FL, как правило, имеют центральный контакт с гнездовой частью (female).
Male-разъемы применяются для поверхностного монтажа и пайки непосредственно на печатной плате. Они рассчитаны на сопротивление 50 Ом. Высота контакта на плате составляет 2,5 мм, он занимает всего 3 мм² площади платы.
Группа продуктовЯзык: Валюта: МенюРекомендованная статья dBm — логарифмическая единица мощности Бюллетень E-mail |
|
Гарантия сегодняшней доставки, если закажешь вовремя: Особенно рекомендуемФОТОКАМЕРА ДЛЯ ОХОТЫ HC-BG584 Нетто: 253.13 EUR СКРЫТАЯ КАМЕРА AHD, HD-CVI, HD-TVI, CVBS APTI-H50YK-37 2Mpx / 5Mpx 3.7 mm APTI Нетто: 37.50 EUR AHD, HD-CVI, HD-TVI, PAL-КАМЕРА APTI-H50PV2-28W 2Mpx / 5Mpx 2.8 mm Нетто: 22.23 EUR AHD, HD-CVI, HD-TVI, PAL-КАМЕРА APTI-H50PV2-28W 2Mpx / 5Mpx 2.8 mm Нетто: 22.23 EUR БЛОК ПИТАНИЯ POE POE-48/NX 24 W Нетто: 9.20 EUR АНТИВАНДАЛЬНАЯ КАМЕРАAHD, HD-CVI, HD-TVI, PAL APTI-H50V3-2812W 2Mpx / 5Mpx 2.8 … 12 mm Нетто: 45.67 EUR АНТИВАНДАЛЬНАЯ КАМЕРАAHD, HD-CVI, HD-TVI, PAL APTI-H50V3-2812W 2Mpx / 5Mpx 2.8 … 12 mm Нетто: 45.67 EUR РЕГИСТРАТОР AHD, HD-CVI, HD-TVI, CVBS, TCP/IP APTI-XB0801H-S32 8 КАНАЛОВ Нетто: 116. 48 EUR ДИСК ДЛЯ РЕГИСТРАТОРА HDD-WD40PURX 4TB 24/7 WESTERN DIGITAL Нетто: 93.07 EUR |
Netflix, Dolby Vision и автофреймрейт за копейки / Хабр
Fire TV Stick 4K это невероятно недооцененная smart TV приставка в виде стика, которая умеет такое, что многим китайским боксам даже и не снилось. Если вы хотите получить доступ к крупнейшему стриминговому сервису фильмов и сериалов Netflix, да еще и в максимальном 4K качестве, то это пожалуй лучшее решение, которое сейчас существует. Более того, Fire TV Stick 4K умеет воспроизводить не только обычный HDR и более продвинутый HDR10+, но и самый технологичный стандарт Dolby Vision. У приставки есть на него лицензия и в том же Netflix, фильмы и сериалы доступны в Dolby Vision.
Пользуетесь подписками отечественных легальных онлайн кинотеатров, таких как IVI, Megogo или Кинопоиск HD? И здесь тоже все в порядке. У Fire TV Stick 4K есть поддержка HDCP 2.2 и Widewine L1, что позволяет получить максимальное 4К качество с поддержкой HDR. Кроме этого, без каких-либо проблем воспроизводятся ролики YouTube 4K\60 fps в HDR, тяжелые торренты и можно смотреть IPTV даже в Ultra HD качестве. Самые продвинутые пользователи могут заметить, что все тоже самое можно получить и в TiVo Stream 4K. Это так, но есть одно кардинальное отличие в пользу устройства от Amazon. У TiVo нет автофреймрейта, а у Fire TV Stick 4K он есть.
Уверен, что многие при выборе устройства руководствуются техническими характеристиками, но в Amazone к этому подошли оригинально. Как и в Apple, они считают, что гораздо важней пользователю знать то, что умеет делать устройство, чем то, на каком процессоре оно работает. Поэтому вводные данные весьма ограничены, а о некоторых подробностях я уже узнал после проверки тестами и разборки и расскажу по ходу дела.
Процессор: 4 ядерный с частотой 1,7 GHz + графика GE8300
Память: 1,5 GB оперативной + 8 GB в качестве хранилища
Беспроводные интерфейсы: двухдиапазонный WiFi 802. 11a/b/g/n/ac 2.4G/5G с поддержкой MIMO + Bluetooth 5.0 L.E
Возможности в видео: воспроизведение 4К/60 fps с кодеками H.265/H.264/VP9, поддержка HDR 10, HDR10+ и Dolby Vision
Возможности в аудио: поддержка многоканального звука Dolby Digital Plus и Dolby Atmos
Дополнительно: пульт с голосовым поиском, AFR
Не менее важная информация это цена. Она постоянно меняется в зависимости от скидок и распродаж, поэтому нужно проверять. Но прямо сейчас, в честь распродажи «Черная Пятница», она снижена до $24,99 и за эти деньги приставку нужно брать не раздумывая. В зависимости от страны заказа, вам могут понадобиться услуги посредника, но существенно на цену это не повлияет.
Видео версия обзора:
Упаковка и комплектация
Давайте знакомиться с девайсом. Компактная коробка ярко оранжевого цвета очень напоминает упаковку от другого популярного устройства, а именно Xiaomi Mi TV Stick. Если разобраться, то Xiaomi скопировала не только коробку, но и само устройство: аналогичный формат устройства и его позиционирование на стриминговые сервисы, очень похожий пульт — все это было позаимствовано именно у Amazon. При этом стик от Xiaomi по характеристикам гораздо слабее и стоит дороже.
Производитель выделил основные преимущества в виде списка. На мой взгляд главное достоинство это поддержка HDR формата Dolby Vision и многоканальный звук Dolby Atmos, у конкурентов такого нет. Ну и конечно же лицензионный Netflix, таких устройств сейчас не более десятка существует (а с поддержкой DV единицы). Что еще? Голосовой помощник Alexa в наших краях не особо жалуют из-за английского языка, но использовать конечно можно и в целом это довольно продвинутый голосовой ассистент. Ну а 4К и WiFi 802.11AC это на сегодняшний день уже необсуждаемый минимум.
Комплектация: стик, HDMI удлинитель, блок питания, кабель micro USB и пульт дистанционного управления.
Устройство маломощное, поэтому для его питания используется миниатюрный блок питания на 5V\1А. Можно запитать и непосредственно от USB телевизора, если он может выдать такой ток.
Пульт дистанционного управления
Пульт компактных размеров подключается через Bluetooth и поддерживает голосовой поиск. Микрофон расположен сверху и голосовой поиск работает здесь немного иначе, чем в других приставках. Вам нужно не просто нажать на кнопку с микрофоном, а нажать и удерживать. То, что вы скажете во время удержания кнопки и будет голосовым запросом или командой. В остальном это типичный компактный пульт с минимальным набором полезных кнопок для управления: навигация, регулировка громкости и управление плеером.
Эргономичная форма с закругленной спинкой делает пульт одним из самых удобных, что мне доводилось держать в руках. Удобство и минимализм. Ничего лишнего, все расположено логично и управление осуществляется интуитивно, на уровне мышечной памяти.
Питание осуществляется от двух батареек типоразмера ААА. Батарейки Amazon basic уже были в комплекте.
Внешний вид и интерфейсы
Дизайн и внешний вид у подобных устройств особого значения не имеют, ведь все равно стик будет спрятан от глаз, т.к подключается напрямую в HDMI разъем телевизора. Поэтому перед нами максимально лаконичный дизайн в виде прямоугольного корпуса с аккуратным логотипом Amazon на поверхности.
Часто бывает так, что HDMI разъем телевизора расположен в углублении или слишком близко к корпусу и подключить стик, который шире и толще стандартного разъема, физически не возможно. Для этого предусмотрен небольшой HDMI удлинитель.
На корпусе можно обнаружить единственный разъем micro USB, который предназначен для питания. Опытным путем я определил, что есть поддержка OTG. USB хаб с поддержкой внешнего питания завелся и я смог подключить флешку и беспроводную мышку.
С обратной стороны только техническая информация. Из нее я узнал, что эта модель называется E9L29Y.
Да вот собственно и все, а чтобы лучше понимать размеры, взгляните на следующий снимок.
Разборка
Корпус крепится на защелках, поэтому разобрать можно при помощи специального инструмента или другого тонкого металлического предмета. Внутри сразу видно, что к проектированию подошли со всей ответственностью. Все компоненты закрыты металлическими экранами, на которые дополнительно приклеили толстые металлические пластины. А на обратной стороне корпуса есть медная накладка, которая помогает отводить тепло.
С обратной стороны ситуация аналогичная.
Получается довольно толстый «бутерброд» с внушительной площадью для рассеивания тепла. В идеале еще бы в пластике отверстия добавить, но и в таком исполнении перегрев стику не грозит. Стресс тесты это подтвердили, но об этом будет немного позже.
А пока посмотрим на компоненты. В качестве чипсета использовали Mediatek MT8695, который на деле оказался очень годным камнем и на мой взгляд во многом лучше популярных решений от Amlogic. Оперативная память IDE77 D9WRN от Micron на 1,5GB и это пожалуй самое узкое место стика, хотя если не требовать от него слишком многого — памяти хватает. Также можно рассмотреть интегральную схему MTK MT6393AN.
С обратной стороны разместили флеш память Sandisk SDINBDG4 на 8 GB, а слева герметично запаян WiFi + BT модуль, от которого прямо по плате идут дорожки — антенны.
Система и настройки
Выбрав Fire TV Stick 4K нужно понимать, что потребуется его настройка. Хотя опять же все зависит от сценариев использования. Если вы берете стик исключительно ради Netflix и Youtube, то конечно можно ничего не делать и пользоваться стиком из коробки. Единственное, что вам потребуется сделать, это создать аккаунт в Amazon (можно это предварительно сделать на ПК) и войти в свою учетную запись. Да, русского языка в системе нет, но если понимаете английский, то можно пользоваться.
У Amazon есть свой магазин appstore, где есть многие популярные приложения.
Но если вам нужно установить что-то свое, то сделать это предельно просто. Для начала устанавливаете X plore File Manager с официального магазина, потом подключаетесь в приложении к своему облачному хранилищу, например гугл диску и оттуда устанавливаете любые apk установочные файлы, которые предварительно скачиваете и закидываете с компьютера. Либо еще проще вариант. Устанавливаете на смартфон Easy fire tools и при помощи него устанавливаете apk файлы на стик.
Таким образом можно установить любые приложения, которые вы используете на других боксах: онлайн кинотеатры, плееры, IPTV и т.д. Чтобы получить русский язык в приложениях, нужно установить MoreLokale. А для более удобного использования можно установить сторонний лаунчер, например Nova Launcher.
Но есть способ, который позволяет получить все эти настройки и даже больше буквально несколькими нажатиями кнопки. Вы получите русский язык, чистый лаунчер под ATV, рабочий голосовой поиск и полный набор полезных приложений. Для этого одним из пользователей был разработан скрипт, с помощью которого можно легко и просто настроить девайс. Причем без получения рут прав, прошивок и прочих сложных действий. Правда с некоторого времени это удовольствие стало не бесплатным и автор скрипта просит за него единоразовый донат, поэтому чтобы не посчитали рекламой никаких контактов указывать не буду. Да и в целом, если у вас есть базовые знания ADB или не боитесь экспрементировать, то сможете настроить стик самостоятельно.
В общем после настройки моя система стала выглядеть так. Кое-какие приложения я ставил сам, но большинство уже было установлено: различные кинотеатры, Smart Youtube, браузер, магазин приложений Aptoide, голосовой поиск, русская клавиатура, куча заставок и скринсеверов, виджет погоды и многое многое другое.
Голосовой поиск теперь работает и понимает русский язык. Здесь правда есть особенность, для поиска нужно сначала кликнуть на иконку микрофона в приложении, после чего зажать микрофон на пульте и потом уже говорить. Если просто нажать сразу на микрофоне пульта, то будет вызван голосовой помощник Alexa, которая не дружит с русским языком.
Настройки теперь выглядят таким образом. Переведены лишь названия разделов, если зайти глубже там уже будут стандартные настройки от Amazon.
Посмотрим на наиболее важные. В настройках видно, что поддерживается разрешение вплоть до 4К с частотой 60 Hz и 50 Hz.
Есть автофреймрейт, который будет работать в поддерживающих его приложениях. Например AFR поддерживается плеерами KODI и VIMU, а также приложением Smart Youtube.
Цветовая глубина поддерживается вплоть до 12 bit.
Есть калибровка дисплея относительно вашего экрана (если изображение не соответствует границам экрана).
HDR может работать постоянно или только при воспроизведении поддерживающего контента.
и
А в расширенных опциях даже есть возможность вывода информации о мультимедиа при воспроизведении. Фактически показывает разрешение видео, фреймрейт, используемый кодек и наличие аппаратного ускорения. При тестировании мультимедийных возможностей мне это сильно помогло.
Ну и конечно есть детальные настройки лаунчера (здесь уже на русском языке). Можно выбрать какие элементы будут отображаться, с каких источников показывать рекомендации, настроить виджет погоды, убрать не нужные элементы и многое другое.
Производительность и нагрев
Fire TV Stick 4K базируется на четырехъядерном процессоре mt8695, который работает на частоте 1,7 GHz. В качестве видео ускорителя используется PoverVR Rogue GE8300. Поддерживается аппаратное декодирование кодеков avc/h364, hevc/h365, VP8 и VP9. Также на аппаратном уровне поддерживается декодирование Dolby Vision. Слабым местом в приставке является объем оперативной памяти, производитель установил всего 1,5 GB из которых свободными остается 400 MB — 500 MB. Для установки приложений доступно 5,5 GB и после установки всего, что может понадобится остается еще около 2 GB.
Проводить бенчмарки на устройстве, которое создано с целью воспроизводить видео, затея странная. Но ради интереса я прогнал Geekbench 5 и получил 121 балл в режиме одного ядра и 401 балл в многоядерном режиме. Результат сравним с четырехъядерным Snapdragon 425, который раньше использовали в бюджетных смартфонах. Т.е ожидать супер скорости при запуске приложений точно не стоит, но и тормозов в интерфейсах системы и анимациях нет. Работает все довольно плавно и устройством гораздо приятней пользоваться, чем к примеру Mi TV Stick на Amlogic S805Y с 1GB оперативки.
Что касается скоростных показателей накопителя, то имеем следующий результат: запись в среднем 35 MB/s, чтение 232 MB/s.
Тест проводился при уже заполненном накопителе, поэтому в конце скорость немного падает. Но в целом показатели стабильные, а график ровный.
Аналогичные результаты получил и в CPDT: 32 MB/s на запись и 282 MB/s на чтение.
Скорость копирования оперативной памяти 3260 MB/s.
Но гораздо важней, как Fire Stick справляется с высокими нагрузками. Часто в таком форм факторе приставок, охлаждение не справляется и при высоких нагрузках на процессор, например при воспроизведении торрентов или IPTV, устройство начинает перегреваться и троттлить. Из-за троттлинга могут начинаться подтормаживания и даже зависания с перезагрузками. В общем не буду вас стращать, т.к все описанное явно не касается героя сегодняшнего обзора. Вы видели разборку и то, как серьезно при проектировании отнеслись к охлаждению. И это дает результат. Троттлинг тест пройден идеально. Я следил за частотой на ядрах и она не опускалась ниже максимальных 1,69 GHz ни на секунду. В конце была какая-то кратковременная просадка производительности, но это из-за того, что я сделал прокрутку и начал работать с мышкой. А так, видим максимальную производительность 38,262 GIPS и 37,420 GIPS в среднем.
CPU Slowdown показал замедление всего на 1% по сравнению с максимальной производительностью и тоже не зафиксировал снижения частоты процессора.
И последний тест касается уровня приема WiFi. Для устройства, у которого нет возможности подключить интернет проводом, это критически важный показатель. Результаты отличные, в комнате с роутером, на частоте 5 GHz реальная скорость составила 305 Mbps в среднем.
Очень часто у приставок бывает так, что если в диапазоне 5 GHz результаты высокие, то в 2,4 GHz полный провал. Но и здесь результат гораздо выше среднего — 83 Mbps.
Мультимедийные возможности
И наконец самая важная часть тестирования это проверка мультимедийных возможностей в реальных условиях. Т.к Fire Stick это устройство для воспроизведение контента из интернета, то особое внимание уделил стриминговым сервисам. В Netflix я сразу увидел плашку Dolby Vision, т.к мой телевизор Sony поддерживает эту технологию HDR видео. Видео с DV очень красочное, контрастное и реалистичное.
На всякий случай я проверил в каком режиме работает телевизор и в информационной панели тоже увидел Dolby Vision.
Проверил пару десятков сериалов и фильмов, переключение в нужный режим происходит корректно. Когда выходите из Netflix, телевизор автоматически возвращается в SDR.
С другими онлайн кинотеатрами тоже все хорошо. Стик легко крутит фильмы онлайн и поддерживает HDR.
При помощи TorrServe и одного из множества агрегаторов можно смотреть фильмы прямо с торрентов, без скачивания на внутреннюю память. Фильмы по 20 GB — 30 GB воспроизводит идеально, перемотка работает. С фильмами по 50 GB — 60 GB уже могут быть нюансы (иногда вылетают) + нужен очень хороший интернет. Здесь кстати пригодилась встроенная утилита system status monitor. К примеру вот фильм в 4К/HDR Дюна, весом более 20 GB. Видим, что используется кодек HEVC, работает аппаратное ускорение, а фильм воспроизводится в режиме HDR. Пропущенных кадров нет, а значит приставка справляется с нагрузкой. Также можем увидеть, что частота кадров фильма 23,982 (табличка справа). Приставка поддерживает автофреймрейт и автоматически переключила телевизор на 23,97 (слева вверху).
Цифровое IPTV работает отлично, переключение каналов быстрое, есть аппаратное ускорение. Хорошо воспроизводятся, как SD, так и HD каналы.
И даже Ultra HD каналы с 4К разрешением.
В Smart Youtube доступны все существующие разрешения. Приставка поддерживает разрешение до 4К\60fps с HDR. Кодек AV1 не поддерживается.
Самые тяжелые ролики, вроде Peru и Marocco, в разрешении 3840х2160 со скоростью 60 кадров в секунду и в HDR режиме воспроизводятся без пропуска кадров. Ни единого пропущенного кадра, даже на старте.
Итоги
Fire TV Stick 4K это потрясающее устройство за копейки, которое закрывает большинство запросов современного пользователя. Стик умеет крутить любой контент из интернета, будь то онлайн кинотеатр, стриминговый сервис Netflix или Youtube, торрент или IPTV. Он поддерживает многоканальный звук, передовой HDR стандарт Dolby Vision и автофреймрейт. При этом девайс очень надежный и не перегревается даже при многочасовом использовании. А еще он комплектуется удобным Bluetooth пультом с голосовым поиском. В недостатки можно отнести необходимость первоначальной настройки. Чтобы довести стик до божеского вида, нужно посидеть с ним вечерок — другой. В любом случае, за эту стоимость альтернатив почти нет. Можно например взять TiVo Stream 4K, который тоже умеет Netflix и DV, имеет немного больше оперативной памяти и у него чуть проще с настройкой, но при этом он не имеет автофреймрейта. Что касается цен, то Fire TV Stick 4K и так является весьма доступным решением, но сейчас в США проходит главная распродажа года, поэтому цена на стик максимально низкая.
Антенные кабели: определения компонентов и термины
A
American Wire Gauge (AWG) — это система измерения проводов используется в электронике, работающей в логарифмическом масштабе. Как номер AWG увеличивается фактический диаметр сечения кабеля уменьшается. Это также может быть известный как Brown & Sharpe Wire Gauge (B&S) .
Антенные адаптеры представляют собой специально разработанные разъемы, которые на одном конце подключаются к разъемам определенного класса и облегчить совместимость с разъемами другого класса, напротив конец. Пример — это RP-TNC для Разъем n-типа. Качественный антенный адаптер сохранит электрический профиль двух классов соединителей с нарушениями сплошности минимум для предотвращения отражений и потерь сигнала.
Кабель-переходник антенны — это коаксиальный кабель. закрыты разъемами, которые облегчают совместимость между антенной и нисходящее соединение, которое в противном случае было бы несовместимо. Кабель может быть косичка, как обсуждается ниже.Примеры включают:
Затухание — это мера потерь. мощности сигнала по длине коаксиального кабеля — измеряется в децибелах (дБ) на длину кабеля, измеряется в метрах или футах. Графики затухания обычно предоставляется как часть спецификации определенных типов коаксиальных кабель, чтобы облегчить оценку их работы.
B
BNC означает байонет Нилла – Консельмана и относится к типу стандартных антенный разъем, который соединяется и фиксируется с помощью байонетного механизма и накидная гайка.Внутри разъема штекер вставляется в гнездо. розетка для электрического подключения. Разъемы BNC доступны с с сопротивлением 50 или 75 Ом и может поддерживать частоты до 4 ГГц.
Латунь — медно-цинковый сплав. что особенно важно в качестве основного материала для радиочастотного разъемы. Он легко обрабатывается и эффективно удерживает радио частотная энергия и предотвращение перекрестных помех между электронными компонентами.это часто покрывают золотом, серебром, никелем или запатентованными сплавами.
C
Емкость относится к способности коаксиальный кабель для удержания в нем электрического тока. Емкость коаксиальный кабель обусловлен зазором между внутренним и внешним проводниками и будет варьируются в зависимости от расстояния между ними диэлектрическим слоем.
Коаксиальный антенный кабель сборки есть предварительно собранные антенные кабели с необходимыми разъемами на каждом конце.Покупка высококачественных предварительно смонтированных антенных кабелей может сэкономить средства и время самостоятельной сборки коаксиального кабеля и разъемов пайкой или опрессовкой.
Коаксиальный кабель , также известный как коаксиальный кабель кабель , это тип кабеля, который используется в антенных кабельных сборках. Этот кабель имеет уникальную структуру, обеспечивающую эффективную передачу радиочастот сигналы благодаря высокому уровню экранирования, защищающего передаваемые сигналы от внешних электромагнитных помех.Он состоит из следующих слои:
- Центральный внутренний проводник обычно изготавливается из одной или нескольких жил из меди или стали с медным покрытием.
- Окружающий изолятор изготавливается из PTFE или полиэтилена .
- A плетеный экран слой изготовлен из луженой меди. Это экранирование может быть двойным или закрытым. специальная пленка слой.
- Внешний гибкий пластиковый кожух.
Коаксиальная радиочастота разъемы электрические разъемы, специально предназначенные для подключения к коаксиальным кабель и поддерживать его структурную, электрическую и функциональную целостность. Этот важен для минимизации не только потерь сигнала, но и несоответствия импеданса, а также создание отражений на стыке кабеля и разъема. Разъемы спроектированы так, чтобы образовать надежное сопряженное соединение дополнительных вилок и охватывающие компоненты, которые могут быть резьбовыми, байонетными или прижимными.Разнообразие типы и классы радиочастотных соединителей, используемых с антенными кабелями: спроектирован с точностью до микроволн и способен облегчить передачу на частотах до микроволн частоты.
Соединительные кабели имеют одинаковый пол на обоих концах.
Медь используется для центрального токопроводящий провод или жилы в большинстве коаксиальных кабелей, а также в оплетке защитный слой. Это особенно эффективный проводник электрического тока. и тепло и довольно устойчиво к коррозии.Легко обрабатывается и может также может использоваться для пластины коаксиального кабеля и соединительных элементов.
Опрессовка есть способ присоединения радиочастотного разъема к коаксиальному кабелю для формирования кабельной сборки. Опрессовка обеспечивает электрическое соединение без пайки. и может использоваться для прикрепления штифта и стержня разъема с помощью специального калиброванный обжимной инструмент. Основные преимущества опрессовки антенны перед пайкой кабельные соединители отличаются повышенной механической прочностью, газо- и влагонепроницаемостью. союз и удобство.
D
Диэлектрики являются Изоляторы электрические которые окружают как токопроводящий провод коаксиального кабеля, так и внутренний проводник коаксиального разъема. Электрический ток не может свободно проходить через этот изолирующий слой с высоким сопротивлением предотвращает потерю сигнала. Диаметр диэлектрика и полнота корпуса будут влиять на сопротивление, емкость и эффективность экранирования внешнего проводника.Пластмассы такие как ПТФЭ В качестве диэлектриков используются или PE .
E
Удлинительные кабели — коаксиальные кабели с заглушками с разъемами того же класса. У них есть вилка подходящего пола на одном конце и гнездо противоположного пола на другом конце. Этот кабель мог быть способным подключиться к самому себе. Удлинитель позволяет прикрепить внешняя антенна, которую можно расположить на некотором расстоянии от самого устройства.Один конец этих антенных кабелей можно подключить к радиоустройству и другой конец удлинительного кабеля подключается к антенне. В идеале длина кабеля должна быть как можно короче, чтобы свести к минимуму потери сигнала по всей длине кабеля. длина линии.
F
Гибкий коаксиальный кабель часто используется для создания высокоскоростное беспроводное соединение, поскольку его можно установить в ограниченном пространстве. Его гибкость обеспечивается тонкопроволочным медным внутренним проводником, который окружен гибким полимерным изолятором, экраном в оплетке из луженой меди (с 90% покрытия) и внешний пластиковый кожух.Вторая внешняя оболочка из алюминиевой фольги можно добавить для дополнительной изоляции. Эти коаксиальные кабели относительно тонкие и иметь диаметр от 0,109 дюйма / 2,79 мм (RG174) до 0,405 дюймов / 10,28 мм (RG 8). Гибкий коаксиальный кабель может быть подвержен перегибу как экрана, так и внутреннего проводника, если изгиб радиус превышен. Для повышения упругости используется сплошной сердечник и изоляция. Может использоваться пена PTFE. Гибкий коаксиальный кабель обычно имеет сопротивление 50 Ом. Примеры включают :
Фторэтиленпропилен (FEP) есть пластик, который используется для изготовления внешней оболочки коаксиального кабеля.это обычно экструдированный и обладает высокой термостойкостью и атмосферостойкостью.
Формируемый коаксиальный кабель аналогичен полужесткому кабель с точки зрения производительности и спроектирован так, чтобы его можно было реформировать несколько раз вручную, не повредив коаксиальный кабель. В большинстве типов используется луженая медь оплетка как внешний щит. Их гибкость упрощает маршрутизацию и компоновку, без инструментов.
H
Жесткий коаксиальный кабель — это сверхпрочная форма коаксиальный кабель, используемый для длительной установки.Используется сплошной металлический экран. (часто жесткая медь или алюминий), вспененный диэлектрик и способен выдерживать высокое напряжение и суровые условия окружающей среды. Он толстый, со средним диаметр 1,75 дюйма. Он имеет импеданс 75 Ом. Жесткий коаксиальный кабель очень прочный, но склонный к перегибам, поэтому при установке необходимо осторожно обращаться с ним. Этот тип коаксиального кабеля часто используется энтузиастами любительского радио в качестве антенного кабеля, но требует специальных жестких соединителей, зачистки и сборки с профессиональные инструменты.
I
Импеданс — мера сопротивления к протеканию электрического тока внутри коаксиального кабеля, разъемов и антенн и измеряется в Ом. Диэлектрическая проницаемость коаксиального кабеля изолирующий слой является ключевым фактором, определяющим импеданс коаксиального кабеля, а также как внутренние, так и внешние проводники.
J
Оболочка слоев коаксиального кабеля необходимы для защиты внешнего и внутреннего проводящих слоев от воздействие окружающей среды, которое может вызвать коррозию и другие виды повреждений.Наружная оболочка обычно изготавливается из пластиков, таких как полиэтилен и PFA . что может способствовать гибкости кабеля, а также его термической стойкости. стабильность и устойчивость к агрессивным веществам и растворителям.
Jack разъемов являются фиксированной частью соединения. Это может быть стена или Печатная плата установлена. Это разъем, который находится внутри или внутри устройств или оборудование и вряд ли существенно переедет.Часто, но не всегда женский, поскольку вилки и розетки могут быть любого пола. Если разъем установлен на панели или имеет резьбу или другие гайки снаружи он называется разъемом типа JACK. В некоторых случаях гнездо на панели могут иметь как вилку, так и розетку. Джек может быть мужчиной или женщиной по полу, но чаще всего «валет» означает «женщина». Исключение составляют гнезда U.FL и MHF4, которые принадлежат к мужскому полу.
L
Кабель LMR «с низкими потерями» — это тип коаксиального кабеля. который имеет более низкий уровень потери сигнала по сравнению с коаксиальным кабелем эквивалентного диаметр.Примером может служить коаксиальный кабель LMR 100 с низкими потерями, который имеет тот же диаметр, что и RG. 174, и его обычно ищут в качестве замены. Обычно у них прочная внутренняя проводник, диэлектрик с высоким сопротивлением, проволочная оплетка и экран из фольги внутри их внешняя оболочка, которая способствует их превосходным характеристикам. А Заметным разнообразием кабелей с низкими потерями является кабель LMR , который входит в следующих типов:
Строка с потерями описывает передачу линия, теряющая значительную часть электромагнитной энергии передается по его длине.Иногда это делается намеренно, как в случае с излучающие кабели, но обычно это является следствием плохого экранирования. Ни одна линия не обходится без потерь из-за полное сопротивление и утечки тока, особенно при увеличении длины кабеля.
M
MCX или Микрокоаксиальные разъемы шт. разъемы, предназначенные для подключения к микро-коаксиальному кабелю. Они пристегиваются разъемы, которые конструктивно сопоставимы с разъемами SMB, но имеют третий меньше.
Микрокоаксиальный кабель также известен как mini-coax из-за небольшого внешнего диаметра. Этот легкий миниатюрный коаксиальный антенный кабель с сопротивлением 50 Ом, малой емкостью и потеря сигнала и обычно используется в устройствах, требующих высокой частоты возможность соединения, особенно там, где есть петли или шарнирные детали. Это из особенное преимущество в приложениях с ограниченным пространством. Микрокоаксиальный кабель сохраняет стандартная конструкция коаксиального кабеля и может иметь многожильный центральный провод и одинарный или двойной экранированный внешний слой в зависимости от типа.Они есть классифицируются по внешнему диаметру в миллиметрах:
Разъемы MMCX миниатюрные Коаксиальные микроразъемы этот помощник, использующий механизм блокировки-защелки и способный вращаться на своем связь. Они имеют сопротивление 50 Ом и могут поддерживать частоты до 6 ГГц. Они обычно используются с внутренними антеннами или для облегчения подключение внешней антенны к устройству.
N
N Типовые разъемы представляют собой резьбовые, устойчивые к атмосферным воздействиям разъемы стандартного размера, которые обычно соединяются с полужестким коаксиальным кабелем для антенные кабели.Они имеют импеданс 50 или 75 Ом и могут поддерживать частота передачи до 18 ГГц.
Никель — металл, который широко используется при производстве соединителей антенных кабелей, благодаря своей пластичности и стойкость к окислению. Его можно комбинировать с другими металлами в виде сплава или используется в обшивке.
O
Диапазон рабочих частот обозначает полосу пропускания или диапазон частот, в котором находится коаксиальный кабель или разъем. ожидается, что он будет работать в пределах ключевых пороговых значений производительности, таких как экранирование эффективность и скорость распространения.Диапазон рабочих частот может быть разным. с разработкой и изготовлением отдельных типов коаксиальных, но современных антенн кабели обычно варьируются от постоянного тока до микроволновой печи частоты.
P
Патч-кабель также известен как аксессуар кабель — это отрезок коаксиального кабеля, который используется для «вставки» радиочастотных компонентов и маршрутизации сигналов. Он оснащен соответствующие разъемы на обоих концах, выполняемые аналогично пигтейлу .Они также могут иметь превосходное экранирование или низкое затухание, что делает их подходящими замена на коаксиальный кабель более низкого качества.
Пигтейл-кабели — короткие отрезки коаксиального кабеля, покрытые радиочастотой разъемы одного или разных типов. Соединения проводов косичками полезны для расширения соединения туда, где к нему будет проще получить доступ, например подключение внешней антенны к плате. Косички также могут выполнять функцию антенный адаптер, позволяющий устанавливать разъемы разного размера или калибра. использовал.
Штифты — это охватываемый внутренний контакт радиочастотного разъема, который предназначен для вставки в розетку соответствующего гнездового разъема.
Штекер разъемы — разъемы на конце кабеля, образующие стыковочное соединение с фиксированным домкратом. Если разъем установлен на кабель со скрытой гайкой он называется разъемом типа PLUG.Вилки могут быть штыревыми или женский пол, но чаще всего «вилка» означает «мужчина».
Полиэтилен (PE) — низкоплотный полиолефиновый пластик, который широко используется в производстве антенных кабелей для изоляторы и внешние оболочки. Это эффективный электроизолятор, имеющий превосходная водонепроницаемость. Недостатком является относительно низкая температура плавления. температура.
политетрафторэтилен (PTFE) есть широко используемый пластик, обладающий хорошей химической стойкостью и термической стойкостью. стабильность.Он используется для диэлектрического слоя многих форм коаксиального кабеля.
R
Розетка является частью сопрягающий интерфейс гнездового разъема, который получает штекерный штифт, когда происходит механически и электрически функциональное соединение.
Разъемы SMA обратной полярности (RPSMA) шт. обычно используемый тип разъема для антенных кабелей. Этот резьбовой субминиатюрный коннектор конструктивно и функционально идентичен коннектору SMA, за исключением от переворота сопрягаемого интерфейса, что означает, что штекерный разъем несет розетка и гнездовой разъем RP-SMA оснащены токопроводящим штырем.
Разъемы TNC обратной полярности (RPTNC) шт. вариант разъема TNC с намеренным изменением пола внутренний проводник. Мужской RP-TNC несет розетку, а женский RP-TNC разъем несет штифт.
RG означает Radio Руководство и относится к исходной системе военных спецификаций для коаксиальные кабели, разработанные в 1930-х годах.Эта система выставления оценок теперь устарела и только в общих чертах относится к диаметру кабеля.
S
Полужесткий коаксиальный кабель типа 50 Ом коаксиальный кабель с полным сопротивлением, который отличается гибкостью и широким диапазоном частот диапазон, включая производительность микроволн. Гибкий коаксиальный кабель обычно состоит из твердый внутренний проводник, окруженный полимерным изолятором с твердой медью трубка, служащая внешним проводником, и пластиковая оболочка.Наружные диаметры диапазон от 0,047 дюйма (1,19 миллиметра) до 0,250 дюйма (6,35 миллиметра). Этот тип коаксиального кабеля описывается как полужесткий, потому что он податлив и будет сохраняют свою форму после согласования. Примеры включают:
Экранирование коаксиальных кабелей относится к слоям плетеной луженой меди, медных трубок или алюминиевой фольги, которые используется для защиты изолированного внутреннего проводника от электромагнитных вмешательство. Экранирование помогает поддерживать электрические и магнитные поля между двумя проводниками.Он полагается на то, что проводящий провод полностью заключен в диэлектрик.
Скин-эффект относится к тенденции к переменный ток распределяется в проводнике с наибольшей его силой. плотность на поверхности проводника с экспоненциальным убыванием тока плотность к центру проводника.
Пайка — метод, используемый для создания надежное соединение разъема и отрезка антенного кабеля.Пайка включает использование паяльника для нагрева присадочного металла, известного как припой, который используется для соединения металлических компонентов, таких как центральный штифт и хвостовик разъем к коаксиальному кабелю. Должным образом выполненная пайка обеспечивает долговечную и надежную физическую и электрическую соединение между разъемом и коаксиальным кабелем.
Специальные кабели не являются ни удлинительными кабелями, ни соединительные кабели и должны иметь полное описание типа и пола каждого штекера / гнезда.Специальные коаксиальные кабели отличаются от стандартных, поскольку их запатентованного дизайна, превосходной инженерии и производительности, или способность выдерживать экстремальные условия. Их обычно выбирают по самым требовательных приложений и обладают большими возможностями, чем их обычные аналоги. Примеры:
- Коаксиальный кабель высокого напряжения
- Коаксиальный кабель LMR с низкими потерями
- Спиральный гибкий коаксиальный кабель
Разъемы субминиатюрной версии A (SMA) резьбовые соединители, которые регулярно используются с антеннами и их прокладка кабеля.Штекерный разъем имеет штифт, внешний корпус с шестигранной гайкой и внутренняя резьба, которая навинчивается на внутреннюю ответную часть, образуя 50 Сопряженное соединение Ом.
T
Соединители TNC , также известные как с резьбой Разъемы Neill – Concelman представляют собой коаксиальные разъемы стандартного размера 50 Ом. используется для частот до 11 ГГц. Он образует резьбовое соединение с внутренний штифт вилки, вставляемый в розетку для проводки радио частотный сигнал.
Линии передачи радиочастоты цепи, способные проводить переменный ток от источника к нагрузке. В коаксиальный кабель действует как линия передачи, проводя сигналы к и от антенные и приемные компоненты в радиоустройствах.
U
U.fl разъемы миниатюрные коаксиальные разъемы, которые образуют защелкивающееся соединение с сопротивлением 50 Ом. Они часто устанавливаются на печатную плату и не предназначены для повторяющихся циклов сопряжения.Штекерные соединители имеют штырь, а гнездовые соединители — соответствующую розетку. Их часто присоединяют к коаксиальному кабелю длиной 1,32 мм.
V
Скорость распространения (Вп) есть мера скорости распространения сигнала по коаксиальному кабелю как пропорция скорости света.
Стоячая волна напряжения Передаточное отношение (VWSR) также известен как обратные потери измеряет эффективность передачи радио частотная мощность по кабелю или линии от источника до нагрузки.Он представлен как расчетное соотношение максимального ( Vmax ) и минимального ( Vmin ) напряжения вдоль линии передачи, вызванные отражениями. В идеальном радио настройки частоты, 100% энергии будет передаваться в нагрузку, но Несоответствие импеданса в кабельной сборке увеличит соотношение.
Smart Guides Руководство по кабелям, катушкам и оценкам Руководство по антенным кабелям и разъемам
Типы кабелей
Все кабели теряют сигнал — количество зависит от качества кабеля и разъема.
В целом, чем толще и менее гибкий кабель, тем он лучше. Почему? Поскольку для уменьшения потерь сигнала кабели часто имеют несколько слоев, предназначенных для изоляции и экранирования внутренней жилы от внешнего шума.
Подробное описание коаксиального кабеля см. В нашем Руководстве по теории коаксиального кабеля для радиочастотных приложений.
Дополнительный кабель — RG316
RG316 — это миниатюрный коаксиальный кабель с оболочкой из FEP с малыми потерями, способный выдерживать рабочие температуры до 200 ° C.
Многожильный внутренний проводник CCS с серебряным покрытием и посеребренная медная оплетка обеспечивают превосходное экранирование и низкие потери на затухание, что делает его предпочтительным аксессуаром / соединительным кабелем по сравнению с аналогичными кабелями диаметром 2,5 мм, такими как RG174.
Электрические характеристики
| Механические характеристики
|
Стандартный кабель — RG58U
Это самый распространенный тип кабеля.Скорее всего, к вашей антенне прилагается кабель RG58. Он гибкий, имеет приемлемые рабочие характеристики и стоит дешево.
Электрические характеристики
| Механические характеристики
|
Кабель с низким уровнем потерь — LMR195
Этот кабель является устойчивой к атмосферным воздействиям высокопроизводительной альтернативой стандартному RG58.
LMR-195 сохраняет диаметр 5 мм и отличается гибкостью, обеспечивающей гораздо лучшее электрическое экранирование (90 дБ) и гораздо более низкое затухание.
Кабели серииLMR195 теряют всего 0,36 дБ на метр по сравнению с кабелями стандартного класса, которые теряют 0,46 дБ / м на частоте 850 МГц.
Электрические характеристики
| Механические характеристики
|
Кабель со сверхнизкими потерями — LMR400
Это антенный кабель высшего класса, рекомендуемый для критических, промышленных и суровых условий окружающей среды.
Его исключительные характеристики достигаются за счет гораздо большего диаметра (10 мм) и значительно меньшей гибкости (минимальный диаметр изгиба 72 мм).
Производители LMR400 называют свои кабели разными буквами перед «400», например, производимый нами кабель серии LMR400 со сверхнизкими потерями — LCU400, ZCG Scalar — RU400, Benelec — LL400 и так далее.
Электрические характеристики
| Механические характеристики
|
Кабельные соединители
Сходство между соединителями и соглашениями об именах часто может затруднить идентификацию соединителей.
Чтобы упростить задачу, следуйте этому правилу:
- Штекерный разъем — имеет выступающий металлический центральный штифт
- Гнездовой соединитель — содержит отверстие, в которое вставляется металлический штифт штыревого соединителя, называемое розеткой.
7/16 DIN
Разъемы серии7/16 представляют собой резьбовые соединители для передачи сигналов высокой мощности, требующие очень низкого КСВН и минимальной интермодуляции.
Название происходит от размеров внутреннего и внешнего контакта — внутренний контакт с наружным диаметром 7 мм, внешний контакт с внутренним диаметром 16 мм.
Обычно вы найдете разъемы 7/16 DIN на фидерных кабелях 1/2 и 7/8 дюйма, подключенных к антеннам базовых станций LTE и WCDMA.
Разъемы7/16 также популярны в оборонных, радиовещательных и других микроволновых системах.
Гнездовой разъем 7/16 | Разъем 7/16 с наружной резьбой |
BNC
Это один из наиболее распространенных антенных разъемов, который в основном используется в системах VHF / UHF.
Буква «B» в BNC относится к интерфейсу байонетного скручивания, при этом гнездовой соединитель имеет два байонетных выступа с каждой стороны, что позволяет выполнить соединение всего на четверть оборота.
Идеально подходящие для RG58 / 59 и сверхминиатюрных кабелей, разъемы BNC обеспечивают хорошую производительность от постоянного тока до 4 ГГц и имеют сопротивление 50 Ом или 75 Ом.
Все разъемы BNC на нашем сайте — 50 Ом.
Штекер BNC | Гнездовой разъем BNC |
F Тип
В основном используется для кабельного телевидения, HFC, телеприставок, кабельных модемов, коаксиальный разъем F представляет собой разъем 75 Ом, часто используемый в сочетании со стандартными коаксиальными кабелями RG59 и RG6 75 Ом.
Разъем имеет хорошие рабочие характеристики примерно до 1 ГГц и не подходит для современных требований к широкополосной связи.
Штекерный разъем F | Гнездовой разъем F |
FME
Это стандартный разъем 50 Ом для всех мобильных телефонов и антенн беспроводного широкополосного доступа.
Разъем FME выбран из-за его превосходных характеристик в диапазоне частот 0–2 ГГц и небольшого диаметра разъема, что позволяет легко устанавливать его в труднодоступных местах.
Редко встречающийся в каких-либо других радиочастотных приложениях, разъем FME используется почти исключительно для сотовой телефонии и приложений передачи данных.
Штекерный разъем FME | Гнездовой разъем FME |
MC-Card
Разъем MC-Card представляет собой микроминиатюрный разъем 50 Ом с защелкивающимся соединением, подходящий для ВЧ-устройств, работающих в диапазоне от постоянного тока до 6 ГГц.
Этот разъем часто используется вместо MMCX во многих беспроводных и телекоммуникационных приложениях из-за его аналогичных характеристик и физических размеров.
Штекерный разъем MC-Card | Гнездовой разъем для печатной платы MC-Card |
MCX
MCX или Micro Coaxial — это миниатюрный коаксиальный соединитель с сопротивлением 50 Ом для радиочастотных приложений в диапазоне от постоянного тока до 6 ГГц.
Он имеет такие же размеры внутреннего контакта и изолятора, как и более распространенный разъем SMB, но на 30% меньше внешнего диаметра, что делает его идеальным для плотных подключений.
Этот разъем часто используется для GPS, ТВ-тюнеров, радиочастотного оборудования и часто устанавливается на печатную плату.
Штекерный разъем MCX | Гнездовой разъем MCX |
Мини-ДМВ
Миниатюрный соединитель на основе более крупного UHF-соединителя, разработанный для радиочастотных приложений с ограниченным пространством.
Как и его более крупный аналог, серия Mini-UHF имеет переменный импеданс и подходит для передачи между постоянным током и 2,5 ГГц.
Вы найдете этот тип разъема во многих различных радиочастотных приложениях, в первую очередь в UHF / VHF-коммуникациях, где его переменный импеданс (около отметки 50 Ом для разъемов хорошего качества) не так важен.
Штекерный разъем Mini-UHF | Гнездовой разъем Mini-UHF |
MMCX
Коаксиальный разъем MMCX или Micro-Minature — это миниатюрная версия коаксиального разъема MCX 50 Ом.
Он хорошо работает в диапазоне от постоянного тока до 6 ГГц и имеет функцию защелкивания, позволяющую вращаться на 360 градусов после подключения.
Чаще всего вы увидите эту печатную плату разъема, установленную на картах PCMCIA, модемах и устройствах GPS.
Штекерный разъем MMCX | Гнездовой разъем MMCX (переборка печатной платы) |
N Тип
РазъемыN — это разъем 50 Ом, который выбирают для большинства высококачественных антенных систем из-за их широкого диапазона рабочих характеристик — от постоянного тока до 11 ГГц.
Этот разъем большого размера имеет больший диаметр, чем большинство разъемов, но легко затягивается вручную.
Вы найдете этот разъем в большинстве радиочастотных приложений, включая радары, мобильные базовые станции, электронные приборы и, конечно же, большинство антенн микроволнового диапазона.
Штекер N | Гнездовой соединитель N |
QMA
Разъем QMA имеет механизм защелкивания, предназначенный для более простого, быстрого и безопасного соединения.
Часто используется для замены SMA, разъем можно увидеть в базовых станциях сотовой связи и в оборонных приложениях.
Этот сверхминиатюрный коаксиальный разъем 50 Ом имеет частотный диапазон до 18 ГГц.
Штекерный разъем QMA | Гнездовой разъем QMA |
SMA
Меньший разъем 50 Ом, который чаще всего находится на задней панели настольных модемов и используется в качестве резьбы физического сопряжения для некоторых небольших антенн.
Некоторые антенны поставляются с предварительно установленным разъемом SMA вместо обычного разъема FME для беспроблемного подключения к настольным беспроводным широкополосным модемам, таким как серия беспроводных шлюзов Bigpond.
SMA разработан для широкого спектра радиочастотных приложений и подходит для связи от постоянного тока до 18 ГГц.
Штекерный разъем SMA | Гнездовой разъем SMA |
МСБ
Аналогичен по размеру и характеристикам коннектору SMA, SMB спроектирован с защелкивающимся интерфейсом.
РазъемыSMB имеют импеданс 50 или 75 Ом и подходят для ВЧ-приложений от постоянного тока до 4 ГГц.
Разъемы SMB можно найти в самых разных областях, от телекоммуникаций до промышленного оборудования.
Пол разъемов SMB часто может сбивать с толку, поскольку вилка имеет корпус гнезда / гнезда, а розетка — корпус штыря / штекера.
Штекер SMB | Гнездовой разъем SMB |
ССМБ
Этот разъем является сверхминиатюрной версией разъема SMB.
Это коаксиальный соединитель с сопротивлением 50 Ом и хорошей производительностью от постоянного тока до 12 ГГц.
Как и его старший брат, SSMB также имеет интерфейс оснастки.
Пол разъемов SSMB также может сбивать с толку, например, разъем SMB, вилка имеет розетку, а розетка — центральный контакт.
Штекер SSMB | Гнездовой разъем SSMB |
TNC
Он идентичен конструкции BNC, но имеет резьбовой разъем.
Работает лучше, чем разъем BNC на микроволновых частотах.
TNC — это миниатюрные резьбовые всепогодные блоки с постоянным сопротивлением 50 Ом, работающие от постоянного тока до 11 ГГц.
Широко используется в оборудовании WiFi, радарах и военных / аэрокосмических системах.
Штекер TNC | Гнездовой соединитель переборки TNC |
УВЧ
Серия UHF — это соединители с переменным импедансом для работы на низких частотах от 600 кГц до 300 МГц.
Этот очень большой разъем используется почти исключительно для радио и УВЧ-приложений.
Недорогая конструкция UHF-соединителей часто приводит к изменению импеданса в пределах 30-40 Ом, вызывая значительные отражения на частотах выше 300 МГц. Несмотря на это, разъем остается популярным среди пользователей CB / UHF (477 МГц).
Мужской UHF (PL259) Разъем | Гнездо УВЧ (SO239) Разъем для монтажа на панели |
— SparkFun Electronics
Когда дело доходит до передачи радиочастот по кабелю, нельзя просто подключиться к любому старому проводу.Коаксиальные кабели специально экранированы для эффективной передачи радиосигналов и используются для всего, от Wi-Fi до кабельного телевидения. Из-за своей конструкции коаксиальные кабели требуют специальных разъемов, которые поддерживают экранирование от кабеля к плате, и эти разъемы бывают разных видов. Это руководство поможет вам понять, что лучше всего подходит для вашего приложения!
Во-первых, немного предыстории …
Наверняка есть и другие способы проведения переменного тока радиочастоты: лестничная линия, клеточная линия, полосковая линия, витые пары; но наиболее распространенным в многомегагерцовом диапазоне является скромный коаксиальный кабель.Коаксиальный кабель, названный так потому, что проводник и экран имеют общую геометрическую ось, был запатентован в 1880 году английским инженером Оливером Хевисайдом. Преимущество использования коаксиального кабеля и причина, по которой он часто используется в бытовой электронике, заключается в том, что его можно прокладывать рядом с металлическими предметами, скручивать и сгибать, не оказывая существенного влияния на сигнал. Причина , что — способ построения коаксиального кабеля. За счет отделения центрального проводника от экрана с помощью диэлектрического изолятора коаксиальные кабели поддерживают тщательно контролируемое расстояние между элементами независимо от ориентации кабеля.Геометрическая коаксиальность также имеет свои преимущества, в том числе ограничение магнитных полей диэлектриком, что обеспечивает очень небольшую утечку за пределы кабеля.
Единственным недостатком использования коаксиального кабеля является то, что вы не можете просто зачистить пару «коаксиальных» кабелей и спаять их вместе. Хорошо, вы можете, но вы создаете своего рода радиочастотный «изгиб» в линии, который может мешать вашему сигналу. Чтобы сохранить экранирующий эффект коаксиального кабеля, вам необходимо использовать коаксиальные разъемы.Диапазон коаксиальных разъемов — от Hirose U.FL миллиметрового размера до (ныне устаревших) мощных разъемов EIA размером с водопроводную трубу. Соединители часто запатентованы компаниями в РФ и используются для обеспечения соблюдения стандартов. Когда эти «стандарты» выходят из строя, соединители иногда меняются или прекращаются. За прошедшие годы этот процесс наряду с миниатюризацией электронных устройств привел к созданию разнообразной экосистемы радиочастотных разъемов и кабелей. Есть 3 или 4 различных типа, с которыми мы часто имеем дело здесь, в SparkFun, поэтому это руководство представляет собой попытку предоставить вам достаточно информации, чтобы вы могли перейти к разъемам, которые нужны вам, .
SMA
Разъем SMA (или Sub-Miniature A) имеет импеданс 50 Ом и может работать с частотами до 17 ГГц. Они достаточно малы для большинства потребительских радиочастотных приложений, и в них используется резьбовой корпус для создания прочных механических соединений. Штекерные разъемы SMA имеют центральный штифт и внутреннюю резьбу, тогда как женские разъемы SMA имеют центральную втулку и внешнюю резьбу. Разъемы SMA обычно используются для соединений сигналов GPS и сотовой связи, хотя они также используются и в других радиочастотных приложениях.Самая частая проблема при работе с разъемами SMA — возможность их перепутать с разъемами Reverse Polarity SMA.
SMA обратной полярности (RPSMA)
РазъемыRPSMA были первоначально введены для предотвращения подключения профессиональных антенн с высоким коэффициентом усиления к беспроводному оборудованию коммерческого уровня. Несмотря на это, адаптеры и антенны RPSMA уже доступны. Честно говоря, это была не блестящая идея, и потребители остались в затруднительном положении.Но послушайте, 20/20 задним числом, верно? Разъемы RPSMA используются в основном в Wi-Fi и другом беспроводном оборудовании потребительского класса. Разъемы обратной полярности SMA имеют тот же внешний корпус, что и разъемы SMA, но полярность разъема обратная. Штекерные разъемы RPSMA имеют центральную втулку и внутреннюю резьбу, тогда как разъемы RPSMA с внутренней резьбой имеют центральный штифт и внешнюю резьбу. Термин «обратная полярность» относится к этой разнице полярности разъема, но никак не к полярности сигнала.
U.FL
Hirose U.FL (известный под разными именами, включая AMC, UMCC, IPX) — это самый маленький радиочастотный разъем, который мы носим … и он крошечный! Высота стыковочного соединения составляет всего 2,5 мм! U.FL хорош до 6 ГГц и обычно используется в приложениях, где ничего другого не поместится. Часто они используются в WiFi-картах ноутбуков и встроенных системах. Штекерные разъемы U.FL представляют собой детали для поверхностного монтажа, припаянные непосредственно к хосту. Штекерные разъемы обычно изготавливаются в виде кабельной сборки с качественной 1.32-миллиметровый кабель с двойным экранированием. Разъемы с внутренней резьбой U.FL зависят от давления, создаваемого формой разъема, чтобы удерживать его в безопасности. Это действительно образует очень плотное «защелкивающееся» соединение. В результате соединители U.FL с внутренней резьбой изнашиваются после нескольких подключений, и их необходимо будет заменить, поскольку они обычно не предназначены для подключения и отключения несколько раз.
BNC
Разъем BNC, названный в честь байонетного разъема и двух его изобретателей (Нилла и Консельмана), немного больше других разъемов, о которых мы здесь упоминали.Кроме того, поскольку в разъеме BNC используется проводник с прорезями, он может стать случайным излучателем на частотах выше 4 ГГц, поэтому его обычно используют для радиоприложений ниже 3 ГГц. Возможно, вы видели разъемы BNC, используемые для композитного видео, на старом студийном оборудовании или камерах видеонаблюдения. Они также использовались в сетях 10base2 this Ethernet. Сегодня они в основном используются в радиолюбительском оборудовании и испытательном оборудовании. Вы увидите это на таких вещах, как осциллографы и различные типы подключения датчиков.
Краткая справочная таблица
Вот таблица, в которой показаны все соединители, их атрибуты и несколько продуктов, в которых вы их найдете.
Коаксиальные соединители| ShowMeCables.com
Наряду со многими типами коаксиальных кабелей, которые можно выбрать, существует также ассортимент различных коаксиальных разъемов . При выборе разъема необходимо убедиться, что вы выбрали тот, который соответствует собираемому кабелю.Задний конец разъема, который подключается к коаксиальному кабелю, должен быть подходящего размера для установки. Если разъем слишком мал, он не подойдет. Если он слишком большой, разъем не закрепится должным образом, и его можно будет выдернуть или даже просто упасть.
Тип необходимого разъема будет зависеть от оборудования, используемого с коаксиальным кабелем. Например, для телевизионного коаксиального соединения в качестве промышленного стандарта используется разъем F-типа. Не каждый разъем можно использовать с любым типом коаксиального кабеля, но все типы коаксиальных кабелей поддерживают несколько типов разъемов.
Каждый разъем поставляется в двух версиях: папа и розетка . Штекерный соединитель будет иметь штифт в центре, а гнездовой соединитель — отверстие. Если вы используете разъем RP (обратной полярности), он переключается. На наружной стороне RP будет отверстие, а на внутренней стороне — на шпильке. Термин «обратная полярность» относится к тому факту, что отверстие и штифт переключаются. Они не меняют полярность сигнала, проходящего по кабелю.
РазъемыRP были первоначально внедрены Федеральной комиссией по связи, чтобы попытаться помешать представителям общественности использовать антенны и другое оборудование для усиления своих сигналов Wi-Fi в нарушение федерального закона.Это работало несколько лет, но теперь разъемы RP так же доступны на открытом рынке, как и их обычные аналоги.
Общие типы коаксиальных разъемов включают:
- BNC
- F-образный
- Серия N
- TNC
- УВЧ (PL-259 / SO-239)
- SMA / SMB
- FME
- QMA
- PAL
- MC / MCX / MMCX
- DIN / мини-DIN
- ТС-9
- НМО
BNC
РазъемыBNC (Bayonet Neill-Concelman) доступны для большинства типов коаксиальных кабелей.Они выпускаются как в версиях с сопротивлением 50 Ом, так и с сопротивлением 75 Ом. Первоначально разработанные в 1980-х годах для использования в военных целях, сегодня разъемы BNC обычно используются в радиоприемниках и камерах видеонаблюдения. Они используются на низких частотах, обычно ниже 4 ГГц.
TNC
TNC (Threaded Neil-Concelman) — это обновленная версия BNC, которая использует потоки для защиты себя. Эти резьбы минимизируют утечку и позволяют разъемам работать на частотах до 12 ГГц. TNC также имеет преимущество защиты от атмосферных воздействий и обычно используется для наружных применений, таких как антенны и вышки сотовой связи.Также доступна версия с обратной полярностью.
Тип F
РазъемыF-типа — это разъемы, которые можно увидеть на задней панели телевизоров. Эти разъемы чаще всего используются на кабелях RG59, RG6 и RG11, хотя есть и другие варианты. Их можно использовать для антенного, кабельного и спутникового телевидения, а также для кабельных модемов.
Серия N
Разъемысерии N, названные в честь изобретателя Пола Нилла, представляют собой разъемы с сопротивлением 50 Ом, первоначально разработанные для использования в военных целях.Версии 75 Ом существуют сегодня, но они гораздо реже и несовместимы с версией 50 Ом. Современные разъемы серии N могут работать с частотами до 18 ГГц, а также доступны с обратной полярностью.
УВЧ (ПЛ-259 / СО-239)
РазъемыУВЧ также обозначаются как PL-259 (вилка) и SO-239 (розетка). Первоначально предназначенные для использования в военных целях во время Второй мировой войны, сегодня UHF-разъемы используются в основном для любительских радиоприемников. На 50 Ом он чаще всего встречается на RG58 и RG8, а также на их эквивалентах LMR.Существует также версия Mini-UHF , предназначенная для оборудования с ограниченным пространством, например сотового телефона.
SMA / SMB
SMA (Subminiature A) — это миниатюрный резьбовой разъем, который намного меньше, чем у большинства других вариантов коаксиального кабеля. На 50 Ом он обычно используется на RG58 или более тонком коаксиальном кабеле на частотах до 24 ГГц и является экологически изолированным. Они также доступны с обратной полярностью. SMB (Subminiature B) используется с высокочастотным оборудованием, рассчитанным на максимальную передачу до 4 ГГц, с разъемным соединением.
QMA
QMA — это модернизация SMA, предназначенная для простого и быстрого подключения / отключения. Это более новый тип коаксиального разъема, представленный в 2003 году и пока еще не получивший широкого распространения. Пока QMA не станет более распространенным, количество доступных коаксиальных кабелей будет ограничено.
FME
FME — еще один миниатюрный разъем на 50 Ом, который в основном используется с RG58. Небольшой размер FME позволяет пропускать его через отверстия и кабелепровод, для которых другие коаксиальные разъемы слишком велики.
PAL
PAL (Phase Alternating Line) — это тип соединения, используемый в Австралии, большей части Европы и некоторых частях Азии, Африки и Южной Америки. В Соединенных Штатах вы увидите PAL только тогда, когда вам понадобится адаптер для подключения к оборудованию, изготовленному в соответствии с международными стандартами.
MC / MCX / MMCX
MC (Microcoaxial), MCX (Micro Coaxial Connector) и MMCX (Micro-Miniature Coaxial) — все типы коаксиальных разъемов уменьшенного размера, используемые в областях, где другие коаксиальные разъемы будут занимать слишком много места.MC используется для автомобилей, антенн и GPS. MCX был разработан для антенны базовой станции Apple Airport Extreme и также используется в GPS. MMCX также видит использование GPS в дополнение к тюнерам для компьютеров для подключения к Wi-Fi.
DIN / мини-DIN
КабелиDIN / Mini-DIN для однолинейного коаксиального кабеля бывают нескольких разновидностей. 1.0 / 2.3 был разработан в 90-х годах для телекоммуникационных систем. Версия с сопротивлением 50 Ом работает с частотами до 10 ГГц, а версия с сопротивлением 75 Ом поддерживает максимальную частоту 4 ГГц. 4,1 / 9,5 и 4,3 / 10 имеют схожие функции, но имеют больший размер для использования с более толстыми типами коаксиальных кабелей. 7/16 — это полноразмерный разъем DIN 50 Ом, который похож на разъем серии N. Эти разъемы разработаны в Германии и известны своей способностью поддерживать высокий уровень мощности.
ТС-9
TS-9 — это очень маленький разъем, используемый в компактных устройствах, таких как сотовые телефоны. Его небольшой размер означает, что его необходимо использовать с очень тонким кабелем, например LMR-100 и LMR-195.
НМО
РазъемыNMO — это съемные разъемы, которые служат также для крепления антенны и предназначены для использования с продуктами Motorola. Используются с кабелем RG58 и LMR-195.
Фотографии соединителей коаксиального кабеля
Изображения разъема коаксиального кабеля
Вот несколько изображений распространенных разъемов коаксиального кабеля, используемых для систем усиления сигнала сотовой связи и антенн.
Пол разъема — мужчина или женщина?
Для коаксиального кабеля, используемого в сотовых антеннах и усилителях, пол коаксиального разъема во много раз отличается от типа гаек и болтов.Поскольку коаксиальный кабель состоит из двух жилок (экрана и жилы), пол определяется по среднему (жилому) проводу. Если вы посмотрите на разъем, и он имеет штырь посередине, это вилка. Если в разъеме есть отверстие посередине, это розетка. Ну кроме обратной полярности (см. Ниже).
- Штифт посередине — Мужской
- Отверстие посередине — женщина
Коаксиальный разъем слева представляет собой штекерный разъем SMA. Обратите внимание на булавку посередине.
Разъемы обратной полярности
Чтобы еще больше запутать ситуацию, разъемы обратной полярности (RP) обычно используются для беспроводной локальной сети (WiFi 2.4/5 ГГц) антенны и системы. Средний контакт — это «обратная сторона» разъемов, используемых в сотовых системах. У них будет одинаковый протектор (внутри или снаружи), но штифт / отверстие будут перевернуты. Например, обычный штекер SMA с штифтом посередине и резьбой внутри. SMA Male с обратной полярностью (RP) будет иметь такую же резьбу внутри, но будет иметь отверстие посередине. См. Изображения ниже.
Штекерный разъем TNC
| TNC гнездовой разъем
|
Mini-UHF Male | Мини-УВЧ, розетка |
Штекерный разъем FME | FME гнездовой разъем |
SMA Мужской
| SMA Женский |
RP-SMA, вилка обратной полярности
| Гнездо RP-SMA обратной полярности |
N Наружный
| N Внутренняя
|
F штекерный разъем (коаксиальный кабель RG-6)
| Гнездовой разъем |
BNC Мужской | BNC Гнездо |
Коаксиальные разъемы для антенн и усилителей — подробное руководство
Коаксиальные разъемы играют огромную роль в кабелях и проводке, поскольку они соединяют кабели с устройствами или образуют соединение между двумя кабелями.С помощью правильных соединителей люди могут получить долговечные и надежные соединения. Однако выбор неправильного разъема для устройств не только влияет на возможность подключения, но также может повредить подключенные кабели и устройства.
Выбор правильного коаксиального разъема требует большего, чем просто быстрая поездка на рынок. Есть несколько других сопутствующих факторов, о которых вам нужно знать, чтобы сделать правильный выбор. Принимая во внимание это, мы проведем вас через предметы пола и обратной полярности, прежде чем предложить лучшие из имеющихся разъемов коаксиального кабеля для усилителей и антенн.
Что такое коаксиальные разъемы?Как вы, возможно, уже знаете, коаксиальные разъемы облегчают соединение между коаксиальными кабелями и различными устройствами. Правильные коаксиальные разъемы не только обеспечивают лучшее соединение, но и защищают кабели от внешних повреждений.
Он имеет множество приложений, которые варьируются от цифровой, радиочастотной, аудио, видео и микроволновой промышленности, каждое из которых предлагает уникальные преимущества для конечных пользователей. Существуют различные типы коаксиальных разъемов, каждый из которых отделен от другого в зависимости от их отличительных характеристик и предназначения.К наиболее распространенным типам относятся:
BNC — это коаксиальный разъем военного класса, используемый в радиочастотном оборудовании, радио, телевидении, испытательных приборах и т. Д. Он содержит два отдельных байонетных наконечника и может работать на частотах ниже 4 ГГц.
Сверхминиатюрная версия разъема SMA, SMB обеспечивает улучшенные электрические характеристики в телекоммуникационном и промышленном оборудовании. Он работает на частоте 4 ГГц и оснащен простым защелкивающимся механизмом для обеспечения безопасного соединения.
Соединители QMA обеспечивают быстрое и надежное соединение с устройствами благодаря быстрому соединению и механизму быстрой блокировки.Эти типы разъемов подходят для использования в коммуникационных и промышленных приложениях, а также для сборки кабелей, электромонтажа и ремонта.
Иногда называемые разъемами типа «тюльпан», разъемы RCA популярны в видео приложениях и для передачи аудиосигналов. Отличительной особенностью этих разъемов являются белые, желтые и красные шнуры, которые подключаются к задней панели любого телевизора.
Этот разъем идеально подходит для приложений с ограничениями по размеру, весу или пространству.Благодаря своему миниатюрному размеру MCX может использоваться в сотовых приложениях, GPS, радиочастотном оборудовании и других беспроводных приложениях.
Типы разъемовЧтобы принять правильное решение при выборе коаксиальных разъемов, вам необходимо уметь идентифицировать или различать гендерные разъемы.
Назначение соединителей — создание бесшовного или гладкого соединения. Попытка подключить или «соединить» два отдельных гендерных разъема не сможет плотно войти друг в друга.Такое действие может повредить внутреннюю часть вилки или розетки, сделав устройство или кабель непригодным для использования. Чтобы избежать такой дорогостоящей ошибки, лучше определить пол и выяснить, какая часть и куда идет.
На данный момент существует только два пола: мужской и женский. Пол можно легко определить, проанализировав внутреннюю часть любого разъема. Например, если в центре имеется выступающий штифт, это разъем-вилка, а если в центре разъема есть отверстие, это разъем-розетка.
Функции, которые могут помочь идентифицировать пол, остались неизменными во всех разъемах. Однако введение обратной полярности, кажется, бросает вызов всему!
Разъемы обратной полярностиРазъемы обратной полярности отличаются от обычных гендерных, поскольку их вилочные разъемы имеют корпус разъема-розетки, но имеют выступающие штыри. С другой стороны, их разъемы-розетки имеют охватываемое тело, но имеют различные углубления, в которые вставляются контакты.
Цель создания разъемов обратной полярности — предотвратить подключение неподготовленных людей друг к другу разъемов неправильного пола. Тем не менее, нет никакой разницы в производительности между разъемами резервной полярности и стандартными коаксиальными разъемами.
Разъемы, используемые в антеннах и усилителяхВ антеннах и усилителях используются различные коаксиальные разъемы для повышения производительности и расширения их возможностей.Ниже мы перечислили различные коаксиальные разъемы, которые облегчают соединение между вашей антенной или усилителем и вашими кабелями.
Разъемы для мобильного оборудования (FME) относятся к миниатюрной серии 50 Omega, которые обеспечивают диапазон рабочих характеристик от постоянного тока до 200 МГц. Недорогой вариант FME имеет ряд применений в телекоммуникационном, антенном и беспроводном оборудовании.
Женский FME имеет малый диаметр, что позволяет вставлять подключенные кабели в крошечные пространства для доступа к желаемому месту.Оттуда штекерный переходник FME используется для подключения к гнезду FME-коннектора. Тем не менее, эти разъемы входят в состав RG-174 и RG-58 для облегчения использования антенного оборудования, стыков, удлинителей и т. Д.
Разъемы N-типа устойчивы к атмосферным воздействиям, долговечны и обеспечивают высокий уровень производительности до 11 ГГц. Этот разъем предназначен для различных приложений, включая сотовую связь, антенну, базовую станцию, телекоммуникации, и его можно найти в различных устройствах военного уровня. Разъем N-типа также бывает женского и мужского пола, и его также можно найти в различных усилителях.
Разъемы SMA имеют импеданс 50 Ом и работают в диапазоне от постоянного тока до 18 ГГц. Он поставляется в различных форматах, таких как гнездовой, мужской, правый, прямой и переборочный, и предлагает множество вариантов использования в усилителях, антеннах Wi-Fi, микроволновых системах и другом телекоммуникационном оборудовании. Его миниатюрный размер позволяет использовать его с меньшим электронным оборудованием.
Type-F — это экономичный коаксиальный разъем с резьбой, который можно найти в различных усилителях. Он имеет сопротивление 75 Ом и работает на частоте более 1 ГГц.Его гнездовой разъем имеет фиксированную внешнюю резьбу 3/8, но его вилка варьируется от кабеля к кабелю. Кроме того, он не защищен от атмосферных воздействий.
Из-за своего размера и формы разъем Type-F часто путают с типом SMA, и многие даже пытаются соединить их вместе. Хотя сопряжение между этими двумя устройствами может быть достигнуто, не рекомендуется соединять Type-F с разъемами SMA из-за различий в импедансе.
Этот миниатюрный блок защищен от атмосферных воздействий, работает на частоте 12 ГГц и имеет импеданс 50 Ом.Они бывают с обратной полярностью и стандартной версией с мужским и женским полом. Они обычно используются в антеннах, сотовых телефонах, промышленном, военном и широкополосном оборудовании. Его внутренняя структура позволяет решать проблемы со стабильностью и утечками.
Миниатюрные UHF-коннекторы разработаны для ситуаций или оборудования, где важны пространство, вес, размер и стоимость. Эти разъемы имеют импеданс 50 Омега и обеспечивают исключительную производительность на частоте 12 ГГц.
Мини-УВЧ используется в приложениях, связанных с антеннами, ПК / LAN и кабельными модемами.Он имеет концевые заделки обжимного типа и литые изоляторы, что обеспечивает низкие затраты на установку и обслуживание.
Разъемы SMA обратной полярности используются в паре с оборудованием 2,4 ГГц в соответствии с местными правилами связи, установленными FCC. Он имеет тот же уровень импеданса, что и стандартный SMA, и бывает женского и мужского пола. Тем не менее, он широко используется в промышленных предприятиях, в антеннах сотовой связи и оборудовании GPS.
Этот коаксиальный соединитель работает в паре с устройствами, которым требуется передача сигналов большой мощности, такими как антенные системы, оборонные приложения и мощные сотовые системы.Он работает на частоте 7,5 ГГц с сопротивлением 50 Ом.
Высококачественные разъемы для повышения производительностиИгнорирование качества разъемов при сборке антенн или любого другого оборудования может привести к плачевным результатам. Плохо спроектированные коаксиальные соединители или недорогие устройства могут привести к общему снижению электрических характеристик. Неспособность защитить высококачественные коаксиальные разъемы в антеннах или усилителях может привести к потере критически важных видео или данных связи и даже может задержать связь служб быстрого реагирования, которые полагаются на мощное оборудование беспроводной связи.
Также важно выбрать коаксиальный разъем, совместимый с конструкцией оборудования. Например, коаксиальные разъемы, специально созданные для внешних факторов, не будут работать в паре с оборудованием внутри помещения и наоборот. Если вы выберете высококачественные коаксиальные разъемы и соедините их с предполагаемыми устройствами или оборудованием, вы не столкнетесь с проблемами производительности или деградации.
ЗаключениеКоаксиальные разъемы играют важную роль в обеспечении и поддержании стабильного соединения.Однако доступный выбор и наличие такого количества опций затрудняют выбор правильного коаксиального разъема. Вдобавок к этому, разнообразие применений, различия в импедансе и уровне производительности каждого разъема еще больше усложняют процесс выбора. Но это еще не все, так как вам также необходимо согласовать импеданс и уровень напряжения разъемов с подключенными кабелями и предполагаемыми устройствами, чтобы получить от всего максимальную отдачу.
Пробиться через все это без подготовки практически невозможно.Вот почему мы создали это краткое информационное руководство, которое поможет вам сориентироваться в этой сложной теме. В этом руководстве мы упомянули различные типы коаксиальных разъемов, а также те, которые чрезвычайно популярны в производстве антенн и усилителей. Итак, просмотрите его, поскольку он поможет вам определить правильный вес, размер, функцию и пол коаксиальных разъемов для вашего предполагаемого устройства.
Линии подачи
Независимо от того, работаете ли вы на HF, VHF или UHF, качество вашей линии питания имеет решающее значение для вашей станции.Линия питания (также называемая линией передачи ) — это канал РЧ-мощности между радиостанцией и антенной. Вся генерируемая вами энергия поступает к антенне по фидерной линии. Точно так же все сигналы, принимаемые вашей антенной, должны доходить до вашего радио через одну и ту же фидерную линию.
Проблема любой линии подачи корма в том, что она несовершенна — она всегда теряет определенное количество энергии. Еще больше усложняет ситуацию то, что не все линии подачи одинаковы. Величина потерь на любой частоте будет значительно варьироваться от одного типа питающей линии к другому.
Наиболее распространенным типом фидерной линии является коаксиальный кабель или просто коаксиальный кабель . Он называется коаксиальным, потому что два круглых проводника расположены «коаксиально» (на одной оси), один внутри другого. Внутренний проводник обычно называют «центральным проводником». Он окружен сплошным или многопроволочным внешним проводником, обычно называемым «экраном». Экран обычно окружен изоляционной пластиковой оболочкой. Между центральным проводником и экраном также имеется изоляционный материал.Этот материал может быть твердым пластиком, пенопластом или даже воздухом.
Популярным типом фидерной линии для использования в высокочастотном диапазоне является лестничная линия. Фактически, на ВЧ частотах это наиболее распространенная линия питания для диполей произвольной длины и других конструкций антенн. Лестничная линия состоит не более чем из двух параллельно соединенных проводов, разделенных изоляционным материалом.
При оценке потерь в линиях питания мы используем «децибелы (дБ) на 100 футов». Если вы не знакомы с децибелами, не волнуйтесь. Просто помните, что чем выше число децибел, тем больше потеря.
Линии питания также имеют характеристическое значение импеданса , измеренное в Ом . Коаксиальный кабель, обычно используемый для любительского радио, имеет импеданс 50 Ом, в то время как сопротивление лестничной линии может варьироваться от 300 до 600 Ом. Радиолюбительские трансиверы рассчитаны на работу с импедансом 50 Ом, поэтому вы должны использовать коаксиальный кабель 50 Ом или найти способ преобразовать импеданс лестничной линии от 300 до 600 Ом в 50 Ом. Если ваше радио «видит» что-либо, кроме 50 Ом, оно снизит свою мощность, чтобы защитить себя от возможных повреждений, которые могут привести к высокому КСВ.
Если вы используете антенну, которая рассчитана на обеспечение импеданса 50 Ом, лучше всего использовать коаксиальную линию питания, чтобы обеспечить сопротивление антенной системы 50 Ом для вашего трансивера. Даже эти 50-омные антенны иногда могут быть немного «выключены», поэтому вам может потребоваться настроить их, физически обрезав или отрегулировав антенну до нужной длины, как мы обсуждали ранее, или настроив согласующую секцию на антенне.
Другой подход заключается в использовании устройства, называемого антенным тюнером , для преобразования импеданса антенной системы в 50 Ом для вашего радио без физической регулировки антенны вообще.Антенный тюнер — это разновидность трансформатора с регулируемым сопротивлением. Некоторые тюнеры работают вручную; вы поворачиваете ручки до тех пор, пока КСВ-метр не покажет КСВ 1: 1 или что-то достаточно близкое к нему. Другие тюнеры автоматические и делают все настройки за вас.
Использование антенного тюнера — не лучшая идея, если вы используете коаксиальный кабель в условиях высокого (более 3: 1) КСВ. Тюнер может обеспечить согласование 50 Ом для вашего радио, но несовпадение и высокий КСВ все еще существуют между антенным тюнером и антенной! Это приводит к высоким потерям в коаксиальном кабеле.
С другой стороны, использование антенного тюнера с лестничной линией — хороший способ — по крайней мере, для работы на ВЧ. На ВЧ-частотах потери в лестничной цепи настолько малы, что вы все равно можете видеть хорошие результаты, даже когда КСВ ужасающий. Антенный тюнер обеспечивает согласование 50 Ом для вашего радио, и вам действительно все равно, какой КСВ между тюнером и антенной.
Итак, какой тип линии корма вы должны использовать на своей станции? К счастью, ответ прост: вам нужна линия питания с наименьшими потерями на самой высокой частоте, с которой вы хотите работать.
Как вы, наверное, догадались, линии подачи с малыми потерями дороже. Некоторые линии подачи с малыми потерями также жесткие, и с ними сложно работать (они нелегко изгибаются). Небольшое планирование и здравый смысл имеют большое значение, когда дело доходит до выбора кормовой линии.

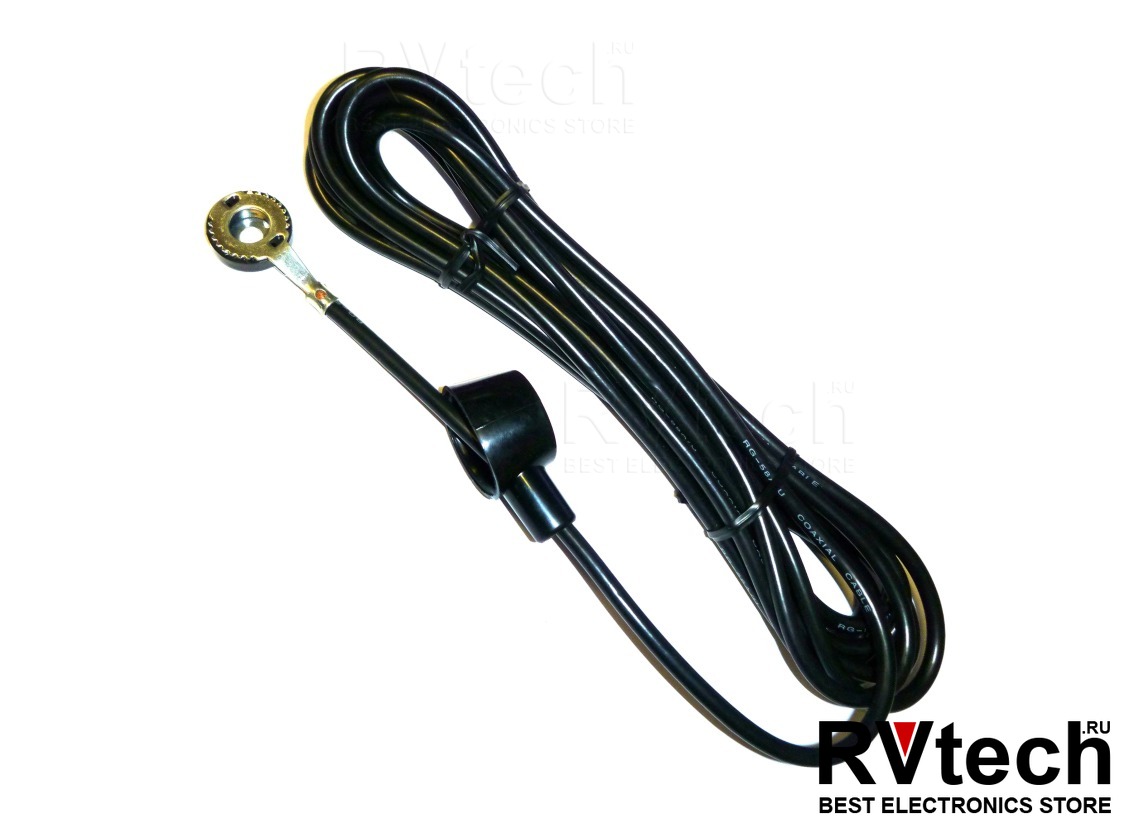

В мобильной установке вы можете использовать недорогую линию подачи, такую как RG-58, потому что вы используете только короткую длину. Пока КСВ низкий, потери будут приемлемыми.
Однако, если у вас есть антенна, которая находится на расстоянии 100 футов от вашего радио, и вы работаете, скажем, на частоте 440 МГц, RG-58 будет чрезвычайно плохим выбором! Для этой установки вам нужно будет приобрести что-то гораздо лучшее — возможно, LMR-400 или Belden 9913.
В частности, для базовых станций всегда покупайте коаксиальный кабель с наименьшими потерями, который вы можете себе позволить.
