Как проверить напряжение в сети

Для чего надо знать величину напряжения

Известно, что в сети централизованного электроснабжения должно быть напряжение в пределах от 198 до 242 Вольт при среднем значении 220 Вольт. Это напряжение обеспечивается отдельной обмоткой трёхфазного трансформатора, к которой подключено несколько потребителей. Так организовано электроснабжение и в многоквартирных домах, и в частном секторе. Квартиры и дома распределены на группы. Каждая группа подключается к одной фазе – обмотке трансформатора.

Но мощность этого трансформатора ограничена. Поэтому возможны такие случаи, когда подключенная суммарная нагрузка, слишком велика и напряжение в сети опускается ниже 198 Вольт. Такая ситуация обычна для частного сектора и дач. Например, в засушливую погоду на многих участках включаются насосы для полива, в холодную погоду включаются электрообогреватели, а у кого-то электрическая печь-каменка киловатт на десять круглый год периодически понижает напряжение в сети.

С правильными значениями напряжения связана эффективная работа многих бытовых электрических приборов, особенно мощных. Таковыми являются:

  • электрические скважинные насосы со стабилизаторами водяного давления;
  • большие холодильники;
  • стиральные машины;
  • нагревательные приборы;
  • пылесосы.

Индикация и измерение

Хорошим визуальным индикатором напряжения является лампочка накаливания. Изменение яркости её света хорошо заметно, особенно при повторяющихся провалах напряжения сети. Современные цокольные люминесцентные и светодиодные лампы содержат инвертор, который стабилизирует напряжение на лампе. Поэтому свет этих ламп не может служить индикатором напряжения. И если свет лампочки накаливания заметно потускнел, а надо использовать какой-либо из перечисленных бытовых электроприборов самое время измерить напряжение в розетке.

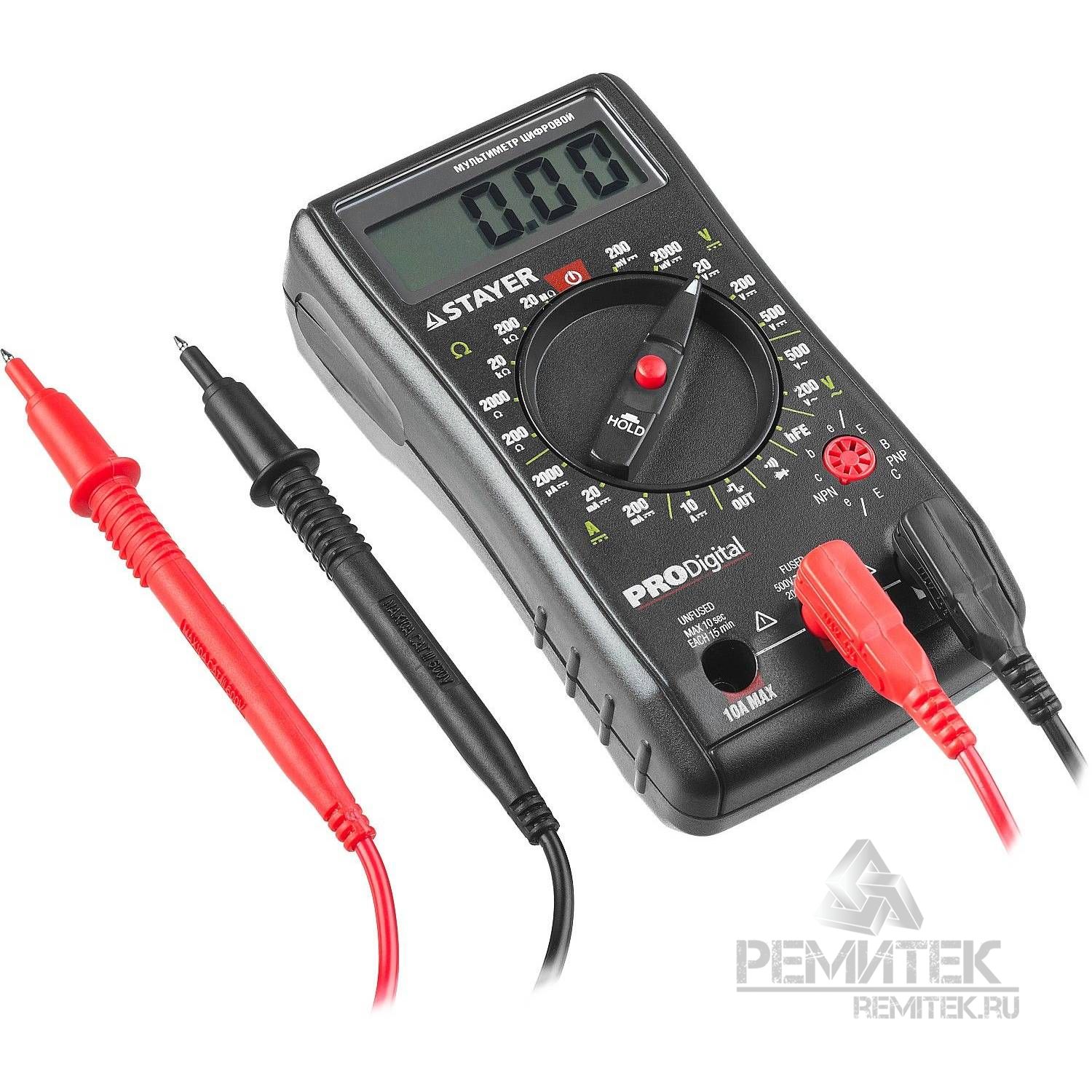

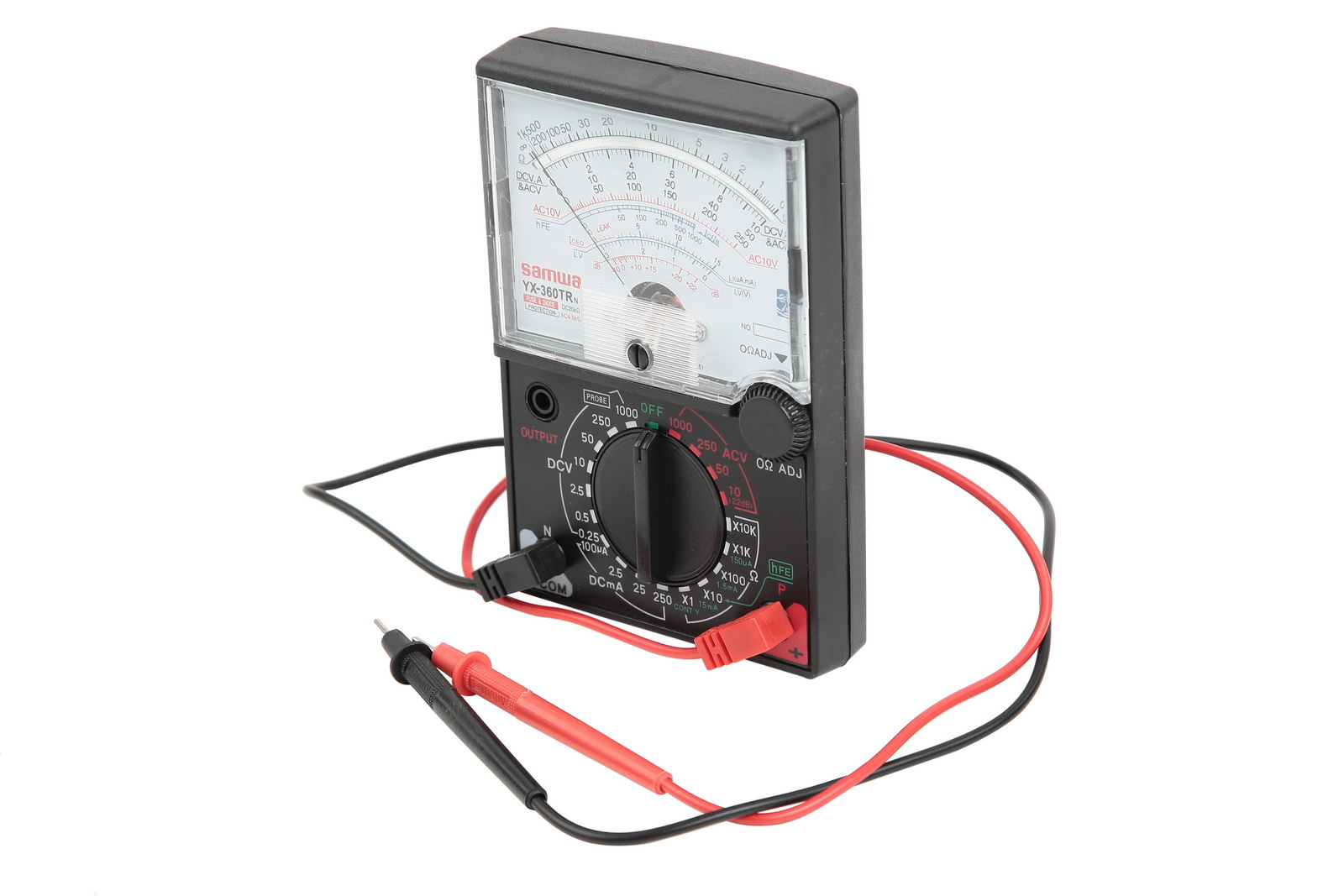

Для этого используются либо стрелочные, либо цифровые приборы – мультиметры. Морально устаревшие стрелочные мультиметры называют также «тестерами». При измерении важно правильно настроить мультиметр, выбрав в нём соответствующий 220 Вольтам диапазон переменного напряжения. Обычно такой диапазон более 220 Вольт – 300 В или 600 В.



Кроме этого измерительные щупы с проводами должны иметь неповреждённую изоляцию. При касании клемм розетки необходимо исключить натяжение измерительных проводов и возможность выскакивания соединительного провода из клеммы измерительного прибора. Поэтому если длина измерительных проводов позволяет лучше всего прямо около розетки поставить табурет или стул и расположить на нём измерительный прибор.

  • Если прибор покажет заниженное напряжение в сети стирку, глажку и уборку пылесосом лучше отложить. Дополнительное подключение мощной нагрузки понизит его ещё больше.

При частых понижениях напряжения лучше всего установить стабилизатор напряжения. Больше всего в нём нуждаются электрические скважинные насосы со стабилизаторами водяного давления и холодильники.

Установив стабилизатор напряжения, в котором есть встроенный вольтметр, больше не потребуется измерять напряжение в сети.

Если при выполнении монтажных работ потребуется контроль напряжения можно воспользоваться индикаторной отверткой, которая светится от прикосновения к фазной клемме розетки или к такому же проводу. Однако существуют и более совершенные модели отвёрток со встроенным цифровым вольтметром. Это удобно, существенно дороже обычного индикатора, но не отменяет мультиметр, поскольку во многих случаях нужна пара измерительных щупов с проводами и различными диапазонами при показаниях на большом табло.

Наличие индикатора и измерителя напряжения в домашнем хозяйстве весьма желательно. Они позволяют контролировать напряжение сети и вместе с этим помогают выявить необходимость таких изменений в электрооборудовании, без которых возможны существенные финансовые потери из-за его порчи.

Простейший индикатор напряжения в сети


В городских квартирах больших проблем с сетью не бывает. Бывает, из-за перегрузки фаз на линии — повышается напряжение, но обычно это ненадолго — автоматика на подстанции не срабатывает, и появляется повышенное напряжение в сети.

Когда я столкнулся первый раз с этой проблемой, напряжение в сети подскочило до 255 В! ИБП вылетают сплошь и рядом. А если на подстанции отвалится нулевая шина — быть беде! В сети появятся все 380 В! И некому предъявить претензии (только через суд) по поводу испорченной техники.


Но и пониженное напряжение опасно для техники, если в ней есть двигатель: стиралки, микроволновки, холодильники. На рисунке представлен график, как зависит ток в % от номинального от напряжения.

Когда напряжение понижается, уменьшается и вращающий момент двигателя — следовательно, если двигатель работает под нагрузкой, уменьшаются его обороты, а также его КПД и индукционное сопротивление, что вызывает его перегрев из-за того, что ток в обмотках возрастает. Приведём пример: двигатель связан с компрессором, а он работает при 10-% пониженном напряжении.
Тогда токи в его обмотках возрастут на 5%, а температура возрастёт на 20%. При длительной работе двигателя в таком режиме ускорится износ подшипников и разрушение изоляции в обмотках. Со временем двигатель выйдет из строя.

Поэтому я полез в Интернет и нашёл схему простого индикатора напряжения.
Схема обеспечивала индикацию напряжения в трёх уровнях. Доработав её под имеющиеся детали, получил следующую схему.

Индикаторные светодиоды светятся во время одного полупериода входящего на индикатор напряжения. Жёлтый светодиод LED1 горит всегда, когда присутствует сетевое напряжение. Динисторы VS1 и VS2 и резистивные делители напряжения (R2R4 и R3R5 соответственно) обеспечивают включение зелёного светодиода (LED2) и красного (LED3), когда напряжение достигает определённого значения (называется — порог срабатывани). Если будет значительное превышение напряжения, стабилитрон VD2 предотвратит выход девайса из строя.
Детали недефицитные, и всё в основном было в наличии. За высоковольтным стабилитроном КС680А пришлось съездить на Митинский радиорынок.

Печатные платы рисовал в компьютерной программе Sprint-Layout.


Потом зеркально отобразил рисунки и распечатал их на струйнике. Распечатки наклеил на односторонний фольгированный текстолит обыкновенным канцелярским клеем и просверлил отверстия под детали. Потом смыл распечатки с плат. Несмываемым маркером нарисовал дорожки и поместил платы в хлорное железо. Когда платы протравились, смыл краску ацетоном, обработал дорожки шкуркой «нулёвкой» и залудил проводники. Потом поставил все детали на свои места и пропаял их.





Чтобы регулировать и контролировать напряжение при настройке, использовал ЛАТР и мультиметр. При напряжении в 230 В добился устойчивого свечения зелёного светодиода. Если уменьшить напряжение до 200 В, зелёный светодиод погаснет — в противном случае надо увеличивать сопротивление R2. При напряжении в 260 В подстроечным сопротивлением установил порог срабатывания красного светодиода.
Настройка завершена.

Индикатор поставил в распределительный щиток, который находится в квартире, и запитал его от входного автомата.



Я — доволен! Схема потребляет от сети меньше 3 Вт. Теперь я всегда в курсе того, что у меня твориться с сетью!
Какие детали взаимозаменяемы.

Динисторы DB4 заменяются на DB3 или на отечественные — КН102А (правда, они большие). Диод Д226Б меняется на любой низкочастотный диод с обратным напряжением 400 и более вольт. Диод должен быть рассчитан на токи не менее 200-400 mА. Подстроечные резисторы должны быть многооборотными (так легче подобрать при наладке схемы точный порог срабатывания) мощностью 0,5 Вт. Светодиоды можно заменить советским аналогом из серии АЛ307 (не помню, есть ли там светодиоды с жёлтым свечением — красные и зелёные есть точно) — светить будут слабее, но для индикации — вполне достаточно. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.
Подробнее здесь.

Замер сетевого напряжения | Электроника для всех

Иногда нужно измерять амплитуду сетевого напряжения, или частоту или еще какие параметры. Вот как у меня тут — перед включением компрессорной установки надо убедиться, что напряжение в сети не ниже номинальной. Иначе движок не стартанет, а вентили могут не встать в нужное положение. Главная сложность тут в том, что крайне желательно иметь гальваническую развязку от сетевого напряжения. Т.е. напрямую измерять сетевую напругу через простой делитель может быть черевато.

▌Измерить толщину сиськи
Изначально в проекте было заложено вот такое решение:

На резистора гасится большая часть напряжения, стабилитрон стоит тут больше для подстраховки и в качестве обратного диода для противоположной полуволны. На деле он не особо нужен.

Ну, а дальше все просто. У оптопары h21L1M внутри стоит триггер Шмитта, т.е. есть некоторый гистерезис на включение и выключение. Включается он при токе через его светодиод примерно в 1мА, а выключается на токе 0.8мА.

Если посмотреть осциллограмму тока на светодиоде, сняв ее с резистора R35, то увидим такую картину для 220 вольт:


Разрешение 50мВ на деление, триггер стоит на 80мВ по спаду.

Включаться он должен на 100мВ, а выключаться на 80мВ, что будет 1мА и 0.8мА соответственно. Курсорами выделены моменты включения и выключения. Разница по времени, dx = 8.38ms

Если снизить напряжение до 110 вольт, то:

dx уменьшится до 6.94ms т.е. А что такое миллисекунда для микроконтроллера тикающего на мегагерцовых частотах? Да колоссальная величина! Замерить ее точно таймером в режие захвата не составляет проблем. Дальше сунуть в память таблицу соответствия и, казалось бы, все круто? Да, но не совсем…

Решение дешевое, простое. Но не слишком точное. А в ряде случаев его вообще не получится применить.

Вся проблема в том, что длительность у нас от амплитуды зависит косвенно. В идеальном мире оно бы проканало, но современные сети, особенно промышленные, сильно засраны разными импульсными потребителями.

Вроде всяких там, сварочников, инверторов, мощных приводов и прочего. Что искажает форму синуса. Делая его вообще каким-то непотребным. А если это не синус, а херня какая-то, то все эти наши красивые построения основанные на таймингах пролетают. Во-первых, точность падает катастрофически, а она изначально была так себе. Во-вторых, калибровать придется каждый раз под новую сеть, раз и навсегда таблицы в память не забить. Ну и форма синуса зависит вовсе не от вас, а от ООО «Сварщик каннибал» расположенную в соседнем цехе.

Так что 220 вольт от 110 вы еще отличите, а вот о точности хотя бы до 5 вольт можно позабыть. Но в некоторых случаях большего и не требуется.

Мне же внезапно потребовалось. Поэтому начинаем переделывать исходный проект, доставшийся мне от предшественника.

Первая мысль была поставить на горячей стороне преобразователь напряжения в частоту, просунув его через ту же оптопару. Но его надо было чем то питать на горячей стороне. Ставить конденсаторный источник вообще не хотелось. Можно было бы, конечно, сунуть мелкий модуль 220AC-5DC на обратноходовике, вроде TSP-05. Есть на Али, стоит недорого.

Надо на этот модуль обзор не полениться сделать. Классная штука для питания всякой маломощной шняги от 220 вольт. Но получалось бы довольно громоздко. Считай питальник, потом ПНЧ, оптика…

▌Трансформатор
Второй мыслью был обычный трансформатор. Купить самый маленький силовой транс какой можно найти и на вторичке измерять напряжение. Спросил у Элемента, что у них есть такого рода — подобрали ТПК-2.

В принципе пригодно, но нашлось решение лучше.

Китаезы продают отличную штуку. Измерительный трансформатор ZMPT107.

Крошечная фитюлька размером с бульонный кубик. Держит до 3кВ на пробой, соотношение витков 1:1, но это трансформатор тока 2мА:2мА. То есть мы подаем ему на вход ток и снимаем ток. Ток на входе задается просто резистором последовательно, а для получения напряжения на выходе тоже применяется резистор, параллельно.

Т.е. схема примерно выглядит так:

R1 подбирается таким, чтобы ток через обмотку не превысил 2мА, максимум он держит 10мА, но после 2мА теряется линейность и на выходе будет невесть что. Напряжение у нас 220-250 вольт, берем по верхней планке. Но это действующее, а нам нужно амплитудное. Т.е. умножаем 250 на корень из 2, чтобы получить амплитудное. 250*1.41 = 353,5 вольта. Получаем, что первое сопротивление должно быть 180 кОм.

Напряжение микроконтроллера у меня 5 вольт, поэтому резистор R2 нужен такой, чтобы на 2мА на нем было примерно 4.5 вольта, пол вольта оставляем еще в запас. Это будет примерно 2.2кОм.

Все, на выходе амплитуда теперь в районе 5 вольт, но вот засада. Она переменная. А нам нужны измерения 0…5 вольт. Что делать? Выпрямлять.

▌Дайте мне диод!

Можно поставить диод, он срежет отрицательную полуволну. Но тут есть одна тонкость. Если просто в лоб поставить диод перед нагрузочным резистором:

То на обратной полуволне получается, что мы будем обрывать трансформатор тока, а что получается при обрыве источника тока? Правильно — бешеное напряжение. Ведь он будет изо всех сил пытаться продавить свои 2мА через ОГРОМНОЕ обратное сопротивление диода. В результате на диоде D1 высадится такое напряжение, что и пробить недолго. В таком включении ставить только мост или обратный диод D2, чтобы у тока всегда были пути на обратной полуволне.

Но это будет уже два диода. А зачем нам лишний полупроводник в схеме? Поэтому проще оставить параллельный резистор и после выпрямлять уже снятое напряжение.

Чтобы система работала, нужен еще один резистор. Дело в том, что у АЦП входное сопротивление ну очень большое, сравнимое с обратным включением диода, так что диод работать не будет, ему надо чтобы ток шел. Поэтому ставим второй резюк на 100кОм и с него уже снимаем наш сигнал.

Есть тут правда пара недостатков. Дело в том, что у нас у диода есть свое собственное падение, так что часть амплитуды мы на нем потеряем. Но это ерунда, мы же ее всегда можем скорректировать резистором, чуток приподняв. Хуже то, что у диода характеристика нелинейная, что вносит искажения.

Смотрите внимательней, синий это исходный синус с транса, а желтый это положительная полуволна с диода. От нулевой точки синус идет как и положено синусу, а вот диодная полуволна нарастает с заметной такой экспоненциальной кривизной и не доходит на величину падения на диоде (0.7 вольт примерно для 1N4148, что стоит у меня).

Экспонента берется из ВАХ диода

Мне, в моем проекте, это не сильно критично. НУ будет там возле нуля какая то кривуля, не важно.

▌Ваш диод говно, вы за кого меня принимаете? Дайте мне идеальный диод!
Но если бы было критично, то я бы сгородил идеальный диод. Делается он из диода и операционника. Схем много разных, первая что пришла в голову была такой.

Работает она просто.

Усилитель с отрицательной обратной связью, так что считаем что его входы закорочены между собой (виртуальное КЗ).

На положительной полуволне ток Iin=Uвх/R3 со входа как бы течет в землю через резистор R3. Но поскольку на самом деле никакого КЗ там нет, более того через входы ОУ ничего не втекает и не вытекает (ну почти, там ничтожный мизер в реале). То ток текущий через R3 равный Iin будет совершенно равен Iout который из выхода ОУ течет через R3 в землю. Образуя падение напряжения Uвых прямо пропорционально этому току через резистор. Т.е. Uвых = Iin*R3 = Uвх Без каких либо искажений.

На отрицательной полуволне ОУ попытается через обратную связь просадить свой инверсный выход ниже нуля, чтобы сравнять его с прямым. Но диод забитый туда не даст ему это сделать. Через R3 не потечет ток, а нет тока нет и напряжения. На выходе 0.

Вот такая вот незатейливая схема. Работает на двуполярном и однополярном питании.

Единственное, что для однополярного питания нужно брать усилок во-первых, строго однополярного питания (Single-supply) при этом способный принимать отрицательные значения на входах (Input Common-Mode Voltage Range), а во-вторых, с rail-2-rail выходом, иначе посрезает верхушки.

Т.е. ширпотреб вроде LM358 не прокатит, а что то вроде AD823 в самый раз. Для двуполярного питания же подойдет любой ширпотреб, ну может rail-2-rail будет не лишним, но опять же от напряжения питания зависит и требуемых уровней. Если не нужен полный размах от плюса до минуса питания, то ставим любое говно за три копейки и не паримся.

▌Нет! Засуньте вы этот диод знаете куда…

Второй вариант включения, немного получше, нет диода:

Тут включается напрямую в операционник. Соотношение резисторов точно такое же как и в первом варианте. Трансформатор закорачивается на виртуальную землю, а ток который там течет течет через резистор ОС. Но так как у нас питание однополярное, то нижняя полуволна просто зарывается в грунт. Требования к операционнику те же самые, что и в прошлой схеме. Rail-2-Rail и Single Supply.

▌Эй эй, зачем столько негатива? Будь на позитиве, бро!
Ну и третий вариант включения. Тут даже операционник не нужен, мы не выпрямляем и не срезаем нижнюю полуволну, а добавляем к ней постоянную составляющую. Закинув наш транс на середину делителя напряжения. Резистор на вторичке надо подобрать так, чтобы амплитуда не вылезала за напряжение питания и не проваливалась ниже его.

Результат выглядит примерно так:

Первый канал с выхода схемы, а второй канал зацеплен на середину делителя. Там будет точно ноль нашего сигнала.

▌А что Титов Китай?
Ну и для всяких ардуинщиков, не умеющих паять, есть готовый модуль.

Там же не али можно взять. Стоит не дорого, на нем схема с поднятием нуля на LM358 и можно еще амплитуду подкрутить переменником. Схемотехника там примерно следующая:

Но это не точно.

Вот что он выдает у меня в мастерской с сети:

Когда сети нет, то на выходе постоянка в 2.5 вольта. А появление сети дает вот такую синусоиду с центром 2.5 и размахом от 1 до 4 вольт. Подстроечником можно менять амплитуду сигнала, но это вот максимум. Выше уже начинаются искажения — срезает вершину.

И библотечка дуриковсякая для него на гитхабе.

Вот такие вот относительно простые варианты замерить сеть и не потерять гальваническую развязку.
