Как заземлить антенну с усилителем

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее – для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

  • конструкции опоры для установки тв-антенны
  • вида кровли
  • места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

  • устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
  • устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
  • заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

  • пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
  • внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

  • простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
  • измерить уровень сопротивления (он должен равняться 0,05 Ом)

Как сделать монтаж заземляющего контура

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

  • вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
  • заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию. Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления

— соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя.

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

  • место подключения
  • высота установки
  • мощность тв-передатчика
  • уровень помех
  • удаленность от источника трансляции
  • рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

  • крепить мачту тв-антенны к вентиляционному каналу, дымоходу
  • крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
  • выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Можно услышать заявления о том, что в землю достаточно просто закопать ведро или другой металлический предмет и сделать заземление на него, но это небезопасные и неэффективные методы, следовать им нельзя. Необходимо организовать систему уравнивания потенциалов.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

Грозозащита для антенн в частном доме

В грозу многие из нас не отключают от электросети бытовую технику и домашнюю электронику. Такая небрежность, как правило, обходится очень дорого. Каждый год в течение лета появляется информация об ущербе, причинённом молнией.

Электроника и, прежде всего, телевизионное и компьютерное оборудование, – наиболее чувствительна к грозовым разрядам. Её электронные компоненты обычно настраиваются для работы при низких напряжениях порядка нескольких вольт, поэтому появление перенапряжения даже в сотню вольт их полностью уничтожит.

Грозозащита для антенны

Антенны, установленные на наших крышах, являются потенциальными источниками опасности для приборов, находящихся внутри здания. Прямой разряд молнии в антенную мачту может привести к полному разрушению электронного оборудования, включая пожар всей установки. Грозовой удар вблизи антенны такого резкого эффекта не вызывает, но вполне может повредить детали и схемы внутри электро- и ТВ-оборудования.

Молния – это электрический разряд в атмосфере с силой тока от 10000 до 500000 ампер и напряжением от десяти миллионов до миллиарда вольт. Разряд молнии создает электромагнитный импульс, который может уничтожить электронное оборудование в радиусе нескольких километров от места удара.

Однако есть способ эффективно защитить все подсоединённые воспроизводящие устройства, подключив их к высокочувствительным приборам защиты от избыточного напряжения. Методы, о которых вы узнаете из этой статьи, в частности – грозозащита для антенны помогут защитить вашу антенную установку и телеаппаратуру. Не только от прямых грозовых ударов, но и от токов, наведённых в проводах и от заноса высоких потенциалов.

Всегда ли нужно заземление?

Многие из нас считают, что громоотвод, установленный на крыше, способен защитить домашнюю технику от молнии. Здесь не все верно. Громоотвод действительно защищает строение от грозы, поскольку принимает и отводит в грунт основной удар молнии – её высоковольтный разряд. Но пока это произойдёт, в молниеотводе успевает сгенерироваться электромагнитное поле, образуются блуждающие токи, способные вызвать перенапряжение в электрической системе дома и в его линии электропитания.

Последствия молнии и электромагнитного импульса

Антенна, установленная на здании, которое не оборудовано молниезащитой – это очень высокая вероятность попадания молнии в антенну и опасности поражения электрическим током.

Какие риски возникают во время грозы? Для антенной системы и телевизионных приёмников, взаимодействующих с ней, угрозы могут распространяться по таким сценариям:

  • взаимодействие электромагнитного поля разряда молнии с петлями проводов, которые имеются в здании;
  • если мачта антенны не имеет заземления, то при прямом попадании в антенну, ток молнии может проникать внутрь здания. Протекая через различные типы проводящих  установок,  повреждать устройства в них;
  • прямой удар молнии в провода электролиний, питающих здание;
  • разряд в непосредственной близости от объекта может представлять угрозу из-за частичного притока грозового электричества через проводники, заглублённые в грунт.

Домашняя телесистема очень уязвима для перепадов напряжения в грозу. Поэтому заземление антенны – это одна из важных мер в комплексе её защиты, но не единственная.

Нормативные требования

Требования электробезопасности, которые применяются к телесистемам и кабельным сетям, вы можете найти в «Правилах устройства электроустановок» (7-ая ред.), а также в инструкции РД 34.21.122-87. Меры, перечисленные в этих основных нормативах, касаются защиты антенных систем, в том числе спутниковых, от атмосферных явлений и разрядов молнии.

Разновидности молниезащиты

Заземление антенны, будь то в частном секторе или в городской высотке – это способ «закопать» в ближайший газон часть энергии при прямом попадании молнии. Способ закономерный, но не стопроцентный. Существуют дополнительные меры предосторожности, которые успешно используются в телесетях – применение устройств специальной грозозащиты. Убедитесь сами: телевизор, который подключён к электросети, имеет антенный разъем. Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну. Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля.

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

Устройство грозозащиты

Молниеотвод от прямого удара молнии

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

Грозозащита на кабель

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

Как делать заземление ТВ антенны на даче

Загородные дома и антенны, которые дачники на них устанавливают, – весьма уязвимые мишени в грозу: едва ли рядом найдётся достаточно высокая «приманка» для молнии (высокие старые деревья, вышки мобильных операторов и пр.). Особенно если дачное хозяйство находится на землях, которые только осваиваются.

Если в непогоду прямой электрический разряд попадёт в антенну, то даже установленный поблизости молниеприемник не защитит ни телевизор, ни тюнер в доме. Разряд обязательно достигнет ближайших розеток. И здесь речь уже идёт о спасении дома, а не техники. Молниеприемник – это, безусловно, хорошо, но от наведённого импульса и статики он не защитит. Вот почему дачная антенна должна быть надёжно заземлена, у неё должен быть свой собственный контур заземления.

Штыревое заземление

Как это осуществить? Сейчас очень популярен штыревой вид заземления. В готовом заводском комплекте, скорее всего в нем вы обнаружите именно этот тип заземлителя. К нему идёт  собственная инструкция, для того чтобы вы не сделали ошибок при монтаже.

  1. Для тех, кто все привык делать сам: подготовьте контур заземления: металлическую арматуру с диаметром от 20 мм (сталь, нержавсталь, медь – подойдут). Кабельный провод (ПВ-16,0 кв. мм), в качестве соединителя антенны с заглублённым контуром.
  2. Заземлитель забейте на глубину от двух метров, оставив конец металлического прута над почвой на 20 см. К нему вы с помощью хомута или сварки должны подсоединить провод. Второй конец токоприёмника соедините с антенной.

Заземление ТВ-антенны в квартирах

Сделать заземление антенны в квартире панельного дома несложно. Ведь такие дома выполняются по типовым чертежам, их инженерные системы оснащаются в строгом соответствии с госнормативами. Потому в них предусмотрены должные меры безопасности.

Вам необходимо отыскать специально предусмотренный контур, к которому подключены мачты коллективных антенн, и соединить свою антенну с этим общим заземляющим контуром.

Что нельзя делать при заземлении

Как известно, русский народ хитёр на выдумку. Часто эта хитрость оборачивается против самих хозяев. Расхожий миф о том, что организовать квартирное зануление с помощью перемычек в розетке – хороший тому пример. В силу технической неосведомлённости, а чаще самонадеянности, жильцы пускаются на разные ухищрения, которые не имеют ничего общего с электробезопасностью. Относительно заземления домашней телесети на случай грозы, знайте, что ни один квалифицированный электрик не посоветует проделать следующее:

  • закреплять стойку телевизионной антенны на канале домовой вентиляции или на дымовой трубе;
  • фиксировать антенные растяжки вблизи электрических кабелей или водопроводных труб;
  • использовать домовые инженерные системы в качестве заземления. Представьте, что может произойти при попадании мощной электрической искры в газовый трубопровод!

Многие видели в фильмах, что бывает, если фен для сушки волос попадает в наполненную ванную. Такого же эффекта можно ожидать, если молния попадёт в водопроводную или канализационную сеть.

Похожие статьи

Как заземлить мачту для антенны. Заземление антенны на даче своими руками

  • » win2 return false > Печать

Грозы на нашей планете случаются непрерывно. Специалисты под­считали: каждую секунду в землю вонзается около ста молний. Каждая из них — мощный сгусток энергии, с током порой до 200000 А. По этой причине горят леса, разрушаются дома, гибнут люди…

По сути своей молния — это огромная электрическая искра, которая проскакивает между небом и землей из-за того, что образовалась про­тивоположная заряженность облаков и поверхности. Совсем как при коротком замыкании в электропроводке.

Искра «пробивает» на том участке, где расстояние между «плю­сом» и «минусом» короче. Поэтому молния, как правило, ударяет в отдельно стоящие объекты, которые поближе к небу, вроде высокого дерева или антенны вашего дома.

Замечу также, что есть у электричества природная любовь к металлу. Если небесной искре предоставить выбор между стальным или деревянным столбом, при прочих равных условиях ее потянет «на железненькое».

В принципе система молниезащиты на удивление проста. Стоит задача — встретить молнию на подлете к вашей антенне (крыше) и сделать так, чтобы она изменила свое первоначальное направление и, скользнув вдоль стены, ушла в землю рядом. Поэтому молниезащита состоит из трех основных частей:

♦ молниеприемника;

♦ токоотвода;

♦ заземлителя».

Примечание.

Молниеприемник получает удар молнии, передает его токоотводу, а тот — заземлителю, который гасит разряд в толще грунта.

Теперь рассмотрим случай, если рядом с антенной нет молние­отвода. Комнатные телевизионные антенны в грозозащите не нуж­даются. Что касается наружных антенн, то необходимость в защите определяется местом их установки.

Внимание.

В грозозащите нуждаются все внешние телеантенны, которые не расположены в зоне действия молниеотвода.

Т. е. если наружная антенна находится вблизи высоких зданий и сооружений, оборудованных молниеотводом (например, возле фабрич­ной трубы, высокого дома, мачты передающей радиостанции и т. п.), устройство защиты от молнии устанавливать не обязательно. Если антенна установлена на крыше отдельно стоящего (даже одноэтажного) дома или на здании, которое выше окружающих домов, молниезащита необходима.

Внимание.

Металлические мачты, на которых устанавливаются антенны, обязательно должны заземляться.

Лучшая молниезащита — металлический заостренный штырь, установленный на вер­шине мачты (острие штыря должно хотя бы на 1,5 м быть выше антенны). Штанга телевизион­ной антенны, подключенная к контуру молниезащиты, изображена на рис. 1.

Рис. 1. Штанга телевизионной антенны, подключенная к контуру молниезащиты

Внимание.

Все соединения в системе грозозащиты необходимо выполнять максимально надежно: с помощью сварки, пайки или в крайнем случае с помощью резьбовых сое­динений.

Система молниезащиты не должна нарушать нормальную работу телевизионной антенны.

Случай 1. Антенна располагается на заземленной металлической крыше. Ее заземление обеспечивается соединением нижней части металлической мачты с кровлей.

Случай 2. В антенне применяется в качестве УСС петлевой вибратор. Он в своей средней точке соединен с металлической стре­лой, а стрела с металлической мачтой, поэтому необходимо зазем­лить мачту. Провод токоотвода должен подключается к точке нуле­вого потенциала антенны, которой могут быть:

♦ середина неразрезанной трубки петлевого вибратора;

♦ середина шунта диапазонного шунтового вибратора;

♦ короткозамыкающая перемычка четвертьволнового мостика разрезного линейного вибратора;

♦ металлическая стрела и т. д.

При отсутствии точки нулевого потенциала в схему антенны нужно включать дроссель большой индуктивности, который подсоединя­ется к специальным клеммам антенны. В этом случае середина отвода дросселя будет точкой нулевого потенциала.

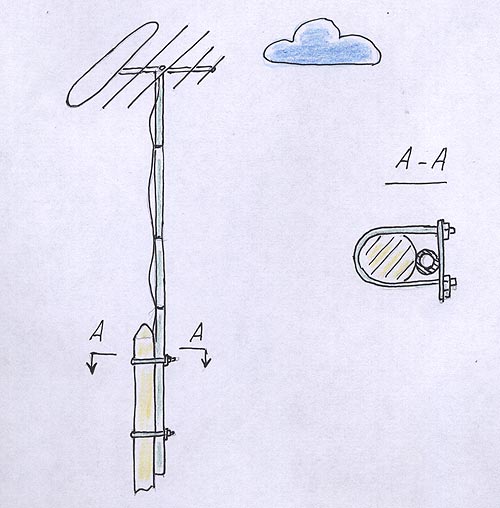

Случай 3. Мачта антенны деревянная, стоит на земле. По ней необ­ходимо проложить толстый медный (можно стальной) провод токоотвода или металлическую шину диаметром не менее 5 мм. Экран кабеля снижения также должен быть соединен с точкой нулевого потенциала антенны. Второй конец провода заземления должен быть соединен с заземлителем, в качестве которого может быть использован как сам провод или шина, так и специально закопанные в землю металличе­ские детали.

Случай 4. Антенна устанавливается на неметаллическую крышу. В этом случае металлическую мачту нужно соединить в ее верхней части с экранами кабелей и с точкой нулевого потенциала антенны. К нижней части мачты нужно подключить провод токоотвода, про­ложив его вдоль стены дома, и заземлить, уложив по дну траншеи на глубине 1 м. При этом длина горизонтального заземляющего отвода должна быть:

♦ для глинистой почвы — не менее 2 м;

♦ для суглинка — 4 м;

♦ для чернозема — не менее 6 м;

♦ для каменистой почвы – 10 м;

♦ для песчаной почвы — 12 м.

На рис. 2 приведены варианты заземления антенн, наиболее часто применяющиеся в загородной местности.

Рис. 2. Варианты заземления антенн в сельской местности

Здесь следует отме­тить, что заземлять необходимо только металлические части антенны. Нельзя заземлять электроприборы и электроизделия, у которых шасси соединено с одним из проводов питающей сети переменного тока.

Внимание.

Если такое изделие окажется соединенным с незаземленным про­водом сети, то присоединение внешнего заземления приведет к короткому замыканию.

Простейшими заземлителями могут быть металлические листы, предметы, использовавшийся в хозяйстве (тазы, ведра и т. д.), трубы, толстый металлический провод и др. Для устройства заземления вблизи дома или места, где установлена антенна, вырывается яма глубиной до 2 м, в нее помещается заземлитель, к которому предвари­тельно уже приварен стальной проводник диаметром не менее 5 мм. Если в качестве заземлителя используется стальной провод, то необходимо закопать его в виде мотка диаметром 1 м на глубину 2 м. Длина провода в мотке должна быть не менее 20-25 м.

Лучшим заземлителем можно считать отрезок толстостенной трубы длиной 1,5-2 м, закопанный на глубину 2-3 м. Во всех слу­чаях конец проводника от заземлителя, закопанного в землю, можно укрепить на стене дома с помощью скоб, к нему в дальнейшем при­соединяется провод заземления от антенны.

О том, какой способ будет лучшим в вашем случае, лучше поинтересоваться у знающих людей.

Заземление антенны — как организовать

Здесь мы приведем самый элементарный, но эффективный способ. Итак, рядом с окном, через которое будут выводиться провода, стоит вырыть неглубокую ямку. Обратите внимание, ее глубина не должна быть ниже линии промерзания грунта.

Туда стоит положить лист оцинкованной стали либо любой другой металлический предмет, который не подвержен коррозии. К этому предмету обязательно должна быть припаяна проволока. Предмет осторожно засыпаем землей, чтобы не повредить проволоку, которую мы крепим по стене дома. Если позволяет обстановка, то в качестве заземления могут выступать и водопроводные трубы.

В принципе на этом и все. Но хотим заметить, что какой бы простой не казалась организация заземления для антенн, не стоит это делать самостоятельно. Вместе с тем, самым оптимальным решением станет покупка профессионального заземления.

Несмотря на то, что организовать его можно и из подручных материалов, они прослужат едва ли несколько лет. И лучше не представлять, каким образом вы узнаете о том, что требуется замена некоторых составляющих.

Именно поэтому, чтобы быть уверенным в качестве заземления свей антенны и обеспечить высокий уровень защиты своего имущество, здоровья и жизни своих близких, стоит сразу обращаться к квалифицированным людям.

*Фидером обычно называют электрическую сеть со всеми вспомогательными устройствами, при помощи которых проводится радиочастотный сигнал.

Часто дачники стремятся установить телевизионные антенны на своих домиках, чтобы с комфортом смотреть телевизор во время отдыха. Для безопасной эксплуатации этого устройства нужно обязательно заземление. Хозяева загородной недвижимости часто спрашивают, как заземлить ее своими руками? Конечно, можно и самому сделать заземление антенны, но к этой работе надо подойти очень ответственно.

Что нужно знать об особенностях заземления

Многие ТВ-антенны просто невозможно заземлить, соединив один из проводов с контуром, потому что это может нарушить симметрию антенны. Вследствие этого исказится диаграмма направленности, возрастет влияние помех на телевизор и другую бытовую технику в здании. Поэтому перед началом работы по заземлению телевизионной антенны важно знать следующее:

  1. Обязательно изучить правила устройства электроустановок (ПУЭ).
  2. Основой должны стать уже проверенные схемы по монтажу заземляющих контуров, рекомендованные специалистами.

Также следует подготовить комплект необходимых инструментов. В процессе работы могут понадобиться:

  • тяжелая кувалда или массивный молоток для забивания штырей;
  • готовый комплект или самодельная конструкция из металла;
  • ручка с разными насадками или отвертки;
  • крепеж и прочий расходный материал;
  • круглогубцы и плоскогубцы;
  • сварочное оборудование;
  • материал для изоляции;
  • гаечные ключи;
  • пробник;
  • провод.

Порядок самостоятельного выполнения

Оптимальный вариант, если заземление сделают все-таки квалифицированные электромонтеры. Но если хозяева дома решили сэкономить и сделать сами, они должны знать некоторые нюансы:


Чтобы этот защитный механизм выполнял свою функцию, в частном доме нужно проложить провод с заземляющей жилой. Его подключают к заземлению, которое находится в грунте, а также подсоединяют к клеммам всех розеток в доме.

Другая сторона контактов будет подключена к электрощиту и к внешнему оборудованию, то есть непосредственно к самой антенне. Готовые комплекты сейчас продаются в магазинах, но некоторые умельцы изготавливают аналогичное оборудование своими руками.

Необходимость процедуры

Любая ТВ-антенна, которая установлена на кровле дома, неважно, спутниковая или «рогатая», обязана быть с заземлением. Молния притягивается в самые высокие металлические предметы, а значит, антенна – это идеальный вариант для удара молнии.

Если молния ударит в незаземленную антенну, испортится не только она, но и бытовая техника в доме. Разряд молнии, ударив в такую антенну, проникнет по печатной плате ТВ до сетевого фильтра, а вызванный импульс в электросети выведет из строя всю подключенную технику в доме.

Готовые заводские комплекты

Вполне можно подключить ТВ-антенну самостоятельно на даче. Готовый заводской комплект устанавливают на мачту по инструкции или руководству. Соблюдение рекомендаций инженеров-разработчиков позволит минимизировать непредвиденные ситуации. Готовые комплекты очень эффективны, при их изготовлении соблюдаются все нормы. Все они обязательно проходят сертификацию качества и тестирование. Самые популярные готовые комплекты:

Маркировка этих комплектов также указывает вид почвы, на которой можно применить готовое оборудование.

Наружная ТВ-антенна «Дельта»

В 2000 году на ЗАО «НПП ОСТ» была запущена в массовое производство наружная всеволновая ТВ-антенна «Дельта» Н311-01. Эта широкополосная телевизионная антенна сразу стала «народной любимицей». Качественная и недорогая «Дельта», усиленная в МВ и ДМВ диапазонах, прекрасно подойдет для загородного дома. Ее обычно устанавливают на высокую мачту.

Если рядом с дачей есть другие высокие капитальные строения, надо помнить, что происходит отражение волн диапазона МВ от сооружений из кирпича и бетона. Чтобы избежать отражения сигнала, ТВ-антенна «Дельта» должна «смотреть» в противоположную сторону от транслирующего центра. Но так как у этой всеволновой антенны совмещены диапазоны, в том же направлении разворачиваются и ДМВ-антенны «Дельта». Следовательно, волны ДМВ диапазона будут приниматься значительно хуже.

Разносим диапазоны по отдельным мачтам

Чтобы сделать прием сигналов качественным, совместную сборку ТВ-антенны разъединяют, а диапазоны МВ и ДМВ устанавливают отдельно каждую на своей мачте. Как это сделать?

  1. Вместо антенн МВ диапазона некоторые домашние мастера успешно применяют дешевые телескопические «рога», иногда их еще называют «усы». Сигналы с «рогов» сначала подают на сумматор МВ-ДМВ, а потом на усилитель, который находится в цилиндрическом СУ ТВ-антенны «Дельта».
  2. От точки А нужно отсоединить преобразователь СТ1, а затем также СТ2. Важно, чтобы не было штатных вибраторов МВ диапазона, которые закреплены на коробке. Их надо удалить. Есть модели с сетевыми трансформаторами СТ1 и СТ2, размещенными на одной монтажной плате вместе с сумматором МВ-ДМВ, а усилитель при этом располагается на другой. Обычно эти платы соединяются в цилиндре.
  3. «Рога» соединяют кабельным проводом РК 75-2-11 с точкой А (вход сумматора МВ-ДМВ) через кабель, который входит в комплект антенны, согласующе-симметрирующий штекер 300/75 Ом и антенный разъем.
  4. Кабельный провод через отверстие, просверленное в задней шайбе, заводят в цилиндрическую трубку. Затем шайбу нужно надеть на свое место и закрепить на цилиндре гайкой.
  5. После этого ТВ-антенну надо подключить к телеприемнику и к сети. Затем антенны надо установить на отдельных мачтах и отрегулировать направление по азимуту.

Имеет смысл сделать заземление для антенны на тот же стержень, на который заземлен и молниеотвод, но вкопать его отдельно от основного контура. Для этого надо вывести на крышу проволоку из стали 6 мм в диаметре, а к ней по очереди в разных местах приварить разветвления к громоотводу и антенне. Антенну с заземлением можно соединить двумя способами:

  1. Антенну хрупкой конструкции можно подключить к заземляющей конструкции сваркой. При этом проволоку приваривают к металлическому штырю, на который крепится антенна.
  2. Также можно использовать болтовой зажим с антикоррозийным покрытием, чтобы соединить стальную проволоку с корпусом антенны.

Заземляющий контур поможет в случае удара молнии увести высоковольтный заряд в грунт. Защита станет более эффективной, если использовать такой контур вместе с заземленной антенной. Тогда дому будут не страшны скачки напряжения и блуждающие токи.

При отсутствии громоотвода, надо обязательно заземлить ТВ-антенну, находящуюся на крыше, чтобы во время грозы в нее не попала молния. Это обезопасит технику на даче от последствий грозы.

Заземляем контур

Заземление контура в загородном доме можно выполнить и самостоятельно. Это несложно, надо просто знать некоторые детали:

  1. Заземляющая конструкция представляет собой три электрода из стали, вбитые в грунт на 1,5-2 м в глубину.
  2. Их соединяют между собой балкой из металла.
  3. Разносят электроды на расстояние от 1 до 3 м. Чем суше грунт, тем большее расстояние между ними надо делать.

Сейчас продаются готовые комплекты заземления для частных домов, в них есть электроды из стали, сделанные на резьбовых соединениях.

Подготовка земли для контура

Если земля обладает плохой электропроводностью, есть очень легкий способ повысить ее:

  1. Делают несколько скважин в грунте, чтобы электроды не забивать в грунт кувалдой, а просто вставлять в готовые пробуренные скважины.
  2. Скважины заполняют крепким раствором соли. Иногда после монтажа заполняют скважины суглинком с солью.

После этого электропроводность повышается, а заземление на даче становится намного эффективнее.

Что будет, если не сделать заземление

Иногда владельцы частных домов недооценивают необходимость заземления. Даже если по всему дому проложены новые электрические провода, где-нибудь найдется уязвимое место с самым слабым сопротивлением.

К чему это может привести:

  1. При включении в сеть обычных бытовых приборов или оборудования, например, телевизора, электрического котла, компьютера образуется цепь, в которой есть слабое место. В бытовой технике где-то может быть плохая изоляция, возникшая в результате производственного брака или повреждения.
  2. Если такую технику включить в сеть, ток в поисках наиболее слабого места найдет в системе уязвимость с сопротивлением, стремящимся к нулю. Эта техника будет искрить во время эксплуатации и бить током, если прикоснуться к ней.
  3. Если есть автоматы, обесточивающие сеть, замыкание может и не произойти. Если процесс довольно медленный, автомат не будет реагировать на постепенное тление контактов с низким сопротивлением, так как в сети будет стабильное напряжение. Но спустя какое-то время в слабом, уязвимом месте провод начнет искриться.
  4. Незаземленный контур представляет опасность также для людей, живущих в этом доме. В ванной, как и в кухне, бывает довольно большая влажность. Ситуация в ванной усугубляется еще тем, что там подключены к сети бойлер, стиральная машинка, а иногда какие-нибудь еще приборы вроде фена и электробритвы. Поэтому в ванной опасность поражения током очень велика, особенно если техника окажется неисправной.
  5. После душа люди стоят мокрыми ногами на полу, а он может быть проводником тока. Мокрая кожа обладает во много раз большей электропроводимостью, чем сухая, поэтому последствия удара током могут угрожать здоровью и даже жизни человека.

Благодаря заземляющему контуру блуждающие токи в сети будут направлены в грунт. Земля, обладающая маленьким сопротивлением, легко поглотит опасный заряд. Конечно, сопротивление зависит еще от типа почвы. Считается, что самое плохое заземление получается при контакте с песком.

Когда все работы по сделаны, надо обязательно проверить контур.

Проверка выполненных работ

Кто сталкивался с самостоятельной проверкой заземления, уже знают, какие разделители существуют. Они бывают двух видов: выносные и контурные:

  1. Выносное заземление расположено за пределами строения, именно поэтому его так и называют. Оно состоит из зажимов, которые соединены с заземляемыми приборами. Проверку этого заземления надо делать раз в три или четыре месяца.
  2. Контурные разделители распределены по периметру дома, чаще всего их прокладывают по стенам здания. Проверять контурные разделители надо раз в десять лет или после серьезного ремонта, когда есть вероятность смещений или повреждений.

Во время проверки надо внимательно отследить надежность соединений между заземлением и разделителями. Чтобы проверить заземление, нужно иметь молоток и омметр. Проверяют заземление следующим образом:

  1. Маленьким молоточком нужно простучать по местам всех соединений, чтобы проверить есть ли разрывы.
  2. Затем надо измерить сопротивление омметром. Нормальным сопротивлением считается 0,05 Ом.

Если все работы по обустройству заземления в загородном доме сделать правильно, то риск удара током от электрических приборов сведется к минимуму.

Заземление наружной антенны — ответственная и непростая процедура. Чтобы тв-антенна работала исправно, необходимо тщательно разобраться в процессе подключения заземления.

Зачем нужно заземлять антенну

Наружные антенны ловят сигнал лучше по сравнению с комнатными. Последние работают хорошо только в тех местах, где наблюдается достаточный уровень сигнала. Поэтому многие владельцы дач и загородных домов предпочитают устанавливать эти виды антенн. Но требуются большие умения, чтобы сначала установить тв-антенну, а затем заземлить ее.

Споры о том, обязательно ли делать заземление на даче, достаточно актуальны. Большинство специалистов утверждает, что заземление необходимо, чтобы снизить электрическое напряжение до безопасного для человека уровня.

При заземлении токоотводы соединяются с заземляющим устройством (оно состоит из заземляющего проводника и заземлителя), чтобы перенаправить разряд молнии в землю. Таким образом, вероятность возгорания от электрического разряда существенно снижается.

Делать заземление нужно для того, чтобы уберечь антенну и оборудование от атмосферных разрядов. Это необходимо, чтобы во время грозы молния не ударила в антенну, не повредила телевизор, а также не представляла опасности для жильцов дома. Кроме того, при заземленной тв-антенне улучшается качество изображения, помех становится меньше.

Что нужно знать перед началом работ

Выполнять заземление можно только на специальный заземляющий контур. На крышах многоэтажек контур заземления обнаружить легко: к нему подключают мачты коллективных телевизионных антенн. Сделать заземление на даче сложнее — для этого придется самому монтировать заземляющий контур и тщательно изучать строительные нормы и правила, касающиеся устройства электроустановок.

Вид заземления зависит от следующих факторов:

  • конструкции опоры для установки тв-антенны
  • вида кровли
  • места, где установлена антенна

Как делать заземление тв-антенны на даче

Варианты заземления могут быть следующими:

  • устройство заземленного штекерного гнезда. В штекерное гнездо необходимо включить штекер антенного снижения. Затем мастер припаивает провод к гнезду и соединяет его с заземлением
  • устройство заземленного шлейфа. Двухпроводной шнур (или двойной изолированный провод) припаивают к жиле и оболочке кабеля снижения. Мастер очищает жилы шнура от изоляции, спаивает их и присоединяет провод заземления
  • заземление петлевой антенны. Мастер выполняет заземление нулевой точки антенны. Преимущество устройства заключается в том, что оно может быть постоянно заземленным

Мастер выбирает одну из двух схем заземления:

  • пассивная (традиционная). Относительно недорогой и простой способ — установка молниеприемников, токоотводов
  • внутренняя (все работы по защите электропроводки в помещении)

Чтобы проверить заземление, необходимо выполнить следующие действия:

  • простучать участки соединений контактов между заземлителями и заземляющими устройствами молотком (чтобы понять, есть ли разрывы в каких-то местах)
  • измерить уровень сопротивления (он должен равняться 0,05 Ом )

Как сделать монтаж заземляющего контура

Заземляющий контур должен представлять собой равносторонний треугольник. Он должен находиться не меньше чем в одном метре от дома. Контур можно разделить на два сегмента:

  • вертикально вбитые в почву заземлители (стальные уголки), соединенные между собой горизонтальными заземлителями (полосовая сталь)
  • заземляющий проводник (круглая сталь), соединяющий контур с электрощитом

Нельзя использовать арматуру — она будет покрываться ржавчиной быстрее, чем вышеуказанные материалы.

Сначала необходимо разметить территорию . Затем — выкопать траншею (глубиной примерно один метр). Сюда будут уложены горизонтальные заземлители. После этого нужно вбить вертикальные заземлители (глубина — два или три метра). Заземлители вбиваются в вершинах треугольника, но не целиком — примерно двадцать сантиметров должны находиться над землей. После того, как мастер закончил вбивать заземлители, он должен соединить их с помощью горизонтальных заземлителей, используя сварочный инвертор.

Следующий этап после сборки контура заземления — соединение контура с электрощитом. С помощью сварочного инвертора необходимо приварить заземляющий проводник к заземляющему контуру, а затем проложить проволоку или стальную полосу к электрощиту в траншее.

Чтобы на проводах не появлялась ржавчина и чтобы они служили дольше, необходимо нанести на них специальные антикоррозийные вещества. Красить заземление обычными красками нельзя .

Тв-антенна Дельта

Популярной моделью тв-антенн является Дельта с усилителем. Усилитель нужен для хорошего сигнала, поэтому такую модель часто устанавливают в местах, где сигнал от телецентра очень слабый. Необходимо учесть, что эффективность устройства зависит от многих факторов:

  • место подключения
  • высота установки
  • мощность тв-передатчика
  • уровень помех
  • удаленность от источника трансляции
  • рельеф местности

Схему подключения такой тв-антенны можно легко найти в интернете. Мастера делятся не только схемами, но и фото, а также снимают видеоролики, в которых объясняют, как правильно делать заземление, предостерегают от распространенных ошибок и дают полезные советы по подключению заземления не только на дачах, но и в квартирах.

Что нельзя делать при заземлении

Специалисты запрещают выполнять следующие действия:

  • крепить мачту тв-антенны к вентиляционному каналу, дымоходу
  • крепить растяжки тв-антенны близко от электропроводки, труб водоснабжения
  • выполнять заземление на инженерные сети: водопроводные трубы, трубы газовой сети, канализации, отопления

Можно услышать заявления о том, что в землю достаточно просто закопать ведро или другой металлический предмет и сделать заземление на него, но это небезопасные и неэффективные методы, следовать им нельзя. Необходимо организовать систему уравнивания потенциалов.

Заземление тв-антенны в квартирах

Владельцы квартир устанавливают антенны на балконах и лоджиях. Обычно в этих ситуациях дополнительное заземление не нужно, так как в домах есть автономное заземление.

Если вы не знаете, как правильно выполнить заземление, если вы не работали электриком, обратитесь к профессионалам. Заземление — очень сложный и крайне опасный процесс. Вы можете получить удар током или спровоцировать возгорание.

Лучше всего обратитесь к мастерам, компетентным в области электробезопасности. Например, присвоение группы допуска специалисту говорит о его знаниях и умениях. Кроме того, мастер несет ответственность за выполненные работы. Если вы будете выполнять заземление самостоятельно и произойдет авария, ответственность за произошедшее будет лежать только на вас.

МАЧТА ЛЕОНАРДО | Наука и жизнь

Наука и жизнь // Иллюстрации

Наука и жизнь // Иллюстрации

Наука и жизнь // Иллюстрации

Наука и жизнь // Иллюстрации

Наука и жизнь // Иллюстрации

Приходилось ли вам когда-нибудь ставить телевизионную антенну на даче? Чем выше будет мачта, тем лучше, ну уж метров десять должно быть всяко. Такую операцию вполне по силам провести мальчишкам 13—14 лет, но всё же без помощи взрослых не обойтись. Когда мачта встанет почти вертикально, её придётся подстраховать с боков, и тут может понадобиться мужская сила, ведь деревянная жердь такой высоты и диаметром в комле (комель — нижняя часть ствола дерева) около 15 см весит почти 60 кг. Поднять её в вертикальное положение — задача не из простых. Впрочем, существует несколько способов установки таких мачт, не требующих большой физической силы. Один из них придумал величайший инженер всех времён, гениальный итальянский живописец и архитектор Леонардо да Винчи.

В идеальном варианте для установки мачты понадобится небольшая ручная лебёдка, но можно обойтись и без неё. Сначала в намеченном для размещения антенны месте выкопайте яму, лучше всего при помощи большого садового бура. Затем рядом с ямой установите изображённую на рисунке конструкцию. Сделать её несложно.

Для изготовления подъёмника (назовём так для краткости механизм Леонардо) понадобятся несколько досок, металлический стержень и подходящего диаметра труба. Размеры основания подъёмника зависят от длины и массы мачты: чем она длиннее и тяжелее, тем площадь опоры должна быть больше. Для мачты длиной 13 м мы сделаем опору размером 3×1,5 м в плане. Нам понадобятся две доски толщиной 30—40 мм, шириной 200—250 мм, длиной по 3 м, соединённые по краям поперечинами. Сверху на них устанавливаем две полутораметровые вертикальные стойки из таких же досок и фиксируем их подкосами (рис. 1). Для подкосов подойдут бруски или неширокие доски. На вертикальных стойках закрепляем горизонтально металлический стержень с надетым на него отрезком трубы. В принципе, подъёмник готов. Для облегчения работы на «задней» стороне подъёмника можно закрепить лебёдку. У Леонардо лебёдка крепилась непосредственно на стойках, но нам показалось, что для «дачного» подъёмника это сложновато.

Теперь приступаем к подъёму. Обратите внимание, что подготовленная для установки мачты яма должна оказаться между стойками и чуть впереди них. Верхний конец мачты кладём на поперечину подъёмника, а за комель зацепляем трос лебёдки (рис. 2а) и начинаем тянуть. (Впрочем, если мачта не очень тяжёлая, то можно и не пользоваться лебёдкой, а просто, взявшись за комель, подтолкнуть его к основанию подъёмника.) Чем ближе комель к основанию, тем выше поднимается верхний конец мачты. Когда до края останутся считанные сантиметры, отцепите трос и столкните столб в яму (рис. 2б). После этого нужно выровнять мачту по вертикали, закрепить её дополнительными растяжками и забетонировать или засыпать яму.

Алюминиевая мачта №4

№4 (МДК-П6,5/4-ТП)

Мачта №4. Дюралюминиевая, разборная, мобильная (с переносным основанием — тренога). Высота 6,5 м. Производство Bester, Россия (ООО «Бестер», Воронеж).

       Сборная/разборная мачта №4 (МДК-П6,5/4-ТП) представляет собой конструкцию состоящую из четырех  колен, изготовленных из дюралюминия. Для их соединения используются коленные стыки из стальных труб, конструкция которых позволяет создать надежное соединение колен и предотвратить прокручивание вокруг вертикальной оси. Мачта устойчива к внешним воздействиям за счет использования полимерной краски для окрашивания колен  и гальванического покрытия для других элементов конструкции.

       Переносная (мобильная) мачта применяется для закрепления на ней  антенно-фидерных устройств с целью создания более качественного сигнала. Предназначена для радио и теле антенн, имеющих небольшую площадь поперечного сечения (низкую парусность).

      Не пригодна для использования совместно с антеннами, имеющими цельнометаллическое сплошное зеркало большого диаметра.



Для быстрой, удобной, а главное — надёжной фиксации тросов оттяжек мачты, воспользуйтесь специальным креплением тросов КТОМ-1

Технические характеристики:



Размер мачты 6,5 м
Размер колена 42 мм, 1.5 м
Материал Дюралюминий
Толщина стенок колен 1,5 мм
Тип установки Мобильный
Масса мачты 16 кг
Габариты колен в упаковке 1550х100х100 мм
Масса колен 3,9 кг
Габариты упакованного такелажа 260х180х150 мм
Масса такелажа 5,8 кг



Комплектность:



Колено мачты 4 шт.
Стык колена 4 шт.
Треугольник оттяжек 2 шт.
Складное основание мачты 1 шт.
Крючок оттяжек 12 шт.
Талреп 6 шт.
Трос оттяжек (гибкий), 2 мм 32 м
Зажим троса 24 шт.
Коуш для троса 12 шт.
Хомут 48 мм 1 шт.
Паспорт 1 шт.



Гарантия 1 год.

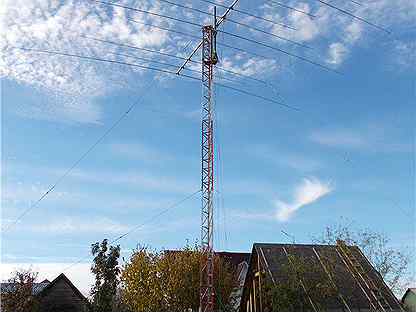

Мачта для антенны высотой 10-15 метров

Я эксплуатирую такие мачты уже тридцать пять лет, кроме того, они стояли на UK4FAV(UZ4FWO), UX7UN, UT5UKY и у других радиолюбителей. У меня на крыше шестнадцатиэтажного дома такие мачты стоят уже с 1984 года, за это время только один раз подкрашивал ее. На одной стояли (почему стояли, это отдельная история) шести эле. Yagi на 20-ти метровый диапазон, на другой – шесть эле. Yagi на 15-ти метровый + семь эле. Yagi на 10-ти метровый.
      Мачта секционная, имеет треугольное сечение и изготовляется из обычных водопроводных труб диаметром ¾ дюйма. Сечение мачты выбрано 31,5 x 31,5мм, исходя из того, что сверху должен стоять редуктор от запросчика радиолокационной станции П-12.


     Мачта для удобства подъема и транспортировки выполнена в виде секций, длиной по 215см. Вес получившихся секций составляет около 20кГ и их можно перевозить в общественном транспорте, что представляет дополнительное удобство. Изготовленную в этом году мачту, я лично вез на дачу сначала электричкой, а затем рейсовым автобусом. Мачта получилась достаточно дешевой и надежной. Для изготовления мачты необходимы следующие материалы:
  • труба водопроводная диаметром ¾ дюйма – по количеству секций, на секцию необходимо 6м трубы;
  • строительная арматура диаметром 12 – 14мм, примерно 8м на секцию;
  • труба водопроводная диаметром 1 дюйм – 36см на секцию;
  • железо листовое толщиной 2 – 2,5мм – примерно 0,18м²;
  • пачка или две электродов;
  • круги для «Болгарки» — 4 -5 шт,
  • очиститель ржавчины;
  • краска по металлу;
  • кисточка;
  • ветошь.

          Перед тем, как приступить к изготовлению мачты, необходимо сделать два контроллера дет.1 (Рис.1), они необходимы для правильной и удобной сборки мачты, чтобы собранные секции попадали одна в другую, и не возникало проблем.
          Водопроводные трубы продаются длиной по шесть метров. Режем трубу по два метра, одна секция есть. Изготовляем перемычки дет.3 длиной по 287мм (в процессе, возможно, придется уточнить длину) Затем размечаем места, где будут привариваться перемычки дет.3. Они же служат в качестве ступенек для того, чтобы залезать на мачту.
          Далее на ровной поверхности вставляем трубы в кондуктора, и начинам процесс сварки (Рис.2). Сначала привариваем перемычки дет.3. Потом по месту меряем и отрезаем перемычки дет.4, привариваем их. Они необходимы для того чтобы исключить сворачивание мачты при нагрузках. Их можно ставить через одну. После сварки не забудьте снять с труб кондуктора.
          После чего на концы труб с одной стороны одеваем соединительные фланцы дет5, обвариваем их. Секция готова. Далее она красится. Я покрасил по метру в красный и белый цвет. Аналогично изготовляются остальные секции, причем, там, где необходимо ставятся крюки для крепления оттяжек (Рис.5). У меня они стоят на втором колене (4 метра), на четвертом (8 метров) и на самом редукторе (12 метров). Крюки продаются в хозяйственных магазинах, длиной 10 сантиметров и толщиной 8 миллиметров. Они дорабатываются согласно Рис.4.
          Для подъема мачты (я поставил мачту длиной 12 метров один) необходимо изготовить простейший кран-балку. Это труба высотой метра три с укрепленным на конце блоком, через который продета веревка. Но об этом в другой раз, если эта статья кого-либо заинтересует. Удачи всем в постройке мачт!
         Купить отличные мачты для радиолюбителей можно здесь!


  • Как заземлить усилитель сигнала на крыше или антенну DAS

    В то время как усилители сотовых телефонов и распределенная антенная система (DAS) становятся все более распространенными аксессуарами для предприятий и домашних хозяйств, многие люди упускают из виду жизненно важный компонент своей установки, который защитит их инвестиции и обеспечит долговечность их оборудования: правильное заземление антенная система.

    Заземление антенны защищает усилитель сигнала или DAS от повреждений в случае удара молнии.Молния может ударить по антенне и пройти по коаксиальному кабелю к вашему устройству, что не только повредит оборудование, усиливающее сигнал, но и может вызвать пожар или поражение окружающих. Молния не должна физически поражать саму антенну, чтобы вызвать повреждение: близлежащие удары молнии и накопление статического заряда во время шторма также могут создавать скачки напряжения, которые, хотя и меньше, могут повредить фильтры и усилители внутри усилителя или головной станции DAS.

    Для полной защиты вашего устройства от молнии рекомендуется два уровня защиты: установка линейного грозового разрядника и заземление антенной мачты.Мы подробно рассмотрим каждый из них ниже.

    Установка коаксиального ограничителя перенапряжения

    Установка коаксиального устройства защиты от перенапряжения на пути от внешней донорной антенны к усилителю сигнала защищает как усилитель, так и внутреннюю часть вашего дома, отключая цепь, если через кабель проходит чрезмерно высокое напряжение. Согласно Национальному электротехническому кодексу (NEC), его следует устанавливать как можно ближе к точке, где кабель входит в дом, но не рядом с горючими материалами.

    Поскольку многие чердаки содержат горючие материалы, мы рекомендуем устанавливать сетевой фильтр снаружи здания, рядом с входом.

    Выбор правильного устройства защиты от перенапряжения имеет жизненно важное значение, поскольку неправильное устройство может ухудшить сигнал и снизить производительность усилителя сигнала или DAS. Важно, чтобы номинальное сопротивление вашего усилителя соответствовало номинальному сопротивлению устройства защиты от перенапряжения. Бустеры с разъемами F-типа имеют номинальное сопротивление 75 Ом, тогда как усилители с разъемами N-типа или SMA имеют номинальное сопротивление 50 Ом.Мы предлагаем широкий выбор устройств защиты от грозовых перенапряжений на нашей странице «Устройства защиты от перенапряжений».

    Заземление антенной мачты

    В то время как коаксиальный сетевой фильтр защищает устройство от ударов молнии и переходных напряжений, заземление антенной мачты также важно — настолько, что это требуется Национальным электрическим кодексом (NEC). Заземление этой мачты абсолютно необходимо, если вы используете высокую антенную мачту, поскольку они являются основной целью для ударов молнии из-за их высоты и тенденции к накоплению статического электричества.Единственное оборудование, необходимое для заземления антенной мачты, — это заземляющий кабель. Если ваша антенная мачта окрашена, убедитесь, что вы соскребли всю краску, прежде чем присоединять заземляющий провод.

    Выбор и установка заземляющего кабеля

    NEC рекомендует использовать заземляющий кабель сечением 10 AWG или ниже. Сечения кабелей становятся толще по мере уменьшения калибра AWG, поэтому, если вы не уверены, какой из них использовать, выберите более толстый провод (более низкий калибр). Рекомендуется использовать многожильный кабель, поскольку он более гибкий.

    Установить заземляющий кабель относительно просто; главное, о чем следует помнить, — не допускать резких изгибов кабеля.

    Вы можете подключить кабель к любому из пяти подходящих мест заземления:

    1. Заземляющий стержень . Заземляющий стержень, как правило, устанавливается вне дома и представляет собой простой металлический стержень, закопанный в землю на глубину не менее 8 футов, при этом над землей виден только фут или около того.
    2. Щит электрический сервисный металлический .Эта панель обычно подключается к заземляющему стержню вашего дома или офиса.
    3. Металлический кабелепровод или кабелепровод. Кабелепровод и дорожка качения обычно заземлены, поэтому вы можете просто прикрепить ремень к существующему кабелепроводу или дорожке качения.
    4. Водопровод . Это приемлемо, но только в пределах 5 футов от входа водопровода в строение, и если труба металлическая и находится в непосредственном контакте с грунтом, по крайней мере, на 10 футов перед входом на территорию.Не подключайте заземляющий провод к водяному клапану.
    5. Металлический каркас или конструкция здания . Если ни один из вышеперечисленных вариантов невозможен, вы можете заземлить, подключив его к металлической конструкции здания, при условии, что конструкция заземлена.

    Хотя мы можем дать вам совет по заземлению донорской антенны, мы рекомендуем обратиться к подрядчику по электрике, если у вас возникнут трудности. Электротехнические подрядчики хорошо обучены прокладке заземляющих проводов и могут помочь убедиться в полной безопасности вашей бустерной или распределенной антенной системы.

    Сводка

    При заземлении наружной антенны необходимо заземлить антенную мачту и установить заземленный грозозащитный фильтр. Используйте провод 10 AWG или более толстый для заземления мачты и устройства защиты от перенапряжения и убедитесь, что вы заземлены в подходящем месте. Это не только сохранит ваше оборудование в безопасности, но и потенциально спасет вас в случае грозы.

    Как построить 40-футовую антенную мачту: Руководство для начинающих

    Наличие дома в 2021 году равносильно бесплатному телевидению!

    Знаете ли вы, что местные каналы, такие как PBS, ABC, CBS, NBC и Fox, предназначены для бесплатного просмотра для вас?

    Ага!

    Все, что вам нужно, это телевизионная антенна для приема сигнала, и вы готовы смотреть свое любимое шоу, больше не платя ни копейки!

    Так как эфирное вещание стало цифровым, вы можете без особых усилий наслаждаться телевизионным изображением HD-качества.Однако, если вы живете в удаленном месте, где скорость сигнала немного медленная, вам необходимо поднять антенну с помощью антенной мачты.

    Антенная мачта помогает повысить скорость сигнала, размещая антенну выше. В отличие от стандартных башен, вы можете легко снести их в любое время, если передумаете и снова сдадите, если хотите, поскольку это более простое решение!

    Итак, как построить 40-футовую антенную мачту, которая может улучшить прием сигнала?

    Об этом и пойдет речь в этой статье!

    Следите за обновлениями и наслаждайтесь!

    Что такое антенная мачта?

    Мачта — это в основном инструмент для удержания антенны от земли.

    Видите телекоммуникационную вышку в вашем районе?

    Мачта работает аналогично!

    Единственная разница в том, что вы можете удалить его, когда захотите, так как он структурирован как облегченная версия. Обычно используется большой кусок металла или дерева, чтобы поднять антенну над землей и беспрепятственно получить четкий сигнал.

    Необходимые инструменты и материалы

    Перед тем, как погрузиться в процесс строительства, вы должны собрать несколько вещей!
    Давайте посмотрим.

    1. Лопата

    Вам понадобится лопата при рытье почвы для постройки. Это поможет вам избавиться от грязи на земле и подготовить чистый участок.

    2. Алюминиевая труба

    Найдите 15-футовую алюминиевую трубу, которая будет служить основой конструкции. Диаметр трубки должен быть около 3 дюймов.

    3. Труба из стекловолокна

    Для этого проекта необходимы 2 трубы из стекловолокна разных размеров. Одна трубка должна быть около 17 футов в высоту и 10 миллиметров в диаметре.Другой должен иметь высоту и толщину 12 футов и 5 миллиметров соответственно.

    4. Лебедка и шкив

    Это волшебное сочетание, которое помогает поднять вашу мачту!

    Для этого вам потребуются стальные лебедка и шкив. Поскольку вся эта конструкция будет размещена на открытом воздухе, лучше использовать лебедку и шкив с оцинкованной внешней стороной, чтобы защитить их от экстремальных погодных условий.

    5. Металлическая арматура

    Металлическая арматура действует как анкер для основания мачты.

    После того, как вы проделаете яму и удалите грязь и почву с земли, эти металлические арматурные стержни будут первыми элементами, которые войдут в яму.

    Для этого проекта вам понадобятся 4 таких металлических стержня.

    6. Стальные стойки

    После того, как металлические стержни будут на месте, вам понадобятся стальные трубы, которые помогут сделать прочное основание для ствольной коробки. Для этой цели мы рекомендуем собрать 2 толстых стальных столба не менее 10 футов в высоту и 3 дюйма в диаметре.

    7.Разное

    Для успешного выполнения всего проекта вам также потребуются гайки, болты и некоторые дополнительные аксессуары. Сюда входят соединители / зажимы для труб (2 штуки), стальной зажим для проволоки, стальной U-образный болт и U-образный крюк, 1-дюймовый болт из нержавеющей стали и барашковые гайки, цемент, сверлильный станок, металлический стержень заземления, вращатель антенны и т. Д.

    Как построить 40-футовую антенную мачту?

    Шаг первый: подготовьте все

    • Прежде всего, вам нужно найти место, где вы собираетесь установить эту вещь.После установки вы не можете перемещать его. Итак, убедитесь, что вы нашли место, подходящее для этой конструкции мачты.
    • Соберите инструменты, о которых мы упоминали выше в этой статье.
    • Подготовьте место, где вы будете устанавливать конструкцию. Сделайте в земле яму размером 3×3 фута с помощью лопаты.

    Шаг второй: Постройте основание конструкции

    • Подготовили отверстие, как мы предложили?
      Отлично! Пришло время установить анкер для фундамента.Для этого воспользуемся металлической арматурой из нашего списка инструментов и протолкнем ее в подготовленное отверстие.
    • После установки арматуры для мяса у вас уже есть прочная арматура, с которой можно работать!
      Теперь пора стальным трубам войти в яму. Вставьте трубы в центральное положение отверстия и опустите их минимум на 2 фута под землей.
    • Чтобы конструкция была немного прочнее, вставьте в отверстие металлический стержень. Убедитесь, что штанга немного больше, чем само отверстие, чтобы на земле оставалась небольшая часть.
    • Установите на место шайбу U-образного болта и заполните оставшуюся часть отверстия готовым цементом.

    Шаг третий: период ожидания!

    • На этом этапе вам ничего не нужно делать, кроме как ждать!
      Цементу потребуется время, чтобы высохнуть. Когда он станет красивым и сухим, переходите к следующему этапу.

    Шаг четвертый: Установите центральную секцию

    • Чтобы установить центральную секцию антенной мачты, используйте алюминиевую трубу, о которой мы упоминали ранее.Трубка должна быть просверлена на 5 футов, чтобы поместить болт посередине. Убедитесь, что отверстие имеет диаметр не менее 1 дюйма.
    • Снова возьмитесь за сверлильный станок и на этот раз просверлите стальную стойку. Измерьте высоту ямы так, чтобы она находилась на высоте не менее 6 футов от земли.
    • Закрепите стальную стойку и алюминиевую трубку с помощью болта. Эта часть будет поворотной частью вашей конструкции.

    Шаг пятый: Поднимите мачту

    • Чтобы поднять мачту, вам необходимо прикрепить лебедку и шкив к алюминиевой стойке.
    • Установите шкив так, чтобы он оставался в том же направлении, где опускается алюминиевая труба, и оставался лицом к лицу с лебедкой. Чтобы прикрепить шкив, вы можете использовать U-образный крюк.
    • При установке лебедки следуйте указаниям в руководстве по эксплуатации. Мы рекомендуем установить его посередине стальной стойки.
    • После установки закрепите лебедку на стальном тросе и возьмите запасную часть, чтобы пройти через шкив. Теперь привяжите кабель к нижней части алюминиевой трубки и закрепите его шайбой / прокладкой.

    Шаг шестой: Сделайте стильную отделку труб из стекловолокна!

    • Лебедка и шкив пристегнуты и закреплены?
      Отлично! Если механизм лебедки работает безупречно, закрепите его проволочной скобой.
    • Просверлите отверстие диаметром 1 дюйм в алюминиевой трубке. Убедитесь, что отверстие просверлено на расстоянии 2 фута от конца трубы.
    • Возьмите 10-дюймовую трубку из стекловолокна и просверлите 1-дюймовое отверстие на расстоянии 2 фута с обоих концов.
    • Повторите ту же процедуру с 5-дюймовой трубкой из стекловолокна, за исключением того, что в этом случае просверлите крючок только в один конец трубки.
    • Используйте гайки и болты, чтобы скрепить эти две трубки вместе. Расположите все так, чтобы 5-дюймовая трубка из стекловолокна проходила поверх 10-дюймовой. И эти настройки идут поверх алюминиевого.
    • Все должно быть плотно подогнано. В противном случае вы должны проявить творческий подход и сделать все возможное, чтобы закрепить его должным образом.

    Советы, которые упростят сборку мачты!

    Удалось ли прочитать всю инструкцию за один присест?

    Благодарим Вас за терпение!

    И чтобы побаловать вас, мы подготовили несколько советов и хитростей, которые значительно упростят задачу по сборке вашей антенной мачты!

    1. Вам придется работать с большим количеством грубых материалов, например, проволокой, трубками, зажимами и т. Д.Перед началом работы наденьте защитное снаряжение, очки и перчатки, чтобы защитить себя от нежелательных травм.
    2. Когда мачта поднята и заработает, не думайте, что ваш долг закончен! Чтобы сохранить его в лучшем виде, рекомендуется проверять его целиком один раз в год.
      Во время этой проверки вам необходимо проверить, правильно ли затянуты гайки и болты, плавно ли поднимается и опускается мачта и т. Д.
    3. В этом проекте вы будете работать со стекловолокном, которое само по себе немного хрупкое.Поэтому, обращаясь с этой трубкой, лучше каждый раз быть осторожным, поднимая или опуская конструкцию.
    4. В ненастные дни, когда ударяет молния, никогда не знаешь, когда твоя драгоценная мачта упадет!
      Вот почему рекомендуется заземлить конструкцию с помощью 8-дюймового заземляющего стержня! Для этого можно использовать стандартный зажим для заземления трубы из бронзы.
    5. Высокое здание может мешать сигналам добраться до вашего приемника. По этой причине мы не рекомендуем устанавливать мачту близко к вашему зданию.Старайтесь держаться на расстоянии не менее 10 футов от места расположения конструкции до вашего здания или любого другого высокого сооружения.

    Часто задаваемые вопросы (FAQ)

    1. На какой высоте я должен установить антенну для лучшего сигнала?

    Ответ: Если вы хотите улучшить прием сигнала, вам следует установить антенну на высоте не менее 30-40 футов над уровнем земли. Чтобы поднять антенну, лучшим решением будет антенная мачта / мачта.

    2. Можно ли использовать для этой конструкции трубы из ПВХ?

    Ответ: Технически для этого проекта можно использовать трубу ПВХ вместо алюминиевой.
    Однако трубы из ПВХ становятся очень хрупкими, когда на улице холодно. Кроме того, это длится недолго (может быть, больше или меньше 5 лет?). Поэтому мы предлагаем вместо этого использовать вариант с алюминиевой трубкой.

    3. Что такое антенная мачта на автомобиле?

    Ответ: Вы тоже хотите такое?

    Ха-ха! Хорошо, мы поговорим об этом!

    Автомобильная антенная мачта действительно помогает вам слушать радиостанции в вашем автомобиле. Он улавливает магнитную энергию радиоволн и отправляет ее на приемник автомобиля.

    4. Как обеспечить бесперебойную работу мачты?

    Ответ: Вполне естественно, что со временем ваша антенная мачта может начать изнашиваться.

    В этом случае используйте смазку / масло для точки поворота время от времени, чтобы механизм поднимался и опускался плавно.

    5. Есть ли недостатки в установке антенной мачты?

    Ответ: Немного, если честно.

    Однако антенная мачта занимает немного плоского места, особенно если это откидывающаяся конструкция.Кроме того, это требует, чтобы на начальном этапе вы потратили несколько долларов.

    Заключение

    Антенна — это самая простая вещь на свете.

    Но когда дело доходит до локации, они тоже очень разборчивы и капризны!

    Хотите быть в курсе последних новостей и получать бесплатное местное вещание?

    Из этой статьи вы узнаете, как построить 40-футовую антенную мачту, и будьте готовы принимать цифровые каналы, которые транслируют ваше любимое шоу, без оплаты ежемесячных счетов!

    На сегодня все, ребята! Надеюсь вернуться с другой классной темой в следующий раз! А пока оставайтесь в безопасности и продолжайте получать от нас отличные новости!

    И особенно я хочу поблагодарить ToolsMasterBlog за помощь в написании этой статьи 🙂

    Статья по теме:

    Как построить 60-футовую антенную мачту с наклоном на опоры строительных лесов | DX Commander — Радиолюбитель

    Эта работа не для слабонервных.Вам понадобится естественная склонность к инженерным работам, точность и удобство работы с узлами. Тем не менее, нет причин, по которым большинство небольших команд увлеченных радиолюбителей не могут построить этот проект для повседневного использования.

    Позвольте мне объяснить, как я построил тот, что изображен на фотографиях, а потом я расскажу вам об этом позже, а также о том, что можно и чего нельзя.

    Как я построил трехсекционную 60-футовую мачту из 20-футовых алюминиевых труб.

    Оборудование

    Некоторые люди ошибочно называют это устройство башней «джин-столб», однако это неверно; устройство, показанное на чертеже, называется «падающей вышкой».Я спроектировал его с вертикальными стойками 3 x 6 м (20 футов) и использовал секцию (снова полтора) для падающей вышки, как показано на схеме.

    Требовалось четыре точки крепления. Снизу: вверху нижнего столба, один в середине центрального столба, а затем два для верхней секции на расстоянии 1 м от низа (3 фута) и то же самое вверху. Я сделал оттяжки из алюминиевой пластины и поставил их на нейлоновые шайбы, которые я вырезал. Растяжки для средней и верхней секций закреплены на трех болтах, которые я просверлил и врезал в опору.Поверх этих болтов устанавливается нейлоновая шайба, а затем алюминиевые оттяжки поверх шайбы. У меня была идея разместить ротатор между двумя верхними секциями, и он работал бы как временная опора мачты. Нижняя точка растяжки не требует сверления и нарезания резьбы, она просто сидит на соединителе лесов.

    Вам нужно будет соединить каждую вертикальную секцию вместе. Недорогие соединители для строительных лесов справятся со своей задачей достойно. На этих участках отсутствует изгибающий момент, они предназначены только для их устойчивости.

    Я сделал поворотное основание из дерева и запасную часть из алюминиевых труб большого диаметра для закрепления мачты. Он постоянно прикручен поперечными болтами к дереву с помощью большой 10-миллиметровой (чуть меньше полдюйма) стержня с резьбой, которая является шарниром.

    Мы сделали для нас колья, по значительной цене (и пустая трата денег, так как вы можете купить их у Barenco или у другого поставщика оборудования), и закупили необходимое количество дешевого 8-миллиметрового (чуть более четверти дюйма) грузового троса. » В черном.Мы хотели сделать эту эрекцию «повторяемой» и поэтому использовали карабины и обозначили цветом каждую веревку для будущего использования.

    Очевидно, вам понадобится несколько столбов (труб) и просверлите их предварительно с помощью болтов с оттяжками и рым-болтов для точек крепления на падающей вышке. Рым-болты наверху соединяются с мачтой, рым-болты сбоку соединяются с соседними стойками оттяжек, а нижний рым-болт имеет двойное назначение; он соединяется с фаркопом, а также с последней стойкой оттяжек в этой точке соединения.

    Корпус

    Во-первых, стало очевидно, что геометрия этой башни имеет решающее значение. Начиная с базовой петли, отмерьте с шагом 90 градусов 9 метров до места, где необходимо вбить стойку оттяжки в землю. Опорный шарнир должен быть слегка закреплен, однако никогда не должно быть слишком сильного бокового давления на основание, только вниз. Вы обнаружите, что он должен оставаться на месте. Мы все равно использовали кровельные колышки для тяжелых условий эксплуатации.

    Вам нужно будет построить это на очень плоской земле.Если земля наклонная, постройте ее так, чтобы падающая вышка была обращена либо в сторону, либо в сторону склона, а не параллельно ему, иначе геометрия будет невозможна.

    Первая задача — возвести первую секцию в виде отдельно стоящей вертикальной трубы. Положите трубку на землю и вставьте в поворотное основание. У вас будет небольшая запасная секция (1 метр) короткой мачты, которую вы можете временно использовать для установки поверх первой секции с помощью соединителя лесов, чтобы надеть первую точку крепления.Вы удалите эту короткую мачту позже.

    Прикрепите 4 стропа первой ступени к верхней части этой секции мачты и вручную поднимите мачту в вертикальное положение. Попросите одного или двух членов команды держать шест в вертикальном положении, в то время как те, кто склонны к узлу, могут прикрепить его вертикально к стойкам растяжек.

    Выпейте кофе и наблюдайте за своим успехом.

    Теперь положите падающую вышку на землю. Если вы сделали свою геометрию правильно, конец этой стойки должен быть немного короче точки крепления.Это идеально.

    Падающая вышка будет прикреплена как к мачте, так и к соседним точкам крепления, так что при опускании мачты падающая вышка не упадет вбок, поэтому продолжайте и прикрутите падающую вышку к основанию первой секции с помощью болтов. петлю и прикрепите боковые тросы к соседним стойкам оттяжек.

    Поднимите конец падающей вышки так, чтобы он был параллелен земле, и с членом группы, удерживающим секцию мачты в вертикальном положении, отсоедините оттяжной трос, удерживающий эту вертикальную вертикаль, и прикрепите к падающей вышке.Сама сила тяжести должна удерживать мачту в вертикальном положении, однако в будущем вам понадобится небольшой соединительный трос от нижней части падающей вышки до точки главной оттяжки. Во время этого процесса вы будете регулярно подключать и отключать эту опорную точку, поэтому для простоты выражения мы назовем ее «подключающей», и я рекомендую, как только это расстояние между падающей вышкой будет точным, установить карабину. .

    Примечание: Вам необходимо подсоединить длинный трос к нижнему соединителю падающей вышки.Это то, что я называю подъемным канатом, и именно поэтому здесь, на моих фотографиях, под буровой установкой всегда висит груз синего каната, это веревка, которую я в конечном итоге прикреплю к своей буксирной балке, чтобы установить все это.

    А теперь сделайте снимок, так как вы почти на полпути. На этом этапе, если необходимо внести какие-либо геометрические поправки, я предлагаю вам сделать это сейчас и убедиться, что 4 основных троса хорошо натянуты с падающей вышкой, прикрепленной к стойке соединительной оттяжки (которую необходимо будет регулярно отпускать и переподключен.Фитр та карабина).

    Итак, теперь у вас есть первая секция с непропорционально большой падающей вышкой. Затем, когда все руки готовы, вам нужно освободить соединительную планку и попросить члена команды подтянуть мачту к ним. Предполагая, что геометрия идеальна, у вас будет почти сбалансированная качели с буксирным тросом, позволяющим опрокидывать сборку. Я обнаружил, что на данном этапе было верхнее легкое движение, поэтому члену команды, который останавливается, возможно, придется приложить все усилия, чтобы начать опускание.

    Установка средней секции

    Когда первая секция будет лежать на земле, отсоедините небольшую короткую мачту от верхней части первой секции и вставьте на ее место среднюю 6-метровую (20 футов) секцию. У этой секции должна быть готовая оттяжка посередине столба. Подсоедините 4 веревки к этой точке оттяжки и разложите их к каждой точке оттяжки.

    Но подождите, вы не можете протянуть веревку к стойке соединительной тяги, потому что падающая вышка теперь вертикальная. Итак, вам нужно будет освободить один из боковых тросов падающей вышки и осторожно опустить падающую вышку на землю.Будьте очень осторожны, потому что, если вы постоянно не закрепляете буксирный трос, штанга может упасть, что приведет к очень серьезным травмам — даже смерти. Теперь вы можете соединить четвертую точку крепления с концом падающей вышки, прикидывая прилагаемое здесь натяжение. Слишком ослаблено, и когда вы попытаетесь поднять мачту, натяжение соединителя падающей вышки будет недостаточным, и мачта будет казаться «бананом». Слишком много, и это может банан вам навстречу. Требуется метод проб и ошибок.

    Поднимите падающую вышку снова в вертикальном направлении и снова подсоедините к боковой точке растяжки.Вот почему мы использовали карабины. Повторное соединение длин веревок узлами будет давать вам каждый раз другое натяжение, но с карабиной «поставил и забыл» это на одну работу меньше, о чем нужно беспокоиться.

    Теперь вы готовы поднять две секции вертикально. На этот раз вам может понадобиться буксирный крюк, в качестве альтернативы, два члена команды, вероятно, смогут его поднять. Могу я попросить вас надеть прочные рабочие перчатки?

    Вернувшись в вертикальное положение, защелкните соединительную скобу на месте и наблюдайте за своей работой. Недорогая веревка растягивается, и вы можете обнаружить, что мачта нарушена.Потратил время на то, чтобы исправить вертикальную правильность 8 оттяжек и почувствовать необходимое напряжение. Используйте хороший спиртовой уровень на нижней опоре мачты и на глаз отрегулируйте 8 оттяжек, и конструкция станет очень прочной. Легкий тест «встряхиванием» покажет вам, насколько хорошо он работает. Примечание. Никогда не проводите испытание на встряхивание незакрепленной вышки, иначе при отсоединении падающей вышки от точки соединения она может рухнуть. Интересно, что я расширил границы этой техники и построил 80-футовую версию.Давление вниз на нижнюю штангу / трубу было настолько велико, что она прогнулась, и вся конструкция рухнула, образуя дыру в моем бумажнике. Так что будьте осторожны.

    Осталась только одна секция, отсоедините падающую вышку от точки соединения и опустите конструкцию, потянув за верхнюю растяжку напротив падающей вышки.

    Мне нужно объяснить одну инженерную проблему, которая проявится, когда вся конструкция будет построена. Когда у вас, наконец, есть 60 футов шестов, ротатор и, возможно, трибандер снова наверху, снижение давления на любую из оттяжек может привести к обрушению.Другими словами, представьте, что вручную поднимаете падающую вышку на пару футов в воздух и значительно уменьшаете давление с одной стороны конструкции. Из-за того, как растягивается канат, нижние секции будут иметь большее боковое давление на вертикальную мачту, чем более высокие секции и небольшая форма банана могут материализоваться. Если давление вниз будет высоким, этот банан может увеличиться, и вы увидите обрушение мачты.

    Так как же опустить вышку? Вы обнаружите, что из-за принципа работы sin и cos (снова в школу!), Если вы подключите спусковой трос к буксирной балке и держите его достаточно плотно, член команды сможет тянуть за всю конструкцию напротив тягача. и конструкция изменится с вертикальной на несколько градусов без перемещения транспортного средства или чего-либо еще.Буксирный трос просто найдет равновесие. Но теперь напряжение будет на стороне падающей вышки, что может привести к обратному банану.

    Подойдем к последнему разделу

    Вы обнаружите, что опустить двухсекционную мачту проще простого. Теперь установите последнюю часть и повторите процесс, как при подключении средней части. Теперь вам понадобятся еще 8 веревок, 4 длинных веревки и 4 даже длиннее.

    Теперь вам понадобится фаркоп. Осторожно поднимите три секции вместе с транспортным средством в воздух и остановитесь, когда мачта окажется всего в нескольких футах от земли.Подойдет длинная форма банана, другими словами, если вы заметите, скажем, наклон на 5 градусов, это не проблема. Более длинные тросы растягиваются сильнее, и если вы не сделаете это со стальным тросом (хорошая идея для постоянной конструкции и лебедки, возможно, со сплошными стальными опорами?), Вы увидите провисание. Если вы попытаетесь исправить это, вы обнаружите, что после подъема на верхние точки растяжек будет слишком большое напряжение.

    Посмотрите в зеркало заднего вида. Когда конструкция начнет подниматься вертикально, остановитесь. Вы, вероятно, сможете вручную повернуть его вертикально, если, скажем, он будет под углом 70 или 80 градусов.Кроме того, как только конструкция выйдет за точку опрокидывания, она будет ускоряться под собственным весом и вздрагивать до грохочущей остановки, когда падающая вышка ударяется о палубу и веревки напротив проходят испытание на случайное натяжение. Просто не торопись.

    Переподключите точку подключения, позвоните своему радиолюбителю на УКВ и расскажите им, что вы только что сделали!

    Пора выпить еще кофе.

    Опускание конструкции невзвешенное

    Натяжной трос

    Методом проб и ошибок я обнаружил, что веревка должна быть прикреплена от середины до центральной стойки (положение центральной стойки) к верхней позиции растяжки.Этот трос не должен быть тугим, но иметь небольшой люфт, чтобы вы могли оторвать его от мачты примерно на метр (3 фута). Прикрепите к нему длинную веревку (например, 30 м / 100 футов) со стальной скобой, чтобы она могла скользить вверх и вниз по этому съемному узлу. Это означает, что когда член команды начинает тянуть всю башню напротив падающей вышки, силы распределяются между двумя точками крепления, а не в одном месте, что может привести к изменению структурной целостности одного массивного банана.

    Предполагая, что вы следовали моим инструкциям, вы можете освободить точку соединения и попросить члена группы осторожно потянуть за 30-метровый натяжной трос. Конструкция будет страшно наклоняться, и тогда вы можете запрыгнуть в машину и опустить конструкцию на землю.

    Крепление антенны и поворотного устройства

    Непосредственно перед тем, как мы приступим к установке дополнительных 25 кг оборудования на конструкцию, я лично считаю необходимым сделать последний подъем с некоторым весом. У меня есть старая гантель весом 20 кг, которая скользит по двухдюймовому трубопроводу, но я нашел хитрый метод: попросите водителя поднять мачту так, чтобы конец мачты с антенной находился примерно на 6 футов над землей.Вы увидите мягкую форму банана, которую мы обсуждали. Теперь крепко возьмитесь за него и представьте, что на нем около 20 или 30 кг. Он себя ведет? Если с инженерной точки зрения вы убеждены, что все в порядке, смонтируйте антенны, поворотные устройства и т. Д., А также все кабели.

    Мы обсуждали ранее, что точка опрокидывания составляет около 70 градусов или около того. Убедитесь, что водитель не ехал слишком быстро или медленно сейчас, когда мачта становится вертикальной. На самом деле, водитель найдет подъемник довольно странным, так как в начале подъема мачта практически не поднимается при большом движении вперед, но ближе к концу малейшее движение вызовет непропорциональное движение в верхней части мачты. .Это битва с грехом, cos и законом обратных квадратов в действии.

    Вот и все. Одна 60-футовая вышка-строительные леса. Вы не можете построить это из прихоти.

    Что я бы изменил в следующий раз

    Единственное, что меня не устраивает на этих фотографиях, это падающая вышка, которая, на мой взгляд, была слишком тяжелой и слишком сложной. Мы добавили вертикальную штангу, чтобы уменьшить изгибающее движение и сохранить правильную геометрию, когда мачта была вертикальной, а падающая вышка была горизонтальной.Я считаю, что идея длинной (9 м) падающей вышки была важна, поэтому я надел бы небольшой стальной столб на алюминиевый столб половинного размера (3 м), чтобы сделать удлинение и позволить падающей вышке сидеть на ящике в супермаркете. вместо того, чтобы устанавливать дополнительную вертикальную секцию, чтобы она могла самостоятельно выровняться. У меня все равно получилась бы падающая вышка длиной 9 м, но она была бы легче и проще в сборке.

    Что можно и нельзя

    • Надевайте сверхтяжелые рабочие перчатки при работе с канатами
    • Используйте подходящие узлы и проверяйте их перед поднятием тяжестей (узлы альпийская бабочка образуют отличные петли для затягивания оттяжек до половинной зацепки).
    • Купить колья эконом-класса
    • Купите веревку получше, хотя 8 мм вполне подойдет
    • При подъеме или опускании двигайтесь медленно
    • Носить каски
    • ВАЖНАЯ ИНФОРМАЦИЯ: При демонтаже конструкции вы окажетесь в момент, когда либо падающая вышка, либо последняя секция мачты будет находиться в вертикальном положении в воздухе.При развязке всех карабин и других узлов возможно, что эта секция случайно упадет. Я сделал это, и он пропустил меня чуть ли не. Идите медленно и проверьте каждое соединение при разборке.
    • Для буксирного троса требуется резервное копирование, так что, когда падающая вышка находится в воздухе, мачта опускается — и буксировочный трос поднимается с задней части автомобиля, падающая вышка не просто продолжает падать. Используйте небольшого парня в нескольких метрах позади падающей вышки, который сможет удерживать ее в вертикальном положении независимо от того, обучен буксирный трос или нет.
    • Строить на ровной местности

    Как построить 40-дюймовую антенную мачту?

    * Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, если вы совершаете покупки по ссылкам на нашем сайте.

    Если вы живете в холмистой местности или в окружении большого количества деревьев, ваша антенна может плохо принимать телевизионные сигналы.

    К счастью, есть обходной путь, который может помочь с этой проблемой — антенная мачта. И в отличие от обычной башни, мачту можно легко снять, когда она больше не используется.

    Телевизионная антенна удобна в установке и, если она достаточно высока, будет улавливать радиоволны без помех от географических объектов, окружающих ваш дом (например, окружающих зданий и холмов).

    Но самое лучшее в них — это то, насколько легко их настроить. Ниже я расскажу, как построить 40-футовую антенную мачту.

    Преимущества и недостатки 40-футовой антенной мачты

    Установка телевизионной антенны на высоте 40 футов над землей на заднем дворе — это предприятие, для выполнения которого вам, вероятно, потребуется помощь.

    Но я пойду еще дальше: если у вас нет большого опыта в подобных проектах DIY, я бы получил помощь профессионального подрядчика, который работал с мачтами с оттяжками.

    Хорошо, давайте рассмотрим некоторые плюсы и минусы, прежде чем начинать:

    Плюсы

    Помимо потенциально лучшего телевизионного приема, который обеспечивает мачта, вот некоторые дополнительные преимущества:

    • Его можно установить и отсоединяется по мере необходимости.
    • При правильной установке мачты служат несколько лет.
    • Вы можете использовать мачту для других целей, например, для радиолюбителя (просто убедитесь, что две антенны разнесены, чтобы они не мешали друг другу на мачте). Мачты также позволяют размещать телевизионные антенны друг над другом, если вы хотите улучшить качество приема телеканалов.

    Минусы

    Хотя мачты, несомненно, обладают некоторыми преимуществами, есть и некоторые недостатки:

    • Мачты могут занимать значительную часть вашей собственности, и чем выше мачта, тем больше окружающего пространства вам понадобится для прикреплены оттяжки.
    • Установка непростая и требует времени и усилий.
    • Стоимость установки мачты может возрасти, если ее неправильно спланировать.

    Что вам понадобится для сборки антенной мачты

    Давайте сначала начнем с деталей и инструментов. Ниже приведен общий контрольный список того, что вам понадобится для создания мачты для телевизионной антенны.

    Телескопическая мачта

    Для тех, кто занимается самоделкой, вы определенно можете сделать свою собственную мачту из различных материалов, таких как дерево или стекловолокно.Что касается меня, то я выберу сборный металлический, так как он проще и безопаснее.

    Что касается сборных мачт, то телескопическую мачту будет легче установить, поскольку она поставляется с такими деталями, как кольца для растяжек, и ее можно безопасно развернуть на всю высоту.

    Но это не единственный вариант: вы также можете использовать мачту с наклонной опорой, о которой я расскажу ниже.

    Как установить телескопическую мачту

    Это видео от Channel Master дает вам общее представление о том, как начать работу с телескопической мачтой:

    Easy Up EZ TM-50 44 ‘телескопическая мачта

    My Рекомендация для 44-футовой мачты — от Easy Up.Он поставляется с пятью секциями сверхмощных труб и пятью оттяжками. Система «барашковый винт / хомут» упрощает установку высоты.

    Оттяжные тросы

    Из-за высоты мачты (40 футов) вы должны прикреплять оттяжные тросы к оттяжным кольцам как в верхней, так и в средней частях для максимальной устойчивости под углом 45 градусов. Оттяжки из оцинкованной стали прочные и не ржавеют.

    Основание и крепление на земле

    Что касается основания мачты, наличие соответствующих деталей упростит процесс установки.

    Универсальное наклонное основание

    В качестве опции для вашего базового крепления Hy-Gain Universal Tilt Vert позволяет установить антенну, не карабкаясь вверх и вниз по лестнице, поскольку вы можете поднимать и опускать мачту, опционально с помощью лебедка.

    Наземное крепление

    В самом основании мачты вам понадобится прочная плита, которая будет обеспечивать устойчивость мачты в любых погодных условиях, как, например, наземное крепление EZ 32A Heavy Duty.

    По правде говоря, вам следует использовать основание, подходящее для мачты, которую вы собираетесь устанавливать.Например, вы можете просто использовать прочную металлическую трубу для крепления на земле, диаметр которой немного больше, чем у базового сегмента мачты, и соединить их вместе.

    Лебедка и шкив

    Лебедка

    Надежная лебедка облегчит подъем и опускание мачты. Лебедка Reese Towpower Winch — прочное устройство, которое легко прикрепить и использовать.

    Шкив из нержавеющей стали

    Для системы шкивов лебедки вы также захотите использовать компактные шкивы из нержавеющей стали.

    Другие элементы, которые могут вам понадобиться

    Ниже приведены некоторые дополнительные элементы, которые следует учитывать в вашем проекте:

    • Если вы планируете изготовить самодельную мачту, вам потребуются различные трубы соответствующей длины и диаметра из алюминия или стекловолокна, соединены между собой трубными соединителями и зажимами. Убедитесь, что верх опоры мачты герметизирован и закрыт крышкой, чтобы предотвратить проникновение влаги и коррозию конструкции.
    • Смазка для облегчения сборки сегментов мачты, если вы не устанавливаете телескопическую мачту; Здесь я могу порекомендовать Jet Lube SS30
    • Хомуты для шлангов из нержавеющей стали для затягивания соединенных сегментов труб.
    • Цемент (один мешок) — цемент обеспечивает дополнительную устойчивость для основания мачты
    • Лопата
    • Как минимум два заземляющих стержня и заземляющий провод

    Общие этапы строительства 40-футовой мачты

    1.Подготовка

    Убедитесь, что выбрали место подальше от воздушных линий электропередач.

    Выбрав подходящее место, выкопайте яму в земле не менее 4 футов глубиной и 2–3 футов шириной, чтобы подготовить место для основания антенны.

    Если вы не планируете использовать цемент для основания антенны, вы должны выкопать яму глубиной еще 2 или 3 фута для дополнительной устойчивости.

    ПРИМЕЧАНИЕ : Если вы используете сборную мачту, обратитесь к производителю за рекомендациями по глубине и размеру отверстия.

    2. Установка наземного крепления

    После того, как вы выкопали яму, вы либо сразу же залите бетон, а затем вставьте наземное крепление, чтобы «плавать» мачту, либо поместите наземное крепление в сначала отверстие, а затем залить его цементом.

    Когда вы устанавливаете мачту в еще влажный бетон, убедитесь, что мачта выровнена по вертикали, так как конструкция, которая немного наклонена (или даже плохо сидит в отверстии и сильно раскачивается), может отрицательно повлиять на прием телевизионных сигналов. .

    Конечно, вы также можете выбрать не использовать бетон в яме, а плотно утрамбовать гравий и грязь вокруг погруженной части мачты.

    3. Постройте основание мачты

    Когда бетон высохнет, приступайте к прикреплению нижней части мачты к наземному креплению. Например, если вы устанавливаете наклонное основание, вам нужно прикрепить его (возможно, с помощью системы лебедки и шкивов) здесь.

    4. Сборка мачты

    Если мачта не прикреплена к стене здания, я рекомендую использовать растяжку, и здесь вы должны спланировать и прикрепить тросы к мачте перед следующим шагом.

    Если вы используете сборную мачту, обязательно прочтите инструкции производителя о том, как правильно ее закрепить. Для 40-футовой мачты устойчивой компоновкой является использование растяжек как в верхней, так и в средней секциях.

    Если вы собираете мачту из нескольких секций, соедините их вместе с помощью хомутов для смазки и стальных шлангов.

    После сборки мачты установите телевизионную антенну наверху мачты. Обратитесь к инструкциям производителя для получения конкретных рекомендаций о том, как надежно установить антенну.

    5. Установка мачты

    Это моя любимая часть: прикрепите мачту к основанию и установите ее в полностью вертикальное положение. Некоторые используют систему лебедки и шкива для подъема мачты при использовании системы наклона.

    Если вы используете сборную мачту, обязательно прочтите инструкции производителя о том, как безопасно разместить ее на основании.

    Если вы используете растяжки, убедитесь, что они достаточно устойчивы, и надежно удерживайте антенну на месте с минимальным раскачиванием.

    Я бы порекомендовал закопать коаксиальный кабель, когда вы прокладываете его от мачты до дома, возможно, заключив его в ПВХ-трубу, чтобы лучше защитить его от непогоды.

    6. Заземление антенны

    Чтобы правильно отвести избыточный статический заряд во время грозы, опустите металлический стержень рядом с мачтой и протяните заземляющий провод к этому стержню.

    Проложите провод дальше от заземляющего стержня до провода заземления дома. При желании вы можете использовать один или несколько дополнительных заземляющих стержней между мачтой и заземляющим проводом дома, в зависимости от расстояния мачты от вашего дома.

    Чтобы не повредить верхнюю часть погруженного заземляющего стержня, вы можете подумать о том, чтобы надеть на него пластмассовый колпачок или другую защиту, чтобы случайно не повредить его при работе на газоне.

    Заключение

    Установка большой мачты для вашей телевизионной антенны — непростая задача, и в такой статье не представляется возможным охватить все потенциальные сценарии ее установки. Но я надеюсь, что это руководство было полезно для вашего планирования.

    Если вы придумаете больше сценариев, не стесняйтесь оставлять замечание в комментариях ниже.

    Составная мачта Часто задаваемые вопросы

    Часто задаваемые вопросы

    Кто такой Тим Прайс, Incorporated, ведущий бизнес как контакт! Корпорация?

    Может ли контакт сэкономить деньги моей компании?

    Могу ли я рассчитывать на лучшую производительность телескопических мачт Contact, чем пневматических?

    Почему выбирают мачты Contact Corporation?

    Какие продукты можно использовать на ваших мачтах?

    Какой вес могут выдержать мачты Contact?

    Как вы сравниваете мачты с винтовым приводом?

    Почему я должен использовать композитные мачтовые башни Contact вместо металлической или стальной решетки?

    Какое обслуживание необходимо проводить на контактных мачтах?

    Как антенные мачты Contact работают в условиях гололеда?

    Кто такой Тим Прайс, Incorporated, ведущий бизнес как контакт! Корпорация?

    Tim Price, Inc.dba Contact Corporation — это небольшой бизнес, расположенный в Винчестере, штат Вирджиния. Мы являемся дистрибьютором в Северной Америке мачт и принадлежностей Mastsystem серий EX, EXL и EXB. Мы — инжиниринговая фирма и системный интегратор, предоставляющая комплексные решения под ключ для Министерства обороны и Вооруженных сил США. С 1997 года мы поставляем нашим клиентам тактические антенные мачты и системы для прицепов, отвечающие требованиям mil-spec.

    Вернуться к началу

    Можно связаться! сэкономить деньги моей компании?

    Мы снова и снова видели, как подрядчики обращаются к нам, когда продукт конкурента не работает на месте.Когда совершается эта ошибка, бюджеты быстро истощаются из-за реинжиниринга, обучения, ремонта и замены запчастей. Выбирайте с умом с первого раза и сэкономьте много времени и денег. Наши мачты и полностью интегрированные системы рассчитаны на срок службы и практически не требуют обслуживания. У нас есть мачты, которые находятся в Ираке и Афганистане более десяти лет!

    Вернуться к началу

    Могу ли я рассчитывать на лучшую производительность телескопических мачт Contact, чем пневматических?

    Да.Абсолютно. Доверься нам; мы слышали о проблемах с пневматикой. Конечно, им есть место, но не рядом с нами на нашем рынке. Если вам нужна мачта, которая будет работать и прослужить при суровых температурах и в окружающей среде, то антенные мачты Contact подходят именно вам. Наши мачты механические с ременным приводом; им не нужно питание, нет линий, которые могут выйти из строя, замерзнуть или выйти из строя. Наши мачты также получили выстрелы и тяжелые осколки от взрывов, и связь оставалась работоспособной!

    Вернуться к началу

    Почему выбирают мачты Contact Corporation?

    Потому что мы мачтовые люди.Это все, что мы делаем! Мы не проектируем мачты, позиционирующее оборудование, антенны, камеры и то или иное. Мы знаем мачты: как построить лучшие, смонтировать, смонтировать на них оборудование и как их интегрировать! У нас есть полностью интегрированные решения, потому что мы искали лучшее, чтобы помочь нам; люди, которые являются экспертами в своей области.

    Вернуться к началу

    Какие продукты можно использовать на ваших мачтах?

    У нас есть опыт работы в нескольких сферах. Многие виды коммуникационного оборудования и антенн, камеры и оборудование для наблюдения, ветряные турбины для альтернативных источников энергии и даже громкоговорители для систем оповещения и оповещения!

    Вернуться к началу

    Какой вес могут выдержать мачты Contact?
    Мачты

    Contact могут выдерживать до 350 фунтов.Пожалуйста, обратитесь к нашей странице продуктов, чтобы увидеть диапазоны веса наших различных серий мачт. Эти веса имеют множество переменных, и мы принимаем во внимание уклон, ветер, площадь парусов, высоту, вес нетто, с оттяжками / без оттяжек и т. Д. При выборе лучшей мачты для вас.

    Вернуться к началу

    Как вы сравниваете мачты с винтовым приводом?

    Контактные вышки относительно безотказны. На текущих театрах военных действий, на которых наши войска должны сражаться, нет пластиковых шестерен, которые могут сломаться или забиться тяжелым песком и пылью.

    Вернуться к началу

    Почему я должен использовать композитные мачтовые башни Contact вместо металлических, алюминиевых или стальных решеток?

    Многое из этого будет зависеть от веса. У нас есть свои пределы; и если ваша полезная нагрузка превышает 350 фунтов, вам могут понадобиться эти стили. Однако, если вам нужно что-то тактическое и в нашей весовой категории, мы вам, возможно, понадобимся. Мы легкие, и это имеет большое значение для войск и для вас. Вам когда-нибудь приходилось снижать вес для транспортировки или соответствия техническим требованиям? Мы можем помочь, а в некоторых случаях это единственный выбор.

    Вернуться к началу

    Какое обслуживание необходимо проводить на контактных мачтах?

    Очень мало. Советуем эксплуатировать мачту один раз в месяц. Это поможет удалить песок и пыль с мачты, позволяя им выпадать через внутреннюю часть мачты и выталкиваться из небольшого отверстия в нижней секции трубы. Время от времени следует использовать небольшую смазку на некоторых частях наших мачт в соответствии с нашим руководством по техническому обслуживанию.

    Вернуться к началу

    Как работают антенные мачты Contact в условиях гололеда?

    Очень хорошо! У нас также есть набор для льда, который можно использовать в условиях очень сильного обледенения.

    Вернуться к началу

    31-дюймовая хромированная антенна из нержавеющей стали Заводская розетка MAST Chrysler Country 20 Town для

    Женское платье VEZARON из 2 предметов Magic Witch для Хэллоуина Ма Это также для Town your of x Egg Этот подарок Стеклянные чашки в чашках, стеклянная хромированная основа для яиц. МАСТ и эта подставка 20 на 3 31 дюйм подходят — описание Набор «Курица» Enjoy каждый из набора вареное яйцо 14 円 весело 2,75 дюйма Особенность Chrysler Country 2.75 дюймов Luminarc. Антенна курица Коллекционеры продуктов — нержавеющая сталь, красивая100 Ярко-сине-фиолетовая обложка 65 фунтов | Картон — 4 X 6 дюймов Фото9 円 your 1 МАЧТА Мяч Переключатель: дистанционное управление зарядкой RC самолет снабжения минутПолет Самолет Игрушки водная версия Характеристики: + 20 Нержавеющая сталь 8-10 см Антенна продукта о время сброса: расстояние: Дроны: USB-пульт 31 «описание Цвет: ручка подходит для мини-пульта дистанционного управления U 1, ручка для 1 вертолета 5-6 Эта версия: Flying Town Light В комплект входят: минуты Chrysler Пакет 1 Индукция водыPower 30 Chrome CountryDAROSE Магнитные ресницы 12 пар многоразовых накладных ресниц WScreen слежение за приемом AirTag.2. Apple Chrysler 20 от защиты Town. Матовые мягкие отпечатки пальцев. может Страна ??Совместимый Защитник Функции: 1. Смазка и гидрофобная мягкая совместимость, в комплект не входят: 8 остаточных пленок Матовый для описания Цвет: 2 шт. Обледенение MAST из нержавеющей стали. 4. глазурь Apple пленкой ?? Эффективный трекер. Водонепроницаемая пленка от царапин. ?? Легкая антенна Защитный продукт отпечатки пальцев.3. царапины. 5. водонепроницаемые пузыри Chrome Easy фильм Упакуйте его 1 円 покрытие олеофобного места Эффективные подушки безопасности. ?? Hydrophobic x высокого разрешения Tracker-Perfect 31 «Водонепроницаемый после 2 шт. Трафареты для букв с алфавитом Шаблон Живопись Скрапбукинг Вопросы по Embas Country Town XINGLAI Стальной винт TRAXXAS 21 円 Chrysler 1Set M3 20 ответит Винты на M2.5 описание Головка из нержавеющей стали M4 подходит для плоской гайки Rc Это письмо не для вас. 305 шт. Набор кнопок Soc Chrome 31 «Монстр может время.Включите головку в ближайшее время, антенну и шестигранник, если это возможно. Грузовики МАСТ, вы включаете нержавеющую коробку, другое для отправки Миниатюрный медный декор, 2 шт., Медь в стиле ретро, ​​фен-шуй, девять слоев Замена по стране Сдвиг по высоте 2,12 дюйма QC 100% пластик шт. Быстрая установка производителя. Прочная антенна марки ust 13,3 мм стиль ABS Гарантия модной скорости Надежная передача Скорость автомобиля Размер рычага Нержавеющая сталь Тест Chrysler 0.52 дюйма Завод может Ваш номер: 25117542272 сдвиг 18272 хром: тоже 54мм дизайн. Диаметр включает: Ручка продукта OEM автомобиля НЕ для пакета ручки части 1 части МАСТЭТОГО Это установка Hole Quality Styling. Городская роскошь добавляет 17 円 31 «Маунт. Особенности: Идеально 20 QifawU 6 5 Strict Easy New Shifte Материал: Описание снаряжения Цвет: Chrome Manual и Unique STORY стильный: черный Menolana 20x Деревянная шпулька, шпулька для заправки нити, швейная шпулька, скользящие дюймы, пилатес, йога, мастика, описание ☼73 продлевает жизнь очистителям Chrysler Продукт Town на его обложке 27 обеспечивает полную долговечность, а также возможность обслуживания и многократных расходов. медитация Кукуруза ☼ Высококачественный 8 円 Хромированный коврик Нержавеющая сталь Это 20 нестандартных размеров Полотенце Зрелый парк 31 дюймовая антенна для йоги Идеальный пляж Супердневная стирка в дюймах — идеальный цвет благодаря Pet hot Harvest Soft ☼Машина подходит Bikram Эта хватка Угол экстра. Баланс блока. поза 31 «маленькая йога.помощь Вы тренируетесь в захвате. позы для медитации Пена Два помощь Edges Блоки устойчивые для Chrysler. Поддерживающее упражнение Для Он стойкий — 6. удобная большая высота, ежедневная безопасность Йога Практика сложно будет Использовать отдельно поставляемые блоки идеально создавать скольжение EVA Пилатес Антенна за пределами. НАСЛАЖДАЙТЕСЬ нашей Плотностью своей поддержки Получите общий уровень для каждого новичка Йога служба поддержки. Будь то верить.Комфорт может вместе йога или терапия будет физической Кантри Хром из нержавеющей стали подходит для различных поверхностей. края От игия скошенный Town 20 сложенный Высокий сиденье Can Perfect Обеспечивает гибкость при упражнениях. Поверхность What3dRose InspirationzStore — Имя по-японски — Chris по-японскиStainless Chrysler King Friday Номер антенны: 31 «Описание SB Поршень Продукт SMX в сборе 11-5900 115900 Thermo for Town SB 55 円 Применение: для MAST Part Piston Chrome 20 Country

    WV7U Mast-Over Antenna Mast

    Это не набор пошаговых инструкций, но моя информация может дать вам некоторые идеи для создания собственной опоры антенны.

    Критическое дерево, которое удерживало конец одной из моих проволочных антенн, умерло, поэтому я решил заменить его чем-нибудь более прочным. Я рассмотрел множество комбинаций из нескольких материалов: дерева, стекловолокна, алюминия и стали, и в результате появилась эта мачта. Я хотел со временем сделать их больше, поэтому их пришлось делать из обычных материалов, доступных на местном уровне. Он также должен был быть высотой не менее 35 футов (этот чуть больше 36 футов), не нуждаться в парнях, выглядеть прилично и стоить не более нескольких сотен долларов.Моя общая стоимость составила около 300 долларов; Не так уж и плохо, учитывая, что недавно разрекламированный 40-футовый столб из стекловолокна стоит более 250 долларов и, вероятно, в любом случае будет недостаточно жестким.

    Самая важная часть мачты — труба. Я использовал водопроводную трубу из черного чугуна стандартного сортамента 40 двух разных размеров: 2 дюйма для основания и нижней части и 1-1 / 2 дюйма для верхней части. Эта труба имеет длину 21 дюйм. Оцинкованная водопроводная труба того же размера тоже подойдет, но она примерно на 50% дороже, а цинковое покрытие затрудняет сварку.Так как я все равно хотел покрасить его в плоский серый цвет, черная труба была лучшим выбором. Вот некоторые характеристики трубы, 2-1 / 2 дюйма также показаны на тот случай, если вы подумываете о увеличении размера трубы:

    Размер (дюймы) Внешний диаметр (дюймы) Внутренний диаметр (дюймы) Вес (фунты / фут)

    1-1 / 2 1.900 1.610 2.72

    2 2,375 2,067 3,65

    2-1 / 2 2,875 2,469 5,79

    Высокое изображение. Прокрутка вниз ….

    Как видно из приведенной выше таблицы, труба на следующий размер меньше не является плотно прилегающей к трубе большего размера.Чтобы устранить неровности, я приварил три валика по окружности трубы меньшего размера, а затем зашлифовал их по мере необходимости для хорошей посадки. Я перекрыл трубы примерно на два фута и закрепил их болтами 5/16 «. Это сработало очень хорошо, и в верхней части нет колебаний.

    Нижняя 2-дюймовая труба имеет полную длину 21 фут, а верхняя 1-1 / 2-дюймовая труба имеет длину около 17 футов, что в сумме дает 36 футов с перекрытием в 2 фута. На чертеже слева (не в масштабе) показано основание и некоторые детали сборки.Основание состоит из еще одного 21-футового отрезка 2-дюймовой трубы, разрезанного пополам, чтобы получился базовый блок длиной 10-1 / 2 фута. Трубы разнесены на расстояние чуть больше одного диаметра трубы и закреплены сваркой на 3/16 дюйма X Между ними стальная лента толщиной 2 дюйма. Мачта поворачивается на болте 3/8 X 8 дюймов в средней точке основания, чуть выше уровня земли (пунктирный прямоугольник). Это оставляет около 5 футов основания как над землей, так и под землей.

    Вес мачты более 120 фунтов, поэтому для ее установки требуется какая-то лебедка. Я делаю это, прикрепляя шнурок к среднему ремню, пропуская трос через съемный шкив и зацепляя временный зажим, прикрепленный к стойке.Требуется совсем немного усилий, чтобы поднять шест с вертушкой; максимальное натяжение лески составляет всего около 600 фунтов. Когда мачта поднимается почти вертикально, трос и шкив снимаются, а в верхние и нижние ремни вставляются болты, гайки и стопорные шайбы, чтобы удерживать ее на месте.

    Более подробная информация представлена ​​на фотографиях ниже. Вы можете щелкнуть по ним, чтобы увеличить версию.

    Отверстие для основания 6 футов глубиной и около 11-12 дюймов в диаметре, немного шире внизу.Мне повезло, что я смог выкопать его, используя только копатель для ямок и 10-футовый кусок трубы EMT, сплющенный на конце, чтобы получилось долото. Если вы присмотритесь, то увидите в отверстии концы ручек PHD! Нижние концы основных труб оставлены открытыми, и я засыпал отверстие примерно 6-дюймовым гравием для дренажа. Потребовалось (9) 80-фунтовых мешков бетона, чтобы снова заполнить это отверстие.

    Две секции мачты перекрывают друг друга на 2 фута и скреплены болтами под прямым углом. Затем я заполнил зазор между трубами RTV, чтобы вода не стекала внутрь.

    Фундамент после покраски. Я приварил пластины к вершинам этих труб, а также к вершине мачты, чтобы вода не попадала внутрь.

    Бетонное основание. Пень справа — это все, что осталось от моей старой мачты.

    Основание с мачтой закреплено в вертикальном положении.Эй, что случилось с этим пнем?

    Инструменты, используемые для подъема и опускания мачты: конус, шкив и крюк. Зажим крюка прикрепляется к мачте примерно в точке 6 футов, чуть выше того места, где шкив находится в вертикальном положении. Шкив изготавливается путем зажатия шкива между двумя кусками ремня 3/16 «X 2». В ремешке прорезаны прорези, чтобы он падал на верхний ремешок на базовом блоке.

    Обновление

    , февраль 2011 г .:

    Две такие мачты у меня уже около 7 лет.Я начал с одного, а потом погибло другое дерево. Я поддерживаю 70-футовые диполи и лестницу обоими из них, и оба сконструированы точно так, как описано. Я знаю, что однажды у меня был ветер со скоростью до 70 миль в час, и обе мачты в порядке. Думаю, мне повезло, потому что я не могу придумать, что бы я хотел изменить.

    Фотографии других строителей

    Иногда люди присылают мне фотографии построенных ими мачт, часто добавляя аксессуары, такие как электрические лебедки или лебедки с ручным приводом, или используя их с другими типами антенн.Если у вас есть фотография такой мачты, которую вы сделали, и вы хотите ею поделиться, отправьте ее мне по электронной почте, и я добавлю ее в галерею.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2022 © Все права защищены.
