Характеристики:
Название модели ИБП Энергия 600
артикул Е0201-0022
Номинальная мощность, ВА/Вт 600/360
Напряжение батареи аккумулятора, В 12
Тип ИБП линейно-интерактивный
Напряжение (входящее)* 170-280
Напряжение (выход) от АКБ 220±1%
Диапазон выходного напряжения, В 198-242
Время переключения на питание от батареи ≤10 мс
Форма сигнала на выходе синусоида от сети, модифицированная синусоида от батареи
Время работы от батарей 2~15 минут
Время зарядки, час 8 до 90% ёмкости
Количество батарей Внутренняя AGM 1 шт. 12В-7 А·ч
Выходная цепь 2 розетки Shuko
Как работает источник бесперебойного питания
Источник бесперебойного питания (ИБП или UPS) представляет собой устройство, которое позволяет компьютеру автономно работать за счет поддержания постоянного напряжения в течение некоторого времени после отключения электропитания или скачка напряжения в сети. Использование ИБП даст возможность сохранить данные. Кроме того, запас времени нужен, чтобы правильно выключить компьютер и избежать его поломки.
Источник бесперебойного питания работает от собственного аккумулятора – батареи, вырабатывающей напряжение 220 вольт. Именно на такое напряжение рассчитаны современные компьютеры и бытовые приборы. Не стоит экономить на таком устройстве, как UPS. Обеспечение надежной защиты вашего компьютера позволит избежать проблем при скачках напряжения. Гораздо лучше купить источник бесперебойного питания, чем потом покупать новую бытовую технику за гораздо большие деньги.
Как обеспечить бесперебойное питание для персональных компьютеров
Если вы приобретаете бесперебойник, то предусмотрите несколько входов для электрических штепселей. К ИБП имеет смысл подключить не только процессор, но все остальные комплектующие персонального компьютера (монитор, принтер). Данная система подключения обеспечит надежную и бесперебойную работу всех комплектующих.
Для автономной работы персонального компьютера выделены такие виды UPS:
- наружные
- вмонтированные в устройство
Вмонтированные UPS можно встретить в любом мобильном девайсе – от смартфона до ноутбука. Встроенные в устройство UPS предполагают автономную бесперебойную защиту оборудования при скачках напряжения за счет переключения нагрузок.
Типы источников бесперебойного питания
По принятому стандарту IES (Международной электротехнической комиссии) все UPSподразделяются на 3 класса:
- line-interactive
- passive standby
- double conversion
Устройства для обеспечения бесперебойного питания с двойным преобразованием или UPSdoubleconversion
Для обеспечения работы серверных станций и сетевого серверного оборудования используются более мощные источники бесперебойного питания. В основу их работы положено двойное преобразование сетевого напряжения. Инверторное преобразование здесь также идет в виде синусоидального напряжения. Независимо от разницы частот, ИБП с двойным преобразованием не пропускает помехи и не возвращает выбросы обратно через сетевой фильтр.
Линейно-интерактивные источники питания или line-interactive
ИБП данного типа выполняют стабилизацию напряжения аналогично passivestandby. В основу работы линейно-интерактивного UPS в данном случае положен трансформатор со ступенчатым стабилизатором.
Наиболее часто встречающаяся проблема электросетей в России – скачки напряжения. Устройство Line-interactiveUPS обеспечивает нормальное питание в данной ситуации, не переходя в режим автономной работы. Существенным недостатком линейно-интерактивного UPS считается малое время перехода с обычного на аккумуляторное питание (около четырех мс)
Преимущество Line-interactiveUPS состоит в довольно низкой стоимости и удобстве использования для защиты компьютеров.
Устройства line-interactiveUPS с аппроксимированной синусоидой приобретают для персональных компьютеров, где в качестве источников питания используются импульсы. Данный вид ИБП наиболее распространен.
Устройства с синусоидальным напряжением используется для более мощных электрических приборов.
Сколько работает ИБП в автономном режиме
При выборе бесперебойника важным аспектом является время автономной работы. Идеальным считается время около пяти минут. Обычному пользователю вполне хватит этого времени для того, чтобы сохранить документы и выключить компьютер.
Существуют UPS-устройства, которые способны поддерживать время работы до двадцати минут. Такие приборы уместно использовать для офисной работы или локальной сети компьютеров.
Сколько будет автономно работать тот или иной ИБП, будет зависеть от уровня емкости батареи. Эти данные легко можно найти в паспорте UPS. Там же указана мощность ИБП. Более или равно 1 КВ – время работы составит около пяти минут. Выбирая нужную мощность, вы сможете обеспечить себя необходимым количеством времени для завершения работы.
Одним из решений для увеличения времени работы аккумулятора UPS является установка новой автономной батареи ли аккумулятора. Этот вариант довольно не безопасен, так как вы можете попросту вывести из строя родную батарею ИБП. Но если ваш UPS имеет для дополнительных устройств специальные слоты, то этот метод сработает с гарантией на 100%. Но при подключении обязательно посмотрите, какова схема питания вашего системного блока.
Как выбрать источник бесперебойного питания
Источник бесперебойного питания устанавливается:
- на одно рабочее место
- для офиса
- для серверной станции
При выборе источника бесперебойного питания (ИБП) вам необходимо учитывать, сколько времени вам необходимо для корректного отключения вашего персонального компьютера.
Если вы выбираете бесперебойный источник питания для обеспечения постоянного напряжения в офисе или для серверной станции, отдайте предпочтение ИБП doubleconversion. Данные источники питания смогут обеспечить довольно длительное время автономной работы. Даже при выходе из строя инвертора, такой ИБП будет продолжать работать и даст возможность не потерять важные данные.
При выборе бесперебойного источника питания внимательно изучайте паспорт устройства, выбирайте нужный уровень мощности в зависимости от того, сколько нужно времени для автономной работы. Не пытайтесь установить дополнительные аккумуляторные батареи, если UPS не предназначен для этого.
При выборе UPS лучше всего положиться на мнение специалистов, услуги которых можно заказать легко и быстро на сайте youdo. com. Заказ можно оформить оперативно, а услуги исполнителей стоят недорого.
Источник бесперебойного питания (англ. Uninterruptible Power Supply, UPS) — источник вторичного электропитания, автоматическое устройство, назначение которого обеспечить подключенное к нему электрооборудование бесперебойным снабжением электрической энергией в пределах нормы (напряжение 220 В +- 10 %; частота 50 Гц +- 1 Гц; коэффициент нелинейных искажений формы напряжения менее 8 % (длительно) и менее 12 % (кратковременно)).
Источник бесперебойного питания компании АРС
Массовое использование ИБП связано с обеспечением бесперебойной работы компьютеров, позволяющее подключенному к ИБП оборудованию при пропадании электрического тока или при выходе его параметров за допустимые нормы, некоторое непродолжительное (как правило — до одного часа) время продолжить работу. Кроме компьютеров, ИБП обеспечивают питанием и другую электрическую нагрузку, критичную к наличию питания с нормальными параметрам электропитающей сети, например схемы управления отопительными котлами. ИБП способен корректировать параметры (напряжение, частоту) выходной сети. Может совмещаться с различными видами генераторов электроэнергии (например, дизель-генератором).
Основные функции ИБП:
Характеристики ИБП:
Типы ИБП off-line(резервные) – эти ИБП(схема 1) служат для резервирования источника основного электроснабжения (электросети) на случай аварии (отключения или понижения/повышения напряжения выше установленной величины). Если это происходит, срабатывает переключатель, и нагрузка переходит на резервное питание от инвертора, питающегося от батарей. В штатном режиме питание нагрузки осуществляется напрямую от электросети, как правило, через помехоподавляющий фильтр. Другие названия резервных ИБП: stand-by, backup, in-line. Достоинства резервных ИБП: простота и, следовательно, дешевизна; высокий КПД и, следовательно, низкие эксплуатационные расходы. Недостатки резервных ИБП: отсутствие стабилизации напряжения и частоты в штатном режиме; большое время переключения на питание от батарей (несколько мсек) и, следовательно, кратковременного пропадания или выброса напряжения на нагрузке; потеря фазы при переключении. В целом ИБП этого класса можно характеризовать как компромисс между приемлемым уровнем защиты от неполадок в электросети и ценой. Мощность выпускаемых устройств колеблется от 220 до 2000 VA (ВА). Схема 1. Резервный ИБП line-interactive (линейно-интерактивные ИБП)(схема 2) – в штатном режиме снабжают нагрузку напряжением от основной электросети, в некоторой степени регулируя напряжение (автотрансформатор), а при аварии в основной электросети нагрузка синхронно переключается на инвертор. По принципу работы линейно-интерактивные ИБП схожи с резервными ИБП: они также служат для резервирования основного источника электроснабжения, «туша» небольшие всплески напряжения и сглаживая помехи. Вместе с тем они обладают рядом существенных различий. Так, инвертор ИБП включен параллельно электросети и работает в двустороннем режиме: осуществляет мониторинг линии электропитания и в определенных пределах обеспечивает регулирование и стабилизацию выходного напряжения ИБП, а также производит заряд батарей. Кроме этого, многие производители устанавливают в ИБП этого класса дополнительные узлы (феррорезонансные трансформаторы или автотрансформаторы), позволяющие расширить диапазон входного напряжения, при котором напряжение на выходе поддерживается на приемлемом уровне без перехода на питание от батарей. Достоинства линейно-интерактивных ИБП: достаточно высокий КПД и более надежная по сравнению с резервными ИБП защита электропитания подключенной нагрузки. Недостатки линейно-интерактивных ИБП: нестабильность выходного напряжения в штатном режиме, зависящая от диапазона входного напряжения; отсутствие стабилизации частоты в штатном режиме; отсутствие изоляции нагрузки от электросети; неэффективность при работе на нагрузку с высокой степенью нелинейности; проникновение импульсов и шумов из основной сети на нагрузку; низкая информационная безопасность (возможность несанкционированного доступа к оборудованию по питающим линиям). Отдельно стоит сказать о технологии, известной как «дельта-преобразование напряжения»(delta conversion). Благодаря усовершенствованной обратной связи напряжение на нагрузке регулируется плавно, а не ступенчато, как в обычных линейно-интерактивных ИБП, становится возможной стабилизация частоты выходного напряжения. Эта технология позволяет обеспечить высокий КПД и более надежную защиту подключенного оборудования от неполадок в электросети. В целом линейно-интерактивные ИБП обеспечивают приемлемый уровень защиты электропитания и служат дешевой альтернативой более сложным системам, предназначенным для работы с чувствительной к неполадкам в электросети нагрузкой. Как правило, мощность выпускаемых устройств составляет от 250 до 10000 VA (ВА). Схема 2. Линейно-интерактивный ИБП
on-line (постоянно включенные ИБП, с двойным преобразованием)(схема 3) – обеспечивают нагрузку электропитанием без потери фазы. Принцип работы ИБП данного класса заключается в следующем: входное переменное напряжение преобразуется выпрямителем в постоянное, а затем инвертором – обратно в переменное. Даже при больших отклонениях входного напряжения ИБП продолжает питать нагрузку чистым синусоидальным стабилизированным напряжением (как правило, отклонения амплитуды выходного напряжения не превышают 5% устанавливаемого пользователем номинального значения даже при работе на нелинейную нагрузку). Основная отличительная черта ИБП этого класса: инвертор включен последовательно с источником основного электроснабжения и находится всегда во включенном состоянии. При пропадании входного напряжения он переходит на питание от батарей. Благодаря используемой схеме такое понятие как время переключения на резервное питание от батарей для ИБП данного класса просто отсутствует. Достоинства ИБП с двойным преобразованием: постоянная стабилизация напряжения и частоты; непрерывность фазы выходного напряжения в любых режимах; отсутствие влияние нагрузки на основную сеть; полная фильтрация импульсов и шумов основной сети; высокая информационная безопасность. Недостатки ИБП с двойным преобразованием: сложность конструкции и, следовательно, высокая цена; относительно невысокий КПД и, следовательно, высокие эксплуатационные расходы (расход электроэнергии, утилизация выделяемого тепла). ИБП данного класса обеспечивают самую надежную защиту подключенного оборудования от неполадок в электросети, что компенсирует затраты на его приобретение и установку. Диапазон мощностей выпускаемых устройств очень широк – от 600 VA (ВА) до нескольких сотен киловольт-ампер. По конструктивному исполнению ИБП можно разделить на настольные (как правило розеточные), напольные и стоечные (19″). Один или несколько ИБП с комплексом дополнительного коммутирующего оборудования и кабелей образуют систему бесперебойного питания (СБП). Схема 3. ИБП с двойным преобразованием
Для сведения: согласно результатам исследования, проведенного компаниями Bell Labs и IBM, каждый ПК ежемесячно подвергается воздействию около 120 нештатных ситуаций, связанных с проблемами электропитания. Использование ИБП продлит срок эксплуатации вашего ПК и защитит Вас от неприятных ситуаций, связанных с выходом из строя компонентов компьютера и потерей информации при отключении электроэнергии и др. нештатных проблем электросети.
По материалам интернет ресурсов.
|
Неисправности источника бесперебойного питания. Сбои и ошибки ПК. Лечим компьютер сами
Неисправности источника бесперебойного питания
Источник бесперебойного питания (рис. 1.13) – пожалуй, одно из самых необходимых устройств. От него зависит не только стабильность работы компьютера, но и частота появления аппаратных неисправностей.
Рис. 1.13. Источник бесперебойного питания
Источники бесперебойного питания, естественно, также могут выходить из строя. Хотя, как показывает практика, единственное, что нужно делать, чтобы предотвратить поломку этого устройства, – вовремя менять аккумуляторные батареи.
Что касается ремонта источника бесперебойного питания в домашних условиях, то, немного разбираясь в основах электротехники и имея мультиметр, можно самостоятельно определить и удалить причины множества неисправностей.
Гнезда подключения нагрузки
Если индикация блока бесперебойного питания не показывает каких-либо отклонений в его работе, а напряжения на выходах нет, то в первую очередь необходимо проверить выходные гнезда на задней стенке устройства.
Разберите источник бесперебойного питания и снимите с него заднюю панель. Обратите внимание на провода, идущие от входного разъема с переменным напряжением и стабилизаторов. К одному выходу (обычно помеченному белым) провода должны идти непосредственно от входа, а к выходам, соединенным параллельно с помощью пластин, должны идти два провода от стабилизаторов – красный и желтый (рис. 1.14).
Рис. 1.14. Выходы на задней стенке блока
Если вы увидели какое-то нарушение, например отпаянный провод или пластину, вооружитесь паяльником с припоем и исправьте неполадку. Если все провода находятся на своих местах, значит, причину неисправности следует искать в другом месте.
Предохранители
Как и любое другое устройство с питанием от сети переменного напряжения, источник бесперебойного питания снабжается предохранителями. Предохранители позволяют быстро отключить всю электронную схему управления при возникновении короткого замыкания или другой серьезной неисправности.
Обычно источник бесперебойного питания снабжен парой предохранителей, заключенных в пластмассовую оболочку, то есть выполненных в виде ключа, замыкающего цепь. Они имеют разную мощность, и перегорает, как правило, предохранитель, обладающий более слабыми характеристиками.
Вытянув каждый из них, убедитесь, что связующая нить между контактами предохранителей не разрушена. В противном случае их необходимо заменить. Для легкого поиска сгоревшего предохранителя можно воспользоваться мультиметром, чтобы проверить наличие сопротивления. Если предохранитель исправен, мультиметр покажет сопротивление в несколько Ом, в противном случае никаких показаний не будет.
Трансформатор
Источник бесперебойного питания содержит силовой трансформатор, который предназначен для понижения или повышения напряжения путем использования магнитных свойств трансформатора. Использование силового трансформатора позволяет достичь более высокой выходной мощности, чем у импульсных блоков питания.
Как бы там ни было, довольно часто в обмотке трансформатора возникает короткое замыкание или обмотка частично перегорает. Этому могут способствовать достаточно сложные условия использования источника бесперебойного питания (нестабильность электричества, постоянные скачки напряжения и мощные импульсные помехи, например от лазерного принтера или ксерокса). При этом трансформатор сильно нагревается, и дальнейшее его использование возможно только после устранения замыкания.
Если трансформатор сильно нагревается, попарно прозвоните все обмотки мультиметром. При обнаружении повреждения трансформатор необходимо заменить, поскольку в домашних условиях достаточно сложно сделать новую обмотку с требуемыми характеристиками.
Высоковольтные транзисторы
Как и в любом другом электронном устройстве, в схеме блока бесперебойного питания обязательно присутствуют компоненты, которые подвергаются серьезным нагрузкам, пропуская через себя ток большой силы. При этом тепловыделение растет, и если охлаждающая система не справляется со своими функциями, то эти компоненты попросту перегорают.
Убедиться в этом достаточно просто – посмотрите внимательно на их внешний вид. Как правило, такие компоненты имеют трещины, а иногда настолько разрушены, что вместо них остаются лишь их выводы.
Как правило, в качестве таких элементов выступают мощные транзисторы или микросхемы, установленные на алюминиевых радиаторах (рис. 1.15). Минимальное количество транзисторов – два. Качественные блоки бесперебойного питания содержат, как правило, более четырех транзисторов.
Рис. 1.15. Мощные полевые транзисторы
Для проверки транзисторов воспользуйтесь мультиметром, предварительно уточнив расположение полупроводниковых переходов у транзисторов в специальном справочнике или в Интернете. Как правило, транзисторы выходят из строя парами, поэтому, обнаружив один неисправный элемент, продолжайте дальнейшую проверку.
Аккумуляторная батарея
Аккумуляторная батарея (рис. 1.16) – один из основных компонентов источника бесперебойного питания. В зависимости от мощности источник бесперебойного питания может содержать несколько аккумуляторных батарей. От состояния батареи зависит мощность блока и время автономной работы подключенных к нему устройств.
Рис. 1.16. Аккумуляторная батарея
Срок службы аккумуляторной батареи – 3–4 года. Однако в условиях частого отключения электричества или при работе блока питания в перегруженном режиме срок службы батареи уменьшается вдвое и обычно составляет не более 2 лет.
Проверить состояние батареи достаточно просто. Если продолжительность работы компьютера с 15-дюймовым ЭЛТ-монитором от батареи составляет менее 5 минут, то такую батарею следует заменить. Если блок бесперебойного питания выключается сразу после прерывания питания из электросети, то батарею нужно заменить как можно быстрее, иначе она подведет вас в самый неподходящий момент.
Аккумуляторную батарею следует также заменить, если вы заметили ее внешнее вздутие или сильное окисление выводов. Кроме того, на корпусе батареи могут возникнуть трещины или из нее может вытечь электролит.
Данный текст является ознакомительным фрагментом.
Продолжение на ЛитРесОсновное назначение источника бесперебойного питания (ИБП) для защиты компьютерной техники — Сводные таблицы Excel 2010
Основное назначение источника бесперебойного питания (ИБП) — временно обеспечить питание аппаратуры при перебоях в подаче электроэнергии. Подключать через ИБП компьютеры принято повсеместно. Правда, для многих пользователей это является своего рода «правилом хорошего тона», а практический смысл данного ритуала от них ускользает. «Ну, ИБП защищает компьютер от скачков напряжения…». Попробуем разобраться: что, от чего и как защищает источник бесперебойного питания?
По внутреннему устройству и логике работы все ИБП делятся на три класса: пассивные, линейно-интерактивные и ИБП с двойным преобразованием. Соответственно, они в разной мере справляются с происшествиями в электросети и относятся к разным ценовым категориям.
Пассивные (stand-by, VFD, back-UPS, резервные) источники — самые простые и дешевые. В них схема питания от аккумулятора обычно выключена, и запускается только при пропадании напряжения в электросети. Время переключения с работы от сети на работу от батареи составляет десятые доли секунды, а выходной сигнал при работе от аккумулятора заметно отличается от «правильной» синусоиды. Как правило, на входе таких ИБП установлены простейший фильтр помех и быстродействующий предохранитель. Первый частично сглаживает импульсные помехи, а второй должен сработать при значительном повышении напряжения в электросети. Пассивные ИБП предназначены для питания домашних и офисных ПК. Небольшой «провал» выходного напряжения в момент переключения на аккумулятор компьютерным блокам питания не страшен.
Линейно-интерактивные (line-interactive, VI, Smart-UPS) ИБП отличаются тем, что в них схема питания от аккумулятора включена постоянно. При исчезновении напряжения на входе «бесперебойника» его выходные розетки почти моментально переключаются на внутренний преобразователь — для питаемых устройств этот переход практически незаметен. Кроме того, многие линейно-интерактивные ИБП способны автоматически поддерживать выходное напряжение 220 В. Делается это двумя способами.
Пока напряжение сети находится в пределах от 175 до 275 В, срабатывает механизм AVR (Automatic Voltage Regulation, авторегулятор напряжения). При отклонении входного напряжения на величину от 10 до 25% ниже номинала ИБП повышает напряжение на выходе на 15%. При отклонении входного напряжения на величину от 10 до 25% выше номинала ИБП понижает напряжение на 15%. Если напряжение сети выходит за предельные значения, линейно-интерактивный ИБП переключается на питание от аккумулятора. В этом режиме он продолжает работать, пока или напряжение в сети не вернется к норме, или аккумулятор не разрядится. Однако такие ИБП не стоит рассматривать как стабилизаторы напряжения. Режим «стабилизации» у них вынужденный и кратковременный!
В ИБП с двойным преобразованием (double conversion, VFI, Online-UPS) напряжение на выход все время выдается от преобразователя, преобразователь постоянно работает от аккумулятора, а аккумулятор непрерывно заряжается от сети. Фактически вход и выход ИБП гальванически изолированы друг от друга, а на выход поступает стабилизированное напряжение. Это самая надежная, но вместе с тем и неэкономичная схема. Сам ИБП получается дорогим, большим и тяжелым, преобразователь сильно нагревается и требует охлаждения вентилятором, а потери энергии в ходе преобразования составляют десятки процентов.
ИБП с двойным преобразованием используют только для питания серверов и компьютеров в критически важных случаях. В широкую продажу такие модели поступают редко — обычно их поставляют под заказ. Скорее всего, для питания рабочих компьютеров вы приобретете пассивные, максимум, линейно-интерактивные ИБП.
Мощность источников бесперебойного питания принято указывать в вольт-амперах (VA, ВА). Чтобы перевести эти значения в более привычные ватты (Вт), нужно умножить мощность в вольт-амперах на коэффициент 0,6. Например, ИБП с характеристикой мощности 600 ВА обеспечит питанием технику с максимальным потреблением 360 Вт. Если дать большую нагрузку, сработает защита по току, и «бесперебойник» отключится. На практике желательно предусмотреть около 30% запаса по мощности. Таким образом, наиболее распространенные ИБП на 600 или 650 ВА подходят для питания компьютера с реальным потреблением 200—250 Вт и монитора, который забирает еще около 30—60 Вт.
Если расстановка компьютеров в помещении позволяет, выгоднее использовать один мощный ИБП вместо нескольких маленьких. На два офисных компьютера потребуется «бесперебойник» мощностью около 1000 ВА. Для питания трех компьютеров, стоящих рядом, достаточно одного источника мощностью около 1400 ВА.
Так от чего же защищает ИБП?
С ограничением импульсных помех от сети неплохо справляются и фильтры в блоке питания компьютера и монитора. Тем не менее два фильтра лучше, чем один! Защита от перенапряжения тоже важна. Если, например, отгорит нулевой провод в щитке, в розетке может оказаться напряжение почти 380 В. В блоках питания компьютеров и мониторов в таком случае обычно сгорают варисторы и предохранители. Ремонт копеечный, но требует времени. По идее, ИБП должен отреагировать на бросок напряжения раньше, чем сгорят предохранители в подключенной к нему технике.
Однако на первое место выходит защита данных. Если питание компьютера аварийно отключается, вся несохраненная информация пропадает. ИБП позволяет либо сохранить открытые документы и корректно завершить работу, либо перевести компьютер в спящий режим. Вручную сохранить документы проще всего. Переходя на питание от батарей, ИБП начинает громко пищать. Раз услышали такое предупреждение — проверьте, все ли сохранено. Далее смотрите по обстановке: или просто выключите компьютер, или переведите его в спящий режим.
Чтобы задействовать автоматику, необходимо соединить контрольный порт (USB или RS-232, в зависимости от модели) источника бесперебойного питания с компьютером сигнальным кабелем и установить на компьютере необходимое ПО. К сожалению, о такой возможности многие пользователи даже не подозревают! Работой ИБП управляет встроенный микроконтроллер. Его микропрограмма (прошивка) постоянно отслеживает напряжения и токи во внешних цепях, при включении и периодически во время работы выполняет тестирование электроники и батареи. Она же выдает в контрольный порт сведения о текущем режиме работы, состоянии компонентов ИБП. По кабелю эти данные поступают в компьютер, где их обрабатывает программа мониторинга.
Для работы с ИБП целесообразно использовать ту программу, которую предлагает его производитель. Например, для APC (www.apc.com) это программа Power-Chute, для Ippon (www.ippon.ru) — WinPower2009 и Ippon Monitor и т. д. Программу можно установить с диска, идущего в комплекте, но лучше скачать наиболее свежую ее версию с сайта производителя.
В настройках приложения нужно задать параметры автоматического выключения. Как правило, на выбор предлагается два варианта: или выключить компьютер через определенное время после перехода на резервное питание, или сделать это за какое-то время до предполагаемого полного разряда батарей.
Сколько времени «бесперебойник» способен проработать от аккумулятора?
Это зависит от емкости батареи и потребляемой мощности. В большинстве массовых моделей установлен один аккумулятор напряжением 12 В и емкостью 7 Ач. Теоретически ИБП с таким аккумулятором обладает запасом энергии около 80 Ватт-часов. Попросту говоря, он должен питать нагрузку мощностью 80 Вт примерно 1 час, 160 Вт — полчаса, 300 Вт — примерно 15 мин и т. д. Реально, с учетом потерь на преобразование, это время примерно вдвое меньше.
В источниках мощностью более 800 ВА обычно установлены два таких же аккумулятора или один, но большей емкости. Таблицы или калькуляторы для определения времени автономной работы при различной нагрузке для различных моделей приводятся на сайтах производителей. Однако «навскидку» можно принять, что любая модель сможет питать нагрузку номинальной для себя мощности в течение примерно 5—15 мин. Если нужно обеспечить достаточно долгое питание компьютера от аккумуляторов, лучше взять ИБП большой мощности с емкими батареями. Работать он будет всего на треть или четверть номинальной мощности. Зато такую нагрузку, низкую для себя, он сможет снабжать энергией полчаса и дольше.
Сетевому оборудованию (коммутаторам, маршрутизаторам, NAS) бесперебойное питание тоже полезно. В противном случае при отключении энергии сеть сразу же «упадет», а документы, открытые из сетевых папок, сохранить не удастся. Запитать коммутатор вы можете от ИБП ближайшего к нему рабочего места, хотя правильнее поставить для этого отдельный «бесперебойник» небольшой мощности.
Срок службы аккумулятора ограничен. По мере работы его емкость неуклонно снижается и через 3—5 лет эксплуатации падает почти до нуля. Еще до того, как индикатор на ИБП сигнализирует о необходимости замены батареи, становится заметно, что аккумулятор перестает «держать заряд». С каждым разом время автономной работы сокращается. В принципе, для сохранения документов и корректного выключения компьютера достаточно пары минут. Когда ИБП начинает отключаться еще раньше, батарею однозначно пора менять.
Заменить батарею несложно. В популярных ИБП марки APC и некоторых других аккумулятор находится под съемным лючком или крышкой. Чтобы добраться до аккумулятора в ИБП марки Ippon, SVEN и подобных им по конструкции, необходимо вывернуть четыре винта на днище и разъединить половинки корпуса. В инструкции и на официальном сайте вы вряд ли встретите описание самостоятельной разборки и замены: как и производители принтеров, изготовители ИБП значительную долю доходов получают от продажи «оригинальных» батарей с установкой их в авторизованных СЦ.
Тем не менее почти во всех компьютерных магазинах продаются герметичные свинцово-кислотные аккумуляторы наиболее ходовых типоразмеров. Марка и производитель роли не играют: это вполне стандартные изделия. Предварительно откройте свой «бесперебойник» и выясните, какая батарея в нем установлена. Для большинства ИБП «офисного класса» (500—700 ВА) подходят батареи с маркировкой 12V 7Ah размерами 151×94×65 мм. Устанавливая новый аккумулятор, постарайтесь плотно одеть клеммы на контактные лепестки батареи. Если клеммы ослабли, их можно аккуратно поджать плоскогубцами.
После установки батареи ИБП желательно откалибровать, чтобы его микропрограмма оценила и запомнила параметры нового аккумулятора. Полностью зарядите батарею в течение суток. После этого извлеките вилку из розетки, чтобы ИБП перешел на автономное питание. Дайте батарее полностью разрядиться, пока «бесперебойник» не отключится сам. В качестве нагрузки лучше использовать не компьютер (хотя в крайнем случае и это допустимо), а несколько лампочек общей мощностью порядка 300 Вт. Затем вновь подключите к сети и включите ИБП — пусть батарея зарядится, а устройство продолжит работу в штатном режиме. Кроме калибровки устройства в целом такая процедура является и «тренировкой» аккумулятора. После полного цикла «разряда — заряда» батарея начинает максимально использовать свою емкость.
Зачем на многих ИБП сделаны телефонные (RJ-11) и сетевые (RJ-45) розетки?
Ни телефон, ни локальная сеть «бесперебойникам» не нужны по определению. Просто в качестве «бонуса» в одном корпусе с устройством установлены проходные фильтры импульсных помех для телефонной линии и сети. Соедините одно гнездо с телефонной розеткой на стене, а в другое включите телефонный аппарат. Если в телефонной линии возникнет высоковольтная наводка, например, во время грозы, фильтр сгладит бросок напряжения и защитит телефон.
Источник бесперебойного питания для компьютера (UPS), принцип работы
Здравствуйте, уважаемые читатели блога Pc-information-guide.ru. Сегодня предлагаю побеседовать о источниках бесперебойного питания (ИБП) или UPS — от англ. Uninterruptible Power Supply. А для чего они нужны, многие могут спросить? А вот для чего — когда, например, во всем доме/в вашей квартире пропадет электричество — компьютер спокойно продолжит работать вместе с монитором, а при желании, даже с аудиосистемой и возможно другим оборудованием, подключенным к системному блоку.
Правда, время автономной работы компьютера, как правило, не превышает 10-15 минут, однако, даже этого времени должно хватить, чтобы спокойно сохранить все несохраненное и корректно завершить работу компьютера, поскольку внезапное отключение питания компьютера весьма не полезно для него. Помимо обеспечения автономной работы, источник бесперебойного питания позволяет в случае чего «сгладить» перепады напряжения в электросети дома, тем самым защитив комплектующие вашего компьютера от короткого замыкания.
Физически ИБП представляет собой некий блок, который обычно располагают вблизи самого компьютера. Внутри этого блока находится аккумулятор(ы), за счет которых и обеспечивается резервное питание в случае внезапного отключения электроэнергии. Чем мощнее блок питания вашего компьютера, тем более емкими должны быть эти аккумуляторы, в противном случае их просто может не хватить, тогда толку от ИБП не будет.
То есть источник бесперебойного питания должен быть рассчитан на ту мощность, которой обладает ваш компьютер, монитор и другие устройства, которые вы захотите подключить к ИБП (получается, что мы должны обратить внимание на емкость аккумуляторов). А для того, чтобы правильно рассчитать емкость аккумуляторов в ИБП и не ошибиться в выборе, необходимо воспользоваться одним способом, о котором я расскажу уже в одной из следующих статей, ну а мы продолжаем.
Ниже приведена упрощенная схема устройства источника бесперебойного питания.
Немного поясню, что значит каждый элемент на схеме. Итак, поскольку ИБП подключается к обычной розетке, значит на входе у него 220 В переменного тока (Сеть). Фильтр необходим для удаления помех и, возможно (в некоторых моделях), стабилизации параметров сети (напряжение, частота и т.д.). Когда характеристики элетросети соответствуют номинальным значениям (нормальные параметры сети) напряжение в нагрузку (в нашем случае нагрузка — ПК) поступает по верхней «ветке». Одновременно с этим, идет подзарядка аккумуляторов через выпрямитель, который необходим для преобразования напряжения переменного тока в постоянное (для аккумуляторов необходим постоянный ток).
Как только параметры сети выходят за пределы нормальных значений, через короткий промежуток времени (2-15 мс) реле переключается на вторую ветвь и ток течет уже только по ней. Инвертор в схеме делает обратную выпрямителю задачу — преобразует постоянный ток в переменный, а блок питания компьютера «думает», что между ним и розеткой нет никакой «прокладки» в виде ИБП. Надо сказать, существует как минимум 3 основных разновидности источников бесперебойного питания, которые различаются устройством, но об этом поговорим как нибудь в другой раз. Представленная же схема является обобщенной и не относится к какой-то конкретной модели, а показана лишь для удобства восприятия.
До встречи на страницах блога Pc-information-guide.ru.
Источники бесперебойного питания (ИБП/UPS) / Страница 1
Компьютерное, сетевое и офисное оборудованиеЗащита питанияИсточники бесперебойного питания (ИБП/UPS)
Источники бесперебойного питания (ИБП/UPS)
№: 405812
Ippon Back Basic 650 Euro предназначен для защиты персональных компьютеров и мониторов, а также другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием.
№: 431826
Линейно-интерактивные ИБП серии RAPTOR предназначены для защиты персональных компьютеров и сетевого оборудования от основных неполадок с электропитанием: перегрузки или короткого замыкания; понижений, повышений и полного исчезновения напряжения в эле…
№: 392515
Back Basic 650 Euro, самый доступный по цене массовый ИБП Ippon, предназначен для защиты персональных компьютеров и мониторов, а также другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием: высоковольтных в. ..
№: 392514
Ippon Back Basic 1050 Euro, предназначен для защиты персональных компьютеров и мониторов, а также другой периферийной компьютерной и вычислительной техники от основных неполадок с электропитанием: высоковольтных выбросов, электромагнитных и радиочаст…
№: 825853
Для обеспечения бесперебойной работы и защиты данных: персональных компьютеров и рабочих станций; периферийной компьютерной техники. Полная мощность: 1050 ВА. 3 евророзетки с возможностью резервного питания от батареи в задней части ИБП.
№: 670347
Мощность: 1320 Вт, 2200 ВА. Входной разъем: IEC320. Интерфейс USB. Защита от перегрузки и короткого замыкания, функция холодного старта, светодиодная индикация. Размеры: 139x364x195 мм. Вес: 10,8 кг.
№: 431833
Недорогой источник бесперебойного питания, выполненный по технологии оффлайн (или Stand-By/back-up UPS – в различных классификациях эта технология может называться по-разному). Модель SPD N отлично справится с защитой компьютера, рабочей станци. ..
№: 735587
ИБП с защитой от импульсных помех. Мощность 400Ватт / 650ВА. 2 мин. работы с нагрузкой 400 Вт. Розетки (6) Schuko CEE 7 (Батарейное резервное питание) / (2) Schuko CEE 7 (Защита от всплесков напряжения). Вилка Schuko CEE 7/7P.
№: 91819
Линейно-интерактивные ИБП серии RAPTOR предназначены для защиты персональных компьютеров и сетевого оборудования от основных неполадок с электропитанием: перегрузки или короткого замыкания; понижений, повышений и полного исчезновения напряжения в эле…
№: 587986
Рекомендуются для обеспечения бесперебойной работы и защиты данных персональных компьютеров и графических станций; периферийной компьютерной и вычислительной техники; простого телекоммуникационного оборудования (роутеры, маршрутизаторы, модемы и т.д….
№: 325265
Надежный и эффективный источник бесперебойного питания APC Back-UPS RS 650VA 360W BC650-RSX761 линейно-интерактивного типа обладает мощностью 650 Вт и обеспечит стабильную работу подключаемого оборудования. Вы можете подключить к представленному ИБП …
№: 524905
CyberPower UTC650EI — источник бесперебойного питания с четырьмя IEC C13 выходами для подключения устройств-потребителей энергии. Устройство предоставляет домашним и офисным пользователям надежное резервное электропитание для…
№: 568564
СyberPower UT850EI — источник бесперебойного питания, который обеспечивает надежным резервным электропитанием и защищает ПК и другое электрооборудование от скачков, всплесков, понижений напряжения и других инцидентов в сети электропитания. В производ…
№: 143270
Сверхкомпактный и легкий ИБП для домашнего использования, обеспечивает надежную защиту персональных компьютеров, сетевых коммутаторов, модемов, роутеров и сетевых хранилищ данных.
№: 720323
Мощность: 500 ВА / 300 Вт. Штатная работа устройства при входном напряжении от 155 до 275 В. Время переключения режимов стабилизатор-инвертор не более 8 мс. Информативный ЖК-дисплей. Звуковое оповещение при переходе в инверторный режим.
№: 670348
Мощность: 1320 Вт, 2200 ВА Входной разъем: EURO. Интерфейс USB. Защита от перегрузки и короткого замыкания, функция холодного старта, светодиодная индикация. Размеры: 139x364x195 мм. Вес: 10,8 кг.
№: 522658
CyberPower UTC650E — источник бесперебойного питания с двумя CEE 7/4 выходами для подключения устройств-потребителей энергии. Устройство предоставляет домашним и офисным пользователям надежное резервное электропитание для персональных …
Показать ещё 17Всего 148 товаровИсточники бесперебойного питания | Newegg.com
Источник бесперебойного питания, или система ИБП, обеспечивает непрерывное поступление электричества к критически важному оборудованию и его постоянное питание. Даже если другие устройства теряют мощность во время перебоев в работе или сбоев, серверы и компьютеры продолжают работать. Затем у пользователей есть время, чтобы безопасно выключить свое оборудование, чтобы предотвратить потерю данных. Система ИБП также важна для поддержания работы таких важных систем, как камеры видеонаблюдения и медицинское оборудование, как можно дольше.
Система ИБП защищает от скачков напряжения
Розетки в системе ИБП обеспечивают защиту, аналогичную той, которую предлагают устройства защиты от перенапряжения, поглощая избыточную энергию скачков и скачков напряжения. Слишком большая мощность может повредить чувствительные компоненты компьютера, такие как жесткие диски. Настольный ИБП или более крупная модель, вероятно, имеет несколько подключенных устройств и защищает их от таких событий, которые особенно распространены после сбоев, так же как и при восстановлении питания. Первоначальный всплеск может нанести вред устройствам, подключенным к стандартной розетке, поэтому розетка с защитой от перенапряжения может оказаться полезной.Некоторые модели ИБП оснащены розетками с защитой от перенапряжения, которые обеспечивают питание и защиту без разряда батареи ИБП.
Экономия энергии с помощью системы ИБП
Многие типы систем ИБП имеют «зеленый» или «эко» режим, который повышает энергоэффективность и снижает затраты на коммунальные услуги. Энергосберегающие системы предлагают дополнительные меры экономии, такие как отключение в нерабочее время или обнаружение и обход неиспользуемого оборудования. Система ИБП обычно также имеет один выключатель или автоматический выключатель, аналогичный тому, что есть во многих удлинителях.Операторы могут отключать несколько устройств одним нажатием кнопки, что делает перезагрузку и включение и выключение питания быстрее, проще и безопаснее.
Защита различных типов оборудования
Однопользовательская система ИБП достаточно мала, чтобы поместиться под столом, при этом обеспечивая защиту компьютера, монитора и принтера. Специализированные модели ИБП соответствуют уникальным потребностям таких сред, как больницы и морские суда. При установке в серверной комнате рядом с таким оборудованием, как серверы и блок распределения питания, подумайте о монтируемом в стойку ИБП, чтобы сэкономить место.ИБП обычно имеет не только электрические розетки, но также сетевые, USB и последовательные порты для защиты от шума и скачков напряжения. В некоторых устройствах используются заглушки трансформаторного блока, поэтому розетки должны располагаться на большем расстоянии друг от друга.
Подходит для малых и крупных предприятий
Компании любого размера используют серверы и коммутаторы, для которых ИБП с синусоидальной волной является оптимальным решением. Они точно имитируют тип питания, который вы ожидаете от стандартных электросетей, для стабильной и надежной работы.Существуют также однофазные системы ИБП для небольших установок и трехфазные блоки для питания нескольких устройств с различными требованиями к мощности. Линейно-интерактивные устройства управляют изменениями напряжения без использования батареи без необходимости, поэтому они имеют сильный заряд и готовы к отключению. С другой стороны, онлайн-система ИБП преобразует входящую мощность, используя батарею, чтобы поддерживать постоянство. Это создает слой изоляции между оборудованием и проблемами внешней линии.
Как работает источник бесперебойного питания (ИБП) компьютера?
То, что ваш компьютер ожидает получить от электросети (в Соединенных Штатах), — это мощность переменного тока напряжением 120 В с частотой 60 Гц (дополнительную информацию см. В разделе «Как работают распределительные сети»).Компьютер может допускать небольшие отклонения от этой спецификации, но значительное отклонение приведет к отказу источника питания компьютера. ИБП обычно защищает компьютер от четырех различных проблем с питанием:
- Скачки и скачки напряжения — Количество раз, когда напряжение в линии больше, чем должно быть
- Падение напряжения — Количество раз, когда напряжение в линии меньше, чем должно быть
- Полный сбой питания — Время, когда линия выходит из строя или перегорает предохранитель где-то в сети или в здании
- Разница частот — Время, когда мощность колеблется с частотой, отличной от 60 Гц
Сегодня используются две распространенные системы: резервный ИБП и непрерывный ИБП.Резервный ИБП отключает компьютер от обычного сетевого питания до тех пор, пока не обнаружит проблему. В этот момент он очень быстро (за пять миллисекунд или меньше) включает инвертор мощности и отключает компьютер от батареи ИБП (дополнительную информацию см. В разделе «Как работают батареи»). Инвертор мощности просто преобразует мощность постоянного тока, подаваемую батареей, в мощность переменного тока напряжением 120 вольт и частотой 60 Гц.
В ИБП непрерывного действия компьютер всегда работает от батареи, и батарея постоянно заряжается.Вы можете довольно легко построить себе ИБП непрерывного действия с большим зарядным устройством, батареей и инвертором мощности. Зарядное устройство для аккумуляторов непрерывно вырабатывает постоянный ток, который инвертор постоянно преобразует в переменный ток напряжением 120 вольт. В случае сбоя питания инвертор получает питание от аккумулятора. В непрерывном ИБП нет времени переключения. Эта установка обеспечивает очень стабильный источник питания.
Резервные системы ИБП гораздо более распространены для домашнего использования или для малого бизнеса, поскольку они, как правило, стоят примерно вдвое дешевле, чем система непрерывного действия.Системы непрерывного действия обеспечивают исключительно чистое и стабильное питание, поэтому они, как правило, используются в серверных и критически важных приложениях.
Вот несколько интересных ссылок:
Какие бывают типы ИБП?
Что такое ИБП?
Во время скачков напряжения и сбоев в работе устройства бесперебойного питания (ИБП) обеспечивают безопасность и работоспособность компьютерных систем и ИТ-оборудования. Источник бесперебойного питания (ИБП) обеспечивает резервное питание от батареи, когда поток электроэнергии падает до недостаточного напряжения или если он прекращается.Источник бесперебойного питания жизненно важен для критически важной среды. В зависимости от размера и технологии ИБП, резервное питание предоставляется в течение определенного периода времени, пока не будут активированы генераторы или не будут должным образом отключены сетевые компоненты. Когда электричество течет должным образом, компьютеры и аксессуары защищены от повреждений. Блок ИБП может помочь эффективно защитить отдельное устройство или весь центр обработки данных. Смотрите наш обзор лучших ИБП.
Какие бывают типы ИБП?
С тремя основными типами источников бесперебойного питания доступны системы ИБП для решения всего диапазона приложений. Они удовлетворяют потребности предприятий и потребителей. Резервный ИБП — это автономный блок, который может обнаруживать сбой в электросети и автоматически переключаться на питание от батареи. Две другие категории ИБП — это линейно-интерактивные и онлайн-устройства, причем онлайн-подключение является более дорогим вариантом. Каждый тип ИБП поддерживает работу сетевых устройств при отключении питания. Такие функции, как измерение энергии, зависят от модели.
Что такое резервный ИБП?
Базовый резервный ИБП — это источник бесперебойного питания, обеспечивающий кратковременное питание от батарей во время отключений.В ИБП этой категории оборудование получает питание от электросети в нормальных условиях через прямое соединение переменного тока. Резервный модуль и его инвертор, по сути, находятся в режиме ожидания, пока не потребуется резервное питание. В зависимости от модели резервный ИБП также может защитить данные и чувствительное оборудование от скачков, скачков и провалов. Доступны компактные устройства для защиты домашней сети. Резервный ИБП обычно используется для защиты компьютеров, модемов, оборудования VoIP и другого оборудования. Эта категория ИБП является наименее дорогостоящей из трех типов ИБП.
Автономный ИБП обеспечивает базовое питание для дома и офиса
Резервный ИБП может также называться автономным ИБП , что отличает его от полностью бесперебойного онлайн-ИБП. Хотя автономный источник бесперебойного питания является фундаментальным по своей конструкции, он обеспечивает время автономной работы для менее требовательных домашних и профессиональных сред. Представители Comms Express имеют подробную информацию о моделях ИБП Offline, Line Interactive и Online для сетевых, серверных и настольных приложений.
Что такое резервный ИБП?
Резервное питание от батареи инициируется устройством Backup UPS , также называемым резервным ИБП. После отключения электроэнергии резервный ИБП подает питание на короткие периоды времени. При обнаружении потерь передаточный переключатель инициирует процессы резервного копирования. Время переключения происходит в миллисекундах после сбоя, при этом время отклика зависит от резервного ИБП. Время переключения не является мгновенным, но обычно не должно прерывать подачу энергии к оборудованию.Если ожидается длительный сбой, резервная батарея ИБП обеспечит безопасное отключение, чтобы оборудование и данные были защищены.
Что такое онлайн-ИБП?
Онлайн-ИБП — это источник бесперебойного питания, в котором используется технология двойного или дельта-преобразования. При двойном преобразовании сетевое оборудование не получает электроэнергию напрямую от розетки переменного тока. Вместо этого мощность переменного тока поступает в выпрямитель, где становится мощностью постоянного тока. Затем он переходит к батарее, а затем к инвертору.После инверсии обратно в переменный ток, мощность передается на оборудование. С помощью этого онлайн-процесса устройства ИБП компьютерное оборудование постоянно получает чистую электроэнергию. При дельта-преобразовании определенное количество энергии направляется непосредственно на работу компьютеров, маршрутизаторов и другого оборудования. Это создает энергоэффективную онлайн-систему ИБП, в которой часть мощности пропускает этапы обработки.
Онлайн-система ИБП
В случае сбоя в электросети система Online UPS поддерживает постоянный ток для защиты сетевого оборудования.При колебании или отказе выпрямитель в ИБП автоматически отключается, и питание поступает от батареи до тех пор, пока не произойдет восстановление. Цепь онлайн-ИБП является бесшовной. Вот почему онлайн-системы ИБП стоят больше, чем единицы в категориях автономных или линейно-интерактивных ИБП.
Технология ИБП с двойным преобразованием
Чувствительное оборудование можно защитить с помощью ИБП с двойным преобразованием . Онлайн-ИБП доступны широкому кругу пользователей.Благодаря процессам ИБП с двойным преобразованием, можно защитить сетевые серверы, центры обработки данных и все окружающие среды, а при переходе на питание от батареи не требуется времени. Доступны интеллектуальные онлайн-системы ИБП для поддержки требовательных нагрузок и времени работы. Более доступные ИБП с двойным преобразованием доступны для небольших офисов. Обычно, чем крупнее агрегат, тем дольше оборудование может работать.
Что такое линейно-интерактивный ИБП?
A Линейно-интерактивный ИБП — это один из типов источников бесперебойного питания, который может автоматически регулировать напряжение.Линейно-интерактивная технология реагирует на условия высокого и низкого напряжения. Агрегаты также поддерживают системы во время простоев без разряда батареи. В линейно-интерактивном ИБП источник электроэнергии является первой линией питания; однако технология инвертора / преобразователя позволяет заряжать аккумулятор устройства во время нормальной работы. Во время сбоя этот источник бесперебойного питания (ИБП) преобразует энергию батареи в переменный ток для доставки устройства.
Линейно-интерактивные системы ИБП для ИТ-приложений
В категории продуктов для защиты электропитания линейно-интерактивные системы ИБП защитят чувствительное оборудование во время отключений и отключений электроэнергии.Модули линейно-интерактивных ИБП дороже, чем резервные модели, но более доступны, чем интерактивные ИБП. Линейно-интерактивный ИБП сохранит работоспособность при низком напряжении и кратковременных сбоях питания. Если ожидается длительный перерыв в работе, его аккумуляторная батарея позволяет безопасно отключать устройства. Некоторые живые интерактивные блоки также предлагают функции фильтрации.
В чем разница между ИБП онлайн и линейно-интерактивным?
Перед покупкой устройства защиты питания вы можете сравнить онлайн и линейно-интерактивную технологию ИБП .Линейно-интерактивный ИБП добавляет автотрансформатор к базовой резервной конструкции. Он может увеличивать или уменьшать выходное напряжение. Этот трансформатор реагирует на изменения в мощности переменного тока и может автоматически регулировать проблемы. Для сравнения, онлайн-модели ИБП используют инвертор для постоянной передачи всей или части мощности. Это означает, что онлайн-ИБП может соответствовать термину «бесперебойный» с нулевым временем переключения. Интерактивному ИБП требуется несколько миллисекунд, чтобы переключиться в режим резервного питания от батареи в случае сбоя.
Решения по управлению питанием с резервным аккумулятором
Надежные системы управления питанием помогают гарантировать, что подача электроэнергии к ценному оборудованию никогда не будет отключена. При покупке ИБП его номинальное значение в вольт-амперах (ВА) должно быть совместимо с общей нагрузкой, которую необходимо защитить. Эта нагрузка будет включать все оборудование и сетевые аксессуары. Продвинутая онлайн-система ИБП использует технологию двойного преобразования для управления питанием. Он обеспечивает стабильно чистое питание для систем серверного уровня и центров обработки данных даже во время перебоев в электроснабжении.Свяжитесь с Comms Express, если у вас возникнут вопросы о ВА и номинальной мощности ИБП.
Ссылки по теме
Источник бесперебойного питания (ИБП)
Обзор 8 лучших ИБП

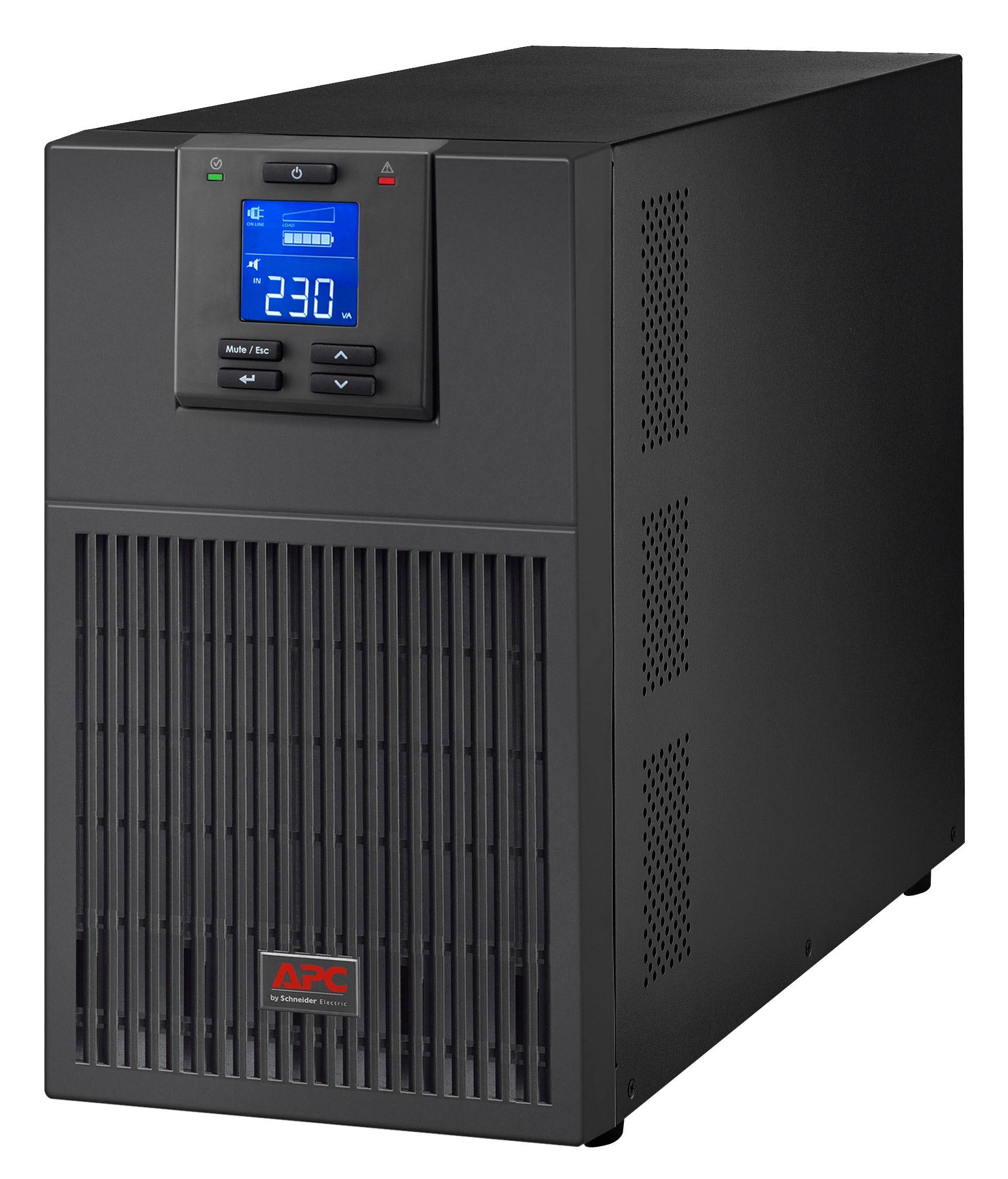

APC UPS — Источник бесперебойного питания
ИБП Tripp Lite — Источник бесперебойного питания
Eaton UPS — Источник бесперебойного питания
Vertiv UPS — Источник бесперебойного питания
Определение ИБП | PCMag
( U без прерывания P подача S подача) Устройство, обеспечивающее резервное питание от батареи при сбое или падении напряжения до недопустимого уровня.Небольшие системы ИБП обеспечивают питание в течение нескольких минут; достаточно для правильного выключения компьютера, в то время как в более крупных системах батареи хватает на несколько часов. В критически важных центрах обработки данных системы ИБП используются всего несколько минут, пока не вступят в строй электрические генераторы. Системы ИБПможно настроить так, чтобы они предупреждали файловые серверы о завершении работы в установленном порядке, если произошел сбой и разрядились батареи.
Подавление перенапряжения и регулирование напряжения
Устройство защиты от перенапряжения отфильтровывает скачки и всплески, а регулятор напряжения поддерживает равномерное напряжение во время сбоя, но ИБП поддерживает работу компьютера при отсутствии электроэнергии.Системы ИБП обычно обеспечивают подавление скачков напряжения и могут обеспечивать регулировку напряжения. См. Подавление перенапряжения.
Резервный и линейный интерактивный
Резервный ИБП, также называемый «автономным ИБП», является наиболее распространенным типом ИБП, который можно найти в магазинах компьютеров или канцелярских товаров. Он потребляет ток от розетки переменного тока и переключается на аккумулятор в течение нескольких миллисекунд после обнаружения сбоя питания.
Линейно-интерактивный ИБП «взаимодействует» с линией питания переменного тока, чтобы сглаживать формы волны и корректировать рост и падение напряжения.
Онлайн-ИБП
Онлайн-ИБП — самые современные и самые дорогие ИБП. Инвертор постоянно обеспечивает чистое питание от батареи, а компьютерное оборудование никогда не получает питание непосредственно от розетки переменного тока. Однако онлайн-блоки содержат охлаждающие вентиляторы, которые действительно шумят и могут потребовать некоторого планирования местоположения для домашнего пользователя или небольшого офиса.
Три типа ИБП
Все системы ИБП переключаются на питание от батареи.Разница в том, как они справляются с питанием в нормальных условиях. Резервные блоки обеспечивают ограниченное затухание, тогда как линейно-интерактивные системы регулируют напряжение и сглаживают плохие гармоники. Онлайн-системы постоянно восстанавливают чистую энергию. (диаграммы любезно предоставлены MGE UPS SYSTEMS.)
Размер имеет значение
Когда питание отключается, блок справа будет поддерживать работу большего количества оборудования в течение более длительного времени, чем блок слева, потому что батарея больше.Размер батареи является важным критерием при выборе систем ИБП.
Резервное копирование резервной копии
В массиве питания APC Symmetra Power Array все модули распределяют общую нагрузку; таким образом, любой блок может выйти из строя и быть заменен без ущерба для безопасности, которую ИБП изначально должен был обеспечить. (Изображение любезно предоставлено American Power Conversion Corporation.)
Источник бесперебойного питания (ИБП): Обзор и руководство по покупке
<------------------------------------------------- -------------------------------------------------- ------------------------>
ЧТО ТАКОЕ ИБП?
Источник бесперебойного питания (ИБП) — это электронное устройство с батарейным питанием, которое может продолжать подавать питание на нагрузку в течение определенного периода времени во время сбоя в электросети или когда линейное напряжение выходит за нормальные пределы.Его типичное применение — резервное питание для ПК и домашней сети Wi-Fi. Более крупные устройства с постоянной проводкой можно использовать для питания серверов и другого оборудования или даже части вашего дома. Помимо резервирования, большинство моделей также обеспечивают защиту от перенапряжения и стабилизацию питания. Общий стандарт для систем резервного питания ИБП — серия IEC 62040. Излишне говорить, что даже кратковременное отключение электроэнергии может привести к потере несохраненных данных на работающем настольном компьютере или сбросу модема. Вот почему ИБП необходим как дома, так и в офисе.С технической точки зрения, чтобы обеспечить бесперебойное питание, вам потребуется резервная аккумуляторная батарея, зарядное устройство AC-DC и инвертор DC-AC.ВИДЫ ИБП
. Существует три основных типа ИБП: резервный (автономный), линейно-интерактивный и оперативный. Каждый из этих типов поставляет энергию от батареи, когда сеть выходит из строя, но в нормальных условиях они обрабатывают энергию по-разному. Обратите внимание, что в отличие от домашних генераторов, ни у одного из них нет движущихся частей. A Резервный ИБП (SPS) переключает нагрузку на инвертор с батарейным питанием, когда первичный переменный ток падает или выходит за пределы допустимого диапазона.Он включает в себя реле передачи, которое выполняет эту задачу. Типичное время переключения составляет от 2 мс до 10 мс в зависимости от количества времени, необходимого для обнаружения потери напряжения в электросети и включения инвертора. В это время ток нагрузки на мгновение прерывается. Поэтому перечисление таких устройств как «бесперебойные» несколько вводит в заблуждение. Сегодняшние ПК включают в себя внутренний импульсный блок питания, который по своей сути обеспечивает определенное время задержки («прохождения»). Для справки, блок питания SMPS для персональных компьютеров должен обеспечивать время удержания не менее 16 мс при номинальной нагрузке (это число соответствует одному циклу входной частоты 60 Гц).Поскольку это время превышает нормальное время переключения ИБП, на большинство ПК переход от сети к ИБП не влияет. Однако устройствам с питанием от настенного адаптера (например, модемам или маршрутизаторам) может не хватить времени задержки для работы во время передачи. С положительной стороны, поскольку инвертор SPS работает в режиме ожидания и запускается только при выходе из строя входного источника, он имеет самое низкое энергопотребление, самый высокий КПД (95-98%) и надежность. Поскольку это также самый дешевый источник питания ИБП (менее $ 0.10 на номинальный вольт-ампер), это наиболее распространенное устройство резервного копирования, используемое в домах и офисах. Обратите внимание, что в некоторых старых системах инвертор генерировал выходной сигнал прямоугольной формы, а не синусоидальный, что могло вызвать проблемы для некоторого чувствительного оборудования.

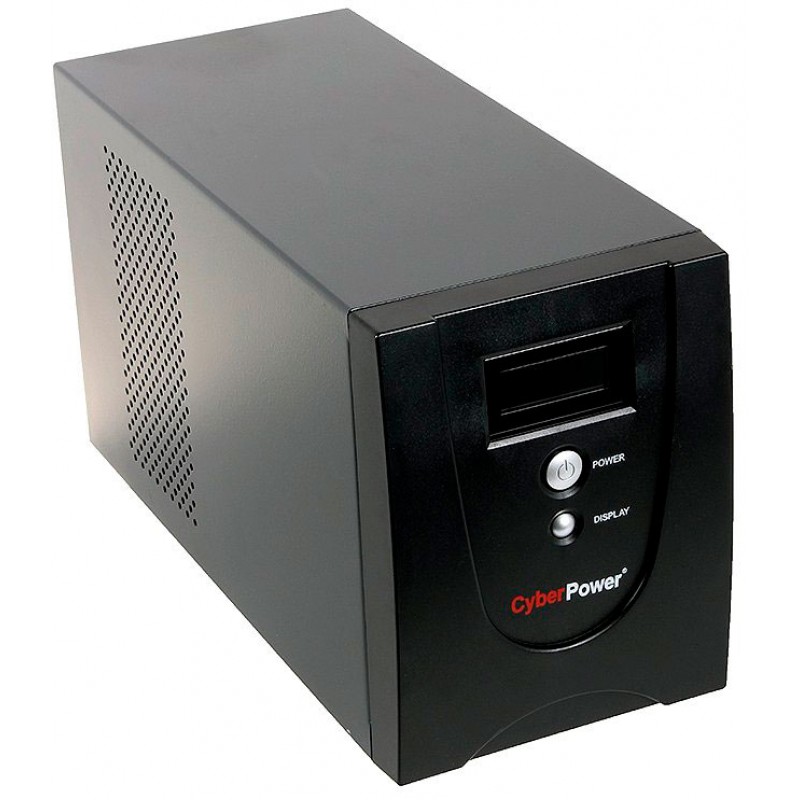

Пример популярной модели в режиме ожидания с хорошими отзывами пользователей — CyberPower CP750LCD. Типичное время передачи данных составляет 4 мс. Это неплохо, но все же может вызвать перезагрузку некоторых устройств.
Унаследованный тип резервных ИБП с феррорезонансом имеет дополнительный феррорезонансный трансформатор, который формирует выходное напряжение и накапливает энергию для более плавной передачи.Его главный недостаток — нестабильность при загрузке от SMPS с входным каскадом PFC. По этой причине такие системы больше не используются.
Линейно-интерактивный ИБП в нормальных условиях сглаживает и до некоторой степени регулирует входное переменное напряжение с помощью фильтра и переключающего трансформатора.
Его двунаправленный инвертор / зарядное устройство всегда подключается к выходу и использует часть переменного тока для поддержания заряда аккумулятора. Когда входной источник выходит из строя, передаточный переключатель отключает вход переменного тока, и аккумулятор / инвертор затем питает нагрузку.Типичный КПД этого типа составляет 90-96%. В настоящее время это наиболее распространенная конструкция в диапазоне мощностей 0,5–5 кВА. Примером линейно-интерактивного типа с хорошими оценками пользователей является Tripp Lite AVR550U.Онлайн-ИБП всегда передает всю или, по крайней мере, часть выходной мощности через свой инвертор, даже при нормальных сетевых условиях. Следовательно, это единственный тип, который обеспечивает истинное бесперебойное питание с временем передачи 0 мс. Примером сетевого типа является CyberPower OL1000RTXL2U. Этот вид дороже.Его основные приложения — небольшие серверы и сети, но в настоящее время он используется также и дома. Существует два основных подтипа интерактивных ИБП: двойное преобразование и дельта-преобразование.
Онлайн-ИБП с двойным преобразованием непрерывно обрабатывает всю мощность через последовательно подключенные выпрямитель / зарядное устройство постоянного тока и инвертор постоянного тока. Дополнительный переключатель байпаса позволяет поддерживать нагрузки непосредственно от источника переменного тока при некоторых неисправностях (таких как отказ инвертора). Хотя такой тип обеспечивает PFC и лучшее качество выходного напряжения, чем другие конструкции, двойная обработка энергии приводит к снижению эффективности (обычно 80-90%).Этот тип распространен для критически важных приложений.
Онлайн-ИБП с дельта-преобразованием включает дополнительный «дельта-преобразователь», который подает часть энергии непосредственно на нагрузку и обеспечивает коррекцию коэффициента мощности. Такое частичное шунтирование каскадов выпрямителя / инвертора во время нормальной работы приводит к более высокому КПД (до 97%).
Для большинства настольных приложений достаточно типа SPS. Однако, если вы хотите избежать даже кратковременных перебоев в подаче электроэнергии, ищите линейный интерактивный тип.Среди основных отечественных поставщиков Tripp Lite, пожалуй, единственный, кто четко указывает типы своих моделей. Различные требования к характеристикам и испытаниям, такие как пределы амплитуды и продолжительности отклонения выходного напряжения, допустимого для нагрузок блока питания с импульсным режимом (SMPS), определены стандартом IEC 62040-3. Обратите внимание, что производители небольших серийных источников питания ИБП для ПК обычно рекламируют свои системы по номиналу вольт-ампер (ВА). Типичная максимальная реальная мощность в ваттах такого резервного источника питания составляет всего 60% от номинальной мощности в ВА, указанной на паспортной табличке.Такое соотношение по умолчанию между ваттами и ВА основано на старом компьютерном блоке питания без PFC, который имел коэффициент мощности от 0,6 до 0,7. Итак, при покупке блока питания ИБП убедитесь, что полезная мощность ваших нагрузок не превышает 60% от его номинальной мощности. Чтобы найти требуемую мощность, добавьте токи на паспортных табличках всех устройств, которые вы хотите зарезервировать, и умножьте результат на 120. Обратите внимание, что технически это даст вам вольт-амперы, а не ватты. Однако сегодняшняя электроника имеет коэффициент мощности, близкий к единице.Значит, ваши ватты будут практически такими же. Например, если ваша система потребляет 2,5 А, то она потребляет до 2,5×120 = 300 Вт. В этом случае необходимо выбрать резервное устройство мощностью не менее 300 / 0,6 = 500 ВА.
Хотя источники ИБП обычно дешевы, компактны и удобны, они подходят не для всех приложений. Их общий недостаток — относительно короткое время работы. Вот почему в большинстве технических паспортов указано при половинной нагрузке . Для небольших потребительских устройств время работы при половинной нагрузке обычно составляет 15-20 минут.Обратите внимание, что эта характеристика не является линейной. При полной нагрузке вы можете получить только 1/3 срока службы при половинной нагрузке. Если вы ищете более длительную резервную копию, подумайте о дополнительном электрическом генераторе.
Источник бесперебойного питания | Computerworld
Если вы работаете за компьютером, и в вашем офисе пропало электричество, может произойти несколько неприятных вещей. Во-первых, вы можете потерять важные данные. А если сбой произойдет, когда ваша система записывает данные на диск, логическая структура диска может серьезно пострадать, а некоторые файлы могут быть потеряны.
Даже кратковременное отключение питания (несколько миллисекунд) может вызвать проблемы. Более продолжительные перерывы в работе — больше проблем. Если ваши серверы пострадают, вы можете потерять как бизнес из-за клиентов, так и продуктивность сотрудников.
Согласно исследованию IBM, рабочая станция имеет более 120 проблем с питанием в месяц. По данным журнала «Планирование непредвиденных обстоятельств», на сбои в подаче электроэнергии или скачки напряжения приходится 45,3% всех потерь данных.
Этих условий можно избежать с помощью хорошего источника бесперебойного питания (ИБП) с соответствующими характеристиками для вашего компьютера и сетевого оборудования.Это может обеспечить чистую мощность за счет устранения провалов или отключений, всплесков, скачков и электрических шумов.
|
В случае отключения электроэнергии ИБП может вызвать вас, а затем автоматически выключить оборудование. Это время перехода может гарантировать, что вы не потеряете данные, даже кэшированные в памяти.
Все более тонкие стоечные устройства — серверы и дисковые массивы высотой всего несколько дюймов — позволяют заполнить практически каждый слот в шкафу центра обработки данных. Такая плотная упаковка оборудования может усугубить нагрузку на источники питания, что может вызвать отключение питания или даже возгорание.
Какой тип ИБП?
Устройства ИБП бывают трех разных типов; правильный выбор может обеспечить рабочие станции и центры обработки данных чистой энергией, поддерживая нагрузку во время простоев.
Резервный источник питания: Идеально подходит для отдельной рабочей станции, резервного источника питания или автономного ИБП, он получает питание прямо из розетки и пропускает его через нее. Эта конфигурация называется однократным преобразованием, что означает, что она преобразует мощность переменного тока в постоянный, заряжая аккумулятор. При сбое основного питания инвертор, работающий в режиме ожидания, преобразует мощность постоянного тока батареи в переменный ток, чтобы поддерживать нагрузку в течение ограниченного времени.
Линейно-интерактивный ИБП: Этот тип устройства, предназначенный для важного оборудования, включает индуктор последовательно между розеткой и нагрузкой.Этот встроенный индуктор позволяет инвертору ИБП принимать входящую мощность и обеспечивает согласование мощности (регулирует высокое и низкое напряжение) нагрузки.
Подобно резервному источнику питания, линейно-интерактивный ИБП может быть недорогим и эффективным, поскольку он поддерживает всю критическую нагрузку только во время сбоев питания. Однако он может изолировать критическую нагрузку от входа только тогда, когда работает от своей батареи.
Онлайн-ИБП с двойным преобразованием: Эта конструкция предлагает процесс двойного преобразования мощности.Выпрямители преобразуют входящую мощность переменного тока в мощность постоянного тока для питания шины постоянного тока ИБП. Точно так же выходной инвертор принимает мощность постоянного тока и вырабатывает регулируемый переменный ток для поддержки критической нагрузки. Во время нормальной работы аккумуляторы на шине постоянного тока заряжаются. Когда входная мощность выходит за рамки спецификации, батареи поддерживают инвертор и нагрузку. Такая конструкция обеспечивает наилучшую защиту серверов, сетевого оборудования и центров обработки данных.
Онлайн-ИБП с двойным преобразованием, доступный с 1980-х годов, имеет низкий коэффициент мощности, а обширное переключение высокой мощности во время нормальной работы может генерировать гармонические токи обратно в линию питания.Эти «гармонические искажения» нарушают качество напряжения в линии электропередач, потенциально вызывая все, от неисправностей компьютера до пожаров. В то же время низкий коэффициент мощности неэффективен, поэтому вам понадобится ИБП увеличенного размера.
Сегодня многие ИБП поставляются со схемами коррекции коэффициента мощности (PFC), поэтому они могут указать коэффициент мощности 1,0. Это устраняет проблемы за счет линейного отвода тока по всей кривой напряжения. Этот тип ИБП может защитить вдвое больше серверов, чем один без PFC, и, вероятно, является лучшим выбором для оборудования, устанавливаемого в стойку.
Напротив, ИБП без коррекции коэффициента мощности потребляет энергию только из короткого сегмента пикового напряжения формы волны питания, что может вызвать искажения и потреблять на 40% больше мощности, чем можно предположить по номинальному току ИБП.
Международная электротехническая комиссия со штаб-квартирой в Женеве, международный орган по стандартизации для всех областей электротехники, предложила стандарты для гармонических искажений, электромагнитных и радиочастотных помех, которые потребуют U.Производители С. ставят схемы коррекции коэффициента мощности во все типы источников питания.
В отличие от ИБП с двойным преобразованием, новый онлайн-ИБП с дельта-преобразованием снижает гармонические искажения на 30% и обеспечивает до 97% общей энергоэффективности.
Вместо использования выпрямителя для зарядки аккумуляторов, двунаправленные преобразователи, подключенные к общей батарее, передают мощность в любом направлении — переменный ток в постоянный или наоборот — с минимальными потерями. Дельта-преобразователь подключается последовательно между источником питания и нагрузкой и компенсирует любую разницу между требуемым выходным напряжением и питанием от электросети.Главный преобразователь, тем временем, поддерживает стабильное и точно регулируемое напряжение нагрузки.
Феррарини — писатель-фрилансер из Бостона. Вы можете связаться с ней по адресу [email protected].
Copyright © 2001 IDG Communications, Inc.
Источник бесперебойного питания | Dell США
* Устройство поставляется с Windows 10 и бесплатным обновлением до Windows 11 или может быть предварительно загружено с Windows 11.Кредит Dell Business: Предлагается бизнес-клиентам WebBank, членом FDIC, который определяет квалификацию и условия кредита. Налоги, стоимость доставки и другие сборы являются дополнительными и могут отличаться. Минимальные ежемесячные платежи превышают 15 долларов США или 3% от нового баланса, указанного в ежемесячной выписке по счетам. Dell и логотип Dell являются товарными знаками Dell Inc.* Вознаграждения начисляются на вашу учетную запись Dell Rewards Account (доступную через вашу учетную запись Dell.com My Account) обычно в течение 30 рабочих дней после даты отправки вашего заказа; Срок действия вознаграждения истекает через 90 дней (кроме случаев, когда это запрещено законом).Сумма «Текущий баланс вознаграждений» может не отражать самые последние транзакции. Посетите Dell.com My Account, чтобы узнать о наиболее актуальном балансе вознаграждений. Бонусные вознаграждения за отдельные покупки, указанные на сайте dell.com/businessrewards или по телефону 800-456-3355. Общая сумма заработанных вознаграждений не может превышать 2000 долларов в течение 3-месячного периода. Покупки в аутлетах не дают права на вознаграждение. Награды нельзя получить или использовать для ПК в качестве предметов Сервиса. Ускоренная доставка недоступна для некоторых мониторов, аккумуляторов и адаптеров и доступна в континентальной части США (кроме Аляски).Только С. Существуют и другие исключения. Не действует для торговых посредников и / или онлайн-аукционов. Дополнительную информацию о программе Dell Rewards можно найти на сайте Dell.com/businessrewardsfaq .
* Возврат: 30-дневный период возврата рассчитывается с даты выставления счета. Исключения из стандартной политики возврата Dell по-прежнему применяются, и некоторые продукты не подлежат возврату в любое время. Возврат телевидения подлежит оплате за возврат. См. Dell.com/returnpolicy.
* Предложения могут быть изменены, не суммируются с другими предложениями.Лимит 5 единиц на заказ. Применяются налоги, сборы за доставку и другие сборы. Предложение о бесплатной доставке действует только в континентальной части США (за исключением адресов Аляски и почтовых ящиков). Предложение не действует для торговых посредников. Dell оставляет за собой право отменять заказы, связанные с ошибками ценообразования или другими ошибками.
* Технический документ IDC «Оптимизация производительности с помощью частой замены серверов для предприятий», заказанный Dell Technologies и Intel, март 2021 г. Результаты основаны на интервью с 18 ИТ-практиками и лицами, принимающими решения на средних и крупных предприятиях, и веб-опросе 707 ИТ-специалистов. и лица, принимающие решения на средних и крупных предприятиях, использующие серверные решения Dell Technologies в 7 отраслях.См. Полный технический документ: https://www.delltechnologies.com/resources/en-us/asset/white-papers/products/servers/server-infrastructure-resiliency-enterprise-whitepaper.pdf
Celeron, Intel, логотип Intel , Intel Atom, Intel Core, Intel Inside, логотип Intel Inside, Intel vPro, Intel Evo, Intel Optane, Intel Xeon Phi, Iris, Itanium, MAX, Pentium и Xeon являются товарными знаками корпорации Intel или ее дочерних компаний.
© 2018 NVIDIA, логотип NVIDIA, GeForce, GeForce RTX, GeForce MAX-Q, GRID, SHIELD, Battery Boost, CUDA, FXAA, GameStream, G-Sync, NVLINK, ShadowPlay, SLI, TXAA, PhysX, GeForce Experience, GeForce NOW, Maxwell, Pascal и Turing являются товарными знаками и / или зарегистрированными товарными знаками NVIDIA Corporation в США.
