Содержание

Об инверторных стабилизаторах напряжения: преимущества и недостатки

Нестабильность напряжения сети, повышенные требования к параметрам питания у ряда аппаратуры требуют применения устройств стабилизации.

Стабилизатор переменного напряжения

Используется несколько типов конструкций, которые различаются принципом работы и техническими характеристиками:

  • Феррорезонансные. В настоящее время практически не используются, ввиду искажения формы синусоиды и высокого уровня электромагнитных помех, хотя отличаются максимальным быстродействием;

Феррорезонансный стабилизатор

  • Релейные (или симисторные). Наиболее распространены, благодаря наилучшему сочетанию приемлемых технических параметров и стоимости. Основные недостатки – ступенчатое изменение выходного напряжения в допустимых пределах и невысокое быстродействие, ограниченное скоростью переключения реле (только в релейных устройствах) и низкие пределы стабилизации;
  • Электромеханические. Имеют наименьшие искажения формы сигнала, но характеризуются крайне низким быстродействием, особенно при больших колебаниях входного сигнала;

Электромеханический стабилизатор

  • Инверторные. Наиболее прогрессивный тип стабилизаторов с двойным преобразованием, которые имеют самое высокое быстродействие и минимальные искажения формы выходного напряжения.

Основные характеристики

Основными требованиями к любому стабилизатору являются:

  • Допустимая мощность нагрузки;
  • Точность стабилизации;
  • Допустимый диапазон входного напряжения стабилизации;
  • Коэффициент искажений;
  • Быстродействие.

По всем параметрам, кроме допустимой мощности, инверторный стабилизатор напряжения превосходит иные типы устройств. Ограничение по мощности вызвано тем, что в выходных каскадах используются мощные полупроводниковые элементы, нагрев которых при прохождении высоких значений тока может привести к выходу из строя.

Такой параметр, как быстродействие, в инверторном стабилизаторе отсутствует в принципе, поскольку данное устройство вообще не отслеживает параметры по входу, а контролирует только состояние на выходе. О быстродействии можно говорить только в случае скачков тока, потребляемого нагрузкой, но даже и в этом случае контроль выходных параметров и коррекция осуществляются в режиме реального времени.

Принцип работы

Функциональная схема и принцип работы устройств инверторного типа практически одинаковы. Основные элементы инверторов:

  • Сетевой фильтр;
  • Выпрямитель;
  • Сглаживающий конденсатор;
  • Выходные транзисторные ключи;
  • Микроконтроллерная схема управления.

Блок-схема

Стабилизаторы (инверторы) с двойным преобразованием отличаются увеличенной емкостью сглаживающих конденсаторов и наличием корректора коэффициента мощности. Корректор нужен по двум причинам:

  • Компенсация большой индуктивной нагрузки на питающую сеть;
  • Компенсация напряжения на выходе сглаживающего фильтра для нормальной стабилизации при сниженном напряжении сети.

Сетевой фильтр необходим для снижения уровня помех, проникающих в электрическую сеть во время работы мощных транзисторных ключей. В работе самого стабилизатора фильтр не участвует.

Выпрямитель служит для преобразования входного переменного напряжения в постоянное, которое дополнительно сглаживается электролитическими конденсаторами большой емкости.

Батарея конденсаторов в совокупности с корректором коэффициента мощности служит накопителем энергии, позволяя скомпенсировать просадки и снижение входного напряжения. Чем больше емкость накопителя, тем более низкое значение допускается по входу. Одновременно возможен рост допустимой мощности нагрузки. Вместе с этим растет и емкостная нагрузка на сеть, внося искажения в виде фазового сдвига напряжения и тока. Таким образом, корректор коэффициента мощности является одним из важнейших составляющих стабилизатора напряжения с двойным преобразованием.

Постоянное напряжение с выхода корректора поступает на транзисторные ключи, выполненные по IGBT или MOSFET технологии.

Мощные IGBT транзисторы

Открытием ключей управляет схема на микроконтроллере, в соответствии с заложенным алгоритмом работы. Схема управления контролирует состояние выхода:

  • Амплитуду;
  • Частоту;
  • Ток нагрузки.

На основе измеренных значений микроконтроллер изменяет параметры импульсов управления выходными ключами в режиме реального времени. В результате получается очень точная стабилизация формы и амплитуды напряжения на выходе устройства, независимо от его значения на входе и величины нагрузки.

Преимущества и недостатки

Основное преимущество инверторных устройств заключается в двойном преобразовании, когда входное напряжение изначально поступает на выпрямительный блок, преобразующий его в постоянное. Данная операция обеспечивает полную независимость работы дальнейших составляющих от параметров поступающего на вход напряжения, в особенности частоты.

Амплитуда ограничивается пороговыми значениями минимума и максимума. Лучшие устройства позволяют преобразовывать напряжение сети, меняющееся от 60 до 300 В, что недостижимо при использовании других устройств. И то, что в дальнейшей работе используется постоянный ток, делает такой параметр, как время реакции (быстродействие), совершенно бессмысленным.

Отсутствие традиционного для иных типов стабилизаторов трансформатора существенно снижает габариты и вес устройства. Только в сравнительно маломощных устройствах нижнего ценового диапазона используются выходные трансформаторы, позволяющие применить недорогие низковольтные транзисторы. Общий перечень достоинств:

  • Наилучшие параметры стабилизации;
  • Точное соблюдение формы и частоты сигнала;
  • Большие пределы стабилизации;
  • Малый вес и габариты.

Есть у инверторных устройств и недостатки, которые сужают их область применения:

  • Высокая стоимость, которая растет с увеличением допустимой мощности;
  • Снижение пределов стабилизации, особенно нижнего, с ростом мощности нагрузки, что связано с недостатком запасенной энергии корректора с блоком накопительных конденсаторов;
  • Необходимость в интенсивном теплоотводе, вызванном нагревом выходных транзисторов;
  • Необходимость в защите от пыли.

Две последние проблемы возникают из-за того, что управляющие транзисторы работают не в ключевом (переключающем) режиме, а в аналоговом (усилительном). Это сопровождается выделением тепла на переходах транзисторов, растущей с увеличением мощности нагрузки. Отвод тепла осуществляется при помощи радиаторов охлаждения, обдуваемых вентиляторами (кулерами).

Вентилятор охлаждения

Вместе с потоком воздуха внутрь устройства затягивается пыль, снижающая отвод тепла. В результате приходится производить регулярную чистку внутри устройства от пыли. Особенно это касается вентиляторов, которые при запыленности начинают производить сильный шум.

Транзисторы выходного каскада выступают ограничителями выходной мощности, которая может достигать величины 5-7 кВт. Более мощные устройства встречаются крайне редко и имеют очень высокую стоимость.

Особенности выбора

Выбор необходимого устройства диктуется теми условиями, в которых он будет работать. Это подразумевает:

  • Диапазон входного напряжения;
  • Допустимая мощность нагрузки.

Обратите внимание! Чем выше пределы стабилизации, чем больше допустимая мощность нагрузки, тем дороже будет стабилизатор. Причем цена его растет не пропорционально улучшению параметров, а намного быстрее.

Важно! Планируя использовать стабилизатор для подключения устройств, в составе которых имеются электрические двигатели, особенно асинхронные (холодильники, кондиционеры, газовые котлы), следует знать, что в момент запуска двигатели потребляют ток, в несколько раз больший, чем при  нормальном режиме работы. Для подобных устройств необходим стабилизатор, который должен иметь запас мощности, как минимум, 30-50%.

Инверторы с двойным преобразованием используются в тех областях, где существуют высокие требования к параметрам питающего напряжения. Немаловажную роль играют также малые масса и габариты, поскольку мощные классические стабилизаторы могут весить несколько десятков килограмм.

Видео

Оцените статью:

описание, устройство, плюсы и минусы

Пожалуй, любой человек, знакомый с электротехникой знает, как напряжение и сила тока влияют на работу и долговечность электрических приборов. В качестве примера можно вспомнить «скачки напряжения», когда из-за них работающий прибор внезапно выходит из строя. Чтобы избежать подобных неприятностей, рекомендуется использовать стабилизаторы напряжения.

На рынке подобных изделий существует две наиболее интересные разновидности: электронные и инверторные стабилизаторы напряжения. Многие предпочитают использовать первый вариант, однако далеко не все знают, что инверторные изделия намного эффективнее справляются со своей задачей.

Описание и строение инверторного стабилизатора

Как понятно из вышесказанного, стабилизаторы предназначены для «выравнивания» перепадов напряжения. Тем не менее определённые разновидности данных изделий справляются со своей работой лучше, чем другие. В эту группу как раз и относятся инверторные модели, которых ещё называют стабилизаторами с двойным преобразованием. Это значит, что в устройстве имеется двойной фильтр, благодаря которому отклонения выходного тока от нормы будут незначительными (около 0,5 %).

Такое преимущество достигается за счёт специфического строения, а также довольно интересного принципа работы. Так, классический инвертный стабилизатор имеет:

  • Несколько входных фильтров.
  • Выпрямитель напряжения.
  • Корректор мощности.
  • Несколько конденсаторов.
  • Преобразователь постоянного напряжения.
  • Микроконтроллер.

Однако стоит отметить, что преобразователи и выпрямители напряжения — это и есть инверторы, изготовленные на основе транзисторов IGBT. Благодаря им, происходит преобразование высоких значений тока в норму. При этом потери энергии очень и очень маленькие.

Принцип работы инверторного устройства

Благодаря специфическому строению, преобразование тока осуществляется в 3 этапа.
  1. Переменный ток преобразуется в постоянный.
  2. Электричество проходит через всё устройство.
  3. На выходе ток снова становится переменным.

Теперь стоит описать данный процесс более подробно.

  1. Переменный ток попадает в устройство.
  2. Входное электричество проходит через частотный фильтр.
  3. Корректор и выпрямитель преобразует ток в постоянный.
  4. Благодаря тому, что форма тока становится синусоидальной, получается высокий коэффициент мощности (обычно он равен 100%).
  5. Происходит накопление тока в конденсаторах.
  6. Электричество поступает к инвертору и кварцевому генератору, которые преобразуют ток в переменный и проводят его «сглаживание».
  7. На выходе напряжение тока снижается до 220 В, а частота до 50 Гц.

Преимущества и недостатки

Как и любые другие изделия, инверторные стабилизаторы не лишены плюсов и минусов. Сравнение данных разновидностей будет проводиться с их «конкурентами», например, электронными устройствами.

Положительные стороны

У инверторных стабилизаторов имеется ряд ощутимых преимуществ:

  • Широкий диапазон входного напряжения — устройство может работать с электричеством мощностью от 105 до 300 Вт.
  • Бесшумность работы.
  • Стабильное выходное напряжение — вся «лишняя» мощность электричества остаётся в конденсаторах, при этом на выход подаётся только требуемые 220 В.
  • Быстрая регулировка тока.
  • Небольшие габариты.
  • Высокий КПД (более 90%).
  • Фильтрация высокочастотных выбросов и помех.
  • Превосходная точность нормализации напряжения.

Отрицательные моменты

Тем не менее эти замечательные устройства не лишены ряда недостатков:

  • Наиболее существенный минус данных изделий — это цена. В сравнении с другими разновидностями, инверторные агрегаты стоят намного дороже.
  • Сужение диапазона значений входного электричества. Чем больше подключено устройств, тем хуже стабилизатор обрабатывает входящее напряжение.
  • Относительная новизна. Как было сказано выше, многие предпочитают использовать проверенные электрические стабилизаторы, поэтому на инверторные разновидности обращают внимание в последнюю очередь.

Советы по эксплуатации

Безусловно, такие дорогостоящие изделия требуют определённого ухода. Поэтому тем, кто недавно приобрёл инверторные стабилизаторы, рекомендуется запомнить несколько советов по использованию:

  • Не стоит опасаться высокой и низкой температуры. Подобные устройства отлично себя чувствуют при низкой (от -40 °C) и высокой (до +40°C) температуре.
  • Чем меньше влажность, тем лучше. Стабилизаторы могут работать даже при критическом уровне влажности (95 %), однако их эффективность при этом снижается.
  • Не стоит устраивать «водные процедуры». Инверторные аппараты боятся воды и горюче-смазочных материалов. Поэтому, если на устройство всё же попала жидкость, его необходимо просушить. Аналогичная ситуация обстоит и с конденсатом.
  • Электроопасность. Во время работы конденсатор накапливает в себе ток. Поэтому при ремонте устройства не следует прикасаться голыми руками к этому компоненту. Кроме того, стабилизатор необходимо устанавливать в помещении, где отсутствуют контакты со взрывоопасными веществами.
  • Вентиляция. Важный момент — обеспечить устройство доступом к свежему воздуху. Поэтому рекомендуется устанавливать стабилизатор на расстоянии 5-10 см от других предметов.
  • Своевременное техническое обслуживание. Инверторные изделия время от времени необходимо разбирать, чистить от пыли и проверять контакты внутренних компонентов.

Инверторные стабилизаторы имеют существенные отличия от электрических, симисторных или релейных собратьев. Главное различие между этими изделиями заключается в качестве работы и стоимости устройства. Тем не менее используя инверторные разновидности можно не беспокоиться о том, насколько эффективно работает стабилизатор.

Оцените статью: Поделитесь с друзьями!

Инверторный стабилизатор напряжения TEPLOCOM ST-1000 INVERTOR: фото, характеристики, сертификаты

Код товара: 717

Инверторный стабилизатор напряжения с двойным преобразованием энергии. Мощность нагрузки 1000 ВА. Синусоидальная форма выходного напряжения. Нижний диапазон напряжения сети 100—150 В, верхний диапазон 290—300 В в зависимости от загрузки. Точность выходного напряжения ±2%. Принудительная система охлаждения. Быстрое и простое подключение (не сложнее удлинителя). Гарантия 5 лет.

Стабилизаторы напряжения инверторного типа преобразуют переменное напряжение в постоянное и далее преобразуют постоянное напряжение опять в переменное, но уже с устойчивыми характеристиками. Данные устройства успешно применяют для обеспечения работы аудио-видео техники класса Hi-End, медицинского оборудования, прецизионного измерительных оборудования.

Инверторный стабилизатор напряжения с двойным преобразованием энергии. Мощность нагрузки 1000 ВА. Синусоидальная форма выходного напряжения. Нижний диапазон напряжения сети 100—150 В, верхний диапазон 290—300 В в зависимости от загрузки. Точность выходного напряжения ±2%. Принудительная система охлаждения. Быстрое и простое подключение (не сложнее удлинителя). Гарантия 5 лет.

Стабилизаторы напряжения инверторного типа преобразуют переменное напряжение в постоянное и далее преобразуют постоянное напряжение опять в переменное, но уже с устойчивыми характеристиками. Данные устройства успешно применяют для обеспечения работы аудио-видео техники класса Hi-End, медицинского оборудования, прецизионного измерительных оборудования.

Инверторные стабилизаторы напряжения: характеристики и особенности

Инверторные стабилизаторы напряжения для дома отличает точная и мгновенная регулировка входного напряжения, отсутствие подвижных элементов и трансформаторов. Подкупает потребителей широкий диапазон стабилизации подобных устройств, компактные размеры и высокое качество тока на выходе.

Использование инновационных технологий в инверторных стабилизаторах напряжения позволяет получать на выходе стабильные 220В с максимальной погрешностью в 1%, даже если на входе уровень напряжения будет составлять 100 или 300В.

Технические особенности инверторных стабилизаторов напряжения

Инверторные стабилизаторы напряжения Ресанта в отличие от любых других устройств стабилизации производятся без использования электромагнитных реле и силовых трансформаторов.

Каждое устройство инверторного типа выполняет два процесса:

  • преобразовывает переменный ток в постоянный;
  • осуществляет обратное преобразование – из постоянного тока в переменный.

За счет отсутствия сложных электромеханических узлов производителям стабилизаторов напряжения инверторного типа удается повысить качество стабилизации и добиться получения желаемых характеристик выходного сигнала. Такие устройства не нуждаются в сложном техническом обслуживании, что упрощает их эксплуатацию.

Преимущества инверторных стабилизаторов напряжения

Инверторный стабилизатор напряжения 10 кВт обладает целым рядом конкурентных преимуществ:

  • широкий диапазон входного напряжения;
  • бесшумная работа устройства;
  • высокое качество стабилизации выходного сигнала, с минимальной погрешностью;
  • быстрая регулировка тока;
  • компактные габаритные размеры;
  • коэффициент полезного действия – более 90%;
  • неприхотливость в обслуживании.

Как выбрать инверторный стабилизатор?

Каждому кто решил купить инверторный стабилизатор напряжения следует обратить внимание на такие технические характеристики прибора:

  • предельно допустимая мощность нагрузки;
  • диапазон допустимых колебаний сети;
  • форма напряжения на выходе;
  • скорость реагирования на отклонения в сети.

При всей своей надежности однофазный инверторный стабилизатор напряжения должен эксплуатироваться с соблюдением нескольких правил. Прежде всего, прибор не следует устанавливать в холодных, неотапливаемых помещениях, в комнатах с повышенной влажностью воздуха.

Электронные схемы стабилизатора чувствительны к попаданию на их поверхность конденсата. По этой причине стабилизирующее устройство следует устанавливать так, чтобы не создавалось препятствий для свободной циркуляции воздуха.

Инверторные стабилизаторы: установка и описание

В этой статье наш сайт “Все-электричество” расскажет про инверторные стабилизаторы. Сегодня практически каждый человек знает о том, что бытовые приборы, которые находятся в доме обязательно необходимо защищать. Инверторные стабилизаторы напряжения пользуются высокой популярностью. Они позволяют надежно защитить вашу бытовую технику в доме. Иногда этот прибор называют стабилизатором двойного преобразования.

Инверторный стабилизатор способен подавать напряжение, которое имеет одинаковую частоту. Напряжение этого устройства может отличаться максимум на 0.5%. Также это устройство будет отлично работать, даже если напряжение будет слишком отличаться от номинального тока.

Инверторные стабилизаторы и их строение

В последнее время эти стабилизаторы считаются лидерами. Их принцип работы отличается от других устройств и благодаря этому они считаются полноценными лидерами. Инвертор, который входит в их конструкцию может состоять:

  1. Входных фильтров.
  2. Выпрямителя коэффициента мощности.
  3. Конденсаторов.
  4. Преобразования постоянного напряжения.
  5. Микроконтроллера.

Выпрямитель и преобразователь в этом устройстве выполняют функцию инверторов. Именно инверторы построены на основе транзисторов. Транзисторы в этом стабилизаторе способны контролировать высокие токи и уменьшать их. Если вы не знаете, зачем нужен стабилизатор, тогда прочтите соответствующую статью.

Принцип работы

Эти устройства имеют достаточно простой принцип работы. ВО время их работы выполняются два основных процесса:

  1. Преобразование переменного тока в постоянный.
  2. Преобразование постоянного тока в переменный.

Все процессы происходят с помощью выпрямителя и корректора мощности. Этот преобразователь имеет ряд значительных плюсов. К основному относится то, что он способен обеспечить высокий коэффициент мощности. Он практически будет равняться 1. Затем весь ток будет накапливаться в конденсаторах.

Только после этого ток поступит к инвертору, который сделает ток переменным. Управление этим стабилизатором выполняется с помощью микроконтроллера.

Преимущества инверторного стабилизатора

Если вы планируете приобрести инверторные стабилизаторы, тогда вам следует помнить, что этот вид техники считается хорошим. К его преимуществам можно отнести:

  • Широкий спектр напряжения.
  • Практически постоянное соблюдение стабильного параметра напряжения на выходе.
  • Его работа осуществляется бесшумно. Это стало возможным благодаря использованию инвертора.
  • Прибор имеет небольшой вес, так как из конструкции был убран автоматический трансформатор.
  • Высокое КПД.
  • Скорость регулировки тока находится на высоком уровне.

Как видите, преимущества можно считать достаточно весомыми. Их вы точно не встретите в других стабилизаторах. Перед покупкой изучите все виды однофазных стабилизаторов.

Недостатки

Как и любой другой вид техники, инверторные стабилизаторы также могут иметь свои недостатки. Главным недостатком этого вида техники читается цена. Он стоит значительно дороже любого другого вида устройства. Также устройство боится слишком больших нагрузок.

Например, если нагрузка будет превышать 70%, тогда он сможет нормально осуществлять свою работу, только если входной ток будет не ниже 160 и не выше 300 Вольт. Благодаря преимуществам, которыми обладают инверторные стабилизаторы их можно использовать и для защиты компьютеров или другой техники, которая боится значительных скачков напряжения.

Условия эксплуатации

Если вы планируете приобрести этот прибор, тогда вам следует помнить, что он нечувствителен к условиям. Многие модели инверторных стабилизаторов могут работать при температуре не ниже – 40 и не выше +40 градусов. Уровень влажности не должен превышать 95%. Во время его эксплуатации вам необходимо помнить, что на него не должны попадать смазочные материалы.

Производители не рекомендуют устанавливать многие модели на открытых участках. Также после установки вам следует убедиться в том, что воздух будет свободно поступать к устройству. Пространство от всех стенок стабилизатора должно составлять не менее 5 сантиметров.

Важно знать! Если вы планируете выполнить очистку устройства, тогда его необходимо отключить от электропитания. Очистку можно проводить с помощью пылесоса.

Чтобы ваше устройство прослужило длительное время вам необходимо проводить его регулярный осмотр. Во время проверки вам следует обратить свое внимание на клеммы. Если они ослабнут, тогда их необходимо будет подкрутить. Также вам следует проводить регулярную очистку отверстий инверторного стабилизатора от пыли.

Особенности подключения

Если вы планируете выполнить подключение инверторного стабилизатора, тогда эту работу лучше всего доверить специалистам. Они смогут быстро и качественно выполнить все этапы работ. Если вы планируете выполнить монтаж инверторного стабилизатора самостоятельно, тогда помните, что перед выполнением работ необходимо отключить электричество.

Большинство моделей можно подключить с помощью клемм. Сначала необходимо выполнить подключение входных проводов. Сечение проводов, которые вы планируете подключать, не должно быть меньше 2.5 мм. Это основные рекомендации, которые необходимо выполнить во время подключения.

Читайте также: феррорезонансные стабилизаторы.

Стабилизатор напряжения инверторный Ресанта АСН-6000/1-И 63/6/35

Стабилизатор напряжения инверторный Ресанта АСН-6000/1-И — это инверторный стабилизатор напряжения мощностью 6 кВт. Данный стабилизатор с двойным преобразованием, что значит, что в устройстве имеется двойной фильтр, благодаря которому отклонения выходного тока от нормы будут незначительными (около 0,5 %). Основная начинка прибора построена на основе транзисторов IGBT, благодаря которым, происходит преобразование высоких значений тока в норму.

АСН-6000/1-И с двойным преобразованием — надежный и удобный в эксплуатации прибор, позволяющий подключать оборудование с общей мощностью до 6 кВт. К стабилизатору можно подключать любое высокоточное и другое оборудование. Стабилизатор преобразует напряжение сети в стабильное напряжение с чистой синусоидой и минимальной погрешностью, составляющей ±1%. Регулировка выходного напряжения устанавливается пользователем самостоятельно, в диапазоне от 10 до 240 В, что позволяет подключать потребителей с разным номинальным напряжением питания.

Данная модель достигает такой эффективности благодаря своему принципу работы и устройству. Выпрямитель и преобразователь постоянного напряжения являются инверторами, которые построены на основе транзисторов IGBT. Эти транзисторы могут коммутировать очень большие токи и во время их работы наблюдаются очень малые потери энергии.

Для удобства на корпусе располагаются индикаторы, отображающие текущие режимы работы устройства. При коротком замыкании или при превышении выходного напряжения система автоматически отключается. При восстановлении рабочего напряжения автоматика осуществляет подключение устройства.

Стабилизатор оснащен принудительным типом охлаждения и имеет надежный программатор. В качестве индикации используется информативный жидкокристаллический дисплей. При изменении выходных параметров время срабатывания составляет менее 1 мс, КПД устройства составляет более 97%. Устройства подключаются к стабилизатору посредством клеммных колодок.

Отдельно стоит обратить внимание на то, что максимальная выходная мощность устройства напрямую зависит от входного напряжения. Мощность в 6000 Вт будет при условии, что на входе не менее 190 В. При уменьшении напряжения происходит снижение мощности. Например, при напряжении 150В потеря мощности составляет около 25%.

Преимущества:

  • Большой диапазон напряжения на входе.
  • Нет звуков щелчков реле, как в релейном стабилизаторе.
  • Малый вес, так как отсутствует автоматический трансформатор.
  • Фильтрует помехи и высокочастотные выбросы в общей сети.
  • КПД очень высокого уровня (более 97 %).
  • Мгновенная скорость регулировки стабилизации напряжения, равная 1 мс.
  • Очень высокий уровень стабилизации напряжения (не более 1%).

определяем преимущества, особенности и приводим в пример хорошие модели

Автор: Александр Старченко

Инверторные стабилизаторы напряжения постепенно выходят на первое место по популярности. Они очень надёжны, компактны, обеспечивают идеальные характеристики выходного напряжения и не имеют механических деталей. Благодаря исключительно высоким параметрам, инверторный стабилизатор напряжения прекрасно подходит для питания любой бытовой и офисной техники. Он так же применяется  в качестве источника питания на производстве, домашнего и дачного стабилизатора.

Содержание:

  1. Технические особенности инверторного стабилизатора
  2. Основные преимущества и недостатки
  3. Выбор инверторного стабилизатора
  4. Бытовой стабилизатор

Технические особенности инверторного стабилизатора

Инверторный стабилизатор напряжения выполнен без применения силовых трансформаторов и электромагнитных реле, которые используются в источниках питания другого типа.

В инверторном стабилизаторе выполняются два процесса:

  • Преобразование переменного тока в постоянный;
  • Обратное преобразование.

Отсутствие электромеханических узлов повышает надёжность стабилизатора и обеспечивает отличные выходные характеристики. Подобный стабилизатор не требует технического обслуживания и корректно работает в широком диапазоне напряжения на входе.

Схема устройства состоит из следующих электронных блоков:

  • Входной L/C фильтр;
  • Диодный выпрямитель;
  • Корректор коэффициента мощности;
  • Блок конденсаторов;
  • Инвертор-преобразователь;
  • Микропроцессор.

Напряжение сети поступает на пассивный сетевой фильтр, выполненный на конденсаторах и катушках индуктивности. Он сглаживает пиковые выбросы сетевого напряжения и практически полностью убирает высокочастотные помехи. Затем напряжение попадает на выпрямитель, преобразующий переменный ток в постоянный, где приобретает вид чистой синусоиды. Далее включается корректор коэффициента мощности, который равномернее отбирает мощность от сети и снижает значение потребляемого тока.

Часть напряжения поступает на блок конденсаторов. Конденсаторы  накапливают энергию, которая аккумулируется в них при больших величинах входного напряжения и отдают её в линию, когда возникает её недостаток.

В конечном итоге энергия поступает к инвертору, который делает всю оставшуюся работу – преобразует постоянное напряжение обратно в переменное, и делает его синусоидальным. При этом на выходе мы получаем стабильную частоту в 50 Гц, и рабочее напряжение 220 Вольт.

Именно из-за двух ступеней преобразования и наличию инверторов данные стабилизаторы и получили название «инверторные» или «стабилизаторы двойного преобразования».

Особенности стабилизатора напряжения с двойным преобразованием:

  • Инвертор осуществляет преобразование постоянного напряжения в переменное. Он собран на MOSFET или IGBT полупроводниковых приборах, смонтированных на радиаторах;
  • Управление работой инвертора может осуществляться с помощью ШИМ-контроллера;
  • Инверторные стабилизаторы напряжения с двойным преобразованием имеют защиту нагрузки и самого стабилизатора от больших выбросов напряжения сети;
  • Управление функциями элементов инверторного стабилизатора выполняет микроконтроллер;
  • Кварцевый тактовый генератор обеспечивает высокое качество напряжения на выходе устройства.

Технические решения, применяемые в инверторных стабилизаторах, позволяют получить на выходе номинальное напряжение, необходимое для питания различных потребителей, с отклонением не более 1%. Инверторный стабилизатор напряжения является единственным устройством подобного типа, которое жёстко контролирует частоту.

Основные преимущества и недостатки

При сравнении технических характеристик инверторных стабилизаторов напряжения с характеристиками стабилизаторов других типов, хорошо заметно преимущество электронных устройств.

К достоинствам стабилизаторов двойного преобразования можно отнести следующее:

  • Работа в большом диапазоне сетевых напряжений;
  • Синусоидальная форма напряжения;
  • Высокая скорость стабилизации;
  • Точность выходных параметров;
  • Полное подавление импульсных помех;
  • Компактность устройства.

Электронная схема стабилизатора напряжения позволяет ему корректно работать при достаточно большом разбросе величины входного напряжения. Инверторные стабилизаторы напряжения для дома обеспечивают отличные выходные характеристики при колебаниях напряжения на входе в пределах 115-290 вольт. У разных моделей этот показатель может несколько отличаться.

Электронный стабилизатор для дома инверторного типа обеспечивает на выходе практически идеальную синусоиду, в то время как устройства другого типа могут выдавать аппроксимированную (ступенчатую) синусоиду или меандр, что категорически неприемлемо для работы многих устройств.

Поскольку в схеме устройства отсутствуют электромеханические узлы, автоматика инверторного стабилизатора обеспечивает практически мгновенную реакцию на изменения входного напряжения. Это время не превышает нескольких микросекунд и определяется только переходными процессорами в транзисторах.

Применение микроконтроллера с кварцевым генератором позволяет добиться исключительно высоких параметров напряжения и частоты на выходе стабилизатора. Отклонение напряжения от номинальной величины в 220В обычно не превышает 1%, а частоты не более 0,5%.

Индуктивно-ёмкостные фильтры практически полностью подавляют весь спектр импульсных помех, а так же устраняют кратковременные пиковые выбросы напряжения. Благодаря отсутствию мощного силового трансформатора удалось снизить до минимума вес и габариты устройства. От перегрузок стабилизатор защищает входной автоматический выключатель и быстродействующая электронная защита, иногда оснащённая звуковой сигнализацией.

Основными недостатками инверторных стабилизаторов можно считать высокую цену. Кроме того, электронные компоненты нагреваются в процессе работы и требуют воздушного охлаждения. Для этой цели применяются компактные вентиляторы, которые издают небольшой шум, но это трудно назвать существенным недостатком.

Выбор инверторного стабилизатора

При выборе электронного стабилизатора напряжения с двойным преобразованием следует обращать внимание на его основные характеристики:

  • Допустимая мощность нагрузки;
  • Скорость выравнивания;
  • Форма напряжения на выходе;
  • Точность параметров;
  • Допустимые колебания напряжения сети;
  • Условия эксплуатации.

Мощность. Мощность стабилизатора можно считать основным параметром при выборе данного прибора. Для определения необходимой мощности нужно подсчитать мощность всех бытовых устройств, которые будут питаться от этого стабилизатора, и прибавить 20-30% резерва.

Для квартиры вполне подойдёт стабилизатор, мощностью 3-5 кВт. Инверторный стабилизатор напряжения на 10 кВт подойдёт для частного загородного дома, особенно если в нём имеется отопительная система с циркуляционным насосом и собственная артезианская скважина, оборудованная погружным насосом.

Скорость выравнивания – это время, которое требуется стабилизатору, чтобы отреагировать на изменение напряжения на входе. Инверторные стабилизаторы обладают самой высокой скоростью выравнивания среди всех моделей стабилизаторов, поэтому на нее можно не обращать внимания. Стабилизаторы двойного преобразования (инверторные) выдают неискажённую синусоиду. Такая форма напряжения идеально подходит для электропитания любых бытовых устройств и газовых котлов.

Напряжение на входе и выходе. При оценке выходных параметров следует знать, что у инверторных стабилизаторов напряжения самые лучшие параметры как по отклонению напряжения от номинала на выходе, так и по частоте. Диапазон напряжения на входе, в зависимости от модели, может меняться в небольших пределах. Разброс входного напряжения, при котором способен работать стабилизатор, обычно находится в пределах от 115-120 до 280-290В, но некоторые модели способны покрыть больший разброс напряжения.

Степень защиты. В документации на стабилизатор обычно указывается  интервал температур, при которых может эксплуатироваться устройство, а так же относительный уровень влажности, поэтому на это также стоит обращать внимание, особенно если планируется использовать стабилизатор в неотапливаемом помещении или в неблагоприятных для техники условиях.

Прочие параметры. Инверторный стабилизатор напряжения имеет небольшие габариты, а благодаря отсутствию мощного трансформатора и малый вес, поэтому большинство моделей имеет настенное крепление. Приборы имеют индикацию режимов работы и информационный дисплей.

Бытовой стабилизатор

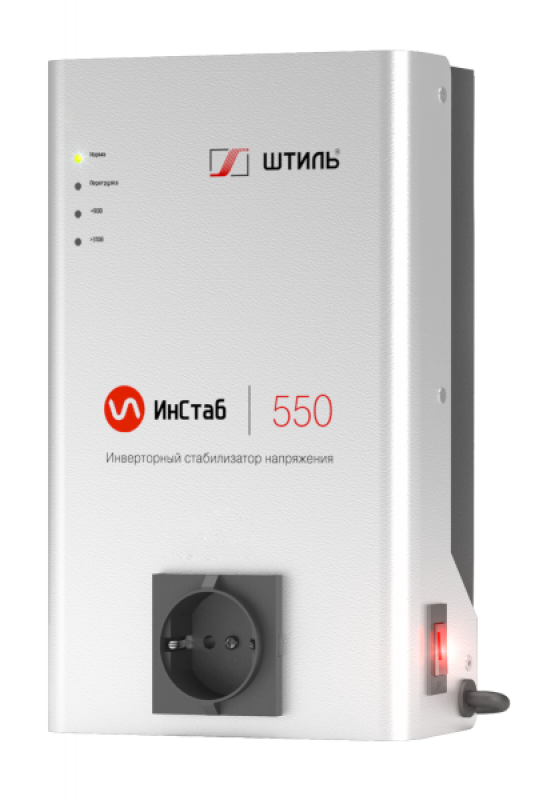

Группа компаний «Штиль», которая уже более 25 лет считается одним из лидеров в производстве систем электропитания, предлагает линейку бытовых стабилизаторов двойного преобразования. Инверторный стабилизатор напряжения «Штиль» отлично подойдёт для квартиры или небольшого дома. Ряд стабилизаторов включает в себя модели с мощностью 500, 1000, 1500 и 3500 В/А. Выходное напряжение имеет синусоидальную форму, а точность установки составляет 220 ± 2%. Стабилизаторы уверенно работают при колебаниях сетевого напряжения от 90 до 300 вольт, и имеют защиту от перегрузки. Все модели, кроме стабилизатора 500В/А оборудованы жидкокристаллическим дисплеем, на который выводятся все нужные параметры.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

Требуется ли‌ Стабилизатор‌ для‌ инвертора‌ ‌AC? ‌ — Know The Truth

Требуется ли‌ Стабилизатор‌ для‌ инвертора‌‌AC? ‌

Стабилизатор напряжения становится очень распространенным явлением для каждого дома today. Это гарантирует, что все ваши гаджетов и устройства работают должным образом без каких-либо нежелательных damage. Прежде чем мы приступим к нашему основному вопросу в теме, дайте нам знать, что Is‌ ‌a‌ ‌Voltage Stabilizer‌ ‌and‌ how‌ ‌it‌ ‌‌works.‌

Для того, чтобы поместить его в более простых словах, стабилизатор напряжения п электрическая машина, которая обеспечивает ток последовательно напряжения для любых электрических устройств, таких как ACs, компьютеры и больших электрических machines. Это электрическая схема, которая предназначена для [rovode постоянное напряжение без разницы в каких-либо изменений или колебаний в поступающем поставку current. основным и важным использование стабилизатора напряжения, чтобы дать максимальную защиту электронных устройств от избыточного повреждения из-за какого-либо увеличения напряжения уменьшения ‌Or‌ ‌any‌ ‌ колебания.Это‌ ‌также‌ защищает‌‌устройства‌вккейс‌‌

Разные типы стабилизаторов напряжения:
  1. Реле Тип Напряжение Стабилизаторы
  2. Сервопривод Управляемый Напряжение Стабилизаторы
  3. Статический Напряжение‌ ‌ Стабилизаторы‌ ‌

Эти типы стабилизаторов доступны на рынке. Они также входят в различные диапазоны.Типичный стабилизатор напряжения Диапазон обеспечивает выход 200-240 вольт с 20-35 вольт наддува и затраченных входного напряжения в диапазоне от 180-270 volt. С другой стороны, широкий ассортимент стабилизаторов напряжения обеспечивает 190 -240 вольт напряжение‌ выход с a‌ вольт‌ ‌boost‌ buck‌ ‌of‌ ‌50-55‌ volt ‌и‌ an‌ ‌вход‌ ‌вольт диапазон‌ от 9 140 140 от 9 140 140 от 9 140

Что ‌ис ‌an‌ ‌инвертор‌ ‌AC? ‌ ‌

An‌ inverted‌ device‌ is‌ used‌ ‌to‌ convert the‌ frequency. Эта технология применяется для бытовых устройств, контролировать частые колебания в электрическом current. Аналогична, кондиционер инвертора работает для того, чтобы регулировать скорость compressor. Она контролирует скорость потока газа, и это ведет к меньшему потреблению менее power. инвертор имеет определенный набор температуры, так что весь блок сам приспосабливается к приспособиться к емкости и уменьшить любые колебания температуры устройства.‌ ‌ ‌‌

Приходит к нашему ‌ основному вопросу здесь, Is‌ ‌a‌ Стабилизатор требуется‌ для an‌ инвертора AC? ‌

‌Да, ‌a‌ ‌ стабилизатор‌ ‌is‌ нужен‌ ‌для‌ an‌ ‌инвертора‌ AC.‌ ‌

A напряжение‌ стабилизатор‌ ‌ предотвращает невосстановимую‌ повреждение ‌ и мощность‌ флуктуации‌ ‌in‌ an‌ инвертор‌ ‌AC.‌ ‌ некоторые‌ стабилизаторы come‌

Преимущества стабилизатора напряжения в сети переменного тока инвертора.‌ ‌
  • Превосходная эффективность устройства даже в неблагоприятных условиях
  • Это‌ помощь‌‌
  • Электрический прибор‌ отвечает‌ лучше с оптимальным функционированием
  • Обеспечивает «безопасность» и «безопасность» питания «внутри» гаджета «
    • «.

Это‌‌‌ ‌

Для любого типа домашнего сервиса, пожалуйста, свяжитесь с Premend Услуги право away. Мы предлагаем профессиональные услуги по AC ремонт , вредителями, плотницкие, ведение домашнего хозяйства, картины и многое другое … Нажмите на нашем Сайт‌ ‌для знать‌ дополнительные‌ ‌о наши услуги

Является ли инверторная технология энергоэффективной?

Ответ: ДА . Доказано, что машина с инверторной технологией значительно экономит на счетах.Если вы постоянно используете какое-либо устройство, то лучше всего использовать инверторную технологию, поскольку она помогает экономить электроэнергию. Помните, что включение и выключение устройства не способствует экономии. Если вы используете его в течение длительного времени, рекомендуется поддерживать нормальную температуру.

Как работает стабилизатор переменного напряжения?

В стабилизаторе напряжения напряжение течет сверху и снизу системы и выполняется двумя необходимыми операциями, называемыми операциями повышения и понижения. Как говорится в самом вопросе, стабилизатор переменного напряжения, так он же работает. Стабилизатор регулирует рабочее и подачу напряжения. Он также регулирует постоянные колебания, если таковые имеются.

MabelStar 1500w Peak 4500w Инвертор мощности чистой синусоидальной волны со стабилизатором Автоматический регулятор напряжения (Avr) Инвертор серии PS Выход 110 В переменного тока Преобразователь постоянного тока 24 В ЖК-дисплей: Электроника

В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Этот синусоидальный низкочастотный инвертор серии PS мощностью 1500 Вт со встроенным зарядным устройством, оснащенный стабилизатором и автоматическим стабилизатором напряжения (Avr), идеально подходит для небольших промышленных приложений, где вам нужно зависеть от мощности при большой нагрузке.Достигнуты значительные улучшения в зарядке аккумулятора, передаче переменного тока и т. Д. Благодаря использованию переключателя DIP (Dual In-Line Package), серия ПК предоставляет пользователям более интеллектуальные возможности для настройки производительности устройства.
  • Это устройство имеет клеммную колодку для прямого подключения, которая обеспечивает 300-процентный скачок напряжения в течение 20 секунд. При использовании клеммной колодки этот инвертор достигает максимальной мощности 4500 Вт с мощностью, достаточной для работы большинства инструментов и устройств с высокими скачками при запуске.
  • Этот инвертор также имеет встроенное зарядное устройство с преобразователем переменного тока в постоянный, которое позволяет пользователям заряжать аккумуляторную батарею от источника переменного тока, такого как топливный генератор, береговое питание или обычная домашняя розетка.
  • ЖК-дисплей состояния, он также имеет 17 сигналов тревоги / предупреждений для упрощения работы и поиска неисправностей. Также можно использовать режим энергосбережения для выбора / отмены выбора. Встроенное зарядное устройство оснащено семизначным селектором батарей и трехступенчатой ​​зарядкой для безопасной и эффективной зарядки аккумуляторной батареи. Высокая скорость заряда до 90 А, выбор от 0% до 100% PFC (коррекция коэффициента мощности) для зарядного устройства, меньшее энергопотребление, чем у обычных устройств.
  • Поставляется также с портом дистанционного управления 10M, позволяющим включать и выключать продукт на расстоянии.Используйте этот продукт для возобновляемых солнечных, автономных, мобильных и аварийных источников питания в любом месте.
Инвертор

со стабилизатором напряжения 1000 Вт для оптимального использования Сертифицированные продукты

100 $.00- $ 200,00 / Комплект

1 комплект (Мин. Заказ)

Добро пожаловать в Yucoo Подробная информация о продукте ИБП, стабилизация напряжения, зарядка от сети переменного тока, AVR и т. Д. 12 В 24 В 48 В 1000 Вт инвертор с зарядным устройством Характеристики 1. Низкая частота 2. Чистый синус Волновой инвертор мощностью 1000 Вт с зарядным устройством 3. Функция AVR 4. Функция ИБП 5. ЖК-дисплей Инвертор мощностью 1000 Вт с зарядным устройством 6. Зарядный ток 15 А 7. Сначала солнечная энергия / Сначала аккумулятор 8. Тип аккумулятора Самостоятельный инвертор мощностью 1000 Вт с зарядным устройством 9 • Установив программу связи R232 для контроля и автоматического отсчета времени 10.Широкий диапазон входного напряжения для адаптации к любой сложной ситуации с электричеством 11. Интеллектуальный ЖК-дисплей для отображения входного напряжения, выходного напряжения, частоты, емкости аккумулятора, неисправности, перегрузки и т. Д. Инвертор мощностью 1000 Вт с зарядным устройством 12. Быстрая и надежная интеллектуальная зарядка. Автоматическая регулировка зарядного тока в зависимости от способности различных батарей, чтобы продлить срок их службы. Главное преимущество 1. Функция ИБП Инвертор мощностью 1000 Вт с зарядным устройством 2. Функция стабилизации напряжения 3. Функция AVR (автоматическое регулирование напряжения) 4.ЖК-дисплей Инвертор мощностью 1000 Вт с зарядным устройством 5. Широкий диапазон входного переменного тока 73–137 В или 145–275 В 6. Сначала переменный ток / аккумулятор (опция) 7. Высокая емкость для нагрузки 8. Инвертор мощности 1000 Вт с зарядным устройством 9 с обратной полярностью (опция). . Характеристики RS232 Модель 1K12 1K24 1K48 Номинальная мощность (Вт) 1000 Вт Напряжение постоянного тока 12 В 24 В 48 В переменного тока Входное напряжение 145 В ~ 275 В переменного тока Частота 45 Гц ~ 65 Гц Выходное напряжение переменного тока 110 В переменного тока / 120 В переменного тока / 220 В переменного тока / 230 В переменного тока / 240 В переменного тока и плюс 2% (режим работы от батареи) Частота 50 Гц / 60 Гц и плюс; 0.5 Форма выходного сигнала Чистая синусоида. Общее гармоническое искажение (THD) & amp; lt; = 3%. Ток зарядки от переменного тока 8-15 А (опционально), индивидуальный ток по вашему запросу. Аварийный сигнал A Без звукового сигнала при нормальной работе в режиме питания от сети, при отключении питания переключитесь в режим работы от батареи, сохраняя звук 4 раза каждые 30 секунд.

электрическая — Могу ли я подключить стабилизатор к инвертору?

электрический — Могу ли я подключить стабилизатор к инвертору? — Обмен стеками товаров для дома
Сеть обмена стеков

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Подписаться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 9к раз

У меня зимой напряжение в районе 140-160В, а обычно должно быть выше 200В. Теперь у меня дома есть инвертор. Инвертор при отключении питания переключается на батареи и подает питание 230 В. Но когда сеть включена (160 В), инвертор выдает на выходе те же 160 В, что и сеть. Теперь у меня вопрос. Могу ли я подключить стабилизатор к инвертору, чтобы постоянное напряжение 230 В могло подаваться на телевизор, PS3 и другие динамики?

При включении сети: Сеть (160 В)> инвертор (160 В)> стабилизатор> 230 В

При отключенном питании: Сеть (0 В)> инвертор (230 В)> стабилизатор (230 В)

Это сработает или повредит инвертор? Инвертор составляет около 850 ВА или кВА что-то.

Я из Сринагара, Индия

Создан 16 фев.

УмарУмар

1111 серебряный знак33 бронзовых знака

1

Да, можно, но порядок должен быть от стабилизатора к инвертору. Таким образом, на вход инвертора будет поступать 220-240 вольт. Помимо обеспечения хорошего выходного напряжения при включенном питании от сети, это устройство также позволит быстрее заряжать ваши батареи. Обязательно купите хороший стабилизатор с мощностью в два раза больше, чем у вашего инвертора. Стабилизатор Godrej на 2 кВА или Vguard подойдет. Я использую 3 инвертора с такой схемой более 10 лет без проблем. Но никогда не подключайте стабилизатор к выходу инвертора, так как это может повредить инвертор.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
