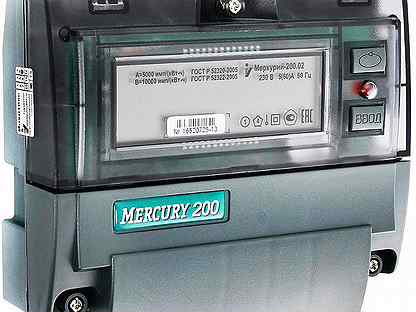

    Счетчик mercury 200.

    Счетчики «Меркурий-200» позволяют учитывать электроэнергию по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней. Чаще всего такая детализация не требуется. Он может работать в автоматических системах коммерческого учета электроэнергии. Но если у вас ее нет, надо научиться снимать показания вручную. Как снимать показания с электросчетчика Меркурий 200

    Как открыть ип такси пошаговая инструкция
    Видеорегистратор престижио 320 инструкция
    Siemens euroset 5005 инструкция на русском
    Ревитакса свечи инструкция по применению цена
    Бифиформ инструкция по применению цена

Скин и язык

Тема: IP.BoardIP.Board MobileIP.Re-AktorIP.Re-Aktor (Dark) Язык: English (USA)Russian

Статус выполнения

  • Текущее время: Mar 02 2016 11:47
  • Вернуться наверх
  • Главная страница
  • Удалить мои cookies
  • XML Карта

Community Forum Software by IP. Board 3.1.4

Электросчетчик Меркурий 200.04 однофазный 1~230В, 5(60)А, многотарифный, активной энергии, класс точн. [1,0], PLC, CAN, имп.выход, датч.шунт, ЖКИ, на DIN-рейку / монтажную панель Меркурий 200.04 ИНКОТЕКС

Наименование изделия у производителя
Меркурий 200.04
Исполнение по типу сети однофазный
Способ подключения к сети прямой
Номинальное напряжение, Un 1~230В,
Диапазон рабочих частот 50Гц
Максимальный ток 60А
Номинальный/базовый ток 5А
Условное обозначение рабочих токов 5(60)А,
Тип учитываемой электроэнергии (A/R) активной энергии,
Класс точности (активной/реактивной энергий) [1,0],
Исполнение по количеству тарифов многотарифный,
Количество тарифов 4 тарифа
Тип тарификатора (для многотарифных счетчиков) внутренний
Особенность исполнения по каналам учета
Встроенные интерфейсы связи PLC, CAN,
Наличие импульсного выхода имп. выход,
Встроенное дополнительное оборудование
Тип отсчетного устройства ЖКИ,
Тип датчика(ов) тока датч.шунт,
Стартовый ток (чувствительность) 20мА
Активная (W)/полная(V·A) мощности, потребляемые цепью напряжения, не более 3,0/30,0
Полная мощность (V·A), потребляемая цепью тока, не более 0. 1
Передаточное число, имп/kW, имп/kVAr 5000
Сохранность данных при прерываниях питания (информации/внутренних часов)
Способ монтажа на DIN-рейку / монтажную панель
Ширина в модулях (для модульных исполнений)
Степень защиты корпуса, IP
Измерение качества электроэнергии есть
Ведение журналов по измеряемым значениям и событиям
Наличие электронной пломбы
Возможность подключения резервного питания
Сечение подключаемого провода
Межповерочный интервал 16 лет
Гарантийный срок эксплуатации 3года
Средний срок службы 30лет
Сертификация в госреестре средств измерений России и СНГ есть
Диапазон рабочих температур, °C от -40°C до +55°C
Климатическое исполнение и категория размещения
Конструктивная особенность
Примечание
Альтернативные названия Меркурий200 Mercury Mercury200 200. 4 4 тарифа 5(60)A
Страна происхождения Россия
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector.com FI16.65.2.2
Статус компонента у производителя —

Общие — Инструкция К Электросчетчику Меркурий 200

Инструкция К Электросчетчику Меркурий 200

Инструкция использования счетчика » Меркурий — 200 «; снятие показаний с электросчетчика. Спросите эксперта. Не получили ответ на свой вопрос?

Счетчик Меркурий 200 производства Инкотекс предназначен для многотарифного учета в сетях переменного тока. Описание электросчетчика.

Модификации электросчетчиков Меркурий 200 : Меркурий 200.02, Меркурий 200.04 (PLC-модем). Меркурий 200 одна из самых востребованных.

Руководство по эксплуатации электросчетчика «Меркурий 200»

Руководство по эксплуатации электросчетчика » Меркурий 200 «. Скачать руководство: mercury-200.pdf [333,49 Kb] (cкачиваний: 537).

Инструкции и руководства по эксплуатации электросчетчиков Меркурий re_m200.zip (Руководство по эксплуатации к » Меркурий 200 » c.

Как снимать показания с электросчетчика Меркурий 200 Счетчики «Меркурий-200» позволяют учитывать электроэнергию по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней. Чаще всего такая детализация не требуется. Он может работать в автоматических системах коммерческого учета электроэнергии. Но если у вас ее нет, надо научиться снимать показания вручную. Вспомните используемый вами тип тарифа. Чаще всего встречаются одноставочные и двухставочные. Первые не меняются в течение суток. И для расчетов весь объем потребленной энергии умножается на установленную стоимость кВт/ч. Во втором случае идет учет раздельно в дневное и ночное время. Для каждого периода есть своя цена электроэнергии. Снимите показания с жидкокристаллического индикатора, не нажимая никаких кнопок. Перед вами — объем энергии, потребленный за все время работы счетчика по данному тарифу. Внутренний номер тарифа для счетчика выражен индикацией на экране слева. Перед номером стоит буква Т: Т1, Т2, Т3, Т4. Если он у вас одноставочный, то больше вам считывать ничего не нужно. Нажмите кнопку «Ввод», чтобы узнать количество электроэнергии, потребленной по остальным видам тарифов. После третьего нажатия, если счетчик настроен на максимальное число тарифов, на экране покажется суммарный объем потребленной электроэнергии. То есть вам нет необходимости списывать показания во всех промежуточных позициях, достаточно нажать нужное число раз на нижнюю кнопку. Нажмите на верхнюю кнопку «O», чтобы узнать мощность нагрузки, подключенной к счетчику. Справа появится единица измерения — «кВт», а слева — текущий тариф. Нажмите эту кнопку еще раз, чтобы изменить время. Для внесения корректив нужно выбрать кнопку «Ввод». При каждом нажатии время увеличивается на 1 минуту. Невозможно сделать поправку более, чем на полчаса. Нажмите на кнопку «O» третий раз, чтобы уточнить дату снятия показаний. Если в этом положении снова надавить кнопку «Ввод», то перед вами появятся данные о потребленной электроэнергии за прошлый месяц. То есть с этим счетчиком вам нет необходимости заглядывать в предыдущие платежки. Аппарат сам выдаст всю необходимую информацию.’,’url’:’http://www.kakprosto.ru/kak-107588-kak-snimat-pokazaniya-s-elektroschetchika-merkuriy-200′,’og_descr’:’Счетчик mercury 200. Счетчики «Меркурий-200» позволяют учитывать электроэнергию по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней. Чаще всего такая детализация не требуется. Он может работать в автоматических системах коммерческого учета электроэнергии. Но если у вас ее нет, надо научиться снимать показания вручную.

У однофазных электросчетчиков сетевой адрес — восьмизначное число (за исключением Меркурия — 200, сетевой адрес для него.

Меркурий 200 02 Меркурий 200.02, Счетчик с пультом, Остановка счетчика, Меркурий 201, как остановить счетчик — Duration: 2:47. by.

Руководство по эксплуатации на Меркурий — 200 Инструкции и руководства по эксплуатации электросчетчиков Меркурий.



Меркурий 200. Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как.

Комментарии (0)Просмотров (97)

Инструкции и документы


Подвесные лодочные моторы

Mercury 2х тактные

Mercury 4х тактные

Mercury Optimax

Mercury Sea Pro

Mercury Jet



Стационарные двигатели MerCruiser

Дизельные

Бензиновые

Электромоторы

Инструкции к Лодкам Badger

Инструкции к Лодкам Мнев и К

Инструкции к Лодкам Sun Marine


Эхолоты

Humminbird

  • Humminbird Piranha 1x, 2x, 3x, 4x, 5x, max10, max15, max20, инструкция по эксплуатации эхолота
  • Humminbird Fishfinder 515,525,535,565, инструкция по эксплуатации эхолота
  • Humminbird Matrix 10,17,27,37, инструкция по эксплуатации эхолота
  • Humminbird Matrix 47 3D, руководство пользователя
  • Схема подключения эхолотов серии Matrix к GPS

Garmin

Eagle

Raymarine

Bottom Line

Interphase



Навигаторы

  • Garmin eTtrex, инструкция по эксплуатации GPS навигатора
  • Garmin eTrex Camo, инструкция по эксплуатации GPS навигатора
  • Garmin eTrex Venture, инструкция по эксплуатации GPS навигатора
  • Garmin eTrex Summit, инструкция по эксплуатации GPS навигатора
  • Garmin eTrex Legend, инструкция по эксплуатации GPS навигатора
  • Garmin eTrex Vista, инструкция по эксплуатации навигатора
  • Garmin Foretrex 101, инструкция по эксплуатации навигатора
  • Garmin GPS 72, инструкция по эксплуатации навигатора
  • Garmin 76, инструкция по эксплуатации GPS навигатора
  • Garmin GPSMAP 76S, инструкция по эксплуатации навигатора
  • Garmin GPSMAP 60C, инструкция по эксплуатации навигатора
  • Garmin eMap, инструкция по эксплуатации навигатора
  • Garmin GPSMAP 176, инструкция по эксплуатации навигатора
  • Garmin Quest, инструкция по эксплуатации навигатора
  • Инструкция по подключению GPS навигатора GARMIN к персональному компьютеру
  • Инструкция к Garmin GPSMAP серии 400/500



Мотоледорубы

инструкция, монтаж, снятие показаний – Profil – PvPLeague

счетчик mercury 200 как снимать показания


Для просмотра нажмите на картинку









Читать далее


Смотреть видео












































































































































счетчик mercury 200 как снимать показания

Сбор показаний с счетчиков «Меркурий 200-203»
Как снять показания с счетчика «Меркурий 200»: описание, способы и отзывы
Показания счетчика Меркурий 200
Как снимать показания с электросчетчика Меркурий 200
Счётчик Меркурий 200 – инструкция и как снять показания
Все об электросчетчике «Меркурий» 200: инструкция, монтаж, снятие показаний
Как снять показания счетчика Меркурий 200
Как снять показания счетчика электроэнергии меркурий 200 день ночь
Однофазный счётчик электроэнергии – Меркурий 200
Как правильно снять показания со счетчика электроэнергии?
Как снять и рассчитать показания счетчика электроэнергии

Подвесной лодочный мотор 1 5 л с

Меркурий технические характеристики. Базовое значение тока 5 А. Максимальное значение тока 60 А. В счетчике функционирует импульсный выход основного передающего устройства. При переключении счетчика в режим поверки этот выход функционирует как поверочный.
Предназначены счетчики «Меркурий » для многотарифного учета электроэнергии. На настоящий момент существуют две модификации подобных приборов: и Последняя модель оснащена, помимо всего прочего, PLC-модемом. В любом случае простота эксплуатации — это то, что отличает обе модели. Удобны в использовании, судя по отзывам и модель и счетчик «Меркурий» Хвалят эту модель и представители поставляющих компаний. Обмануть «Меркурий », по их заверениям, практически невозможно.
Устройство функциональное: работает по нескольким тарификациям, выводит характеристики работы сети на монитор, контролирует степень загрузки и устанавливает лимит. Обзор и технические характеристики. Прибор учета имеет летний срок эксплуатации. Через три года работы может потребоваться ремонт. Причина — заводской брак или несоблюдение условий использования электрооборудования. Модели электросчетчика меркурий
Прибор для остановки счетчика меркурий
Энергомер эксплуатируется отдельно или подключённым к централизованной системе отображения информации. Электросчётчик данной модели характеризуется следующими функциональными возможностями.
Счётчик Меркурий – однофазный и многотарифный прибор, учитывающий активную разновидность и мощностные характеристики потреблённой электрической энергии переменного тока. Вид счётчика – Меркурий Устройство и принцип работы. жидкокристаллический дисплей.
Основной единицей измерения потребляемого электричества является 1 кВт/ч. Для вычисления суммы потребленной энергии необходимо знать местные расценки на электричество.
Для этого в первую очередь необходимо знать как происходит у вас расчет электроэнергии, так как счетчик двухтарифный то для подсчета нам потребуются следующие показатели: Т1 — расход электроэнергии в дневное время и Т2 — расход в ночное время.
?? Счетчик mercury Счетчики «Меркурий» позволяют учитывать электроэнергию по 4 тарифам в 8-ми временных зонах суток для 8-ми типов дней. Перед вами — объем энергии, потребленный за все время работы счетчика по данному тарифу. Внутренний номер тарифа для счетчика выражен индикацией на экране слева.
Для того чтобы получить сведения о потраченной электроэнергии, владельцу квартиры нужно лишь посмотреть на табло и при необходимости пару раз нажать на кнопку. Хвалят эту модель и представители поставляющих компаний. Обмануть «Меркурий », по их заверениям, практически невозможно.
Это и понятно, НПК-Инкотекс взял за основу пакет Modbus RTU (убрал из него все логичное и полезное — решив использовать фиксированные поля, без кода ошибок и т. д.д.,) расширив поле ID до 4-х байт, оставшееся было наречено «собственным протоколом».

Меркурий | Счетчики электроэнергии | Поддерживаемые устройства | Поддержка

Подключение счетчика электроэнергии Меркурий 230, 234 к комплексу DispSky


Для подключения счетчика электроэнергии Меркурий 230 к облачному комплексу DispSky используется шлюз связи DispSky HF-2211 (при наличии на объекте сети Ethernet или WiFi) или iRz ATM21 (GPRS). Дополнительных устройств не требуется.

Для подключения счетчика электроэнергии Меркурий 230, 234 к комплексу DispSky необходимо:
В счетчике Меркурий 230, 234:
Настройка счётчика при использовании заводских установок не требуется.

В шлюзе DispSky:

  • Установить параметры связи по интерфейсу RS-485, по умолчанию в конфигурации счётчика используются:
    • скорость передачи данных 9600;
    • бит данных – 8;
    • стоповые биты – 1;
    • четность — No.

Подключение счётчика Меркурий к шлюзу по интерфейсу CAN осуществляется согласно следующей схеме:
В личном кабинете DispSky:
  • Добавить Устройство:


  • В открывшемся окне ввести параметры подключения:

  1. Наименование устройства.
  2. Выбрать тип протокола (для счетчика Меркурий тип протокола «Счетчик меркурий»).
  3. Выбрать тип счетчика.
  4. Ввести номер счетчика.
  5. Ввести пароль доступа к счетчику (пароль по умолчанию «111111»).
  6. Ввести идентификатор (по умолчанию — три последние цифры заводского номера или две последние цифры, в случае, если три последние образуют число более 240).
  • После выбора всех параметров для сохранения настроек нажимаем «Сохранить».

В дереве устройств появится добавленное устройство. Галка зеленного цвета означает корректно выполненные настройки и наличие устройства на связи с комплексом DispSky.

  • Далее переходим на просмотр параметров со счетчика нажатием на кнопку «Теги»:

При использовании шаблона тегов во вкладке «Теги» будут находиться параметры, считываемые со счетчика. В колонке «Текущее значение» вы увидите значение Вашего параметра, полученного со счетчика.
  • Проконтролировать передачу данных возможно в настройках соединения путем выбора вкладки «Диагностика».

  • Для удобного и наглядного контроля за показателями счетчика Вы можете сделать мнемосхему панели счетчика и видеть все показатели в ОнЛайн режиме в личном кабинете из любой точки в мире.

  • Для расширенного контроля параметров электросети воспользуйтесь мнемосхемой с векторной диаграммой.

Мотор MERCURY V6 200 L DS

Описание

Крутящий момент двигателя и вес:

Верхний Обтекатель:

  • Сервисный лючок упрощает обслуживание без снятия обтекателя
  • Специальное легковесное покрытие изолирует шум
  • Единый рычаг открытия обтекателя совмещен с рукояткой для переноски
  • Множественные уплотнения предотвращают распространение шума за пределы обтекателя

Подавление Шума:

  • Накладки топливных форсунок поглощают высокочастотный шум
  • Настроенный многокамерный впускной коллектор снижает звук входящего воздуха

Выхлоп:

  • Многокамерная система выхлопа на холостом ходу настроена работать максимально тихо

Крепления Двигателя:

  • Мин. межосевое расстояние между моторами при множественной установке — 26” (66 см)
  • Благодаря доработанным торпедо и плавнику оптимизированы параметры гидродинамики, управляемости и эффективности
  • Периметральные крепления обеспечивают лучшее в классе гашение вибраций



Цветные акцентные панели (опция)*:

  • Белый цвет Cold Fusion доступен для моделей V6 200 и 225 л.с.



Доступные модификации и вес:

Длина ноги

L (20’’)

XL (25’’)

Вес мотора

CMS

214 кг

219 кг




Руководство по эксплуатации

MERCURY 200 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Скачать

Добро пожаловать на борт!

Надлежащий уход и техническое обслуживание — важная часть поддержания работоспособности вашего продукта Mercury на уровне

. Пиковая эффективность

для максимальной производительности и экономии. Прилагаемая регистрация собственника

Card — ваш ключ к беззаботному семейному отдыху. См. Руководство по эксплуатации и техническому обслуживанию для

.

— полная информация о вашем гарантийном покрытии.

Подробную информацию о ближайшем к вам дилере можно найти на сайте www.marinepower.com, где представлены карты стран и

Отображается

полная контактная информация.

Это

ваш

двигатель

правильно

www.marinepower.com. При необходимости обратитесь к местному дилеру.

Декларация соответствия

На табличке с серийным номером этого подвесного мотора в нижнем левом углу указан номер

.

Только знак CE или знак CE с номером нотифицированного органа. Этот лодочный мотор

производства Mercury Marine, Fond du Lac, WI, USA или Marine Power Europe Inc.Парк

Industriel, de Petit ‑ Rechain, Бельгия соответствует требованиям следующих директив

в соответствии с соответствующими стандартами, с поправками:

Если знак CE сопровождается номером нотифицированного органа, следующее прогулочное судно

Применяется директива:

Директива о прогулочных судах:

Руководство пользователя (A.2.5)

Характеристики управляемости (А.4)

Запуск подвесного двигателя (A.5.1.4)

Топливные баки (A.5.2.2)

Общая система рулевого управления

Требования к выбросам выхлопных газов (В.2)

Руководство пользователя (B.4)

Уровни шума (C.1)

Уполномоченный орган, ответственный за надзор за системой качества согласно

Модуль полного обеспечения качества H Директивы 2003/44 / EC:

Det Norske Veritas

Норвегия

Номер уполномоченного органа: 0575

Если знак CE не сопровождается номером нотифицированного органа, следующее прогулочное судно

Язык директивы:

Директива о прогулочных судах:

Руководство пользователя (A. 2.5)

Характеристики управляемости (А.4)

Запуск подвесного двигателя (A.5.1.4)

Топливные баки (A.5.2.2)

зарегистрировано

для

гарантия

2003/44 / EC с поправками 94/25 / EC

и

цель?

Пожалуйста,

ISO 10240

ISO 8665

ISO 11547

ISO 13591; ISO 8469

ABYC P ‑ 17

ISO 8178

ISO 8665

ISO 14509

94/25 / EC

ISO 10240

ISO 8665

ISO 11547

ISO 13591; ISO 8469

чек

на

Mercury Marine Vehicle МОБИЛЬНЫЙ МОДУЛЬ Руководство пользователя

МОБИЛЬНЫЙ МОДУЛЬ Mercury Marine для транспортных средств Руководство пользователя

ВАЖНАЯ ИНФОРМАЦИЯ: Этот документ помогает нашим дилерам, судостроителям и обслуживающему персоналу компании правильно устанавливать или обслуживать нашу продукцию.Если вы не прошли обучение рекомендуемым процедурам обслуживания или установки для этих или аналогичных продуктов Mercury Marine, поручите эти работы техническому специалисту авторизованного дилера Mercury Marine. Неправильная установка или обслуживание продукта Mercury может привести к повреждению продукта или травмам тех, кто устанавливает или эксплуатирует продукт. За инструкциями по снятию и установке компонентов всегда обращайтесь к соответствующему руководству по обслуживанию Mercury Marine.

ПРИМЕЧАНИЕ: После завершения установки поместите эти инструкции вместе с продуктом для будущего использования владельцем.

Компоненты, содержащиеся в комплекте

Арт. Кол-во Описание Номер детали
1 Кабельный зажим 23567
б 2 Винт 69013
с 1 Мобильный модуль VesselView с привязью NSS
г 1 Защитный колпак 859318T2
e 4 Кабельная стяжка 816311T
Уведомление для установщика

ВАЖНО: Во всех случаях, когда отмечен символ, следует обращаться к документации.

Требования безопасности

ВАЖНАЯ ИНФОРМАЦИЯ: Всегда обращайтесь к руководству по эксплуатации, прилагаемому к каждому двигателю, для получения другой важной информации по безопасности.
Глубина воды может быть разной в одних и тех же местах в разное время дня или года. Как оператор, всегда следите за глубиной воды. Снижайте скорость и действуйте осторожно, когда вы ведете лодку на мелководье или в районах, где есть подозрения о наличии подводных препятствий, о которые могут ударить компоненты подводного привода или днище лодки.Не используйте мобильные устройства в качестве единственного источника данных для навигации или данных двигателя и судна.

ПРЕДУПРЕЖДЕНИЕ

Вращающиеся пропеллеры и точки защемления могут стать причиной серьезных травм или смерти. Не приближайтесь к кормовому приводу или подвесному двигателю при работающем двигателе.

ПРЕДУПРЕЖДЕНИЕ

Это устройство не оценивалось как элемент безопасности, и на него нельзя полагаться как на устройство безопасности.

Характеристики

ВАЖНАЯ ИНФОРМАЦИЯ: Всегда обращайтесь к руководству по эксплуатации, прилагаемому к каждому двигателю, чтобы узнать расположение держателя предохранителя, номинал предохранителя и защиту электрической системы от перегрузки.
Это оборудование предназначено только для подключения к электросетям низкого напряжения 9–16 В постоянного тока на лодках или аналогичных морских судах.
Не подключайте это оборудование к какой-либо цепи с номинальным напряжением более 16 В переменного тока, 22,6 В пик или 35 В постоянного тока, и подключайте его только к электрическим системам лодки, работающим от батарей или генераторов переменного тока, или иным образом только к цепям, отделенным от основного напряжения как минимум двойной или усиленной изоляция.

Этот продукт нельзя устанавливать способом, противоречащим рекомендуемым процедурам, изложенным в инструкциях по установке, прилагаемых к продукту.Неправильная установка или снятие продукта может привести к травмам или повреждению судна или компонентов двигателя.

Защита от перегрузки и предохранителей

ВАЖНАЯ ИНФОРМАЦИЯ: Всегда обращайтесь к руководству по эксплуатации, прилагаемому к каждому двигателю, для определения местоположения держателя предохранителя, номинала предохранителя и защиты от электрической перегрузки.

Электрические характеристики

Электрические характеристики 9–16 В
Максимальный размер предохранителя Механический — 15 А
DTS — 5 А
Максимальный входной ток 200 мА
Степень защиты IP IP4X

Условия окружающей среды

 Высота <3000 м
Рабочая температура ‑20–85 ○ C (‑4–185 ○ F)
Перенапряжение Категория 1
Для использования со степенью загрязнения 4 (наружное использование)
Подключение аккумулятора

ВАЖНАЯ ИНФОРМАЦИЯ: Всегда обращайтесь к руководству по установке, прилагаемому к каждому двигателю, для получения информации о технических характеристиках аккумулятора и процедурах установки аккумулятора.

Меры предосторожности для электропроводки и жгутов

ВАЖНАЯ ИНФОРМАЦИЯ: Соблюдайте следующие меры предосторожности, чтобы избежать повреждения электрической системы при работе с электропроводкой или рядом с ней, а также при добавлении других электрических аксессуаров.

  • Не пытайтесь выполнить диагностику без соответствующих одобренных сервисных инструментов.
  • Не прокалывайте провода для тестирования (зондирования).
  • Не вставляйте провода в жгут.
  • Не подключайте, не подключайте к сети, не подключайте, не переключайте и не принимайте напряжение или ток источника от жгутов проводов.
  • Не подключайте к жгуту проводов какие-либо устройства связи или навигации, кроме как в обозначенной точке подключения.
  • Установите дополнительное оборудование лодки, используя подходящее подключение к источнику питания, такое как панель плавких предохранителей или автоматический выключатель распределительной коробки.
  • Не касайтесь напрямую жгутов электропроводки источника питания.
Рекомендации по установке ремней

При установке ремней следуйте этим рекомендациям:

  • Максимальная длина шины CAN составляет 70 м (230 футов).
  • Максимальная длина отвода CAN-шины (ответвления от основного жгута) составляет 7 м (23 фута). Общая длина всех падений не может превышать 36 м (118 футов).
  • Найдите подходящий путь для прокладки соединений жгута к точкам их установки.
  • Осмотрите траекторию трассировки, чтобы убедиться, что на поверхностях нет острых краев или заусенцев, которые могут порезать привязь.
  • Закрепите и поддержите жгут с помощью зажимов или кабельных стяжек вдоль пути прокладки. Необходимо использовать зажим или кабельную стяжку в пределах 25.4 см (10 дюймов) от любого соединения и каждые 45,8 см (18 дюймов) вдоль пути прокладки, если привязь не помещена в монтажную трубу.
  • Убедитесь, что все соединения затянуты и заблокированы (при наличии механизма блокировки).
  • Закройте все неиспользуемые разъемы защитными крышками.
  • Проложите жгут на расстоянии не менее 1 м (3 фута 3 дюйма) от любого устройства, создающего электромагнитные помехи (EMI), например, УКВ-радио и радарного оборудования.
Подключение мобильного модуля VesselView

Модуль VesselView Mobile может быть установлен на штурвале, если судно оборудовано распределительной коробкой и открытой точкой подключения.Модуль также может быть установлен на двигателе.

Модуль, установленный на двигателе

ПРИМЕЧАНИЕ: Расположение 10-контактного разъема жгута проводов двигателя зависит от модели двигателя.

  1. Найдите и снимите терминатор или защитный колпачок с 10-контактного разъема жгута проводов двигателя.
    • a — Терминатор / защитный колпачок
    • b — 10-контактный разъем жгута проводов двигателя
  2. Вставьте 10-контактный разъем жгута проводов VesselView Mobile в 10-контактный разъем жгута проводов двигателя.
    • a — 10-контактный разъем жгута проводов VesselView Mobile
    • b — 10-контактный разъем жгута проводов двигателя

      ПРИМЕЧАНИЕ: Каталожный номер 859318T1 необходимо приобретать отдельно, если двигатель не оборудован желтым оконечным резистором
  3. Снимите защитный колпачок с разъема терминатора жгута проводов VesselView Mobile и установите желтый терминатор в разъем терминатора жгута проводов VesselView Mobile.
    • a — Соединитель терминатора жгута проводов VesselView Mobile
    • b — Желтый ограничитель

      ВАЖНАЯ ИНФОРМАЦИЯ: Ремни VesselView Mobile не должны касаться маховика, дроссельной заслонки и компонентов переключения передач или других движущихся частей.Необходимо следить за тем, чтобы модуль и его жгут проводов не находились в непосредственной близости от высоковольтных проводов зажигания и не мешали работе дроссельной заслонки или механизмов переключения.
  4. Определите подходящее местоположение и маршрут на двигателе для модуля и ремня безопасности VesselView. Закрепите модуль и жгут на двигателе в выбранном месте с помощью кабельных стяжек.
    • a — Разъем терминатора жгута проводов двигателя
    • b — Терминатор
    • c — Мобильный модуль VesselView

Модуль на штурвале

ВАЖНАЯ ИНФОРМАЦИЯ: Установки с несколькими двигателями могут быть оборудованы более чем одной распределительной коробкой.Всегда подключайте мобильный модуль Vessel View к распределительной коробке с несколькими спутниками на судах, оборудованных несколькими двигателями. В распределительной коробке с несколькими бодрствованиями имеется отключаемое питание 12 В от батареи правого борта.

  1. Найдите распределительную коробку multiwake.
    • a — Распределительная коробка Multiwake
    • b — Защитный колпак
    • c — Кабельный зажим
    • d — Мобильный модуль VesselView с привязью
  2. Выберите подходящее место для крепления модуля и ремня безопасности Vessel View Mobile.
  3. Используйте сверло 3/32 (0,093 дюйма), чтобы просверлить два пилотных отверстия для установки мобильного модуля Vessel View и зажима кабеля жгута.
  4. Установите 10-контактный разъем жгута проводов VesselView Mobile в распределительную коробку с несколькими спутными струями.
    ВАЖНАЯ ИНФОРМАЦИЯ: Зажим кабеля жгута должен быть расположен на жгуте и сдвинут вверх близко к модулю. Затем его можно прикрепить к поверхности винтом. Ремни для кабельных стяжек следует использовать для фиксации основного жгута и удлинителя терминатора.
  5. Установите модуль VesselView Mobile с помощью прилагаемых крепежных винтов, кабельного зажима и кабельных стяжек.
Светодиоды

  1. a — Светодиод Bluetooth®
  2. b — SmartCraft LE

Работу модуля VesselView Mobile можно проверить, наблюдая за светом SmartCraft и светом Bluetooth. См. Следующие таблицы:

Светодиод Bluetooth

Переключатель Светодиод Bluetooth Функция
ВКЛ — ключ вверх мигает При первоначальном включении из полностью выключенного состояния светодиод мигнет три раза. Оператор может подтвердить работу светодиода, посмотрев на мигающий светодиод при включении клавиши. Состояние полного выключения возникает после отключения питания более чем на 10 минут.
НА мигает Модуль находится в режиме рекламы Bluetooth. Модуль ожидает, пока устройство (телефон) попытается установить соединение.
НА НА Устройство (телефон) подключилось по Bluetooth к модулю. Независимо от того, доступны данные двигателя или нет, устройство подключено к модулю.Никакие другие устройства не смогут подключиться к модулю. Модуль не будет отображаться в списке доступных устройств (поиск устройств), потому что модуль больше не рекламируется. Если подключенное устройство отключится, например, закроет приложение, модуль снова войдет в режим рекламы и снова начнет мигать.
ВЫКЛ. — кратковременно ВКЛ или мигает После выключения клавиши модуль не спит примерно 10 минут. Это обеспечивает кратковременное отключение двигателя без необходимости повторного подключения пользователя.В течение этого 10-минутного окна последнее подключенное устройство может снова подключиться. Модуль сообщает (мигает), но новое устройство не может подключиться, потому что для первого подключения требуется наличие двигателя. Когда ключ выключен, двигатель в основном выключен и позволяет выполнять только ограниченные функции, такие как дифферент привода. Элементы данных двигателя будут отображаться как «-» или значение по умолчанию, например ноль.
ВЫКЛ. — долгосрочный ВЫКЛ. Примерно через 10 минут после выключения ключа модуль полностью выключится.

Светодиод SmartCraft

Переключатель Светодиод SmartCraft Функция
ВКЛ — ключ вверх мигает При первоначальном включении из полностью выключенного состояния светодиод мигнет три раза. Оператор может подтвердить работу светодиода, посмотрев на мигающий светодиод при включении клавиши. Состояние полного выключения возникает после отключения питания более чем на 10 минут.
НА НА Светодиод SmartCraft загорится, если было выполнено подключение к двигателю.
НА ВЫКЛ. Двигатель отсутствует или невозможно подключиться к двигателю.
ВЫКЛ. ВЫКЛ. При выключенном клавишном переключателе двигатель будет отключен от модуля.

ПРИМЕЧАНИЕ. Посетите сайт VesselViewMobile.com, чтобы получить самую свежую информацию о странах, в которых разрешено использование Bluetooth для этого мобильного устройства VesselView, возможности подключения, устранение неполадок, обновления приложений и мониторинг технического обслуживания вашего продукта Mercury Marine.

Продукция Mercury Marine

W6250 Pioneer Road
Fond du Lac, WI 54936-1939
