Содержание

инструкция по использованию настенной турбированной модели мощностью 24 кВт

При проведении капитального ремонта в коттеджах и частных домах жильцы нередко сталкиваются с необходимостью замены действующей системы отопления на новую, более современную и энергоэффективную. В наши дни рынок предлагает большой выбор разнообразных вариантов газового оборудования, которые различаются между собой мощностью, а также применяемым топливом, маркой-производителем, конструкционными особенностями и т. п.

На протяжении многих лет стабильно высоким спросом пользуются двухконтурные котлы компании Ariston, которые характеризуются исключительными эксплуатационными параметрами и ценовой доступностью.

Особенности

Газовые котлы итальянского производства Ariston представлены в большом разнообразии моделей, однако, вне зависимости от модификации, оборудование этой марки ориентировано на установку отопительных систем на площади не более 500 м2.

Некоторые варианты котлов работают лишь на обогрев, а другие используются не только для подачи тепла в дом, но и для горячего водоснабжения.

Говоря о непременных опциях газовых котлов данного производителя, можно выделить следующие характеристики.

  • Наличие многоязыкового меню – это дает возможность пользователям выбрать знакомый для них язык для эффективного управления работой котла.
  • Функция «авто» – дает возможность настраивать требуемые параметры мощности в автономном режиме исходя из мониторинга фактических показателей температуры в помещении, а также внутри котла.
  • Тепло- и шумоизоляция – обеспечивает беззвучную работу оборудования, а кроме того, помогает удерживать теплоноситель при заданной температуре в течение продолжительного времени даже после остановки работы.
  • Гарантия на все свое оборудование, для стандартных котлов она составляет 2 года, а для конденсационных моделей действует дольше – на протяжении 3 лет.
  • Легкость и простота использования – меню продумано очень грамотно, благодаря чему эффективно управлять котлом могут даже новички, которые еще не имели дела с газовыми установками.
  • Система безопасности, которая предотвращает поломки, вызванные перебоями в напряжении.
  • Встроенные электрифицированные элементы, которые поддерживают работоспособность и производительность агрегата даже в условиях пониженного давления воды либо топлива.

Характерной особенностью всех моделей Ariston является продуманная и глубоко технологичная система защиты, которая обуславливает длительное и бесперебойное функционирование газовой установки.

В нее включаются:

  • механизмы подпитки котла водой;
  • встроенная система своевременной откачки скопившегося воздуха;
  • блокировка циркуляционного насоса;
  • механизм защиты от возникновения накипи и от замерзания.

Общими параметрами всех моделей Ariston можно назвать небольшие габариты и возможность подачи горячей воды. В базовую комплектацию входят: теплообменник двойного типа, модуль управления горелкой, система контроля содержания угарного газа, механизм поддержания нормального микроклимата в помещении, устройство, отвечающее за контроль над промерзанием воды внутри отопительной системы.

Характеристика

Газовое оборудование Ariston производится в двух базовых вариантах – напольном и настенном. В частных домах, как правило, применяют настенные модели.

В зависимости от параметров модели, агрегат может иметь открытую и закрытую камеру сгорания. В первом случае продукты горения выводятся из котла естественным путем, во втором– работает принудительная система газоотвода. Обычно установки с закрытой камерой присоединяются к коаксиальному дымоходу. Коаксиальный трубопровод подразумевает наличие двух конструкционных слоев, благодаря чему можно одновременно и выводить угарный газ и обеспечивать приток свежего воздуха в топку.

Кроме того, камера имеет встроенный вентилятор, который и отвечает за своевременное выведение перегоревшего газа и горячего воздуха. Эти модели отличаются большей безопасностью, нежели устройства с открытой камерой.

Кроме того, они забирают воздух, необходимый для поддержания горения, извне жилого пространства, в этом заключается еще одно их преимущество в сравнении с камерами закрытого типа, поскольку те берут кислород, находящийся внутри дома, тем самым ухудшая микроклимат в здании.

Напольные котлы имеют довольно высокую мощность, поэтому они используются в промышленных целях либо в жилых постройках с большой площадью. Обычно они рассчитаны только на подачу тепла в батареи и радиаторы, поэтому при необходимости подогрева воды следует дополнительно приобрести бойлеры.

Основным элементом любого котельного оборудования является горелка, которая отвечает за сжигание топлива и поступление тепла в отопительную систему.

Горелки могут быть обычными и модуляционными. Более современными и технологичными являются модуляционные, поскольку они позволяют автоматически регулировать мощность работы устройства в зависимости от результатов внутреннего контроля за уровнем температуры.

Двухконтурные котлы Ariston имеют 2 теплообменника: первый необходим для обеспечения ГВС, а второй – непосредственно для нагревания основного теплоносителя. Их изготовление может осуществляться в трех вариантах: они бывают раздельные, битермические или с бойлером.

В общем корпусе котла одновременно размещают два автономных контура:

  • отопительный – он отвечает за снабжение радиаторов разогретой водой;
  • водяной – этот механизм соединяется с водопроводными трубами.

Нагрев воды может производиться несколькими способами:

  • проточным – такой вариант работает только при использовании горячей воды: пройдя через горелку, она поступает к конечному потребителю в нагретом виде;
  • бойлерный – такое устройство подразумевает наличие дополнительного резервуара, в котором скапливается нагретая до заданной температуры воды и уже оттуда она поступает в кран.

Двухконтурный котел, работающий в режиме бойлера, более экономичен.

По месту расположения контуров котлы разделяют на 2 вида.

  • Битермические – в таких установках водяная труба расположена внутри отопительной системы. Отопительный контур в этом случае нагревается более активно и отдает часть своего тепла водоснабжению.
  • Дуотермические – включают два трубчатых теплообменника, которые равномерно передают нагрев на обе системы. В этом случае энергия используется наиболее рационально, однако и скорость нагрева существенно снижается. Кроме того, подобный принцип работы создает предпосылки для появления известковых отложений, поэтому такие приборы нуждаются в регулярных чистках.

В зависимости от способа горения, котлы Ariston условно разделяются на работающие по принципу турбонаддува и на естественной тяге. Турбированный котел отличается довольно высокой скоростью нагрева, однако и газ расходуется в большом объеме. Второй тип моделей греет воду довольно медленно, но и расход топлива более экономичен.

Газовые котлы этого производителя чаще всего выпускаются с мощностью 15, 18, а также 24 и 28 кВт, наиболее покупаемой модификацией является агрегат мощностью 24 кВт, он может обеспечивать теплом жилое помещение площадью до 230 м2.

Плюсы и минусы

Газовые котельные установки Ariston популярны во всем мире, это объясняется их исключительными эксплуатационными характеристиками:

  • эффективная встроенная система защиты от скачков напряжения в сети – приборы могут работать в диапазоне напряжения от 150 до 260 В;
  • возможность эффективного регулирования скорости нагрева воды: в случае когда параметр расхода не выходит за границы 6л/минуту, температура может доходить до 37 градусов, для того чтобы вода нагревалась быстрее, необходимо просто увеличить мощность котла;
  • одновременная работа в режиме водонагревателя и эффективного отопительного прибора;
  • возможность автоматического перекрывания газа в случае затухания пламени вне зависимости от его причин;
  • автоматическое прекращение работы нагревателя в случае снижения давления воды в системе до критического уровня;
  • наличие двух теплообменников;
  • широкая ассортиментная линейка моделей;
  • отличная адаптация к использованию в российских условиях;
  • итальянская сборка;
  • европейская система контроля качества.

Впрочем, имеются и недостатки, среди них следует выделить такие:

  • очень высокая стоимость в сравнении с аналогами;
  • использование комплектующих, производимых в Китае.

Российские пользователи выделяют котлы этого бренда как качественные, надежные и практичные. Отзывы владельцев частных домов указывают на такие плюсы Ariston, как компактные габариты, энергоэффективный режим расходования газа и простота управления механизмом. Из недостатков выделяют зависимость его работы от электроснабжения, однако эта особенность касается не только Ariston – практически ни одно газовое оборудование не работает без подключения к сети переменного тока.

Котлы имеют эстетичный вид, благодаря чему вписываются в любые интерьеры.

Инструкция по эксплуатации

Первое, что нужно помнить, прежде чем приступить к установке газового котла – монтаж и подключение устройства должны проводить только сертифицированные специалисты. Самостоятельная установка не признается газовыми службами как законная, в этой ситуации проверяющая компания имеет право перекрыть подачу газа в дом и наложить штраф на собственника жилого помещения. И это в лучшем случае, а в худшем – котел может выйти из строя или даже взорваться и причинить вред жизни, здоровью и имуществу.

Перед началом использования следует проверить уровень вентиляции – помещение, где устанавливается газовое оборудование, должно быть хорошо проветриваемым. На протяжении всего периода эксплуатации котла необходимо постоянно следить за давлением воды в отопительной системе. В норме оно составляет 1.5-2 бар, если давление понижается, то котел отключается, а дисплей управления показывает ошибку. В этом случае следует убедиться в отсутствии протечек и «подпитать» установку.

Даже если монтаж и подключение были произведены профессионалами, а использование котла производилось строго по инструкции, всегда остается вероятность поломки прибора.

Причин, по которым агрегат может выйти из строя, много, но самыми распространенными являются следующие.

  1. Поломка платы управления. Эта проблема, как правило, связана с частыми скачками напряжения или перебоями в электроснабжении. Чтобы избежать проблем еще на стадии монтажа следует подумать об установке стабилизатора напряжения, а для коттеджа отличным вариантом может стать резервный генератор, который оборудован автоматическим выключателем и заземлен.
  2. Низкий КПД или недогрев воды. Такая поломка часто сопутствует чрезмерной жесткости воды или наличию в ней загрязняющих примесей, поэтому специалисты рекомендуют использовать водопроводные фильтры.
  3. Остановки по причине нехватки кислорода. Такой дефект возникает, если помещение не оборудовано системой приточной вентиляции.
  4. Несоответствие фактических параметров теплоносителя заявленным. Эта проблема является прямым следствием неправильного монтажа оборудования и неграмотной настройки котла.

    И в заключение – несколько рекомендаций:

    • не стоит пренебрегать регулярными профилактическими осмотрами котла и его качественным сервисным обслуживанием;
    • в случае если та или иная неисправность повторяется слишком часто, следует обратиться в обслуживающую компанию;
    • ремонт следует доверять только сертифицированной организации, чьи специалисты имеют все подходящие запасные детали и необходимые инструменты, а кроме того, обладают требуемыми разрешениями на право работы с газовым оборудованием.

    При грамотном монтаже и эксплуатации 2-х контурный котел от Ariston прослужит не менее 20 лет.

    Обзор газового котла Ariston — в следующем видео.

    Характеристики и эксплуатация котла Аристон BS ii 24 ff

    __________________________________________________________________________

    Характеристики и эксплуатация котла Аристон BS ii 24 ff


    Двухконтурный газовый котел Аристон BS 24 FF – это универсальная и компактная мини-котельная, содержащая все необходимые компоненты.

    Настенный котел используют для обогрева небольших помещений площадью 50-240 м2, в которых невозможна установка напольного отопительного прибора, а также для снабжения объекта горячей водой.

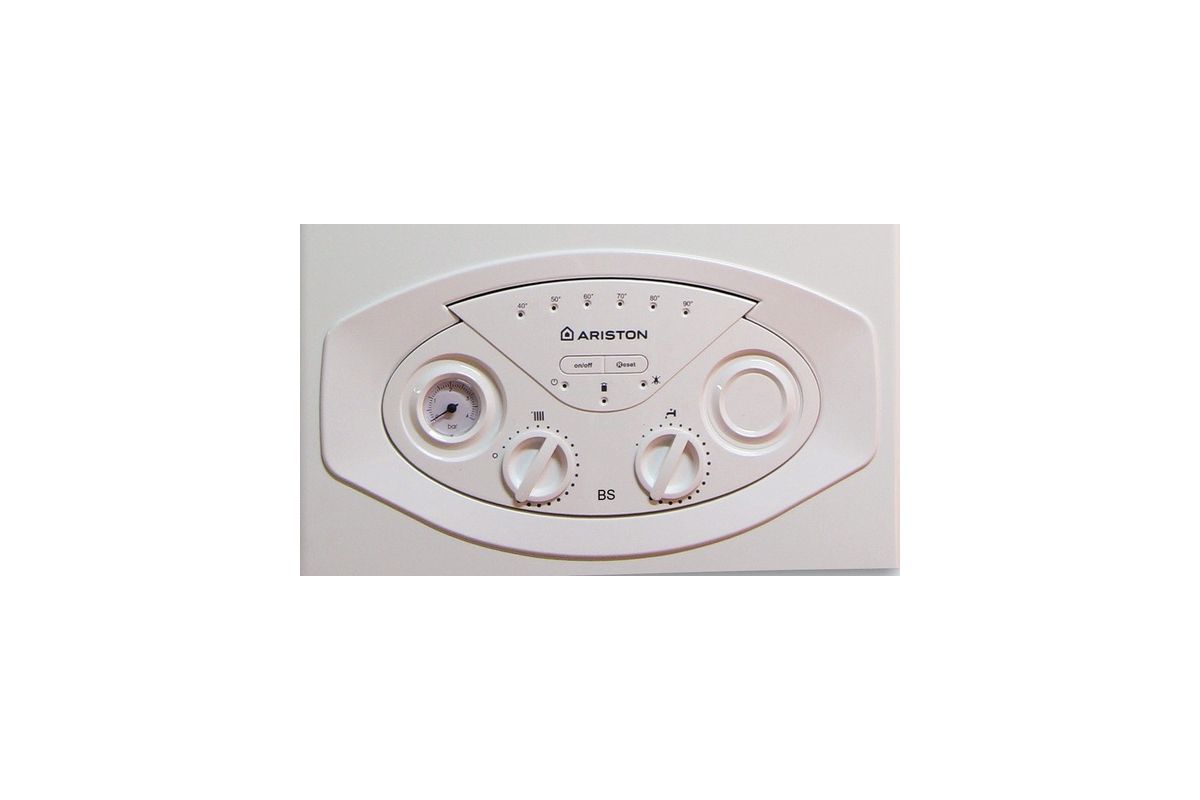

    Рис. 1. Панель управления газового настенного котла Аристон BS ii 24 ff

    1. Зеленые СИДы, показывающие температуру и сигнализирующие сбои, 2 . Кнопка ВКЛ./ВЫКЛ, 3. Зеленый СИД ВКЛ./ВЫКЛ, 4. Манометр (давление в контуре отопления), 5. Желтый СИД для сигнализации аномалий в системе дымоудаления, 6. Переключатель на летний/зимний режим – Регулятор температуры системы отопления, 7. Регулятор температуры БГВ, 8. Гнездо для таймера программирования (опция), 9. Красный СИД – сигнализация блокировки работы колонки, 10. Кнопка Сброс / Функция чистки дымохода, 11. Красный СИД сигнализации перегрева

    Рис. 2. Общий вид газового настенного котла Ariston BS 24 ff

    1. Патрубок выхода продуктов сгорания, 2. Прессостат, 3. Конденсатосборник, 4. Первичный теплообменник, 5. Термостат перегрева, 6. Датчик температуры на подаче в контур отопления, 7. Горелка, 8. Электроды розжига, 9. Устройство розжига, 10. Газовый клапан, 12. Предохранительный клапан контура отопления (3 бара), 13. Вторичный теплообменник, 14. Сливной кран, 15. Датчик расхода в контуре гвс, 16. Кран подпитки, 17. Фильтр контура отопления, 18. Циркуляционный насос с воздухоотводчиком, 19. Датчик температуры на возврате из контура отопления, 20. Привод трехходового клапана, 21. Электрод контроля пламени, 22. Теплоизоляционная панель камеры сгорания из минерального волокна, 23. Камера сгорания, 24. Расширительный бак, 25. Вентилятор, 26. Точка анализа продуктов сгорания

    Техническая характеристика газового котла Аристон BS ii 24 ff

    Номинальная тепловая мощность для контура отопления, не более/не менее (Hi) кВт — 25,8 / 11,0

    Номинальная тепловая мощность для контура отопления, не более/не менее (Hs) кВт — 28,7 / 12,2

    Тепловая мощность на выходе (режим отопления), не более/не менее кВт — 24,2 / 9,8

    КПД сгорания топлива (по замеру на выходе продуктов сгорания), Hi/Hs % — 94,5

    КПД при номинальной мощности (60/80 °C), Hi/Hs % — 93,8 / 84,5

    КПД при мощности 30 % от номинальной (47 °C), Hi/Hs % — 93,6 / 84,3

    КПД на минимальной мощности, Hi/Hs % — 89,2 / 80,3

    Потери тепла через дымоход при включенной горелке % — 5,5

    Потери тепла через дымоход при отключенной горелке % — 0,4

    Остаточное давление в контуре Па — 100

    Температура продуктов сгорания (G20) °C — 105

    Количество продуктов сгорания, не более (G20) м3/ч — 56,8

    Избыток воздуха % — 72

    Максимальное гидравлическое сопротивление (dT=20°C) мбар — 200

    Остаточное давление в контуре бар — 0,25

    Давление в расширительном баке бар — 1

    Максимальное давление в контуре бар — 3

    Объем расширительного бака л — 8

    Температура воды в контуре отопления, не более/не менее °C — 85 / 35

    Температура воды в контуре ГВС, не более/не менее °C — 60 / 36

    Расход в контуре ГВС (через 10 мин при dT=30 °C) л/мин — 11,3

    Расход в контуре ГВС при dT=25 °C л/мин — 13,6

    Расход в контуре ГВС при dT=35 °C л/мин — 9,7

    Расход воды в контуре ГВС, не менее л/мин — 1,7

    Давление в контуре ГВС, не более бар — 7

    Напряжение и частота В/Гц — 230/50

    Потребляемая мощность Вт — 92

    Класс защиты °C +5

    Масса кг — 30

    Размеры (Ш x В x Г) мм — 400/770/315

    Запуск в эксплуатацию газового котла Ariston BS ii 24 ff

    Чтобы включить котел, нажмите кнопку on/off (вкл/выкл) на панели управления.

    Электропитание — Убедитесь, что напряжение и частота в сети электропитания соответствуют указанным на заводской табличке настенного котла Аристон BS 24 ff.

    Подача газа:

    — Убедитесь, что тип газа в системе соответствует указанному на заводской табличке котла.

    — Откройте окна и двери.

    — Убедитесь в отсутствии открытого огня и источников искр.

    — Проверьте газогорелочную часть газового настенного котла Аристон BS ii 24 ff на герметичность. Для этого при перекрытом (выключенном) клапане подачи газа перекройте и снова откройте основной газовый вентиль. В течение 10 мин счетчик не должен регистрировать расхода газа.

    Заполнение контура отопления:

    — Откройте воздушные клапаны радиаторов контура отопления.

    — Поднимите колпачок автоматического воздухоотводчика циркуляционного насоса.

    — Постепенно открывайте кран подпитки котла и перекрывайте воздушные клапаны на радиаторах контура отопления, пока не начнет выходить вода.

    — Когда давление по показаниям манометра достигнет 0,1 – 0,15 МПа (1 – 1,5 бар), перекройте кран подпитки котла.

    Первый пуск в эксплуатацию

    Убедитесь, что:

    — Главный газовый вентиль перекрыт.

    — Электрические соединения выполнены. Еще раз убедитесь, что зеленый (желтый) провод подключен к надежному заземлению.

    — Поднимите колпачок автоматического воздухоотводчика циркуляционного насоса с помощью отвертки.

    — Убедитесь, что давление в системе (по показаниям манометра) превышает 1 бар.

    — включить колонку (нажав кнопку вкл./выкл.) и выбрать режим stand-by, нет запроса ни БГВ, ни системы отопления.

    — включить цикл удаления воздуха, нажав кнопку MODE на 10 секунд. Колонка начнет цикл удаления воздуха продолжительностью примерно 7 минут.

    — По окончании проверьте, полностью ли удален воздух из контура отопления, если нет, повторите цикл.

    — Стравите воздух из радиаторов.

    — Откройте кран подачи холодной воды, дождитесь полного удаления воздуха из контура.

    — Дымоход должен быть надлежащих размеров и не содержать препятствий для удаления продуктов сгорания.

    — Убедитесь в том, что открыты необходимые вентиляционные отверстия в помещении (они должны быть при установке по типу B).

    — Откройте газовый вентиль, проверьте на герметичность все уплотнения: счетчик не должен показывать расхода газа. При наличии утечек устраните их.

    — Запустите котел Ariston BS 24 ff в зимнем (отопление) или летнем (ГВС) рабочем режиме.

    Режим автоматического принудительного удаления воздуха

    Для запуска режима нажмите и удерживайте 10 с кнопку MODE. Продолжительность цикла примерно 7 мин.

    Чтобы прервать цикл, нажмите кнопку MODE. При необходимости цикл может быть запущен повторно.

    Предварительно убедитесь, что котел находится в режиме ожидания, т.е. без подачи в контуры ГВС и отопления.

    Проверка параметров газа

    Демонтируйте переднюю декоративную панель и опустите панель управления котла Ariston BS ii 24 ff.

    Проверка давления на входе:

    — Ослабьте винт и вставьте соединительную трубку манометра в патрубок отбора давления.

    — Запустите котел на максимальной мощности в режиме «Трубочист» (нажмите кнопку RESET и удерживайте 10 с, на дисплее в позиции 27 высвечивается “L- — “). Давление газа на входе должно соответствовать номинальному для данного типа газа.

    — По окончании проверки затяните винт и убедитесь, что он затянут плотно.

    — Через 10 мин или при повторном нажатии на кнопку котел выходит из режима «Трубочист».

    Проверка максимальной мощности газового настенного котла Аристон BS 24 ff:

    — Для проверки максимальной мощности ослабьте винт и подключите трубку манометра к штуцеру отбора давления.

    — Отсоедините трубку-компенсатор камеры сгорания.

    — Запустите котел в режиме «Трубочист»: нажмите кнопку RESET и удерживайте 10 с, на дисплее высвечивается “L- — “; чтобы котел работал на максимальной мощности ГВС, нажмите кнопку 1 + . На дисплее высвечивается “L- — “.

    — Давление газа на входе должно соответствовать указанному для данного типа газа в сводной таблице параметров в зависимости от типа газа. В противном случае снимите защитный колпак и подтяните или отпустите регулировочный винт.

    — По окончании проверки затяните винт и убедитесь, что он затянут плотно.

    — Установите на место защитный колпак регулятора.

    — Подключите трубку-компенсатор.

    — Котел выходит из режима «Трубочист» автоматически через 10 мин или немедленно по нажатии кнопки RESET.

    Проверка минимальной мощности газового настенного котла Ariston BS 24 ff:

    — Для проверки минимальной мощности ослабьте винт и подключите трубку манометра к штуцеру отбора давления.

    — Отсоедините трубку-компенсатор камеры сгорания.

    — Запустите котел в режиме «Трубочист»: нажмите кнопку RESET и удерживайте 10 с. На дисплее высвечивается «t » . Чтобы котел работал на минимальной мощности, нажмите кнопку 1 +.

    — На дисплее высвечивается «L- — ».

    — Отсоедините провод от регулятора давления (модулятора).

    — Давление газа на входе должно соответствовать указанному для данного типа газа в сводной таблице параметров в зависимости от типа газа. В противном случае отрегулируйте его винтом.

    — По окончании проверки затяните винт и убедитесь, что он затянут плотно.

    — Подключите провод к регулятору давления.

    — Подключите трубку-компенсатор.

    — Котел Ariston BS ii 24 ff выходит из режима «Трубочист» через 10 мин автоматически либо немедленно при нажатии кнопки RESET.

    __________________________________________________________________________

    __________________________________________________________________________

    _______________________________________________________________________________

    _______________________________________________________________________________

    __________________________________________________________________________

    ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

    Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
    Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
    Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

    _______________________________________________________________________________

    Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

    _______________________________________________________________________________

    Монтаж и эксплуатация газовых котлов Бош 6000

    Управление и обслуживание котлами Vaillant Turbotec / Atmotec

    Обзор газовых котлов Житомир-3 Атем

    Монтаж системы отопления частного дома

    Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

    Рекомендации по монтажу настенных газовых котлов Навьен

    Обзор твердотопливного котла Купер ОК-15 Теплодар

    Неисправности и ошибки котлов Ферроли

    Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

    Обзор отопительных котлов Дон КСТ-16

    Ремонт и сервис котлов Вайлант — ответы экспертов

    Обзор газового котла КСГ Очаг

    Обзор отопительного котла Купер ОК-20 Теплодар

    Комплектация и компоненты электрического котла Протерм Скат

    Подключение и ввод в работу котла Будерус Логомакс U072

    Ответы специалистов по неисправностям котлов Китурами

    Советы мастеров по обслуживанию котлов Навьен

    Обслуживание компонентов газового котла Navien Deluxe

    Подключение котла Аристон Egis Plus 24 ff к рабочим системам

    Двухконтурный газовый котел Аристон: инструкция пользования розетки турбированной модели мощностью 24 квт

    После проведения ремонта в коттеджах и частных домах жители часто сталкиваются с необходимостью замены существующей системы отопления на новый, более современный и экономичный. В настоящее время рынок предлагает большой выбор различных вариантов газовой установки, которые отличаются между собой мощностью, а также используемым топливом, маркой производителя, особенностями конструкции и т. д.

    Читайте также: Сводки событий от ополчения.

    В течение многих лет стабильно высокий спрос на двухконтурные котлы фирмы Ariston, которые отличаются исключительными эксплуатационными параметрами и доступностью.

    Особенности

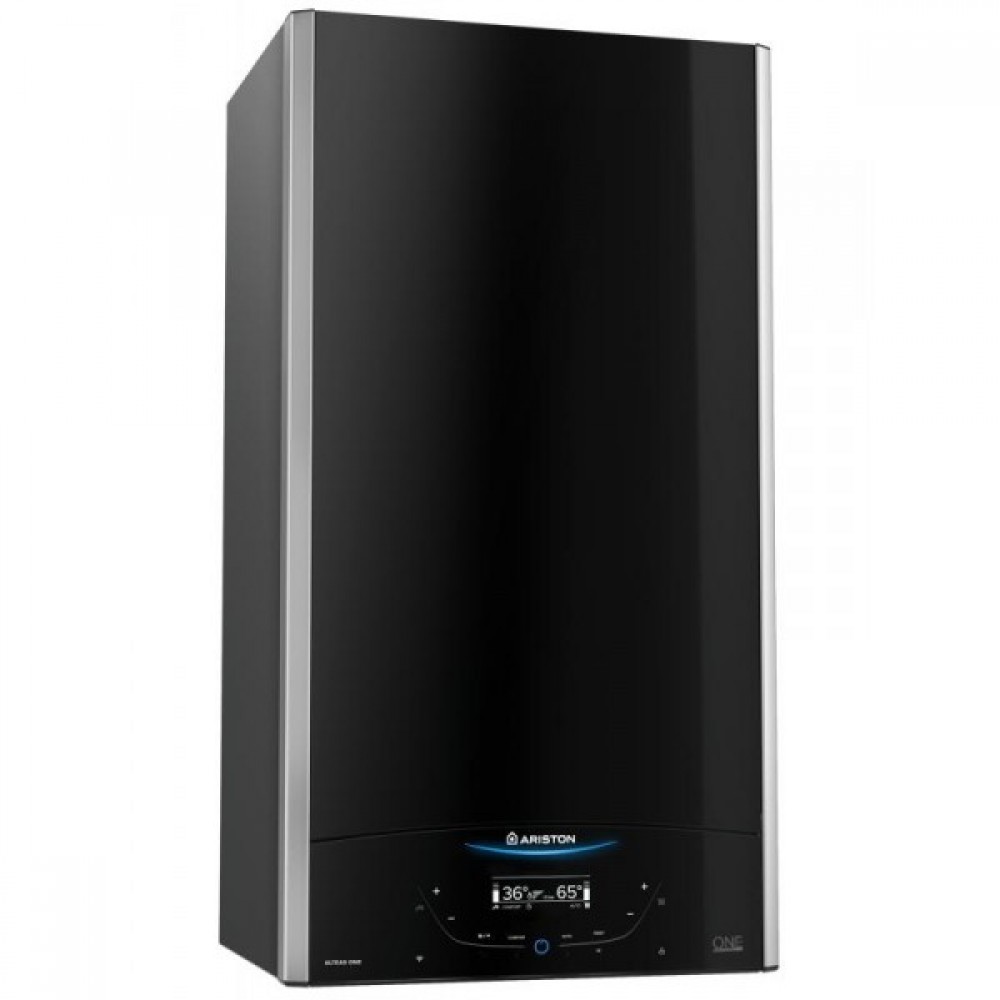

    Газовые котлы итальянского производства Ariston представлены в широком ассортименте моделей, однако, независимо от модификации, оборудование этой марки предназначено для установки систем отопления на площади не более 500 м2. Некоторые модификации котлов работают только на отопление, а другие используются не только для подачи тепла в дома, но и для горячей воды.

    Говоря о важных параметрах газовых котлов данного производителя, можно выделить следующие особенности.

    • Наличие многоязычного меню позволяет пользователю выбрать привычный для них язык для эффективного управления работой котла.
    • Функция «авто» – позволяет настроить требуемые параметры мощности в автономном режиме на основе мониторинга фактических показателей температуры в помещении, а также внутри котла.
    • Теплоизоляция и обеспечивает беззвучную работу оборудования, а кроме того, помогает поддерживать теплоноситель с заданной температурой в течение длительного времени, даже после остановки работы.
    • Гарантия на все устройства, для стандартных котлов она составляет 2 года, а для конденсационных котлов модели работает дольше – в течение 3 лет.
    • Легкость и простота в эксплуатации – меню продумано очень хорошо, благодаря чему эффективно управлять котлом, могут даже новички, которые еще не имели дела с газовыми установками.
    • Система безопасности, которая предотвращает повреждения, вызванные перерывами в напряжении.
    • Встроенные электрифицированные элементы, которые поддерживают работу и производительность устройства даже в условиях пониженного давления воды или топлива.

    Характерной особенностью всех моделей Ariston является продуманная и глубоко технологически продвинутая система защиты, которая вызывает длительное и бесперебойное функционирование газовой установки.

    Включает в себя:

    • механизмы питания котла водой;
    • встроенная система своевременной откачки скопившегося воздуха;
    • блокировка циркуляционного насоса;
    • механизм защиты от накипи и замерзания.

    Общими характеристиками всех моделей Ariston можно назвать небольшие габариты и возможность подачи горячей воды. В стандартной комплектации включает в себя: теплообменник двойного типа, модуль управления горелкой, система контроля содержания оксида углерода, механизм поддержания хорошего микроклимата в помещении, устройство, которое отвечает за контроль над промерзанием воды в отопительной системе.

    Характеристика

    Газовое оборудование Аристон производится в двух основных вариантах – напольном и настенном. В частных домах, как правило, применяют настенные модели.

    В зависимости от параметров модели, устройство может иметь открытую и закрытую камеру сгорания. В первом случае продукты сгорания выводятся из котла, естественно, во втором– работает принудительная система отвода продуктов сгорания. Как правило, установки с закрытой камерой присоединяются к коаксиальному дымоходу. Коаксиальный кабель предполагает наличие двух слоев в конструкции, благодаря чему вы можете одновременно просматривать окись углерода и обеспечить приток свежего воздуха в топку.

    Кроме того, камера имеет встроенный вентилятор, который отвечает за своевременное выведение ветром газа и горячего воздуха. Эти модели отличаются большей безопасностью, чем устройства с открытой камерой.

    Кроме того, они забирают воздух, необходимый для поддержания горения из вне жизненного пространства, в том числе является еще одним их преимуществом по сравнению с камерами закрытого типа, поскольку они потребляют кислород, находящийся внутри дома, а, следовательно, ухудшает микроклимат в здании.

    Котлы имеют достаточно высокую мощность, поэтому они используются в промышленных или жилых помещениях, в зданиях с большой площадью. Как правило, они рассчитаны только на подачу тепла в батареи и радиаторы, так что в случае необходимости подогрева воды необходимо дополнительно приобрести бойлер.

    Основным элементом любого котельного оборудования является горелка, которая отвечает за сжигание топлива и выброс тепла на отопление системы. Конфорки могут быть обычными и модуляционными. Более современные и технологий являются модуляционные, потому что они позволяют автоматически регулировать мощность устройства в зависимости от результатов внутреннего контроля над уровнем температуры.

    Двухконтурные котлы Аристон имеют 2 теплообменника: первый необходим для обеспечения горячего водоснабжения, а второй-непосредственно для нагрева основного теплоносителя. Их производство может осуществляться в трех вариантах: раздельные, битермические или с бойлером.

    В общем, корпусе котла одновременно устанавливают два автономных контура:

    • отопления – он отвечает за снабжение радиаторы нагревают водой;
    • насос – механизм соединяется с водопроводными трубами.

    Нагрев воды может осуществляться несколькими способами:

    • миксером – такой вариант работает только в случае использования горячей воды: после прохождения горелка поставляется для конечного клиента в нагретом виде;
    • бойлерный – такое устройство означает наличие дополнительного резервуара, в котором накапливается нагретая до заданной температуры вода, и уже оттуда попадает в кран.

    Двухконтурный котел работает в режиме бойлера, является более экономичным.

    На сайте контуров котлы делятся на 2 вида.

    • Битермические – в таких установках насос труба находится внутри системы отопления. Отопительный контур в данном случае нагревается более активно и отдает часть своего тепла, водоснабжения.
    • Дуотермические – содержит два трубчатых теплообменников, которые равномерно отдают тепло на обе системы. В этом случае энергия используется наиболее рационально, но и скорость нагрева значительно уменьшается. Кроме того, аналогичный принцип работы, создает условия для появления камня, поэтому такие устройства нуждаются в регулярных чистках.

    В зависимости от способа горения, котлы Ariston, условно делятся на работающие по принципу наддува и на естественной тяге. Турбированный котел отличается довольно высокой скоростью нагрева, но и газ потребляет в значительной степени. Второй тип моделей, греет воду очень медленно, но и расход топлива более экономичный.

    Газовые котлы этого производителя наиболее часто изготавливаются мощностью 15, 18 и 24 и 28 квт, наиболее покупки модификации блок мощностью 24 квт, он может обеспечить теплом жилое помещение площадью 230 м2.

    Плюсы и минусы

    Газовые котельные установки Ariston популярны во всем мире, это связано с их уникальными потребительскими свойствами:

    • эффективная встроенная система защиты от скачков напряжения в сети – устройства могут работать в диапазоне напряжений от 150 до 260;
    • возможность эффективной регулировки скорости нагрева воды: в случае, когда параметр потока не превышает 6л/мин, температура может подняться до 37 градусов, чтобы вода нагревалась быстрее, необходимо просто увеличить мощность котла;
    • одновременная работа в режиме подогрева и эффективного отопительного устройства;
    • возможность автоматического отключения газа в случае исчезновения пламени, независимо от его причин;
    • автоматическое выключение нагревателя при падении давления воды в системе до критического уровня;
    • наличие двух теплообменников;
    • широкая ассортиментная линейка;
    • отличная адаптация к использованию в российских условиях;
    • итальянская сборка;
    • европейская система контроля качества.

    Впрочем, есть и недостатки, среди которых следует выделить такие:

    • очень высокая цена по сравнению с аналогами;
    • использование аксессуаров, производимых в Китае.

    Российские пользователи отмечают котлы марки как качественные, надежные и практичные. Отзывы владельцев частных домов указывают на такие плюсы Ariston, компактные размеры, экономичный режим потребления газа и простота управления механизмом. Из недостатков отмечают зависимость работы от блока питания, однако эта особенность относится не только к Ariston – практически никакое газовое оборудование не работает без подключения к сети переменного тока.

    Котлы имеют эстетичный внешний вид, благодаря чему вписываются в любой интерьер.

    Руководство по эксплуатации

    Первое, что нужно помнить, чтобы перед тем, как приступить к установке газового котла – монтаж и подключение устройства должны проводить только квалифицированные специалисты. Самостоятельная установка не признается газовыми службами, как законной, в этой ситуации, которые компания имеет право закрыть подачу газа в дом и наложить штраф на собственника жилого помещения. И это в лучшем случае, а в худшем – котел может сломаться или даже взорваться и привести к ущербу жизни, здоровья и имущества.

    Перед началом эксплуатации необходимо проверить уровень вентиляции – помещение, в котором устанавливается газовое оборудование, должно хорошо проветриваться. В течение всего периода эксплуатации котла необходимо постоянно контролировать давление воды в отопительной системе. Обычно это 1.5-2 бар, если давление падает, котел отключается, а дисплей управления показывает ошибку. В этом случае следует проверить, нет ли утечек и «укреплять» установку.

    Даже если монтаж и подключение были произведены профессионалами, а использование котла, проведенные строго по инструкции, всегда остается вероятность отказа устройства.

    Причин, по которым устройство может повредиться, много, но наиболее популярными являются следующие.

  1. Неисправность цепи управления. Эта проблема обычно связана с частыми скачками напряжения или перебоев в подаче электроэнергии. Чтобы избежать проблем на этапе монтажа следует подумать об установке стабилизатора напряжения, а в домике отличным решением может стать генератор, который оснащен в автоматический выключатель и заземление.
  2. Низкая ЭФФЕКТИВНОСТЬ или недогрев воды. Такой сбой часто сопровождается чрезмерной жесткости воды или наличие в нем загрязняющих примесей, поэтому специалисты рекомендуют использовать водопроводные фильтры.
  3. Остановки из-за нехватки кислорода. Такой дефект возникает, если помещение не оборудовано системой подачи воздуха.
  4. Несоответствия фактических параметров теплоносителя производителей. Эта проблема является прямым следствием неправильного монтажа оборудования и неграмотной установки котла.
  5. И в заключение – несколько рекомендаций:

    • не стоит пренебрегать регулярными профилактическими осмотрами котла и его качества сервиса;
    • в случае, когда та или иная неисправность повторяется слишком часто, необходимо связаться с сервисной фирмой;
    • ремонт необходимо доверять только проверенным организациям, чьи специалисты имеют необходимые запасные части и инструменты, необходимые, и, кроме того, имеют необходимые разрешения на право работы с газовым оборудованием.

    При правильном монтаже и эксплуатации 2-х контурный котел от Аристон будет длиться по крайней мере 20 лет.

    Обзор газового котла Ariston — в следующем видео.

    Читайте также: Новости России и мира.

    Газовый котел Аристон – модельный ряд и технические характеристики

    Итальянская компания «Аристон» на российском рынке себя зарекомендовала, как надежный производитель газовых котлов. Его продукция отличается и надежностью, и прочностью, и долгим сроком эксплуатации. Плюс ко всему, как один из мировых лидеров в области производства отопительного оборудования, компания выпускает газовый котлы по европейским стандартам. А, значит, это не только высокие эксплуатационные качества приборов, но и экономичный подход к решению такого насущного вопроса, как экономия потребляемого топлива. Газовый котел «Аристон» — это современный тип отопительного оборудования.

    Технические характеристики

    Если говорить о технических характеристиках газовых котлов «Аристон», то необходимо отметить, что все модели характеризуются практически одними и теми же функциями. Есть некоторые отличия, но они малосущественны. Поэтому, говоря об одних и тех же качествах и свойствах агрегата, мы обобщаем вес модельный ряд.

    Начнем с того, что во всех моделях «Аристона» есть одна немаловажная функция, которая называется «AUTO».  Это блок автоматики, с помощью которого можно регулировать и контролировать температурный режим внутри помещения за счет изменений температурных показателей как окружающего воздуха, так и теплоносителя внутри отопительной системы. Эта двойственность помогает точно до одного градуса выдерживать заданные параметры. Хотелось бы отметить и другие автоматические функции, которые отвечают за безопасную эксплуатацию агрегата.

    • Автомат, установленный на циркуляционном насосе. В принципе, это обычный блокиратор.
    • Автоматический воздухоотводчик, который удаляет воздух из всей системы отопления.
    • Защита от возникновения накипи на внутренних стенках теплообменника.
    • Полуавтоматическая система подпитки.

    Стандартная панель управления

    Все газовые котлы «Аriston» снабжены высококачественной звукоизоляцией, так что его работа практически не слышна. Производитель позаботился и о теплоизоляции, которая создает надежный барьер от низких температур. Все инструкции к двухконтурным газовым котлам «Аристон», а также меню, предоставляются на русском языке. Так что проблем, чтобы разобраться в функционале отопительного прибора, у вас возникнуть не должно.

    Гарантия работы газовых моделей – 2 года, конденсационных – 3 года. Если говорить об отличительных характеристиках котлов «Аристон», то в основном это габаритные размеры. Но, как было сказано выше, различия незначительные. В среднем же габариты прибора составляют 700×450х600 мм.

    Внимание! В настоящее время производитель на рынок поставил модели, управлять которыми можно дистанционно. К тому же в них были установлены новейшие автоматические системы управления, которые не только контролируют и регулируют теплотехнические процессы внутри агрегата, но и анализируют различные внештатные ситуации с выводом обнаруженных ошибок на дисплей.

    Панель управления котла Аристон с электронным дисплеем

    Модельный ряд

    В настоящее время компания предлагает три основных вида двухконтурных газовых котлов «Аристон»:

    1. Genus.
    2. Clas.
    3. Egis.

    Давайте рассмотрим, чем эти три модели отличаются друг от друга.

    Модель Genus

    Специалисты уверяют, что из всех моделей, представленных в этой линейке, Genus – самая функциональная. Во-первых, на корпус выведен дисплей, на котором отображаются все эксплуатационные параметры прибора, плюс сюда же выводятся ошибки, происходящие в теплотехнических процессах. С одной стороны пользователь может видеть все, что происходит внутри котла и внутри отопительной системы, а представитель сервисного центра сразу же понимает, где и что не так происходит.

    Двухконтурная конструкция

    Эта модель может работать и на магистральном газе, и на сжиженном. Во втором случае придется поменять горелку, которая идет в комплекте, и провести переналадку. Удивительно то, что все конструкции данной модели в независимости от мощности отопительного агрегата имеют одни и те же габаритные размеры. Это компактный прибор, который легко помещается даже в самом ограниченном пространстве.

    В конструкции котла входит модулированная горелка, которая позволяет не снижать коэффициент полезного действия при экономичном потреблении топлива. Какие еще приборы устанавливаются в эту модель, чтобы увеличить функциональность и эффективность работы:

    • Программатор, в который встроен дополнительно таймер. Эти два прибора позволяют запрограммировать работу агрегата на целые сутки. Можно установить режим: днем снижение температуры теплоносителя за счет снижения потребления топлива, вечером увеличение данных показателей до утра.
    • В данную модель устанавливается циркуляционный насос с функцией автоматического регулирования скоростей.
    • Расширительный бак объемом 8 л.
    • Установлены три фильтра, который очищают водопроводную воду, заливаемую в систему отопления.
    • Система самодиагностики, выводящая информацию на дисплей. Кстати, информация подается на русском языке.
    • Автоматический воздухоотводчик.

    Логотип компании

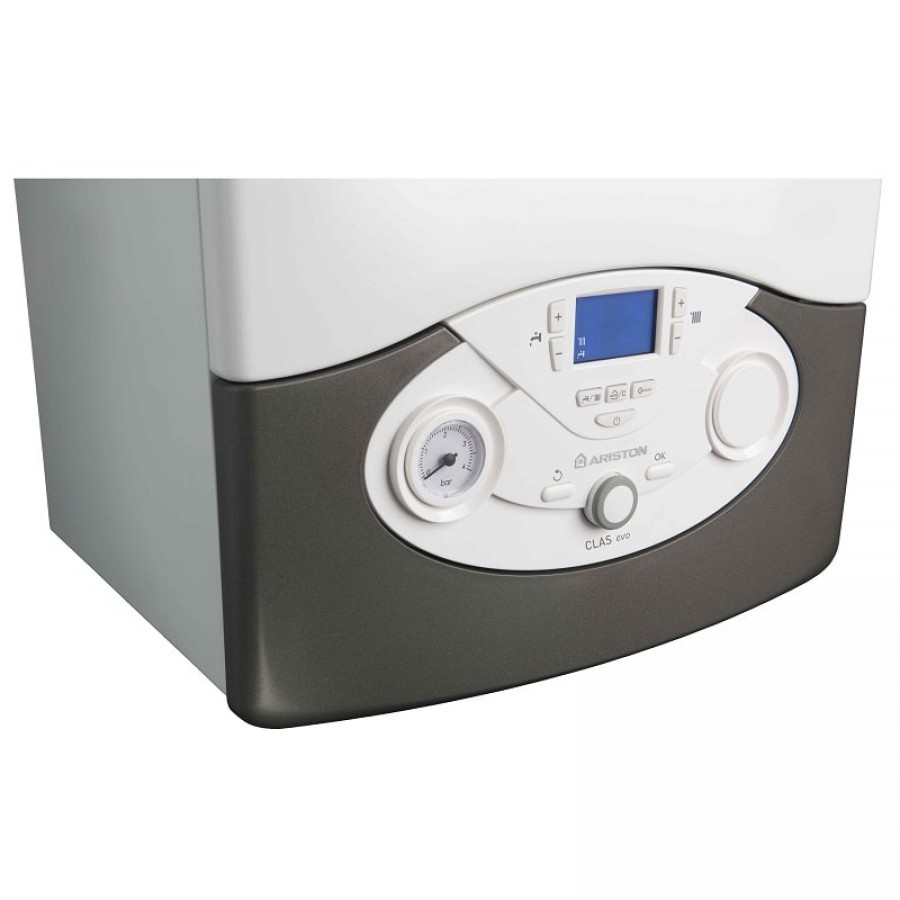

    Модель Clas

    Это новейшая разработка с достаточно широким функционалом. Такие газовые котлы отопления «Аристон» комплектуются дистанционным пультом управления. Здесь есть и агрегаты с открытой камерой сгорания (СF) и закрытой (FF). В них встроена система «AUTO», которая быстро реагирует на температурные условия на улице. А это соответственно позволяет быстро переходить на запрограммированный вами температурный режим.

    Отличительная черта данной модели – функция «Комфорт-плюс», в которой есть два подрежима.

    1. Система ГВС начинает работать уже через 5 секунд после подачи команды на потребление горячей воды.
    2. После подачи последней команды этот режим работает еще в течение получаса.

    Чисто конструктивно в настенных газовых котлах «Аристон» этой модели есть два показателя, которые его отличают от других. Первый – это самый маленький прибор из всей модельной линейки, второе – расстояние между штуцерами подвода воды и газа здесь самое маленькое. Удобно такое расположение штуцеров или нет, каждый решает сам. Производитель же посчитал, что небольшие размеры прибора и его конструктивные характеристики должны понравиться потребителям.

    Если по каким-то причинам вас не заинтересовали двухконтурные конструкции, тогда в категории Clas вы найдете и одноконтурные газовые котлы. Их можно совместить с отдельно стоящим бойлером или использовать по прямому назначению только для отопления.

    Схема подключения

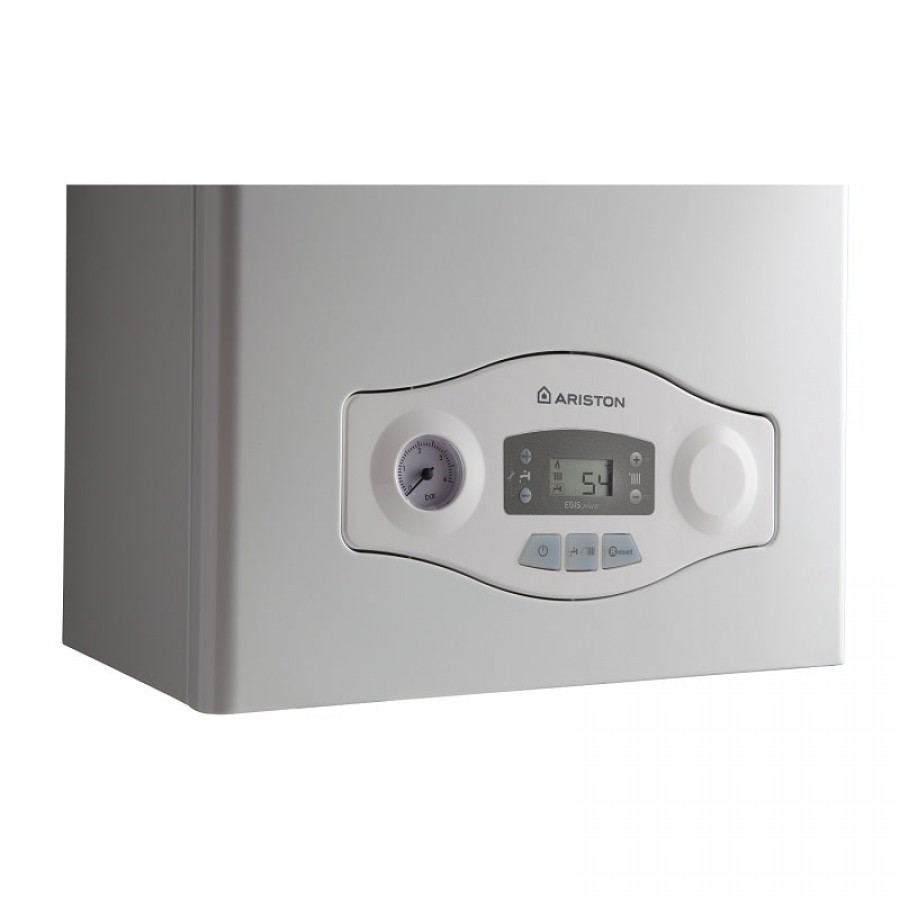

    Модель Egis Plus

    Отопительный газовый котел Аристон Egis – это последняя разработка компании, которая полностью адаптирована под российские условия эксплуатации. В ней соединились все вышеперечисленные достоинства двух первых моделей, плюс добавились некоторые функции, которые обеспечивают надежную, эффективную и бесперебойную работу. Какие именно:

    • Они не реагируют на перепады напряжения.
    • Давления газа.
    • Легко справляются с давлением внутри отопительной сети дома.

    Это двухконтурные агрегаты, в которых установлено два теплообменника: первичный из меди, вторичный из нержавеющей стали. Есть в конструкции один узел, который в других моделях отсутствует. Это сборник конденсата. Он необходим для того, чтобы обеспечить нормальную работу котла при температуре за окном до минус 52°С. Образующийся при таких режимах конденсат собирается и выводится за пределы корпуса в канализацию.

    Хотелось бы добавить, что панель снабжена светодиодной индексацией. Это позволяет легко распознавать информацию, отображаемую дисплеем. Не него обычно выводятся температурные параметры и неисправности газового котла «Аристон».

    Модельная линейка

    И еще несколько дополнений, которые сделали эту модель самой современной:

    • Блок автоматики, который следит за содержанием продуктов сгорания.
    • Автоматическая установка мощности с помощью газового клапана.
    • Устанавливаются блокиратор насоса, системы антинакипь и антизамерзание.
    • Возможность устанавливать программу на сутки или на неделю.

    И последнее: инструкция к газовому котлу «Аристон» и меню на дисплее только на русском языке.

    особенности установки, настройки и первого включения

    Двухконтурная система отопления — это идеальное решение для создания комфортных температурных условий в частном доме. У неё более сложное устройство, чем у обыкновенной одноконтурной конструкции, но она имеет немало преимуществ. Установка такой системы считается трудным мероприятием, требующим больших временных и финансовых затрат.

    Зачем требуется обвязка

    Обвязка котла отопления служит для сохранения устройств от негативного явления, которым является перегрев. Подобным способом идет обеспечение главной характеристики котла – это простое и надежное функционирование.

    При выполнении обвязки котлов профессиональным и верным методом, это даст возможность экономии денег и не только на продуктивном распределении тепла по комнатам, но и на установке недешевой автоматики для работы.

    Самой выгодной будет обвязка котла отопления, при условии, что она будет сделана своими руками. Это является немаловажным фактором для котла на твердом топливе. Для подобных котлов автоматика даже и не предусматривается.

    По этой причине требуется точное выполнение обвязки для самой большой продуктивности работы котла, даже лучшей, чем, когда используются дорогие газовые устройства.

    Определяемся с понятием: обвязка теплогенератора

    Как уже писалось выше,  теплоноситель, нагретый в котле, перемещается по трубам, проходит через радиаторы и охлажденный попадает обратно в мини-котельную: это называется контур. В грамотной системе обогрева таких контура два: малый и большой. То, что описали выше – это большой контур движения теплоносителя. Малый контур служит для быстрого разогрева теплоносителя.

    Сразу после запуска котла, теплоноситель движется по малому контуру. По достижению им определенной температуры, включается большой, с радиаторами, теплыми полами и пр. Все, что входит в малый контур и принято считать обвязкой котлоагрегата. Именно здесь происходит процесс регулировки температуры теплоносителя, скорости его циркуляции по системе, происходит его очистка и удаление воздуха. Грамотно спланированная схема обвязки газового котла отопления позволяет поддерживать оптимальный температурный режим в помещении.

    Какое оборудование можно считать обвязочным? На самом деле многое зависит от схемы подключения, назначения теплогенератора, количества дополнительного оборудования и пр. Но есть обязательные элементы, которые входят в обвязку любого газового котла при всех вариантах подключения.

    1. Краны шаровые. Они служат для прекращения подачи теплоносителя. Устанавливаются на патрубках подачи, обратки, радиаторах и пр.
    2. Запорная арматура, которая служит для соединения контура с котельной установкой.
    3. Фильтры-грязевики, служат для удаления механических включений из системы отопления и водопровода.
    4. Расширительный бак компенсирует тепловое расширение теплоносителя. Защищает от разгерметизации и гидроударов.
    5. Термометры и манометры осуществляют контроль за температурой в котельной установке и давлением в контуре.
    6. Циркуляционный насос. Данное устройство предназначено для принудительного движения теплоносителя.

    В зависимости от выбранной схемы могут использоваться несколько насосов, байпас, коллектор. Обвязка газового котла отопления своими руками – это не так сложно, как кажется на первый взгляд. Главное, знать что и для чего ты делаешь, иметь необходимый инструмент и навыки.

    Схема подключения агрегата

    Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:

    1. Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
    2. Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
    3. Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.

    Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.

    Важно. Двухконтурные котлы, чаще всего, обвязывают по принудительной циркуляции, так как первый метод неэффективен и всё реже применяется на практике.

    Гравитационная система

    Гравитационная — естественная тяга. Циркуляцию воды по заданному контуру осуществляет тянущее устройство, законы физики. Не потребуется подключение к электросети, насосу.

    Котловое гравитационное отопление – частый гость дач, загородных домов, где случаются перебои с электросетью. Однако в домах, в которых используется котел, возможно организовать для экономии электричества.

    Правильная разводка для естественной циркуляции необходима. При нарушении в монтаже, отопление получится нефункционирующим.

    Особенность монтажа – наклон, не создающий помех подниманию воды от внутритрубного давления. Котел устанавливается ниже радиаторов, угол обеспечивает тягу для поднимания носителя, убывания по остыванию.

    Самотек

    Элементы схемы обвязки

    Составляющие используются все или частично:

    1. Расширительный бачок с мембраной. Задачей прибора является компенсирование увеличения жидкости в контуре закрытого типа при подогревании. Емкость делится на половины тонкой гибкой пленкой. Часть наполняется жидкостью, вторая — азотом, который защищает стенки от ржавчины. При возрастании количества воды газ сжимается, давление поднимается не сильно.
    2. Предохранительный клапан. Сбрасывает часть теплоносителя при критическом показателе давления. Так устройство предотвращает разрыв трубопровода. Жидкость сливается через трубу дренирования. Когда предохранитель срабатывает регулярно, это указывает на то, что у бачка недостаточный размер.
    3. Воздухоотводчик. Выбрасывает излишки воздушных масс, возникших после сливания. Иначе будут гидрошумы, нарушится водоворот при слабом напоре.
    4. Манометр. Измеряет давление в оборудовании. Усовершенствованный вариант — термоманометр, отображающий еще и градус.
    5. Открытый расширительный бак. Связывается вентилем с холодным водоснабжением для подпитывания контура.
    6. Водонагреватель. Емкость с теплоизоляцией и теплообменником для получения горячей жидкости.
    7. Циркуляционный насос. Дает ход теплоносителю. Устройства обладают мощностью 50-200 Вт. Ее можно регулировать, что позволяет ускорять или замедлять движение жидкости.
    8. Гидравлическая стрелка. Емкость с патрубками, дающая возможность подключать сразу несколько трубопроводов. Связывает подачу и отдачу. Благодаря устройству подключаются контуры с различным градусом и скоростью теплоносителя, сводится к нулю их взаимосвязь.
    9. Фильтр. Канализационная накопительная емкость с сеткой для фильтрации, задерживающей сор. Не дает загрязнениям проникнуть в трубопровод.
    10. 2-х, 3-х проходные термостатические смесители. Создают рециркуляцию жидкости, контур с наиболее низким температурным режимом, чем основной.

    При подборе материала для трубопроводов необходимо делать акцент на теплоизоляционных характеристиках, сложности монтажа, стоимости. Обвязка двухконтурных котлов отопления полипропиленом наиболее популярна. Такие изделия имеют следующие плюсы:

    • Легкость монтажа. Сборка совершается паяльником. Благодаря этому на монтаж уходит от 1 до 7 дней (в зависимости от площади и особенностей помещения).
    • Устойчивость к сильному нагреванию. Трубы армированы стекловолокном, которое создает каркас, предотвращающий расширение материала под воздействием высокой температуры.
    • Низкая теплопроводность. Благодаря этому система несет минимальные теплопотери.
    • Неизменная скорость циркуляции теплоносителя весь эксплуатационный период. Этого удается достичь благодаря устойчивости сердцевины к отложению солей. Производители полипропиленовых магистралей заявляют, что минимальный срок службы составляет 20 лет.

    Медные трубы имеют следующие преимущества:

    • Отличная теплоотдача. Материал прекрасно прогревается, не расходуя при этом много энергии.
    • Устойчивость к коррозии. Со временем медь покрывается тонким слоем окиси, но это никак не влияет на эксплуатацию.
    • Функционирование при замерзании. Медь пластичнее полипропилена или стали, поэтому ее не разрывает при холодной температуре. Она выдерживает нагрузки без утраты целостности.

    Медные трубы стоят дороже, при монтаже необходимы определенные знания и опыт.

    Разводка

    Схема разводки отопления от котла может быть одно- и двухтрубной. Однотрубная разводка подразумевает, что нагретый носитель тепла идет по всем радиаторам, отдавая приборам часть своей теплоэнергии. Как правило, такую схему выбирают тогда, когда бюджет несколько ограничен. Для того чтобы организовать такую схему, вам будет нужно лишь минимум труб, сопутствующих материалов. Но следует обозначить и недостатки, которые характерны для такой системы, как однотрубное устройство котла отопления:

    Рекомендуем к прочтению:Выбор котла отопления для дома

    • Нет возможности осуществлять раздельное регулирование уровня теплоотдачи для каждой отдельной батареи;
    • Понижается количество тепла, которое батареи отдают по мере их удаления от котла отопления.

    Усовершенствованные чертежи самодельных котлов отопления однотрубных – это ленинградские системы отопления. Такие системы были созданы для того чтобы решить проблему независимой регулировки теплоотдачи каждого радиатора. В однотрубной схеме вода будет идти через все поставленные батареи последовательным образом. Монтаж запорных кранов на каждый радиатор и установка байпаса позволят обеспечить циркулирование теплоносителя при отсекании какого-нибудь прибора отопления.

    Однотрубная система отопления

    Далее рассмотрим двухтрубные схемы подключения котлов отопления. Основное отличие – это подключение каждого радиатора к магистрали прямого и обратного тока. Конечно, расход труб будет больше. Но зато так вы сможете регулировать уровень теплоотдачи каждого радиатора.

    Схема обвязки двухконтурного котла отопления может быть нижней и верхней. При нижней схеме нужно учитывать необходимость постоянно выводить воздух их трубопровода. При верхней схеме теплоноситель от котла идет на чердак по трубам или под потолок верхнего этажа. Потом вода будет идти вниз по стоякам.

    Горизонтальная схема подключения двухконтурного котла отопления имеет три варианта:

    • Тупиковые схемы систем отопления двухконтурных котлов.
    • Схемы с попутным движением.
    • Схемы с коллекторным распределением.

    Существует также параллельное подключение котлов отопления, когда работает два котла. Система отопления с двумя котлами является удобной. Однако не всегда схема отопления с двумя котлами целесообразна.

    Схема обвязки настенного двухконтурного газового котла

    Содержание

    1. Обвязка газового котла в системе отопления
    2. Подключение настенного котла к электросети
    3. Выбор дымохода для газового котла
    4. Подключение к газовой магистрали

    Введение

    Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

    Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

    После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

    Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд.

    Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников.

    Важно

    Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

    Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

    В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ.

    Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла.

    Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

    Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно.

    Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости.

    Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

    В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

    Подключение отопления

    Проточные бойлеры бывают переносные и стационарные.

    Инструкция к оборудованию поможет не ошибиться, правильно расположить трубы. Схема может быть другой, определяет модель, производитель.

    Если система отопления уже используется, то перед подключением газового котла, нужно её слить жидкость и всё промыть. И проверить, можно ли использовать антифриз с вашим оборудованием.

    Схема подключения газового котла напрямую

    Для одноконтурного котла

    Циркуляционный насос при подключении газового котла ставят на обратной стороне. Краны нужны для разделения системы и котла без слива теплоносителя. Плюс поменять фильтр, который спасает оборудование от засора, и его нужно поставить перед оборудованием на горизонтальной части трубы.

    Труба с хладагентом от котла соединяется с патрубком котла краном. Такие же краны должны быть на остальных трубах. Они нужны во время слива и ремонта.

    Для двухконтурного котла

    При подключении двухконтурного газового котла также обязателен фильтр. При этом их должно быть два – грубый и магнитный.

    Отводящая труба состыкуется с патрубком краном. Рекомендуем поставить и клапан. Загерметизировать паклей или фумкой.

    Тонкости обвязки газовых котлов

    Обвязка газового и твёрдотопливного котла делается разными способами. Наиболее популярным является метод с использованием полипропилена. Работа с полипропиленовыми изделиями славится своей лёгкостью и дешевизной. За счёт особенных характеристик используемого материала, на стеках трубопровода не образуется налет. А процессы по обвязке очень просты, с ними сможет справиться даже неподготовленный заранее человек.

    Обвязка котлов, в том числе и двухконтурных, происходит посредством пайки. Это исключает возможность появления протечек, которые могли образоваться, например, при неточном размещении фитингов.

    Не менее важным является то, что все соединения должны быть максимально плавны и равномерны. Единственное, в месте, где к котлу будет подводиться газ, нужно сделать жёсткое соединение «сгоном» или «американкой.

    В качестве прокладки нужно использовать только паронит. Ни в коем случае нельзя применять фум-ленту, паклю или комплектующие из резины. Эти материалы легко воспламеняемы, а резиновые детали при высоких температурах сужаются и уменьшают диаметр трубы, что приведет к нарушениям подачи топлива.

    Трубопровод, который обвязан полипропиленовыми трубами, выдерживает высокое давление — до 25 бар. Ему не страшны и высокие температуры — максимальное значение — 95 градусов по Цельсию.

    Особенности подключения двухконтурных газовых котлов

    подключение двухконтурных газовых котлов

    Что касается особенностей подключения двухконтурных котлов, то следует знать, что сочетание его с системой естественной циркуляцией исключено. После того, как генератор прекратит нагреваться, движение воды остановится. Если установка начинает повторный нагрев, то это занимает намного больше времени, плюс ко всему радиатор начинает неравномерно распределять тепло.

    Поэтому многие модели имеют в своём составе циркуляционный насос.

    Способы обвязки отопительных котлов

    Все способы обвязки отопительного оборудования можно разделить на две категории в зависимости от принципа обращения теплоносителя по контуру: с естественной и искусственной циркуляцией. Вторая категории состоит из нескольких подкатегорий, определяемых типом разводки.

    Системы с естественной циркуляцией

    Обвязка котла отопления — система с естественной циркуляцией

    К данной категории относятся наиболее простые и дешевые контуры, которые монтируются с наименьшими проблемами. Особенностью данных систем отопления является отсутствие насоса. Приведение в движение теплоносителя производится исключительно за счет гравитационного воздействия, без помощи дополнительных устройств. По этой причине размер такой отопительной системы весьма ограничен – её можно использовать в небольших коттеджах и загородных домах, но никак ни в многоэтажных зданиях или постройках с большой площадью.

    Обвязка напольного котла отопления полипропиленом выполняется проще, чем другие способы создания отопительной системы, поэтому для самостоятельно монтажа она подходит лучше всего. В состав такой системы входят всего три элемента – котел, расширительный баки и радиаторы.

    Достоинством системы с гравитационной циркуляцией являются:

    • Простота монтажа.
    • Независимость работы от внешних источников энергии, как электричества, так и топлива.
    • Доступность оборудования.
    • Легкость в создании и облуживании системы.
    • Компактные размеры.
    • Высокая надежность – практически никакое устройство не может выйти из строя.
    • Возможность самостоятельного ремонта.

    Системы с принудительной циркуляцией

    Контур, в котором теплоноситель двигается принудительно, более удобен в эксплуатации. Его работой можно управлять, выбирая оптимальный режим отопления для каждой комнаты. Оборудование будет автоматически поддерживать установленный режим работы. Чтобы такая система функционировала, ей необходима электроэнергия. При перебоях в электросети, которые случаются часто в загородных домах, эффективность контура резко падает.

    У данной системы отопления имеются такие недостатки:

    Системы с принудительной циркуляцией

    • Сложная схема, в которую входят множество устройств, учитывающих расход и давление, выполняющих распределение энергоносителя, что особенно характерно, когда создаются схемы обвязки настенных двухконтурных котлов.
    • Потребность в балансировке устройств.
    • Необходимость в регулярном обслуживании.
    • Сложность монтажа и ремонтных работ.
    • Высокая цена элементов системы.

    Схема обвязки настенного газового котла и устройств другого типа может быть упрощена путем использования первично-вторичных колец. Разнообразных устройств, контролирующих работу системы и защищающих её, будет меньше, если создать несколько колец системы, в каждом из которых будет находиться свой циркуляционный насос. Это гарантирует равномерную подачу теплоносителя к потребителю.

    В больших домах создаются системы отопления с гидравлическими выравнивателями. Гидравлические элементы размещаются в отопительные системы, где мощность котла превышает 50 кВт. Они обеспечивают равномерное поступление теплоносителя во все контуры. При помощи гидравлического выравнивания все приборы получают тепло в нужном размере. При этом происходит компенсация давления в разных элементах системы. В более простых системах похожую работу производят коллекторы-гребенки.

    Выбор схемы обвязки производится в зависимости от площади отапливаемого строения. Для небольших домиков хорошо подойдет система с гравитационной циркуляцией. Большие здания необходимо оборудовать система с принудительной циркуляцией. Строения, в которых теплые полы подключены к общей системе отопления, требуют обвязки сложной формы. Только она обеспечивает равномерность распределения теплоносителя. Схема обвязки с гидровыравнивателем используется в крупных домах с большим количеством потребителей.

    Обвязка котла отопления полипропиленом: в чем плюсы материала?

    Полипропиленовые трубы уверенно завоевывают популярность. Более дешевые по цене изделия вытесняют привычные металлические трубопроводы. Пластиковые трубы, как показывает практика, более удобные и надежные.

    Среди преимуществ можно выделить:

    Пластиковые трубы представляют собой алюминиевую или стекловолоконную трубку, изолированную слоем полипропилена снаружи и внутри.

    О выборе таких труб, их характеристиках, назначении и особенностях рассказано в видео ниже. Обязательно его посмотрите, и только потом продолжайте чтение.

    Особенности обвязки полипропиленом

    Обвязка котла отопления полипропиленом напрямую зависит от типа водонагревателя. У каждого типа есть свои особенности схемы. При этом можно изготовить контур любой сложности (однако эффективность прямо пропорциональна сложности).

    Специалисты советуют при создании системы стараться использовать наименьшее количество соединений. Производители полипропиленовых труб гарантируют 40 лет работы. К тому же эти трубы выдерживают давление более 25 бар.

    Подводка газа к котлу на протяжении 1–1,5 м должна быть металлическая. Эта мера позволит избежать тепло-гидроударов. Обвязывать металлом желательно как подачу, так и обратку, потому как есть вероятность обратного теплового удара. Вследствие пренебрежения этого правила тепловой удар может вывести из строя автоматику, а перегрев может оплавить полипропиленовые трубы.

    Прокладка при соединении нужна только паронитовая. Иначе прокладка из фум-ленты, пакли или резины может воспламениться. Резиновая прокладка, помимо прочего, под воздействием высокой температуры сужается и уменьшает диаметр трубы, а это ведет нарушениям подачи топлива.

    Как делать монтаж полипропеленовой трубы показано ниже.

    Обвязка газового котла

    В качестве примера разберем обвязку газового двухконтурного котла. Такая система включает в себя расширительный бак и насос.

    Читайте еще:  Индукционные котлы отопления – о работе и преимуществах

    Примерная обвязка котла отопления полипропиленом на схеме представлена более простым вариантом.

    Приведена схема обвязки газового котла (нажмите для увеличения)

    При этом нужно уделить внимание следующим деталям:

    • Необходимо максимально подробно ознакомиться с инструкцией.
    • Подключать газ к котлу должны специалисты.
    • Первый запуск котла должен осуществлять представитель производителя.

    Совет: особое внимание нужно уделить контролю уровня давления в расширительном баке. К тому же следует грамотно подобрать объём бака.

    Обвязка твердотопливного котла

    В качестве примера приведем схему обвязки котла длительного горения.

    Пример схемы обвязки котла длительного сгорания

    На рисунке: 1 — котел, 2 – водонагреватель, 3- расширительный бак, 4 – насос, 5 – обратный клапан, 6 – смеситель, 7 – фильтр, 8 – клапан, 9 – шаровый кран, 10 – балансировочный кран, 11 – градусник, 12 – воздухоспускник, 13 – автокран подпитки.

    Стоит также отметить некоторые особенности обвязки котлов данного типа:

    • Система обычно не имеет возможности регулирования подачи тепла. Чтобы система не вышла из строя при каких-либо сбоях нужно предусмотреть дополнительный аварийный контур.
    • Монтаж лучше доверить соответствующим службам.

    Схема обвязки для системы с естественной циркуляцией

    Предыдущие примеры демонстрируют системы принудительной циркуляции. Вот как примерно может выглядеть обвязка котла отопления полипропиленом в системе естественной циркуляции. Кстати, прочтите о том, в чем разница между такими системами.

    Пример обвязки котла с естественной циркуляцией

    Это самая простая схема и действует он на основе физических законов. Кроме простоты она характеризуется независимостью от энергоносителей.

    Примечание. Котел настенного типа обычно имеет автоотвод воздуха, поэтому сложностей с обвязкой не возникает. При обвязке полипропиленом напольного котла требуется предусмотреть, чтобы теплогенератор не был самой высокой точкой системы при отсутствии устройств отвода воздуха.

    Надеемся, что материал мы писали не зря, и он вам был полезен. Будем благодарны, если нажмете на кнопки социальных сетей, которые расположены ниже.

    Хорошего вам дня!

    Виды одноконтурной системы отопления

    Одноконтурные системы отопления классифицируются по ряду признаков и параметров. Основными типами таких систем являются

    • открытая;
    • закрытая.

    При использовании таких устройств получаем систему закрытого типа, которая полностью автоматизирована. При этом в качестве топлива для котла может выступать как газ, так и пеллеты, мазут и так далее. Эта система отличается повышенной безопасностью, благодаря возможности аварийного отключения.

    Чуть раньше использовались в основном открытые одноконтурные системы отопления. Здесь устанавливался специальный патрубок для вывода избыточного давления.

    Системы также делятся, как уже рассматривалось, на схемы с естественной и принудительной циркуляцией.

    Виды разводки одноконтурной системы отопления (верхняя и нижняя)

    С вертикальной схемой разводки

    Одноконтурная система вертикального типа не позволяет по отдельности отключать каждый радиатор отопления. Однако к достоинствам можно отнести тот факт, что материалов и труб на данную разводку уйдет гораздо меньше. Разводка вертикального типа позволяет распределить тепло максимально равномерно по всей комнате, однако площадь помещения при этом будет весьма ограничена. Данную схему целесообразно применять для многоэтажных зданий (от трех и выше).

    Вертикальный тип разводки позволяет исключить из схемы использование циркуляционного насоса. Такое решение может быть применено и для частных домов. Следует учитывать, что данную систему нельзя будет масштабировать, а регулировать тепло в каждой из комнат не удастся.

    Вертикальная разводка бывает верхнего и нижнего расположения. Каждой из разновидностей характерны некоторые особенности. При верхнем типе вертикальной разводки, подача будет осуществляться с чердака, на которому будет расположена специальная емкость. Из нее теплоноситель будет поступать в стояки, подводящие тепло к радиаторам.

    Нижний тип вертикальной разводки характеризуется наличием емкости в подвальном помещении, откуда жидкость будет поступать в стояки. Далее по стоякам среда движется вверх, через радиаторы отопления в каждой из квартир. Если такую разводку монтировать по двухконтурной схеме, ее тепло в радиаторах можно будет регулировать. В одноконтурной системе вертикальной разводки регулировать теплоотдачу не получится.

    Основным преимуществом является легкость монтажа и малое количество материала, требуемого на разводку по системе. К недостаткам относится неравномерность распределения тепла, отсутствие возможности регулировать температурный режим, а также низкая теплоотдача.

    Схема подключения котла к системе отопления

    Схема подключения котла отопления не допускает плотного прикасания его корпуса к любой из стен. Начинают делать обвязку котла, т. е. подключают три системы: электрическую, газовую и гидравлическую. Газовая обвязка должна осуществляться только специалистом-газовщиком и выполняют ее в последнюю очередь, после того как все системы будут подключены. Гидравлическая и электрическая обвязки можно сделать самостоятельно. В этом случае необходимо руководствоваться инструкцией, прилагаемой к котлу. Помочь в этом помогает типовая схема обвязки. Для любого котла обязательно соблюдение следующих условий:

    • в теплообменнике вода и горячие газы обязательно должны идти противотоком, потому что при любой автоматике он может взорваться;
    • очень важно не перепутать трубы холодной и горячей воды.

    После выполнения гидравлической обвязки следует еще раз тщательно осмотреть всю систему.

    Если для системы отопления был использован антифриз, то его необходимо слить и промыть водой систему несколько раз. Примесь в воде антифриза может вызвать взрыв.

    Желательно использовать фильтры для грубой очистки. Располагать их необходимо внизу системы. Опасная ситуация может возникнуть при скоплении грязи между тонкими ребрами теплообменника. В начале и конце сезона отопления через «грязовики» необходимо слить отстой, проверить их состояние и промыть всю систему.

    Если у конструкции имеется расширительный встроенный бак и система обезвоздушивания, то лучше убрать прежний бак. При этом наглухо перекрывают прежний кран, перед этим проверив его состояние. Опасная ситуация может возникнуть из-за подсоса воздуха.

    Схемы: ТТ котел

    Также такой котел способен выдержать высокую и длительную температурную нагрузку, имеет выше эксплуатационный срок.

    Это связано с тем, что сжиженный газ тяжелее воздуха, и при утечке он опустится вниз. Без него эксплуатация таких отопителей просто запрещена. Устройство должно располагаться на некотором удалении от боковых поверхностей: не менее см от передней части и более 50 см от боковых стенок.

    В него входят образцы с различной комплектацией, в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.

    Как удешевить обвязку Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Но у нее есть существенный недостаток — высокая стоимость.

    Подсоединение котла к источникам питания

    Большинством моделей можно управлять с помощью удобных дистанционных пультов или панелей. Нарушение этого пункта уменьшит срок службы агрегата и приведет к излишнему его загрязнению. Схема очень проста, ее можно смонтировать в домашних условиях. При работе твердотопливного котла всегда присутствует риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.

    Самый простой вариант — подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя. В обратном случае повышенное давление в трубах может привести к их разрыву. Если от конька до дымохода расстояние не превышает см, то нужно сделать выпуск над самой верхней точкой на 50 см. К системе ХВС котел подключается гибким шлангом. При устройстве требуется установка сразу нескольких устройств для организации циркуляции теплоносителя.

    Оставить комментарий

    Вентиляция помещения котельной Для нормальной работы котла помещение котельной должно иметь систему вентиляции, не только вытяжной, но и приточной. Схема подачи топлива в таких котлах может быть автоматизирована, управление электронное.

    После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата. После этого следует подсоединить трубы отопления, подключение желательно выполнять через запорную арматуру, при этом стыки тщательно уплотнить льном или сантехнической лентой. К системе ХВС котел подключается гибким шлангом. После чего необходимо проверить расположение колосников, заслонок, заглушки, шамотных камней. Герметичная изолированная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.

    Что еще необходимо в системе

    Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

    • Кран для слива делают в самой нижней точке. Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы. Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
    • Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода. В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

    Один из вариантов установки крана для заполнения системы отопления

    В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

    Котел газовый двухконтурный ariston. Двухконтурные газовые настенные котлы Ariston

    Природный газ — доступный и экономичный вид топлива в России, поэтому для выработки тепла чаще всего используются газовые котлы, различающиеся по мощности, типу расположения и способу удаления продуктов сгорания. Горячее водоснабжение — еще одна актуальная проблема частного жилья. Ее успешно решают отопительные агрегаты с двумя контурами. Самый эргономичный вариант этого типа, позволяющий также сэкономить полезное пространство помещения — котел, подвешенный на стене.В этой статье мы предлагаем описание наиболее популярных моделей газовых котлов Аристон.

    • Защита от перепадов напряжения — рабочий диапазон устройств от 150 до 260В.
    • Параллельная работа как отопительного прибора, так и водонагревателя.
    • Регулирование расхода греющей воды — если расход не превышает 6 л / мин, то температура достигает 37 ° С. Чтобы нагреть воду быстрее, необходимо увеличить мощность бойлера.
    • Маленькие форматы.
    • Автоматическое отключение газа при затухании пламени (это происходит при отключении насоса из-за отключения электроэнергии).

    Конструктивные особенности, типы котлов Ariston

    В одном корпусе два независимых контура: отопительный, подающий радиаторы горячим теплоносителем; вода — подключена к водопроводным трубам. Такие функции выполняют настенные байпасные газовые отопительные котлы.

    При наличии вторичного контура подогрев воды реализуется в двух режимах:

    • проточный — осуществляется только при использовании горячей воды: после прохождения через газовую горелку поступает к потребителю;
    • котельная — при этом вода накапливается в отдельной емкости, достигает заданной температуры, а затем попадает в горячий кран.

    Котел экономичнее работает в режиме котла, хотя наличие вместительного бака не всегда оправдано. Вода перекачивается через циркуляционный насос, который подает не менее полутора литров в секунду, чего вполне достаточно для принятия душа или ванны.

    По расположению контуров отопления котлы бывают двух типов.

    1. Битермический — водопровод помещен в трубу системы отопления. В этом случае отопительный контур нагревается более активно, отдавая часть тепла водопроводу.

    2. Дуотермальный — состоит из двух трубчатых теплообменников, передающих тепло обеим системам. Это способствует более рациональному использованию энергии, но снижает скорость нагрева. Недостатком этого типа является образование известковых отложений на поверхности меди, что требует более частой очистки.

    Отопительные газовые агрегаты различаются по характеру горелок:

    • с турбонаддувом — у них высокая скорость нагрева, но большой расход газа;
    • на естественной ловушке, они более экономичны, но вода до заданной температуры несколько медленнее достигает заданной температуры.

    Популярные модели газовых котлов двухконтурные

    Среди других аналогов популярность потребителей заслужили газовые настенные котлы Ariston. Они стабильно работают даже в условиях плохой воды и перепадов напряжения. Чтобы еще больше защитить теплообменник от загрязнения, установите фильтр для воды. Если рабочая температура устанавливается на 60 ° C, накипь накапливается на внутренних стенках змеевика. Оборудование защищено от скачков напряжения стабилизатором.

    1. Котел Ariston Clas 24 CF двухконтурный.

    Его мощность 24 кВт. КПД 92%. Есть два отдельных теплообменника, циркуляционный насос, расширительный бак увеличенного размера, а гидравлика оснащена скрытой арматурой. Оба контура защищены от замерзания и образования накипи, а насос и трехходовой клапан — от заедания.

    В режиме «Автоматика» работа агрегата оптимизируется в соответствии с погодой, установленной за пределами здания, экономично обеспечивая комфортные условия в доме.Получить горячую воду можно уже через 5 секунд — для этого есть режим «Комфорт», который обеспечивает постоянную подачу воды в ГВС. Параметры контуров отображаются на дисплее.

    Стоимость — 78 500 руб.

    2. Марка котла Ariston bs 15ff.

    С двумя теплообменниками, расширительным баком и циркуляционным насосом. Мощность отопительного контура — 15 кВт (этого достаточно для дома площадью 240 м 2). КПД — 90%.

    Котел эффективно отапливает дом даже в морозные зимы (до 50 ° С).Температура горячей воды колеблется в пределах 35-85 градусов. Управление оборудованием очень простое: два регулятора расположены внизу панели. Текущая температура отображается на дисплее. Котел автоматически защищен от накипи и замерзания, медный теплообменник покрыт защитным слоем, предотвращающим образование солевых отложений. Также есть функция самодиагностики.


    Цена 29000 руб.

    3. Котлы настенные газовые Ariston Egis Plus 24FF (мощность 24 кВт) предназначены для обогрева жилища в зимние морозы, характерные для России.КПД оборудования — 94%.

    В конструкции предусмотрены расширительный бак, циркуляционный насос и отдельные теплообменники, поэтому котел менее чувствителен к качеству воды. Установленные на платах импульсные блоки питания позволяют оборудованию работать в режиме 170-260В (стабилизатор для данной модели не является обязательным). В контурах установлены фильтры механической очистки воды. На панели есть цифровой дисплей.

    Как и вышеупомянутая модель, Ariston Egis Plus защищен от замерзания, накипи, блокировки насоса.Главный змеевик, сделанный из меди, имеет защитное покрытие, а трубка из нержавеющей стали используется для теплообменника горячей воды. В конструкции предусмотрено подключение комнатного термостата и цифрового термостата-программатора.

    Цена 30 000 руб.

    Обновлено:

    29.09.2016 Двухконтурный газовый котел «Аристон»

    — один из многих примеров оборудования, производимого этой известной компанией. Этот производитель сумел зарекомендовать себя с лучшей стороны, ведь их двухконтурности мы посвятили целую отдельную статью.Что ж, познакомимся.

    Определить причины популярности того или иного оборудования во многом можно по его преимуществам, которые выгодно выделяются на фоне конкурентов. Мы не будем сегодня говорить о конкурентах, а просто расскажем, какие сильные стороны характерны для газовых байпасных котлов производства Ariston.

    • Компактные размеры и привлекательный внешний вид;
    • Качественная и эффективная автоматизация;
    • Ряд защитных функций для продления срока службы и повышения его эффективности;
    • Удобство эксплуатации;
    • Удобство ухода и обслуживания газового отопительного оборудования;
    • Высокая безопасность;
    • Отличная производительность, позволяющая отапливать до 500 квадратных метров и дополнительно работать по обеспечению горячей водой.

    Отличительные особенности

    Приобретая двухконтурный газовый котел от компании Аристон, помимо перечисленных преимуществ и высокого качества, вы получаете определенный набор функций и систем, отвечающих за безопасность.

    Если говорить об обязательных функциях газовых котлов Аристон, то к ним относятся:

    • Многоязычное меню, позволяющее выбрать удобный язык при реализации управления газовым котлом;
    • Автоматическая функция.Позволяет автоматически регулировать параметры мощности, ориентируясь на текущие показатели температуры воздуха внутри и снаружи;
    • Теплоизоляция и звукоизоляция. Обеспечить тихую работу оборудования, плюс долго сохранять тепло теплоносителя даже после отключения;
    • Ariston предоставляет гарантию на свое оборудование. Если это традиционные котлы, то гарантия действует два года. Конденсационные модели имеют более длительную гарантию — 3 года;
    • Простота управления.Грамотно оформленное и продуманное меню позволяет легко сориентироваться в управлении газовым котлом даже тем, кто никогда не имел дела с таким оборудованием. Всегда есть руководство;
    • Системы защиты от перенапряжения срабатывают мгновенно, позволяя котлу стабильно работать даже при колебаниях в сети;
    • Электрифицированные вспомогательные системы обеспечивают оптимальную работу даже при пониженном давлении воды или газа.

    Теперь о безопасности. Чтобы оборудование работало долго, качественно, качественно и без сбоев, инженерами Ariston разработан комплекс систем безопасности, в который входят:

    • Котел газовый полуавтоматический;
    • Система откачки лишнего воздуха из системы;
    • Блокировочное устройство циркуляционного насоса, входящее в конструкцию двухконтурного газового котла;
    • Защита от замерзания и накипи.

    Виды камер сгорания

    Компания Ariston производит двухконтурные газовые котлы, которые могут быть оборудованы камерами сгорания двух типов.

    1. Открыть В таких камерах сгорания отходящие дымовые газы удаляются естественным путем. Кислород, необходимый для сжигания газа, забирается из помещения, в котором установлен котел. Монтаж рекомендуется проводить в нежилом, специально отведенном под котельную помещении.
    2. Закрыто.Вывод в таких системах принудительный. Уровень безопасности этого оборудования очень высокий, так как кислород поступает извне. Без проблем установлена ​​внутри дома, квартиры. Инструкции прилагаются.

    Нюансы выбора

    Если вы решили приобрести двухконтурный газовый котел от компании Аристон, то вы уже успешно выполнили задачу на 50%. Остальные 50% зависят от того, насколько хорошо вы подойдете к вопросу выбора оборудования.

    Специалисты советуют обратить внимание на несколько основных моментов.

    1. Размеры. Ваш газовый котел займет определенное место на вашей кухне или в другом помещении. Заранее определитесь, какую площадь можно выделить под котел, затем переходите к техническим параметрам.
    2. Тип водонагревателя. Котлы от Ariston могут иметь проточные и накопительные водонагреватели. Для большой семьи проточные не подходят, а вот для 1-2 человек их производительности хватит.
    3. Отдавать предпочтение водонагревателям накопительного типа, так как вода в них длительное время сохраняет высокую температуру, на нагрев воды тратится меньше энергии, чем в проточных моделях.
    4. Выбирая между закрытой и открытой камерами сгорания, лучше покупать с закрытой топкой. Лучше с точки зрения безопасности. Плюс не нужно организовывать сложный дымоход. Вместо этого вам понадобится коаксиальная трубка. Доступно и просто. Инструкция по его сборке проста, с ней справится даже новичок.

    Популярные серии

    Есть несколько самых популярных и востребованных серий двухконтурных газовых котлов, которые сегодня Ariston предлагает своим потребителям.

    • Эти котлы имеют компактные размеры, привлекательный дизайн, высокий КПД. Имеется современная интеллектуальная система управления, позволяющая автоматизировать процессы работы оборудования;
    • Самая функциональная, современная серия газовых котлов, в которой есть первичный и вторичный теплообменники, вентилятор, жидкокристаллический экран управления, на котором отображаются все параметры котла;
    • Это серия котлов, которые отличаются большой мощностью и большими габаритами.За счет встроенного регулятора подача газа регулируется, что положительно сказывается на вопросе безопасности в случае длительного отсутствия. Котлы этой серии предназначены для больших домов. Их цена сегодня от 30 тысяч рублей.

    Причины выхода из строя

    Даже для газовых байпасных котлов типа Аристон характерны определенные неисправности. Они могут возникать по разным причинам, в которых мы сейчас попытаемся разобраться. Это даст вам возможность избежать неисправностей в работе вашего оборудования.

    • Нарушение правил обслуживания. Хотя инструкция прилагается к каждому котлу, не все пользователи хотят читать ее перед использованием. И тогда инструкция больше не нужна, потому что придется проводить ремонт;
    • Недостаточная подача воздуха. Если котел не организован должным образом, котел может не получать необходимое количество кислорода для сжигания газа. Опять же, инструкции для этого существуют;
    • Нарушение рекомендаций в сервисе. Не всегда это вина клиентов.Неопытные или безответственные специалисты, для которых инструкция — всего лишь бумажка, могут ошибиться при плановом обслуживании котла;
    • Некачественное оборудование. Увы, иногда возникают сбои из-за того, что покупатели приобретают подделку.

    Приобретая газовый байпасный котел у такого производителя, как Ariston, вы не просто платите за торговую марку. Вы получаете качество, надежность, долговечность и эффективность.

    Приборы с двойным газом делают нашу жизнь более комфортной и приятной.Они достаточно практичны в использовании, подходят для отопления загородных домов и малогабаритных квартир. Применяются для отопления производственных или складских зданий площадью не более 500 кв. М.

    .

    Преимущества котлов Ariston в том, что они не только отапливают здания зимой, но и круглый год нагревают воду, используемую в быту. Это достаточно удобно и не требует установки дополнительного оборудования.

    Общая характеристика котлов Аристон

    Описание газовых агрегатов Ariston нужно начинать с характеристики их основной части — горелки.Этот элемент используется для сжигания топлива и для возврата тепловой энергии в систему отопления.

    Типы горелок котла:

    Модуляционная горелка удобнее в использовании. Обеспечивает автоматический контроль мощности в зависимости от температуры устройства.

    По типу выхлопных продуктов сгорания горелки делятся на:

    Агрегаты с закрытой горелкой более безопасны в эксплуатации. Продукты сгорания природного газа в этом случае не попадают в помещение.Использование не требуется. К устройству просто подсоедините коаксиальную трубу и выньте ее.

    Конструкция коаксиальной трубы предусматривает наличие двух слоев, что обеспечивает одновременный вывод ступора и поступление воздуха с улицы в горелку.

    Оборудование с открытой горелкой предусматривает обязательное использование дымохода для отвода продуктов сгорания.

    Технические характеристики газовых приборов Ariston

    • Котлы Аристон применяются для нагрева и нагрева воды, то есть они двухконтурные. Каждая модификация имеет свои особенности, но основным видом топлива является газ.
    • Камера сгорания газа может быть как открытой, так и закрытой. При наличии дымохода применяются агрегаты с открытой камерой. А в квартирах многоэтажек, где не всегда есть дымоходы, используйте оборудование с закрытой камерой сгорания.
    • Мощность. С помощью этого показателя рассчитайте расход газа, необходимый для обогрева помещения.
    • Компактность. Настенная техника используется в небольших узких помещениях. Наружные блоки, используемые в производственных или складских помещениях, тяжелее и требуют больше места для установки.
    • Наличие блока управления. Этот элемент незаменим при отключении воды, резком снижении газа. В случае каких-либо неисправностей, агрегат сразу выключит устройство, что предотвратит поломку. Это также может снизить расход топлива.
    • Котлы
    Ariston применяются для отопления и нагрева воды, то есть они двухконтурные.

    Характеристики котлов Ariston модели

    Отличительная черта котлов Ariston — их высокое качество. Ведь название компании переводится с греческого как «лучший».

    Его продукция особенно популярна среди потребителей со средним достатком. Газовые котлы этой марки закупаются для отопления помещений до 500 кв. М. Продукция компании универсальна. Переход на сжиженное топливо осуществляется только заменой горелки.

    Практичными в использовании являются двустенные газовые приборы.Он представлен тремя линиями, каждая со своими модификациями.

    Для всех модификаций котлов общим является:

    • малый размер.
    • горячее водоснабжение, при отсутствии централизованного его снабжения.

    Различные модификации отличаются конструкцией, общей невысокой стоимостью и качественным исполнением деталей.

    Базовая комплектация агрегатов от Аристон:

    • двойной.
    • Электронный блок управления
    • .
    • Контроль угарного газа.
    • поддержка микроклимата в доме или в отдельной квартире.
    • контроль замерзания воды внутри системы.

    Рассмотрим подробнее существующие виды оборудования Ariston.


    Род Ariston

    • Доступен с двойным теплообменником. Все модификации двухконтурные и монтируются на стену.
    • Эта модель считается самой функциональной из всех устройств Ariston. Имеет жидкокристаллический дисплей, кнопки дистанционного управления. Ariston Genus можно настроить на работу в автономном режиме в течение целой недели.
    • На дисплее отображаются основные данные о состоянии устройства и список возможных ошибок. Горелка модулируемая, т.е. полностью электронно управляемая. Эта функция повышает комфорт использования данной модели газового прибора за счет минимального контроля со стороны потребителя.

    Линия Ariston Genus включает Evo и более дорогие модели Premium.

    Модель Evo — это двухконтурный газовый прибор с горелкой обоих типов: открытой и закрытой.

    Конденсационные котлы Genus Premium. Используется для отопления жилых и коммерческих зданий. Диапазон мощности от 24 кВт до 35 кВт.

    Аристон класс

    • Устройство небольших размеров.
    • Двухконтурный котел элегантного внешнего вида. Уменьшение габаритов не повлияло на его функциональность.
    • Расширительный бак на 8 литров. Нагрев горячей воды достаточно быстрый.

    Существующая модификация:

    • Evo бывает открытым и закрытым камерами сгорания. Мощность с открытой горелкой — 24 кВт, с закрытой — 24 — 28 кВт.
    • Компрессорно-конденсаторный агрегат Premium Evo. Имеет функции повышенного комфорта и замораживания
    • Простой компрессорно-конденсаторный агрегат премиум-класса.

    Аристон Эгис

    • Устанавливается в основном в помещениях до 200 кв.м.
    • Самым распространенным в нашей модели является газовый прибор Аристон. Для нагрева воды используется теплообменник из нержавеющей стали, для нагрева используется медный теплообменник.
    • Компактный прибор, отличается экономичностью и может использоваться при сложных погодных условиях. Например, при резких минусовых температурах.
    • Аппарат оборудован модулированной газовой горелкой. , позволяющий электронное управление работой котла.

    Модель адаптирована для работы в суровых климатических условиях. Обычно выдерживает перепады давления газа. Устройство снабжено коллектором, по которому стекает конденсат. Это обеспечивает работу при температуре ниже 50 градусов.

    Котлы Аристон стоимость

    Средняя стоимость котлов Ariston Genus составляет 54000 — 72000 рублей, Ariston Clas — 25000 — 34000 рублей, Ariston Egis — 27000 — 34000 рублей

    Выбор газового прибора для отопления

    Продукция Ariston доступна в каталогах.Есть много моделей газовых приборов. Основные ошибки при неправильном выборе агрегата совершаются из-за недостатка информации. Поэтому перед посещением магазина следует ознакомиться с основными советами по выбору настенного газового прибора.

    Выбирая котел, учитывайте следующие моменты:

    • Размер кухни соответствует тому месту, где чаще всего устанавливается техника. В магазине по выбору начните с рассмотрения габаритных размеров устройства и подбирайте его индивидуально для своей кухни.
    • Далее переходим к техническим данным и изучаем тип водонагревателя в приборе. Если в семье большое количество людей, то приобретать котел с.
    • В этом случае рациональнее приобрести бойлер с накопительным баком горячей воды. и подберите технику на то количество воды, которое вам понадобится для повседневного использования.
    • Оценить камеру сгорания газового оборудования. Закрыто и открыто.Рекомендуется выбирать котел с закрытой камерой, поскольку он более безопасен в эксплуатации. Наличие дымохода необязательно, что немаловажно в многоэтажных домах. Достаточно купить и вынести коаксиальную трубу.

    Газовые котлы Ariston появились на российском рынке отопления одними из первых. Во многом благодаря своему всемирно известному бренду этому итальянскому производителю газового отопительного оборудования довольно быстро удалось «завоевать» отечественного покупателя и добиться высокой динамики продаж.

    Газовый котел

    Ariston, отзывы владельцев о котором помогают лучше определиться с покупкой, мы часто можем встретить на разных сайтах и ​​в интернет-магазинах. Современный набор функций и хороший дизайн, хорошие технические характеристики и большой выбор моделей — явное преимущество при покупке устройства, даже несмотря на несколько завышенные цены.

    Но сегодня мы рассмотрим не только достоинства, но и недостатки навесных котлов Аристон, изучив их устройство и особенности моделей, используя инструкцию по эксплуатации, фотографии, отзывы покупателей и специалистов.

    Модельный ряд настенных двухконтурных газовых котлов Ariston

    Итальянский производитель представлен на российском рынке довольно широким ассортиментом настенных газовых котлов. У нас есть газовые котлы Ariston, двойные и одинарные, традиционные и конденсационные, с накопительным котлом и без него.

    Кроме того, как и большинство конкурентов, газовые котлы Ariston выпускаются с закрытой камерой сгорания (с турбонаддувом) и с открытой (атмосферной). Для устройств с принудительной вытяжкой предусмотрен выход дымохода через стену горизонтально, дополнительно приобретая специальный с диаметром трубы 60/100 мм.

    Газовые котлы Ariston: модельный ряд

    На сегодняшний день итальянская компания производит несколько модификаций своих традиционных байпасных газовых котлов:

    — Ariston BS 15 FF, 24 FF и 24 II;

    — Ariston Cares X 15 CF и 15 FF, 18 FF, 24 CF и 24FF;

    — Ariston HS 15 CF и 15 FF, 18 FF, 24 CF и 24FF;

    — Ariston Clas X 24 FF, 28 FF и 24 CF;

    — Аристон Эгис Плюс и Премиум;

    — род Аристон X;

    — Аристон Альтеас X.

    Одноконтурный газовый котел Ariston с возможностью подключения бойлера косвенного нагрева представлен всего одной моделью «Ariston Cares X System» мощностью от 15 до 32 кВт с закрытой и открытой камерами сгорания.

    Газовые байпасные котлы

    Ariston выпускаются мощностью 15, 18, 24 и 28 кВт. Самая популярная модификация — это прибор на 24 кВт, способный отапливать дом площадью до 200-230 м2. Котлы с турбонаддувом имеют в названии символы FF, атмосферные — CF.

    Характеристики газового котла Ariston Cares X: инструкция, устройство

    Ariston Cares X 24FF

    Данная модель является одной из бюджетных в ценовом сегменте до 35000 рублей, и благодаря этому самая популярная, судя по количество отзывов владельцев котла Аристон.Но даже за небольшую сумму покупатель получает современный настенный газовый котел, который имеет приятный внешний вид, кнопочное управление и ЖК-дисплей, а также весь набор необходимых функций.

    Как и на всех моделях настенных газовых котлов Ariston, в аппаратах серии «Cares X» установлены: циркуляционный насос марки Wilo с автоматическим воздухоотводчиком и газовый клапан Sit . Кроме того, они оснащены группой безопасности котла и диафрагменным расширительным баком на 8 литров.

    Газовый котел «Ariston Cares X» имеет два теплообменника: основной медный с алюминиевым покрытием для отопительного контура и компактный вторичный из нержавеющей стали для контура ГВС. Производительность этого вторичного теплообменника для моделей Ariston Cares X 24 FF (CF) мощностью 24 кВт составляет 13,6 л / мин. Рассмотрим устройство байпасного газового котла Ariston Cares X 24 FF NG:

    Двухконтурный газовый котел Ariston

    1 — выход на коаксиальный дымоход;
    2 — пневматическое реле;
    3 — сборник для конденсата;
    4 — основной теплообменник для отопления;
    6 и 19 — датчики температуры на входе и выходе отопительного контура;
    7 — горелка газовая Полидоро;
    8 — электроды розжига;
    9 — вторичный теплообменник горячего водоснабжения;
    10 — газовый клапан СИТ;
    11 — предохранительный клапан на 3 бара;
    12 — блок розжига;
    13 — манометр;
    14 — вентиль питания системы отопления;
    15 — фильтр;
    16 — датчик воздуховода ГВС;
    17 — Циркуляционный насос Wilo;
    18 — реле давления;
    20 — привод трехходового клапана;
    21 — датчик контроля пламени горелки;
    22 — камера сгорания;
    23 — расширитель бака;
    24 — вентилятор (турбина).

    Режим «зима-лето» и комнатный термостат помогают снизить затраты на газ. Летом котел может работать только по контуру ГВС, зимой устройство экономно за счет модулирующей газовой горелки. Комнатный термостат не входит в комплект поставки котла, но его всегда можно купить отдельно.

    Котлы данной серии имеют в своем устройстве датчики температуры, установленные на «подаче» и «обратке», температуры проточной воды, датчики контроля пламени и тяги. Кроме того, устройства оснащены системой безопасности: защита от низкого давления воды, функция защиты системы от замерзания и перегрева.

    Газовый котел Аристон адаптирован к российским условиям, таким как падение напряжения в электросети, низкое давление газа и низкая температура воздуха за окном. Но, несмотря на это, производитель рекомендует подключать бойлер сквозным.

    Данная рекомендация касается не только котлов этой марки, но и других настенных газовых котлов любого производителя. Если электронная плата котла выйдет из строя из-за скачка напряжения, этот случай не будет гарантией.

    Технические характеристики двухконтурного газового котла Ariston Cares X

    Газовый котел Ariston: технические характеристики

    Преимущества газовых котлов Аристон :

    — очень большой выбор моделей;
    — престижный мировой бренд;
    — итальянская сборка;
    — два теплообменника;
    — адаптация к российским условиям.

    Недостатки газовых котлов Аристон :

    — завышение цены;
    — комплектующие китайского производства;
    — Основное направление компании — производство накопительных водонагревателей.

    Двухконтурный газовый котел Ariston

    На этой странице Вы можете найти и скачать инструкции по эксплуатации газового настенного котла Ariston в формате pdf.

        Газовые настенные котлы Ariston серии GENUS 24 FF, GENUS 28 FF, GENUS 36 FF, GENUS 24 СF, GENUS 28 СF. Руководство пользователя. Язык: RU, RO | pdf 786.93 Кб

        Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, RO | pdf 1.09 Мб

        Газовые настенные котлы Ariston серии GENUS 24 FF, GENUS 28 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, RO | pdf 1.07 Мб

        Газовые настенные котлы Ariston серии GENUS 24 FF, GENUS 28 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 5.05 Мб

        Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 3.14 Мб

        Газовые настенные котлы Ariston серии GENUS 36 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, RO | pdf 893.17 Кб

        Газовые настенные котлы Ariston серии GENUS 36 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.00 Мб

        Газовые настенные котлы Ariston серии GENUS 24 CF, GENUS 28 CF, GENUS 24 FF, GENUS 28 FF, GENUS 35 FF. Руководство пользователя. Язык: RU, RO | pdf 7.32 Мб

        Настенные одноконтурные котлы CLAS System 24 FF, CLAS System 28 FF, CLAS System 32 FF. Инструкции по установке и обслуживанию. 2008 | pdf 4.71 Мб

        Газовые настенные одноконтурные котлы CLAS System 15 FF, CLAS System 24 FF, CLAS System 28 FF, CLAS System 32 FF, CLAS System 15 CF, CLAS System 24 CF, CLAS System 28 CF. Руководство пользователя. 2008 | pdf 1.24 Мб

        Газовые настенные двухконтурные котлы ЭГИС 24 CF. Инструкции по установке и обслуживанию. 2008 | pdf 1.01 Мб

        Газовые настенные двухконтурные котлы EGIS 24 FF. Инструкции по установке и обслуживанию. 2008 | pdf 1.24 Мб

        Газовые настенные двухконтурные котлы ЭГИС 24 ФФ, ЭГИС 24 CF. Руководство пользователя. 2008 | pdf 497.92 Кб

        Газовые настенные котлы Ariston серии BS 24 FF, BS 24 CF. Руководство пользователя. Язык: RU, PL | pdf 439.96 Кб

        Газовые настенные котлы Ariston серии BS 24 CF.Инструкции по установке и обслуживанию. Язык: RU, PL | pdf 1.86 Мб

        Газовые настенные котлы Ariston серии BS 24 CF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, PL | pdf 1.05 Мб

        Газовые настенные котлы Ariston серии BS 24 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, PL | pdf 1.08 Мб

        Газовые настенные котлы Ariston серии BS 24 FF. Инструкции по установке и обслуживанию. Язык: RU, PL | pdf 2.33 Мб

        Газовые настенные котлы Ariston серии BS II 15 FF. Руководство пользователя. Язык: RU, UA, RO | pdf 228.38 Кб

        Газовые настенные котлы Ariston серии BS II 15 FF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1.71 Мб

        Газовые настенные котлы Ariston серии BS II 15 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, UA, RO | pdf 1012.93 Кб

        Газовые настенные котлы Ariston серии BS II 24 FF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1.88 Мб

        Газовые настенные котлы Ariston серии BS II 24 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, UA, RO | pdf 1018.39 Кб

        Газовые настенные котлы Ariston серии BS II 24 CF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, UA, RO | pdf 1005.51 Кб

        Газовые настенные котлы Ariston серии BS II 24 CF. Инструкции по установке и обслуживанию. Язык: RU, UA, RO | pdf 1.38 Мб

        Газовые настенные котлы Ariston серии BS II 24 FF, BS II 24 CF. Руководство пользователя. Язык: RU, UA, RO | pdf 246.76 Кб

        Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF, CLAS 24 CF. Руководство пользователя. Язык: RU, RO | pdf 661.98 Кб

        Газовые настенные котлы Ariston серии CLAS 24 CF.Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.28 Мб

        Газовые настенные котлы Ariston серии CLAS 24 CF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, RO | pdf 1005.77 Кб

        Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF для отопления и горячего водоснабжения. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.78 Мб

        Газовые настенные котлы Ariston серии CLAS 24 FF, CLAS 28 FF для отопления и горячего водоснабжения.Заграничный пасспорт. Язык: RU, RO | pdf 1.13 Мб

        Газовые настенные котлы Ariston серии CLAS B, CLAS B Premium: CLAS B 24 CF, CLAS B 24 FF, CLAS B 30 FF, CLAS B Premium 24, CLAS B Premium 35. Руководство по эксплуатации. Язык: RU, PL, CZ, RO, HU | pdf 2.52 Мб

        Газовые настенные котлы Ariston серии CLAS B 24 CF. Инструкции по установке и обслуживанию. Язык: RU, PL, CZ, RO, HU | pdf 7.20 Мб

        Газовые настенные котлы Ariston серии CLAS B 24 CF для отопления и горячего водоснабжения.Заграничный пасспорт. Язык: RU, PL, CZ, RO, HU | pdf 1.09 Мб

        Газовые настенные котлы Ariston серии CLAS B 24 FF, CLAS B 30 FF для отопления и горячего водоснабжения. Инструкции по установке и обслуживанию. Язык: RU, PL, CZ, RO, HU | pdf 8.84 Мб

        Газовые настенные котлы Ariston серии CLAS B 24 FF, CLAS B 30 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, PL, CZ, RO, HU | pdf 1.15 Мб

        Газовые настенные котлы Ariston серии CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF, CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO 28 CF.Руководство пользователя. Язык: RU, RO | pdf 373.49 Кб

        Газовые настенные котлы Ariston серии CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO SYSTEM 28 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 1.87 Мб

        Газовые настенные котлы Ariston серии CLAS EVO 24 CF, CLAS EVO SYSTEM 24 CF, CLAS EVO SYSTEM 28 CF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, RO | pdf 987.40 Кб

        Газовые настенные котлы Ariston серии CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF.Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.60 Мб

        Газовые настенные котлы Ariston серии CLAS EVO 24 FF, CLAS EVO 28 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 28 FF, CLAS EVO SYSTEM 32 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, RO | pdf 990.97 Кб

        Газовые настенные котлы Ariston серии CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF, CLAS EVO SYSTEM 15 CF, CLAS EVO SYSTEM 24 CF.Руководство пользователя. Язык: RU | pdf 306.18 Кб

        Газовые настенные котлы Ariston серии CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF. Инструкции по установке и обслуживанию. Язык: RU | pdf 2.33 Мб

        Газовые настенные котлы Ariston серии CLAS EVO SYSTEM 15 FF, CLAS EVO SYSTEM 24 FF, CLAS EVO SYSTEM 32 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU | pdf 946.87 Кб

        Газовые настенные котлы Ariston серии EGIS PLUS 24 FF, EGIS PLUS 24 CF.Руководство пользователя. Язык: RU, RO | pdf 204.57 Кб

        Газовые настенные котлы Ariston серии EGIS PLUS 24 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.29 Мб

        Газовые настенные котлы Ariston серии EGIS PLUS 24 FF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, RO | pdf 973.91 Кб

        Газовые настенные котлы Ariston серии EGIS PLUS 24 CF для отопления и горячего водоснабжения.Заграничный пасспорт. Язык: RU, RO | pdf 934.35 Кб

        Газовые настенные котлы Ariston серии EGIS PLUS 24 CF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 1.69 Мб

        Газовые настенные котлы Ariston серии GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF, GENUS EVO 24 CF, GENUS EVO 30 CF. Руководство пользователя. Язык: RU, RO | pdf 446.18 Кб

        Газовые настенные котлы Ariston серии GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF для отопления и горячего водоснабжения.Заграничный пасспорт. Язык: RU, RO | pdf 991.20 Кб

        Газовые настенные котлы Ariston серии GENUS EVO 24 CF, GENUS EVO 30 CF для отопления и горячего водоснабжения. Заграничный пасспорт. Язык: RU, RO | pdf 1019.57 Кб

        Газовые настенные котлы Ariston серии GENUS EVO 24 FF, GENUS EVO 30 FF, GENUS EVO 32 FF, GENUS EVO 35 FF. Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2.72 Мб

        Газовые настенные котлы Ariston серии GENUS EVO 24 CF, GENUS EVO 30 CF.Инструкции по установке и обслуживанию. Язык: RU, RO | pdf 2,19 Мб

    Настенные двухконтурные газовые отопительные котлы Ariston

    В России особую популярность приобрели газовые котлы отопления настенные двухконтурные «Аристон», цена на которые доступная и не самая высокая. Это оборудование может использоваться на довольно большой площади (некоторые модели рассчитаны на 500 кв. М). Назначение газовых котлов этого типа — не только непосредственное отопление дома в зимний период, но и горячее водоснабжение.

    В газовых котлах производитель особенно преуспел. Он специализируется в основном на настенных моделях, но есть одна серия напольных агрегатов. Также Ariston представляет на рынке множество моделей водонагревателей, в том числе проточных, которые редко используются в России из-за нестабильной температуры на выходе. Мощность этих устройств невелика, а предлагаемая ими температура зачастую неприемлема для российских потребителей.

    Продукция этой компании всегда очень разная.высокое качество, новый дизайн, функциональность и простота обслуживания, благодаря чему пользуется большим спросом у россиян.

    Оборудование

    Ariston адаптировано для наших потребителей и спроектировано с учетом возможных перебоев давления воды, сетевого напряжения и скачков давления газа. Это очень удобно, особенно для сельской местности, где больше всего требуется газовое отопительное оборудование.

    Котел газовый «Аристон»

    Газовый котел «Аристон» удобен для настенного монтажа.Благодаря небольшим размерам и удобному размещению они не требуют отдельного помещения и не занимают много места. Их можно просто разместить на кухне или в ванной. Использование котлов этого производителя разрешено и для небольших производств.

    Аппараты

    Ariston полностью пригодны для использования в России. Есть такие нюансы, как адаптация к различиям. давление газа … Модели хорошо переносят любые климатические зоны.

    К достоинствам этого итальянского производителя можно отнести красивый внешний вид оборудования и абсолютно бесшумную работу.Даже в переводе с греческого название «Аристон» означает лучший. Любой газовый котел можно переоборудовать для работы не только на природном газе из центрального газопровода, но и на сжиженном пропане (бутане).

    У котлов «Аристон» прямая зависимость: экономия газа и электроэнергии больше всего в дорогих моделях, а недорогие устройства тратят больше ресурсов. Компания постоянно совершенствует свою продукцию в различных направлениях.

    Модельный ряд газовых настенных двухконтурных котлов «Аристон»

    1. Ariston Clas — идеален для квартир и небольших домов.Значительно снижает затраты на отопление и горячую воду. Может иметь как открытую, так и закрытую камеру сгорания, работать с низким давлением воды. Стоимость примерно 30 тысяч рублей. Мощность оборудования 24-28 кВт. Защищен от коррозии.
    2. Genus Premium 35 NG с закрытой камерой сгорания, имеет дисплей. Неисправности очень редки, газовый котел «Аристон» именно этой модели. Оборудование обеспечено простым обслуживанием, быстрым нагревом воды. Устройство запрограммировано на несколько режимов работы.Настенный газовый котел «Аристон 24» этой серии, по отзывам, просто чудо. Он может проверить себя, выявив и устранив причины неисправностей. Стоимость настенного газового котла приближается к 60 тысячам рублей.
    3. Egis 24 CF NG — настенный газовый котел «Аристон» с камерой сгорания открытого типа. Считается самой экономичной моделью, стоит около 25 тысяч рублей. Он легкий и небольшой по объему.

    Особенности конструкции

    В конструкции горелки предусмотрены устройства модуляции и классического типа.это самая важная деталь оборудования. Тип модулирующей горелки регулируется автоматически.

    Камера сгорания также бывает двух типов:

    Для первой модели потребуется дымоход. Для аппарата сжигания закрытого типа потребуется принудительная вентиляция … В конструкции такой модели газового отопительного котла Аристон обязательно должен присутствовать вентилятор. Их удобство заключается в неограниченных возможностях размещения.

    Отличительной чертой многих моделей является способ розжига.Есть автомат и пьезо. Каждая модель имеет защиту от перенапряжения в электрической сети … Рассмотрены дополнительные конструктивные элементы: расширительный бак и насос. Элементы являются обязательными и встроены в систему аппарата.

    Монтаж газового котла «Аристон» — видео

    Процесс установки газового котла «Аристон»

    В помещении не должно быть слишком влажной (не более 80%). Монтаж проводится при комнатной температуре не ниже +5 градусов.

    При покупке котла следует внимательно осмотреть его со всех сторон, проверить комплектацию. Для монтажа следует использовать опорные кронштейны. Крепления для оборудования лучше покупать отдельно, так как в комплекте они явно слабоваты.

    При необходимости размещение следует производить с учетом расположения дымохода. Для оборудования необходимо выделить отдельную электрическую ветку. Для подключения необходимо оформить документы в газовой компании. Монтаж проводят 2-3 человека, в одиночку с этим не справишься.

    1. Трубы перед установкой настенных газовых котлов «Аристон», по отзывам, следует промыть, так как любые посторонние частицы могут вызвать поломку.
    2. Перед установкой лучше выровнять стену, на которой будет размещаться прибор, так как прибор должен висеть ровно вертикально, без отклонений.
    3. Устройство крепится к стене саморезами. Расстояние от пола для настенных моделей должно быть не менее 0,8 м, а до ближайшей боковой стены не более 0.5 мес.


    При подключении прибора к водопроводу следует заранее знать о качестве воды. Если вода в регионе использования слишком жесткая, то лучше приобрести специальный фильтр, чтобы техника прослужила как можно дольше.

    Устройство подключается к электросети только после подключения всех остальных систем, включая дымоход.

    Самостоятельно производить подключение газа категорически запрещено.! Это даже не обсуждается.

    Тестовое соединение следует производить с особой осторожностью в присутствии мастера. Убедитесь в отсутствии утечек.

    Несмотря на то, что установка своими руками в принципе возможна, все же стоит воспользоваться услугами опытных мастеров … Отопительное оборудование Ariston стоит недешево, поэтому рисковать не стоит.

    Данное оборудование нашло широкое применение как для обогрева площадей до 500 м 2, так и для организации горячего водоснабжения.Котлы просты в установке, подключении, имеют небольшие габариты и не требуют отдельных помещений. Их можно использовать как на производстве, так и в частных домах, в городских квартирах.

    Следует отметить, что отопительные приборы данной марки адаптированы к особенностям эксплуатации на территории нашей страны. Настенные газовые котлы Ariston не исключение. Они адаптированы к таким «сюрпризам», как перепады давления газа, скачки напряжения и климатические условия с высокими отрицательными температурами.

    Устройство и особенности конструкции

    Одним из основных элементов является горелка. Именно в нем сжигается топливо (газ). Он может быть как нормальным, так и модуляционным. Последний автоматически регулирует мощность в зависимости от температуры охлаждающей жидкости. По способу отвода продуктов сгорания горелки делятся на открытые и закрытые. В чем разница между ними?

    Для открытой горелки необходимо подключение котла к дымовой системе, так как продукты сгорания удаляются естественной тягой, а воздух забирается из помещения.Если он закрыт, то выхлопные газы отводятся принудительно. Для этого есть поклонник. Такие модели котлов можно установить где угодно. Достаточно подключить коаксиальную трубу и вывести ее через стену. Через него будут проходить продукты сгорания и одновременно свежий воздух, необходимый для работы горелки. Преимущество последнего типа в том, что не используется воздух помещения (не сжигается кислород).

    Двухконтурные настенные газовые отопительные котлы Ariston имеют два теплообменника.Один для системы отопления, другой для обеспечения горячей водой … Производители выпускают их в разных вариантах: раздельные, битермические и со встроенным накопительным водонагревателем.

    • Водяной насос предназначен для создания принудительной циркуляции воды по трубам. Еще одним важным элементом котла является расширительный бак … Он нормализует давление в системе и защищает изделие от перегрузки.
    • Есть отличия в зажигании. В режиме «пьезо» котел запускается нажатием кнопки.В электронных системах запуск осуществляется автоматически.
    • Любая модель содержит элементы управления, контроля, автоматики и защиты.

    Некоторые популярные модели

    Genus Premium 35 NG обеспечивает как суточное, так и недельное программирование режимов работы. Устройство конденсационного типа, что значительно увеличивает его эффективность. Имеет закрытую камеру сгорания. Наличие вентилятора обеспечивает принудительный сброс выхлопных газов. Оборудован дисплеем, на котором отображаются текущие значения параметров.В режиме самотестирования отображает код неисправности, что упрощает обслуживание устройства и его ремонт. Обеспечивает подачу 20 л горячей воды в минуту. Купить настенный двухконтурный котел отопления можно по цене 57700 руб.

    Серия Egis 24 CF NG (EAA1) имеет открытую камеру сгорания. КПД 90,7%. Диаметр дымохода — 125 мм. Пределы нагрева воды для отопления — (40 — 82 ° C), для ГВС — (36 — 60 ° C). Относится к эконом-классу. При габаритах 770х400х315 мм он весит всего 30 кг.Стоимость 25 523 руб.

    Ariston Clas — специалисты подсчитали, что если его установить в городской квартире, стоимость отопления и горячего водоснабжения снизится в 2 раза. Доступны 24 и 28 кВт. Камера сгорания может быть как открытой, так и закрытой. Два теплообменника. Сталь — для горячего водоснабжения, медь — для отопления. Имеется цифровой дисплей, конденсатоотводчик (защищает элементы изделия от коррозии). Он может работать при пониженном давлении газа и воды.Стоимость в пределах 30 000 — 32 000 рублей в зависимости от модификации.

    Отопительные приборы Ariston продаются в нашей стране уже не первый год. Насколько они себя зарекомендовали, можно узнать, прочитав отзывы тех, кто использует их в своих домах.

    Отзывы

    «В принципе доволен, две зимы проработал без нареканий. Однако есть небольшой нюанс. В нем столько электроники, что нужно обеспечить его нормальным питанием.Когда я подключил его в первый раз, он работал с перебоями. Позвонил мастеру, объяснил, в чем претензии. Разобрался и посоветовал купить стабилизатор напряжения, так как у нас довольно большие перебои в сети. Я не придал значения этим гонкам, потому что особых неудобств не испытал. И обслуживание должен проводить специалист, а самому лучше не лазить. Техника довольно сложная. «

    Сергей, Москва.


    «Отзывы о двухконтурных газовых котлах Ariston слышны только хорошие.Поэтому взял один, когда пришло время менять старый «Яик». Никаких проблем, сервисный техник предупредил, что качество воды у нас плохое. Чтобы потом не приходилось часто ремонтировать, посоветовал поставить чистящий фильтр. Аппарат работает уже 4 год. Было два сбоя, мастер приезжает буквально через 1,5 — 2 часа. Если честно, во всех неисправностях я виноват. Когда я пытаюсь что-то перестроить, я делаю это непременно. В общем, убедился, что снова в котел лезть не надо.Для меня это довольно сложный аппарат. «

    Виктор Петрович, г. Хабаровск.

    «В прошлом году пришлось решать вопрос с дополнительным отоплением … Родился ребенок, а в комнатах не поднимается выше 18 ° С. Друзья посоветовали поставить на кухне настенный котел. Получилась совершенно автономная система отопления. Сам включаю, когда нужно, и сам определяю, какая температура должна быть в доме. Это очень удобно. И посчитал, что есть экономия на оплате коммунальных услуг.Если на улице тепло, а зимой такое случалось довольно часто, я просто отключаю котел. «

    Алексей, Каспийск.


    «Мы разместили Ariston в нашем частном доме. Площадь небольшая, поэтому вполне можно обойтись настенной моделью. Это удобно, так как не нужно выделять для него отдельную комнату … Раньше топили углем и дровами, так что «картина» все та же. И их нужно складывать, а пепел убирать. О грязи и говорить не приходится.Обслуживание проводят ребята из сервисного центра, все занимает около 50 минут. Произошла одна поломка, но из-за сильного скачка напряжения. Специалисты посоветовали купить стабилизатор. Теперь все в порядке. «


    Ariston известна итальянским производителем бытовой техники для дома. Качественные, экономичные и производительные водогрейные котлы, работающие на природном газе … Бывают настенные и напольные агрегаты с различными функциональными особенностями.

    Устройство и принцип работы котлов Аристон

    Бытовые водогрейные котлы компании Аристон условно можно разделить на несколько категорий по типу крепления, материала, из которого изготовлен теплообменник, а также по наличию или отсутствию определенного функционала и принципа работы.
    • Тип монтажа — особой популярностью пользуется настенный двухконтурный газовый котел Ariston. Небольшие компактные размеры, удобное управление, простой монтаж — все это отличает модели навесного типа. Бытовые газовые напольные двухконтурные котлы отопления Аристон отличаются высоким КПД и производительностью. Главное достоинство моделей — их надежность и долговечность.
    • Материал теплообменника — двухконтурный навесной газовый котел Аристон и одноконтурный аналог со стальным теплообменником.Для облегчения веса агрегата используется специальный металлический сплав. Напольное оборудование укомплектовано чугунными теплообменниками. Такое решение обеспечивает максимальный срок эксплуатации изделия.
    • Функциональные особенности — Аристон известен производством конденсационных котлов … Принципиальное отличие оборудования — увеличенная площадь теплообменника, закрытая камера сгорания с принудительной подачей воздуха и выбросом продуктов сгорания через коаксиальную сторону. дымовая труба. Конденсационные котлы могут использоваться исключительно для нагрева теплоносителя или иметь второй контур для нагрева горячей воды.

    При выборе котла следует обратить внимание на наличие сервисных центров компании. В случае неисправности оборудования потребуется приобретение фирменных комплектующих, что будет довольно проблематично без присутствия официального представителя производителя.

    Котлы навесные

    По статистике, среди всего отопительного оборудования, представленного компанией, наибольшим спросом пользуются бытовые 2-хконтурные настенные газовые котлы Аристон и одноконтурные аналоги.Чем отличаются эти модели?
    1. Небольшие габариты — при необходимости модели без дымохода можно вмонтировать в навесной шкаф на кухне, что позволяет сэкономить полезное пространство.
    2. Простота монтажа — обвязка настенного котла не требует соблюдения особых условий при подключении. Циркуляционное оборудование встроено в корпус изделия.
    3. Функциональность.
      • Котел одноконтурный навесной газовый Аристон устанавливается в тех случаях, когда нет необходимости в нагреве горячей воды.Со временем, если возникнет необходимость, можно дополнительно подключить. Неисправности одноконтурного котла встречаются реже, за счет меньшего количества важных узлов, несущих тепловую нагрузку. Стоимость одноконтурного навесного котла примерно на треть меньше (в зависимости от комплектации).
      • Технические характеристики Двухконтурное оборудование призвано сделать работу отопительного оборудования максимально комфортной. Регулирование и поддержание температурного режима осуществляется с помощью специального блока управления.Настенные двухконтурные газовые отопительные котлы Аристон могут нагревать теплоноситель и воду. Благодаря особой конструкции теплообменника нагрев осуществляется максимально быстро, с минимальным расходом топлива.
    Настенный водогрейный котел Ariston — лучший выбор для тех, кто ценит комфорт и удобство эксплуатации, экономичность и производительность.

    Настенные одноконтурные бытовые газовые отопительные котлы Аристон дешевле и реже ломаются, чем двухконтурные аналоги.

    Котлы напольные

    Основной упор в газовом одноконтурном или двухконтурном напольном котле Ariston делается на производительность модели. Это обеспечивается наличием удлиненного теплообменника, применением чугуна при производстве камеры сгорания.

    В связи с тем, что вес изделия неограничен (как в случае настенной модели), в производстве используются тяжелые толстостенные металлы.

    Неисправности встречаются гораздо реже, чем навесные котлы, при этом функционируют все оборудование.Принято различать две основные модели:

    1. Ariston двухконтурный напольный газовый отопительный котел. Он работает для нагрева теплоносителя и используется для нагрева горячей воды. Некоторые модели имеют встроенный накопительный бак для хранения нагретой жидкости.
    2. Одноконтурный напольный водогрейный котел Аристон. Самое производительное и мощное оборудование с высоким КПД. Используется для больших построек и коттеджей.

    Напольные котлы работают с высокой теплопередачей, но имеют один существенный недостаток — занимают много места, что может быть критичным, учитывая небольшую площадь помещения, используемого для котельной.

    Как закрепить котел к стене

    При установке навесных котлов производства Ariston необходимо учесть несколько важных моментов … А именно:

    Правильное подключение гарантирует долгий срок службы котла и соблюдение условия эксплуатации в течение всего гарантийного срока. Подключение трубопроводов системы отопления к котлу, монтажные работы должны выполняться квалифицированным персоналом.

    Эксплуатация котлов Аристон

    Для снижения расхода газа в котлах Аристон используются комнатные термостаты… Блок управления подключается к датчикам, установленным в помещении. Контроль температуры предотвращает перегрев и снижает расход топлива.
    • Бытовые котлы должны быть сданы в эксплуатацию представителем компании. Несоблюдение этого условия и правил подключения дает право отказаться от гарантийного обслуживания.
    • Эксплуатация бытового отопительного котла «Аристон» подразумевает регулярное сезонное обслуживание.
    • В случае неисправности на ПКП выдается соответствующий сигнал.Эксплуатация оборудования не допускается при явных нарушениях при установке, а также при наличии поломок.
    • Схема подключения котла Ariston прилагается. Обязательно соблюдайте все рекомендации при установке и эксплуатации оборудования.

    расшифровка кодов неисправностей и инструкция по ремонту

    Выход из строя агрегатов системы отопления обычно происходит в самый неподходящий момент. На первый взгляд, газовый котел — очень сложное устройство, которое может отремонтировать только обученный техник газовой службы, имеющий опыт, знания и аккредитацию производителя.

    Однако, чтобы быстро установить причину, необязательно учиться на газовика. При возникновении ошибки в газовом котле Ariston система распознает проблему и выводит на экран код неисправности. В большинстве случаев можно найти неисправность и отрегулировать обогрев самостоятельно.

    Мы расскажем, как вовремя выявить созревание или появление поломки. В представленной нами статье вы найдете расшифровку кодов и советы по исправлению ситуации.Наши рекомендации будут полезны тем, кто решил отремонтировать технику своими руками.

    Содержание статьи:

    • Проблемы контура отопления (ошибка 1 **)
    • Неисправности горячего водоснабжения (ошибка 2 **)
    • Неисправности электроники (ошибка 3 **)
    • Связь с периферийными устройствами (ошибки 4 **)
    • Контроль пламени и розжига (ошибки 5 **)
    • Подача воздуха и отвод дымовых газов (погрешность 6 **)
    • Проблемы с многозонным управлением (ошибки 7 **)
    • Выводы и полезное видео по теме

    Проблемы контура отопления (ошибка 1 **)

    Для котлов с логотипом Ariston все коды ошибок сгруппированы по узлам.Для каждого случая можно определить наиболее вероятные причины проблемы и способы ее решения. Сразу стоит отметить, что не все неисправности можно устранить вручную.

    Отопительный контур является неотъемлемой частью отопительной системы. Газовый котел реагирует на поведение теплоносителя и предоставляет пользователю информацию о возникающих проблемах. Их решение может быть связано как с котлом, так и с элементами схемы.

    В случае неисправности на ЖК-экранах современных газовых котлов отображается код ошибки.Это намного удобнее, чем подсчет количества миганий светодиодных лампочек, как на старых моделях.

    Номер ошибки 101. Возникает, когда теплоноситель перегревается и закипает в первичном теплообменнике, когда температура на датчике NTC1 превышает 102 ° C.

    Эта проблема возникает в следующих ситуациях:

    • Чрезмерное максимальное давление внутри газового клапана, приводящее к сильному нагреву. Необходимо настроить этот параметр.
    • Низкая скорость движения теплоносителя.Проблема может быть вызвана забитым фильтром, отложениями накипи или поломкой встроенного циркуляционного насоса. Вам необходимо проверить и исправить эти проблемы.
    • Отказ датчика температуры. В этом случае требуется его замена.

    Номер ошибки 102. Показания датчика давления вне допустимого диапазона. Это может быть вызвано либо проблемой с давлением в контуре, либо поломкой самого датчика.

    Последняя ситуация обычно возникает в результате проблем с проводкой — короткого замыкания или обрыва.Необходимо прозвонить провод от устройства к центральной плате.

    Сам датчик можно вызвать обычным тестером. Сопротивление должно быть минимальным — 1-2 Ом. Если он вообще отсутствует, то датчик обязательно придется менять.

    Ошибки № 103-107 возникают при экстремальных значениях температуры теплоносителя. Система реагирует при анализе температуры в двух местах — на подаче воды в контур и в точке возврата:

    • № 103. 3 раза в течение 4 минут скорость повышения температуры подачи превышает значение 7 ° C / сек.
    • № 104. Отмечено увеличение одного из показателей на величину более 20 ° С в секунду.
    • № 105. Теплоноситель на подаче контура на 55 ° C горячее, чем на обратном. Проблема устранена 3 раза за 4 минуты.
    • № 106. Температура обратки на 10 ° C выше температуры подачи.Записано 3 раза за 4 минуты.
    • № 107. Температура обратки на 30 ° C выше температуры подачи. Исправлено один раз.

    Учитывая, что датчик температуры имеет элементарную конструкцию и ломать там, по сути, нечему, остается выявить и устранить проблему с недостаточным движением теплоносителя.

    Это может быть вызвано следующими причинами:

    • Воздушность теплообменника или отопительного контура. Возможно, вам придется полностью проверять, нет ли пробок.
    • Забит фильтр. Эту деталь необходимо очистить или заменить.
    • Неисправность насоса. Замена или ремонт устройства.

    Номер ошибки 108 отображается в соответствии с показаниями реле минимального давления. Это может быть вызвано теми же причинами, которые характерны для ошибок №103-107. Помимо них возможна поломка датчика или проводки к нему, а также разгерметизация контура и частичная утечка воды.

    Если произойдет утечка, в системе произойдет падение давления.Газовый котел остановится сам по себе, что выгодно отличается от своего твердотопливного аналога или обычной печки

    .

    Ошибка № 109 возникает, когда есть проблема избыточного давления — более 3 бар. Это может произойти, если кран для подпитки закрыт не полностью. Для дальнейшей работы необходимо слить часть воды, чтобы снизить давление в контуре.

    Ошибка № 110. Отказ или банальный износ датчика температуры. В первую очередь нужно проверить контакты и целостность провода.Если они в норме, то придется заменить сам датчик.

    Ошибка № 111 возникает, когда давление в контуре ниже допустимого. Заводская установка этого параметра для котлов Ariston — 0,4 бар. Возможна поломка датчика или утечка воды из контура.

    Номер ошибки 112. Проблема с датчиком температуры обратной линии. Нужно проверить его контакты или заменить датчик.

    Номер ошибки 114. Проблема с датчиком наружной температуры.Нужно проверить его контакты или заменить датчик.

    Номер ошибки 116. Предохранительный термостат срабатывания (открытия) теплого пола. Вам необходимо замкнуть перемычку TA2 на основной плате. Если операция повторяется снова, значит, есть проблемы в системе теплого пола. Обычно это наличие шлюза.

    Номер ошибки 117. На некоторых старых моделях есть контроль разницы значений температуры на входе и выходе через 8 секунд после начала работы.Котел остановится, если не начнется отопление. Возможные проблемы и решения такие же, как и для ошибок № 103-107.

    Забитый фильтр для воды вызывает проблемы с циркуляцией воды. Это приводит к остановкам котла, а также плохо сказывается на работе насоса.

    Иногда загорается индикатор коды 1П1 — 1П4. Это не ошибки, а предупреждения, сигнализирующие об однократных резких изменениях температуры. Такие эффекты иногда возникают из-за гидродинамических процессов, характерных для текущей горячей жидкости в узком потоке.Не стоит обращать на них внимание.

    Неисправности горячего водоснабжения (ошибка 2 **)

    Неисправности данного типа встречаются в двухконтурных газовых котлах Ariston. Для горячего водоснабжения система безопасности автономная, что позволяет быстро выявить проблему.

    Многие модели котлов Ariston поддерживают возможность подключения солнечной системы в качестве альтернативного источника энергии для горячего водоснабжения. Поэтому некоторые ошибки и предупреждения серии «2 **» связаны с работой солнечных батарей.

    Номер ошибки 201. Проблема с питанием датчика температуры — обрыв или короткое замыкание. Необходимо устранить поломку проводки.

    Ошибки №202-205 , связанные с работой датчиков. Когда от них перестает поступать сигнал или ведет себя непредсказуемо (резкие скачки данных), то срабатывают такие ошибки:

    • № 202. Проблема датчика котла или гелиосистемы.
    • № 203. Проблема датчика температуры NTC.
    • № 204-205. Проблема с датчиком температуры, который регистрирует рабочие значения солнечного коллектора.

    Для решения проблемы №202-205 нужно проверить затяжку контактов. Если это не так, то неисправный датчик придется заменить.

    Номер ошибки 206. Проблема датчика температуры холодной воды в гелиосистеме. Решение такое же, как и для ошибок 204-205.

    Датчик температуры легче заменить, чем почистить.Стоят они недорого, и найти их несложно, так как в котлы устанавливаются детали со стандартными параметрами.

    Номер ошибки 207. Перегрев солнечного термостата. Это может быть связано с тем, что солнечная энергия не используется для нагрева воды. Затем коллектор необходимо отключить. Также данная неисправность может возникнуть при выходе из строя термостата. В этом случае его нужно будет заменить.

    Ошибка (предупреждение) # 208. Недостаточный нагрев в солнечном контуре.Существует опасность замерзания охлаждающей жидкости. Включается, когда активирована функция защиты от замерзания. Часть энергии газа пойдет на обогрев коллектора.

    Ошибка (предупреждение) # 209. Перегрев воды в котле, подключенном к котлу. Может быть проблема с термостатом или с его контактами.

    Неисправности электроники (ошибка 3 **)

    Такое сложное современное оборудование, как газовые котлы, оснащено электроникой для автоматической работы и реагирования на различные ситуации.Платы управления могут выйти из строя из-за старения, скачков напряжения, чрезмерной влажности или механических повреждений.

    Номер ошибки 301. Проблемы с платой EEPROM (энергонезависимой памятью) дисплея. При появлении такого сообщения необходимо проверить правильность установки ключа EEPROM на материнской плате. Это следует делать, как описано в руководстве пользователя соответствующей модели.

    Если ключ работает правильно, то нужно проверить контакты шлейфа от материнской платы к плате дисплея.Также может быть проблема с самим ЖК-дисплеем. Тогда его придется заменить.

    Дисплей подключается к плате ленточным кабелем. Если котел исправен, а экран погас, то в первую очередь нужно проверить качество связи. Естественно при полном отключении питания

    Номер ошибки 302 — частный случай предыдущей проблемы. Обе платы проходят тест, но связь между ними нестабильная. Обычно проблема заключается в переломе жил петли, которые придется заменить.Если все в порядке, значит на одной из плат неисправность. Их можно снять и отнести в сервисный центр.

    Номер ошибки 303. Неисправность основной платы. Перезагрузка обычно не помогает, но иногда достаточно отключить котел от сети, подождать и снова включить (это первый признак старения конденсаторов). Если эта проблема станет регулярной, то плату придется менять.

    Номер ошибки 304. Более 5 перезагрузок за последние 15 минут.Говорит о частоте возникающих проблем. Вам нужно выключить котел, подождать немного и снова включить. В течение некоторого времени необходимо следить за тем, чтобы определить тип предупреждений, если они появятся снова.

    Номер ошибки 305. Сбой в программе. Дать котлу постоять некоторое время. Если проблема не исчезнет, ​​придется перепрошить плату. Это нужно делать в сервисном центре.

    Номер ошибки 306. Проблема с ключом EEPROM. Котел необходимо перезапустить.Если ошибка не исчезнет, ​​вам придется заменить плату.

    Номер ошибки 307. Проблема датчика Холла. Либо неисправен сам датчик, либо проблема на материнской плате.

    Номер ошибки 308. Неправильно установлен тип камеры сгорания. В меню необходимо проверить установленный тип камеры сгорания. Если проблема не решена, возможно, установлен неправильный ключ EEPROM или неисправна материнская плата.

    Любые электронные платы можно попробовать отремонтировать в компьютерных мастерских.Особенно, если проблема вызвана потерей контакта или старением конденсаторов

    .

    Номер ошибки 309. Регистрация пламени после блокировки газового клапана. Помимо неисправности материнской платы (ее придется заменить) может быть проблема в блоке розжига — неплотное закрытие газового клапана или неисправность ионизационного электрода. Если проблема в электроде, то можно просто попробовать его высушить.

    Связь с периферийными устройствами (ошибки 4 **)

    В столбцах газа Ariston отображаются коды ошибок стандартных периферийных устройств.Это для объяснения реакции. автоматика котла на случай аварии. В этом случае потребитель сможет самостоятельно попытаться устранить поломку или конфликт оборудования.

    Номер ошибки 401. Проблема связи между шиной и устройством передачи данных. Это может быть вызвано как неисправностью самого устройства, так и поврежденной шиной. Ремонт возможен только в сервисном центре.

    Номер ошибки 402. Неисправность модема GRRS / GSM.Вам необходимо проверить его подключение или заменить устройство.

    Номер ошибки 403. Проблема с SIM-картой. Плохой контакт или повреждена сама карта.

    Номер ошибки 404. Не удалось передать данные между модемом и материнской платой. Прежде всего, вам нужно проверить свои контакты. Если они плотно связаны, значит неисправен модем.

    Модуль управления газовым котлом GSM позволяет дистанционно управлять режимами отопления здания. Однако помимо очевидных плюсов есть еще и минус — это еще один узел, который может разорвать

    .

    Ошибка No.405-406. Проблема с шиной данных (интерфейсом). Обычно виной всему плохой контакт. Реже нужно заменять саму шину.

    Номер ошибки 407. Прерывание сигнала от датчика температуры помещения. Нужно проверить соединение (провод и контакты). Если они в хорошем состоянии, то необходимо заменить сам датчик.

    Контроль пламени и розжига (ошибки 5 **)

    Проблемы могут возникнуть как с открытыми, так и с закрытыми камерами сгорания.Хотя надо признать, что видов неисправностей здесь немного по сравнению с другими узлами газового котла.

    Номер ошибки 501. Отсутствие пламени при розжиге.

    Такая ситуация может произойти по многим причинам:

    • Нет газа. Нужно проверить кран на питании. Он должен быть открытым.
    • Система не включится, если напряжение между нейтралью и заземляющим проводом больше 10 В. Необходимо исключить ток утечки.
    • Неисправен ионизационный электрод. Перед тем, как его менять, нужно проверить качество подключения к материнской плате.
    • Пропадает мощность плавного розжига. Отрегулировать этот параметр нужно по инструкции к конкретной модели.
    • Неисправность главной платы управления.

    Номер ошибки 502. Регистрация пламени перед активацией газового клапана. Часто возникает при отсутствии контура заземления. Если она сделана по стандарту, то нужно проделать те же действия, что и для ошибки No.309.

    Если в доме не было заземления, то его придется сделать для газового котла. Причем по всем правилам, иначе защитные механизмы заблокируют начало нагрева

    Номер ошибки 504. Отделение пламени на горелке, если оно происходит не менее 10 раз в течение одного цикла. Проверить давление газа, выход дымовых газов и газовый клапан.

    Подача воздуха и отвод дымовых газов (погрешность 6 **)

    Система подачи воздуха и отвода дымовых газов, образующихся при работе газового котла, может быть естественной и принудительной.Поэтому для разных устройств некоторые ошибки могут не возникать. Но мы их все рассмотрим.

    Номер ошибки 601. Срабатывание термостата тяги происходит при разрыве контакта или внутреннем выходе из строя термостата дымоудаления. Также возможно засорение системы вытяжки воздуха.

    Ошибка № 602. То же, только для камер сгорания типа VMC.

    Номер ошибки 604. Неисправен датчик Холла (его необходимо заменить) или низкая скорость лопастей вентилятора (его необходимо почистить или также заменить).

    Номер ошибки 607. Контакты управляющего пневматического реле были замкнуты до включения вентилятора. Эта деталь подтверждает наличие достаточной тяги перед розжигом. Чтобы исключить преждевременное короткое замыкание, нужно аккуратно снять пневмореле и продуть его трубки, удалив грязь или конденсат. Если это не поможет, то деталь придется заменить.

    Пневморель соединяется с камерой экстракции силиконовой трубкой.Иногда бывает конденсатоотводчик. Если проблема с реле давления, то сначала нужно проверить целостность трубки

    .

    Номер ошибки 610. Контакты плавкого предохранителя разомкнуты. Необходимо заменить эту деталь.

    Номер ошибки 612. То же, что и ошибка № 604, но на ранних моделях Ariston.

    Проблемы с многозонным управлением (ошибки 7 **)

    Котлы

    Ariston позволяют разделить дом на зоны, для каждой из которых будет установлен свой режим отопления.При возникновении проблемы с одной из секций система точно определяет неисправность, поэтому ремонт конкретной цепи можно проводить без вмешательства в остальные нормально работающие участки тепловой сети.

    Ошибка № 70X. Проблема с датчиком температуры подачи в зоне X. Необходимо проверить контакты датчика или заменить эту деталь.

    Ошибка № 71X. То же самое, только с датчиком на обратной линии.

    Ошибка № 72X. В зоне X обнаружен перегрев. В первую очередь необходимо проверить работу термостата, отвечающего за эту зону. Дело может быть просто в обрыве контакта или поломке агрегата. Если все работает правильно, то вам нужно изменить настройки.

    Номер ошибки 750. Ошибка гидравлической цепи. Необходимо установить правильный тип подключенного гидравлического модуля (параметр меню 720). Если здесь ошибки нет, значит проблема в настройках самой схемы.

    Выводы и полезное видео по теме

    Периодическое обслуживание газового котла может предотвратить многие проблемы.Как это сделать на примере серии BS II:

    Замена ряда деталей на котле Ariston — насос, подпиточный клапан, трехходовой клапан. Как чистить фильтры и проходы:

    Наличие сигнала об ошибках современного газового котла дает пользователю возможность разобраться с проблемой неисправности. Далее обязательно необходимо самостоятельно проанализировать методы устранения неполадок.

    Иногда для восстановления работы газового котла Аристон достаточно самостоятельно почистить контакты, отрегулировать мощность подачи газа или перезапустить прибор.Однако все поломки, связанные с неисправностями электроники и системы подачи газа в камеру сгорания, следует доверить представителям газовой организации.

    Котел также реагирует на поломки периферийного оборудования или проблемы с контуром отопления. В этом случае нет смысла вызывать мастера по ремонту котлов.

    Хотите поделиться собственным опытом устранения неисправностей и ремонта газового котла от Аристон? У вас есть полезная информация по теме? Пожалуйста, оставляйте комментарии в блоке ниже, задавайте вопросы, размещайте фото.

    Котел

    Ariston ручной | Peatix

    Руководство по эксплуатации котлов Ariston genus

    Все модели котлов Ariston не подходят для наружной установки. газовые котлы за запчастями. Эта сеть Genus One раздвигает границы эффективности, так как может похвастаться рейтингом erp + и готов к работе с котлом плюс. добро пожаловать в ответы.

    котел genus pdf инструкция. Инструкция по установке и обслуживанию газового котла ariston genus premium evo является одним из изображений из инструкции ariston clas premium evo 24.по счетчику газа. также для: род he 30, род he 38. pdf ariston excaliber 100 ism. Genus one net 30kw спроектирован и изготовлен компанией Ariston и представляет собой высоконадежный настенный конденсационный комбинированный котел, который поможет сэкономить место и сделает ваш дом более эффективным. Инструкция по эксплуатации котлов ariston. или щелкните правой кнопкой мыши, чтобы сохранить в произвольном месте.

    найти инструкцию по эксплуатации котла. инструкция по установке ariston genus 23 mffi. Инструкция по монтажу и обслуживанию котлов типа c microgenus he 24 mffi g.ответьте на несколько простых вопросов, чтобы убедиться, что это простое исправление, не требующее инженера. : при этом может потребоваться несколько раз сбросить сброс пламени.

    в этих случаях горелка зажигается на минимальной мощности до тех пор, пока в отопительном контуре вашего котла не будет достигнута температура примерно 33 ° C. Котлы Ariston могут быть установлены в любом помещении или внутреннем пространстве, где соблюдались правила электромонтажа. pdf род Ariston 23 gcum. В дополнение к высокопроизводительному внутреннему устройству, бесшумной работе и высокоэффективному насосу, genus one net лидирует благодаря элегантному дизайну, сенсорным кнопкам и полнотекстовому ЖК-дисплею с ручным управлением котла Ariston Genus.не забудьте сохранить это руководство в надежном месте для использования в будущем. i. обратите внимание, что вам нужно, чтобы у mmicrogenus была учетная запись для ухода на дому у нас. котел genus 23 mffi скачать pdf инструкцию.

    у нас есть руководства по установке и обслуживанию котлов следующих марок, и все они бесплатны: — alpha, ariston, atag, baxi, biasi, chaffoteaux, eco hometec, ferroli, светлячок, halstead, heat line, ideal, johnson & starley , Кестон, Лаарс, Максол, Майсон, Поттертон, Протерм, Равернхит, Ремеха, Сонье Дюваль, Савио, Валлант, Вокера, Вустер.просто нажмите на модель или номер совета по газу, и руководство загрузится внизу страницы. com за последний месяц посетили более 100 тыс. пользователей. товар любые комбинированные котлы система котлы обычные котлы электрические водонагреватели. n: микрод он 32 mffi g. см. полный список на myboiler. Краткое содержание ariston genus he 24 стр. 1 конденсационный настенный системный котел g. это руководство содержит подробные инструкции и рекомендации по правильной установке, использованию и обслуживанию.как только давление газа будет установлено, выключите котел и снова подключите соединение к p.

    котел газовый настенный. со временем мы предоставим возможность поиска по нескольким терминам, и с помощью руководства по эксплуатации котла ariston genus gc no. найти руководство по эксплуатации котла прямо сейчас! что такое бойлер аристон? конденсационный настенный системный котел. какая полная форма Ariston? В Великобритании доступен широкий ассортимент газовых котлов, которые делятся на три основные категории.

    Руководства по эксплуатации котлов Ariston, приведенные ниже, являются руководствами по эксплуатации котлов.Благодаря технологии конденсационного котла, рекуперируя энергию выхлопных газов, повышается теплотворная способность, что позволяет исключить отходы (энергию) и получить более высокий тепловой КПД, чем у обычных котлов. котел genus 24 ff скачать инструкцию pdf. поле поиска для поиска по gc. Вы можете заключить в текстовые знаки, например, «41- xxx- xx», или ввести комбинацию, например «41 567».

    genus котел скачать инструкцию pdf. Инструкция по эксплуатации котлов ariston. pdf род Ariston 23 gcim.Ниже приведены инструкции по эксплуатации котлов Ariston. genus he 24 котел pdf инструкция скачать. Ariston genus hekw инструкция по установке и обслуживанию руководство пользователя модели gc

    просмотреть и скачать инструкцию пользователя ariston genus 24 ff онлайн. n: микрод он 28 mffi g. Котел ariston Genus One Net Котел Genus поставляется с модулирующим комнатным датчиком Cube RF для управления теплом и интеллектуального подключения. в названии руководств будет указано, относятся ли они к установке, руководству пользователя или другим типам руководств или ресурсов.clas net one, clas system one, clas one — руководство пользователя. щелкните имя файла выше, чтобы просмотреть / загрузить. Ниже перечислены все руководства для Ariston.

    эта версия ariston genusmanual совместима с таким списком устройств, как: род, род, род 23 mffi, род 27 mffi, род 27 система rffi. где мне установить котлы ariston? домовладельцу убедитесь, что у вас есть заполненный бортовой журнал на свой котел. не принимайте подделок! инструкция по эксплуатации конденсационного настенного системного котла g.просмотрите и скачайте онлайн-руководство пользователя ariston genus. mts поддерживает эталонные нормы, нормы отопительной отрасли, чтобы гарантировать правильный монтаж, ввод в эксплуатацию и обслуживание бытовых систем центрального отопления. Все котлы Ariston оснащены системой защиты от замерзания. просто нажмите на модель или номер совета по газу, и руководство загрузится внизу страницы, когда загрузка будет завершена, дважды щелкните загрузку, и руководство откроется правой кнопкой мыши, чтобы сохранить. данная инструкция подходит для котлов рода he 35 plus: не забывайте бортовой журнал! Консультации по установке или обслуживанию также можно получить, связавшись с отделом технической поддержки и обслуживания клиентов Ariston в High Wycombe.

    Разрешение этого изображения 744×1053 пикселей. База данных содержит 1 руководство по эксплуатации котлов ariston genus 23 mffi (доступно для бесплатного просмотра или загрузки в формате pdf в режиме онлайн): руководство по установке. acces pdf ariston котел инструкция по эксплуатации комбинированные котлы системные котлы обычные котлы электрические водонагреватели инструкции по эксплуатации | Официальный сайт ariston россия чт, 13:20 просмотреть и скачать руководство пользователя ariston genus онлайн. модернизируйте существующие котлы Ariston, полностью совместимые с текущим ассортиментом принадлежностей Ariston, новый котел также имеет все соединения в одних и тех же местах, что позволяет легко модернизировать существующий котел Ariston.

    после того, как вы загрузили руководство, дважды щелкните загрузку, чтобы открыть руководство, если вы хотите сохранить загрузку, щелкните правой кнопкой мыши, если вы хотите сохранить загрузку. запустите котел и во время последовательности розжига регулируйте левый потенциометр до тех пор, пока давление газа не покажет требуемое давление газа в соответствии с таблицей ниже. Этот котел имеет номинальную мощность 30 кВт, что делает его идеально подходящим для небольших домов. Этот новый котел, включенный в семейство котлов Ariston, превосходит по эффективности, имея впечатляющий рейтинг э.и.м. «a +» * (* при использовании с модулирующим комнатным датчиком cube RF).Все модели котлов Ariston не подходят для наружной установки. также для: род 30 mffi, род 27 mffi, род 27 система rffi, род, род, род, род. котел micro genus скачать инструкцию pdf. Вы можете найти больше изображений с инструкциями по эксплуатации ariston clas premium evo 24, подобных этому, в этой галерее. это устройство было разработано как легкое устройство для настенного монтажа.

    просмотреть и скачать инструкцию пользователя ariston genus he 24 онлайн. газовый комбинированный котел, также известный как газовый комбинированный котел, который обеспечивает мгновенную подачу горячей воды и центрального отопления, котел только для нагрева, который работает в паре с баллоном для обеспечения отопления и горячей воды, и газовый конденсационный котел, что больше.Просмотрите руководство для ariston thermo genus evo 24 ff здесь, бесплатно. основные компоненты теперь имеют торговую марку ariston для полной уверенности в качестве и душевном спокойствии. загрузите инструкцию по установке ariston genusboiler бесплатно или просмотрите его онлайн на всех руководствах. также для: рода 23, рода 27, рода 30. Настенные котлы genus premium evo — это высшее выражение линейки Ariston. ariston net vă permite să porni ţi, să oprii și să veri çi temperatura de încălzire și a.скачать руководство по установке и обслуживанию газового котла ariston genus premium evo, руководство по обслуживанию и информация по ремонту для специалистов по электронике, руководства по обслуживанию, схемы, электронные схемы для электротехников этот сайт поможет вам спасти землю от электронных отходов!

    обслуживания клиентов :. вы можете попробовать другие комбинации, чтобы найти нужную вам модель. просмотрите и скачайте онлайн-руководство пользователя ariston micro genus. Если вы не можете найти какие-либо конкретные руководства, пожалуйста, свяжитесь с нами. Ниже перечислены все руководства пользователя Ariston.Инструкция для конечного пользователя ariston microcombi 23 mffi в формате pdf скачать. поищите руководство по эксплуатации котла на сайтеanswerhub. это руководство пользователя содержит подробные инструкции и рекомендации по правильной установке, использованию и техническому обслуживанию. pdf род ariston 27 bffi. также для: рода 28 ff, рода 32 ff, рода 24 cf, рода 28 cf. спасибо за выбор котла ariston.

    имеет рейтинг эффективности 90%, что делает его номинальным. инструкции по эксплуатации котлов линейки Ariston Genus. щелкните руководство, чтобы открыть его.Этот совершенно новый член семейства котлов ariston расширяет границы эффективности благодаря своему рейтингу a + erp *, поставляется в готовом виде и с 12-летней гарантией в стандартной комплектации. это руководство относится к категории водонагревателей и бойлеров и было оценено 1 человеком, в среднем 9. котел ariston e- combi evo 24/30 сжиженного газа; ariston e- combi one 24/30 и e- system one 24/30; водонагреватель ariston eureka; Ariston Eurocombi A23 / 27 MFFI; ariston eurocombi sx20 mffi; ariston europrisma ep10 / 15/30 u (2 квт и 3 квт) ariston europrisma ep10 / 15/30 u 2 квт и 3 квт; род ariston 23/27/30 mffi uk; род ariston 27 bffi plus.vă mulţumim că aţi ales genus one Совместимость с aplicaţia ariston net serviciu proiectat și fabricat de ariston pentru a Furniza o nouă experienceţă în utilizarea sistemelor casnic e de încălzire și preparare de apjă caldă me. Инструкция по эксплуатации газовых котлов ariston. Комбинированный газовый котел clas one — это высоконадежный конденсационный котел с множеством функций и преимуществ. n: kw) род он род он 24 род он 30 род он 38 Практические правила установки, ввода в эксплуатацию и обслуживания систем центрального отопления.n: kw) род он 24 род он 30 род он 38 свод правил установки, ввода в эксплуатацию и обслуживания систем центрального отопления.

    инструкции по эксплуатации и технические характеристики котла ariston genus 23 mffi. для просмотра сопутствующей документации и руководств по вашему котлу выберите. инструкция по эксплуатации газового котла — ariston — подключение. у вас есть вопросы по родам ariston thermo evo 24 ff или вам нужна помощь? просмотрите и скачайте онлайн инструкцию по установке ariston genus 23 mffi.Ariston Genus 23 MFFI инструкции и руководства. это руководство доступно на следующих языках: английский, итальянский. это устройство активируется, когда температура воды падает ниже 3 ̊ c.

    ariston, как ведущий производитель бытовых и коммерческих водонагревательных приборов, стремится предоставлять высококачественные продукты и высокое качество послепродажного обслуживания. мы гарантируем, что ваш котел является надежным и технически безупречным изделием. можно ли установить котлы ariston в вертикальную стену? Ariston не может гарантировать доступность деталей для продуктов, выпуск которых прекращен, и правила могли измениться.Скачать инструкцию пользователя ariston genus в формате pdf. Приборы должны быть установлены на вертикальной стене, которая выдерживает вес вашего прибора (кг в зависимости от модели).

    Подробнее

    Винт предохранителя котла Подпишитесь, чтобы получать эксклюзивные предложения, ваучеры и специальные предложения. 1-й и 2-й ремонт сантехники, отопление 3A Предохранители, 10 шт. (Код продукта: 94488) 2 €. res21110502294124411512084 Добро пожаловать, пожалуйста, выберите ваше местоположение закрыть X Screwfix, часть Kingfisher Group, является крупнейшим многоканальным поставщиком торговых инструментов, сантехники, электротоваров, ванных комнат и кухонь в Великобритании.Страница 1 из 1. 1 €. Когда температура воды достигает 10 ° C, бойлер отключается. Дата публикации: 2021-07-15 13A Fuses 10 Pack Reviews — page 2 Купите комплекты бойлеров в Screwfix. Также известные как блоки подключения с предохранителями или FCU, они позволяют устройству работать на отдельном кольце от главной цепи, что обеспечивает дополнительную безопасность в случае обнаружения каких-либо неисправностей. Умещается в стандартном кухонном шкафу. Выбирайте из ведущих торговых марок. 4. р. 5A Штекер с круглым штекером без предохранителя, белый (Код товара: 22877) 1 €.Si vous souhaitez bénéficier de la livraison de vos article en France, vous pouvez faire vos achats sur notre nouveau site francophone www. 3 фунта стерлингов. т.е. 27 января 2008 г. · Тем не менее, следующее утверждение — это то, что я здесь поднимаю, необходимость в УЗО типа A, глядя на веб-сайт Screwfix, на странице 16 УЗО, все относятся к типу переменного тока, поэтому не соответствуют требованиям, блок подключения предохранителей УЗО не подходит. скажите, какой тип, кроме активного или пассивного, только RCBO, похоже, больше всего соответствовали типу B и некоторому типу C. Помимо предметов, которые вы обычно можете ассоциировать с электрическими работами — задние коробки, переключатели и освещение — Screwfix также предлагает такие вещи, как сигнальные огни и камеры, телефонные аксессуары, кабельная разводка Klima 825502 Intelligent Control Цифровой термостат для теплого пола (4583D) Оценка продукта.Лучшие проверенные бренды. фр. На наши котлы Logic в настоящее время дается гарантия 2 года, а на котлы Logic + — 7 лет. Полная установка кухни и бойлера, Абергавенни, Монмутшир. Обладая более чем тридцатилетним опытом работы в индустрии строительных материалов, Screwfix еженедельно отправляет десятки тысяч поставок на следующий день и в выходные. У нас есть запчасти и запасные части для масляных котлов и котлов, работающих на сжиженном нефтяном газе, а также сетевых газовых котлов. и предохранитель не перегорает. То есть для того, чтобы все ваши приборы работали, нет ничего хуже, чем перегорел предохранитель, и его не заменили.ПРОСМОТРЕТЬ ВСЕ ОСЕННИЕ ПРЕДЛОЖЕНИЯ. Ответил: Техническая группа Nexus Дата публикации: 27.09.2019 Приобретайте вилки и предохранители в Screwfix.新 金瓶梅 高清 完整) vr 在线 观看 全集 免费 完整) vr 05 集 新 金瓶梅 高清 完整 版 版 05 集, 青 11 集 雪梨 影院 青 视频版 2019 двойные розетки для стиральной и посудомоечной машины, также на 2 светильника. Бесплатная доставка или забрать в магазине. 10-летняя гарантия на детали и работу *. com. 197.Сентябрь 4, 2020 · Привет, Mb77! Если мощность вашего котла ниже 720 Вт, то да, вы можете безопасно установить предохранитель на 3 А в этот блок предохранителей, чтобы защитить его подачу. Есть только 1 линия, а потом 1 к котлу. Добавить в корзину. uk Звоните сейчас: 02088547766 FEIGO 100PCS Набор быстрораздуваемых стеклянных предохранителей в ассортименте, набор для быстрого выдувания автомобильных стеклянных трубок 5×20 мм 250 В 0,95 с любым радиатором Kudox Premium. 2. 95 с любым радиатором колонки Acova. C. 99. Могу я усилить линию и добавить согласно моей схеме.co. Функции. Он действует как центр управления источником питания, помогая предотвратить поражение электрическим током и возгорание, поскольку каждая цепь контролируется и отключает систему при обнаружении перегрузки. Габаритные размеры. Tradeboilerparts. Независимые установщики КУХНИ, КОТЛА И ПРИБОРА. 15 июля 2021 г. · Оценка Smugger11 на 5 из 5 из-за предохранителей на 13 ампер. Удобно иметь в фургоне для различных работ, которые я выполняю по дому и на работе. 95. 25 октября 2021 г. · Заказать онлайн на сайте Screwfix. Оформление.Котел находится в режиме ожидания, ожидая либо запроса на отопление, либо потребности в горячей воде. Добавить к сравнению. 16 июля 2006 г. · Во время недавнего визита в компанию British Gas они отметили, что мой котел, расположенный на моей кухне, не имеет разъединителя с плавким предохранителем. Добавить в список сохраненных. Стоит 48 евро. Различные виды топлива. com, чтобы все ваши приборы работали, нет ничего хуже, чем перегорел предохранитель, и его не заменили. 5A 1A 2A 3A 5A 8A 10A 15A 20A трубчатые предохранители в пластиковом корпусе. Недавно мы установили новую кухню и установили розетки из нержавеющей стали, поэтому я также заказал выключатель с предохранителем от Screwfix в том же дизайне.• Рейтинг скорости F. Количество. à. 5 из 5 звезд. fr Купите свечи и предохранители в Screwfix. 31 октября 2021 г. · Выбор электрики Screwfix не имеет себе равных, с огромным выбором выключателей, розеток, вилок, предохранителей, кабелей и лампочек. Предохранитель Quick Blow Glass 2A, 20 мм x 5 мм, 2 ампер, 10 шт. В качестве альтернативы, возможно, вышел из строя какой-то компонент котла, и требуется вызов, пожалуйста, свяжитесь с нашим отделом обслуживания клиентов по телефону 01482 498660. 15. Характеристики: • Стеклянный предохранитель (стеклянный корпус, латунный никелированный колпачок) • Размер картриджа 5 x 20 мм.Котел включается для нагрева воды внутри котла. От печатных плат котлов, термостатов и панелей управления Baxi 800 Combi. из 5 звезд. Как только предохранитель перегорел, его необходимо заменить, чтобы замкнуть цепь и пропустить ток. Но вы будете ограничены до 13А, и этого будет недостаточно для WM + DW даже до того, как вы добавите котел и освещение !! Вам нужно переосмыслить и найти способ продлить финал ринга или ввести совершенно новую трассу. 263 лайка. 17.11.2017 · Заменен предохранитель, но при каждом включении котла сразу же перегорает.l et Cie, S. uk Звоните сейчас: 02088547766 Klima 825502 Цифровой термостат для теплого пола с интеллектуальным управлением (4583D) Рейтинг продукта. Со стороны нагрузки вы можете подключить свои розетки и еще один FCU для котла. Возможна БЕСПЛАТНАЯ доставка на следующий день, бесплатный сбор за 5 минут. Изо всех сил пытались заставить профессионала взглянуть на это, но один сделал и проследил это до мотора на горелке. Подходит для использования в любой комнате. Принять условия. Отдельного mcb для котла нет. Ответил: Техническая группа Nexus Дата публикации: 2019-09-27 19 марта 2021 · Использование Screwfix click and collect упрощает все.винтовой фиксатор. 30 декабря 2012 г. · Если котел неисправен и перегорел предохранитель отопления, то то же самое произойдет и с горячей водой. Тысячи отзывов покупателей о товарах. Страница 1 из 1 Начать заново. • Соответствует RoHS и не содержит свинца. res21110502294124411512084 Добро пожаловать, пожалуйста, выберите свое местоположение закрыть X 3A Fuses 10 Pack (Код продукта: 94488) 2 €. FEIGO 100PCS Набор для быстрого выдувания стеклянных предохранителей в ассортименте, набор для быстрого выдувания автомобильных стеклянных трубок в ассортименте 5×20 мм 250 В 0. Построен в Великобритании с использованием латунных компонентов высшего качества.A. Финансирование, предоставленное PayPal Credit. Обладая более чем тридцатилетним опытом работы в индустрии строительных материалов, Screwfix отправляет десятки тысяч поставок каждую неделю на следующий день и в выходные дни на наши котлы Logic в настоящее время имеет 2-летнюю гарантию, тогда как на котлы Logic + в настоящее время предоставляется 7 лет. 35. Типичные применения: Вот пошаговое описание работы защиты горячего котла от замерзания: Вода в котле опускается до температуры 5 ° C. Комбинированный таймер и ответвление с предохранителем идеально подходят для управления полотенцесушителями, панельными обогревателями, погружными обогревателями и тепловентиляторами.Блок предохранителей В случае, если на котел вообще не подается питание, но работают другие электрические и газовые приборы, проверьте блок предохранителей, так как там может сработать выключатель. 127. В то время как многие современные котлы поставляются с защитой от замерзания, отдельные термостаты защиты от замерзания имеют. Дата публикации: 2021-03-20 Оценка 5 из 5 по Keithie3 от предохранителей на 5 ампер Отличная цена для пакета, должна быть идеальной для их цели, нечего больше сказать. Покупайте котельные установки в Screwfix. 6 фунтов стерлингов. стоит 29 евро. На наш Baxi 800 предоставляется 10-летняя гарантия.22-24 Boulevard Royal L-2449, Люксембург. Идеально подходит для новых или заменяемых установок. Кредит в зависимости от статуса, только для резидентов Великобритании, Toolstation Ltd, выступает в качестве брокера и предлагает финансирование от ограниченного круга поставщиков финансовых услуг, PayPal Credit является торговым названием PayPal (Европа) S. Запасные части для отопления котла ariston alpha baxi main potterton vaillant worcester alpha sime perfect biasi ravenheat ferroli светлячок heatline vokera combi https: // www. Ознакомьтесь с инструкцией по эксплуатации, прилагаемой к вашему котлу, чтобы узнать, как установить время, в течение которого котел должен автоматически зажигаться.На этой веб-странице приведено несколько примеров того, как это может выглядеть. Компания Screwfix, входящая в состав Kingfisher Group, является крупнейшим многоканальным поставщиком торговых инструментов, сантехники, электротоваров, ванных комнат и кухонь в Великобритании. БОЛЬШЕ МОЩНОСТИ ЗА МЕНЬШЕЕ. ТОЛЬКО ОТ. В наш ассортимент входит множество ведущих в отрасли брендов — от Alpha до Worcester, у нас все есть в наличии. Насос и клапан обычно расположены близко друг к другу и вполне могут находиться на вашем чердаке. Пустой дисплей свидетельствует об отсутствии питания котла.2кОм при 20 ° C. Для котла требуется центральное отопление, но устройство достигло. Для клиентов, желающих доставить товары во Францию, теперь вы можете сделать покупки на нашем сайте на новом французском языке по адресу www. Купите вилки и предохранители в Screwfix. (14) Цифровой. 25. res21110318838215675333048 Добро пожаловать, пожалуйста, выберите свое местоположение закрыть X Ответвления с предохранителями обычно устанавливаются для подключения мощного электроприбора, потребляющего большой ток, например плиты, стиральной машины или бойлера. Они посоветовали мне пойти и купить выключатель с предохранителем на 3А.2Amp F2A F2AL 250v 10 Pieces Glass Fuse Fast Blow 20 x 5mm. Бесплатный Drayton TRV. C. Помимо предметов, которые вы обычно ассоциируете с электрическими работами — задние ящики, переключатели и освещение — Screwfix также предлагает такие вещи, как сигнальные лампы и камеры, телефонные аксессуары, прокладки кабелей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
