Прожектор с датчиком движения – как правильно подключить и настроить + Видео

Назначение, виды, устройство и работа прожекторов с датчиком движения

Прожектор с датчиком движения выполняет те же функции, что и аналогичные осветительные приборы без устройства автоматического управления. Он обеспечивает яркое освещение ограниченного участка на территории или в помещении лучом, форма и угол распределения света которого определяются конструкцией светильника устройства. Датчик подает электропитание на светильник при обнаружении движения в зоне своего обзора. Прожектор остается включенным от 5 секунд до 15 минут. Это время устанавливается на датчике. Если за этот интервал вновь будет обнаружено движение, отсчет начнется сначала.

Датчик движения может располагаться:

  • в корпусе светильника;
  • в отдельном корпусе, который жестко закреплен на прожекторе;
  • в отдельном корпусе, который можно установить в любом нужном месте.

С какими типом лампы и мощности выбрать прожектор – вопрос личных предпочтений и необходимости. Для бытовых целей – освещения собственного участка или гаража – в основном предлагаются компактные устройства со светодиодными, галогенными и энергосберегающими источниками света мощностью от нескольких до 500 Вт. Они позволят решить любую задачу по освещению придомовой территории или внутри построек и удовлетворить индивидуальные запросы каждого потребителя. Также эти прожекторы можно использовать на общественных и промышленных объектах, если необходимо освещать небольшую площадь.

Назначение, виды, устройство и работа прожекторов с датчиком движенияНазначение, виды, устройство и работа прожекторов с датчиком движения

Прожектор с датчиком движения

Наиболее предпочтительными и прогрессивными практически по всем характеристикам являются светодиодные устройства. Одно из главных их преимуществ – экономичность. Светодиодные прожектора по сравнению с галогенными потребляют на 85% меньше электроэнергии.

Для уличного освещения следует выбирать прожектор, имеющий класс защиты от пыли и влаги не ниже IP 44.

Приобретая устройство, необходимо также обратить внимание на характеристики зоны обзора его датчика: угол и дальность (радиус). От них зависит степень охвата выбранной для освещения территории – то есть в каких местах участка относительно своей точки установки датчик будет обнаруживать движение и срабатывать, включая прожектор.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Монтаж и подключение Монтаж и подключение

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

  • черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
  • красный либо коричневый к Ф или L – это фаза;
  • желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.
Монтаж и подключение Монтаж и подключение

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Настройка работы датчика движения

Положение непосредственно датчика движения в большинстве моделей устройств, срабатывающих на перемещение объектов, можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса датчика. То есть можно менять контролируемый участок территории. Благодаря этому прожектор с встроенным или жестко закрепленным управляющим устройством можно установить таким образом, чтобы его луч освещал нужное место, а сам он включался при перемещении, происходящем под некоторым углом к нему.

Возможность такой регулировки надо выяснить еще при монтаже осветительного прибора и сразу его максимально сориентировать в нужном направлении, исходя из допустимой настройки угла зоны обзора датчика. Последний тоже надо развернуть в предполагаемую сторону возникновения движения.

Настройка работы датчика движенияНастройка работы датчика движения

Регулировка работы датчика

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика. Их может быть 2 или 3. Это зависит от модели датчика. Обязательно будут регуляторы DayLight и Time.

DayLight (может быть другое обозначение – Lux) – для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении движения. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если установлен в крайнее правое – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прожектор с датчиком движения должен включаться в помещении с плохим естественным освещением.

Рекомендуем ознакомиться

Time – для регулировки времени, на которое будет включаться освещение, если не произойдет повторной фиксации движения. В зависимости от модели датчика диапазон настройки составляет от 5–30 секунд до 2–15 минут.

Третий регулятор, который есть не на всех управляющих устройствах – Sens. Им настраивают чувствительность датчика движения. От положения этого регулятора зависит на каком расстоянии в границах зоны обзора и у насколько крупного объекта будет зафиксировано перемещение. При установке высокой чувствительности прожектор может включаться даже от качающихся веток. Так что при большом количестве ложных срабатываний чувствительность стоит уменьшить.

Как настроить датчик движения для освещения – инструкция

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Регуляторы

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:



Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Зона обнаружения

Способы установки

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Чувствительность включения света

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину». Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится.

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Освещенность

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Задержка времени срабатывания

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Как выполнить регулировку

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

Как подключить прожектор с датчиком движения – подробная инструкция

[contents]

Как устроен прожектор с датчиком движения

Прожектор с датчиком движения – уже далеко не новинка в нашем обиходе. Его часто можно наблюдать во дворах при освещении ворот или дорожки к дому, при освещении улиц, туннелей или арок домов, а так же в других местах в ночное время суток, не требующих постоянной подсветки. Кроме улицы, его можно применять и в домах, например, в коридорах, туалете и прочих помещениях, где Вам он покажется целесообразным. Это весьма удобное устройство помогает решить сразу несколько задач:

  • освещенность пространства, которую можно организовать только там, где это необходимо;
  • экономия электроэнергии, которую мы получаем за счет использования света только тогда, когда это необходимо;
  • защита от незваных гостей, которых будет отпугивать внезапно включающийся свет или, по крайней мере, включенным светом вы будете оповещены об их присутствии.

Вы можете проконсультироваться на этом сайте – http://anrj-led.ru/catalog/svetodiodnye-prozhektory/ – о выборе того или иного светодиодного прожектора с датчиком движения для решения именно вашей задачи, а так же почитать отзывы пользователей.

Конструкция фонаря с датчиком движения

Прожектор с датчиком движения

В конструкцию этого устройства входит светильник с лампой (накаливания, галогенной или светодиодной), к которому прикреплен инфракрасный датчик движения. Также оно оснащено кронштейном для крепления (в наборе к нему, как правило, идут дюбеля и саморезы).
Подключение прожектора с датчиком движения
В комплекте к приобретенному прожектору должна идти инструкция по его подключению, но если вы ее не обнаружили, не отчаивайтесь, ведь подключение этого прибора достаточно просто:

  1. Для подключения к электросети используется 2-х или 3-х жильный провод (в зависимости от наличия заземления в доме) ШВВП или ПВС с минимальным сечением 0,5 мм кв для светодиодного фонаря (галогенный, в зависимости от мощности лампы, может потребовать провод большего сечения, что значительно удорожит бюджет его подключения). К выбранному месту подключения провод обязательно прокладывается в гоффротрубе, которая крепится к стене дома.
  2. Закрепите кронштейн крепления светильника к выбранному месту.
  3. Открутите крышку клемника (контактной коробки) устройства, проведите кабель через специальное отверстие, закрепите зажимом и подсоедините контакты в соответствии с их расцветкой: синий или черный – ноль(0 или N), коричневый или красный – фаза(L или Ф), и желто-зеленый – заземление, если оно есть. Затяните зажимные болты контактов и крепежа кабеля. Закройте контактную коробку и закрутите в ее крышке болты.

Ниже приведена схема подключения:

Схема подключения

4. Прикрепите устройство к кронштейну, боковыми болтами прожектора отрегулируйте его угол наклона.

Настройка датчика движения

На панели датчика имеются 3 регулятора, которые помогут Вам настроить работу прожектора:
Sens (Чувствительность) – фактически регулирует размер объектов и степень их движения, на которые будет реагировать прибор: HIGH – высокая, т.е. свет будет включаться при движении веток от ветра или пробежавшей кошке, LOW – низкая чувствительность, т.е. прибор будет реагировать на перемещение только крупных объектов, например людей. В различных моделях этот регулятор может быть дискретным и иметь только два крайних положения, а может регулироваться плавно.
Time (Время) – регулирует время, в течение которого будет включена лампа (как правило имеет диапазон 5сек – 15 мин). Повторное срабатывание датчика во время свечения фонаря, вызывает новый отсчет времени.
Lux (Свет) или DeyLight (Дневной свет) – устанавливается степень дневного освещения, при котором фонарь начнет включаться. Т.е. этим регулятором можно ограничить включение фонаря только в ночное время суток, либо позволить ему включаться при движении круглосуточно.

Зона действия прожектора с датчиком движения

Различные датчики движения характеризуются степенью охвата территории по площади, точнее, углом обзора и радиусом (дальностью) действия (эту информацию Вы можете получить в технических характеристиках устройства). Поворачивая датчик по вертикали и горизонтали, Вы можете регулировать, какой именно участок территории он будет контролировать.

Наиболее прогрессивными по многим параметрам являются прожекторы именно со светодиодными лампами: они очень экономичны, безопасны, с минимальным нагреванием, имеют высокий КПД, мгновенно загораются. Согласно статистике, светодиодные прожекторы позволяют экономить до 85% по сравнению с галогенными аналогами.

Как подключить прожектор с датчиком движения к сети 220 В?

Толковый словарь трактует слово прожектор как «прибор для освещения». Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения
Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
[ads-pc-1]

Подключение прожектора с датчиком движения

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожекторуПодключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах. Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору.

Подключение светодиодного прожектора
Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движенияСветодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулированияСветильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Прожектор с датчиком движения для улицы: как подключить и подсоединить

Данного типа лампы выполняют те же функции, что и аналогичные им устройства без детекторов перемещения — они освещают необходимую территорию. Гораздо более удобно, когда установлен прожектор с датчиком движения для улицы. Это здорово экономит затраты на электроэнергию, так как прожектор не горит постоянно, включаясь лишь тогда, когда кто-то появляется в зоне действия датчика движения.

Загрузка ...Загрузка ... Загрузка …

Кроме того, настройка светочувствительности позволяет ему не включаться в светлое время суток. LED прожектор с датчиком движения рекомендован для уличного освещения, так как дает самый четкий и яркий свет на необходимой территории. Может стать незаменимым помощником, если владелец делает ремонт на территории и пришлось задержаться до темноты. Оснащенный датчиком движения прожектор избавит владельцев от множества хлопот.

Прожектор светодиодный с датчиком движения СТАРТПрожектор светодиодный с датчиком движения СТАРТ

Прожектор светодиодный с датчиком движения

Виды ламп с детекторами перемещения

По месту расположения анализатора:

  • внутри корпуса — как правило, не требует дополнительных манипуляций при установке системы;
  • снаружи — тип прожектора с датчиком движения, когда детектор расположен под лампой или над ней;
  • в отдельном корпусе — может применяться в том случае, когда для включения лампы нужно более раннее обнаружение движения. Например, прожектор с датчиком движения и освещенности на фасаде здания, регулируется детектором перемещения, установленным на воротах территории. Таким образом, свет будет включен еще в тот момент, когда кто-то приблизится ко входу на объект.

По типу ламп:

  • светодиодный тип устройства отличается огромной экономичность, длительным сроком службы, а также безопасностью для глаз, так как диоды не мерцают;
  • галогенный — прожектор, работающий  с обычными лампами накаливания. Срок службы такого устройства в десять раз короче, чем у светодиодного. Галогеновый тип ламп на сегодняшний день практически не используется, так как он наиболее энергозатратный и обладает самым меньшим сроком службы;
  • Энергосберегающий — более прочные и долговечные, чем лампы накаливания. Требуют особых правил утилизации в связи с тем, что в их состав входит некоторое количество ртути.

По типу датчика:

Полезная информация
1инфракрасный — пассивный детектор перемещения, работающий  с тепловыми показаниями окружающих объектов
2микроволновый — активный анализатор, который определяет движение, согласно характеру радиоволн, которые им получены
3ультразвуковой — активный датчик, работающий со звуковыми волнами, отражающимися от окружающих объектов
4мультисенсорный — подразумевает наличие сенсоров различного типа в одном корпусе, что позволяет прибору работать особенно точно, практически без ложных срабатываний

По способу питания:

  • проводной — подключается к сети при помощи кабеля, что делает работу устройства зависимым от состояния сети на территории в том случае, если отсутствует запасной источник питания (генератор), который в случае отключения электричества, взаимодействует с соединенными с сетью приборами, позволяя им продолжать работу;
  • автономный. Беспроводное устройство применяется, когда монтаж проводов не является возможным, либо  владелец просто не хочет применять такой способ подключения. Способов питания в таком случае может быть два — аккумуляторы, расположенные внутри прибора, а также солнечная батарея. В первом случае необходимо следить за зарядом устройства и своевременно менять элемент питания. Во втором — достаточно установить прожектор и батарею в подходящих для этого местах и можно спокойно забыть о нем — заряжаться прожектор на солнечной батарее будет весь день до заката, а ночью вырабатывать полученный ресурс. Стоит упомянуть, что устройства на солнечной батарее являются самыми дорогостоящими, но при этом и самыми экологичными и экономичными.
Прожектор светодиодный с датчиком движенияПрожектор светодиодный с датчиком движения

Прожектор светодиодный с датчиком движения СТАРТ

Кроме того, при выборе устройства такого типа стоит обращать на его характеристики — мощность (10 Вт, 30 Вт, 50 Вт и т.д), дальность действия и угол обзора (для ламп — расстояние, до которого достает световой луч, для детектора — радиус, при пересечении которого он включит осветительное оборудование), уровень светочувствительности (позволяет отрегулировать то, в какое время суток будет включаться свет — активация ламп при дневном свете не является правильной, а данная настройка позволяет этого избежать), время задержки отключения (может настраивать время, через которое свет погаснет после прекращения движения в рабочей зоне датчика), степень защиты корпуса и так далее.

Светодиодные прожекторы с датчиком движения

Фонари, оборудованные данным типом ламп являются наиболее оптимальным вариантом для использования. Во-первых, светодиоды — самые экономичные из всех типов светильников, их энергозатраты, по сравнению с другими, снижен почти на восемьдесят пять процентов, что является огромным их преимуществом. Во-вторых, срок службы диодных ламп достигает нескольких десятков тысяч (!) часов, благодаря чему уличный прожектор, оснащенный диодами, не будет требовать частой замены расходников.

Для обозначения осветительного прибора с диодами применяется буквенное обозначение LED (ЛЕД), что расшифровывается как Light-Emitting Diode.

Светодиодный прожектор с датчиком движения 50 W IP 65 220 V может применяться для освещения садовых участков, придомовых территорий, парковок и многого другого. Степень защиты корпуса IP 65 позволяет размешать данное устройство на улице, так как его корпус полностью пыленепроницаем и защищен от струй воды.

Энергопотребление данного светодиодного прожектора с датчиком составляет 50 Вт, напряжение 220 В, радиус действия 12 метров, рабочая температура окружающей среды -30/+50 градусов Цельсия, срок службы при соблюдении правил эксплуатации — не менее 50 тысяч часов.

Светодиодный прожектор с датчиком движения X-Flash 20 W 6500 K. Данный осветительный прибор предназначен для освещения промышленных и производственных зон, административных помещений и так далее. Но, при желании, могут использоваться, к примеру, для дачи, так как цена данного прибора абсолютно не кусачая, а степень защиты корпуса позволяет разместить прожектор практически в любом месте.

Мощность 20 Ватт, напряжение 220 Вольт, тип света — холодный, угол освещения 120 градусов. Срок службы данного светодиодного прожектора с датчиком составляет 50 тысяч часов.

Кроме того, в этой модельной линейке существуют и другие прожекторы, различные по цене и характеристикам, которые покупатель может подобрать на свой вкус.

X-Flash Floodlight PIR IP 65 20 W 4000 K, X-Flash XF-FL-B-30 W 4000 K, X-Flash XF-FL-150 W – 4 K, X-Flash XF-FL- 80 W – 4 K и так далее.

Ценовой разбег прожекторов не такой уж и маленький, а ассортимент столь широк, что выбрать подходящее устройство не составит труда.

Светодиодный прожектор с датчиком движения Эра также предоставлен довольно широким модельным рядом, что позволяет подобрать устройство по собственному вкусу и предпочтению.

Возьмем к примеру прожектор 10 Вт с датчиком движения Эра LPR-10-2700K-P1-SEN. Данное устройство мощностью 10 Вт способно осветить территорию в тот момент, когда датчик движения передает сигнал для включения прожектора. Эту же функцию выполняет и и прибор мощностью 30 Вт, 20 W, 50 Вт и так далее. Разница между этими моделями лишь в габаритах и силе светового потока (тем он выше, чем мощнее прибор — 50 Вт всегда ярче, чем 30Вт)

Оснащенный датчиком движения прожектор Volpe оснащен микроволновым датчиком движения. В зависимости от модели бывает двух типов мощности 10Вт и 30Вт.

Перечислим некоторые модели и их характеристики:

  1. Volpe ULF-Q509 30W/DW мощностью 30Вт предоставлен в алюминиевом корпусе типа IP 65. Белый холодный свет включается, когда на расстоянии 6-8 метров от датчика обнаруживается движение. Напряжение 220 В. Задержка отключения 5 минут. Температурный диапазон -35/+40 градусов.
  2. Volpe ULF-Q509 10W/DW обладает теми же характеристиками, но менее ярким светом.
  3. Volpe ULF-Q510 10W/DW характерен более естественным светом.
  4. Volpe ULF-Q510 30W/DW также не отличается практически ничем, кроме яркости, что неудивительно, зная отличия между световыми потоками, который способен излучать прожектор светодиодный 10Вт или 30Вт.

Прожектор светодиодный СДО 2Д с датчиком движения обладает корпусом высокой прочности с антикоррозийным покрытием. Радиус рабочей зоны детектора 8 м, диапазон рабочих температур -25/+50, степень защиты IP 44. Мощность устройства 30Вт, цветовая температура холодная.

Фонари типа СДО 5Д мощностью 20 W применяются в местах, где отсутствует необходимость в регулярной освещённости. Степень защиты корпуса 5Д составляет IP 65. Световой поток 1500 Лм, высокая яркость. 5Д рекомендован к применению в торговых павильонах, музеях, а также для внешней подсветки зданий.

Рекомендуем купить

Как установить светодиодный прожектор с датчиком движения?

Схема подключения датчика движения через выключатель или другими более предпочтительными способами, как правило, предоставлена в инструкции по эксплуатации.

Установка или ремонт производится только после отключения сети на территории!В процессе монтажа и подключения датчика движения проводятся работы с проводкой!

Для обеспечения заземления прожектора, подсоединить к сети его нужно при помощи трехжильного кабеля.

Прожектор светодиодный с датчиком движения СТАРТПрожектор светодиодный с датчиком движения СТАРТ

Подключение датчика движения к прожектору необходимо, если он находится в отдельном от него корпусе. Если вы не уверены в том, как подключить датчик движения к прожектору, необходимо воспользоваться схемой. Соблюдение цветового обозначения и фаз поможет избежать ошибок.

Неправильным подсоединением проводов можно вывести прибор из строя, что выглядит не самой приятной перспективой, последствием которого может стать внеплановый ремонт.

Как настроить датчик движения на прожекторе? В первую очередь, необходима регулировка корпуса в нужное положение, опираясь на то — какой участок территории необходимо наблюдать. Далее отрегулируйте время задержки и светочувствительность.

В случае выхода датчика из строя, отремонтировать его не удастся, так как он, как и любой другой детектор, подлежит замене, ремонт невозможен.

Прожектор модели 5Д или любой другой — это своего рода навигатор, помогающий человеку перемещаться там, где было бы темное, если бы не установленный в области перемещения 5Д. Благодаря прожекторам с датчиком движения, гораздо более удобными становятся работы на территории, наблюдение, ремонт, отдых и многое другое.

две схемы подключения датчика движения

Инструкция по настройке датчика движения

С целью экономии, а также нормального функционирования уличного освещения нередко устанавливают прожекторы, реагирующие на движение.

С помощью данного оборудования можно будет отрегулировать систему освещения и тем самым автоматизировать настройки. Как это осуществить разберем далее подробнее.

Краткое содержимое статьи:

Общие сведенья о настройках

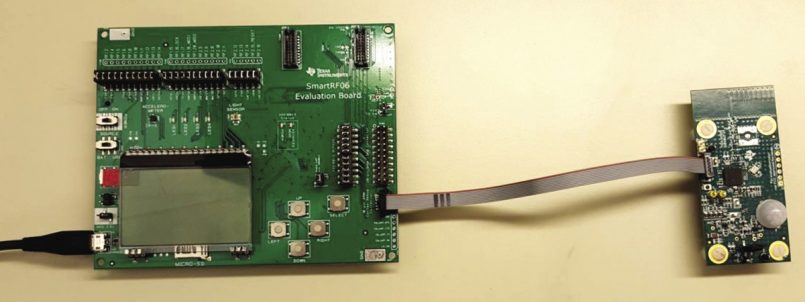

Рассматривая фото настройки датчика, возникает желание сделать их у себя дома. Современные датчики предполагают настройку таких параметров, как чувствительность, степень освещения, временной период, связанный с выключением света, место установки.

Настройка этих показателей позволяет сократить потребление электроэнергии более, чем на 50%.

Важно отметить тот факт, что в менее современных моделях прибора поддаются корректировки лишь 2 показателя. Вот основные регуляторы, имеющиеся на приборе движения.

Параметры настройки

Самое главное, что необходимо осуществить в первую очередь — это скорректировать зону видимости прибора движения. В современных моделях они выделены специальными элементами.

Прожектор для улицы с датчиком движения

Категория: Уличное освещение

В последние годы энергосбережение вышло на новый уровень. Люди ищут способы, как сэкономить деньги, а это возможно при уменьшении трат на коммунальные услуги. В первую очередь это касается энергопотребления различных приборов, в том числе освещения. Поэтому, многие стали использовать энергосберегающие лампочки. А в местах, где освещение нужно только время от времени, стало модным использовать led прожектор с датчиком движения, в частности для освещения улиц и придомовых участков.

Светодиодное освещение с датчиками движения

Такие осветительные приборы ничем не отличаются от своих аналогов, но только без датчиков: такое же яркое освещение, зависящее от конструкции устройства. Главное отличие – наличие датчика движения, который замыкает цепь электропитания, когда обнаруживает движение. Лампа горит ровно столько, на какое время установлен таймер в датчике.

Виды приборов освещения

Перед покупкой и установкой сразу стоит определиться, какого типа датчик требуется. Они могут быть:

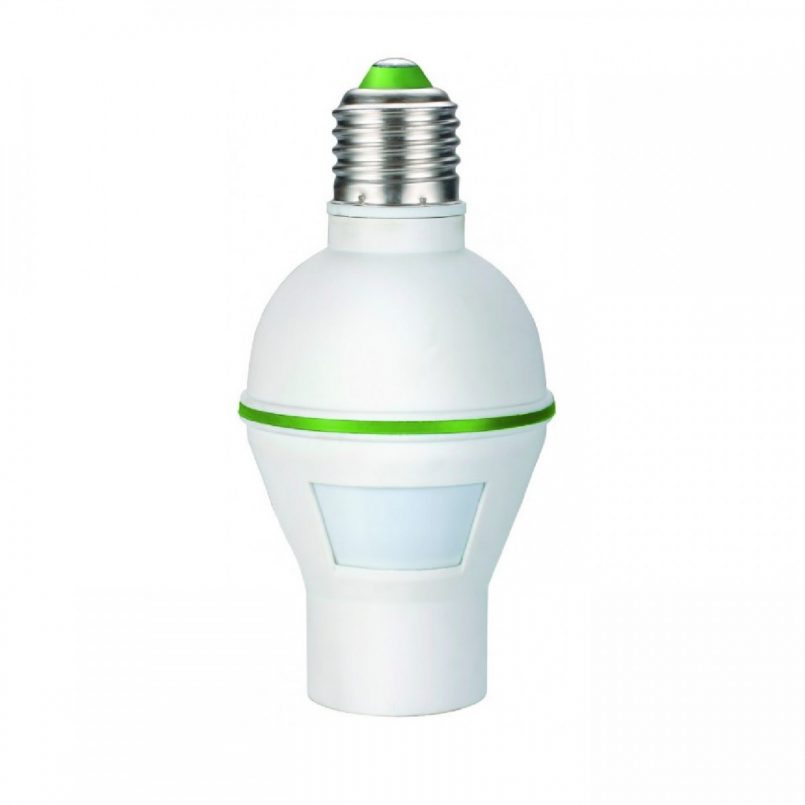

  • встроенные в сам корпус светильника;
  • закрепленные в сам прожектор, но в отдельном корпусе;
  • в корпусе, который можно монтировать в любом месте.

Определившись с датчиком, подбираете диодный источник освещения. Они могут быть как с креплением на стены или столбы, которые у вас уже установлены, так и быть самостоятельной единицей в сборе.

Монтаж наружного освещения

В первом случае монтаж производится очень просто. В комплекте зачастую идут крепления, с помощью которых вы устанавливаете светильник на поверхности (на стене или имеющемся столбе).

Во втором случае требуется приложить немного труда и потратить пару-тройку дней. Работа здесь разбивается на несколько этапов:

  1. Выкопать яму, хорошенько ее утрамбовать.
  2. Теперь из бетона нужно сделать столбик, который послужит основанием для будущего фонаря (что-то вроде фундамента).
  3. Собираем приобретенный ранее светильник и устанавливаем на нашу опору.

Бетонная опора для уличного светильника

Таким образом, мы получаем хорошо закрепленный источник света для улицы. Далее осталось немного – правильно настроить датчик движения, чтобы светильник не горел всю ночь.

Подключение к сети

Для начала следует изучить инструкцию. Многие этим этапом пренебрегают, что впоследствии приводит к неправильной работе датчика, а то и вовсе быстрому выходу из строя.

Внимание! Все работы нужно проводить только при полном отсутствии электричества. Поэтому заранее выключите электроэнергию в щитке.

Сам светильник следует подключать к сети с помощью кабелей типа ПВС или ШВВП. Обязательно обращаем внимание на то, чтобы провод был трехжильный, если планируется еще и заземление. Для лед прожекторов можно обойтись и двухжильным ввиду их малой мощности.

Задача может быть упрощена, если вы заранее побеспокоились о наличии розетки снаружи дома. Тогда можно подключиться прямо в нее, если не будет других вариантов. Но для постоянного светильника лучше выделить отдельный провод, идущий к щитку. В таком случае его можно будет уложить таким образом, что, независимо от поры года, ему не будут страшны осадки и ветер.

1. Рассмотрим первый вариант, когда светодиодный прожектор с датчиком движения встроенного типа, либо закрепленный жестко на корпусе.

Этот вариант самый простой, поскольку здесь решена уже одна серьезная задача – подключение датчика движения к элементу освещения. В данном случае нужно сделать следующее: раскрутить коробку, завести провод и подключить его. Обязательно контролируйте совпадение цветовой маркировки проводов с обозначениями на контактах.

Подключение датчика движения к светильнику

Чаще всего, темный провод (синий, черный) означают ноль (нейтраль — N), оттенки красного или коричневого – фазу. Желто-зеленый провод по стандартам относится к заземлению.

В некоторых моделях даже не требуется разбор светильника. Кусок провода выведен наружу. Теперь остается только, с помощью клеммной коробки, подключить наш силовой кабель.

2. Второй вариант. Датчик движения расположен отдельно.

Основная сложность на данном этапе состоит в том, что требуется дополнительный кабель, который нужно тянуть к источнику освещения. И затем правильно его подключить, иначе можно просто спалить устройство.

Зачастую, коричневый провод датчика подключается к фазе, а красный – к одному из выводов светильника. Второй провод светильника и синий провод датчика присоединяем к нулю. Вот, вроде, и все.

Подключение светильника и датчика движения к сети

Здесь, как и ранее, необходимо производить подключение строго в соответствии с инструкцией и маркировкой. Если же инструкции нет, маркировка нечеткая или отсутствует, или вы не уверены в правильности соединения, то, лучше пригласить знакомого, который поможет вам разобраться с подключением.

Настройка led прожектора с датчиком движения

Большинство моделей регулируется, хотя можно встретить и нерегулируемые датчики. Контролируемый участок можно выделить с помощью настройки прожектора по вертикали или горизонтали. В случае, когда такой возможности нет, нужно сам датчик закрепить таким образом, чтобы его луч покрывал необходимую площадь.

На самом корпусе датчика также есть еще несколько регуляторов. Обязательно присутствуют два: DayLight и Time.

  • DayLight. В данном случае мы устанавливаем чувствительность датчика к освещению. Если перевести на простой язык, то это уровень освещения на улице, при котором датчик будет посылать сигнал на включение прожектора. Максимальное левое положение указывает на то, что датчик будет срабатывать только при полном отсутствии света. В противоположность, в правом положении, датчик будет срабатывать в любое время суток, независимо от освещенности.
  • Time. Данный регулятор позволяет установить необходимое время освещения, после срабатывания датчика. Оно может варьироваться от нескольких секунд до нескольких минут.
  • Sens. Третий датчик, который бывает далеко не у всех моделей. Он позволяет контролировать, как далеко от источника освещения будет засекаться движущийся объект, а также можно указать минимальный размер тела. Это удобно, когда на территории часто бегают мелкие животные, для которых освещение не требуется.

Как видим, в установке и настройке прожекторов с датчиком движения нет ничего сложного. Соблюдая правильный алгоритм действий и технику безопасности, можно самому организовать качественное освещение придомовой территории.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
