Инструкция, как зарядить аккумулятор автомобиля зарядным устройством

Как известно, при неработоспособном аккумуляторе завести мотор не получится, поэтому автовладельцам периодически приходится осуществлять процесс зарядки АКБ. Именно процедура правильной зарядки во многом определяет работоспособность устройства. Как нужно зарядить аккумулятор на любом автомобиле с применением зарядного устройства, почему АКБ разряжается — ответы на эти вопросы вы найдете ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Процесс зарядки АКБ с помощью ЗУ

Отключение клемм батареи машиныОтключение клемм батареи машиныОтключение клемм батареи машины

Для начала разберем, как правильно осуществляется подзарядка автомобильной батареи с помощью зарядного устройства. На сегодняшний день российский рынок предлагает автолюбителям огромный ассортимент зарядных устройств для АКБ — от недорогих приборов китайского производства до дорогих ЗУ от известных брендов. Чтобы правильно выбрать ЗУ — подробнее ознакомьтесь с материалами на нашем сайте, мы уже писали статью по этому вопросу.

Первое, что необходимо учитывать — это схема зарядки, так как одни ЗУ функционируют с постоянным значением тока, другие — с постоянным напряжением. По факту это значит то, что любые ЗУ с постоянным током позволяют на 100% зарядить АКБ. Но есть вероятность перегрева электролита, соответственно, понижения срока применения аккумулятора.

Если говорить о ЗУ с постоянным напряжением, то они не будут перегревать электролит. Но и осуществить полный заряд АКБ машины полностью также не смогут, так как в конце процедуры ток начнет падать. Но это не повод отчаиваться, ведь существуют также зарядные устройства с комбинированным циклом, которые в первую очередь заряжают батарею, после чего стабилизируют уровень напряжения. Вся процедура осуществляется автоматически и не требует действий автолюбителя, но такие ЗУ, на практике считаются наиболее дорогими. При выборе уровня тока ЗУ учитывайте, что этот показатель должен составлять 10% от полной емкости АКБ, если показатель емкости 60 Ач, то ток должен быть 6 А (автор видео — VseInstrumenti).

Итак, определившись с выбором ЗУ для АКБ машины, можно приступать непосредственно к процедуре заряда, которая в целом достаточно проста. Если в вашем гараже есть розетка, то батарею можно даже не снимать с транспортного средства, самое важное в этом случае — отключить от устройства оба провода, как плюс, так и минус. В том случае, если АКБ автомобиля в любом случае придется снимать, то иногда это может вызвать определенные проблемы, в частности, с креплением устройства. При демонтаже аккумулятора постарайтесь избегать его контакта со своей одеждой, в некоторых случаях кислота может прожигать одежду. Естественно, любые работы по установке и снятию аккумуляторных батарей правильно осуществлять в перчатках.

Для того, чтобы не навредить батарее транспортного средства, до зарядки следует убедиться в том, что ее температура равна комнатной. Разумеется, это не означает, что устройство необходимо класть в кипяток, в противном случае перепад температур может привести к осыпанию активной массы пластин. Также наши автомобилисты часто допускают ошибки, пытаясь демонтировать АКБ при функционирующем моторе машины. В результате перепады напряжения, которые начнут происходить в процессе, будут способствовать поломке различных электрических устройств авто. При необходимости протереть аккумулятор, то применяйте для таких целей тряпку, обработанную нашатырем, одновременно следя за тем, чтобы различный мусор не попадал вовнутрь на электролит.

Зарядка аккумулятора в домашних условияхЗарядка аккумулятора в домашних условияхЗарядка аккумулятора в домашних условиях

В том случае, когда автомобильная АКБ снята, она практически готова к зарядке, но если батарея у вас обслуживаемая, то необходимо будет выполнить еще несколько действий. В частности, при зарядке АКБ специальным устройством нужно правильно демонтировать верхнюю крышу и открутить пробки, иногда они закрываются наклейкой. Это делается для того, чтобы в процессе зарядки АКБ могла дышать и при полном заряде не закипела и не взорвалась от давления газов. Также желательно произвести диагностику уровня рабочей жидкости в пластинах батареи — в том случае, если он ниже того, который должен быть, в колбы следует добавить дистиллята. Обычно на боковой стороне батареи есть отметки МИН и МАХ.

Если вы не дольете вовремя дистиллят, часть емкости батареи может быть навсегда потеряна, а иногда АКБ и вовсе выходит из строя. Итак, после подготовки можно приступать непосредственно к заряду — установите провода с зажимами от ЗУ на клемм вашей автомобильной батареи, при этом плюс подключается к плюсу, минус — к минусу. Разумеется, при подключении проводов необходимо удостовериться в том, что сетевой кабель от ЗУ не подключен к сети. То же самое касается процедуры отключения — сначала устройство для зарядки отсоединяется от сети, а потом демонтируются клеммы с АКБ.

Не нужно поднимать панику, если в ходе зарядки рабочий электролит станет издавать нехарактерные странные звуки, напоминающие кипение, это вполне нормально. Необходимо следить только за тем, чтобы АКБ не перегревалось в процессе, а если это произошло, то ЗУ необходимо отсоединить и дать батарее остыть, после чего процедуру можно возобновить (автор видео — sxemotehnika.ru).

Сколько времени необходимо для заряда?

Чтобы все действия были выполнены правильно, важно не передержать аккумулятор автомобиля при подключении к сети. Тем не менее, ответить на вопрос — сколько правильно заряжать батарею — нельзя, в большей степени здесь все зависит от того, как сильно разряжено устройство. Наиболее оптимальным вариантом решения вопроса в этом случае будет ориентироваться на индикатор заряда, установленный непосредственно в АКБ. Или же индикатор может располагаться на самом ЗУ. На практике в аккумуляторе автомобиля могут быть два индикатора — зеленый свидетельствует о зарядке элемента, красный — о его разрядке. Разумеется, могут быть и другие варианты, их значение, как правило, указывается на этикетке.

Непосредственно на самой зарядке для автомобильного аккумулятора также могут быть расположены диодные лампочки, которые горят соответствующим цветом или тухнут при полном зарядке. Так что перед эксплуатацией ЗУ желательно будет ознакомиться с инструкцией. Однако, практически любое ЗУ оснащается амперметром — этот вариант мониторинга уровня наиболее актуальный, чем более разряжена батарея, тем большим будет ток заряда. В том случае, если стрелка снизится до нуля или будет близкой к этому значению, то будет свидетельствовать о том, что батарея заряжена полностью. Такой параметр является неактуальным для устройств с постоянным током.

Зарядное устройство для АКБ авто
Зарядное устройство для АКБ автоЗарядное устройство для АКБ авто

Следует также отметить, что можно просто посчитать время необходимой зарядки по обычной формуле — емкость АКБ делится на ток и умножается на 1.2. Нужно учитывать, что данная формула будет актуальна только для постоянного тока. Если зарядка функционирует по принципу поддержания напряжения, то правильно подсчитать точно время не выйдет. Помните о том, что всегда новую АКБ необходимо подзарядить перед эксплуатацией, так как перед ее покупкой она могла пролежать не один месяц в магазине, соответственно, потерять заряд. В этом случае для его восстановления правильно будет подзарядить АКБ в течение 1-2 часов.

Где заряжать?

Такому нюансу многие автолюбители не уделяют внимания и очень зря, так как на практике батарею лучше не заряжать в помещении или комнате, где нет вентиляции или которая не проветривается. Суть заключается в том, что в ходе зарядки автомобильная батарея может выделять различные вредные вещества, такие как сернистый газ, хлористый водород, арсин и прочие токсичные элементы. Их концентрация в любом случае является вредной для человеческого организма — вдыхание может способствовать появлению головной боли, кашля и других признаков ухудшения самочувствия. Тем более, что все эти элементы, которые выделяются из батареи, со временем осядут на предметах быта и будут воздействовать на человека еще очень долго. Так что в любом случае наиболее правильным местом для заряда батареи будет или улица, или хорошо проветриваемое помещение (автор видео — Banner-akb).

Причины разряда АКБ

Батарея сама по себе разряжается всегда. Этому способствуют различные устройства, к примеру, противоугонная система, иммобилайзер и прочие. Наиболее часто разряд компонента происходит при минусовых температурах зимой. Если на улице мороз, ток саморазряда в устройстве всегда будет расти, соответственно, заряд начнет снижаться. Если произошло так, что аккумулятор разрядился в холод, то перед осуществлением заряда, как мы уже сказали ранее, АКБ необходимо прогрет до комнатной температуры.

Ниже приведены факторы, способствующие разряду:

  1. Плохая противоугонная система. Так как сигнализация работает всегда после того, как человек ее включает для охраны машина, пусть небольшого разряда, но аккумулятору не избежать. Наиболее вероятно, что аккумулятор будет больше разряжаться при использовании спутниковой сигнализации. Естественно, это не повод отказываться от сигналки, поскольку только так вы можете защитить свое транспортное средство во время отсутствия. Необходимо помнить о том, что при монтаже противоугонной системы с множеством функций, которые активируются при ее включении, следует заранее позаботиться о том, как выработать систему зарядки.
  2. Акустическая система. Естественно, если транспортное средство оборудовано мощным сабвуфером, усилителем и аудио системой — то это хорошо. Но поскольку эти элементы в изначально для батареи представляют собой потребители тока, нужно понимать, что они вызывают разряд. В частности, если вы используете некачественную или не оригинальную акустику.
  3. Сбои в работе электроприборов и электрических узлов. В том случае, если в транспортном средстве некорректно функционируют распределители искры, всевозможные блоки, катушка или непосредственно стартер, то это в любом случае способствует разряду аккумулятора. Так как все перечисленные компоненты в любом случае взаимодействуют друг с другом, поломка или сбои в работе одного, рано или поздно отразятся на функционировании остальных. Так что, если вы зафиксировали проблемы в работе каких-либо узлов, следует их оперативно решать.
  4. Поломка генератора. Что касается генератора, то этот компонент является основным элементом любой электроцепи автомобиля. При некорректном функционировании аккумулятор может разряжаться гораздо быстрее, чем всегда. На практике основной причиной поломки генератора является выход из строя реле регулятора. Если случилось так, что генератор сам работает с перебоями или вовсе вышел из строя, то в результате вам придется менять устройство на новое. Поменять генератор — это не проблема, но стоимость решения вопроса может быть достаточно высокой. Более проблематично выявить поломку устройства, поскольку в определенных случаях даже новый генератор ломается достаточно быстро. Причиной некорректной работы генератора может быть плохо натянутый ремешок, если это так, то девайс не сможет функционировать на всю силу.

Рекомендации

  1. Чтобы не допустить ускоренного разряда, следует правильно использовать АКБ. Перед тем, как заглушить двигатель, выключите все световые приборы и музыку, а также другие потребители тока. Дайте двигателю поработать еще несколько минут, чтобы он мог восполнить заряд батареи.
  2. Чтобы правильно все сделать, не вздумайте перезаряжать АКБ, ни к чему хорошему это не приведет.
  3. Применяйте только ЗУ хорошей сборки от надежных производителей. Сегодня можно изготовить ЗУ своими силами, можете применять их только в том случае, если вы уверены в их работоспособности.
  4. Плюс всегда подсоединяется к плюсу, минус — к минусу.
  5. Батарею всегда необходимо подзаряжать в проветриваемой комнате или в гараже.
  6. Сначала кабеля ЗУ соединяются с батареей и только потом зарядка включается в сеть.

Видео «Какие нюансы учесть при зарядке АКБ?»

Все подробности о зарядке автомобильного аккумулятора приведены на видео (автор видео — SAOS + обо всём на свете).

Загрузка ...Загрузка ... Загрузка …

Как правильно заряжать аккумулятор автомобиля

akbЕсли задать подобный вопрос любому, кто имеет хоть какое-то понятие об автомобиле и АКБ, можно получить самую подробную консультацию. Почему-то многие считают, что данный вопрос настолько пустяковый, что даже стыдно этого не знать. Однако статистика свидетельствует, что больше половины батарей не выдерживают заявленного Производителем срока службы и их приходится преждевременно заменять на новые.

И основная причина – в неправильной зарядке в течение эксплуатационного периода. Разберемся, как все-таки заряжать аккумулятор, причем делать это ПРАВИЛЬНО.

Сразу проясним один момент. Считается, что если генератор автомобиля работает без сбоев, а машина используется регулярно, то этого вполне достаточно, чтобы поддерживать должный уровень заряда АКБ. Такое мнение в корне неверно, и вот почему. Генератор по своим техническим характеристикам не в состоянии обеспечить 100-процентную зарядку, то есть, батарея все время будет заряжена частично, что ощутимо сокращает срок ее эксплуатации.

Порядок работы

Снять АКБ с автомобиля

Нередко автолюбители этим пренебрегают и производят зарядку аккумулятора, не снимая его с машины. А зря, и вот почему.

Во-первых, аккумулятор нуждается в систематическом осмотре, причем со всех сторон, а не только сверху. Возможно расплескивание электролита (появится коррозия рамы «посадочного» гнезда), трещина в корпусе (результат постоянной вибрации и ненадежной фиксации по месту расположения).

Во-вторых, изделие обязательно следует очищать от грязи, пыли. Дело в том, что образующийся на корпусе, между клеммами «налет» является токопроводящим, значит, повышается степень саморазряда АКБ, что отрицательно влияет на срок ее пригодности.

akkum

Поэтому, прежде чем ставить аккумулятор на зарядку, его следует обслужить. Скопившуюся грязь, в которой присутствует кислота, хорошо собирать тампоном, смоченным в слабом растворе соды. Если происходит пенообразование, то это свидетельствует о том, что не вся кислота с поверхности корпуса удалена.

 Кстати, клеммы также нуждаются в периодическом обслуживании, так как свинец окисляется, а, следовательно, требуется больший ток при запуске двигателя, что приводит к повышенному разряду батареи.

Если все-таки зарядка АКБ производится по месту установки, то подходящие (сетевые) провода с его клемм нужно обязательно снять.

Вывернуть пробки на банках

klemmaО необходимости их обслуживания также забывать не стоит. В центре каждой находится маленькое сквозное отверстие, через которое выводятся продукты газообразования, которое происходит в процессе работы. Если оно забито грязью, то скопившийся газ может просто разорвать корпус.

Кроме того, необходимо убедиться в соответствии уровня электролита норме. При необходимости – долить воды (дистиллированной).

Подсоединить клеммы зарядного устройства

Здесь нужно обратить внимание на соответствие полярности. «Плюсовая» соединяется с «+» батареи, «минусовая» – с «–».

Процесс зарядки

Это во многом зависит от типа устройства. Однако многие автолюбители предпочитают производить ее в ручном режиме. Ток выставляется максимальный (в зависимости от номинальной емкости АКБ), а по мере снижения напряжения его добавляют.

Следует сразу оговорить, что многое зависит от того, как АКБ эксплуатируется, до какой степени разряжается, как часто владелец ставит его на подзарядку именно от внешнего устройства. Оказывает влияние и «качество» работы генератора автомобиля.

akbНаиболее оптимальным считается режим зарядки небольшими токами. Об этом – чуть ниже. Остается добавить, что необходимо систематически контролировать данный процесс. Иногда автолюбитель просто ставит АКБ на зарядку и уходит на несколько часов. Это чревато тем, что аккумулятор может зарядиться раньше (и начнется процесс перезаряда) или вообще «сбросить» ток до минимума. Потом придется его увеличивать и еще ждать, когда произойдет полный заряд.

После того, что мы теперь знаем, можно ответить и на некоторые распространенные вопросы, которые возникают у начинающих автолюбителей.

Как узнать, что АКБ полностью зарядилась?

Напряжение на ее клеммах может быть разным (от 14,5 до 16,1 В). Это зависит от многих составляющих (плотности электролита, емкости и ряда других). Главный критерий – постоянство выходного напряжения на ее выводах при продолжающемся процессе заряда в течение 1 часа. Измеряется любым типом вольтметра, независимо от его класса точности.

Можно ли делать зарядку при отрицательной температуре воздуха?

Да, так как электролит с должной плотностью никогда не замерзает. Пример – машина эксплуатируется не только летом, но и зимой, и, тем не менее, подзарядка от генератора не прерывается.

Нужно ли при зарядке от внешнего источника отсоединять АКБ от бортовой сети?

Обязательно. Довольно часто аккумулятор ставят на зарядку, не снимая его с места установки. Но здесь нужно учесть, что к сети, даже при выключенном зажигании и «массе», может быть подключено какое-либо электронное устройство. В современных моделях автомобилей столько различных особенностей инженерных решений, что всего предусмотреть невозможно, тем более что не все Производители подробно расписывают в документации на «авто» подобные нюансы. Поэтому лучше не рисковать и перестраховаться, иначе больший, чем положено, «вольтаж» зарядного устройства может что-то вывести из строя.

zaryadka

Как часто нужно подзаряжать АКБ, если она снята с машины?

Многие автолюбители не эксплуатируют своих «железных коней» в зимний период. Рачительный хозяин на это время снимает батарею и хранит ее отдельно, в теплом помещении. Но любое устройство, характеризующееся таким параметром, как электрическая емкость, постепенно саморазряжается.

Естественно, что электролит начинает реагировать на низкие температуры, и в разряженном состоянии, в холодном помещении, банки могут просто перемерзнуть. Такая АКБ восстановлению уже не подлежит. Кстати, именно поэтому необходимо на зиму ее снимать и ставить в «тепло». Рекомендации по периодичности подзарядки разные. Чтобы не ошибиться, ее следует делать примерно раз в 3 месяца (при условии, что хранение АКБ производится при плюсовой температуре).

Если аккумулятор с машины не снимается, а она не эксплуатируется, то заряжать нужно чаще – раз в 1,5 – 2 месяца. Это объясняется тем, что возможно повышение тока саморазряда через бортовую сеть. А если провода с клемм и сняты, но в гараже холодно, то не реже 1 раза в 2 недели. Так надежнее.

Какой выставлять ток и сколько времени заряжать?

zaryadkaЕсть такой критерий, который применим ко всем типам АКБ – величина зарядного тока составляет 10% от номинала емкости изделия. Самые распространенные АКБ – на 45 А/ч (для легковых авто). Следовательно, оптимальный ток заряда – 4,5 А. Если разрядка полная, то не менее 12 – 15 часов. В остальных случаях – до полной зарядки. Как определить, указано выше.

Так как степень разреженности определить «на глазок» невозможно, то если АКБ разряжена не полностью, специалисты рекомендуют использовать «щадящий» режим, то есть выставлять ток раза в 2 меньше расчетного (например, вместо 4,5 А ставить 2,5). Естественно, что времени на заряд потребуется больше, но и срок службы изделия при этом увеличивается.

Иногда для сокращения времени заряда автолюбители специально дают повышенный ток. Да, так АКБ зарядится быстрее. Но при этом в расчет не принимается то, что химические процессы, происходящие при этом, начинают протекать интенсивнее, а это влечет повышение температуры электролита. Перегрев же АКБ существенно снижает срок ее годности.

 Автолюбители со стажем предпочитают такую «технологию» – ток примерно пол-ампера, и пускай «стоит». Хоть и дольше, зато для аккумулятора вполне безопасно. При этом зарядка достигается 100-процентная.

Остается добавить, что если не допускать систематического разряда АКБ до критического минимума (10,5 В), то изделие будет надежно служить не только 5 гарантированных лет, но и больше. Нормальная плотность электролита в пределах нормы составляет 1,25 – 1, 27; напряжение на выводах – в зависимости от типа АКБ.

Инструкция к зарядному устройству электроника


Название Устройство зарядно-выпрямительное бытовое типа узс-п-12-6,3 ухл 1 Руководство по эксплуатации. Введение
Размер 86.98 Kb.
Тип Документы
УСТРОЙСТВО ЗАРЯДНО-ВЫПРЯМИТЕЛЬНОЕ БЫТОВОЕ ТИПА УЗС-П-12-6,3

Руководство по эксплуатации.

— Прежде чем начать работу с устройством зарядным, внимательно изучите настоящее руководство.

— При зарядке или подзарядке устройство зарядное следует размещать в специально оборудованном месте или отсеке, исключающем контакт с взрывоопасными газами, а аккумуляторная батарея должна размещаться в хорошо вентилируемой зоне.

— Чтобы прекратить зарядку, нужно вначале отсоединить устройство зарядное от питающей сети, затем проводник, ведущий к аккумулятору.

— Невозможно перезарядить неперезарежаемые батареи.

— Ремонт и техническое обслуживание устройства зарядного должны производиться только в специализированных организациях, имеющих сертификат на ремонт и техническое обслуживание бытовой и радиоэлектронной аппаратуры, бытовых машин и бытовых приборов.

— Сохранять руководство по эксплуатации до конца эксплуатации устройства зарядного.

1.1.Устройства зарядно-выпрямительные УЗС-П-12-6,3 УХЛ 3.1. «Электроника», «Электроника-М», «Электроника-И» (в дальнейшем-устройство зарядное) с плавным регулированием стабилизированного тока зарядки предназначены для зарядки и подзарядки стартерных свинцово-кислотных аккумуляторных батарей типа 6 СТ и 3 СТ емкостью до 60 Ач в автоматическом и ручном режимах.

Разрешается заряжать батареи емкостью более 60 Ач, но при этом ток зарядки не должен превышать 6,3 А.

1.2.12-вольтовая батарея может заряжаться как автоматическом, так и в ручном режимах, а 6-вольтовая батарея заряжается только в ручном режиме. Последовательно соединенные две 6-вольтовые батареи заряжаются как одна 12-вольтовая батарея.

Одновременно может заряжаться только одна 12-вольтовая батарея.

1.3.Устройство зарядное позволяет определить полярность аккумуляторных батарей при отсутствии на них маркировки.

1.4.Устройство зарядное имеет электронную защиту от короткого замыкания со стороны нагрузки и ошибки полярности при подключении их к аккумуляторной батарее.

1.5.При покупке устройства зарядного требуйте проверки его работоспособности.

Проверьте комплектность устройства зарядного. Убедитесь в том, что поставлена дата продажи, подпись продавца и штамп магазина.

1.6.После хранения или перевозки устройства зарядного перед включением в сеть дайте ему прогреться до температуры окружающей среды эксплуатации в течение, не менее, 2-х часов.

2.1.Питание устройства зарядного осуществляется от сети переменного тока напряжением (220±22) В частотой 50 и 60 Гц.

2.3.Номинальное напряжение заряжаемой батареи………………………………. 12 В.

2.4.Диапазон регулирования стабилизированного тока зарядки……….от 0,2 до 6,3 А.

2.5.Условия эксплуатации устройства :

а) температура окружающего воздуха………………………………..от 10˚С до 40˚С.

б) относительная влажность воздуха до 98% при температуре 25˚С.

2.6.Габаритные размеры, мм, не более……………………………………. 255×230×100.

2.7.Масса устройства без упаковки, кг, не более………………………………………3,6.

2.8.Сведения о содержании драгоценных материалов :

В комплект поставки входят:

4.1.Органы управления и индикации устройства зарядного выведены на лицевую панель:

-в устройстве зарядном «Электроника» стрелочный индикатор предназначен для индикации величины тока зарядки.

-в устройстве зарядном «Электроника–И» величина тока зарядки определяется по маркировке, нанесенной около загорающего (включившегося) светодиодного индикатора;

-в устройстве зарядном «Электроника-М» величина тока зарядки определяется по нанесенной на панели маркировке;

-регулятор предназначен для регулирования величины тока зарядки.

-индикаторы предназначены для определения режима работы устройства зарядного.

-кнопка КОНТРОЛЬ предназначена для контроля работоспособности и запуска устройства зарядного при подключении незаряженной емкостной нагрузки, а также слабозаряженной аккумуляторной батареи.

Элементы схемы размещены в корпусе. Шнур питания и кабели нагрузки размещены в отсеке устройства.

Ручка предназначена для переноса устройства зарядного в не рабочем состоянии.

У зарядного устройства «Электроника–И» шаг индикации значения зарядного тока составляет :

— 0,5А – у12 разрядного индикатора тока;

— 1,0А – у 6 разрядного индикатора тока.

5.Указания мер безопасности

5.1.Устройство зарядное соответствует требованиям ГОСТ Р51318.14.1-99 «Совместимость технических средств электромагнитная» и ГОСТ Р МЭК 60335-2-29-98 «Безопасность бытовых и аналогичных электрических приборов».

1) безнадзорная эксплуатация устройства зарядного;

2) эксплуатация устройства зарядного при снятом кожухе;

3) при работе устройства зарядного закрывать вентиляционные отверстия в его корпусе;

4) использовать предохранители самодельные и не соответствующих номиналов;

5) попадание на зажимы кабелей нагрузки электролита, во избежание нарушения их покрытия. При обнаружении на зажимах следов окисных отложений необходимо удалить их, протерев зажимы и выводы аккумуляторной батареи раствором питьевой соды или 10%раствором нашатырного спирта, а затем промыть водой и насухо протереть;

6) использовать соединительные провода и шнур питания с поврежденной изоляцией;

7) категорически запрещается использовать устройство зарядное при запуске двигателя автомобиля.

5.3.По окончании эксплуатации устройство зарядное, не подлежащее ремонту, утилизировать обычным способом – сдавать на полигон твердых отходов.

6.Проверка на работоспособность

Перед эксплуатацией устройства зарядного проверьте его на работоспособность. Для этого:

  1. установите регулятор до конца влево, переключатель на режим работы РУЧ. Подключите 12-вольтовую автомобильную лампу накаливания мощностью (10-25) Вт к зажимам кабеля нагрузки.
  2. подключите шнур питания к сети, при этом должен включиться (загореться) индикатор, нажмите кнопку КОНТРОЛЬ, не отпуская кнопку поверните ручку регулятора в крайнее правое положение, при этом яркость свечения лампы и индикатора должна возрастать;
  3. отключите шнур питания от сети,
  4. отключите лампу накаливания.

Режим зарядки батарей согласно требованиям «Инструкции по эксплуатации» батарей аккумуляторных. Рекомендуемая номинальная величина тока зарядки А=0,1С, где С – номинальная емкость батареи.

При работе с устройством зарядным соблюдайте требования безопасности согласно разделу «Введение» и разделу 5 данного руководства по эксплуатации.

Устройство зарядное функционирует только с емкостной нагрузкой. Для запуска устройства зарядного, при подключении к устройству слабозаряженной аккумуляторной батареи или незаряженной емкостной нагрузки, необходимо нажимать кнопку КОНТРОЛЬ до включения устройства (до1/3секунд), что определяется включением индикатора.

В устройстве зарядном «Электроника – М» величина зарядного тока определяется по маркировке, нанесенной на панели, а также по яркости свечения индикатора. Отклонение величины тока зарядки от маркированного значения при номинальном значении напряжения питания не более ±0,5А. При зарядке аккумуляторной батареи с наличием сульфатации значение зарядного тока может отличаться от указанного.

7.1.Работа устройства зарядного при зарядке 12-вольтовой и 6-вольтовой аккумуляторных батарей в ручном режиме.

7.1.1.Установите ручку регулятора в левое крайнее положение, переключатель на режим работы РУЧ.

7.1.2.Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».

7.1.3.Включите устройство зарядное в сеть: должен включиться (загореться) индикатор, установите регулятором тока необходимую величину тока зарядки, при этом должен включиться (загореться) индикатор, сигнализирующий о протекании зарядного тока. Признаком окончания процесса зарядки является обильное газовыделение, кипение во всех элементах батареи, а также постоянство плотности электролита и напряжения на батарее в течение 2-3 часов.

Следует помнить, что кипение наступает также при нагреве электролита свыше 45˚С. В этом случае нужно дать электролиту остыть до 30˚С и затем продолжить зарядку.

7.2.Порядок работы при зарядке 12-вольтовой аккумуляторной батареи в автоматическом режиме.

7.2.1.Установите ручку регулятора в левое – крайнее положение. Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».

7.2.2.Включите устройство зарядное в сеть, при этом должен включиться индикатор.

7.2.3.Установите ручкой регулятора необходимую величину зарядного тока, включается индикатор, переключатель на режим работы АВТ. Стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, индикатор отключается, а стрелка индикатора на нулевой отметке. После бестоковой паузы начинается процесс зарядки аккумуляторной батареи: зарядка-пауза-зарядка-пауза-. Длительность бестоковой паузы зависит от степени заряженности аккумуляторной батареи.

7.2.4.Признаками окончания процесса зарядки являются длительные без токовые паузы, обильное газовыделение, а также постоянство плотности электролита и напряжения на аккумуляторной батарее.

Для окончательной зарядки аккумуляторной батареи рекомендуем в конце процесса зарядки перейти на ручной режим.

Стабилизация тока зарядки устройства зарядного в режиме «РУЧ.» и в режиме «АВТ.» не осуществляется при зарядке аккумуляторных батарей с наличием сульфатации электродной массы, с прорастанием сепараторов или их разрушением, с короблением электродов, с наличием вредных примесей в электролите. В большинстве случаев при этом происходит самопроизвольное неуправляемое снижение тока зарядки.

7.3.Порядок работы при определнии состояния 12-вольтовой аккумуляторной батареи.

7.3.1.Подключите к устройству зарядному с помощью кабеля нагрузки аккумуляторную батарею. Зажим со знаком «+» подключите к клемме «+» аккумуляторной батареи, со знаком «-» к клемме «-».

7.3.2.Подключите устройство зарядное к сети. Установите ручкой регулятора необходимую величину тока зарядки, переключатель на режим работы АВТ.

7.3.3.Включается индикатор, а стрелочный индикатор в устройстве зарядном «Электроника» показывает величину тока зарядки, далее наступает бестоковая пауза, отключается индикатор, а стрелка индикатора на нулевой отметке. Проконтролируйте по индикаторам бестоковую паузу. Если бестоковая пауза длится (0,5-1) секунд, аккумуляторную батарею необходимо зарядить. Если бестоковая пауза длится (1-2) минуты, аккумуляторная батарея не требует зарядки.

Описанный временной режим работы устройства может не совпадать при включении аккумуляторной батареи, отработавший свой гарантийный срок, а также при следующих отклонениях в аккумуляторной батарее:

-коррозия токоотводов положительных электродов; оплывание активной массы положительного электрода; коробление электродов; прорастание сепараторов или их разрушение; короткое замыкание между электродами различной полярности; необратимая сульфатация электродной массы, наличие вредных примесей в электролите.

7.4.Определение полярности аккумуляторных батарей при отсутствии на них маркировки.

7.4.1.Подключите зажимы зарядного устройства к клеммам аккумуляторной батареи, ручку регулятора тока установите в крайнее левое положение, переключатель на режим работы РУЧ. Подключите устройство зарядное к сети. Поверните ручку регулятора тока по часовой стрелке. Если при этом включается индикатор, полярность клемм аккумулятора соответствует маркировке на зажимах кабеля нагрузки. Если индикатор не включается, поменяйте местами зажимы и произведите проверку повторно.

8.1.Устройство зарядное должно храниться в помещении при температуре окружаещего воздуха от минус 50˚до 40˚С и относительной влажности до 98% при 25˚С без конденсации влаги.

9. Гарантии изготовителя

Изготовитель гарантирует соответствие устройства зарядного техническим условиям при соблюдении потребителем условий эксплуатации, хранения и транспортирования.

Гарантийный срок эксплуатации – 12 мес. Со дня продажи потребителю через розничную сеть, но не более 3 лет со дня выпуска устройства зарядного.

Устройство зарядное автоматическое УЗ-А-6/12-6,3-УХЛ 3.1 (в дальнейшем -устройство УЗ-А) предназначено для заряда 6-ти и 12-ти вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования.

Перед началом эксплуатации устройства УЗ-А (необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.

Устройство УЗ-А имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом, что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).

Устройство УЗ-А рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10 °С до плюс 40 °С и относительной влажности до 98 % при 25 °С.

Данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Технические данные

  • Напряжение питающей сети — 220 ± 22 В;
  • Частота сети — 50 ± 05 Гц;
  • Диапазон установки тока заряда — 0,5 — 6,3 А;
  • Автоматическое отключение от аккумуляторной батареи через -10,5 ± 1 ч;
  • Потребляемая мощность, не более -145 Вт;
  • Переменное напряжение для питания переносной автомобильной лампы (12 или 36±2В).

На лицевой панели расположены:

  1. светодиод «СЕТЬ», сигнализирующий о включении устройства в сеть;
  2. индикатор тока для контроля тока заряда;
  3. кнопка включения устройства зарядного в режим заряда;
  4. ручка для установки тока заряда;
  5. светодиод, сигнализирующий об окончании цикла заряда.

На заднюю стенку устройства зарядного вынесен радиатор для охлаждения выпрямителя. На радиаторе установлены розетка для питания переносной лампы (12 или 36 В), электропаяльника и др., и предохранитель.

В нижней части корпуса, устройства имеется ниша, в которую укладывается сетевой шнур и кабели с контактными зажимами «+» и «-» для подключения зарядного устройства к соответствующим клеммам аккумулятора.

Рис. 1. Внешний вид устройства зарядного автоматического «Электроника».

Проверка работоспособности зарядного устройства

В условиях продажи зарядного устройства в магазине при отсутствии аккумулятора, а также у потребителя для проверки работоспособности зарядного устройства, допускается кратковременно использовать вместо аккумулятора батарейки из сухих элементов общим напряжением не менее 4 В (удобнее всего использовать батарейку на напряжение 4,5 В, допускается использование последовательно включенных элементов по 1,5 В каждый — не менее 3х элементов).

Проверку производить следующим образом:

  1. Установить ручку В в крайнее левое положение.
  2. Подключить контактные зажимы зарядного устройства к выводам батареи, соблюдая полярность: зажим «+» устройства к «+» батарейки, а зажим «-» устройства к «-» батарейки.
  3. Включить зарядное устройство в сеть переменного тока напряжением 220 В, при этом па лицевой панели устройства загорится светодиод «СЕТЬ» и в зависимости от состояния электронной схемы может загореться светодиод. Нажать кнопку [i]. При этом, если горел светодиод, то он погаснет.
  4. Поворотом ручки по часовой стрелке убедиться в изменении тока (ток будет плавно увеличиваться). Это является критерием работоспособности устройства. Примечание. Во избежание преждевременного выхода проверочной батареи из строя рекомендуется проверку тока проводить не более 5 ч- 10 секунд и величину тока устанавливать не более 3-5 А.
  5. После проверки выведите ручку (против часовой стрелки до отсутствия показаний зарядного тока. Отключите зарядное устройство от сети и от батарейки.

Требования по технике безопасности

При эксплуатации устройства УЗ-А не допускается:

  • замена предохранителя, а также ремонт устройства во включенном состоянии;
  • механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на него химически активной среды (кислот, масел, бензина и Т.Д.).

В процессе заряда допускается превышение температуры корпуса устройства над температурой окружающей среды не более 60 °С.

Устройство изделия

Устройство УЗ-А представляет собой выпрямитель с плавной установкой тока. С выводов 3, 6 сетевого трансформатора Т1 напряжение поступает на 2[-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2.

Выпрямленное напряжение подается на аккумуляторную батарею через контакты X1 («плюс») и Х2 («минус»). Для контроля величины тока заряда служит индикатор тока РА1.

Для отключения цепи заряда от аккумулятора через 10,5 ± 1 час, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1 + VT11 и микросхеме DD1.

На транзисторе VT1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме DD1 — счетчик импульсов, на транзисторах VT8 и VT10 — делитель частоты на 2, на транзисторе VT6 — управляемый генератор (стабилизатор) тока.

При этом необходимый ток заряда устанавливается потенциометром RP1.

Генератор управляющих импульсов выполнен на транзисторах VTЗ и VT7.

Транзистор VT2 является усилителем этих импульсов по мощности.

Рис. 2. Принципиальная схема устройства зарядного автоматического «Электроника» — вариант 1 (нумерация деталей выполнена согласно маркировке на заводской схеме).

Рис. 3. Принципиальная схема устройства зарядного автоматического «Электроника» — вариант 2 (нумерация деталей выполнена согласно маркировке на заводской плате).

Рис. 4. Монтажная плата устройства зарядного автоматического «Электроника».

Рис. 5. Монтажная плата устройства зарядного автоматического «Электроника».

На транзисторе VT11 выполнена схема защиты от короткого замыкания и переполюсовки выводов.

Схема на транзисторах VT4 и VT5 служит для переключения устройства в режим уменьшенного тока (через 6 — 8 часов ток уменьшится в 1,3 — 2,5 раза).

На диодах VD7 и VD8 собран выпрямитель питания схемы формирователя импульсов и счетчика. Диоды VD5 и VD6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.

Для индикации включения сети и конца заряда служат светодиоды VD2 и VD13.

Предприятие — изготовитель оставляет за собой право замены отдельных элементов схемы, не влияющих на технические характеристики изделия.

Подготовка и порядок работы

Вынуть из ниши сетевой шнур и контактные зажимы.

Установить устройство устойчиво на ручку — подставку.

Установить ручку регулировки в крайнее левое положение.

Подключить контактные зажимы устройства к выводам аккумуляторной батареи, соблюдая полярность:

  • «+» зажима устройства к «+» аккумуляторной батареи;
  • «-» зажима устройства к «-» аккумуляторной батареи.

Включить устройство в сеть переменного тока напряжением 220 В, при этом на лицевой панели загорится светодиод «СЕТЬ» и в зависимости от состояния электронной схемы может загореться светодиод.

Нажать кнопку [i]. При этом, если после включения горел светодиод И, то он погаснет. Поворотом ручки регулировки установить по индикатору тока необходимый ток заряда.

При заряде аккумуляторной батареи ток заряда в первый момент может возрастать, а затем по мере заряда постепенно уменьшается, что является признаком увеличения ЭДС аккумуляторной батареи. Для улучшения режима заряда аккумулятора через 6-8 часов ток заряда автоматически уменьшится в 1,3 — 2,5 раза.

Через 10,5 часов (± 1 час) устройство автоматически отключается от аккумуляторной батареи, при этом на лицевой панели загорится светодиод.

Источник: Ходасевич А. Г, Ходасевич Т. И., Зарядные и пуско-зарядные устройства, Выпуск 2.

Устройство зарядное
с автоматическим
отключением
УЗ-ПА-6/12-6,3-УХЛЗ.1

Руководство по эксплуатации

ВНИМАНИЕ!

В устройстве отсутствует указанный на схеме переключатель SВ1 и кнопка на лицевой панели. Обнуление счетчика таймера происходит автоматически при включении устройства в сеть.

Устройство зарядное УЗ-ПА-6/12-6,3-УХЛЗ.1 соответствует всем требованиям, обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды, предотвращение причинения вреда имуществу потребителей, установленным в ГОСТ 2757.0-87.

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Обращаем ваше внимание, что данное устройство производит заряд при наличии напряжения на аккумуляторной батарее не менее 4-х вольт.

Проверка работоспособности зарядного устройства

В условиях продажи зарядного устройства в магазине при отсутствии аккумулятора, а также у потребителя для проверки работоспособности зарядного устройства, допускается кратковременно использовать вместо аккумулятора батарею из сухих элементов общим напряжением не менее 4 В (удобнее всего использовать батарею 3336 типа «Планета-2» напряжение 4,5 В; допускается использование последовательно включенных элементов 373 и 343 и др. по 1,5 В каждый — не менее 3-х элементов).
Проверку производить следующим образом:
1. Установить ручку в крайнее левое положение.
2. Подключить контактные зажимы зарядного устройства к выводам батареи, соблюдая полярность: «+» зажим устройства к «+» батареи; «-» зажим устройства к «-» батареи.
3. Включить зарядное устройство в сеть переменного тока напряжением 220 В, при этом на лицевой панели устройства загорится светодиод СЕТЬ.
4. Поворотом ручки по часовой стрелке убедиться в изменении тока (ток будет плавно увеличиваться). Это является критерием работоспособности устройства.

ПРИМЕЧАНИЕ. Во избежание преждевременного выхода проверочной батареи из строя рекомендуется проверку тока проводить не более 5 ÷ 10 с и величину тока устанавливать не более 3÷5 А

5. После проверки выведите ручку против часовой стрелки до отсутствия показаний зарядного тока.
Отключите зарядное устройство от сети и от батареи.

ОПЕЧАТКИ ПО ТЕКСТУ

Стр. 3, 4-я строка сверху

имеется

должно быть

Вид СПЕРЕДИ Вид СЗАДИ

Вид СЗАДИ Вид СПЕРЕДИ

1. ОБЩИЕ УКАЗАНИЯ

Устройство зарядное с автоматическим отключением УЗ-ПА-6/12-6,3-УХЛЗ-1 (в дальнейшем — устройство УЗ-ПА) предназначено для заряда 6 и 12-вольтовых стартерных аккумуляторных батарей, установленных на мотоциклах и автомобилях личного пользования.
Перед началом эксплуатации устройства УЗ-ПА необходимо изучить настоящее руководство, а также правила по уходу и эксплуатации аккумуляторной батареи.
Устройство УЗ-ПА имеет плавную установку зарядного тока, электронную схему защиты, обеспечивающую сохранность аккумуляторной батареи при перегрузках, коротких замыканиях и неправильной полярности подключения выходных зажимов. При этом защита выполнена таким образом: что на выходе зарядный ток появляется только в случае, если к выходным зажимам подключен источник напряжения (аккумуляторная батарея).
Устройство УЗ-ПА рассчитано на эксплуатацию в условиях умеренного климата при температуре окружающего воздуха от минус 10° С до плюс 40° С и относительной влажности до 98% при 25° С.

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Напряжение питающей сети

Диапазон установки тока заряда

Переменное напряжение для питания переносной автомобильной лампы

Автоматическое отключение от аккумуляторной батареи

Габаритные размеры, не более

Потребляемая мощность, не более

3. КОМПЛЕКТ ПОСТАВКИ

Устройство зарядное УЗ-ПА 1 шт.
Предохранитель ВП2Б-1В-4А 2 шт.
Руководство по эксплуатации 1 шт.
Упаковочная коробка 1 шт.

4. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При эксплуатации устройства УЗ-ПА не допускается:
1) замена предохранителя, а также ремонт устройства во включенном состоянии;
2) механическое повреждение изоляции сетевого шнура, проводов выходных зажимов, а также попадание на него химически активной среды (кислот, масел, бензина и т. д.)
В процессе заряда допускается превышение температуры корпуса устройства над температурой окружающей среды не более 60°С.

5. УСТРОЙСТВО ИЗДЕЛИЯ

Устройство УЗ-ПА представляет собой выпрямитель, с плавной установкой тока. Электрическая схема представлена на рис. 1.
С выводов 3,6 сетевого трансформатора TV1 напряжение поступает на 2-х-полупериодный управляемый выпрямитель, выполненный на тиристорах VS1 и VS2.
Выпрямленное напряжение подается на аккумуляторную батарею через контакты XI («плюс») и Х2 («минус»). Для контроля величины тока заряда служит индикатор тока РА1.
Для отключения цепи заряда от аккумулятора через (10,5 ±1) ч, управления работой тиристоров и установки необходимого тока заряда служит схема, собранная на транзисторах VT1, VT4, VТ8, VТ9, VТ10 и интегральной схеме (ДД1).
На транзисторе VТ1 выполнен формирователь импульсов с частотой 50 Гц, на интегральной схеме ДД1 — счетчик с импульсов, на транзисторах VТ8 и VТ10 — делитель частоты на 2, на транзисторе VТ6 — управляемый генератор (стабилизатор) тока.
При этом необходимый ток заряда устанавливается потенциометром RP1.
Генератор управляющих импульсов выполнен на транзисторах VТЗ, VТ7.
Транзистор VТ2 является усилителем этих импульсов по мощности.
На диоде VД1 выполнена схема защиты от короткого замыкания и переполюсовки выводов.
Схема на транзисторах VТ4 и VТ5 служит для переключения устройства в режим уменьшенного тока (через 6 — 8 часов ток уменьшится в 1,3 — 2,5 раза).
На диодах VД7 и VД8 собран выпрямитель питания схемы формирователя импульсов и счетчика. Диоды VД5 и VД6 запрещают подачу импульсов на управляющий электрод тиристора в момент, когда к тиристору приложено обратное напряжение.
Для индикации включения сети и конца заряда служат светодиоды VД2 и VД13.
С выводов 3 и 6 силового трансформатора снимается переменное напряжение 36 В.
Конструктивно устройство состоит из нижнего и верхнего корпуса, лицевой панели, радиатора, печатной платы с радиоэлементами и силового трансформатора.
На лицевой панели (рис. 2) расположены:
светодиод 1 (СЕТЬ), сигнализирующий о включении устройства в сеть;
индикатор тока 2 для контроля тока заряда;
ручка 4 для установки тока заряда;
светодиод 5, сигнализирующий об окончании цикла заряда.
На заднюю стенку устройства зарядного (рис. 2) вьнесен радиатор для охлаждения выпрямителя. На радиаторе установлены розетка 6 (

36У) для питания переносной лампы, электропаяльника и др., и предохранитель 7.
В нижнем корпусе устройства (рис. 3) имеется ниша 3, в которую укладывается сетевой шнур 1 и контактные зажимы 4.

6. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Вынуть из ниши (рис. 3) сетевой шнур и контактные зажимы.
Установить устройство устойчиво на ручку (подставку) 1 (рис. 4).
Установить ручку в крайнее левое положение.
Подключить контактные зажимы устройства к выводам аккумуляторной батареи, соблюдая полярность:
«+» зажима устройства к «+» аккумуляторной батареи;
«-» зажима устройства к « — » аккумуляторной батареи.
Включить устройство в сеть переменного тока напряжением 220 В, при этом на лицевой панели загорится светодиод СЕТЬ.
Поворотом ручки установить по индикатору тока необходимый ток заряда.
При заряде аккумуляторной батареи ток заряда в первый момент может возрастать, а затем по мере заряда постепенно уменьшается, что является признаком увеличения ЭДС аккумуляторной батареи. Для улучшения режима заряда аккумулятора через 6 — 8 часов ток заряда автоматически уменьшится в 1,3 — 2,5 раза.
Через (10,5±1) ч устройство автоматически отключается от аккумуляторной батареи, причем на лицевой панели загорится светодиод.
При непредвиденном отключении сети может нарушиться 10-часовой цикл заряда, это надо учитывать при подсчете времени заряда.
При заряде глубоко разряженных аккумуляторов цикл заряда следует повторить.

7. ПРАВИЛА ХРАНЕНИЯ

Зарядное устройство в заводской упаковке должно храниться в проветриваемых помещениях при температуре воздуха от + 1° до +40° С, относительной влажности до 80%, при отсутствии в воздухе газов и щелочей, паров кислот, вызывающих коррозию.

8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Устройство зарядное просто и надежно в эксплуатации.
Однако, в практике имеются случаи, когда потребители из-за неправильного использования не могут получить необходимый зарядный ток и ошибочно считают это неисправностью зарядного устройства. Эти ошибки сведены в таблице 1.

Перечень возможных неисправностей и методы их устранения

«Умное» ЗУ для свинцовых аккумуляторов 12V 5A.

Всем привет! Наткнулся на сабж случайно и вспомнил как мучился с аккумулятором скутера, который после зимовки напрочь отказался заряжаться «Орионом». Пришлось собирать регулируемый блок питания и вручную периодически подкручивать напряжение для поддержания тока в определенных пределах. А вот данное устройство решило бы эту проблему легко, поэтому решил взять чтобы было под рукой, да и 5 Ампер вполне хватит, дабы за ночь зарядить автомобильный аккумулятор. Под катом проверим соответствие описанию и посмотрим что из себя представляет режим «восстановления».

Для получения скидки 12% можно использовать купон b71c67

С поинтами у меня вышло чуть дешевле

Характеристики

Входное напряжение: 100-240V AC, 50-60Hz 75W
Выходные параметры: 12V DC, до 5-6A.
Напряжение заряда:
Летний режим: 14.4V
Нормальный режим: 14.7V
Зимний режим: 15.5V
Поддерживаемая емкость: 4-100Ah
Тип батарей: Кальциевые, гелевые и AGM(стекловолокно), WET(жидкий электролит), EFB(пакетированные) и др.
Защита от перегрева: 65°C ± 5°C
Рабочая температура: -20°C~45°C
Охлаждение: Вентилятор
Процесс заряда: 3 стадии: CC(контроль тока), CV(контроль напряжения), Float charge(поддерживающий заряд)
КПД: около 85%.
Размер: 148 × 85 × 60 мм
Длина сетевого кабеля: 60 см, кабель крокодилов: 55 см

Распаковка и внешний вид.

Черный пакет

Картонная коробка с ярким принтом

Любителям SKU

В комплекте только ЗУ и инструкция. Тоже заметили, что продублированы надписи на русском?

Макулатурка поближе

С обратной стороны

На лицевой части расположен экранчик, два индикатора и одна кнопка для запуска режима восстановления.

С тыльной наклейка со спецификацией

Снизу вентиляционная решетка, через которую видно лопасти вентилятора. Развернут на вдув.

Крокодилы порадовали. Раскрываются до 28 мм, изоляция не дает замкнуть зажимы даже если постараться.

Функционал.


Процесс заряда проходит в полностью автоматическом режиме. Достаточно включить устройство в сеть и накинуть зажимы на клеммы аккумулятора. Дисплей отображает 3 типа информации:
Напряжение аккумулятора. Справа дублируется шкала в процентном соотношении

Текущий ток заряда

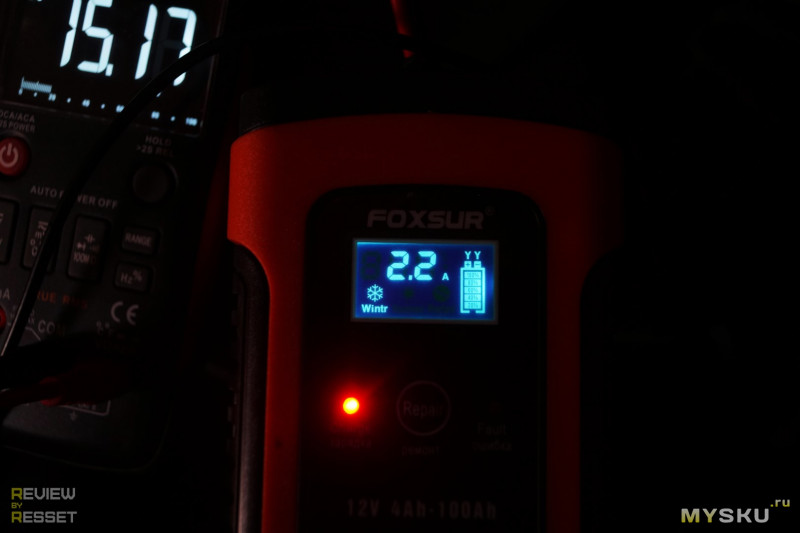

И температура внутри корпуса. Если она ниже 5°C, включается зимний режим, если выше 30°C, то летний

По напряжению претензий нет, показывает довольно точно. В обычном режиме размах около 400 vpp, 90 кГц

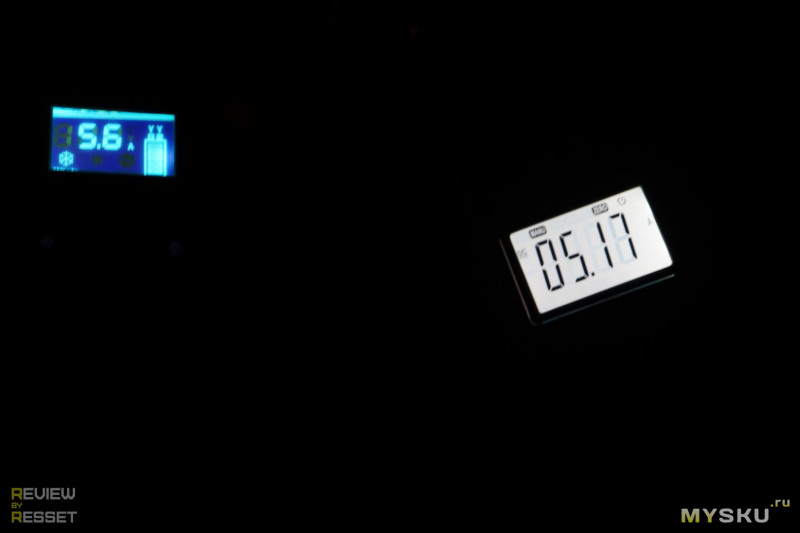

Разряженный аккумулятор на старте начало заряжать максимальным током, правда разница с амперметром 0,4А

Ближе к середине процесса данные практически выровнялись.

В конце зарядки индикатор перестает моргать, а на экране появляется надпись FUL.

Если нажать кнопку «ремонт», на экранчике загорается надпись «PUL» и осциллографу становится весело

На гифке лучше видно, это без коррекции.

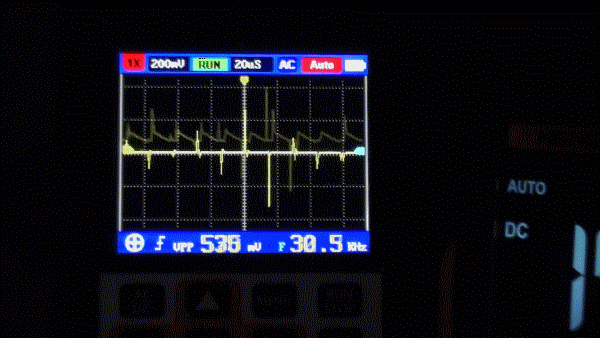

По факту амплитуда больше, частота около 5 Гц, vpp видимо от нуля отталкивался. Для наглядности нагрузил светодиодной лентой, т.к. заряженный аккумулятор сглаживает скачки.

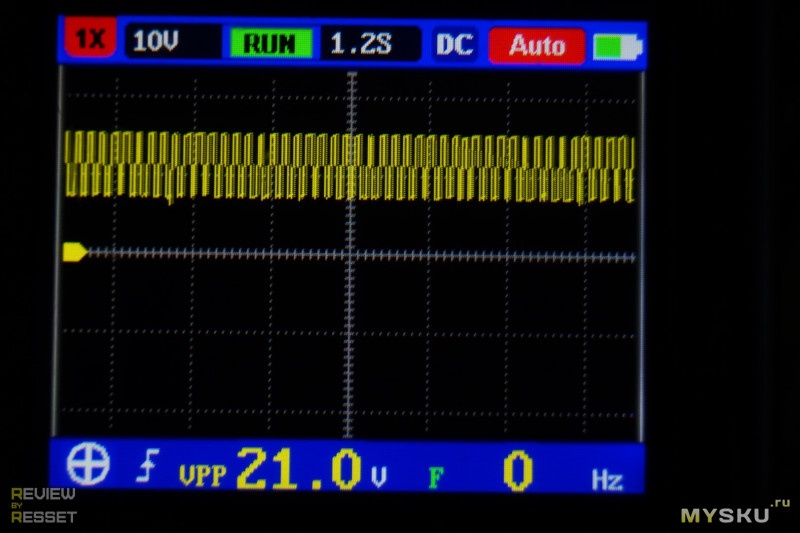

Вот как ведет себя та самая лента.

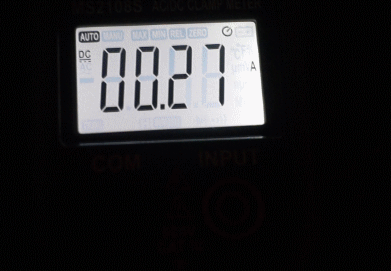

Ток так же плавает в диапазоне 0,28-1,85 Ампера. Это уже при подключенном аккумуляторе.

В этом режиме происходит «раскачивание» аккумулятора. В инструкции написано, что восстановление автомобильного занимает около 8 часов, но на всякий случай сделали отсечку после 24 часов если вдруг пользователь забудет выключить сам.
Если включить данный режим на практически заряженном аккумуляторе, через несколько часов электролит начнет потихоньку «кипеть», а температура расти. Возможно сабж подойдет для проведения десульфатации, но мне проверять не на чем — все аккумуляторы в данный момент адекватные.
А вот гелевый от бесперебойника удалось малость «взбодрить».
Изначально после подключения показывало полный заряд и процесс прекращался, хотя напряжение на контактах после отключения стремительно падало до 4 Вольт. Отковырял заглушки, долил по 5мл дистиллированной воды в каждую банку, оставил в режиме восстановления на несколько часов(около 5), после чего вполне успешно запитал им светодиодную панель на 10 Вт. Да, несколько ячеек скорее всего безвозвратно деградировали, но для небольшой нагрузки и такой источник сгодится, а может после нескольких циклов получится вернуть хотя бы половину емкости.
На работе валяется пара десятков таких же доходяг на утилизацию. Вот думаю устроить набег, выбрать из этой кучи самые вменяемые и привести их в рабочее состояние. Но процесс этот не быстрый(часа 4 на тест каждого), поэтому результаты в обзор уже не войдут.

Расчлененка.


Электроника разбита на две платы. Одна отвечает за LCD

Вторая за всё остальное

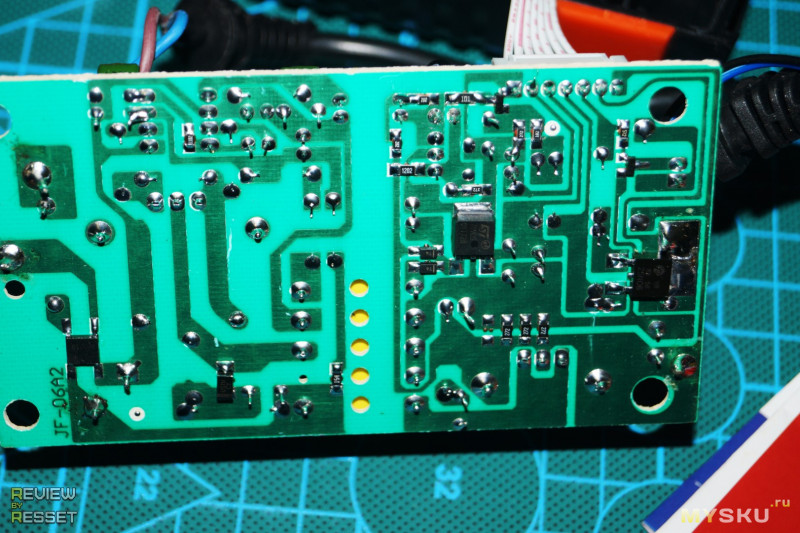

Снизу тоже немного напаяно: диодный мост ABS210, стаб 78M05, мосфет 25N06

На входе конденсатор на 400В, 47 мкФ

На выходе 25 Вольт, 1000 мкФ

Разглядел 5N60C и шим контроллер UTC3843D

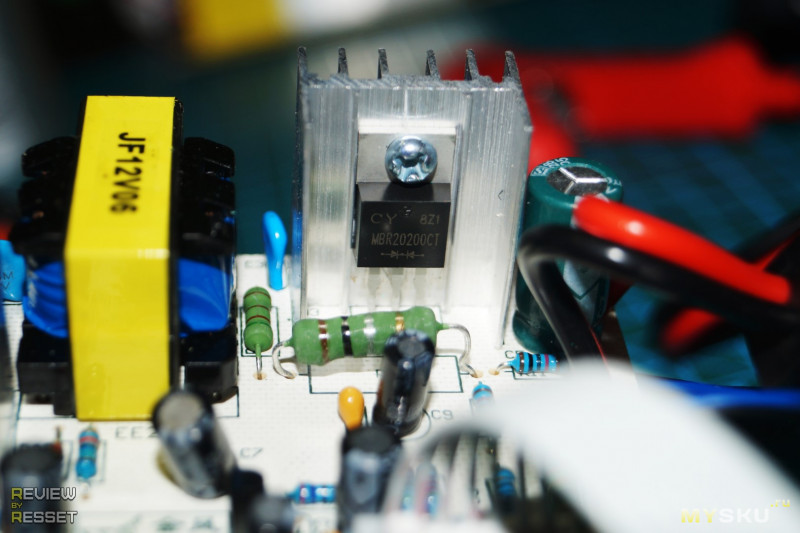

Ближе к выходу еще на одном радиаторе закреплен диод Шоттки MBR20200CT

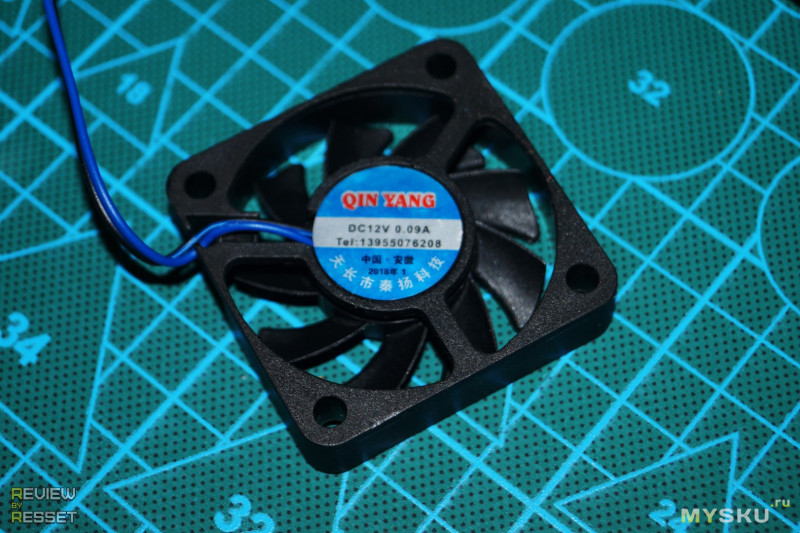

Больше вроде ничего интересного. Вентилятор 50мм, не прикручен, но туго вставляется в пазы.

Итоги.


Устройство вполне рабочее, 5 Ампер выдает точно, ток и напряжение в процессе заряда регулирует.
Сезонные режимы не бестолковые, но и не особо нужные(зима/норма/лето).
Импульсный режим восстановления работает. Ток и напряжение циклически меняет, есть принудительная отсечка через сутки, сопротивление аккумулятора игнорируется, то есть «скормить» можно элемент в любом состоянии по своему усмотрению.
Клещи благодаря изоляции можно замкнуть только если специально разжать их и сцепить между собой. За все время тестирования я ни разу не ловил КЗ об окружающие предметы, только когда проверял наличие защиты(есть). Не проверил только защиту от неправильного подключения, но как-то не особо хочется спалить устройство если вдруг ее нет )
Единственное что не понравилось, так это измерение температуры. Зимний режим включился на улице, при 3 градусах тепла значение на экранчике постепенно доползло до -2 и изменение очень медленное. После этого в комнате до 24 градусов грелся наверное с пол часа. С одной стороны раздражает, с другой — температура на улице тоже ведь обычно не очень быстро меняется.
Ну и хотелось бы бОльшей мощности — тот же Вымпел-30 выдает 18 Ампер при практически той же стоимости. Правда и выглядит он так, как будто его вытащили из панели ЗИЛа и продают как раритет )

В общем, если нужно зарядное устройство, проще купить оффлайн, опираясь на мощность. Если же нужно специфическое устройство для «оживления» и дозарядки свинцовых аккумуляторов, можно приобрести FOXSUR.
Как всегда, буду рад конструктивной критике в комментариях. Всем добра =)

P.S. В комментариях нашли отдельное промо на EU версию на 5А и модель на 6А за $10.99 + $1.3 за доставку Air Parcel Register, можно выбрать бесплатный безтрек.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
