Инструкция mercury 200 – Счетчик Меркурий 200 описание характеристики, расшифровка обозначения. Электросчетчик Меркурий 200

Содержание

Описание счётчика Меркурий 200 и принципа его работы. Устройство и работа счётчика

МК управляет всеми узлами счётчика и реализует измерительные алгоритмы в соответствии со специализированной программой, помещенной во внутреннюю память программ. Управление узлами счётчика производится через программные интерфейсы, реализованные на портах ввода/вывода МК:
  • UART для  RS-485 или CAN;
  • двухпроводный для PLC;
  • I2C интерфейс для связи с энергонезависимой памятью.

МК периодически определяет текущую тарифную зону, формирует импульсы телеметрии, ведет учет энергии и времени, обрабатывает поступившие команды по интерфейсу или модему и, при необходимости, формирует ответ. Кроме данных об учтённой электроэнергии в ОЗУ МК хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика т.д. Калибровочные коэффициенты заносятся в память на предприятии-изготовителе и защищаются удалением перемычки  разрешения записи. Без вскрытия счётчика и установки перемычки нельзя изменить калибровочные коэффициенты на стадии эксплуатации счётчика.

При отсутствии напряжения питания МК переводится в режим пониженного потребления с питанием от литиевой батареи с напряжением 3 В. Каждую секунду МК переходит в нормальный режим для непрерывного подсчёта времени.

МК синхронизирован внешним кварцевым резонатором, работающим на частоте 32,768 кГц. Установка и коррекция точности хода часов производится программным способом.

МК управляет работой устройства индикации с целью отображения измеренных данных. Индикация может изменяться посредством кнопки управления индикацией.

Для организации связи с внешним управляющим компьютером используется микросхема драйвера интерфейса. Информационные интерфейсные сигналы от МК через опторазвязку  поступают на микросхему драйвера интерфейса, работающей на скорости от 600 до 9600 Бод. Сигналы от микросхемы драйвера интерфейса поступают на контакты 2, 3 счётчика.

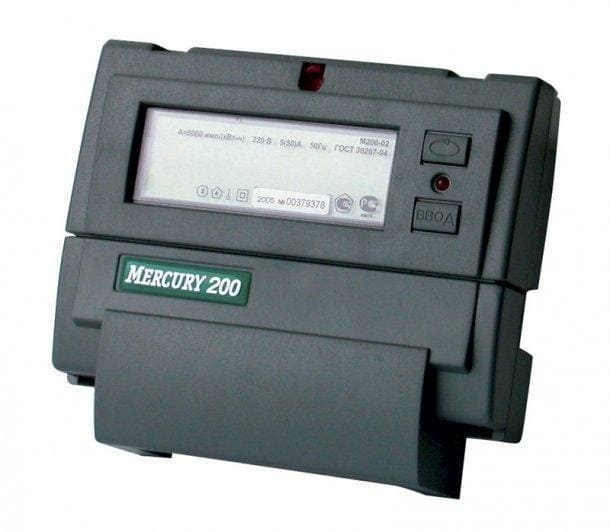

Электросчетчик Меркурий 200.02 многотарифный

Электросчетчик Меркурий 200.02 многотарифный
Название: Счетчик электроэнергии
Производитель: Инкотекс
Серия: 200.02
Цвет: Темно Серый
ЦЕНА ЗА: штуку

Кол-во:

Счетчики предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АСКУЭ.

  • Учёт по 4 тарифам. Индивидуальное расписание для каждого наименования дня недели (Пн-Вс) и для каждого из 12-ти месяцев года. Индивидуальное расписание для праздничных дней. Автопереход на зимнее/летнее время.
  • Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсу CAN следующей информации:
    1. количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам: всего от сброса показаний, на начало каждого из 11 предыдущих месяцев;
    2. мгновенные значения мощности, тока, напряжения;
  • Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.
  • номер текущего тарифа;
  • значение потреблённой энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в виде 6 знаков до запятой и 2 после;
  • текущее значение активной мощности в нагрузке в кВт ;
  • текущие значения тока и напряжения;
  • значение потреблённой энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
  • время переключения тарифных зон;
  • текущие время и дату;
  • адрес модема PLC;
  • пиктограмма уровня сигнала модема;
Параметры Программирование CAN Считывание CAN
значение потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт*ч +
значение потребляемой электроэнергии на первое число каждо-го из предыдущих 11 месяцев по каждому тарифу и сумму по всем тарифам +
индивидуального адреса + +
группового адреса + +
серийного номера счётчика +
тарифного расписания и расписания праздничных дней + +
текущего времени (часы, минуты, секунды) + +
даты (числа, месяца, года) + +
флага разрешения перехода с «летнего времени на «зимнее» и обратно + +
чтение мгновенной мощности нагрузки +
флага разрешения коррекции времени кнопками счетчика + +
передаточного числа импульсного выхода +
скорости обмена + +
числа действующих тарифов + +
Наименование Электросчетчик Меркурий 200.02 многотарифный
Класс точности 1.0
Номинальное напряжение, В 230
Базовый (макс.) ток, A 5(60)
Частота сети, Гц 50
Стартовый ток (чувствительность), мА 20
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА) 2(10)
Число тарифов 4
Управление нагрузкой через УЗО
Цифровой интерфейс CAN
Диапазон рабочих температур, °С -40… +55
Габаритные размеры, мм 156/138/58
Масса,не более, кг 0,6
Межповерочный интервал, год 16
Гарантия изготовителя, лет 3
Срок службы, год 30

Счетчик Меркурий 200 описание характеристики, расшифровка обозначения. Электросчетчик Меркурий 200

используется для многотарифного учета электроэнергии в однофазных сетях переменного тока напряжением 220В частотой 50 Гц. Основная сфера использования — жилой и коммерческий сектор. Счетчик может быть установлен как локально, так и автоматический систему коммерческого учета АСКУЭ, опционально — в щиты этажные

Основные технические характеристики электросчетчиков Меркурий 200

  • Номинальное напряжение 230В 50 Гц
  • Максимальное число тарифов 4, по умолчанию счетчик запрограммирован на 2 тарифа день-ночь, согласно региональному расписанию и датам сезонного перевода часов зимнее/летнее время.
  • Способ крепления – Din рейка шириной 35 мм, возможен заказ переходной пластины, для крепления на монтажную панель
  • ЖКИ экран – отображает следующие показателя потребления электроэнергии с возможностью считывания дополнительной, неотображаемой информацией в нормальном режиме, с помощью кнопок
    • Количество потребленной электроэнергии раздельной по каждой тарифной зоне
    • Общую сумму потребленной активной электрической энергии
  • Счетчик обладает энергонезависимой памятью, с возможностью передачи сохраненной информации считывающим устройствам.
  • Тип датчика — шунт, что позволяет учитывать потребление и постоянной составляющей  тока
Технические параметры Счетчики Меркурий 200
200.02 200.04
200.05
201.8 203.2Т 206
Класс точности счетчика 2,0 — 1,0 1,0 2,0 — 1,0
Номинальное напряжение сети 230В, 50Гц
Базовый (максимальный) ток 5А (60А) 5А (80А) 5А (60А) 5А(60А), 5А(80А), 10А(100А)
Максимальное количество программируемых тарифов  4
Управление нагрузкой через УЗО встроенное реле отключения нагрузки
интерфейс связи
CAN CAN, модем PLC-I RS-485, PLС-модем оптопорт,RS485, GSM\GPRS, PLC-II  оптопорт, допол-нительно RS-485 или PLC-I
Диапазон рабочих температур от -40°С до +55°С от -45°С до +70°С
Наработка на отказ, часов 220000 140000 220000
безотказная работа, часов 7000
Межповерочный интервал 16 лет
Гарантия производителя 3 года
Средний срок эксплуатации 30 лет

Габариты счетчиков Меркурий 200

Меркурий 200.02, 200.04, 200.05 Меркурий 201.8
размеры указаны в мм, вес аппарата 600 гр размеры указаны в мм, вес аппарата не более 340 гр
Меркурий 203.2Т Меркурий 206
размеры указаны в мм, вес аппарата не более 950 гр размеры указаны в мм, вес аппарата не более 600 гр




Расшифровка обозначений серии Меркурий 200

Счетчик электроэнергии Меркурий 200 .Х

200.02  интерфейс CAN
200.04  интерфейс CAN PLС-модем
200.05 интерфейс RS-485 PLС-модем

Счетчик электроэнергии Меркурий 201.8 TLO

Т — многотарифный;
L — модем PLC-II;
О — встроенное реле

Счетчик электроэнергии Меркурий 203.2T R (F, L, G) (O) B

203 — серия счетчика
2 — устройство для отображения электроэнергии — ЖКИ
Т — внутренний тарификатор
R (F, L, G) — интерфейс №1, а именно:
    F — интерфейс RS485
    L — PLC модем
    G — модем GSM\GPRG
О — встроенное реле
В — подсветка ЖКИ

Счетчик электроэнергии Меркурий 206 PRLNO

206 — серия счетчика
P — профиль мощности, суточные и месячные срезы, журнал событий
R — интерфейс RS485
L — модем PLC — I
N — электронная пломба
O — встроенное реле

Отсутствие символа в наименовании счетчика свидетельствует об отсутствии соответсвующей функции.


Вопросы и ответы по серии Меркурий 200

Сергей спрашивает:

Добрый день, у меня дома стоит однофазный многотарифный электросчетчик. Счетчик внезапно перескочил на 4 часа вперед,могу ли я перепрограммировать счетчик с помощью кнопок на панели самостоятельно?

Ответ технического специалиста:

Добрый день, Сергей.
К сожалению Вы не сможете самостоятельно перепрограммировать электросчетчик. Наверное Вам смогут перепрограммировать данный счетчик в специализированной компании, обладающей необходимым оборудованием. Правда по финансовым затратам зачастую это обходится дороже, чем покупка нового электросчетчика.

Сергей спрашивает:

Погас экран электросчётчика. Что делать?

Ответ технического специалиста:

Скорее всего у Вас счетчик вышел из строя. Если у Вас еще не прошло три года, то Вы можете обратиться на завод по вопросу гарантийного ремонта. Но предварительно Вы должны, вызвать специалиста из сбытовой службы, чтобы он пришел снял пломбу и написал Вам предписание. После этого Вы ремонтируете или покупаете новый счетчик (желательно более надежной модели) и устанавливаете его вместо старого согласно схеме подключения.  Схема будет написана в паспорте счетчика и на клемной крышке счетчика. После этого вызываете специалиста сбытовой компании и он пломбирует Вам электросчетчик.

Опрос и схема подключения электросчетчика Меркурий 200

На этом сайте вы можете
удалённо получать данные
со счётчика Меркурий 200

Данный счётчик не поддерживает
функции отмеченные серым

Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Корректировка времени
  • Управление реле

Обозначение счетчика

Меркурий 200.02

Интерфейс связи – CAN

Меркурий 200.04

Интерфейс связи – CAN, PLC-1

Виды связи

  • CAN
  • PLC-I
  • GSM/GPRS/Ethernet (через внешний модем)

Счетчик измеряет и хранит в памяти измеренные значения

  • Количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам.
  • Количество учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам на начало каждого из 11 предыдущих месяцев.
  • Мгновенные значения мощности, тока, напряжения.

Контроль нагрузки

При необходимости в счётчике можно задать лимит максимальной мощности нагрузки и перевести счётчик в режим управления по лимитам. В случае превышения установленного лимита счётчик сделает соответствующую запись в журнале событий с отметкой даты и времени когда произошло это превышение. Журнал доступен к прочтения по любому из цифровых интерфейсов счётчика кроме PLC.

Управление нагрузкой

Возможно управление нагрузкой через телеметрический выход внешними цепями коммутации.

Технические характеристики

Марка прибора учета Меркурий 200.02 Меркурий 200.04
Класс точности 1
Номинальное напряжение, В 1
Базовый (макс.) ток, A 5 (60)
Частота сети, Гц 50
Стартовый ток (чувствительность), мА
— для класса 1,0 20
— для класса 2,0 25
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА) 2 (10) 3 (30)
Число тарифов 4
Управление нагрузкой Через УЗО
Цифровой интерфейс CAN CAN, PLS-I
Диапазон рабочих температур, °С -40 … +55
Габаритные размеры, мм 156/138/58
Масса,не более, кг 0,6
Межповерочный интервал, год 16
Гарантия изготовителя, лет 3
Срок службы, лет 30

Схема подключения

Схема подключения электросчётчика Меркурий 200


Схема подключения

Интерактивная демонстрационная версия

Протестируйте удалённый опрос Меркурий 200
на примере учёта электроэнергии нашего офиса.
