Подробнее Видеодомофон quantum qm-4hp правила эксплуатации
ВИДЕОДОМОФОН
Quantum QM-4HP

ПРАВИЛА ЭКСПЛУАТАЦИИ
1. Прочитайте инструкцию прежде, чем приступите к установке домофона. Придерживайтесь правил, изложенных в данной инструкции.
2. Сохраните инструкцию, она может пригодиться Вам в будущем.
3. Не допускайте падения домофона, сильных ударов по корпусу, сильной тряски, вибрации.
4. Не используйте домофон в помещении с высокой температурой с влажностью. Воздействие высокой температуры и влаги может привести к поломке устройства.
5. Не устанавливайте вблизи устройств, создающих сильные электромагнитные поля (телевизоры, компьютеры и др.).
6. Не допускайте скопления большого количества пыли и грязи.
7. Не допускайте попадания влаги на прибор, не протирайте его мокрой тряпкой. Не используйте для чистки средств, содержащих спирт, бензол, бензин, растворители. Допускается протирка мягкой сухой тканью.
8. Не пытайтесь самостоятельно разбирать устройство, так как оно состоит из высокоточных электронных компонентов и внутри него – высокое напряжение, опасное для жизни.
9. Обратите особое внимание на изоляцию шнуров в разъемах, пазах и точках, где шнуры выходят из оборудования. Не перегружайте силовые штепселя и удлинительные шнуры, так как это может привести к возникновению короткого замыкания, пожара.
10. Не прокладывайте соединительные кабели вблизи силовых линий, это может отрицательно влиять на работу устройства.
11. Все отверстия в корпусе домофона имеют свое функциональное назначение. Не закрывайте их, они предохраняют изделие от перегрева.
12. Для дополнительной защиты, отключайте домофон из розетки при длительном отсутствии, при приближении грозы.
15. При повреждении или поломке — отключите оборудование от сети и сдайте в ремонт в сервисный центр или по месту приобретения.
16. Гарантия не распространяется на изделия, поврежденные вследствие следующих ситуаций:
а) неправильная транспортировка или небрежное обращение со стороны покупателя;
б) оборудование подвергнуто действию воды;
г) оборудование имеет физическое повреждение корпуса;
д) оборудование повреждено вследствие попытки самостоятельного ремонта, модификации;
е) оборудование повреждено в результате стихийного бедствия, акта вандализма, перепадов напряжения.
Особенности видеодомофона:

4″ CRT монитор;

4-x проводное исполнение;

Параллельное подключение до 4-х мониторов;

Кнопка открывания двери;

Возможность подключения одной вызывной панели;

Возможность подключения блока видеопамяти QM-32;

Возможность подключения дополнительной аудиотрубки QM-111.

Технические характеристики:

Тип

4″ черно-белый видеодомофон

Модель

QM-4HP

Монитор

4″ CRT (ч/б)

Питание

AC 100 ~ 240 В 50 Гц

Мощность

35 Вт

Габаритные размеры

183 х 207 х 55 мм

Схема подключения

4-х проводная

Рабочая температура

-10°C ~ +40°C

Вес

1,65 кг

Тип крепления

Настенный

Совместимость

Вызывные панели AVC, JSB, QM

Схемы подключений:

а) 1 вызывная панель/1 монитор/1 аудиотрубка
б) 1 вызывная панель/2 монитора
в) 1 вызывная панель/2 монитора/блок видеопамяти

Домофоны ― Инструкции по эксплуатаци и монтажу Руководства пользователя
Quantum QM-4MT Видеомонитор
Инструкция по установке и использованию
ID: 64-483 | Домофоны | Размер файла: 2.13Mb | Формат файла: pdf
Quantum QM-4HP Видеомонитор
Инструкция по установке и использованию
ID: 64-482 | Домофоны | Размер файла: 3.17Mb | Формат файла: pdf
Kocom KIV-102 Видеодомофон
Инструкция по установке и эксплуатации
ID: 66-487 | Домофоны | Размер файла: 1.04Mb | Формат файла: pdf
Hyundai HVM-200B Блок памяти
Инструкция по установке и использованию
ID: 63-475 | Домофоны | Размер файла: 238.8Kb | Формат файла: pdf
Gardi Slim Видеодомофон
Инструкция по установке и использованию
ID: 62-479 | Домофоны | Размер файла: 851.4Kb | Формат файла: pdf
Gardi Nota STL Видеодомофон
Инструкция по установке и использованию
ID: 62-477 | Домофоны | Размер файла: 2.70Mb | Формат файла: pdf
Gardi Nota 2 Видеодомофон
Инструкция по установке и использованию
ID: 62-478 | Домофоны | Размер файла: 899.1Kb | Формат файла: pdf
Gardi Lux Видеодомофон
Инструкция по установке и использованию
ID: 62-481 | Домофоны | Размер файла: 4.60Mb | Формат файла: pdf
Ремонт домофона QUANTUM QM-4MT
Ремонт домофона. Quantum QM-4MT.
Ввиду того что данная модель домофона стала приходить в ремонт партиями, мы решили написать статью-пособие по его ремонту.
Итак нам не предстоит сделать ничего сложного. Вам понадобится фигурная отвертка, тестер и обычный паяльник.
Вот так выглядит домофон новым:

Чаще всего этот домофон приходит в ремонт со следующей неисправностью: слабо светиться или вообще не светиться экран. Светодиодики все горят.
Раскручиваем пять винтов с нижней крышки домофона. Открываем его и видим следующую картину:

Если включить кнопку вывода изображения то мы можем наблюдать как сильно греется стабилизатор KA7810 на радиаторе на картинке он помечен цифрой «2». Сразу скажу, это не означает, что он неисправен, это так примерно в 50% случаях. Итак выключите домофон, выдерните разъем лучевой трубки, прозвоните стабилизатор тестером между крайними и центральной ножкой, если там пару Ом(меньше 10) – менять! Вместо данного стабилизатора можно поставить «кренку» KA7812, но это только на Ваш страх и риск, напряжение естественно повыситься после этого и монитор будет светить гораздо ярче, что уменьшает ресурс его службы, поэтому лучше всего поставить родную KA7810. Далее откручиваем еще 4 винта с платы монитора:

А теперь о главном дефекте из-за чего все происходит, а дело в ненадежном кремниевом конденсаторе , который стоит в нижнем плече генератора повышающего трансформатора, он отмечен на рисунках цифрой «1». Берем тестер и меряем его сопротивление если там 0 Ом , а там 99% что КЗ («короткое замыкание») , то меняем его на новый. Емкость сгоревшего конденсатора довольно большая для керамического – 2 мкФ. Можно поставить 2 конденсатора по 1 мкФ , запаяв их параллельно, как обычно делаю я.
Итак заменили конденсатор, и возможно стабилизастор KA7810, закручиваем все назад в обратной последовательности, включаем и проверяем. Вуаля, все работает!!! 😉
При копировании данной статьи обязательно указание ссылки на первоисточник www.7volt.ru
💣домофон quantum ✔️
домофон quantum .

Нажми для просмотра
Видеообзор от ТД ТЕРАТЕК — системы безопаснос ти Приобрести домофон Quantum QM-4HP можно здесь: …

Тэги:

Нажми для просмотра
Небольшой обзорчик меню новенькой модели от Commax CDV-704MA. В связке с вызывной панелью Quantum QM-308N.

Тэги:

Нажми для просмотра

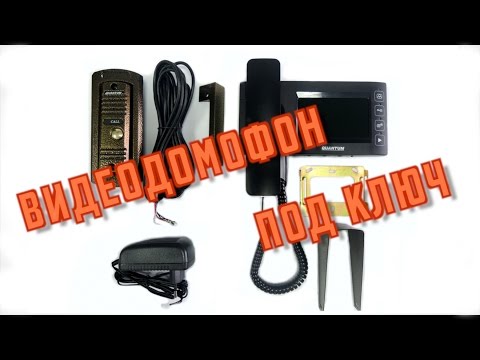

Обзор комплект видеодомоф она QM-437C_SET. Данный комплект видеодомоф она QM-437C_SET от торговой марки …

Тэги:

Нажми для просмотра
В эксперимен те участвовал и: Видеодомоф он NeoLight KAPPA: Вызывная панель PRIME: …

Тэги:

Нажми для просмотра
Цветной видеодомоф он на 4 видеокамер ы ,с возможност ью записи на SD и со встроенным датчиком движения Оформит…

Тэги:

Нажми для просмотра
В этом видео вы узнаете как осуществля ется подключени е электромех анического замка в СКД (системе контроля…

Тэги:

Нажми для просмотра
0:01 Здравствуй те, с Вами интернет-м газин Сегодня мы снимаем со стены видеодомоф он Commax …

Тэги:

Нажми для просмотра
Ремонт видеодомоф она KOCOM KVM-524. Отсутствуе т вызывной сигнал. А так же немного теории.

Тэги:

Нажми для просмотра
ProFanElectro — канал посвящённы й ремонту и конструиро ванию электронно й техники.

Тэги:

Нажми для просмотра
В данном видеообзор е мы расскажем вам на примере как мы устанавлив аем видеодомоф он и вызывную панель. Если…

Тэги:

Нажми для просмотра
Видеоролик о том, как самостояте льно подключить к видеодомоф ону вызывную панель, электро-ме анический. ..

Тэги:

Нажми для просмотра
Установить видеодомоф он в квартире, в доме или офисе не так сложно на первый взгляд. На примере, я показываю.. .

Тэги:

Нажми для просмотра
Necesitas ayuda con tu configuración o conexión?, registrate en la siguiente pagina y obtén una sesión de diagnostico GRATIS …

Тэги:

Нажми для просмотра
если вдруг обнаружили что ваша домофоная трубка перестала открывать дверь, то это видео поможет устранить.. .

Тэги:

Нажми для просмотра
— наши специалист ы с удовольств ием вам помогут выбрать домофон в соответств ии с вашими …

Тэги:

Нажми для просмотра
Хороший домофон с хорошей вызывной панелью. Нормальные углы обзора монитора домофона. Приобрести …

Тэги:

Нажми для просмотра
Видеодомоф он Quantum QM706C адаптирова нный для подъездног о домофона. Добавляйте сь к нам в сообщество : …

Тэги:

Нажми для просмотра
Обзор видеодомоф она QM-431C. Данный комплект видеодомоф она QM-431C от торговой марки Quantum это отличное .. .

Тэги:

Нажми для просмотра
Ролик наглядно показывает как подключить и настроить вызывную панель и монитор BAS-IP. BAS-IP в Каталоге «ТД ТИНК…

Тэги:

Нажми для просмотра
В этом видео вы узнаете как подключить вызывную панель домофона. Если помог, то вкусняшку к чаю автору,…

Тэги:
