Практически каждому владельцу автомобиля знакома ситуация, когда ни с того ни с сего машина не заводится, а в последствии выясняется, что причина в разряженном аккумуляторе. Чтобы избежать такого, нужно следить за уровнем заряда, а для проверки достаточно только заглянуть под капот.

Для чего нужен глазок у автомобильного аккумулятора

Многие автомобильные аккумуляторы оснащены специальным прибором, который измеряет и показывает степень заряженности батареи. Встроенный индикатор заряда находится на лицевой (верхней) стороне устройства и похож на глазок – посмотрев на него, автовладелец быстро понимает, что всё в порядке либо необходима подзарядка.

Интересно! Многие думают, что это лампочка, которая загорается разными цветами. Однако никакой лампочкой устройство не оснащено. Всё, что видит человек, заглядывая в глазок – это цветной шарик или пустота.

Как работает индикатор и насколько он точен

Под маленьким глазком скрывается встроенный аэрометр (прибор, измеряющий плотность жидкости). Внутри аккумулятора электролит и, измеряя его плотность, прибор сообщает, есть ли необходимость в зарядке.

Принцип работы

Устройство прибора

Аэрометр представляет собой небольшую трубку, в конце которой находится поплавок в виде цветного шарика. Если аккумулятор заряжен хорошо, плотность электролита высокая, и шарик поднимается наверх. Именно его и видит автовладелец через лупу глазка.

При недостаточном заряде плотность электролита падает, и зеленый шарик тонет. Вместо него видна только трубка устройства черного цвета и глазок кажется черным. В некоторых аккумуляторах помимо зеленого есть еще и красный шарик. Именно он всплывает наверх при понижении плотности, сменяя зелёный.

Помимо недостаточного заряда в аккумуляторе может быть недостаток электролита. В таком случае в глазке видна поверхность жидкости, и индикатор приобретает белый цвет.

Погрешности в работе индикатора

Не стоит безоговорочно верить показателю индикатора и полностью на него полагаться. Судя по многочисленным отзывам автолюбителей, в его работе есть погрешности, и он не всегда показывает реальное состояние аккумулятора. Причина может быть в следующем:

  • плотность электролита меняется в зависимости от температуры – холод повышает его плотность, и индикатор будет показывать норму при том, что аккумулятор на самом деле почти разряжен;
  • стеклянные и пластиковые части прибора могут повредиться из-за высокой температуры и повлиять на его точность;
  • аккумулятор состоит из 6 банок, а прибор установлен только в одной и отображает данные только по ней, ситуация же в остальных банках может существенно отличаться и влиять на общую работу всего АКБ.

Автолюбители отмечают еще один недостаток такого индикатора – чтобы проверить заряд нужно открыть капот и заглянуть под него. Конечно же, гораздо удобнее, когда данные отображаются прямо в салоне автомобиля.

Вид индикатора

Обозначения цветов

Глазок у аккумулятора предполагает три цвета – зелёный, белый и черный, в зависимости от заряда батареи и состояния электролита. В некоторых устройствах используется еще один цвет – красный. У каждого цвета есть своё значение, благодаря которому автолюбитель понимает, заряжен или разряжен аккумулятор.

  • Зеленый индикатор на аккумуляторе. Если глазок зелёный – можете быть спокойны. Это означает, что батарея заряжена, и подзарядка не требуется. Можно пользоваться автомобилем в обычном режиме.
  • Красный индикатор на аккумуляторе. Красный глазок — то тревожный сигнал, сообщающий автомобилисту, что АКБ разряжен и требует срочной подзарядки. В этом случае нужно незамедлительно достать его из авто и полностью зарядить.

Внимание! Не оставляйте АКБ полностью разряженным надолго, это может вывести его из строя.

  • Черный индикатор на аккумуляторе. Черный глазок имеет то же значение, что и красный. Плотность электролита понизилась, зелёный шарик утонул, и вы видите в глазке черноту трубки. Требуется зарядка.
  • Белый индикатор на аккумуляторе. Если глазок белый, значит в аккумуляторе недостаточно электролита. Это можно поправить самостоятельно, разобрав устройство и долив в него дистиллированную воду.

Расположение индикатора заряда на батареи

Почему после зарядки может не загореться зеленый цвет

Некоторые сталкиваются с тем, что даже после длительной зарядки цвет глазка не становится зелёным. У этого есть несколько причин:

  • зелёный шарик просто застрял в узком проходе и не встал на нужное место – слегка потрясти АКБ, чтобы сдвинуть его;
  • грязь от пластин, которые со временем осыпаются, мешает индикатору показывать правильное значение;
  • аккумулятор вышел из строя.

Глазок на аккумуляторе – удобный способ проверить степень его заряженности, однако многие автолюбители утверждают, что это бесполезный наворот и полностью полагаться на его значения не стоит. Для точной проверки заряда лучше измерьте напряжение с помощью нагрузочной вилки

.

Остались вопросы или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.

Устройство светодиодного индикатора зарядки аккумуляторной батареи

Электрические аккумуляторы повсеместно применяются в нашей жизни. Они используются как первичные электрохимические источники электропитания для переносных или передвижных электроприборов. К примеру, для телефонов, ноутбуков, автомобилей, шуруповёртов, квадрокоптеров, игрушек.

Индикатор заряда аккумулятора

Индикатор заряда аккумулятора

Аккумулятор представляет собой сложную конструкцию. Он при зарядке накапливает в себе электроэнергию за счёт физико-химических процессов (электролиза), при подключении нагрузки отдаёт энергию, то есть происходит разряд (разряжается).

При правильном обслуживании необходимо постоянно следить за основным параметром – уровнем зарядки. В этом владельцу поможет индикатор заряда аккумулятора. Он вовремя подскажет, какой параметр вышел из нормы (плотность, уровень электролита), и требуется ли вмешательство.

Применяются разнообразные индикаторы. По назначению они равные, по функциональным элементам – многообразные: от электромеханических до интеллектуальных.

Технические данные аккумуляторов

Основные применяемые типы аккумуляторов:

  • Щелочные – Ni-Cd,
  • Ni-MH – никель-металлогидридные,
  • кислотные – аккумуляторы для автомобилей,
  • Li-ion – литий-ионные,
  • Li-po – литий-полимерные.

При эксплуатации аккумулятора необходимо учитывать его функциональные характеристики, такие как:

  • значение ёмкости,
  • выходное напряжение,
  • размеры,
  • сколько весит,
  • допустимое минимальное напряжение,
  • срок эксплуатации,
  • коэффициент полезного действия,
  • диапазон рабочей температуры,
  • рабочий ток заряда и разряда.

К сведению.

Все параметры указываются для 20 или 25 °С.

Аккумулятор для автомобиля (АКБ) состоит из 6 последовательно соединённых аккумуляторных секций с напряжением питания каждой 2,1-2,16 В, на хорошей батарее напряжение 13-13,5 В.

Важно! Не допускается снижение напряжения ниже 9 вольт, поскольку из-за особенностей процессов, происходящих в батареях, садится плотность, что повышает температуру промерзания электролита и ускоряет разрушение электродов. В свою очередь, уменьшается и срок службы аккумулятора.

Разновидности индикаторов заряда аккумулятора

Разделяют индикаторы по методу подключения и индикации сигнала. Зарядка – это сложный процесс, поэтому в основном индикаторы информируют только об окончании зарядки в аналоговом или цифровом виде.

Для каждого типа аккумулятора необходимы адекватные схемы и конструкции зарядки, электроизмерительные или электронные. Так, для телефонов и ноутбуков используются импульсные зарядки, которые должны обладать интеллектом, в них используют микропроцессоры. Электронный контроллер ШИМ Weswen применяется для зарядки аккумуляторных батарей для независимого электроснабжения домов.

Одним из простых является встроенный индикатор заряда батареи, который выполнен в виде глазка. Устанавливается в одну из банок автомобильного аккумулятора. Разновидность работы индикатора с двумя шариками показана на рис. ниже.

Встроенный индикатор зарядки аккумулятора

Встроенный индикатор зарядки аккумулятора

Индикатор представляет собой пластмассовый цилиндр с плавающими шариками зелёного и красного цветов. В работе индикатора используется принцип ареометра. Красный шарик реагирует только на уровень электролита, зелёный – на уровень и плотность электролита. Есть варианты и с одним зелёным шариком.

Используются ещё и электроизмерительные индикаторы в виде стрелочных вольтметров. Один из них показан на рис. ниже. Подключается параллельно, в цепи аккумулятора.

Электроизмерительный индикатор напряжения на батареи

Электроизмерительный индикатор напряжения на батареи

Устанавливается как на приборной панели, так и в удобном месте. При нормальном напряжении на аккумуляторе стрелка должна находиться в пределах последнего зелёного сектора. Если стрелка показывает ниже 75%, то требуется подзарядка. Нахождение стрелки в начале шкалы (красный сектор) говорит о том, что аккумулятор неисправен.

Опытные владельцы аккумуляторов могут использовать простые готовые цифровые индикаторы. Один из таких изображён на рис. ниже

Цифровой вольтметр

Цифровой вольтметр

Он просто показывает напряжение в данное время. Владельцу самому решать, что делать. При диагностике аккумулятора можно использовать стрелочный или цифровой тестер.

Радиолюбители могут использовать индикацию, сделанную своими руками. В основном изготавливают схемы разнообразных индикаторов для контроля заряда аккумулятора на световых индикаторах, двух или больше. Схемное решение устройств индикации зависит от сложности зарядки.

Важно! Чем проще зарядка, тем сложнее должна быть схема индикации.

На рис. ниже изображена схема проверки степени зарядки на 5 индикаторах.

Схема контроля напряжения на светодиодах

Схема контроля напряжения на светодиодах

На рисунке изображена одна из возможных эл.схем, собранная на компараторе Lm339 с термокомпенсацией. HL1 будет гореть при недозаряженном или плохом аккумуляторе. HL2 – это недозаряд, значит, требуется зарядка. HL3 – напряжение в норме. HL4 – небольшой перезаряд. HL5 – недопустимый перезаряд. Остановить зарядку необходимо при загорании HL4.

Нужно отметить! Во время работы будет гореть только один световой индикатор. Таких вспомогательных плат можно разработать столько, на сколько хватит знаний и необходимости.

В современных гаджетах, использующих питание от аккумуляторных батарей, зарядки делают более сложными, чтобы создать оптимальные условия работы батареи. Например, в зарядках для шуруповёртов используются импульсные блоки с применением запрограммированных контроллеров. В таких автоматических зарядках два состояния индикации: разряжен и заряжен. Для удобства в качестве световых индикаторов применяются и жидкокристаллические индикаторы.

В нынешних авто за состоянием аккумулятора следят главный модуль, модуль управления двигателем и датчик, который следит за параметрами батареи. Электронная система автомобиля сама следит за правильной эксплуатацией аккумулятора. Водителю остаётся только наблюдать за информацией на экране дисплея.

Развивается использование батарей при автономном электроснабжении домов. Ветрогенераторы и солнечные панели объединяются в общую электросеть, и аккумуляторы управляются с помощью ШИМ контроллера, например, от компании WESWEN.

Необходимо постоянно следить за работоспособностью аккумуляторных батарей. Для этого предназначены указатели заряда. Простые устройства – просто следят, а контроллеры контролируют и управляют подзарядкой аккумулятора.

Видео

Индикатор заряда аккумулятора | Каталог самоделок

Очень удивительно, что во многих автомобилях, пусть даже донехочу напичканной всякой электроникой отсутствует банальный индикатор заряда АКБ. Как определить уровень заряда аккумулятора особенно зимой, когда аккумуляторы особо уязвимы?

 Для решения данной проблемы я и смастерил индикатор, схема и сборка которой не займет много времени и особых профессиональных навыков, но базовые умения должны присутствовать. Еще одним плюсом сборки – маленькая себестоимость по отношению к дешевым китайским аналогам, качество которых оставляет желать лучшего.

Схема.

Схема-Индикатор заряда аккумулятора

В схеме присутствуют светодиоды, цвета которых и будут обозначать степень зарядки – Красный – от 6-ти до 11-ти вольт; Синий – от 11-ти до 13-ти вольт; Зеленый от 13 вольт. Советую также ознакомиться со статьей “Как определить катод и анод у светодиода

 Запитывать схему рекомендуется от замка зажигания, чтобы индикатор не работал постоянно.

Необходимые элементы:
  • Резисторы:
    • 1 КОм – 2 шт;
    • 220 ОМ – 3 шт;
    • 2 КОм – 1 шт.
  • Транзисторы:
    • ВС547 – 1 шт;
    • BC557 – 1 шт.
  • Светодиоды:
    • RGB светодиод – 3 шт.(можно любые светодиоды)
  • Стабилитроны:
    • 9.1 v – 1 шт; (9v1)
    • 10 v – 1 шт.

Плата

Проверяем светодиод тестером на работоспособность, определяем выводы.

Проверяем светодиод тестером

Далее примеряем элементы к плате и вырезаем кусок, необходимой величины.

Вырезаем плату

 Далее необходимо приклеить светодиод к плате и начать монтаж деталей. Светодиоды рекомендуется выводить на проводах, а не припаивать намертво к плате, так как (скорее всего) эти индикаторы вы будете фиксировать где-то в приборной панели вашего авто. А для наглядности сборки они будут установлены прямо на плате.

Установка светодиода на плату

Транзисторы.

Транзисторы.

Транзисторы.

Конечная сборка.

Конечная сборка.

Заключение.

Данная схема тестировалась около получаса (не на авто) прогоном напряжения. Источником тока был обычный блок питания с регулируемым напряжением от ноутбука. Одним единственным сбоем срабатываения было, то что при переходе от красного и от синего цветов индикатор немного тупил, это связано с тем, что падения напряжения было очень резким и тестер не успевал вовремя фиксировать это, а на обычный АКБ – работать сборка будет безотказно.

Также советую ознакомиться с еще одним вариантом изготовления таких индикаторов – Простой высокоточный индикатор разряда АКБ и Простой индикатор разряда АКБ

Удачи на дорогах.



Автор: Скрыльников Валерий. г. Москва.


Warning

 ОБЯЗАТЕЛЬНО !!!

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.


Как сделать индикатор заряда аккумулятора на светодиодах?

Успешный пуск автомобильного двигателя во многом зависит от состояния заряда аккумулятора. Регулярно проверять напряжение на клеммах с помощью мультиметра – неудобно. Гораздо практичнее воспользоваться цифровым или аналоговым индикатором, расположенным рядом с приборной панелью. Простейший индикатор заряда аккумулятора можно сделать своими руками, в котором пять светодиодов помогают отслеживать постепенный разряд либо заряд батареи.

Принципиальная схема

Рассматриваемая принципиальная схема индикатора уровня заряда представляет собой простейшее устройство, отображающее уровень заряда аккумулятора (АКБ) на 12 вольт. схема заряда акбЕё ключевым элементом является микросхема LM339, в корпусе которой собрано 4 однотипных операционных усилителя (компаратора). Общий вид LM339 и назначение выводов показан на рисунке. lm339Прямые и инверсные входы компараторов подключены через резистивные делители. В качестве нагрузки используются индикаторные светодиоды 5 мм.

Диод VD1 служит защитой микросхемы от случайной смены полярности. Стабилитрон VD2 задаёт опорное напряжение, которое является эталоном для будущих измерений. Резисторы R1-R4 ограничивают ток через светодиоды.

Принцип работы

Работает схема индикатора заряда аккумулятора на светодиодах следующим образом. Застабилизированное с помощью резистора R7 и стабилитрона VD2 напряжение 6,2 вольт поступает на резистивный делитель, собранный из R8-R12. Как видно из схемы между каждой парой этих резисторов формируются опорные напряжения разного уровня, которые поступают на прямые входы компараторов. В свою очередь, инверсные входы объединены между собой и через резисторы R5 и R6 подключены к клеммам аккумуляторной батарее (АКБ).

В процессе заряда (разряда) аккумулятора постепенно изменяется напряжение на инверсных входах, что приводит к поочередному переключению компараторов. Рассмотрим работу операционного усилителя OP1, который отвечает за индикацию максимального уровня заряда АКБ. Зададим условие, если заряженный аккумулятор имеет напряжение 13,5 В, то последний светодиод начинает гореть. Пороговое напряжение на его прямом входе, при котором засветится этот светодиод, рассчитаем по формуле:
UOP1+ = UСТ VD2 – UR8,
UСТ VD2 =UR8+ UR9+ UR10+ UR11+ UR12 = I*(R8+R9+R10+R11+R12)
I= UСТ VD2 /(R8+R9+R10+R11+R12) = 6,2/(5100+1000+1000+1000+10000) = 0,34 мА,
UR8 = I*R8=0,34 мА*5,1 кОм=1,7 В
UOP1+ = 6,2-1,7 = 4,5 В

Это означает, что при достижении на инверсном входе потенциала величиной более 4,5 вольт компаратор OP1 переключится и на его выходе появится низкий уровень напряжения, а светодиод засветится. По указанным формулам можно рассчитать потенциал на прямых входах каждого операционного усилителя. Потенциал на инверсных входах находят из равенства: UOP1- = I*R5 = UБАТ – I*R6.

Печатная плата и детали сборки

печатная платаПечатная плата изготавливается из одностороннего фольгированного текстолита размером 40 на 37 мм, которую можно скачать здесь. Она предназначена для монтажа DIP элементов следующего типа:

  • резисторы МЛТ-0,125 Вт с точностью не менее 5% (ряд Е24)
    R1, R2, R3, R4, R7, R9, R10, R11– 1 кОм,
    R5, R8 – 5,1 кОм,
    R6, R12 – 10 кОм;
  • диод VD1 любой маломощный с обратным напряжением не ниже 30 В, например, 1N4148;
  • стабилитрон VD2 маломощный с напряжением стабилизации 6,2 В. Например, КС162А, BZX55C6V2;
  • светодиоды LED1-LED5 – индикаторные типа АЛ307 любого цвета свечения.

Данную схему можно использовать не только для контроля напряжения на 12 вольтовых аккумуляторах. Пересчитав номиналы резисторов, расположенных во входных цепях, получаем светодиодный индикатор на любое желаемое напряжение. Для этого следует задаться пороговыми напряжениями, при которых будут включаться светодиоды, а затем воспользоваться формулами для пересчёта сопротивлений, приведенные выше.

Читайте так же

Мастерим индикатор напряжения АКБ сами: высокое качество с минимальными затратами

От качества зарядки аккумулятора зависит, насколько успешно пройдет запуск автомобиля. Не многие водители следят за степенью зарядки АКБ. В статье рассматривается такое полезное устройство как индикатор заряда автомобильного аккумулятора: как устроен, работает, дается инструкция и видео, как его самостоятельно изготовить.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика индикатора уровня заряда батареи

На современных автомобилях с бортовым компьютером водитель имеет возможность получить информацию об уровне зарядки аккумуляторной батареи. Старые модели оборудованы аналоговыми вольтметрами, но они не отражают истиной картины состояния аккумулятора. Индикатор напряжения (ИН) аккумулятора — вариант иметь оперативную информацию о напряжении батареи.

Предназначение и устройство

На ИН возложены две функции – показывать, как заряжается АКБ от генератора, и информировать о величине заряда аккумулятора автомобиля. Проще всего собрать такое устройство своими руками. Схема самодельного устройства простая. Приобретя необходимые детали, легко собрать индикатор своими руками. Таким образом можно сэкономить, так как себестоимость прибора получается низкой (автор видео — AKA KASYAN).

Принцип действия

Индикатор уровня заряда имеет три светодиодные лампочки разных цветов. Обычно это: красный, зеленый и синий. Каждый из цветов имеет свою информативную нагрузку. Красный цвет означает низкую зарядку, которая является критичной. Синий цвет соответствует рабочему режиму. Зеленый цвет говорит о полной заряженности аккумулятора.

Разновидности

ИН могут быть размещены на аккумуляторных батареях в виде гидрометра или в виде отдельных устройств с информационным дисплеем. Встроенные ИН обычно размещают на необслуживаемых АКБ. Они оснащаются поплавковым индикатором (гидрометром). Он имеет простую конструкцию.

Конструкция встроенного ИНКонструкция встроенного ИНКонструкция встроенного ИН

Выпускаются заводские ИН:

  1. DC-12 В. Устройство представляет собой конструктор. С его помощью можно контролировать заряженность АКБ и работоспособность реле-регулятора.
  2. Для тех, у кого машина оборудована вторым аккумулятором, полезным устройством будет панель с индикатором от TMC. Это панель из алюминия с размещенным на ней вольтметром и переключателем с одной батареи на другую.
  3. ИН Signature Gold Style и Faria Euro Black Style – определяют уровень заряда аккумулятора. Но их стоимость слишком высокая, поэтому на них небольшой спрос.

Руководство по изготовлению устройства в домашних условиях

Самым простым и дешевым вариантом является ИН, изготовленный своими руками. Его назначение – контролировать, как работает АКБ при значении напряжения в бортовой сети в пределах 6-14В.

Чтобы прибор не работал постоянно, его следует подключать через замок зажигания. В этом случае он будет работать, когда вставлен ключ.

Для схемы понадобятся следующие детали:

  • печатная плата;
  • резисторы: 2 сопротивлением 1 кОМ, 1 сопротивлением 2 кОм и 3 сопротивлением 220 Ом;
  • транзисторы: ВС547 — 1 и ВС557 — 1;
  • стабилитроны: один на 9,1 В, один на 10 В;
  • светодиодные лампочки (RGB): красный, синий, зеленый.

У светодиодов с помощью тестера нужно определить и проверить выводы, чтобы они соответствовали цвету. Собирается прибор согласно схеме.

Схема самодельного прибораСхема самодельного прибораСхема самодельного прибора

Компоненты примеряют на плату и вырезают ее соответствующих размеров. Желательно компоновать комплектующие так, чтобы они занимали поменьше места.

Светодиоды лучше припаивать к проводам, а не на плату, чтобы индикаторы удобнее было размещать на приборной панели.

По изготовленному устройству нельзя определить конкретные значения напряжения батареи, можно лишь ориентироваться в каких пределах оно находится:

  • красный горит, если напряжение от 6 до 11 В;
  • синий соответствует напряжению от 11 до 13 В;
  • зеленый означает полную зарядку, то есть напряжение превышает 13 В.

Индикатор напряжения аккумулятора можно устанавливать в любом месте салона. Удобнее всего размещать его в нижней части рулевой колонки: светодиоды будут хорошо видны, и не будут мешать управлению. Кроме того, прибор легко будет подключить к замку зажигания. После установки водитель сможет всегда знать, насколько заряжена батарея его автомобиля и заряжать свой аккумулятор в случае необходимости.

Цена вопроса

Если покупать готовый индикатор зарядки АКБ, то возможны варианты, представленные ниже:

Загрузка ...Загрузка ... Загрузка …

Видео «Самодельный индикатор уровня заряда АКБ»

На видео демонстрируется, как изготовить индикатор заряда аккумулятора своими руками (автор ролика — Паяльник TV).

Простой индикатор разряда Li-ion аккумуляторов

Как же плотно вошли в нашу жизнь Li-ion аккумуляторы. То, что они применяются почти во все микропроцессорной электронике это уже норма. Так и радиолюбители уже давно взяли их себе на вооружение и используют в своих самоделках. Способствую этому значительные плюсы Li-ion аккумуляторов, такие как небольшой размер, большая емкость, большой выбор исполнений различных ёмкостей и форм.
Простой индикатор разряда Li-ion аккумуляторов
Самый распространенный аккумулятор имеет марку 18650 его напряжение составляет 3,7 В. Для которого я у буду делать индикатор разряда.
Наверное, не стоит рассказывать, как вредна для аккумуляторов кране низкая их разрядка. Причем для аккумуляторов всех разновидностей. Правильная эксплуатация аккумуляторных батарей продлит их жизнь в несколько раз и сэкономит ваши деньги.

Схема индикатора зарядки


Простой индикатор разряда Li-ion аккумуляторов
Схема довольно универсально и может работать в диапазоне 3-15 вольт. Порог срабатывания можно настроить переменным резистором. Так что устройство можно использовать почти для любых аккумуляторов, будь то кислотные, никелево-кадмиевые (nicd) или литий-ионные (Li-ion).
Схема отслеживает напряжение и как только оно упадет ниже заданного уровня – загорится светодиод, сигнализируя о низкой разрядке батареи.
В схеме используется регулируемый стабилитрон TL431 (ссылка где брал). Вообще этот стабилитрон является очень интересным радиоэлементом, который может существенно облегчить жизнь радиолюбителям, при построении схем, завязанных на стабилизации или пороговом срабатывании. Так что берите его на вооружение, особенно при постройке блоков питания, схем стабилизации токов и т.п.
Транзистор можно заменить любым другим NPN структуры, отечественный аналог КТ315, КТ3102.
R2- регулирует яркость светодиода.
R1 – переменный резистор номиналом от 50 до 150 кОм.
Номинал R3 можно прибавить до 20-30 кОм для экономии энергии, если использован транзистор с высоким коэффициентом передачи.
Если у вас не окажется регулируемого стабилизатора TL431, то можно использовать проверенную советскую схему на двух транзисторах.
Простой индикатор разряда Li-ion аккумуляторов
Порог срабатывания задается резисторами R2, R3. Вместо них можно запаять один переменный, чтобы дать возможность регулировки и уменьшить количество элементов. Советские транзисторы можно заменить на BC237, BC238, BC317 (КТ3102) и BC556, BC557 (КТ3107).
Простой индикатор разряда Li-ion аккумуляторов
Схему можно собрать на плате или навесным монтажом. Одеть термоусадочную трубку и обдуть термофеном. Приклеить на двухсторонний скотч к тыльной стороне корпуса. Я лично установил данную плату в шуруповерт и теперь не до вожу его аккумуляторы до критического разряда.
Так же параллельно резистору со светодиодом можно подключить зуммер (пищалку) и тогда вы точно будете знать о критических порогах.

Дешевый индикатор заряда аккумулятора.

Небольшой обзор с тестами уровня напряжения и показаниями на индикаторе.

Началось все честно говоря давно, я только купил TS100, но не дошел до PD повербанков, стояла задача питать паяльник от аккумуляторов, при этом была важна компактность, удобность зарядки и индикатор уровня заряда прямо на банке. Кроме того, напряжение до 15в, дабы питать видео свет.
решение напросилось простое -3S1p аккумуляторная сборка из 18650 для ноутбука. Конечно сразу стоит сказать что емкость такой сборки не супер как и ток, но отборные аккумы на 2000mAh, и небольшое потребление паяльника при 12в, развеяли все сомнения, надо собирать.
BMS был выбран в виде зеленой платы, ссылка.
Корпус по началу сделан и коретки на 3 аккумулятора, но потом были напечатаны ячейки, а аккумуляторы спаяны. Заряжалось все через плату понижающего преобразователя, с контролем тока.
Оставались 2 части пазла, корпус и индикатор уровня заряда. О последнем и поговорим.

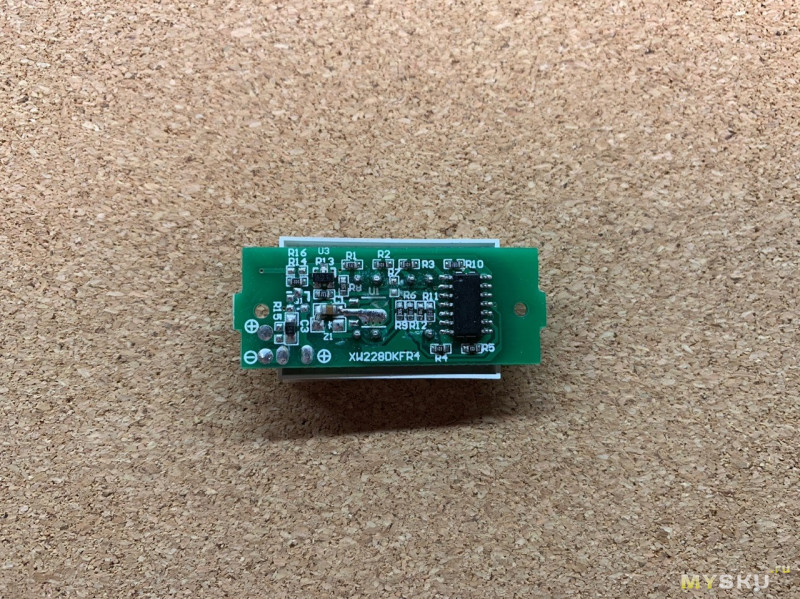

Для начала хотел купит обычный народный мини вольтметр,
https://aliexpress.ru/item/32672092022.html
Стоит дешево, показывает напряжение, а после калибровки, даже с неплохой точностью.

Но пока листал али, нашел интересный вариант. Без цифр а сразу с индикатором аккумулятора и его заполнения, как на телефоне. Точность не супер за счет всего четырех состояний экрана, но почему нет?..

Характеристик никаких не заявлено, лишь фото где видно что заряд отображается четырьмя диодами, а так же выбор индикатора для 1S 2S 3S 4S аккумулятора.

Заказ был обработан за 4 дня, и отправлен почтой «Cainiao Super Economy» при том с треком который так никогда и не заработал. Посылка шла доолго, около 70 дней, иногда почта не любит своих пользователей.
Упаковка в виде стандартного желтого пакета + целофановый пакет в котором само устройство.

Судя по виду, пришло то что заказывал. Сам экран в пленочке. Проводов нет.
Общие размеры — 42х20х9мм.
Плата 42х17х1мм.
Экран отдельно -32х20х6мм.

Сзади платы находится вся электроника.
А именно операционный усилитель LM324. Защита от переплюсовки в виде диода, и куча резисторов.
Конкретно за определение уровней заряда отвечают r6 r9 r11 r12.
Так как модуль на низкое напряжение, линейный понижающий стабилизатор не распаян, а на его месте стоит перемычка.

Легкое свечение модуль начинает уже при напряжении 3в

На 10в, силуэт аккумулятора хорошо виден и далее не становится ярче.

Все что ниже 10.3в для индикатора — 0 делений.
Первое деление появляется при напряжении 10.32в

Второе деление появляется при напряжении 10.92в и выше

3 деление при напряжении 11.42в

И последнее четвертое деление загорелось после 12.03в

Пример того как загораются деления.

Ток потребления при разных уровнях индикатора.

Теперь немного лирики.
Начнем с нижнего порога в 10.3в. Так как это индикатор для 3S аккумулятора, поделив напряжение на 3 аккума, получаем 3.44в, которые индикатор считает малым уровнем заряда, что вполне нормально.
Верхний порог в 12в тоже приемлем, так как полный заряд 3 банок будет на уровне 12.6в. Как видим, по уровням все в целом неплохо. И при полном разряде, плата защиты BMS — Отключит напряжение на выходе, и не даст разрядить аккумулятор. Но раз у нас есть место на плате и красная окантовка, то почему бы не выключать ее при напряжении ниже уровня например в 8.1в ( 2.7в на каждом аккумуляторе).
Вторым моментом что не понравилось — контакты питания. Их на модуле 4 штуки, все помечены, но те что на торце не работают. Они сделаны для исполнения модуля с кнопкой, и запитывают модуль если кнопка нажата.

В остальном же модуль понравился. Он вполне выполняет свои задачи и пригодится для самоделок, в которых будет наглядно показывать уровень заряда батареи. Но если вам хочется следить за зарядом точнее, то конечно лучше взять вольтметр за ровно ту же цену.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
