Сенсорный импульсный выключатель для штор/жалюзи Livolo, Classic

Сенсорный импульсный выключатель для штор/жалюзи Livolo, Classic

Используется с устройствами, управляемыми на основе реле (электрические жалюзи, электрокарнизы, занавесы, моторы и т.д.). Работает по принципу кнопки звонка: пока кнопка нажата — цепь замкнута. Позволяет контролировать 2 управляющие линии. Управление осуществляется только посредством сенсорной панели.

Технические характеристики

✓	Количество управляющих линий: 2
✓	Дистанционное управление: Нет
✓	Светодиодная подсветка: Да
✓	Индикация состояния включено/выключено: Да
✓	Размер лицевой панели: 80х80 мм
✓	Рабочее напряжение: 110-250 В (переменный ток 50-60Гц)
✓	Сила тока: 5 А
✓	Степень защиты: IP20
✓	Собственная потребляемая мощность: ≤0. 1 мВт
✓	Срок службы: 100000 переключений
✓	Метод крепления контактов: винтами
✓	Условия эксплуатации: температура -10~50℃, влажность ≤95%
✓	Установка: в круглую монтажную коробку D 65-70 мм
✓	Метод крепления выключателя: винтами
✓	Материал корпуса: термостойкая электротехническая пластмасса
✓	Материал лицевой панели: стекло OptiWhite

Схема подключение и размеры

Достоинства нашей компании

	Мы предоставляем официальную гарантию — 1 год.		Клиентам оплатившим 100% предоплаты — скидка 3%.
	Вы всегда можете обратиться в нашу сервисную и техническую поддержку.		Для постоянных клиентов действует специальная дисконтная программа.









Сенсорная кнопка Импульсный выключатель Проходной диммер 2 канала Livolo белый стекло (VL-C702H-11)

Сенсорный импульсный выключатель

Двухсенсорный импульсный выключатель Livolo. Выключатель находится в состоянии «включен» только в момент прикосновения с сенсору. Может использоваться как выключатель для импульсного реле.

Выключатель имеет двухцветную подсветку клавиш, в выключенном состоянии работает синий светодиод, во включенном красный. Сенсорная панель не требует усиленного нажатия, достаточно лишь коснуться лицевой панели в области клавиш.

Габаритные размеры (80*80*32 мм) позволяют установить выключатель в монтажные коробки любых строительных стандартов, принятых в нашей стране. Всё это значительно облегчает самостоятельный монтаж выключателя — без сверления и прочих хлопотных операций.

Проходной диммер. Альтернативный контроль яркости

С этим модулем диммера, можно решить димминг в альтернативной цепи. Поскольку модуль диммера ожидает импульсы и, таким образом можно объединить импульсы нескольких переключателей и подключить его к точке входа модуля диммера, чтобы мы могли решать регулировку яркости из нескольких мест. Ниже приведены принципиальные схемы решения альтернативного затемнения.



Принципиальная схема решения альтернативного затемнения с использованием 002470290 Диммер DIM-15



Принципиальная схема решения альтернативного затемнения с использованием 002470291 Диммер SMR-M (до 160W, для регулируемых LED и ESL ламп)

Комплект поставки

— Сенсорный импульсный выключатель Livolo VL-C702H-11

— шурупы для крепления;

— инструкция;

— коробка;

Схема подключения — стандартная

Инструкция

1. Перед установкой отключите напряжение электросети.

2. Монтаж следует выполнять в соответствии с монтажными схемами. Выключатель монтируется в круглый подрозетник европейского стандарта.

3. Не рекомендуется подавать электричество и прикасаться к электронным деталям устройства без установленной стеклянной панели

Умный дом Homechip. Управление освещением и электропитанием.

Контроллеры Homechip монтируются в жилые здания на этапе строительства. Если вы приобрели изделие в розничной продаже, с целью установки рекомендуем обратиться к аккредитованному интегратору в вашем регионе.

В этом разделе содержатся краткие сведения для оценки подготовки квартиры к установке системы. Перед началом ремонта обязательно ознакомьтесь с технической документацией.

Требования к электросетям

Установка контроллера Homechip требует вывода кабелей от о всех выключателей непосредственно в электрический щит.

Для каждого энергопотребителя требуется установка отдельного автомата в электрический щит.

Необходимо вывести сетевой кабель с интернетом в электрический щит и оснастить его разъемом RJ-45.

Контроллеру Homechip требуется источник питания постоянным стабилизированным током 24 В 1.5 А.

Каждый задействованный выход контроллера для управления энергопотребителем требует подключения к модулю реле 24 В.

Электрический щит должен быть оснащен DIN-рейкой (монтажное гнездо 35 мм. ГОСТ Р МЭК 60715) и иметь достаточно места для размещения всех компонентов системы.

Совместимое оборудование

Схема электросети

На приведенной схеме изображено подключение 3-х потребителей к системе Homechip. Аналогично вы можете подключить до 14 потребителей в зависимости от модели контроллера.

Рисунок 1. Схема подключения системы Homechip

ВА — выключатель автоматический
МР — модуль реле
ИП — источник питания

Проходные схемы подключения

Подключение нескольких выключателей к одному потребителю удобно выполнять при проектировании освещения лестниц и коридоров.

Для этого можно задействовать один канал контроллера, не занимая остальные.

Реализация проходных схем допускается как с настройкой контроллера под импульсные (замыкание при нажатии на клавишу без фиксации контакта), так и под обычные бытовые выключатели (замыкание и размыкание в зависимости от положения клавиши).

Для упрощения схемы электической сети в вашей квартире рекомендуем использовать кнопочные импульсные выключатели. Они всегда находятся в одном положении, и для их подключения часто требуется меньше кабелей.

На приведенной ниже иллюстрации изображена схема подключения 3-х кнопочных импульсных выключателей к каналу 3, управляющему одним электроприбором.

Рисунок 2. Параллельное подключение импульсных выключателей.

ВА — выключатель автоматический
МР — модуль реле
ИП — источник питания

Как видно на иллюстрации, импульсные выключатели подключаются ко входу контроллера по параллельной схеме. Вы можете подключить неограниченное количество импульсных выключателей к одному каналу.

Хотя это и менее удобно, вы также можете организовать проходную схему при настройке контроллера под обычные бытовые выключатели.

Такая схема подключения к контроллеру Homechip мало чем отличается от реализации классической проходной схемы: вместо силовых кабелей к выключателям подводятся сигнальные, а нагрузка вместо выходного кабеля проходной схемы подключается к выходам контроллера с помощью реле. На приведенной иллюстрации изображена схема подключения 2-х проходных выключателей к 3-му каналу изделия.

Рисунок 3. Проходная схема на 2 выключателя.

ВА — выключатель автоматический
МР — модуль реле
ИП — источник питания

Как видно на иллюстрации, вместо стандартных бытовых выключателей используются проходные переключатели, каждый из которых имеет по 3 контакта и 2 положения переключения. Причем, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении с другим.

Таким образом, общая замкнутость всех трех контактов полностью исключена.

Для клавишных выключателей также доступен вариант подключения 3-х выключателей для независимого управления одним потребителем. На приведенной ниже иллюстрации изображена такая схема.

Рисунок 4. Проходная схема на 3 выключателя.

ВА — выключатель автоматический
МР — модуль реле
ИП — источник питания

В данной схеме добавлен перекрестный выключатель, также называемый промежуточным. Он предназначен для организации схемы совместно с 2-мя проходными выключателями и имеет 4 разъема для подключения кабелей.

Задать свой вопрос на форуме

Импульсный выключатель OKTO для удобного управления освещением

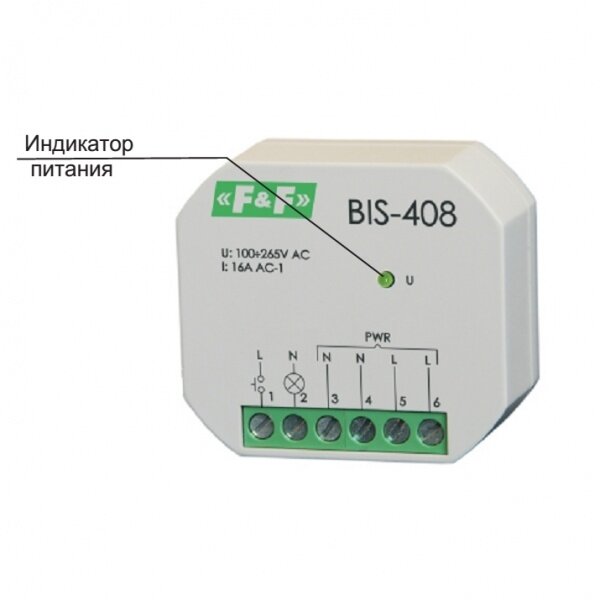

Как работает импульсный переключатель или импульсное реле?

С помощью импульсного переключателя, такого как Theben OKTO, электрический ток можно включать и выключать с любого расстояния. Состояние переключения переключателя изменяется с помощью электрического импульса. Это переключает устройство обратно в предыдущее положение и механически удерживает его до следующего управляющего импульса. В результате, одними и теми же нагрузками можно управлять с помощью одного импульсного реле с несколькими кнопками.

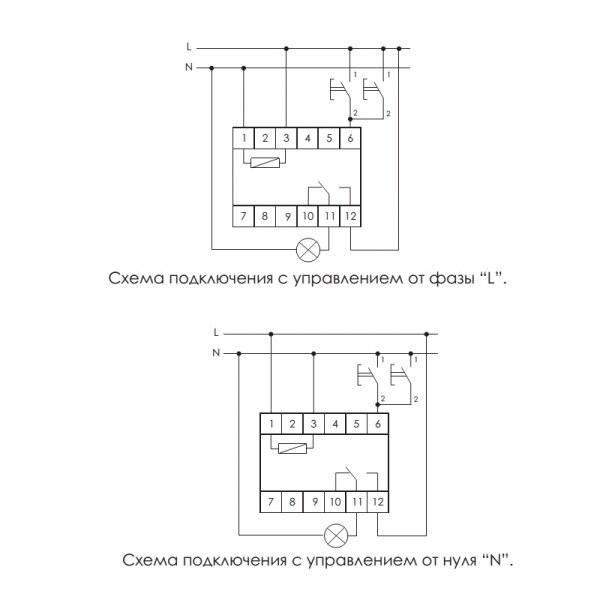

Импульсные реле представляют собой простую, легкую в установке и экономичную альтернативу выключателям, двухпозиционным и промежуточным переключателям. Импульсные переключатели обычно проще и дешевле для подключения. Схема подключения аналогична переключателю таймера лестничного освещения. Ток нагрузки протекает через одиночный беспотенциальный переключающий контакт , а не через все выключатели освещения. Это значительно снижает подверженность сбоям. Если кнопка выходит из строя, нагрузку можно переключить с помощью оставшихся кнопок.

Например, может понадобиться для включения и выключения света в нескольких точках длинного коридора. Это можно сделать с помощью перекрестной схемы с несколькими двухходовыми и промежуточными переключателями. Однако для этого потребуется сложная разводка с четырьмя проводами на промежуточный переключатель. Напротив, импульсные переключатели, такие как Theben OKTO, значительно упрощают установку. Для каждой кнопки требуется только два провода. Более того, существующие схемы можно быстро и легко расширить с помощью дополнительных кнопок.

Есть ли различия между импульсным переключателем и импульсным реле?

№. Электромеханический или электронный импульсный переключатель, такой как Theben OKTO, часто также называют импульсным реле, импульсным переключателем или шаговым переключателем. Несмотря на их разные названия, нет никакой разницы в их применении и в том, как они работают.

В чем разница между OKTO и Eltako?

OKTO — это название продукта Theben AG. Eltako означает Eltako GmbH, которая также продает импульсные переключатели.Из-за долгой истории компании и продукции импульсные переключатели часто называют «Eltako». Реле времени лестницы также часто называют «ELPA». Это название продукта от Theben AG существует с 1930-х годов.

Какие бывают типы импульсных переключателей?

Импульсные переключатели, такие как Theben OKTO, доступны в электромеханическом и электронном вариантах. Устройства устанавливаются на DIN-рейку (DIN-рейка, монтажная рейка). Они рассчитаны на максимальный коммутируемый ток

16 А.

Импульсный выключатель, импульсное реле | 12 В переменного тока или 230 В переменного тока

Интернет-магазин Unser verwendet Cookies, die uns helfen, unserbot zu verbessern und unseren Kunden den bestmöglichen Service zu bieten. Indem Sie auf «Akzeptieren» klicken, erklären Sie sich mit unseren Cookie-Richtlinien einverstanden.

Cookies für Tools, anonyme Daten über Website-Nutzung und -Funktionalität sammeln. Wir nutzen die Erkenntnisse, um unsere Produkte, Dienstleistungen und das Benutzererlebnis zu verbessern.

Cookies für anonyme Informationen, die wir sammeln, um Ihnen nützliche Produkte und Dienstleistung empfehlen zu können.

Cookies für Tools, die wesentliche Services und Funktionen ermöglichen. Diese Option kann nicht abgelehnt werden.

Varilight 3 Gang 6A 2-позиционный импульсный выключатель (XDNP3S)

• Тип пластины: Безвинтовой
• Поверхность: Сатиновый хром
• Тип диммера / цвет вставки: Декоративный
• Цвет вставки / качельки: Кнопки хром
• Количество банд: 3
• Переключаемые полюса: одиночные
• Центры крепежных отверстий: 120.6 мм
• Емкость клемм (под напряжением): 3 x 1,5 мм²
• Диаметр клеммы (под напряжением): 3 мм
• Емкость клеммы (земля): 3 x 1,5 мм²
• Диаметр клеммы (земля): 3,3 мм
• Напряжение: 220/250 В переменного тока
• Максимальный номинальный ток: 6A
• Максимальная нагрузка: 6 А
• Минимальный зазор между контактами: 3 мм
• Применимые сертификаты безопасности: BS EN 61058-1
• Только для использования внутри помещений
• Цепи домашнего освещения
• Изделие должно быть заземлено
• Одно- или двухпозиционное двухпозиционное переключение
• Координаты с диммерами V-Pro IR и V-Plus IR
• Подходит для управления как сетевым, так и низковольтным освещением
• Изящная низкопрофильная безвинтовая лицевая панель
• Страна производства: Великобритания
• Гарантия: 10 лет
• Высота: 86 мм
• Ширина: 147 мм
• Глубина: 23 мм
• Глубина лицевой панели: 4 мм
• Монтажная глубина: 17 мм
• Требуемая глубина заднего ящика: 25 мм
• Код товара: XDNP3S

Срок поставки этого продукта составляет примерно 7-10 рабочих дней.

ВАРИАНТЫ ДОСТАВКИ

• Бесплатная доставка на UK Заказы свыше £ 75.00 ex. НДС
• Бесплатное получение в нашем Хэмптон-Хилл (Миддлсекс) или Чессингтон (Суррей) Филиалы
• Экономичная доставка (2-5 рабочих дней) — 5,00 фунтов стерлингов ex. НДС


Чтобы получить полную информацию о доставке, нажмите здесь.

ВОЗВРАТ

Мы предлагаем 14-дневную гарантию возврата денег на все товары * при условии, что они будут возвращены в соответствии с нашими условиями, указанными по ссылке ниже.
* за исключением товаров, сделанных по заказу

Для получения полной информации о возврате и возмещении щелкните здесь.

Sonoff 4CHPRO R3 для замены импульсных переключателей в электрическом шкафу — оборудование

Здравствуйте,

Я собираюсь установить модифицированный Sonoff 4CHPRO R3, но, поскольку мои знания в области электричества являются базовыми, я хотел поделиться им с вами, чтобы получить совет / критику

(я тоже буду задавать вопросы в реальной жизни, но я подумал, что это может быть интересно для некоторых из вас).

То, что у меня есть сегодня:

• Кнопки встроенные
• Когда вы нажимаете кнопку, он устанавливает контакт и отправляет 24 В переменного тока на импульсный выключатель (телемеханизм? Не уверены в правильном переводе на английский язык).
• Тогда свет либо горит, либо не горит

Что пробовал:

• Shelly1 в электрическом шкафу: вроде работы, но много кабелей и разъемов для подключения всего к одному переключателю, и прием Wi-Fi не всегда был отличным, когда шкаф был закрыт.
• Sonoff 4ProCH с Tasmota и SwitchMode13 на 0,1 с: он отлично работает, чтобы запускать импульсный переключатель в качестве дополнительной кнопки, но я не знаю статус освещения (я играл с esp32 и детектором света, чтобы узнать, горит ли лампа, но это не очень хорошее решение :))
• Снимите импульсный переключатель, замените его на Wago, поставьте лампы Zigbee и замените импульсный переключатель на переключатель Zigbee. Конечно, отлично работает, но требует много работы и нелегко вернуться к прежней ситуации. Также нужно быть уверенным в группах Zigbee, чтобы он продолжал работать без Deconz.

Этот проект:

• Sonoff 4CHPROR3 с Tasmota
• Припаял удлинитель к 4 физическим кнопкам
• Замените 4 импульсных выключателя одним Sonoff в электрическом шкафу.
• Я собираюсь связать одну фазу через Wago, а вторую только через реле Sonoff.

Вопросы:

• Я заметил, что все мои внутренние выключатели имеют цветной провод + 1 общий белый провод, подключенный к трансформатору 24 В переменного тока в электрическом шкафу.
• Я рискнул и подключил к Sonoff цветной и белый кабель, и все заработало. Но я предполагаю, что я отправляю 24 В на вывод ESP8266, когда нажимаю переключатель inwall. Это нормально / безопасно?
• Видели ли вы какой-либо риск поражения электрическим током / опасности в связи с тем, что я собираюсь сделать?

Большое спасибо за любые советы / критику!

Тибус

.
