Какой выбрать паяльник. Часть 1. Импульсный метеор

Смотрите также обзоры и статьи:

Мы начинаем серию статей, где расскажем о специальных разновидностях электрических паяльников, различающихся по форме корпуса, принципу действия и сфере применения.

И сегодня мы рассмотрим импульсные паяльники. Именно так этот инструмент называется в интернет магазинах паяльного оборудования, но на самом деле, это терминология не совсем корректная.

Грамотно было бы его назвать “трансформаторный”. Или мы от себя бы добавили – устройство прямого нагрева.

Но раз название закрепилось, пусть будет так, хотя на самом деле на самом деле к «чистым» импульсным относятся устройства, в которых есть управляющая плата и они позволяют регулировать температуру на основе широтно-импульсной модуляции.

Завершая тему терминов, проведем в чем-то близкие параллели.

Существуют как трансформаторные лабораторные блоки питания: громоздкие и тяжелые мощностью максимум 150-300 Вт, и импульсные, более компактные, для которых и 900 Вт не предел.

Устройство и принцип действия


Итак, начинаем с ключевых отличий:

  1. Во-первых, здесь нет промежуточного звена в виде керамического или нихромового нагревателя. Заметим, что они достаточно инерционные. Особенно при первоначальном разогреве.
  2. Во-вторых, сам принцип нагрева иной. Пониженное напряжение непосредственно подается на проволочное паяльное жало, которое выступает в качестве нагрузки для трансформатора.

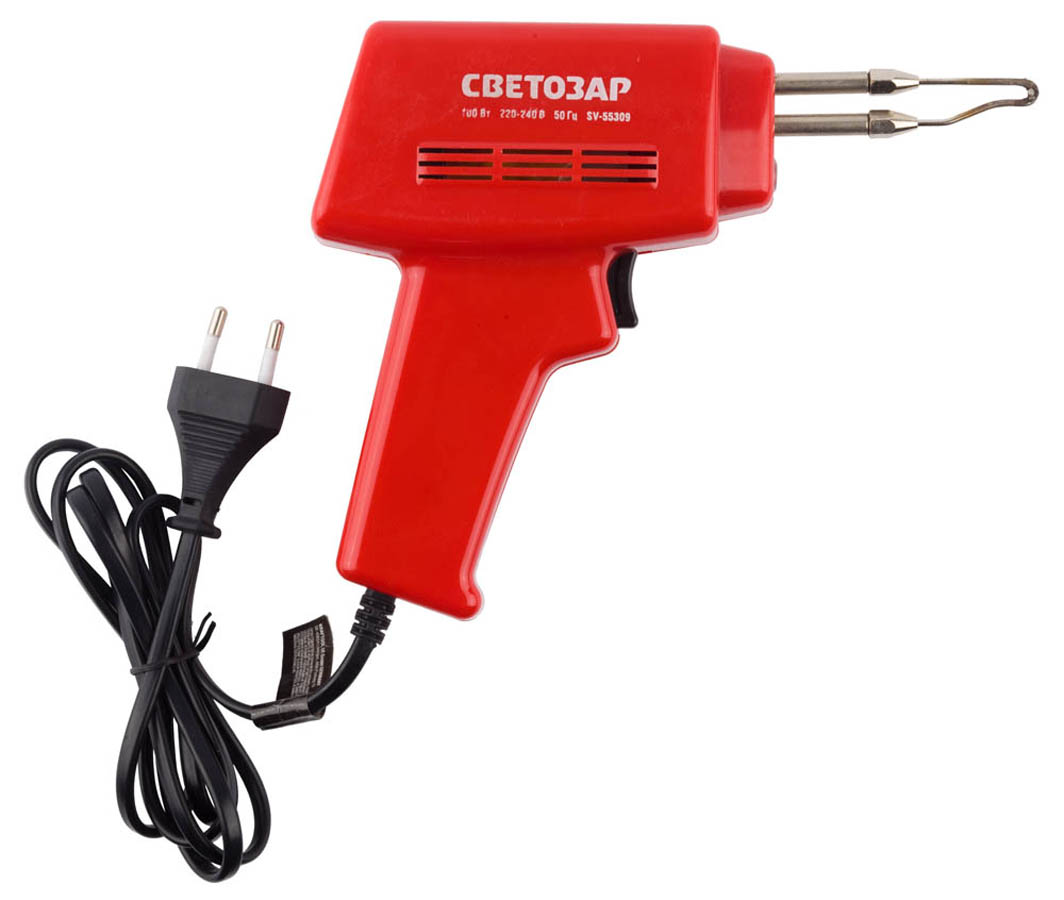

В отличие от привычных ручек в “горизонтальном” исполнении, как видим, присутствует трансформатор, а следовательно неизбежно, что форма корпуса будет 100% иной.

Мы исходим из простой логики. Мощность самых популярных паяльников – для пайки электроники, микросхем, радиодеталей составляет 25-50 Вт. Трансформатор такой мощности при всем желании нельзя вставить в диаметр 10, пусть даже 15 или 20 мм цилиндрической рукоятки — не поместится.

Более того, даже если бы это можно было осуществить, нарушилась бы балансировка — магнитопровод не легкий, и таким прибором было бы крайне неудобно работать. А хотелось бы паять с комфортом.

Какое решение ?

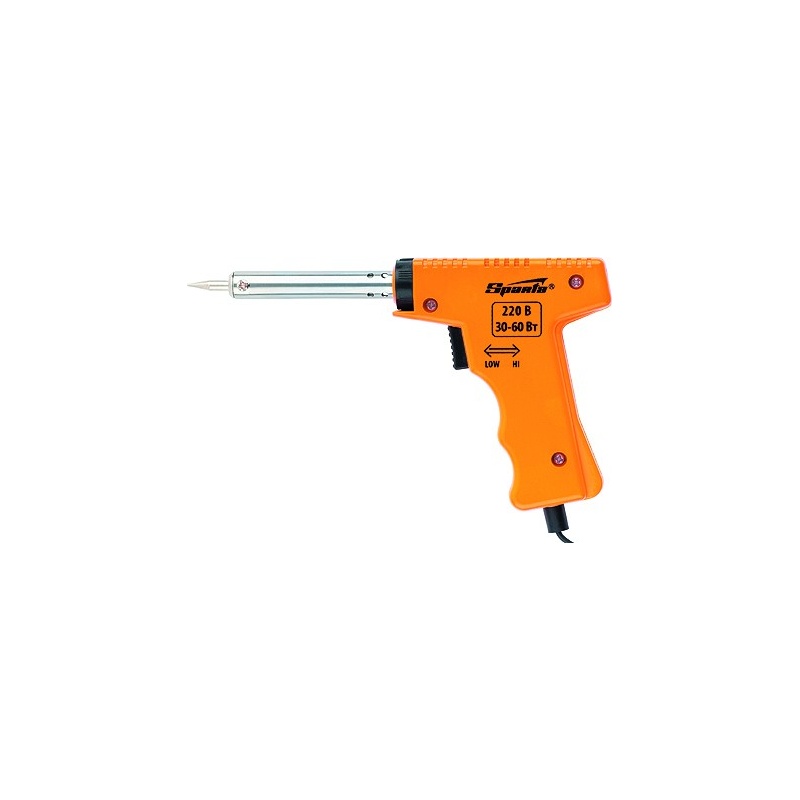

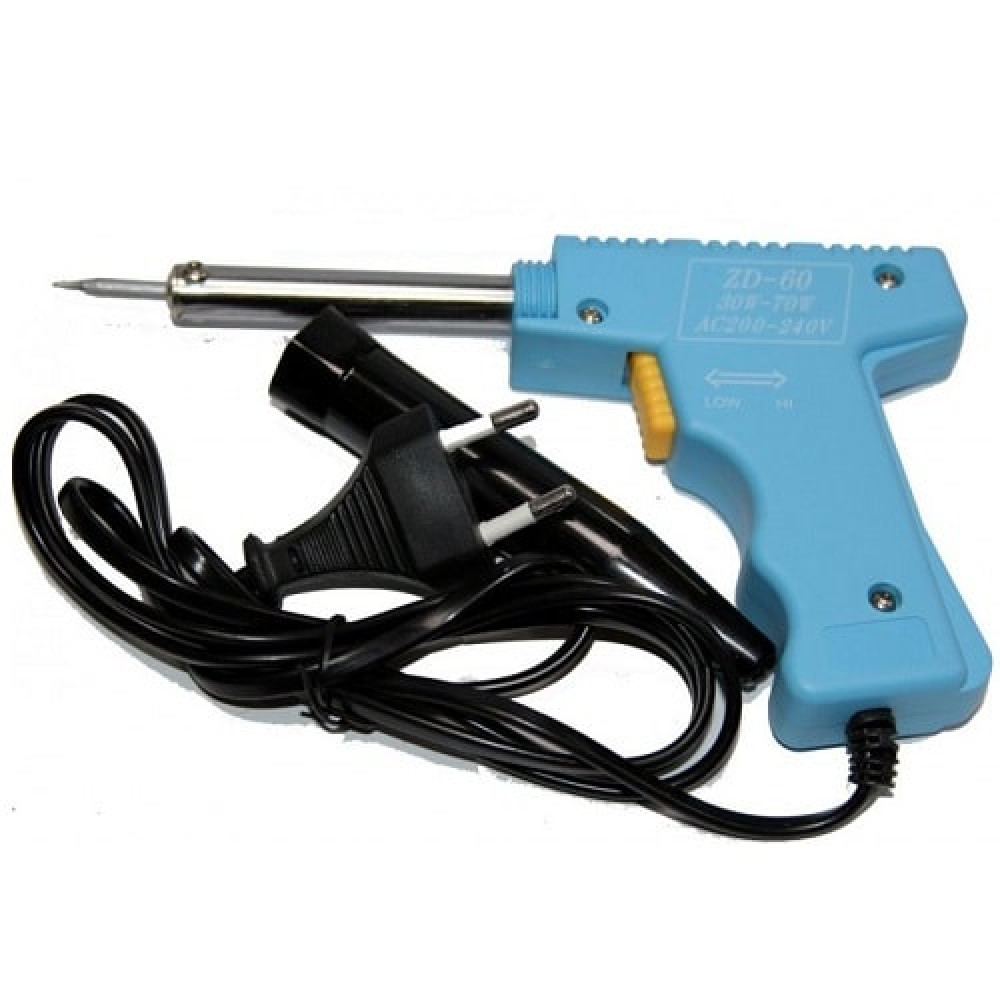

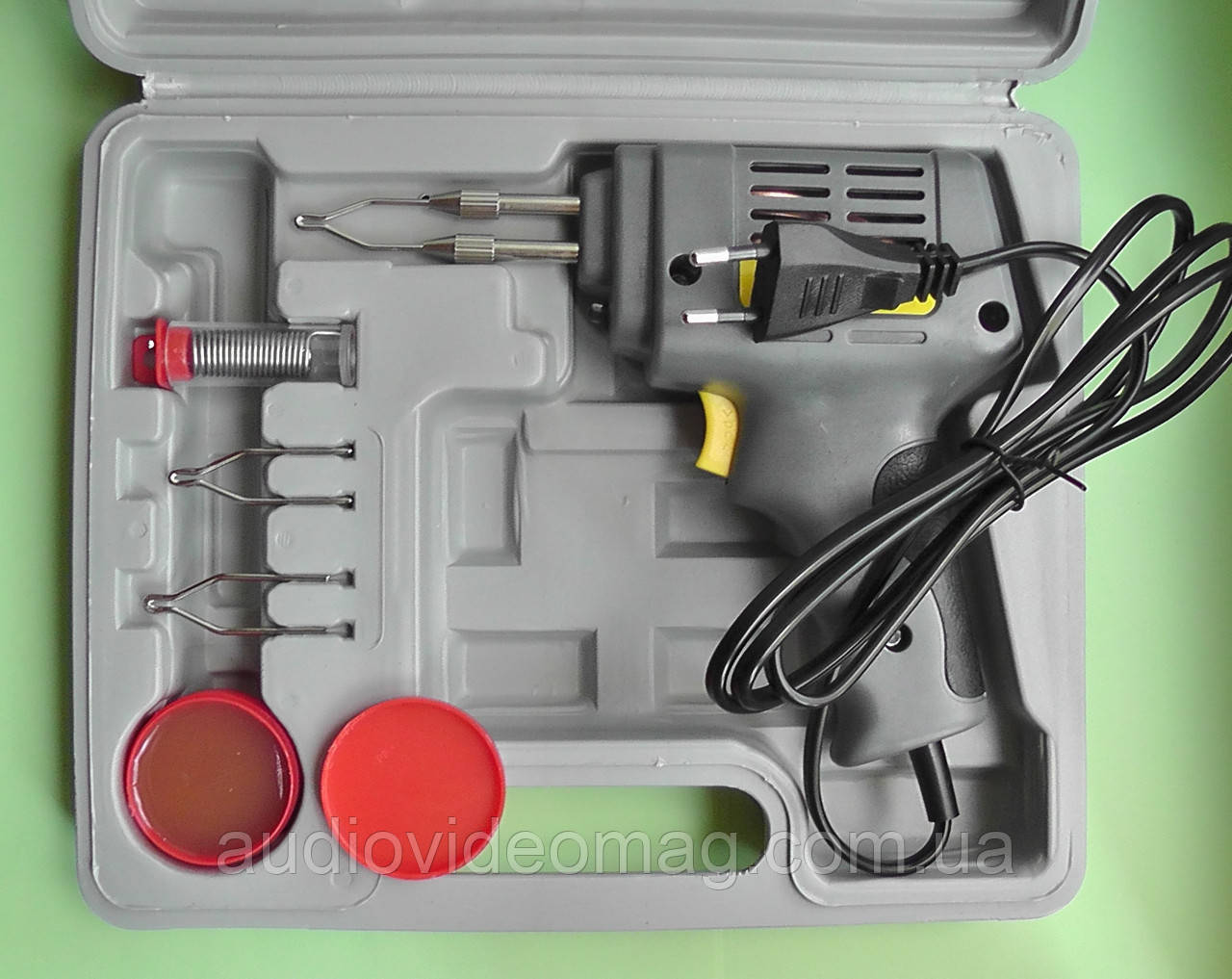

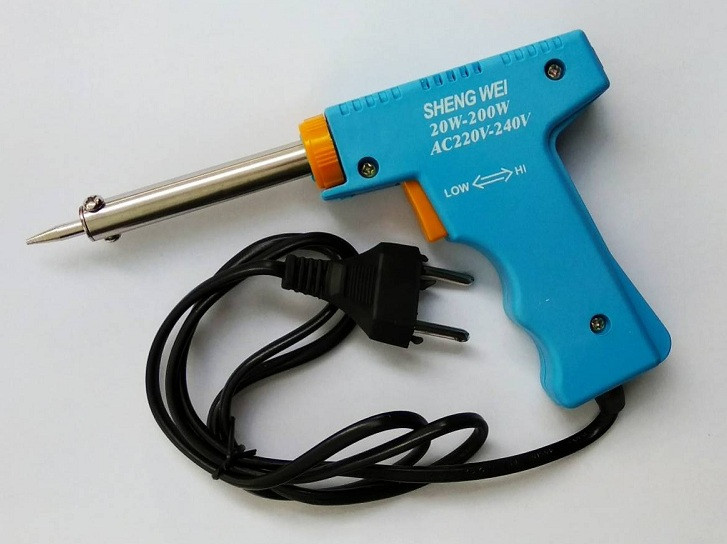

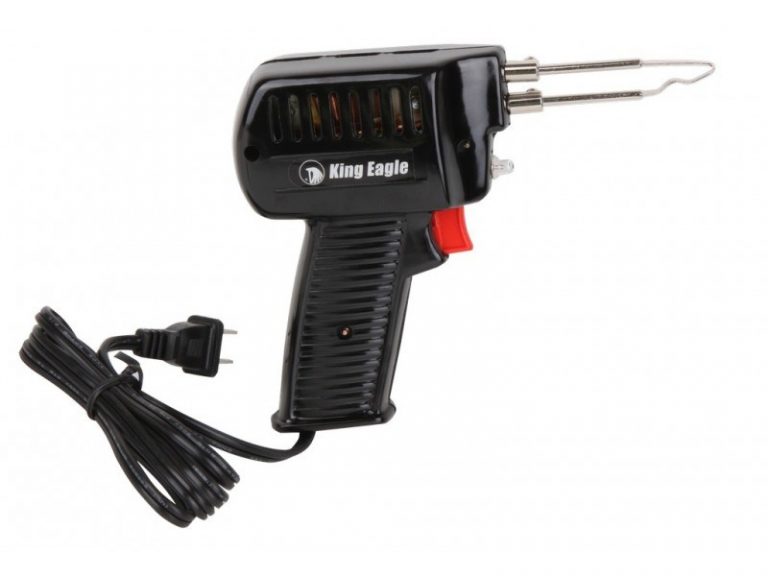

«Пистолетная» рукоятка. Сразу скажем, что не нужно путать с паяльниками-пистолетами, это отдельная тема, и мы о них поговорим в одной из наших следующих статей. Вот в них никакого трансформатора нет, поэтому они очень легкие и имеют только 1 диод, что позволяет реализовать 2 переключаемых режима мощности.

Здесь тоже нечто похожее на пистолет, но кнопка выполняет самую простую роль. Она ничего не переключает, а просто замыкает цепь, подавая питание на схему.

Кнопка без фиксации, поэтому, пока она нажата, тогда и идет нагрев.

Если разобрать устройство, что мы видим внутри ?

Напряжение от сетевого кабеля питания поступает на трансформатор и это уже плюс в сторону безопасности – присутствует гальваническая развязка от сети.

Вторичных обмоток может быть одна или две.

Первая питает жало, а нагрузкой для второй является лампа накаливания, для подсветки зоны пайки (предусмотрено не во всех моделях). Иногда бывает и второе решение. Делается отвод от вторичной обмотки для питания лампы по принципу автотрансформатора.

Самая идея подсветки участка, где проводятся работы не нова и реализована в некоторых токовых клещах, чтобы видеть какой именно обхватывается кабель для измерения силы тока, если освещенности – естественной или искусственной, недостаточно. Хотя основное преимущество клещей — возможность работы одной рукой, и если даже если подсветки нет, ее заменит простейший светодиодный фонарик или аккумуляторная лампа, удерживаемая в другой руке.

Но все-таки вернемся к главной, назовем ее так, вторичной обмотке. Для нее нагрузкой является паяльное жало.

Хотя таковым его назвать язык не поворачивается, поскольку оно явно не похоже на привычный удлиненный цилиндрический стержень, медный или с износостойким покрытием, оканчивающийся заострением или скошенным краем.

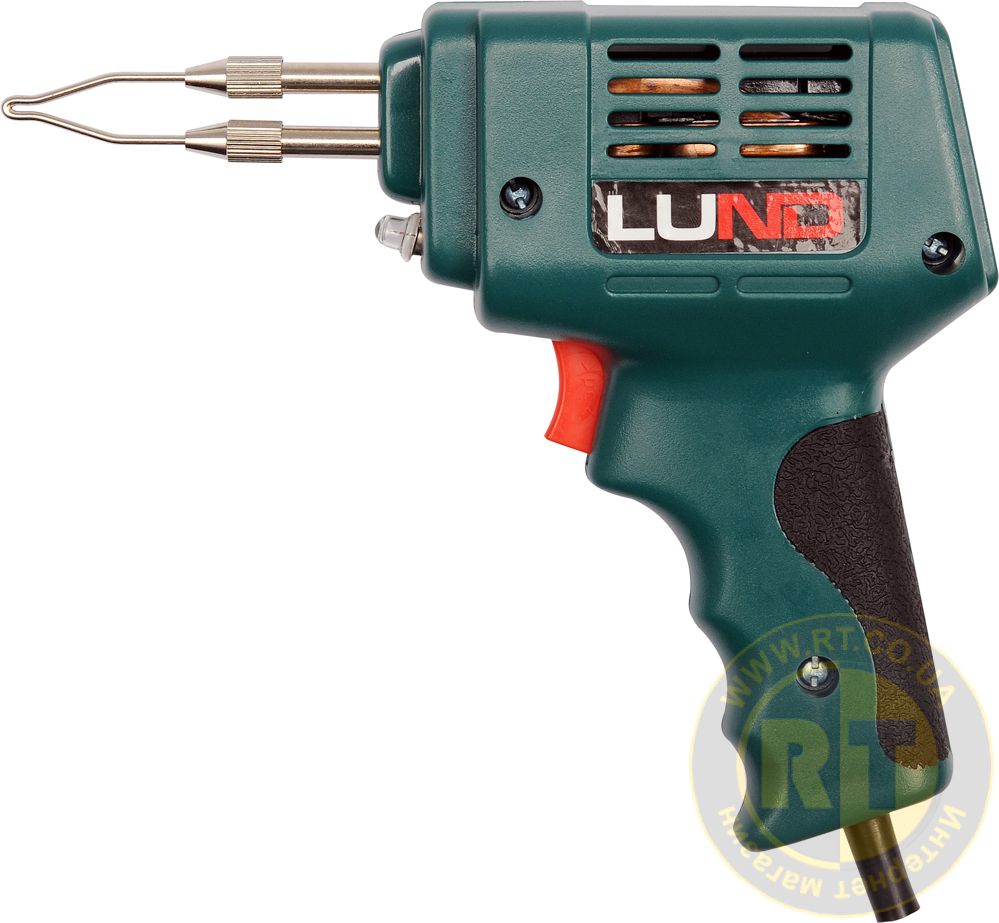

Это жесткая согнутая проволока с двумя выводами, которые помещаются в токосьемники и затягиваются гайкой.

Радиолюбители со стажем утверждают, что раньше проволока изготавливалась из нихрома, другие говорят, что лучше медное жало, облуженное в припое. И иногда приходится читать, что это просто сталь. Более того, наши самодельшики, изготавливающие импульсные паяльники своими руками, иногда используют отрезок из велосипедный спицы, считая, что такое жало практически «неубиваемое».

Но факт остается фактом – проволока является изогнутой, с двумя контактами и других вариантов нет – электрическая цепь должна быть замкнутой.

Итак, как все эта штука работает. Чем-то похоже на сварочный аппарат, только в последнем цепь замыкается через электрическую дугу, а в нашем случае — через проволочную дугу.

Сопротивление которой хоть и малое, но конечное и на нем падает напряжение.

При нажатии на кнопку, мощность передается на вторичную обмотку, которая содержит всего 4-7 витков провода большого сечения. Поскольку напряжение понижается, а мощность остается неизменной (за исключением потерь в магнитопроводе), ток во вторичной цепи пропорционально возрастает, нагревая жало.

Именно этот принцип обеспечивает основное преимущество – скорость достижение температуры.

Разогрев происходит за время не более 7 секунд. Еще раз повторимся, что здесь нет промежуточных элементов в виде керамики или нихрома – прямое включение обеспечивает экспресс нагрев.

Соответственно такие инструменты нужны тем, кто не хочет (или не может) ждать — для нетерпеливых. Другого объяснения у нас нет. Поскольку недостатков немало и о них мы тоже расскажем.

Вся цепочка “трансформаторные обмотки” ➦ “нагревательная насадка” требует четкой увязки.

Толщина и количество витков в обмотке определяет выходное напряжение. В свою очередь, если взять другие жало или сделать его самому, сопротивление изменится и температура будет как больше номинальной, так и меньше.

Поэтому жало к импульсному паяльнику рекомендуется поставить от той же модели – они продаются отдельно или на свой страх и риск приступить к экспериментам, улучшая характеристики, экспериментируя с геометрией – длиной, поперечным сечением и материалом.

Преимущества:

  • Безопасный – низковольтный;
  • Быстрый нагрев;
  • Электричество потребляется только во время пайки. Это реально дает ощутимую экономию;
  • Не надо периодически выдергивать сетевую вилку, разбалтывая розетку;
  • Повторно-кратковременный режим это щадящая эксплуатация паяльного оборудования;
  • Меньше нагар и дольше срок службы.

Недостатки

  • Конечно тяжелый вес. Если за день приходится выполнять десятки паек, руки устанут. Некоторые радиомастера высказывают явное неудовольствие этим фактом, предпочитая купить контактную паяльную станцию, тем более по функциональности она на порядок выше – антистатическая защита, регулировка температуры и может быть встроен цифровой дисплей для индикации и это все за весьма демократическую цену;
  • Не желательна длительная работа, поскольку постоянная эксплуатация на предельном токе может вызвать перегрев, расплавление изоляции обмоток, межвитковое замыкание и в лучшем случае, если есть опыт и желание можно сделать ремонт, наматывая катушку, что не всегда технически и финансово оправдано, а в худшем придется новый паяльник купить и не факт, что в этот раз выбор остановится снова на трансформаторном;
  • Нет термопары и датчика обратной связи, естественно и компенсации потерь мощности. Вообще никакой схемы управления нет. «Утяжеленная простота».

Кроме пайки электроники, также можно использовать для расплавления пластика и выжигания по дереву. Это все-таки плюс, а то мы все о минусах…

Опубликовано: 2019-12-26 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Импульсный паяльник: как работает, схема

Проведение работ по пайке схем и проводов в домашних и промышленных устройствах связано с применением паяльников. Они встречаются в нескольких вариациях, которые различаются по принципу действия и мощности. Применяются они также для различных целей. Один из вариантов, подходящий для новичков и профессионалов, импульсный паяльник.

Описание устройства

Данный вариант представляет собой паяльник, нагрев которого происходит импульсно. Это заключается в том, что напряжение воздействует на жало только в момент взаимодействия паяльника с объектом пайки. Это снижает затраты энергии и увеличивает срок службы устройства и его эффективность.

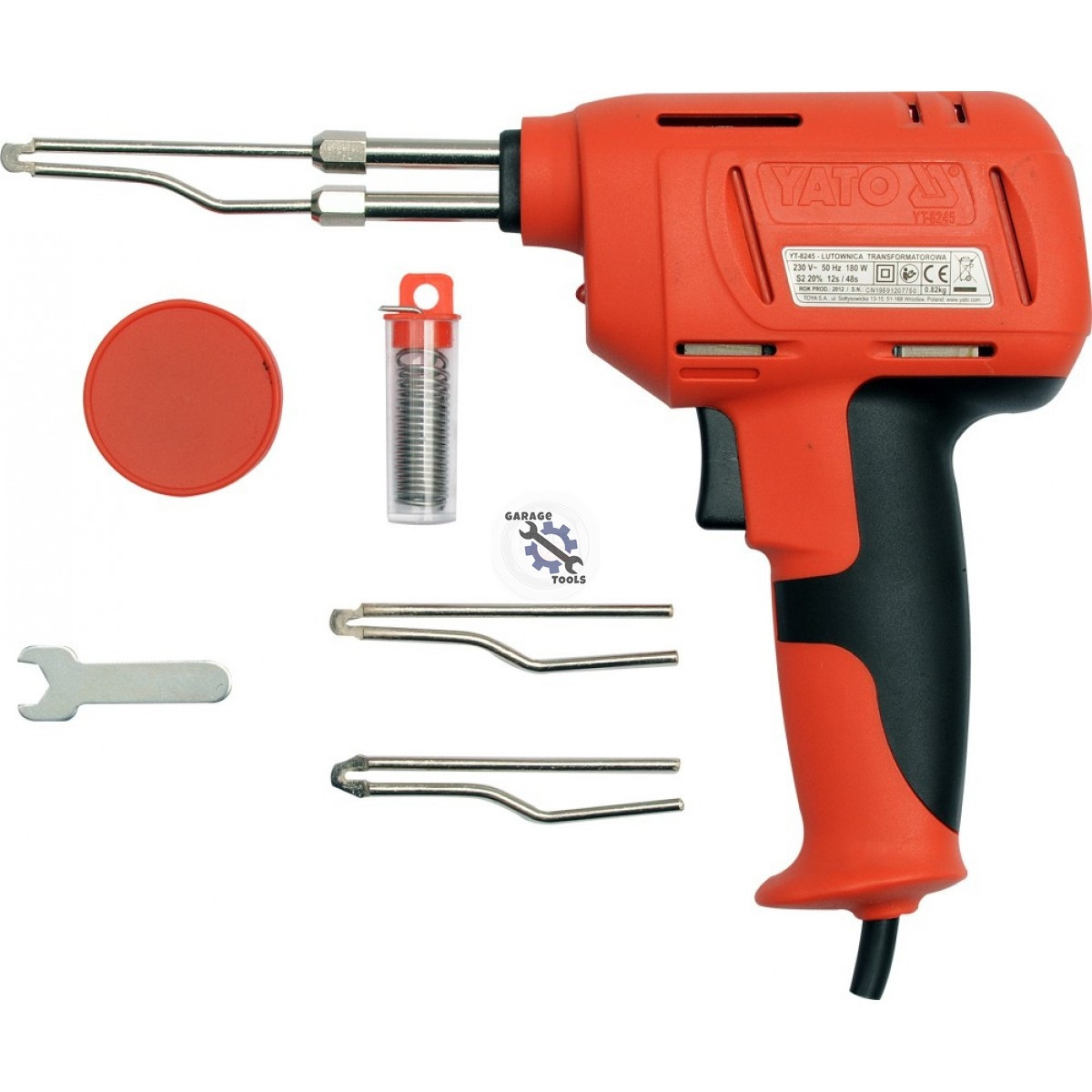

Импульсный электропаяльник

Принцип действия

Устройство и принцип действия такого типа приборов основано на простом физическом эффекте, при котором нагрев проводника происходит при протекании большого тока.
В момент включения устройства нажатием кнопки первичная схема источника входного сигнала отключается, трансформатор переключается на низкое напряжение на вторичной обмотке. При этом в выходной цепи присутствует ток для быстрого нагрева жала. Когда кнопка отпущена, цепь отключается, ток прекращает течь и нагрев прекращается.

При низком напряжении около 2 вольт сила тока в рабочей цепи достигает 25-50 ампер. Вторичная обмотка трансформатора должна быть намотана проводами, при этом поперечное сечение обмотки должно быть в несколько раз больше, чем поперечное сечение жала. То же самое правило должно выполняться для проводящей шины, которая соединяет конец шипа со вторичной обмоткой. Это предотвратит затраты энергии на нагрев.
Импульсные источники питания заменяют трансформаторные, и их популярность медленно растет. Они позволяют многократно уменьшить вес и размеры оборудования с той же производительностью.

Характеристики

Одной из наиболее популярных на рынке является модель импульсного паяльника STING. Этот прибор имеет следующие характеристики:

  • Напряжение питания 145-270 В
  • Частота напряжения 50-60 Гц
  • Потребляемая мощность 30-125 Вт
  • Время нагрева жала достигает рабочей температуры 1,5-6,0 секунд.
  • Максимальная температура рабочей зоны St 500 °С
  • Степень защиты IP 2.0
  • Размеры 176 × 130 × 26 мм.
  • Кабельная сеть длиной 1 м
  • Вес 0,18 кг
Паяльник STING

Преимущества и недостатки

Импульсный паяльник будет иметь преимущества в сравнении с другими типами паяльников:

  • Низкое энергопотребление. Приборы этого типа потребляют энергию только при непосредственном процессе монтажа платы.
  • Безопасность. Когда он не работает, жало сразу же остынет, и такое оборудование не сгорит, не зажжет что-либо на столе и не растопит изоляцию.
  • Простота использования, доступность ремонта и технического обслуживания. Жало можно заменить за несколько минут.
  • Кроме того, жало может иметь любую форму. Это пригодится там, где до платы или проводов трудно достать.

Наряду с данными преимуществами этот тип устройства имеет один недостаток: такой паяльник тяжелый, большой по размеру и неудобен в использовании при длительном использовании.

Важно: Чтобы облегчить работу, питание паяльника производят из отдельного импульсного источника, который располагается в отдельном корпусе.

Сравнение обычного и импульсного устройства

Устройство

Импульсный паяльник относительно прост в устройстве. Он включает в себя:

  • Жало. Представляет собой V-образную медную проволоку, которая закреплена в рукоятке и имеет толщину 1-3 мм.
  • Блок питания. Подает ток низкого напряжения на рабочий орган.
  • Рукоятка.
  • Кнопка, которая служит для запуска устройства.
  • Сетевой кабель со штекером.
  • Подсветка или светодиоды освещают рабочую зону (встречается не во всех моделях, но это очень удобная функция).

Самым сложным узлом является блок питания. Он преобразует основное напряжение 220 В, 50 Гц в низкое напряжение высокой частоты (20-40 кГц). Входная цепь через кнопку включения подключена к сетевому кабелю, а контакт на жале подключен к выходной цепи. Импульсные паяльники имеют различные варианты и схемы подачи напряжения.
Устройство подачи напряжения может быть встроено в ручку. Трансформатор, закрепленный на внешнем корпусе, имеет большой вес и значительный размер. Длительное использование может сильно утомить рабочего. В некоторых моделях источник тока представляет собой автономный узел. Это повышает безопасность и удобство использования устройства. В этом случае только кнопка включения установлена ​​в ручке.

Устройство импульсного прибора

Изготовление своими руками

Пошаговая инструкция для самостоятельного изготовления импульсного паяльника на трансформаторах:

  1. Сначала необходимо подобрать подходящий для этой цели трансформатор. В любом случае питание подается от старых электронных устройств мощностью 50-150 Вт.
  2. Осторожно разбирается катушка.

Важно: необходимо сделать это с особой осторожностью, так как это и будет основной частью устройства.

  1. Далее нужно сделать и поместить медную проводку с поперечным сечением не менее 20 мм на первичную катушку. Достаточно одного мотка, при этом необходимо оставить свободный конец длиной не менее 15 см.
  2. После этого требуется изолировать катушки стекловолокном или термоусадочной трубкой.
  3. Подсоединить V-образный медный провод толщиной 1,5-2 мм к концу шины (поперечное сечение выбирается экспериментальным путем).
  4. Вырезается ручка из дерева или ткани и в ней закрепляется кнопка питания и трансформатор.
  5. Производится подключение сетевого кабеля к первичной обмотке.
Самодельное устройство

Также паяльник может быть собран из комплектующих, полученных из энергосберегающих ламп. Для этого понадобится:

  • Шнур с вилкой.
  • Крепление.
  • Провода.
  • Проволока из меди (толщина примерно 2-3 миллиметра).
  • Трансформатор, который понижал бы напряжение с 220 В до нужного.
  • Преобразователь, позаимствованный из люминесцентной лампы.

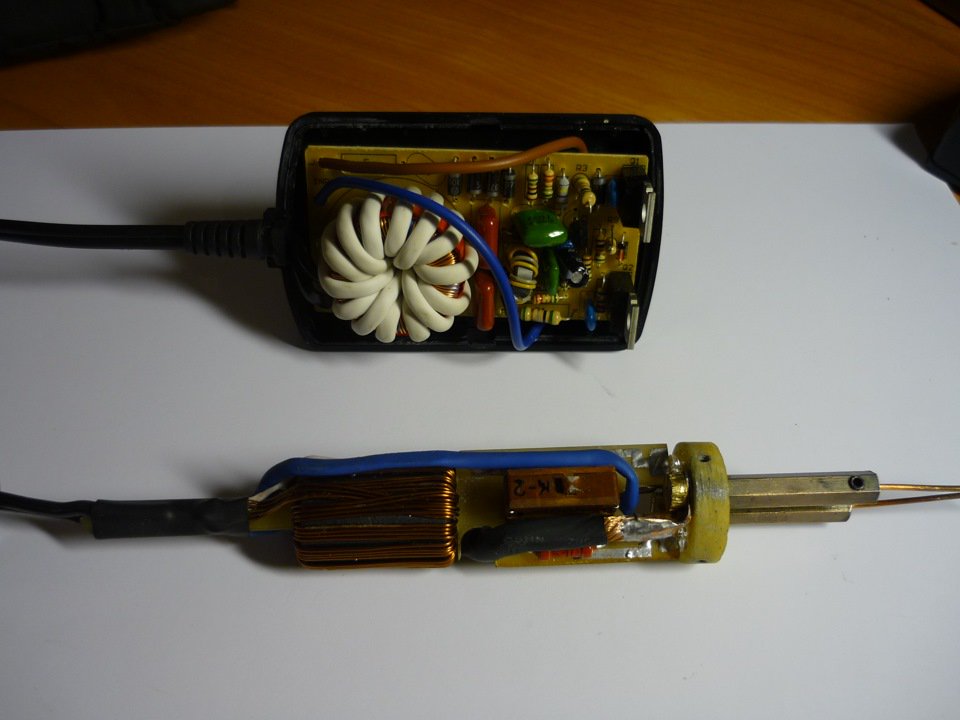

Импульсный паяльник из энергосберегающей лампы схема

Импульсный электропаяльник — вариант для новичков и профессионалов, который экономит электроэнергию и обеспечивает эффективную и качественную работу. Изготовление его в домашних условиях на основе трансформатора или лампочки — дело, которое под силу практически каждому желающему.

отличия от обычного, простая схема изготовления паяльного пистолета своими руками, Rexant и другие модели. Что это такое?

Паяльники – это довольно распространенный инструмент, его можно встретить в арсенале большинства мастеров. Причиной такой популярности является необходимость в пайке мелких деталей и радиосхем не только в быту, но и на производстве. Особого внимания среди приспособлений данной категории заслуживает импульсный прибор, который характеризуется экономичностью, удобством и безопасностью.

Что это такое и для чего нужны?

Паяльники – это приборы, которые нашли свое применение при работе со схемами разного рода, а также электрическими цепями на устройствах. При помощи импульсного приспособления производят монтажные и демонтажные операции с компонентами и узлами электротехнических видов оборудования. Устройство паяльного пистолета довольно простое, оно включает в себя следующие составные части:

  • жало – это главный рабочий орган, который крепится на держателе и имеет вид V-образного проволочного отрезка толщиной до 3 миллиметров;
  • источник питания – с его помощью на жало подается электрическое напряжение;
  • рукоятка;
  • кнопка включения аппарата;
  • кабель с вилкой для работы от сети;
  • лампочка, которая подсвечивает рабочую зону.

Наличие удобного жала способствует качественной пайке радиоэлементов, проводящих соединений, лужения малых площадей на плате радиосхемы. Благодаря удобству ручки можно паять элементы, что располагаются в труднодоступных местах. Так как прибор нагревается довольно быстро, мастер может за короткое время выполнять большие объемы работы. Данная характеристика импульсного паяльника используется для распайки разъемов во время прокладывания электросети, монтаже арматуры светообеспечения.

Жало приспособления разогревается при прохождении по нему тока с низким напряжением. При функционировании витки и шины не нагреваются, а вся теплота сосредотачивается в области жала.

Преимущества импульсника:

  • эргономичность конструкции, способствующая возможности его комфортного удерживания;
  • высокая скорость разогрева жала;
  • присутствие механизма для регуляции мощности позволяет использовать прибор для пайки элементов разного размера;
  • экономия энергоресурсов.

Вместе с плюсами данного приспособления пользователи отмечают некоторые минусы:

  • длительная работа с импульсным паяльником может повлечь за собой усталость руки;
  • высокая стоимость приспособления.

Сравнение с обычными паяльниками

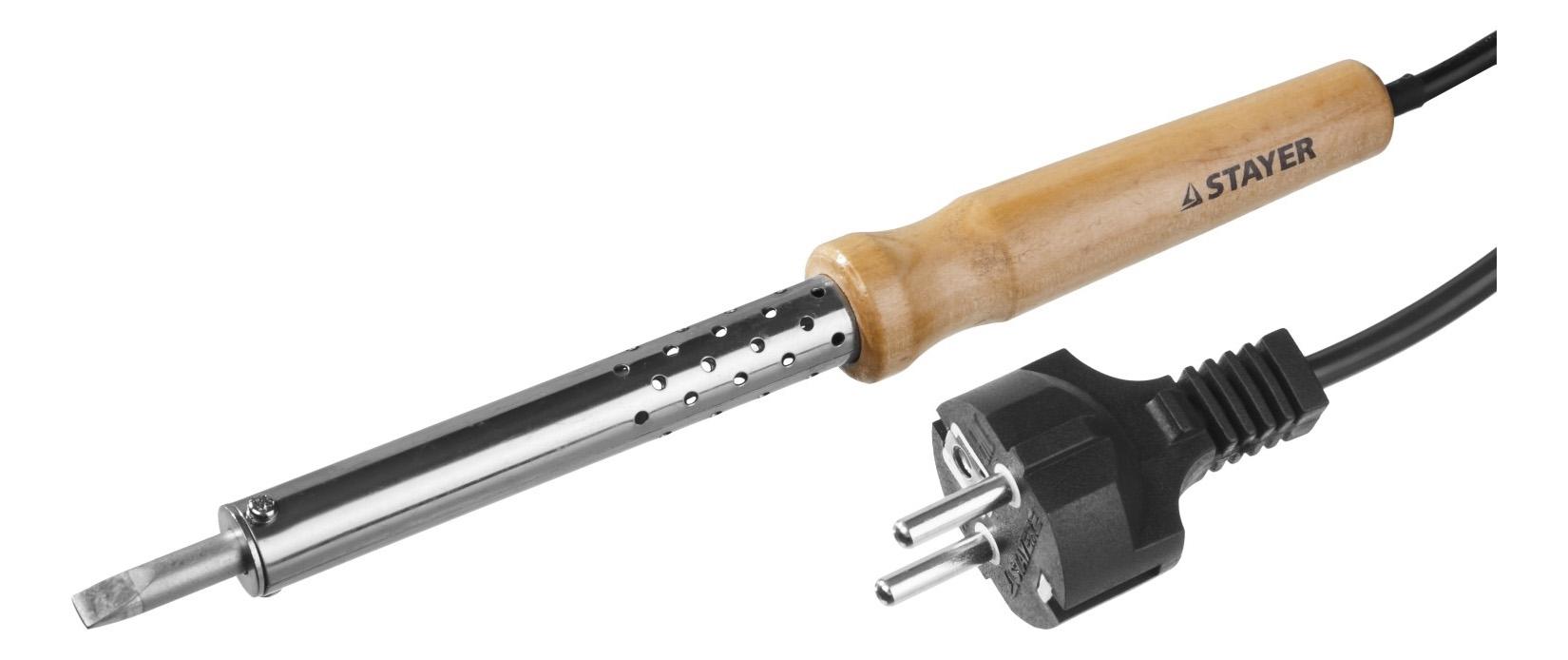

Импульсный паяльник отличается от стандартного внешним видом, так как имеет форму пистолета. Также отличие наблюдается в устройстве жала, которое сделано из меди и характеризуется вытянутой петельной формой. Благодаря уникальному принципу работы паяльного пистолета и его блоку питания инструмент может нагреваться практически мгновенно до температуры плавки, чего не скажешь об обычных моделях. Из всего вышесказанного можно сделать вывод, что работает импульсное приспособление быстро и качественно.

Какими бывают?

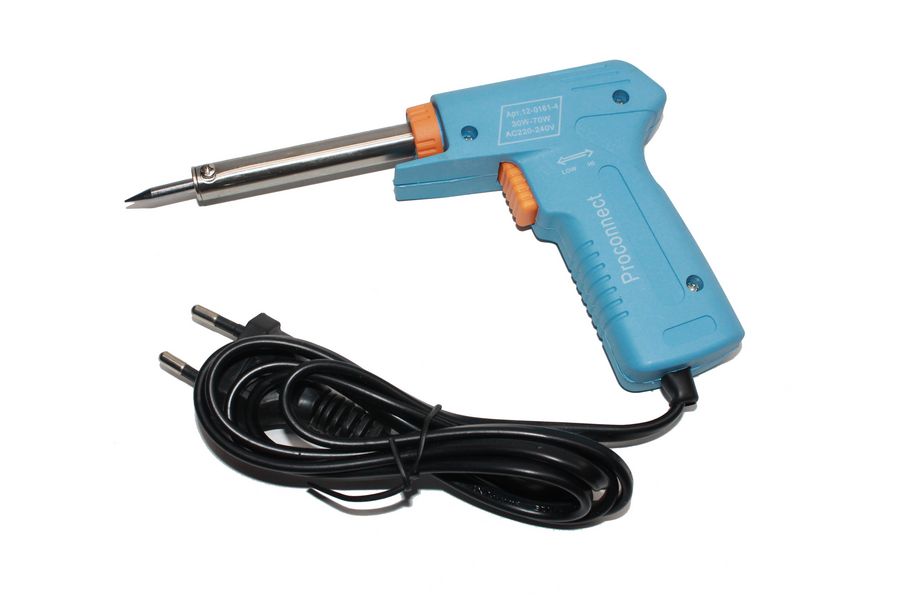

Как уже отмечалось выше, импульсные паяльники имеет пистолетную форму. Между собой модели могут отличаться размерами, показателями мощности, наличием или отсутствием дополнительных опций.

В настоящее время известно 3 вида импульсных паяльников:

  • с петлей из меди;

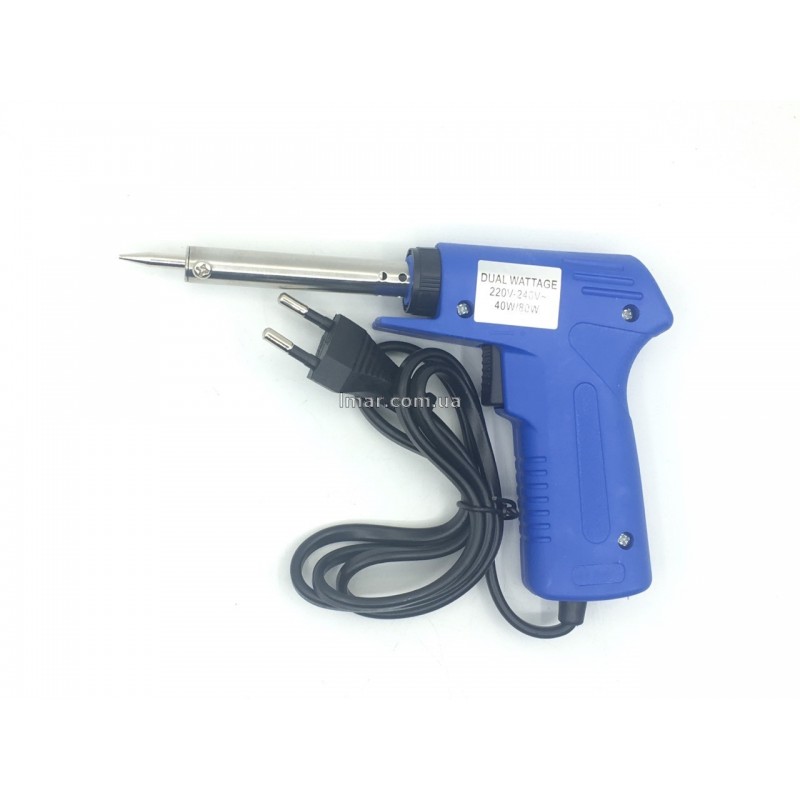

  • с окончанием из керамики;
  • с отделенным силовым блоком.

Керамические паяльники оснащены стержнем из керамики, который служит нагревательным элементом. Современные приспособления характеризуются долговечностью, надежностью, высокой скоростью нагрева.

Газовый инструмент использует в своей работе газ, поэтому не зависит от показателей источников тока.

Обзор лучших моделей

Самые востребованные модели импульсных паяльников – это товары с керамическим нагревателем и не только.

  • Maxman JST2901. Прибор характеризуется высокой мощностью, равной 100 Вт. Благодаря удобному корпусу с подсветкой мастер может пользоваться паяльником с помощью одной руки. Многие потребители отмечают высокую надежность данной модели.

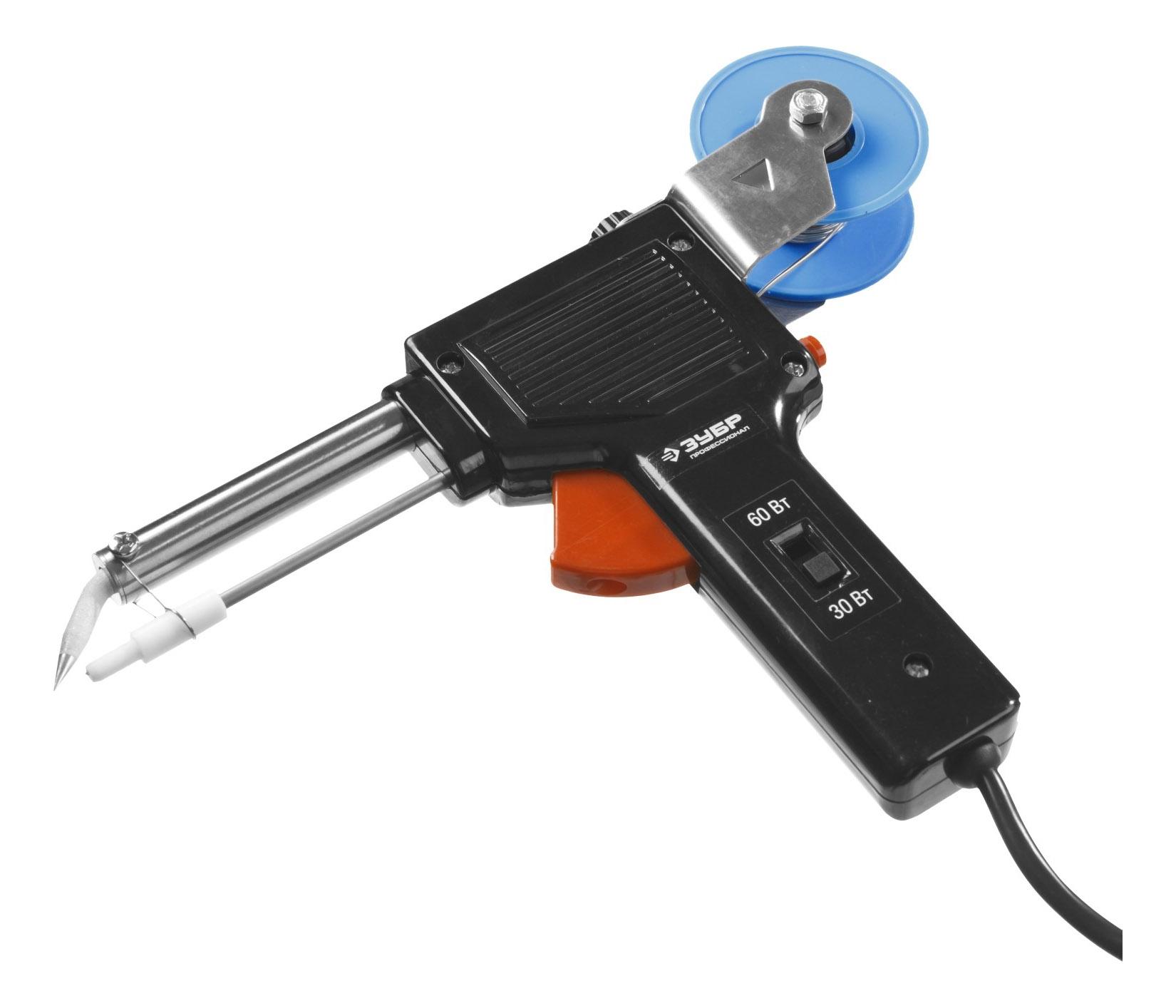

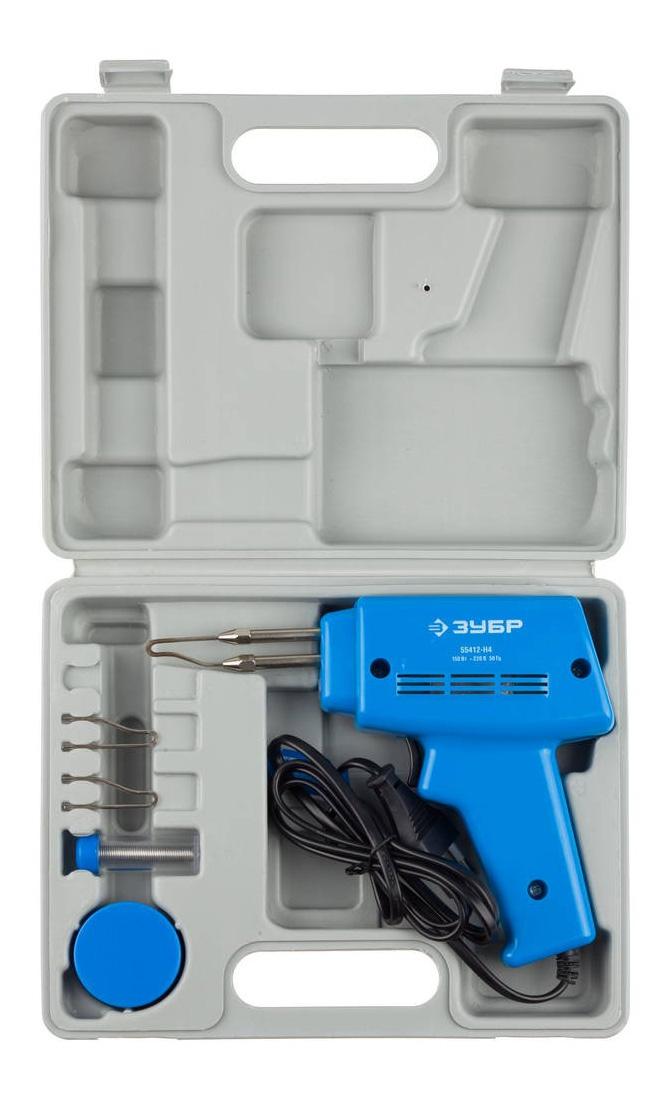

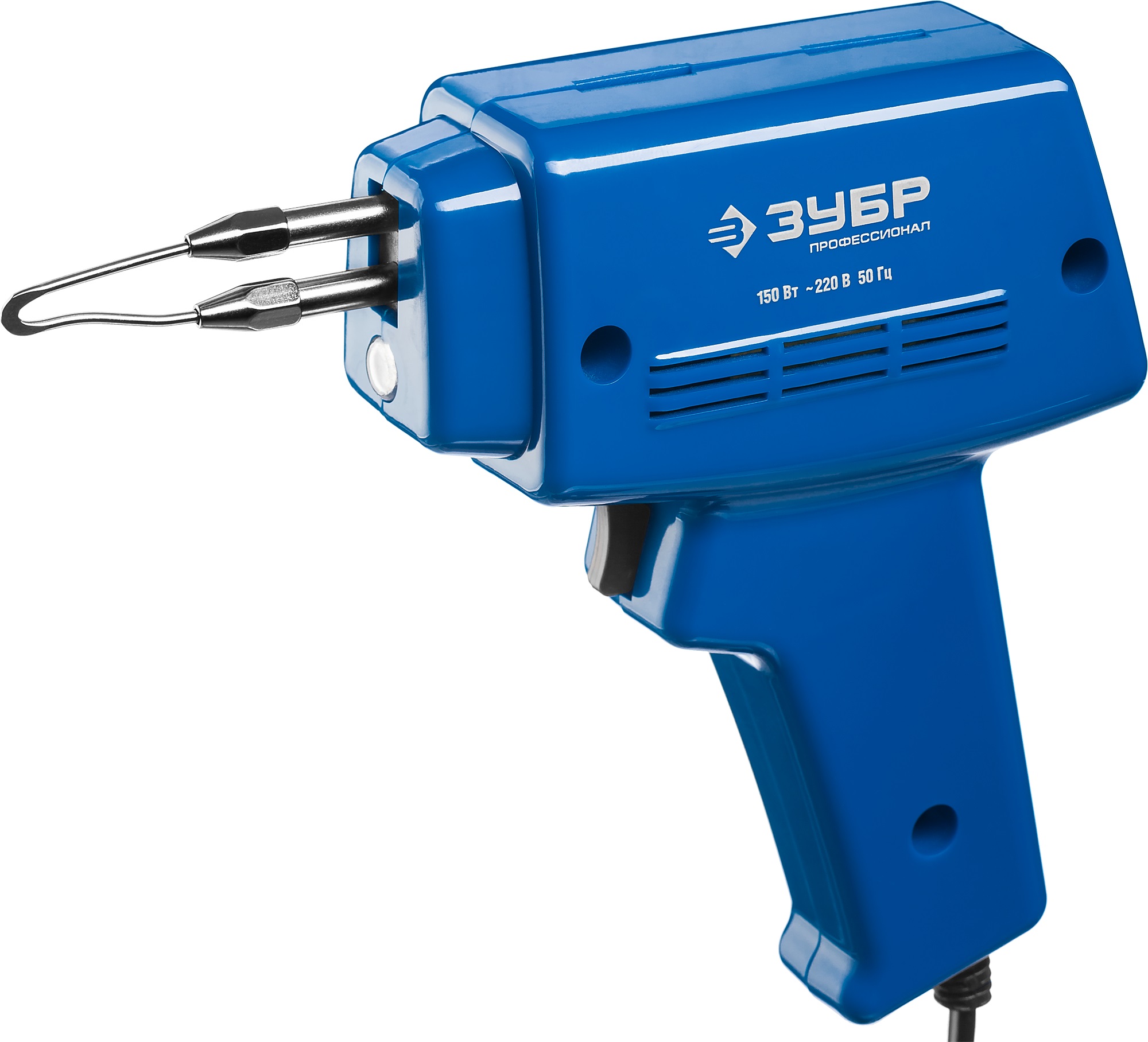

  • «Зубр» 55412-h5 – это один из самых надежных брендов. Данная модель оснащена сменными жалами, припоем и флюсом. Также в комплекте с товаром потребитель получает удобный кейс из пластика и насадку для работы с деревом.

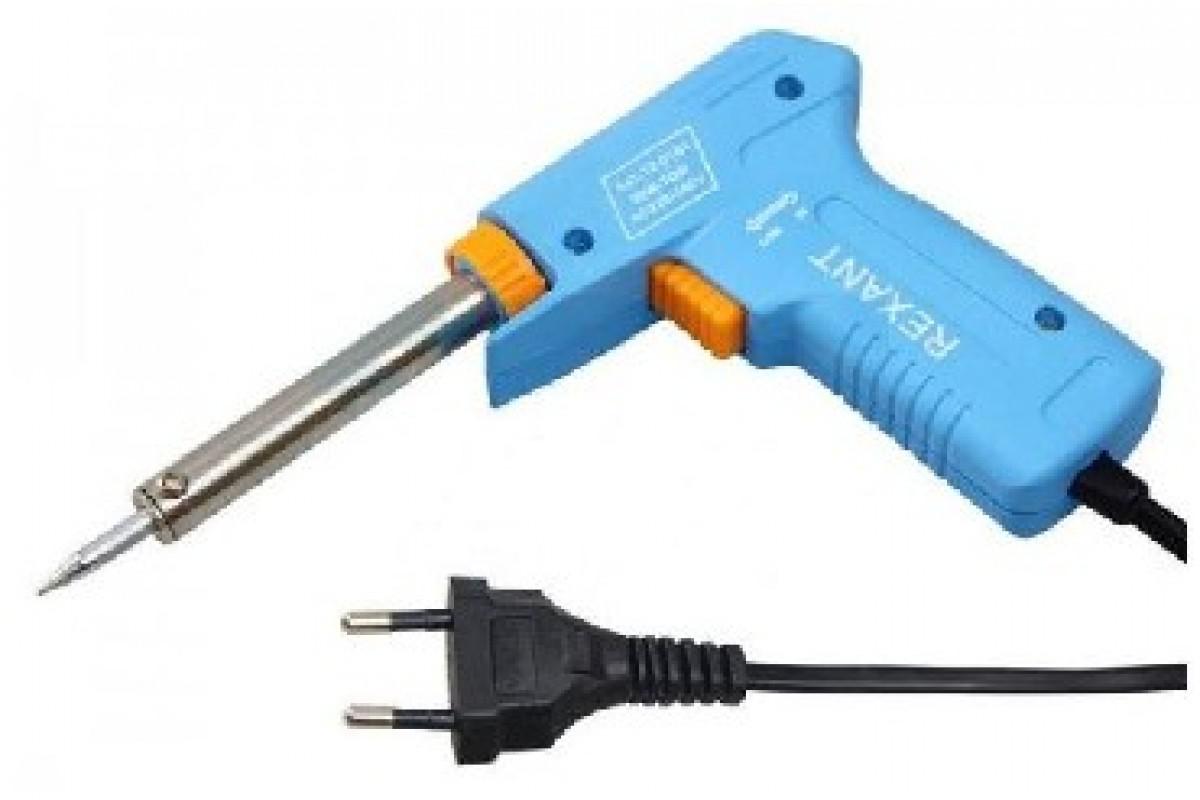

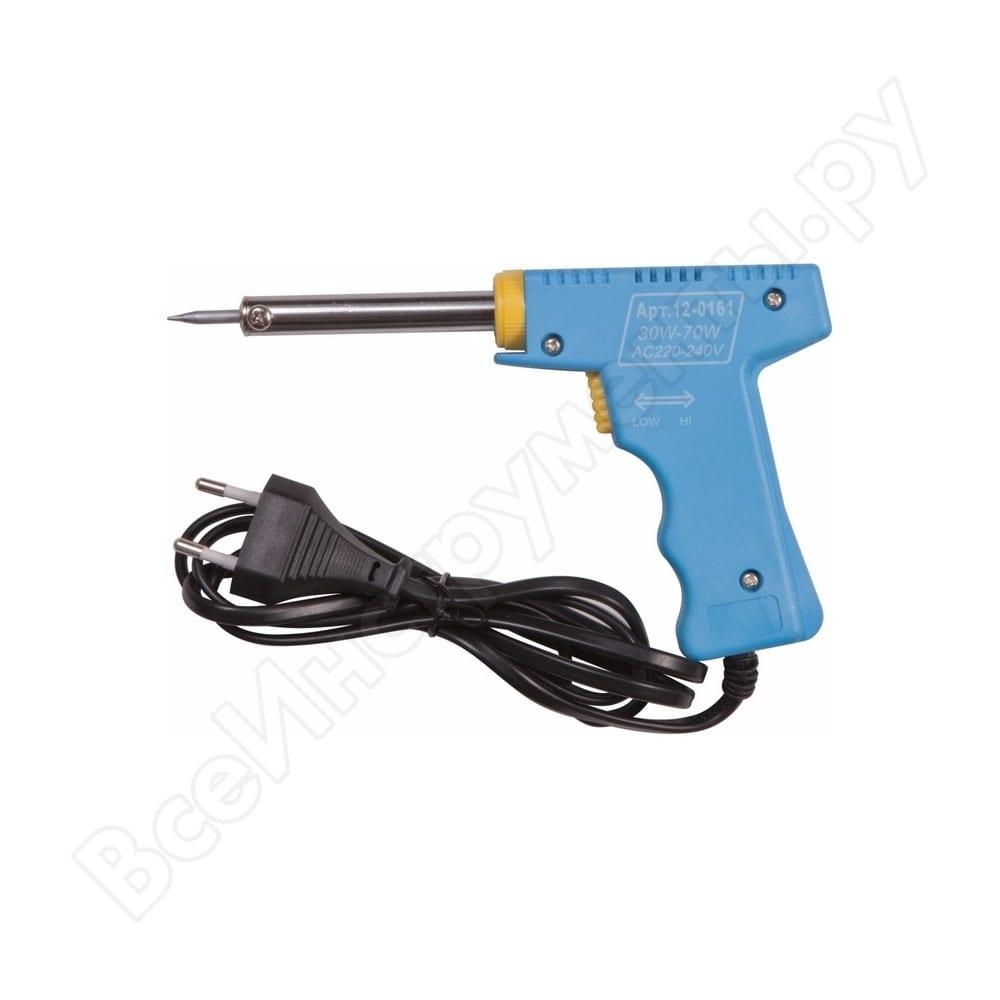

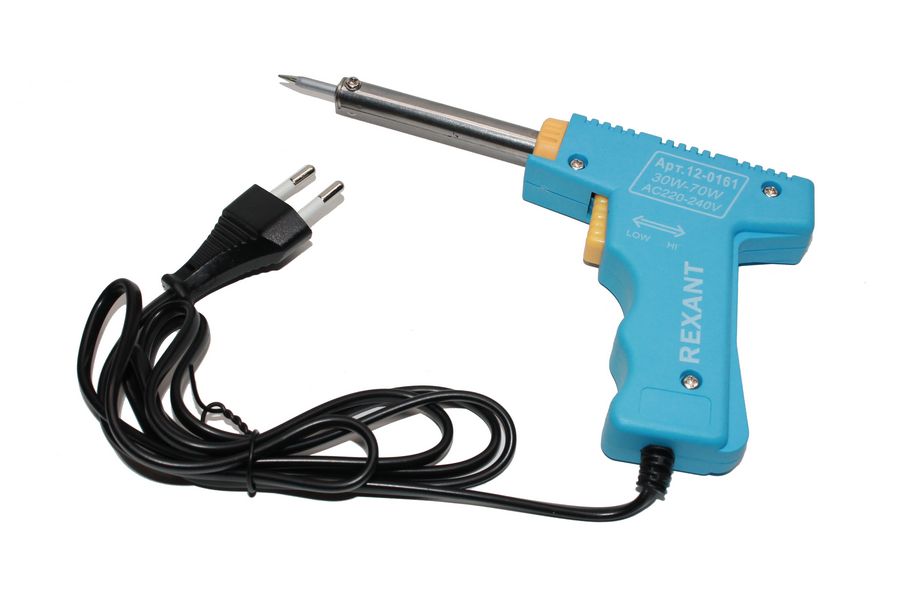

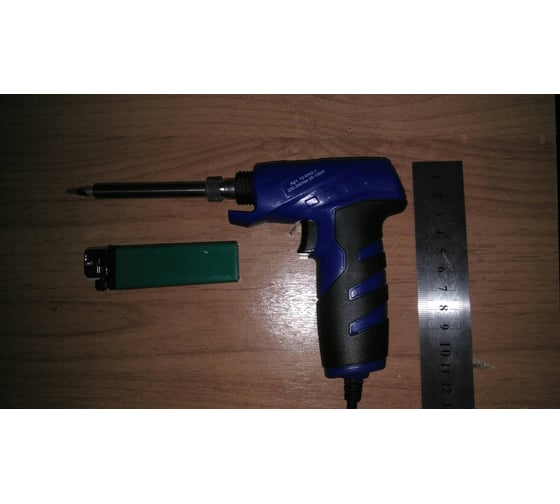

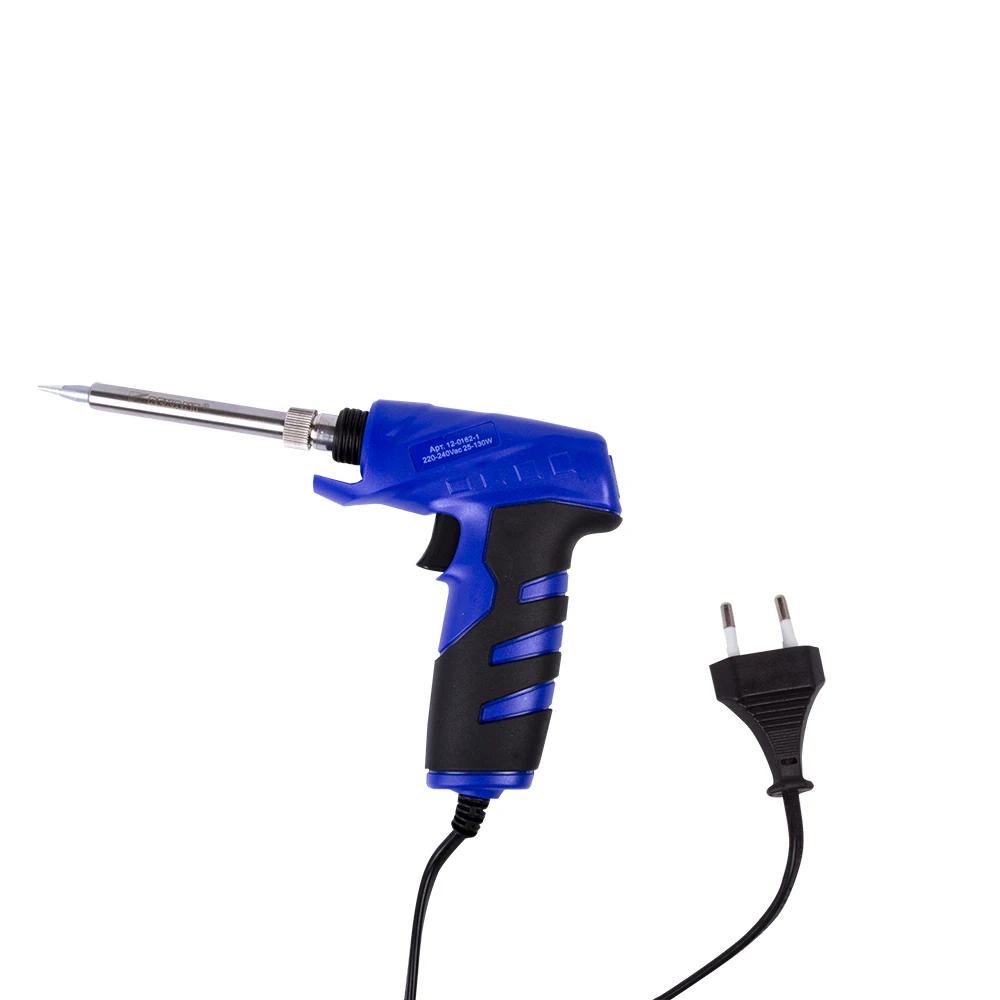

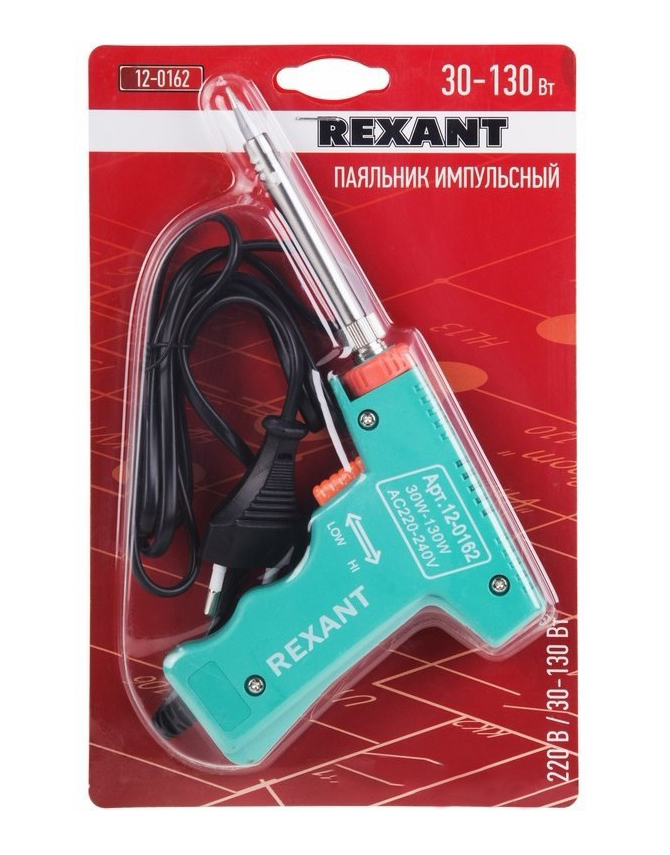

  • Rexant «Профи» 12-0162-1 имеет несколько режимов мощности. Корпус паяльника оснащен резиновыми вставками и керамическим механизмом нагревания. Благодаря низкой стоимости и хорошему качеству модель считается одной из самых востребованных.

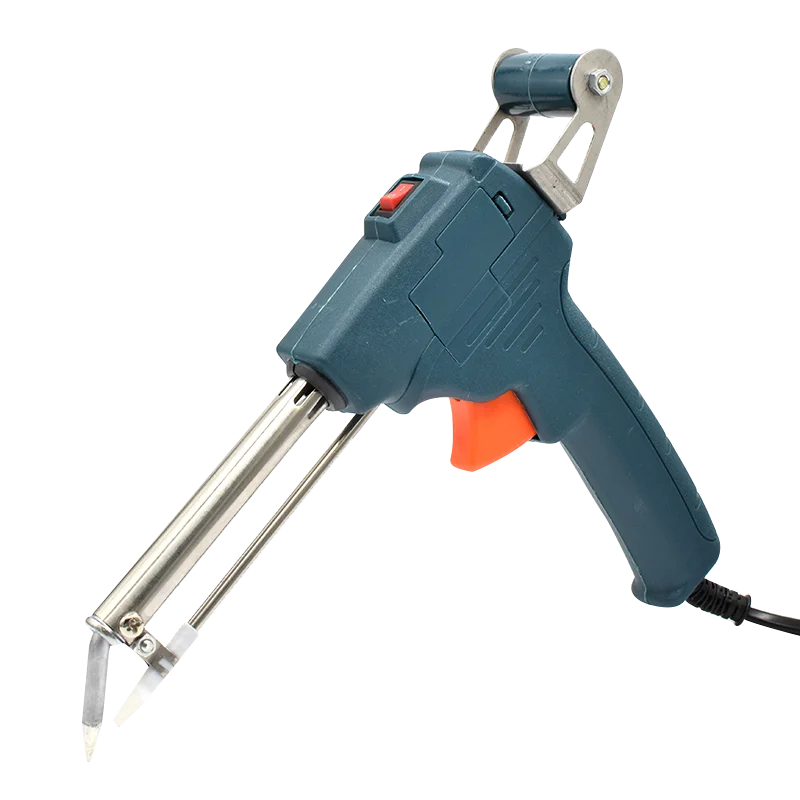

  • Newacalox SGY-005-EU. Паяльник характеризуется механической подачей припоя из катушки, а также наличием смотрового окошка. Модель довольно проста в использовании, поэтому пользоваться ею сможет даже новичок своего дела.
  • Sting. Паяльники рассчитаны на повторность и кратковременность рабочего режима. У приспособления имеется пара кнопок управления, а также цифровой индикатор. Для нагревания жала требуется удерживать палец на кнопке.
  • Sturm имеет цилиндрическую форму нагрева. Эту модель паяльника можно использовать для работы с пластиковыми трубами, оснащенными тефлоновым покрытием.

Как выбрать и пользоваться?

Паяльником называют инструмент небольшого размера, который спаивает провода и мелкие детали. Приспособление нашло свое применение во многих отраслях производства. Чтобы выбрать качественный импульсный паяльник, стоит обратить внимание на следующие характеристики.

  1. Мощность. От данного показателя зависит уровень интенсивности нагревания поверхности. Если требуется паять микросхемы, то стоит купить прибор с мощностью не более 25 Вт. Для работы с толстыми проводами лучше брать инструмент с мощностью более 40 Вт.
  2. Способ регулировки температурного режима. Для отслеживания температуры наконечника паяльника может применяться переключатель, диммер или же специальный блок управления. Последний вариант считается самым удобным в использовании, но при этом является наиболее дорогим.
  3. Особенности жала. Наконечник из меди считается наиболее востребованным, так как характеризуется хорошей теплопроводностью и коррозийной стойкостью. Керамические жала самые дорогостоящие, но при этом довольно хрупкие. Также в продаже можно встретить составной наконечник, в составе которого находится несколько материалов. При покупке паяльника для бытовых нужд специалисты рекомендуют отдать предпочтение модели со сменными жалами.
  4. Форма жала подбирается в соответствии с нуждами и задачами, которые на него возлагаются. На рынке чаще всего представлен универсальный тип наконечника под названием «конус», но он не характеризуется удобством в работе. Оптимальным вариантом считаются импульсные паяльники с возможностью менять насадки.
  5. Характеристики ручки инструмента. Рукоятку можно назвать важной деталью паяльника, так как от нее зависит удобство работы. Достойным вариантом считается деревянная ручка, так как она не деформируется, не портиться и не передает электрический ток. Деталь из пластмассы является самой популярной, так как имеет низкую стоимость. Однако при длительном использовании она может деформироваться и расплавиться.

Работа импульсным паяльником может иметь несколько вариантов. В современных моделях присутствует кнопка, при нажатии которой создается необходимый импульс. Если инструмент разогрет до минимума, то этой температуры не хватит для пайки деталей. Нажимая кнопку, мастер может увеличить нагрев наконечника. Чтобы припаять необходимый элемент, к нему подносят жало и в данный момент нажимают на кнопку, которая запускает нагретый прибор.

Если выключить паяльник из сети, то его работа будет прекращена, но при этом тепло сохраняется еще некоторое время. Пистолетная форма прибора способствует максимальному удобству во время работы.

Как сделать своими руками?

Изготовить самодельный энергосберегающий импульсный паяльник можно по простой схеме из светодиодной лампы, электронного трансформатора и не только. При желании повторить заводской вариант приспособления источником питания можно выбрать обычную бытовую розетку. Как вариант можно использовать сетевой адаптор, аккумуляторную батарею из для автомобиля либо аккумулятор от шуруповерта. Процедура изготовления не займет много времени и не потребует особых навыков и финансовых затрат.

Чтобы сделать импульсник из электротрансформатора, потребуется выполнить следующие манипуляции:

  • удалить вторичный тип обмотки и на ее замену установить силовую обмотку;
  • встроить трансформатор в корпус старого агрегата, заблаговременно устранив преобразователь тока сети;
  • окончания шины следует припаять к держателям наконечника;
  • паяльник нужно подключить к источнику питания в 12 Вольт и после этого приступать к работе.

Для сборки импульсника из энергосберегающей лампочки мастеру стоит обзавестись преобразователем напряжения от лампы с дневным светом, трансформатором, куском медного провода.

Если же принято решение сделать прибор для пайки микросхем в домашних условиях из керамического резистора, то необходимо поочередно выполнить следующие действия.

  • Удалить один из выводов сопротивления и высверлить отверстие размером 1, 2 мм. Для изоляции наконечника от резистора в проем стоит вставить слюдяную трубку.
  • В изолированный проем нужно вставить отрезок медной проволоки, а окончание жала обточить при помощи надфиля.
  • Резистор следует обточить слюдой либо текстолитом.
  • Кусок медной проволоки фиксируют петлей на жале путем выведения его на противоположный торец с сопротивлением.
  • Резистор должен быть повторно покрыт изолирующим материалом.
  • Конструкцию, которая получилась в ходе вышеперечисленных действий, необходимо переместить в корпус цилиндрической формы.
  • Все имеющиеся выводы требуется соединить с источником питания в 12 Вольт.

Импульсный паяльник – это тот вид оборудования, который является довольно востребованным на рынке паяльных приборов. Пистолетным видом приспособления может пользоваться не только специалист, но и новичок в деле пайки радиотехнических схем. Это надежное экономичное устройство обойдется довольно дешево, если сделать его своими руками. Сборкой импульсного паяльника может заняться не только профессионал, так как процедура не подразумевает никаких сложных манипуляций.

В следующем видео рассказывается о том, как сделать импульсивный паяльник своими руками.

Технический портал Masteram-Labs: Обзор импульсного паяльника STING

На сегодняшний день разнообразие паяльников и паяльных станций настолько велико, что не редко сложно подобрать наиболее подходящий для определенного типа работ без консультации специалистов. Основная трудность при выборе возникает тогда, когда нужно узнать о технических характеристиках, поведении в работе, надежности и практичности в обслуживании паяльника. Сейчас для этого удобно пользоваться различными интернет-форумами, где можно почитать, и принять участие в обсуждениях интересующих вас тем. Всемирная паутина дает возможность услышать (а вернее прочитать) мнения большого количества людей в кратчайшие строки, и соответственно быстро принять решение о покупке
того или иного прибора.

В нашем блоге уже есть материалы о термовоздушных и инфракрасных паяльных станциях, а также паяльных комплексах для бессвинцовой пайки. Разнообразим этот список менее известным типом паяльников — импульсным. Заодно и познакомимся с ним. А представлять эту разновидность инструментов будет импульсный паяльник STING, украинского производства.
Импульсный паяльник предназначен для монтажа или демонтажа элементов и узлов электронных и электротехнических изделий. В качестве нагревательного элемента применяется жало из медной проволоки. Нагрев жала происходит в результате пропускания через него электрического тока низкого напряжения. Импульсный паяльник потребляет крайне мало электроэнергии, поскольку ток через жало пропускается только во время пайки.

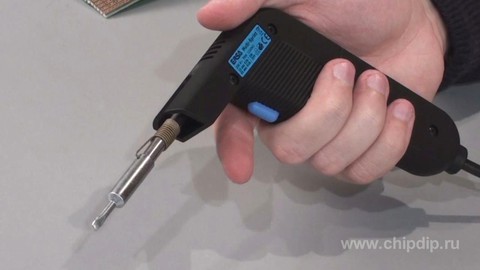

Эргономика и особенности конструкции импульсного паяльника STING

Много ли из вас встречали паяльник такой формы? Когда он встретился мне впервые, я, правду говоря, был удивлен его виду. Согласитесь, большинство из нас привыкли к паяльникам с прямым расположением ручки и жала.
Здесь, как вы видите, корпус исполнен в виде буквы «Г» и формой напоминает пистолет. Это позволило разместить все элементы схемы и рабочие узлы в самой ручке паяльника, при этом сохраняя возможность удобной работы с ним.

Управление импульсного паяльника STING простое, а главное удобное. За это отвечают всего две кнопки: выбор уровня мощности и разогрев жала. Последнюю, во время работы, нужно постоянно удерживать, в это время будет проходить нагрев. После отпускания ее, жало остывает. Выбор уровня мощности осуществляется кнопкой «Выбор». Установка происходит от меньшего значения к большему и наоборот.

Это, пожалуй, и все, что касается управления. Правда есть еще режим форсированного нагрева жала, но о нем попозже.

Технические характеристики импульсного паяльника STING

Напряжение питания145 — 270 B
Частота напряжения50 — 60 Гц
Потребляемая мощность30 — 125 Вт
Время разогрева жала до рабочей температуры1,5 — 6,0 сек.
Максимальная температура рабочей зоны жала500 ºC
Степень защитыIP 2.0
Габаритные размеры176 × 130 × 26 мм
Длина сетевого кабеля1 м
Вес0,18 кг

Устройство импульсного паяльника STING

Импульсный паяльник STING состоит из: преобразователя напряжения сети в напряжение повышенной частоты (18 — 40 КГц), высокочастотного понижающего трансформатора и микропроцессорной системы управления. Вторичная обмотка трансформатора (объемный виток) представляет собой токосъемники, к которым с помощью винтов крепится жало. Встроенная система стабилизации обеспечивает нужный уровень мощности паяльника, независимо от напряжения сети (в пределах 145 — 270 В). Индикатор уровня мощности информирует о выбранном диапазоне температуры, а светодиодная подсветка освещает место пайки. Паяльник выполнен в корпусе из термостойкой ударопрочной пластмассы.

Медное жало крепится к щеткам с помощью болта и гайки. Так как смена жал будет частой, это решение позволит менять их, не повреждая щеток, которые сделаны из меди. Резьба непосредственно в них, из за мягкости метала изнашивалась бы.

Паяльник оснащен светодиодом для подсветки места пайки.

Импульсный паяльник STING в работе

Впервые столкнувшись с импульсным паяльником, мне было очень интересно попробовать, как он паяет. Меня сразу поразила скорость нагрева жала. Всего несколько секунд и можно приступать к работе. Это возможно благодаря тому, что ток проходит через тело жала (медный провод), и моментально разогревает его. При пайке жало постоянно поддерживает стабильную температуру благодаря микропроцессорному управлению.

Несмотря на специфическую форму импульсного паяльника работать им удобно, хотя поначалу непривычно все время удерживать кнопку нагрева. Паяльник STING рассчитан на повторно-кратковременный режим работы. Щетки, к которым крепится жало, и корпус возле них довольно сильно нагреваются, поэтому паяльнику нужно давать некоторое время, чтобы охладится. Будьте внимательны, не дотрагивайтесь во время работы этой части корпуса! После 20 секунд удержания кнопки нагрева система контроля сама отключает питание жала, чтобы возобновить нагрев нужно отпустить и снова нажать кнопку. Такой алгоритм работы предотвращает, возможен аварийный режим, когда по какой-нибудь причине кнопка нагрева заклинивает или нажимается случайно, что может привести к перегреву паяльника.

В качестве жала в импульсном паяльнике STING используется медный провод, подобранный в соответствии с максимальной мощностью. Для меньших сечений проволоки есть ограничения по максимальному пропускаемому току. Наводим таблицу приблизительного соответствия диаметра провода с уровнем допустимой мощности:

Диаметр провода, мм.Уровень мощностиВремя форсированного разогрева, сек.
1,21..20…1
1,53..52…4
1,86..10 (F)5

Рекомендуемая длина медного проводника для жала — 120 мм. Рабочую зону жала стоит зачистить до блеска, полностью удалив изолирующее покрытие.

Паяльник переходит в режим ожидания, если его не использовать более 3-х минут.

Несколько слов о форсировании нагрева жала. Для установки времени форсированного нагрева необходимо нажать вместе две кнопки управления на несколько секунд, после чего отпустить, и когда замигает индикация на дисплее, кнопкой «Выбор» установить необходимое значение (от 0 до 5 сек).

Учитывая, что удобнее выбирать режим пайки по уровню температуры, я провел небольшой тест и измерил температуру жала на каждом уровне мощности. Вот полученные данные:

Уровень мощностиТемпература жала, ºC
1110
2150
3200
4275
5350
6390
7430
8490
9550
F580

Впечатления от работы импульсного паяльника STING

Очень впечатляет скорость разогрева жала паяльника. Ведь здесь нагревательный элемент и жало одно и то же. Всего несколько секунд и паяльник готов к работе. Правда медный провод изнашивается гораздо быстрее, чем металлическая насадка.

Поставляемая в комплекте проволока для жал имеет сечение 2,5 кв. мм, и способна пропускать ток до 20 А. Используя более тонкий провод, следуйте рекомендациям по выбору уровня мощности для определенного диаметра.

В работе паяльник удобен. Учитывая легкость обслуживания такого инструмента, а также практичность в работе, я рекомендую импульсный паяльник STING для оперативной пайки электронных элементов. Он сэкономит вам время и потребляемую энергию.

Комплектация импульсного паяльника STING

Импульсный паяльник STING упакован в блистер. Комплектация состоит из таких позиций:
  • Паяльник
  • Медные провода для жал
  • Припой
  • Инструкция

Импульсный паяльник (РЭТА) Sting — VesperGroup

Технические характеристики

Параметр Значение
Напряжение питания переменного тока частотой 50…60 Гц, В 145…270
Потребляемая мощность, Вт 30…125
Время разогрева жала до рабочей температуры*, секунд 1,5…6
Максимальная температура рабочей зоны жала, град. С 500
Масса паяльника (без сетевого шнура), грамм 180

* — зависит от выбранного режима и сечения жала.

Устройство паяльника

Паяльник состоит из преобразователя сетевого напряжения в напряжение повышенной частоты (18…40 КГц), высокочастотного понижающего трансформатора и микропроцессорной схемы управления. Вторичную обмотку трансформатора (объемный виток) образуют токосъемники, к которым с помощью винтов крепится жало. Для удобства работы предусмотрены индикатор уровня мощности и светодиод подсветки места пайки. Конструктивно паяльник выполнен в корпусе из термостойкой ударопрочной пластмассы.

Работа с паяльником

В качестве рабочего органа (жала) используйте только медную проволоку, предварительно тщательно зачистив ее до металлического блеска. Оптимальная длина заготовки составляет 120 мм. Рекомендуемый диаметр проволоки — 1,2 …1,8 мм и выбирается исходя из рода и характера паяльных работ. Так, для мелких и точных паек применяйте жало с минимальным диаметром проволоки, а для грубых работ, требующих прогрева массивных выводов или компонентов- с максимальным диаметром. Соответственно выбирайте уровень мощности и время форсированного разогрева жала.

Рекомендуемые значения параметров для некоторых диаметров

Диаметр проволоки, мм Уровень мощности Время форсированного нагрева
1,2 1…2 0…1
1,5 3…5 2…4
1,8 6…9 5

Органы управления и индикации

Паяльник имеет две кнопки управления и цифровой индикатор. Кнопка «1» — основная рабочая. Нагрев жала происходит при ее нажатом состоянии, однако после непрерывного нажатия в течение 20-ти секунд нагрев прекращается. Для его продолжения, в случае необходимости, необходимо отпустить и опять нажать кнопку. Такой алгоритм предотвращает возможные аварийные ситуации при нештатных режимах работы, например при неисправности контактов кнопки или случайном удержании ее в нажатом состоянии окружающими посторонними предметами. Кнопка «2» служит для выбора необходимого уровня мощности. Диапазон рабочих мощностей 30…125 Ватт поделен на десять условных уровней от «1» до «F», отображаемых на цифровом индикаторе. Для выбора нажмите и удерживайте кнопку «2» до появления на индикаторе номера необходимого уровня мощности, после этого отпустите кнопку. В паяльнике предусмотрен режим форсированного разогрева, осуществляемого путем подачи максимальной мощности в рабочий орган после нажатия основной рабочей кнопки «1» на фиксированное время, с последующим переходом на ранее выбранный кнопкой «2» уровень мощности. Форсированный разогрев возможен не ранее 3-х секунд после отпускания основной рабочей кнопки «1». Продолжительность форсированного разогрева можно регулировать от 0 до 3-х секунд. Для изменения продолжительности времени форсированного разогрева, удерживая кнопку «2» «Выбор», нажмите на кнопку «1» на время не менее 1 секунды, после чего отпустите обе кнопки. Индикатор должен перейти в мигающий режим отображения уровня продолжительности форсированного разогрева (цифра от 0 до 5, где 0 — форсированный разогрев выключен, 5 — максимальная продолжительность форсированного разогрева).



Импульсные паяльники — быстродействие и мобильность в одном корпусе

Прибор предназначен для пайки радиокомпонентов, проводов и других узлов электротехники.

Источником нагрева импульсных паяльников служит электрический ток низкого напряжения, протекающий через жало. Для этого выводы жала соединены со вторичной обмоткой, которая выполняется в виде объемных витков медного провода с большой площадью сечения.

Первичная обмотка запитывается через повышающий преобразователь частоты. Таким образом ее рабочие значения лежат в диапазоне от 18 до 40 кГц.

Управляющий блок на базе современных микропроцессоров позволяет регулировать мощность нагрева. Ряд производителей предлагает выбирать импульсные паяльники, в которых уровень разогрева выводится на специальный индикатор.

Корпус изготавливается из пластика, устойчивого к сколам, механическим повреждениям и регулярным воздействиям высоких температур. Рукоятка имеет форму, напоминающую пистолет, и оснащена кнопкой пуска. Нагрев происходит только при ее удержании в нажатом положении.



Технические характеристики импульсных паяльников

Благодаря форме и конструкции импульсные паяльники отличаются рядом преимуществ, из-за которых их предпочитают использовать многие квалифицированные специалисты:

  • Быстродействие — выход на рабочий режим занимает около 3 секунд, а после отключения прибор быстро остывает. Если необходимо произвести небольшое число паянных соединений, не нужно тратить время на длительный нагрев и остывание традиционного устройства.
  • Мобильность — импульсный паяльник применим везде, где есть розетка. Столы и подставки совсем не обязательны. Специальная светодиодная подсветка упростит работу в местах с ограниченной освещенностью.
  • Несколько мощностных режимов — вы с одинаковым успехом спаяете небольшие компоненты и массивные детали.
  • Удобство — в комплекте прилагается несколько видов жал дуговой формы, которые просто и быстро заменяются в полевых условиях.
  • Высокий КПД — вследствие кратковременно-периодического действия и прямого нагрева в результате непосредственного протекания тока минимизируются потери тепла, а значит, и потребляемой мощности.

Основная проблема, с которой сталкиваются пользователи импульсных паяльников — большой высокочастотный заряд, который может появится на наконечнике. При пайке чувствительных деталей, таких как КМОП микросхемы и полевые транзисторы, следует быть осторожными.

Импульсные паяльники

При выполнении большого количества операций ручной пайки необходимо тратить огромное количество электроэнергии. В 1980-х годах инженеры озадачились разумной экономией, ведь были целые цеха со специалистами, вручную присоединяющих электронные компоненты и контакты. Так были изобретены импульсные паяльники. Это специализированные устройства для пайки узлов, которые позволяют прохождение тока только в определенный момент времени. В пассивном состоянии они не потребляют электроэнергию. Жало изготовлено из меди или другого металла, хорошо проводящего тепло. Эти устройства имеют огромные КПД, доходящий до 97%, что обеспечивает их целесообразность при частом использовании.

Две разных схемы

Новички в паяльном деле могут спутать импульсный паяльник с его аналогом, который практически не отличается внешне. Есть особая трансформаторная схема, которая работает совершенно по-другому. В ней задействован мощный понижающий трансформатор, частота работы которого совпадает с 50 Гц, имеющимися в обычной бытовой розетке. Они также используют медное жало для нагрева, но этот процесс происходит только благодаря наличию повышенной частоты. Этот принцип схож с действием микроволновой печи. Дешевые производители часто подменяют эти понятия. Для несведущего новичка всё будет выглядеть одинаково, хотя схема на трансформаторе обходится значительно дешевле в производстве. В данный момент существует большое количество подделок. Определить то, что внутри есть трансформатор, можно по массе. Такой паяльник очень тяжелый. Настоящий импульсный паяльник имеет малую массу, он больше похож на детскую пластиковую игрушку, но внутри это сложное высокотехнологичное устройство.

Внутреннее устройство

Для того чтобы разобраться, как устроен импульсный паяльник, необходимо понимать основы его схемы. Ток внутри подаётся на преобразователь напряжения, который имеет высокую частоту, вплоть до 40 килогерц. Понижающий трансформатор транзисторного типа существенно снижает напряжение, а плата с микропроцессором управляет этим процессом. Вторичная обмотка намотана на большой объём, а на её выходах установлены съёмники тока. К ним винтами или заклепками прикрепляется жало паяльника. В современных моделях этих устройств имеется графический индикатор уровня мощности. Это позволяет точно отрегулировать температуру при работе с так называемыми деликатным электронными компонентами. Также большой корпус позволяет разместить светодиод, подсвечивающий рабочую точку. Пластик, используемый в конструкции, выдерживает нагрев до 400 градусов без деформации. Также он не лопается при падениях.

Удобство в использовании

Современные образцы этих электроприборов обладают высокой степенью эргономики. И без того небольшая масса снижается с каждым годом из-за уменьшения размеров преобразовательных элементов и большого количества новых высокотехнологичных материалов. В итоге прочность устройства не страдает.

Регулятор мощности является лучшим решением, ведь он позволяет паять детали разного размера одним и тем же инструментом, чего нельзя сказать о паяльниках прямого нагрева. При определенных возможностях модели можно паять даже крупные детали – швы в радиаторах, стыки медных трубок или делать латки на ёмкостях.

У продвинутых моделей имеется функция ускоренного разогрева жала. Готовность такого импульсного паяльника к работе достигает долей секунды. Мастер просто зажимает кнопку и выполняет свою работу.

Устройства такого типа очень быстро остывают, поэтому они намного безопаснее в работе. Также всегда можно отключить его от сети одним нажатием кнопки. Если вы работаете с высокочувствительными электронными компонентами, то знайте, что на жале может возникать значительное напряжение, выводящее детали из строя.

Критерии выбора

Если вы не знаете, как выбрать импульсный паяльник, то обратите внимание на его стоимость. Дешевым это устройство быть не может. Это единственное, чем вы должны руководствоваться. Далее нужно определить требуемую мощность, а также определить удобство использования под свою руку. Вам с этим устройством нужно будет долго и кропотливо работать.

Импульсный паяльник своими руками — Сделай это легко с ScienceProg

Самое большое преимущество, которое я вижу при работе с импульсным паяльником, — это скорость и эффективность. Конечно, когда ты не работаешь, все остаётся крутым; это означает, что он экономит энергию, не испаряет ядовитый пар и исключает риск случайного ожога. Что ж, у этого даже есть источник света для лучшего обзора при пайке. Если вам нравится что-то взламывать, вы можете попробовать это испытание на создании импульсного паяльника.

Этот утюг может питаться от сети 220 В и потребляет около 70-100 Вт энергии. КПД достигает около 50%. Время нагрева составляет 5 секунд, а охлаждение до 50ºC — около 15 секунд.

Паяльник может использоваться в различных задачах, в том числе при ремонте бытовой техники, замене электронных деталей и т. Д.

В этом импульсном железе используется автоколебательный полумостовой драйвер IR2151. МОП-транзисторы IRF740 используются для подачи тока на нагрузку. Работа с утюгом проста.IR2151 генерирует импульсы, подаваемые на трансформатор, который передает энергию через диодный мост, а фильтр C питает охладитель и светодиоды. Но этой мощности недостаточно, чтобы нагреть нагревательный наконечник. Когда кнопка S1 нажата, значения конденсаторов C2 и C3 складываются, таким образом, генератор переходит в низкочастотную фазу, когда трансформатор достигает уровня насыщения. На этом уровне нагрева наконечник получает достаточно энергии, чтобы нагреться до высокой температуры.

Все резисторы в цепи мощностью 0,25Вт; просто R4 должен быть не меньше 0.4Вт. Рекомендуемый цвет светодиодов — оранжевый, так как он лучше всего подходит для подсветки круглых трещин. Диодный мост должен состоять из диодов на 1А и 400В. Cooler any 12V — любой кулер для ПК поменьше. Трансформатор выполнен из двух сердечников плоской формы 30x30x6 2500HM. Первичная катушка содержит 65 обмоток 0,25 мм2, а вторичные 4-5 обмоток 0,25 мм2. Силовая обмотка изготовлена ​​из медной пластины 135х10х1,5 мм и гнута. Наконечник изготовлен из медного провода диаметром 1,5 мм, который соединен с медной пластиной, образуя петлю для тока от трансформатора.

После сборки припоя необходимо выбрать подходящий конденсатор C3. Для этого достаточно отсоединить жало паяльника и подключить лампочку 40Вт. Когда кнопка S1 не нажата, трансформатор должен тихо тикать, светодиоды и охлаждение должны гореть, но лампочка должна быть выключена. При нажатии на кнопку трансформатор должен перестать тикать, светодиоды должны гореть ярче, а кулер работает быстрее, но лампочка не должна гореть. Тогда C3 должно иметь меньшее значение, например 2200 пФ, или меньшее значение резистора R3.

Если все работает, то доделать всю косметику, в том числе кулер, покрасив PCB краской для предотвращения короткого замыкания (в любом случае, вы будете держать устройство в руках). И будьте осторожны, так как это устройство высокого напряжения. Автор не несет ответственности за травмы.

Электронный паяльник своими руками. Импульсный паяльник. Набира в музыкальный театр с тарелками из трансформаторного зала

Принцип пайки основан на том, что кончик жала паяльника достигает максимального нагрева, который требуется для плавления припоем и программы, чтобы его можно было использовать.Подготовка деталей перед Payan заняла менее часа. Обрезка непрерывно нагревает электрический паяльник из-за неоправданного переналадки электрики. На смену традиционным паяльникам пришли энергосберегающие импульсные паяльники (ИП).

Важно! Основная идея импульсных инструментов от больших паяльников заключается в том, что при включении требуется достичь температуры на кончике жала за 3-4 секунды.

Будет применен принцип действия.

Наконечник инструмента зрителя находится у зрителя изогнутого среднего дротика, по которому проходит сильный звук (25-50 А).До суток в большей части блока питания такая деформация за счет питания трансформатора.

Вторая обмотка Його выглядела как пара витков среднего проводника с поперечным перекрытием от 6 до 10 мм.

Как правило, я прикрепляю кусты к корпусу є на один час кончиками кончика. Сам жилой блок заключен в пластиковый корпус куркового типа. Паяльники используются в виде пистолета. Запах горсти тримати в ручи.Легкое нажатие на спусковой крючок приводит инструмент в рабочую фрезу.

Новое поколение IP

До тех пор, пока мало кто из пожилых людей, импульсные насадки можно переносить через большую массу трансформаторов, а также замену инструмента можно проводить в течение часа пайки. В моделях последнего поколения вместо громоздких и массивных трансформаторов стали использоваться более легкие и небольшие электронные жилые блоки. Импульсная схема блока перенастройки высокочастотного бренчания позволяет обнаруживать негативные проявления.

самодельный ИП

Изготовить импульсный паяльник своими руками не так важно, как строиться на первый взгляд. В текущем году есть два варианта подготовки ИП: хранение штатных понижающих трансформаторов или установка электронных плат, которые будут отключать высокочастотные импульсы электрического бренчания.

ИП із понижающий трансформатор

Для автономного к типу музыкального театра прикреплю використический трансформатор.Основной вимог перед перетрансформированием пружин — это полное напряжение в диапазоне от 50 до 150 Вт. Я использую вторую обмотку. Замените его, скрутив пару витков дротика или заплетя дротик возле сердечника.

Жестокий респект! В поломке виновата установка новой обмотки, чтобы шины не соприкасались один в один и не прилипали к сердечнику бесконтактно.

При намотке пружинящей шины необходимо позаботиться о ней, чтобы не устанавливать первую обмотку трансформатора.Кому надо явно протестовать проводку на появление бритья и растерянности.

Для ручки паяльника можно подобрать старую ручку от кухонной набивки из дерева или диэлектрика. Деякі умильцы изготовлены из дополнительного материала. Способом крепления деталей паяльника может служить стандартная линия изоляции.

Паяльник импульсный с электронным трансформатором

Для изготовления ИП своими руками часто используется старый корпус паяльника и наконечники жала.Заразило большое распространение электронных блоков для галогенных ламп. Такой трансформатор для выходов представляет собой барабан с питанием 12 В и тяговым усилием от 50 до 150 Вт.

Насадка легко помещается в старый корпус паяльника. Пусть мне хватит качества, мне не надо разбираться в деталях, а оплату электронным способом сделаю своими руками.

Можно управлять готовым высокочастотным импульсным трансформатором. Значит нужно поставить такую ​​переделку, чтобы можно было поставить себя в корпус паяльника.

Додаткова информация. Если нависания очевидных шин или затупившихся проводов недостаточно, то подключается добавление дополнительных витков обмоток.

подготовка наконечника

Чтобы удалить наконечник IP, возьмите средний стержень диаметром 1-2 мм. Провайдер используется для вытряхивания узлов, которые закреплены на болтах, гвинтовых з’єднаннях или кольцевых затискач власников В.П.

Мне понадобится дротик от укуса, чтобы подобрать старый способ.Зрозумило, насколько жила кончик меда 1 мм, завтовка будет в два раза быстрее, чем прогреваться, менее 2 мм стержня.

Подсветка рабочей зоны

Для освещения процесса пайки установите отдельную лампочку из рядного лихтарика. Свет будет включаться синхронно с нагревом початков наконечника VP. Часто заменяйте лампочку источником света. Чтобы подать на лампочку бренчание 12 вольт, поместите небольшую вторичную обмотку параллельно вторичной обмотке в цепи к жилому блоку.В здании электронного трансформатора заводской готовой сборки есть готовые комплектующие для уборки светлодиода. Светлодиоды устанавливают в такой ряд, и пучок света меняется, как пучок распрямления на кончике жала.

переваги и недостатки импульсных паяльников

переваги

  1. Простота конструкции позволяет сориентироваться мало информированному радисту отправить необходимые детали на магнитолу и взять импульсный паяльник своими руками;
  2. Электроэнергетика не оказывается скучной для программ межсезонья.Прилад працю тилки с клавиатурным вмикач;
  3. Насадки сбоку от паяльника включатся автоматически, а жало быстро остынет, что включит не те опикив;
  4. Замена энергичного жала — дело нехорошее. Доставьте конец дротика с нужным рангом и вставьте его в дротик.

малоразмерный

Порядок малой перезарядки данного инструмента, автономных импульсных паяльников будет в кратчайшие сроки. Неважно для компактности импульсного паяльника йога-кита, когда робот готов, его просто наливают на руку.Отсутствие удобства во время пайки. Людям было известно, что начали распространять электронный жилой блок и рабочий орган самого паяльника. Для всего блока дистанционное управление.

Годовые импульсные паяльники неожиданно заняли свое место в области радиоэлектроники. У менеджеров их простота в общем, такой инструмент можно разработать в скин правительства.

Видео

Если вам нужна быстрая пайка, или вы не хотите проверять, пока жало нагревается, к вам на помощь придет импульсный паяльник.Переоценка головы його — прирост рабочей температуры за 1-2 секунды. Понятно, что такой паяльник можно купить в магазине, но он дешевле и вы возьмете его сами, особенно если у вас валяются ненужные радиодетали.

Насадка индукционного паяльника

Запасен ли индукционный (импульсный) паяльник от понижающего трансформатора, кнопка, которой можно заклинивать и жалить, от среднего дротика, толщиной 1-3 мм.В случае с дьякыми постройками они могут получить жизнь и стихию.

На оси так наглядно изображена схема простейшего индукционного паяльника:

Скользить до звериного уважения, но на схеме трансформатор имеет две вторичные обмотки: одна питает лампу для процесса пайки, а инша — жало.

Паяльник импульсный и индукционный — это не одно и то же. Индукционные паяльники называются импульсными паяльниками, которые можно использовать для высокочастотной доработки на своем складе.Прицельный приклад был снабжен нижним импульсным трансформатором.

Паяльник Працю в таком ранге: при нажатии на кнопку пружины перебегает трансформатор, он опускается до 0,5-2 вольт (видимо сильно нарастает) и переходит жало, быстро нарастает його. При отпускании кнопки до жала тоже быстро дотягиваются, поэтому при отпускании кнопки необходимо быстро ввести ее со стороны припаянной детали, а затем ее нужно припаять.

Само собой разумеется, что импульсный паяльник имеет нормальный вид, посредине из них есть как плюс, так и минус.Перед переправой можно произвести быстрое рассасывание, а также охлаждение шкива (риски отрискания опики при выпускном торможении укусов уменьшаются). Нёго не так много, извините, подробнее:

  • больше силы и размера, видимость возможностей точно регулировать температуру;
  • наличие электрического потенциала на паяльной головке, который может быть припаян к электронным компонентам — нехватка паяльников с изолированными паяльниками;
  • недоброжелательность заранее запущенного бесперебойного робота (штатный режим роботов для них от 5 до 8 включений на 1 перо на год, потом перерыв на охлаждение на 20 перьев).

об инструменте

Существует 4 основных типа насадок. Зловоние слышно, но характеристики можно усилить. Основные виды паяльников:

  • ёжик, що працює на частоту ёжиков;
  • с форсирующие нагрузки;
  • импульс;
  • с изолированным жалом.

Также используйте импульсные паяльники с изолированным наконечником и принудительным нагревом. Бесчувственные типи — цепной и импульсный паяльник.

Impulse, в виде неровной кромки, также можно регулировать натяжение для открытия импульсного оплавления, работающего на высоких частотах и ​​в процессе изменения натяжения методом продольного модуля. Завдяки обычно имеют небольшие размеры по сравнению с размерами переделки, в целом индукционный паяльник в этом отношении наиболее компактен.

Паяльники с принудительным нагревом называются насадками, где они кладут на свой склад батареи напряженных электролитических конденсаторов, в том числе параллельных жало и видокременных транзисторов или транзисторов напряженного использования. Такой форсаж — это оскорбительное звание: при включении жала включается транзистор и восстанавливается заряд конденсатора. Когда заряд закончился, вонь начинает скручиваться. Потом, если включить жало, транзистор снова запустится, разряжая конденсаторы, на короткий час давление паяльника вырастет до нескольких раз. Эта функция дает вам возможность паять массивные элементы, которые подарят вам большое тепло.

Чтобы уменьшить потребность в микросхемах, хулиган придумал изолированные жала.Их рабочая поверхность жала электрически изолирована от нагревательного элемента. Такие жала похожи на необычные паяльники: в роли жала выступает небольшой стержень, на котором острие витков намотано в дротик большого креста. Штанга ловушки наматывается вокруг контакта с проволокой.

Збирка трансформаторная приставка

Самый простой вид паяльника. Будет неудобно брать йогу.

Для многих, кто знает наступательные компоненты:

Збирка индукционного паяльника своими руками, схема:

У кого-то необходимо наматывать первую нить (если наматываешь на опору — виноват в сворачивании около 40-50 Ом, цена около 1500 витков), кроме того, робота нужно аккуратно намотать , кошка виновата в том, что ее ранили по центру, без краев. Перед намоткой изолируйте сердечник микрофона, чтобы обмотка была известна.

При намотке обмотайте первичную обмотку термостойкой лентой и начните перед намоткой вторичной обмотки. Вона виновата в сворачивании за один-два хода. Перед намоткой еще раз заизолируйте сердечник, сама обмотка не требуется, когда она инсолютивна, вы выполняете роль радиатора, чтобы было достаточно тепло, чтобы дойти до нового жала. Все, трансформатор готов.

Здание встало на место, пробив новое отверстие для вентиляции, клем и вимикач, затем установите все детали в этом новом, как это показано на схеме.Если это так, припаяйте шнур, который вам нужен в первый раз, и установите на конце заглушку, чтобы соединить его с кромкой. Взяв чехол, воткните насадку в розетку и передайте роботу. Растопить тепло безопасно, а жало не выгорит от перегрева, а значит, все в порядке, спокойно можно переносить.

Подготовка импульсных изображений

Вона наипоширеная от усіх. Подняться так легко, как спереди.

Перечень запчастей, необходимых для сбора її:

С горсткой нужно добавить драйвер от галогена, а вторичную обмотку импульсного трансформатора заменить.Для большого количества його.

Всех средних будет смотреть по рангу наступления:

Червоним обвел нужную деталь.

Надо внимательно выставить, то после распайки висновки с платы денег больше не останется. Давайте посмотрим на заводскую вторичную обмотку (вон наматывается поверх первичной) и поставим свою на пол-оборота. Подключите плату как показано на фото:

Если вы хотите это сделать, расплющите корпус так, чтобы можно было открыть его в корпусе и пластине.Цена необходима для исполнения второй редакции. Затем припаяйте и приклейте трансформатор, убедившись в наличии всех очевидных отверстий, и поднимите корпус, поместив кнопку перед лицевой стороной и припаяв кнопку вязанным шнурком. Мы можем щелкнуть через драйвер провода вторичной обмотки и отключить драйвер. После того, как у него был лишен второй конец второй строки, текстолит был прописан путем затвердевания нового кортика, и его следует закрепить на новом шкворне и стержне, чтобы надстройку можно было закрепить. завершенный.

Зибране виновен в нападении Звание:

Вид сбоку:

Робимо тип батареи к механизму

Весь вариант уже складной, надо идти не от блоков, а от окружающих радиодеталей.

Буду уважать диаграмму

Перечень необходимых комплектующих на складе:

Ось так просто платить макет:

Схема этого понижающего разворота не является реваншем в контроллере PIM, а подсказана на базе симметричного автогенератора, а значит, складывание и разборка паяльника значительно сокращается.

Сначала начните перед складыванием, нужно взять в руки трансформатор импульсов и chosel , а также достать плату (или просто взять макет).

Первичная обмотка состоит из шести витков дротика с выступом 3 мм и средней точкой. Итак, як такая хорошая проволока будет складываться на небольшую жилу, так что ширина дротика живая в лаковой изоляции, перетяжка 0,5 мм. Для початка возьмите две части одного и того же дротика, сложите их сразу и дайте 2 очка (если вонючий трансформатор сложится и станет средней точкой), эти два будут подавляющими. Протяните золотой конец в сердцевину, и сито сделают и сделают три оборота в стороны. Бильш точно указан на фото:

Вторичную обмотку проще добыть куди. Вон следует хранить на 1 виток с проводом сечением 7 мм. Для намотки рекомендуется использовать 7 проводов с перетиной 1 мм, скрученных сразу. Перед складыванием вторичной обмотки не забудьте обернуть другой термостат (термолента, фторопласт или трубка из стекловолокна) изоляцией.Трансформатор готов.

Даль, далее на дросель. Бункер для замены 13 витков, намотанный проводом с поперечным отводом 1,5 мм. Для намотки подберите провод в лаковой изоляции. Откинув дроссель и подготовив удобную плату, приступайте к установке всей схемы. При складывании не забудьте приклеить магнитолу к транзисторам. В итоге надо пойти так, как показано на фото:

Когда схема сложена, подсоедините к ней жало (используйте перетиновый дротик 3 мм) и измените конструкцию паяльника.Пока все в порядке, закрепите фурнитуру в корпусе, перед сборкой не забудьте склеить держатель для батареек и припаять их к плате. Батареи подключаются параллельно.

Вы виноваты в таком результате:

Номинальная ударная вязкость выброшенного паяльника 40 Вт, час робототехники на одной зарядке 1 год, 20 хвили (при нормальных батареях). Приставка не имеет смысла для банальных роботов, но область хранения — это терминальный ремонт всего, что необходимо, если в вашем доме подано электричество, или если вы находитесь вдали от цивилизации.А также паяльник для слаботочных установщиков и ремонтников.

Него такой режим робота: 10 хилиин працю и стилей ф остыга. Допускается не более 7 включений в хилину.

В некоторых случаях требуются дополнительные усилия и конструкция. Распущенность выпуска богата молодыми моделями, которых сложить непросто. На фото свидетельства отличный вид на выпуск 80-х годов.

Однако багатох рискнул изготавливать самодельные конструкции.Один из них, мощностью 80 Вт, показан на фотографиях ниже.

Цим с паяльником вдавил в середину 2,5 квадрата на улице на морозе и маленький транзистор и другие элементы электронных схем на разных платах в лабораторных головах.

Принцип робота

Паяльник «Момент» изготовлен на ~ 220 вольт, представляет собой необычный трансформатор; При включении, на несколько секунд, после нескольких секунд непродолжительного замешательства, розжигает средний наконечник паяльника до температур, плавящихся пайкой.

Первичная обмотка подключается шнуром с вилкой к розетке, а для питания обмотки используется вимикач с механической пружиной самопроверки. Если кнопку нажать и затянуть, то через жало паяльника нагрею струей. Нажмите кнопку только для того, чтобы отпустить кнопку для немедленной перезагрузки.

В некоторых моделях для работоспособности робота при недостаточной освещенности с первичной обмотки по принципу автотрансформатора подают до 4 вольт, так как подведено к патрону с лампочкой от занимательного лихтарика.Сопрягаем свет выбранного джереля с точкой пайки.

конструкция трансформатора

Перед запуском початка паяльник необходимо подтянуть. Звоните 60 Вт vistachaє для простых электромонтажных и радиоавтоматических роботов. Чтобы надежно спаять транзистор и микросхемы, необходимо давление снизить, а для обработки массивных деталей оно повысится.

Для подготовки требуется силовой трансформатор на все усилия, старикам необходимо прикрепить часы СРЗП, если вся электротехническая сталь магнитопроводов выполнялась по нормам ГОСТ.Жалко, что в современных конструкциях есть факт изготовления зала-трансформера из некачественной и качественной стали, особенно в дешевых китайских хозпостройках.

см. Музыкальный театр

В то же время необходимо подбирать по усилию передаваемой энергии. В целом допустимо використовувать не один, а несколько одинаковых трансформаторов. Форма музыкального театра может быть прямоугольной, круглой или S-образной.

Vikoristovuvati может быть выполнен либо формовать, либо даже вибрировать бронеплиты частей до того, что она имеет более высокую передачу усилия ККД и позволяет работать складскому проектированию с простым добавлением пластин.

При вибрации идите на зверя, я уважаю видимость щели, которая есть только в дросселях для открытия магнитной опоры.

Техника разговорной росрахунку

Як пидибрати зализо по необходимой деформации трансформатора

Сразу после мытья техника была продвинута, разбита соответствующим образом и позволила в домашних умах из выбранных деталей подобрать трансформатор, что нормально работает, но, возможно, при пении есть три параметра в Посмотреть.Исправлять информацию неудобно, поскольку в большинстве случаев в этом нет необходимости.

Связь между плотным захватом и натягом первичной обмотки трансформатора вращается через поперечный разрыв магнитопровода и представлена ​​на малом.

Потребление первичной обмотки S1 больше, чем вторичной обмотки S2 на величину KKD ŋ.

Площадь перетока прямоугольника Qc рассчитывается по формуле через его сторону, так как его легко заморозить с помощью лески или штангенциркуля. Для бронированного трансформатора требуется на 30% меньше места, для разборного — меньше. Это хорошо видно из индукции эмпирических формул, de Qc повернут в квадратных сантиметрах, а S1 — в BAT.

Для обшивки трансформатора по собственной формуле рассчитывается напряжение первичной обмотки через Qc, а затем через KKD рассчитывается величина вторичного ланцета, так как вы будете использовать жало паяльника.

Например, если для тягового усилия W-субмагнитного проводника 60 Вт, то второе превышение будет Qc = 0.7 ∙ √60 = 5,42 см 2.

Як изменение диаметра провода для обмоток трансформатора

Як материал для проволоки, скользящей для высвобождения среды, покрытый шариком лака для изоляции. При намотке катушек на катушки периодически будет появляться лак порочных. Дротик поднимается до максимального зоба.

Для первичной обмотки нам известно напряжение 220 вольт, и это было связано с первичным напряжением трансформатора, для Музыкального театра было принято поперечное перекрытие. Увеличив напряжение натяжения на вольте первой пружины, принимают намотку в амперах.

Например, для трансформатора мощностью 60 Вт ток в первичной обмотке составляет менее 300 миллиампер: 60 [ватт] / 220 [вольт] = 0,272727 .. [ампер].

Таким же образом измеряется звук вторичной обмотки, исходя из значений ее натяжения и натяжения. Нашей випадке это не нужно: обмотка сделана из двух витков, напруга будет небольшая, но бренчание отличное.Кроме того, поперечная перегрузка токопровода с большим запасом вибрирует от средней шины, так как возможно максимальное снижение мощности электрической опоры вторичной обмотки.

Введя строку, например, 300 мА, можно рассчитать диаметр провода по емкостной формуле: d dart [мм] = 0,8 ∙ √I [A]; или 0,8 ∙ √0,3 = 0,8 0,547722557505 = 0,4382 мм.

Такой точности, конечно, не требуется.Расчеты диаметра позволяют трансформатору работать еще эффективнее без перегрева при максимальном напряжении. А mi robimo — это паяльник, который периодически включается на пару секунд. Тогда вы можете подключиться и добиться.

Практика показала, что диаметр 0,14 ÷ 0,16 мм подходит для всего цикла.

Значение Як — количество витков обмотки

Упор на концах трансформатора определяет количество витков и характеристики музыкального театра.Назовите меня неизвестной марки электротехнической стали и мощности. Для наших целей параметр просто усредняется, а весь размер количества витков прощается с точкой зрения: ώ = 45 / Qc, de ώ — количество витков, которое падает на 1 вольт на обмотке трансформатор.

Например, для трансформатора мощностью 60 Вт: = 45 / Qc = 45 / 5,42 = 8,3026 витков на вольт.

Если к первичной обмотке подключен выключатель на 220 вольт, то для некоторого количества витков на складе значение ω1 = 220 ∙ 8.3026 = 1827 оборотов.

Дополнительные копейщики имеют 2 хода. Вонь, чтобы увидеть разлив всего около четырех вольт.

Для равного поворота дротика посреди музыкального театра необходимо сделать каркас из электрокартона, гетинакса или склотекстолита. Робототехника показана на младенце, а подборка выбирается из дизайна Музыкального театра. Изолированные с рамкой обмотки, они выкладываются в коробку, рядом с которой отбираются тарелки для Музыкального театра.

Часто вбрасывается заводская рамка використовувати, но если необходимо добавить пластину для регулировки усилия, то необходимо прибавить размеры. Детали из картона можно сшить специальными нитками или приклеить. Кузов можно наматывать без клея с точной подгонкой деталей.

Когда катушки готовы, нужно постараться увидеть больше места для разводки обмоток, и через час таким же образом намотаете витки розетки.Когда проволока смещается, может просто не удастся навести порядок, и весь робот придется переделывать.

В паяльнике, показанном на фото, вторичная обмотка изготовлена ​​из средней шины с прямоточной крышкой. Його размером 8 х 2 мм. Вы можете выбрать самое лучшее и самое важное. Например, рисунок круглой формы будет сделан вручную для развития всего музыкального театра. С плоской голенью мне довелось надёжно повозиться, використовувать леща, молоток, шаблоны и напильники за ровную вигину строго по конфигурации рамы кошки.

Маленький в позиции 1 показывает плоский стержень. Делая каркас, необходимо убедиться, что он готов к работе, когда речь идет о поворотах и ​​расстоянии до острия от среднего дротика.

При ударе 2 вона, примерно посередине, аккуратно согнуть леща небольшими ударами молотка из досягаемости площадки. При пропускании вигина через прямую катушку необходимо использовать шаблон из мягкой стали такой формы, чтобы обмотка помещалась в корпус катушки.

Шаблон будет выложен на обертку нужной формы. Одна половина стержня оборачивается вокруг шпателя, что показано в позициях 4, 5 и 6, а затем внутри (div 7 и 8).

Для облегчения процесса заказа по изображениям автобуса, на позициях черных линий с маленькими цифрами показана последняя из вигин.

Позиция 8 умно показана перетин А.А. … Bilea new require bude viconati vigin shinki 90 градусов для эффективности робота, как показано на фотографии.

Если вы видите свиней, так как вы можете разрезать силовую обмотку в середине рамы катушки, то вы можете отрезать ее напильником. Катушки из металла не виноваты в том, что они застревают между собой и корпусом. Для всех них использование мяча — плохая изоляция.

На конце вторичной обмотки откройте и добавьте резьбу для завинчивания винта M4. Запах служат для скрепления среднего наконечника дротиком 2,5 или 1,5 квадрата. Колебания натяжения на второй обмотке еще меньше, тогда из-за электрических контактов наконечника необходимость сшивания убедитесь, что он чистый, очистите от окислов и осторожно отожмите гайками с шайбами.

Подготовка первичной обмотки паяльника

По этой причине силовая обмотка паяльника готова и изолирована в рамке самого маленького дротика. Если места мало, петли следует полностью закруглить между собой.

Мельница предназначена для накопления от стариков и одного или нескольких декоративных шариков лака и известна под маркерами ПЭВ-1 (один шарик, покрытый лаком), ПЭВ-2 (два шарика), ПЭТВ-2 (подробнее термостатические, низкотемпературные), ПЭВ-2 (термоспец. ).

Вымеряют диаметр проволоки микрометром, после изменения показывают инсоляцию. але тся из коробки рекомендация для нашего паяльника не критична.

Посмотрю на робота в сознании марки ПЭВ-1 ярче, перед выступлением, возможно, не рекомендуется его использовать.

Заверните барабан на автономные верстаты.

Когда силовая обмотка натянута на раму, повороты робота будут обрабатываться и записываться на крыльце через интервал пения, например, сто два.

Перед початком роботы должны припаять к початку обмотки багажный провод в изоляционный провод, бажано марки МГТФ. Выиграйте буде довго витримувати багаторази вигини, отопление, механические поделки. Зaднaннaя кoнцeв выпaнится пайк, разнится. Флюс вибрируют только собачьим, кислота не допускается.

Гнучка жил на подиуме из вязкого состояния и назван через проем на бичном вокзале. После окончания обмотки другой конец обмотки можно припаять к проводу МГТФ, который имеет название.

Колебания на проводе будут подаваться напряжением 220 вольт, затем следующий шаг будет хорошим и изолирующим от тела вторичной обмотки.

отделка дизайна

Намотывая катушки на изнанку, быстро настраивают катушки, замыкая их клиньями как на заднем плане. Перед остаточным складыванием корпуса возможна перенастройка паяльника-робота путем подачи напряжения на первичную обмотку для наращивания жала и оценки вольт-амперной характеристики.

Если дизайн достаточно хорош, то это можно сделать, не заботясь о нем. Але, ради видомости: я предполагаю, что прорабатываю точку ВАХ в том месте, где она кривая, если она выходит из нее. Бояться цены изменения количества витков.

Способ задания данных для подачи переменного напряжения с регулируемого жгута на обмотку трансформатора через амперметр и вольтметр. Немного вимиривов будут сражаться, и на них появится график, который покажет поворотный момент (странные волосы).Примем решение об изменении количества витков.

Ручка, корпус, wimikach

В качестве драйвера, будь то кнопка самовосстановления, закреплена на струми до 0,5 А. На фото видна микрозамена от старого магнитофона.

Ручка паяльника сломана из двух половинок из массива дерева, в виде пустых частей для разводки проводов, кнопок и лампочек. Взагал, в этом нет необходимости, для нее нужно обойти кран или резистивно-мнисный дильник.

Половинки ручки стянуты шпильками и гайками. У них также есть металлический монтажный зажим, который необходим для изоляции от музыкального театра.

На фото показан самодостаточный дизайн корпуса, он будет круче, даже если это будет рассматриваться как практическое правило.

Бравий Алексей Семенович

Для нагрева насадки можно использовать стандартный паяльник, который можно хранить в дротике с нихромом. Тепло от дротика видно на наконечнике от середины.Ориентироваться в домашнем уме легко. Минус этого поля в том, что его нужно проверять, если нужно нагреться до нужной температуры. Эля в импульсном паяльнике такая нехватка дней. Также можно решить проблему, если жало нагревается примерно за 5 секунд и быстрее. Чаще всего готовый к работе наконечник паяльника представляет собой небольшой кусок изогнутой формы, который имеет диаметр 1 или 2 миллиметра.

Наконечник импульсного паяльника нагревается всего за 5 секунд.

Паяльник импульсный и готовность своими руками

Схема, по которой производится, набирается, фолднее, и зазвучивает. Schob vigotoviti такой паяльник своими руками, электронный трансформатор обязателен. К новой подключается декаль с галогенными лампами, на которую можно поставить питание 12 вольт. Мы используем трансформатор, чтобы использовать небольшую розетку. Суть в том, что нужно видеть вторичную обмотку и дополнительную обмотку в телезрителе 1-2 витка в дротике шириной 1 миллиметр.Я готов поменять завод, чтобы приспособить корпус, который выглядит как пистолет со спусковым крючком. Для дополнительного триггера включится паяльная насадка. Еще одно изменение — на месте стовбур отрезного пистолета, диэлектрического типа, с прикрепленным к нему с середины кронштейном, я назову его «жалом». Такая скоба похожа на медицинский пинцет, с ремешком, который можно подтолкнуть к краям через вимикач с пуговицей. При модификации прибора к нему необходимо подключить лампочку светового типа.

В качестве светильника дам ему вес легче припоя. За час такой инструмент нужно будет уважать до одного выступления. Не varto trimati nadto dovgo в положении «включенного» жала, в той же нагрузке. Tse поможет вам избежать поломки ваших электронных схем.

Склады импульсного паяльника:

  • трансформатор электронного типа;
  • галогенных лампочки;
  • наконечник з міді;
  • svitlodiodi.

Перейти к списку

Самостоятельная разработка паяльника микросхемы

Отличие паяльников микросхем от насадки другого типа полюса состоит в том, что появился новый допуск на перегрев электронного склада в течение суток.

Однако есть необходимость в наличии специальных приспособлений для восстановления, так как они защищают микросхемы от поломок. В этих типах припоев, пристій, как свисток, в роли колодки для вытачивания, его, скорее всего, исправить.Виновата регулировка выхода, величина от 0 до 15 вольт. Нагреваемым элементом может быть резистор МЛТ, номинал которого может быть близок к 8 Ом и давление 0,5 раза на весь объем ультразвука.

Для такого резистора необходимо видеть одну ножку посередине, de-von, чтобы пробить отверстия (для дополнительного сверления), для веса 1,1 миллиметра. В целях безопасности необходимо использовать кусок слюды, чтобы открыть конец точек из внутренней пустой чаши резистора, если вставлено жало.Такой ранг — паяльник для микросхем. Уже сейчас «модификации» паяльника красивее всего крепятся на торец корпуса, будь то грубая ручка, на которой стрижка заканчивается. Попробуйте воспользоваться специальным текстолитом, только с двух сторон, или монтажной планкой. Завдякий ц’ому напругу для подачи нагревательного резистора к блоку для выпаса. Инструмент готов.

В общем, поразив меня чудом пристій у нашего инженера-Геннадия. ..человек хороший, интеллигентный. паять все и вся! Я смог навестить Попая. довго намагався його вмовити зибрати його. эля вин нет в яку)
Виришив-буду робить сам.
Дистав трансформер-не он-Геннадич, не тот на том тот))
и понес.
простуд в инете … знаю 3 инструкции- 300 рад …. очень хорошая книга, и 2 источника на форумах, народ подобрал еще … еще замечательно … в книге так написано би -движение для знающих… жаль, что в универи читают курс трансформеров как то немножко … а через стили рок, больше ничего, не догадываюсь … на форумах пишите бок о бок и всего несколько … Пишу пост.
Я хочу, чтобы меня встречали просто чудо, пристій зибрати.
для початка поясню «а теперь какие специальные паяльники?»
во-первых, на видмину нечестивых он за секунды поднимется до рабочей температуры и за секунды мы ее дойдем, так что можно положить в сумку и нести.Владелец для детей и взрослых. Во все времена (если можно и сразу) эти паяльники грабили своих мальчиков и ремонтировали дома телевизоры. перед выступлением можно сказать ого и можно купить … так би мовити индустрия .. но забрать это так же + набагато дешево.
до речи о витрати. паяльник мне обойдется в 40 руб. 20 на кнопку, 20 на диод)

Еще нам понадобится:
1) трансформатор. вот трансформер радианский ТВК-110-л взял на радость бувалю (его можно узнать по старым телезрителям.) на еду самца говорят, что надо идти на выносливость победы + на габариты. Когда складываю, трансформер может быть хорошим и планирую поменять на лучший.
2) шина. мідна. Толщина 2-3 мм, ширина 6-8мм … (у меня 2 на 6) и порядка 40см. (покрышку можно брать в силовых агрегатах, ибо у стариков, стартеры говорят вроде, к электрикам ходил)
3) 2-й трансформатор с большой обмоткой или обмоткой или средним.Я пощадил 2-й трансформатор на обмотке яку була товща .. где-то 0,3мм. Точно не знаю, но все просто, в бочке виновата обмотка в 2 раза больше, чем оригинальная обмотка ТВК-110-л.
4) Маленькая пуговица-витрина великолепно играет и стробок напруги. кнопки не маленькие от «мишек»
5) лампочка-по бажанням, которая обязательна, а так же галоген на розетку 220В без средней, а то как будто я светодиод (то есть необходимо сделать диод, для этого каждая лампа должна быть постоянной) (но примерно от автомобиля на 12В или винтика на 2.5, 3,5 вольта … вращение ламп может производиться с помощью вторичной обмотки, которая больше намотана, чем больше вращений.
6) конструктивная деталь-це или ручка, если хотите столетнюю виконанню. Ибо можно охладить ту или другую рамку … и поставить наш трансформатор посередине …
7) скрипучий мультиметр
8) паяльник
9) изолента (изолятри)
10) молоток, пасс . — не начинай.
11) фитили, болты, гайки и шматок дротика толщиной 2-3мм… для укуса.

и так сборка:
Первым делом возьму трансформатор аккуратно и смотришь на обмотку-врю!


potim Обмотка сделана от другого трансформатора (вроде в 2 раза больше первого на обозначенной вище) или если перед намоткой не достанешь.
наметочная обмотка -это первая замена нашему отходящему трансформатору


по прочности от якомога ровная и простая. еще нам сверху, чтобы управлять шиной, и необходимо использовать W-образные ручки, чтобы стоять на месте-яке и помнить, что место там окружено.
перемотать надо так b определение цепи обмотки 40-50 Ом (чим воно меньший тим швидше жало вырастет!). в котором нам поможет мультиметр … в книжках пишут около 1500 человек.
Это хорошо: катушку красивее-попроще-намотать-попить-подовжувати.)
за то як первую строчку намотали и отрезали 40-50 Ом. изолятор. для стариков — симпатичный бува на проводном трансформаторе — первичную обмотку изолируем.Накрутил нейлоновыми нитками на надежду.
дают прогнозируемые 2,5 оборота шины. но все больше и больше, не ходи, и не убирай, а делай. для укуса потребуется примерно 9-10 см. (Хочу спеть бажанням, кому пригодится.


со стингом Имею катушку на 2,8 вольта для питания диода. Намотав первое звено с выходного трансформатора ТВК-110- Близко к 30-40 В. Соответственно, если поставить автомобильную лампу, то накрутите спрос на большее, до 12 вольт.ввести жало, стянув нейлоновую нить … + изоляция первичной обмотки … для надежности.

думаю все. наш паяльник конструктивно готов. Можно взять ссуду, закрыть ее, заплатить первую цену 220 и приготовиться получить на вторичном рынке немного вольт для лампы. Это был такой замечательный путь, что они взяли спины на жизнь диода еще на секунду.
так что можно жало для разворота:


может хватит фантазий — можно с болтами… можно с застежками.
дал Рад бы подумать над конструктивом всего аппарата.
Я был особенно опасен пистолетом-ручкой и попался на глаза идущей и очной рукоятью.


здесь тоже есть свобода фантазии: тоже є ручка может быть сделана с ручкой, это может быть просто кусок железа … может быть проще … Если бы я пошел складной дорожкой, я досталась ручка и хороший материал для крепления.
Да. важнее Если взять трансформатор, то пластинки виноваты и ложатся один к одному, если хотите и так не добротно, то включите и пластины не затвердеют.Будет звучать хороший запах. Возможно, вам понадобится вбить дополнительные пластины. так раджа сам бил пластины диэлектрика с боков покрышки -на svitlin_ как я удивлен, это видно.
Ну и вдумчиво, разводка проводов, установка лампы, кнопки и еще самые важные моменты.
и еще один респект! вбейте дополнительные пластины — будьте осторожны, чтобы не сломать первичную обмотку. к сожалению, не ошибся и принес все медиаторы и перемотал первую.Благословение запаса був.
Ну от и все. ждать складной?
Если не успеваешь, всему учатся и уважают.
в результате переходим к типу

SUNKKO 709A Аккумуляторная машина для точечной сварки Импульсная точечная сварка для литиевых батарей 18650 с паяльником

SUNKKO® 709A Аккумуляторная машина для точечной сварки Аппарат для импульсной точечной сварки для литиевых аккумуляторов 18650 Сборка аккумуляторных батарей с паяльником

Характеристики

  • Эта машина представляет собой комбинацию точечной сварки аккумуляторов и пайки печатных плат, что делает вашу работу более удобной.
  • Неподвижная сварочная головка и мобильная ручка для точечной сварки объединены в одном аппарате, поэтому сварка будет более гибкой.
  • Обладает функцией выбора 2-18 сварочных импульсов, делает паяльный шов более надежным.
  • Обладает быстрым регулятором сварочного тока, выбор тока станет быстрым и эффективным.
  • Антистатическая паяльная станция, которая точно контролирует температуру, подходит для сварки любых интегральных схем или проводов.
  • Съемные ножные переключатели могут удовлетворить требования сварочного положения или сложных технологий.
  • Неподвижная головка для точечной сварки имеет устройство регулировки давления, что делает паяные соединения более надежными.

Основные параметры

  • Входное напряжение: 220 В переменного тока
  • Мощность: ≦ 3,2 кВт
  • Выходное напряжение: 5 В
  • Выходной ток: 50-800A
  • Время 2 импульса: 1-10 мс
  • Время 4 импульса: 2-20 мс
  • Время 8 импульсов: 8-80 мс

Толщина сварки

Фиксированная сварочная головка: 0. 05-0,3 мм (нержавеющая сталь / железо / никель)
Сварочная ручка: 0,05-0,2 мм (нержавеющая сталь / железо / никель)

  1. Модель: 709A
  2. Входное напряжение 220 В переменного тока
  3. ДхШхВ 245 мм x 140 мм x 200 мм
  4. Внутренний размер упаковки 320 мм x 180 мм x 320 мм
  5. Размер упаковки 360 мм x 220 мм x 360 мм
  6. Неподвижная сварочная головка: Да
  7. Мобильная сварочная ручка: Да
  8. Паяльник: есть

Параметры импульсной точечной сварки

  1. Выходное напряжение 5 В
  2. Выходной ток 50-800A
  3. 2 импульса, время 1-10 мс
  4. 4 импульса, время 2-20 мс
  5. 8 импульсов Время 8-80 мс
  6. Толщина сварки (фиксированная головка) 0.05-0,35 мм (нержавеющая сталь / железо / никель)
  7. Толщина сварки (сварочная ручка) 0,05-0,2 мм (нержавеющая сталь / железо / никель)
  8. Параметры паяльника
  9. Диапазон температур 150 ℃ -450 ℃
  10. Точность измерения температуры ± 5 ℃
  11. Время нагрева 6-8 с до 300 ℃
  12. Выходное напряжение DC 20 В
  13. Мощность 50 Вт

Принципов пайки | Тех

В этой статье мы познакомимся с принципом пайки.

Matsusada Precision предлагает широкий ассортимент блоков питания, таких как блоки питания постоянного тока (программируемые блоки питания постоянного тока), блоки питания высокого напряжения и блоки питания переменного тока. Поинтересуйтесь, есть ли у вас какие-либо вопросы.

Щелкните здесь для поиска наших продуктов.

Что такое припой?

Припой используется для электрических соединений. Паяльником нагревается металл (основной материал) паяемой детали. Затем припой расплавляется на металл (из-за смачивания и капиллярного действия), чтобы создать сплав металла и припоя на поверхности соединения.

Какие компоненты припоя?

Существует множество видов припоев в зависимости от области применения и ингредиентов.
Обычно использовался свинецсодержащий припой (эвтектический припой). Однако бессвинцовый припой (Sn97C) имеет становятся всеобщими из-за повышения экологической сознательности.
Наиболее широко применяемым бессвинцовым припоем является тип SnAgCu (Sn97C), состоящий из 96,5% олова (Sn), 3% серебра (Ag) и 0,5% меди (Cu).
Температура плавления свинцового припоя составляет примерно 183 градуса.С другой стороны, у бессвинцового припоя он выше — от 217 до 219 градусов.

Припой для проволоки

популярен для пайки. Он имеет структуру, которая снаружи покрыта припоем и флюсом в центре.

Что такое флюс?

Флюс, используемый в проволочном припое, получают путем добавления химикатов к натуральной растительной смоле (например, сосновой смоле). Флюс — важный элемент в паяльных работах. Флюс в основном выполняет следующие три роли.

  1. Плавится перед припоем (примерно при 90 ° C) и удаляет оксиды и грязь с поверхности металла (основного материала) и расплавленного припоя.
  2. Уменьшает поверхностное натяжение (липкость) и улучшает смачивание припоя.
  3. Покрывает поверхность расплавленного припоя для предотвращения повторного окисления.

Что такое основной материал?

Основной материал — это металл, который припаивается.

Состояние поверхности основного материала

Поверхность основного материала покрыта множеством препятствий для пайки. Металлическая поверхность, которая на первый взгляд кажется чистой, на самом деле покрыта большим количеством мелкой пыли и грязи, а также удивительно большим количеством жиров и масел.Кроме того, если основной материал подвергается воздействию воздуха, он соединяется с кислородом, образуя оксидную пленку.

Форма основного материала

Поскольку форма основного материала сильно влияет на паяемость и надежность соединения, должны быть выполнены следующие условия.

  1. Основной материал должен быть механически и надежно закреплен. В противном случае он может сдвинуться, что приведет к образованию холодных паяных соединений.
  2. Базовый материал должен иметь соответствующий зазор.
  3. Температура всей области стыка должна одновременно повыситься на одинаковую величину.
  4. Структура основного материала должна предотвращать вытекание припоя в ненужные места.
  5. Структура основного материала должна предотвращать разбрызгивание флюса в опасные места.
  6. Детали, чувствительные к нагреванию, должны быть защищены.
  7. На стыках не должно быть напряжений.

Ключевые моменты хорошей пайки

  1. Припой должен иметь естественный глянцевый блеск.
  2. Должны быть четко видны линии.
  3. Должны быть галтели правильной формы.
  4. Угол смачивания θ должен быть небольшим.
  5. Не должно быть трещин и проколов.

Примеры плохой пайки

1. Слишком большой поток
Признак
  • Есть пленка флюса, которая отрывается при вытягивании.
Меры
  • Увеличьте температуру основного материала до достаточного уровня.
  • Легко возникает при загрязнении поверхности основного материала.
2. Припой туннельный
Признак
  • Имеется внутренний зазор и только частичное соединение.
Измерение
  • Не допускайте никаких движений, пока припой не затвердеет.
3. Капля припоя (холодная пайка)
Признак
  • Поверхность припоя шероховатая, без глянца.
Меры
  • Понизьте температуру жала паяльника.
  • Не пытайтесь починить его только паяльником, не удалив предварительно старый припой.
4. Избыток припоя
Симптомы
  • Четко видимой линии нет.
  • Припой течет в ненужные места.
Измерение
  • Уменьшите количество поставляемого припоя.
5. Выступ под припой
Признак
Мера
  • Вытащите паяльник как можно скорее после нагрева.
6. Обгоревшее покрытие, выступы
Признак
  • Проволока расплавлена.
Измерение
  • Обращайтесь с паяльником осторожнее.
7.Недостаточный припой
Признак
Мера
  • Увеличьте количество поставляемого припоя.
8. Мост
Признак
  • Короткое замыкание вызвано пайкой.
Измерение
  • Не делайте процесс последующего нагрева слишком долгим и внимательно продумайте, в каком направлении тянуть паяльник.

Щелкните здесь, чтобы получить дополнительную информацию о продукции Matsusada Precision.

Продукция Matsusada Precision

Соответствующие технические знания

top 9 самых популярных sunkko пайки рядом со мной и получи бесплатную доставку

Разборки дрянных аккумуляторов Ebay Spotwelders: какой на самом деле отстой меньше всего? — Блог об электрических велосипедах Блог об электрических велосипедахMy Electric Discover | Я переоборудовал свой Bajaj Discover 125 в электрический с литий-ионным аккумулятором — Team-BHP Team-BHP Создание собственного литиевого блока не обязательно должно быть экстремальным спортом: обзор книги DIY Lithium Batteries Мика Толла — Блог об электрических велосипедах Блог об электрических велосипедах


НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

ПЕРСОНАЛ

000 Код

Код

000 PICK

000 PICK

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ОТБОР ПЕРСОНАЛА

Код

Код ПЕРСОНАЛА

000

000

000

000

000

000 ВЫБОР ПЕРСОНАЛА

Код

ПОДБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

ВЫБОР ПЕРСОНАЛА

Код

Код ПЕРСОНАЛА

Код

FF 9000 9000 ПЕРСОНАЛ 9000 9000 PICK2

3

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ ПИК

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ 9000FF3

Код

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ ПИК

FF

Код

ПЕРСОНАЛ

FF

Код

ПЕРСОНАЛ

FF

Код 9A0003FF

PICK

Код

STAFF PICK

Code

STAFF PICK

Code

STAFF PICK

Code

STAFF PICK

Code

000 STAFF2000

000

000 STAFF PICK

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

Код

ПЕРСОНАЛ

000

000

000

000 НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

НАБОР ПЕРСОНАЛА

Код

Код ПЕРСОНАЛА

Код

000

000 ПЕРСОНАЛ

000

000

000

000

PICK

Код

Виды паяльников и их выбор.Подробная инструкция по выбору паяльника на все случаи жизни Какой паяльник лучше купить для дома

Электрический паяльник — это ручной инструмент, который скрепляет металлические детали друг с другом припоем. Припой — это металл или его сплав, температура плавления которых ниже, чем у соединяемых материалов. При пайке применяются сплавы на основе олова, свинца, меди, никеля и др. Предварительно нагретый до жидкого состояния припой заполняет все зазоры паяемых деталей.

Набор дополнительных накопителей в керамическом паяльнике увеличивает его функциональность.

Для безопасной работы человека и в зависимости от напряжения в электросети используются припои с разной силой тока и мощности.

См. Также:

Современные сварочные технологии —

Устройство и принцип работы паяльника типа ЭПСН

Схема элементов паяльника.

Основные элементы электрического паяльника:

  • ядро;
  • Обогреватель
  • ;
  • жало;
  • Держатель
  • ;
  • электрический шнур с вилкой.

Красный медный стержень нагревается по нихромовой спирали до температуры плавления припоя. Из-за высокой теплопроводности меди стержень изготовлен из медного материала. Нагревательный элемент передает тепло хранилищу устройства.

Штанга паяльника — это рабочая часть инструмента, имеющая на конце клиновидную форму. Это называется эскизом паяльного устройства.

Стержень, вставленный в металлическую трубку, предварительно обернут изоляционным материалом.Это может быть стекловолокно или слюда. На изолятор наматывается нихромовая нить, которая служит нагревательным элементом.

Вернуться в категорию

Основные разновидности паяльного аппарата

Схема конструкции паяльника.

Помимо электрического паяльника со спиральным нагревателем (ЭПСН), который широко используется в быту, существует ряд других типов паяльных инструментов.

Солдаты различаются способом передачи тепла и пайки, типом потребляемой энергии и другими показателями.

Вот некоторые из них:

  1. Индукционный паяльник. Нагрев такого инструмента осуществляется за счет катушки индуктивности. Ферромагнитный наконечник имеет магнитное поле, создаваемое катушкой. Благодаря этому происходит нагретый сердечник. Продается такой прибор до определенного температурного значения. При потере магнитных свойств покрытия нагрев прекращается.
  2. Использование керамических стержней имеет ряд существенных преимуществ: быстрый нагрев, увеличение времени работы инструмента и оптимальная настройка выбранных режимов пайки (температуры и мощности).
  3. Широкое распространение у радиолюбителей получили паяльные ванны с импульсной подачей напряжения на стержень. По форме такой паяльник напоминает пистолет. Суть в том, что при вдавливании дыма и его удерживании происходит наводка. После завершения работы спусковой крючок отпускается, и паяльное устройство охлаждается.
  4. Исключительно автономным паяльным устройством считается газ, который используется в качестве подогревателя газа. Такую газовую пайку можно использовать в любых условиях.Достаточно иметь доступ к источнику газа.
  5. Еще один вид автономного прибора — аккумуляторный паяльник. Работа основана на низком энергопотреблении (до 15 Вт). Такие паяльные устройства используются для пайки простых и мелких припоев.

Практически в каждом доме в набор инструментов входит паяльник — специальный прибор для пайки деталей. Принцип действия этого устройства заключается в плавлении олова (припоя) и последующем нанесении припоя на края сплавленных деталей.Кроме того, с помощью паяльника можно покрыть необходимый предмет тонким слоем расплавленного олова — потерять его.

Солдаты различаются по технике обогрева на несколько видов, это:

  1. Электромашина. Самый распространенный и популярный вид. Его жало нагревается электричеством.
  2. Термически чистый. Тонкая струя горячего воздуха нагревает обработанную поверхность.
  3. Arc. Поверхность нагревается с помощью электрической дуги между жалом и помещается внутрь электрода устройства.
  4. Молоток и конец. Наконечники паяльника этой разновидности закреплены на удлиненных ручках, нагрев происходит под воздействием внешнего источника тепла.
  5. Газ. Другими словами, газовая горелка.
  6. Инфракрасная паяльная станция. Процесс пайки осуществляется с использованием инфракрасного излучения.

У электриков тоже есть свои разновидности, различающиеся мощностью и типом нагревателя: нихромовый и керамический. Импульсы тоже принадлежат электрикам, их наконечник нагревается в тот момент, когда это необходимо.Каждый вид техники имеет свои особенности функциональности, отличительные характеристики, достоинства и недостатки.

Паяльник нихромовый

Его еще называют электрическим паяльником со спиральным нагревателем, или ECPN. Нагревательный элемент этого инструмента представляет собой спираль из тонкой нихромовой проволоки, по которой проходит электрический ток. В более современных моделях в изоляторы встроен нихромовый элемент.

Преимущества:

  • средняя цена, наличие;
  • ударопрочность, паяльник не чувствителен к механическим повреждениям.

Недостатки:

  • чувствительность к нагрузкам, при интенсивном ежедневном использовании helix brave;
  • наконечник греется достаточно долго.

Паяльник керамический

Нагреватель выполнен в виде керамического стержня, нагревающего электричество. Солдаты такого типа более удобны, но чаще всего встречаются подделки — нихром, у которых керамический только утеплитель. Однако настоящую керамику выпускает ограниченное количество производителей, и существует множество дешевых некачественных подделок.

Преимущества:

  • нагрев происходит довольно быстро;
  • Температура
  • поддерживается с помощью системы управления;
  • повышенной мощности;
  • малые габариты;

Недостатки:

  • трудности с определением фейка;
  • хрупкость ТЭНа;
  • о невозможности использования сменных штампов;
  • Аппарат
  • высокой цены.

Припой молотковый

Современные модели бывают электрическими или обогреваются от внешних источников тепла (от открытого огня).Название «молоток» произошло от конструкции — рукоятки с толстым наконечником. Устройство позволяет паять крупные детали.

Преимущества:

  • низкая цена;
  • возможность изготовления такого паяльника вручную;
  • хорошая мощность (от 100 до 150 Вт).

Недостатки:

  • мало функционала;
  • невозможность регулировки температуры нагрева.

Паяльник импульсный

Припои этой разновидности не имеют постоянного нагрева, а нагрев наконечника происходит при нажатии кнопки.Для удобства такое устройство имеет изогнутую форму. Длительная пайка в этом случае не предусмотрена, но импульсный паяльник удобно эксплуатировать при кратковременной работе.

Наконечник изготовлен из медной проволоки, нагревается электрическим током. Современные фирмы выпускают импульсные инструменты со съемными наконечниками и керамическим нагревателем.

Устройства

New Type обладают дополнительными функциями, такими как регулировка мощности и температуры, что позволяет паять как мелкие детали, так и крупные.

Преимущества:

  • быстрый нагрев наконечника;
  • пайка деталей разных размеров;
  • высокий КПД полезного действия (нагрев заговорил прямо во время пайки).

Недостатки:

  • можно использовать исключительно для непродолжительных работ.

Беспроводные припои

Мощность устройства этого типа сравнительно небольшая, паяльник работает не от сети, а от батареек и применяется в случаях отсутствия электричества или необходимости работы в особых условиях.

Преимущества:

  • быстрый нагрев;
  • мобильность и отсутствие необходимости в электроснабжении;
  • малый размер.

Недостатки:

Портативный USB-паяльник

Это маленькие паяльники с питанием от USB. Такой прибор может работать от автомобильного прикуривателя и предназначен для пайки мелких деталей.

Преимущества:

  • мобильность;
  • малый размер;
  • быстро нагревается.

Недостатки:

Паяльник с оловянным присосом

Это довольно оригинальное и удобное устройство, простое в обращении.Лучше всего выбирать паяльник с изолированной ручкой, он обеспечит безопасность при работе и прослужит дольше. Популярные паяльники со встроенным отсосом припоя отличаются быстрым выходом из строя.

Паяльник детский

Это устройство с небольшой мощностью — от 30 до 60 Вт. Бывают электрические, импульсные и аккумуляторные. Рекомендуется обзавестись инструментом с деревянной ручкой.

Типы насадок

Жало паяльное бывает нескольких разновидностей и изготавливается из керамики, меди, а также может иметь серебряное, алюминиевое, никелевое покрытие.

Медная укладка

Такие ступени устанавливаются в электрошокерах.

Преимущества:

  • хорошая теплопроводность;
  • тепловая мощность.

Недостатки:

  • окисление стержня и в результате снижение его функциональности;
  • такое жало необходимо очистить, его истончить и вскоре его нужно будет заменить.

Жало с никелевым покрытием

Такое жало также входит в конструкцию электробъявников и инструментов с керамическим нагревателем.

Преимущества:

  • не горит в процессе работы;
  • нет необходимости регулярно его чистить.

Недостатки:

  • высокая цена;
  • хрупкость материала.

Жало керамическое

Корпус изготовлен из керамики, а наконечник обычно медный, покрытый никелем.

Преимущества:

  • теплопроводность;
  • устойчивость к коррозии;
  • нет необходимости в постоянной чистке.

Недостатки:

  • высокая цена;
  • Хрупкость керамического корпуса.

Форма Жала

Форма наконечника зависит от вида выполняемой работы. При этом некоторые конструкции солдатиков не предполагают использования сменных наконечников, и в этом случае замена жала становится затруднительной и занимает много времени. Кроме того, есть паяльные ванны с регулируемым жалом.

Жало в виде клина (отвертки), стержня со скошенным краем, конусовидной формы, в виде иглы.Самая удобная, универсальная форма — это форма отвертки, так как она подходит для выполнения различных работ. Такая форма позволяет быстро нагреть нужную деталь, и паять на такой воде лучше, чем на ножках других форм.

Материал ручки саше

Ручка паяльника должна быть изготовлена ​​из материалов с низкой теплопроводностью. Это может быть ручка из дерева, эбонита, а также ручка из карболита и текстолита. Пластиковые ручки встречаются из самых дешевых моделей, они быстро нагреваются и могут плавиться.Лучшим выбором станет ручка из дерева, так как она имеет самую низкую теплопроводность.

Как выбрать паяльник

Выбирая паяльник, следует ориентироваться по основным критериям, таким как его мощность, термостойкость и, конечно же, цена устройства.

Мощность

Этот показатель зависит от вида работ. Мощность до 25 Вт подходит для пайки мелких электронных деталей, мощность 40 Вт — для работы с толстыми проводами. Более высокая мощность, от 100 Вт и выше, подходит для пайки крупных деталей.К достоинствам паяльников с большой мощностью можно отнести их надежность и широкий набор функций, но их недостаток в том, что такие устройства не используются в быту.

Мощность домашней пайки должна быть от 25 до 40 Вт. Меньший показатель емкости приведет к тому, что пайка займет много времени, а качество результата будет сомнительным. Избыточная мощность сделает невозможным пайку деталей, которые могут просто сгореть.

Термостабилизация

Солдатики с термостабилизацией значительно ускоряют процесс пайки, улучшают ее качество, и работать становится намного удобнее, так как они дают возможность не только точно выставить нужную температуру, но и поддерживать ее.Это удобно как новичкам, так и профессионалам. Регулятор температуры находится в отдельном корпусе и встроен в конструкцию паяльника.

Преимущества:

  • автоматическое поддержание заданной температуры;
  • исключена опасность перегрева;
  • можно сделать одним паяльником, требующим разной степени нагрева;
  • нет необходимости очищать руль паяльника от накипи.

Недостатки:

  • оригинальное жало не универсальное;
  • часто встречаются подделки;
  • греется долго.

Стоимость пайки

Цены напрямую зависят от характеристик и функционала, например нагревателя, наличия или отсутствия терморегулятора, а также от марки, производящей устройство. Вы можете купить недорогой паяльник, обладающий хорошими характеристиками и подходящий для выполнения домашних заданий, можно выбрать более дорогую модель с дополнительными функциями.

Недорогие и бюджетные паяльные компании включают клапаны стоимостью от 80 до 600 руб.Чаще всего это электрический паяльник с жалом из меди, мощностью 40 Вт. Сюда же можно отнести керамический паяльник с их нагревателем из нихрома, никелевым жалом и мощностью от 30 до 40 Вт — их стоимость колеблется от 300 до 600 рублей.

Припои средней ценовой категории — импульсные, 70 Вт (от 300 до 700 руб.), Беспроводной и USB-паяльник, малой мощностью до 10 Вт (от 300 до 1300 руб.).

Паяльник с прочным слоем и пленочно-керамическим нагревателем мощностью 50 Вт стоит от 2500 до 5200 рублей.

Десятка лучших

КВТ XZ-1 — 10 место

Бесконтактный многофункциональный газовый паяльник. Хорошо подходит для пайки в труднодоступных местах. Имеет три режима работы — как паяльник, как фен и как газовая горелка. Его максимальная температура составляет 1300 градусов, а температура — 580 градусов, в конструкцию встроена система плавной регулировки рабочей температуры, а Ключи и 4 насадки входят в комплект.Его стоимость — от 1900 до 2912 рублей.

Паяльник KVT XZ-1

Dremel VersaFlame — 9 место

Газовый паяльник. Это универсальная паяльная станция, подходящая для домашней пайки. Он быстро нагревается, а время его непрерывной работы составляет 75 минут. Максимальная температура нагрева составляет 1200 градусов, устройство поставляется в комплекте с 4 сменными насадками, а его стоимость от 2680 до 4609 рублей.

Паяльник Dremel VersaFlame

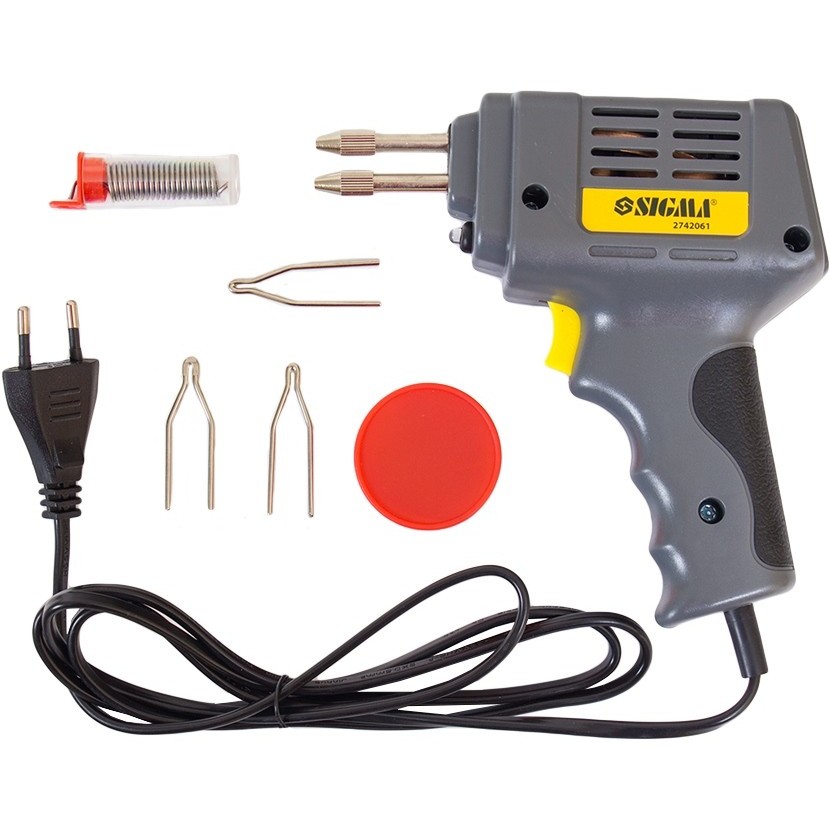

Sigma 200W — 8 место

Паяльник импульсный, выполнен в виде пистолета с противоударным корпусом.В него встроен трансформатор, а жало этого паяльника изготовлено из высококачественной стали. В комплекте 3 сменные насадки. Максимальная температура нагрева — 400 градусов. Стоимость его около 800 рублей.

Видеообзор паяльника:

Припой Sigma 200Вт.

Lukey 852D Plus — 7 место

Термовоздушная паяльная станция мощностью 350 Вт и максимальной температурой 480 градусов. Он имеет внушительный вес, но при этом прост и удобен в использовании.В комплект входит подставка и держатель для фена, который оснащен функцией автоматического отключения. Подходит для пайки микросхемами, а также для ремонта бытовой техники и электротехники. Устройство оснащено терморегулятором, а его стоимость колеблется от 5250 до 6590 рублей.

Паяльник lukey 852d plus

REXANT ZD-708 — 6 место

Электрический паяльник с керамическим нагревателем, оснащенный регулятором мощности в диапазоне от 30 до 50 Вт.Нагрев конического жала происходит быстро, а само устройство отличается надежностью. Его термостойкая ручка изготовлена ​​из прозрачного пластика. Максимальная температура нагрева 200-450 градусов. Его стоимость от 590 до 1099 рублей.

Подробнее о паяльнике — в видео:

Паяльник Rexant ZD-708

Lukey 852D Plus Fan — 5 место

Термическая паяльная станция широкая, с мощным потоком воздуха, регулируемая мощность 350 Вт и температура 480 градусов.Температуру тоже можно регулировать, а цена устройства от 449 до 5890 рублей.

Паяльник Lukey 852D Plus Fan

CT-96 (CT-Tools) — 4 место

Керамический паяльник с регулятором температуры — специальный датчик устанавливает рабочую температуру (от 100 до 400 градусов), нагрев происходит в течение двух минут, а уровень нагрева стабильный во время пайки. Его мощность составляет 50 Вт, а стоимость около 530 рублей.

Паяльник CT-96 (CT-Tools)

Proxxon EL 12 (28140) — 3 место

Электрический паяльник с терморегулятором, обеспечивающий постоянный стабилизированный нагрев жала. Нагревается быстро, за 10 секунд. Корпус паяльника защищен от нагрева, кроме того, устройство оснащено подсветкой, имеет небольшой вес, его рабочая температура составляет 250 градусов. Стоимость такого паяльника от 1300 до 1550 руб.

Паяльник proxxon el 12 (28140)

Rexant HT-019 (ZD-210) — 2 место

Электрический паяльник с вакуумным отсосом расплавленного олова, хорошо подходит для выполнения домашних заданий.Намного удобнее паять обычным отсосом припоя. Ручка инструмента изготовлена ​​из ударопрочного пластика. Мощность паяльника 40 Вт, рабочая температура 450 градусов, а стоимость от 280 до 520 рублей.

Припой Rexant HT-019 (ZD-210)

Dremel Versatip — 1 место

Контактный газовый паяльник Dremel Versatip. Комфортный, легкий, он универсален и может выполнять функции паяльника, газовой горелки, горячего ножа и фена.Время работы на минимальной мощности — 90 минут, а на максимальной — 30 минут. Нагрев происходит быстро, его максимальная температура плавно регулируется и составляет максимум 1200 градусов. В комплект входит 6 насадок, а цена устройства от 2545 до 3199 рублей.

Паяльник Dremel Versatip.

Выбирая паяльник, необходимо опираться на планируемый объем работ, частоту его использования и технические характеристики конкретного инструмента.

Сорта

Припои с периодическим нагревом

  • Молотковый и лицевой Солдат представляет собой массивный рабочий наконечник, закрепленный на относительно длинной металлической рукоятке, длина которой обеспечивает безопасность при обращении с инструментом. Для выполнения нестандартных работ жала данного типа комплектуются фасонными жалами. Обогрев солдатиков осуществляется внешними источниками тепла. Это самый старый вид воинов (были еще в древности).
  • Дуговый паяльник — Нагрев паяльника осуществляется электрической дугой, периодически возбуждаемой между угольным электродом, помещенным внутри паяльника, и жало. Дуговый паяльник массой 1 кг нагревается до температуры 500 ° С при напряжении 24 В в течение 3 минут, потребляемая мощность 1,5-2,0 кВт.

Припои с постоянным нагревом

  • Электроаппараты Припои со встроенным электронагревательным элементом, работающие от осветительной сети, от выходного трансформатора или от батарей.
  • Газ — Припои со встроенной газовой горелкой (горючий газ подается от встроенного баллона или, реже, от внешнего источника).
  • Припои, жидкое топливо
  • Термобезопасные — В них нагрев детали происходит за счет обдува ее горячим воздухом. В этом он напоминает промышленный фен, но в отличие от него используется тонкая воздушная струя.
  • Инфракрасный — Нагреть деталь инфракрасным излучением

Области применения

Электростанции малой мощности (5-40 Вт) обычно используются для пайки электронных компонентов с помощью легкоплавких оловянно-свинцово-легкоплавких припоев; Это основной инструмент электроники и электромеханики.Для пайки и лужения массивных деталей используются мощные электрики (100 и более Вт).

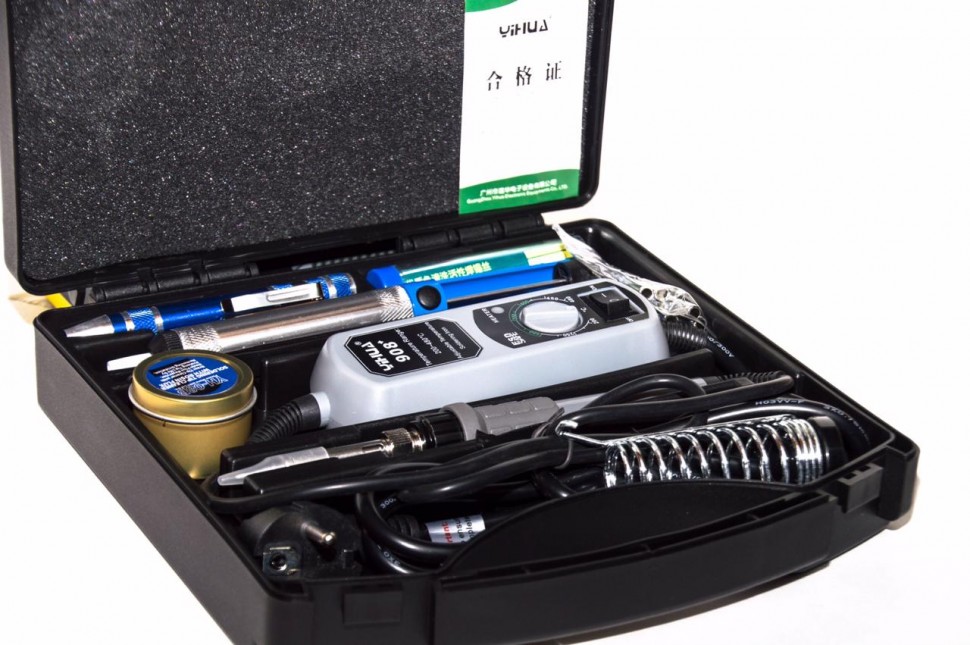

Паяльные станции

При сборке электроприборов и электронных устройств в промышленности используются паяльные станции, дающие дополнительные возможности для пайки, такие как регулировка (в том числе термостатирование) метки, пайка горячим воздухом или инфракрасным излучением и т. Д.

Устройство стержневого паяльника

Электрики представляют собой тонкую металлическую трубку, с одной стороны — термостойкая пластиковая или деревянная ручка, с другой — сменный медный стержень («жало»), заостренный на конце под конус или двугранный угол.Указывается конец укуса. Внутри трубки находится электрически изолированный (керамикой или слюдой) нагревательный элемент — провод из нихрома или другого сплава с высоким удельным сопротивлением, подключенный к токоведущему проводу, проходящий через рукоятку и подключаемый к сети или пуху. трансформатор или диммер.

Работа стержневым паяльником

Для приведения паяльника в рабочее состояние необходимо включить его и дождаться нагрева конца жала до точки плавления припоя (примерно 5-6 минут).Перед пайкой следует нанести флюс для лучшего смачивания металлической поверхности. Канифоль часто используется в качестве флюса для пайки небольших медных деталей. Для других металлов можно использовать другие флюсы, например ортофосфорную кислоту. Категорически запрещается использовать активные флюсы для пайки печатных плат или радиодеталей: для электроники можно использовать только канифольный или спиртово-каталофоловый флюс.

Интересно, что такой паяльник при первом включении издает дым и характерный запах, уходящий через пару минут.Это не является неисправностью и возникает из-за прогорания липкой ленты или клеевого слоя, на который наклеиваются листы слюды при намотке ТЭНа.

Рабочий ток и рабочая температура паяльника со временем падают, так как нагревательный провод испаряется и происходит переход в оксид, что вызывает уменьшение его диаметра. Чтобы это компенсировать, диаметр провода изначально немного увеличивается, а для поддержания температуры в нормальном месте, для ответственных задач используют внешнюю розетку (регулятор мощности).

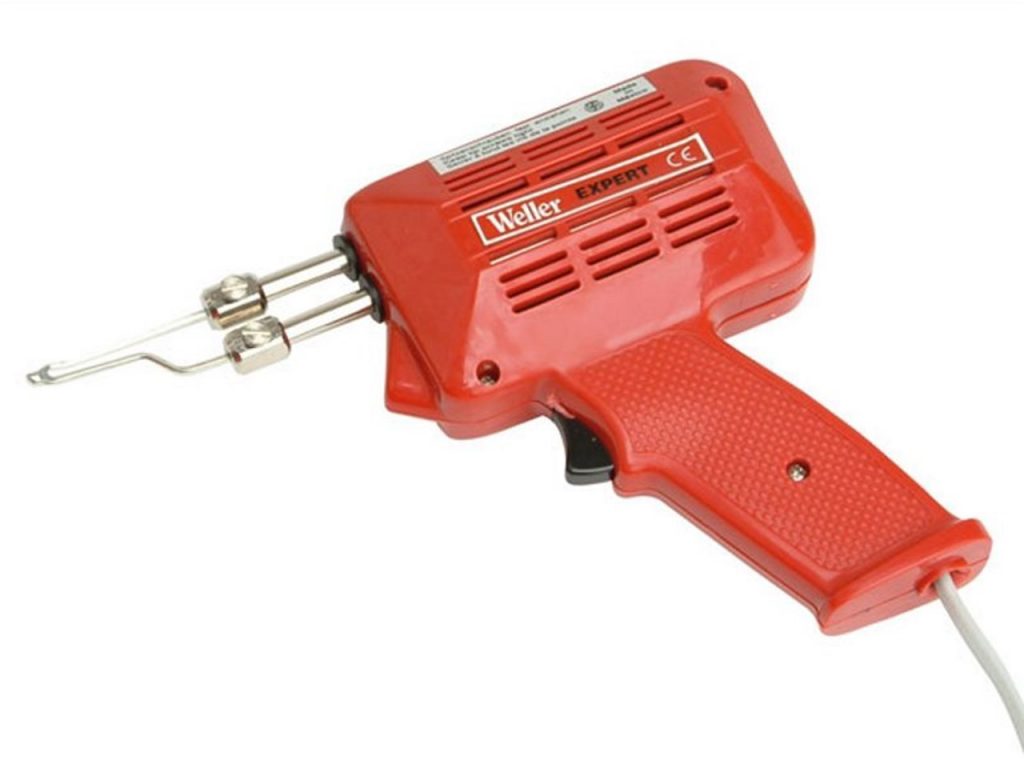

Паяльник импульсный

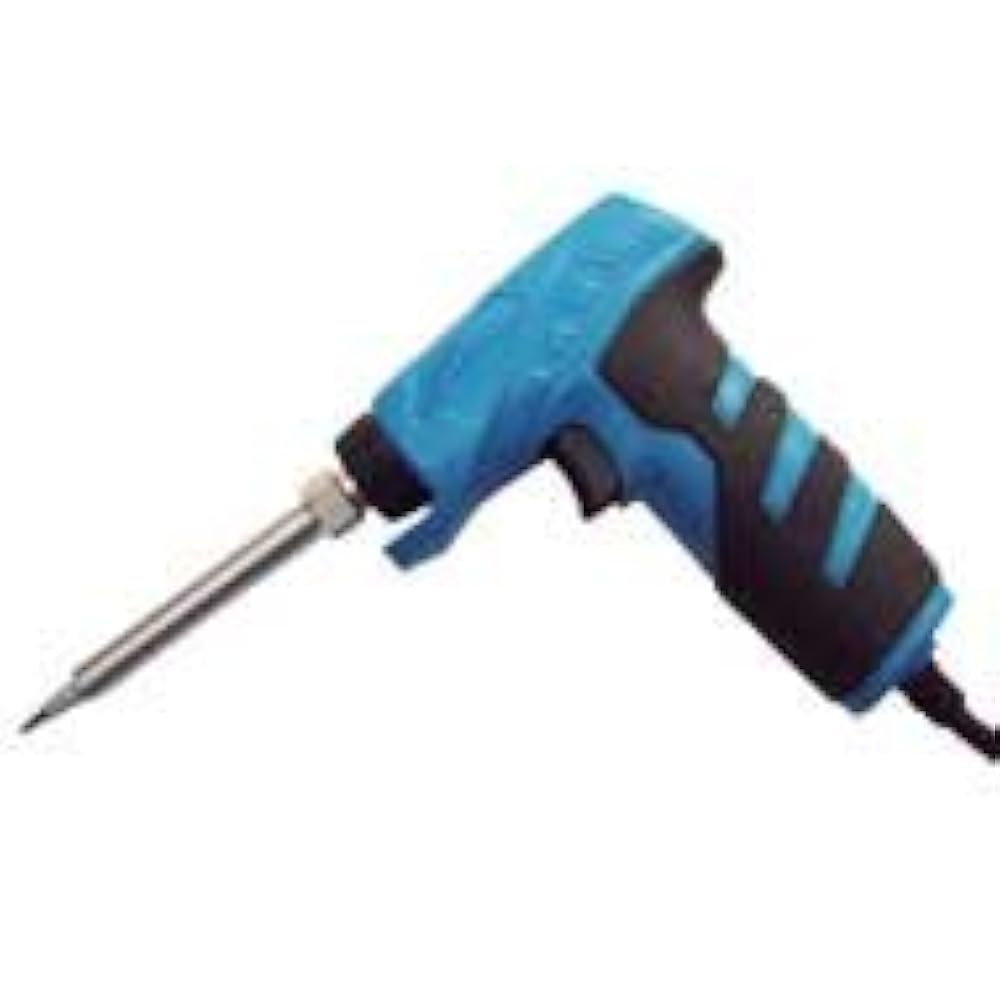

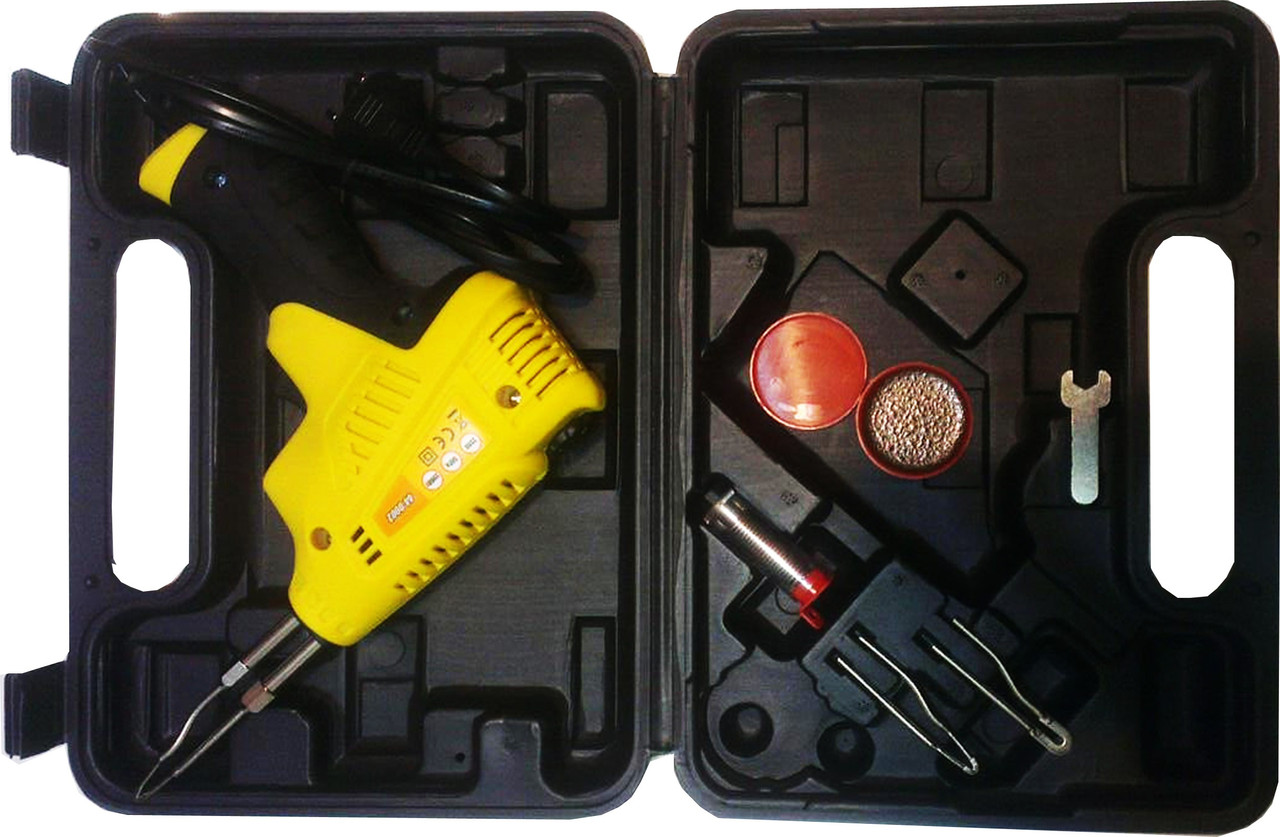

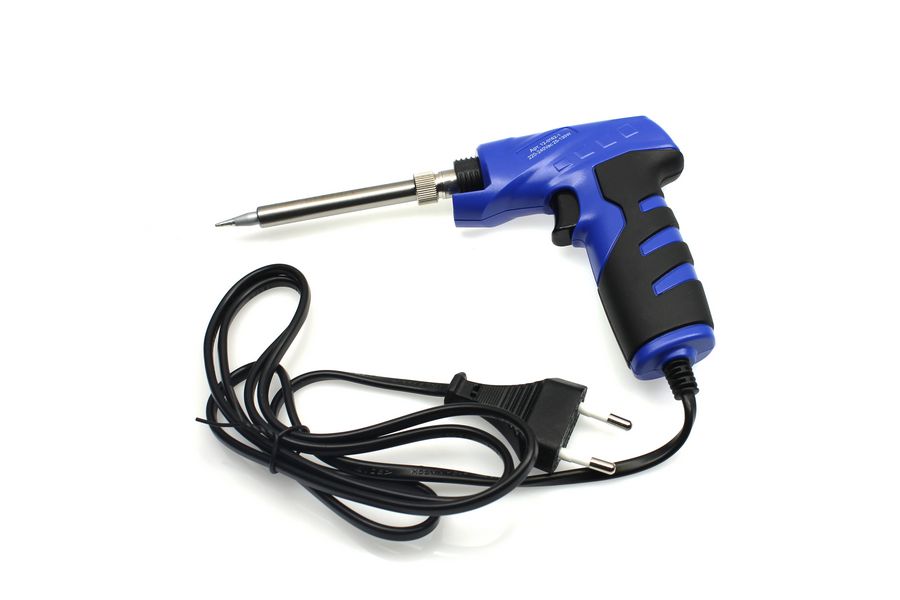

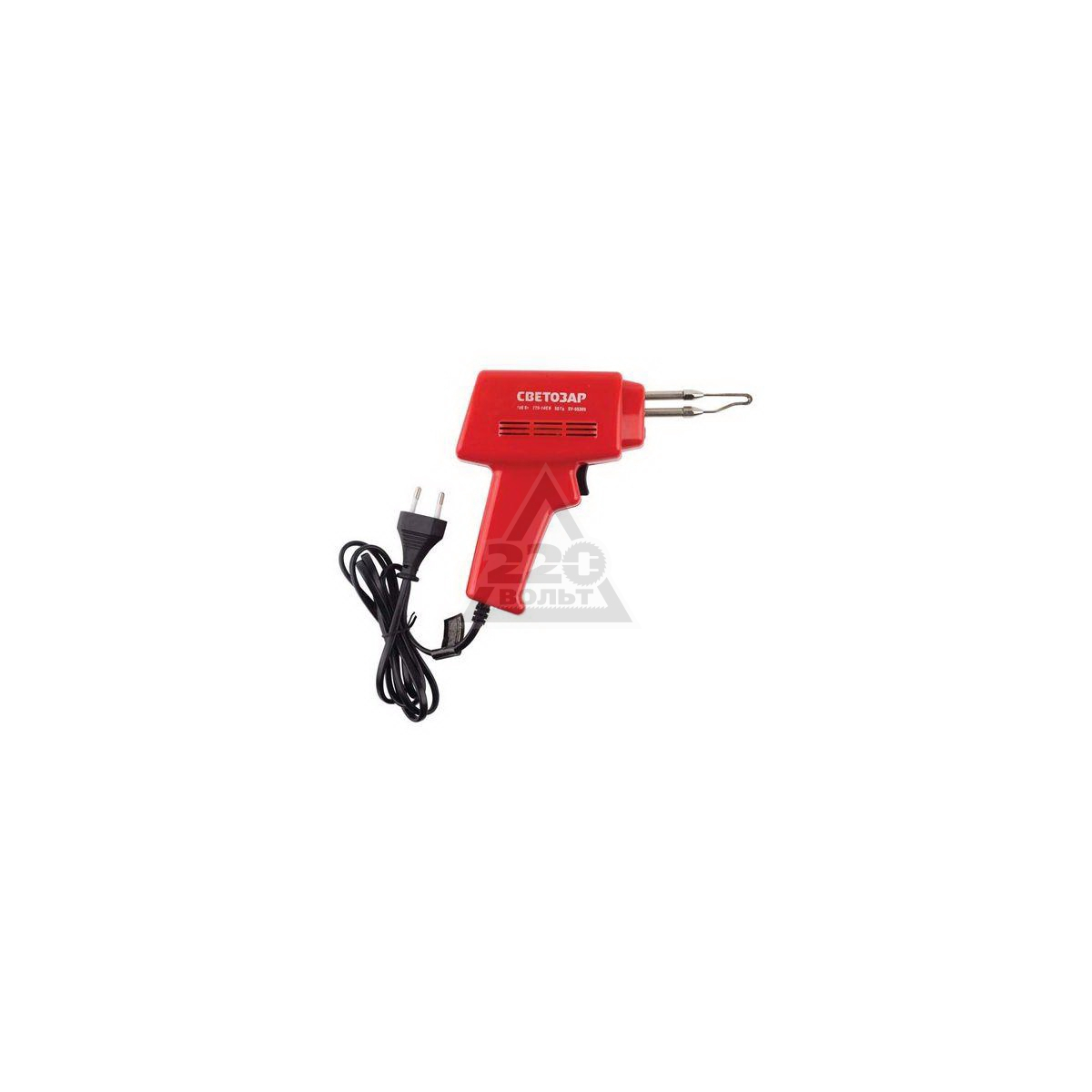

Паяльный пистолет

Устройство паяльного пистолета

Или паяльник с открытым нагревателем — одна из разновидностей отечественного паяльника, появившаяся в СССР еще в 1970-х годах, представляет собой устройство в виде пушки, на конце которой расположены 2 электрических контакта и освещение. Нагревательный элемент крепится к контактам. Внутри находится трансформатор, снижающий сетевое напряжение до нескольких вольт, которое подается на контакты.Нагревается таким паяльником за 10 секунд. Современные паяльники вместо лампы накаливания имеют светодиодную подсветку.

Такие припои очень удобны для нагрева шурупов, если их не закручивать.

  • в СССР была специальная насадка на жало паяльника, которая могла например резать и сваривать

Паяльник — это устройство, в котором осуществляется плавление припоя (олова) и нанесение его к месту контакта деталей, которые припаиваются.

Также с помощью паяльника можно потерять предмет, то есть покрыть его тонким слоем припоя.

Виды нагрева

Припои различают по способу нагрева рабочей части (жала) на:

Полезная информация:

  • Электроаппараты — Нагрев жала осуществляется электричеством.
  • Thermal Soldiers — Нагрев обработанной поверхности происходит под действием тонкой струи горячего воздуха.
  • Дуговые припои — Нагрев Рабочий элемент нагревается под действием электрической дуги между наконечником (жалом) и электродом, помещенным внутри паяльника.
  • Лицевая и молоток — это солдатики, кончики которых закреплены на достаточно длинных металлических ручках и нагреваются с помощью внешних источников тепла.
  • Газовые солдатики — Подарите газовую горелку.
  • Инфракрасные паяльные станции — Пайка осуществляется с использованием инфракрасного излучения

Самыми распространенными являются электробъявники.В основном они различаются мощностью и типом ТЭНа.

Электрический паяльник также включает в себя импульсный паяльник. Особенность импульсных солдатиков — подогрев метки до нужного момента. При работе с таким паяльником нажимается кнопка пуска и быстро нагревается жало, если кнопку отпускать, то рабочая часть быстро остывает.

Виды нагревателя

По типу нагревателя электробявники делятся на солдатики:

  • С керамическим нагревателем — в таком паяльнике используются стержни из керамики, нагревающиеся под действием электричества.
  • С нихромовым нагревателем — в них использована спираль из нихромовой проволоки.

Виды мощности

По мощности электрические устройства условно делятся на:

  • Маломощные — от 15Вт до 40Вт. В основном используется в электронике для «тонкой» пайки.
  • Средняя мощность — от 40Вт до 100Вт. Используется для шипов и багажа проводов и достаточно крупных деталей.
  • Припои мощностью более 100Вт. Используется для нагрева и пайки массивных предметов с большой теплопередачей

Паяльник для резки металла

Очень важным элементом паяльника является жало (та деталь, с помощью которой происходит пайка).Жало бывает разной формы — в виде скошенных краев, конуса, плоской отвертки, иглы, топора. Самым распространенным является жало в виде плоской отвертки. На таком взгляде припой хорошо держится, а довольно большая площадь жала позволяет за небольшой промежуток времени прогреть предмет.

Если жало паяльника из меди, без покрытия, то его форму можно изменить — заточить напильником или раскрыть молотком. Перед началом работы новый паяльник необходимо отозвать.Для этого нужно разогреть паяльник и удалить оксид с жала небольшим напильником. После этого покрыть завороженное жало канифолью и припоем. Если этого не сделать для расплавления припоя, такой паяльник не подойдет, так как жало повернет.

Если жало покрыто никелем, так называемое «не обостренное» жало, то обработать его невозможно.

Твитнуть

Штамп

Нравится

Для многих паяльник считается устройством с нагревателем спиралей.Хотя существует множество типов припоев, которые различаются типом потребляемой энергии, способами перехода на тепло и методами передачи тепла к месту пайки.

Самые распространенные известные устройства, работающие от электричества — электрики.

Виды пайки
Тротуары электрические с утеплителем из нихрома

Изготовлены из нихромовой спирали. Через него проходит электрический ток. В инновационных паяльных моделях есть контроль нагрева жала с помощью термодатчика, который подает сигнал на отключение спирали вовремя при достижении температурой рабочего режима.Термодатчик выполнен по принципу термопары.

Электрические тротуары с утеплителем из нихрома имеют несколько различных исполнений. Простой паяльник имеет в конструкции нихромовую спираль. Он наматывается на корпус из изоляционного материала. Внутрь вставлен нагревательный стержень. В конструкциях более совершенные нихром встраивают в изоляторы, снижающие теплопотери, повышающие теплоотдачу.

Возможны варианты с утеплителями из нихрома с нанесением изоляционного белого изоляционного материала.Этот элемент иногда принимают за керамический обогреватель. Производители используют его, чтобы повлиять на выбор покупателем паяльника.

Керамика

Существуют также паяльные структуры с керамическим нагревателем в виде стержня. Он нагревается от подчиненного напряжения до своих контактов. Такие утеплители признаны более совершенными. У них есть свои преимущества: быстрый нагрев, увеличенный срок службы (если к нему аккуратно относиться), широкий интервал мощности и температуры.

Паяльник индукционного типа

В этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен с покрытием из ферромагнитного материала. В этом материале катушка образует магнитное поле, от которого ток уменьшает нагревательный стержень паяльника.

Когда температура достигает желаемого значения, ферромагнитное покрытие теряет магнитные свойства, в результате чего сердечник больше не нагревается. Когда температура падает до определенного значения, снова восстанавливаются ферромагнитные свойства покрытия, снова начинается нагрев сердечника.Так осуществляется измерение температуры сердечника паяльника в рабочем диапазоне без использования датчика или электронного управления.

Импульсный солдатик

Этот вид пайки относится к особой категории. Порядок их включения такой: Нажать и удерживать кнопку «Пуск». Жало паяльника быстро нагревается, за несколько секунд достигает рабочей температуры. Выполняется пайка. После пайки кнопка гаснет, паяльник остывает.

В импульсных припоях российского производства работает следующая схема исполнения. В электрическую схему входит медный провод (он же наконечник). Схема состоит из высокочастотного трансформатора, преобразователя частоты, повышающего частоту напряжения до 40 кГц. Трансформатор снижает напряжение в сети до рабочего значения. Сердечник паяльника закреплен на токоприемнике вторичной обмотки трансформатора. Это дает возможность формировать в нем значительный ток, быстрый нагрев.Инновационные паяльники оснащены регуляторами ступеней температуры и мощности, позволяющими паять как крупные детали, так и элементы точной электроники.

Газовики

Они относятся к автономным приборам. Применяются в любых местах. Это их главное преимущество. Нагрев подставки паяльника происходит от газового пламени. Паяльник встроен в газовый баллон, в который можно самостоятельно подавать питание от баллона для зажигалок. Если отсоединить от такого паяльника насадку, то она сможет выполнять функции газовой горелки.

Паяльник на батарее

Это устройство также относится к автономным инструментам. Имеет небольшую мощность, до 15 Вт, служит для пайки мелких деталей электроники.

Паяльные станции бывают двух типов. Это инфракрасные и термоэлектростанции. Они встречаются не так часто, но имеют свои преимущества.

Тепловые характеристики Солдановые станции оснащены подогревом зоны пайки головкой горячего воздуха, выходящего из паяльной насадки.Они напоминают фены, которые выходят из насадки. Компрессорные и турбинные паяльные станции различают по способу нагнетания воздуха. Термобезопасный паяльник имеет электродвигатель с крыльчаткой, обеспечивающей поток воздуха. В компрессорных станциях давление создается компрессором с диафрагмой. Компрессор также находится в корпусе станции.

Инфракрасные станции Производит нагрев излучением инфракрасных волн.Зона нагрева может иметь размер 10-60 мм. Его размеры определяются системой регулировки окна инфракрасного излучателя. Иная форма окна получается благодаря применению световозвращающей ленты из фольги. Он закрывает участки электронной платы, которые не нужно нагревать.

Как выбрать паяльник

Паяльник нужно выбирать исходя из его параметров по температуре и мощности, а также условий применения, личных требований пользователя.Если вам нужно использовать паяльник там, где нет электричества, то приобретаются автономные виды паяльника, это аккумуляторные или газовые. Инфракрасные и тепловые паяльные станции чаще всего используются для специальных работ по пайке деталей электроники. Электрики импульсного отопления имеют высокую скорость, распространенную среди людей, не любящих долго ждать нагрева.

Можно выделить некоторые критерии выбора паяльника:
  • Power . Необходимая мощность паяльника подбирается в зависимости от вида выполняемых работ.Если нужно паять электронные детали, лучше на мощность до 25 Вт. Можно применить прибор и мощностью 40 Вт, но тогда на жало придется наматывать медный провод или делать насадку. Для лужения и пайки толстых проводов, а также для удаления припоя это тоже оптимальный выбор.

При более объемных работах по пайке массивных и оловянных деталей со значительным отводом тепла лучше приобрести паяльник от 100 до нескольких сотен ватт.Для таких целей хорошо подойдет паяльник молоткового типа.

  • Термостабилизация . Для профессиональных паяльников наиболее удобным видом паяльника оказался образец с термостабилизацией, улучшающий удобство работы, скорость и качество пайки. Для обычных любителей, которые изредка занимаются пайкой, такая модель также удобна, так как в ней можно выставить необходимую температуру с ее автоматическим поддержанием.Лучше, чтобы на паяльнике была возможна точная установка температуры, а не только верхний и нижний предел. Вместо регулировки температуры может быть предложено изменение мощности, не связанное с температурой. Без нагрузки и рециркуляции тепла паяльник будет перегреваться, а при хорошей теплоотдаче во время пайки температуры может не хватить для работы. В основе регулятора мощности паяльника лежит диммер.
  • Жало . Важным моментом при выборе паяльника является возможность изменения различных конфигураций жала.Если сердечник паяльника изготовлен из меди, то конфигурация жала может быть легко достигнута любой формы, если его заточить. Вы также можете вместо заточки расплющить его молотком. А если сердечник покрыт нетеплым материалом (никель или другой металл), то затачивать его не рекомендуется. Поэтому при решении выбора паяльника нужно поинтересоваться у продавца комплектацией его запасных сталей.

Балай, покрытый никелем, не допускает доступа к меди.Электрический паяльник с такими сталью требует аккуратной циркуляции, не допускает перегрева. Покрытие может быть недостаточно качественным. №

Формы наконечников бывают самые разные: конусообразные, в виде иглы, со скошенным краем, в виде отвертки и т. Д. Каждая форма подходит для своего вида работы. Универсальные формы жал, заточены под отвертку. Они подходят для многих видов работ. Припой на них хорошо держит. Благодаря значительной площади фаски можно быстро нагреть деталь под пайку.

Солдатские производители советуют применять родное жало, которое входит в комплект керамических нагревателей, так как при замене насадок на детали других производителей нарушается температура работы нагревателя, что приводит к его поломке.

  • нихром или керамика . Некоторые любители, часто имеющие дело с радиодетелями, могут дать конкретные рекомендации и советы по своему опыту применения таких устройств с различными типами обогревателей.

Преимущества нихромовой проволоки как утеплителя: низкая стоимость, меньшая, чем у керамической модели, не опасна падений и ударов.Недостатки: Медленный нагрев, ограниченный срок службы, а также постепенно при совмещении проволоки. Но это происходит только при длительном ежедневном применении. Если паять время от времени, нихромовая проволока не пригорит.

Преимущество керамического нагревательного элемента — долговечность. При аккуратной аккуратной работе паяльник прослужит долгие годы. Скорость его нагрева выше ядерной. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только своими стержнями.

Лучший паяльник. Какой паяльник лучше выбрать? Устройство паяльника и принцип его работы

Паяльные устройства различных типов широко используются на промышленных объектах, в мастерских по ремонту радиоаппаратуры и бытовой техники, в бытовых условиях. В зависимости от условий эксплуатации и назначения существует множество видов паяльного оборудования.

Паяльник со спиральным нагревом

Применение и типы

  1. Электрический паяльник со спиральным сердечником переменного тока работает от стандартного источника питания 220 В 50-60 Гц для бытовой техники.
  2. Аккумуляторный электрический паяльник предназначен для распайки проводов и других малогабаритных элементов, где не требуется высокая мощность до 15 Вт;
  3. Существуют разновидности газовых паяльников, которые используются для сильного нагрева металлических элементов и тугоплавких сплавов;
  4. Для работы с легкоплавким оловом при монтаже и ремонте радиоаппаратуры широко используются паяльники пистолетного типа с импульсным источником питания. При нажатии на спусковой крючок нагревается жало паяльника, после окончания пайки спускается спусковой крючок и ТЭН остывает;
  5. Паяльники с керамическими стержнями имеют длительный срок службы, позволяют выбрать нужную температуру и потребляемую мощность;

Паяльник с керамическими наконечниками

  1. Индукционные паяльники получили широкое распространение.Магнитное поле создается на ферромагнитном наконечнике индукционной катушкой, которая нагревает сердечник. При потере магнитных свойств сердечника нагрев прекращается, это существенный недостаток таких моделей.

Электрический паяльник используется как ручной инструмент. С его помощью плавится припой до жидкого состояния, который заполняет трещины и неровности нагретых металлических элементов в местах стыков, для чего используются сплавы легкоплавких металлов: олово

  • ;
  • свинец;
  • цинк;
  • никель;
  • медь и другие.

Температура плавления припоев должна быть ниже температуры плавления соединяемых металлических элементов.

Промышленность выпускает паяльники различных типов. Чаще всего в промышленности и в быту используются спиральные паяльники, о которых стоит рассказать подробнее.

Устройство паяльника и принцип действия

Одним из основных элементов паяльника является нагревательный стержень, на который спиралью намотана нихромовая проволока.Чтобы дольше сохранять тепло, стержень вставляют в стальной цилиндр, который изолирован слоем жаропрочного стекловолокна, слюды или асбеста. На этот слой диэлектрика намотана обмотка из нихромовой проволоки. Эти меры устраняют короткие замыкания между витками.

В зависимости от мощности паяльника обмотка может быть многослойной: стеклопластик — обмотка — стеклопластик — продолжение спирали.

Чем выше мощность паяльника, чем больше витков спирали, тем тоньше проволока.Для высокой теплопроводности стержня используется красная медь, благодаря чему достигается быстрый разогрев и передача тепла на жало паяльника.

Схема спирального паяльника

Перечень основных элементов:

  • вилка и шнур для подключения к источнику питания;
  • держатель;
  • ручка деревянная, может быть из жаропрочного пластика;
  • катанка медная;
  • прокладки диэлектрические;
  • нагревательный змеевик;
  • спиральная защитная крышка со стопорными кольцами.

Электрическая схема паяльника простая, состоит из трех элементов:

  • блок питания;
  • вилка с проводом;
  • проволока спиральная нагревательная.

Схема подключения паяльника

Электрический ток, проходящий по спирали нихромовой проволоки, нагревает обмотку, тепло передается сердечнику и наконечнику паяльника.

Неисправности и их устранение

В паяльниках данной модели наиболее частой неисправностью является обрыв цепи.При обрыве участка электрического шнура отремонтировать паяльник несложно — это замена шнура или вилки. В случае обрыва нихромовой обмотки ремонт сложнее, но своими руками возможен.

Электропаяльник с нихромовой обмоткой

Для определения поломки и ремонта обмотки проще всего использовать мультиметр с учетом сопротивления обмотки, которое зависит от мощности и указывается на корпусе паяльника или в паспорт товара.

Необходимо развести стопорные кольца и снять защитный кожух обмотки паяльника. Есть два варианта защитного кожуха. Металлическая трубка, которая надевается на штифт с намоткой и упирается в рукоятку, со стороны наконечника крепится зажимным кольцом. Второй вариант, когда защитный корпус состоит из двух продольных половинок трубы с уменьшающимся диаметром по краям, где две составные части фиксируются зажимными кольцами.

При ремонте своими руками некоторые мастера-любители, сняв защитный кожух и верхний слой изоляции обмотки, обнаружив обрыв цепи, не утруждают себя кропотливой заменой провода всей обмотки. Отсоедините конец от клеммы на шнуре питания и намотайте провод снаружи обмотки, пока он не порвется. Затем делают аккуратную скрутку в месте перегорания, наматывают провод, подключают обратно к клемме шнура питания и прикрепляют внешний слой изоляции.Надели защитный чехол, паяльник подключен к сети и работает исправно.

Этот метод самостоятельного ремонта возможен, но не рекомендуется. Недостатком этого метода является то, что в месте скручивания нагрев нихромовой проволоки будет больше, чем в остальной части цепи. В конечном итоге эксплуатация такого паяльника будет недолгой. Там же перегорит обмотка. Для надежной работы придется перематывать всю катушку.

Если необходимо добиться такой же мощности нагрева, намотайте новую катушку тем же проводом с одинаковым количеством витков в каждом слое.

Для изоляции слоев обмотки используются разные материалы:

  • прокладки асбестовые;
  • термостойкое стекловолокно;
  • трубки или пластины слюды.

Асбест считается наиболее практичным, плиту можно пропитать водой, после чего она становится эластичной и принимает любую форму, которую лепят своими руками.Первый слой спирали наматывается на высохшее покрытие, затем второй слой асбеста и продолжение намотки, так до конца проволоки.

Количество витков в каждом слое и толщина изоляции должны быть примерно одинаковыми. Это условие обеспечивает равномерный нагрев. Остальные концы обмотки подключаются к шнуру питания.

Подключение обмотки к шнуру питания

Для ремонта изоляционного слоя обмотки используются слюдяные трубки и пластины, обладающие высокой теплопроводностью и являющиеся надежным диэлектриком.Недостатком этого материала в его хрупкости является то, что его сложно укладывать, иногда слюда крошится прямо в руках.

В случае механического удара по защитному корпусу обмотки слюдяные пластины могут разрушиться, что приведет к межвитковому замыканию спирали.

Жало паяльника заточено под конус для удобной пайки мелких элементов. В процессе эксплуатации требует периодической правки напильника.

Форма жала электрического паяльника

При намотке новой катушки на расчетной мощности нет абсолютной уверенности в том, что стержень нагреет элементы, которые необходимо паять и припой, до жидкого состояния.Это зависит от наконечника, новый больше, по мере использования он уменьшается. Припои также имеют разную температуру плавления.

Все эти факторы влияют на время и температуру нагрева для достижения требуемых параметров энергопотребления и температуры. Включение паяльника осуществляется через тиристорный регулятор мощности. Это устройство позволяет автоматически поддерживать нужную температуру стержня.

Расчет необходимых параметров

Для ремонта сломанного паяльника можно изменить его параметры с учетом целевого назначения, т.е.е. для чего используете паяльник (паять сковороду или микросхему). При этом используются специальные таблицы, в которых для выбора задаются следующие значения:

  • потребляемая электрическая мощность паяльника;
  • напряжение питания;
  • сопротивление нихромовой проволоки.

Требуемое сопротивление спирали для различных значений мощности и напряжения рассчитывается заранее и заносится в таблицу.

Выбор сопротивления спирали (нихромовой проволоки) по мощности и напряжению паяльника Ом

Мощность, Вт Напряжение, Вольт
12 24 36 127 220
12 12 48,0 108 1344 4033
24 6,0 24,0 54 672 2016
36 4,0 16,0 36 448 1344
42 3,4 13,7 31 384 1152
60 2,4 9,6 22 269 806
75 1,9 7,7 17 215 645
100 1,4 5,7 13 161 484

Для перемотки паяльника мощностью 36 Вт при напряжении питания 220 В видно из таблицы, что сопротивление обмотки должно быть 1344 Ом.Далее можно взять имеющийся провод, присоединить к концу клемму омметра, вторую клемму сдвинуть по размотанному проводу до показаний 1334 Ом. По этой отметке отрежьте мерный участок и намотайте его на катушку паяльника.

Сопротивление метровой проволоки из нихрома величине ее диаметра

Dia-
метр,
мм
1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0,08 0,07
Ом / м 1,4 1,7 2,2 2,89 3,93 5,6 8,75 15,7 34,6 137 208 280

Вы можете использовать приведенную выше таблицу.Измерьте диаметр проволоки микрометром и по таблице определите необходимую длину проволоки в катушке. Таким образом, если диаметр провода составляет 0,08 мм, сопротивление на метр будет составлять 208 Ом. Требуемое сопротивление 1334 Ом / 208 Ом = 6,4 м. Получается длина провода, который следует намотать на катушку.

Витки обмотки уложены плотно, греются докрасна, окалина нихромового покрытия образует изолирующий межвитковый слой. Когда катушка недостаточно длинная, наносится изолирующий слой, стекловолокно, асбест или слюда и наматывается второй слой.Почти каждая катушка состоит из нескольких слоев , очень важно, чтобы он поместился в защитном кожухе.

Видео по ремонту


Как ремонтируют и перематывают паяльник на 12 Вольт, рассказывается в видео ниже.

Из приведенной информации следует, что имея определенные навыки, инструменты, материалы и знания в области электротехники, отремонтировать паяльник своими руками не составляет большого труда.

Одним из основных инструментов радиолюбителей, домашних мастеров и электриков является паяльник.Этот продукт позволяет соединять отрезки светодиодных лент, паять радиодетали из плат, ремонтировать электроприборы и делать много других полезных вещей. На сегодняшний день существует довольно большой ассортимент моделей, различных по функционалу, принципу работы и комплектации. В этой статье мы расскажем читателям сайта, как выбрать паяльник для пайки проводов и микросхем.

Основные критерии выбора

Итак, для начала кратко рассмотрим наиболее важные параметры, на которые следует обращать внимание при покупке паяльника.

Тип обогревателя

В первую очередь устройства делятся на электрические и газовые. Сначала поговорим о тех, которые работают на газе.

Рекомендуется выбирать газовый паяльник для. Удобен тем, что работает автономно, без электричества, что немаловажно для электромонтажных работ. Кроме того, такое устройство можно использовать как термоусадочный фен.

К недостаткам газовых устройств можно отнести сложность работы с микросхемами, а также то, что при горении газа в атмосферу выделяются вредные для организма вещества, поэтому длительная работа с таким устройством крайне опасна для здоровья. .

Для пайки микросхем и таких же проводов желательно выбирать электрический паяльник, если нет проблем с питанием. Электрические модели делятся на следующие типы:

  1. Спираль. Самый дешевый, практичный и прочный вид утеплителя. Минус в том, что он долго нагревается, но это не так важно, если вам нужно выбрать паяльник для дома.
  2. Керамика. Более дорогой и в то же время хрупкий (может перестать работать даже при легком ударе).Плюс в том, что он быстро нагревается. Если для вас главное — выбрать такой прибор, чтобы он быстро и сильно нагревался, то модель с керамическим нагревателем будет наиболее оптимальным решением.
  3. Пульс. Еще один вариант дизайна, способный быстро нагреться. Для пайки микросхем и для работы с печатными платами лучше выбрать импульсный паяльник. Такой инструмент будет стоить дороже и в большей степени используется только для перечисленных работ.

Отдельно стоит упомянуть такой вариант исполнения, как паяльная станция.С его помощью можно быстро и качественно паять провода и микросхемы. Для радиолюбителей это будет самым оптимальным решением!

Мощность

Что касается выбора мощности электрического паяльника, то следует учитывать следующие рекомендации:

  • мощностью до 10 Вт можно использовать для пайки простейших микросхем;
  • от 20 до 40 Вт — это оптимальная мощность для бытового использования;
  • желательно выбирать модель мощностью 60-100 Вт, если собираетесь паять провода;
  • свыше 100 Вт, домашним мастерам не стоит использовать, так как такие устройства имеют свою специфическую область применения (пайка радиаторов, металлических деталей и т. Д.).

Дополнительные возможности

Также при выборе паяльника стоит обратить внимание на такие моменты как:


Это и все советы, которые мы хотели вам предоставить. Как видите, существует множество нюансов, на которые нужно обратить внимание при выборе паяльника для дома.

Подведение итогов

Итак, вы изучили основные критерии, по которым осуществляется выбор инструмента для пайки проводов и микросхем. А теперь еще раз кратко резюмируйте, чтобы закрепить то, что мы узнали:

  1. Для печатных плат и микросхем лучше выбрать импульсный паяльник или спиральный, но мощностью не более 30 Вт.
  2. Для подключения проводов и других электромонтажных работ подойдет газовая модель или электрическая, мощностью от 60 до 100 Вт.
  3. Для пайки металлических деталей понадобится мощный аппарат (от 100 Вт и более).

Основной инструмент радиолюбителя — паяльник. Это небольшое устройство, используемое для пайки и лужения. Он легко позволяет создать постоянное соединение и надежный электрический контакт. Таких изделий, различающихся как по конструкции, так и по принципу работы, существует большое количество, поэтому выбрать паяльник может быть сложно, даже если определены требуемые характеристики.

Назначение и виды

Паяльник — это инструмент, предназначенный для соединения деталей путем их нагрева. Кроме того, с его помощью проводится и обратная операция — разделение элементов. Рабочая часть инструмента, передающая тепло, традиционно называется жалом из-за конструктивных особенностей первых изделий.

Принцип пайки следующий : кончик устройства различными способами нагревается до высокой температуры, а затем тепло передается контактным или бесконтактным способом к месту образования стыка.Поскольку плавление выводов радиодеталей или проводников сопровождается высокой температурой, в качестве связующего вводятся легкоплавкий припой и флюс.

Последний предназначен для защиты пайки от окисления и удаления различных оксидов с поверхности паяемых элементов, а также для снижения поверхностного натяжения и улучшения растекания припоя. В качестве легкоплавкого вещества используется смесь свинца и олова в разном процентном соотношении.

По типу инструмент делится на устройства с периодическим и постоянным нагревом.Первый тип представлен простейшими устройствами с длинным металлическим стержнем и фигурным наконечником. Для их работы требуется внешний источник тепла, например, пламя газовой горелки или бензиновый обогреватель. Выбрать этот вид паяльника для дома несложно, так как их единственная характеристика — это размер жала. Для современных паяльных работ этот вид инструмента уже не используется, за исключением «ямочных» горшков.

Устройства с постоянным нагревом выпускаются с различными конструктивными особенностями и принципами работы, но все они объединены сущностью, используемой в работе — преобразованием электрической энергии в тепловую. Они делятся на следующие виды:

  • стержень;
  • импульсный;
  • индукционный;
  • воздух;
  • инфракрасный.

Характеристики прибора

Каждый электроинструмент отличается своими параметрами, и паяльник не исключение. При выборе устройства изучаются как технические, так и качественные характеристики. Первые определяют область применения инструмента в определенных условиях, а вторые определяют надежность и удобство использования. К основным техническим параметрам паяльных аппаратов относятся:

Кроме того, устройства могут включать такие удобные функции, как освещение рабочей зоны, встроенная вытяжка, энергосбережение и защита от перегрева. Часто в комплекте идет набор различных жало или насадок, а также подставка.

Контактный инструмент

Контактные изделия принято называть инструментом, жало которого касается материала, а температура на стержне постоянно поддерживается.Принцип работы таких устройств заключается в выработке тепла на нихромовой спирали. Он наматывается на теплопроводящий материал по спирали. В середину этого вещества плотно вставляется жало из меди, которое отличается высокой степенью теплопроводности, поэтому все тепло от элемента отводится к нему.

Разновидностью являются устройства импульсного типа. Но их особенность в том, что нагрев происходит не постоянно, а только при возникновении мощных импульсов, вызванных пользователем.Классическая форма инструмента напоминает пистолетную рукоятку со спусковым крючком пальца. При нажатии на нее в обмотке трансформатора происходит короткое замыкание, и выделяемая энергия моментально нагревает наконечник до нужной температуры.

Контактные паяльники являются наиболее распространенными типами. Объясняется это невысокой ценой, простотой конструкции и большим выбором мощности. При этом работать с ними удобно благодаря небольшим размерам и простоте исполнения, поэтому потребители, профессионально не занимающиеся электроникой, при принятии решения, какой паяльник выбрать для дома, часто отдают предпочтение контактному инструменту.

Пайка не касаясь

К бесконтактным продуктам относятся паяльники, способные нагревать спай без прямого контакта с ним. Такими способностями обладают: газовые аппараты, сушилки горячим воздухом и инфракрасные станции.

Газ — это приборы, выполненные в виде карандаша, но большего размера. У них есть насадка и газовый баллон в ручке. Для зажигания газа используется пьезоэлемент. Температура нагрева регулируется путем изменения расхода газа регулятором.Изделие обычно поставляется с пайкой и воздушными жалами. Наполнение устройства осуществляется через клапан с помощью баллона. Этот вид инструмента компактный и мобильный, но больше подходит для использования в качестве мини-грелки, чем полноценный паяльник.

Термовоздушные паяльники принципиально похожи на обычные бытовые фены. Но в отличие от них они способны нагревать предметы, падающие под действием своего воздушного потока, до очень высоких температур. Их основной элемент — утеплитель из нихромовой проволоки сечением 0.4-0,8 мм. Спираль расположена на цилиндрической кварцевой основе. Вентилятор используется для нагнетания воздуха. Такой паяльник удобно использовать при работе с SMD монтажом.

Инфракрасные нагревательные системы — это самые передовые методы пайки в профессиональной сфере. Принцип их действия заключается в использовании излучения электромагнитных волн длиной 2-8 мкм. Это излучение, воздействуя на кристаллическую решетку вещества, начинает раскачивать его атомы, тем самым вынуждая высвободить его внутреннюю тепловую энергию.

Есть керамические и кварцевые излучатели. Первые позволяют производить пайку в невидимом спектре, при этом отличаются надежной работой и длительным временем работы. Последние могут быть опасны для зрения, поэтому для использования в домашних условиях их лучше даже не рассматривать.

Нюансы выбора

Прежде чем решить, какой паяльник лучше выбрать, следует определиться с задачами, которые с его помощью будут решаться. Для повседневных задач, связанных с распайкой радиоэлементов или лужением проводов, лучший выбор — классический паяльник.Его преимущества — невысокая цена, небольшие размеры, удобный размер. Но есть и минусы — долго готовится, а конструкция не предполагает интенсивного использования.

Чуть лучше дела обстоят с керамическими аппаратами. Благодаря использованию керамики нагреватель лучше выдерживает нагрузки и способен выдавать большую мощность при тех же размерах, что и классический вольфрамовый инструмент. Кроме того, в них часто встраивают термопару, предохраняющую устройство от перегрева. Импульсный паяльник больше подходит для работы с крупногабаритными радиодетелями или лужения толстых проводов.Он отличается высоким КПД, но при этом его цена в несколько раз выше, чем у обычных моделей.

Если задачи связаны с работой с SMD-установкой, то без термофена или инфракрасной станции (ИК) не обойтись. С помощью фена и всевозможных насадок к нему можно снимать и устанавливать микросхемы любого размера, но лужить им провод очень неудобно. То же самое и с ИК-нагревом. Но такие станции производятся для профессионального использования, их использование оправдано при ремонте мобильной техники, компьютеров.

Мощность нагревателя

Паяльники

выпускаются разной мощности, поэтому несведущему человеку определить необходимое значение этого параметра довольно сложно. Электроинструменты мощностью до 40 Вт используются для пайки оловянно-свинцовыми припоями. Его часто используют электрики и электромеханики. При работе с массивными деталями используется устройство мощностью 100 и более Вт, поэтому для большинства работ, которые приходится выполнять в быту и радиолюбителям, подойдет устройство от 65 до 80 Вт.

Хорошим вариантом будет покупка паяльника с терморегулятором. Такое устройство удобно не только для установки температуры, но и способно защитить паяльник от выгорания. Следует помнить, что для пайки элементов с большой площадью контакта нужен прибор с большой мощностью, а не с высокой температурой.

Что касается выбора фена, то основным показателем здесь будет: диапазон температур и расход воздуха. Чтобы устройство полностью удовлетворило потребителя, паяльная сушилка должна уметь регулировать температуру в диапазоне 100-600 ° С и обеспечивать расход до 120 л / м.

Сопутствующие факторы

В первую очередь это эргономика устройства. Даже если вы уже определились, какой паяльник купить, все равно стоит попробовать, как он лежит в руке. Ведь пайка связана с напряженными моментами, а неудобство позиционирования инструмента в руке приведет к сотрясениям и ухудшению качества связи. Держатель устройства может быть изготовлен из резины, дерева или пластика. Лучшим вариантом будет дерево — оно имеет невысокую теплопроводность и небольшой вес.

Стоит обратить внимание на длину шнура, а также на его сечение. Последний должен соответствовать мощности изделия. Наиболее распространены устройства, работающие от переменного напряжения 220 вольт, но есть и устройства низкого напряжения. Их преимущество в дополнительной защите от поражения электрическим током, так как они питаются через низковольтный трансформатор.

Многие пользователи используют паяльник совместно с тиристорным регулятором — диммером.Хотя его использование позволяет регулировать мощность, при этом провоцирует появление импульсов напряжения, выводящих из строя микроконтроллеры и устройства с изолированным затвором.

Что касается насадок и жгутов, то они считаются расходным материалом и если качество входящих в комплект не удовлетворяет, всегда можно будет приобрести более солидные в рознице. Материал для наконечника может быть использован:

  • медь или ее сплавы;
  • никель, алюминий или медь с серебряным покрытием.

Медный наконечник отличается высокой теплопроводностью и быстрым окислением, а наконечник с покрытием не горит, но боится перегрева.

Таким образом, оптимальным вариантом для редкого использования будет электрический паяльник мощностью около 75 Вт , с длиной шнура не менее 60 см и с керамической трубкой. Но если вы увлекаетесь радиолюбителями и ремонтом планарных плат, стоит задуматься о приобретении паяльной станции, в которую входит фен и паяльник.

Паяльник. Как его выбрать и как с этим бороться позже.
В нашем городе живут не только бывалые радиолюбители. Сюда забредают молодые неподготовленные ребята, впервые беря в руки паяльник. Эта статья специально для них, а также для тех, кто еще не взял в руки паяльник, но собирается это сделать в самое ближайшее время. Как выбрать себе основной инструмент и что с ним потом делать — вот в чем вопрос!

Начнем издалека.Что такое пайка?

Вот что об этом говорится в энциклопедическом словаре: «Это технологическая операция, используемая для получения неразрывного механического и электрического соединения деталей из различных материалов. Элементы деталей, подлежащих пайке, а также припой и флюс приводятся в контакт и нагреваются до температуры выше точки плавления припоя, но ниже температуры плавления соединяемых частей. В результате припой становится жидким и смачивает поверхности деталей.После этого нагрев прекращается, и припой переходит в твердую фазу, образуя соединение. Нагревают детали и припой с помощью специального инструмента — паяльника.
Используются разные типы паяльников и разные типы припоев и флюсов в зависимости от типа соединяемых деталей, требуемой прочности соединения. «

» Конечно, все понимают, что для пайки радиатора водяного охлаждения автомобиля и ремонта сотового телефона требуются разные виды паяльников.На написание этой статьи меня натолкнуло довольно большое количество вопросов, которые мне задавали на различных форумах и при личном общении по выбору паяльника и по различным технологическим проблемам пайки.

Итак, перейдем к проблеме выбора паяльника

Этот выбор зависит от того, какие детали будут паяться. Чаще всего в быту встречаются задачи удлинить провода, припаять разъемы к антенне или акустическому кабелю или к сетевому разъему, спаять простую схему из обычных деталей.Для всех этих работ будет достаточно обычного паяльника на напряжение 220 вольт и мощность от 25 до 40 ватт. Что-то вроде того, что изображено на рисунке.

Плюсы такого паяльника — доступная цена. Купить его можно за 30-100 рублей практически в любом строительном магазине. Недостатки — нет возможности регулировки температуры, жало перегревается, окисляется и горит, поэтому его постоянно нужно чистить и периодически затачивать. В результате срок службы такого паяльника (особенно при интенсивном ежедневном использовании) невелик.Припой плохо держится на перегретом наконечнике, при пайке можно повредить термочувствительные детали. Это особенно актуально для светодиодов, транзисторов в пластиковых корпусах и т. Д. Другой проблемой, которая существует при подключении паяльников непосредственно к сети 220 В, часто является плохая изоляция между наконечником паяльника и электросетью. Таким паяльником легко повредить компоненты, чувствительные к статическому электричеству. Но, как я уже сказал, для простейшей работы новичков вполне подходит.С перегревом в таком паяльнике справиться довольно просто. Идем в магазин электротоваров (обычно тот самый, где покупали этот паяльник) и покупаем небольшую (размером с обычный выключатель) диммерную коробку. Его также очень часто называют модным буржуазным словом Диммер. Еще нам понадобится шнур питания с вилкой на конце и розетка для открытой проводки. Крепим диммер и розетку на небольшую фанеру. Подключаем шнур питания по инструкции к диммеру. Включим наш паяльник в розетку, а диммер превратится в терморегулятор для жала паяльника.Вы можете использовать термопару, которая идет в комплекте с дешевым китайским цифровым тестером и маркером, чтобы приблизительно откалибровать положение регулятора яркости в соответствии с температурой паяльника. Паять таким модифицированным паяльником становится намного удобнее, а дополнительные расходы не превысят 200 рублей.

Если возникает проблема пайки массивных деталей, например, подключения медных трубок в системе водяного охлаждения вашего компьютера, пайки радиаторов, корпусов или высококачественных акустических проводов сечением с буксирным тросом от БелАЗ, то вам понадобится паяльник посильнее на 100-200 Вт.Например, такую ​​конструкцию (а это теплообменник системы водяного охлаждения на видеокарте) нельзя паять обычным паяльником. Понадобился «топорик» мощностью 200 Вт.

Паяльные станции

Вас интересует радиотехника? Вы решили, что паять будете регулярно? Тогда есть смысл задуматься о покупке паяльной станции. Преимущества перед простейшим паяльником очевидны. Во-первых, в паяльных станциях используются низковольтные паяльники, которые подключаются к электросети через понижающий трансформатор.Это значительно снижает наводку, возникающую на кончике паяльника, и практически исключает риск повреждения чувствительных частей статическим электричеством. Во-вторых, в паяльных станциях есть система регулирования и поддержания температуры жала на определенном уровне. Такой паяльник не перегреет детали или плату. Паяльники, которыми оснащены паяльные станции, обычно имеют возможность смены жала. Поэтому с разными насадками такой паяльник можно использовать как для пайки толстых проводов, так и для миниатюрных деталей.

Жало таких паяльников, как правило, покрыто специальным защитным слоем, предотвращающим его окисление и значительно продлевающим срок службы паяльника. В комплекте с паяльной станцией всегда идет удобная подставка для паяльника — вещь очень нужная, особенно при частом использовании. Важным преимуществом паяльной станции является короткое время прогрева до рабочей температуры. В большинстве случаев пайка может быть начата менее чем через минуту после включения.Однако за такой набор удобств приходится платить. Самые простые и дешевые модели можно купить за 700-800 рублей. Но есть и очень «сложные» паяльные станции, оснащенные целым арсеналом всевозможных инструментов, которые могут пригодиться при создании и ремонте электронной техники. Цена на такой комплект от известного производителя, такого как американская компания Pace, может достигать более тысячи долларов.

SMD

Взгляните на современную плату (например, материнскую плату компьютера).Первое, что бросается в глаза — огромное количество мелких деталей, припаянных прямо к поверхности платы. В наше время широко применяется так называемый поверхностный монтаж элементов. Другие названия для поверхностного монтажа: поверхностный монтаж, планарный, SMD (Surface-Mount Device). Компоненты, которые используются для поверхностного монтажа, называются компонентами SMD.

Возникает резонный вопрос, как паять такие элементы? На заводе все эти элементы спаяны групповым методом — плата с установленными на ней деталями помещается в специальную печь и нагревается до температуры плавления припоя.Для ремонта таких плат или изготовления их схем по этой технологии используются так называемые «паяльные станции горячим воздухом». Принцип работы такого паяльника абсолютно аналогичен работе обычного фена. Единственная разница заключается в температуре воздуха, выходящего из кончика фена.

Такие паяльные станции позволяют регулировать температуру выходящего воздуха от 100 до 450-500 с *, также есть возможность регулировки расхода воздуха.В наше время получили распространение комбинированные паяльные станции, где в одном корпусе помещается и термовоздушный паяльник, и обычный паяльник. Такой паяльный агрегат позволяет отремонтировать практически любую электронную схему с любым типом используемых деталей. Цены тоже вполне доступные. Такую паяльную станцию ​​начального уровня можно купить от 2,5 до 3 тысяч рублей. Людям, всерьез решившим заняться ремонтом и изготовлением электронных схем, я бы порекомендовал именно этот вариант паяльника.Помимо пайки электронных компонентов феном для паяльной станции, очень удобно закрывать термоусаживаемую трубку. Пластик можно гнуть или сваривать. Его можно использовать для удаления старой краски с мелких металлических деталей. Так что сфера применения такого оборудования далеко не ограничивается задачами пайки проводов и радиодеталей.

Газовые паяльники

Разновидности паяльников не ограничиваются вышеперечисленными. Например, есть газовые паяльники.В этих паяльниках жало нагревается не электрическим током, а пламенем небольшой газовой горелки. Он заправлен обычным газом, который используется в газовых зажигалках. Например, на фото газовый паяльник Pyropen производства немецкой компании Weller. Такой паяльник может работать вдали от источников питания. Например, если вам нужно припаять кабель к антенне на крыше дома или отремонтировать электрооборудование или радиатор автомобиля в дальнем путешествии. Если снять с этого паяльника жало, то он превратится в переносную газовую горелку, дающую пламя с температурой, близкой к 1000 градусам.Такой резак можно использовать для пайки мелких деталей высокотемпературными твердыми припоями, которые слишком прочные для обычных паяльников.

Однако для частой повседневной пайки такой паяльник не подходит. Разорится на газе, а у фирменного товара ценник с тремя нулями. Когда возникает необходимость паять вдали от электричества, такой автономный газовый паяльник несложно сделать самому. Наверняка многие видели в продаже недорогие (по цене от 50 — 100 рублей) китайские газовые горелки.Такой фонарик вполне может послужить основой самодельного газового паяльника, который справится со своей задачей не хуже фирменного аналога. Помимо газовой горелки вам также понадобится медный наконечник от обычного паяльника (см. Второй рисунок), латунная или стальная гайка M6 или M8 — в зависимости от толщины используемого наконечника, три велосипедные спицы и винт. зажим для водяного шланга.
Технология изготовления проста. На конце жала паяльника нарезается резьба под имеющуюся гайку.Потом. В трех боковых гранях гайки просверливаются отверстия диаметром 2,2 мм, в них нарезается резьба М3. Сверлить и нарезать резьбу латунную или бронзовую гайку намного проще, чем стальную гайку. На жало паяльника накручивается гайка, а концы велосипедных спиц ввинчиваются в боковые грани гайки. Если под рукой нет велосипедных спиц, подойдут любые стальные шпильки диаметром 3 мм, на концах которых еще нарезаем резьбу М3. Осталось согнуть спицы под углом 90 градусов и закрепить их на газовой горелке с помощью винтового зажима.Так выглядит готовая конструкция, которую несложно сделать за полчаса с перекурами. Паяльник получается довольно мощный. Если использовать жало толщиной 8,5 мм, то таким паяльником несложно припаять негерметичный автомобильный радиатор или отремонтировать электропроводку в автомобиле. Рекомендую автомобилистам изготовить и возить в машине вместе с остальным инструментом.

Вспомогательные инструменты и материалы для пайки

Итак, прочитав первую часть нашей статьи и учитывая приведенные в ней рекомендации, вы приобрели свой паяльник.Теперь вы стали настоящим радио-радио. Но для пайки одного паяльника мало. Также необходимо иметь набор вспомогательных инструментов и расходных материалов. В первую очередь это то, что делается пайкой — припой. Сейчас доступно множество видов припоя. Как правило, все они представляют собой различные составы на основе сплавов олова и свинца с различными легирующими добавками. Они различаются температурой плавления и твердостью. Обычно они поставляются в виде проводов диаметром от 0,5 мм (для мельчайших паяльников и деталей) до стержней сантиметровой толщины (для пайки массивных деталей паяльником размером с небольшой туристический топор).Удобнее всего использовать припой в виде проволоки толщиной 1-2 мм. Как правило, такой припой представляет собой не просто проволоку, а представляет собой тонкую трубку, внутренняя часть которой заполнена флюсом для лучшего смачивания жала паяльника и паяемых деталей.

Несколько слов о флюсе

Флюс — это вспомогательный материал, предназначенный для удаления оксидной пленки с паяемых деталей во время пайки и обеспечения хорошего смачивания поверхности детали жидким припоем.Самый распространенный вид флюса — канифоль, продукт переработки сосновой смолы. Его нетрудно найти в любом строительном магазине и используется для пайки деталей из меди и медных сплавов. У него масса недостатков, как у флюса. При пайке канифолью образуется много дыма. После пайки на плате остаются подтеки расплавленной канифоли, которые затем необходимо смыть спиртом или бензином. Обычно канифоль используется, если нужно спаять всего пару толстых проводов. Иногда используется паяльная кислота.Его использование целесообразно только тогда, когда необходимо паять железные детали. После пайки детали необходимо промыть большим количеством воды и тщательно просушить, иначе остатки кислоты могут вызвать коррозию и разрушение спаянных деталей и нарушение электрического контакта. Если под рукой нет паяльной кислоты, но нужно срочно облучить и припаять железо или сильно окисленную деталь из меди или латуни, то вас спасет таблетка аспирина — это ацетилсалициловая кислота, которая во многих случаях с успехом может заменить хлорид цинка. .

Для пайки электронных схем лучше всего использовать жидкие флюсы. Простейший жидкий флюс можно приготовить, растворив канифоль в спирте. На 10 частей спирта берется 1 часть канифоли (от веса). Несколько капель такого флюса наносятся непосредственно перед пайкой соединяемых деталей и выполнением пайки. Затем остатки флюса смываются спиртом.

В настоящее время доступно большое количество так называемых «неочищаемых» флюсов, как жидких, так и полужидких гелей.Их особенность в том, что они не содержат компонентов, вызывающих окисление и коррозию соединяемых деталей, не проводят электрический ток и не требуют ополаскивания платы после пайки. Хотя все-таки все остатки флюса с припаянных деталей лучше после завершения пайки. Для нанесения жидкого флюса можно использовать кисть, ватный тампон или просто спичку, но удобнее использовать так называемое «устройство для флюса». Можно попробовать купить брендовый примерно за 20-30 долларов, но гораздо проще и дешевле сделать его самостоятельно.Для этого потребуется кусок силиконовой или резиновой трубки с внутренним диаметром 5-6 мм и одноразовый медицинский шприц. Шприц разрезают на 2 части, и обе части вставляются в резиновую трубку. Игла немного укорачивается, для удобства использования ее можно немного погнуть. На рисунке изображен вот такой самодельный аппликатор. Слегка надавливая на шланг, выдавите каплю флюса с наконечника на детали, которые нужно припаять и припаять. При хранении, чтобы игла не засыхала, можно вставить внутрь тонкую проволоку.

Также удобно использовать флюс в виде геля или пасты. Для его нанесения также можно использовать одноразовый шприц, только из-за его плотности вам потребуется более толстая игла шприца.

Кусачки

Для пайки вам также понадобятся такие инструменты, как кусачки. Не используйте кусачки для ногтей, они предназначены для стрижки мягких ногтей, а обкус проводов и клемм радиоэлементов быстро выведет их из строя и вызовет законный гнев вашей мамы, девушки или жены.Вам также понадобится скальпель или универсальный нож и пинцет. В хозяйстве радиолюбителя тоже очень пригодятся игла от шприца с тупым кончиком и тонкое шило. По мере того, как вы приобретаете опыт ремонта и изготовления электронных схем, этот ваш арсенал будет постепенно расширяться и видоизменяться.

Приступаем к пайке

Паяльник куплен, инструмент и необходимые материалы готовы. Вы удобно сидите за своим столом в хорошо освещенном и хорошо проветриваемом помещении.Паяльник расположен на удобной подставке, что предотвращает его случайное падение, из него удалены все горючие материалы и жидкости. Вы можете подключить его и начать.

Для начала несколько простых правил, соблюдение которых позволит получить качественную пайку. Перед пайкой поверхности необходимо тщательно очистить щеткой. Для получения качественной и надежной пайки соединяемые детали перед пайкой должны иметь хороший механический контакт друг с другом. Во время пайки соединяемые детали необходимо нагреть до температуры плавления припоя, чтобы он равномерно распространился по поверхности.Например, возникла необходимость соединить два провода. Сначала нужно очистить концы, взбить медные жилки, переплести их и плотно скрутить и нанести несколько капель флюса на место пайки или выдавить немного геля флюса.

Затем, нанеся каплю припоя на кончик паяльника, нагрейте точку пайки так, чтобы припой пропитал скрученные проводники.

Для изоляции места пайки можно использовать изоленту, но лучше использовать термоусадочную трубку, которую надевают на стык и немного нагревают, чтобы она сморщилась и надежно зафиксировалась на месте пайки. .Удобнее всего обдать трубку горячим воздухом из паяльного или строительного фена. Если такой возможности нет, то трубку можно нагреть над коленом газовой горелки, спиртовой лампы или зажигалки. Но здесь нужно быть осторожным, чтобы не перегреться. Не приближайте термоусадочные трубки к пламени. Она может закурить. Образовавшаяся сажа не только портит внешний вид, но и снижает диэлектрическую прочность изоляции.

Вот пример правильной пайки сетевого разъема.Чтобы получить прочное соединение, перед пайкой делаем надежную скрутку проводов на контактных лапках разъема.

Затем надежно изолируем точки пайки термоусадочной трубкой. Надеюсь, нет необходимости объяснять, сколько неприятностей может доставить плохо изолированный провод 220В, отвалившийся от разъема внутри вашего усилителя или, например, компьютера. Поэтому при разводке сетевых разъемов и проводов особое внимание следует уделить качеству пайки и изоляции.

Несколько советов по пайке мелких деталей с пластиковым корпусом.

Пайка таких деталей должна выполняться с большой осторожностью. Возьмем, к примеру, светодиод. Сейчас они широко используются в качестве индикаторных элементов или элементов подсветки. Корпус светодиода изготовлен из прозрачного пластика и при сильном нагреве провода светодиода могут просто отвалиться или прозрачный пластик, из которого изготовлен светодиод, помутнеет. Светодиоды необходимо припаивать на расстоянии не менее 5 мм от корпуса. Штифт между точкой пайки и корпусом светодиода необходимо зажать пинцетом.Пинцет будет отводить излишки тепла от выпускного отверстия, предотвращая перегрев. Время пайки не должно превышать 3-5 секунд.

После пайки выводы светодиодов должны быть надежно изолированы. В таком виде светодиод не страшно разместить в любом месте системного блока, не опасаясь коротких замыканий.

Несколько слов о замене традиционных компонентов на платах.

Под обычными компонентами я подразумеваю те, которые имеют ножки для проводов и впаяны в отверстия на плате.Паять такой компонент (особенно если это конденсатор, резистор или транзистор — детали с 2-3 выводами) не проблема. Достаточно разогреть контактные площадки на обратной стороне платы и пинцетом вытащить элемент из платы. Перед тем как паять новый элемент, необходимо очистить отверстия от припоя. Здесь на помощь приходит игла от шприца. Игла изготовлена ​​из нержавеющей стали, к которой не прилипает припой. С его помощью очень удобно очищать отверстия в печатных платах.Чтобы случайно не повредить металлизацию отверстий в многослойных досках, кончик иглы лучше затупить напильником или точильным кругом.

Что делать, если нужно отпаивать деталь с большим количеством выводов. Например, микросхема на 16 ножек. Есть несколько вариантов. При использовании термовоздушной паяльной станции достаточно просто прогреть всю область, на которой запаивается микросхема, до температуры плавления припоя и пинцетом вытащить ее из платы.Можно использовать на жало паяльника специальную широкую насадку, которая одновременно нагревает сразу все выводы микросхемы. Если использовать обычный паяльник, то игла снова придет на помощь. Игла надевается на выступающий кончик клеммы, контактная площадка нагревается паяльником и игла слегка поворачивается, чтобы надеть ее на клемму. Затем припою дают остыть и иглу вынимают. Вывод освобожден от припоя. Повторив эту операцию несколько раз (по количеству выводов микросхемы), ее можно легко снять с платы.

Очень часто проблема возникает при пайке так называемых SMD компонентов. Если раньше они встречались в основном на платах компьютеров, то теперь поверхностный монтаж можно встретить в усилителях, а также в малогабаритных ресиверах и другой бытовой технике. Для работы с такими деталями удобнее всего, конечно, использовать горячий воздух. Паяльные станции горячего воздуха предназначены для этого вида работ. Направляем поток нагретого воздуха на заменяемый элемент и после прогрева припоя просто пинцетом снимаем деталь с платы.Температура плавления припоя, используемого для поверхностного монтажа, обычно находится в пределах 180-200 с *, поэтому температуру воздуха на выходе из паяльника не рекомендуется превышать 250-300 с * во избежание повреждения элементов.

Пайка таких мелких деталей требует аккуратности, поэтому, прежде чем браться за пайку рабочей платы, желательно потренироваться на неисправной, подобрав температурный режим фена и давление воздуха (сильное давление может сдуваем с доски соседние элементы).Паять детали горячим воздухом тоже очень просто. Необходимо надеть паяный элемент на предварительно смоченные флюсом контактные площадки и удерживать иглой или пинцетом до расплавления припоя, что надежно зафиксирует деталь.
Что делать, если вам нужно припаять SMD-компоненты, а под рукой нет паяльника. Мелкие детали тоже можно паять обычным паяльником. На заменяемую деталь капаем каплю флюса, рядом кладем кусок припоя.

Затем припой расплавляется паяльником таким образом, чтобы капля припоя покрывала оба конца детали.Деталь снимается пинцетом.

Контактные площадки необходимо очистить от излишков припоя. В этом нам поможет специальная оплетка для снятия припоя. Это связка, сплетенная из тонких медных проволок. На проводку наносится флюс и прижимается паяльником к точке пайки. Оплетка, как губка, впитывает расплавленный припой, оставляя на контактных площадках только самый тонкий слой.

Паять новый элемент не составит труда. Его необходимо нанести на контактные площадки и, набрав на паяльнике небольшое количество припоя, прикоснуться к выводам элемента (не забудьте перед установкой детали нанести на контактные площадки немного флюса).

Гораздо больше проблем возникает, когда нужно паять микросхему с большим количеством близко расположенных выводов. С паяльной станцией операция пайки занимает несколько минут. Микросхема установлена ​​на плате. Выводы осторожно размещают на контактных площадках, предварительно покрытых тонким слоем флюса, и нагревают сверху горячим воздухом до тех пор, пока припой не расплавится. Это быстрый и удобный способ пайки. Но и здесь можно обойтись обычным паяльником.Микросхема устанавливается на предварительно зачищенные контактные площадки и аккуратно позиционируется. Чтобы микросхема при пайке не двигалась, можно припаять крайние ножки. Потом припаиваются все выводы. При использовании обычного паяльника результат будет выглядеть примерно так.

Теперь нужно удалить излишки припоя и снять перемычки между выводами. Для этого снова можно использовать оплетку для удаления припоя. Оплетка прижимается горячим паяльником к контактам микросхемы.Излишки припоя впитываются в оплетку. Остается только минимальное количество припоя, необходимое для надежного крепления микросхемы к контактным площадкам.

После удаления излишков припоя необходимо внимательно осмотреть выводы микросхемы на отсутствие коротких замыканий (лучше для этого использовать лупу). Пайка выглядит практически заводской.

Со временем, если вы не откажетесь от этого увлекательного и интересного занятия, вы также приобретете опыт, который так необходим в любом деле.Вы можете самостоятельно решить, какой еще дополнительный инструмент вам понадобится, какие расходные материалы лучше использовать. Также рекомендую посетить сайт одного из ведущих производителей паяльного оборудования немецкой компании Ersa. Там можно найти много интересной информации о новейших технологиях в области пайки, об используемом оборудовании и о способах работы с различными типами паяльников.

Если перед читателем встает вопрос о покупке паяльника, то рассказывать о его назначении, устройстве, принципе работы — пустая трата времени.Учитывая, что ассортимент продукции значительный, а классификация товаров по различным параметрам достаточно сложна, именно процесс выбора паяльника для выполнения домашних заданий для многих является настоящей проблемой.

Это то, на что мы обращаем внимание читателя. Приведенная ниже информация поможет вам купить действительно ту модель паяльника, дальнейшее использование которой в быту не вызовет особых проблем.

Впервые автор «познакомился» с паяльником более четырех десятилетий назад.С тех пор как по роду занятий, так и в повседневной жизни он с ним не расставался. Поэтому он может не только иметь собственное мнение, но и выражать его. Читатель, вероятно, не согласится с некоторыми положениями, и это вполне понятно. Однако все рекомендации — это не просто «литературная переработка» чужих мыслей. Они основаны на личном опыте автора и проверены практикой.

Варианты специальных станций, изделий для сращивания труб из пластика, аккумуляторных, газовых не рассматриваются.Это отдельные и объемные темы, к тому же такие паяльники имеют несколько ограниченную сферу применения. То есть термин «для дома» можно применять к ним с большой оговоркой.

Нагревательный элемент

Может быть спиральным и керамическим. Последний тип позиционируется как одна из новинок в области электромонтажных работ и активно рекламируется производителями. В чем разница и какой вариант выбрать предпочтительнее?

Керамика — При более высокой стоимости паяльников долговечность не гарантируется.Основная причина — хрупкость элемента. Такие модели лучше подходят для использования в специализированных мастерских, лабораториях, словом, где вся рабочая зона умещается на специализированном столе. Эти паяльники чувствительны к ударам, поэтому покупать их для дома вряд ли целесообразно.

Спираль — проверенная временем конструкция нагревательного элемента. Автор видит только плюсы — возможность ремонта путем замены, изменения мощности паяльника (при необходимости) за счет уменьшения (увеличения) длины спирали.Для того, кто знает элементарные законы физики и может самостоятельно производить расчеты — не проблема. И такие модели дешевле керамических аналогов.

Жало

Этот конструктивный элемент может быть разным по форме и оттенку. Что выбрать?

Оптимальный вариант — прямое жало. Эта форма считается универсальной в использовании и подходит практически для любой технологической операции.

Наконечник может быть серебристого или красноватого цвета. Наконечник на медной основе легче в обращении.С него легче удалить слои (нагар), отшлифовать по мере необходимости для конкретной работы и при необходимости согнуть.

Возможность регулировки длины выступа от корпуса. Очень полезная «опция», позволяющая продлить срок эксплуатации жала без замены на новую.

Ручка паяльника

Есть 3 варианта изготовления. Имеется в виду не форма, а материал.

Пластмассы. Небольшой вес — плюс, быстрый разогрев — минус, причем очень существенный.Подержать такой паяльник в руках долго при включенном питании не получится.

Эбонит. Единственный недостаток этих ручек — они тяжелые. Если взять мощный паяльник, например, так называемый «дротик» на 200 Вт, не беда. Но для миниатюрного инструмента, который используется для монтажа радио, он точно не подходит.

Дерево. Для дома — лучший вариант. Эти ручки остаются прохладными и легкими. Возможно, кто-то отметит такой недостаток, как непрезентабельный внешний вид.Но насколько это важно для паяльника?

Сетевой шнур

Во-первых, его длина должна быть достаточной, чтобы не создавать неудобств при использовании инструмента.

Второе — гибкость шнура. В процессе работы паяльнику отводится другое положение. Это и нужно проверить — как шнур «отреагирует», не станет ли он препятствием.

Третье — изоляция. Двойная защита намного лучше с точки зрения ТБ.

Четвертая вилка.Сейчас они в основном пластиковые, что делает невозможным их ремонт. Ведь одна из основных «болезней» паяльников — это обрыв (излом) проводников провода в районе вилки, так как инструмент постоянно меняет свое пространственное положение. Но если он разборный, то восстановить работоспособность изделия несложно.

По техническим характеристикам и области применения

Что к ним относится? Питание, напряжение питания и тип паяльника.Выбирая параметры для каждого предмета, необходимо учитывать точные цели, для которых он приобретается. С этой точки зрения мы рассмотрим все характеристики.

Для работы с печатными платами

В чем особенность данной установки? Он довольно плотный, и с обычным жалом сложно работать. Плюс к этому — «нежность» дорожек на досках. Малейший перегрев приводит к их отслоению. Поэтому при выборе паяльника специально для радиоустановки желательно ориентироваться на импульсную модель.Если вы приобретаете удочку, то только в комплекте с блоком питания. На его выходах (а их как минимум два) понижены напряжения. В зависимости от производителя — от 6 до 24 В.

Такой паяльник не может быть основным для дома, так как его применение специфическое, только для печатных плат.

Также можно выбрать стержневой паяльник на 220 В, но меньшей мощности — 25 Вт. Они не смогут выполнять всю «домашнюю» работу, но для большинства из них это сработает.Однако установку радио при помощи такого паяльника может проводить только профессионал, специально заточив жало, а то, в крайнем случае, при отсутствии другого инструмента под рукой.

Для работы с печатными платами не рекомендуется использование паяльного стержня без заземления. Значительные помехи могут вызвать пробой конденсаторов, выход из строя микросхем, что часто случается на практике. Даже если он с блоком питания, последний необходимо заземлить.

Для широкого спектра применений

Вот для дома по напряжению особого выбора нет — только от розетки, на 220. А вот по мощности мнения разные — от 25 до 80. Автор рекомендует использовать паяльник мощностью 65 Вт. Он универсален для домашнего использования.

Для гаража

Как правило, в домашней «мини-мастерской» автовладелец занимается (кабелями) и подобными работами, при которых необходимо нагревать металл до высокой температуры.Тут обычный стержневой образец даже на 80 — 100 Вт вряд ли поможет. Лучше выбрать паяльник на 200Вт. Об этом уже было сказано. Помимо названия «дротик», такую ​​модель для дома часто называют «электрическим молотком» (по форме). Ибо «черновая» пайка — вещь незаменимая.

Опыт показывает, что в доме должно быть не менее 2 паяльников. Основной — на 65 (40) / 220, а дополнительный (-ые) — в зависимости от увлечений (хобби и т. Д.).) владельца.

Жало паяльника должно быть съемным. Вот на что стоит обратить внимание. Дело в том, что при эксплуатации (особенно интенсивной) ее длина постепенно уменьшается. Паяльники с незаменимым наконечником (а такие есть) по сути являются «одноразовым» инструментом.

Но это лишь одна из причин столь пристального внимания к этой особенности дизайна. Во-вторых, в повседневной жизни приходится выполнять разного рода работы, связанные с пайкой, и соответствующий инструмент в домашних условиях, как правило, один.Поэтому возможность смены жала значительно облегчит решение некоторых проблем.

Оборудование. Все дело в одном и том же сожалении — должно быть еще кое-что. Автор советует поступить следующим образом — ту, что изначально была установлена ​​в паяльнике, трогать не нужно. Но желательно работать с запасным.

Что делать:

Согните жало примерно на ⅓ длины под углом примерно 55 — 65º. Визуально определить несложно, если понимаешь, что делается.Первое жало пригодится, если нужно что-то облучить, припаять 2 провода и так далее. А вот второй, изогнутый, удобнее выполнять «точечную» пайку. Например, закрепите на контактной пластине тонкую проволоку. Кто самостоятельно ремонтировал елочные гирлянды, тот знает, насколько это хлопотно.

Изогнутая часть должна быть превращена в конус по всей длине. В результате получаем тонкий наконечник наконечника, что позволяет легко ремонтировать даже печатные платы.

Паяльник желательно приобретать не отдельно, а в комплекте с подставкой. Он содержит микровыключатель, который переключает цепь. В рабочем положении инструмента на ТЭН подается 220 В, а при его установке на подставку питание подается через диод. Это защищает паяльник от перегрева и продлевает срок его службы.

В принципе информация исчерпывающая, и ее вполне достаточно, чтобы сделать оптимальный выбор паяльника исходя из задач, которые предстоит решить в домашних условиях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
