Содержание

причины ошибки датчика температуры всасываемого воздуха и способы их решения на Тойота, Nissan, Mitsubishi и других авто

Ошибка P0110 — Intake air temp-sensor

Ошибка с кодом P0110 возникает при общей проблеме в цепи датчика температуры поступаемого воздуха во впускной коллектор. При диагностике она расшифровывается как «Неисправность датчика температуры всасываемого воздуха» (IAT), а в английском варианте имеет название Intake air temp-sensor circuit malfunction. В отличие от подобных ошибок: P0111 (выход из строя ДТВВ), P0112 (низкий уровень сигнала от датчика) и P0113 (высокий уровень), ошибка Р0110 не указывает на конкретные причины возникновении, поскольку это может быть как банальный обрыв или замыкание цепи, так и выход из строя датчика. Всего существует три пути решения проблемы — чистка датчика, проверка контактных проводов к нему, а также его замена.

Датчик установлен на коробке воздушного фильтра или за ней. Однако его исполнение может быть разным. В одних случаях он имеет собственный корпус. В других он является частью датчика ДМРВ.

Условия возникновения ошибки P0110

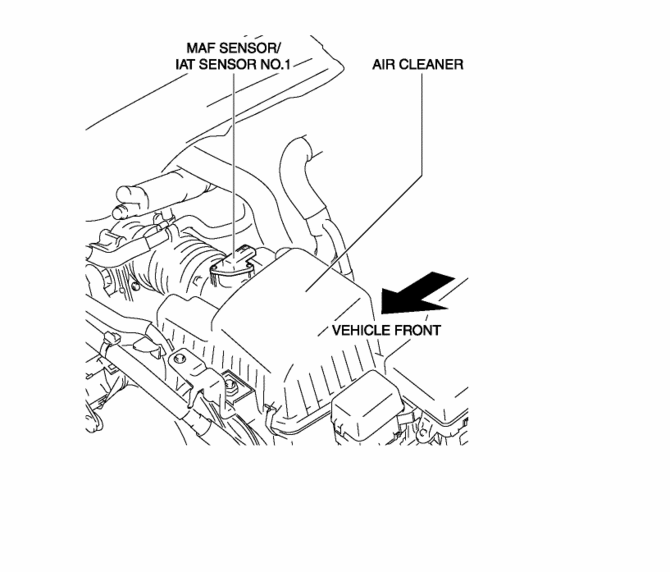

Внешний вид и расположение ДТВВ

Чтобы понять условия возникновения ошибки, рассмотрим подробнее принцип работы датчика температуры на впуске и выполняемые им функции. Его основная задача заключается в контроле температуры впускного воздуха. Работа датчика основана на встроенном в его корпус термисторе, который меняет свое электрическое сопротивление в зависимости от температуры воздуха на впуске.

Если упомянутая температура понижается, то сопротивление увеличивается. Когда же становится выше — значение сопротивления падает. Полученные вследствие этого электрические сигналы подаются на ECM, то есть, электронный модуль управления. На основе этих данных электроника принимает решение об увеличении или уменьшении объема впрыска топлива при холодной или теплой температуре окружающего автомобиль воздуха.

Поведение автомобиля при появлении ошибки

Ошибка Р0110 никак не влияет на поведение автомобиля в теплое время года. Следовательно, двигатель работает в штатном режиме, а в холодное время года нужно будет дольше времени, чтобы прогреть его. Об ошибке вам просигнализирует соответствующий индикатор на приборной доске автомобиля. При этом для выявления точного кода необходимо воспользоваться специальным диагностическим прибором.

Как определить ошибку P0110

Велика вероятность того, что на сильном морозе автомобиль будет с трудом заводиться, а обороты двигателя будут сильно скакать. Связано это с недостаточной подачей топлива. Ведь при ошибке Р0110 ЕСМ переходит в аварийный режим работы. При этом процессор по умолчанию принимает температуру всасываемого воздуха за +20°С. То есть, исключает объективную информацию от IAT (датчика температуры воздуха). Нормальное функционирование станет возможно лишь при устранении неисправностей. А их может быть много.

Возможные причины возникновения ошибки и методы их устранения

Загрязнение датчика IAT — одна из распространенных причин неправильной его работы. Для устранения этой проблемы достаточно снять прибор (на большинстве машин он снимается достаточно просто, поскольку находится сверху, и крепится на 1–4 болтах) и промыть его в какой-либо чистящей жидкости (бензин, солярка, спирт, очиститель и так далее). После этого — установить на место. Для того чтобы почистить датчик, необходимо воспользоваться кисточкой.

Работу нужно проводить аккуратно, чтобы не порвать контакты, находящиеся снаружи. В противном случае датчик придет в негодность.

Выход датчика из строя — вторая причина по которой появляется ошибка р0110. Это происходит нечасто, поскольку прибор сделан достаточно просто и там нечему ломаться, однако проверить гипотезу все же стоит. Попробуйте установить аналогичный датчик на свой автомобиль или поставить свой датчик на другую машину. В случае выхода детали из строя, ее необходимо заменить. Как правило, цена аппарата находится в пределах 30–60$ в зависимости от модели непосредственно датчика и автомобиля.

Проверить исправность датчика несложно. Для этого достаточно удостовериться в наличии выходного напряжения, идущего от него. Это значение должно составлять 5 В. В нашей статье читайте дополнительную информацию по диагностике датчика ТВВ.

Разрыв или повреждение контакта с датчиком в большинстве случаев является основной причиной из-за которой возникает ошибка Р0110. То есть, происходит банальное повреждение сигнальных проводов, которые идут от датчика или к нему. Для устранения причины необходимо проверить целостность контактной группы («прозвонить» ее), и выявить поврежденный контакт.

Короткое замыкание или обрыв поможет найти диагностический прибор. Если при подключении он покажет температуру -40°С или ниже, это означает обрыв сигнальной цепи. Если же значение соответствующей температуры будет от +140°С и выше — в цепи короткое замыкание.

Заключение

По статистике владельцы автомобилей Тойота, Opel, Nissan, Mitsubishi сталкиваются с ошибкой P0110 чаще других. Но конечно же, это не означает, что другие машины не подвержены этой неисправности. Если у вас нет возможности самостоятельно проверить работу датчика температуры воздуха, ведь именно он является виновником появления кода данной ошибки, или не удалось устранить проблему, обратитесь за помощью в специализированную СТО.

Спрашивайте в комментариях. Ответим обязательно!

Ошибка P0113 — значение, симптомы, причины, как исправить

На чтение 5 мин. Просмотров 23.9k. Опубликовано

07.02.2020 ОБНОВЛЕНО

P0113 — Датчик температуры впускного воздуха (IAT), высокий уровень сигнала.

Что означает код P0113?

P0113 срабатывает, когда блок управления двигателем (ЭБУ) считывает сигнал высокого напряжения в цепи датчика температуры впускного воздуха (ДТВВ или Intake Air Temperature — IAT).

На большинстве автомобилей ДТВВ находится в корпусе воздухозаборника. Осмотрите систему впускного воздуха и найдите датчик цилиндрической формы с двухпроводным разъёмом.

Если вы не найдете двух проводов, IAT может быть интегрирован с датчиком массового расхода воздуха (ДМРВ). Датчик температуры иногда можно найти на впускном коллекторе.

Схема подключения IAT

Электрическая схема для ДТВВ показана ниже:

Датчик откалиброван и выдает напряжение, пропорциональное температуре воздуха. В результате более высокой температуры на ЭБУ подаются более высокое напряжение, потому что внутреннее сопротивление IAT уменьшается при нагревании.

Ошибки, связанные с высоким входным сигналом цепи, в основном вызваны неисправными генераторами, которые создают избыточное напряжение. Хотя могут быть и другие причины, такие как короткие замыкания, которые «пропускают» ток в конкретную систему из других, не связанных между собой систем, работающих на более высоких напряжениях.

Обратите внимание, что в случае коротких замыканий, вероятно, присутствуют другие, казалось бы, не связанные коды неисправностей.

Диагностика кода «высокого входного сигнала» всегда будет включать тщательное тестирование системы зарядки в качестве первого шага, с последующей изоляцией схемы от всех других возможных источников напряжения во время проверки сопротивления, непрерывности и опорного напряжения.

Общие симптомы P0113

  • Горит Check Engine.
  • Богатая или бедная топливно-воздушная смесь.
  • Неустойчивая работа двигателя, когда холодно.
  • Неисправная работа клапана EGR (Система рециркуляции выхлопных газов).
  • Увеличенный расход топлива.
  • Повышенное содержание выбросов в выхлопных газах.

Каковы общие причины кода P0113?

В большинстве случаев код P0113 возникает при обрыве проводки к датчику температуры всасываемого воздуха. Если выходное напряжение датчика превышает 4,91 вольта течение 0,5 секунды или более, то ЭБУ определяет, что в цепи датчика IAT имеется разомкнутая цепь, и устанавливает код неисправности P0113.

Как устранять ошибку P0113?

Схема простая, всего два провода, идущие от ЭБУ к датчику IAT. Если у вас есть диагностический сканер или адаптер, вы можете использовать его для непосредственного считывания температуры. В противном случае можно использовать цифровой мультиметр, термометр и перемычку, такую как тонкий провод или скрепка для бумаг.

Таблица сопротивления датчика температуры для автомобиля конкретно вашего года, марки и модели будет особенно полезна. Вы часто можете найти их в Интернете.

Проверка датчика

  1. Когда ключ находится в выключенном положении, отсоедините ДТВВ. Когда мультиметр установлен в режим измерения сопротивления (Ом), измерьте сопротивление на клеммах датчика. Если вы получили обрыв цепи или короткое замыкание (∞ Ω или 0,0 Ω) — датчик неисправен. Замените ДТВВ.
  2. Если вы измерили сопротивление, сравните его с таблицей температуры ⁄ сопротивления. Если двигатель холодный, то температура ⁄ сопротивление IAT должно быть достаточно близко к температуре окружающей среды, которую можно измерить с помощью термометра. Если сопротивление соответствует температуре окружающей среды, возможно, у вас всё ещё есть проблема с датчиком. Датчик, который правильно работает при температуре окружающей среды, может выйти за пределы диапазона при других температурах. Вы можете проверить неисправность датчика, измерив сопротивление после изменения его температуры, например, поместив его в кастрюлю с кипящей водой или в морозильник.

Проверка цепи

Если сам датчик, кажется, правильно реагирует на изменения температуры, тогда вы можете приступить к проверке цепи.

  1. При включенном ключе зажигания (ключ включен, двигатель выключен) отсоедините датчик IAT и проверьте напряжение в разъеме.
    На одном из проводов должно быть 5 В. Если у вас нет 5 вольт, значит может быть обрыв цепи или неисправность ЭБУ.
  2. На другом проводе должно быть 0 В. Если вы можете правильно определить сигнальный провод, проверьте сопротивление на землю, которое должно быть 0.0 Ом. Вероятно, разомкнутая цепь означает, что у вас проблемы с проводкой.
    С другой стороны, 0.0 Ом всё ещё может указывать на замыкание на землю.
  3. Если эталонного напряжения 5 В нет, между ЭБУ и датчиком может быть разомкнутая цепь, короткое замыкание на массу или неисправность самого контроллера. Если на другом проводе отсутствует сигнальное напряжение, возможно, неисправен датчик, обрыв цепи или короткое замыкание на массу.
  4. В ЭБУ проверьте опорное и сигнальное напряжение. Если нет 5 В — проблема может быть в контроллере. Если напряжение сигнала низкое или отсутствует, проверьте на наличие коррозии или обрыва цепи в ДТВВ.
  5. Поверните ключ в положение «выключено», отсоедините разъем ЭБУ и проверьте сопротивление. Если показания сопротивления совпадают с датчиком, проверьте, возможно, неисправен ЭБУ. Если вы измеряете «0,0 Ω» или «∞ Ω», проверьте на обрыв или короткое замыкание в проводке к датчику IAT.
  6. Отключите датчик и снова измерьте сопротивление, теперь оно должно отображаться как разомкнутая цепь, «∞ Ω». Если вы получили какое-либо сопротивление, проверьте, нет ли короткого замыкания в проводке к датчику IAT.
  7. Замкните перемычкой разъём датчика и проверьте сопротивление в цепи.
  8. Правильное показание должно быть «0,0 Ом». Любое сопротивление свыше 1 Ом может указывать на коррозию или обрыв цепи.
  9. Проверьте сопротивление на землю. Любое сопротивление ниже 1000 кОм может указывать на замыкание на массу в одном из проводов датчика IAT.
  10. Если у вас есть диагностический сканер, вы можете выполнить многие из этих проверок, просто прочитав показания датчика с ЭБУ. Поворачивая ключ зажигания, считайте температуру, когда датчик подключен, а затем отключен. Если нет изменений, у вас есть проблемы со схемой. Если изменения есть — у вас проблема с датчиком.

Коды, связанные с P0113

  • P0110 — неисправность цепи датчика температуры впускного воздуха (IAT).
  • P0111 — Датчик температуры впускного воздуха, диапазон / производительность.
  • P0112 — Датчик температуры впускного воздуха, низкий уровень сигнала.
  • P0114 — Датчик температуры впускного воздуха,  прерывистый сигнал.

Инструменты, необходимые для ремонта

P0110 — Неисправность датчика температуры всасываемого воздухаP0110 — Intake air temperature (IAT) sensor — circuit malfunction

OBD-II код неисправности Техническое описание

Неисправность цепи датчика температуры впускного воздуха 1

Что это обозначает?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к транспортным средствам, оснащенным OBD-II. Хотя общие, конкретные этапы ремонта могут отличаться в зависимости от марки / модели.

Датчик IAT (температура воздуха на впуске) представляет собой термистор, который в основном означает, что он измеряет температуру воздуха путем определения сопротивления в воздухе. Обычно он находится где-то во впускном воздуховоде, но в некоторых случаях может быть расположен во впускном коллекторе. Обычно это двухпроводный датчик, снабженный 5-вольтовым опорным проводом (который также действует как сигнальный провод) от PCM (модуля управления силовым агрегатом) и заземляющим проводом.

Когда воздух проходит через датчик, сопротивление изменяется. Это изменение сопротивления соответственно влияет на 5 Вольт, подаваемых на датчик. Более холодный воздух вызывает более высокое сопротивление и более высокое напряжение сигнала, а более теплый воздух — более низкое сопротивление и более низкое напряжение сигнала. PCM контролирует это изменение в 5 Вольт и рассчитывает температуру воздуха. Если PCM обнаруживает напряжение, которое выходит за пределы нормального рабочего диапазона для датчика, устанавливается P0110.

симптомы

Там может быть никаких заметных симптомов, кроме освещения MIL (индикатор неисправности). Однако может быть, что у вас могут быть жалобы на плохую управляемость.

причины

Потенциальные причины появления кода неисправности P0110 включают:

  • Датчик IAT смещен из воздушного потока
  • Плохой датчик IAT
  • Замыкание на массу или обрыв в сигнальной цепи к IAT
  • Обрыв в цепи заземления IAT
  • Плохое соединение в IAT (отсоединенные клеммы, сломанные замки разъемов и т. Д.)
  • Плохой PCM

Возможные решения

Сначала визуально проверьте, что IAT установлен и не смещен. Для быстрой проверки IAT используйте диагностический прибор и проверьте показания IAT с помощью KOEO (ключ выключен). Если двигатель холодный, показания IAT должны совпадать с показаниями CTS (датчика температуры охлаждающей жидкости) . Если он показывает отклонение более чем на несколько градусов (например, если он указывает на экстремальную температуру, такую как отрицательная температура 40 или 300 градусов, то, очевидно, есть проблема), отсоедините IAT и проведите тест сопротивления на двух клеммах.

Каждый датчик будет иметь различное сопротивление, поэтому вам придется получить эту информацию из руководства по ремонту. Если сопротивление датчика IAT не соответствует техническим характеристикам, замените датчик. Должно быть некоторое сопротивление, поэтому, если оно измеряет бесконечное сопротивление, замените датчик.

Сказав это, вот немного больше диагностической информации, если это не позаботится об этом:

1. Если ваши показания KOEO IAT находятся на максимальном уровне, например, 300 градусов. (что явно неточно), отсоедините датчик IAT. Если показание показывает самый низкий предел (-50 или около того), замените датчик IAT. Однако, если при отключении IAT показания не меняются, выключите зажигание и отсоедините разъем PCM. Используйте вольтметр, чтобы проверить непрерывность между хорошим заземлением и сигнальным проводом к IAT. Если есть непрерывность, то устраните замыкание на массу на сигнальном проводе. Если нет преемственности, то у PCM может быть проблема

2. Если ваши показания KOEO IAT находятся на низком уровне, снова отсоедините разъем IAT. Убедитесь, что на сигнале есть 5 Вольт, а другой заземлен.

а. Если у вас есть 5 вольт и хорошее заземление, соедините две клеммы вместе. Теперь показания на сканере должны быть на самом высоком уровне. Если это так, замените датчик IAT. Но если он остается низким даже после того, как вы соедините два провода вместе, возможно, в жгуте проводов имеется разрыв или возникла проблема с PCM.

б. Если у вас нет 5 Вольт, проверьте эталонное напряжение на разъеме PCM. Если он присутствует, но отсутствует на датчике IAT, устраните разрыв в сигнальном проводе.

Другие коды неисправности датчиков IAT и цепей: P0095 , P0096 , P0097 , P0098 , P0099 , P0111 , P0112 , P0113 , P0114 , P0127

Как проверить датчик температуры всасываемого воздуха: IAT, MAT, CTS, ACT

Как правило, элемент может выйти из строя одним или несколькими из следующих способов:

  • Неисправный чувствительный элемент IAT
  • Загрязнение наконечника
  • Плохие или ненадежные соединения цепи
  • Неисправная проводка цепи
  • Корродированный или загрязненный разъем

Независимо от того, обнаружите ли вы код неисправности, если вы подозреваете проблему, вам следует:

  • Проверьте сам датчик.
  • при необходимости осмотрите проводку и разъемы в цепи.
  • Убедитесь, что воздушный фильтр не загрязнен или забит.

Следующим шагом будет выполнение описанной здесь процедуры, которая поможет вам протестировать работоспособность и подтвердить неисправность перед заменой. Однако перед тем, как начать, рекомендуется иметь руководство по ремонту автомобиля для вашей конкретной модели автомобиля при диагностике потенциальных проблем. В вашем руководстве будет информация о конфигурации и электрические характеристики, которые могут вам понадобиться во время диагностики.

Расположение датчика температуры всасываемого воздуха

В зависимости от модели вашего автомобиля вы можете найти датчик IAT в следующих местах:

  • Впускной воздуховод
  • Впускной воздушный канал, на моделях с датчиком абсолютного давления в коллекторе (MAP)
  • Впускной коллектор
  • На некоторых модулях с датчиком массового расхода воздуха (MAF) IAT встроен в тот же корпус.
  • В некоторых моделях с датчиком абсолютного давления в коллекторе (MAP) IAT также встроен в датчик.

При возникновении сложностей обратитесь к руководству по ремонту вашего автомобиля.

Различные названия датчика IAT

В зависимости от вашей конкретной модели (особенно более старых моделей) вы можете найти свой датчик в списке под одним из следующих имен:

  • температуры воздуха в коллекторе (MAT)
  • температуры заряда (CTS)
  • температуры наддувочного воздуха (ACT)
  • температуры воздуха на впуске
  • лопастной температуры воздуха (НДС)
  • температуры воздуха (ATS)
  • температуры зарядки коллектора (MCT)
  • тест датчика температуры всасываемого воздуха

Это один и тот-же элемент, который в разных моделях авто называется по разному.

Тестирование датчика IAT

Устройство представляет собой термистор, который изменяет электрическое сопротивление при изменении температуры. Вы можете воспользоваться омметром. Но сначала найдите где располагается неисправный элемент в конкретном автомобиле. Если индикатор температуры всасываемого воздуха в вашем автомобиле является частью MAF или MAP, вам может потребоваться проверить его сопротивление или напряжение. Также обратитесь к руководству по ремонту вашего автомобиля, чтобы определить элементы питания.

Имейте в виду, что ваш индикатор температуры всасываемого воздуха будет увеличивать ( PTC ) или уменьшать ( NTC ) сопротивление при повышении температуры, в зависимости от его типа. При необходимости обратитесь к руководству по ремонту вашего автомобиля, чтобы проверить ваше конкретное применение. Следующие тесты предполагают, что у вас есть датчик типа NTC.

Вы можете использовать следующие два теста, если ваши датчики IAT являются неотъемлемой частью датчика MAF или MAP; но они также могут работать с независимо установленными устройствами. Перед тем, как приступить к следующему тесту, убедитесь, что ваш двигатель остыл.

А) Проверка сопротивления

Отсоедините электрический разъем.

Установите цифровой мультиметр на значение более 50 кОм по шкале Ом или на автоматический выбор диапазона.

При выключенном двигателе измерьте сопротивление на выводах.

При температуре около 68 F (20 C) вы должны получить около 37 кОм.

При температуре около 86 F (30 C) вы должны получить около 24 кОм.

Подключите электрический разъем.

Запустите двигатель и дайте ему поработать на холостом ходу примерно 20 минут или пока не включится охлаждающий вентилятор, чтобы двигатель прогрелся до рабочей температуры.

Заглушите двигатель.

Отсоедините электрический разъем индикатора температуры всасываемого воздуха.

При выключенном двигателе снова измерьте сопротивление на выводах.

При температуре около 194 F (90 C) вы должны получить сопротивление около 2,8 кОм.

При температуре около 212 F (100 C) вы должны получить около 2 кОм.

Вы можете использовать следующую таблицу в качестве общей справочной информации о значениях термостойкости. Тем не менее, обратитесь к руководству по ремонту вашего автомобиля, чтобы узнать характеристики вашей конкретной модели.

P0111 Неисправность цепи датчика 1 IAT

P0111 Неисправность цепи датчика 1 IAT

Код неисправности OBD-II Техническое описание

Датчик 1 температуры воздуха на впуске (IAT) вне диапазона рабочих характеристик

Что это значит?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к автомобилям, оборудованным OBD-II. Несмотря на общий характер, конкретные шаги по ремонту могут отличаться в зависимости от марки / модели.

Датчик IAT (температура всасываемого воздуха) представляет собой термистор, сопротивление которого изменяется в зависимости от температуры всасываемого воздуха в двигатель. Обычно двухпроводный датчик. На один провод подается 5 Вольт от PCM (модуля управления трансмиссией), а другой — заземление. PCM отслеживает изменение подаваемого напряжения 5 В для определения температуры воздуха. Когда всасываемый воздух холодный, сопротивление велико, что приводит к высокому сигнальному напряжению.

Когда всасываемый воздух теплый, сопротивление низкое, что приводит к низкому напряжению сигнала. Этот код означает, что PCM обнаружил большее, чем обычно, изменение в более коротком, чем ожидалось, времени в сигнальной цепи IAT.

симптомы

Поскольку этот код, вероятно, указывает на периодически возникающую проблему в цепи IAT, в настоящее время может не быть никаких симптомов. Однако индикатор MIL, скорее всего, будет включен. Автомобиль МОЖЕТ проявлять некоторые проблемы с управляемостью, но более вероятно, что у водителя не будет заметных симптомов.

причины

Возможные причины кода неисправности P0111:

  • плохой датчик IAT
  • обрыв в сигнальной цепи или цепи заземления
  • короткое замыкание на массу в сигнальной цепи
  • плохой контакт на датчике или PCM

Возможные решения

Если присутствуют другие коды IAT, сначала диагностируйте их. Если нет, то с помощью диагностического прибора проверьте напряжение IAT с помощью KOEO (ключ при выключенном двигателе).

Если на холодном двигателе он показывает то же, что и CTS (датчик температуры охлаждающей жидкости), значит, проблема временная. Но если показание IAT не такое же, как CTS, обратитесь к диагностической процедуре для P0110. Если в вашем диагностическом приборе есть функция записи ошибок стоп-кадра, используйте ее, чтобы узнать, какими были показания IAT во время сбоя. Если показание было отрицательным 30 или около того градусов по Фаренгейту (указывая, что это было самое холодное показание), то в сигнальной цепи IAT было прерывистое показание высокого сопротивления.

Убедитесь в отсутствии обрыва заземления в цепи заземления и сигнальной цепи. Если они в порядке, попробуйте искусственно повысить или понизить температуру датчика IAT. Сделайте это, сняв IAT и поместив его в морозильную камеру, а затем нагревая его с помощью теплового пистолета (будьте осторожны, не прикладывайте слишком много тепла к IAT с помощью теплового пистолета, иначе он расплавит датчик). Наблюдайте за изменением сопротивления с помощью омметра, прикрепленного к каждой клемме. Он должен плавно меняться, без резких скачков. Если показание резко подскакивает, замените датчик IAT.

Однако, если показание стоп-кадра было на самом высоком экстремальном уровне (выше 250 ° F), то в сигнальной цепи было прерывистое низкое сопротивление. Проверить сигнальную цепь на отсутствие замыкания на массу. Если все в порядке, выполните описанный выше тест искусственного нагрева и при необходимости замените IAT. Если проблема не может быть воспроизведена, с помощью вольтметра наблюдайте за напряжением сигнала, пока вы «покачиваете», проверяя жгут проводов. Следите за внезапным изменением напряжения, указывающим на короткое замыкание или разрыв. При необходимости замените IAT.

Это довольно простой код, и он действительно ищет только очень короткие изменения с относительно высоким напряжением. Обычно неисправен датчик, если только автомобиль не очень старый, и в этом случае могут возникнуть проблемы с ремнем безопасности.

Другие коды неисправности датчика IAT и цепи: P0095, P0096, P0097, P0098, P0099, P0110, P0112, P0113, P0114, P0127

Связанные обсуждения DTC

  • 2012 chevy cruze p0106, p0171, p0111 и p2270у меня p0106, p0171, p0111 и p2270. Нужно ли мне заменять датчики o2 или датчик карты, и как это повлияет на мою турбо…
  • P0111 — Volvo V70 -00На «Volvo-языке» P0111 — Неправильный сигнал температуры впускного канала. (На шведском языке: P0111 — Неверный сигнал температуры воздуха на впуске…
  • Нужна помощь с кодом P0111 на моем Kia SportageПривет, кто-нибудь может сказать мне, нужно ли мне это исправить или я могу просто удалить это. Или, если нужно исправить, сколько это будет стоить, чтобы исправить. Расположение Ливерпуль Великобритания. Заранее благодарим за отзыв, Энди….
  • 2011 F150 ecoboost P0111, P0172, P0176У моего ford ecoboost 2011 × 4 xlt 4 года выпуска был CEL, а затем появились эти 3 кода. Я пытался понять, можно ли это исправить самостоятельно, или мне рекомендуется отнести это механику? Кроме того, продолжать водить грузовик — плохая идея, поскольку я не заметил ничего плохого в исполнении…

Нужна дополнительная помощь с кодом p0111?

Если вам все еще нужна помощь по поводу кода неисправности P0111, задайте вопрос в комментариях под этой статьей. .

ПРИМЕЧАНИЕ. Эта информация представлена ​​только в информационных целях. Он не предназначен для использования в качестве рекомендаций по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо автомобилем. Вся информация на этом сайте защищена авторским правом.

Информация по обслуживанию



Информация по обслуживанию

DTC P0112, P0113, или P0114

Указания по диагностике

Идентификаторы кодов неисправности

Диагностический код неисправности P0112: Низкое напряжение в цепи датчика температуры входящего воздуха

Диагностический код неисправности P0113: Высокое напряжение в цепи датчика температуры входящего воздуха

Диагностический код неисправности P0114: Перемежающийся отказ в цепи датчика температуры воздуха на впуске (IAT)

Диагностическая информация о неисправности

Цепь

Замыкание на «массу»

Обрыв/высокое сопротивление

Замыкание на напряжение питания

Характеристики сигнала

Сигнал датчика температуры воздуха на впуске (IAT)

P0112, P0114

P0113, P0114, P0112

P0113, P0114

P0114

Сигнал низкого показателя

P0113, P0114

P0113, P0114

P0114

Типичные данные диагностического сканера

Датчик температуры входящего воздуха

Цепь

Замыкание на «массу»

Обрыв цепи

Замыкание на напряжение питания

Рабочие условия: Двигатель работает

Нормальный диапазон параметра: Меняется в зависимости от температуры окружающей среды

Сигнал датчика температуры воздуха на впуске (IAT)

150°C (302°F)

-40°C (-40°F)

-40°C (-40°F)*

Сигнал низкого показателя

-40°C (-40°F)

-40°C (-40°F)*

*Если цепь закорочена на клемму B+, возможно внутреннее повреждение модуля ECM или датчика

Описание цепи/системы

Датчик температуры воздуха на впуске (IAT) представляет собой варистор. Он встроен в датчик массового расхода воздуха (MAF). Датчик IAT имеет цепь сигнала и цепь низкого опорного напряжения. Датчик температуры входящего воздуха измеряет температуру воздуха, входящего в двигатель. Модуль управления двигателем (ECM) подает напряжение питания 5 В в сигнальную цепь датчика температуры воздуха на впуске (IAT) и соединяет массу со схемой низкого опорного напряжения IAT.

Условия диагностики кода неисправности

P0112
    • Длительность работы двигателя больше 1 секунды.
    • После выполнения вышеуказанных условий проверка кода DTC запускается постоянно.
P0113
    • Длительность работы двигателя больше 1 секунды.
    • После выполнения вышеуказанных условий проверка кода DTC запускается постоянно.
P0114
    • Включено зажигание или работает двигатель.
    • Проверка кода неисправности в условиях активизации запускается постоянно.

Условия установки кода неисправности

P0112

Модуль управления двигателем ECM обнаруживает, что сигнал датчика температуры воздуха на впуске (IAT) показывает температуру выше 149°C (300°F) в течение более 7 секунд.

P0113

Модуль управления двигателем ECM обнаруживает, что сигнал датчика температуры воздуха на впуске (IAT) показывает температуру ниже -60°C (-76°F) в течение более 7 секунд.

P0114

ЕСМ обнаруживает, что сигнал датчика IAТ прерывистый или резко изменяется в течение более 4 секунд.

Действия, выполняемые при установке кода неисправности

Коды DTC P0112, P0113 и P0114 имеют тип B.

Условия удаления кода неисправности

    • Коды DTC P0112, P0113 и P0114 имеют тип B.
    • Модуль ECM выдает команду включения вентиляторов системы охлаждения.

Рекомендации по диагностике

    • При включенном зажигании и выключенном двигателе, если двигатель остыл, при правильном функционировании датчика IAT значение параметра диагностического прибора «Датчик температуры входящего воздуха будет постепенно увеличиваться. Это объясняется выделением тепла нагревательного элемента датчика массового расхода воздуха (MAF).
    • В зависимости от температуры окружающей среды короткое замыкание сигнальной цепи или цепи низкого опорного напряжения датчика IAT на сигнальную цепь датчика MAF может привести к установке кода неисправности DTC P0113 и/или P0114. Такое состояние вызывает быструю флуктуацию параметра датчика IAT.
    • Короткое замыкание сигнальной цепи датчика IAT на цепь зажигания датчика MAF может привести к установке кода неисправности DTC P0113 и/или P0114.
    • При размыкании цепи заземления датчика MAF может задействоваться DTC Р0113 и/или DTC Р0114.

Справочная информация

Указатель схем

Органы управления двигателем Схема

Указатель видов разъемов

Разъемы компонентов Виды на торцы

Справочная информация по электрооборудованию
Указатель типов кодов неисправности

Коды неисправности (DTC) силовой передачи — Определения типов

Опорный сигнал диагностического прибора

Информация о диагностическом приборе представлена в Модуль управления Справочные сведения

Проверка цепи/системы

  1. Двигатель работает; необходимо по диагностическому прибору следить за параметром сигнала датчика IAT. Измеренное значение должно находиться в пределах от -40 до +149°С (от -40 до +300°F), в зависимости от температуры окружающей среды и текущих значений параметров работы автомобиля.
  2. Привести в движение автомобиль в соответствии с условиями имеющегося DTC для проверки того, что DTC не сбрасывается. Автомобиль можно также привести в движение в соответствии с условиями данных фиксации кадра/регистрации неисправностей.

Тестирование цепи/системы

Примечание: Все электрические компоненты и дополнительное оборудование должно быть выключено и остановлено.

  1. При выключенном зажигании разъедините разъем жгута проводов на B75B Датчике массового расхода воздуха/температуры входящего воздуха.
  2. Зажигание выключено, все системы автомобиля выключены; для их выключения необходимо подождать до 2 минут, затем проверить, что сопротивление между клеммой D цепи низкого опорного напряжения и массой составляет менее 5 Ом.
  3. Если параметр выше указанного диапазона, проверить отсутствие обрыва/высокого сопротивления или короткого замыкания на напряжение в схеме низкого опорного напряжения. Если проверенная цепь в порядке, заменить контроллер K20 ECM.
  4. При включенном зажигании отследите с диагностического прибора параметр сигнала «Датчик температуры входящего воздуха» и убедитесь, что температура ниже -39°С (-38°F).
  5. Если температура выше указанного диапазона, проверить отсутствие короткого замыкания на массу клеммы Е сигнальной цепи. Если проверенная цепь в порядке, заменить контроллер K20 ECM.

    Примечание: Если в проводной перемычке перегорел предохранитель, сигнальная цепь закорочена на напряжение, и датчик может быть поврежден.

  6. Установить проводную перемычку с предохранителем 3 A между клеммой «Е» сигнальной цепи и массой. Проверить по диагностическому прибору, что параметр датчика IAT больше 149°C (300°F).
  7. Если температура ниже указанного диапазона, проверить отсутствие короткого замыкания сигнальной цепи на напряжение или отсутствие обрыва/высокого сопротивления. Если проверенная цепь в порядке, заменить контроллер K20 ECM.
  8. Если тестирование показало, что все цепи работают нормально, проверьте или замените В75В Датчик массового расхода воздуха/температуры входящего воздуха.

Проверка компонентов

Измерьте и запишите значения сопротивления датчика IAT при различных значениях температуры окружающей среды, а затем сравните эти значения с данными, приведенными в таблице Сопротивление от температуры — датчик температуры всасываемого воздуха .

Указания по ремонту

После ремонта выполнить Диагностическое подтверждение выполненных ремонтных работ .

© Copyright Chevrolet Europe. All rights reserved

Датчик температуры наружного воздуха Фиат Дукато

Автомобили Fiat Ducato разрабатываются и изготавливаются с особым вниманием к комфорту владельцев. Они оснащены системой информирования, в которую входят и температурные датчики. Их наличие и особенности определяются моделью, годом выпуска и комплектацией конкретного автомобиля.

Для оснащения Fiat Ducato разных поколений предусмотрены контроллеры температуры наружного воздуха. Это датчики с терморезистивными элементами, работающие от бортовой электросети напряжением 12В. Типовая компоновка включает:

  • два стандартных полюса;
  • кабель для подключения;
  • чувствительную наружную часть, считывающую показания температуры вне салона.

Такое электрооборудование предназначено для выполнения функции и передачи сигнала на дисплей бортового компьютера и для выполнения некоторых других функций. Информация о внешней температуре отображается вместе со сводными данными о состоянии автомобиля и доступна при повороте ключа зажигания в положение MAR.

Температурные датчики Fiat Ducato

Автомобиль в версии, которая выпускалась до 2014 года, опционально комплектуется датчиками температуры. В базовом варианте они располагаются в зеркале заднего вида со стороны водителя в нижней части.

Для его установки в Fiat Ducato предусматривается специальное отверстие. От контроллера отходит разъем с контактами для подключения. Соединения находятся под обшивкой передней двери со стороны водителя.

Чувствительный элемент, считывающий температуру, выступает за плоскость зеркала заднего вида (это миниатюрная сфера). При выходе датчика из строя возможен его демонтаж для замены новым. Информация об устройстве сразу отображается в системе, самостоятельная настройка не требуется и крайне не рекомендована. В зависимости от модификации автомобиля, температурный датчик может также находиться на переднем бампере или не поставляться в комплектации.

Датчики на Fiat Nuovo Ducato

Модель с видоизмененным дизайном кузова и улучшенными техническими характеристиками выпускается до настоящего времени. Температурные датчики на ней также предусмотрены, место их расположения — зеркало заднего вида в передней двери со стороны водителя. Датчик подключается к бортовому компьютеру Fiat Ducato и выводит информацию на общий дисплей. Электроустройство работает от бортовой сети 12В, монтируется в отверстие под наружным кожухом зеркала, который фиксируется болтами.

Обратите внимание: в комплектациях Fiat Ducato не всегда предусматривается датчик наружной температуры. Если его нет, не пытайтесь самостоятельно установить его. При монтаже неоригинальных запчастей безопасность езды на автомобиле не гарантирована. Если заводскими настройками электрооборудования не предусмотрен температурный датчик, несанкционированное вмешательство приведет к ошибкам в работе бортового компьютера.

Также важно, что установка любых устройств, постоянно нуждающихся в электропитании, должна сопровождаться проверкой аккумулятора на допустимую нагрузку. При любых нарушениях в работе предустановленного датчика внешней температуры Фиат Дукато обращайтесь в официальный сервисный центр Fiat Professional. Найти его вы можете здесь: https://www.fiatprofessional.com/ru/dealers.

Источник информации: http://aftersales.fiat.com/elum
Если вы не нашли нужных данных в статье, то перейдите по указанной ссылке для получения дополнительных сведений.
Информация актуальна на июнь 2020 года

Как заменить датчик температуры всасываемого воздуха

Датчик температуры воздуха на впуске (IAT), также известный как датчик температуры наддувочного воздуха, используется модулем управления трансмиссией (PCM) для определения температуры (и, следовательно, плотности) воздуха, поступающего в двигатель. Обычно PCM отправляет опорное напряжение 5 В на датчик IAT. Затем датчик IAT изменяет свое внутреннее сопротивление в зависимости от температуры воздуха и отправляет обратный сигнал обратно в PCM. Затем PCM использует эту структуру для определения управления топливной форсункой и других выходных сигналов.

Неисправный датчик IAT может вызвать всевозможные проблемы с управляемостью, включая резкий холостой ход, помпаж, торможение и низкую экономию топлива. Чтобы заменить эту деталь, вы можете следовать пошаговой инструкции ниже.

Часть 1 из 2: Удаление старого датчика температуры всасываемого воздуха

Для безопасной и эффективной замены датчика IAT вам понадобится пара основных инструментов.

Необходимые материалы

Шаг 1. Найдите датчик . Датчик IAT обычно расположен в пыльнике воздухозаборника, но он также может располагаться в корпусе воздухоочистителя или впускном коллекторе.

Шаг 2: Отсоедините отрицательный кабель аккумуляторной батареи . Отсоедините отрицательный провод аккумуляторной батареи и отложите его в сторону.

Шаг 3. Отсоедините электрический разъем датчика. Теперь, когда вы знаете, где находится датчик IAT, вы можете отсоединить его электрический разъем.

Шаг 4: Снимите датчик . Осторожно удалите неисправный датчик, помня, что некоторые датчики просто вытаскивают прямо, а другие необходимо откручивать с помощью гаечного ключа.

Часть 2 из 2: Установка нового датчика температуры воздуха на впуске

Шаг 1: Установите новый датчик . Установите новый датчик, вставив его прямо или ввернув, в зависимости от конструкции.

Шаг 2: Установите на место электрический разъем . Чтобы включить новый датчик, необходимо снова подключить электрический разъем.

Шаг 3: Установите отрицательный провод аккумуляторной батареи . В качестве последнего шага переустановите отрицательный провод аккумуляторной батареи.

Как видите, замена датчика температуры всасываемого воздуха — довольно простой процесс, и большинство из них может справиться с очень небольшим количеством материалов. Конечно, если вы предпочитаете, чтобы за вас делал грязную работу кто-то другой, команда сертифицированных механиков YourMechanic предложит вам профессиональную замену датчика температуры воздуха на впуске.

Признаки неисправности датчика температуры всасываемого воздуха

Автор: Датч Сильверштейн, 6 июня 2018 г.

Ваш автомобиль — это сложная машина, в которой используются системы взаимосвязанных частей и частей, которые взаимодействуют друг с другом для создания наиболее эффективных условий для оптимального вождения.Эти различные детали и детали со временем сталкиваются с проблемами, что отрицательно сказывается на общей функции и характеристиках автомобиля. Предполагается, что в импортных автомобилях класса люкс детали служат намного дольше, чем у среднего автомобиля; однако эти элитные автомобили требуют такого же ухода и обслуживания, как и средний автомобиль, если не больше.

Хотя каждый компонент имеет решающее значение, даже маленькие гайки и болты, различные датчики в вашем автомобиле являются одними из самых важных частей для его функционирования. Например, один датчик, с которым водители сталкиваются со временем, — это датчик температуры всасываемого воздуха , также известный как датчик IAT , а также многие другие термины в зависимости от производителя. Поскольку датчик IAT обычно выходит из строя со временем и может вызвать серьезные проблемы с производительностью, мы подумали, что наши драйверы должны знать об этом. Вот еще немного о датчике IAT и о том, что можно сделать, чтобы предотвратить сбой:

Q: Что делает датчик температуры воздуха на впуске (IAT)?

A: Датчик IAT играет важную роль в эффективности вашего двигателя.Он отвечает за за определение температуры воздуха , который поступает в двигатель, чтобы он мог передавать данные на главный компьютер автомобиля. Затем компьютер управляет соотношением топлива и воздуха , которое необходимо вашему двигателю для надлежащего сгорания и зажигания в этих конкретных обстоятельствах. Например, если датчик обнаруживает, что воздух, всасываемый в двигатель, более теплый, поскольку воздух менее плотный, двигателю потребуется меньше топлива для правильного сгорания. Когда датчик IAT начинает выходить из строя, можно представить, что это вызовет значительные изменения в производительности.

Q: Что могло вызвать отказ датчика температуры?

A: Неисправность датчика температуры всасываемого воздуха может быть объяснена несколькими различными обстоятельствами, включая неэффективные ремонтные работы и техническое обслуживание автомобилей. Важно нанять автомобильный магазин , который специализируется на конкретном типе автомобиля, которым вы управляете; они лучше всего смогут гарантировать, что вашему автомобилю будут уделяться должное внимание и забота, а также чтобы не упустить из виду важные услуги, связанные с датчиком IAT.Со временем датчик может «выйти из строя» из-за скопления масла и мусора, или его просто нужно будет заменить в определенный момент. Текущие проверки могут помочь избежать проблем, связанных с датчиком IAT.

Q: Каковы симптомы неисправного датчика температуры всасываемого воздуха?

A: Важно внимательно следить за симптомами неисправности датчика IAT; чем дольше проблема остается без внимания, тем серьезнее становятся повреждения со временем. Это наиболее частые симптомы отказа датчика IAT:

Горит индикатор проверки двигателя

Каждый раз, когда вы видите, что загорается индикатор проверки двигателя, важно сразу же проверить его.Это могло быть связано с датчиком IAT, но также могло быть что-то более серьезное.

Неровная работа на холостом ходу и грубая работа

Остановка двигателя, грубая работа на холостом ходу, спотыкание двигателя и случайные скачки мощности обычно связаны с отказом датчика IAT. Это касается симптомов, и со временем они могут только ухудшиться.

Затруднение при запуске двигателя

Проблемы с запуском двигателя вашего автомобиля очень неудобны для повседневной жизни. Если вы не можете завести машину, прыгните или отбуксируйте ее к ближайшему, наиболее надежному автомобильному специалисту.

В. Чем может помочь A&M Auto Service?

A: автомобильных экспертов здесь, в A&M Auto Service, обслуживают клиентов в районах Пайнвилль , Шарлотт и Гринсборо, Северная Каролина , на протяжении более 20 лет. Наша репутация в обществе не имеет себе равных, и наша страсть к европейскому импорту неугасаема. Если вы водите Audi , BMW , Jaguar , Mercedes , Porsche , Volkswagen или Volvo и недавно испытывали какие-либо из вышеупомянутых симптомов, то очень важно, чтобы вы принесли как минимум, ваша машина должна пройти техосмотр.Мы знаем, что приносить свой автомобиль в автомобильный магазин может быть неудобно, поэтому мы делаем его простым, понятным и доступным — мы даже предлагаем гарантию на наши запчасти и работу. Чтобы узнать больше о нашем опыте или назначить встречу, просмотрите наш веб-сайт или позвоните нам напрямую.

Датчик IAT / Датчик температуры всасываемого воздуха

Датчик IAT используется для измерения температуры воздуха, поступающего в двигатель. Это измерение используется автомобильным компьютером для определения количества топлива, которое нужно добавить, чтобы обеспечить оптимальное сгорание.

Датчик IAT

Датчик IAT обычно устанавливается где-нибудь во впускном канале после коробки воздушного фильтра или на впускном коллекторе.

Целью измерения температуры воздуха является определение плотности воздуха. Холодный воздух более плотный, чем горячий, и поэтому к холодному воздуху необходимо добавлять больше топлива, чем к горячему, чтобы обеспечить оптимальное сгорание. Плотность воздуха определяется температурой и объемом воздуха (измеряется датчиком массового расхода воздуха).

Датчик IAT представляет собой переменный резистор, который изменяется в зависимости от температуры. Чем выше температура, тем меньше сопротивление и наоборот.

При использовании опорного сигнала 5 В (отправляемого ЭБУ — блоком управления двигателем) сопротивление датчика IAT будет уменьшать сигнал пропорционально более холодной температуре воздуха. Сопротивление является откалиброванным значением, поэтому при падении напряжения на датчике IAT ЭБУ определяет температуру воздуха на основе полученного напряжения.

Датчики IAT состоят из двух проводов: один провод для опорного сигнала 5 В от блока управления двигателем, а второй — для отправки обратно пониженного напряжения.Некоторые датчики IAT представляют собой комбинированный блок с датчиком массового расхода воздуха и содержат более 5 проводов.

Для устранения кодов ошибок датчика IAT отключите датчик IAT и измерьте напряжение на клеммах блока управления двигателем. Вы должны увидеть 5V, иначе проблема не в датчике, а в другом месте.

Проверьте целостность клемм датчика IAT. Если датчик IAT разомкнут (нет обрыва цепи), его необходимо заменить.

Датчик IAT можно снять с автомобиля и проверить его сопротивление с помощью омметра, постепенно увеличивая температуру воздуха с помощью фена.Вы должны увидеть постепенное уменьшение сопротивления при повышении температуры воздуха. Фактические значения сопротивления зависят от конкретного датчика и откалиброванных значений, сохраненных в ЭБУ, однако ожидайте, что 2-5 кОм при нормальной температуре воздуха (20 ° C / 70 ° F) уменьшатся примерно до 1 кОм или меньше, когда фен нагревает воздух. .

Датчик температуры всасываемого воздуха (IAT)

Как проверить датчик IAT?

· Проверка неисправного датчика IAT не очень сложна, а для требуется только сканирующий инструмент, мультиметр и зонд для прокалывания проволоки .Этот процесс недорогой, и всегда полезно перед заменой. Чтобы использовать диагностический прибор, вам необходимо выполнить следующие шаги.

· Присоедините диагностический прибор к автомобилю и запустите двигатель.

· После включения проверьте температуру датчика IAT. Она должна быть на 10 ° F выше или ниже температуры окружающей среды в автомобиле. Если это не так, возможно, у вас проблема с датчиком.

· Встряхните соединение датчика IAT с датчиком массового расхода воздуха и проверьте, нет ли разницы в показаниях .Изменение показаний указывает на неисправный разъем, который необходимо заменить.

· Если показание температуры показывает от -30 до -40 ° F, на индикаторе приборной панели должен отображаться код P0113, , а если показание показывает 300 ° F, на приборной панели должен отображаться код P0112.

· Если показания показывают температуру 300 ° F, необходимо проверить, не закорочены ли провода датчика массового расхода воздуха из-за контакта внутренней меди друг с другом. Удалите всю изоленту, чтобы осмотреть провода и проверить на наличие повреждений.

· Разъедините закороченные провода и проверьте правильность показаний; в противном случае разъем необходимо заменить.

· Отсоединение IAT от MAF должно вернуть показание температуры к значению от -30 до -40 ° F. Однако, если этого не происходит, это может означать, что во внутреннем компьютере автомобиля возникла проблема, которую необходимо проверить и решить техническим специалистом.

· Соединение 2 проводов IAT перемычками должно привести к изменению температуры до 300 ° F .Если этого не происходит, это может означать, что проводка или компьютер неисправны.

· Теперь, чтобы проверить датчик IAT с помощью мультиметра, вы должны измерить сопротивление датчика. Если мультиметр показывает значение от 0 до 47 Ом, значит, у вас проблема с датчиком.

MAP в сравнении с датчиками MAF и IAT

Что делают датчики MAP

MAP является аббревиатурой от «абсолютного давления в коллекторе». Датчик MAP является ключевым компонентом системы впрыска топлива с плотностью вращения и измеряет давление и отсутствие давления (разрежения) во впускном коллекторе.

Датчики

MAP обычно имеют 3 провода: провод опорного сигнала 5 В, провод заземления и провод, идущий обратно к блоку управления двигателем (ЭБУ). ЭБУ, также известный как PCM и ECM, затем вычисляет соотношение воздух / топливо на основе таблиц объемного КПД (VE) в компьютере, который в основном представляет собой волшебную сетку в компьютере, которая говорит: «Если вы видите это напряжение от MAP , тогда сделай это … «.

Датчики

MAP просты и могут быть легко использованы для высокопроизводительных приложений, и мы рассмотрим эту тему здесь.Плохая вещь в этих датчиках заключается в том, что они являются частью системы впрыска топлива с плотностью вращения. Датчики MAP измеряют давление воздуха, но эта система предназначена для оценки количества воздуха, поступающего в двигатель, на основе этих данных без знания точных количеств.

Что делают датчики IAT

IAT — это аббревиатура от «температуры всасываемого воздуха». Датчик IAT измеряет температуру воздуха, поступающего во впускной коллектор. Чем холоднее воздух, тем он плотнее и тем больше топлива нужно для бесперебойной работы двигателя.

Практически все IAT представляют собой простые двухпроводные устройства для измерения сопротивления. При изменении температуры воздуха сопротивление в датчике изменяется, и ЭБУ знает, как изменить соотношение воздух / топливо на основе этого. Объедините эти данные с данными датчика MAP, и теперь ваш компьютер может дать довольно точное предположение об объеме воздуха, проходящего через ваш двигатель. Это отличные новости, но все они основаны на расчетах, а не на точных цифрах. Именно здесь плотность скорости отбрасывается, и на помощь приходят датчики массового расхода воздуха.


Что делают датчики массового расхода воздуха

MAF — это аббревиатура от «массового расхода воздуха». В отличие от датчиков IAT, датчики массового расхода воздуха измеряют объем воздуха одновременно с температурой. Помните, что датчик MAP выше измерял давление / вакуум во впускном коллекторе, а затем оценил объем воздуха с помощью компьютерного программного обеспечения. MAF фактически измеряет реальный объем воздуха , поэтому компьютеру не нужно угадывать, что это за может быть .

Как вы понимаете, массовый расход воздуха обычно является более точным способом измерения количества воздуха, попадающего в ваш двигатель.Звучит здорово, правда? Он находится на серийном автомобиле, и даже на слегка модифицированном, но если вы решите, что хотите получить больше лошадиных сил, чем когда-либо предназначался ваш автомобиль, тогда MAF просто не собирается сокращать его. Датчики массового расхода воздуха быстро становятся узкими местами в вашей системе воздухозаборника, потому что они могут измерять только воздух «X» за один раз. Если вашему двигателю требуется больше, чем «X» количества воздуха, тогда ваш MAF сходит с ума, заставляя ваш двигатель работать на обедненной смеси и быстро превращая вращающиеся части двигателя в жидкую горячую магму.Именно здесь плотность скорости снова приветствуется на вечеринке и приносит с собой пару прекрасных друзей, известных как MAP и IAT.

Итак, как видите, у каждого есть свои плюсы и минусы, а тип установленного датчика зависит от автомобиля и его модификаций. К счастью, выбор того или другого должен происходить только тогда, когда вы модифицируете свой автомобиль до крайности. Если у вас серийный автомобиль, ваш автомобиль будет лучшим вариантом в зависимости от его конструкции.

Признаки неисправности датчика температуры всасываемого воздуха (IAT)

Вы знаете, что что-то не так, когда ваш автомобиль начинает издавать необычный шум или просто ведет себя ненормально.Иногда ваш автомобиль может терять ускорение или издавать стук.

Причин таких проблем может быть множество, одна из которых — неисправный датчик температуры воздуха на впуске. Датчик IAT имеет решающее значение при запуске двигателя. Он также измеряет температуру воздуха, поступающего в двигатель.

Рабочий

Датчик IIT

Компьютер двигателя или ЭБУ использует эту информацию для определения плотности воздуха и поддержания баланса в смеси. Он также выполняет множество других расчетов для поддержания работы двигателя.

PCM использует информацию, полученную от датчика IAT, для поддержания соотношений в топливовоздушной смеси внутри датчика. Принцип работы заключается в том, что вес воздуха зависит от плотности.

Вес холодного воздуха будет больше веса горячего воздуха, поэтому для правильного сгорания холодного воздуха потребуется большее количество топлива. Эта информация поступает в ЭБУ датчиком IAT, который затем заставляет топливную форсунку впрыскивать необходимое количество топлива для данного типа поступающего воздуха.

Расположение

Обозначение датчика IAT зависит исключительно от конструкции автомобиля. Различные конструкции могут включать датчик в разных местах в зависимости от необходимости.

Вы можете узнать положение датчика в вашем автомобиле в Интернете или просто обратиться к предоставленному вам руководству.

Он также может быть расположен слева от коллектора двигателя или может быть прикреплен к датчику воздушного потока.

Диагностика

Если вы считаете, что проблема в датчике IAT, диагностика будет относительно проще.Имея под рукой некоторые базовые инженерные инструменты, вы можете легко диагностировать проблему.

Вам просто нужно сравнить экспериментальные данные со значениями, предоставленными датчиком IAT, и если они не параллельны, то датчик неисправен.

В этой статье мы познакомимся с некоторыми системами плохого сеньора IAT.

Признаки

Датчик IAT
Недостаточная мощность при ускорении

Когда датчик не работает должным образом, в автоматизированную систему (ЭБУ) передаются несоответствующие сигналы, и в топливовоздушной смеси получаются неправильные пропорции.

Это приводит к тому, что двигатель не работает в полную силу, а доступная мощность снижается, что приводит к плохому ускорению. Эта проблема особенно остра, если вы путешествуете по холмистой местности, поскольку для ускорения в таких местах требуется большая мощность.

Эта проблема также очень серьезна, если у вас спортивный автомобиль. У спортивных автомобилей нет запаса для снижения мощности во время разгона, поскольку скорость — это все в гонке, поэтому в таких автомобилях ее следует избегать очень строго.

Меньшая эффективность использования топлива

Одним из наиболее неблагоприятных последствий плохого датчика IAT является низкая эффективность использования топлива.Это очень нежелательный эффект, который приводит к плохой экономике, а также к снижению производительности вашего автомобиля.

Причина этого дефекта почти такая же, как и описанная выше. Датчик посылает в ЭБУ неверные сигналы, и соотношение воздух / топливо в смеси не сохраняется.

Это приводит к неидеальным условиям, когда топливо не обеспечивает максимальной эффективности. Чтобы решить эту проблему, датчик необходимо заменить, и, если не сделать это вовремя, это может привести к дальнейшим проблемам.

Холодный старт Выпуск

В холодных условиях запуск становится беспокойным, и ЭБУ инициирует отложение дополнительного топлива в двигателе, чтобы удовлетворить требованиям. Дополнительное топливо обеспечивает дополнительную тепловую энергию во время горения, и двигатель запускается.

Проблема возникает, когда датчик IAT не работает должным образом, поэтому блок управления двигателем не узнает о проблеме с холодным воздухом, в результате чего перекачивается меньше топлива и двигатель не запускается.

В таких условиях вы можете сначала знать, в чем проблема, поэтому было бы разумно позвонить профессиональному механику, чтобы выяснить, в чем проблема.Если проблема в датчике IAT, его необходимо заменить как можно раньше.

Проблема клапана рециркуляции ОГ
Клапан рециркуляции ОГ

Система рециркуляции отработавших газов означает регулировку выхлопных газов. EGR — очень важная часть системы сгорания автомобиля. Он работает, отправляя небольшое количество выхлопных газов обратно в камеру для поддержания номинальной температуры смеси.

Когда клапан рециркуляции ОГ забивается, он начинает нормально работать. В некоторых автомобилях автомобильная система использует температуру воздуха для управления работой клапана рециркуляции ОГ.

Симптомы неисправного клапана системы рециркуляции ОГ включают остановку двигателя, запах топлива, увеличение расхода топлива, стук и сбои в тестах на смог. В таких случаях необходимо заменить датчик IAT и клапан рециркуляции отработавших газов.

Звук стука

Другой причиной неисправности датчика IAT является стук в двигателе. Звук возникает, когда в топливе меньше октанового числа и снижается качество.

В результате в камере происходит преждевременное воспламенение топлива, которое производит звук, похожий на стук.Эта проблема также может возникнуть из-за плохого датчика IAT.

Плохой датчик, очевидно, приведет к неправильному соотношению компонентов, необходимых для предотвращения детонации. Качество воздуха оценивается плохо, а антидетонационный агент не подходит.

В таких случаях вам следует немедленно заменить датчик IAT, поскольку качество топлива не может быть нарушено.

Остановка двигателя

Остановка называется остановкой работы. Заглохший двигатель означает, что двигатель внезапно прекращает работу.Это может быть очень серьезной проблемой, если вы едете по шоссе, и поблизости нет станции.

Эта проблема возникает, когда двигатель работает на низких оборотах, прерывание подачи топлива может привести к остановке двигателя. Это может быть связано с неисправным датчиком IAT, который может не отправлять достаточно сигналов в ЭБУ, а некачественная подача топлива может серьезно повлиять на двигатель.

Читайте также: Банк 1 VS Банк 2 Датчик

Двигатель спотыкается при холоде

Это еще одна проблема, которая возникает, когда датчик IAT не работает должным образом.В холодную погоду работа двигателя затруднена, некоторые детали могут заклинивать.

Это приводит к большему трению во внутренних деталях, а это означает, что двигатель будет потреблять больше топлива.

Если датчик не работает должным образом, ЭБУ, который работает с температурой воздуха, не отправляет достаточно топлива, и двигатель «спотыкается» или колеблется при ускорении.

Черный дым от двигателя
Дым от двигателя

Проблема, которая возникает из-за неисправного датчика, — это черный дым, выходящий из вашего автомобиля.Это связано с плохим смешиванием топлива с воздухом.

Когда датчик не работает должным образом, ЭБУ не сигнализирует о требуемой пропорции смешивания, и дым становится черным. Это указывает на плохое функционирование и требует своевременного устранения.

Перегрев двигателя

Когда во время разгона подается меньшая мощность, двигатель нагревается и может даже перестать работать. Это связано с плохим датчиком IAT, который не сообщает PCM о фактической температуре воздуха, и он неисправен.

Это обычная проблема, и ее можно избежать, поддерживая датчик в хорошем состоянии. Если игнорировать перегрев двигателя, это может в дальнейшем привести к полной остановке вашего автомобиля, а во многих случаях это может быть очень неприятно.

Читайте также: Обзор лучшего уплотнения задней двери

Внезапное увеличение оборотов после прогрева

Когда датчик IAT не работает должным образом, двигатель начинает вести себя очень ненадлежащим образом, что приводит к множеству проблем.

Одна из проблем — ненормальные изменения оборотов двигателя. Иногда, когда датчик IAT не работает, обороты внезапно увеличиваются после прогрева двигателя, что приводит к его истощению.

В этих случаях датчик IAT необходимо своевременно заменять, чтобы избежать плохих результатов.

Замена датчика IAT

Нельзя просто перенастроить датчик, если проблема связана с его физическим функционированием. Однако, если проблема связана с засорением датчика, вы можете его очистить.

Надеемся, что после очистки он заработает нормально. Вы можете использовать спрей для чистки электроники хорошего качества, так как он дает тщательный очищающий эффект.

Стоимость замены датчика IAT

Средняя стоимость нового датчика IAT составляет от 94 до 105 долларов. Средняя стоимость рабочей силы для этой замены оценивается от 39 до 50 долларов.

Это общая статистика, но она может сильно различаться в зависимости от масштаба магазина, в котором вы его ремонтируете, а также от типа производителей, у которых вы покупаете запчасти.

Последние мысли

Я изо всех сил старался дать вам подробный анализ неисправного датчика IAT. Вы должны всегда сохранять бдительность и следить за такими симптомами, чтобы вы могли их исправить.

Это известная пословица, что уход лучше лечения, поэтому следует регулярно чистить датчик, чтобы избежать засорения датчика, что является одной из причин его плохого функционирования.

Если вы столкнулись с этими симптомами и не обладаете необходимыми знаниями для замены или перенастройки датчика, вы должны посетить ближайшую мастерскую для проверки.

Датчик температуры всасываемого воздуха (IAT) — HA Motorsports

Датчик температуры (IAT) I ntake A ir T используется ЭБУ для определения температуры воздуха, поступающего в двигатель. Он используется вместе с датчиком MAP для определения плотности и объема воздуха, поступающего в двигатель, для правильной регулировки топлива для поддержания правильного соотношения воздух / топливо. Датчик температуры всасываемого воздуха представляет собой терморезистор (термистор).Сопротивление термистора уменьшается по мере увеличения температуры всасываемого воздуха:


Диагностика:

1. Подсоедините разъем сервисной проверки и убедитесь, что индикатор проверки двигателя показывает код 10.
2. Выключите зажигание и отсоедините 2-контактный разъем от датчика температуры воздуха на впуске (IAT).
3. Измерьте сопротивление между 2 выводами на датчике IAT .
4. Сопротивление составляет 0,4–4,0 Ом? В противном случае температура всасываемого воздуха.Датчик неисправен и требует замены. Если да, продолжайте ..
5. Включите зажигание (не запускайте двигатель).
6. Измерьте напряжение между нижним выводом (красный / желтый на разъеме на изображении) и массой. Там примерно 5 вольт?
— Если да, измерьте напряжение между нижним выводом (на изображении — красный / желтый) и верхним выводом (на изображении — зеленый / белый). Если напряжение НЕ составляет примерно 5 вольт, устраните короткое замыкание в верхнем проводе клеммы (показано на рисунке как grn / wht).
— Если нет, проверьте целостность цепи от нижнего контакта (показан красным / желтым) до исправного контакта на ЭБУ. Если обрыва НЕ существует, устраните короткое замыкание в проводе. Если непрерывность ДЕЙСТВУЕТ, ЭБУ может быть неисправен или настройки ПЗУ могут быть вне допустимого диапазона.

ПРИМЕЧАНИЕ. Цвета проводов на 2-контактном разъеме показаны для жгутов OBD1. Возможно, вам потребуется свериться с соответствующей схемой проводов для вашего автомобиля, чтобы точно определить цвет проводов.

Используйте стрелки влево / вправо для навигации по слайд-шоу или проведите пальцем влево / вправо при использовании мобильного устройства

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
