Как настроить антенну на HOT BIRD





HotBird — 13 градусов восточной долготы, самый популярный для установки иностранный спутник. Этот спутник привлекает зрителей большим многообразием телевизионных каналов, там имеются итальянские, армянские, арабские, французские, польские, португальские, африканские каналы, а также каналы Ближнего Востока. Присутствуют на нем и Российские открытые каналы.
Для приема большей части каналов со спутника в Нижегородской области требуется тарелка 0.9м, линейный конвертор и ресивер с поддержкой MPEG-4 HD. Для приема некоторых каналов понадобится антенна более 1.2м.
Размер антенны для своего региона можно выбрать по карте покрытия спутника Рис.1, на которой указан рекомендуемый размер антенны для различных зон покрытия HotBird.





Рис.1. Зоны покрытия широкого луча HotBird в Ku диапазоне.



Самостоятельная настройка антенны на спутник HOT BIRD В первую очередь необходимо определить направление на спутник.
Для этой цели можно воспользоваться программой с сайта http://www.al-soft.com/saa/satinfo-ru.shtml или другой подобной программой. По указанной программе можно найти азимут и угол места для антенны в выбранном месте установки, а также рассчитать высоту допустимых препятствий на пути луча.
Если вы предварительно не подготовились к установке, то можно воспользоваться компасом, и грубо определить направление на спутник.
Для неопытных установщиков при настройке антенны можно использовать недорогой прибор SATFINDER, как им пользоваться, можно ознакомиться здесь>>
Процесс установки и настройки

1. Надо собрать антенну и смонтировать на ней конвертор. Антенна собирается согласно сборочному чертежу.
2. Необходимо выбрать место установки. Антенны небольших размеров, до 0.9м, устанавливают на балконе или у окна, антенны больших размеров устанавливают на крыше или ровной площадке.
Перед установкой надо оценить возможные препятствия спутниковому лучу, прием затрудняют не только сооружения или естественные препятствия, но и листва деревьев.
3. Крепление антенны должно осуществляться на ровной жесткой поверхности, крепление на мачтах и шестах чревато пропаданием сигнала при сильном ветре.
4. Подключить к ней ресивер, а разрыв кабеля SATFINDER.
5. Выполнить настройки в ресивере, предварительно включив его в сеть.
Настройка антенны производится в двух координатах, азимут и угол места. Так как поляризация сигналов HOT BIRD линейная, то необходимо правильно подобрать положение конвертора, путем его вращения в держателе.
Настройка антенны производится по максимальным показаниям SATFINDERа. При настройке надо учитывать, что SATFINDER реагирует на все попавшие в луч антенны спутники, а также на различные препятствия и даже на листву деревьев.



Подробно процесс монтажа, подготовки и настройки описан на сайте, в разделе «Спутниковое телевидение».





Рис.2. Выбор азимута и угла места антенны при настройке на спутник



Для Нижнего Новгорода у спутника HOT BIRD:
— азимут составляет — 215 градусов;
— угол места — 20 градусов.

Настройка спутниковой антенны самостоятельно hotbird. Самостоятельная настройка спутниковой тарелки на хотберд. Определение ориентира по компасу

Спутниковое ТВ крайне актуально, оно предоставляет возможность смотреть каналы в высоком качестве без сжатия, чем и привлекает множество людей во всём мире. В поисках лучших спутников многие находили Хотбёрд, но мало кто знает достаточно о нём и его особенностях.

Прежде всего, стоит знать, что само спутниковое телевидение hotbird ориентировано больше на европейский рынок, так как владеет спутником 13е французская компания. Множество любителей русских каналов, настраиваясь на данный спутник, сталкиваются с тем, что каналов на русском языке там довольно мало (имеется в виду открытых).

Конечно же, платных намного больше, но для любителей бесплатного телевидения данный спутник не будет одним из лучших. Впрочем, если вам интересны зарубежные каналы, а также каналы с русскими субтитрами, то это вариант для вас.

Основной список поддерживаемых спутником передач включает каналы из таких стран:

  • Франция.
  • Швейцария.
  • Китай.
  • Португалия.
  • Польша.
  • Италия.
  • Германия.
  • Турция.
  • и т.д.

Нужно отметить, что и каналы других стран здесь тоже есть, но их меньше, так как основные целевые аудитории находятся именно в вышеперечисленных странах, как и компании-трансляторы.

Кроме того, достаточно большая зона покрытия делает спутник всё более востребованным в наше время. Находясь в России, вы сможете просматривать множество бесплатных зарубежных каналов, и даже российских, но их будет всего несколько десятков.

Конечно же, зона покрытия хоть и широка, но имеет свои ограничения. К примеру, оптимально принимать сигнал с этого спутника, находясь на территории:

  • Европы.
  • Центральной части Азии.
  • Китая.
  • Севера Африки.
  • Ближнего Востока.

К сожалению, жители других регионов не смогут принимать сигнал, так как зона покрытия ограничена и имеет свои определённые рамки.

Преимущества данного спутника

Среди основных преимуществ Хотбёрд 13е стоит отметить такие:

  • Перечень из более полутысячи каналов.
  • Передачи на разных языках, происходящие от разных стран мира. В том числе и русские программы.
  • Множество каналов в открытом доступе, для которых не нужно платить абонплату.
  • Высочайшее качество современного цифрового вещания.
  • Большая и обширная зона покрытия, которая охватывает почти все регионы России.
  • Возможность подписки на платные каналы, которые предоставят ещё больше возможностей для проведения досуга у телевизора.

Всё, что надо, чтобы начать использовать все эти преимущества ― настроить приём с Хотбёрд 13е. Делается это достаточно просто, не требует никаких особых знаний и умений. Также понадобится специальное оборудование, способное принимать и декодировать каналы.

Спутник позволяет использовать антенну диаметром от 0,6 м до 0,9 м, что очень удобно, так как такие антенны недорогие, не требуют много места для монтажа, просто настраиваются и отлично принимают сигнал.

Ещё один важный момент. Если вы попадаете в тот участок, который накрывает зона покрытия, вам также нужно будет удостовериться в том, что на пути между антенной и спутником не будет никаких препятствий.

На самом деле, даже банальные высокие здания или деревья могут повредить сигналу, он не будет до вас доходить, и вы не сможете воспользоваться преимуществами спутникового ТВ.

Заранее вызовите мастера, который проверит возможности подключения, прежде чем устанавливать и настраивать оборудование. Так вы сможете уберечь себя от лишних затрат, которые окажутся напрасными.

В случае же, если вы не входите в зону покрытия, вы всегда можете найти другие спутники, к которым можно подключиться для просмотра любимых передач.

Обычно, настройка происходит уже в зависимости от того, какой спутник, каналы и провайдер был выбран. Немалую роль играет и оборудование, которое вы будете использовать. Оно должно не просто отвечать стандартам качества, но и быть совместимым с вашей тарелкой и с вашим телевизором.

Тонкости установки

Зачастую, если вы заказываете оборудование у какой-либо компании, то мастера производят установку и настройку самостоятельно. Учитываются параметры местности, покрытия, а также другие тонкости, которые могут играть роль при подключении.

Происходит само подключение в несколько этапов:

Этап Описание работ
Покупка оборудования Вы заказываете оборудование (тарелку, ресивер, кабеля и т.д.), специалисты советуют вам, какие модели лучше выбрать, в зависимости от ваших целей. Тут может быть существенная разница в диаметре антенн, в диапазоне частот, возможностях шаринга и в других функциях. По каждой позиции товара обязательно производится тщательный анализ, чтобы подобрать вам необходимый комплект.
Установка оборудования Обычно этот этап начинается с выезда мастера по вашему месту жительства, где он производит необходимые замеры, составляет проект подключения и установки.
Если это было сделано ещё на этапе приобретения, мастер просто устанавливает и подключает все элементы, которые были куплены ранее, чтобы вы могли их использовать.
Настройка оборудования Больше всего проблем у незнающих людей возникает с настройкой антенны на приём спутников, а также с настройками ресивера, который должен декодировать сигналы. Тут нужно и знать все частоты каналов, и возможности подключения к телевизору, Интернету и т.д. Лучше всего доверить этот этап профессионалу, а не заниматься этим самостоятельно, так как по незнанию вы можете допустить целый ряд грубых ошибок.
Подбор пакета Для того чтобы декодировать сигналы с платных каналов, нужно подключиться на них. С каждым каналом в отдельности это очень дорого, поэтому многие провайдеры предлагают пакеты каналов, которые вы можете использовать. Обычно они в основном касаются региональных программ, которые выходят на русском языке. Но также есть множество каналов, которые поддерживают русские субтитры.

Если вы хотите использовать бесплатные каналы, вам понадобится их список для настройки на них. Такие списки можно найти во множестве источников. Самый универсальный ― это сервис lyngsat. Он содержит список всех каналов, как открытых, так и закрытых.

Вы можете самостоятельно по их таблицам настраивать себе вещание, выбирая нужные частоты и нужные каналы из списка. Стоит отметить, что для хотбёрда количество русских каналов очень небольшое. Всё-таки спутник более ориентирован на другие регионы (Европа и Азия).

Но российские передачи здесь тоже есть. В открытом доступе их порядка трёх десятков. Это как крупные региональные, так и местные каналы, которые ретранслируются спутником.

Возможности спутника

Спутник 13е особенный тем, что он предлагает несколько видов вещания:

  • Телевизионные программы.
  • Радио каналы.
  • Интернет.

Подключившись через провайдера, вы сможете получить любую из этих услуг и пользоваться всеми преимуществами стабильного спутникового цифрового сигнала.

Владеет спутником известная французская компания Алькатель, и поэтому качество оборудования и передаваемого при его помощи сигнала у них всегда на высшем уровне.

Для максимально эффективного использования возможностей Хотбёрда, и в особенности, если он является единственным спутником, на который вы настраиваете своё оборудование, вам желательно приобрести какой-либо из платных пакетов.

Подписка даст вам возможность не только в полной мере использовать спутниковые возможности, но также и просматривать закрытые каналы. Скажем, если открытых российских каналов всего около 20, то с пакетом их будет около сотни.

Многие каналы транслируются в круглосуточном режиме, и поэтому вы запросто можете просматривать их в любое время. Особенно это порадует любителей специфических каналов ― спортивных, культурных, новостных, эротических и т.д.

Инструкция

Определите месторасположение спутника и то, какие частоты транспондеров к нему относятся. Для этого воспользуйтесь программой Satellite Transponders. Программа покажет нужный (Hotbird), кроме этого вы узнаете, какие телевизионные и радиоканалы, интернет провайдеры с него вещают, а также диапазоны транслирования транспондерных частот.

Определите свое местоположение по отношению к спутнику, т.е. попадет ли ваша местность в зону его покрытия. Карту с покрытием спутника Hotbird посмотрите на сайте www.lyngsat-maps.com . Произведите месторасположения спутника относительно ваших географических координат, Satellite Antenna Alignment, кроме того она расположение солнца на небосводе в определенное время, что также облегчает настройку на спутник. Введите в нее данные широты и долготы ваше города. Программа определит направление установки спутниковой и угол, на который ее следует поднять или опустить.

Подключите антенну к , а его к телевизору. Настройка таким образом легче, чем с использованием DVB карты, так во втором случае сигнал появляется спустя несколько секунд, а не сразу, что тормозит процесс. Все время придется двигать спутниковую тарелку очень медленно, следует останавливаться и ждать появления сигнала. Установка и настройка с помощью ресивера не имеет таких проблем, он появляется значительно быстрее. Лучше воспользоваться небольшим переносным телевизором, в том случае, когда тарелка расположена на значительном расстоянии от телеприемника. Или вам понадобится помощь.

Выберите в меню настройки ресивера — «Установка антенны». Выберите название спутника, Hotbird. Выберите частоту транспондера, в которой отражена поляризация (V-вертикальная, H- горизонтальная), если нет нужной частоты, то возвратитесь в предыдущее меню, выберите «Поиск каналов» и вводите ее значение. Выберите тип конвертера LNB «Универсальный 2». Выключите позиционер и DiSEqC, если спутниковая тарелка не подключена к мотоподвесу и нескольким конвертерам.

Подойдите к месту, где установлена тарелка. По компасу определите направление на юг, то посмотрите в каком направлении от тарелки находится юг. Например, в Донецкой области (Украина) юг находится на 36 градусе. Для других территорий значение будет иным. Следовательно, зная о том, что группа спутников Hotbird находится на 13 градусе в. д., поворачивать тарелку от направления на юг нужно вправо. Поставьте вначале тарелку немного выше вертикального положения. Начните медленно ее двигать в горизонтальном направлении. Тарелку можно перемещать достаточно быстро, главное — следить за тем, чтобы она была в горизонтальной плоскости, при этом вертикальное положение должно оставаться неизменным. Постепенно, после прохождения всего сектора, опускайте тарелку.

Сегодня немного абстрагируемся от Триколор, НТВ Плюс и от платного телевидения в целом. Существуют множества спутников, которые производят трансляцию каналов в открытом виде. Это значит, что за просмотр не нужно платить абонентскую плату.

Одним из самых распространенных спутников с большим количеством различных каналов я является Хотберд. Hotbird переводиться с английского как Жар-птица. Это спутник занимает удобную, для центральной России позицию в 13 градусов восточной долготы. С этого спутника можно смотреть каналы на Бельгийском, Английском, Итальянском, Немецком, Французском, Польском, Арабском и других языках мира. Но Нас в первую очередь интересуют каналы на Русском языке . Так как этот спутник содержит еще и несколько каналов на Армянском языке, то поговорим и о них.
В этой статье я расскажу вам, сколько и какие именно каналы на Русском и Армянском языках транслируются со спутника Hotbird, и что нужно для того что бы их настроить.

Спутниковая антенна какого диаметра потребуется для приема спутника Hotbird?

Для просмотра каналов со спутника, вам потребуется спутниковая антенна диаметром 0,8 метра. Я же настраивал на спутник антенну даже 0,6 метра, и она на удивление хорошо работала, даже в дождливую погоду. Можно вполне использовать спутниковую тарелку от Триколор или НТВ Плюс. Но я бы рекомендовал все же антенну 0,8.

Можно ли использовать конвертор от Триколор или НТВ Плюс?

При приеме спутникового сигнала в случае с Триколор и НТВ Плюс используется конвертор с круговой поляризацией. Для Хотберда же используются линейные поляризации, следовательно конвертор от Триколор и НТВ Плюс не подойдет. Приобретите LNB с линейной полярицацией.

Где находиться спутник Hotbird 13E, относительно Триколор?

Орбитальная позиция Жарптицы 13 градусов, а Триколор и НТВ Плюс 36. Это значит, что спутник тарелку следует повернуть на 23 градуса правее, если стоять за тарелкой.


Для настройки спутника, вам понадобится специальный прибор или помощник, который будет следить за качеством сигнала на телевизоре, в то время как вы будете настраивать антенну. Для настройки используйте транспондер 11034/V/27500. Начинайте медленно вращать тарелку по вертикали и горизонтали, пока не появиться сигнал. Добейтесь максимального показания силы и качества.

При настройки спутникового ресивера можно использовать автоматический поиск. В этом случае, система настроит вам около тысячи каналов среди которых есть всего несколько на русском и всего три на армянском языке. Я же предлагаю воспользоваться моими наработками и настроить интересующие нас каналы в ручном режиме. Для вашего удобства список всех каналов на Русском и Армянском языках я представил ниже.

Итак спутниковая тарелка установлена на кронштейн, а кронштейн жестко прикреплен к стене вашего дома (об этом говорилось в этом посте). Теперь можно переходить непосредственно к настройке. Сначала нужно примерно выставить азимут и угол места антенны.

Угол места — угол, на который отклоняется от горизонтали линия прямой видимости на спутник. Азимут — направление, указывающее на спутник в зависимости от расположения места приема. Для примера привожу значения угла места и азимута для ряда городов России для спутника Hot Bird .

азимут,° угол места,°

Архангельск 211 13

Волгоград 219 26

Екатеринбург 232 13

Казань 231 21

Калининград 189 27

Краснодар 215 32

Москва 208 23

Мурманск 201 11

Н.Новгород 215 20

Ростов-на-Дону 215 30

Санкт-Петербург 200 20

Самара 223 21

Тюмень 237 10

1. Для просмотра каналов спутника HotBird подойдет любой цифровой спутниковый приемник, так как любой из них способен принимать открытые (FTA ) каналы. В моем примере используем ресивер Euston 5000PVR. В соответствии с инструкцией по эксплуатации этого ресивера подключите к нему кабель, идущий от конвертора (подключение коаксиального кабеля как к конвертеру, так и к ресиверу необходимо осуществлять при отключенном питании ресивера!)

2. Подключите ресивер к телевизору согласно инструкции по эксплуатации. После этого включаем телевизор, переводим его в режим “AV” и включаем Euston 5000PVR.

3. Для настройки на спутник HotBird в ресивере нужно установить параметры сильного транспондера, например, можно выбрать 11034 -V 27500 — 3/4, где 11034 – частота в мегагерцах, V – вертикальная поляризация, 27500 – символьная скорость, 3/4 – код коррекции ошибок. Сделать это можно войдя в меню “Установка/Одиночный поиск”, где выбираем название спутника Hotbird 1/2/3/4/6 в поле “Спутник”, для подсказки внизу меню отображаются кнопки пульта ДУ, с помощью которых производится выбор. После переходим к настройке конвертора в подменю “Настр. LNB”, где указываем в “Тип LNB” – “Универсальный”, “22К” – не включается при выборе универсального конвертора, “DiSEqC1.0” – “Disable”, “DiSEqC1.1” – “Disable”, “Позиционер” – “Выкл.”, “Поляр.” – “Авто”, “Тон” – “Вкл.”, нажимаем кнопку “Menu” и подтверждаем выбор “OK”. Затем выбираем тип сканирования каналов “Открытые” – “Нет”, что позволит сканировать все каналы, “Поиск канала” – “ТВ+радио”, “Режим поиска” – “Скан.по предуст.”.

После завершения всех этих установок начинаем очень медленно поворачивать антенну вправо-влево, вверх-вниз относительно предполагаемого места нахождения спутника.

4. Отслеживая уровень шкалы “Качество” на экране телевизора, необходимо медленно поворачивать антенну влево (вправо), буквально по одному градусу, пока не появится зеленая полоска. Если при повороте антенны влево (вправо) вы не добились появления зеленой полоски, а азимут указан правильно, то нужно сместить антенну вверх (вниз) на один градус и повторить поиск. После появления полоски, необходимо плавным поворотом антенны влево (вправо) добиться максимального уровня шкалы “Качество” из возможного, который будет отображаться в процентах. Далее аккуратно фиксируем крепление антенны, которое позволяло ее двигать влево (вправо) и отслеживая уровень шкалы “Качество” двигаем антенну вверх (вниз) до максимального значения, которое, в конечном счете, тоже фиксируем. После выполнения этих настроек добиться прироста уровня сигнала также позволит поворот конвертора вокруг оси держателя до достижения максимального значения, который также нужно зафиксировать.

5. Когда антенна настроена на максимальный уровень сигнала со спутника HotBird, необходимо произвести сканирование каналов. Для этого в том же меню переходим на строчку “Поиск” и нажимаем на пульте кнопку “ОК”, в результате чего на экране телевизора будет отображаться информация о сканировании. После выполнения сканирования, необходимо сохранить его результаты.

Если, в результате просмотра будут присутствовать каналы с рассыпающейся картинкой “на квадраты”, то можно выполнить подстраивание антенны по параметрам этих каналов (слабого транспондера), которое выполняется аналогично поиску спутника по сильному транспондеру, только с параметрами слабого транспондера, которые можно увидеть, предварительно нажав кнопку “Info”.

На этом настройка закончена, приятного просмотра!

1. Исходя из вашего местоположения, выберите нужный диаметр спутниковой антенны, в зависимости от того, где вы проживаете диаметр антенны может колебаться от 0,8 до 1,2 метров. Для Нижнего Новгорода и области минимальный диаметр тарелки радиусом 90 см.
Подробная карта покрытия спутника HotBird 13Eрасположена здесь.

2. Настройте антенну на спутник HotBird 13E.

Обратить внимание:
1. Спутниковая антенна должна ОБЯЗАТЕЛЬНО очень точно стоять в направлении на спутник.
Ориентировочное направление на спутник «HotBird 13E»
В центральном регионе — на юго-запад.
2. Между антенной и предполагаемым положением спутника недолжно быть никаких препятствий. В радиусе 20 метров недолжно быть деревьев, домов и иных объектов.

Пример типичных вариантов препятствий

3. Тарелка должна ставиться только на открытом пространстве. Внутри балкона, чердака устанавливать зеркало тарелки нельзя.

Для начала надо определиться в каком направлении надо направить зеркало тарелки. Для этого нам понадобится 3 параметра:значение азимута для нашего населенного пункта без учета магнитного склонения,(т.к. на картах учтено магнитное склонение),значение угла места,угол поворота конвертора.
Для Нижнего Новгорода и области эти значения будут:
— значения азимута 216°
— значения угла места 20.34 °
— угла поворота конвертора примерно 19°
Чтобы не потерять найденное направление стоит обозначить для себя ориентир, определить который мы предлагаем вам двумя вариантами:

Определение ориентира по компасу

1.Выходим на улицу и берем с собой компас.
2.Становимся спиной к зданию на юго-западной стороне объекта,там, где планируйте установку.
3.Опредляем по компасу направление на север(т.е.когда красная стрелка компаса указывает на 0°на циферблате).
4.Откладываем значения азимута,для Нижнего Новгорода и области это примерно 216 °.
5.Зрительно выбираем и запоминаем ориентир,например, здание или дерево (полученное направление и будет направлением на спутник HotBird 13E).

Определение ориентира по карте

1. Для определения точного направления на спутник берём карту населённого пункта (распечатанную например, из поисковых систем интернета)
2. Отмечаем объект, где планируется установка антенны.
3. Определяем по карте направление на север.
4. Накладываем на карту транспортир таким образом, чтобы ноль былнаправлен на север. Отмечаем 216 ° на карте — это и будет направление на спутник «HotBird 13E».
5. В полученном направлении на спутник «HotBird 13E» отмечаем себе ориентир.

Сборка тарелки для «HotBird» диаметром 90 см

Выбираем на здании место для монтажа антенного держателя с видимостью на ориентир.
Для монтажа берем с собой:
— Перфоратор или дрель для сверления отверстий в месте крепления антенного кронштейна;
— Анкерные болты, шурупы или сквозные шпильки для закрепления антенного кронштейна на стене;
— Изолента и острый нож для разделки кабеля;
— Гаечные ключи (от 10мм до 22мм) или разводной ключ;
— Карандаш или фломастер для того, чтобы сделать метки на креплении антенны

Закрепить кронштейн можно анкерными болтами, шурупами или сквозными шпильками для обеспечения наибольшей прочности при возможных штормовых и ветровых нагрузках. Участок трубы, на который крепится антенна, должен быть строго вертикален.

Собираем спутниковую антенну,в соответствии с прилагаемой схемой

Конвертер устанавливается в держатель на выносной штанге антенны «головой» к зеркалу антенны,надежно фиксируйте с учетом требуемого угла поворота по часовой стрелке для Нижнего Новгорода угол составляет 19°.Для удобства настройки наклона конвертора,на его корпусе,как правило,нанесена шкала с нулевой отметкой и метками через 5*. Следует заметить что конвертор должен быть ЛИНЕЙНОЙ ПОЛЯРИЗАЦИИ в отличие от конвертора для НТВ+ или Триколор ТВ.
Надевайте антенну на кронштейн. Затяните регулировочные гайки так, чтобы была возможность с некоторым усилием перемещать антенну в вертикальном и горизонтальном направлении поочередно.

Начинаете разделку кабеля,удаляете наружную изоляцию на 15 мм от края.Не повреждая центральную жилу,удаляете 10мм диэлектрика с фольгой.Отогните оставшуюся экранирующую фольгу кабеля.Накручивайте F-разъем на кабель до появления центральной жилы.

Подключите кабель к конвертору, второй конец кабеля присоедините к спутниковому ресиверу.
Подключение кабеля к приемнику производится СТРОГО при выключенном из сети 220 вольт приемнике.

ВНИМАНИЕ!
Если антенна — это самая высокая точка на здании, то в нее с высокой вероятностью может ударить молния, поэтому нужно побеспокоиться о заземлении и молниеотводах. Попадание молнии в антенну может привести к выходу всего комплекса оборудования из строя или к травмам. При установке антенн на балконах, лоджиях, стенах зданий уже имеющих заземление, дополнительное заземление не требуется. Если антенна устанавливается на возвышенностях, коттеджах, дачах и молниеотводы отсутствуют, необходимо обратиться в строительную организацию для устройства соответствующих молниеотводов.

Подключение к телевизору и настройка ресивера

Включите телевизор и установите его в режим приема видео с видеовхода, к которому подключен приемник.
Включите приемник. После включения приемника на экране телевизора отображается процесс инициализации приемника. Если приемник не настраивался ранее, после окончания инициализации на экране появляется Главное меню.
Вставьте смарт-карту в слот приемника, согласно направлению стрелки, изображенной рядом с картоприемником
Убедитесь, что спутник HotBird 13Eесть в списке спутников вашего ресивера, если нет- введите данные вручную.

Необходимые данные для настройки:

Включаем ресивер, заходим в меню Установка-Поиск каналов. В списке спутников слева выбираемHotBird 13E.Справа в меню выбираем
LNBP: Вкл. (включить питание конвертора)
LNBP Type: Universal (универсальный тип конвертора)
LNBP Freq: 10600/9750 (указано на конверторах)
22Khz: Авто (сигнал для переключения дисека)
DISEqC: None (так и оставляем)

Дальше наступает самый непростой момент, требующий немалой выдержки — это настройка антенны в плоскостях. Необходима выдержка — буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем-необходимо установить антенну в некотором вертикальном положении.После этого нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале-в одну сторону, и если шкала не меняется с 0, то в другую.
Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх-вниз.

Спутниковое телевидение в Беларуси и России Настройка каналов и их редактирование на ресивере GI S2238 / S2038

Настройка каналов
Редактирование каналов на ресивере

Настройка каналов

В данном описании рассмотрим настройку каналов с двух распространенных спутниковых позиций: Hotbird 13E и Eutelsat 36A/36B 36E, при этом следует учитывать, что для приема сигнала со второго спутника используется — конвертор под круговую поляризацию.

Для настройки ресивера необходимо зайти в меню, выбрать закладку «Инсталляция» и после зайти в «Настройка антенны (спутник)».

Где будет предложено произвести настройку спутника.

Для приема Hotbird 13E потребуется указать:
«Спутник» — выбирается название настраиваемого спутника — «HotBird 13E»;
«LNB тип» — указывается тип используемого конвертора — «Универсальный»;
«Номер ТП» — указывается транспондер только в том случае, если по нему необходимо произвести подстройку антенны, в противном случае пропускается этот пункт;
«DiSEqC 1.0» — в случае, если у вас используется дисек версии 1.0 (2.0), то потребуется указать номер порта, к которому подключен конвертор для Hotbird 13E. В противном случае указывается значение — «Disable»;
«DiSEqC 1.1» — в случае, если у вас используется дисек версии 1.1, то потребуется указать номер порта, к которому подключен конвертор для Hotbird 13E В противном случае указывается значение — «Disable»;
«Позиционер» — в случае, если у вас используется мотоподвес, то выбирается протокол — «DiSEqC 1. 2″ или «USALS» и нажимается кнопка «OK» для его настройки;
«22 kHz» — в случае использования универсального конвертора, это значение используется в автоматическом режиме;
«0/12 В» — если у вас используется реле для переключения спутников, то выбирается значение в зависимости от нужного переключения;
«Поляризация» — оставляется значение — «Авто»;
«Питание LNB» — в случае, если у вас используется большой длины коаксиальный кабель, то выбирается значение — «13.5V/18.5V», в противном случае оставляется — «13V/18V».

После завершения с настройками, нажимается «красная» кнопка для сканирования спутника. Если вы уверены, что у вас прописаны не все транспондеры со спутника, то в этом случае можно выполнить автоматическое сканирование, для этого нажимается «белая» кнопка.

Когда сканирование каналов будет завершено, нажимается кнопка «EXIT» для выхода.

Для приема Eutelsat 36A/36B 36E потребуется указать:
«Спутник» — выбирается название настраиваемого спутника — «EutelSat 36E»;
«LNB тип» — указывается тип используемого конвертора — «Стандарт» и вводится одна единственная частота гетеродина — «10750»;
«Номер ТП» — указывается транспондер только в том случае, если по нему необходимо произвести подстройку антенны, в противном случае пропускается этот пункт;
«DiSEqC 1. 0″ — в случае, если у вас используется дисек версии 1.0 (2.0), то потребуется указать номер порта, к которому подключен конвертор для EutelSat 36E. В противном случае указывается значение — «Disable»;
«DiSEqC 1.1» — в случае, если у вас используется дисек версии 1.1, то потребуется указать номер порта, к которому подключен конвертор для EutelSat 36E. В противном случае указывается значение — «Disable»;
«Позиционер» — в случае, если у вас используется мотоподвес, то выбирается протокол — «DiSEqC 1.2» или «USALS» и нажимается кнопка «OK» для его настройки;
«22 kHz» — в случае использования конвертора для круговой поляризации, выбирается значение — «Выкл.»;
«0/12 В» — если у вас используется реле для переключения спутников, то выбирается значение в зависимости от нужного переключения;
«Поляризация» — оставляется значение — «Авто»;
«Питание LNB» — в случае, если у вас используется большой длины коаксиальный кабель, то выбирается значение — «13.5V/18.5V», в противном случае оставляется — «13V/18V».

После завершения с настройками, нажимается «красная» кнопка для сканирования спутника. Если вы уверены, что у вас прописаны не все транспондеры со спутника, то в этом случае можно выполнить автоматическое сканирование, для этого нажимается «белая» кнопка.

Когда сканирование каналов будет завершено, нажимается кнопка «EXIT» для выхода.

Редактирование каналов на ресивере

Для редактирования каналов на ресивере необходимо зайти в меню и выбрать «Канал».

Далее заходим в «Редактор каналов».

В результате чего будут доступны при выборе каналов и переходе на правое меню следующие операции с каналами: «Переместить», «Блокировать», «Удалить», «Переименовать» и «Пропустить».

После редактирования каналов нажимается кнопка «MENU» для сохранения изменений.

Далее можно зайти в «Редактор фаворитных списков» для редактирования фаворитных групп.

В результате чего при нажатии на кнопку «FAV» можно выбрать интересуемую фаворитную группу, для выбора будут доступны 32 группы. Далее потребуется выбрать нужные каналы из списка при помощи кнопки «OK» и добавить их в нужную фаворитную группу, путем нажатия кнопки «вправо», выбора соответствующей иконки и нажатия кнопки «OK». При переходе в фаворитную группу при помощи кнопки «вправо», можно будет дополнительно изменить название самой группы или удалить из нее ненужные каналы.

Как правильно настроить головку на спутник?

Ваш вопрос:

Как правильно настроить головку на спутник?

Ответ мастера:

Настройка спутниковой антенны производится как раз вовремя её установки и закрепления. От спутника, каналы которого она должна принимать, зависит направление расположения и угол наклона антенны. Как правило, антенну направляют на несколько спутников одновременно.

Необходимо: спутниковая антенна.

Устанавливать стеновое крепление антенны можно на совершенно любую вертикальную поверхность. Будет лучше, если вы соберёте её и установите мультифиды дома, а уже потом посадите на крепления. На центральном кронштейне антенны установите центральный конвертор и мультифиды для крепления боковых конверторов.

Приступите к подсоединению мультифида для настройки головки на спутник Hot Bird. Со стороны антенны это её левая часть. Наденьте крепежную планку на дугу спутниковой антенны, затем стяните гайкой. На противоположный конец планки следует установить крепеж в виде кольца. В него вставляется металлическая трубка с держателем конвертора. Конвертор нужно установить на мультифид и повернуть примерно на 100 градусов (если стоять лицом к тарелке), двигаясь против часовой стрелки. Обычно одно деление равняется пяти градусам.

Далее устанавливайте второй мультифид и конвертор для подключения к спутнику Amos, что находится справа. Конвертор необходимо повернуть на 15 градусов в направлении против часовой стрелки. Теперь закрепляйте третий конвертор в центре дуги, размещая его на 15 градусов (чтобы настроиться на спутник Sirius). Основательно, но осторожно затяните крепежи, чтобы не повредить крепления конверторов.

Начните настройку антенны на спутник. Прежде всего устанавливайте центральный спутник. Для этого следует подключить провод конвертора ко входу переключателя DiSEqC. И подключите кабель на вход тюнера. Настраивайте оборудование на спутник (к примеру, Sirius). Далее подключайте ресивер к телевизору и устанавливайте параметры согласно инструкции. В меню активируйте режим «Установка антенны», чтобы указать следующие настройки в ручном поиске: частота – 11,766, горизонтальная поляризация.

Попробуйте получить сигнал с максимальными характеристиками качества и силы. Уделите больше внимания первому показателю. Установив антенну строго вертикально, начните её медленно поворачивать, чтобы достичь максимального значения сигнала. Затем включите режим сканирования для определения спутника, на который выполнена настройка. На экране должен отобразиться перечень доступных каналов.

Как настроить спутниковые каналы в телевизоре LG — журнал LG MAGAZINE Россия

При покупке нового телевизора LG, владельцу необходимо произвести его первоначальную настройку, а также запрограммировать каналы. Современные модели телевизоров LG имеют стандартные настройки телеканалов; незначительные отличия могут быть в названии параметров в зависимости от модели телевизора.

Какие бывают каналы в телевизорах LG Smart TV

Важно произвести подключение телевизионных каналов на телевизоре LG в соответствии со всеми стандартами вещания.

Различаются способы доставки тв-сигнала до вашего телевизора:

  • по кабелю;
  • через спутниковую антенну;
  • через интернет.

Трансляция каналов по кабелю осуществляется с помощью САМ-модуля, телевизор должен быть с поддержкой стандарта DVB-C. Для приема интернет-телевидения IPTV нужна ТВ-приставка провайдера. Кроме того, если пропадет интернет, то и телевизионный сигнал тоже. Спутниковое телевидение дает цифровой закодированный сигнал, идущий со спутника на принимающую антенну (тарелку), телевизор при этом поддерживает формат DVB-T2, как все актуальные модели телевизоров LG. В этом случае пользователь имеет доступ к огромному количеству телеканалов.

Все современные модели телевизоров LG поддерживают опцию Smart TV, что означает, что такой телевизор способен подключаться к интернету для получения доступа к большим объемам самого разного контента. Чтобы настроить каналы в Smart TV на LG, нужно иметь учетную запись и выход в интернет.

Платформа «умного» телевизора от LG имеет ряд весомых отличий от конкурентов:

  • большое число русифицированных приложений;
  • удобная и понятная навигация с пультом дистанционного управления;
  • четкая синхронизация со всеми устройствами путем Smart Share.

Благодаря возможностям LG Smart TV вы можете с помощью встроенного браузера получить доступ к любой информации в сети Интернет, общаться в социальных сетях, просматривать кино и сериалы по вашему желанию, а также пользоваться иными сервисами в любой момент времени.  Технология DLNA дает доступ подключения к контенту с других ваших устройств (ноутбук, смартфон и так далее).

Как подключить спутниковое телевидение в телевизорах LG

Несмотря на развитие цифрового вещания и IPTV, многие все равно предпочитают смотреть спутниковое телевидение. Как же их настроить?

Настройки телевизора LG можно произвести в автоматическом режиме. Почти все модели имеют функцию автопоиска доступных телеканалов. Поиск на телевизорах LG осуществляется просто, от вас требуется лишь указать необходимые параметры и подтвердить запуск процесса поиска, а найденные каналы сохранятся в памяти телевизора.

Настройка спутниковых каналов на телевизоре LG: пошаговая инструкция

Перед настройкой важно указать начальные параметры – страну (Россия, Германия или Швейцария), язык, дату и время. Чтобы установить бесплатные спутниковые каналы, надо произвести следующие действия:

  • Убедитесь, что кабель от антенны вставлен в ТВ или приставку.
  • Нажмите кнопку со звездочкой «Настройки» на пульте ДУ.
  • Перейдите в раздел «Каналы».
  • В открывшемся окне «Поиск каналов» выбираем «Режим приема» — «Спутник».
  • Далее выбираем вкладку «Настройки спутника» и указываем параметры в соответствии с вашей спутниковой антенной и портом, где размещен кабель на задней панели телевизора (частота обычно 9750/10600; пункт «Питание LNB» должен быть активным).
  • Нажимаем кнопку «Готово».
  • Закончив с настройками, возвращаемся в раздел Поиска каналов и нажимаем «Автоматический поиск». Настроить поиск также можно в ручном режиме при необходимости.

После завершения поиска появится соответствующее окно с сообщением. Операционная система телевизора автоматически присвоит телеканалам порядковые номера, которые можно поменять при желании. Платные каналы будут доступны только держателям CI-карт.

Проблемы, которые могут возникнуть при настройке спутниковых каналов на телевизоре LG

Зачастую у пользователей телевизоров LG могут возникнуть проблемы при настройке спутниковых каналов. Рассмотрим основные из них:

  • Автоматический поиск не нашел или нашел не все каналы.

Необходимо убедиться в правильности подключения оборудования, проверить кабели и входы на целостность, а также верно ли расположена антенна. Возможно, стоит изменить страну в настройках, или, как вариант, осуществить ручной поиск каналов.

  • Отсутствует изображение после настройки каналов.

Проверьте корректность установки и подключения цифровой приставки, а также вход кабеля. Если с оборудованием все в порядке, обратитесь к оператору и уточните о проблемах.

Hotbird 13 как настроить : Радиосхема.ру

Спутниковое ТВ крайне актуально, оно предоставляет возможность смотреть каналы в высоком качестве без сжатия, чем и привлекает множество людей во всём мире. В поисках лучших спутников многие находили Хотбёрд, но мало кто знает достаточно о нём и его особенностях.

Прежде всего, стоит знать, что само спутниковое телевидение hotbird ориентировано больше на европейский рынок, так как владеет спутником 13е французская компания. Множество любителей русских каналов, настраиваясь на данный спутник, сталкиваются с тем, что каналов на русском языке там довольно мало (имеется в виду открытых).

Конечно же, платных намного больше, но для любителей бесплатного телевидения данный спутник не будет одним из лучших. Впрочем, если вам интересны зарубежные каналы, а также каналы с русскими субтитрами, то это вариант для вас.

Основной список поддерживаемых спутником передач включает каналы из таких стран:

  • Франция.
  • Швейцария.
  • Китай.
  • Португалия.
  • Польша.
  • Италия.
  • Германия.
  • Турция.
  • и т.д.

Нужно отметить, что и каналы других стран здесь тоже есть, но их меньше, так как основные целевые аудитории находятся именно в вышеперечисленных странах, как и компании-трансляторы.

Кроме того, достаточно большая зона покрытия делает спутник всё более востребованным в наше время. Находясь в России, вы сможете просматривать множество бесплатных зарубежных каналов, и даже российских, но их будет всего несколько десятков.

Конечно же, зона покрытия хоть и широка, но имеет свои ограничения. К примеру, оптимально принимать сигнал с этого спутника, находясь на территории:

  • Европы.
  • Центральной части Азии.
  • Китая.
  • Севера Африки.
  • Ближнего Востока.

К сожалению, жители других регионов не смогут принимать сигнал, так как зона покрытия ограничена и имеет свои определённые рамки.

Преимущества данного спутника

Среди основных преимуществ Хотбёрд 13е стоит отметить такие:

  • Перечень из более полутысячи каналов.
  • Передачи на разных языках, происходящие от разных стран мира. В том числе и русские программы.
  • Множество каналов в открытом доступе, для которых не нужно платить абонплату.
  • Высочайшее качество современного цифрового вещания.
  • Большая и обширная зона покрытия, которая охватывает почти все регионы России.
  • Возможность подписки на платные каналы, которые предоставят ещё больше возможностей для проведения досуга у телевизора.

Всё, что надо, чтобы начать использовать все эти преимущества ? настроить приём с Хотбёрд 13е. Делается это достаточно просто, не требует никаких особых знаний и умений. Также понадобится специальное оборудование, способное принимать и декодировать каналы.

Спутник позволяет использовать антенну диаметром от 0,6 м до 0,9 м, что очень удобно, так как такие антенны недорогие, не требуют много места для монтажа, просто настраиваются и отлично принимают сигнал.

Ещё один важный момент. Если вы попадаете в тот участок, который накрывает зона покрытия, вам также нужно будет удостовериться в том, что на пути между антенной и спутником не будет никаких препятствий.

На самом деле, даже банальные высокие здания или деревья могут повредить сигналу, он не будет до вас доходить, и вы не сможете воспользоваться преимуществами спутникового ТВ.

Заранее вызовите мастера, который проверит возможности подключения, прежде чем устанавливать и настраивать оборудование. Так вы сможете уберечь себя от лишних затрат, которые окажутся напрасными.

В случае же, если вы не входите в зону покрытия, вы всегда можете найти другие спутники, к которым можно подключиться для просмотра любимых передач.

Обычно, настройка происходит уже в зависимости от того, какой спутник, каналы и провайдер был выбран. Немалую роль играет и оборудование, которое вы будете использовать. Оно должно не просто отвечать стандартам качества, но и быть совместимым с вашей тарелкой и с вашим телевизором.

Тонкости установки

Зачастую, если вы заказываете оборудование у какой-либо компании, то мастера производят установку и настройку самостоятельно. Учитываются параметры местности, покрытия, а также другие тонкости, которые могут играть роль при подключении.

Происходит само подключение в несколько этапов:

Этап Описание работ
Покупка оборудования Вы заказываете оборудование (тарелку, ресивер, кабеля и т.д.), специалисты советуют вам, какие модели лучше выбрать, в зависимости от ваших целей. Тут может быть существенная разница в диаметре антенн, в диапазоне частот, возможностях шаринга и в других функциях. По каждой позиции товара обязательно производится тщательный анализ, чтобы подобрать вам необходимый комплект.
Установка оборудования Обычно этот этап начинается с выезда мастера по вашему месту жительства, где он производит необходимые замеры, составляет проект подключения и установки. Если это было сделано ещё на этапе приобретения, мастер просто устанавливает и подключает все элементы, которые были куплены ранее, чтобы вы могли их использовать.
Настройка оборудования Больше всего проблем у незнающих людей возникает с настройкой антенны на приём спутников, а также с настройками ресивера, который должен декодировать сигналы. Тут нужно и знать все частоты каналов, и возможности подключения к телевизору, Интернету и т.д. Лучше всего доверить этот этап профессионалу, а не заниматься этим самостоятельно, так как по незнанию вы можете допустить целый ряд грубых ошибок.
Подбор пакета Для того чтобы декодировать сигналы с платных каналов, нужно подключиться на них. С каждым каналом в отдельности это очень дорого, поэтому многие провайдеры предлагают пакеты каналов, которые вы можете использовать. Обычно они в основном касаются региональных программ, которые выходят на русском языке. Но также есть множество каналов, которые поддерживают русские субтитры.

Если вы хотите использовать бесплатные каналы, вам понадобится их список для настройки на них. Такие списки можно найти во множестве источников. Самый универсальный ? это сервис lyngsat. Он содержит список всех каналов, как открытых, так и закрытых.

Вы можете самостоятельно по их таблицам настраивать себе вещание, выбирая нужные частоты и нужные каналы из списка. Стоит отметить, что для хотбёрда количество русских каналов очень небольшое. Всё-таки спутник более ориентирован на другие регионы (Европа и Азия).

Но российские передачи здесь тоже есть. В открытом доступе их порядка трёх десятков. Это как крупные региональные, так и местные каналы, которые ретранслируются спутником.

Возможности спутника

Спутник 13е особенный тем, что он предлагает несколько видов вещания:

  • Телевизионные программы.
  • Радио каналы.
  • Интернет.

Подключившись через провайдера, вы сможете получить любую из этих услуг и пользоваться всеми преимуществами стабильного спутникового цифрового сигнала.

Владеет спутником известная французская компания Алькатель, и поэтому качество оборудования и передаваемого при его помощи сигнала у них всегда на высшем уровне.

Для максимально эффективного использования возможностей Хотбёрда, и в особенности, если он является единственным спутником, на который вы настраиваете своё оборудование, вам желательно приобрести какой-либо из платных пакетов.

Подписка даст вам возможность не только в полной мере использовать спутниковые возможности, но также и просматривать закрытые каналы. Скажем, если открытых российских каналов всего около 20, то с пакетом их будет около сотни.

Многие каналы транслируются в круглосуточном режиме, и поэтому вы запросто можете просматривать их в любое время. Особенно это порадует любителей специфических каналов ? спортивных, культурных, новостных, эротических и т.д.

Определите месторасположение спутника и то, какие частоты транспондеров к нему относятся. Для этого воспользуйтесь программой Satellite Transponders. Программа покажет нужный (Hotbird), кроме этого вы узнаете, какие телевизионные и радиоканалы, интернет провайдеры с него вещают, а также диапазоны транслирования транспондерных частот.

Определите свое местоположение по отношению к спутнику, т.е. попадет ли ваша местность в зону его покрытия. Карту с покрытием спутника Hotbird посмотрите на сайте www.lyngsat-maps.com . Произведите месторасположения спутника относительно ваших географических координат, Satellite Antenna Alignment, кроме того она расположение солнца на небосводе в определенное время, что также облегчает настройку на спутник. Введите в нее данные широты и долготы ваше города. Программа определит направление установки спутниковой и угол, на который ее следует поднять или опустить.

Подключите антенну к , а его к телевизору. Настройка таким образом легче, чем с использованием DVB карты, так во втором случае сигнал появляется спустя несколько секунд, а не сразу, что тормозит процесс. Все время придется двигать спутниковую тарелку очень медленно, следует останавливаться и ждать появления сигнала. Установка и настройка с помощью ресивера не имеет таких проблем, он появляется значительно быстрее. Лучше воспользоваться небольшим переносным телевизором, в том случае, когда тарелка расположена на значительном расстоянии от телеприемника. Или вам понадобится помощь.

Выберите в меню настройки ресивера — «Установка антенны». Выберите название спутника, Hotbird. Выберите частоту транспондера, в которой отражена поляризация (V-вертикальная, H- горизонтальная), если нет нужной частоты, то возвратитесь в предыдущее меню, выберите «Поиск каналов» и вводите ее значение. Выберите тип конвертера LNB «Универсальный 2». Выключите позиционер и DiSEqC, если спутниковая тарелка не подключена к мотоподвесу и нескольким конвертерам.

Подойдите к месту, где установлена тарелка. По компасу определите направление на юг, то посмотрите в каком направлении от тарелки находится юг. Например, в Донецкой области (Украина) юг находится на 36 градусе. Для других территорий значение будет иным. Следовательно, зная о том, что группа спутников Hotbird находится на 13 градусе в.д., поворачивать тарелку от направления на юг нужно вправо. Поставьте вначале тарелку немного выше вертикального положения. Начните медленно ее двигать в горизонтальном направлении. Тарелку можно перемещать достаточно быстро, главное — следить за тем, чтобы она была в горизонтальной плоскости, при этом вертикальное положение должно оставаться неизменным. Постепенно, после прохождения всего сектора, опускайте тарелку.

Сегодня немного абстрагируемся от Триколор, НТВ Плюс и от платного телевидения в целом. Существуют множества спутников, которые производят трансляцию каналов в открытом виде. Это значит, что за просмотр не нужно платить абонентскую плату.

Одним из самых распространенных спутников с большим количеством различных каналов я является Хотберд. Hotbird переводиться с английского как Жар-птица. Это спутник занимает удобную, для центральной России позицию в 13 градусов восточной долготы. С этого спутника можно смотреть каналы на Бельгийском, Английском, Итальянском, Немецком, Французском, Польском, Арабском и других языках мира. Но Нас в первую очередь интересуют каналы на Русском языке . Так как этот спутник содержит еще и несколько каналов на Армянском языке, то поговорим и о них.
В этой статье я расскажу вам, сколько и какие именно каналы на Русском и Армянском языках транслируются со спутника Hotbird, и что нужно для того что бы их настроить.

Спутниковая антенна какого диаметра потребуется для приема спутника Hotbird?

Для просмотра каналов со спутника, вам потребуется спутниковая антенна диаметром 0,8 метра. Я же настраивал на спутник антенну даже 0,6 метра, и она на удивление хорошо работала, даже в дождливую погоду. Можно вполне использовать спутниковую тарелку от Триколор или НТВ Плюс. Но я бы рекомендовал все же антенну 0,8.

Можно ли использовать конвертор от Триколор или НТВ Плюс?

При приеме спутникового сигнала в случае с Триколор и НТВ Плюс используется конвертор с круговой поляризацией. Для Хотберда же используются линейные поляризации, следовательно конвертор от Триколор и НТВ Плюс не подойдет. Приобретите LNB с линейной полярицацией.

Где находиться спутник Hotbird 13E, относительно Триколор?

Орбитальная позиция Жарптицы 13 градусов, а Триколор и НТВ Плюс 36. Это значит, что спутник тарелку следует повернуть на 23 градуса правее, если стоять за тарелкой.


Для настройки спутника, вам понадобится специальный прибор или помощник, который будет следить за качеством сигнала на телевизоре, в то время как вы будете настраивать антенну. Для настройки используйте транспондер 11034/V/27500. Начинайте медленно вращать тарелку по вертикали и горизонтали, пока не появиться сигнал. Добейтесь максимального показания силы и качества.

При настройки спутникового ресивера можно использовать автоматический поиск. В этом случае, система настроит вам около тысячи каналов среди которых есть всего несколько на русском и всего три на армянском языке. Я же предлагаю воспользоваться моими наработками и настроить интересующие нас каналы в ручном режиме. Для вашего удобства список всех каналов на Русском и Армянском языках я представил ниже.

Итак спутниковая тарелка установлена на кронштейн, а кронштейн жестко прикреплен к стене вашего дома (об этом говорилось в этом посте). Теперь можно переходить непосредственно к настройке. Сначала нужно примерно выставить азимут и угол места антенны.

Угол места — угол, на который отклоняется от горизонтали линия прямой видимости на спутник. Азимут — направление, указывающее на спутник в зависимости от расположения места приема. Для примера привожу значения угла места и азимута для ряда городов России для спутника Hot Bird .

  • Интересно
  • Интернет
  • Использование
  • Как исправить
  • Комп. грамотность

HotBird — европейский спутник с большим количеством зарубежных программ. Хотберд подключают для просмотра итальянских, армянских, арабских, французских, польских, португальских, африканских, а также каналов Ближнего Востока.

Прием производится на комплект оборудования:

  • Спутниковая антенна 90-120см.
  • Линейный конвертор.
  • Кабель.

Каналы без абонентской оплаты (открытые) стабильно принимаются на тарелки 90см. Кодированные платные зарубежные программы работают на антенны 120-140см (Sky Italia, NOVA, Polsat, Bis TV France). Эти данные для Москвы и Московского региона, а также ближайших областей. Размер антенны для своего региона смотрите по карте покрытия Hotbird.

Инструкция по самостоятельной настройке антенны на спутник Hotbird

1. Определение возможности приема спутника

Направление спутника определяем по программе в интернете или по компасу. Первый вариант: заходим на сайт GEONAMES (DISHPOINTER), выбираем название спутника (Eutelsat Hotbird 13B/13C/13E). Вбиваем точный адрес, смотрим на карту. Направление спутника будет показано цветной линией. Проверяем, выходят ли окна в нужном направлении, проверяем наличие препятствий на пути приема.

Выполнение процедуры по компасу: находим отметку юг и отсчитываем 24 градуса на запад до отметки «204» (указатель юг соответствует 180 градусам + 24 градуса до спутника Хотберд). В этом направлении поступает спутниковый сигнал. Проверяем наличие помех на пути приема.

В случае отсутствия сигнала с окон или стены здания, спутниковая антенна подключается на крыше. Кабель заводится по фасаду или слаботочному стояку.

Внимание! Только специалист после выезда и замера сигнала гарантирует прием спутника! Стоимость услуги составляет 1000 ? .

Для самостоятельных замеров используем приставку, где присутствует шкала уровня и качества.

2. Сборка оборудования, ориентация на спутник.

Процедуру выполняем при помощи ресивера с телевизором или прибора для настройки антенн . Прибор облегчает работу, так как отсутствует необходимость переносить телевизор с приставкой к месту монтажа. Устройство показывает силу и мощность сигнала, присутствует звуковой индикатор. Но есть свои особенности: прибор не определяет, какой спутник он принял, поэтому после получения максимальных значений по прибору, проверяем каналы на ресивере.

В обоих вариантах сперва выставляем параметры спутника в ресивере:

  • Название Eutelsat Hotbird 13B/13C/13E.
  • Транспондер (частота): 12322МГц, поляризация: H, скорость потока: 27500, коррекция ошибок: 3/4.
  • Дисек — выключен. 22KHz -выключено.
  • Настройки конвертора (только если требуется): верхний гетеродин 10600 МГЦ, нижний 9750 МГц.

Транспондер можно выбрать из общего списка частот на данный спутник, либо через раздел «Ручной поиск». На экране у нас появятся 2 шкалы: уровень и качество сигнала. Нам важно заполнение обеих шкал до максимальных значений, но не менее 60-70%. Полный список каналов и частот спутника Hotbird .

3. Настройка спутниковой антенны Hotbird

Перед выполнение работы, находим данные по углу места и азимуту нужного региона (если необходимого города в списке нет, пользуемся программой для расчета SATCALC) :

Регион Угол места Азимут
Архангельск 211 13
Волгоград 219 26
Екатеринбург 232 13
Казань 231 21
Калининград 189 27
Краснодар 215 32
Москва 208 23
Мурманск 201 11
Нижний Новгород 215 20
Ростов-на-Дону 215 30
Санкт-Петербург 200 20
Самара 223 21
Тюмень 237 10
  • Выставляем тарелку по углу места и азимуту вашего региона (Москва и область угол места 208, азимут 23).
  • Конвертор поворачиваем до отметки -15.8° , так чтобы значение оказалось сверху.
  • Зеркало антенны выставляем вертикально с небольшим наклоном вниз.
  • Медленно передвигаем антенну на 1-2мм влево-вправо, ждем несколько секунд, смотрим на заполнение шкал. Если сигнал не появляется, то меняем расположение антенны (вверх-вниз), продолжаем двигать влево-вправо. Повторяем процедуру, пока не достигнем максимальных значений в двух шкалах, но не менее 60-70%.
  • Фиксируем антенну, затягиваем болты

Если по каким-то причинам у вас не получается настроить тарелку Хотберд, либо антенна перестала работать, обратитесь к установщикам Спектр ТВ +7 962 963 31 08.

Мастера по настройке антенн HotBird: вызов Москва и область

Антенщики выполняют следующие виды ремонтных работ:

  • Настройка спутниковой антенны.
  • Замена конвертора.
  • Ремонт или замена кабеля.
  • Подключение дополнительных телевизоров.
  • Настройка спутниковой приставки.
  • Замена зеркала антенны.
  • Переустановка системы.
  • Укрепление опоры.
  • Замена разъемов.
  • Прошивка ресивера.

Стоимость работ по настройке HotBird 2500 ?!

Цены на комплектующие:

  • Конвертор 1 выход — 490 ?.
  • Кабель— по 35 ? за метр.
  • Антенна 90см — 1590 ?.
  • Антенна 120см — 5600
  • Молниезащита — 490

Установщики «Спектр ТВ» обладают значительным опытом работ и имеют профильное техническое образование. Предоставляется гарантия на работы и оборудование.

  • Артур
  • В компании с 2010 г. Специализация: ремонт, настройка, установка спутниковых систем
  • Александр
  • В компании с 2006 г. Специализация: ремонт, настройка, установка спутниковых и эфирных систем
  • Сергей
  • В компании с 2004 г. Специализация: ремонт, настройка, установка тв систем. Сотовая связь. Интернет.

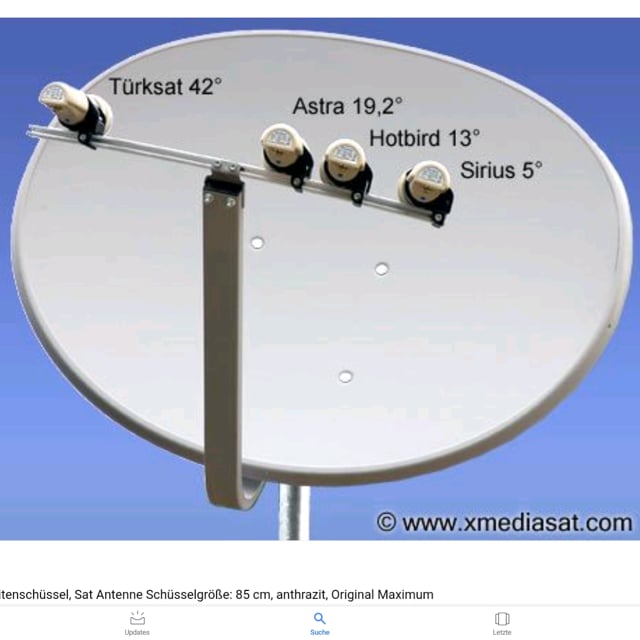

Настройка антенны Astra 19 + Hotbird 13

Комбинация состоит из двух спутников — Astra 19 и Hotbird 13 . Спутники расположены близко, поэтому подключить их можно на одну антенну. Astra 19 — просмотр немецких, французских программ. HotBird — итальянские, польские, арабские, африканские, азиатские телеканалы.

  • Спутниковая антенна 1.2м-1.4м.
  • Конвертор линейная поляризация, 1 выход — 2шт.
  • Мультифид — 1шт.
  • Дисек-переключатель на 2 — 1шт.

Мультифид — это держатель для второго конвертора. Стандартная комплектация тарелки предполагает наличие одного крепления. При подключении антенны на несколько спутников, применяется мультифид.

Дисек-переключатель — это устройство, которое будет переключать питание между двумя конверторами (двумя спутниками). Если выбирается канал со спутника Hotbird, то питание подается на соответствующий конвертор.

Процедура настройки на антенну 120см:

  • Собираем и устанавливаем тарелку на кронштейн.
  • В центральном фокусе подключаем конвертор на Astra 19, так как сигнал с данного спутника слабее.
  • Собираем и устанавливаем мультифид по инструкции . Мультифид располагаем слева (антенна перед настройщиком).
  • Регулируем расстояние между центром конвертора Astra 19 и центром конвертора Hotbird на 83мм.
  • Монтаж дисека: берем 2 кабеля от конверторов, в 1 вход дисека подключаем кабель от Astra 19, во второй от Hotbird. Выход (out) к ресиверу.
  • Подключаем ресивер к антенне и к телевизору, выводим меню на экран.
  • Выставляем в приставке рабочую частоту спутника Astra: транспондер (частота): 12 545, поляризация H, скорость потока 22 000, коррекция ошибок 5/6.
  • Перед нами 2 шкалы: уровень и качество, по ним будем настраивать антенну.
  • Выкручиваем конвертор Astra до отметки -10.3, конвертор Hotbird до отметки -15.8, значения должны оказаться сверху.
  • Медленно передвигаем антенну влево-вправо, ждем пару секунд, проверяем заполнение шкал на приставке. Если сигнал не появляется, меняем расположение антенны (вверх-вниз).
  • Повторяем процедуру до заполнения шкал. Они должны быть заполнены не менее, чем на 60-70%.
  • Настраиваем каналы спутника Astra 19 на ресивере. Если все каналы найдены и стабильно работают, то начинаем настраивать дисек-переключатель.
  • В разделе настроек дисека, выставляем «включить» функцию переключателя.
  • Заходим в настройки. Версия должна соответствовать той, что написана на корпусе устройства.
  • Выставляем теже входа, которые использовали при соединении. Могут обозначаться либо цифрами — 1,2, либо буквами A, B.
  • На первом входе Astra, на втором Hotbird.
  • Настраиваем каналы на Hotbird. Если сигнала нет, или он слабый. Двигаем конвертор Hotbird влево-вправо, проверяем заново.
  • Фиксируем антенну, затягиваем болты.

Настройка антены на 3 спутника Amos 4 + Sirius 5 (Astra 4W) +HotBird 13

Комбинация состоит из 3 спутников: Amos 4W , HotBird 13E , Sirius 4.9E (новое название спутника Astra 4A). Хотберд — европейские каналы, программы стран Азии и Африки. С Amos и Sirius — каналы на украинском языке.

  • Спутниковая антенна 120-140см.
  • Конвертор линейная поляризация 1 выход — 3шт.
  • Мультифид — 2шт.
  • Дисек-переключатель на 4 — 1шт

Мультифиды — дополнительные держатели для конверторов. Стандартная комплектация спутниковой тарелки предполагает 1 держатель. Дисек-переключатель будет объединять сигнал от 3 антенн и переключать питание между ними (питание подается на конвертор того спутника, чей канал был выбран на приставке).

Порядок настройки на антенну 120см:

  • Собираем и устанавливаем антенну на кронштейн.
  • В центральном фокусе выставляем Hotbird. Слева от Hotbird сначала конвертор на Sirius, потом Amos.
  • Расстоянии между центрами первого и второго конвертора (Hotbird-Sirius) 83мм, второго и третьего (Sirius-Amos) 87мм.
  • Выкручиваем конвертора (см градусы на облучателе): HotBird -15.8, Sirius -20.2, Amos -24.3. Значение должны оказаться сверху.
  • Подключаем дисек 1×4: 1 вход Hotbird, 2 вход Sirius, 3 вход Amos.
  • Берем с помощью кабеля сигнал с выхода дисека (out) и подсоединяем в антенный вход приставки (LNB IN, ANT IN).
  • Соединяем ресивер с антенной и телевизором, выводим меню на экран ТВ.
  • В приставке выбираем спутник Hotbird, заходим в лист частот (транспондеров), ищем частоту 12322МГц.
  • Полные параметры: частота 12322МГц, поляризация H, скорость потока 27500, коррекция ошибок 3/4.
  • Антенну выставляем вертикально, с небольшим наклоном вниз. Предварительная настройка по азимуту и углу места для спутника хотберд упростит задачу (см выше данные).
  • Медленно передвигаем тарелку на 1-2мм влево вправо, ждем несколько секунд, проверяем заполнение шкал уровня и качества сигнала на экране.
  • Когда данная операция не приносит результата, пробуем двигать зеркало вверх-вниз, продолжаем настройку.
  • Добиваемся максимального заполнения шкал сигнала — не менее 60-70%.
  • Проверяем настройку каналов на приставке. Если все работает хорошо, сигнал стабильный, приступаем к настройке каналов на другие спутники.
  • В ресивере включаем функцию протокола-дисек. Версия должна соответствовать версии подключенного нами дисека. Обычно данные цифры указаны на корпусе. Основная часть переключателей используют протокол 1.0-2.0
  • Выставляем нужные входы дисек. 1 вход Hotbird, 2 — Sirius, 2 — Amos. Могут быть буквенные обозначения A-B-C-D.
  • Настраиваем каналы со спутников Sirius, Amos. В приставке, как правило, уже присутствует частотный лист. Но можно выполнить и в ручном поиске.
  • Частота Sirius:11766, поляризация H, скорость потока 27 500, коррекция ошибок 3/4.
  • Частота Amos:11140, поляризация H, скорость потока 30 000, коррекция ошибок 3/4.
  • Обязательно активируем функцию сетевого поиска, так как это поможет нам настроить весь транспондерный лист спутника.
  • Когда платные каналы к просмотру не планируются, выбираем поиск только открытых или FTA каналов.
  • Если сигнал какого либо спутника не стабилен, производим подстройку конвертора.

Мастера компании «Спектр ТВ» окажут услуги по монтажу и настройке антенны на спутники: HotBird, Amos, Sirius, Astra. Телефон +7 962 963 31 08.

Сегодня немного абстрагируемся от Триколор, НТВ Плюс и от платного телевидения в целом. Существуют множества спутников, которые производят трансляцию каналов в открытом виде. Это значит, что за просмотр не нужно платить абонентскую плату.

Одним из самых распространенных спутников с большим количеством различных каналов я является Хотберд. Hotbird переводиться с английского как Жар-птица. Это спутник занимает удобную, для центральной России позицию в 13 градусов восточной долготы. С этого спутника можно смотреть каналы на Бельгийском, Английском, Итальянском, Немецком, Французском, Польском, Арабском и других языках мира. Но Нас в первую очередь интересуют каналы на Русском языке . Так как этот спутник содержит еще и несколько каналов на Армянском языке, то поговорим и о них.
В этой статье я расскажу вам, сколько и какие именно каналы на Русском и Армянском языках транслируются со спутника Hotbird, и что нужно для того что бы их настроить.

Спутниковая антенна какого диаметра потребуется для приема спутника Hotbird?

Для просмотра каналов со спутника, вам потребуется спутниковая антенна диаметром 0,8 метра. Я же настраивал на спутник антенну даже 0,6 метра, и она на удивление хорошо работала, даже в дождливую погоду. Можно вполне использовать спутниковую тарелку от Триколор или НТВ Плюс. Но я бы рекомендовал все же антенну 0,8.

Можно ли использовать конвертор от Триколор или НТВ Плюс?

При приеме спутникового сигнала в случае с Триколор и НТВ Плюс используется конвертор с круговой поляризацией. Для Хотберда же используются линейные поляризации, следовательно конвертор от Триколор и НТВ Плюс не подойдет. Приобретите LNB с линейной полярицацией.

Где находиться спутник Hotbird 13E, относительно Триколор?

Орбитальная позиция Жарптицы 13 градусов, а Триколор и НТВ Плюс 36. Это значит, что спутник тарелку следует повернуть на 23 градуса правее, если стоять за тарелкой.


Для настройки спутника, вам понадобится специальный прибор или помощник, который будет следить за качеством сигнала на телевизоре, в то время как вы будете настраивать антенну. Для настройки используйте транспондер 11034/V/27500. Начинайте медленно вращать тарелку по вертикали и горизонтали, пока не появиться сигнал. Добейтесь максимального показания силы и качества.

При настройки спутникового ресивера можно использовать автоматический поиск. В этом случае, система настроит вам около тысячи каналов среди которых есть всего несколько на русском и всего три на армянском языке. Я же предлагаю воспользоваться моими наработками и настроить интересующие нас каналы в ручном режиме. Для вашего удобства список всех каналов на Русском и Армянском языках я представил ниже.

Среди обычных, неподготовленных, пользователей существует мнение, что самостоятельно установить и настроить спутниковую систему почти нереально. На самом деле это вовсе не так. Ниже — простая инструкция для »чайников», о том, как самостоятельно установить и настроить спутниковую антенну без расчетов, сатфайндеров и прочих атрибутов профессионалов. Если Вы – профессиональный установщик, то нижеприведенный материал вряд ли будет представлять для Вас интерес.

Хоть любую информацию сейчас можно найти в Сети, я все же попытался собрать всю основную информацию, полученную мной, на одной странице — для удобства. Просто попытаюсь своими словами и с картинками рассказать, как устанавливал и настраивал спутниковую систему я. Сразу скажу, что рассматривается установка ТОЛЬКО офсетной неповоротной антенны, а не прямофокусной или моторизованной. И еще — не исключен вариант того, что как бы вы не пытались — самостоятельно установить и настроить антенну может и не получиться. Тогда придется приглашать профессионального установщика. Мне трудно предположить, как такое может быть, но в форумах встречались люди, бьющиеся по паре дней в бесполезных попытках настроить антенну. В остальных же случаях самостоятельным выбором комплектующих и самостоятельной установкой можно сэкономить некоторую, порой немалую, сумму. Кроме всего прочего — лично мне было просто интересно самостоятельно все установить. Чем отличается установка и настройка системы «на глаз» от профессиональной установки? Почти ничем. За исключением более точного первоначального расчета (что позволяет значительно сэкономить время), система крепления и принцип настройки антенны-такие же.

Предупреждение: все работы, связанные с высотой и электричеством, опасны для жизни. Если хоть что-то вызывает малейшие опасения, не рискуйте, доверьтесь профессионалам. Самостоятельную установку вы производите на свой страх и риск. В любом случае помните о технике безопасности и о том, что все опасные высотные работы выполняют только профессионалы при наличии проверенных страховочных приспособлений.

Телевизионный спутник – космический аппарат, находящийся на геостационарной орбите Земли и посылающий телевизионный сигнал на определенную территорию Земли посредством транспондера. Все спутники находятся в плоскости экватора, поэтому находятся на одной широте, но различаются по долготе. Кроме названия имеют еще и обозначение долготы. К примеру, Amos 4W означает, что спутник называется Amos и находится на 4-м градусе западной долготы (W-это West). Hotbird 13E-спутник Hotbird, находится на 13-м градусе восточной долготы (E-это East). Исходя из того, что спутники «закреплены» в определенных точках на орбите, они имеют и определенные зоны покрытия территории Земли.

Транспондер – приемопередатчик, находящийся на спутнике. Характеризуется шириной и направленностью посылаемого луча и частотой вещания. Вещание ведется в двух основных диапазонах-C-Band и Ku-Band. В диапазоне C (4 ГГц) вещают в основном американские и российские спутники, в диапазоне Ku (10.700-12.750 ГГц)-европейские. Вещание ведется в линейной или круговой поляризациях. Которые в свою очередь различаются на вертикальную (V) и горизонтальную (H) для линейной поляризации и левую (L) и правую (R) для круговой поляризации. Когда говорят «сигнал c транспондера 11766H», подразумевают транспондер, вещающий на частоте 11766Мгц с горизонтальной
поляризацией. Транспондеров на спутнике бывает от нескольких до десятков
штук.

Спутниковая антенна – основной элемент спутниковой системы абонента для получения сигнала со спутника. Если сказать простыми словами-антенна «собирает” слабый отраженный спутниковый сигнал по всей своей поверхности и фокусирует его в определенную точку, в которой устанавливается конвертор. Наиболее распространенные антенны-прямофокусные и офсетные. Прямофокусные представляют собой параболическое зеркало с фокусом в геометрическом центре, офсетные же имеют смещенный фокус (ниже геометрического центра антенны). Соответственно, конвертор у прямофокусной антенны установлен по центру, у
офсетной-смещен к низу. Наибольшее распространение у обычных пользователей получили именно офсетные антенны. Они дешевы, просты в установке и настройке. Производятся антенны различных диаметров и из различных материалов. Материал, как правило-либо алюминиевый сплав, либо сталь. Бывают антенны неповоротные (жестко закрепленные) и антенны с актуатором (мотоподвесом). Мотоподвес поворачивает антенну на заданные углы и позволяет принимать сигнал с огромного количества спутников, находящихся в зоне видимости. Настраиваются последние для новичка не очень просто. Размер антенны выбирается индивидуально, в зависимости от мощности сигнала необходимого для просмотра спутника. Диаметр антенны необходимо подбирать с некоторым запасом, поскольку атмоферные осадки (сильный дождь, снег) создают существенные помехи спутниковому сигналу. Особенно это касается Ku-диапазона. Но при этом не нужно входить в крайности-если антенны диаметром 0,9м вполне хватает, совсем
необязательно покупать антенну 1,5м-она и весит больше и ее площадь
больше подвержена воздействию ветра.

Конвертор – устройство, предназначенное для получения сигнала спутника, отраженного от антенны и устанавливаемое на соответствующем держателе в фокусе антенны. Основное предназначение конвертора- преобразовать частоту принимаемого спутникового сигнала (к примеру, для Ku-диапазона она от 10.7 до 12.75 ГГц) до промежуточной (900 — 2150 МГц), при которой затухание передаваемого в кабеле сигнала будет меньше. Поскольку мощность принимаемого спутникового сигнала очень мала, вторая важная задача конвертора-усилить ее до приемлимого уровня для приемного тракта ресивера. Поскольку любой конвертор вносит в сигнал свой уровень шумов, но является при этом малошумящим-его еще называют LNB (Low Noise Block). Конверторы бывают предназначенными для работы в линейной поляризации или круговой и выбираются в зависимости от того, в какой из поляризаций вещает спутник (к примеру популярные пакеты НТВ+ вещаются в круговой поляризации и универсальный конвертор линейной поляризации, несмотря на название «универсальный»-не годится для приема). Если конвертор универсальный-он переключается на заданную поляризацию напряжением 13/18 В, подаваемым ресивером. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конверторы бывают с 1-м выходом, 2-мя, 4-мя, 8-ю. Исходя из того, сколько независимых точек просмотра будет установлено, конвертор с соответствующим кол-вом выходов должен быть установлен, поскольку все выходы конвертора независимые.

Мультифид – держатель для дополнительного конвертора. Поскольку спутники расположены на геостационарной орбите сравнительно близко друг от друга (по
определенным меркам), возможен одновременный прием сигнала на одну антенну при помощи мультифида с нескольких рядом расположенных спутников. Классический пример-3 спутника (Hotbird 13E, Sisius 4.8E, Amos 4W), принимаемые на 1 неповоротную антенну. Как правило, на основном (фокусном) держателе антенны устанавливается конвертор, настраиваемый на Sisius 4.8E, на 1-м мультифиде- конвертор на Hotbird 13E, на 2-м мультифиде- конвертор на Amos 4W.

Дисек (DiseqC) – это устройство, переключающее сигнал с нескольких конверторов на 1 кабель. Поскольку одновременно ресивер может принимать сигнал лишь с одного спутника, соответствующий этому спутнику конвертор должен быть подключен к ресиверу. Именно этим и занимается дисек-он подключает к ресиверу
необходимый в данный момент конвертор. Дисеки бывают разные, рассчитанные на работу по определенному протоколу. Протокол DiseqC 1.0 является однонаправленным и используется при кол-ве конверторов не более 4. DiseqC 2.0-то же самое, только двунаправленный и совместим с 1.0. DiseqC 1.1 используется для подключения бОльшего количества конверторов. Протокол 1.2 используется для управления позиционером.

К входам и выходу дисека подключается коаксиальный кабель через F-коннекторы.
Думаю, не стоит рассказывать о разъемах и кабеле-тут все понятно. Впрочем, кабель обязательно должен иметь волновое сопротивление 75 Ом, сделан из качественных материалов, выдерживающих серьезные температурные перепады и имеющим хорошую экранирующую оплетку. Материал жилы-сталь, медь, омедненная сталь-однозначно сказать что лучше вряд ли получится.

Кронштейн антенны – простой металлический держатель, который крепится к стене (как правило) и к которому крепится антенна. Должен быть сделан максимально надежно, чтобы ветер не сорвал антенну.

Спутниковый ресивер – устройство, принимающее спутниковый сигнал с конвертора и выводящее его на телевизор в виде привычной картинки со звуком Smile Выбор ресивера-самое непростое занятие при выборе спутниковой системы.
Ресиверы бывают как для открытых некодированных каналов (FTA), так и для кодированных, с картоприемниками, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видео выходами, с жестким диском и другими полезными и не очень функциями. Тут, как говорится, на любые предпочтения и любой кошелек. Есть один немаловажный момент: на сегодня активно вводится в эксплуатацию спутниковое вещание в HD формате (видео высокого разрешения) и в MPEG4. Ресиверы, поддерживающие данные форматы, стоят,как правило, много дороже обычных. Поэтому перед покупкой спутниковой системы нужно определиться, какой контент вы будете смотреть и какой вам для этого нужен ресивер. Дешевые ресиверы, как правило, не отличаются высоким качеством изображения и звука, большой функциональностью и быстрым переключением каналов. Хотя бывают и исключения. Отдельный нюанс-эмулятор в ресивере. Как видно из его названия-эмулятор предназначен для програмного эмулирования работы смарт-карты. Для чего это нужно? Огромное количество каналов с разных спутников защищены кодировками. Кодировки бывают различные-Viaccess, Seca, Irdeto, Nagravision, Biss и т.д. К примеру-вещается какой-то пакет каналов в кодировке Biss и вы хотите его смотреть (антенна настроена на
нужный спутник), но при этом у вас нет смарт-карты. Тогда ищете в своем ресивере программный эмулятор (обычно это прописано в недокументированных возможностях) и включаете его. Вводите ключи доступа канала-и если все в порядке-смотрите его. Как правило, эмуляторы в современных ресиверах поддерживают несколько кодировок. Еще одно применение эмулятора-явление, именуемое в народе »шаринг»или «кард-шаринг». Да, и еще-при выборе ресивера следует обращать внимание на доступность и регулярность выходящего программного обеспечения. Проще говоря-прошивки. В новых прошивках, как правило, убираются возникающие ошибки, добавляются параметры спутников, транспондеров, новые коды для работы эмулятора и т.д.

Для начала в течение некоторого времени я штудировал интернет для ознакомления с вопросом (поскольку я был полнейшим чайником и понятие о том, что такое дисек или транспондер имел весьма призрачное, но смотреть спутниковое ТВ при этом хотелось). Определился с тем, какой контент и с каких спутников я хочу смотреть (в конце этой статьи можно посмотреть на списки наиболее популярных в наших местах каналов и некоторые ссылки), что принимается в моем регионе и на какой диаметр антенны, а также ознакомился с советами бывалых, в числе которых большую помощь мне оказал Vladbel, за что ему отдельное спасибо Smile В итоге для
просмотра были выбраны спутники Amos 4W, Sirius 4.8E, Hotbird 13E на одну антенну 0,95м и Eutelsat W4 36E на 0,85м. В качестве киевского магазина выбрал http://www.agsat.com.ua/ — все есть в одном месте и кроме всего прочего, они являются одним из рекомендуемых производителем Openbox продавцом оригинальной техники одноименной марки, а у меня душа лежала именно к Openbox Smile К слову-оба купленных мной в Агсате ресивера и купленные там же ресиверы для моих друзей были УЖЕ прошиты списками спутников и списками
фаворитных каналов c популярных спутников 4W+5E(4.8E)+13E, причем касалось это не только Openbox’ов. Удобно тем, кто не хочет особо заморачиваться с набиванием фаворитов.

Что было закуплено и какие были критерии выбора:

  • Офсетная антенна 0,95м пр-ва Харьков. Крашеная сталь. Для приема сигнала с Amos 4W, Sirius 4.8E, Hotbird 13E.
  • Офсетная антенна 0,85м пр-ва Харьков. Крашеная сталь. Для приема сигнала с Eutelsat W4 36E.
  • Ресивер Openbox X-810. Во-первых-у Опенбокса мощнейшая техническая
    поддержка (новые прошивки выходят чуть ли не каждые пару недель),
    во-вторых-отличное качество картинки, в-третьих-встроенный эмулятор,
    в-четвертых-поддержка LanComBox (для любителей «шаринга»Smile.
  • Три универсальных конвертора линейной поляризации SINGLE TITANIUM TSX 0,2dB. Заявлен малый уровень шумов.
  • Один конвертор круговой поляризации SINGLE Circular INVERTO IDLP-40SCIRCL для Eutelsat W4 36E (НТВ+).
  • Два мультифида.
  • Два кронштейна для антенн.
  • Дисек-переключатель сигнала с 4-х конверторов в 1 кабель, подключаемый к ресиверу.
  • Коаксиальный антенный кабель, волновое сопротивление 75 Ом, бухта 100м.
  • 10 антенных накручивающихся F-коннекторов.
  • 6 анкерных болтов »под гайку» 8х72, шайбы, гайки и гроверные шайбы.
  • Пластиковые самозатягивающиеся стяжки.
  • Стальной тросик с зажимами для закрепления на нем антенного кабеля и спуска его с крыши.
  • Пластиковая коробка для дисека.
  • Lanсombox — девайс для шаринга (кто хочет-может поискать любым поисковиком понятие «кард-шаринг»Smile.

Бюджет всего этого добра составил 1346 гривен или

Антенна должна быть установлена в зоне прямой видимости южного направления. Прямой-значит что перед антенной не должно быть никаких препятствий в виде домов, деревьев и прочего. Именно по этой причине наиболее оптимальные места для установки антенн-балконы и крыши. Поскольку окна мои находятся на первом этаже и направлены далеко не на юг, решено было устанавливать антенны на крыше. Благо, что крыша моего типового панельного 9-ти этажного дома плоская-тем самым облегчалась установка (если свободного доступа к антенне с числом конвертором больше 1-го после установки ее на кронштейн не будет-то см. ниже *). Что мне понадобилось на крыше кроме антенн с их креплениями:

  • Перфоратор со сверлами с победитовыми наконечниками. Диаметр сверла выбирается чуть меньше, чем диаметр анкерного болта. Намного меньше – нельзя — анкер не войдет в стену. Больше — будет «болтаться» и его толком не получится затянуть.
  • Крестовидная отвертка.
  • Накидной ключ на 10.
  • Накидной ключ на 13.
  • Разводной ключ.
  • Молоток.
  • Нож для резки бумаг (для зачистки кабеля под коннекторы).
  • Кусачки.
  • Ресивер с пультом.
  • Маленький телевизор.
  • 220В с удлинителем на 3 розетки.

Самые интересные вопросы-куда направлять антенны? Как определить направление? Как настроить антенны без сатфайндера (прибор для настройки спутниковых антенн-стоит от $400)? Поскольку в моем случае было решено производить настройку «на глаз», я решил определить направление логически просто-я всего-навсего посмотрел куда направлены антенны на соседней крыше и
решил свои повернуть в том же направлении/

Антенна с 3-мя конверторами-однозначно Sirius, Hotbird, Amos — у нас много таких и фирмы-установщики их в основном и ставят. Посмотрев на соседние дома-можно найти много таких и направлены они все в одном направлении. Именно поэтому у меня не возникло сомнений. Левее ее с одним конвертором-наверняка НТВшная-таких у нас тоже хватает. Если же у вас таких ориентиров нет, то дело хуже. Нужно определить южное направление и пытаться направлять антенну туда. Еще раз непременное условие-перед антенной ни в коем случае не должно быть никаких видимых преград в направлении спутника. Кроме всего прочего-в ситуации, когда антенна устанавливается под чьими-то балконами или козырьками-следите, чтобы
потоки воды или снега с верхнего козырька не попадали прямиком на вашу антенну. Ничего хорошего для приема это не сулит.

Вот к этой лифтовой шахте я и решил крепить свои антенны:

Невзрачно, конечно, на крыше, но это не евроремонт в квартире Smile Определил
место установки, разметил отверствия под кронштейны, просверлил их перфоратором, забил внутрь анкеры и закрепил кронштейны (дальнейшие этапы я не полностью фотографировал, поэтому почти все фото будут с уже установленных систем). Подробно останавливаться на фиксации кронштейнов не буду-думаю, что с этим все понятно, работа-механическая. Все же, если кто-то не знает, что такое анкерный болт, покажу как он выглядит:

Он состоит из стакана и находящимся внутри него болта. Болт имеет резьбу под гайку с одной стороны и утолщающийся конус-с другой. Именно так, как на рисунке, слева-направо, аккуратно, чтобы не повредить резьбу под гайкой, его вбивают в просверленное отверстие.

Гайку рекомендую при этом ослабить, но не откручивать до конца, иначе болт рискует полностью провалиться внутрь отверстия, потом не достанете. То же касается и надевания на болты кронштейна (гайки при этом все равно придется снять)-следите чтобы болты не провалились вовнутрь стакана, рекомендую их перед надеванием кронштейна максимально потянуть на себя или немного притянуть гайкой-чтобы конус немного вошел в стакан и болты не шатались. Стакан должен быть заподлицо со стеной, а резьба с гайкой, соответственно — снаружи отверстия.

Принцип работы анкерного болта состоит в следующем: когда гайка начинает затягиваться ключом, она тянет болт внутри стакана наружу за счет резьбы. Находящийся на конце болта конус входит в стакан и максимально распирает его внутри отверстия. В итоге вырвать такой болт из стены-задача далеко нетривиальная. Именно поэтому вешать кронштейн рекомендуется на саморасклинивающиеся анкерные болты, а не на шурупы с пластиковыми дюбелями.

Впрочем, выбор крепления-личное дело каждого. Единственное-если все же будете выбирать анкеры-смотрите на их качество, в частности на материал и толщину стакана. Потому что слишком хлипко сделанные анкеры и держать будут соответственно.

При установке на балконе можно вообще просверлить стену и продеть через нее нарезанные резьбой прутки соответствующей длины (такие продаются в магазинах). Закрепляются с обеих сторон гайками.

Вернусь к установке.

Первой настраивалась антенна с 3-мя конверторами на Sirius, Hotbird, Amos, второй-на Eutelsat 36E. Вначале кронштейны были прикручены на винтовые анкерные болты, позже я их сменил на гаечные. Винтовые оказались ненадежными. На фото видны первые неудачные попытки в виде оставшихся отверстий. Кронштейны к тому времени тоже перекрасил для усиления изначальной покраски:

На приведенном выше фото антенна уже в сборе, с конверторами, кабелем и т.д. Изначально же просто собиралась антенна, вешалась на кронштейн, а конверторы с кабелем цеплялись уже потом. Тонкий металлический тросик-он просто был у меня лишний и я продел его через крепление антенны и прикрутил к стойке лифтовой шахты на случай, если ветер вырвет анкеры, чтобы антенна не спикировала с крыши Smile На самом деле, это практически нереально, но пусть будет-так мне подумалось. Для настройки антенны в вертикальной и горизонтальной плоскостях требуется зажимать крепление настолько, чтобы антенна самостоятельно не изменяла свой наклон, но при этом ее с некоторым усилием можно было перемещать в плоскостях. Вот эти гайки до окончательной настройки сильно не
затягиваются:

Не зажатый левый винт дает настраивать антенну в вертикальной плоскости, 2
не зажатых правых-поворачивать антенну относительно кронштейна в горизонтальной плоскости.

Далее на центральный держатель конвертора антенны надеваются оба мультифида, во все держатели вставляются конверторы, и все затягивается так, чтобы конверторы в мультифидах можно было с некоторым усилием поворачивать во всех
плоскостях(кабели к конверторам подключаются позже). На фото ниже видно что собой представляют мультифиды и как они крепятся:

После этого начинается процесс настройки. К центральному конвертору прикручивается F-коннектором отрезок кабеля пару метров длиной, второй конец кабеля прикручивается к ресиверу. С какого-то сайта у меня есть картинки, что такое F-разъем и как его правильно накручивать на кабель.

Ресивер подключается к телевизору, только после этого включается питание 220В. Немаловажный момент-при накручивании на кабель F-коннектора необходимо тщательно следить, чтобы тонкие проводнички экранирующей оплетки кабеля не замкнулись с ценральной жилой, иначе можно вывести из строя ресивер.

Включаю телевизор, ресивер, захожу в меню Установка-Поиск каналов. В списке спутников слева выбираю Sirius 2/Ku 4.8E-именно на этот спутник будет настроен жестко закрепленный центральный конвертор. Справа в меню выбираю:

  • LNBP: Вкл. (включить питание конвертора)
  • LNBP Type: Universal (универсальный тип конвертора, согласно купленным мною)
  • LNBP Freq: 10600/9750 (указано на конверторах)
  • 22Khz: Авто (сигнал для переключения дисека-так и оставляю)
  • DISEqC: None (так и оставляю, поскольку сигнал подключен пока напрямую, а не через дисек)

Далее желтой кнопкой пульта захожу во подменю Транспондер и выбираю транспондер, на котором буду искать сигнал (советую заранее выписать себе несколько транспондеров выбранных со спутников с различными поляризациями и РЕАЛЬНО РАБОТАЮЩИМИ бесплатными каналами (FTA). Список можно найти по ссылкам ниже.

К примеру, в моем случае, для начала, это будет транспондер 11766H, вещающий на частоте 11766МГц с горизонтальной поляризацией. Для удобства, качество сигнала можно вывести на полный экран кнопкой Info. Ориентироваться буду по нижней шкале «Качество»:

Что мы видим на этом фото? Безрадостную картину, качество сигнала — 0% ! Собственно говоря, а чего следовало ожидать? Антенна ведь пока «смотрит» в сторону спутника очень приблизительно.

Дальше наступает самый непростой момент, требующий немалой выдержки — это настройка антенны в плоскостях. Почему необходима выдержка — буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем-необходимо установить антенну в некотором вертикальном положении, в моем положении оно было приблизительно таким:

После этого нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале-в одну сторону, и если шкала не меняется с 0, то в другую. Когда обнаруживается, что шкала качества выросла хотя бы до 10-15 — это уже первая удача, можно остановиться и передохнуть. Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден хоть какой-то: теперь нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх-вниз. После этого можно попробовать по
чуть-чуть поворачивать конвертор вокруг своей оси в держателе (на конверторе для этого нанесены метки):

Добиться максимального сигнала можно ТОЛЬКО совокупностью всех этих регулировок. Еще нюанс — если не получается найти сигнал ни при каких условиях, а вы 100 раз все перепроверили, в том числе настройки ресивера, имеет смысл попробовать другой конвертор, возможно этот — неисправен. Получаю максимальный уровень сигнала, какой только удается вытянуть:

Казалось бы, можно успокоиться и затягивать все регулировочне винты? Как бы не
так! Ведь настройка производилась для транспондера, вещающего в горизонтальной поляризации (на картинке в конце 2-й сроки есть буква H), а нужно еще настроить какой-нибудь транспондер в вертикальной (V) поляризации:

В моем случае поворот конвертора в держателе против часовой стрелки помог добиться лучшего качества сигнала в вертикальной поляризации.

После этого можно просканировать транспондеры (ищите в документации с своему
ресиверу, как это сделать) и визуально посмотреть, принимаются ли каналы и соответствуют ли они выбранному спутнику:

Когда сигналы в горизонтальной и вертикальной поляризациях максимальны из
того, что можно вытянуть, необходимо туго-натуго затянуть все регулировочные недожатые гайки. И тут есть один неприятный момент — затягиваешь гайку, антенна при этом чуть меняет свое направление, а качество сигнала может ощутимо уходить! Так что затягивать тоже нужно очень аккуратно. Все, антенна и первый конвертор настроены. Выключаю ресивер из розетки, накручиваю кабель с центрального конвертора на конвертор слева (на тот, что на мультифиде, если смотреть на антенну
спереди), включаю все, в меню выбираю Hotbird 13E, те же настройки меню справа, что и для Сириуса, выбираю рабочий транспондер и пытаюсь настроить максимальное качество сигнала. Только в этот раз регулирую не антенну, а сам конвертор на мультифиде. Он может перемещаться во всех плоскостях по отношению к фокусу антенны-влево, вправо, вверх, вниз, вперед, назад:

Все гайки затягиваются, когда сигнал максимален. Не забываю про проверку в
обоих поляризациях. Сканирую транспондеры Хотберда и проверяю какие-нибудь бесплатные каналы визуально.

Снова все выключаю, перекручиваю кабель на 3-й конвертор, включаю все, выбираю Amos 4w и произвожу настройку для него. Все аналогично. После этого настройку первой антенны можно считать оконченной.

Вторая антенна. Которую я собираюсь настроить на Eutelsat W4 36E (НТВ+). Тут проще — конвертор один. Причем поскольку он круговой поляризации — не очень важно, как он будет развернут внутри держателя. Лучше всего-кабелем вниз, чтобы на нем не скапливались осадки:

Соответственно нужно настроить антенну в горизонтальной и вертикальной плоскостях. Все выключаю, перекручиваю кабель на этот конвертор. Настройки согласно купленному конвертору такие:

Настраиваю вторую антенну, проверяю антенну в обоих поляризациях на разных
транспондерах. Поскольку конвертор рассчитан на круговую поляризацию, проверяются не на H и V, а на L и R (левая и правая).

Вот и все. Можно все выключать. Теперь нужно сделать коммутацию сигнала через дисек.

У моего дисека есть 1 выход на ресивер, обозначаемый REC и 4 входа для
конверторов, именуемые 1,2,3,4. Конверторы подключаю так:

  1. Sirius
  2. Hotbird
  3. Eutelsat

С подключением все просто — к каждому конвертору подключается отрезок
кабеля, подключаемый к соответствующему входу дисека. Если устанавливаетя одна антенна с 1-м конвертором, то и дисек не нужен. Если одна антенна на 2 конвертора и у дисека будут свободны 2 порта-ничего страшного. Дисек устанавливается недалеко от антенн и желательно, заключается в водонепроницаемую коробку (я покупал в магазине электротоваров), для того, чтобы на него не попадали осадки:

В днище коробки для дисека желательны отверствия для вентиляции. Острые
углы изгибов кабеля не допускаются! F-коннекторы на конверторах закрываются или входящими с комплект колпачками или термоусадочной трубкой:

Кстати, на вышеприведенном фото видны расстояния между конверторами и углами их наклона. Справа-антенна, направленная на Eutelsat W4.

Настраиваю в меню ресивера протокол дисека (в моем случае 1.0) и распределение конверторов согласно входам (портам) дисека:

На картинках видно, каким входам (портам) дисека какие назначены конверторы (на какой спутник). 0/12V: Вкл. только для LanComBox’а. Если у вас его нет, то и включать 12В не нужно. Сохраняю изменения, проверяю, все ли входы дисека работают (т.е. на всех ли настроеных спутниках есть сигнал).

У кого-то может возникнуть вопрос: «а почему сразу не подключить все конверторы к дисеку, все входы прописать и настраивать антенны?» Ответ простой — при реально неработающем дисеке вы убьете ОЧЕНЬ много времени и нервов, пытаясь астроить сигнал, который нельзя будет найти по определению. Кроме всего прочего, без дисека вы быстрее определите, рабочий ли конвертер вы купили.

Кабеля притягиваю стяжками, чтобы ничего не болталось. Остается не в натяжку
прикрепить кабель к тросику, тросик спустить вниз и натянуть. Развести в квартире кабель, подключить ресивер, телевизор и смотреть спутниковое ТВ Smile

Вот в итоге, что у меня получилось на крыше:

*- Если к антенне после установки ее на кронштейн не будет доступа:

когда конвертор на антенне один-тут все ясно, ничего сложного-он закрепляется
жестко на антенне, антенна вывешивается за окно (или еще куда-то) на кронштейн, и настраивается в вертикальной и горизонтальной плоскостях все из того же окна (вернитесь к предупреждению в начале инструкции. ). Что же делать, если необходимо настроить еще 1 дополнительный конвертор (или больше) на мультифиде? На даче я поступил так: привинтил кронштейн к старой высокой тумбе, надел на него собранную антенну, поставил все эту конструкцию перед широко распахнутым окном и так и настраивал. Кстати, курьезный момент-с первым же включением, с приблизительными наклонами антенны, без дополнительной настройки, я получил уровень качества на Сириусе больше 70%! Глазам не поверил. Словом-в таком виде настроил все 3 конвертора, тщательно все позажимал, перевесил кронштейн за окно и повесил на него антенну с уже настроенными конверторами. Осталось только настроить ее в плоскостях.

Немаловажный момент при высотной установке спутниковых антенн: кроме техники безопасности и страховки себя в первую очередь, при вывешивании антенны на кронштейн или мачту всегда стра****те и антенну. Просто представьте
себе, что может вытворить с головой случайного прохожего или с кузовом дорогущей BMW спланировавшая с высоты антенна.

Еще кое-что-устанавливаемые на крыше антенны многие советуют заземлять,
однако некоторые установщики — ярые противники этого. Я же склоняюсь к выводу, что заземление антенны все же не помешает.

1. Исходя из вашего местоположения, выберите нужный диаметр спутниковой антенны, в зависимости от того, где вы проживаете диаметр антенны может колебаться от 0,8 до 1,2 метров. Для Нижнего Новгорода и области минимальный диаметр тарелки радиусом 90 см.
Подробная карта покрытия спутника HotBird 13Eрасположена здесь.

2. Настройте антенну на спутник HotBird 13E.

Обратить внимание:
1. Спутниковая антенна должна ОБЯЗАТЕЛЬНО очень точно стоять в направлении на спутник.
Ориентировочное направление на спутник «HotBird 13E»
В центральном регионе — на юго-запад.
2. Между антенной и предполагаемым положением спутника недолжно быть никаких препятствий. В радиусе 20 метров недолжно быть деревьев, домов и иных объектов.

Пример типичных вариантов препятствий

3. Тарелка должна ставиться только на открытом пространстве. Внутри балкона, чердака устанавливать зеркало тарелки нельзя.

Для начала надо определиться в каком направлении надо направить зеркало тарелки. Для этого нам понадобится 3 параметра:значение азимута для нашего населенного пункта без учета магнитного склонения,(т.к. на картах учтено магнитное склонение),значение угла места,угол поворота конвертора.
Для Нижнего Новгорода и области эти значения будут:
— значения азимута 216°
— значения угла места 20.34 °
— угла поворота конвертора примерно 19°
Чтобы не потерять найденное направление стоит обозначить для себя ориентир, определить который мы предлагаем вам двумя вариантами:

Определение ориентира по компасу

1.Выходим на улицу и берем с собой компас.
2.Становимся спиной к зданию на юго-западной стороне объекта,там, где планируйте установку.
3.Опредляем по компасу направление на север(т.е.когда красная стрелка компаса указывает на 0°на циферблате).
4.Откладываем значения азимута,для Нижнего Новгорода и области это примерно 216 °.
5.Зрительно выбираем и запоминаем ориентир,например, здание или дерево (полученное направление и будет направлением на спутник HotBird 13E).

Определение ориентира по карте

1. Для определения точного направления на спутник берём карту населённого пункта (распечатанную например, из поисковых систем интернета)
2. Отмечаем объект, где планируется установка антенны.
3. Определяем по карте направление на север.
4. Накладываем на карту транспортир таким образом, чтобы ноль былнаправлен на север. Отмечаем 216 ° на карте — это и будет направление на спутник «HotBird 13E».
5. В полученном направлении на спутник «HotBird 13E» отмечаем себе ориентир.

Сборка тарелки для «HotBird» диаметром 90 см

Выбираем на здании место для монтажа антенного держателя с видимостью на ориентир.
Для монтажа берем с собой:
— Перфоратор или дрель для сверления отверстий в месте крепления антенного кронштейна;
— Анкерные болты, шурупы или сквозные шпильки для закрепления антенного кронштейна на стене;
— Изолента и острый нож для разделки кабеля;
— Гаечные ключи (от 10мм до 22мм) или разводной ключ;
— Карандаш или фломастер для того, чтобы сделать метки на креплении антенны

Закрепить кронштейн можно анкерными болтами, шурупами или сквозными шпильками для обеспечения наибольшей прочности при возможных штормовых и ветровых нагрузках. Участок трубы, на который крепится антенна, должен быть строго вертикален.

Собираем спутниковую антенну,в соответствии с прилагаемой схемой

Конвертер устанавливается в держатель на выносной штанге антенны «головой» к зеркалу антенны,надежно фиксируйте с учетом требуемого угла поворота по часовой стрелке для Нижнего Новгорода угол составляет 19°.Для удобства настройки наклона конвертора,на его корпусе,как правило,нанесена шкала с нулевой отметкой и метками через 5*. Следует заметить что конвертор должен быть ЛИНЕЙНОЙ ПОЛЯРИЗАЦИИ в отличие от конвертора для НТВ+ или Триколор ТВ.
Надевайте антенну на кронштейн. Затяните регулировочные гайки так, чтобы была возможность с некоторым усилием перемещать антенну в вертикальном и горизонтальном направлении поочередно.

Начинаете разделку кабеля,удаляете наружную изоляцию на 15 мм от края.Не повреждая центральную жилу,удаляете 10мм диэлектрика с фольгой.Отогните оставшуюся экранирующую фольгу кабеля.Накручивайте F-разъем на кабель до появления центральной жилы.

Подключите кабель к конвертору, второй конец кабеля присоедините к спутниковому ресиверу.
Подключение кабеля к приемнику производится СТРОГО при выключенном из сети 220 вольт приемнике.

ВНИМАНИЕ!
Если антенна — это самая высокая точка на здании, то в нее с высокой вероятностью может ударить молния, поэтому нужно побеспокоиться о заземлении и молниеотводах. Попадание молнии в антенну может привести к выходу всего комплекса оборудования из строя или к травмам. При установке антенн на балконах, лоджиях, стенах зданий уже имеющих заземление, дополнительное заземление не требуется. Если антенна устанавливается на возвышенностях, коттеджах, дачах и молниеотводы отсутствуют, необходимо обратиться в строительную организацию для устройства соответствующих молниеотводов.

Подключение к телевизору и настройка ресивера

Включите телевизор и установите его в режим приема видео с видеовхода, к которому подключен приемник.
Включите приемник. После включения приемника на экране телевизора отображается процесс инициализации приемника. Если приемник не настраивался ранее, после окончания инициализации на экране появляется Главное меню.
Вставьте смарт-карту в слот приемника, согласно направлению стрелки, изображенной рядом с картоприемником
Убедитесь, что спутник HotBird 13Eесть в списке спутников вашего ресивера, если нет- введите данные вручную.

Необходимые данные для настройки:

Включаем ресивер, заходим в меню Установка-Поиск каналов. В списке спутников слева выбираемHotBird 13E.Справа в меню выбираем
LNBP: Вкл. (включить питание конвертора)
LNBP Type: Universal (универсальный тип конвертора)
LNBP Freq: 10600/9750 (указано на конверторах)
22Khz: Авто (сигнал для переключения дисека)
DISEqC: None (так и оставляем)

Дальше наступает самый непростой момент, требующий немалой выдержки — это настройка антенны в плоскостях. Необходима выдержка — буквально несколько миллиметров, и сигнала не будет. Не то что он будет плохим, а его не будет вовсе! Настройка заключается в следующем-необходимо установить антенну в некотором вертикальном положении.После этого нужно очень-очень плавно вращать антенну в горизонтальном направлении и при этом внимательно смотреть на шкалу качества, вначале-в одну сторону, и если шкала не меняется с 0, то в другую.
Если же во всей горизонтальной плоскости найти сигнал не удается, нужно немного изменить вертикальный угол антенны и начинать снова перемещение в горизонтальной плоскости до появления сигнала. Когда сигнал найден нужно пытаться еще более плавно перемещать антенну влево-вправо и добиваться максимального уровня качества сигнала. Добившись этого, нужно попробовать добиться еще большего сигнала очень плавным перемещением антенны вверх-вниз.

Поймать Жар-Птицу

З ахотелось мне поймать на даче под Можайском спутник HotBird. В общем, что такого сложного, тем более видел как это делается. Но видел в Ливии, а тут совсем другое дело. Самое неудобное, что ни у кого по близости тарелок не висит и даже в качестве ориентира воспользоваться не чем.

Р езультаты, а точнее инструкцию, что делать, чтобы получить бюджетные спутниковые каналы без привлечения фирмы, которая все настроит и установит.

1 . Едем на любой электронный базар, где покупаем отечественную тарелку Supral 90 см, стоит которая всего 750 р. со всеми необходимыми крепежами (можно взять 60, но каналов на нее поймать получится в два раза меньше и при плохих погодных условиях даже на тех, что уже пойманы, будут появляться квадратные артефакты. 120 – уже на любителя, но она не шибко лучше той, что 90 см). Покупаем “голову” (конвертор), кабель и ресивер. На счет последнего — выпендриваться не стоит. Берем самый дешевый, но чтобы в него можно было коды заливать (CI или Common Interface это называется. Может пригодиться, чтобы вливать свежие коды для закрытых каналов. К сожалению, новые системы кодирования сигнала вроде Viaccess2 пока еще не ломаются и вряд ли будут ломаться в обозримом будущем). Но, самое главное, чтобы у ресивера была волшебная функция, которая позволяет показывать уровень и качество сигнала (Level и Quality). Красная цена такому ресиверу 120$.

2 . Просим бобров на рынке поймать на купленный ресивер спутник HotBird и отсканировать с него десяток другой каналов (естественно нужно выбрать палатку для покупки техники, где установлена своя тарелка и есть возможность настроиться на необходимый спутник).

3 . На месте. Если нет ориентира, то можно воспользоваться программой Азимут (300Kb) , которую написал один добрый человек (сайт). Смысл ее в следующем. Выбираем спутник, задаем часовую зону, дату, и водим географические координаты того места, где устанавливается тарелка (берем их из какого-нибудь географического справочника, с карты или с Google Earth. Продвинутые и современные могут использовать свой GPS-приемник). Программка выдаст на указанный день три времени, когда можно достаточно точно прицелиться на спутник. Утром линия прицела от правой крайней точки тарелки через конвертор на солнце, днем через верхнюю крайнюю точку тарелки и конвертор на солнце и вечером через левую крайнюю точку тарелки и конвертор на солнце (мы при этом находимся позади тарелки и прицеливаемся).

4 . Все подключаем и включаем. Выбираем один из настроенных на базаре каналов, включаем функцию, показывающую уровень и качество сигнала. Далее начинаем покачивать тарелку вверх-вниз и влево-вправо. Supral-овская тарелка направленная на HotBird висит практически вертикально, поэтому направлять ее сильно вверх или в землю – не нужно. Особая нежность при грубой настройке не требуется. Как зацепили спутник, мемного затягиваем крепеж и начинаем тонкую настройку, добиваясь максимальных значений уровня и качества сигнала. У меня получился уровень max 88% и качество max 74% (на разных каналах значения могут различаться). После закрепляем тарелку и наслаждаемся наличием более тысячи каналов, с разной степенью защищенности из которых десяток на русском языке.


Из проверенного:

Через двойное обычное оконное стекло сигнал не проходит. Хотя кто-то умудрялся принимать, заявляя, что сигнал не проходит лишь сквозь новые стеклопакеты.

Sat Finder (устройство для поиска и настройки на спутник) за 300-500 р. — бесполезная вещь. Денег на него тратить не стоит, а пользоваться встроенной функцией ресивера, описанной выше.

Грозовые тучи сильно ухудшают сигнал, поэтому настройки желательно производить в ясную безоблачную погоду.

Шторы и москитные сетки сигналу не помеха.

Д ополнительно о каналах и моем ресивере —

На месте осуществления настройки должен присутствовать телевизор, специальный спутниковый тюнер с очень широкой шкалой уровня качества сигнала, с осуществлением индикации процентного деления всей шкалы.

Для настройки антенны на группу спутников под названием HotBird 13E в самом ресивере следует установить параметры очень сильного транспондера, например, можно избрать 11034 V 27500 — 3/4, 11034 будет частота в мегагерцах, V означает вертикальную поляризацию, 27500 обозначает символьную скорость, 3/4 это код коррекции возможных ошибок.

Сделать это возможно, если войти в меню под названием “Установка/Одиночный поиск”, где следует выбрать название необходимого спутника, то есть Hotbird 1/2/3/4/6[E13.0], в имеющемся поле под названием “Спутник”, для осуществления подсказки внизу меню могут отображаться кнопки пульта дистанционного управления, при помощи которых осуществляется выбор.

Затем следует перейти к настройке самого конвертора в подменю под названием “Настр.LNB”, где нужно указывать в пункте “Тип LNB” — тип “Универсальный”, “22К” – не будет включаться при осуществлении выбора универсального конвертора, “DiSEqC1.0” должен быть “Disable”, “DiSEqC1.1” должен быть “Disable”, “Позиционер” должен быть “Выкл.”, “Поляр.” должен быть “Авто”, “Тон” должен быть “Вкл.”, долее нужно нажать кнопку под названием “Menu” и подтвердить выбор кнопкой “OK”. Затем следует выбрать номер транспондера в поле под названием “Номер ТП”, это будет – “17/109”, что соответствует частоте в 11034 мегагерц, тип сканирования телеканалов “Открытые” следует указать “Нет”, что даст возмжность сканировать все телеканалы, “Поиск канала” должно быть “ТВ+радио”, “Режим поиска” должно быть “Скан.по предуст.”.

После окончания установки данных настроек нужно перейти к поиску самого спутника. Для начала необходимо при помощи компаса направить Вашу антенну по азимуту двести восемь градусов, и применяя нанесенные деления на самом креплении антенны выставить необходимый угол наклона, который равен двадцати трем градусам. Если на Вашей антенне отсутствует шкала угла наклона, то его будет возможно выставить при помощи угломера либо транспортира. Затем отслеживая имеющийся уровень шкалы под названием “Качество” на самом телевизоре, нужно медленно поворачивать саму антенну влево либо вправо, буквально только по одному градусу, пока не возникнет зеленая полоска. Если при осуществлении поворота антенны влево либо вправо вы не сможете добиться возникновения зеленой полоски, а сам азимут будет указан правильно, то необходимо сместить саму антенну вверх либо вниз на один градус, а затем повторить весь поиск. После возникновения полоски, следует плавным поворотом спутниковой антенны влево либо вправо добиться самого максимального уровня шкалы под названием “Качество” из того, который будет пред Вами отображаться в процентах. Затем аккуратно нужно зафиксировать крепление самой антенны, которое позволяло Вам двигать ее влево либо вправо и отслеживая имеющийся уровень шкалы под названием “Качество” нужно двигать антенну вверх либо вниз до достижения максимального значения, которое, в конце концов, также следует зафиксировать. После осуществления данных настроек добиться значительного прироста уровня телевизионного сигнала также поможет поворот конвертора вокруг самой оси держателя до достижения самого максимального значения, который также необходимо зафиксировать.

Когда спутниковая антенна будет настроена на самый максимальный уровень телевизионного сигнала со спутников HotBird, следует произвести сканирование телевизионных каналов. Для этого в данном же меню нужно перейти на строчку под названием “Поиск” и нажать на пульте кнопку под названием “ОК”, в результате этого будет отображаться вся информация о процессе сканирования. После осуществления сканирования, следует сохранить полученные результаты. Если, в результате осуществления просмотра будут присутствовать телеканалы с рассыпающимся изображением “на квадраты”, то следует выполнить подстраивание спутниковой антенны по параметрам данных каналов (то есть слабого транспондера), которое делают аналогично осуществлению поиска спутника по самому сильному транспондеру, только с использованием параметров слабого транспондера, которые можно будет увидеть, если нажать кнопку “Info”.

HotBird — европейский спутник с большим количеством зарубежных программ. Хотберд подключают для просмотра итальянских, армянских, арабских, французских, польских, португальских, африканских, а также каналов Ближнего Востока.

Прием производится на комплект оборудования:

  • Спутниковая антенна 90-120см.
  • Линейный конвертор.
  • Ресивер HotBird.
  • Кабель.

Каналы без абонентской оплаты (открытые) стабильно принимаются на тарелки 90см. Кодированные платные зарубежные программы работают на антенны 120-140см (Sky Italia, NOVA, Polsat, Bis TV France). Эти данные для Москвы и Московского региона, а также ближайших областей. Размер антенны для своего региона смотрите по карте покрытия Hotbird.

Инструкция по самостоятельной настройке антенны на спутник Hotbird

1. Определение возможности приема спутника

Направление спутника определяем по программе в интернете или по компасу. Первый вариант: заходим на сайт GEONAMES (DISHPOINTER), выбираем название спутника (Eutelsat Hotbird 13B/13C/13E). Вбиваем точный адрес, смотрим на карту. Направление спутника будет показано цветной линией. Проверяем, выходят ли окна в нужном направлении, проверяем наличие препятствий на пути приема.

Выполнение процедуры по компасу: находим отметку юг и отсчитываем 24 градуса на запад до отметки «204» (указатель юг соответствует 180 градусам + 24 градуса до спутника Хотберд). В этом направлении поступает спутниковый сигнал. Проверяем наличие помех на пути приема.

В случае отсутствия сигнала с окон или стены здания, спутниковая антенна подключается на крыше. Кабель заводится по фасаду или слаботочному стояку.

Внимание! Только специалист после выезда и замера сигнала гарантирует прием спутника! Стоимость услуги составляет 1000 ? .

Для самостоятельных замеров используем приставку, где присутствует шкала уровня и качества.

2. Сборка оборудования, ориентация на спутник.

Процедуру выполняем при помощи ресивера с телевизором или прибора для настройки антенн. Прибор облегчает работу, так как отсутствует необходимость переносить телевизор с приставкой к месту монтажа. Устройство показывает силу и мощность сигнала, присутствует звуковой индикатор. Но есть свои особенности: прибор не определяет, какой спутник он принял, поэтому после получения максимальных значений по прибору, проверяем каналы на ресивере.

В обоих вариантах сперва выставляем параметры спутника в ресивере:

  • Название Eutelsat Hotbird 13B/13C/13E.
  • Транспондер (частота): 12322МГц, поляризация: H, скорость потока: 27500, коррекция ошибок: 3/4.
  • Дисек — выключен. 22KHz -выключено.
  • Настройки конвертора (только если требуется): верхний гетеродин 10600 МГЦ, нижний 9750 МГц.

Транспондер можно выбрать из общего списка частот на данный спутник, либо через раздел «Ручной поиск». На экране у нас появятся 2 шкалы: уровень и качество сигнала. Нам важно заполнение обеих шкал до максимальных значений, но не менее 60-70%. Полный список каналов и частот спутника Hotbird.

3. Настройка спутниковой антенны Hotbird

Перед выполнение работы, находим данные по углу места и азимуту нужного региона (если необходимого города в списке нет, пользуемся программой для расчета SATCALC) :

Регион Угол места Азимут
Архангельск 211 13
Волгоград 219 26
Екатеринбург 232 13
Казань 231 21
Калининград 189 27
Краснодар 215 32
Москва 208 23
Мурманск 201 11
Нижний Новгород 215 20
Ростов-на-Дону 215 30
Санкт-Петербург 200 20
Самара 223 21
Тюмень 237 10
  • Выставляем тарелку по углу места и азимуту вашего региона (Москва и область угол места 208, азимут 23).
  • Конвертор поворачиваем до отметки -15.8°, так чтобы значение оказалось сверху.
  • Зеркало антенны выставляем вертикально с небольшим наклоном вниз.
  • Медленно передвигаем антенну на 1-2мм влево-вправо, ждем несколько секунд, смотрим на заполнение шкал. Если сигнал не появляется, то меняем расположение антенны (вверх-вниз), продолжаем двигать влево-вправо. Повторяем процедуру, пока не достигнем максимальных значений в двух шкалах, но не менее 60-70%.
  • Фиксируем антенну, затягиваем болты

Если по каким-то причинам у вас не получается настроить тарелку Хотберд, либо антенна перестала работать, обратитесь к установщикам Спектр ТВ +7 962 963 31 08.

Мастера по настройке антенн HotBird: вызов Москва и область

Антенщики выполняют следующие виды ремонтных работ:

  • Настройка спутниковой антенны.
  • Замена конвертора.
  • Ремонт или замена кабеля.
  • Подключение дополнительных телевизоров.
  • Настройка спутниковой приставки.
  • Замена зеркала антенны.
  • Переустановка системы.
  • Укрепление опоры.
  • Замена разъемов.
  • Прошивка ресивера.

Стоимость работ по настройке HotBird 2500 ?!

Цены на комплектующие:

  • Конвертор 1 выход — 530 ?.
  • Кабель— по 35 ? за метр.
  • Антенна 90см — 1990 ?.
  • Антенна 120см — 6450 ?
  • Молниезащита — 490 ?
  • Выезд за пределы МКАД — 30? за км от МКАД

Установщики «Спектр ТВ» обладают значительным опытом работ и имеют профильное техническое образование. Предоставляется гарантия на работы и оборудование.

  • СЕРГЕЙ
  • В компании с 2004 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая, молниезащита.
  • ДЕНИС
  • В компании с 2012 г. Специализация: спутниковое и эфирное телевидение, интернет, сотовая связь.
  • КОНСТАНТИН
  • В компании с 2018 г. Специализация: ремонт, настройка, установка систем спутникового и эфирного ТВ.

Настройка антенны Astra 19 + Hotbird 13

Комбинация состоит из двух спутников — Astra 19 и Hotbird 13. Спутники расположены близко, поэтому подключить их можно на одну антенну. Astra 19 — просмотр немецких, французских программ. HotBird — итальянские, польские, арабские, африканские, азиатские телеканалы.

  • Спутниковая антенна 1.2м-1.4м.
  • Конвертор линейная поляризация, 1 выход — 2шт.
  • Мультифид — 1шт.
  • Дисек-переключатель на 2 — 1шт.

Мультифид — это держатель для второго конвертора. Стандартная комплектация тарелки предполагает наличие одного крепления. При подключении антенны на несколько спутников, применяется мультифид.

Дисек-переключатель — это устройство, которое будет переключать питание между двумя конверторами (двумя спутниками). Если выбирается канал со спутника Hotbird, то питание подается на соответствующий конвертор.

Процедура настройки на антенну 120см:

  • Собираем и устанавливаем тарелку на кронштейн.
  • В центральном фокусе подключаем конвертор на Astra 19, так как сигнал с данного спутника слабее.
  • Собираем и устанавливаем мультифид по инструкции. Мультифид располагаем слева (антенна перед настройщиком).
  • Регулируем расстояние между центром конвертора Astra 19 и центром конвертора Hotbird на 83мм.
  • Монтаж дисека: берем 2 кабеля от конверторов, в 1 вход дисека подключаем кабель от Astra 19, во второй от Hotbird. Выход (out) к ресиверу.
  • Подключаем ресивер к антенне и к телевизору, выводим меню на экран.
  • Выставляем в приставке рабочую частоту спутника Astra: транспондер (частота): 12 545, поляризация H, скорость потока 22 000, коррекция ошибок 5/6.
  • Перед нами 2 шкалы: уровень и качество, по ним будем настраивать антенну.
  • Выкручиваем конвертор Astra до отметки -10.3, конвертор Hotbird до отметки -15.8, значения должны оказаться сверху.
  • Медленно передвигаем антенну влево-вправо, ждем пару секунд, проверяем заполнение шкал на приставке. Если сигнал не появляется, меняем расположение антенны (вверх-вниз).
  • Повторяем процедуру до заполнения шкал. Они должны быть заполнены не менее, чем на 60-70%.
  • Настраиваем каналы спутника Astra 19 на ресивере. Если все каналы найдены и стабильно работают, то начинаем настраивать дисек-переключатель.
  • В разделе настроек дисека, выставляем «включить» функцию переключателя.
  • Заходим в настройки. Версия должна соответствовать той, что написана на корпусе устройства.
  • Выставляем теже входа, которые использовали при соединении. Могут обозначаться либо цифрами — 1,2, либо буквами A, B.
  • На первом входе Astra, на втором Hotbird.
  • Настраиваем каналы на Hotbird. Если сигнала нет, или он слабый. Двигаем конвертор Hotbird влево-вправо, проверяем заново.
  • Фиксируем антенну, затягиваем болты.

Настройка антены на 3 спутника Amos 4 + Sirius 5 (Astra 4W) +HotBird 13

Комбинация состоит из 3 спутников: Amos 4W, HotBird 13E, Sirius 4.9E (новое название спутника Astra 4A). Хотберд — европейские каналы, программы стран Азии и Африки. С Amos и Sirius — каналы на украинском языке.

  • Спутниковая антенна 120-140см.
  • Конвертор линейная поляризация 1 выход — 3шт.
  • Мультифид — 2шт.
  • Дисек-переключатель на 4 — 1шт

Мультифиды — дополнительные держатели для конверторов. Стандартная комплектация спутниковой тарелки предполагает 1 держатель. Дисек-переключатель будет объединять сигнал от 3 антенн и переключать питание между ними (питание подается на конвертор того спутника, чей канал был выбран на приставке).

Порядок настройки на антенну 120см:

  • Собираем и устанавливаем антенну на кронштейн.
  • В центральном фокусе выставляем Hotbird. Слева от Hotbird сначала конвертор на Sirius, потом Amos.
  • Собираем и подключаем мультифид по инструкции.
  • Расстоянии между центрами первого и второго конвертора (Hotbird-Sirius) 83мм, второго и третьего (Sirius-Amos) 87мм.
  • Выкручиваем конвертора (см градусы на облучателе): HotBird -15.8, Sirius -20.2, Amos -24.3. Значение должны оказаться сверху.
  • Подключаем дисек 1×4: 1 вход Hotbird, 2 вход Sirius, 3 вход Amos.
  • Берем с помощью кабеля сигнал с выхода дисека (out) и подсоединяем в антенный вход приставки (LNB IN, ANT IN).
  • Соединяем ресивер с антенной и телевизором, выводим меню на экран ТВ.
  • В приставке выбираем спутник Hotbird, заходим в лист частот (транспондеров), ищем частоту 12322МГц.
  • Полные параметры: частота 12322МГц, поляризация H, скорость потока 27500, коррекция ошибок 3/4.
  • Антенну выставляем вертикально, с небольшим наклоном вниз. Предварительная настройка по азимуту и углу места для спутника хотберд упростит задачу (см выше данные).
  • Медленно передвигаем тарелку на 1-2мм влево вправо, ждем несколько секунд, проверяем заполнение шкал уровня и качества сигнала на экране.
  • Когда данная операция не приносит результата, пробуем двигать зеркало вверх-вниз, продолжаем настройку.
  • Добиваемся максимального заполнения шкал сигнала — не менее 60-70%.
  • Проверяем настройку каналов на приставке. Если все работает хорошо, сигнал стабильный, приступаем к настройке каналов на другие спутники.
  • В ресивере включаем функцию протокола-дисек. Версия должна соответствовать версии подключенного нами дисека. Обычно данные цифры указаны на корпусе. Основная часть переключателей используют протокол 1.0-2.0
  • Выставляем нужные входы дисек. 1 вход Hotbird, 2 — Sirius, 2 — Amos. Могут быть буквенные обозначения A-B-C-D.
  • Настраиваем каналы со спутников Sirius, Amos. В приставке, как правило, уже присутствует частотный лист. Но можно выполнить и в ручном поиске.
  • Частота Sirius: 11766, поляризация H, скорость потока 27 500, коррекция ошибок 3/4.
  • Частота Amos: 11140, поляризация H, скорость потока 30 000, коррекция ошибок 3/4.
  • Обязательно активируем функцию сетевого поиска, так как это поможет нам настроить весь транспондерный лист спутника.
  • Когда платные каналы к просмотру не планируются, выбираем поиск только открытых или FTA каналов.
  • Если сигнал какого либо спутника не стабилен, производим подстройку конвертора.

Мастера компании «Спектр ТВ» окажут услуги по монтажу и настройке антенны на спутники: HotBird, Amos, Sirius, Astra. Телефон +7 962 963 31 08.


Сегодня немного абстрагируемся от Триколор, НТВ Плюс и от платного телевидения в целом. Существуют множества спутников, которые производят трансляцию каналов в открытом виде. Это значит, что за просмотр не нужно платить абонентскую плату.

Одним из самых распространенных спутников с большим количеством различных каналов я является Хотберд. Hotbird переводиться с английского как Жар-птица. Это спутник занимает удобную, для центральной России позицию в 13 градусов восточной долготы. С этого спутника можно смотреть каналы на Бельгийском, Английском, Итальянском, Немецком, Французском, Польском, Арабском и других языках мира. Но Нас в первую очередь интересуют каналы на Русском языке. Так как этот спутник содержит еще и несколько каналов на Армянском языке, то поговорим и о них.
В этой статье я расскажу вам, сколько и какие именно каналы на Русском и Армянском языках транслируются со спутника Hotbird, и что нужно для того что бы их настроить.

Спутниковая антенна какого диаметра потребуется для приема спутника Hotbird?

Для просмотра каналов со спутника, вам потребуется спутниковая антенна диаметром 0,8 метра. Я же настраивал на спутник антенну даже 0,6 метра, и она на удивление хорошо работала, даже в дождливую погоду. Можно вполне использовать спутниковую тарелку от Триколор или НТВ Плюс. Но я бы рекомендовал все же антенну 0,8.

Можно ли использовать конвертор от Триколор или НТВ Плюс?

При приеме спутникового сигнала в случае с Триколор и НТВ Плюс используется конвертор с круговой поляризацией. Для Хотберда же используются линейные поляризации, следовательно конвертор от Триколор и НТВ Плюс не подойдет. Приобретите LNB с линейной полярицацией.

Где находиться спутник Hotbird 13E, относительно Триколор?

Орбитальная позиция Жарптицы 13 градусов, а Триколор и НТВ Плюс 36. Это значит, что спутник тарелку следует повернуть на 23 градуса правее, если стоять за тарелкой.

Для настройки спутника, вам понадобится специальный прибор или помощник, который будет следить за качеством сигнала на телевизоре, в то время как вы будете настраивать антенну. Для настройки используйте транспондер 11034/V/27500. Начинайте медленно вращать тарелку по вертикали и горизонтали, пока не появиться сигнал. Добейтесь максимального показания силы и качества.

При настройки спутникового ресивера можно использовать автоматический поиск. В этом случае, система настроит вам около тысячи каналов среди которых есть всего несколько на русском и всего три на армянском языке. Я же предлагаю воспользоваться моими наработками и настроить интересующие нас каналы в ручном режиме. Для вашего удобства список всех каналов на Русском и Армянском языках я представил ниже.

Список каналов и частот на Русском языке:
1. СТС: 11034/V/27500
2. RTR: 11034/V/27500
3. ТНТ: 11034/V/27500
4. BestMarket TV: 11034/V/27500
5. Shanson TV: 11034/V/27500
6. Rossia 24: 11034/V/27500
7. NTV Mir: 11034/V/27500
8. 8 TV RU: 11034/V/27500
9. NOVIY-MIR: 11240/V/27500
10. Kazakh TV: 11296/H/27500
11. TV RUS: 11604/H/27500
12. Belarus 24: 11623/V/27500
13. Soyus: 11623/V/27500
14. Euronews Russian: 12380/V/27500
15. 1TV RUS Europa: 12597/V/27500
16. RT DOC: 12597/V/27500

Список каналов и частот на Армянском языке:
1. Armenia TV: 11334/H/27500
2. Shant TV: 12322/H/27500
3. Kentron TV: 12520/V/27500

Для получения большей информации, предлагаю подписаться на нашу группу Вконтакте и Youtube канал.

Если вы хотите установить спутниковое телевидение Hotbird, обращайтесь к нам по телефону: (812) 313-25-90

Спутниковое телевидение в Анталии. Монтаж, установка, подключение, настройка нтв плюс.


Самое простое что можно сделать это настроить ваш спутниковый тюнер на спутник HOTBIRD и тогда вы сможете смотреть примерно 10 Российских каналов. В том числе СТС, ТНТ, Россия24, 1 канал, РТР и другие. Если у вас безлимитный доступ в интеренет то можно смотреть онлайн телевидение или скачивать фильмы на специальных сайтах с фильмотеками.

Настройка оборудования на спутник HOT BIRD в Анталии

На месте осуществления настройки должен присутствовать телевизор и специальный спутниковый тюнер или ресивер. Не лишним будет иметь помощника.

Шаг первый — настройка ресивера на спутник.

Для настройки спутниковой антенны на спутник HotBird 13E в самом ресивере следует установить параметры очень сильного транспондера, например, можно избрать 11034 V 27500 — 3/4, 11034 будет частота в мегагерцах, V означает вертикальную поляризацию.

Сделать это возможно, если войти в меню под названием “Установка спутника”, где следует выбрать название необходимого спутника, то есть Hotbird E13.

Шаг второй настройка конвертора. В подменю ресивера «Настройка антены» под названием “Настройка LNB”, где нужно указывать в пункте “Тип LNB” — тип “Универсальный”, “22К” – не будет включаться при осуществлении выбора универсального конвертора, “DiSEqC1.0” должен быть “Disable”, “DiSEqC1.1” должен быть “Disable”, “Позиционер” должен быть “Выкл.”, “Поляризация” должен быть “Авто”, “Тон” должен быть “Включен”, долее нужно нажать кнопку под названием “Menu” и подтвердить выбор кнопкой “OK”.

Затем следует выбрать номер транспондера в поле под названием “Номер ТП”, это будет – “17/109”, что соответствует частоте в 11034 мегагерц, тип сканирования телеканалов “Открытые” следует указать “Нет”, что даст возможность сканировать все телеканалы, “Поиск канала” должно быть “ТВ”. Если вы выберете ТВ + Радио то вместе с телевизионными каналами ресивер найдет и радиостанции.

Шаг третий настройка антенны на спутник.

Переходим к поиску самого спутника HotBird.  Для начала необходимо при помощи компаса направить Вашу антенну по азимуту двести восемь градусов, и применяя нанесенные деления на самом креплении антенны выставить необходимый угол наклона, который равен двадцати трем градусам. Если на Вашей антенне отсутствует шкала угла наклона, то его будет возможно выставить при помощи угломера либо транспортира, либо специальной программы для вашего планшета или мобильного телефона.

Затем отслеживая имеющийся уровень шкалы под названием “Качество” на самом телевизоре, нужно медленно поворачивать саму антенну влево либо вправо, буквально только по одному градусу, пока не возникнет зеленая полоска. Если при осуществлении поворота антенны влево либо вправо вы не сможете добиться возникновения зеленой полоски, а сам азимут будет указан правильно, то необходимо сместить саму антенну вверх либо вниз на один градус, а затем повторить весь поиск. После возникновения полоски, следует плавным поворотом спутниковой антенны влево либо вправо добиться самого максимального уровня шкалы под названием “Качество” из того, который будет пред Вами отображаться в процентах.

После настройки антенны на спутник аккуратно нужно зафиксировать крепление самой антенны, которое позволяло Вам двигать ее влево либо вправо и отслеживая имеющийся уровень шкалы под названием “Качество” нужно двигать антенну вверх либо вниз до достижения максимального значения, которое, в конце концов, также следует зафиксировать. После осуществления данных настроек добиться значительного прироста уровня телевизионного сигнала также поможет поворот конвертора вокруг самой оси держателя до достижения самого максимального значения, который также необходимо зафиксировать.

Вот и все! Настройка антенны на спутник закончена, переходим к настройке каналов на ресивере.

Дополнительные материалы по теме:

Как настроиться на спутник для каналов Hotbird

Спутник Hotbird транслирует сотни бесплатных и подписных спутниковых теле- и радиоканалов по всей Европе и Северной Африке. Для просмотра каналов Hotbird в Соединенном Королевстве вам понадобится спутниковый ресивер, подключенный к спутниковой тарелке, направленной на положение передающего спутника под углом 13 градусов восточной долготы в небе. Вы можете настроить спутниковый ресивер на каналы Hotbird, войдя в меню «Setup» с пульта дистанционного управления ресивера.

  • Спутник Hotbird передает сотни бесплатных эфирных и подписных спутниковых теле- и радиоканалов по всей Европе и Северной Африке.
  • Вы можете настроить спутниковый ресивер на каналы Hotbird, войдя в меню «Setup» с пульта дистанционного управления ресивера.

Включите телевизор и спутниковый ресивер. Настройте телевизор на правильный канал для просмотра выходного сигнала спутникового ресивера.

Нажмите кнопку «Меню» на пульте дистанционного управления ресивера спутникового телевидения.Нажмите кнопки со стрелками «Вверх» и «Вниз» на пульте дистанционного управления, чтобы выбрать параметр «Настройка».

Прокрутите до пункта «Настройка», «Сканирование каналов» или «Добавить каналы». Этикетка будет отличаться в зависимости от марки и модели спутникового ресивера. Нажмите кнопку «ОК» на пульте дистанционного управления, чтобы выбрать эту опцию.

Прокрутите и выберите «Hotbird 13 ° E» или «13 ° E» в списке доступных спутников. Ваш спутниковый ресивер автоматически отобразит список спутников, которые вы можете принимать.Подождите, пока спутниковый ресивер просканирует спутник Hotbird на предмет всех доступных теле- и радиоканалов.

Выберите «Сохранить все каналы» или «Сохранить» в экранной подсказке, когда приемник завершит сканирование. Это добавляет каналы Hotbird в электронную программу передач вашего приемника. Выключите и перезапустите спутниковый ресивер.

  • Прокрутите до пункта «Настройка», «Сканирование каналов» или «Добавить каналы».
  • Выберите «Сохранить все каналы» или «Сохранить» в экранной подсказке, когда приемник завершит сканирование.

Для просмотра каналов подписки на спутнике Hotbird вставьте карту подписки поставщика каналов в слот для карты на передней панели приемника.

Вы можете смотреть бесплатные каналы на Hotbird без карты подписки.

Установка антенны на hotbird 13e. Настройка спутниковой антенны

1. В зависимости от вашего местоположения выберите желаемый диаметр спутниковой антенны, в зависимости от того, где вы живете, диаметр антенны может варьироваться от 0.От 8 до 1,2 метра. Для Нижнего Новгорода и области минимальный диаметр плиты — радиус 90 см.
Подробная карта покрытия спутника HotBird 13E находится здесь.

2. Настройте антенну на спутник HotBird 13E.

Примечание:
1. Спутниковая тарелка ДОЛЖНА быть очень точной в направлении спутника.
Расчетное направление на спутник «HotBird 13E»
В центральном районе — на юго-запад.
2. Между антенной и предполагаемым положением спутника не должно быть препятствий.В радиусе 20 метров не должно быть деревьев, домов и других предметов.

Пример типовых вариантов препятствий

3. Табличку следует размещать только на открытом воздухе. Внутри балкона-чердака нельзя устанавливать зеркальную пластину.

Для начала нужно определиться, в каком направлении нужно направить зеркало пластины. Для этого нам понадобятся 3 параметра: значение азимута для нашей деревни без учета магнитного склонения (так как на картах учитывается магнитное склонение), значение угла возвышения, угол поворота конвертера.
Для Нижнего Новгорода и области эти значения будут:
— значения азимута 216 °
— значения возвышения 20,34 °
— угол поворота преобразователя примерно 19 °
В Чтобы не сбиться с найденного направления, стоит выделить для себя ориентир, который мы предлагаем вам двумя вариантами:

Ориентир по компасу

1. Выходим на улицу и берем с собой компас.
2. Становимся спиной к зданию с юго-западной стороны объекта, где вы планируете установить.
3. Мы определяем направление на север по компасу (т.е. когда красная стрелка компаса указывает на 0 ° на циферблате).
4. Откладываем азимут, для Нижнего Новгорода и области он около 216 °.
5. Визуально выберите и запомните ориентир, например, здание или дерево (полученное направление будет направлением на спутник HotBird 13E).

Ориентир на карте

1. Для определения точного направления на спутник берем карту населенного пункта (напечатанную, например, из поисковых систем Интернета)
2.Отмечаем объект, на котором планируется установка антенны.
3. Определите направление на север на карте.
4. Накладываем транспортир на карту так, чтобы ноль был направлен на север. На карте отмечаем 216 ° — это будет направление на спутник HotBird 13E.
5. В полученном направлении на спутник HotBird 13E отмечаем ориентир.

Пластина в сборе для HotBird диаметром 90 см

Подбираем место на здании для крепления держателя антенны с видимостью на ориентир.
Для установки берем с собой:
— Перфоратор или сверло для сверления отверстий в месте крепления кронштейна антенны;
— Анкерные болты, шурупы или шпильки для крепления кронштейна антенны к стене;
— Изолента и острый нож для резки кабеля;
— Ключи гаечные (от 10мм до 22мм) или разводной;
— Карандаш или фломастер для нанесения отметок на крепление антенны

Кронштейн можно закрепить анкерными болтами, винтами или шпильками для обеспечения максимальной прочности при возможных штормовых и ветровых нагрузках.Участок трубы, на котором крепится антенна, должен быть строго вертикальным.

Собираем спутниковую тарелку, согласно прилагаемой схеме

Преобразователь устанавливается в держателе на выносной штанге «головы» антенны к зеркалу антенны, надежно фиксируем угол 19 ° для необходимого для Нижнего Новгорода угла поворота по часовой стрелке. Для удобства регулировки наклона преобразователя, как правило, шкала с нулевой отметкой и отметками через 5 *.Следует отметить, что преобразователь должен быть ЛИНЕЙНОЙ ПОЛЯРИЗАЦИИ в отличие от преобразователя для НТВ + или Триколор ТВ.
Установите антенну на кронштейн. Затяните регулировочные гайки так, чтобы можно было с некоторым усилием перемещать антенну поочередно в вертикальном и горизонтальном направлениях.

Начните обрезку кабеля, снимите внешнюю изоляцию на 15 мм с края. Не повреждая центральную жилу, удалите 10 мм диэлектрик с фольгой. Согните оставшуюся фольгу экрана кабеля.Накрутите F-коннектор на кабель до появления центральной жилы.

Подсоедините кабель к конвертеру, другой конец кабеля подсоедините к спутниковому ресиверу.
Кабель подключается к ресиверу СТРОГО при отключении ресивера от сети 220 вольт.

ВНИМАНИЕ!
Если антенна находится на самой высокой точке здания, то с большой долей вероятности в нее может ударить молния, поэтому следует позаботиться о заземлении и громоотводах.Удар молнии в антенну может привести к отказу всего комплекса оборудования или причинить травму. При установке антенн на балконах, лоджиях, стенах зданий, уже имеющих заземление, дополнительное заземление не требуется. Если антенна устанавливается на горках, коттеджах, дачах и молниеотводы отсутствуют, необходимо обратиться в строительную организацию для установки соответствующих громоотводов.

Подключить к телевизору и настроить приемник

Включите телевизор и настройте его на прием видео с видеовхода, к которому подключен ресивер.
Включите приемник. После включения ресивера процесс инициализации ресивера отображается на экране телевизора. Если приемник не был настроен ранее, после завершения инициализации на экране появляется Главное меню.
Вставьте смарт-карту в слот приемника в соответствии с направлением стрелки, показанной рядом с устройством чтения карт.
Убедитесь, что спутник HotBird 13E находится в списке спутников вашего приемника, в противном случае введите данные вручную.

Необходимые данные для настройки:

Включаем ресивер, заходим в меню Setup-Channel Search. В списке спутников слева выберите HotBird 13E. Справа в меню выберите
LNBP: On (включить питание преобразователя)
LNBP Type: Universal (универсальный тип преобразователя)
LNBP Freq: 10600/9750 (указано на преобразователях)
22Khz: Auto (сигнал на переключатель disek)
DISEqC: None (и оставьте это так)

Далее наступает самый сложный момент, требующий значительного воздействия — это установка антенны в самолетах.Требуется выдержка — всего несколько миллиметров, и сигнала не будет. Не то чтобы он был плохим, но его совсем не будет! Настройка следующая — нужно установить антенну в определенном вертикальном положении. После этого нужно очень и очень плавно повернуть антенну в горизонтальном направлении и при этом внимательно посмотреть на шкалу качества сначала в одну сторону, а если шкала не меняется с 0, то в другую.
Если сигнал не может быть обнаружен во всей горизонтальной плоскости, вам нужно немного изменить вертикальный угол антенны и снова начать движение в горизонтальной плоскости, пока не появится сигнал.При обнаружении сигнала нужно попытаться еще более плавно перемещать антенну влево-вправо и добиться максимального уровня качества сигнала. Добившись этого, вам нужно попытаться добиться еще большего сигнала, очень плавно перемещая антенну вверх и вниз.

Установить HotBird 1 3 ° E- установка и настройка антенны в Москве и Московской области

Это не всем по силам, и зачем доверять и проверять свои возможности, потраченное время и деньги, лучше обратиться к нам, мы профессионально выполним юстировку пластины специальным устройством (сатфайдер), а большой опыт наша команда установщиков ускорит процесс установки.Специалист четко выставит для прибора азимут, закрепит антенный лист и выставит максимальное качество и уровень сигнала для необходимого спутника, а значит, в непогоду антенна обязательно будет поддерживать сигнал стабильным. Антенны часто стоят не только за окном, но и на крыше и в труднодоступных местах, где могут возникнуть трудности с настройкой. Доверьте нам качественную и быструю настройку антенны.

Стоимость работ: настройка, установка, ремонт спутниковой антенны HotBird 13E (Хот Берд) Москва и область.

Услуги по установке Hot Bird Стоимость работ HotBird в Москве и Московской области.
Установка антенны HotBird 0,9 м от 1950 руб
Антенна HotBird, настройка 1,2 м от 2950 руб
Настройка антенны HotBird 1,4 м от 4050 руб
Подключение комплекта HotBird к 1 телевизору от 8400 руб.
Монтаж плит HotBird на крыше здания от 1000 руб.
Демонтаж спутниковой антенны HotBird 50% установки
Протяжка антенного кабеля от 60 руб метр
Установка HotBird затруднена от 1300 руб
Выезд специалиста HotBird за МКАД 27 руб / км
HotBird вызов для диагностики / измерения от 1300 руб

Преимущества спутникового телевидения HotBird 13E ( Hot Bird)

  • Программы транслируются в открытом доступе, за просмотр каналов абонент не платит.
  • Установка комплекта не дорого.
  • Изображение показывает формат сжатия MPEG4 и стандарт HD для телевещания высокой четкости.
  • Компания Eutelsat вещает русскоязычное телевидение, армянское телевидение и. пр.
  • European TV, для владельцев квартир, станет преимуществом при найме иностранных граждан, желающих стать носителями иностранных языков.
  • Satellite дает возможность быть первым в последних новостях Европы и мира.

Hot Bird антенны HotBird 13E тюнинг продам Москва и Подмосковье.

Сконфигурируйте HotBird 13E t стрелка с преобразователем смещения.

Изготавливаются методом лазерной резки параболического металла или алюминия (антенны). Уровень настройки схемы такой антенны отклоняется относительно ее оси полотна для обзора, называемого углом смещения. Основным преимуществом офсетных антенн является то, что излучатель и его элементы крепления не перекрывают направление на спутник и не заслоняют зеркало антенны, что дает максимальный коэффициент этой поверхности.Еще одним важным преимуществом является то, что офсетная пластина устанавливается «вертикально» по направлению к геостационарной позиции спутника, что исключает агрессивное воздействие осадков (дождь, снег, лед).

Параболические многолучевые зеркала с многолучевой подачей, креплением, подключением.

Конструкции

Multipath позволяют группировать диаграммы направленности на одном зеркале и принимать передачи с нескольких спутников, не прибегая к повороту или регулировке смещающей пластины.Системы многолучевого распространения могут быть собраны на платформе параболических зеркал (мультифид), а также сферических и тороидально-параболических полотен, фазированных антенных сетей.

HotBird 13E № производителей антенн и диаметров Hot Bird.

  • Supral , LANS, WISI, Gibertini, Moteck, Televes
  • Устанавливаем и регулируем диаметры антенн металлические, перфорированные и алюминиевые от 0,5 / 0,65 / 0.8 / 0,9 / 1,2 / 1,4 / 1,6 / 1,8 / 2,0 / 2,4 и. Т. далее.



Подключение приемника HotBird 13E

  1. Для просмотра каналов достаточно приобрести одну из современных цифровых моделей, представленных на рынке. Это не проблема. Тем не менее стоит ориентироваться на качественных представителей рынка. Речь идет об оборудовании бренда Galaxy Innovations. Эти ресиверы имеют ряд объективных преимуществ перед своими конкурентами — и, прежде всего, они отлично работают при низких и высоких скоростях потока.
  2. Но остается открытым вопрос: «Как правильно выбрать приемник для своего использования, не ошибившись?» Напомним, современные технологии позволяют транслировать информационные каналы в уже зарекомендовавшем себя формате MPEG 4. Но для большинства из них уже требуется техническая поддержка HD от принимающего оборудования. Только имея в своем распоряжении такой модуль, вы сможете наслаждаться изображением высочайшего разрешения и качества. По этим причинам современный модуль станет лучшим выбором для желающих стать абонентами спутниковой сети с зарубежными каналами.Такой приемник должен быть оборудован блоком CI или так называемым кард-ридером.

Настройка и соединение комбинаций с мультифид Hotbird + sirius или Hotbird 13 ° + Сириус 4,8 ° в. Д. + Амос 4 ° Вт.

Эта комбинация даст возможность просматривать европейские, азиатские и украинские программы. Используйте мультифид, когда сигнал от данного спутника недостаточен.Например, спутник Hotbird (A) имеет хороший список программ, в то время как спутник Sirius (B) имеет несколько нужных только x каналов, которые вам нужно смотреть, а спутник Amos (B) транслирует пакет радиостанций, которые вам нравятся. слушать. Я просто хочу смотреть каналы, которые раздаются на 2 или 3 спутника. Есть только одна параболическая спутниковая тарелка. Путем настройки преобразователей на одну антенну можно принимать сигнал с двух соседних спутников.

Настраивайте и подключайте комбинации для подачи нескольких листов Hotbird + Астра 19.2 ° + Астра 4 °.


Чтобы можно было поставить мультифид, вам понадобится супральная антенна 0.9 (как вариант 1.2 1.4). Заодно настройте сигналы с передающих спутников (в данном случае HotBird 13 / Astra 19.2). За эту задачу возьмутся опытные специалисты нашей компании. Используя конвертер DIZEK (DiSEqC), который отвечает за линейную поляризацию и, собственно, сам мультифид, вы получите беспрепятственный доступ к нескольким новейшим передающим спутникам (конечно, кроме самого HOTBIRD) — это ASTRA 4 и 19.2. Такая практическая возможность откроет доступ к украинским и немецким каналам за счет значительного увеличения угла обзора. При этом, вне зависимости от сложности условий проведения манипуляций (установка оборудования на стену или на крышу), все работы будут выполнены в очень короткие сроки. И стоимость услуги вас тоже приятно удивит!

Ограничения по установке спутниковой антенны HotBird 13E с мультифид.

  • Пожалуй, главное здесь помнить о наличии ограничения на фактическое количество спутников, доступных для приема сигнала оборудованием.Другими словами, MULTIFID показывает наибольшую эффективность, если угловое расстояние между спутниками не превышает 10 (максимум 20). В противном случае качество сигнала резко упадет и вы не добьетесь его качественного приема на модуле. Объяснение, с технической стороны вопроса, здесь довольно простое — активная площадь рефлектора уменьшается, а расфокусировка увеличивается.
  • Кстати, это не единственная проблема. Сами конвекторы просто не могут поместиться близко друг к другу — причина в ярко выраженной близости расположения спутников.В результате это еще одно серьезное препятствие для приема сигнала на MULTIFID. Но эффективное решение этой проблемы существует:
  • увеличение списка доступных для просмотра каналов достигается за счет установки специального конвектора. Этот модуль будет взаимодействовать с основным аналогичным блоком для передачи сигнала на одну приставку. Эта техническая комбинация стала возможной с переключателем DIZEK;
  • установка антенн специального типа — тороидальных, двухзеркальных конструкций.

Соединение HotBird 13E / Hot Bird с несколькими выходами на два, четыре и восемь телевизоров.

Современные конвекторы, как правило, имеют сразу несколько выходов — OCTO, QUAD, а также TWIN. Именно с их помощью приемное оборудование (например, карты DVB-S2, телевизионные приемники) подключается всего к одной антенне. При этом требуется прокладка индивидуального, независимого кабеля для отдельного модуля. Говоря более понятным языком, каждое устройство отдельно подключается к конвектору и независимо берет свой поддиапазон, частоту, а также поляризацию.Что касается питания конвектора, для этого используется кабель, идущий от одного из выводов оборудования.

Установить HotBird 13E / Hot Bird с активным или пассивным мультисвитчем для четырех и более приемных устройств.

  1. Этим помощником преобразователя будет мультисвитч — коммутатор с большим функционалом, задача которого — соединять спутниковые схемы разной поляризации, а также микшировать транслируемый сигнал и распределять его на множество принимаемых приемников или ТВ точек.Для подключения мультисвитча необходимо установить на спутниковую антенну специальные преобразователи с обозначением: QWAD или QUATTRO, линейная или круговая поляризация, эти преобразователи имеют 2/4 выхода, соответствующие поляризациям спутников.
  2. Преимущества активного мультисвитча в том, что его можно использовать для построения систем спутникового и наземного вещания, например, в частных домах, жилых многоэтажных домах, торговых и гостиничных комплексах, а главное, абоненты смогут использовать одну антенну. и получать телевизионный сигнал, не устанавливая свою личную тарелку.Мультипереключатели имеют много входов от 2 до 18, что позволит включить в систему распределения пару сателлитов (поляризаций). Еще одной характерной особенностью мультисвитча является возможность смешивать спутниковые и наземные сигналы на частотах 5–2150 МГц и телевизионные (аналоговые или цифровые) в диапазоне 5–980 МГц. Практически все мультисвичи имеют сумматор, объединяющий эфирный и спутниковый диапазон с выходами на абонентов. На выходе в точке сигналы разделяются диплексером (сумматором) или специальными гнездами SAT / TV.

HotBird 13E Connection / Hot Bird TV с модулятором.

Бывает, что нужно использовать низкочастотные выходы устройства (AV / SCART) или высокочастотный (HD), спутниковый ресивер. Модулятор позволит вам просматривать одну картинку на нескольких ТВ-приемниках. Особенно это актуально для ресторанов, офисов, торговых центров, если в ресивере нет эфирного или HD модулятора. На данный момент производители и операторы спутникового вещания отошли от выпуска встроенного в ресивер модулятора (триколор, НТВ плюс, МТС ТВ), который не позволит отделять сигнал от ресивера для подключения параллельных телевизоров, ибо Например, в спальне, на кухне или на больших площадях, где необходимо, просматривайте один контент на всех телевизорах.В таких случаях на помощь приходит модулятор ТВ-сигнала.

Типовой комплект схемы подключения.

Пример списка транслируемых ТВ программ с HotBird 13 °

Трансляция на русском языке Hotbird 13

1TVRUS Europe, 1 канал, ТВРУС, ТНТ, РТР-Планета, 8 канал, СТС, Бестселлер, RTN HD, RTD HD, 1 + 1, 24 TV, Renaissance, Union, Musik Box Ru, Мировые сериалы, Детский мир RTVi , RTVi Europe, RTVi Наш любимый фильм, Euronews, Tele club, KAZAKH TV, TNT COMEDY, Sarafan

вещание английский язык Hotbird 13

EuroNews, BBC World News, EWTN UK, Gem Classic, God TV Europe, KICC TV, Loveworld TV, Universal TV, CallShop, Gem Music, MTA International, Royal TV, Fadak TV, TBN Europe.

Итак, спутниковая антенна крепится на кронштейне, а кронштейн жестко крепится к стене вашего дома (об этом говорилось в этом посте). Теперь вы можете перейти непосредственно к настройке. Для начала необходимо примерно установить азимут и угол места антенны.

Угол возвышения — угол, на который линия визирования спутника отклоняется от горизонтали. Азимут — направление, указывающее на спутник в зависимости от местоположения места приема. Для примера я привожу значения высоты и азимута для ряда городов России для спутника Hot Bird .

азимут, ° возвышение, °

Архангельск 211 ​​13

Волгоград 219 26

Екатеринбург 232 13

Казань 231 21

Калининград 189 27

Краснодар 215 32

Москва 208 23

Мурманск 201 11

Н. Новгород 215 20

Ростов-на-Дону 215 30

Санкт-Петербург 200 20

Самара 223 21

Тюмень 237 10

1. Для просмотра спутниковых каналов Hotbird подходит любой цифровой спутниковый ресивер, так как любой из них может принимать открытые (Fta) каналы.В моем примере мы используем приемник Euston 5000PVR. В соответствии с инструкцией по эксплуатации этого ресивера, подключите к нему кабель, идущий от преобразователя (подключение коаксиального кабеля к преобразователю и ресиверу должно выполняться при выключенном питании ресивера!)

2. Подключите ресивер к телевизору согласно инструкции по эксплуатации. После этого включите телевизор, переведите его в режим «AV» и включите Euston 5000PVR.

3. Для настройки на спутник Hotbird в приемнике необходимо установить параметры сильного транспондера, например, можно выбрать 11034 -V 27500 — 3/4, где 11034 — частота в мегагерцах, V — частота в мегагерцах. вертикальная поляризация, 27500 — скорость символа, 3/4 — код коррекции ошибок.Вы можете сделать это, перейдя в меню «Установка / одиночный поиск», где мы выбираем имя спутника Hotbird 1/2/3/4/6 в поле «Спутник», чтобы получить справку в нижней части меню. , отображаются кнопки пульта ДУ, с помощью которых осуществляется выбор. После этого заходим в настройки конвертера в подменю «Настройки LNB», где указываем в «Тип LNB» — «Универсальный», «22K» — не включается при выборе универсального преобразователя, «DiSEqC1.0» — «Выключить», «DiSEqC1.1» — «Выключить», «Позиционер» — «Выкл.», «Polar.»-« Авто »,« Тональный »-« Вкл. », Нажмите кнопку« Меню »и подтвердите выбор« ОК ». Затем выбираем тип сканирования каналов «Открыть» — «Нет», который позволяет сканировать все каналы, «Поиск каналов» — «ТВ + Радио», «Режим поиска» — «Поиск по предустановке».

После завершения всех этих настроек мы начинаем очень медленно поворачивать антенну влево и вправо, вверх и вниз относительно предполагаемого местоположения спутника.

4. Отслеживая уровень шкалы «Качество» на экране телевизора, нужно медленно повернуть антенну влево (вправо) буквально на один градус, пока не появится зеленая полоса.Если при повороте антенны влево (вправо) вы не добились появления зеленой полосы, а азимут правильный, то нужно сместить антенну вверх (вниз) на один градус и повторить поиск. После появления полосы необходимо плавно повернуть антенну влево (вправо) для достижения максимального уровня шкалы «Качество» из возможных, которая будет отображаться в процентах. Далее аккуратно закрепите крепление антенны, которое позволило ей сдвинуться влево (вправо) и, отслеживая уровень шкалы «Качество», переместите антенну вверх (вниз) на максимальное значение, которое, в конце концов, тоже фиксируется.После выполнения этих настроек достижение повышения уровня сигнала также позволит повернуть преобразователь вокруг оси держателя для достижения максимального значения, которое также необходимо зафиксировать.

5. Когда антенна настроена на максимальный уровень сигнала со спутника HotBird, необходимо просканировать каналы. Для этого перейдите в строку «Поиск» того же меню и нажмите кнопку «ОК» на пульте дистанционного управления, в результате чего информация о сканировании отобразится на экране телевизора.После выполнения сканирования необходимо сохранить его результаты.

Если в результате просмотра появляются каналы с рассыпающейся картинкой «на квадраты», то можно настроить антенну по параметрам этих каналов (слабый транспондер), что выполняется аналогично поиску спутника по сильный транспондер, только с параметрами слабого транспондера, которые можно увидеть предварительно, нажав кнопку «Информация».

На этом настройка закончена, приятного просмотра!

HotBird — 13 градусов восточной долготы, самый популярный зарубежный спутник для установки.Этот спутник привлекает зрителей широким спектром телеканалов, есть итальянские, армянские, арабские, французские, польские, португальские, африканские каналы, а также каналы Ближнего Востока. Присутствуют на нем и российские открытые каналы.
Для приема большинства каналов со спутника в Нижегородской области вам понадобится пластина 0,9 м, линейный преобразователь и ресивер, поддерживающий MPEG-4 HD. Для приема некоторых каналов вам понадобится антенна длиной более 1,2 м.
Размер антенны для вашего региона можно выбрать на карте покрытия спутника Рис.1, на котором показан рекомендуемый размер антенны для различных зон покрытия HotBird.

Рис. 1. Зоны покрытия широкого луча HotBird в Ku-диапазоне.

Самонастраивающаяся антенна для спутника HOT BIRD Прежде всего, необходимо определить направление на спутник. Для этого вы можете использовать программу с сайта http://www.al-soft.com/saa/satinfo-ru.shtml или другую аналогичную программу. По заданной программе можно найти азимут и угол места для антенны в выбранном месте установки, а также рассчитать высоту допустимых препятствий на пути луча.
Если вы заранее не подготовились к установке, то можете воспользоваться компасом и примерно определить направление на спутник.
Для неопытных установщиков при настройке антенны можно использовать недорогое устройство SATFINDER, как пользоваться можно узнать
Процесс установки и настройки
1. Необходимо собрать антенну и установить на нее преобразователь. . Антенна собирается по сборочному чертежу.
2. Вы должны выбрать место для установки. Маленькие антенны, до 0,9 м, устанавливаются на балконе или у окна, большие антенны устанавливаются на крыше или ровной поверхности.
Перед установкой необходимо оценить возможные препятствия на пути спутникового луча; прием затруднен не только строениями или естественными препятствиями, но и листвой деревьев.
3. Крепление антенны должно производиться на ровной твердой поверхности, установка на мачты и столбы чревата потерей сигнала при сильном ветре.
4. Подключаем к нему приемник, а обрыв кабеля — SATFINDER.
5. Произвести настройки в ресивере, предварительно подключив его к сети.
Антенна настраивается по двум координатам: азимуту и ​​углу места. Поскольку поляризация сигналов HOT BIRD линейна, необходимо правильно выбрать положение преобразователя, повернув его в держателе.
Антенна настроена по максимальным показаниям SATFINDER. При настройке необходимо учитывать, что SATFINDER реагирует на все спутники, попавшие в луч антенны, а также на различные препятствия и даже на листву деревьев.
Подробно процесс установки, подготовки и настройки описан на сайте в разделе «Спутниковое телевидение».

В качестве примера рассмотрим конфигурацию приемника Euston 5000PVR для спутниковой группы HotBird 13E для города Москва. Географические координаты Москвы: широта: 55 ° 45 с. ш. Долгота: 37 ° 37 дюймов.

Эта группа спутников расположена в Москве по азимуту 208,81 градуса, и для их приема потребуется открытый космос в этом направлении.Не должно быть никаких затеняющих объектов в виде домов, деревьев, столбов. Если есть близко к препятствию, то вам нужно рассчитать, будет ли их высота значительной для создания препятствия для сигнала, исходя из расстояния до препятствия и угла возвышения спутника, составляющего 23,17 градуса.

Для настройки нам понадобится универсальный преобразователь Ku диапазона, лучшие результаты приема достигаются при использовании преобразователя Euston U3 среди других недорогих универсальных преобразователей. Проверял работу этих преобразователей на практике несколько лет, за эти годы проблем с ними не возникало, как и колебаний уровня сигнала, так что сам преобразователь требует замены.

Также необходима спутниковая антенна, исходя из карт покрытия вещания этого спутника http://www.lyngsat-maps.com/europe.html офсетная антенна размером 0,6-0,9 метра оптимальна для города Москвы. Для приема сигнала с учетом погодных явлений рекомендуется выбирать спутниковую тарелку с запасом по усилению, то есть оптимальной будет офсетная антенна 0,9 метра. Лучше всего использовать антенну из алюминия или стекловолокна, которая легче по весу и не подвержена коррозии по сравнению со сталью.

В комплекте с антенной идет настенное крепление для установки антенны. Для фиксации крепления потребуются анкеры, исходя из личного опыта, при креплении к бетонной (или кирпичной) конструкции лучше использовать анкерные болты с размером гайки 120х10 мм.

Для его подключения также потребуется высокочастотный кабель и два F-разъема. Если длина кабеля 10-50 метров, то можно использовать недорогой кабель РГ-6 с волновым сопротивлением 75 Ом.

После приобретения всех этих элементов и цифрового спутникового ресивера Euston 5000PVR, который позволит вам смотреть больше спутниковых каналов, вы можете приступить к установке и настройке системы.

Установка

не требует много времени, хотя, столкнувшись с этим впервые, вы можете подумать обратное. Во-первых, нужно выбрать открытое пространство в направлении юго-запад, где будет установлена ​​антенна, с выполнением условий, указанных в начале статьи, и желательно с наименьшим расстоянием до места установки антенны. приемник. Это может быть стена дома, бетонный каркас балкона, подходящая конструкция крыши или другая конструкция, способная удерживать антенну с учетом максимальной ветровой нагрузки.После выбора места установки антенны необходимо с помощью анкеров плотно прикрепить к ней настенное крепление, которое следует установить перпендикулярно земле.

После этого соберите спутниковую антенну с особой осторожностью, чтобы не допустить вмятин на зеркале антенны, которые уменьшают усиление последнего. Установите на него универсальный преобразователь Euston U3 облучателем по направлению к антенне, разъем кабеля должен смотреть вниз. Подключите высокочастотный кабель с помощью F-разъема, который надевается на него без пайки, к преобразователю.Затем необходимо установить антенну на держателе и закрепить крепление так, чтобы можно было повернуть антенну влево, вправо, вверх и вниз за соответствующий край антенны, но сама антенна не двигалась произвольно.

Затем подключите другой конец высокочастотного кабеля с одетым F-разъемом к входу тюнера «IF IN» ресивера Euston 5000PVR, подключите ресивер к телевизору с помощью кабеля «SCART-SCART». После этого включите телевизор, переведите его в режим «AV» и включите ресивер.Как включить приемник и быструю настройку можно найти в руководстве пользователя Euston 5000PVR.

После этих манипуляций для настройки спутниковой группы HotBird 13E в ресивере нужно выставить параметры сильного транспондера, например можно выбрать 11034 В 27500 — 3/4, где 11034 — частота в мегагерцах, В — вертикальная поляризация, 27500 — скорость символа, 3/4 — код коррекции ошибок. Вы можете сделать это, перейдя в меню «Установка / одиночный поиск», где мы выбираем имя спутника Hotbird 1/2/3/4/6 в поле «Спутник», чтобы получить справку в нижней части меню. , отображаются кнопки пульта ДУ, с помощью которых осуществляется выбор.После этого заходим в настройки конвертера в подменю «Настройки LNB», где указываем в «Тип LNB» — «Универсальный», «22K» — не включается при выборе универсального преобразователя, «DiSEqC1.0» — «Выключить», «DiSEqC1.1» — «Выключить», «Позиционер» — «Выкл.», «Polar. »-« Авто »,« Тональный »-« Вкл. », Нажмите кнопку« Меню »и подтвердите выбор« ОК ». Затем выбираем номер транспондера в поле «Номер ТП» — «17/109», что соответствует частоте 11034 мегагерц, тип сканирования каналов «Открытый» — «Нет», что позволяет сканировать все каналы. , «Поиск канала» — «ТВ + радио», «Режим поиска» — «Поиск по предустановке».

После установки этих настроек переходим к поиску спутника. Сначала нужно с помощью компаса навести антенну по азимуту 208 градусов, а с помощью нанесенных делений на крепление антенны установить угол наклона, равный 23 градусам. Если на антенне нет шкалы угла наклона, то ее можно установить с помощью гониометра или транспортира. Далее, следя за уровнем шкалы «Качество» на телевизоре, необходимо медленно повернуть антенну влево (вправо), буквально на один градус, пока не появится зеленая полоса.Если при повороте антенны влево (вправо) вы не добились появления зеленой полосы, а азимут правильный, то нужно сместить антенну вверх (вниз) на один градус и повторить поиск. После появления полосы необходимо плавно повернуть антенну влево (вправо) для достижения максимального уровня шкалы «Качество» из возможных, которая будет отображаться в процентах. Далее аккуратно закрепите крепление антенны, которое позволило ей сдвинуться влево (вправо) и, отслеживая уровень шкалы «Качество», переместите антенну вверх (вниз) на максимальное значение, которое, в конце концов, тоже фиксируется.После выполнения этих настроек достижение увеличения уровня сигнала также позволит вращать преобразователь вокруг оси держателя до достижения максимального значения, которое также необходимо зафиксировать.

Когда антенна настроена на максимальный уровень сигнала со спутников HotBird, необходимо сканировать каналы. Для этого перейдите в строку «Поиск» того же меню и нажмите кнопку «ОК» на пульте ДУ, в результате чего отобразится информация о сканировании. После выполнения сканирования необходимо сохранить его результаты.Если в результате просмотра появятся каналы с рассыпающейся картинкой «на квадраты», то можно настроить антенну по параметрам этих каналов (слабый транспондер), что выполняется аналогично поиску спутника с помощью сильный транспондер, только с параметрами слабого транспондера, которые можно увидеть предварительно, нажав кнопку «Информация».

Информация о спутнике

Информация о спутниковом нисходящем канале:

INTELSAT 10 (диапазон Ku) на 68.5º E
Транспондер 14k
Частота: 12,562 ГГц По горизонтали
Скорость передачи символов: 26657
FEC: 1/2


INTELSAT 10 (диапазон C) при 68,5º E
Транспондер: G14C
Частота: 3805,5 МГц
Поляризация: вертикальная
Скорость передачи символов: 6670
FEC: 3/4

ASIA SAT 5 при 100,5º E
Транспондер C9H
Частота: 3960H
Символьная скорость: 27500
FEC: 3/4


ASIA SAT 3S на 105.5º E

Транспондер 4H
Частота: 3760 МГц
Скорость передачи символов: 26 Msys
FEC: 7/8

ABS при 75º E
Транспондер: 11S
Частота: 12579H
Скорость передачи символов: 22 Msps
FEC: 3/4
SID (Номер канала): 121


GALAXY 19 на 97º з.д. (ранее назывался Galaxy 25)
Транспондер: 20
Частота: 12060H
Скорость передачи символов: 22000
FEC: 3/4
PID видео: 2003
Audio PID: 3003
PCR: 2003
SID: 3
PMT: 1003


HISPASAT 1C при 30 ºW
Транспондер: 64
Частота: 12052H (НОВИНКА)
Скорость передачи символов: 27500 (НОВИНКА)
FEC: 3/4

Спутник: Intelsat 805
Расположение: 55.5 градусов з.д.
Частота: 3771 МГц
Поляризация: Вертикальная
Скорость передачи: 13333
Транспондер: 11

Optus D2 при 152º E
Транспондер: 5

Частота: 12518,75 В
Скорость передачи символов: 22500
FEC: 3/4
Видео PID: 5109
Аудио PID: 5209
SID: # 13


Eurobird 1, 28,5º в.д.

Транспондер: F6L
Частота: 12691V

Symbol Rare: 27500
FEC: 2/3 Мы перешли на НОВЫЙ ТРАНСПОНДЕР на EUROBIRD 2.Пожалуйста, отправьте по нашему каналу эту обновленную информацию: EUROBIRD 2 на 25,5º E
Транспондер: 125
Частота: 11013V
Скорость передачи: 27500
FEC: 3/4

Для всех зрителей Astra и Hotbird компания Supreme Master Television изменила транспондеры. Чтобы смотреть Supreme Master Television на новых транспондерах, используйте следующие параметры нисходящего канала:
Мы прекращаем вещание на старых транспондерах Astra и Hotbird, начиная с 1 сентября 2011 г. После этой даты выйдет в эфир Supreme Master Television. только на новых транспондерах.

Новый транспондер Astra
ASTRA на 19,2º в.д.
Транспондер: 1068
Частота: 11778
Поляризация: вертикальная
Скорость передачи символов: 27500
FEC: 3/4

Новый транспондер Hotbird
HOTBIRD при 13 ° в.д. 92000
Транспондер: Частота: 12558
Поляризация: Вертикальная
Скорость передачи: 27500
FEC: 3/4

Старый транспондер Astra

ASTRA 1 на 19,2º восточной долготы
Транспондер: 113
Частота: 12633,25 МГц Горизонтальная
Скорость передачи: 22000
FEC: 5/6
Видео PID: 234
Аудио PID: 334
PCR: 234


Старый транспондер Hotbird
HOTBIRD 8 на 13º восточной долготы
Транспондер: 155
Частота: 11604 МГц
Поляризация: горизонтальная
Скорость передачи символов: 27500
FEC: 5/6

Sky Channel 835

Название канала на SKY TV — SupremeMastr.

Supreme Master Television широко доступен по всему миру.Пожалуйста, свяжитесь с вашим местным дистрибьютором, указанным ниже для вашего региона:


ВСЕ ЕВРОПА:

Supreme Master Television — цифровой канал, доступный бесплатно со спутника
Eutelsat Hotbird 6 на 13 ° восточной долготы, спутника Eurobird 1 на 28,5 ° восточной долготы и спутника Astra 1 на 19,2 ° и Sky Channel 835 в Великобритании и Ирландии

Для приема сигнала со спутника вам понадобится соответствующий DVB-совместимый спутниковый ресивер и тарелка подходящего размера, обычно 90 см, но, пожалуйста, обратитесь за консультацией к местному населению.

Прием Supreme Master Television на спутники Hotbird, Eurobird 1 и Astra 1

Базовая цифровая телевизионная приставка для бесплатного вещания, стоимость которой сейчас стоит всего 59 фунтов стерлингов, или 105 фунтов стерлингов как полная телевизионная приставка с антенной системой, более чем подходит для бесплатного приема в эфир. Предлагаемые нами более дорогие ресиверы отличаются не качеством, а функциями, например, возможностью обновления до платного телевидения.

Преимущество спутникового приема — простота, больший выбор и меньшая стоимость.Кабельные и другие цифровые провайдеры фактически взимают с вас ежемесячную плату за эти бесплатные эфирные услуги, то есть только за ретрансляцию на вашу кабельную приставку. Спутник также охватывает более широкий диапазон разговорных языков и, как правило, обеспечивает лучшее качество цифрового изображения и звука.


ФРАНЦИЯ:


ГЕРМАНИЯ:

Великобритания и Ирландия

Принять спутниковое телевидение Supreme Master Television очень просто:

1.Самый распространенный способ — через скай-дилера, где вы заключаете контракт со Sky. Sky установит спутниковую антенну в вашем доме, предоставит вам приемник Sky и выполнит все подключения к вашему телевизору.


2. Небо также можно смотреть без контракта, бесплатно (все каналы Freeview), но все же требуется спутниковая антенна и спутниковый ресивер (который можно купить из вторых рук). Однако вам нужно будет приобрести карту «FreeSat» примерно за 20 фунтов стерлингов на 2 года обслуживания.Также некоторые приемники сторонних производителей также могут использоваться с картой FreeSat, что позволяет вам покупать приемник по более выгодной цене.


Чтобы принимать Sky Digital (спутники Astra 2A и 2B и Eurobird на 28,2 ° E и 28,5 ° E), вам необходимо навести антенну на 28 с небольшим ° E. Это, пожалуй, проще всего с помощью спутникового измерителя, который поможет вам найти спутники. Пожалуйста, обратитесь к нашей странице с инструкциями для получения дополнительной информации, а для получения дополнительной информации в Интернете посетите следующие веб-сайты:

3.Если вы живете в группе квартир или многоквартирном доме и не имеете разрешения на установку спутниковой антенны от арендодателя, есть простой способ установить одну спутниковую антенну на весь многоквартирный дом!
Если по крайней мере 4 квартиры желают получить Sky, только одна тарелка Sky будет необходима для получения всего здания. В большинстве случаев домовладелец не будет возражать против одной маленькой тарелки Sky, если ею могут пользоваться все жители. Дополнительную информацию см. На следующем веб-сайте:
http: // communaltv.sky.com/newsItem.aspx?pageId=211

США:

Продавец спутниковых тарелок, который предоставит скидки на свои спутниковые тарелки и ресиверы для клиентов SupremeMaster TV

По вопросам, связанным с программами Supreme Master Television, обращаться:

Supreme Master Television
122 A East foothill Blvd, # 306
Arcadia, CA


USA
Тел .: +1 626-444-4385 / Факс: +1 626-444-4386
Peace @ SupremeMasterTV.ком Инструкции по настройке цифрового спутникового ресивера

Спутниковый канал Государственного департамента транслирует следующие четыре раза в день:

1) с 04:30 UTC до 06:30 UTC (с 12:30 до 1:30 AM EST)
2) с 07:30 до 09:30 UTC (с 3:30 до 5:30 AM EST)
3) с 1500 UTC до 1700 UTC (с 11:00 до 1 : 00PM EST)
4) 2000 UTC до 2200 UTC (16:00 PM до 18:00 PM EST)

Африка и Европа
Intelsat 907 на 332,5 o
Диапазон C D / L Центральная частота: 3764.0 МГц; Типичная частота L-диапазона: 1386,0 МГц; FEC: 3/4; Символьная скорость: 24,45 Мсим / с; Идентификатор сети: 1; Поляризация: RHC; Формат видео: PAL; Канал IRD: 340.

Северная, Центральная и Южная Америка
NSS 806 на 319,5 o
Диапазон C D / L Центральная частота: 3980,5 МГц; Типичная частота L-диапазона: 1169,5; FEC: 3/4; Символьная скорость: 17,8 Мсим / с; Идентификатор сети: 2; Поляризация: RHC; Формат видео: NTSC; Канал IRD: 340.

Европа и Ближний Восток
Eutelsat HotBird 8 at 13 o
Ku High Band D / L Центральная частота: 12.226 ГГц; Типичная частота L-диапазона: 1476,0 МГц; Типичная частота гетеродина: 10,750 ГГц; FEC: 3/4; Символьная скорость: 27,5 Мсим / с; Идентификатор сети: 1; Поляризация: Вертикальная *; Формат видео: PAL; Канал IRD: 340.

* Пока сигнал поляризован по вертикали, «Меню установщика» приемника должно быть установлено на «H» pol, чтобы подавать правильное напряжение на LNB.

Европа, Африка, Ближний Восток и большая часть Азии
NSS 12 при 57 o
Диапазон C D / L Центральная частота: 4055,0 МГц; Типичная частота L-диапазона: 1095.0 МГц; FEC: 3/4; Символьная скорость: 26,00 Мсим / с; Идентификатор сети: 3; Поляризация: RHC; Формат видео: PAL; Канал IRD: 340.

Ближний Восток и Азия
AsiaSat 3S в 105,5 o
Диапазон C D / L Центральная частота: 4040 МГц; Типичная частота L-диапазона: 1010 МГц; FEC: 1/2; Символьная скорость: 26,50 Мсим / с; Идентификатор сети: 1; Поляризация: H; Формат видео: PAL; Канал IRD: 340

Техническая поддержка

По вопросам технической поддержки обращайтесь:

По вопросам технической поддержки обращайтесь:

Центр управления сетью (NCC)

Международное вещательное бюро (IBB)
330 Independence Avenue, SW
Вашингтон, округ Колумбия 20547

+1 202382 7000 (телефон)
ncc @ bbg.gov

Посетите http://ibb7-2.ibb.gov/tvschedule/, чтобы увидеть полное расписание IBB.

Руководство по настройке спутников для телевизоров Sony

Наши телевизоры Sony оснащены мощным встроенным спутниковым тюнером, поэтому вам не нужно подключать внешнюю приставку и использовать второй пульт дистанционного управления.
Поскольку на рынке существует несколько конфигураций спутниковых антенн, это руководство дает вам обзор того, как настроить телевизор и настроиться на любимые спутниковые станции.

  1. При первой настройке телевизора вас спросят, хотите ли вы настроиться на спутниковые каналы в процессе настройки — подтвердите, нажав «да». Если вы хотите настроиться на спутниковые станции позже, откройте меню настройки спутников, перейдя в меню настроек, выбрав «Настройка канала», «Цифровая настройка», «Настройка спутников» и, наконец, «Цифровая настройка спутников». Подтвердите, выбрав «Да».
  2. Сначала выберите настройку антенны.В зависимости от вашей установки вам нужно будет выбрать «Фиксированная антенна или DiSEqC» или «Распределение по одному кабелю». Второй вариант часто можно встретить в больших домах с множеством квартир. Если вы выберете «Распределение по одному кабелю», вам, вероятно, будет предложено указать диапазон и частоту диапазона, чтобы все работало правильно. Спросите своего арендодателя или специалиста по спутниковой связи об этих деталях и введите их в свой телевизор. Если вы выбрали «Fixed Antenna или DiSEqC», вам больше нечего настраивать.Нажмите «Далее», чтобы перейти к следующему шагу.
  3. Теперь вам нужно выбрать, хотите ли вы использовать спутникового провайдера или нет. Если вы пользуетесь услугами спутникового провайдера (например, Sky), выберите «Предпочитаемый спутник» и выберите своего оператора. Если вы выберете эту опцию, телевизор получит список каналов от оператора — так что порядок может быть фиксированным. Если вы не пользуетесь услугами спутникового провайдера, выберите «General Satellite». С помощью этой опции вы можете сортировать свои каналы по отдельности после настройки (опция, которая также доступна у спутникового провайдера).
  4. Если вы не запускаете начальную настройку, вы увидите этот экран. Выберите вариант, чтобы продолжить.
  5. На этом шаге вы увидите список доступных спутников. Сколько и какие спутники вы видите, во многом зависит от конфигурации вашей антенны. Если у вас есть базовая установка только с одной тарелкой и LNB, ваш экран, вероятно, будет выглядеть как этот снимок экрана. Теперь вы можете начать процесс настройки. Если вы опытный пользователь, прочитайте, как настроить сканирование.
  6. Теперь пора настроить процесс настройки спутников.Выберите спутник, который вы хотите настроить, с помощью кнопок вверх и вниз на пульте дистанционного управления. Подтвердите, нажав «Enter».
    а. Первый вариант
    позволяет вам включить или отключить спутник — обычно вы
    оставляете его активированным.
    г. Следующая опция позволяет вам изменить тип сканирования
    :
    > «Полное сканирование» выполняет полное сканирование всех
    каналов в этом спутнике.
    > «Сетевое сканирование» выполняет сканирование
    транспондеров сети
    (сканирование NIT).
    Этот тип сканирования намного быстрее, чем полное сканирование, но вам нужно ввести транспондер из
    , с которого телевизор может получать информацию о сети.
    > «Ручное сканирование» позволяет искать транспондеры вручную.
    Обратите внимание, что вы не можете настраиваться на одиночные станции — обычно вы получаете
    4-8 станций на транспондер.
    г. Затем выберите настройку на платные и бесплатные каналы или только на бесплатные каналы. Если вы не используете модуль CI +
    для шифрования платных каналов, выберите «Бесплатные услуги».Телевизор не будет искать все платные каналы.
    г. Поскольку цифровые спутники предоставляют множество различных услуг, таких как телевидение, радио и услуги передачи данных, следующая опция позволяет
    выбрать тип канала, который телевизор должен сканировать. Выберите подходящий вариант.
    e. Если вы выбрали «Сетевое сканирование» или «Ручное сканирование», вы можете выбрать, на каком спутнике вы будете искать
    станций. Выберите правильный спутник из списка. Этот параметр недоступен при выборе «Полное сканирование».
    ф. При сканировании сети необходимо добавить данные транспондера.
    г. Последний вариант — это экран настройки LNB. Если у вас необычный тип LNB, вам может потребоваться изменить настройки
    в соответствии с вашим LNB, но часто никаких изменений не требуется. Настройки для вашего LNB
    можно найти в руководстве к LNB, которое может предоставить арендодатель или специалист по спутниковым тарелкам.
  7. После завершения настройки ваших спутников нажмите кнопку «Старт».Теперь телевизор выполнит спутниковое сканирование в соответствии с вашими настройками.

Когда сканирование будет завершено, вы попадете на экран сортировки каналов. Здесь вы можете изменить порядок каналов с помощью кнопок со стрелками на пульте дистанционного управления и удалить ненужные каналы, нажав «Enter». Помните, что вы не сможете изменить список каналов, если изначально выбрали спутникового провайдера.

Мы надеемся, что это руководство окажется для вас полезным. Если у вас есть дополнительные вопросы, пожалуйста, оставьте их ниже в разделе комментариев.

спутниковых телеканалов

2 дня назад

Веб-мастер

3 августа 2021 г. TP включился с саудовскими спортивными каналами. SSC, Саудовская спортивная компания. • FTA: SSC1, SSC1 HD, SSC3 HD, SSC4 HD, SSC5, SSC5 HD, SSC6, SSC6 HD, SSC7 и SSC7 HD • Зашифрованный: $ SSC2 HD

2 дня назад

Веб-мастер

Действительно, спасибо. SSC (Saudi Sport Company) каналы на: • TP 12418 H 27500 Badr 6 26 ° E ··· FTA: SSC1, SSC1 HD, SSC3 HD, SSC4 HD, SSC5, SSC5 HD, SSC6, SSC6 HD, SSC7 и SSC7 HD ··· Зашифровано: $ SSC2 HD

2 дня назад

Мардаки

Недавно добавили Saudi league ССК СПОРТ 1 ССК СПОРТ 2 SSC SPORTS 3 SSC SPORTS 4 SSC SPORTS 5 SSC SPORTS 6 SSC SPORTS 7 ——— Arabsat 26E 12418 H 27500 3/4 ——— Наслаждайтесь 🙂

4 дня назад

Муравей

Спасибо, смешно, после отправки сообщения я нашел его.Эти так называемые приложения для поиска спутников подходят для обычных мест. Я нашел спутник рядом с Astra 1, просто коснитесь параболы. Еще раз спасибо за отличный сайт, он сэкономил мне много часов. Теперь я должен сделать то же самое с имуществом клиента, пожелать мне удачи, так как деревьев много, а это значит, что я должен поднять блюдо или переставить его?

4 дня назад

Веб-мастер

1 августа 2021 г. Публичные сирийские каналы (Syria Satellite, Syria Drama, Syria Education, Nour Elsham, Souryana и SAMA TV) оставили этот транспондер: • TP 11178 V 27500 E8WB 8 ° W (≈ Nilesat 7 ° W) Они продолжают свою новую частоту: • TP 11938 V 27500 Nilesat 201 7 ° W

4 дня назад

Веб-мастер

1 августа 2021 г. Публичные сирийские каналы (Syria Satellite, Syria Drama, Syria Education, Nour Elsham, Souryana и SAMA TV) слева: • TP 11178 V 27500 E8WB 8 ° W (≈ Nilesat 7 ° W) Они продолжают на этом транспондере: • TP 11938 V 27500 Nilesat 201 7 ° W

5 дней назад

Веб-мастер

Действительно, Astra 3B 23,5 ° Est — главный спутник голландского канала Digitaal: • Canal Digitaal Искусство наведения параболы с помощью анализатора спектра.• Главное меню »Спутник» Спектр • Кнопка F1 для изменения поляризации на Вертикальная • Кнопка F2 для переключения сигнала 22 кГц на (очень важно 22 кГц для Astra 3B 23,5 ° в.д.) Как вы знаете, Astra 3B 23,5 ° в.д. расположена между Astra 19,2 ° в.д. и Astra 28,2 ° в.д. • TP 12168 V 27500 Astra 23,5 ° E ··· Частота и поляризация: 12168 МГц Вертикальная ··· Символьная скорость и FEC: 27500 kS / s 3/4 ··· Модуляция: DVB-S ··· NID и имя сети: 3 ASTRA 3 ··· FTA каналы: Ocko TV, Ocko Star, TV Lux HD, SES Demo, Chamber TV HD, RTL Tele Le… более Действительно, Astra 3B 23,5 ° Est — главный спутник голландского канала Digitaal: • Canal Digitaal Искусство наведения параболы с помощью анализатора спектра. • Главное меню »Спутник» Спектр • Кнопка F1 для изменения поляризации на Вертикальная • Кнопка F2 для переключения сигнала 22 кГц на (очень важно 22 кГц для Astra 3B 23,5 ° в.д.) Как вы знаете, Astra 3B 23,5 ° в.д. расположена между Astra 19,2 ° в.д. и Astra 28,2 ° в.д. • TP 12168 V 27500 Astra 23.5 ° в. ··· Частота и поляризация: 12168 МГц Вертикальная ··· Символьная скорость и FEC: 27500 kS / s 3/4 ··· Модуляция: DVB-S ··· NID и имя сети: 3 ASTRA 3 ··· FTA каналы: Ocko TV, Ocko Star, TV Lux HD, SES Demo, Chamber TV HD, RTL Tele Letzebuerg 23.5, TELEIPPICA 1 и TELEIPPICA 2. Не путайте с: • TP 12168 V 27500 Astra 28,2 ° E Или: • TP 12168 V 29700 Astra на 19,2 ° E меньше

5 дней назад

Муравей

Прежде всего, спасибо, что за отличный сайт.У меня есть вопрос: у меня есть покупатель из Голландии, который купил ресивер во Франции для Canal Digitaal, и это нормально, и я считаю, что он подходит для Astra 3B. Проблема в том, что я не могу его найти, я могу найти astra1 и astra2. У меня есть хороший тестер, который для этого спутника мне пришлось запрограммировать со всеми транспондерами (это à Cahors stm26 имел DVBT-T2 / S-S2 / C). Я знаю, что кабели, ЛКМ и антенна в порядке, а линия сайта на будь умницей. Это ошибка пользователя на тестере, если да, то что это может быть?

6 дней назад

Веб-мастер

Бывший транспондер ITV2 (частота) был отключен в мае 2021 года.Выполните сканирование на новом транспондере ITV2 : • TP 10906 V 22000 Без изменений для ITV2 + 1 , всегда включен: • TP 10891 H 22000

6 дней назад

Тренчи

Может кто-нибудь сказать мне, почему у меня нет itv2 на моем спутниковом телевизоре Philips…. У меня есть все остальные каналы itv и даже itv2 + 1…. Уровень сигнала для всех каналов составляет 90%, а качество сигнала — 100%, но itv2 показывает меньше, чем 10% мощности…? Я несколько раз обновлял список каналов, но безрезультатно … Мы будем очень благодарны за любую помощь или совет…

7 дней назад

Джонбоско

Пожалуйста, как я могу получить мир KBS, я из Нигерии, я использую приемник HD, я действительно скучаю по каналу

1 неделю назад

уссама

Новый канал Спорт тв 6 HD -> 12360 H 27500 Sport tv 5 SD заменен на HD -> 12360 H 27500 Sport tv 4 SD вернуться в HD -> 12360 H 27500

1 неделю назад

Грэм Карпентер

Привет, я нахожусь между Бордо и Тулузой с 1.1-метровая антенна с хорошим приемом при использовании приемника Humax Foxsat. Некоторые каналы недоступны, и я хочу перенастроить блюдо, чтобы включить в него те, которые были доступны пару недель назад, когда я сменил блюдо. Похоже, мне нужен спутниковый искатель, способный для этого настраиваться на отдельные транспондеры. GT V9 или Satlink WS-6906 имеют разумную цену — есть ли на них предустановленная информация Astra 2 E / F / G. Как вы думаете, подойдет ли что-нибудь из этого? Если вы так не думаете, возможно, вы могли бы порекомендовать альтернативу или сказать мне, что мне следует искать при выборе счетчика, который я буду использовать только для спутников Astra 2.

2 недели назад

Патрик Харпер

Yesterday +1 и Dave ja vu не зашифрованы, как и все, что находится под зонтиком Channel Four, за исключением 4Music.

2 недели назад

Веб-мастер

июль 2021 г. • Символьная скорость изменена с 30000 kS / s на 35294 kS / s. • FEC изменен с 3/5 на 2/3

2 недели назад

Веб-мастер

Действительно, в Нормандии сигнал очень сильный.Похоже на проблему с установкой. Возможно, антенна не точно выровнена.

2 недели назад

стержень

в Каркассоне, южная франция только что проверил сегодня утром, некоторые версии bbc sd действительно упали ниже смотрибельности, но моя базовая (BBC CI для 1, London для BBC2) работает как обычно … вы получаете сильный сигнал, так близко к Сент-Хелиру … должно быть ваша тарелка или кабельное соединение … экс-уимблдонские каналы вроде ушли, я думал, покажут олимпиаду…но нет!

2 недели назад

Адам-Свалс

Я живу на побережье в Нормандии, к северу от Кана. Я внезапно потерял прием BBC 1 SD, ITV SD и BBC 2 SD, а также некоторых других каналов BBC 1 HD и BBC 2 HD и ITV HD в порядке, а также некоторых других каналов. Прием в целом стал очень плохим / пропадание сигнала в дождливую погоду. Есть идеи, почему? У меня есть спутниковая приставка Manhattan S2, которая до сих пор мне очень хорошо служила. Спасибо за вашу помощь. Майк Свалс

2 недели назад

Муса

Каналы типа fox movies, MBC не открываются

2 недели назад

Дэниэлс

Привет, какой размер тарелки рекомендуется для приема этого спутника в области Джизан в Саудовской Аравии?

2 недели назад

Дэниэлс

Какой размер тарелки рекомендуется для приема этого спутника в Джизанской области Саудовской Аравии?

2 недели назад

Навид Хан

у меня нет сигнала в германии саудовский коран hotbird 13c, пожалуйста, помогите, спасибо.

3 недели назад

Анумаа Анума

Я все еще не получил Omn HD TV.

3 недели назад

Веб-мастер

18 июля 2021 г. Модуляция этого алжирского общественного телевидения TP на Eutelsat 7WA 7,3 ° W (≈ Nilesat 7 ° W) изменилась с DVB-S QPSK на DVB-S2 8PSK. Теперь нужен ресивер DVB-S2 (≈ HD). ··· Частота: 11679 МГц (≈ 11680 МГц) ··· Поляризация: Горизонтальная ··· Символьная скорость (SR): 27500 kS / s ··· FEC: 2/3 (до 3/4) ··· Стандарт и модуляция: DVB-S2 8PSK (до DVB-S QPSK) Что касается каналов, то в HD перешли два канала: • $ PROGRAM NATIONAL »$ Program NationalHD • КАНАЛ АЛЖИР » Канал Алжир HD Два уже были в HD: • A3 HD TV 6 HD Остальное продолжается в HD: • TV 4 • TV 5 • TV7 ELMAARIFA • TV8 EDHAKIRA

3 недели назад

Веб-мастер

16 июля 2021 г. Этот транспондер всегда модулируется в DVB-S.Нет никаких изменений. • Частота и поляризация: 10992 МГц по вертикали • Символьная скорость (SR) и FEC: 27500 kS / s 2/3 • Стандарт и модуляция: DVB-S QPSK ··· FTA (все время) каналы: · Rai News 24 · Рай Сториа · Camera Deputati · Сенато · Рай Скуола · Рай Гулп ··· FTA или зашифрованные (в зависимости от программы) каналы: · Рай 1 · Рай 2 · Rai 3 (в основном FTA, редко зашифрованный) · Рай Спорт ··· Зашифровано (за все время): · $ Rai Movie · $ Rai 4 · $ Rai 5 · долларов США Rai Premium · $ Рай ЙоЙо

3 недели назад

Веб-мастер

Действительно, еще раз спасибо.

3 недели назад

Раффаэле

Я единственный, кто больше не может ловить Rai на Hotbird 10992 Mhz V27500 DVB-S? Все внезапно исчезает. Rai сейчас передает только в DVB-S2? Спасибо!

3 недели назад

кто-то

На частоте 12722 МГц, после почти 2 лет работы в режиме FTA, Polsat News снова зашифрованы в Irdeto. Однако есть и новая трансляция того же канала в HD качестве, и это FTA, он идентифицирует себя как «Polsat News HD HEVC».Это временная трансляция, которую в сентябре заменит новый канал.

3 недели назад

Веб-мастер

13 июля 2021 г. CNBC HD на Astra 19,2 ° в.д. изменено: • из ТП 11171 H 22000 • по TP 12070 H 27500 ··· Частота и поляризация: 12070 МГц по горизонтали ··· Символьная скорость и FEC: 27500 kS / s 9/10 ··· Стандарт и модуляция: DVB-S2 QPSK ··· Спутник: Astra 1N 19.2 ° в.д.

3 недели назад

Веб-мастер

12 июля 2021 г. TP выключен.

4 недели назад

Веб-мастер

11 июля 2021 г. ERT World HD VPID изменен с 514 на 48. В чем причина этого изменения?

4 недели назад

[email protected]

chech Веб-сайт BVN у них будут программы онлайн BVN прекратил вещание за пределами Европы потому что бельгийские фламандцы были слишком скупы (бедняки) оплатить свою часть услуги… bvn онлайн только для неевропейцев … вот и все!

4 недели назад

Сданиэль

Уважаемый веб-мастер! Спасибо за обслуживание, я нахожусь в Уганде EAst Africa, как он может получить MBC 1, 2,3,4, max, action, bolly wood, раньше я был ими на nilesat 0.07w, но больше не получаю к ним доступ, пожалуйста, поделитесь со мной транспондер.

4 недели назад

Веб-мастер

10 июля 2021 г. Новая частота для RTPi на спутнике Eutelsat Hot Bird 13 ° E : • TP 12111 V 27500 ··· Название услуги: RTP International ··· Частота и поляризация: 12111 МГц Вертикальная ··· Символьная скорость и FEC: 27500 kS / s 3/4 ··· Стандарт и модуляция: DVB-S QPSK И на данный момент он также продолжается на старой частоте: • TP 11334 H 27500, названный RTPi .

4 недели назад

Крис

Мне нужен голландский телевизор до зарплаты, пожалуйста

4 недели назад

Крис

Мне нужен bvn или любые голландские каналы .. Я в Австралии .. пожалуйста, помогите мне

1 месяц назад

Веб-мастер

С Tivùsat вы можете получить все каналы FTA Astra 19,2 ° E. Все декодеры Tivùsat совместимы с протоколом DiSEqC 1.0. Что касается CAM-модулей Tivsat, обычно все телевизоры со спутниковым тюнером, интегрированные и совместимые с Tivsat, реализуют DiSEqC 1.0. Протокол DiSEqC 1.0 позволяет переключаться между 4 источниками спутников.

1 месяц назад

Сиргеф

Я живу в Италии, как я забыл сказать в предыдущем вопросе

1 месяц назад

Сиргеф

У меня Hot Bird 13 градусов и Astra 19 градусов, если я получу TiVu, я все равно буду получать каналы Astra на моем телевизоре или мне нужно оставить свой декодер Humax?

1 месяц назад

Эммануэль

Есть ли новая частота для zee alwan и p4u aflam

1 месяц назад

Оман Давид

Как мне посмотреть mbc max в Южном Судане, пожалуйста

1 месяц назад

Веб-мастер

1 июля 2021 г. 9015 tv oberfranken HD 6 9015
Старый TP
10714 H
Новый TP
11553 H
TV Mainfranken HD
Franken Fernsehen HD
tv oberfranken HD 6
TVA Ostbayern HD
Oberpfalz TV HD
OTVA HD
NIEDERBAYERN TV HD — alt NIEDERBAYERN TV HD — neu156

1 месяц назад

Веб-мастер

1 июля 2021 г. 9015 tv oberfranken HD 6 9015
Старый TP
10714 H
Новый TP
11553 H
TV Mainfranken HD
Franken Fernsehen HD
tv oberfranken HD 6
TVA Ostbayern HD
Oberpfalz TV HD
OTVA HD
NIEDERBAYERN TV HD — alt NIEDERBAYERN TV HD — neu156

1 месяц назад

эмпб

Эта частота перестала передавать? Несколько дней назад у меня был сильный замок (Северо-Западная Англия), когда я заметил, что TRT Spor 2 теперь называется TRT Spor Yildiz (TRT Sport Star / s).Но со вчерашнего дня ничего из этого freq.

1 месяц назад

Пол Йейтс

Привет, только что установлен в Германии и нормально принимает все британские каналы Freesat на тюнере Samsung TV DVB-S. Вопрос: EPG очень неоднороден для большинства каналов. Я получаю данные максимум за несколько часов, а не на следующий день или позже. Я заметил, что иногда приходится выбирать канал в гиде, чтобы вообще получить какой-нибудь EPG. можно ли это исправить? Могу ли я настроиться на конкретный канал, чтобы получать более качественные обновления EPG?

1 месяц назад

Нули Дагаа

OMN Oromia Media Network была отключена со своих спутников вчера.кем и почему?

1 месяц назад

Оман Давид

Я в Южном Судане, как мне посмотреть mbc max

1 месяц назад

Оман Давид

, пожалуйста, помогите мне, как мне получить MBC Max, я нахожусь в Южном Судане.

1 месяц назад

артоклис

мы любим смотреть греческие ханалас

1 месяц назад

isou

я потерял мир kbs на badr, а также на nilesat, пожалуйста, помогите мне вернуть его

1 месяц назад

Веб-мастер

ДА • 1 спутниковая тарелочная антенна, направленная на Eutelsat Hot Bird 13 ° в.д. (Тивесат) ··· Карты покрытия Eutelsat Hot Bird 13 ° E • 1 спутниковая тарелочная антенна, направленная на Astra 2 28.2 ° восточной долготы (BBC, ITV, Channel Four …) ··· Astra 2 28,2 ° в.д. Карты покрытия прицельным лучом Великобритании • 1 переключатель DiSEqC • 1 приемник Tivùsat ··· Приемники Tivùsat совместимы с протоколом DiSEqC 1.0, который позволяет переключаться между 4-мя спутниковыми источниками.

1 месяц назад

Perrykoloso

Всем привет! возможно ли (и если да, то как) использовать каналы Tivusat и English на одном декодере? Спасибо за помощь Perrykoloso

1 месяц назад

Веб-мастер

KBS WORLD HD продолжает на той же частоте на Hot Bird 13 ° в.д., изменений нет: • TP 11727 V ​​ 29900 Hot Bird 13 ° в.д. Возможно, возникла проблема с вашей установкой.

1 месяц назад

стержень

и BBC / ITV C4, кстати, тоже !!

1 месяц назад

стержень

и фламандцы настолько скупы или бедны, что не могут позволить себе их BRT, сделали VRT более «фламандским» Теперь без наземных передатчиков ВСЯ Фландрия может уловить …. Французское телевидение, я надеюсь, они воспользуются возможностью …. бесплатно «over de eter», как говорится! Лилль (или ризель) … Наслаждайтесь !!

1 месяц назад

Джаспер Бранниган

Ирен обвиняет политиков и сокращение бюджета правительством Вландерена.Причина в том, что министр СМИ Фландрии Бенджамин Далле (CSV) прекратил сотрудничество между VRT и NPO. Фламандское правительство не считает, что радиовещание является общественной услугой, и постоянно сокращает финансирование VRT, которые сейчас передают только радиосервисы. Их бесплатные телетрансляции были отключены несколько лет назад. Телевидение VRT доступно только через зашифрованные коммерческие службы подписки либо от коммерческих наземных передатчиков, коммерческих пакетов подписки на спутник, либо от поставщика коммерческого кабельного телевидения.Таким образом, станция BVN в настоящее время полностью финансируется НПО, у которых самих по себе достаточно бюджета только для продолжения спутниковой службы в Европе на Hotbird 13, которая имеет самую большую зону обслуживания и, следовательно, наибольшее количество потенциальных зрителей.

1 месяц назад

Ана

Я потерял мир KBS в hotbird какая новая частота в hot bird

2 месяца назад

Мария Дезире Шейха Марьям

Салам Алейком из Лас-Пальмас-де-Гран-Канария, Канарские острова.Хорошая программа Да благословит тебя Аллах. С уважением

2 месяца назад

SusyW

Привет! Я изменил измененные частоты для ITV, и когда я ищу каналы, которые они показывают (даже показывая хороший уровень сигнала). Однако экран остается черным. Любой совет? Спасибо! С уважением, Susy

2 месяца назад

Берри Гашоу

Я только что потерял kbs какая частота в ethiosat

2 месяца назад

Веб-мастер

Область Аликанте в Испании покрыта UK-Spotbeam, нужна большая тарелка, и вы можете смотреть BBC / ITV / Channel Four в гостиной, хорошо.• Меню »Настройка антенны» выберите Astra something E 28.2 ··· LNB Freq => (вероятно) Universal (9750-10600) Это зависит от LNB, установленного на тарелке. ··· DiSEqC 1.0 => (возможно) Отключить Если у вас есть два или более спутников, доступных в вашей установке, вы должны настроить положение DiSEqC 1.0. • »Сканировать» FTAOnly => ДА …

2 месяца назад

andu

Я нахожусь в Испании, в районе Аликанте. У нас есть большая спутниковая тарелка и спутниковый ресивер для бесплатных британских каналов в гостиной.Мы купили GT MEDIA V8X H.265 для другого телевизора, но не можем получить ITV или BBC.

2 месяца назад

Веб-мастер

Какие каналы вы получаете (от 5 до 6 названий каналов)? Где ты? Прежде всего, чтобы получить каналы BBC / ITV / Channel Four, вам понадобится спутниковая тарелочная антенна, направленная на спутник Astra 2 28,2 ° восточной долготы , достаточно большая, чтобы принимать UK-Spotbeam и находиться в зоне покрытия.

2 месяца назад

andu

Может кто-нибудь посоветовать, как установить / настроить GT MEDIA V8X H.265 смотреть британское телевидение? У меня есть несколько каналов, но нет BBC, ITV, … Я не знаю, какой спутник выбрать … Я женщина, поэтому мне нужны очень подробные инструкции. Спасибо.

2 месяца назад

Веб-мастер

Какая у вас марка и модель спутникового ресивера?

2 месяца назад

Вуди

Я живу в Люксембурге. У меня были все британские телеканалы, но недавно я потерял ITV2, ITV3, ITV4, ITV4 + 1 … Я читал, что они изменили частоту, но даже после поиска всех новых телепрограмм через спутниковый автоответчик (Astra 28.5E), потерянные каналы не появляются под их новыми частотами в списке каналов — можете посоветовать?

2 месяца назад

Веб-мастер

Эта страница посвящена Sky на спутнике Astra 2 28,2 ° в.д. У тебя есть Sky Box? Если это так, у вас есть 4 версии Sky News на Sky: • 501 $ Sky News HD на частоте 12012 МГц V • 519 $ Sky News HD на частоте 12012 МГц V • 576 FTA Sky News на 12070 МГц H • 590 $ Sky News HD на частоте 12090 МГц V Какие у вас каналы по этим номерам? Если у вас нет Skybox: • Freesat на Astra 2 28.2 ° в.д. • Спутниковые каналы UK FTA

2 месяца назад

Веб-мастер

Freesat на трех спутниках Astra 2E, Astra 2F и Astra 2G, расположенных на 28,2 градуса восточной долготы. ГБ News HD на 216 (номер канала назначается автоматически на устройствах, сертифицированных Freesat), частота: • TP 11307 V Astra 2F UK-Spotbeam Достаточно ли велика ваша спутниковая антенна, чтобы принимать UK-Spotbeam в Аликанте (Испания)? Если это так, и ваши устройства HD, вы можете получать ГБ новостей HD .Если вы получите 302 ОТЛИЧНО! фильмы или 603 POP , вы выбираете UK-Spotbeam или хотя бы TP 11307 V (GB News HD, GREAT! movies …). 216 ГБ Новости HD должен быть запущен в воскресенье, 13 июня, в 20:00 BST / 21:00 CET (время Испании), но канал уже начал показывать рекламные ролики. Если ваше устройство сертифицировано только FTA, а не Freesat, вам необходимо запустить & nb … подробнее Freesat на трех спутниках Astra 2E, Astra 2F и Astra 2G, расположенных в 28-м месте.2º восточной долготы. ГБ News HD на 216 (номер канала назначается автоматически на устройствах, сертифицированных Freesat), частота: • TP 11307 V Astra 2F UK-Spotbeam Достаточно ли велика ваша спутниковая антенна, чтобы принимать UK-Spotbeam в Аликанте (Испания)? Если это так, и ваши устройства HD, вы можете получать ГБ новостей HD . Если вы получите 302 ОТЛИЧНО! фильмы или 603 POP , вы выбираете UK-Spotbeam или, по крайней мере, TP 11307 V (GB News HD, GREAT! movies…). 216 ГБ Новости HD должен быть запущен в воскресенье, 13 июня, в 20:00 BST / 21:00 CET (время Испании), но канал уже начал показывать рекламные ролики. Если ваше устройство сертифицировано только FTA, а не Freesat, вам необходимо запустить сканирование. меньше

2 месяца назад

Стив

Я смотрю Freesat на Astra 2E из Аликанте. Когда новый канал GB News начнет вещание, что мне нужно будет сделать, чтобы его получить? Мне нужно будет перенастроить?

2 месяца назад

Стена1955

Привет, мой фургон хранился с конца 2019 года, но сейчас гастролирую по Англии, но Sky NEWS изменили частоты? Я полагаю, что раньше я мог смотреть его через нашу спутниковую систему, но теперь не могу, или это моя память трюкает, а мы никогда не могли? Заранее спасибо

2 месяца назад

Веб-мастер

Новая частота CNBC HD на Astra 28.2 ° в.д. : • TP 12168 V 27500 ··· Частота и поляризация: 12168 MHZ Vertical ··· Символьная скорость и FEC: 27500 kS / s 2/3 ··· Стандарт и модуляция: DVB-S2 8PSK ··· Спутник и луч: Astra 2F 28,2 ° в.д. UK-Spotbeam

2 месяца назад

Доминик Колом

[Комментарий перемещен из индекса спутников] Раньше мы принимали через спутник ASTRA американский канал — на CNBC 2068 года. Канал финансовых новостей, охватывающий также Европу. Я так понимаю, это транслируется из Великобритании.Сегодня, 9 июня, мы обнаруживаем: ОСТАНОВИТЬ ОБСЛУЖИВАНИЕ? Мы никогда не были проинформированы о таком заранее ..? Посоветуйте, пожалуйста, что нам делать .. Спасибо, Доминик Р. Колом

2 месяца назад

Веб-мастер

9 июня 2021 г. CNBC HD , новая частота на Astra 28,2 ° в.д. . Он переехал: • от 12285 V Astra 2F Europe Beam • к 12168 V Astra 2F UK-Spotbeam CNBC (версия SD) продолжается: • 11479 V Astra 2G Европа балка

2 месяца назад

Веб-мастер

9 июня 2021 г. CNBC HD перемещен • от 12285 V Astra 2F Europe Beam • к 12168 V Astra 2F UK-Spotbeam CNBC (SD) продолжается • 11479 V Astra 2G Европа балка

2 месяца назад

Иоанна

Привет, мы в Ирландии.Что случилось с TV Record Europa из Португалии?

2 месяца назад

белла

Я только что потерял МИР KBS. Можете ли вы просто начать свои программы на ethiosat, пожалуйста, мне очень не хватает

2 месяца назад

Веб-мастер

6 июня 2021 г. FATAFEAT , Discovery и Ennahar TV слева.

2 месяца назад

Берег

Привет! Я живу недалеко от Сен-Жирона, Арьеж, Франция. У меня есть тарелка на 150 см и ресивер Humax.В прошлом месяце, 21 мая, были потеряны все телеканалы BBC и ITV, а также радио BBC 4. Есть ли предложения, почему это произошло и что я могу сделать, чтобы это исправить? Спасибо заранее.

2 месяца назад

Веб-мастер

Действительно, ГБ Новости новый канал FTA в HD, спасибо.

2 месяца назад

Эдди

Я нахожусь в Риме, Италия, как я могу получить Бен ТВ, Быстрое телевидение, Праздничное телевидение и Телевидение освобождения? Пожалуйста, какую частоту телевидения я могу использовать. Спасибо

2 месяца назад

Веб-мастер

UHD Испания HDR: UHD Испания SDR:

2 месяца назад

ТС0

Два новых канала FTA 4K запущены на 11382 МГц V SR 30000 Hispasat 30W UHD Испания HDR UHD Испания SDR

2 месяца назад

cshe

Отлично, спасибо.По любой причине после последнего обновления канала я получаю сообщение «Локальная региональная сортировка недоступна». Почтовый индекс правильный LL57 в Уэльсе. BBC становится Лондоном, а itv1 исчезает

2 месяца назад

Веб-мастер

10750 МГц выглядит как стандартная частота гетеродина в Северной Америке. Эта частота зависит от LNB, установленного на тарелке. Если ваш LNB универсальный, правильные значения: • 9750 МГц Низкая частота • 10600 МГц Высокая частота Не путайте частоту гетеродина (одно или два фиксированных значения, зависит от установленного LNB) с частотами TP (десятки значений, это зависит от частот вещания каналов).

2 месяца назад

cshe

Получение сообщения «Локальная региональная сортировка недоступна» после последнего обновления канала. Почтовый индекс правильный LL57 в Уэльсе. BBC превратился в Лондон, а itv1 исчез. Есть идеи, в чем может быть проблема? Кроме того, он может увеличиваться только до 10750 МГц и не позволяет мне изменять настройки DIS на 12750, но может вручную добавлять каналы в этом диапазоне.

2 месяца назад

Веб-мастер

1 июня 2021 г. Новые арабские каналы FTA на этом транспондере: • FATAFEAT HD • Discovery HD, звук на английском языке, дополнительные арабские субтитры • Ennahar TV SD

2 месяца назад

Веб-мастер

1 июня 2021 г. Цвета Gujarati
на 11914 H 27500 Astra 2E 28.Луч 2 ° в.д., ЕС.

2 месяца назад

Веб-мастер

Даже европейские транспондеры луча с антенны 120 см не подбирают?

2 месяца назад

микрофон во франции

Привет, Крейг. Мы находимся около Сали-дю-Салат. Я здесь с 2005 года, прошел путь от 60 до 90 см и теперь использую тарелку на 120 см. Только на этой прошлой неделе потеряно большинство каналов, которые мы обычно теряем летом, но они возвращаются осенью. Однако это кажется другим.Кажется, сейчас я не могу уловить сигнал. Вы отсортировали и потеряли какие-то сигналы?

2 месяца назад

Адреналин

Сэр, эти каналы также показаны в Южном Судане ??

2 месяца назад

Веб-мастер

29 мая 2021 г. • ЦВЕТА HD за долларов США перемещены с 11686 V на 11509 V Astra 2G EU 28,2 ° E • ЦВЕТА за $ перемещена с 11582 H на 11479 V Astra 2G EU 28.2 ° в. • Цвета ColoursRishtey за долларов США и ColorsCineplex за долларов США перемещены с 11582 H на 11464 H Astra 2G EU 28,2 ° E

2 месяца назад

Веб-мастер

29 мая 2021 г. $ ЦВЕТА перемещено в: • TP 11479 V 22000 Astra 2G EU 28,2 ° E $ ColorsRishtey и $ ColorsCineplex перемещены по адресу: • TP 11464 H 22000 Astra 2G EU 28,2 ° E

2 месяца назад

джамал

Qofka jooga yurub wuxuu ka daawan karaa HotBird частота 11470 H 27500.Afrika thaicome frequeece 4114 H 15000 am Nss12 10984 H 45000.

2 месяца назад

МайкДж

Я попытался перестроить свою спутниковую антенну из-за некоторого обрыва каналов Freesat, а также из-за полной потери основного канала ITV. Используя искатель GT Media V8, у меня, кажется, есть приемлемый сигнал от спутников Astra 2, но когда я выполняю поиск каналов на V8, все, что я получаю, это около 300, в основном немецких каналов, и никаких британских каналов вообще. Может ли кто-нибудь подсказать, где я могу ошибаться, пожалуйста.

2 месяца назад

Кевин

Привет. У нас есть Astra 28.2, которая отлично работает (кроме BBC4) с декабря прошлого года. Мы в Центральной Франции. Кажется, теперь мы не можем принимать каналы ITV. Есть идеи, в чем может быть причина? Спасибо

2 месяца назад

Веб-мастер

Некоторые идеи: более точное выравнивание антенны, правильная установка угла наклона, установка антенны большего размера, свободный беспрепятственный обзор спутника, замена неисправного, неадекватного или плохого усиления / высокого коэффициента шума LNB, проверка соединений, кабеля, вызов профессионала установщик…

2 месяца назад

Тони

Я живу в Лоте, Франция, примерно в 100 км к северу от Тулузы. У меня есть телевизор Samsung, принимающий с тарелки 50 см все бесплатные каналы от Astra 2E, за исключением BBC, ни один из каналов которого не работает вообще или имеет очень плохую пикселизацию. Все остальные каналы хороши. Любые предложения очень ценятся.

2 месяца назад

Бесплатно

ГБ Новости запускаются в 20:00 13 июня.

2 месяца назад

Ник

ITV Астра 2Е [UK Spotbeam] 10891 H 22000 5/6 * * *

2 месяца назад

родольф

Я читал на британских веб-сайтах для эмигрантов, что в Барселоне есть «ноль» для британского луча, поэтому очень трудно получить FTA BBC, когда это вполне нормально в Валенсии, как ни странно…и это хорошо работает в Каркассоне 200к, когда птица летает … спросите у британских эмигрантов (или учителей английского языка) в Британской Колумбии! ..

2 месяца назад

Адди

Есть ли способ импортировать голландский язык с fransat eutelsat 5a?

2 месяца назад

Таня

У нас есть sky + HD box

спутниковых частот | Помощь приёма ТВ и радио

B asic Установка

Важно убедиться, что ваша установка работает правильно и что ваше радио находится в наилучшем возможном положении.У нас есть базовое руководство по установке , которое поможет вам в этом.

Работы и предупреждения

Проверьте, есть ли какие-либо известные срабатывания или предупреждения , которые могут быть причиной проблемы.

Неисправности преобразователя и частоты

Используйте нашу программу проверки передатчика , чтобы проверить, что передатчик не работает, и узнать, какие службы FM-радио вы можете принимать из вашего местоположения.

Радиоприемники Hi-Fi

Если вы используете тюнер Hi-Fi и стереофонический прием шипит, но моно в порядке, ваша антенна может быть недостаточно мощной. Возможно, вам придется подумать о чердаке или внешней антенне, чтобы решить проблему с приемом.

Погода

На радиосигналы

FM может влиять хорошая погода, включая высокое давление, и единственное решение — подождать, пока погода изменится, вам следует перенастраивать , а не в это время.Наша информация о том, как ясное небо и хорошая погода могут повлиять на ваш радиоприем, может быть полезна, пожалуйста, см. Наш справочник погоды .

Пиратское радио

В некоторых городских районах пиратское радио может быть проблемой. Регулирующий орган Ofcom имеет дело с Pirate Radio, и вы можете сообщить об этом , используя форму Pirate Radio на веб-сайте Ofcom.

Искаженные звуки S и Z (шипение)

Это может произойти, если ваше радио принимает более одного сигнала.Второй сигнал улавливается радио через мгновение после первого. Например, вы получаете один сигнал прямо от передатчика, а другой отражается от ближайшего холма. Попробуйте переместить радио или настроиться на другую частоту.

Твиттер и свист

Это часто звучит как щебетание птиц и происходит, если рядом с той, которую вы слушаете, передается другая частота. Обычно это может быть вызвано высоким давлением, когда в хорошую погоду радиосигналы могут распространяться намного дальше, чем обычно.Эти сигналы могут быть как британскими, так и зарубежными станциями. Ничего не поделаешь, и проблема исчезнет, ​​когда погода изменится.

Шипение и исчезновение

Обычно это означает, что принимаемый вами сигнал недостаточно сильный. См. Наше руководство по Шипение и исчезновение .

Жужжание, щелчки и треск

Это может означать, что электрическое устройство в вашем доме или поблизости мешает приему вашего FM-радио и вызывает жужжание, щелчки или хлопки, которые вы слышите.См. Наше руководство по Buzzing and Clicking. Если у вас все еще есть проблемы, посетите наш дочерний сайт Radio and Television Investigation Service (RTIS) для получения дополнительной информации.

Искажение — нечеткий, грубый, скрипучий звук

Это обычно вызвано тем, что FM-сигналы отражаются от объектов или склонов холмов и достигают вашего радио разными путями. Его техническое название — многолучевое искажение. Хуже всего это бывает в холмистых или сильно застроенных районах.Домашние портативные устройства особенно восприимчивы.

Искаженный звук также может возникать, если ваше радио не настроено. Это может происходить все чаще, если ваши батареи начинают выходить из строя. Убедитесь, что ваше радио правильно настроено, и убедитесь, что ваши батареи в хорошем состоянии, или используйте питание от сети.

гудение

Если вы слышите гудение, это часто связано с неисправностью сетевого адаптера. Возможно, вам потребуется проверить, что все части вашей приемной системы полностью заземлены.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
