Содержание

5-10 мм и 19-25 мм, 11-18 мм и других размеров, «клоп» для крепления плоского кабеля и другие виды

Имеется немало способов крепления кабеля. Чтобы визуально не испортить вид стены или потолка, не нарушить правила безопасности, среди них надо выбрать оптимальный вариант. Один из таких способов — применение дюбеля-хомута.

Особенности

Тип крепежа дюбель-хомут появился на строительном рынке не слишком давно. Благодаря своей функциональности, удобству и простоте метизы сразу же завоевали признание у профессиональных электриков. Дюбель-хомут разработан для укладки и фиксации кабеля открытым или закрытым способом. Он дает возможность зафиксировать магистральную проводку кабеля, проводов, тонких и гибких труб к несущим опорам из таких материалов, как бетон, камень, пенобетон, кирпичная кладка, а также к дереву или гипсокартону.

  • Использование дюбеля-хомута позволяет значительно экономить средства в случае, когда речь идет о больших объемах — вместо комплекта дюбель-гвоздь используется всего лишь один крепежный элемент. За счёт этой же особенности монтаж осуществляется гораздо быстрее.
  • Метиз из пластика, а тем более металлический, способен выдерживать большие перепады температур. Такой широкий диапазон позволяет использовать крепеж как при внутренних, так и при наружных работах практически во всех регионах страны.
  • Материал изготовления в большинстве случаев устойчив к воздействию ультрафиолетовых лучей.
  • Элементы крепления способны удерживать большую массу, а замена вышедших из строя не представляет сложности.

Дюбель-хомут имеет и некоторые недостатки, хотя и не слишком серьезные, по сравнению с большим количеством его достоинств.

  • Материал, из которого сделан пластиковый крепеж, не горит, но становится пластичным и деформируется во время пожара.
  • Визуально метизы выглядят не слишком привлекательно. Но если учесть, что сам кабель не является украшением стены, этот недостаток дюбеля-хомута можно считать несущественным.

Обзор видов

Этот вид метизов является узкоспециализированным, поэтому ассортимент хоть и не слишком большой, но вполне достаточный и позволяет сделать необходимый выбор.

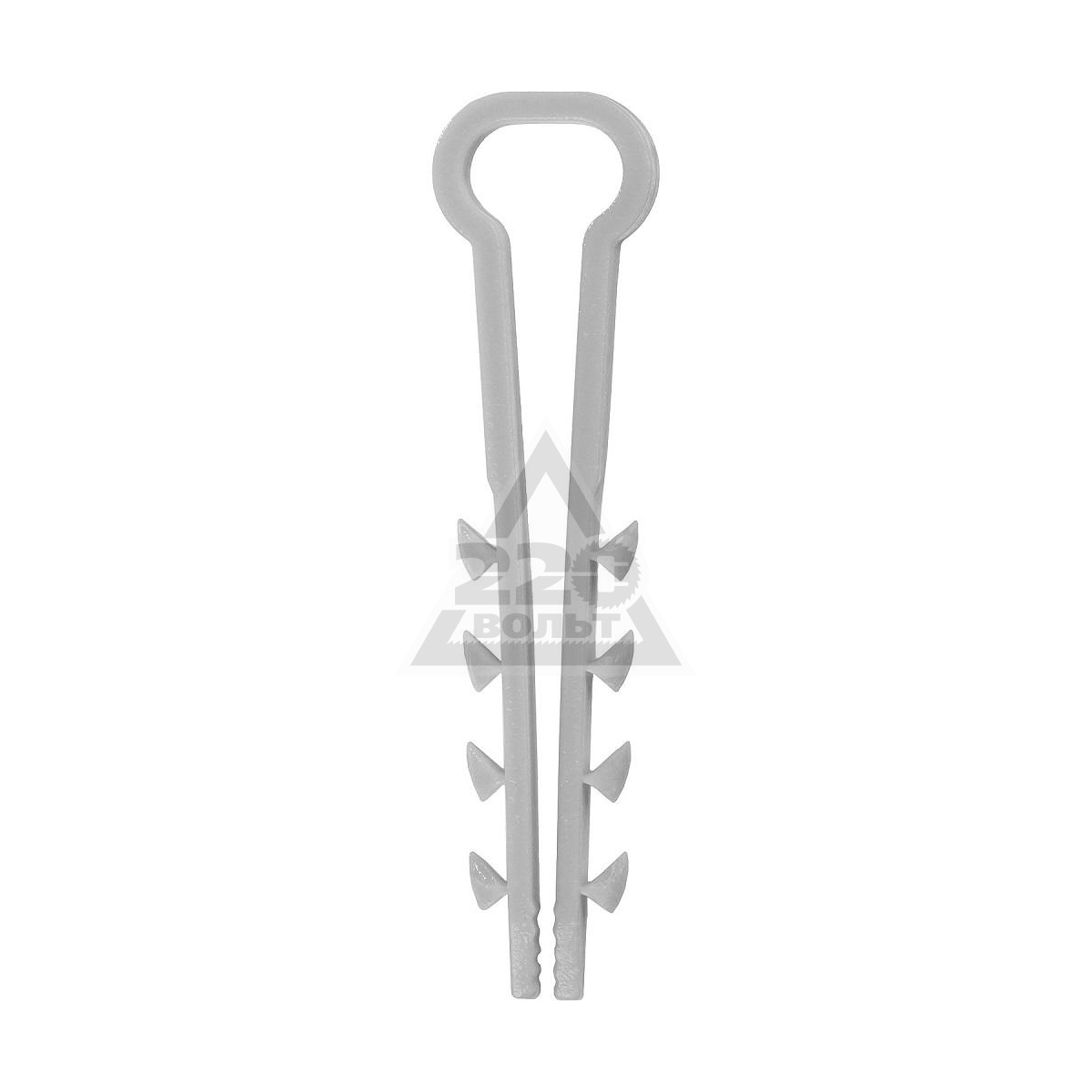

Дюбель-хомут – простая скоба из пластика, с одной стороны которой имеется хомут в виде петли, с другой – распорные зубцы, может быть круглым или уплощенным.

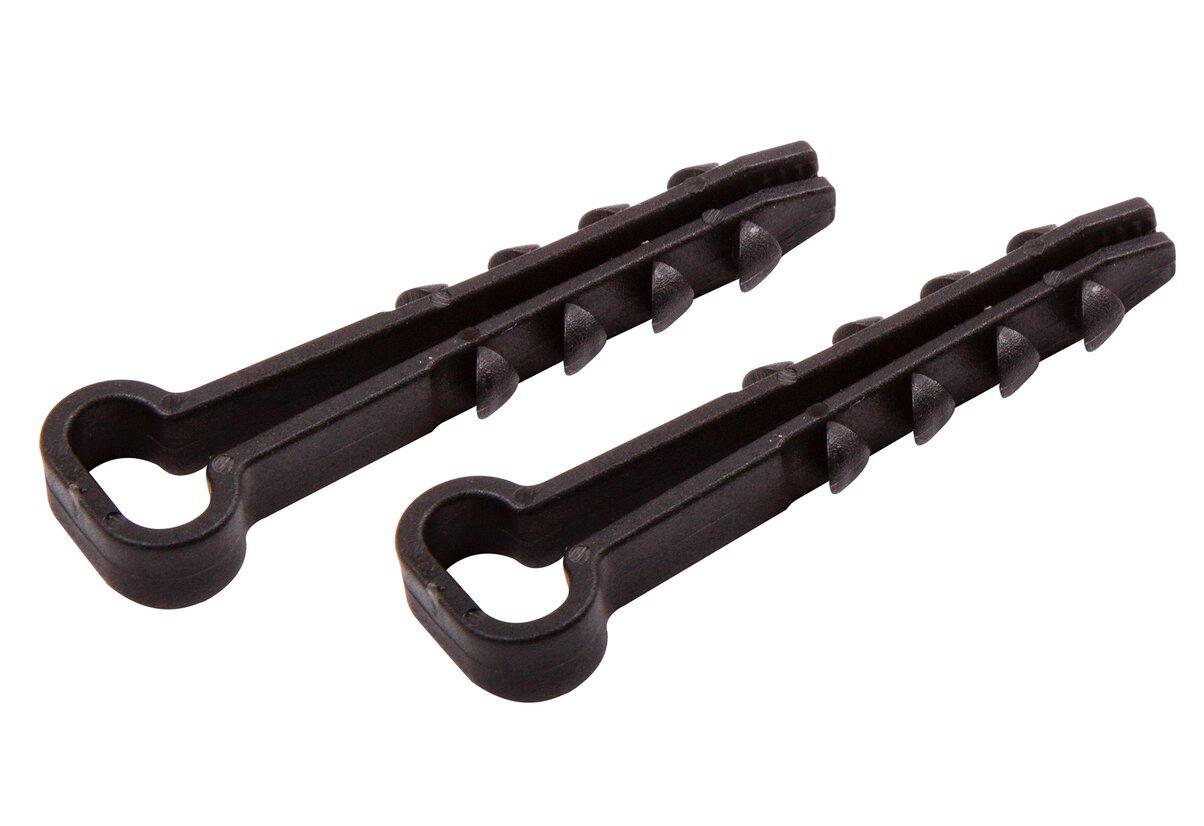

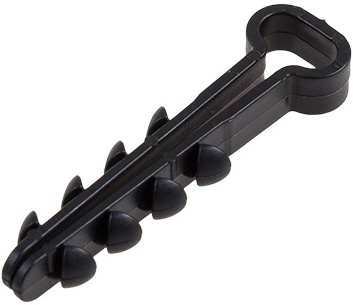

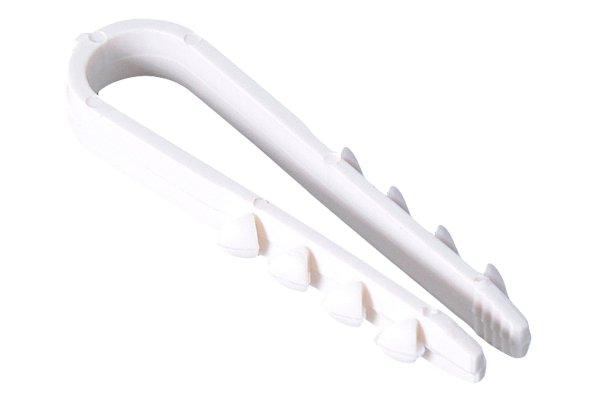

Производители выпускают такой вид в двух цветовых вариантах — черный и белый, покупатель выбирает под цвет проводки. Метизы с шурупом – это в основном сантехнический вариант. Огнестойкий крепеж имеет специальное полимерное покрытие. В целом классифицируются крепежи по разным параметрам. Рассмотрим основные.

По конструкции

Прежде всего дюбели-хомуты различаются своими конструктивными особенностями.

  • «Клоп» – универсальный крепёж, используемый во многих случаях. Это однолапковый метиз, комбинированный с металлической скобой и пресс-шайбой. Использование «клопа» требует контроля целостности изоляции и дополнительного изолирования термостойкой лентой в местах стыковки. Крепеж выдерживает вес до 10 кг.
  • Круглый хомут имеет разжимную или зубчатую скобу. Плоский тип изготовлен в виде зубчатой пластины с петлей для кабеля. Металлические варианты выполняются из латуни или цинковой стали. Кроме того, крепёж различается по конструкции.
  • Метизы с проволочной огнестойкой лентой-хомутом, покрытой полимером. В тандеме с лентой есть фиксирующее устройство в виде пряжки, чем заметно облегчается фиксирование магистрали.
  • Скоба с зубчиками-противоходами на концах. Этим крепежом пользуются в процессе монтажа магистрали сечением от 6 до 25 миллиметров. Подходит для работы с гофрой и электропроводкой, количество закрепляемых деталей зависит от веса магистрали.
  • Усложненный вид — монтажная площадка с хомутом. Эти метизы имеют капроновый дюбель с противоходами, на конце которого имеется петля. На петле закрепляется хомут, и осуществляется крепёж изделия. Петля расширяет возможности для монтажа гофры и проводов разнообразного диаметра.
  • «Вертолет» – такое название в народе получил распорный дюбель-хомут. Его раскрытые лепестки, действительно, чем-то схожи с вертолетными винтами. Крепеж происходит за счет концов, распираемых клином, вбитым между двумя лепестками. «Вертолет» способен охватить тонкую трубу или кабель до 32 мм в диаметре. Рассчитан на применение крепежа с петлей, в которую вставляется магистраль, а также на 8 кг нагрузки, предназначен для монтажа гофры.
    Разделяется еще на два подвида.

Первый подвид – это цельная конструкция, когда стержень уже имеется в дюбеле. При этом повышается прочность всей модели, но ужесточаются требования к осторожности, ведь дюбель монтируется в стену вместе с кабелем.

При втором варианте Т-образный крепежный метиз имеет дуговую форму без петли. Метизы подобного рода используют для монтажа кабеля определенного размера, чей диаметр в точности соответствует диаметру дуги. Этот вид распорок предлагается с одной или двумя дугами, что позволяет вести параллельный монтаж.

  • Сантехнический дюбель с навинчивающимся на шуруп хомутом, состоит из двух деталей-скоб.
    Скобы могут быть изготовлены с резиновой прокладкой. Оптимальное решение для работы с легкими трубами большого диаметра.
  • Клипса. Применяется для монтажа гофры на вертикальной поверхности. Конструкция снабжена усиленными скобами-защелками. Их диаметры — 16, 20, 25, 32, 40 и 50 мм.

По материалу

Наиболее востребованный и популярный вид крепежа из нейлона, что объясняется высокой прочностью. В производстве нейлона участвуют полиамидные компоненты, они гораздо прочнее, чем полиэфирные, выдерживают температуру плюс 85 по шкале Цельсия. Оптимальный вариант для магистральной проводки множества проводов и их фиксации.
Однако крепеж нельзя использовать в случаях, если предусмотрена работа горячего трубопровода.

  • Полиэтиленовые универсальные модели с шурупом изготовлены из самого прочного материала, но используются только внутри помещений, поскольку плохо переносят воздействие солнечных лучей. Стабилизированный полиэтилен отличается большей прочностью, но и он со временем становится хрупким, а следовательно, менее эффективным
  • Металлические скобы часто используют как один из видов самого надежного крепежа. В скобе предусмотрено технологическое отверстие для фиксации с помощью саморезов. Две лапки соединяются винтами. Нижняя часть промаркирована европейским обозначением диаметра. Металлические или латунные изделия используются в работе с горячими трубами, например, в системе отопления.
  • Металлорезиновый метиз изготовлен из оцинкованной стали для хомута, шпильки или гайки и резины для прокладок марки EPDM.
  • Лента-хомут имеет армированную стекловолокном полимерную ленту, чья задача фиксировать пучки проводов. Длина ленты 140 мм. Полосой пользуются таким образом, чтобы через нее саморез вошел в дюбель. Этот вид применяют для монтажа на вертикальных несущих опорах. Лента способна выдержать вес до 15 кг.
  • Полипропиленовые метизы отличаются особой жесткостью и прочностью, но, к сожалению, они тоже чувствительны к солнечному свету. Но благодаря стабилизирующим добавкам повышается стойкость к ультрафиолету с одновременным увеличением стоимости.

Несмотря на недостатки пластиковых дюбелей-хомутов, чаще всего именно они используются внутри помещений, что минимизирует их чувствительность к УФ-лучам.

Размеры

Самая обычная скоба, пользующаяся наибольшим спросом для монтажа электропроводки, имеет стандартные размеры диаметра обхвата 5-10, 11-18, 19-25 мм. Необходимый диаметр сверла при таких размерах 6 мм, а минимальная глубина погружения 35, 40, 45 мм.

Размеры дюбелей-хомутов подбирают в зависимости от параметров кабеля. Для круглого кабеля размером 5х10 подходит размер хомута 5–10 мм; кабель 11х18 нуждается в хомуте размером 11–18 мм. Размер кабеля 6х40 потребует покупки метизов 6–40 мм. Размеры 6х12; 5х10; 6х17 нуждаются соответственно в дюбелях-хомутах 12, 10, 17 мм.

Для плоского кабеля подходит крепеж следующих размеров: 19х25, 12х6, 12–6, 32, 14, 6х35, 26, 8, 50, 100х12, 8х45, 20 мм.

Нюансы выбора

Чтобы сделать правильный выбор монтажных метизов, необходимо учитывать несколько параметров: от диаметра и сечения кабеля, веса будущей магистрали до структуры несущего основания. Технические характеристики метизов-хомутов регламентируются государством лишь в некоторых случаях — неповоротливый ГОСТ не успевает реагировать на постоянное обновление специализированного монтажного крепежа. Покупателю следует ориентироваться на принятые европейские стандарты DIN и ISO. Крепежи многокомпонентных конструкций получили регламент ГОСТ 26998-86.

При выборе крепежа стоит воспользоваться советами профессионалов:

  • анкерный тип метизов-хомутов выбирают согласно нужному диаметру и необходимой длине;
  • для кабеля с плоским сечением подбирают хомуты с уплощенной петлей;
  • для гофры оптимальный вариант – клипса;
  • для трубопровода увеличенного диаметра выбирается сантехнический дюбель-хомут с разборными скобами;
  • для множественной магистральной прокладки идеально подходит площадка с хомутом;
  • если предстоит зафиксировать кабель на полнотелой основе, выбирается металлический «клоп» с однолапковой скобой.

Расчёт

При расчете необходимого количества дюбелей правильнее всего воспользоваться информацией, которую предоставляет производитель. В технической инструкции, как правило, содержатся необходимые рекомендации относительно правильного способа монтажа крепежных изделий. Исходя из имеющихся параметров несложно рассчитать нужное количество метизов.

Расчет проводится по таким показателям, как вес проводки, влияющий на одну монтажную точку фиксации, максимальная нагрузка, которую способен выдержать крепеж, и расстояние между опорными точками.

Инструкция по монтажу

Установка дюбелей-хомутов почти не отличается от установки обычных дюбелей – небольшая разница в том, что вначале на кабель надевается хомут, а затем его аккуратно забивают в подготовленное углубление. Высверленное отверстие должно подходить по диаметру крепежа, но глубину делают на 10 мм больше длины дюбеля. Максимальное расстояние между установленными крепежами не должно превышать 25 см, на разворотах — не более 10 см.

Для каждого вида фурнитуры существует свой способ монтажа. Определение точек фиксации происходит с учетом параметров ограждения, горизонтального и вертикального направлений проводки, количества и радиуса углов, веса кабеля, окружающей среды. Эти данные являются определяющими для оптимального выбора способа того, как именно крепить метизы, их необходимого количества, технологии установки, а также схемы проводки и укладки.

Скрытый

Скрытый метод магистральной прокладки применяют в жилых помещениях, если материал несущего основания позволяет проложить штробы. Для укладки провода в штробы или подготовленные кабели-каналы возможна дополнительная установка дюбелей-хомутов. Единичный кабель чаще всего закрепляют алебастром, но этот способ неэффективен, если речь идет о большом удельном весе или множестве проводов. Алебастр с успехом заменяет хомуты, дробящие множество проводов на системную группу. Зачастую электрики маркируют проводку с помощью бирок, установленных на стяжке. Этим же способом фиксируют кабели, установленные в специальных коробах.

Монтаж плоского кабеля с использованием дюбеля-хомута

Используя уровень и такой вспомогательный инструмент, как шнур, на стене маркируются точки для закрепления метизов. Заранее просверливают электродрелью отверстия для дюбелей.

Фиксируют на положенных местах хомуты. Кабельное тело продевают сквозь рамку хомута, натягивая таким образом, чтобы не было провисания.

Фиксация на самоклеящуюся площадку

На окрашенных или лакированных поверхностях, покрытых пластиковыми фасадами, оклеенных обоями, приходится пользоваться самоклеящейся площадкой. Основание такой площадки – это двухсторонний скотч. Необходимо помнить, что клеевой состав «потечет» при температуре свыше 450 градусов, а при низкой влажности – потеряет эластичность, основание высохнет, затвердеет и отвалится от стены. Самоклеящаяся площадка – это наиболее быстрый способ монтажа. С тыльной стороны снимается защитная пленка, сама площадка с силой прижимается к поверхности несущего основания. В пазы крепежа вставляется стяжка, которой фиксируют провода и кабели.

  • Кабельные хомуты. Для подобной фиксации составляется общий план монтажа, на поверхности маркируются точки крепления. Высверливаются посадочные отверстия для дюбельных фиксирующих точек. С учетом выбранного вида устанавливают хомуты. Они могут быть зафиксированы саморезами или шурупами в крепёжном приспособлении, вставлены в отверстия зубчатыми концами. В деревянные поверхности завинчивают анкеры.
  • Дюбель «вертолет» предварительно собирают из двух половинок, дожидаясь финального щелчка. Собранный «вертолет» вставляется в подготовленное отверстие, аккуратно вбивается распорный клин. После этого магистраль фиксируют петлей хомута.

Открытый

Подобный способ прокладки магистральных сетей применяется в нежилых зданиях, предназначенных для производства или складирования.

Фиксация тонкого кабеля

В таких случаях принято применять хомуты с гвоздем. Тонкие телевизионные и интернет-провода обладают небольшим весом, не требуют применения усиленной конструкции. С этим прекрасно справляются небольшие гвоздики, установленные в хомутах.

Укладка с использованием клипс

Клипсы применяются для монтажа низковольтного кабеля на мягкой поверхности деревянных стен. Метизы фиксируются на поверхности с помощью саморезов, каждое изделие имеет пару отверстий. Кабель вдавливается в скобу до плотной фиксации.

  • Металлический дюбель «клоп» захватывает однолапковой скобой трубопровод или кабель, фиксирует его на поверхности, затем ввинчивается в чистое просверленное отверстие.
  • Сантехнический навинчиваемый хомут с резиновыми накладками предварительно разбирается. Дюбель монтируется на стену, после этого скоба навинчивается на шпильку, в неё вставляется труба и закрепляется с помощью второй скобы.
  • Дюбель-хомут с лентой. Монтировать к стене такой метиз довольно просто — из ленты делается петля, в нее вставляются провода, после чего ленту фиксируют на несущей опоре, лишние концы отрезают.

Рассмотрев все виды дюбелей-хомутов, способы их монтажа, можно без труда определиться с необходимым видом крепежа и осуществить магистральную проводку.

В следующем видео рассказывается о монтаже дюбелей-хомутов.
