Трио Антенна Харченко на портале Сделай сам

Трио Антенна Харченко для цифрового телевидения при наличии приставки DVB-T2. Автор идеи мой брат близнец Сигачев Валерий (автор песен).

В г. Щекино очень плохой прием цифрового телевидения и комнатные антенны очень плохо работают. То что предлагают из комнатных антенн в местных магазинах люди чаще всего возвращают обратно и приходится приобретать уличные. Ближайшие вышки вещания п. Крапивна и г. Тула, но сигнал приходит ослаблен и стены не пробивает. Новой вышки в городе Щекино не будет. Пробовал ставить разные усилители по таблице, но нужного результата так мной и не достигнут.

Прочитал много литературы об антеннах для цифрового вещания и многие антенны перепробовал, но лучше всего подошла  Антенна Харченко. Вешайте на окно или за окно, как можно выше, и у вас поймается цифровое телевидение при наличии приставки DVB-T2 20 каналов.

Вот так выглядит Антенна Харченко:

моя готовая Антенна Харченко

Изготовление Антенны Харченко:

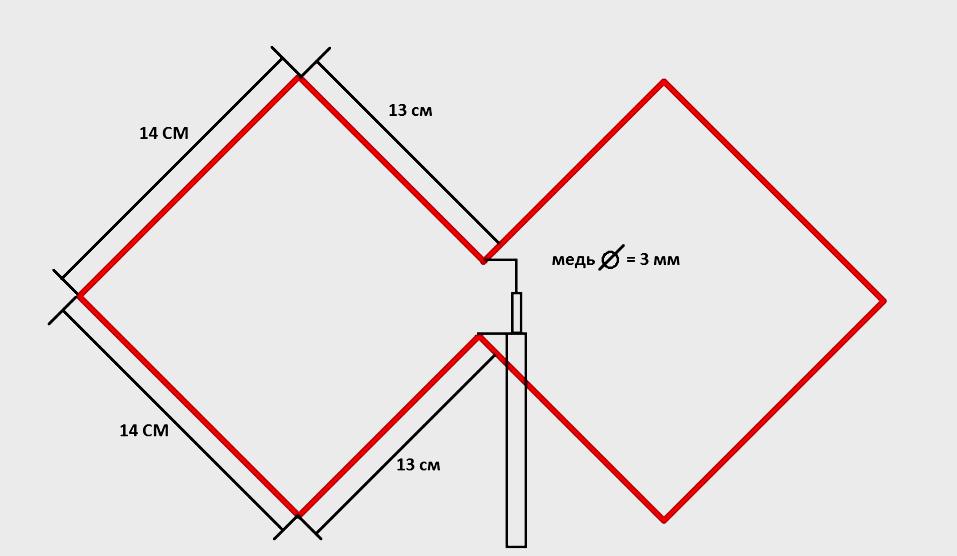

Возьмите 110 см толстой медной проволоки и согните под 90 градусов (верхние и нижние по 14 см, а внутренние стороны по 13 см. ) Место соединения кабеля должно = 2см. Вешайте антенну на ручку оконной рамы или на присосках в середине рамы или к стеклу. Замеры взял на сайте:

http://elektroznatok.ru/info/raznoe/samodelnye-antenny

Минусы:  Погодные метеоусловия влияют на качество изображения.  Сигнал в моём случае скакал от 20 до 60%, а вечерами при опущенных жалюзи пропадал вообще сигнал 2-го мультиплекса (11 — 20 каналы).

Теперь подробнее о антенне Трио-антенна Харченко

Сделать три одинаковых антенны Харченко (медный провод должен быть покрыт лаком или изолировать места соприкосновения трех антенн).

Зачистить сердцевины антенн и залудить паяльником (потом эти сердцевины будут соединены между собой)

Затем положить все три антенны друг на друга вместе и совместить вниз на одинаковое расстояние ~ 1см.-1,5см.

Берем обычные пластмассовые хомутики (стяжки) и скрепляем все три антенны между собой. Всего 18 шт. = слева 9 шт. и справа 9 шт.

Соединяем все сердцевины слева центральным проводом кабеля и укладывам его под углом 90 градусов (буква Г).

Также соединяем все сердцевины справа и припаиваем к экрану кабеля.

Хомутами (стяжками) крепим кабель в 2-х местах для надежности к антенне внизу.

Остается найти для монтажа коробочку, которая скроет следы пайки сердцевин. Полученная антенна с коробочкой аккуратней смотрится.

Разметил места среза под каждый проводок полученной антенны и срезал ножом. Затем вмонтировал трио-антенну Харченко в коробочку, залив внутри клеем герметиком и закрыл на клей крышку.

Полученную трио-антенну Харченко достаточно привесить на присосках к стеклу оконной рамы и наслаждаться цифровым телевидением DVB-T2.

Плюсы:  небольшой размер и не требуется к антенне дополнительные усилитель и отражатель. Сигнал стабилен 100% и при при опущении жалюзи сигнал остается 100% (показывают оба мультиплекса (1 — 20 каналы)) , а отсюда следует, что трио-антенне Харченко не требуется отражатель сигнала сзади антенны.

Другие Самоделки с Андреем Сигачёвым

Зигзагообразная антенна Харченко для GSM связи — Радио и связь — Схемы — Статьи

Зигзагообразная антенна Харченко для GSM связи Наконец, спустя два месяца после покупки дома, путем проб и ошибок, мы наладили себе мобильную связь и интернет. До этого в нашем селе позвонить можно было, поднявшись на холм. Соседи, как правило, отделывались, простой установкой антенны возле дома на невысокой мачте. Возле нашего дома установка антенны с расчетным усилением 17дб на 15 метровой мачте не дала удовлетворительных результатов. Задача усложнялась еще и тем, что кроме мобильной связи, нам еще просто необходимо было наладить мобильной интернет. Но даже в таком сложном случае можно что-то сделать, если запастись терпением и минимальными знаниями. Возможно мой опыт по установке и настройке антенн будет полезен тем читателям, у кого в поселениях и родовых поместьях неустойчивая или напрочь отсутствующая мобильная свзяь. Тем более, зачастую, поселения находяться на приличном расстоянии от населенных пунктов и вышек базовых станций мобильной связи. Уровень сигнала в конкретном месте зависит от удаленности от базовой станции и особенностей рельефа. Из особенностей строения сетей мобильной связи, максимальное расстояние, на котором базовая станция может установить связь с телефоном, составляет 35км. Если расстояние больше, даже при наличии сигнала, связи не будет. Установка антенны решает две задачи — принимает сигнал на определенной высоте, где его уровень сигнала на порядок выше, чем у земли, где он порой неприлично мал. И также, внешняя антенна имеет некоторое усиление, определяемое ее конструктивными особенности. Условия приема можно разделить на два типа: — Связь пропадает дома, но во дворе работает стабильней. В данном случае достаточно простейшей антенны за окном, поднятой на небольшую высоту. — Связи во дворе нет, а только где-нибудь на возвышенности, высоко на дереве и.т.д)) Здесь нужна антенна с большим усилением и поднятием на большую высоту, чем в первом варианте. Предложенный мной способ постройки антенны очень прост, доступен и не требует дорогих материалов, и больших секретных знаний. Итак, что нужно для улучшения сигнала мобильной связи? 1. Собственноручно изготовленная зигзагоборазная антенна Харченко, о которой пойдет речь ниже и мачта, на которой она крепиться. 2. Кабель RG-6, который заводиться в дом. Это коаксиальный телевизионным кабель сопротивлением 75 Ом. Также этот кабель используется в спутниковом телевидении на более высоких частотах. Некоторые спецы сразу захотят закидать меня помидорами, мол при использовании 75 омного кабеля будет рассогласования с антенной и приемопередатчика в телефоне, и нужно использовать кабель типа RG58 сопротивлением 50 Ом. НО! Кабель RG-58 просто так не купишь, особенно хорошего качества, а RG-6 продается в каждом хозяйственном. И самое важное, что RG-6 на частоте в 900 МГц имеет потери 0,15-0,3 дб на метр, а у RG-58 потери почти в 3 раза больше. Затухание кабеля определяется еще и качеством кабеля, но соотношение сохраняется. Для примера на 10 метрах RG-6 потери будут всего 2,5-3дб в среднем, а RG-58 все 9дб, а при усилении антенны, например, в 10дб — большая часть сигнала потеряется на кабеле! Поэтому пренебрегаем небольшим рассогласованием по сопротивлению, и выигрываем за счет меньших потерь при передаче сигнала от антенны к телефону. Просто следует брать качественный кабель RG-6 с медной центральной жилой и медным плотным экраном оплеткой. 3. Соединение кабеля с мобильным телефоном. Это можно сделать двумя способами. Специальным проводом (пигтейлом), который соединяется с кабелем одним концом, а другим при помощи специального разъема вставляется в мобильный в антенный разъем, который располагается на обратной стороне телефона. Отмечу, что с каждый годом мобильные телефоны все реже оборудуют антенными разъемами, т.е его может и не быть. Второй способ соединения представляет собой бесконтактный адаптер, который прикладывается к задней стенке телефона. В адаптере располагается небольшая антенна, наподобие той, что находиться в мобильном, и переизлучает радиоволны на антенну в мобильном и обратно. Этот способ менее предпочтителен за счет потерь на переизлучении, что вынуждает иметь дополнительный запас по уровню сигнала, по сравнению с первым способом. Для сравнения телефон, соединенный с антенной напрямую через пигтейл, может устойчиво работать, даже если у вас на экране высвечивается оператор, но индикатор ни одной палки не показывает. С бесконтактным адаптером, желательно, чтобы три палочки телефон показывал, иначе будут пропадания связи. Почему я выбрал антенну Харченко / Биквадрат для использования в качестве антенны для мобильной связи? Во-первых, антенны Харченко очень просты в изготовлении и имеют низкую себестоимость изготовления. Во-вторых, такой тип антенны практически не нуждается в настройке и допускает прямое соедение с кабелем без согласующих трансформаторов. В-третьих, этот тип антенн имеет довольно неплохое усиления. В классическом варианте антенна Харченко представляет собой зигзагообразную антенну в виде двух замкнутых между собой квадратов. Расчетное усиление такой антенны составляет всего 3-4 дб. Для увеличения усиления и направленности антенны, дополнительно можно изготовить рефлектор отражатель. Расчетное усиление повысится до 9 дб. Если же антенну изготовить в виде 4-х квадратов (двойной биквадрат), вместо двух, то можно добавить еще несколько децибел, что позволит вам уже побороться за связь в довольно проблемном месте. Вы можете по своим потребностям выбрать какой сложности сделать антенну. На мой взгляд, если делать антенну без рефлектора, то лучше сразу выбрать двойной биквадрат, трудозатраты на изготовление которого одиноковые, по сравнению с одинарный биквадратом. Средняя частота, на которую настроена антенна составляет 930МГц, поскольку прием ведется на частоте 935 — 960МГц, а передача 890 — 915 МГц. Одна сторона квадрата представляет собой четверть волновой вибратор длиной 80мм. При этом не важно, одинарную, либо двойную антенну вы будете мастерить. Что нужно для изготовления антенны для мобильной связи? 1. Медный провод или проволока диаметром 2-3 мм. Можно использовать и алюминиевые трубки. Если такого нет в наличии, проще всего для этих целей купить медный провод в изоляции для прокладывания электропроводки. Заметье, что указывается всегда площадь сечения провода, выражаемое в квадратных миллиметрах, а не его диаметр. Т.е исходя из формулы S = 3.14 x (D2 / 4) провод диаметром 2. 8 мм будет иметь сечение 6 мм2. Лично я такого сечения провод и использовал, этого достаточно для того, чтобы излучатель антенны держал форму. На обычный биквадрат надо 64 см провода,на двойной биквадрат 128 см. 2. Антенные разъемы F-типа, и соединители к ним. Продаются также в любом хозяйственном. Позволяет соединять кабель без пайки, путем накручивания. 3. Кусок жести, или алюминия для изготовления рефлектора, если будете его делать. Для обычного биквадрата рефлектор необходим размером 277 мм на 161 мм. Для двойного биквадрата рефлектор необходим в 2 раза длиньше — 554 мм на 161 мм. Также рефлектор можно выполнить в виде полураскрывшейся коробки для повышение направленности. 4. Немного изоленты, или теромоусадочной трубки. 5. Паяльник и минимальные навыки работы с ним. Порядок изготовления антенны Харченко / Биквадрат для мобильной связи 1. Я покупал одножильный медный провод в изоляции. Выравниваем его, срезаем с одной стороны изоляцию, по всей длине, и далее она легко снимается. 2. В зависимости от выбранной схемы аккуратно, и как можно ровнее изгибаем провод по схеме ниже, чтобы получилась зигзагообразная рамка. Ниже привожу общую схему обычной и двойной антенны с Харченко с размерами самой антенны и рефлектора. Общая схема обычной антенны Харченко Схема двойной антенны Харченко 3. После того, как провод согнут в виде рамки, необходимо подпаять к нему кабель. Длину кабеля можно отмерить небольшой длины, например, полметра, и на конце навернуть разъем F-типа. К этому разъему уже можно накручивать кабель любой длины, через соединитель. Ведь изначально, вы еще не знаете, где именно будет распогаться антенна, и какой длины понадобится кабель. Возможно придется побегать с антенной вокруг дома в поисках лучшего сигнала. Но с другой стороны, любой соединитель вносить допонительные потери, и возможно лучше припаять сразу кабель с запасом, а потом уже отрезать нужной длины, правда с длинным кабелем искать место установки менее удобно. Если вы делаете антенну без рефлектора, то все проще, и можно рамку припаять к кабелю с разъемом F-типа, и закрепить на мачте. Верхний конец рамки подпаивается к центральной жиле кабеля, а нижний, где сходятся проводники рамки к самому разъему, т.е, по сути, необходимо соединить с оплеткой кабеля. Если же вы делаете антенну с рефлектором, то необходимо при монтаже выдержать расстояние между рамкой и рефлектором 43 мм. Нижний конец рамки должен по мимо соединения с оплеткой кабеля, также соединяться и с рефлектором. Соединения кабеля с рамкой и с рефлектором, по сути самое сложный момент. Это можно реализовать по разному. В тестовом варианте, я вкрутил болт длиной 50мм в рефлектор, к нему стяжкой притянул раъем F-типа с подпаенной к нему рамкой и кабелем на расстоянии 43 мм, тем самым обеспечил крепеж рамки и электрическое соединение рамки и рефлектора. Для прочности крепежа рамки в местах нулевого потенциала, т.е края рамки, можно прикрутить к рефлектору при помощи винтов на том же расстояннии 43мм, заодно заземлив точки нулевого потенциала на рефлектор (см. рисунок ) На многих найденных в сети схемах, почему то эти точки не заземляются, хотя в первоисточнике это рекомендуется сделать. И на практике, я заметил, что антенна несколько лучше работает с заземленными точками. Как накрутить разъем F-типа на кабель RG-6.     Со стороны подключения кабеля к телефону необходимо накрутить разъем F-типа. Делается это очень просто. Отрезаем внешнюю изоляцию на расстоянии 1,5 см. Отгибаем экранную оплетку назад. Срезаем вспененый белый изолятор, оголив медный центральный провод. Далее с некоторым усилием накручиваем разъем на кабель. Собственно таким же образом обжимается под разъем кабель для телевидение, ведь используется тот же кабель и разъем. Поэтому, многим эта технология может быть знакома. Фото готовой антенны Харченко / двойной биквадрат Данная конструкция тестовая, несмотря на то, что обеспечивает меня интернетом второй месяц. Просто на очереди стоит изготовление тройного биквадрата с еще большим расчетным усилением и более правильным рефлектором. На последней фотографии помимо самого рефлектора еть еще «створки»- так вот они должны быть такой же длины и ширины , как и сам рефлектор отражатель, и отогнутые примерно на 45 градусов. Это должно увеличить направленность антенны. У меня к сожалению материала на полноразмерные створки рефлектора не хватило, поэтому я сделал сколько есть для эксперимента, в результате чего убедился, что такая конструкция немного лучше держит принимаемый сигнал. Настройка антенны Харченко / Биквадрат Сама по себе антенна биквадрат в настройке не нуждается. Вам необходимо найти место установки и направление антенны по максимальноному сигналу. Максимальный сигнал желательно мерять при помощи подключенного через пигтейл к антенне мобильного телефона с включенной функцией Netmonitor , показывающей уровень принимаемого сигнала. Функция Netmonitor показывает уровень принимаемого сигнала, номер принимаемой базовой станции и.т.д. Эта функция на много информативне и точнее, чем индикатор палочек на самом телефоне. по которому сложнее ориентировать аненну по направлению. В разных моделях телефонах она включается по разному, да и то не во всех. В одних она активируется при помощи простого набора кода, в других при помощи установки приложения. Тут конкретного ничего сказать не могу, необходимо смотреть в интернете по конкретным моделям. Но, все таки, функция Netmonitor — вещь крайне полезная при установке антенн. Если в ваших телефонах не удается активировать эту функцию, возможно можно попробовать одолжить телефон у соседей по поселению, ведь они наверное тоже сидят без связи)) В моих телефонах Netmonitor активировать не удалось, но сосед одолжил старенький Samsung R210 — идеальный телефон для настройки и подключения к антенне. Эта модель имеет хороший раъем под внешнюю антенну, и Netmonitor активируется очень легко. Место установки мачты с антенной необходимо искать как можно ближе к дому, желательно у окна, чтобы длина кабеля получилась минимальной. Надо понимать, что если вы максимальный сигнал обнаружили в 50 м от дома,то кабель такой длины съест весь полезный сигнал. У меня покупная антенна с высоким усилением, установленая почти около дома, но поднятая на высоту 15м потребовала кабель длиной 25 м (15м высота + 10 м до дома). Заведенный уровень сигнала в дом для меня оказался неудовлетворительным, стабильно мог работать только соседский телефон с прямым соединением с антенной через пигтейл. Я уже молчу о работе мобильного интернета. Но возможно на вашем участке со связью все обстоит не так плохо, и вы возле окна поймаете высокий уровень сигнала. Если антенну вы настроиваете, например весной, когда еще нет зелени на деревьях, учтите, что летом сигнал может упасть на порядок. Итак кратко обо всем: сгибаем медный провод по схеме в виде зизгагообразной рамки, подпаиваем к ней кабель, крепим рефлектор по желанию. Всю антенну в сборе крепим на мачту. Подключаем, по возможности измерительный телефон. По максимальному уровню сигнала находим место установки и направление антенны. Заводим кабель в дом. Наслаждаемся мобильной связью и возможно EDGE интернетом, о настройке которого я напишу в одном из следующих статей. Статья получилась довольно длинная. Старался описать все нюансы, чтобы было понятно неподготовленному человеку. Все вопросы задавайте в комментариях, отвечу, помогу и разъясню. Взято с http://www.severniy-domik.ru/Uluchshenie-mobilnoy-svyazi.html По просьбам читателей дополню статью, описав свой переходник. У меня это зачищеный кабель, с концами разведенными в виде вибратора и закрепленными на палочке из изоляционного материала. На фото палочка схематично нарисована.

Гоша-радист. Радио. Радиолюбительские спутники. : Не совсем Харченко

Или дабл Харченко.  Продолжение   См. Начало
В связи с вечерним временем внуки меня покинули,  появилось время изложить парочку мыслей.. 🙂
           Возвращаясь к антенне Харченко, прежде всего хотелось бы отделить зёрна от плевел.. Не совсем всё так, как поётся в легенде про эту антенну. Да, действительно, если слегка погрешить против истины и использовать то, что антенна в пределах одного диапазона и правда очень широкополосна, то она вполне приемлимо работает с кабелем 50 или 75 ом без специальных мер согласования и настройки. Но, если рассмотреть всё детально, то выясниться, что сопротивление антенны очень сильно зависит от формы рамок и, конечно, от их размера.  Например на  графике справа кривые импеданса биквадрата в зависимости от физического размера рамок. А мы уже знаем, что антенна очень широкополосная и успешно может работать не только на резонансной частоте но и вблизи неё. Поэтому иногда биквадраты называют не резонансной антенной, а диапазонной. Угол «a» — физический угол между вертикалью и элементами рамок. В этом конкретном случае угол 45 грудусов, тоесть по форме рамки представляют собой идеальные квадраты. На графиках можно увидеть, что при точном соответствии периметра рамок длинне волны (сторона квадрата равна 0,25 периметра)  их импеданс лежит в пределах 50-60 ом. Если же сторону квадрата увеличить до 0,33, то сопротивление вырастает до 120 ом.  При этом просчитанно, что максимальный коэффициент усиления биквадрата и наилучшие направленные свойства будут при длинне стороны квадрата равной 0,375. Конечно, сопротивление при этом возрастает многократно — до 600-700 ом, что конечно же много даже для нашей идеи.

  На втором графике, слева, зависимоcти сопротивления от угла «а».   Если рассмотреть график сопротивления при длине стороны квадрата равной  0,25 периметра  — пряморезонансной, но при угле стороны к вертикали равном 60 градусов, то мы обнаружим, что  сопротивление биквадрата, или антенны Харченко, составит не 50 ом, а 100!

     Оно и понятно: чем больше ромбы «сплюснуты» в вертикальной плоскости, тем более они становятся похожи на петлевые вибраторы. Вы, конечно же догадались, что идея заключается в суммировании сигналов с двух соосных биквадратов повёрнутых один относительно другого на 90 градусов для того, чтобы получить круговую диаграмму направленности. При этом дополнительные меры согласования и фазирования будут минимальны — один четвертьволновой трансформатор в качесте фазовращателя.
  Таким образом мы получаем антенну круговой диаграммы направленности с минимальными сложностями в изготовении и настройке. Если одну антенну повернуть на 90 градусов  не только в горизонтальной, но и в вертикальной плоскости, то  получаем антенну круговой поляризации и круговой диаграммы направленности. Простейший расчёт покажет вам, что для образования угла в 60 градусов между вертикалью и полотнами сторон ромба (при периметре равном длине волны, в нашем случае 2000 мм) высота биквадрата должна быть 1000 мм, а расстояние между крайними точками 866 мм.  Сопротивление одной такой «биквадратины» составит 100 ом. Для получения круговой диаграммы направленности два биквадрата размещаются под углом 90 градусов между собой и соединяются между собой с помощью четвертьволнового трансфоматора-фазовращателя из кабеля сопротивлением 50 Ом.  С учётом коэффициента укорочения (для RG-58) это отрезок 34,2 см.  Вы, наверное, уже успели заметить мою любовь к медному проводу и канализационным трубам?  Так вот и правда, я не знаю материала лучше для моделирования и практического изготовления антенн УКВ диапазона. Хотя конечно всё описанное ниже можно заменить на вашу собственную конструкцию из дерева, например или другого имеющегося в наличии изоляционного материала, а провода на трубы или полоски жести или оцинковки. не забудьте, что есть простой способ оценить качество материала для диэлектрика антенны .
  Если бы я не был в юности радиотехником, я бы просто повторил почти повсеместно повторяемую фразу, что усиление антенны Харченко составляет 6-8 дБ. Но посколько я в вопросе разбирался, то могу заявить, что усиление одной антенны Харченко (когда она 50-ти омная) не будет более 4 дБ. В нашем случае, когда сопротивление одной антенны выше и КНД лучше, может чуточку больше. Выигрыша в усилении от двух антенн формирующих круговую диаграмму направленности не будет, но можно смело заявить что в этой антенне, назовём её условно «два бриллианта» (по внешнему виду) усиление будет не менее 4 дБ во всех направлениях.
    Итак, переходим к конструкции. В связи с тем, что пластиковые трубки-палочки от воздушных шариков из «Макдоналдс»а уже не годятся, в голову пришла мысль использовать пластиковые палки от детских лыж из которых старший внук уже вырос, а младшая уже не захочет красного цвета. Длина и диаметр подходят, только цвет подкачал… 🙂 И вот перечень материалов: труба водопроводная пластиковая 32 мм, 4-ре пластиковые распорки диаметром 10 мм  и длиной 87 см, провод медный полтора квадрата и, если не жалко разъёмов и тройника, то материалы коммутации. Если нет — жестяные прямоугольники  для пайки с отверстиями под саморезы. (Можно сделать и на пайке и саморезах, но тогда вся механика антенны будет некрасивой и ненадёжной.) Для удобства монтажа один биквадрат сдвинут по высоте на 5 см относительно другого. На параметрах антенны это никак не скажется.  Разъёмы SO239 дополняются длинными болтами и припаянным толстым медным проводом достаточной длины для того чтобы пройти насквозь несущую трубу.  Если не найдётся коаксиального тройника, то придётся делать пайкой.
     На очень сложном технологическом рисунке очень хорошо видно как это реализуется.  К нижнему разъёму и соответственно нижнему биквадрату присоединяется тройник, если найдете такой в Украине, если нет — пайка на ламели под саморезом. В один его разъём (сторону) вставляется фидер снижения с балуном, как и в квадрифилярной антенне 5 витков на пластиковой мачте-опоре, а в другой — второй биквадрат через четвертьволнойвой  фазовращатель. Достаточно сложно, если на разъёмах. Если же обычной пайкой на жестяных прямоугольниках прижатых к несущей трубе саморезами, то проще. Дешевле однозначно и, если покрыть герметиком, то даже понадёжнее будет.  Но решать вам. На фотографиях ниже видно как это выглядит. Сама пластмассовая труба крепиться или к конструкции-удлинителю, металлической трубе, напрмер,  или прямо на место своего постоянного расположения, например на стену дома, венттрубу или дерево.   Понятно, что чем выше — тем лучше. Не забывайте что делаете антенну для УКВ диапазона, угол излучения в вертикальной плоскости около 5 градусов, поэтому лучше иметь «открытый» горизонт.
   Антенна работает в очень широкой полосе, поэтому элементов подстройки нет. Но, если вдруг вы захотите иметь КСВ равный 1, то в нижней части биквадратов можно сделать настроечный шлейф на манер применяемых при настройке обычных двойных квадратов: с подвижной перемычкой. Если вы примените другую конструкцию для размещения биквадратов, то помните — меняя форму ромбов можно изменять входное сопротивление каждой отдельной антенны в широком диапазоне (См. график выше). Воспользуйтесь этим.   Одним словом мы снова сделали приличную антенну из бросовых материалов.
     Не претендую на авторство идеи, она стара как антенна Харченко,  :-), но любая идея может  развиваться и модифицироваться. Я, как радиолюбитель-пенсионер, ищу самый дешевый способ получить желаемое…
   Многие могут задаться вопросом: а стоит ли огород городить, если эти же 4 дБ можно получить на самодельном колинеаре?
    Да, можно. Но, если мы помним, GP по многим параметрам уступает рамочным антеннам, нашей тоже. А если вы еще и в городе живёте, то это совершенно точно ваша антенна — она помехоустойчива. 4 дБ при круговой ДН — очень хороший результат. Кроме этого антенна излучает под очень низким углом к горизонту — для DX QSO.  🙂
Её можно использовать в качестве резервной, спутниковой  или для местных связей.

Антенна Харченко. Создание и рекомендации

Большое количество людей сегодня, учитывая растущую популярность Интернета, все чаще задают вопросы о том, как увеличить его мощность. Высокая скорость доступа возможна только в тех местах, где присутствует максимальный уровень сигнала. В том случае, если на территории вашего населенного пункта он слабый, то загрузка страниц будет происходить достаточно долго. Для решения этой проблемы можно использовать внешнюю антенну.

Самыми популярными являются следующие виды самодельных устройств: из банки, антенны Харченко и бесконтактного адаптера. Следует понимать, что увеличивать нужно не количество процентов или децибел, а увеличивать скорость в случае подключения модема 3G.

Также самый простой вариант такого устройства может быть выполнен с медным проводом. Например, если на том конце модема, где находится встроенная антенна, намотать три или четыре витка, скорость можно резко увеличить. Но это решение требует повышенной точности и умения, ведь для каждого устройства необходимо выбрать определенное количество поворотов.

Одним из самых простых способов увеличения скорости является антенна Харченко для 3G-модема. В этом случае можно создать довольно простой и эффектный дизайн. Это два элемента, которые имеют форму квадрата. Эта антенна рассчитана на частоту примерно 2100 МГц. Чтобы добиться такого результата, следует иметь в виду такие характеристики: длина волны достигает 143 миллиметра, стороны рамки 53 мм. Медный провод, толщина которого составляет примерно четыре миллиметра, должен быть изогнутым.В этом случае антенна Харченко создаст желаемый эффект.

Также необходимо строго соблюдать все габариты. Чтобы снизить сопротивление внутри, необходимо сделать специальные элементы в виде ромба. Внутренние углы таких деталей должны составлять около 120 градусов. После того, как антенна Харченко приобрела надлежащий вид, следует подключить специальный кабель. Для повышения эффективности устройства его следует снабдить такой деталью, как рефлектор.Вся получившаяся конструкция в итоге припаивается к антенне.

Поясним, что отражатель представляет собой металлическую пластину, которая используется для создания фольгированного текстолита. Непосредственно на антенне этот элемент крепить не следует. Между ними должно быть расстояние около 36 миллиметров. И, наконец, к модему должна быть подключена антенна Харченко. Как известно, в этом устройстве нет специальных разъемов, необходимых для таких устройств, поэтому провода от последнего следует обернуть вокруг устройства 3G и закрепить проволокой.

Подобных приспособлений очень много, практически все они могут увеличить скорость работы 3G модема. Антенна Харченко — самый простой, но в то же время достаточно эффективный способ достижения поставленной цели. К тому же его очень легко построить, не обладая специальными знаниями и навыками, а значит, такая конструкция доступна буквально каждому.

p>

Математическая модель многодиапазонной цилиндрической антенны

Главная> Журналы> Антенны> Журнал Антенны №3 за 2021 год> Математическая модель многодиапазонной цилиндрической антенны.

Журнал Антенны №3 на 2021 г.

Номер артикула:

Математическая модель многодиапазонной цилиндрической антенны

Тип статьи: научная статья

DOI: https://doi.org/10.18127/j03209601-202103-04

УДК: 621.396.67

Авторов:

В. В. Харченко , С. В. Рудий

Военный учебно-научный центр ВВС «Н. Жуковский, Ю.А. Гагаринская Военно-воздушная академия »(Воронеж, Россия)

Аннотация:

В настоящее время широкое распространение получили развитие теории и практики антенных систем, работающих одновременно в нескольких частотных диапазонах. Кроме того, перспективным представляется использование антенн на неплоских конструкциях. Особенности формирования направленных свойств таких антенн, обусловленные кривизной поверхности, на сегодняшний день остаются малоизученными.В статье рассматривается математическая модель цилиндрической многодиапазонной антенной решетки для перспективных радиотехнических систем. Целью статьи является исследование особенностей характеристик направленности щелевых излучателей, расположенных на поверхности металлического цилиндра.

Проведенные исследования позволяют оптимизировать решение задачи синтеза амплитудно-фазового распределения в апертуре многодиапазонной цилиндрической решетки, а также обосновать конструктивные особенности антенной решетки с учетом частотной зависимости параметров диаграммы направленности излучателей на цилиндре. Разработанная модель многодиапазонной цилиндрической антенной решетки позволит провести дальнейшие исследования влияния конструкции и электрических параметров антенной системы на ее характеристики направленности и энергетические параметры.

Страницы: 31-37

Для цитирования

Харченко В.В., Рудий С.В. Математическая модель многодиапазонной цилиндрической антенны. Антенны. 2021. № 3. С. 31–38. DOI: https://doi.org/10.18127/j03209601-202103-04

Список литературы

1. Уейт Д. Электромагнитное излучение из цилиндрических систем. М .: Сов. радио. 1963.
.
2. Васильев Е.Н. Возбуждение тел обращения. М .: Радио и связь. 1987.
.
3. Петров Б.М. Электродинамика и распространение радиоволн: Учебник для вузов. М .: Радио и связь. 2014.
4. Габриельян Д.Д., Звездина М.Ю., Лабунько О.С., Харченко В.В. Вклад поверхностных волн в диаграмму направленности излучателей, расположенных в слое магнитодиэлектрика на круговом металлическом цилиндре. Сб. материалов III МНТК «Излучение и рассеяние ЭМВ – 2005». 20–25 июня, 2005. Таганрог, Россия. С. 91–93. (на русском языке)
5. Габриельян Д.Д., Харченко В.В. Учет особенностей при определении коэффициентов разложения. Сб. материалов III МНТК «Излучение и рассеяние ЭМВ – 2005». 20–25 июня, 2005. Таганрог, Россия. С. 77–79. (на русском языке)
6. Фельсен Л., Маркувиц Н. Излучение и рассеяние волн. Т. 1. М .: Мир. 1978.
7. Инденбом М.В., Филиппов В.С. Асимптотическое решение задачи о взаимной связи излучателей выпуклой цилиндрической антенной решетки. Радиотехника и электроника. 1978. № 8. С. 1614–1616. (на русском языке)
8. Рубио Дж., Гомес-Алькала Р. Взаимное соединение антенн с перекрывающимися минимальными сферами на основе преобразования между сферическими и плоскими векторными волнами. Транзакции IEEE по антеннам и распространению. 2021. Т. 69. № 4. С. 2103–2111.

Дата получения: 30. 04.2021

Утверждено после рассмотрения: 18.05.2021

Принята к публикации: 24.05.2021

Концепция построения многообещающей системы связи при вспышках метеоров.

1. Джерновичс, Дж. П., 1990. Связь при вспышках метеоров: дополнительное средство связи на больших расстояниях [он-лайн]. Доступно по адресу: https://www.globalsecurity.org/space/library/report/1990/JJP.htm

2.Рекомендация МСЭ-R F.1113. Радиосистемы, использующие распространение метеорных выбросов (Вопрос МСЭ-R 157/9) [pdf]. Доступно по адресу: https://pdfs.semanticscholar.org/a2b5/b61d1b6db51b8e2973bebe6d4a32703e40 …

3. Монзинго Р. А., Миллер Т. У., 1986. Адаптивные антенные решетки: Введение в теорию. Перевод с английского и под ред. В.А. Лексаченко. Москва: Радио и связь. (на русском).

4. Слюсарь, В.I., 2004. SMART-антенны сейчас в массовом производстве. Электроника: СТБ, 2. С. 62-65.

5. Уидроу Б., Стернс С., 1989. Адаптивная обработка сигналов. Перевод с английского и под ред. В.В. Шахгильдян. Москва: Радио и связь. (на русском).

6. Лосев Ю.И. изд., Бердников А.Г., Гойхман Э.Ш., Сизов Б.Д., 1988. Адаптивная компенсация помех в каналах связи.Москва: Радио и связь. (на русском).

7. Ларсен, Дж. Д., Моури, Р. С., Вайтцен, Дж. А., 1992. Использование управления антенным лучом для улучшения характеристик систем связи при выбросах метеоров. В кн .: Военная конференция связи. 1992 (МИЛКОМ ’92). Конф. Записывать. Связь — объединение командного управления и разведки. Сан-Диего, Калифорния, США, США, 11-14 октября 1992 г. Сан-Диего: IEEE. 1. С. 12-17. DOI: https://doi.org/10.1109/MILCOM.1992.244100.

8.Mawrey, R.S., Weitzen, J.A., 1995. Измеренные характеристики систем метеорных всплесков с использованием управления антенным лучом. IEEE Trans. Commun., 43 (234), стр. 1467-1476. DOI: https://doi.org/10.1109/26.380196.

9. Вендик О.Г., Парнес М.Д., 2002. Электрические сканирующие антенны (Введение в теорию). Эд. автор L.D. Бахра. Москва: САЙНС-ПРЕСС.

10. Козин И.Д., Зеленков В.Е., Васильев И.В., Кипшакбаев А.И., 2002. Способ метеорной радиосвязи (варианты и система реализации). Республика Казахстан. Пат. 2406 с.

11. Харченко Х.В., 2013. Модель метеорного радиоканала на основе решения дифракционной задачи рассеяния на ионизованном следе: Дис. … канд. Ред., Харьков: О.Я. Институт радиофизики и электроники им. Усикова НАН Украины.

12.Харченко Х.В., 2011. Методика расчета областей наиболее вероятного появления метеорных следов с точкой зеркального отражения. В кн .: Радиотехника. Харьков: ХНУРЭ, изд. 166. С. 186-192.

13. Эшлеман В.Р., Млодноски Р.Ф., 1961. Характеристики направленности метеорного распространения радиоволн. Комп. Метеорная связь на УКВ, стр. 117 с.

14. Джонс, Дж., 2004. Инженерная модель метеороида — окончательный отчет, SEE / CR-2004-400, июнь 2004 г. [pdf]. Доступно на: https://www.nasa.gov/pdf/192930main_SEECR-2004-400_MOD_MEM.pdf

15. Джонс, Дж., Браун, П., Эллис, К.Дж., Вебстер, А.Р., Кэмпбелл-Браун, М., Крземенски, З., и Верик, Р. Дж., 2005. Канадский метеоритно-орбитальный радар: обзор системы и предварительные результаты. Планета. Космические науки, 53 (4), стр. 413-421. DOI: 10.1016 / j.pss.2004.11.002. https://doi.org/10.1016 / j.pss.2004.11.002

16. Вебстер А.Р., Браун П.Г., Джонс, Дж., Эллис, К.Дж., Кэмпбелл-Браун, М., 2004. Канадский радар для метеорной орбиты (CMOR). Атмос. Chem. Phys., 4 (3), с. 1181-1201. DOI: https://doi.org/10.5194/acp-4-679-2004.

17. Янгер П.Т., Астин И., Сандфорд Д.Дж. и Митчелл Н.Дж., 2009. Спорадический радиант и распределение метеоров в атмосфере, наблюдаемое с помощью УКВ радиолокатора в Арктических, Антарктических и экваториальных широтах.Анна. Геофизика, 27 (7), с. 2831-2841. DOI: https://doi.org/10.5194/angeo-27-2831-2009.

18. Тузов Г.И. ред., Сивов В.А., Прытков В. И., Урядников Ю.Ф., Дергачев Ю.А., Сулиманов А.А. Помехозащищенность радиосистем со сложными сигналами. Москва: Радио и связь. (на русском).

19. Варакин Л.Е. Системы связи с шумоподобными сигналами. Москва: Радио и связьПубл.(на русском).

20. Турин, Д.Л., 1980. Введение в широкополосные методы борьбы с многолучевым распространением радиосигналов и их применение в городских цифровых системах связи. Proc. IEEE, 68 (3), стр. 328-353. DOI: https://doi.org/10.1109/PROC.1980.11645.

21. Торриери Д., 2005. Принципы систем связи с расширенным спектром. Н.Я .: Спрингер.

22.Кеннеди, Р., 1973. Каналы связи с затуханием и рассеянием. Перевод с английского и под ред. И.А. Овсеевич. Москва: Сов. Radio Publ. (на русском).

23. Ван Трис, Г., 1977. Теория обнаружения, оценки и модуляции. Vol. 3. Обработка сигналов в радио- и гидролокаторах и прием случайных гауссовых сигналов на фоне помех. Перевод с английского и под ред. В.Т. Горяинов. Москва: Сов. Radio Publ. (на русском).

24. Рекомендации МСЭ-R P.843-1: Связь посредством распространения метеорной вспышки [pdf]. Доступно по адресу: https://www.itu.int/dms_pubrec/itu-r/rec/p/R-REC-P.843-1-199708-I !! PDF-E …

Антенна Харченко. Criendu e Voli

A grande numaru di ghjente oghje, per via di a crescita pupularità di l’Internet, tuttu u più friquenti dumandatu cutioni приблизительно Quantu vi ponu fà cresce u so putere. Он получает доступ к исходному состоянию в игре «quelli lochi», и вы получаете доступ к огромным сигналам.In u casu chi dintra u vostru spaziu he debuli, allura l ‘imbarcu di pagine vi esse abbastanza longu. À scioglie stu prublema, vi ponu aduprà una Antenna esterni.

У первых учеников, которые следуют за типами и диспозициями, в одном месте: фишка из банок, антенна Харченко и бесконтактный адаптер. Если вы хотите, чтобы вы могли слышать звонки, то вам нужно больше времени, чтобы увеличить количество децибел и увеличить скорость передачи данных в сети 3G-Connect.

Hè dinù a versione pi sèmplice di un tali aparechju pò esse fatta cù rum ramu.Per esempiu, si lu ventu a la fini di lu mudernu, quali hè custruitu-in Antenna, tri o quattru turni, la vilucità pò drammaticamènti cresce. Ma sta suluzione hè un aumentu precisionzza — это маэстрия, предназначенная для всех диспузитивных образов, которые были созданы в соответствии с определенным номером.

Усовершенствованный идиоми-интерфейс для подключения к антенне Харченко 3G-модерна. В этом случае он pussibule di crià un disignu abbastanza sèmplice è efficace. Он является бессмысленным из я элементов авенду una forma quatratu.Созданная антенна на сверхвысокой частоте около 2,100 МГц. Per ghjunghje stu risultatu, unu avissi a purtà in menti i seguenti carattiristichi: breakfastizza righjunghji 143 миллимитри лату ди у квадру — 53 мм. ром раму, chjamatu grosime hè около quattru millimitri, deve esse in metallo. In stu casu, u Antenna Kharchenko ha da creà u effettu àutri.

Также все измерения deve esse osservatu à usu. A resistenza, dentro fù ridutta, si deve fà elementi spiciali avè l ‘a forma di’ na Cerca Italiano.dierali interna à mezu à stu cumpunenti deve esse à около 120 градусов. Уна вольта л ‘Антенна Харченко приобрела ди у фурмулариу тону, вои пимму куннетте ви ун каву специали. À cresce efficacità di u dispusitivu, si deve esse Furnite cùtali détails comu lu отражатель. Все информационные материалы связаны с рисунком настройки, которые припаяны к антенне.

Это отражатель, который является металлическим, металлическим, металлическим, квадратным и прозрачным для печатных плат. Направьте элемент антенны на элемент Antenna и убедитесь, что он необходим кавадду. Trà li deve esse una distanza di около 36 миллиметров. È infini, Антенна Харченко deve esse culligatu à u mudellu. Comu si sapi, stu dispusitivu n hà female spiciali bisognu di sti dispusitivi, accussì lu ground da l ‘urtimu di esse vistuti intornu, i dispusitivi 3G-tecnulugia è realizazione cunum.

Vergogna à i dispusitivi sò parechji, quasi tutte e di li sò capacity à fà cresce a vitezza di mudernu 3G. Антенна Харченко очень проста, сделана в одном листе с временной шкалой диффузии по модулю аккорда.В большинстве своем, он легко пробует, может быть задушевным и особенно мощным, а также является простым, естественным и непринужденным.

ХАРЧЕНКО на английском языке

Берег аф антенны Харченко

Наружная антенна с усилителем для dvb t2.

Самодельная антенна DVB T2 своими руками

Настала эра цифровых сигналов. Все телекомпании начали работать в новом формате. Аналоговые телевизоры доживают свои дни. Они до сих пор находятся в рабочем состоянии и есть практически в каждой семье.

Для того, чтобы старые модели успешно доработали свой ресурс, и люди могли использовать их при просмотре цифрового вещания, достаточно подключить приставку DVB-T к ТВ-ресиверу и улавливать сигналы ТВ-волны специальным антенна.

Любой домашний умелец сможет не покупать антенну в магазине, а сделать ее своими руками из подручных средств для просмотра цифровых телепрограмм дома или на даче. В этой статье описаны две наиболее доступные конструкции.

Немного теории

Принцип действия антенны для цифрового пакетного телевидения

Любой телевизионный сигнал распространяется в пространстве от излучателей передающей телебашни до телевизионной антенны с помощью синусоидальной электромагнитной волны с измеренной высокой частотой в мегагерцах.

Когда электромагнитная волна проходит через поверхность лучей приемной антенны, в ней индуцируется напряжение V. Каждая полуволна синусоиды образует разность потенциалов со своим знаком.

Под действием наведенного напряжения, приложенного к замкнутой цепи приема входного сигнала с сопротивлением R, в последней протекает электрический ток. Он усиливается и обрабатывается схемой цифрового телевидения, выводится на экран и динамики как изображение и звук.

Для аналоговых моделей ТВ-приемников между антенной и телевизором работает промежуточное звено — приставка DVB-T, которая декодирует цифровую информацию электромагнитной волны в привычный вид.

Вертикальная и горизонтальная поляризация цифрового ТВ-сигнала

В телевизионном вещании по госстандартам принято излучать электромагнитные волны только в двух плоскостях:

1. по горизонтали.

Таким образом передатчики направляют излучаемые сигналы.

И пользователям просто нужно повернуть приемную антенну в нужной плоскости, чтобы максимально снять потенциал мощности.

Требования к антенне цифрового пакетного телевидения

Телевизионные передатчики распространяют свои сигнальные волны на короткие расстояния, ограниченные прямой видимостью от верхней точки излучателя телебашни. Их дальность действия редко превышает 60 км.

Для таких расстояний достаточно обеспечить небольшую мощность излучаемого ТВ-сигнала. Но сила электромагнитной волны в конце зоны покрытия должна формировать нормальный уровень напряжения на принимающей стороне.

На антенне наводится небольшая разность потенциалов, измеряемая в долях вольта. Он создает токи небольшой амплитуды. Это предъявляет высокие технические требования к сборке и качеству изготовления всех частей цифровых приемных устройств.

Антенна должна быть:

• сделана аккуратно, с хорошей степенью точности, без потери электрической мощности сигнала;
• направлена ​​строго по оси электромагнитной волны, идущей от передающего центра;
• ориентированы по типу поляризации;
• защищен от посторонних помех сигналов одинаковой частоты, исходящих от любых источников: генераторов, радиопередатчиков, электродвигателей и других подобных устройств.

Как узнать исходные данные для расчета антенны

Основным параметром, влияющим на качество принимаемого цифрового сигнала, как видно из пояснительного первого рисунка, является длина волны электромагнитного излучения. Под ней создаются симметричные плечи вибраторов различной формы, определяются габаритные размеры антенны.

Длину волны λ в сантиметрах легко вычислить по упрощенной формуле: λ = 300 / F.Достаточно просто найти частоту принимаемого сигнала F в мегагерцах.

Для этого воспользуемся поиском по GUGL и попросим у него список региональных точек ТВ-связи для нашего района.

В качестве примера показан фрагмент таблицы данных по Витебской области с красным прямоугольником, выделенным передающим центром в г. Ушачи.

Его частота волны 626 мегагерц, тип поляризации — горизонтальный. Этих данных вполне достаточно.

Осуществляем расчет: 300/626 = 0,48 м. Это длина электромагнитной волны для создаваемой антенны.

Делим пополам и получаем 24 см — искомую длину полуволны.

Максимальное значение натяжения достигает середины этой области — 12 см. Его еще называют амплитудой. Для этого размера сделана штыревая антенна. Обычно это выражается формулой λ / 4, где λ — длина электромагнитной волны.

Самая простая телевизионная антенна для цифрового телевидения

Требуется кусок коаксиального кабеля с волновым сопротивлением 75 Ом и антенный штекер.Мне удалось найти в старом ложу готовую двухметровую деталь.

Со свободного конца обычным ножом срезал внешнюю оболочку. Длину беру с небольшим запасом: при настройке всегда проще откусить небольшой кусок.

Затем снимаю экранирующий слой с этого участка кабеля.

Работа сделана. Осталось вставить штекер в разъем на приставке ТВ-сигнала и направить оголенный провод внутреннего сердечника поперёк приходящей электромагнитной волны с учетом горизонтальной поляризации.

Антенну следует разместить прямо на подоконнике или прикрепить к стеклу, например, с помощью куска ленты или привязать к креплению жалюзи. Отраженные сигналы и помехи могут быть экранированы полосой фольги, расположенной на небольшом расстоянии от центральной жилы.

Такая конструкция выполняется буквально за десяток минут и не требует особых материальных затрат. Стоит попробовать. Но он способен работать в зоне надежного приема сигнала. Мое здание прикрыто горой и многоэтажным домом.Передающая телебашня находится на расстоянии 25 км. В этих условиях цифровая электромагнитная волна многократно отражается и плохо принимается. Пришлось искать другое техническое решение.

А вам по теме этой конструкции предлагаю посмотреть видео владельца Едокова «Как сделать антенну для цифрового ТВ»

Антенна Харченко на 626 МГц

Для приема сигналов аналогового ТВ-вещания различной волны частотных диапазонов, конструкция зигзагообразной широкополосной антенны у меня хорошо работала, не требуя сложного изготовления.

Сразу вспомнилась одна из их эффективных разновидностей — антенна Харченко. Я решил использовать его дизайн для цифрового приема. Вибраторы я сделал из плоской медной шины, но круглым проводом вполне можно обойтись. Это облегчит сгибание и выравнивание концов.

Как определить размеры конкретной антенны

Онлайн калькулятор

Воспользуемся всезнающим поиском Google. Пишем в командной строке: «Расчет антенны Харченко» и нажимаем Enter.

Выбираем любой понравившийся сайт и производим онлайн расчет. Я подошел к первому открывшемуся. Вот что он для меня рассчитал.

Все свои данные я представил картинкой с обозначением названия габаритов антенны Харченко.

Изготовление деталей антенной конструкции

Я взял за основу предоставленную информацию, но точно не сохранил все размеры. Из предыдущей практики знаю, что антенна хорошо работает в широкополосном диапазоне длин волн.Поэтому размеры деталей просто немного завышены. Полуволна каждой гармоники синусоиды электромагнитного ТВ-сигнала уместится в плече каждого вибратора и будет им принята.

На основании выбранных данных сделал заготовки для антенны.

Конструктивные особенности вибратора

Соединение концов стержня восьмерки создается по центру на этапе гибки. Паял их паяльником.

У меня он создан по принципу «Момент», изготовлен вручную из старых трансформаторов, работает два десятка лет. Паяли даже медный провод 2,5 квадрата на тридцатиградусном морозе. Работает с транзисторами и микросхемами, не перегорая их.

Планирую в ближайшее время описать его дизайн в отдельной статье на сайте для тех, кто тоже хочет сделать его своими руками. Следите за публикациями, подписывайтесь на уведомления.

Подключение антенного кабеля к вибратору

Медную жилу и оплетку просто припаяли к металлу восьмерки с разных сторон по ее центру.

Кабель был привязан к медной шине, изгибая его в петлю в форме полуквадратного вибратора. Таким образом согласовываются импедансы кабеля и антенны.

Конструкция экранирующей сетки

На самом деле антенна Харченко часто нормально работает без экранирования сигналов, но я решил показать ее изготовление. Я взял за основу деревянный брусок. Красить и пропитывать лаком не стала: состав будет использоваться в помещении.

В задней части блока просверлил отверстия для крепления проводов экрана и вставил их, а потом зажал.

Получился экран для антенны Харченко. В принципе, его можно сделать другой конструкции: вырезать из куска лобовой брони танка или вырезать из пищевой фольги — примерно так же будет работать.

С обратной стороны планки закрепил конструкцию вибратора тросом.

Антенна готова. Осталось установить его на окно для работы в вертикальной поляризации.

Когда телевизионный приемник расположен на большом расстоянии от передающего генератора, его сигнал постепенно ослабевает.Его можно увеличить с помощью специальных электронных устройств — усилителей.

Вам просто нужно четко видеть разницу между сигналами, принимаемыми антенной, которая может быть:

1. просто ослабленными;
2. содержат высокочастотные помехи, искажающие форму цифровой синусоиды до формы некоего «карьябола».

В обоих случаях усилитель выполнит свою роль и увеличит мощность. Причем телевизор будет четко воспринимать и отображать ослабленный сигнал, а с усиленным «каряболом» возникнут проблемы с воспроизведением.

Для устранения таких интерференционных волн разработаны:

Их необходимо измерять с помощью осциллографа, а способы использования различных конструкций следует анализировать в каждом конкретном случае. Антенна тут не виновата.

Цифровое телевидение T2 набирает популярность. И это естественно, цифровое телевидение заменяет аналоговое телевидение, и это необратимый процесс. Более того, в ближайшее время аналоговое вещание будет вообще прекращено.Что делать пользователям, у которых есть телевизоры без ресивера T2 и кабельного телевидения? Ответ прост — покупайте приставку Т2. На сегодняшний день цена на приставки T2 сильно упала и не выглядит заоблачной. Плюсы достаточно большие: вы получаете множество каналов в цифровом качестве, без ежемесячной оплаты, с минимальными затратами и без покупки нового телевизора. Только сравнив качество цифрового и аналогового ТВ, вы никогда не пожалеете о своем выборе.

О выборе ресиверов Т2 написано довольно много.Более того, постоянно выпускаются новые модели. Я бы посоветовал взять недорогую, но новую модель, предварительно прочитав отзывы на сайтах интернет-магазинов. Как правило, любой приемник работает, но антенна имеет большое значение. Даже если вы находитесь недалеко от телебашни, но заслоняете многоэтажки и т. Д. — а это практически всегда, то хорошая антенна — залог безотказного (а главное — безнадежного) качественного приема сигнала. максимальное количество цифровых телеканалов.

Но дорогая антенна — не всегда хорошая антенна. Особенно если у вас расстояние от телебашни 50 км и более. В магазинах есть «специальные» антенны для Т2. На самом деле ничего «особенного» нет, нужна хорошая антенна для диапазона DCM. Если у вас осталась старая антенна DCM, в первую очередь попробуйте ее подключить. Распространенные «польские» антенны не подходят для приема цифровых каналов T2.

Предлагаю проверенный вариант простой, при этом отлично себя зарекомендовавший, самодельная антенна для Т2 … Форма антенны не нова, давно используется также при приеме DCM аналогового телевидения, но размеры оптимизированы для приема цифровых каналов T2.
Стоит отметить, что в интернете есть большое количество вариантов самодельных антенн для Т2: из пивных банок, от самого антенного кабеля, переделанного польского и т. Д. Это для совсем ленивых, ну не стоит качество от таких антенн.

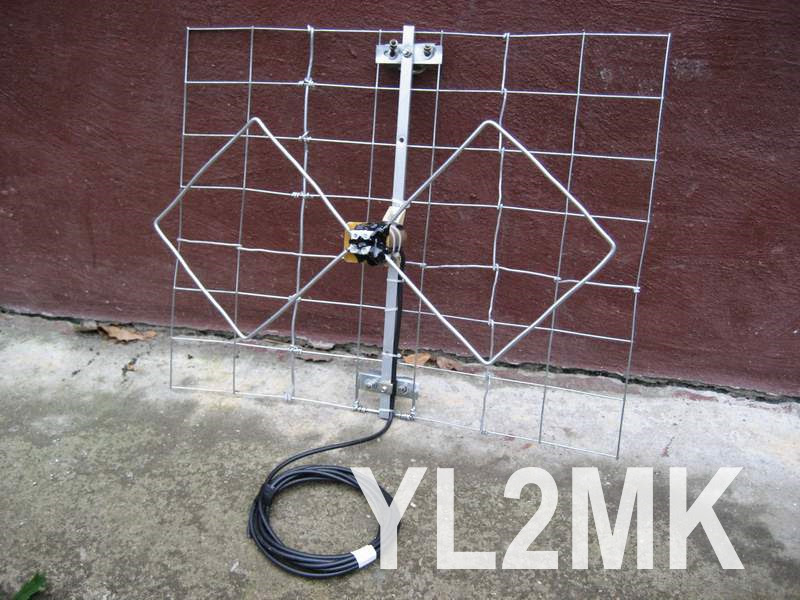

Итак. За форму антенны взята давно известная «восьмерка».Корпус антенны изготавливается из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, труба, полоса, шина, уголок, профиль. Конечно, предпочтительнее медь. Я использовал медную трубку диаметром 6 мм. Медная проволока — тоже хороший вариант. У меня только что была такая трубка.

Размеры (редактировать)

Внешняя сторона квадрата 14 см, внутренняя сторона немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
Все, что вам нужно, это трубка, проволока или другой материал длиной 115 см (это с небольшим запасом).

Первый отрезок 13 см + 1 см для петли (для прочности), если он сделан из проволоки, или заклепанный для пайки внахлест для трубки. Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, а последний восьмой — 13 см + 1 см, опять же для соединения.

Зачищаем концы по 1,5 — 2 см, закручиваем две петли друг за другом, после чего заделываем стык.Это будет один из выводов кабельного соединения. Через 2 см еще один.

Из медной трубки выглядит так

Трубку гнуть немного сложнее, но большой точности от нас не требуется. Небольшие изъяны формы не влияют на работу антенны. Но то, что площадь проводника увеличивается — это плюс. Ну а проводимость меди выше, чем у алюминия и тем более стали. Чем выше проводимость, тем лучше прием антенны.

Стык, подготовленный к пайке, предварительно заклепывают и очищают. Для пайки необходимо использовать мощный паяльник (от 150 Вт). Простой радиолюбитель на 30 ватт. не паять. Можно использовать паяльную кислоту.

Еще раз проверьте геометрию и припаяйте соединение

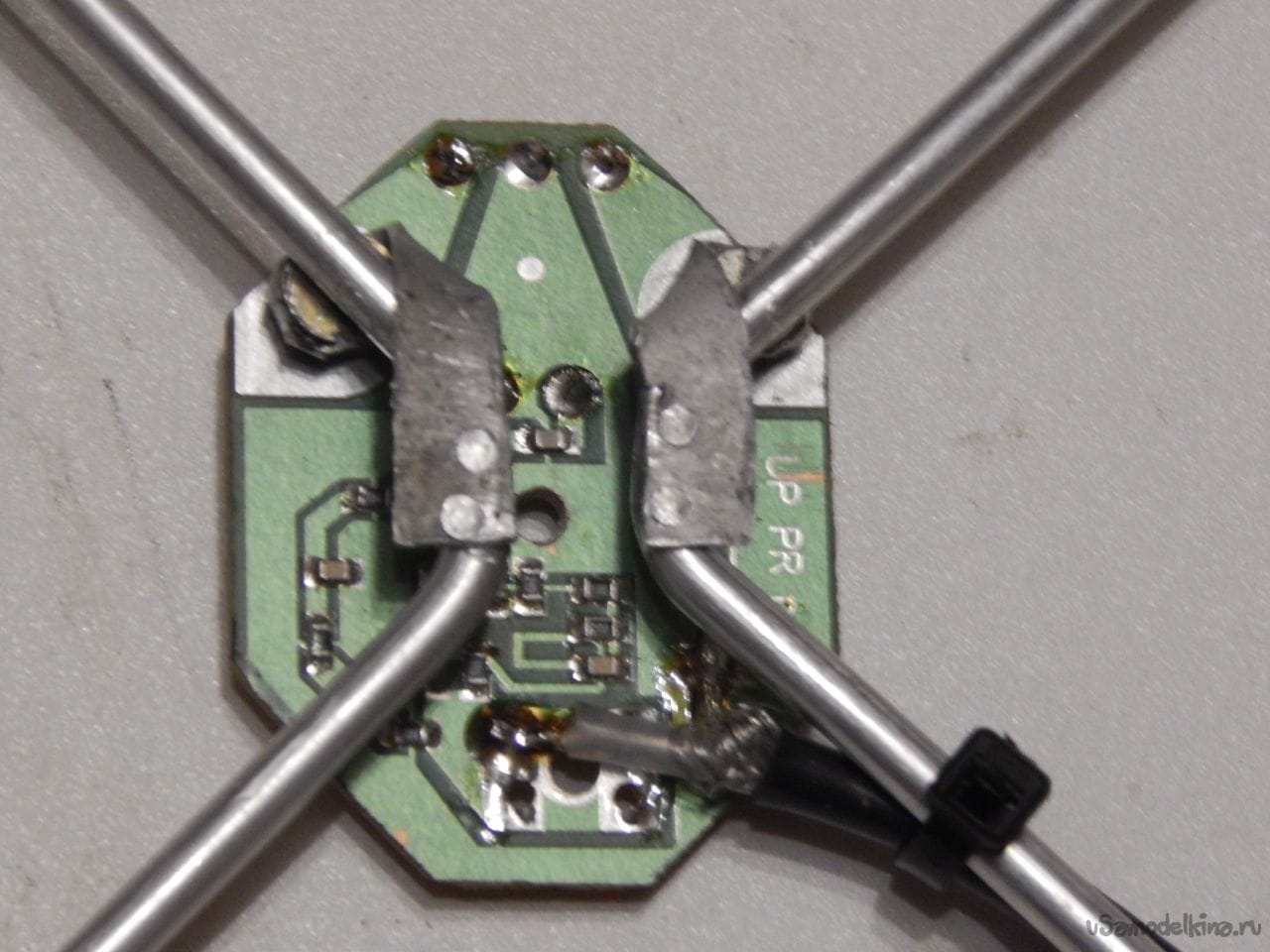

Если вас не особо беспокоит эстетичный вид, вы можете просто закрепить антенну на стекле или любом другом удобном держателе.Эта антенна располагалась на чердаке, поэтому был использован самый простой способ крепления — изолента. Если антенна будет размещаться на открытом воздухе, позаботьтесь о более эстетичном и надежном креплении.

Вариант антенны Т2 из алюминиевого провода диаметром 3 мм. Крепится одним винтом к окну. Расстояние до телебашни около 25 км. Правда 6 этаж, ниже я не проверял, но в этих условиях уровень сигнала 100%, а качество 100%.Кабель старый, до телевизора 12 метров. Принимает все 32 канала. Сначала переживал, что это не медь, но, как оказалось, зря. На обычной алюминиевой проволоке (которая была в наличии) все отлично получалось. То есть, если у вас есть зона уверенного приема, то можно не заморачиваться и смело использовать алюминий (не знаю, может, подойдет и сталь).

В этой антенне не используются усилители. Настраивается очень просто — вы включаете его в соответствии с максимальным уровнем сигнала и качеством на каналах вашего тюнера.Проверить остальные каналы и закрепить антенну. Если прием плохой, можно поэкспериментировать не только с поворотом, но и с изменением расположения и высоты. Очень часто сигнал может быть во много раз сильнее, когда антенна смещена всего на 0,5-1 м в сторону или по высоте. Удачи — антенна проверена — КПД 100% и лучше как минимум половина, а то и больше покупных антенн, где на всем экономят и продают херню за хорошие деньги.

Хотите смотреть цифровое телевидение бесплатно? Для этого вам понадобится комнатная антенна для цифрового ТВ, которую вы можете купить на этом сайте.Антенны являются внешними элементами и используются для трансляции цифрового и аналогового телевидения. Образцы изготовлены из алюминия. Прочность и устойчивость материала к внешним механическим воздействиям определяет долгий срок службы. Установка проста. Оборудование монтируется на элементах фасада жилого дома или на крышах частных домов. Вес устройств небольшой.

Особенности эксплуатации

Рекомендуется использовать антенну на расстоянии не более нескольких десятков километров от телебашни.Производитель не может гарантировать 100% результат. Качество трансляции зависит от рельефных особенностей местности, конструктивных параметров конструкции и др. Антенна для цифрового телевидения, которую вы можете купить в этом интернет-магазине, — незаменимый прибор. Это способствует улучшению условий приема ТВ-сигнала.

Антенна

для dvb t2 сочетает в себе все необходимые качества, определяющие популярность этого продукта. Модели выполнены из качественных деталей. Конструкция — надежный элемент.Прием сигнала на даче полностью оптимизирован.

Какой вариант купить, чтобы точно подошло

Качество приема цифрового телевидения полностью зависит от сигнала в конкретном месте. Антенна подбирается с учетом того, насколько сильный принимаемый сигнал в той или иной местности. На этом портале вы найдете множество образцов, подходящих для разных условий приема. Например, там, где есть хороший прием, не нужно покупать дорогой механизм.А в местах с плохим приемом следует устанавливать более мощные устройства.

Сысоев Кирилл

Черствые руки не знают скуки!

Содержимое

Чтобы антенна для телевизора служила исправно и не вызывала затруднений в работе на даче или в квартире, нужно правильно выбрать комнатный (комнатный) или уличный цифровой прибор. Есть несколько критериев покупки телевизионной антенны — сила приема сигнала, усиление, активность.Познакомьтесь с известными производителями устройств, секретами выбора и установки.

Виды антенн для ТВ

В России уровень сигнала телевизионных волн разный, поэтому домашние антенны отличаются высокой чувствительностью, что обеспечивает прием практически в любых условиях. Есть параболические, комнатные и наружные антенны, которые делятся еще на несколько категорий. Чтобы принимать телевизионную волну без помех, нужен индивидуальный подбор типа и мощности.

Спутник

Параболические телевизионные антенны очень популярны. Их отличает стабильность работы, высокое качество приема сигнала и увеличенное количество каналов. Оборудование этого типа состоит из приемника, приемника для декодирования, принимает волны со спутника, поэтому четкость изображения зависит от расположения блока и телевизора.

Прямой фокус

В этом типе питание преобразователя «смотрит» за горизонт, что защищает приемник сигнала от негативных атмосферных воздействий:

• название модели: MULTI Toroidal;
• цена: 1100 рублей;
• характеристики: диаметр — 100 см, прием с 16 спутников;
• плюсов: простота добавления каналов;
• минусы: качество поступления разнится.

В небольшом доме или на даче пригодится 60-сантиметровая спутниковая тарелка, которая стоит чуть дороже первой:

• название модели: Triax TD-064;
• цена: 1300 руб .;
• характеристики: 60 см;
• плюсов: устойчивость к атмосферным осадкам, коррозии;
• минусов: стоимость спутниковых телеканалов высока.

Для тех, кто не хочет заморачиваться со сложной конструкцией, подойдет готовый спутниковый телевизор:

• название модели: НТВ +;
• цена: 7050 руб .;
• особенности: интерактивная приставка, библиотека фильмов;
• плюсов: расшифровка;
• минусы: могут быть помехи.

Смещение

Преимущество использования офсетных антенн — больший угол обзора и улучшенное качество изображения:

• название модели: Supral;
• цена: 1400 руб .;
• характеристики: 80 см;
• плюсов: антикоррозийное покрытие, настенный кронштейн;
• минусы: нет.

Следующий подтип имеет немного больший диаметр, что подходит для приема любых волн:

• название модели: Универсальная;
• цена: 1200 рублей;
• характеристики: 90 см, алюминиевый сплав;
• плюсов: совместимость с разными розетками ТВ;
• минусы: нет вложения.

Третий вариант офсетной антенны будет комплектом спутникового телевидения по доступной стоимости:

• название модели: D-Color DCA-101;
• цена: 253 рубля;
• характеристики: габариты 30 * 20 см;
• плюсов: компактность, питание усилителя от приставки, мало шума;
• минусы: нет.

Наружные телевизионные антенны

Если покупатель живет вдали от передатчиков ТВ-сигнала, то уличные элементы помогут улучшить прием.Наружные устройства принимают телевизионные волны на расстоянии до 60 км от передатчика. Для правильного выбора нужно знать расстояние до ближайшей башни, выяснить необходимость усиления волны. Для получения качественного изображения рекомендуется размещать агрегат как можно выше над домом.

Активный

Активная антенна для ТВ комплектуется специальным усилителем мощности. Это помогает улучшить четкость телевизионного изображения, когда телебашня находится далеко:

• название модели: Funke ABM 3553;
• цена: 2300 руб .;
• характеристики: 75 Ом, размер 1.38 м;
• плюсов: работает в сложных условиях приема, из анодированного алюминия;
• минусы: большие габариты, отсутствие кабеля и блока питания.

Более доступной по цене является антенна, отличающаяся конструктивными особенностями:

• название модели: Cadena AV;
• цена: 1550 руб .;
• характеристики: прием DVB-T / DVB-T 2;
• плюсов: есть планка;
• минусы: питание через переходник.

Еще одним популярным доступным бюджетным вариантом станет следующий дальнобойный агрегат:

• название модели: Rexant ABM 3529;
• цена: 2064 руб .;
• характеристики: 68 см;
• плюсов: есть защита от коррозии и ультрафиолета;

Пассивный

При отсутствии препятствий можно использовать пассивные устройства для телевизора, которые дешевы и не требуют усилительного оборудования:

• название модели: GELLAN FULLBAND-15;
• цена: 1264 рубля;
• характеристики: до 2700 МГц, 50 Ом, параметры — 240 * 240 * 40 мм, условия эксплуатации — настенный;
• плюсов: вертикальная поляризация;
• минусы: улучшает сигнал на расстоянии до 10 км.

Второй по популярности бренд — голландский Funke, который стоит дорого, но оправдывает параметры:

• название модели: Funke BM 4527;
• цена: 1413 рублей;
• характеристики: 75 Ом, 685 мм;
• плюсов: анодированный алюминий;
• минусы: нет кабеля и блока питания.

Третья по популярности антенна среди покупателей телевизоров — антенна Locus, она доступна по цене, продается со скидкой:

• название модели: Locus L 021.12;
• цена: 1300 руб .;
• характеристики: дальность 55 км, 1,31 кг, 1,4х2 м;
• плюсов: простота сборки;
• минусы: нет провода.

Стержень

Традиционная телевизионная антенна имеет стержневую систему, состоящую из металлических полувибраторов:

• название модели: Jablotron AN-05 GSM;
• цена: 1428 рублей;
Характеристики
• : частота 900-1800 МГц, длина кабеля — 3 м;
• плюсов: магнитная база;
• минусы: могут быть помехи.

Дороже и качественнее — продукция другого производителя дипольных устройств для телевизоров:

• название модели: ETS-LINDGREN;
• цена: 3144 рубля;
• характеристики: 80 МГц-2 ГГц, параметры — 210х170х9 см;
• плюсов: индивидуальная калибровка, высокий коэффициент усиления;
• минусы: вес 4,5 кг.

Самым дорогим устройством в коллекции считается военный:

• название модели: Нарда РА-01;
• цена: 5000 рублей;
• характеристики: 9 кГц-30 МГц, вес — 1 шт.5 кг, габариты — 150х135х120 мм;
• плюсов: индивидуальные;
• минусы: слишком дорого.

Рамка

Данный подтип представлен одним или несколькими витками проводов, соединенных в один каркас, в плоскости которого находится максимальная интенсивность дециметрового диапазона частот:

• название модели: Garmin 220;
• цена: 1490 рублей;
• характеристики: компактный;
• плюсов: принимает любые программы;
• минусы: доставка обязательна.

Простое устройство представляет собой рамную обмотку магнитогенерирующего типа:

• название модели: EMCO 7603;
• цена: 1000 руб .;
• характеристики: 20 Гц-50 кГц, 16 витков, диаметр — 12, высота — 8 см;
• плюсы: индивидуальная калибровка, линейная поляризация, вес — 0,5 кг
• минусы: не обнаружил.

Рамочная антенна A.H.Systems для ТВ более доступна и проста в эксплуатации:

• название модели: A.H.SYSTEMS SAS;
• цена: 700 рублей;
• характеристики: 1 кГц-30 МГц, 50 Ом;
• плюсов: вес 1 кг, повышенная прочность конструкции, сетевой адаптер и предусилитель в комплекте;
• минусы: принцип работы от аккумулятора.

Комната

Если сигнал с телецентра качественный, подойдет внутренний приемник, который в плане установки удобнее внешнего. Такие варианты дешевы, подходят к любому ТВ-разъему, транспортабельны.Обратной стороной является сложность настройки изображения. Существуют аналоговые, всеволновые, широкополосные и узкополосные варианты.

Цифровой

Этот подтип используется для получения цифрового изображения. С его помощью можно добиться качественного изображения:

• название модели: Funke Margon Home 2.0;
• цена: 1450 руб .;
• характеристики: 170-240 МГц;
• плюсов: шнур 3,5 м для дома;
• минусы: не оборудован уличным тросом.

Более доступна антенна для ТВ, по акции можно заказать по почте:

• название модели: BBK DA 19;
• цена: 843 рубля;
• характеристики: прием HDTV-стандартов эфирного телевидения;
• плюсов: мало шума;
• минусы: не обнаружил.

Все волны

Из названия следует, что устройства принимают все типы частот (дециметровые, метровые), они называются универсальными:

• Название модели: Польская антенна Delta K331A.02;
• цена: 1092 рубля;
• характеристики: габариты 280 * 680 * 120 мм;
• плюсов: прием любых телепрограмм;
• минусы: незначительные помехи.

Отечественный производитель пользуется популярностью, продукция отличается выгодной стоимостью и бесплатной доставкой при заказе от 3000 руб .:

• название модели: SPI 918;
• цена: 399 рублей;
• характеристики: 75 Ом;
• плюсов: компактный размер;
• минусы: нет.

Широкополосный

Подтип вентиляторный, или широкополосный, устанавливается на дачных участках, удаленных от передатчика:

• название модели: Remo Bas 5340 TV JET ANT-USB Horizon;
• цена: 580 руб .;
• характеристики: логопериодические;
• плюсов: питание от USB или ресивера;
• минусы: работает только в зоне устойчивого поступления.

Версия для потолочного монтажа может значительно улучшить прием на любой телевизионной волне:

• наименование модели: АО-700 / 2700-4;
• цена: 599 рублей;
• характеристики: вес 300 г, габариты 185 * 100 мм;
• плюсов: купол;
• минусы: нет провода.

Узкополосный

Этот термин относится к телевизорам с узким лучом, которые выбирают определенную частоту для уменьшения помех:

• название модели: Romsat AV-2845;
• цена: 600 руб .;
• характеристики: длина провода 14 м, телескопический, материал — алюминий;
• плюсов: не боится «зимовки» на даче;
• минусы: размер 1035 мм.

Устройство подешевле — простая конструкция отечественной марки из пластика, улавливающая каналы меньшего размера:

• название модели: Вектор-ПЛ-1 К;
• цена: 450 р.в продаже;
• характеристики: 5-128 В, 75 Ом;
• плюсы: провод 3 м;
• минусы: пластик, небольшое расстояние от вышки.

С усилителем

Комнатные антенны с усилителем для ТВ помогут смотреть передачи с четкой картинкой и ярким изображением:

• название модели: Delta Satellite dvb-t2 DS 1000;
• цена: 1800 руб .;
• характеристики: устойчивость к солнечным лучам, установка на мачту;
• плюсы: встроенный усилитель слабого сигнала, ловит — до 80 км;
• минусы: не обнаружил.

Следующая конструкция телевизора, допускающая кодирование цифрового и аналогового телевидения, будет стоить вдвое дешевле:

• название модели: Селенга 101 А;
• цена: 843 рубля;
• характеристики: длина кабеля 1,2 м;
• плюсов: компактность, вес 300 г;
• минусы: пластиковый корпус.

Как выбрать антенну для телевизора

Выбор зависит от того, где устанавливается конструкция. Уличные с усилителем подходят для удаленной установки, узкополосные, активно комнатные для городских квартир, каркасные для автомобилей.В деревнях и на дачах лучше устанавливать параболическую посуду. Выбор зависит от критериев удаленности, ценового диапазона, прироста.

для автомобилей

Для качественного приема ТВ, радио, навигатора необходим комбинированный автомобильный блок GPS или GSM. Parabolic принимает все программы, но стоит дорого. Внутренние активные всеволновые конструкции оснащены усилителем, внешние — пассивными и требуют удлинителя. Среди недостатков последнего отмечается неустойчивость к коррозии.

Для дачи

Чтобы смотреть телевизор на даче, лучше купить активную структуру и установить ее как можно выше. В комплект должен входить усилительный элемент и переходник; вам нужно будет приобрести коаксиальный провод для зарядки. Внешний вид должен быть на крыше. Если рядом телебашня, подойдет и внутреннее устройство. Купите широкополосный доступ, чтобы слушать радио.

Дом

В городской квартире или загородном доме проще установить комнатный блок на телевизор, если репитер находится не дальше 30 км.В противном случае придется ставить внешний (активный или пассивный) или цифровой с тюнером. Комнатную комнату лучше выбирать со штангой (метром) или рамой (дециметровые сигналы): она мобильна, меньше весит, легко подключается.

Как выбрать антенну для цифрового ТВ Т2

На сегодняшний день лучшим по качественным показателям является цифровое телевидение. Однако цифровой формат не является гарантией отсутствия сбоев. Антенна для цифрового телевещания помогает избежать технических проблем, связанных с качеством изображения.Но для начала нужно определиться, какую антенну выбрать для цифрового телевидения.

Антенны для цифрового вещания — классификация

Существует несколько критериев классификации устройств. Все устройства для цифрового телевидения представлены в нескольких категориях:

• по месту крепления;
• техническая возможность усиления сигнала;
• по диапазону частот, который может принять модель.

Комнатная антенна

Устройство находится в помещении.Использование модели комнатного типа возможно при условии приема на телевизор качественного, хорошего сигнала. Дом должен располагаться в непосредственной близости от башни. Таких мест немного, потому что препятствием для сигнала являются здания, линии электропередач и многое другое. Также комнатная антенна на даче и в удаленных от города населенных пунктах неэффективна.

Для качественного функционирования комнатного устройства необходимы два условия:

• расстояние до ближайшей телебашни не более 20 км;
• Незначительная плотность застройки.

Утверждение, что комнатную антенну можно установить в любом помещении и сигнал будет такого же качества, ошибочно. Для каждой комнаты нужно подбирать модель индивидуально.

Наружные устройства.

Они считаются универсальными и используются в любом географическом месте, в том числе за городом. Монтаж должен проводить специалист, так как необходимо применить определенные знания. Грамотный монтаж позволит получить надежный и качественный сигнал вне зависимости от удаленности от телебашни и наличия препятствий.

Перед покупкой антенны важно учесть несколько основных критериев:

• удаленность от телебашни;
• мощность;
• наличие строений в непосредственной близости;
• степень вмешательства;
• куда выходят окна;
• Этажность жилого дома;
• ландшафтные особенности.

Техническая возможность усиления сигнала

Пассивные антенны.

Особенности исполнения и конструкции:

• усиливает телевизионный сигнал за счет конструктивных технических особенностей устройства;
• работа без подключения к сети; №
• В конструкции отсутствуют активные элементы, способные усилить сигнал — транзисторы или микросхемы;
• пассивное устройство не может помешать сигналу;
• Часто мощности такого устройства не хватает для хорошего изображения.

Модель пассивного типа достаточна для помещений, расположенных в непосредственной близости от телебашни, при условии, что вокруг нет высотных зданий, а устройство расположено на высоте более десяти метров.

Антенны активные.

Усиление сигнала происходит за счет технических особенностей конструкции и с помощью встроенного усилителя, который устанавливается внутри устройства или размещается отдельно. Оборудование работает от электросети через блок питания.

Антенны направленного типа с высоким коэффициентом усиления.

Иногда устройство создает помехи и шумы в принимаемом сигнале. Причин может быть несколько:

• антенна для цифрового сигнала используется в зоне стабильного цифрового сигнала.
• оборудование было выбрано неправильно — не следует выбирать модель с усилением больше необходимого;
• некачественный товар.

По полученным частотам

Канальные устройства.

Используются для трансляции определенных каналов с определенной частотой, обычным телезрителям, как правило, использование моделей этого типа не требуется.

Антенны диапазона.

Используются там, где необходимо принимать волны в определенном диапазоне. В частности, для вещания каналов в цифровом формате достаточно устройства, работающего в дециметровом диапазоне.

Всеволновые антенны.

Каналы перехвата в двух диапазонах. Специалисты рекомендуют выбирать именно этот тип устройств, ведь на территории России каналы транслируются в метровом и дециметровом диапазонах.

Технические характеристики

Несмотря на огромное количество цифр, указанных в паспорте товара, для простого потребителя важен только один параметр — прирост.

Единицы измерения производительности — децибелы. Чем выше число, тем выше эффективность антенны и тем выше способность устройства усиливать сигнал.Однако во всех случаях чрезмерное усилие обеспечит хорошее изображение. Важно, чтобы коэффициент усиления устройства соответствовал месту установки. Если товар некачественный, вполне вероятно, что в техническом описании будет указан несуществующий коэффициент.

Все значения выше 45 дБ необходимо тщательно проверять, а значения от 80 до 120 дБ являются явным обманом.

Очень часто покупатели не понимают, какая антенна лучше, учитывая огромное разнообразие моделей и критериев выбора устройства.Перед покупкой определитесь со следующими вопросами:

• для каких целей приобретается устройство;
• в каком районе будет работать антенна.

Конечно, важно правильно установить устройство, иначе даже правильно подобранное устройство не гарантирует хорошего сигнала:

• устройство должно быть направлено строго в сторону телебашни;
• для ситуаций, когда комната выходит на телебашню, достаточно оконной антенны, это устройство крепится к оконной раме и по своим эксплуатационным характеристикам ничем не уступает уличному устройству, хотя и считается комнатной моделью;
• Чтобы обеспечить хорошую работу нескольких телевизоров в доме, необходимо покупать устройство наружного типа с лучшими характеристиками;
• Не устанавливайте устройство в непосредственной близости от предметов и поверхностей, которые активно создают помехи, например, возле металлической плитки, линий электропередач и других передающих объектов.

При первом включении антенны без усилителя, при некачественном изображении подключите усилитель. Многочисленные положительные отзывы специалистов и рядовых потребителей подтверждают эффективность уличных моделей.

Какую антенну выбрать — обзор модели

Комнатная антенна « Blackmor DVB — т 2- T 5207 «

Устройство комнатного типа с усилителем.Захватывает сигнал в двух форматах в дециметровом диапазоне. Коэффициент усиления 28 дБ. Кабель устройства приобретается отдельно.

Комнатная антенна «Delta K 132 A»

Аппарат комнатного типа с усилителем. Питание идет от инжектора или напрямую от приставки. Коэффициент усиления колеблется от 20,5 до 25,0 дБ. Габариты устройства: длина — 22 см; ширина — 33,6 см; высота — 83 см. Масса не более 250 гр.

Антенна

Универсальное устройство, которое можно устанавливать внутри и снаружи помещений.Подходит для приема каналов в двух форматах — цифровом и аналоговом. В комплект входит специальный кронштейн для крепления устройства, блок питания, кабель и подставка для установки на горизонтальной поверхности. Коэффициент усиления зависит от количества принимаемых каналов: от 6 до 12 каналов — 30 дБ; от 21 до 60 — 36 дБ.

Антенна AU -13

Малогабаритная уличная модель, которая крепится к стене или решетке балкона. Производитель устройства является товарным знаком DSR.Коэффициент усиления составляет 13,5 дБ. Габариты устройства: длина — 60 см; ширина — 30 см; высота — 20 см. Вес изделия 900 грамм.

Антенна ANT -507 S

Малогабаритное наружное устройство, которое можно закрепить на стене или балконе. Производитель — торговая марка «Фуба». Коэффициент усиления колеблется от 5,8 до 7,2 дБ. Габариты устройства: длина — 41 см; ширина — 42 см; высота — 29 см. Вес примерно 450 грамм.

Антенна ANT -512 S

Малогабаритный уличный прибор, крепится к оконной или балконной решетке, также можно прикрепить прибор к стене.Производитель — торговая марка «Фуба». Коэффициент усиления составляет от 10 до 12 дБ. Габариты устройства: длина — 60 см; ширина — 42 см; высота — 36 см. Антенна весит чуть больше одного килограмма.

Все представленные модели уличных устройств могут быть укомплектованы дополнительным усилителем, выбрав соответствующий коэффициент усиления.

После просмотра видео вы сможете более подробно ознакомиться с основными типами телевизионных антенн для цифрового телевидения, а также получить рекомендации по настройке оборудования.

Выбирая антенну, не покупайте слишком дорогие модели. Лучше остановиться на уличных моделях со средними показателями, которых будет вполне достаточно для просмотра передаваемых каналов.

В контакте с

Ферментативный танец легких рака легких
